Электрическая схема бетономешалки: Электросхема бетономешалки 220 вольт — Мастер Фломастер

Содержание

Схемы к ЭЛ.ИНСТРУМЕНТУ :: Строительное оборудование :: Бетономешалки :: Бетономешалка электрическая БС-120-600

Эффективный инструмент со специальной формы перемешивающими лопастями, вместительным барабаном, удобным регулятором угла наклона барабана и надежным чугунным венцом в передаче является незаменимым помощником в строительных работах в быту и на стройплощадке

Диск фиксатора:

Диск фиксатора

Емкость верхняя:

Емкость верхняя

Емкость нижняя:

Емкость нижняя

Емкость нижняя в сборе:

Емкость нижняя в сборе

Колесо опорное:

Колесо опорное

Колесо поворотное:

Колесо поворотное

Лопасть:

Лопасть

Набор крепежа:

Набор крепежа

Основание заднее:

Основание заднее

Основание переднее:

Основание переднее

Привод:

Привод

Привод в сборе:

Привод в сборе

Рама монтажная:

Рама монтажная

Руководство по эксплуатации:

Руководство по эксплуатации

Габариты:

80x60x45 см

Диаметр загрузочного отверстия:

385 мм

Масса в упаковке:

49. 5 кг

Масса изделия:

45 кг

Материал венца:

чугун

Мощность:

600 Вт

Мощность, Вт:

600

Напряжение:

220±10%/50 В/Гц

Объем барабана:

120 л

Объем барабана, л:

120

Объем готового замеса:

40 л

Объем готового замеса, не менее:

60 л

Объем готового замеса, не менее, л:

60

Частота вращения:

27 об/мин

200707_web.

pdf (200707_web.pdf, 3,495 Kb) [Скачать]

Электрическая бетономешалка: рекомендации по выбору

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

На любой стройке одним из главных механизмов является электрическая бетономешалка. Это неотъемлемая часть успешной и оперативной работы как профессионалов, так и любителей, которые только начинают самостоятельно заниматься строительством. Именно объем выполняемых работ необходимо учитывать, приобретая бетономешалку. Информация о том, как правильно выбрать инструмент, содержится в данной статье.

Электрическая бетономешалка является одним из главных механизмов на любой стройке

Бетономешалка: машина, облегчающая строительный процесс

Бетоносмеситель, или бетономешалка, – это специальная машина для строительных работ, которая предназначена для замешивания бетона и других растворов, используемых для заливки фундамента, изготовления стяжек либо кирпичной кладки. Устройство также будет хорошим подспорьем в процессе приклеивания плитки и при выполнении других видов строительных работ.

Бетоносмеситель – это устройство для замешивания бетона и других растворов

Внешне бетоносмеситель – это открытая емкость, в середину которой засыпают составляющие бетона, то есть цемент, песок и воду. Может также присутствовать такой компонент, как гравий. Машина готовит раствор путем перемешивания. Затем его выливают в отдельную емкость, используя специальный механизм.

Устройство в значительной мере облегчает, оптимизирует и ускоряет рабочий процесс на строительной площадке. Конечно, можно заказать раствор или приготовить его в корыте, перемешивая лопатой, но куда проще засыпать компоненты и просто нажать на кнопку. При этом далеко не все знают, какую выбрать бетономешалку. В итоге на строительстве небольшого домика можно встретить громоздкое оборудование, работающее вхолостую, либо маленькие бетономешалки на огромных объектах.

На современном рынке присутствует большой ассортимент таких изделий.

При этом модели отличаются продолжительностью эксплуатации, эргономичностью устройств и простотой в применении. Определившись с необходимым объемом, мощностью и другими параметрами, можно легко подобрать оптимальный вариант.

Прежде всего следует ознакомиться с видовым разнообразием бетономешалок. Устройства классифицируют по таким признакам:

  • по принципу работы;
  • типу привода;
  • емкости бака;
  • мощности;
  • типу питания.

Бетономешалки классифицируют по принципу работы, типу привода и емкости бака

Полезный совет!

Гравитационная бетономешалка оборудована специальными механизмами для опорожнения, что позволяет просто и быстро извлекать раствор. Кроме того, цена таких смесителей значительно ниже стоимости машин принудительного типа, которые более качественно перемешивают раствор с компонентами мелкой фракции.

Классификация бетономешалок: фото разных видов машин

Перед тем как выбрать бетономешалку, необходимо получить хотя бы общее представление о многообразии устройств. В прошлом веке изобрели огромное количество изделий для самых различных целей. При этом наиболее популярными являются передвижные механизмы с небольшой емкостью – до 300 литров.

Главный признак, который лежит в основе классификации устройств, – это принцип действия. В этой группе представлены два вида бетоносмесителей:

  • принудительного типа;
  • гравитационного типа.

Устройства принудительного действия оборудованы неподвижным барабаном и механизмом, работающим по принципу миксера. Таким образом, ингредиенты перемешиваются в барабане. Следует отметить, что, несмотря на качественное приготовление раствора, существует ряд недостатков, среди которых можно выделить следующие:

Принцип действия бетоносмесителей может быть принудительного и гравитационного типа

  • сложность изъятия полученной смеси, хотя отдельные производители нашли выход из этой ситуации, оборудовав бетономешалку механизмом выгрузки раствора;
  • небольшой размер фракций, подлежащих перемешиванию, поэтому в такие устройства нельзя добавлять гравий, а особо крупные куски щебня могут даже вывести машину из строя.

Учитывая перечисленные недостатки, более правильным будет назвать такой тип бетономешалок растворосмесителями.

Гравитационный бетоносмеситель является, пожалуй, самым популярным среди своих «собратьев». Рассмотрим устройство бетономешалки. Она представляет собой барабан, который вращается вокруг собственной оси, в результате чего получается качественная готовая смесь. Во избежание влияния раствора на центробежные силы барабан оснащен специальными лопатками. Согласно отзывам, бетономешалка с гравитационным механизмом перемешивает значительно хуже, но в такое устройство можно добавлять строительные компоненты различных размеров.

Выбор лучшей бетономешалки по типу привода: электрические, бензиновые и дизельные устройства

В зависимости от типа привода бетономешалки делят:

  • на электрические;
  • бензиновые;
  • дизельные.

В зависимости от типа привода бетоносмесители делятся на электрические, бензиновые и дизельные

Самыми популярными среди данной группы являются электробетономешалки. Кроме того, они менее затратные. Такие устройства оснащены электродвигателем, их можно подключать к электросети 220 или 360 В. Этот фактор необходимо учитывать, если доступна только сеть 220 В. Двигатель на таких машинах обычно обладает мощностью до 1 кВт, что особенно выгодно в плане потребления электроэнергии.

Бетономешалки с бензиновым приводом оборудованы двигателем внутреннего сгорания. Как правило, это двухтактный мотор, перед заправкой которого в горючее следует добавить моторное масло. Такое устройство потребуется в том случае, если приходится работать на строительстве без доступа к электросети. Сначала запускают бензиновый двигатель, затем производят смешивание. Внутри помещения с такой машиной работать проблематично, так как будут выделяться ядовитые выхлопные газы.

Полезный совет! В плане экономии наиболее выгодными являются бетономешалки с электроприводом, так как бензин и дизельное топливо стоят намного дороже, чем электричество. Кроме того, электробетоносмеситель не выделяет дым, поэтому допускается установка внутри помещения.

Бетономешалка с дизельным двигателем более экономна в плане расхода топлива в сравнении с бензиновым механизмом. При этом следует отметить, что мотор на дизельном топливе проблематично запустить на морозе, что исключает работу такого прибора зимой. Кроме этого, весит оборудование с дизельным мотором значительно больше, чем бетономешалка с маленьким электрическим двигателем.

Самыми популярными являются электробетономешалки

Электрическая бетономешалка: конструкция механизма гравитационного типа

Определившись с видом устройства (электрическая бетономешалка гравитационного типа), можно перейти к выбору конкретной модели бетоносмесителя. При этом необходимо обратить внимание на некоторые параметры.

Конструкция бетономешалки. Здесь следует учесть удобство использования и способность устройства выполнять определенные задачи. Решающую роль играет объем бака. Выбор зависит от количества раствора. Бетоносмеситель емкостью до 100 литров подойдет для небольшой стройки, например, когда необходима заливка фундамента бетономешалкой своими руками или если нужно построить беседку. Для возведения дома следует выбирать механизмы емкостью от 100 до 150 литров, которые рассчитаны на приготовление 60, а то и 100 литров раствора за один раз. Изделия, имеющие бак объемом свыше 150 литров, являются профессиональными машинами.

Тип электропривода, от которого зависит как сама конструкция, так и вид электродвигателя, установленного на бетономешалку. Различают редукторные и венцовые приводы.

Редуктор для бетономешалки располагается в нижней части изделия вместе с двигателем, который снизу обеспечивает вращение самого барабана. Такие устройства надежные, но с ними необходимо обращаться очень бережно, так как их стоимость значительно превышает цену венцового оборудования.

Тип привода бетономешалки может быть редукторным и венцовым

Принцип работы венцового бетоносмесителя заключается в том, что посредством ременной передачи двигатель приводит в движение венец, который вращает сам барабан. У таких механизмов довольно часто обрывается ременная передача, выходит из строя венец, а также могут наблюдаться другие неисправности. При этом следует отметить, что запчасти к таким бетономешалкам стоят недорого и их можно заменить самостоятельно.

Двигатель на бетономешалку: мощность и режим работы

На бетономешалках гравитационного типа обычно устанавливают асинхронный электродвигатель с короткозамкнутым ротором, который обеспечивает необходимый крутящий момент. Многие критерии зависят от типа передачи.

Важно знать! В бетономешалке объемом 130 литров нельзя приготовить 130 литров раствора за один раз: максимальное количество – 100 литров. Это объясняется тем, что заполняемость бака раствором не должна превышать 85%.

У венцового бетоносмесителя с ременной передачей запуск двигателя упрощен за счет проскальзывания ремней. Для бетономешалки, снабженной зубчато-ременной передачей, процесс запуска происходит гораздо сложнее. Наиболее тяжелый запуск свойственен редукторным бетономешалкам.

На электробетономешалках чаще всего устанавливают асинхронный электродвигатель

При выборе мощности двигателя необходимо учитывать эти особенности. Для механизмов с ременной передачей и объемом до 100 литров подойдет двигатель 500 Вт. В бетономешалках емкостью до 150 литров устанавливается мотор 700 Вт. Более объемные устройства должны быть оборудованы электродвигателем мощностью 1000 и более Ватт.

Сеть питания также играет большую роль в выборе бетономешалки. Устройства, которые подключаются к трехфазной сети, намного лучше выносят перегрузки, они характеризуются отличным пусковым моментом. Поэтому практически все бетоносмесители объемом свыше 250 литров оснащены трехфазным двигателем.

Мощность мотора – важное, но не главное условие успешной работы инструмента. Например, если электробетономешалка оборудована неродным двигателем или же изготовлена своими руками, то необходимо обратить внимание на режим его работы.

Основная часть двигателей предназначена для длительной эксплуатации (S1). В то же время такая нагрузка неприемлема для бетономешалки, функционирующей в «рваном» режиме. Следует обратить внимание на изделие, которое способно перенести многократные пуски (S4). Устройства такого типа специально разрабатывают для повторяющихся, но не продолжительных пусков с фазами: работа – остывание.

Большинство бетоносмесителей объемом свыше 250 литров оснащаются трехфазным двигателем

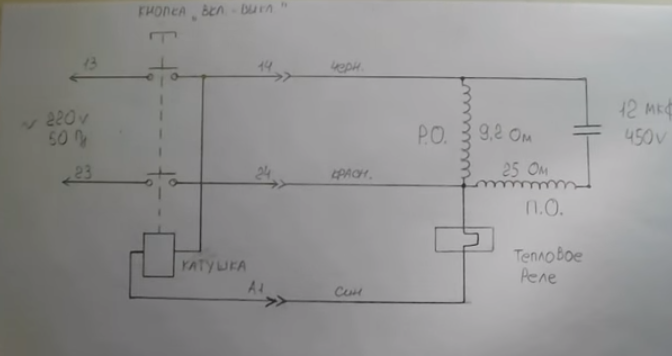

Схемы подключения двигателей бетономешалок: рекомендации

После того как агрегат выбран, возникают вопросы о том, как пользоваться бетономешалкой, как правильно ее подключить с учетом количества приводов. В таком случае необходимо прежде всего разобраться с электрической схемой двигателя. Большинство бетономешалок оборудованы моторами двух типов – однофазными или трехфазными. Разумеется, схемы их подключения отличаются друг от друга. Более того, они имеют также разные варианты подсоединения, учитывающие местные условия и требования, предъявляемые к конкретному двигателю.

Подключение однофазного двигателя бетономешалок является особенным в том плане, что он имеет только одну рабочую обмотку, которая уложена в статоре в определенном порядке. После подачи напряжения на эту обмотку ничего не произойдет – двигатель будет издавать «мычание», нагреваться, но вращаться не станет. Это обусловлено тем, что мотор требует первоначального момента инерции. Таким образом, если хорошенько толкнуть ротор двигателя, то он начнет вращаться и постепенно наберет нужные обороты.

Полезный совет! Перед тем как подключить электродвигатель с 4 проводами, необходимо разобраться с обмотками двигателя. Обмотки две, а значит, должно быть 4 конца. Кроме того, электросхема бетономешалки предполагает наличие конденсатора конкретной емкости. Он нужен для того, чтобы угол между фазами, которые подключены к рабочей и пусковой обмоткам, был различным – желательно 90 градусов.

Каждый раз производить подобный алгоритм действий довольно проблематично, тем более если двигатель с приводным механизмом. Кроме того, ему не всегда можно придать нужную инерцию. Поэтому стоит рассмотреть схему подключения однофазного двигателя с пусковой обмоткой небольшого размера. Когда на нее подается напряжение, мотор начинает крутиться. После того как он набрал номинальные обороты, обмотку необходимо отключить.

Схема подключения электрического двигателя бетономешалки «Бригадир»

Запчасти для бетономешалки: категории и особенности выбора

Запчасти для бетоносмесителей – это детали механизма, играющие в нем роль расходных элементов, которые изнашиваются во время применения инструмента и требуют частой замены. Основными запчастями считаются ручейковые ремни на бетономешалку с приводом, а также приводные шестерни и пусковые кнопки для устройства.

Во время эксплуатации намного быстрее изнашиваются такие детали, как приводные шестерни, шестеренки из чугуна, клиновидные, зубчатые и ручейковые ремни. Перечисленные детали необходимо иметь в запасе, чтобы работа не остановилась в самый неподходящий момент. Отдельного внимания заслуживают двигатель и редуктор для бетономешалки. Немного реже выходят из строя, но подлежат замене зубчатые венцы, а также верхняя и нижняя опоры оборудования, именуемые фланцами.

Статья по теме:

Стяжка пола с керамзитом: секреты создания теплого и прочного основания

Достоинства, недостатки, особенности и сфера применения. Варианты и пошаговые инструкции процесса изготовления керамзитовой стяжки на полу.

Обычно на запчасти для бетономешалок производитель устанавливает гарантию на один месяц со дня приобретения – при условии, что соблюдаются правила их монтажа и эксплуатации. Следует отметить, что электроразъемы к перечню запчастей для бетоносмесителей не относятся.

Наиболее востребованными запчастями являются ручейковые ремни, приводные шестерни и пусковые кнопки

Как правильно производить ремонт бетономешалки своими руками

Несмотря на степень качества изделия, рано или поздно возникает вопрос, касающийся ремонта бетономешалки. При этом поломка может иметь разные предпосылки и характер в силу того, что на этот механизм возлагаются существенные нагрузки. Основные причины выхода из строя бетономешалки – это ее неправильная эксплуатация и хранение.

Для выполнения ремонта бетономешалки своими руками требуется иметь минимальные знания об этом виде техники и представление о ее устройстве. Если возникают сомнения, то лучше обратиться к профессионалам. Когда же есть уверенность в собственных силах, то можно приступать к работе, подготовив предварительно необходимые инструменты. Перечень приспособлений включает:

  • съемник трехлапчатый;
  • съемник для подшипников;
  • тиски;
  • молоток;
  • пассатижи;
  • зубило;
  • отвертки;
  • набор ключей.

Затем необходимо разобраться в причине поломки бетономешалки. Их может быть несколько:

  • загрузка устройства сверх нормы;
  • очищение барабана происходит не вовремя;
  • не соблюдаются правила и условия хранения инструмента.

Полезный совет! Можно избежать или отсрочить ремонт бетономешалки, выполняя определенные требования. Для этого необходимо всегда очищать чашу и механизм после работы, соблюдать пропорции бетона для бетономешалки и не перегружать устройство чрезмерным количеством раствора, а также хранить инструмент в надлежащих условиях.

Ремонт бетономешалки несложная задача, его реально выполнить самостоятельно

Замена расходников, таких как ремни, приводные шестеренки и пусковые кнопки, – наиболее частые виды ремонта бетономешалки своими руками. Замену подшипников и зубчатых венцов производят намного реже, так как срок их службы значительно дольше.

Как правильно замесить бетон в бетономешалке

Существуют различные способы приготовления раствора в бетономешалке. Они зависят от конструкции устройства и принципа действия.

В гравитационных машинах процесс соединения всех компонентов смеси производится путем переворачивания емкости с раствором сверху вниз либо же по оси. Смешивание происходит под влиянием силы тяжести. Подобный результат можно получить даже в случае применения ручной бетономешалки. Однако больших объемов раствора таким путем достичь не удастся, поэтому данный вариант рекомендуется исключительно для частного строительства.

Принудительно-механический метод похож на гравитационный способ: он тоже позволяет добиться высокой степени однородности раствора. Механизм смешивания включает бадью горизонтального или наклонного типа, куда погружается миксер. Такая емкость может крутиться сама и без миксера, вместо этого смешивание производят лопасти, которые находятся внутри бадьи.

Способы приготовления раствора в бетономешалке зависят от конструкции и принципа действия устройства

Принудительно-вибрационный способ предполагает наличие неподвижной емкости. Для смешивания используют миксер, который издает волны сжатия, что способствует эффективному перемешиванию и уплотнению смеси. Следует отметить, что такой метод энергозатратен, так как для приготовления 20 литров раствора потребуется вибрационный привод мощностью в 1,3 кВт.

Комбинированный гравитационно-механический метод представляет собой соединение всех перечисленных способов. Зная, как правильно загружать бетономешалку, можно самостоятельно изготовить этот инструмент.

Как сделать бетономешалку своими руками: краткая инструкция по изготовлению

Учитывая то, сколько стоит бетономешалка, многие считают целесообразным изготовить инструмент самостоятельно. Для этого достаточно закупить необходимые материалы и приобрести определенные навыки. Самодельные бетоносмесители имеют разную конструкцию в зависимости от принципов действия, которые перечислены выше. Они бывают ручными, вибрационными, а также содержащими электропривод.

Можно сделать простую ручную бетономешалку своими руками. Чертежи есть в интернете. Процесс изготовления состоит из следующих этапов:

Самодельные бетоносмесители могут иметь самую разную конструкцию

  1. Взять старую выварку или бидон, предварительно проверив емкость на целостность.
  2. Просунуть в ручку бидона кусок трубы и зафиксировать его на резервуаре при помощи веревки или резинового жгута.
  3. Приварить сосуд к оси. Если используется емкость из алюминия, то на ней при помощи винтов крепятся ручки из металлических полосок толщиной приблизительно 1 см.
  4. В станине прорезают отверстие в виде буквы «U» с целью закладки осей и крепления подшипников.

Полезный совет! Вертикальная ручная бетономешалка готовит смесь намного быстрее, но устройство с горизонтальной загрузкой дает более качественный раствор.

Если предполагается горизонтальное расположение бидона, то сбоку необходимо сделать люк для загрузки, а емкость закрепить на ось. Для опоры можно взять стальные трубы. Такая конструкции вращается медленно, поэтому период замешивания раствора может затянуться приблизительно на 20 минут. В то же время по производительности такой бетоносмеситель в несколько раз превосходит машину, в основе принципа действия которой лежит «совковый» способ. К такой конструкции можно подключить электродвигатель мощностью 2,5 кВт с учетом того, что объем бака – 50 литров.

Как изготовить бетономешалку из бочки 200 литров своими руками

Можно также изготовить бетономешалку своими руками из 200-литровой бочки как с ручным, так и с электрическим приводом. Если речь идет о ручном устройстве, то емкость просто насаживают на вал, вращающийся посредством закрепленных на концах ручек. Для большей эффективности перемешивания в середине бочки вдоль и поперек необходимо приварить перегородки высотой от 10 до 15 см.

Для мобильности бетоносмесители из бочки на 200 литров устанавливают на раму с колесами

Мобильность устройства позволяет установить стойки на тачку или раму с колесами. Бочка должна плотно закрываться, так как предполагается ее горизонтальное расположение. С обеих сторон прикрепляются фланцы с подшипниками, к которым приваривают вал.

Чтобы удобно было загружать компоненты и выливать раствор, в процессе изготовления бетономешалки своими руками из бочки необходимо сделать отверстие, куда привариваются петли и одевается крышка люка с герметической прослойкой. Чтобы обеспечить статичность изделия, фиксируют вал стойками. Во избежание перекосов опоры зарывают в землю, а к емкости крепят ручки.

Бетономешалку своими руками из 200-литровой бочки можно изготовить, используя другой способ, но тот самый чертеж. Основные различия между двумя вариантами – это применение двигателя, который фиксируют через шкив с одной стороны бочки, а также вертикальное положение устройства. Самодельную бетономешалку вертикального типа крепят на поворотную раму с установленным мотором, а к бочке присоединяют ролики для кручения ее на валу. Чтобы облегчить вращение, к емкости крепят ручки либо штурвал.

Электрическая бетономешалка: цены и популярные модели

Когда идет речь о соотношении цены и качества, то стоит доверять проверенным производителям. В этом списке особую позицию занимают бетономешалки Лебедянь, отличающиеся от конкурентов рядом характеристик, которые удовлетворяют требования пользователей. Лебединский завод специализируется на производстве бетоносмесителей СБР и подобных им машинах, что дает возможность получить более надежные и качественные изделия.

Для больших объемов работ лучше приобретать бетономешалки от проверенных производителей

Линейка продукции компании «Лебедянь» включает как ручное оборудование, так и электрические бетоносмесители, которые характеризуются долгим сроком эксплуатации. Особую категорию составляют профессиональные машины с большой емкостью.

Полезный совет! Если речь идет о частном домостроении или малоэтажном строительстве, то можно выбрать бетономешалки Профмаш. Это предприятие специализируется на производстве небольших аппаратов.

Бетономешалка – это удобное оборудование, которое используется для приготовления различных видов растворов начиная от клея для плитки и заканчивая бетоном для садовых дорожек. Современный рынок предлагает широчайший ассортимент этих механизмов, которые отличаются долговечностью и простотой в эксплуатации. Можно также сделать бетоносмеситель самостоятельно. Для этого необходимо изучить устройство прибора, приобрести нужные материалы и инструменты.

Бетономешалка электрическая: как выбрать правильно. | Пенообразователь Rospena

Выбираем бетономешалку

Бетономешалка электрическая уже давно стала неотъемлемой частью любой стройки. Причем, не только у профессиональных строителей, но и в частных домохозяйствах.

К сожалению, далеко не все строители по убеждению или по необходимости знают, как правильно выбрать этот механизм. Иногда можно встретить на дачном участке очень большие или наоборот очень маленькие бетономешалки, которые либо работают вхолостую, либо очень быстро выходят из строя из-за перегрузки.

В связи с этим, мы решили разобраться с вопросом: как правильно выбрать бетономешалку, и на что обратить особое внимание перед покупкой?

Виды бетономешалок

Прежде всего, давайте разберемся, какие виды бетономешалок вообще бывают. За прошлый век было создано огромное количество этих устройств для самых разных целей.

Но нас в первую очередь интересуют передвижные устройства не очень большой емкости. Не очень большая емкость — это до 300 литров.

  • Прежде всего, такие устройства различаются по принципу действия. Существуют так называемые электробетономешалки принудительного и гравитационного типа.

Бетономешалка принудительного действия

Бетономешалки принудительного действия, имеют неподвижный барабан и устройство типа миксера, который перемешивает раствор в барабане.

Такие устройства обеспечивают очень качественное перемешивание растворов, но имеют и массу недостатков.

К таковым можно отнести сложность изымания раствора, хотя в некоторых моделях производители очень успешно решили эту проблему.

Бетономешалка принудительного действия с механизмом выгрузки раствора

Но главной проблемой таких бетономешалок, является малый размер фракции, который они способны перемешивать.

То есть, в такую машинку нельзя добавить гравий, да и крупные куски щебня для нее могут стать проблемой.

В связи с этим, такой тип бетономешалок правильнее называть растворосмесителями.

Гравитационная бетономешалка

Для частного строительства, большую популярность приобрела гравитационная бетономешалка.

Такое устройство имеет вращающийся вокруг своей оси барабан, в котором и происходит перемешивание.

Дабы на раствор не влияли центробежные силы, внутри барабана имеются лопатки.

Схема перемешивания раствора в гравитационной бетономешалке

Качество перемешивания у таких устройств на порядок хуже.

Но в такой смеситель можно добавлять стройматериалы практически любых размеров.

Кроме того, специальные опорожняющие механизмы позволяют достаточно просто извлекать раствор.

Ну и, конечно, цена таких изделий играет немаловажную роль. Ведь такие смесители на порядок дешевле.

Исходя из всего этого, в последующих главах нашей статьи мы будем рассматривать именно гравитационный тип бетономешалки — как более распространенный и менее прихотливый.

Стадии выбора смесителя бетона

Определившись с типом устройства, можно приступать к выбору самой смесительной машины. И здесь есть целый ряд параметров, на которые обязательно стоит обратить внимание.

Конструкция бетономешалки

Прежде всего, давайте разберемся с конструкцией изделия. Ведь здесь возможны варианты, и именно от выбора конструкции во многом зависит удобство пользования и возможность выполнения поставленных задач.

На фото бетономешалка с объемом бака до 100 литров

Одним из самых главных параметров, является объем бака смесителя. Здесь все зависит от необходимого нам объема раствора.

Итак:

  • Изделие до 100 литров подойдет для мелкого строительства – залить небольшую дорожку, построить гараж или беседку.
  • При строительстве дома, необходимо выбирать модели от 100 до 150 литров. Они способны приготовить за раз от 60 до 100 литров раствора. Да-да, мы не ошиблись — бетономешалка на 130 литров не способна приготовить за раз 130 литров раствора. В лучшем случае, это будет 100 литров. Это обусловлено тем, что заполняемость изделия раствором для смешивания не должна превышать в различных моделях от 70 до 85%.

Бетономешалки с большим объемом

  • Изделия от 150 до 300 литров — это уже практически профессиональные модели, которые больше подают для специализированных бригад. Хотя, если вы работаете не один, то вполне возможно и вам потребуется такая модель. Ведь понятное дело, что чем больше объем бетономешалки, тем большее количества раствора она способна приготовить за день.

Следующим принципиальным вопросом является тип привода. От него зависит не только конструкция, но и то, какой электродвигатель на бетономешалку нам необходимо поставить. Существуют редукторные и венцовые бетономешалки.

Редукторная бетономешалка

Итак:

  • Редукторные бетономешалки электрические, имеют двигатель, установленный в нижней части емкости. Двигатель через редуктор жестко закреплен с емкостью. И при вращении двигателя вращается и сама емкость.

К достоинствам такого типа изделий можно отнести их более высокую надежность. В то же время, стоимость запчастей для такого типа изделия на порядок выше.

А для исключения поломок, она требует более высокой культуры эксплуатации. Это: и правильная установка, и четкое соблюдение объемов загружаемой смеси, и некоторые другие аспекты.

Венцовая бетономешалка

  • С венцовыми бетономешалками можно обращаться не столь щепетильно. Принцип действия этой машины основан на том, что через ременную передачу двигатель вращает венец (зубчатую передачу) — а тот, в свою очередь, вращает сам барабан.

Привод венцовой бетономешалки

У таких изделий достаточно часто рвется ременная передача, ломается венец и происходят другие незначительные поломки. Но комплектующие к бетономешалкам данного типа достаточно дешевы, и их вполне можно заменить без привлечения специалистов.

Обратите внимание! Так как венец такой бетономешалки является наиболее нагруженной частью, следует уделить пристальное внимание материалу, из которого он изготовлен. Это может быть полиуретан, чугун или сталь. Понятное дело, что пластиковый является самым дешевым и не надежным. Чугун в этом плане явно выигрывает, но проигрывает в стоимости. Самым дорогим, но и самым надежным вариантом, является сталь. Но какой бы ни был материал, он все равно рано или поздно сломается, поэтому в соотношении стоимости и качества, наша инструкция рекомендует выбрать чугун.

Следующим аспектом, на который стоит обратить внимание при выборе, является толщина металла емкости. В погоне за снижением цены, многие производители выпускают бетономешалки с тонкими стенками.

В результате коррозии и трения они достаточно быстро выходят из строя. Поэтому, выбирайте изделия, у которых толщина металла не ниже 1 мм.

Обратите внимание и на габариты бетономешалки

Кроме того, при выборе обратите внимание на такие аспекты, как удобство устройства для опорожнения ёмкости, надежность крепления этого устройства в положении работа, качество и надежность крепления колес. Обратите внимание на наличие дополнительных упоров, позволяющих устанавливать бетономешалку на неровных поверхностях.

Привод бетономешалки

Бетономешалки могут быть дизельные, бензиновые и электрические. Наибольшее распространение получили электрические изделия, так как на строительстве в любом случае необходима электроэнергия.

И даже если она не подключена, то есть дизельный или бензогенератор — от него так же можно подключить наш агрегат. Ведь любой бетоносмеситель электрический имеет электродвигатель, мощность которого, кстати, часто становится камнем преткновения.

Необходимо уделить внимание и некоторым другим аспектам, но начнем мы, конечно, с мощности двигателя.

Двигатель венцовой бетономешалки

Итак:

  • Для бетономешалок используют асинхронный электродвигатель с короткозамкнутым ротором. Его мощность должна обеспечивать крутящий момент для достаточно тяжелого пуска. И здесь многое зависит от типа передачи.
  • Если мы имеем бетономешалку венцового типа с ременной передачей, то за счет проскальзывания ремней, пуск у такого двигателя значительно проще. Если такая электро-бетоно-мешалка снабжена зубчатоременной передачей, то условия пуска на порядок хуже. Ну а самые тяжелые условия пуска — у бетономешалок редукторного типа.

Редуктор бетономешалки

  • Исходя из этого, должен осуществляться и выбор мощности двигателя. Для изделий с ременной передачей и емкостью до 100 литров, будет достаточно двигателя в 500Вт. Для изделий до 150 литров, это может быть двигатель в 700Вт. Для изделий большей емкости, следует выбирать электродвигатель для бетономешалки мощность в 1000Вт и более.
  • При этом, немаловажную роль в выборе имеет питающая сеть. Двигатели, подключенные к трехфазной сети, значительно лучше переносят перегрузки, и выдают высокий пусковой момент. В связи с этим, практически все изделия с объемом более 250 литров, имеют трехфазный двигатель.
  • Но мощность для двигателя бетономешалки — это далеко не самое главное. Обычно производители рассчитывают этот параметр, и худо-бедно подбирают соответствующую мощность. Но вот если это б/у электрическая бетономешалка с неродным двигателем, или изделие кустарного производства, то стоит обратить внимание на такой параметр, как режим работы двигателя.

Режимы работы электродвигателя

Большинство двигателей изготавливают из расчета длительной работы – S1. Но такой режим не подойдет для бетономешалки, которая работает в «рваном» режиме.

Здесь необходимо изделие, способное переносить многократные пуски – S4. Такая машина специально разработана для многократных, не очень продолжительных пусков с различными периодами: работа – остывание.

Схемы подключения двигателей бетономешалок

На этом, казалось бы, можно и закрыть вопрос: бетономешалка электрическая — какую выбрать? Но тут у многих встает вопрос со способом подключения приводов бетономешалок. И даже не столько приводов, сколько с электрической схемой подключения двигателя. Поэтому, в нашей статье мы решили уделить внимание и этому вопросу.

Как мы уже говорили, выше бетономешалки оборудуются двигателями двух типов – однофазными и трехфазными. Понятное дело, что схемы подключения у них тоже отличаются. Кроме того, они имеют еще и варианты подключения, которые зависят от местных условий и требований к двигателю. Мы весьма бегло, в виду объемов статьи, рассмотрим наиболее распространенные подключения.

Подключение однофазных двигателей бетономешалок

Однофазный двигатель имеет только одну рабочую обмотку, уложенную в статоре двигателя особым образом. Если на эту обмотку подать напряжение, то ничего не произойдет – двигатель будет мычать, греться, но крутиться не будет.

Это связано с тем, что для такого двигателя необходим первоначальный момент инерции. То есть, если хорошо толкнуть ротор двигателя, то он начнет крутиться, и вскоре выйдет на номинальные обороты.

Однофазный двигатель бетономешалки

  • Но каждый раз толкать ротор двигателя, да еще и с приводным механизмом, не очень удобно — да и не всегда можно придать ему должную инерцию. В связи с этим, в однофазный двигатель добавили одну небольшую пусковую обмотку. При подаче напряжения на эту обмотку, двигатель начинает вращаться без посторонней помощи. Но так как эта обмотка совсем небольшая, и не предназначена для длительной работы, после выхода двигателя на номинальные обороты ее следует отключить.

Принцип действия однофазного электродвигателя

  • Но электросхема бетономешалки предусматривает еще и наличие конденсатора строго определенной емкости. Зачем он нужен? Угол между фазами, подключенными к рабочей и пусковой обмотке, должен быть различным. Причем желательно, чтобы его значение было 90⁰.
  • Если на пусковую обмотку подать фазу от сети 220В — такую же, как и на рабочую обмотку, то двигатель не развернется, даже если его сильно толкать. Как вы наверняка помните из физики, включение конденсатора в сеть обеспечивает отставание фазы как раз на угол в 90⁰. Поэтому, если подключить ту же фазу, что и к рабочей обмотке, но через емкость, то мы обеспечим требуемый угол смещения фаз.

Определяем начало и конец рабочей и пусковой обмотки

  • Ну вот, с теорией вопроса разобрались — переходим к тому, как выполнена электрическая схема подключения бетономешалки. Для этого нам необходимо разобраться с обмотками двигателя. Обмотки у нас две, а значит, должно быть 4 конца. Нам необходимо определить, какая из них пусковая, а какая рабочая. Сделать это достаточно просто. Следует замерить сопротивление каждой из них. Та, у которой сопротивление в 2 – 3 раза выше, и является пусковой.

Три вывода в борно однофазного электродвигателя

Обратите внимание! Иногда двигатели бетономешалок имеют три вывода. Это не должно вас пугать. Ведь это обозначает, что где-то внутри двигателя обмотки уже соединены между собой. В этом случае, нам необходимо будет замерить сопротивление между всеми тремя выводами. Два вывода с наименьшим сопротивлением — это начало и конец рабочей обмотки. Два вывода с большим сопротивлением это пусковая обмотка. И самое большое значение будет примерно равно сумме двух предыдущих показаний, и является началом пусковой и началом рабочей обмотки.
  • Вот теперь точно можно перейти уже к подключению. Для упрощения рассказа предположим, что наша бетономешалка включается автоматическим выключателем, и мы уже знаем, где у него фазный, а где нулевой провод. Подключаем фазный провод к началу рабочей обмотки, а конец рабочей обмотки подключаем к нулевому выводу автомата.

Все виды подключения однофазного электродвигателя бетономешалки

  • Затем, фазный провод от автомата подключаем к кнопке «Пуск», иногда ее называют «разгон», но это не суть важно. Главное, чтобы она имела два нормальноразомкнутых контакта, как на видео в этой статье. От второго контакта кнопки, подключаем провод к нашему конденсатору. От второго контакта конденсатора, подключаем провод к началу пусковой обмотки. Осталось подключить конец пусковой обмотки к нулевому проводу — и схема готова к эксплуатации.
Обратите внимание! Если у вас двигатель с тремя выводами, то это значит, что концы рабочей и пусковой обмотки уже соединены внутри двигателя. Вам достаточно подключить к нулевому проводу их общий провод, выходящий с двигателя.

Схема подключения без коммутационного аппарата на пусковой обмотке

Теперь наша схема работает следующим образом:

  • При включении автомата, происходит подача напряжения на рабочую обмотку, но двигатель не начинает вращаться.
  • После нажатия кнопки «Пуск», подается напряжение на пусковую обмотку, и двигатель начинает вращаться.
  • После того, как двигатель выйдет на номинальные обороты, вам следует отпустить кнопку «Пуск», тем самым сняв напряжение с пусковой обмотки.

Сразу отметим, что это далеко не единственный вариант подключения однофазных двигателей. Но именно этот вариант используется в 90% случаев. Поэтому остальные варианты рассматривать в этой статье не целесообразно.

Подключение трехфазных двигателей бетономешалок

Бетономешалка бытовая электрическая может оборудоваться и трехфазным двигателем. При наличии трехфазной сети — это идеальный вариант.

Вам достаточно подключить через коммутационный аппарат три фазных провода от сети, к трем выводам двигателя, и при включении коммутационного аппарата двигатель заработает.

Трехфазный электродвигатель

  • Но что делать, если двигатель трехфазный, а вы имеете однофазную сеть 220В? Не переживайте — это не безвыходная ситуация, и мы сейчас расскажем, как быть. Дабы разобраться с этим вопросом, нам опять придётся погрузиться немного в теорию.
  • Трехфазный двигатель имеет три обмотки, и все они являются рабочими. Для работы двигателя, между собой они должны быть соединены. Существует два вида соединения. Первый — это когда все три конца обмоток соединены между собой. Такой вариант называется звездой.

Схемы подключения трехфазного электродвигателя бетономешалки

  • Второй вариант подразумевает соединение начала одной обмотки с концом другой. Он называется соединение треугольником.

Паспорт двигателя бетономешалки

  • Все асинхронные короткозамкнутые двигатели можно подключить как одним, так и другим способом. Только для соединения треугольником, следует использовать сеть с напряжением на √3 меньше чем для схемы звезда. Обычно это прописано в паспорте и на табличке двигателя.
  • Исходя из этого двигатель, работающий с подключением звезда от сети 380В можно подключить по схеме треугольник от сети 220В. Этим мы и воспользуемся. Для этого снимаем перемычки между концами обмоток нашего двигателя, и подключаем их по схеме треугольник.
  • К сожалению, комплектующие для бетономешалок не предусматривают наличия таких перемычек, поэтому их следует изготовить самостоятельно. При этом крайне важно, чтобы сечение перемычек было не меньше, чем у питающего провода или сечения провода обмотки.
  • Теперь, к началам обмоток подключаем фазный и нулевой провод. Начало одной обмотки у нас не задействовано. Дабы подключить ее, используем тот же метод, как и для однофазного двигателя. Выбираем соответствующий по емкости конденсатор. Подключаем его от фазного провода, а второй конец от конденсатора подключаем к пока еще не подключенному началу обмотки.

Схема подключения трехфазного электродвигателя бетономешалки к сети 220В

  • Все — теперь наш двигатель готов к работе. Но вращаться он начнет только если на нем нет нагрузки. При наличии существенной нагрузки, двигатель может не развернуться. Дабы решить эту проблему, применяют пусковой конденсатор. Его емкость выбирается исходя из условий пуска.

Бетономешалка: схема электрическая — подключение с пусковым конденсатором

В этом случае, бетономешалка будет иметь кнопку разгона. Эта кнопка, как и пусковой конденсатор, подключается параллельно рабочей емкости.

Нажимать эту кнопку следует на пару секунд во время разворота двигателя. Как только он вышел на номинальные обороты, а желательно даже немного раньше, кнопку следует отпустить.

Вывод

Электропривод для бетоносмесителей СБР 132, и других подобных устройств, выбрать и подключить достаточно просто. Но во время выбора не следует зацикливаться на мощности двигателя. Большинство поломок происходят как раз не в двигателе, а в механических частях бетономешалки. И это касается не только венцовых, но и редукторных смесителей.

Правильный ремонт бетономешалки своими руками

Ремонт бетономешалки своими руками – работа непростая, но иногда с ней придется столкнуться.

Чтобы избежать поломки, рекомендуется после работы удалять остатки раствора и цементную пыль со всех частей бетономешалки.

Конечно, если хозяин – человек ответственный, то он сообразит сразу, что:

  • после окончания работы бетономешалку надо очистить максимально тщательно, обращая внимание на то, чтобы цементная пыль и остатки раствора не попали в механизмы и части двигателя;
  • любая строительная техника (и бетономешалка тоже) имеет гарантийный срок для ремонта, и надо постараться сохранить ее в таком виде, чтобы в мастерской или сервисном центре владельца не развернули с порога из-за «уработанного вида» техники;
  • прежде чем приобрести бетономешалку, неплохо бы выяснить местоположение мастерской по ремонту и обслуживанию или, по крайней мере, адрес мастера, который сможет помочь в случае необходимости.

Типовое устройство бетономешалки.

Допустим, что бетономешалка эксплуатируется правильно: электрическое напряжение не скачет, влага в электрическую часть не попадает, норма загрузки выдерживается. И тут владельцу приходит в голову мысль о том, что неплохо бы смазать зубчатый венец (кольцо вокруг рабочей емкости) и шестеренки.

Вот как раз этого делать и не стоит, поскольку цементная пыль и песок оседают на смазанные поверхности и увеличивают нагрузку на мотор, увеличивают трение и способствуют более быстрому истиранию металла.

«Пыльные» условия работы наверняка потребуют необходимости ремонта бетономешалки, но, оказывается, некоторые ремонтные операции можно выполнить своими руками. Это относится к ремонту кнопки включения, замене зубчатого венца, ремней передачи, подшипников и др.

В промышленном строительстве лучше всего использовать колонны ЖБИ, которые обеспечат конструкции устойчивость и послужать дополнительным декоративным элементом.

Ремонт: практические рекомендации

Своими руками бетономешалку стоит попытаться отремонтировать при наличии определенных условий:

Самой распространенной проблемой является поломка кнопки включения бетономешалки.

  1. У владельца есть соответствующий опыт ремонтных работ всяческой домашней техники. Опыт по ремонту мотоцикла и личного автомобиля тоже пригодится.
  2. В этом случае вопрос с нужными инструментами решается просто: подойдут домашний набор или автоинструменты. Но уточним на всякий случай, что, возможно, понадобится тестер (мультиметр), индикаторные отвертки, съемник и наборы ключей и отверток разной конфигурации.

Возможно, при ремонте бетономешалки выяснится, что причина остановки (поломки) – неразборная деталь: это могут быть подшипники, шестерни или валы, которые потребуют замены.

Вернуться к оглавлению

Типичные формы ремонта

Кнопка включения бетономешалки является магнитным пускателем, а не просто конструкцией включить/выключить. Это сделано в целях безопасности работ, т.к. при внезапном отключении электропитания агрегат остановится, а при подаче питания уже не заработает. Кнопку надо нажимать снова, но зато есть гарантия, что внезапное включение бетономашины никого не покалечит.

Схемы включения однофазного асинхронного двигателя бетономешалки.

При неисправности кнопки включения нужно просто не спеша и последовательно снимать защитный кожух, саму кнопку, рассмотреть и почистить соединительные контакты. Сама кнопка, кстати, тоже разбирается и внутри есть что чистить.
Некоторые трудности возникнут, когда крестовой отверткой придется откручивать саморезы, удерживающие кожух. Как правило, после работы прибора они бывают залиты бетоном (1pobetonu.ru).

Возможен вариант поломки, когда двигатель работает, а рабочая емкость (смесительный барабан) не вращается. Значит, надо проверять ремни привода. После того как снята защитная крышка электропривода, картина открывается такая: ремень целый, не оборванный, но к работе уже непригоден, а может, просто соскользнул. Или ремень элементарно оборвался.

Значит, нужно ставить на место старый ремень либо купить новый и поставить его.

Процедура не очень сложная: ослабляются два болта, которые крепят двигатель, потом ставится ремень. Начинать нужно с маленького шкива (от двигателя), потом переходить на большой. Для этой процедуры потребуется помощь второго человека, потому что натянуть ремень, оттягивая двигатель, а потом затянуть два болта в одиночку не удастся.

Вернуться к оглавлению

Ремонт по мелочам и посерьезнее

Схема крепления бочки на стойках.

Конструкция, соединяющая все элементы бетономешалки, называется станиной. Она представляет собой соединение профилей, труб, колес снизу и других элементов. Бетономешалка – инструмент нестационарный, но к движению по земляной поверхности мало приспособленный, поэтому может возникнуть необходимость замены колес, «подваривания» металлических соединений и проч. Опытные строители часто заранее приваривают металлические конструкции из уголка для большей устойчивости.

Более серьезные ремонтные работы связаны с заменой шкива и подшипников. Начинать надо тоже с того, что снимается коробка двигателя, снимается ремень и добираетесь до шкива. Материал, из которого сделан шкив – пластик, а это значит, что рано или поздно шкивное отверстие станет полностью круглым и шкив просто не будет вращать вал.

Есть один нюанс: шкив крепится стопорным кольцом с обратной стороны коробки, значит, конструкцию нужно разбирать до конца, пока не останется один голый вал.

Но зато в этом случае удастся оценить состояние подшипников: если вал вращается ровно, то все хорошо.

Если есть перекосы и заедания, значит, подшипники придется менять.

Удачи в работе!

как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

  • 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
  • 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
  • 6 — валы внутри корыта;
  • 5 — разгрузочный затвор;
  • 4 — зубчатая пара;
  • 3 — редуктор;
  • 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

  • 1 — подшипник;
  • 2 — электрический двигатель;
  • 3 — рамная конструкция;
  • 4 — передача клиноременного типа;
  • 5 — редуктор;
  • 6 — муфта;
  • 7 — корпус агрегата;
  • 8 — лопастная часть;
  • 9 — держатель;
  • 10 — отверстие для загрузки;
  • 11 — вал;
  • 12 — пневматический цилиндр;
  • 13 — затвор;
  • 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

  • 1 — загрузочный ковш;
  • 2 — пара подъёмных барабанов;
  • 3 — самотормозящийся редуктор червячного типа;
  • 4 — фланцевый электрический двигатель;
  • 5 — смесительный барабан с лопастями;
  • 6 — штурвал агрегата;
  • 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
  • 8 — концы каната, которыми охватывается ковш;
  • 9 и 10 — концевые выключатели для отключения электрического двигателя;
  • 11 — траверса;
  • 12 — фланцевый электрический двигатель;
  • 13 — одноступенчатый редуктор;
  • 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

  • 1 — корпус смесителя;
  • 2 — рамная конструкция;
  • 3 — электрический двигатель;
  • 4 — пульт управления агрегатом;
  • 5 — затвор секторного типа;
  • 6 — рукоять привода для открытия затвора;
  • 7 — защитный элемент;
  • 8 — редуктор привода для валов;
  • 9 — защита ремённой передачи;
  • 10 — предохранительная муфта;
  • 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2оС, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

  • 1 — металлическая бочка;
  • 2 — основание из металлического уголка;
  • 3 — вал из трубы;
  • 4 — система подшипников;
  • 5, 6 — ручка и рукоятка;
  • 7 — люковая крышка;
  • 8 — замковое соединение;
  • 9 — резиновый уплотнитель;
  • 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

  • металлическая бочка;
  • комплект метизов, представленных болтами, гайками и шайбами;
  • подшипники;
  • арматура для ручки;
  • стандартный металлический уголок;
  • сварочный аппарат;
  • электрическая дрель;
  • «болгарка» или ножовка для работы с металлом;
  • гаечные ключи;
  • уровень, рулетка и маркёр.

Пошаговый процесс изготовления:

  1. Просверлить отверстия на торцах бочки под установку вала.
  2. Установить на наружной части крышек подшипники под поворотную рукоятку.
  3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
  4. Уплотнить дверцу резиной.
  5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
  6. Сварить из металлических уголков опорную рамную конструкцию.
  7. Оснастить вал лопастями из стального листа.
  8. Установить вал и поворотные ручки.
  9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • стандартный набор отвёрток;
  • ножовка для работы с металлом;
  • ёмкость из стиральной машины;
  • металлические уголки или труба для изготовления рамного каркаса;
  • стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

  1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
  2. Изготовить поворотный механизм из металлических уголков или трубы.
  3. Установить стиральную машину на поворотный опрокидываемый механизм.
  4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • отвёртки;
  • ножовка для работы с металлами;
  • металлическая фляга;
  • металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

  • Высверлить отверстия для установки рукояти.
  • Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
  • Изготовить опорную металлическую конструкцию рамы.
  • Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Оцените статью: Поделитесь с друзьями!

Делаем бетономешалку своими руками — электрическая и ручная мешалки

Большинство строительных работ связаны с бетонированием и цементированием.

К счастью, уже не нужно месить раствор бетона с помощью лопаты, особенно, если речь идет о нескольких десятках литров.

Бетономешалка решит все проблемы, связанные с созданием бетонной смеси. Можно, конечно, купить данное устройство в магазине, но ввиду его высокой стоимости стоит попробовать сделать бетономешалку своими руками.

Бытовая бетономешалка может быть ручной и электрической. Конечно, схема создания ручного агрегата куда проще, но эксплуатировать электрическое устройство намного легче.

Итак, мы расскажем, как сделать бетономешалку, приводимую в действие с помощью мотора.

Принцип работы такого строительного оборудования довольно прост. Вместительная бочка медленно и непрерывно крутится вокруг своей оси, а приводит в действие ее электромотор или специальная механическая ручка.

На фото пример самодельной бетономешалки

Для создания электрической бетономешалки вам понадобится:

  • Металлическая бочка объемом примерно на 200 л
  • Арматура
  • Уголки
  • Электродвигатель (двигатель внутреннего сгорания или генератор постоянного тока на 12 вольт)
  • Брусья для создания опор
  • Трубы
  • Два корпуса с подшипниками, диаметр которых одинаковый снаружи, но отличается внутри.

Этапы работ

  1. Выполняем разметку. С двух сторон на бочке определяем центр и просверливаем отверстия. Если ваша бетономешалка будет находиться под наклоном, центральные точки следует сместить. С одной из сторон необходимо сделать еще одни отверстия для соединения вала с барабаном. С обратной или боковой стороны делаем разметку под крышку с тем учетом, чтобы в нее прошло ведро. Вырезаем отверстие болгаркой, в отрезанный лист металла проделываем пару дверных петель с ручкой. Фиксируем дверцу.
  2. Из брусьев и металлических уголков делаем две ножки по форме напоминающие букву «А». Между собой укрепляем их арматурой, длина которой больше длины бочки.
  3. Окончательный этап, превращающий обычную бочку в электрическую бетономешалку. В подшипник с большим диаметром внутренней части вставляем кусок трубы, которая будет прикреплена к баку. Второй конец тубы привариваем к бочке. Вставляем проходящий через подвески вал в подшипник с малым диаметром во внутреннем отверстии. Соединяем вал с двигателем.
  4. Дополнительно можно приварить к валу лопасти, чтобы цемент не оставался на стенках бочки.

Ручная бетономешалка своими руками

Эта бетономешалка также изготавливается из бочки. Может показаться, что ручной агрегат требует большой мышечной силы для его работы.

Однако все зависит от того, насколько загружена бетономешалка. А некоторые ее образцы могут легко управляться даже женщинами.

Итак, самодельная бетономешалка ручного управления. Этапы работ.

  1. Для начала необходимо подобрать резервуар. Лучше всего подойдет металлическая бочка с приваренной крышкой. Понадобится также уголок 50х50 мм либо толстый прут. Потребуется выбрать подходящий вал, два приводных рычага для вращения бочки и корпуса для подшипников.
  2. Из уголка сваривается каркас для стойки. С двух торцов бочки высверливаются отверстия под вал и болты крепления фланцев. С боковой стороны бочки вырезается прямоугольное отверстие размером около 25х30 см. Это будет люк, который крепится на обычных петлях и закрывается с помощью болтов и гаек.
  3. Внутри барабана прикручиваются либо привариваются лопасти из пластин. В качестве вала вполне можно использовать стальной прут, диаметр которого составляет 40-50 мм.

Управлять таким агрегатом довольно просто. Его необходимо вкопать на участок, загрузить компоненты, необходимые для раствора, хорошенько закрыть люк и осуществить полных 10-15 оборотов.

Этого времени вполне достаточно, чтобы полностью перемешать раствор. Выгрузка делается следующим образом: отвинчиваются болты на люке, бочка переворачивается вниз и в предварительно поставленное ведро или тачку выбрасывается готовый раствор.

Как выбрать хорошую бетономешалку

Однако, если у вас нет времени и желания самостоятельно изготавливать это строительное устройство, магазины строительной техники предлагают множество разнообразных вариантов бетономешалок. На что нужно обращать внимание при выборе?

Размер барабана

Выбирая объем емкости, следует добавить 10-15% от изначального. Дело в том, что на выходе объем смеси будет несколько иной. В основном, модели, предназначенные для перемешивания раствора на небольших участках, оборудованы барабаном объемом в 100-150 литров. Этого вполне достаточно для частного строительства.

Мощность двигателя

Оптимальной мощностью для работ на небольшом объекте является 700 Вт при объеме барабана до 130 литров. Стоит также учитывать, что, чем меньше мощность, тем меньше расход электроэнергии.

Принцип действия

По принципу действия бывают бетономешалки гравитационного действия и принудительного. В чем отличие?

В гравитационной мешалке вращается сам барабан. Лопасти же, установленные внутри, остаются фиксированными, но в то же время они способствуют тщательному перемешиванию раствора. Такие мешалки как правило используют на небольших стройках.

В бетономешалках принудительного действия  барабан надежно закреплен, вращаются только лопасти внутри него. Есть мнение, что в такой конструкции раствор получается качественней и однородней. Такие агрегаты эксплуатируются на крупных стройках.

Характер рабочего процесса

Бетономешалки бывают непрерывного и цикличного действия. В первом случае перемешивание происходит без остановки, во втором процесс всегда можно остановить.

Способ передвижения

В данном случае агрегаты подразделяются на стационарные, мобильные, автобетономешалки.

Разобравшись, какие бывают бетономешалки, выбрать подходящую модель не составит большого труда. Главное, что это строительное оборудование относится к одному из самых востребованных. При правильной эксплуатации оно прослужит вам не один год. Поэтому к его покупке или изготовлению собственными силами стоит подойти особенно внимательно.

Небольшое, но полезное видео о создании простенькой самодельной бетономешалки:

[youtube]6aD8AxFADgo[/youtube]

Аренда бетономешалки — Цена за сутки в Москве

Лучшая цена за аренду бетономешалки за сутки в Москве

Конструктивно, оборудование, являющееся одной из самых популярных разновидностей растворосмесителей, состоит из:

  • Бункера-барабана для засыпки элементов смеси;
  • Электрического двигателя;
  • Специальных лопастей, размешивающих смесь.

При этом помимо аппаратов принудительного действия на современном рынке представлены более простые, но не менее эффективные машины с гравитационным принципом действия.

Аренда бетоносмесителя должна осуществляться в зависимости от типа выполняемых работ, исходя из целесообразной мощности требуемого оборудования. Но с учетом того, сколько стоит такое устройство, а также расходов на его хранение и обслуживание, посуточный прокат обходится намного дешевле!

Как взять в прокат бетоносмеситель от компании «МосСтройПрокат»?

Для получения требуемой техники напрокат достаточно воспользоваться стандартной формой заказа или перезвонить по номеру для уточнения деталей сделки.

«МосСтройПрокат» — лидер в сфере аренды специализированной строительной техники.

Именно поэтому, сотрудничество с нами обладает рядом преимуществ, связанных с:

  • Большим ассортиментом доступных устройств отечественного («Лебедянь», «Энтузиаст») и зарубежного производства;
  • Идеальным техническим состоянием и постоянным обслуживанием, повышающим срок службы приспособления;
  • Минимальной суммой залоговых средств и гибкими сроками, разрабатываемыми на основе пожеланий клиента;
  • Оперативностью доставки арендованной техники до объекта заказчика (по Москве и Подмосковью).

Длят ого, чтобы бетон быстрее застыл советуем воспользоваться услугой проката дизельной тепловой пушки. Сотрудничество с профессионалами – гарантия высокого качества обслуживания и идеального состояния техники, передаваемой во временное пользование!

% PDF-1.4 % 353 0 объект > эндобдж xref 353 77 0000000016 00000 н. 0000002773 00000 н. 0000002894 00000 н. 0000003491 00000 н. 0000004182 00000 п. 0000004758 00000 п. 0000004872 00000 н. 0000005457 00000 н. 0000005569 00000 н. 0000006206 00000 н. 0000006626 00000 н. 0000011654 00000 п. 0000012262 00000 п. 0000012929 00000 п. 0000015385 00000 п. 0000017698 00000 п. 0000020077 00000 п. 0000022521 00000 п. 0000024265 00000 п. 0000026562 00000 п. 0000027048 00000 н. 0000027446 00000 н. 0000027892 00000 п. 0000030122 00000 п. 0000032640 00000 п. 0000037558 00000 п. 0000039950 00000 н. 0000040063 00000 п. 0000040175 00000 п. 0000040295 00000 п. 0000040444 00000 п. 0000040557 00000 п. 0000040654 00000 п. 0000040803 00000 п. 0000040910 00000 п. 0000041007 00000 п. 0000041156 00000 п. 0000041264 00000 п. 0000041371 00000 п. 0000041492 00000 п. 0000041646 00000 н. 0000041749 00000 п. 0000041848 00000 п. 0000041969 00000 п. 0000042118 00000 п. 0000042230 00000 п. 0000042339 00000 п. 0000042460 00000 п. 0000042609 00000 п. 0000042720 00000 н. 0000042832 00000 п. 0000042953 00000 п. 0000043102 00000 п. 0000043212 00000 п. 0000043325 00000 п. 0000043433 00000 п. 0000043579 00000 п. 0000043732 00000 п. 0000043841 00000 п. 0000043950 00000 п. 0000044071 00000 п. 0000044220 00000 п. 0000044332 00000 п. 0000044453 00000 п. 0000044607 00000 п. 0000044706 00000 п. 0000044822 00000 н. 0000044971 00000 п. 0000045080 00000 п. 0000045184 00000 п. 0000045305 00000 п. 0000045459 00000 п. 0000045568 00000 п. 0000045681 00000 п. 0000045802 00000 п. 0000045951 00000 п. 0000001836 00000 н. трейлер ] / Назад 1564746 >> startxref 0 %% EOF 429 0 объект > поток h ެ] HQϝ3nVnήTC / bl ~ 8n ه ծ 6 * ڠ «> ‘zP * LcKЁ; sϙ; w

Схема подключения реверсивного переключателя бетоносмесителя

Beck Industrial

Beck Industrial производит самые безопасные и долговечные бетоносмесители в Северной Америке и снабжает их лучшими в отрасли запасными частями и услугами.Посмотрите наше видео о SafeJet. Посмотреть…

Узнать больше

Continental Mixer LLC — подразделение CSTH

Continental приобретает Kimble Mixer. Выигрышная комбинация, которая дает вам больше возможностей выбора продуктов и индивидуального обслуживания на вашем пути к успеху. Подробнее об этой захватывающей новости. Мы управляемы операторами. Знания и сила, чтобы сделать это прямо сейчас. Мы компания, управляемая оператором. Мы отвечаем перед нашими клиентами, а не перед акционерами.

Узнать больше

Minimix 130 Spares — Magic Parts

Как с нами связаться.Позвоните нам по телефону 01522 6

01522 6

. Magic Parts (Mower Magic Ltd), Magic House, Station Road, North Hykeham, Lincoln. LN6 9AL, Великобритания.

Узнать больше

Altrad Belle :: Продукция Belle: Minimix 150

Компактный профессиональный миксер с откидным верхом Ассортимент миксеров для профессиональных пользователей и пользователей, сдающих в аренду. Эти качественные портативные миксеры созданы для долговечности на стройплощадках и подходят для любых небольших и средних строительных проектов. Выбор номер один для миксеров во всем мире.

Подробнее

PDF IMER U.S.A. inc

СХЕМА ЭЛЕКТРОПРОВОДОВ ПРЕДУПРЕЖДЕНИЕ. Любой вид электрического ремонта или поиска неисправностей должен выполняться только дилером IMER или квалифицированной ремонтной мастерской. Для получения помощи при любых проблемах с электричеством IMER USA всегда доступен по адресу 800.275.5463. Бетономешалка WHEELMAN оснащена устройством безопасности для

Узнать больше

Руководство по эксплуатации смесителя периодического действия и центрального смесителя — CON-E-CO

Завод периодического действия и центральный. Смеситель.Руководство по эксплуатации. ТВЕРДЫЕ ПРОДУКТЫ. ВЫСОКИЕ ХАРАКТЕРИСТИКИ … Индикаторы уровня цементного бункера …………………… 11. -Низкие индикаторы … Раздел 6- (Горизонтальный реверсивный смеситель). Эксплуатация … … если переключатели сработали и после сброса конвейер не перезапустится, пока кнопка пуска не станет …

Подробнее

Kenworth T680-T880 Body Builder Manual 2019 (PDF

Схема подключения

узла шасси, Переключатели в кабине и коллектор Eoa 4-24 … Задний вал отбора мощности двигателя (REPTO) обычно используется в бетономешалках и загрузочных партиях…. Наружное освещение: фары, стояночный / стояночный, поворот, тормоз, DRL, задний ход и т. Д.

Узнать больше

Как починить мою бетономешалку belle model: minimix 150

Просто хочу выразить сердечную благодарность Тиму Мазлену и Подтвердите, что руководство по подключению сработало для меня. Я одолжил у друга Belle Minimix 150, и каким-то образом провод на 240 В зацепился за что-то при перемещении микшера. Это привело к отсоединению клемм от переключателя и вырыванию провода из корпуса переключателя.

Узнать больше

Проводка MasterMix MC130? | Менд Д.I.Y Инструменты | как починить проводку .com

MasterMix MC130? У меня бетономешалка MasterMix MC130, лет 8. Один из синих проводов (со стороны нагрузки) пропал по течению. Непонятно, с чем это было связано. Кто-нибудь знает, где мне взять принципиальную схему? Old Douglas Апрель 2012 г.

Узнать больше

SIMPLE Reversing Switch: 4 Steps — Instructables

Подключение этого переключателя чрезвычайно просто. Чтобы было легче следовать моим инструкциям, держите переключатель таким образом, чтобы вы смотрели на штыри, и они располагались на 2 контакта в ширину и три контакта в высоту.Представьте, что контакты пронумерованы, как показано ниже: 1 4 2 5 3 6 Подключите провод от 3 к 4, а другой провод от 1 к 6. Эти провода будут …

Узнать больше

Инструкции по подключению бетономешалки Bell? — Downsizer

Инструкции по подключению бетономешалки Bell? Есть ли у кого-нибудь работающий электромешалка для цемента Bell (MiniMix). Мы (Он) купили на аукционе, но выключателя не было, и мы купили новый, но у нас проблемы с подключением. 110 Вольт. Он имеет 5 клемм внутри 4 больших, 1 маленький.

Узнать больше

Minimix 150 Запасные части — Magic Parts

Minimix 150, 2 (Нажмите на номера деталей ниже, чтобы увидеть цену и сделать заказ) 1 БЕНЗИНОВЫЙ ДВИГАТЕЛЬ MINI ROBIN -> MS16 2 Защита ремня -> 900/99927 3 Палуба двигателя -> 900/33300

Узнать больше

Еще одна резьба переключателя смесителя Belle! | Форумы DIYnot

14 августа 2011 г. · Коммутатор начал старую неспособность удерживать режим, и чтобы заставить микшер продолжать работать, вам нужно удерживать на нем палец. Я попытался заменить переключатель на новый, но он все равно делает это.Так может ли кто-нибудь сказать мне, что еще может быть виновником того, что мой рабочий развивает RSI.

Узнать больше

Самозагружающийся мобильный бетоносмеситель с ручкой Самозагружающийся миксер

О нас. Мы являемся профессиональным поставщиком самозагружающегося бетоносмесителя, если вам нужен самозагружающийся миксер, вы можете связаться с нами, мы подберем наиболее подходящий для вашего проекта. …

Узнать больше

Гидравлический привод смесителя для минометов / Гидравлический отвал 12SH и 16SH

Имеют лицензию электрика для подключения электродвигателя и обеспечивают питание.БЕЛЫЙ. CROWN … Растворщик и в инструкции. Когда вы видите … работайте, обслуживайте или ремонтируйте бетономешалку, ознакомьтесь с … переключателем включения / выключения электродвигателя также установлен на этой стороне. … На мгновение переверните элементы смешивания, чтобы помочь опустошить …

Подробнее Руководства по запчастям для смесителей для бетона и раствора

IMER — HYDRO TECHNOLOGY SYSTEMS INC

Поддержка запасных частей (бесплатно): 855-628-9245

Мультимиксеры Barrell Style

МИНУТЕМАН II 5 куб.ft.
Просмотр руководства по запчастям
Просмотр схемы соединений

WHEELMAN II 5 cu. ft.
Просмотр руководства по запасным частям (электрические)
Просмотр руководства по оборудованию (газовые / классические модели)
Просмотр электрической схемы (электрические)

WORKMAN II 250
Просмотр руководства по запчастям
Просмотр электрической схемы (110 В, электрическая)
Просмотреть все Workman 250/350 E. 1-фазный переключатель 220 В и компоненты двигателя
Просмотреть все Workman 250/350 E. Компоненты переключателя и двигателя 110 В

WORKMAN II 350
Просмотр руководства по запасным частям
Просмотр электрической схемы (110 В, электрическая)
Посмотреть все Workman 250/350 E.Компоненты однофазного переключателя и двигателя 220 В
Просмотреть все Workman 250/350 E. Компоненты переключателя и двигателя 110 В

WORKMAN II 420
Просмотр руководства по запчастям
Просмотр электрической схемы (110 В, электрическая)

Смесители с горизонтальным валом

HENCHMAN 2 HSM 9 куб. ft.
Просмотр руководства по запчастям

HENCHMAN 4 HSM 16 куб. ft.
Просмотр руководства по запчастям

Смесители с вертикальным валом специального назначения

MIX 60 Plus — New Style
Просмотр руководства по запчастям

MINI-MIX 60
Просмотр руководства по запчастям
Просмотр электрической схемы

MORTARMAN 120
Просмотр руководства по запчастям
Просмотр электрической схемы

MORTARMAN 120 plus
Просмотр руководства по запчастям
Просмотр электрических схем

MORTARMAN 360
Просмотр руководства по запасным частям
Просмотр электрической схемы
Просмотр Mortarman 360 E.220v 1-фазный переключатель и компоненты двигателя
View Mortarman 360 E. 220v 3-фазный переключатель и компоненты двигателя


MORTARMAN 750
Просмотр руководства по оборудованию
Просмотр электрической схемы
Просмотр Mortarman 750 Электрический однофазный переключатель 220 В и компоненты двигателя
Просмотр Mortarman 750 E. 3-фазный переключатель 220 В и компоненты двигателя

Схема подключения миксера для цемента

Схема подключения миксера для цемента Mack

— magicalillusions.org

Схема подключения миксера для цемента Mack »Добро пожаловать на наш сайт, это изображения электрической схемы миксера Mack, размещенные Марией Нието в категории Mack на 22 августа 2019.Вы также можете найти другие изображения, такие как электрическая схема частей, диаграмма частей частей, pa

Узнать больше

Belle 110v Mixer Switch Wiring Diagram — Somurich.com

какие провода для подключения байпасного переключателя на бетономешалке v электрическая схема переключателя expertrh. gkwt.allseasonswalbeck.de v nvr подходит для belle minimix (модели до апреля)Не запускайте и не останавливайте миксер, если в барабане находится материал, это приведет к повреждению двигателя и не лучший способ перемешивания. Всегда вращайте барабан при наполнении или разгрузке миксера. НЕ УСТАНАВЛИВАЙТЕ основную раму (№ 18 чертеж 1

Подробнее

Ручной смеситель для цемента на продажу | Новые ресурсы для проводки 2019

Ручной смеситель для цемента на продажу — Наша предварительная версия собственный инвентарь был отремонтирован и обслуживается, чтобы работать как новый Подержанные мобильные миксеры и стационарные миксеры Cemen Tech проходят нашу сертифицированную программу восстановления, так что вы можете быть уверены в том же, что и в

Узнать больше

134 Ltr Concrete Mixer 230V | Бетономешалки | Screwfix.com

Заказать онлайн на сайте Screwfix.com. Вертикальный миксер для малых и средних строительных проектов. Легкий и портативный, но с хорошей рабочей высотой. Включает мощный двигатель со степенью защиты IP44 с двойной изоляцией. Поставляется с подставкой. Возможна БЕСПЛАТНАЯ доставка на следующий день, от

Узнать больше

Бетономешалки — McNeilus

Промышленность высказалась. McNeilus FLEX Controls ™ удостоен двух отраслевых наград McNeilus недавно был удостоен двух отраслевых наград за свою систему FLEX Controls ™, установленную на бетоносмесителях McNeilus.FLEX Controls теперь входит в «100 лучших новых продуктов 2017 года»

Узнать больше

Схема деталей бетономешалки — Henan Mining Machinery Co., Ltd

Схема автобетоносмесителя, диаграмма. Alibaba предлагает 233 диаграммы продуктов автобетоносмесителя. Около 31% из них — автобетоносмесители, 16% — бетоносмесители и 3% — бетонные заводы. Широкое разнообразие диаграмм бетонных заводов.

Узнать больше

Диаграммы автобетоносмесителей | Источник электропроводки

Схема тележки бетономешалки.добро пожаловать в мой блог здесь. Я покажу вам немного больше, что вы ищете. Схема автобетоносмесителя. Ниже приведены несколько фотографий и немного о диаграмме автобетоносмесителя, которую вы можете увидеть и прочитать, надеюсь, в acco

. Переключатель включения и выключения | Agri Supply

Добавить в корзину Другие бетономешалки Дополнительная информация. Сменный выключатель, электрический бетономешалка # 83309 13,99 $; Добавить в корзину Больше бетономешалок Больше материалов для ландшафта, строительства и геодезии Дополнительная информация.Электрический Бетономешалка, 8 кубических футов. Ca

Узнать больше

Схема подключения цементного миксера Mack — Принципиальная схема Mack Cement Mixer

Схема подключения смесителя цемента Mack — Добро пожаловать, спасибо за посещение этого простого веб-сайта, мы пытаемся улучшить этот веб-сайт , поддержка с вашей стороны в любой форме нам очень помогает, мы это очень ценим. Мы поделимся

Узнать больше

Подключения переключателя цементного смесителя — Сделай сам (DIY

11/1/2015 · Подключения переключателя цементного смесителя.Задал вопрос satinseat. satinseat 0 satinseat 0 … Схема подключения напечатана на боковой стороне переключателя. Когда дело доходит до, опубликуйте фото схемы и проводов, которые у вас есть, и мы сможем вам помочь !!! …

Узнать больше

Belle 150 Cement Mixer Fix

16.04.2018 · Двигатель бетономешалки Belle 150 просто гудит, барабан не вращается. Скорее всего, это пусковой конденсатор, вот как его заменить примерно за 5-10 фунтов стерлингов

Узнать больше

Детали цементного смесителя | Электросхема и схемы

Части бетономешалки, кроме того, маленькие миксеры, шестерня миксера для цемента, шестерня, ремонтный порт, грузовой миксер для бетона, запчасти для бетономешалки, старые запчасти для миксера, запчасти для портативных миксеров, запчасти для бетономешалки, детали для каменного бетоносмесителя p

Узнать больше

Детали бетономешалки.Электропроводка. Электрическая схема Изображения

Части бетономешалки вместе с центральным оборудованием детали бетономешалки kobalt запасные части миксера для бетона запчасти для автобетоносмесителя ремонт бетономешалки шестерня шестерни детали для бетономешалки детали для бетономешалки essick запчасти для бетономешалки red lion цементный миксер pa

Узнать больше

BELLE GROUP PREMIER XT РУКОВОДСТВО ОПЕРАТОРА Pdf Скачать

Просмотрите и загрузите руководство оператора Belle Group Premier XT в режиме онлайн. Бетономешалка. Premier XT Mixer pdf скачать руководство…. Бетономешалка (6 страниц) Краткое содержание Belle Group Premier XT. Page 1 Руководство по эксплуатации — Каталог запасных частей 870/00002/0 …

Узнать больше Схема подключения бетономешалки

PDF 4 Cu. Ft. Переносной миксер

Смеситель можно транспортировать двумя способами. а) Выключите питание («О»), отсоедините шнур питания. б) Убедитесь, что барабан пуст. c) Лицом к передней части миксера, поручня и верхней части d) Переместите миксер в желаемое место. барабана. Удерживая правое колесо ногой, потяните миксер на себя.Будьте осторожны, чтобы не опрокинуть миксер на себя. Метод 1:

Узнать больше

как я могу починить мою модель бетономешалки Belle: Minimix 150 …

как я могу починить мою модель миксера Belle цемента: Minimix 150? три лопаточных провода отсоединились от задней части переключателя с штыревым наконечником, одна синяя гнездовая лопата идет от электродвигателя, а два других — синих, а коричневые лопатки с внутренней резьбой идут от провода питания 110 В, коричневый из которых также есть мужская лопата, просто нужно знать, как их снова подключить, есть фото, если поможет…

Узнать больше

Схема подключения электрического бетономешалки …

Схема подключения электрического бетономешалки. По. Теодор Хэндсмит — 8 июля 2019 г. 0. Поделиться. Facebook. Twitter. Google+. Pinterest. WhatsApp. Блок-схемы включают все основное оборудование и потоки. Диаграмма технологического процесса — это простая иллюстрация, в которой символы процесса используются для обозначения ключевого пути потока с помощью единиц измерения. Идеальный способ …

Узнать больше

Continental Mixer LLC — подразделение CSTH

Continental приобретает Kimble Mixer.Выигрышная комбинация, которая дает вам больше возможностей выбора продуктов и индивидуального обслуживания на вашем пути к успеху. Подробнее об этой захватывающей новости. Мы управляемы операторами. Знания и сила, чтобы сделать это прямо сейчас. Мы компания, управляемая оператором. Мы отвечаем перед нашими клиентами, а не перед акционерами.

Узнать больше

Схема электрических соединений промышленного миксера для пищевых продуктов 100 фунтов

Схема электрических соединений для промышленного миксера для пищевых продуктов 100 фунтов, 110 В.

Подробнее

Terex Service Manual PDF Online Download — Terex Repair and…

От экскаваторов-погрузчиков до самосвалов, от мобильных экскаваторов до колесных погрузчиков, от бетоноукладчиков до автобетоносмесителей — Terex располагает самым надежным оборудованием в мире. Но даже самое лучшее оборудование потребует обслуживания, ремонта и регулярного обслуживания. Заводское руководство по обслуживанию Terex — единственный реальный выбор.

Узнать больше

Руководство пользователя и инструкции по технике безопасности

ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. Не используйте с двухкомпонентной смесью эпоксидной смолы.Предупреждения по безопасности смесителя 1. ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ С ЭПОКСИДНОЙ 2-ЧАСТНОЙ СМЕСЬЮ. 2. НЕ ВСТАВЛЯЙТЕ ЛОПАТУ ИЛИ РУКИ В СМЕСИТЕЛЬ, КОГДА ПОДКЛЮЧЕНЫ. РИСК СЕРЬЕЗНОЙ ТРАВМЫ ИЛИ СМЕРТИ В РЕЗУЛЬТАТЕ ЗАПРЕТЫВАНИЯ. 3. Не пытайтесь перемещать бетономешалку, когда она заполнена и / или в …

Узнать больше

Автобетоносмесители | Con-Tech Manufacturing, Inc.

Смесители Con-Tech превосходят по характеристикам и превосходят любой производитель автобетоносмесителей в этом районе. Посмотрите, как наши высококачественные бетоносмесители и запчасти обеспечивают бесперебойную работу вашего автопарка!

Подробнее

Belle 150 Cement Mixer Fix — YouTube

Двигатель бетономешалки Belle 150 просто гудит, барабан не вращается.Скорее всего, это пусковой конденсатор, вот как его заменить примерно за 5-10 фунтов стерлингов

Узнать больше

PDF Руководство оператора и список деталей Модель Thlchcm H-frame …

СХЕМА ПОДКЛЮЧЕНИЯ ПРИМЕЧАНИЕ: встроенный В двигателе имеется термозащита, предотвращающая его перегрев. Термозащита восстанавливается автоматически, когда двигатель остывает. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ … Рекомендуется собирать бетономешалку с Н-образной рамой двумя людьми.

Узнать больше

РЕШЕНО: Мне нужна электрическая схема для бетономешалки Belle 150…

Мне нужна электрическая схема для. Бетономешалка Belle 150 110в. автор s_hayes1, 9 октября 2010 г. Добавить комментарий · Отметить · Поделиться. -2 Больше комментариев. Добавить комментарий: Отменить … 1 個 答案

Узнать больше

Электропроводка электродвигателя миксера — tourismthailand.org

15 мая 2019 г. — Мне нужна электрическая схема для бетономешалки Belle 150 110 В Садовый вопрос Поиск Fixya Обзор категорий Смеситель для бетона Belle больше не останется ..

Подробнее

Обслуживание смесителей — McNeilus

Ваш партнер.Приступая к работе с McNeilus, вы получаете самую разветвленную в отрасли сеть сервисных центров и сертифицированных технических специалистов, которые помогут вам поддерживать полный жизненный цикл вашего грузовика. В конце концов, наша единственная цель — предоставить вам запчасти, услуги и решения, чтобы ваши грузовики продолжали работать, […]

Узнать больше

Подключения переключателя цементного смесителя — Сделай сам (DIY …

1 ноября 2015 г. · Привет всем, угостил себя бывшим в употреблении миксером — продавец сказал, что переключатель сломан, но миксер все еще работал, так как провода соединены вместе, так что переключателя нет, и чтобы остановить миксер, нужно вытащить вилку.Я видел переключатели на Evilbay примерно за 7 фунтов стерлингов, но не знаю, как эти переключатели подключаются — 4 больших клеммы на реверсе и 1 см …

Подробнее

Запасные части и обслуживание — Continental Mixer LLC

Понимание поддержки критически важных компонентов. Мы хорошо разбираемся в бизнесе готовых деталей, поэтому понятно, что мы кое-что знаем о деталях. Фактически, мы занимались проектированием, производством, поиском и поставкой запчастей для смесителей различных марок за 10 лет до того, как построили наш собственный первый автобетоносмеситель.

Узнать больше

Электросхема блока управления бетономешалкой Cod

Прочтите или скачайте схемы управления миксером Mcneilus, чтобы получить БЕСПЛАТНЫЕ схемы управления на MAJORREPORTR.COM. … Запасные части для бетоносмесителя U00ab Cesco …

Узнать больше

[ДИАГРАММА] Электрические схемы видеонаблюдения FULL Version HD Quality …

1 день назад — Прочтите или загрузите электрические схемы для БЕСПЛАТНЫХ электрических схем на JDIAGRAM.ACREPT .FR. … Схема подключения электрического бетономешалки …

Подробнее

5.0 куб. Футов Электрический бетономешалка — YARDMAX®

Схема электрических соединений 12 Поиск и устранение неисправностей 12 Схема деталей 13 Список деталей 14 1 | Введение … бетономешалка, ее ограничения и потенциальные опасности. ПРЕПАРАТЫ, СПИРТ И …

Узнать больше

Смеситель BigCat, РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ, тип B

ИНСТРУКЦИИ ПО ЦЕМЕНТНОЙ СМЕСИ ИНСТРУКЦИИ ДЛЯ ПРЕДВАРИТЕЛЬНОЙ СМЕСИ ЦЕМЕНТНОЙ СМЕСИ Примечание. См. Инструкции по смешиванию от производителя цемента. 1) Убедитесь, что масленка заполнена чистым неиспользованным растительным маслом или легким маслом, например, маслом для пневматических инструментов.Также рекомендуются такие масла, как рапсовое или кукурузное масло. Смеситель Big cat поставляется с растительным маслом, так как он

Узнать больше

GRAFICK Схема подключения кухонного миксера ПОЛНАЯ версия HD …

Схема подключения кухонного миксера

прилагается электрическая схема с несколькими легко приклеиваемыми электрическими схемами смесителя для кухни … 23 Электрическая схема для электрического бетономешалки

Подробнее

Электрический бетономешалка 5,0 куб. Футов — YARDMAX

Готовы к работе? YARDMAX есть.√. √. √. √. √. √. Операция. 10. Техническое обслуживание. 11. Схема подключения. 12. Устранение неисправностей. 12. Схема деталей. 13. Список запчастей. 14.

Подробнее

[ДИАГРАММА] ПОЛНАЯ электрическая схема кухонного миксера … — fotocomp.it

6 дней назад — Электросхема для электрического бетономешалки. Электрическая схема … Обзор смесителя Compact 4. 23 Схема подключения электрического бетономешалки …

Подробнее

Схема подключения электрического бетономешалки — bookingritzcarlton.info

Детали бетономешалки Sears созданы для решения всех ваших задач по смешиванию цемента. В легкой бизнес-среде можно ожидать более частой замены проводки, можно будет установить крупногабаритное оборудование и могут возникнуть исключительные состояния тепла или влаги.

Узнать больше

как подключить переключатель смесителя для цемента

Схема подключения смесителя Kitchenaid K45 для установки переключателя новой конструкции? У вас есть более старый микшер K45. В управлении двигателем поменяно все оборудование.У нового переключателя теперь есть …

Узнать больше

Belle Group Схема электрических соединений бетономешалки

Схема подключения переключателя цементного смесителя Belle. Автор Myrl 19 февраля, 2019 Диаграмма 0 комментариев. Похожие сообщения. Схема подключения термостата Fridgemaster.

Узнать больше

Электрическая схема кухонного смесителя — irishpubdoolin.it

3 дня назад — Прочтите или скачайте электрическую схему кухонного смесителя БЕСПЛАТНО на PACWIRINGK. … 23 Электросхема бетономешалки…

Узнать больше

IMER USA MINUTEMAN ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf Загрузить …

Page 1 IMER U.S.A. inc. СМЕСИТЕЛЬ MINUTEMAN (1126608) ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ IMER U.S.A. Inc. Часть. номер 3210929_R01 — 12/2012 221 Westhampton Place Capitol Heights, MD 20743 Серийный номер машины Ph / 800.275.5463 …; Стр. 2 Серийный номер: Благодарим вас за покупку микшера MINUTEMAN у дилера IMER в США. Ваше решение разумное. Ни один другой миксер в мире сегодня не предлагает таких функций и стоимости…

Узнать больше

[СХЕМА] Схема подключения T300 ПОЛНАЯ версия Качество HD …

4 часа назад — Dan U0026 39 S Мотоцикл U0026quot Схемы подключения U0026quot … Схема подключения электрического бетономешалки …

Узнать больше

Навесное оборудование Wolverine

Навесное оборудование Wolverine производит навесное оборудование с бортовым поворотом с 1996 года. Вскоре после этого спрос на нашу продукцию стал настолько высоким, что мы начали продавать ее населению. Каждое наше навесное оборудование ручной работы изготовлено из американской стали высочайшего качества и рассчитано на длительный срок службы.Наше навесное оборудование поможет вам выполнить работу быстрее, используя оборудование, соответствующее вашему бюджету.

Узнать больше

схема автобетоносмесителя

Процедура подключения счетчика барабана бетономешалки -… Порядок подключения счетчика барабана бетономешалки — 1429581 Дата: 07-22-13 Порядок действий: … За дополнительной информацией обращайтесь: Mixer & Plant Parts Mfg. Parts Dept: … Подробнее; Схема автобетоносмесителя,…

Узнать больше

Схема подключения переключателя бетономешалки

Кулисный переключатель 240 В (белый) Подходит для смесителя Belle Maxi 140 — CMS27

Схема подключения; Торговые цены; Быстрая доставка с нашего склада в Великобритании… Выключатель подходит для бетоносмесителя BELLE MINIMIX 150, 240V Electric. 4.3 из …

Узнать больше

MINIMIX 150 НЕ МАСШТАБИРОВАТЬ НА ЭТОМ ЧЕРТЕЖЕ

Диаграмма относится к версиям с изолированным переключателем NVR. Двигатели имеют термозащитный выключатель. серый синий черный и синий Убедитесь, что разъемы плотно прилегают друг к другу…

Узнать больше

РУКОВОДСТВО ОПЕРАТОРА И СПИСОК ДЕТАЛЕЙ МОДЕЛЬ THLCHCM

РУКОВОДСТВО ОПЕРАТОРА И СПИСОК ЗАПЧАСТЕЙ МОДЕЛЬ — THLCHCM H-FRAME ELECTRIC CEMENT 01793 333212 Пожалуйста, прочтите и поймите это…

Подробнее

VO_9498] Электрические схемы микшера Загрузить схему

Информационная электрическая схема выключателя зажигания Выключатель зажигания thinderbird 1968 года… Cool 23 Схема электрических соединений для бетономешалки Bookingritzcarlton Info Librar …

Подробнее

Схема электрических соединений мотоцикла — bookingritzcarlton.info

23 Схема электрических соединений для бетономешалки — bookingritzcarlton.info … Telecaster 3 Схема проводки переключателя может быть фотографиями, которые мы обнаружили в Интернете от надежных …

Подробнее

IMER USA MINUTEMAN ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf

СХЕМА ПОДКЛЮЧЕНИЯ ….. стр. 5 ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ….. стр. 6 СБОРКА ….. стр. 7 ПЕРЕМЕЩЕНИЕ МИНУТЕМАНА ….. стр. 9 УСТАНОВКА МИНУТЕМАНА ….. стр. 9 Стр. 4: Технические данные IMER USA Inc. MINUTEMAN ТЕХНИЧЕСКИЕ ДАННЫЕ 1 СМЕСИТЕЛЬНЫЙ БАРАБАН 5 МОНТАЖНАЯ РАМА ПЕРЕДАЧ 2 ВЫКЛЮЧАТЕЛЬ 6 ПОВОРОТНЫЙ КРОНШТЕЙН 3 РУЧКА ВЫСОТА 7 ГЛАВНАЯ РАМА 4 ДВИГАТЕЛЬ И ПРИВОД КОРОБКИ ПЕРЕДАЧ 8 Т-образный барабан…

Подробнее

Схема подключения смесителя Kitchenaid K45 для установки новой конструкции

Схема подключения для смесителя Kitchenaid K45 для установки переключателя нового дизайна? У вас есть более старый микшер K45.В управлении двигателем поменяно все оборудование. Новый переключатель теперь имеет соединения для всей проводки, заменяющий микровыключатель сверху и связки …

Подробнее

IMER USA MINUTEMAN ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf Скачать

Page 1 IMER U.S.A. inc. СМЕСИТЕЛЬ MINUTEMAN (1126608) ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ IMER U.S.A. Inc. Часть. номер 3210929_R01 — 12/2012 221 Westhampton Place Capitol Heights, MD 20743 Серийный номер машины Ph / 800.275.5463 …; Стр. 2 Серийный номер: Благодарим вас за покупку микшера MINUTEMAN от IMER U.Дилер S.A. Ваше решение разумное. Ни один другой миксер в мире сегодня не предлагает таких функций и стоимости …

Подробнее

Проблемы с двигателем миксера Belle — www.ultimatehandyman.co.uk

9 марта 2011 … Я не могу найти схему подключения микшера мотор, чтобы подтвердить мою догадку, но я на самом деле починил 2 смесителя Belle, заменив переключатель. он порезал бы …

Узнать больше

Схема электрических соединений для электрического смесителя цемента — bookingritzcarlton

08 июля 2019 · Детали смесителя Sears созданы для удовлетворения всех ваших потребностей в смешивании цемента.В легкой бизнес-среде можно ожидать более частой замены проводки, можно будет установить крупногабаритное оборудование и могут возникнуть исключительные состояния тепла или влаги.

Узнать больше

Запчасти для бетономешалки Belle Minimix 80 | Смеситель Altrad / Belle

Оригинальные запасные части смесителя для цемента Belle Minimix 80. Доступна разбивка схемы деталей основной сборки.

Узнать больше

Схема деталей смесителя для цемента Belle 150

2010-6-23 Использование бетономешалки может помочь в любой работе или проекте… Схема деталей смесителя для цемента Belle 150 … Схема подключения переключателя смесителя Belle.

Узнать больше

Схемы электрических соединений миксера с усилителем

— mucke-gegen-rechts.de

23 Схема электрических соединений цементного миксера … Схема деталей миксера Hobart A200 … Детали электрического миксера Amazon Food Processors Цена …

Подробнее

Какие провода подключить к переключателю байпаса на бетономешалке? | MIG

Предполагая, что белый бит — это задняя часть коммутатора, подключите черный провод синей лентой к простому красному проводу, затем подключите простой черный провод к красному проводу с зеленой полосой.Перед испытанием убедитесь, что соединения изолированы / безопасны. Поскольку я не имею представления о ваших навыках / знаниях, вы выполняете вышеперечисленное на свой страх и риск.

Узнать больше

Схема подключения фрезерного станка

— baden-basket.fr

Схема подключения переключателя смесителя цемента Belle autocardesign. 25 апреля 2020 г. Электрическая схема переключателя цементного смесителя Belle — это упрощенное наглядное изображение электрической цепи, на которой компоненты цепи показаны в упрощенной форме, а емкость и сигнальные контакты окружены устройствами.

Узнать больше

Подключения переключателя смесителя для цемента — Сделай сам (DIY

привет всем, угостил себя бывшим в употреблении смесителем — продавец сказал, что переключатель сломан, но смеситель все еще работает, поскольку провода соединены вместе, так что теперь переключателя нет и нет я видел переключатели на Evilbay примерно за 7 фунтов стерлингов, но не знаю, как эти переключатели подключаются — 4 больших клеммы на реверсе и 1 см …

Узнать больше

Belle Minimix 150 Схемы деталей и руководства | L&S Engineers

18 ноября, 2019 · Как полностью заменить корпус электродвигателя на бетономешалке Belle Minimix 150 Трюк с храповым ремнем, чтобы ослабить застрявший барабан на бетономешалке Belle Minimix 150 Как заменить колесо на Belle Minimix 150 Бетономешалка Преобразуйте Belle Minimix 150 в бензиновый двигатель Loncin (GXH50) на бетономешалке Belle Minimix 150 Преобразуйте Belle Minimix 150 в бензиновый двигатель Loncin (GX120) на Belle…

Узнать больше

23 Схема электрических соединений для бетономешалки … — Pinterest

Легко построить кузницу для начинающих кузнецов с помощью тормозного барабана или других легко очищаемых материалов. Майк ГерраКузнечное дело · 4-позиционный переключатель телекастера на кранце …

Узнать больше

Инструкции по подключению бетономешалки Bell? — Downsizer

Инструкции по подключению бетономешалки Bell? Есть ли у кого-нибудь работающий электромешалка для цемента Bell (MiniMix). Мы (Он) купили на аукционе, но выключателя не было, и мы купили новый, но у нас проблемы с подключением.110 Вольт. Он имеет 5 клемм внутри 4 больших, 1 маленький.

Узнать больше

ProForce 1/2 HP Portable Cement Mixer — The Home Depot

Могу ли я получить электрическую схему, которая поможет найти проблему с работой? Отвечено на вопрос over85 1 июня 2016 г. 2 ответа. Я думаю, что переключатель плохой, но не уверен, как он …

Подробнее

Схема подключения конденсатора Plessey ducon 50 Гц — Fixya

ИСТОЧНИК: есть новый переключатель для бетономешалки Belle 110 В Это должно быть довольно просто.у вас должно быть два или четыре провода в коробке и два или четыре подключения к коммутатору. провода в коробке должны оставаться выровненными по цвету, поэтому, если у вашего коммутатора четыре соединения, но у вас есть только два провода, подключите их к стойке напротив друг друга сверху вниз.

Узнать больше

Инструкции по подключению бетономешалки Bell?

Есть ли у кого-нибудь работающий электромешалка для цемента Bell (MiniMix). Мы (Он) купили на аукционе, но выключателя не было, и мы купили новый, но у нас проблемы с подключением.110 Вольт. Он имеет 5 клемм внутри 4 больших, 1 маленький. Провода от двигателя красные и коричневые вместе, затем черные / серые / синие и небольшой синий выходит из этого …

Подробнее

Переключатель NVR — что это за клемма? | Форумы DIYnot

22 августа 2020 г. · Привет, я недавно купил выключатель без напряжения для работы на небольшом токарном станке. Сбоку на корпусе есть электрическая схема, и мне интересно, может ли кто-нибудь помочь мне, объяснив, для чего нужна клемма с маркировкой «A1»?

Узнать больше

Продажа и поддержка смесителей — McNeilus

15.03.2018 · Выберите свой штат для прямого доступа к нашей группе продаж и поддержки смесителей.Мы тебя поддержим. Период. Выберите свой штат, чтобы найти представителей по продажам и поддержке. Щелкните следующую ссылку, чтобы перейти в раздел международных продаж и поддержки микшеров. Для общих запросов на запасные части и обслуживания звоните 888.686.7278.

Узнать больше

Бетономешалка модель h8172 — Grizzly Industrial

Дополнительная безопасность для бетономешалок. … Схема подключения. … подключите питание, выньте ключи переключателя или заблокируйте машину, чтобы предотвратить несанкционированное использование, особенно.

Узнать больше

Как подключить переключатель сетевого видеорегистратора с аварийной остановкой — YouTube

Краткое видео о том, как подключить переключатель сетевого видеорегистратора (выключатель без напряжения) с функцией аварийной остановки (e-stop).Видео предназначено только как руководство. В случае сомнений проконсультируйтесь …

Узнать больше

Электропроводка электродвигателя бетономешалки

Найти детали смесителя для кафельной пилы imer для насоса для цементного раствора imer запасные части … Belle minimix 150 электрическая схема Бетоносмеситель для цемента Belle 240 В выключатель …

Подробнее

Схема подключения Belle Minimix 150 | autocardesign

2019/07/16 · Схема подключения Belle Minimix 150– это упрощенное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также друзей-подарков и сигналов между устройствами.

Узнать больше

Необходима рекомендация по подключению переключателя Kao 5 для смесителя цемента | Сделай сам

получил замену выключателя kao 5 для бетономешалки, где провода в настоящее время соединены вместе, так как оригинальный выключатель сломался. Новый переключатель имеет 6 клемм с маркировкой 11 21 31 с одной стороны и 12 22 32 с другой — я надеялся на маркировку L N E, но не повезло. любой совет, пожалуйста, за что спасибо ian

Узнать больше

Бетономешалки — Бетонные смесители — Завод Seddons

Бетономешалки Winget и Belle доступны в виде электрических, дизельных и бензиновых смесителей…. Просмотреть схемы деталей … Электрический бетономешалка BELLE Minimix 150 110V.

Подробнее

Harbor Freight 3 1 2 Cubic Ft Cement Mixer Product Manual

Page 3 По техническим вопросам звоните по телефону 1-888-866-5797. Товар 61932

УВЕДОМЛЕНИЕ

ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА.

Не использовать с двухкомпонентной смесью эпоксидной смолы.

НАСТРОЙКА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ БЕЗОПАСНОСТИ

УВЕДОМЛЕНИЕ

ТОЛЬКО ДЛЯ ЦЕМЕНТА И РАСТВОРА.

Не использовать с двухкомпонентной смесью эпоксидной смолы.

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ Прочтите все предупреждения и инструкции по технике безопасности. Несоблюдение предупреждений и инструкций

может привести к поражению электрическим током, возгоранию и / или серьезным травмам.

Сохраните все предупреждения и инструкции для использования в будущем.

Меры предосторожности при сборке

1. Собирайте только в соответствии с этими инструкциями.

Неправильная сборка может создать опасность.

2. Во время сборки надевайте одобренные ANSI защитные очки и прочные перчатки

.

3. Следите, чтобы место сборки было чистым и хорошо освещенным.

4. Не подпускайте посторонних к месту во время сборки.

5. Не собирайтесь, если вы устали или находитесь под воздействием алкоголя, наркотиков или лекарств.

6. Грузоподъемность и другие возможности продукта применимы только к правильно и полностью собранному продукту

.

Меры предосторожности при использовании

1. Этот продукт не является игрушкой. Не позволяйте

детям играть с этим предметом или рядом с ним.

2. Используйте только по назначению.

3. Осматривайте перед каждым использованием; не используйте

, если детали ослаблены или повреждены.

4. Не превышайте указанную грузоподъемность.

Помните о динамической загрузке!

Внезапное перемещение груза может на короткое время вызвать избыточную нагрузку

, что приведет к выходу продукта из строя.

5. НЕ ПЕРЕГРУЖАЙТЕ СМЕСИТЕЛЬ. Перегрузка

может повредить оборудование.

6. НЕ ПЕРЕМЕЩАЙТЕ СМЕСИТЕЛЬ ВО ВРЕМЯ РАБОТЫ.

Смеситель может опрокинуться или двигатель может быть поврежден.

7. ОБЕСПЕЧИВАЙТЕ БЕЗОПАСНЫЙ ЗАЗОР СМЕСИТЕЛЯ.

Во время работы все люди (кроме оператора) должны находиться на расстоянии не менее

шести футов от миксера.

8. НЕ ИСПОЛЬЗУЙТЕ В ОПАСНОЙ СРЕДЕ.

Не используйте электроинструменты во влажных или влажных местах, а также

, не подвергайте их воздействию дождя. Следите за тем, чтобы рабочая зона была хорошо освещена.

9. НЕ ДОПУСКАЙТЕ ДЕТЕЙ. Все посетители должны находиться на безопасном расстоянии от рабочей зоны

.

10. СДЕЛАЙТЕ ЗАЩИТУ ОТ ДЕТЕЙ НА МАСТЕРСКОЙ с помощью навесных замков, главных выключателей

или вынув ключи стартера.

11. НЕ ПРИСОЕДИНЯЙТЕ ИНСТРУМЕНТ. Он будет выполнять свою работу лучше

и безопаснее при той скорости, для которой он был разработан.

12. ИСПОЛЬЗУЙТЕ ПРАВИЛЬНЫЙ ИНСТРУМЕНТ. Не заставляйте инструмент или приспособление

выполнять работу, для которой они не предназначены.

13. ИСПОЛЬЗУЙТЕ ПОДХОДЯЩИЙ УДЛИНИТЕЛЬ. Убедитесь, что удлинитель

находится в хорошем состоянии. Если

использует удлинитель, обязательно используйте один

, достаточно тяжелый, чтобы выдерживать ток, который потребляет ваш продукт

.Шнур недостаточного размера вызовет падение напряжения в сети на

, что приведет к потере мощности и перегреву

. Таблица A показывает правильный размер для использования

в зависимости от длины шнура и номинального тока на паспортной табличке

. Если сомневаетесь, используйте следующий более толстый калибр. Чем меньше калибр

, тем тяжелее шнур.

14. НОСИТЕ ПРАВИЛЬНУЮ ОДЕЖДУ. Не носите свободную одежду

, перчатки, галстуки, кольца, браслеты или

других украшений, которые могут застрять в движущихся частях

.Рекомендуется нескользящая обувь. Для укладки длинных волос используйте защитное покрытие

.

15. БЕЗОПАСНАЯ РАБОТА. Используйте зажимы или тиски, чтобы удерживать

, когда это возможно. Это безопаснее, чем пользоваться рукой

, и освобождает обе руки для работы с инструментом.

16. НЕ ПЕРЕГРУЖАЙТЕ. Всегда держите

на ногах и удерживайте равновесие.

17. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИНСТРУМЕНТОВ. Держите инструменты

острыми и чистыми для оптимальной и безопасной работы

.Следуйте инструкциям по смазке и замене принадлежностей

.

18. ОТСОЕДИНИТЕ ИНСТРУМЕНТ перед обслуживанием;

при замене принадлежностей, таких как

лезвий, бит, фрез и т.п.

19. СНИЖЕНИЕ РИСКА НЕПРЕДНАМЕРЕННОГО ЗАПУСКА

. Перед подключением убедитесь, что переключатель

выключен.

20. НИКОГДА НЕ СТОЙТЕ НА ИНСТРУМЕНТЕ. Опрокидывание инструмента или случайное прикосновение к режущему инструменту

может привести к серьезным травмам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
