Схемы подключения двигателя стиральной машины
Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти.
Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.
Вот лишь несколько идей удачного применения электродвигателя от стиралки:
- Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.
- Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.
- Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.
- Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.
- Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.
- Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.
- Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.
Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки.
Виды двигателей
В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:
Асинхронный.
В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.
Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.
Коллекторный.
Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.
Инверторный (бесколлекторный)
Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.
Схемы подключения

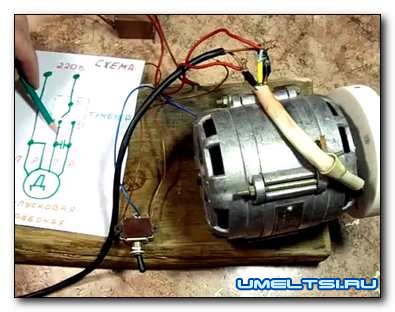

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)
Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.
Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.
Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.
Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.
В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.
В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.
Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.
Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:
Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.
Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)
Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.
Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.
Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.
Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.
«поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.
Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.
О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье — «Подключение трехфазного двигателя»
Регулятор оборотов
Если возникает необходимость регулирования количества оборотов, можно воспользоваться
бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.
Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.
elektt.blogspot.com
как подключить к розетке 220 вольт мотор от машины-автомата? Схема запуска и распиновка электродвигателя
Отработав свой положенный срок, стиральные автоматические машины выходят из строя и подлежат замене, но не стоит спешить выносить старую технику на помойку. У многих стиральных машин в хорошем состоянии остается электродвигатель, который при желании и хотя бы минимальных навыках работы с электротехникой можно использовать не только для различных хозяйственных нужд, но и для выполнения небольших производственных работ. Электродвигатель от стиральной машины имеет возможность подключения к электросети с напряжением 220 Вт, а его скорость развивается до очень внушительных показателей – 10-11 000 оборотов в 1 минуту.
Электродвигатель можно подключить для какого-либо оборудования, например, сделать приспособление для заточки ножей, миксер для перемешивания бетонного раствора, соорудить небольшой домашний токарный или точильный станок, шлифовальное приспособление, сделать мощный вентилятор или тепловую пушку для обогрева гаража или дачи, создать измельчитель для материалов различных фракций и так далее. Народные умельцы мастерят из старого мотора даже электрогенератор. Главное – это ваше желание и умение.
Конструкции и варианты применения могут быть любыми, но привести их в движение поможет бывший в употреблении электродвигатель от стиральной машины, что в значительной мере облегчит ваш ручной труд и станет хорошим хозяйственным подспорьем.
Описание разных типов электродвигателей
Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.
Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.
Асинхронный
Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.
Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.
Коэффициент полезного действия у асинхронных электродвигателей не самый большой, поэтому их применяют для бытовых моделей стиральных машин средней мощности.
Коллекторный
Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.
Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.
Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.
Инверторный
На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.
Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.
А электрический двигатель инверторного типа способен работать без использования в своем конструктиве щеток и иных деталей, которые используются в других типах электромоторов.
Схема подключения
Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:
- 2 соединения от щеток;
- 2 (а иногда и 3) электроконтакта, идущих с обмотки статора;
- 2 провода, подключаемых к тахометрическому датчику.
Внутри двигателя соединения расположены в раздаточном блоке.
Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам. При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки.
Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.
Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение. По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки.
У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.
Лишние провода могут быть контактами платы управления, с помощью которой выполняется регулировка работы стиральной машины и выбор программ стрики.
Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.
На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.
Старой техники
Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.
При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.
Современной машины-автомата
Большинство стиральных автоматических машин оснащены электрическими двигателями асинхронного типа, поэтому в качестве примера рассмотрим его подключение.
Трехфазные электрические моторы асинхронного типа – наиболее часто встречающиеся агрегаты, которые могут работать даже при напряжении в электросети до 380 В. Но чтобы подключить их к однофазной электросети 220 В, потребуется подсоединить конденсатор – он будет не только держать перепады напряжения в сети, но и снижать мощность электродвигателя, что обеспечит вам безопасность при его использовании.
Для подключения понадобится электропровод со штепсельной вилкой на конце, к нему подсоединяют конденсатор. Затем делают распиновку – для этого с другой стороны конденсатора крепится провод-перемычка. Далее нужно прибором мультиметром прозвонить обмотку электродвигателя для обнаружения контактов с минимальным сопротивлением. Затем вставляются провода, которые будут подключаться к сети электропитания, а к ним подключается конденсатор.
После включения электромотора, если пусковой конденсатор закреплен правильно, вы увидите вращение вала.
Если требуется сохранить работоспособность электродвигателя, но при этом регулировать число его оборотов, то к двигателю подсоединяют тахогенератор – этот датчик есть у каждой модели стиральных машин. «Датчик Холла» – так его еще называют, не только контролирует число оборотов вала электродвигателя с помощью специальной микросхемы. С его помощью в стиральной машине происходит оценка веса белья. Когда белье напитывается водой, определение веса позволяет датчику выбрать нужную скорость, которая требуется для раскручивания барабана.
При установке на электродвигатель тахогенератор имеет 3 вывода – 2 вывода необходимы для подключения электропитания, а еще 1 вывод снимает показания импульсов.
Важно не перепутать эти контакты во время установки, чтобы получить от работы датчика нужный вам эффект.
Полезные рекомендации
Иногда электромотор из старой автоматической стиральной машины не представляется возможным запустить, и причины этого бывают как механического характера, так и связанные с электрикой.
Причины сложностей запуска электромотора могут проявлять себя следующим образом.
- При включении электродвигатель нагревается, но вращения вала не происходит. Если попытаться вращать вал рукой, то можно услышать при этом скрежет металлических деталей. Этот звук говорит о том, что у электромотора поврежден подшипниковый механизм и его требуется извлечь и заменить.
- Иногда вращение вала электрического двигателя может быть затруднено, если в просвете между статором и ротором скопились какие-либо посторонние предметы, которые нужно удалить и вновь попытаться произвести запуск.
- Прозвон с помощью мультиметра всей электрической цепи поможет выявить наличие обрыва. У электродвигателей коллекторного типа проблема запуска может заключаться в изношенности щеток, в результате чего они не могут плотно примыкать к коллектору и энергия не генерируется.
Иногда при запуске электродвигателя от современных моделей стиральных машин пытаются определить пусковую обмотку, но у новых поколений электродвигателей ее нет, и запуск такого мотора производят без применения конденсатора.
О простом способе подключения мотора стиральной машины без приборов вы можете узнать ниже.
stroy-podskazka.ru
Как подключить двигатель от старой стиральной машины
Агрегаты для стирки вещей через определенный эксплуатационный период утрачивают свою способность нормально работать, на смену им приходят более современные модели. Основу каждой такой стиральной машины составляет электрический мотор, которому после разборки устройства вполне находится применение. Показатель мощности демонтированного двигателя не менее 220 В, скоростной режим вращения достигает 11 000 оборотов, что очень подходит для применения подобных моторов в хозяйстве. Сегодня попробуем разобраться, как подключить двигатель от старой стиральной машины, чтобы иметь возможность использовать его потенциал.
Подключение двигателя с пусковой обмоткой
Сначала, используя тестер, находим соответствующие выводные пары. Прозванивая провода, определяем пары, после чего выясняем, которая из них является пусковой, а которая – рабочей. Более высокий показатель сопротивления соответствует пусковой паре, создающей первоначальный крутящий момент.
На некоторых двигателях стиральных машин контакторы могут быть заменены небольшими по емкости конденсаторами, что весьма удобно для эксплуатации стиральных машин. И когда мотор запускают без нагрузки, то такой тип мотора способен начать работать самостоятельно, без конденсатора и начального запитывания от обмотки пуска.
Когда двигатель нагревается, причины бывают следующими:
- износились подшипники;
- сократился зазор, и ротор со статором начали соприкасаться;
- высокая конденсаторная емкость.
Чтобы удостовериться в исправности двигателя, необходимо дать ему поработать одну минуту и проверить нагрев. За столь короткое время тепло не успеет разойтись по деталям, и есть возможность точно отследить точку сильного нагревания – подшипник, статор или что-либо иное. Затем этого выполняется трехразовая проверка после пятиминутной эксплуатации.
Коллекторные моторы
Это двигатели, не имеющие пусковую обмотку. Работать они способны как от постоянного, так и от переменного тока, в подключении через конденсатор не нуждаются. В моторах такого типа имеется от пяти до восьми клемм, но такое количество для дальнейшей эксплуатации узла не понадобится. Поэтому придется выявить и отключить контакты, идущие на тахометр, термозащиту и т. п.
Советы специалистов
Решив выполнить подключение двигателя от старой стиральной машины для использования его в новых целях, необходимо знать два важных условия:
- конденсатор при подключении не применяется;
- в обмотке пуска нет необходимости.
Чтобы удобней было разбираться с проводкой раздаточной коробки, необходимо знать ее цветовые обозначения:
- пара проводов белого цвета идет от тахогенератора, и будет использована в дальнейшем;
- проводка красного и коричневого оттенков ведут на ротор и статорную обмотку;
- щетки из графита подключаются проводкой серого и зеленого цвета.
Обращаем внимание, что в различных моделях стиральных машин цвет проводов может меняться, но принцип подключения неизменен.
Схема подключения
Чтобы действовать дальше, следует изучить электросхему подключения, особых сложностей в работе не вызывающую даже у обычного пользователя.
Для начала берутся провода, питающие статор и ротор стиральной машины. Выполняется подключение статорной обмотки к роторной щетке. С этой целью устраивается заизолированная перемычка. Оставшиеся два проводка выводятся к домашней сети на 220 В.
Обращаем внимание, что при подключении мотора к электрической сети сразу начинается его вращение. Чтобы избежать травмирований, двигатель предварительно жестко фиксируют на поверхности – это дает гарантию безопасной проверки его работоспособности после подключения
Для смены направления вращения необходимо всего лишь перебросить перемычку на другие клеммы. Чтобы было удобно включать и останавливать мотор, в схему добавляются необходимые кнопки.
Регулятор количества оборотов
Мотор от старой машины для стирки вещей отличается большим количеством оборотов в минуту, по этой причине придется выполнить подключение регулятора, обеспечивающего работу на различных скоростных режимах и защищающий двигатель от перегревания. В этих целях используется простое реле световой интенсивности, но его придется немного доработать:
- из стиральной машины извлекается симистор в комплекте с радиатором. Этот полупроводник в электронной управленческой схеме предназначен для выключения агрегата;
- элемент впаивается в релейную микросхему взамен маломощной детали. Такую работу лучше доверить мастеру.
Варианты применения моторов
Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.
Точильный станок
Порой здесь возникает сложность – отверстие камня отличается от размера вала электрического мотора. Придется выточить дополнительную деталь, исполняющую роль переходного элемента. Для фиксации используется гайка с направлением резьбы, учитывающим сторону вращения мотора. В противном случае, направление крутящего момента меняется переключением проводки на противоположные контакты.
Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.
Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.
Вибростол
Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.
Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.
Бетономешалка
Мотор можно использовать и таким образом. Промышленных объемов такой агрегат не обеспечит, но значительно облегчит работы в домашнем хозяйстве.
Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.
Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.
Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.
Ручной миксер
При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.
Газонокосилка
Двигатель от машины для стирки представляет собой отличное решение по показателям мощности и размерам, чтобы выполнить изготовление колесной косилки газонов. Понадобится колесная платформа, в центре которой устанавливается двигатель. От него выполняется прямое подсоединение к ножам, расположенным снизу. Высота стрижки регулируется посадкой колес по отношению к основанию косилки.
Кроме этого из б/у стиральной машины так же можно сконструировать:
- и многое другое.
Вам также будет интересно почитать:
stiralkainfo.ru
Как подключить двигатель от старой стиральной машины
Рейтинг автора
Написано статей
Автор статьи
Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.
Просмотров: 104
Опубликована: 18-10-2018
Изменена: 18-10-2018
Время на прочтение: 3 минут
У этой статьи: 0 комментариев(я)Рынок бытовой техники переполнен товарами. Не удивительно, что производители наперебой выпускают стиральные машины с новыми опциями, режимами, мощностями. Вы также решили приобрести новый агрегат? Тогда не спешите избавляться от прежней техники. Мы расскажем, как подключить двигатель от старой стиральной машины. С его помощью вы сможете самостоятельно сделать наждак или токарный станок.
Тип электродвигателя стиральной машинки
Чтобы понять, как подключить двигатель, узнайте сначала, какой тип мотора использовался в старой стиралке. Если это техника советских времен, там устанавливались асинхронные двигатели. Их конструкция состоит из минимума элементов:
- алюминиевого корпуса;
- неподвижного статора;
- вращающегося ротора.
Статор в конструкции служит опорой, а также магнитопроводом. Движущийся ротор отвечает за вращение барабана. При включении магнитные поля этих элементов взаимодействуют, что приводит к вращению вала и передаче крутящего момента на ремень привода.
Асинхронные моторы делятся на два вида: двухфазные и трехфазные. Производство двухфазных уже давно прекратилось, поэтому чаще всего можно встретить устройство, которое работает на трех фазах. К его преимуществам относят:
- простую конструкцию и легкое обслуживание;
- тихую работу;
- невысокую стоимость.
Из недостатков выделяют низкий коэффициент полезного действия (КПД), большие габариты и невысокую мощность.
В современной стиральной машинке-автомате (СМА) используют коллекторные и инверторные моторы, но в этой публикации речь пойдет об асинхронном типе.
Как подсоединить двигатель от стиралки?
Чтобы удачно провести работу своими руками, учитывайте особенности подключения:
- Мотор подсоединяется к сети 220 В.
- Для этого не требуется пусковая обмотка, а также конденсатор. Последний может сжечь устройство при запуске.
Асинхронный двигатель подключается напрямую к сети через розетку.
Как правильно определить назначение проводов? В этом поможет мультиметр в режиме измерения сопротивления. От узла исходят четыре провода: два из них от пусковой, два из рабочей обмотки.
Как проводится диагностика:
- Поочередно прикладывайте щупы мультиметра к проводам.
- Ищите пару с одинаковыми значениями.
- Пусковые провода отличаются большими показателями (до 30 Ом). А для рабочей значения едва достигают 12 Ом.
Вычислив рабочие проводники, соедините их с кабелем и розеткой. Дополнительно подготовьте пусковую кнопку для удобного запуска конструкции. Подойдет кнопка от дверного звонка, контакт которой не фиксируется. На схеме показаны этапы подключения:
Где:
- ПО — пусковая обмотка. Используется до начала вращения двигателя.
- ОВ — рабочая обмотка. Служит для создания крутящего момента.
- SB — кнопка подачи напряжения.
Нажатие на кнопку приводит узел в действие. Без пусковой детали мотор запустится при включении в розетку, что не очень удобно. После окончания работ не забудьте закрепить двигатель на устойчивой поверхности. Вы даже можете подцепить его к новой машинке, если у нее сломался мотор. Для крепления в качестве самоделки используйте болты или дюбели.
Обратите внимание на сторону вращения вала. Если он крутится по часовой стрелке, а для работы вам требуется вращение против часовой, проведите переподключение. Это не сложно. Просто поменяйте местами подводы пусковой обмотки.
Не спешите избавляться от старой техники. Так, вы можете самостоятельно подключить мотор и использовать его в практических целях. На видео подробно показаны этапы выполнения подсоединения:
270076.ru
Подключение двигателя от старой стиральной машины: как правильно сделать?
Если стиральная машина сломалась, то не стоит ее выкидывать — возможно подключение рабочего двигателя от старой стиральной машины.
Эта часть техники сможет послужить еще какое-то время.
Применений двигателю можно найти очень много.
Как снять двигатель со старой стиральной машинки?
Стиральные машины работают на двигателях, которые имеют различную конструкцию: коллекторного, асинхронного, электронного вида.
Перед тем как что-либо сделать из старого двигателя, его нужно снять. Для различных видов нужно выполнить свой набор действий.
Для всех видов двигателей, в первую очередь, нужно отключить технику от напряжения 220 В, канализационной сети и водопровода.
Видео:
В отключенном состоянии машинка должна постоять не менее 10 часов. Конденсатор за это время успеет разрядиться. Только после этого двигатель можно доставать. Схема действий подробно описана ниже.
Асинхронный двигатель — провода, которые соединяют часть асинхронного мотора и конденсатор, отрезать не следует. Батарею нужно вытащить с двигателем.
У батареи вид может отличаться в зависимости от модели стиральной машинки. Это может быть коробка из металла, пластмассы, чаще всего герметизированная.
В ней находится конденсатор — один или несколько, которые между собой соединены параллельно.
Стоит внимательно рассмотреть, как соединены эл. мотор и батарея.
Схема подключения может отличаться. Обмотка может быть подключена в сеть 220 напрямую, а другая — через конденсатор. Существующая схема должна быть неизменной.
Ее нужно подключить к напряжению 220 В и начнется вращение асинхронного мотора.
Стоит быть осторожным — к элементам двигателя можно будет прикасаться только после того, как конденсатор разрядится.
Коллекторные — такие двигатели низковольтные. На их статоре установлены постоянные магниты и их подключают к постоянному напряжению.
На двигателе обычно бывает наклейка, на которой указано рекомендованное напряжение. Только такое напряжение нужно подключать к такому эл. мотору.
Видео:
Электронный — мотор необходимо доставать из стиральной машинки вместе с блоком управления. На самом корпусе блока обычно указывают напряжение, к которому мотор нужно подключать.
Стоит быть внимательным при подаче напряжения — важно соблюдать полярность, так как реверс в таком виде моторов не возможен.
Случается, что двигатель сразу не запустится. В этом случае нужно найти дополнительные выводы. На них подается нуль или логическая единица. После этого начнется вращение двигателя.
Механический – с мотором может быть редуктор, который приводит в движение устройство реверса. На нем можно найти два вывода.
Ток, который определяется по наклейке на моторе, подключается к источнику. После этого двигатель начнет свое вращение. Частота вращения такого эл. мотора невысокая — всего 4-5 оборотов в минуту.
Чтобы подключить двигатель к переменному току, необходимо выполнить ряд действий:
- В наличии должен быть специальный прибор, которым определяют провода обмотки — тестер;
- Чтобы определить пару проводов, щуп тестера подключается к любому проводу, и поочередно проверяются остальные. Если при подключении тестер обозначил соединение, то именно эти два провода и есть пара. Соответственно вторые два провода также составляют пару;
- Две обмотки необходимо измерить на уровень сопротивления. Где показатель больше, та обмотка и является пусковой;
- От различных обмоток провода нужно соединить попарно, после чего подключить к напряжению 220 В;
рекомендуется установить выключатель на провод пусковой обмотки.
Бывают случаи, когда нужно сменить направление вращения мотора. В этом случае выводы пусковой обмотки рекомендуется поменять местами.
При подключении мотора к напряжению 220 В через конденсатор или напрямую, следует быть очень внимательными. Перед выполнением работ по подключению двигатель нужно зафиксировать.
В таком положении он не будет сильно вибрировать. Безопасность себя и окружающих также крайне важна.
Вторая жизнь двигателя старой стиральной машинки
Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.
Точильный станок
Точильный станок — прибор полезный в любом хозяйстве.
Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.
При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.
В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.
В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.
Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.
Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.
Если сделать все наоборот, то камень будет слетать, так как работа будет идти на раскручивание.
Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.
После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.
Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.
После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.
Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.
Двигатель запустится и станок будет работать.
Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.
Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.
Видео:
Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.
Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.
В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.
Вибростол
Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.
Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.
Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.
Видео:
В результате из бетона в формах выходит воздух, качество плитки улучшается.
Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.
Бетономешалка
Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.
Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.
В емкость бака активаторного типа нужно вставить две лопасти по своему внешнему виду похожими на букву «П», предварительно убрав из него стандартный «родной» активатор.
Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.
Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.
Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.
Видео:
В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.
Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.
Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.
stroyremned.ru
«Метод Научного Тыка» или Как подключить двигатель от стиральной машины.
Небольшое предисловие.
В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.
Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)
Особых трудностей с подключением и запуском у меня не возникало.
При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).
Но чаще использовал свой опыт и метод «научного тыка» %)))
Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).
Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали :).
Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.
Но в реальности не всегда так получается, а «кто не рискует … » — ну вы поняли :).
Почему я об этом говорю ?
Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:
Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(
Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.
Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.
Теперь к делу!
Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.
Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.
В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин.
Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.
| Фото 1 Пусковая кнопка. |
Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья).
Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.
Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса, и на верх выходило только три вывода (фото 2)
| Фото 2 Три вывода обмотки. |
Второй тип двигателей использовался в приводе центрифуги, поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.
Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.
Часто у таких двигателей обмотки одинаковы, поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.
В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.
Двигатель подключается следующим образом:
выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.
По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.
Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска, но они довольно редки, мне такие двигатели на стиральных машинах не попадались.
Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.
Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.
Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.
Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше,
Если оставить пусковую обмотку включенной на несколько минут, она может перегореть,
так как при нормальной работе она подключается только на несколько секунд.
Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.
Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».
Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.
Но если перепутать пусковую и рабочую обмотки — двигатель также запустится, и при отключении рабочей обмотки — будет продолжать работать.
Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.
А теперь переходим к практике.
Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.
От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов.
Если все нормально — переходим к следующей стадии.
Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.
Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.
Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.
Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.
Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю.
Маркируем выводы двигателя, приклеив на них флажки из скотча.
Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.
Двигатель — запустился 🙂 Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.
Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).
Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1.
В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.
Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.
Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.
Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.
Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).
Конечно этот способ не совершенен, есть риск сжечь двигатель 🙁 и применять его можно только в исключительных случаях. Но меня он выручал много раз.
Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.
Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.
Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога :).
alffisher.blogspot.com
Как запустить двигатель от старой стиральной машины
Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.
Виды двигателей
Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.
Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.
Как снять асинхронный двигатель?
Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.
Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.
Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.
Как демонтировать коллекторный тип мотора?
Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.
На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.
Электронный мотор
Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.
Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.
Как подключать электродвигатель современной стиральной машины?
Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в 220 В.
Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.
Как разобраться с проводами?
Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за регулировку оборотов двигателя стиральной машины. Эти провода для работы не понадобятся.
Далее следуют статорные провода красного и коричневого цвета и роторные провода серого и зеленого цвета. Эти четыре провода и потребуются для подключения двигателя.
В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.
У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.
Стиральная машина автомат
Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.
С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.
Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.
Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.
Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.
Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.
Как подключить мотор старого агрегата?
Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.
Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.
Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.
Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.
Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.
Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).
После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.
Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.
Можно ли подарить мотору старой стиральной машины вторую жизнь?
Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.
Точильный станок
Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.
При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.
Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.
Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.
Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.
Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.
При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.
Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.
Кусок металла толщиной около 2 мм можно использовать как кожух.
Как сделать вибростол?
Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.
Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.
Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.
Как сделать бетономешалку?
Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.
Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.
Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.
В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат
Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.
Подключение двигателя стиральной машины
Для подключения двигателя к переменному току, выполняем следующие действия:
1. Для начала нужно приготовить тестер – это специальное устройство, служащее для определения проводов обмотки.
2. Для определения пары проводов щуп тестера подключаем на любой провод и один за другим проверяем все остальные. Если во время подключения тестером было обозначено соединение, то это и будет парой проводов. Соответственно другие два провода будут также составлять пару.
3. Измеряем уровень сопротивления двух обмоток. Обмотка с большим показателем – пусковая.
4. От разных обмоток провода соединяются попарно, затем подключаются к сети 220 В.
5. Выключатель рекомендуется устанавливать на провод пусковой обмотки.
В некоторых случаях направление, в котором вращается мотор, следует изменить. Здесь мы меняем местами выводы пусковой обмотки.
Двигатель от старой стиральной машины для токарного станка
Самостоятельно собрать токарный станок – это дело не сложное. Требуется лишь на основе вала мотора от старой стиральной машинки зафиксировать переходник. Переходник не стоит закреплять капитально. Лучше, чтобы он был съемным, поскольку так токарный станок станет многофункциональным, с возможностью вытачивать детали, точить ножи – точильным кругом, заниматься резкой металла и пластиковых труб с помощью отрезного круга, пользоваться другими насадками. На фото представлены возможные насадки.
Не стоит фиксировать данную самоделку на прочной основе. Чтобы работа была более удобной, ее рекомендуется сделать переносной. Основой послужит толстая прочная доска. Для закрепления получившегося токарного станка рекомендуется использовать скобы, которые прикручиваются на основу с помощью болтов от стиральной машины. Может использоваться обычный выключатель, или от стиральной машинки.
Зернодробилка из стиральной машины
С этой полезной самоделкой можно существенно сэкономить на заготовке кормов для домашней живности. Если подобрать двигатель достаточной мощности, вполне реально собрать корморезку, зернодробилку и траворезку, которая в работе не будет уступать заводским моделям. В этом случае рекомендуется использовать двигатель от автоматической стиральной машины – они как раз отличаются более высокой мощностью.
Чтобы превратить старую стиральную машинку в корморезку, не нужны длительные работы. Требуется взять двигатель от машины-автомат и корпус от другой старой стиральной машинки – с верхней загрузкой. Такой корпус найти достаточно просто – в пункте приема металлолома такой стоит гроши.
Пошаговое описание создания корморезки своими руками:
1. Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.
2. Проделываем в нижней части отверстие, чтобы удалять готовый корм.
3. Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.
4. Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.
5. Вырезаем в крышке отверстие, чтобы засыпать сырье.
6. Устанавливаем крышку на место и тестируем самоделку в деле.
Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.
Наждак из двигателя от стиральной машины
Наждачный станок пригодится практически для любого хозяйства.
Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии.
Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.
В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.
Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.
Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.
Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.
Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.
Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.
Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.
Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.
Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.
Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.
После этого мотор запускается и станок начинает работать.
Газонокосилка из мотора стиральной машины
Газонокосилка является другим примером, как можно грамотно использовать мотор от стиральной машины. Этот агрегат будет очень полезным, если у вас есть дачный или приусадебный участок. Чтобы изготовить газонокосилку, не нужно много деталей, все материалы найдутся среди домашних запасов в гараже или мастерской.
Двигатель от стиралки для бетономешалки
Во время строительных или ремонтных работ часто нужно изготовлять бетонную смесь, при этом аренда бетономешалки становится невыгодной. В таком случае есть смысл собрать бетономешалку своими руками – она будет отлично делать замес.
Вибростол своими руками
Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.
Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.
Если у вас дома остался двигатель от старой стиральной машины, нетрудно придумать, как его применить. Вы можете сделать из него точильную машину, а также использовать электромотор от машины для стирки белья и в строительстве. К примеру, при создании основания дома для предстоящего здания вы сможете сделать из него «вибратор», который понадобится при усадке бетонированного раствора. Его также можно использовать и в других целях. Двигатель способен крутить разнообразные насадки и приводить в движение разные механизмы.
Применяя собственную фантазию и умения в подобных процессах, вы сможете выдумать самые различные методы использования электродвигателя. И безусловно, при олицетворении каждого вида использования этого двигателя вам понадобится его подключить.
Прежде чем говорить о подсоединении мотора машины, необходимо понять, что он из себя представляет. Вероятно, кому-то схема подсоединения электродвигателя машины давно знакома, а кто-то услышит о ней в первый раз.
Виды электрических двигателей
Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.
Синхронный двигатель
Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.
Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.
Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.
В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.
Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.
Асинхронный аппарат
Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.
Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.
В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.
Отличия электродвигателей
Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.
У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.
Плюсы асинхронных моторов
Электромотор, крутящий барабан — это сердце машины для стирки. Приводом в самых первых вариантах машинок существовали ремни, крутящие ёмкость с бельём. Однако на сегодняшний день асинхронный аппарат, преобразовывающий в механическую энергию электроэнергию, значительно усовершенствовался.
Чаще в схемах стиральных машинах присутствуют асинхронные двигатели, состоящие из статора, который не перемещается и предназначается одновременно магнитопроводом и несущей системой, и движущегося ротора, крутящего барабан. Функционирует асинхронный двигатель благодаря взаимодействию магнитных неустойчивых полей этих конструкций. Асинхронные моторы разделяются на двухфазные, которые встречаются реже, и трёхфазные.
К плюсам асинхронных аппаратов причисляют:
- незамысловатую систему;
- элементарное обслуживание, предусматривающее замену подшипников;
- периодическую смазку электродвигателя;
- бесшумную работу;
- условную невысокую стоимость.
Минусы, конечно, тоже есть:
- незначительный КПД;
- крупные масштабы;
- небольшая мощность.
Такие двигатели, как правило, имеют более низкую стоимость.
Подсоединение к стиральной машине
Как подключить двигатель к стиральной машине? Особенности, которые необходимо принимать во внимание, чтобы подсоединить электромотор от стиральной машины к сети 220 В:
- модель подключения показывает, что двигатель функционирует без пусковой обмотки;
- в схеме подсоединения нет также отправного конденсатора — для пуска он не требуется. Но провода к сети необходимо подключать строго в согласовании со схемой.
Каждый из данных двигателей рассчитан на 2 сетевых напряжения. Схем подсоединения для него имеется 2.
Подключить электромотор от стиральной машины можно:
Переключая обмотки, добиваются изменения номинала 1 напряжения в 2. При существующих у электродвигателя перемычках и колодке с 6 выводами необходимо поменять положение перемычек.
При любой схеме подсоединения направление обмоток должно соответствовать направлению намоток. Нулевой точкой для «звезды» может быть как основание обмотки, так и окончание, в отличие от «треугольника», где они объединяются только поочерёдно. Другими словами, окончание предыдущей с началом последующей.
Допускается работа мотора также в однофазной сети, но не с абсолютной эффективностью. Для этого применяют неполярные конденсаторы. С конденсаторами, включенными в сеть, максимальная мощность не превысит 70%.
Подключение двигателя к сети 220 В
Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:
- не нуждается в пусковой обмотке;
- для пуска не понадобится начальный конденсатор.
Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.
Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:
- К одному из выводов обмотки подключим единственный кабель 220 В.
- В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.
После этого вы сможете включить мотор в сеть 220 и проконтролировать его функциональность. Если вы все произвели верно, то заметите, как крутится движущаяся часть двигателя и услышите шум его работы. Если все нормально, значит, мотор готов к применению. Кстати, при таком подсоединении он перемещается в одну сторону.
А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.
Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.
Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.
Схема подключения
Правильно подсоединить электродвигатель машины не так уж и просто. Нужна схема подключения двигателя от стиральной машины. Однако, если вы понимаете, как это совершается, трудностей это не доставит.
Вначале нам следует найти 2 пары вывода. Чтобы понять, в каком они месте, мы можем воспользоваться мультиметром. Подберём один из выводов обмотки и подсоединим щуп тестера. Остальным щупом мультиметра мы обследуем другие выводы, чтобы отыскать парный.
Таким образом, мы найдём первую пару. Эти 2 вывода, что сохранились, образуют ещё пару. Теперь же нам необходимо понять, в каком месте пусковая и рабочая обмотка. Для этого необходимо измерить сопротивление. У пусковой части сопротивление больше.
Итак, мы уже отыскали рабочую обмотку. Теперь же мы можем подсоединить двигатель, применяя рисунок.
На схеме представлено:
- ПО — пусковая электрообмотка. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону.
- ОВ — обмотка возбуждения. Она же именуется рабочей обмоткой. Она необходима для формирования магнитного поля верчения.
- SB — включатель (клавиша) для краткосрочного введения ПО к электросети в 220вольт.
Если появится потребность изменить сторону, в которую будет нацелено вращение двигателя, вам понадобится поменять выводы ПО местами. При такой смене направление вращения поменяется на обратное.
Если станете осуществлять пробное подсоединение и запуск движка, не забудьте позаботиться о собственной безопасности и сохранности окружающих, зафиксируйте электродвигатель. Это предупредит его сильные вибрации и излишние перемещения.
Регулятор оборотов
У мотора от стиралки довольно большие обороты, по этой причине необходимо сделать регулятор, чтобы он трудился на различных скоростях и не перегревался. Для этого сгодится обычное реле интенсивности света, но необходима небольшая доработка.
Извлекаем из прежней машины симистор с радиатором. Так именуется полупроводниковый прибор на электронном управлении, который осуществляет функцию выключателя.
Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.
В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.
Советы при работе
При применении мощного мотора машины в новом обличии вы должны помнить о 2 важных нюансах его подсоединения:
- такие установки не запускают через конденсатор;
- не нужна пусковая обмотка.
Перед подключением рекомендуем разобраться с проводами различного цвета, находящимися там на раздаточной коробке:
- 2 белых провода — это от генератора, нам они не потребуются;
- коричневый и красный идут обычно на обмотку к статору и ротору;
- серый и зелёный подсоединяются к щёткам.
Будьте готовы к тому, что в различных модификациях провода различаются по расцветке, но принцип их подсоединения остаётся постоянным. Для выявления пар прозвоните провода по очерёдности: исходящие к тахогенератору имеют противодействие 60—70 Ом. Отстраните их в сторону и скрепите совместно изолентой, чтобы не мешали. Другие провода прозвоните, чтобы отыскать им пару.
Возможные поломки
Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился. Необходимо разобраться в причинах и отыскать путь решения возникшей проблемы.
Проверьте нагрев двигателя после его работы в течение 1 минуты. За такой небольшой период тепло не успевает перейти на все составляющие и можно чётко закрепить место активного нагрева: статор, узел подшипника либо что-то иное.
Основными факторами быстрого нагрева считаются:
- изнашивание либо загрязнение подшипника;
- повышенная ёмкость конденсатора (только для асинхронного вида мотора).
Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.
morflot.su
