Электропроводка в бане – правила безопасности и технология монтажа

Электрооборудование позволяет озарить светом парилку и предбанник, установить в предбаннике розетки, и даже перейти с дровяного нагрева воды на электрический.

Необходимо помнить об особых правилах монтажа, применяемых для влажных помещений с повышенной температурой воздуха внутри. Если их игнорировать, электропроводка в бане становится опасной для жизни и имущества.

Разделение парилки на зоны

Электропроводка в парилке будет находиться в разных условиях в зависимости от ее расположения. Самые горячие области – под потолком и у печи. Неизменным на территории парилки остается только наличие влаги и брызг воды.

Чтобы сформировать четкие требования к электрооборудованию в парилке и его размещению, ее разделяют на 4 зоны.

Зона №1 – место для размещения устройств для нагрева воды. Они могут быть и электрифицированными, но в любом случае никакого другого электрооборудования там быть не должно.

Зона ограничивается расстоянием в 0,5 м от корпуса печи по горизонтали. Верхний край ее определяется нижней границей зоны №4.

Зона №2 – в ней может быть размещено оборудование без ограничений по воздействию температуры. Она начинается от пола парилки и заканчивается на высоте 0,5 м над ним.

Зона №3 уже требует, чтобы размещенное в ее пределах электрооборудование было термостойким. Изоляция кабелей должна быть рассчитана на температуру не менее 170˚С, все остальное – не менее 125˚С.

Зона №4 предназначена только для установки устройств управления работой электропечей, то есть датчиков температуры. Ее границы – 0,3 м от уровня потолка. Все оставшееся от зон №1, 2 и 4 пространство относится к зоне №3.

Если для нагрева воды в парилке используется электронагреватель, то в зоне №4 обязательно должен устанавливаться датчик, отключающий подогрев при температуре в ней более 140˚С. Само собой, это значение можно регулировать в меньшую сторону в зависимости от пожеланий моющихся. Но увеличивать значение порога отключения в 140˚С нельзя.

Ни в одной из зон парилки нельзя устанавливать штепсельные розетки, какой бы защитой от действия температуры они не обладали. Светильники можно разместить в зонах №2 и №3, а вот традиционно, на потолке, уже не выйдет – зона №4 этого не разрешает.

Класс защиты электрооборудования в парилке

Все электротехнические изделия по степени защиты от попадания внутрь корпуса посторонних предметов и воды разделяются на классы. Маркировка наносится на упаковку и корпус изделия и состоит из обозначения IP и минимум двух цифр.

Минимальное требование к электротехническим компонентам в парилке по этому параметру – IP24.

Первая цифра указывает, какой величины предметы не должны попадать внутрь корпуса. Для цифры «2» это частицы с размером не более 12,5 мм.

Вторая цифра определяет условия, при которых вода не должна попасть в корпус. Для «4» брызги или капли, падая под любым углом к изделию, внутрь проникнуть не должны.

Расшифровка степеней защиты электрооборудования

Поскольку IP24 — это минимальное требование, то с увеличением цифр в маркировке оно тоже соблюдается. Если изделие имеет IP44, то его тоже можно использовать, а вот IP21 или IP20 – уже нельзя.

Класс защиты указывается на корпусах всех без исключения электроустановочных изделий.

Что запрещено использовать в бане

В помещениях бани прокладывать кабели в металлических трубах или коробах запрещено. Эти изделия даже не могут иметь металлической оболочки. Связано это с тем, что металл во влажной среде подвержен коррозии, которая нарушит его связь с заземляющим устройством. Если при этом на металлической поверхности появится опасный для жизни потенциал, своевременное отключение аварийного участка будет невозможно. А появиться он может из-за повреждения изоляции кабеля, проложенного внутри.

По тем же причинам нельзя использовать для прокладки кабели, имеющие металлическую оболочку.

При использовании пластиковых труб внутренняя полость должна быть герметичной, не пропускать влагу. Иначе говоря, для полостей с кабельной линией должен быть обеспечен все тот же IP24.

В парилке нельзя устанавливать:

штепсельные розетки;
выключатели;
соединительные коробки.

Прокладка скрытой электропроводки

Правила устройства электроустановок (ПУЭ) допускают как наружную прокладку кабелей и проводов в бане, так и скрытую.

Скрытой электропроводке в бане отдается предпочтение, но теоретически возможны оба варианта. Какой же выбрать?

Начнем с того, из каких материалов выполнены стены. Если это кирпич или бетон, то выполнение скрытой электропроводки более чем оправдано. Все кабели будут скрыты в штробах, заделанных раствором. Электропроводка при этом максимально защищена от механических повреждений.

Основные элементы скрытой проводки

Скрытая прокладка кабелей внутри стен из дерева или под вагонкой тоже возможна, но для этого необходимо дополнительно защитить их, поместив в пластиковые трубы.

Напомним: они не должны иметь металлической оболочки. Для труб внутри стен придется выбирать пазы. Чтобы в итоге все получилось достаточно красиво, то сделать это нужно еще в процессе возведения стен бани.

К недостаткам скрытого способа прокладки кабелей относится:

повышенная трудоемкость и стоимость выполнения работ;
после окончания работы что-то переделать сложно;
нужно запомнить расположение трасс, чтобы при попытке забить гвоздь в стену не попасть в кабельную линию;

доступ к кабельным изделиям закрыт навсегда.

ПУЭ требует, чтобы была возможность замены кабелей, проложенных в трубах. Но на самом деле их можно поменять, если сделать трассу с минимумом изгибов. При использовании гофрированных труб, скрытых в стене, такая возможность обычно теряется.

При монтаже скрытой электропроводки в помещениях с деревянными стенами необходима особенная тщательность. Любой задир на кабеле, использование некачественной продукции, ошибки в монтаже могут со временем привести к загоранию.

Несмотря на то, что пластик для труб горит неохотно, все-таки существует вероятность возгораний даже при использовании кабелей, не поддерживающих горение. Найти такой очаг будет трудно.

Открытая прокладка кабелей

Наружная прокладка кабелей выполняется в виде:

проводов на роликах;
кабелей непосредственно по поверхности;
в пластиковых кабель каналах;
в гофре;
в трубах.

Но каждый из этих способов имеет ограничения к применению в зависимости от материала стен и степени горючести кабелей. Рассмотрим их подробнее.

Прокладка проводов на роликах

Этот способ копирует старую электропроводку, применявшуюся еще на заре электрификации страны. На траектории прокладки с помощью обычного гвоздя или самореза крепятся фарфоровые ролики. Провода свиваются между собой и надеваются на выемки в этих роликах. Получается этакое ретро.

Монтаж проводов на роликах

Но скрученные двужильные провода при таком способе можно использовать только в сухих помещениях. Какую бы они не имели изоляцию, применять их в бане или сауне запрещено.

Открытая прокладка по поверхностям

Непосредственно по поверхностям любых стен можно прокладывать кабели в оболочке из трудносгораемых или несгораемых материалов. Если они не удовлетворяют этому условию, то такой способ годится только для негорючих стен.

Монтаж кабелей скобами

Для прокладки используются пластиковые скобы особой формы, имеющие выемку для удержания кабеля и отверстие для крепления к стене. При этом кабель не имеет никакой дополнительной защиты, что является серьезным недостатком. Вероятность механического повреждения кабеля в бане ничтожно мала по сравнению с хозяйственными постройками. Но кто даст стопроцентную гарантию, что так будет всегда?

Другой недостаток – низкая эстетичность полученной конструкции.

Прокладка кабелей в каналах

Пластиковые кабель каналы делают электропроводку более эстетичной. Их можно устанавливать как на сгораемых, так и на несгораемых поверхностях из любых материалов.

При этом кабели могут быть легко вынуты, заменены новыми, а также в канал можно добавить дополнительную линию в любой момент. Главное – не забивать их до отказа, чтобы не нарушались условия охлаждения.

Монтаж кабелей в пластиковых каналах

Но в парилке бани этот метод применять нельзя: каналы невозможно сделать идеально герметичными. Зато в предбаннике им самое место.

Прокладка кабелей в гофре

Гофрой сокращенно называют пластиковую гофрированную трубу. То есть, это та же пластиковая труба, только гибкая. Что дает ей всеобъемлющую пространственную свободу: ее можно согнуть где угодно и как угодно, проложив по любой замысловатой траектории. Радиус изгиба ограничивается только допустимым радиусом изгиба для кабеля, находящегося внутри.

Для крепления гофры к поверхности используются пластиковые клипсы или металлические скобки. Для каждого диаметра трубы эти изделия персональные, так как призваны четко фиксировать ее, не сминая и не допуская послаблений. Клипсы еще интересны тем, что могут собираться в блоки для крепления сразу нескольких параллельных линий.

Монтаж электропроводки в гофре

Диаметр гофротрубы выбирается по наружному диаметру кабеля. Он должен свободно заходить внутрь. Для затаскивания кабеля в трубу внутри нее проложен стальной тросик – кондуктор.

Применительно для прокладки в сырых помещениях к электропроводке в гофре предъявляется требование: в нее не должна попадать влага. Поэтому, если в сухих помещениях достаточно подвести гофру к светильнику, а кабель ввести внутрь него через сальник, то в бане гофра должна сама зайти в этот сальник. При вводе в соединительную коробку, хоть она уже и не находится во влажном помещении, рекомендуется поступить так же.

Прокладка электропроводки в трубах

Поскольку в бане допускается использование только пластиковых труб, то упоминать про металлические не имеет смысла. По сравнению с гофрированными, которые можно проложить быстро и не затратить на это серьезных усилий и финансовых средств, пластиковые потребуют более серьезного подхода.

На самом деле такой монтаж очень похож на сборку трубопроводов водоснабжения. Каждый поворот, вход в светильник, коробку, выключатель или розетку потребует дополнительной фурнитуры. Всю трассу придется заранее разметить, подсчитать количество необходимых материалов. Только после их приобретения стоит браться за монтаж. При этом размеры труб должны быть выдержаны с необходимой точностью, иначе после крепления конструкции к стенам в ней возникнут дополнительные разрушающие усилия.

Несмотря на сложность, такая разводка имеет массу преимуществ над всеми предыдущими. Она обеспечивает самую надежную механическую защиту. Лучше – только стальные трубы, но в случае с баней их нельзя использовать. Гофра способна переламываться, да еще и не всякая для бань годится – вспомним про термостойкость. И для пластиковых, и для гофрированных труб требования при размещении в парилке такие же, как и к электрооборудованию.

Пластиковая труба внутри скользкая и ровная, поэтому обеспечивается требование ПУЭ выполнять электропроводки в бытовых помещениях сменяемыми. Это качество может пригодиться для модернизации электросети.

И еще одно достоинство: проходы кабелей через стену из парилки в предбанник нужно выполнить в трубах при любом типе электропроводки. Причем в одной трубе должен находиться один кабель. Если электропроводка изначально выполнена в пластиковых трубах, то это получится очень органично.

Выбор кабелей

Про требование к стойкости изоляции кабелей к температуре было указано выше. Но это только для изделий, прокладываемых по территории парилки. Все остальные кабели или провода, проходящие по предбаннику, могут и не обладать такими качествами.

Допустимый материал жил для кабелей – медь. Применение алюминия в бытовых зданиях допускается только в случае, если его сечение равно или превышает 16 мм². Исключение возможно только для инженерного оборудования, к которому относятся:

калориферы;
вентиляторы;
кондиционеры;
насосы.

Но и в этом случае сечение алюминиевой жилы не должно быть менее 2,5 мм².

А вот минимальное сечение для медных кабелей, использующихся в бытовых помещениях, не должно быть меньше 1,5 мм² для сетей освещения, и 2,5 мм² для розеточных групп. Какое оно должно быть на самом деле – рассчитывается по току нагрузки. Изменение возможно только в большую сторону.

Для однофазных потребителей (светильников, розеток, вытяжных вентиляторов и т.д.) количество жил в кабеле должно быть равно трем. Если светильник управляется двухклавишным выключателем – используется 4 жилы.

Назначение жил в трехжильном кабеле: фазный, нулевой и защитный проводник. В качестве нулевого всегда используется синяя жила, защитного – желто-зеленая. Для фазного – то, что осталось, обычно это белый или коричневый цвет. Использовать синий или желто-зеленый проводники для другой цели запрещено.

Цвета жил трехжильного кабеля

То же самое касается и пятижильных кабелей, использующихся для подключения трехфазной нагрузки.

Назначение жил в пятижильном кабеле

Даже если в розетке нет заземляющего контакта, а светильник заключен в пластиковый корпус, не имеющий вывода для подключения заземления, кабель к ним все равно нужно проложить трехжильный.

Применение электрических нагревателей для бани

Сторонников топить баню по старинке, дровами, немало. Но желающих париться с большим комфортом, при этом прикладывая минимум усилий на подготовительные операции, становится все больше. Для этого воду для бани и воздух в парилке нагревают электричеством.

Для этих целей либо применяется одно устройство, либо разные. В первом случае в парилке устанавливается электрическая печь, нагревающая и воду для мытья, и воздух. Во втором — печь греет только воздух, а для получения горячей воды используется обычный бойлер, установленный в предбаннике. При наличии бойлера необходима система водоснабжения. Есть и другие варианты, например, использование наружного накопительного бака.

Бойлер в предбаннике

Место установки электронагревателя в парилке относится к зоне №1. Кроме него там ничего не должно находиться, а как же быть с кабелем питания? Вспомним про традиционный метод отопления дровами: ведь их подкидывают не из парилки, а из предбанника. Так же и с электричеством: кабель подключается к электронагревателю со стороны парилки.

Размещение электрооборудования

Теперь, когда основные принципы размещения электрооборудования в бане известны, можно приступать к разработке проекта. От того, насколько все будет продумано заранее, зависит конечный результат.

С электрооборудованием в парилке раздумывать долго не придется. Там можно установить только светильники и, при необходимости, датчики температуры. Останется эти самые светильники выбрать в соответствии с требованиями, обозначенными выше.

Количество розеток в предбаннике зависит от личных пожеланий: потребуется определиться с тем, какие электроприборы вы там будете использовать. Вариантов много, некоторые так основательно подходят к процессу отдыха, что не обходятся там даже без телевизора. Да еще и хотят иметь возможность заряжать мобильные телефоны.

Минимально же возможное количество потребителей предбанника составляет электрическое освещение и розетка.

Теперь определяемся с точным местоположением розеток, светильников и выключателей. Напомним: все выключатели располагаются в предбаннике. Современные правила допускают их установку на высоте не более 1 м, при этом расстояние до дверного или оконного проема должно быть не менее 10 см.

Допустимые расстояния до розеток и выключателей

Розетки допускается устанавливать на высоте 30 см от пола и более. Но здесь мельчить не стоит. Если предполагается оперативно подключать к розетке электроприборы, надо обеспечить к ней лучший доступ. Поэтому под столом стоит спрятать только те розетки, в которые подключаются стационарные электроприборы, например, телевизор или радиоприемник.

Розетку же для бойлера можно вообще установить повыше, чтобы его шнур питания не болтался под ногами. Но при этом пространство в 20 см до потолка нужно оставить свободным от электропроводки, за исключением осветительной.

Электрический щиток и защитные аппараты

Без этого элемента в бане не обойтись. В него придет питающий кабель, там разместятся элементы защиты. Из него же по бане разбегутся кабельные линии. А их необходимо защитить от перегрузок и коротких замыканий, для чего в щиток устанавливаются автоматические выключатели.

Электрический щиток в бане

Для начала определимся с тем, сколько линий будет и какие. Начнем с простого – освещения. Делить его на отдельные группы нецелесообразно: вряд ли все осветительные приборы в бане будут иметь существенную нагрузку. Складываем их мощности, предполагая, что освещение может работать все одновременно. Разделив полученную цифру в ваттах на 220 (напряжение в сети), получим максимальный потребляемый ток.

Даже при наличии 5 ламп накаливания мощностью по 100 Вт каждая получается мизерная величина: 5*100/220=2,3 А. Для такой ситуации, казалось бы, подойдет автоматический выключатель на 4 А – ближайший стандартный, выпускаемый промышленностью. Но применительно к освещению лучше немного завысить это значение. Лампы при включении потребляют незначительный пусковой ток, независимо от того, какого они типа: накаливания, энергосберегающие или светодиодные. В последних двух видах в момент включения заряжаются конденсаторы в драйверах. Этот факт может привести к ошибочному срабатыванию защиты.

Прибавим к этому, что линии освещения будут выполнены медным кабелем сечением 1,5 мм². Он длительно выдерживает ток нагрузки до 15 А. В данном случае автомат больше нужен для защиты кабельной линии, поэтому для сетей освещения принято использовать автоматические выключатели на 6 или 10 А.

Автоматический выключатель на 16 А с характеристикой С

Также поступаем и с розеточной линией. Смысла дробить ее на отдельные группы в бане тоже нет. Но для некоторых потребителей потребуется отдельная линия с персональным кабелем от щитка до розетки. Это:

бойлер;
стиральная машина;
кондиционер.

Еще это относится к электроплитам, но в бане они не уместны. Зато, при наличии электронагревателя в парилке, для него тоже делается отдельная линия со своим автоматическим выключателем. Выбор автомата для его защиты производится так же. Для этого по номинальной мощности рассчитывается потребляемый ток.

Для бойлеров, стиральных машин и кондиционеров производители нередко указывают рекомендуемые параметры защитных устройств в паспорте. Если этих данных нет, то вполне допустимо использовать автоматы на 16 А, а электропроводку от них проложить все тем же медным трехжильным кабелем на 2,5 мм².

Расчет суммарной мощности потребителей, планируемых для подключения к остальным розеткам, целесообразен, только если среди них есть электронагреватели. Во всех остальных случаях автоматических выключателей на 10 или 16 А бывает вполне достаточно.

И еще один немаловажный момент: все отходящие розеточные линии в бане, включая линию питания электронагревателя, бойлера, кондиционера и стиральной машины, нужно дополнительно защитить с помощью УЗО. Дифференциальный ток применяемого устройства – не более 30 мА, номинальный ток контактной системы – на ступень выше, чем у автомата линии.

Устройство защитного отключения (УЗО)

Теперь, собрав вместе всю защитную аппаратуру, нужно выбрать корпус распределительного щитка так, чтобы в него все это поместилось. Типовая схема щитка приведена ниже, но вариантов ее бывает много.

Типовая схема щитка для бани

Рекомендуется оставить процентов 30 запаса по объему на расширение и развитие. Щиток устанавливаем в предбаннике так, чтобы в него было удобно ввести питающую линию.

Прокладка линии питания

Баню не требуется подключать к воздушным линиям сетей, транспортирующих электроэнергию по дачному поселку или деревне. Ее подключают к электрощитку, расположенному в основном строении. Возможно подключение к вводно-распределительному щитку, где находится электросчетчик, при условии, что в нем имеется место для установки дополнительного автоматического выключателя и возможность вывода дополнительной линии.

Автоматический выключатель, защищающий линию питания бани, выбирается из суммарного тока ее нагрузки. Для этого потребуется сложить мощности всех одновременно включаемых потребителей. По этому току выбирается сечение кабеля или СИП.

Подачу напряжения в баню можно выполнить двумя способами: воздушной или подземной линией. Рассмотрим, как сделать лучше, определив достоинства и недостатки обоих способов.

Воздушная линия питания

Такой способ ввода питания в помещение бани выгоден, если прокопать траншею для кабеля на участке не представляется возможным.

Времена алюминиевых проводов, закрепленных на фарфоровых изоляторах, канули в лету. Теперь воздушные линии прокладываются с использованием самонесущего изолированного провода, сокращенно – СИП. Его жилы имеют изоляцию по всей длине, устойчивую к атмосферному воздействию и не разрушающуюся под действием солнечных лучей.

А главное достоинство СИП – он не боится так падения деревьев, как голый алюминиевый провод. Мало того, что он выдерживает большее усилие на разрыв, но и за счет прочной изоляции организовать на линии короткое замыкание очень трудно. По этим же причинам он безопасен, поскольку собранная правильно линия не имеет открытых токопроводящих элементов.

Конструктивно самонесущие изолированные провода разделяются на типы:

СИП-1, СИП-1а – рабочие изолированные проводники скручены вокруг несущей жилы, имеющей увеличенное сечение. Эта жила используется в качестве нулевого защитного (РЕ) или совмещенного (PEN) проводника. У СИП-1 она не имеет изоляции, поэтому прокладка его по стенам зданий и в зоне, доступной для прикосновения, запрещена. Крепление провода – за несущую жилу.
СИП-2, СИП-2а – имеют ту же конструкцию, но больший рабочий температурный диапазон.
СИП- 4 (не путать с четырехжильными проводами!) – все жилы одинакового сечения, крепление осуществляется путем их одновременного зажима.

Провод СИП-4 используется только для выполнения вводов в здание, для прокладки магистральных линий его использовать нельзя. Для этого используются СИП-1 и СИП-2. Их-то как раз и потребуется применить для транспортировки электроэнергии от дома к бане.

Для крепления СИП используется специальная арматура – анкерные зажимы, крепящиеся либо за несущую жилу (СИП-1, СИП-2), либо за все жилы одновременно (СИП-4). Чтобы зацепить зажим к столбу или стене дома, используются соответствующие кронштейны. Естественно, что для каждой модели провода арматура своя.

Арматура для крепления СИП

Конструкция линии СИП от дома к бане будет зависеть от местных условий: расстояния между объектами, наличия на трассе препятствий, возможности крепления анкеров к фасадам. При больших расстояниях могут потребоваться дополнительные опоры, возможно использование существующей опоры, на которой находится узел учета. От всего вышеперечисленного будет зависеть выбор как самого провода (возможно даже применение СИП-4), так и крепежной арматуры для него.

При проектировании линии лучше обратиться к специалистам в этой области.

Ввод СИП в здания с подключением непосредственно к коммутационным аппаратам хоть и применяется, но имеет ряд недостатков:

Сложно обеспечить хорошее соединение с зажимами автоматических выключателей, так как материал токопроводящей жилы СИП плохо деформируется, контакт получается точечным. В месте присоединения возможен перегрев.
Провод очень жесткий, резкие повороты в малых объемах распределительных щитков трудновыполнимы.
Из-за того, что жилы не имеют общей оболочки, трудно обеспечить защиту ввода от попадания влаги и пыли там, где это необходимо.

Поэтому для ввода в здание используются обычные кабели.

Ввод в здание от СИПа кабелем

Подключение их к проводам линии производится с помощью герметичных ответвительных зажимов, также относящихся к стандартной арматуре для СИП.

Кабельная линия питания

Главное достоинство питания бани кабелем – полная его невидимость. Но это же свойство является и главным недостатком: при необходимости со временем провести на участке земляные работы про него нужно не забыть.

Если прокладка кабеля производится в процессе строительства дома вместе с баней, то места для вывода и ввода линии организуются заблаговременно. Для этого заранее выполняется закладка труб в фундаментах. На этом этапе можно прокопать траншею, закопать в нее кабель, оставив его концы внутри недостроенных зданий. При этом обеспечив их надежную защиту от попадания влаги.

Если же прокладка выполняется между уже готовыми зданиями, то в местах ухода кабеля под землю он защищается от механических воздействий стальными трубами. Они обязательно сгибаются так, чтобы переход кабеля из вертикальной плоскости в горизонтальную проходил внутри трубы. К трубам обязательно привариваются болты для подключения к контуру заземления. Делается это до прокладки кабеля в них.

Через стальные трубы осуществляется и проход кабелей сквозь стену. Место ввода герметизируется несгораемыми материалами.

Траншея для прокладки – глубиной не менее 0,8 м. На дно ее насыпается песчаная «подушка» толщиной около 10 см, после прокладки кабеля она засыпается еще таким же слоем песка. Не стоит вытягивать кабель в струнку – небольшие зигзаги позволят демпфировать влияние сезонных подвижек грунта.

Прокладка кабелей в земле

Поверх песчаной подушки укладывается красный кирпич для механической защиты. В последнее время допускается вместо этого покрыть все дно траншеи поверх кабеля специальной сигнальной лентой, чтобы при раскопках заблаговременно обнаружить место, где рыть дальше нельзя.

Далее траншея засыпается грунтом без строительного мусора.

Контур заземления бани

Баня относится к объектам повышенной электроопасности, поэтому наличие собственного контура повторного заземления крайне желательно. Его сопротивление не нормируется, поэтому можно обойтись без сложных расчетов.

Если ваш дом, от которого питается баня, сам не имеет контура заземления – вопрос становится еще более актуальным.

Простейший контур заземления можно сделать из трех стальных труб или уголков длиной 2-3 метра, забитых треугольником на расстоянии 2–3 м друг от друга. Перед этим нужно выкопать траншею по периметру этого треугольника глубиной 0,5 м.

Схема контура повторного заземления здания

Трубы почти полностью забиваются по углам, соединяются между собой стальной полосой. Соединение выполняется сваркой, места швов окрашиваются для защиты от коррозии. Все остальные детали, находящиеся в земле, окрашены быть не должны.

От контура к стене здания выводится контактный вывод из той же полосы. К нему приваривается болт для крепления заземляющего проводника. Сам проводник желто-зеленого цвета сечением не менее 10 мм² соединяет с контуром РЕ-шину щитка бани. Место соединения защищают от коррозии, допускается применение специального бокса.

Вывод от контура заземления

Стальная полоса, начиная от места выхода из земли, окрашивается в черный цвет, либо чередующимися желто-зелеными полосами.

И напоследок

Как видите, даже такой простой с точки зрения электроснабжения объект, как баня, при электрификации требует некоторых специальных знаний и навыков. Здесь вы сможете разобраться с основными нюансами работ и выполнить подключение самостоятельно.

Если же вы сомневаетесь в своих силах, рекомендуем воспользоваться профессиональной помощью. В таком случае представленный здесь материал поможет проконтролировать, насколько эта помощь была действительно профессиональной.

Электропроводка в бане:выбор марки кабеля и способа прокладки

Электропроводка в бане всегда была достаточно спорной темой для обсуждения,потому что нормативные требования разрабатывались давно и с учетом старых электротехнических материалов.

Содержание:

В последнее издание ПУЭ были внесены изменения,касающиеся бань и саун.

Начнем с того,что в ПУЭ указано:

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

Скрытая проводка рекомендуется для того,чтобы уберечь кабель от высоких температур. Обратите внимание на то,что оговаривается только назначение помещений. Без учета материалов стен.

Да, в кирпичных,панельных зданиях скрытая в штукатурке проводка-самый наилучший вариант.

А вот предложение о допустимости открытой прокладки кабелей ,как раз,касается деревянных строений,типа бань.

Запрет на металл понятен:

при высоких температурах очень быстро нагревается
в мокрых помещениях очень быстро начинает коррозировать

В последнем ПУЭ разрешен монтаж скрытой проводки в деревянных домах. Но,для бани,все же, лучше выбрать открытую прокладку:

открытый доступ для постоянного контроля за ее состоянием
в случае короткого замыкания есть шанс увидеть,предотвратить,во время принять меры…

Способы прокладки проводов и кабелей в бане

Существуют следующие способы открытой прокладки проводов и кабелей:

в металлической трубе
в гофре
в кабель-канале
на изоляторах

Поскольку в металлической трубе нельзя,то остается только три способа. Прокладка кабеля в гофре или кабель-канале вполне приемлема для всех помещений,кроме парной.

Наиболее популярен монтаж кабеля в гофре открыто по стене,что соответствует требованиям ПУЭ.

Открытая прокладка кабеля в гофртрубе

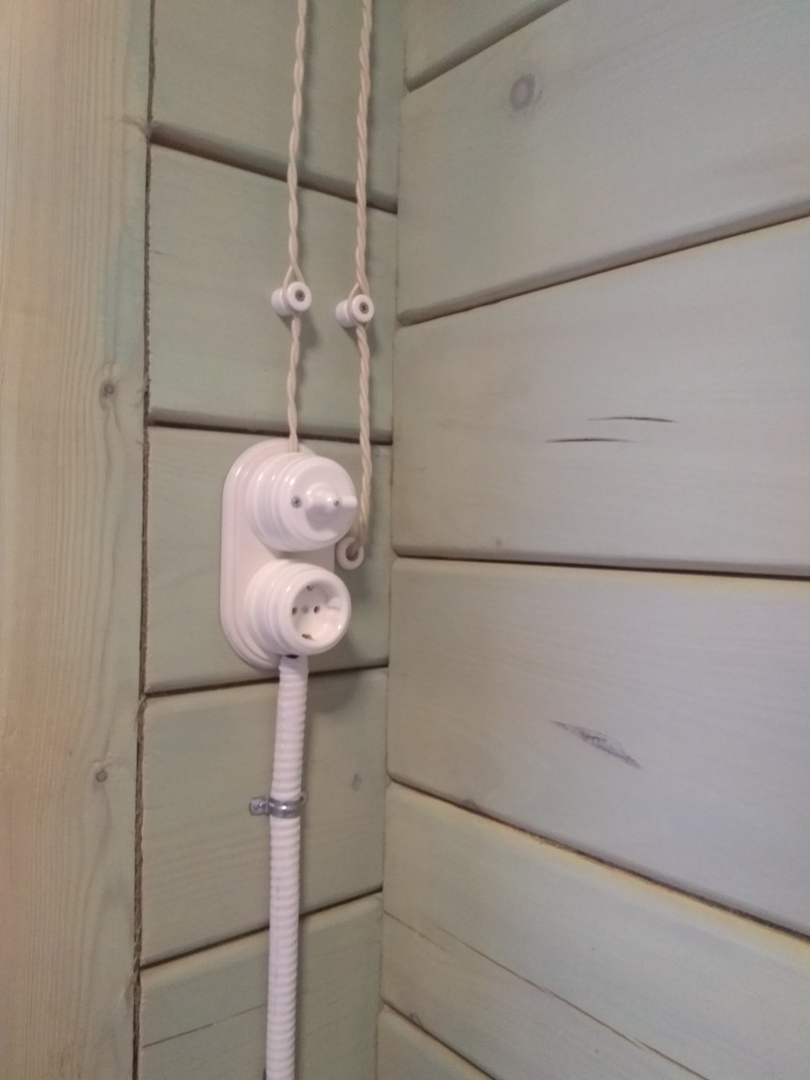

Но и открытая проводка на изоляторах в стиле ретро в последнее время также высоко востребована в деревянных частных домах. Ее тоже можно монтировать в бане,если использовать специальный кабель.

Помещение парной-это особый случай. В ней присутствует и высокая температура и повышенная влажность. Поэтому всю проводку нужно сделать так,чтобы в парной ее просто не было. Например,для освещения,сделать минимальный ввод кабеля через стену с соблюдением всех противопожарных требований(через металлическую гильзу) и, тут же подключить к светильнику,не выводя кабель на стену.

И все же, в парной допустимо делать прокладку кабеля при условии использования специальной термо и влагоустойчивой марки кабеля.

Выбор марки кабеля для бани

Выбор марки кабеля зависит от назначения помещения и приборов подключения. Во всех помещениях,кроме парной нужно использовать кабель с пониженным выделением дыма и не поддерживающий горение: ВВГнг LS 3х2,5мм2 для подключения розеток, а ВВГнг LS 3х1,5мм2 -для приборов освещения.

В парной,если вы хотите, все-таки,проложить кабель по стене, нужно использовать термостойкие марки кабеля,такие как:

до 180 градусов выдерживают многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКВ. Изоляция у них из органической резины повышенной твердости на основе кремния.
до 200 градусов выдерживает провод ПМТК-

Работает в пределах температур от -60 до +200 0С. Выпускается одножильный и двужильный с медной многопроволочной жилой. Применяется для монтажа электрооборудования и приборов с номинальным напряжением до 660В переменного тока частотой 50Гц и постоянном напряжении 1000В в цепях электрических устройств общепромышленного применения, внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электроплит и других устройств, подверженных воздействию повышенных температур и повышенной влажности.

Термостойкие провода могут понадобиться для подключения электро каменки. В остальных случаях, лучше всего избегать каких-то критических решений при монтаже электропроводки в бане.

Для электрической банной каменки обязательно устройство заземления.

Электропроводка в бане своими руками: видео + инструкция

Монтаж электропроводки в бане

Видео пример освещения в бане

Баня является пожароопасной постройкой с повышенной температурой и влажностью, поэтому к монтажу электропроводки в бане предъявляются особые требования.

Во-первых, выбирая между скрытой и открытой электропроводкой необходимо отдавать предпочтение последней, т.к. открытая электропроводка имеет следующие преимущества:

Более простой доступ к обслуживанию и ремонту электропроводки
Для монтажа открытой электропроводки используются кабеля меньшего сечения (а это сэкономит ваши деньги при покупке кабеля)
Предназначена специально для пожароопасных построек

Открытая электропроводка в бане

Во-вторых, в парилке не должно быть розеток, электрощитов и других электроприборов, кроме светильников и электрической печи.

В-третьих, все элементы электропроводки должны обладать достаточным классом защиты от переизбытка влаги, повышенной температуры и твердых частиц. Класс электрооборудования должен быть не менее IP24.

Ну а так же, электрооборудование в бане должно находиться на определенном расстоянии от потолка, пола и парилки, о чем мы дальше поговорим.

Требования к электрооборудованию в бане

Итак, среди всех элементов электропроводки в бане основными являются электрический щит, кабеля, розетки и светильники. Поговорим о каждом элементе более подробно.

Электрический щиток

При монтаже электропроводки в бане своими руками рекомендуется провести от центрального вводно-распределительного устройства дачи к самой бане кабель, который будет проходить через электрический щиток. Данный щиток играет роль главного узла разветвления все электропроводки по банной постройке. Его рекомендуется устанавливать в самой бане, но только в сухом помещении (раздевалке либо комнате отдыха).

При установке электрического щитка необходимо обеспечить хорошее освещение в помещении, а так же безопасность к различным механическим повреждениям.

Категорически запрещается устанавливать электрический щиток в парилке, неважно насколько хорошо вы обеспечили его защиту от попадания влаги и воздействия температуры.

Помимо электрического щитка в бане так же рекомендуется устанавливать понижающий трансформатор, который снизит напряжение в бане с 220В до 36 и даже 12В!

Электрический кабель

Как мы уже сказали, электропроводка в бане должна быть открытой. Для защиты кабеля рекомендуется использовать специальную гофрированную трубку, которую легко крепить к деревянной поверхности с помощью металлических скоб.

Строго запрещается осуществлять защиту электрического кабеля металлической трубой либо гофрой, т.к. она быстро подвергнется эрозий и может повлечь за собой неблагополучные последствия.

Так как баня является постройкой с повышенным температурным режимом (в парилке может быть до 130^оС), электрический кабель должен быть термостойким и влагозащищенным. Лучше всего использовать провода АППВ, РКГМ, ПРКС, ПРКА, ПВКВ и т.д.

Требования к размещению электрических кабелей в бане предполагают прокладку кабеля только в горизонтальном и вертикальном направлении.

Розетки, выключатели, распределительные коробки

: Распределительная коробка в бане

: Выключатель в бане

: Розетка и выключатель в бане

Что касается розеток, распределительных коробок и выключателей, они, как правило, устанавливаются в моечном отделении, предбаннике и комнате отдыха. Устанавливать данные элементы электропроводки в самой парилке строго запрещено!

Требования к размещению данных элементов следующие:

Высота размещения выключателей должна составлять не менее 150 см, но и не более 170 см от пола
Оптимальная высота размещения розеток в бане должна составлять от 50 до 60 см над полом
Распределительные коробки должны устанавливаться на каждом разветвлении кабеля от главной магистрали к выключателям и розеткам

Светильники

Светильник в бане

Особых требований к осветительным приборам в комнате отдыха и предбаннике не существует. Что касается парилки, то тут, как вы понимаете, все более серьезно.

Во-первых, не совершайте наиболее популярную ошибку неопытных строителей бани: не устанавливайте светильники в парилке на потолок! В этом случае светильники будут подвергаться наибольшему воздействию температуры и влажности, к тому же светить данные электроприборы будут плохо.

Светильники нужно устанавливать либо ближе к полу (для декоративной подсветки), либо в верхний полок, либо на стены чуть выше среднего уровня.

Во-вторых, используйте светильники с классом защиты не менее IP24, лучше даже IP54.

Рекомендуется использовать для освещения парилки 60-ватные лампочки накаливания либо даже более современные светодиодные лампы, которые имеют высокую прочность к механическим повреждениям и не боятся высоких температур!

Создание электропроводки в бане своими руками

Лучше всего ознакомиться с видео примером монтажа электропроводки в бане своими руками (только в примере деревянный дом, по особенностям схожий с баней):

Монтаж электропроводки в деревянном помещении

Помимо этого рекомендуем вам поэтапно разбить монтаж электропроводки в бане своими руками, а именно:

Создаем чертеж-схему электропроводки в бане с указанием всех магистралей прокладки кабелей и мест установки электроприборов
Приобретаем все элементы электропроводки
Устанавливаем электрический щиток
Прокладываем магистраль кабелей по всей бане
Устанавливаем все необходимое электрооборудование
Соединяем все элементы электропроводки в одну систему

После этого рекомендуется вызвать специалистов из электротехнической лаборатории, которые проверят правильно монтажа электропроводки в бане, а также осуществят следующие мероприятия:

Замеряют петлю «фаза-ноль»
Осуществят замер сопротивления всех электрических кабелей
Осуществят полную проверку наличия цепи между всеми заземленными элементами электропроводки и их составляющими
Осуществят проверку вводного устройства защитного отключения (УЗО)
Проверят вводный автоматический выключатель с помощью первичного тока

Если никаких нарушений не обнаружиться вы сможете спокойно отдыхать в собственной бане, не беспокоясь о коротком замыкании либо других опасных последствий некачественного монтажа электропроводки в бане своими руками.

Напоследок хотелось бы дать вам совет: обрабатывайте деревянные элементы бани антисептиком. Данное средство не только препятствует гниению древесину, но и качественно защищает ее от самовозгорания!

Электропроводка в бане из сруба — монтаж и виды электропроводки

Правильно и грамотно выполненная проводка в бане из сруба обеспечивает не только комфортность пребывания в постройке, но и, что намного более важно, возможность безопасной ее эксплуатации. Естественно, при определении способа выполнения электромонтажных работ следует учитывать и непростые условия возводимого здания. Они, прежде всего, связаны с повышенным уровнем влажности и существенными перепадами температуры, характерными для моечной комнаты или душевой, а также, еще в большей степени, для парилки.

Вид проводки

В большинстве случаев для повышения уровня безопасности электроснабжение бани осуществляется при помощи отдельного кабеля, который подключается к главному распределительному щитку. При этом рекомендуется также использовать выделенный контур заземления. Монтаж проводки в бане из сруба выполняется по одному из двух вариантов.

Открытая проводка

Большинство профессиональных строителей считает именно этот способ наиболее безопасным. Открытая электропроводка в бане из сруба значительно облегчает работы по обслуживанию и ремонту. При возникновении любой неисправности достаточно просто выявить причину и устранить ее. Это не только очень удобно, но и обойдется владельцу постройки намного дешевле.

При выборе этого вариант выполнения работ, следует учитывать, что открытая электропроводка в бане из бруса осуществляется при помощи специально проложенных кабель-каналов. Они предназначены для того, чтобы сократить риск опасности возгорания конструкций из дерева. Это достигается использованием при изготовлении полностью негорючих материалов.

Важной особенностью кабель-каналов является их привлекательный внешний вид. Он не портит интерьер внутренних помещений бани. При этом изделия могут изготавливаться в одном из трех цветовых вариантов – белом, коричневом ил светло-коричневом. Универсальность расцветки позволяет подобрать наиболее оптимальный вариант, исходя из особенностей применяемых при отделке материалов. Обязательное условие правильного применения кабель-канала – заполнение проводами его внутреннего объема не более, чем на 60 процентов.

Скрытая проводка

Скрытый вариант проводки в банях используется достаточно редко. Это связано, прежде всего, с особенностями конструкции деревянных срубов. Безопасное выполнение работ требует укладку кабеля с обязательным использованием гофрированной трубы, а также необходимостью выполнять штробление и сверление большого количества отверстий. В результате стоимость такого способа прокладки существенно возрастает, что в сочетании с трудностью обслуживания и ремонта, а также более низким уровнем безопасности, делает применение варианта нецелесообразным и невыгодным.

Однако, если при отделке стен применяется вагонка, а на потолках используется подвесная конструкция, использовать скрытую проводку с технологической точки зрения достаточно несложно. При этом и стоимость работ будет вполне разумной. Стоит ли применять такой способ – решать владельцу постройки.

Монтаж проводки в бане из сруба

Перед тем, как приступать непосредственно к монтажным работам, обязательно разрабатывается схема электропроводки в бане из сруба. Для этого рекомендуется обратиться к специалистам, так как экономить на вопросах, связанных с соблюдением безопасности, сложно называть разумным подходом. Тем более, что стоимость услуг профессионального электрика или проектировщика, разбирающегося в теме, как правило, невелика.

При разработке схемы электропроводки в бане следует учитывать такие требования:

все провода должны располагаться либо строго горизонтально, либо вертикально;
схема не должна предусматривать и допускать перегибы или перекручивания проводов;
для сохранения внешнего облика интерьеров для прокладки проводов следует использовать наименее заметные места помещений;
не допускается расположение электропроводки в углах, рядом с отоплением или какими-либо металлическими предметами, а также под дверными проемами.

При выполнении работ по устройству системы электроснабжения бани особое внимание следует уделять прокладке проводов и установке приборов освещения в парилке. Причины этого достаточно очевидны – эксплуатация в условиях высоких температур и влажности.

Первое обязательное требование – отсутствие в парилке любых розеток или выключателей. Подобные устройства могут размещаться только в предбаннике или комнате отдыха. Второе условие безопасной эксплуатации системы электроснабжения — использование светильников, соответствующих классу IP-54. Другие устанавливаемые электроприборы должны иметь этот параметр не ниже IP-44.

Важным условием для эффективной эксплуатации электропроводки выступает правильный подбор используемого кабеля. Для выбора сечения необходимо рассчитать планируемую нагрузку с учетом всех установленных в будущем приборов и устройств, использующих электричество. После этого следует подобрать по справочнику нужный кабель, способный справиться с указанной нагрузкой.

12/08/2017

Электромонтаж бани

Люди, которые строят баню, знают, что надо придерживаться существующих правил во время строительства. Но только специалисты высокой квалификации могут построить баню, выдержанную в лучших традициях такого рода строений.

Важно помнить, что строительство бани является хотя и сложным, но в тоже время увлекательным процессом. Современная баня является местом отдыха души и тела и поэтому просто обязана иметь не только хорошие банные качества, но и красивый дизайн отделки. Обратившись к профессионалам, проработавшим на рынке уже не первый год, можно не волноваться о качестве выполненных электромонтажных работ. В результате в конце работ вы получаете готовое место, в котором можно оздоровиться и душой и телом.

Истинные любители отдыха в бане не жалеют ни сил ни средств для её строительства, ведь они знают что баня отплатит им здоровьем. На сегодняшний день баню можно построить не только отдельно, но и разместить прямо в доме. Хотя первый вариант обходится несколько дороже, но удовольствия приносит гораздо больше. На сегодняшние время в загородных домах популярно не только русская баня, но и финская сауна.

Электропроводка в бане.

Зачастую одновременно с возведением загородного дома или дачи на участке производится строительство бани, которая в будущем будет своеобразным уголком спокойствия, уголком в котором все проблемы и бытовые вопросы отойдут на задний план.

Для электрификации отдельно стоящей бани лучше всего протянуть к ней отдельную линию от главного распределительного щита. Естественно эта линия должна находится под защитой отдельного автоматического выключателя.

При проектировании электрического ввода в баню, стоит воспользоваться одним из двух способов. В одном случае силовой кабель подводят по воздуху, а во втором под землей. Эти варианты имеют как плюсы, так и свои минусы.

Единственный недостаток, это внешний вид участка, который может быть испорчен висящими проводами. Основные плюсы воздушного метода подведения электричества к бане это низкая стоимость материалов и работ, но если длина линии составит больше 25м придется ставить дополнительную опору. Для такого вида подключения лучше пользоваться проводом СИП, срок службы которого не менее 25 лет, а для его монтажа выпускается специальная арматура. Но даже такие надежные провода имеют некоторые ограничения при монтаже. Главным образом эти ограничения связаны с тем, что жилы провода алюминиевые, следовательно, сам ввод в деревянную баню вводить нельзя, и придется делать переход на медный кабель, например NYM или ВВГнг.

Прокладка кабеля в баню под землей имеет несколько большие трудозатраты, но зато вы получаете участок, внешний вид, которого не испорчен воздушными кабельными линиями. Для такого варианта прокладки используют различные бронированные кабели, которые рассчитаны на долгие годы нахождения под землей. Перед прокладкой кабеля под землей выкапывается траншея, глубина которой примерно 80 см. На дно ее засыпается слой песка толщиной около 10 см. После прокладки кабель снова засыпается песком, сверху которого для полной защиты можно проложить кирпичи, а чуть выше сигнальную ленту. Ввод кабеля в здание выполняется через отверстие в фундаменте внутри металлической втулки.

В щите бани обязательно устанавливается вводной автомат, УЗО и автоматические выключатели, в зависимости от количества потребителей. Следует помнить, что баня относится к помещениям с повышенной влажностью, поэтому УЗО необходимо выбирать с током утечки 10-30 мА.

Электромонтажные работы в бане или сауне надо выполнять, учитывая все нормы и правила электробезопасности и на их основании выбирать способ прокладки и марку кабеля, а также подобрать электрооборудование по степени защиты. Деревянная баня включает в себя несколько помещений, которые относятся к разным категориям электробезопасности.

Электропроводка в парилке должна выдерживать температуру не менее 170⁰С, как правило, для этих целей используют кабель VSS, SSJ с силиконовой изоляцией так же допускается прокладка одиночными проводами марок ПМТК, ПРКС, ПРКА, РКГМ проложенными в коробе или гофротрубе.

В других комнатах, не относящихся к помещениям с повышенной влажностью и опасностью, можно выполнить электромонтажные работы кабелем ВВГнг проложенном в пластиковом коробе, не поддерживающем горение.

Следует также помнить, что розетки и выключатели устанавливать в парилке нельзя, а все металлические части светильников должны быть заземлены.

В разделе Фотогалереи работ Вы можете подробно рассмотреть монтаж электропроводки в бане на примере Электромонтажа бани из клееного бруса.

Компания Электромонтаж-ST быстро, качественно и с гарантией выполнит полный электромонтаж Вашей бани или сауны в Подольском, Домодедовском, Чеховском и Серпуховском районах.

Электропроводка для бани (видео)

Как известно, в бане весьма жарко, да и влажность повышена. Именно по этим причинам при прокладке проводки в помещениях такого типа нужно учитывать определенные особенности. Влажность и изменение температурного режима оказывают негативное влияние на безопасность системы электрообеспечения бани. Самое главное это закончить работы по прокладке проводки еще до того, как начнутся работы по отделке помещения изнутри.

Лучше всего сделать специально для бани свою линию подачи энергии, идущую от основного щитка, а также собственный защитный слой заземления. Для того чтобы узнать сечение провода нужно рассчитать мощность всех приборов в бане и прибавить немного мощности на всякий случай.

Скрытая и открытая проводка

Принято считать, что баня должна быть из дерева, что наиболее экологично. На самом деле в такой баньке очень приятно отдыхать, однако дерево очень легко горит и поэтому пожарная безопасность в таком сооружении должна быть на высоком уровне. Следует уделить главное внимание электропроводке в бане, устанавливать ее следует открытым способом.

При такой схеме прокладки очень просто обслуживать систему и гораздо легче делать последующий ремонт. При установке провода помещаются в специальные кабели-каналы, которые изготавливаются из устойчивых к возгоранию материалов. Данные кабели могут иметь различную форму и выпускаются в разных цветовых вариантах.

Не следует заполнять данные каналы более чем на 60%, чтобы не подвергать помещение дополнительному риску из-за перегрева проводки. Следует смотреть, чтобы внутри канала было свободное место для выделяемого тепла иначе возможно замыкание и последующее возгорание проводов.

До начала монтажа нарисуйте себе схему проводки в бане. Размещать провода следует по прямым горизонтальным или вертикальным линиям, не следует допускать изгибов, перекручиваний и других неровностей. Обычно проводку стараются прятать от взгляда присутствующих в помещении, здесь также нужно руководствоваться этим правилом. Не размещайте провода напротив дверей, вблизи батарей и различных труб, также не следует пускать провода по углу между стенами. Вы можете сделать в бане и скрытую проводку, но в таком случае нужно ее пускать под подвесным потолком или внутри труб из металла. В данном случае следует внимательно изолировать стыки кабелей, ведь именно там возникает особая опасность. В случае, когда вы проложили трубки в самом дереве нужно сделать под них подкладки в 3 мм таким образом, чтобы они выдавались со всех сторон на 1 см.

В целях безопасности следует обделать деревом электрическую каменку по ее периметру. Дерево, которое расположено со стороны печи, лучше обшить асбестовым картоном. Зазор между печью и деревом не должен быть менее 4 см.

Ведем силовой кабель

Подвести к постройке кабель с напряжением можно либо воздушным, либо подземным путем, выбор будет зависеть от расстояния между щитком и вашей баней. Проект бани должен предусматривать и данный момент. Эти два способа имеют свои преимущества, также как и недостатки и метод зависит от многих факторов. Во время установки кабеля следует соблюдать правила и принятые нормативы.

Главное это ни в коем случае не устанавливайте в парилке и помещении для мойки никаких розеток или выключателей. Эти элементы должны быть лишь в предбаннике и комнате для отдыха и располагаться на расстоянии не менее 90 см от пола. Розетки должны быть оборудованы крышками, класс защиты у них и у выключателей не должен быть менее IP-44, класс светильников – IP-54. Следует выбирать минимальное расстояние к приборам при прокладке проводки. Ни в коем случае не ведите провода над печью.

Воздушный способ прокладки электропроводки в бане

Данный способ можно назвать самым простым и самым экономичным. Если от бани до главного щитка более 25 метров, то ставится дополнительный опорный столб под кабель. При таком типе прокладки кабель прокладывается на фарфоровые изоляторы или посредством специальных растяжек.

Следует учитывать высоту прокладки кабеля. Например, если под кабелем проходит дорога, то высота должна быть не менее 6 м, если кабель расположен над пешеходной дорожкой, то его следует поднять не менее чем на 3,5 метра. К бане кабель должен крепиться на высоту около 2,75 метра.

В качестве прокладки обычно используют кабель с обозначением СИП (самонесущий изолированный), который может прослужить около четверти века. Такой кабель имеет специальное покрытие, которое устойчиво к атмосферным явлениям и может противостоять перегрузкам. Однако негативным моментом является то, что их очень трудно приспособить в автомате защиты.

В баню кабель можно просунуть через стену с помощью металлической втулки. Кабель должен иметь сечение не менее 16 кв. мм, при таких параметрах он сможет пропускать ток силой 63А. В таком случае при однофазном подключении мощность будет равняться 14кВт, при трехфазном гораздо больше – 42 КВт. Такой мощности для бани даже больше, чем надо. Еще одним недостатком кабеля можно считать трудность его изгибания.

Следует знать, что СИП состоит из алюминия и его нельзя вести под чердаком бани, поэтому в баню нужно вводить кабели маркировки NYM, НГ, ВВГ имеющие сечение 10 кв. мм. В местах перехода кабелей нужно применять соединители типа «медь-алюминий», при этом СИП монтируется на специальные анкерные натяжители.

Способ подземной прокладки

Такой тип прокладки более дорогой по финансовым затратам и наиболее трудоемкий. Дело в том, что придется рыть траншею высотой около метра и покупать кабель маркировки ВБбШв, который дороже, чем те о которых мы говорили ранее. Данный кабель бронирован и обладает жилами из меди. Он лучше защищен, чем тот же СИП и обладает стальной оплеткой между пластиковыми оболочками внутри. Кабель не подвергается нагрузкам от просадки почвы, а различные грызуны не способны его прогрызть.

При монтаже не следует использовать трубопровод из металла, так как в нем образуется конденсат. Однако если кабель опускается в почву по стене или столбу, то допускается применить трубу из металла или уголок не менее 1,8 м по высоте.

В баню такой кабель вводится сквозь металлическую втулку, которая обладает достаточной защитой от различных негативных факторов способных вызвать повреждения.

Перед укладкой необходимо правильно оборудовать траншею, высота ее должна быть не менее 0,7 м, а внизу необходимо сделать слой из песка в 10 см. Далее производится прокладка кабеля, опять слой песка или кирпичей, которые надежно защитят от механических повреждений.

При данном способе следует учитывать возможные повреждения, которые могут быть вызваны натяжением или механическим воздействием. Для безопасности кабель укладывается с запасом, что надежно защитит его в случае натяжения под воздействием естественных факторов.

Видео: Электропроводка в бане

Ставим внутренний щиток

Важно, чтобы щиток располагался в комнате отдыха или в предбаннике. В щитке необходимо установить УЗО и входной автомат для обычной схемы электропроводки. Таким способом вы сможете защититься от дифференцированного тока – система сама отключит его в нужный момент. Данный тип защиты обезопасит здание от пожара и защитит приборы внутри, если вдруг произойдет замыкание или проводка будет повреждена. Наличие УЗО при монтаже электропроводки в бане обязательно, так как в помещении всегда повышенная влажность.

Элементы, которые располагаются внутри бани, должны иметь класс защиты IP-44. Такие устройства надежно защищены от брызг и попадания влаги. Вводятся такие изделия снизу через подготовленное U-образное колено, что предотвратит попадание конденсата.

Проводка делается через дифавтоматы или простое УЗО, обладающее током в 10-30 мА для отключения. В парилке и душевой лучше всего применять пониженное напряжение около 12-36 В, для чего нужно будет поставить дорогие трансформаторы. Ежемесячно УЗО требует проверки, которая проводится при нажатии на кнопку «Тест».

Проводку следует делать с двумя контурами изоляции вроде ПВС. Для помещений парилки и топочной лучше всего подойдет кабель с изоляцией из силикона, он способен выдержать 180 градусов. Отлично подойдет SILFLEX Sif S=0,25-185ммкв.

Освещение в помещениях с наибольшим жаром и влажностью должно быть низковольтным, около 12В. Провода должны быть соединены клеммами, производится заземление и защита от молнии.

Провода помещаются в трубки из пластика или металла, можно применить и гофрированную трубку, которая весьма гибкая, и изготовлена из устойчивых к горению материалов. Такая труба не загорится, она может лишь немного расплавиться, но не даст огню распространиться. Также можно поставить и коробки из такого материала.

Про электроприборы

В наше время в бане обязательно должны присутствовать осветительные приборы, которые позволяют сделать из самой обычной бани оригинальную и неповторимую. При использовании освещения главное не только позаботиться о его расположении для зрительного восприятия, но и уделить особое внимание безопасности.

Светильники, которые расположены в бане, нужно выбирать по характеристикам влагозащиты и термостойкости. Такие приборы защитят вас от замыкания и не позволят разлететься осколкам при попадании влаги. Выключатели оборудуются в комнате отдыха или в раздевалке. Отлично, если вопросами проводки в бане будет заведовать компетентный специалист.

Для поддержания безопасности следует регулярно проверять проводку в бане. Если вы затеяли ремонт, то обязательно отключите подачу электричества и следите, чтобы она не включилась самостоятельно.

Электропроводка в бане — как провести, какая должна быть, проводка в деревянной бане из оцилиндрованного бревна, как красиво оформить, освещение без электричества

От качественно смонтированной электропроводки в бане, проведенной в соответствии с правилами электробезопасности, зависит безопасная и бесперебойная эксплуатация электроприборов, находящихся в бане (осветительные приборы, электрокаменки или водогрейные котлы, видео – и бытовая техника и т.д.). Читайте инструкцию по утеплению пола в бане.

На снимке электричество в бане

Как провести электричество?

Электричество в баню проводится отдельным кабелем от основного электрощитка, расположенного в доме (кабель прокладывается либо воздушным способом, либо подземным) до распределительного щитка, установленного, как правило, в предбаннике. От распределительного щитка осуществляется разводка электропроводки по всем банным помещениям. Руководство по утеплению потолка в бане здесь: http://banya-gid.ru/oborudovanie-dlya-bani/rukovodstvo-po-utepleniyu-potolka-v-bane.html.

Какая проводка должна быть?

Монтируемая в бане электропроводка должна отличаться устойчивостью к воздействию повышенной влажности воздуха, а также воздействию высоких температур.

Электропроводка может быть смонтирована как открытым, так и закрытым способом.

Преимущества применения открытого способа, перед обустройством скрытой проводки, очевидны:

все провода находятся на виду, и какой-либо дефект или повреждение электропроводки сразу будет заметен;
монтажные работы обустройства электропроводки не представляют сложности;
открытую электропроводку, конечно, трудно вписать в дизайн бани, но можно придумать оригинальный дизайн интерьера, в котором будет проводка смотреться органично;
открытая проводка предоставляет возможность, без каких-либо сложностей установить дополнительные розетки, выключатели, светильники;
при необходимости, проведенная открытым способом электропроводка, легко демонтируется и заменяется, при этом финансы, затрачиваемые на проведение работ, будут не значительными.

Электропроводка в бане на снимке

Все провода, используемые для электропроводки в бане, должны иметь двойную изоляцию. На сегодняшний день выпускаются новые модификации проводов, специально разработанных для специфических условий эксплуатации, характерных для банных помещений. Конструктивно подобный провод представляет собой медные жилы в водонепроницаемой оболочке. При однофазной электропроводке применяется трехжильный кабель. Если в бане предполагается монтаж трехфазной проводки, то используется четырехжильный провод. Читайте инструкцию как сделать утепление бани изнутри на этой странице.

В разных видах бань

Для соблюдения правил пожарной безопасности, при монтаже электропроводки в деревянной бане, под провод, укладываемый на деревянных поверхностях, помещается трехмиллиметровой толщины асбестовая пластинка. Принятые в данном случае меры, предотвратят тление и возгорание деревянных поверхностей, расположенных вблизи от провода, в случае его повреждения.

Для монтажа электропроводки в парилке бани применяется одножильный термоустойчивый провод в силиконовой изоляционной оболочке. Укладывается провод посредством роликовых изоляторов.

Разводка электропроводки в бане из оцилиндрованного бревна осуществляется строго вертикально и горизонтально без скручиваний и перегибов.

Горизонтальные участки рекомендуется располагать на расстоянии двадцати сантиметров от потока. Для прокладки кабеля сквозь стены, используются специальные трубки — гильзы.

В каркасной бане электропроводку рекомендуется делать открытой. Для разводки электропроводки желательно использовать кабели с двойной изоляционной оболочкой, если же для разводки электропроводки используется обычный кабель, то промежуточным слоем, между кабелем и поверхностью, на которой он крепится, укладывается прокладка из огнеупорного материала. Как вариант, кабель можно уложить в гофрированную трубу.

Как красиво оформить?

Зачастую интерьер бани оформляется в традиционном «русском-народном» стиле, и естественно в таком случае становится актуальным вопрос разводки электропроводки таким образом, чтобы она гармонично вписывалась в интерьер бани. Решением данной проблемы может стать применение кабель — канала из огнеупорного пластика, в который помещаются провода.

На фото представлен пример разводки проводов посредством кабель – канала, имитирующего фактуру деревянных стен

Как вариант оформления проводки в бане, можно замаскировать кабель потолочным плинтусом.

Пример скрытой проводки на фото

Чтобы электропроводка, при открытом типе разводки, не бросалась в глаза, можно подобрать кабель, изоляционная оболочка которого по цвету будет подходить под основное цветовое решение интерьера банного помещения. Ознакомиться с инструкцией как сделать утепление кирпичной бани можно здесь.

На снимке пример разводки проводов посредством роликовых изоляторов

Освещение без электричества

На фото представлен пример светильника, способного работать от автономного источника питания

В ситуации, когда нет возможности организовать подвод электроэнергии к бане, можно оборудовать автономный источник питания. Таким источником электропитания может стать автомобильный аккумулятор, но для того, чтобы не возиться с зарядкой аккумулятора, рекомендуется приобрести бензогенератор. Для освещения можно установить галогеновые лампы мощностью 12 В или светодиодные светильники. Читайте инструкция как сделать утепление деревянной бани .

Проводка на 12 Вольт в баню может быть оборудована как открытым способом, так и скрытым способом.

Видео

Смотрите на видео пример проведения электропроводки в баню:

Если в силу каких-либо обстоятельств, нет возможности или желания пригласить специалистов для проведения монтажа электропроводки бане, то такой объем работ можно выполнить самостоятельно. Но, чтобы результат проделанной работы не разочаровал, необходимо при разводке электропроводки использовать сертифицированное электрооборудование и качественные материалы, а также соблюдать правила техники безопасности.

Как подключить спа — Электропроводка для гидромассажных ванн на 120 и 240 В

В этом руководстве показано, как подключить большинство джакузи на 240 вольт и переносных домашних спа. Мы включили фотографии, пошаговый видеоролик и электрические схемы гидромассажной ванны.

Эта информация предоставлена, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или недостаточно квалифицированы для выполнения электромонтажа, вы можете провести подготовительные работы по установке, чтобы сократить расходы.Мы проведем вас через типичный проект, чтобы показать, что в него входит.

Перейти к: Джакузи, 120 В

ВНИМАНИЕ: Электромонтажные работы и ремонт могут быть опасными, особенно вблизи воды. Существует риск поражения электрическим током или поражения электрическим током, что может привести к серьезным травмам или смерти. Мы настоятельно рекомендуем передать электропроводку гидромассажной ванны квалифицированному электрику. Требования местных норм к электромонтажу различаются и могут отличаться от образовательных примеров на этом веб-сайте.Необходимо соблюдать местные нормы, получать разрешения и проводить проверки. Установщик должен прочитать и следовать руководству пользователя гидромассажной ванны, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите электропитание гидромассажной ванны или бассейна на сервисной панели перед любыми проверками или работами. Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Заявление об ограничении ответственности

Электротехническая служба

Перед установкой такого крупного прибора, как гидромассажная ванна, определите, выдержит ли электрическая сеть дополнительную нагрузку.Обычно это не проблема, так как большинство домов, построенных за последние 30-40 лет, рассчитаны на ток не менее 100 ампер. 150-200A часто встречается в большинстве новых домов. Номинальные параметры панели обычно указываются рядом с главным выключателем вверху.

Обычно неправильно понимают, что суммарный ток всех установленных автоматических выключателей не должен превышать номинальный ток, указанный сервисной панелью. Это неверно. — мощность определяется расчетами нагрузки, а не размером или количеством выключателей.

Основы электромонтажа спа — системы на 240 В

Мы начнем с обзора электрических требований к электропроводке СПА, проиллюстрированных нашими интерактивными схемами электропроводки.Спа-ванна на 240 В должна питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), указанным в руководстве пользователя.

Это означает, что прерыватель фидера (на панели обслуживания дома) должен быть указанного размера. Кроме того, прерыватель GFCI в панели отключения должен быть не меньше этого размера, а GFCI должен быть защищен в целях безопасности.

В нашем примере мы используем типичную портативную домашнюю спа-установку на открытом воздухе.

В этом проекте задействованы три электрических узла:

Панель автоматического выключателя для дома
Внешний отсоединяемый блок GFCI *
Блок системы управления спа

МВт Spa GFCI Центр нагрузки / панель отключения для гидромассажных ванн до 50 А с дополнительным расширением отводной цепи на 120 В

* Национальный электротехнический кодекс (NEC) определяет установку утвержденного устройства ручного отключения.Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетки на 120 В на расстоянии 10-20 футов от спа.

Установка СПА на заднем дворе

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу гидромассажную ванну.

Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое подключение 240 В, 50 А с использованием медного провода AWG # 6.Электрик прокладывает всю подземную проводку в жестком кабелепроводе из серого ПВХ Sch-40 диаметром 1 дюйм. Требования к проводам см. В руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от «Планирование до подключения»:

3- и 4-проводные электрические системы спа

Для большей части изготавливаемых сегодня СПА на 240 В требуется 4-проводное электроснабжение на 50 А. Некоторые гидромассажные ванны имеют требования к нагрузке 30A или 40A, а некоторые даже 60A.Эти требования соответствуют размеру нового автоматического выключателя питания, установленного в служебной панели дома. Номинальный ток панели Disconnect GFCI может быть равен или больше, чем у выключателя питания на главной панели.

Гидромассажные ванны со смешанным напряжением (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь с (2) проводами под напряжением, (1) нейтралью и (1) заземляющим проводом. Ознакомьтесь с руководством по эксплуатации.

Две горячие ножки (черный + красный) обеспечивают 240 вольт (120 В + 120 В).Одна горячая нога с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не пропускает ток, кроме случаев короткого замыкания на массу. Это приводит к срабатыванию автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Джакузи, 120 В

Многие старые СПА на 240 В и некоторые новые используют 3-проводную установку. Они состоят всего из 2-х проводов под напряжением и заземляющего провода без нулевого провода.

Как 3-проводные, так и 4-проводные источники питания должны иметь защиту GFCI. 4-проводную гидромассажную ванну нельзя подключать к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть снабжена 4-проводным подключением для правильной работы GFCI. Сечение провода и т. Д. См. В руководстве пользователя гидромассажной ванны.

Примечание: Для некоторых моделей спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители субпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Электрические схемы гидромассажной ванны

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных типов спа.На интерактивной схематической диаграмме ниже показаны 3- и 4-проводные конфигурации. Выберите конфигурацию проводки, которая требуется для вашего СПА:

Основы установки:

Выключатель сервисной панели

Выберите размер автоматического выключателя фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить для вас стоимость. Номинальная нагрузка отключающей коробки должна быть больше или равна мощности выключателя в служебной панели дома.

Электрик может легко определить, может ли ваша электрическая панель приспособиться к новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два доступных слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Самая распространенная ошибка при электромонтаже возникает в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков не справляются с этим.

Подключите белый нейтральный провод к блоку управления гидромассажной ванны непосредственно к клемме нейтрали выключателя GFCI. См. Наши 4-проводные схемы выше. Не прикрепляйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно приводит к срабатыванию GFCI при подаче питания, что приводит к отключению питания гидромассажной ванны.

Электропроводы и фитинги из ПВХ

Мы предпочитаем защиту заглубленных каналов на заднем дворе, где в будущем могут потребоваться рытье для посадки кустов и т. Д.Труба ПВХ проста в установке и недорогая. Обычно требуемая глубина составляет 18 дюймов — уточните у местных властей. Закрепите кабелепровод к стене с помощью U-образных хомутов.

В нашем примере 4 провода используются в 1-дюймовом кабелепроводе из ПВХ, который, хотя и немного превышает размер, облегчает протягивание провода. Для угловых изгибов используются широкие 90 ° изгибы из ПВХ. Резьбовые клеммные переходники из ПВХ приклеиваются к кабелепроводу для электрических коробчатые соединения.

Наш электрик использовал короткие отрезки гибкого водонепроницаемого ПВХ-трубопровода для подключения к нашему блоку управления спа.Он провел LB Condulet от внешней стены до электрической панели. LB обеспечивает легкий доступ для прокладки проводов.

Деформационные швы от замерзания

Там, где этого требуют местные нормы, используйте компенсаторы из ПВХ в местах, где водопроводная труба выходит из земли, входит в стену или настенные ограждения.

Эти скользящие муфты учитывают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв кабелепровода.

Резка и цементирование трубопроводов из ПВХ

Перед прокладкой провода необходимо смонтировать кабелепровод из ПВХ

.Как правило, легче протянуть проволоку через канал в траншее, прежде чем она будет закопана.

Надрезы должны выполняться под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склеиванием просушите детали.

Электропроводка из ПВХ соединяется соответствующим клеем на основе ПВХ. Перед соединением поверхности соединения необходимо протереть начисто.

Дополнительная информация: NEMA Guide Solvent-Cementing PVC Nonmetallic Conduit

Размер и тип провода для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта необходим многожильный медный провод №6 THHN.Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-заземляющий провод в нашем примере.

Требования к калибру провода могут отличаться от нашего примера, в зависимости от технических характеристик производителя гидромассажной ванны, требований кодов и типа провода. Необычно длинные участки могут потребовать большего сечения провода, как определит электрик.

Хотя медь стоит недешево, обрезка проволокой меньшего диаметра — опасная ложная экономия. Это может привести к нарушению требований кода и / или аннулированию гарантии производителя вашего оборудования.Не рекомендуется использовать алюминиевый или покрытый медью алюминиевый провод. Кабель в оболочке, например Romex®, не допускается внутри подземных трубопроводов.

Примечание: клеммы блока управления Spa обычно не подходят для провода , большего , чем №6. Обратитесь к руководству пользователя.

Электропроводка UF-B для непосредственного захоронения

В некоторых местах допускается прямое закапывание кабеля, по крайней мере, для прохода от сервисной панели к блоку отключения. В других юрисдикциях это запрещено. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Трос

При надлежащей подготовке протянуть проволоку не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали, чтобы пропустить через него провода. Первые несколько дюймов ленты покрыты смазкой для протягивания проволоки. Это помогает ему плавно скользить по подходящим краям и по изгибам пустого трубопровода.

Сначала ленту протягивают через пустую трубу, стараясь не перегибать ее из-за защемления. Затем провода прикрепляются к крючку на его конце и вытаскиваются обратно

Осторожно протолкните провода в кабелепровод, удерживая их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — наматывать все провода на крючок ленты. В результате получается только большой узел, который может застрять или развязаться. Вот способ получше:

Сначала рыболовная лента проходит через пустой канал и выводится с другого конца.
Затем с каждого проводника снимается примерно 6 дюймов изоляции.
Около 1/3 медных жил от каждого провода отделяются и вырезаются, чтобы получить более тонкий жгут. Тогда они будут легче проходить через проушину.
Затем голые вырезы плотно скручивают плоскогубцами.
Теперь медная оплетка продевается через крючок и сгибается пополам на себя.
Наконец, связка представляет собой двойную обертку в стиле парикмахерской с электротехнической лентой. Начните над крюком и опустите несколько дюймов на изолированные провода.
Если все сделано правильно, сборка будет выглядеть плотно свернутой и симметричной.
Пучок, покрытый лентой, должен быть покрыт проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. Проводники (4) №6 намного легче протягивать через канал диаметром 1 дюйм, чем диаметром 3/4 дюйма. Следует обильно использовать одобренную негорючую смазку для электрических проводов.

Вы можете ловить провода с любого конца кабелепровода. Если ближе к одному концу есть крутые изгибы, тяга с этого конца иногда обеспечивает меньшее сопротивление.

Провода легче вытащить, если есть место для их протяжки на всю длину. Это помогает избежать перегибов из-за намотки проволоки.

После того, как провода проложены, обрезки обернутой проволоки, прикрепленные к рыболовной ленте, отрезаются и выбрасываются.

ВНИМАНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ударяйте рыбу в электрическую сервисную панель или из нее, даже если главный выключатель выключен.

Подключение проводов клемм

Везде, где провода присоединяются к клеммам, винтовые соединения должны быть плотными.Плохо прикрепленная проводка неизбежно приведет к перегреву, сгоревшей изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.

Чего следует избегать:

Не забудьте перед установкой прочитать руководство по эксплуатации производителя спа.
Не забудьте получить разрешение на электричество.
Не устанавливайте гидромассажную ванну под воздушными линиями электропередачи.
Не прокладывайте подземную проводку под гидромассажной ванной.
Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это было бы небезопасно и незаконно.
Не используйте провод меньшего диаметра.
Не используйте алюминиевый провод.
Не устанавливайте наружное освещение в пределах 10 футов от гидромассажных ванн.
Не используйте гидромассажную ванну до тех пор, пока не будет одобрена электрическая установка.
Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .
Не забывайте поддерживать водный баланс и дезинфицирующее средство.
Не забывайте закрывать крышку спа после каждого использования.
Не забывайте регулярно пользоваться гидромассажной ванной!

Спасательная система, требующая сдвоенных выключателей субпанелей 240 В GFCI

Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей субпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти гидромассажные ванны не следует подключать к одной коробке автоматического выключателя, например, к нашей разъединительной панели MW. За информацией по установке обратитесь к руководству пользователя, к дилеру или производителю.

Портативные гидромассажные ванны около 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы приобретаете 120-вольтовый спа-центр plug-n-play, большая часть этой информации к вам не относится.Однако некоторые СПА легко преобразовать для работы на моделях любого напряжения.

При настройке на использование 120 В спа-салоны этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной домашней розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих гидромассажных ванн в проводные 240 В служит двум целям: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.

Заявление об отказе от ответственности:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь обезопасить The Spa Depot и его сотрудников. Это включает материальный ущерб, телесные повреждения и / или смерть, утрату или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, устные или письменные, полученные вами с этого веб-сайта или нашими сотрудниками, не создают никаких гарантий, прямо не указанных здесь.Читатель соглашается принять на себя весь риск, связанный с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов полностью на его / ее страх и риск.

Прочтите предупреждение

Оборудование других марок может отличаться от представленного на иллюстрациях внешним видом и / или конфигурацией терминала. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто работают ненадежно с гидромассажными ваннами из-за явления, называемого ошибочным отключением. Это ложное срабатывание вызывает большое разочарование как домовладельцев, так и электриков. Часто это неправильно относят к проблеме со спа, когда ее нет.

Обычные выключатели GFCI иногда реагируют на нормальное состояние СПА, как если бы это было замыкание на землю. Реактивные нагрузки двигателей СПА плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для гидромассажных ванн. Специально экранированный GFCI предотвращает ложное срабатывание из-за радиочастотных помех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за сбоев, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установку наружной розетки GFCI на 120 В.Он должен быть расположен на расстоянии 10-20 футов от спа или бассейна для безопасной работы с проводными приборами.

Центр нагрузки / отсоединение Spa GFCI

«Я был очень впечатлен качеством. Мне очень понравилось, что мы смогли добавить наружную электрическую розетку GFCI (требуется по нормам, в которых мы живем). Нам не пришлось платить электрику за проводку всей отдельной цепи. Только это более чем заплатили за это! »

Брок Хирш
Бриктаун, Нью-Джерси

Электропроводка для кухни и ванной комнаты Электропроводка Gfci

Электропроводка для кухни и ванной Gfci Электропроводка

Ремонт электропроводки для кухонь и ванных комнат

Кухни и ванные комнаты требуют специальной электропроводки для электрических розеток.
Расположение электрических розеток также сильно отличается от расположения розеток в других частях дома. Каковы требования к электричеству для кухни и ванных комнат?

Поскольку требования к электричеству часто меняются, обязательно проконсультируйтесь с сертифицированным местным электриком о любых особых требованиях и вопросах, касающихся ремонта вашей кухни или ванны. Это краткое изложение некоторых рекомендаций национального электротехнического законодательства, принятых несколько лет назад.

В кухонной зоне NEC требует не более 6 сборов с данного места, чтобы быть от розетки, которая делала бы розетки на расстоянии не более 12 футов друг от друга со специальными расположениями розеток в кухонной зоне или над столешницей.

Настольные розетки на вашей кухне должны обслуживаться двумя или более разными цепями. Каждая кухонная столешница шириной более 12 дюймов должна иметь собственную розетку, причем ни одна из точек вдоль столешницы не должна находиться на расстоянии более 24 дюймов по горизонтали или 48 дюймов между розетками на кухне.

Часто электрики прокладывают трехжильный кабель на 240 вольт от сервисной панели и обеспечивают две новые цепи на 120 вольт. Одна сторона каждой розетки обслуживается одной из цепей, а другая сторона обслуживается другой цепью, что дает две цепи, доступные на каждой розетке, что дает термин «разделенная цепь».Для защиты от перегрузки по току в разделенной цепи используется двойной прерыватель, подключенный к панели схемы.

Обеспечивая безопасность кухни и ванной комнаты, NEC требует защиты от GFCI во всех новых ванных комнатах, а также в кухонных выходах в пределах шести футов от кухонной раковины и в других местах по всему дому. Добавление защиты от замыкания на землю к существующим цепям имеет смысл в любой ванной или кухне.

«Короткое замыкание на землю» — это утечка тока, вызванная неисправной электрической изоляцией в подключенном к розетке инструменте или приборе.Эта утечка тока может быть слишком маленькой, чтобы сработать автоматический выключатель на вашей кухне или в ванной, но может оказаться фатальной для любого, кто стоит на мокром полу или, например, касается заземленной металлической сантехнической арматуры.

Существует три типа GFCI. Один из них — автоматический выключатель, установленный в главной панели. Второй тип розетки GFCI устанавливается в розетку в качестве замены существующей розетки, а также есть простая вилка в розетке GFCI или удлинитель. Установка подачи через розетку GFCI является наиболее распространенной на кухне и в ванных комнатах с более чем одной розеткой.Подача через GFCI обеспечивает защиту от замыканий на землю для всех розеток в одной цепи, кроме розетки.

Хотя добавление розеток GFI — очень простой шаг при ремонте кухни или ванных комнат], люди, слишком часто желающие работать самостоятельно, совершают фатальную ошибку, упуская незначительное добавление розетки правильного типа. Обязательно поймите этот шаг или наймите электрика, чтобы убедиться, что на вашей кухне и в ванной комнате есть электропроводка правильного калибра на нужном расстоянии друг от друга, и, по крайней мере, убедитесь, что ваши цепи в таких местах, как кухни и ванны, где может присутствовать влага. защищен розеткой в стиле GFI.

Мы надеемся, что это поможет вам, когда вы начнете планировать новую кухню и ее реконструировать. Сообщите нам, какая информация, которую вы искали на нашем веб-сайте, не содержит того содержания, которое вы ищете, чтобы мы могли быть уверены, что добавим ее в будущем.

Электрик | Электропроводка в ванной | Meyer Electrical Services, Inc.

Повышенные требования к электричеству современных ванных комнат и их влажная среда должны рассматриваться вместе. Правильная разводка вашей ванны в отношении вентиляции, освещения, розеток и цепей будет рассмотрена ниже.Проконсультируйтесь с лицензированным электриком, чтобы добиться наилучших результатов для вашей ванной комнаты.

Вентиляция

Ванные комнаты часто наполнены влагой, а в некоторых даже нет окон. Хотя окна полезны, вентиляторы для ванных комнат намного эффективнее удаляют влажный воздух и запахи. Еще одно преимущество вентиляторов — сохранение тепла зимой. Многие модели оснащены обогревателем. Строительные нормы и правила обычно требуют вентиляторов для каждой реконструкции и новой ванной комнаты.

Освещение

Ванные комнаты часто являются самыми темными комнатами, потому что для обеспечения конфиденциальности используются окна меньшего размера. Для общего освещения необходимо обеспечить соответствующее освещение с помощью рабочего освещения, предусмотренного для таких областей, как туалетные столики, зеркала, туалеты, а также зоны ванны и душа.

Специальные светильники для ванных комнат и душевых имеют одну из двух категорий: «сырые места» или «сырые места». Зона для купания, также известная как зона душа, должна иметь как минимум влажность.Если приспособление находится в зоне действия струи душа, то требуется оценка для влажных помещений.

Что касается косметического зеркала, лучше всего подойдет такое освещение, как бра или боковое освещение. Когда вы приближаетесь к зеркалу, верхнее освещение отбрасывает тень на ваше лицо, поэтому свет сверху должен работать вместе с боковым освещением.

Розетки

Каждая розетка в ванной должна быть защищена прерывателем цепи замыкания на землю (GFCI), который помогает предотвратить поражение электрическим током. Защита GFCI может быть обеспечена автоматическим выключателем GFCI или розеткой (ами) GFCI в цепи розетки.Для одной розетки GFCI требуется электропроводка, обеспечивающая защиту в нескольких местах, что делает все выходы ниже по потоку безопасными.

Схемы

Типичная базовая схема электропроводки для современных ванных комнат включает схему GFCI на 20 А для розеток и схему общего освещения на 15 А для переключателей, осветительных приборов и вентилятора. Отдельные участки должны иметь осветительные приборы и розетки на отдельных цепях. В случае срабатывания автоматического выключателя розеткой освещение останется включенным.Некоторым устройствам, например нагревательным приборам, обычно требуются выделенные цепи на 20 А.

Электрические услуги, которым можно доверять

Компания Meyer Electrical Services, основанная в 1991 году, предоставляет услуги по бытовому электроснабжению в Мэриленде, Вирджинии и округе Колумбия, где мы имеем лицензию и застрахованы. Наша команда, базирующаяся в Bethesda, с гордостью обслуживает все округа Монтгомери. Получите бесплатную консультацию по индивидуальным электромонтажным работам сегодня по телефону (301) 941-1400.

Что нужно знать, чтобы подготовиться к подключению вашей гидромассажной ванны 220 В, 230 В или 240 В

Если вы подумываете о покупке домашнего спа-салона, у вас, вероятно, возникнут некоторые вопросы о разнице между гидромассажными ваннами на 110 В, 220 В, 230 В и 240 В и о том, как подготовиться к прямому подключению спа-салона.Этот FAQ дает ответы.

Какие существуют типы соединений для гидромассажных ванн?

Есть только два способа подключить джакузи к электросети. Первый — через низкое подключение 110 В, которое просто подключается к розетке, а второй — через подключение 220, 230 или 240 В непосредственно к центральной коробке автоматического выключателя в вашем доме.

В Северной Америке питание поступает в дом с напряжением 240 В и делится на две цепи по 120 В, которые идут к розеткам. Важно знать, что эти числа представляют потенциал напряжения; истинная сила тока может варьироваться на 5 процентов ниже или выше.Это означает, что 220v, 230v и 240v — взаимозаменяемые термины, и что большинство спа-салонов plug-and-play могут подключаться к розеткам на 110, 115 и 120 В.

Каковы преимущества проводной гидромассажной ванны и горячей ванны с подключением и подключением 110 В?

Вы можете подумать, что преимуществом подключения гидромассажной ванны непосредственно к коробке автоматического выключателя в вашем доме является увеличение силы воды, протекающей через гидромассажные форсунки, но это не так. Насосы для спа работают через подключение 110 В так же, как и через проводное подключение.Настоящее преимущество проводного подключения — увеличение тепловой мощности. Многие гидромассажные ванны Hot Spring ^® с прямым подключением нагреваются быстрее, чем ванны, подключенные к розетке, потому что прямое подключение увеличивает мощность нагрева с 1 киловатта до 4 или 6 киловатт.

Преимущество спа-салона, работающего по принципу plug-and-play, заключается в удобстве: его можно разместить в любом месте, где есть розетка, и его можно просто отключить от сети при перемещении спа-салона на новое место. Спа Hot Spring TX из коллекции Hot Spot ^® представляет собой гидромассажную ванну, работающую по принципу «включай и работай».

Стоит ли дополнительно нагревать гидромассажную ванну с прямым подключением?

Есть несколько очень веских причин, по которым вы выберете дополнительную мощность нагрева напрямую подключенной гидромассажной ванны:

Вы живете в среде с холодными зимами или резкими перепадами температур. Один из самых приятных аспектов владения гидромассажной ванной — это наслаждаться ее теплом в снежный день или, для тех, кто живет в пустыне, где температура может быстро падать после наступления темноты, очень холодными вечерами.Прямое подключение гидромассажной ванны к источнику питания поможет обогревателю выдерживать низкие внешние температуры.
Вы хотите часто охлаждать гидромассажную ванну и снова ее нагревать. Проводная гидромассажная ванна нагревается быстрее, избавляя от необходимости долго ждать, прежде чем снова насладиться спа. С системой охлаждения горячей ванны CoolZone ™ от Hot Spring вы можете охладить воду в спа и снова нагреть ее всего за несколько часов.

Что мне нужно знать, чтобы преобразовать мой домашний спа-салон в гидромассажную ванну на 220, 230 или 240 В?

Преобразование подключаемого домашнего спа-салона к проводному спа-центру 220, 230 или 240 В — это многоэтапный процесс, который начинается с планирования маршрута от главной распределительной коробки вашего дома до места расположения гидромассажной ванны.Существует множество вариантов выбора идеального места для спа-салона и множество идей по ландшафтному дизайну, позволяющих легко интегрировать спа-салон в свой задний двор. Также следует учитывать особые требования к установке.

Преобразование требует прокладки кабелепровода и проводки от монтажной коробки до прерывателя цепи защиты от замыкания на землю (GFCI) между гидромассажной ванной и источником питания. GFCI должен быть размещен в водонепроницаемом боксе, расположенном на расстоянии не менее пяти футов от гидромассажной ванны и хорошо видном с нее.Возможные места для установки коробки GFCI — на внешней стене вашего дома, на палубной стойке или на стойке, которую вы закрепляете в земле. Ваш местный продавец гидромассажных ванн может переоборудовать вашу гидромассажную ванну во время установки или помочь вам спланировать переоборудование, если вы решите сделать это позже.

ВАЖНАЯ ИНФОРМАЦИЯ: Все электрические соединения с блоком управления должны выполняться квалифицированным электриком в соответствии с Национальными электротехническими правилами и любыми местными электротехническими правилами, действующими во время и в месте установки.

Основное различие между 110-вольтовым и проводным подключением к гидромассажной ванне действительно сводится к тому, как вы будете использовать спа. Те, кто использует гидромассажную ванну в основном для расслабляющих ванн, гидротерапии и оздоровительных процедур, будут довольны гидромассажной ванной, работающей по принципу plug-and-play. Те, кто пользуется гидромассажной ванной часто и в любых температурных условиях, по достоинству оценят быстрый нагрев, обеспечиваемый прямой проводкой. Независимо от того, что вы выберете, вы можете рассчитывать на новый спа-салон, который улучшит вашу жизнь.

Более 40 лет мы производим гидромассажные ванны, ориентируясь на клиентов.Вот почему мы предлагаем джакузи и спа, готовые к проводному преобразованию. Чтобы найти спа-центр Hot Spring, который лучше всего соответствует вашему бюджету, запросите предложение сегодня.

ПРОЧИТАЙТЕ СЛЕДУЮЩИЙ

Что нового появилось в спа-салоне Hot Spring ^® в 2018 году?
Как отремонтировать сработавшую гидромассажную ванну Автоматический выключатель GFCI
Насколько увеличится мой счет за электроэнергию с новой гидромассажной ванной

Как подключить вентилятор и свет в ванной к отдельным выключателям

Схема подключения двух выключателей питания для вентилятора

Изоляция света и вентиляторов с помощью двухкнопочного переключателя идеально подходит для подключения вентиляторов усталости на кухне или в ванной.Лампа включается одним ключом, а второй отдельно для вентиляции. Это устройство ИВЛ чаще всего встречается в домах, поскольку оно позволяет включать вентилятор только в случае необходимости.

Частичный выбор подходит для печатных плат общего назначения путем добавления дополнительной перемычки к перемычке. Также можно увидеть набор из 4 элементов управления, которые здесь не продаются. Недостатком является несколько более жесткий характер и тепловое излучение.

Схема подключения двух выключателей питания для подключения вентилятора

Подключить унитаз или вентилятор в ванной несложно, так что вы можете безопасно прикрепить его к себе после покупки вентилятора.Только убедитесь, что вы отключили необходимый автоматический выключатель в электрическом щите и начинаете работу только после того, как убедитесь, что на кабеле питания нет напряжения.

Если соединения в порядке, замените вентилятор. Проверьте реле, исправен ли датчик и работает ли вентилятор. Отключите реле и проверьте разъемы на отключение питания. Оба реле должны получать питание от одной клеммы.

Иначе может быть неисправность проводки от предохранителя до реле под задней частью блока предохранителей.Возможно, что штифт вылетел или проволока сгорела. Если есть электричество, замените реле и попробуйте еще раз. Возможно, загорелось одно из реле. Если вентилятор по-прежнему не работает, замените оба реле.

Выбор конфигурации зависит от типа помещения и модели вентилятора, которую вы выбрали для установки вентилятора в квартире или частном доме. Помните, что любая схема включает соединения в трехпроводных проводах «земля-земля», но если вы используете старые двухпроводные провода, все подключается точно так же — только провода.

Замените перегоревшее реле, пока оно работает. Это редко бывает компьютерной проблемой, но нельзя исключать компьютерную проблему. Резистивный потенциометр мощности можно использовать с самым простым контроллером. Это парадокс сопротивления. Мы выбрали сопротивление 100 Ом с мощностью потерь 4-5 Вт. Вам наверняка любопытно, почему так много ватт, если предыдущий резистор имеет потери мощности в два ватта.

Например, 4 Вт всех резистивных цепей для потенциометра установлены на половину, поэтому потеря емкости составляет половину от 2 Вт для 50 Ом.

*** Дополнительную информацию можно найти в видео «Отдельные переключатели для вентилятора ванны и освещения от одного переключателя» от Sparky Channel по следующему адресу:

ГОРЯЧАЯ ВАННА ЭЛЕКТРИЧЕСКИЙ УСТАНОВКА И РЕМОНТ

Итак, у вас есть новая гидромассажная ванна с гидромассажем, и теперь вам нужно подключить к ней электричество, чтобы вы могли наслаждаться расслабляющими преимуществами для здоровья от своей новой покупки. Ага?

Компания L&M Electric готова помочь.

Электричество — важный аспект установки гидромассажной ванны с гидромассажем, и это то, что вы хотите сделать правильно и безопасно.

Вот различные аспекты, которые могут повлиять на работу вашей ванны с кипящей водой.

Дополнительная электропроводка
Установка трубопроводов и прерывателей
Настройка субпанели
Правильная конфигурация электрического заземления

Уровень мощности струйной ванны может включать системы на 120/240 вольт и может включать 3 или 4 провода. Для большинства ванн требуется цепь на 50 ампер, в то время как для некоторых более крупных и технологически продвинутых требуется цепь на 60 ампер.

В некоторых старых домах необходимое количество энергии не будет совместимо с панелью, и вам может потребоваться модернизация панели, чтобы справиться с гидромассажной ванной.

Близость вашей гидромассажной ванны к выделенной электрической цепи GCFI также должна быть рядом с источником воды.

Приобретая это расслабляющее приспособление, вы, возможно, не понимали, что нужно для установки гидромассажной ванны! Но это не проблема, потому что мы, безусловно, можем помочь.

Позвоните нам по телефону 1-877-563-5328 или заполните форму на этой странице, и давайте поговорим о вашей ситуации и о том, как мы можем наилучшим образом удовлетворить вас и ваши потребности.

Электропроводка гидромассажной ванны на цокольном этаже

Если вы один из многих многоэтажных домовладельцев, у которых есть подвал, и теперь вы хотите установить гидромассажную ванну на заднем дворе, но вам нужна электрическая установка для ее работы, L&M Electric здесь, чтобы удовлетворить ваши потребности в электропроводке.

Мы проведем надлежащую проводку от вашей подвальной панели до внешней части дома. И мы установим разъединитель для подключения джакузи к домашней электросети. Это определенно то, что вам нужно профессионально, так как пересечение проводов может привести к дорогостоящим проблемам, особенно когда поблизости есть вода.Делайте это правильно и работайте с L&M Electric, чтобы это произошло безопасно.

Завершение установки и ремонта гидромассажной ванны

Независимо от того, что должно произойти, чтобы ваша гидромассажная ванна работала должным образом, мы можем помочь с множеством ваших потребностей в установке и ремонте.

Позвоните нам по телефону 1-877-563-5328 или заполните форму на этой странице, чтобы начать изучение этого электрического проекта.

А если вам понадобится помощь с электромонтажом и ремонтом вашего бассейна, L&M Electric всегда готов помочь.

Электрик по гидромассажной ванне | Харрисон Электрик

Если вы недавно приобрели гидромассажную ванну и вам нужна ее установка, обратитесь в Harrison Electric. Наши сертифицированные электрики могут установить проводку и безопасно подключить гидромассажную ванну к электрической системе вашего дома. Наши мастера-электрики имеют подготовку и опыт, необходимые для безопасной установки любой высоковольтной гидромассажной ванны.

Если у вас есть старая гидромассажная ванна, которую необходимо отремонтировать, мы можем заменить старую проводку проводкой и компонентами, соответствующими нормам.Чтобы запланировать услугу, свяжитесь с нами сегодня. Мы ответим на ваши вопросы и установим вашу гидромассажную ванну в соответствии с инструкциями производителя.

Почему вам следует нанять профессионального электрика

Из множества электрических установок в вашем доме подключение к электросети для гидромассажных ванн и спа является одной из самых сложных и опасных работ. Каждый раз, когда вы соединяете электричество с водой, вы должны проявлять особую осторожность, чтобы убедиться, что они никогда не соприкасаются друг с другом.

По этой причине вам следует нанять профессионального подрядчика по электрике.Сертифицированный техник может предоставить следующее:

Техник Harrison Electric может гарантировать, что все соединения полностью изолированы, так что проводка никогда не соприкасается с водой.

Мы можем гарантировать, что вся проводка и соединения соответствуют строгим нормам жилищного строительства. Вы избежите крупных штрафов и пеней во время проверки.

Сертифицированный электрик знает, какой тип проводки использовать, соответствующие разъединители и розетки, автоматические выключатели правильного размера и соответствующие кабелепроводы для обеспечения безопасности.

Учитывая время и деньги, которые вы потратите на установку своими руками, вы быстро поймете, что это не стоит времени и хлопот. Технический специалист Harrison Electric может мгновенно подключить и запустить вашу гидромассажную ванну. Мы можем выполнить большинство проектов за шесть-восемь часов.

Требования к установке гидромассажной ванны

Гидромассажные ванны поставляются с собственным набором спецификаций проводки. Отсутствие необходимых электрических компонентов и оборудования может привести к поражению электрическим током, коротким замыканиям и повреждениям.Требования включают:

В большинстве случаев для подключения СПА требуется 240 вольт, подаваемое от цепи, которая соответствует требованиям по силе тока. Панель выключателя должна выдерживать требуемую мощность.

Все гидромассажные ванны должны быть оборудованы 120-вольтовым автоматическим выключателем при замыкании на землю (GFCI), который мгновенно отключается для защиты гидромассажной ванны и вашего дома от скачков напряжения.

В большинстве случаев для подключения SPAK требуется 4-проводное подключение на 50 А с использованием медного провода и электрического кабелепровода из ПВХ.Некоторым гидромассажным ваннам требуется 60 ампер или более, в зависимости от типа и размера купленной вами гидромассажной ванны.

Для большинства гидромассажных ванн требуется электрическая цепь, которая включает в себя провода под напряжением, нейтральный провод и заземляющий провод.

Harrison electric предоставляет все электрические компоненты, необходимые для подключения, включая новую цепь, проводку, заземление и электрические соединения.

Подготовка места для установки

Перед установкой гидромассажной ванны вам необходимо подготовить место для беспроблемной установки.Ниже приведен контрольный список подготовки сайта.

Убедитесь, что путь доставки свободен, чтобы избежать травм или повреждения гидромассажной ванны.
Удалите такие предметы, как нависающие ветки деревьев, навесы, выступающие газовые счетчики, водомеры и кондиционеры, чтобы обеспечить легкий доступ.
Обратите внимание на то, где проходят линии электропередач, ведущие к вашему дому. Избегайте установки гидромассажной ванны под линиями электропередач.
Удалите часть ворот, забора или живой изгороди, которая мешает нам транспортировать гидромассажную ванну из автомобиля к месту установки.Возможно, нам придется катать джакузи на большой тележке вместо того, чтобы носить ее.
Проверьте размеры поворотов на 90 градусов. Для нас может быть сложно установить гидромассажную ванну с поворотом на 90 градусов. Мы должны пойти другим путем.
Проверьте размеры вашей лестницы. Транспортировка гидромассажной ванны по лестнице может оказаться невозможной.

Мы можем выполнить предварительный осмотр, чтобы определить место для установки гидромассажной ванны и путь, по которому необходимо пройти к месту.

Установка профессиональной гидромассажной ванны для вашего дома

Если вы готовы установить гидромассажную ванну в своем доме, обратитесь в Harrison Electric.
