Фальцевая кровля — что это такое: ответ на вопрос

Фальцевая кровля — покрытие из металла, в котором картины соединены фальцами. Картина, в свою очередь, представляет собой часть покрытия подготовленную для фальцевого соединения. Фальц — это вид шва. Он образуется, когда соединяют листы.

Соединения бывают как лежачими (А), так и стоячими (В), одинарными или двойными. Они защелкиваются благодаря специальному фальцу. Соединяют листы вручную или электроинструментом. Стоячие крепления применяют обычно для швов, если они проходят вдоль ската, а лежачие — для материала, если он соединен горизонтальным способом. Самым надежным соединением считают двойное стоячее.

Какие материалы применяются при производстве фальцевой кровли

Крыши из фальца изготовляют из стали, меди, алюминия, сплава титана и цинка. Характеристики материалов:

• Оцинкованая сталь. Срок службы оцинкованной стали приблизительно 30 лет. Толщина материала варьируется в пределах 4,5-7 мм;
• Сталь с наружным покрытием из полимеров. На лист наносится слой цинка, а затем грунт и краска с нижней стороны листа, а с лицевой стороны — слой цветного полимера. Такой материал лучше противостоит коррозии, более привлекателен внешне и служит около 30 лет;
• Алюминий. Кровля из алюминия служит около 75 лет;
• Медь. Медь для монтажа крыши производится в рулонах. Ее изготовляют в различных вариациях, а срок службы — 100 лет;
• Цинк и титан. Крыша из цинка и титана сложна в монтаже, но если правильно соблюдать технологию, то она будет служить не один век. Монтаж такого материала осуществляется при температуре более 5°С.

Особенности фальцевой кровли

Фальцевую технологию используют для крыш, уклон которых больше 10°. Иногда монтируют и на более пологих, но тогда их соединяют двойным фальцом и дополнительно изолируют герметиком. Для соединения элементов кровли используют оцинкованные детали. Фальцевую крышу монтируют по сплошному основанию или по обрешетке.

Технологии, применяющиеся при установке фальцевой кровли

При монтаже фальцевой кровли используют традиционную или современную технологию.

Традиционный способ

Традиционный способ делится на четыре основных этапа:

1. Создание картин по эскизам и чертежам. Кромки деталей загибают для обеспечения высокой прочности соединения. Картины покрывают скаты, желоба и свесы.
2. Поднятие уже готовых картин на крышу, связывание их стоячим фальцем (одинарным или двойным).
3. Крепление картин к обрешетке с помощью кляммеров: один конец заводят в фальц, а второй закрепляют к брусу обрешетки.
4. Установка фартуков на отверстия труб, проходов для вентиляции.

Если в кровельных работах применяют листы длиной свыше десяти метров, их нужно крепить к обрешетке специальными, «плавающими», кляммерами.

Современный способ

В современной технологии применяют рулонный способ. Он заключается в том, что непосредственно на площадку материал привозят в рулонах, а режут его на картины нужной длины специальными машинками. Используя эту технологию, не нужно горизонтально соединять листы, и крыша будет более герметичной. Картины соединяются двойным стоячим фальцом специальным электромеханическим устройством, а для большей надежности применяют силиконовый герметик.

Современная технология позволяет делать картины практически любой длины. Прокатный станок для «связывания» листов позволяет получить водонепроницаемый прочный шов. Скрытые кляммеры «уберегут» металл от преждевременной коррозии в местах крепления.

Во избежание повреждений металлические листы, особенно из цинк-титана или меди, запрещено бросать, царапать. Для работы с ними используют специальные клещи для гибки, фасонные и прямые ножницы. Листы из меди устанавливают только на сплошную обрешетку.

Преимущества и недостатки фальцевой кровли

Как и любой материал, фальцевая крыша имеет свои слабые и сильные стороны.

Преимущества:

• специальная система соединения листов позволяет обеспечить абсолютную водонепроницаемость;
• легкий вес материала;
• большой срок службы, кровля из меди, к примеру, может прослужить около 100 лет;
• большой ассортимент цветов, около 50-60 всевозможных оттенков;
• не горит;
• при правильном монтаже не ржавеет;
• подойдет для крыш со сложной геометрией.

Недостатки:

• плохая шумоизоляция. При дожде и граде слышен шум капель об металл. Устраняется установкой хорошей гидроизоляции;
• высокая теплопроводность требует высококачественных утепляющих материалов и квалифицированной установки;
• довольно сложный процесс монтажа требует обращения к специалистам;
• способность к накоплению статического заряда. Это может стать причиной попадания молнии в крышу. Чтобы уберечь себя от негативных последствий, стоит сделать заземление крыши.

Недостатки этого вида кровли присущи всем металлическим материалам. Например, у битумной черепицы лучше теплоизоляция, а у Ондулина еще и хорошая изоляция от шума.

что это. Виды фальца, характеристики и свойства крыши из фальца

Фальцевую кровлю использовали еще в давние времена и в качестве примеров можно рассматривать крыши старинных соборов, дворцов и церквей.

Современные технологии только помогли усовершенствовать данный метод, а новые материалы сделали кровлю из фальца еще доступней и прочней. Грамотно смонтированный фальц исключает любые протечки, а качественный металл обеспечивает долговечность и эстетичный внешний вид кровли. Методика закатки шва в виде герметичного соединения позволяет не использовать дорогостоящий крепеж, а также значительно ускоряет проведение монтажных работ.

Фальцевую кровлю настилают в два этапа:

1. Изготавливают заготовки для фальцев (разметка, порезка, сборка).
2. Соединяют на крыше листы металла (в нашем случае – картины) между собой и крепят к обрешетке.

Фальц может быть стоячим и лежачим – в зависимости от ориентации стыка в пространстве, одинарным и двойным – в зависимости от количества загибов кромки соединяемых картин. По мнению специалистов самый герметичный и надежный шов – это стоячий двойной. Ребра металла, образованные в результате фальцовки обеспечивают дополнительную жесткость кровле и направляют потоки воды по продольным линиям.

Проводя монтаж фальцевой кровли, специалисты соединяют вертикальные кромки картин стоячими швами, а горизонтальные срезы – лежачими. Швы закатываются вручную с использованием необходимого инструмента, либо электромеханическим закаточным устройством. Преимуществом фальцевой кровли является то, что она идеально монтируется на крышах любой конструкции. И не обязательно для этого закупать листы из дорогого металла, вполне подойдет и более дешевый вариант. В качестве основного материала, используемого для кровли из фальца, служит сталь.

Одной из интереснейших разновидностей фальцевой кровли считается металлическая (медная) шашка. И сегодня купола церквей покрываются именно таким кровельным материалом, представляющим собой жестяные ромбы или квадраты. Медная шашка – достаточно трудоемкое покрытие и требует особых навыков и знаний, но, тем не менее, оно до сих пор сохранилось в том виде, в каком с ним работали наши деды и прадеды. Преимущество кровельного покрытия из металлической шашки в том, что она легко покрывает сферические и радиусные поверхности, крыша из нее смотрится великолепно.

Другие статьи по фальцевой кровле:

Самозащелкивающаяся фальцевая кровля

Устройство фальцевой кровли. Технология монтажа

Фальцевая кровля с применением двойного стоячего фальца

Добавить комментарий

Фальцы кровли это

Фальцы кровли — это? Подробная информация о фальцевой кровле

Фальцами называются специальные швы соединения двух металлических листов в единое полотно. Таким способом осуществляются не только кровельные покрытия, фальцевые швы применяются при изготовлении металлических ведер, систем водоотвода, труб, желобов и многих других видов изделий из металла. Эти швы встречаются и на декоративных элементах, бижутерии.

Фальцы кровли

Наименование происходит от немецкого фальц (Falz) – в переводе паз. В более широком значении используется для наименования места загиба шва, соединяющего два металлических листа. Фальцы могут изготавливаться на заводских гибочных станках или вручную. Первый способ гарантирует ровные поверхности, значительно ускоряет процесс перекрытия крыши. Ручная формовка фальцев считается самой сложной кровельной работой и выполняется далеко не всеми мастерами.

В переводе «фальц» означает всего-навсего желоб

Виды фальцевых соединений

В зависимости от пространственного положения и количества загибов фальцевые соединения делятся на несколько видов.

Тип фальцевого соединенияКраткое описание технологии изготовления и эксплуатационных характеристик

Одинарный стоячий	Самый простой и самый используемый вид замка для кровель. Напоминает соединение шип/паз. Край одного листа загибается под углом 90°, край второго делается с двумя подгибами – первый под прямым углом, второй под углом 180°. Такое соединение может подготавливаться на земле, на крыше листы вставляются друг в друга и окончательно фальцуются для придания герметичности.
Двойной стоячий	Более сложное соединение. Обеспечивает увеличенные показатели герметичности. На крышах применяется редко, чаще используется во время изготовления различных металлических емкостей или бижутерии. Конец одного листа подгибается дважды, первый раз под прямым углом, второй раз под углом 180°. Конец второго листа подгибается три раза. Первый раз под прямым углом и два раза под углом 180°.
Одинарный лежачий	Простое соединение, используется как технологический шов различных изделий для сыпучих материалов. Преимущества – простота исполнения, возможность загибать фальцованные листы поперек шва дугой или под различными углами. Все стоячие швы не позволяют делать такие изгибы.
Двойной лежачий	Герметичный шов, используется во время изготовления емкостей для хранения жидкостей. Количество изгибов такое же, как и при двойном стоячем, разница в том, что он расположен не вертикально, а прижимается к листам.

Стоячие швы имеют высокие показатели прочности на изгиб, лежачие соединения не выдерживают вертикальных нагрузок. Все подгибы двойных швов делают на двух листах одновременно. Кровельщик должен предварительно рассчитывать ширину полос погиба и с нужным смещением устанавливать листы.

Типы соединений фальцевой кровли

Стальной лист фиксируется к обрешетке кляммером. Это металлическая полоса, изготовленная из того же материала, что и кровля. Кляммер прикручивается к обрешетке, потом изгибается под углом 90°, огибает фальц и еще раз подгибается, но уже под углом 180°. Такая технология дает возможности крепить листы к обрешетке без проделывания отверстий в кровле, на фальц-листах промышленного изготовления не применяется.

Крепление фальцевой кровли

Кляммер неподвижный кровельный

Для фальцевой кровли промышленность выпускает специально прокатанный металл с заданным профилем, что намного ускоряет и упрощает процесс покрытия крыши. Кроме того, заводские профили имеют идеально ровные поверхности и одинаковые размеры, что значительно улучшает внешний вид покрытия. Готовые промышленные листы называются картинами или фальц-листами.

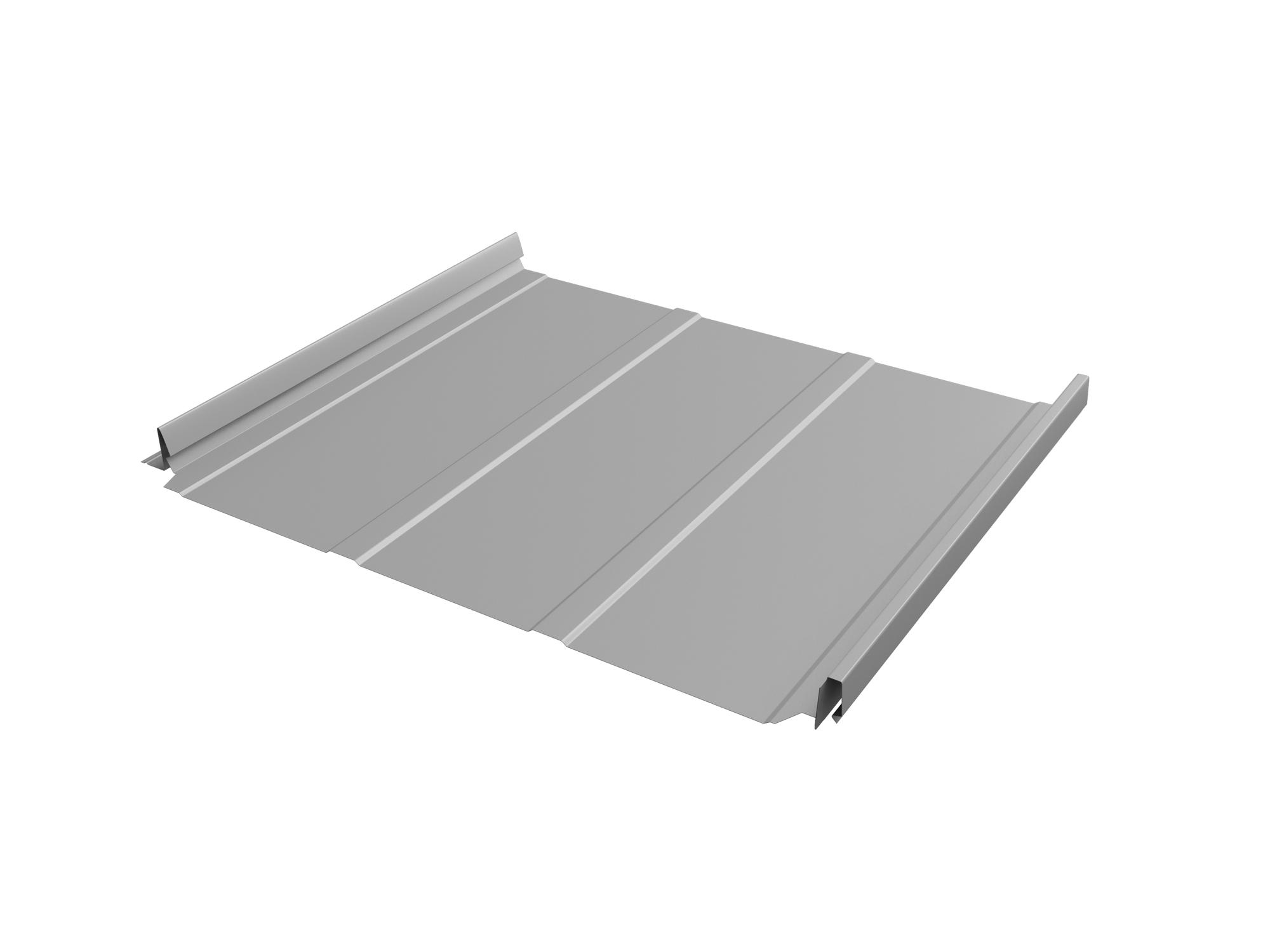

Фальцевые панели

Есть два вида картин.

1. Стартовые. Устанавливаются первыми с каждой стороны ската крыши, имеют только два шипа.
2. Рядовые. Используются для основного покрытия, соединяются между собой в шип/паз.

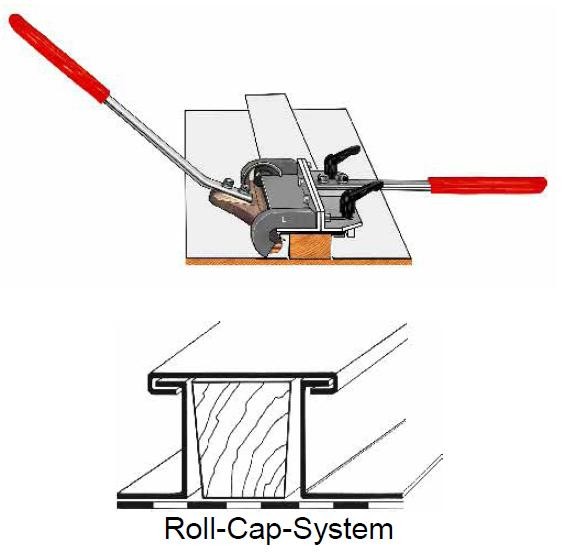

Для закатывания фальцев применяется ручной инструмент или механические закаточные устройства. Ручная закатка дает возможность соединять не только прямые фальцы, но и элементы сложных конфигураций. Закаточная машинка дает отличный вид и качество соединения, но может использоваться только на прямых участках крыши.

Машина для закрытия фальцев

Инструмент для фальцевой кровли

Обжимные кровельные рамки

Ширина панелей стандартизуется, длина выбирается заказчиком с учетом архитектурных особенностей стропильной системы и размеров крыши.

Эксплуатационные параметры фальцевой кровли

Цена на снегозадержатель на фальцевую крышу

Снегозадержатель на фальцевую крышу

Фальцевые кровли не имеют широкого распространения среди застройщиков, чаще всего встречаются на эксклюзивных зданиях или приусадебных пристройках. Фальц дает возможность соединять между собой листы без использования традиционных метизов, что исключает образование на поверхности отверстий.

Именно в этих местах быстрее всего происходит коррозия металла, особенно если резиновые прокладки потеряли свои первоначальные герметичные свойства.

Важное качество фальцевой кровли — отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки

Монтировать такие кровли могут лишь профессионалы, имеющие большой опыт изготовления различных швов и полный комплект специальных инструментов и приспособлений. К преимуществам фальцевой кровли можно отнести следующие параметры.

1. Небольшой вес. Масса квадратного метра покрытия не превышает 5–6 кг, данные колеблются в зависимости от толщины. Небольшой вес позволяет сооружать облегченную стропильную систему, что, учитывая высокую стоимость пиломатериалов, заметно понижает сметную стоимость кровельных работ.

   Еще один плюс фальцевой кровли — небольшой вес всей конструкции, в том числе обрешетки и иных элементов

2. Минимальная цена. Для фальцевой кровли можно покупать рулонную тонколистовую сталь. Она считается сырьем изготовления металлической черепицы и металлопрофиля. Соответственно, рулонная непрофилированная сталь намного дешевле готовой продукции.

   Фальцевая кровля отличается разумной ценой

3. Полное отсутствие отверстий исключает механические повреждения целостности картин. Именно в отверстиях быстро появляются коррозионные процессы. В дальнейшем здесь образуются протечки, крышу приходится менять или ремонтировать.

   Срок службы некоторых фальцевых кровель превышает сто лет ­– у них нет отверстий

Как и все архитектурные элементы, фальцевые кровли имеют и свои недостатки.

1. Идеально ровная поверхность покрытия увеличивает риски лавинообразного схода снега в весенний период. Могут повреждаться желоба сливной системы, обязательно требуется монтаж снегозадержателей. Это усложняет и удорожает кровельные работы.

   Система снегозадержания на фальцевой кровле

2. Качественные фальцевые соединения по индивидуальным проектам могут делать только настоящие профессионалы, услуги таких кровельщиков дорого обходятся заказчикам.

   Монтаж фальцевой кровли должен выполнять опытный специалист

Что касается остальных распространенных проблем (шумности, высокой теплопроводности, накоплению статического заряда), то они точно такие же, как и у металлической черепицы или профилированного кровельного листа.

Цены на рамки для фальца

Рамки для фальца

Главное требование к металлам – они должны легко гнуться без образования микротрещин. Известно, что микротрещины постепенно расширяются, причина такого явления – усталость металла. Увеличение размеров микротрещин может становиться причиной появления протечек. По своим физическим характеристикам для фальцевой кровли пригодны следующие металлы.

Медь

Самый дорогой материал фальцевых кровель, применяется лишь на эксклюзивных домах, во время реконструкции исторических зданий и строительстве культовых сооружений. Со временем поверхность меди окисляется и покрывается тонкой защитной пленкой оригинального цветового решения – патиной. Это придает крышам особую престижность и совершенство.

Медная фальцевая кровля

Алюминий

Срок эксплуатации практически неограничен. Поверхность алюминия также покрывается тонким слоем окисла, который препятствует дальнейшему старению. Металл легко сгибается и вытягивается, что позволяет применить его на кровлях с очень сложной геометрией.

Алюминиевая кровля

Цинк-титан

Специально адаптированный под строительные потребности сплав, характеризуется высокой коррозионной устойчивостью и красивым внешним видом. Имеет уникальное свойство самовосстановления – все небольшие царапины затягиваются. Металл может вытягиваться без ухудшения первоначальных физических свойств.

Титан-цинковая кровля

Оцинкованная сталь

Для ее изготовления применяются конструкционные стали, цинковое покрытие делается горячим методом. Такая технология изготовления увеличивает сроки эксплуатации кровли. Для дополнительной антикоррозионной защиты и улучшения дизайнерского вида поверхности могут покрываться полимерными красками.

Фальцевая кровля стальная

Крыша из оцинкованного листа окрашенного

Монтаж кликфальцевой кровли

Кликфальцевое соединение отличается от обыкновенного тем, что может герметично защелкиваться без использования специального оборудования и инструментов. Заводом предусмотрены уникальные профильные изгибы, дающие возможность ускорять процесс укладки кровельного материала.

В зависимости от типа кровли делается кровельный пирог. Для утепленных крыш это довольно сложное и дорогостоящее сооружение, холодные крыши ставить намного быстрее и проще.

Толщина утепления ската кровли

Перейти к расчётам

Монтаж фальцевой кровли всегда начинается с левого края, это обусловлено конструкционными особенностями промышленного изготовления готовых фальц-листов.

Шаг 1. Прикрепите к краю ската деревянный брусок сечением 2,5×5 см.

К краю ската прибит деревянный брусок

Он нужен для выполнения двух задач.

1. Первая – к нему в дальнейшем фиксируется ветровая планка.
2. Вторая – к боковой поверхности бруска крепится шип первой картины. Внимательно проверьте углы ската, они должны быть прямыми.

Отмерьте на краю ската три метра, на карнизе четыре. Если гипотенуза равняется пяти метрам – все отлично, если нет, то нужно исправлять брак. Можно немного смещать положение крайнего бруска, разбежности потом закроются ветровой планкой и не будут виды с земли. Если отклонения большие, то придется подрезать обрешетку.

Шаг 2. Установите первый лист кровли и закройте его ветровой планкой.

Первый лист крепят саморезом, который вкручивают в перфорированный край

Перед этим торец планки следует подрезать и согнуть таким образом, чтобы он закрыл срез ветровой доски. Саморезами прикрутите ветровую планку, нахлест элементов примерно десять сантиметров.

Торцевая планка

Подрезка планки

Подгиб планки

Укладка торцевой планки

Фиксация планки саморезами сверху

Укладка второй планки с нахлестом

Крепление планок сбоку

Шаг 3. По очереди устанавливайте листы покрытия. Фальцы защелкивайте ударами резинового молотка. Работайте аккуратно, не деформируйте металл.

Фальцы защелкивают ударами молотка

Важно. Вначале второй лист немного защелкните замком и ударами руки или киянка подвиньте его на свое место. Остальные по длине замки нужно забивать только после того, как картина выровнена и легла ровно.

Перед началом монтажа картин их необходимо подготовить. Делается это в несколько этапов.

1. Лист подрезается на 2,5 см с каждой стороны, правый замок полностью вырезается. Для того чтобы постоянно не снимать размеры, на ножницах по металлу рекомендуется сделать метки.

   Подрезка замка

2. Отрезанную часть нужно загнуть на 180°. Для этого используется специальное подгибочное приспособление. Молотком изгиб выравнивается, в противном случае не защелкнется специальный замок.

   Подгиб листа

3. Для подгиба подготавливается левый замок. Одна часть его вырезается, а вторая загибается и закрывает открытый металл.

   Укладка листов на кровлю

Открытую часть фальцевой кровли следует прикручивать саморезами к обрешетке. Для этих целей в ней предусмотрены отверстия, ничего высверливать нет надобности. Пользуйтесь специальными саморезами и резиновыми прокладками, они продаются в комплекте с фальцевой кровлей.

Шаг 4. Второй край ската нужно накрывать разрезанным листом. Для этого нужно точно снять полезный размер от последнего гребня листа до края ската. С обратной стороны отметьте полезную ширину, затем к ней нужно прибавить 2,5 см на подгиб и отнять 5 см на ширину бруска. К примеру, если у нас полезная ширина 30 см, то линия отрезания должна располагаться на удалении 27,5 см (30-5+2,5=27,5 см).

Резать лучше электрической переносной циркульной пилой со специальным диском.

Циркулярная пила

Цены на популярный модельный ряд циркулярных электропил

Циркулярная электропила

Срез получается идеально ровным, работы идут быстрее, кромка не перегревается, защитные антикоррозионные покрытия не повреждаются.

Резка листа

Шаг 5. Загните лист с отрезанной стороны картины, ширина загиба 2,5 см, лучше пользоваться приспособлением, оно дает ровную линию гребня.

Подгибка листа

Шаг 6. От второй половины листа аккуратно отрежьте замок. Положите лист на место и защелкните его замком.

Обрезка заводского гребня

Шаг 7. На согнутую часть листа уложите отрезанный замок. Прибейте крайний брусок и прикрутите к нему ветровую планку.

Подъем листа на крышу

Прикручивание листа

Крепление торцевой планки

На этом работы по монтажу фальцевой кровли закончены, можно приступать к установке водосливной системы.

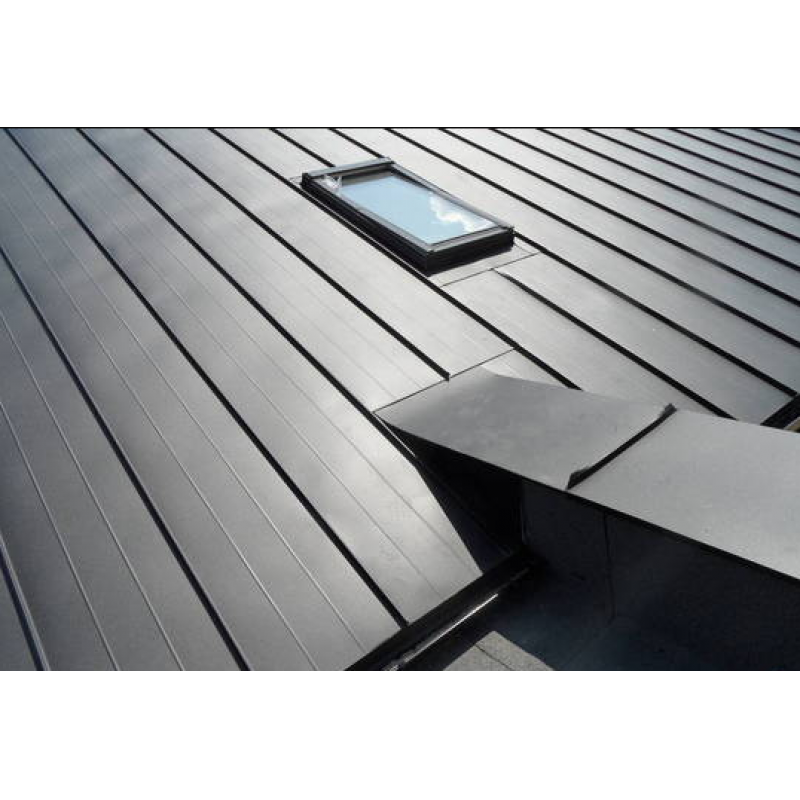

Обход трубы на кликфальцевой кровле

Видео – Монтаж фальцевой кровли

Фальцевая кровля: что это такое, виды, равнение с другими покрытиями

Разнообразие кровельных материалов на сегодняшний день способно удивить кого угодно, особенно в плане дизайна и изобретательности. Но неспроста уже несколько веков металл считался самым надежным и удобным покрытием крыши, особенно в герметичном замковом исполнении.

Аккуратная и геометрически точная, фальцевая кровля обладает настолько высокими гидроизоляционными свойствами, что ее сравнивают с герметичностью консервной банки. И с ней же порой ее эстетические свойства, которые до сих пор многим не по душе.

Так все-таки она лучше или хуже других видов? И что такое фальцевая кровля на самом деле – изживший себя метод укладки металлического покрытия, или проверенная веками технология, которая сегодня реализована на совершенно новом уровне? Сейчас и узнаем!

Что собой представляет фальцевая кровля?

Фальцевую кровли без преувеличения можно назвать уникальным. Она на самом деле единственная из всех видов кровельного покрытия похоже на самую настоящую… Одежду.

У нее есть ткани, и есть швы. Швы — это фальцы. Так, что такое фальц? Это загиб, говоря словарным языком, шов на месте соединения тонких металлических листов:

Если говорить строительным языком, то основные элементы, из которых состоит фальцевая кровля, называются картинами. Это, если говорить правильными терминами, специальные полосы металла, спрофилированные в заводских условиях под фальц.

Крепят между собой такие картины при помощи кляммеров, скрытых под швом. При этом, что немаловажно, в самой кровле не нужно делать никаких отверстий!

Ведь именно отверстия, как бы их не заливали герметиками, всегда служат причиной проникания воды в подкровельное пространство, коррозии и последующих проблем.

Наибольшую герметичность обеспечивает двойной стоячий фальц. Он представляет собой вертикальный шов сразу с двумя загибами. Протечки здесь попросту исключены:

Все дело в одной самой важной особенности фальцевой кровли: в ней нет ни гвоздя, ни самореза! Причем отсутствие крепежа на такой поверхности – это и стилистический, и функциональный подход, и мы сейчас поясним этот момент подробнее.

Вот, к примеру, некоторые особенности фальцевой кровли:

Вопросы эстетики: не все так просто!

Вы наверняка помните, как досадно выглядела фальцевая кровля еще буквально 15 лет назад. Безликая и местами вздувшаяся, поржавевшая – не самое приятное зрелище. Такие крыши хорошо было использовать в съемках драматических постапокалиптических сериалах.

Это обычно и отталкивает в фальцевой кровле обычных людей. Так, если подойти к какой кровле поближе, где-нибудь в городе, можно хорошо рассмотреть вид фальцев, их шаг и форму шва. Обратите внимание внимание, что обычно сама форма швов действительно неидеальна, хотя надежность его от этого не снижается.

Также, если стоять достаточно близко, то видна мятая поверхность какого металла – это и есть особенность фальцевой кровли. И это правда! В процессе монтаже такая крыша будет выглядеть более гладкой и аккуратной, но по прошествии нескольких циклов «зима-лето» появятся крупные локальные пузыри.

В какой-то степени это будет напоминать пуховик с поперечными швами. Но всего через несколько лет эксплуатации все эти напряжения в металле уйдут, и крыша выравняется. К слову, иногда вмятины и неровности допускаются специально, по задумке архитекторов, чтобы создать определенную тканевую текстуру крыши.

Также сегодня в качестве основы для фальцевой кровли вовсе не обязательно берут одну только оцинковку, как раньше. Теперь в ход часто идет сталь с красивым полимерным покрытием, цинк-титан, алюцинк, алюминий и еще несколько достаточно интересных сплавов.

Все они действительно похожи на стальной кашемир, как любят говорить маркетологи. И от используемого материала еще и зависит срок службы кровли:

Хотя, с другой стороны, в современная архитектуре на пике популярности сейчас – кровли необычных красивых форм. И на такие крыши верхнюю оболочку нужно подгонять также, как одежду по фигуре человека.

Попробуйте нечто подобное провернуть с тем же профнастилом или металлочерепицей! А ведь такая верхняя оболочка ко всему должна надежно защищать здание от дождя, ветра и снега.

Материал изготовления: не только сталь

Вот полный список материалов, из которых сегодня изготавливают фальцевую кровлю: медь, титана цинк и оцинкованная сталь с полимерным покрытием или без него.

По своей фактуре фальцевая кровля сегодня бывает традиционно глянцевой, матовый по естественной причине, окрашенной в матовый цвет или обработанная для достижения такого эффекта, измененные фактурой материала за счет специальных температурных воздействиях или покрытая патиной со временем.

Вот интересный видео-обзор на эту тему:

Но одним универсальным выбором для фальцевой кровли по праву считается титан-цинк. Еще в 1805 году было установлено, что цинк хорошо прокатывается при температуре 100 градусов Цельсия, и был построен первый такой завод.

Правда, качество самой прокатки еще оставляло желать лучшего, а поэтому у такого материала не было достаточно «усталостной прочности» и коэффициента расширения. Поэтому на какое-то время титан-цинк перестал интересовать рынок западной Европы.

И только в 1960-х годах немецкая компания запатентовала технологию производства листов из готовых рулонов титан-цинка. Сегодня этот материал считается благородным, со своим особым шармом и производит его в основном в таких вариантах: темно-серый, серо-голубой и классический «фальцовый». Со временем на такой фальцевой кровли под действием атмосферных сил образуется натуральная патина, которая одновременно защищает сам материал.

Из титан-цинка получаются замечательные классические фальцевые кровли и необычные чешуйчатые, выложенные из отдельных ромбов. Сам материал в этом плане отличается от обычной стали тем, что обладает особой пластичностью на линии сгиба. Т.е. в процессе изготовление кровельных картин и их монтажа он не будет ни надламываться, ни рваться, ни трескаться.

Сам титан-цинк считается долговечным, функциональным, экологичным и безопасным. Он не горюч и замечательно переносит температурные и ультрафиолетовые воздействия.

Кроме того, обеспечивает еще и электромагнитную защиту, задерживая 99% излучений, согласно последним результатам исследованиям. Даже больше: крыша из титан-цинка положительно влияет на живущих внутри дома людей, а конкретно на их кровеносную, сердечно-сосудистую и нервную систему.

Но особенно красивой получается кровля из патинированного серо-голубого титан-цинка. Такой использует для кровель, к которой определяется особой эстетические требования, например, для городской архитектуры. Причем дело здесь не только в цвете!

Даже после разгибания листа из этого не возникнет не трещин, не повреждений. Все это имеет огромное значение, когда речь идет об особо сложных архитектурных крышах, когда у проектирования кровельного покрытия есть много «точек» со гнутым металлом.

И, наконец, пластичность титан-цинка позволяет избежать одной из самых насущных проблем нарушения герметичности фальцев – температурного расширения металла. Вот почему конкретно застройщиков фальцевая кровля из титан-цинка привлекают своей долговечностью. Ведь такой материал способен прослужить при правильном монтаже до 150 лет!

Поэтому такую кровлю относят к категории элит-класса. Да, сам материал стоит дорого, но ремонтировать такую крышу придется редко, а ухаживать за ней легко.

Есть свои моменты в работе с патинированный медью. Так этот материал приводит к быстрому износу режущих инструментов. Портится от него также и станок для прокатки, ведь патина остается на роликах станка, чем значительно снижает его срок эксплуатации.

Проблемы транспортировки и повреждений

Самый популярный способ изготовления фальцевой кровли, когда картины загибают прямо на объекте. Их изготавливают из рулонного металла, и при этом на весь скат идет единая панель, без вынужденных поперечных швов.

Это достигают благодаря тому, что рулон содержит столько металла, сколько нужно, и это особенно выгодно для транспортировки. В результате поверхность картин до монтажа максимально защищена от возможных царапин и повреждений, каких бывает сложно избежать в процессе перевозки:

В то же время любая царапина на металлочерепице или профнастиле способна быстро привести к их коррозии. Плюс листы металлочерепицы настолько хрупкие, что их легко погнуть даже в процессе поднятия их на крышу.

Максимальная гидроизоляция: уникальная технология

Это – самое главное преимущество фальцевой кровли перед другими видами. В отличие от профнастила и металлочерепицы, даже в самом простом варианте элементы фальцевой кровли не соединяют при помощи обычного нахлеста и саморезов.

Конечно, некоторые из них имеют более сложные замки – скрытое крепление. Но все-таки они проигрывают фальцу на сложных участках, где сложно сохранить нужный уровень герметичности:

К слову, вам будет интересно узнать о таких необычных новинках, как технология имитации фальцевой кровли. Это решение появилось недавно, и позволяет имитировать металлические кровли с фальшивыми соединениями.

Суть его в том, что специальные кровельные мембраны по внешнему виду действительно похожи на фальцевую кровлю, но при этом обладают еще большей герметичностью.

Специальные комплексные решения

Для особых задач сегодня применяют полнокомплектную кровельную систему. Например, такую предлагает компания Astron. Изготовлена она из стальных панелей с алюмоцинковым покрытием и специальных фиксирующих клипов. У таких панелей толщина от 0,66 до 0,75 мм, а ширина – 60 см.

Ребра имеют высоту 50 мм, т.е. достаточно высокие и обеспечивают дополнительную жесткость, благодаря чему появляется возможность устанавливать прогоны с шагом 1,5 м.

При этом крепежная система подвижна, чем позволяет панелям немного перемещаться при тепловом сжатии и расширении. Этот технический момент позволяет избежать деформации картин. Будет ли подвижна та же металлочерепица или мягкая кровля? Тот еще вопрос.

Подобными комплексными решениями может похвастать разве что только металлическая и керамическая черепица от некоторых производителей.

Сложности монтажа и соединения элементов

Фальцевая кровля отличается не в лучшую сторону тем, что требует достаточно большого количества инструментов (а порой и техники) для ее монтажа. Тогда как для мягкой кровли, к примеру, бывает достаточно молотка и гвоздей.

Хотя сегодня выпускаются такие виды кровли, в которых нет классического фальца – его успешно заменил более удобный замок:

Проектирование и сложные элементы

Но фальцевая кровля, пожалуй, немного сложна в проектировании. А именно в то плане, что в процессе расчета такой кровли вам нужно будет тщательно выбрать сочетание материала и фактуры поверхности, формы и размеры типовых элементов, и способы их соединения. Хорошо подумайте, будут ли совместимы все эти элементы с предполагаемой формой крыши.

Помните также о том, что формообразующие возможности металла достаточно широкие, но не безграничные. Одним словом, не каждая фирма возьмется за слишком вычурный заказ, тогда как при помощи мягких гонтов обогнуть можно любой купол-фонарь, и никаких швов.

С другой стороны, раз уж застройщики стараются подчеркнуть индивидуальность своих домов при помощи крыш более сложной и интересной формы, здесь действительно длинные картины уже не подойдут. Для этой цели уже давно выпускаются штучные кровельные материалы, при помощи которых легко повторить любую форму крыши.

Например, довольно популярны сегодня ромбы. Они нравятся и дизайнерам, и покупателем таких домов своей завораживающей игрой света и тени. А монтируется между собой такие отдельные элементы при помощи обычной фальцевой техники.

В более дорогих проектах для этого используется долговечный материал, например, патированный титан-цинк:

Такие ромбы изготавливают в заводских условиях, но вполне реально повторить их в домашних, обычными ручными способами. Это достаточно удобный кровельный материал, который позволяет обойти даже самые криволинейные небольшие выступы крыши не хуже гибких гонтов. Но при этом металлический ромбы лишены многих недостатков, которые присущи штучной битумной черепице.

Популярность ромбов растет день ото дня, и все благодаря тому, что появляется возможность достигнуть необычных визуальных эффектов. Тем более, что требования к основанию для фальцевой кровли небольшие. Да и монтаж не так уж и сложен: все конструкции соединяют при помощи кляммеров, а сами ромбы крепятся между собой в лежачий фальц.

При этом верхние ромбы соединяют с нижним замком, а сверху фиксирует кляммерами. Сам монтаж ведут только снизу-вверх, в горизонтальном плане – слева направо или же справа налево. А, чтобы не было ощущение неровности, при попадании ромбов на поперечный шов обрезают окантовки ромбов.

Только следует учитывать, что несмотря на высокую степень защиты от дождевой воды, которой может похвастать любая фальцевая кровля, в случае штучной лучше использовать более сложный кровельный пирог. Например, уложить дополнительную гидроизоляционную мембрану, которая будет выводить конденсаторную влагу и небольшие случайные протечки.

Фальцевая кровля – одна из самых долговечных из существующих видов. Так, медная благополучно проживет целый век, а алюминий и подобные сплавы способны прослужить до 80 лет, что тоже совсем неплохо.

И, наконец, качественное полимерное покрытие из самой обычной оцинкованной стали, если на нем нет царапин, рассчитано на срок службы 50 лет. Конечно же, многое зависит от качества монтажа самих картин, как в случае с любой другой крышей. Где качество, там и надежность. Согласны?

Фальцевая кровля: особенности монтажа, разновидности отделки крыши и основные достоинства применения

Крыши из металла всегда были популярны на территории нашей страны. Кровельная сталь отлично защищает дом от осадков, ветра и перепадов температур. Фальцевая кровля – технология монтажа листов металла, изобретенная немцами. Данный метод позволяет сделать надежную крышу, которая прослужит хозяевам много лет.

Особенности фальцевой кровли

Фальц – это стык между листами металла, с немецкого языка переводится как “желоб”. В России технология фальцевания появилась больше века назад и сейчас набирает популярность.

Швы при этой технологии получаются герметичными и надежными, в процессе установки на крыше не появляется ни одного отверстия, что не дает образоваться коррозии. Кровля после установки легкая, на опоры и фундамент небольшая нагрузка.

Так как для фальцевания используют металл, крыша пожароустойчивая, она не горит и не плавится. Благодаря гладкой поверхности снег и влага не скапливается, вероятность повреждений минимальна.

Выглядит материал в деле привлекательно, если посмотреть на фото  фальцевой кровли в интернете, то видно, что она бывает различных цветов. Служат такие крыши от 50 лет и больше.

Однако стоимость фальцевой крыши высока и монтировать самостоятельно достаточно сложно, так как это требует определенных навыков и инструментов.

Обязательно должен быть громоотвод, так как металл накапливает электричество, и дополнительную шумоизоляцию – во время дождя громкий звук капель.

Разновидности фальцевой кровли

На рынке сегодня представлено огромное разнообразие фальцевой кровли. Ее можно классифицировать по материалу и способу производства.

Срок службы крыши напрямую зависит от материала:

Самый популярный и недорогой – сталь. Обладает высокими противокоррозионными свойствами и хорошо гидроизолирует. Кровля из стали бывает неоцинкованная, легированная цинком или молибденом, покрытая полимером для защиты.

Крыша из стали получается долговечной, но очень быстро теряет свои визуальные качества (тускнеет). При выборе этого материала листы должны быть покрыты защитным полимером.

Медь самый эстетичный вид материала из всех представленных на рынке. Продается в рулонах или листах, может быть гладкой или рельефной, есть варианты имитирующие черепицу. Не окисляется при контакте с водой, но один из самых дорогих материалов

Цинк-титан самый хрупкий материал. Кровля из этого металла легко царапается при незначительных контактах. С материалом нельзя работать при минусовых температурах. Преимущества материала – антикоррозийные качества и длительная эксплуатация.

Кровлю также разделяют на литую и рулонную:

• Литая представляет собой целотонное полотно без швов поперк крыши. Монтаж литой фальцевой кровли можно сделать самостоятельно.
• Изготавливается в виде рулонов металла, имеет более надежные швы. С помощью этого вида кровли монтаж производится на любом уклоне крыши.

Литая кровля давно популярна в России, но сейчас все реже  используется, так как рулонная технология удобней и сокращает время на установку, дольше срок эксплуатации.

Разновидности фальца

Способов соединения листов между собой также несколько, кровельщики различают следующие виды фальца:

Листы соединяются с помощью соединения гребня одного листа на другой. Этот вид называют стоячий одинарный, выглядит как гребень треуголього сечения.

Стоячим двойным фальцем называют шов, сделанный с помощью двойного загиба. Данный метод считается самым герметичным и надежным.

Лежачий одинарный фальц применяется в основном для горизонтальных швов. При монтаже по кромке металла делают одинарный загиб.

Если при формировании загиба по краю картины делают два витка вместо одного, получается лежачий двойной фальц. Этот метод гораздо лучше защищает от влаги, чем лежачий одинарный фальц.

Существует также самозащелкивающийся фальц, с одной стороны у него декоративный загиб, а с другой – специальный механизм кликфальц, позволяющий просто защелкнуть листы между собой.

Монтаж

Процесс монтажа различается и зависит от материала, уклона. Подробно описать технологию не получится, но есть примерная схема установки на которую можно ориентироваться.

Создается обрешетка, чтобы крыша не деформировалась расстояние между балками должно быть до 30 см. Если будущая крыша из меди обрешетку делают без зазоров, так как материал тяжелый.

Обязательно провести гидро- и шумоизоляцию, а также обработать обрешетку антисептическим составом.

Материал кровли вырезают нужного размера, кромку загибают. После полученные куски (картины) выкладывают на скат и закрепляют к обрешетке.

Для соединения картин применяют специальные инструменты для фальцевой кровли. Инструменты встречаются ручные и автоматические, последние удобнее в работе и сокращают время.

В конце делаются необходимые отверстия для вентиляции или дымохода.

Если соблюдать все правила установки, фальцевая кровля будет служить Вам долгие годы и не требовать ремонта.

Фото фальцевой кровли

Также рекомендуем просмотреть:

Какие бывают виды фальцевой кровли – разновидности и правила монтажа

Содержание:

Территория России характеризуется суровыми климатическими условиями, в которых преобладает холод и высокая влажность. Это объясняет высокий спрос на металлическую кровлю жителей страны. Именно кровельную сталь можно назвать идеальной защитой строения от воздействия различных атмосферных явлений. Фальцевая кровля считается одной из актуальных технологий, благодаря которой стыки металлических листов получаются полностью герметичными.

Устройство фальцевой кровли

Фальцем называют особый вид соединения листов металла, что послужило основой для названия крыши. Фальцевое соединение — это специальный шов, создаваемый самозащелкивающейся кромкой. Это и есть технология фальцевой кровли, о которой многие очень мало знают. Наиболее популярны вертикально расположенные фальцы, но также встречаются горизонтальные соединения.

Специалисты по кровельным работам выделяют несколько видов фальцевой кровли:

• Стоячие одинарные фальцы. Они выполнены в виде одинарного гребня вдоль кромки металлического листа. Для соединения гребни листов надевают один на другой и фиксируют на обрешетке посредством кляммеров.
• Стоячие двойные фальцы получаются в результате двойного загиба, выступающего над поверхностью кровельного листа. Вертикальный двойной фальц кровли гарантирует герметичность соединения.
• Устройство металлической кровли такого типа предполагает, что лежачие одинарные фальцы формируются посредством одинарного загиба кромок листа.
• Лежачие двойные фальцы формируются в результате двойного загиба кромок листа.
• Кликфальцы — это элементы самозащелкивающейся фальцевой кровли. Такой вид предполагает наличие декоративного загиба с одной стороны и подпружиненного кликфальца с другой стороны. Монтаж кровельного покрытия выполняется проще и быстрее, так как достаточно защелкнуть кромку листа на предыдущем элементе.

Строительством и ремонтом фальцевой кровли может заниматься только опытный кровельщик, так как процесс требует много терпения и сил. С появлением самозащелкивающейся технологии фальц кровля стала более доступной для ценителей эстетики и высокого качества.

Виды металла для изготовления рулонной фальцевой кровли

Качественные и эксплуатационные характеристики фальцевой кровли определяются материалом для фальцевой кровли.

Современные производители предлагают несколько вариантов:

• Стальные листы. Для стали легированной цинком характерны высокие гидроизоляционные и противокоррозионные свойства. Для усиления этих качеств поверхность листа покрывают полимером, который придает цвет и защищает от повреждения гальванический слой. Незащищенная оцинкованная сталь стоит дешевле, но чаще требует выполнения ремонтных работ.
• Рулонная или листовая медь. Фальцевая кровля из меди характеризуется привлекательностью и долговечностью. Встречается гладкая и фактурная медная кровля или подобная металлочерепице. Для меди характерно отсутствие окислительной реакции при соединении с водой, стоимость такого покрытия достаточно высокая, но она окупается благодаря декоративному потенциалу. Выбирая медь для фальцевой кровли стоит учитывать, что по технологии крепежные элементы и фурнитура также должны быть медными.
• Сплав цинк-титан. Для самостоятельного изготовления фальцевой кровли этот сплав используется очень редко. Объясняется это хрупкой структурой, которая способна деформироваться при малейшем повреждении. Работать с материалом рекомендуется только при наличии специальных инструментов при температуре не ниже -50С. Современная фальцевая крыша имеет важные преимущества — долгий эксплуатационный период и отличная устойчивость к коррозии.

Листовой металл с загнутыми кромками для фальцевого соединения называется картиной. Помимо этого производят рулонные материалы, они чаще всего уже готовы к укладке, достаточно нарезать их на определенные отрезки и зафиксировать на обрешетке.

Медные и титан-цинковые покрытия требуют осторожного обращения, чтобы не допустить повреждения дорогостоящего материала. Не рекомендуется также наступать на покрытие, царапать его или бросать. Аккуратное обращение способствует продлению срока службы фальцевой кровли.

Основные преимущества

Главным достоинством фальцевой технологии является возможность эксплуатации в условиях суровой зимы, которые преобладают на территории России.

Помимо этого скатная фальцевая кровля обладает следующими преимуществами:

• Защита высокого уровня от проникновения влаги. Сквозь такой шов вода не имеет возможности проникать под кровельное покрытие. Фальцевая технология подразумевает отсутствие сквозных отверстий.
• Незначительный вес.  Толщина листов не превышает 0,6 мм, что способствует снижению нагрузки на стропильную систему и фундамент строения.
• Гладкая поверхность. Скаты крыши фальцевого типа имеют гладкую поверхность, по которой дождевая вода и снежная масса скатываются без препятствий, не нагружая кровлю и не допуская ее деформации.
• Длительный период эксплуатации. Качественно выполненный монтаж и правильная эксплуатация, соответствующая инструкции от производителя, продлевают срок службы фальцевой кровли до 50-60 лет.
• Устойчивость к возгоранию. Металл не способен гореть, поддерживать горение или плавиться.

Остановив свой выбор на крыше фальц, следует тщательно изучить все характеристики материала. Особое внимание необходимо обратить на высокую теплопроводность и резонирующие свойства металла. Решение проблемы заключается в использовании качественной теплоизоляции и шумоизоляции. Способность металла накапливать статическое электричество вызывает необходимость установить громоотвод на крыше.

Монтаж скатной кровли с двойным фальцем

Самостоятельно выполнить монтаж или ремонт фальцевой кровли удается не всем, чаще всего эту работу передают опытным кровельщикам.

В целом укладка такой кровли проводится по следующей схеме:

• На стропильные ноги прибивают элементы обрешетки, выдерживая шаг 20-25 см, для медной кровли обрешетка должна быть сплошной.
• Также в состав фальцевой кровли входят теплоизоляционный и гидроизоляционный слой. На этом же этапе деревянные элементы каркаса обрабатывают антисептическими средствами.
• Далее переходят к изготовлению картин, используя листы или рулонный материал. Режут металл специальными ножницами или болгаркой. Кромки загибают в соответствии с выбранным видом фальца.
• Готовые картины поднимают наверх и закрепляют на обрешетке, используя кляммеры. При укладке материала на скат, длина которого превышает 10 метров, пользуются подвижными кляммерами. Это компенсирует изменение размеров металла под воздействием меняющейся температуры.
• Соединение листов выполняют специальным инструментом для фальцевой кровли — фальцезакаточной машинкой. Эта полуавтоматическая или автоматическая модель позволяет ускорить процесс укладки. Можно монтажа фальца взять ручной гиб и пассатижи, но в этом случае процесс может затянуться надолго. Гидроизоляцию выполняют силиконовым герметиком.
• В определенном месте ската делают отверстия для дымоходной трубы или вентиляции, которые в обязательном порядке необходимо защитить от попадания влаги фартуками из оцинкованной стали или проходками.

Монтаж рулонной фальцевой кровли не только упрощает процесс, но и позволяет сократить время на его выполнение. Из рулонов можно нарезать полосы, соответствующие длине ската. При этом полностью исключаются горизонтальные соединения, что сводит к минимуму риск возникновения протечек и увеличивает срок службы кровельного материала.

Устройство фальцевой кровли

Хотя крыши, покрываемые фальцевым железом, не получили повсеместного распространения, такой тип кровельных систем очень популярен благодаря эксплуатационным свойствам. Мы расскажем, как произвести монтаж правильно на каждом из этапов: от несущей системы до коньков.

Несущая система под фальцевую кровлю

Фальцевая кровля, профлист и металлочерепица — это однотипные покрытия, потому различий в устройстве несущей системы крайне мало. В зависимости от типа здания и конфигурации крыши, кровля может поддерживаться стропилами, фермами и сплошным основанием, например, монолитной плитой перекрытия.

На гражданских строительных объектах наиболее часто используется стропильная система крыши с круто наклонёнными скатами. Для стропильных ног рекомендуется выбрать доску толщиной 50 мм и шириной 150–200 мм. Необходимая устойчивость к снеговым нагрузкам обеспечивается варьированием шага установки стропил. Если по расчётам он оказывается меньше 80–100 см, толщину стропил увеличивают, либо используя пиломатериалы большей толщины, либо сбивая пакет из досок 50 мм + 25–40 мм.

Фальцевая кровля крепится к горизонтальной обрешётке, поэтому установка дополнительных боковых прогонов не обязательна. Однако при значительной протяжённости скатов (более 6–8 метров) не будет лишним поддержать стропильные ноги стойками, упирающимися в затяжки, вместо увеличения сечения досок. Также не следует забывать, что на стропила набивается контррейка, таким образом сечение ног в итоге будет выше на 50 мм.

Пристальное внимание нужно обратить на узел схождения стропильных ног. В этом месте будет расположен выход подкровельного продуха, поэтому вариант системы с общим коньковым прогоном или ригелем может оказаться не самым подходящим. С другой стороны, не возбраняется устанавливать вытяжные разделки вместо общего вентиляционного паза в коньковом узле, хоть это и приводит к удорожанию крыши. На ветровых свесах кровли системой стропил должна быть предусмотрена возможность крепления упорного бруска или лобовой доски с выступом, соответственно, крайние стропильные ноги должны располагаться как можно ближе к фронтонам.

Кровельный пирог и обрешётка

Крыши под фальцевой кровлей могут быть как утеплёнными, так и холодными. Весь объём утеплителя размещается между стропилами и под ними, соответственно, специфика устройства пирога именно под фальцевую кровлю начинается с верхней грани стропильных ног.

Первым делом производится монтаж капельных планок по всей длине карнизного свеса, затем укладывается парогидроизоляция. В этих целях лучше использовать супердиффузионную мембрану, её срок эксплуатации сопоставим с долговечностью самого покрытия. Мембрана натягивается по плоскости, образованной стропилами, с небольшим провисом и пристреливается скобами сверху. Далее производится установка реек контробрешётки, в качестве которой выступает брус 50х50 мм. Этот элемент выполняет сразу две функции: защищает места крепления гидробарьера и обеспечивает вентиляционный зазор достаточной величины.

Поверх контрреек нашивается монтажная обрешётка, к которой будет крепиться само кровельное покрытие. Насчёт типа обрешётки у кровельщиков имеется несколько мнений. Одни утверждают, что под фальцевую кровлю обрешётка обязательно должна быть сплошной, то есть либо плотно сплочённый настил из досок, либо обшивка листовыми материалами. В качестве аргумента приводится качественное устранение акустического эффекта, чем болеют практически все типы металлических покрытий. Однако делать так имеет смысл только при монтаже холодной кровли, в остальных случаях сплошная обрешётка затруднит проветривание тыльной части покрытия, ведь металл будет прилегать к основанию вплотную. Поэтому для утеплённых крыш самым подходящим вариантом будет устройство обрешётки из обрезной доски размерами не менее 25х100 мм с отступом в 50–70 мм.

В принципе, монтаж фальцевой кровли может осуществляться непосредственно на обрешётку. Все деревянные элементы крыши должны быть обязательно обработаны биозащитной пропиткой и антипиренами, зачастую практикуется окрашивание древесины для повышения долговечности. Если есть сомнения в качестве кровельного материала, надёжности замков или квалификации кровельщиков, лучше обеспечить дополнительную подкровельную гидроизоляцию. Это также может требоваться, если кровля имеет слишком пологие скаты или подвержена накоплению снега и наледи. В качестве гидроизолятора отлично подойдёт еврорубероид или плёночная изоляция для кровель. В завершение подготовки по всей длине горизонтальных свесов кровли прибивают планки карнизных примыканий.

Выбор формата и типа панелей

Элементы кровли называют панелями или более профессионально — картинами. Всего существует три типа картин, для каждого из которых предусмотрена своя технология монтажа. Выбирая конкретный тип фальцевой кровли, нужно оценивать как объём работ, так и сложность крыши.

Наиболее популярной среди частных застройщиков считается кровельное железо типа кликфальц. Его ключевая особенность в том, что картины поставляются заранее подготовленным набором, требуют минимум подрезки и устанавливаются простейшим способом. Кликфальцевая кровля не требует специального инструмента для прокатки соединений, к тому же при её монтаже используется минимум фурнитуры. Недостаток такого покрытия в том, что ему свойственна наименее надёжная степень герметизации соединений, поэтому оно не подходит для скатов с уклоном менее 15°.

Кликфальцевое соединение

Второй тип — классическая фальцевая кровля. Картины имеют заводскую прокатку, их кромки загнуты таким образом, чтобы впоследствии их можно было легко соединить и закатать, глухо герметизируя при этом. В отличие от кликфальца, панели не имеют борта для скрытого крепления, их монтаж производится посредством кляммеров, таким образом, всё покрытие устраивается по плавающей технологии. За счёт этого классический тип кровли оптимально подходит для укрытия скатов с большой протяжённостью, на которых температурное расширение может достигать нескольких сантиметров.

Классическая фальцевая кровля

Третий тип фальцевой кровли имеет непосредственное отношение к классической, разница лишь в том, что изготовление картин производится непосредственно на объекте. Машина, в которой установлен размоточный и фальцепрокатный станок, формирует замки на кромках того же типа и формы, что и на заводе. Преимущество такого способа в том, что картина сразу изготавливается нужной длины на всю протяжённость ската, иными словами, не требуется устройство лежачих фальцев.

Мобильный фальцепрокатный станок

Подъём и укладка кровельного материала

Фальцевая кровля изготавливается из того же железа, что профлист и металлочерепица. Материал требует столь же бережного обращения, ведь любое повреждение полимерного покрытия чревато быстрым корродированием металла. К режущему инструменту предъявляются те же требования: картины нельзя кроить болгаркой, только просечными электроножницами или ручной циркулярной пилой.

Перед доставкой картин на кровлю проводится их подготовка на земле. С нижнего края панель подрезают, чтобы загнуть кромку в центральной плоской части на ширину 20–25 мм под 180°. Этим загибом впоследствии картина будет стыковаться с карнизной планкой. Также панель сразу загоняется в размер в соответствии с длиной ската. Если одной картины недостаточно, её верхний край загибают в замок под лежачий фальц.

Сопряжение с карнизным свесом

Каждый вид кровли имеет собственную строгую последовательность укладки. Как правило, покрытие ската начинается с левого края для кликфальцевой и с правого для классической кровли. Связано это с расположением и типом замков, также существенную роль играет способ крепления. Перед установкой первой картины на обрешётку прибивается упорный брус высотой 25 мм и шириной 50 мм. Вместо этого отбортовка может формироваться лобовой доской, выступающей над плоскостью обрешётки на соответствующую высоту. Первая картина плотно прижимается к брусу, затем с помощью египетского треугольника проверяется наличие прямого угла между брусом и карнизным свесом. Если перпендикулярность подтверждается, первую картину крепят саморезами в угол под бруском, а затем закрепляют с обратной стороны с помощью кляммеров или в скрытый борт, в последнем случае саморез немного не дотягивают, чтобы обеспечить возможность линейного расширения.

После укладки первой картины на брус устанавливается ветровая планка. Её край подрезают и загибают специальным способом, чтобы защитить торец лобовой доски. Планка крепится кровельными саморезами с герметизирующими шайбами как сверху, так и сбоку, при этом крепление в двух рядах лучше расположить в шахматном порядке с отступом 30–35 см. Следом за первой картиной устанавливаются все следующие. Их сначала укладывают, не защёлкивая замок, затем задвигают наверх для закрытия замка карнизной планки. После этого киянкой или руками защёлкивается фальц, далее выполняется крепление обратной стороны.

Крепление фальцевого листа кляймерами

Завершающая картина, как правило, требует продольной подрезки, исключение составляют готовые комплекты кровли, в которых доборный элемент изготовлен заводским способом. Картину обрезают под упорный брус, оставляя 25 мм на загиб кромки. После этого край отгибают вверх с помощью ручного кромкогиба и монтируют панель на место. Чтобы надёжно закрепить отогнутую кромку, можно использовать кляммеры или замок, оставшийся на обрезанной части картины. После этого завершающая панель накрывается ветровой планкой, на чём укладку кровельного материала на скате можно считать законченной.

Закатка фальцев и гидроизоляция стыков

Прокатки фальцев не требует только кликфальцевая кровля, для классического типа это обязательное требование. В процессе прокатки происходит плотное прижатие кромок, за счёт чего обеспечивается беспрецедентная степень герметизации. Тем не менее, даже таких мер бывает недостаточно, например, для лежачих фальцев или при ручном способе закатки.

Двойной стоячий фальц

Улучшить гидроизоляцию соединений можно с помощью уплотнительных лент, которые наклеиваются на одну из соприкасающихся поверхностей фальцевого замка. В таком уплотнении практически всегда нуждаются лежачие фальцы, для стоячих такая опция может быть предусмотрена только при продолжительном накоплении снежного покрова на утеплённых крышах. Также нужно помнить, что существуют двойные фальцы, закатка которых выполняется в два захода. Для такого типа соединений уплотнительные ленты использовать не имеет смысла, однако закатка должна осуществляться механизированным способом.

Рамка для формирования фальца

Закатка фальцев — это необратимый процесс, поэтому её выполняют на завершающем этапе монтажа, когда все картины уложены и состыкованы в единое покрытие. Закрытие фальцев можно осуществлять вручную с помощью набора клещей, это наиболее трудоёмкий способ, не дающий гарантии качественной герметизации соединений. Механизированный способ подразумевает использование специальной закаточной машины, которая устанавливается на замок в нижней части ската, а затем сама проезжает по всей длине фальца и плотно спрессовывает металл роликами. Машинки бывают одно- и двухзаходными для одинарных и двойных фальцев соответственно.

Закаточная машинка для фальцевой кровли

Закрытие лежачих фальцев можно выполнять по мере укладки покрытия. Нужно помнить, что возможность температурного расширения предусмотрена не только крепежом кровли, сам лежачий фальц также имеет небольшой внутренний зазор. Как правило, лежачие фальцы закрывают вручную, их просто тщательно отбивают киянкой. Для этого обязательно нужно предусмотреть наличие доски обрешётки под местом сращивания картин.

Карнизы, капельники и коньки

Описание монтажа фальцевой кровли подкупает своей простотой, однако в действительности это один из самых трудоёмких и сложных в монтаже типов кровельных покрытий. Действительно, нет никакой проблемы уложить фальцевую кровлю на ровный скат небольшой протяжённости, однако ситуация кардинально меняется при работе с ендовами, карнизами, при обходе крышных разделок дымоходов и подкровельной вентиляции.

Выполнение качественных примыканий фальцевой кровли невозможно без специальных навыков и опыта работы с кровельным железом. Также не обойтись без внушительного набора инструментом: до десяти типов ножниц, ручные кромкогибы, киянки, оправки, малки и ещё множество всевозможных приспособлений. Поэтому частному застройщику можно рекомендовать экономию только на самостоятельном покрытии простых скатов, при этом все примыкания, ендовы, а также карнизные и ветровые узлы должны выполняться только квалифицированным мастером.

рмнт.ру

28.04.18

Какая бывает фальцевая крыша – разновидности и правила укладки на кровлю

Содержание:

Под фальцевой кровлей принято понимать кровельное покрытие, которое изготавливается из листового металла и соединяется между собой с помощью защелок в виде желобов. В данном материале мы расскажем о том, как сделать фальцевую кровлю и какие материалы для этого применяются.

Понятие «фальцевая кровля»

Изобретенный немцами способ соединения листового металла для перекрытия крыш уже долгое время пользуется популярностью в нашей стране. И если еще совсем недавно фальцы соединяли вручную, то сейчас доступно большое количество механических и электрических инструментов для их закатки. Так что изготовление фальцевой крыши стало намного удобнее и доступнее для непрофессионалов.

Среди преимуществ такого покрытия можно назвать:

• Небольшая масса, позволяющая обойтись без усиленного стропильного каркаса.
• Герметичность, надежная защита от протечек. Благодаря отсутствию сквозных отверстий металл не подвергается коррозии очень долго.
• При наличии необходимых инструментов собрать фальцевую крышу можно самостоятельно.
• Конструкция в равной степени приемлема и для простых крыш с небольшим уклоном, и на кровлях сложной конфигурации.
• Материал отлично сочетается со всеми типами строительных материалов.
• Срок эксплуатации такой кровли составляет более 20 лет. Поскольку все стыки надежно загерметизированы, а швы спрятаны, под нее не подтекает вода, а снег свободно скатывается с поверхности крыши.

Минусы

Справедливости ради стоит указать и минусы фальцевой кровли, которые возникают преимущественно в результате некорректной укладки:

• Поскольку покрытие металлическое, падающий на фальцевую кровлю дождь создает достаточно сильный шум. Чтобы избежать такого эффекта, рекомендуется для обрешетки применять идеально ровные бруски, к которым будут плотно прилегать металлические листы.
• Фальцы на кровле необходимо периодически проверять и, в случае необходимости, ремонтировать.
• Если в процессе укладки кровли не были предусмотрены снегозадерживающие устройства, снег будет сходить с нее очень быстро и интенсивно.
• Фальцевая кровля не представлена богатым разнообразием цветов и фактуры. Однако это оптимальный вариант для тех, кто является приверженцем минимализма и не стремится выделиться.

Элементы конструкции

Прежде всего, стоит определиться с некоторыми терминами.

Итак, картинами кровли называют прямоугольные листы металла с фальцами. Из таких листов собирают в фальцевую кровлю.

Под термином «фальц» принято понимать своеобразный шов, который образуется в результате стыковки отдельных листов материала. Такое соединение не нуждается в дополнительной герметизации клеем или герметиками. К тому же, такие швы выполняют функцию ребер жесткости.

Кляммерами называют специальные крепежные элементы, которые фиксируются на основании кровли. Они бывают простыми, то есть повторяющими форму фальца, а также подвижными – компенсирует тепловое расширение металла.

Разновидности материалов для картин

На рынке представлены различные виды фальцевой кровли, которые имеют существенные отличия. В большинстве случаев современная фальцевая кровля изготавливается из таких материалов, как:

• Сталь. Различают изделия неоцинкованные, с цинковым покрытием или с дополнительным полимерным слоем. Такие материалы отличаются долговечностью, стойкостью к окислению и небольшой ценой. Тем не менее, в процессе эксплуатации такая кровля постепенно утрачивает блеск, так что, чтобы сохранить презентабельный внешний вид, стоит остановиться на материалах с цветным покрытием. Кроме того, важно проследить, чтобы изделия были покрыты пленкой для защиты от царапин и повреждений.
• Медь. Из какого материала получаются очень красивые крыши, которые под солнцем буквально сияют. На ней не разрастается мох или любые другие растения. Поскольку медные картины отличаются достаточной гибкостью, из них можно сделать кровли любой конфигурации, от простых до самых сложных.

Однако материал этот – достаточно мягкий, поэтому обращаться с ним следует очень аккуратно. К тому же стоимость меди довольно высока.

По прошествии некоторого времени на меди образуется слой окислов, создающих пленку темно-коричневого цвета. По этой причине медная кровля не сочетается ни с каким другим материалом.

• Цинк. Картины из цинка дополнительно покрываются еще одним защитным слоем из карбоната цинка. В процессе эксплуатации такое покрытие становится серебристо-серым. Тем не менее, срок службы такой фальцевой кровли не очень велик (до 50 лет), поэтому в европейских странах такие материалы практически не используются.
• Алюминий. Данный металл отличается устойчивостью к окислению, так что фальцевая кровля из алюминия обычно служит около 100 лет. Кроме того, у него очень красивый серебристый цвет. Однако при монтаже фальцевой кровли из алюминия стоит помнить, что он очень сильно подвержен тепловому расширению.
• Цинк-титан. Оригинальное решение соединить вместе 2 металла позволило получить материал, который отличается надежностью, пластичностью, устойчивостью к окислению. Со временем на сплаве образуется слой патины, который очень ценится современными дизайнерами.
• Алюмоцинк. Сплав цинка с алюминием, которым покрываются картины из стали, обеспечивает защиту материала от коррозии в местах механических повреждений, к тому же, отличается возможностью самовосстанавливаться.
• Сплав из меди, цинка и титаны. Дополнительное включение меди в концентрации 0,005 % позволяет добиться пластичности материала, так необходимой для его профилирования.

Тип покрытия

Для того чтобы защитить кровлю от пагубного воздействия окружающей среды, но нее наносят специальное защитное покрытие. В частности, для регионов с очень жарким и влажным климатом, где нередки кислотные дожди и высока интенсивность ультрафиолетового излучения, оптимально подойдут фальцевые картины с покрытием из пурала.

Как производится фальцевая кровля

Картины для фальцевой кровли могут быть в виде отдельных листов (литые) или рулонов. В нашей стране наибольшую популярность приобрела именно литая конструкция. Такие листы очень удобно соединять даже без специальных инструментов, а в результате получается цельное бесшовное покрытие.

Что касается рулонных фальцевых кровель, то они появились совсем недавно. Такой материал представляет собой полосу, равную длине ската, на котором уже имеются подготовленные края. При соединении получается двойной замок фальцевой кровли.

Различают несколько конструкций картин для фальцевой кровли:

1. С двумя ребрами жесткости и двойным фальцем. Применяется преимущественно для промышленного строительства, для перекрытия складских зданий и цехов с разнообразными уклонами кровли. Стандартная ширина составляет 5,57 м, из них полезной площади – 5,45 м.
2. Для жилищного строительства также применяются картины с двойным фальцем и двумя ребрами жесткости, однако их общая ширина составляет 3,52 м, а рабочая – 3,4 м.
3. Бывают картины с двойными фальцами, но без ребер жесткости. Они различаются по ширине – 5,57 м и 3,52 м. Применяются в жилищном строительстве.

Кроме того, различают стартовые, рядовые, параллельные и трапециевидные фальцпанели.

Известные производители

Наиболее авторитетным производителем фальцевых кровель является финская компания Ruukki. В России производством такого материала занимается завод «Инси». Их продукция более доступна по цене, причем предлагается достаточно широкий ассортимент товара.

Методика укладки фальцевой крыши

Технология монтажа кровли из фальцпанелей включает несколько последовательных этапов.

Как сделать основу для крыши

Монтировать фальцевые картины можно на сплошную или разряженную обрешетку. Для нее можно использовать деревянные рейки или металлические профили. Примечательно, что расстояние между стропилами не должна превышать 2,5 метров, чтобы листы в процессе эксплуатации не прогибалась, и фальцы не разошлись.

Укладка картин

Выбранный материал, будь то литые панели, или рулонная сталь, необходимо поднять на высоту, разместить поверх обрешетки вдоль карниза и начинать фиксацию с центра.

Изготовление вспомогательных элементов

Для обустройства коника, карнизы, ендовы, а также стыков с дымовой трубой или оконным проемом, потребуются специальные доборные элементы. Их необходимо или приобрести готовыми, или выполнить из рулонной стали самостоятельно.

Выполнение фальцев

Фальцы могут быть одинарными, двойными, лежачими (горизонтальными) или стоячими (вертикальными).

Под двойным фальцем подразумевают двойной загиб краев. Такое соединение целесообразно в местах скопления снежных и дождевых осадков – в ендовах, разжелобках, стыках и прочих элементах конструкции. Такой шов считается наиболее надежным.

На крышах с уклоном менее 25º рекомендуется выполнять стоячий двойной фальц. Несмотря на бытующее мнение о затратности данного способа, он себя вполне оправдывает.

Лежачие фальцы делают, если необходимо замаскировать швы между отдельными панелями. К тому же, горизонтальное соединение также выполняется лежачими фальцами, с максимальным обхватом. Обратите внимание, что если захват стальной полосы не сможет достать до глубины фальца, такой шов со временем ослабнет.

На крышах с уклоном более 25º применяется угловой стоячий фальц или Г-образный. Выполнить такой элемент даже проще, чем обычный – достаточно лишь правильно отогнуть верхнее ребро шва.

Что касается высоты фальца, он должен быть таким, чтобы стоячая талая вода не проникала внутрь соединения. Дождевые осадки фальцам не страшны, а вот стоячий снег может принести немалый вред. Следовательно, в регионах с большим количеством снежных осадков фальцы делаются достаточно высокими. Кроме того, во время укладки картин в фальцах укладывают уплотнительные прокладки. Эти элементы выдерживают тепловое расширение металла и усилия во время закатки фальцев.

Стоит обратить внимание и на крепежные элементы – можно использовать лишь комплектующие с антикоррозийным покрытием, иначе в скором времени на крыше образуются ржавые пятна.

Для соединения пальцев используется молоток и деревянные бруски, а также ручные или электромеханические машинки. Сначала картину крепят к основе узкой полосой, фиксируя ее положение. Затем спереди и сзади загибают лежачий фальц, а справа и слева – вертикальные полуфальцы.

Крепление фальцев выполняется преимущественно кляммерами. Они одеваются на 2,5 см, после чего панели прибивают с правой стороны. Кляммер делается из оцинкованной стали с толщиной в 0,5-0,7 мм и длиной 80-120 см. Эти элементы размещают по краям панелей с шагом в 60 см и привинчивают саморезами 4,8×28 мм.

Следовательно, монтаж выглядит так:

• панель размещают на обрешетке;
• фиксируют ее кляммерами;
• покрывают сверху другой панелью;
• затем три слоя металла загибают в одну сторону, заворачивают фальцы до упора и прижимают.

Таким образом, достигается надежное соединение, защищающее от холода и подтекания воды.

Заключительный этап

На финишном этапе необходимо загнуть высеки и установить доборные элементы – ендовы, фартуки, фронтоны, карниз и фальцевые планки.

Отличие профессионального монтажа от любительского

При наличии определенных навыков и опыта, любитель может установить несложные конструкционные элементы крыши при помощи ножниц, киянки и трубогиба. В то же время, профессиональные строители в своем арсенале имеют целый ряд специальных инструментов – ножниц, рамок, клещей и прочих приспособлений. Нередко такие инструменты обходятся гораздо дороже, чем фальцевый станок.

Стоит отметить, что для загиба фальцев в настоящее время применяют в основном полуавтоматические инструменты, обладающие рядом достоинств:

• обеспечивают надежность соединения;
• работа выполняется очень быстро;
• есть возможность оперировать материалом любой толщины;
• полимерный защитный слой в процессе работы не повреждается.

В настоящий момент на рынке стройматериалов доступны панели, на которых фальцы оборудованы специальными замками. То есть для соединения достаточно простого нажатия.

Монтаж фальцевой кровли – выбираем покрытие

Дата: 12.09.2019

Материалы для строительства фальцевой кровли: преимущества и недостатки. Разновидности фальцевых панелей.

Очень часто мы видим фальцевую кровлю в упрощенном и даже неприглядном виде. Особенно это касается кровли старых построек.

Кривые стыки, неровные края, порядком поизносившаяся поверхность – все это портит не только внешний вид, но и настроение наблюдателя. Раньше фальцевое покрытие изготавливалось исключительно вручную. Для его изготовления использовался ограниченный набор материалов и инструментов, что не позволяло полностью раскрыть все преимущества этой довольно перспективной технологии.

С появлением фальцегибочных станков и современного оборудования для закатки фальцевых стыков значительно расширился и список материалов, из которых можно создавать по-настоящему престижную и долговечную кровлю.

Сегодня мы решили затронуть вопрос выбора кровельного материала, а также технологические моменты, связанные с его подготовкой к монтажу.

В статье будут рассмотрены следующие вопросы:

• Общее понятие о фальцевой кровле.
• Популярные материалы для изготовления фальцевых панелей, их преимущества и недостатки.
• Разновидности фальцевых швов, их особенности и области применения.
• Рекомендации по выбору фальцевых панелей.

Что такое фальцевая кровля

Фальцевой кровлей принято называть кровельный материал, изготавливаемый из металлических листов. Отдельные элементы фальцевой кровли соединяются друг с другом посредством специальных соединений (фальцев). Стандартный фальц представляет собой технологический загиб, образованный на боковой поверхности листового материала.

По сути, фальц – это разновидность пазогребневого соединения. Если фальц подогнут и смонтирован в соответствии с технологическими требованиями, на стыке двух панелей получается надежное и герметичное соединение.

Выбираем материал для фальцевой кровли

Качество фальцевой кровли зависит от двух составляющих: от характеристик материала, из которого изготовлены кровельные листы, и от разновидности используемых замков (фальцев). Для начала рассмотрим преимущества и недостатки материалов, которые чаще всего используются для изготовления фальцевой кровли:

1. Медная кровля – материал, который по праву считается самым долговечным и эстетичным покрытием, способным прослужить более 150-ти лет. Дополнительные преимущества медной кровли состоят в ее эластичности и способности приобретать благородные оттенки, покрываясь со временем слоем окислов (патиной). Существенный недостаток у меди только один – высокая стоимость.
2. Цинк-титановая кровля – пластичный и долговечный материал, срок эксплуатации которого достигает 100–120 лет. Цинк-титановая кровля хорошо защищена от коррозии и не нуждается в обслуживании на протяжении всего периода эксплуатации. Благодаря перечисленным характеристикам к цинк-титановой кровле проявляется все больший интерес со стороны многих застройщиков.
3. Алюминиевая кровля – материал с расчетным сроком эксплуатации – более 70-ти лет. Он дешевле, чем медная, а также легче, чем медная или стальная кровля. Эксплуатационные характеристики алюминиевого покрытия практически ни в чем не уступают медной кровле: благодаря пластичности материала им можно без проблем покрывать крыши любой сложности (в том числе, с изгибами), а сравнительно малый вес алюминия позволяет существенно снизить нагрузку на стропильную систему и на несущие стены.
4. Сталь – самый распространенный материал, используемый при изготовлении фальцевой кровли. Если качество стальных панелей соответствующее, а монтаж выполнен правильно, то срок эксплуатации кровли превышает 50 лет. Стальной прокат, предназначенный для изготовления фальцевой кровли, как правило, имеет защитное покрытие (цинковое или полимерное). Это позволяет сделать кровлю боле эстетичной и улучшает ее эксплуатационные характеристики.

Выбирая материал для фальцевой кровли, следует руководствоваться не только характеристиками покрытия, но и особенностями работы с ним. Например, во время самостоятельного изготовления картин из алюминиевого проката можно столкнуться с определенными трудностями.

TIEN Пользователь FORUMHOUSE

Основная проблема рулонного алюминия состоит в сложности изготовления картин (в сгибании краев под фальц). Если перегнешь неправильно, его будет рвать на сгибе.

Поэтому при самостоятельном изготовлении картин следует использовать материалы, которые подходят специально для фальцевой кровли (например, кровельный алюминий). В качестве достойной, но более дорогостоящей альтернативы можно приобрести готовые алюминиевые картины с самозащелкивающимся фальцем (защелка). Их монтаж прост, но эксплуатационные характеристики несколько хуже, чем у панелей с классическим фальцевым замком.

Картинами называются подготовленные к установке панели, имеющие боковые кромки, подогнутые специально под фальцевый тип соединения.

Как видим, выбор материалов для фальцевой кровли огромен (от дорогостоящих медных сплавов, стоимость которых оправдывается длительным периодом эксплуатации) до бюджетной металлической кровли, которая при правильной эксплуатации может прослужить достаточно долго.

дерево Пользователь FORUMHOUSE

Можно оцинковку даже взять, а потом покрасить ее, если захочется (специальной краской для оцинкованного металла). У меня под окном дом с крашеной фальцевой кровлей. Раз лет в 10 ее красят.

Разновидности фальцевых соединений

От того, какая разновидность фальца применяется в том или ином случае, зависит герметичность кровельного покрытия, а также сложность его установки.

По способу монтажа различают две разновидности кровельных элементов: самозащелкивающиеся панели и картины, изготавливаемые под механическую завальцовку (загибку) фальцевых соединений.

Панели под механическую завальцовку фальца позволяют получать довольно жесткие соединения, которые отличаются между собой как по внешнему виду, так и по степени герметичности.

На фото представлены основные разновидности фальцев, изготавливаемых под завальцовку. Двойные фальцы по праву считаются более герметичными (в сравнении с одинарными). Это касается и лежачих, и стоячих соединений.

Картины, монтируемые вдоль скатов, соединяются стоячими фальцами. На поперечных стыках создаются лежачие фальцы. Подобная технология обеспечивает беспрепятственный отвод дождевых и талых вод с поверхности кровли.

Стоячие (продольные) фальцы позволяют создавать более прочные примыкания. Поэтому, чем меньше в конструкции кровли поперечных лежачих замков, тем надежнее кровельное покрытие.

Также на открытых и хорошо просматривающихся поверхностях часто создаются Г-образные (угловые) фальцы. Эти швы считаются более эстетичными, но менее герметичными соединениями. Поэтому монтировать их допускается на уклонах – от 25º и более (например, на карнизах или фронтонах).

Как показывает практика, самым прочным и герметичным соединением является двойной стоячий фальц.

Arhios Пользователь FORUMHOUSE

Если одинарный, то любой жестянщик сделает, а двойной – тяжеловато. Но одинарный не даст гарантию от протечек: у меня гараж мужики крыли оцинковкой в одинарный фальц, так он как тек, так и течет. Двойной же фальц, когда закрывается (т.е. завальцовывается), похож на консервную банку – герметичнее не придумаешь.

Классический завальцовываемый фальц демонстрирует хорошую герметичность даже без применения уплотнителей (герметиков, лент и т. д.). Благодаря этому качеству картины с завальцовываемым фальцем можно использовать на крышах с небольшими углами скатов. Так, в соответствии со сводом правил по обустройству кровли (СП 17.13330.2011), если в конструкцию двойного стоячего фальца заложить кровельный герметик или специальную уплотнительную ленту (ПСУЛ), то фальцевую кровлю можно монтировать на скаты, имеющие уклон от 3° до 7° (но не менее 3°). Правда, это минимум, которого лучше придерживаться только в исключительных случаях.

Представленные соединения хорошо защищают крышу от дождей, но от тающего снега и стоячей воды может не спасти даже двойной фальц (впрочем, это характерно для любой кровли). Именно поэтому угол скатов рекомендуется делать менее пологим еще на этапе обустройства стропильной системы.

Schiefer Пользователь FORUMHOUSE

Рекомендация по углу наклона для фальца – от 7 градусов. Использование ПСУЛ, а лучше специального герметика для фальца – это минимум, которого необходимо придерживаться при минимальных углах наклона.

Серьезных недостатков у панелей, фальцы которых подгибаются и завальцовываются механическим способом, нет. Есть только определенные трудности, связанные с их установкой. Так, качественно закрыть швы без закаточного инструмента (ручные клещи, электрические фальцезакаточные машинки и т. д.) невозможно. Также невозможно прочно закрепить кровлю без специальных крепежей (кляммеров).

Они позволяют надежно прижать фальцевую панель к основанию по всей ее длине.

По способу изготовления различают фальцевые картины трех разновидностей:

1. Стандартные панели, изготавливаемые в промышленных условиях. На современном строительном рынке представлен широкий ассортимент картин, имеющих стандартные размеры и готовые загибы под закатку фальцев.
2. Панели, изготавливаемые из листового материала, в условиях строительной площадки.
3. Панели, изготавливаемые из рулонного материала, в условиях строительной площадки.

Приобретение готовых картин исключает затраты на покупку фальцегибочного (фальцепрокатного) оборудования или на услуги бригад, занимающихся изготовлением фальцевых панелей. Но, учитывая, что стандартные размеры картин не соответствуют размерам и конфигурации стропильной системы, при использовании готовых панелей увеличивается количество отходов, а монтаж усложняется.

Изготовление картин из листового проката в пределах строительной площадки позволяет более экономно расходовать кровельный материал. Тем не менее, размеры листового проката, как правило, не соответствуют размерам кровельных скатов. Это одновременно увеличивает количество используемых картин, метраж ненадежных лежачих (поперечных) фальцев и число монтажных операций.

Благодаря рулонному прокату и фальцепрокатным станкам можно изготавливать картины, длина которых совпадает с длиной кровельных скатов. Это позволяет более экономно расходовать материал и сократить количество ненадежных лежачих фальцев.

Преимущества и недостатки самозащелкивающегося фальца

В современном строительстве принято различать две разновидности самозащелкивающихся фальцев: обычные «защелки» и клик-фальцевые соединения – «клик-фальц». Большинство застройщиков даже не догадываются о том, что обычные «защелки» и клик-фальцевые панели сильно отличаются по конструкции.

Хозяин дивана Пользователь FORUMHOUSE

Разница между обычной защелкой и клик-фальцем заключается в конструкции соединения: оно более надежное. Плюс к клик-фальцу применимы почти все приемы работы с двойным классическим фальцем, что существенно упрощает выполнение узлов кровли, для которых у обычной защелки требуются танцы с бубном вприсядку (обходы, примыкания и т. д.).

Если уклон кровли составляет менее 15º, максимальную герметичность клик-фальцевого соединения помогает обеспечить дополнительный обжим фальца (обычная «защелка» не обжимается).

Благодаря дополнительному обжиму и возможности применения герметика (или ПСУЛ) клик-фальц можно использовать с уклоном кровли от 5º. Это дает ему определенное сходство с обычным двойным фальцем.

Еще одно отличие клик-фальца от защелки состоит в высоте гребня, который призван обеспечивать защиту от протечек.

Хозяин дивана

Что до клик-фальца, то это настоящий фальц, хоть и одинарный. Тем не менее, высота гребня у него около 30 мм, и он значительно надежнее всяких там защелок.

Высота 30 мм стандартом не является. Все зависит от технологических стандартов производителя. При этом, чем больше высота гребня, тем меньше может быть угол ската, на который монтируется панель.

Определяя угол ската для того или иного материала, не следует выходить за рамки рекомендаций производителя самозащелкивающихся картин. Ведь некоторые панели нельзя монтировать на скаты с углом наклона менее 25°.

Безусловно, клик-фальцевые и обыкновенные самозащелкивающиеся панели (защелки) имеют определенные сходства. Например, их монтаж не требует применения кляммеров, ведь картины крепятся к обрешетке с помощью обыкновенных саморезов.

Соединение двух соседних панелей производится простым нажатием, в результате которого клик-фальц защелкивается, образуя прочное соединение. Иногда для защелкивания используется киянка (в качестве вспомогательного инструмента).

Есть и отличия: если клик-фальцевый шов получается достаточно герметичным благодаря догибке и герметику, то конструкция обычной защелки в этом плане отстает. Так, герметик для ее замков бесполезен, а дополнительная завальцовка для них не предусмотрена.

Хозяин дивана

Промазывать стыки защелки герметиком – не вариант. Не будет он там работать ввиду высокой подвижности деталей и большого зазора между гребнями. Не применяйте защелку на малых уклонах, избегайте карманов, и все будет хорошо.

Преимущества защелки стоят в следующем:

•    материал имеет заданный геометрический профиль, изготовленный в промышленных условиях;
•    монтаж защелки на простых кровлях производится без применения специализированного инструмента.

Выводы

Материал, из которого будут изготовлены картины фальцевой кровли, выбирается, исходя из личных предпочтений и собственных финансовых возможностей. Что касается выбора конструкции фальцевых панелей, то в решении этого вопроса следует руководствоваться соображениями практичности и эксплуатационной надежности.

Исходя из опыта пользователей FORUMHOUSE, можно сделать вывод: накатка гребня под двойной стоячий фальц (в условиях строительной площадки) является оптимальным решением при создании фальцевой кровли на различных уклонах. Для изготовления картин в этом случае следует использовать рулонные материалы, разработанные специально для кровельных покрытий. Применение кровельных герметиков или ленты ПСУЛ позволит обеспечить максимальную герметичность фальцевой кровли даже на минимальных уклонах (от 3º).

Arhios

А герметик – это не суррогат, сейчас многие хорошие жестянщики ими пользуются. Ребята, работающие в Европе, говорят, что там одинарного фальца нет, а двойной обязательно герметизируется (конечно, не бытовым силиконом, но все равно герметиком).

Также неплохим решением при создании фальцевой кровли станет настоящий клик-фальц от проверенного производителя, обладающий надежным, высоким гребнем.

Источник: https://www.forumhouse.ru

Что такое фальцевая кровля, что нужно знать о монтаже фальцевой кровли.

Отличить фальцевую кровлю от других видов покрытий достаточно просто. Это характерный рисунок продольно-поперечных швов с фальцем. Надежность фальцевых соединений кровли проверена годами. Попробуйте нарушить данное соединение без повреждения целостности конструкции. Наверняка, у вас вряд ли это получится. Итак, тонкости при монтаже или что необходимо знать при устройстве кровли фальцевой.

Что такое фальцевая кровля

Среди разнообразных видов металлической кровли особое место занимает фальцевая кровля. Название «фальцевая» кровля получила за счет применения листовых элементов покрытия или так называемых «картин», соединение которых осуществляется с помощью фальца.

Специфичная система крепления, скрытая под фальцем, надежно гарантирует герметизацию кровли. Поэтому протечки кровли полностью отсутствуют. В чем заключается секрет полной герметизации фальцевой крыши? Весь секрет кроется в фальце – виде шва, загиб которого образуется при соединении листов материала.

Ребра жесткости, образованные фальцеванием, создают направленное движение подтаявшей воды по продольной линии, исключая их боковое стекание.

Дополним, что монтаж кровли фальцевой возможен на крышах любой конфигурации и сложности. Цена кровли фальцевой складывается из следующих параметров:
• цены на панели кровельные (в зависимости от выбранного материала)
• стоимости аксессуаров кровельных (снегозадержателей и снегорезов)
• проведения кровельных работ.
Фальц кровли выполняют или закатываю вручную, либо специальными закаточными устройствами.



Фальц кровли

Фальцевым соединением является неразъемное соединение листовых заготовок, которые прижаты отогнутыми кромками. Соединение фальцевое являет собой достаточно прочное соединение, разобрать которое невозможно без нарушения целостности элементов.

Следует различать следующие виды фальцевых соединений:
• лежачие
• стоячие (одинарные или двойные)
• самозащелкивающиеся.
При монтаже длинные края полос листа, идущего вдоль кровельного ската, соединяют фальцами стоячими. Горизонтальные края полос листа соединяют лежачими фальцами.

Лежачий фальц используют в качестве замыкающего, поэтому его применяют для изделий, к которым не предъявляются повышенные требования по прочности.
Стоячие фальцы (одинарные или двойные) используют для поперечного соединения. Высота фальца может достигать 25 мм, толщина 0,6 мм. При этом созданный фальц обеспечивает системе дополнительную жесткость.

Наибольшую герметичность создает двойной стоячий фальц. В странах Европы фальцевые крыши домов выполняют исключительно с использованием стоячего фальца двойного или самозащелкивающейся системы.

Из каких материалов изготавливают фальцевую кровлю

Для производства листов фальцевой кровли используют следующие материалы:
• медь
• алюминий
• цинкованную сталь.

Кровля фальцевая медная может иметь фактурный рисунок. Поставляется производителем в виде рулонной или листовой продукции. Соединение листов осуществляется с применением фальца и методом пайки. Медную кровлю можно уверенно считать «долгожительницей», потому что срок эксплуатации составляет сотни лет.



Алюминиевая кровля фальцевая может иметь также фактурный рисунок. Соединение листов производится фальцеванием. Срок эксплуатации алюминиевой кровли составляет до 100 лет.
Цинкованная сталь для кровли имеет дополнительное покрытие полимерными составами, придающее материалу привлекательные декоративные качества. Отличительными качествами являются высокая коррозионная стойкость и длительный срок эксплуатации.

Технология монтажа фальцевой кровли

Что необходимо знать о технологии монтажа фальцевой кровли? При использовании технологии монтажа рекомендуемый уклон кровли должен достигать 14°.

Начало организации работы с фальцевой кровлей необходимо начинать с монтажа карнизного свеса, а также водосборной системы. На первом этапе водосборная система в виде желобов должна устанавливаться с незначительным уклоном, обеспечивающем самотек воды в воронки приемные. Изготавливают элементы кровли, предназначенные для монтажа на скаты:
• производят разметку листов на детали согласно проекту монтажа
• разрезают листы по разметке и соединяют в картины
• загибают боковые кромки соединенных элементов.

На втором этапе подготовленные панели поднимают и непосредственно на крыше соединяют стоячим фальцем.
Картины кровли раскладывают на скате с соблюдением строгой вертикальности относительно нижнего края кровли.
Затем на установленной к данному моменту обрешетке панели кровли закрепляют с использованием кляммеров.

Кровли фальцевые устраивают по обрешетке, состоящей из брусков (50х50мм) по сплошному основанию или с шагом 25 см.
Древесину обрешетки предварительно обрабатывают с помощью антисептика.
Шаг обрешетки должен быть выдержан. Иначе может возникнуть прогиб листов материала и возникнуть деформация швов.

Один конец кляммера в виде полоски заводят в месте изгиба в стоячий фальц. Другой конец крепят на брус обрешетки. При устройстве кровли фальцевой необходимо помнить, что основные листы кровли и кляммеры должны быть однотипного материала. Картины кровли должны выступать на 5 см выше конька. Образовывающиеся места примыкания, а также соединения остальных элементов кровли промазывают герметиком силиконовым. Более подробная информация о монтаже кровли представлена здесь.

Какой инструмент используют для фальцевой кровли

Для закрытия фальца при монтаже панелей кровельных используется ручной инструмент (рамки). Конструкция материала рамки полностью исключает повреждение крашеного металла листов. Ручной инструмент для кровли фальцевой используется на крутых кровлях и в труднодоступных местах (ендова).

С использованием ручного инструмента плотность обжима при двойном загибе фальца с длиной захвата около 22 см позволяет достигать полной герметичности. Поэтому, без применения данного типа инструмента не обойтись.

Итак, чем же привлекательны фальцевые кровли в отличие от существующих конструкций? Безусловно, это способность выдерживать нагрузки и привлекательность. Соблюдение технологии укладки обеспечит крыше дома, кровля которого установлена своими руками, долгую жизнь.

Технология устройства и монтажа фальцевой кровли своими руками

О том, какой должна быть ширина фальцев, мы уже поговорили. А как делают фальцы? Этот вопрос особенно важен, если вам предстоит выполнить монтаж  фальцевой кровли своими руками. Для начала отметим, что они делятся на одинарные и двойные, стоячие и лежачие.  Проще  говоря, лежачими считаются все горизонтальные фальцы, а стоячими – вертикальные. Легче всего работать с одинарным горизонтальным фальцем. Двойным фальцем называют двойной загиб кромки. Он необходим в тех  зонах крыши, где скапливаются климатические осадки. Обычно его делают в области ендов, желобах и других местах  фальцевых соединений кровли. По своей прочности и герметичности он превосходит другие виды.

Двойной стоячий клик фальц подходит для крыш с незначительным уклоном (угол меньше 25 градусов).  В нашей стране эту технологию фальцевой кровли считают дорогой. На самом деле это не так. Ее нельзя назвать самым дешевым вариантом, однако и к дорогим это соединение не относится. Можно сказать, что его стоимость незначительно выше, чем у самых дешевых. Заплатив за двойной фальц чуть больше, человек получает очень прочное соединение. Для тех, кто хочет увидеть все про монтаж фальцевой кровли, рекомендуем видео на эту тему.

Если вам нравится, когда швов между фальцевыми картинами вообще не было видно, а кровля была идеально ровной, — советуем лежачие  фальцы. Кстати, по горизонтали картины следует соединять лишь лежачими фальцами.  Только так  можно достичь максимально большого охвата. В том случае, если захваченная полоса стали не будет доходить до глубины, картины впоследствии (по прошествии некоторого времени) все же разойдутся.

В строительстве также применяется угловой стоячий фальц (Г-образный). Он хорошо подойдет для крыш, имеющих сильный уклон (угол наклона более 25 градусов). В выполнении угловой стоячий фальц даже проще обычного – следует всего-навсего правильно отогнуть верхнюю кромку шва.

Что касается высоты фальца, который является еще и ребром жесткости для кровли, необходимо в первую очередь отметить водонепроницаемость данного соединения. Опасна для него лишь стоячая вода, пребывание которой на крыше возможно только в толще снега.  Это обстоятельство делает высоту фальца очень важным показателем. В тех местностях, в которых часты обильные снегопады, ее делают немалой.

При монтаже фальцевой кровли большое значение придается дополнительной герметизации фальцев кровли. Она необходима для того, чтобы усилить защиту от попадания влаги в шов. С этой целью применяют уплотняющие прокладки.  Это специальный материал, устойчивый к высоким температурам. Он выдерживает до 90 градусов тепла и сжатие.

Не забывайте про то, что применяемые вами при монтаже крепежи для кровли должны быть устойчивы к коррозии. В противном случае ваша красивая сверкающая кровля всего через пару лет «выдаст» ржавые потеки.

Какой кровельный инструмент  приемлем для фальцевой кровли?  Как скреплять фальцы между собой? Для этого вам понадобятся молоток, деревянные брусья, специальный      ручной инструмент или электромеханические машинки. Технологически проще всего использовать рамки для фальцевой кровли. Перед тем, как загнуть лежачий фальц, картину фиксируют к настилу отдельной узкой полоской. Таким образом можно сделать устойчивым ее положение. Затем выполняется загиб с задней и передней части, а слева и справа- вертикальные элементы подфалец.

Чаще всего в качестве крепежа используют кляммеры. Их отгибают на 25 мм, а фальцевые картины прибивают гвоздями с правой стороны. Кляммеры изготавливают из оцинкованной стали. Они имеют форму полос длиной 80-120 см и толщиной 0Ю5-0,7 мм.  Также можно вырезать кляммеры из оцинкованного листа обычным ручным инструментом. Затем следует разместить их по краю фальцевых картин через каждые 60 см. Зафиксировать саморезами размером 4,8х28 мм. Выполняется работа в следующем порядке:

1. Укладывается картина на обрешетку;

2. Скрепляется кляммером;

3. Затем накрывается другой картиной.

Кляммеры прибивают по соединительным линиям картин. Один фальцевый лист укладывается на кляммер сверху, а другой снизу. Получается, что в конечном итоге три слоя металла заворачивают в одну сторону. Закрываем фальцы до конца и с силой прижимаем. Так получается надежное и прочное соединение с кляммером внутри, которое будет многие годы защищать ваш дом от протечек и сквозняков.

Устройство фальцевой кровли из стали (оцинкованной и окрашенной) по рулонной технологии

Техническое описание фальцевой кровли.

 Фальцевые кровли можно устраивать либо по обрешётке, которая выполняется из доски (обычно 100х50 мм) с определённым шагом (обычно не более 200 мм), либо по сплошному основанию.

При несоблюдении требуемого (расчётного) шага может возникнуть прогиб стальных листов, что приведет к ослаблению и возможной деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла фальцевой кровли, особенно в местах соединений картин. Сплошное основание необходимо устраивать в местах примыканий, карнизных свесов, желобов, ендовых и т.д., если фальцевая кровля сложная, оно займет большую часть её площади. В этом случае перерасход материала фальцевой кровли при изготовлении всей обрешётки сплошной будет незначительным.

Рекомендуемый уклон фальцевой кровли при использовании фальцовочной технологий – 20 градусов. При меньших уклонах фальцевой кровли (от 2 до 20 град.), обязательным условием является устройство сплошного основания, а также применение двойного фальца, уплотнённого силиконовым герметиком.

Для жёстких фальцевых кровель очень важно соблюдение нормального температурно-влажностного режима в подкровельном пространстве. Нарушение требуемых параметров приводит к образованию конденсата на внутренней стороне листов фальцевой кровли, что также может служить причиной преждевременной коррозии. Используемые соединительные детали, такие, как саморезы, кляммеры, гвозди, болты, проволока должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что покрытие фальцевой кровли.

Традиционная технология устройства фальцевых кровель.

Традиционная технология устройства фальцевой кровли из листовой стали требует высокой квалификации кровельщиков. Работы выполняются в несколько этапов.

Первый этап— изготовление картин фальцевой кровли для рядового покрытия скатов крыши,карнизных свесов, настенных желобов, разжелобов.

Для заготовки картин фальцевой кровли вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы фальцевой кровли размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки. Затем стальной лист фальцевой кровли, в зависимости от толщины, разрезают различными видами ножниц и соединяют лежачим фальцем в картины фальцевой кровли, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев фальцевой кровли.

Второй этап— монтаж картин фальцевой кровли.

Картины фальцевой кровли поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Затем картины фальцевой кровли крепят к обрешетке узкими стальными полосками — кляммерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие фальцевой кровли, без каких- либо технологических отверстий. Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали фальцевой кровли.

Оцинкованная кровля не может быть окрашена обычными эмалями, нитро — и масляными красками. Для этой цели существуют специальные краски, правда, они весьма дорогостоящие (около $1/м2).

Рулонная технология устройства фальцевых кровель.

Рулонная технология называется так, потому что кровельные картины фальцевой кровли изготавливаются непосредственно на строительных площадках из металла, доставленногов рулонах, и могут иметь практически любую длину. Именно это позволяет избежать поперечных (лежачих) фальцев и, соответственно, основных мест протечек в фальцевой кровле.

Соединение кровельных картин фальцевой кровли осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений, как уже говорилось выше, фальц может быть уплотнен силиконовым герметиком.

Для применения рулонной технологии необходимо современное оборудование, включающее фальцепрокатные станки, станки для раскроя металла, специальные гибочные и закаточные машины и др. Рулонная технология является наиболее прогрессивной и дает возможность устраивать современные фальцевые кровли как из простой оцинкованной рулонной стали, так и из оцинкованной с полимерными покрытиями (полиэстер, пурал, пластизол).

Преимуществом рулонной технологии является:

• Возможность использования не только оцинкованной стали, но и стали с полимерным покрытием, которая более коррозионно- и износоустойчива, а значит, и более долговечна.
• Обеспечение высокой степени герметичности покрытия за счет закатки в двойной стоячий фальц продольных швов смежных кровельных листов фальцевой кровли (при отсутствии горизонтальных лежащих фальцев).
• Метод устройства кровли практически бесшумен, что крайне важно при работе в густонаселённых районах.
• Возможность применения технологии для фальцевых кровель с любым уклоном, любой сложной конфигурации и любого размера.
• Мобильность фальцепрокатного оборудования, которое позволяет выполнять все работы не только прямо на стройплощадке, но даже непосредственно на чердаке.
• Водосточная система (желоба, прямоугольные и полукруглые водосточные трубы, колена для водосточной системы) изготавливается из тех же материалов, что и кровельное покрытие фальцевой кровли.

ГРЕБНЕВОЙ ДВОЙНОЙ ФАЛЬЦ

СХЕМА СОЕДИНЕНИЯ ЛИСТОВ СТОЯЧИМ ФАЛЬЦЕМ С КРЕПЛЕНИЕМ ИХ КЛЯММЕРОЙ К ОБРЕШЕТКЕ

1 — кляммера;

2 — лист кровельной стали;

3 — обрешетка.

а — д — последовательность операций



Установка снегозадержателя на фальцевую кровлю.



Крепление снегозадержателя  + контрэлемент для фальцевой кровли.

Крепление осуществляется путём прижимания крепления и контрэлемента к фальцу пятью шестигранными болтами 8х25 мм + гайки. Кровельная сталь должна быть прочно прикреплёна к основанию в местах крепления снегозадержателя. Расстояние – 0,55-1,1 м.

В местах крепления рекомендуем сплошную обрешётку.

В комплект снегозадержателя входят:

Количество	Наименование	Металлочерепица	Профнастил	Фальцевая кровля
2	Круглая труба 32 мм, L=3м	+	+	+
4	Крепление 2000	+	+	+
12	Уплотнительная резина 32х50 мм	+	+
4	Контрэлемент 2000			+
20	Болт 8х25 мм + гайка (M8)			+
8	Шуруп 8х50 мм	+	+

Вычисления

При вычислениях следует принять во внимание кровельный материал, уклон крыши, кровельную конструкцию и частоту крепления. На длинных скатах крепления устанавливаются в два или более рядов. Также снегозадержатели нужно использовать на многоярусных крышах.

Нагрузка снега кН/кв.м	1,8			2,6
Расстояние между креплентями (мм)	600	900	1200	600	900	1200
Наклон крыши	Максимальная длина ската в метрах
< 15	18	12	9	12,5	8,3	6,2
15-22	9,5	6,3	4,8	6,6	4,4	3,3
22-27	7	4,7	3,5	4,8	3,3	2,4
27-37	6,2	4,1	3,1	4,3	2,8	2,1
37-45	7,5	5	2,8	5,2	3,5	2



В таблице указаны максимальная длины ската (в метрах) для кровли с гладкой поверхностью от снегозадержателя (рекомендация). Длины скатов с грубой поверхностью могут быть в 1,3-1,5 раза длиннее максимальных длин. На длинных скатах снегозадержатели устанавливаются в два или более рядов.



Снегозадержатель устанавливается на кровле рядом с карнизом, но на месте несущей стены. Количество креплений снегозадержателя определяется в том числе длиной ската, уклоном и конструкцией обрешетки (см. таблицу). Крепления рекомендуется присоединять болтами к прочной основе. Снегозадержатели поставляются горячеоцинкованными и окрашенными поверх оцинковки. Окраска улучшает коррозиостойкость.



1.        Удаление от карниза (расстояние Х) различается от случая к случаю, но крепление всегда на месте несущей стены.

2.        Расстояние между креплениями – максимум 1 м или равняется расстоянию между стропилами. До установки кровли проверьте прочность мест будущего крепления.

3.        На кровле из металлочерепицы и профнастила крепление осуществляется прикручиванием шурупов насквозь к обрешетке (рекомендация). На фальцевой кровле используется контрэлемент + 5 болтов.

Конструкции, типы, плюсы и минусы

Фальцованные пластинчатые крыши чаще всего используются для промышленных и коммерческих зданий, но их также можно найти в современных домах середины века. Их обычно выбирают из-за их высокой прочности и несущей способности. Если вы являетесь владельцем недвижимости, заинтересованным в установке или замене фальцованной листовой крыши в выбранном вами здании, то вы обратились по адресу. В этой статье мы обсудим все, что вам нужно знать об этом типе кровельной системы.

В Legacy Service мы предлагаем различные услуги по улучшению внешнего вида вашей жилой или коммерческой недвижимости. Если вы нуждаетесь в установке кровли или замене сайдинга, вы можете в любое время связаться с нашей командой.

Что такое фальцованная пластинчатая крыша?

Гнутую пластинчатую крышу лучше всего описать как сборку плоских пластин или плит, которые согнуты в разных направлениях и соединены своими продольными краями. Способ соединения структурной системы позволяет ей нести нагрузки без использования дополнительных опорных балок.

Эти конструкции обычно возводятся на месте из сборного железобетона, стальных листов или закаленного стекла. Различные формы включают прямоугольники, пирамиды, призмы и непрямоугольные формы. Поскольку конструкция из гнутых пластин требует меньшего материалоемкости, чем другие типы кровельных систем, используемых для коммерческого использования, они также обычно дешевле.

Где используется этот тип кровли?

Складывающаяся пластинчатая конструкция возникла в Германии в 1920-х годах, когда она использовалась для ангара для самолетов в аэропорту Орли в Париже, Франция.Тип кровли стал широко использоваться для огромных заводских зданий и угольных бункеров по всей Центральной Европе. Он был завезен в Северную Америку в 1930-х годах после Второй мировой войны.

Этот тип кровли чаще всего используется в промышленных и коммерческих целях. Однако его можно использовать и в современных домах середины века. Если вас интересует конструкция фальцованной листовой крыши, мы рекомендуем обратиться к вашим местным специалистам по кровле. Они смогут помочь вам решить, что лучше всего подойдет для вашей собственности.

Фальцованные кровли по-прежнему популярны сегодня?

Кровельные конструкции из гнутых листов были завезены в Северную Америку в 1930-е годы после Второй мировой войны. Они быстро стали популярными как широко распространенная и осуществимая форма строительства. Стиль остается довольно популярным сегодня, особенно для коммерческих и промышленных зданий. Фальцованные крыши обладают множеством преимуществ, о которых мы поговорим более подробно в следующем разделе.

Профили для складных крыш

Конструкции для складных пластинчатых крыш предоставляют владельцам недвижимости ряд преимуществ.К ним относятся:

• Обладая высокой прочностью и несущей способностью, эти конструкции способны выдерживать нагрузки без дополнительных опорных балок. Эта технология идеально подходит для больших зданий, включая фабрики, склады, супермаркеты, музеи и стадионы.
• Можно использовать такие материалы, как сталь, стекло и бетон, которые помогают создавать безопасные здания, заполненные полезным пространством.
• Из-за конструкции гнутых пластинчатых деталей кровли затраты на рабочую силу и материалы ниже, чем у кровли других стилей.
• Архитекторы легко могут спроектировать их и предлагают множество вариантов дизайна.

Противоскользящая крыша

Сложенные плиты также имеют несколько недостатков, о которых вам следует знать. В их число входят:

• Строительство фальцевых пластинчатых крыш может быть затруднено. Это требует большой точности, исключительного труда и тщательного наблюдения.
• Хотя основная конструкция логична, для получения точных результатов вам потребуются численные вычисления.Это может оказаться утомительным.

Фальцованная крыша: стоимость установки

Хорошая новость об этом стиле кровли заключается в том, что зачастую это экономичный выбор для различных коммерческих и промышленных зданий. Почему? Их и быстрее, и проще собирать, чем крыши других типов, что помогает снизить трудозатраты.

Если вам требуется смета на установку или замену кровли, обратитесь к местному подрядчику по кровельным работам. Они будут рады помочь вам выбрать варианты стоимости в зависимости от выбранного вами стиля и материала.

В Legacy Service мы стремимся предоставить владельцам недвижимости внешний вид здания, которого они заслуживают. Свяжитесь с нами, если вы хотите назначить консультацию с членом нашей команды.

Листовые кровельные материалы

Фальцованные кровли могут быть изготовлены из различных высококачественных материалов. Чаще всего используются стальные листы, железобетон или закаленное стекло. В разделах ниже мы подробно обсудим каждый материал, чтобы помочь вам принять более обоснованное решение.

Когда вы устанавливаете или заменяете крышу, рекомендуется проконсультироваться со специалистом, чтобы определить, какой стиль крыши и материал лучше всего подойдут вам. Мы рекомендуем связаться с вашим местным подрядчиком по кровельным работам, чтобы начать работу над вашим проектом. Они смогут провести вас через весь процесс.

Материал 1: Стальной лист

Сталь является одним из наиболее часто используемых материалов для этого типа кровли благодаря своей прочности и долговечности. Крыши из гнутых листов не только имеют интересный внешний вид, но и позволяют иметь большие площади без колонн.Что касается дизайна, был создан стандартный модуль, открытый для заводского изготовления. Схемы проектирования были подготовлены экспертами, и их можно использовать для предварительного проектирования крыш из гнутых листов со стальным каркасом без использования строгих компьютерных методов. Владельцы недвижимости, заинтересованные в использовании стали, могут обратиться в местную кровельную компанию, чтобы начать работу над своим проектом.

Материал 2: железобетон

Железобетон — еще один из самых популярных материалов, используемых для фальцованных пластинчатых крыш.Как и сталь, он известен своей прочностью и долговечностью. Основная идея создания бетонной фальцевидной кровли заключалась в достижении большей конструктивной высоты и большей жесткости при одновременном снижении общего веса конструкции. Стоит добавить, что прочность такого типа конструкции достигается за счет правильной конструкции, а не материалов, из которых она изготовлена. Если вас интересуют бетонные кровли из гнутых листов для вашей собственности, как можно скорее свяжитесь с местным подрядчиком по кровельным работам.

Материал 3: закаленное стекло

И последнее, но не менее важное: закаленное стекло является третьим материалом, который наиболее часто используется владельцами для изготовления складчатых пластинчатых крыш. Вы можете использовать стекло отдельно или в сочетании с другими материалами для изготовления различных конструкций крыш, стен и полов. Независимо от того, выберете ли вы стекло или другой тип материала для своей фальцевидной кровли, вы можете быть уверены, что конструкция будет иметь внутреннюю жесткость и высокую несущую способность. Если вы владелец недвижимости и хотите установить закаленное стекло в своем доме или офисе, не стесняйтесь обращаться к местным подрядчикам по кровельным работам.

Типы конструкций из гнутых листов

После того, как вы решили, что хотите установить крышу из гнутых листов на своем участке, и выбрали материал, пришло время определить, какой тип конструкции лучше всего подойдет для вашей строительство. Пять основных типов конструкции включают складывающиеся пластины в форме бабочки, V-образные пластины, конические складывающиеся пластины, желобовидные складывающиеся пластины и раздвинутые складные пластины.

Складывающиеся пластинчатые конструкции собираются из плоских пластин, затем изгибаются в разных направлениях и, наконец, соединяются по продольным краям.Современные — это, как правило, сборные стальные плиты или железобетон. Как структура оболочки они состоят из серии тонких пластин, также известных как шатровые пластины. Складные пластины закрывают большие площади, а изогнутые пластины закрывают меньшие площади.

В следующем разделе мы обсудим каждый тип более подробно, чтобы помочь вам принять решение. Вы также можете связаться с местной кровельной компанией, чтобы получить консультацию специалиста.

Складные пластины в форме бабочки

Складные пластины в форме бабочки, возможно, не так широко применяются, как другие типы, но они все же находят применение.Важно помнить, что они обычно используются для покрытия крыш бензонасосов и заводских крыш, а также для установки окон.

V-образная пластина

Среди различных типов гнутых пластин V-образная форма, как правило, является самой простой. Эти типы плит обычно используются для коротких пролетов, поскольку они не обеспечивают достаточной площади поверхности для бетона, нижней и верхней части, чтобы противостоять сжимающим напряжениям.

Конические гнутые пластины

Во многих случаях конические складывающиеся пластины используются в основном в эстетических целях.Также важно помнить, что Z-образные откидные пластины используются только для заводского строительства. Причина этого в том, что они обеспечивают крышу с северным сиянием.

Желобообразные складывающиеся пластины

В отличие от V-образных пластин, желобовидные складывающиеся пластины обеспечивают достаточную площадь поверхности для бетона наверху. Они также могут противостоять сжимающим напряжениям внизу. Такой вид тарелки можно использовать долгое время.

Гнутые складывающиеся пластины

Гнутые складные пластины — это структурный тип, который в основном используется для двух типов проектов.В число этих проектов входят градирни на тепловых электростанциях, а также односкатные крыши.

Если вы хотите узнать больше о различных типах складных пластин, назначьте консультацию местным специалистам по кровле.

Формы и общие формы

Фальцованные пластинчатые крыши не только легко проектировать архитекторам, но и предлагают множество вариантов дизайна для владельцев недвижимости. Самое приятное то, что они могут сделать любое здание визуально привлекательным, оставаясь при этом очень функциональным.

Если вам интересно, какая форма лучше всего подойдет для вашего здания, вам следует изучить и просмотреть различные формы и общие формы, которые вам доступны. В следующем разделе мы обсудим три самые популярные формы, включая призматическую, пирамидальную и призмоидальную.

Если вам требуется мнение эксперта, мы рекомендуем связаться с вашим местным подрядчиком по кровельным работам.

Призматические (прямоугольные пластины)

Гнутые пластинчатые конструкции состоят из плоских компонентов, известных как пластины, которые соединены по своим продольным краям.Призматический — один из основных типов пластин, которые владельцы недвижимости могут выбрать для своей кровельной конструкции. Что отличает их от других типов, так это то, что пластины имеют прямоугольную форму, а не другую форму. В современном строительстве наиболее распространенные конструкции из гнутых плит изготавливаются из сборного железобетона или монолитного типа.

Пирамидальная (непрямоугольные плиты)

Пирамидальная — еще одна из основных форм, используемых для кровельных конструкций из гнутых листов.Лучше всего его описать как разновидность тарелки непрямоугольной формы. Владельцы недвижимости, которые хотят увидеть, как пирамидальные плиты будут смотреться на их здании, должны связаться со своим местным подрядчиком по кровельным работам. Многие подрядчики предлагают консультации, чтобы дать владельцам представление о том, что лучше для них, а также оценить цену.

Призмоидальная (треугольные или трапециевидные пластины)

Третья форма складчатой ​​пластины, которую мы собираемся обсудить в этом разделе, называется призмоидальной. Этот тип лучше всего описать как треугольные или трапециевидные пластины.В зависимости от типа внешности, призмоидальная форма может быть идеальным выбором. Профессиональный кровельный специалист сможет рассмотреть ваши варианты, чтобы определить, какой тип лучше всего подходит для вашего здания. Конструкция из гнутых пластин выгодна, потому что она проще в производстве и требует меньше материала, чем другие типы крыш.

Часто задаваемые вопросы: складчатые пластинчатые крыши

Если вас интересуют складные пластинчатые крыши, у вас, вероятно, возникнет множество вопросов.В этом разделе мы ответим на некоторые вопросы, которые нашей команде чаще всего задают об этом типе кровельной конструкции. Если вас все еще интересует этот стиль кровли, не стесняйтесь связаться с местными кровельщиками, чтобы назначить консультацию.

Что такое фальцованная листовая крыша?

Складчатые пластинчатые крыши представляют собой сборки плоских пластин, соединенных вместе по продольным краям. То, как они соединены, позволяет им нести нагрузки без дополнительных опорных балок по краям.Эти кровельные системы выбирают собственники за их долговечность и высокую несущую способность.

Первые крыши возникли в Германии в 20-е годы прошлого века; они были построены для массивных заводских построек. Они стали популярными в России и Северной Америке в 1930-е годы. Тогда он в основном использовался для строительства складов, но сейчас это предпочтительное решение для коммерческих зданий, крупных промышленных сооружений и даже современных домов середины века.

Почему фальцованные тарелки экономичны?

Гнутые пластины экономичны при использовании длинных пролетов, на которых не должно быть внутренних колонн, а также других препятствий.Эти конструкции обладают большей внутренней жесткостью и большей несущей способностью, чем другие типы кровельных конструкций. Они полезны для владельцев недвижимости, потому что не требуют дополнительных опорных балок по их взаимным краям.

Впервые представленная в США в 1930-х годах, эта кровельная система быстро стала популярной для крупных промышленных и коммерческих зданий. Технология позволяет производить сборные и предварительно напряженные материалы. Поскольку их относительно легко собрать, это может помочь сократить время установки и снизить общие затраты.

Где используются гнутые пластины?

Гнутые плиты — это предпочтительное кровельное решение для больших коммерческих и промышленных зданий. Их также можно использовать в современных домах середины века. Они возникли в Германии в 1920-х годах, где обычно использовались для строительства угольных бункеров и крупных заводских зданий. После Второй мировой войны они были завезены в Соединенные Штаты, где быстро стали популярными благодаря множеству больших зданий.

Если вы заинтересованы в установке гнутой кровельной системы, обратитесь к местному подрядчику по кровельным работам.Многие из них будут готовы назначить консультацию, чтобы рассмотреть ваши варианты и определить лучшее решение для вашей собственности.

Что такое складчатая конструкция?

Сложенная конструкция представляет собой набор плоских пластин, наклоненных в разные стороны и соединенных по краям вверху. Этот тип конструкции выгоден тем, что она способна выдерживать нагрузки, не требуя использования дополнительных опорных балок. Он известен тем, что имеет множество применений, включая, но не ограничиваясь, визуально привлекательную крышу больших пролетов, бункеры в силосных конструкциях, шпунтовые сваи и коробчатые балки на мостах и ​​путепроводах.

Различные типы складчатых пластин включают складывающиеся пластины в форме бабочки, V-образные пластины, конические складывающиеся пластины, желобовидные складывающиеся пластины и раздвинутые складные пластины. Консультации с профессионалом могут помочь владельцам недвижимости выбрать тип, который им больше всего подойдет.

Каковы основные концепции складных тарелок?

Если вас интересует установка крыши из фальцевых листов на вашем здании, то вас могут заинтересовать основные концепции конструкции конструкции.Давайте посмотрим:

• Сначала сборные и предварительно напряженные гнутые листовые элементы крыши размещаются на плоской поверхности с петлями между каждой панелью.
• Далее элементы транспортируются в плоском виде. На стройке они открываются под нужными углами.
• Наконец, стыки будут соединены и залиты на место. Это помогает унифицировать структуру.

Конструкции из гнутых пластин относительно просты в установке. Обсуждаемый нами метод был разработан в Китае и сейчас используется в других частях мира.

Начните свой проект складчатой ​​пластинчатой ​​крыши!

Если вы хотите заменить или установить свою собственную фальцованную пластинчатую крышу, то пора приступить к собственному проекту. Свяжитесь с местными подрядчиками по кровельным работам, чтобы назначить консультацию.

В Legacy Service мы предоставляем услуги по установке и замене кровли, сайдинга, окон, дверей и водостоков. Если вы живете в юго-восточной Пенсильвании, Нью-Джерси или Делавэре, пожалуйста, свяжитесь с нами, чтобы мы могли помочь вам улучшить внешний вид вашей собственности.Вы можете связаться с нами по телефону 215-798-9790.

Размещено 21 июля 2021 г. в Roof

Дом со складчатой ​​крышей — Проектное решение для оптимизации условий окружающей среды с помощью стандартного оборудования и технологий — Suehiro — 2018 — ОБЗОР АРХИТЕКТУРЫ ЯПОНИИ

1 Введение

Специализируясь на архитектурной инженерии окружающей среды, мы представляем небольшой дом для семьи из четырех человек. Основная цель проектирования этого дома заключалась в том, чтобы оптимизировать качество внутренней среды в пределах ограниченного пространства и бюджета.Наряду с социальной тенденцией к экологически чистым и энергоэффективным частным домам в Японии, относительно высокий процент новых домов был оборудован современными современными технологиями и системами выработки энергии. Однако эти системы, как правило, дороги, и дизайн домов не согласуется с этими технологиями. Мы считаем, что «дом со складной крышей» — это дизайнерское решение, которое оптимизирует приятность, комфорт и условия окружающей среды при использовании стандартного оборудования и методов; Кроме того, вместе с технологиями достигается архитектурное выражение.1-5 На рисунке 1 показан внешний вид нашего дома со складчатой ​​крышей в Касуге.

Общий вид дома со складной крышей в Касуге с высоты птичьего полета

2 Архитектурная концепция

2.1 Планирование площадки

Односемейный дом расположен в пригородном жилом районе, где многие частные дома расположены бок о бок на одинаковых участках (рис. 2). Прямоугольный лот, а это 176.7 м ² , ориентирована примерно на 45 ° на север. Поскольку навес для машины глубиной примерно 5,7 м должен располагаться вдоль улицы, дом должен располагаться очень близко к южной границе, всего в шаге от соседних домов. Мы рассмотрели и реализовали решение, включающее поворот второго этажа на 45 ° поверх первого этажа, чтобы открыть большое окно на более высоком уровне, выходящее на юг (рисунки 3 и 4).

Общий вид с ул.

План участка

Модель исследования крыши

2.2 Планировка этажа

Мы произвели единый непрерывный внутренний объем, чтобы создать открытое внутреннее пространство с ограниченной площадью основания 79,2 м ² и приспособить различные жилые помещения для повседневной жизни семьи. Пол основного жилого помещения был приподнят примерно на 800 мм от входа и от уровня первого этажа, на котором расположены ванная, туалет и кухня. Большой и символичный обеденный стол как место встречи семьи расположен рядом с кухней, и его высота составляет всего 300 мм над кухонной столешницей (рис. 5).Основное жилое пространство соединено со вторым этажом большими ступеньками, которые могут выполнять роль скамейки или полочки. Второй этаж разделен мебелью на два пространства для спален. Эти разные уровни помогают поддерживать расстояние между разными местами в объеме (рис. 6-8).

Общий вид изнутри

План 1 и 2 этажа

1-й этаж, вид из коридора

2F спальня с видом

2.3 Конструкция и конструкция крыши

Фундамент и наружные стены первого этажа сделаны из бетона толщиной 250 мм, а конструкция второго этажа и другие компоненты выполнены из древесины толщиной 120 мм, которая широко используется на рынке. Мы также использовали традиционные методы и стандартные стальные соединения для деревянных конструкций, которые может себе позволить местный плотник. Жесткая деревянная коробчатая конструкция, состоящая из гнутых панелей крыши и панелей наружных стен, обеспечивает свободное от столбов пространство равное 7.7 м × 10,2 м. В то время как мы устанавливаем секцию складчатой ​​крыши под прямым углом, чтобы облегчить конструкцию, вся крыша наклонена примерно на 10 ° для отвода воды и регулировки внутреннего пространства. В местах пересечения складчатой ​​крыши и стен имелись стыки с необычными углами, и мы сделали трехмерные модели и чертежи, чтобы объяснить их плотникам (рисунки 9 и 10).

Структурная принципиальная схема

Каркасная деревянная

2.4 Естественное освещение и вентиляция

Мы спроектировали дом таким образом, чтобы было достаточно естественного освещения и вентиляции. Между тем, площадь поверхности окна была минимизирована, чтобы уменьшить тепловые потери. Мы установили четыре главных окна на более высоком уровне, чтобы максимизировать эффект естественного освещения, из которого свет проникает вдоль скатных выступов складчатой ​​крыши. У большого окна есть карниз, чтобы блокировать прямой солнечный свет летом, и два вентиляционных окна, освещенных с обеих сторон центрального конька, а маленький треугольный световой люк, обращенный на север, находится на пике крыши (рис. 11 и 12).Деревянный ящик второго этажа был установлен на рычагах, выходящих из бетонного ящика первого этажа. Мы использовали щель между двумя коробками как горизонтальные окна. Вентиляционные окна перфорировали дом во многих направлениях и на разных уровнях; это было эффективно не только для использования различных направлений ветра, но и для обеспечения вентиляции, вызванной разницей температур (рис. 13).

Вид из гостиной

Треугольный световой люк

Горизонтальные щелевые окна для естественной вентиляции и естественного дневного света

2.5 Изоляция и кондиционирование воздуха

Мы устанавливаем технические характеристики изоляции для оптимизации тепловых характеристик. Бетон первого этажа был покрыт изоляцией и служил аккумулятором тепла для стабилизации внутреннего теплового режима. Деревянные панели второго этажа были заполнены формовочной изоляцией для предотвращения тепловых мостов и конденсации. Как правило, зимой сложно создать эффективную систему отопления для внутреннего объема с высокими потолками.Система подогрева полов состоит из энергоэффективного кондиционера, а циркуляционный вентилятор поддерживает тепло на первом этаже. Воздушный поток вдоль складчатой ​​крыши, создаваемый циркуляционным вентилятором, сводит к минимуму неравномерность температуры воздуха во внутреннем пространстве. Благодаря внешней теплоизоляционной бетонной стене, имеющей большую теплоемкость, и системе кондиционирования воздуха под полом, можно круглый год поддерживать комфортный тепловой режим в помещении (рис. 14).

Раздел / концепция экологического дизайна

2.6 Условия устойчивости

Благодаря этим решениям экологического проектирования, наблюдаемые данные показали в основном ожидаемые результаты в отношении энергопотребления. Если в будущем на крыше будут установлены панели солнечных батарей, дом будет домом с нулевым потреблением энергии. Внедренные универсальные технологии и строительные системы оказались достаточно эффективными для сохранения разумной стоимости строительства. Однако вопросы устойчивого строительства не зависят только от технологий.Хотя с улицы дом выглядит довольно закрытым, жители могут видеть небо и по-настоящему ощутить окружающую среду. Характерная складчатая крыша, измененные условия освещения и ступенчатые уровни пола отличают характер каждого места в непрерывном внутреннем пространстве. Эти места можно гибко использовать в соответствии с будущими изменениями в образе жизни семьи. Крайне важно, чтобы дом был устойчивым, чтобы оставаться привлекательным для жителей. Обычно мы ожидаем, что в доме будет проживать их счастливая и комфортная жизнь на более длительный период.

3 Инженерная концепция

Дизайн личного жилого дома с инженерной точки зрения может быть похож на школьное образование. Успех или провал образования становится очевидным по степени, полученной в течение длительного периода времени, и оказывает доминирующее влияние на жизнь. Индивидуальные способности и требования разнообразны, но есть также усредненная общая основа для адаптации к обществу и культуре. В связи с этим в школьном образовании не допускаются неудачи.Становится трудным бросить вызов существующему опыту и стандартизированным теориям школьного образования. Таким же может быть и дизайн личного жилого дома, особенно экологический.

Дом и проживающая в нем семья существуют в той же шкале времени, что и жизнь. Внедрение современных систем и оборудования экологического контроля может улучшить первоначальные экологические характеристики, но эти технологии могут устареть в течение нескольких лет и, возможно, потребуется заменить новыми современными технологиями.Основная стратегия проектирования небольшого жилого дома может заключаться в том, чтобы принять разумную конструкцию на твердом грунте, снизить внешнюю тепловую нагрузку за счет улучшения теплоизоляции и герметичности, а также использовать солнечный свет, наружный воздух и грунтовые воды по мере необходимости. На последующих этапах мы должны рассматривать внедрение разумных и эффективных экологических объектов активного типа с комплексной точки зрения.

Владелец, который является экспертом в области экологического дизайна, а также проектирования систем отопления, вентиляции и кондиционирования воздуха, разделяет это мнение.

На основе этой концепции инженерного проектирования мы ввели следующие устройства / методы контроля окружающей среды. i) использование колодезной воды; (ii) внедрение горизонтальных щелевых окон для естественной вентиляции и естественного дневного света; (iii) интегрированная в материалы реакция фотокаталитического окисления, активированная в видимом свете6-9; (iv) Система теплого пола с подпольной камерой с использованием кондиционера с тепловым насосом; (v) Вентилятор циркуляции воздуха на потолке для управления неоднородным распределением воздуха и температуры; и (vi) внешняя теплоизоляция.

Следующие характеристики были проанализированы с помощью методов моделирования окружающей среды: (i) Оптимизация положения открывания окна с помощью солнечного излучения и анализа внутренней освещенности; (ii) Естественная / перекрестная вентиляция, поддерживаемая моделированием вычислительной гидродинамики (CFD) 10–12; (iii) Оптимизация положения открывания горизонтальных окон щелевого типа с использованием анализа коэффициента ветрового давления с помощью CFD; и (iv) Годовые расчеты тепловой нагрузки для оптимизации теплоизоляции и естественной / механической вентиляции.

Поскольку инструменты численного моделирования / анализа предоставляют детерминированную информацию об условиях окружающей среды, гибкость проектирования может значительно снизиться при нацеливании на оптимизацию окружающей среды. Решая эту проблему компромисса, сотрудничество между архитектором, инженером-экологом и жителем, от стадии проектирования до завершения, позволяет гармонизировать архитектурный дизайн и окружающую среду.

4 Заключение

Для этого жилого дома требования к воздушной / тепловой среде и коммунальным услугам (например,g., потребление электричества и водопроводной воды) постоянно измерялись сразу после въезда семей. Владелец, специалист по экологической инженерии, исследовал способы экологически оптимизировать образ жизни семьи. Непрерывные усилия по оптимизации качества окружающей среды в помещении сразу после завершения строительства делают этот жилой дом приятным.

Раскрытие

Авторы не заявляют о конфликте интересов.

Алюминиевая складывающаяся крыша, 200 рупий / квадратный фут Super Systems

Алюминиевая складывающаяся крыша, 200 рупий / квадратный фут Super Systems | ID: 13484757288

Спецификация продукта

Характеристики	Водонепроницаемость
Обработка поверхности	С покрытием
Материал	Алюминий

Описание продукта

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

---

О компании

Год основания 2014

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот1-2 крор

Участник IndiaMART с января 2015

GST24ADKFS6915K1ZN

Основанная как партнерство в год 2014 , мы «Super Systems» — ведущий производитель широкого ассортимента выдвижных навесов и крыш, натяжных конструкций, навесов из поликарбоната, навесов для окон, и т. Д. Расположенный в Сурат (Гуджарат, Индия) , мы построили широкую и хорошо функциональную инфраструктурную единицу, которая играет важную роль в росте нашей компании.Мы предлагаем эти продукты по разумным ценам и доставляем их в обещанные сроки. Под руководством нашего наставника «Mr. Mufaddal Khumri », мы приобрели огромную клиентуру по всей стране. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Дом со складной крышей / TOOB STUDIO

Дом со складной крышей / TOOB STUDIO

© Lê Anh Đức

+ 25

Поделиться ссылкой

• Facebook

• 9040

  Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/782558/foldel-roof-house-toob-studio

• Площадь Площадь этого архитектурного проекта Площадь: 120 м²
• год Год завершения данного архитектурного проекта Год: 2015 г.
• ФотографииФотографии: Lê Anh Đức

© Lê Anh Đức

Текстовое описание предоставлено архитекторами. Вьетнам — тропическая страна с типичным влажным климатом, который меняется в зависимости от погоды.Температура, поднимающаяся с 38 градусов по Цельсию летом, может резко упасть до 10 градусов по Цельсию зимой. С тех пор, как Ханой вступил в эпоху индустриализации, климатические изменения в столице стали все более серьезными.

© Lê Anh Đức

Эти драматические изменения и болото новых технологий усиливают беспокойство городских жителей о природе и, таким образом, способствуют безудержному появлению коробчатой ​​архитектуры в сочетании с появлением кондиционеров.

План первого этажа

Ба Ви находится в 30 км от столицы Ханоя.Его температура остается стабильно низкой — около 28, даже когда в Ханое поднимается до 38 градусов по Цельсию.

© Lê Anh Đức

Благодаря своей примитивной горной экосистеме, в основном не подверженной влиянию человека, и разнообразию диких животных, все еще обитающих в этой области, Ба Ви является идеальным местом для городских жителей, чтобы насладиться и начать примирение с природой. Это тоже основная цель для нас, чтобы начать этот проект и выполнить все его миссии.

© Lê Anh Đức

Представление длилось в среднем 4 месяца с использованием местных материалов и умеренных методов структурирования, чтобы местные строители могли быстро привыкнуть к ним после обучения и повышения квалификации.

© Lê Anh Đức

На первый взгляд, система крыши с высоким-низким уровнем создает интересную складку, изменяющую обычный вид точек обзора. Нижняя крыша расширяет и затемняет тень над большой террасой, что помогает снизить температуру в помещении и разницу температур в жаркую погоду.

Раздел

Что касается функциональности, гостиная очищена от внутренних пространственных разделений и становится местом, где жители города могут соединиться друг с другом и вернуться к природе.

© Lê Anh Đức

Студия 5G складывает угловую крышу над устаревшей ER в Аллене, Техас

Студия 5G складывает угловую крышу над «Legacy ER» в Аллене, Техас
фото © Майкл Моран
Все изображения любезно предоставлены студией 5G

, спроектированное архитектурным бюро 5G studio, «унаследованное отделение скорой помощи» в Аллене, штат Техас, объединяет под отличительной угловатой крышей отделение неотложной помощи и отделение неотложной помощи. визуально динамические качества складчатой ​​конструкции служат для создания индивидуальности здания, которое объединяет два жизненно важных и обычно разделенных программных элемента.Проект включает площадь 7632 квадратных фута в необычном прямоугольном объеме, окруженном бетонными и стеклянными стенами. скульптурная крыша находится наверху и состоит из перфорированных металлических панелей.

складчатая крыша расположена поверх прямоугольного объема здания
фото © michael moran

выразительный характер экстерьера здания дополняется успокаивающей внутренней средой, которая обслуживает пациентов часто в неблагополучных ситуациях.Световые люки над коридором и медпунктом обеспечивают достаточное количество дневного света, в то время как используется тонкая палитра материалов с белыми стенами и потолком, деревянными акцентами и перегородками из матового стекла.

объект окружен подъездными путями для облегчения доступа транспортных средств
фото © michael moran

фото © michael moran

стропильная конструкция крыши видна сквозь перфорированную металлическую обшивку
фото © michael moran

фото © michael moran

фото © michael moran

световые люки освещают внутренние коридоры и административные помещения
фото © michael moran

конференц-залы с большими стеклянными занавесками и небольшим балконом
фото © Майкл Моран

фото © Майкл Моран

фото © Майкл Моран

фото © Майкл Моран

фото © Майкл Моран

фото © Майкл Моран

статья фото © Майкл Моран

fredrickson I designboom

22 августа 2014 г. 0003

Как работают кабриолеты | HowStuffWorks

Спроектировать автомобиль с откидным верхом не так просто, как просто срезать крышу и установить складной тканевый верх.Есть и другие вопросы, которые следует учитывать.

Конструкция

Крыша обычного автомобиля имеет важное значение для жесткости шасси. Крыша предохраняет автомобиль от скручивания и прогиба. Строительство автомобиля без крыши похоже на строительство подвесного моста без тросов. Таким образом, нижняя часть конструкции кабриолета должна быть значительно усилена. К кузову автомобиля должны быть добавлены тяжелые арматурные кронштейны. Вот почему кабриолеты часто весят больше, чем их аналоги с фиксированной крышей.

Если бы вы срезали крышу своей машины, вы бы обнаружили, что кузов будет сильно скручиваться, особенно если вы будете делать что-то вроде, скажем, проезда по диагонали на лежачих полицейских. В конце концов, автомобиль начал издавать всевозможные скрипы и дребезжания, а также демонстрировать некоторые плохие характеристики управляемости. Для кабриолетов важно иметь особенно прочную конструкцию, чтобы компенсировать отсутствие крыши.

Аэродинамика

Обычно кабриолеты с опущенным верхом намного менее аэродинамичны, чем аналогичные автомобили с постоянной крышей.Длинная плавная крыша сглаживает воздушный поток над автомобилем, что снижает сопротивление. Однако тщательное внимание к деталям может привести к тому, что кабриолет будет иметь почти такую ​​же аэродинамику как с верхом вниз, так и с поднятым.

Одной из таких деталей является небольшой стеклянный экран, расположенный за подголовниками. Вы когда-нибудь видели людей за рулем кабриолета с развевающимися вперед волосами? Это происходит потому, что быстро движущийся воздух, выходящий за верхнюю часть лобового стекла, встречает медленно движущийся воздух внутри кабины.Часть быстро движущегося воздуха замедляется из-за медленно движущегося воздуха. По мере замедления он становится турбулентным, и образуются вихри. Эти вихри турбулентного воздуха похожи на маленькие горизонтальные смерчи. Они вращаются так, что воздух попадает в кабину. Это может быть неудобно для пассажиров и может увеличить аэродинамическое сопротивление. Стеклянный экран за подголовниками блокирует этот воздух, делая салон тише и комфортнее, а также улучшая аэродинамику.

Lexus SC430 почти такой же аэродинамический, как при движении сверху вниз, так и при движении вверх.Позже мы рассмотрим эту машину поближе. Во-первых, давайте посмотрим, как работает обычный кабриолет с тканевым верхом.

Studio Gang показывает сложенную бетонную крышу Арканзасского музея изящных искусств

Сложенная бетонная крыша, спроектированная Studio Gang, теперь находится на месте в Арканзасском музее изящных искусств в Литл-Роке, который в настоящее время ремонтируется студией.

Американское архитектурное бюро Studio Gang и фирма по ландшафтной архитектуре SCAPE опубликовали фотографии крыши в преддверии предполагаемой даты открытия музея в мае 2022 года.

Арканзасский музей изящных искусств откроется в следующем году

. Его площадь составит 133 000 квадратных футов (12 300 квадратных метров). После завершения музей будет окружен 11 акрами ландшафтного общественного парка.

Фацетная кровля изготовлена ​​из тонкого бетона, уложенного угловыми складками. Он охватывает серию изогнутых павильонов, которые соединят существующие конструкции на участке, которые реконструируются и реконструируются как часть схемы.

Северный конец новой структуры представляет собой застекленный второй этаж

SCAPE, и основательница Studio Gang Жанна Ганг спроектировала новый Арканзасский музей изящных искусств в сотрудничестве с фирмой Polk Stanley Wilcox Architects из Литл-Рока.

Studio Gang обнародовала планы капитального ремонта Арт-центра Арканзаса

Бывший Центр искусств Арканзаса, оригинальный музей был построен в 1937 году архитектором Х. Рэем Берксом и многократно расширялся.

На юге здание будет выходить на террасу

. В рамках редизайна стоимостью 142 миллиона долларов новые здания, увенчанные гнутой бетонной крышей, пересекают музейный комплекс, образуя центральную ось.

Действуя «как стебель растения», по словам Studio Gang, этот новый проход будет иметь отремонтированные галереи и ответвляющиеся от него помещения для выступлений.

Бетонная крыша укрывает новые соединительные павильоны

С обоих концов бетонная крыша будет расширяться и обрамлять входы. На севере, где музей выходит на город, крыша будет огибать двор и обрамлять зал второго этажа с остеклением от пола до потолка.

При расширении помещений, предпринятых в 1982 году, был поглощен оригинальный фасад из известняка в стиле ар-деко, вырезанный местным художником Бенджамином Д. Брантли, поэтому Studio Gang решила восстановить его у входа в город в рамках реконструкции.

Крыша теперь установлена ​​в Арканзасском музее изящных искусств

. С другой стороны, вход со стеклянными стенами будет выходить на террасу с рестораном и садами, озелененными SCAPE с 50 местными видами растений, расположенными в садах в форме лепестков. перекликаются с дизайном крыши.

Недавние культурные проекты, осуществляемые базирующейся в Chigaco Studio Gang, включают расширение Американского музея естественной истории в Нью-Йорке и реконструкцию парка в Мемфисе.
