Плита перекрытия: виды и технические характеристики

Содержание:
Виды плит перекрытия: полнотелые плиты
Плита перекрытия пустотная: виды и для чего предназначен каждый из них
Как укладывать плиты перекрытия: несколько нюансов

Подвал, этаж, крыша – все эти элементы строения требуют перекрытия. Не собираетесь же вы летать по воздуху? А из чего лучше всего делать перекрытия? Естественно, из железобетонных плит. Существует, правда, еще один хороший способ перекрытия зданий (монолитное литье), но для его осуществления нужна серьезная опалубка, приобретать или брать в аренду которую – дорогое удовольствие. В этой статье вместе с сайтом stroisovety.org мы разберемся с разновидностями плит и узнаем, как укладывается плита перекрытия своими руками?

Плита перекрытия: характеристики

Существуют всего два основных вида плит перекрытия – это полнотелые и пустотные плиты перекрытия. Каждый из этих видов предназначен для определенного типа построек, но, как и со многими другими строительными материалами, наибольшей популярностью пользуются пустотные железобетонные плиты – их можно назвать универсальными, и подходят они для построек практически любого типа.

Не исключением являются и частные дома. Начнем по порядку.

Виды плит перекрытия: полнотелые плиты

Различают три вида полнотелых монолитных плит перекрытия – это ребристые, кессонные и безбалочные плиты.

• Ребристые плиты перекрытия представляют собой систему перекрещивающихся между собой балок, пространство между которыми заполнено бетоном. Данный тип перекрытий призван выдерживать большие нагрузки – в большинстве случаев их применяют при строительстве производственных и торговых площадей, на которых размещается оборудование большого веса. В частном и жилом строительстве такие перекрытия не используются – во-первых, это дорого, а, во-вторых, нецелесообразно.

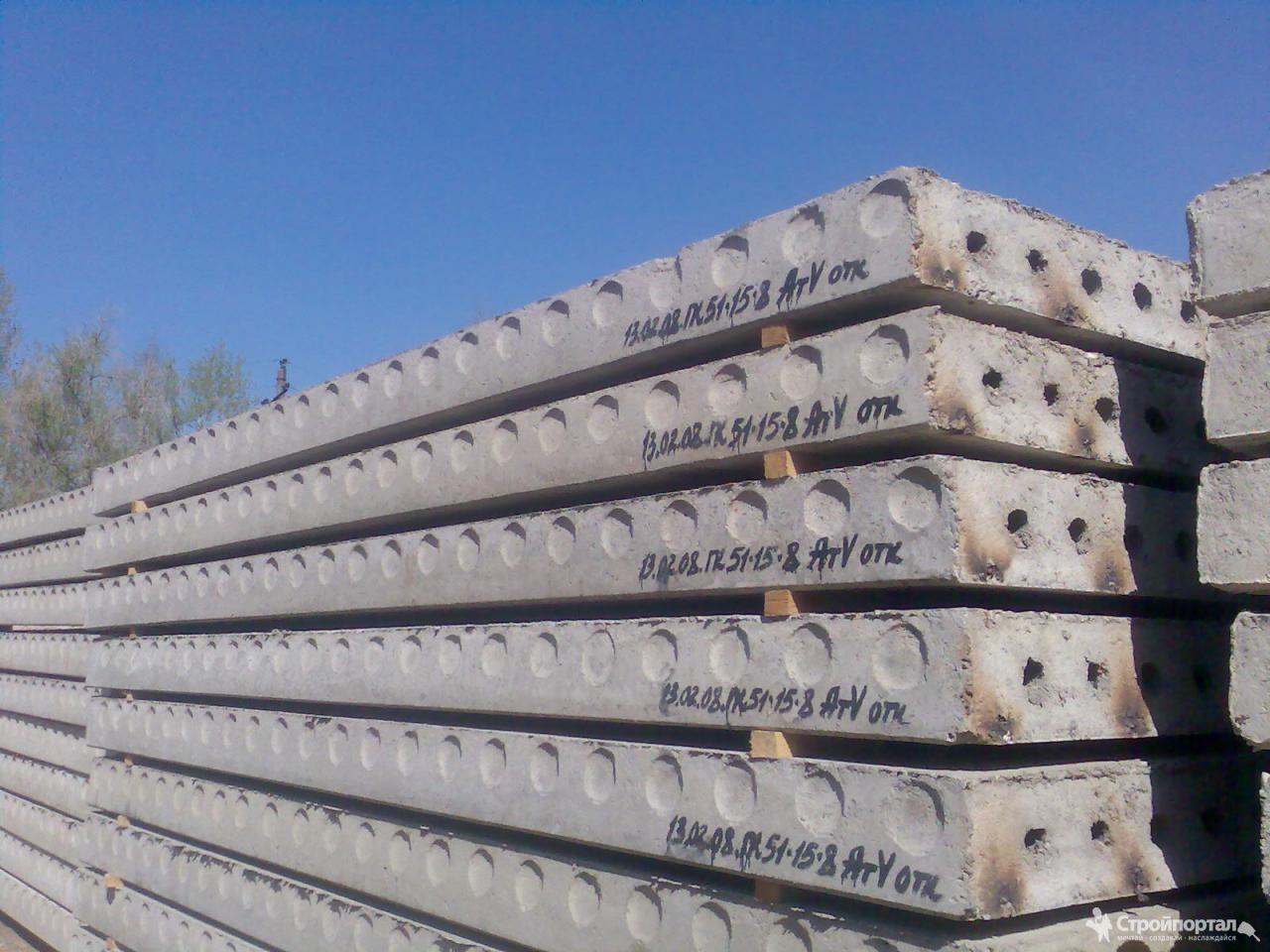

  Полнотелые плиты перекрытия фото

• Кессонные плиты перекрытия представляют собой, опять же, сетку одинаковых по габаритам балок, пространство между которыми заполнено более тонким слоем бетона. Этот тип перекрытия также не применяется в жилом и частном строительстве – как и предыдущий вид перекрытий, его используют при строительстве промышленных зданий. Кессонные перекрытия способны выдерживать очень большую нагрузку.

  Кессонные плиты перекрытия фото

• Безбалочные плиты перекрытия представляют собой ровную монолитную плиту, которую при строительстве опирают не только на стены, но и на колонны. Это именно тот тип полнотелых железобетонных плит, который самым лучшим образом подходит для изготовления перекрытий жилых домов. Их гладкая структура позволяет избавиться от последующей установки систем подвесных потолков – плита просто шпаклюется и красится. Как говорится, просто и красиво.

Размер всех полнотелых монолитных плит перекрытия практически не ограничен – изготавливаются они непосредственно на объекте. Устанавливается горизонтальная опалубка, укладывается арматурный каркас, после чего все это заливается бетоном, при этом бетонировка осуществляется непрерывно. Только так можно получить монолитное перекрытие.

Монолитная плита перекрытия фото

Плита перекрытия пустотная: виды и для чего предназначен каждый из них

Многопустотные плиты перекрытия могут отличаться друг от друга по трем признакам – форме, диаметру пустот и габаритным размерам. С учетом этих различий все пустотные плиты перекрытия разделили на 15 типов, каждому их которых присвоили свою маркировку.

1. 1ПК – плита с круглыми пустотами, диаметр которых составляет 159мм, а толщина 220мм. Предназначена для укладки поверх стен с опиранием по двум сторонам.
2. 1ПКТ – железобетонная плита с круглыми пустотами при толщине плиты в 220мм, диаметр пустот составляет 159мм. Укладывается с опиранием по трем сторонам.
3. 1ПКК – круглопустотная железобетонная плита. Диаметр пустот составляет 159мм, а толщина плиты равна 220мм. Плита предназначена для укладки на стены с опорой по четырем сторонам.
4. 2ПК – плита с круглыми пустотами толщиной 220мм и диаметром отверстий 140мм. Укладывается с опорой на две стороны.
5. 2ПКТ – плита с пустотами диаметром 140мм. Имеет толщину 220мм и предназначена для укладки на стены с опорой на три стороны.
6. 2ПКК – железобетонная плита толщиной 220мм и диаметром пустот 140мм. Укладывается с опорой на четыре стены.

   Монолитная плита перекрытия фото

7. 3ПК – плита круглопустотная толщиной 220мм и диаметром отверстий, который составляет 127мм. Опирание плиты осуществляется на две торцевые стороны.
8. 3ПКТ – железобетонная плита толщиной 220мм и диаметром пустот 127мм. Устанавливается с опорой на 3 стороны (две торцевые и одну длинную).
9. 3ПКК – плита с круглыми пустотами, диаметр которых составляет 127мм. При толщине в 220мм данная плита требует установки с опорой по четырем сторонам.
10. 4ПК – плита железобетонная с круглыми пустотами диаметром 159мм. Толщина плиты в 260мм позволяет устанавливать ее с опорой по двум торцевым сторонам.
11. 5ПК – круглопустотная плита толщиной 260мм и диаметром отверстий 180мм. Ее установка осуществляется с опиранием по двум торцевым сторонам.
12. 6ПК – плита, имеющая круглые пустоты. Ее толщина составляет 300мм, а диаметр пустот 203мм. Опирание этой плиты осуществляется по двум торцевым сторонам.
13. 7ПК – плита имеет толщину 160мм и диаметр пустот 114мм. Предназначена для установки с опорой на две торцевые стороны.
14. ПГ – железобетонная плита с овальными пустотами. Изготавливается толщиной 260мм и предназначена для установки на стены с опорой по двум торцам.
15. ПБ – круглопустотная железобетонная плита, изготавливаемая методом непрерывной формовки. Может разрезаться в любой размер. Этот тип плит имеет толщину 260мм, диаметр пустот 159мм и предназначен для установки на стены с опорой на две торцевые стороны. Размеры всех этих пустотных плит перекрытия унифицированы – они могут иметь длину 6 или 12м и ширину, составляющую 1, 1,2 и 1,8м.

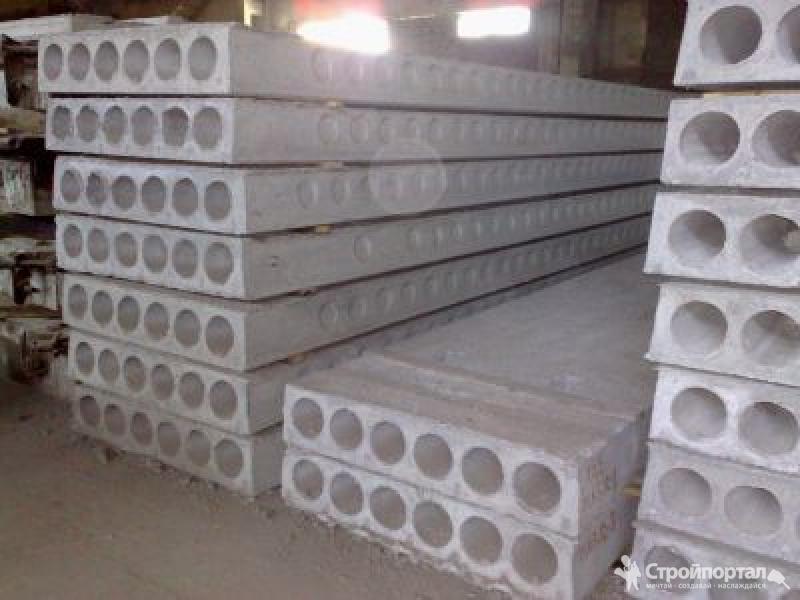

    Виды пустотных плит перекрытия

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

1. Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
2. Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.

Монтаж плит перекрытия фото

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены. Так называемая анкеровка выполняется с помощью сварки – плиты соединяются между собой посредством круглого прута диаметром 12мм.

И напоследок скажу еще одну немаловажную деталь, игнорируя которую плита перекрытия просто не может быть качественно уложена – это заделывание пустот. Торцы плит, опирающиеся на наружные стены и те, которые находятся внутри, но остаются открытыми, сначала нужно заполнить минеральным утеплителем, а потом заделать цементным раствором. Этот нюанс позволит предотвратить промерзание плиты перекрытия в зимний период года.

Автор статьи Александр Куликов

Инструкция по раскладке плит перекрытия

Перед тем как перейти к  раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные  плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных  плит перекрытия:

Ширина

Стандартная ширина плит ПК:  1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина  от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от  2  и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.



Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная.  Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес:  колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.



Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).



Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах.  В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя.  Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так.  Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть  записаны ПК, 1ПК, 2ПК  — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования.  На всю длину цеха завода натягиваются канаты из металла, заливает  бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше.  Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

1. Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
2. У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
3. Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
4. Минимальное опирание плиты 90 мм, максимальное 250 мм.  Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)

   Инструкция раскладки плит перекрытия

Некоторые правила из практики:

1. Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и  не к каждому участку могут подъехать.
2. Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
3. Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
4. Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше. Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов.  Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия  необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142





Плиты перекрытия, классификация — фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

Монолитная плита перекрытия

2. Сборного железобетона.

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

Сборка опалубки для плит перекрытия

– В готовом «ложе» монтируется арматурный каркас.

Арматурный каркас для монолитной плиты перекрытия

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

1. Многопустотные плиты, маркируемые «ПК».

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

Безбалочные плиты перекрытия

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео







---

Автор: Михаил Бонд

---

Рейтинг:
Загрузка…

---

Понравился пост? Поделись с друзьями!

Пустотные плиты перекрытия: маркировка, размеры, характеристики

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков. Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов. При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

• усиливает прочность панели и повышает несущие способности изделия;
• улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
• облегчает работы по монтажу инженерных коммуникаций.

Как выглядят пустотные плиты перекрытия

Строительный материал этой категории производится с применением различных технологий:

1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

• плиты с полостями круглого сечения;
• элементы перекрытия с грушевидными пустотами;
• конструкции с отверстиями овальной формы.

По назначению выделяют:

• кладка по одной стороне;
• по двум торцам;
• по трем сторонам;
• по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

• длина – 1,68- 12 м;
• ширина – 0,98-1,48 м;
• толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

На фото пустотная плита перекрытия 6ПК

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

• статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
• динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

• точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
• распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

• разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
• рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
• делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

• определение площади основы – 1,49х22,8=3,4 м²;
• нагрузка на квадратный метр основания – 1180:3,4=347 кг;
• отнимаем от значения усилия собственную массу – 800-347=453 кг;
• суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

• тип изделия;
• конфигурация отверстия;
• количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

• ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
• 23 – округленное значение длины в 22,8 дециметров;
• 15 – округленное значение ширины в 14,9 дециметров;
• 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

• ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
• 72 – округленный параметр длины в 71,8 дециметров;
• 15 – округленный параметр ширины в 14,9 дециметров;
• 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².

На фото плиты перекрытия ПБ 46-12-8

Также в маркировке указывают последними буквами следующие значения:

• АтV – армировано перенапряженной арматурой категории АтV;
• т – изготовлено из тяжелого бетона;
• а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

• цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
• цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

• натяжение прутьев из нержавеющей стали в каркасной форме;
• укладка стальной сетки;
• заливка бетоном формы с армирующей конструкцией;
• обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов. Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру. Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

• повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
• отменные теплоизоляционные характеристики и свойства звукопоглощения;
• высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
• пустотный железобетонный материал не подвержен коррозии;
• продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
• безусадочность строительного материала, соответствие размеров;
• ускоренные темпы выполнения монтажных работ;
• повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
• возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

1. Технические параметры
2. Расшифровка маркировки
3. Область применения
4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип	Фактическая толщина, мм	Длина (максимальная, включительно), м	Приведенная толщина плит (отношение объема бетона к площади) мм	Диаметр пустот, мм	Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК	220	7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны)	120	159	185
2ПК, 2ПКТ, 2ПКК		7,2	160	140
3ПК, 3ПКТ, 3ПКК		6,3		127
4ПК	260	9,0		159 *
5ПК		12	170	180	235
6ПК			150	203	233
7ПК	160	7,2	90	114	139
ПГ	260	12	150
ПБ	220	Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

• Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
• Улучшить изоляционные способности здания.
• Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
• Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия	Несущая способность, кг/м2	Размеры (длина× ширина× толщина), мм	Вес, кг	Цена за 1 шт, рубли
ПК 16.10-8	800	1580×990×220	520	2 930
ПК 20.12-8		1980×1190×220	750	4 340
ПК 30.10-8		2980×990×220	880	6 000
ПК 36.10-8		3580×990×220	1060	6 410
ПК 45.15-8		4480×1490×220	2120	12 600
ПК 60.18-8		5980×1780×220	3250	13 340
ПК 90.15-8		8980×1490×220	4190	40 760
2ПК 21.12-8	800	2080×1190×220	950	3 800
2ПК 62.10-8		6180×990×220	2425	8 730

размеры, масса и прочие характеристики

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

• Нагружать перекрытие сразу после монтажа без бетонной стяжки.
• Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
• Упростить процесс транспортировки и монтажа.
• Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

• Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
• Создание условий для проведения коммуникаций, что сокращает время на отделку.
• Увеличение полезного объема сооружения.
• Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м²достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м² – 712/2,4 · 1 = 297 кг/м². Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м².
• AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

1. В металлическую опалубку укладывают арматуру.
2. Производят бетонирование металлической формы.
3. Для удаления пузырьков воздуха производят вибрацию всей формы.
4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
4. Производят сушку изделий.
5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий	ПК	ПБ
Несущая способность, кгс/м2	Стандартная – 800	Более широкий диапазон – от 300 до 1600.
Максимальная длина, м	7,2	12
Марка бетона	М200-М400	М400-М500
Использование предварительно напряженной арматуры	При длине от 4,2 м.	Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия	Более легкие – на 4-6% легче, чем ПБ.	Тяжелее ПК.
Качество поверхности	Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.	Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания	Выпускаются в нескольких видах: ПК – опирание на 2 стороны; ПКТ – опирание на 3 стороны; ПКК – опирание на 4 стороны.	Могут опираться только на 2 стороны.
Прочие важные особенности	Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия). Наличие монтажных петель облегчает транспортировку и монтаж.	Идеальные геометрические размеры с минимальными допусками. Большой выбор типоразмеров с шагом 100 мм. Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

• На железобетон – 70 мм, максимум – 160 мм.
• На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
• На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
• На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

1. Очищение поверхности, куда будет уложена конструкция, от мусора.
2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

• Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
• Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

В заключение

Пустотные плиты перекрытия – распространенный вид строительных конструкций, без которых сегодня трудно представить возведение зданий любого назначения. Использование таких плит позволяет снизить нагрузку на периметр сооружения, что удешевляет работы по возведению фундамента и стен. Еще из-за меньшего веса пустотки снижают усадку здания, что позволяет раньше приступать к отделочным работам.

монолитные, пустотные размеры и цены фото

15.07.2016/в Плита перекрытия /от admin

Что такое плита перекрытия? Так называют изделия из железобетона, которые применяются в качестве перекрытий между этажами жилых домов, промышленных объектов и общественных зданий. Одна сторона такой плиты становится элементом потолка одного этажа, а вторая – частью пола другого этажа. Их также часто используют в процессе прокладывания теплотрасс и постройки тоннелей.

Материалом для производства перекрытий могут быть такие разновидности бетона:

• тяжелый бетон;
• плотный силикатный бетон;
• конструкционный бетон с плотной структурой и небольшой массой.

Существуют также перекрытия, которые работают на изгиб. Для их производства применяют напряженный железобетон. Материал класса В15 и В25 используется в предварительно напряженных плитах, а плиты без такого напряжения делают из бетона классов В15 или В20.

В целом железобетонные плиты перекрытия делят на монолитные (ребристые) и пустотные. Характерной особенностью монолитных конструкций является их высокая прочность и стойкость к внешним воздействиям. Такие изделия почти не провисают и не деформируются со временем. Однако железобетон имеет серьёзные недостатки – очень большой вес, высокий уровень теплопроводности и плохая звукоизоляция.

Пустотные плиты

Железобетонное перекрытие

Форма пустот может быть круглой или овальной. Пустоты зачастую расположены горизонтально, но можно встретить и вертикальные. Нижняя часть обычной пустотной плиты, которая становится потолком нижнего этажа, готова к отделке. Верхняя же сторона будет основанием для пола верхнего этажа.

Пустотные железобетонные перекрытия имеют такие преимущества:

• Прочность таких конструкций не уступает монолитным, а их вес за счет пустот становится намного меньше;
• Благодаря воздушной прослойке в каналах улучшаются тепло- и звукоизоляционные свойства помещений;
• Плиты хорошо защищены от мороза, поэтому помещения с такими плитами могут обходиться без отопления;
• Пустотные перекрытия обладают хорошей влагостойкостью, что позволяет использовать их в условиях повышенной влажности;
• Пространство между плитами можно использовать для скрытия коммуникаций.

Ребристые (монолитные) плиты

Монолитное перекрытие с установленной опалубкой

Ребра таких плит могут быть направлены вниз или вверх. Железобетонные перекрытия с ребрами вниз в основном используются в зданиях промышленного типа. Плиты с ребрами вверх предназначены для устройства пола.

Достоинства ребристых ЖБ перекрытий:

• Расположенные вдоль ребра жесткости позволяют значительно повышают прочность плит и их стойкость к механическим воздействиям. Таким образом, они могут выдержать огромный вес, не деформируясь при этом.
• Можно найти монолитные конструкции больших размеров, предназначенные для перекрытий над большими торговыми залами, развлекательными центрами и общественными зданиями.

Недостаток таких плит состоит в их не очень эстетичном виде. Это единственная причина, по которой их пока что редко используют в строительстве многоэтажных домов.

Размеры ЖБ плит

В целом длина сборных пустотных плит перекрытия составляет от 2,8 до 6,4 м. В некоторых случаях ширина может достигать 3,2 м, а высота 0,22 м. Не менее важный показатель – толщина панелей. Так, для пустотных конструкций толщина самой плиты составляет от 25-30 мм, ребер – от 30-35 мм. Монолитные изделия имеют толщину около 50-60 мм. Их ширину часто определяют в зависимости от длины – чтобы градация массы не была больше грузоподъемности кранов 3-5 т. Например, если полка с пустотами имеет ширину 3,2 м и длину 6 м, она весит примерно 5-6 т. Такая плита может полностью перекрыть жилое помещение.

Монолитные железобетонные перекрытия сооружают на месте строительства. Они могут приобретать любую форму, поэтому их использование даёт возможность проектировать дом как угодно, не придерживаясь канонов, которых требуют сборные железобетонные перекрытия. Монолитную плиту сооружают в несколько этапов – монтаж опалубки, создание каркаса из арматуры, заливка цемента и разборка опалубки после застывания конструкции.

Опалубку можно сделать из фанеры или обрезной доски. Лучше всего отдать предпочтение первому варианту, так как фанерная поверхность будет ровнее и потребует меньше швов. Хорошим выбором станет также металлическая опалубка. Сначала плоские детали опалубки устанавливают на горизонтальных балках из дерева или металла, расположенных на вертикальных опорах. В качестве опор желательно выбрать металлические стойки с регулирующейся высотой – так можно будет точно установить горизонтальную плоскость для заливки бетона. Стойки не обязательно покупать, можно взять в аренду. Собранная опалубка должна иметь жесткую форму и в процессе работы выдерживать вес залитой плиты, арматуры, а также любые другие нагрузки.

Собранный арматурный каркас должен быть ровным. Первый его слой – защитный – должен возвышаться над опалубкой на 20-50 мм. Его высота зависит от толщины ЖБ конструкции, а также её параметров. Защитный слой получил такое название, потому что она защищает арматуру от коррозии и делает каркас огнеустойчивым. Арматуру устанавливают на пластиковые опоры, которые и держат её на определённой высоте над опалубкой. Существует много видов этих опор, или фиксаторов, которые подбирают в соответствии с толщиной первого слоя бетона и разреза арматуры. Благодаря специальным арматурным элементам второй слой каркаса поддерживается над первым.

Хранение ЖБ перекрытий

С момента покупки и до монтажа железобетонных плит может пройти много времени, в течение которого их нужно где-то хранить. Таким образом, неправильное хранение может испортить материал и сделать его непригодным для использования. Например, категорически запрещено держать бетон на земле или под открытым небом: бетон имеет пористую структуру, и легко впитывает влагу от грунта или дождевую воду. Резкие изменения температуры – из минусовой в плюсовую и наоборот – приводят к необратимым разрушениям материала. Периодическое намокание может также вызвать так называемое «выщелачивание», или коррозию бетона, что также уменьшает его прочность.

Штабель плит перекрытия при правильном складировании и хранении

Примечание

Если перекрытия подлежат длительному хранению, их нужно накрыть, к примеру, полиэтиленовой плёнкой, рубероидом, шифером и тд. Плиты должны храниться на ровной поверхности, при этом их нужно укладывать штабелями (стопками) так, чтобы высота штабеля не была выше 2,5 м, а монтажные петли находились вверху.

Чтобы в теле изделий не появились трещины, между ними нужно проложить деревянные бруски в местах размещения монтажных петель. Бруски на разных уровнях в этом случае будут находиться друг под другом. Такое хранение железобетонных плит будет соответствовать принятой расчетной схеме во время подъема плиты монтажным краном.



Похожие статьи

Перекрытие перекрытия — обзор

6.3.1 Плиты

Рассмотрим перекрытие из балок и перекрытий с N _x и N _y пролетов в направлениях x и y , соответственно. Пол разделен на NS = NS _x + NS _y критических секций: NS _x секций в направлении x и NS _y секций в направлении y , как показано на рисунке 6.1. Критические сечения в основном выбираются около опор и средних пролетов. Каждая секция содержит N _b секций балки и N _s секций перекрытия. Общую стоимость пола можно представить как сумму отдельных затрат на критические секции. Теперь, если взаимосвязь между параметрами поперечного сечения и эффектами воздействия проекта установлена, функция стоимости может быть определена в терминах эффектов воздействия.

Рисунок 6.1. Пролетные и контрольные секции в направлениях перекрытий x и y .

Основываясь на упрощенном методе проектирования плит в Австралийском стандарте для бетонных конструкций (AS3600, 2009), единственный эффект воздействия, который необходимо учитывать, — это изгибающий момент в полосах, проходящих в направлениях x и y . Эти полосы могут быть сформированы путем проведения контрольных участков вдоль плит в обоих направлениях, и распределение момента вдоль краев полос определяется соответствующим образом.

Рассмотрим уравнение. (6.2) в качестве потенциальной альтернативной функции затрат уравнению.(6.1) в плите

(6.2) Ci (s) = c1Mui (s)

, где C ^(s) — стоимость каждой секции плиты, а Mui (s) — допустимая нагрузка на изгибающий момент каждой плита на критическом участке i и c ₁ — коэффициент. Для всего перекрытия перекрытия, включая N _s секций, изменение вместимости секций приведет к изменению общей стоимости секций следующим образом:

(6,3) ΔC (s) = ∑1NsΔCi (s) = ∑1Nsc1ΔMui (s)

В качестве альтернативы, согласно формуле.(6.1), при изменении любого из параметров поперечного сечения функция стоимости плит изменяется следующим образом:

(6.4) ΔC (s) = ccΔAc (s) + cslΔAsl (s)

При оптимизации компоновки перекрытий перекрытий , сдвиговой арматуры и затрат на опалубку можно исключить из процесса расчета. Причины в том, что, во-первых, плиты не считаются армированными на сдвиг, а во-вторых, общая площадь плит постоянна, а планировка перекрытия и длина пролета не влияют на окончательный размер опалубки.

Чтобы перейти от уравнения. (6.1) в уравнение. (6.2) и получим взвешенный коэффициент c ₁ , первый шаг — определить, как вариации A _c и A _sl влияют на Mu (s) и наоборот. То есть нам нужно знать, как различная величина каждого параметра поперечного сечения влияет на прочностные характеристики сечения.

Для плит как положительный, так и отрицательный допустимый изгибающий момент получают из предельных значений прочности секции при изгибе Mu (s), которые могут быть рассчитаны по формуле.(6.5) (Лу и Чоудхури, 2010).

(6.5) {Mu (s) ≅As (s) fyl (D (s) −c (s) −dc (s)) dc (s) = 0,5γku (D (s) −c (s))

, где D ^(s) — толщина плиты. Остальные параметры определены на рисунке 6.1.

Изменение допустимой нагрузки на изгибающий момент плит по отношению к As (s) следующее:

(6,6) ΔMu (s) ΔAs (s) ≅fyl (D (s) −c (s) −dc ( s)) → ΔAs (s) = (fyl (D (s) −c (s)) (1−0.5γku)) — 1ΔMu (s) = K1ΔMu (s)

Единственный параметр, который влияет на изменение объем бетона в плитах — это толщина плиты.То есть

(6,7) ΔAc (s) ≅Ls⋅ΔD (s)

, где L _s — ширина плиты. Любые изменения толщины плиты приводят к изменению допустимой нагрузки на изгибающий момент плиты следующим образом:

(6,8) ΔMu (s) ΔAc (s) ≅ΔMu (s) LsΔD (s) ≅fyAs (s) Ls (1−0,5γku) → ΔAc (s) ≅ [fyAsLs (1−0,5γku)] — 1ΔMu (s) = K2ΔMu (s)

Умножая обе части уравнения. (6,8) на c _c и сравнивая его с уравнениями. (6.3) и (6.4) приводят к:

(6.9) c1 = cslK1 + ccK2

Коэффициент c ₁ определяет, как параметр Mui (s) влияет на функцию стоимости плиты, как показано в уравнении.(6.2).

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Пустотелый железобетон — Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

• Соблюдайте жесткие графики при одновременном снижении затрат на строительство
• Производство за пределами предприятия с контролем качества на заводе позволяет производить и устанавливать круглый год
• Высокая несущая способность
• Общие более низкие затраты на техническое обслуживание по сравнению с другими строительными материалами

Никакая другая строительная система не сочетает творческий подход и практичность, как пустотные полы и кровельные конструкции Spancrete.Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получилась звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство в любых погодных условиях сокращает сроки выполнения проекта и позволяет вам быстрее приступить к работе. Компоненты на заказ изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, позволяющие воплотить в жизнь любые задумки, и обеспечивает прочность конструкций, устойчивых к пожарам и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже. Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности многоквартирных жилых домов, производственных и развлекательных объектов, магазинов, школ, муниципальных и коммерческих зданий.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными изделиями или конструкционной сталью, пустотелый сердечник Spancrete обеспечивает немедленную рабочую поверхность и закрытое пространство для других профессий. Кроме того, в панелях есть сплошные пустоты, которые снижают вес и стоимость, а также могут использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Многопустотные плиты: описание и фото

Одним из самых необходимых, недорогих и удобных в монтаже строительных материалов являются плиты перекрытия. В настоящее время выпускаются два вида аналогичных изделий: пустотелые и цельные. Каждый тип предназначен для решения определенных строительных задач, но все же часто при возведении различных конструкций используются пустотные плиты перекрытия. По сути, это универсальные конструкции, так как их можно использовать для любого типа строительства.Они незаменимы при снятии перекрытий, отделении подвалов от основных построек, строительстве гаражей, крыш и многих других конструкций. №

Плита перекрытия пустотная (ПК) — плоский бетонный блок прямоугольной формы. Внутри конструкции имеются полости овальной формы. Они нужны для уменьшения веса панели, для повышения ее теплоудерживающих свойств. Внутри пустоты при необходимости можно проложить инженерные коммуникации.

Особенности производства

Производство панелей осуществляется по чертежам методом заливки в соответствии с требованиями ГОСТ: пустотные плиты изготавливаются из тяжелого бетона, класс плотности не ниже В30.Чтобы придать изделиям необходимую прочность, в опалубку укладывается каркас. Для продления срока службы и сохранения прочности все металлические элементы покрываются специальным составом для защиты от коррозии. Благодаря этому изделия сохраняют хорошую прочность на изгиб в течение многих десятилетий.

Кроме того, по ГОСТу для панелей, которые будут опираться на стены только с двух или трех сторон, каркас делают не из простого армирования, а предварительно напряженного. №

Для дальнейшего облегчения работы с отделочными материалами верхняя и нижняя плоскости панелей тщательно выравниваются, чтобы их можно было красить, оклеивать обоями и другими видами отделочных материалов без штукатурки.Отверстия для шнурков и петли на панелях предназначены для облегчения установки и перемещения.

Способ приготовления

Весь производственный процесс строго контролируется и регулируется в соответствии с требованиями официальных документов. Изготовление изделий происходит по следующей схеме: в специальной форме открытого типа монтируется в 3-5 см от края каркасной конструкции.

Вместе с каркасом уложены и прошиты петли. Когда металлическая арматура готова, смесь заливается бетоном.Благодаря применению вибрационного метода изделия получаются не только прочными, высокопрочными, но и строго соответствуют проектным параметрам. В них нет приливов, трещин, впадин, сколов и других дефектов, способных снизить прочность изделия.

Затем панели подвергаются термообработке и отправляются в лабораторию, где они проходят проверку на наличие дефектов, а также проверяются показатели и контрольные показатели.

Материалы

В будущем пустотные плиты будут иметь необходимые характеристики, для их изготовления, помимо очищенной воды, производители используют только качественный портландцемент.Заполнитель — мелкий песчано-гравийный щебень. Они устойчивы к перепадам температур и придают панелям эти свойства. Чтобы максимизировать другие важные показатели, используются различные пластификаторы.

Для сплошного армирования, в зависимости от назначения изделий, могут применяться:

1. Семипроволочный участок 6П-7.
2. Проволока высокопрочная периодического профиля. Его сечение должно быть 5Вр-II.
3. Стержни, для изготовления которых использовалась термически закаленная сталь класса Ат-V.
4. Канаты диаметром 6 мм класса К-7.
5. Проволока арматурная класса ВР-II и другие аналогичные материалы, разрешенные Госстандартом.

Показатели стандартов

Пустотные плиты перекрытия серии 1 141 1 -Это основной стандарт для изготовления панелей ПК. Поэтому при производстве строго соблюдаются все нормы и правила. Более того, панели никогда не отравляются для продажи, если они не прошли проверку качества, о чем свидетельствуют выданные им технические паспорта и сертификаты.

На боковых гранях каждой панели нанесена обязательная маркировка с указанием всей информации о продукте. На основании предоставленных данных осуществляется подбор элементов для конкретного объекта с учетом особенностей панельных изделий и требований к их характеристикам.

Маркировка

Поскольку пустотные плиты перекрытия предназначены для типового строительства, они маркируются при производстве. Для этого поставьте знаки в виде букв и цифр:

ПК
1. — варочная поверхность пустотелая.
2. Первое числовое обозначение — длина. Он представлен в дециметрах (показатель округлен до целого числа).
3. Вторая цифра указывает ширину в дм (округленное значение).
4. Третья цифра указывает максимальные несущие свойства продукта. Показатель отображается в МПа.

Характеристики

В настоящее время производится множество видов полых изделий, которые различаются диаметром пустот и формой самих плит.Один из показателей, по которому различаются многопустотные плиты перекрытия, — размер.

P , 3PKK

Можно использовать панель 904 конструкции любых монтажных размеров: габаритные показатели настолько унифицированы, что подходят везде.Это одна из важных характеристик продукции, которую представляет данная серия. Пустотные плиты перекрытия выдерживают значительные нагрузки, по размерам уступают аналогичным изделиям, которые предназначены для использования при строительстве фундамента, несущих стен. Но в то же время панельные конструкции с пустотами имеют многократный запас прочности.

Основные свойства

Чтобы понять, насколько важны и необходимы для строительства панельные конструкции, достаточно рассмотреть преимущества железобетонных многопустотных плит перекрытия.Серия 1141-1 разработана для использования в зонах с повышенной сейсмичностью, поэтому отличается особой прочностью. Кроме того, использование изделий имеет множество других положительных качеств:

1. Позволяют конструкции выдерживать довольно внушительные нагрузки.
2. Полые изделия обеспечивают высокие теплоизоляционные свойства, отличную морозостойкость и пожаробезопасность.
3. При правильной регулировке опоры плиты перекрытия обеспечивают абсолютно горизонтальную поверхность.
4. Для повышения морозостойкости изготавливают панели, в которых полости заполняются пористыми изоляционными материалами.
5. Салфетки прочные, не требуют дополнительного ухода, их использование значительно облегчает нанесение финишного покрытия.
6. Использование пластин улучшает водонепроницаемость здания, предотвращая попадание газа, пара и шума в другие части здания.

В приложении есть

ПК-панели, востребованные сегодня на строительных объектах различного назначения. Это производственные и общественные здания, жилые дома, лоджии, балконы. Используя пустотные плиты перекрытия, можно создать сразу два конструктивных элемента.Это потолок и пол, которые к тому же будут практически идеально ровными.

Благодаря таким характеристикам, как прочность, огнестойкость, теплоизоляция, панели могут применяться при возведении строительных конструкций в районах с любым климатом.

Фотографии строительства | Финикс Троттинг Парк

Все фотографии принадлежат PhoenixTrottingPark.com, если не указано иное. Я очень много работал, чтобы получить разрешение везде, где это было возможно; поэтому, пожалуйста, не используйте эти изображения без разрешения.Свяжитесь с нами для получения информации о воспроизведении и использовании.

Чудо инженерной мысли

Парк Финикс Троттинг был поистине чудом строительной техники. Массивное здание имеет длину 500 футов (152,4 метра), ширину 195 футов (59,4 метра) и высоту 86 футов (26,2 метра). Объект был построен в 1964 году, на строительство потребовалось менее года. Быстрое строительство стало возможным благодаря широкому использованию сборных бетонных элементов, подвергнутых последующему натяжению, которые были собраны вместе, как гигантская трехмерная головоломка.В проекте было использовано более 3000 сборных элементов. Трибуна и ипподром расположены на огромном участке земли в 640 акров.

Трактор тянет за собой землеройную машину, предназначенную для выравнивания почвы перед строительством. Источник: неизвестен.

Автоцистерна с водой разбрызгивает воду, чтобы уменьшить количество пыли. Источник: неизвестен.

Затонувшая форма для бетона, в которой изготавливаются балки крыши.Для строительства опалубки под землей требовалось меньше опалубки, чем над землей, что упростило отливку. Источник: Construction Methods, октябрь 1964 г.

На этом изображении показана форма, созданная для создания полых балок треугольной формы, которые поддерживают крышу и служат в качестве нагревательных каналов для циркуляции горячего воздуха по всему зданию. Арматурные стержни с использованием пост-напряжения натянуты на прочное масло в бумажных оболочках, которые будут покрыты бетоном.Источник: Victor Gruen Associates.

Одна из готовых пустотных балок кровли. Некоторые из структурных элементов имеют размер 8×8 футов на 114 футов в длину. Источник: журнал «Архитектура Запад».

Эти Y-образные опоры представляют собой сборную стальную плиту на сборных железобетонных колоннах. Они будут поддерживать V-образные балки на крыше. Источник: журнал «Архитектура Запад».

Пустотные плиты перекрытия из спанбетона были изготовлены в Фениксе, а все остальные конструктивные элементы были отлиты на месте.Вся конструкция собирается вместе, как строительные блоки. Кабели удерживают элементы на месте во время строительства. Консоль представляет собой беспрецедентную высоту 40 футов. Источник: журнал «Архитектура Запад».

Выгрузка балок с надрезом, предназначенных для опоры на трибуны. Эти балки, сборные и пост-напряженные, использующие растягивающее усилие более 900 тонн, имеют длину 34,50 метра и допускают консольную длину более 15 метров. Источник: Victor Gruen Associates.

Посмотрите на этот потрясающий снимок балок перекрытия на месте.Они будут поддерживать пустотные перекрытия Spancrete. Источник: Victor Gruen Associates.

Вот еще один угол опор пола с массивными 40-футовыми опорами. консольный. Вертикальные опорные колонны обеспечивают минимальное препятствие для обзора снаружи, с Y-образными опорами наверху для поддержки балок крыши. Источник: Victor Gruen Associates.

Глядя через овальную дорожку, где подрядчик выполняет сборные работы, на бетонные постройки загона, а также на сборные элементы.Источник: журнал «Архитектура Запад».

Монтаж и сборка готовых элементов похожа на сборку гигантского набора строительных блоков. Источник: Victor Gruen Associates.

Это специальное такелажное устройство поднимает одну из 15 V-образных бетонных балок на место на высоте 70 футов. Каждая балка состоит из двух частей: задней секции длиной 38 футов и передней секции длиной 105 футов, которая выступает на 32 фута перед опорной колонной.105-футовые балки имеют ширину 8 футов, высоту 8 футов и вес 120 тонн. Источник: Construction Methods, октябрь 1964 г.

Та же самая установка, которая поднимала балки крыши на место, была перемещена, чтобы поднять Z-образную панель на место, которая будет формировать переднюю панель здания. Источник: Construction Methods, октябрь 1964 г.

Сесил Пелтс, владелец Reliance Truck Co., разработал этот специальный такелажный аппарат, который был построен в его мастерской.Здесь показано, как поднимается панель длиной 39 футов для облицовки крыши на 70 футов в воздух. Панель весит 95 тонн. Источник: Construction Methods, октябрь 1964 г.

Угловой элемент трибуны. Конструкция опирается на залитые бетонные опоры. Источник: неизвестен.

Рабочие установили 22 608 квадратных футов стекла для фасада. Он разработан, чтобы выдерживать давление ветра со скоростью 90 миль в час. Все стекла 3/8 дюйма в полированной пластине от PPG.Каждая панель составляет 11 футов. шириной на 8 футов. высокая. Обратите внимание на стропильную систему для поддержки стекла. Источник: неизвестен.

Парк Троттинг, строящийся в 1964 году.
Фото: Дон Дэниелс из mi-harness.net

Парк Феникс Троттинг во время строительства в 1964 году. Источник: журнал «Архитектура Вест».

Самосвал с парком Phoenix Trotting на заднем плане.Точная дата неизвестна, но предполагается, что это 1964 год. Источник: неизвестен.

---

Комментарии

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Проекты сборных железобетонных полов.

Сборные железобетонные перекрытия спроектированы, изготовлены и поставлены 2200 м2 сборных бетонных полов для этого проекта. 1200 м2 200 мм Hollowcore для первого этажа и 1000 м2 80 мм Super Wideslab® для первого этажа.Solid Wideslab иногда называют «плиточным полом», который подходит для многих различных коммерческих и жилых комплексов. Полы Wideslab содержат внутреннюю сетку / прядь […]

Как один из крупнейших производителей сборного железобетона в Ирландии, компания Flood Precast работала со строительной бригадой Adston над проектированием, производством и поставкой сборных железобетонных пустотных плит и сборных лестниц для этой разработки. Компания Flood Precast стала одним из ведущих производителей сборных железобетонных изделий в Ирландии и Великобритании.Мы специализируемся на […]

Центр первичной медицинской помощи в Балбриггане. Строительство началось на площадке в мае 2015 года, а последняя загрузка проекта, которая включала сборные лестницы, была доставлена ​​на площадку в конце июня 2016 года. Полы из сборного пустотелого бетона были предоставлены для первого, первого, второго, третьего и кровельного этажей. Некоторые преимущества Hollowcore Flooring заключаются в следующем: Длинные пролеты, […]

Здоровье и безопасность должны были быть приоритетом номер один для главного подрядчика, и первостепенным приоритетом было то, что наши поставки и установка полов и лестниц, которые мы выполнили, были безопасный способ.Это школьное развитие предполагало работу в живой школьной среде. Наши монтажники обладают большим опытом и подготовлены для монтажа лестниц […]

Полы из предварительно напряженных пустотелых профилей представляют собой наиболее экономичное решение для полов в самых разнообразных ситуациях в каменных, стальных и бетонных конструкциях благодаря максимальной скорости строительства. Главный подрядчик Kilcawley Construction , Слайго завершила строительство 2-этажной пристройки и реконструкцию существующей школы в Национальной школе Святого Иосифа, Дандолк, используя […]

Ни один город или округ в стране не выглядел лучше, чем Портлауаз и Лаойс в инициативе правительства в Программа строительства школы объявлена ​​в ноябре 2015 года.Одной из сельских национальных школ, получивших пользу от этой программы, была пристройка для Scoil Bhríde NS в Баллироане. Компания Flood Precast работала в партнерстве с главным подрядчиком Кэрролл О’Киф […]

Ветряная электростанция Маунт Лукас состоит из 28 огромных турбин, вырабатывающих 84 мегаватта электроэнергии, чего достаточно для питания 45 000 домов. Компания Flood Precast предоставила предварительно напряженный пустотелый пол площадью 275 м2 и сборную лестницу 3no для служебного здания ветряной электростанции на горе Лукас. Они разработаны, поставлены и установлены компанией Flood Precast.Пустотные полы из сборного железобетона обладают рядом преимуществ […]

Строительство пристройки к существующему конференц-залу для размещения столовой для персонала, лекционного зала, нового входа, офисов, туалетов и служебных помещений. Компания Flood Precast работала над этим проектом и разработала поставленные и смонтированные полы из сборных пустотелых конструкций и лестницы из сборного железобетона. Предварительно напряженные пустотные полы представляют собой высокотехнологичные конструкционные изделия, производимые в контролируемых заводом условиях. Использование пустотелого железобетона […]

Проект школы быстрого строительства NS Rush на Святой Екатерине состоит из новой школы с 16 классами, оснащенной оборудованием SET и связанными с ней строительными работами.Проект также включает в себя снос существующей школы и демонтаж существующих сборных домов в рамках поэтапной программы, а также предоставление временного жилья на период частичной работы. […]

Строительные работы центра первичной медицинской помощи в Муллингаре начались в июле 2015 года и будут завершены в третьем квартале 2016 года. В качестве поставщиков сборного железобетона мы участвовали в проектировании, поставке и установке Flood Super Wideslab, Hollowcore и сборных лестниц. Мы работали в тесном сотрудничестве с Glenbeigh Construction над дизайном полов и лестниц.Из-за конструкции […]

16 Различные типы плит в строительстве

Что такое плита?

Плиты конструируются для создания плоских поверхностей, обычно горизонтальных в полах зданий, крышах, мостах и ​​других типах конструкций. Плита может поддерживаться стенами или железобетонными балками, обычно монолитно залитыми вместе с плитой, или конструкционными стальными балками, колоннами или землей. Плиты делятся на 16 типов.

Различные типы бетонных плит в строительстве: —

В строительстве используется 16 различных типов плит .Некоторые из них устарели, и многие из них часто используются повсеместно. В этой статье я подробно объясню каждую плиту и где использовать ту или иную плиту. Ниже представлены виды бетонных плит.

Так как это длинная статья, мы создали оглавление ниже для облегчения навигации.

Плоская плита: —

Плоская плита представляет собой железобетонную плиту, поддерживаемую непосредственно бетонными колоннами или крышками. Плоская плита не имеет балок, поэтому ее также называют безбалочной плитой .Они поддерживаются на самих колоннах. Нагрузки передаются напрямую на колонны. В этом типе конструкции получается однотонный потолок, что придает привлекательный внешний вид с архитектурной точки зрения. Плоский потолок лучше рассеивает свет и считается менее уязвимым в случае пожара, чем традиционная конструкция из балочных перекрытий. Плоское перекрытие легче построить и требует меньше опалубки. Это одна из разновидностей бетонных плит.

Толщина Плоской плиты составляет минимум 8 ″ или 0.2м.

Плоские плиты используются по адресу:

1. Для обеспечения ровной поверхности потолка, обеспечивающей лучшее рассеивание света
2. Простая конструкция с экономией в опалубке
3. Большая высота потолка или меньшая высота этажа и приятный внешний вид.
4. Плиты такого типа предусмотрены на стоянке.
5. Плоские плиты обычно используются на палубах парковок, коммерческих зданиях, отелях или местах, где выступы лучей нежелательны.

Преимущества плоской плиты:

1. Она минимизирует высоту от пола до пола, когда нет необходимости в глубоком подвесном потолке. Высота здания может быть уменьшена
2. Автоматический дождеватель проще.
3. Меньше времени на строительство.
4. Увеличивает прочность плиты на сдвиг.
5. Уменьшите момент в плите, уменьшив свободный или полезный пролет.

Недостатки плоской плиты:

1. В системе плоских плит невозможно иметь большой пролет.
2. Не подходит для поддержки хрупких (кирпичных) перегородок.
3. Плита большей толщины.

Существует четыре различных типа бетонных плоских перекрытий: —

1. Плита без перепада и колонна без головки колонны (капитель).
2. Перекрытие с каплей и колонной без головки колонны.
3. Плита без перепада и колонна с головкой колонны.
4. Плита с каплей и колонна с головкой колонны.

Обычная плита: —

Плита, которая поддерживается на балках и колоннах, называется обычной плитой.В этом случае толщина плиты мала, тогда как глубина балки велика, и нагрузка передается на балки, а затем на колонны. По сравнению с плоской плитой требуется больше опалубки. В плитах обычного типа нет необходимости в крышках колонн. Толщина обычной плиты составляет 4 дюйма или 10 см. Рекомендуется от 5 до 6 дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Обычные бетонные плиты имеют квадратную форму и длину 4 м.Армирование предоставляется в обычных плитах, а стержни, расположенные по горизонтали, называются основными стержнями армирования, а стержни, расположенные по вертикали, называются стержнями распределения.

В зависимости от длины и ширины Обычная плита подразделяется на два типа:

1. Односторонняя плита
2. Двусторонняя плита

1. Односторонняя плита:

Односторонняя плита поддерживается балками на две противоположные стороны, чтобы нести груз в одном направлении. Отношение более длинного пролета (l) к более короткому пролету (b) равно или больше 2, что считается односторонней плитой.В этом типе плита изгибается в одном направлении, то есть в направлении своего более короткого пролета. Однако минимальная арматура, известная как распределительная сталь, предоставляется вдоль более длинного пролета над основной арматурой, чтобы равномерно распределять нагрузку и противостоять температурным и усадочным напряжениям.

Как правило, длина плиты 4м. Но в одном варианте плиты длина одной стороны составляет 4 м, а длина другой стороны — более 4 м. Таким образом, он удовлетворяет приведенному выше уравнению. Основное усиление предусмотрено в более коротком пролете, а распределительное усиление — в более длинном.Основные стержни изогнуты, чтобы противостоять образованию напряжений.

Пример: Обычно все консольные перекрытия являются односторонними. Хаджи и веранды — практический пример использования односторонних плит.

2. Двусторонняя плита:

Двусторонняя плита поддерживается балками со всех четырех сторон, и нагрузки переносятся опорами в обоих направлениях, это известно как двухсторонняя плита. В двухсторонней плите отношение более длинного пролета (l) к более короткому пролету (b) меньше 2. Плиты, вероятно, будут изгибаться в обоих направлениях к четырем опорным краям, и, следовательно, распределительное армирование обеспечивается в обоих направлениях.

В этом виде плиты длина и ширина плиты более 4 м. Чтобы противостоять образованию напряжений, на обоих концах двухсторонней плиты предусмотрены распределительные стержни.

Эти типы плит используются при устройстве перекрытий многоэтажного дома.

Оребренная плита с пустотелым сердечником или плита с полым сердечником: —

Оребренные плиты с пустотелым сердечником получили свое название от пустот или сердечников, которые проходят через блоки. Ядра могут выполнять функции служебных каналов и значительно снижать собственный вес плит, повышая эффективность конструкции.Ядра также имеют преимущество с точки зрения устойчивости за счет уменьшения объема используемого бетона. Блоки обычно доступны со стандартной шириной 1200 мм и глубиной от 110 мм до 400 мм. Полная свобода в длине юнитов. Этот тип плит является сборным и используется там, где требуется быстрое строительство.

Пустотные оребренные плиты имеют от четырех до шести продольных стержней, проходящих через них, основная цель которых заключается в уменьшении веса и уменьшении материала внутри пола, при этом сохраняя максимальную прочность.Для дальнейшего повышения прочности плиты армируются продольно продольно продольной стальной нитью диаметром 12 мм. Это одна из разновидностей бетонных плит.

Установка пустотных плит: —

С помощью башенных кранов Пустотные плиты вставляются между балками. Промежутки между плитами заполняются стяжкой.

Стяжка — это бетонный материал, как правило, мы используем 20-миллиметровый заполнитель в бетоне, тогда как в стяжке мы используем детскую стружку (маленькие битые камни) в качестве заполнителя.

Ребристые плиты с пустотелым сердечником имеют отличные пролетные характеристики, достигая предельной прочности 2,5 кН / м. ² на 16-метровом пролете. Возможность большого пролета идеально подходит для офисов, магазинов или автостоянок. Агрегаты устанавливаются со структурной стяжкой или без нее, в зависимости от требований. Плиты прибывают на место с гладким готовым перекрытием. На автостоянках и других открытых конструкциях готовые перекрытия предлагают решение, не требующее обслуживания.

Пустотные плиты Преимущества:

1. Пустотные ребристые плиты не только сокращают затраты на строительство, но и уменьшают общий вес конструкции.
2. Превосходная огнестойкость и звукоизоляция — другие атрибуты пустотных плит из-за ее толщины.
3. Устраняет необходимость сверлить плиты для электрических и сантехнических узлов.
4. Прост в установке и требует меньше труда.
5. Быстро в строительстве
6. Для усиления кирпичной кладки из пустотелых блоков не требуется никакой дополнительной опалубки или специальной строительной техники.

Пустотная плита Недостатки:

1. При неправильном обращении блоки оребренной плиты с полым сердечником могут быть повреждены во время транспортировки.
2. Становится трудным обеспечить удовлетворительное соединение между сборными элементами.
3. Необходимо установить специальное оборудование для подъема и перемещения сборных элементов.
4. Неэкономично для малых пролетов.
5. Сложно отремонтировать и укрепить

Hardy Slab: —

Hardy slab обычно встречается в Дубае и Китае. Крепкая плита построена из выносливых кирпичей. Выносливые кирпичи — это пустотелые кирпичи, состоящие из бетонных пустотелых блоков.Эти блоки используются для заполнения части плиты. Прочные плиты позволяют сэкономить количество бетона и, следовательно, уменьшить собственный вес плиты. Такая плита имеет большую толщину 0,27 м по сравнению с традиционной. Способ установки плиты Hardy отличается от обычного и четко объясняется ниже:

Размеры кирпича Hardy: 40см x 20см x 20см

Процесс изготовления выносливых блоков следующий:

Шаг 1: Устанавливается опалубка, а затем ставятся ставни на опалубку.
Шаг 2: Крепкие блоки кладут на ставню с одним зазором для кирпича на всю ставню.
Шаг 3: Промежутки между кирпичами называются ребром . Армирование обеспечивается в виде балки в зазоре.
Шаг 4: После размещения ребра простая стальная сетка размещается на всей площади плиты, опираясь на ребра.
Шаг 5: Заливка бетона производится на плиту.

Где использовать Hardy Slab?

Hardy slab используется в местах с очень высокими температурами.Чтобы противостоять температуре сверху толщина плиты увеличивается. Тепло, исходящее от стен, противодействует использованию специальных кирпичей с термопластом. Thermacol — лучший изолятор солнечного света.

Преимущества Hardy Slab:

1. Снижение веса плиты за счет уменьшения количества бетона ниже нейтральной оси.
2. Простота конструкции, особенно когда все балки скрытые.
3. Экономичный для пролетов> 5 м с умеренной временной нагрузкой: больницы, офисные и жилые здания.
4. Улучшенная звуко- и теплоизоляция.

Недостатки Hardy Slab:

1. При неправильном обращении блоки из пустотелого ребристого кирпича могут быть повреждены во время транспортировки.
2. Неэкономично для малых пролетов.
3. Сложно отремонтировать и укрепить

Плиты Hardy подразделяются на два типа:

1. Односторонняя плита Hardy
2. Двусторонняя плита Hardy

Вафельная плита: —

Вафельная плита бетонная крыша или пол, содержащие квадратные решетки с глубокими сторонами, также называемые решетчатыми плитами.Этот вид плит в основном используется при входе в отели, торговые центры, рестораны для хорошего обзора и для установки искусственного освещения. Это тип плиты, в которой при снятии опалубки обнаруживается полое отверстие в плите. Сначала на опалубку устанавливаются поддоны (контейнеры) из ПВХ, затем между стойками устанавливается арматура и стальная сетка в верхней части опалубки, а затем заливается бетон. После схватывания бетона опалубка снимается, а гильзы ПВХ не снимаются. Это образует в нем полое отверстие, в котором отверстие закрыто с одного конца.Бетонные вафельные плиты часто используются для промышленных и коммерческих зданий, в то время как деревянные и металлические вафельные плиты используются на многих других строительных площадках. Это одна из разновидностей бетонных плит.

Где использовать вафельную плиту и детали вафельной плиты:

Вафельная плита имеет отверстия внизу, что создает вид вафель. Обычно он используется там, где требуются большие пролеты (например, в аудиториях, кинозалах), чтобы не было большого количества колонн, мешающих пространству.Следовательно, необходимы толстые плиты, проложенные между широкими балками (чтобы балки не выступали снизу по эстетическим причинам). Основная цель использования этой технологии заключается в ее прочных фундаментных характеристиках, стойкости к трещинам и провисанию. Вафельная плита также выдерживает большую нагрузку по сравнению с обычными бетонными плитами.

Типы вафельных плит:

По форме капсул (лотков из ПВХ) вафельные плиты подразделяются на следующие типы:

1. Треугольная система вафель
2. Квадратная система

Преимущества вафли плиты:

1. Вафельные плиты могут выдерживать более тяжелые нагрузки и преодолевать большие расстояния, чем плоские плиты, поскольку эти системы легкие.
2. Вафельную плиту можно использовать как перекрытие, так и перекрытие.
3. Подходит для пролетов от 7 м до 16 м; при последующем натяжении возможны более длинные пролеты.
4. Эти системы имеют малый вес и, следовательно, обеспечивается значительная экономия каркаса, поскольку требуется легкий каркас.

Недостатки вафельных плит:

1. Вафельные плиты не используются в типичных строительных проектах.
2. Литейные формы или формы, необходимые для сборных железобетонных изделий, очень дороги и, следовательно, экономичны только тогда, когда желательно крупномасштабное производство аналогичных изделий.
3. Строительство требует строгого надзора и квалифицированного персонала.

Купольная плита: —

Этот вид плиты обычно строится в храмах, мечетях, дворцах и т. Д. А Купольная плита строится на обычной плите. Толщина купольной плиты 0,15 м. Купола имеют форму полукруга, а опалубка выполняется на обычной плите в форме купола, а бетон заполняется в опалубке, образуя форму купола. Это одна из разновидностей бетонных плит.

Скатная кровля:

Скатная кровля — это наклонная плита, обычно сооружаемая на курортах для придания естественного вида.По сравнению с традиционными кровельными материалами, черепичные листы, используемые для скатной кровли, чрезвычайно легкие. Эта экономия веса снижает требования к конструкции из дерева или стали, что приводит к значительной экономии затрат. Плиточные листы изготавливаются индивидуально для каждого проекта, предлагая экономию затрат на рабочую силу и сокращение потерь на стройплощадке. И толщина плиты зависит от плитки, которую мы используем, может быть, от 2 до 8 дюймов. Это одна из разновидностей бетонных плит.

Преимущества скатной кровли типа Slab:

1. Скатная крыша лучше отводит дождевую воду.
2. Эта плита дает вам внутреннее хранилище или пространство.
3. Утечка меньше.
4. Кровельные покрытия дешевле.
5. Если это стандартный уклон, строительные материалы более рентабельны.

Недостатки скатной кровли:

1. Этот тип плит не рекомендуется для длинных пролетов.
2. Ремонт плит, например ремонт сантехники или электропроводка на плитах, затруднен.

Плита с арками:

Это тип плит, который обычно используется при строительстве мостов.Мосты подвергаются двум нагрузкам: от транспортных средств и ветровой нагрузке. Плиты с арками или (арочные плиты) принимаются в месте, где есть потребность в перенаправлении ветровой нагрузки, и если есть длинная кривая в направлении плиты, эти плиты принимаются. Он выдерживает падение моста из-за сильной ветровой нагрузки.

Первоначально они были построены из камня или кирпича, но в последнее время они построены из железобетона или стали. Внедрение этих новых материалов позволяет удлинить арочные мосты с меньшими пролетами.

Плита после натяжения:

Плита, которая растягивается после создания плиты, называется плита после натяжения . Предусмотрено усиление, чтобы противостоять сжатию. В плите для натяжения столба арматура заменяется тросами / стальной арматурой.

Пост-натяжение позволяет преодолеть естественную слабость бетона при растяжении и лучше использовать его прочность при сжатии. Этот принцип легко соблюдается, если несколько книг скрепить вместе, прижав их в стороны.

В бетонных конструкциях это достигается за счет размещения в элементе стальных арматур / тросов из высокопрочной стали перед заливкой. Когда бетон достигает желаемой прочности, арматура вытягивается специальными гидравлическими домкратами и удерживается в напряжении с помощью специально разработанных анкеров, закрепленных на каждом конце арматуры. Это обеспечивает сжатие на краю элемента конструкции, что увеличивает прочность бетона по сопротивлению растягивающим напряжениям. Если связки должным образом изогнуты до определенного профиля, они будут оказывать в дополнение к сжатию по периметру полезный набор восходящих сил (силы уравновешивания нагрузки), которые будут противодействовать приложенным нагрузкам, освобождая конструкцию от части гравитационных воздействий.Это одна из разновидностей бетонных плит.

В этом типе плиты тросы связываются вместо арматуры. В стальной арматуре расстояние между стержнями составляет от 4 до 6 дюймов, в то время как для натяжной плиты Post расстояние составляет более 2 м.

Преимущества натяжной плиты столба:

1. Она позволяет уменьшить толщину плит и других конструктивных элементов.
2. Позволяет строить плиты на обширных или мягких грунтах.
3. Образующиеся трещины плотно удерживаются вместе.
4. Плиты для опор натяжения — отличный способ построить более прочные конструкции по доступной цене.
5. Он уменьшает или устраняет растрескивание при усадке, поэтому стыки не требуются или требуется меньшее количество стыков.
6. Он позволяет нам проектировать более длинные пролеты в элементах, расположенных на возвышении, таких как перекрытия или балки.

Недостатки натяжной плиты Post:

1. Натяжную плиту Post могут изготовить только опытные профессионалы.
2. Основная проблема, связанная с использованием натяжной плиты P ost , заключается в том, что несоблюдение осторожности при ее изготовлении может привести к неудачам в будущем.Часто невежественные рабочие не заполняют промежутки в жилах и проводке. Эти зазоры вызывают коррозию проводов, которая может преждевременно сломаться, что приведет к неожиданным выходам из строя.

Плита предварительного натяжения:

Плита, которая натягивается перед размещением плиты, называется плитой предварительного натяжения . Плита имеет те же характеристики, что и плиты после натяжения.

Плита для подвешивания кабеля:

Если пролет плиты очень длинный, мы выбираем плиту для подвешивания кабеля, которая поддерживается на кабелях, таких как Лондонский мост, мост Ховрах и т. Д.Как правило, при строительстве домов на каждые 4 м мы предоставляем колонну, тогда как в плите для подвешивания кабеля на каждые 500 м мы предоставляем колонну. Такая плита предусмотрена там, где длина пролета больше и затруднена установка колонн. Плиты связываются тросами, и эти тросы соединяются с колоннами.

Низкая плита крыши:

Плита, предназначенная для хранения над дверью, называется Низкая плита крыши . Этот тип плиты закрыт со всех концов и открыт с одного конца.Эта плита находится ниже реальной плиты и выше уровня дверного порога. Эти типы бетонных плит используются в домах.

Спроектированная плита:

Плита, одна сторона которой закреплена, а другая свободна, называется проектируемой плитой или консольной плитой . Плиты такого типа обычно сооружают в отелях, университетах, функциональных залах и т. Д., Чтобы использовать эту зону для зоны сброса или подъема, а также для зоны погрузки и разгрузки. Это одна из разновидностей бетонных плит.

Grads Slab / Slab на уровне:

Плита, отлитая на поверхность земли, называется фундаментной плитой. Этот тип плиты используется на цокольном этаже.

Существует два типа плит Grade:

1. Обычно после заливки балок цоколя. Насыпают песок на высоте 0,15 м и затем утрамбовывают уровень песка. Затем PCC заливается песком до высоты балок плинтуса. Это экономичный способ строительства фундаментной плиты, который в основном используется в Индии.

2. В многоэтажных зданиях после сооружения цокольной балки борьба с термитами выполняется между балками, затем укладывается полиэтиленовый лист, чтобы избежать появления термитов внутри плиты, затем закладывается стальная сетка и заливается бетон. Это стоит дороже по сравнению с предыдущим и требует больше бетона, чем первый.

Утопленная плита:

Плита, которая предусмотрена под туалетными комнатами, чтобы скрыть канализационные трубы или канализационные трубы, называется Затонувшая плита .В этом типе трубы, по которым течет вода, скрыты под полом. Следует проявлять особую осторожность, чтобы избежать проблем с утечкой. После заливки канализационных труб в плиту плиту заполняют углем или битыми кирпичами. Есть два типа утопленных плит.

Плита, которая располагается ниже нормального уровня пола на глубине от 200 до 300 мм и заполнена битыми кусками кирпича, называется Затонувшая плита.

или

Плита, которая устанавливается над нормальным уровнем пола на высоте от 200 до 300 мм и заполняется углем или битыми кусками кирпича, называется Затонувшая плита .

Разные плиты:

Комната Chajja или Loft:

Этот вид chajja (плита) предоставляется в гостиных и на кухне для хранения материалов Дома. Обычная разница между низкой крышей и комнатой chajja заключается в том, что низкая плита крыши скрывает материал дома, а Room Chajja или Loft не скрывает материал дома, они открыты и расположены над дверью. Это одна из разновидностей бетонных плит.

Кухонная плита:

Плита предусмотрена на кухне в качестве платформы.Для размещения плиты и другой кухни используется материал Kitchen Slab . Он имеет ширину 0,5 м, длину стенки и толщину 2 дюйма.

Перемычки:

• Перемычки предусмотрены внутри здания над дверями и окнами для перенаправления верхней нагрузки. Есть два типа перемычек.
• Сборные перемычки : Перемычки, которые производятся на заводах, называются сборными перемычками .
• Литой на месте: Перемычки, отлитые на месте, называются литыми перемычками на месте.
  Длина перемычки больше длины двери и равна ширине стены, толщина перемычки 0,1 м

Плита солнцезащитного козырька:

• Солнцезащитный козырек устанавливается снаружи здания над дверями и окнами называются плит козырька от солнца.

  Добавить комментарий Отменить ответ

  Ваш адрес email не будет опубликован. Обязательные поля помечены *

  Комментарий *

  Имя *

  Email *

  Сайт

Тип плиты	Толщина в сантиметрах	Длина изделия в метрах	Плотность бетона, средняя в кг на 1 м / 3
1PK	12	До 7,2	1,400-2,500
1 ПК	12	До 9.0	1400-2 5 00
2PK, 2PKT, 2PKK	16	До 7,2	2,200-2,500	2,200-2,500	2,200-2,500	16	До 6,3	2,200-2,500
4PK	16	1,402	1,402
5PK	17	До 12.0	2,200-2,500
6 шт.	15	До 12,0	2,200-2,500
0
0	До 7,2	2,200-2,500
PG	15	До 12,0	2,200-2,500
