Каркасный формат выделяется среди ряда видов кровли. Он может быть выполненный довольно различным образом, но в любом случае потребуется рассчитать стропила и установить их по всем правилам. При должном знании проблемы можно решить ее собственными силами без обращения к специалистам.

Особенности и формы кровли

Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.

Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

Назначение и виды систем

В самых разных системах стропил может использоваться мауэрлат. Масса кровли дома различается в зависимости от площади, занимаемой скатами, и от использованных материалов. Но в любом случае создаваемая нагрузка весьма солидна. Когда на конструкциях есть конек, обязательно предусматривают стропильный каркас, ногами упираемый в стены. Сила прилагается сразу по нескольким векторам, а в холодный сезон накопление снега только усугубляет проблему.

Мауэрлат призван устранить этот недостаток и предотвратить разрушение стен. Под этим словом подразумевается брус значительного сечения, который бывает и деревянным, и стальным. В большинстве случаев берут тот же материал, который использовали для формирования стропил, но обязательно добиваются непрерывности обвязки либо создают прочные и особо устойчивые стыки. От использования мауэрлата отказываются только в домах из сруба или в зданиях, построенных по каркасной технологии – да и там есть свои детали, выполняющие аналогичную задачу.

Когда не удается сделать неразрывный блок, все фрагменты должны быть строго одинаковой длины.

Для Т-образной крыши характерна врезка двух крыльев под определенным углом. Из-за этого приходится формировать ендову. Наружные стропила будут упираться в опорные доски. Кроме них, будут еще и основные детали, непосредственно закрепляемые на стене. Чтобы в ендове все соответствовало решаемой задаче, используют деревянные элементы толщиной 3,8 см. Обрешетку полагается делать монолитной, покрытие присоединяют к ней кляммерами через каждые 50 см. Типичный мауэрлат по толщине является в три раза меньше, чем несущая стена, а если он сделан из стали, можно немного сократить этот показатель.

Под мауэрлатом часто оборудуется упрочняющий пояс. Это особенно важно, если планируется утеплять крышу и обеспечивать надежную гидроизоляцию. Такой пояс формируется из той же смеси, которая применяется для строительства фундаод ммента. Полностью вся опалубка заливается бетоном с одного приема, недопустимы малейшие отдельные слои. В газобетонной стене вырубают промежуточные перемычки у верхней линии блоков – и сразу появляется практичный желоб. Прикрепление мауэрлата производится либо с помощью вязальной проволоки, либо армирующими болтами (но они без упрочняющего пояса не помогут никак), либо строительными шпильками.

Разобравшись с опорой для стропил, нужно выяснить, какими они могут быть, и что правильнее использовать для подпора кровли. Висячие стропила применяются, если отсутствует капитальная стена внутри здания, их точки опор расположены исключительно на внешних контурах.

Такие подпорки оказались востребованы при сооружении:

• жилых домов с одним пролетом;
• производственных объектов;
• различных павильонов;
• мансард.

Не следует недооценивать такой вариант, благодаря инженерным разработкам, подвесные стропила способны не прогибаться, перекрывая пролеты в 15–17 м. Но важно понимать, что все свои возможности они обретают только в тесном взаимодействии с другими деталями. Придется использовать и затяжки, и бабки, и ригели. Самая простая ферма выполняется из двух балок, соединяемых в верхней позиции, по конфигурации такое устройство близко к треугольнику. Горизонтальная связь деталей каркаса обеспечивается затяжкой (балкой из дерева или металлического профиля).

Благодаря затяжке исключается передача распора на стены, одновременно подавляется сила, приложенная в горизонтальной плоскости. Внешние стены переживают действие лишь тех сил, чей вектор ориентирован по вертикали. Не всегда строители помещают затяжку в самом низу, часто она выставляется у самого конька. Готовясь к строительству мансарды, этот элемент ставят чаще всего выше, чем основание стропильных ножек. Тогда удастся сделать этаж, о потолок которого не придется биться головой при любом неосторожном движении.

Висячие стропила для пролетов длиннее 6 м должны быть укреплены при помощи подвесов и раскосов. В этом случае монолитная затяжка сменяется на собранную из пары связанных балок. В классической схеме (треугольной шарнирной) низовые основания упирают в горизонтальные детали. Для нормального функционирования системы требуется, чтобы высота конька составляла как минимум 15% от пролета ферм.

Стропила действуют на изгиб, но затяжка не дает им отодвинуться в стороны. Чтобы балки изгибались меньше, коньковые узлы врубают с расчетом на эксцентриситет (возникновение противоположного по вектору изгибающего усилия).

Мансардные чердаки строят по большей части с помощью треугольных арок на трех шарнирах, а затяжкам отведена функция балок перекрытия. Составные части затяжки связывают болтами путем косого или непосредственного прируба. Приподнятая затяжка также может быть применена в сооружении стропил под мансарду. Чем выше она поднимается, тем больше может быть поднят и потолок. Но важно помнить, что одновременно с этим вырастают и нагрузки на все элементы. Передача усилий производится на мауэрлат при помощи подвижного крепления, гасящего изменения размеров от перепадов влажности и температуры.

Стропила могут подвергаться неравномерной нагрузке, поскольку с одной стороны она выше. Это приводит к сдвигу в ту же сторону всей системы. Исключить такой неприятный эффект можно, если вынести стропила за контур стен. Затяжка при подобном решении перестает быть опорой, она переносит либо растягивающие воздействия (если устраивается чердак), либо растянуто-изгибающие (когда сооружают мансарду). Шарнирные арки с включением ригеля отличаются от предыдущего варианта заменой скользящей опоры на идентичную по функциям – жесткую. Благодаря изменению типа опор иным становится и вид образующихся напряжений, стропильная система превращается в распорную.

Затяжка формируется в верхней доле арки. Ее цель состоит в том, чтобы переносить уже не растяжение, а сжимающее воздействие. Дополнительная затяжка, усиливающая ригель, нужна при значительной нагрузке. Арки с подвесами и подкосами дополняют системы арок с «бабками». Такая система нужна при значительных пролетах (от 6 до 14 м). Подкосы, исправляющие возникающий изгиб, нужно упирать в бабку. Независимо от конкретного вида стропильной системы нужно максимально четко выполнять все детали и их связки между собой.

Не всегда навесные стропила могут выполнить поставленную задачу. Тогда на помощь приходят накосные элементы. Такой тип стропил применяют под вальмовыми крышами и под кровлями, оборудованными ендовой. Их длина является больше, чем в обычном случае. Вдобавок они становятся опорами под укороченные стропила скатов. Оттого на накосные стропила приходится нагрузка примерно на 50% больше, чем в других конструкциях.

Благодаря увеличенной длине удается:

• сопротивляться значительным воздействиям;
• формировать балки без разрезов;
• привести детали к единому размеру путем спаривания досок.

Чтобы построить вальмовую кровлю со многими пролетами, диагональные ноги снабжаются опорами. Такие опоры делаются в виде стандартных подкосов либо стоек из бруса, либо пары соединенных досок. Опора через подкладку из дерева и гидроизоляционный слой производится непосредственно на железобетонное перекрытие. Подкосы ставят под углом не меньше 45 и не больше 53 градусов, внизу такая деталь упирается в лежни. Угол монтажа менее важен, чем возможность фиксации частей стропил в точке, переживающей сильнейшую нагрузку.

Накосные стропила, размещенные в проемах до 750 см, должны удерживаться подкосами только в верхней доле. При длине от 750 до 900 см внизу дополнительно монтируют шпренгельную ферму или стойку. А если общая длина пролета превышает 9 м, то для максимальной надежности в середине нужно поставить стойку, никакая другая опора не подойдет. Если избранное перекрытие неспособно выдержать нагрузку, придется усиливать его балкой. Вид опоры в коньке определяется тем, сколько используется промежуточных опор, каковы они, как выполнены ключевые наслонные стропила.

Кроме типа стропил, нужно четко разобраться с их материалом. Как деревянные, так и металлические конструкции могут быть хороши, но только каждая на своем месте. Даже высокая прочность металла не позволяет оттеснить привычную древесину. Дерево в течение тысячелетий уверенно доказало свои преимущества, а сейчас оно даже наращивает популярность ввиду отличных экологических характеристик. Доски и брус можно купить по доступной цене, и если что-то не было учтено, всегда легко прямо на стройплощадке отпилить нужный фрагмент или нарастить деталь.

Иногда возникают проблемы, связанные с эксплуатацией созданных конструкций. Деревянные стропила придется тщательно обрабатывать антисептиками, а также средствами, блокирующими развитие плесневых колоний, поедание насекомыми. Горючесть древесины подавляется за счет регулярной обработки, а кроме того, под скаты длиннее 7 м слишком сложно искать необходимые комплектующие. До монтажа стены прокладываются мауэрлатом, делающимся из бревенчатого каркаса либо на основе блока из бруса. Толщина конструкций составляет минимум 180 мм, это единственное условие однородного распределения нагрузок.

Металлические стропила являются неизбежно тяжелее, чем деревянные при идентичном сечении. Поэтому стены нужно усиливать, работы по их строительству становятся дороже и длиннее. Не получится смонтировать блоки из металла вручную, обязательно потребуются подъемные краны. Невозможно или очень затруднительно корректировать размеры, геометрию стропил, поэтому сразу максимально точно придется сооружать стены и исключать ошибки при их строительстве. Малейший промах может сделать дорогостоящий блок почти бесполезным на деле.

Металлические стропила связывают при помощи сварки, а сварные соединения неизбежно ослабляются, поскольку там ускоренно развивается коррозия. Стоимость работ является весьма высокой, а при выполнении их необходимо выполнять требования огневой и электрической безопасности. Но есть такое неоспоримое преимущество, как возможность подпереть скат кровли от 700 см и длиннее. Если использовать особую антикоррозийную краску, долговечность металлических конструкций обеспечена полностью. Все эти преимущества позволяют быстро и комфортно строить промышленные здания со значительной высотой и протяженностью пролетов.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

• прочность;
• возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
• создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли. Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила.

Если достоверно известно, что конкретная местность отличается мощными снегопадами, минимальный угол ската оказывается непрактичен. Еще актуальнее этот момент при использовании плоских кровель. Под давлением накапливающихся осадков каркас может стремительно деформироваться или же внутрь польется вода. Другое дело, когда определенный регион часто подвергается приходу циклонов и приносимых ими сильных ветров. Тут уже скат стоит сделать поменьше, тогда практически исключена будет ситуация со срывом единичных элементов конструкции.

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении. При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж. Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Из чего состоит?

Устройство стропильной системы, как нетрудно заметить, довольно сложное и даже противоречивое. Каждая часть этой конструкции имеет строго определенную роль. Так, мауэрлат представляет собой длинные бруски из хвойной древесины, причем для работы используется строго смолистое дерево. Такие элементы раскладывают вдоль внешних несущих стенок, присоединяя к основанию анкерами либо стержнями особой конструкции (с резьбой). Эта деталь передает нагрузку от кровли на стену.

Следом идет такое приспособление, как стропильная нога. Под этим названием фигурирует деревянный брус, применяемый для возведения контура скатов. Форма конструкции всегда треугольная, потому что она наилучшим образом помогает кровле переносить разрушительное воздействие ветров, снега и других атмосферных процессов. Стропильные ноги ставят на равномерных расстояниях вдоль всей крыши, шаг не может превышать 120 см.

Определенное значение для опоры кровли имеет и лежень – это деревянный брусок, заменяющий мауэрлат в отдельных случаях. Лежни кладут на внутренние опорные стены. Они превращаются в основу кровельного треугольника. Благодаря им скаты не расползаются под собственной тяжестью. А также стоит сказать и про стойки – это поставленные по вертикали бруски с квадратным сечением. Они воспринимают давление, которое оказывает вниз коньковый узел, и транслируют его механически на внутреннюю несущую плоскость. Иногда стойки оказываются под стропильными ногами.

Подкосы призваны укрепить всю конструкцию крыши, они связывают в одно целое ноги и лежни. Эта деталь по форме напоминает ромб. Общность, образуемая затяжкой и подкосами, получила название фермы. Кроме них, нужна еще и обрешетка, которая представляет собой тонкие доски, набиваемые под прямым углом к ногам стропил. Она помогает удержать стропильные ноги как единую систему. К обрешетке прикрепляется абсолютно любое покрытие крыши.

Под мягкие материалы обрешетка должна делаться неразрывной, причем наилучшим средством считается фанера. На самом верху располагается конек, который логически и физически завершает кровельный треугольник. Соединение пары противопоставленных ног стропил обеспечивается квадратным деревянным брусом, который предотвращает разрушение крыши в целом. А в самом низу скатной кровли располагается свес, который выводится приблизительно на 0,5 м от периметра. Благодаря ему потоки дождя, уходящие с крыши, не заливают наружные несущие плоскости и не вредят им.

Кобылки используют лишь в той ситуации, когда стропильные ноги не удается выполнить по той длине, которая позволила бы организовать свес. Соединение с досками пониженного сечения эффективно решает эту проблему. Для крепления деревянных элементов стропил чаще всего рекомендуется использовать хомуты, скобы. Применять гвозди нежелательно, потому что проколотое ими дерево через несколько лет становится слабым и непрочным. Поэтому профессионалы если и используют соединения, делаемые непосредственно на стройплощадке, то пускают в ход болты.

Но даже болтовая связка ослабляет строительные конструкции, пусть и сравнительно немного. Крепче всего оказываются соединения при помощи хомутов либо скоб из металла. Максимально повысить качество изделий может только их промышленное получение, поскольку лишь в строго стандартизированных и полностью контролируемых условиях исключены отклонения от норм, ухудшение качества. Собрать стропильную конструкцию из полностью готовых ферм можно очень быстро, никакого риска в ее использовании нет. Другое дело, что требуется как можно точнее собрать информацию о необходимых характеристиках и без искажений передать ее производителю.

Кроме названных элементов, стропильная система граничит с ендовой. Так называют особое соединение геометрически сложной крыши в точках, где меняется ее траектория. Отличие от конька состоит в том, что в таких местах кровельные детали образуют отрицательный угол. Техническая суть изделия заключается в том, что желоб помогает отводить в сторону жидкость. Чем сложнее конфигурация, тем больше должно быть количество таких желобов.

Карнизный брус служит для упирания в него распорки, другой конец которой упирается в лобовую доску, при этом капельник не деформируется и его конфигурация не искажается. Ветровые связи – это те элементы стропильной системы, которые переводят нагрузку, создаваемую ветром, с кровли на фундамент. Они не только увеличивают суммарную устойчивость конструкции, но и помогают избежать ее опрокидывания при нестабильности единичных деталей. Крыша сохранит пространственную жесткость даже при весьма сильных ветрах.

Горизонтальными ветровыми связями оказываются такие элементы, как:

• раскосы;
• параболические затяжки;
• комплексы обычных затяжек;
• фермы, дополненные крестовидной решеткой.

По вертикали сохранение характеристик под сильным воздушным давлением обеспечивается за счет ветровых опор и балок. Иногда применяется монолитное упрочняющее ядро. Инженеры придумали немало и других вариантов оформления ветровой связи. Она обеспечивается рамами и полурамами, защемленными подпорками. В малых зданиях применяют жесткие (сопротивляющиеся сжатию) или растянутые диагонали, некоторые охватывают сразу два пролета. Расположение каждого из элементов точно отражается в проектной документации.

Расчёт

Нагрузка

Качественные характеристики стропильных систем и их состав понять не так и сложно, если проявить внимательность и усердие. Но не менее важно рассчитать количественные параметры этих систем. Если не сделать этого или провести расчеты неправильно, можно или израсходовать слишком много средств, или столкнуться с протечками даже с разрушением отдельных элементов.

Чтобы точно все рассчитать, придется анализировать следующие:

• изгибы кровли;
• среднегодовую массу снега;
• неравномерности в ее распределении по скатам в зависимости от крутизны склона и розы ветров;
• ветровой перенос уже упавшего снега;

• сход снежных и ледяных масс, сток жидкой воды вниз;
• аэродинамическую характеристику и парусность конструкции;
• различия в силе воздействия на отдельные точки.

Просчитать все необходимое, притом смоделировав реалистичные ситуации и заложив в проект обоснованный запас прочности – не так просто. Тем более что нужно обратить внимание и на сложение различных нагрузок, на их совокупное действие. Но все же любому заказчику вполне по силам оценить качество работы проектировщиков. Нагрузки, прилагающиеся к стропильным системам, делятся на три ключевые группы: главную, дополнительную и экстремальную.

В главный разряд попадают:

• стабильные факторы – тяжесть кровли и стропильных конструкций, дополнительных устанавливаемых поверх них элементов;
• долговременные воздействия – снег, температура;
• периодически меняющиеся факторы – полные расчеты снеговых и температурных воздействий с учетом всех тонкостей.

Дополнительная группа – это давление, оказываемое ветром, строителями и ремонтниками, гололедом и дождем. К экстремальной категории относятся все чрезвычайные происшествия природного и техногенного характера, которые могут возникнуть в конкретном месте. Их уровень прогнозируется с запасом, чтобы гарантировать исключение неприятных последствий. При расчете каркасной крыши и находящихся под ней конструкций во внимание принимают предельную нагрузку, в случае приложения которой все сооружение рассыпается. Дополнительно приводится показатель или группа показателей, при достижении которых неизбежно появляются различные деформации.

Коэффициент сноса снега отражает то, насколько больше он будет отлагаться на подветренной стороне и перед предметами (частями), которые задерживают поток воздуха. В проблемных местах придется максимально сблизить стропила и основательно просчитать необходимую толщину лицевого материала. Максимально точную оценку всем параметрам можно дать лишь при умножении любых полученных цифр на коэффициенты надежности. Что касается ветра, то развиваемое им усилие направлено на сбрасывание крутых крыш и на подъем с подветренного участка плоской кровли. Нельзя забывать, что воздушный поток воздействует одновременно на фасады и на скаты крыш.

При ударе о фасад воздух распадается на две волны: одна уходит вниз и более интереса не представляет, а другая по касательной нажимает на кровельный свес, стремясь приподнять его. Действие на скат происходит под прямым углом, этот участок вдавливается вглубь. Одновременно формируется завихрение, которое по касательной воздействует на наветренный сектор ската. Этот вихрь обходит конек и начинает создавать подъемную силу уже в приложении к подветренному сегменту. К сведению: при подсчете массы кровли нужно учитывать тяжесть стропил, утеплителей, гидроизоляции и парового барьера.

Стандартная нагрузка на 1 квадратный метр крыши составляет до 50 кг независимо от ее размеров и других значимых обстоятельств. Меняя расстояние от одних стропильных ног до других, можно задавать фактическое распределение нагрузок на них. По мнению большинства специалистов, приемлемыми значениями будут показатели от 60 до 120 см. Но на утепляемой кровле стоит выбирать такие дистанции, которые равны одному листу или рулону утеплительных материалов. Одновременно стоит учитывать, что среди нескольких подходящих вариантов расстановки стропил предпочтительнее тот, что дает оптимальный эффект при минимальном расходе используемых материалов.

При подсчетах нагрузок, переносимых стропилами, всегда смотрят и на то, чтобы они не превышали предельной выносливости кровельного материала. Ведь никакого смысла в таком превышении нет. Если при запланированном воздействии кровля все равно станет прогибаться, говорить о солидном результате нельзя. При расчетах полезная нагрузка от конструкций, соединенных с фермами стропил, подсчитывается соответственно той площади касания, которая нанесена на чертёж. К таким конструкциям относятся камеры вентиляции, потолки мансард и первых этажей, поставленные на крыши водяные резервуары. Кроме величины давления на стропильную систему, подсчитывают и резкость склона кровли.

Угол наклона: значение

На форумах при консультациях специалистов и в профессиональной литературе можно встретить упоминания сразу трех единиц измерения наклона. Кроме привычных и ожидаемых градусов, тут будут и проценты, и соотношения между сторонами. Нередко они уживаются вместе даже в рамках одной публикации или инструкции от производителя кровельных материалов. Но на самом деле ничего загадочного в этом нет, понять суть может любой потребитель. Под углом наклона крыши специалисты понимают тот угол, который возникает на пересечении горизонтали со скатом кровли.

Тупых углов в этом случае быть не может в принципе. Более того, встретить скат круче 50 градусов можно лишь в декоративных элементах, всевозможных башенках. Исключением из общего правила становятся лишь скаты на нижних рядах стропил мансардной кровли. Во всех остальных случаях углы колеблются от 0 до 45 градусов. Относительные пропорции сторон высчитываются как соотношение между высотой ската и его проекцией на горизонталь. Этот показатель равняется для равномерно сконструированной крыши с парой скатов половине пролета.

На односкатной крыше пропорция равна единице, а в более сложных конфигурациях все же придется проводить все расчеты и прикидки самостоятельно, не отталкиваясь от готовых значений. Угол уклона обычно выражают в виде дроби, числитель и знаменатель разделяются двоеточием. Но когда получаемые цифры невозможно округлить до целых чисел, рекомендуется использовать проценты: просто делят одно на другое и увеличивают в сто раз. Плоскими кровлями считаются те, что имеют уклон не более 5 градусов; малым признается уклон 6–30 градусов, а все остальные крыши принято считать крутыми. Плоская конструкция радикально увеличивает полезную площадь и довольно устойчива к ветру, но потребуется чистить ее от снега вручную и усиливать гидроизоляцию до предела. Уклон обязательно сообразуется с конкретным материалом, причем необходимые значения можно найти в инструкциях от производителя. Чтобы рассчитать даже самые сложные и причудливые конфигурации крыш, их разбивают мысленно на треугольники и в каждом подсчитывают угол особо.

Шаг, длина и сечение стропил

Когда стало понятно, какая длина скатов, какие углы, образуемые этими скатами с горизонтальной плоскостью, настало время заняться собственно просчетом стропил. Если каркас крыши сделан из бруса 5х15 см под металлочерепицу, монтажный шаг колыхается от 0,6 до 0,8 м. По мере роста крутизны уклона, промежуток тоже увеличивается. Если крыша наклонена под 45 градусами, требуется ставить стропила через каждые 800 мм, а для скатов по 75 градусов можно добавить еще 200 мм.

Следующий важный параметр – это длина стропил. Она тесно связана с шагом: если блоки делаются длинными, их максимально сближают, а при укорочении единичной детали — раздвигают. При подсчете шага обрешетки исходят из вида положенной сверху черепицы и из того, что на каждом скате следует раскладывать целое число рядов. Если получается дробь, лучше округлить, уменьшить или увеличить немного показатель. Стропильные ножки под металлочерепицей, сечение которой составляет 15х5 см, колеблются от 65 до 95 см. Нельзя увеличивать шаг при сечении обрешетки 3х5 см.

Чтобы утеплитель лучше проветривался, в районе верхней кромки стропил готовятся ряды отверстий диаметром 1–1,2 см. Рядовые стропила под профнастилом идут через каждые 0,6–0,9 м. Когда расстояние превышает поневоле этот показатель, придется ставить поперек хода монтажа обрешетку со значительным сечением. Обрешетка под профнастилом собирается из досок габаритами 3х10 см, которые ставятся с интервалом от 0,5 м. Подсчитывать интервал нужно сообразно высоте и толщине материалов.

При всех выявившихся недостатках шифера, он остается широко востребованным. Под шиферной кровлей монтируются стропила сечением 5х10–15 см, отдаленные друг от друга на 60–80 см. Чаще всего рекомендуется среднее расстояние, которое составляет 0,7 м. Паузы между частями обрешетки вычисляют сообразно крутизне материала. На сравнительно пологих участках опора на 4 куска дерева оправдывает себя. Если кровля делается круче, ставят 3 бруска, отделяемые 63–65 см.

Нельзя забывать, что из-за ответственности стропильной системы лучше оставить резерв прочности, нежели сделать неоправданно слабый тип стропил. Для их изготовления применяют брус, высушенный максимум до 15%. Заменой брусу может послужить не обрезная доска той же сухости. Под керамическую черепицу используют обрешетку из бруса 5х5 см. В намеченных согласно рассчитанному расстоянию местах применяют гвозди для шифера или простые саморезы.

Монтаж: технология

Строительство крыши подразумевает использование стандартного круга плотницких инструментов и электрической дрели. Если используются металлические конструкции, потребуется болгарка для точной нарезки. Помните, что обрабатывать ею металлочерепицу или профнастил нельзя, это может привести к повреждению материала. Шатровая крыша без стоек делается при помощи затяжек, которые усиливают сооружение.

В вальмовом варианте приходится укреплять прогоны, идущие по диагонали. На них отводят спаренные доски и особо крепкий брус. Точки соединений всегда имеют подпорку (стойку), а главная опора ставится примерно в четверти длины, отделяющей крупные стропила от конька. Под фронтонами на двускатной кровле всегда делают стропила меньшей длины. А вот под основной частью четырехскатной конструкции могут ставиться крайне длинные детали, даже больше 7 м. Чтобы они держались надежно, применяют либо стойку, переводящую напряжение на перекрытие, либо шпренгель.

Первым шагом при создании стропил под ломаной кровлей оказывается формирование опорного комплекса в виде буквы П. Он опирается на балки перекрытий и удерживается стропильными ножками. Далее, ставят три или более прогона, два из них выводят на углы каркаса, а остальные располагают в середине перекрытия. Завершающим шагом при стропиловке оказывается закрепление ножек. Стропильные системы желательно делать по шаблону – соединить две доски, которые по длине совпадают со стропилами, и приколотить друг к другу гвоздем. Шаблон ставят краями в точки присоединения стропильных ножек и фиксируют его при помощи поперечины.

Дополнительный шаблон (на этот раз фанерный) поможет сделать монтажная пила. Фермы присоединяют к мауэрлату, начиная с крайних. Чтобы не напутать с точкой крепления конька, верхушки этих ферм связывают прямой веревкой. Массивность затяжек по мере приближения к коньку возрастает. Если стропильные элементы крепятся болтами, стоит применять шайбы или пластины. Это не даст гайкам углубляться в дерево.

Как установить стропилы своими руками, смотрите в видео ниже.

пошаговая инструкция в фото и видео

Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши , которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.

Из чего состоит

Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри. Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.

Стропильная система состоит с нескольких составляющих:

• Мауэрлат – брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
• Конёк – балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.
• Стропильные ноги – брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены. В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.
• Свес – выступающая от стены на 400 мм часть конструкции для создания отвода от стен дождевой или талой воды.
• Лежень – балка сечением в 100-150 мм, которая находится на уровне мауэрлата параллельно коньку для создания дополнительной поддержки веса, передающегося на него со стоек крыши.
• Подкосы – затяжки для формирования прочной конструкции при больших пролётах.
• Кобылки – доски, которые устанавливают в качестве продолжения балок стропил для образования ската крыши в случае коротких стропильных ног.
• Стойки – брус сечением 100–150 мм находящийся в вертикальном положении между внутренними стенами или лежнем и местом соединения конька со стропильными ногами, для передачи и распределения всей массы конструкции.
• Затяжка – нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения разъезда в стороны всей конструкции.
• Обрешетка – доски или брусья для укрепления стропильной системы и установки кровельного пирога.

В зависимости от наличия или отсутствия некоторых элементов конструкции различают два вида стропильных систем — это висячие и наслонные стропила, а также их комбинация.

• Висячие стропила — устанавливают при высоте наружных стен менее 10 метров с приличной толщиной и с отсутствием внутренних стен-перегородок. Такого рода конструкцию следует дополнять затяжкой у основания стропил.
• Наслонные стропила — устанавливают при высоте наружных стен более 10 метров с наличием внутренних столбчатых опор, на которые размещают лежень или опорную балку.

Когда выбрали тип стропильной системы, можно переходить к расчётам.

Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

Находим площадь одного ската крыши:

Площадь ската = Длина ската, умноженная на ширину ската

При этом:

Ширина ската = Длина стены + Длина выступа, умноженная на 2

Высота ската в этом случае равна длине стропил.

Количество стропил будет рассчитываться по формуле:

Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

Теперь рассчитываем допустимую нагрузку:

Вес кровли равен сумме веса всех слоев кровли на 1 м. кв. Еще необходимо прибавить 10% от полученной цифры.

К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

Монтаж

В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.

На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.

Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000-Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.

Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.

После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

Видео

Внешний вид дома и срок его службы напрямую зависят от того, как крыша защищает перекрытие, насколько хорошо она будет отводить воду от цоколя и от стен. В нашей статье мы расскажем о том, как сделать стропила на дом, учитывая все советы бывалых мастеров и исключая самые распространенные ошибки.

Несмотря на то, что существует много видов крыш, в индивидуальном загородном строительстве наибольшее распространение получили два вида: односкатные и двускатных крыши.

Односкатная крыша имеет самую простую конструкцию, которую под силу освоить даже человеку, далекому от строительства. Но такие крыши в основном применяют при строительстве вспомогательных и хозяйственных построек.

Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крыши. Несмотря на некоторые сложности конструкции, такую крышу вполне можно возвести и самостоятельно, если прислушаться к советам мастеров и выполнять все пошагово, не спеша, по предварительному плану-проекту.

Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемкие. Обустройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши – самые надежные, они устоят даже при особо сильных ветровых нагрузках.

Четырехскатная (шатровая) крыша применяется для квадратных зданий. По сути. Она является разновидностью вальмой крыши.

Из всех вышеперечисленных крыш самая сложная – крестовая. Она имеет сложные конструктивные элементы – разжелобки (ендовы). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.

Это очень трудоемкая работа, не терпящая спешки и неаккуратности. В этих местах обычно скапливается снег и от того, насколько будет грамотно выполнена данная конструктивная часть, зависит качество кровли и ее надежность.

Каждая из вышеперечисленных видов крыш состоит из двух главных элементов: кровли и . Кровля является ограждающей частью конструкции крыши, стропила – ее несущей частью.

Основные виды стропил

Перед тем как делать стропила, нужно выяснить их конструктивные особенности и определиться с вариантом их обустройства.

В кровельном строительстве различают два вида стропил:

1. Висячие.
2. Наслонные

Висячие – наклонно установленные балки на опоры с разной высотой. В качестве опоры зачастую выступают наружные стены дома (односкатная крыша) или наружные и внутренние стены одновременно (крыша двускатная).

Совсем не обязательно закреплять в одной плоскости крыши стропильные ноги противоположнее скатов. Их можно уложить попеременно на коньковый прогон.

Такое попеременное соединение стропил в коньке позволяет обустроить строительную ферму. Для этого нужно все элементы висячих стропил связать между собой в жесткую единую конструкцию.

Важно знать: стропильную ферму нужно установить на крайние две опоры. Таким образом, из-за отсутствия внутренней опоры, стропильные ноги будут упираться одна в другую в коньковом соединении, создавая горизонтальное довольно сильное давление. Если неправильно рассчитать распределение нагрузки, то распор, передаваясь на стены, способен даже их опрокинуть.

Для того чтобы исключить такую ошибку, специалисты советуют сделать пояс-затяжку внизу у стропильной фермы. Его основная миссия – погасить возникающий распор.

Какие типы стропильных систем предпочтительнее при строительстве загородного дома?

Однозначного ответа на это вопрос быть не может. Все зависит от конструкции дома, предполагаемой нагрузки на кровлю и выбора кровельного материала. Так, наслонные имеют простое устройство, для их сборки не нужны сложные приспособления и механизмы.

Напротив, висячие стропила можно даже собрать на земле, но для их установки на место потребуется дополнительная техника (например, автомобильный кран).

Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависят дальнейшие работы.

Так, важно знать: нужно сделать дощатый настил на чердачном перекрытии. А для того, чтобы детали прикрепить временно, потребуются вспомогательные расшивки и раскосы, выполненные из досок.

Материалы для стропил и их соединения

Стропила изготавливают из брусьев или досок. Для этого обычно используют древесину хвойных пород. Толщина доски должна быть не менее 40-60 мм.

Причем все деревянные конструкции не должны иметь изъянов виде сучков и трещин, хорошо просушенные. Так как бревна имеют большой вес, то многие кровельщики не советуют их применять.

А вот стропила из досок удобно монтировать и они имеют небольшой вес. Работать с таким материалом можно даже самостоятельно, не прибегая к помощи специалистов.

Важно: для соединения стоек стропильной системы с лежнем или прогоном, рекомендуем применять врубки.

Существует три варианта сборки стропильной системы:

1. Со стойками
2. С подкосами.
3. Со стойками и подкосами одновременно.

Рассмотрим, как правильно сделать стропила. В зависимости от величины пролета между наружными стенами нужно использовать:

• доски для стоек и стропил использовать;
• брус 10х10 см – для оформления конькового прогона;
• мауэрлат и лежень можно изготовить из бревен, отесав их на два канта или же из такого же бруса (10х10мм).

Оформляя коньковый узел важно к прогону и к мауэрлату прибить с помощью больших гвоздей специальные хомуты, выполненные из стальной полосы.

Можно обойтись и без стальных хомутов, но тогда придется применить скрутки из толстой проволоки (с диаметром6 мм).

Как сделать правильно стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают непрерывный мауэрлат.

Для того чтобы его надежно закрепить, рекомендуем поставить отрезок бруса или бревна (около 50 см) под каждую стропильную ногу. А затем при помощи хомутов закрепить к металлическим крюкам, их нужно предварительно установить ниже мауэрлата на 30 см.

Как правильно делать стропила в брусчатых или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.

Закрепляют при помощи хомутов, которые прибивают ко второму венцу. Стропильную дощатую ферму можно обустроить с пролетами (6-8 см) или при помощи ригеля.

Обустраиваем конструктивные элементы ферты так:

1. Одинарную затяжку с помощью досок, толщина которых, как и на стропилах.
2. Для двойной затяжки можно использовать доски чуть тоньше (более40 мм).
3. Для накладок и ригеля применяйте доски с толщиной30 мм.

Разберемся в не менее важном вопросе: как правильно собрать стропила, обеспечив жесткость крыши в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то этого вполне достаточно для продольного направления.

А вот, для того чтобы крыша смогла противостоять ветровым нагрузкам, необходимо в поперечном направлении установить пару диагональных связей, причем в каждом ее скате.

Небольшой совет: диагональные связи можно обустроить при помощи доски толщиной 30-40 мм. Для наслонных стропил под коньком и между двумя стоками-соседями рекомендуем установить раскосы. Однако в том случае, если Вы планируете по обрешетке делать диагональный (косой) настил, то раскосы можно и не делать.

Определяем необходимое сечение стропил

Несколько факторов, от которых зависит сечение стропил:

1. От предполагаемой на них нагрузки (от веса будущей кровли и снежной шапки).
2. От того, какие размеры пролета.
3. От угла установки и шага стропил (т.е. от уклона кровли).

Для средней полосы России предпочтительнее устанавливать двускатную крышу, уклон которой 30 градусов и больше, с шагом стропил не менее 120 см.

Рассмотрим зависимость сечения стропил от длины стропильной ноги:

1. Так, с шагом 300 см, для стропил можно использовать доски с сечением 8х14; 6х14; 4х18 см или брусья с сечением 10х12 см.
2. Для шага 400 см можно применять доски с сечением 8х18; 6х20 см или брусья с сечением 10х16 см.
3. Для шага 500 см можно применять доски с сечением 8х22 см или брусья с сечением 10х20 см.
4. В тех конструкциях, где применялись подкосы, высоту доски или бруса можно немножко уменьшить.

Теперь, когда Вы узнали, как собрать правильно стропила, можно смело приступать к работе. Чтобы было удобнее поднимать и перемещать деревянные конструкции, позовите на помощь друга.

После того, как стропила будут установлены, нужно заняться кровлей. Такую работу старайтесь спланировать и провести максимально быстро, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.

Выбирать кровельное покрытие нужно с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли зависит и от материальных возможностей не только при первоначальной установке покрытия, но и при последующей его эксплуатации.

Важно учесть: чем круче угол наклона кровли, тем больше денег потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время, крутые кровли намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и прослужат без ремонта тоже намного дольше.

Несмотря на то, что в настоящее время рынок кровельных материалов радует разнообразием и огромным выбором. Все же универсального кровельного материала пока еще не изобрели.

Такого, чтобы он и стоил недорого, и подходил для самых разных погодных и климатических условий, был легким и долговечным.

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным , так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент см олистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

• Древесина для монтажа системы стропил должна быть вылежанной , что исключит риск ее деформации в конструкции.
• Влажность древесины должна составлять не более 2— 2,5%.
• Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
• При возведении наслонной системы подойдет и второй сорт материала.
• Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт др евесины, однако, стараясь выбирать при этом сырье , на котором минимальное количество сучков.
• Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв .м . крыши в 180÷200 кг.
• Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
• Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства . Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее . Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек . Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная , висячая и комбинированная, т.е . включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая , которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают т реугольник еще и балкой перекрытия.
• Бабка, подпирающая конек , устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная , благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

При при нятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет , а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

Видео: устройство стропильной системы двускатной крыши

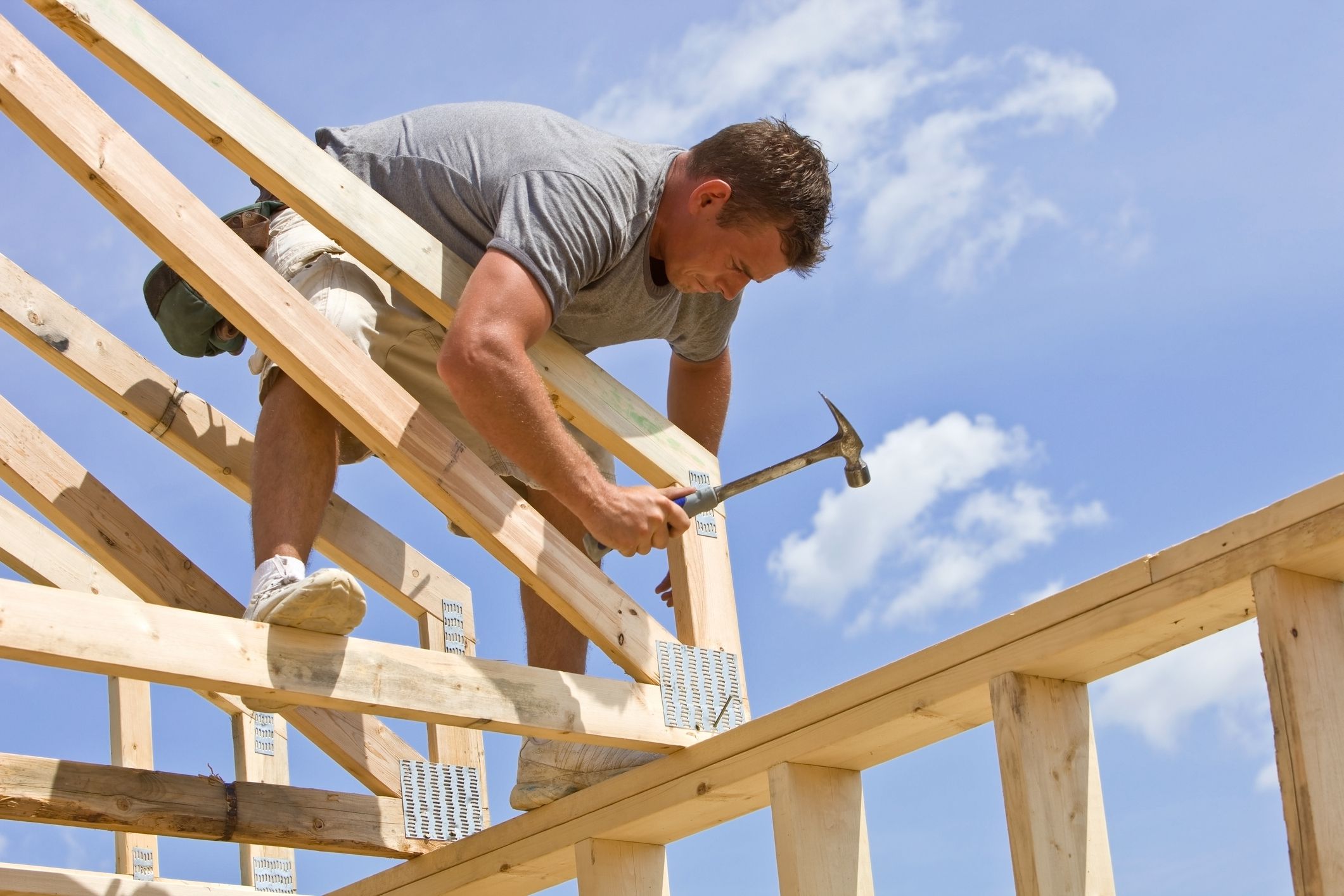

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид , и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

• Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на .
• Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
• Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е . сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
• Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
• Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
• Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

• Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
• Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
• Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
• Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

• По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
• Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей . Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

• По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
• Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
• Далее, поднимаются и устанавливаются остальные стропильные пары.
• При необходимости, их связывают между собой прогонами и лежнями.
• Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

• После того, как система в основном установлена, стропила могут «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
• Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона , нужно опираться на следующие факторы:

• Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
• Вес кровельного покрытия, которым планируется застелить стропильную систему.
• Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е . на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под д вускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки , на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50— 60 см друг от друга . Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная , гораздо больше значительная, чем при устройстве двухскатной крыши.

• Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

Начало монтажа — установка двух рядов стоек

• Этот каркас определит размещение остальных элементов системы.
• Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

• Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия , таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
• Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия , они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
• Далее, балки перекрытия связываются между собойгоризонтальной рейкой, которая набивается сверху них, посередине конструкции.
• Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

• На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
• Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

• Делается обрешетка фронтонных стен с проемами для окон. Если вход в будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

• Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем не просто , и в одиночку с этой работой не справиться — потребуется, как минимум , два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

• Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
• На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
• Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
• Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
• От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
• Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
• После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

• Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
• Выдолбим в бревнах гнезда согласно разметке.
• Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
• Изготовим стойку и две накладки для ее крепления к стропилине.
• Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

• Отмечаем по факту ширину кобылки на перепуске.
• Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
• Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

• На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
• Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
• К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
• Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
• От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
• Переносим угольник в эту точку. Проводим линию, параллельную первой.
• Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
• Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропил: как сделать и укладывать стропила для крыши своими руками

Разбираемся как производится установка стропил. Обзор технологиий, которые нужно соблюдать желающим правильно сделать стропила для крыши своими руками.

Cтропила своими руками и установка их на крышу

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Сооружение стропил своими руками и процесс установки их на крышу своего дома

Стропильная система — скелет крыши. Чтобы он не рассыпался, надо соблюсти элементарные правила изготовления древесины для стропил и уметь правильно их собрать и

Чтобы крыша служила максимально долго и в полной мере выполняла все возлагаемые на нее обязанности, нужно, помимо всего прочего, правильно собрать стропильную систему. Это можно сделать своими руками. Однако перед началом основного этапа работы необходимо определиться с типом кровли и самой системы стропил, подобрать подходящий и качественный материал, а также составить план, в соответствии с которым будет возводиться стропильная система.

Тип системы зависит от формы кровли дома. На этапе проектирования должны в целом учитываться особенности всей системы и конструкция кровли в частности. После подготовки и закрепления отдельных элементов монтируется непосредственно стропильная система. Данная работа предполагает выполнение множества технологических этапов. Делая все по инструкции, вы не встретитесь ни с какими существенными проблемами, и готовая стропильная система для кровли вашего дома будет максимально качественной.

Составление проекта стропильной системы

При составлении проекта необходимо учитывать тип кровли дома. Для кровли каждого отдельного типа подготавливается индивидуальная стропильная система. К примеру, система стропил для мансардной кровли будет абсолютно не такой, как система для вальмовой крыши. Поэтому при самостоятельном выполнении работ необходимо обязательно учитывать данные факторы.

Однако существует ряд требований, которые являются универсальными для кровли любого типа. Проектируя стропильную систему и непосредственно крышу, учитывайте следующие важные моменты:

1. Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
2. При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.
3. Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Стропильная система должна собираться из качественной и прочной древесины. Важно, чтобы заготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые брусья. Смола — это природный антисептик, так что древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.

В случае если кровля вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков. При выборе материала для ендовых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из главных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут давать течь.

Подготовка бруса перед работой

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

1. Топор.
2. Молоток.
3. Бензопила или ножовка для дерева.
4. Измерительная рулетка.
5. Строительный уровень.
6. Электрическая дрель.
7. Металлические скобы от 20 см.
8. Гвозди длиной 8-20 см.
9. Гвоздодер.
10. Карандаш.

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Рекомендации по скреплению стропильной системы с мауэрлатом

Иногда возникают такие ситуации, когда длины стропил недостаточно. Обычно это случается при возведении Т-образной крыши. Но может происходить и при других обстоятельствах.

В подобных случаях, в целях предотвращения или даже полного исключения провисания кровельного покрытия по длине под собственным весом или весом атмосферных осадков, необходимо основательно поработать над укреплением кровли. Лучше сразу все делать правильно и «на совесть». Намерение исправить дефекты «когда-то потом» в будущем может привести к проблемам, которые потребуют гораздо более существенных затрат времени, денег и сил.

Для устранения данной проблемы можно прибегнуть к одному из двух доступных способов. В соответствии с первым из них в середину стропильной системы устанавливается прогон, благодаря которому будет осуществляться равномерное распределение нагрузки. Или же можно прибегнуть к другому способу. В соответствии с ним выполняется монтаж дополнительных поперечных балок и устанавливаются распорки. Благодаря такой системе вся поступающая нагрузка будет распределяться довольно эффективно.

Второй метод распределения нагрузок является более практичным и эффективным. Именно его наиболее часто используют при возведении мансардных крыш.

После завершения монтажных работ следует обрезать все имеющиеся на крыше стропила. Обрезайте их по уровню карниза. После этого, в случае наличия такой необходимости, можно будет выполнять работы по гидроизоляции.

Таким образом, в самостоятельном обустройстве стропильной системы нет никаких особых проблем. Делая все своими руками, вы получаете отличный опыт и экономите большие деньги на услугах сторонних мастеров. Нужно лишь во всем следовать инструкции, четко соблюдать установленные требования и правила, и у вас обязательно получится создать долговечную и надежную стропильную систему. Удачной работы!

Чисто (не)английское меню. Шетландские острова: баранина со стропил, печенье с бонусом и самые маленькие пони

• Яна Литвинова
• Би-би-си, Лондон

27 марта 2021

Автор фото, Getty Images

Подпись к фото,

У меня такое ощущение, что на «лице» этой чайки написано: «И это все, что вы мне оставили???» Наверняка в меню завтрака в крупнейшем городе Шетландов Лерике были и лепешки

До недавнего времени Шетландские острова на картах Соединенного Королевства помещались в небольшую рамочку и «подвешивались» в северо-восточном углу чуть повыше Абердина. Делалось это не из-за неуважения или великодержавного шовинизма, а исключительно для удобства: при размещении островов в положенном им географией месте сверху карты возникало огромное, ничем не заполненное водное пространство. Рамочка экономила бумагу и концентрировала внимание.

Подпись к фото,

Вот они, Шетландские острова в рамке. Географически неверно, но удобно

Наше политкорректное время внесло свои коррективы, и теперь острова торчат, где им и положено, невзирая на неудобства. Радует, однако, то, что бумажными картами теперь мало кто пользуется, а интернету все равно.

История как следствие географии

Автор фото, Getty Images

Подпись к фото,

Ярлсхоф, доисторический памятник, считающийся одним из самых важных на Британских островах. Такие постройки называются «брох» или колесообразный дом. Название Ярлсхоф придумал Вальтер Скотт, так что оно совсем не историческое, хотя и закрепилось

Если вдуматься, то все довольно просто: на Шетландских островах практически нет деревьев, все постройки эпохи неолита приходилось складывать из камней, поэтому они и сохранились до нашего времени. Камни, в отличие от дерева, не гниют, и жуки-древоточцы им не страшны. Для любителей доисторических диковинок на островах — просто рай: более 5 тысяч археологических достопримечательностей более чем 6000-летней давности.

Римляне, вроде бы, с жителями островов чем-то торговали, но, скорее всего, не напрямую, а через посредников, потому что у них и в более близких к континенту частях Британии дел хватало, да и за Стену Адриана они особо не высовывались.

Автор фото, Getty Images

Подпись к фото,

Предками-викингами островитяне гордятся. Фестиваль Up Helly Aa (Отправка в Вальхаллу) проводится каждый год. Граждане напяливают рогатые шлемы, накидывают на плечи шкуры, берут топоры и с криками и песнями проходят по улицам Лерика. В конце праздника «викинги» торжественно сжигают специально построенный к празднику корабль

А вот со скандинавскими гостями все было строго наоборот, потому что Норвегия, в отличие от Рима, была буквально за углом. Поначалу ребята в рогатых шлемах наведывались время от времени, грабили, убивали и возвращались обратно. Но где-то к концу IX века картина поменялась: население их родных фьордов как-то слишком сильно размножилось, места на всех стало не хватать, и наиболее предприимчивые индивидуумы сменили стратегию с набегов на вторжение, аннексию и постоянное проживание.

Что при этом произошло с коренным населением, до сих пор до конца не ясно. Шетланды довольно быстро стали чем-то вроде скандинавской провинции, причем особый диалект норвежского там сохранялся до XIX века.

Продали, а потом жалели (как Аляску)

Автор фото, Getty Images

Подпись к фото,

Большой поморник закусывает рыбой. И птиц, и рыбы на островах полно. Все-таки необдуманно поступил Кристиан

На протяжении нескольких столетий норвежцы активно сопротивлялись попыткам шотландцев прибрать острова к своим рукам. Неизвестно, чем бы это закончилось, если бы не финансовые трудности датского короля Кристиана I. В XIV веке Норвегия была существенно ослаблена после эпидемии чумы и фактически оказалась под влиянием Дании. Дочь Кристиана, Маргарет, была помолвлена с королем Шотландии Яковом III. Денег на то, чтобы выплатить дочкино приданое, у Кристиана не было, поэтому он и решил в качестве залога предложить шотландцам северные острова. То, что вообще-то собственно королевских земель там было не так уж много, его, похоже, совсем не волновало.

Правда, в договоре был пункт, что, мол, позднее, если что, острова можно будет выкупить обратно. Датчане пытались острова вернуть и даже отправляли в Шотландию специальные посольства целых восемь раз, но шотландцы уперлись. Не то чтобы они оспаривали законность датских притязаний, но просто делали вид, что не совсем понимают, о чем идет речь. Тем дело и закончилось.

Баранина на стропилах

Автор фото, Mike Pennington

Подпись к фото,

Баранина со стропил в витрине мясника. Честно говоря, выглядит не слишком аппетитно. Посмотрела я тут недавно документальный фильм об идентификации мумий в Долине Царей… Похоже, даже очень. Объективно способы «приготовления» не так уж сильно отличались друг от друга…

Совершенно очевидно, что кулинария является частью триумвирата, куда также входят история и климат. Массовая иммиграция норвежцев способствовала появлению в шетландском меню особо приготовленной баранины, а суровый климат исключил из списка продуктов даже пшеницу, не говоря уже об апельсинах с помидорами.

Баранину со стропил (reestit mutton) там готовят до сих пор, и ее даже можно купить в интернете. Хотя при большом желании (и наличии стропил с очагом под ними) можно попробовать и самим. У меня, правда, ни стропил, ни очага нет, поэтому никаких советов по поводу нижеизложенного процесса дать не могу, привожу дословно.

Автор фото, Getty Images

Подпись к фото,

Шетландские овцы. Выстроились в ряд, как на параде. И даже по цвету руна правильно распредилились от светлого к темному

• Бараньи ноги (или что попадется)
• Грубая соль
• Вода
• Одна картофелина

Возьмите ведро с водой и растворяйте в нем соль. В самом начале процесса поместите в ведро картофелину и продолжайте солить до тех пор, пока она не всплывет.

Автор фото, Rude Health

Подпись к фото,

Заготовка торфа на Шетландских островах. Без него ничего у вас не выйдет, даже при наличии очага со стропилами

Выньте картошку и отправьте в ведро бараньи ноги. Оставьте в покое на три недели! Потом вытащите просоленное мясо и повесьте на стропилах над очагом, чтобы оно сохло и коптилось. Да, чуть не забыла: очаг надо топить торфом.

Правильно приготовленная стропильная баранина может оставаться съедобной целых четыре года — при надлежащих условиях хранения, разумеется. Какое хранение является надлежащим, к сожалению, сказать не могу.

Суп из баранины со стропил

Автор фото, Getty Images

Подпись к фото,

К супу с бараниной можно относиться как угодно, но сыты вы, безусловно, будете. Но желательно иметь хорошее пищеварение и здоровую печень

Если у вас нет баранины со стропил, то, наверное, можно брать просто баранину, но тогда пропадает весь шетландский колорит. Все остальное настолько привычно и обычно, что даже скучно. Мне, правда, кажется, что баранину можно заменить соленой говядиной из еврейского деликатесного магазина (если в ваших окрестностях таковой есть), либо даже португальско-испанской соленой треской, но это будет уже совсем не по-шетландски!

Насколько я поняла, изучая различные варианты этого супчика, овощи можно брать в каком угодно составе и в какой угодно пропорции, поэтому простите, но это не рецепт как таковой, а скорее, информация к размышлению.

Список (примерный) продуктов:

Автор фото, Getty Images

Подпись к фото,

Город Лерик. Раскрашен ярко, как в Скандинавии. Где-то среди его улиц скрываются магазинчики, где можно купить шетландские деликатесы

• Баранина со стропил
• Картошка
• Лук
• Морковь
• Репа
• Брюква
• Капуста
• Масло сливочное (это уже из более современного репертуара)

Действовать так:

Автор фото, Getty Images

Подпись к фото,

В таких домах теперь уже никто не живет, но они добавляют атмосферы

Начните с того, что отправьте баранину в воду, и пусть она там тихонько булькает два часа. По истечении этого срока достаньте ее и порежьте на средне-мелкие куски. По поводу того, что делать с бульоном, существует два предложения: вылить весь, за исключением примерно одного половника, либо оставить, но аккуратно снять плавающий по поверхности жир. Учтите, что бульон может быть излишне соленым, в общем пробуйте и разбавляйте, если что.

Растопите масло в суповой кастрюле и аккуратно спассеруйте на нем морковь и лук (в традиционном рецепте этот кулинарный высший пилотаж отсутствует, поэтому можете его спокойно пропустить).

Автор фото, Getty Images

Подпись к фото,

«Если жизнь и здоровье дороги вам, держитесь подальше от торфяных болот», — написал сэр Артур Конан-Дойль в «Собаке Баскервилей». Это, правда, Шетланды, а не Девон, но осторожность все равно не повредит

Налейте в кастрюлю воду, оставшийся половник бульона от сварившейся баранины (я практически уверена, что наши современные желудки гораздо больше обрадуются какому-нибудь бульонному кубику) и киньте туда же все остальные овощи.

Варите, пока наши корнеплоды не станут мягкими. Возьмите картофельную колотушку и аккуратно подавите их прямо в кастрюле с жидкостью. Действуйте по возможности осторожно, иначе и обожжетесь, и одежду перепачкаете.

Загрузите в готовое месиво порезанное мясо и подавайте либо с хлебом, либо с очередными шотландскими лепешками, на сей раз шетландскими. А вот вам и их рецепт на всякий случай.

Шетландские лепешки

Автор фото, Getty Images

Подпись к фото,

На знаке написано: «На дороге играют ягнята!» Вам не кажется, что это животное больше похоже на короткоухого кролика?

• 250 г муки обыкновенной
• 50-60 г маргарина (наверняка можно и масло)
• ½ чайной ложки пекарского порошка
• ½ чайной ложки соли (мне этого количества слишком много, сами решайте)
• ½ чайной ложки винного камня (можете просто положить чайную ложку пекарского порошка, хуже не будет)
• Сыворотка (обезжиренное молоко или вода тоже сгодятся)

Готовить — просто до изумления: смешать все сыпучие фракции, растереть их с жиром и потихоньку вливать жидкость, пока не получится более-менее липкий и однородный ком. Расшлепайте его по посыпанному мукой столу, разрежьте на треугольники или кружки и пеките на 230 градусах около 15 минут.

Автор фото, Ronnie Robertson

Подпись к фото,

Посмотрите, какую красоту умудряются выращивать в своих садах местные жители, невзирая на климатические условия. Хотя, наверное, сезон цветения очень недолог

Все. Честно говоря, хлеб — гораздо вкуснее. Кстати, поедать эти лепешки лучше практически немедленно.

Традиционная шетландская еда, хотя и выполняет свою основную функцию — заправить вас калориями и энергией на относительно продолжительный срок, для гурманов не подойдет. К счастью, блага цивилизации и повсеместное распространение супермаркетов привели к тому, что даже в самых глухих уголках Британских островов можно найти, например, кориандр (он же кинза), который прекрасным образом облагораживает ту же вездесущую баранину. Вот еще один адаптированный и облагороженный вариант самого британского мяса…

Шетландская баранина с кинзой

Автор фото, Getty Images

Подпись к фото,

Это, конечно, не баран. Это — паффин, он же тупик, он же топорик. Если бы это было картиной каких-нибудь малых или больших голландцев, то ее можно было бы назвать: «Воображаемый пейзаж с фантастической птицей на переднем плане». Но нет, и пейзаж, и птица — вполне натуральные

Как вы уже наверняка догадались, баранина годится любая: хоть с ближайшего луга, хоть из соседнего магазина.

Вам понадобится:

• Около килограмма баранины (без костей), порезанной на удобоваримые куски
• 1 столовая ложка порошка кориандра
• 1 столовая ложка муки
• 2 черешка сельдерея
• Растительное масло (не тратьте оливковое первого отжима, оно в этом блюде потеряется без следа)

Автор фото, Getty Images

Подпись к фото,

Сами решайте, из чего и с чем вы будете есть результат. Исходите из того, что чуть побольше воды плюс картошка — и получится очередной супчик

• 1 лимон
• 2 большие луковицы
• 2 лавровых листа (или три, или один. Я вообще-то к нему отношусь с подозрением, но баранину он не испортит)
• 2 столовых ложки неочищенного (коричневого) сахара
• Около полулитра куриного бульона (кубик. Можете брать какой угодно, я в последнее время стала большой поклонницей польских грибных)
• Соль, перец и кинза уже в виде травки

Автор фото, Getty Images

Подпись к фото,

Еще одна местная дикая живность: выдра. Зверюга только что отловила рыбу-скорпиона и сейчас будет обедать…

Как это часто бывает с блюдами «одного котла», готовить проще, чем описывать. Смешайте порошок кориандра, муку, соль и перец и как следует обваляйте в этой смеси баранину. Напомню, что самый простой способ — это засунуть все в пластиковый пакет, завязать горло покрепче и валять его как бог на душу положит, трясти, как какой-нибудь бубен, или перебрасывать, как мяч, от одного члена семейства к другому.

Возьмите кастрюлю или котел, годящиеся как для плиты, так и для духовки, и пожарьте в ней (нем) лук, пока он не станет слегка прозрачным. Добавьте туда же баранину и дайте ей как следует зарумяниться со всех сторон.

Автор фото, Getty Images

Подпись к фото,

Овцы в шетландском пейзаже. Без них на Британских островах в целом — никуда

Отправьте в кастрюлю все остальное, доведите до кипения и переместите в духовку на 180 градусов где-то на час. Или на полтора. Правда, крышки в этом случае не подразумевается, так что заглядывайте в свою посудину время от времени, чтобы обед не обуглился. Подавайте с чем хотите, посыпав свежей кинзой. Пюре из картошки с брюквой будет более шотландским вариантом, но какой-нибудь рис подойдет ничуть не хуже.

И еще один простой и облагороженный шетландский вариант вездесущего шотландского лосося…

Лосось с грецкими орехами и тимьяном

Автор фото, Getty Images

Подпись к фото,

Признаюсь напоследок, что лосось не относится к числу моих любимых рыб. Для того, чтобы получать удовольствие от его поедания, я должна его закамуфлировать соусом до почти полной неузнаваемости. Этот вариант мне как раз подойдет

Из традиционных ингредиентов тут только одна рыба, все остальное — пришлое.

• 4 куска лососевого филе (где-то по 150 г, но это непринципиально, какие куски будут, такими и пользуйтесь)
• 2 лука-сеянца, он же шалот, порезанных мелко-премелко (по моему личному опыту, шалот — это от лукавого. Он незаменим только в том случае, если его требуется готовить целиком, поэтому берем обычную луковицу средних размеров, снисходительно хмыкая в адрес авторов рецепта)
• 75 г ядер грецких орехов (цельные половинки тут излишни, берите кусочки, они к тому же еще и дешевле)
• Половина чайной ложки свежего тимьяна (сейчас начну кричать и грязно ругаться: нормальные люди НЕ измеряют траву ложками. Обдирать мелкие листочки с тимьяновых палок — мука мученическая, а отходов — больше половины. Берите три веточки тимьяна и просто кидайте их с самого начала в соус: листочки отвалятся, а палки можно без труда выловить)

Автор фото, Getty Images

Подпись к фото,

Фермерское разведение рыбы — одна из основных составляющих шетландской экономики. Там, в этих круглых клетках плавает лосось

• 1 стакан красного вина (виноградников на Шетландах тоже нет)
• 250-275 мл говяжьего либо куриного бульона (вы знаете, откуда его взять)
• И немного масла

В этом блюде главное — соус. Его можно приготовить заранее, потому что собственно лосось много времени не занимает. Итак, для начала немного поджарьте орехи на сухой сковородке, чтобы они слегка подрумянились и стали распространять соблазнительный аромат. Следите внимательно: полные масла орехи имеют тенденцию переходить из золотистого до черного состояния в считанные секунды.

Вылейте туда же вино, положите лук и тимьян и пусть они совместно булькают на большом огне практически до полного выкипания влаги. Рузультат должен походить на темную густую замазку с бугорками орехов (ну, как торфяное болото с мини-кочками).

Автор фото, Ronnie Robertson

Подпись к фото,

Все-таки что-то и тут растет. На переднем плане уже готовое к сбору урожая ячменное поле. Объективно, что на нем растет, не так уж важно. Главное — это окрестная красота

Вылейте туда же бульон, как следует гомогенизируйте результат и пусть опять выкипает, но не до полной сухости, а примерно до половины изначального объема. Добавьте масло, и после того, как оно растворится, взбейте соус как следует ручным веничком до появления приятного блеска. Последнее, правда, можно и опустить, потому что на вкус эта операция не влияет, а только на эстетику.

Быстренько поджарьте рыбу, полейте ее соусом и кормите страждущих и голодных. Вкусно будет! Что делать с гарниром — сами решайте. Для меня ничего нет лучше поджаренного фенхеля, но увы! — этой моей страсти в семье никто не разделяет. Мой последний эксперимент: примерно такой лосось с ризотто с грибами. Им понравилось.

И, наконец, на десерт… Да, вы совершенно правы: очередной овес, но опять же, с кандибоберами.

Сладкое овсяное печенье c небольшим бонусом

Автор фото, Getty Images

Подпись к фото,

Идеальная круглость тут не требуется. В конце концов, у нас домашняя кухня, а не фабрика

Начнем собственно с печенья, в котором нет ничего сложного. Можно вообще этот пункт пропустить и купить овсяное печенье в магазине, хотя это будет не совсем то.

• 75 г самоподнимающейся муки (столько же обычной плюс одна-полторы чайных ложки пекарского порошка)
• 75 г овсяных хлопьев, как для каши
• 75 г сахара
• 75 г масла
• 1 столовая ложка светлой патоки (я уже говорила, что можно заменить медом или даже кленовым сиропом)
• 1 столовая ложка (примерно) молока

Сразу говорю, что я бы это количество немедленно увеличила как минимум раза в три. Иначе сожрут в один присест, а у нас не так много времени, чтобы каждый день готовить что-то новенькое.

Автор фото, Getty Images

Подпись к фото,

А вот эти — явно домашние. Только постарайтесь сделать их более плоскими, иначе бонус будет с них соскальзывать

Дальше — по схеме: нагрейте духовку до 180 градусов (можете и не нагревать, но тогда ваши печенья сильнее расползутся. Меня это никогда не смущало, и все зависит исключительно от того, насколько я была организованной и включила ли духовку заранее).

Выстелите противень бумагой для печенья. На всякий случай: овес обладает повышенной прилипчивостью по сравнению с обычной мукой, так что бумага существенно облегчает жизнь.

В одной миске смешайте все сухое и сыпучее, в другую кастрюльку отправьте все жидкое и вязкое (это я про масло) и нагревайте на маленьком огне, пока содержимое не станет однородным.

Автор фото, Getty Images

Подпись к фото,

Сливки с виски — идея не новая. Самый хорошо известный вариант — это ирландский кофе

Теперь дайте месиву немного остыть, вылейте в миску и мешайте до образования теста. Я бы начала смешивать ложкой, а уж потом пустила бы в ход руки. Липнуть оно будет все равно, но стадийное перемешивание спасет от ожогов, если вы нетерпеливо вылили жидкость прямо сразу с огня.

В какой геометрической форме вы будете их делать — дело хозяйское, но я бы в данном случае рекомендовала классические кружочки. Опять же для дальнейшей эстетики постарайтесь сделать их относительно равномерными.

Разложите печенье по противню и отправьте в духовку минут на 10-15. Они готовы после приобретения приятного золотистого цвета. Еще один момент: печенье с овсом на выходе из духовки будет довольно хрупким, но в холодном виде застывает как хорошо промешанный цемент. Не удивляйтесь, но и не пытайтесь снять печенья с противня прямо сразу — пусть немного остынут, иначе будут разваливаться.

Автор фото, Getty Images

Подпись к фото,

Вот это — дикая черника, по-английски billberry. Она гораздо меньше и чаще гораздо кислее черники садовой, но и существенно более ароматна. Мне кажется, что если вы где-то встретите и свежую бруснику, то она сюда тоже прекрасно подойдет

Так, собственно с печеньем покончено, переходим к бонусу. Точных количеств я вам тут, увы, дать не могу, пользуйтесь собственным вкусом и здравым смыслом. Бонус состоит из:

• Сливок повышенной жирности
• Виски
• Малины (интересно, откуда она у них на Шетландах взялась? Для поддержания местного колорита предлагаю взять дикую чернику, которая у них точно растет. Можно, конечно, и садовой заменить, но у нее ароматы не столь интенсивны)
• Сахарной пудры
• Масла (при наличии сливок и больной печени его можно спокойно исключить)
• Листьев мяты (исключительно для пижонов)

Автор фото, Getty Images

Подпись к фото,

А это — черника садовая, по-английски blueberry. Как говорится в старом анекдоте: «Они не просто не родственники, но даже и не однофамильцы».

Начните с того, что взбейте сливки. Можно туда всыпать и сахарной пудры, но не обязательно, и осторожно начинайте добавлять в них виски, очень нежно перемешивая. Результат должен быть по-прежнему взбитым и желательно не слишком алкогольным.

Теперь намажьте каждое печенье маслом (точно лишнее), плюхните на него алкогольные сливки, сколько хочется или сколько поместится, художественно разложите ягоды, припудрите сахарной пудрой и украсьте мятой. Поедать надо немедленно, потому что от сливок печенье станет слишком мягким, потеряв хрусткость. Самое простое — это держать все готовые печенья про запас, а сливками намазывать только те, которые намереваетесь немедленно съесть. В конце концов, последняя стадия не требует ни слишком долгого времени, ни слишком больших усилий.

Напоследок

Автор фото, Getty Images

Подпись к фото,

Шетландский пони: маленький, симпатичный, коротколапый и очень-очень умный. Можно сказать, что это — такса лошадиного мира

Рассказ о Шетландах был бы неполным, если бы я обошла шетландских пони. Считается, что они являются прямыми потомками лошадок древних кельтов и за последующие века прекрасно приспособились к суровому климату, отрастив длинную шерсть и приучившись есть водоросли.

Они чуть ли не самые маленькие лошадки в мире. Для того, чтобы считаться шетландским, пони в высоту не должен превышать «11 ладоней», это примерно 1 метр и 10 см.

Автор фото, Getty Images

Подпись к фото,

Согласитесь, что на этой физиономии явно читается очень здоровое отношение к жизни и изрядное чувство юмора

Кроме того, они непропорционально сильны: могут тащить около половины собственного веса и обладают дружелюбным, хотя и несколько упрямым характером. Последнее, впрочем, им можно простить: будучи невероятно умными копытными, они имеют полное право следовать собственному разумению и не реагировать на всяких сомнительных двуногих!

Шотландское послесловие

Автор фото, Getty Images

Подпись к фото,

В этих пирожных нет ничего шотландского, кроме флага из глазури. Зато патриотично!

Это — последний рассказ о Шотландии. В ближайшей перспективе нас ждет Уэльс и Ирландия, но сначала — несколько затерявшихся в пандемическом хаосе (работа из дома) английских графств.

Так уж получилось, что исключительно по медицинским соображениям мне пришлось вступить в интимные отношения с овсом как раз в то время, когда я занималась шотландской кухней.

Овсяная каша по классическому рецепту, приведенному в рассказе о рецептах из Файфа — действительно харч богов. Во всяком случае гораздо вкуснее всех остальных вариантов овсянок, которые мне приходилось когда бы то ни было варить.

Автор фото, Getty Images

Подпись к фото,

Последний шотландский стереотип: тартан и песочное печенье. Будем считать, что виски просто не попал в кадр

Плюс из овса можно даже печь что-то вроде оладий, вообще не обращаясь к муке. Я еще не окончательно отшлифовала детали, но где-то на 90 г овсяных хлопьев (разбить до почти пудры) требуется 2 яйца, 2 банана, чайная ложка пекарского порошка и щепотка соли. Если рискнете, то жарьте только на суперантипригарной сковородке и не жалейте масла: пристают они страшно.

Успехов у плиты с духовкой и — будем надеяться — до скорого!

Кровля своими руками: Урок 9 – Установка стропил, особенности монтажа конструкции и использование стропил на разных типах крыш.

Стропила являются скелетом, а точнее ребрами, нашей конструкции. Их установка — важная и трудоемкая часть работы. К ней надо подходить с ответственностью и известным принципом: «Семь раз отмерь, один раз отрежь».

Предварительно надо решить, будет ли у нас чердачная комната. Если да, то сначала надо установить так называемый П-образный каркас-опару, ориентируясь на размеры фронтонов и предпочтительную высоту этой комнаты (не менее 2,5 м).

В данном случае предположим, что комнаты у нас не будет, а вопрос о различных опорах для стропил мы разберем ниже.

Итак, в первую очередь монтируются крайние (фронтальные, даже если у вас нет фронтонов) стропила.

Если фронтоны выложены неровно, имеют бугры и впадины, то придется отбойником их выровнять, иначе будущая обрешетка будет ложиться криво и неправильно.

Перед тем как начать заниматься стропильной частью, нам понадобятся небольшие передвижные леса или высокие козлы.

Замок для стропил вы можете увидеть на следующем рисунке:

Их размеры диктуются расстоянием от чердачного «пола» (балки, плиты и пр.) до уровня конька.

Для установки понадобятся два (лучше, конечно, три) человека.

И вот наконец мы устанавливаем фронтальные (крайние) стропила.

Перед этой процедурой желательно сделать в мауэрлате, с внешней его стороны, небольшие замки глубиной 2-5 см в виде «посадочных мест» для более устойчивой фиксации нижнего конца стропильной доски.

Какая должна быть длина стропил?

Длину выбирайте с запасом, чтобы впоследствии при определении карнизного выноса было что отрезать. Точка отреза определяется с помощью угольника по вашему желанию. Не рекомендуется делать вынос более 50 см, но об этом позже.

И еще один важный момент. Продающие лес конторы отпускают доски максимальной длиной 6 м, пилорамы могут и 7 м.

Если ваш скат больше, то стропила наращивают, то есть наставляют необходимой длины отрезки к основному стропилу нахлестом не менее 1 м. Гвозди бьют наискосок, чтобы не расколоть доску вдоль волокон. Впрочем, это и так понятно, а вот укладывать стропила необходимо в шахматном порядке, чтобы избежать провалов в местах наращенных участках.

Сначала один работник устраивается на центральных (подконьковых) козлах или лесах, а другой — на стене (мауэрлат).

Приложив доску к фронтону широкой плоскостью, верхний (первый) работник отмечает маленьким уровнем вертикальную линию среза коньковой стороны стропилины и продолжает удерживать доску в выбранном месте. В это время работник на стене (второй) с помощью гвоздей (150 см) закрепляет нижний конец стропилины в пазе (замке) и переходит на другую сторону.

Если в работе участвуют три человека, то процесс упрощается, ибо третий работник выполняет ту же работу, что и второй.

После этого первый работник кладет одно стропило на край козел, а другой отпиливает электролобзиком намеченный вертикальный угол. То же он проделывает и со второй доской.

Затем он опять прикладывает стропила к фронтону широкой частью, а отпиленные верхние торцы сводит на уровне конька. Далее сбивает эти торцы гвоздями 120 см (времянка) и для добавочной фиксации крепит стропила к фронтону анкерными болтами (100-120 мм), используя перфоратор и молоток.

Если кирпичные фронтоны отсутствуют, то первый работник с помощью уровня или отвеса выравнивает по вертикали скрепленные стропила, а двое его напарников, используя заранее заготовленные отрезки обрешетки, фиксируют это положение в двух точках с помощью саморезов по дереву и шуруповерта.

Такие же действия производятся и для других крайних стропил.

Далее наступает черед шнурки. Ее натягивают на самых верхних точках — ось конька, в средней части стропилин (плоскость) и на нижних, карнизных краях (плоскость).

Итак, мы имеем плоскость стропильной системы. Остается, ориентируясь по шнурке, выставить оставшиеся стропила. Делаем это по меткам на мауэрлате из расчета 80 см (см. урок «Устройство мауэрлата»).

В данном случае (внутренние стропила) можно избежать обрезки верхних, вертикальных углов и сбивать коньковые края стропил внахлест. Это и удобнее и надежнее, как показывает практика. Выпирающие концы можно срезать лобзиком или цепной пилой сразу, но лучше это сделать в процессе крепления обрешетки.

Стараемся не забывать выравнивать сведенные стропила в вертикальной плоскости временными обрезками обрешетки в шахматном порядке.

Добавлю также, что после установки необходимо закрепить их нижние концы скобами, а лучше специальными кровельными уголками (выше я упоминал о них). Это обезопасит вас от случайных расцеплений: гвозди (времянки) хоть и прочны, но мало ли что бывает (помним о ТБ).

Впрочем, вы можете отложить окончательный крепеж конструкции скобами, уголками и т.д., если уверены в прочности своих времянок.

Для четырехскатной крыши (вальмы) придется запиливать стропила на диагональной ноге (стропиле) и крепить не менее чем двумя гвоздями (загибая концы).

Вот и готовы наши «ребра».

Если их длина превышает 4 м, необходимо установить поперечные опоры. О них я расскажу в следующих уроках.

Как сделать подшиву на крыше после установки стропил

Крыша защищает дом от непогоды, не дает проникать осадкам внутрь помещения, а еще она украшает строение, придает ему законченный вид. Но чтобы не было в дальнейшем проблем с ее эксплуатацией, необходимо знать, как установить стропила на крышу. Стропила это основа всей крыши, поэтому от их правильной установки зависит качество эксплуатации всего здания.

Как сделать подшиву на крыше после установки стропил — фото 1



Из каких элементов состоит крыша

В основу всей конструкции крыши входят стропила или стропильные фермы. На стропильные фермы накладывают обрешетки, в основу которых входят скосы и подкосы.

Крыша состоит из следующих основных частей:

1. Теплоизоляция;
2. Основание кровли;
3. Гидроизоляция;
4. Непосредственно кровля;
5. Мауэрлат;
6. Обрешетка.

Крепежное основание крыши состоит из:

1. Ригелей;
2. Стоек;
3. Подкосов;
4. Распорок.

Крепежные основания обеспечивают жесткость стропильной системе. Количество крепежа зависит от длины пролета, чем он длиннее, тем больше нужно крепежа.

Типы стропил

Стропила бывают висячие и наслонные. Так как стропильные фермы это основа всей конструкции крыши, материал для них необходимо выбирать самый качественный, на нем не должно быть трещин и сучков.

В доме, где имеются несущие стены, устанавливают наслонные стропильные фермы.

Если в строении они отсутствуют, устанавливают висячие стропила. Их опора направлена на основные стены.

Подшива свесов крыши

После окончания кровельных работ на строении переходят к завершающей фазе – подшивке свесов. После завершения этой работы строение приобретает законченный вид. Самый распространенный материал для подшивки – профлист. Подшива на крышу предусматривает создание вентиляции в подкровельном пространстве.

Особенности выполнения подшивы

После того, как будут установлены стропила, предполагаются подготовительные работы на подшиву крыши. На стропильные фермы укладывают обрешетку.

Как сделать подшиву на крыше после установки стропил — фото 2



Пошаговая инструкция выполнения подшивы

1. Лишние концы стропил нужно отпилить до заданной длинны. Отпиливать стропила необходимо вертикально к стене дома.
2. Далее производят обрешетку. Обшивают поверхности стропил досками. Расстояние между досками должно быть одинаковое.
3. Отпилив стропила на одинаковую длину по периметру всего дома, можно прибивать первую доску обрешетки и ориентируясь по ней, будет проходить вся дальнейшая работа.

Важно помнить: сначала подшивают кровельные свесы, а затем производят утепление стен с наружной стороны. Делать эти работы необходимо только в этой последовательности, а не наоборот.

Дата: 01.09.2016 14:25

Крепление стропил к мауэрлату: узлы, способы, схемы

Крепление стропил к мауэрлату – один из наиболее важных моментов при строительстве дома, в частности при монтаже кровли.

Вся сложная система крыши налегает на мауэрлат, который является ее основой, так называемым фундаментом всей кровли.

Именно мауэрлат оберегает несущие стены от искажений, связанных с давлением крыши, при этом одинаково распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются главными конструктивными частями крыши.

Основные узлы присоединения стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

К ним относят:

• уголки – применяют при потребности крепко установить стропильные ноги на мауэрлат. Способны делать крепление более стойким. Плюс в том, что не нужно делать надрезы в деревянных частях – уголки закрепляются гвоздями «ерш» или саморезами;
• кронштейны – производятся из оцинкованной стали. Монтаж осуществляется без запила древесины, кронштейны крепятся анкерами, гвоздями или шурупами;
• перфорированная монтажная лента – используется для дополнительной фиксации узла соединения, придания кровельной системе цепкости. Для монтажа требуются саморезы или гвозди;
• крепежи LK, «салазки» – используют для защиты кровли от деформации при оседании почвы и усадке здания;
• болты с гайками, гвозди, проволочные стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными – не стоит на этом экономить.

Нужно исключить применение всевозможных прокладок, которые со временем могут деформироваться и выпасть.

Стропильная конструкция состоит из мауэрлата, ендов, стропильной ноги, коньковых перегородок, прогонов, обрешетки.

Фото:

Чтобы разобраться, как все составляющие соединяются между собой, нужно определить, что представляют собой узлы сцепления мауэрлата и стропил.

Для начала мауэрлат крепится на ось стены. Существует немного способов скрепления.

Первый способ подходит при монтаже крыши крупной площади. Для этого по всему периметру стены заливается армопояс, в который тут же вставляют штыри из металла.

В этом случае мауэрлат к стене будет присоединен шпильками, которые проходят сквозь балку и монтируются.

При использовании второго способа мауэрлат крепится к стене с использованием проволоки. Для этого нужно уложить ее между слоями кирпичей (за 3-4 ряда до окончания кладки).

При этом можно зафиксировать стропило проволокой непосредственно к стене. Однако такого рода соединение может нарушить целостность стены.

Если узел закрепляется к балке, то в стропиле заготавливают «зуб с шипом», а в балке с этим гнездом должен быть вырезан упор для шипа.

Врубку делают на расстоянии 0,2 – 0,5 м, начиная от той части балки, которая свисает. Одиночный «зуб» делают с шипом, который не допустит смещения в стороны.

В случае с пологой крышей, если градус наклона меньше 30°, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одну часть стропил нужно срезать под таким же градусом, что и наклон у крыши, а затем необходимо упереть в соответствующее стропило с обратной стороны (они должны быть срезаны одинаково).

Видео:

Обрезание углов желательно делать по трафарету. Для фиксации обычно используют 2 – 4 гвоздя. Стык закрепляют, наложив на него пластину из дерева или металла.

Установка на коньковый брус схожа с предыдущим креплением. Отличие заключается в том, что между обрезанными под углом стропилами фиксируют коньковую балку. Этот тип узла сложен, по этой причине практически не используется в строительстве.

Внахлест – самый популярный способ, хотя схож с первым. Главное отличие – соединение делают не встык, а внахлест. Стропила соединяются боковыми срезами. Притягивают их гвоздями, болтами или шпильками.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Фото:

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Есть несколько видов крепления для этой схемы. Так, нужно сделать углубление на стропильной ноге, после закрепить мауэрлат и балку, затем зафиксировать все гвоздями.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Фото:

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Это свойство очень полезно в первые годы после окончания стройки, так как со временем новое здание дает осадку.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Фото:

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Фото:

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Несколько важных нюансов

Несколько рекомендаций относительно крепления стропил :

• нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность крыши и безопасность жителей дома напрямую зависят от надежности строения. Халатность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
• все работы следует выполнять предельно аккуратно, использование различных прокладок недопустимо;
• не рекомендуется использовать установку стропил без мауэрлата, так как может возникнуть риск искажения и нарушения целостности стен дома;
• самым подходящим способом является скользящий метод фиксации, который позволит избежать деформации стропильной системы в случае проседания почвы.

К обустройству кровли дома следует подойти очень серьезно – не следует торопиться, выполняя крепление стропил к мауэрлату.

Видео:

Перед началом строительных работ стропильная конструкция должна иметь четкий проект, нужно сразу выделить все места соединительных узлов.

Необходим достаточный запас всех монтажных элементов надлежащего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Типы и виды соединений и креплений стропил крыши. Техника стыков и фурнитура креплений стропильной системы кровли с наглядными схемами и фото

Чтобы деревянная стропильная система не деформировалась со временем, во избежание разрушения отдельных её элементов и перекоса всего здания, нужно предусмотреть способы минимизации рисков. Следует помнить, что древесина в зависимости от влажности меняет свои размеры всегда, поэтому необходимо предоставить стропильному элементу пространство для смещения. Поэтому при возведении деревянных стропильных систем используются скользящие опоры для стропил.

Крепежный элемент – скользящая опора для стропил

Скользящая для стропил опора представляет собой металлический крепежный элемент для соединения стропильных конструкций с несущим брусом — мауэрлатом. П-образный кронштейн и перфорированный уголок составляют конструкцию данного крепления, которая получила название перфорированной скользящей опоры KUCIS. С нижней стороны стропильных ног применяется закрытая деталь опоры для стропил. Для стропильного элемента закрытая сторона будет концом смещения.

Область применения

Скользящая опора для стропил применяется для того, чтобы усадка древесины, из которой состоит скатная кровля, не привела к разрушению конструкции. Это элемент, который позволяет избежать деформаций стропил и конструкции всей крыши путем некритичного смещения элементов стропильной конструкции друг относительно друга. Опора скользящая для деформируемых элементов должна обеспечивать необходимую относительную подвижность и позволять стропильной конструкции плавно «скользить», не причиняя серьезных деформаций, которые могут привести к разрушению. Стропило при этом сохраняет проектное положение. Предполагаемое смещение стропил нужно рассчитывать заранее, на проектной стадии, поскольку именно с учетом его осуществляется выбор длины опоры.

Опора скользящая для стропил широко используется при возведении деревянных скатных крыш, стропильные ноги которых опираются на мауэрлат или каменные стены. Их могут применять как в индивидуальном строительстве, так и в массовом. Работа с данными крепежными элементами не предполагает наличие особых навыков и оборудования.

Технические характеристики

Различают, как правило, закрытый и открытый тип скользящей опоры. Опора скользящая закрытого типа монтируется в неразборном виде, в каком поставляется на строительную площадку. На длинной стороне неподвижного уголка располагается держатель с продетой в него крепежной планкой для установки на деревянный элемент. Открытый тип монтируется на месте из отдельных деталей: углового элемента и кронштейна.

Несмотря на простоту в изготовлении и незатейливость внешнего вида, эта маленькая деталь играет одну из главных ролей. Скользящая для стропил опора в соответствии с требованиями ГОСТ 14918-80 изготавливается из низкоуглеродистой стали методом горячей штамповки, что обеспечивает одновременную прочность и пластичность. Стропильный элемент при использовании скользящей опоры защищен от распирания, провисания и критичного смещения, а кровле в целом не страшна усадка. Это актуально при работе с древесиной, которая имеет склонность усыхать или увеличивать свой объем при смене влажностного режима. Монтажный элемент, позволяющий создать надежную крышу, предоставляется в разных размерных вариантах. Технические характеристики крепления определяются маркой изделия, его высота составляет 90 мм, ширина – 40 мм, а длина равна 90, 120, 160 и 210 мм. Толщина стали, из которой изготовлена пластина и покрытием которой служит цинк, колеблется от 2 до 2,5 мм. Разный размер помогает закрепить разной величины элементы стропильной конструкции. Оцинкованный материал гарантирует надежность и коррозиестойкость крепежных элементов

Особенности монтажа

Способ монтажа опоры достаточно прост. Тогда как проектное положение стропильных ног относительно друг друга и конькового бруса обеспечивает жесткое соединение при помощи металлических крепежных пластин, соединенных шпилькой, относительную подвижность в зоне опирания на стены или мауэрлат обеспечивает скользящая опора стропил. Если стропильные ноги опираются на каменные стены, соединительный контакт осуществляет анкерный болт, если же на деревянный мауэрлат – ершенный гвоздь. Анкер выполняет не только функцию крепления, но и регулировки, благодаря чему балка находится в относительной подвижности. Данный способ крепления заключается в фиксации стропильных конструкций при помощи скользящей опоры, длина которых соответствует предполагаемому в будущем смещению. Ручной балансировки элементов кровельной конструкции при монтаже скользящей опоры не требуется, что значительно снижает трудозатраты на возведение кровельной конструкции.

Преимущества скользящих опор

Преимущества скользящей опоры для монтажа кровельных конструкций очевидны. Скользящая опора для стропил позволяет создавать надежные, устойчивые стропильные системы при минимальных затратах времени и труда. К преимуществам опоры скользящей можно отнести то, что для её установки не требуется специальный инструмент, наличие навыков, а также простоту монтажа. Скользящая опора для стропила предоставляет определенную простоту сборки и является одним из элементов кровли. Опора скользящая крепится к деревянным элементам стропильной системы без особого труда и специальных инструментов, может быть выполнена одним человеком с обычным шуруповертом.

Резюмировать преимущества можно нижеприведенным списком:
возможность использования при возведении или ремонте крыш частных домов;
относительно невысокая стоимость при хорошем качестве изделия;
минимальные трудозатраты при креплении стропил;
экономия времени;
простота монтажа при использовании обычных инструментов;
долговечность, коррозиестойкость;
возможность быстрого монтажа/демонтажа.

При возведении деревянных несущих конструкций, таких как крыша, следует помнить о качестве материалов, которые для этой цели используются. Древесина должна быть прочной, сухой, защищенной антипиренами и антисептиками. Но качеству крепежных деталей нужно уделять особое внимание. Покупать скользящие опоры желательно в специализированных магазинах Москвы, чтобы быть уверенным в качестве строительных материалов. Наша компания предоставляет только самый качественный кровельный материал, который может позволить возвести надежный деревянный дом. Крепежные детали KUCIS сертифицированы и рекомендуются к использованию. Применяя во время строительства скользящие опоры для стропил, можно не беспокоиться об усадке дома.

Крепление стропил к мауэрлату осуществляется различными способами, начиная от обычной врезки при помощи пазов до специального крепежа:и гайками.при помощи пластин из металл

Для установки крепежей используются гвозди или саморезы.

Крепление стропил к мауэрлату можно разделить на два вида:

· жесткое (с одной степенью свободы — поворот стропильной ноги) — когда применяется врубка на стропильной ноге и металлический крепеж. Такое крепление предупреждает сдвиг стропильной конструкции вдоль продольной оси.

· шарнирное (с двумя степенями свободы — продольное смещение и поворот стропилины) — используется скользящий металлический крепеж «пластина-ползун». Такой вид крепления позволяет стропилам двигаться вдоль продольной оси и поворачиваться под снеговой и ветровой нагрузках или при значительной усадке дома. Применяется чаще при строительстве деревянных домов.
Методы крепления стропил к балкам

Каждому человеку известно, что одним из основных конструктивных элементов в здании и сооружении является кровля. Именно от качества ее выполнения зависит комфорт и уют внутри помещений. Крыша – это та часть дома, которая принимает на себя максимальное количество нагрузок, представленных атмосферными осадками и собственным весом. Поэтому одним из основных требований является надежное и прочное соединение между балками перекрытий и стропилами. Только правильно выполненное крепление может гарантировать долговечную эксплуатацию крыши, а также отсутствие ситуаций, опасных для жизни и здоровья людей.

Следует помнить, что крепление стропил к балкам возможно только в том случае, если балка перекрытия установлена на стену или мауэрлат. Ее крайние части должны выходить за пределы, на расстояние более 0,4 м. На концах балок делаются специальные пазы. В них крепятся стропила с помощью различных крепежных систем, которые позволят стропилам оставаться на положенном месте. Для того чтобы избежать соскальзывания стропил с балок, применяются следующие методы крепления: болтовое, врубка с одинарным и двойным зубом.
Болтовое крепление

Для выполнения болтового крепления стропил к балкам перекрытия, потребуется комплект, в который входят болты, гайки, шайбы. На краю балки, которая выступает за пределы несущих конструкций, необходимо сделать треугольный надрез. Гипотенуза вырезанного треугольника должна быть расположена под таким же углом, как и стропила и запил нижней части стропильной ноги. После того как вырез готов, стропило устанавливается на балку и фиксируется гвоздями. Далее необходимо просверлить сквозное отверстие, которое будет расположено под углом 90о относительно плоскости стропильной ноги. Отверстие должно быть просверлено таким образом, чтобы болт проходил снизу вверх. На установленный болт необходимо надеть шайбу, затем закрепить его с помощью гайки.
Крепление методом врубки

В связи с тем, что сквозные отверстия со временем негативно влияют на элементы из дерева, применяются следующие методы крепления – врубка с одинарным и двойным зубом. Выбор вида врубки напрямую зависит от угла наклона ската крыши. Если крышу здания или сооружения планируется выполнять с крутыми скатами, стропила следует крепить методом врубки с одним зубом, если же угол наклона крыши будет не более 35о – с двойным зубом.

Врубка с одинарным зубом

Как правило, при применении крепления методом врубки с одинарным зубом, конструкция дополняется шипом. Это позволяет снизить к нулю вероятность бокового сдвига стропил от действия различных видов нагрузок на стропила. Для шипа на балке предусматривается специально вырезанное гнездо, глубина которого должна находиться в пределах от 1/3 до 1/4 толщины балки перекрытия. Вырез должен быть выполнен на расстоянии более чем 0,25 метров от края балки. Такое расположение шипа позволит свести к минимуму образования сколов на балке перекрытия.
Врубка с двойным зубом

Метод врубки с двойным зубом, как правило, дополняется шипами в количестве двух штук, упорами или соединением-«замком». Зубы могут быть выполнены как одинаковой величины, так и разной. Зубы разной глубины выполняются в том случае, когда конструкция дополняется шипом

Независимо от того, выполнена врубка с одним или с двумя зубами, сами по себе пазы не способны выдержать стропильные ноги. Для этого узлы дополнительно укрепляются металлическими крепежными элементами. Если соединения балок и стропил представляют собой неподвижные конструкции, крепление может осуществляться с помощью гвоздей, накладок из металла, хомутов и «салазок». Если же соединения представляют собой скользящие конструкции (коньковая часть), необходимо использовать специально предназначенные крепления.

Каждый узел соединения стропила с балкой требует дополнительной фиксации. Для этого, в качестве фиксирующего элемента, используется кованая проволока. Проволока закрепляется на анкер, вмонтированный в стену здания.

Правильно закрепить несущие элементы кровельной конструкции позволит соблюдение некоторых не сложных правил:

Выполнение запилов стропил в месте прилегания к мауэрлату должно быть точным и обеспечить точное без зазоров прилегание. Не допускается использование разного рода прокладок и клиньев, которые со временем могут деформироваться и вылететь.

Детали используемые при соединении должны быть закреплены качественно и надежно.

Использование в качестве крепления гвоздей и саморезов допускается только временно на период сборки каркаса. В дальнейшем необходимо произвести крепление с помощью крепежных уголков или скоб, обеспечив более надежное соединение.

При монтаже кровли деревянного дома рекомендуется применять скользящий метод крепления стропил к мауэрлату с помощью специальных кронштейнов. Это вызвано необходимостью избежание деформации крыши при усадке деревянных конструкций.

Правильно выполненное крепление стропил позволит выдержать практически любую ветровую нагрузку на крышу.

Монтаж крыши следует производить с учетом пристройки к дому, если таковая имеется.

Кроме этого, следует помнить, что изготовление и монтаж крыши — достаточно трудоемкая работа, которую необходимо выполнять правильно и в определенной последовательности.

Строительство крыши начинается с ее проектирования, выбора формы и подборки необходимого материала. Более подробно об этом рассказано на видео, размещенном ниже.
Обустройство мауэрлата

Перед тем, как сделать крышу для частного дома, необходимо правильно поставить и хорошо закрепить мауэрлат.

Мауэрлат представляет собой определенную основу, которая примет на себя часть нагрузки от конструкции крыши.

Его монтаж необходим, когда предполагается устроить не только двухскатную, но и четырехскатную крышу. Именно на этом основании впоследствии будет осуществляться строительство всей крыши.

Устройство мауэрлата предполагает использование деревянных балок, сечение которых должно составлять 15х15 сантиметров.

Монтаж этих балок производят параллельно будущему коньку крыши, как показано на фото.

От надежности крепления мауэрлата к стенам во многом будет зависеть возможность готовой крыши оказывать сопротивление нагрузкам.

Его устройство следует начинать еще на этапе возведения стен. Для этого между кирпичами ближе к верху кладки необходимо уложить толстую проволоку с шагом в один метр.

Эта проволока должна быть прочно закреплена внутри кирпичной кладки в своей середине.

Свисающие концы должны иметь достаточную длину для того, чтобы в дальнейшем ею можно было легко обвязать уложенный брус.

После того как строительство дома будет полностью завершено, все видимые части проволоки для крепления мауэрлата необходимо спрятать под слой штукатурки.

При проведении монтажа мауэрлата необходимо сделать минимальное отступление непосредственно от края стены. Оно должно составлять не менее десяти сантиметров.

Чтобы в дальнейшем предотвратить гниение деревянных балок мауэрлата, их следует изнутри утеплить, используя специальный материал, уложенный в несколько слоев.

Для этих целей также можно использовать толь. Мауэрлат под двухскатную крышу следует поставить по всему периметру стен, контролируя при этом не только его надежное крепление, но и ровность.
Возведение балок перекрытия

После того как будет правильно обустроен мауэрлат, осуществляют монтаж балок перекрытия, которые являются одним из основных элементов крыши частного дома.

Устройство балок перекрытия осуществляется в определенной последовательности, как показано на видео ниже. Вначале осуществляют монтаж крайних балок.

Видео:

При этом следует помнить, что их вынос будет определять будущий карниз, рекомендованная длина которого составляет не более пятидесяти сантиметров.

Чтобы правильно подобрать брус под строительство балок перекрытия крыши частного дома, следует произвести специальный расчет.

Далее необходимо ровно натянуть шнурок по верхней плоскости раскрепленных крайних балок. По шнурку осуществляется выставление всех остальных балок.

Следует контролировать места их соединения с мауэрлатом, и при необходимости — немного подчищать его или наоборот, подкладывать небольшие кусочки фанеры.

Шаг балок перекрытия подбирается с учетом предварительно рассчитанного шага стропил. Процесс крепления балок показан на фото.

Специалисты рекомендуют делать его в шестьдесят сантиметров, так как тогда будет легче утеплить всю конструкцию крыши.

После того как будет осуществлен монтаж всех длинных балок, необходимо правильно поставить короткие балки перекрытия. Для них шаг можно взять со значением в один метр.

Осуществляя строительство балок перекрытия, не забывают и про карниз, а также про надежное крепление брусьев, чтобы впоследствии исключить провисание крыши дома.

Крепление балок к мауэрлату производят при помощи гвоздей. Кроме этого, допускается их крепление при помощи специальных стропильных уголков или саморезов.

После того как будет полностью закончен монтаж всех балок, необходимо поверх них положить обычные половые доски, но не закреплять их.

Делается это для удобства проведения последующих работ по строительству крыши дома.
Установка бруса под конек

Любая двускатная крыша частного дома подразумевает строительство конька. После того как будет осуществлен монтаж балок перекрытия, следует перейти к возведению бруса под него.

Для обустройства конструкции потребуются доски размером 50х150 миллиметров, из которых будут собираться стойки.

Их следует выставить в средней части будущего каркаса строго по уровню, после чего тщательно раскрепить при помощи временных распорок.

Рекомендуемый шаг между стойками должен составлять не более трех метров.

Начинают работу с установки самых крайних стоек, после чего между ними натягивают шнурок, который позволит правильно установить все остальные стойки.

Далее осуществляется монтаж всех промежуточных стоек, при этом их ровность контролируется при помощи уровня и предварительно натянутого шнурка.

После того как будет построена вся стропильная конструкция, все промежуточные стойки можно будет полностью демонтировать.

Это позволит обустроить на верхнем этаже дома непосредственно под кровлей еще одно жилое помещение.

При выборе высоты стоек для конька следует учитывать то, какая форма крыши планируется изначально. Специалисты советуют брать ее высоту равной высоте первого этажа дома.

После того как крайние и промежуточные стойки будут проверены на ровность и тщательно раскреплены, поверх них укладывается сам коньковый брус.

Не стоит тщательно крепить его ко всей конструкции, достаточно будет вкрутить пару саморезов.

Любая двускатная крыша подразумевает обустройство конькового бруса, поэтому этот этап работ является обязательным при строительстве этой части дома.
Монтаж стропил

Одним из важнейших этапов при строительстве крыши частного дома является монтаж пристройки стропил.

Для начала следует изготовить шаблон, сделать это можно, если приложить доску изнутри к торцу конькового бруса и к балке перекрытия в месте, где будет устроен карниз.

Далее на доске делаются отметки, по которым ее и отпиливают. Если вся стропа будущей крыши дома выложена абсолютно ровно, то по шаблону можно подготовить к работе сразу все стропила.

Однако не всегда это возможно, и на некоторых участках каркаса пристройки крыши придется монтировать стропила с разными размерами.

Рекомендуется на стропильной доске делать только один верхний запил, после чего заготовку еще раз проверять на месте и только после этого отпиливать ее нижнюю часть.

Монтаж пристройки стропил по месту следует производить одновременно с двух скатов крыши. Это делается для того, чтобы минимизировать боковую нагрузку на коньковый брус.

Если длина ската строящейся крыши больше, чем длина стропильной доски, которая есть под рукой, то придется производить ее сращивание изнутри конструкции.

Лучше, если стык будет находиться в нижней части ската, при этом его следует обязательно укрепить дополнительной стойкой. Крепление стропил к мауэрлату на фото ниже.

Крепление стропильной доски к коньковому брусу осуществляется при помощи нескольких гвоздей.

В свою очередь, ее крепление к балке перекрытия может производиться как при помощи гвоздей, так и при помощи фиксации специальных крепежных пластин на саморезы.

После того как по всей площади каркаса будут смонтированы все стропильные доски, приступают к монтажу стоек.

В том случае, если в будущем под каркасом в качестве пристройки предполагается обустроить мансарду, то именно эти стойки станут каркасом стен.

Параллельно со стойками обустраиваются и ригеля крыши дома.

Устройство фронтона и карниза

Фронтон и карниз –это части конструкции, из которых формируется двускатная крыша частного дома.

Фронтон является важным элементом пристройки крыши и его обустройство должно производиться по всем правилам. Начинать монтировать фронтон следует с установки дополнительных стоек.

Для того чтобы установить фронтон крыши максимально ровно, следует натянуть между низом пристройки стропил шнурок.

После того как будет собран каркас под фронтон, следует обустроить проем под окно. Размеры и конфигурация этого окна могут быть произвольными.

После того как будет полностью собран каркас под фронтон, его необходимо тщательно проверить на ровность по горизонтали и вертикали.

Далее фронтон по всей площади следует зашить и для этого отлично подойдет дюймовка.

Обустраивать фронтон пристройки крыши дома рекомендуется максимально аккуратно, так как именно на эту часть дома в первую очередь обращают внимание.

После того как будет полностью собран фронтон пристройки крыши, следует правильно обустроить ее карниз. Карниз этого строения расположен по всему периметру дома и как бы прикрывает фасад стен.

Карниз подшивается специальными досками, при этом лобовая доска должна быть раскреплена на торцах изнутри балок перекрытия.

В нижней своей части карниз подшивается двумя поясами так, чтобы было удобно закрепить софит при выполнении наружной отделки.

Когда обустраивается карниз и фронтон пристройки крыши дома, изнутри конструкции следует установить на стропила держатели под водосточную систему.

На завершающем этапе карниз лучше зашить изнутри сайдингом. Мауэрлат — один из краеугольных элементов кровли дома. Благодаря ему нагрузка от немалого веса крыши равномерно распределяются по несущим конструкциям. Мауэрлат непосредственно соединяется со стропилами, от которых и принимает нагрузку. Он может быть цельным, проложенным по периметру крыши, или укладываться кусками около метра длиной, непосредственно под стропильные ноги.

Под мауэрлат используются только брёвна, брус и доски сечением не менее 100х100 мм, а также 100х150 мм и 150х150 мм. Если используется бревно, то один бок его обрезается, для достижения плотного прилегания к стене (кирпичной кладке, армопоясу или венцу бревенчатого дома). Существует несколько вариантов крепления мауэрлата.

Если дом бревенчатый или из клееного бруса (рекомендуем вам ознакомиться с отзывами о домах из клееного бруса), мауэрлат укладывается по его верхнему венцу и крепится к брёвнам. Крепление производится:

· нагелями деревянными или стальными;

· скобами;

· металлическими уголками;

· оцинкованной проволкой-катанкой диаметром от 4 мм.

В доме с кирпичными стенами мауэрлат укладывается по периметру стен, ближе к внутреннему краю. Место для укладки, а также способы крепления бруса-мауэрлата подготавливаются заранее, на стадии кладки стены. Способов может быть несколько.

1. Проволока-катанка закладывается между кирпичами и вмуровывается за три ряда до верха кладки. Длина свободных концов проволоки должна быть достаточной для обвязки бруса мауэрлата. Количество таких креплений не регламентировано, но не меньше количества стропильных ног.

2. Деревянные пробки, равные размеру одного кирпича, предварительно обработанные влагозащитным средством закладываются:

· ниже места укладки бруса, через ряд кирпича;

· под мауэрлатом;

· рядом с мауэрлатом, но ближе к наружному краю стены.

В каждом из перечисленных случаев, мауэрлат крепится к пробкам с помощью металлических скоб.

3. Крепление мауэрлата непосредственно к кирпичной кладке с помощью анкерных болтов, с применением химических самозатвердевающих анкерных масс.

4. Использование шпилек или кусков арматуры, которые вмуровываются прямо в кирпичную кладку, в процессе возведения стен. Способ не очень надёжный, подходящий для крыш небольших размеров.

Для дома из бетонных плит или газобетона производится заливка армопояса для мауэрлата со шпильками диаметром не менее 10 мм и, которые распределяются равномерно, но не реже, чем расчетное количество стропильных ног. Высота свободного конца шпильки должна быть равна толщине бруса мауэрлата плюс 3-4 см для качественной затяжки контргайки. Кроме того, при разметке нужно проследить, чтобы шпильки не попали под стропильные ноги. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки.

Независимо от способа крепления, под брус обязательно укладывается изолирующий материал в два слоя, на который и кладётся деревянный или металлический мауэрлат. Это может быть рубероид или другой изолирующий материал.

Как закрепить стропила к мауэрлату

Крепление стропил — важный этап монтажа крыши. От метода крепления стропильной ноги с мауэрлатом зависит, как в будущем поведёт себя вся крыша при ветрах, снежных завалах, и перепадах температур. Дерево имеет свойство расширяться от влаги и сжиматься от высоких температур. В связи с тем, что вся стропильная конструкция, как живой организм, постоянно «дышит», нельзя делать все соединения жесткими — возможны разрывы и смещения. Особенно опасным явлением, которое может произойти при неправильном монтаже — это создание распорных сил, действующих на стены дома. Чтобы не допустить этого, нужно знать, как правильно закреплять стропила.

Способов соединения стропил с мауэрлатом всего 2 — жёсткое и скользящее. Выбирается тип сопряжения в зависимости от формы крыши и, как следствие, от определённого вида стропил:наслонных или висячих.

Жёсткое сопряжение

Главный принцип жесткого крепления стропил к мауэрлату — полное исключение каких-либо воздействий (изгиб, кручение, повороты, сдвиги) между двумя элементами конструкции.

Такого результата можно достичь следующими способами крепления:

· уголками с подшивным опорным бруском;

· посредством создания запила («седла») на стропильной ноге, и последующего закрепления, полученного соединения с помощью гвоздей, скоб и проволоки.

В первом случае осуществляется опирание стропил на мауэрлат с помощью опорного бруска. Стропило упирается жёстко по линии давления, благодаря подшитому бруску размером до одного метра, и фиксируется с боков металлическими уголками, во избежание поперечных смещений.

Второй способ крепления стропил к мауэрлату используется чаще. В этом случае гвозди забиваются с боков, под углом по направлению друг к другу (скрещиваются внутри мауэрлата), а затем вертикально забивается третий гвоздь. Получается очень жёсткий узел крепления стропила к мауэрлату.

Кроме того, оба типа сопряжения страхуются дополнительным соединением стропил со стеной, с помощью проволоки-катанки и анкеров. Однотипные стропила, то есть, если угол ската по всей крыше одинаковый, подготавливаются единообразным способом с помощью шаблона.

Скользящее сопряжение

Скользящее или шарнирное соединение с двумя степенями свободы создаётся путём использования крепежа для возможности свободного (в определённых пределах) перемещения одного из элементов сопряжения. В данном случае таким элементом является стропило по отношению к мауэрлату. Существуют следующие способы крепления стропил к мауэрлату с сохранением возможности сдвига:

1. Создание запила и укладка стропильной ноги запилом на мауэрлат:

· крепление двумя гвоздями с боков наискосок по направлению друг к другу;

· крепление с помощью одного гвоздя, забиваемого вертикально сверху вниз через стропило в тело мауэрлата;

· вместо гвоздей — металлическая пластина с отверстиями для гвоздей;

· соединение скобой стропила и мауэрлата.

2. Выпуск стропила за стену, с единичным креплением крепёжными пластинами.

3. Соединение с помощью специального металлического крепежа для стропил — «салазки»Каждый из способов позволяет ноге стропила упираться в мауэрлат, но при подвижках конструкция имеет возможность движения относительно друг друга.

Скользящее сопряжение достаточно часто встречается в строительстве домов, но особенно такой приём крепления стропил к мауэрлату актуален в деревянных домах, выполненных из брёвен и бруса. Постепенная усадка стен постройки ведет к искажению геометрии дома, что, при использовании жёстких соединений, может привести к разрушению стен. Нежёсткие соединения позволяют бревенчатым стенам, фронтонам, а также всей крыше как бы постепенно подстраиваться под усадку.

Собирается вся конструкция сначала на земле. Производятся все замеры, подготавливаются (выпиливаются) врезки в мауэрлате и стропильных ногах, тщательно подгоняются, а уже затем, в порядке очерёдности, элементы кровли устанавливаются на здание.

Обрешетка и утепление крыши

Одним из завершающих этапов строительства крыши дома является ее обрешетка, кроме этого, ее необходимо утеплить изнутри.

Для начала на стропилах необходимо раскрепить слой гидроизоляционного материала, при этом его поверхность впоследствии должна оказаться изнутри крыши.

Далее к стропилам монтируются рейки контробрешетки, которые впоследствии помогут утеплить крышу путем монтажа специального материала.

После этого можно приступать и к устройству самой обрешетки. Ее монтаж следует осуществлять исходя из того, какой кровельный материал предполагается укладывать в качестве покрытия крыши.

Как правило, каждый кровельный материал снабжается подробной инструкцией, в которой расписаны все требования к обрешетке.

На завершающем этапе работ делается фронтальный свес и обустраивается отлив верхнего каркаса дома.

Для этого необходимо к выступающим концам готовой обрешетки прикрепить специальную ветровую доску.

После этого, так называемые кобылки фронтонного свеса, изнутри раскрепляются при помощи саморезов на расстоянии друг от друга в один метр.

К ним крепятся два пояса, которые впоследствии будут зашиты сайдингом. После этого будет необходимо собрать треугольные кобылки, которые монтируются на выносах фронтона.

К ним также прикрепляются два пояса. Останется только зашить готовый каркас выбранным кровельным материалом и обустроить водостоки.

Если выполнять работы в соответствии с технологией и по всем правилам, то не должно возникнуть вопроса, как обустроить крышу дома без посторонней помощи.

В любом случае, работа по строительству крыши требует от ее исполнителей внимательности и собранности. Любая ошибка при монтаже крыши может в будущем привести к серьезным последствиям.

Необходимо тщательно контролировать каждый этап работ и в точности соблюдать разработанную технологию строительства крыши частного дома.

И самостоятельно построенная крыша дома своими руками – повод для гордости.

КОНСТРУКТИВНАЯ ОСНОВА СИСТЕМЫ

Стропила, т. е. несущая основа скатной крыши, – это бревенчатые или брусчатые балки, на которые укладывается так называемый кровельный пирог. В состав последнего входит слой пароизоляции, гидроизоляционный материал и окончательное кровельное покрытие. Подошвы стропил, т. е. их нижняя часть, крепятся непосредственно к стене постройки или же к мауэрлату. Вверху стропильные брусья укладываются путем их наращивания из отдельных частей по прямой линии, или под требуемым углом, и прикрепляются к прогону крыши или ее коньку.

Висячие стропила могут испытывать деформационные нагрузки, включающие сжатие и изгиб, что создает значительное распирающее усилие. Это связано с тем, что крепление производится без дополнительной опоры. Это допустимо для стен дома, расстояние между которыми не превышает 6,5 м. В противном случае устанавливается горизонтальный брус – затяжка, предназначенный для равномерного распределения нагрузки. Очень часто она же используется в качестве основы перекрытия.

Конструкция крыши с промежуточными столбчатыми опорами, требует установки наслонных стропил. Стропильные подошвы закрепляются на мауэрлат, а верхушка – к коньку крыши. Серединой такие стропила опираются на опорные столбы или промежуточные стены. Это значительно уменьшает деформацию и перегрузку и делает крепление стропильной системы прочным и долговечным.

Важная часть несущей основы крыши – мауэрлат. Его делают из бруса, с минимальным сечением 15 х 15 см. Для бревенчатых срубов мауэрлат можно не делать, но капитальные строения из бетона и кирпича без него не возводятся. Мауэрлат устанавливается параллельно коньку крыши на стенах по длине дома. Для чего необходимо сделать на стенах бетонное армированное основание с вертикальными закладными винтами. Мауэрлат одевается на эти винты и крепится гайками.

ФУРНИТУРА ДЛЯ СТРОПИЛ

Крепеж для стропильной системы применяется металлический. В его состав входят:

· уголок стальной;

· лента с перфорацией для стягивания элементов системы;

· гвозди, скобы, шурупы, болты, шпильки, вязальная проволока;

· пластины из металла;

· крепежные «салазки» для предотвращения деформации при усадке строения.

СПОСОБЫ СОЕДИНЕНИЯ

Определить, как крепить стропила, необходимо при проектировании узлов крепления. Например, к мауэрлату они крепятся жестким способом.

Для такого крепления на подошвах стропил по шаблону выпиливаются «седла». С помощью них балки насаживаются на мауэрлат, остающийся цельным. Состыковка «седла» и мауэрлата производится гвоздями: один забивается вертикально в середине, а два других – под небольшим углом к несущей балке. Можно использовать и металлические уголки, для фиксации которых применяются гвозди с особыми шипами на ножке. Еще один вариант крепления – подпорный брус, устанавливаемый под подошвой стропила с упором.

Эластичное крепление стропил применяют в постройках из брусьев или бревен, поскольку конструкции из них дают значительную усадку в первые годы после возведения дома. Отсутствие требуемого люфта крепления может привести к проваливанию или обрушению кровли. Для скользящего крепления используется стальной уголок с эллиптическими отверстиями под гвоздь или специальные крепежные «салазки».

Для работ по закреплению конструкции требуются следующие инструменты:

· рулетка;

· строительный уровень;

· угольник;

· молоток;

· ключи разводные;

· электродрель;

· пила;

· шуруповерт;

· карандаш.

МОНТАЖ КРОВЛИ БЕЗ МАУЭРЛАТА

Если крепление стропил производится непосредственно к балкам перекрытия выходит точечное распределение тяжести крыши. Поэтому балки должны быть удлиненными и выступать на 40 см за линию стен. Для соблюдения одинакового угла при креплении поперек балок необходимо натянуть струну. Она станет ориентиром при выпиливании пазов под подошвы стропил.

Крепления стропил с балкой производится следующими способами:

· зуб шипованный;

· зуб упорный;

· упор в торец балки.

Необходимое количество зубьев (1 или 2) определяется углом наклона подошвы стропил. Вставив стропильные концы в пазы, производят их дополнительную фиксацию на балках при помощи болтового соединения или стальными уголками.

Когда крепление с балкой осуществляется врубкой, достаточно бывает одинарного зуба. Для данного способа крепления необходимо придерживаться следующих правил:

1. Соединение балок со стропильной системой проводится, если между ними образуется угол 35°.

2. В основании подошвы стропила делается выступ с шипом, а в несущей балке соответствующее гнездо.

3. Глубина гнезда должна быть менее 25 – 30% ширины подошвы.

4. Чтобы избежать скола торца под давлением ноги стропила, врубку выполняют, отступив 25 – 40 см от консольного конца балки.

5. Предотвратить боковое смещение позволяют зубья с упорами или шипами;

Полая крыша, имеющая угол наклона, не достигающего 35°, требует врубку, проводимую следующими способами:

1. В 2 шипа;

2. В упор без шипов или с 1 шипом;

3. В замок с 2 шипами.

ЗАКРЕПЛЕНИЕ КОНЦОВ К КОНЬКУ КРЫШИ

Вопрос о том, как крепить стропила к верхней балке крыши, решается при помощи 1 из 3 схем:

1. Непосредственно гвоздями или пластинами, обрезав верхние части стропил по шаблону под необходимым углом.

2. Для крепления внахлест используются длинные болты, гвозди или шпильки.

3. Крепление встык на коньке крыши требует выпиливания «седла» на подошве, а также на верхнем конце для опоры на балку конька.

Удлинение стропил.

Чтобы увеличить длину стропил до величины крыши, требуется:

1. Сделать косой прируб и соединить сегменты болтом диаметром 10-12 мм или более;

2. Соединить встык и закрепить брусьями-накладками, которые фиксируются гвоздями;

3. Соединить внахлест с вырезом не меньше 1 м, располагая крепеж с двух сторон.

ОСНОВНЫЕ ПРАВИЛА ЗАКРЕПЛЕНИЯ СТРОПИЛ

Перед тем как закрепить стропила, следует ознакомиться с основными правилами. Правильная организация работ увеличит прочность стропильной системы и поможет избежать деформации. При закреплении требуется:

1. Использовать только фурнитуру хорошего качества.

2. Обеспечить надежное крепление стропил пластинами или уголками, болтами и шпильками.

3. Не использовать шурупы и гвозди для постоянного крепления стропил.

4. Для деревянной постройки стропильная система крепится только скользящим способом.

5. Чтобы надрезы на разных участках стропил были аккуратными, необходимо использовать шаблоны.

6. Глубина запилов не должна превышать 25-30% ширины стропильной подошвы;

7. При болтовом соединении элементов необходимо использовать уплотнители, чтобы головка болта или гайка не погружалась в дерево.

8. Заранее требуется составить рабочий проект конструкции системы стропил, а также определить точки расположения узлов крепления.

КАК СОСТАВИТЬ ПРОЕКТ СТРОПИЛЬНОЙ СИСТЕМЫ?

Проектирование конструкции стропильной системы начинается с определения вида крыши. Крыши могут изготавливаться шатровыми, односкатными, 2х-скатными, 4х-скатными, а также вальмовыми или же смешанного вида. Это определяет конкретный вариант монтажа и крепления стропил.

Составляя проект конструкции стропил, нужно точно определить нагрузку на кровельную систему с учетом снеговых осадков и ветров в данном регионе.

Согласно этим расчетам выбирается материал для возведения несущих стен дома и их толщина.

Другие важные факторы, которые нужно обязательно принимать во внимание при проектировании, это:

· тип и конструкция кровли;

· масса и материал покрытия;

· наличие внутренних стоек и их расположение;

· угол наклона ската крыши;

· используемый вариант изготовления стропил;

· площадь пространства крыши;

· минимальное сечение стропильных брусьев и балок.

Amazon.com: Заброшенные шахты Строительные стропила и оборудование Фотопечать Крутой огромный большой гигантский плакат Арт 54×36: плакаты и принты

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Плакат Литейный
Размер	Плакат Mural 54×36 in.
Цвет	Многоцветный / 7650
Материал	Бумага
Тема	Карты

---

• Плакат имеет размеры 54×36 дюймов (138×92 см) и идеальный размер для любой стандартной рамки 54×36. Легкая атласная бумага с низким уровнем бликов позволяет создавать постеры фотографического качества для домашнего декора.Все плакаты тщательно свернуты и упакованы.
• СДЕЛАНО В США и ОФИЦИАЛЬНО ПО ЛИЦЕНЗИИ. Этот гигантский плакат профессионально напечатан в США на бескислотной бумаге премиум-класса, что обеспечивает высокую эстетику цвета и долгие годы устойчивого к выцветанию удовольствия от ваших работ. Привлекательные изображения взяты из нашей обширной тщательно отобранной коллекции официально лицензированных и специально разработанных художественных принтов.
• ЛЕГКО ПОДВЕСИТЬ. Плакаты настенного декора легко повесить разными способами. Наши огромные плакаты доставляются профессионально свернутыми в прочную трубку, и вы можете использовать скотч, замазку, булавки, вешалки для плакатов или рамки для плакатов, чтобы повесить их на стену.Вы также можете ламинировать их, чтобы создать дверные знаки или знак сухого стирания для вашей доски объявлений.
• ДЕЛАЕТ ОТЛИЧНЫЙ ПОДАРОК. Большие настенные росписи плакатов идеально подходят для подарков на день рождения, праздничных подарков и подарков на новоселье. Подумайте также о том, чтобы отремонтировать свой дом с помощью классных настенных художественных украшений. Быстро добавьте стиль, добавив рисунки для ванной комнаты, рисунки спальни, рисунки в гостиной, кухонные диаграммы и плакаты, рисунки детской комнаты и даже декор стен в спальне для парней или девушек.
• Настенные рисунки Колорадо или плакат Колорадо создадут классный декор Колорадо для любой комнаты.Художественные репродукции из Колорадо в рамке или туристические плакаты с картой Колорадо станут отличным подарком для папы, мамы, коллеги, сестры, мамы, папы, подруги, бойфренда или лучшего друга на юбилейный день рождения или новоселье. Качественный продукт.

стропил в старом доме на плантации недалеко от Нового Орлеана, штат Луизиана.Обратите внимание, что брус соединяется деревянными колышками

.

Черно-белые негативы, содержащиеся в Управлении безопасности фермы / Бюро военной информации Библиотеки Конгресса, находятся в открытом доступе и могут свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Управление безопасности фермы / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см .: U.S. Farm Security Administration / Управление военной информации. Черно-белые фотографии — информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

• Консультации по правам : Нет известных ограничений. Для получения дополнительной информации см. Черно-белые фотографии Управления безопасности фермерских хозяйств США / Управления военной информации https: // www.loc.gov/rr/print/res/071_fsab.html
• Номер репродукции : LC-USF34-031356-D (ч / б пленка негр.)
• Телефонный номер : LC-USF34- 031356-D [P&P] LOT 1684 (соответствующий фотопринт)
• Информация о доступе : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Оцифрован ли элемент? (Уменьшенное (маленькое) изображение будет видно слева.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
     В целях сохранности мы обычно не обслуживаем оригинальные товары, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
   • Нет, товар не оцифрован. Перейдите к # 2.

2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к # 3.
3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Baty проехал за три заезда на рафтерах, выиграл

Батый проехал за три заезда на стропилах, победил

Фото: Arizona Fall League

Доминиканская зимняя лига

Лисей выиграл игру во вторник со счетом 3: 2, но Маурисио не внес особого вклада, дважды нанеся удар из четырех без попадания в игру с летучими мышами.Он участвовал в поворотах двух двойных игр и не допустил ошибки, но был удален для защиты в верхней части восьмого, чтобы сохранить преимущество в одном проходе. За последнюю неделю он немного охладился, и его показатель OPS в зимней лиге упал на уровне 0,745 с его показателем в регулярном сезоне.

Эстреллас Кано проиграл 6: 3, но Кано был ответственен за проезд в одном из свободных заездов команды. RBI, показанный на видео ниже, представлял собой легкий удар наземным мячом по центру, который проскользнул мимо перчаток защитников.

Robinson Canó por el medio del terreno 🔥 HIT remolcador del empate para las @EOBASEBALLCLUB 🐘👏🏻 # LIDOM #CopaBanreservas ⚾️🏆 pic.twitter.com/JlM93IS1Dt

— LIDOM (@LIDOMRD) 17 ноября 2021 г.

Аризона Осенняя лига

Батый участвовал в большинстве забегов «Рафтерс» в своей победе со счетом 5: 0 во вторник днем. После хоумранского забега нападающего «Рафтерс» в первом матче, Бэти быстро увеличил лидерство с выходом RBI на вторую базу.Нарушения с обеих сторон были тихими, пока в седьмом иннинге снова не появился Батый с загруженными базами. На четвертой подаче бита Бэти направил крученый мяч в левое поле для двойного сингла, что увеличило отрыв до пяти раундов.

Несмотря на то, что Рейес был менее вовлечен в подсчет очков, Рейес закончил игру с той же линией 1 из 4, что и Бэти, когда он выделил на первой подаче своего второго тайма с летучей мышью.

Грей продолжил свое сильное выступление в Аризонской лиге падения, когда он разбил три нулевых по счету подач с облегчением.Грей был одним из лучших питчеров на Rafters этой осенью: он возглавляет команду по подачам подачи, занимает второе место в аутах, второе место в WHIP (мин. 10 IP) и четвертое место в ERA (мин. 10). С началом последней недели сезона Грей произвел впечатление, особенно на питчера, который выступал в независимой лиге совсем недавно, в июне.

Поделиться публикацией «Батый проехал в трех заездах в победе стропил»

В Classy Seconds

все начинает напоминать Рождество.

Лиза Ли выглядывает из праздничного декора и соответствующим образом украшенных манекенов в магазине Classy Seconds Thrift Shop, который теперь оформлен по сезону.(Фото: любезно предоставлено Ронни Ханнаманом)

В Classy Second Thrift Shop не нужно беспокоиться о вялой цепочке поставок, когда дело доходит до снабжения популярным комиссионным магазином на праздники. Полки и вешалки для одежды полны праздничных находок.

Цепочка поставок этого благотворительного магазина не зависит от кораблей, застрявших в гаванях, проблем с транспортом, забастовок, остановок, нехватки сотрудников или других смягчающих обстоятельств, связанных с доставкой товаров на рынок.Цепочка поставок Classy Seconds — это множество замечательных жертвователей, которые ежедневно сбрасывают сотни пожертвований, некоторые из которых практически не используются или в новых ящиках. Когда-то заветные вещи находят новые дома, где их снова лелеют.

По словам Лизы Ли, исполнительного директора организации «Адвокаты за прекращение домашнего насилия», которая также управляет благотворительным магазином ассоциации: «Мы принимаем пожертвования в виде праздничных предметов круглый год, а затем храним их примерно через неделю после Дня Невады, чтобы начать нашу праздничную демонстрацию и когда мы объявляем о переводе магазина в праздничный режим, клиенты прибегают! »

Ли — художник, которому нравится сезонно украшать магазин; Однако особенно ей нравится этот сезон.Переднее окно могло бы конкурировать с любым красивым универмагом, когда магазины когда-то украшали свои витрины. Она создала огромные колокольчики, свисающие со стропил, и даже выставила все эти некогда популярные рождественские деревенские предметы на специальной выставке.

Classy Seconds обслуживает местных клиентов в течение 25 лет, первые 21 из которых находились на их месте на Хот-Спрингс-роуд, а затем четыре года назад построили собственный магазин на углу шоссе 50 и Гордон-стрит. Ли утверждает: «В нашем благотворительном магазине вы можете найти одежду любых размеров, аксессуары, мебель, постельное белье, книги, бытовую технику, безделушки и многое другое.Есть даже секция бутиков для тех, кто ищет когда-то бережно используемые дорогие бренды, теперь предлагаемые по низким ценам ».

Как один из самых успешных благотворительных магазинов в регионе, продажи подаренных товаров составляют почти 50 процентов операционных расходов многих программ ассоциации по оказанию помощи женщинам и детям, пострадавшим от домашнего насилия, и за это Ли благодарна своим верным спонсорам. и клиентам, которые любят экономить.

«Нам нравится видеть улыбающиеся лица, когда покупатель показывает нам свою особенную находку или рассказывает о множестве предметов, которые они нашли для меблировки своего нового дома или квартиры», — сказала она.

Пожертвования принимаются ежедневно, по понедельникам и вторникам жертвователи в количестве 160 автомобилей каждый день оставляют у черного хода.

«Я думаю, что люди убирают свои туалеты по выходным, и мы — бенефициары», — сказала она.

Комиссионный магазин Classy Seconds открыт ежедневно. Телефон 775-841-7081 для часов. В штате Невада действуют правила COVID.

Криштиану Роналду лучезарно радуется: «Когда я возвращаюсь в свою страну, это всегда счастье», когда португальская звезда уходит от бед «Манчестер Юнайтед»

КРИСТИАНО РОНАЛДО рад вернуться в Португалию в преддверии международных выходных.

36-летний нападающий смог забыть о своих проблемах с «Манчестер Юнайтед» во время тренировки с национальной командой.

3

Криштиану Роналду позирует для фотографии с Пепе Кредит: Instagram @Cristiano

3

Роналду явно развлекается на тренировке в Португалии Фото: AFP

3

Роналду сказал, что всегда чувствует себя счастливым, когда находится в своей родной стране

И у него есть шанс увеличить свой рекордный результат в матчах сборных Ирландии и Сербии.

Неудивительно, что он улыбается от уха до уха на фотографиях, которые он разместил в своих различных аккаунтах в социальных сетях.

В Твиттере он опубликовал фотографию, на которой он позирует с двумя большими пальцами на сборах в Португалии.

И рядом с фотографией он разместил подпись: «Доброе утро. Когда я возвращаюсь в свою страну, это всегда дополнительное счастье!»

Между тем, в Instagram CR7 поделился снимком, на котором он усердно работает на тренировках.

Он также позировал на камеру вместе с давним товарищем по команде и другом Пепе и подписал свой пост: «Готов к завтрашнему дню! #Letsgowitheverything.«

БЕСПЛАТНЫЕ СТАВКИ: ПОЛУЧИТЕ НОВЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ КЛИЕНТОВ БОЛЬШЕ £ 2000

Португалия в настоящее время занимает второе место в квалификации группы А чемпионата мира, но может обогнать лидеров группы Сербию, если они обыграют их в воскресенье.

Команда Роналду непобедима в квалификации, и он будет полон решимости пройти отбор на еще один чемпионат мира после того, как разочаровывающий Евро-2020 выбил их во втором раунде.

CR7 также надеется вернуть чувство победы после неудачных результатов с «Юнайтед».

В прошлый раз он едва смог отыграть «Манчестер Сити» и будет недоволен тем, что выпал из первой четверки, поскольку «Красные дьяволы» теперь на шесть очков отстают от «Сити», занявшего четвертое место.

⚽ Читайте наш блог Футбольные новости в прямом эфире , чтобы узнать самые свежие слухи, сплетни и заключенные сделки

Шраддха Арья сияет от радости на своей свадьбе в Дели, жених Рахул несет ее на руках. Часы

Актер Кундали Бхагья Шраддха Арья женился во вторник в Дели.Фотографии и видео со свадебных торжеств Шраддхи можно найти в социальных сетях, поскольку фанаты изливают свою любовь к своей любимой телезвезде. Ранее Шраддха поделилась несколькими кадрами со своих предсвадебных мероприятий. Муж Шраддхи, Рахул, работает во флоте, но она еще не представила его своим поклонникам.

Видео со свадьбы показывают, что Шраддха весело провела время со своими друзьями и семьей на своей свадьбе. На видео и фотографиях, появившихся в социальных сетях, видно, как актер идет к своему будущему жениху, а ее друзья и семья держат над ней «чадар» из цветов.

Посмотрите фотографии и видео со свадебных торжеств Шраддха Арьи:

Источник ранее поделился с indianexpress.com: «Шраддха и Рохан недавно встретились и установили хорошие отношения. Вместо того, чтобы ждать, они решили немедленно сделать решительный шаг ».

Шраддха ранее играл главные роли в таких шоу, как Main Lakshmi Tere Angan Ki, Tumhari Paakhi и Dream Girl.Однако именно появление Шраддхи на экране с Дираджем Дхупаром в «Кундали Бхагья» сделало ее имя нарицательным.

Вот ответ Ванессы Брайант на изменение названия Центра скрепок

Ванесса Брайант , вдова покойной легенды Лос-Анджелес Лейкерс и член Зала баскетбольной славы Коби Брайант , ответила на новость о грядущей смене названия Центра скрепок.

BallIsLife.com подтверждено Twitter аккаунт поделился снимком экрана истории Ванессы Instagram , который включал общий пост из аккаунта @Kobemural с изображением баннера ее покойного мужа, висящего на внешней стороне культовой арены, поскольку а также смайлик с короной и подпись «Навсегда известный как« Дом, который построил Коби ».'»

Коби Брайант провел всю свою 20-летнюю карьеру в НБА с Лейкерс, ушел с должности лучшего бомбардира франшизы и выиграл шесть чемпионатов НБА, все из которых происходили во время франшизы в Staples Center, переехав из Инглвуда во время четвертого сезона Брайанта. .

Брайант — одна из 10 легенд «Лейкерс», чьи номера указаны на стропилах в Staples Center, поскольку его номера № 8 и № 24 выбыли из игры.

Шестикратный чемпион НБА и его дочь Джанна были среди трех знаменательных похорон, проведенных на арене, на которых также присутствовали коллеги из Лос-Анджелеса Майкл Джексон в 2009 году и Нипси Хассл в 2019 году.

Во вторник (16 ноября) ночью, Шамс Чарания Athletic первоначально сообщил, что Staples Center будет переименован в Crypto.com Arena 25 декабря после того, что «считается крупнейшей сделкой в ​​США по присвоению прав на названия объектов. на сегодняшний день.»

The Los Angeles Times подтвердила отчет Чарании через несколько минут в статье, в которой изображена арена с ее новым логотипом, добавив, что «все вывески Staples Center будут заменены на новое название к июню 2022 года.«

Сделка по переименованию является частью 20-летнего соглашения между сингапурской криптовалютной биржей, которая, как сообщается, заплатила более 700 миллионов долларов за права наименования, согласно источникам, знакомым с условиями, и AEG, владельцем и оператором арены. , , сообщает Los Angeles Times .

«В ближайшие несколько лет люди будут оглядываться на этот момент, как на тот момент, когда криптовалюта перешла пропасть в мейнстрим», — сказал Крис Маршалек , Crytpo.com из своего дома в Гонконге через номер в Los Angeles Times . «Это как раз такой блестящий ход со стороны парней из AEG, потому что следующее десятилетие принадлежит криптовалюте. И это ставит Лос-Анджелес и это конкретное место прямо в центр».

Staples Center также подтвердил изменение имени в пресс-релизе, опубликованном на его официальном сайте вскоре после того, как Charania и сообщили Los Angeles Times .

Staples Center был домом для «Лейкерс, Кингз и Клипперс» с 1999 года, а «Спаркс» переехали в 2001 году, через четыре года после своего первого сезона.

Арена была домом для 11 команд чемпионата мира за 21 год работы, в том числе шесть из 17 рекордных чемпионатов НБА Лейкерс (2000, 2001, 2002, 2009, 2010, 2020), все три из WNBA Спаркса.
