Вальмовая крыша с эркером: схема, фото

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

вальмовая крыша с эркеромвальмовая крыша с эркером

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

крыша с эркером стропильная система

крыша с эркером стропильная система

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

вальмовая крыша с эркером

вальмовая крыша с эркером

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

стропильная система эркера схема фото

стропильная система эркера схема фото

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

стропильная система

стропильная система

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

крыша с эркером стропильная система

крыша с эркером стропильная система

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

стропильная система эркера

стропильная система эркера

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытияОптимальный уклон в градусахНюансы при укладке материала
Шиферот 13 до 60При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическаяОт 30 до 60При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
МеталлочерепицаМинимальный уклон — 15, максимальное значение не определено
Битумный шиферМинимальный уклон — 5 градусов, максимальный — не определенОт наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крышаМинимальное значение — 20 градусов. Максимального нет
Черепица битумнаяМинимальный уклон — 12 градусов, максимальный — не определенДанное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

стропила эркера

стропила эркера

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

стропила эркера

стропила эркера

Как выбрать шторы на кухню с эркером? Полезные рекомендации.

Обзор диванов для эркера со спальным местом в этой статье.

Идеи дизайна зала с эркером вы можете найти в материале по ссылке.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

стропильная система эркера схема фото

стропильная система эркера схема фото

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка;
  • степлер;
  • молоток;
  • электродрель;
  • просечные ножницы;
  • клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

вальмовая крыша с эркером

вальмовая крыша с эркером

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

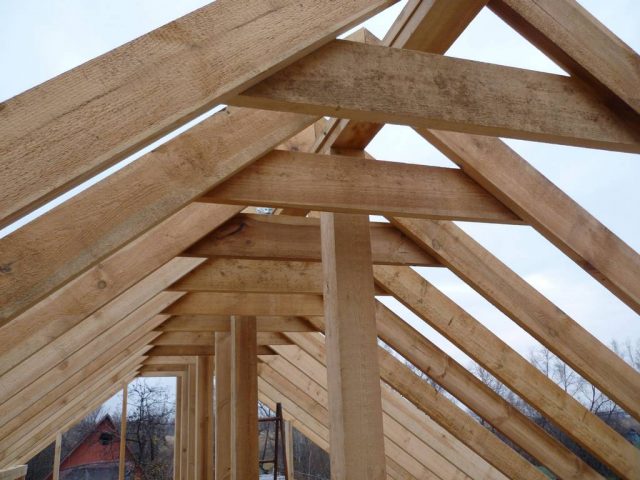

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.

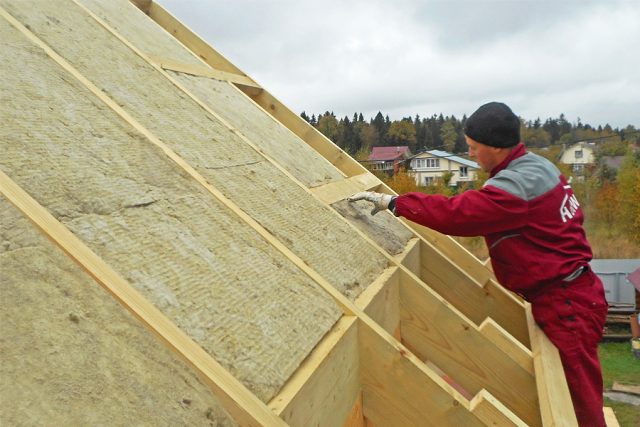

  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

стропильная система

стропильная система

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

стропильная система эркера

стропильная система эркера

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

стропильная система, перемычки, подсчет площади, фото

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Как сделать крышу на эркере: устройство стропильной системы, фото

Как сделать крышу на эркере: устройство стропильной системы, фото

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

  • небольшие выступы;
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  • широкие, идущие вдоль всего фасада здания.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

По высоте в виде эркера может быть оформлен:

  • лишь один этаж;
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  • конструкция затрагивает все этажи строения.

    Как сделать крышу на эркере: устройство стропильной системы, фото

    Как сделать крышу на эркере: устройство стропильной системы, фото

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

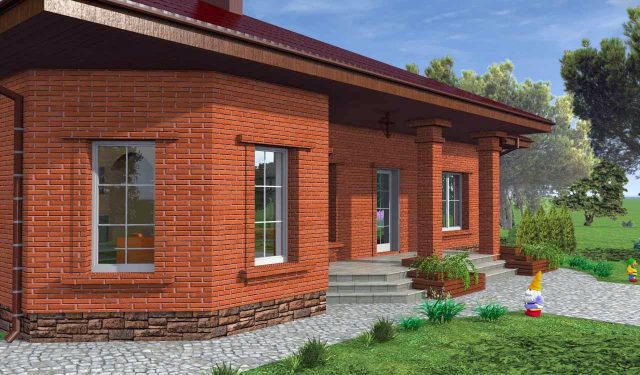

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

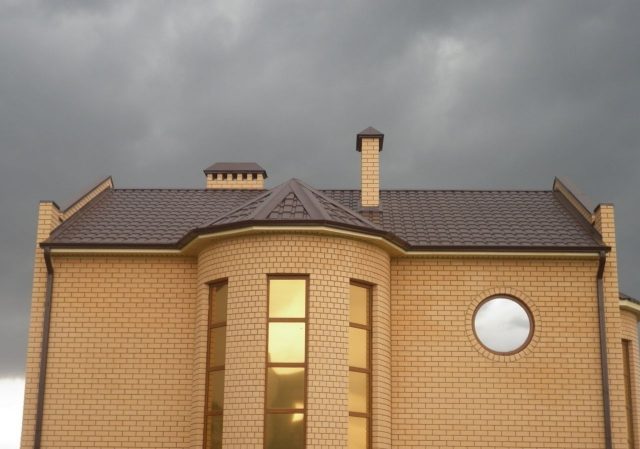

  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

Как сделать крышу на эркере: устройство стропильной системы, фото

Как сделать крышу на эркере: устройство стропильной системы, фото

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как сделать крышу на эркере: устройство стропильной системы, фото

Как сделать крышу на эркере: устройство стропильной системы, фото

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

  • самостоятельная;
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  • объединенная с кровлей здания.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как сделать крышу на эркере: устройство стропильной системы, фото

Как сделать крышу на эркере: устройство стропильной системы, фото

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото
  6. На завершающем этапе крышу над эркером утепляют, подшивают.
    Как сделать крышу на эркере: устройство стропильной системы, фотоКак сделать крышу на эркере: устройство стропильной системы, фото

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

100+ фото современные варианты кровли

Содержание
  1. Подготовительные работы
  2. Стропильная система

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

бежевый дом с коричневой эркерной крышейВ большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

большой белый дом с эркерной крышейВ целом эркер выступает оригинальной конструкцией здания, способной преобразить его и сделать внешний облик дома более привлекательным. Для реализации эркера не требуются капитальные трудовые или финансовые затраты. Помимо этого, данный элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и влияний окружающей среды.  большой дом в бежевых тонах с вальмовой крышей

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.большой дом с гаражом и террасойСоздание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.  вальмовая крыша коричневого цвета

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

вальмовая крыша с мансардным окномВыбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.  вальмовая крыша с эркером вальмовый тип крыши с эркером

Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

витражное остекление эркера частного домаВ целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.  дачный дом с эркерной крышейДля крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.двухэтажный дом в серых тонахВ случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток. двухэтажный дом с балконом и террасой дом белого цвета с эркером дом в светло-бежевых тонах с крышей из битумной черепицы дом двухэтажный с эркером дом за городом с эркером дом из камня с вальмовой крышей дом красного цвета с эркерной крышей дом необычной формы с кровлей из битумной черепицы дом с вальмовой крышей и мансардным помещением



дом с оригинальной конструкцией крыши дом с полукруглым эркером дом с синей крышей и пристроенной террасой дом с террасой и лестницей дом с черной кровлей из битумной черепицы загородный дом с вальмовой крышей загородный дом с эркером на крыше загородный коттедж с эркером застекленная терраса дома в два этажа интересная форма вальмовой крыши



каменная отделка дома с эркером каменный дом с эркерной крышей кирпичный дом с эркером компактный дом с эркером комфортный загородный дом с крышей из гибкой черепицы конструкция крыши с эркером коричневая эркерная крыша коричневый дом из кирпича коричневый дом с крышей из битумной черепицы коричневый дом с эркером

коттедж в два этажа с эркером коттедж на берегу реки коттедж с эркером крыша из гибкой черепицы с эркером крыша из металлочерепицы с эркером крыша с небольшим эркером ломаная крыша с эркером мансардная крыша с эркером мягкая черепица для кровли дачного дома необычная эркерная крыша необычное проектирование вальмовой крыши необычный дом с крышей из мягкой черепицы огромный дом с кровлей из битумной черепицы огромный дом с необычным дизайном крыши однотонный дом с вальмовой крышей



одноэтажный серый дом оригинальная вальмовая крыша на доме серая крыша с эркером сложная вальмовая крыша дома сложная конструкция крыши для большого дома сложная конструкция крыши из битумной черепицы стильный дом в черно-белом цвете с вальмовой крышей уютный домик за городом с вальмовой крышей фасад дома с эркерной крышей фасад дома с эркером шикарный дом с эркерной крышей эркер для деревянного дома эркер дома эркер над крыльцом дома эркерная крыша дома

особенности конструкции и нюансы монтажа – Советы по ремонту

Проектирование крыши вальмовой конструкции

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность.
С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Крыша над эркером конструкция —

Как возвести крышу над эркером? Какой вариант крыши подойдет для вашего дома?

Для владельцев домов с эркером важным моментом является установка крыши. Какой вариант крыши над выступом выбрать и как правильно ее монтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ.
Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате.

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Что же представляет собой эркер?

Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания.

Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.

Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам.

За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой.

Устройство крыши

Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль.

Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону.

Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной.

Форма эркера может быть:

  • закругленная;
  • прямоугольная;
  • многогранная.

Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов.

Возведение крыши

Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку.

Существует два конструктивных варианта:

  • самостоятельная крыша эркера;
  • объединенная с основной кровлей дома.

Армированный пояс

Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур.

Стропильная система

По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку.

Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Кровельное покрытие

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная.

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Ендовые планки используют двух видов:

  • верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
  • нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег.

Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.

Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.

Крепления

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов.

Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции.

Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению.

Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.




На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Устройство стропильной системы для эркера

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Стандартная крыша над эркером

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;
  • В виде полусферы.

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

Варианты крыши балкона над эркером + фото. Крыши домов с эркером фото


конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Крыша с эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Трапецевидный эркер с крышей шатрового типа

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Эркер загородного дома с вальмовой кровлей

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Варианты сопряжения эркера со стеной здания

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Крыша эркера из гибкой черепицы

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Стропильная система крыши над эркером

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
