Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой.

Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.

Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Диагональные и укороченные стропилины

Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины — нарожники, формирующие плоскости треугольных скатов четырехскатных крыш — вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала.

Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.

Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т.д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.

Дополнительные опоры для накосных элементов

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:

При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.

При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.

Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.

Варианты решения «конькового» узла

В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:

На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании. Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.

На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.

Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:

Нюансы установки нарожников

Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:

Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.

Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.

Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.

С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.

Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.

Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой.

К торцам балок с соответствующим проекту шагом крепятся короткие балки — выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.

Установка опоры и вальмовых стропилин

Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.

Строить старотовую несущую часть стропильной системы будем следующим образом:

Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.

Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.

Монтаж диагональных стропилин

Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.

Приступаем к изготовлению и установке диагональных стропильных ног:

Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
Аналогично проводим работы по производству зеркально развернутой нижней пары.
Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.

Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.

Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.

Изготовление и монтаж нарожников

Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.

По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится монтаж металлочерепицы, профилированного настила, шифера или другого типа покрытия.

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

Первым делом устанавливаются диагональные стропильные ноги.
Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

конструкция стропильных система кровли, расчет материалов и подготовка чертежи своими руками

Крыша здания является главной его защитой. Разнообразие форм, видов кровельных конструкций позволяет добиться индивидуального облика частного дома или дачи. Одним из самых интересных вариантов является шатровая крыша.

Что это такое?

Шатровая крыша представляет собой модификацию, где все стороны наклонены вниз к стенам, как правило, с довольно пологим наклоном, хотя шатер по определению является четырехскатной крышей с крутым наклоном, когда он растет до пика. Таким образом, крыша не имеет фронтонов или других вертикальных сторон.

Они могут быть построены в самых разных формах. Каждый гребень является центральным над прямоугольником здания. Треугольные грани называются концами бедер, они ограничены самими бедрами. «Бедра» и беговые стропила находятся на внешнем углу здания и поднимаются к хребту. Там, где здание имеет внутренний угол, долина пространство между наклонными поверхностями. Они обеспечивают компактный, прочный внешний вид конструкции. Шаг крыши может меняться.

В современной отечественной архитектуре такие конструкции обычно встречаются в бунгало, коттеджах и являются неотъемлемой частью некоторых стилей, их стропильная система может отличаться.

Конструкция является самоподдерживающейся, требующей меньшего диагонального крепления, чем двускатная. Таким образом, крыша гораздо лучше подходит для районов, где не редкость ураганы. Она не имеет больших, плоских концов, чтобы ловить ветер, и по своей сути гораздо более устойчива, чем двускатная. Однако для такого района конструкция должна быть крутой, предпочтительнее не менее 35 градусов от горизонтального или крутого наклона.

Когда ветер течет по наклонному бедру, крыша может вести себя, как крыло самолета. Затем на подветренной стороне создается лифт. Если наклоны менее чем 35 градусов по горизонтали, крыша будет подвержена подъему.

Возможный недостаток состоит в том, что в помещении под крышей меньше места, доступ к обслуживанию более сложный, бедра крыши сложнее вентилировать и нет плацдарма с окном для естественного света.

Особенности

Такая кровля может оказать значительное влияние на общий внешний вид. В отечественной архитектуре есть буквально десятки вариантов, но один из самых популярных – это шатровый.

Есть несколько способов сделать ее, но в целом строители приходят к двум основным формам. Сначала это квадрат, или пирамида. Чтобы покрыть квадратное здание, четыре треугольные секции встречаются в одной точке в центре структуры, подобно пирамиде.

Но если ваше здание не квадратное, если это прямоугольник, в этом случае у вас будут части разных размеров. Стропила не встречаются в одной точке, напротив, две более длинные стороны будет разделять гребень, идущий параллельно направлению здания. В принципе, два ребра будут подобны первому варианту. Однако вместо того, чтобы оставлять концы открытыми, треугольные отрезки наклонены наружу от краев хребта, с четырьмя наклонными сторонами.

Плюсы и минусы

Существует несколько преимуществ выбора этой конструкции. Поскольку у них нет долин, меньше вероятность утечки. Это означает, что изоляция чердака функционирует должным образом.

Такая крыша отлично держится при сильном ветре. Ее аэродинамические качества и короткие карнизы препятствуют подъему и помогают обеспечить большую устойчивость дома. Это делает ее гораздо лучшим выбором, чем традиционная с остроконечным покрытием, поскольку она менее склонна к сдуванию или разрушению во время сильной грозы или торнадо. Домик всегда имеет отличия, особенно если продумать дизайн.

По периметру имеет большую площадь поверхности для вентиляции. Это предотвращает многие кровельные проблемы, такие как преждевременное старение, холодные коридоры. В дополнение к надлежащей вентиляции простые линии облегчают работу водосточной системы от дома и устраняют потенциальные утечки и другие проблемы, обычно связанные с неисправными желобами.

Солнечные панели функционируют на максимальной мощности при установке на южном склоне. Так как крыша состоит из четырех плоскостей, ориентация дома не влияет на использование солнечной энергии.

Однако есть и недостатки. Первоначально конструкция стоит дороже, фермы, которые поддерживают крышу, сложнее строить. Кроме того, для покрытия дополнительных двух склонов требуется больше кровельных материалов. Конструкция также ограничивает доступное количество чердачного пространства. Из-за этого домовладельцы, которые хотят использовать чердак в качестве хранилища или для преобразования его в дополнительное жилое пространство, не должны выбирать этот вариант.

Преимущества:

предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
хорошо подходят для теплого климата;
имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
одним из важнейших преимуществ является способность обеспечивать дренаж воды.

Недостатки:

сложная процедура строительства;
требуют дополнительного сырья, что увеличивает стоимость;
время от времени они нуждаются в техническом обслуживании, чтобы обеспечить длительный срок службы.

Виды

Одноэтажные дома и двухэтажные могут иметь четырехскатную или вальмовую крышу с эркером, но все кровли этого типа можно классифицировать следующим образом:

мансардная крыша является вариацией с двумя различными углами, нижние гораздо круче, чем верхний.
шатер представляет собой тип многоугольной крыши с крутым наклоном;
односкатная или двускатная.

Этапы и тонкости монтажа

Прежде чем приступать к установке кровли, нужно выяснить, сколько необходимо материалов, чтобы пошагово сделать работу самостоятельно. Измеряют длину крыши и ширину одной стороны. Умножают эти числа, а затем удваивают результат на квадратные сантиметры. Если это гофрированный металл, его обычно поставляют в виде листов размером 91,44 × 182,88 см (548,64 квадратный см). Разделите размер крыши в квадрате на 548,64, чтобы получить необходимое количество листов.

Пока древесина на крыше находится в хорошем состоянии, необходимо положить бумагу с тиснением. Стоит убедиться, что рулоны перекрываются не менее, чем на два сантиметра и скрепляют на дереве.

Укладывается первый лист внахлест, а к деревянной раме он прикрепляется при помощи саморезов. Гофрирование должно поднять крышу к хребту. Поместите лист в один нижний угол с выступами на 5 сантиметров на каждом краю. Просверлите отверстие в верхнем углу на проходе, а не на гребне гофра. Закрепите винт и водонепроницаемую шайбу. Винты должны располагаться на расстоянии около 15 сантиметров друг от друга во всех направлениях. Однако работая по краю, помещайте винты на 7 сантиметров друг от друга.

Как только первый лист встанет на место, нужно установить оставшуюся часть нижнего ряда гофрированной металлической кровли. Листы должны перекрываться не менее чем на 10 сантиметров. На другом конце убедитесь, что имеется выступ на 5 сантиметров.

Поместите следующий ряд гофрированной металлической кровли, чтобы нижняя часть была над верхней первого ряда. Это поможет потоку воды двигаться вниз по крыше. Закрепите крышу на месте, как и в первом ряду, и продолжайте работать, добавляя ряд за рядом, пока не достигнете линии гребня.

Когда приближаетесь к линии гребня, нужно аккуратно поместить верхний ряд, чтобы гарантировать, что гофрированная металлическая кровля не выходит за пределы хребта с каждой стороны. Вместо этого, он должен доходить до хребта, чтобы вершины листов на их стороне почти касались друг друга. Чтобы закончить, понадобится специальная крыша. Положите лист так, чтобы он закрывал верхние части с обеих сторон.

Подготовка

Шатровые конструкции могут быть спроектированы на зданиях квадратной формы, а также прямоугольной. Крыша может следовать за треугольными сторонами, а также сочетать трапециевидные. Некоторые похожи на пирамиды, тогда как другие могут иметь более симметричную структуру. Всегда делаем качественные и хорошо выверенные чертежи, высчитываем количество материала.

Как правило, существуют три основных фактора, которые вносят вклад в дизайн или стиль оформления:

Карнизы: бедра с глубокими карнизами, которые могут помочь в затенении окна от солнечного света. Эта схема помогает в охлаждении внутренней части дома и обеспечивает сокращение расходов на электроэнергию с уменьшенным потреблением энергии.
Сила: для тех областей, где чаще встречаются ветры и циклоны, такие крыши построены с высокой точностью, так что они имеют большой срок службы.
Стиль: славятся своими уникальными стилями и изящным внешним видом.

Строительство происходит с наклонными сторонами, поэтому они должны быть выполнены с высокой точностью и безопасностью.

Одним из наиболее важных и основных шагов является проведение измерений перед установкой. Это должны делать опытные люди с калькулятором. Измерения проводятся по ширине и длине здания, затем они используются для расчета размеров бордюрной плиты, а также длины стропила.

Расчет

Построение требует должного внимания к некоторым основным факторам, таким как измерения, схема, площадь, кадрирование и регулировка стропил.

Цель плана – представить направление, а также изменения размеров полной конструкции, рассчитать длину, ширину и другие параметры. Размер крыши обычно зависит от типа дома и его габаритов. Если выполняется процедура расчетов самостоятельно, тогда хорошо начать с предварительно спроектированного направляющего для бедер.

Угол расширения бедра из каждого угла должен составлять 45 градусов, но в некоторых случаях также приемлемы другие размеры. Порядок следующий:

начните с макета прямоугольной формы здания;
найдите центральную линию в средней части;
нарисуйте линию 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил;
нарисуйте линию гребня между точками пересечения беговых стропил;
рассчитать расстояние между стропилами и заложить их в соответствии с планом каркаса;
создавать правильные диаграммы на бумаге для проектирования бедер, чтобы эти цифры могли помочь в правильной компоновке на следующих этапах.

Шатровая конструкция считается лучшим выбором для покрытия навесов. Эксперты говорят, что гарантирована лучшая отдача для прибрежных, а также ветреных мест, кроме того, обеспечивается привлекательный вид.

Инструменты

Лучшими помощниками кровельщика, которые упрощают устройство крыши, считаются:

молоток;
зажимы;
зубила;
шуроповерт;

киянка;
плоскогубцы;
циркуль;
нутромер и другие.

Проведение работ

Как только вы закончите с измерительной частью, пришло время сократить стропила в соответствии с этими спецификациями. Эти части будут позже использованы для строительства крыши. Строительство полушатровой кровли своими руками требует опыта, чтобы правильно крепить подстропильные балки.

Ридж-плиты действуют как рама, которая лежит вокруг крыши. Вы должны начать процедуру установки, расположив стандартные стропила на нужную сторону плат гребня. Процесс продолжается до тех пор, пока не будет повышена стойкость или прочность всех досок для хребтов, и их можно будет урегулировать в соответствии с их весом. Угол наклона важен, и про него нельзя забывать. Сруб выполняется в требуемом стандартами направлении.

Перед тем как двигаться в направлении построения бедер, требуется обеспечить правильное выравнивание в соответствии с углами. Для такого типа вычислений необходимо использовать квадрат рамки.

Сейчас самое время перейти к фиксации стропил. Эксперты предлагают начать с одной стороны одновременно и попытаться применить большее давление для каждой регулировки на борту. Это давление обеспечит гораздо лучшие результаты. Как только стропила закончены, можете начать с обрезки, чтобы они могли обеспечить превосходную линейную компоновку. Угловые стропила известны как беговые, их необходимо подключить к соседним, которые уже установлены.

Как только вы закончите установку, пришло время ставить домкраты. Хорошо начинать с одной части, а затем двигаться к концу, хотя этот процесс длительный, но если он выполняется точно, то, безусловно, может привести к должному результату.

В случае если у вас нет надлежащего знания о процессе установки, необходимо обратиться за помощью к экспертам. Важно обеспечить точность, поскольку потом между ними будут соединены обшивка, вентиляция и дренаж. Если крыша включает дымоход, придется пройти еще несколько процедур, чтобы добиться идеальной конструкции кровли. Построить дом сложно, если не хватает опыта, лучше проконсультироваться со специалистом.

Интересные варианты

Стиль такой кровли является наиболее распространенным и простейшим видом. Он имеет наклоны со всех четырех сторон, поэтому, как бы ни рассматривали, кровля наклоняется к желобам. Стороны равны по длине и сходятся, чтобы образовать хребет наверху.

Бедро – наименее сложный стиль, и, как правило, обладает низкой стоимостью, если проводить сравнение с другими видами. «Разбитая» или «пиковая» кровля также очень популярны. Их легко отличить, потому что они образуют форму треугольника в конце дома и в других частях. Стиль gable имеет интересный и разнообразный вид «колониального» типа.

Монопольная кровля – необычный стильный проект. Он сконструирован так, чтобы сформировать единую наклонную поверхность и часто не прикреплен к какой-либо другой. В некоторых странах этот вид популярен как современная альтернатива, он имеет яркий и отличительный облик. Монокрыша спроектирована на более высокий уровень, чем другие, из-за этого цена обычно выше.

Альтернативный вариант преобразования бедра в двускатный чердак. Однако это создает ограниченное количество дополнительного пространства, которое обычно используется для доступа к чердаку с лестницей. Построение конверсии в двускатный лофт – лучшее использование пространства по сравнению с боковой мансардой.

Важнейшим фактором для совершения конверсии является гигантское изменение в линии крыши. Это позволит достичь огромного количества дополнительной площади, максимизируя потенциал преобразования лофта. Внешняя отделка может быть облицована плиткой или сланцем в соответствии с кровлей, закончена в блоке и окрашена. Встраиваемые в большинство торцевых стен отверстия будут являться двойным застекленным окном. Оно обеспечивает естественный свет либо на чердаке, либо на лестнице.

Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.

Как сделать шатровую крышу для беседки своими руками

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
Шаг 10. Теперь между парами диагональных стропил произведит

КАК ПОСТРОИТЬ ВАЛЬМУ

Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

Установка черепицы на шатровую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть вальмовую крышу.

ПОДГОТОВКА КРЫШИ К ПЕРЕКРЕПЛЕНИЮ

Первое, что вам нужно сделать, это приобрести необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы легко сможете определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

Оценить черепицу вальмовой кровли

Вам необходимо рассчитать длину черепицы, когда она лежит на крыше, чтобы определить, как она будет лежать на ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

Очистка крыши

Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу. Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если прибить черепицу к гнилой доске, то гвоздь не выдержит.

Теперь вам нужно уложить асфальт, водонепроницаемую подложку или войлочную бумагу поверх кровли. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к работе по укладке черепицы, позвольте нам перейти к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует от вас гораздо больше времени и усилий.

Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее под шатровую крышу. Причем укладка черепицы предполагает укладку ее по краям.

В идеале вы должны попытаться подобрать черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Покрытие конька вальмовой крыши будет выполнено следующим образом:

Первый шаг: добавление защиты

Если вы хотите защитить свою крышу от возможных повреждений водой, тогда вам нужно начать свой кровельный проект с добавления гидроизоляции к конькам и добавив полоски жести по краям вальмовой крыши.

Второй шаг: первая черепица

Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена по краю и коньку вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

Третий шаг — продолжайте добавлять битумную черепицу

Четвертый шаг — заглушки и клей

На этом последнем шаге вам нужно прикрепить последнюю черепицу, которую вы положили на шатровую крышу, с помощью асфальтового кровельного цемента.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

Обработка основания краев вальмовой крыши с помощью двух уложенных друг на друга черепиц. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

Несколько важных советов по кровле

Одной из наиболее частых причин отказа системы вальмовой кровли является неправильная установка стартовой черепицы.

Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

Правильная вентиляция поможет сохранить на чердаке свежую и проветриваемую атмосферу, поэтому важно установить вентиляционные отверстия на коньке. Тем не менее, установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы.Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

Простая беседка своими руками — фото | Своими руками

Для изготовления простой беседки нам понадобится:

Материалы для беседки

Бетонные блоки
Металлические шпильки
Орехи
Винты
ДСП влагостойкая
Доски, балки, бруски
Декоративные решетки
Мягкая плитка
Клей водостойкий
Праймер защитный
Глазурь для дерева или глянцевый лак

Самое главное — выбрать в саду уютное место, где можно было бы расчистить площадку диаметром около 2,5 м.

На этапе окончательной сборки беседки нужна помощь домочадцев. Основную часть работы можно выполнить в домашней мастерской, которая позволит работать в дождливые дни.

Изготовление простой беседки на даче

Беседка имеет форму шестиугольника, поэтому особого внимания потребует изготовление сборных угловых стоек. У заготовок для стоек скосите одну из кромок под углом 30 градусов. В середине каждой снятой кромки выберите паз шириной А мм и глубиной 13 мм под шпонки для сборки стоек.

Десять из двенадцати штук для стоек на стороне, противоположной скошенной, выбраны с другим пазом — шириной 8 мм и глубиной 40 мм, в который в дальнейшем будут вставлены декоративные решетки. Последние вырезаются лобзиком до размеров 575 • 2 000 мм. Полукруглая арни, придающая беседке романтический вид, изготавливается по самодельному картонному шаблону, имеющему радиус 1100 мм.

Читайте также: Строительство беседки своими руками

На концах полукруглых арок и прямых поперечин в 30 мм просверливают два отверстия 10 мм и глубиной 20 мм под дюбели с верхнего и нижнего краев.Положение ответных отверстий в стойках отмечается маркерами, вставленными в отверстия полукруглых арок и прямых поперечин. Легкий удар молотком — и центры дырок намечены.

Разрроенные по длине стропила вспахивают, полируют и засыпают двумя слоями грунта, предохраняя дерево от гниения. Затем приступайте к сборке стоек на дюбелях с помощью клея, каждая из которых состоит из двух балок. Склеенные столбы временные, пока клей не высохнет. стянуть зажимами.В верхней их части прорезается паз шириной 40 мм и глубиной 70 мм под стропила. В нижнем конце шпилек просверлите отверстия 0 20 мм и глубиной 80 мм под шпильки, которые будут удерживать всю конструкцию.

Три из пяти элементов стен можно собрать в мастерской. Для этого сначала соедините дюбели с клеем арки и перекладину с подставкой, затем вставьте между ними и вклейте в паз декоративной сетки стойки. С другой стороны на него надевается брус, на противоположных краях которого выбираются соответствующие бороздки под решетку.а затем в прорезь на противоположном крае стержня вставляется вторая сетка. Наконец, к решетке приклеивается второй столб.

В мастерской можно подготовить к монтажу и крышу беседки, состоящую из двух половинок. Опорные элементы в каждой половине представляют собой два стропила, соединенных стальной шиной. В середине этой фермы два других стропила состыкованы со скошенными концами. Покрышка для соединения стропил изготавливается из двух стальных полос 5 х 20 х 200 мм, сваренных между собой под углом 60 градусов.

В каждой планке просверлите четыре отверстия 0 3,5 мм для шурупов с потайной головкой. Стропила прибивают ДСП, которые служат не только основанием под кровлю, но и придают конструкции крыши необходимую жесткость.

Сборка простой беседки

Теперь можно приступить к сборке беседки на подготовленном месте в саду.

Для начала закопаем в землю подготовленные бетонные блоки. Их отливают в самодельные формы. С помощью уровня и плоской доски проверьте положение блоков для копания и залейте их быстротвердеющим цементным раствором.В каждом блоке предварительно просверливаются отверстия глубиной 150 мм. Затем в них будут вставлены шпильки, забитые в стойки. Сборка беседки начинается с устройства стены рядом с будущим входом.

Затем на дюбели крепится арка, вставляются поперечины для следующей стены и декоративные решетки. Чтобы они не соскользнули, пока сохнет клей, закрепите их гвоздями и вмонтируйте следующую стену.

После монтажа все стены подтягиваются и скрепляются шурупами обеими половинами кровли.К стропилам прибивают доски размером 20 х 80 х 300 мм, которые образуют карниз крыши.

В качестве рубероида, уложенного поверх ДСП, в данном случае использовалась гибкая черепица (можно вырезать из рулонного материала по шаблону, что будет немного дешевле). По краям кровли крепятся загибом вниз полосы, вырезанной из стального оцинкованного листа. Итак, большая часть работы выполнена.

Осталось зацементировать шпильки в фундаментных блоках и покрыть беседку глянцевым лаком или защитной лазурью в два слоя.

Если беседка находится на лужайке, желательно удалить внутри нее дерн, а вместо этого присыпать и разровнять слой гравия. Чтобы в беседке не росли кривые растения, их следует сажать в закопанные в землю горшки без дна.

Ссылка по теме: Беседка своими руками — чертежи

Простая беседка из дерева своими руками

1. Заготовки для угловых стоек обрабатываются ручным электрическим пистолетом.

2. Вырезы в верхней части балок легче всего вырезать ручной ножовкой.

3. Канавки на брусьях можно прорезать дисковой электропилой.

4. Поверхность всех деталей из дерева покрывается антисептическим лазуритом или грунтовкой.

5. Декоративные решетки вырезаются лобзиком.

6. Полукруглые арки и ригели соединяются столбиками на деревянных дюбелях с помощью клея. Предварительно заклинивает дюбель в отверстиях арок и перекладин.

Ссылка по теме: Металлическая беседка своими руками

7. Каждая стойка приклеивается на дюбеля двух балок со скошенными краями. Ключи забиваются первыми в паз одной из балок.

8. Соединение балок в совмещенной угловой стойке.

9. Стены беседки можно собрать в мастерской. Сначала к одной из опор соединяют полукруглую арку и перекладины. Затем вставьте решетку, наденьте на нее планку с бороздками по краям и прикрепите вторую стойку.

10. В отверстии, просверленном в нижней части каждой угловой стойки, наполовину удлиняют штифт длиной 30 см.

11. По углам беседки в землю закапывают бетонные блоки.

12. Положение блоков проверяется с помощью плоской доски и уровня.

13. На открытые фундаментные блоки положить смонтированные стены.

14. Над входным проемом к столбам крепится арка на дюбелях с помощью клея.

15. Две последние стены монтируют непосредственно на месте установки беседки.

16. Монтаж первой половины кровли. Собранные на участке стропила вставляют в насеченные планки столбов и армируют стыки саморезами.

17. В качестве основания крыши к стропилам крепятся саморезами треугольники, вырезанные из ДСП толщиной 19 мм.

18. Здесь хорошо виден стык половин кровли (центральные стропила).

19. На каждый из шести секторов крыши укладывается рубероид и прибивается гвоздями.

20. Кровля — мягкая черепица. Здесь главное — надежно закрепить язычки битумной черепицы.

21. Стыки рубероида закрывают вырезанными из него прямоугольными накладками.

22. В заключение беседка покрывается защитной лазурью или, как в нашем случае, глянцевым лаком.

23. Вьющиеся растения высаживают в горшки без дна, чтобы не расползаться внутри беседки.

Простая беседка своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Беседка с резным декором своими руками — ФОТОГРАФИИ РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
Маленькая и уютная садовая беседка своими руками + ПОДРОБНЫЙ РИСУНОК НЕМНОГО РАЗГОВОРЯ В САД -…
Павильон в виде изготовление трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет…
Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …
Качели с перголой своими руками — фото Беседка и качели — хорошо …
Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали …
Теплая беседка своими руками — фото и чертеж Как сделать теплую беседку с …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!

Беседка в японском стиле — фото | Своими руками

Дизайн беседки в японском стиле

Купил дачу. Сад и приусадебный участок были в плохом состоянии — их разобрали, распилили, убрали и подстригли в течение года.

Теперь жена просит построить дачу в японском стиле.

Сама по себе не прочная — подскажите какие обязательные требования к конструкции и материалам, из которых построена такая беседка в японском стиле? Заранее спасибо.Тихонов Андрей. Московская область

Стильная конструкция с простыми плавными линиями придаст участку особой живописности.

Формы беседки в японском стиле могут быть самыми разнообразными: от простого навеса с крышей и скамейкой до тщательно продуманного павильона.

Гармония с сайтом

Тщательно продумайте свое решение, прежде чем возводить беседку в японском стиле. Стоит

воздержитесь от строительства такого сооружения, если участок или хотя бы его часть выполнены не в японском стиле.Если конструкция не впишется в окружающую территорию участка, она будет выглядеть чужеродно или даже нелепо.

Особая философия

Много веков назад японские мастера садово-паркового искусства создали садовую конструкцию, символизирующую модель мироздания. Беседка в нем была не последним местом. Многоярусная крыша беседки служила для того, чтобы привести душу в состояние умиротворения и умиротворения. Низкая дверь, для входа в которую необходимо нагнуться, символизировала равенство всех собравшихся.

Ссылка по теме: Беседка своими руками — фото и конструкция

Форма и размер беседки

Павильоны обычно создают в виде японской пагоды, имеющей 6 или 8 углов, или конструкции в виде веера. Чаще всего фундамент имеет круглую или квадратную форму.

Между прочим
Японская философия построена по принципу гармоничного минимализма с ярко выраженным аскетизмом, что отражается на общем облике беседки.

Окна в беседке много, обычно не менее 6-8.

Материалы для строительства беседки в японском стиле

Оптимальные материалы для создания беседки — камень и дерево. Другие традиционные японские материалы, такие как бамбук и тростник, в наших условиях использовать нельзя.

Цветовая гамма

Цветовая гамма беседки в японском стиле должна быть спокойной, прохладной, с сдержанной цветовой гаммой, без резких переходов и контрастов.

Читайте также: Металлическая беседка своими руками (фото и чертеж)

Растения около

Дорожка, ведущая к беседке, дает возможность увидеть лучший ракурс сооружения, а уже со стороны постройки должен быть вид на сад или наиболее выразительные точки обзора. Деревья и кустарники, окружающие перголу, гармонично вписываются сооружением в ландшафт сада. Традиционно при входе стоит лиственница, а вокруг — тень посаженного рядом клена T.

Сложно представить беседку в японском стиле, не окруженную цветущими вишнями, яблонями или грушами.

Из многолетних растений стоит отдать предпочтение традиционным ирисам, пионам и хризантемам.

Ссылка по теме: Беседка на даче своими руками

Беседка в японском стиле с подлокотниками — все фото по артикулу

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Маркировка …
Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …
Сад в японском стиле своими руками (план посадки) Создание сада в японском стиле СОВЕТ:…
Павильон в виде трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет …
Маленькая и уютная садовая беседка своими руками + ПОДРОБНОЕ ЧЕРТЕЖИ НЕМНОГО РАЗГОВОР В САДУ -…
Качели с перголой своими руками — фото Беседка и качели — хорошие …
Беседка шестигранная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!

Теплая беседка своими руками — фото и рисунок | Своими руками

Теплая беседка по проекту архитектора Владимира Шкуринского сделана вручную недалеко от главного дома.

Хозяева очень любят проводить время на природе и собирать друзей, поэтому беседка понадобилась для комфортного круглогодичного проживания.

Так родился этот проект теплой беседки.

Рельеф участка довольно сложный, к тому же есть небольшой уклон, поэтому в качестве основания здания было решено использовать железобетонную плиту.На монолитной плите по периметру павильона был отлит каркас — лента, ступени и столбы. Для выравнивания уровня пола и ступеней внутри монолитной конструкции был уложен слой керамзита толщиной 150 мм и залита цементно-песчаная смесь, затем уложены плиты пенополистирола.

Поверх сделана стяжка, по которой проложены трубы электрического отопления. После полного высыхания стяжки пол выложили керамогранитом.

Павильон спроектирован таким образом, чтобы внутрь проникало максимальное количество света, а внутри долго сохранялось тепло.

Это достигается, в том числе, благодаря панорамному остеклению из «теплого» алюминия. Он состоит из двух алюминиевых профилей, между которыми находится термоизоляционная вставка.

Он «разрывает» ее на две части — «теплую», смотрящую в комнату, и «холодную», выходящую на улицу, но при этом связывает всю конструкцию в единое целое. Рассмотрена и система вентиляции: при закрытых дверях и рабочем мангале кислород в таком маленьком помещении сжигается очень быстро.

Ссылка по теме: Беседка своими руками

Дополнительный приток воздуха обеспечивается воздушными клапанами в железобетонных опорах. Хорошую тягу в дымоходе обеспечивает установленный на трубе дымосос.

Несущие столбы облицованы шунгитом, потолок облицован доской из лиственницы, столешница — гранит. Для удобства использования в столешницу барной стойки встроена мойка со смесителем.

Сторона подключение оконного профиля к опорной колонне:

1.Железобетонная стена. 2. Металлическая полоса (окрашенная в RAL). 3. Монтажная пена 4. Стойка. 5. Заполнение

Примыкание нижней двери: 1. Заливка. 2. Стапик. 3. Затвор. 4. Рама. 5. Отлив. 6. Порог. 7. Чистый пол.

Строительство ступеней:

1. Порог 2. Штанга 50 на 50 мм. 3. Решение CSP. 4. Сетка оцинкованная 20 х 20 мм. 5. Футеровочная гидроизоляция, 6. Бетон. 7. Шаг. 8. Подступенок. 9. Земля. 10. Уголок 50 х 50 мм. 11. Плита железобетонная 12. Керамзитная заливка (сарай ДСП).13. Пеноплекс 50 мм. 14. Теплоизоляция 15. 16 сетка. Теплый пол 17. Керамогранит.

Читайте также: Металлическая беседка своими руками — как сделать?

Секция теплой беседки

План теплой беседки

В плане беседка имеет форму октаэдра.

На фото: Для отделки колонн снаружи и внутри использован натуральный камень шунгит, крыша покрыта гибкой черепицей, потолок внутри облицован лиственницей.На скамейках уложены мягкие спинки и сиденья на липучках.

Теплая беседка своими руками с мангалом и стеклом — все фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Маркировка…
Маленькая и уютная садовая беседка своими руками + ПОДРОБНОЕ ЧЕРТЕЖИ НЕМНОГО РАЗГОВОРКА В САДУ -…
Качели с беседкой своими руками — фото Беседка и качели — хорошо …
Павильон в г. форма трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет …
Беседка из профильной трубы и профнастила своими руками Как сделать беседку из профнастила …
Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали…
Беседка в японском стиле Дизайн беседки в японском стиле Купил …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!

Как сделать шатровую крышу своими руками? Проекты домов с шатровыми крышами Устройство шатровой четырехскатной крыши

На одном из этапов проекта строительства частного дома за городом вы задумаетесь о форме крыши. Вальмовая или шатровая крыша наиболее популярна в настоящее время. Ее внешний вид и конструкция напоминают шатер. Данная крыша имеет свои плюсы и минусы. Для монтажа и установки данной вам не придется нанимать специалистов. Вы легко сможете собрать каркас крыши своими руками. Для этого вам нужно уметь производить расчеты и иметь представление о конструкции и механизме . Необходимо помнить, что крыша крепится точно так же, как и прочие конструкции. Для большей уверенности можете позвать помощника.

Основным плюсом конструкции шатровой крыши является аэродинамика, она противостоит сильным порывистым ветрам. Воздушные потоки будут уходить по скатам, не причиняя при этом вреда, и не заходя даже на чердак.

Основной минус такой крыши – это сложный каркас, его листовая установка и то, что очень малы. Конечно, площадь чердака равна площади потолка, но полезный объем комнаты очень мал.

Механизм шатровой крыши классического типа представляет собой специальную пирамиду с квадратным либо прямоугольным основанием. Треугольные скаты и трапециевидные, как правило, опираются на либо выходят за их пределы.

Главная схема шатровой кровли дома довольно проста, и рассчитать ее можно различными способами. Шатровая крыша устанавливается с использованием системы и таблицы Пифагора. И у вас не составит особого труда сосчитать площадь скатов и вальм, но расчет расположения и монтажа накосных и рядовых стропил отнимает достаточно много времени.

Строительство шатровой крыши начинается со сборки . После этого . Механизм стропильной системы довольно сложный. Ниже рассмотрим более подробно как сделать каркас, произвести расчет и сделать кровлю.

Изготовление и установка крыши идет по следующим правилам:

Для строительства коньковой системы и используют одно и то же дерево и материал.
Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
И упираться они должны в верхний конец обвязки либо в коньковую доску.

Для монтажа и установки шатровой крыши своими руками, нужно представить себе определенный каркас крыши дома и сделать предварительный чертеж.

На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

центральная часть конструкции — конек, является несущей осью;
накосные стропила- силовые компоненты стропильной , один конец будет выступать за пределы дома, а другой – крепится на коньке;
стропила центрального типа крепятся на концах конька и выводятся на все стены;
промежуточные стропила, отходящие от конька, должны идти строго по скатам;

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на дома с помощью специальных шпилек.

разметить ось с торца каркасного дома по верхней обвязке;
рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
для расчета свеса стропил, один конец нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
на остальных углах повторяется то же самое;
материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка . Она выполняется из стандартной шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

от угла нужно отмерять полную длину стропил;
проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: , электрический , пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, материал, стальные скобы.

Вы можете построить шатровую стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных , а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и . Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки.

Шатровая крыша является симметричной и по своей форме напоминает пирамиду с прямоугольным основанием. Такая конструкция позволяет сэкономить на стеновом материале, поскольку не имеет фронтонов.

Существенный недостаток шатровой крыши – это стропильная система, являющаяся более сложной по сравнению с ее устройством у других видов крыш. Стропильная конструкция должна быть качественно установлена, поскольку малейшая ошибка в расчете может спровоцировать даже ее обрушение. По этой причине, достаточно трудно выполнить строительные работы самостоятельно, разумнее прибегнуть к услугам профессионалов.

Выделяют два вида стропил:

— наклонные, которые устанавливают, как правило, на четырехскатной крыше с углом наклона не более 40 градусов, подобные стропила довольно легко устанавливаются и выгодны с точки зрения экономии;
— висячие, опорой для которых служат наружные стены, такого рода стропила достаточно сложно изготовить, а также отремонтировать.

Конструкция шатровой крыши изготавливается следующим образом. Под стропильными ногами либо по всей длине строения подкладывают опорный брус, так называемый мауэрлат. В случае с кирпичным домом, брус устанавливают на внутренней части стены, при этом, между стеной и мауэрлатом необходимо поместить влагоизоляционный материал. Если дом деревянный, в качестве мауэрлата будет выступать верх сруба.

В верхней части конструкции из стропил, параллельно опорному брусу, необходимо уложить опорную балку (прогон). Она нужна для того, чтобы подпирать стропила. Выше будет находиться конек крыши. В процессе строительства необходимо учитывать тот факт, что промежуток между прогонами и мауэрлатом не должен быть больше 4,5 метров. Для противостояния ветровым нагрузкам со стороны фронтона делаются диагональные связи, раскосы и подкосы. Чтобы утеплить кровлю, рекомендуется уложить слой паро- и гидроизоляционного материала. После завершения всех этих работ можно приступать к установке кровельного покрытия.

При квадратном типе скат состоит из четырех треугольников. Но, шатровая крыша имеет и свой недостаток. Ее каркас достаточно сложен и требует точности и немалых усилий при монтаже.

Самая большая сложность в создании подобной крыши – это верный расчет схемы конструкции. Произведя неточные измерения и расчеты, строитель рискует подвергнуть себя дополнительным расходам на покупку дополнительных материалов и перестройку конструкции. Такой казус неминуемо приведет к значительному удорожанию стоимости работ и материалов.

Тем не менее, сделать верные расчеты и смонтировать крышу возможно, не прибегая к услугам профессионалов.

После осуществления предварительных расчетов, можно переходить собственно к монтажу кровельного каркаса.

Существуют основные принципы обустройства шатровой крыши:

· для конька и стропильной системы необходимо использовать одинаковую древесину;

· доски промежуточные требуют более крутого наклона, а их размер не может быть меньше 5 сантиметров на 15 сантиметров;

· короткие элементы крепятся на угловые стропила;

· центральные стропила закрепляются на доске коньковой;

· упор стропил производят в коньковую доску и в верхний обвязной конец;

· конек исполняет роль несущей оси;

· накосные стропила одним концом закрепляются на коньке, а другим выступают за предел дома;

· стропила центральные выводятся на все стены;

· разветвление стропил промежуточных производят от конька.

Более подробно о схемах и порядке действий легко узнать, обратившись к нам: шатровая крыша – конструкция четырехскатная или другая – будет сделана по высшему разряду. Специалисты разъяснят все непонятные вопросы, порекомендуют необходимые материалы и инструменты.

Из инструментов при сооружении каркаса понадобятся:

1. Болгарка, электро- и ручная пилы.

2. Гвозди, молоток и дюбели.

3. Топоры и рубанок.

4. Дрель электрическая.

5. Доски и брусья одинаковой древесины.

6. Материал для кровли.

7. Скобы стальные.

Площадь чердачного помещения или мансардного этажа значительно меньше, чем в случае использования двускатной крыши. Данную проблему можно частично решить, используя мансардный тип специальной вальмовой кровли. Рассмотрим последовательность шагов, которые необходимо выполнить, чтобы построить шатровую кровлю. Проведение расчетов Проведение расчетов при строительстве шатровой крыши Для выполнения непростой задачи изготовления шатровой крыши своими руками необходимо иметь определенные знания и навыки. Вначале требуется выполнить расчеты, для проведения руками которых.

Также должна быть описана технология изготовления кровельного пирога и других элементов крыши. На основании детального проекта легко можно будет подсчитать требуемое количество материалов. Разработка такого проекта является достаточно сложной задачей и если у вас возникнут затруднения в самостоятельной его разработке, то лучше привлечь специалистов, которые произведут необходимые расчеты с учетом ваших требований. Особенности руками стропильной системы При изготовлении четырехскатной крыши используются накосные стропила, направляемые к углам дома (иногда их называют диагональными)

Возвести ее сложнее, чем двускатную или односкатную кровлю, но, вопреки этому, ей отдают предпочтение чаще всего. Причина этому – наилучший отвод воды, обеспечивающийся за счет устройства скатов с наклоном, как результат – длительный срок эксплуатации кровельных материалов, гидро- и теплоизоляции, используемых для монтажа крыши. Кроме того, шатровая крыша смотрится презентабельнее и оригинальнее в сравнении с другими видами конструкций. Шатровая кровля характеризуется как одна из самых надежных и практичных Основные детали оригинального сооружения Конструкция шатровой крыши должна быть строго симметричной. Она может монтироваться на любом строении, но намного проще, если оно имеет форму квадрата или прямоугольника. Основой рассматриваемой крыши считается стропильная система, сложная и замысловатая. Чтобы ее возвести правильно, необходимо предварительно произвести тщательный расчет. Любая ошибка в его ходе может привести к необратимым последствиям. Если планируется возведение шатровой кровли на квадратном основании, тогда у конструкции будет четыре абсолютно одинаковых ската.

Чтобы рассчитать в таком случае площадь кровли, рекомендуется определить площадь скатов и умножить полученный показатель на 4. Результат, полученный в ходе подсчетов, необходимо увеличить на площадь карнизных свесов. Важно! Чтобы определить площадь карнизного свеса, необходимо использовать следующую форму: Sкарн.=(BC+EF)/2*DG. Площадь крыши определяется так: Sкрыши = (Sската + Sкарн)*4. Перед тем как приступить к возведению шатровой крыши, необходимо учесть важные детали Расчет крыши шатрового типа Шатровая крыша своими руками будет устроена безупречно, если расчет стропильной системы сделан правильно. Если в основе конструкции лежит квадрат, то прежде всего необходимо определить угол наклона скатов, ширину и длину основания, затем, используя полученные данные, определить площадь всех четырех скатов. Если в основе крыши лежит прямоугольник, то начинать расчет следует с определения высоты трапеции и треугольника, из которых конструкция и состоит. Этот показатель равен длине вальмовых стропил. После того как высота определена, можно приступить к вычислению площадей данных фигур. Их суммарный показатель позволит получить площадь скатов кровли. Немаловажно предельно точно рассчитать и площадь карнизного свеса. Чтобы это сделать, необходимо высоту фигуры увеличить на ½ суммы длины основания. Важно знать! Расчеты последнего показателя можно вести, используя длину крыши и высоту конька или учитывая длину стропильных ног и длину крыши.

После того как площадь крыши и скатов рассчитаны, можно рассчитать основные элементы стропильной системы. Расчет шатровой крыши должен быть максимально точным Желательно данный промежуток работ доверить специалистам. Они составят максимально грамотный и точный чертеж, по которому будет элементарно просто определить количество материалов, требуемых для устройства шатровой крыши своими руками, длину стропил и последовательность работ. Виды стропильных систем Стропильная система шатровой кровли – опорная конструкция, состоящая из брусков, стоек, опор и других конструктивных элементов. Она считается не только основанием для крепления кровельного материала и других элементов крыши, но и укрепляющим элементом всего здания. Различают висячие и наслонные системы. При весомом пролете, когда возможность подпереть стропила внутренними опорами отсутствует, применяется висячая система. Она предполагает монтаж конструкционных элементов крыши на наружные стены и предусматривает установку металлических затяжек или затяжек из дерева.

Висячие стропила снизу опираются на наружные стены, а сверху – соединяются между собой. Существует два вида стропильных систем шатровой кровли Наслонная система предполагает монтаж стропил как на наружные стены, так и на внутреннюю несущую стену или дополнительные опоры. Максимально допустимый пролет между опорами – 4,5 метра. Если он достигает шести метров, тогда необходимо устанавливать под стропила подкосы. К преимуществам данного вида стропильной системы можно отнести экономичность, легкость и практичность. Составляющие элементы конструкции стропильной системы Стропильная система шатровой кровли включает в себя следующие элементы: накосные стропила – конструктивные элементы, монтаж которых производится непосредственно на каркас крыши по углам; нарожники – конструктивные элементы, фиксирующиеся к накосным стропилам; мауэрлаты – массивные балки, служащие опорой для нижних концов стропил; прогоны, лежни и ригели и ряд других дополнительных опор, необходимых для надежности и жесткости конструкции рассматриваемой кровли; подкосы, исполняющие роль держателей ног.

Шатровая крыша включает в себя несколько важных элементов Важно знать! Все указанные элементы стропильной системы создают надежную и стабильную конструкцию, способную выдержать большие нагрузки. Отсутствие одного из них может стать причиной скоропостижного разрушения кровли. Технология монтажа кровельной конструкции Монтаж шатровой крыши – задача не из легких. Он начинается со сбора основных узлов и стропил на земле, ориентируясь на заранее подготовленный шаблон. Важно! Брус, бревна и доски, необходимые для организации стропильной системы крыши, подбираются в зависимости от шага стропил, предполагаемых нагрузок и угла уклона кровли. На стены здания монтируются лежни и мауэрлаты, к ним крепятся подмостки, из двух углов, расположенных противоположно, возводятся стропила. Их соединяют в верхних точках. Затем поднимаются остальные стропила, подгоняется врубка и скрепляются в коньке специальными затяжками. Монтаж шатровой кровли выполняется в четкой последовательности Важно знать! Шатровая кровля в отличие от других крыш не предполагает подгоны. Для ее укрепления используется дополнительная стойка, которая монтируется в качестве подпорки в центре строения. Когда стропила возведены и закреплены, выполняется монтаж нарожников с подкосами. Под них минируются шпрингели, в несколько раз укрепляющие стропильные ноги. Важное требование монтажа шатерной крыши: стропила монтируются под углом девяносто градусов. Защитить от воды стены здания позволят свесы, их устраивают на расстоянии пятидесяти сантиметров от наружных стен.

Невыступающие стропила удлиняются кобылками. Поверх них устраивается обрешетка, паро- и гидроизоляционный слои, поверх которых монтируется кровельное покрытие. Небольшой дачный домик с шатровой крышей Несомненно, произвести монтаж шатровой крыши самостоятельно можно, но в виду сложных конструкционных особенностей и жестких рамок ее устройства лучше доверить работу профессионалам. Они выполнят грамотный чертеж, с предельной точностью рассчитают важнейшие параметры кровли и произведут монтаж всех элементов стропильной системы правильно и быстро. Если все же принято решение построить крышу такого плана самостоятельно, то следует должное внимание уделить расчету важнейших показателей и составлению плана-проекта. Любые погрешности могут привести к тому, что конструкция крыши не сможет выдержать даже небольшие нагрузки и разрушится от малейшего серьезного воздействия. Шатровая крыша на загородной усадьбе При подборе бригады мастеров, которые будут возводить кровлю, следует обратить внимание на их опыт работы в строительстве. Желательно доверять устройство шатровой кровли только профессионалам во избежание лишних нервов и материальных затрат, связанных с решением возникающих спорных вопросов

Конечно же, для самостоятельного строительства лучше выбрать более простой вариант, а чтобы результат работы был максимально красивым и качественным, нужно обязательно следовать подробным инструкциям, которые предложены профессионалами этой сферы.

Изначально нужно произвести расчет площади для будущей четырехскатной крыши (рассмотрим шатровую или пирамидальную). Это нужно для того, чтобы как можно более точно определить количество требуемых материалов.

В этом деле очень пригодится школьный курс геометрии. Ведь понадобится знание о том, как найти площадь пирамиды и рассчитать площадь одного ската. Если же вы по каким-то причинам подзабыли эту важнейшую информацию, то вот напоминание:

Важно! Площадь боковой поверхности пирамиды — сумма площадей боковых граней. Площадь пирамиды – площадь одного ската умножить на 4.

В интернете без труда можно найти онлайн калькуляторы, в которые, поставив свои параметры, вы быстро узнаете расчет необходимых материалов. Обычно замеряют:

· длину основания крыши;

· ширину основания;

· угол наклона в градусах;

· материал для кровельного покрытия.

Важно! Обязательно нужно проверить все расчеты по нескольку раз. Ведь одно дело, когда материалов будет куплено слишком много – обидно, но не смертельно и уже на много хуже, когда их не хватает потому, что может случиться ситуация, когда вы опомнитесь, идентичных на складе уже не будет.

И запомните такие важные моменты:

· практически все кровельные материалы укладывают внахлест, поэтому необходимо закупать их с некоторым запасом;

· площадь ската нужно начинать высчитывать со свесов;

· от 7-ми до 10-ти процентов материала идет в отходы, это тоже забывать нельзя.

Чтобы по максимуму избежать ошибок, при этом, не обращаясь в строительную компанию, можно обзавестись специальной программой для проведения подобных расчетов.

Кроме того, обязательно создать четкий план действий:

· необходимо учесть все дополнительные элементы такие, как мансардные окна, дымоходы, воздуховоды и др.;

· очень важно максимально точно измерить длину ската, при чем делать это нужно от конька до карниза;

· в расчетах необходимо прибавить длину некоторых элементов, к примеру, свесы, брандмауэрные стены, парапеты и пр.;

· учесть особенности материала, который планируется использовать для кровли. Ведь каждый из них имеет свои особенности;

· важный момент – длина скатов уменьшается примерно на 70 сантиметров, если используется черепица, либо рулонный материал.

Не забудьте учесть все следующие параметры:

· вес кровельного покрытия;

· вес паро и гидроизоляции;

· массу утеплителя;

· снеговую, ветровую, дождевую нагрузку;

· вес людей, которые будут обслуживать крышу;

· тяжесть оборудования, которое собираетесь водрузить на крышу (окна, антенны, фонари, аэраторы, лестницы и так далее).

· принимая во внимание угол наклона скатов, рассчитывают длину и ширину сечения стропил.

Расчет площади для разных материалов:

По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.

Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.

ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.

Рисунок 1

Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье«Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.

Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

Как размечаются стропила, показано на рис. 3

Рисунок 3

Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):

Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

Для этого в первую очередь натягиваем шнурку (см. рис. 6):

Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):

Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

Таким образом мы делаем все четыре угловые стропила (см. рис.8):

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):

Рисунок 9

Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10).

Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.
После этого нам остаётся подшить карнизы снизу и сделать обрешётку.

Во время строительства беседки или дома неизбежно возникает вопрос о выборе кровельной конструкции. Если у возводимого сооружения имеется четырехугольная или, еще лучше, квадратная форма, архитекторы и дизайнеры зачастую отдают свое предпочтение четырехскатной шатровой крыше. Такая сложно устроенная конструкция полностью окупается за счет своего оригинального внешнего вида, аэродинамическими качествами и замечательными термоизолирующими свойствами

Такой вид кровли считается наиболее сложным для самостоятельного устройства, но, тем, не менее, многие выбирают именно его из-за оригинальности и привлекательного вида. Далее будет рассмотрена техника изготовления шатровой крыши самостоятельно.

Шатровая крыша является специальной четырехскатной конструкцией с квадратным основанием, при этом скаты крыш выглядят как равнобедренные треугольники, которые сходятся к этому основанию. У такой крыши может быть множество по количеству скатов, либо она может быть вообще круглая. Главное при ее устройстве соблюдать симметрию. По внешнему виду такая крыша похожа на шатер, откуда и происходит ее название.

Следует отметить, что отсутствие у шатровой конструкции фронтонов дает возможность экономии на материалах при ее строительстве.

Крыша с шатровой конструкцией при желании может быть возведена практически на любом здании, но будет намного удобнее, если дом будет иметь основание квадратной формы. Основа конструкции шатровой крыши состоит из довольно сложной в исполнении стропильной системы, которая может быть устроена самостоятельно, если имеются определенные навыки в строительстве крыши.

Стропильная система крыши шатрового вида представляет собой опорную конструкцию из опор, стоек, брусков и иных конструктивных элементов. Она служит как основанием для крепления материала кровли и иных элементов крыши, так укрепляющей деталью всего здания.

Различаются два типа стропильных систем для шатровых крыш:

1. наслонные системы;

2. висячие системы.

Если пролет весомый и нет возможности подпорки стропил внутренними опорами, то применяют висячую систему, которая подразумевает монтаж элементов конструкции кровли на наружных стенах и предполагает установку деревянных или металлических затяжек. Стропила висячего вида опираются снизу на наружные стены и соединяются между собой сверху.

Под наслонной системой предполагается монтаж стропил и на наружные стены, и на несущую внутреннюю стену либо дополнительные опоры. Между опорами максимально допустимый пролет составляет 4,5 метра. Если пролет достигает шести метров, то под стропила требуется установить подкосы. Преимуществами такого типа стропильной системы являются практичность, легкость и экономичность.
Основные элементы сооружения шатровой крыши

Крыша шатрового типа должна иметь строго симметричную конструкцию, которую возможно монтировать на любом строении, но будет намного легче, если оно будет иметь прямоугольную или квадратную форму. Основой для рассматриваемого вида крыши служит стропильная система, замысловатая и сложная.

Для ее правильного возведения следует произвести тщательный предварительный расчет. Малейшая любая ошибка может привести к негативным последствиям. В случае, если планируется возвести шатровую кровлю на основании квадратной формы, тогда конструкция будет иметь четыре полностью идентичных ската. Для расчета площади крыши в данном случае следует определить площадь скатов, а полученный показатель умножить на 4. Полученную в результате расчетов величину нужно увеличить на площадь свесов карниза.

Следует отметить, что для определения площади свеса карнизов необходимо применить формулу S карниза=(BC+EF)/2*DG. Для определения площади крыши используется формула S крыши = (S ската + S карниза)*4.
Расчет параметров крыши шатрового вида

Самостоятельно возводимая шатровая крыша будет безупречной, если сделать корректный расчет стропильной системы. В случае, если конструкции в своей основе имеет форму квадрата, прежде всего следует определить длину и ширину основания, угол наклона скатов, а после, применяя полученные показатели, определить площадь для всех четырех скатов.

Если крыша имеет основу прямоугольной формы, то расчет должен начинаться с того, что определяется высота треугольника и трапеции, составляющих конструкцию. Данный показатель равняется длине вальмовых стропил. Определив высоту, приступают к определению площадей этих фигур. Благодаря их суммарному показателю можно получить величину площади скатов крыши.

Очень важно максимально точно рассчитать также площадь карнизного свеса, для чего высота фигуры увеличивается на ½ суммы от длины основания. Важно отметить, что расчет данного показателя может быть произведен, применяя высоту конька и длину крыши либо с учетом длины крыши и длины стропильных ног.

После расчета площади скатов и крыши, можно выполнить расчет основных элементов стропильной систем. Рекомендуется доверить этап расчетов профессиональным специалистам, которые составят максимально точный и грамотный чертеж, благодаря которому можно будет легко определить длину стропил, объем материалов, которые требуются для возведения шатровой крыши своими руками и дальнейшую последовательность работ.
Конструкция крыши шатрового вида

Шатровую крышу принято рассматривать в строительстве ка разновидность вальмовой крыши, у которой соединение конька трансформировано в коньковый узел, а конкретнее из линии видоизменилась в точку. Шатровая крыша является пирамидой, у которой стороны образуются четырьмя скатами, имеющих форму равнобедренных треугольников. В данном случае квадратная форма основания крыши даст возможность получить идеальную симметрию, что даст наилучший результат.

Конструкция крыши шатрового вида включает в себя следующие основные элементы конструкции:
Коньковый узел, то есть пик кровли, ее наивысшая точка, которая образуется в результате соединения стропильных накосных ног.

Скаты – четыре наклонные плоскости скатов, имеющие треугольную форму, которые составляют шатровую крышу. Они имеют угол наклона, диапазон которого лежит в рамках 20-50 градусов. Опытные мастера по устройству кровли предпочитают оптимальный угол в 40 градусов.
Стропильная система, то есть каркас, который служит для поддержки кровельной конструкции. Система стропил несет на себе вес кровельного пирога и распределяет его, задавая геометрию скатов. Ее строят на основании треугольников – наиболее устойчивых и жестких фигур, гарантирующих надежность и стабильность шатровой крыши.
Покрытие кровли – материал в виде листов, рулонов, отдельных элементов или модулей, который обладает высокой степенью износостойкости и хорошими гидроизоляционными качествами. Для этих целей применяется шифер, рубероид, ондулин, профнастил или металлочерепица.
Свес крыши, который выступает за периметр основания крыши и защищает стены от ветра и воды во время дождя. Достаточным считается свес кровли, имеющий длину 40-50 сантиметров, чтобы эффективно выполнять свои функции.
Этапы строительства шатровой крыши

Создание проекта

Строить шатровую крышу своими руками допускается строго на основании грамотного проекта, который будет гарантировать ее надежность. Перед выполнением чертежей, нужно знать хотя бы минимальный школьный курс по геометрии для того, чтобы рассчитать угол наклона скатов, площадь скатов и высоту конька. Для того, чтобы произвести эти вычисления, существует простая инструкция, которая заключается в следующем:

Для начала нужно узнать угол наклона скатов при помощи рекомендаций от производителя материала кровли, а также показателей строительной климатологии, разделяющей территорию Российской Федерации на 8 зон в соответствии с ветровой и снеговой нагрузкой. Оптимально принятый уклон равняется 30-40 градусам. Такой угол подходит почти для любого вида крыши.

Следующий этап заключается в вычислении высоту, на которой располагается коньковый узел. Для такого расчета нужно узнать величину основания крыши, а также угол наклона кровельных скатов. Если изобразить крышу шатрового типа в виде пирамиды, то ее высотой будет прямая, соединяющая конек и ее основание. Ее длину можно рассчитать при помощи теоремы Пифагора.

Узнав высоту, угол наклона и размеры основания можно вычислить площадь скатов и длину стропильных ног. Данные расчеты необходимы для того, чтобы вычислить количество расходуемого строительного материала, а конкретнее для покрытия крыши и древесины для стропильной системы.

Нельзя забывать, что шатровая крыша, имеющая прямоугольное основание, в отличие от аналогичной конструкции, имеющей квадратное основание, будет иметь скаты с различными уклонами и разной длиной стропильных ног. Это важно учесть при расчете и монтаже шатровой крыши.

Проект создается при помощи компьютерной программы или вручную. Программа не только выполняет все необходимые расчету длины деталей стропильной системы, но и подбирает для них толщину. В результате получается схема с наличием размеров и взаимным расположением деталей кровли, которая послужит опорой для проводимых монтажных работ.
Конструкция стропильной системы шатровой крыши

Стропильную систему крыши шатрового вида изготавливают из древесины различных хвойных пород. Ее составляют следующие основные и дополнительные элементы:
Лежень и мауэрлат – опоры из бруса, которые необходимы для распределения нагрузки по всему периметру несущих стен. Мауэрлат укладывается на внешние перегородки, а лежень располагают на внутренние. Роль опорного бруса в деревянном доме играет верхний венец, выполненный из бревна или бруса. Для сооружений из блоков и кирпича требуется устройство бетонного армированного пояса, в которой вмуровываются шпильки из металла. На них через слой гидроизоляции укладывается мауэрлат.
Стойки, которыми являются устанавливаемые вертикально опоры, поддерживающие стропильные ноги или коньковый узел.
Стропильные накосные ноги, которые исходят к углам сооружения от конькового узла, образуя ребра скатов кровли шатрового типа. Длина накосных ног больше обычных и они подвергаются повышенной нагрузке. По этой причине они должны иметь толщину соответственно в два раза больше.

При строительстве шатровой крыши используется наслонная или висячая стропильная система в зависимости от того, какими возможностями располагает планировка сооружения. Хотя кровельные мастера, имеющие опыт не рекомендуют применять наслонный тип стропильной системы в случае, если скаты имеют уклон больше 40 градусов.
Процесс монтажных работ стропильной системы

Утвердив проект и закупив необходимые материалы, можно приступить к самостоятельному монтажу шатровой крыши. При этом производится следующая последовательность действий:

1. Первым делом устанавливается мауэрлат, балки перекрытия и лежень. Если проектом предусмотрены балки выноса, то их также монтируют на данном этапе. Укладка начинается с центральной балки, а от нее отступается шаговое расстояние в обе стороны, продвигаясь к краям.

2. Центральная стойка устанавливается ровно посередине возводимой шатровой крыши. Для нее используется брус, имеющий толщину 15×15 сантиметров или больше. Для того, чтобы она держала свое вертикальное положение, она временно закрепляется с помощью двух укосин.

3. Далее устанавливаются центральные стропила, которые в верхней части закрепляются к стойке с помощью металлических накладок, а в нижней части – к мауэрлату. Натянув от углов мауэрлата к коньковому узлу шнур для ориентира, монтируются стропильные накосные ноги. Чтобы их установить, на верхней части делается двойная врезка. Свесы стропил связываются посредством ветровой доски. При необходимости устанавливаются ригели и подкосы.

4. Затем напиливаются и приколачиваются все нарожники. Те нарожники, которые опираются на балки выноса, дополнительно укрепляются стойками для их разгрузки. Карнизы подшиваются влагостойкой фанерой или доской.

5. На стропилах полосами настилается гидроизоляционная пленка, которая нахлестывается в местах стыка на 15-20 сантиметров. Пленка крепится с помощью строительного степлера, а вдоль стропильных ног фиксируется посредством реек контробрешетки. Монтируется обрешетка. Если запланировано устройство сплошной обрешетки, то потребуются листы фанеры, а если решетчатой, то необрезная доска, имеющая размеры 15×4 сантиметров.

6. После настилается кровельное покрытие. Для этой цели сначала производится раскрой, учитывая то, что полосы и листы крепятся не в стык, а с некоторым нахлестом. Необходимо использовать в качестве крепежа специальные оцинкованные саморезы, которые поставляются в комплекте с кровельным материалом или гвозди с шляпой из каучука, которая деформируется после вкручивания, закрывая тем самым отверстие.

7. Завершающим этапом является установка системы водостока, которая состоит из трубы водостока, желоба, водоприемной воронки, а также снегозадержателей.

Некоторые детали стропильной системы крыши шатрового вида имеют величину, которая превосходит 6 метров, то есть стандартную длину пиломатериалов. Поэтому требуется изготовить наборные стропила, которые состоят из нескольких элементов, либо клееные.
Заключение

Разумеется, вполне возможно возвести шатровую крышу своими руками, но учитывая сложные конструкционные особенности и жесткие ограничения ее устройства, можно доверить данную работу соответствующим профессионалам. Они выполнят грамотный чертеж, предельно точно рассчитав все наиболее важные параметры крыши и произведут монтажные работы всех деталей стропильной системы корректно и в минимальные сроки.

В случае, если все же решено возвести крышу шатрового вида самостоятельно, то требуется уделить должное внимание расчетам самых важных показателей и составлению планового проекта. Из-за любых мелких погрешностей может иметь место то, что кровельная конструкция не способно будет выдерживать даже слабые нагрузки, а в результате разрушится от небольшого серьезного воздействия. При подборе рабочей бригады мастеров, возводящих крышу, внимание следует уделить их опыту работы в сфере строительства. Рекомендуется доверить устройство шатровой кровли только опытным профессионалам, чтобы избежать лишних материальных затрат, которые связаны с решением возникших спорных задач, и сберечь нервы.

Процесс самостоятельного строительства шатровой крыши является тяжелой и трудоемкой работой, однако, полученный результат будет стоить всех стараний и потраченных сил, выделяя беседки или дом среди других соседних сооружений.

Шатровая крыша напоминает многоугольную конструкцию. С монтажом такого вида крыши можно справиться и своими руками, но для этого нужно знать основную информацию и владеть навыками пользования электрическими инструментами. Важно сделать проект с правильными расчетами. А закрепление всех соединений производится, как и в любых других видах крыш — по технологии.

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

Эти виды считаются самими популярными, но существуют крыши и с более сложной конструкцией. Они менее востребованные, например: арочные, шпилеобразные, сводчатые, складчатые и сферические. Каждый вид обладает своими индивидуальными тонкостями в монтаже, функциональностью и архитектурным оформлением.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Описание шатрового варианта

Шатровая крыша имеет скаты в виде треугольника, и все соединения сходятся в одной верхней точке. Самый минимум треугольников — 4 штуки, но углов может быть намного больше.

В идеале вершина конструкции монтируется строго по центру, но при желании эту точку можно сместить в сторону, что придаст уникальность строению. Получится, что одна сторона кровельной конструкции станет длиннее, а другая — короче. Как и шатровая крыша, стропильная система также может разделяться по способу монтажа:

Висячие . Конструкция не включает в себя опорные точки, а стропила монтируются с небольшим пролетом.
Наслонные . На внутренних и наружных сторонах стены должны быть опорные точки с шагом друг от друга на 450 см.

Выбор способа монтажа не влияет на внешний вид. Сама конструкция может быть выполнена следующим образом:

Ломаная . Этот тип конструкции подходит для мансарды. Но при таком варианте происходит изменение наклона ската в меньшую сторону. Угол станет меньше.
Ендовая . Этот кровельный элемент является дополнительной частью эркера.
Мансардная . В этом случае мансарда располагается на кровельных скатах.

Строение имеет вид шатра, отсюда и произошло название.

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

Но, невзирая на сложность монтажа и лишний расходный материал, шатровая крыша оправдает себя. Например, двускатная крыша беседки будет смотреться куда хуже, чем шатровая.

Кровельные элементы изделия

Стандартная технология предполагает наличие следующих деталей, без которых невозможно выполнить строительство:

Вспомогательными деталями для стропильной системы служат прогоны, ригели, опоры, лежни. Они предназначаются для дополнительного укрепления всех соединений на крыше. Если климат региона ветреный, то без них не обойтись.

Перед подобными работами всегда создается чертеж, на котором все уже заранее рассчитано и подогнано по размерам.

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться.

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.

Установка пароизоляции, обрешетки и гидроизоляции

Существует два способа монтажа обрешетки: для твердого и мягкого кровельного покрытия. В первом случае допускается делать небольшой зазор между досками, а во втором — применяются листы ДСП, поскольку материал для покрытия крыши будет наплавляемым. По стандарту толщина досок должна составлять 25 мм, а ширина — 150 мм. Но под обрешеткой предварительно устилается слой пароизоляции.

В качестве гидроизоляции можно выбрать специальную мембрану. Но также можно применить обычный рубероид. В первом случае материал качественнее, а срок службы — выше. Есть разные варианты: дышащие, утепляющие и другие. Гидроизоляционный слой закрепляется при помощи степлера и укладывается внахлест на 10 см. Внизу обязательно надо оставить выпуск на 15 см.

Для предотвращения конденсата изнутри крыши применяют специальные пленки, которые продаются в любом строительном магазине. Например, можно использовать полиэтилен, специальные мембраны или пропиленовое покрытие. При помощи степлера производится закрепление. Устанавливается обрешетка, а ячейки заполняются утеплительным материалом — пенопластом или минеральной ватой.

Особенности утепления конструкции

Шатровую крышу необходимо утеплять в любом случае. Минеральная вата, пенопласт и пеноплекс считаются основными утеплительными материалами. Если изделие будет утепляться минеральной ватой, то листы кладутся в отсеки между стропилами обязательно сверху вниз.

Важно не допустить появление щелей. По возможности для закрепления используют степлер. Такая процедура выполняется по всей площади. Для высокой надежности следует выбирать тот материал, который отвечает нижеприведенным требованиям:

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

гибкая черепица монтируется при уклоне на 8−18 градусов;
асбестоцементные материалы монтируются при 14−16 градусах;
металлическая черепица монтируется при уклоне на 30−60 градусов.

Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

При проектировании и строительстве частного дома главным вопросом становится крыша, ее конструкция и обустройство. На данный момент классическим и самым популярным вариантом остается двухскатная конструкция крыши, однако она очень часто выглядит слишком скучно и многих это не устраивает. Двухскатная крыша может разрушить гармонию архитектурного стиля, поэтому дизайнеры и архитекторы разработали более интересные и привлекательные варианты. Одним из них стала крыша шатрового типа, которая манит своими изящными формами. Фактически это четырехскатная симметрическая конструкция, у которой все четыре ската сходятся в одну точку. Изначально может показаться, что и эта крыша достаточно простая, однако, это лишь на первый взгляд, ведь она поражает своей экзотикой и эстетической привлекательностью.

Специалисты по созданию крыш не рекомендуют проектировать и сооружать шатровую крышу самостоятельно, так как для этого требуются специальные строительные навыки и большой опыт. Для того чтобы крыша дома не только выглядела привлекательно, но и справлялась со своей основной функциональной задачей лучше доверить это дело профессионалам. В качестве ознакомления можно изучить стропильную систему шатровой крыши, оценить ее достоинства и недостатки.

Особенности шатровой крыши

Стоит отметить, что конструкция шатровой крыши может состоять не только из четырех скатов, но и из большего их количества, однако, классический вариант предусматривает наличие именно четырех наклонных плоскостей. Число скатов напрямую влияет на геометрическую форму крыши, ее визуальное восприятие. Количество наклонных плоскостей крыши в первую очередь зависит от конструкции частного дома, если он квадратный, то логичнее всего использовать четырехскатную систему, если же дома круглый, то можно использовать шесть или восемь скатов. В случае с шатровой крышей главным условием становится равенство скатов, ведь они должны быть идентичны как по габаритам, так и по своей форме.

Шатровая крыша включает в себя такие элементы:

Коньковый узел – точка, которая соединяет все стропильные ноги крыши, образуя их вершину.
Скаты треугольной формы, которые поддерживаются стропилами и образуют поверхность крыши. Угол наклона скатов должен составлять не более 50 градусов, но и не менее 20 градусов.
Свес – часть крыши, что выступает за пределы здания и защищает его фасад от воздействия внешних факторов в виде снега, дождя и ветра. Для того чтобы свес был функциональным и справлялся со своей задачей он должен выступать за пределы частного дома хотя бы на полметра. Формируется свес с помощью нижней части стропильных ног.
Кровельный материал. Он служит покрытием для конструкции, защищая стропильную систему крыши от воздействия внешних факторов. Выбор кровельного материала зависит лишь от собственника жилья и его финансовых возможностей. Среди самых популярных кровельных материалов следует выделить: профнастил, металлочерепицу, ондулин, шифер, фальцевую кровлю и сланец.
Стропильная система – каркас крыши, распределяющий вес на несущие стены здания и его фундамент.
Водосточная система – совокупность элементов, способствующих естественному оттоку талой воды и снега. Система водостока включает в себя: желоб, водоприемную воронку, фильтры и вертикальные трубы.

Достоинства шатровой крыши

Спроектировать и создать шатровую крышу трудно, однако, если взглянуть на большинство современных построек, то можно заметить, что она очень популярна. Шатровая крыша обладает такими преимуществами:

Устойчивость к ветрам за счет хороших аэродинамических характеристик.
Простота в обслуживании. Конструкция крыши продумана таким образом, что на ее поверхности не задерживаются и не накапливаются большие снежные массы, что упрощает процесс уборки ее поверхности.
Под шатровой крышей с легкостью можно оборудовать комфортную и просторную мансарду. Единственный недостаток – необходимость установки мансардных окон, цена на которые в два раза больше, чем на обычные окна.
Оригинальный дизайн, привлекательный внешний вид.

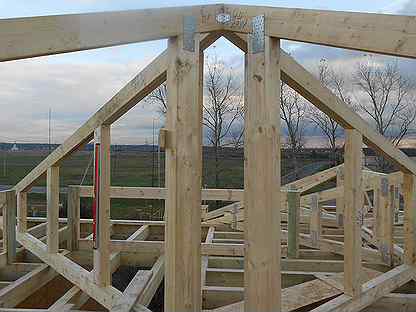

Стропильная система

Стропильная система служит каркасом для крыши, является ее основой. В целом выделяют два типа стропильной системы в зависимости от того, как крепятся стропильные ноги: висячая и наслонная стропильная система. Висячие стропила опирают на коньковый узел и мауэрлат, а наслонные имеют еще одну опору на вертикальную стойку, устанавливаемую на внутреннюю сторону несущей стены.

Стропильная система шатровой крыши состоит из таких деталей:

Мауэрлат. В качестве этого элемента используют деревянный брус, который укладывают на стену. Он служит основанием ската, а значит, от количества скатов зависит число мауэрлатов. Так как это деревянный элемент, то его нужно обработать специальными пропитками и антисептиками. Мауэрлат служит опорой для стропил и равномерно распределяет нагрузку по всему периметру несущих стен. Также можно устанавливать лежень, используемый для внутренних перегородок.
Коньковый узел – точка, где сходятся верхние части стропил.
Накосные стропила. Это диагональные деревянные балки, которые образовывают конек и расходятся по углам мауэрлата, образовывая, таким образом, ребра скатов. Нужно учитывать, что их длина гораздо больше, а значит и толщину нужно увеличить, чтобы они не провисали.
Нарожники – укороченные стропила, которые являются характерной чертой шатровой крыши.
Центральные стропила.
Стоки – опора для конькового узла и стропильных ног в виде вертикальных брусьев, применяются лишь для наслонных стропильных систем.
Ригеля и затяжки. В случае шатровой крыши ригель и затяжка представляют собой небольшие горизонтальные перекладины между соседними стропилами, уменьшающие распирающую нагрузку. Чем ниже располагают затяжку, тем меньше ее толщина и наоборот.
Подкосы и подпорки – снижают прогиб стропил.
Обрешетка – основа для кровельного материала. Если используется рулонный кровельный материал, то сооружают сплошную обрешетку из фанеры, если же кровельное покрытие выполнено из профнастила или металлочерепицы, то можно применять решетчатую обрешетку.

Шатровая крыша может быть одно- и двухуровневой, иметь четыре и более скатов. Для правильного выбора сечений её элементов необходимо выполнить эскиз и корректный расчёт, который сводится к нескольким формулам. В статье мы расскажем о конструкции шатровой крыши и методике расчёта её стропильной системы.

Шатровая крыша — один из самых распространённых вариантов при строительстве дома или беседки, имеющих в плане форму круга, квадрата или прямоугольника с небольшой разницей в длинах сторон. Такая конструкция — удачное решение для домов относительно небольшой площади или двухэтажных коттеджей с небольшим основанием. Своё название крыша получила из-за пирамидальной формы традиционного восточного шатра, образованной одной вершиной и треугольными скатами.

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли. Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.

Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.

Не столько эстетически, сколько конструктивно отличаются стропильные системы:

висячие;
наслонные.

Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.

а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень

Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).

На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.

Основные схемы и элементы стропильной системы

Как мы писали, шатровая крыша геометрически является пирамидой, поэтому все вычисления ведутся, исходя из правил, которые применимы к пирамидам и треугольникам, её составляющим.

Основные элементы

Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

Конструкция с висячими стропилами

Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.
Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Безригельная конструкция с наслонными стропилами

Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.

При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45-60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

длину дома;
ширину дома
высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

длина дома: AB = DC = 9 м;
ширина дома: AD = BC = 8 м;
высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата .

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
Шаг стропил, см	3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м				Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
Шаг нарожников, см	Сечение бруса, мм	кол-во в полускате	AM, м	длины в полускате, м		кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м 3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

EF = (AG ∙ BC) / AD
EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

S = (EF ∙ AG) / 2
S = (8,812 ∙ 5,424) / 2 = 23,9 м 2 — для короткой стороны
S = (10,006 ∙ 4,972) / 2 = 24,88 м 2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м 2 .

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки.

Как сделать шатровую крышу дома. Стропильная система шатровой крыши: описание вариантов монтажа

Что это такое?

Особенности

Плюсы и минусы

Преимущества:

предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
хорошо подходят для теплого климата;
имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
одним из важнейших преимуществ является способность обеспечивать дренаж воды.

Недостатки:

Виды

мансардная крыша является вариацией с двумя различными углами, нижние гораздо круче, чем верхний.
шатер представляет собой тип многоугольной крыши с крутым наклоном;
односкатная или двускатная.

Этапы и тонкости монтажа

Подготовка

Как правило, существуют три основных фактора, которые вносят вклад в дизайн или стиль оформления:

Карнизы : бедра с глубокими карнизами, которые могут помочь в затенении окна от солнечного света. Эта схема помогает в охлаждении внутренней части дома и обеспечивает сокращение расходов на электроэнергию с уменьшенным потреблением энергии.
Сила: для тех областей, где чаще встречаются ветры и циклоны, такие крыши построены с высокой точностью, так что они имеют большой срок службы.
Стиль : славятся своими уникальными стилями и изящным внешним видом.

Строительство происходит с наклонными сторонами, поэтому они должны быть выполнены с высокой точностью и безопасностью.

Расчет

начните с макета прямоугольной формы здания;
найдите центральную линию в средней части;
нарисуйте линию 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил;
нарисуйте линию гребня между точками пересечения беговых стропил;
рассчитать расстояние между стропилами и заложить их в соответствии с планом каркаса;
создавать правильные диаграммы на бумаге для проектирования бедер, чтобы эти цифры могли помочь в правильной компоновке на следующих этапах.

Инструменты

Лучшими помощниками кровельщика, которые упрощают устройство крыши, считаются:

молоток;
зажимы;
зубила;
шуроповерт;

киянка;
плоскогубцы;
циркуль;
нутромер и другие.

Проведение работ

Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.

Шатровая кровельная конструкция состоит из треугольных скатов. Как правило, количество скатов равно четырем, но при желании владелец может менять их число. Главное, чтобы готовая конструкция была надежной и симметричной.

Внешне подобная кровельная конструкция похожа на шатер, за что и получила свое название. В составе крыши нет фронтонов, что дает возможность дополнительно сэкономить на строительных и финишных кровельных материалах. При условии грамотного обустройства такая крыша будет иметь привлекательный и оригинальный внешний вид.

Обустройство шатровой крыши требует от исполнителя наличия специальных знаний и навыков. С возведением шатровой кровельной конструкции можно справиться своими руками. Главное – правильно выполнить необходимые расчеты и строго следовать инструкции при выполнении каждого мероприятия.

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

диагональные стропильные ноги;
лежни;
опорные брусья;
стойки;
мауэрлат и пр.

Пример выполнения расчета

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

габариты дома – 6х6 м;
длина диагонального стропила – 521 см;
высота конька – 297 см;
наклон кровельных скатов – 35 градусов;
ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м 2 .

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м 2 .

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м 2 .

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м 2 .

Что нужно знать о системе стропил?

Шатровая кровельная конструкция может возводиться с применением наслонной либо висячей системы. Окончательный вариант подбирается в соответствии с условиями конкретной ситуации.

К примеру, собственноручно справиться с монтажом висячих стропил довольно трудно, да и на ремонт такой конструкции будет уходить нерационально много времени. Такие стропила обычно обустраиваются в тех ситуациях, когда в доме нет внутренних стен, и стропила могут опираться исключительно на несущие стены конструкции.

Наслонные же стропила более просты и финансово выгодны в обустройстве. Система размещается на средней несущей стене, а также промежуточных опорных столбах, зафиксированных на железобетонном основании.

Наслонные стропила чаще всего применяются при монтаже четырехскатных кровельных конструкций с наклоном более 40 градусов.

Важно подобрать правильный вариант опоры для системы кровельных стропил. Если дом каркасный, крышу надо опирать на верхнюю обвязку. В случае с кирпичными и каменными строениями функцию опоры выполняет мауэрлат, а при обустройстве крыши дома из сруба кровельную систему фиксируют к верхним венцам.

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

шаг монтажа элементов стропильной системы;
наклон кровельных скатов;
предполагаемую снеговую, ветровую и прочие нагрузки;
величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа.

Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.

Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.

Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.

При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.

Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.

Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.

Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Важно, чтобы стропильные ноги имели строго одинаковую длину, а нарожники были состыкованы вразбежку.

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться. Зависимость следующая:

при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
при использовании рулонных материалов величина уклона составит 8-18 градусов.

Порядок монтажа крыши

Процесс обустройства шатровой кровли включает несколько этапов.

Первый этап

Составьте проект конструкции и сделайте необходимые расчеты в соответствии с приведенными ранее рекомендациями.

Второй этап

Купите требуемое количество материалов с учетом габаритов и характеристик, утвержденных проектом.

Третий этап

Уложите мауэрлат по всей длине строения. На него будут установлены стропильные ноги.

Если дом построен из кирпича, мауэрлат лучше всего укладывать по внутренней части стен. В данном случае между мауэрлатом и стеной необходимо проложить влагоизоляционный материал. Для гидроизоляции достаточно часто применяется рубероид. Чтобы стропильные ноги не провисали, нужно смонтировать решетку с соответствующими параметрами.

Если дом построен из дерева, с функциями мауэрлата в большинстве случаев сможет справиться верхняя часть сруба.

Четвертый этап

Установите опорную балку для стропил (прогон) вверху стропильной конструкции. Опорная балка должна быть размещена параллельно по отношению к мауэрлату. Рекомендованное расстояние между двумя упомянутыми элементами – до 450 см.

Пятый этап

Выполните монтаж диагональных связей, раскосов и подкосов.

Для изготовления диагональных связей обычно используются доски 250-450 мм. Их необходимо прибить к основе стропильной ноги.

Вам нужно обустроить запланированное количество скатов (обычно их 4). На этом этапе работайте в соответствии с имеющимися у вас чертежами.

Шестой этап

Утеплите крышу. Сначала крепится гидроизоляционный материал, под ним размещается утеплитель, а под утеплителем – мембранная пароизоляционная пленка.

В завершение вам останется лишь уложить желаемый финишный кровельный материал и установить разного рода дополнительные элементы вроде водостоков и пр.

Теперь вы осведомлены в основных особенностях шатровой кровельной конструкции, знаете, в каком порядке выполняется расчет системы, какими должны быть ее основные элементы и в какой последовательности выполняется непосредственно обустройство крыши. Следуйте инструкции, одновременно ориентируясь на положения имеющегося проекта, и все обязательно получится.

Удачной работы!

Видео – Шатровая крыша своими руками

ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.

Рисунок 1

Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье, расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.

Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

Как размечаются стропила, показано на рис. 3

Рисунок 3

Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):

Рисунок 4

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):

Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

Для этого в первую очередь натягиваем шнурку (см. рис. 6):

Рисунок 7

Таким образом мы делаем все четыре угловые стропила (см. рис.8):

Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):

Рисунок 9

Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье . При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан

Рисунок 10

Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

После этого нам остаётся подшить карнизы снизу и сделать обрешётку.

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

Сложная конструкция каркаса.
Малые размеры мансарды.
Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Сочетание разных вариантов шатровых крыш придаёт дому черты средневекового замка В конструкцию четырёхскатной кровли можно вписать выносной балкон мансарды Шатровые крыши часто возводят над капитальными беседками Конструкция шатровой кровли может опираться на выносные столбы, образуя большой козырёк над входом Сложные ломаные крыши вальмовой конструкции требуют виртуозных расётов и филигранной техники исполнения Гараж квадратной формы стоит украсить изящной шатровой кровлей

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

длина и ширина строения;
высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

Болгарку.
Пилу ручную и бензиновую.
Электролобзик.
Молоток.
Рубанок.
Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

Создание проекта шатровой кровли и проведение всех необходимых расчётов.
Приобретение требуемых материалов и приготовление инструмента.
Крепление мауэрлата по всему периметру основания строения.
Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
Крепление диагональных элементов, раскосов, подкосов к основе стропил.
Утепление крыши.
Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

не использовать древесину разных пород;
не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).
Мауэрлат укладывается по периметру строения и крепится на шпильки
Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.
На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил
Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.
Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки
Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
Укладываем материалы для тепло- и гидроизоляции.
Утеплитель кладётся в каркас, образованный стропилами и обрешёткой
Пришиваем при помощи саморезов к обрешётке кровельный материал.
Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.
Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Шатровые крыши на домах привлекают внимание издалека. Лаконичность формы и кажущаяся простота крыши подкупает, поэтому возникающее желание сделать подобную крышу естественно. Что для строительства необходимо предусмотреть и как правильно возвести крышу.

Шатер или вальмовая крыша

Наиболее экономичным вариантом крыши частного дома, с точки зрения экономии материалов для строительства, является шатровая крыша. Скаты крыши выполнены в виде равнобедренных треугольников, образующих общую вершину, основанием крыши является квадрат.

Крыша в виде шатра является разновидностью четырехскатной крыши.

Кстати, другое название шатровой крыши это вальмовая крыша. Основанием вальмовой крыши является также прямоугольник, две боковые грани треугольные, а две остальные представляют трапецию.

Безупречная симметрия скатов и стропильной системы крыши требует точного расчета и скоординированности действий при ее возведении самостоятельно. Для того, чтобы смастерить такую крышу, необходимо изучить особенности ее конструкции.

Конструкции шатровых крыш

Основными элементами стропильной системы крыши в виде шатра являются:

Диагональные стропила, расположенные по углам каркаса крыши

Опорная балка мауэрлат, служащая опорой концов стропил

Укороченные стропила или нарожники, прикрепленные к накосным стропилам

Опоры подкосы

Дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.

Тем не менее, сложное расположение элементов шатровой крыши и стропила создают востребованную устойчивую систему, которую используют при строительстве загородных домов. Естественно, для сооружения шатровой крыши требуется расчет, формулы которого основаны на тривиальных способах расчета треугольников.

Расчет шатровой крыши

Целью расчета шатровой крыши является нахождение объема материалов, необходимых для ее возведения (кровельный, подкровельный материал),

обрешетка и устройства стропильной системы по заданным параметрам. Кроме объемных параметров, производят расчет угла наклона ската и динамическую прочность всей системы.

Безусловно, по количеству параметров расчет достаточно объемен и сложен, поэтому рекомендуется воспользоваться он-лайн калькулятором.

В результате расчета будут получены следующие данные:

Углы наклона стропил боковых

Общая площадь поверхности кровли (с учетом свесов)

Длины диагональных, боковых и накосных стропил

Количество необходимых стропил для устройства системы

Объемы бруса для стропил (м3)

Количество рядов обрешетки.

Полученных данных достаточно для возведения шатровой крыши своими руками.

Возводим шатровую крышу

Сооружение шатровой крыши рекомендуется начинать с малых архитектурных форм, например, крыши открытой беседки или гаража. Отличный повод для изучения технологии возведения крыши и последующего усовершенствования полученных навыков в работе!

каркас

Каркас шатровой крыши имеет классически простую конструкцию и состоит из 4-х диагональных стропил и 8-и подкосов (по 2 подкоса на каждое стропило).

Монтаж крыши начинают с возведения каркаса. Необходимо помнить, что для деревянных домов каркас будет опираться на верхние венцы, для кирпичных домов и домов из пенобетона на мауэрлат.

установка мауэрлата и опорных брусьев

Существуют такие способы крепления мауэрлата:

С применением проволоки из стали

Используя строительные шпильки

С помощью анкерных болтов.

Крепление мауэрлата с применением проволоки производят путем закладки кусков стальной проволоки на расстоянии 20-30 мм. После высыхания кладки проволокой обвивают брус и закрепляют ее концы.

Строительные шпильки для крепления имеют Г-образную форму и максимальную глубину погружения в бетонную подушку до 450 мм. Для установки шпилек мауэрлат размечают и сверлят отверстия для установки. Затем шпильки устанавливают по месту и закручивают гайкой.

Полезные советы

Независимо от выбранного способа крепления мауэрлата при установке крепежа необходимо учитывать наличие гидроизоляционного слоя. Материал гидроизоляции прокалывают перед введением шпилек. После заливки бетоном необходимо прочистить резьбу шпилек до того, пока бетон не застыл.

Крепление мауэрлата с помощью анкерных болтов производят непосредственно в армопояс перед заливкой. Для разметки отверстий под анкерные болты подготавливают доску и размечают на ней места установки. Затем доску прикладывают к грани мауэрлата и высверливают отверстия согласно разметке. Подготовленный мауэрлат надевают на болты, подкладывают шайбу и закручивают гайку.

монтаж стропильной системы

Выровняв мауэрлат по периметру, можно переходить к установке стропильной системы – диагональных стропил, который располагают по диагоналям шатровой крыши. Для справки: основная нагрузка стропильной системы шатровой крыши приходится именно на диагональные стропила. Диагональные балки имеют значительную длину и соответственно вес.

Монтаж диагональных стропил производят по расчетной распорной или безраспорной схеме, по которой стропильная нога диагональной балки может упираться в мауэрлат или балку. Угол наклона диагональных стропил может составлять до 23°. Вторая пара диагональных стропил устанавливается аналогичным образом. После установки длинных диагональных стропил к ним примыкают по два коротких подкоса.

При работе может возникнуть необходимость стесывания верхней пласти накосной стропилы, которую требуется уложить на ребре под углом. Пласть, расположенную в ендове, стесывают желобком. Это позволяет проще производить укладку обрешетки.

Полезные советы

Согласно выбранному проекту все сопутствующие операции при возведении шатровой крыши – возведение обрешетки, устройство ендовы, обрамления труб и проемов производят при монтаже стропильной системы. Строгое соблюдение технологии возведения обеспечит хороший результат.

Выбор крепежа для возведения шатровой крыши

Выбору крепежа для возведения крыши необходимо уделить особое внимание.

Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:

Перфорированные пластины зубчатые и гвоздевые

Скобы, хомуты, шурупы и гвозди

Уголки стальные перфорированные

Салазки и ползунки для крепления стропил.

Кроме того, могут потребоваться деревянные изделия:

Нагели и пластины

Треугольники бруски

Накладки при создании шипового соединения.

Как сделать шатровую крышу своими руками? — 1pokryshe.ru

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

плоская;
скатная;
двускатная;
вальмовая;
полувальмовая;
шатровая;
многощипцовая;
купольная.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Описание шатрового варианта

Висячие. Конструкция не включает в себя опорные точки, а стропила монтируются с небольшим пролетом.
Наслонные. На внутренних и наружных сторонах стены должны быть опорные точки с шагом друг от друга на 450 см.

Выбор способа монтажа не влияет на внешний вид. Сама конструкция может быть выполнена следующим образом:

Ломаная. Этот тип конструкции подходит для мансарды. Но при таком варианте происходит изменение наклона ската в меньшую сторону. Угол станет меньше.
Ендовая. Этот кровельный элемент является дополнительной частью эркера.
Мансардная. В этом случае мансарда располагается на кровельных скатах.

Строение имеет вид шатра, отсюда и произошло название.

Важные детали конструкции

Особенностью шатровой крыши является строгая симметричность, потому возведение ее требует тщательного расчета и особого мастерства. Стропильная система этой конструкции по праву признана наиболее сложной среди всех видов крыш, но, несмотря на это, она довольно широко используется в строительстве. Наглядным примером являются шатровые крыши церквей и башен, высокая и эффектная конструкция которых видна за много километров.

схема шатровой крыши

Шатровая крыша может быть установлена на здании, стены которого образуют квадрат или правильный многоугольник. Если основание – квадрат, у крыши будет четыре ската — четыре одинаковых равнобедренных треугольника. В таком случае рассчитать площадь крыши довольно легко: достаточно рассчитать площадь ската и умножить на четыре (S = а/2(половина основания) * h(высота треугольника) ). К полученному результату надо добавить площадь карнизных свесов, которые имеют форму равнобедренной трапеции.

Площадь ската можно расчитать по формуле: Sската=BC*AD/2
Площадь карнизного свеса: Sкарн.=(BC+EF)/2*DG
Площадь всей крыши: Sкрыши = (Sската + Sкарн)*4
α – угол наклона крыши

Расчет шатровой крыши

Теперь займемся более детальными расчетами. Расчитаем площадь крыши исходя из длины внешней стены.

Необходимо учитывать, что для шатровых крыш наиболее приемлемым является уклон крыши от 30 до 40 градусов, это важно для вычисления высоты конька. То есть 30<�α<40.

h=OD*tg α, где OD равно половине дины основания BC. (тангенс и синус любого угла можно легко найти в интернете). Зная h, мы можем определить AD (высоту треугольника ABC, который, как видно из схемы, является одним из четырёх скатов) — AD=h/sin α,

Зная AD, можно найти величину угла С: tg С=AD/DC, где DC-половина основания, то есть половина длины внешней стены. С=arctg AD/DC. (арктангенс также можно узнать из интернета или из таблиц). И в заключение, мы можем найти длину AC, что в нашем случае является длиной диагонального стропила — AC=AD/sinC.

карнизный свес

Осталось узнать параметры карнизного свеса. Расстояние от конца свеса должно быть не менее 30 см. Допустим длина свеса l =0,5 м. (На схеме обозначено как DG). Верхнее основание трапеции, которую представляет собой карнизный свес, а именно BC, мы знаем. Необходимо найти нижнее основание EF.

DC-половина основания, то есть половина длины внешней стены. С=arctg AD/DC. (арктангенс также можно узнать из интернета или из таблиц) И в заключение, мы можем найти длину AC, что в нашем случае является длиной диагонального стропила.

Теперь мы знаем все параметры и можем найти площадь нашей шатровой крыши: Sкрыши = (Sската + Sкарн)*4= {BC*AD/2 + (BC+EF)/2*DG}*4, все величины в этом выражении нам известны.

Проведем все расчеты для конкретного случая. Допустим уклон крыши α=30 градусов, а длина внешней стены дома BC=6 метров.

Высота конька: h==1,73 м
AD=h/sin α =1,73/0,5 = 3,46 м
С=arctg AD/DC = arctg 3,46/3 = 49 градусов.
Длина диагонального стропила: AC=AD/sinC = 3,46/0,75 = 4,61 м.
Теперь расчитаем площадь крыши для этого случая:
Sкрыши = (Sската + Sкарн)*4= {BC*AD/2 + (BC+EF)/2*DG}*4={6*3,46/2 + (6+3,43)/2*0,5}*4=50,96 м2.

Все вычислени произведены с округлениями. При реальных расчетах округления нежелательны.

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

К главному преимуществу можно отнести аэродинамические особенности: потоки сильного ветра скользят по скатам и не разрушают конструкцию, а надежные фронтоны добавляют жесткости всей кровельной системе. К тому же уникальный внешний вид не оставит равнодушным ни одного прохожего.
К отрицательной стороне относится затруднительный монтаж. Если владелец задумал обустроить мансарду, то полезной площади останется мало.

Выполнение расчета крыши

Схема четырехскатной крыши на первый взгляд кажется несложной, но это большое заблуждение. Конструкция вроде бы проста, однако, без точных расчетов стропильная система может получиться слабой и не выдержит ветровой или снеговой нагрузки. Чтобы сделать самостоятельный расчет, первым делом надо составить чертежи будущей шатровой крыши. Данный процесс требует соблюдения основных правил:

схема должна отображать все размеры основания, то есть ширину и длину;
обязательно надо учесть угол уклона скатов;

Форма основания шатровой крыши — это тот параметр, от которого в первую очередь придется отталкиваться.

Лучшей формой для четырехскатной крыши является квадрат. В этом случае боковые скаты будут представлять равнобедренный треугольник.
Использование квадратной формы основания позволяет легко подсчитать общую площадь шатровой крыши, что пригодиться при покупке кровельного материала. Расчет производят по простым геометрическим формулам из школьной программы:

Вычисляют площадь одного ската, то есть равнобедренного треугольника.
Так как у четырехскатной крыши с квадратной формой основания все скаты одинаковы, то их общую площадь вычисляют умножением площади одного треугольника на четыре.
Далее, вычисляют площадь всех свесов карниза. Они представляют форму равнобедренной трапеции.
Все получившиеся в процессе вычислений результаты суммируются.

Упростить процесс самостоятельных расчетов помогают онлайн калькуляторы, где надо всего лишь подставить точные данные и получить готовый результат. На этой картинке можно увидеть пример расчета по формулам:

Здесь представлен чертеж шатровой крыши:

Кровельные элементы изделия

Коньковый узел. Считается наисложнейшим элементом кровли в монтаже, правда, если крыша не квадратная.
Нарожники. Для вспомогательной разгрузки давления и укрепления накосных балок служат нарожники.
Мауэрлат. Эта часть крыши является основанием. Выбираются брусья большого диаметра, устанавливаются на поверхность короба дома, закрепляются между собой, а затем на них выполняется монтаж всей системы.
Накосные стропила. Для распределения нагрузки всей кровельной системы предназначаются специальные доски, которые монтируются по углам всего каркаса. Эти детали считаются наидлиннейшими стропильными элементами.
Подкосы. Они играют роль опорных деталей для стропильных ног.
Основные стропила. Этот кровельный элемент выполняет функцию соединения между коньковой частью и накосными стропилами. Они также влияют на то, какой будет высота шатровой крыши.

Основные правила устройства шатровой крыши

Изготовление и установка крыши идет по следующим правилам:

Для строительства коньковой системы и стропил используют одно и то же дерево и материал.
Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
При строительстве в конструкции применяют промежуточные центральные стропила, закрепленные на коньковой доске.
И упираться они должны в верхний конец обвязки либо в коньковую доску.

На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

центральная часть конструкции — конек, является несущей осью;
накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой – крепится на коньке;
стропила центрального типа крепятся на концах конька и выводятся на все стены;
промежуточные стропила, отходящие от конька, должны идти строго по скатам;

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

монтаж мауэрлата;
монтаж накосных брусьев;
установка серединных подпорок и подкосов;
установка специальных нарожников;
обшивка крыши обрешеткой;
настил пароизоляционной пленки;
настил гидроизоляционного слоя;
на последнем шаге производится кровельное покрытие.

Установка системы своими руками

Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
В середине всей системы делается установка подпорок.
В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
Далее выполняется монтаж шпренгелей, нарожников и подкосов.
Набиваются доски.

Конструкция стропильной системы

Возможны два варианта стропильной системы:

Висячие стропила. Их применяю на больших пролетах, когда отсутствует возможность подпереть их на внутренние опоры или стены. Данные стропила верхней частью соединяются между собой, а нижней частью опираются исключительно на наружные стены, создавая на них горизонтальную распирающую силу. Чтобы не допустить разрушения стен необходимо установить деревянные или металлические затяжки. В силу сложности монтажа, данный вид стропильной системы применяется редко.
Наслонные стропила. Более простая, легкая, экономичная и распространенная стропильная система. Для ее установки необходимо обеспечить опору на внутренней несущей стене или дополнительно монтируемые опоры посередине крыши. В данном случае конструкция не дает распора на стены, за счет того, что она опирается на две точки опоры: на стропильные ноги и конек. При большой длине пролета (более 4,5 метров) под стропила должны устанавливаться подкосы.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

Стропильный каркас необходим в качестве основы для последующих кровельных работ.
Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
Укладывается утеплительный материал.
Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.

Последовательность действий по изготовлению шатровой крыши

Устанавливать крышу нужно до монтажа потолка. Прежде всего по периметру здания (поверх стенок) следует уложить брус для того, чтобы распределять вес по всему основанию. В качестве бруса можно использовать балку из дерева или металла. Элемент называется мауэрлатом. Его можно закрепить специальными шпильками. Далее нужно выполнить такие действия:

Разметка шатровой крыши.

Первым делом размечается ось по верхней обвязке. Размечать нужно с торцевой части здания.
Далее нужно рассчитать ½ толщины коньковой рейки и отметить место монтажа начального элемента системы стропил.
После этого планку для замера надо приложить к отмеченной линии и разметить место монтажа промежуточной стропильной ноги.
Размещение остальных элементов стропил нужно рассчитывать путем передвижения планки по боковой стенке и разметки местоположения каждой стропильной ноги.
Действия нужно повторить с другими углами.

В процессе подготовки шатровой крыши своими руками надо использовать несколько типов ферм. Это скаты обыкновенной фермы, которые скрепляются в коньке. Дополнительно можно использовать боковые треугольные стропильные ноги. При их установке нужно уделить внимание отсутствию расхождений по длине и наклону данных деталей. Их надо четко выверить для всех сторон. Длину свеса следует выбирать исходя из особенностей постройки. Максимальное значение — 1 м.

Чтобы повысить прочность шатрового сооружения, при установке можно использовать поперечную балку, которая укрепляет центральную стропильную систему.

Установка пароизоляции, обрешетки и гидроизоляции

Особенности утепления конструкции

при сжатии материала не должно быть никакого дефекта;
устойчивость к огню;
высокая плотность;
препятствие для проникновения влаги;
теплопроводность не должна быть высокой;
воздухопроницаемость.

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

гибкая черепица монтируется при уклоне на 8−18 градусов;
асбестоцементные материалы монтируются при 14−16 градусах;
металлическая черепица монтируется при уклоне на 30−60 градусов.

Монтаж

Изготовление стропил, основных узлов из бруса, бревен, пиленых досок производится на земле с помощью специально заготовленного шаблона. Выбор толщины производится исходя из длины стропильной ноги, шага стропил, уклона и расчетных нагрузок. Предварительная сборка конструкций крыши также производится на земле, с использованием мауэрлатов. После этого, если все нормально, приступают к последовательному монтажу:

Сначала строится основание – на стены укладываются мауэрлат и лежни, при этом необходимо обеспечить гидроизоляцию из 2-х слоев рубероида.
Далее, с двух противоположных углов монтируются и соединяются в коньковом узле накосные стропила.
Затем монтируются и соединяются в коньковом узле оставшиеся накосные стропила. Для придания дополнительной прочности, в центре крыши устанавливают дополнительную стойку-подпорку. Накосные стропила должны быть установлены точно под углом 90 градусов и прочно скреплены со стенами.
После этого устанавливаются нарожники со стойками, а также подкосы.
В завершении укладывается обрешетка, слои паро- и гидроизоляции и производится монтаж кровельного материала.

Правильно выполненные расчеты и качественно сделанный монтаж позволят получить идеальную шатровую крышу, которая будет радовать вас своей красотой и длительным сроком службы.

Как сделать шатровую крышу дома. Шатровая крыша расчет. Особенности наслонных стропил

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

Не столько эстетически, сколько конструктивно отличаются стропильные системы:

висячие;
наслонные.

Основные схемы и элементы стропильной системы

Основные элементы

Конструкция с висячими стропилами

Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.
Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Безригельная конструкция с наслонными стропилами

Элементы усиления

Вариант усиления стропильной конструкции

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

длину дома;
ширину дома
высоту конька.

длина дома: AB = DC = 9 м;
ширина дома: AD = BC = 8 м;
высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата .

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

Вспоминаем теормему Пифагора:

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
Шаг стропил, см	3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м				Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
Шаг нарожников, см	Сечение бруса, мм	кол-во в полускате	AM, м	длины в полускате, м		кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м 3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Расчёт площади кровли с учётом свесов

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

EF = (AG ∙ BC) / AD
EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

S = (EF ∙ AG) / 2
S = (8,812 ∙ 5,424) / 2 = 23,9 м 2 — для короткой стороны
S = (10,006 ∙ 4,972) / 2 = 24,88 м 2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м 2 .

Иногда двухскатная крыша выглядит скучно и разрушает гармонию архитектурного стиля, поэтому дизайнерам приходится изобретать что-то более оригинальное. Один из таких вариантов с «изюминкой» — кровля шатрового типа. Изящная симметричная конструкция с одной стороны кажется простой, но в то же время поражает своей экзотичностью, отсылающей к эстетике востока или северным юртам.

Кровельные мастера советуют отказаться от самостоятельного возведения шатровой крыши в том случае, если вы не уверены в высоком уровне строительных навыков и опыте.

Самый простой вариант – доверить проектные работы и монтаж профессионалам. Однако ничто не помешает вам разобраться в том, как устроена шатровая крыша и ее стропильная система, чтобы оценить возможность строительства своими силами.

Особенности конструкции

Шатровая крыша, конструкция которой может состоять из четырех и более скатов, в классическом варианте рассматривается как вид четырехскатной. Количество скатов зависит от геометрической формы основания крыши.

Если перекрывают сооружение в виде квадрата, то их будет четыре, а если оно круглое, то их может быть пять-шесть и даже больше, главное условие, чтобы они были одинаковы по форме и размеру.

Конструкция шатровой крыши состоит из следующих частей:

Шатровая крыша конструируется, опираясь на принцип симметричности. Поэтому максимальной гармонии можно добиться, когда в качестве основания для нее используют круглое или квадратное сооружение. Для прямоугольного дома также можно построить шатровую крышу, однако это гораздо сложнее, чем если возводить вальмовую.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.

Устройство стропильной системы

Стропильная система шатровой крыши – каркас на котором она держится, ее основа. В зависимости от выделяют висячую и наслонную разновидность.

Висячие стропила опираются на две точки – мауэрлат и коньковый узел, а наслонные имеют дополнительную опору на вертикальную стойку, которую устанавливают на внутреннюю несущую стену. Выбор вида стропильной системы шатровой крыши зависит от планировки и площади дома.

Она состоит из следующих элементов:

Стропильную систему можно изготовить из металла или дерева. Дерево более дешевый, простой в обработке материал, однако он нуждается в предварительной обработке антисептиком, антипиреном для защиты от гниения и возгораний.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.

Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Видео-инструкция

В процессе строительства дома или беседки неизбежно встает вопрос о том, какую конструкцию кровли предпочесть. Если возводимое сооружением имеет четырехугольную, а лучше всего квадратную форму, дизайнеры и архитекторы нередко останавливают выбор на шатровой четырехскатной крыше. Сложность этой конструкции с торицей окупается оригинальным внешним видом, прекрасными термоизолирующими и аэродинамическими качествами. Эта статья расскажет, как конструируется и монтируется шатровая крыша своими руками.

Конструкция шатровой крыши

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.

В входят следующие основные элементы:

Этапы строительства

Создание проекта

Шатровая крыша своими руками строится только на основании грамотно составленного проекта, гарантирующего ее надёжность. Перед тем как сделать чертежи, необходимо вспомнить школьный курс геометрии, чтобы сделать расчеты угла наклона скатов, высоты конька и площади скатов. Для выполнения вычислений есть простая инструкция:

Не забывайте, что у шатровой крыши с прямоугольным основанием, в отличии от такой же конструкции с квадратным, скаты будут иметь различный уклон и разную длину стропильных ног. Следует учитывать это в расчетах и монтаже!

Проект создают вручную или с помощью компьютерной программы, которая не только выполнит за вас расчеты длины элементов стропильной системы, но и подберёт их толщину. Результат этапа конструирования – схема с размерами и взаимным расположением элементов крыши, которая станет опорой для монтажных работ.

Конструкция стропильной системы

Стропильная система шатровой изготавливается из древесины хвойных пород и состоит из следующих основных и дополнительных элементов:

В строительстве шатровой крыши используют висячую или наслонную стропильную систему, в зависимости от возможностей планировки сооружения. Однако, опытные кровельные мастера не советуют использовать наслонный тип, если уклон скатов превышает 40 градусов.

Ход монтажных работ

Когда проект утвержден и материалы закуплены, можно сделать монтаж шатровой крыши своими руками:

Некоторые элементы имеют длину, превосходящие 6 метров, стандартную величину пиломатериалов. Поэтому необходимо изготавливать наборные стропила, составляемые из нескольких частей, или клееные.

Строительство шатровой крыши своими руками – тяжелая, трудоёмкая работа, однако полученные результат, выделяющий дом или беседку среди однотипных соседей, вознаградит вас за старания и потраченные силы!

Видео-инструкция

Шатровая крыша является довольно популярной конструкцией на сегодняшний день. Строительство собственного дома на приусадебной территории или в деревне предполагает монтаж крыши определенной формы, выбирать которую нужно исходя из личных предпочтений.

Шатровая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу.

Конструкция вальмовой крыши напоминает шатер. Следует знать, что установку подобной крыши можно выполнить и самостоятельно. Для этого надо будет произвести правильный расчет. Важно иметь хотя бы малейшее представление о конструкции стропил частного дома. Кровля закрепляется так же, как и на других крышах.

Схема каркасной конструкции шатровой кровли изображена на рис. 1.

Шатровая крыша может иметь множество скатов или быть круглой, важно лишь соблюдать симметрию. По внешнему виду конструкция напоминает шатер. У таких изделий нет фронтонов, что дает возможность существенно сэкономить на материалах в процессе строительных работ.

Преимущества и недостатки шатровой крыши

Если есть желание, шатровую крышу своими руками можно сделать на любом здании. Однако предпочтительным вариантом является тот, когда основание частного дома выполняется в форме квадрата.

Основным преимуществом четырехскатной крыши подобного типа является аэродинамика, которая способна защитить здание от постоянных ветров. Потоки воздуха будут уходить по скатам, не нанося вреда и не попадая в помещение чердака.

Рисунок 1. Схема каркасной конструкции шатровой кровли: 1 — угловое стропило; 2 — короткие стропила; 3 -коньковый брус; 4 — центральные промежуточные стропила; 5 — промежуточные стропила.

Существенными недостатками являются следующие:

Сложная каркасная конструкция.
Небольшие размеры мансард. Площадь равняется площади потолка, однако полезный объем небольшой.

Стандартная шатровая крыша являет собой пирамиду с основанием прямоугольной или квадратной формы. В первом случае предусматривается монтаж 4 треугольных скатов, а во втором — 2 треугольных и 2 трапециевидных. Все скаты могут опираться на стенки частного дома или выходить за их пределы.

Схема крыши частного дома проста, ее расчет можно выполнить несколькими способами. Шатровая кровля сооружается с использованием таблицы Пифагора. Расчет площади скатов и вальм выполнить очень просто, однако на расчет размещения накосных стропильных ног уйдет много времени.

Прежде всего понадобится самостоятельно собрать каркасную конструкцию. После этого выполняется монтаж четырехскатной или двускатной кровли. Следует знать, что устройство системы стропил в этом случае будет непростым.

Вернуться к оглавлению

Нюансы, которые следует учитывать

Чтобы изготовление крыши было выполнено правильно, нужно соблюдать такие правила:

В процессе сооружения коньковой системы и стропил следует использовать одну и ту же породу дерева.
Промежуточные рейки должны иметь сильный уклон, поэтому их минимальный размер составляет 150х50 мм.
Элементы небольшой длины закрепляются к деталям стропил, которые размещаются по углам. К коньковой рейке крепить короткие детали не допускается.
В конструкции нужно использовать промежуточные стропильные ноги, которые размещаются в центральной части изделия. Они крепятся на коньковой рейке.
Данные элементы обязательно нужно упереть в верхнюю часть обвязки и в коньковую рейку. Чтобы выполнить установку самостоятельно, понадобится представить себе каркасную конструкцию и подготовить чертеж.

Важно учитывать и следующие нюансы:

Конек должен быть несущей осью.
В качестве силовых компонентов стропильной системы будут использоваться накосные рейки, одна часть которых должна выступать за пределы частного дома, а другая — закрепляться на коньке.
Центральные стропильные ноги нужно зафиксировать на концах конька и вывести на все стенки.
От конька должны отходить промежуточные стропильные ноги.

Элементы, которые надо подготовить для того, чтобы соорудить шатровую крышу своими руками:

лобзик;
молоток;
саморезы;
дрель;
бруски и рейки;
кровельный материал;
скобы из металла (можно изготовить самостоятельно из прутка 9-10 мм).

Вернуться к оглавлению

Последовательность действий по изготовлению шатровой крыши

Первым делом размечается ось по верхней обвязке. Размечать нужно с торцевой части здания.
Далее нужно рассчитать ½ толщины коньковой рейки и отметить место монтажа начального элемента системы стропил.
После этого планку для замера надо приложить к отмеченной линии и разметить место монтажа промежуточной стропильной ноги.
Размещение остальных элементов стропил нужно рассчитывать путем передвижения планки по боковой стенке и разметки местоположения каждой стропильной ноги.
Действия нужно повторить с другими углами.

Шатер или вальмовая крыша

Крыша в виде шатра является разновидностью четырехскатной крыши.

Конструкции шатровых крыш

Основными элементами стропильной системы крыши в виде шатра являются:

Диагональные стропила, расположенные по углам каркаса крыши

Опорная балка мауэрлат, служащая опорой концов стропил

Укороченные стропила или нарожники, прикрепленные к накосным стропилам

Опоры подкосы

Дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.

Расчет шатровой крыши

В результате расчета будут получены следующие данные:

Углы наклона стропил боковых

Общая площадь поверхности кровли (с учетом свесов)

Длины диагональных, боковых и накосных стропил

Количество необходимых стропил для устройства системы

Объемы бруса для стропил (м3)

Количество рядов обрешетки.

Полученных данных достаточно для возведения шатровой крыши своими руками.

Возводим шатровую крышу

каркас

установка мауэрлата и опорных брусьев

Существуют такие способы крепления мауэрлата:

С применением проволоки из стали

Используя строительные шпильки

С помощью анкерных болтов.

Полезные советы

монтаж стропильной системы

Полезные советы

Выбор крепежа для возведения шатровой крыши

Выбору крепежа для возведения крыши необходимо уделить особое внимание.

Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:

Перфорированные пластины зубчатые и гвоздевые

Скобы, хомуты, шурупы и гвозди

Уголки стальные перфорированные

Салазки и ползунки для крепления стропил.

Кроме того, могут потребоваться деревянные изделия:

Нагели и пластины

Треугольники бруски

Накладки при создании шипового соединения.

Обрамление шатровой крыши стало проще — качественное жилищное строительство

Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства шатровой крыши и обсуждает свою технику переосмысления этой сложной конструкции. Используя в качестве примера крышу небольшого флигеля, Кэрролл сначала находит шесть общих стропил, а затем использует таблицу множителей стропил для определения длины обычных стропил. Затем он определяет длину и длину вальмовых и домкратных стропил.К статье прилагаются полноцветные иллюстрации, в которых подчеркивается, как Кэрролл снимает шатровую крышу.

Обрамление вальмовой крыши — головная боль для большинства плотников, но не обязательно. Этот процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. А ключ к разметке — точно знать, где начинать и где заканчивать измерения.

В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки до короткой точки.Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все встало на свои места. Потому что я измеряю и размечаю нижнюю часть стропил, где я отмеряю, и где отрезаю; а поскольку шагов меньше, меньше шансов на ошибку.

Еще одно преимущество моего подхода состоит в том, что мне не нужно иметь дело с опусканием бедра, потому что я использую пиломатериалы одинаковых размеров для всех стропил и выравниваю нижние края.На этой крыше я использовал пиломатериалы 2 × 6 для вальм, домкратов и общих опор. В результате верхние части домкратов оставались на 1⁄4 дюйма выше бедра, что позволяло оболочке очищать бедро и позволяло воздуху проходить через бедро и подниматься к вентиляционному отверстию конька. Если бы я хотел, чтобы и нижний, и верхний края были на одной плоскости, я мог бы разрезать 2 × 8 до ширины 5–3 ⁄4 дюйма.

Мне также не нужно вносить поправки для измерения от центра доски, потому что я снимаю все свои измерения с края доски.

Еще одна вещь, которая немного отличается от меня, — это то, что я откладываю свою английскую рулетку, когда заканчиваю обрамлять стены, и беру метрическую ленту, чтобы обрамить крышу. В моем подходе метрическую систему легче использовать, когда задействована математика, потому что нет дробей, с которыми нужно иметь дело. Сама математика вычисляется просто, потому что каждое положение и размер стропил можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.

Однако, прежде чем я рассмотрю что-либо из этого, первое, что я делаю на новом сайте вакансий, — это знакомлюсь с деталями и визуализирую, как детали сочетаются друг с другом.Показанный здесь проект представляет собой простой складской навес. Поскольку крыша небольшая, а весь каркас сделан из бруса размером 2 × 6, мне не нужно делать поправки для большей коньковой балки или шатровых стропил.

Два инструмента облегчают работу

Во-первых, я делаю историю из куска фанеры шириной 2 дюйма. Я кладу его на верхнюю плиту торцевой стены и размечаю пролет общих стропил, толщину стены (для пропила сиденья) и свес карниза. Прелесть стика в том, что у меня есть все начальные размеры, которые мне нужны, чтобы обрамить крышу в одном месте.Затем я могу отнести стикер к месту монтажа и использовать его для выполнения всех сокращений, не тратя время на беготню назад и вперед.

Для получения дополнительных чертежей и подробностей нажмите кнопку «Просмотр PDF» ниже:

Планы навесов с откидной крышей 12×16 | MyOutdoorPlans

Этот пошаговый проект своими руками представляет собой примерно чертежей шатровой крыши 12 × 16 . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию вальмовой крыши для сарая 12 × 16.Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Если вы хотите, чтобы сарай с шатровой крышей соответствовал дизайну вашего дома, ознакомьтесь с моими бесплатными инструкциями. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, узлов, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Конструкция односкатного навеса 12 × 16

Корпус-12 × 16-навес

I — 2 куска пиломатериалов 2 × 6 — длиной 32 ″, 1 куск пиломатериалов 2 × 8 — длиной 49 1/2 ″, 2 куска пиломатериалов 2 × 4 — длиной 24 ″ КОНЕЧНАЯ БАЛКА
J — 4 куска пиломатериалов 2 × 6 длиной 128 ″ БОРТОВЫЕ РАФТЕРЫ
K — 10 кусков пиломатериалов 2 × 6 — длина 97 1/4 ″ ОБЫЧНЫЕ РАФТЕРЫ
L — 8 кусков пиломатериалов 2 × 6 — длиной 27 ″, 8 кусков — длиной 44 3/4 ″, 8 кусков — длиной 62 1/4 ″, 8 кусков — длиной 80 ″ ДЖЕК РАФТЕРЫ
M — 4 куска фанеры 3/4 ″ длиной 48 ″ x 96 ″, 2 шт. — длиной 47 ″ x 96 ″, 2 шт. — длиной 48 ″ x 80 ″, 2 шт. — длиной 46 ″ x 85 1/4 ″, 2 шт. — 48 ″ x 54 1/4 ″ длиной, 4 шт. — 22 ″ x 24 1/2 ″ длиной, 2 шт. — 10 3/4 ″ x 12 ″ длиной, 2 шт. — 26 3/4 ″ x 29 1/2 ″ длиной , 2 шт. — длина 22 1/4 ″ x 24 1/2 ″ ЛИСТЫ КРЫШИ
N — 280 квадратных футов битумной бумаги, 280 квадратных футов битумной черепицы КРОВЛЯ
O — 2 куска пиломатериалов 1 × 8 — длиной 178 ″, 4 куска — 111 1/4 ″ длиной ОТДЕЛКА

1 кусок бруса 2 × 8 — 6 ′
1 кусок бруса 2 × 4 — 4 ′
11 штук бруса 2 × 6 — 8 ′
10 штук бруса 2 × 6 — 10 ′
4 куска бруса 2 × 6 — 12 ′
11 штук фанеры 3/4 ″ — 4х8 ′
2 шт пиломатериалов 1 × 8 — 16 ′
4 шт пиломатериалов 1 × 8 — 10 ′
280 кв. Футов битумной бумаги, 280 кв. Футов асфальтовой черепицы
Винты 2 1/2 ″, 3 1/2 ″ винта, 1 5/8 ″ винты
6д гвозди, 8д гвозди
шпатлевка для дерева, столярный клей, морилка / краска

Один день

Построить сарай с вальмовой крышей так просто — Видео!

Планы односкатной крыши 12 × 16

Монтаж коньковой балки

Используйте пиломатериалы 2 × 6 для опор коньковой балки.Используйте пиломатериал 2 × 8 для коньковой балки. Отцентрируйте опоры по балкам и закрепите их винтами. Установите коньковые балки на опоры.

Крепление раскосов к коньковой балке

Используйте пиломатериалы 2 × 4 для распорок. Сделайте надрезы под углом 45 градусов на обоих концах скоб. Просверлите отверстия для карманов на обоих концах распорок. Вставьте 2 винта 1/2 ″, чтобы надежно закрепить скобы на месте.

Строительство общих стропил — навес 12 × 16

Используйте брус 2 × 6 для обычных стропил.Сделайте надрезы под углом 25 градусов на обоих концах стропил.

Стропила вальма под навес 12 × 16

С помощью торцовочной пилы сделайте надрезы под углом на обоих концах стропил.

Домкраты-стропила 12 × 16 вальмовая

С помощью пилы сделайте сложные пропилы в стропилах домкрата.

Монтаж общих стропил — вальмовая крыша 12 × 16

Установите общие стропила на верх сарая 12 × 16. Используйте стропильные стяжки, чтобы надежно закрепить балки на месте. Поместите стропила на одинаковом расстоянии, каждые 16 дюймов по центру.

Установка стропил

Прикрепите набедренные стропила к вершине сарая. Приложите стропила к углам сарая и вставьте шурупы, чтобы плотно зафиксировать их на месте.

Монтаж стропил — сарай 12 × 16

Далее нужно разместить домкратные стропила в верхней части сарая. Поместите стропила на равном расстоянии. Используйте стропильные стропы, чтобы плотно закрепить стропила.

Конструкция односкатного навеса

Это в основном конструкция крыши вальмового сарая.

Листы передней и задней крыши — навес 12 × 16

Используйте фанеру 3/4 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ через каждые 8 ″ вдоль каркаса.

Сарай 12 × 16 с вальмовой крышей — бортики

Прикрепите листы к сторонам крыши, используя те же методы, которые описаны выше. Не оставляйте зазоров между листами и выровняйте края заподлицо.

Монтаж обшивки — навес 12 × 16

Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать планки на месте.

Монтаж кровли сарая -12 × 16

Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается как минимум на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинного вкладыша и седьмой. с 3 вкладками.

Сарай 12 × 16 с планами вальмовой крыши — вид сбоку

Обязательно ознакомьтесь с ЧАСТЬ 1 и ЧАСТЬ 3 проекта навеса вальмовой крыши, чтобы вы узнали, как построить каркас стены и дверь.

Сарай с вальмовой крышей 12 × 16

Этот сарай 12 × 16 красивый, прочный и имеет много места для хранения вещей.Вы можете использовать этот навес для хранения вещей или как мастерскую. Вы можете внести множество корректировок и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальными из моих планов деревообработки , потому что у меня есть более 1500 бесплатных дизайнов.

Этот деревообрабатывающий проект представлял собой сарая 12 × 16 с вальмовой крышей бесплатно. Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Как построить мансардную крышу

Мансардное окно — популярное дополнение к наклонным крышам. Слуховые окна — это прорывы в скате крыши и конструктивные элементы, которые выступают из кровельного пространства. Эти приспособления часто добавляются для установки в дымоходах или окнах. Мансардное окно вальмовой крыши — один из самых популярных видов слуховых окон.У него трехсторонняя крыша, панели которой скошены наверху. Прочтите краткое руководство о том, как построить мансардное окно на шатровой крыше в вашем доме.

Шаг 1 — Проектирование слухового окна

Первое, что вам нужно сделать, это спроектировать слуховое окно. Работайте с планами строительства вашего дома, чтобы спроектировать слуховое окно, которое будет структурно прочным, а также визуально привлекательным. Многие люди находят полезным нанять подрядчика или дизайнера, чтобы убедиться, что планы, которые у них есть для слухового окна с шатровой крышей, подходят для здания.

Шаг 2 — Вырежьте отверстие

Вам нужно начать процесс установки слухового окна с вырезания отверстия в крыше. Начните с удаления черепицы и других слоев крыши, а также любых желобов или других материалов, которые могут быть в этом районе. Для вашей безопасности вырежьте внешнюю часть крыши, которая будет заменена слуховым окном. Если вы срежете слишком далеко, вы можете позже заменить крышу.

Шаг 3 — Строительство стены

Если вы выровняли слуховое окно с внутренней стеной и хотите установить окно, теперь вам нужно построить внутреннюю стену так, чтобы она соответствовала уровню окно.При необходимости установите дополнительные перекладины и сделайте каркас стены. Отделать внутреннюю часть стены гипсокартоном и штукатуркой можно после того, как будет установлена мансарда.

Шаг 4 — Постройте слуховое окно

Постройте слуховое окно в соответствии с вашими проектами. Если он включает в себя окно, сначала постройте рамку окна. Убедитесь, что сайдинг соответствует остальной части вашего дома, чтобы внешний вид был бесшовным. Установите окно в раму по завершении строительства слухового окна.

Шаг 5 — Заливка крыши

Затем восстановите крышу вокруг слухового окна. Вам также нужно будет добавить кровлю на сам слуховой проход. Положите фетр на крышу и накройте ее гидроизоляцией и черепицей, затем используйте кровельный герметик, чтобы крыша защитила внутреннюю часть вашего дома от непогоды.

Шаг 6 — Отделка интерьера

Завершите процесс гипсокартона для внутренней части, вокруг слухового окна и окна. Обязательно установите изоляцию в тех местах, где вы добавили пространство для стен, чтобы предотвратить потерю тепла и повреждение.

Профессиональное веб-пространство для пользователей SoftPlan

Двухскатная крыша — это такая крыша, в которой вы начинаете с одного шага, а затем переходите к другому. Некоторыми примерами этого типа крыши являются мансарда, гамбрель или навес, переходящий в другую плоскость крыши.

Мансарда и Гамбрель довольно просты. Вы просто устанавливаете начальный шаг, верхний шаг и горизонтальное расстояние от фасции, на которой происходит переход.

Сарай, переходящий в другую плоскость крыши, немного сложнее.Причина, по которой я говорю это, заключается в том, что многие люди просто используют произвольное горизонтальное расстояние для перехода, практически не учитывая, как на самом деле будет построена крыша. Я все время вижу это с крышами на планах, которые мне присылают.

Рассмотрим ситуацию, проиллюстрированную здесь. У нас есть крыша, которая отходит от внутренней стены крыльца, и мы хотим добавить односкатную крышу с меньшим скатом снаружи к существующей крыше. Хитрость заключается в том, чтобы не перемещать существующий гребень.

Мы, , могли бы просто добавить односкатную крышу в этой области и назвать это готовым. Проблема в том, что мы получаем необычную конфигурацию фронтона.

Лучшим вариантом было бы сдвинуть крышу к внешней стене, а затем изменить край на двойной вальм.

Когда мы перемещаем край крыши, конечно, конек тоже перемещается, потому что мы увеличиваем пролет крыши. Если вы затем измените край крыши на двойной вальм и установите соответствующие уклоны, мы все равно не знаем, какое расстояние по горизонтали установить, чтобы вернуть конек на место, где он был раньше.Мало того … откуда вы вообще знаете, где был оригинальный гребень?

В подобных ситуациях я рисую линию вдоль существующего гребня. Но в режиме крыши нет возможности рисовать линии.

Чтобы нарисовать линию на гребне, я использую один из этих методов.

Сочетания клавиш

У меня есть собственный режим, который я назвал «Видимая крыша». Пользовательские режимы — это 5 дополнительных режимов в нижней части списка режимов. Эти режимы можно изменить, чтобы сделать различные элементы видимыми или невидимыми, используя Параметры -> Видимые элементы.Для Visible Roof я установил видимость контура крыши. Если вы сделаете это в параметрах чертежа, этот параметр применим только к текущему чертежу. Если вы сделаете это в настройках системы, этот параметр будет присутствовать во всех новых чертежах, которые вы создаете. Чтобы переименовать пользовательский режим, перейдите в «Параметры чертежа» или «Параметры системы», выберите «Пользовательские режимы рисования» и измените имя на любое, какое захотите. Если вы используете этот метод, вы можете использовать инструмент «Линия» напрямую, если у вас нет сочетания клавиш для «Линия». Как и в предыдущем примере, используйте привязки, чтобы нарисовать линию на исходном гребне.

После того, как вы нарисовали линию вдоль конька, вы можете переместить край крыши к внешней стене и изменить край на двойное бедро. На этом изображении вы можете увидеть линию, проведенную вдоль старой линии гребня. Если вы не видите нарисованную линию, перейдите в раздел «Видимые элементы» и включите видимость фигур в режиме крыши.

После изменения кромки на «Двойное бедро» начните редактировать настройку «Расстояние» для кромки «Двойное бедро». По мере увеличения расстояния конек отходит от края крыши.По мере уменьшения расстояния конек перемещается к краю крыши.

Когда вы установите правильное расстояние, гребень совпадет с линией, проведенной вами вдоль исходной линии гребня. В результате получится правильно нарисованная крыша, и вы избежите того напуганного фронтона, который вы видели с односкатной крышей.

Простые советы по созданию шатровой крыши

Если вы относитесь к числу тех, кто увлекается постройкой шатровой крыши, вам будет приятно узнать, что это не сложно и на самом деле довольно легко.Вам не о чем беспокоиться. В разделе ниже 7 простых шагов, которые помогут построить такую крышу.

Первым шагом к построению вальмовой крыши является измерение длины ваших коньковых досок. Все, что вам нужно сделать, это вычесть ширину вашего здания из его длины.

Затем приступайте к распилу основных общих стропил. Они должны быть идентичны классической двускатной крыше. Определите их длину, исходя из уклона крыши и ширины конструкции.Попытайтесь вычислить, исходя из разреза сиденья, прежде чем продолжить вычитание половины ширины гребня.

Приступить к прибивке общего стропила. Прибейте его к поверхности ваших коньковых досок со всех концов. Поднимите этот гребень. Затем прибейте к обратной стороне универсальные стропила. Убедитесь, что вы поменяли исходную пару. Он должен идеально подходить к гребню, пока вы продолжаете строительство.

Надежно закрепите этот конек болтами.Сделайте это, установив остатки ваших универсальных стропил. Убедитесь, что вы начинаете с середины гребня, чтобы убедиться, что он находится на прямой линии.

Вычислите длину вашего бедра. Он будет проходить от угла вашего здания до вашего гребня под углом примерно 45 градусов. Посмотрите на диаграмму против обрамляющего квадрата, чтобы быстро получить справочную информацию. Вы также можете сделать вывод о длине, используя теорему Пифагора.

Далее идет продвижение натяжной струны по средней точке бедра стропила.Закрепите конец этой нити прямо в том месте, где бедро пересекается с вашим гребнем. Затем закрепите дополнительный конец прямо на том месте, где это бедро соединяется со стеной, чтобы гарантировать, что бедро остается прямым, даже когда вы продолжаете установку стропил домкрата.

Заключительные шаги просто касаются использования подходящего стропильного стола для расшифровки расчетной длины стропил вашей вальмовой крыши. Просто сопоставьте их с макетом.Затем проверьте шнур на верхней части бедра, даже когда вы продолжаете правильно прибивать стропила.

Как установить вальмовую крышу на другую вальмовую крышу | Home Guides

Соединение одной вальмовой крыши с другой — это крупный проект реконструкции, обычно связанный со строительством пристройки к дому. Это не та работа, за которую стоит браться, если у вас нет навыков столярного дела и ремонта. Стены пристройки будут поддерживать каркас для новой крыши и определять место соединения с существующей крышей.Пристроенная крыша обычно привязывается к вальмовой крыше со стороны старой крыши, обрамленной общими стропилами; Вальмовая крыша имеет центральную двускатную секцию с вальмовой крышей на концах.

Раскройте стропила существующей крыши, удалив черепицу, подкладку и деревянную обшивку. Используйте монтировку или аналогичный инструмент, чтобы снять черепицу, и монтировку и сабельную пилу, чтобы поднять и вырезать обшивку. Определите внешние стропила или фермы на старой крыше, ширину новой крыши.

Используйте доски того же размера, что и стропила или фермы на новой крыше, чтобы создать стропила типа «впадина» на существующей крыше.Сделайте вершины такого же уклона, как стропила или фермы на новой крыше. С помощью скоростного квадрата найдите угол наклона и отметьте его на стропилах ендовы. Отрежьте углы циркулярной пилой. Установите точку поворота на квадрате в конце стропила и вращайте квадрат до тех пор, пока шаг на столе с «общим верхним срезом» не окажется наверху доски. Оставьте пространство 3/4 дюйма наверху каждого стропила, чтобы у пика была центральная доска конька.

Прибейте стропила долины к стропилам или анкерам на существующей крыше с помощью гвоздей 16d и молотка, учитывая широкий размер доски на стропилах.Сформируйте перевернутую букву V с вершинами впадин напротив существующей коньковой доски или другой точки, выбранной для соединения новой крыши. Оставьте зазор для коньковой доски.

Установить пару стропил на стенах пристройки заподлицо с существующей стеной крыши. Выровняйте их с помощью уровня и прикрепите к настенным заглушкам с обеих сторон с помощью гвоздей для обрамления. Установите еще одну пару стропил на другом конце крыши и соедините два комплекта коньковой доской; используйте конек 2 на 6 дюймов со стропилами 2 на 4.Проденьте его между стропилами и закрепите гвоздями с каждой стороны.

Отметьте с шагом 24 дюйма, используя рулетку, на коньке между концевыми стропилами и стропилами ендовы. Измерьте расстояние между коньковой доской и стропилами ендовы на каждом шаге и обрежьте стропила-домкрат, чтобы соединить их. Прибейте стропила домкрата к коньку и стропилам ендовы.

Заполните пространство между концом новой крыши и стропилами ендовы короткими фермами, если на новой крыше есть фермы без коньковой доски.Обрежьте концы сборных ферм, чтобы прикрепить их к стропилам ендовы, или сделайте фермы, обрезав стропила до такого же шага, что и новая крыша, и закрепите их горизонтальными поперечными связями.

Наконечники

Соблюдайте осторожность при работе на крышах. Используйте строительные леса или уложите доски поперек балок на новой крыше, чтобы обеспечить устойчивую платформу.

Писатель Биография

Боб Харинг был писателем и редактором новостей более 50 лет, в основном в Associated Press, а затем в качестве исполнительного редактора Tulsa, Okla.»Мир.» После выхода на пенсию он пишет рассказы о внештатных сотрудниках и еженедельно ведет колонку по компьютерной безопасности. Харинг имеет степень бакалавра журналистики Университета Миссури.

Справочник по их плюсам и минусам

Двускатная крыша и четырехскатная крыша… это два стандартных варианта, которые выбирают люди в Денвере, штат Колорадо, при выборе формы крыши. Интересно узнать, что эти конструкции могут предложить в отношении долговечности и эстетики. Если вы запутались, не волнуйтесь.Roper Roofing подготовил это руководство, чтобы вас просветить.

В рамках сегодняшней темы мы рассмотрим следующие стили вальмовой и двускатной кровли:

Основы проектирования двускатной и вальмовой крыши
Преимущества и недостатки двускатной крыши
Преимущества и недостатки вальмовой крыши
Рекомендуемые материалы для обеих стили кровли

Основы двускатной крыши и вальмовой крыши

Прежде чем мы глубже исследуем плюсы и минусы каждой формы кровли, мы сначала познакомимся с ними.Вот их основные детали.

Что такое двускатная крыша?

Как видите, двускатная крыша довольно проста. Имеет два склона.

Двускатная крыша — это скатная крыша с двумя наклонными сторонами, которые сходятся на коньке крыши. Если вы в детстве любили рисовать дома, наверняка нарисовали двускатную крышу. Как вы уже могли догадаться, это классический кровельный стиль. Его выбирают большинство домовладельцев в Денвере, штат Колорадо, и в остальной части США. Люди называют это «тимпаном», когда говорят о греческой и римской архитектуре.

Что такое шатровая крыша?

Вальмовая крыша имеет четыре стороны.

Этот стиль скатной кровли, также называемый «шатровой», характеризуется двумя треугольными сторонами и двумя трапециевидными сторонами. Мы называем треугольные стороны «концами бедер». Если мы посмотрим на несколько домов, то заметим, что шатровые крыши построены на бунгало и коттеджах. В зависимости от предпочтений домовладельца подрядчик может изготовить вальмовую крышу в прямоугольном или квадратном плане.

Сравнение двускатной и вальмовой крыши (плюсы и минусы)

Чем один стиль или форма кровли лучше другого? Вот несколько вещей, которые следует учитывать для каждой крыши, прежде чем вы примете окончательное решение.

A. Двускатная крыша

Плюсы

Простота сборки — В первую очередь, кровельные подрядчики легко могут построить конструкцию с двускатной крышей. Некоторые домовладельцы с базовыми столярными навыками пытаются построить двускатные крыши, но мы не советуем этого делать из соображений безопасности. Благодаря своей простоте затраты на рабочую силу также будут ниже.

Возможность модификаций — Еще одним большим преимуществом двускатных крыш является то, что их можно добавить к существующим крышам.Когда люди хотят сделать свои дома больше, они думают о двускатных крышах поверх комнат, которые нужно построить. Потому что, опять же, с двускатной крышей легко работать!

Больше места на чердаке — Двускатная крыша по сравнению с шатровой крышей… По сравнению с шатровой крышей, двускатная крыша предлагает больше чердачного пространства. Полезное чердак принесет пользу людям, которые предпочитают дополнительное место для хранения неиспользуемых, но ценных вещей. Также его можно переоборудовать в спальню или кабинет. Некоторые домовладельцы также используют чердаки для утепления.Благодаря этому в помещениях под ними будет прохладнее.

Вот просторный чердак под двускатной крышей. Его использовали как спальню.

Надлежащий отвод воды — Конструкция двускатной крыши способствует быстрому и эффективному отводу воды. Для домовладельца это означает меньшее количество проблем с протечками крыши. На самом деле, если вы наймете хорошего кровельщика, вы избежите таких проблем, потому что все в вашей крыше построено в соответствии с лучшими практиками.

Минусы

Уязвимы к сильным ветрам — Более крутые крыши, такие как двускатные крыши, с большей вероятностью будут повреждены при сильном ветре.Ветер изначально поражает кромки кровли. Однако помните, что эта «уязвимость» относится только к плохо построенным двускатным крышам. Тем не менее, подумайте о приобретении прочного кровельного материала. Если вам интересно узнать о ударопрочной черепице, ознакомьтесь с этим подробным руководством.

Простой дизайн — Некоторым людям нравится хвастаться своими красивыми домами. И ни для кого не секрет, что во внешнем виде крыши играют немаловажную роль. Но если вы выберете двускатную крышу из-за ее доступности, вы можете бросить вызов простоте.Как? Научитесь играть с цветовыми схемами. Купите привлекательный сайдинг, подходящий к вашей двускатной крыше.

B. Вальмовая крыша

Плюсы

Лучшее для ураганов — Эксперты подтверждают, что шатровые крыши лучше сопротивляются сильным ветрам и ураганам, чем двускатные. Множественные наклоны вальмовой крыши дают ей больше возможностей противостоять внешним силам. Чем больше уклонов у крыши, тем прочнее она становится. Но опять же, в конце концов, качественная установка имеет значение.

Нет снега — Представьте, что произойдет, если снег и лед останутся на плоской крыше в течение длительного периода времени. Нетрудно догадаться, что рубероид слабеет. Вальмовые крыши отличаются тем, что позволяют снегу соскальзывать. Это преимущество дает вам меньше проблем с конструкцией, особенно в суровые зимние месяцы.

Добавление слуховых окон — Слуховые окна делают привлекательные модификации вальмовых крыш. Мансардные окна выходят из треугольной стороны вальмовой крыши.Мансардные окна не только красиво выглядят, но и украшают темные помещения естественным светом.

Эти три слуховых окна идеально подходят для этой вальмовой крыши.

Минусы

Сложный процесс строительства — Между двускатной крышей и вальмовой крышей требуется больше ступеней. Вы также можете рассчитывать на использование большего количества кровельных материалов из-за четырех скатов. Очевидно, что стоимость двускатной крыши по сравнению с вальмовой крышей варьируется. Подумайте о том, чтобы заранее спланировать свой бюджет, чтобы покрыть расходы на рабочую силу и материалы.

Меньше места для чердака — В отличие от двускатных крыш, шатровые крыши предлагают меньшее пространство для чердаков. На чердаке меньшего размера могут возникнуть проблемы с вентиляцией. Также труднее получить доступ к крошечному чердаку для технического обслуживания.

Хорошие кровельные материалы, которые мы устанавливаем для конструкции фронтона и шатра

Часть процесса планирования конструкции крыши — это решение, какой конкретный материал использовать. Ранее мы обсуждали двускатную крышу и шатровую крышу с точки зрения их плюсов и минусов.

Самое лучшее в обеих конструкциях — то, что они вмещают много кровельных материалов, которые мы, Roper Roofing, устанавливаем.Ниже мы перечислили эти материалы для двускатных и вальмовых крыш.

Битумная черепица — Битумная черепица для бедра и фронтона обязательно украсит вашу собственность в Денвере. Устанавливаем черепицу из качественных материалов, таких как асфальт и дерево. Ознакомьтесь с нашими надежными услугами по кровельной черепице.

Металлическая кровля — Металл — превосходный вариант для двускатных и вальмовых крыш. Металлические крыши снижают затраты на охлаждение за счет отражения тепла. Они устойчивы к возгоранию и представлены в широком ассортименте цветов, чтобы соответствовать вашему сайдингу и другим внешним конструкциям дома.

Кровля из шифера — Ничто не может сравниться с вневременной привлекательностью сланцевых материалов. Сланец изготавливается из натурального камня, что делает его невероятно прочным. Мы знаем, что шиферные крыши тяжелые и требуют специальных знаний. При этом мы гарантируем тщательное планирование и реализацию вашего проекта по установке шиферной кровли.

Двускатная крыша или вальмовая крыша: что вы выберете?

Не волнуйтесь, если вы еще не приняли решение. Кровля — это значительные вложения, и вам нужно больше времени, чтобы все обдумать.Но пока вы это делаете, убедитесь, что вы работаете только с лучшим и очень опытным подрядчиком по кровельным работам в Денвере, обслуживающим местные дома.

Стропильная система шатровой крыши: принципы сооружения + инструкции

Выбор способа сооружения

Диагональные и укороченные стропилины

Дополнительные опоры для накосных элементов

Варианты решения «конькового» узла

Нюансы установки нарожников

Установка опоры и вальмовых стропилин

Монтаж диагональных стропилин

Изготовление и монтаж нарожников

конструкция стропильных система кровли, расчет материалов и подготовка чертежи своими руками

Что это такое?

Особенности

Плюсы и минусы

Виды

Этапы и тонкости монтажа

Подготовка

Расчет

Инструменты

Проведение работ

Интересные варианты

Как сделать шатровую крышу для беседки своими руками

обзор конструкций + выбор покрытия

КАК ПОСТРОИТЬ ВАЛЬМУ

ПОДГОТОВКА КРЫШИ К ПЕРЕКРЕПЛЕНИЮ

Оценить черепицу вальмовой кровли

Очистка крыши

Первый шаг: добавление защиты

Второй шаг: первая черепица

Третий шаг — продолжайте добавлять битумную черепицу

Четвертый шаг — заглушки и клей

Несколько важных советов по кровле

Простая беседка своими руками — фото | Своими руками

Для изготовления простой беседки нам понадобится:

Изготовление простой беседки на даче

Сборка простой беседки

Простая беседка из дерева своими руками

Простая беседка своими руками — видео

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Беседка в японском стиле — фото | Своими руками

Дизайн беседки в японском стиле

Гармония с сайтом

Особая философия

Форма и размер беседки

Материалы для строительства беседки в японском стиле

Цветовая гамма

Растения около

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Теплая беседка своими руками — фото и рисунок | Своими руками

Сторона подключение оконного профиля к опорной колонне:

Строительство ступеней:

Секция теплой беседки

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать шатровую крышу своими руками? Проекты домов с шатровыми крышами Устройство шатровой четырехскатной крыши

Шатровая кровля своими руками

Расчет элементов шатровой крыши

Угловые элементы

Инструменты и строительные материалы

Монтаж каркаса своими руками

Виды крыш со специфической формой

Описание шатрового варианта

Плюсы и минусы конструкции

Кровельные элементы изделия

Установка системы своими руками

Процесс создания кровли

Установка пароизоляции, обрешетки и гидроизоляции

Особенности утепления конструкции

Монтаж кровельного покрытия

Особенности шатровой крыши

Достоинства шатровой крыши

Стропильная система

Варианты исполнения шатровой крыши

Основные схемы и элементы стропильной системы

Основные элементы

Элементы усиления
