Строительство мансарды своими руками — инструкция!

Мансарда позволяет существенно расширить полезную площадь дома. При этом обустройство подкровельного этажа может быть выполнено даже в уже готовом строении. При этом финансовые расходы будут сравнительно небольшими, т.к. основные необходимые конструкции уже будут присутствовать, а с выполнением всех необходимых мероприятий вы сможете справиться собственными силами.

Строительство мансарды своими руками

Строительство мансарды своими руками

Содержание пошаговой инструкции:

Подготовительные мероприятия

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Как построить мансарду

Как построить мансарду

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Мансарда

Мансарда

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированной с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Крыша мансарды

Крыша мансарды

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

Двускатная мансардная крыша

Двускатная мансардная крыша

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Этапы строительства мансарды

Этапы строительства мансарды

Этапы строительства мансарды

Прежде чем приступать к строительству, решите, какую площадь должен иметь подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать на мансарде отопление.

В соответствии с собственными предпочтениями составьте (закажите, найдите в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

Планировка мансарды

Планировка мансарды

В проектной документации должны быть отражены следующие важные особенности мансарды:

  • наличие дополнительных перегородок и несущих стен;
  • количество оконных проемов;
  • особенности внутреннего устройства крыши;
  • вид кровельного материала и т.д.

После этого рассчитайте требуемое количество материалов для обустройства мансарды. Лучше всего делать мансарду с применением тех же материалов, из которых построено непосредственно строение (кирпич, блоки и пр.).

Дачный дом из бруса с мансардой

Дачный дом из бруса с мансардой

В случае же если мансарду планируется использовать исключительно для сезонного проживания, можете сделать ее из более бюджетных материалов. Обычно в таких ситуациях применяется древесина. Этот материал отлично сочетается с большинством существующих строительных материалов и прекрасно подходит для обустройства мансарды.

Мансарда из дерева

Мансарда из дерева

Приступайте к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, нужных для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. К обустройству крыши мансарды приступайте исключительно после полного завершения строительства непосредственно дома.

Для сборки каркаса используйте качественный деревянный брус размерами 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно на словах невозможно.

Брусок 150х150

Брусок 150х150 мм

Первый шаг

Укрепите имеющуюся конструкцию при помощи строп. Для укрепления прогонов используйте специальные опорные блоки в виде буквы U. Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

U блоки

U блоки

U блоки

U блоки

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению чердака. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Капитальные фронтонные стены

Капитальные фронтонные стены

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности смонтированной системы.

Конструкция мансардной крыши

Конструкция мансардной крыши

Сначала вам нужно установить прогоны, а уже после этого зафиксировать стропила. Сначала необходимо выложить ступенчатые стенные скосы, а после этого обустроить перегородки мансардного этажа. Обязательно убедитесь в ровности расположения элементов стропильной системы.

Установите стропила

Установите стропила

Четвертый шаг

Выровняйте скосы фронтонных стен при помощи ленточной пилы.

Укрепляем фронтонный свес

Укрепляем фронтонный свес

Пятый шаг

Прибейте к стропилам доски обрешетки для монтажа теплоизоляционного материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем набейте поверх гидроизолированной теплоизоляции еще один слой досок.

Устройство обрешетки

Устройство обрешетки

Обрешетка для мансардной крыши

Обрешетка для мансардной крыши

Шестой шаг

Уложите на обрешетку выбранное финишное покрытие. Лучше, чтобы финишный кровельный материал был максимально надежным и качественным, чтобы в мансарде было уютно, тепло и безопасно.

Укладка листов металлочерепицы

Укладка листов металлочерепицы

После завершения работ по обустройству стен и кровли мансарды переходите к утеплению и внутреннему обустройству подкровельного помещения.

Утепление мансарды

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

Этапы утепления крыши мансарды

Этапы утепления крыши мансарды

В случае использования плит толщиной 1,2 см, теплоизоляционные характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды - это ДВП

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-влажностные перепады. При этом на работы по теплоизолированию поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

Как утеплить мансарду

Как утеплить мансарду

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Утепление мансарды

Утепление мансарды

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол

Пол

Пол

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

Внутреннее обустройство мансарды

В завершение вам останется лишь выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Внутреннее обустройство мансарды

Внутреннее обустройство мансарды

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для сооружения такой конструкции хорошо подходит вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала изготовить потолок по размерам, а затем прикрепить его к перекладине подстропильной фермы.

Стены

Внутреннее обустройство мансарды

Внутреннее обустройство мансарды

Прибейте к подстропильным стойкам перекладины из качественного деревянного бруса. К каркасу прибейте выбранный отделочный материал. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они однозначно будут присутствовать в виду особенностей кровельной конструкции) можете прибить гипсокартон или другой подходящий материал, создав компактные шкафы для хранения разного рода принадлежностей.

Обустройство жилых зон

Обустройство жилых зон

Обустройство жилых зон

В зависимости от имеющегося пространства на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Ориентируйтесь на особенности своей ситуации.

Идеи дизайна интерьера от профессионалов

Идеи дизайна интерьера от профессионалов

Идеи дизайна интерьера от профессионалов

Идеи дизайна интерьера от профессионалов

Освещение

Продумайте порядок обустройства освещения мансарды. Лучший вариант – организация локального освещения каждого угла помещения. Так интерьер мансарды будет наиболее выразительным.

Мансарда

Мансарда

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

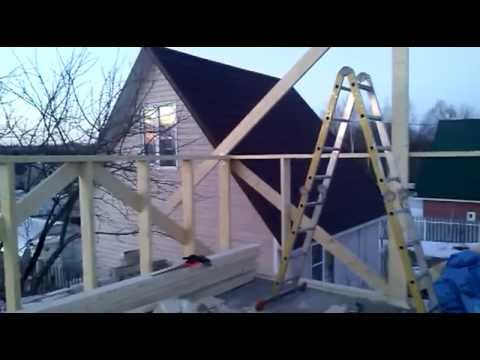

Видео – Строительство мансарды своими руками

svoimi-rykami.ru

Переделка мансарды из чердака

Хотите больше полезной площади в доме? Чтобы сделать гостиную. Игровую зону. Уютную спальню на двоих. Или место для творчества.

Тогда пора расчистить чердак и заняться переделкой. Превратить его в удобную, функциональную комнату. Мы расскажем нюансы такой трансформации:

  • на что обратить внимание перед переделкой;

  • как стропильная система влияет на будущую мансарду;

  • когда и как утеплять и гидроизолировать кровлю;

  • когда и как проводить все коммуникации и ставить окна;

  • как выбрать лестницу в мансарду;

  • какая внутренняя отделка лучше.

Чтобы сделать инструкцию точнее, мы провели интервью с Андреем Гладким, директором по строительству компании Rotenstein. Он ответил на наши вопросы, рассказал о сложных моментах и дал ценные советы.

А подсмотреть дизайнерские решения можете здесь.

Оцениваем состояние чердака и дома

Сперва оцените состояние дома.

Холодный чердак легкий. Пользуются им редко. В основном для хранения ненужных вещей. Поэтому он минимально нагружает дом.

Переделка в мансарду меняет условия. Утепление, гидроизоляция, дополнительные стенки, душевая комната. Иногда переделка стропильной системы. Нагрузка на стены и фундамент растет.

Поэтому в первую очередь оцените возможности дома. Убедитесь, что он справится с новой нагрузкой.

Проектная документация упрощает проверку дома

Поищите документы на дом, если обращались в строительную фирму.

В проектной документации есть чертежи и расчеты нагрузок. По ним можно со 100% уверенностью сказать, выдержит ли дом переделку. Дать рекомендации по укреплению стен, фундамента и стропильной системы.

Комментария Андрея Гладкого: «В идеале мы рассматриваем дом, построенный компанией. С чертежами, расчетом нагрузок. Когда все это есть, можно без выезда сказать, что можно делать и что нельзя. Прямо посмотрев документы. Это делается быстро, четко, конкретно, понятно и со 100% гарантией»

С самостроями и старыми домами без документов сложнее. Нужно вызывать сотрудников строительной фирмы. Они снимут часть внешней и внутренней отделки: посмотрят материал стен и состояние стропильной системы. Потом рассчитают нагрузки и подготовят рекомендации.

Что посмотреть на чердаке

Теперь пора осмотреть чердак. От него многое зависит: как и что нужно переделывать; где класть утепление; какие стропила можно убирать; как зонировать помещение. И еще куча мелочей.

Смотрим стропильную систему

Посмотрите стропильную систему. Куда она опирается:

  • На внешние стены. Вы сможете создать единое пространство в мансарде. Главное, укрепить стропила, если частично вырезаете их для монтажа окон.
  • На внутренние стены или опоры. Такие стропила бывают несущими и ненесущими. Это нужно выяснить. Несущие трогать нельзя, поэтому их учитывают в зонировании мансарды.

Посмотрите состояние стропильной системы. Ищите следы повреждений или износа. Находите их – отмечаете стропило под замену. Никаких полумер. Мансарда увеличит нагрузку на дом, поэтому позаботьтесь о безопасности.

Оцените расстояние между стропилами. Запишите его и сравните с выбранными мансардными окнами. Возможно, придется вырезать часть стропил и укрепить оставшиеся. Чтобы они выдержалиновую нагрузку.

Комментарий Андрея Гладкого: «Если вы вырезаете часть стропил, закажите расчет нагрузок. Иначе может завалиться часть крыши из-за тяжелого кровельного материала»

Смотрим утепление

Посмотрите, где замыкается тепловой контур.

Он может проходить по перекрытию. Значит оно несущее, и выдержит нагрузку при переделке. Но придется утеплять кровлю.Утепление может проходить по кровле. В этом случае присмотритесь к перекрытию. Скорее всего, оно будет ненесущим. Тогда придется укрепить его и настелить новый пол.

Помните – высокая стоимость дома не гарантирует, что перекрытие будет несущим! Нужно смотреть документацию или проверять все на месте.

Смотрим высоту потолков на чердаке

Замерьте высоту помещения.

Переделывать можно, если высота потолков в половине мансарды больше 2 метров. Иначе получится кладовка, вместо уютного гнездышка на последнем этаже.Единственный способ победить низкую высоту потолков – поднять крышу. Для этого придется реконструировать чердак.

Комментарий Андрея Гладкого: «Единственный стоп-сигнал для переделки – высота кровли не позволит ходить в мансарде. Тогда нет смысла переделывать»

Почти любую проблему с переделкой можно решить. Нужны только опытные строители, надежные материалы и деньги.

Составляем проект функциональной мансарды

Подготовьте проект переделки чердака:

  • где и какие будут стены;
  • схему разводки коммуникаций;
  • расположение окон;
  • внутренние перегородки для зонирования.

Мелочи важны. Без проекта получают плохой результат. Принятыево время переделки решения могут противоречить друг другу. В итоге – неудобное, нефункционально и некрасивое помещение. Съевшее много денег, сил и времени.

Шаг 1. Разбираемся со стропильной системой

Оценивая помещение,вы собрали информацию о стропильной системе. Пора ей воспользоваться.

На этом этапе устраните все косяки: укрепите и замените изношенные элементы, доработайте стропильную систему.Конкретный фронт работ определяет расчет нагрузок. Универсальных рекомендаций нет.

Главное, делайте надежно. От этого зависит будущее всего дома. Сэкономив, получите завалившуюся в середине зимы крышу.

Укрепление всего дома

В старых домах и самостроях подготовительные работы обычно занимают больше времени.Возможно, придется чинить и укреплять стены и фундамент. На них придется нагрузка с переделанной мансарды.Это долгая и дорогая работа. Но необходимая.

Шаг 2. Черновые работы на кровле

Кровлю без утепления придется переделывать.

Она должна защищать от осадков и сохранять тепло. Для этого делают кровельный пирог из:

  • Внешнего покрытия. Металлочерепица, шифер, ондулин, профнастил. Керамическая, цементно-песчаная, сланцевая, битумная, композитная черепица.
  • Гидроизоляции. Защищает стропила и утеплитель от уличной влаги.
  • Вентиляционного зазора. Проветривает утеплитель, убирая лишнюю влагу.
  • Теплоизоляции. Сохраняет тепло, уменьшая ваши расходы на отопление.
  • Пароизоляции. Защищает утеплитель и стропила от влаги из помещения.

На этот кровельный пирог крепится внутренняя отделка.

Выбираем внешнее покрытие для теплой мансарды

Выбор кровельного материала зависит от особенностей дома, региона и вашего бюджета. Наклон крыши, максимальная нагрузка на кровлю, температурные условия. Придется стыковать эстетические предпочтения, функционал и финансы.

Чтобы вы знали про какие материалы уточнять у строителей, мы подготовили небольшой обзор.

Листовые материалы,проще и дешевле в монтаже:

  • Металлочерепица и профнастил. Похожи друг на друга. Только профнастил некрасивый. Универсальны, легко монтировать, служат 15-30 лет. Минус – очень шумные. Обязательна вибро- и шумоизоляция.
  •
  • Асбестоцементный шифер. Хорошая звукоизоляция, низкая цена, служит 20-30 лет. Минус – очень хрупкий и много весит.
  •
  • Ондулин. Небольшой вес, устойчивость к осадкам и перепадам температур.Служит 20-50 лет, срок сильно зависит от региона и правильного монтажа. Минус – гарантия водонепроницаемости всего 15 лет и постепенно меняет цвет.

Штучные материалы, безотходный и дорогой монтаж:

  • Керамическая черепица. Устойчива к осадкам и перепадам температур, очень тихая, утепляет помещение, служит 150 лет . Минус – большая цена и вес, поэтому нужна надежная стропильная система.
  •
  • Цементно-песчаная черепица. Плюсы и минусы, как у керамочерепицы. В целом чуть хуже, зато дешевле. Служит 100 лет.
  •
  • Сланцевая черепица. Прочная, надежная, сохраняет тепло и защищает от шума, служит 200 лет. За роскошный внешний вид ее используют в отделке элитных домов. Минусы – очень тяжелая и очень дорогая.
  •
  • Композитная черепица. Легкая, утепляет и звукоизолирует помещение, служит 100 лет. Основной минус – высокая цена.
  •
  • Мягкая битумная черепица. Легкая, устойчива к колебанию температур и грибку, утепляет помещение. Минус – срок службы от 5 до 30 лет. Поэтому ее придется менять чаще, чем другие материалы.
  •

Общий вывод: листовые материалы – дешевле и проще в монтаже, но служат меньше; штучные материалы –утепляют дом и долго служат, но дорогие.

При выборе кровельного материала учитывайте бюджет и возможности дома. Не всегда рационально гнаться за дорогим, тяжелым и долговечным решением. Иногда лучше выбрать кровлю попроще и подновлять ее раз в 30 лет. Ведь 30 лет – большой срок.

Выбираем теплоизоляцию

Теплоизоляционных материалов много. Выбирать, как и кровлю, нужно под конкретный дом и бюджет.

Чтобы вы примерно понимали различия между материалами, мы подготовили краткое описание основных утеплителей:

  • Минеральная вата. Выбор почти для всех ситуаций. Устойчива к огню, грызунам и плесени. Защищает от шума и сохраняет тепло. Весит не много. Требует хорошей гидро- и пароизоляции.
  • Эковата. Хорошо удерживает тепло и защищает от шума. Содержит буру, убивающую плесень. Полностью убирает сквозняки. Минус – горючая, так что надо держать ее подальше от каминных труб и проводки.
  • Пенополиуретан. Легкий, сохраняет тепло, защищает от шума, влагостойкий, не усаживается. Служит 30 лет и больше. Минусы – очень дорогой и сложный монтаж, так как нужно специальное оборудование.

Минеральная вата – стандартный утеплитель.Дешевый, долго служит, легко менять. Но окончательный выбор зависит от вашего бюджета и того, какую нагрузку выдержат стропила.

Шаг 3. Укладываем коммуникации, ставим окна, делаем пол

Черновые работы продолжаются.

Этот этап идет параллельно обустройству кровельного пирога. Все основные работы идут вместе с монтажом утеплителя. Окна лучше ставить после укладки ветрогидроизоляции и до утепления и пароизоляции.

Прокладка коммуникаций

Коммуникации закладывают на этапе черновых работ.

Проложить их можно скрыто. Зашить в стену во время укладки утеплителя. Такой способ подходит для трубопровода – горячей и холодной воды, канализации. Гарантированный срок службы полипропиленовых труб 50 лет. Так что быстрый доступ к ним точно не понадобится.

Проводку тоже можно проложить в стенах. Но если использовали для утепления пенополистирол, пенопласт или эковату и боитесь пожаров, то подсмотрите метод из деревянных домов. Сделайтевнешнюю винтажную проводку. Безопасно и оригинально.

Выбираем, когда ставить отопление

Прокладка отопления зависит от финального дизайна мансарды. Представьте оформление новой комнаты. Где вы видите батареи:

  • Под окнами. Заводите трубы и ставьте батареи после черновых работ. Открытая прокладка удобна и оставляет доступ ко всему оборудованию. Для эстетики можно закрыть батарею красивым экраном.
  •
  • Нигде. Делайте скрытую установку. Заводите трубы и батареи после утепления. Сверху закройте чистовой отделкой. Батарей невидно, в комнате тепло.

Правильно установленная батарея греет даже через чистовую отделку.

Устанавливаем мансардные окна

Окна на этом этаже дают много естественного света, хорошее проветривание и открывают красивый вид на окрестности. Расположение окон выбирают в зависимости от назначения и конфигурации помещения:

  • В спальне часто ставят окна в два ряда. Нижнее открывает приятный вид. Верхнее используют для проветривания помещения.
  • В зимнем саду в мансарде ставят много окон. Остекляют практически весь скат. Это дает панорамный вид и много естественного света.
  • В детской комнате ставят окна в один ряд. Ребенок получит хороший обзор на улицу и много свежего воздуха.

Рекомендуем поставить окно над лестницей. Оно освещает сразу два этажа и улучшает проветривание. Сэкономите на кондиционировании летом.

Дополнительное оборудование на мансардные окна – что поставить

Для окон в два ряда рекомендуем поставить на верхние окна электропривод. Сможете открывать их на проветривание с пульта. Удобно, не надо тянуться. Плюс электропривод автоматически закроет окна в дождь. 100% защита от затопления мансарды.

Хотите сэкономить? Замените электропривод на стержень для открывания окна. Не так продвинуто, зато дешевле.

Нужны ли обычные окна

Зависит от конфигурации скатов. Иногда они слишком высокие. Мансардное окно тоже получается высоко. Перед глазами маячат только стены. Для повышения освещенности и улучшения вида делают нижний ряд из обычных окон.

С полностью наклонными скатами проще. Там хватает места для установки мансардного окна на правильной высоте. Обычные окна тогда ставят на фронтонные стенки.

Шаг 4. Выбираем лестницу в мансарду – обычная, винтовая, опускающаяся

Основные черновые работы закончены. Пора переходить к оформлению входа на новую мансарду.

Комментарий Андрея Гладкого: «Мы стараемся предусмотреть все возможные варианты. Если клиент задумывается, что ему нужна мансарда, то мы стараемся сразу заложить в проект обычную лестницу. Мы можем себе это позволить.

Другое дело, если мансарду делают в процессе эксплуатации дома»

При переделке чердака в мансарду редко удается поставить обычную одномаршевую лестницу. Поэтому используют винтовую лестницу. Она надежная, долговечная, подходит для регулярного использования. Плюс занимает мало места, примерно 1 квадратный метр.

Не рекомендуем использовать опускающиеся лестницы, встроенные в люк. Это неудачное решение. Они ненадежные, быстро изнашиваются при частом использовании.

Материал лестницы зависит от вкусов владельца и особенностей коттеджа. Дерево дает малую нагрузку на дом и подходит в большинстве случаев. Металл, чаще всего, тоже. Но бывают исключения. С бетоном нужно искать дополнительную опору для правильного распределения веса.

Шаг 5. Делаем внутреннюю отделку дома

Практически финал. Остается сделать черновую, чистовую отделку и можно заселять мансарду.

Обычно черновую отделку делают так:

  • Создают металлический каркас. На него крепят гипсоволоконные листы (ГВЛ) и тяжелые настенные вещи, например, кондиционер.
  • Устанавливают гипсоволоконные листы. Новая, ровная стена. ГВЛ крепят в 2 слоя. Для экономии можно сделать 1 слой ГВЛ. Будет немного менее надежно. Не рекомендуем использовать гипсокартонные листы в 1 слой. ГКЛ плохо держит ударные нагрузки и проминается даже от случайных столкновений
  • .
  • Штукатурят швы на панелях. Для идеально ровной поверхности.

Остается прикрепить чистовую отделку. Обычно выбирают обои, декоративную штукатурку, краску, вагонку или натуральное дерево. Для душевых и ванных – плитку. Используйте, что нравится. Ограничений нет.

Остались торчать стропила – используйте в дизайне!

Совет для тех, кто не смог спрятать стропила. Используйте их в оформлении помещения.

На столбы в центре комнаты можно закрепить гамак или грушу. Потолочные стропила подойдут для оригинальных светодиодных светильников, спот-подсветки или цветочных горшков.

Экспериментируйте! У вас появилась возможность создать нестандартный дизайн. Использовать то, что обычно убирают.

Уютная мансарда практически готова

Переделка чердака в мансарду закончена. У вас есть уютное гнездышко для двоих, детская, игровая комната или гостиная. Остается дождаться, когда все высохнет, схватится, и можно завозить вещи.

Используя эту подробную инструкцию, вы правильно спланируете переделку дома. Учтете все нюансы. Добавите нужное количество окон. Хорошо утеплитесь и защититесь от морозов. Правильно проложите все коммуникации.

Главное обратитесь к строителям и рассчитайте нагрузку. Тогда ваш дом простоит десятилетия. А новая мансарда выдержит самую снежную зиму и шквальный ветер.

www.mansarda.ru

Мансарда своими руками — строим правильно

Из чего состоит мансарда

Видео про мансарду своими руками

Обустройство её – это наиболее лёгкий и быстрый способ увеличить количество полезной площади. Комнаты в мансарде обретают некий романтический ареол и становятся любимым местом времяпровождения домочадцев. Главное достоинство этих помещений – большое количество свежего воздуха и света. Но к строительству мансарды нужно подходить со всей ответственностью, иначе вы рискуете стать заложником погодных условий.

По форме мансардная крыша может быть любой, но чаще всего она двускатная. А если она ещё и ломаная, то при ее помощи пространство используется наиболее рационально. Огромный плюс мансардного этажа в том, что его строительство получается намного экономичнее, чем возведение полноценного этажа с капитальными стенами.

Силовая конструкция той крыши, где будет мансарда или той, под которой жилого помещения не будет, не отличается. Прочность и устойчивость крыши полностью зависит от её стропильной системы.

Стропила – это основная несущая конструкция крыши. Они должны выдерживать как вес кровли, так и нагрузку в виде осадков и ветра. Стропильная система рассчитывается, исходя из выбранного кровельного материала, а также в зависимости от климатических условий местности.

Для строительства силовой стропильной системы используют чёрный металл по ГОСТу, оцинкованный тонкостенный холодногнутый профиль или дерево, а также комбинации из чёрного металла и оцинкованного профиля, из металла и дерева. В труднодоступных для монтажа местах лучше использовать тонкостенный профиль.

Выбор материала напрямую зависит от длины пролётов, которые нужно перекрыть. Для больших расстояний подойдёт чёрный металл или фермы.

На фото виды висячих стропилНа фото виды висячих стропил

Очень важно использовать для строительства дополнительного этажа только лёгкие материалы и конструкции. Достоинства тонкостенного профиля в том, что он не требует сварки и может собираться по месту на болтовых соединениях или заклёпках.

Дерево, как материал, тоже хорошо подходит, но требует дополнительной обработки антисептиком.

Из несущих конструкций возводятся стропила, рамы или фермы. Они монтируются на мауэрлат, а потом на них делаются прогоны. Если шаг большой, это тоже становится частью силовых конструкций.

Мауэрлат – это часть кровельной системы в виде бруса, уложенного на периметр стены и приходится нижней стропильной опорой.

Важной задачей является, как сделать мансарду тёплой, то есть организовать пирог утепления. Отличие жилого помещения от просто кровли – в необходимости его теплоизоляции. Как дополнительная нагрузка всё утепление не существенно и не влияет на силовую структуру крыши.

Главный принцип в проектировании – это то, что силовая конструкция должна быть вынесена либо в тёплый контур, либо в холодный, но никак не быть посередине. Предпочтительно тёплое размещение, тогда весь пирог утепления выходит наружу.

На фотографии стропильная система мансардыНа фотографии стропильная система мансарды

Наиболее распространённые ошибки:

  • пиломатериалы не обрабатываются антисептическими и пожаробезопасными пропитками и это сокращает срок службы вашей крыши
  • стропильные ноги сплачиваются с запилами без использования теплоизоляционных прокладок, что приводит к промерзанию и мостикам холода
  • сечения стропил и их установка происходит «на глаз» без учёта нагрузок
  • стропильные ноги не крепятся к мауэрлату или крепятся при помощи гвоздей, что при сильном порыве ветра одно и то же
  • гидроизоляционная плёнка укладывается лицевой стороной внутрь помещения, а не наружу, как должно быть
  • недостаточно надёжные крепления стыков стропил с прогонами, порой это просто пара гвоздей.

В результате несоблюдения строительных технологий, многие получают плачевный результат, пусть даже не сразу. Чтобы этого избежать, рассмотрим подробно, как надо делать.

Пример, как рассчитывать мансарду

На видео строительство мансарды своими руками

Перед началом строительства мансарды своими руками понадобится сделать чертёж. Если вы не владеете, например, программой AutoCad, можно сделать это от руки. Важно, чтобы вы наглядно видели проекцию вашей мансарды спереди, сбоку и её вид сверху.

Для начала обозначьте несущие стены вашего дома на виде спереди (глядя на фронтон здания).

Итак, допустим, имеется дом с такими исходными параметрами:

  • Три несущих стены из газобетона толщиной по 300мм.
  • Расстояние между стенами – 4м.
  • Балки перекрытия первого этажа уложены с выпуском карниза по 50см.
  • Поскольку максимальная длина деревянной балки – 6м, то эта величина и взята за основу ширины перекрытия мансарды. Исходя из этого, получаем чертёж двускатной ломаной крыши.
  • Высота от перекрытия до балки – 2660мм.
  • Длина бокового и верхнего стропил (изломов крыши) – по 3300мм. Когда эти величины одинаковы, то, помимо того, что это гармонично смотрится, легче будет рассчитать площадь кровельного покрытия.
  • Угол наклона бокового стропила – 60°, верхнего – 25°.
  • Толщина балки перекрытия – 250мм, балок стропил – 200мм.
  • Поставлены вертикальные стойки по 150мм, на которые уложен обвязочный брус, а к нему крепится балка перекрытия мансарды, боковое и верхнее стропила.
  • Общая высота крыши получается 4260мм, а высота жилого пространства – 2250мм. По нормам, это допустимая высота потолка для помещений для временного пребывания, то есть, спален, детских.

По сути, мансарда – это рама, состоящая из нескольких стоек, балок и стропил.

Как рассчитывать мансардуКак рассчитывать мансарду

Если длина поперечного перекрытия превышает 6м, и, соответственно, одной балкой не обойтись, то верхняя часть мансарды может быть выполнена в виде фермы со стойкой, шпренгелем и дополнительной стойкой. В боковой части тоже могут быть установлены шпренгели, которые распирают стропила. В данном случае в этих деталях нет необходимости.

При расчётах у вас обязательно под рукой должен быть свод правил и таблиц по техническим нормам строительства, который называется «Нагрузки и воздействия». В нём приведены не только общие положения, но и формулы с коэффициентами, например, таяния, сноса снега и неравномерностью его распределения по площади кровли.

Рассчитывая, как построить мансарду, необходимо помнить, что на неё действует сразу 4 вида нагрузок:

  • собственный вес (его сравнительно легко высчитать, зная, какой пирог утепления будет в перекрытии и стропилах)
  • давление на перекрытия находящихся внутри людей, мебели и т. д.
  • снеговая нагрузка на скат меньше 30° равна 1,52кПа; если скат круче 60°, то на него такой нагрузки не приходится
  • ветровая, которая действует равномерно на все стропила с ветреной стороны, а с подветренной в это время происходит отсос, «отрывающий» как верхнее, так и боковое стропила.

Также отрывная сила стропил особенно действует, когда ветер дует во фронтон здания. Эти нагрузки высчитываются по формулам, используя соответствующий аэродинамический коэффициент.

Строим мансарду своими руками

Последовательность монтажа:

  • Первым делом укладываются балки перекрытия сечением 70(50) х 250мм с шагом в 1м (для каждой длин стены это высчитывается индивидуально, главное, чтобы шаг был одинаковым). В данном случае это объясняется ещё и тем, что в один из просветов будет выходить лестница, и она не должна быть уже 90см. Если сделать шаг меньше, балку перекрытия пришлось бы подрезать и укреплять, а это дополнительные заботы.
  • По бокам к балкам набиваются брусья, на которые укладывается листовой материал или доски.
  • После монтажа балок к ним в 2 ряда крепятся стойки, которые выравниваются при помощи уровня с отвесом, а затем им делаются временные укосины, перпендикулярные друг дружке и прибитые гвоздями, вдоль и поперёк от оси крыши. Это дополнительно закрепляет балки и не даёт им отклоняться в сторону. Для укосины можно использовать любую доску.
  • Между двумя крайними стойками протягивают верёвку и по ней ровняют остальные стойки. Их шаг всегда равен шагу балок перекрытия. Все стойки закрепляются аналогично крайним. В итоге должно получиться два параллельных ряда стоек, на которые затем кладутся обвязочные брусья.
  • Прогоны укладывают и закрепляют на стойках гвоздями 150мм и уголками на саморезы.

Схема крепления стропилСхема крепления стропил

  • Сверху кладутся ригеля из бруса 50 х 200мм на ребро, что увеличивает их жёсткость. Так как впоследствии на них не оказывается существенная нагрузка, то этого сечения, как правило, достаточно. Но чтобы подстраховать их на время монтажа, под них заводят опоры из бруса не тоньше 25мм. На этом этапе жёсткость мансарды обеспечена только в поперечном направлении; в продольном конструкция неустойчива. Сверху, пока стропила не установлены, на ригеля можно также временно укрепить одну или две доски.
  • Устанавливаются нижние стропила сечением 50 х 150мм. Сначала делается шаблон из доски 25 х 150мм (его легче обработать). Отмеряется длина, прикладывается к верхней балке и прямо на доске рисуется форма стыка, которая затем выпиливается. Далее шаблон примеряют на всех остальных местах монтажа стропил, и если он с ними совпадает, все ноги выкраиваются по шаблону. Однако, нижняя часть, которая опирается на мауэрлат, вырезается по месту. Стропила крепятся при помощи уголков с саморезами и гвоздей. Монтировать балки со стропилами можно параллельно, то есть, когда в одном пролёте крепятся сразу все элементы, а можно последовательно, когда устанавливаются сначала все балки перекрытия, а потом уже – все боковые стропила.
  • Устанавливаются так называемые ветровые связи. Это деревянные раскосы, которые распирают верхнюю точку на том уровне, где установлены балки мансарды.
  • Очередь верхних стропил. В уровне конька для удобства иногда делается накладка и затяжка в середине, чтобы сколотить стропила на земле, а затем поднять и по месту раскрепить их. Размечается центр крыши с помощью временной стойки, которая прибита к мауэрлату и крайней затяжке со стороны торца так, чтобы эта доска уходила вверх по центру крыши. Это и будет ориентиром для стропил. Далее, как в случае с нижними, делают шаблон, прикладывая его одним концом к краю установленной доски, а другим – к прогону, на который будут опираться верхние стропила. Выпиливают его, примеряют ко всем точкам с обеих сторон крыши. Если стойки были закреплены параллельно, проблем с верхними стропилами быть не должно.
  • Согласно шаблону изготавливается нужное число стропильных ног. Их ставят на продольные балки на запилы, крепят при помощи уголков и в верхней части соединяют обрезками досок на саморезы или металлическими пластинами. Нередко их укрепляют на запилы к поперечным балкам: подвесные стойки 25 х 150мм фиксируют между стыком двух стропил и затяжкой мансарды.
  • Далее производится монтаж потолка мансарды аналогично полу, когда по бокам на прибитые бруски настилаются доски.

Схема монтажа мансардыСхема монтажа мансарды

  • Монтаж каркаса для зашивания фронтона, его называют фахверк. Здесь же обозначается оконный проём. В качестве его стоек может выступать доска 50 х 150мм с шагом около 600-700мм. Важно: ребро стойки должно идти поперёк фронтона, создавая дополнительную жёсткость.
  • Теперь можно приступать к зашивке фронтона досками. Стоит делать это до прокладывания обрешётки, чтобы потом, если какие-то доски будут выходить за пределы стропил, их было легче спилить. Если сделать наоборот, то придётся угол каждой доски подгонять под имеющуюся обрешётку. Вплоть до балки перекрытия мансарды, фронтон зашивается досками по горизонтали. Оставшийся кусочек фронтона зашивается вертикально.
  • Делаются верхние связи. Поскольку балки каркаса фронтона были прикреплены к достаточно гибкому брусу перекрытия, необходимо сделать подобие фермы жёсткости, задействовав следующую балку перекрытия.
  • Устанавливается раскос, который распирает верхнюю часть стропил. Основанием он крепится к третьей с края балке перекрытия, а концом упирается в самую крайнюю точку конька. Этот элемент используется чаще при мягком кровельном покрытии, когда жёсткости конька недостаточно.

Если дом полностью каркасный, то необходимо устанавливать такие связи и в перекрытии первого этажа. Если же дом железобетонный, то в верхней части перекрытия и так проходит пояс жёсткости и в связях не нуждается.
В ряде случаев нужно предусматривать также связи жёсткости в стропилах. Если в качестве кровельного покрытия будет профнастил или металлочерепица, то стропила уже не обязательно усиливать: листовой материал и так будет служить диафрагмой жёсткости, если он качественно установлен.

Крепёж элементов друг к другу может быть самым разнообразным, например, скобы с гвоздями, деревянные или металлические накладки, МЗП (металлические зубчатые пластины, чьи зубцы вбиваются кувалдой). Важно помнить, что длина гвоздей должна быть как минимум в два раза больше толщины доски, которую вы прибиваете.

Крепление обрешётки

В зависимости от выбранного кровельного покрытия, на завершающем этапе строительства мансарды прокладывается обрешётка.

Обрешётка – это конструкция из брусьев, которые укладываются перпендикулярно стропильным ногам, крепясь именно к ним. Функции обрешётки – принимать на себя вес кровельного покрытия, надёжно удерживая его на месте.

Обрешётка под листовое покрытие представляет собой сплошную обрешётку и выполняется из обрезных досок по 25мм. Ширина должна быть не больше 140мм, так как широкие доски имеют свойство деформироваться. Если между стропилами больше 1м, то, возможно, потребуется участить ход стропил специальными брусками, а потом уже выкладывать доски. Далее кладётся рубероид или пергамин, а сверху расстилается кровельный материал. Нужно отметить, что такая обрешётка делает кровлю необычайно надёжной и подходит для абсолютно всех видов покрытий, уменьшая при этом шум от дождя.

На снимке обрешетка для мансардыНа снимке обрешетка для мансарды

Обрешётка под металлочерепицу делают разрежённой и по возможности подстраивают под ход волны черепицы. Монтируется из обрезных досок 25(30) х 100мм с шагом 80-100см. Особенность заключается в том, что перед монтажом на стропила укрепляется гидроветрозащитная мембрана. Первая от карниза доска должна быть установлена выше остальных на высоту волны черепицы. Если используются короткие доски, их стыки лучше располагать в шахматном порядке.

Обрешётка под керамочерепицу и другие штучные элементы считается самой сложной. Работа также начинается с монтажа гидробарьера, а затем делается разрежённая обрешётка из брусков 50 х 50мм. Сложность в том, чтоб сохранять точный ритм между элементами, так как один шаг равен кроющей поверхности одной черепицы.

К процессу любого строительства всегда бывает несколько подходов. Здесь мы описали, как сделать мансарду своими руками на уже возведённом доме, однако бывают случаи, когда мансарда собирается в положении на земле и ставится на своё место при помощи крана, а потом уже укрепляется в нужных местах.

Оцените статью: Поделитесь с друзьями!

refite.ru

Надстройка мансардного этажа своими руками

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа, из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансарда над гаражом

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

Виды мансард

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

  1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
  2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
  3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
  4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

  • Кровля.
  • Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
  • Коньковый прогон – верх стропильной конструкции.
  • Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
  • Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
  • Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
  • Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
  • Изоляционный слой, состоящий из гидроизоляции, утеплителей, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строение мансарды

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Соединение узлов мансарды

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Каркас мансарды

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Крепление стропил мансарды

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет:  Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.  Мансарда с верхней стропильной конструкцией

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство обрешетки мансарды

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Монтаж кровли мансарды

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно:  При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды. Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа, так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

setroom.ru

С чего начать строительство мансарды?

Если у вас есть загородный дом, то вы наверняка не раз задумывались о превращении чердачного помещения в уютную мансарду. Это прекрасная альтернатива строительству второго этажа. Мансарда своими руками позволит значительно расширить жилую площадь, увеличить количество комнат, изменить внешний облик дома. Ее можно использовать как кабинет, детскую, обустроить зимний сад, место для посиделок с друзьями… Как построить мансарду и воплотить в жизнь эти мечты — читайте в данной статье.

Мансарда или мансардный этаж — помещение, построенное под крышей дома. Это понятие ввел французский архитектор Франсуа Мансар, который еще в XVII веке придумал назначение чердаку. А сегодня мансарды активно используются для расширения жилого пространства, повышения комфорта дома.

Строительство мансарды своими руками: этапы

Для того чтобы мансардный этаж стал функциональным, его необходимо построить или переоборудовать. Постройка мансарды — сложный технологический процесс, требующий точных расчетов, это под силу далеко не каждому. Возведение мансарды состоит из таких этапов:

Что нужно знать, перед тем как сделать мансарду своими руками

Существуют общие правила. Устройство мансарды предпочтительно планировать на стадии проектирования дома. Это даст возможность правильно сделать расчет ее несущих конструкций и правильно организовать стройку. Если дом с мансардой строиться по готовому чертежу, он предусматривает использование дополнительных укреплений.

Мансарда в доме из бруса

Схема крыши чердачного этажа, стройка дома из бруса

Но и на готовом доме может быть сооружена надстройка  мансардного типа. В каком случае можно  достроить мансардный этаж?

Если предполагается строительство данного помещения в готовом доме, необходимо учитывать несколько важный факторов. Строительство мансарды требует не только соблюдения определенной технологии выполнения работ, но и оценки состояния дома перед постройкой.  Необходимо провести расчет, который покажет, выдержит ли дом пристройку этажа. Производится проверка фундамента и стен здания.

Если это старый дом, то стены конструкции ветхие, они не выдержат веса мансардного этажа. Старый фундамент при строительстве чердачной конструкции может дать трещины и «поплыть».

Строительство мансардного этажа своими руками также не рекомендуется на зданиях, сооруженных из кирпича и из пеноблоков. Причина в том, что это очень хрупкие материалы, из которых не могут быть выложены несущие стены.

Строительство мансарды кирпичного дома

Надстройка мансардного этажа, фото

Важно: На этапе проектирования следует предусмотреть отдаленность всех коммуникаций от мансардного этажа. Также на данной стадии определяются с конструкцией крыши, ее элементами, внешним видом, чтобы она гармонично сочеталась с домом.

В проект строительства должны входить утепление и отделка мансардного этажа. Пристройка должна быть качественно изолирована, чтобы в ней сохранялось тепло, а сама конструкция могла дышать.

Как сделать мансарду своими руками качественно

Устройство мансардного этажа требует использования следующих материалов:

Учтите: Материалы для строительства должны быть легкими, чтобы не утяжелять перекрытие между этажами.

Проектирование

Строительство мансарды из дерева начинается с разработки проекта. На этапе проектирования производится расчет , выбор конструкции кровли.

Конструкция кровли

Построенное помещение может быть треугольной, ломанной, ассиметричной формы, занимать пространство над всем домом, или только над его частью. Это зависит от типа кровли.

Самая простая  конструкция — односкатная. Она представляет собой плоскость, зафиксированную на несущих стенах разной высоты, и наклоненную в одну сторону.

Строительство мансарды дома с односкатной крышей

Строим мансарду своими руками — односкатная конструкция

Наиболее распространенной является двухскатная крыша, которая состоит из двух наклонных плоскостей, неправленых  в противоположные стороны.

Мансарда в доме с двускатной крышей

Уютный загородный дом с двускатной крышей

Встречается и ломаная конструкция мансарды. Используется она в небольших домах и состоит из двух и более частей, которые образуют ломаную линию.

Большая мансарда в доме с ломаной крышей

Ломаная крыша применяется для увеличения чердачного помещения, или в декоративных целях

Встречается в строительстве загородных домов и четырехскатная крыша.

Мансарда дома с четырехскатной крышей

Крыша, имеющая четыре ската, делает чердачную конструкцию удобной для проживания

Для придания дому оригинальной формы строят сложные конические, купольные и пирамидальные крыши.

Мансарда под купольной крышей

Мансарда, имеющая купольное строение

Совет: При выборе конструкции кровли в процессе строительства, обязательно следует учитывать ее нагрузку на фундамент. Также важно соблюдать единую стилистику отделки кровли чердачного этажа и дома, чтобы она отвечала конструктивным и эксплуатационным требованиям.

Мансардная крыша может быть любой формы. Монтируется она на специальный каркас, сооруженный с учетом желаемых параметров будущей комнаты.

Как правило, крыша укладывается на каркас с углом ската 30-60˚и объединяет в себе собственно крышу, потолок и стены.

Оптимальным вариантом считается двускатная ломаная кровля, которая обеспечивает больше жилой площади. Для ее строительства используются наклонные стропильные системы, крепление которых производится на стены здания. Они должны быть достаточно крепкими, для того, чтобы выдержать вертикальную и горизонтальную нагрузку.

На заметку: Может понадобиться строительство дополнительных внутренних стен, которые будут использоваться как несущие конструкции, обеспечивающие опору кровли.  Конструкция мансарды

Строим мансарду — общая  конструкция сооружения

Стропильная система — каркас кровли. В дальнейшем на нее крепят обрешетку и монтируют финишное покрытие. Строительный каркас обрабатывают специальными средствами для защиты от пожара, влаги.

Если монтаж мансарды изначально не входил в проект дома, следует позаботиться об установке лестницы, окон, а также тепло- и звукоизоляции помещения.

Для сохранения тепла в доме, в качестве кровельного материала следует использовать черепицу, шифер, пластиковые покрытия.

Важно: Работы по строительству чердачного этажа требуют высокого профессионализма и глубоких знаний технологии строительства. Возведение мансардной крыши своими руками, без опыта выполнения такого рода работ, может иметь нежелательные последствия.

Остекление

Поэтапное строительство крыши предусматривает и установку окон на чердачном этаже. Они бывают вертикальными и скатными. Угол их наклона должен совпадать с уклоном крыши. Располагаются окна на высоте 70 см, 1 м от пола.

Скатные окна в мансарде

Установка скатных окон позволяет пропускать больше света в помещение на верхнем этаже, к тому же, ночью из них отрывается прекрасный вид на звездное небо

Выбор окон для построенной мансарды полностью зависит от предпочтений владельца дома, однако не следует забывать о том, что они должны быть качественными.

Конструкция окна для мансарды

Устройство окна чердачного этажа

Когда помещение построено и установлены окна, выполняется присоединение мансардного этажа к остальному жилому помещению при помощи лестницы и выполнение отделочных работ.

О том, как правильно и качественно организовать строительство мансарды своими руками — видео:

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Надстройка мансарды дома из бруса

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Мансарда с балконом в бревенчатом доме

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная мансарда в доме из кирпича

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Надстройка мансарды на металлическом каркасе

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

Итог

Чердачный этаж во многих домах уже давно перестал пустовать — его стали использовать как дополнительное функциональное помещение. Достроить мансарду в доме, или на даче своими руками даст возможность получить полноценный второй этаж, который можно использовать по своему усмотрению.

roomgood.ru

Как сделать мансарду на крыше с балконом своими руками, фотографии и видео

Содержание статьи:

Мансарда – стильное, удобное и комфортабельное пространство на последнем этаже вашего дома, она позволяет даже в центре города оставаться наедине с природой и своими окнами открывает великолепный вид на закаты, рассветы, звездное небо или облака.

С технологической точки зрения, мансардой называется жилое помещение, образуемое мансардной крышей. В свою очередь, мансардной считается крыша, для которой характерна конструкция ската, состоящего из верхней, пологой и нижней, более крутой части. Такая крыша дает возможность создания помещения большего объема, чем стандартные решения.

Преимущества такого помещения очевидны:

  • увеличивается жилая площадь за счет чердака;
  • постройка вашего дома становится менее уплотненной;
  • здание приобретает более выразительный облик;
  • крыша отдает меньше тепла, что делает дом теплее в зимний период.
как сделать крышу с мансардой

Но есть у такой конструкции и свои не столь значительные недостатки:

  • мансардное помещение несколько теряет свою полезную площадь;
  • скошенные потолки уменьшат высоту чердачных стен;
  • удорожание строительства за счет дополнительных требований к окнам, тепло- и гидроизоляции.
Но в любом случае, строительство мансарды является одним из наиболее удачных и недорогих решений в вопросе как сделать мансарду на крыше жилым помещением и приобрести дополнительное комфортное жизненное пространство.  Задумываясь, как сделать мансардную крышу своими руками, нужно сразу настроиться на то, что процесс это достаточно трудоемкий и сложный. И прежде, чем приступать к решению проблемы о том, как правильно сделать мансардную крышу самому, надо взвесить свои возможности, наличие свободного времени и необходимого инструмента для работы (подробнее: «Мансарда своими руками, необходимые материалы и инструменты»).

Как правильно сделать мансарду

Перед началом строительства нужно разработать подробный проект мансардного этажа. Если упустить этот этап, то впоследствии могут возникнуть непредвиденные трудности, которые могут вылиться в дополнительные расходы.

Прежде всего, нужно провести тщательный анализ планировки здания, которое будет подлежать переоборудованию. Следует определиться и ознакомиться на фото с размерами и геометрическими формами будущей конструкции, которые могут быть следующие:

  • треугольный или ломаный силуэт;
  • иметь как симметричную, так и несимметричную форму;
  • располагаться по всей длине здания или занимать одну его часть с решением варианта, как сделать балкон на мансарде (читайте: «Мансарда с балконом — особенности конструкции»).

Выбор той или иной системы возведения включает определение несущей способности конструкции реконструируемого здания. При планировании надо обязательно учесть строительные нормы, приведенные в СНиП 2.08.01-89. И не пренебрегать важными правилами, как, например, не превышать 1,5 метровую отметку пересечения стены фасада и линии крыши от уровня пола.

Рассматривая вопрос как сделать жилую мансарду, необходимо учесть следующие факторы на пути создания проекта:

  • точно определиться с геометрией крыши;
  • обеспечить совместную работу инженерных систем мансардного и основного этажей;
  • определить материалы построенного дома и будущей мансарды;
  • проявить повышенное внимание к выбору кровельных материалов и стараться выбирать облегченные варианты, так как построить мансарду нужно разумно.

С учетом этих факторов и составляется задание. Очевидно, что неспециалисту сложно разобраться во всех нюансах и решить,как сделать крышу с мансардой с учетом проекта. Поэтому этот этап работы лучше доверить профессиональному проектировщику или получить консультацию.

как сделать мансарду своими руками

Из чего сделать стены мансарды

Стены мансарды представляют собой стропильные конструкции. Фермы, являются основным элементом мансардной крыши. Поэтому при ответе на вопрос, как правильно сделать мансардную крышу, следует придать особое значение грамотной сборке этой конструкции.

Поэтому при расчетах и составлении проекта учитывается не только сечение металлоконструкций, толщина бруса или материал кровли, а и климатические условия местности, где производится возведение дома.



В основном для монтажа стропил применяется древесина хвойных пород деревьев, чаще всего сосны. При этом влажность лесоматериала не должна превышать 22%. Важно хорошо пропитать деревянные конструкции составами, позволяющими защитить их от огня, гниения и насекомых. Для этих целей используют антипириновые составы.

Стропила могут быть:

  • наклонные;
  • висячие.

В первом случае, стропила одним концом будут упираться в несущую стену через подстропильный брус (мауэрлат). Второй край бруса опирается на стойку или прогон.

как правильно сделать мансардную крышу В коньке крыши концы стропил соединяются с использованием накладных плашек или гвоздей внахлест. Прикрепляя мауэрлат к кирпичной или любой другой кладке, между брусом и стеной, в целях гидроизоляции обязательно прокладывайте двойной слой рубероида. Монтаж мауэрлата к стене осуществляется при помощи шпилек или антиципированных пробок. Читайте также: «Как сделать мансардную крышу своими руками – пошаговое руководство с пояснениями».

Если дом широкий, то выгодней использовать висячие стропила, которые стягиваются дополнительными затяжками.

В случае комбинированного использования металлических и деревянных систем, нужно тщательно производить гидроизоляцию на месте стыков железа с металлом. Если этим пренебречь, то это может повлечь серьезные деформации из-за разницы теплопроводности материалов (читайте также: «Какие бывают крыши мансарды»).

Как сделать теплую мансарду

Следующим этапом при решении проблемы, как сделать крышу мансардного типа, будет ее утепление и защита от проникновения наружной влаги.

Мансардный этаж имеет большую площадь соприкосновения с внешней средой, поэтому он нуждается в качественном утеплении.

Чаще всего, в качестве утеплителя выступает минвата. Этот теплоизоляционный материал обладает прекрасными тепло- и звукоизолирующими качествами. Но минвата чувствительна к влаге, поэтому нуждается в защите от ее проникновения. Для решения этого вопроса задействуют специальные мембранные пленки.

Как правило,решение проблемы, как сделать мансарду жилой, предполагает использование многослойной конструкции в виде пирога:

  • Первый слой – внутренняя отделка. В качестве него выступают листы фанеры, гипсокартон или другой листовой материал, которые формируют поверхность потолка в мансардном помещении.
  • Второй слой – пароизоляция. Ее роль, как правило, выполняет пленка.
  • Третий слой – утеплитель. Минвата, пенопласт, либо аналогичные материалы.
  • Четвертый слой – гидроизоляция. Специальная пленка, одна сторона которой пропускает влагу наружу, а вторая не впускает ее внутрь.
  • Пятый слой – кровельный материал. Это может быть металлочерепица, профнастил, шифер или мягкие кровельные материалы.

Нужно заметить, что вопрос утепления чердачного помещения распространяется не только на конструкции крыши. Фасадные стены дома, пол мансарды и вопрос, как сделать вход на мансарду,тоже требуют тщательной проработки теплоизоляционных нюансов.

Стены чаще всего обшиваются пенопластом, который крепится удерживающими пластмассовыми дюбелями, поверх он покрывается фасадной сеткой и оштукатуривается. Утепление мансарды пенопластом обычно выполняют комплексно. Пол, в свою очередь, требует толстого слоя утеплителя в виде пенопластовых плит, толщина пенопласта может достигать 15 см, плиты разлаживаются по всей площади пола, если необходимо, то в несколько слоев. Поверх плит вяжется арматурный каркас из круглой в сечении арматуры диаметра 6-8 мм и заливается слоем стяжки до 5 см (читайте также: «Переделка крыши дома под мансарду: методы и способы»).

Как правильно построить мансарду, детальное видео:


Монтаж окон

Окна играют важную роль в мансардном помещении. Они являются источником внешнего освещения и панорамного вида.

Возможны два варианта оконных проемов:

  • вертикальные;
  • наклонные или скатные.
Первый вариант является более трудным в реализации, так как требует монтажа дополнительной стропильной системы, для размещения каждого окна. Второй вариант установки выполняется проще и имеет большую декоративную привлекательность (прочтите: «Как установить мансардные окна своими руками»).  Оконные проемы возможны в разных формах, фото которых можно найти и огромного количества производителей. Основными моментами, на которые надо уделить внимание при выборе мансардного окна — качество профиля, наличие нескольких стеклопакетов и гарантия хороших теплоизоляционных свойств (читайте статью: «Окна в крыше мансарды, расположение и размеры»).

kryshadoma.com

Бюджетный вариант мансарды из чердака садового дома

Другие записи про мансарды

Наша семья собирается переделать холодный чердак под теплую мансарду. Чтобы было светло, придется врезать мансардные окна. Как справляться со снегом на мансардных окнах? Неужели надо чистить их после каждого снегопада?

Здравствуйте всем! У меня такой вопрос: хотели сделать комнату на мансарде, но строители не везде положили гидроизоляцию, снимать кровлю нет возможности. Можно как-то проложить гидроизоляцию без снятия металлочерепицы? И ещё вопрос по перекрытиям:…

Друзья! Кто сталкивался с утеплением кровли мансарды, а именно его отсутствием? Что реально так жарко летом, что прям невыносимо жить, или всё-таки терпимо? Нужен реальный опыт из жизни. Спасибо

Если у вас в домике имеется полноценная мансарда, перед вами открываются огромные возможности для декорирования пространства и более функционального его использования. Даже если на вашей мансарде отсутствует отопление или стоят небольшие окна, не…

Счастливыми обладателями дачи мы стали зимой 2012 года. Вдаваться в подробности я не буду, потому что за пять лет мы много чего успели переделать. Расскажу о трех моментах благоустройства дачного домика, ибо все они взаимосвязаны….

Мансарда или неэксплуатируемый чердак? Споры на эту тему на строительных форумах разгораются с завидной периодичностью. Не так давно в России начали появляться мансарды с надстропильным утеплением. Эта технология может способствовать прибавлению в…

Смотрите все материалы про мансарды: Смотреть все

7dach.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
