Расчет балок перекрытия: что следует знать

Невозможно построить дом без соединительных элементов — перекрытий. Именно они являются опорной основой каждого этажа здания. Даже в том случае, если постройка одноэтажная, перекрытия служат в ней потолком и полом. Вся весовая нагрузка приходится именно на перекрытия. Вещи, которые находятся в помещениях, люди — весь этот груз должен быть с успехом выдержан. Следует учитывать и тот момент, что с каждым надстроенным этажом весовая нагрузка на низлежащие площади увеличивается. Вот почему так важен правильный расчет балок перекрытия.

Что такое балки перекрытия

Традиционно в домах используются деревянные и железобетонные перекрытия. Они представляют собой разделительную плоскость между этажами здания. Каждое из них устанавливается по основным несущим элементам — балкам перекрытия. Их прочность очень важна. Помимо той нагрузки, которое выдерживает само перекрытие, балки принимают на себя еще и вес самой разделяющей этажи конструкции.

Правила укладки балок перекрытия

Если возводится кирпичное здание, то для устройства в нем межэтажных перекрытий в стенах оставляют специальные отверстия, которые предусмотрительно оставляют во время кладки стен. Если дом строится деревянный, то отверстия, в которые впоследствии будут прокладываться балки, просто вырубаются в нужных местах. Укладка балки должна быть произведена таким образом, чтобы опорная длина концов, заходила на в проемы не менее, чем на 15 см. Горизонтальность укладки проверяется уровнем или ватерпасом. Чтобы выдержать точное расстояние между устраиваемыми балками, можно использовать отрезок рейки нужной длины. Она и будет служить показателем того расстояния, через которое следует установить следующую балку. Крепить эти опорные элементы следует через каждые два бруса. Производятся они с помощью анкеров. Для выравнивания балок по горизонтали в проемы, в которые они укладываются, можно подкладывать под их концы деревянные плашки. Не следует забывать и об утеплении при производстве этих работ. Все свободное пространство, которое остается в проемах после устройства в него балки. следует заполнить утеплителем. Обычно в этих целях используется стекловата. Также важно сделать гидроизоляцию. Поэтому в каждый проем прокладываются куски рубероида в два слоя или плотного полиэтилена. Расположить балки можно как в параллельном, так и перекрестном направлении. Но последнее довольно сложно в монтаже, и на практике используется редко.

Расчет балок перекрытия

В основу расчета сечения бруса, который послужит опорной балкой, заложено следующее правило: сечение опоры должно быть не меньше 1/25 его длины. Например, если длина бруса составляет 6 метров, то толщина его должна быть не менее 25 см. Форма помещения, над которым возводится перекрытие зачастую прямоугольной формы. Целесообразнее укладывать балки таким образом, чтобы длина их была наименее короткой. То есть опорой для их концов должны служить проемы в самых длинных стенах этого помещения. Например, если его размеры 3/6 метров, то балки следует устанавливать длиной в три метра. Но это условная цифра, так как она обозначает только ширину пролета. Сама же балка должна быть больше на 50-60 см. по той причине, что должна опираться на стены обоими концами не менее, чем на 25 см. Далее, чтобы произвести правильный расчет балок перекрытия следует учесть весовую нагрузку. Для жилых зданий ее средняя величина 400 кг/м2

Для чердачного перекрытия эта величина может быть вдвое меньшей. Далее в расчет закладывается расстояние между балками. Оно может быть как 1 метр, 75 см. или другое. Оптимальная ширина пролета для деревянных балок — 2,5- 4 метра. Лучшая форма бруса — прямоугольная, с соотношением высоты балки к ее ширине 1,4:1. Далее по специальной формуле рассчитывается максимальный изгибающий момент. Если расстояние между балками будет 1 метр, то он составит 80000 кг/см. Существуют специальные таблицы, в которых приведены средние показатели для некоторых пород дерева, учтено процентное соотношение влажности древесины, коэффициент срока ее службы и многие другие показатели. Все это можно найти на специализированных сайтах или в литературе по строительству домов. В том случае, если на балки перекрытия будут сначала опираться лаги, а потом уже доски, то следует рассчитать и сечение лаг.

устройство, толщина, виды, расстояние между балками

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию. Непосредственным назначением перекрытий является разделение здания на этажи для увеличения полезной площади сооружения, которую можно было бы использовать, к примеру, для размещения жилых помещений.

Основные требования предъявляемые к перекрытиям

  • Перекрытия должны обладать достаточной прочностью, чтобы выдержать нагрузку как от собственного веса, так и полезную (мебель, оборудование, находящиеся в помещении люди и т.п.). Величина полезной нагрузки на 1 м2 перекрытия устанавливается в зависимости от назначения помещения и характера его оборудования. Для чердачных перекрытий полезная нагрузка должна быть не больше 105 кг/м2, а для цокольного и междуэтажного перекрытия 210 кг/м2.
  • Перекрытие должно быть жестким, то есть под действием нагрузок не давать прогибов (допустимая величина от 1/200 для чердачных перекрытий до 1/250 пролета для междуэтажных).
  • При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции, величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения. Для этого необходимо тщательнее закрывать щели в местах стыковки материала, во избежании перехода звука из соседних помещений, расположенных выше или ниже.
  • Перекрытия, разделяющие помещения с разницей температур от 10 гдадусов (например, отделяющее холодный подвал от первого этажа или чердак от первого этажа), должны удовлетворять требованиям теплозащиты, то есть необходимо увеличивать слой теплоизоляции.
  • Ни одна конструкция перекрытий, особенно деревянных, не может противостоять длительному воздействию огня, но у каждого материала существует свое значение предела огнестойкости. Предел огнестойкости железобетонных перекрытий — 60 мин; деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью — 45 мин; деревянных перекрытий, защищенных штукатуркой, около 15 мин; деревянных перекрытий, не защищенных несгораемыми материалами, еще меньше.

Основные требования к перекрытиям

К монтажу подобных конструкций предъявляются особые требования по степени звукоизоляции, теплозащите и пожаростойкости. Для достижения хорошей шумоизоляции необходимо герметично заделывать щели и стыки, образуемые между листами материала. Помещения с разным температурным режимом оборудуются дополнительной теплоизоляцией, это нужно учитывать перед тем, как окончательно выбрать, какие перекрытия использовать для второго этажа. Независимо от того, из какого материала они выполнены, важным этапом строительства является защита полов от огня.

Железобетонные плиты перекрытия способны выдержать прямое воздействие пламени в течение 1 часа, деревянные конструкции любой толщины с оштукатуренной поверхностью начнут деформироваться уже через 15 минут, при наличии засыпки аналогичное перекрытие устоит не дольше 45 минут. При отсутствии защиты деревянный дом практически не имеет огнестойких свойств.

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Требования, предъявляемые к потолочным перекрытиям

Независимо от того, из какого материала изготовлены потолочные перекрытия, они должны отвечать ряду требований (детальнее: “Как сделать потолочное перекрытие в частном доме”). Прежде всего, у них должна быть несущая способность, соответствующая эксплуатационной нагрузке. При расчете данного параметра обязательно учитывают массу перекрытия, планируемый вес отделки (в случае подшивного или подвесного потолка). Если речь идет о квартире, то есть о междуэтажном перекрытии, то учитывают еще и массу людей, оборудования и мебели в верхних помещениях.

Имеют значение и звуко- и теплоизоляционные качества. Теплоизоляция важна, если над потолком находится чердак или же вообще нет никакого помещения. Звукоизоляция нужна при обустройстве межэтажных перекрытий.

Организация работ

К моменту начала работ по монтажу перекрытий, возведение стен должно быть полностью завершено, а армопояс, если таковой предусмотрен по конструктиву здания, набрал необходимую прочность.

Схема установки перекрытия на блочную стену

Нужен он для того, чтобы кладка стены лучше работала на растяжение, а так же для более качественного распределения нагрузок от вышележащих конструкций. Если же стены дома возводятся из монолитного или сборного железобетона, армопояс не требуется.

На заметку: Транспортируют и складируют плиты перекрытий в проектном положении – то есть, горизонтально. При этом их складывают друг на друга только через амортизационные прокладки, роль которых играют деревянные бруски. Устанавливают их в зоне монтажных петель, строго друг под другом. Высота штабеля – не более пяти плит. При неправильном складировании на изделиях могут появиться трещины, что чревато ослаблением прочности конструкции.

Складирование на строительной площадке

  • Опорная поверхность перед началом монтажа должна быть очищена, так как на неё будет накладываться постель из цементно-песчаного раствора. Его марка не должна быть ниже М100.
  • Работу выполняют обычно два монтажника и один такелажник – человек, который с помощью специального оборудования организует погрузку-выгрузку и перемещение крупногабаритных изделий и оборудования.
  • Наверху у них должно быть оборудовано рабочее место, где должны находиться:
    1. Ёмкость с раствором;
    2. Лопата;
    3. Ящик с инструментом.

Перемещают плиты посредством четырёхветвевого стропа. При установке первой панели монтажники находятся на специальной стремянке. Все последующие конструкции они монтируют, находясь на уже уложенных панелях, выверяя положение каждой по уровню.

Кто и что должен делать

Подготовкой панели к монтажу занимается такелажник. В его обязанности входит проверка наличия и исправности монтажных петель, обеспечение чистоты поверхностей плиты и опорной части стены. Если есть наплывы бетона или наледь (зимой), рабочий с помощью скарпели и щётки должен их удалить.

  • Затем такелажник подаёт крановщику команду о подаче стропа и зацепляет крюки. После того, как машинист натянет стропы, проверяется надёжность зацепа и панель сантиметров на тридцать приподнимается.
  • Если со строповкой всё в порядке, подаётся команда на перемещение плиты к месту монтажа. Параллельно двое монтажников готовят те зоны стены, на которые будет опираться укладываемая плита.

Как это происходит, вы узнаете из следующей главы.

Этапы монтажа плиты

В идеале, устройство растворной постели под плиту осуществляется так:

Балочно-стоечная опалубка

Современные технологии заливки монолитных межэтажных плит предполагают использование опалубки, опирающейся на телескопические стойки. Приобретение их в собственность вряд ли целесообразно, но аренда таких приспособлений будет разумным шагом. Если в комплекте со стойками будут балки и специализированный крепеж, то это еще более упростит монтаж опалубки: останется только купить ОСП или водостойкую фанеру, чтобы застелить ее дно. Преимущества конструкции заключаются в точности ее выведения по горизонтали, способности выдержать большую массу бетона и легкости в сборке и разборке.

Схема монтажа балок перекрытия.

Если опоры не укомплектованы балками, то необходимо подготовить деревянные брусья сечением 150 х 50 мм и 100 х 50 мм. Более широкие будут продольными балками, а другие станут поперечинами.

Устройство опалубки для перекрытия не обойдется без:

  • фанеры ФСФ или ОСП (на днище и борты) толщиной не менее 18 мм;
  • саморезов для скрепления брусьев и стягивания бортов формы;
  • рубероида или плотного полиэтилена для гидроизоляции.

Устройство опалубки (рис.1) начинается с установки стоек и их выведения по вертикали. От стен опоры должны быть удалены не более чем на 20 см. Расстояние между стойками выдерживается в пределах 1-1,2 м. На опоры вдоль длинных стен кладутся «на ребро» продольные балки. Сверху них с шагом ½ м укладываются поперечные брусья. Горизонтальность укладки балок проверяется уровнем. Брусья стягиваются саморезами.

На них кладутся фанерные листы. По периметру опалубки прикручиваются боковые щиты. Их высота должна соответствовать толщине перекрытия. Бортики крепятся и по контуру лестничного проема. На дно опалубки укладывается гидроизоляция, чтобы обеспечить герметичность стыков.

Установка сборно-монолитных перекрытий

Итак, основа СМП – балки-перекрытия (из бетона или железобетона), которые укладывают на очищенную и предварительно выровненную горизонтальную поверхность стен (ригелей). Монтаж балок можно производить вручную или с применением средств малой механизации. Снизу, как правило, для опоры устанавливают временные телескопические стойки, которые располагают на расстоянии в среднем 1,5 м друг от друга. При отсутствии стоек можно использовать деревянные столбы. Монтажные опоры устанавливают до начала укладки балок. При использовании балок из высокопрочного бетона на определенных проемах можно полностью обойтись без применения стоек.

Важно: Для упора стойки нужно прочное основание с хорошей несущей способностью, иначе существует опасность продавливания стойки под весом перекрытия.

Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами.

После установки элементов каркаса заливается бетонная диафрагма – верхний слой бетона толщиной около 5 см, расположенный непосредственно над вставками и формирующий верхнюю поверхность перекрытия, предназначенную для эксплуатации. Перед бетонированием все поверхности элементов перекрытия необходимо очистить от остатков строительного мусора и пыли. Снять дополнительные опоры можно, когда бетон наберет не менее 70 % проектной прочности, лучше 85 %. При средней температуре окружающего воздуха выше +10 °С опоры снимают через 10–18 дней, при температуре +5…+10 °С – через 20–30 дней.

Утепление пенопластом

Термоизоляция бетонного пола этим материалом может выполняться одним из двух способов:

  • монтаж пенопласта под деревянный пол;
  • монтаж со стороны подвала.

Вначале подвальное помещение исследуется на предмет коммуникаций, которые могут воспрепятствовать установке листов термоизоляции. Если таких коммуникаций нет, то можно начинать монтаж плит со стороны подвала.

Этап 1. Вначале определяется требуемая площадь утепления. Для этого с помощью длинной рулетки измеряется расстояние между несущими стенами.

Этап 2. Далее на потолке подвального помещения размечается периметр комнаты на 1-м этаже (потребуется отбивочный шнур). С каждой из сторон необходимо отступить за черту примерно на 50 см.

Нанесение клея на пенопласт

Приклеивание плит пенопласта

Этап 3. Затем можно начинать непосредственно поклейку листов пенопласта, для чего потребуется:

  • гребенка на 10 мм;
  • специальные дюбели;
  • клей-цемент.

Обратите внимание! Работу можно начинать с любого угла, при необходимости листы обрезаются. В результате зазоры между ними должны остаться, хотя и минимальные.

Этап 4. Пенопласт прошпаклевывается и покрывается гидроизоляционной мастикой, предотвращающей влагопоглощение.

Пример шпаклевки пенопласта. На потолке выполняется аналогично

Что же касается монтажа под деревянный пол, то процедура практически ничем не отличается от описанной выше (с применением минеральной ваты), а единственное отличие заключается в упомянутых выше незначительных зазорах. По окончании монтажных работ щели между утеплителем и лагами заполняются монтажной пеной, чтобы образовался сплошной монолитный слой.

Утепление пола первого этажа пенопластом

Утепление и звукоизоляция

Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.

Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.

Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.

Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.

Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.

Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.

Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

  • прочность армирующей конструкции;
  • действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

  • интенсивность постоянных нагрузок;
  • усилия в сечениях с большой нагрузкой;
  • жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

  • расчетное сопротивление арматуры и бетона;
  • арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

  • площадь рабочей арматуры;
  • погонная нагрузка на балки;
  • требуемый момент сопротивлений;
  • максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Важно!Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо! Отличная статья 51

План этажа чертеж

Вернуться на страницу «Оформление чертежей»

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:– координационные оси здания с указанием маркировки;– отметки чистых полов, расположенных на разных уровнях;– направление и величину уклона полов;– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):а) наносят сетку координационных осей;б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;г) наносят выносные и размерные линии;д) проставляют размеры и марки осей, делают все необходимые надписи;г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. », « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.

Как сделать плиту перекрытие своими руками: общие правила

Прежде чем приступать непосредственно к реальному монтажу монолитной плиты, следует внимательно изучить все нюансы указанной операции. Как любая работа, она невозможна без составления первоначального проекта.

Его можно заказать в одной из специализированных фирм по составлению проектно-конструкторской документации на строительство зданий. Вариант этот выглядит предпочтительнее, чем собственноручные расчеты, так как только специалисты могут рассчитать действие на плиту изгибающего момента под максимально возможной нагрузкой.

Но можно выполнить эту часть работы и самостоятельно, обратившись, например, к необходимым формулам и рекомендациям, размещенным в интернете. В частности, там можно найти описание технологии производства плиты для дома с пролетом до 7 м и толщиной перекрытия в пределах 180-200 мм – одного из самых популярных среди строителей загородных домов вариантов устройства межэтажных перекрытий.

Принципиальная схема производства изделия включает такие составные части:

  1. Основная стальная арматура. Обеспечивает несущую способность всей конструкции. Может укладываться как в одном направлении (параллельно короткой стороне плиты), так и в двух направлениях (крестообразно). Во втором случае толщина плиты будет больше, чем в первом варианте.
  2. Опорная арматура. Устанавливается в пристенной части плиты, защищает перекрытие от растрескивания.
  3. Бетонная заливка. Создает функциональную поверхность перекрытия (основание для монтажа пола/потолка) и защищает внутреннюю арматуру. Минимальная толщина верхнего слоя – 6 см.
  4. Венец. Представляет собой обязательный компонент любого перекрытия. Проходя сквозь несущие стены здания, соединяется с арматурными стержнями плиты.

Кроме расчетного проектирования монтаж перекрытия предполагает установку опалубки, процесс армирования, операции заливки и уплотнения бетона.

Деревянные перекрытия

Вне зависимости от первоначальных планов при строительстве дома в любом случае потолочные балки перекрытия присутствуют и, как правило, они должны быть достаточно прочными, если дом монтируется по всем правилам.

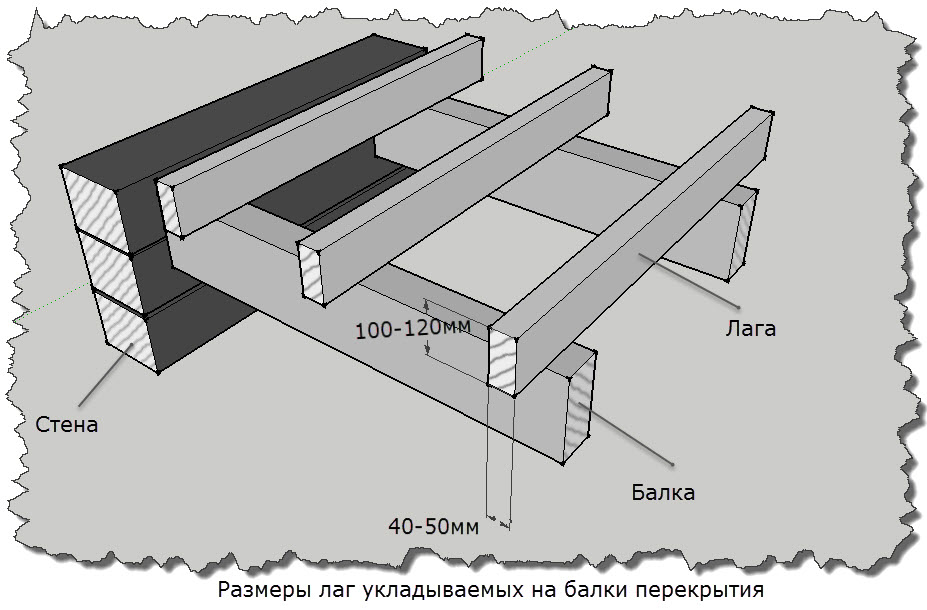

Устройство пола второго этажа следует начинать именно с данных балок. Если дом на стадии строительства и в проекте запланировано использование второго этажа, следует помнить, что размер балок зависит от размера пролета.

Например:

  • сечение балки 75×100 мм при пролете 2200 мм;
  • 100×175 мм или 125×200 мм при пролете 3200 мм

Иногда используют доски, которые сшиваются между собой, образуя имитацию бруса. Но, как показывает практика, в большинстве случаев применяют балки размеров 150×150 мм или 200×200 мм. Направление укладки балок выбирается по направлению самого меньшего расстояния между стен. Балка своими концами должна опираться на стену не менее 90 мм. Рекомендуется балки использовать из сосны, так как материалы из данного вида дерева обладают достаточной легкостью, но в тоже время выдерживают большие нагрузки. При этом дерево должно быть полностью сухим и хорошего качества.

Установка бруса выполняется в предварительно подготовленные углубления в кирпичной кладке или же тоже в брусе. Следует помнить, что балки перед установкой необходимо обработать соответствующими защитными составами. Если деталь будет опираться на кирпичную стену, в местах соприкосновения дерева с кирпичом необходимо проложить гидроизоляционные материалы. Если дом деревянный, в углублении в стене, куда будет устанавливаться балка, рекомендуется проложить паклю или другой материал с такими же свойствами.

Далее к балкам прибивают черновой пол, который одновременно служит черновым потолком. Если по каким-то причинам детали уложены на небольшом расстоянии, бывают попытки сэкономить на черновой доске, и к балкам сразу прибивают чистовой потолок. Не следует этого делать, так как материал, который используется для чистовой подшивки, не всегда способен выдерживать нагрузки, которые возникают после укладки утеплителя и защитных компонентов.

Есть еще один вариант монтажа чернового пола. К балкам с обеих сторон по всей длине, крепится брусок 40×50 мм или 50×50 мм, и уже на эти бруски монтируется черновой пол в размер, соответствующий ширине между балками.

Менее распространенный способ – это в балках делают пазы, в которые устанавливаются доски чернового пола. При таком вариант размер бруса необходимо подбирать с учетом размера данных пазов.

После укладки черновой доски следует уложить термозащитную пленку (тип данного материала используется любой). Пленка укладывается между балок так, чтобы ее края налегали на саму деталь. Желательно пленку закрепить с помощью степлера. Следует помнить, что пленка укладывается гладкой стороной вверх, а шершавой – вниз. В противном случае она не сможет выполняться свои функции. В качестве дешевых материалов в данном случае можно использовать рубероид или просто растров из глины и песка.

После того, как пленка уложена, укладывается утеплитель. В качестве него можно использовать различные материалы. Самым распространенным является минеральная вата. Что касается данного продукта, вне зависимости от рекламных обещаний и советов знающих специалистов, необходимо помнить, он изготовлен на основе стекловолокна, связующим элементом являются фенольные смолы. В любом случае испарения будут присутствовать, и микроскопическая пыль также. В некоторых случаях пространство между балками засыпают керамзитом, шлаком, опилками или укладывают пенопласт. Если необходимо обеспечить повышенную звукоизоляцию, целесообразно использовать пенофол и песок. В пространство между балок укладывается слой пенофола и засыпается слоем песка около 5 см.

Кстати, в старину в качестве звукоизоляции еще использовали смесь земли с дубовыми листьями – это самый дешевый способ. В любом случае, следует учитывать, что слой утеплителя должен быть не менее 50 мм, иначе он не будет выполнять свои функции. Если помещение второго этажа будет постоянно отапливаться и использоваться как жилое, утеплитель в межэтажном перекрытии можно исключить (достаточно обеспечить хорошую звукоизоляцию).

Следующим действием будет укладка еще одного слоя пленки, выполняющей функции пароизоляции. Ее можно уложить непосредственно на утеплитель, но лучше, если между утеплителем и пленкой будет небольшое пространство. Поэтому крепится пленка непосредственно к балкам.

После всех операций начинается укладка пола на втором этаже. Для монтажа используют обрезную доску без паза, если пол предполагается далее покрывать ДСП или другими плитами. В идеале применять половые доски с пазом. В данном случае они ложатся плотно, без каких-либо зазоров.

В качестве экономии материала в некоторых случаях доски укладываются сразу на балки. Но в идеале на балки нужно уложить бруски сечением 50×50 мм на расстоянии, равном расстоянию балок, и уже на них проводить укладку пола.

Как выбрать компанию для обследований и проектирования

Очевидно, что проектированием и разработкой решений для усиления перекрытий должны заниматься профессиональные специалисты. Проектная организация должна состоять в СРО, иметь в своем штате архитекторов, инженеров, техников, иных профильных специалистов. Так как разработка усилений конструкций входит в единый цикл проектирования, компания должна располагать собственным оборудованием, специальным программным обеспечением. Желательно убедиться, что организация уже выполняла проектные работы такой сложности, чтобы избежать отказов в согласованиях. Всем этим критериям отвечает компания Смарт Вэй, поэтому вам гарантировано качество проектирования.

Заключение

В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Рекомендуемые записи

Использование акрилового камня

Проекты домов из пеноблоков с мансардой

Вагонка для внутренней отделки

Гидроизоляция подвала изнутри своими руками

Мастика Технониколь гидроизоляционная

Что выбрать пеноплекс или техноплекс

Источники:
  • -zdaniya/perekrytiya/275-derevyannoe-perekrytie-vtorogo-etazha
  • -i-remont/
  • -vtorogo-etazha-po-derevyannym-balkam/
  • -derevyannogo-perekritiya-mezhdu-etazhami
  • -materialy/

Как утеплить бетонный пол в доме

Если вам интересно, как утеплить пол в старом деревянном доме, где пол выполнен из бетона, ознакомьтесь с пошаговой инструкцией:

  1. Создайте многослойную основу, которая станет надежной защитой для утеплителя. Ни в коем случае не отказывайтесь от слоя гидроизоляции, поскольку бетон хорошо пропускает влагу, и постепенно она перейдет на слой, сформированный для теплоизоляции.
  2. Изготовьте обрешетку, состоящую из металлических или деревянных реек. Выполните укладку получившегося каркаса (этот шаг требуется пройти при реализации классического варианта утепления пола снизу с использованием минваты).
  3. Нарезав утеплитель на полоски необходимого размера, осуществите его монтаж в ячейки враспор.
  4. Далее переходите к организации работ, направленных на защиту теплоизоляционного слоя от испарений.
  5. Поверх пароизоляционной пленки поместите контробрешетку и фанеру или другой материал такого же типа (без применения обрешетки рабочий процесс идет быстрее, но позже возникают трудности, связанные с монтажом обшивки).

Технология утепления пола опилками

Рассмотрите экономичный вариант с опилками. Работы осуществляют до настила пола.

Прежде чем выполнять утепление, обработайте опилки специальным антисептическим средством и тщательно просушите. Путем такой обработки вы сможете защитить материал от плесени и грызунов.

Когда утеплитель будет готов к использованию, лопатой равномерно распределите в нем гашеную известь. Чтобы определить необходимое количество этого материала, ориентируйтесь на количество опилок (понадобится 1/10 часть от взятого утеплителя).

На следующем этапе обязательно добавьте гипс, он придаст прочности теплоизоляционному материалу. Соблюдайте пропорцию 17:2:1 (опилки: известь: гипс). Добавив воды, приготовьте в меру крутой раствор.

Заполняйте ячейки постепенно, укладывая раствор небольшими порциями.

Утепление полов минеральной ватой

Убедитесь, что доски, которые предстоит обрабатывать, сухие. Если это не так, сначала тщательно их просушите.

Создайте слой гидроизоляции, затем уложите минвату, предварительно нарезав ее кусками нужных размеров. В качестве крепежных элементов применяйте нержавеющую проволоку небольшой толщины и скобы. Проволоку можно заменить пластиковой сеткой. Теплоизоляционный слой защитит от пара с помощью специальной мембраны.

Утепление пола пенофолом

Выполните монтаж утеплителя так, чтобы его отражающая сторона была направлена вниз, то есть в сторону теплого пространства.

Прикрепите утеплитель к лагам, сохраняя небольшой зазор между ним и черновой поверхностью. Закрепляйте материал рейками, набивая их в перпендикулярном направлении, или строительными скобами.

Утепление полов из подвала

Если в доме предусмотрено наличие подвала, процесс повышения теплоизоляционных свойств покрытий надо начинать именно с этого помещения, так как в нем теплопотери наиболее высокие.

Если вы хотите узнать, как утеплить пол, не вскрывая его, рассмотрите такой порядок действий:

  • подготовьте деревянные рейки небольшой толщины, надежно закрепите ими на подшивке потолка пленку, обеспечивающую пароизоляцию. Проследите, чтобы перехлест составил 10 см;
  • набивая деревянные бруски, сохраняйте между ними промежутки, соответствующие размерам плит, с помощью которых планируется производить утепление;
  • поместите в ячейки плиты утеплителя, надежно закрепите их рейками или проволочной сеткой;
  • поверх теплоизоляционного слоя прикрепите доски.

Процесс утепления пола довольно прост и может быть выполнен самостоятельно. Выбор материала остается за потребителем. Рассмотрите все представленные варианты и выберите тот, который больше всего подойдет в вашем случае.

Разновидности перекрытий

Перекрытия классифицируются по специфике применения и другим параметрам.

  • По материалам несущей основы.
  • По способу устройства.

По материалам основы перекрытия деревянные, металлические и железобетонные. Деревянные перекрытия собирают из цельного бруса и срощенной доски, если же величина пролета или нагрузка превышает допустимую, используют либо заводские двутавровые деревянные балки, либо самодельные, клееные конструкции. Что касается металла, то стальные двутавровые и железобетонные балки в частной сфере используют реже.

По способу устройства перекрытия делятся на три группы: сборные (балочные, плитные), монолитные (простые, облегченные) и сборно-монолитные. При строительстве загородных домов по каркасной технологии или срубов из бруса или бревна, перекрытия преимущественно сборные, из деревянных балок. В каменных домах плиты, железобетонный или сборный монолит в подвальном/цокольном и межэтажном перекрытиях и деревянные балки в чердачном.

Таблицы расчета перекрытий

Расчет балок перекрытия

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП «Нагрузки и воздействия»). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

Примечания:

  • Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
  • Балки серии L изготавливаются длиной до 13,5 метров.
  • Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
  • Максимальный пролет — расстояние «в свету» между соседними опорами.
  • Шаг балок — межосевое расстояние двух соседних балок.

Таблица расчета балок межэтажного и цокольного перекрытия

Расчет нагрузки 400 кг/м2 для деревянных перекрытий

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,3 0,4 0,5 0,6
240 Балка ICJ-240W 4,95 4,50 4,16 3,93
300 Балка ICJ-300W 5,80 5,35 4,96 4,70
360 Балка ICJ-360W 5,80 5,80 5,75 5,38
400 Балка ICJ-400W 5,80 5,80 5,80 5,80
240 Балка ICJ-240L 5,45 4,95 4,55 4,30
240 Балка ICJ-240L с полкой 89 мм 6,05 5,50 5,10 4,80
300 Балка ICJ-300L 6,50 5,90 5,45 5,15
300 Балка ICJ-300L с полкой 89 мм 7,20 6,55 6,10 5,75
360 Балка ICJ-360L 7,45 6,75 6,30 5,90
360 Балка ICJ-360L с полкой 89 мм 8,30 7,50 7,00 6,60
400 Балка ICJ-400L 8,10 7,35 6,80 6,40
400
Балка ICJ-400L с полкой 89 мм
9,00 8,15 7,50 7,10
460 Балка ICJ-460L 9,00 8,15 7,50 7,10
460 Балка ICJ-460L с полкой 89 мм 10,00 9,05 8,40 7,90
500 Балка ICJ-500L 9,60 8,70 8,05 7,60
500 Балка ICJ-500L с полкой 89 мм 10,60 9,60 8,95 8,40
600 Балка ICJ-600L 11,00 9,95 9,25 8,70
600 Балка ICJ-600L с полкой 89 мм 12,00 11,00 10,20 9,60

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,4
0,5
0,6 0,7 0,8
240 Балка ICJ-240W 5,65 5,52 4,95 4,68 4,50
300 Балка ICJ-300W 5,80 5,80 5,80 5,60 5,35
360 Балка ICJ-360W 5,80 5,80 5,80 5,80 5,80
400 Балка ICJ-400W
5,80
5,80 5,80 5,80 5,80
240 Балка ICJ-240L 6,20 5,80 5,45 5,15 4,95
240 Балка ICJ-240L с полкой 89 мм 6,90 6,45 6,05 5,75 5,50
300 Балка ICJ-300L 7,40 6,90 6,50 6,15 5,90
300 Балка ICJ-300L с полкой 89 мм 8,25 7,70 7,20 6,90 6,60
360 Балка ICJ-360L 8,50 7,90 7,50 7,10 6,80
360 Балка ICJ-360L с полкой 89 мм 9,45 8,80 8,30 7,90 7,55
400 Балка ICJ-400L 9,25 8,60 8,10 7,70 7,40
400 Балка ICJ-400L с полкой 89 мм 10,25 9,55 9,00 8,50 8,15
460 Балка ICJ-460L 10,25 9,55 9,00 8,50 8,15
460 Балка ICJ-460L с полкой 89 мм 11,40 10,60 10,00 9,50 9,05
500 Балка ICJ-500L 11,00 10,15 9,55 9,10 8,65
500 Балка ICJ-500L с полкой 89 мм 12,15 11,30 10,60 10,05 9,65
600 Балка ICJ-600L 12,50 11,65 11,00 10,40 9,95
600 Балка ICJ-600L с полкой 89 мм 13,30 12,90 12,15 11,55 11,05

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 250 кг/м2

с нагрузкой на перекрытие от стропильной системы

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,4 0,5 0,6 0,7 0,8
240 Балка ICJ-240W 5,25 4,95 4,60 4,35 4,15
300 Балка ICJ-300W 5,80 5,80 5,50 5,20
4,95
360 Балка ICJ-360W 5,80 5,80 5,80 5,80 5,70
400 Балка ICJ-400W 5,80 5,80 5,80 5,80 5,80
240 Балка ICJ-240L 5,77 5,36 5,04 4,79 4,58
240 Балка ICJ-240L с полкой 89 мм 6,43 5,97 5,61 5,33 5,10
300 Балка ICJ-300L 6,88 6,39 6,01 5,71 5,46
300 Балка ICJ-300L с полкой 89 мм 7,68 7,13 6,70 6,37 6,09
360 Балка ICJ-360L 7,92 7,35 6,92 6,57 6,28
360 Балка ICJ-360L с полкой 89 мм 8,80 8,17 7,69 7,31 6,99
400 Балка ICJ-400L 8,58 7,97 7,50 7,12 6,81
400 Балка ICJ-400L с полкой 89 мм 9,54 8,85 8,33 7,91 7,57
460 Балка ICJ-460L 9,54 8,85 8,33 7,91 7,57
460 Балка ICJ-460L с полкой 89 мм 10,59 9,83 9,25 8,79 8,40
500 Балка ICJ-500L 10,16 9,43 8,87 8,43 8,06
500 Балка ICJ-500L с полкой 89 мм 11,27 10,46 9,84 9,35 8,94
600 Балка ICJ-600L 11,64 10,81 10,17 9,66 9,24
600 Балка ICJ-600L с полкой 89 мм 12,89 11,97 11,26 10,70 10,23

Строительство бани.

Перекрытия бани.

Глубина заделки балки должна быть не менее 100 мм. Торец ее следует выполнять скошенным, просветы между торцом и задней стенкой гнезда —20—30 мм. Внутреннюю поверхность гнезда нужно затирать цементным раствором.



Иногда при опирании балок на стену ее требуется подрезать. Резкое изменение поперечного сечения балки может привести к ее расщеплению. Чтобы избежать этого, подрезку следует выполнять не под прямым, а под острым углом к направлению волокон. Во всех случаях длина опорной площадки подреза должна быть не более высоты сечения балки.



Щиты наката — два ряда досок из низкосортной древесины, сколоченных во взаимно перпендикулярном направлении, готовят заранее. Зазоры между ними и балками — 5—10 мм. Перед изготовлением щитов следует составить план их раскладки на перекрытии (с указанием размеров). Готовые щиты маркируют в соответствии с планом. Щит наката, уложенный на черепные бруски, нижней поверхностью должен находиться в одной плоскости с нижней поверхностью балок.



После изготовления щиты нужно антисептировать. Противопожарную обмазку наносят только на чердачном перекрытии после окончания его устройства. Для удобства сборки перекрытия щиты складывают в порядке, обратном порядку их монтажа. Пароизоляционный слой из толя или пергамина набивают на щиты наката при их изготовлении, после анти-септирования. Теплоизоляционный слой укладывают на чердачное перекрытие после завершения всех работ по устройству крыши.



Устройство перекрытий начинают с разметки положения гнезд, в которые заделываются балки на кирпичной кладке стен, выложенных до отметки низа перекрытия. Гнезда должны быть шире балок на 50—-60 мм и от наружной поверхности отделяться стенкой в четверть кирпича. После разметки выкладывают еще два ряда кладки (с учетом гнезд). Поверхность кладки, предназначенной для балок, очищают от мусора и покрывают изоляционной прокладкой из двух слоев толя, пергамена или рубероида. Работы по установке балок завершаются заделкой гнезд известковым раствором и возведением стены на 2—3 ряда кладки с таким расчетом, чтобы закрыть гнезда сверху.



УТЕПЛЕНИЕ ПОТОЛКА В ПАРНОЙ ( автор Vasya)



В утепление потолка в паровой бане лежат два основных принципа:
— само утепление, но по эффективности выше чем в сауне, с защитой от проникновения влаги в смежные помещения
— создание амортизатора и накопителя пара (влаги) под потолком



В этом сезоне столкнулся уже с тремя случаями, когда строители-устроители саун пытаются утеплить потолок по технологии саун, а в результате оказывается, что парная пар не держит. И дело не только в вентиляции, которая присутствует в парной, а именно в утеплении потолка.
Специально просмотрел ряд имеющихся у меня книг по русским баням. В самых толстых энциклопедиях, выпущенных в 2003 году, есть все, кроме утепления потолка. В трех книгах меньшего достоинства повторяется одна и таже технология, но рисунок почему то не соответствует описанию.
Вот эта технология (с моими замечаниями):
— в бревенчатых банях потолок зашивают досками, плахами и т.п (имхо, правильно, если под плахой понимать доску толщиной от 6 см),сверху наката выполняют пароизоляцию из алюминиевой фольги (прим. :вполне возможно и применить вощеную бумагу или плотный картон пропитанный олифой).
— по пароизоляции укладывают слой мятой (мягкой) глины и только после этого приступают к утеплению потолка
(вот, это только подготовительные операции по утеплению)
— утеплителем может быть любой подходящий материал — опилки (прим: лучше на глиняном растворе, дабы не дать мышам ползать), керамзит, минеральный утеплитель, земля или песок, при этом слой утеплителя должен быть не менее 15 см (прим: полностью согласен)
Особое внимание уделить проходу дымовой трубы !
Сверху по слою утеплителя делается или цементно-песчанная стяжка, если утеплитель плотный, если предполагается ходить по чердаку, то лучше уложить доски. (прим: если утеплитель минераловатный, то можно уложить сверху листы ДВП или пленку ветрозащитную а сверху доску пола второго (чердачного) этажа).

Есть еще вариант, который предлагают Соснин и Бухаркин.
Делаем такой пирог:
— сплошной потолок из шпунтованной доски 2,5 см подшивается к балка 20х20 см
— доски покрывают олифой в два слоя (прим: я бы не покрывал), что придает им влагостойкость
— сверху балок укладывают доски со специальными щелями (прим: влажностный зазор при намокании паром)
— сверху наклеивают полиэтиленовую пленку или рубероид (прим: лучше армированную фольгу)
— завершает все утепляющая засыпка из песка или шлака толщиной в 20 см.

Лично у меня сделано так:
— по потолочным балкам снизу подшита необразная доска 5 см
— вдоль балки со стороны парной эти доски держит еще одна доска 5 см на глухарях
— потолок парной выполнен из осиновой вагонки по доске поддержки с воздушным зазором
— сверху по доскам уложен слой пароизоляции из картона
— по картону слой глины 2-3 см с опилками
— затем 15 см утеплителя на основе базальта плотностью 125
— на утеплитель пленка ветрозащитная
— по верху балок (как раз толщины хватило) доски чердака

Сосед сделал немного по другому:
— весь потолок в парной выполнен накатом из бревна 12-15 см
— снизу по выравнивающей обрешетке подшит чистовой потолок
— сверху по пароизоляции из пергамина слой песка 20 см

Вот такие конструкции потолка считаю наиболее подходят для работы в условиях паровой бани.
Если хотите что бы баня держала пар, то уделите особое внимание утеплению потолка, основываясь на физике пара (воды), и учитывая, что паровая баня — это баня конденсационного типа.

классификация, расчет и особенности проведения ремонтных работ. Подъём провисших потолочных балок Видео – Черновой пол из ОСП

Как усилить деревянные балки перекрытия

Экология потребления. Усадьба: Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.​​​​​​​

Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.

Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

  • естественный износ правильно установленного изделия;
  • повреждение балки вследствие ошибок при изготовлении и монтаже;
  • изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

  • применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
  • использование слишком тонкого бруса, что приводит к вибрации балок;
  • слишком большие пролёты между балками;
  • сборка балок из нескольких частей.

Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Армирование балок углеволокном

Помимо традиционных технологий при укреплении балок достаточно широко применяются инновационные решения, одним из которых является армирование конструкций углепластиками. Внимание: такой метод является единственно возможным способом укрепить балки в случае, если ввиду крайней стеснённости помещений или по каким-то другим причинам наращивание сечения конструкций невозможно или крайне затруднительно.

Несомненное преимущество укрепляющих элементов из углеволокна — это отсутствие необходимости оперировать с габаритными и тяжёлыми металлическими или деревянными компонентами, а также минимальная трудоёмкость работы в целом. Современные углепластики, как и любые композитные материалы, характеризуются большой прочностью и малым весом. Укрепляющие элементы из углеволокна прекрасно справляются со значительными механическими нагрузками. Они выпускаются в разных модификациях — в виде лент, ткани, нитей, пластин или листов.

Армирование балки композитами осуществляется путём наклеивания на неё углеволокна в несколько слоёв. Прикрепляемые слои углепластика прикладываются к поверхности балки друг над другом и по всей её длине. Края наклеенных полос нужно перекрыть поперечными слоями. Наклеивание армирующих компонентов производится до тех пор, пока усиленная балка не станет достаточно жёсткой для того, чтобы противостоять нагрузкам. Монтаж осуществляется с применением эпоксидного клея. После застывания слой по прочностным характеристикам иногда не уступает металлу.

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

выравнивание балок перекрытий Видео

2 г. назад

Группа вконтакте https://vk.com/club60036314, добавляйтесь;) Технология выравнивания пола по деревянным балкам с помощь…

1 г. назад

Балки перекрытия.Исправляем ошибки,усиливая балки.Изначально дом планировался одноэтажным,но потом решил…

1 г. назад

В этом ролике Владимир рассказывает и показывает как усилить перекрытие второго этажа при строительстве…

2 г. назад

Вариант выравнивания, когда лаги невозможно снять или они настолько кривые во всех плоскостях, что подклад…

1 г. назад

Мои сайты:http://rem-kwart.com/ и http://remkwartotdelka.ru/ Калейдоскоп позитива: …

4 г. назад

Музыкальные треки в ролике: Clinton Shorter — Pompeii (OST-HD_ Pompeii _ Помпеи) D. Ramirez & Mark Knight — System (Original Mix) На нашем канале…

5 г. назад

По бокам должны быть четко выставленные ровные направляющие. Рабочий процесс не заснял было много пыли.

1 г. назад

Отвечаем на поступивший вопрос по поводу шумоизоляции между 1 и 2 этажом. Откуда возникает проблема и как…

1 г. назад

Другие видео на тему строительства деревянного дома: Окосячка сложных проемов — https://youtu.be/hCnqfR1lzaw Подробно…

3 г. назад

Рассказ о том какую ошибку мы допустили при изготовлении деревянных потолочных перекрытий в доме. Мы ошибл…

4 г. назад

2 г. назад

За 80 лет пол в доме «слегка» просел. Перепад высоты от самой высокой точки до самой низкой — 7см. Возник вопрос…

2 г. назад

В ролике показано, как легко, используя опалубочные щиты от фабрики лестниц Столярыч. Технология проверена…

3 г. назад

Основной ошибкой монтажа перекрытий в деревянных домах является звукоизоляция минеральной ватой. Во-первы…

12 мес. назад

Приобретение технической документации — https://vk. com/doma_na_pechi.

4 г. назад

Строительство и ремонт. Наружное утепление стен фасадов пенопластом в Донецке и области на сайте http://bautherm.co…

videosmotret.ru

www.postroj-dom.ru

Ответы на часто задаваемые вопросы

Иногда, в результате того, что было выбрано неправильное сечение деревянной балки случается образование ее прогиба. Такое может произойти, и когда в ней в этом месте был каккой-то внутренний дефект, снижающий ее прочность или же на ней был установлен поддерживающий элемент крыши (стояк, упор, раскос), установка которого также не была учтена при выборе сечения. Что же можно сделать в этом случае? Особенно, когда крыша уже сооружена и заменить балку другой нет возможности.

Как вариант можно выполнить выравнивание балок перекрытия металлическими уголками или полосой. Для этого необходимо установить под проблемной балкой домкрат и приподнять ее в месте прогиба, так чтобы, чтобы оно оказалось несколько выше горизонтального уровня (1-2 см). Для контроля, рядом можно натянуть горизонтально шнур и ориентироваться на него.

После того, как место прогиба будет приподнято по ее бокам закрепляются металлические уголки 75х75-50 мм или стальные полосы 5х75 мм, в которых предварительно проделаны отверстия под болты Ø 12 мм. При небольшом прогибе перекрытия их можно закрепить с помощью болтов соответствующей длины горизонтально с двух сторон. Если прогиб значительный можно их закрепить по диагонали, с подъемом к середине балки.

После того, как металлические уголки или полосы надежно закреплены с помощью болтов, можно убрать домкрат.

Рис.1 Выравнивание деревянной балки: 1 — балка; 2 — металлический уголок или полоса; 3 — болт; 4 — домкрат; 5 — горизонтальный уровень (шнур).

Кроме этого, если над прогнутой балкой расположено нежилое чердачное помещение, можно ее выровнять также с помощью дополнительной балки. Она может быть уложена перпендикулярно к той, которая требует выравнивания или вдоль и рядом с ней. В том и другом случае, место прогиба также приподнимается с помощью домкрата, после чего балки крепятся между собой хомутами или с помощью тех же уголков или полосы и болтовых соединений. После этого домкрат убирается.

www.postroj-dom.ru

Ответы на часто задаваемые вопросы

Иногда, в результате того, что было выбрано неправильное сечение деревянной балки случается образование ее прогиба. Такое может произойти, и когда в ней в этом месте был каккой-то внутренний дефект, снижающий ее прочность или же на ней был установлен поддерживающий элемент крыши (стояк, упор, раскос), установка которого также не была учтена при выборе сечения. Что же можно сделать в этом случае? Особенно, когда крыша уже сооружена и заменить балку другой нет возможности.

Как вариант можно выполнить выравнивание балок перекрытия металлическими уголками или полосой. Для этого необходимо установить под проблемной балкой домкрат и приподнять ее в месте прогиба, так чтобы, чтобы оно оказалось несколько выше горизонтального уровня (1-2 см). Для контроля, рядом можно натянуть горизонтально шнур и ориентироваться на него.

После того, как место прогиба будет приподнято по ее бокам закрепляются металлические уголки 75х75-50 мм или стальные полосы 5х75 мм, в которых предварительно проделаны отверстия под болты Ø 12 мм. При небольшом прогибе перекрытия их можно закрепить с помощью болтов соответствующей длины горизонтально с двух сторон. Если прогиб значительный можно их закрепить по диагонали, с подъемом к середине балки.

После того, как металлические уголки или полосы надежно закреплены с помощью болтов, можно убрать домкрат.

Рис.1 Выравнивание деревянной балки: 1 — балка; 2 — металлический уголок или полоса; 3 — болт; 4 — домкрат; 5 — горизонтальный уровень (шнур).

Кроме этого, если над прогнутой балкой расположено нежилое чердачное помещение, можно ее выровнять также с помощью дополнительной балки. Она может быть уложена перпендикулярно к той, которая требует выравнивания или вдоль и рядом с ней. В том и другом случае, место прогиба также приподнимается с помощью домкрата, после чего балки крепятся между собой хомутами или с помощью тех же уголков или полосы и болтовых соединений. После этого домкрат убирается.

www.postroj-dom.ru

: Деревянный дом:: BlogStroiki

Вопрос: Во время постройки дома из бруса, рабочие занесли на второй этаж половые доски, Сложили их посреди комнаты, ширина которой 4 метра. Доски пролежали зиму. Сейчас увидели, что балки перекрытия второго этажа прогнулись, прогиб существенный. Хотели поставить домкраты-компенсаторы усадки бруса. Приподнимать балки снизу и оставить на какой-нибудь срок. Поможет ли это? Не знаем с чего начинать.Подскажите, пожалуйста, как правильно поступить и как установить домкраты, если в них есть необходимость? И на какой срок? И реально ли решить эту проблему?

Ответ: Плохо,что вы не указали какие балки перекрытия вы уложили и с каким шагом, что бы выяснить на какую максимальную нагрузку рассчитаны ваши балки и сделать правильные выводы о их надежности. И какой прогиб вы считаете «существенным»?Пролет перекрытия в 4 метра должен выдерживать совокупную нагрузку 400 кг. на м2, неужели половые доски своим весом привели к прогибу балок? Возможно там была еще какая то активная нагрузка? Ладно, что случилось то случилось. Ищем выход с создавшейся ситуации.

Однозначно балки надо поднимать и усиливать их несущую способность. Поднимать их можно с помощью винтовых строительных домкратов или просто с помощью вертикальных брусьев, по длине немного превышающих расстояние от пола до потолочной балки. Вопрос по полу –если пол деревянный по лагам, то возникает проблема с установкой домкратов-поднимая балки потолка вы прогибаете лаги пола. В таком случае надо искать рельс или двутавр и укладывать его концами непосредственно на фундамент и только после этого можно устанавливать домкраты или подпорные балки.

А теперь рассмотрим, как можно выровнять и усилить балки перекрытия. С помощью «сэндвича»-берем металлические полосы шириной равной высоте ваших балок и толщиной 3-4 мм. На 4 метра пролета достаточно двух метровой длины и после поднятия балки на первоначальный уровень прикладываем полосы с двух сторон балки, просверливаем и стягиваем «сэндвич» болтами. Болты устанавливаем через 50 см погонной длины пластин. И так с помощью пластин усиливаем по очереди все потолочные балки. Вместо металлических полос можно прикрепить с помощью шурупов или шпилек к балке брус такого же сечения как и балки,длиной 2.5-3.0 метра.

Второй способ. Укладываем дополнительно четыре усиленные потолочные балки 15х15 см или 15х20 см, две из них укладываем в месте наибольшего прогиба(см.рис.1.) . Перпендикулярно, по длинному размеру помещения, укладываем поперечную балку, с опиранием ее на несущие стены. С помощью стяжных болтов подтягиваем провисшие балки к поперечной балке.

Такую же балку можно установить и с внутренней стороны комнаты, красиво ее оформив, тем более, что у вас деревянный дом. Удачи.

Рис.1Усиливаем потолочные балки. 1. потолочная балка; 2. дополнительная потолочная балка; 3. поперечная балка;

blogstroiki.ru

Перекрытия по деревянным балкам

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

stroim-svoi-dom.ru


Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта сайт

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.


Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.


На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля


Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Черновые полы по деревянным балкам – широко используемые архитектурные элементы строительства зданий. В зависимости от конкретного места размещения и особенностей зданий, выполняют различные функции и отличаются технологией обустройства.

Черновые полы используются в следующих целях.


Технология изготовления черновых полов во многом зависит от их конкретного назначения.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкцииКраткие характеристики

Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.

Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.

Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Нужно иметь в виду, что крепление черновых полов на черепном брусе уменьшает толщину утеплительного слоя. Если ширина балок или лаг менее 15 см, то использовать такой вариант нежелательно. Дело в том, что рекомендованная минимальная толщина утеплителя более 10 см, при уменьшении этого показателя значительно снижается эффективность утепления.

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элементаНазначение и описание

Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.

Размер — примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.

Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Черновой пол в срубе по балкам

Балки должны тщательно пропитываться антисептиком, желательно не менее двух раз. Торцы могут лежать на ленточном фундаменте или брусе, между бетоном и деревянными конструкциями обязательно укладываются два слоя гидроизоляции из рубероида. Верхняя и нижняя плоскости балок стесаны топором, боковые поверхности ошкурены. Черновой пол будет изготавливаться из листов влагостойкого ОСП толщиной примерно 1 см. Имейте в виду, что окончательную толщину плиты следует подбирать с учетом расстояния между балками. Главный критерий выбора – листы не должны прогибаться под собственным весом. Можно использовать и более дешевые материалы: необрезные ошкуренные доски третьего сорта, бывшие в употреблении пиломатериалы, куски фанеры и т. д.

Практический совет! Если планируется утепление пола, то рекомендуется расстояние между балками выдерживать в пределах 55 см. Дело в том, что прессованная или рулонная вата имеет стандартную ширину 60 см, за счет такого расстояния между балками утеплитель будет плотно прижиматься к боковым поверхностям, а это намного повышает эффективность утепления. Кроме того, минеральную вату не придется резать, что позволяет ускорить строительные работы и свести к минимуму количество непродуктивных потерь дорогостоящего материала.

Шаг 1. Установите балки на место на заданном расстоянии, проверьте положение верхних поверхностей — все они должны лежать на одном уровне. Для проверки лучше пользоваться веревкой. Натяните ее между двумя крайними балками и все остальные подгоняйте по этому уровню. Для подгонки лучше стесывать лишнюю высоту, если это делать трудно, то можно пользоваться подкладками. Профессиональные строители не рекомендуют подкладывать деревянные клинья, со временем они дадут усадку. Намного лучше применять пластиковые или металлические. Уровнем проверяйте горизонтальность положения балок.

Шаг 2. Снимите балку, открутите от угольника. В дальнейшем элемент надо устанавливать на то же самое место, в противном случае может нарушиться линейность чистового пола, при ходьбе появятся неприятные скрипы. Переверните ее нижней плоскостью кверху, положите на свободное место на фундаменте.

Шаг 3. Из плит ОСП нарежьте полосы шириной на 5–6 см больше, чем ширина нижней части балки. Длина не имеет значения, при необходимости полосы можно стыковать.

Практический совет! В целях экономии материала в нижней части бруса можно прикручивать не сплошные полосы, в квадраты. Расстояние между ними 30–50 см. Черновой пол не несет никакой нагрузки, масса утеплителей ничтожно мала, нет надобности делать прочные полки для установки чернового пола.

Внизу поперек балок набиваются брусья — один из возможных вариантов

Шаг 4. При помощи электрической дрели или шуруповерта закрепите полосы к балке. Используйте саморезы, длина которых должна минимум на одну треть превышать толщину плиты ОСП. В противном случае фиксация будет непрочной. Вместо саморезов можно использовать обыкновенные гвозди соответствующих размеров.

Шаг 5. Аналогичным способом поступайте со всеми оставшимися балками. По очереди откручивайте их, фиксируйте полосы ОСП и устанавливайте на прежнее место.

Шаг 6. Разрежьте плиты ОСП под ширину чернового пола. Если у вас точно выдержаны расстояния между балками, то можно сразу заготовить все элементы. Если по каким-либо причинам расстояния между брусами неодинаковые, то отмерять придется каждую полосу отдельно.

Шаг 7. Уложите листы на полки. Не нужно добиваться полного отсутствия зазоров, черновой пол под утеплитель не требует точного соблюдения размеров.

Практический совет! Для облегчения работы отрезайте листы на 1–2 см уже, чем расстояния между полками. Дело в том, что балка по бокам имеет выпуклости, сужающие просвет, за счет небольшого уменьшения ширины листов их намного проще устанавливать на место. Еще один плюс уменьшения ширины – появляется компенсирующий зазор. Плиты ОСП во время изменения показателей относительной влажности довольно значительно изменяют линейные размеры. Если компенсирующие зазоры отсутствуют, то листы могут вспучиваться. Для чернового пола это не критично, но вспучивание указывает на низкую квалификацию строителей.

Шаг 8. Для уменьшения теплопотери можно все щели задуть монтажной пеной.

На этом изготовление чернового пола закончено, можно начинать укладку утеплителя. Как это делать?

Шаг 1. Положите на балки и черновой пол пароизоляцию, не очень натягивайте ее, крепите к дереву степлером. Для пароизоляции можно применять дорогие современные нетканые материалы или обыкновенную дешевую полиэтиленовую пленку. По эффективности разницы нет, а цена может отличаться на порядок. Пароизоляция – обязательный элемент, не пренебрегайте этим. Дело в том, что минеральная вата крайне негативно реагирует на повышение влажности. При увеличении показателя теплопроводность возрастает в геометрической прогрессии, что резко понижает эффективность теплоизоляции. Еще один эксплуатационный недостаток – материал долго сохнет. Это значит, что влажная вата будет иметь длительный контакт с деревянными конструкциями. Такие неблагоприятные условия значительно сокращают срок эксплуатации пиломатериалов.

Важно! Никогда не храните утеплитель на открытых площадках. При подозрении о повышенной влажности тщательно просушите материал, используйте только сухую вату.

Шаг 2. Уложите на черновой пол первый слой минеральной ваты толщиной 5 см. Плотно сжимайте края, не допускайте образования щелей. Прессованная минеральная вата немного сжимается и обладает упругостью, что позволяет ей занимать самое удобное место.

Шаг 3. Второй слой утеплителя укладывайте со смещением швов. Для этого первым положите отрезок, оставшийся от последнего куска прессованной минеральной ваты. По такому же алгоритму утеплите всю площадь чернового пола. Толщина утепления пола для северных регионов страны должна быть не менее 15 см, для средней климатической зоны достаточно 10 см.

Практическая рекомендация! Не стоит утеплять пол одним тонким слоем минеральной ваты, толщина 5 см почти не оказывает эффекта теплосбережения. Тем более на первом этаже, где есть постоянная естественная вентиляция и тепло из помещений быстро удаляется.

Шаг 4. Накройте утеплитель гидроизоляцией. Для этого можно применять любые специальные материалы. Гидрозащита фиксируется степлером, ширина нахлестов — не менее 10 см, торцы материала герметично заклеиваются скотчем.

Шаг 5. Поверх гидроизоляционной мембраны на лаги прибейте рейки 20×30 или оставшиеся полосы из ОСП. Рейки обеспечат вентиляцию чистового пола и не допустят появления плесени под ним.

Подполье обязательно должно иметь вентиляционные отверстия, обеспечивающие многократный обмен воздуха. Не забывайте отверстия закрывать металлическими решетками, предохраняющими подполье от проникновения грызунов. Современная минеральная вата имеет очень тонкие волокна, грызуны без проблем делают в ней проходы и обустраивают гнезда. Как следствие — не только ухудшаются показатели теплозащиты, но и в помещениях появляются мыши.

На этом черный пол полностью готов, можно начинать настилать доски чистового пола.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Важно! При выполнении дальнейших работ на чердаке для ходьбы сделайте специальные проходы, положите в этих местах длинные доски. Для повышения безопасности рекомендуется их временно зафиксировать. Доски несколько усложнят процесс укладки утеплителя, зато минимизируют риски возникновения неприятных ситуаций.

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия. Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать.

Важно! При укладывании рулонной минваты не допускайте резких перегибов – в этих местах значительно уменьшается толщина утеплителя, образуется мостик холода. И еще один совет. Не придавливайте сильно вату, не уменьшайте искусственно ее толщину. В отличие от прессованной, рулонная не выдерживает никаких нагрузок.

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

  1. Твердость . Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
  2. Влажность . Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
  3. Ровность . Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат. Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы. Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов. Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

На заметку! Деревянные балки должны иметь возможность немного двигаться, никогда не фиксируйте их в неподвижном состоянии. Сегодня в продаже имеются специальные металлические упоры, позволяющие торцам передвигаться по длине.

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

Видео – Черновой пол из ОСП

Все фото из статьи

Повсеместно растет количество новых деревянных домов, но наряду с этими строениями есть немало старых объектов, также возведённых с использованием пиломатериалов. И разумеется, многие владельцы старых коттеджей и дач рано или поздно задаются вопросом, как заменить балку в деревянном доме.

Несущие балки представляют собой брусья с прямоугольным, реже круглым сечением. Для обеспечения продолжительной эксплуатации эти конструкционные элементы обрабатываются пропитками глубокого проникновения укрепляющего и обеззараживающего действия.

Балки применяются для строительства пола, где они используются в качестве лаг, для строительства межэтажных перекрытий и для изготовления стропильной системы.

Выбор древесины для использования в строительстве неслучаен, так как цена пиломатериалов по-прежнему доступнее стоимости металлоконструкций при меньшем весе и сопоставимой прочности. Но, наряду с множеством очевидных преимуществ, пиломатериалам характерен ряд недостатков, из-за которых лаги с течением времени утрачивают первоначальные эксплуатационные качества и нуждаются в ремонте.

В этой статье мы рассмотрим основные характеристики балок и особенности их применения. Кроме того, мы расскажем о требованиях, предъявляемых к деревянным перекрытиям и том как правильно рассчитать параметры балок, чтобы этим требованиям соответствовать.

Требования, предъявляемые к деревянным перекрытиям

Материалы, используемые для строительства перекрытий, должны характеризоваться рядом качеств, среди которых отметим следующее:

  • Устойчивость к механическим нагрузкам, так как перекрытия должны быть прочными и при этом выдерживать как переменные, так и постоянные нагрузки при этом не деформируясь.
  • Жесткость и, как следствие, сопротивляемость к изгибу. Такое качество особенно актуально применительно к пиломатериалам, используемым для устройства пола.
  • Устойчивость к влажности и температурным перепадам. Это важное свойство, которое определяет долговечность эксплуатации перекрытия. Если же балки не отличаются данными качествами, то вероятнее всего они через некоторое время начнут гнить, что ускорит их разрушение.
  • Устойчивость к воздействию биологических факторов. Если пиломатериалы будут устойчивы к нашествию жука-короеда и к прочим микроорганизмам, конструкция перекрытий долгое время не будет нуждаться в ремонте.

Итак, мы выяснили, какие требования предъявляются к подбору материала для изготовления элементов в конструкции перекрытий. Осталось определиться с тем, какая древесина подходит для этих целей.

При производстве несущих балок принято использовать древесину хвойных пород. Такой материал отличается более высокой прочностью на изгиб в сравнении с пиломатериалами, изготовленными из лиственных пород.

С техническими характеристиками древесины вы сможете ознакомиться в следующей таблице.

Независимо от того из каких пиломатериалов изготовлено перекрытие, несущая балка должна быть сухой и плотной. Эти качества несложно проверить — ударьте по заготовке обухом топора и прислушайтесь, если звук звонкий, то это то что нам нужно, если звук глухой, то пиломатериалы нужно еще подсушить.

Важно: На этапе заготовки древесины обратите внимание на наличие повреждений, нанесенных жуком-короедом.
Как правило, это небольшие (до 2 мм в диаметре) отверстия, расположенные небольшими скоплениями.
Если такие дефекты древесины есть, от приобретения этих пиломатериалов следует отказаться, так как вывести жука будет очень непросто.

Классификация

Несущие балки, в соответствии с конфигурацией, подразделяются на следующие категории:

  1. Цельномассивные модификации изготавливаются из массива твердых пород преимущественно хвойных, реже лиственных деревьев.

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2) с временной (эксплуатационно й) нагрузкой (200 кг/м 2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Все, что вам нужно знать о балках из искусственного дерева | Клинт МакГилл

Время вопросов и ответов!

В компании Old World Traditions мы получаем много одних и тех же вопросов от наших клиентов, поэтому мы подумали, что было бы полезно ответить на некоторые из них здесь:

Из чего сделаны балки?

Полиуретан. Думайте об этом как о пеноматериале высокой плотности. Некоторым кажется, что они сделаны из пенополистирола, как и ваша повседневная чашка из Burger King, но это не так.Балки имеют плотность, близкую к более светлой древесине, например, сосне.

Какой размер мне использовать?

Здесь нет правила, которому вы должны следовать, но вы хотите, чтобы балки выглядели несущими.

Это означает, что балки 4 × 6 на 20-футовом потолке будут выглядеть некорректно. То же самое касается балки 14 × 16 на потолке 10 футов.

Наши рекомендации:

Высота потолков 8′-10 ′: от 6 × 4 до 8 × 8

Потолки 10′-12 ′: от 8 × 6 до 8 × 10

12 ′ — 20 ′ + потолки: 8 × От 10 до 12 × 15 и выше.

При выборе пары размеров вы можете отрегулировать количество необходимых балок (скажем, четыре пролета меньшей балки против пяти пролетов большей балки).

Или, если сомневаетесь, можете выбрать 8 × 6 или 8 × 10. Людям это нравится, и они могут работать где угодно.

Как далеко мне следует разнести балки?

Опять же, нет закона, которому вы должны следовать, но типичные интервалы варьируются между 3 ‘- 6′ друг от друга, с большей частью примерно 4’-5 ‘.

Вы хотите, чтобы они выглядели функционально, поэтому большее расстояние подходит для больших лучей, тогда как меньшие лучи должны располагаться ближе друг к другу.

Я большой поклонник симметрии, поэтому мне нравится начинать с середины комнаты (или с главной точки фокуса) и работать в направлении наружу.

Если у вас есть потолочный вентилятор в центре комнаты, вы можете поставить балку на конце каждой лопасти вентилятора и соответственно выйти наружу.

Если вы натолкнетесь на вентиляционное отверстие / свет на этом расстоянии, вы можете протискиваться и выходить оттуда, пока не найдете своего победителя — ваш потолок часто будет определять расстояние для вас.

Могу ли я получить балку для обертывания существующей балки?

Ага, конечно можно. Если вы можете указать размеры балки, которую необходимо обернуть, мы можем либо найти балку стандартного размера, которая будет ее обертывать, либо мы можем пойти по индивидуальному маршруту, чтобы обеспечить надлежащий зазор.

Как устанавливаются балки из искусственного дерева?

Это просто.

  1. Прикрепите блокировку к потолку
  2. Балки скользят по блокировке
  3. Вкрутите боковую часть балки в блокирующий элемент
  4. Нанесите замазку на маленькую головку винта
  5. Сделайте свою потрясающую комнату

* Подробные сведения см. В разделе, посвященном установке видеоурок *

Доступны ли эти балки с классом огнестойкости?

Практически все текстуры доступны в огнестойкой пене.

Мы часто сталкиваемся с этим требованием в крупных коммерческих проектах.

Если у вас есть проект, который требует материалов с огнестойкостью, мы можем выслать вам информацию об испытаниях.

Примечание. Вы ДОЛЖНЫ проконсультироваться с местным начальником округа / пожарным начальником / главнокомандующим, чтобы убедиться, что этот материал соответствует требованиям. Везде есть свои различия (я смотрю на вас, Калифорния!).

Как ваши цены?

В Old World Traditions мы предлагаем очень конкурентоспособные цены.Посмотрите в Интернете, и вы увидите.

Я не могу гарантировать, что вы не сможете найти в Интернете кого-то, кто захочет снизить цены, чтобы сэкономить вам 10 долларов, но я могу гарантировать вам, что мы предложим вам очень справедливую цену и будем хорошо относиться к вам.

Плюс, если вы выберете другую компанию, вы нас не поймете, и мы лучшие. И это как будто мой отец учил меня: «Будьте осторожны, когда идете на охоту за самым дешевым вариантом в мире, вы можете просто его найти».

Могу я найти подходящую каминную полку?

Практически для всех текстур мы можем сделать каминные полы в тон.

Загорится ли каминная полка?

Нет, все хорошо. Потребовалось бы пламя, вырвавшееся из топки и непосредственное соприкосновение с каминной полкой в ​​течение некоторого времени, чтобы оно загорелось. Обычно каминную полку нужно бросить в огонь, чтобы она загорелась. Это безопасный продукт.

Я хочу поставить свой большой телевизор с плоским экраном на каминную полку, это хорошая идея?

Нет, плохая идея. Камины чисто декоративные, и следует избегать всего, что выходит за рамки обычных вещей (рамы для картин, подсвечники и т. Д.).В этом вопросе правила здравого смысла.

У меня остались вопросы, на которые вы не ответили! Что теперь!?

Хорошо, извините за это! Посетите наш веб-сайт, и вы увидите нашу контактную информацию там, где вы можете связаться с нами: www.owtraditions.com.

Потолочные балки и балки | СТРОЙКА

Потолки в большинстве современных домов используют деревянные балки и балки.

Что такое потолочные балки и балки?

При обычной конструкции с легким каркасом и с обычным каркасом крыши потолок строится с использованием деревянных балок и балок, проходящих по длине и ширине потолка.Другие материалы, такие как металл и бетон, также могут быть задействованы при изготовлении потолка. Балки и балки создают потолок комнаты и поддерживают облицовку потолка (видимую часть). Балки потолка также помогают закрепить стены, чтобы предотвратить их обрушение внутрь или наружу, а также помогают удерживать крышу в вертикальном положении.

Как устроены потолки из балок и балок?

Изготовление потолочных балок — это часть общего процесса построения каркаса вашего дома.После того, как настенный каркас поднялся, можно ставить балки потолка. Балки проходят горизонтально между противоположными стенами и крепятся к вершинам стен стеновой пластиной. Строительные нормы и правила определяют, сколько балок необходимо установить, расстояние между ними и какой толщины они должны быть. После того, как балки построены, устанавливаются другие балки, которые помогают поддерживать стены и крышу вашего дома.

Чем отличаются потолки с балками?

Обычные потолки каркасного типа обычно строятся с использованием трех основных компонентов.Это:

  • Балки — это горизонтальные элементы, которые проходят от стены к стене.
  • Подвесные балки — Они проходят перпендикулярно по верхней части балок, чтобы соединить их вместе.
  • Распорки — Они устанавливаются между балками для поддержки подкосов крыши.

Чем они облачены внутри домов?

Обычно потолочные балки и балки облицовываются гипсокартоном, чтобы создать плоскую поверхность для вашего потолка.Для облицовки балок и балок также можно использовать другие материалы, в том числе металл и дерево. Существует множество вариантов отделки потолка и облицовки.

Какова несущая способность потолочных балок?

Если у вас нет плоской крыши, потолочные балки и подвесные балки должны поддерживать только потолок. Они не выдержат нагрузку на скатную крышу — в этом роль подкосных балок.

Преимущества

  • Стандартный процесс кадрирования с небольшими сюрпризами
  • Сравнительно дешево
  • Варианты будущей модификации

Недостатки

  • Отсутствие индивидуального характера
  • Потенциально безвкусная отделка потолка

Организация гаражей? Найдите стенные стойки и потолочные балки в первую очередь

Пытаетесь повесить что-нибудь на стену и потолок гаража? Конечно, вам нужно будет найти стойку (но не высокий, темный и красивый тип) и балку, чтобы вы могли надежно прикрепить все, что вам нужно, к потолку или стене.Не стоит ставить настенную полку, которая просто испортит вашу стену, потому что она тяжелая и в ней нет ничего твердого, чтобы прикрепить крепеж.

Но что это за шпильки и балки? Стеновые стойки представляют собой вертикальные доски размером два на четыре (2 X 4) или два на шесть (2 X 6), которые служат каркасом в вашем доме, поддерживая стены; в то время как потолочные балки представляют собой горизонтальные доски, которые обеспечивают структуру для фиксации потолка. Эти стойки и потолочные балки обычно располагаются на расстоянии от 16 до 24 дюймов друг от друга.Так что, как только вы найдете один, вам будет намного проще найти другие стойки и балки.

Супер простой способ найти стойку стены без использования электрического устройства поиска стоек

Несмотря на то, что эти гвоздики играют очень важную роль в строительстве и декорировании домов, их гораздо труднее найти, чем вы думаете. Это правда, что вам просто нужно найти одну шпильку, тогда вы сможете найти их все с помощью строительного счетчика или рулетки, но найти первую очень сложно. Вот несколько советов, как найти первую стойку на стене.

  1. Найдите электрические розетки и выключатели света

В большинстве случаев электрические розетки и выключатели прикрепляются к шпильке. Выключите питание, снимите крышку переключателя и загляните внутрь, чтобы увидеть вертикальную шпильку. Как только вы их заметите, будет легче найти остальную часть стойки на стене. Просто отмерьте от 16 до 24 дюймов от первой увиденной шпильки. Если вы вешаете раму или зеркало, вы можете измерять расстояние от электрических розеток вверх, потому что эти стойки проложены от потолка до пола.

Вы также можете нанести световую маркировку на стену, чтобы вам было легче найти стойку в следующий раз, когда вы планируете украсить или переставить мебель в своем доме.

  1. Окна крепятся на шпильку

Каждое окно прикреплено к стойке с каждой стороны. В зависимости от отделки окна также трудно приблизительно определить, где находятся края стойки. Но всегда не забывайте дважды проверять, нашли ли вы уже гвоздь с помощью других методов, прежде чем прибивать стену, потому что это может привести к повреждению.

  1. Используйте тест на детонацию

Еще один эффективный метод — услышать разницу в звуке при ударе по стене. Нажатие на место, где находится гвоздь, будет производить твердый звук, в то время как любое место без него будет издавать глухой звук. Вам просто нужно знать, как различать каждый звук, чтобы эффективно находить стержень.

Отметьте первый твердый звук, который вы услышите, затем с помощью рулетки найдите все остальные шпильки. Дважды проверьте это, нажав на стены.

  1. Вешалка для одежды

Удивлен? Да, вы также можете использовать вешалку для одежды в качестве прибора для поиска проволоки . Просто сделайте вешалку для одежды под прямым углом, затем вставьте одну сторону проволоки в стену и закрутите проволоку по кругу. Обратите внимание, что где бы ни соприкасалась проволока, у вас всегда будет шпилька.

Используя вышеупомянутые методы, вы наверняка найдете гвоздики, не прибегая к использованию гвоздей или сверл, которые иногда оставляют на стене неизгладимые следы.Теперь вы можете легко украсить свой дом и гараж так, как вам нравится.

Как насчет потолочных балок?

Найти потолочные балки гораздо проще, чем найти каркас стены. Балки потолка — это горизонтальный элемент вашей крыши, который чрезвычайно важен для структурной целостности вашего дома. В доме есть два типа балок: скрытые балки потолка и открытые балки потолка.

Скрытые потолочные балки являются стандартом для большинства домов, используются только в практических целях и закрываются потолочными досками.Кроме того, он всегда хорошо смотрится независимо от того, какой у вас дом. Обычно они скрывают электропроводку вашего дома.

С другой стороны, открытые потолочные балки предназначены для тех, кто любит деревенскую атмосферу в своем доме. Они используются, чтобы иметь эстетически приятную крышу. Если все сделано правильно, эти балки могут придать дому красивый вид и сложность.

Как и шпильки, стандартное расстояние между балками составляет от 16 до 24 дюймов. Найти эти потолочные балки можно одним простым способом — в технике фонарика.

Шаг 1: Встаньте на лестницу и держите фонарик под тупым углом. Ваш свет должен идти почти горизонтально к потолочным доскам. Вы должны обращать внимание на ямочки на лакокрасочном покрытии, потому что это гвоздь, которым потолочная доска крепится к балке.

Шаг 2: Измерьте пространство рулеткой. Если вы не уверены, нашли ли вы другую балку, слегка забейте в нее гвоздь, и, если сопротивление велико, вы нашли свою следующую балку. Если нет, попробуйте еще раз, измерив 24 дюйма, и там может быть ваша балка.

Если вы не хотите использовать технику фонарика, вы также можете использовать свой настенный прибор для поиска балок. Но сначала вам нужно откалибровать свой поисковик, чтобы он точно определил местонахождение балок потолка.

Так как вы узнали, где находятся стенные стойки и балки потолка, вы можете приступить к обустройству и декорированию гаража в вашем доме.

Увеличьте пространство в гараже и начните упорядочивать его

Есть много способов увеличить пространство в гараже.Выясните, с чего вы хотите начать свой организационный проект и какие инструменты вам понадобятся. Вы также можете поискать в Интернете советы по использованию различных видов полок, которые, несомненно, преобразят внешний вид вашего гаража.

Прикрепите гаражные полки в стенах вашего гаража

Гаражные полки используются для того, чтобы у вас на стенах было больше места для хранения всех предметов, которыми вы пользуетесь каждый день.Преобразите свой гараж, добавив полки, чтобы упорядочить свои вещи.

С помощью этих настенных полок вы можете разместить свои вещи в гараже. Вы даже можете максимизировать свои стены, стратегически собрав полки. Прикрепите одну полку для вещей и инструментов, которые вы всегда используете в доме; добавьте еще один для тех, которые вы не всегда используете; добавьте еще одну для другой эстетики, которую хотите в своем гараже.

Положите подвесное гаражное хранилище в своем гараже для прачечных

Эти подвесные гаражи для хранения используются для максимизации служебного пространства и идеально подходят для вещей, которыми вы не пользуетесь регулярно.Вы можете использовать это хранилище для стирки мусорных баков и других принадлежностей.

Помимо хранения инструментов для стирки на верхних стеллажах, вы также можете использовать эти стеллажи как потолочные стеллажи для стирки. Повесьте постиранную одежду, пуховое одеяло, одеяло и т. Д. Он прочнее, чем стеллажи для белья, которые вы увидите в Интернете.

Добавьте несколько подвесных платформ для ваших любимых велосипедов и других коллекций

Большую часть времени вы храните свои коллекции в гараже, и эти коллекции просто накапливают пыль.Подумайте о своих драгоценных вещах, таких как мотоциклы, горные велосипеды и другие, и выделите им особое место в вашем гараже.

Прикрепите для них специальную подвесную платформу, чтобы они не мешали вам в гараже. Вы также можете рассматривать эту платформу как свою зону просмотра для них, если вы решили продать эти коллекции. Вы определенно можете оказать им заслуженную заботу, предоставив им это особое место.

Добавьте изюминки своему гаражу, добавив немного эстетики

Ваш гараж не должен быть таким плохим, как ваше настроение, когда вы беспокоитесь, потому что вы можете добавить немного эстетики, которая понравится всем.В качестве примера поставьте несколько настенных рам о безопасности или о просвещении. Вы также можете установить деревянную головоломку, чтобы, когда вам нечего делать, вы могли играть со своими детьми или братьями и сестрами в гараже — решите головоломку!

Если вы готовы монтировать все на стене или потолке, убедитесь, что вы действительно нашли стеновые стойки и балки потолка, чтобы не беспокоиться о нестабильности складских помещений. Если вы не можете их найти, поговорите с тем, кто строит ваш дом, или с кем-нибудь, кто разбирается в этом вопросе.

Чтобы получить дополнительные советы по ремонту гаража и дома, посетите www.fleximounts.com .

Искусственные потолочные балки создают ощущение деревенского стиля

шесть 12-футовых искусственных балок
шесть 10-футовых 2×4
три тюбика строительный клей
четыре 3-дюймовых светильника для глазного яблока
две коробки 4-дюймовые болты с шарнирным соединением 3/16
одна потолочная коробка для старых стен
12-футовая опорная плита
угловой искатель
меловая линия
аккумуляторная дрель с батареей и магнитным наконечником винта
сверла
ручная пила
сантиметровая лента
карандаш
электрическая угловая коробка

Шаги:

1.Балки из искусственного дерева — это нестандартная вещь, поэтому вам нужно будет измерить свое пространство и заказать балки. Обычно искусственные балки изготавливаются из полиуретана и ламинируются либо натуральным деревом, либо композитом, который оставляет пятна, как дерево.

2. В этом проекте равномерно использовались три балки на 17-футовом потолке с уклоном. При работе на такой высоте гораздо безопаснее арендовать строительные леса. Установите и закрепите строительные леса, а затем разметьте потолок.

3.Используя угловой искатель, измерьте угол вверху и внизу ската потолка и запишите цифры.

4. Измерьте расстояние между балками, а затем нанесите мелом линию на потолок, чтобы отметить места для монтажных блоков. Измерьте общую длину балки от верха до низа потолка и отметьте центр балки на потолке.

5. Обрежьте монтажные блоки с помощью торцовочной пилы по внутреннему размеру и углу балки.Установите их через каждые 24–36 дюймов вдоль меловой линии, которую вы натянули ранее. По возможности крепите блоки к балкам перекрытия. Если балок нет, используйте 4-дюймовые болты для установки блоков. Совет: После установки блока приклейте полоску малярной ленты на потолок рядом с блоком, чтобы вы могли найти блоки после того, как балка поднялась.

6. Обрежьте верхнюю балку под измеренным углом. Для разреза используйте ручную пилу или лобзик с мелкими зубьями.Измерьте расстояние между пиком и центральной отметкой, которую вы сделали ранее, и отрежьте луч от квадрата. Проделайте то же самое с нижней половиной балки.

7. Просверлите отверстия в балках для нового освещения. Совместите новое освещение со старым, чтобы сэкономить.

8. Снимите старую потолочную арматуру и выбросьте. Новое освещение будет подключаться к этим проводам. При необходимости увеличьте длину провода к старой проводке, чтобы добраться до новой.Убедитесь, что соединения надежны, а проводка спрятана внутри распределительной коробки. Все электрические соединения должны быть выполнены в распределительной коробке, и провода не должны болтаться в стене или потолке.

9. Заправьте провода в потолочную коробку и проденьте провод в балку, убедившись, что балка не прижимает провод к монтажному блоку при установке.

10. Наденьте балку на монтажные блоки и плотно прижмите к потолку.

Прикрутите балки к блокам с помощью 2-дюймовых саморезов для гипсокартона.

11. Используйте шпатлевку соответствующего цвета для заполнения отверстий под винты.

12. Приклейте и закрепите ремни, закрывающие швы по центру балки.

Какой ширины должны быть потолочные балки?

Потолочные балки часто остаются скрытыми, потому что они в первую очередь являются структурной частью дома.Но вы также можете использовать потолочные балки для создания стиля, добавив свои собственные декоративные балки. Если это так, вы можете задаться вопросом, как установить потолочные балки с правильной шириной и шагом. Мы тщательно исследовали, какой ширины должны быть ваши новые потолочные балки и на каком расстоянии их следует держать.

При установке собственных потолочных балок для придания стиля оптимальная ширина и расстояние между ними должны изменяться в зависимости от размера комнаты. Не существует установленной формулы, но убедитесь, что балки выглядят как естественные структурные опоры.Например, для больших комнат нужны более широкие балки. Поскольку большинство потолков имеют высоту около 9 футов, плюс-минус фут, идеальная ширина для ваших декоративных балок, вероятно, будет составлять от 4 до 6 дюймов.

Во многих стилях дизайна интерьера можно использовать декоративные потолочные балки для создания нужной атмосферы, как в уютном деревенском доме. Но выбор правильных балок может оказаться непростым. Продолжайте читать, чтобы узнать все об уникальных характеристиках искусственных балок, о том, как определить идеальный размер и как рассчитать размер новых балок.

Как выбрать потолочные балки подходящего размера?

Иногда потолочные балки намеренно оставляют открытыми, чтобы добавить комнате индивидуальности. Эти балки уже будут выглядеть идеально, потому что они фактически используются в качестве опорной конструкции. Вы можете прочитать статью «17 идей деревянных потолочных балок», чтобы узнать, как можно работать с существующими балками. Итак, если у вас уже есть средства для использования ваших настоящих лучей, возможно, лучше прибегнуть к ним.

К сожалению, экспонирование лучей может обойтись недешево.Может даже потребоваться много снимать с потолка, чтобы получить доступ к потолочным балкам и затем обработать их. Это просто непрактично, поэтому декоративные балки — обычная альтернатива.

Декоративные балки не очень дороги, потому что в большинстве случаев вы будете добавлять искусственные балки. Названы они буквально потому, что эти искусственные балки не сделаны из настоящего дерева. Вместо этого их просто окрашивают, чтобы имитировать внешний вид настоящего дерева.

Итак, как и в случае с самим изделием, вам нужно выбрать размер и расстояние между ними, которые также имитируют опорную систему из натурального дерева.

Как рассчитать размер потолочной балки?

Необходимо учитывать длину, ширину и глубину потолочных балок. Вы должны попытаться подобрать размер декоративных балок таким образом, чтобы казалось, что они могут на законных основаниях поддерживать ваш потолок.

Однако при использовании настоящих потолочных балок ваша безопасность должна быть на первом месте. Таким образом, они имеют такой размер, что обеспечивают реальную структурную поддержку. Например, в этом расчете будут задействованы любые фермы. Ферма — это просто набор опорных каркасов.Все это необходимо, если вам нужно подумать о нагрузке, например о снежной кучке, падающей на вашу крышу зимой.

Но не обязательно быть настолько точным. Размер искусственных балок на самом деле не должен выдерживать большие нагрузки. Они просто должны выглядеть так, как могут, поэтому вам нужно только поддерживать потолочные балки пропорционально комнате.

Цвет также может повлиять на этот вид, поскольку более яркие цвета более просторны, а более темные цвета делают потолок меньше.Подробнее читайте в статье «Какого цвета должны быть потолочные балки?» чтобы помочь создать нужный уровень простора для вашей комнаты.

Найдите правильную длину

В любой ситуации потолочные балки должны быть той же длины, что и ваша комната. Если балки будут слишком короткими, они будут выглядеть непропорционально потолку. Он станет не стильным, а отвлекающим, потому что сразу видно, что ваши лучи неестественные.

Имейте в виду, что длина потолочных балок всегда превышает общую длину любого помещения.Таким образом, потолочные балки могут лежать на остальном каркасе помещения.

Найдите правильную ширину и глубину

Ширина и глубина потолочных балок немного более открыты для интерпретации. Но высота потолка любой комнаты будет определять практически все, что находится ниже. Точно так же ширина ваших декоративных балок будет выглядеть правильно, только если вы учитываете высоту потолка.

Чем выше стоит потолок, тем шире и глубже должны быть потолочные балки для обеспечения наилучшей опоры.Обычно высота потолков составляет 8 или 9 футов. В более дорогих домах потолки могут быть выше 10 футов.

Для типичного потолка высотой около 9 футов можно использовать декоративные балки шириной от 4 до 6 дюймов. Глубина будет определяться этой шириной, чтобы выглядеть пропорционально. Все, что шире 6 дюймов, будет казаться ненужным и выделяться, как больной большой палец.

Однако вы все равно можете использовать более тонкие декоративные балки, если вы используете больше балок в комнате.Просто убедитесь, что они не слишком заняты. Вот почему вы также сможете определить ширину и глубину в зависимости от расстояния между балками.

Сколько места должно быть между балками?

В большинстве случаев лучи находятся на расстоянии около 3 футов друг от друга. Иногда это может вырасти до 8 футов. Таким образом, расстояние между балками также должно отражать правильную структурную опору.

Но такого вида можно добиться, учитывая не только ширину и глубину, но и количество балок.Фактически, количество используемых балок может определять ширину и глубину, а не наоборот.

Например, вы никогда не захотите сгруппировать большое количество широких балок вместе. Это выглядело бы слишком неуклюже и нереально. На потолке это тоже выглядело бы еще более загроможденным. Большинство номеров не выигрывают от насыщенного дизайна.

С другой стороны, вы можете добавить больше потолочных балок для каждой комнаты, если они будут тоньше. Они по-прежнему могут выглядеть конструктивно, но не будут выглядеть так загруженными, если вы соберете их поближе.

Расстояние между балками для больших помещений

Иногда ваша комната может иметь особенно большой пролет. пролет комнаты указывает направление, в котором будут проходить потолочные балки. Если ваша комната оказывается больше традиционных размеров, вы все равно можете добавить балки, идущие напротив длинной стороны комнаты.

Так как вам нужно убедиться, что ваши балки проходят по всей длине комнаты, это может выглядеть неуклюже, если нет перпендикулярных балок. На самом деле, ряд очень длинных балок сам по себе не обеспечит достаточной поддержки.Им понадобятся перекладины рядом с их центром, чтобы не сломаться.

Вы должны учитывать эти поперечные балки при выборе оптимального расстояния для ваших больших комнат. В небольшой комнате в этом не должно быть необходимости. Это еще одна особенность, которая только заставит потолок казаться слишком загруженным в чем-то вроде кухни. Имейте в виду, что кухни часто намного меньше, чем большинство комнат в остальной части дома.

Какого размера бывают искусственные балки?

Когда дело доходит до натурального дерева, бывает трудно найти правильную породу, которая обеспечит большую ширину.Однако искусственные балки обычно изготавливают из HDP, что означает полиуретан высокой плотности.

Специалисты, такие как Полиуретаны , согласны с тем, что полиуретан очень универсален и используется в нашей повседневной жизни. Это означает, что вы можете вручную выбрать нестандартный размер для своих искусственных балок. На самом деле помните, что искусственные балки обычно полые, поэтому даже более широкие балки не будут тяжелыми и неуклюжими.

Сводка

Дерево — основная часть большинства интерьеров, поэтому открытые потолочные балки не такие смелые, как кажутся.Они создают уютную атмосферу ручной работы, которая удобна во многих стилях, от деревенских коттеджей до прибрежных пляжных домов.

Теперь, когда вы знаете, как правильно выбрать потолочные балки и расположить их, они — всего лишь еще один простой инструмент, который поможет вам добавить индивидуальности в комнату.

Расстояние между дымовыми извещателями и лучами

Расстояние между дымовыми извещателями для гладких потолков


Начнем с основ установки дымовых извещателей. В соответствии с NFPA 72 интервалы не указаны, и вам рекомендуется ознакомиться с опубликованной документацией на дымовой извещатель.Однако в разделе 17.7.3.2.3.1 NFPA 72 издания 2016 указано следующее: «При отсутствии конкретных критериев проектирования, основанных на характеристиках, должно применяться одно из следующих требований:
  1. Расстояние между дымовыми извещателями не должно превышать номинальное расстояние 30. футов, и детекторы должны располагаться на расстоянии, равном половине номинального расстояния, измеренном под прямым углом от всех стен или перегородок, выступающих вверх до верхних 15 процентов высоты потолка.
  2. Все точки на потолке должны иметь детектор на расстоянии, равном или меньшем 0.В 7 раз больше номинального расстояния 30 футов.

Что это значит?

Номер 1 выше означает, что вы должны располагать детектор дыма в пределах половины номинального расстояния от стен. Половина 30 футов — 15 футов. На изображении ниже вы увидите шесть желтых кругов диаметром 30 футов каждый. Эти кружки представляют собой зону, покрываемую детектором дыма точечного типа при номинальном расстоянии 30 футов. В соответствии с требованиями NFPA 72 мы разместили каждый детектор на расстоянии 15 футов от стен и 30 футов друг от друга.

Расстояние между дымовыми извещателями с гладким потолком

А как насчет незакрытых белых областей?

Если вы заметили на изображении, есть области, не покрытые желтыми кругами, представляющими зону действия дымового извещателя. Именно здесь вступает в игру критерий номер два раздела 17.7.3.2.3.1 NFPA 72 издания 2016 года.

При номинальном расстоянии 30 футов вы должны убедиться, что все области потолка имеют покрытие в пределах 0.В 7 раз больше 30 футов. Чтобы найти это расстояние, просто умножьте 30 футов на 0,7, чтобы получить 21 фут.

Если вы воспользуетесь теоремой Пифагора, вы получите удивительный результат. Помните, что теорема Пифагора используется для нахождения неизвестной стороны прямоугольного треугольника и выражается как A в квадрате + B в квадрате = C в квадрате. В этом случае у нас есть прямоугольный треугольник в каждом квадранте желтых кругов. Каждый квадрант составляет 15 футов от нас и 15 футов выше. Мы можем записать это уравнение как:

15 в квадрате + 15 в квадрате = C в квадрате

225 + 225 = 450 в квадрате

450 в квадрате = 21.2132 футов

На изображении ниже вы увидите четкое изображение того, как все это сочетается. При этом ясно, что мы выполнили цель стандарта, установив наши дымовые извещатели на расстоянии 15 футов от стен, на расстоянии 30 футов друг от друга, и при этом достигли 0,7-кратного номинального расстояния (21 фут) покрытия во всех точках потолка.

Зона действия дымового извещателя для 30 футов

Расстояния между датчиками дыма и NFPA

В Приложении к NFPA 72 представлена ​​диаграмма, помогающая расставить датчики дыма.Обратите внимание, что извещатели дыма не указаны для расстояния. Используйте опубликованные документы по установке дымового извещателя и приведенную ниже разбивку расстояний, чтобы облегчить вашу конструкцию.


Для зон / коридоров шириной 10 футов датчики дыма могут быть размещены на расстоянии 41 фут.

Для зон / коридоров шириной 15 футов датчики дыма могут быть размещены на расстоянии 39 футов.

Для зон шириной 20 футов датчики дыма могут быть размещены на расстоянии 37 футов.

Для зон шириной 25 футов датчики дыма могут быть размещены на расстоянии 34 футов.

Для зон шириной 30 футов детекторы дыма могут быть размещены на расстоянии 30 футов.

Расстояние между дымовыми извещателями с балочной конструкцией

Если конфигурация вашего потолка включает балки, покрытие детектора дыма может стать немного сложнее.

Раздел 17.7.3.2.4.2 NFPA 72 издания 2016 г. касается ровных потолков с балками. Вкратце, вот как он ломается:

  • Если глубина луча МЕНЬШЕ 10% от общей высоты потолка, то для обнаружения дыма можно применить плавное расстояние между потолками.Также обратите внимание, что в этом сценарии вы можете установить датчики дыма на потолке или на нижней части балок. Обратитесь к приведенному выше тексту и изображениям, чтобы узнать о ровных интервалах между потолками.
  • Если балки равны или больше 10% от общей высоты потолка, возможны два сценария:
    • Если глубина балки равна или больше 10%, но меньше 40%, используйте ровное расстояние между потолками ПАРАЛЛЕЛЬНО балкам и половину расстояния ПЕРПЕНДИКУЛЯРНО балкам. В этом сценарии дымовые извещатели могут быть установлены на потолке или на нижней части балок.
    • Если глубина луча равна или больше 40%, детектор дыма должен быть размещен на потолке в каждом кармане луча. Имейте в виду, что для перекрытия данного кармана луча может потребоваться более одного дымового извещателя.

Как рассчитать расстояние между дымовыми извещателями с помощью конструкции луча


Чтобы рассчитать глубину луча для расстояния между дымовыми извещателями, переведите общую высоту потолка в дюймы. Например, если ваш потолок составляет 12 футов, он будет преобразован в 144 дюйма.Возьмите 144 и умножьте на 0,1, чтобы получить 10%. 144 дюйма x 0,1 = 14,4 дюйма. В этом случае для глубины луча муравья 14,4 дюйма или более потребуется изменить расположение детектора дыма. Если вам нужен более простой способ работы с этой калибровкой и вы помните, какие требования к расстоянию идут с разными процентными значениями, мы вам поможем. Загрузите БЕСПЛАТНУЮ копию нашего инструмента расчета пожарной сигнализации Excel и используйте вкладку «SD BEAMS». Все, что вам нужно сделать, это ввести высоту потолка и глубину балки в дюймах, и калькулятор выдаст вам цветовой код, для которого требуется расстояние (см. изображение ниже).Напишите нам с любыми вопросами.

Расстояние между дымовыми извещателями в коридорах с лучами

Что делать, если у вас есть коридор шириной не более 15 футов с балками, идущими перпендикулярно длине коридора? См. Раздел 17.7.3.2.4.2 (4) NFPA 72 2016. Этот раздел стандарта позволяет использовать ровные расстояния между потолками, а дымовые извещатели могут быть установлены на потолке, нижней части балок или на боковой стене.

Расстояние между дымовыми извещателями в помещениях 900 кв. Футов или меньше

NFPA 72 2016 раздел 17.7.3.2.4.2 (5) позволяет использовать ровные расстояния между потолками для обнаружения дыма в помещениях, площадь которых равна или меньше 900 квадратных футов. Вы также можете установить дымовой извещатель на потолке или на нижней части балки.

Карманное руководство

: Распространение луча — переверните переключатель

Используйте нашу направляющую для распределения луча, чтобы выровнять лампу, приспособление, цветовую температуру и мощность, чтобы создать идеальную настройку освещения. С нашей помощью легко найти лампочки, способные осветить комнату как в прямом, так и в переносном смысле.

Что такое распространение луча?

Распространение луча — это пространство, которое свет покрывает с разного расстояния. Когда свет удаляется от отраженного источника света, он распространяется и становится менее интенсивным. Используйте эту информацию для достижения оптимальной интенсивности света для любой задачи, среды или помещения.

Чтобы вычислить распространение луча, нужно просто умножить угол луча на расстояние. Приведенная ниже таблица распределения луча дает вам быстрый справочник по распространенным углам освещения и расстояниям.

Степень света 5 футов На 10 футов На 15 футов На 20 футов
10 0,9 футов 1,8 футов 2,7 футов 3,6 футов
15 1,35 футов 2,7 футов 4,05 футов 5,4 футов
20 1,8 футов 3,6 футов 5,4 футов 7.2 фута
25 2,25 футов 4,5 футов 6,75 футов 9 футов
40 3,6 футов 7,2 футов 10,8 футов 14,4 футов
45 4,05 футов 8,1 футов 12,15 футов 16,2 футов
60 5,4 футов 10,8 футов 16,2 футов 21.6 футов
90 8,1 футов 16,2 футов 24,3 футов 32,4 футов
120 10,8 футов 21,6 футов 32,4 футов 43,2 футов

Выбор правильного типа лампы для работы

Лампочка — это карта излучаемого ею света, определяющая расстояние и направление света. Всенаправленные лампочки излучают свет одинаково из каждой части лампы, позволяя лучу распространяться во всех направлениях.

Лампы однонаправленного и направленного действия лучше направляют лучи, которые они создают. Луч распространяется под углом 180 градусов. Этот тип лампы обеспечивает более сфокусированный свет, чем лампа всенаправленного света.

Если вам нужен более концентрированный свет, сравните точечные светильники и прожекторы. Производители определяют точечные светильники и прожекторы немного по-разному, поэтому важно оценивать каждый свет индивидуально. Прожекторы часто имеют диапазон от 25 до 120 градусов, создавая широкий разброс луча прожектора.Точечные светильники часто ограничиваются узкими лучами 25 градусов или меньше. Прожекторы и прожекторы предлагают множество способов выделить объекты и области. Прожектор освещает широкое пространство широким ярким светом. Свет исходит из меньшего угла, создавая свет, который становится более рассеянным на больших расстояниях. Точечные светильники оптимальны для акцентирования определенных предметов и небольших площадей. Узкий угол света удерживает луч в концентрированной зоне.

Типы ламп и их преимущества

В лампах с отражателем используются различные химические вещества и технологии, позволяющие излучать свет разной яркости и цвета.Планируя схему освещения комнаты, подумайте о том, какую атмосферу вы хотите создать.

В лампах

PAR используются параболические анодированные отражатели для отражения света наружу. Эта функция дает вам точный контроль над направлением и фокусировкой луча. Лампы типа MR аналогичны. В них используются многогранные отражатели. Лампочки MR-типа обычно очень маленькие, что обеспечивает впечатляющее управление светом. Они излучают яркий белый свет, создающий драматический эффект. Лампы с маркировкой R-типа имеют выпуклые отражатели — конструктивная особенность, которая рассеивает свет и обеспечивает более мягкий переход между освещенными и неосвещенными участками.Матовая поверхность ламп типа R еще больше сглаживает края балки.

Компактные люминесцентные лампы и светодиодные лампы известны своей энергоэффективностью и долговечностью. Поскольку светодиодные фонари обладают высокой яркостью, все варианты распределения светодиодного луча позволяют максимально эффективно использовать ваше пространство.

С галогеновыми и ксеноновыми лампами можно создавать различные цвета. Галогенные лампы излучают четкое белое освещение, а ксеноновые лампы теплее по тону. Оба варианта имеют надежные индексы цветопередачи, поэтому они не искажают цвета освещаемых объектов.

Лампы накаливания работают во многих приложениях и в различных условиях. Они известны своим теплым светом.

Сияние света при размещении

Выбор подходящей формы и типа лампы обеспечивает идеальную схему освещения в любой обстановке. При выборе наружного освещения подумайте, хотите ли вы повысить безопасность дома с помощью прожектора или акцентировать внимание на ландшафтном дизайне с помощью точечных светильников. Излишняя яркость может быть слишком резкой для растений, поэтому идеально подойдут лампы теплых тонов.Лампы типа R, светодиодные фонари и лампы накаливания являются популярными вариантами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
