Калькулятор лестницы с поворотом на 90 с забежными ступенями: 3D Расчет лестницы с забежными ступенями на 90 градусов — онлайн калькулятор

Содержание

Расчет забежной лестницы, расчет ступеней лестницы

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.


Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

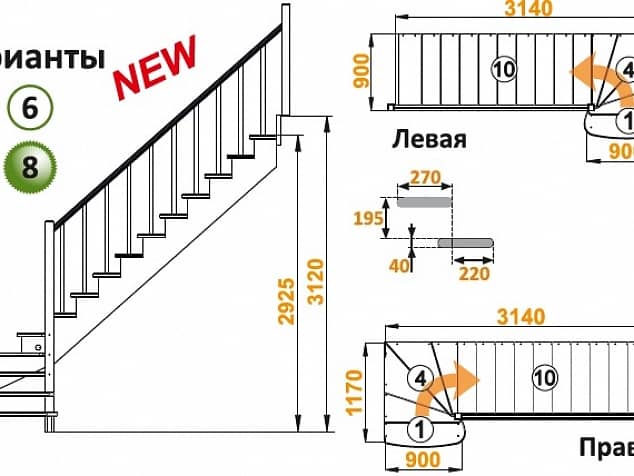

 Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Расчет лестницы на второй этаж с поворотом на 90 и 180: забежные

При возведении лестниц хозяева нередко выбирают конструкции с забежными ступенями. Такой вариант не только подходит для винтовой модели, но и часто используется в прямых маршевых конструкциях на местах поворота. Забежные ступени отличаются от обычных тем, что внутренняя их сторона гораздо уже внешней.

С одной стороны, подобные конструкции имеют небольшие габариты и смотрятся очень красиво. Но с другой стороны, не стоит забывать о том, что спуск и подъём по ним не всегда может быть комфортным. Поэтому для того, чтобы обеспечить безопасность и удобство в эксплуатации, необходимо произвести точные и правильные расчеты лестницы с поворотом на 90 или 180 градусов на стадии проектирования.

Разновидности поворотных лестниц

Для начала необходимо определиться с типом будущей конструкции. Поворотная лестница может быть представлена в нескольких вариантах:

  • состоящая из одного марша с забежными ступенями,

  • модель, имеющая два марша и промежуточную площадку,

  • с поворотом на 900 — г-образной формы,

  • с поворотом на 1800 — п-образной формы.

Также вы можете выбрать для себя произвольный градус поворота лестничного марша.

Обязательно обратите внимание на некоторые правила,  которые следует соблюдать при возведении такого рода конструкций:

  • ширина проступи по внешней стороне должна быть не более 0,4 м,
  • глубина внутренней части сохраняется не менее 0,1 м,
  • глубина марша по средней линии обычно составляет 0,2 м.

Не делайте траекторию поворота марша слишком извилистым. Это может не только причинять дискомфорт при движении, но также  стать причиной получения травмы.

Проектирование

Выбрав нужный вам тип конструкции, приступайте к созданию проекта по расчету забежной лестницы.

На нашем сайте вы сможете найти  очень подробную информацию, а также онлайн-калькуляторы для расчета забежных ступеней разных моделей:

  • расчёт лестницы с забежными ступенями с поворотом на 90 градусов,
  • расчёт лестницы с забежными ступенями на 180 градусов,
  • расчёт лестницы на второй этаж с поворотом на 900 и промежуточной площадкой,
  • расчёт лестничной конструкции на второй этаж с промежуточной площадкой, поворачивающей на 1800.

Выбрав понравившийся вам метод, а также следуя подробной инструкции, вы сможете грамотно спроектировать удобную и красивую поворотную лестницу, которая прослужит вам долгие годы.

Расчет лестницы с поворотными ступенями на 90

Расчёт лестницы с поворотными ступенями на 90°

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Здесь же всё довольно просто – от вас требуется лишь заполнить соответствующие поля, после чего робот автоматически просчитает параметры будущей конструкции. Все расчёты ведутся в строгом соответствии с современными строительными нормами. Поэтому в результате вы получите межэтажную лестницу, которая будет удобна в использовании и гарантированно прослужит вам в течение очень продолжительного времени.

Если в процессе расчёта лестницы с поворотными ступенями у вас возникли затруднения или вопросы, не стесняйтесь обращаться за помощью к нашим сотрудникам. Наш консультант поможет определиться с выбором лестницы и подскажет наиболее оптимальное в вашем случае решение.

Лестницы с поворотными ступенями на 90°

Параметры для расчета лестницы с поворотными ступенями на 90°

Общий чертеж лестницы Чертеж шаблона ступеней Чертеж тетивы

Конструкция лестницы с поворотными ступенями на 90°

В отличие от лестничной конструкции, у которой используется поворотная площадка, расчёт лестницы с поворотными ступенями на 90° требует максимальной точности. В противном случае конструкция может оказаться не слишком удобной в использовании или окажется недолговечной.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

Если сделать больше поворотных ступеней, то они могут получиться слишком узкими, что существенно снизит удобство пользования конструкцией. Конкретное их количество зависит, главным образом, от ширины лестничного пролёта.

Что учесть при расчёте Г-образной лестницы с поворотными ступенями

Чтобы правильно рассчитать лестницу с поворотными ступенями на 90° следует учитывать следующие параметры конструкции:

  • Высота проёма – расстояние от чистового пола первого и второго этажей.
  • Ширина лестничного пролёта.
  • Ширина и высота ступеней.
  • Общее количество ступеней.
  • Число ступеней в нижнем сегменте.
  • Число поворотных ступеней.
  • Толщина и выступ ступеней.
  • Высота перил – из соображений безопасности и удобства современные строительные нормативы рекомендуют делать их не менее 90 см в высоту.

Наиболее приемлемые размеры указаны в строительных стандартах и прочих нормативных документах. Так, наклон лестниц лучше всего делать не более 35 градусов. Глубина ступени должна быть не менее 30 см – чтобы на неё мог встать всей ступнёй даже человек с большим размером обуви. Комфортная высота каждой ступени не должна превышать 20 см.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1. Внешняя часть ступеней не должна быть шире 40 см.
  2. Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3. Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4. Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных).

При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями

>3D Расчет лестницы с забежными ступенями с поворотом 90 градусов

Параметры лестницы с забежными ступенями 90 градусов

Рис. 1 Общий чертеж лестницы

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Инструкция к калькулятору лестницы с забежными ступенями с поворотом 90 градусов

Для того, чтобы осуществить расчёт лестницы с забежными ступенями на 90° онлайн, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте, можно разделить на категории по трём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив.

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

  • Прямая лестница на тетивах — 1.а.-2.в.-3.а.
  • Лестница с поворотом на 90° — 1.б.-2.а.-3.б.
  • Лестница с поворотом на 180° — 1.б.-2.б.-3.б.
  • Лестница с поворотом на 180° и поворотными ступенями — 1.б.-2.б.-3.в.
  • Лестница с тремя пролетами и ровными площадками — 1.в.-2.а.-3.б.
  • Лестница с тремя пролетами и поворотными ступенями — 1.в.-2.а.-3.в.
  • Винтовая лестница — вне классификации
  • Прямая лестница на косоурах — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, марши, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах», «Прямая лестница на косоурах». В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — «Лестница с поворотом на 90°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотными ступенями на 90°» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — «Лестница с поворотом на 180°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотом на 180° и поворотными ступенями» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — «Лестница с тремя пролетами и ровными площадками» — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать «Винтовую лестницу», которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид, как и эффектная деревянная или стильная металлическая винтовая.

Данная конструкция актуальная в ситуации, когда Вы хотите лестницу в два пролёта с красивым переходом между ними в виде поворотных ступеней, и количество пространства в том место, где её необходимо разместить ограничено. Поворотные ступени не крепятся непосредственно к тетивам, поэтому Вам необходимо будет предусмотреть дополнительные детали, через которые бы нагрузка от поворотных ступеней передавалась бы на остальные части лестницы.

Бесплатно рассчитать лестницу с забежными ступенями с поворотом 90 градусов можно в нашем онлайн калькуляторе.

Отличие поворотной лестницы на 90 градусов от прямой заключается в том, что у поворотной лестницы есть два марша, расположенные под углом в 90 градусов и одна площадка, которая их соединяет. Лестница с поворотом на 90 градусов по форме Г-образная.

Данные для расчета лестницы с поворотом на 90 градусов и площадкой

Для начала вам необходимо измерить высоту проема для будущей лестницы на косоурах — расстояние между чистовым полом первого и второго этажей. Также необходимо ввести предполагаемую длину, ширину лестницы, параметры ступеней, косоура и подступенков, если вы предполагаете их использование в конструкции вашей лестницы.

Если вы не знаете все исходные данные, необходимые для расчета поворотной лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах. Обязательно прочитайте.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для строительства лестниц существуют определенные строительные нормативы и положения, регламентирующие способы расчета нагрузок и прочности, размерность, качество материалов и прочее. Проектировать лестницу нужно только согласно этим правилам, к которым относятся различные СНИПы и ГОСТы, во избежание обрушения конструкции, либо повышенной ее травмоопасности.

Для расчета деревянных лестниц выведены целые «формулы удобства». В строительной практике сформированы общепринятые наиболее часто используемые параметры для комфортных, прочных и безопасных лестниц.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», выведенной несколько столетий назад архитектором Франсуа Блонделем: 2 высоты ступени + ширина ступени = 63 см (стандартная длина шага 60 — 63 см).

  • Ширина лестницы. За оптимальный размер ширины пролета одного марша в частном доме принимают 90 — 110 см. При стесненном пространстве в частном доме лестницу можно сделать уже, но не меньше 80 см.
  • Высота и ширина ступенек. Согласно практике идеальная высота ступеней находится в диапазоне 15 — 17 см. Оптимальная ширина ступени 27 — 30 см. Максимальная высота ступенек не может превышать 200 мм.
  • Угол наклона лестницы. Удобный угол наклона деревянной лестницы — между 29 — 35 градусами.
  • Ступени и подступени изготавливают из деревянных досок, для подступенка толщиной около 3 см, а для ступеней — 4 см.
  • Минимальный свес — выступ ступени над подступенком — 30 мм, максимальный для деревянной лестницы — 40 мм.
  • Количество ступеней для одного пролета лестницы — не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша.
  • В целях безопасности высоту перил следует делать выше 90 см.
  • Минимальная высота лестницы в проходе — от любой ступеньки до ближайшего препятствия по вертикали, например пола верхнего этажа, должна составлять не менее двух метров.

Что вы получите после расчета деревянной лестницы с поворотом на 90 градусов

Калькулятор лестницы с поворотом на 90 градусов рассчитает данные:

  1. количество необходимого материала,
  2. угол наклона лестницы,
  3. параметры косоуров для двух маршей лестницы по отдельности,
  4. длину, ширину и высоту ступеней,
  5. параметры подступенек, если вы решили их использовать,
  6. размеры площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с площадкой — различные виды на лестницу: сбоку, сверху, чертеж косоуров, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотра, сохранения и виджета. Они помогают вам более гибко и удобно работать с калькулятором лестницы с поворотом на 90 градусов, и с другими версиями. 3D модель позволит вам лучше рассмотреть проектируемую лестницу и смоделировать самый удобный ее вариант. Виджет увеличит качество посещений и количество посетителей на ваш сайт, не уводя их на наш.

Пользуйтесь и проектируйте отличные лестницы, расчеты производятся бесплатно!

>Расчет лестницы на 90° с поворотными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

>Расчет лестниц с поворотными ступенями на 90°

справка

Расчет лестниц с поворотными ступенями на 90°.
Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.
При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.
Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.
При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.
В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.
Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.
Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.
Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.
Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.
Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Популярные записи

  • Лестницы краузе

    Стремянки KRAUSE STABILO профессиональные усиленные Стремянки KRAUSE STABILO профессиональные усиленные инновационная лестница стремянка, которая относится…

  • Лестницы из нержавейки

    Практичные лестницы из нержавеющей стали: виды и преимущества Большой спрос у потребителей лестниц из нержавейки…

  • Резиновое покрытие для ступеней

    Чем покрыть скользкое крыльцо Безопасность людей на строительных площадках, пандусах, рампах временная или постоянная требует…

инструкция по расчету и монтажу своими руками (фото и видео)

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

  • Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
  • Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
    И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
  • Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
  • Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
  • Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

  • S – ширина лестничного марша.
  • I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
  • B – ширина проступей.
  • R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

  • Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
  • Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
  • Ширина лестничного марша должна быть не менее 80 см.
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см.
  • Высота ступени должна находиться в пределах 100 мм.
  • Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

  • Дуб;
  • Бук;
  • Ясень.

Допускается также:

  • Сосна;
  • Лиственница;
  • Клен.

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

  • Доска шириной не менее 50 мм.
  • Бруски толщиной не менее 40 мм.
  • Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.
На фото — установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

  1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
  2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
  3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
  4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

  1. При помощи винтов закрепляется на стене пристенный косоур.
  2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
  3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
  4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
  5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
  6. Следующим этапом является установка подступеней.
  7. В последнюю очередь монтируются балясины и перила.
  8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

расчет 90 градусов, программа и как рассчитать забежную

При проведении расчетов и создании безопасной лестничной конструкции незаменимым помощником станет онлайн калькулятор с поворотом 180 градусов

Лестницы с поворотом в 180 и 90 градусов есть практически в каждом двухэтажном доме. Угловые сооружения являются распространенными и популярными, так как они помогают существенно сэкономить пространство внутри помещения. К тому же использовать такие лестницы – это сплошное: удовольствие, комфорт и безопасность.

Содержание материала:

Онлайн-расчет поворотной лестницы 90 градусов

Естественно, чтобы изделие полностью соответствовало и заявленным требованиям и личным предпочтениям нужно предварительно тщательно продумать конструкцию, правильно рассчитать параметры и закупить необходимое количество материалов.

Стоит заметить, что проведение расчета лестницы с поворотом не так легко осуществить, однако если использовать специальный онлайн-калькулятор, то все будет просто и качественно, а самое важное быстро.

Сам процесс монтажа может сопровождаться только устранением мелких недочетов, а вот просчет параметров и материалов – это крайне важный момент и делать это должен или профессионал или специальная программа.

Если вы планируете сконструировать лестницу, тогда следует помнить о том, что она должна быть удобной и комфортной для передвижения

Двухмаршевая лестница должна быть:

  • Безопасная;
  • Удобная;
  • Комфортная.

Для того чтобы лестница в действительности была именно такой, нужно учитывать сразу несколько параметров, в частности: угол наклона, высоту ступенек, глубину ступенек, ширину лестницы. В чем заключается удобство конструкции? В том, чтобы она отвечала принципу механики движения человека. Именно в таком случае она будет максимально пригодной для передвижения. Французским архитектором, разработчиком курса архитектуры, была введена формула шага, и с того времени она называется формула Блонделя. Основана она на том, что средняя длина шага составляет 63см.

Формула: ширина проступи + двойная высота подступенки = 60-65см.

По этой формуле не сложно выявить то, каким будет идеальное соотношение проступи и того какой будет по высоте ступень. То есть 29 и 17см. Учитывая то, что каждый человек имеет свой размер стопы от маленького до самого крупного, оптимально делать ширину проступи на ступенях порядка 30см. Таким образом, даже человек с 45 размером обуви будет чувствовать комфорт от передвижения по лестнице.

Обязательно любая лестница должна сопровождаться ограждением – перилами. Высота перил рассчитывается относительно центра тяжести взрослого человека. Ограждение должно быть выше этого уровня. В таком случае даже при потере координации на лестнице, можно быть уверенными в том, что конструкция не станет причиной падения с высоты и тем более травмирования. Оптимальным углом поворотной забежной конструкции считается 35-40 градусов.

Калькулятор расчета лестниц с поворотом в 90 градусов

Прежде чем строить лестницу или любой другой объект нужно провести составление плана, оценить стоимость, чтобы подготовить необходимый бюджет и грамотно провести расчеты. Обязательно должен присутствовать наглядный чертеж, по которому будет вестись строительство. Естественно намного проще выбрать уже готовые наборы лестниц и построить их или же просто воспользоваться услугами специалистов. Однако это стоит дорого и не всегда может гарантировать осуществление нужных действий грамотно и качественно.

Для расчета размеров лестницы с Г-образной или прямоугольной площадкой, стоит обратиться за помощью к специальной программе – калькулятору.

Используя онлайн-калькулятор, вы с легкостью сможете определить нужное количество материалов, а также спрогнозировать точный размер лестничной конструкции

Такие приложения есть в сети интернета, и именно они стали самыми оптимальными помощниками, как начинающим, так и опытным строителям. Программ существует огромное множество, причем каждая имеет свои отличия по конфигурации, способу внесения данных и даже по выдаваемым результатам.

Если быть точнее, то посредством онлайн-калькулятора можно:

  • Определить нужное количество строительных и отделочных материалов;
  • Получить точный размер будущей лестницы;
  • Сделать точный чертеж каждой детали лестницы.

Независимо от выбора конструкции и материала, из которой она будет сооружена, калькулятор является оптимальным вариантом для проведения необходимых расчетов.

Расчет поворотной лестницы

В чем преимущество поворотной лестницы? Это экономия пространства, эргономичность, компактность, комфорт. Именно такие сооружения помогают значительно сократить занимаемое пространство для расположения подъемного механизма. Лестница может быть с поворотом в 90 и 180 градусов. Как правило, 90 градусов – это Г-образная, а 180 градусов – это П-образная. Способ расчета параметров, материалов и других нюансов в обоих случаях одинаковый.

Для изготовления конструкции используют специальные поворотные ступени, которые имеют свое название – забежные. По форме они напоминают трапецию или треугольник.

Сделать поворотную лестницу несложно, если использовать специальные забежные ступени

Для того чтобы передвигаться по лестнице с максимальным удобством, нужно обязательно поставить лестничную площадку. Для возведения таких строений требуется запастись большим количеством материалов и терпением, но в итоге получится максимально красивая, качественная и полностью пригодная для эксплуатации лестница. Расчет проводится при учете того, сколько будет поворотных ступеней, а также будет ли запланированная площадка. Специалисты рекомендуют использовать три забежных ступени, ширина которых составляет 80 см. Если ступеней будет больше по количеству, то придется сужать их проступь, что сделает подъем неудобным и далеко не безопасным.

Грамотный расчет поворотных лестниц

Чтобы сделать грамотный расчет для будущей лестницы, нужно правильно сделать чертеж. Ранее все делалось вручную, а сейчас для этого существуют специальные приложения и программы.

Стоит заметить, что в основном расчет осуществляется способом:

  • Пропорциональным;
  • Датским;
  • Развертки;
  • Переноса линии вверх.

Для того чтобы правильно рассчитать размер лестницы, вы можете это сделать как самостоятельно с онлайн калькулятором, так и при помощи специалистов

Если нет достаточного опыта в проведении расчетов и формировании чертежа, то не нужно отказываться от помощи программ, причем тех, которые создают проект и визуализацию модели в формате 3Д. Пропорциональный метод считается наиболее простым и доступным. Его основа заключается в том, что ступени должны быть расположены пропорционально на местах поворота, при условии сохранения нормативной величины проступи.

Расчет конструкции с поворотом в 180 градусов осуществляется поэтапно:

  1. Сначала создается чертеж с видом горизонтальной проекцией.
  2. Нужно провести ось по центральной части марша сооружения.
  3. Требуется определить границу прямой ступени и поворота.
  4. Далее определяется точка опоры лестницы. Именно на нее будет установлено крепление поворотной ступени.
  5. Прямая линия соединяет опорные точки и крепления поворотных ступеней.

Использование калькулятора лестницы онлайн с поворотом 180 градусов (видео)

Таким образом, можно получить визуальное расположение каждой границы строения. Все это с легкостью сможет заменить онлайн калькулятор. Успехов Вам!

Калькулятор расчета лестницы онлайн

Прямая лестница Г-образная лестница П-образная лестница

Расчет прямой лестницы на косоурах

Рассчитать








Your browser does not support the canvas element.


Your browser does not support the canvas element.





Your browser does not support the canvas element.







Your browser does not support the canvas element.
Результаты расчета
Headroom Step data
Raise actual test data
Test Array xCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Общая высота data
Размер проступи data
Ширина марша data
Количество ступеней data
Толщина перекрытия data

Расчет г-образной лестницы на 90°

Рассчитать

Основные параметры лестницы:

Тип лестницы:

Общая высота:

Количество подъемов:

Количество ступеней:

Ширина ступени:

Длина ступени:

Высота подъема:

Угол наклона:

Your browser does not support the canvas element.

Общая длина лестницы в плане:

Длина ступеней:

Общее количество ступеней:

Your browser does not support the canvas element.

Общая высота от пола до пола составляет

Your browser does not support the canvas element.
Your browser does not support the canvas element.
Headroom Step data
Raise actual test data
Test Array xCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Общая высота data
Размер проступи data
Ширина марша data
Количество ступеней data
Толщина перекрытия data

Расчет п-образной лестницы на 180°

Рассчитать

Основные параметры лестницы:

Тип лестницы:

Общая высота:

Количество подъемов:

Количество ступеней:

Ширина ступени:

Длина ступени:

Высота подъема:

Угол наклона:

Your browser does not support the canvas element.

Общая длина лестницы в плане:

Длина ступеней:

Общее количество ступеней:

Your browser does not support the canvas element.

Общая высота от пола до пола составляет

Your browser does not support the canvas element.
asfgsfga Your browser does not support the canvas element.
ывпроишлтанп Your browser does not support the canvas element.
Headroom Step data
Raise actual test data
Test Array xCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Test Array yCoordinateTopView data
Общая высота data
Размер проступи data
Ширина марша data
Количество ступеней data
Толщина перекрытия data

Онлайн калькулятор расчета деревянной лестницы

Быстрый и удобный расчет лестницы онлайн прямых и поворотных конструкций, на второй этаж по индивидуальным размерам. Винтовых, П — образных, на косоурах и с забежными ступенями, с поворотом на 90° и 180 градусов.

Калькулятор бетонной лестницы с поворотом на 180. Чертежи и схемы забежной лестницы

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас , соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b , где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.


Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас . На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).


Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:


Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.


Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:


При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.


Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.


Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.


Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.


Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.


Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе .
Схема с названиями элементов забежной лестницы

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

  1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
  2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
  3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
  4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится .
Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

  1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
  2. Эстетика. добавляет особый шарм в интерьер дома.
  3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

Читайте также

Программы для составления проекта лестниц в частном доме

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.
Классический внешний вид забежной лестницы

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

  1. Определяют местоположение конструкции.
  2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
  3. Прорисовывают в масштабе с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
  4. Выбирают тип конструкции и стройматериала для нее.
  5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Лестницы с забежными ступенями на 180 градусов сегодня делают во многих домах. Они отлично подходят для того, чтобы максимально использовать ограниченное пространство для соединения частей конструкции. Забежные ступени делают, когда нельзя сделать на поворотах площадку между маршами. Такая конструкция безопасна и удобна в эксплуатации.

Материал для изготовления

Когда нельзя сделать в доме одномаршевую конструкцию, выбирают лестницу с поворотом на 180 градусов. Для ее изготовления своими руками требуется металл, можно сделать ее из древесины. Сложность монтажа лестницы зависит от материала.

Лучше использовать древесину, ведь может случиться так, что забежные ступени придется корректировать. Если вы выберете сталь или камень, то вы не сможете исправить отклонения в размерах деталей. Выбрав древесину, вы устраните неточности монтажа, сделаете это в любой момент, когда станете монтировать конструкцию.

Сегодня производители предлагают заготовки, из которых вы можете сделать части деревянной лестницы. С их помощью вы облегчите процесс строительства. Конечно, подгонять все элементы по размерам все равно придется, но монтаж будет более быстрым.

Внимательно выбирайте в магазине заготовки, ведь их не всегда изготавливают из качественной древесины.

Основные детали вы можете сделать самостоятельно, но нужно правильно выбрать материал. Купите комплектующие, все элементы вы легко найдете в магазинах. Например, в продаже есть декоративные балясины. Их лучше не делать самим, ведь изготовление таких элементов потребует времени.

Для лестницы с поворотными ступенями нужна древесина. Отлично подойдет массив бука либо дуба, но это дорогие породы. Если вы желаете сэкономить, лучше купите лиственницу. Отлично подойдет сосна либо клен. Древесина должна быть просушена, иначе тетива потеряет форму, ступеньки станут скрипеть, потребуется делать ремонт.

Купите подходящие доски для монтажа, выбирайте пиломатериал шириной не менее 55 мм. Приобретите деревянные бруски, подойдут изделия шириной 40 мм. Дополнительно понадобятся винты, шурупы или саморезы. Не забудьте про металлические уголки и качественный строительный клей.

Стоит отметить, что металлические лестницы с поворотом делают редко. Все дело в том, что их монтаж очень сложен.

Как сделать основание

Несущая конструкция, ее еще называют косоур, требуется для возведения лестницы. Приготовьте от 4 до 6 косоуров, их число зависит от того, какой угол поворота будет у лестницы, сколько в ней будет маршей.

  1. Если их 2, то закрепите балки, установив центральный столб. Он будет служить основой для крепления косоуров. Кроме того, он выполнит роль декоративного элемента.
  2. Если вы сделаете 3 марша, то потребуется не 1 несущий столб, а 2.

Выберите опору, ее минимальное сечение должно быть 100 на 100 мм. Если говорить о высоте столба, то она зависит от самой поворотной лестницы.

Сделайте расчет лестницы. Для этого вычислите ширину марша, определите подходящие размеры ступенек. Кроме того, нужно подумать над тем, каким будет радиус поворота. Измерьте расстояние от вершины угла поворота до последней ступени, так вы узнаете длину проекции.

Определите, какой ширины вы желаете сделать ступени. Помните о том, что на одном марше они должны быть одинаковой ширины.

Делать монтаж одному человеку сложно, поскольку такая лестница весит немало.

Лучше пригласить помощника, работать вдвоем.

Конструкция с 1 поворотом будет иметь 2 марша, которые имеют разную длину. Сделайте в длинном марше 8 ступеней, верхнюю закончите в начале площадки следующего этажа. Короткий марш из 3 ступенек, будет 2 забежные, но они развернуты на 30 градусов.

Как выполняется монтаж

  1. Начните возводить лестницу с монтажа косоуров. Изготовьте шаблон, он должен иметь вид прямоугольного треугольника. Закрепите его на направляющую рейку, нанесите разметку на косоур. Возьмите циркулярку и сделайте вырезы. Помните о прочности конструкции, тонкую часть сделайте шириной минимум 16 см.
  2. Установите опору, в ней предварительно сделайте пазы. Они необходимы для вставки косоуров. Поставьте в углу опору, она нужна для закрепления косоура у стены. Конструкция служит основой, на которую вы установите забежные ступени. Верхние концы косоуров тщательно закрепите, для этого используйте металлические уголки.
  3. Забежные ступени делайте из досок, приобретите пиломатериал размером 90x90x4 см. Сделайте 3 ступеньки, для этого доску разделите на 3 части. Если говорить о линиях разметки, то они должны выходить из одного угла.
  4. Ступени тщательно подгоните, они должны быть одной длины. После этого покройте их лаком.
  5. Закрепить забежные ступеньки легко. Для этого нужно вырезать пазы, сделайте их чуть меньше доски. Это позволит надежно закрепить ступени с внутренней стороны лестницы. А вот с внешней нужно доработать опору, так вы разметите на ней ступени.
  6. Закрепите забежные ступени саморезами, утопив их головки. Марш обустраивайте на тетиве, так не будет заметен выступающий угол.

Видео об установке ступеней лестницы с поворотом на 180 градусов:

Когда вы смонтируете конструкцию, установите перила.

3D-калькулятор лестницы Project Walk Through

Проектирование и изготовление лестницы может быть одной из самых сложных задач при работе с деревом. Однако, если вы используете 3D-калькулятор лестницы, вы можете значительно ускорить процесс и в то же время устранить ошибки.

Гораздо проще использовать калькулятор лестницы, чем рисовать вручную или рисовать с помощью пакета САПР. Вместо этого вы вводите размеры проекта, добавляете компоненты и настраиваете их параметры. Программа выполняет тяжелую работу и рассчитывает для вас безопасную, красивую и простую в строительстве лестницу.

В этом примере мы собираемся создать лестницу на четверть оборота вправо с помощью StairDesigner, профессионального калькулятора лестниц.

Вы можете скачать PDF-файл с перечнем и планами вырезов лестницы здесь

Пошаговая сводка

Шаг 1: Определите размеры лестничной клетки
Шаг 2: Начальная настройка калькулятора лестницы
Шаг 3: Оптимизация для обеспечения безопасности
Шаг 4: Оптимизация для эстетики и простоты изготовления
Шаг 5: Выведите список и планы вырезов лестницы

Шаг 1: Определите размеры лестничной клетки

Без сомнения, самый важный шаг из всех.Найдите время, чтобы подобрать правильные размеры лестничной клетки, вы сэкономите гораздо больше времени в долгосрочной перспективе, если сделаете это.

Однако, несмотря на все ваши усилия, стопроцентная точность практически невозможна. По этой причине рекомендуется ввести минимальный люфт. Гораздо проще добавить наполнители, чтобы сделать лестницу слишком маленькой, чем спилить слишком большую лестницу. Оставьте зазор 10 мм между двумя стенами или 20 мм, если стены особенно неровные.

Базовый набор необходимых вам размеров показан ниже, мы добавили несколько размеров для использования в качестве примера:

  • Высота от пола до этажа: 2800 мм
  • Длина и ширина лестничной клетки, которые дадут длину каждого марша в StairDesigner: например, 2000 мм для 1-го марша и 2500 мм для 2-го марша.
  • Ширина каждого пролета: оба 800 мм
  • Толщина балки перекрытия также потребуется для расчета высоты потолка

И не забывайте всегда использовать одни и те же единицы измерения.Не меняйте метры, сантиметры и миллиметры, а также футы и дюймы. Если вы это сделаете, будет намного легче неверно истолковать записанные вами размеры.

Шаг 2: Начальная настройка калькулятора лестницы

Откройте калькулятор лестниц StairDesigner и создайте новую лестницу из каталога моделей. Выберите Модель № 2 из списка «Лестница без площадки». Это классический поворот на четверть правой лестницы.

Новое диалоговое окно лестницы в калькуляторе лестниц StairDesigner

Теперь введите общие размеры лестницы.

  • Общая высота лестницы 2800 мм, это первый параметр, который нужно ввести.
  • У нас есть два пролета на четвертьоборотной лестнице, теперь мы вводим эти размеры.
  • Хорошая ширина лестницы — 800 мм, так что оставим ее для обоих пролетов, как мы говорили выше.
  • Лестница обычно должна иметь ступеньку, давайте включим ее и установим ее ширину 100 мм.

На этом этапе мы также можем очень быстро настроить некоторые другие ключевые детали сборки:

  • Струнные доски: пусть струны будут с обеих сторон лестницы, слева и справа
  • Поручни: на этот раз справа, так как другая сторона лестницы у стены
  • Струны с боковым разрезом: это струны, которые обрезаются таким образом, чтобы ступеньки располагались на струне, а не помещались в них — мы не используем здесь этот метод построения, поэтому в данном случае мы скажем «нет».
  • Стойки Newel: вместо поручней мы выберем их только с правой стороны.

Нажмите OK, и мы получили наш базовый дизайн, уже созданный в StairDesigner.Изображение ниже взято из StairDesigner и показывает лестницу как в плане, так и в 3D.

Четвертьоборотная лестница на виде сверху и в 3D

Шаг 3. Оптимизация для обеспечения безопасности

Общие свойства лестницы показаны в меню «Свойства».

Общие характеристики лестницы

Количество ступеней отображается количеством подступенков. Оптимальное количество ступеней / подступенков автоматически рассчитывается StairDesigner.

Исходя из этого числа и зная общую высоту лестницы, рассчитывается высота подступенка, которая также отображается в свойствах вместе с шириной ступени (также называемой проходной).

Ширина протектора — это расстояние от одной ступеньки до следующей по линии беговой дорожки.

Наконец, в этом разделе лестницы меню свойств находится расчет правила лестницы.

Это значение равно 2 x ВЫСОТА ПОДЪЕМНИКА + 1 x ШИРИНА ПРОТЕКТОРА

Имеются контрольные значения для всех трех из них, показанных ниже.

Значение элемента управления StairDesigner

Вы должны установить диапазон значений для обеспечения безопасной лестницы. Вы не хотите, чтобы подступенок был слишком большим. Вы также должны иметь достаточную ширину ступени, чтобы на ней было достаточно места, чтобы на нее можно было упасть.На момент написания показанные элементы управления «Правило лестницы» применимы к ряду стран, но другие могут быть нормой в других странах.

Если элементы управления не соблюдаются, на этом этапе очень легко отредактировать количество подступенков / ступеней вручную, чтобы лестница соответствовала требованиям. Когда вы вносите это изменение, все компоненты лестницы автоматически адаптируются к размеру. Наша лестница соответствует контрольным значениям, поэтому оставим все как есть.

Шаг 4. Оптимизация для эстетики и простоты производства

На показанной выше лестнице все ступени постепенно сужаются к повороту и из него, это самый безопасный способ построить лестницу.Однако в некоторых странах обычно имеют конические ступеньки, также называемые забежными ступенями, только вокруг поворота. Если мы хотим это сделать, мы можем установить начальную и конечную подмотки в StairDesigner, результат показан ниже:

Подъемники сразу за поворотом, примененные в StairDesigner

. Почему вы построили такую ​​лестницу? Что ж, это намного проще в изготовлении, большинство шагов идентичны и просты.

StairDesigner автоматически рассчитает форму стрингбордов, следуя ступеням, но вы можете очень легко изменить их на прямые струны, если хотите, опять же для простоты изготовления или эстетики, и отрегулировать угол наклона так, чтобы ступени и подступенки выходили внутрь. их правильно.Простота использования этой особой функции настройки делает StairDesigner уникальным среди лестничных калькуляторов.

Регулировка перемычки в StairDesigner

Фактически, вы можете отрегулировать все компоненты своей лестницы, чтобы создать желаемую комбинацию красивого дизайна, который будет максимально легко построить. Например, мы можем точно настроить внешний вид и положение перил и стоек, а пока давайте просто взглянем на параметры ступеньки и подступенка.

Некоторые свойства шага показаны на изображении ниже.

Параметры шага

Вы можете видеть, что можно настроить материал, фактически, вы можете настроить материал каждого отдельного шага, если хотите. Вы также можете отрегулировать толщину ступеньки, ширину выступа и точную сборку подступенка со ступенями.

Шаг 5. Выведите список вырезов и планы лестницы

После того, как вы довольны своей лестницей, вывод производственных файлов происходит практически мгновенно. Вы можете распечатать рабочий документ, содержащий список раскроя и планы каждой детали, вы можете создавать шаблоны 1: 1 и можете экспортировать каждую деталь как DXF или в ряд других форматов файлов для станка с ЧПУ.

Список вырезов и планы StairDesigner

Нажмите здесь, чтобы загрузить PDF-файл со списком вырезов и планами для этой лестницы

Есть возможность купить StairDesigner напрямую, чтобы иметь немедленный доступ ко всей этой продукции для ваших собственных проектов.

В качестве альтернативы и для тех, кто работает только над эпизодическим проектом лестницы, есть возможность использовать бесплатную версию 3D-калькулятора лестницы StairDesigner. Эта версия позволяет вам проектировать полностью, но не дает вам результата.Чтобы получить это, подпишитесь на подписку на Премиум-поддержку и воспользуйтесь нашей услугой по обработке списка ступенек и обработки планов.

Щелкните здесь, чтобы загрузить StairDesigner.

Stair Tool Basics — Как создать лестницу с Equa …

В предыдущей статье мы объяснили, как в целом работают сегменты лестницы и повороты. В этой статье мы покажем вам 2 примера того, как их использовать для создания лестниц с забежными механизмами равного угла, и объясним, как этот тип забежных механизмов работает в целом.

Принцип работы моталки с равными углами

Основное правило для этого типа подъемного устройства заключается в том, что он сначала позиционирует первый и последний подступенки намоточного устройства (на основе установленного вами смещения), а затем делит угол между ними на столько равных частей, сколько вы определили. .Первый и последний подступенки всегда будут перпендикулярны (90 °) пешеходной дорожке.
См. GIF-изображение ниже, демонстрирующее процесс:

О вариантах намотки

Здесь вы можете управлять свойствами намоточного устройства. Вы можете открыть диалоговое окно Winder Options либо из раскрывающегося меню в настройках выбора лестницы, либо щелкнув угол (узел поворота) лестницы и выбрав Параметры типа поворота из палитры домашних животных.

Метод деления

В правом верхнем углу вы можете найти настройки метода деления.Здесь вы можете выбрать один из 4 методов разделения из раскрывающегося меню, которое открывается, когда вы щелкаете маленькую стрелку рядом с ним.

  • Фиксированное количество проходов: Используйте это, если вы точно знаете, сколько ступеней вы хотите в лебедке. Вы можете ввести количество ступеней в поле ниже.
  • Максимальное количество проходов: Используйте это, если вы хотите, чтобы ARCHICAD рассчитал количество ступеней в забежном устройстве, и вы хотите, чтобы в забежном устройстве было как можно больше ступеней (на основе других правил лестницы).
  • Оптимальная ширина шага: Используйте это, если у вас нет точного количества ступеней в голове, вы просто хотите, чтобы ARCHICAD находил оптимальное количество ступеней на основе ваших настроек длины бега / шага.
ПРИМЕЧАНИЕ: Может быть не менее 1 ступени в любом направлении, поэтому в намотчике всегда будет не менее 2 ступеней.

Смещение подступенка от угла

Здесь вы можете определить расстояние между первым и последним подступенками от угла подъёмника (см. Рисунок выше).Эти значения могут быть либо фиксированными, либо они могут быть минимальным расстоянием, и пусть ARCHICAD вычислит необходимое расстояние (его также можно установить на 0, если вы не хотите вообще никакого смещения). Вы можете выбрать один из этих двух методов, щелкнув маленькую стрелку рядом с настройкой.

Расстояния могут быть заданы в рабочих единицах (м, мм, дюймы и т. Д.) Или в длине (например, 0,5 * шага). Вы можете переключаться между двумя методами с помощью маленькой стрелки рядом с числовыми полями.

ПРИМЕЧАНИЕ: Если местное законодательство требует, чтобы два расстояния складывались в 1 балл, ARCHICAD может рассчитать его автоматически, если вы установите флажок «Сумма = 1 балл».

Пример L-образной лестницы

В этом примере мы построим L-образную лестницу, сегменты которой будут стандартными «пролетами», а поворот — «забегом с равными углами».

  1. Откройте диалоговое окно «Параметры лестницы по умолчанию» и настройте высоту этажа и правила лестницы в соответствии со своим вкусом или местными стандартами.
  2. В качестве типа поворота выберите «Winder with Equal Angles» и настройте его параметры в соответствии с вашими потребностями, нажав кнопку «Параметры типа поворота» (рядом с ней).В этом примере мы знаем, что нам нужно 3 ступени, а подступенки должны выступать на 0,3 и 0,5 шага от угла.
  3. Теперь все, что осталось сделать, это разместить вашу L-образную лестницу с помощью 3 щелчков мышью в 3D или в виде плана этажа. Вы можете увидеть, как применялись наши правила, ниже.
ПРИМЕЧАНИЕ: Если результат не совсем то, что вы ожидали, вы можете точно настроить параметры забежного механизма в диалоговом окне «Параметры лестницы» или щелкнув угол (узел поворота) и выбрав «Параметры поворота» на палитре домашних животных.Вы можете узнать об этом подробнее здесь.

Пример U-образной лестницы

В этом примере мы построим U-образную лестницу, в которой сегменты и повороты будут «забегом с равными углами».

  1. Откройте диалоговое окно «Параметры лестницы по умолчанию» и настройте высоту этажа и правила лестницы в соответствии со своим вкусом или местными стандартами.
  2. В качестве типа поворота выберите «Winder with Equal Angles» и настройте его параметры в соответствии с вашими потребностями, нажав кнопку «Параметры типа поворота» (рядом с ней).Мы знаем, что хотим иметь 4 ступени, и мы собираемся использовать сегменты намотки для определения конца поворота, поэтому нам не нужно никакого смещения.
  3. На плане этажа (или в 3D-виде) щелкните, чтобы начать рисование лестницы.
  4. После рисования первого полета измените тип сегмента на палитре питомца на «Winder with Equal Angles» и нарисуйте 3 сегмента поворота.
  5. Снова выберите тип сегмента «Полет» на палитре питомцев и завершите лестницу.
    Вы можете увидеть, как применялись наши правила, ниже.В случае сегментов намотки смещение рассчитывается от конца сегмента, а не от угла.
ПРИМЕЧАНИЕ: Определенные комбинации правил и поворотов могут не работать с этой формой лестницы, поскольку их правила противоречат друг другу. В этом случае должна появиться панель Решателя и предложить вам альтернативы.

[Загрузить 29+] Калькулятор проектирования забежных лестниц

Просмотр изображений из библиотеки фотографий и изображений. Лестницы с двойным забегом по торговым ценам из Великобритании. Ведущие онлайн-поставщики лестниц. Дизайн лестницы Измерение и расчет ковра для лестницы. Лестница из сосны> Лестница с 3 змеями | eBay

.Рассчитайте размеры вашей лестницы на четверть оборота Лестничное устройство для забивки лестниц — Планы и чертежи дома | # 40183 Стоимость лестниц и лестниц | ServiceSeeking Ценники

Лестница на четверть оборота для вашего домашнего интерьера!

Лестница на четверть оборота для Вашего домашнего интерьера!

Как сделать или построить забежную лестницу — Бесплатный калькулятор лестницы — Часть 6a

Расчет армирования лестницы — Civiconcepts

3D U-образный калькулятор забежной лестницы: Строительные материалы и калькулятор размеров забежной лестницы онлайн | перпендикуляр.pro

Дубовая лестница> Лестница с 3 змеевиками | eBay

Трехмерный калькулятор лестницы Прогулка по проекту | Wood Designer

ADT — Руководство разработчика — Часть 7 Лестницы

Трехмерный U-образный калькулятор забежной лестницы: Строительный материал и калькулятор размеров забежной лестницы онлайн | perpendicular.pro

Вычислитель U-образной лестницы с двойной забежкой (полуповоротная лестница, обратный ход -180 °)

Расчет ступеней лестницы, в зависимости от ее конструкции

Наша лестница с одинарной забежной лестницей рассчитана на поворот через одну забежную ступеньку на 90 градусов поворот, ступеньки имеют 3-х ступенчатый змей с… | Лестница-чердак, лестница, забежная лестница

Трехмерный калькулятор лестницы Прогулка по проекту | Wood Designer

Трехпролетная лестница с площадками (U-образная) метрическая, + 3D

Часто задаваемые вопросы о размерах и расчетах лестниц и ступеней

Калькулятор четвертьоборотных лестниц для забивки воздушных змеев (3 ступени), поворот на 90 ° — 3D

Что должно быть размером с винтовая лестница: 4 конфигурации

Расчет конструкции прямой лестницы

Лестница.- ppt видео онлайн скачать

TKStairs: Консультации по внутренним строительным нормам

Рассчитайте размеры вашей четвертьоборотной лестницы

Винтовая лестница 180 ° Размеры и чертежи | Размеры. -Поворотный калькулятор лестниц для забивки воздушных змеев (3 ступени), поворот на 90 ° — 3D

Калькуляторы лестниц: бесплатный расчет размеров строительных материалов и размеров лестниц онлайн | перпендикуляр.pro

TRADESTAIRS-rh-double-winder-pail in 2020 | Архитектура лестниц, Размеры винтовой лестницы, Домашняя лестница

3D-калькулятор лестницы Прогулка по проекту | Wood Designer

Кажется, мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как сделать или построить лестницу L-образной формы — Бесплатный калькулятор лестницы

Рисунок 1 — Г-образная лестница

Примечание: Площадка должна быть построена до того, как какие-либо части лестницы, такие как стрингеры, будут установлены на место.

Даже если пространство не является важным фактором, многие домовладельцы считают, что L-образная лестница более эстетична, чем прямая лестница.

С точки зрения конструкции L-образная лестница — это две прямые лестницы, установленные перпендикулярно друг другу. Площадка становится одной из ступеней лестницы, если строится прямая лестница.

Строительство лестницы L-образной формы:

Чтобы спроектировать лестницу в форме буквы «L», первое, что необходимо определить, — это размер и высота площадки.Площадка должна быть построена до того, как будут установлены стрингеры.

Если вы не ограничены пространством, наиболее привлекательной (и самой простой в строительстве) лестницей в форме буквы «L» будет лестница, где площадка находится на полпути между верхним и нижним этажами, поэтому все стрингеры лестницы будут одинаковыми по длине и вырезу. (изготовление одной косы лестницы дает шаблон для всех косоуров).

Общий подъем, основанный на нашем примере в начале этого раздела, был измерен на уровне 106 3/4 дюйма, что после расчетов приравнивается к 14 подступенкам и лестничному или единичному подъему 7 1/8 дюйма (см. Стр. 1 если вам нужна помощь в вычислении этих чисел или значений).

Расчет конечной высоты площадки, где площадка находится на полпути между верхним и нижним этажами:
H Число подступенков ÷ 2 x Высота подступенка = Конечная высота посадки
14 ÷ 2 x 7 1/8 дюйма = 49 7/8 дюйма

Это высота готовой площадки. Это не высота для обрамления лестничной площадки. В этом примере мы выбрали фанерный черновой пол толщиной 3/4 дюйма и паркет толщиной 3/4 дюйма на расстоянии 1-1 / 2 дюйма над каркасом, как показано на Рисунке 2.Толщина чернового пола и отделочного материала должна быть вычтена из «конечной высоты площадки», чтобы определить высоту для обрамления площадки:

Высота конечной площадки — Толщина основания — Толщина отделочного материала = Высота каркаса
49 7/8 — 3/4 — 3/4 = 48 3/8 дюйма
Рисунок 2 — Высота лестничной площадки L-образной формы с учетом готового пола на площадке

Расположение L-образной лестничной площадки:

Этот дизайн посадки был основан на ситуации, когда нет ограничений по пространству и препятствий.

Если у вас нет ограничений по пространству или препятствий, то расположение площадки рассчитывается на основе количества ступенек, которые нужно пройти от верхнего этажа до площадки.

Вы знаете, что вам потребуется семь подступенков, чтобы добраться от площадки до верхнего этажа, а это значит, что вам понадобится 6 ступеней (см. Часть 1).

Вы определили, что будете использовать глубину ступени 10 дюймов, поэтому расположение площадки относительно внешнего края лестничной клетки составляет:

J No.ступеней x глубина ступени = расстояние от внешнего края лестничной клетки
6 x 10 = 60 дюймов

Если вы используете метод подвесной доски для крепления лестницы к верхнему этажу, вы должны добавить к этому числу толщину подвесной доски, как показано на Рисунке 3.

Рисунок 3 — Расчет положения лестничной площадки L-образной формы

Лестница с лестничной площадки на нижний этаж устроена так же, как и прямая лестница.

Продолжение …….

Прямая лестница

Часть 1а

Часть 1b

Часть 2a

Часть 2b

Лестница «Г»

Часть 3

Часть 4

Забежная лестница

Часть 5

Часть 6

Часть 6b

Терминология лестницы

Ремонт лестниц

Ремонт или замена ступеней лестницы

Виды лестниц

Мэг Эскотт

Существует несколько различных типов лестниц, из которых можно выбрать дизайн лестницы.Каждый из этих вариантов дизайна лестницы имеет свои достоинства, недостатки и, если хотите, «атмосферу» лестницы.

Различные варианты оформления лестницы имеют своеобразные названия. Что, например, лестница для забежных переключателей? Мы рассмотрим все типы лестниц один за другим и по ходу немного обсудим их.

Эта страница из серии о дизайне лестниц.

Прямая лестница


Это самая простая лестница, при этом все лестничные марши идут в одном направлении.

Прямая лестница

Если в вашем доме должна быть стандартная высота потолка, скорее всего, вы могли бы пойти и купить прямую лестницу в Home Depot. Их несложно и недорого построить.

Если в вашем доме должно быть несколько этажей с прямыми лестницами, уложенными друг на друга, необходимо вернуть длину лестницы, чтобы пройти от верха одной лестницы к низу другой.

С точки зрения безопасности существует хороший регулярный ритм, который не нарушается при приземлении или изменении направления, однако нет возможности приземлиться на полпути, чтобы прервать падение.

Прямые лестницы и высокие потолки

Однажды я пошел посмотреть новый дом в георгианском стиле с высокими потолками. Мы, вероятно, говорим об 11 футах или около того. Из всех доступных типов лестниц архитектор выбрал непрерывные прямые лестницы между всеми, подождите, ПЯТЬ этажей! 5!

У меня такой выбор лестницы вызвал несколько проблем.

  1. Путь от лестницы к лестнице был долгим, потому что путь по лестнице был намного длиннее из-за высоких потолков.
  2. Если вы упадете с этой лестницы, вам придется упасть далеко!
    Кухня находилась на первом этаже, и спускающаяся к ней лестница ощущалась как спуск в подземный мир. К тому же, это была длинная лестница, она была довольно закрыта, поэтому она казалась немного темной и зловещей. И это лестница, по которой можно добраться до кухни и обратно.

Ведь архитектор лифт поставил!

Лестница с ножничным выключателем


Это очень эффективная и компактная конструкция.Лестница начинается до тех пор, пока не будет достигнута плоская площадка, а направление движения повернется на 180 градусов, чтобы продолжить подъем по лестнице.

Лестница с ножничным переключателем

Площадка посередине лестницы предлагает несколько возможностей дизайна, например, окна или области для демонстрации предметов или изображений или установки сиденья. Площадка способствует безопасности этой лестницы, предотвращая любые падения, происходящие над площадкой.

Обратите внимание, что площадка не обязательно должна находиться на полпути вверх по лестнице, хотя конфигурация на полпути является наиболее компактной конструкцией.

Забежная лестница с переключателем


Это разновидность ножничного переключателя, где вместо плоской площадки на полпути вверх по лестнице продолжайте движение по повороту на 180 градусов.

Лестница переключателя забежных ступеней

Это означает, что переключатель намоточного устройства занимает даже меньше места по горизонтали, чем переключатель ножничного типа с плоской посадкой. Меньше возможностей для показа или сиденья, потому что нет приземления на плоской поверхности.

С точки зрения безопасности изменение направления, скорее всего, предотвратит падение, хотя, вероятно, менее удобным способом, чем плоское приземление.Винтовая лестница менее безопасна, если на лестнице встречаются два человека, поскольку одна сторона лестницы узкая. Обычно эта конфигурация требует, чтобы один человек остановился и остановился, пока другой проходит.

Обратите внимание, что площадка не обязательно должна находиться на полпути вверх по лестнице, хотя конфигурация на полпути является наиболее компактной конструкцией.

Следует также отметить, что лестница, требующая разделения (прохода в двух направлениях) из витой части, может вместить только витую часть из двух ступенек.

Решение проблем проектирования лестницы с помощью забежных головок

Если вы столкнулись с такой проблемой, как пространство, которое не подходит для лестниц, которые вы рассматриваете, попробуйте добавить в конструкцию лестницы несколько винтовых лестниц. Винтовые лестницы вверху, посередине или внизу могут решить проблемы с пространством и направлением и добавить интерес к лестнице, делая подъем по ней более интересным.

Поворот на 90 градусов и поворот на 90 градусов

В некоторых типах лестниц изменение направления включено в конструкцию.Это не обязательно должно быть 90 градусов — конечно, возможны другие углы.

Лестница с поворотом на 90 градусов

Я видел, как повороты на 90 градусов очень эффективно использовались в двух ситуациях. Во-первых, и это, безусловно, наиболее распространенный вид, он используется в домах немного большего размера, чтобы создать пространство двойной высоты. Во-вторых, я видел лестницу с поворотом на 90 градусов, используемую по периметру дома, обнимающую внешнюю стену вокруг комнат.

С точки зрения безопасности, изменение направления создает «остановку при падении», особенно при приземлении.

Приведенные выше комментарии по конструкции относительно плоских площадок по сравнению с забежными лестницами применимы в этом случае.

Раздельный поворот на 180 градусов и раздельный поворот на 180 градусов

Эти конструкции также создают пространство вокруг их внутренних витков, которое можно увеличить вдвое по высоте или, возможно, использовать для установки лифта.

См. Ножничный переключатель и переключатель моталки для получения других важных комментариев по конструкции и безопасности.

Лестница с поворотом на 180 градусов

Лестница с S-образным изгибом


Вот более необычный способ сочетания винтовой лестницы и разных углов.

S-bend — необычный, но интересный выбор

Винтовая лестница


Откуда взялось очарование винтовой лестницы? Если вы хотите, чтобы винтовая лестница использовалась в качестве главной лестницы в вашем доме, убедитесь, что вы спланировали одну достаточно большую, чтобы двое людей могли пройти, и мебель, которую вам нужно перенести наверх (или вы можете принять альтернативные меры, чтобы доставить мебель через огромное окно, но у лестницы, как правило, попроще).

Винтовая лестница

Винтовые лестницы популярны для подъема на чердак или на антресольный этаж, или, возможно, для перехода с внешнего балкона на уровень сада.

Нижняя часть закрытой винтовой лестницы, конечно же, является винтовой и может быть прекрасным элементом дома.

Изогнутая лестница / лестница в галерею / раздельная лестница

В больших домах лестница должна иметь пропорциональные размеры и быть соответственно роскошной с использованием таких конструктивных особенностей, как изменение ширины лестницы, тщательно продуманные лестницы и декоративные балюстрады. 180 градусов.

Изогнутая лестница

Большие открытые пространства могут быть созданы за счет включения длинных площадок для пешеходов как части лестницы.


Интересные планировки можно создать с помощью разделенных лестниц.

Раздельная лестница

Виды лестниц для более крутых подъемов

Бывают случаи, когда требуется более крутой лестничный марш. Наиболее очевидным решением этой проблемы является укорочение ступеней и увеличение высоты подступенков при переходе от лестницы через конфигурацию трапа корабля до тех пор, пока в конечном итоге не будет достигнута конструкция лестницы.

Бывают случаи, когда требуется более крутой лестничный марш. Наиболее очевидным решением этой проблемы является укорочение ступеней и увеличение высоты подступенков при переходе от лестницы через конфигурацию трапа корабля до тех пор, пока в конечном итоге не будет достигнута конструкция лестницы.

Больше дизайна лестницы для вас …


Больше дизайна комнаты для вас …


Типовые планы забежных лестниц

Для того, чтобы мы могли найти необходимую вам схему лестницы, у нас есть несколько онлайн-планов лестниц, планы на этой странице — схемы лестниц с одинарной забежной лестницей.

Эти размеры не фиксированы, они гибкие, мы можем изменить ширину и рост рейсов, но помните, если вам нужно подняться выше, нам понадобится больше места для вашего угла наклона 42 градуса, используйте их как ориентир. Если тебе нужно ваша лестница, чтобы пойти в другую сторону, просто сообщите нам, что вам нужно противоположное рука при заказе.

New — Эти лестницы теперь доступны для заказа через Интернет со стандартной шириной, если вам требуется, чтобы лестница не соответствовала этим параметрам, свяжитесь с нашим офисом продаж.

Новые онлайн-каталоги лестниц с размерами.

Найдите макет, наиболее близкий к вашим требованиям, и позвоните нам по телефону 01952 608853, чтобы узнать цену

Квартальные лестничные клетки | Лестницы с двойным забегом | Лестницы с половиной лестничной площадки | Схемы с одинарной забежной лестницей | Планы одинарной забивки левой руки | Лестницы с половиной лестничной площадки | 4 чертежа для намотки протектора

Выбор материалов и стиля — идеи для лестниц или ознакомьтесь с руководством по моделям

Квадрат сосновый

Квадрат из сосны — это спецификация начального уровня с квадратными балясинами из сосны 32 мм и квадратными стойками 90 мм.

Дуб Openplan

Дубовая лестница Openplan с перилами в европейском стиле и двойными поручнями безопасности.

Лестница Прескотта

Это высококачественная дубовая лестница с струнами, 140 мм Newel Turning и 56 мм шпиндели.

Когда вы нашли план расположения, который вам нужен, нам нужно знать спецификацию, которую вы хотите лестница быть.

Если у вас уже есть чертежи отправьте нам запрос по факсу 01952 228679.
Примеры спецификаций


Торговый диапазон

Торговый диапазон основан на выборе компоновки лестницы из нашего стандарта чертежи онлайн, мы можем предложить незначительные корректировки высоты подъема на эти лестницы.

Ассортимент — Струны из мягкой древесины с проступями из МДФ без поручней.
Trade Range — Струны из хвойных пород со ступеньками из МДФ, поручни, квадратная нить Столбы и шпиндели.

Стандартный ассортимент
В стандартном ассортименте мы можем предложить большую гибкость в отношении размеров лестница, а также высота подъема.

Стандартный ассортимент — Инженерные сосновые струны и ступени без поручней
Стандартный ассортимент — Инженерные сосновые струны и ступени, Поручни из сосны, Квадрат Столбы и шпиндели Newel.
Стандартный ассортимент — Инженерные сосновые струны и ступени, Поручни из сосны, точеные Столбы и шпиндели Newel.
Стандартный ассортимент — струны и ступени из сосны Parana, поручни из тсуги, точеные Столбы и шпиндели Newel.

Openplan

Beech Openplan — Буковые струны и ступени из нержавеющей стали барные вставки.
Поручни
Поручни в европейском стиле
Поручни Fusion
Поручни Axxys

Дубовая лестница

Для коврового покрытия выберите дубовые струны, ступени из искусственной сосны и подступенки из фанеры, а затем детали поручней из дуба.
All Oak — дубовые струны, дубовые ступени, подступенки из дубовой фанеры и детали перил из дуба.

Чертежи лестниц на нашем веб-сайте — это руководство, которое поможет вам определиться с требуемой компоновкой лестницы. Все наши лестницы изготавливаются по индивидуальному заказу, поэтому сообщите нам размеры, которые у вас есть, и мы сможем дать вам точное предложение.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
