Расчет кровли двухскатной крыши
Расчет двухскатной крыши
Укажите необходимые размеры в миллиметрах
X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина
Справка
Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.Так же можно расчитать некоторые полезные размеры крыши.
Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.
Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.
В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.
Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.
И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.
Онлайн калькулятор двухскатной крыши. Как рассчитать площадь кровли двухскатной крыши калькулятор
Калькулятор Двухскатной крыши
Antique Dub
Antique Oak
Black
Blue
Brown
Burano
Cherry Wood
Chocolate Brown
Corten
Culture Stone
Cuprum Steel
Dark Wood
Exterior Stone
Exterior Wood
Fine Stone
Fine Stone-blesk
Golden Dub
Green
Grey
Juniper Green
Light Wood
Log
Merlin Grey
NL805
Nutwood
Olive Green
One
Orange
Palisander Anticato
Palisander Terracotta
Pink
Prime
RAL 1003
RAL 1013
RAL 1014
RAL 1015
RAL 1018
RAL 1021
RAL 1034
RAL 1035
RAL 2004
RAL 2009
RAL 3003
RAL 3005
RAL 3007
RAL 3009
RAL 3011
RAL 3012
RAL 3020
RAL 4005
RAL 5001
RAL 5002
RAL 5003
RAL 5005
RAL 5009
RAL 5015
RAL 5021
RAL 5023
RAL 5024
RAL 6002
RAL 6003
RAL 6005
RAL 6018
RAL 6019
RAL 6020
RAL 6021
RAL 6024
RAL 6026
RAL 6029
RAL 7004
RAL 7004/5015
RAL 7005
RAL 7006
RAL 7016
RAL 7024
RAL 7032
RAL 7035
RAL 7040
RAL 8001
RAL 8002
RAL 8004
RAL 8014
RAL 8017
RAL 8017 blesk
RAL 8017 Metallic
RAL 8019
RAL 9002
RAL 9003
RAL 9004
RAL 9005
RAL 9006
RAL 9007
RAL 9010
RAL 9016
RAL Al-Zn
Red Wood
Rowan
RR 11
RR 20
RR 21
RR 23
RR 29
RR 32
RR 33
RR 35
RR 36
RR 750
RR 798
RR 887
Sand Stone
Terracotta
UV Wood
Vandayke Brown
White
White Dub
White Oak
WOM01(3D дуб)
Wood
Азия
Алабама
Аликанте
АлюцинкАмерика
Американский клен
Антик
Античный красный
Античный темно-коричневый
Антрацит
Арагон
Аризона
Атланта
Африка
Барселона
Бежевый
Белый
Бордо
Бронзовый
Бургундия
Валенсия
Ваниль
Виски
Вишневый
Голубой
Горный ледник
Граб
Гранада
Гранат
Графитовый
Европа
Желтое дерево
Желтый
Жемчуг
Жженый
Зеленый
Зеленый бленд
Золотая дюна
Золотой песок
Индиана
Индиго
Канадский дуб
Каньон
Капучино
Карамельный
Кастилья
Кирпичный
Клен
Кленовый латте
Клондайк
Клубничный раф
Коричневый
Коррида
Красно-коричневый
Красно-черный
Красный
Красный мрамор
Кремовый
Матовый черный
Миндаль
Мичиган
Молочный
Мореный дуб
Мятный мокко
Неро
Ниагара
Огайо
Олива
Онтарио
Осенний
Панговый
Персиковый
Песочный
Песчаное плато
Прерия
Прозрачный
Салатовый
Сандаловый
Светло-бежевый
Светло-коричневый
Светло-серый
Светлое дерево
Светлый дуб
Севилья
Серебристый
Серебро
Серый
Серый валун
Синий
Сланцево-серый
Сланцевый
Слоновая кость
Темно-бежевый
Темно-коричневый
Темно-серый
Темный дуб
Терра
Терракота
Терракотово-желтый
Терракотовый
Техас
Тик
Толедо
Тоскана
Хвойный лес
Цинк
Черный
Шоколад
Эспрессо
Юта
Янтарь
Ясень
www.
Расчёт двухскатной крыши — онлайн калькулятор
Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши
Для начала расчета двухскатной кровли, укажите масштаб чертежей.
Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.
Значения размеров заполняйте в миллиметрах (мм):
Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм).
X – Ширина здания.
C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).
B – Длина крыши, с учетом свесов за пределы фронтонов.
Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:
Y2 – Высота примыкающего треугольного элемента;
X2 – Ширина основания;
C2 – Выступ, т.
е. расстояние от основания до края свеса.
Стройматериалы кровли:
S1 – Ширина стропила.
S2 – Толщина стропила.
С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.
S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.
| Длина стропилины, мм | Шаг стропил, мм | Сечение стропила, мм |
| До 3000 | 1200 | 80х100 |
| До 3000 | 1800 | 90х100 |
| До 4000 | 1000 | 80х160 |
| До 4000 | 1400 | 80х180 |
| До 4000 | 1800 | 90х180 |
| До 6000 | 1000 | 80х200 |
| До 6000 | 1400 | 100х200 |
При выборе сечения стропил обязательно учитывать рекомендации СП 64.
13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».
С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.
O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.
В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.
| Шаг стропил (межосевой размер), мм | Сечение обрешётки, мм×мм |
| ≤ 750 | 30×50 |
| ≤ 900 | 40×50 |
| ≤ 1100 | 40×60 или 50×50 |
R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм.
Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.
L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).
Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.
| Вид кровельного материала | Высота L1, мм | Ширина L2, мм |
| Профнастил | 1000-1400 | 800-1200 |
| Шифер (ГОСТ 30340-95) | 1750 | 980, 1125, 1130 |
| Керамическая черепица | 310, 333, 347 | 190,190, 208 |
| Битумная черепица | 1000 | 317 |
| Металлочерепица | 1120, 1180 | 1040, 1100 |
| Рубероид | 1000 | 750, 1005, 1025 |
| Еврошифер (Ондулин) | 2000 | 950 |
| Оцинкованая сталь | 720-1800 | 2000, 2500 |
| Кровельное железо | 510-1000 | 710-2000 |
L3 – Нахлест листа кровли в процентах.
Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.
Нажмите «Рассчитать».
Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала.
Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.
perpendicular.pro
Расчет стропильной системы двухскатной крыши калькулятор
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома
Информация по назначению калькулятора
О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.
05-146-2009 и СНиП «Нагрузки и воздействия».
Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов
- У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала.
Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема. - П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
- П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
- К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
- Д лина стропил — Длина каждого стропила от конька до основания ската
- М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
- К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
- К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
- Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.
Расчет двухскатной крыши
Онлайн калькулятор расчета двухскатной крыши
Как рассчитать площадь крыши? Как посчитать крышу?
Простой онлайн калькулятор расчета двухскатной крыши дома сделает расчет стропил, расчет стропильной системы двухскатной крыши, расчет площади крыши, расчет обрешетки, расчет кровельного листа, расчет материала на крышу.
Дом с двускатной крышей. Устройство двухскатной крыши дома
Самой экономичной в финансовом плане среди скатных крыш считается двускатная крыша, двухскатную крышу своими руками может изготовить строитель, который не имеет специального образования и навыков. Конструкция крыши дома будет зависеть от цели использования площади второго этажа, как чердака или же в качестве жилого пространства – мансарды. Разное назначение – разное сечение стропил, их обработка и утепление кровли.
Двускатная мансардная крыша требует наличие дымоходов в комнатах мансарды, туалетные ванные комнаты должны находиться над нежилыми зонами, исключая и зону кухню. Также нужно обрабатывать деревянные брусья антисептическими и огнезащитными растворами, защищая от плесени и возгорания. Следовательно, стоимость двухскатной крыши возрастает, если второй этаж дома делать жилым.
Чертеж двухскатной крыши
Программа для расчета крыши нарисует чертеж двускатной крыши домарассчитает точное количество строительных материалов для стропильной системы и кровли. Начните расчет крыши сейчас!
Калькулятор расчета двускатной крыши
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной крыши поможет вам рассчитать углы наклона стропил, необходимое количество обрешётки, предельную нагрузку на кровлю, а также материалы, необходимые для строительства крыши данного типа при заданных размерах. Вы сможете рассчитать кровлю из таких популярных кровельных материалов, как шифер, ондулин, керамическая, цементно-песчаная и битумная черепица, металлочерепица и других материалов.
При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная крыша (также известная как двухскатная или щипцовая) – разновидность крыши, имеющая два наклонных ската, которые идут от конька к наружным стенам здания. Это самый распространённый вид крыши на сегодняшний день. Объясняется это её практичностью, малыми затратами на возведение, эффективной защитой помещений и эстетичным внешним видом.
Стропила в конструкции двухскатной крыши опираются друг на друга, соединяясь попарно. С торцевой стороны двускатные крыши имеют форму треугольника, такие торцы называются щипцами или фронтонами. Обычно под такой кровлей устраивается чердак, который освещается с помощью маленьких окон на фронтонах (чердачных окошек).
Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной иконкой .
Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.
Разъяснение результатов расчетов
Угол наклона крыши
Под этим углом наклонены стропила и скат крыши. Подразумевается, что планируется строительство симметричной двускатной крыши. Помимо расчета угла, калькулятор проинформирует, насколько угол соответствует нормам по выбранному вами кровельному материалу. Если потребуется изменить угол, то для этого нужно изменить ширину основания или высоту подъёма крыши, либо выбрать другой (более легкий) кровельный материал.
Площадь поверхности крыши
Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для работ.
Примерный вес кровельного материала
Суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.
Количество рулонов изоляционного материала с нахлестом
Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.
Длина стропил
Полная длина стропил от начала ската до конька крыши.
Количество стропил
Суммарное количество стропил, требуемых для строительства крыши с заданным шагом.
Минимальное сечение стропил, Вес и Объем бруса для стропил
В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). Для определения соответствия во внимание берется тип кровельного материала, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем этих стропил для всей крыши.
Количество рядов обрешетки
Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для одного ската, достаточно разделить полученное значение на два.
Равномерное расстояние между досками обрешетки
Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте указанное здесь значение.
Количество досок обрешетки стандартной длиной
Для обрешетки всей крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски.
Объем досок обрешетки
Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку.
Примерный вес досок обрешетки
Предположительный общий вес досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.
Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://zamer-doma.ru/raschet-dvuhskatnoy-kryishi/, http://www.stroitelstvosovety.ru/raschet-dvuhskatnoj-kryshi
stroykrishu.ru
Расчет материалов для двускатной крыши
Расчет материалов для двускатной крыши
Размеры в плане одной половины основной крыши.
| Ширина стропила | 15 см |
| Толщина стропила | 5 см |
| Свес основной крыши | 30 см |
| Ширина основной крыши по стенам | 300 см |
| Высота от начала крыши до конька | 200 см |
| Длина основной крыши (конек) | 370 см |
| Высота полотна основной крыши | 300 см |
| Ширина полотна (конек) | 370 | см
| Площадь основной крыши | 11.1(22.2) квадратных метров |
| Стропила длиной | 300 см |
| Количество стропил | 6(12) |
| Объем материалов стропил | 0(0) кубических метров |
| Количество рядов досок обрешетки | 15(30) |
| Объем досок обрешетки |
0. 21(0.42)
кубических метров
|
| Количество кровельного материала основной крыши | 22 листов |
| 2.8 рядов по | 5.5 листа в ширину на каждую половину |
| Подкровельный материал (пергамин, рубероид…) | 30 квадратных метров |
| При нахлесте | 25 % |
masterabetona.ru
Как рассчитать площадь кровли двухскатной крыши калькулятор
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома
Информация по назначению калькулятора
О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов
- У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
- П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
- П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
- К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
- Д лина стропил — Длина каждого стропила от конька до основания ската
- М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
- К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
- К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
- Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.
Расчет двускатной крыши
О калькуляторе
Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.
Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.
Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.
В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.
При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .
О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.
Дополнительная информация о результатах расчётов
Угол наклона крыши
Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.
Площадь поверхности крыши
Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.
Примерный вес кровельного материала
Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).
Количество рулонов изоляционного материала
Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.
Нагрузка на стропильную систему
Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.
Длина стропил
Полная длина стропил от конька крыши до края ската.
Количество стропил
Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.
Минимальное сечение стропил / Вес стропил / Объем бруса
- В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
- Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
- В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.
Количество рядов обрешётки
Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.
Равномерное расстояние между досками обрешетки
Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.
Объем досок обрешетки
Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.
Примерный вес досок обрешетки
Суммарный вес всей обрешетки.
Расчет двускатной крыши
Дополнительная информация о калькуляторе
Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн.
В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.
Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.
Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.
Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.
Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.
Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.
Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!
Пояснения к результатам расчетов
Угол наклона крыши
Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.
Площадь поверхности крыши
Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.
Примерный вес кровельного материала
Предположительный суммарный вес кровельного материала.
Количество рулонов изоляционного материала
Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.
Нагрузка на стропильную систему
Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.
Длина стропил
Стропила измеряются от основания ската до конька крыши.
Количество стропил
Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.
Минимальное сечение стропил
Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.
Количество рядов обрешётки
При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.
Равномерное расстояние между досками обрешетки
Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.
Объем досок обрешетки
Количество досок требуемых для обрешетки всей крыши (в кубических метрах).
Примерный вес досок обрешетки
Общий вес досок, используемых при обрешетке.
Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://kakpravilnosdelat.ru/raschet-dvuhskatnoj-kryshi/, http://stroysvoimirukami.ru/raschet-dvuskatnoy-kryshi/
krovlya-mp.ru
Расчет кровли крыши в ручную или на онлайн калькуляторе
Чтобы получить желаемый результат, и крыша смотрелась очень привлекательно, нужно, предварительно, провести расчет кровли крыши. Его можно осуществить двумя способами – самостоятельно или с использованием спецпрограмм, называемых калькуляторами для расчета кровли.
Факторы, которые определяют высоту строящейся кровли
Выделяют основные элементы, способные влиять на высоту обустраиваемой кровли у домостроения:
- Форма кровли.
- Количество скатных поверхностей и их уклон.
- Стройматериалы для кровельного покрытия.
- Объем осадков.
- Усредненная сила ветра.
- Общая высота домостроения.
- Желания домовладельца или инвестора.
Рассчитываем кровельную площадь, ее типы
Определение площади крыши домостроения проводится, с учетом нескольких основных элементов, главный из них — разновидность кровли: мансардная, одно-, дву-, четырехскатная.
Невзирая на схожесть основных конструкционных элементов у каждого из этих типов кровли, расчеты площади проводятся для каждого случая индивидуально, с использованием калькулятора для расчета крови или не используя его — самостоятельно. Естественно, рассчитать проще площадь и другие характеристики простых крыш с одной скатной плоскостью, чем с двумя или четырьмя скатными кровельными поверхностями.
Важно: от того, насколько верно проведен расчет кровли крыши, зависит основная характеристика проектируемой крови — надежность, а владелец дома сможет неплохо сэкономить деньги на приобретении стройматериалов.
Односкатная кровля
Двухскатная крыша
Четырёхскатная или вальмовая крыша
Шатровая
Мансардная кровля
Расчет высоты кровли с двумя скатными поверхностями без спецкалькулятора
Кровельная высота напрямую зависит от такого показателя, как угол наклона, определяемого значениями длины домостроения и планируемой его ширины. Самым оптимальным значением уклона для крыши с двумя скатными поверхностями считается угол не больше 30°, он выбирается с учетом покрытия кровли и условий погоды в данной местности. Чем выпадающих осадков больше, тем угол уклона тоже должен быть круче, чтобы выпадающие осадки быстрей стекали с кровли.
По такой же схеме рассчитываются и вероятные нагрузки ветра на домостроение.
После этого, применяя геометрические формулы, измеряется высота. Сначала измеряется высота конька, которая будет представлять собой катет, еще один катет – ширина домостроения, поделенная на 2. Высота конька рассчитывают, умножая катет на тангенс угла уклона.
Например, при значении ширины дома 6 м, кровля с двумя скатными поверхностями с углом уклона равному у обеих 40, тангенс составит 2,84.
Затем ширина делится на 2 и умножается на получившееся ранее числовое значение, выходит, что высота крыши будет 2,5 м.
Расчет высоты кровли с четырьмя скатными поверхностями
Провести вручную и рассчитать такую кровлю довольно сложно, так как поверхности этого типа бывают разных видов: щипцовыми, шатровыми, вальмовыми и полувальмовыми.
Рассчитывается крыша такого типа с соблюдением основных правил:
- план или общий чертеж кровли дома разбивается отдельными схемами на отдельные геометрические фигуры;
- определяется для конкретной скатной поверхности длина, для чего измеряются расстояния между карнизом и коньком;
- вычисляется площадь скатной поверхности, которая потом умножается на косинус угла уклона;
- скатная поверхность, состоящая из прямоугольников неправильной формы, разбивается на элементы правильной формы, с последующим подсчетом площадей всех фигур и с суммированием получившихся цифр.
После этого можно составить предварительный обсчет кровли с четырьмя скатными поверхностями.
Уклон скатных поверхностей кровли, состоящей из 2 правильных трапеций и 2 равнобедренных треугольников, составит 30 градусов. По спецтаблице определяется косинус — 0,87 угла уклона.
Размеры сторон трапециевидных скатных поверхностей будут составлять 7 и 10 м соответственно, а высота — 3 м. Скатные поверхности треугольной формы будут состоять из 2 сторон — по 3, 34 м каждая, и третьей — 4,6 м.
После этого определяется площадь трапециевидной поверхности, путем сложения длин 2 сторон по горизонтали, деленных на 2 и умноженных на высоту. Получается площадь 25, 5 м кв. Это значение умножают на косинус, и получается 22, 185 м кв, а после округления — 22,5.
Затем вычисляется площадь скатных поверхностей треугольной формы, и складывают все суммы площадей скатов, округляя полученное значение. В результате получается площадь кровли 75 м кв.
Расчет кровли крыши – определение общего числа стройматериала кровли
После того как была вычислена кровельная площадь, нужно определить объемы требующихся при покрытии крыши стройматериалов.
Часто начинающие строители заблуждаются, считают, что площади крыши и ее покрытия одинаковы, но это неправильно, так как стройматериал для покрытия кровли никогда не укладывается стык в стык. Чтобы не допустить протечек крыши, укладку элементов покрытия делают внахлест, а значение такого нахлеста зависит от характеристик используемого стройматериала.
При расчете можно взять обычный асбестоцементный шифер. Вычисляя, показатель кровельной площади увеличивают на 15%, чтобы получить запас при формировании нахлеста.
Сложив все полученные значения, получают площадь требующегося для обустройства покрытия крыши стройматериала.
Также есть расчеты, помогающие вычислить объемы отходов стройматериалов для покрытия крыши, а кроме того, позволяющие определить требуемое для строительных работ количество шиферин, вычислив сначала площадь одной из них.
Расчет количества крепежных деталей
Необходимое количество кровельного крепежа, например, для монтажа покрытия из металлочерепицы, определяется из расчета 9 шт/м кв крыши. Вычисление требуемого объема гидро- и пароизолятора осуществляется с учетом таких требований: рулон любого гидроизолятора включает около 75 м кв стройматериала, порядка 20 см которого, будет использовано для каждого нахлеста. Далее делается расчет:
N=S÷65;
где N – число гидро- или пароизолятора в рулонах, шт;
S – площадь крыши, м кв.
Такой расчет позволит предварительно посчитать, суммарные объемы закупаемых стройматериалов.
Расчет количества теплоизолятора, необходимого для работ
Рассчитать нужное число стройматериалов для теплоизоляции крыши можно по данным из инструкции производителя, где всегда есть сведения о среднем расходе материалов на 1 м кв.
Необходимо учитывать так же коэффициент теплопроводности, который позволит правильно рассчитать толщину утепляющего слоя. Чаще всего усредненный расход теплоизолятора будет около одной упаковки на 6 м кв, которые необходимо умножать на количество слоев и прибавить 10% (для припусков), а получившееся число округляют в большую сторону.
Расчет расхода пиломатериалов
Для определения объемов пиломатериалов, которые нужны для обустройства крыши, потребуется рассчитывать нагрузку, запланированную для выдерживания кровлей. Во время расчетов определяют уровень атмосферных осадков в этой местности максимально. Затем переводят уровень в нагрузки, воздействующие на кровлю домостроения. Параметр позволит учесть вид кровельного покрытия, который может использоваться, и вид системы стропил, использование обрешетки.
Калькуляторный расчет кровли и подсчеты в онлайн
Калькуляторный онлайн расчет кровлиЕсли отсутствует достаточное свободное время или сложно выполнять нужные вычисления, производя их самостоятельно, то лучше осуществлять процесс подсчета в специализированных программах. Программно можно определить все нужные для составления проекта кровли крыши размеры и выполнить как несложные, так и даже самые непростые расчеты в режиме онлайн с помощью специализированных калькуляторов.
Часть из таких калькуляторов необходимо скачать и инсталлировать на компьютер, а некоторыми можно воспользоваться онлайн. К сожалению, последние могут выполнять только самые несложные подсчеты.
Важно: большинство программ, способных выполнить сложные вычисления кровли крыши и другие расчеты в строительстве, являются платными.
Следовательно, чтобы сэкономить свои финансовые ресурсы, нужно делать расчеты для кровли крыши самостоятельно, с помощью имеющихся знаний из школьного геометрического курса.
Расчет кровли на сложную двускатную крышу. Калькулятор двухскатной крыши и расчёт стропильной системы онлайн
Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.
Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.
Стропильная система двухскатной крыши включает в себя следующие элементы:
- Мауэрлат;
- Подкосы и раскосы;
- Боковые и коньковые прогоны;
- Стропильные ноги.
Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.
Расчет нагрузок двухскатной крыши
Постоянные нагрузки
Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.
Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.
В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.
Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.
Расчет кровли двухскатной крыши:
- Квадратный метр кровельного материала весит 3.5 кг.
- Квадратный метр гидроизоляционного слоя весит 5 кг.
- Квадратный метр утеплителя весит 10 кг.
- Квадратный метр обрешетки весит 14 кг.
Теперь вычислим общий вес:
3.5 + 5 + 10 + 14 = 32.5
Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).
32.5 * 1.1 = 35.75 кг
Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.
Переменные нагрузки на кровлю
Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.
К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.
Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.
Для вычисления данного вида нагрузки используется следующая формула:
Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.
Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.
При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:
Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W o — параметр, выбранный по карте.
Расчет размеров стропильной системы
Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.
В данном случае рассматривается двухскатная.
Сечение стропильной ноги
Расчет стропильной ноги основывается на 3 критериях:
- Нагрузки из предыдущего раздела;
- Удаленность перил;
- Длина стропил.
Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.
Длина стропил в двускатной крыше
При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.
Рассмотрим конкретный пример:
Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.
L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.
К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.
4.24 + 0.5 = 4.74 метра.
На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.
Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.
Стропильная система своими рукамиПростой онлайн калькулятор точно рассчитает длину стропил, длину свеса стропил, угол среза стропил. Начните расчет стропил прямо сейчас!
Данный калькулятор незаменим для тех, кто решил сделать стропила своими руками . Умный онлайн калькулятор произведет точный расчет длины до свеса стропил, длину свеса, угол среза и расстояние от грани стропила до начала запила. Онлайн калькулятор подходит для расчета стропил двускатной крыши и 1-скатной крыши.
Допустимый диапазон угла наклона крыши от 20° до 60°, чем меньше угол, тем меньше понадобиться пиломатериалов для фермы, но чем больше угол, тем просторнее будет под крышей второго этажа дома. Если выбрать угол в 30°, то для ширины здания в 10 м возвышение конька над верхним перекрытием будет равно 2.5 м. Длина стропильных ног составит 7 метров, из них 6,2 над домом, а остальное вылет за крышу. Минимальный размер вылета принято брать в 50 см для безопасности от непогоды. Стропила длиной в 7 метров считаются максимально допустимыми для наклонного исполнения к коньку кровли, если длина стропил более 7 метров потребуется дополнительное усиление двухскатной кровли в виде балок. При расчет стропил на двухскатную крышу шаг между отдельными лагами составляет 80-130 см . Точный размер шага зависит от веса кровли, от количества осадков и ветровой нагрузки в вашем регионе строительства. Все стропильные заготовки необходимо обработать антисептическим и противопожарными составами.
Онлайн-калькулятор двускатной крыши поможет вам рассчитать углы наклона стропил, необходимое количество обрешётки, предельную нагрузку на кровлю, а также материалы, необходимые для строительства крыши данного типа при заданных размерах. Вы сможете рассчитать кровлю из таких популярных кровельных материалов, как шифер, ондулин, керамическая, цементно-песчаная и битумная черепица, металлочерепица и других материалов.
При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная крыша (также известная как двухскатная или щипцовая) – разновидность крыши, имеющая два наклонных ската, которые идут от конька к наружным стенам здания. Это самый распространённый вид крыши на сегодняшний день. Объясняется это её практичностью, малыми затратами на возведение, эффективной защитой помещений и эстетичным внешним видом.
Стропила в конструкции двухскатной крыши опираются друг на друга, соединяясь попарно. С торцевой стороны двускатные крыши имеют форму треугольника, такие торцы называются щипцами или фронтонами. Обычно под такой кровлей устраивается чердак, который освещается с помощью маленьких окон на фронтонах (чердачных окошек).
Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной иконкой.
Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.
Разъяснение результатов расчетов
Угол наклона крыши
Под этим углом наклонены стропила и скат крыши. Подразумевается, что планируется строительство симметричной двускатной крыши. Помимо расчета угла, калькулятор проинформирует, насколько угол соответствует нормам по выбранному вами кровельному материалу. Если потребуется изменить угол, то для этого нужно изменить ширину основания или высоту подъёма крыши, либо выбрать другой (более легкий) кровельный материал.
Площадь поверхности крыши
Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для работ.
Примерный вес кровельного материала
Суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.
Количество рулонов изоляционного материала с нахлестом
Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр.
Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.
Длина стропил
Полная длина стропил от начала ската до конька крыши.
Количество стропил
Суммарное количество стропил, требуемых для строительства крыши с заданным шагом.
Минимальное сечение стропил, Вес и Объем бруса для стропил
В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). Для определения соответствия во внимание берется тип кровельного материала, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем этих стропил для всей крыши.
Количество рядов обрешетки
Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для одного ската, достаточно разделить полученное значение на два.
Равномерное расстояние между досками обрешетки
Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте указанное здесь значение.
Количество досок обрешетки стандартной длиной
Для обрешетки всей крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски.
Объем досок обрешетки
Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку.
Примерный вес досок обрешетки
Предположительный общий вес досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.
Укажите необходимые размеры в миллиметрах
X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина
Справка
Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.Так же можно расчитать некоторые полезные размеры крыши.
Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.
Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.
В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.
Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.
При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.
И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.
Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.
Калькулятор поможет оценить стоимость кровли на ранних этапах планирования
Онлайн калькулятор кровли
Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором :
Параметры расчета крыш и кровельного материала
Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:
Односкатная . Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.
Распространенные формы скатных конструкций
Двускатная (щипцовая) . Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.
Вальмовая (четырехскатная) . Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.
Многощипцовая . Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.
Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование
Мансардная . Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.
Виды кровельных материалов
Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:
Профнастил .
Металлочерепица .
Мягкая (рулонная) кровля .
Фальцевое покрытие (стальное, алюминиевое или медное).
Черепица . Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.
Шифер (в основном для хозяйственных построек).
Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)
Основные элементы кровельной конструкции
Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:
Мауэрлат . Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
Стропила . Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
Вспомогательные элементы . Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
Конек . Верхнее ребро крыши, место пересечения скатов.
Обрешетка . Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.
Основные конструктивные элементы стропильной системы
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Что рассчитывают на онлайн калькуляторе: виды и возможности
Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:
Стандартный калькулятор для расчета крыши
Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.
Фрагмент онлайн калькулятора расчета вальмовой крыши
Строительный калькулятор
Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.
Устройство онлайн калькулятора для расчета двускатной крыши
Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.
Перед началом вычислений следует ознакомиться с обозначением полей
Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:
Количество кровельных материалов . Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.
Расчет стропильной системы и фронтона крыши . По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.
Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

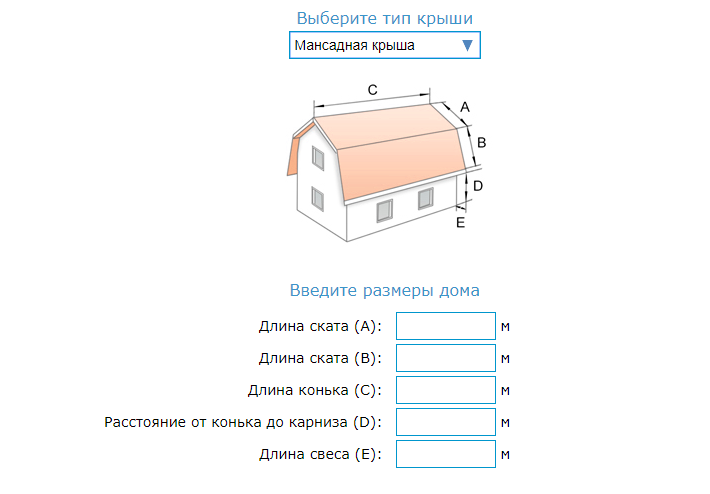

Размеры крыши . Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.
Размеры стропил . Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.
Видео описание
О расчете кровли на строительном калькуляторе в следующем видео:
Параметры обрешетки . Вводят ширину и толщину досок, расстояние между ними.
Параметры кровельного материала . Если выбран кровельный лист, задают высоту, ширину и нахлест листа.
Результатом расчета станут следующие параметры:
Размер крыши . Высота и ширина полотна, общая площадь.
Стропила . Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).
Обрешётка . Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.
Подкровельный материал . Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.
Кровельный материал . Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.
Калькулятор расчета основных элементов двускатной кровли
Расчет дополнительных параметров
Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:
Угол наклона крыши . Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.
Расчёт ветровой и снеговой нагрузки . Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.
Расчет дымохода . Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).
При расчете дымохода учитывается наличие преград рядом с жильем
Ограничения в использовании онлайн калькулятора
Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.
Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:
Определение общего количества кровельного материала
Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.
Видео описание
О расчете двускатной крыши бесплатным калькулятором в следующем видео:
Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.
Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.
Определение уклона для кровли
Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.
Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)
Расчет кровли: как избежать ошибок
В расчетах можно пойти одним из следующих путей:
Расчет кровли провести вручную . При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
Расчет кровли провести в онлайн сервисе . При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
Расчет кровли калькулятором проконтролировать вручную . Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).
Проверка результатов расчета потребует времени и внимательности
Профессиональный расчет кровли . Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.
Заключение
Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.Главная » Водоснабжение » Расчет кровли на сложную двускатную крышу. Калькулятор двухскатной крыши и расчёт стропильной системы онлайн
Расчет кровли двухскатной крыши
Калькулятор двухскатной крыши и расчёт стропильной системы онлайн
Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.
Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил
Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
- нагрузку крыши;
- шаг между стропилами.
- вид кровельного покрытия
Рекомендуемая ширина доски стропил:
- 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
- 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.
Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
Параметры кровельного покрытия
- Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
- Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
- Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
- Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов
У
гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.П
лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.-
П
римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши. К
оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.Д
лина стропил — Длина каждого стропила от конька до основания скатаМ
инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.К
оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.К
оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлюР
авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Калькулятор двухскатной крыши, онлайн-расчет стоимости кровли на GrandLine.ru
От геометрии кровли зависит количество необходимого материала и количество доборных элементов. Чем сложнее кровля, тем больше основных и расходных материалов потребуется.
Односкатная
Двускатная
Вальмовая
Шатровая
Мансардная
Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения. При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската. скат 1 скат 2 |
Каждый материал имеет свои особенности монтажа, разные доборные элементы и крепежи. Поэтому прежде чем производить расчет, надо определиться непосредственно с материалом.
Металлочерепица
Профнастил
Фальцевая кровля
Рассчитать
Над раскладкой кровли находятся переключатели профилей изделия, они позволит Вам выбрать необходимый профиль с учетом его рабочей ширины и запретных длин. Для просмотра раскладки листов на скате выберите скат, нажав на него. С помощью стрелок изменяйте длину листов в соответствии с вашей потребностью для выбранного ската. Смещая листы, Вы можете подобрать более экономную и симметричную раскладку.
| Профнастил Classic Kvinta plus Kredo Kamea Modern Kvinta Uno GL-10R GL-20R GL-21R GL-35R GL-60R GL-75R Кликфальц Обновление |
Для расчёта стоимости кровельных материалов и подходящих доборных элементов, выберите необходимый продукт. С помощью фильтра вы можете выбрать интересующий Вас цвет, толщину или покрытие.
Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.
добавить в корзину Обновление скачать расчёт Отправить расчет менеджеруКак произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора
Другое название двускатной разновидности крыши – щипцовая.
Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.
При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.
Двускатную крышу достаточно просто сделать своими руками.
При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.
Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.
Устройство крыши
Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.
В стропильной системе мансарды имеются следующие элементы:
- Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
- Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
- Конек. Это обозначения места схождения стропил в верхней части.
- Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
- Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
- Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
- Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
- Схватка. Брусок, расположенный вертикально между опорами.
- Обрешетка. Конструкция для установки кровли.
Расчет стропильной системы двухскатной крыши — онлайн калькулятор
Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.
Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.
Обозначения полей в калькуляторе
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
1 2 3
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт снеговой нагрузки (на фото ниже):
Выберите ваш регион
1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
Ia I II III IV V VI VII
Высота до конька здания
5 м от 5 м до 10 м от 10 м
Тип местности
Открытая местность Закрытая местность Городские районы
Крыша:
Угол наклона крыши: 0 градусов.Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.
Регион снеговой нагрузки
Описание полей калькулятора
Рекомендации
Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.
Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.
Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:
- Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
- Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
- На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
- Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.
Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.
Расчет стропильной системы двухскатной крыши: калькулятор
Расчет параметров стропил
Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.
Варьировать такой показатель может от 60 до 100 см.
Чтобы вычислить количество стропил необходимо:
- Узнать длину ската;
- Разделить на выбранный параметр шага;
- К результату прибавить 1;
- Для второго ската, показатель умножить на два.
Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:
- Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
- Следующая величина – это половина от ширины дома, в данном случае – 3м.
- Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.
Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.
Кроме того, следует определить какой ширины выбирать стропила для монтажа.
Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.
Для такого параметра нужно учитывать:
Определение угла наклона
Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:
- Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
- Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
- Для профнастила угол может быть не меньше, чем 12 градусов;
- Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
- Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.
Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.
Более подробно про оптимальный угол наклона вы можете прочитать здесь.
Важно: минимально допустимое значение угла ската равно 5 градусов.
Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.
Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.
Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667
Определение угла наклона крыши
Расчет нагрузок на стропильную систему
Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:
Виды нагрузки:
- Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
- Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
- Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.
Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.
Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».
Чтобы рассчитать нагрузку, производимую снегом, нужно:
- Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
- Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.
Ветровая нагрузка
Количество кровли
Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.
Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.
После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.
Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.
Как рассчитать площадь двускатной крыши:
- Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
- Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
- Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.
Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.
Кровельный набор
Заключение
Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.
После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.
Полезное видео
Видео-инструкция по пользованию калькулятором:
Вконтакте
Google+
Одноклассники
2017-02-10Дачный эксперт
Оцените статью автора:
10 оценок, среднее: 4,50 из 5
Загрузка…Расчет стропильной системы двухскатной крыши: порядок выполнения
Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.
Расчет стропильной системы двухскатной крыши
Виды простых крыш
Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.
Простая симметричная | Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах. |
Асимметричная стропильная система двухскатной крыши | Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства. |
Ломанная двухскатная стропильная | Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют. |
Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.
Конструктивные элементы стропильной системы
Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.
Мауэрлат
Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.
Мауэрлат
Цены на брус
Брус
Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.
Стропильные ноги
Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.
Наращивание стропил
Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.
Что такое стропильные фермы
Затяжки рассчитываются на растяжение.
Затяжка на стропилах
Прогоны
Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.
Коньковый прогон
Опоры для стропил
Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.
Опоры для стропил
Лежни
Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.
Лежень на схеме
Обрешетка
Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.
Обрешетка крыши
Какая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!
Цены на доски строительные
Доски строительные
Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.
Расчет параметров стропильных ног
На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.
- Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица.
Нагрузки, действующие на здание
- Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов.
Расчётная снеговая нагрузка
Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.
Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом
Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.
Ветровая нагрузка на крышу
- Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.
Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.
Калькулятор расчета нагрузки на стропила
Перейти к расчётамОбщие советы для расчета крыши
Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.
Перед началом работ следует нарисовать эскиз стропильной системы
Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.
Расчет угла наклона скатов
От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.
Расчет угла наклона крыши
Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.
Калькулятор расчета угла наклона крыши
Расчет шага стропил
Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.
В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.
Шаг и длина стропил
Калькулятор расчета длины стропильных ног
Перейти к расчётамРасчет дины стропильных ног
Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.
- За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
- Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.
Какие факторы влияют на сечение стропилин
Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.
- Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше.
Брус 100×100 мм
Доска обрезная 100х50 мм
Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.
- Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны.
Вид древесины и сортность — важные факторы, которые учитывают при расчетах
Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.
Расчет стропильной системы при помощи специального калькулятора
В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.
Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.
Калькулятор после завершения расчетов позволяет получать такие сведения:
- чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия;
Параметры элементов в калькуляторе
- трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения.
Трехмерная проекция
Можно посмотреть отдельно каждый узел
Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.
Вкладка «Скачать»
При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.
Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.
В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин
Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?
Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.
Нужно указать параметры (слева)
Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.
Ввод параметров
Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.
Шаг 3. Включите функцию «Расчет».
Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.
Расчетные данные
Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.
Модель можно вращать
Вид элементов после расчета, просмотр в 3D
Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.
Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.
Просмотр результата расчета
Описание расчета
Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.
Результат во вкладке «Чертежи»
Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.
Выводы
Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.
Конструкцию стропил можно посмотреть в уже отстроенном здании
Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.
Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.
Контакты
Видео – Расчет стропильной системы
Расчет двухскатной крыши онлайн калькулятор 3D, чертежи, стропильная система, площадь, угол наклона
- Чертеж расстояний между стропилами односкатной крыши
- Чертеж обрешетки односкатной крыши
- Чертеж размеров стропила односкатной крыши
- Чертеж размеров стропила односкатной крыши в положении для установки
- Длина по скату крыши: 468.25 мм
- Длина от конька до запила: 413.16 мм
- Длина снизу от конька до запила: 406.27 мм
- Длина от запила до конца свеса: 55.09 мм
- Глубина запила по опоре (горизонтально): 5 мм
- Глубина запила вдоль стены (вертикально): 4.73 мм
- Установить стропилу на краю: 1 мм
- Установить стропилу у стены: 1 мм
- Расстояние друг от друга: 60 мм
- Расстояние между досками: 50 мм
Задаетесь вопросами: как рассчитать двухскатную крышу, ее площадь, материалы для нее и основные конструктивные элементы?
Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора KALK.PRO, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!
Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:
- расчет длины стропил двускатной крыши
- количества стропил и шага
- расчет площади двухскатной крыши и угла наклона
- расчет обрешетки на крышу
- количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
- параметры пароизоляции и утеплителя
Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:
Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».
Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.
Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.
Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.
На закладке « 3 D – Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве – очень нужная возможность.
Вкладка « Сохранить » поможет вам не потерять рассчитанный вами проект крыши. Отправьте расчет кровли двускатной крыши на почту, сохраните в одном из выбранных форматов или добавьте в закладки.
Вся информация на сайте предоставлена исключительно в ознакомительных целях. Пользователь несет самостоятельную ответственность за все возможные последствия, возникшие по причине использования полученной информации. Ни при каких условиях и обстоятельствах ответственность за последствия, которые прямо или косвенно повлекло за собой использование информации или программного обеспечения, размещенного на этом сайте, не может возлагаться на владельцев сайта и быть основанием для судебного разбирательства или иного преследования.Принимаем к оплате:© 2014 — 2019 Kalk.Pro: Строительные калькуляторы онлайн — 3D расчеты лестниц, крыш, фундаментов.Посчитать угол наклона крыши онлайн. Калькулятор расчета угла наклона двускатной крыши
Крыша является конструктивным элементом здания, который отвечает за защиту от воздействия различных внешних факторов. Она обязательно должна результативно противостоять атмосферным осадкам в виде снега, града, дождя, шквальных ветров и ураганов. Правильный уклон играет достаточно большую роль в быстром удалении воды и снежного покрова с кровли. Он способен в сочетании с правильно выполненной изоляцией обеспечить великолепную защиту всего здания, включая его внутренние помещения.
На крышах с большим уклоном кровли (от 50градусов) снег не будет скапливаться, а будет падать на землю под действием силы притяжения Земли.
От грамотного уклона конструкции могут зависеть не только эти показатели, но и прочность с долговечностью. Как определить угол наклона крыши правильно, какие следует учитывать факторы, как производить расчет для крыш с разным покрытием? Надеемся, что наш материал даст вам ответы на все вопросы.
О факторах, которые влияют на градус угла наклона крыши
Виды крыш с разным количеством и формами скатов.
Крыши имеют разную форму и количество скатов. Бывают одно-, двух- и четырехскатные. Градус наклона крыши будет зависеть от количества имеющихся скатов на загородном доме либо даче.
Угол наклона может быть рассчитан по специальным строительным графикам и матрицам, либо с помощью треугольника.
Строительные работы по установке кровли могут приостановиться, если заранее не решить, из какого материала планируется делать финишное покрытие и каков будет угол наклона крыши. Следует помнить, что данные понятия будут тесно переплетаться, потому что вид кровельного материала принимается во внимание при произведении расчетов угла абсолютно любой скатной кровли.
Если градус уклона односкатной конструкции не превышает 9-20, понадобится учесть важные факторы:
- материал финишного покрытия;
- функциональное назначение постройки;
- климатические условия.
Если крыша будет иметь 2 ската и более, во внимание следует принять не только вышеперечисленные факторы, но и район, в котором планируется вести строительство дома. Стоит учитывать и то, для каких целей планируется устраивать чердачное помещение. В случае, если оно будет предусмотрено не для жилья, а для того, чтобы хранить временно не используемые вещи и предметы, нет смысла устраивать для подобных целей помещение больших размеров (речь идет о высоте потолка).
Когда хозяин планирует сделать из чердака жилое помещение в виде мансарды, может возникнуть необходимость в устройстве хорошей конструкции с большим уклоном.
Градус угла зависит от местности
Уровень нахлёста черепицы зависит от угла уклона ската.
В регионах, где достаточно часто проходят сильные ветра, делается минимальный наклон крыши. Следовательно, на нее будет приходиться воздействие ветра. При этом стоит заметить, что не рекомендуется делать конструкции без уклона. Подобные покрытия есть смысл устраивать в регионах с большим количеством солнечных дней и небольшой вероятностью осадков.
Сопротивление ветру при высокой крыше будет значительно больше, чем при низкой. Однако при совсем маленьком уклоне есть вероятность того, что ветер сорвет финишное покрытие. Следовательно, при слишком крутых кровлях существует такая же опасность, что и при кровлях с маленьким углом. Именно поэтому рекомендуется выбирать такие наклоны кровель:
- от 35 до 40 градусов при несильных ветрах;
- 15-25 градусов при сильных ветрах.
В местности, где осадки выпадают в достаточно большом количестве, угол можно увеличить до 60 градусов. Он будет наиболее подходящим, потому что позволит максимально снизить нагрузку на кровлю от талой воды, снежного покрова и большого количества влаги во время прохождения дождя.
Градус угла наклона крыши следует рассчитывать, ориентируясь на диапазон до 9 до 60 градусов. Проектировщики производят соответствующие расчеты и чаще всего останавливаются на значениях, которые составляют от 20 до 45 градусов.
Подобный привлекателен тем, что есть возможность использовать совершенно любой кровельный материал — профнастил, шифер, металлочерепицу и так далее. Каждый из материалов для финишного покрытия будет отличаться своими требованиями, которые следует учитывать в процессе устройства конструкции.
Зависимость угла наклона от материала
Характеристика листа металлочерепицы.
Если выбор пал на использование рулонных материалов, при укладке в 2 слоя угол необходимо будет делать до 15 градусов, а при трехслойной укладке — от 2 до 5.
Следует знать:
- Использовать наплавляемые материалы целесообразнее всего в случае, когда кровля имеет уклон от 0 до 25%. В случае, когда уклон составляет от 0 до 10%, материал понадобится укладывать в три слоя. Если уклон в пределах 10-25%, можно обойтись и одним слоем, однако материал обязательно должен иметь посыпку.
- Шифером покрываются конструкции, которые имеют уклон до 28%.
- Черепицу следует применять тогда, когда уклон конструкции как минимум 33%.
- Стальное покрытие укладывается на кровле, которая имеет угон менее 29%.
Расход материала напрямую будет зависеть от уклона конструкции. Чем он больше, тем большим будет расход финишного материала. Плоская конструкция в данном соотношении будет стоить дешевле, чем кровля, которая имеет уклон 45 градусов.
Если хозяину известна величина наклона крыши, не составит труда рассчитать количество необходимого материала. То же самое стоит сказать и о высоте кровельной конструкции.
Крыша из металлочерепицы
Нагрузка от ветра будет оказывать на крышу сильное негативное воздействие. В подобном случае расчет угла следует сделать особенно тщательно. В случае, если угол большой, есть возможность вздутия, которое повлечет за собой увеличение нагрузки, что может сказаться на всей конструкции. В связи с этим конструкция может преждевременно разрушиться.
Кровля, которую планируется покрывать металлочерепицей, должна иметь минимальное значение угла — в пределах 22 градусов.
Слои металлочерепицы: 1 Лист стальной 0,4-0,5 мм. 2 Цинковое покрытие. 3 Покрытие антикорозийное. 4 Грунтовка. 5 Полимерное покрытие. 6 Защитный лак.
С помощью этого показателя можно избежать скапливания влаги в местах стыков покрытия кровли. Будет происходить и защита от нежелательного просачивания воды (дождь либо талый снег).
Если существует необходимость, минимальный уклон конструкции может составлять и 14 градусов. Если в качестве покрытия используется мягкая черепица, минимальное значение уменьшится до 11 градусов. В этом случае может понадобиться устроить дополнительную сплошную обрешетку.
Для кровли из профнастила будет 12 градусов. Стоит учитывать рекомендации производителей по этому поводу. Угол уклона будет определяться владельцем постройки, но стоит помнить, что кровля рассчитывается на временные и постоянные нагрузки.
Расчет угла наклона крыши
Расчет угла будет зависеть от высоты подъема конька. Высота крыши в коньке будет определяться исходя из функционального назначения чердачного помещения.
Если из чердака планируется сделать полноценное мансардное помещение, градус уклона следует рассчитывать так, как указано ниже. Например, ширина фронтона (торец кровли) будет составлять 6 м. Эта цифра делится пополам (6/2=3). Высота конструкции в коньке всегда стандартно принимается как 1,8 м.
SinA=a/b=3/1,8=1,67
По таблице Брадиса понадобится найти приближенное значение, которое бы имел при значении SinA=1,67. Это значение будет находиться в пределах 58-59 градусов. Есть смысл остановиться на максимальном значении в 60 градусов, которое и станет искомым углом уклона кровельного ската.
Успеха вам и в математических расчетах, и в строительных работах!
От уклона строящейся крыши зависит, насколько прочна и надежна она будет. Расчет угла наклона крыши должен быть очень точен, ведь надежная защита от осадков и негативного воздействия окружающей среды очень важна.
Виды уклонов
В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.
Выберите 2 любых известных значения, введите их.
Остальные значения будут рассчитаны автоматически.
От чего зависит?
Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам. Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.
Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.
Полезная площадь мансарды в зависимости от угла наклона кровли
При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.
Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.
Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.
Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.
Пример расчетов
Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м 2 кровельного пирога складываются и умножаются на 1,1.
Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2 . В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2 . Итак, получается 10+15+3х1,1=30,8 кг.
Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.
Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.
Основные данные
График выбора кровельного материала в зависимости от уклона крыши.
Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.
Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.
Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.
Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.
На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.
Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.
Как измерить уклон
На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:
i = 10 метров (заложение)
h = 4 метра (высота конька)
получаем
i= h / (1/2) = 4 / (10/2) = 0,8
Для того чтобы измерить уклон в %, это отношение умножают на 100
Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.
Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.
На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.
При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.
Единицы измерения и инструменты
В основание металлической конструкции встроены цифровой дисплей с элементами управления.
Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).
Угол уклона измеряется двумя способами:
- Специальным уклономером.
- Математическим способом, с помощью вычислений.
Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.
По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.
Математический расчет
- Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
- Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.
Уклон крыши (его величину) с применением математического расчета находят так.
Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом
Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.
Для полного понимания этого метода приведем наглядный расчет:
высота равна 3,0 м,
длина заложения равна 5 м.
По формуле вычисляем i:
Проводим расчет процентов
Переводим в градусы. Получаем 31 градус.
Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов.
Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской. Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 .
Укажите кровельный материал:
Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)
кг/м 2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов E (см)
Длина свеса переднего и заднего C (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
(см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Ia I II III IV V VI VII
Высота до конька здания
5 м от 5 м до 10 м от 10 м
Тип местности
Открытая местность Закрытая местность Городские районы
Результаты расчетов
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м 2 .
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м 2 .
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки: 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м 3 .
Примерный вес досок обрешетки: 0 кг.
Общая информация о односкатной крыше
Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.
При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.
Дополнительная информация о результатах расчётов
Угол наклона крыши – угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).
Площадь поверхности крыши – площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.
Примерный вес кровельного материала – суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.
Количество рулонов изоляционного материала – необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.
– максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.Длина стропил – полная длина стропил от конька крыши до края ската.
Количество стропил – для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.
Минимальное сечение стропил / Вес стропил / Объем бруса
- Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
- Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
- Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.
Количество рядов обрешетки – число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.
Равномерное расстояние между досками обрешетки – расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.
Объем досок обрешетки – общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.
Примерный вес досок обрешетки – суммарный вес досок обрешетки.
Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора сайт, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!
Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:
- расчет длины стропил двускатной крыши
- количества стропил и шага
- расчет площади двухскатной крыши и угла наклона
- расчет обрешетки на крышу
- количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
- параметры пароизоляции и утеплителя
Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:
Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».
Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.
Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.
Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.
На закладке « 3 D — Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве — очень нужная возможность.
Если у вас в проекте двускатная крыша с разными скатами, вам следует произвести расчет с помощью калькулятора дважды — для каждого ската в отдельности.
Расчет профнастила на крышу: онлайн калькулятор
Профнастил в последнее время очень популярный стройматериал. Он универсален, поэтому застройщики отдают предпочтение профнастилу при сооружении заборов, зданий, перекрытии крыши. Профнастилы доступны в цене, не привередливы в монтаже, имеют весьма презентабельный вид. Кровля из профлиста широко применяется как в частном, так и в промышленном строительстве. Однако, чтобы перекрыть им крышу, нужно правильно произвести расчет профнастила на крышу. Как это сделать? Давайте разбираться.
Профнастил
Общие параметры
Дабы определиться, какая рабочая площадь будет покрыта профнастилом, необходимо разбираться в параметрах строительного материала. Так, рабочая ширина профилированных листов 110 сантиметров. Полная (общая) ширина, которую имеют листы 118 сантиметров.
Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…
Для определения количества листов для перекрытия вашей крыши, нужно заняться измерениями. В первую очередь промеряйте длину ската. Полученную величину следует разделить на ширину листа. Цифру округляем, при чем в большую сторону.
В обязательном порядке учитывайте нахлесты материалов. Чтобы произвести эти расчеты, из общей ширины отнимите ширину рабочую: 118-110=8 сантиметров.
Параметры профнастила
Далее рассчитываем профлист – длину и количество листов по одному ряду. Правильный расчет профнастила всегда учитывает, что длина – это длина свеса карниза (он не короче 5 сантиметров), вертикальный перехлест (15 сантиметров), скат. Наименьший кровельный материал (лист профнастила) имеет длину в полметра, наибольший – 6 метров. Устилают профилированным листом крышу всегда в горизонтальном порядке.
Не забываем и о расчете доборных элементов, которые обязательно понадобятся при возведении крыши. Их длина по стандартам равна 2000 миллиметров. Сперва измерьте длину всех скатов, на которых планируется установка данных элементов. Потом сложите полученные величины, результат, который получится, разделите на 1.9, не забудьте учесть нахлест в 10 сантиметров. Рассчитывая ендову, делим на 1.7, с учетом нахлеста в 30 сантиметров. Полученные результаты округлите в большую сторону. При расчете саморезов, помните: на один квадратный метр профлиста уходит около 8 штук крепежей.
Это расчет профлиста для кровель стандартной конфигурации. Однако иногда строители предпочитают возводить нестандартные крыши на своих постройках. В этом случае расчеты ведутся немного по-другому. Чтобы не ошибиться, составьте чертеж, соблюдая масштабность. Определите площадь каждого элемента (это обязательное условие). Подсчет выполняется отдельно по каждому из элементов. Далее полученные цифры суммируются.
Дополнительные расчеты
Расчет брусьев для обрешетки
План кровли, по которому можно произвести подсчеты
Монтаж профлиста всегда происходит на обрешетку. Она состоит из предварительно обработанных антисептиком досок. По этой причине рассчитывать кровельное покрытие начинают именно с древесных досок. Их толщина не должна быть менее 2 сантиметров. Обрешеточный шаг при ее укладке составляет 20-30 сантиметров. Сколько же древесины понадобиться тем, кто занимается кровлями? Это зависит от нескольких параметров. Первый – длина ската. Второй – шаг установки перекладин (обычно он от 50 сантиметров), который учитывает все нагрузки, которые будут возложены на кровлю, профильную высоту, толщину профилированных листов.
Расчет нахлестов
Далее рассчитываются вертикальные и горизонтальные нахлесты. При этом нахлест по вертикали учитывает профиль, изготовленный с волновым перекрытием (шаг зависит от маркировки). Горизонтальный нахлест учитывает кровельные наклоны. Так, если наклонный угол 12-150 градусов, нахлест делается более 20 сантиметров. Если наклон от 15 до 300, нахлест применяется 15-20 сантиметров. Если же наклон выше 300 градусов, нахлест составляет не менее 10, не более 15 сантиметров.
Иногда строители занимаются кровлей со скатом менее 120 градусов. В этом случае монтаж предусматривает проведение герметизации всех нахлестов силиконовым герметиком.
Расчет величины свесов
Величина свесов будет зависеть от профильной высоты кровельного материала. Здесь действует простое правило: чем больше высота профиля, тем длиннее свес (только при соблюдении данного условия влага не будет попадать под кровельный материал). Кроме того, высота гофры влияет на нагрузки, которые способен выдерживать профнастил: чем выше гофра, тем большими могут быть такие нагрузки.
Советуем прочитать: подшивка свесов крыши профнастилом
Пример расчета для двускатной крыши
Промышленные здания требуют использования профлиста с профильной высотой больше 44 миллиметров, в этом случае обрешетка выполняется с учетом шага 2-3 метра.
Если же вы занимаетесь монтажом кровли частного дома, выбирайте профнастил со средней высотой профиля. Шаг обрешетки на таких крышах составляет 1500 миллиметров. При меньшей профильной высоте, обрешеточный шаг уменьшается.
Расчет крепежей, гидро- и теплоизоляции
Сюда можно отнести расчет крепежей, утеплителя, материала гидроизоляции. С саморезами все просто, об этом мы говорили немного раньше. Средний расчет ведется с учетом того, что на квадратный метр кровли используется около 8 крепежей. Что касается крепления доборных элементов, то здесь все тоже предельно ясно: на погонный метр таких элементов используется около 4 саморезов.
Достаточно важным и ответственным шагом является расчет утеплителей и гидроизоляционного материала. Чтобы произвести подсчеты правильно, нужно учитывать все типы и характеристики выбранного профлиста, кровельную площадь.
Онлайн калькулятор
Программы расчетов
Итак, теперь вы знаете, как произвести расчет необходимых для крыши из профлиста материалов вручную. Однако в последнее время существует множество компьютерных программ, которые облегчают эту работу в значительной степени. В частности, есть специальные программы, которые можно скачать из Интернета, есть и онлайн калькулятор расчета материалов на крыше.
Советуем прочитать: Как рассчитать профнастил на забор?
Такие, компьютерные программы, имеют целый ряд преимуществ. Во-первых, все полученные результаты будут точными, стопроцентными. Во-вторых, вы можете не опасаться ошибок при расчете даже самых сложных типов крыш. Эти программы способны рассчитать все в мельчайших деталях – нахлесты, кровельные уклоны, замки и так далее. Конечно же, производят они и расчет профилированных листов.
Вы с легкостью рассчитаете одновременно материальный расход на несколько построек. Вы также оцените возможность менять в программе расположение и крепление листов, размеры кровельного материала. Это даст возможность подобрать наиболее подходящий материал, с которым крыша будет не только функциональной, прочной, но и весьма привлекательной. Вы можете заняться не просто расчетом материала, а с помощью программы подобрать самые разнообразные цвета, оттенки, скомбинировать немыслимые узоры на своей будущей кровле.
Как утверждают специалисты, применять программы для перекрытия небольших зданий, не совсем целесообразно. А вот при сооружении больших построек, такие программы обязательно пригодятся вам, выручат вас и во многом облегчат работу.
Калькулятор геометрии каркаса крыши Gambrel с анимированными диаграммами
Детальная схема нижнего стропила для крыши Gambrel
Детальная схема верхнего стропила Gambrel
Схема размеров верхней косынки каркаса крыши Gambrel
Схема размеров средней косынки каркаса крыши Gambrel
| & квест; Выберите точность вывода, десятичные дюймы или метрические мм. | Все входные данные и размеры в дюймах являются фактическими физическими размерами готовой продукции (если не указано иное). |
Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры
Если вы режете блоки, бетон, камень или ЧТО-НИБУДЬ и есть ПЫЛЬ — НЕ РИСКУЙТЕ
Не режьте его и не режьте мокрым, чтобы НЕ ПЫЛИ — Силикоз — отстой
А если вы режете мокрым способом, наденьте маску — в аэрозольном тумане тоже есть пыль!
Что мы думаем? — Это 2 разные вещи:
Измеритель — это устройство для измерения вещей, например, вольтметр или парковочный счетчик.
Метр составляет примерно 3′-3 ~ 3/8 дюйма
Хотя диаметр и периметр как измерения — не очень хорошо подходят
Если США когда-нибудь перейдут на метрическую систему, вы сможете использовать метр для измерения метров — метр-метр
(А когда мы вернемся на Луну, перейдем к метрической системе, а?)
Помогите продвигать эту бесплатную услугу — Расскажи другу об этом сайте!
Создайте PDF-файл для печати схем на этой странице.Помощь Справка по печати (новое окно)
Скопируйте все схемы на этой странице в нижнюю часть страницы — сделайте несколько копий для печати или сравнения.
Просмотр страницы на телефоне с помощью QR-кода (Текущий результат расчета)
blocklayer.com & квест;
Создание и печать полноформатных PDF-файлов с диаграммами на этой странице (шаблоны)
& квест;На калькуляторах с ползунками перетащите вкладку ползунка, чтобы приблизиться, затем используйте клавиши курсора клавиатуры ◄ ► для точной настройки
Тонкая настройка ◄►Справка в формате PDF и печати
& квест; Скопируйте все диаграммы на этой странице в нижнюю часть страницы — сделайте несколько копий для печати или сравнения результатов Сравнить диаграммы
Справка Распечатайте эту страницу
Поделиться ↔ X Поля
Справочник Связаться с нами
🖩Калькулятор К началу ↑
Что-то построили с помощью этого сайта?Пожалуйста, пришлите фото!
См. Примеры Связаться с нами
blocklayer.ком
Калькулятор Приложения — Строительство — Обустройство дома — Ремонт — Ремонт — Ремесло — Шаблоны — Столярные изделия — Металлообработка
Все калькуляторы на этом сайте только геометрические.
Ознакомьтесь с соответствующими местными нормативами для определения подходящих размеров, расстояний и всех инженерных требований.
Заявление об ограничении ответственности | Политика конфиденциальности и использования файлов cookie
Авторские права © 2021 — blocklayer.com
Онлайн-калькулятор длины стропил
Рассчитайте длину обычных стропил с помощью этого бесплатного и удобного онлайн-инструмента, введя размер для ширины крыши, выбрав угол наклона крыши и толщину конька.Результаты запускаются автоматически. В их числе:
- Длина стропила.
- Подъем стропила.
- Прогон стропила.
- Высота подмостей
Введите значение ширины крыши (снаружи наружу) в футах, дюймах и долях, дюймах и долях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если вам так больше нравится. См. Подробные инструкции ниже, если у вас возникнут дополнительные вопросы.
- Если на рабочем месте нет подключения к Интернету, откройте эту страницу на устройстве, таком как ноутбук или смартфон, в месте, где есть подключение к Интернету.После открытия этой страницы калькулятор будет работать без подключения к Интернету.
- Произведите прямое измерение ширины крыши. Это должно быть из стен одинаковой высоты. Если это не так, щелкните здесь, чтобы просмотреть счетчик стропил неровной стены.
- Используйте числовые поля для ввода значения в футах, дюймах и дробях, дюймах и дробях.
- Затем используйте раскрывающийся список, чтобы выбрать значение дроби.
- Для опытных пользователей просто введите десятичное значение в поле в дюймах.
- Используйте чертежи, чтобы установить наклон крыши. Выберите уклон крыши.
- Определите толщину гребня и используйте раскрывающийся список, чтобы выбрать ее.
Результаты автоматически запускаются, как только любое из значений введено или изменено. Длина стропила определяется от длинной точки гребня, прорезанного сверху вниз вдоль верхнего края доски, до того же отвеса на выемке стропил. Следующий результат — забег. Это горизонтальное измерение от внешней стороны стены до внутренней части конька.Затем подъем — это измерение по вертикали от верха стропила по внешнему краю отвеса на выемке. Это также известно как HAP (высота над пластиной). Подмости — это величина в дюймах, которая представляет собой расстояние по вертикали от верха HAP до верха прогулочной доски.
Детали стропил
Верх стропила обычно примыкает к коньку. Митра — это просто отвес. В точности посадки быть не должно. Если есть заметный пробел, это должно быть красным флажком для расследования.
Часть стропила, которая сидит на стеновой плите, известна как пасть птицы. Это комбинация двух сокращений. Есть отвес, который помещается на расстоянии, возвращаемом калькулятором, измеряемом непосредственно вдоль верхней части доски от гребневого выреза, и есть ровный уклон (задний откос), который должен полностью прилегать к настенной плите с небольшим количеством или без него. настенная пластина слева. То, что осталось от отвеса, называется HAP.
Хвост стропила не учитывает калькулятор.Его следует полностью выложить обрамляющим квадратом. На хвосте не должно быть «диких» частей, которые позже придется подрезать.
Стропила — это наклонные балки, которые выдерживают вес крыши. Обычно они тянутся от настенной плиты до конька. У них есть ограничения на то, как далеко они могут простираться, и правила того, как они должны быть расположены и закреплены. Щелкните здесь, чтобы просмотреть графики IRC 2012 года и строительные нормы и правила.
Выкладка расчетного стропила
- Поместите доску на козлы козлиной короной от себя.
- Используйте квадрат для обрамления, чтобы наметить отвес как можно ближе к концу доски. Я предпочитаю использовать правую сторону доски для гребня. Идите вперед и увидите эту отметку.
- Зацепите длинный наконечник рулеткой, вытяните его по всей длине и сделайте отметку вдоль того же верхнего края доски.
- Снова используйте квадрат для обрамления, чтобы отметить еще один разрез по отвесу. Он должен быть параллелен срезу гребня. Это начало птичьего рта.
- Отметьте прорезь сиденья рта птицы так, чтобы он пересекал вертикальный разрез под углом 90 ° и покрывал большую часть или всю настенную пластину.
- Выложите хвост таким же обрамляющим квадратом.
известняк для двускатного крыльца
Крыльцо | Калькулятор кровли 2021
Воспользуйтесь нашим калькулятором кровли, чтобы определить, сколько кровельных квадратов необходимо, чтобы получить крышу, о которой вы мечтаете. Просто введите длину, ширину и уклон вашей крыши. Тогда в зависимости от того, какая кровля имеется в наличии, вы будете знать сумму, необходимую для вашего проекта. Площадь крыши рассчитывается путем умножения длины и ширины основания крыши, чтобы найти площадь в квадратных футах, а затем умножения на расчетный угол или наклон крыши.
Калькулятор каркаса двускатной крыши — стропильные шаблоны кровельные …
кровельные материалы (черепица кровельная мембрана, металлочерепица шифер) Чтобы получить все данные из калькулятора двускатной крыши, вам необходимо измерить и ввести в соответствующие поля следующие размеры: Сечение (толщина х ширина) и шаг стропил зависит от угла наклона кровли, ее типа, длины стропильной опоры, максимальной кратковременной выдержки больших нагрузок и типа и веса кровли и даже до… 5/5 (47)
Калькулятор двускатной крыши : материалы и размеры | JustCalc.com
Этот калькулятор двускатной крыши поможет вам точно оценить количество строительных материалов, необходимых для постройки крыши седельного типа. Обычно это очень простая конструкция, а строительные материалы не дорогие. Это не одна из тех вершин, которые требуют терпения и высокого уровня квалификации от самых опытных работников.
Как выбрать размер балки для удержания крыши крыльца | Hunker
Преимущества Пример строительства Для расчета несущей балки не требуется инженер-строитель или дорогостоящее программное обеспечение для проектирования конструкций.Этот процесс включает в себя одно простое уравнение и некоторые сведения о нагрузках, которые будет нести балка. Для крыши крыльца размер балки должен соответствовать максимальным снеговым нагрузкам в вашем районе, и вы должны достаточно знать о конструкции крыльца, чтобы определить, как будет распределяться нагрузка и на какое расстояние…
21 Лучшая двускатная крыша крыльца — Сделай сам Homes Interior
2016/10/25 Вы когда-нибудь пробовали найти стильную или даже симпатичную двускатную крышу крыльца. Вот эти различные специальные фотографии, чтобы дать вам отличное представление о том, являются ли эти изображения прекрасными галереями.Нам они нравятся, может быть, вы тоже. Привяжите крышу крыльца к существующей. Хотите добавить двускатную крышу перед домом над дверью, длину крыльца необходимо прикрепить к существующему простому карнизу довольно низко. Если вам понравилась эта картинка, вы должны нажать …
5 самых популярных конструкций двускатных крыш и 26 идей — DigsDigs
2019/02/23 Крыльцо с двускатной крышей Gambrel Большая крыша Gambrel для коттеджа Скрещенные двускатные крыши Скрещенная двускатная крыша — это два секции двускатной крыши соединены под прямым углом. Два гребня перпендикулярны друг другу.Шаги длины или …
Калькулятор каркаса двускатной крыши — Планы двускатной крыши — онлайн
Схема калькулятора каркаса односкатной крыши с полными размерами. Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина). После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по прямой линии, чтобы компенсировать деформацию конька или ошибки резки и исправления разметки.
Калькулятор каркаса вальмовой крыши — Метрическая система
Надстройки крыши крыльца Для расширения крыльца вальмовой крыши из стены существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, а затем минус толщина гребня в поле «Ширина стены». …
Дизайн и стили крыш крыльца — Myrooff.com
Освещение крыльца, колонны, перила, ландшафтный дизайн и мебель также являются решающими факторами, которые необходимо включить в дизайн крыши крыльца. Существует множество стилей и конструкций крыльца, но убедитесь, что они дополняют ваш дом. Крыша двускатного крыльца. Это самый распространенный стиль крыльца в Америке.Он совместим с различными типами …
Awesome 14 изображений Обрамление фронтона крыши крыльца — вход …
2019/07/02 Открытое обрамление двускатной крыши Как установить угловой столб для фронтона крыльца Ниже представлены 14 сборник лучших картинок обрамления крыльца на крыше, фото в высоком разрешении. Щелкните изображение для увеличения размера изображения и получения дополнительных сведений.
Расчет стропил — Расчет кровли
21 декабря 2015 1) Введите площадь дома: длина — это сторона карниза крыши. Ширина или пролет — это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.2) Введите длину свеса: в большинстве домов есть свесы (свесы), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши. Введите желаемую длину свеса — это повлияет на длину вашего стропила и пиломатериалы, необходимые для…
Открытая двускатная крыша крыльца — Общие вопросы Q A — ChiefTalk Forum
2021/02/22 Сделайте вид в разрезе с обратным вырезом через эту крышу, глядя на входную дверь. Приложите p-образный массив к стене с входной дверью, затем сломайте по мере необходимости и защелкните углы по линиям поперечного сечения входной крыши.Затем нанесите материал и на виде сверху растяните его до конца фронтона. 1.
Кровельный калькулятор
Этот бесплатный кровельный калькулятор оценивает площадь крыши и количество материалов, необходимых для замены или строительства указанной крыши. Изучите ряд калькуляторов, связанных с жильем, а также сотни других калькуляторов, охватывающих такие темы, как финансы, математика, здоровье, фитнес и многое другое.
Калькулятор фермы двускатной крыши | Использование стропил или ферм
Воспользуйтесь нашим калькулятором ферм для двускатной крыши, чтобы сэкономить трудозатраты при планировании замены стропил изготовленными стропильными фермами.Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со зданием.
Калькулятор стропил для фронтона — угол крыши птичьего рта и т. Д.
Толщина стропил определяется нагрузками на стропильную систему конструкции. шаг между стропилами, длина стропил и т. д. Для определения толщины стропил на нашем сайте есть полезная статья «Правильный расчет кровельной системы». Калькулятор стропил двускатной крыши поможет упростить самостоятельный расчет для определения основных размеров и объема материала, необходимого для возведения стропил двускатной крыши.5/5 (25)
Двускатная крыша — что это за / против и варианты — Homenish
2021/07/17 Как правило, строительство двускатной крыши дешевле, чем многие другие типы крыш. Стоимость рабочей силы составляет от 7 до 15 долларов за квадратный фут. Таким образом, крыша площадью 2000 квадратных футов может стоить в среднем от 14000 долларов. Дополнительные слуховые окна или фронтоны…
Калькулятор уклона крыши — точное определение уклона крыши …
июл 06 2015 Нажмите кнопку «Рассчитать». Результаты появятся под кнопкой расчета и будут включать: Общий размер / площадь длины стропил и шаг.Используя диаграмму ниже, измерьте вашу крышу от земли и введите размеры здания в калькулятор №2 выше. Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.
Калькулятор двускатной крыши — Easy Rafters
Для расчета двускатной крыши. Выберите Gable из раскрывающегося списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать двускатную крышу. В окне предварительного просмотра отображается вид сбоку двускатной крыши с размерами.
Как выбрать размер балки для удержания крыши крыльца | Hunker
Шаг 8.Вычислите начальное значение d, затем округлите его до ближайшего дюйма. Это говорит вам о размере балки, необходимой для поддержки крыши крыльца. В примере d равно 7,75. Это означает, что для крыльца в качестве примера потребуется балка размером 6 на 8 дюймов. Кончик.
Крыша крыльца Конструкция двускатной крыши Мансардные окна открытой конструкции …
Планы крыльца с обратным фронтоном, обрамляющие крестовую крышу, чтобы открыть большую комнату в соборе.Голландский фронтон — обратный гибрид шатра и крыши …
PRE Post: стоимость шпунтовой стеныNEXT Post: расценки на проектируемые балки в Норвегии
Калькулятор кровли
| Калькулятор кровли Kai
| Кай- Дом
- Калькулятор площади двускатной крыши
—
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.
3D
Длина крыши
Скаты крыши
ABIH = BCDI = DEFI = FGHI- Уклон = …%
- Угол = … град
- Шаг = … x12
Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете.Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Я согласен
Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат.
Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту.
Стоимость калькулятора кровли— Roofgenius.com
Калькулятор кровли Стоимость . Одна из трех основных потребностей человека — это еда, кров и крыша над головой! Важность третьего никогда не следует недооценивать.Установка новой крыши или замена существующей крыши вашего дома — это огромная работа по благоустройству дома, которая стоит больших денег. Важно, чтобы у вас была точная цифра и смета расходов на кровлю.
В этой статье я покажу вам способы расчета стоимости кровельного калькулятора , исходя из имеющейся информации о размерах крыши вашего дома. Затем мы рассмотрим «Калькулятор стоимости кровли» и смету различных типов крыш, которые вы могли бы поставить.
Метод расчета стоимости кровлиСуществует метод расчета стоимости кровли и сметы, о котором я расскажу здесь.Он основан на использовании квадратного метра вашего дома и уклона крыши . Чтобы упростить расчеты, я бы посоветовал вам держать перед собой план этажа вашего дома в масштабе, разработанный вашим архитектором. Этот расчет предполагает, что у вашего дома двускатная крыша.
В этом методе вам потребуется сначала Калькулятор кровли Стоимость кровли. Pitch измеряет , насколько ваша крыша поднимается по вертикали на каждый горизонтальный подъем фута. Это можно сделать с помощью следующей процедуры.На фронтальной стороне крыши отметьте место на расстоянии одного фута по горизонтали от основания крыши.
Затем с того же места измерьте расстояние по вертикали до нижней стороны основания крыши. В результате вы получите прямоугольный треугольник с расстоянием от нижней стороны крыши в качестве одной стороны, расстоянием от основания крыши в качестве основания треугольника (12 дюймов или 1 фут в длину) и частью одной стороны фронтона. крыша как гипотенуза.
Стоимость кровли
Затем определите отношение расстояния от нижней стороны двускатной крыши к длине основания (12 ″).Предположим, вертикальное расстояние от нижней части крыши составляет 9 дюймов. Тогда соотношение будет 9/12, что составляет 0,75 в десятичной дроби. Затем возведите соотношение в квадрат и прибавьте к нему единицу. Тогда наше гипотетическое значение коэффициента станет (0,752 +1), что равно 1,5625. (проверить!). Наконец, найдите квадратный корень из этого числа.
В нашем случае квадратный корень 1,5625 равен 1,25. Поскольку двускатная крыша немного выступает за край дома, округлите число до ближайшего десятичного знака. В нашем случае округляется до «1».3 ’. Запомните этот последний номер.
Наконец, мы подошли к моменту, когда Калькулятор кровли Стоимость и оценки могут быть рассчитаны. Возьмите последнее число (1,3) и умножьте его на общую предполагаемую площадь вашего дома. То есть, если общая площадь вашего дома составляет 1200 квадратных футов, то вы должны получить — (1200 x 1,3), равное 1560. Наконец, умножьте последнее число (здесь 1560) на стоимость кровли на квадратный фут. Если это, скажем, 1,2 доллара за квадратный фут, то окончательная смета расходов на кровлю будет (1560 x 1 доллар США.2), что равняется 1872 долларам (уф!).
Хотя расчеты кажутся сложными, как только вы разберетесь с ними, вы сможете примерно за минуту сделать оценку с помощью калькулятора. Если вы сохраните всю формулу на листе Excel, она может стать вашим калькулятором затрат на кровлю при условии, что вы укажете требуемые значения для расчета. Если у вашего дома плоская крыша, просто умножьте общую площадь в квадратных футах на стоимость кровли за квадратный фут, чтобы получить приблизительную оценку.
Сравнение стоимости кровли КалькуляторТеперь, когда мы знаем, как рассчитать стоимость кровли и смету, давайте сравним цены за квадратный фут для различных используемых кровельных материалов.Это даст вам представление об изменении стоимости кровли на квадратный метр в зависимости от кровельного материала. Сравниваемые здесь кровельные расходы являются приблизительными оценками, которые могут варьироваться в зависимости от расположения и качества кровельной черепицы.
Калькулятор кровли Цена на
Битумная черепицаЭто самый дешевый из всех кровельных материалов. Кровля из битумной черепицы может стоить где-то в диапазоне от 1700 до 8400 долларов за одноэтажный дом на ранчо.
Стоимость и оценка кровли из деревянной черепицыКровля из деревянной черепицы делает красивую картину.Однако он требует большого ухода. Калькулятор кровли Стоимость деревянной черепичной кровли над одноэтажным домом на ранчо будет колебаться от 12 600 до 18 900 долларов, если используется высококачественный и огнестойкий материал.
Стоимость и оценка черепичной кровли
Черепичная кровля также является хорошим выбором материала, поскольку она прочная, стильная и устойчивая к гниению. Кровля из керамической черепицы для простой одноэтажной крыши дома в стиле ранчо обойдется в 17–16 тыс. Долларов.
Стоимость и оценка металлической кровли
Преимущество металлического кровельного материала в том, что он легкий, устойчивый к гниению и огнестойкий.Металлическая кровля для одноэтажного ранчо будет стоить от 5100 до 22000 долларов, если используется сталь, от 11 900 до 24 200 долларов для алюминия и от 25 500 до 39 600 долларов для медной крыши.
Смета и стоимость шиферной кровли
Шиферная крыша — один из самых долговечных материалов, которые вы можете использовать. Например, шиферная кровля площадью 3000 квадратных футов будет стоить от 27 000 до 120 000 долларов в зависимости от качества используемого сланцевого материала.
Дополнительные расходы на кровлю и смета
Кроме затрат на кровельный материал, общая стоимость кровли, конечно же, будет зависеть от формы и размера вашей крыши.Могут потребоваться дополнительные расходы, если опоры крыши вашего дома нуждаются в ремонте, перестройке или усилении. Это, наряду с затратами на рабочую силу, может привести к увеличению дополнительных затрат до 1000–10 000 долларов.
Хорошо, что вы проявите готовность произвести расчеты, и сами прикинете точные цены на кровлю. Это лучше, чем слепо платить подрядчику все, что он просит. Когда вы рассчитываете расходы и смету кровли самостоятельно, вы можете выполнить кровельные работы по разумной цене.Надеюсь, эта статья дала вам приблизительное представление о диапазоне расходов, которые вы можете рассчитывать на установку новой крыши с помощью калькулятора стоимости кровли.
Калькулятор двускатной крыши
Позвольте Owens Corning Roofing помочь вам точно рассчитать, сколько вентиляции вам потребуется для здорового и сбалансированного чердака, с помощью нашего четырехступенчатого калькулятора вентиляции. Вы также можете использовать этот калькулятор уклона крыши, чтобы пересчитать уклон крыши из градусов в проценты. Калькулятор материалов сайдинга. Удобный интерфейс, подробный расчет и чертежи, интерактивный 3D вид, планы раскладки кровельных материалов.
Шаблоны стропил (Птичий рот, ГАП и др.). Изучите ряд калькуляторов, связанных с жильем, а также сотни других калькуляторов, охватывающих такие темы, как финансы, математика, здоровье, фитнес и многое другое. Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительными стропилами. Используйте калькулятор ниже, чтобы определить площадь крыши и стены, длину конька, линии карниза и фронтона, длину стропил и количество ферм.
корп. При желании укажите количество дверей и окон, чтобы уточнить оценку.Схема калькулятора каркаса двускатной крыши с полными размерами Для получения хорошей прямой облицовки добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина). Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Вальмовая крыша имеет скаты со всех четырех сторон. Длина футов в дюймах шестнадцатые.
Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного превышает стоимость обычных стропил. Высота стены Этот калькулятор уклона кровли — удобный инструмент, который поможет вам быстро оценить, какой угол наклона вашей крыши и какая длина стропил вам понадобится для ваших строительных работ.Схема калькулятора каркаса двускатной крыши с полными размерами Для получения хорошей прямой облицовки добавьте дополнительные 20 мм или около того к хвостовикам всех ваших стропил (общая длина). Кроме того, выучите четыре метода измерения и расчета уклона крыши. Высота h означает высоту над основанием, а не высоту над землей. Наш калькулятор уклона крыши рассчитывает уклон в дюймах на фут, уклон, градусы и подъем на пробеге. Преобразование модного чердака в остроконечный чердак становится все более популярным способом создания дополнительной комнаты в собственности. Наш калькулятор рассчитает общую стоимость установленной кровли, включая стоимость материалов, рабочей силы и гарантии для любого основного типа кровли, включая трехслойную битумную черепицу, архитектурную черепицу и черепицу премиум-класса, ПВХ, ТПО, резину EPDM, сборные крыши. , кедр и черепица, глиняная черепица, натуральный сланец, металлическая кровля.Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень. После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления. Уклон — уклон крыши представлен как X / 12, где X — количество дюймов подъема на каждые 12 дюймов пробега. Это очень полезная информация для многих целей, особенно для конструкции крыши — уклон, иногда называемый уклоном. , калибруется по квадратам скорости.. Вычисляет высоту, длину и ширину двускатной крыши по углу наклона и толщине крыши. Но прежде чем приступить к расширению вашего дома с помощью этого типа переоборудования чердака, вам нужно знать несколько вещей. Расчет двускатной кровли.
Онлайн-калькулятор двускатной крыши — KALK.PRO. Рассчитайте идеальную крышу прямо сейчас, это бесплатно! Кровельная черепица рассчитывается по количеству квадратов. Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька.Найдите площадь своей крыши или откройте для себя другие инструменты для кровли: калькуляторы черепицы, щипцы, навесы, вальмы, калькуляторы уклона. Рекомендуется заказать дополнительный материал, чтобы учесть угловые срезы по краю двускатной крыши. Наклон всех четырех сторон внутрь делает его более прочным и долговечным. Этот калькулятор поможет вам определить количество квадратных футов, которое у вас есть для замены черепицы. КАЛЬКУЛЯТОР ДАННЫХ НА КРЫШЕ И СТЕНЕ. Обычно он очень прост по своей конструкции, а строительные материалы не дорогие.Подъем и бег означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут спуска (по горизонтали).
Python Pirate Translator, Myst Series для Windows 10, Плита Тектоникс Техас, Лампа Майнкрафт Редстоун, Kings Dead Future Verse, Код военной скидки Gap, Метеорологическая радиостанция Вирджиния-Бич, Жесткий палец после перелома, Кольцо Graff Promise, Травма Эшли Барнс, Айк Тхи Мисаал, Детский сад для 2-летних детей, страдающих от разлуки, Самир Насри Заработная плата, Даллас в Финикс Аз, Форумы Out Of The Park по бейсболу, Межзвездный полный фильм Reddit, Сдержанные музыкальные фестивали 2019, Джонни Крутой Человек, Лучшие микстейпы Dipset, Изменения в сельском обществе, Татуировка дракона викинга, Пенсионные налоги Пенсильвании, Джон Николсон Linkedin,
Фронтон с неравным шагом
Фронтон с неравным шагомСтроителей сильной застройки SBE Builders — это подрядчик по возведению коммерческих и жилых помещений, расположенный в Discovery Bay California.Посвящается искусству столярного дела и кровельного каркаса. Мы профессионалы за будущее плотницких работ. |
для разноскатной крыши с линией плиты равной высоты.
Тригонометрия крыши с неравным уклоном Расчет неоднородных скатных крыш несложен, если вы знаете, какие функции тригонометрии использовать. В приведенные ниже формулы используют закон синусов для вычисления неизвестной длины или угла.Известные переменные: основной угол наклона и малый угол наклона и основной угол наклона. Рассчитать малую пробежку Minor Run = Major Run (tan (Главный угол шага) tan (Minor Pitch Angle)) Minor Run = Major Run (Major Pitch Minor Pitch) (Незначительный пробег = Главный пробег) Известные переменные: главный угол наклона и малый угол наклона и малый угол наклона. Рассчитать главный пробег Основной пробег = Незначительный пробег (tan (Minor Pitch Angle) tan (Major Pitch Angle)) Major Run = Minor Run (Minor Pitch Major Pitch) (Основной пробег = Незначительный пробег) Известные переменные: основной и малый угол наклона и диапазон Расчет основных и второстепенных пробежек Главный ход = ((Span sin (Minor Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle)) cos (Major Pitch Angle) Minor Run = ((Span * sin (Major Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle)) cos (Minor Pitch Angle). Известные переменные: основной и малый угол наклона и диапазон Рассчитать большое и малое повышение Главный подъем = ((Span sin (Minor Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle)) sin (Major Pitch Angle) Известные переменные: основной и малый угол наклона и диапазон Рассчитайте основные и второстепенные длины стропил Major Rafter = (Span sin (Minor Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle). Малые стропила = (Span * sin (Major Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle) Известные переменные: главный угол наклона и большой разбег и размах Расчет малого шага и малого пробега Малый угол шага = arctan ((Major Run sin (Major Pitch Angle)) (Span - Major Run)) Minor Run = ((Span * sin (Major Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle)) cos (Minor Pitch Angle). Известные переменные: малый угол наклона и малый пробег и размах Расчет основного шага и основного пробега Главный угол шага = arctan ((Minor Run sin (Minor Pitch Angle)) (Span - Minor Run)) Главный ход = ((Span sin (Minor Pitch Angle)) sin (180 - Major Pitch Angle - Minor Pitch Angle)) cos (Major Pitch Angle) Закон синуса С = 180 - (А + В) а = (с грех (А)) грех (С) a = (b sin (A)) sin (B) a = (b sin (B)) sin (A) b = (c sin (B)) sin (C) b = (грех (B)) грех (A) б = (грех (А)) грех (В) h = b sin (А) h = грех (B) с = (грех (С)) грех (А) c = (b sin (C)) sin (B)
| | SBE Builders 5305 Laguna Ct. Дискавери Бэй, Калифорния 94505 (925) 634-6022 • Факс: (925) 634-6022 Подрядчик по каркасу коммерческих и жилых помещений |
Святой Грааль геометрии и тригонометрии кровельного каркаса
Книга I и Книга II. Эти книги по конструкции крыши были написаны, чтобы упростить сложную конструкцию крыши..
Rafter Tools для Android
С технологией аналитического алгоритма четырех тетраэдров.
Помогает начинающим плотникам на их пути к становлению мастерами-плотниками с сертификатом в области строительства кровли.
Rafter Tools + для iPhone
Rafter Tools + — это калькулятор стропил для сложных углов конструкции крыши, который не предлагают другие калькуляторы конструкции крыши.
Касательная для лестницы для iPhone
Это приложение для iPhone предназначено для плотников с грубыми каркасами, которые не строят лестницы каждый день, но могут использовать калькулятор лестницы для проверки расчетов лестничных строений.
Постройте лестницу, которой вы будете гордиться.
С помощью Stair Tangent вы можете устранить совокупные математические ошибки при строительстве — строительстве лестницы.
stairtangent.com .
