Каркасное строительство технология: Пошаговая технология строительства каркасного дома

Подробная технология строительства каркасного дома

Каркасное строительство – это одна из технологий сооружения малоэтажных домов и строений различного предназначения. Используя эту технологию, которой уже более 100 лет, можно всего за 1,5-2 месяца соорудить полноценный дом на облегченном фундаменте. Это жилье ничем не будет уступать домам, построенным с использованием других технологий. Человек также будет чувствовать себя комфортно, ему будут доступны все инженерные коммуникации, можно создавать любую планировку дома. Если использовать технологию строительства с утеплением, каркасные дома можно эксплуатировать даже в регионах с суровыми климатическими условиями.

Разновидности каркасной технологии

Для возведения каркасного дома используется два варианта технологии:

• классическая;
• щитовая.

Классическая

Этот вариант предусматривает использование стен с многослойной структурой. Каркас домов сооружают из стоек, сделанных их деревьев хвойных пород (используются доски толщиной 4-5 см и шириной 14-15 см, их располагают с шагом 50-60 см) и горизонтальных обвязок. Для обшивки каркаса применяются ОСП-плиты, поверх которых устанавливается гидроизоляционная мембрана. Она гарантирует защиту помещений от наружных ветровых потоков, влаги и способствует прохождению паров наружу. Фасад дома отделывают штукатуркой «короед», деревянным фальшбрусом, блокхаусом или другими фасадными материалами.

С внутренней стороны дома его каркас закладывается утеплителем (например, базальтовые плиты) и закрывается пароизоляционной пленкой. На пленку набивается обрешетка и гипсокартон. Все инженерные коммуникации размещаются внутри стеновой конструкции.

Щитовая

В качестве стеновых конструкций используются теплоизоляционные SIP панели. Они представляют собой сэндвич из двух OSB-плит, между которыми размещен утеплитель из негорючего материала. SIP-панели изготавливаются на производстве и доставляются к месту строительства, где их крепят к заранее подготовленному деревянному каркасу.

В качестве утеплителя часто используется пенополистирол, который при нагревании может выделять вредные для человека вещества. По этой причине такие дома не используются для постоянного проживания. В основном щитовую технологию строительства каркасного дома применяют для сооружения нежилых временных объектов. Для гражданского строительства можно применять только те SIP панели, в которых используется безопасный для человека утеплитель.

Для каких объектов используется каркасное строительство?

Технология каркасного строительства используется в тех случаях, когда за короткое время нужно построить жилой дом или возвести быстро окупаемый коммерческий объект. Чаще всего эта технология применяется для сооружения:

• коттеджных поселков;
• кемпингов;
• дачных домов;
• гостиничных комплексов;
• турбаз;
• торговых павильонов;
• складов;
• сельскохозяйственных зданий.

Основные этапы каркасного строительства, их особенности

Постройка каркасного дома – это достаточно быстрый способ получить комфортный дом или многофункциональный коммерческий объект. Чтобы строительство прошло быстро, а дом прослужил много лет, нужно придерживаться определенных правил при сооружении основания дома, его стен, крыши.

Фундамент

Каркасные дома – это достаточно легкие конструкции, которые не несут большую нагрузку на фундамент. Это ускоряет процесс строительства и удешевляет его стоимость. Технология строительства каркасного дома предусматривает использование трех типов фундамента.

1. Столбчато-ленточный. Этот фундамент делается из железобетонных столбов (Æ250 мм) углубленных на 1,3-1,5 м (расстояние между соседними столбами 2 м), которые связываются между собой железобетонной фундаментной лентой 300/450 мм. Несущая способность одной сваи, зависимо от типа грунта, 10…16 тонн/опору.
2. Ленточный. Фундамент представляет собой монолитную железобетонную ленту одинакового поперечного сечения по всей длине, которая прокладывается под внешними и внутренними стенами. Глубина закладки фундаментной ленты находится в пределах 1,1-1,4 м, а его ширина 0,2-0,3 м. Этот тип фундамента используют в тех случаях, когда под домом планируется цокольный этаж или подвал.
3. Плитный. Этот фундамент реализуется в виде монолитной железобетонной плиты, толщина которой составляет от 0,2 до 0,3 м. Плита устанавливается по всей площади будущего дома, ее заливают на заранее подготовленную песчаную или щебневую подушку толщиной 0,1-0,3 м и армируют по всей площади. Фундамент отличается повышенной надежностью, что позволяет использовать его на всех типах грунтов и при любой глубине грунтовых вод. Этот тип фундамента является оптимальным для плывущих и неустойчивых грунтов с высоким уровнем грунтовых вод.

Перекрытие

Железобетонное монолитное перекрытие. Монтаж монолитного перекрытия первого этажа может выполняться с применением керамзитных пустотелых блоков. Этот материал характеризуется хорошей термоизоляцией, он химически нейтрален, устойчив к атмосферным воздействиям, грызунам и насекомым.

Деревянное. Деревянные перекрытия – это конструкции из сдвоенных балок сечением 40х200 мм, которые устанавливаются с шагом 0,4…0,6 м. Балки производятся из сосны, обработанной антипиренами и антисептиками. Эта конструкция утепляется, изолируется слоем гидропароизоляции, зашивается стружечными плитами. Для усиления могут использоваться поперечные перекладины, монтаж которых выполняется по контуру здания.

Если длина пролетов составляет более 5-ти метров, балки из соснового массива заменяются двутавровыми балками с поперечным сечением порядка 0,35…0,4 м либо специальными фермами перекрытия.

Нижний лежень и способы его крепления

Нижний лежень или обвязка – это элемент каркасного дома, который выполнен в виде деревянного бруса, прикрепляемого к фундаменту будущего строения. На лежень выполняется монтаж стеновых конструкций дома. Большое внимание уделяется гидроизоляции лежня, который должен хорошо изолироваться от бетонного основания и внешней влаги. С этой целью, для его производства используют твердые породы дерева, которые усиленно обрабатывают антисептиками.

Для крепления лежня к фундаменту используется несколько способов:

• распорный анкер – анкер позволяет надежно прикрепить тяжелые конструкции к бетонному основанию, он имеет антикоррозионное покрытие, что увеличивает его срок службы;
• химический анкер – преимуществом двухкомпонентных химических анкеров является высокая устойчивость к динамическим эксплуатационным нагрузкам;
• анкерная масса – монтаж конструкций с помощью этого способа исключает дополнительные напряжения базового материала;

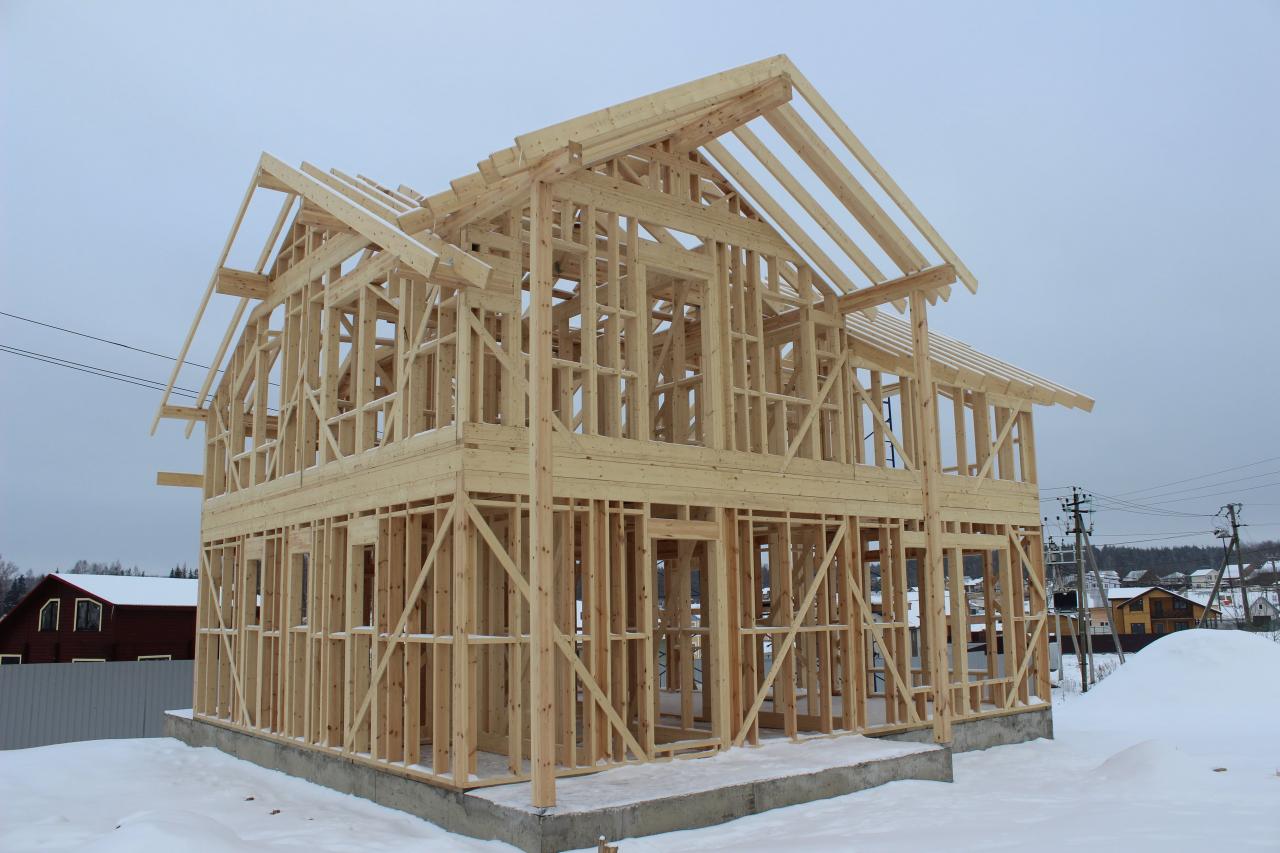

Каркас

Каркас – это жесткая основа будущего дома, играющая роль его несущей конструкции. Он делается из деревянных вертикальных стоек и горизонтальных лежней. Для увеличения жесткости и прочности конструкции используются раскосы.

Наружные и несущие стены изготавливаются из балок сечением порядка 40х150 мм, для внутренних стен выбираются балки 40х100 мм, их располагают с шагом 40…60 см. Для перекрытия применяются балки сечением 40х180/220 мм (зависит от длины пролета). Дополнительно могут использоваться двутавровые балки или фермы перекрытия, стропила сечением 40х160 мм или стропильные фермы.

Все конструкционные элементы каркасных домов изготавливаются на производстве с точной подгонкой друг к другу. Это обеспечивает высокую надежность конструкции и ускоряет сборку дома.

Для производства каркаса нужна высушенная сосна, которую обрабатывают с четырех сторон на строгательных станках, а затем несколько раз покрывают антипиренами против возгорания и септирующими смесями против насекомых и грибков.

Фермы кровли и междуэтажных перекрытий

Стропильная ферма или ферма кровли представляет собой конструкцию, которая состоит из горизонтальных и вертикальных стоек, соединенных посредством металлических пластин. Расчет сечения опорных стоек выполняется исходя из длины перекрываемых пролетов, величины эксплуатационной нагрузки, динамического воздействия ветра и снежных масс. Стропильные фермы могут иметь разную геометрическую форму, их изготавливают на производстве и поставляют к месту монтажа. Использование готовых ферм ускоряет процесс постройки дома, повышает качество и надежность кровли.

Фермы для межэтажных перекрытий – это деревянные конструкции, состоящие из балок определенного сечения с деревянной обвязкой. Соединение балок и элементов обвязки выполняется посредством металлических пластин. Межэтажные фермы, как и кровельные, изготавливаются производственным способом, что гарантирует их высокое качество, надежность и высокую скорость возведения каркасных домов.

Обшивка дома

Наружная сторона стен обшивается с помощью стружечных плит OSB, поверх которых натягивается ветрозащитная мембрана. Чтобы не только защищать стены от ветра и внешней влаги, а и поддерживать нормальный микроклимат внутри помещений, используются мембраны, которые способны «дышать». Они могут пропускать наружу водяной пар, исключая его конденсацию внутри дома. Благодаря этому поддерживается нормальная влажность дома и сохраняется целостность деревянного каркаса на протяжении всего срока службы.

Утепление

Ключевым материалом, который исключает промерзание стен, обеспечивает комфорт и уют в помещениях в холодное время года, является утеплитель. Технология строительства каркасного дома с утеплителем предусматривает возможность использования двух типов утепляющего материала.

1. Безформальдегидный утеплитель на основе стекловолокна. Этот материал не имеет в своем составе вяжущих веществ (смол) на формальдегидной основе, которые являются опасными для человеческого организма. Безформальдегидная минвата характеризуется высокой шумоизоляцией, из нее получается хороший термозащитный барьер. Коэффициент теплопроводности этого утеплителя в 20 раз ниже аналогичного показателя для кирпичной кладки. По теплоустойчивости, 10 см минваты заменяют кирпичную кладку толщиной почти 2 м.
2. Целлюлозный утеплитель. Это еще один безвредный для человека утепляющий материал, надежно защищающий помещения дома от холода и постороннего шума. По своей структуре – это рыхлый материал, который на 80% состоит из вторичной целлюлозы, на 12% из нелетучих антипиренов и на 8% из антисептиков. Целлюлозный утеплитель может использоваться как на этапе строительства каркасного дома, так и для его дополнительного утепления.

Внутренняя отделка

Технология строительства каркасного дома позволяет получать практически идеальные поверхности стен, что существенно упрощает их отделку. Учитывая, что стены каркасного дома не дают усадки, их отделку можно начинать сразу же после завершения этапа строительства.

На внутреннюю сторону стен крепится теплоизоляционная мембрана, которая исключает чрезмерное проникновение паров из нагретых внутренних помещений в стеновые и кровельные конструкции. После мембраны каркас обшивают рейками и на них крепят материал для внутренней отделки: гипсокартон, доски вагонки, декоративные панели, керамическая плитка.

Наружная отделка

Снаружи стены можно отделывать разными материалами: сайдинг, облицовочный кирпич, деревянная обшивка под сруб, фиброцементные панели и прочие декоративные материалы для внешней отделки.

Монтаж наружной отделки рекомендуется делать по принципу вентилируемого фасада, когда между стеной и фасадной отделкой есть воздушное вентиляционное пространство. Использование естественной вентиляции позволяет эффективно отводить лишнюю влагу от утеплителя, сохраняя оптимальный микроклимат внутри помещений при любых погодных условиях. Наличие воздушной вентиляции способствует высокому сопротивлению теплоотдачи и продлевает срок эксплуатации дома.

Инженерные сети

Инженерные коммуникации каркасного дома (электрика, отопление, канализация, водопровод, вентиляция) прокладываются внутри полостей стен. Для соединения электрокабелей используются соответствующие монтажные коробки, а сам кабель укладывается в металлорукава. Трубы отопительной системы и водопровода также размещаются внутри специальных гофротруб и дополнительно утепляются. Это исключает потери тепла и препятствует возникновению конденсата.

Кровля

Крыша каркасного дома включает в свою конструкцию наклонные поддерживающие балки, на которых крепится обрешетка или настил. Поверх этой конструкции выполняется монтаж наружного покрытия, которое делают из металлочерепицы, ондулина, мягкой или керамической черепицы. Технология строительства каркасного дома предусматривает возможность установки крыш разных форм: одно- и двускатные, шатровые, плоские, шпилеобразные, четырехскатные.

Каркасная технология – плюсы и минусы

К основным преимуществам каркасных домов относятся:

• экономичность постройки – стоимость строительства каркасного дома в несколько раз дешевле кирпичного;
• высокая скорость строительства – использование готовых панелей, ферм для кровли и перекрытий позволяет сооружать дом всего за 2 месяца;
• высокая теплоизоляция стен – это позволит дольше сохранять тепло внутри дома и меньше израсходовать энергоносителей;
• малый вес дома исключает потребность массивного фундамента, что ускоряет процесс его сооружения и уменьшает стоимость;
• поскольку дом не дает усадки, внутренние отделочные работы можно начинать сразу же после окончания строительства;
• экологичность дома – для его строительства используются деревянные бруски, доски, безопасный утеплитель и другие, экологически чистые, материалы, которые не причиняют вреда человеку и окружающей среде;
• строительство можно выполнять в любое время года, даже зимой.

Кроме плюсов есть и минусы каркасной технологии:

• поскольку каркасный дом построен на 90% из горящих строительных материалов, повышается вероятность возникновения пожара; решается эта проблема посредством использование утеплителя, не поддерживающего горение, а также использования антипиренов для обработки деревянных конструкционных элементов;
• недолговечность – считается, что деревянная конструкция дома подвержена быстрому гниению и поражению грибком; устранить эту опасность можно посредством применения специальных антисептиков для обработки деревянных элементов.

Технология строительства каркасного дома — как строят дома по каркасной технологии, фото, инструкция, своими руками

Содержание
1. 1. Введение
2. 2. Возведение фундамента
3. 2.1 Как мы создаем фундамент вашего дома
4. 2.2 Как мы укрепляем и защищаем фундамент
5. 3. Каркас здания
6. 3.1 Утепление и обшивка дома
7. 3.2 Из чего состоит каркас вашего дома
8. 3. 3 Нижнее перекрытие дома
9. 3.4 Монтаж каркаса
10. 3.5 Схема нашего каркаса (фото)
11. 4. Сооружение крыши
12. 5. Наши гарантии качественного строительства

Ознакомиться с ценами, проектами, преимуществами, условиями работы с нами можно на странице:

Строительство каркасных домов

Ссылка открывается в новой вкладке.

Каркасный дом – выгодная альтернатива кирпичным и пеноблочным зданиям. На его строительство нужно не больше 2-3 месяцев, он дешевле в 2,5 раза и не требует усадки, поэтому вы можете поселиться сразу после сдачи объекта.

Мы строим каркасные дома в Санкт-Петербурге и Ленинградской области по современной турлучной технологии. Ее особенность – высокая экологичность и безопасность зданий.

Турлучный дом – предшественник канадской каркасной технологии. При его строительстве соблюдаются все те же этапы монтажа, но для обшивки и утепления дома используются только натуральные, экологически чистые материалы.

В современном варианте турлучный дом состоит из 3 элементов:

• цоколя (защищает каркас от влаги и гниения)
• деревянного каркаса
• крыши.

В отличии от домов по канадской или финской технологии, здания сооруженные по современной турлучной системе:

• имеют энергосберегаемость до 50% (хорошо держат тепло и вы экономите на отоплении)
• “дышат” (благодаря натуральным материалам летом в здании не жарко. а зимой хорошо сохраняется тепло)
• отличаются низкой ценой (благодаря небольшому весу дома и небольшой нагрузке на почву не обязательно делать монолитный, тяжелый фундамент)

Наши турлучные дома обладают высокой огнеустойчивостью. Весь каркас обшивается щепоцементной плитой. Благодаря минерализации, материал не воспламеняется, остается целостным даже при большом количестве влаги, стойкий к перепадам температур. Ваш дом остается целым независимо от морозов и количества осадков.

Возведение фундамента каркасного дома

Основные этапы строительства каркасного дома по турлучной технологии:

1. Создание проекта и сопутствующей проектной документации
2. Подготовка участка к застройке
3. Создание фундамента
4. Возведение каркаса здания, крыши
5. Обшивка каркаса, монтаж кровли, утепление здания
6. Проведение коммуникаций и внутренняя отделка помещений.

В основе наших каркасных зданий – столбчато-ленточный фундамент. Конструкция представляет собой сваи (столбцы), погруженные в землю, и монолитный (целостный в виде одной ленты) или сборный ростверк (связка, свайная лента). Задача последнего – соединить все столбцы, распределяет нагрузку от стен на почву и сваи, жестко фиксируя их в грунте, тем самым придавая устойчивости дому.

В зависимости от типа грунтов, на которых будет идти строительство, ростверк может быть:

• на грунте
• заглубляться в почву
• возвышаться над землей

При высоком уровне грунтовых вод мы рекомендуем заказчикам делать высокий ростверк поднятый над землей.

В создании фундамента мы используем бетон. В отличие от металлических свай и деревянной обвязки, бетонная конструкция:

1. не подвержена коррозии, гниению и более долговечна
2. если рельеф неровный и есть перепады, бетонные сваи не требуют дополнительной фиксации (в отличи от выступающих металлических столбцов), что также сокращает затратность строительства
3. за счет большего веса, бетонная конструкция устойчива на слабых грунтах и удерживает дом от перекоса
4. бетонные сваи устойчивы к разным погодным условия, тогда как металл подвержен деформации (сужению и расширению) при резкой смене температур.

Благодаря столбчато-ленточному фундаменту на бетонных сваях, вы можете построить каркасный дом на грунтах любого типа, в том числе на болотистой и насыщенной влаге почве, насыпах, пучинистым и склонным к горизонтальным сдвигам грунтам.

Как мы создаем фундамент вашего дома

Строительство фундамента под каркасный дом состоит из нескольких этапов:

• Расчет количества и размеров свай. Мы полностью просчитываем нагрузку дома на почву и определяем тип, количество, а также будущее расположение свай. Благодаря этому нагрузка от внутренних и внешних несущих стен равномерно распределятся по фундаменту, стены не перегружаются и остаются целыми.
• Нанесение контуров будущего фундамента на площадку – разметка участка (в случае расположения ростверка на грунте также создается траншея под свайную ленту – связку).
• Создание свай. Каждая скважина под столбцы делается на 20 см ниже уровня промерзания грунта. Таким образом мы защищаем ваш дом от сдвигов, а фундамент от трещин. Для сооружения свай используется арматура и бетон. Перед заливкой бетонных вертикальных опор, мы уплотняем грунт в пробуренной скважине и создаем песчаную подушку. Это предотвращает чрезмерную усадку здания.

Нанесение контуров фундамента

Создание свай

Вертикальные опоры распределяются по всему периметру дома, углам и на пересечении несущих стен. Это позволяет в дальнейшем избежать перекоса дома.

• Монтаж ростверка (связки, связочной ленты). Его главная задача соединить между собой сваи и распределить равномерно нагрузку стен на почву. Как и для создания свай, ростверк имеет каркас в виде арматуры.

При строительстве на свайно-винтового фундаменте или только на сваях, вертикальные опоры либо не имеют сильной связки, либо вовсе не связаны между собой. В результате сваи начинают “гулять” (при движении грунта, усадке) и дом может наклонится, а в дальнейшем – вовсе упасть.

Устанавливая связку при строительстве дома, мы создаем единую конструкцию. Она не дает “гулять” вертикальным опорам и предотвращает наклонение дома.

Как мы укрепляем и защищаем фундамент вашего дома

Бетонные конструкции считаются наиболее устойчивыми и надежными. Это обеспечивается не только за счет кладочного раствора, но и его армирования, гидро и теплоизоляции.

Армирование конструкции: технология и материалы

Главная задача армирования – усиление бетона и придание ему большей устойчивости к действию внешних факторов.
Создавая армированный каркас, мы распределяем стержни в вдоль фундамента и на углах (зонах, которые максимально поддаются растяжению).

Для укрепления бетона мы используем рабочую и конструктивную арматуру. Первая укладывается вдоль фундамента и имеет ребристую форму, за счет чего плотно соединяется с фундаментом. В зонах с наименьшим давлением используется конструктивная арматура. Она играет роль поддерживающей и отличается меньшим диаметром

Для создания каркаса фундамента мы используем композитную арматуру. Это неметаллические стержни из стеклянных, базальтовых или углеродных волокон. В отличии от металлической, композитная арматура более надежная, поскольку:

• устойчива к коррозии: стержни не деформируются при влиянии воды и солей, сохраняя бетон (фундамент) целостным. Стальная арматура при коррозии увеличивается до 13 раз, из-за чего бетон трескается и разрушается.
• низкая теплопроводность: поскольку стержни композитной арматуры имеют специальные рёбра, это обеспечивает полную сцепляемость с бетон и при его высыхании не образуются пропуски (“мостики холода”).Таким образом фундамент сохраняет тепло внутри дома и не пропускает холодный воздух внутрь
• сохраняет целостность бетона и повышает срок его эксплуатации: композитная арматура имеет тот же коэффициент расширения, что и бетон. Таким образом при высоких летний температурах или холодных зимах арматура расширяется(сужается) вместе с бетоном, сохраняя его целым, не создавая трещин. Такой фундамент прослужит дольше, чем с каркасом другого типа.
• крепче на разрыв на 3,5 раза: стержни композитной арматуры дольше сохраняют целостность конструкции при ее разрушении, поскольку не разрываются, а работают на “растяжение”.

Использую композитную арматуру для скрепления бетона, мы также сокращаем ваши расходы на строительство, поскольку:

• композитная арматура легче: на ее разгрузку требуется меньше времени, чем на металлическую, что ускоряет процесс строительства.
• простота в транспортировке: ее можно транспортировать в бухтах, которые умещаются даже в обычный легковой автомобиль
• композитная арматура, будучи устойчивой к внешним условиям, воде, солям, не требует защитного слоя бетона при строительстве.
• цена на композитную арматуру до 60% дешевле, чем на металлическую

Мы закупаем композитную арматуру напрямую от производителей, поэтому у нас нет посреднических наценок.

Утепление и гидроизоляция

Кроме веса дома и давления со стороны почвы, на состояние фундамента влияют микроорганизмы, соли, грунтовые воды. Гидроизоляция продлевает жизнь конструкции, предотвращая ее растрескивание.
При строительстве мы создаем песчаную подушку в основе свай и под ленточным фундаментом. Это предотвращает контакт ленты и основы свай с влагой. Дополнительно мы также проводим горизонтальную гидроизоляцию ленточного фундамента. Поверхность обрабатывается битумом, который нерастворим в воде, и покрывается рубероидом. Для лучшей гидроизоляции мы укладываем два слоя рубероида.

Каркас здания: конструкция и этапы возведения

От устойчивости и качества каркаса зависит надежность дома, срок его эксплуатации. Мы создаем деревянный каркас, распределяя силовые нагрузки на древесину и максимально используя ее физико-технические свойства.

Для строительства каркасного дома мы применяем древесину собственного производства. Это дает возможность контролировать качество дерева, которое приходит на обработку, и получаемый брус для строительства.

На строительную площадку мы привозим полностью готовый для работы материал. Обрезку бруса под стойки внешних и внутренних стен мы делаем на производстве согласно размерам (проекту) будущего здания, далее дерево обрабатывается антисептиками для защиты от насекомых, гниения, и антипиренами, которые предохраняют от возгорания и снижают общий уровень горючести (дерево с меньшей скоростью воспламеняется). Под давлением антисептик полностью пропитывает древесину, чем повышает ее срок службы (свыше 50 лет).

Утепление и обшивка дома

В качестве утеплителя для каркасных домов мы используем эковату. В отличие от других материалов она:

• имеет низкую теплопроводность. Утеплитель имеет воздушную прослойку, благодаря которой тепло удерживается в здании.
• высокая звукоизоляция. Слой в 10 см снижает уровень шума на 50-60 децибел.
• огнеустойчивость. В составе эковаты – соли борной кислоты. Они препятствуют возгоранию утеплителя даже при открытом воздействии огня.
• высокая влагоустойчивость. Утеплитель способен впитывать и отдавать влагу. что не дает образоваться конденсату и недопускает влагу к дереву.
• устойчивость к микроорганизмам и грызунам. Эковата обработана антисептиком и непригодна для жизни микроорганизмов. Кроме того, такой утеплитель не едят грызунами и даже через несколько лет его плотность будет равна изначальной.

Мы создаем монолитное (сплошное/цельное) утепление из эковаты. Благодаря этому нет швов и переходов, а соответственно “мостиков холода” для потери тепла.

Для обшивки каркаса мы используем щепоцементные плиты. Материал на 90% состоит из древесных щепа хвойных пород, поэтому экологически безопасный. Такой материал имеет существенные преимущества перед другими плитами:

• хорошо штукатуриться и можно продумать любую отделку дома;
• пожароустойчивость: за счет минерализации, плиты не горят даже при прямом воздействии огня
• высокий коэффициент влагоустойчивости: не крутится и не разрыхливается при действии влаги;
• приемлемая цена (дешевле сайдинга или вагонки)

Поскольку в каркасном доме навесная мебель будет крепится именно к внутренней обшивке, прочность используемых плит очень важна. Щепоцементные плиты хорошо держат саморезы, не дают трещин при давлении и выдерживают люстры, мебель, картины. Вы не нарушите конструкции даже облокотив лестницу на стену из такой обшивки.

Из чего состоит каркас вашего дома?

Каркасный дом дом состоит из трех основных элементов:

• нижнее перекрытие дома: включает фундамент, черновой пол, нижняя обвязка для каркаса, лаги (для дальнейшей укладки напольного покрытия), утеплители и паро/гидроизоляция;
• стены: в каркасном доме внешние стены представляют собой многослойные конструкции, в среднем из 9 элементов, в том числе: каркасные стойки, утеплитель, паро/гидроизоляция, обшивка с внутренней и внешней сторон. а также окончательная отделка)
• крыша: представлена из деревянного каркаса – стропильной системы. Для сохранения тепла здесь также используется утеплитель, паро и гидроизоляции. Также устанавливается защита от поселения птиц, проводится внутренняя отделка и укладывается кровля.

Мы работаем со всеми типами кровли и поможем подобрать вариант под ваш проект дома и климатические условия.

Нижнее перекрытие дома

Первый этап при создании пола каркасного дома – укладка обвязки по периметру ленточного фундамента. Далее крепятся лаги (основа чернового и будущего основного пола дома). Мы дополнительно их скрепляем между собой по фундаменту, чтобы пол не скрипел и не гнулся. В дальнейшем перпендикулярно лагам, укладывается пол каркасного дома.

Между полосами ленточного фундамента мы устанавливаем опорные столбики. Они уменьшают пролет лаг (длину провиса) и тем самым делают пол более устойчивым к нагрузкам и надежным.

Устрановка опорных столбов

Конструкция опорного столба

Опорный столб имеет свой фундамент и гидроизоляцию как у основания, так и вверху. Перед установкой, грунт под столбом уплотняется, чтобы придать ему дополнительную защиту от влаги и устойчивость.

Все используемые для строительства доски пропитываются антисептиком, поэтому имеют большую устойчивость к влаге и меньше подвержены микроорганизмам.

Монтаж каркаса

В зависимости от проекта, а также типа каркасного строительства, внешние и внутренние стены мы собираем как на строительной площадке (каркасно-панельных домов), так и в производственном цехе (каркасно-щитовых домов).

Этапы возведения каркаса:

1. Установка лежней (мауэрлата) – основы силового каркаса. К этому деревянному профилю далее будут устанавливаться внутренние и внешние стены. Его главная задача – крепление всего каркаса к фундаменту и равномерное распределение веса дома.
   Для создания каркаса мы используем систему двутавровых профилей. Для стоек используются калиброванная доска хвойных пород. К стойкам каркаса с обеих сторон крепятся доски. Такое решение имеет ряд преимуществ перед стандартными стойками из одной доски:
   • боковые полки (доски с внутренней и внешней стороны) позволяют быстрее провести внутреннюю и внешнюю обшивку;
   • плотная фиксация утеплителя: боковые доски (полки) обеспечивают опору для утеплителя, благодаря чему он лучше фиксируется.
   • уменьшение теплопотерь: поскольку стыки утеплителя и стойки дополнительно защищены боковыми досками, уменьшается количество мостиков холода (мест потери тепла)
   • укрепление каркаса: стойка фиксируется как самостоятельно к фундаменту. так и двумя боковыми досками. Поэтому ваш каркас имеет дополнительную фиксацию и более устойчив к горизонтальным сдвигам.
2. Сооружение стен. – полностью собираются внутренние и внешние стены, делаются оконные и дверные проемы. При строительстве одноэтажного дома, на этом этапе также готовится выпел для установки крыши (ригелей).

Особое внимание при сборе каркаса уделяется оконным и дверным проемам. Пластиковые окна дают большую нагрузку на дом. Пренебрежение дополнительным укрепление в этих участках ведет к разрушению опор, перекосу оконных рам/двери, возникновению щелей, потери тепла.

В нашей конструкции стен с оконными проемами мы используем несущий ригель. Он распределяет нагрузку от перекрытия на стойки окон (двери). При монтаже больших окон мы также устанавливаем дополнительные стойки. Это укрепляет весь проем и дает меньшую нагрузку нижние опорные элементы.

Все элементы каркасной конструкции, мы дополнительно скрепляем болтовыми соединение. Это стягивает детали сильнее и препятствует образованию трещины между элементами узла.

Последний этап в установке каркаса – внутренняя и внешняя отделка. Для защиты от внешних факторов по щипоцементой плите укладывается гидроизоляция. С внутренней стороны между стойками (внутрь каркаса) укладывается утеплитель (эковата). Для защиты утеплителя от влаги, поверх, с обязательным нахлестом на стыках, укладывается пароизоляция. Далее проводится обшивка щепоцементной плитой.

Ну и когда весь каркас собран и обшит, собираются внутренние перегородки, обустраиваются полы и потолки, проводятся коммуникации.

Схема нашего каркаса

Сооружение крыши

Крыша каркасного дома проектируется с учетом местности, погодных условий, ветровых и снеговых нагрузок. Размеры досок и балок для стропильной системы зависят от проекта кровли и размеров дома.
Основой для кровли любой сложности служит мауэрлат – балки уложенные по периметру наружной стены по верху каркаса. Этот элемент принимает на себя нагрузку от кровли и осадков, распределяет ее по стенам здания.

Независимо от сложности проекта крыши, стропильная система обязательно состоит из таких элементов:

• коньковый прогон – основная задача – поддержка кровли.
• стропила – основа стропильной системы. Именно по ней будет укладываться кровля. Для придания большей устойчивости мы также дополнительно скрепляем страпилы поверх прогона. Это не дает стропильным “ногам” гулять по несущему элементу и делает крышу более устойчивой к внешним нагрузкам.
• лежень – служит основной опорой для стоек и распределяет точечную нагрузку от крыши по всему периметру.
• подкос – делают стропильную систему надежнее даже при большом расстоянии опорных стен каркаса (большом пролете)
• стойка – главная задача – поддержка конькового прогона. Стойка удерживает всю конструкцию.
• обрешетка – именно к ней в дальнейшем крепится кровля дома.
• ригель (затяжка) – используется в висячей стропильной системе (когда лежень ни на что не опирается, к примеру, при обустройстве мансарды). Он не дает разъехаться крыше.

Поскольку мы создаем каркас из внутренних и внешних стоек, то крепление крыши по нашей технологии дает возможность крепить стропильную систему как к мауэрлату, так и внешним каркасным стойкам. В результате мы получаем более устойчивое крепление и большую опорную площадь. Таким образом мы избегаем перекоса дома и трещин, ведь вес крыши, кровли и дополнительных нагрузок распределяется равномерно по каркасу, фундаменту.

После установки стропильной системы и обрешетки, кровля внешне зашивается ветрозащитными плитами, укладывается гидрозащитная пленка и сетка для защиты крыши от поселения под ней птиц и насекомых.

С внутренней стороны укладывается утеплитель (эковата) и пароизоляция, которая защищает утеплитель от действия пара. Пароизоляция препятствует также образованию конденсата, плесени и грибков на стропильной системе. Она укладывается с нахлестом на стену, что дает возможность сделать целостную защиту дома.

Наши гарантии качественного строительства

Мы занимаемся строительством каркасных домов “под ключ”: от проектирования до внутренней и внешней отделки дома. В основе нашей технологии – экологически безопасные и натуральные материалы.

Преимущество строительства каркасного дома с нами:

• унификация труда: каждую задачу решает именно профильный специалист (проводкой дома занимается исключительно электрик, подведением коммуникаций сантехник и т.п.)
• более 26 лет опыта: мы знаем как решить сложные проектные задачи и поможем подобрать решение под ваши рельефные условия, бюджет и эстетическое видение
• вы получаете окончательную смету по строительству до начала работ: у нас нет дополнительных платежей. Все учитывается при проектировании, поэтому вы точно знаете какой бюджет нужно выделить.

У нас Вы получаете дом, полностью готовый к проживанию со сроком эксплуатации более 50 лет.

Технология строительства каркасных домов в компании Дом на Век

Каркасные технологии пришли к нам в Россию из развитых стран, география строительства очень обширна от теплых широт до крайних северных, по статистике строительства в течении последних пяти лет в Ленинградской области большинство домов для постоянного проживания строится по каркасной технологии. Основным достоинством каркасно-щитового дома считается его относительно невысокая стоимость и быстрота постройки. Существует несколько различных технологий строительства каркасно-щитовых домов, объединяет которые наличие жесткой конструкции, то есть каркаса. Каркас сооружается в первую очередь и на нем далее будут держаться стены и кровля дома.

Каркасный дом позволяет воплотить любые архитектурные решения с наименьшими затратами

Каркасная технология на сегодняшний день является оптимальной в отношении цена качество, экономия достигается на стадии фундамента, так как коробки здании очень легкие в десять раз легче аналогичных каменных строений, дома позволяют использовать любые отделки внутри и с наружи имитацию дерева имитацию камня и любые натуральные материалы, в плане энерго сбережения каркасные дома самые теплые так как восемьдесят процентов их стены состоит из утеплителя которым впоследствии должны утеплятся или каменные или деревянные дома.

Современные технологии строительства каркасно-щитовых домов используют современные строительные материалы. В идеале такой дом ни в чем не должен уступать кирпичным, газобетонным и т. п. Это значит, что он должен быть соответствующим образом утеплен и в нем должны быть все инженерные системы, необходимые для постоянного проживания. В качестве утеплителя, заполняющего элементы каркаса, используется обычно минеральная или базальтовая вата. С внешней стороны утеплителя прокладывается ветрозащитная пленка таким образом, чтобы между каркасом дома и обшивкой было вентилируемое пространство.

Строительство каркасного дома может быть осуществлено за несколько недель, для этого не требуется тяжелой техники и многочисленных рабочих бригад.

Строительство каркасного дома своими руками: особенности технологии

Содержание публикации:
Строительство каркасного дома своими руками: преимущества и недостатки
Каркасно-щитовое строительство: особенности технологии
Каркасно-рамочное строительство: нюансы монтажа

На сегодняшний день каркасное строительство получило широкое распространение благодаря двум вещам – это скорость возведения домов и их конечная стоимость. Говоря об этой технологии возведения строений, можно смело утверждать, что речь идет о недорогом и качественном строительстве, к слову, в западных странах ее уже давно и успешно применяют для решения жилищного вопроса. В этой статье от сайта stroisovety.org мы разберем вопрос, как выполняется строительство каркасного дома своими руками. Изучим два основных вида каркасных строений, определимся с их преимуществами и недостатками, таким способом позволив вам выбрать наилучший способ заполучить свой небольшой домик.

Как построить каркасный дом

Строительство каркасного дома своими руками: преимущества и недостатки

Прежде чем приступить к рассмотрению вопроса, как самому построить каркасный дом, следует разобраться с преимуществами и недостатками таких построек. Их достаточно много, поэтому остановимся на основных.

1. Одним из главных достоинств каркасных строений является их дешевизна. Если сравнивать стоимость кирпичного и каркасного строения, то разница в их цене будет составлять примерно 30–40%. Согласитесь, это существенное преимущество, особенно если речь идет о дачном строительстве.
2. Следующим преимуществом каркасных домов является скорость их постройки – как правило, от начала строительства до сдачи в эксплуатацию проходит максимум полгода. А если имеется в виду строительство каркасно-щитового дома, то можно говорить о трех месяцах.
3. Немаловажным достоинством является легкий вес каркасного дома – благодаря ему дома устанавливаются на слабый фундамент. Кроме того, эта технология строительства позволяет установить дом практически на любом типе грунта.

Строительство каркасного дома своими руками фото

Не будем внедряться в мелкие технические особенности каркасных домов и описывать их преимущества, а перейдем к недостаткам подобных строений. Их всего три.

1. Срок эксплуатации. Следует понимать, что такой дом на века не построишь – его нормативный срок эксплуатации составляет 75 лет. Фактический срок может доходить до 100 лет.
2. Этажность каркасного дома. Как правило, технология каркасного дома не позволяет сооружать строения высотой более двух этажей. В основном, это небольшие одноэтажные домики. Если говорить о двухэтажном строении, то его стоимость (разумеется, за квадратный метр) автоматически сравнивается с ценой за тот же кв.м. кирпичного дома. Одно преимущество сразу долой.
3. Невозможность перепланировки. С этим ничего не поделаешь – следует понимать, что для того, чтобы произвести перепланировку такого строения, его понадобится полностью разобрать.

Технология каркасный дом: особенности возведения

Каркасно-щитовое строительство: особенности технологии

Подходя к вопросу строительства каркасно-щитового дома своими руками, сразу хочу отметить самый главный недостаток этой технологии – такие дома без использования специализированной техники не построить. Почему? Все просто – щиты в некотором роде можно сравнить с бетонными панелями. Разница между ними заключается в материале и весе – но несмотря на это, поднять и установить на положенное место готовую панель щитового дома можно только с помощью крана. К тому же, ее еще нужно как-то доставить на место строительства. Этот вид каркасных домов не очень подходит для самостоятельного строительства – в этом отношении лучше отдать предпочтение рамочной технологии возведения дома.

Каркасно щитовой дом своими руками фото

Что еще следует знать о каркасно-щитовом строительстве, так это о технологии монтажа подобных домов. Если речь идет о сверхбыстром строительстве дома, то это именно та технология, что нужна. Выглядит она примерно следующим образом.

1. Сначала возводится легкий фундамент – в большинстве случаев это сплошная бетонная подушка или винтовые сваи.
2. Потом создается основание для каркасного дома – изготавливается оно из деревянных ферм. Они же впоследствии служат и лагами для устройства пола.
3. Дальше монтируются щиты – работы выполняются согласно проекту вашего дома.
4. После установки щитов монтируется крыша – как правило, это легкая стропильная конструкция, покрытая гибкой черепицей.
5. Завершающим этапом решения вопроса, как построить каркасно-щитовой дом, является прокладка коммуникаций и его внутренняя, а также наружная отделка.

Следует отметить, что все работы выполняются бригадой строителей, состоящей максимум из 5-ти человек, а возводится такой дом в течение 2–3 месяцев. Такие темпы обусловлены блочной конструкцией дома и его весом, благодаря которому дом не дает осадки.

Как построить каркасно щитовой дом фото

Каркасно-рамочное строительство: нюансы монтажа

Если говорить о самостоятельном строительстве каркасного дома, то рамочная технология – это единственный процесс, который можно смело воплотить в жизнь своими руками. По большому счету такой дом отличается от щитового тем, что процессы изготовления и установки панелей совмещаются. Сначала изготавливаются и монтируются необшитые рамки, и только после этого получившаяся конструкция утепляется и обшивается листовым материалом вроде ОСП.

Каркасно рамочный дом своими руками фото

Особенность такой технологии заключается в том, что сначала можно полностью изготовить дом в каркасе (вместе с крышей) и только потом перейти к его обшивке. Во всем остальном эта технология является идентичной каркасно-щитовому строительству и имеет аналогичные преимущества и недостатки. Кроме того, такие дома возводятся дольше – при самостоятельном строительстве понадобится около полугода, а при монтаже с использованием наемной силы – месяца четыре.

Ну и в заключение хотелось бы отметить, что каркасные дома (а вернее их скелет) могут собираться как из дерева, так и из металла с использованием специального профиля. Последние дома являются более надежными, но самое главное, что с помощью специального металлического профиля можно свободно построить двухэтажный дом и не переживать о сроке его эксплуатации, который выше, чем у полностью деревянного каркасного дома.

Как построить каркасно рамочный дом фото

Как видите, строительство каркасного дома своими руками может осуществляться только одним способом – рамочным. Щитовой дом при большом желании тоже можно собрать самостоятельно, но это гораздо сложнее в силу веса панелей. Ну а вообще решать вам – мы лишь изложили особенности двух технологий строительства, а вы уже делайте свои выводы.

Автор статьи Александр Куликов

Скандинавская технология строительства каркасных домов

Каркасное строительство частных домов, коттеджей как в черте города, так и за его пределами у нас в стране уже прошло этап недоверия, которое сложилось ввиду несоблюдения каких-либо норм и технологий вообще из-за отсутствия качественных материалов и специалистов по каркасному строительству. Сегодня каркасные дома пользуются стабильным спросом и растущей популярностью, благодаря распространению, а главное, соблюдению технологии строительства домов в скандинавском и канадском стиле с адаптацией к нашим климатическим реалиям. Вне зависимости от выбранной технологии современный каркасник отличается:

• невысокой стоимостью в сравнении с домами из классических для нас материалов;
• высокой скоростью строительства, которое занимает от нескольких недель до нескольких месяцев;
• возможностью делать отделку и вселяться сразу после постройки;
• высокой энергоэффективностью, что позволяет существенно экономить на отоплении и кондиционировании.

Также стоит отметить возможность выбора архитектурных решений в разном стиле и интерьерные решения на любой вкус.

В этом материале специалисты нашей компании «Дачный Сезон» подробно расскажут об особенностях скандинавской технологии строительства каркасного дома, которая имеет ряд принципиальных отличий от других вариантов постройки каркасников. Эта информация основана как на изучении мирового опыта, так и на опыте, полученном в ходе реализации сотен проектов домов, которые построены нами именно по скандинавской технологии. Поскольку любое строительство начинается с закладки фундамента, не будем и мы отступать от правил и расскажем об особенности каждого этапа строительства.

Фундамент скандинавского дома

Классически используются конструкции двух основных типов фундаментов:

• один из которых условно называют финским ленточно-плитным. Сначала обустраивается ленточный фундамент, затем внутри него заливается бетонная плита, в которой предварительно заложены коммуникации. Технически после заливки плита опирается на предварительно обустроенный ленточный фундамент;
• второй – утепленной шведской плитой, которая обустраивается как единая конструкция со всеми инженерными коммуникациями внутри. Предполагает рытье неглубокого котлована, который выкладывается листами пенополистирола. Затем размещается опалубка, прокладываются коммуникации и заливается бетоном.

Из этого можно сделать вывод, что скандинавы любят отопление в виде теплого пола и не любят подвалов и погребов, вход в которые у нас часто обустраивается в доме. Очень редко в Скандинавии используют технологию строительства жилья на сваях или на обычном ленточном фундаменте. Как правило, это происходит, когда участок для застройки имеет значительный естественный уклон.

Поэтому, если вы хотите классический скандинавский каркасный дом, от подвала придется отказаться сразу или отойти от устоев в пользу опорно-ленточного. В его же пользу многие воспримут тот аргумент, что ленточно-плитный фундамент, а особенно шведская теплая плита требуют значительных средств на обустройство и предполагают заливку в слой бетона всех основных коммуникаций и инженерных систем, то есть, делает конструкцию практически неремонтопригодной. Конечно, ремонт возможен, но стоить будет очень дорого. У решения в виде монолитной плиты в обоих случаях есть еще один, менее очевидный недостаток – низкое расположение деревянного каркаса, который будет постоянно отсыревать.

Стены скандинавских каркасные домов

Скандинавское строительство каркасных домов в части возведения каркаса имеет существенные отличия от канадского:

• в качестве основы каркаса используется обычно строганная доска;
• нижняя и верхняя обвязка одинарная;
• в местах расположения дверных и оконных проемов в вертикальные стойки врезается несущий ригель из бруса в отличие от принятых в канадской технологии двойных стоек и хидеров;
• сами стойки используют только фабричного производства в виде таврового или двутаврового сечения. Часто стойки делают из двух элементов двутаврового сечения, соединяемых между собой через слой утеплителя. Такое решение исключает появление мостиков холода по каркасу.

Снаружи каркас обшивается либо ДВП, либо специальным влагостойким гипсокартоном для фасадов, который у нас найти достаточно сложно.

Далее укладывается слой утеплителя. Укладка производится изнутри, затем закрывается пароизоляционной пленкой и ОСБ плитой, которая обеспечивает дополнительную пароизоляцию и жесткость каркасу.

Для обустройства межэтажного перекрытия используется либо брус, либо клееная двутавровая деревянная балка. Если речь идет о техническом нежилом чердачном помещении под кровлей, его перекрытие может изготавливаться из доски без использования балок.

Особенности крыши в скандинавской каркасной технологии строительства

С кровлей у скандинавов – проще некуда. Как правило, это готовая стропильная система фабричного производства, выбором и покупкой которой под размер завершают строительство скандинавских домов. Причем в готовом варианте там можно выбрать и форму, и размер, в наших условиях она также изготавливается и подгоняется в условиях производства, но под конкретный проект на скандинавский каркасный дом.

Стропильная система опирается только на две несущие стены, поэтому все внутренние перегородки делаются без дополнительных требований к несущей способности, что проще и дешевле. На выбор кровельного материала финской технологии ограничений не накладывают. Можно использовать, например, гибкую, натуральную или металлочерепицу, главное соблюсти технологию формирования кровельного пирога и его утепления.

Утепления в скандинавской технологии строительства домов

Качество и тип утепления домов этого типа играют ключевую роль. Как правило, используется минеральная вата, негорючий, экологически чистый и безопасный материал, который укладывают в несколько слоев с общей толщиной от 250 до 350, то есть, по всей толще стены. Для верхнего чердачного перекрытия и кровельного пирога могут использовать и 500 мм слоя утеплителя. Это логично, поскольку теплый воздух собирается вверху и, если не предусмотреть надежную теплоизоляцию, он быстро потеряет свою температуру.

Пенопластовую и пенополиуретановую теплоизоляцию используют в классической технологии крайне редко.

Особенности строительства домов в скандинавском стиле

Еще одной ключевой особенностью скандинавского каркасного дома является подход к его строительству. Если в канадской технологии разметка, порезка и сборка каркаса выполняется прямо на участке, финны подходят к этому делу более ответственно и собирают каркас в условиях цеха. Причем в зависимости от возможностей доставки, дом могут даже привезти частично собранным в виде модулей, которые просто устанавливают на фундамент и скрепляют друг с другом. Если это невозможно или слишком дорого, все элементы каркаса нумеруются, разбираются, доставляются на участок и там быстро собираются как конструктор.

Такой подход обеспечивает более точную подгонку элементов в заводских условиях с использованием промышленного оборудования.

Инженерные системы в доме по скандинавской технологии

В классическом решении большинство коммуникаций инженерных систем прячется в стенах и полу. Причем трубы канализации, горячей и холодной воды и отопления, которые идут по внешним стенам, дополнительно теплоизолируются, чтобы не было теплопотерь. Как и в любом доме обязательно предусматриваются и монтируются системы:

• водоснабжения и канализации;
• отопления. Здесь, как правило, используется система теплого пола, если есть второй этаж или мансарда, там могут быть установлены обычные радиаторы;
• электропроводка. Также прячется в стены и обязательно предусматривается щитовая с защитной автоматикой;
• вентиляция. Обязательна, поскольку конструкция дома не предполагает воздухообмен через стены и окна. Может быть как естественной приточно-вытяжной, так и принудительной с рекуперацией для подогрева забираемого с улицы воздуха.

Дом предполагает высокую энергоэффективность и экономичность отопления. В качестве энергии для отопительной системы могут использоваться различные энергоносители, начиная от электричества, твердотопливных и газовых котлов, заканчивая системами теплового насоса.

Отделка скандинавского дома

Когда вы останавливаете свой выбор на скандинавском проекте, в принципе вы не ограничены ни в экстерьерном решении, ни в выборе стиля и отделочных материалов для интерьера. Снаружи можно использовать любую отделку фасада, хотя сами финны предпочитают обшивать его деревом, оставляя вентиляционный зазор, а потом красить по технологии, которая сохраняет результат десятилетиями.

Внутренняя отделка также максимально проста. Коммуникации уже спрятаны, ровная ОСП плита требует минимальной подготовки под любой вид отделки, будь то оклейка обоями или обшивка деревом.

  Наша компания давно строит скандинавские дома под ключ, естественно с соблюдением технологии и учетом реалий нашего климата, а также определенных отступлений от классической технологии, чтобы учесть пожелания заказчиков. Такие дома неплохо показывают себя в эксплуатации в условиях нашего климата. Заказчики также хорошо отзываются о реализованных нами проектах, которые подтвердили свое качество и надежность, поэтому мы без сомнения обеспечиваем их гарантией на 16 лет. С практической точки зрения можем констатировать, что скандинавские технологии строительства каркасников как нельзя лучше подходят к нашим условиям эксплуатации и предоставляют возможность быстро вселиться в относительно недорогой долговечный и экономичный дом.

Ознакомьтесь с проектами домов и рассчитайте стоимость строительства

Что такое канадская технология строительства каркасных домов | Эксперты

Усманов Павел Алексеевич

архитектор

Канада – не менее северная и холодная страна, чем Россия. Поэтому кажется, что частные дома, построенные по так называемому канадскому проекту, должны для наших условий подходить идеально. Однако на практике не все так просто: многие российские владельцы подобных коттеджей разочарованы в их и долговечности, и теплоизоляции.

С чем это связано? Как показывает мой опыт, это вызвано прежде всего непониманием особенностей этого типа дома и нарушением стандартов его проектирования и постройки. Поэтому следует заранее четко прояснить, что такое канадский дом и как его правильно строить – в чем я, Павел Усманов, архитектор компании «Лесобиржа», и готов помочь вам.

Что такое Building Code?

Парадоксально, но факт: в России технология создания канадского дома является одной из самых дискуссионных среди строителей и заказчиков, хотя на родине это даже близко не является темой для спора. Ведь в Канаде все коттеджи строятся в соответствии с книгой National Building Code of Canada, где подробно описаны все нюансы проектирования и сборки каркасных домов.

Фото 1. Схема канадского карскасного дома с OSB

Причем этот свод правил – не просто рекомендации, а юридически закрепленный стандарт. Если ваш дом будет хоть в чем-то отходить от описанных в «кодах» норм, ему не выдадут сертификат жилого помещения. Плюс проверки проводятся на всех стадиях: от выполненного проекта до подключения коммуникаций и финишной отделки. Поэтому если у вас в процессе стройки возникли какие-либо вопросы «как?», надо просто обращаться к Building Code. Лишь в этом случае можно быть уверенным в качестве строения! И именно несоответствие работы тем «кодам» является причиной проблем домов, которые канадские только на словах…

Как строится канадский дом?

Фото 2. Канадская технология строительства каркасных домов

В рамках небольшой статьи перечислить правила строительства канадских домов невозможно, да в общем-то и не нужно. Хотя описать ключевые моменты реально, это позволит оценить сложность и понять плюсы и минусы проектов данного типа.

1. Фундамент. Главное условие – монолитная основа с цокольным этажом. Да, в канадских сводах правил нет прямого запрета на мелкозаглубленный ленточный фундамент, но на практике его практически никто не использует. Ведь цоколь надежнее, теплее и дает возможность легко обустроить трубы канализации (за океаном любят сантехнику с вертикальным сливом). Затем стелют платформу из лагов и ОСП-3 толщиной 18-22 мм (в зависимости от этого меняется шаг лагов от 40 до 60 см). Завершающий этап – полимерная стяжка с «теплым полом» (хотя в Канаде для обогрева часто применяется и воздушное отопление через систему принудительной вентиляции).
2. Каркас. «Скелет» канадского дома собирается из досок камерной сушки (их влажность до 19%), шириной 150 или 200 мм. Что примечательно: канадцы для основной части могут брать даже не пропитанные антисептиком доски – за счет гидроизоляции дерево защищено. Стена собирается на платформе, имеет одинарную обвязку снизу и двойную сверху и сложное оформление проемов со сдвоенными стойками и хидерами для распределения нагрузки. Важно: крепление на гвоздях, а не саморезах! Когда лежащая стена готова, ее поднимают, соединяют с другими и монтируют перекрытие-платформу. Укосины ставят редко, ведь жесткость обеспечивается обилием ОСП.
3. Пирог стен. Заполнение проема в каркасе – один из самых главных этапов во всей стройке. И тут следует заранее определиться с наполнением пирога стены. Дело в том, что в Канаде требования по этому пункту колеблются от провинции к провинции – власти стремятся к максимуму энергосбережения в конкретном климате. Например, это может быть такое наполнение: 2 слоя гипсоволокна, полиэтилен в 200 мкм для пароизоляции, минеральная вата, ОСП-3 в 12 мм, гидроветрозащитная мембрана – и уже финальная отделка в виде сайдинга. Важно, чтобы стена в целом достигала не менее 200-250 мм в толщину. У нас же строители нередко делают пирог всего на 150 мм…
4. Электропроводка. По стандартам National Building Code of Canada, внутри стен прокладывать электрику надо в открытом виде. Считается, что простой «заводской» изоляции провода и пароизоляции в местах выхода к розетке и выключателю будет вполне достаточно с точки зрения безопасности. А для его крепления к каркасу подбираются специальные скобы, с которыми риски пережать кабель отсутствуют. Кстати, распределительная коробка в Канаде почти не используется – это компенсируется количеством проводов… И вот тут в любой проект канадского дома в России вмешиваются национальные стандарты. Согласно СНиП, провода у нас прячутся в гофры или трубки.
5. Наружная отделка. Декор канадского дома, как и пирог, допускает разные вариации. Хотя классика жанра за океаном – это сайдинг: деревянный либо виниловый. Он доступен, легко монтируется (в отдельных ситуациях можно даже без вентзазора) и прост в обслуживании. Также часто кладут кирпич – он дороже, зато и долговечнее, и престижнее. В нашей же стране полюбили штукатурку. Ее делают в 2 слоя (черновой и чистовой) поверх армирующей сетки и красят. При этом необходимо подобрать полимерную штукатурку и акриловую краску. Эти материалы паропроницаемые, благодаря чему стена канадского дома «дышит» и обеспечивает комфортный микроклимат.
6. Крыша. Кровлю для канадского дома чаще всего делают со стропилами, но допустимы и деревянные фермы. А наиболее распространенное покрытие – гибкая битумная черепица. Она укладывается поверх сплошного настила из листов ОСП-3 толщиной 12 мм (также возможна альтернатива из фанеры) и получает подложку из подкладочного ковра для защиты от влаги. Такой тип крыши прост при монтаже, уходе и ремонте, предлагает широкий выбор по декоративной отделке, недорого стоит, не ржавеет, служит до 30-40 лет. Ну, а если по каким-то причинам битум вас не устраивает, вместо него сможете использовать традиционные металлическую или керамическую черепицы.

Мифы о каркасном домостроении

Какие плюсы и минусы у канадского дома?

Фото 3. Tехнология строительства каркасного канадского дома

Исходя из описания конструкции дома по канадскому проекту, можно вывести его основные достоинства:

• Легкость возведения. Строительство канадского дома требует минимум исполнителей, инструментов, техники (за исключением фундамента). Также это положительно отражается на скорости работ.
• Высокий комфорт. Канадские дома с полным правом считаются теплыми и энергосберегающими, экологически безвредными и пожаробезопасными – благодаря используемым преимущественно натуральным материалам.
• Простота ухода. Данный тип каркасного дома не нуждается в каком-либо особенном, сложном и дорогом обслуживании. Очистка стен проста, ремонт всех базовых элементов строения удобен и быстр.
• Надежность. Диагональная жесткость у возводимого по канадским нормам каркаса высока и хорошо противостоит даже ураганам и землетрясениям. А в целом ресурс такого строения превышает 50-70 лет.
• Относительная доступность. Стоимость постройки канадского дома не является высокой. По сути, потратиться придется только на основательный фундамент, все остальные работы разумны по цене.

Справедливости ради отмечу и недостатки подобных проектов:

• Необходимость качественных материалов. Канадский дом как никакой другой «каркасник» нуждается в надежных и износостойких «ингредиентах». Отбор должен быть очень тщательным.
• Строгий контроль на всех стадиях. Проверять уровень исполнения по проекту необходимо не только в Канаде. Поэтому, чтобы быть уверенным в качестве, придется постоянно вникать в стройку.
• Проблемы с непостоянным проживанием. Особенность теплоизоляции канадских домов: они плохо переносят включение и выключение отопления. Поэтому для дачи это будет не лучший вариант.
• Слабая шумоизоляция. Ориентированно-стружечные плиты, деревянные стойки, гипсоволокно, а также пенопласт, нередко используемый в отделке, достаточно заметно резонируют.
• Узость сферы применения. Из-за обилия мостов холода в виде стоек эти дома не подходят для по-настоящему холодных регионов в той же Сибири. Также они плохо выдерживают влажный климат.

Как видите, канадский дом – весьма удачное решение, но только если осознанно выбрать как проект, так и исполнителей. Поэтому я предлагаю вам обратиться в компанию «ЛесоБиржа». Наша команда из архитекторов и строителей имеет все необходимые знания и опыт, чтобы создать и построить точно в соответствии со всеми технологиями красивый и удобный канадский дом, который не разочарует вас ни сегодня, ни даже через несколько десятилетий!

Посмотрите, как мы можем

Технология строительства каркасного дома поэтапно

Каркасные дома являются экономичным типом постройки, их можно соорудить своими руками. Перед началом работ необходимо определиться со сроками проживания в таком доме. Если планируется возводить монолитное здание, то важно каркасные стены дополнительно утеплить.

Выбор и установка фундамента для каркасного дома

Каркасные дома имеют небольшой вес, поэтому для них необязательно сооружать тяжелый фундамент. Чаще всего строители выбирают свайный, столбчатый или ленточный фундамент. В общем, выбор фундамента должен обуславливаться количеством этажей здания, а также типа грунта на дачном участке. Например, для одноэтажного дома советуют устанавливать столбчатую конструкцию на любом типе почвы.

Свайный фундамент для каркасного дома своими руками

В последнее время особенной популярностью пользуются свайные фундаменты, все работы по установлению которых можно сделать своими руками. Такое основание рекомендуется устанавливать ручным способом, поскольку все сваи важно ввинчивать в землю самостоятельно, используя строительный уровень. Сваи нужно ввинчивать только один раз, чтобы сохранить плотность грунта.

Для каркасного типа можно использовать две технологии: финскую и канадскую. Особенности и характеристики строительства здания одинаковые. Главным отличием считается тип используемого материала, например, дерево или металл. В последнее время для сборки каркаса применяются брусья.

Обвязка дома

Схема возведения каркасного дома: обвязка

Как правило, для обвязки рекомендуется использовать брусья, сечение которых составляет не больше 20х25 см. Перед началом работ строительный материал важно подготовить. Верхушки свайного фундамента нужно покрыть мастикой и слоем рубероида в два ряда. Деревянные материалы надо обработать антисептическими средствами. Все брусья необходимо скрепить гвоздями. Для большей прочности дома в углах и в местах стыков прикрепите уголки из металла. Обвязку дома крепите к фундаменту с помощью специальных винтов.

Монтаж чернового пола

Для монтирования чернового пола нужно сделать лаги из брусьев. Они должны иметь сечение 15х10 сантиметров и располагаться на расстоянии в 60 см. Между ними советуют укладывать утеплительные материалы, чтобы защитить здание от влаги и морозов. Поверх настилается пароизоляционная пленка. Для монтажа чернового пола можно использовать недорогие необрезные доски. Все изделия важно обработать антисептическими средствами. К обвязке здания прикрепляют лаги с применением уголков из металла. Доски прикрепляются с помощью гвоздей к лагам.

Сборка каркаса

Каркас для каркасного дома своими руками из дерева

Для возведения каркаса, в первую очередь, необходимо установить стойки в углах здания. Их важно дополнительно закрепить уголками из стали. После этого устанавливаются остальные стойки по такой же технологии. Чтобы каркас был боле прочным нужно сделать укосины по стенам здания, чтобы защитить конструкцию от расшатывания.

Перед монтажом стен необходимо просчитать высоту потолка, которую рекомендуется делать в 2,5 метра. В подобном параметре должны учитываться отделка стен и потолка. Во время сооружения стен необходимо провести коммуникационные системы, которые лучше спрятать в стенах. Главными элементом опоры для балок является брус обвязки.

Установка крыши

Технология отделки крыши каркасного дома

Для установки крыши необходимо оборудовать стропильную систему, все элементы которой фиксируются с помощью гвоздей. Для прочности конструкцию скрепляют досками. После этого стропильные ноги укладываются на основание стены с выступом в 20 см. После крепления центральных стропил необходимо зафиксировать коньковую доску. Далее делают обрешетку кровли, используя обрезные доски. В последнюю очередь необходимо монтировать материал для кровли.

Внутренняя и внешняя отделка

Для отделочных работ фасада здания можно применить разные материалы, которыми являются сайдинг, вагонка, и тому подобное. Перед работами важно сделать обрешетку с применением брусков размерами 40х50 см. Все элементы располагаются с шагом в 60 см. Вместо деревянных изделий можно применить металлопрофиль. При этом деревянную обрешетку важно обработать антисептиком. Далее можно приступать к отделочным работам. Чтобы здание было приспособлено к проживанию, стены нужно утеплить и покрыть изоляционными материалами.

Внутренняя и внешняя отделка каркасного дома

С внешней стороны стены советуем утеплить минеральной ватой, поверх которой требуется уложить пенопласт. Для изоляции дома внутри помещений нужно сделать теплоизоляцию, используя гипсокартон и минеральную вату. Все щели и зазоры покрывают монтажной пеной, это относится к отделке потолка, кровли, стен и других элементов строения.

В последнюю очередь нужно проложить коммуникации, а также приступить к внутренней отделке дома. Современные производители предлагают широкий выбор отделочных материалов, поэтому каждый сможет оформить помещения в индивидуальном стиле. Чтобы понять технологию возведения дома, советуем посмотреть видео:

(PDF) Исследование технологии строительства каркасных конструкций в строительстве

IOP Conf. Серия: Материаловедение и инженерия 780 (2020) 052014

раз, это приведет к неквалифицированному строительству. Кроме того, это нанесет серьезный ущерб общей инженерной каркасной конструкции

и скажется на качестве строительства.

2.1. Технология бетонирования

Перед началом строительства каркасной конструкции здания, во-первых, персонал должен проверить качество бетона

и убедиться, что материал бетона соответствует стандарту.Между тем, они должны контролировать качество материала

для бетона, хорошо проводить испытания качества материала и гарантировать, что качество материала

соответствует требованиям, прежде чем переходить на строительную площадку. Во-вторых, пропорция бетонных

материалов должна быть выполнена хорошо. В процессе дозирования дополнительное строительство может быть выполнено только

. Чтобы содержание цемента соответствовало требованиям к пропорциям. Кроме того,

при транспортировке бетонных материалов, насосное транспортное оборудование обычно используется для транспортировки

.Необходимо избегать изменения качества материалов в процессе транспортировки

и возникновения протекания, которое приведет к изменению качества бетона [4]. При заливке бетона

бетон следует заливать слой за слоем. По прошествии определенного времени должна быть проведена повторная заливка

секунд, чтобы гарантировать, что качество заливки соответствует требованиям. Следует выполнить следующий слой заливки

, избегая вибрации бетона.Наконец, после заливки бетона

за ним также необходимо ухаживать, чтобы поддерживать определенную степень влажности бетона

и принимать определенные меры в сильный свет или дождливую погоду, чтобы избежать чрезмерного солнечного света

трещин или влажность, которая не способствует схватыванию, или бетонная конструкция будет давать трещины.

2.2. Ключевые моменты технологии строительства арматуры

Во время подготовки арматурных материалов необходимо разрезать арматуру в соответствии со строительными чертежами

, разумно разрезать и согнуть, чтобы получить все виды требуемых форм.

необходимо, чтобы сделать стальные стержни хорошей формы, расположить их по категориям и закрепить концы стальных стержней.

Во-вторых, он должен собирать материалы в соответствии с формулировкой и процедурами сбора и

не должен использовать их случайно. Наконец, для стальных стержней с особыми требованиями к хранению специальная установка

может быть выполнена только после связи со строительной группой. В дополнение к

и

следует убедиться, что место хранения не влияет на качество материалов [5].

Тип арматуры, которая должна быть зарезервирована для разгрузки и гашения, различается, а также различаются коэффициенты теплового расширения и холодной усадки

, поэтому необходимо зарезервировать размеры разгрузки и гашения

в соответствии с характером армирование. Если армирование

обрабатывается дважды, объем арматуры соответственно изменится, поэтому необходимо оставить

разумного размера.Например, материал может быть взят за эталон в соответствии с общей длиной гибки стального стержня

. Если он меньше 250 мм, зарезервированный размер около 0,6 см может быть зарезервирован

. Если длина превышает 250 мм, необходимо зарезервировать размер около 9 мм. В процессе выгрузки и вырубки

всегда следует обращать внимание на степень расширения и сжатия материалов

, зарезервировать определенный размер, чтобы гарантировать, что не будет случая использования недостаточного размера

и выгрузка и заготовка, эффективно улучшают коэффициент использования материалов и экономят

строительных затрат.

Рисунок 1. Технология строительства арматуры

Подготовка конструкции к сварке в строительстве, сталь будет включать сварку. Следовательно, сварочный эксперимент

должен быть выполнен хорошо. После подготовки соответствующего теста,

Архитектурная инженерия: Технология космического каркаса

Возникающая тенденция строительного проектирования, отклоняющаяся от традиционных методов, технология космического каркаса объединяет три столпа архитектуры — utilitas (функция), firmitas (структурный) и venustas (эстетика).Пространственный блок тетраэдра, известный своей легкой структурой, образует геометрический узор, соединенный жесткими соединениями. Будучи очень прочной конструкцией, технология трехмерной пространственной рамы распределяет нагрузку только на осевое растяжение и сжатие, делая скручивающий момент или изгиб несущественными. Благодаря широкому диапазону применения от средних до длинных пролетов, делающих несущественную внутреннюю несущую поддержку, до сложных изгибов и параметрических гиперболических параболоидных оболочек, эта строительная система теперь является основным продуктом современной архитектуры, видимой на футбольных стадионах, спортивных комплексах, плавательных бассейнах и т. Д. -используйте павильоны, железные дороги и аэропорты.Его экономическая целесообразность добавляет к его упрощенной привлекательности, поскольку необработанные и открытые воздушные линии связи охватывают его участки, а не накапливают расходы на потолочные материалы, установку и обслуживание.

Компоненты космической рамы

Состоящие из двух компонентов, элементы и соединения образуют структурную целостность космической рамы. Элементы представляют собой осевые элементы с круглым или прямоугольным сечением, противостоящие растяжению и сжатию, в то время как соединительные соединения имеют решающее значение для прочности, жесткости и безопасности конструкции.Сферические узлы или полые квадратные секции в центре, обычно изготовленные из стали или алюминия, что способствует облегчению конструкции, обеспечивают просверленные отверстия с резьбой для вставки элементов в различных направлениях их оси. Следовательно, конструкционная труба и сварной стальной конус элемента на каждом конце стягиваются в сферический узел или квадратный полый ансамбль с помощью винтов и гаек.

Соединения пространственной рамы и слои сетки

Различные типы соединения пространственной рамы включают сварные, болтовые и резьбовые.Главный вопрос при проектировании структурных соединений — это действительно жесткое соединение, способное выдерживать нагрузку. Сварное соединение может быть получено с помощью таких процессов, как сварка электродом, в среде инертного газа, вольфрама в среде инертного газа и точечной сварки. Для болтовых соединений используются обычные болтовые соединения (дюбель), поворотные и подогнанные болты, а также болты с высокопрочной фрикционной рукояткой (HSFG). Резьбовое соединение включает в себя знаменитую сферическую систему MERO. Кроме того, слои сетки в технологии космических кадров состоят из одинарных, двойных или тройных слоев.

Предварительные рекомендации по проектированию

Структурная адекватность, функциональность и эстетические требования — это факторы, которые необходимо принять во внимание, прежде чем приступить к структурному анализу пространственного каркаса. Первоначально оценивается общая форма здания и тип пространственного каркаса, а также применяемая технология строительства для гибкого и нестандартного геометрического расположения линейных элементов, соединенных узлами. Обслуживая плоские покрытия или изгибы, компьютерная геометрия сама по себе имеет решающее значение для определения несущей способности и веса конструкции.

Соединительные системы и методы сборки и монтажа

Конструкция соединительного шва, как функциональная, так и эстетическая, имеет решающее значение для структурной жесткости пространственной рамы. Требования к конструкции включают простоту изготовления без использования передовых технологий, минимальный эксцентриситет соединения с необходимыми допусками, эффективное обслуживание, массовое производство, гибкость точек опоры и стоимость производства. Технологии соединения систем стыковки делятся на три: с узлом (сфера, цилиндр и диск), без узла и сборные блоки.К таким запатентованным системам относятся Mero, Space Deck, Triodetic, Unistrut (Moduspan), Oktaplatte и Nodus. Кроме того, методы сборки и возведения, такие как подмости, сборка блоков и подъем, разработаны специально на основе требований к эффективному подъему для типов пространственных рам.

Какие еще методы можно использовать для максимального повышения эффективности технологии космических фреймов? С какими конкретными проблемами вы столкнулись при проектировании конструкций, для решения которых использовалась технология космического каркаса? Поделитесь своим ниже!

Новая технология строительства, подходящая для каркасных перегородок с заполнением с раздвижными узлами и большими проемами: Результаты испытаний

Основные моменты

•

Новое решение для перегородок, подходящее для больших образцов заполнения с проемами.

•

Решена проблема установки больших проемов в стене с перегородками.

•

Новая стена показала заметную пластичность, низкий уровень повреждений и простую конструкцию.

Abstract

Поскольку большие повреждения стен означают высокие затраты на ремонт после землетрясения, в последние годы все большее число ученых начали уделять внимание уязвимости стен с каркасным заполнением в регионах с высокой сейсмичностью.Традиционные стены, заполненные каркасом, обладают низкой пластичностью, высокими характеристиками повреждения при малых уровнях сноса и сильным взаимодействием между каркасом и материалом кладки. Некоторые ученые предлагали различные типы перегородок с заполнением стен. Перегородки с заполнением обычно обладают высокой пластичностью, низкими характеристиками повреждений даже при больших значениях сноса и слабым взаимодействием между каркасом и материалом кладки. Кажется, что разделенные стены с заполнением могут решить проблему уязвимости стен с заполнением каркасом.Однако из-за требований к освещению и вентиляции зданий необходимо также учитывать проемы, необходимые для больших дверей и окон, которые могут серьезно помешать горизонтальным и вертикальным перегородкам. Если эта проблема не может быть решена, продвижение и применение стеновых панелей с каркасными перегородками может быть затруднено. Чтобы решить эту проблему, в данной статье в качестве примера используется рама с пролетом 5,4 м и представлены результаты экспериментов в плоскости с использованием традиционной технологии строительства, новой технологии горизонтального разделения и технологии вертикального разделения.Примечательно, что многие авторы предположили, что низкий уровень повреждений разделенной стены в основном связан с количеством разделенных субпанелей, материалом заполнения между стеной и рамой и установкой раздвижных узлов. Однако это исследование также показало, что режим разрушения стены зависел от типа используемого каркаса.

Ключевые слова

Сейсмическое проектирование

Каркас заполнения кладки

Взаимодействие заполнения и каркаса

Крупномасштабный

Раздвижные узлы

Низкие повреждения

Экспериментальные испытания

Технология перегородок

0 Рекомендуемые статьи

0 Рекомендуемые статьи

© 2020 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Избранные темы в архитектуре и технологиях: Технология деревянного каркаса

ARC3400H F
Инструктор: Тед Кесик
Секция встреч: L9101
Синхронный режим
Среда, 15:00 — 18:00

Дерево — один из самых старых и универсальных строительных материалов. Он может выполнять роль конструкции, облицовки и внутренней отделки, и до 1800-х годов он был обычным строительным материалом в большей части Северной Америки.В Канаде деревянное строительство можно разделить на две основные категории: 1) легкое каркасное строительство; 2) массовое деревянное строительство. Легкая каркасная конструкция, также известная как «палочная», используется примерно в 90% новых домов в Канаде. В этом типе деревянных конструкций используются пиломатериалы габаритных размеров (например, 38 мм x 89 мм (2 дюйма x 4 дюйма), 38 x 140 мм (2 дюйма x 6 дюймов) и т. Д.) Для создания структурных каркасных систем для полов, стен и крыши, усиленные деревянными панелями обшивки. Деревянные постройки представляют собой давнюю канадскую традицию, которая предшествовала европейской колонизации Канады, а деревянные постройки продолжают доминировать на рынке жилья Канады.Канадцы были пионерами в создании домов с деревянным каркасом с низким энергопотреблением, начиная с Саскачеванского заповедника в 1970-х годах, и продолжили разработку программы R-2000 для энергоэффективных домов в 1980-х годах, которая характеризовалась высокими уровнями изоляции, воздухонепроницаемостью и системами вентиляции с рекуперацией тепла. Движение Passivhaus возникло из этой новаторской работы и по-прежнему полагается на дерево в качестве конструкционного строительного материала. Каркасное домостроение не ограничивается односемейным особняком. На протяжении многих лет по всей Канаде было построено большое количество типологий пристроенных, двухквартирных и рядных домов, которые продолжают вносить значительный вклад в ежегодное строительство жилья по всей стране.

Этот факультатив представляет собой практический вводный курс, направленный на ознакомление студентов с технологией строительства деревянных каркасов в контексте жилищной промышленности Канады. В рамках курса изучается технология строительства деревянных каркасов в рамках жилых и небольших зданий (Часть 9 Строительного кодекса Онтарио). Курс исследует различные технические элементы жилых домов от фундаментов до готовых экстерьеров и интерьеров. В дополнение к обзору строительства домов с деревянным каркасом, в рамках курса также будут рассмотрены современные конструкции каркаса, структурные изолированные панели (SIP) и изделия из дерева.Студентам будет предоставлена ​​возможность применить требования Строительного кодекса Онтарио, чтобы получить навыки определения размеров конструктивных элементов и детализации ограждающих конструкций здания в ходе своей курсовой работы. Курс завершится обзором современных технологий деревянного каркаса, инноваций и тенденций.

Деревянная каркасная конструкция — Конструктор

🕑 Время чтения: 1 минута

Каркасное строительство из дерева — один из наиболее широко используемых методов строительства жилых, коммерческих и промышленных зданий.Деревянные рамы не только очень экономичны в строительстве, но также устойчивы к экстремальным климатическим изменениям и предлагают жильцам высокий уровень комфорта. Кроме того, деревянные рамы устойчивы и поглощают углерод и компенсируют выбросы парниковых газов.

Деревянные рамы можно использовать для строительства зданий различных стилей, и не может быть никаких ограничений архитектурных возможностей, когда дерево является средой. Чтобы деревянное здание могло выполнять свои ожидаемые функции, его необходимо строить разумно, и этого можно достичь, используя надежные методы строительства и возведения.Например, деревянные рамы имеют малый вес и, следовательно, не требуют кранов и другого тяжелого оборудования для процесса возведения, что способствует экономическому аспекту строительства.

Фундамент для деревянных рам

В зависимости от типа грунта и нагрузок на деревянный каркас подбирается подходящий фундамент для строительства. Опоры должны быть достаточно глубокими, чтобы зимой не было морозов. Земля должна быть достаточно уплотнена, если конструкция строится на участке, где были удалены корневые деревья или помещены засыпные материалы.Если деревянный каркас построен на плохой почве, можно использовать обработанную деревянную сваю с деревянными или бетонными подоконниками.

В целом, для деревянных конструкций широко используются два типа фундаментов: бетонный фундамент и деревянный фундамент, обработанный консервантом, которые показаны на Рис. 1 и Рис. 2, соответственно. Кроме того, можно использовать отдельно стоящие опоры, опоры с навесными стенами и опорные профилирующие балки для опор.

Рис.1: Бетонный фундамент
Рис.2: Деревянный фундамент

Методы деревянного каркаса

После закладки фундамента начинается строительство деревянного каркаса.Существуют различные методы, которые можно использовать для изготовления деревянных каркасов. Для данной деревянной конструкции следует выбрать подходящую технику строительства:

1. Конструкция рамы платформы

Это простой метод, который лучше всего подходит для строительства домов. В этой технике балки первого этажа покрываются черным полом, чтобы создать поверхность, на которой возводятся внешние стены и внутренние перегородки. В платформенной системе каркас стены может быть смонтирован на полу, и весь блок можно откинуть на свое место.

Рис.3: Конструкция рамы платформы

2. Конструкция рамы воздушного шара

Это еще один метод строительства деревянного каркаса, который, хотя и немного менее популярен по сравнению с конструкцией каркаса платформы, но используется, когда того требуют условия. В этом методе стойки наружных стен и балки первого этажа поддерживаются закрепленным подоконником. Стойки наружных стен являются продолжением второго этажа. Балки второго этажа поддерживаются ленточной лентой, которая вставляется во внутренние края стоек наружных стен.

Рис.4: Конструкция рамы воздушного шара

3. Конструкция каркаса из досок и балок

В этом методе обрамления балки, концы которых поддерживаются столбами, располагаются на расстоянии не более 2,4 м, а доски используются для покрытия полов и крыш. Столбы служат для обрамления стен, а доски служат в качестве чернового пола и обшивки крыши. Обшивка стен крепится к дополнительному обрамлению между стойками. Нагрузки кровли и перекрытия, прикладываемые к балкам, затем передаются на столбы и, наконец, воспринимаются фундаментом.

Рис.5: Конструкция из досок и балок

4. Конструкция с фермой

В этом методе конструкции каркаса для изготовления прочных деревянных каркасов используются стропильные фермы, фермы перекрытий и металлические анкеры. Выдающиеся преимущества стропильных каркасов — значительная жесткость и большее расстояние между опорными элементами крыши и пола.

Рис.6: Ферменная конструкция

Типы крепления деревянного каркаса

Существуют различные средства крепления, которые можно выбрать в зависимости от размера деревянных элементов и действующих нагрузок, используемых для соединения различных элементов деревянных каркасов.Наиболее распространенные способы крепления обсуждаются ниже:

1. Гвозди или комбинация гвоздей, анкеров и добавок

Гвозди или комбинация гвоздей, металлический каркасный анкер и строительные добавки используются для крепления деревянных каркасов и панелей обшивки.

2. Гвозди с кольцом или стержнем

Гвозди с кольцом или стержнем используются, когда должны поддерживаться высокие нагрузки

3. Соединения с гвоздями

Гвозди используются при нагрузках. действуют под прямым углом к ​​гвоздям, но этого следует избегать, если нагрузки действуют параллельно гвоздь.

Меры по защите древесины

Обеспечение надлежащих средств защиты древесины является показателем хорошей практики строительства. Элементы деревянного каркаса, особенно все элементы фундамента, должны быть защищены от гниения и термитов.

Основные меры защиты включают: удаление корня дерева на участках вокруг конструкции перед засыпкой, тщательно утрамбовать рыхлую засыпку, чтобы уменьшить осадку в будущем, и обеспечить надежную степень уклона у фундамента и над зданием, чтобы отогнать воду от структура.

Наконец, все деревянные конструкции элементы должны обрабатываться в зависимости от погодных условий и близости к земля.

Расширенный каркас дома | Министерство энергетики

Усовершенствованное каркасное строительство дома, иногда называемое оптимальным проектированием стоимости (OVE), относится к методам каркаса, разработанным для уменьшения количества используемых пиломатериалов и отходов, образующихся при строительстве деревянного каркасного дома. Эти методы повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома.Усовершенствованный каркас улучшает значение R для всей стены за счет уменьшения теплового моста (теплового потока, который возникает, когда материалы, являющиеся плохими изоляторами, вытесняют изоляцию) через каркас и максимизирует изолированную площадь стены.

Передовые методы создания каркаса включают:

• Проектирование на двухфутовых модулях, чтобы наилучшим образом использовать стандартные размеры листов и сократить количество отходов и трудозатрат.
• Расстояние между стойками стены до 24 дюймов по центру.
• Расстояние между балками перекрытия и стропилами крыши до 24 дюймов по центру.
• Использование углового обрамления с двумя стойками и недорогих зажимов для гипсокартона или обрезков пиломатериалов в качестве основы для гипсокартона вместо стоек.
• Устранение коллекторов в ненесущих стенах.
• Использование линейного каркаса, в котором элементы каркаса пола, стен и крыши расположены вертикально на одной линии, а нагрузки передаются непосредственно вниз.
• При необходимости используйте одинарные жатки для пиломатериалов и верхние плиты.

Этот подход приводит к созданию структурно прочного дома с меньшими затратами на материалы и рабочую силу, чем у дома с традиционным каркасом.Расширенные методы кадрирования могут быть реализованы индивидуально или в виде полного пакета. Полное внедрение передовых технологий каркаса может привести к экономии затрат на материалы до 500 или 1000 долларов (для дома площадью 1200 и 2400 квадратных футов соответственно), экономии затрат на рабочую силу от 3% до 5% и ежегодных затрат на отопление и охлаждение. экономия до 5%.

Проконсультируйтесь с местными строительными органами на раннем этапе проектирования, чтобы убедиться, что передовые методы каркаса соответствуют ветровым, сейсмическим и другим нормам в вашем районе.Также выберите подрядчика, знакомого с этим подходом. В противном случае процесс обучения плотников может замедлить вашу работу.

Система обрамления световода

| Tata BlueScope Steel

Light Gauge Framing System (LGFS) или Light Gauge Steel Frame (LGSF) — это строительная технология, в которой в качестве строительного материала используется холоднокатаная сталь. Его можно использовать для кровельных систем, полов, стеновых систем, кровельных панелей, настилов или целых зданий. Их также можно использовать в качестве отдельных элементов каркаса, таких как стойки, балки, коллекторы и элементы фермы.

Элементы легкого стального каркаса могут также служить как первичными, так и вторичными конструкциями. Примером каркаса из легкой стали, используемого в качестве основных конструкций, являются стальные фермы с перепонками . Стальные стойки действуют как второстепенные конструкции, обеспечивая боковую поддержку отделке внешней стены, поскольку они опираются на основную конструкцию в качестве опоры.

Здания с опорной рамой (LGFS) могут использоваться в качестве замены RCC / традиционных зданий. Используется для создания рам для внешних стен, пола, внутренних стен и т. Д.Они используются в качестве основы, на которую используются подходящие доски и материалы для покрытия каркаса. Здания LGSF после завершения выглядят так же, как и традиционные здания RCC.

Система легкого стального каркаса (LGFS), изготовленная из высокопрочной стали ZINCALUME® Tata BlueScope Steel предлагает системы легкого стального каркаса, изготовленные из стали ZINCALUME® с 55% покрытием из сплава алюминия и цинка AZ150 G550 (минимальный предел текучести 550 МПа), соответствует стандартам AS 1397 и IS 15961. Преимущества Система легкого стального каркаса

1. Прочность и долговечность: Высокая прочность обеспечивает более безопасные конструкции и требует меньшего обслуживания.Стальные конструкции, изготовленные из высокопрочной стали ZINCALUME®, обладают большей прочностью, исключительной коррозионной стойкостью и позволяют создавать более безопасные конструкции с меньшими затратами на обслуживание. фундаменты и здания, которые имеют меньшую вероятность повреждения при землетрясении.
2. Качество: Стальные рамы имеют постоянную прямолинейность и, следовательно, упрощают выравнивание конструкций.Эти структуры однородны по качеству и, следовательно, не деформируются и не раскалываются.
3. Вторичная переработка: материал LGFS на 100% пригоден для вторичной переработки и, следовательно, безопасен для окружающей среды.
4. Расширение и перемещение: Идеально для расширения существующих конструкций, дополнительных этажей и т. Д. Гибкость для будущего расширения и перемещения.
5. Непревзойденная гибкость конструкции: По сравнению с обычным каркасом стальной каркас может охватывать большие расстояния, что обеспечивает большую гибкость конструкции.Внутренние стены можно размещать без учета несущей способности. Стальные рамы совместимы с широким спектром вариантов облицовки, кровли и остекления.
6. Более низкие затраты на строительство: Легкие стальные рамы очень прочные и легкие, поэтому строительные рамы требуют меньше материала (по сравнению с деревом или бетоном). Следовательно, это приводит к меньшим затратам на строительство. Процесс изготовления стального каркаса, неквалифицированный или полуквалифицированный персонал может легко выполнить сборку и строительство.Стальной каркас поставляется с предварительно пробитыми электрическими и сервисными отверстиями, что означает сокращение времени на месте для сантехников и электриков.

Tata BlueScope Steel предлагает системы и решения для стального каркаса с малым калибром под своим брендом решений EZYBUILD®

EZYBUILD® Решения представляют собой набор легких конструктивных зданий для промышленного, коммерческого, жилого и институционального применения.
