Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия.

Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования.

Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения.

При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить.

Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Видео-инструкция

Варианты подшивки карнизов крыши + фото

После того как был выполнен монтаж покрытия кровли, начинают обшивать свес или карниз крыши. Для чего? Подшивка карниза крыши делается для обеспечения вентилирования крыши, а также для защиты фасада. К тому же подобные мероприятия позволяют придать кровле законченный вид и играют декоративную роль.

В этой статье мы подробно рассмотрим, как можно подшить карниз крыши своими руками, какие варианты существуют и что за материалами можно пользоваться. А наглядные видео помогут лучше разобраться в этой теме.

Как устроены свесы кровли, в чем их особенность и предназначение


Что такое свес? Это нижняя часть кровли, которая выступает за уровень стен конструкции. Благодаря свесу фундамент и стены под ним не страдают от осадков.

Свесы могут иметь разную ширину, начиная от 20 см, заканчивая 1 м. Все выбирается индивидуально. Если следовать строительным правилам, то подшивку карнизов можно и не выполнять. Но, это чревато некоторыми неприятностями. К примеру, если подует сильный ветер, то кровля без подшитых и незащищенных свесов может быть сорвана. А еще было бы просто неплохо спрятать крушу и ее изнанку вместе с кровельным пирогом.

Выполняются работы по подшивке крыши только после того, как она полностью готова. Желательно, чтобы все наружные стены были уже утеплены и отделаны. Можно сказать, что работы по подшивке – это финальный этап постройки конструкции и отделки помещения снаружи.

Свесы бывают двух видов:

  1. Горизонтальные или карнизные. Мы говорили о том, что свесы позволяют создать вентилирование. Если говорить о холодном чердаке, то воздух проходит внутрь именно через свес. А что касается утепленных мансардных кровель, то воздух через свес попадает в кровельный пирог. После чего он устремляется к коньку наверх.
    В этом и заключается суть вентиляции. Но, так как свес будет подшит, то и воздуху никак не попасть внутрь. Как правильно поступить? Есть несколько вариантов. Можно ставить щель между стеной и подшивкой, подшивая досками, оставляют вентиляционные щели, а с софитами в качестве подшивки используется перфорированный материал, что и служит для данной цели.
  2. Фронтонные. В этом случае вентиляция не нужна. Главная задача этих свесов – обеспечить защиту от влаги и ветра стенам.

В чем между ними разница? Первый вариант образовывается скатной кровлей в нижней ее части, а фронтонный свес – это наклонный свес, что образуется сбоку возле фронтона. Вот так они и устроены. Каждый из видов свесов нуждается в подшивке. И перед тем как приступать к работе, нужно выяснить два момента. Во-первых, варианты подшивки, а во-вторых, материалы, используемые для работ.

Подшивка карнизов крыши, варианты


Существует два варианта выполнения подшивки карниза крыши своими руками. Они основные и имеют свои особенности, плюсы и минусы. Каждый сам решает, какой именно вариант выбрать, однако, не только желание определяет выбор. Рассмотрим их:

  1. Отделка карниза по стропилам.
  2. Отделка карниза по коробу из дерева (горизонтальная).

Начнем с подшивки по стропилам. Этот способ используют в том случае, когда кровля имеет небольшой угол наклона (не больше 30 градусов, при выносе до 50 см). Как гласит название, материал фиксируется к стропилам. Способ довольно легкий, только вот сложность подобного вида подшивки в том, что для его реализации нужен идеально ровная плоскость, образуемая стропилами. На фото видно, как реализована эта подшивка к стропилам.

При этом материал набивается к обрешетке под неким углом, но не ровно относительно стены. Сами планки можно набивать к обрешетке параллельно стене или же перпендикулярно плоскости стропил. А их фиксация происходит к каркасу посредством металлических уголков или шурупов.

Увидеть, как именно подшивается карниз крыши своими руками к стропилам, вы можете из этого видео. Оно поможет вам сделать все правильно и быстро.

Куда сложнее сделать горизонтальную подшивку с использованием деревянного короба. Он используется в тех случаях, когда крыша имеет большой наклон. Сперва нужно создать этот деревянный короб. В таком случае потребуется обрезная доска, толщина которой 4 см. Их нужно крепить между краем стропил и стеной постройки. При этом один край доски будет фиксироваться к стропильным ногам, а другой к доске, что примыкает стене. Это наглядно видно на данном фото.

Короб играет роль каркаса, к которому и фиксируются планки. В таком случае они находятся перпендикулярно к стене, образуя горизонтальную подшивку. Посмотрите это видео, чтобы разобраться в этом виде подшивки веса.

Материалы, используемые для подшивки свеса


Теперь, когда вы знаете варианты отделки кровельного свеса, стоит рассмотреть список материалов, используемых в этой работе. На самом деле их много, поэтому каждый сможет выбрать тот вариант, который понравиться ему больше всего. Здесь уже нет определенных правил. Но, каждый из материалов имеет свои преимущества и недостатки.

Вот список материалов, что пригодны для этой цели:

  • профнастил;
  • деревянная доска;
  • вагонка;
  • ПФХ сайдинг;
  • листовой металл;
  • софиты.

Рассмотрим каждый из них, чтобы узнать его особенности. Мы сравним их по ценовой категории и характеристикам.

Использование профнастила для подшивки свеса


Подшивка металлопрофилем довольно проста. Этот материал долговечный, надежный, не гниет и с ним легко работать. Нарезка выполняется ножницами по металлу. Так как размеры профнастила могут быть довольно большими, то его можно укладывать большими плоскостями.

Высота профиля достигает от 8 до 20 мм. В качестве крепежных элементов используются специальные саморезы для профнастила. Они имеют резиновую прокладку и не позволяют повредить материал. А с учетом того, что ассортимент профнастила довольно большой, если говорить о цветовой гамме, то сами шляпки саморезов тоже имеют похожий цвет. А для обеспечения вентиляции потребуется использовать специальные решетки.

Цена на профнастил – от 9$ м 2 .

Использование дерева для подшивки свеса


Древесина – это натуральный строительный материал, который подходит для пошивки свеса крыши. Особенно гармонично этот вид материала смотрится с деревянными домами. При этом рекомендуется выбрать древесину хвойной породы, ширина которой от 50 до 250 мм, при толщине от 17 до 22 мм. Только вот дерево имеет один существенный недостаток – под влияние влаги оно начинает деформироваться и гнить. А при использовании снаружи этого не избежать. Что же делать? Его нужно защитить. Для этой цели используются специальные пропитки и защитные средства, благодаря которым дерево не будет гнить и гореть.

Сделать вентиляцию при таком способе подшивки довольно просто. Нужно только фиксировать доски не вплотную друг к другу, а образуя небольшие щели. Они не пропустят грызунов, но ветер будет делать свое дело. Преимущество дерева в том, что с ним легко работать. Для этого не нужны высокотехнологичные инструменты и особые навыки. На фото видно, как именно выглядит обшитый деревом свес.

Цена на древесину – минимум 2,2$ за м 2 .

Использование деревянной вагонки для подшивки свеса


Преимущество вагонки в том, что ее не нужно дополнительно обрабатывать и защищать. Она уже готова к использованию сразу же после покупки. Вот почему она так пользуется спросом. Да и внешний вид вагонки довольно привлекательный. Только вот есть один момент: важно приобрести влагостойкие изделия, чтобы они выдерживали влияние внешней среды.

Как и в случае с досками, вагонку рекомендуется выдержать месяц на улице. Монтаж выполнять довольно просто. Только вот зазоры сделать не получиться, ведь крепление выполняется по принципу шип в паз. Поэтому с шагом в 1,5 м между вагонкой устанавливается решетка. Крепежами могут быть кляймеры, саморезы или гвозди.

Цена на вагонку – минимум 6$ за м 2 .

Использование сайдинга из ПВХ для подшивки свеса


Сайдинг – это прекрасный материал, используемый именно для внешней отделки. Он выдерживает любое влияние, механические нагрузки, не гниет, не боится влаги и продаться в большом ассортименте. Смотрится он очень красиво. Монтаж выполнять просто, так как существуют специальные профили, уголки и другие элементы крепления ПВХ сайдинга. А для вентилирования чердака существуют специальные решетки.

Планки монтируются перпендикулярно к стене. Крепить нужно в 2-4 местах. Количество мест крепления будет зависеть от ширины свеса крыши. Подшивать свес ПВХ сайдингом вдоль свеса не рекомендуют, так как в отличие от дерева, сайдинг может прогибаться.

Цена на сайдинг – минимум 4$ м 2 .

Использование листового металла для подшивки свеса


Нередко можно увидеть и этот вариант подшивки. Под понятие листовой металл подразумевается оцинкованная сталь, медь или алюминий. При этом толщина листа может быть 0,6-0,8 мм, при длине 6 м. В качестве вентиляции вставляются все те же решетки или перфорированные листы.

Понятно, что листы придется резать. Места срезов будут слабым местом, так как при попадании влаги начнут ржаветь и портиться. Это касается изделий из оцинкованной стали, ведь все знают, что медь и алюминий не ржавеют. Для защиты потребуется покрыть металл антикоррозийным составом или краской.

Цена на листовой металл – от 5$ за м 2 .

Использование софита для подшивки свеса


Этот материал специально создан для подшивки карнизов. Он выглядит в виде планок, которые делаются из самых разных материалов. Вот перечень:

  • виниловые софиты;
  • софиты из алюминия;
  • софиты из меди;
  • софиты из стали;
  • софиты из ПВХ.

Преимущество материалов в том, что работы выполняются просто, быстро и надежно. Сам материал долговечный и практичный. А благодаря разнообразию цветовых решений, каждый сможет выбрать изделия под свой дизайн дома.

Комплектация для подшивки следующая: непосредственно сами панели, фаски (лобовые планки), J-образные профили с пазами и финишные планки. На фото можно увидеть эти делали.

Сами панели могут быть одинарными, двойными, тройными, сплошными (для подшивки фронтона) и перфорированными (для подшивки карнизов). А еще, дополнительно устанавливать решетку не нужно, ведь изделия уже имеют отверстия для вентиляции. На фото это четки видно.

Монтаж выполнять довольно просто, даже без определенных навыков. Цена на изделие – от 10$ м 2 .

Подведем итоги


Подшивка свесов кровли – это неотъемлемая часть создания кровельной конструкции. Это отличный способ защитить дом и придать ему завершенного вида. Остается только выбрать способ крепления и закупить подходящий материал. Радует то, что их достаточно много, поэтому каждый сможет найти идеальный вариант для себя. А мы рассмотрели особенности и цены всех материалов, что помогут в выборе. Остается только воплотить все в жизнь. А благодаря видео, размещенным выше, с работой справится даже новичок, что не имеет навыков в работе.

Подшивка карниза крыши — варианты подшивки

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение — защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

  1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
  2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
  3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши — на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

  • Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
  • Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
  • Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
  • Более популярное решение — подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

  1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
  2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

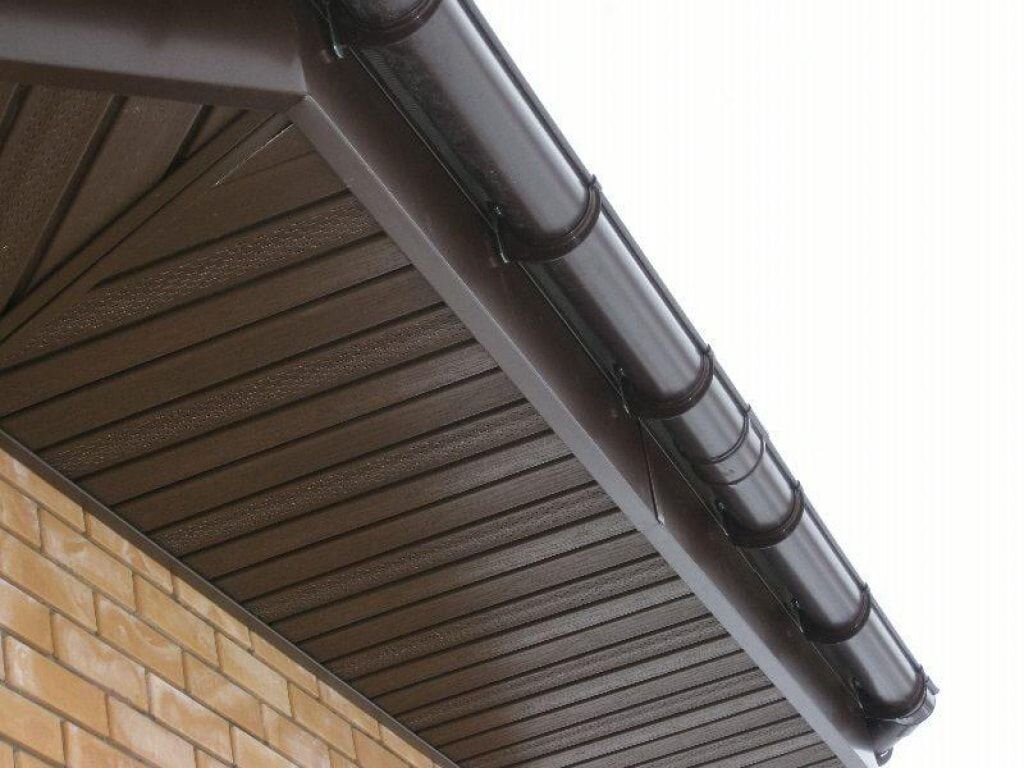

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

  • J-профиль ставят поперек свеса и отмеряют.
  • Срезают J-профиль болгаркой.
  • Прикрепляют J-профиль к обрешетке саморезами.
  • Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
  • Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
  • Лобовая часть карниза зашивается J-фасками или планкой.

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Варианты подшывки карнизов крыши

Когда монтаж кровельного покрытия подошел к концу, начинаются работы по обшивке свеса крыши. Выполняется это не только для обеспечения вентиляции кровли и защиты фасада, но и для придания окончательного внешнего вида зданию. Край крыши играет особую роль в эффективном функционировании всей кровли. Что такое карниз крыши? Как сделать карниз крыши? Как подшить карниз? Ответы на эти вопросы крайне важны для тех, кого ждет подшивка карниза крыши своими руками, поэтому их рассмотрению стоит уделить особое внимание.

Устройство карниза кровли

Вариантов подшивки карнизов крыши сейчас имеется множество, но перед этим стоит напомнить, что это такое – карниз. Карнизный свес представляет собой выступ стропил за пределы фасада строения. Он бывает простым и с выносом. Первый вариант более прост в исполнении, но при сильных ветрах он может достаточно шумно гудеть, у свесов с выносом таких проблем не возникает. Имеется 2 вида карнизного свеса – фронтальный и боковой.

Фронтальный карниз крыши

Этот вид свеса отлично защищает фасад дома. Он представлен в виде боковых краев наклонных скатов кровли, у вальмовой крыши их соответственно нет. Устройство фронтального свеса стандартной двухскатной крыши создается путём выпуска закрепленных на стропилах несущих перекладин. Достаточно часто можно видеть фронтальный карниз, образующийся досками обрешетки, которые кладутся на пароизоляцию под материал кровли. На них укрепляется карнизная доска, в дальнейшем обшиваемая софитом либо профнастилом.

Боковой карниз крыши

Все наклонные кровли имеют боковой свес. Он выполняется при помощи стропил, выдающихся за пределы стены здания. Расстояние их выступа высчитывается из ширины отмостки и высоты дома, обычно оно составляет около 0,5-0,7 метра, иногда встречаются и скосы более узких размеров. В данном случае стена строения обязательно должна быть хорошо защищена от ветра, потому что иначе под косым дождем ей будет не избежать сильного намокания. Другой вариант исправить положение – это установка кобылок, так можно нарастить длину стропил. Подобный процесс крайне трудоемок, и при уже законченной крыше мало кому захочется заново ее вскрывать и все переделывать. Так что особенно важно еще на начальном этапе строительства предусмотреть нужный размер свеса кровли. Между собой соединяются стропила досками на всю длину карниза. В последствии они закрываются облицовочным материалом.

Выбор материалов для подшивки карнизов крыши

Как выглядит сайдинг для крыши? Как осуществляется отделка карниза крыши сайдингом? Что стоит учитывать, перед началом работ на крыше? Это лишь малая часть вопросов, которые задают себе люди перед выбором материала для облицовки. Сегодня на рынке присутствует огромный ассортимент всевозможных материалов, с помощью которых осуществляется отделка карниза. У каждого из них есть свои достоинствами и недостатками, но защитить от влажности, обеспечить утепление и вентилирование кровли все они могут в полной мере.

Важно! При выборе того или иного материала стоит обращать внимание не только на его красивый внешний вид, также необходимо учитывать и продолжительность эксплуатационного срока.

Профнастил

Данный материал представляет собой оцинкованную сталь с полимерным покрытием различных цветов. Хорошо устойчивый к перепадам температур и механическим повреждениям, профнастил имеет необходимую жесткость и способен выдерживать значительные ветровые нагрузки. Для обеспечения эффективной вентиляции выполняется зазор в высоту волны между профнастилом и стеной здания.

Софиты

Этот материал предназначен специально для подшивки карниза на кровле. Это, по сути, пластиковые панели, которые внешне напоминают сайдинг, но в них уже имеются вентиляционные отверстия. А обшивка карниза сайдингом сейчас очень распространена. К тому же от обычного сайдинга отличаются они тем, что в их состав входят ультрафиолетовые стабилизаторы, защищающие покрытие от негативного воздействия солнечных лучей.

Стоит рассмотреть различные материалы, использующиеся для изготовления софитов:

  • Медные софиты . Этот внешне эстетичный и презентабельный материал достаточно долговечен, но и цена у него выше, чем у большинства схожих материалов. Софиты из меди хорошо устойчивы к огню и прочны, что еще больше располагает к их выбору.
  • Алюминиевые софиты . Как и положено изделиям из данного материала, софиты из алюминия имеют малый вес, также они огнестойкие, эластичные, их легко заменить при ремонте. Благодаря высокой стойкости краски, насыщенность цвета таких софитов не меняется под воздействием ультрафиолетовых лучей. Недостатком их выступает лишь скудность цветовой гаммы – она включает лишь белый и коричневый цвета.
  • Оцинкованные софиты . Они не нуждаются в дополнительном уходе и крайне долговечны, прочны, к тому же эти софиты не боятся огня и влаги. Вес у них достаточно большой, поэтому установка таких софитов займет больше времени.
  • Виниловые софиты . Это дешевый и наиболее популярный для подшивки кровельных карнизов вариант софитов. Они имеют небольшой вес, отлично защищают от влияния внешней среды, визуально привлекательны, легко устанавливаются, а еще создают полотно без швов, тем самым обеспечивая оптимальную вентиляцию пространства под кровлей. На сегодняшний день они изготавливаются из огнестойкого пластика, способного выдерживать серьезные нагрузки.

Монтаж софитов из любого материала достаточно прост и его вполне можно выполнять одному человеку.

Обрезная доска и деревянная вагонка

Все еще для подшивки карнизов крыши зачастую используют древесину. Так как устанавливается она снаружи дома, то влияние окружающей среды в этом случае велико, поэтому к выбору данного материала нужно подходить особо ответственно. Толщина вагонки должна быть не менее 2 см, и она должна обладать средней влажностью.

Важно! Для обеспечения хорошей вентиляции, доски должны прибиваться с отступом от стены, равным 2 см.

Варианты подшивки карнизов крыши

Край крыши можно подшивать по-разному, стоит немного остановиться на каждом из вариантов.

Подшивка карнизов по стропилам

Этот способ приемлем лишь для крыш с небольшим наклоном. При таком исполнении обшивки все края стропил должны образовывать ровную плоскость. Для долговечности конструкции на стропилах понадобится закрепить небольшие доски, длина которых составляет расстояние от края свеса до стены дома. Для их ровной установки вначале прикручивается по одной доске на каждый край карниза и натягивается между ними шпагат. По сделанному ориентиру уже крепят все остальные доски. Обшивка к каркасу такого типа фиксируется на уголки или шурупы из металла.

Подшивка свеса кровли по деревянному коробу

Данный вариант оптимально подходит для крыш с большим углом наклона. Для обустройства короба берут обрезную доску толщиной 4 см и крепят ее между краем стропил и стеной дома. Если один ее край устанавливают непосредственно к стропильной ноге, то фиксация второго края потребует монтаж доски, примыкающей к стене, которую сверху прикручивают к стропилам. Иногда к стене дома вместо дополнительной доски по вертикали крепится на дюбели брус. На этом обустройство каркаса короба можно считать законченным – далее приступают к креплению обшивки. Лучшим крепежом для такой конструкции также будут шурупы и уголки.

Подшивка карнизного свеса софитами (сайдингом)

Как обшить карниз дома сайдингом? Подшивка карниза сайдингом уже долгое время очень популярна. Правильно положенный сайдинг крышу преображает и надежно защищает. Софиты комплектуют двумя специальными планками, выполненными в форме букв J или F. Одна из них крепится к заранее подготовленной деревянной рейке на стене дома, а вторая монтируется со стороны свеса. Для креплений используют саморезы. Все эти планки должны быть закреплены абсолютно ровно относительно друг друга, поэтому вначале рекомендуется сделать разметку.

Затем измеряют ширину карнизного свеса кровли и вычитают от полученного результата 6 мм. Это делают, чтобы создать нужный зазор, который будет компенсировать тепловое расширение материала. Далее софиты нарезают полосками необходимой длины. Подготовленные пластины немного сгибают и вставляют в пазы установленных профилей, там их фиксируют саморезами. Для того, чтобы подшить край крыши, длину планок софитов постепенно уменьшают, отрезая под углом в 45 градусов одну из сторон.

Важно! Софиты из ПВХ рекомендуется устанавливать на карниз, когда температура воздуха не меньше 15 градусов, в противном случае возникает риск повреждения материала.

Подшив крыши сайдингом – относительно несложный процесс. Таким материалом как сайдинг карниз будет защищен надолго, а визуально это выглядит очень привлекательно.

Подшивка карнизов профнастилом

Когда край крыши обшивают профнастилом, вначале прибивается на стену брусок в горизонтальном положении по уровню края свеса. Второй брусок крепится с ним на одном уровне вдоль края стропил. Нарезают нужной длины профнастил, с учетом теплового запаса и вентиляционного зазора, и закрепляют его на установленных брусках с помощью саморезов. Место стыка стены и профлиста закрывают планкой внутреннего угла, а то место, где соединяются внешний край и стропила, декорируют такой же планкой внешнего угла. Теперь монтаж профнастила можно считать оконченным.

Подшивка карнизов деревянной доской или вагонкой

Подшивать край крыши в данном случае удобнее всего снизу, находясь на стремянке либо строительных лесах. Делать это нужно лишь после того, как полностью утеплены стены здания снаружи, выполнена пароизоляция и завершена установка облицовочного материала. Перед началом обшивки свесов вагонкой важно проверить, чтобы стропила на боковых карнизах не только были одной длины, но и располагались параллельно стене дома. На них закрепляются обвязочные ветровые доски. После всего этого уже можно начинать монтаж крепления обшивки. Сначала одну доску прикручивают к стене вертикально, при этом нижний ее край должен быть на уровне края стропил. Вторая доска закрепляется между стропилами и первой доской по их нижним краям. Она должна располагаться параллельно земле. Так создается основа, на которую далее будет установлена обрешетка. После подготовки каркаса начинают монтаж самой обшивки.

При облицовке кровельного карниза досками, необходимо оставлять зазор небольшого размера между стеной и ними. Сами доски выбирают ровные, достойного качества, толщина их должна быть около 1-2 см. Для обеспечения необходимого вентилирования пространства под кровлей при обшивке вагонкой по периметру стоит установить вентиляционные решетки, расстояние между ними составляет примерно полтора метра. Однако часто строители, полагаясь на свойства древесины, вышеуказанное правило не учитывают.

Как правильно подшить карниз крыши, не имея в этом деле опыта, лучше уточнить у специалистов. Отделочные материалы очень важны и от их качества будет зависеть срок службы всей конструкции. Сейчас можно найти множество фото и инструкций в интернете с расписанными пошагово этапами обустройства подшивки карнизов, поэтому справиться с этим делом под силу и новичку, главное соблюдать все необходимые правила работы.

Кровля начинается с карниза. Устройсво карнизного свеса

Театр начинается с вешалки, поезд с паровоза, рыба с головы, нет – это уже о другом. С чего должен начинаться монтаж кровельного пирога и покрытия скатной кровли? – С КАРНИЗА!

  • Карниз отводит воду от дома;
  • карниз обеспечивает заход воздуха в подкровельное пространство;
  • карниз является важным архитектурным элементом здания.

Поэтому очень часто качество и долговечность всей кровли закладывается конструкцией карниза.

Почти все кровельные покрытия на скатных кровлях с большой вероятностью могут допускать проникновение влаги в виде снега или воды внутрь дома. Гарантия кровельной системы от протечек достигается путем применения подкровельных гидроизоляционных пленок, смонтированных системно: проклейка нахлестов, применение уплотнительных лент под контр обрешетку, герметичная проклейка примыканий и т.д.

На многолетнем собственном опыте обследования кровель не раз убеждался, что для многих кровельщиков сложным вопросом является: «А как заканчивается гидроизоляция в карнизе?». После продолжительной паузы можно услышать целый спектр возможных ответов: над стеной, у лобовой доски, на лобовой, в водосточном желобе, где-то в подшивке, и т.д.

Разбирать каждый из представленных вариантов нет большого желания, но хотелось бы отметить общее для них: почти все авторы представленных вариантов, с большой вероятностью, обеспечили себе гарантированные выезды на эти объекты по рекламациям от заказчиков. С 99% вероятностью можно утверждать, что почти на всех представленных кровлях рано или поздно из подшивки карниза вырастут сосульки. Это самое меньшее зло, которое грозит заказчикам, а значит, и строителям – авторам «произведения». Но есть шанс получить рекламацию и на отделку фасада. А если еще подсчитать и замену намокшего фасадного утеплителя, то и Новый Год уже не радует.

Только применение полной системы подкровельной гидроизоляции может застраховать от описанных проблем.

Одним из элементов этой системы является «капельник конденсата». Название условное. Главное – на нем заканчивается гидроизоляция, точнее, к нему приклеивается. А значит, вода, которая течет по пленке, с помощью капельника гарантированно отводится не только от стен дома, но и от подшивки карнизных свесов. В этом случае даже выросшая на краю капельника сосулька не сильно расстроит самого взыскательного заказчика.

Конструкция карниза с карнизной планкой и капельником конденсата, представленная на этой схеме:

  1. Кровельное покрытие;
  2. Контробрешетка;
  3. Обрешетка;
  4. Гидроизоляция;
  5. Капельник конденсата;
  6. Водосточный крюк;
  7. Водосточный желоб;
  8. Карнизная планка;
  9. Аэроэлемент свеса;
  10. Вентиляционная лента;
  11. Двухсторонний скотч.

Невооруженным глазом видно, что данная конструкция не только отводит воду от здания и карниза, но и обеспечивает заход воздуха в вентилируемый зазор подкровельного пространства круглогодично в любом снежном регионе. А это значит: сделал карниз по этой схеме, где бы ты ни построил этот дом: в г. Сочи или в Тверской обл., спи спокойно – ибо уверен, что проблемы с вентиляцией подкровельного пространства этой кровле не грозят из-за сугроба снега на карнизе.

Я был бы неправ, если не упомянул бы о «финском» варианте устройства гидроизоляции в карнизе: гидроизоляция обрезается, не доходя до лобовой доски сантиметров 10, а подшивка карниза монтируется обрезной доской с зазором не менее 1см. Причем, именно в таком сочетании. Нельзя обрезать пленку в карнизе и подшивать вагонкой или софитом.

Только обрезная доска с достаточным (более 1см) зазором для беспрепятственного стекания воды через подшивку. Этот способ обеспечивает и гарантированный заход воздуха в вентилируемый зазор.

Но из опыта многих практикующих строителей получается, что на российской земле этот вариант имеет ограниченное применение. Так как с трудом удается убедить нашего русского заказчика в отличии от финского, что нет ничего страшного, если на его коттедже из карниза иногда будет капать водичка.

Фирма УНИКМА в 2007 приняла представленный выше узел карниза, как собственный стандарт и активно продвигает его на рынке. За 5 лет многие наши клиенты положительно восприняли его. Но у меня остается полное непонимание, почему все же некоторые строители, иногда даже воинственно, отвергают его, продолжая «бросать гидроизоляцию» в карнизе. При этом, я не слышал ни одного содержательного аргумента.

Фирма УНИКМА многие годы настойчиво продвигает в строительное сообщество скатных кровель технические новации и рассчитывает на их профессиональную критику или содержательный диалог.
Специалисты УНИКМА к нему открыты.

Владимир Селезнев, январь 2013

Мнение экспертов



Валерий Нестеров
Генеральный директор ООО «ДЁРКЕН»

Конструкция карнизного свеса крайне важна как с точки зрения обеспечения вентиляции крыши, так и в отношении надёжной работы утеплённой крыши в целом. Если вентиляционные зазоры на карнизе не будут защищены от скопления снега или льда, то крыша наверняка будет испытывать проблемы даже в случае, когда остальные элементы крыши выполнены безупречно.
Поэтому в условиях нашего климата водосточные желоба следует монтировать выше вентиляционного зазора, который формирует контробрешётка.
Другой вариант вентиляции крыши (т.н. «финский»), когда подкровельная плёнка не доводится до карниза и обрывается в области вентилируемой подшивки, тоже имеет право на жизнь. Такой вариант будет обеспечивать вентиляцию крыши, но менее эффективно из-за достаточно большого воздушного объёма на входе через подшивку. Возможно, этот вариант выглядит более эстетично, но только до момента появления из подшивки сосулек и наледи после первых оттепелей.
Вообще говоря, мы в своей работе используем более 20 конструктивных решений карнизного свеса, которые отличаются деталями, но все их объединяет одно — беспрепятственное проветривание крыши при любых погодных условиях.



Спицын Алексей, к.т.н.
Руководитель по развитию бизнеса строительной продукции DuPont в Восточной Европе

Здравствуйте Владимир,
Прочитал Вашу статью.
Как специалист по подкровельным мембранам, я считаю ее очень полезной и интересной для специалистов кровельной тематики и владельцев домов, которые строят и реконструируют свою кровлю.
Как владелец дома (строил кровлю в 2011 г.) я закупал все кровельные материалы в компании «Уникма» (за исключением древесины). При закупке материалов мне было предложено выполнить монтаж карнизного свеса, как было показано на макете в торговом зале, исходя из чего менеджерами компании «Уникма» был профессионально подобран полный набор комплектующих. При этом я сфотографировал макет в вашем торговом зале и взял распечатанный листок с вашей рекомендацию по монтажу карнизного свеса. Монтаж был выполнен строго по ней «специалистами» из средней Азии под моим личным жестким контролем. Ни каких малейших нареканий к работе кровли не имею! В качестве подкровельной мембраны я применил Tyvek® Solid (по моему мнению являющейся лучшей подкровленой мембраной для применения в России) в комплексе с правильным монтажом по технологии компании «Уникма» был достигнут наилучший результат.


Карнизный свес кровли: виды, размеры, материалы свесов

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.



Карнизы: классификация и основные виды

Существует следующая классификация свесов:

  • Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
  • Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
  • Укороченные. Применяются на каждой из основных кровельных конструкций.
  • Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

  • Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
  • Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
  • Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
  • Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Каким материалом вы подшиваете свес кровли?

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

  • Подшивка сайдингом.
  • Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
  • Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.


Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

  • Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
  • Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
  • Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Популярное


Карнизные свесы: виды и устройство

Карнизные свесы – конструкционный элемент крыши, который предназначен для защиты здания от атмосферных осадков. Они выступают за пределы стен дома, предотвращая попадание на них влаги.

Для деревянных домов установка свесов особенно важна. Несмотря на то, что брус и бревна проходят на производстве обработку антисептиками, под воздействием воды они постепенно утрачивают свои свойства. Из-за этого приходится раз в несколько лет проводить антисептическую обработку стен. Карнизный свес, установленный по периметру кровли, защитит деревянный каркас дома. Он не даст ему лишний раз контактировать с влагой, благодаря чему защитные свойства антисептиков сохранятся дольше, а стены здания не станут разрушаться от сырости.

Размеры свесов

Для качественной защиты деревянного каркаса дома необходимо выбрать правильную ширину свесов. Чтобы не ошибиться, стоит изучить СНиП II-26-76, в котором указаны рекомендованные размеры свесов в зависимости от характеристик кровли. Также в нем говорится о том, каким должен быть конструкционный элемент в зависимости от его вида. Карнизный свес должен иметь ограждение и обеспечивать задержание снега. Он может иметь один или два вентиляционных зазора.

Размер свеса зависит от его вида. Он может быть боковым или фронтальным. Боковой в среднем имеет ширину от 40 до 60 см. Фронтальный может доходить до 60 – 100 см.

Материалы для отделки свесов

Чтобы карнизный свес выглядел красиво и подходил по своему виду к оформлению здания, надо подобрать материал для его обшивки:

  • Вагонка. Этот пиломатериал идеально подходит для облагораживания свесов деревянного здания.
  • Строганная доска. Она тоже может использоваться для отделки, но нужно выбирать материалы, устойчивые к воздействию влаги. Хорошо подойдет лиственница, но допускаются и пиломатериалы из хвойных пород дерева. При выборе строганных досок из сосны надо предварительно обработать их антисептиком и покрыть водозащитным составом.
  • Сайдинг. Преимущество материала – прочность, долговечность, неподверженность к разрушению из-за воздействия осадков. Он может иметь разные расцветки, его легко подобрать к оттенку стен здания. По материалу изготовления бывает металлический и виниловый. Для отделки карнизного свеса можно выбрать любой вариант.
  • Алюминиевые полосы. Отделка свесов алюминием – практичный и недорогой вариант. Но, чтобы отделочный материал быстро не утратил свой первоначальный аккуратный вид, его стоит покрыть защитным составом, который предохранит его от воздействия внешней среды.

Особенности установки

Для обеспечения проветривания подкрышного пространства требуется сделать качественную вентиляцию. Поэтому при монтаже свесов их нельзя делать глухими. Они должны пропускать воздух, чтобы обеспечить нормальное проветривание подкровельного помещения. Сделать вентиляцию карниза можно несколькими способами:

  • предусмотреть зазоры в обшивке свесов;
  • использовать специальные решетки, которые предназначены для создания вентиляции;
  • оставить щель между свесом и материалом его обшивки.

Ширина свесов имеет допустимые минимальные и максимальные значения по ширине. Но не стоит стараться делать их максимально кроткими. Конструкции небольшой ширины станут хуже защищать стены от скатывающейся с крыши воды, что окажет негативное действие на древесину.

Свес карниза – важный конструкционный элемент здания. При разработке проекта дома надо уделить значительное внимание тому, какие он будет иметь характеристики. Надо правильно выбрать его ширину, материалы, которыми он будет обшит.

Другие новости и статьи

20 дек 2017
Выбираем напольное покрытие для террасы

Перед строительством открытой площадки (например, террасы) у дома стоит заранее определиться с отделочными материалами, которые будут применены. Если для стен и потолка задача не вызывает сложностей, то вопрос как выбрать напольное покрытие требует серьезного внимания.

статья статья 25 дек 2018
Дома из кирпича. Преимущества и недостатки.

Дома или коттеджи из кирпича уже давно стали классическим выбором при строительстве. Многовековая история показывает, что кирпич – один из самых надежных и износостойких материалов. Рассчитанные на круглогодичное проживание, такие дома прослужат вам долгое время.

статья

устройство, размеры и минимальный свес

Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
Они являются конструкцией, выступающей за пределы стен здания.

Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

Разновидности

Выделяют два основных типа карнизных свесов:

  • боковой;
  • фронтальный.

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
Фронтальный может быть как выступающим, так и выполненным заподлицо.
Этот момент зависит от дизайнерской задумки.
При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
Рекомендуемый размер боковых свесов – 40 — 60 см.
Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Фотографии

Разновидности исполнения из различных материалов приведены на фото ниже.

Подшивка софитами




Карнизы кровли из профнастила


Материалы для отделки

Древесина

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
Крепление элементов обшивки выполняется с шагом в 1 м.
Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
Такое оформление требует реставрации каждые несколько лет.

Сталь

Листы оцинкованной стали также подойдут для обшивки свесов крыши.
Толщина стали должна быть в пределах 0,6-0,8 мм.
Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
Все кромки обрабатываются краской для защиты от коррозии.

Алюминий

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Способы монтажа

По стропильной конструкции

Такой способ применяется в случае, когда скат имеет небольшой угол наклона.

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

На стену монтируется брус, который также служит опорой для материала подшивки.

Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
Обеспечить вентиляцию можно двумя способами:

  • оставить зазор между стеной и материалом обшивки;
  • встроить в элементы обшивки специальные пластиковые решетки.

Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.
Видео о формировании свесов крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

варианты обшивки и техника выполнения

Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

  • при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
  • подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

  • ее устройства;
  • утепления и отделки наружных стен;
  • установки водостоков.

Виды свесов ↑

  • Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
  • Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

  • Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

  • Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Варианты подшивки ↑


В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

Рекомендуем

Если это условие невозможно выполнить, на стропила внахлест набивают дополнительные доски, пока не будет обеспечена ровность плоскости.

  • Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м.
  • Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам.
  • Обшивать основу можно и вдоль, и поперек.
  • Монтаж начинают с установки и крепления начальной и последней планки обшивки.
  • Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные.
  • При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

  • Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза.
  •  Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

Рекомендуем

Если вылет свеса превышает 0,45 м, на продольные брусья параллельно поверхности стены прибивают бруски и по центру устанавливают дополнительный продольный брус.

Материалы ↑


Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

  • Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

  • Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации.
  • Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками.
  • Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам.
  • Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

  • Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
  • планки не должны иметь малую толщину;
  • уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

  • Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
  • При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы.
  • Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки.
  • Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля.
  • При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

  • ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Важно

Это важно, ведь ПВХ-сайдинг менее жесткий, нежели дерево, поэтому при перекрытии пролетов большой величины может провисать.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

  • Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

© 2021 stylekrov.ru

Свес кровли по нормам в частном доме

Автор Евгения На чтение 22 мин. Опубликовано

Свес кровли по нормам в частном доме

Оптимальные карнизные свесы

Назначение

Главная функция и карнизных, и фронтонных свесов одна – защита стен от воды. В данном случае речь идет и о воде собираемой на кровле, и о косом дожде. Максимальный эффект достигается при максимальном размере свесов. Есть еще и декоративная функция, но основной она не является.

В отличие от фронтонных свесов, карнизные задействованы еще и в вентиляции кровли.

Оптимальный размер

В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.

Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.

Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.

Нормативные требования

Когда-то в СНиП был такой норматив. Для одно и двухэтажных домов разрешался наружный неорганизованный сток воды с выносом карниза не меньше 60 см.

О СНиП строители не знали, но размерчик выдержали.

Там же упоминалось, что с системой водоотвода можно сделать карниз – 40 см.

Эти нормы сохранились в строительных правилах Белоруссии СНБ 3.02.04-03: «5.15 Крыши в жилых зданиях следует проектировать с организованным водостоком. Допускается предусматривать наружный неорганизованный водосток со скатных крыш одно и двухэтажных зданий при условии выноса карниза не менее чем на 0,6 м».

Критерий – здравый смысл

На фотографии – дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.

Для любой строительной фирмы существует два подхода.

  • Первый. Заказчик принес свой проект и подрядчик его построит.
  • Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.

Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.

Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.

Классификация

Обычно рассматривают 4 варианта свесов.

  • Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
  • Подшитый. Распространен для двускатных и вальмовых кровель.
  • Коробчатый. Область использования аналогична неподшитому.
  • Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.

Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип – создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.

Всегда карнизный стеновой свес основа для крепления отливов.

Стеновые свесы

Стеновые свесы делают двумя способами.

  • Первый – свесы являются частью стропильных ног.
  • Второй применяют, когда стропила заканчиваются на уровне стены. К ним крепятся доски, называемые кобылками. По сути, стропильные ноги удлиняют. Иногда кобылки устанавливают не параллельно стропилам, а более горизонтально. В этом месте скат крыши будет казаться изломанным. Получается своего рода трамплин для воды, и она отбрасывается от стен дальше.

Фронтонные свесы

Способы монтажа во многом определяются весом кровли.

  • Распространенный и слабый вариант, когда основа свеса – доски обшивки.
  • Хороший вариант мауэрлат, прогоны и коньковый брус, выступающие из стены на величины свеса.
  • Можно ко второму варианту добавить стропила, которые уже будут вне здания. Будет жестче.

Материалы подшивки

Можно использовать большинство листовых и деревянных пагонажных материалов. Требования – морозо- и водоустойчивость.

Традиционные материалы для подшивки свесов – вагонка, сайдинг и софитные панели. Требования к вагонке – хвойные породы, должна быть сухой и обработанной антисептиками.

Сайдинг может быть виниловым или металлическим. Работа и с тем и сдругим проблем не представляет. Удобство софитных панелей в том, что этот материал предназначен именно для свесов. Продаются панели полностью или частично перфорированные и целые.

О вентиляции

И при теплом или холодном чердаке вентиляция понадобится. Приток воздуха происходит на свесах, отток в районе конька. При неправильной постройке именно на подшивке свесов возможно образование наледи изнутри в несколько сантиметров толщиной.

Частота запросов

В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» – 75 в месяц, «увеличить свес» – 58 в месяц.

Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика. Важно другое – есть проблема коротких свесов.

Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

Карниз крыши.

По типу устройства карниз крыши разделяется на несколько основных категорий:

1. С выполненным заподлицо карнизным свесом. Данный карниз крыши имеет стропила, не выведенные за границы стен. По краю стропил обычно горизонтально крепится сливная доска с прикрепленными к ней водосточными желобами. Он имеет один существенный недостаток – отсутствует защита верхних элементов стен от влаги, из-за чего более рано потребуется проведение косметических ремонтных работ.

2. Открытый свес нашел широкое применение в частных домах. Для крепления водосточной системы используются верхние кромки или нижний край стропил. Для расчета количества ступеней лестницы на крышу воспользуйтесь калькулятором онлайн расчета ступеней лестницы.

3. В закрытом свесе для закрытия концов стропил используется карниз со специальным пазом. К нему с внутренней стороны крепится софит. Если конструкция дома предусматривает утепленный чердак, такой карниз крыши должен иметь вентиляционные отверстия.

4. Свес фронтонного типа по конструкции зависит исключительно от фантазии специалиста, разрабатывающего дизайн. Он может быть устроен заподлицо или же выступать за пределы стен. При этом выступающую область необходимо подшивать. Ширина подшивки не должна быть меньше 50 см.

При подсчете необходимой длины карнизного свеса учитываются региональные погодные условия и тип постройки. Например, для кирпичного и панельного дома она должна составлять до 55 см, для деревянного – от 55 см. Минимальный порог составляет 40 см, максимальный – 120 см.

Характеристики карнизных свесов.

Соорудить карниз крыши можно самостоятельно, поскольку эта задача не является наиболее сложной в строительстве. Самое главное – перед началом работ разобраться и понять, какие бывают виды конструкций. Среди них можно выделить два типа:

1. Фронтальный состоит из выступающих наклонных краев скатов крыши. Они защищают фронтон дома от влияния атмосферных осадков. Карниз крыши может иметь края длиной до 1 м.

2. Боковые свесы имеют длину до 60 см. Из названия можно понять, что расположены они по бокам постройки.

Для определения величины свеса карниза обязательно следует учитывать высоту постройки и ширину отмостки. Чем выше постройка, тем длиннее должен быть карниз крыши. Если стропильная система не имеет выходящих за границы стен постройки выступов, для наращивания стропильных ног используются обрезки бруса, к которым крепится карнизная доска. Обязательно следует учитывать, что карниз крыши должен обеспечивать долговечность и защиту фронтона постройки, поэтому важно, чтобы ширина свеса была рассчитана максимально правильно. Чтобы избежать проникновения влаги и сделать крышу более эстетичной, для обшивки нижних краев свесов используются доски или другие материалы.

Как сделать карниз крыши своими руками.

Чтобы не просто установить карниз крыши, а сделать это максимально правильно, потребуются определенные строительные и технические навыки, наличие всех необходимых инструментов, также обязательно необходимо соблюдать технику безопасности. Карнизные свес скатной кровли монтируется с использованием стропил. Порядок проведения работ будет зависеть от того, какие были выбраны отделочные материалы и каким образом они будут крепиться.

Фронтальный карниз крыши образуется за счет выпуска на необходимую длину конькового бруса. К нижней выступающей доске и коньку в натяжку крепится шнур, который служит для того, чтобы концы досок можно было обрезать на одинаковую длину. Следующим шагом должно будет крепление к выступающему торцу бруса и поперечным доскам карнизной доски. Ее еще называют ветровой. Кровельный материал укладывается на карниз крыши одновременно с креплением на кровлю общего настила. Точно так же обрезаются края стропил, выступающие за пределы стен.

Далее устанавливается карниз крыши из обрезных досок или металлического профиля. В зависимости от типа материала, выбранного для подшивки свеса, следует выбирать и материал, который будет использован для карниза. Например, для подшивки сайдинга используются металлически или виниловые профили, а для деревянной вагонки следует использовать каркас из дерева.

Прежде чем устанавливать карниз крыши, необходимо определиться с еще одним нюансом – какой будет карнизная коробка. Она может быть двух видов:

1. Горизонтальная – короба крепятся к самой низкой точке стропил и к доске, которая расположена в стыке стены постройки.

2. Вертикальная – для обшивки используются выступающие за грани стены постройки стропила. Использовать этот метод стоит только в том случае, если кровля имеет небольшой уклон.

Важно помнить, что карнизный свес должен быть подшит под прямым углом к стене постройки. Для его изготовления используется сайдинг, древесина, софит или вагонка.

На что следует обратить внимание при выборе подшивочного материала для карниза крыши?

Если карниз крыши изготовлен правильно, он не только будет иметь привлекательный внешний вид, но еще и будет служить надежной защитой пространства под кровлей от влаги, холода и ветров. Поэтому материал для его изготовления следует выбирать особенно тщательно. На сегодняшний день есть несколько наиболее востребованных материалов:

1. Хвойные породы древесины, такие как ель, сосна или лиственница. Доски должны иметь толщину около 17-22 мм и обладать оптимальной влажностью, чтобы избежать деформацию (обычно для этого доски хранят на улице). Древесина должна быть обработана антисептическими средствами, предотвращающими ее гниение и возгорание. Укладываемые перпендикулярно короткие доски крепят по краям, а более длинные – параллельно стене к коробке, при этом шаг между креплениями составляет 1 м. Прошивочные доски крепятся с зазором в 1-2 см, чтобы карниз крыши вентилировался должным образом.

2. Сайдинг это та же пластиковая вагонка, но с повышенными показателями прочности. Бюджетным вариантом является сайдинг из винила – он достаточно практичен, но при этом стоит дешевле аналогов, изготовленным из других материалов, например, металлического сайдинга.

3. Вагонка из ПВХ является доступным кровельным материалом, однако изготовленный из нее карниз крыши будет иметь более недостатков, чем преимуществ. Этот материал быстро потускнеет и потеряет свой привлекательный внешний вид под воздействием атмосферных факторов, а из-за отсутствия вентиляционных отверстий пространство под кровлей не будет вентилироваться.

4. Софиты – более современный и модный тип карниза крыши. Его конструкция предусматривает наличие перфорированных вентиляционных отверстий. Карниз крыши, изготовленный из этого материала, будет экологически чистым и будет обладать более высокой устойчивостью к механическому воздействию, чем сайдинг. Данный материал долговечен, обеспечивает эстетический внешний вид, и его довольно легко монтировать.

Правильно устроенный и смонтированный карниз крыши не будет деформироваться даже если будет покрыт тяжелым снежным покровом. Для большей надежности желательно установить специальную систему антиобледенения карниза и водостоков. А если карнизные свесы обшиты древесиной, их необходимо каждые 3-5 лет обрабатывать специальными составами. Еще одним фактором, благодаря которому карниз крыши будет эксплуатироваться максимально долго, является качественная система вентиляции, состоящая из зазоров, решеточных свесов и щелей между несущими стенами и подшивочным материалом.

Свесы кровли – классификация и монтаж

Кровельные свесы и их классификация

  • Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
  • Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
  • Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
  • Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

  1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: “Как сделать карнизы под крышей”). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

  • Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
  • Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

    Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

  • Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
  • Обшивка свесов: материалы и монтаж

    • Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

    Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

    • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
    • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

    Свес кровли из профлиста: его укрепление и защита

    Вентиляционные отверстия под кровельными свесами

    • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
    • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

    Свесы кровли: типы и особенности подшивки

    Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
    Они являются конструкцией, выступающей за пределы стен здания.


    Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

    Разновидности

    Выделяют два основных типа карнизных свесов:

    Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
    Фронтальный может быть как выступающим, так и выполненным заподлицо.
    Этот момент зависит от дизайнерской задумки.

    При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
    Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
    Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
    Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
    Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
    В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
    Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
    Рекомендуемый размер боковых свесов – 40 — 60 см.
    Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

    Фотографии

    Разновидности исполнения из различных материалов приведены на фото ниже.


    Карнизы кровли из профнастила

    Материалы для отделки

    Древесина

    Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
    Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.


    Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
    Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
    Крепление элементов обшивки выполняется с шагом в 1 м.
    Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
    Такое оформление требует реставрации каждые несколько лет.

    Сталь

    Листы оцинкованной стали также подойдут для обшивки свесов крыши.
    Толщина стали должна быть в пределах 0,6-0,8 мм.
    Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
    Все кромки обрабатываются краской для защиты от коррозии.

    Алюминий

    Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
    Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
    Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

    Способы монтажа

    По стропильной конструкции

    Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
    Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

    По подготовленному каркасу

    В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
    На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

    Монтаж фронтального свеса

    Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

    Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
    О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
    Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

    На стену монтируется брус, который также служит опорой для материала подшивки.

    Вентиляция и защита

    Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
    Обеспечить вентиляцию можно двумя способами:

    • оставить зазор между стеной и материалом обшивки;
    • встроить в элементы обшивки специальные пластиковые решетки.

    Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
    Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
    Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
    Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
    Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
    И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
    Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
    Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
    Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.
    Видео о формировании свесов крыши.

    Свес крыши частного дома

    Постройка крыши – это долгий процесс, который состоит из множества этапов, каждый из которых важен для функциональности и надежности построенной крыши. После того, как завершились основные работы, наступают менее масштабные, но таких же конструктивные: подшивка карнизного свеса крыши.

    Карнизный свес кровли – это конструкция, выступающая за пределы стен здания, предназначенная для защиты фундамента и наружных стен постройки от дождя и других природных осадков. Дополнительная функция этой конструкции – придание крыше законченного вида и превращение ее в элемент декора. По-другому называют «коробочкой».

    Размер карнизного свеса

    В строительных правилах имеются советы о максимальной величине «коробочки», которые зависят от материала и кровельного покрытия. Минимальный свес должен составлять 50 — 60 сантиметров. Например, асбоцементный лист должен свисать с кровли не более чем на 40-50 мм, керамическая черепица на 60-70 мм, а кровельная сталь на 90-100 мм. Обычно, размер карнизного свеса определяется традициями той или иной местности, зависимыми от особенностей климата и представлениями населения о красоте здания.

    Свес крыши изменяет и удлиняет высоту крыши, благодаря чему меняются пропорции дома и архитектурная выразительность. Дома с широкими карнизными свесами образно увеличивают площадь дома и лучше смотрятся на просторных участках, с узкими же свесами, дом становится визуально маленьким и стройным, и больше подходит для городской местности.

    Классификация кровельных свесов

    Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

    • Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
    • Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
    • Коробчатые — строятся при возведении ломаной и односкатной крыши;
    • Укороченные – самый простой способ, применяется везде.

    Выделяют две основные разновидности свесов:

    • Боковой
    • Фронтальный

    Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

    Конструктивные особенности кровельных свесов

    1. Если выступ построен заподлицо, в этом случае стропила не выводятся за фронтальную границу от стен, а потребуется установка сливной доски, которая будет защищать торцы от влаги и обеспечивать надежную систему крепежа водосточных желобов. Недостатком такой системы, считается незащищенность верхней стены от попадания влаги.
    2. При постройке дома часто функционирует система открытого типа, когда главные стропила крыши выступают за пределы стен. В этом случае, система водостока крепится к боковым частям стропил.
    3. При фронтонном свесе, устройство кровли полностью зависит от фантазии дизайнера, может либо выступать за границы стен, либо быть заподлицо.

    При постройке карнизных свесов необходимо использовать много строительных материалов и учесть немало нюансов, практически полный список предоставлен ниже:

    • Кровельный материал
    • Подкладочный ковер
    • Обрешетка сплошная
    • Обрешетка разреженная
    • Стропильная система крыши
    • Вентиляционные зазоры
    • Супердиффузионная мембрана (для защиты от ветра и воды)
    • Кровельный утеплитель
    • Пароизоляция
    • Обрешетка для внутренней отделки
    • Внутренняя отделка
    • Мауэрлат крыши (просушенный брус закрепленный сферу)
    • Гидроизоляционная прокладка
    • Деревянный каркас конструкции и его обшивка
    • Карнизная планка
    • Водосточная система

    Подшивочный материал и монтаж

    При обшивке карнизных свесов, люди используют разные материалы исходя из соображений моды, качества и цены материала. Классифицируем каждый из них:

    • Древесина. Она наиболее часто используется в обшивке свесов, но материал выбирают только из хвойных деревьев: елки, сосны и лиственницы. Но здесь нужно обратить внимание на следующее: влажность древесины и толщина обшивки. Сухое дерево обычно трескается, а очень влажное – может деформировать всю структуру свеса. Поэтому при обшивке вагонкой, необходимо хранить ее на улице в течение 30 дней, только тогда можно будет приступать к монтажным работам, убедившись что материал готов к использованию. Толщина доски в 17-22 миллиметра считается нормой. Перед началом монтажной работы, необходимо нанести на обшивку влагозащитное средство или лак, для создания дополнительной защиты. Вагонку нужно оборудовать вентиляцией. Все отверстия должны быть защищены сетками или решетками от попадания птиц.
    • Оцинкованная сталь. Один из используемых вариантов обшивки кровли. Толщина листа не должна превышать 06-08 мм. Но зачастую это очень тяжелый процесс, и требует определенных средств. Хотя по красоте он не будет уступать софитам.
    • Алюминий. Алюминий используется в качестве обшивки только при наличии защитного слоя. Ширина должна быть от 10 до 30 см, а длина может достигать 6 метров.
    • Виниловые панели, софиты. Самым современным и практичным способом оформления свесов является обшивка из ПВХ. По сравнению с вышеперечисленными материалами, у виниловых софитов очень много преимуществ. Во-первых, к самому важному преимуществу можно отнести низкую стоимость. Во-вторых, у них хорошая прочность. Не создают нагрузку на стропильную систему. В-третьих, софиты не горят, влагоустойчивы и долговечны в эксплуатации. Все эти преимущества говорят за виниловые панели, ведь от качества материала зависит и срок службы вашей крыши. Ко всему прочему можно сказать еще и то, что их достаточно легко монтировать, они удобны, и в большинстве случаев в софитах уже есть вентиляционные отверстия.

    Вентиляционные отверстия под кровельными отверстиями

    Вентиляция – это очень нужный элемент в системе кровельных свесов и от этого во многом зависит срок службы вашей крыши. Вентиляция необходима для того, чтобы влага не накапливалась, и стропила были в благоприятных условиях долгое время. Самый легкий способ вентиляции – зазор между обшивкой и стеной. Важное условие четкой работы вентиляции — соблюдение зазора, который должен быть минимум 20 мм. Другой способ предусматривает использование вентиляционных решеток. Главное, всегда необходимо помнить, что вентиляция должна быть защищена сеткой, на случай если птицы захотят свить там гнездо.

    Подводя итог данной теме, можно с уверенностью сказать, что свесы кровли повысят благоприятный внешний вид вашей кровли и обеспечит защиту крышу и стены от снега, дождя и ветра. При выборе качественного материала, свес превращается в элемент декора. Достаточно подойти к данному вопросу ответственно и с душой, тогда кровельный свес получится надежным и красивым.

    глубоких свесов: 8 японских домов с элегантными расширенными карнизами

    Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

    «Нокисита» переводится как свес японской крыши. Облегчая новые арены для взаимодействия между жителями и посетителями, крытые зоны, поддерживаемые указанными выступами, открывают новые возможности для транзакций, где жизнь может разворачиваться внизу.С выступающими наружу шарнирно-сочлененными карнизами, представляющими традиционный элемент японской архитектуры, такие особенности обычно встречаются во всем жилом дизайне. Внезапно дома, представленные в этой коллекции, демонстрируют современную красоту, отражая неизменную приверженность традициям.

    Помимо создания впечатляющих мест для социального взаимодействия, глубокие выступы создают переходную границу и, таким образом, помогают сгладить связь между внутренним и внешним пространством. Такие кровельные конструкции блокируют резкое летнее солнце и согревают зимние солнечные лучи, делая эти дома более пригодными для проживания и комфортными круглый год.Отражая силу и тонкую эстетику японского строительства, каждый дом спроектирован так, чтобы сохранить элегантность самого жилища, а также углубить разговорный язык окружающего городского пейзажа на десятилетия вперед.

    Поиск производителей крыш

    © Takayuki Tomita Architects

    .

    © Takayuki Tomita Architects

    .

    © Takayuki Tomita Architects

    .

    Дом в Вакаяме by spray, Вакаяма, Япония

    Дом в Вакаяме был спроектирован для размещения двух семей, состоящих из четырех поколений и восьми человек всего.В конструкции использована большая двускатная крыша из титан-цинка, которая покрывает весь дом. Карнизы, образующие веранды, делают дом не только более обширным, чем он есть на самом деле, но и создает домашнюю и защищенную атмосферу для многих пересекающихся жизней, живущих на этом месте.

    Дом в Йокаве от Mosaic Design, префектура Хёго, Япония

    Расположенный в тихой сельской местности, пожилые клиенты стремились жить в просторном и спокойном доме. Вдобавок они надеялись вспомнить свои прошлые путешествия через стилистическое разнообразие.Хотя каждая комната имеет разные размеры, элементы и кровельные конструкции, все здание представляет собой сплошное пространство в форме пончика. В центральном дворе карнизы собираются и перекрываются, создавая необычный контур и тени.

    © Takumi Ota Photography

    .

    © Takumi Ota Photography

    .

    © Takumi Ota Photography

    .

    Дом со слуховым окном от Hiroki Tominaga Atelier, префектура Гифу, Япония

    Для этого проекта архитекторы стремились построить дом, который бы добавил к разговорной речи района и сохранил бы непреходящую привлекательность.Они решили сделать крышу, выходящую на улицу, и максимально удлинить карниз в сторону улицы. Сочетая большие карнизы с традиционным слуховым окном, этот дизайн объединяет элементы, известные как в Японии, так и в Европе.

    © Ёхей Сасакура

    © Ёхей Сасакура

    © Ёхей Сасакура

    © Ёхей Сасакура

    Карниз вокруг дома Масахиро Мияке (дизайнерское бюро y + M), префектура Киото, Япония

    Построенный для семьи из четырех человек, супружеской пары и их детей, Eaves Around House состоит из взаимосвязанных невысоких домов, которые создают центральную зону для собраний.Перекрывающиеся карнизы летом пропускают сильные солнечные лучи, а зимой распространяют тепло во внутренние помещения. Через зазоры между карнизами жители могут увидеть гору. Даймондзи поблизости.

    KOYA no SUMIKA от mA-style architects, Сидзуока-ши, Япония

    План расширения основного дома молодой пары, клиенты искали новые жилые помещения, которые обеспечивали бы комфорт и тишину. Прикрепленная к главному дому через коридор, новая конструкция была дополнена стропильной балкой с V-образной балкой, которая с обеих сторон сделана из конструкционной фанеры.Потрясающий дизайн крыши, который расширяет границы участка как по вертикали, так и по горизонтали, архитекторы создали богатый холст, на котором может процветать воображение жителей.

    Дом в Фукутияма от Оно Ателье, префектура Киото, Япония

    Задуманный как небольшой домик для жизни после выхода на пенсию, этот дизайн призван немедленно улучшить настроение и вызвать расслабление. Глубокие карнизы создают тень и место для укрытия летом, а также пропускают прохладный ветерок.Конечный дизайн, состоящий из знакомых материалов и форм, воплощает в себе приятную приверженность простоте и функциональности.

    Под четырьмя крышами от Atelier Haretoke, Киото, Япония

    Вдохновленный работами японского художника Кайи Хигасияма, цель заключалась в создании здания, которое с помощью нескольких крыш напоминало бы как единое строение, так и целый городской пейзаж. Под плавающими «четырьмя крышами» в эшелонированном виде выстраиваются жилые помещения разной площади.Во всем доме жители могут почувствовать сущность Киото: двускатная крыша, глубокие карнизы, наклонная ось, местные материалы и внешняя стена ручной работы.

    Дом Суэхиро от ALTS DESIGN OFFICE, Учимару, Япония

    Для этого проекта архитекторы стремились создать простую композицию, которая была бы открытой и проницаемой, а также обеспечивала бы членам семьи индивидуальную конфиденциальность. Чтобы гармонировать с окружающей средой, они решили спроектировать невысокий дом с большими карнизами и общим атриумом в центре дома.В своей окончательной форме дом Suehiro — это пространство, в котором могут расти семейные связи.

    Поиск производителей крыш

    Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

    карнизов крыши фондовых изображений | Наши лучшие 1000+ фотографий карнизов крыши

    Карниз крыши храма

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    Сосульки из водостока

    Fotosearch Enhanced
    RF Royalty Free

    Крыша и водосточные желоба дома

    Расширенный поиск по программе Fotosearch
    RF Royalty Free

    Строитель работает на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Водосточные желоба в доме

    Fotosearch Enhanced
    RF Royalty Free

    Карниз крыши

    Fotosearch Enhanced
    RF Royalty Free

    Сосульки, свисающие с карнизов домов

    Fotosearch Enhanced
    RF Royalty Free

    Водосточный желоб

    Fotosearch Enhanced
    RF Royalty Free

    Водосточные желоба в доме

    Fotosearch Enhanced
    RF Royalty Free

    Установщик спутников на крыше 2

    Fotosearch Enhanced
    RF Royalty Free

    Сосульки на водосточном желобе

    Улучшенный фотоапоиск
    RF Royalty Free

    Крупный план крыши из красной металлочерепицы с деревянным потолком, карнизами дома, стропилами и установленным водостоком.

    Fotosearch Enhanced
    RF Royalty Free

    Зимние висячие сосульки на крыше дома

    Fotosearch Enhanced
    RF Royalty Free

    Папоротник оленьего рога, растущий на карнизе черепичной крыши

    Fotosearch Enhanced
    RF Royalty Free

    Испанская черепичная крыша

    Fotosearch Enhanced
    RF Royalty Free

    желоб водосточная труба крыша

    Fotosearch Enhanced
    RF Royalty Free

    Желоб

    Fotosearch Enhanced
    RF Royalty Free

    Очистка водосточного желоба

    Fotosearch Enhanced
    RF Royalty Free

    Snow Roof Rake

    Fotosearch Enhanced
    RF Royalty Free

    Изоляция углов карниза крыши дома

    Fotosearch Enhanced
    RF Royalty Free

    Новая крыша с мансардными окнами

    Fotosearch Enhanced
    RF Royalty Free

    Рабочий ремонтирует водосточный желоб в доме клиентов

    Улучшенный поиск по программе Fotosearch
    RF Royalty Free

    ледяная плотина на кровле

    Fotosearch Enhanced
    RF Royalty Free

    сторона человека, висящего рождественские огни

    Fotosearch Enhanced
    RF Royalty Free

    осенние листья на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Установщик спутников на крыше 2

    Fotosearch Enhanced
    RF Royalty Free

    старший мужчина чистит водосточную канаву возле дома

    Fotosearch Enhanced
    RF Royalty Free

    Монтаж водосточной системы

    Fotosearch Enhanced
    RF Royalty Free

    Roof Dutter Icon

    Fotosearch Enhanced
    RF Royalty Free

    Модель дома, концепция теплоизоляции крыши

    Fotosearch Enhanced
    RF Royalty Free

    Крыша дома со снегом и свисающими сосульками

    Fotosearch Enhanced
    RF Royalty Free

    Знак на крыше железнодорожного вокзала Санта-Фе, Нью-Мексико, United Sta

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    Eavestrough с водосточной трубой

    Fotosearch Enhanced
    RF Royalty Free

    крыша дворца

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    труба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    водосточная дамба

    Fotosearch Enhanced
    RF Royalty Free

    Человек устанавливает водосточную систему

    Fotosearch Enhanced
    RF Royalty Free

    Человек убирает листья из водосточных желобов дома

    Расширенный поиск
    RF Royalty Free

    Home Sweet

    Fotosearch Enhanced
    RF Royalty Free

    Установка водостока

    Fotosearch Enhanced
    RF Royalty Free

    Крупный план человека, заменяющего водосточные желоба на внешней стороне дома

    Fotosearch Enhanced
    RF Royalty Free

    Чердак с мансардным окном

    Fotosearch Enhanced
    RF Royalty Free

    крыша дома

    Fotosearch Enhanced
    RF Royalty Free

    Набор иллюстраций архитектурной отделки викторианских пряников.

    Fotosearch Enhanced
    RF Royalty Free

    труба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Roofline PVCU Облицовка потолка

    Fotosearch Enhanced
    RF Royalty Free

    труба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Заснеженная крыша дома

    Fotosearch Enhanced
    RF Royalty Free

    крыша дворца

    Fotosearch Enhanced
    RF Royalty Free

    Листья и мусор забивают желоба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Снег и сосульки на сарае

    Fotosearch Enhanced
    RF Royalty Free

    Желоб и крыша засыпаны снегом

    Fotosearch Enhanced
    RF Royalty Free

    труба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    Человек убирает листья из водосточных желобов дома

    Расширенный поиск
    RF Royalty Free

    крупным планом на листьях и дебри, забивающих желоба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    труба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Новый элитный жилой дом

    Fotosearch Enhanced
    RF Royalty Free

    Линия крыши дома

    Улучшенный фото поиск
    RF Royalty Free

    Высококачественный полу-индивидуальный дом

    Fotosearch Enhanced
    RF Royalty Free

    листья забивают водосточные желоба на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Eavestrough с водосточной трубой

    Fotosearch Enhanced
    RF Royalty Free

    Зимний пейзаж с сосульками

    Fotosearch Enhanced
    RF Royalty Free

    Листья в желобе

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    Китай

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    установка софитов

    Fotosearch Enhanced
    RF Royalty Free

    осенние листья на крыше

    Fotosearch Enhanced
    RF Royalty Free

    Следующая страница

    Софиты и карнизы — это одно и то же?

    1 ноября 2018 г.

    Софиты и карнизы буквально перекрывают друг друга, поэтому неудивительно, что существует некоторая путаница относительно того, являются ли они одним и тем же.Однако, несмотря на их близость, на самом деле они совсем другие.

    Чтобы помочь вам узнать больше о потолках и карнизах, мы создали удобный видеоролик вместе с этим блогом.

    Что такое карниз?

    Карниз — это края крыши, которые выступают над стеной здания и нависают над лицевой стороной стены. Свес защищает стены от дождя, а место соединения крыши со стеной также защищено от проникновения воды. Карнизы также придают зданию тень, помогая им поддерживать комфортную температуру.

    Их стиль иногда можно использовать в эстетических целях, помогая определить архитектурный стиль здания. Например, расклешенные карнизы, которые загибаются вверх, были установлены на голландских колониальных домах. В большинстве домов в Великобритании облицовочные доски устанавливаются вдоль горизонтального края карниза, поддерживая черепицу и защищая стропила от воздействия погодных условий.

    Узнайте больше в наших блогах по теме:

    Нужно ли вентилировать карниз?

    Что такое софиты и почему они есть в домах?

    Объяснение конструкции торца коробки для облицовки, потолков и желобов

    Какие категории карнизов бывают?

    Существует четыре основных категории карнизов, которые перечислены ниже:

    • Открытый: здесь снизу видна нижняя сторона крыши и опорные стропила.
    • Софит: к ним относится софит, который соединяет нижний край карниза со зданием.
    • Штучный карниз: закрытый карниз заключен в кожух, как перекрытый карниз, но сторона здания встречается под тем же углом, что и скат крыши.
    • Сокращенно: этот тип карниза почти не выходит за пределы стены здания.

    Узнайте больше в наших блогах по теме:

    Как соединяются длины желоба и фасции?

    Черный потолок и облицовка и 4 другие цветовые комбинации для облицовки и облицовки

    Как совместить линию крыши с окнами и дверьми (или нет!)

    Что такое софиты?

    Чаще всего термин «потолок» используется для описания длинных досок, которые крепятся к нижней стороне выступающих стропил и соединяют нависающую часть крыши со стороной участка.В самом широком смысле этого слова, потолки могут относиться к нижней стороне почти всего, что построено, включая арки и подъезды. Здесь, в Roofline Solutions, мы являемся ведущим установщиком заменяющих потолков.

    Подводя итог различию между ними в контексте строительства, карниз — это область крыши, которая нависает над стенами, тогда как потолок является только нижней частью этой области.

    Ищете замену облицовки, новые перекрытия или желоба в Фарнхеме, Флите, Олдершоте, Фарнборо или Гилдфорде? Ознакомьтесь с нашими сопутствующими продуктами и услугами:

    Панели и перекрытия из ПВХ

    Водосточные желоба и водосточные трубы

    Замена кровли

    Желоба бесшовные алюминиевые

    Зазор желоба

    Высококачественные потолочные перекрытия, фасады и другие изделия из ПВХ от ведущих специалистов по установке крыш

    Roofline Solutions Home Improvements Ltd — опытный и уважаемый специалист по установке кровельных продуктов.Наш ассортимент изготовлен из неприхотливого, сверхпрочного ПВХ, и на все они предоставляется 10-летняя гарантия. Хотите улучшить линию крыши вашего дома? Свяжитесь с нами сегодня по телефону 01252 852 336 или свяжитесь с нами через Интернет.

    Обрамление карнизов и граблей | JLC Онлайн

    Чтобы помочь измерить и визуализировать компоненты карниза, сделан чертеж в натуральную величину. На этом чертеже указаны размеры и расстояния для всех деталей. При раскладке помогает стропильный кондуктор, показанный на следующем фото.

    Карнизы и грабли, нависающие над боковыми стенами здания, имеют решающее значение для жизни здания. Удаление дождевой воды с сайдинга и отделки — особенно с дверей и подоконников — может значительно уменьшить гниение, плесень и множество других проблем, которые могут быть вызваны струей воды по фасаду здания. Помимо практических соображений, хорошо продуманные нависающие карнизы и грабли также могут быть привлекательным элементом дизайна.

    Есть много способов обрамления карниза и граблей.Моя система проста и обеспечивает надежное крепление выступающих элементов к зданию, а также надежное крепление отделочных материалов гвоздями. Недавно я построил небольшой флигель с крышей 6 на 12 скатов, которая является прекрасным примером для демонстрации процесса, который я использую для строительства карнизов и граблей.

    Начать со стропила

    Основным компонентом любой детали карниза является хвостовик стропила — часть стропила, выходящая за пределы внешней стены. Чтобы точно определить, как будет выглядеть стропильный хвост, я всегда делаю на куске фанеры полноразмерный рисунок всех элементов карниза, включая материалы каркаса и отделки (см. Иллюстрацию выше).

    Первое, что определяю на чертеже, это общую ширину карниза. Для этого проекта это было 10 дюймов от внешней стороны фризовой доски до внешней стороны готовой облицовки. Нарисовав каркас стены, обшивку и фриз толщиной в 1 дюйм, я построил квадратную линию с внешней стороны фриза и нанес оттуда 10 дюймов. Совместив край моего приспособления с отметкой, я провел отвес, который представлял внешнюю поверхность фасции. По этой ссылке я провел еще одну отвесную линию на 3/4 дюйма для толщины фасции и на 1 1/2 дюйма от нее для 2-х дюймовой подфасции.Это определило место, где мне нужно было сделать вертикальный разрез для хвоста стропила, который оказался на расстоянии 8 3/4 дюйма от стены, обшитой ножнами.

    Разметить детали карниза поможет простой шаблон для стропил. Треугольник имеет отвес на одной ноге и линию уровня на другой, поэтому он также удобен для рисования линий пореза. Информация, такая как число градусов и длина гипотенузы в треугольнике с основанием, также включена для справки.

    Чтобы помочь с чертежом и разметкой стропил, я использовал простой стропильный кондуктор, который я построил на месте из куска фанеры с заводским углом.Из этого угла я вырезал прямоугольный треугольник на скате крыши, удвоив размеры подъема и пролета, чтобы приспособление можно было использовать для резки полноразмерных стропил. Для этой крыши размером 6 на 12 я сделал одну опору 12 дюймов, а другую 24 дюйма. После отрезания уголка прикрепил по гипотенузе с обеих сторон полоски 1х2. Я также пометил приспособление с шагом и углом; Я сохраняю все свои приспособления и складываю их в следующий раз, когда мне нужно будет разрезать крышу с таким же уклоном.

    Чтобы использовать приспособление, я просто прикрепляю 1×2 к верхнему краю стропильной балки, и у меня сразу же появляются кромки отвеса и уровня, к которым нужно разметать.

    Стропилам можно придать форму на земле с помощью стропильного приспособления для быстрой и точной укладки стропила. Но я предпочитаю вырезать и устанавливать стропила только с вырезом гребня и «птичьим ртом», оставляя хвосты длинными, чтобы их можно было разрезать на месте. Итак, после того, как стропила были прибиты, я измерил расстояние от обшивки — 8 3/4 дюйма — определил для свеса и пометил первые и последние стропила. Я провел вертикальные линии от этих отметок, а затем провел меловой линией от одного конца крыши до другого по верхним краям стропил.Используя эту отрезанную линию в качестве ориентира, хвосты стропил выстроятся по прямой линии.

    Стропильные хвосты устанавливаются длинными. Затем измеряется отвес и отмечается на первом и последнем стропилах. Меловая линия, проведенная между этими отметками, идеально выравнивает отвес на хвостах. Обрезка стропильных ног сверху заставляет пропил естественным образом открываться во время резки и позволяет отходам безвредно отпадать.

    На каждом стропиле я проложил вертикальную линию вниз от меловой линии, используя Hanson Pivot Square, установленный с шагом 6 из 12 (я также мог бы использовать свой кондуктор на этом этапе; просто должно быть достаточно места, чтобы выровнять его. на хвостах). Pivot Square также обеспечивает угол, который для шага 6 из 12 составляет 26,5 градусов. Затем, стоя на стене, я срезал каждый отвес циркулярной пилой.

    Мне нравится обрезать хвосты сверху, потому что пропил открывается по мере того, как рез приближается к завершению, позволяя отходам безвредно падать вниз и в сторону от пилы.

    Отрезки отвеса для этих стропил слишком длинные для фасции, поэтому высота (взятая с полноразмерного чертежа) измеряется и отмечается на конце каждого хвоста. Затем выровняется линия для среза уровня.

    Отвесы на этих хвостах стропил были более 6 дюймов в длину — слишком длинные для фасции 1×6, которую я намеревался использовать. Чтобы укоротить отвес, потребовался ровный надрез по низу каждого хвоста. Я вернулся к своему полноразмерному чертежу и совместил верхний внешний край фасции 1×6 с верхом стропила.Затем я нарисовал нижнюю законченную поверхность софита на 1 дюйм вверх от нижней части фасции. (Это количество произвольно, но мне всегда казалось правильным перекрытие в 1 дюйм). Затем последовала толщина материала потолка 3/8 дюйма. Эта линия также указывала на нижнюю часть подфасции.

    Верх подфасции 2×6 был скошен, чтобы продолжить линию ската крыши 6-в-12. Чтобы убедиться, что ровный срез хвостовиков стропил не мешает установке потолка, я сделал разрез на 5 1/4 дюйма от короткой точки отвеса, чтобы обеспечить достаточный зазор.После измерения этого расстояния на отвесе каждого стропила, я сделал отметку под прямым углом к ​​отвесу и проделал надрезы с помощью циркулярной пилы.

    После того, как подфасция установлена, к обшивке выстраивается линия, чтобы определить местонахождение ригеля для крепления потолка. Бухгалтерская книга остается длинной и будет обрезана до нужной длины, когда будут построены отчеты.Пазы под стропилами позволяют балке ригелей иметь полный размер на концах, чтобы лучше поддерживать обратный каркас.

    Отделка карниза карниза

    После распила верхней части подфасции с помощью циркулярной пилы, установленной под углом 26,5 градусов, я выровнял верхний оторванный край с вершиной отвеса на стропилах и прикрутил подфасции к хвостовикам стропил. На обоих концах крыши я позволил субфасциям выйти за пределы предполагаемой ширины граблей. Эта хорошо закрепленная консоль будет надежно поддерживать нижний конец стропила баржи, а также поддерживать обратный ход.

    После того, как были прикреплены подфасции, я развернул квадрат от нижней части доски и отметил уровень линии на обшивке стены с обоих концов стены. Я отрезал меловую леску, а затем прикрепил гроссбух длиной 2 дюйма к стене так, чтобы нижний край находился на линии. В этом проекте я сделал надрез в реестре, чтобы он подходил под стропила, чтобы концы, к которым будет прикреплен обратный каркас, имели полный размер запаса. Как и в случае с подфасцией, я провел бухгалтерскую книгу дальше предполагаемой ширины граблей на обоих концах здания.Консольная часть бухгалтерской книги будет поддерживать возврат рейка.

    Блоки из 2×4 крепятся к подфасции и к ригелю, чтобы поддерживать материал потолка и вентиляционное отверстие.

    Поскольку я планировал использовать в этом проекте сплошную вентиляционную решетку, я добавил поперечные блоки для поддержки внутренних краев материала потолка, а также самого вентиляционного отверстия. Я вырезал поперечные блоки по размеру и установил их рядом с хвостами стропил. Установка блоков до готовой фасции позволяет мне прибить подфасцию к концам поперечных блоков.Эти блоки могут быть установлены в любой момент после установки подфасции и ригеля; в этом проекте я их установил после того, как были установлены стропила баржи.

    Нажмите для увеличения.

    Треугольная часть двускатной стены возводится после установки стропил. Диагональные пластины расположены на 3 1/2 дюйма ниже вершин стропил, чтобы поддерживать смотровые площадки 2×4 для обрамления граблей. После того, как конечные точки пластин расположены, длина определяется с помощью треугольника с основанием 1 для шага 6 из 12, где гипотенуза равна 1.В 118 раз больше длины основания. После того, как фронтон обрамлен, от первого стропила внутри двускатной стены выходят смотровые площадки над плитами, чтобы поддержать нависающие стропила баржи.

    Обрамление обвалившейся двускатной стены

    Один из ключей к обрамлению граблей с помощью моей системы — это строительство «обвисшей» стены с двускатным концом, вершина которой находится на 3 1/2 дюйма ниже вершин стропил. Затем, после того, как стена будет построена, я устанавливаю «смотровые площадки» 2х4 — блоки, которые простираются от первого стропила в конце здания, над опущенным фронтоном и до стропила баржи, чтобы сформировать нависающий гребень (см. «Опущенный фронтон» Стена поддерживает нависающие грабли, см. Выше).

    Чтобы найти длинные точки для нижней пластины опущенного фронтона, установите квадрат на 5 дюймов (3 1/2 дюйма для смотровых площадок и 1 1/2 дюйма для верхней пластины). Сдвиньте квадрат вниз по стропилам и отметьте, где он касается верхней части стены. Измерьте и отметьте это расстояние в конце стены. Эта отметка — место, где приземлится нижняя длинная точка фронтальной плиты.

    Чтобы сэкономить время, я добавил треугольную «двускатную» часть стены после того, как были построены и подняты нижние стены. Я обрамил опускающийся фронтон двойной верхней пластиной и начал с определения конечных положений нижней верхней пластины. Верхний край этой плиты был на 5 дюймов ниже вершин стропил. Поэтому я установил свой комбинированный квадрат на 5 дюймов и сдвинул забор по стропилам, пока лезвие не коснулось верхней части настенной плиты. Я отметил эту точку, а затем измерил расстояние от нее до внешней стороны стены (2 5/8 дюйма).В конце боковой стенки я измерил 2 5/8 дюйма, что обозначило нижнюю длинную точку нижней пластины для опущенного фронтона.

    Вверху стропила сдвиньте угольник вверх к гребню и отметьте место соприкосновения лезвия. Отметьте это расстояние от вершины гребня. Здесь будет приземляться верхняя длинная точка фронтальной плиты.

    Чтобы найти верхнюю длинную точку этой пластины, я сдвинул комбинированный квадрат вверх по стропилам, пока лезвие не коснулось гребня. Отметив и измерив эту точку (5 1/8 дюйма от вершины гребня), я отметил это расстояние вдоль гребня над торцевой стенкой. Этой линией отмечена длинная верхняя точка нижней плиты фронтона.

    Перед постройкой фронтона я разметил и вырезал часть конька, которая выступает для дополнительной поддержки на вершине выступающей грабли, что, вероятно, было излишним, учитывая, что все наблюдатели держали стропила баржи.Чтобы отрезать конек, я поднялся по вертикали от стены внизу, затем отмерил 10 1/2 дюймов для выступа плюс обшивка и отметил вертикальный разрез. Для горизонтального пропила я установил свой комбинированный квадрат на 3 1/2 дюйма (ширина стропила баржи) и сдвинул его вверх по одному из стропил к гребню. Как и раньше, я отметил, где лезвие квадрата касается гребня, и измерил расстояние от вершины гребня до этой отметки. На нависающей части гребня я обозначил и вырезал ровную линию на этом расстоянии минус 1/2 дюйма, чтобы позволить уклону стропила баржи идти к вершине.

    Для постройки фронтона я установил отвес от верхней пластины торцевой стены до конька. Я подтвердил расположение фронтона, измерив столб до точки разметки пластины, отмеченной на гребне, а затем от стойки до точки разметки на пластине торцевой стены. Поскольку подъем должен составлять половину пробега при компоновке 6 из 12, эти измерения подтвердили правильность компоновки.

    Следующим шагом является определение длины нижней плиты фронтона, от длинного до длинного.Для этого я взял число, написанное на моем стропильном приспособлении, для гипотенузы треугольника с основанием 1.

    Этот номер легко найти, используя старомодный квадрат для обрамления. Под цифрой 6 на квадрате стоит число 13,42, или длина стропила на фут пробега. Я разделил 13,42 на 12 дюймов, чтобы получить 1,118, когда длина основания равна 1. Затем я просто умножил длину основания (72 5/8 или 72,625 дюйма) на 1,118, что равнялось 81,195 (или 81 3). / 16) дюймов, или длина нижней щипцовой плиты, от длинного до длинного.

    Для нижней длинной точки на плите фронтона отметьте угол наклона на одном конце с помощью стропильного приспособления. Выровняйте ложу и отметьте оба края. Чтобы отрезать острый угол, сделайте надрез с обеих сторон пластинчатого ложа. По окончании резки разгладьте поверхность среза ленточной шлифовальной машиной. Отмерьте и отрежьте тарелку до нужной длины, сделав простой вертикальный надрез сверху.

    На обоих краях 2×4 я выложил соответствующие пропилы под 63,5 градуса (дополнительный угол шага 6 из 12), используя ровный край моего стропильного приспособления. Этот острый угол образовывал длинную точку на нижнем конце фронтальной плиты. После резки по обеим этим линиям циркулярной пилой я зачистил пропил ленточной шлифовальной машиной. Затем я вытащил размер пластины (81 3/16 дюйма) от длинной точки этого разреза, чтобы отметить длинную точку отвесного разреза, который я сделал на торцовочной пиле.

    Вставив шпильки опущенного фронтона, вырежьте и установите вторую пластину.

    Я совместил концы этой пластины с отметками на гребне и пластине торцевой стенки, а затем закрепил пластину на месте с обоих концов. Убедившись, что пластина прямая, я разложил и установил стойки, совместив их со стойками стены внизу. Я сделал угловые надрезы для верхней части каждой стойки с помощью торцовочной пилы, установленной на 26,5 градусов, и прибил гвоздями через пластину, чтобы прикрепить их к вершинам.Чтобы закончить обрамление опущенного фронтона, я вырезал и установил вторую верхнюю пластину поверх нижней.

    Смотровые площадки 2х4 сидят на вершине опущенного фронтона с длинными левыми концами. Они прибивают к первым стропилам, а затем к консолям, чтобы поддерживать стропила баржи. Проложенная линия на концах смотровых площадок гарантирует, что стропила баржи будет идеально ровной.

    Строим грабли

    После измерения и разметки консольной части подфасции на расстоянии 8 1/2 дюймов от фронтальной стены, я вырезал ее на месте с помощью циркулярной пилы.На фронтальной плите я разложил расположение смотровых площадок 2х4 на расстоянии 16 дюймов от центра. Я вырезал и установил смотровые площадки немного длиннее, а затем провел линию по их верхним краям в 8 1/2 дюйма от стены. Опять же, эта отрезанная линия ставила концы наблюдателей на совершенно прямую линию. Выровняв отметки, я вырезал смотровые площадки на месте циркулярной пилой.

    После обрезки концов смотровых площадок устанавливают балку баржи и обрезают ее конец заподлицо с подфасцией.

    С помощью моего стропильного приспособления я разложил и отпилил верх стропила баржи, оставив пока нижнюю часть неразрезанной. Чтобы установить стропило баржи, я плотно прижал верхний конец к гребню и провел им за концы смотровых площадок и подфасции. Прибив стропила баржи во всех этих точках, я обрезал нижний конец заподлицо с внешней стороной подфасции.

    Обрамление возвращения

    Бухгалтерская книга, оставшаяся за граблями, служила опорой для обратной рамки.Чтобы разрезать его даже с помощью стропила баржи, я спустился вниз от стропила небольшим уровнем и нанес отвес на ригеле.

    Перед тем, как обрамлять обратную дорогу, отвесите вниз от стропила баржи и отметьте, где конец ригеля будет обрезан. Прикрутите 2-х метровую колодку к задней части стропила баржи и к ригелю. Блок обеспечивает крепление для треугольной детали, которая заполняет конец возврата.Забой остается на одной плоскости со стропилами баржи, а нижний край совпадает с перекрытием перекрытия.

    Отрезав гроссбух до нужной длины, я построил возврат из обрывков материала размером 2 на. Я не стал терять время, пытаясь соединить материалы от края до края. Вместо этого я построил возврат, используя блоки гвоздя. Я начал с резки куска 2×6 с углом наклона 26,5 градусов на одном конце. Я держал эту деталь вертикально, так, чтобы угол наклона совпал с верхним внутренним краем стропила баржи, а один край упирался в ригель, и я отметил нижний край.Отрезав блок до нужной длины, я прикрутил его к внутренней стороне стропила баржи. Используя мой шаблон для стропил, я разложил и вырезал треугольную деталь, которая подходила под стропило и стыковалась с боковой стенкой. Эта деталь привинчивается к блоку 2×6 и выстраивает поверхность возврата в плоскости стропила баржи.

    Перед установкой обшивки крыши открытый каркас обеспечивает легкий доступ для крепления возвратной блокировки и гвоздей к потолочному перекрытию граблей.

    Последними деталями, которые нужно было вставить, были гвоздями блоки над ригелем для обратной стороны возврата и по нижнему краю потолка для крепления граблей (20).Поскольку на крыше не было обшивки, имелся свободный доступ для легкой установки сверху и за обратной магистралью.

    Фото Джона Кэрролла

    4 Решения для крыш без карниза (и детали их конструкции)

    4 Решения для крыш без карнизов (и детали их конструкции)

    D Opera / Studio Zero85. Изображение © Sergio Camplone Поделиться
    • Facebook

    • Twitter

    • Pinterest

    • Whatsapp

    • Mail

      или www.archdaily.com/952573/4-solutions-for-roofs-without-eaves-and-their-construction-details

      В своем Доме Роби Фрэнк Ллойд Райт создал оригинальное расположение общественных и частных пространств, которые медленно удаляются от улицы. через серию горизонтальных плоскостей. Ярко выраженный карниз заставлял внутреннее пространство расширяться наружу. Считающиеся первой фазой карьеры американского архитектора, так называемые Дома прерий имели заметную горизонтальность, в основном из-за огромных планов, созданных слегка наклонными карнизами.Карнизы встречаются повсеместно в большинстве традиционных архитектурных сооружений, и в дополнение к своей эстетической роли они выполняют несколько важных функций, основная из которых — отводить дождевую воду от стен и конструкции здания. Но в последнее время мы видели множество проектов с покатыми крышами без карниза, образующими чистые и незамысловатые объемы. Это подводит нас к вопросу: как в этих проектах решаются практические вопросы, такие как слив дождевой воды?

      Новая кабина и доступ в загородный дом / Идальго Хартманн

      Свес (или карниз) описывает нижний край крыши, который выходит за пересекающуюся стену, образуя тенистое пространство, которое может приобретать разные размеры и внешний вид.В жарком климате он может быть спроектирован так, чтобы останавливать сильную жару в самые жаркие месяцы, ограничивая попадание солнечного света. В дождливых местах это может быть промежуточное укрытие, защищающее каркас здания и внешний фасад от непогоды. Однако карнизы не являются обязательной составляющей постройки. Многие архитекторы проектировали здания с покатой крышей без карниза, в которых архетип дома с двускатной крышей приобретает простую, почти полосатую, минималистичную форму. Не нам судить, является ли этот выбор дизайна функциональным или просто увлечением.Но всякий раз, когда мы удаляем этот выступ с крыши, мы сталкиваемся с проблемой предотвращения проникновения воды и отвода дождевой воды. То есть без детальной и качественной конструкции такой выбор дизайна может стать большой головной болью.

      Детский сад de kleine Kikker / Drost + van Veen architecten

      Изучив нашу базу данных проектов и составные детали строительства, мы можем выделить несколько различных решений для решения этих проблем. Это гениальные детали дизайна, которые в глазах наблюдателя кажутся чрезвычайно простыми.

      Без желобов

      Возможно, самый простой способ слить воду без желобов или других компонентов — это то, как Bokarev Architects сделали это в своем проекте «Двойной дом». В этом случае металлический лист был установлен поверх крыши и по бокам фасада. Таким образом, вода не могла разрушить внешнее покрытие, сохраняя водонепроницаемость здания. Поскольку в нем нет желоба, есть недостаток, заключающийся в том, что в случае сильного дождя вся вода стекает близко к стенам.

      © Bokarev Architects — Максим Денисенко.ImageDouble House / Bokarev Architects

      Минимальный карниз

      House Karlsson / Tham & Videgård Arkitekter. Image © Åke E: son Lindman

      Другое довольно распространенное решение — создать минимальный выступ, содержащий небольшой желоб для слива воды. Дом Karlsson от Tham & Videgård Arkitekter, а также Haus Für Julia Und Björn и Holler House от Innauer-Matt Architekten используют то, что можно охарактеризовать как традиционные карнизы, но с уменьшенными размерами.Водосточные желоба направляют воду в спускные трубы, делая процесс потока более эффективным. В этих случаях желоба располагаются снаружи стены, что делает их доступными для чистки. В случае засорения такое размещение также наносит меньший ущерб конструкции.

      Haus Für Julia Und Björn / Innauer-Matt Architekten. Изображение © Адольф Береутер, Дорнбирн

      Скрытые желоба

      D Opera / Studio Zero85. Изображение © Серхио Камплоне MiCasa / Стивен Дэви Питер Смит Architects. Image © Линдон Дуглас

      Однако скрытый желоб, возможно, является любимым решением архитектора.Из-за оптической иллюзии, вызванной углом зрения наблюдателя, очень трудно наблюдать прерывность покрытия желоба в скрытом желобе, что интригует самых внимательных зрителей. В проекте Studio Zero85 формальная чистота вдохновлена ​​сараями и домами, разбросанными по территории. Фасад и крыша сооружения покрыты черепицей, поэтому небольшой желоб в черепичном покрытии остается незамеченным. В проектах MiCasa, разработанных Стивеном Дэви и Питером Смитом, архитектором и дантистом с архитектурным урбанизмом View by Shift, желоб немного более выражен, но все же сдержан.В другом месте, в проекте Riel Estate, разработанном Joris Verhoeven Architectuur, желоб, хотя и почти скрыт, также отмечает изменение материалов покрытия между двумя плоскостями.

      Дантист с архитектурой урбанизма View / Shift. Изображение © Рене де Вит

      Включение внешней облицовки

      142 Саут-стрит / Sandy Rendel Architects. Изображение © Ричард Чиверс

      Другое широко используемое устройство — это включение внешней проницаемой оболочки, которая окружает систему, заставляя воду течь через нижний материал, который обычно представляет собой металлическую плитку или непроницаемое покрытие.В проекте Les Coccinelles Nursery School / SOA Architectes решение легко понять с помощью гифки ниже.

      Аналогичное решение принято в Bergmeisterwolf architekten Rooftops Twin House H, 142 South Street / Sandy Rendel Architects и GRX Arquitectos ‘Calixto House, который демонстрирует невероятный фасад из грубого камня. В этих случаях в раствор включается желоб, направляющий всю воду, собранную наклонными плоскостями, на соответствующий участок участка.Но можно обойтись без водосточного желоба, как отмечено в проекте Theâtre d’eau Swimming Pool / LOG Architectes.

      Дом-близнец на крыше H / bergmeisterwolf architekten. Изображение © Лукас Шаллер, Calixto House / GRX Arquitectos. Изображение © Хавьер Каллехас + Imagen Subliminal (Мигель де Гусман + Росио Ромеро)

      Какой бы дизайн ни был принят, важно, чтобы дизайнер осознавал проблемы, связанные с решением, которое кажется таким простым. Также важно, чтобы рисунок был хорошо выполнен и тщательно выполнен, чтобы избежать будущих проблем, связанных с проникновением или влажностью, которые было бы довольно сложно решить после того, как здание будет заселено.Как сказал Мис ван дер Роэ: «Бог кроется в деталях».

      Все о карнизах

      После того, как я опубликовал статью, «Здания могут быть квадратными, но красивыми, если у вас есть хороший глаз», комментатор Роберт спросил: «Почему были исключены выступы?» Я воздержался от этого какое-то время и пришел к выводу, что ответ — «Потому что они могут». На самом деле это тема, которая обсуждалась на TreeHugger раньше, но пришло время для обновления.

      Ллойд Альтер / CC BY 2.0

      Исторические функции свесов и свесов


      Исторически сложилось так, что свесы крыш и глубокие карнизы выполняли важную функцию, особенно во влажных частях страны: они удерживали воду от стен и от фундамента.Свес крыши также является функцией уклона крыши; чем мельче крыша, тем глубже можно было построить свес. Фрэнк Ллойд Райт любил очень глубокие свесы, такие глубокие, что миссис Мартин ненавидела дом Дарвина Мартина в Буффало, потому что в комнатах было так темно и уныло. ОБНОВЛЕНИЕ : комментатор говорит, что это миф и предоставляет доказательства.

      Доминик Лаббе

      В Квебеке, где много снега и им нужны крутые крыши, они разработали профиль, отлитый в виде раструба, где крыша крутая наверху, а затем выпуклая внизу, чтобы получить достаточный свес.Это держало снег подальше от дома.

      В семидесятые годы было догмой зеленого строительства, что свесы крыши должны быть рассчитаны так, чтобы пропускать низкое зимнее солнце и блокировать высокое летнее солнце. Однако это сработало только на южном фасаде, что ограничило его применение. И, как я отмечал в более раннем посте, это, вероятно, вообще не сработало.

      Современные конструкции без свесов


      Я не настаивал на свесах крыши моего собственного дома, потому что хотел современный вид, а из-за близости к соседям возникали всевозможные технические проблемы.Но я скучаю по выступу, когда идет дождь, и я хочу открыть окно, чтобы немного проветрить.

      Ллойд Альтер / CC BY 2.0

      Прошлой ночью шел дождь, и на этой фотографии видно, что сайдинг явно мокрый. Но я не думаю, что это навредит Geoboard, и он правильно действует как дождевой экран. За ним скрываются высокотехнологичные мембраны, вроде моих липких оранжевых лягушек, которые помогают удерживать влагу. Я не беспокоюсь о солнечном усилении, потому что теперь мы можем настроить наши окна с любым коэффициентом солнечного тепла, который мы желаем, и обращены на запад, выступ в любом случае был бы бесполезен.

      В «Советнике по экологическому строительству» Мартин Холладей довольно однозначно говорит, что каждому дому нужны свесы крыши, чтобы «затенять окна в жаркую погоду и уменьшить количество дождя, попадающего на сайдинг, окна и двери». Он показывает фотографии стен в ужасном состоянии и отмечает:

      Олек Лейбзон и Ко через советника по экологическому строительству
      Дом без свесов крыши оставляет сайдинг незащищенным и уязвимым, как осиротевший ягненок, выпущенный рядом со стаей волков. Незащищенные стены подвержены высокому уровню проникновения воды, преждевременному разрушению любой краски или пятен и преждевременному разрушению сайдинга.

      Но многое зависит от ухода, а краски, морилки и герметики намного лучше, чем раньше. В моем ответе на статью Мартина: «У каждого дома должны быть свесы крыши, за исключением тех случаев, когда они не должны или не могут», я отметил, что если вы тщательно спроектируете его, используете высококачественные материалы и построите его правильно, вам не придется будьте доктринером и говорите: «В каждом доме должны быть свесы крыши». Но мне придется отчитаться через двадцать лет.

      Это правда, что свесы крыши действительно имеют смысл, защищая и затеняя стены, фундамент и окна.Но насколько это круто?

      Конструкция свеса крыши — Домостроение

      ProHOME north elevation

      Свесы на карнизе и грабли защищают стены внизу от дождя и солнца. Но действительно ли они необходимы?

      С композитным сайдингом (например, сайдингом Boral TruExterior) поверх вентилируемого дождевого экрана и при правильно выполненной гидроизоляции на окнах и дверях стены дома FHB House будут отлично справляться с дождем. Если дует ветер, свесы в любом случае защищают только верхние несколько футов стены.

      В наши дни в большинстве домов есть коробчатые софиты, но я считаю, что немного творчества на краю крыши имеет большое значение для создания стиля. Даже если большинство людей не осознают, что делает дом особенным, использование наклонного потолка — это простой способ придать дому вид старого или построенного с большим мастерством, чем в типичных новых домах.

      Деталь карниза

      Имея это в виду, мы сохранили свес крыши на карнизе, так как он создает красивую теневую линию и защищает окна второго этажа от летнего солнца.Однако на граблях, отдавая дань бережливости янки и чистым современным линиям, мы сохранили обшивку крыши как можно ближе к заподлицо, сохранив при этом канал для защиты от дождя, вентилируемый как сверху, так и снизу. Мы использовали простую, но элегантную деталь, которую я видел только на южном побережье Новой Англии, где грабли выходят далеко за лицевую панель. Откидные концы закрывают желоба, если они когда-либо понадобятся.

      На граблях мы вытащили обшивку граблей настолько, чтобы образовалась выемка для завершения сайдинга и для вентиляции верхней части экрана от дождя.Если бы мы стремились к исторической аутентичности, я бы настаивал на том, чтобы обшивка была начерчена вплотную к отделке, но в традиционном / современном гибриде, подобном этому, я не против уступить эту деталь, когда она обеспечивает лучшую производительность, более простую установку и более прочную теневые линии также. Хотя вентиляция верхней части экрана от дождя не является критичной, это значительно облегчает высыхание стены и сайдинга. Майк Гертен предложил несколько хитроумных деталей для вентиляции верхней части дождевого экрана с помощью сайдингового вентиляционного отверстия SV5 компании Cor-A-Vent.

      Деталь вентиляции стены грабли: Майк Гертин разработал способ вентилировать верхнюю часть экрана дождя, не допуская при этом насекомых.

      FHB Дом на северном фасаде

      Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

      Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

      × .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
