Кладка газобетона в два блока: виды кладки
Качественный автоклавный газобетон плотностью D400 и D500 довольно хорошо удерживает тепло, и его несущей способности хватает для возведения двухэтажного здания. Поэтому, в подавляющем большинстве случаев, дома из него строят толщиной в один блок.
Но бывают случаи, когда требуется кладка газобетона толщиной в два блока. К примеру, если мы не хотим перегружать спину строителя. Ведь если по проекту дома требуется толщина стены в 375 мм из блоков плотностью D500, то вес таких блоков составит больше 40 кг. Как вы понимаете, один такой блок просто поднять трудновато, не говоря уже про точную укладку, переноску тысячи таких блоков для дома. Потому, приходится вести кладку вдвоем, или же кладку в два блока.
Также кладка в два блока необходима, если толщина стен планируется больше 40 см. Ведь газоблоки большей толщины не выпускаются.
Теперь разберем саму кладку блоков, варианты перевязки блоков, проклейку швов, и армирование кладки.
Рассмотрим три основных способа кладки: плашковая перевязка, когда используются блоки разной толщины; тычковая перевязка; кладка в прислонку.
Кладка в прислонку особенно хороша в плане, когда внутренний, более толстый слой, является несущим, а внешний слой работает как утеплитель. Важным достоинством такой кладки является то, что блоки не нужно подрезать для перевязки, что сэкономит много времени. Хорошим вариантом такой стены является внутренний слой 300 мм из D500 или D600, а внешний из D300/D200 толщиной 200 мм. Внешний слой можно сделать с горизонтальным смещением, что обеспечит закрытие швов внутреннего слоя.
Кладка блоков производится строго на клей, и все швы нужно промазывать.
Армирование кладки в два блока
Как и в обычной кладке, армировать нужно первый и каждый четвертый ряд, подоконный ряд, и места опирания перемычек.
Для тычковой и плашковой перевязки, достаточным будет армирование двумя прутками арматуры по ряду. Для кладки в прислонку, когда основной слой несущий, а второй теплоизоляционный, нужно несущий слой армировать двумя прутками арматуры, а внешний слой одним прутком.
Кладка газобетона толщиной в два блока
Поэтапная кладка газобетона
Первый ряд блока укладывают на раствор из песка и цемента в соотношении 1:3 (толщина должна быть не больше 30 мм).
В наше время строительные технологии достаточно развиты для того, чтобы можно было выбрать лучшие, прогрессивные и не очень дорогие составляющие. Газобетон – материал, который подпадает именно под эту категорию.
Одно из многочисленных достоинств материала – это возможность легко и быстро осуществить кладочные работы, даже если выполняться они будут самостоятельно.
Однако в обществе бытуют многочисленные легенды, связанные с выполнением такой работы, как газоблочная кладка. Газобетон, например, при использовании клея якобы может вести себя не самым лучшим образом или даже разгерметизироваться. Этот миф не имеет под собой никакой реальной основы.
Как только первый ряд уложен на место, все неровности нужно удалить при помощи шлифовальной доски или рубанка.
Еще один распространенный миф – это проблемы, связанные с кладочными работами в зимний период. Но и эти истории больше надуманы. Так, при работах с газобетоном в холодное время года часто упоминается проблема с клеевой основой. В основном считают, что в холод невозможно надежно присадить блоки на клей, при этом упускается из виду, что уже достаточно давно имеются различные составы, разработанные специально для использования при низких температурах. Можно производить кладочные работы и при температуре -6°C, конечно, если выбрана правильная технология.
Разумеется, зимой все же существуют некоторые проблемы с кладкой, но все они легко разрешимы. Разрабатываются все новые и новые добавки, предназначенные для вмешивания в раствор для кладки, благодаря чему он приобретает необходимые и удобные для работы свойства. По цене такой раствор будет дороже, но при эксплуатации помещения такие затраты окупаются с лихвой. Специально приготовленные разновидности клея с добавками обеспечивают долговременную защиту от мороза. Для приготовления раствора в зимнее время лучше использовать теплую воду. Количество приготовленного раствора должно быть таким, которое может быть использовано приблизительно за полчаса работы.
Транспортировка блоков
Блоки из газобетона можно доставлять на место без упаковки – в контейнерах или упакованными в пленку из полиэтилена с обтяжкой на поддонах. Во время транспортировки, строительства, хранения блоки следует тщательно оберегать от намокания. Выгружая материал, блоки надо установить на подставки или гидроизоляционную подложку, чтобы предохранить их от воды, которая может попасть на них с земли.

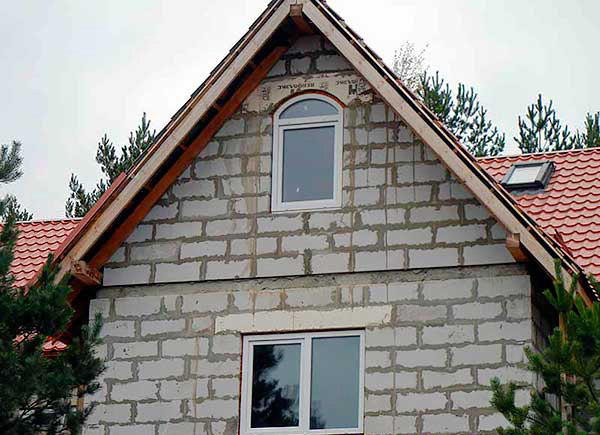

Кладка стен из газобетона
Технология укладки блоков из газобетона не так уж и сложна, но на первый взгляд процесс довольно трудоемкий. Кладка выполняется так же, как и из кирпича, с соблюдением укладочных швов, с использованием уровня, правила, порядовки.
Наружные стены – сплошная кладка из газобетона.
Для обработки блоков из газобетона понадобятся:
- рубанок;
- пила;
- сверла;
- разметочный угольник;
- щетка для сметывания.
Инструменты, необходимые для укладки газобетонных блоков и их выравнивания:
- мастерки различной ширины;
- киянка – молоток из дерева или резины;
- строительный уровень;
- колышки для вкапывания в землю, прочный шнур.
При сооружении стен здания укладку блоков из газобетона следует начинать с углов и продолжать рядами по всему периметру. Перед тем как начинать укладывать блоки первого ряда, должна быть обеспечена его гидроизоляция. Для этого на фундамент укладывается 1-2 слоя рубероида. Для первого ряда блоки укладывают на раствор из песка и цемента в соотношении 1:3 (толщина должна быть не больше 30 мм). После того как первый ряд уложен на место, все неровности надо удалить при помощи шлифовальной доски или рубанка. За правильностью высоты рядов надо хорошо следить с самого начала кладочных работ при помощи натянутого шнурка-причалки и уровня (вертикального, горизонтального).
Соприкосновение внутренних и наружных стен выполняется при помощи перевязки блоков на глубину 20 см.
Особенное внимание следует уделить укладыванию первого ряда, как уже говорилось выше, и вот почему. Задавая первым кладочным рядом горизонтальную ровную поверхность, можно по максимуму облегчить укладку следующих рядов. В качестве отсечной горизонтальной гидроизоляции, которую помещают между фундаментом и кладкой из газобетона, можно использовать рулонные битумные материалы или гидроизоляционные растворы из полимеров на основе специальных сухих составов. Если не удалось получить идеально ровную поверхность фундамента, первый ряд блоков укладывать надо на выравнивающий слой раствора из цемента и песка. Если согласно расчетам несущая способность блоков используется лишь на две трети и не более, есть смысл сделать выравнивающий слой раствора не сплошным, а с разрывом. Благодаря такому подходу можно значительно снизить теплопотери через кладочные швы.
Когда в первом ряду кладки остается зазор, который меньше, чем длина целого блока, надо изготовить для него доборный блок. При установке его в кладку следует тщательно промазывать клеем торцевые поверхности. Устанавливая блоки, контроль за правильным их размещением проводить надо с помощью уровня и шнура-причалки. Корректировать положение надо с помощью резинового молотка-киянки.
Совет: укладывая очередной ряд блоков, поверхность кладки надо выравнивать с помощью терки. Не должно быть перепадов уровня между соседними блоками. При невыполнении такой операции возможно образование в кладке локальных вертикальных трещин там, где более всего концентрируется напряжение. При образовавшейся на поверхности пыли надо стряхнуть ее специальной щеткой.
Перед тем как приступать к работе, блоки следует очистить от пыли, загрязнений, отложить те, где отколоты углы или кромки. В дальнейшем их можно будет обработать при помощи обычных инструментов: пилы, ручной ножовки, рубанка для снятия фасок, шаблона углового для направления реза. После обработки можно будет использовать эти блоки во внутренних стенах или при кладке простенков фронтонов.
Особенности укладки стен
При кладке стен основное правило – размещать стыки швов со смещением. То есть стыки у рядов, которые расположены друг над другом, должны сдвигаться по отношению друг к другу на размер накладки. Этот размер определенным образом рассчитывается для всех высот блока. Для соединения существует множество разных способов.
Ложковая перевязка
Стены из газобетонных блоков возводят обычно в ложковой перевязке. Обычный размер накладки составляет половину длины блока. Поскольку шов получается довольно узким, у возведенной таким способом стены большая прочность и особая несущая способность.
Тычковая кладка
Длину блоков газобетона при сквозной тычковой кладке по отношению к поверхности стены располагают вертикально. Накладка при этом получается меньше, а конструкция не настолько прочная, как при ложковой перевязке.
Внутренние стены можно класть одновременно с внешними, а можно возводить потом. У обоих методов есть свои плюсы и минусы.
Перегородки из двух оболочек – препятствие для передачи звука. Оболочки стен не должны соприкасаться в каких-либо местах. В полом пространстве не следует оставлять раствор – это может разрушить звукозащиту.
Кладка стен в два блока
При такой кладке у вертикальных швов перевязка плашковая. Ее глубина должна составлять как минимум 10 см. Сопряжения стен по разным направлениям устраивать следует только наклонной штрабой, глубина перевязки у которой не меньше 20 см (не допускается применение вертикальной штрабы). Возведение внутренних стен и перегородок осуществляется по тем же правилам, что и любая из наружных стен. Сопряжение внутренних и наружных стен выполняется с помощью перевязки блоков на глубину 20 см. Для примыкания перегородок к стенам применяют гибкие связи из полосок стали, которые заранее закрепляют в определенных местах.
После окончания строительных работ перегородки следует накрывать. Таким образом обеспечивается защита теплоизоляционного слоя от попадания дождевой воды. Внутри дома перегородки могут быть выполнены в один слой. Звукоизоляция в таком случае обеспечивается за счет блочных материалов с высокой плотностью. Довольно часто используют в таких случаях полнотелые силикатные кирпичи, уложенные на стандартный раствор.
Раствор для выкладки
Раствор для выполнения стенной кладки делают таким образом, чтобы с его помощью обеспечить блокам газобетона хорошее соединение и выправить имеющиеся неровности. В процессе кладки стен из блочных материалов неровности в швах практически исключены за счет геометрической точности изготовления элементов. Но они могут быть между фундаментной плитой, перекрытием и первым из кирпичных рядов. Тонкий слой раствора в этом случае используется лишь для связывания элементов. Раствор для накладывания тонким слоем приобретается в виде сухой готовой смеси, произведенной в заводских условиях. Ее состав – цемент и песок, добавки пластифицирущие, гидрофобные, водоудерживающие. Толщина швов не должна превышать 2-5 мм. Кладку можно выполнить и на легком растворе. У швов толщина 8-10 мм. Кладка возможна на цементно-песчаном растворе с толщиною горизонтальных швов от 10 до 15 мм, в среднем около 12 мм в пределах высоты этажа. С применением кладочных растворов происходит снижение сопротивления теплопередачи стен – это также должно быть учтено. Если работы по укладке проводятся в сухую погоду, блоки следует предварительно слегка увлажнить.
Для кладки стен из газобетонных блоков раствор готовят на месте, где проходит строительство, из готовых смесей в сухом виде, доставляемых с завода, или из заполнителя, вяжущего и добавок. Клеевой раствор готовят согласно инструкции, которая напечатана на мешке, строительную смесь – по инструкции СН 290.
В подготовленную емкость (отлично подойдет для этой цели ведро из пластмассы) заливается такое количество воды, какое указано на мешке с сухой смесью. Добавлять смесь надо при постоянном перемешивании. Через четверть часа раствор вновь перемешивается. Эту процедуру понадобится повторить еще несколько раз, чтобы сохранять консистенцию. При минусовой температуре применять следует клеевую смесь с противоморозными добавками.
Последующие ряды
Приготовленный раствор выгружается в бадью, после этого при помощи кельмы распределяют его по рабочей поверхности, выравнивая при помощи зубчатой кромки кельмы. На клеевой раствор блок опускается сверху, при этом надо следить, чтобы не было горизонтальной подвижки больше, чем 5 мм. Если раствор вылезает наружу, его надо сразу же снимать с помощью скребка, пока не произошло схватывание. Газобетонные блоки рихтуют подкачиванием или просто подбивая резиновым молотком. Во время кладки надо соблюдать правила перевязки. У следующих рядов кладки вертикальные швы выполняют со смещением не меньше чем 0,4 высоты блока (8-12 см).
Чтобы качественно проводить кладочные работы, можно использовать самые разные приспособления, которые помогут облегчить работу. Это, к примеру, деревянные рейки-порядовики, которые устанавливают по углам будущего здания. Рейки устанавливают вертикально – так, чтобы как можно более четко обозначать ими углы. На них наносятся риски, соответствующие высоте кладочных рядов. Между порядовками натягивается шнур-причалка, по нему надо будет вести кладку следующего ряда.
Начиная со второго, все последующие ряды кладки должны вестись с перевязкой блоков. Относительно предыдущего ряда последующий должен смещаться не меньше, чем на 8-12 см. Для нанесения на поверхность блоков клеящего состава можно использовать каретку, ковш с зубчатым краем или даже обыкновенный зубчатый шпатель, который используют в плиточных работах.
http://youtu.be/YBuR-1–LOg
Как можно поступить с торцевой пазогребневой поверхностью материалов во время кладки? Для общего случая рекомендована следующая технология: если стены предполагается оштукатуривать с двух сторон, вертикальный шов может быть выполнен насухо, клеем его не заполняют, чтобы улучшить у кладки теплотехническую однородность. Если мокрую отделку не планируется делать хотя бы с одной из сторон, вертикальный шов заполняется частично – так исключается продувание конструкции. Если из газобетонных блоков выполняют стены с заглублением в грунт, клеем заполняется весь вертикальный шов.
|
Кладку стен из газобетонных блоков следует вести на тонкослойных «клеевых» кладочных растворах фабричного производства. Народные мифы о дороговизне такой кладки не оправданы: расход клея при токослойной кладке с толщиной шва до 2 мм существенно ниже, чем расход цементного раствора. Кроме того «экономия» на клее для кладки газобетона приводит к тому, что стена из газобетонных блоков, сложенная на цементном растворе, имеет гораздо более высокую теплопроводность, по сравнению с газобетонной стеной на клеевой кладке. Клей для газобетона можно приготовить и самостоятельно. Рецептура клея для газобетона приведена ниже. Расчетные коэффициенты теплопроводности кладки из газобетонных блоков (для марки по плотности не ниже D500) приводятся в СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации». Для кладки должны применяться изделия (блоки), соответствующие требованиям ГОСТ 31360-2007 и указаниям проекта. Несущие стены из конструкционно-теплоизоляционных автоклавных ячеистобетонных блоков рекомендуется возводить высотой до 5 этажей (до 20 м) включительно (не считая цокольного и мансардного этажей). |
Наружные стены дома из газобетонных блоков толщиной до 30 см выполняются только кладкой «в один блок». В случае если наружные стены из газобетонных блоков будут оставлены без отделки (штукатурки, навесной вентилируемый фасад), то марка морозостойкости газобетонных блоков должна быть не менее F35. Внутренние стены дома из газобетонных блоков также выполняются кладкой «в один блок» с цепной порядовой перевязкой швов. В случае если предусматривается возможность деформации основания (фундамента) в процессе постройки или эксплуатации здания более чем на 2 см, осадка более чем на 10 см или крен более 5 см, то кладку из газобетона необходимо усиливать дополнительными монолитными железобетонными поясами или выполнять армирование кладки из газобетонных блоков. Для кладки из газобетона необходимо предусматривать следующие минимальные |
Правила ведения кладки блоков из газобетона. Обратите внимание, что для газобетонных стен не требуется устройство первых рядов кладки из керамического кирпича. Эта рекомендация содержалась в каталоге советского времени ЛЕНЗНИИЭП » Малоэтажные дома из ячеистых бетонов» ( Л.-1989 С. 176) и была аргументирована «защитой газобетона от брызг от осадков». Никакой дополнительной прочности и «защиты от трещин» кирпичная кладка кладке из газобетона не придает. Предельные деформации основания, приводящие к трещинам стен из газобетона и кирпича одинаковые и составляют 2-2,5 мм/м. Кладку из блоков газобетона начинают с углов здания и продолжается законченными рядами. Установка каждого газобетонного блока проверяется в горизонтальной и вертикальной плоскостях. Контролировать высоту ряда газобетонных блоков удобно по натянутому на грузах шнуру-причалке. На углах здания рекомендуется устанавливать стойки-шаблоны с отвесами для контроля верикальности углов кладки из газобетона. По завершении кладки очередного ряда его поверхность выравнивается рубанком или теркой для устранения перепадов между смежными блоками. Прошлифованная поверхность блоков газобетона обеспылевается и смачивается водой. Толщина клеевых швов должна быть 0,5 — 3 мм, средняя толщина шва принимается 2 мм. На горизонтальные поверхности газобетонных блоков швы клеевая смесь должна наноситься зубчатым инструментом сплошным слоем без разрывов таким образом, чтобы при установке очередного блока происходило выдавливание излишков клея. Газобетонный блок опускается на клеевой слой вертикально, чтобы избежать горизонтальных смещений блока. Положение блока корректируется с помощью ударов резиновой киянки. Излишки клея для газобетона не затираются по поверхности кладки, а подрезаются после схватывания. Иначе нарушаются условия для высыхания стен и паропереноса через них. |
При кладке газобетонных блоков на легких цементно-песчаных кладочных растворах плотностью менее 1500 кг/м3 (допустимо для внутренних стен и не рекомендуется для наружных стен здания) толщина горизонтального шва предусматривается величиной 12 мм (- 2мм +3 мм), а вертикального шва — 10 мм (±2 мм). При кладке газобетонных блоков на цементно-песчаный раствор он наносится на поверхность блоков сплошным слоем без разрывов. Для повышения теплотехнической однородности кладки из блоков газобетона на тяжелом растворе, при расчетном обосновании несущей способности, выполнять растворные швы в виде двух полос ближе к наружным граням газобетонного блока с разрывом между ними, заполняемым упругой негниющей теплоизоляционной прокладкой.Во всех остальных случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. Влажностно-климатические условия для кладки стен из газобетона Применение блоков из автоклавных ячеистых бетонов для кладки стен с мокрым режимом помещений, для наружных стен подвалов и цоколей, а также в местах, где возможно усиленное увлажнение бетона или воздействие агрессивных сред, допускается при условии защиты кладки от увлажнения и указанных воздействий. Приложение №1 Рецептура клея для газобетона (по данным Силбет, Эстония) Таблица. Рецепт №1 силикатного клея для газобетона.
Таблица. Рецепт №2 полимерцементного клея для газобетона (более удобного в работе)
|
Ошибки при строительстве газобетонных домов
В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на российском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:
- Ошибки, приводящие к нарушению целостности конструкций здания.
- Ошибки, ухудшающие эксплуатационные характеристики здания.
- Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
- Ошибки, приводящие к нарушению целостности конструкций.
Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.
А. Ошибки при проектировании и строительстве фундаментов домов из газобетона.
Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.
Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.
Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.
Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.
Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.
При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.
Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.
Б. Ошибки при кладке газобетонных блоков

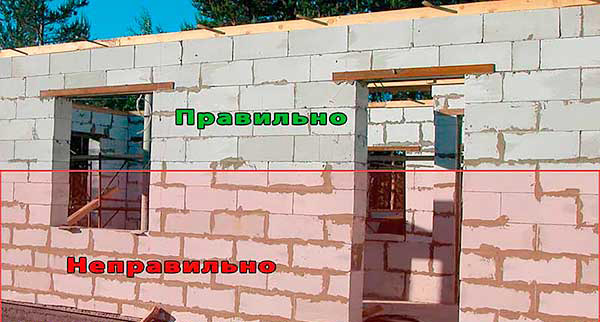

Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.
Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна или 20% от высоты блока, но не менее 10 см.
|
|||
Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.
Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации. Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.
|
|||
В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.
При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.
Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором.
Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.
|
|||

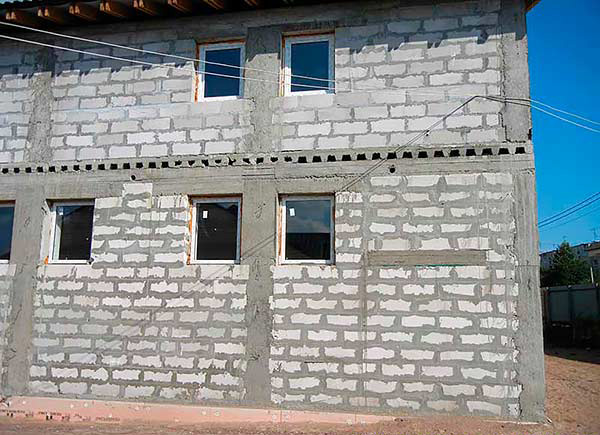

Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под проемом (см. схемы армирования).
|
|||
При определенных условиях ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование стен:
1. Вертикально армируются стен, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.

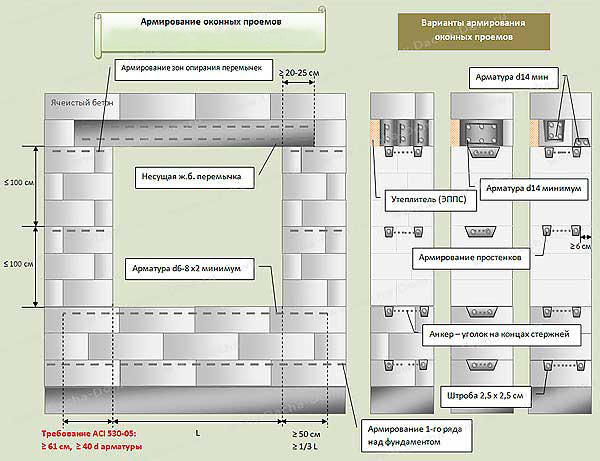

5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.
Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.
- Ошибки, ухудшающие эксплуатационные характеристики здания.
В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и росту затрат на отопление.
Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных стен, изложенным в Своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.
|
|||
Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.
Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.
|
|||
Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между газобетоном и кладкой.
Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров. Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).
|
|||
При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.
Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.
Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.
|
|||
Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.
|
|||
Еще одна странная привычка отечественных строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.
|
|||

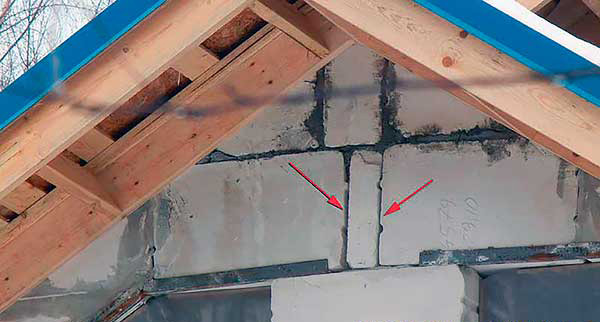

Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.
Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае уменьшается суммарная паропроницаемость кладки из газобетона. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.
|
|||
Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.
- Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.
|
|||
Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.
Кладка газобетона — как правильно выложить стены из газобетона
Устройство однослойной кладки имеет ряд преимуществ по сравнению с двухслойной или трехслойной. В результате вы получаете однородную стену без дополнительных слоев, а за счет этого процесс кладки обойдется вам дешевле. При работе рекомендуем обязательно использовать специальные инструменты для кладки газобетона, так как это существенно ускорит процесс работы и повысит качество кладки.
Например, инструмент кельма имеет специальные зубья, с помощью которых клей равномерно распределяется по плоскости блока. Вы получаете необходимое и достаточное количество для склеивания блоков, без перерасхода.
В итоге, у вас будет тонкошовная кладка с толщиной 1-3 мм, что, кстати, приведет к отсутствию мостиков холода.
Ознакомиться с основными инструментами для кладки газобетона Вы можете в данном видеоролике.
Обязательно нужно перевязывать блоки в шахматном порядке.
По нормам разрешается блок свешивать на 1/3 на наружную сторону. В этом случае отделку цоколя можно делать вровень с блоком и таким образом избежать дополнительных расходов, связанных с устройством карниза для цоколя.
Процесс кладки газоблока
Первый ряд блоков
Устройство первого ряда блоков начинается с углов. Мы определяем с помощью нивелира наивысшую точку фундамента и в этом месте закладываем первый блок. Затем задаем отметку первого ряда относительно самой верхней точки.
Первый ряд блоков укладываем на горизонтальную гидроизоляцию, роль которой выполняет сложенный вдвое рубероид. Он защищает стену от капиллярного подсоса, то есть не дает влаге из грунта, поднимающейся вверх по фундаменту, доходить до газоблоков. По норме у газобетона каппилярный подсос – 30 мм, что значительно меньше, чем у кирпича, однако, чтобы исключить даже эти 30 мм, нужно делать горизонтальную гидроизоляцию. В результате влага отсекается на нулевой отметке и не доходит до газобетона.
Первый ряд блоков нужно укладывать на цементно-песчаный раствор для того, чтобы можно было выровнять уровень кладки с погрешностью не более 3 мм. Далее шабровкой стачиваем все неровности и выравниваем первый ряд. После этого избавляемся от пыли.
Первый ряд блоков рекомендуем армировать. Благодаря этому мы снимем внутреннее напряжение в кладке, тем самым, предотвращая появление микротрещин. Подробнее о процессе армирования можете узнать здесь.
Первый ряд укладки газобетонных блоков — самый тяжелый и к нему стоит подходить наиболее серьезно.
Последующие ряды блоков
Последующие ряды газобетонных блоков укладываем на клей, делая перевязку в шахматном порядке. Рекомендуем промазывать внутренний и наружный края вертикального шва до пазов, чтобы исключить выдувание тепла. В противном случае, если оставлять дом без фасада на долгое время, через вертикальные швы будет гулять ветер с улицы.
Продолжаем кладку из газобетонных блоков. Когда перегородка уже подходит к перекрытию, допустим к плите, важно оставлять последние 1,5 — 2 см, так как плита имеет свойство прогибаться под собственным весом. Обратите внимание, что этот промежуток нельзя закидывать раствором или подкладывать камушки, нужно просто пропенить его и все. Это очень важно, потому что если этого не сделать, плита свою нагрузку может передать перегородке, в результате чего она треснет.
Внутренние перегородки и увязка с несущими стенами
Внутренние перегородки бывают двух типов – внутренние несущие стены, которые воспринимают нагрузку от перекрытий, и внутренние не несущие стены шириной 100 – 150 мм.
Для не несущих перегородок при типе пола по грунту, который в настоящее время весьма распространен, делаем отдельный незначительный фундамент глубиной 300-400 мм и шириной под перегородку.
На отдельный фундамент укладываем первый ряд блоков также на цементно-песчаный раствор.
Привязку к несущей стене осуществляем при помощи гибких связей, которые называют также перфолентой и продают в строительных магазинах в рулоне шириной 2-2,5 см. Она состоит из оцинкованной стали толщиной 1 мм.
Закрепляем перфоленту на несущей стене, можно даже при помощи дюбелей, и в кладку перегородки, а именно в шов между блоками. Допустим, пол метра выложили, в шов заложили 300-400 мм – этого будет более чем достаточно. Если нужно придать дополнительную устойчивость перегородке, то можно проармировать ее на всю длину.
Перевязка газоблоков с облицовкой
Если планируется облицовка наружной стены кирпичом, то между кирпичом и блоком в обязательном порядке нужно делать вент. зазор шириной 25-30 мм для вентиляции этого пространства. Эта необходимость обусловлена тем, что кирпич и блок обладают разной паропроницаемостью.
Далее облицовочный кирпич нужно перевязать с основной стеной оцинкованными гибкими связями. Обратите внимание – НЕ сеткой. Перфолента загоняется в шов блоков, гибкие связи прогибаются. Здесь очень удобно использовать именно гибкие связи, так как кирпичная кладка не совпадает с прорядовкой блоков, поэтому вы можете отгибать их в любом необходимом направлении.
Важно запомнить: чтобы от ветровой нагрузки облицовочную кладку не завалило от дома или к дому, необходимо использовать гибкие связи. Перевязку с несущей стеной рекомендуем делать через каждые полметра, то есть через каждые 2 ряда блоков. В итоге получается где-то 5 связей на 1 кв. м. Разрешается использование оцинкованных или нержавеющих гибких связей.
Облицовочный кирпич опирается на тот же фундамент, что и стена из газоблоков. За счет их увязки гибкими связями обеспечивается одинаковая усадка здания.
Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»
|
В этой статье я постарался раскрыть важные моменты, которые касаются кладки газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!
|
|
|---|---|
|
Виталий Марков Ведущий эксперт по газобетону в Самарской области. |
особенности кладки, толщина, армирование и отделка
Достоинства и недостатки стен из газосиликатных блоков
- Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
- Газосиликат имеет малый вес
- Хорошо обрабатывается
- Является негорючим материалом
Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.
Толщина стен из газобетона также считается одним из основных недостатков данного материала.
Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами
Толщина стен из газобетона
Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.
Для определения толщины стены из газобетонных блоков приняты следующие нормы:
- Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
- Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
- Межкомнатные перегородки 100-200 мм (D300)
Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области, толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).
Толщина стены в зависимости от характера постройки:
- Хозблок или гараж, дачный домик достаточно будет 20 см
- Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
- При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
- Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см
Как выполнять возведение газобетонных стен своими руками
Как выкладывать первый ряд — особенности
Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.
Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.
Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.
Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.
Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.
В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.
Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.
Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.
Кладка газосиликатного блока Ytong — видео
Инструменты , необходимые для кладки газосиликатных блоков:
- штроборез
- строительный уровень
- мастерок
- рубанок
- каретка для клеевого раствора
- молоток из резины
- ножовка
- терка с металлическими зубьями
- угольник
Армирование газосиликатной кладки
Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.
Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.
Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.
Обязательно усиливают арматурой:
- верхний ряд кладки, на который будет опираться перекрытие
- ряды под оконными проемами
- дополнительно арматурой можно укрепить углы сооружения
Для однородности кладки дверные и оконные проемы устраивают при помощи U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.
Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.
Наружняя и внутренняя отделка газосиликатных стен
Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:
- штукатурку с высокой адгезией
- кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
- сайдинг
- в условиях сурового климата дополнительно используют утеплитель
Схема внешней отделки отделки стены из газобетона кирпичом
Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».
Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).
Стандартные ошибки при строительстве домов из газобетонных блоков
В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:
- Ошибки, приводящие к нарушению целостности конструкций здания.
- Ошибки, ухудшающие эксплуатационные характеристики здания.
- Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
Ошибки, приводящие к нарушению целостности конструкций
Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.
А. Ошибки при проектировании и строительстве фундаментов домов из газобетона
Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.
Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.
Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.
Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.
Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.
При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.
Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.
Б. Ошибки при кладке газобетонных блоков
Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.
Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.
Основные правила цепной перевязки газобетонных блоков при кладке стен
Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.
Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации. Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.
Првильные варианты соединения наружных и внутренних стен из газобетона
В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.
При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.
Схема конструкционного армирования стен из газобетона.
Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.
Проволока не может выполнять функции арматуры: она не предупредит возникновение
усадочных трещин в углах под и над проемами в газобетонных стенах.
Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под проемом (см. схемы армирования).
Армирование проемов в газобетонных стенах
При определенных условиях ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.
Схема вертикального армирования стен из газобетона
Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.
Ошибки, ухудшающие эксплуатационные характеристики здания.
В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и росту затрат на отопление.
Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.
Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11), домов 137-й «ГБ» серии также представляют собой газобетонные панели. Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.
Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.
Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.
Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет
к обратному эффекту: дом станет «холоднее», чем был бы без утепления.
А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.
Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между газобетоном и кладкой.
Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров. Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).
Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].
При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.
Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.
Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.
Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить
и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.
Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.
Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.
Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.
В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.
Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.
Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.
Избыток клея или раствора аккуратно подрезается
и удаляется со швов после подсыхания, а не размазывается
по стенам, чтобы уменьшить паропроницаемость газобетона.
Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.
Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.

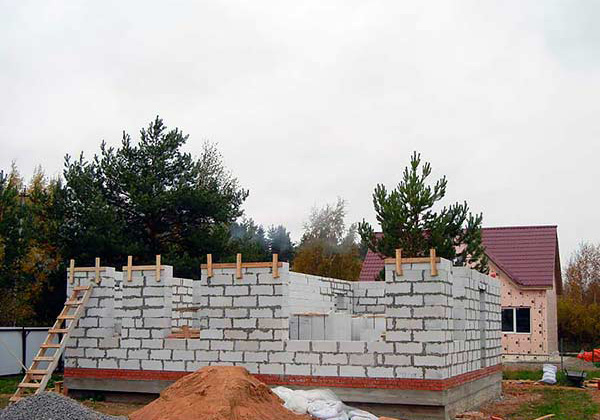

Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.
Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.
