Устройство теплых полов — технология укладки своими руками, особенности монтажа, смотрите фотографии и видео

Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола
3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

технология укладки теплого пола

Что представляет собой теплый пол


Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:
  • Базовая поверхность пола.
  • Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
  • Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
  • Система труб и прочих коммуникаций, отвечающая за нагрев дома.
  • Раствор из бетона, обволакивающий и фиксирующий трубы.
  • Напольное покрытие.

технология устройства теплого пола

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола


Устройство теплых полов в доме начинается со снятия старого покрытия. Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция


Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты.

технология устройства теплых полов

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла.Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция


Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

устройство теплых полов преимущества

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб


Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:
  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

технология укладки теплого пола своими руками

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:
  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:
  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
  • Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева.  Читайте также: «Как подключить теплый пол к отоплению – возможные варианты, схемы подсоединения водяного пола».

теплый пол технология монтажа своими руками

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате. Читайте также: «Как сделать теплый пол – виды, преимущества, правила укладки».

Проведение испытаний отопительной системы


Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно — заливанию системы бетоном. Читайте также: «Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство».

Устройство теплого пола, детали на видео:


Заливка бетоном


Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи. Читайте также: «Как сделать теплый пол в гараже – монтаж электрического и водяного пола».

Для этого понадобится:

  • На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
  • Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
  • Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
  • Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: «Как заливать теплый пол: тонкости монтажа»).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

технология устройства теплого пола своими руками

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того, как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

teplospec.com

Из чего состоит система, монтаж

Для того что бы в жилых помещениях на протяжении всего года было тепло и уютно, необходимо позаботиться об этом заранее. Устройство теплого водяного пола не только позволит создать оптимальный микроклимат в комнатах, но и избавит от простудных заболеваний в будущем. Устройство представляет собой сетку из труб, заполненную горячей водой, которая встраивается в слой бетонной стяжки, тем самым нагревает ее. Подобная система позволяет равномерно отапливать используемую поверхность и нижний слой воздуха, который находится в помещении. Благодаря этому ноги зимой мерзнуть не будут, а теплая поверхность напольного покрытия позволит ходить круглый год босиком.

водяной пол водяной пол

Из чего состоит подобное устройство

Устройство водяных теплых полов имеет слоистую структуру и его можно сделать самостоятельно, не прибегая к посторонней помощи. Мастера своего дела называют подобную структуру пирогом пола. Он состоит из:

  1. Основного слоя. Представляет собой черновое покрытие пола или бетонную плиту перекрытия.
  2. Слоя гидроизоляции. Прекрасным дополнением ему служит демпферная лента, которая устанавливается по периметру комнат.
  3. Защитного слоя теплоизоляции. Он препятствует распространению тепла в ненужных направлениях.
  4. Само устройство водяного теплого пола, которое обогревает помещение.
  5. Раствора на основе бетонной смеси.
  6. Финишного напольного покрытия.

пирог пола пирог пола

Принцип работы

Подобная конструкция представляет собой бетонное основание или плиту, внутрь которого помещается нагревательная система и ее контур. В качестве контура используется простая железная труба, по которой и циркулирует теплоноситель – горячая вода. В процессе работы водяные полы сами отбирают теплоноситель из системы, после охлаждения жидкость поступает обратно. По сути, теплый водяной пол представляет собой огромный радиатор, который расположен в толще бетонной стяжки

Работает по такому принципу:

  1. Горячая вода циркулирует по напорной отопительной трубе и переходит ко входу нагревательного контура.
  2. Проходя по нему, он отдает практически все тепло бетонной стяжке. Таким образом, поверхность нагревается до 35°С.
  3. Остывшая вода направляется в обратку, через нее попадает в котел, который снова нагревает ее до нужной температуры. После чего цикл вновь повторяется.

работа водяного пола работа водяного пола

При наличии ламината или линолеума поверхность можно разогревать только до температуры в 26°С. Поэтому систему необходимо правильно запрограммировать, установив соответствующие ограничения. Речь идет не только о работе запорных механизмов, но и в правильной дозировке теплоносителя, при превышении  лимита которого временно прекращается подача горячей воды в систему. Без вспомогательного устройства блокировки, водяной теплый пол может функционировать лишь в случае нагрева воды до 55°С.

макс температура пола макс температура пола

Очередность необходимых работ

В многоэтажках и частных домах в роли основания выступают бетонные плиты перекрытия. У одноэтажных зданиях и сооруженях вместо плиты находится грунт. В этом случае очередность работ должна быть следующей:

  • песок;
  • мелкий щебень;
  • гидроизоляционный слой;
  • стяжка с использованием армирующей сетки.

стяжка стяжка

Все это относится к категории черновой основы. А вот из материалов понадобится:

  • гидроизоляционный материал;
  • металлические или пластиковые трубы;
  • лента демпферная;
  • набор крепежей;
  • армирующая сетка.
стяжка баона стяжка баона Стяжка с использованием армированной сетки

В первую очередь необходимо заняться слоем гидроизоляции. Для его создания можно использовать любой материал, но зачастую это обычная полиэтиленовая пленка, толщина которой не менее 100 мкм. Она стелется внахлест по всей поверхности основания. Имеющиеся стыки проклеиваются строительным скотчем. Теперь пришла очередь ленты демпферной. Ее использование обязательно, так как ее основа будет компенсировать температурные перепады, которые будут случаться в дальнейшем. Для ее крепления рекомендуется использовать самоклеящуюся основу (можно двухстороннюю).

демпферная лента демпферная лента Накладывается демпферная лента

Проводим монтаж своими руками

Обустройство теплого пола условно можно разделить на шесть основных этапов. Для начала детально рассматриваются схемы его укладки, при возникновении вопросов и обнаружении неточностей в описании проводится консультация с мастером.

I этап

Перед монтажом устройства теплого пола следует подготовить опорную поверхность, в роли которой выступает бетонное основание. Бетонной плите необходимо уделить особое внимание.

Внимание Внимание Внимание Внимание Внимание

Для этого понадобится:

  1. Полностью удалить старое перекрытие. Для этого снимается кафель, паркет, линолеум или другой материал, который использовался в качестве облицовочного.
  2. Обнаруженные сколы, отверстия и трещины расширяются до 2 см размера. Для этого можно использовать обычный перфоратор. После чего ниши заделываются при помощи цементно-песчаного раствора.
  3. На подготовленное перекрытие высыпается сухая смесь для выравнивания поверхностей. Распределяется она при помощи игольчатого валика, который способствует удалению пузырьков воздуха из структуры материала.
  4. Запрещается выравнивать поверхность, которая имеет отклонения от горизонтали.
удаление пола удаление пола Подготовка пола

II этап

После окончания подготовительно этапа направленного на выравнивание и очистку используемой поверхности, необходимо подготовить поверхность под блок коллектора. После этого обратная и напорная ветвь подтягивается к нему при помощи отводов труб, которые представляют собой систему центрального отопления.

Внимание Внимание Внимание Внимание Внимание

Для этого понадобится:

  1. Врезание тройников или штуцеров. Подобные манипуляции необходимо провести и с обраткой. Для правильного монтажа рекомендуется обратиться за помощью в коммунальную службу, так как надзор за системами отопления осуществляют именно они.
  2. Шаровые вентили монтируются при помощи отводов или штуцеров. Они станут отправной точкой последующего устройства теплых полов. Выбор места должен проводиться внимательно, чтобы не испортить имеющийся интерьер комнаты.
  3. На напорную ветку необходимо установить напорный коллектор, термостат, тройники и вентили. На обратной ветке должны быть расположены штуцеры (сброс лишнего воздуха), обратный коллектор, тройники и вентили.
  4. Байпасы врезаются между тройниками. Представляет собой вертикальный участок, в который впоследствии можно будет установить циркуляционный насос.
  5. После этого в коллекторе необходимо разместить расходомеры, а в нижний – термостаты.
Установка коллектора Установка коллектора Установка коллектора

III этап

Закончив установку коллектора можно приступать к монтажу экрана – плиты, которая изготовлена из пенополистирола экструдированного. Она наклеивается непосредственно на стяжку при помощи мастики на основе битума.

Внимание Внимание Внимание Внимание Внимание

Необходимые шаги:

  • наносится слой мастики;
  • на нее наклеивается пенополистирол;
  • вся поверхность застилается листами фольги.
слой фольги слой фольги Кладем слой утеплителя и фольги

IV этап

При строительстве контура, в первую очередь, производится укладка реек перпендикулярно стене, на которой был установлен коллекторный шкаф. Шаг между рейками должен составить порядка 15 см.

Внимание Внимание Внимание Внимание Внимание

Последовательность действий:

  • труба крепится к штуцеру коллектора (напорного), при этом рейки выводятся параллельно к дальней стене;
  • дойдя до стены, делается поворот на 90° и устанавливается перпендикулярно рейкам. Трубопровод фиксируется при помощи клипс, которые входят в комплект реек;
  • дойдя до крайней рейки, делается петля с радиусом в 10см, при этом вторая линия уже укладывается по принципу змейки. Она должна находиться параллельно первой. После последней рейки труба сгибается в своеобразную петлю, после чего монтируется на следующий рядок. Эти манипуляции необходимо проводить вплоть до коллектора, который размещен на стене;
  • после этого труба доводится до коллектора и сгибается под углом в 90°. После чего подводится к обратному коллектору.
Подсоединение коллектора Подсоединение коллектора Подсоединение коллектора к трубам

В конечном итоге контур сомкнется. Лучше использовать трубы, изготовленные из полиэтилена или металлопластика. Температурные датчики размещаются между горизонтально уложенными участками. Их приводы должны быть выведены к поверхности плинтуса, после чего они прикрепляются к блоку управления и термостату.

Таблица расхода труб для теплого пола Таблица расхода труб для теплого пола Таблица расхода труб для теплого пола

V этап

Перед тем, как делать стяжку, не лишним будет уложить демпфер прокладку вдоль стен. Затем приступаем к подготовке раствора. После нанесения для выравнивания используется обычный шпатель. Льется раствор от дальней стены и по направлению к выходу (дверному проему). Теплый водяной пол может делаться на протяжении пары дней или нескольких месяцев.

Нахлест на стены Нахлест на стены Нахлест на стены лентой

VI этап

После окончательного просыхания стяжки, можно приступать к нанесению облицовочного слоя. Схема устройства водяного теплого пола может в этом помочь. Если используется кафель, то его оклейка производится непосредственно на слой стяжки. В то время как паркет или ламинат в подобной прослойке не нуждается. Для укладки линолеума используется тот же способ укладки.

Высыхание Высыхание Высыхание стяжки

Даже небольшая прослойка может стать ненужным экраном между радиатором, находящегося в стяжке и помещением, которое нуждается в обогреве. В конечном итоге необходимо провести настройку установленных термостатов. Для этого понадобится проведение нескольких замеров поверхности устройства теплых полов и напольного покрытия. Выравниваются показатели вручную.

Укладка покрытия Укладка покрытия Укладка покрытия

Первое испытание установленного оборудования

После окончания монтажных работ систему можно подключить к сети. Но перед этим рекомендуется провести опрессовку всей системы (проверка гидравлических показателей). Для этого в водяной теплый пол поочередно подают горячую воду. Внутри системы вместе с воздушными массами, обнаружить масса строительного мусора (пыли), которые приведут к дальнейшей поломке автоматических систем воздухоотводов. Для этого необходимо полностью выпустить воздух из системы при помощи кранов для слива воды. Испытать теплый пол водяной необходимо не менее суток под рабочим давлением. Завершающий слой бетонной стяжки можно наносить только в том случае, если в течение суток на поверхности не появились первые признаки протечек.

Укладка покрытияАдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

  • кабельный теплый пол;
  • настил в виде матов;
  • инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

  1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
  2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

    Выбирая кабельный обогрев, следите за качеством приобретаемого провода

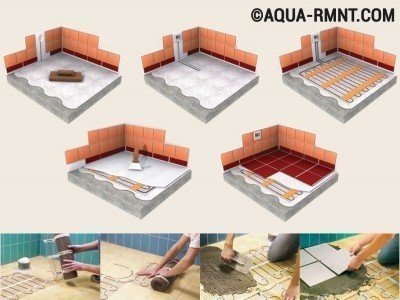

  3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

dekormyhome.ru

Система водяной теплый пол: принцип работы, устройство, описание

class=»eliadunit»>



От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Vodjanoy teplyj pol 1

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

Vodjanoy teplyj pol-4

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

class=»eliadunit»>

Ограничения при использовании водяного теплого пола

  • В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
  • Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
  • Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Vodjanoy teplyj pol-3

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела



class=»eliadunit»>

opolax.ru

Устройство теплого пола: водяной и пленочный

Несмотря на кажущуюся сложность устройства систем теплого пола, произвести их монтаж самостоятельно может практически любой мужчина. В этой статье мы разберем устройство теплых водяных полов и особенности конструкции и монтажа пленочных полов.

Содержание статьи:

Устройство теплого водяного пола

Что представляет собой этот вид отопления? По сути, это система отопления замкнутого типа, расположенная в бетонной стяжке или под деревянным полом. Вода, подогреваемая котлом, циркулирует по пластиковым трубам, отдавая им и, следовательно, напольному покрытию тепло.

смесительный узел теплого пола

Преимущества обогрева пола водой

Водяной пол выгодно отличается от других систем обогрева следующими особенностями:

  1. Подходит для современного дизайна интерьера;
  2. Возможность полноценного отопления частного дома или подогрев определенного участка пола;
  3. Равномерное прогревание помещений за счет упорядоченного движения воздуха;
  4. Возможность укладки труб, как в бетонную стяжку, так и под деревянный пол;
  5. В отличие от электрических теплых полов, водяной не создает вредного для здоровья электромагнитного поля.

Водяной теплый пол состоит из нескольких основных элементов:

  1. Котел(газовый или электрический), который будет нагревать всю систему;
  2. Коллекторный шкаф, который в свою очередь включает в себя:
    • Гребенка для распределения воды по трубам;
    • Насос;
    • Терморегулятор;
    • Смесительный клапан;
  3. Трубы, которые укладываются в пол.

насосно смесительный узел для теплого пола

На фото видна принципиальная схема устройства этой системы. Есть системы основаны на водоциркуляционном подогреве, т.е. котел устанавливается «по старинке» и не требует насоса, однако такие системы могут внедрять только профессионалы с большим опытом.

Что нужно предусмотреть

В первую очередь, нужно подготовить черновой пол в частном доме. При чем, утепление пола, это только часть работы. Вообще, требуется тщательная работа по утеплению всего дома. Чем меньше ваш дом будет греть атмосферу, тем больше тепла будет оставаться внутри.

теплый пол на балконе своими руками

Полы, вне зависимости от системы водяных тёплых полов, требуют наличия серьёзной теплоизоляции. Для этого можно использовать или минеральную вату, или листовые теплоизоляторы.  Стекловата дешевле. Но при попадании на неё воды, она теряет свои изолирующие свойства. Поэтому самым оптимальным теплоизолятором именно для водяных тёплых полов является экструдированный вспененный полистирол. Для средней полосы России, его толщина должна быть минимум 5 см. Укладывают его на слой полиэтиленовой плёнки, толщиной 200 микрон. Листы плёнки настилаются своими руками внахлёст и закрепляются скотчем. По периметру помещения прокладывается демпферная лента. На неё возлагаются две задачи:

  1. Нивелировать температурное расширение.
  2. Предохранить утечку тепла от стяжки в стены.

Вместо демпферной ленты, можно использовать листовой пенопласт, сантиметровой толщины.

Сверху, на плиты полистирола, допускается укладка рулонного теплоизолятора с отражающей поверхностью. По расчётам, отражение тепла способно добавить до 5% тепловой мощности.

как правильно положить теплый пол

Ещё один важный момент. Начиная формировать основание водяного тёплого пола, убедитесь в том, что ваш черновой пол имеет ровную поверхность. Идеальная гладкость не требуется, но сильные перепады высот не допустимы. Дело в том, что впоследствии, уже подготавливаясь к монтажу напольного покрытия, поверхность всё равно придётся выравнивать. И делать это надо, увеличивая слой стяжки над трубами. Это может привести к тому, что толщина стяжки будет не одинаковой. Что в свою очередь приведёт к неравномерному нагреву пола. Поэтому, если на полах в комнате присутствуют изъяны: перепад высот, выбоины, бугорки, их необходимо выровнять с применением черновой стяжки. Для ускорения процесса, можно использовать быстросхватывающуюся самовыравнивающуюся стяжку.

Укладка труб водяного пола

Укладка труб производится либо непосредственно в стяжку пола, либо между лагами деревянного пола частного дома.

маты для теплого пола с бобышками

В случае, с деревянным полом, предварительно нужно утеплить и очистить основание. Также необходимо предусмотреть пезразрывное прохождение трубы по всей площади комнаты. Иногда для этого нужно делать технические отверстия в конструкции пола. Трубы укладываются «змейкой», на на высоте 1-2 сантиметра от чистового напольного покрытия.

Для укладки труб в стяжку, нужно изначально закрепить на черновой поверхности металлическую сетку, и крепить витки труб к ней при помощи пластиковых хомутов или проволоки. Основные схемы укладки труб — «змейка» и «спираль». Обычно, лучше походит именно спиральный тип укладки.

водяные теплые полы технология монтажа видео

«Змейка» используется тогда, когда одну часть помещения нужно прогревать больше, чем другую.

Устройство коллектора теплого пола

О том, из чего состоит коллектор теплого пола мы писали в первой части статьи. Обычно, коллектор или «смесительный узел» собирается отдельно, в специальный шкаф. Шкаф со всем оборудованием монтируется на стену в удобном месте, рядом с нагревательным котлом.

коллектор теплого пола

От котла к коллекторному шкафу проводятся полипропиленовые трубы «на вход — горячая вода», «на выход — отработанная остывшая вода».

Смесительный узел обычно продается в сборе, однако вполне возможно собрать его своими руками. Правда, если у вас нет опыта в проектировании систем отопления, то рекомендуем не «изобретать велосипед» и доверится проверенным брендам.

Стяжка пола

ВАЖНО: Заливать стяжку сверху трубы, можно только уложив армирующую сетку. В трубах обязательно должен быть теплоноситель. Армирование предотвратит появление больших трещин. А они серьёзно нарушают процесс теплопередачи, и могут повредить сами трубы.

Если вы использовали гофрированную нержавейку или медные трубы, то перед заливкой стяжки их необходимо укрыть полиэтиленовой плёнкой, создав гидроизоляцию. Плёнка настилается также, как и на черновой пол, с нахлёстами и фиксацией скотчем.

своими руками водяной теплый пол

Есть ещё один важный момент – армирование самой стяжки. Для этого применяется фиброволокно. Его использование даёт сразу несколько положительных результатов:

  • Предотвращается образование трещин в толще самой стяжки.
  • Образуется более гладкая поверхность.
  • Повышается прочность.
  • Уменьшается гидропроницаемость.

Стоимость фиброволокна ≈280-300 р/кг. А расход  не более 1 кг на 1м3 смеси. Минимальный слой стяжки сверху труб, должен быть 3 см. Учитывая диаметра самой трубы, получаем общий слой бетона 5,5-6 см.

Время набора стяжкой первичной прочности – 72 часа. Но для созревания бетона, слоем 6 см, требуется 28 дней. Запрещено каким-либо образом ускорять процесс созревания залитого бетона.

водяной теплый пол в квартире

Допускается использование добавок ускоряющих созревание бетона, на стадии его замешивания. Но ускорять процесс запрещается. Тем более включая систему подогрева полов. Наберитесь терпения, и дождитесь окончания процесса.

Устройство пленочного теплого пола

Пленочный или «инфракрасный» теплый пол — самая распространенная на сегодняшний день система. Принцип ее работы основан на преобразовании электрической энергии в инфракрасное излучение, за счет чего и происходит нагрев окружающих источник предметов и воздуха.

Не стоит бояться словосочетание «инфракрасное излучение», ведь обычный солнечный свет действует на нас таким же образом.

инфракрасный пол

Система инфракрасного теплого пола состоит из:

  1. Непосредственно пленки, которая укладывается на пол;
  2. Медных зажимов для соединений;
  3. Датчика температуры;
  4. Терморегулятора.

При помощи терморегулятора и датчика температуры, система измеряет температуру пола и регулирует подачу электроэнергии на пленки, чтобы добиться установленного значения по температуре.

теплый пол пол под линолеум

Монтаж электрического теплого пола своими руками

В первую очередь необходимо произвести демонтаж старого покрытия. Сразу определиться с местом, где будет находиться терморегулятор (обычно рядом с розеткой, на высоте 60-100 см от пола) и сделать каналы в стене для проводки.

Тщательно очистить всю поверхность пола в квартире от мусора. Небольшие неровности можно оставить, но если вы выполняете работу для себя, то нелишним будет выравнивание пола при помощи жидкой смеси. Этим вы уберете даже небольшие неровности и значительно увеличите срок службы пленочного пола.

пленочный теплый пол под линолеум монтаж

На этом же этапе нужно сделать углубление для термодатчика. Он устанавливается под пленочный пол и, хоть и имеет плоский вид, в дальнейшем будет мешать при укладке чистового напольного покрытия.

Важно! Стелить теплый пленочный пол нужно исключительно на сухую поверхность.

Нужна ли подложка

Если вы хотите, чтобы пленочный пол прослужил как можно дольше не преподнося неприятных сюрпризов, к выбору подложки следует отнестись с большим вниманием. Чтобы лучше понять, какую подложку выбрать, нужно знать, для чего она нужна:

  1. Утепление пленочного пола. С этим все просто: любое основание, в том числе бетонное, способно поглощать тепло. Для эффективного обогрева и применяют подложку.
  2. Направление инфракрасного излучения вверх, к поверхности пола.

инфракрасный пол под линолеум

Зная, с какими задачами предстоит справляться подложке, можно уверенно купить тот материал, который нужен. Неплохо себя зарекомендовала продукция марок «Тилит» и «Энергофлекс». Но, независимо от производителя, подложка должна отвечать ряду условий:

  • толщина не менее 3 мм;
  • отсутствие любого металлического покрытия, в том числе и фольги;
  • для помещения, находящегося в подвальном и цокольном этаже, важна высокая устойчивость материала к воздействию влаги.

Укладка пленки

Укладка пленки в квартире на первый взгляд простой процесс, однако тут стоит заранее спланировать, где пол будет обогреваться, а где нет. К примеру он совершенно не нужен под мебелью или в редко проходимых местах.

линолеум для теплого пола

Пленка разматывается из рулона на полу и обрезается только в обозначенных для этого местах ножницами. Другие ряды пленки укладываются параллельно, и соединяются между друг другом при помощи специальных медных зажимов, как это показано на фото.

Когда пленка уложена, провода от ее концов выводятся ближе к месту установки терморегулятора.

Монтаж терморегулятора

Терморегулятор обычно монтируется на стену, на высоте около 1 метра от пола. Заранее стоит предусмотреть проводку к месту монтажа электричества.

Минимально допустимое сечение медного провода для системы теплого пола 1,5 кв. мм. Желательно взять 2,5 «квадрата». По технике безопасности, вся проводка должна быть проведена в «штробе», в стене.

можно ли стелить линолеум на теплый пол

Провода от пленки прокладываются по «штробе» к терморегулятору и подключаются по схеме. Также в этот момент подключается датчик температуры и закрепляется при помощи скотча на пленке (между черными нагревательными элементами).

На этом этаже проводится первое тестовое включение пленочного пола. По технологии, нужно включить обогрев примерно на 60 минут, чтобы понять равномерно ли пленка прогревается, правильно ли установлен датчик температуры, правильно ли работает регулятор.

Важно! Если используется подложка с фольгированной поверхностью, она проводит электрический ток, поэтому перед включением убедитесь, что не произойдет короткого замыкания.

ик теплый пол под линолеум

Когда тестовый запуск покажет, что система работает  правильно, можно приступать к укладке чистового напольного покрытия (линолеум, ламинат). Для защиты инфракрасной пленки, рекомендуем застелить ее полиэтиленом.

comfortpola.ru

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева "теплый пол" может применяться в любом помещении

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Устройство нагревательного кабеля

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Кабельный пол на основании

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Теплый пол под плитку

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Теплоизоляция для теплого пола

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Теплоизоляция под кабельный теплый пол

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Теплоизоляция бетонного основания

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Терморегулятор для теплого пола

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка кабельного теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный теплый пол

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Теплый пол под паркет

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

Стяжка на теплый пол

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

aqua-rmnt.com

Отправить ответ

avatar
  Подписаться
Уведомление о
