Односкатная крыша для гаража своими руками — устройствоСтройкод

Гараж – сооружение, в котором всем руководит мужчина. Зачастую в нем нет каких-либо излишеств. Каждая деталь автомобильного гаража – это прежде всего функциональная особенность, которая может значительно упростить жизнь мужчины. Поэтому многие мужчины выбирают самые простые проекты, в которых чаще всего используются односкатные крыши для гаража. Этот вариант прост в монтаже, требует минимум времени и средств.

Встретить жилое сооружение с односкатной крышей очень сложно. Зачастую такую конструкцию используют для возведения нежилых, хозяйственных построек. К ним относятся бани, гаражи, сараи, беседки и т.д. Использование именно этого типа кровли неслучайно. Ведь ее проектирование и монтаж требует минимум знаний, времени и сил. С фронтальной стеной один скат визуально напоминает треугольник. А это, как известно, самая устойчивая фигура. Некоторые могут сказать что это безвкусица, но многие согласятся, что эта кровля выглядит не хуже других.

Преимущества и недостатки

Известно, что вечного двигателя не существует. Так и в строительстве: не существует совершенной конструкции. Односкатная крыша для гаража, как и другие, имеет свои преимущества и недостатки. О них необходимо обязательно вспомнить.

К недостаткам такой конструкции можно отнести:

  • Беспрепятственное соскальзывание снега с такой кровли невозможно. На ней часто образуются наметы и сугробы. При проектировании сооружения необходимо обязательно учитывать эту особенность. Исправить этот недостаток можно за счет увеличения угла наклона. В другом случае постоянная нагрузка снега может спровоцировать деформирование сооружения.
  • Во время сооружения односкатной крыши для гаража своими руками необходимо помнить о том, что такая конструкция не предусматривает расположение в ней чердачного или мансардного помещения.
  • При возведении такого сооружения существует минимальное количество возможностей для проведения качественной и надежной термоизоляции.
    Это отражается на низкой энергоэффективности конструкции.
  • Непривычный, для некоторых, непривлекательный внешний вид кровли.

Описанные выше недостатки позволили нам еще раз убедиться в том, что такая конструкция не лучший вариант для жилых домов. А вот для хозяйственных помещений это идеальный вариант. Преимуществами такой кровли есть:

  • Экономия. Надежная односкатная крыша гаража обойдется практически в три раза дешевле, чем возведение обыкновенной двухскатной кровли. Экономия средств происходит за счет использования минимум древесины для стропильной системы и кровельного материала. Стоит заметить, что такая экономия не отразится негативно на надежности конструкции.
  • Легкий и простой монтаж. Все работы достаточно просты, поэтому вы можете сэкономить средства на оплату труда специалистов. Монтаж односкатной кровли может выполнить любой человек, который имеет минимум опыта в строительной сфере.
  • Минимальный срок. Сооружение такой конструкции занимает несколько дней, в отличие от других типов кровель.

Проектирование: угол наклона

Гараж с односкатной крышей не требует тщательного проектирования. К тому же его изготовить может практически каждый. Главное – желание. Основным вопросом является угол наклона конструкции, а значит, и высота стен будущего гаража. Зачастую этот показатель высчитывают, используя соотношение 1:3. К примеру, при ширине гаража в 6м, возвышающуюся часть каркаса нужно поднять на 1 метр. Чаще всего укол наклона закладывают от боковой стенки к другой.

Помните, если ширина гаража превышает 4,5м, то стропильная система обязательно должны быть дополнительно укреплена подкосами и стойками. А это отразится на конечной стоимости изготовления конструкции.

Как выбрать правильный угол наклона ската? Существует три параметра, учитывая которые можно выбрать идеальный вариант для сооружения необходимой конструкции:

  • Осадки;
  • Кровельный материал;
  • Ветер.

Существуют карты распределения зон по силе ветра, дующий в разных местностях. Для выбора идеального угла наклона нужно место строительство отнести к одной из таких зон (их всего 8). Справочные таблицы помогут выбрать оптимальный угол наклона крыши. Помните, при сильных порывах ветра скаты должны быть пологими. Такой угол предотвращает скрывание кровельного материала.

Территория РФ также разбивается на 8 зон по снеговой нагрузке. Ведь известно, чем больше снега выпадает, тем дольше он лежит. Поэтому в таких зонах нужно монтировать крутые кровли. Такой угол наклона позволит свободно соскальзывать снегу с поверхности кровли.

От вида кровельного материала также многое зависит. Вы можете сначала определиться с углом наклона будущей кровли, и под него уже выбрать подходящий кровельный материал. А можете наоборот: выбрать материал и под него уже выбирать угол наклона будущей конструкции. Если поверхность материала гладкая (зачастую это рулонные материалы), то нужно отдать предпочтение минимальному углу. На крутые кровли лучше выбирать профнастил, шифер, металлочерепицу.

Стропильная система

Несомненным преимуществом гаража с односкатной кровлей является стропильная система. Она настолько проста, что все ее элементы можно сосчитать на пальцах рук. Для ее сооружения необходимо подготовить древесину хвойных пород. Она должна быть обработана антисептиками, которые значительно повышают пожаробезопасность сооружения в целом.

Стропильная система для односкатной не осложненной кровли состоит из:

  • опорной доски,
  • стропила,
  • затяжки,
  • полки,
  • обрешетки,
  • гидроизоляции
  • кровельного материала.

Многие спрашивают, как построить мауэрлат. Это прочный брус 15 х 15 см, который является опорой для всей кровли. Другими словами, это фундамент. Устанавливают его на боковые стены, на которых и должны быть расположены скаты. Мауэрлат распределяет вес односкатной крыши гаража, передавая его на несущие перегородки. При помощи болтов осуществляют крепление.

Стропильные ноги — это брусья 15 х 15 см.

В крыше на гараже они висячие, опираются только на мауэрлат. Их длина должны быть больше длины гаража на 0,5 м. Таким образом формируют свес крыши, который предотвращает проникновение влаги во внутренне пространство. Расстояние между стропилами составляет 60-120 см.

Расстояние, на которое окончание стропил выступает за периметр сооружения, является свесом. Если для его сооружения не хватает длины стропильных ног, то их удлиняют кобылками.

Устройство односкатной крыши имеет треугольную часть стены, которая ограничена карнизом и скатом крыши. Зачастую его сооружают до сооружения кровли.

В качестве основы для кровельного материала выступает обрешетка. Существует решетчатая и сплошная обрешетка. Сплошную изготавливают из древесины, фанеры. На нее укладывают рулонные, мягкие кровельные материалы. Решетчатую сооружают из досок. На нее укладывают шифер, профнастил, металлочерепицу.

План работ

Каркас гаража из профнастила сооружен, теперь можно проводить монтаж крыши гаража своими руками. Ее сооружение займет около 2 дней. Специалисты рекомендуют придерживаться такого плана выполнения работ:

  • Установка мауэрлата. В верхней части стены и в построенном мауэрлате необходимо просверлить для анкерных болтов отверстия. Они должны быть расположены таким образом, чтобы не пересекались с местами вырезки стропильных ног. Специалисты не советуют делать много отверстий.
  • Необходимо сделать установку стропильных ног. На их концах выпиливают пазы для крепления мауэрлата. Крайние стропильные фермы устанавливают, натягивают между ними нить, для дальнейшего ровного распределения. Крепление выполняют гвоздями.
  • На сделанный отрезок работы настилают гидроизоляционный материал, закрепляя рейками контробрешетки.
  • Набивают обрешетку.
  • Устанавливают свой кровельный материал, начиная снизу.

Вывод

Помните, что качественно сооруженная кровля – залог длительной эксплуатации не только всего сооружения, но и всего, что находится в нем. Потратив минимум средств, вы сможете соорудить качественную и надежную крышу для своего гаража.

Как сделать односкатную крышу гаража

Крыша для гаража может иметь различную форму. Но среди всех возможных вариантов односкатная крыша является самой простой и экономичной. Для её строительства используется минимум материалов, времени. Объем работ невелик. Справится с такой постройкой вполне под силу даже неопытному человеку. Чтобы разобраться, как сделать односкатную крышу гаража максимально просто и быстро, не потребуется долго вникать в строительные премудрости.

Преимущества односкатного типа крыши

Односкатка имеет множество преимуществ, благодаря которым является самой популярной при возведении гаражных построек:

  • простота проектирования;
  • несложный монтаж стропильной системы;
  • небольшие затраты из-за малого количества материалов;
  • устойчивость к сильному ветру;
  • короткий срок возведения.

Конструкция «односкатки»

Односкатная крыша конструкция

Как и любая каркасная односкатная крыша – это стропильная система плюс «кровельный пирог». Стропила будут играть двойную роль, выступая также и в качестве потолочных балок, которые лежат под уклоном на противоположных стенах коробки. Уклон крыши обеспечивается разной высотой подпорок. Обычно угол наклона не превышает 50–60 градусов.

Стропильная система должна быть достаточно прочной для того, чтобы оказывать сопротивление непогоде, то есть ветру и осадкам, выдерживать массу кровли и вес людей, взбирающихся на крышу для осмотра или ремонта. Для этого подбирается качественная хвойная древесина достаточного сечения без гнили и червоточины, с влажностью не более 22%. Чтобы избежать гниения под возможным воздействием сырости, всю деревянную конструкцию нужно обязательно обработать антисептической пропиткой, а также противопожарным средством.

Подготовка к строительству

Если расстояние от одной стены гаража до другой, противоположной, более 5 м, то возможно придется применить дополнительные упоры (смотря какой размер доски использовался для строительства крыши).

Если просто уложить стропила между двумя стенами, при наличии повышенных нагрузок образуется провисание. Конструкция должна быть прочной.

Балки могут укладываться в специальные гнезда, часто специально предусмотренные для этих целей при кладке стен. Разбежка между балками в этом случае обычно составляет 0,9–1 м.

Как высчитать разницу в высоте стен? Если уклон крыши составляет, например, 25°, значит, на каждый 1 м расстояния между противостоящими наружными стенами нужно добавить 30 см для противоположной стены. Значит, если это расстояние между наружными противоположными стенами гаража составляет 4,5 м, то разница в высоте стен составит 4,5×300 = 1350 мм.

Обратите внимание! Если гараж небольшой и ощутимых нагрузок на крышу не предвидится, мауэрлат, и тем более армированный пояс, можно не делать. Это еще больше сократит расходы на строительство.

Крепление мауэрлата

Чтобы сделать качественную крышу, необходимо все же подготовить прочное основание. Для этого сверху по всему периметру устанавливают и закрепляют металлические либо деревянные балки. Благодаря этому нагрузка по крыше распределяется равномерно и укрепляется соединение крыши с гаражом.

Чтобы прикрепить мауэрлат, в стенах бурятся отверстия для крепежа, которые для надежности заполняют строительным клеем. Также болты можно предварительно зацементировать. Отверстия для крепежа высверливают и в самом мауэрлате. Благодаря этим отверстиям он насаживается на болты и надежно закрепляется. При проведении работ важно следить за тем, чтобы поверхность оставалась горизонтальной.

Монтаж стропил и кровли

Стропила крепятся к мауэрлату с помощью железных скоб с обеих сторон. Для этого в стропилах вырезаются двойные зубья. Концы стропил должны выступать за границу мауэрлата на 35–40 см. Это необходимо для образования защищающего от дождей свеса. Важно правильно произвести необходимые замеры и заготовить требуемое количество стропил, учитывая, что их шаг должен составлять 60‒70 см.

Крыша гаража односкатная

Перпендикулярно стропилам крепится обрешетка. Она обеспечивает конструкции дополнительную жесткость и служит основой для закрепления кровли. Если использовать рулонный кровельный материал обрешетка должна выполняться сплошной. В качестве материала может выступать обрезная, необрезная доска либо брус. Далее производится настил гидроизоляционного материала. Его настилают с напуском в 10–15 см и закрепляют степлером и соединительной лентой.

В качестве кровельного материала может использоваться шифер, металлочерепица, ондулин, рубероид, металлический профиль и др. В зависимости от выбранного материала применяется разный угол наклона. Например, для крыши с рубероидным покрытием достаточно будет угла в 15°, когда для черепицы он должен быть около 30°.

Обратите внимание! Часто при эксплуатации такой крыши в зимнее время оказывается, что снег не может сойти с наклонной поверхности, это может повредить кровле гаража. Поэтому время от времени крыша нуждается в очистке и осмотре.

Рекомендуем:

Видео

В этом видеоролике показан процесс строительства односкатной крыши гаража от установки стропил до монтажа кровли:

Гараж с односкатной крышей — Домашний мастер MoyDom-irk.ru

Односкатная крыша для гаража своими руками

Возведение любого типа помещения завершается монтажом кровли. Одним из наиболее популярных вариантов при строительстве гаража остается односкатная крыша. Она отлично дополняет гараж из сэндвич-панелей, кирпича, дерева или других материалов. К тому же, возводить ее быстро и просто, в отличие от других видов крыш.

Когда есть свободное время, необходимые инструменты и материалы, можно осуществить строительство односкатной крыши гаража своими руками, воспользовавшись советами профессионалов.

Почему стоит отдать предпочтение односкатной крыше?

Односкатная крыша имеет наклон в одну сторону и опирается на несущие стены здания. В этом случае дождевые потоки и снег отводятся в одном направлении. Односкатку выбирают, потому что она обеспечивает высокую прочность и устойчивость к неблагоприятным погодным условиям, а также позволяет эффективно использовать подкровельное пространство. В качестве материалов для создания кровли могут использоваться практически любые из представленных на рынке.

Преимуществами односкатных крыш для гаража можно считать следующее:

  • Простота монтажа — с установкой односкатки смогут справиться даже новички, имея под рукой необходимые инструменты и подходящие строительные материалы.
  • Простая геометрия скатов, отсутствие коньков, стыков и других элементов, делающих процесс монтажа кровли сложным и длительным.
  • Универсальность — односкатная крыша для гаража актуальна, независимо от размеров и дизайна здания.
  • Низкая стоимость за счет того, что используется меньше строительного материала и нет утеплителя.

Особенности проектирования и монтажа односкатный крыши

Занимаясь проектированием крыши гаражного помещения, вряд ли кто-то из обывателей станет заниматься разработкой проекта с учетом всех строительных норм и государственных стандартов. А чтобы кровля была надежная и долговечная, важно знать следующее:

  • Основа конструкции — это прямоугольный треугольник и, учитывая длину сторон, можно вычислить угол наклона ската. Определять его нужно в зависимости от выбранного кровельного материала. Угол не должен быть меньше 20 градусов, если выбирается шифер, меньше 6-10 градусов для полимерных, битумных и рулонных материалов, для профнастила и металлочерепицы — менее 25-30 градусов.
  • Нужно рассчитать, на какую высоту необходимо поднимать второй конец стропил, в зависимости от угла наклона ската, вычислить длину стропил с учетом свеса крыши (примерно на 20-30 см).
  • Нужно определить количество стропил с учетом характеристик пиломатериалов, климатических особенностей данного региона и типа кровли.

Говоря о том, как сделать односкатную крышу на гараже, нужно помнить, что для отапливаемого помещения следует обязательно оставить небольшие промежутки между кровлей и стропилами, чтобы осуществлялась вентиляция и не образовывалась наледь на крыше.

После проектирования можно приступать к основной части работы. Сначала на стены в гараже укладывается слой гидроизоляции, например, полоски рубероида. Затем устанавливается мауэрлат, если стены выполнены из газоблоков или пенобетона. Он является связующим звеном между стеной и крышей. Для этого может использоваться брус размером 50х150 мм или 100х150 мм. Но если гараж выполнен из кирпича эти действия не нужны, и сразу можно переходить к созданию пропил для стропильной системы.

Чтобы усилить соединение стропил с мауэрлатом, закрепляются уголки из стали. После этого нужно установить стропила по краям, натянуть между ними тонкую веревку. Далее устанавливается обрешетка из бруска по направлению снизу-вверх. Потом кладется материал для гидроизоляции, например, полиэтилен, битумная лента или рубероид. Они закрепляются при помощи строительного степлера. На следующем этапе кладется контробрешетка и укладывается кровельный материал, начиная с нижнего ряда. Дополнительно можно осуществить монтаж системы водоотвода, чтобы предотвратить износ фундамента и повреждение фасада гаража.

Качественно обустроенная односкатная крыша гаража своими руками отвечает за сохранность здания, целостность стен, хорошо защищает здание от неблагоприятных погодных условий и солнечных лучей.

Сборка односкатной крыши гаража своими руками

Крыша гаража односкатная, собранная своими руками — отличный вариант для частного строительства. Она дешевле в производстве, чем двухскатная или плоская. Конструкцию можно собрать вдвоем, без опыта и навыков, всего за два дня. Обслуживание такого каркаса значительно проще и рассчитан он на больший срок службы. Давайте рассмотрим некоторые нюансы в проектировании и пошаговое описание как построить односкатную крышу для гаража.

Особенности расчета крыши для гаража

Несмотря на внешнюю простоту односкатной крыши для гаража, существует несколько разновидностей конструкции. В некоторых случаях такая кровля идет, как продолжение от жилого дома. Но чаще всего гараж является отдельным строением.

Иногда делают единую крышу сразу для нескольких объектов: бани, гаража, летней кухни. Основой для монтажа стропильных балок могут быть стены разной высоты или специальный короб, установленный на плоскость одного уровня.

Главной особенностью, отличающей односкатную от других, является то, что стропильные балки имеют опоры с обеих сторон. Несущие элементы укладываются на мауэрлат или каркас, просто наслоняются. Поэтому в технической литературе они называются «наслонными».

Определение угла ската

При проектировании односкатной крыши гаража важно соблюсти уклон ската, чтобы дождевая вода могла свободна стекать на землю. Поэтому делают опорные стены на разном уровне. На то насколько крутой будет уклон влияет несколько факторов:

  1. Климатическая зона. В местностях с небольшим количеством осадков и сильным ветром достаточно сделать уклон в 5—7°. А там, где наоборот, слабые ветра и выпадает много снега, делают уклон в 20—25°. При этом если перепутать уклоны, тогда в первом случае крышу может снести, во втором — будет перерасход ресурсов.
  2. Вид кровельного покрытия. Применяя рулонные кровельные материалы, например, 3х-слойные битумно-полимерные рулоны, делают уклон ската до 8°. Увеличив уклон до 10°, количество слоев можно уменьшить до двух. Используя волновой шифер или листовую сталь, угол делают в районе 15—20°. Более современные материалы, такие как профнастил и металлочерепица укладываются на крышу, наклоненную на 25°.
  3. Архитектурный дизайн участка. Для сохранения единого вида всех строений рекомендуется сохранить примерно одинаковый угол крыш.

На фото ниже хорошо показано что уклон кровли может быть сделан и на стенах одного уровня. Для этого достраивают специальный несущий каркас.

Длина стропильных балок

Размеры стропильной ноги не ограничиваются расстоянием между опорными стенами. Тем, кто строит гараж важно знать следующие требования:

  • На гараже из металлического каркаса величина свеса должна быть 100—200 мм.
  • Если это сруб, тогда — 500—600 мм.
  • А для классических кирпичных конструкций балка должна выпирать на 300—400 мм.

Временами, архитектурный план может подразумевать увеличенный свес. Обычно его делают чтобы защитить дорожку или вход от дождя. В таком случае понадобятся дополнительные опоры с фундаментом.

Расчет стропильного каркаса

Новичкам в проектировании проще всего воспользоваться строительными калькуляторами и специальными программами в интернете. Достаточно внести основные данные гаража с односкатной крышей и чертеж будет готов автоматически. Правда, для этого по-прежнему нужно рассчитать некоторые показатели:

  1. какой ожидается вес у кровельного пирога на площади в 1 м²;
  2. если уклон ската меньше 25°, устраивают сплошную обрешетку, нужно рассчитать ее вес;
  3. для отапливаемого гаража важен вес утеплителя;
  4. справочные данные о массе снежного покрова.

Найти информацию о толщине и массе снежного покрова зимой, можно в библиотеке или интернете. Еще один вариант — обратиться в метеорологическую службу вашей местности.

Уровень сложности стропильной системы

Строя крышу на гараж своими руками, прочность односкатной конструкции должна быть достаточной. На необходимость использовать дополнительные усиливающие узлы влияют следующие факторы:

  • Самый простой каркас у гаражей с пролетом до 4,5 метра. Все что требуется — уложить параллельно балки на стены с мауэрлатом.
  • У более широких строений, с расстоянием между опорными стенами до 6 метров стропилины могут провисать. Укрепить систему помогают подкосы, обычно с одной стороны они крепятся к высокой части стены, а другой — к стропиле.
  • Если гараж на несколько автомобилей и пролет достигает 6—14 метров, тогда потребуются промежуточные опоры. На некотором расстоянии друг от друга укладывают несколько прогонов. Они могут опираться на несущие перегородки внутри гаража или на колонны.

Классический вариант устройства односкатной крыши гаража для одного легкового автомобиля подразумевает габариты 3,5х5,2 метра. Такой проект подразумевает первый или второй уровень сложности каркаса односкатной крыши, в зависимости от направленности уклона.

Сборка односкатной крыши для гаража

После того как были сделаны все расчеты и закуплен материал можно приступить к строительству. Сделать крышу на гараж своими руками несложно, особенно односкатную, для этого выполните семь этапов:

  1. На опорные стены настелите слой рубероида, он выполняет роль гидроизоляции. Поверх него укладывает мауэрлатный брус, минимальное сечение которого составляет 100х100 мм. Чем больше будет уклон, тем большее сечение требуется брусу. Для крепления используйте анкерные болты с шагом в 1—1,5 метра. При монтаже следите за горизонтальностью уложенного элемента.
  2. Теперь нужно в мауэрлате сделать пазы для установки стропилин. Для этого отметьте карандашом места крепления и сделайте пропилы. Следите за углом вреза, он должен соответствовать наклону ската. Делайте паз немного шире толщины балки, тогда установка пойдет легче. Расстояние между стропилами выбирайте в соответствии с кровельным материалом. Под металлочерепицу и профнастил достаточно 1500 мм, а под керамическую черепицу или шифер — 1000—1200 мм.
  3. Далее, установите крайние стропила так, чтобы их уклон соответствовал проектному. Натяните бечевка по нижнему и верхнему краю, она будет ориентиром. Последующие балки монтируйте так, чтобы они точно подходили к проектному углу. Для крепления к мауэрлату применяют большие гвозди, длиной от 12 см.
  4. В том случае, если пролет слишком большой, сделайте подкосы. Они усилят конструкцию и не дадут стропилам прогибаться под снеговой нагрузкой.
  5. Этот и следующий пункт относятся к отапливаемым гаражам. К нижней части стропил прикрепите пароизоляционную пленку так, чтобы она немного провисала. Это убережет материал от повреждения, если стропила будут разъезжаться под нагрузкой. Далее, прибейте рейки для укладки теплоизоляционного материала. Укладывая утеплитель, следите за тем, чтобы расстояние между балками и матом было не больше 5 мм. Толщина изоляционного слоя — 20 см.
  6. К стропилинам сверху, при помощи степлера, прикрепите гидроизоляционную пленку. Расстелите ее поперек направления ската, сделайте нахлест между рулонами в 10—15 см. Для надежности каждый стык соедините строительным скотчем. Затем, на каждую стропильную ногу своими руками прибейте контробрешетку. Она обеспечит хорошую вентиляцию, что сохранит каркас от разрушения.
  7. Теперь осталось набить обрешетку, сплошную или разряженную, в зависимости от выбранного кровельного материала. Достаточно использовать бруски сечением 50х50 мм. Сверху смонтируйте финишное покрытие и односкатная крыша будет готова.

Советы по выполнению работ

Обычная односкатная крыша способна без труда выдержать нагрузку до 100 кг/м². Если вы заметили, что конструкция начала прогибаться, тогда нужно сделать дополнительное усиление.

Крепить паро- и гидроизоляционные слои можно не только строительным степлером. Разрешается использовать специальные гвозди с широкой шляпкой. Промежуток между точками крепления выдерживайте в районе 15—20 см. Нижний ряд гидроизоляции должен свешиваться с края ската на 20 см. Его загибают под свес и прибивают гвоздями или крепят скобами.

В народе часто используют край гидроизоляции прибивают рейкой. Это гарантирует что ветер не будет задувать под пленку.

Выполнив эти простые шаги, вы односкатную крышу гаража построите своими руками. Главное, не отступать от советов, иначе, конструкция может обрушиться на автомобиль. Если сомневаетесь в собственных силах, тогда обратитесь к профессионалам.

Односкатная крыша для гаража своими руками

Наличие машины – не единственный повод стать владельцем гаража. Для мужчины это второй дом, особенно, если сделанный он своими руками. Экономическая сторона вопроса играет не последнюю роль при изучении многочисленных проектов. Выбор типа фундамента, материала для стен неизменно сопровождается поиском практичной конфигурации кровли. Устройство односкатной крыши гаража является оптимальным вариантом с позиции сокращения расходов на строительство. Публикация посвящена нюансам проектирования и возведения односкатной конструкции.

Характеристика односкатной крыши

Жилые дома с односкатной крышей встречаются крайне редко, экономичная конфигурация больше подходит для построек хозяйственного назначения: сараев, бань и гаражей. Простой план и легкий монтаж – основные факторы популярности подобной формы. Незамысловатый внешний вид не является преградой при обустройстве гаража, лаконичность сейчас ценится.

Любая конфигурация крыши обладает рядом положительных и негативных моментов, тем более для автодома выбор невелик. Крыше гаража односкатной формы свойственно несколько недостатков:

  • Конструкция препятствует легкому сходу снежного покрова. Критического образования сугробов и наносов можно избежать при расчете правильно угла наклона ската. Допущенная ошибка в проектировании способна спровоцировать деформацию односкатной крыши в результате повышенных нагрузок.
  • Возможность эксплуатации чердачного или мансардного помещения практически отсутствует. Единственный вариант – значительный угол наклона позволит частично задействовать пространство крыши для размещения предметов быта.
  • Односкатная конфигурация усложняет процесс оформления теплоизоляции гаража, особенно, если в проекте отсутствует чердачное помещение.
  • Внешний вид иногда вызывает разочарование у приверженцев классической двускатной формы. Но большинство владельцев гаражей не акцентируют внимание на этом пункте.

Незначительные отрицательные моменты односкатной конфигурации перекрывают весомые достоинства:

  • Экономия. Достигается за счет сокращения расходов материала, особенно весомым является пункт на закупку древесины для стропильной системы. Причем надежность односкатной кровельной конструкции гаража не уступает другим вариантам обустройства крыши.
  • Доступность самостоятельного монтажа за счет легкого процесса сборки стропильной системы. Оформление крыши гаража своими руками помогает дополнительно сэкономить на наемных рабочих.
  • Скорость возведения. По сравнению с двускатными конструкциями, односкатный вариант формируется гораздо быстрее.
  • Длительная безукоризненная эксплуатация. Грамотно подготовленный и воплощенный в жизнь проект предусматривает качественную вентиляцию крыши гаража. Как следствие, воздушные потоки препятствуют образованию конденсата, поэтому условия для увлажнения и последующего гниения элементов стропильной системы крыши односкатной формы отсутствуют.

Оценить экстерьер гаража с односкатной крышей поможет фото пример:

Нюансы проектирования

Несмотря на простоту оформления односкатной крыши, к этапу проектирования следует отнестись со всей серьезностью. Просчеты неминуемо приведут в дальнейшем к плачевным результатам.

Направление уклона

Проектирование односкатной конструкции начинают с определения направления уклона ската. Преобладающим ориентиром является направление ветра, факторы удобства и легкости монтажа стропил отодвигаются на второй план.

Даже если гараж закрывают более высокие здания, особенности участка могут спровоцировать разрушительное действие ветра. Дизайн территории или расположение на рядом стоящем здании ливневки также имеет значение при решении вопроса.

Определение крутизны

Найти оптимальную крутизну ската, выраженную в градусах ( α ), следующий этап проектирования. Односкатная крыша для гаража обычно имеет угол наклона 25 о , максимально допустимая величина – 30 о . Превышение параметра увеличивает уязвимость односкатной крыши к ветровой нагрузке, второй аспект – нелепость при визуальном восприятии. Уклоны, не достигающие 10 о , провоцируют увеличение снеговой нагрузки на кровлю гаража, в период оттепелей отток воды затрудняется.

Тип кровельного покрытия гаража – очередной фактор, оказывающий существенное влияние при определении угла односкатной крыши. Если владелец заранее определился с декором кровли исходя из общего дизайна, характеристика материала учитывается при составлении проекта. Приведенная ниже схема поможет определиться с подходящим кровельным материалом гаража для различных углов наклона односкатной крыши.

Числа в кружочках обозначают материал кровли и минимально допустимую крутизну уклона, при которых дальнейшая эксплуатация гаража не принесет неприятностей и разочарований.

Изложенную информацию можно условно разделить на три фактора, которыми руководствуются при расчете крутизны односкатной крыши:

  • Особенности климатических условий региона, в котором планируется возвести гараж с односкатной крышей. Пологие сооружения, где крутизна не достигает 10 о , можно обустраивать в регионах с высокой ветровой нагрузкой при условии отсутствия обильных осадков. Выбор крутизны односкатной крыши в пределах 20-25 о допускается при отсутствии существенных воздушных потоков или если гараж является пристройкой к основному зданию.
  • Материал кровельного покрытия. Для пологих крыш гаража активно применяются рулонные материалы (полимерные, битумные или комбинация обоих видов). При крутизне 15-20 о крышу гаража рекомендуется оформить металлическими листами или шифером. Для более высокого угла односкатной кровли подойдет металлочерепица или профнастил.
  • Сочетание с покрытием расположенного рядом здания приветствуется. Если достичь одинаковой фактуры не представляется возможным, стоит позаботиться хотя бы о цветовом сочетании односкатной кровли гаража и близлежащих построек.

Органичность участка с гаражом прослеживается на следующем фото:

Особенности стропильной системы

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

  • Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
  • Срубы оборудуются свесами в пределах 50- 60 см.
  • Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

  • Нагрузка кровельного покрытия на 1 м 2 стропил без учета крутизны односкатной крыши.
  • Масса обрешетки, приходящейся на 1 м 2 . С этой целью используется фанера, доска или ОСП.
  • Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
  • Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

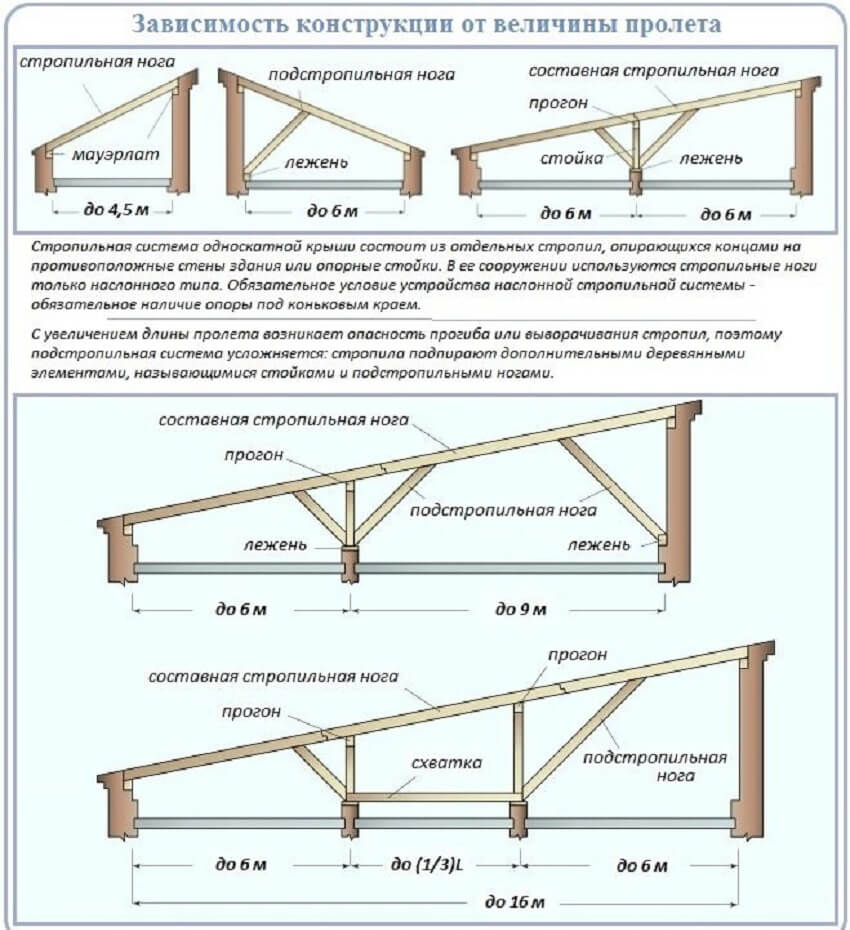

Прослеживается следующая закономерность:

  • Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
  • Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
  • Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов. Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

Возможные схемы стропильной конструкции односкатной крыши приведены на фото:

Строительный процесс

Крыша гаража односкатной формы обладает примитивной стропильной системой. Древесину для нее предпочтительно выбрать хвойных пород. Предварительная обработка антисептиками и антипиренами продлит срок службы кровельной конструкции. Гараж, пристроенный к основному зданию, значительно сокращает смету строительства. И не только за счет наличия смежной стены, необходимость в подведении коммуникаций также отсутствует.

Следующий алгоритм поможет разобраться в вопросе, как сделать односкатную крышу на гараже:

  • Монтаж мауэрлата. Верхняя часть стены гаража покрывается гидроизоляционным материалом. В мауэрлате и стене готовятся отверстия для анкерных болтов. Сохранить прочность мауэрлата поможет их ограниченное количество. Точка установки крепежных деталей рассчитывается таким образом, чтобы избежать совпадений с участком врезки стропильных ног.
  • Монтаж стропильной системы. После нарезки элементов стропильной конструкции, на концах ног готовят пазы для фиксации на мауэрлат.
  • Обустройство односкатной крыши начинают с крепления крайних стропильных ферм.
  • Для ровной установки остальных элементов между крайними фермами натягивают леску, по которой и ориентируются в процессе монтажа. Функцию крепежных элементов выполняют гвозди.
  • Стропила застилаются гидроизоляционным материалом, фиксация проводится рейками контр-обрешетки.
  • Качественной гидроизоляции односкатной крыши способствует монтаж гидроизоляции внахлест 10- 15 см.
  • Исходя от типа кровельного покрытия, идет монтаж обрешетки – сплошной или решетчатой.
  • Монтаж односкатной крыши продолжается креплением кровельного покрытия. Ондулин или металлочерепецу начинают фиксировать снизу внахлест с каждым последующим листом. Саморезы с каучуковой головкой – оптимальный вариант крепежных деталей, которые закрывают собой отверстие в результате деформации.
  • Внизу скат дополняется ветровой доской и системой водостока.

Заключение

На этом основные этапы по обустройству гаража с односкатной крышей закончены. Следование рекомендациям исключит риск протекания или деформации конструкции, а автомобиль получит надежную защиту от неблагоприятных условий.

Крыша для гаража своими руками

Автолюбители с большим опытом прекрасно знают, что идеально сделанная кровля для гаража очень важна, поскольку она является не только завершающим этапом всей постройки, но и служит защитой от разных атмосферных осадков. Возведение кровли — это сложный процесс, поэтому необходимо изначально ознакомиться с тем, какие крыши делают на гаражах, и правильно выбрать кровельное покрытие.

Какие бывают крыши для гаража

Кровля для гаража может быть разнообразной, поэтому необходимо изначально определиться с её конструкцией. Во многих случаях можно провести замену одного вида кровли другой, однако это подразумевает дополнительные расходы и беспокойство. Вот почему лучше ещё на начальном этапе строительства крыши сделать правильный выбор.

Перед выбором одного из видов каркаса кровли стоит определиться с её несущими характеристиками, размерами и формой коробки, после чего рассмотреть один из представленных вариантов конструкции крыши.

Особенности устройства односкатной крыши

Односкатная кровля — это самый простой вид конструкции, который сегодня очень востребован, так как аналогичных по стоимости аналогов у неё нет. Чтобы обустроить такую крышу, не нужно использовать особенные стройматериалы, специальную технику или иметь глубокие познания в области проектирования.

Односкатная крыша является самой простой и дешёвой конструкцией для перекрытия гаража

Особенности строительства односкатной крыши заключается в следующем:

  1. Несущие стены строятся таким образом, чтобы их высота с противоположных сторон была разной.
  2. На эти стены укладывается мауэрлат.

На несущие стены гаража укладывается мауэрлат

На мауэрлат устанавливается стропильная система

На стропильную систему устанавливается обрешётка из продольных рядов обрезной доски

Утеплитель закладывается в промежутки между стропильными лагами с небольшим натягом

В качестве стропильных ног часто применяют две соединённый по широкой стороне доски, однако лучший вариант — это использовать балки из металла или дерева с сечением 50*150 мм.

Односкатная кровля состоит из следующих частей:

  • основа кровли — это стропильная система, к которой прикрепляются все остальные составляющие элементы;
  • обрешётка — это опора для кровельного покрытия;
  • элементы, которые усиливают систему стропил;
  • изоляционные материалы, которые защищают конструкцию от воды и удерживают внутри строения тепло;
  • непосредственно покрытие для кровли гаража.

Верхние торцы гаража односкатной кровли должны иметь мауэрлат или брёвна, которые являются опорой для стропил. Их прикрепляют к стенам с помощью анкеров проволокой. Сами же анкеры могут замуровываться в кладку или забиваться в стену.

Подобную конструкцию можно укрывать любым видом кровельного материала: рубероидом, профнастилом, мягкой черепицей и т. д.

Как устроена двускатная кровля

Над гаражом устанавливают двускатную кровлю, если необходим чердак. Наиболее распространённая конструкция фронтона двускатной крыши — это равнобедренный треугольник.

Стропильная система двускатной кровли может быть выполнена в следующих вариантах:

    Наслонная. Балки стропил упираются не только в коньковую, но и карнизную часть. На стенах лежит мауэрлат, к которому прикрепляются нижние части балок, а прочный прогон опирается на промежуточные столбы или внутреннюю стену. Опорную раму делают перед тем, как будет установлена система стропил. Наслонная двускатная кровля распирает стены, а значит, она не может подойти для всех типов гаражей.

Наслонные стропила опираются не только на несущие стены здания, но и на внутреннюю опору

Бесстропильную кровлю можно применять только при длине строения не более 9 метров

Висячие стропила опираются только на несущие стены, а от расползания их защищают рёбра жёсткости: затяжки и ригели

Односкатная крыша для гаража: варианты и самостоятельное изготовление

Оглавление:
Односкатная крыша для гаража: бетонная конструкция
Листовая односкатная крыша своими руками: пошагово для гаража

Так или иначе, а строя гараж своими руками, вам непременно придется столкнуться с изготовлением для него крыши – наиболее простым элементом гаража данного типа является крыша односкатной конструкции, сделать которую можно различными способами и из разных материалов. Она может быть изготовлена из бетона, сделана из профнастила или металлочерепицы или из любого другого кровельного материала. Что из них выбрать? Решать, конечно, вам – мы лишь только можем немного помочь с выбором и направить ваши мысли в нужном направлении. Чем мы и займемся в данной статье, в которой вместе с сайтом stroisovety.org постараемся ответить на вопрос, как и из чего может быть сделана односкатная крыша для гаража своими руками?

Односкатная крыша для гаража своими руками фото

Односкатная крыша для гаража: бетонная конструкция

Естественно, чтобы сделать крышу для гаража из бетона, нужны прочные стены и капитальное основание – на каркасный металлический гараж такую крышу установить не получится. Из-за своего большого веса она попросту развалит гараж – сплющит его в тоненький блинчик и даже не заметит стоящую в нем машину. Такая крыша подойдет для капитального гаража, собранного из кирпича или каких-либо других блоков – она имеет массу преимуществ, среди которых можно отметить надежность (вор через верх вряд ли сможет попасть в гараж), долговечность, простота в изготовлении. Среди недостатков дополнительно можно выделить необходимость гидроизоляции крыши и приличные расходы на ее изготовление. Хотя как знать – бетонная крыша может быть сделана двумя способами и именно от них в полной мере зависит ее стоимость.

  1. Односкатная крыша для гаража из плит перекрытия. Это дорогой вариант решения вопроса, как сделать односкатную крышу гаража из бетона – недешево стоят и сами плиты перекрытия, и немалых денег обойдется нанять подъемный кран для их установки. Этот способ привлекателен своей простотой – вы просто укладываете плиты на стены гаража, одну возле другой и все!

    Односкатная крыша для гаража из шлакоблоков фото

  2. Монолитная бетонная крыша для гаража. По материалам и финансовым затратам она обойдется несколько дешевле, но вот с точки зрения сложности технологии самостоятельного изготовления монолитная крыша из бетона для гаража отнюдь не выглядит привлекательно. Кроме всего прочего, придется дополнительно потратиться на материалы для изготовления горизонтальной опалубки, что само по себе может свести на нет все финансовые выгоды. И это еще не все, приготовление бетона – штука тяжелая, практически точно такая же, как и его подъем на крышу. В общем, здесь можно уработаться так, что мало не покажется – вариант не для слабых физически людей. Хотя можно рассмотреть бетонирование монолитного перекрытия с помощью приобретенного в готовом виде бетона – опять таки, это снизит физическую нагрузку на человека, но увеличит финансовые расходы.

    Односкатная крыша для гаража фото

В общем, еще неизвестно, что обойдется дешевле – купить и уложить плиты перекрытия, заплатив за все один раз, или растягивать эту сумму надолго, производя все от начала и до конца своими руками. Надолго, в смысле и на лекарства, которые понадобятся для лечения спины. Шутка, но в каждой шутке имеется доля истины.

Бетонное перекрытие – это только основание крыши. Как и говорилось выше, впоследствии ее придется гидроизолировать. Чтобы односкатная крыша для гаража своими руками была закончена, предстоит провести еще ряд мероприятий, связанных с обустройством кровельного покрытия.

  1. Для начала поверх перекрытия заливается стяжка – она может быть простой, а может и утепленной (по пенопласту или вперемешку с пенопластом). Толщина стяжки не менее 50мм в любом случае – уклон стяжкой увеличивать не нужно. Вполне достаточно будет того небольшого наклона перекрытия, который закладывается при укладке плит – от вас потребуется только точно повторить его, а для этого понадобится установить маяки.
  2. Дальше, когда стяжка высохнет, производится стандартная гидроизоляция – наплавляется мягкая кровля. Предварительно стяжка вскрывается битумной мастикой, на которую укладывается рулонный кровельный материал – в два слоя, каждый из которых наплавляется в разных направлениях. К примеру, первый поперек гаража, а второй вдоль – или наоборот.

    Односкатная крыша своими руками пошагово для гаража фото

В принципе, все. Теперь смело можно говорить о том, что бетонная односкатная крыша для гаража из шлакоблока, кирпича или какого-либо другого серьезного материала готова. Остается только дождаться первого хорошего ливня и убедиться в том, что изготовленная вами крыша нигде не протекает.

Листовая односкатная крыша своими руками: пошагово для гаража

В отличие от бетонной крыши, конструкции, предусматривающие использование листового кровельного материала, являются более универсальными – они с одинаковым успехом подойдут как для капитальных гаражей, изготовленных из кирпича и прочих блоков, так и для легких каркасных построек данного типа. Единственный нюанс заключается в некоторой ненадежности – такую крышу довольно легко вскрыть, и для злоумышленников она может представлять собой лакомый кусочек. В общем, вариант не для гаражных кооперативов и уж тем более не для гаража, находящегося в отдаленных от большого скопления людей местах. А для гаража, расположенного в своем дворе, этот вариант подойдет хорошо.

Как делается односкатная крыша для гаража из профнастила своими руками? Можно сказать, что элементарно – подобные кровельные материалы представляют собой некоторое подобие детского конструктора для взрослых, для сборки которого нужно лишь знать правила и уметь пользоваться инструментом. С инструментом придется разбираться самостоятельно, а вот о правилах, а вернее о последовательности сборки конструктора данного типа, мы вам расскажем. Выглядит эта последовательность следующим образом.

  1. Балки (стропила). Логичным кажется, что лучше установить их поперек гаража, но это будет неправильно – с одной стороны, а с другой, в принципе, можно сделать и так, но в этом случае понадобится создавать двойную обрешетку. При любом раскладе в конечном итоге обрешетка для такого кровельного материала должна располагаться поперек гаража. Если речь вести о сплошной обрешетке из ОСБ, то все это абсолютно неважно. Но вернемся к нашим балкам – здесь имеется несколько тонкостей. Во-первых, способ их крепления – они не только должны быть зажаты между кирпичами в пазах, но и привинчены шпильками к стенам. Как вариант, можно рассмотреть и другой способ их крепления – неважно как, но они должны быть надежно прикреплены к стенам гаража. Во-вторых, древесина, дабы она служила долго, должна быть пропитана антисептиком. Ну и, в-третьих, как само собой разумеющееся, все балки должны находиться в единой наклонной плоскости. Для балок используется доска толщиной не менее 40мм и шириной 100мм – устанавливается она руба.

    Стропила для односкатной крыши гаража фото

  2. Ветрозащитная пленка. Набивается непосредственно на балки (стропила) и крепится к ним небольшого размера брусом (20 на 20мм). Этот брус является не только крепежным элементом – дополнительно он обеспечивает вентиляционный зазор, благодаря которому из под кровельного материала удаляются излишки влаги.
  3. Обрешетка. Монтируется из доски толщиной 20мм – шаг установки доски в полной мере зависит от используемого впоследствии кровельного материала – доска обрешетки просто прибивается или прикручивается к стропилам, а вернее к брусу, удерживающему ветрозащитную пленку.

    Конструкция односкатной крыши для гаража фото

  4. Кровельный материал. Здесь тоже все достаточно просто – монтаж листового кровельного материала производится снизу вверх. Рядами – он укладывается внахлест друг на друга. По волне этот нахлест составляет одну волну, а в поперечнике сантиметров двадцать, не более. Крепится листовая кровля с помощью гвоздей или саморезов, укомплектованных специальными пресс-шайбами.

В принципе, все, но для того чтобы конструкция односкатной крыши для гаража из листового материала была полной, дополнительно нужно осуществить ее подшивку снизу. Для начала между балками нужно заложить утеплитель, потом затянуть крышу паробарьером (устанавливается точно так же, как и ветрозащитная пленка) и только после этого крышу в гараже можно подшивать любым понравившимся вам материалом. Это может быть и ОСБ, и пластиковые панели, и если вы уверенны в надежности своей крыши, даже гипсокартон. Здесь решать вам.

В заключение темы об устройстве односкатной крыши для гаража скажу несколько слов о выборе кровельного материала. В принципе, подойдет любой, который вам понравится, но здесь нужно обратить внимание на его толщину – все просто, чем она больше, тем надежней будет крыша. Естественно, не следует забывать о разумных пределах.

Автор статьи Александр Куликов

Односкатная крыша своими руками — чертежи и пошаговая инструкция

Приступая к строительству частного дома, гаража или беседки, стоит заранее задумать о том, как крыша будет у строения.

Существуют множество вариантов, каждый из которых заслуживает пристального внимания. Прежде чем отдать им предпочтение, стоит задуматься о порядке монтажа, особенно, если работы планируется выполнить своими руками.

Вальмовая или четырехскатная кровля могут доставить множество проблем в процессе монтажа. Чтобы не рисковать, стоит обратить внимание не односкатную систему. Она отличается простотой исполнения и имеет ряд неоспоримых достоинств, с которыми стоит обязательно познакомиться.

Односкатная крыша своими руками — конструкция

В состав системы входят:

  • Стропильная система, воспринимающая основную нагрузку;
  • Гидро- и теплоизоляционные слои, укладываемые между стропами и закрепляемые на обрешетке;
  • Обрешетка, используемая для крепления кровельного материала;
  • Кровельный материал.

Стропильные ноги опираются на две противоположные стены здания: одни на фасадную, вторые на заднюю. Традиционно подобная система проектируется таким образом, что стропильные ноги, опирающиеся на фасадную стену, были выше тех, что опираются на заднюю.

Внимание! Как следствие, фасадную стену здания делают выше задней для формирования требуемого наклона кровли. Чем больше разница высот, тем круче получается скат.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

  • Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
  • Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

  • Менее 10 градусов – выбирают рулонные материалы;
  • От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
  • От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
  • 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Стропильная система для односкатной крыши пошаговая инструкция

Исполнение односкатной кровли зависит от пролета здания. Если он:

  • Менее 4,5 м, в качестве опор используются стены дома;
  • Более 4,5 м, для стропил предусматриваются опоры из бруса или досок, располагающиеся посередине элемента. Возможно исполнение с горизонтальным прогоном (мауэрлатом), который проходит посередине стропил. Стойки монтируются под прогон.

В зависимости от выбранного исполнения производится монтаж стропильной системы.

Первая, как правило, не вызывает трудностей.

Устройство второй выполняется в следующей последовательности:

1. Устанавливаются опорные стойки на стороне, противоположной углу наклона кровли. Монтируются дополнительные опоры, если они предусмотрены проектом. Внешне такие элементы представляют собой распорки, располагающие на заданном расстояние;

2. В мауэрлат устанавливаются балки и крепятся специальным стальным крепежом. Для этого в балках предусматриваются отверстия, размер которого соответствует металлическим опорным штырям. Пазы для крепления обязательно точно рассчитываются, так как от их наклона зависит уклон кровли. Для повышения прочности стропильной системы дополнительно устанавливаются стальные скобы;

3. Стропила укладываются с заданным шагом. Шаг стропильной системы зависит от вида кровельного материала который будет использоваться при отделке. Для листового покрытия расстояние составляет 1,5 м, для металлочерепицы уменьшается до 1,2 м;

4. Стропила фиксируются путем прикручивания к мауэрлату с использованием металлических накладок. Для обеспечения достаточной жесткости системы предусматриваются стойки и подкосы;

5. На стропильную систему укладывается и фиксируется степлером укрывной материал. Места соединений обрабатывают герметиком.

Плюсы и минусы односкатной крыши

Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.

К преимуществам односкатной кровли стоит отнести:

  • Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
  • Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
  • Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
  • Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
  • Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.

Из недостатков стоит отметить:

  • Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
  • Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
  • Низкий уровень термоизоляции.

Односкатная крыша для беседки или гаража

Чаще всего подобная конструкция выбирается для гаража или беседки. После того, как стены полностью возведены, начинаются монтажные работы:

1. На стену укладывается слой гидроизоляции и мауэрлат;

2. Устанавливаются стропила, предварительно делаются запилы для монтажа торцевой доски. Элементы фиксируются с помощью металлического уголка;

3. Натягивается гидроизоляционная пленка. Вдоль каждой стропилы крепится контробрешка. Поперек стропил монтируется обрешетка. Доски обрешетки подрезаются в размер;

4. Сверху на обрешетку укладываются листы профнастила. Устанавливается торцовочная доска.

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Внимание! В некоторых случаях монтаж теплоизоляционного материала производится на гидроизоляцию, а затем крепится контробрешетка и пароизоляция.

Односкатная крыша с маленьким углом наклона

Если угол уклона сравнительно небольшой, монтажные работы выполняются в той же последовательности. Однако в данном случае пристальное внимание стоит уделить уровню гидроизоляции.

Работы выполняют следующим образом:

1. Монтируется стропильная система. Сверху укладывается лист ОСБ;

2. Выполняется первичная гидроизоляция;

3. Укладывается теплоизоляционный материал;

4. Производится повторная гидроизоляция поверхности;

5. Укладывается кровельный материал.

Пошаговая инструкция по односкатной крыше для сарая

Процесс изготовления кровли аналогичен перечисленным выше. Однако в данном случае чаще всего в качестве опорной поверхности для стропил выступают стены самого сарая. Остальные слои укладываются аналогичным образом.

Широкий выбор кровельных материалов позволяет подобрать подходящий вариант исполнения односкатной кровли.

Ознакомьтесь с доступными решениями, чтобы смонтировать систему, наилучшим образом подходящую для конкретной постройки.

Как сделать односкатную крышу для гаража

Выбираем кровлю для гаража. Наличие гаража, это не прихоть, а забота о сохранности личного автомобиля. И даже если ваши финансовые возможности достаточно ограничены, вы всё равно можете возвести небольшую коробку при минимальных затратах. Как говорят сами строители, кровля отнимает не меньше трети бюджета выделенного на весь объект. Дорогие стропила, обрешётка, да и само кровельное покрытие действительно обойдутся вам достаточно дорого. К тому же при увеличении угла уклона и количества скатов, увеличится и общая площадь крыши, а значит возрастут и расходы. Сделав выбор в пользу гаража с конструкцией кровли с одним скатом, ваше авто будет иметь надёжную крышу, а вы при этом ощутимо сэкономите.

Конструкционные особенности односкатной крыши гаража

Остановив свой выбор на односторонней конструкции, вы не только сэкономите деньги, но и вполне сможете справиться с её монтажом без помощников, что в свою очередь принесёт дополнительную экономию. Наверняка вы уже интересовались вопросом, как сделать односкатную крышу, и сейчас вы получите на него исчерпывающий ответ. Основное преимущество данного типа конструкции, это отсутствие стоек и коньков. Достаточно положить балки или доски на стены, одна из которых выше другой, и вы получите необходимый уклон. Если ширина накрываемого проёма не превышает 4 метров, то никаких дополнительных элементов поддерживающих кровлю не потребуется.

Если длина стропил превышает 4,5 метра, то необходима установка подстропильных ног. Они поддержат кровлю при повышенных нагрузках, что особенно актуально зимой, когда возможно налипание большого количества снега, и как следствие односкатная крыша гаража может не выдержать, а балки лопнуть. Если же ширина проёма будет больше чем 6 метров, то вам придётся значительно усиливать конструкцию стойками, лежнями, затяжками и прогонами, но, как правило, гараж редко бывает шире этого значения.

Обрешётка выбирается в зависимости от того, какое покрытие будет вами использовано. Если это мягкая кровля, то придётся не только устанавливать перпендикулярный брус, но и прикручивать к нему OSB-плиты, изготавливая, таким образом, подобие настила. Это позволит избежать деформации всей поверхности крыши или её фрагментов, что обязательно предотвратит протекание повреждённых участков. Если же выбор падёт на шифер, ондулин, или подобный материал, то достаточно только обрешётки, к которой и крепится кровельное покрытие.

гараж с односкатной крышей
односкатная крыша гаража
как сделать односкатную крышу
односкатная крыша гаража

Пошаговая инструкция, как сделать односкатную крышу

Начинать монтаж односкатной крыши гаража нужно с определения угла наклона. Причём желательно, чтобы этот уклон был в сторону широкой стены, которая наименее видна, и не имеет окон, ворот или дверей. В большинстве случаев достаточно поднять одну из противостоящих стен на 3-7 кирпичей или на пару шлакоблоков, и нужный угол будет обеспечен. После этого укладывается мауэрлат, в качестве которого используют брус 10х10см или 15х15см, или на крайний случай доску 15х5см. Он крепится на вертикальных болтах, длиной не менее 15см, предварительно заложенных в стену.

На мауэрлат устанавливаются стропила. Их роль играют доски, укладываемые на ребро, размер которых колеблется в зависимости от размеров накрываемой площади. Если их длина не превышает 4 метров, то вполне достаточно 8х18 или оцилиндрованные брёвна сечением 15-18см при шаге укладки 1,5 метра. Они крепятся к мауэрлату при помощи уголков закрепляемых саморезами.

Следующий шаг – настил обрешётки, и при необходимости плит OSB. Брус сечением 5х5см или 3х5см укладывается через каждые 50 см параллельно стропилам по всей длине, и прикручивается к ним саморезами. Плиты OSB настилаются на обрешётку с технологическим зазором около 3-5мм, после чего согласно инструкции изготовителя настилается кровельное покрытие. Это последний этап работ, и теперь вы знаете, как сделать односкатную крышу для вашего гаража.

Итоги

Как видно, изготовление такого вида крыши предельно просто и возможно даже при полном отсутствии помощников. При определённой сноровке работы по накрытию площади 4х6м займут не более 2 дней, а экономия на материалах и рабочих порадует всю семью. А главное, что ваш автомобиль теперь будет надёжно укрыт не только от солнечных лучей, но и дождя и, конечно же, снега.

Односкатная крыша гаража своими руками

Установка кровельной конструкции является сложным и ответственным этапом строительства, поэтому при возведении ее своими руками лучше воспользоваться простым вариантом — односкатная крыша гаража. Ее основой являются несущие опоры различной высоты, а для покрытия подходят любые кровельные материалы.

Проектирование и расчеты конструкции доступны для владельцев гаража, не имеющих специальных навыков. Технология изготовления включает следующие этапы: создание стропильной системы, выполнение обрешетки, выбор и монтаж покрытия, которое надежно защитит постройку от снега и дождя.

Отличия и преимущества односкатной конструкции

Крыша с одним скатом редко используется при возведении домов, а хозяйственные постройки и гаражи часто накрывают этой простой конструкцией. Причина в возможности сэкономить — потребуется небольшое количество пиломатериала, всю работу можно выполнить без привлечения специальной техники. Уклон ската формируется благодаря разнице высоты двух параллельных стен, его значение колеблется от 5 до 45 градусов. Основными преимуществами конструкции являются:

  1. Возможность выполнить расчет и проектирование без привлечения специалистов.
  2. Возведение односкатной кровли занимает меньше времени, чем других типов.
  3. Конструкция характеризуется прочностью и долговечностью, ее рекомендуют для применения в регионах с сильными ветрами.

Схема кровли не имеет сложных и уязвимых для протечки мест, ее монтаж доступен для исполнения без специальных навыков.

Как рассчитать уклон ската?

Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:

Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия. Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов. Низкий край крыши направляется в сторону постоянно дующих ветров.

Технология установки стропильной системы

Устройство односкатной крыши гаража своими руками начинается с монтажа мауэрлата, передающего нагрузку на стены постройки. Для него берется брус сечением 100×150 мм или 150×150 мм. Мауэрлат жестко крепится к стенам анкерными болтами. Чтобы продлить срок службы древесины, брус оборачивают рубероидом для гидроизоляции.

Стропильная конструкция создается из досок 50×120 мм, они должны выдержать вес кровельного пирога и снежную нагрузку. Расстояние между опорными элементами в среднем составляет 0,7-0,8 м. Точное количество стропильных ног зависит от геометрических размеров гаража. Перед началом монтажа пиломатериал обрабатывают специальными составами, предотвращающими гниение и возгорание. Воздействие антипиренов особо актуально при возведении гаража. Стропильные доски опираются на мауэрлат, зафиксированный на противоположных стенах. Крепление выполняется с помощью анкерных болтов, металлических скоб и гвоздей длиной 100 мм.

При длине гаража, не превышающей 4,5 м, устанавливается стропильный каркас без дополнительных опорных элементов. При большем расстоянии между стенами стропильные ноги усиливаются подкосами. Крыша гаража своими руками, односкатная конструкция которой монтируется на коробку размером 6-9 м, требует установки подкосов с каждой стороны.

Функции и устройство обрешетки

Одним из элементов стропильной конструкции является обрешетка. Она придает кровле необходимую жесткость и выполняет функцию основания для монтажа кровельного покрытия. Для устройства обрешетки используются бруски размером 50×50 мм. Они набиваются перпендикулярно несущим элементам.

Шаг планок зависит от тяжести и особенностей используемого кровельного покрытия. Если гараж планируется накрыть рубероидом, то устраивают сплошная обрешетка из фанеры или листов OSB. Плиты укладываются вразбежку, с зазором для теплового расширения в 2-3 мм.

Гидроизоляция и монтаж кровельного покрытия

Чтобы крыша гаража надежно защищала помещение от осадков, необходимо выполнить гидроизоляцию. Влагостойкое полотно стелется на обрешетку, с заходом соседних полос на 10 см. Можно воспользоваться полиэтиленовой пленкой, рубероидом или другим специальным рулонным материалом. Гидроизоляция фиксируется на обрешетке скобами. Если планируется отапливаемый гараж, крыша нуждается в утеплении слоем теплоизоляционных изделий. Оптимальный вариант — недорогая, негорючая и прочная базальтовая вата.

Распространенный материал для покрытия гаража — шифер. Угол наклона ската под него составляет 20 градусов. Укладка листов начинается снизу крыши, верхние ряды заходят краем на нижние. Такой монтаж предохраняет от протекания. Шифер фиксируется на обрешетке двумя гвоздями, места пересечения четырех листов дополнительно прибиваются к основанию. Ветровые доски, набитые в верхней и нижней части кровли, защищают конструкцию от сдувания и попадания осадков.

Самостоятельное возведение односкатной крыши над гаражом позволит ощутимо сэкономить на материалах и работе.

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей, терминологии и конструкции крыш сделать каркас крыши вполне по силам любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, хомутов и балок потолка — по одной доске.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия.После сборки фермы поднимают и прикрепляют к вершинам стен. Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в изготовлении из всех каркасов крыши. Крыша этого стиля может использоваться в отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые устанавливаются напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Крыша с крутым скатом опускается ниже в дверной проем, чем крыша с меньшей крутизной, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы навеса на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на козырьке и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45º, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило непосредственно над стеновой стойкой, которая будет передавать нагрузку с крыши вниз на фундамент.

Gambrel Крыша

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, состоит в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которые можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель может быть обрамлен по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, поскольку боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша. Вот несколько причин, по которым нам нравятся эти двое.

Гейбл

  • Обычный тип кровли
  • Имеет дополнительное пространство над потолком для мансарды, кладовой или перемычки
  • Легко проливает дождь и снег, особенно на крутых склонах
  • Простая сборка для новичка

Наклон

  • Недорого построить
  • Стены, защищенные от влажной погоды свесом крыши
  • Дождь и снег легко соскальзывают, особенно на крутых склонах
  • Большая высота стены дает место для хранения вещей на чердаке или чердаке
  • Хорошее место для солнечных батарей
  • Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

  • Фанера / OSB
  • Минеральное волокно
  • Цемент
  • Древесное волокно
  • Гипсоволокно
  • Гипс
  • Полиизо высокой плотности
  • Перлит
  • Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

  • Уклон вашей крыши
  • Снеговая нагрузка, которую может выдержать ваша крыша
  • Ветер, который может повлиять на навес
  • Какая будет отделка крыши
  • Шаг стропил — 12, 16 или 24 дюйма
  • Размер вашей крыши
  • Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе в полуслучайном порядке и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего оно предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Внешняя фанера (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает выдержку.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что вам нужно.

2 × 4 и 2 × 6 стропила: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда готовитесь к завершению кровли.

  • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
  • Металл — Металлическая кровля имеет массу преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
  • Кедровая дрожь — При правильном уходе за кедром он может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
  • Асфальтовая черепица — Архитектурная черепица — это два или более слоев асфальта, которые были склеены вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
  • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
  • Доска и планка — Эта кровля и сайдинг применяется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, что позволяло соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
  • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный по цене вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно устанавливать гвоздями. Для плоских крыш используется факельный метод.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

  • Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатную или односкатную.
  • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
  • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно будет направить обратно в сторону сарая и стечь по наружным стенам.
  • Шаг 4: Немедленно отремонтируйте повреждения крыши.
  • Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши поможет продлить срок ее службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!


Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельников Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Флигель с односкатной крышей 24×24 — Деревянный каркас HQ

Вы ищете планы навеса для машины, гаража, мастерской или гостевого дома? Не смотрите дальше! Этот флигель с односкатной крышей 24 × 24 может служить многим целям! На площади 576 квадратных футов достаточно места для всего, что вы задумали — гаража или навеса для машины, мастерской или гостевых помещений. При стандартном шаге 3:12 потолок поднимается до более чем 16 футов, но мы включили варианты для шагов 4:12 и 5:12, чтобы дать вам несколько вариантов. Увеличьте высоту потолка и добавьте чердак для хранения вещей или сна! В любом случае окна в верхней части создадут залитое светом пространство.

Продемонстрируйте свои навыки работы с деревянным каркасом с этим дизайном — вместе с пазом и шипами вы прорежете косые и шлицевые соединения. Это действительно будет структура, которую вы захотите показать друзьям и семье!

Набор из 28 листов планов включает трехмерные изображения, а также чертежи в плане, фасады и разрезы. Мы прилагаем подробные чертежи, показывающие каждый разрез на каждом дереве, поэтому нет никаких догадок. Мы также предоставляем список древесины и график креплений, чтобы вы знали, что вам нужно, когда дело доходит до покупки материалов.Набор планов имеет формат 8/12 «x 11», и вы можете легко распечатать его из дома или в копировальном магазине.

Важная информация:

Timber Frame HQ предоставляет планы для строительных целей, но не контролирует строительство. Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам. Заказчик плана несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен.Покупатель плана должен проверить все условия и размеры партии перед началом строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

Заказчик понимает, что следующие условия в вашей конкретной области могут потребовать дополнительных инженерных работ:

  1. Ветер / ураган / торнадо
  2. Сейсмическое воздействие / землетрясение
  3. Сильный снегопад
  4. Потенциал наводнения
  5. Нестабильность почвы
  6. Проектирование деревянных каркасов

Заказчик понимает, что ОВК, сантехника и электричество не будут включены во все планы.

При покупке набора планов вы приобретаете ограниченную лицензию на авторские права на дизайн, дающую вам право построить эту структуру один раз в вашем месте. Ваша лицензия на авторские права была предоставлена, когда вы заплатили комиссию за покупку. Вы не имеете права строить проект во второй раз, если у вас нет подписанного соглашения с Timber Frame HQ. Обратите внимание, что закон об авторском праве защищает «производные работы» так же, как и оригинальный дизайн. Это означает, что внесение некоторых изменений не делает его новым дизайном.Мы не допускаем внесения изменений в наш дизайн другими лицами без разрешения. Ваша лицензия на авторское право не позволяет другому профессионалу представлять наши проектные работы как свои собственные.

Timber Frame HQ сохраняет за собой все общие права, установленные законом и другие права, включая авторские права. Это применимо, даже если вы в значительной степени участвовали в разработке дизайна.

Легкое создание каркаса односкатной крыши

Обрамление односкатной крыши не так сложно, как вы думаете.Если вы похожи на большинство людей, которые пытаются построить сарай, вы, вероятно, хорошо представляете, как делать все с умом.

Конечно, кроме крыши.

Обрамление пола, стены и строительство двери не так уж и сложно.

А как насчет односкатной крыши? Как, черт возьми, вы выберете ферм или углы стропил для стиля гамбрель? Или стиль фронтона или даже солянки?


Стоит ли «наклеивать каркас» или строить «фермы»? Что проще, а какое будет крепче?

Что такое крыша с решетчатым каркасом и чем она отличается от кровли с фермами?

Что такое односкатная крыша с решетчатым каркасом?

Обрамление кровли коньковой доской

Крыша с решетчатым каркасом использует 2х4 или 2х6 или все, что вы используете, но имеет коньковую доску, идущую по средней линии конька.

Затем стропила спускаются с этой коньковой доски и опираются на верхние плиты стены.

Иногда у стропила может быть «хвост» и он выступает за стену, образуя потолок или выступ.

Односкатная крыша без каркаса будет построена на фермах.

Строительство односкатной крыши с фермами

Образец планов фермы Gambrel

За все годы строительства навесов я обнаружил, что использовать готовые фермы намного проще и проще, чем построить односкатную крышу с коньковой доской, особенно если вы строите навес на открытом воздухе самостоятельно.Большинство монтажных работ можно выполнять на земле!

Вы можете построить приспособление на полу сарая или на любом открытом плоском полу, в котором достаточно места. Постройте одну ферму, проверьте, подходит ли она, и если да, то можете использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.

Упростите строительство фермы с помощью зажимного приспособления для фермы!

Двускатная односкатная крыша

Каркас односкатной односкатной крыши

Фронтальный стиль построить проще всего, но на чердаке очень мало места для хранения вещей.
Если, конечно, у вас очень крутой уклон ферм или стропил. Тогда у вас будет больше места для хранения.

Но чем круче уклон, тем сложнее укладывать черепицу! Однако одно очень важное соображение при любой односкатной крыше — это строительство крыши со слишком низким уклоном.

Не делайте этой ошибки при строительстве односкатной крыши …

Черепичная односкатная крыша с низким уклоном будет протекать!

Я на собственном опыте узнал, что, когда вы строите свой сарай и собираетесь его покрыть черепицей, у вас не может быть уклона крыши ниже 3/12.Как я узнал это на собственном горьком опыте?

Я построил красивый навес с односкатной крышей. Уклон крыши был фактически 2/12. Несколько недель спустя у нас был ужасный ливень и слабый, и вот, крыша моего сарая протекает, как будто кто-то открыл водопроводный кран на чердаке!

Что пошло не так, как я думал? После разговора с приятными джентльменами в местном строительном управлении он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, то будет протекать вода.Неважно, идет ли дождь или у вас тает снег. Будет течь.

Я спросил, какое решение проблемы утечки воды на моей крыше. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая фактически будет приклеена к кровельному покрытию, и тогда я смогу перекрашивать ее. Или я мог бы просто поставить металлическую крышу. В итоге я сделал резиновую мембрану и добавил черепицу.

Из-за этой ошибки мне пришлось заменить не только крышу, но и внутренние повреждения сарая.

Подробное руководство по устройству двускатной крыши для сарая.

Каркас крыши Gambrel

Гамбрель Стиль

Мой самый любимый из всех односкатных крыш — это стиль gambrel. Этот стиль имеет два склона
, в отличие от конструкции с фронтоном или соляной ямы. Эта конструкция предлагает больше всего места для хранения сарая при условии, что боковые стены имеют высоту 6 футов или более.

Построить чердак в полости крыши легко, и он обеспечивает гораздо больше места для хранения, чем навесы с фронтоном или соляной ящик.

Односкатная крыша в стиле Gambrel предлагает самую большую площадь лофта

Каркас односкатной односкатной крыши

Крыша солярия

Хотите построить сарай, из которого получится идеальный садовый сарай? Дизайн крыши соляной коробки придает заднему двору характер и очарование. Настолько, что это мой самый любимый сарайчик для садового сарая.

Каркас крыши соляного ящика

Добавьте яркие цвета для окраски наружных стен и цветочных ящиков под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.

Он предлагает так много стиля и комфорта для сада, что вы можете спроектировать интерьер как зону отдыха, где можно расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.

Руководство по строительству и обрамлению крыши в стиле соляной коробки.


Три важных момента при строительстве односкатной крыши

Высота кровли

Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, — это строить крышу с уклоном ниже 3–12.Это означает, что для каждого горизонтального участка на 12 дюймов вам потребуется подъем как минимум на 3 дюйма.
Когда вы видите эту деталь ниже, это относится к наклону крыши.

Высота крыши

Для односкатной крыши, изображенной выше, задняя часть имеет уклон 5-12.
Если вам нужно использовать крышу с уклоном менее 3–12, то это должна быть металлическая крыша или крыша, покрытая резиновой мембраной для предотвращения проникновения воды.

Уклон кровли и соответствующий угол наклона

Включите набор чертежей зданий с шагом менее 3-12 или постройте односкатную крышу с низким уклоном, и ваш инспектор по строительству не пройдет строительство, и необходимо будет принять меры для увеличения шага до приемлемые стандарты, если это будет черепица.

Фетровая и липкая бумага

Возможно, ваш сарай непригоден для проживания, но, тем не менее, это структура, в которую вы собираетесь вложить приличную сумму денег и хотите, чтобы она прослужила как можно дольше без необходимости делать какой-либо капитальный ремонт. .

Добавление водостока и войлочной бумаги на крышу перед укладкой черепицы — это определенно вариант, но его нельзя игнорировать. Если вы не инвестируете немного денег, которые потребуются для этих двух предметов, вы напрашиваетесь на проблемы в будущем.

Капельная кромка и фетровая бумага

Особенно, если вы живете в той части страны, где в зимние месяцы преобладает снег и лед. Замерзание и оттаивание может нанести серьезный ущерб односкатной крыше, если на ней не установлены фетровая бумага и водоотводящий край.

Подложка будет в основном гнить в течение определенного периода времени, и вы будете думать о расходах на замену или ремонт вашей крыши. Будьте мудры и добавьте в сарай фетровую бумагу и бортик.

Капельный край следует укладывать поверх фетровой бумаги по передним краям или боковым краям крыши и под фетровой бумагой по нижнему или горизонтальному краю.Дополнительной мерой или защитой может быть добавление отслаивающейся от льда и воды резиновой мембраны
вдоль нижних краев крыши.

Ураганы Галстуки

Многие округа по всей стране теперь требуют использования ураганных стяжек для каркаса крыш домов, и ваш сарай ничем не отличается. Если сильный ветер может повредить крышу, приподняв фермы дома, подумайте, что это может сделать с навесом!

Использование ураганов Стяжки

Hurricane прибиваются к нижней части стропила или фермы, а также к верхним стеновым плитам, как показано на рисунке выше.

Если вы заинтересованы в постройке ферм для своего сарая, у меня есть несколько планов ферм, которые вы можете проверить. Вы можете найти их здесь.

Вопросы о строительстве односкатной крыши?

Есть вопрос, как построить или построить односкатную крышу?

Домашняя страница Шедкинга.

Как построить навес с навесом

Бесплатные планы, схемы и пошаговые инструкции для строительства простого навеса на открытом воздухе размером 4 на 6 футов.И пошаговые инструкции тоже!

Вы давно мечтали о сарае, где можно было бы хранить газонный и садовый инвентарь, спортивный инвентарь, компактную уличную мебель, а также различные инструменты и принадлежности? Когда незаметное функциональное хранилище — это все, что вам нужно, навес с навесом — идеальное решение.

Судя по названию, конструкция просто прислоняется к дому или гаражу для дополнительной поддержки и обеспечивает водонепроницаемое убежище для защиты оборудования от непогоды. Если у вас есть умеренные навыки и инструменты для самостоятельной работы, это проект выходного дня.Если вы решили, что это больше, чем вы рассчитывали, обратите внимание на эти удобные комплекты навесов для навесов на Amazon. Накладные навесы обеспечивают простое укрытие для садового инвентаря и многого другого. © Sunset Publishing Corporation

Просмотреть инструменты для этого проекта на Amazon
• Комбинированные квадраты
• Циркулярные пилы с приводом
• 4-футовые уровни
• 16-футовые рулетки
• Обрамление гвоздей
• Блинные воздушные компрессоры

Конструкция складского навеса

Поскольку навес спроектирован таким образом, чтобы примыкать к другой конструкции, фундамент должен иметь только обработанные давлением полозья, крыша наклонена только в одном направлении для отвода воды, а задняя стенка обшита фанерой CDX толщиной 1/2 дюйма , который выдерживает непрямое воздействие влаги.Подробнее о типичной конструкции навеса см. В разделе «Анатомия навеса на открытом воздухе» или «Домик для игр». Сараи и гаражи на закате предлагают множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Изменения в плане

Не требуется, чтобы этот сарай был построен у стены, но конструкция спроектирована с учетом преимущества стены для повышения прочности. Поэтому, если вы сделаете его отдельно стоящим сараем, вам нужно будет построить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом того же типа, что и остальная часть сарая.Для получения информации о том, как разметить, вырезать и закрепить стенные стойки, см. Раздел «Как обрамить внутреннюю стену» (игнорируйте часть о работе с гипсокартоном, потому что вместо этого вы будете использовать наружный сайдинг T1-11).

В случае отдельно стоящего навеса вы можете построить навес поверх бетонной плиты (см. Заливка бетонной плиты) вместо салазок и балок перекрытия, подвергнутых обработке давлением; это фактически приведет к более прочной — более прочной — конструкции. В противном случае для отдельно стоящего сарая фундамент должен быть построен на бетонных опорах или наливных опорах (см. Заливка бетонных опор и опор).Имейте в виду, что постройка на опорах поднимет сарай над землей.

Необходимые материалы
Чтобы построить показанный здесь навес, вам понадобятся:

• Обработанные давлением 4×4 для салазок
• Обработанные давлением 2×4 для перекрытий перекрытий
• Фанера с пазами 3/4 дюйма для полов
• 2x4s Для шпилек, перемычки, стропил, гвоздезабивателей верхней плиты и т. д.
• T1-11 Фанерный сайдинг
• Фанера CDX 1/2 ″ для обшивки крыши
• Дверная обшивка 1 × 3
• Фасция 1 × 4 и грабли
• Кровельное покрытие из битумной черепицы, 15-фунтовый войлок, металлические каркасные кронштейны, дверные петли и защелки, различные оцинкованные гвозди и наружные винты, а также краска, морилка или консервант.Базовая схема строительства навеса с навесом

Строительство навеса

Показанный навес имеет длину 6 футов и ширину 4 фута. Вы можете легко увеличить его размеры с шагом 2 или 4 фута.

1 Чтобы построить каркас для пола сарая, вырезал две обработанные давлением 2 на 4 балки на длину 6 футов для балок обода. Затем поместите шесть балок пола длиной 45 дюймов между балками обода на 16 дюймов по центру (за исключением последней, как показано на детали балки пола справа).Прикрепите их гвоздями 16d. Деталь балки перекрытия перекрытия

Отрежьте две обработанные давлением 4 на 4 шайбы на длину 6 футов для салазок. Поместите раму на салазки и, если она квадратная, пригвоздите балки пальцев ног к салазкам.

Прикрепите фанерный пол 3/4 дюйма с пазом и гребнем к раме.

2 Стены навеса строятся отдельно и затем поднимаются на каркас. Схема каркаса стены навеса: передняя

Начните с задней стены, которая имеет высоту 8 футов с верхней и нижней пластинами длиной 6 футов и четыре шпильки, расположенные по центру на 18 дюймов.Верхние части стеновых стоек скошены под углом 18 градусов. Прикрепите стену к каркасу пола и временно закрепите ее.

Передняя стена имеет верхнюю пластину 6 футов длиной и две нижние пластины длиной 1 фут, оставляя место для двери шириной 4 фута. Четыре настенных стойки имеют длину 81 1/4 дюйма; установите их, как показано на передней детали рамы слева. Затем установите шпильки домкрата длиной 73 дюйма, а затем прикрепите сдвоенный заголовок длиной 51 дюйм. Наконец, прикрепите штифты длиной 6 1/4 дюйма.

Поднимите переднюю стену, прикрепите ее к полу и временно закрепите.

Боковые стенки имеют верхнюю и нижнюю пластины длиной 41 дюйм и шпильки высотой 81 1/4 дюйма. Поднимите их, прикрепите к полу и при необходимости временно закрепите. Когда все секции стены будут квадратными, прикрепите их по углам с помощью шурупов. Размеры стропила для односкатного сарая

3 Каркас крыши состоит из четырех стропил 2 на 4, разрезанных таким образом, чтобы они опирались на переднюю и верхние пластины задней стенки, как показано на детали стропил справа. Установите шпильку фронтона прямо над центральными стойками на обеих боковых стенках, чтобы она поместилась между концевым стропилом и верхней пластиной.Установите подрамник, а затем облицовку на передние концы стропил.

4 Расположите части сайдинга T1-11 спереди и по бокам сарая так, чтобы они были заподлицо с нижней частью балок обода. Прикрепите сайдинг оцинкованными гвоздями 8d через каждые 8 ​​дюймов.

Покройте заднюю стену фанерой CDX толщиной 1/2 дюйма от нижней части балок обода до вершин концов стропил.

5 Обшить стропила 1/2-дюймовой фанерой CDX ; расположите стыки в шахматном порядке, чтобы ни один из них не попал на стропило.Прибейте их на место гвоздями 6d. Прикрепите облицовку граблей, чтобы закрыть открытые края обшивки крыши, и установите водоотводную кромку. Раскатайте 15-фунтовый рубероид и установите черепицу (см. «Установка асфальтовой крыши»).

6 Постройте двери из сайдинга T1-11 и обрежьте их 1 на 3. Добавьте поперечные накладки по центрам обеих дверей и установите дверные защелки. Используйте петли для ремня, чтобы прикрепить двери.

Рекомендуемый ресурс: Найдите предварительно проверенного местного строителя навеса

СЛЕДУЮЩИЙ СМОТРЕТЬ:

• Анатомия навеса или игрового домика на открытом воздухе
• Строительство навеса или игрового домика
• Крепление крыши патио в дом
• Как построить конюшню

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

10 лучших совершенно бесплатных планов односкатных крыш

Небо — предел, если у вас есть крыша над головой

ЕСЛИ ВЫ СТРОИТЕ СОБСТВЕННЫЙ сарай, вам, вероятно, следует подумать о количестве различных планов односкатных крыш, прежде чем принять окончательное решение. Крыша — это гораздо больше, чем просто средство для содержания вашего сарая в чистоте и сухости.

Правильная конструкция односкатной крыши не только защищает от элементов, но и может предоставить вам значительное количество дополнительного места для хранения вещей. Я провел бесчисленные часы, рассматривая множество различных дизайнов, прежде чем остановился на крыше в стиле гэмбрела, чтобы получить больше места для хранения в минимальном пространстве.

10 Комплексные БЕСПЛАТНЫЕ планы односкатной крыши

1. Стандартная односкатная крыша

Это наиболее распространенный стиль односкатной крыши

Двухскатная односкатная крыша — не только один из наиболее распространенных типов односкатной крыши, но он также является одним из самых простых в сборке.Первое, что вам нужно сделать, это определить правильный шаг для вашего района. Это зависит от того, сколько дождя и снега вы, вероятно, получите в среднем за год. Если вы знаете высоту подъема и уклон вашей крыши, вы можете использовать этот калькулятор уклона односкатной крыши, чтобы определить правильный уклон.

Вам также следует связаться с вашим местным строительным инспектором, чтобы узнать, существуют ли особые правила, регулирующие уклон вашей односкатной крыши. Затем вы можете использовать эту информацию, чтобы изменить планы односкатной крыши в соответствии с этими спецификациями и убедиться, что ваша односкатная крыша выдержит все, что мать-природа бросит на нее.Хорошая новость заключается в том, что вы можете с одинаковой эффективностью украсить крышу этого стиля рубероидом, битумной черепицей или листовым металлом.

Вот видео, на котором строится двускатная скатная крыша:

Легко проливает дождь, снег, лед

Может не подходить для мест, где ураганы и ураганы возникает

Предлагает больше места для чердака

Плохая конструкция или несоответствующий каркас могут привести к обрушению крыши

Простая и менее дорогая в строительстве, чем у многих других типов односкатной крыши

905 Сильный ветер может вызвать отслоение черепицы, войлока или листового металла

2.Односкатная крыша в стиле амбара

Это мой личный фаворит, поскольку он добавляет много места для хранения наверху

Большинство из нас видели несколько старомодных амбаров с их высокими крышами, имеющими несколько скатов. Вы можете не осознавать, что эта крыша в стиле барашка не была разработана как модное заявление. Фактически, он был создан, чтобы построить крышу, которая могла бы противостоять глубоким зимним снегам во многих частях света. Хотя общий план стропил может показаться не таким уж сильным, усиленная конструкция делает их намного прочнее, чем кажется.

Наличие двух разных уклонов позволяет дождю и снегу стекать с крыши на землю. В то же время более крутые стороны крыши дают вам гораздо больше полезного пространства для хранения, особенно для более высоких предметов. Как и двускатную крышу, эту относительно легко построить, ее можно обшить деревом и покрыть черепицей или листовым металлом для дополнительной защиты и долговечности.

Взгляните на это видео с практическими рекомендациями:

Этот тип крыши предлагает много дополнительного места для хранения без дополнительных затрат

Не рекомендуется для районов с сильным ветром или с сильным снегопадом

Простая конструкция с двумя балками крыши и несколькими косынками

При ненадлежащей конструкции имеют тенденцию быть структурно слабыми

Меньшее количество материалов означает снижение затрат на строительство

Необходимо обеспечить гидроизоляцию гребней для регулярного предотвращения протечек

3.Односкатная односкатная крыша

Вероятно, одна из самых простых односкатных конструкций односкатной крыши

Этот тип крыши обычно называют односкатной крышей. Обычно он имеет одну грань, которая на одном конце выше, чем на другом. В зависимости от того, где находится ваш сарай, верхний конец можно прикрепить к стене другого здания, например дома или гаража. Снаружи он очень похож на половину стандартной двускатной крыши.

Что делает эти планы односкатных крыш настолько популярными, так это то, что они невероятно просты в сборке и при правильной сборке могут выдерживать большие снеговые нагрузки, не разрушаясь.Благодаря простоте конструкции односкатной крыши и размеру садового сарая вы сможете завершить эту крышу за один день. Вы можете использовать этот стиль крыши для сарая с 3 или 4 стенами в зависимости от ваших потребностей, что делает его идеальным для сараев для хранения кормов или дров.

В этом видео рассказывается о строительстве крыши в скиллионном стиле:

Потолок может оказаться очень низким в зависимости от наклона крыши

Более крутой уклон позволяет снегу и легко отводится от дождя

Может быть не лучшим вариантом для мест, где часто бывают сильные ветры

Менее дорогое строительство из-за необходимости меньшего количества материалов

Может быть не самой эстетичной крышей

4.Более крутая двускатная крыша

Более наклонная и более прочная конструкция

Если вы живете в районе, где часто идет дождь или снег, вам нужна крыша с более крутым уклоном и немного большим уклоном, чтобы предотвратить образование снега или льда наращивать. Этот дизайн не только отличается более крутым шагом (конечно, вы можете настроить свой собственный шаг в соответствии с погодой в вашем районе), но и тем, что он разработан таким образом, чтобы быть более сильным в целом.

Дополнительные опоры, встроенные в концы фронтона, помогут увеличить несущую способность.Этот также имеет 3/4-дюймовую фанерную обшивку, покрытую битумной бумагой и битумной черепицей для дополнительной защиты от элементов и прочности конструкции. Свисающие карнизы также добавят определенную степень защиты стенам и дадут вам место для добавления вентиляционных отверстий на потолке для лучшей вентиляции.

Вот видео, которое показывает простой способ построить свои собственные стропила двускатной крыши:

Легко сливает дождь, снег, лед

Может не подходить лучше всего там, где возникают сильные ветры и ураганы

Предлагает больше места для чердака

Требуется больше поддержки для образования снега и льда

Просто и дешевле построить, чем многие другие типы односкатной крыши

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

5.Простая наклонная крыша

Ничего не может быть проще

Из всех различных типов крыш, односкатная крыша, пожалуй, самая легкая в строительстве. В этом случае у вас есть не что иное, как несколько аккуратно уложенных стропил поверх внешних стен. Крыша обычно имеет наклон вниз от соединительной стены, если навес прикреплен к стене вашего дома или гаража.

Однако, если вы решите построить отдельно стоящий навес и использовать этот тип крыши, вам следует спланировать уклон крыши таким образом, чтобы он спускался от передней части навеса к задней части.Это поможет предотвратить попадание дождя в дверь. В этой конструкции используется 3/4-дюймовая фанерная обшивка, битумная бумага и битумная черепица, но вы можете заменить металлическую пленку, чтобы сэкономить деньги и создать крышу, не требующую особого ухода.

Видео об основах наклона крыши:

905or обрамление может привести к обрушению крыши

Навесы от дождя, снега, льда легко

Следует использовать только на небольших навесах

Менее дорого в строительстве, чем многие другие типы односкатной крыши

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

6.Двускатная крыша с деревянным каркасом

Простой, но эффективный дизайн крыши

После того, как вы приняли решение использовать двускатную крышу для своего сарая, вам нужно принять еще одно решение. Это может быть построение собственных стропильных ферм из готовых ферм или просто прикрепление каркаса к крыше. Типичная крыша со стержневой рамой будет сделана из 2х4 или 2х6 и будет иметь коньковую доску, идущую по середине крыши.

Этот тип двускатной крыши, как правило, намного сложнее построить и может быть не лучшим выбором, если у вас минимальный столярный опыт.Однако, как уже было сказано, этот тип крыши обычно предлагает свес по бокам в силу того, как она сконструирована, что позволяет добавлять вентиляцию софита.

Посмотрите, как этот парень строит односкатную крышу:

Легко проливает дождь, снег, лед

Может не подходить для мест, где случаются сильные ветры и ураганы

Предлагает больше места для чердака

Требуются основательные столярные навыки, чтобы обеспечить точную резку всех пиломатериалов для достижения наилучших результатов

Строить дешевле, чем многие другие типы односкатной крыши

Сильный ветер может вызвать отслаивание черепицы, войлока или листового металла

7.Односкатная крыша в стиле хип

Создайте крышу с четырьмя скатами вместо двух

В то время как многие дома и навесы имеют крыши с двумя скатами, те, у которых всего четыре ската (крыши в стиле шатров), могут быть не только более эстетичными. но также обеспечивают лучшую защиту от снега и дождя. Хотя это может показаться неважным в районах, где не бывает большого количества дождя или снега, когда вы живете в районе, где зимой выпадает сильный снег, вы обязательно оцените тот факт, что крыша вашего сарая сохраняется каждую зиму нетронутой.

Вы можете построить крышу этого типа, используя предварительно изготовленные фермы, но до тех пор, пока вы хорошо владеете своими столярными навыками, нет причин, по которым вы не сможете построить эту простую крышу. Этот набор планов включает в себя подробное видео о том, как сделать это намного проще для вас.

Отлично подходит для районов с сильным ветром и снегом

Дороже, чем строительство двускатной крыши

Требуется больше строительных материалов на 463, чем для двускатной крыши

Более устойчива, чем двускатная крыша

Добавленные швы могут привести к большему количеству протечек

8.Крыша в стиле соляной бочки

Другой взгляд на скатную крышу

Крыша в стиле соляной коробки, изображенная на этих планах, предлагает немного другой взгляд на стандартную двускатную крышу. Как видите, в этой конструкции один склон выше и круче другого. В конструкции действительно есть фронтоны на каждом конце, которые можно использовать для добавления вентиляции в виде вентиляционных отверстий или вентиляционных отверстий с электроприводом в зависимости от ваших конкретных потребностей.

Дизайн пришел из колониальных времен, когда людям нужно было добавить больше места в свои дома, не добавляя еще один полный уровень по высокой цене.Это отличный выбор для больших навесов или даже для гаража, поскольку он дает вам возможность добавить намного больше места для хранения с минимальными затратами.

Следуйте за Джеком, когда он строит шатровую крышу в этом видео:

Двойные скаты позволяют воде легко стекать, идеально подходит для районов с сильными дождями

Сам дизайн если довольно сложно

Более прочный, чем стандартная двускатная крыша

Если вы построите чердак У него будут наклонные стены

Может быть построен для выдерживания умеренных и сильных снеговых нагрузок

Может быть дорогостоящим из-за количества необходимых ферм и опор

9.Односкатная крыша в стиле пирамиды

Похоже, она пришла прямо из Египта

Крыша этого типа больше похожа на то, что вы, возможно, ожидаете увидеть, выступая из песков пустыни Египта, поскольку у нее есть четыре склона, которые пересекаются между собой. центр. У каждой из четырех сторон есть единственный уклон, который начинается с вершины наверху. Эта крыша не имеет фронтонов или боковых стен и является отличным выбором для небольших навесов и насосных станций.

Свесные карнизы обеспечивают дополнительную защиту и возможность добавить вентиляционные отверстия в потолке, чтобы летом в сарае было прохладнее.Однако, как и палочную двускатную крышу, эту может быть сложнее построить, поскольку вы не сможете использовать какой-либо тип готовой стропильной фермы. Учитывая высоту вашей готовой крыши, вам следует проконсультироваться с местными властями, чтобы убедиться, что она не слишком высока, чтобы соответствовать требованиям.

Посмотрите это классное видео от Jack Rafters:

Хороший выбор для использования в районах с сильными ветрами

Требуется больше опыта строительства

Дополнительные места для хранения 9000

Более высокие затраты из-за сложной конструкции

Высокие склоны подходят для областей с сильным дождем и снегопадом

Верх может быть слишком высоким для определенных ограничений строительных норм

10.Крыша в стиле восьмиугольника

Если вы хотите чего-то особенного

Никто никогда не говорил, что ваш садовый сарай должен быть квадратной или прямоугольной формы. Если вы ищете что-то немного другое, почему бы не построить сарай в форме восьмиугольника. Вы можете быть удивлены тем, сколько дополнительного места может предоставить эта форма. Это также отличный способ использовать уголок в саду. Однако, как вы можете себе представить, восьмиугольному сараю нужна крыша в форме восьмиугольника.

Этот дизайн похож на пирамидальную крышу, но вместо четырех скатов у вас будет восемь.Это может быть одна из самых сложных крыш для строительства, и ее следует пытаться использовать только в том случае, если у вас есть продвинутые навыки работы с деревом, потому что существует ряд критических углов, которые необходимо измерить и вырезать, чтобы получить правильную форму и структуру. При этом после завершения у вас будет очень прочная крыша, способная выдержать большой вес снега.

Отлично подходит для районов с сильными ветрами

Требуется больший опыт строительства

Хорошее изменение по сравнению со стандартными крышами

Более высокая стоимость из-за более сложной конструкции

Высокие уклоны подходят для участков с сильным дождем и снегопадом

Верх может быть слишком высоким для определенных ограничений строительных норм

Когда уложена последняя черепица

Выбор правильного плана односкатной крыши для вашего Сарай может быть сложной задачей, так как есть так много всего, что нужно учитывать.Прежде всего, вам нужно учитывать свои столярные навыки. Как видите, для создания некоторых из этих конструкций требуются продвинутые навыки. Другие соображения включают ваши местные строительные нормы и правила и тип погоды, включая дождь, снег и ветер, с которыми вам придется иметь дело в месте проживания.

В конце концов, я остановился на стандартной двускатной крыше из палки, поскольку она соответствовала моим потребностям и моим столярным навыкам. Меньше всего мне хотелось нанять подрядчика для завершения работы, потому что мои навыки были не так хороши, как мое воображение.

Если вам понравилось читать о различных схемах односкатной крыши, перечисленных здесь, и это помогло вам в вашем проекте навеса, пожалуйста, дайте мне знать.

Если у вас есть какая-либо информация, которую вы хотели бы видеть здесь, свяжитесь с нами здесь.

Сообщите всем, что вам понравилось читать это на Facebook и Pinterest.

Спасибо, что прочитали это.

Как сделать каркас односкатной крыши своими руками [Пошаговое руководство]

Готовы построить свой сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там.Углы, длина, уклоны — все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговыми инструкциями по наиболее популярным конструкциям односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем разобраться в некоторых терминах сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким гидом. Надеемся, мы ответим на все ваши вопросы.

Факторы, влияющие на конструкцию односкатной крыши

Виды рубероидов

Фанера или OSB — наиболее распространенный материал, используемый для обшивки кровли.Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Уклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или иметь покрывающую резиновую мембрану.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель.Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара — все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, но имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше).Дождь может скапливаться на крыше с низким уклоном и гнить кедр и битумную черепицу, а также находить или увеличивать щели, вызывая утечки. Влажная черепица может привести к образованию мха, который также разложит ее.

Преобладающий сильный ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип сарая

Крыши разных стилей соответствуют определенным конструкциям.Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel. Если вам нужна высокая и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много места на чердаке / складском помещении, лучше всего подойдет крыша Gambrel или амбар. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox — идеальный вариант. Двускатная или шатровая крыша обеспечит более высокое центральное пространство для хранения или высоту над головой.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене.Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей. Это позволяет много места для хранения на одной стене и меньше — на другой.

Разъяснение общих терминов по кровельным работам
  • Наклон
    Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для бега длиной 12 дюймов (3/12).
  • Шаг
    Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (6 футов к 18 футам или 8:16).Пролет — это расстояние от одной опорной стены стропила до другой опорной стены стропила.
  • Уголок
    Используется для разрезания стропила в месте стыка с коньковой балкой, а также для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 — угол 18,2 °, а 6/12 — угол 26,6 °.
  • Конек
    Верхний край, где сходятся два ската или настила крыши.
  • Коньковая балка
    Передает нагрузку крыши на коньки фронтона или стойки и поддерживает коньки стропил на коньке. Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
  • Коньковая доска
    Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как соединенная система.
  • Хомуты
    Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, таким образом, крышу; часто располагается на 1/3 — 1/2 стропила между коньком и потолком.
  • Птичий Рот
    Это прорезь, врезанная в стропило, где оно опирается на верхнюю плиту опорной стены; он помогает передавать усилие крыши на стену и облегчает надежное прикрепление стропила к стене.
  • Длина стропила
    Расстояние от балки конька до стены, рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую ее номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила друг к другу, тем толще их глубина, используется воротниковая стяжка и чем больше уклон, тем лучше они выдерживают снеговую нагрузку. Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока — это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площадь притока, 16 дюймов — 8 дюймов площадь притока и 24 дюйма — 12 дюймов площади притока.Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность — это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, так как снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

В чем разница между шагом и наклоном

Наклон измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша преодолевает из стороны в сторону, или ее пролетом в футах. Это соотношение. Если коньковая балка или козырёк на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет — это общее расстояние от одной опорной стены стропила до другой опорной стены стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет — 24 фута, шаг будет 6/24 или 1/4.

Уклон — это коэффициент подъема стропила по длине, обычно измеряемый в дюймах или в долях. Расстояние по горизонтали от опорной стены до осевой линии под коньковой балкой — это прогон. Расстояние по вертикали от верхней плиты до верха коньковой балки — это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом — это уклон 6/12.

Шаг больше подходит для строительства здания и расчета потребности в материалах, а наклон — для конструкции крыши.

Виды кровли по скату

Есть 3 основных типа крыш; плоский, пологий склон и крутой спуск — Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof — имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон — имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью.Меньше воздействия силы ветра, но снег, дождь и мусор проливаются медленно.

Крутой склон — имеет уклон более 4/12 и покрыт черепицей или сталью. Он должен противостоять большей силе ветра, но быстрее проливает дождь, снег и мусор.

Требования строительных норм

В Строительном кодексе указаны приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция.Однако он не решает проблему подтекания.

Строительный кодекс также детализирует требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши. Возможно, вам также потребуются штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться с местным строительным отделом.Убедитесь, что ваша структура соответствует требованиям кода.

Разница между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши. Основное отличие заключается в том, что ферма изготавливается на заводе в соответствии с установленными стандартами. Он часто использует меньшие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из пиломатериалов большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, а также добавляются завязки-воротники.

Стропила с коньковой балкой

  • Доски размером 2 × 6 или более, обрезанные под углом, чтобы прилегать к коньковой балке, проходящей по всей длине крыши, или над ней. У них также обычно есть выемка для птичьего рта, поэтому они крепятся к верхней пластине стены.

Стропила наклонные, наклонные или наклонные

  • Протяните верхнюю пластину низкой стены над верхней пластиной высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз.Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

  • Обычно изготавливаются в соответствии с техническими стандартами. У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

  • Используйте стропила для проектов с меньшим пролетом и фермы для проектов с большим пролетом.Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее. Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

  • Зависит от того, что вы строите, поскольку структурная целостность правильно построенного стропила такая же, как у фермы. Фермы заменяют стропила, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньшего размера, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы.Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

  • Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На возведение стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
  • И фермы, и стропила безопасны для строительства кровли.Однако безопасность — это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко переноситься одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены и не поставить руку или ногу в неправильное место — это человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление наиболее распространенных типов крыш

Двускатная крыша

Двускатная крыша сарая может быть построена стропилами с коньковой доской 1х6 или с помощью ферм.Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2 × 4 или 2 × 6 для стропил и 2 × 4 для воротниковых стяжек. Стропила срезаны под углом на конце конька и прорезаны «птичьим ртом» в месте соприкосновения с верхней пластиной опорной стены.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Балка потолка простирается от опорной стены до опорной стены и опирается на стены.Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы, чтобы они были параллельны стенам для крепления облицовки.

Gambrel Roof

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке. Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать свой собственный уголок для ферм, отрежьте 2 × 4 куска верхнего откоса до нужной длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и сели на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине. Размер потолочной балки зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Односкатная крыша Saltbox сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и вырезать «птичий рот» там, где они пересекаются с опорными стенками. Стяжка воротника часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части.Большинство деталей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion — Каркас крыши навесного типа

Крыши в стиле Skillion и Shed обрамлены односкатными стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, не забудьте добавить дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий рот» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезал каждый конец вертикально для облицовочной доски и заблокировал или закрепил стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропила устанавливается на пластину ригеля, прикрепленную к существующей стене, или прикрепляется к ней. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листьев, может быть сделана с помощью стропил или стропил. При использовании стропил к укороченной коньковой доске, которая не проходит по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня под углом, а на верхней пластине опорной стены сделайте надрез для пасти птицы.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым вырезом под углом и выступом «птичий рот» в том месте, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12 дюймов, 16 дюймов или 24 дюймов. Несмотря на то, что нужно вырезать много углов и вырезов в виде птичьего рта, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в нескольких направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Объяснение процесса каркаса односкатной крыши

— Пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска — это нижняя пластина, а коньковая доска — это верхняя пластина. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист размером 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или спилить стропила для садового сарая довольно просто.Если это сарай или гараж, то стоить изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Тысячи несчастных случаев на строительстве происходят ежегодно. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать и, как правило, это просто человеческая небрежность.

  • Лестницы делают доступ к высоте стропил или фермы более простым и безопасным. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
  • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и летящие обломки — вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
  • Защитная обувь — это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы это почувствуете.
  • Рабочие перчатки защищают от порезов и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
  • Страховочный трос и привязь — хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

Выбрать рубероид
  • Для строительства ферм используйте пиломатериалы 2 × 4 и сделайте косынки из фанеры ½ дюйма.
  • Сделайте стропила из бруса размером 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Определить подъем

Умножьте рост одного фута на общую длину склона.

Например :

Чтобы построить односкатную крышу на односкатном навесе 4х8 дюймов, мне нужно знать, где прикрепить пластину. Пластина ригеля — это то, к чему стропила будут прикрепляться к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонных стенок должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше верхней части прилегающей стены.

Определить пробег

Пробег — это расстояние от одной опорной стены до осевой линии сарая для двускатной крыши. Для односкатной крыши или односкатной крыши это расстояние от одной опорной стены до другой.

Для навеса 4х8 дюймов в примере с Определите высоту , пролет — это ширина здания или 4 фута.

Рассчитать шаг

Шаг — это общий вертикальный подъем от вершины стены до вершины конька по сравнению с общим пролетом от опорной стены до опорной стены.

Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах или бегом в данном случае. Общий подъем составляет 12 дюймов или 1 фут, а пролет — 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

  • Чем больше уклон крыши, тем лучше она будет пропускать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
  • Минимальный уклон крыши — подъем 1/8 дюйма на фут пролета
  • Для битумной или композитной черепицы требуется уклон не менее 2/12, для стальной кровли — уклон 3/12 или выше, а для рулонной кровли — уклон 2/12 или более.
  • Наилучший шаг для черепицы — от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 — лучший вариант.
  • Металлическая кровля — хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами

Найдите длину обычных стропил в сарае

Под обычными стропилами понимаются все стропила, которые идентичны в конкретной конструкции крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Расстояние по горизонтали от линии гребня до внешней стороны опорной стены — это расстояние в футах. Требуемый уклон — это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 дюймов общий подъем составляет 1 фут, а общий бег — 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O.C. Шаг

Прибавьте длину карниза к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую Таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, и это с 40-фунтовой живой нагрузкой. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с наклонной площадкой 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите глубину резания птичьего рта

Птичий рот не должен заходить на стену, не превышая 1/3 глубины стропила, если он выступает за стену. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для 4-дюймового сиденья.

Для нашего примера с навесом 4х8 дюймов с использованием стропил 2 × 4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать верхний отвес

Верхний отвес делается там, где стропила соприкасаются с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез в соответствии с уклоном крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя сторона короткой стороны была напротив доски на 1/2 — 1 дюйм от конца. Поверните длинную штангу квадрата до тех пор, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной и той же стороны доски.Проведите линию поперек доски в том месте, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

Измерьте длину стропил и отметьте внешний край здания

От вершины угла измерьте длину стропила, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться «Птичий пасть» или сиденье.

Разложить и вырезать птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, сидящих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов — 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропила, отвес линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и у вас получатся линии разреза для птичьего рта.

Разметка и обрезка хвоста стропила

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер фасада определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязываются к коньковой доске, отметьте расстояние между ней и верхней пластиной опорных стен. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продолжайте движение по коньку, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы крепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы пригвоздить стропила к верхней пластине. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще, чем коньковая доска, поэтому прибить ее гвоздями в конец стропила невозможно.

  • Врезание гвоздей с обеих сторон стропила в балку — это один из вариантов, но он затрудняет удержание стропила выровненным.
  • Стропильные вешалки — еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Каркас крыши с фермами

Другой вариант — обрамление крыши с использованием стропил вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

  • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится задача его составить; Иногда бывает проще, если сарай необычного размера или формы.
  • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят — при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
  • Соберите фермы, используя ½ ”фанерные косынки, используя спиральные гвозди 6d или гвозди с кольцевым стержнем.
  • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
  • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и прикрепите к стеновым плитам.
  • Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
  • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте 2 × 4 отрезка, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть его, чтобы сформировать карниз. Прибейте облицовочную доску к концам надставок крыши 2 × 4.

Обрамление с использованием металлических скоб

На рынке имеется множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю крепежи Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установить обшивку крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и продвигайтесь вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Вырежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какую фанеру использовать для односкатной крыши.

Установить фетр на крыше сарая

Раскатайте первый ряд фетра и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Перекройте следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Установить капельницу

Кромка отлива прибивается гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание переносимой ветром влаги под войлок. На конце «Птичья пасть» он проходит под войлоком. Также перекрывайте участки капельного края.

Укладка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Звучит как статья для другого дня!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Поделитесь с нами вашими мыслями.Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как построить крышу гаража | HowToSpecialist

Этот пошаговый проект своими руками о как построить крышу гаража . Построить крышу для гаража на одну машину несложно, но следует учитывать несколько вещей, например форму и структуру стропил.Если вы хотите построить прочную крышу для своего гаража, соберите компоненты из стойкого к атмосферным воздействиям пиломатериалов. Передний и задний свесы придадут вашей конструкции стиля.

Прежде всего, следует помнить, что в большинстве случаев при постройке гаража требуется разрешение на строительство. Поэтому мы рекомендуем вам спланировать все аспекты с самого начала и убедиться, что планы соответствуют местным строительным нормам. Работайте внимательно и с большой осторожностью, если хотите построить жесткую конструкцию, которая будет правильно выдерживать вес.

Мы настоятельно рекомендуем использовать фанерные листы с пазом и гребнем, если вы хотите получить плотное соединение. Прикрепите листы к стропилам гвоздями / шурупами через каждые 6-8 дюймов. Кроме того, если вы хотите улучшить внешний вид сарая, установив планки, мы рекомендуем вам оставить выступ около 3/4 дюйма над концевыми стропилами. Используйте хорошую торцовочную пилу, чтобы обрезать концы планок перед тем, как прикрепить их на место с помощью гвоздей. Не забудьте проверить остальные проекты гаражных домов .

Сделано по плану

Чтобы построить крышу гаража , вам необходимо использовать следующее:

Материалы

  • A — 13 кусков пиломатериалов 2 × 4 — длина 144 ″ НИЖНИЕ РАФТЕРЫ
  • B — 2 шт. Пиломатериалов 2 × 4 — 36 1/4 ″, 1 шт. Пиломатериалов 2 × 6 — 260 ″ TOP RIDGE
  • C — 30 штук пиломатериалов 2 × 4 — 97 1/4 ″, 14 штук — 6 1/2 ″ РАФТЕРЫ
  • D — 14 штук шпунтовых фанерных листов 3/4 ″ — 4 × 8 ′ ДЕКИН
  • E — 4 шт. По 1 × 6 — 66 ″, 2 шт. — 209 1/2 ″, 2 шт. — 97 ″ ОТДЕЛКА
  • F — 360 квадратных футов рубероида TAR PAPER
  • G — 360 кв. Футов асфальтовой черепицы ПЛИТКА

Инструменты

подсказки

  • Нанесите несколько слоев морилки на деревянные детали
  • Установите планки 1 × 6, чтобы добавить характер вашему сараю

Время

Связанные

Конструкция крыши гаража

Строительство крыши гаража

Умный совет: Построить крышу отдельно стоящего гаража на одну машину не так сложно, как может показаться, но есть несколько вещей, которые следует учитывать, особенно если вы хотите получить жесткую конструкцию.Следуйте инструкции и используйте качественные материалы, если хотите получить профессиональный результат.

Как построить крышу гаража

Монтаж стропил нижних

Первым этапом проекта является установка нижних стропил на каркас гаража. Как вы можете видеть на изображении, вам нужно обрезать их до нужного размера и прикрепить к верхним пластинам с помощью оцинкованных винтов, предварительно просверлив пилотные отверстия. Разместите стропила каждые 24 дюйма по центру, если вы хотите получить профессиональный результат.На обоих концах крыши вам нужно удвоить нижние стропила, чтобы должным образом поддержать концы фронтона.

Установка верхнего выступа

Следующим этапом проекта деревообработки является установка верхнего конька. Как вы можете видеть на изображении, вам нужно закрепить два бруса 2 × 4 на обоих концах крыши, чтобы правильно поддерживать коньковую доску. Используйте спиртовой уровень, чтобы проверить, идеально ли расположена доска. Кроме того, убедитесь, что опоры стоят вертикально.Доска конька должна выступать за 10 дюймов как спереди, так и сзади гаража.

Установка стропил

Продолжите проект, установив стропила на место. Как вы можете заметить на планах, стропила нужно прикрепить как к нижним компонентам, так и к верхним плитам. Стропила должны быть расположены на одинаковом расстоянии друг от друга, оставляя между ними около 24 дюймов.

Стропила

Используйте планы с изображения выше, чтобы вырезать компоненты нужного размера и формы.Промежуточные и нижние компоненты следует прикреплять только к концевым фермам. Таким образом вы создадите надлежащую опору для торцов фронтона. Для выполнения косых пропилов используйте хорошую пилу, иначе профессионального результата вы не получите.

Крепление торцов фронтона

Вырежьте несколько кусков фанеры нужной формы и прикрепите их к переднему и заднему краям гаража. Используйте циркулярную пилу с острой кромкой, чтобы получить точные пропилы. Прикрепите листы к конструкции и закрепите их на месте гвоздями / шурупами 1 1/4 дюйма.

Установка свесов

Если вы хотите добавить стиля своему проекту своими руками или просто хотите защитить конструкции от повреждений водой, вам следует подумать о добавлении передних и задних свесов. Как вы можете видеть на изображении, вам нужно собрать свесы на ровной поверхности, используя стропила и небольшие куски бруса 2х4. Перед установкой на место плотно зафиксируйте компоненты. Просверлите пилотные отверстия и вставьте винты 3 ″ в каркас крыши.

Крепление настила крыши

Следующий шаг — атаковать настил крыши. Как вы можете заметить на чертежах, вы должны использовать фанеру с пазами 3/4 дюйма. Эти планы оптимизированы, поэтому вам не придется много сокращать. Тем не менее, отрегулировав размер листов, вы должны прикрепить их к стропилам и закрепить на месте шурупами 1 1/4 дюйма через каждые 6 дюймов. Листы фанеры должны выступать над стропилами примерно на 3/4 дюйма, чтобы закрывать планки.

Установка планок

Постройте обшивку гаража из бруса 1 × 6. Обрежьте планки нужного размера и формы, прежде чем прикреплять их к концам стропил. Используйте чистовые гвозди размером 1 1/4 дюйма, чтобы зафиксировать компоненты на месте.

Устройство кровли

Установить кровлю несложно, особенно если вы следовали остальным инструкциям. Накройте крышу сарая рубероидом, убедившись, что полосы нахлестываются не менее чем на 2 дюйма.Прикрепите битумную бумагу к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего гребня. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть помещены под ним.

Умный совет: Перед установкой битумной черепицы проложите стартовый слой в нижней части крыши. Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько различий. Первый курс должен начинаться с черепицы с 3 вкладками, второй курс с 2 1/2 вкладки, третий курс с 2 вкладками, четвертый курс с 1 1/2 вкладки, пятый курс с 1 вкладкой, шестой курс по 1/2 таб.Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над краем капельницы примерно на 1/4 дюйма. Кроме того, прикрепите битумную черепицу к настилу крыши с помощью прихваток.

Как построить беседку на крыше

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для древесины и дайте ей высохнуть в течение нескольких часов.Проверьте, есть ли выступающие винты, и при необходимости устраните проблему.

Умный совет: Если вы хотите узнать, как построить каркас гаража или как сделать последние штрихи, мы настоятельно рекомендуем вам прочитать другие части статьи.

Спасибо, что прочитали наш проект о , как построить крышу гаража , и мы рекомендуем вам ознакомиться с остальными проектами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
