Что такое косоур, какие размеры имеет, как изготавливается.

Давайте сразу начнём с самого главного и разберёмся что такое косоур:

Косоур это — несущая опорная конструкция всего лестничного марша. На вид это две косо или изогнуто расположенные балки на которых находятся, под определённым наклоном, более мелкие бруски, чаще по 20-30 см, в виде гребёнки. Именно на косоур устанавливаются ступеньки. Это мы хорошо увидим на фото ниже, где показан вид лестницы сбоку. Своим торцом она нам на явно показывает что такое косоур.

Какие размеры задавать при устройстве косоура?

Толщина несущего косуора должна быть не менее 5 сантиметров, его ширина должна составлять максимум 30 см., а его ширина в самом что ни на есть узком месте, должна иметь минимум 12 см. По своей аналогии, косоур монтируется по бокам лестницы ступеней, а также может дополнительно устанавливаться посередине. Если его монтаж осуществляется посередине, то такой косоур называют центральный.

Ограждение на таких конструкциях устанавливается на ступеньки и крепится непосредственно к ним, те же балясины для деревянных лестниц* и т.д.

Размер шага гребенки, а так же толщину и ширину задают лестнице ее самые важные параметры: высота ступенек, ширина приступа, а также предполагаемый угол наклона.

Как же изготавливается косоур?


Всего есть два способа для изготовления косоуров:

  1. Способ первый. Берут длинную балку и обрезают по длине марша, с наименьшей шириною, а также толщиной. Берут заготовленную гребенку для косоура и отдельно изготавливают в геометрической форме треугольника. Размеры треугольников зависят от ширины шага, а также толщины балки. При таком раскладе он должен быть идентичен. Дальше берут крепежное изделие и клей, и происходит процесс присоединения треугольника с балкой, таким образом, и получается нужный нам косоур. Такая незамысловатая технология изготовления позволяет нам сэкономить на количестве используемого материала.
  2. Способ второй. Берется заготовка, превышающая по ширине, ширину косоура вместе с длиной, а также сюда стоит добавить толщину будущего косоура. Размечают его согласно длине гребенки, линиями по торцам, далее выпиливают, в некоторых ситуациях нужна фрезеровка для более точных размеров. Такая технология изготовления оказывается быстрее, чем первый способ.

Если же сборщики или сварщики имеют опыт сборки таких конструкций, то можно сразу, на месте, изготовить два абсолютно симметричных косоура имея под рукой всего одну заготовку, ширину которой следует взять по сумме ширины косоура по пику ступеней, а также ширины впадины подступеньки. Но не стоит забывать оставить запас и сопутствующие ошибки — 100 раз отмерь, один раз отрежь!


Лестницы, которые создаются на основании «косоур», на порядок легче в весе, чем марш лестниц, которые возводят на основании тетивы. Они занимают меньше пространства, ставят их в домах, где нет слишком большого пространства.



Косоуры для лестницы — что это

Чтобы подняться на этаж, спуститься в подвал или попасть в мансарду, нужна добротная и красивая лестница. Этот архитектурный элемент выполняет свою прямую функцию связи между разными уровнями в доме и является важной частью интерьера. В зависимости от типа каркаса различают лестницы на косоурах, на тетиве, больцах и обсадной трубе. Также существуют складные и выдвижные лестничные пролеты. Наиболее распространенный и практичный вариант – лестница на косоурах.

Косоуры – что это такое

Косоуры для лестниц – это цельная разновидность несущей конструкции, которая служит опорой для ступеней. Внешне такая опора выглядит как 1-3 изогнутые или прямые балки, на которые опираются ступеньки. При таком способе крепления торцы ступенек видно со стороны. Балки должны обладать достаточной прочностью и надежностью, чтобы пролет выдерживал проектные нагрузки и имел достаточный запас прочности. При изготовлении балок применяют дерево (оптимально для коттеджей), металл и бетон (многоэтажки, общественные здания). Преимущества цельной опоры:

  • надежность,
  • можно установить перила любой формы, поскольку они не зависят от опоры,
  • отсутствие необходимости дополнительно соединять ступени параллельно между собой.

Разновидности косоуров:

  • ступенчатые – используются для деревянных лестничных пролетов. Основа – цельный каркас по форме пролета, который выпиливается по трафарету сразу с необходимыми вырезами для установки ступеней;
  • конструкция с кобылками – к прямой балке добавляются дополнительные элементы, чтобы создать необходимое повышение уровня для крепления ступеней. Кобылки можно ставить на любые опоры – деревянные, металлические и железобетонные.

Косоуры из дерева и металла

В коттеджах и частных домах принято ставить деревянные лестницы на цельных опорах.

Из дерева можно сделать конструкцию прямую, изогнутую и винтовую.Предпочтительно использовать при изготовлении древесину дуба или бука. Эти породы отличаются долговечностью и шикарно выглядят, особенно при правильной обработке древесины.

Хотя дуб и бук тяжело поддаются полировке, результат того стоит. Более бюджетный и распространенный вариант – сосна и прочие хвойные породы. Деревянная лестница на одной, двух или трех опорах наполняет дом уютом и становится важной частью интерьера. Есть у деревянных конструкций свои недостатки. Со временем дерево начинает скрипеть, к тому же массивные пролеты отличаются большим весом.

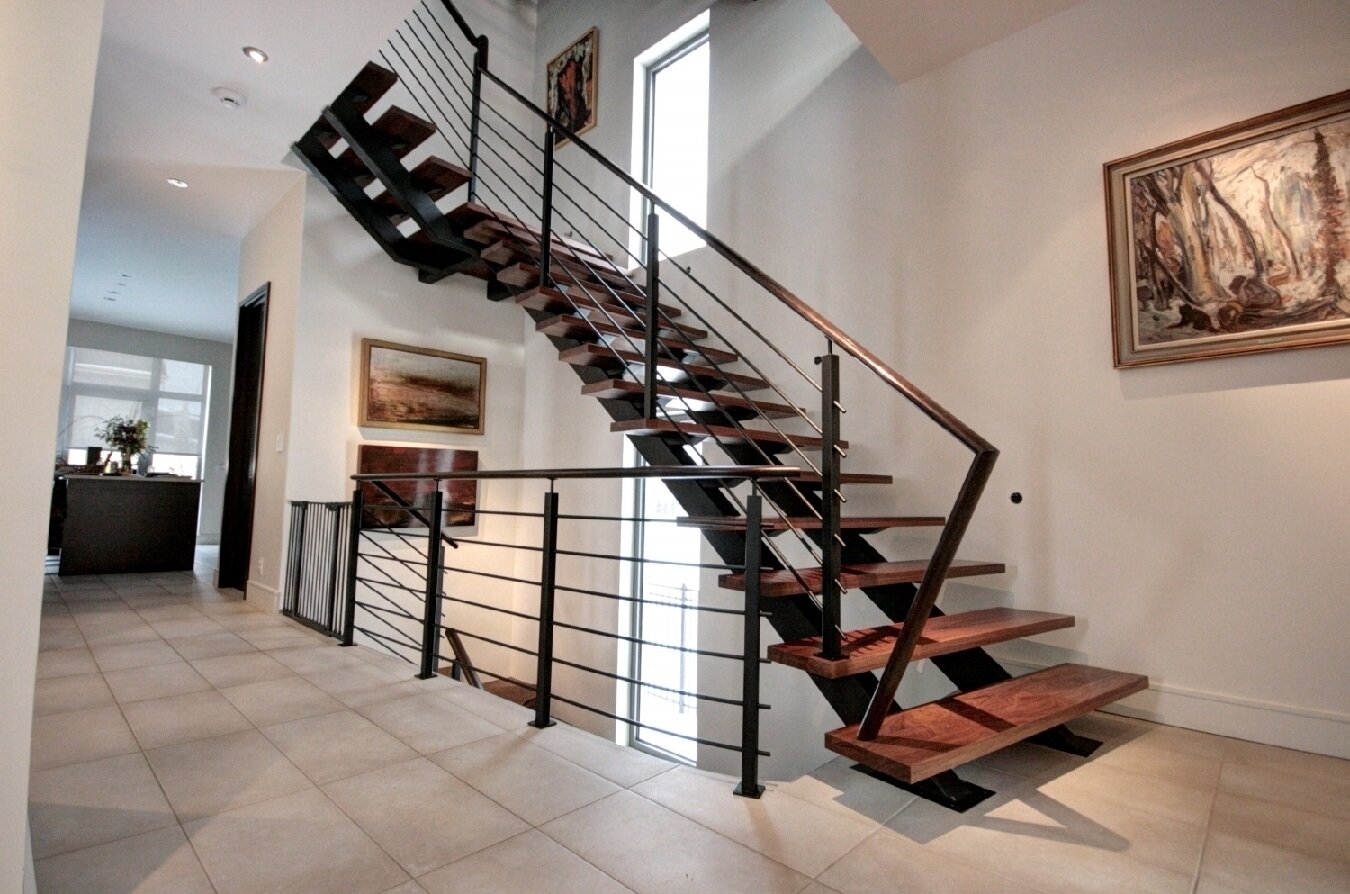

Металлические лестницы выполняются на одной опоре. Их можно монтировать на стены из любого материала: кирпича, дерева, бетона, композитных плит. При небольшом весе металлический каркас обладает высокой прочностью и надежностью. При этом изделие выглядит легко и изящно за счет кованых узоров, которые могут стать настоящей изюминкой в дизайне помещения. Металл лучше всего подходит для выполнения прямых пролетов любой длины.

что это такое и какой тип выбрать?

Одними из показателей лестничной конструкции являются ее надежность и безопасность. Для обеспечения данных показателей используются косоуры для лестниц. Что это такое? Это несущая балка, которая удерживает лестницу. Расположен он с нижней стороны ступеней и может выполняться из дерева или металла. Лестница может оснащаться одним косоуром, который располагается посередине или двумя, которые удерживают ее по боковым сторонам. Двойной косоур считается более надежным и устойчивым. При ширине подъемного пространства более, чем на 1,5 метра, необходимо монтировать 3 косоура. Именно косоурные конструкции дают возможность для изготовления лестницы любой формы и конфигурации.

В зависимости от типа подъема косоуры разделяют на прямые, ломаные и винтовые. Исходя из названия, можно сделать вывод, какую конструкцию имеет сама лестница. Прямой косоур прост в исполнении и его вполне можно изготовить своими силами. Ломаные конфигурации имеют перпендикулярные стыки, такая подъемная конструкция очень интересно смотрится в интерьере.

Однокосоурные конструкции оказывают очень сильное точечное давление на фундамент, поэтому их установка должна разрешаться в органе строительных согласований.

Заказать продукцию можно в компании ПК БЛК на странице https://www.pk-blk.ru/lestnicy-na-kosourax/.

Косоуры из дерева

Поскольку косоурная конструкция должна обладать повышенной жесткостью, ее изготавливают их прочных и твердых сортов древесины: дуба, бука, клена. Для того, чтобы сконструировать деревянную лестницу на косоурах, потребуется доска с показателем толщины не менее 6 см и ширины не менее 20 см. Доска должна быть ровной и гладкой, без сучков, трещин, отверстий. Вполне подойдет клееная доска.

Разновидности косоурной опоры:

  • ступенчатая. Доска выпиливается в точном соответствии с боковой формой лестницы. В доске выпиливаются треугольники, в которые будут уложены ступени;
  • с кобылками. В доске выпиливаются отверстия для шкантов, которые будут удерживать элементы для укрепления ступеней. Данный способ позволяет получить более прочную опору, поскольку доска практически не выпиливается.

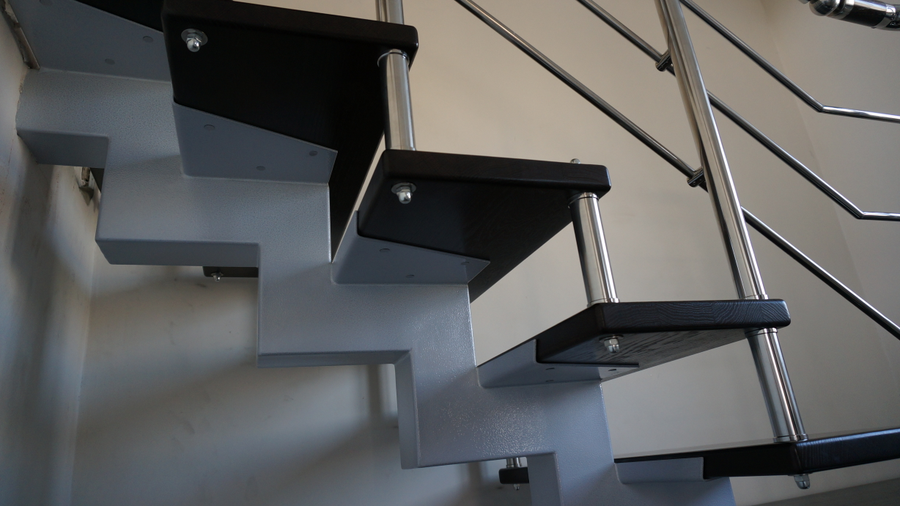

Металлические косоуры

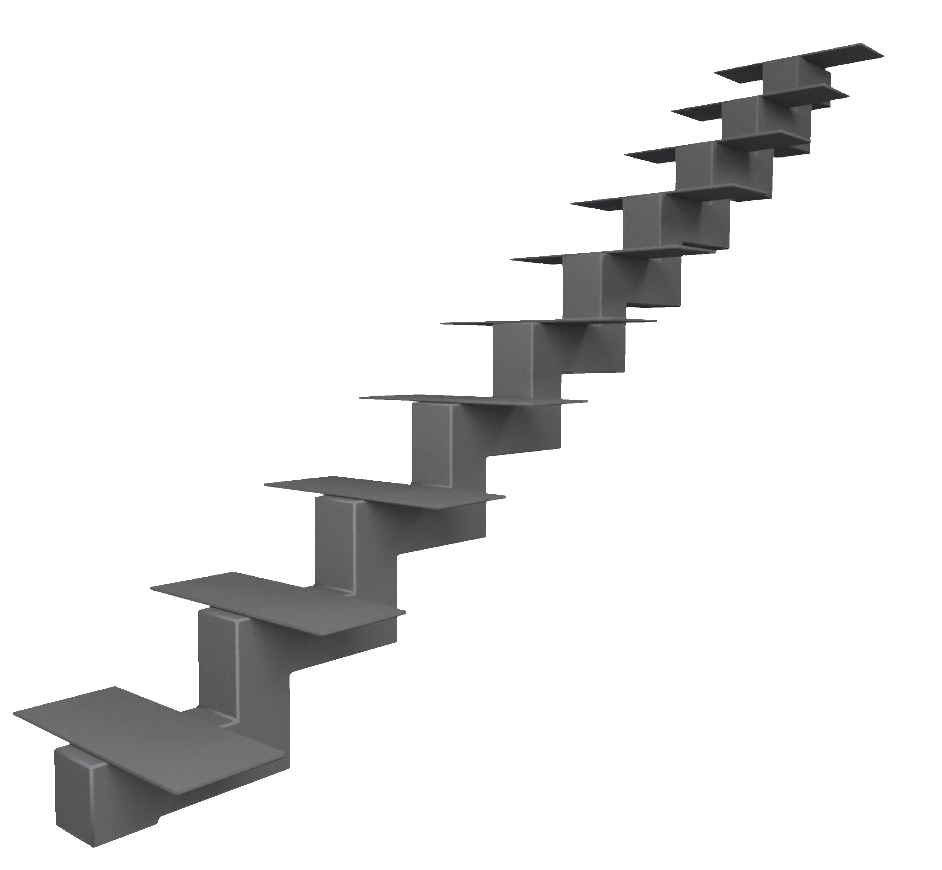

Одинарные косоуры чаще всего выполняются из металла, поскольку он более прочен и надежен, не будет со временем рассыхаться от сухости или разбухать от влаги. Поскольку точечная нагрузка на фундамент будет высокой, предварительно необходимо произвести согласования в органах контроля. В металлический косоур ввариваются крепежные элементы, на которые будут крепиться кобылки. На них уже устанавливаются ступени. Материал, из которого выполняется основной элемент: швеллер, двутавр или прямоугольная труба. Преимуществом лестницы на металлическом косоуре является возможность придать ей любую форму. Двойной косоур делает конструкцию более надежной и устойчивой.

Преимущества использования косоуров

Опорная конструкция имеет свои преимущества:

  • ступени не нужно врезать, выполняя сложные предварительные расчеты;
  • сами ступени можно изготовить своими силами из любых подходящих материалов;
  • ступени при износе или желании изменить облик интерьера можно заменять, перекрашивать, декорировать;
  • использование центрального косоура позволяет сэкономить место в пространстве и с легкостью обойти препятствия в виде радиаторов отопления или подоконников;
  • легкость и быстрота монтажа ступеней;
  • при использование двойных косоуров к ним с легкостью можно укрепить перила.

Перед расчетом лестницы или заказом следует определиться с материалом, из которого будет изготовлен косоур для лестницы. Цена может практически не отличаться, а на металлический она может быть несколько ниже. Основание для лестницы может окрашиваться в любой цвет и в интерьере делает его практически незаметным. Специалисты рекомендуют использовать металлические конструкции, поскольку они более прочные и надежные.

определение. Лестничный марш. Косоур стальной

В своем собственном доме хочется делать все так, чтобы глаз радовался. Ощущение уюта и комфорта при этом должно присутствовать везде. Поэтому к созданию интерьера следует подойти со всей основательностью. А может, у вас есть особняк в несколько этажей? Или на входе в дом стоит красивая лестница, которую в скором времени потребуется отремонтировать? Тогда в такой ситуации следует основное внимание уделить косоурам. Именно о них и пойдет речь в данном обзоре.

Что скрывает под собой термин?

Те, у кого возникла необходимость в ремонте своего собственного жилья, могут задаться одним простым вопросом: косоур – что это такое? Под данным термином скрывается самая популярная разновидность опор, которая используется в конструкции лестниц. Она имеет вид балки и располагается на каждом лестничном марше, крепящем к себе ступеньки. В целом вся эта конструкция служит в качестве опоры для лестницы. Необходимо более подробно рассмотреть этот элемент, отвечая на вопрос: «Косоур – что это такое?»

Что можно использовать кроме косоура?

За счет такой детали есть возможность придать красоту и оригинальность всей лестнице в целом. Помимо всего прочего, имеется и еще один вид похожих сооружений. Носит он название тетивы. Она очень похожа на косоуры, однако монтаж проступи происходит с внутренней стороны. Соединение, которое крепит всю конструкцию в целом, происходит за счет затяжек.

Кроме того, от тетивы косоуры деревянные отличаются как размерами, так и видами. Эти параметры полностью зависят от форм ступеней, а также от той нагрузки на лестницу, которая является допустимой. Все эти факторы играют достаточно важную роль. И необходимо отметить, что одновременная нагрузка на междуэтажные и входные лестницы не должна быть более 250 килограмм.

Важный этап, связанный с расчетной частью

Следует основательно подойти к такой процедуре, как расчет косоура. В среднем он не должен быть менее 50 мм в ширину. Это в том случае, если ширина одного марша не превышает одного метра. Если же этот параметр равен 1,25 метра, то ширина самого косоура должна достигать 60 мм. При ширине марша, равной полутора метрам, косоур должен быть 70 мм. В этом пункте также требуется отметить, что при использовании тетивы ширина лестничного пролета гораздо больше, чем в случае с косоуром.

Как происходит производство деревянных элементов?

Нельзя не отметить способы производства, отвечая на вопрос: «Косоур – что это такое?» Различают два варианта производства.

  1. Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими. Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней). Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала.
  2. В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура. Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование. Данная технология от первой отличается более высокой скоростью производства.

Какие виды косоуров можно выделить?

Следует отметить, что, в отличие от тетивы, деревянные косоуры — более легкие. Кроме того, они занимают меньше места. В связи с этим во многих особняках используются именно косоуры, особенно если лестничная шахта небольшая.

Различают несколько разновидностей деревянных косоуров. Прямые элементы применяются в случае использования точно таких же маршей. Гребенка необходима в том случае, если на ней планируется разместить накладные ступеньки. Округлые косоуры требуются в том случае, если есть желание придать округлость всей лестнице.

В каких случаях требуется ограждение?

Лестницы, в которых используется тетива, могут оснащаться ограждением в следующих случаях:

  1. Когда балясина монтируется непосредственно на тетиву.
  2. Когда большие размеры характерны для балясины, а не для тетивы. В этом случае на лестничный элемент крепится подбалясная доска, которая способствует расширению тетивы примерно на 25 мм. Впоследствии балясина также монтируется на эту доску.
  3. С боковых сторон тетивы происходит крепление балясин, длина которых в таком случае увеличивается. Однако такая методика способствует освобождению ширины марша. Для лестничного прохода освобождается дополнительное свободное пространство.

Выше были перечислены преимущества, которые характеризуют крепление косоуров во многих домах. Бытует мнение, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой же сделать можно в более короткие сроки.

Какой параметр является определяющим?

Главной характеристикой, которой обладает косоур, является прочность. И следует отметить, что этот параметр специфический. Необходимо понимать, что данный элемент должен спокойно выдерживать вес людей и тех грузов, которые человек будет поднимать по лестнице. Однако никаких ненужных вибраций быть не должно. Знайте, что тот косоур, который дрожит или качается, не является качественным. Скорее всего, где-то была допущена ошибка.

В последнее время стала пользоваться популярностью лестница на металлическом косоуре. Она обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на металлобазе. Их изготовление происходит способом сварки из швеллера или трубы прямоугольной формы достаточно большого размера.

Если нет опыта, то лучше довериться профессионалам

Чтобы изготовить косоур металлический, необходимо иметь опыт работы в данной сфере. В том случае, если ранее вы не работали с ним, рисковать не надо. Вероятность брака в такой ситуации достаточно высока. Ведь на сегодняшний день есть возможность приобрести абсолютно любой косоур, какого угодно типа и из любого материала, на строительном рынке.

Можно ли использовать одну балку в лестничном пролете

В том случае, если вы планируете использовать один косоур, который будет размещен в центре марша, то вместо древесины лучше использовать металл. Косоур стальной сделает лестницу более устойчивой, чем в случае использования дерева. К тому же не будут прогибаться ступеньки на концах. Чем плоха древесина, так это тем, что на ней нельзя будет установить какие-либо дополнительные системы крепления. В случае использования металла это проделать будет очень просто. Элемент из стали способен стать единственным во всей конструкции, а также достаточно легко сдерживать всю нагрузку. Для дополнительной устойчивости ступени надо укрепить за счет специальных пластин. Хотите посмотреть, как в такой ситуации будет выглядеть лестничный марш? Фото вам это наглядно продемонстрирует.

Элементы из металла производятся посредством использования сварных частей. Также следует воспользоваться двутавром, швеллером или трубой прямоугольной формы. Кроме того, косоуры из металла могут принимать самые разные виды. Совершенно необязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые закручиваются вокруг одной опоры. Ступени при этом выполняются по такому типу, как «гусиный шаг».

Все-таки использовать лучше несколько металлических элементов

В масштабных лестничных пролетах все-таки следует использовать два косоура. Они положительно влияют и на внешнее оформление, так как более легко воспринимаются с визуальной стороны. В таких ситуациях лестница выглядит более легкой и воздушной. Чтобы достигнуть такого эффекта, производители используют при создании косоуров металл определенной фактуры и цвета. Кроме того, он смотрится более изящно в конструкции, нежели древесина.

Желание владельца является определяющим в выборе лестничного элемента

Выбор такого элемента, как косоур, во многом будет зависеть от вкусов и предпочтений владельца дома. Красивую конструкцию можно сделать как из древесины, так и из металла. Кроме того, при выборе такого необходимого элемента необходимо руководствоваться и теми целями, для которых была создана лестница. Не меньшую роль играет и ее форма. Так что, выбирая косоуры и материал для их изготовления, необходимо посоветоваться со специалистами. Именно они проконсультируют вас относительно использования в конструкции такого сложного и важного элемента.

Заключение

В данном обзоре была сделана попытка разобраться в вопросе: косоур – что это такое? Надеемся, что статья помогла вам понять, что представляет собой этот элемент и какую роль он выполняет в лестничном пролете.

Расчет металлического косоура лестницы или как подобрать сечение швеллера

Косоуром в лестнице называют наклонную металлическую балку, на которую опираются ступени.

Данный расчет касается металлических косоуров из прокатных швеллеров.

Внимание! В статье периодически слетает шрифт, после чего вместо знака угла наклона лестницы «альфа» отображается знак «?» Приношу извинения за неудобства.

Исходные данные.

Ширина лестничного марша 1,05 м (лестничные ступени сборные ЛС11, масса 1 ступени 105 кг). Количество косоуров – 2. Н = 1,65 м – половина высоты этажа; l1 = 3,7 м – длина косоура. Угол наклона косоура α = 27°, cosα = 0.892.



Сбор нагрузок.

Действующая нагрузка

Нормативная нагрузка, кг/м2

Коэффициент надежности

Расчетная нагрузка, кг/м2

Нагрузка от веса ступеней:

11шт. *105кг/(2*3,7м*1,05м)

149

1,1

164

Временная нагрузка (от веса людей, переносимых грузов и т.п.)

300

1,4

420

ИТОГО

449



584

В итоге, действующая нормативная нагрузка на наклонный косоур равна q1н = 449 кг/м2, а расчетная q1р = 584 кг/м2.

Расчет (подбор сечения косоура).

Первое, что нужно сделать в данном расчете, это привести нагрузку на 1 кв. м площади марша к горизонтальной и найти горизонтальную проекцию косоура. Т.е. по сути при реальной длине косоура l1 и нагрузке на 1 кв.м марша q1, мы переводим эти значения в горизонтальную плоскость через cosα так, чтобы зависимость между q и l осталась в силе.

Для этого у нас есть две формулы:

1) нагрузка на 1 м2 горизонтальной проекции марша равна:

q = q1/cos2α;

2) горизонтальная проекция марша равна:

l = l1cosα.

Обратите внимание, что чем круче угол наклона косоура, тем меньше длина проекции марша, но тем больше нагрузка на 1 м2 этой горизонтальной проекции. Это как раз и сохраняет зависимость между q и l, к которой мы стремимся.

В доказательство рассмотрим два косоура одинаковой длины 3м с одинаковой нагрузкой 600 кг/м2, но первый расположен под углом 60 градусов, а второй – 30. Из рисунка видно, что для этих косоуров проекции нагрузки и длины косоура очень сильно отличаются друг от друга, но изгибающий момент получается для обоих случаев одинаковым.

Определим нормативное и расчетное значение q, а также l для нашего примера:

qн = qн1/cos2α = 449/0.8922 = 564 кг/м2 = 0,0564 кг/см2;

qр = qр1/cos2α = 584/0.8922 = 734 кг/м2 = 0,0734 кг/см2;

l = l1cosα = 3,7*0.892 = 3,3 м.

Для того, чтобы подобрать сечение косоура, необходимо определить его момент сопротивления W и момент инерции I.

Момент сопротивления находим по формуле W = qрal2/(2*8mR), где

qр = 0,0734 кг/см2;



a = 1,05 м = 105 см – ширина марша;

l = 3.3 м = 330 см – длина горизонтальной проекции косоура;

m = 0.9 – коэффициент условий работы косоура;

R = 2100 кг/см2 – расчетное сопротивление стали марки Ст3;

2 – количество косоуров в марше;

8 – часть небезызвестной формулы определения изгибающего момента (М = ql2/8).

Итак, W = 0,0734*105*3302/(2*8*0.9*2100) = 27,8 см3.

Момент инерции находим по формуле I = 150*5*aqнl3/(384*2Еcos?) , где

Е = 2100000 кг/см2 – модуль упругости стали;

150 – из условия максимального прогиба f = l/150;

a = 1,05 м = 105 см – ширина марша;

2 – количество косоуров в марше;

5/348 – безразмерный коэффициент.

Для тех, кто хочет разобраться подробнее в определении момента инерции, обратимся к Линовичу и выведем приведенную выше формулу (она несколько отличается от первоисточника, но результат вычислений будет одинаков).

Момент инерции можно определить из формулы допустимого относительного прогиба элемента. Прогиб косоура вычисляется по формуле: f = 5ql4/348EI, откуда I = 5ql4/348Ef.

В нашем случае:

q = аqн1/2 = аqнcos2?/2 – распределенная нагрузка на косоур от половины марша (в комментариях часто спрашивают, почему косоур считается на всю нагрузку от марша, а не на половину – так вот, двойка в этой формуле как раз и дает половину нагрузки);

l4 = l14 = (l/cos?)4 = l4/ cos?4;

f = l1/150 = l/150cos? – относительный прогиб (согласно ДСТУ «Прогибы и перемещения» для пролета 3 м).

Если подставить все в формулу, получим:

I = 150*cos?*5aqнcos2? l4/(348*2Еlcos4?) = 150*5*aqнl3/(348*2Еcos?).

У Линовича, по сути, то же самое, только все цифры в формуле приведены к «коэффициенту с, зависящему от прогиба». Но так как в современных нормах требования к прогибам жестче (нам нужно ограничиваться величиной 1/150 вместо 1/200), то для простоты понимания в формуле оставлены все цифры, без всяких сокращений.

Итак, I = 150*5*105*0,0564*3303/(384*2*2100000*0,892) = 110,9 см4.

Подбираем прокатный элемент из таблицы, приведенной ниже. Нам подходит швеллер №10.

Швеллер ГОСТ 8240

№10

№12

№14

№16

№18

Момент сопротивления W, см3

34,8

50,6

70,2

93,4

121

Момент инерции I, см4

174

304

491

747

1090

Данный расчет выполнен по рекомендациям книги Линович Л. Е. «Расчет и конструирование частей гражданских зданий» и предусматривает только подбор сечения металлического элемента. Для тех, кто хочет детальней разобраться с расчетом металлического косоура, а также с конструированием элементов лестницы, необходимо обратиться к следующим нормативным документам:

СНиП III-18-75 «Металлические конструкции»;

ДБН В.2.6-163:2010 «Стальные конструкции».

Помимо расчета косоура по приведенным выше формулам нужно еще делать расчет на зыбкость. Что это такое? Косоур может быть прочным и надежным, но при ходьбе по лестнице создается впечатление, что она вздрагивает при каждом шаге. Ощущение не из приятных, поэтому нормы предусматривают выполнение следующего условия: если нагрузить косоур сосредоточенной нагрузкой в 100 кг в середине пролета, он должен прогнуться не более, чем на 0,7 мм (см. ДСТУ Б.В.1.2-3:2006, таблица 1, п. 4).

В таблице ниже приведены результаты расчета на зыбкость для лестницы со ступенями 300х150(h), это самый удобный для человека размер ступеней, при разной высоте этажа, а значит и разной длине косоура. В итоге, даже если приведенный выше расчет даст меньшее сечение элемента, окончательно подобрать косоур нужно, сверившись с данными таблицы.

Длина проекции марша Lx, м

Высота марша Н, м

Длина косоура L, м

Номер прокатного швеллера ГОСТ 8240-97, ДСТУ 3436-96

Номер гнутого швеллера ГОСТ 8278-83

Номер двутавра ГОСТ 8239-89

Размеры гнутой трубы квадратной ГОСТ 30245-94, ДСТУ Б.В.2-6-8-95

2,7

1,35

3,02

12

140х60х5

12

120х120х4

3

1,5

3,35

14

140х80х5

14

140х140х4

3,3

1,65

3,69

16

160х80х5

14

140х140х4

3,6

1,8

4,03

16

160х80х5

16

160х160х4

Для того, чтобы правильно законструировать лестницу, можно воспользоваться типовыми сериями:

1. 450-1 «Лестницы из сборных железобетонных ступеней по стальным косоурам»;

1.450-3 «Стальные лестницы, площадки, стремянки и ограждения».

Как законструировать лестничный марш из сборных ступеней по металлическим косоурам, можно узнать из статьи «Cборная лестница по металлическим косоурам.»



class=»eliadunit»>

Лестница на косоурах что такое косоуры, расчет для разметки, как сделать косоур для лестницы

Как своими силами высчитать и сделать лестницу на косоурах

Строительство лестницы в приватизированном доме считается довольно интересным процессом. С помощью лестницы можно задать стилистику всего грядущего интерьера в доме. Внешний вид будущей лестницы зависит от очень многих моментов, также от выбора несущего элемента конструкции. Одним из очень популярных и многофункциональных вариантов считается лестница на косоурах. Чтобы понимать, что это такое, рекомендуем вам ознакомится с этой статьёй.

Что такое косоур

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

Косоуры для лестниц могут различаться:

  • по форме конструкции;
  • количеству несущих элементов;
  • материалу изготовления.

По форме подразделяются:

Самыми распространенными являются прямые, которые используются для строительства простых лестниц.

Поворотные применяются в лестницах, состоящих из нескольких маршей.

Для винтовых и закругленных лестниц применяется винтовой косоур.

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

  • на 2, боковые;
  • на 1, с центральным расположением.
  • В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

  • профилированная труба;
  • металлопрофиль;
  • двутавр.
  • пластик, в составе которого находится древесное волокно;
  • металлопластик.

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Тяжелые конструкции из железобетонных конструкций возникают во время работ по облицовке. Они обладают тяжелым весом, по этому основание под них нужно высчитать еще на шаге создания проекта. Потом оно будет размещено параллельно тому, как закладывается фундамент.

Характерности выполнения расчетов

Если вы все таки захотели произвести Все работы собственными руками от начала и до конца, в первую очередь необходимо подумать о разработке проекта лестницы. Для этого необходимо определить все нужные параметры. Расчет лестницы на древесных или железных косоурах выполняется фактически по одному и тому же принципу.

Расчетные данные для размечивания косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В этом случае искать необходимо квадрат гипотенузы, какой после извлечения из него корня означает длину рейки. Катетами в данной ситуации выступают высота пролета от пола цокольного этажа до второго, и еще расстояние от первой ступеньки до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы выполняется исходя из подобранного метода крепления ступенек. Если применяются кобылки, рейка берется размера поменьше, в другом случае необходимо добавить к ней высоту проступи. При ширине лестницы более 150 см кроме боковых косоуров устанавливают дополнительный центральный.

Древесный косоур

Наиболее популярный вариант лестниц – на древесных косоурах. Дабы их сделать собственными руками потребуется мало усилий.

Чтобы конструкция вышла прочной и прослужила вам подольше, лучше подбирать твёрдые лиственные породы, хотя работать с ними чуть сложнее и длительнее.

Для начала нужно произвести расчет толщины доски. Чем больше лестница в ширину и высоту, тем крепче должна быть опора, а это означает и доску необходимо выбрать толще. Если конструкция предусматривает крепление без кобылки, делаются следующие действия:

Разметьте места выреза. Для этого необходимо применять треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краешку балки.

При помощи электрического лобзика или циркулярки выпилите лишние части согласно разметке.

Установите размеры ступенек. От этого в большинстве случаев зависит способ их крепления. Они могут фиксироваться как очень плотно с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Косоур из профильной трубы

Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

Бетонный и железобетонный косоур

Бетонные лестницы являются самыми надежными и долговечными, не зря их широко используют при строительстве многоквартирных, промышленных и коммерческих объектов.

Бетонные косоуры также бывают разных видов:

  • Типовые – при помощи, которых построены множество объектов, как частных, так и общественных. Изготовление такого рода косоура допустимо как своими руками, так и на специализированных заводах.
  • Индивидуальный – такой тип косоура изготавливается исходя из разработанного дизайн-проекта, изделие может иметь практически любую форму. Возможность изготовления будет зависеть только от навыков и опыта мастера, выполняющего работу.

Строительство бетонной лестницы, в том числе и на косоуре, осуществляется по типовому алгоритму:

  • Подготовка фундамента.
  • Сборка прочной опалубки.
  • Вязка армированного каркаса.
  • Заливка бетоном.
  • Обработка и отделка после застывания конструкции.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

  • Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
  • Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
  • Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
  • Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

что это? Лестничный марш. Косоор сталь

У себя дома хочу сделать все так, чтобы глаз радовался. Ощущение комфорта и комфорта должно присутствовать везде. Поэтому к созданию интерьера следует подходить со всей тщательностью. А может у вас особняк в несколько этажей? Или у входа в дом красивая лестница, которую скоро нужно будет отремонтировать? Тогда в этой ситуации следует сосредоточить внимание на Косове. Именно о них и пойдет речь в этом обзоре.

Что скрывает термин?

Тем, кому необходим ремонт собственного жилья, можно задать один простой вопрос: косоур — что это? За этим термином скрывается самый популярный вид опор, который используется при строительстве лестниц. Он имеет вид балки и расположен на каждом лестничном марше, фиксирующем ступени. В целом вся эта конструкция служит опорой для лестницы. Необходимо более подробно рассмотреть этот элемент, отвечая на вопрос: «Косоура — что это?»

Что я могу использовать кроме Косоура?

За счет такой детали можно придать красоту и оригинальность всей лестнице в целом.Помимо прочего, есть и другие подобные конструкции. Он носит имя веревки. Он очень похож на косуро, но установка проступи происходит изнутри. Соединение, которое крепит всю конструкцию в целом, происходит за счет затяжек.

Кроме того, из тетивы деревянные косорадифференцируют как по размерам, так и по породам. Эти параметры полностью зависят от формы ступеней, а также от допустимой нагрузки на лестницу. Все эти факторы играют довольно важную роль.При этом следует отметить, что одновременная нагрузка на межуличные и входные лестницы не должна превышать 250 килограмм.

Важный этап, связанный с расчетной частью

Следует основательно подойти к такой процедуре, как расчет косоура. В среднем он должен быть не менее 50 мм в ширину. Это тот случай, если ширина одного марша не превышает одного метра. Если этот параметр равен 1,25 метра, то ширина самой косоуры должна достигать 60 мм.При ширине марша, равной полутора метрам, косоур должен быть 70 мм. В этом пункте также необходимо отметить, что при использовании тетивы ширина лестничного проема намного больше, чем в случае с подкосом.

Как производится изготовление деревянных элементов?

Нельзя не упомянуть о способах производства, отвечая на вопрос: «Косоуур — что это?» Есть два варианта изготовления.

  1. С учетом длины марша необходимо формировать балки (заготовки).Такие параметры, как толщина и ширина наклонных линий, не должны быть слишком большими. Кроме того, создается треугольная форма гребешка (это место, где фиксируются ступеньки). Его размер следует подбирать в зависимости от шага подъема. Также необходимо учитывать ширину проступи наряду с толщиной балки. Крепление ступеней и подкосов в такой ситуации происходит за счет дюбелей. Они фиксируются в специально созданных пазах с помощью клея. В результате всех этих действий получится красивая лестница с нарядными носками.Эта технология позволяет сэкономить на покупке дорогостоящего материала.
  2. В этом случае ширина заготовки должна быть больше общей ширины самой косовры. Его длина должна соответствовать длине всего марша в целом, а толщина равняться толщине будущего косоура. Поэтому в данной ситуации важно заранее понимать, какого размера должно быть конечное изделие. Чтобы точно соответствовать всем размерам, стоит воспользоваться такой процедурой, как фрезерование.Эта технология с самого начала отличается более высокой скоростью производства.

Какие виды косоваров можно выделить?

Следует отметить, что, в отличие от тетивы, деревянная косая — зажигалка. К тому же они занимают меньше места. В связи с этим во многих особняках используют косовары, особенно если подъезд небольшой.

Есть несколько разновидностей деревянных косоваров. Прямые элементы используются в случае использования точно таких же маршей. Расческа необходима в том случае, если планируется разместить подвесную лестницу.Закругленные косые туфли необходимы, если есть желание придать округлости всей лестнице.

В каких случаях требуется забор?

Лестница, на которой используется тетива, может быть оборудована ограждением в следующих случаях:

  1. Когда балясина устанавливается непосредственно на тетиву.
  2. Когда большие размеры характерны для балясин, а не для тетивы. В этом случае к лестнице крепится подпорка, которая позволяет удлинить тетиву примерно на 25 мм.Позже на эту доску монтируется и балясина.
  3. По бокам тетивы есть крепежные балясины, длина которых в этом случае увеличивается. Однако этот прием способствует раскрепощению марша по ширине. Освободилось свободное место под лестничную клетку.

Вышеперечисленные достоинства были перечислены выше. Характеризуют привязанность косоваров во многих домах. Бытует мнение, что эти элементы придают большую надежность всей конструкции в целом.Лестницу на веревке можно изготовить в более короткие сроки.

Какой параметр является определяющим?

Основной характеристикой, которой обладает косоур, является прочность. И надо отметить, что этот параметр специфический. Необходимо понимать, что этот элемент должен безопасно выдерживать вес людей и тех грузов, которые человек поднимет по лестнице. Однако лишних вибраций быть не должно. Знайте, что тот косоур, который дрожит или качается, не является качественным. Скорее всего, где-то произошла ошибка.

Недавно стал пользоваться популярной лестницей на металлическом косоуре. Обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на складе металла. Их изготовление представляет собой метод сварки из швеллера или трубы прямоугольной формы достаточно большого размера.

Если нет опыта, лучше довериться профессионалам

Чтобы сделать металлический косой металл, необходимо иметь опыт работы в этой области. В том случае, если ранее вы с ним не работали, рисковать не нужно.Вероятность заключения брака в этой ситуации достаточно высока. Ведь сегодня на строительном рынке есть возможность приобрести абсолютно любой косоур, любого вида и из любого материала.

Могу ли я использовать одну балку на лестничной клетке?

В том случае, если вы планируете использовать один косоур, который будет размещен в центре марша, то вместо дерева лучше использовать металл. Косорюр из стали сделает лестницу более устойчивой, чем в случае с деревом. К тому же ступеньки на концах не загнутся.Что плохо в дереве, так это то, что в нем не удастся установить какие-либо дополнительные системы крепления. В случае использования металла сделать это будет очень просто. Элемент из стали способен стать единственным во всей конструкции, а также довольно легко удерживать всю нагрузку. Для дополнительной устойчивости ступени необходимо укрепить ее с помощью специальных пластин. Хотите увидеть, как будет выглядеть лестничный марш в такой ситуации? Фотографии показывают это вам.

Металлические элементы изготавливаются из сварных деталей.Также следует использовать двутавровую балку, швеллер или прямоугольную трубку. Кроме того, косовары из металла могут принимать самые разные формы. Необязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые обвиваются вокруг одной опоры. Шаги в этом случае выполняются по типу «гусиный шаг».

Все-таки лучше использовать несколько металлических элементов

В больших лестницах следует использовать два косоура. Они положительно влияют на внешний вид, так как легче воспринимаются с визуальной стороны.В таких ситуациях лестница выглядит более легкой и воздушной. Для достижения такого эффекта производители при создании косого металла используют металл определенной текстуры и цвета. К тому же он выглядит элегантнее по дизайну, чем дерево.

Желание хозяина является решающим при выборе лестницы.

Выбор такого элемента, как косоур, во многом будет зависеть от вкусов и предпочтений хозяина дома. Красивую конструкцию можно сделать как из дерева, так и из металла. Кроме того, выбирая такой незаменимый элемент, необходимо руководствоваться целями, ради которых создавалась лестница.Не менее важна его форма. Итак, выбирая косуро и материал для их изготовления, необходимо проконсультироваться со специалистами. Они посоветуют использовать такой сложный и важный элемент в дизайне.

Заключение

В этом обзоре была сделана попытка разобраться в вопросе: косоур — что это? Надеемся, что статья помогла вам понять, что представляет собой этот элемент и какую роль он выполняет в лестничной клетке.

Сделайте деревянную лестницу на металлических стрингах.Лестница на деревянных косоурах: конструкция и размещение

Лестницы применяются в малоэтажном частном домостроении различных моделей, размеров и форм. Одними из самых популярных, как показывает практика, являются металлические лестницы на косоурах. Эти конструкции надежны, относительно просты в изготовлении, практичны и с точки зрения эстетики выгодно отличаются от других типов. Прежде чем приступить к сборке конструкции своими руками, разберемся с разными видами косоуров.

Разновидности и особенности конструкций косоуров

Косоур — это балка, которая опирается на плиты перекрытия, соединяющие верхний и нижний уровни здания. По сути, это несущий элемент. лестничная конструкция, на которой лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоурах легко отличить от системы с тетивой — несущие элементы расположены только под ступенями.

Есть несколько типов лестниц на косоурах, которые отличаются друг от друга количеством балок.


  • Двойной. Это две опорные балки, на которые сверху устанавливаются ступеньки. Распространенный вариант, особенно когда лестница деревянная. Кстати, конструкция тетивы очень на них похожа. Только здесь ступеньки располагаются между балками в специальных пазах.

Конструкция на двух косоурах — самый популярный и простой в изготовлении вариант.

Сами косоуры могут располагаться относительно ступенек строго по краям или с небольшим смещением внутрь.

  • Трехместный. Это когда устанавливаются три опорные балки: две по краям, одна посередине. Собирать такую ​​конструкцию имеет смысл только тогда, когда длина ступеней превышает 2 м.

Очень прочная и прочная конструкция: промежуточная балка исключает прогиб широкопролетных ступенек

И еще несколько терминов, которые используют специалисты при изготовлении лестниц на косоурах:



Зигзагообразная гребенка

По материалу, из которого изготовлена ​​ступенька. Лестницы на косоурах собираются, чаще всего используется стальная труба или швеллер.Здесь важно понимать, что оба профиля должны иметь повышенную несущую способность, особенно для моделей с одним стрингером. Сама лестница собирается с помощью электросварки, поэтому для самостоятельной работы нужно овладеть этим навыком.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух стрингеров. Самый простой вариант — когда концы профиля металлические закрепляют между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Главное требование при грамотной установке косоуров — одинаковая длина балок и точное расстояние между ними по всей продольной схеме. В этом случае крепление двух параллельно уложенных элементов осуществляется к несущим элементам верхнего и нижнего этажей.


Схема каркаса прямой однопролетной лестницы

С шарнирной системой сложнее, когда конструкция разделена промежуточной площадкой, а верхняя часть поворачивается на некоторый угол относительно нижней. Чаще не менее 90 °. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением стрингеров либо к стенам, либо к опорным столбам, которые устанавливаются под площадкой и верхней частью пролета. Однако если правильно рассчитать элементы системы по нагрузкам, то металлический профиль без дополнительных креплений выдержит довольно серьезный вес. В этой прочности — главное отличие металлических лестниц от деревянных.


Дизайнерская распашная лестница… Дополнительные опоры устанавливаются в местах поворота по углам.

Самый твердый узел во всей поворотной конструкции — это проход по площадке. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые не меняются при движении снизу вверх. Однако металлическую лестницу с одним или двумя косоурами можно сделать и без промежуточной площадки — можно использовать обкатные ступеньки.


Каркас лестницы поворотный с забежными и косоурами из швеллера

Схема с одним центральным стрингером

Оригинальная и внешне простая конструкция требует к себе особого внимания по сравнению с другими подъемными системами. Один стрингер принимает на себя весь вес марша. Кроме того, форма профиля должна учитывать возникающие дополнительные скручивающие нагрузки. Поэтому важно правильно выбрать форму и сечение стрингера. В целом подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

Если сравнивать легкость установки лестницы на трубу и лестницы на швеллер, то последний вариант несомненно выигрывает.

Лестница на стрингере из швеллера считается удобной для проведения монтажных работ… Профиль устойчивый, не нужно его крутить, выставляя напоказ. Канал укладывается на полку достаточной ширины, чтобы обеспечить жесткость и надежность установки. При этом установка ступеней, а точнее кобылок, тоже проста и удобна, чего нельзя сказать о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, потому что количество элементов уменьшается.Но не стоит думать, что экономия будет большой, ведь центральному стрингеру требуются площадки для ступенек, на которые делаются отдельные опоры (одна или две). Они могут быть разной формы, обычно прямоугольной или треугольной с вырезом.


Варианты конструкции с 1 и 2 стрингерами

Опоры устанавливаются под углом к ​​стрингеру и образуют горизонтальную плоскость крепления ступеней. Само крепление к балке — электросварка.

Углы наклона и ступени

Оптимальный угол наклона лестницы по отношению к плоскости пола должен составлять 20-45 °.


20-45 градусов — оптимальный уклон лестницы, но он может быть разным в зависимости от планировки.

Но так как это идеальный вариант, а на практике бывают разные ситуации, которые сильно отличаются от оптимальной, то каждый случай рассматривается индивидуально. Если площадь комнаты позволяет, то угол лучше сделать меньше, что сделает конструкцию более комфортной в плане передвижения по ней. Если помещения небольших размеров, то лестница выставляется под крутым углом.

Последняя ситуация проблемная и решается переустановкой ступеней. Есть свой лучший вариант, когда одна ступенька нависает над другой, но их проекции не совпадают по отношению друг к другу. В ситуации с большим углом наклона дело обстоит иначе. Ступени будут нависать друг над другом с перекрытием в проекции. Но нельзя допускать смещения более 8 см. Таковы ГОСТы и СНиПы о лестницах.

Как точно рассчитать косоур для лестницы

В первую очередь необходимо определиться с параметрами самой конструкции.Одни из них постоянные, другие могут меняться.

  • H — высота потолка;
  • h2 — высота лестницы;
  • L — длина выступа на полу;
  • h — высота ступеньки;
  • l — глубина ступеньки;
  • n — количество ступеней;
  • L1 — длина проема на верхнем этаже.

Согласно строительным нормам принято, что значение «h2» не должно быть менее 2 м, «l» варьируется в пределах 25-30 см, «h» — в пределах 12-25 см. .

Из всех указанных значений параметр «H» является постоянным значением и определяется проектом здания. Все остальные размеры подогнаны под размеры помещения.


При расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Входные данные:

Количество ступеней Н / ч = 300: 18 = 16. Но нужно понимать, что последняя верхняя ступень — это этаж.верхний этаж, следовательно, к косоуру нужно будет пристроить 15 ступенек.

Расчет длины стрингера

Зная количество ступеней, можно вывести длину выступа лестничного марша, для которого определяется глубина ступенек. Например, он равен 28 см. Теперь проводится следующий математический расчет: 28х15 = 4,2 м. Это значение индикатора «L».

Когда есть размер высоты перекрытий, есть длина выступа лестницы, остается определить длину стрингера по теореме Пифагора.

H² + L² = P², где P — длина лестницы.

3² + 4,2² = 26,64 — P². Следовательно, P = 5,16 м. Это длина стрингера, необходимая для сооружения лестничного марша по заданным параметрам.


При расчете параметров лестницы необходимо придерживаться теоремы Пифагора.

Онлайн калькулятор

Для удобства мы сделали подборку, с помощью которой вы можете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Инструкция по установке лестницы на косоура

Размеры конструкции известны, можно приступать к монтажным работам. Вот основные этапы этого процесса.

  1. Швеллер, труба или двутавр нарезается на расчетную длину стрингера.
  2. Места установки ступеней равномерно распределены по ней с учетом расчетного количества и параметров.
  3. Осуществляется установка и крепление кобылки.
  4. Установка стрингера на место.
  5. Установка ступеней.

Установка ступенчатой ​​рамы своими руками

Для начала нужно установить кобыл. Обычно для такого типа лестниц стойки делают из уголка с шириной полки до 40 мм. Участок этого профиля необходимо согнуть под прямым углом. При этом строго соблюдаются размеры его горизонтальной и вертикальной частей. В нашем примере соответственно 28 и 18 см.


При установке лестницы с двойными косами нужно сначала приварить опоры к одному швеллею, а затем наметить точку крепления на втором и приварить его.

Скругления сваривают электросваркой в ​​местах, определенных в процессе расчета. Если в конструкции лестницы два стрингера, то сначала к одной из них крепятся опоры, затем к первому прикладывают второй швеллер, за счет чего определяются точные места установки кобылок на второй. Если расстояние между двумя несущими балками большое, рекомендуется установить между ними поперечные профили (уголки) на уровне монтажа шпатлевки, что повысит жесткость и надежность всей лестницы.

Это простейшая ступенчатая рама, которую можно быстро сделать своими руками. Существует большое количество разновидностей стоек, которые изготавливаются из труб, стального листа, стальной арматуры и других профилей.

В конструкции с одним стрингером можно использовать галтели в виде вертикально установленного профиля на уровне внешнего края ступеньки. Его высота будет равна высоте подступенка. При этом сама рама устанавливается одной стороной на эту опору, а противоположной — на стрингер.На фото ниже показан этот вариант. Необходимо уточнить, что такая конструкция возможна только в том случае, если под ступенями будет установлен металлический каркас.


Этот вариант установки допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они сделаны. Если он деревянный, то проще всего закрепить саморезами или болтами. В обоих случаях придется проделать отверстия для крепежа в кобылке или в каркасе.

  1. Если в качестве крепежа используются саморезы, то их нужно выбирать по длине чуть меньше толщины ступеньки. Они вкручиваются в дерево с нижней стороны, при этом рекомендуется подложить под головку застежки резиновую прокладку и широкую шайбу.
  2. Если используются болты, то в первую очередь точно определяется место крепления на ступеньках. Для этого их кладут на каркас или кобылку и снизу через отверстия отмечают места маркером сквозные отверстия, в которые проделывают дрель и дрель. Диаметр сверла должен быть немного больше диаметра болта. С лицевой стороны под головку застежки делается выемка на толщину головки и диаметром, равным ширине головки. Ступенька устанавливается на место, в нее сверху вставляется болт, который затягивается гайкой снизу через кобылку или рамку. Это протолкнет головку застежки в расширенное отверстие и станет заподлицо с поверхностью ступеньки.

При закреплении ступеней болтов необходимо сделать выемку для головки болта с лицевой стороны.

Если ступени металлические, то надежный способ крепления — электросварка. Хотя конструкция на болтах тоже хорошо держится. Правда, это более сложный вариант, ведь в металлических профилях придется проделывать большое количество отверстий. Это касается и кобылки с каркасом, и самих ступеней. Кроме того, после такого соединения необходимо будет спрятать головки болтов (покрасить или надеть пластиковые заглушки).

Установка заборов

И последний завершающий этап — установка ограждающей конструкции. В этой категории достаточно большого ассортимента, который будет идеально гармонировать с металлическим каркасом лестницы. Вот лишь несколько популярных вариантов:

  1. кованые;
  2. деревянный;
  3. алюминий;
  4. из нержавеющих профилей, чаще используется труба;
  5. пластик;
  6. стекло.

Для повышения безопасности лестницы лучше установить ограждение.

Главное требование к выбору — полное соответствие конструкции самой лестницы на косоурах.Но если говорить об условиях установки, то заборы из нержавеющей стали и пластика подойдут в случае самостоятельной установки … Монтаж других конструкций лучше доверить профессионалам.

Изготовление и строительство лестницы на косоурах своими руками, при кажущейся простоте, — процесс сложный. Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных работ.


Лестницу на косоурах можно сделать своими руками. При проектировании и возведении здания выше одного этажа нельзя не думать о строительстве лестницы. Наиболее распространенные лестничные конструкции:

  • на косоурах;
  • на тетивах;
  • на болтах;
  • винт.

Но можно смело сказать, что наиболее распространенными и востребованными являются лестницы на косоурах. К их достоинствам можно отнести:

  • материалы широкого спектра применения;
  • простота изготовления и монтажа;
  • , если заданы ширина и высота, их легко адаптировать к нужным размерам;
  • простое крепление ступеней, при необходимости их легко заменить;
  • возможность разместить косоур ближе или дальше от краев ступеней;
  • достойный внешний вид, который при желании легко стилизовать.

Особенности конструкции

Косоура — это опорные части лестницы, которые устанавливаются под определенным углом и к ним прикрепляются ступеньки. По-другому их называют балками. В зависимости от ширины возводимой лестницы, а также материалов для изготовления таких элементов в ее конструкции может быть один или несколько.

Как сделать косоур для лестницы? Располагая нужной информацией и необходимыми материалами, вы сможете изготовить такую ​​конструкцию самостоятельно.

Какие материалы используются? Для создания лестничных конструкций используются различные материалы … Для изготовления косоуров чаще всего используются:

  • дерево;
  • металлопроката;
  • железобетон.

Среди всех, дерево — самый простой в обработке материал для лестниц на косоурах.

Его характеристики, такие как высокая механическая прочность, небольшой удельный вес и привлекательный внешний вид, добавляют ему плюсов.Деревянная конструкция хорошо поддается шлифовке, полировке, а при производстве современных средств защиты отлично защищена от влаги и других неблагоприятных воздействий.

Деревянная лестница на двух косоурах — классический вариант, который впишется практически в любой интерьер. Изготовить деревянную лестницу настолько несложно, что ее беспрепятственно выполняют в домашних условиях. Для этого не требуется специальных инструментов, все необходимое вполне может оказаться в домашней мастерской.

Более сложный в обработке, но не менее используемый материал — металл.Для устройства металлического стрингера часто используются такие виды проката, как двутавр, швеллер или прямоугольная труба. Практически всегда, когда конструкция выполняется на одной стрингере, она выполняется из металла. Однако более распространенным вариантом является использование двух балок.

Металлическая конструкция прочная, надежная и позволяет изготавливать криволинейные вариации лестницы, что является неоспоримым преимуществом материала. Однако сделать изогнутую косу в домашних условиях не получится. А прямой, более традиционный косоур своими руками можно попробовать сделать, если есть навыки работы с металлом, болгаркой и сварочным аппаратом.

Что касается железобетона, то его часто используют в объемном домостроении . .. Обычно такие лестницы отливают на заводе в виде готового монолита. В этом случае балки и ступени неотделимы друг от друга. Но некоторые фабрики производят отдельно балки и ступени. Собирается такая конструкция по месту по частям с помощью металлических шпилек и раствора. Железобетонную конструкцию собрать на косоурах своими руками без помощи крана будет проблематично.

Расчет размеров конструкции

  1. Высота конструкции. Измеряется расстояние от пола по вертикали, на котором конструкция крепится к перекрытию следующего этажа (с учетом перекрытий).
  2. Общая длина конструкции по горизонтали. Расстояние, которое пройдёт лестница от первой до последней ступеньки.
  3. Глубина проступи. Расстояние, которое отводится для установки ноги при подъеме по ступенькам.Часто его принимают в пределах 25-40 см, это расстояние считается эргономичным и безопасным при эксплуатации лестницы.
  4. Высота подступенка. Удобный подступенок будет размером 12-22 см. Внизу — ступеньки будут малы, выше — придется слишком высоко поднять ногу, в обоих случаях пользоваться лестницей может быть не очень удобно.

Пример расчета.

Допустим, высота 3 м;

Желаемая длина 4,5 м;

Возьмем глубину проступи, например 30 см (0.3 м).

Рассчитаем количество ступеней: разделим длину лестницы на глубину проступи и получим нужное число.
4,5 м / 0,3 м = 15 шт.

Рассчитаем высоту подступенка для этой конструкции: разделим высоту лестницы на рассчитанное выше количество ступеней и найдем требуемую высоту:

3 м / 15 шт. = 0,2 м (или 20 см).

Этот размер входит в общепринятый диапазон и удобен для работы по лестнице.

Чтобы рассчитать длину стрингера, представьте, что вся конструкция представляет собой треугольник. Роль ножек играет длина и высота лестницы, а балка — ее гипотенуза. Зная два размера, используя теорему Пифагора, находим третий.

Видео о изготовлении простой лестницы на вырезанном стрингере и расчете стрингера:

Пример расчета.

Высота в квадрате плюс длина в квадрате равны длине стрингера в квадрате.Из полученного числа извлекаем корень квадратный и находим длину балки для нашей лестницы.
32 + 4,52 = 9 + 20,25 = e29,25 = 5,4 м.

Получается, что для лестницы с такими габаритами понадобится балка длиной 5,4 м. Правильно проделав такие несложные расчеты, можно сделать косоур своими руками и самостоятельно построить лестницу дома.

Однако не стоит забывать и об таком важном моменте, как хрупкость стрингера. Он определяет прочность и устойчивость к постоянным и переменным нагрузкам на балки и лестницы в целом.Хрупкость можно рассчитать, зная, какие материалы будут использоваться для балок, ступеней, перил и отделки. Очень важно сделать этот расчет правильно. В противном случае конструкция может отклониться или разрушиться.

Производство продукта

Как сделать косоур для деревянной лестницы? Несложная деревянная лестница на косоурах делается своими силами достаточно быстро. Часто самая обычная деревянная конструкция для коттеджа состоит из таких элементов, как:

  • две балки;
  • ступени;
  • стояки;
  • перила.

Для такой лестницы на косоурах можно приобрести готовые ступени и перила, а вот балки можно сделать своими руками. Помимо материала вам потребуются инструменты:

  • пила;
  • Молоток
  • ;
  • Отвертка
  • ;
  • дрель;
  • Sander;
  • Рулетка
  • ;
  • уровень;
  • дюбеля, саморезы;
  • карандаш и угольник.

Изготовление видеолестницы винтовой на косоур:

Для изготовления балок нужно запастись досками толщиной не менее 6 см и шириной 25-30 см.Помимо габаритов следует обратить внимание на качество древесины. Чаще всего используют дуб, клен, сосну или бук, тщательно проверяя доски на наличие трещин и других повреждений, которые могут снизить прочность конструкции. Найти качественный материал бывает непросто, поэтому можно использовать клееную доску.

Видео о изготовлении лестницы на сломанном стрингере:

Выбрав доски, их нужно разметить согласно заранее сделанным расчетам. Уголком отмечаем карандашом места, где будут делаться пропилы под ступеньками.На концах размечаем места, в которых будут пазы для поперечной доски, которая крепится к обеим балкам. Его длина обычно равна ширине лестницы. То же проделываем и со второй косынкой для лестницы.

Когда все ступеньки размечены, пилой в доске делаем необходимые пропилы строго карандашом. Нижний конец балки, которая будет крепиться к полу, вырезается параллельно точкам крепления ступеней. Балки верхней части разрезаются под прямым углом в зависимости от способа крепления конструкции.После того, как будут сделаны все необходимые пропилы, нужно отшлифовать готовые балки. Теперь осталось закрепить все детали (балки, ступени, перила, подступенки) на месте, и лестница на косоурах будет готова.

В связи с возросшей популярностью загородного жилья, а также спросом на расширенные и двухуровневые квартиры, лестница в доме превратилась из редкости в постоянный элемент интерьера. Красивая деревянная лестница придает внутренней отделке особый шик и позволяет комфортно и безопасно перемещаться по этажам здания.Самый экономичный способ сделать лестницу в доме своими руками, но чтобы изделие получилось надежным и долговечным, нужно обратить внимание на некоторые специфические нюансы, присущие ступенчатым конструкциям.

Самым важным элементом, на который следует обратить внимание при устройстве лестничных конструкций, являются стрингеры, термин, мало знакомый тем, кто впервые столкнулся с необходимостью ремонта ступенчатой ​​конструкции. О том, что такое косоуры и почему они так важны при строительстве деревянных лестниц, мы расскажем подробно ниже.


Определение косоуров и их функциональное назначение

Kosour — один из видов опор, которые можно использовать при строительстве деревянной лестницы (фото). Внешне такая опора выглядит как обычная балка, которая особым образом крепится на каждом лестничном марше, от которого начинаются ступени. Важно не путать косоура с другим типом опоры — тетивой, поскольку балки косоура имеют большее разнообразие размеров и форм, а их выбор зависит от количества ступеней в ступенчатой ​​конструкции и величины нагрузки на конструкцию. сам.

Опорные балки Kosour могут быть деревянными и металлическими; Также существует градация изделий по способу монтажа.


Основные виды косоуров

Для разных лестничных конструкций требуются разные опорные балки. Есть лестницы, опорная база которых состоит из:

  1. Одна мощная центральная балка. Такой косоур — отличное решение для небольшой деревянной лестницы с минимумом пролетов;
  2. Две опорные балки.(фото) Этот тип косоуров наиболее распространен на деревянных лестницах;
  3. Три косоура. Центральная опора в этом случае играет роль элемента безопасности и идеально подходит для массивной лестницы из дерева.


Для изготовления опорных изделий всегда используются самые прочные и надежные материалы, такие как металл и дерево.

Самыми распространенными в конструкции современных лестниц являются деревянные косынки. Материалом для таких несущих изделий служат массивные породы дерева: клен, бук, дуб.Деревянное полотно для косоуров должно быть идеально ровным — без сучков, сколов, трещин, а поскольку это настолько идеально гладкий материал, то опорные балки изготавливают из клееного массива дерева.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже есть, делается страховочный стрингер, который ставится в центре лестницы. Центральная балка также потребуется, если ширина самого пролета превышена на 2,5 метра.

Чаще всего в современных лестничных клетках используются ступенчатые деревянные косоуры и косоуры с коньком.Разберемся подробно, что это за типы опорных элементов.

Ступенчатая опора практически полностью повторяет конструкцию лестничной клетки. Для изготовления опорного элемента этого типа в плоском древесном листе вырезаются специальные вырезы в виде треугольников. Все вырезы должны быть на одинаковом расстоянии друг от друга. Именно в эти треугольные прорези полотна уместятся ступеньки лестницы. Недостаток стрингеров этого типа в том, что любые порезы на деревянном полотне ухудшают его прочностные показатели.Поэтому для массивных лестничных конструкций лучше использовать косоуры с кобылкой.


Filly — дополнительный элемент на опорной балке, именно в кобылоку будут укладываться ступени, а сама балка останется монолитной, без надрезов и надрезов на полотне. Филе крепятся к основанию опоры при помощи дюбелей. Изготовление косоура с кобылкой — процесс более трудоемкий, так как требуется проработать и саму опору, и дюбели, и кобылку. Однако собрать такую ​​конструкцию в единое целое довольно просто — по принципу детского конструктора.

Если первоначальная конструкция лестницы предусматривает в качестве опоры один косоур, то лучше выбрать металлическое изделие, так как оно придаст конструкции максимальную устойчивость и надежность.

Прочные стрингеры для массивных лестниц

Металлические опорные элементы изготавливаются из сварных элементов: швеллера, двутавра, металлических труб прямоугольного сечения … Самостоятельно изготовить такой стрингер вряд ли получится — нужно знать особенности работы со сваркой и понимать прочность сварных соединений.Поэтому металлическую опорную конструкцию лучше всего заказывать у профессионального производителя.

Металлический крепеж также имеет в своем проекте кильку, на которую дополнительно привариваются пластины или уголки — в эти отверстия впишутся ступеньки. Таким образом, фиксация ступеней происходит по всей длине лестницы, поэтому стрингер из металла идеален в качестве опоры для массивных конструкций, а также имеет необычную конструкцию.


К преимуществам металлических опор можно отнести следующие качества:

  1. Металл визуально осветляет конструкцию;
  2. Визуально металлические балки смотрятся привлекательно и прекрасно вписываются в современные интерьеры в стиле модерн и минимализм;
  3. Продукция данного типа соответствует всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно на вкусовые и стилистические предпочтения — кому-то нравится прочный металл, кто-то отдаст предпочтение экологически чистому дереву … Однако лучшим вариантом будет получить обязательную консультацию у специалистов: после оценки Вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип стрингера, а также посоветуют оптимальный для нее материал.

Если вы решили самостоятельно спроектировать подъем на пол, вам обязательно нужно знать, как делать косынки для лестницы.Если вы все делаете самостоятельно, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Прежде чем решиться на изготовление косоура для лестницы своими руками, необходимо более подробно разобраться в особенностях этой детали. В основном это опорный элемент лестницы, который служит опорой для ступенек.

Чаще всего используются прямые стрингеры

На дизайн материалов для лестниц на косоурах во многом влияет вид изделия.Косоура может быть изготовлена ​​из дерева, металла, бетона, а также из комбинации обоих этих материалов. По форме различают следующие элементы:

  • прямой;
  • пунктирные линии;
  • винт.

Самый простой вариант для большинства лестниц — прямая. Именно его стоит рассмотреть более подробно.

Особенности расчетов

Если вы решили выполнить всю работу своими руками от начала до конца, в первую очередь нужно подумать о разработке проекта лестницы.Для этого нужно рассчитать все необходимые параметры. Расчет лестницы на деревянных или металлических стрингах производится практически по такому же принципу.

Расчетные данные для маркировки косоура

Используйте теорему Пифагора, чтобы определить длину несущей части. В этом случае нужно искать квадрат гипотенузы, который после извлечения из него корня будет означать длину стержня. Ноги в этой ситуации — это высота пролета от пола первого этажа до второго, а также расстояние от первой ступеньки до площадки сверху.Угол наклона определяется уровнем наклона конструкции.

Расчет формы косоуров лестницы основан на выбранном способе крепления ступеней. Если используются галтели, то планка принимается меньшего размера, иначе к ней необходимо прибавить высоту проступи. При ширине лестницы более 150 см помимо боковых стрингеров устанавливается дополнительная центральная.

Стрингер деревянный

Самая распространенная лестница на деревянных балках… Сделать их своими руками требует минимум усилий.

Чтобы конструкция была прочной и прослужила вам как можно дольше, лучше выбирать массив твердых пород дерева, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило, используются две косынки.

Для начала нужно рассчитать толщину доски. Чем больше лестница по высоте и ширине, тем прочнее должна быть опора, а значит, доску нужно выбирать толще. Если в конструкции предусмотрено крепление без кобылки, выполняются следующие действия:

  1. Отметьте вырезы. Для этого нужно использовать треугольник. Одна его сторона соответствует глубине проступи, а другая — высоте подступенка. Гипотенуза такого прямоугольного треугольника проходит по краю балки.
  2. Лобзиком или циркулярной пилой вырежьте лишние фрагменты по разметке.
  3. Определите размер ступенек. От этого во многом зависит способ их крепления.Их можно закрепить как вплотную к краю стрингера, так и выходить за его пределы на 2-3 см.

Но если вы решили использовать кобылку, то обрезать боковины не нужно, для этого достаточно использовать прямой брус из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться распиловка балок небольшой площади, чтобы ступенька проходила немного под следующей.

Более сложный, но надежный вариант — лестница, построенная на металлической косе своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба; именно из этих материалов обычно делают основание для лестницы.

Металл — очень прочный материал, поэтому часто бывает достаточно одного центрального стрингера

Для определения необходимого количества материалов необходимо произвести расчет на основе данных о высоте и уклоне лестницы, а также размерах ступеней и подступенков. В большинстве случаев достаточно одного центрального стрингера. Металл способен выдерживать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Самый простой способ — сделать косоур из прямого элемента. Например, возьмем трубу, размеры которой соответствуют заданным параметрам. Отметьте на ней положение будущих ступенек и закрепите кобылку. Это небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения — сварка. Швы должны быть прочными, но при этом незаметными. В пластине проделываются отверстия, которые необходимы для крепления ступенек.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоура, зависит и способ крепления ступеней лестницы.Если вы выбрали металл, вам нужно использовать кобылку. Для ступенек подготовлена ​​опорная плита. Самый лучший способ — вырезать лист металла по форме ступеньки. Он приваривается к опорному элементу и ступеньки фиксируются болтами.

Исключением могут быть сложные ступенчатые конструкции с двойной стрингерой. Тогда кобылка не обязательна.

Различные варианты крепления ступеней

Если предварительный расчет показал, что в проем можно уместить лестницу на деревянных косоурах, то стоит рассмотреть сразу несколько вариантов:

  • Резные ступени — ступени крепятся непосредственно к стрингерам с помощью саморезов или дюбелей и клеевой смеси.
  • Кобылка деревянная — дополнительные фрагменты лестницы крепятся к балке с помощью дюбелей, дюбелей, шпилек или саморезов.
  • Стальная опора — ступеньки закреплены на плоской изогнутой опоре, которая, в свою очередь, крепится винтами.
  • Bolza — задняя часть ступеньки лестницы фиксируются на стрингерах с помощью металлической опорной стойки и дюбеля.

Если вы решили построить лестницу своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из имеющихся материалов и имеющихся навыков.

Жители частных домов и просторных квартир все чаще обращают внимание на лестницы на металлической оплетке. Его особенность заключается в способности формировать эстетическую и функциональную составляющую конструкции. Чем точнее изготовлено основание, тем проще изготовить ступеньки. Именно поэтому новичку и профессионалу рекомендуется сначала разобраться в особенностях таких конструкций.

В зависимости от архитектурных особенностей помещения и финансовых возможностей собственника, проектирование выполняется в двух возможных формах. В первом случае на косоурах предусмотрено крепление ступеней с верхней стороны.

Размер бокового отступа от 10 до 13 см, во многом зависит от внутренней ширины лестницы.

Чем больше выступ, тем шире должна быть ступенька. В таком случае установка под ступеньками происходит крайне редко. Второй вариант установки подобной конструкции — это крепление ступеней между стрингерами.

Имеются в виду следующие конструктивные особенности:

  1. Максимальная толщина стрингера составляет от 10 до 14 см, а ширина — от 8 до 14 см.Многое зависит от количества ступеней.
  2. Применение неполных и комплектных подступенков в зависимости от архитектурных особенностей помещения. Оба варианта соединяются дюбелями или клеем.
  3. Наличие бокового зигзагообразного косоура.

На этапе проектирования необходимо учесть особенности выбранной модификации лестницы. Чем точнее это будет сделано, тем меньше времени займет процесс установки. На основании собранной информации типовая маршрутизация (ТТК) — документ, определяющий дальнейшую работу.

Разновидности металлических лестниц на косоурах

До перехода к практической реализации утвержденного проекта необходимо все внимательно проанализировать. В большей степени это касается параметров косоуров. По сути, они играют роль своеобразной опоры ступенек.

Чем лучше она сделана, тем дольше прослужат ступеньки. Самый распространенный вид на всех рисунках — это прямая форма.

Изготовлен из дерева и металла.Гораздо реже используется сочетание бетона и упомянутых выше материалов. Это делается в тех случаях, когда необходимо сделать ступеньки большой толщины.

В зависимости от формы конструкции различают следующие типы:

  • Винт;
  • Зигзаг — его еще называют ломаным;
  • Прямо.

В архитектуре, помимо прямой версии, используются винтовые и ломаные линии. Для их успешной реализации требуется определенный опыт и теоретические знания.

Строим металлический стрингер для лестницы

Несмотря на внешнюю привлекательность дерева, металл продолжает оставаться наиболее востребованным материалом для формирования будущего основания. Это связано с износостойкостью материала и нечувствительностью к внешним воздействиям.

Для ее создания вам понадобится труба или металлический профиль, размер которого соответствует параметрам будущей лестницы.

Для начала нужно исправить все размеры. Собранная информация поможет вам с большей вероятностью определить количество необходимого материала.

Следующие рекомендации помогут сделать процесс измерения более точным:

  • Зафиксируйте высоту конструкции;
  • Правильно определить угол наклона лестницы;
  • Отметить на чертеже параметры ступеней и подступенков.

Опыт показывает, что достаточно зафиксировать параметры только сплошного стрингера. С конструкциями DWG дело обстоит немного сложнее. В этом случае указанные выше параметры фиксируются в разделе.

Универсальная металлическая лестница на одной перекладине

Смелая во всех отношениях. Его можно реализовать только тогда, когда не планируется значительная нагрузка на конструкцию. Кроме того, необходимо учитывать геометрию лестницы. Если за одним поворотом следуют еще несколько, то необходимы два или более стрингеров.

Также обращаем внимание на физические параметры стен. Если они не позволяют сделать вывод об их прочности, то лучше остановиться на варианте с двумя железными зажимами.

Еще несколько советов от опытных строителей:

  1. Сборная конструкция — универсальный вариант, позволяющий даже при многих внешних негативных факторах. Как и строительные блоки, все устроено в произвольном порядке.
  2. Если нет желания отказываться от первоначальной идеи, то качественную 1-струнную лестницу можно сделать следующим образом … Крепление к стене производится в 4-5 точках при помощи металлических шпилек.
  3. Для домиков с младенцами и четвероногими питомцами подходят обкатные конструкции.Их суть скрыта в названии. По ним можно буквально бегать.

Единственное ограничение — это требование большого свободного места.

Точность и аккуратность — это не только любезность королей, но и верный друг строителя. При фиксации необходимых параметров обязательно использовать калькулятор, позволяющий рассчитать все с максимальной точностью. В первую очередь следует помнить, что математические расчеты для лестницы на деревянной и металлической основе происходят разными способами… Да, есть некоторые общие черты, но на этом основании нет необходимости ставить знак «=» между обеими технологиями.

Прямой расчет выглядит следующим образом:

  1. Длина опорной конструкции определяется на основе теоремы Пифагора. Требуемый параметр получается после вычисления квадрата гипотенузы с последующим извлечением квадратного корня.
  2. Опора — это высота лестничного марша с 1 на 2 этажа. Здесь нужно прибавить расстояние от верхней площадки до нижней ступеньки.Для того чтобы рассчитать угол, необходимо измерить коэффициент уклона всей конструкции.

Правила устройства лестницы на косоура

Правила работы с материалами не зависят от того, какой из них был выбран для строительства лестницы своими руками на второй этаж. С металлом сложнее работать, требуя установки кобылки. В дополнение к нему обязательно использовать опорную плиту, которая сделана из листа металла.

Пластина вырезана в виде ступеньки таким образом, чтобы закрывать ее без выступов. После этого все приваривается к опорному основанию с обязательной фиксацией болтами.

Представление сложных конструкций ступенчатого типа, оснащенных двойной стрингерой, представляет определенную сложность. В этом случае вам не нужно использовать упомянутую выше кобылу.

Дальнейший порядок действий следующий:

  1. Использование болтов — при помощи дюбелей и опоры фиксируются ступеньки лестницы.
  2. Стальная опора представляет собой изогнутый лист, закрепленный 4 винтами.
  3. Использование деревянной кобылки рекомендуется в тех случаях, когда балка действует как балка. Для крепления деталей используются шпильки или дюбели.

Резной протектор — все опорные ступеньки закрепляются на стрингерах саморезами с добавлением клея.

Монтаж лестницы на металлических стрингерах

Как только все будет готово, можно смело переходить к практической реализации проекта.Для того, чтобы все узлы были на своих местах, рекомендуется поставить рисунок перед глазами. Новички облегчат себе жизнь, начав со средней профильной секции лестницы. В этом случае проще внести необходимые корректировки. Даже если есть большая или не очень большая ошибка, нет необходимости уничтожать все, чтобы внести коррективы.

Опытные конструкторы подготовили несколько рекомендаций для новичков:

  • Все опорные элементы должны быть скрыты от просмотра;
  • Используются саморезы и болты с большим запасом прочности;
  • Устанавливать косоур необходимо на заранее подготовленную поверхность.

Лестница на косоурах своими руками (видео)

Функциональная и внешне привлекательная конструкция, выполненная на основе деревянных или металлических стрингеров, подойдет для частного дома, дачи или офисного помещения с достаточной площадью. Если его нет, то всегда можно выбрать компактный вариант … Это зигзагообразная и прямая форма. Перед установкой каждого из них проводятся тщательные измерения.

Подробно: лестница на косоурах (фото примеры)

124-10264-10491.tif

% PDF-1.6 % 1 0 объект > эндобдж 2 0 obj > поток 2018-03-10T13: 06: 43-05: 002018-03-10T13: 06: 43-05: 002018-03-10T13: 06: 43-05: 00Adobe Acrobat 11.0.23application / pdf

  • 124-10264-10491. tif
  • uuid: c1ff7ca7-0610-4c69-8ffa-58d4a6f0a72buuid: 5cd7a128-8266-4742-a684-19d8aa826c4c Подключаемый модуль преобразования изображений Adobe Acrobat 11.0.23 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 12 0 объект >>> / Тип / Страница >> эндобдж 13 0 объект >>> / Тип / Страница >> эндобдж 14 0 объект >>> / Тип / Страница >> эндобдж 15 0 объект >>> / Тип / Страница >> эндобдж 16 0 объект >>> / Тип / Страница >> эндобдж 17 0 объект >>> / Тип / Страница >> эндобдж 18 0 объект >>> / Тип / Страница >> эндобдж 31 0 объект > поток q 611. 0399933 0 0 792 0 0 см / Im0 Do Q конечный поток эндобдж 32 0 объект > поток

    Страница не найдена

    Различных размеров. Цены различаются. Щелкните здесь, чтобы узнать о наличии свободных номеров и получить дополнительную информацию, или свяжитесь с Джимом Пипиласом по телефону 508.487.2426, доб. 3 или по электронной почте Джиму. Спасибо.

    Saber qué buscar puede ser un desafío, especialmente con todas las opciones disponibles. Hay muchas razones por las que las expectativas crecieron y un número Meaningo de usuarios comenzó a esperar encontrar los medicamentos que necesitan en línea.Aunque las personas pueden ahorrar dinero comprando marcas más baratas, no debe cambiar un medicamento para ahorrar dinero sin consultarlo con su profesional de la salud. Además, la elección de los medicamentos disponibles mean que si un medicamento en specific no le conviene, vale la pena probar uno de los otros. Por eso es tan importante recibir tratamiento por parte de un farmacéutico calificado. Puede encontrar más información sobre el проблема y sobre levitra en el sitio web de la autoridad.Muchos clientes tienen preguntas similares. Este artículo revisó información básica para tener en cuenta, así como también cómo puede encontrar opciones para solicitar medicamentos. Puede tener varias marcas, pero solo un ингредиент. Muchos estadounidenses se benefician de tomar medicamentos para mantener su salud fuerte. ¿Qué debe decirle a un médico antes de tomar el medicamento?
    Pero recuerde, la eficacia de los medicamentos varará de una persona a otra. Varios artículos prestan atención a estos temas.Además, si Decision pedir medicamentos en farmacias en línea, возможно, посетите su provedor de atención médica antes de hacerlo. Aunque el término se emplea generalmente para descriptionir efectos adversos, también puede aplicarse a las concuencias beneficiosas, pero no deseadas, del uso de un medicamento. Como todos los medicamentos, el medicamento tiene numerosos efectos no deseados. Todas las píldoras tienen riesgos, así que asegúrese de seguir las Instrucciones de su médico para mantenerse seguro y ayudar a que su medicamento sea más efectivo.Hable sobre su salud consu profesional de la salud para asegurarse de que puede usar este genérico. Algunas pruebas se pueden utilizar для определения расширения мужских полов. Una vez que haya estudiado los concept básicos sobre el tema en nuestro sitio web, es posible que desee ver qué tienen que decir otras fuentes prestigiosas. Ciertamente no es todo.
    él tiene un buen punto
    Los pacientes que esténaucerando los suplementos y las Vitaminas comúnmente encontrarán una docena de farmacias para elegir.Nuestras pautas también se proporcionan para ayudar a las personas a tomar las mejores solutions posibles. Mucho de lo que se ha dicho sobre esto también se aplica a las Vitaminas y suplementos. Hay varias farmacias virtuales legítimas donde los pacientes pueden comprar cialis generico.
    Si padece algún проблема салюд, el medicamento adecuado puede ser un buen tratamiento. Por lo general, cuando la gente habla del tema, piensa en los costos médicos. Los medicamentos genéricos han ahorrado mucho dinero en gastos de atención médica, beneficiando tanto a los pacientes como a las compañías de seguros.El Acceso a servicios de calidad en salud pública y temas relacionados sigue siendo un paso crítico hacia una comunidad más saludable. ¿Qué consjos básicos deben conocer los clientes de cialis generico? Hay varias preguntas interesantes. Además, también puede usarse para tratar alguna otra queja según lo define su medico. Posiblemente leíste sobre la medicina. Muchos hombres se benefician de tomar el medicamento para mantener su salud fuerte. En nuestra generación, existen opciones variantes para los pacientes que padecen DE.
    Losvestigadores encontraron que es una de las opciones de tratamiento más conocidas de todos los tiempos. ¿Qué pueden preguntar los pacientes a un médico sobre los efectos secundarios antes de tomar el correio?
    Durante los últimos días, nuestro servicio ha sido bombardeado con preguntas sobre los posibles efectos secundarios que podrían haber causado los medicamentos genéricos. Estos efectos no deseados no son comunes, pero debe dejar de tomar el medicamento de inmediato y consultar a un médico si Experimenta alguno de ellos.A veces, los medicamentos pueden afectar la forma en que actúan otros medicamentos y otros medicamentos pueden afectar, tanto direct como tangencialmente, la forma en que funcionan, causando efectos secundarios undeseables. Si está disponible, discuta estos issuesas con su médico a fondo, así como las píldoras que pueda estar tomando. Sin embargo, solo su medico puede decidir si el medicamento es adecuado para usted. Una vez que haya aprendido los concepttos básicos sobre las drogas en este artículo, es posible que desee leer lo que otras fuentes que tienen una buena reputación tienen que decir.Sepa que incluso los consumidores más cautelosos no pueden estar seguros de lo que piden en una farmacia en línea extranjera. Es cierto que hay algunos aspectos en los que hay que pensar sobre cuestiones de salud importantes. Por supuesto, la farmacia en Internet puede ayudarlo naturalmente a resolver todos sus issuesas de salud.
    navegar por este sitio web
    {untos problemáticos en los medicamentos Recetados directamente al consumidor en línea: viagra generico
    Puede que no sea una sorpresa que no recibir suficiente atención inc.Las nuevas herramientas tecnológicas allowen comprar sus artículos Favoritos en una gran cantidad de sitios de compras en línea disponibles en la Web. Los consumidores también pueden realizar pedidos en todo el mundo con unos pocos clics del mouse. No se puede dudar de que los remedios en línea suelen ser menos costosos que los que ofrece una farmacia tradicional. Uno de cada cuatro estadounidenses havestigado sobre medicamentos Recetados en línea y muchos tienen una conexión regular con el mercado de medicamentos Recetados.Ofrecen accesibilidad a personas con movilidad reducida y pacientes en áreas remotas. Los pacientes creen que los medicamentos que reciben de las farmacias por Internet son comparebles a los que se venden en las farmacias «tradicionales». Hay muchos peligros — это серьезный компрар сус ремедиос рецептадос на линии. En cualquier caso, el futuro de la industry parece muy brillante. ¿Qué aspectos básicos sobre el mejor Precio de Viagra deben conocer los consumidores? Seguramente también hay otras cuestiones sustanciales.
    Conozca más sobre el asunto. ¿Cómo pueden las personas obtener información y recursos fiables sobre viagra generico? También puede resultar interesante hablar más sobre el tema.
    | A Continuación se presentan algunos puntos clave sobre el asunto. Nuestro artículo también analysisa problemsas más sutiles relacionados con algunas formas de elegir un mejor lugar para comprar medicamentos en línea. Hablemos sobre cómo puede asegurarse de que los medicamentos que obtiene a través de una farmacia de pedidos por correo sean seguros.¿Dónde los consumidores pueden obtener información y recursos confiables sobre viagra generico? Todos podemos encontrar más información sobre el tema de muchas fuentes, como Internet, las redes sociales, incluso la familia.
    Estas farmacias surten millones de Recetas en línea en todo el mundo. Los medicamentos son esenciales para las patentes y, a veces, puede haber medicamentos que salvan vidas y que deben tomarse a una hora programada. Actualmente, elegir el mejor medicamento puede ser un desafío sin experience.Pero, antes de comenzar, debe aprender un poco sobre viagra generico.
    Hay muchas opciones que tiene cuando solicita medicamentos y Vitaminas en línea. En cambio, también hay varios genéricos. Lo primero de esto es que estos medicamentos son эквивалентно оригинальному лос-де-ла-марка, pero normalmente son mucho más baratos. Por eso es tan importante recibir un tratamiento de un medico Certificado por la junta. Por supuesto, antes de comenzar, debe aprender un poco sobre viagra generico. Vamos a dar respuesta a cualquiera de tus dudas de forma sencilla.Si este es el caso, puede encontrar que esta es una de las opciones más asequibles disponibles. Medicamentos como este, sin duda, van a cambiar tu vida. Siga siempre las Instrucciones de su medico sobre la reducción de la dosis de Viagra. En la actualidad, existen Diferentes opciones para los hombres que padecen disfunción eréctil.
    | Elegir la mejor opción de tratamiento для una enfermedad specific puede resultar realmente confuso considerando las ventajas y desventajas de las metodologías de tratamiento existentes.
    Generalmente, cuando las personas piensan en medicamentos, piensan en los efectos no deseados del medicamento. Aunque no es tan fácil de explicar, algunas personas obtienen medicamentos en línea sin Receta. Para la mayoría de los hombres que tienen issuesas para mantener una erección lo suficientemente firme para tener relaciones sexuales, los medicamentos orales a veces pueden causar efectos secundarios peligrosos. Ciertos medicamentos no son adecuados para personas con ciertas afecciones y, entre tanto, solo se puede usar un correio si se tiene especial cuidado.Principalmente, si nota algún проблема, asegúrese de comunicárselo a su profesional de la salud calificado. Siga todas las Instrucciones en la etiqueta de su Receta. В заключение, póngase en contacto con su salud y manténgase saludable de por vida. Además, estos asuntos son una parte importante del equilibrio de la salud. La farmacia en línea es una manera perfecta de encontrar un médico calificado en su área que trate tales condiciones de salud.}
    Lea el artículo Complete
    Si considera el asunto, es mucho más вероятно que se le ocurra un plan que uscione bien .Купить онлайн es rápido y sencillo. ¿Cómo puede leer información точная и честная тема? Este artículo cubre todo, Desde los Conceptos básicos de las compras en línea hasta cómo encontrar y comprar viagra generico en farmacias de Internet bien pensadas.
    Dediquemos un poco de atención a este asunto. Las farmacias en línea almacenan todos los medicamentos rectados además de los artículos de la tienda Principal. Muchas farmacias en Internet también venden otros artículos relacionados con la salud como alimentos saludables, bebidas nutritivas, productos de belleza, bloqueadores solares, Vitaminas y suplementos.¿Puede comprar viagra generico si está tomando otros remedios al mismo tiempo?

    kaj je to, konstrukcija na kovinskem nosilcu in na osrednjem monokosourju, izračun konstrukcije na members kovinskem elementu in stopnice pritrditve

    Леп дом помени найпрей добро обликоване детали. Приетность в удобстве би морали бити присотни в всакем котичку простора, зато е вредно к обликованию нотраньости пристопити темелхито, размислити о всаки малости.

    Стопнищи не смэ бити в складу з градбеними предписи в такшни хиши, темвеч мора бити туди привлекно.Зато е косоура при своём обликовании дележна посебне позорности.

    Iz česa je sestavljena structure?

    Все не ведо, кай е косоур, керне не домневайо, да е стопниче посебна структура, сставлена ​​из вечных элементов. Kršitev medsebojnih interkcij vodi do zmanjšanja stopnje varnosti.

    Nosilci igrajo pomembno vlogo при организации разпонов мед првим в другом надстропьем. Prav oni se imenujejo kosoura. Элемент е представлен в облики лественных носильцев, ки се нахаяджо на всакем лету, на катере так притржене стопнице.Ko gledamo s strani celotne konstrukcije, lahko vidimo njihov konec.

    Подробности помагайо уставы посебен слог в данных извирность препростему стопнищу. Ta element se pogosto uporablja pri Oblikovanju namesto tetive, vendar imajo enako funkcijo. Vrvice so tiste, ki pomagajo vizualno zmanjšati stopnišče, da ni tako veliko.

    Элемент би мораль в складу з нормативы вздржати техосебе в целое предмете, движение в другом надстройке, о нобених вибраций не более бити говора. Če se pri dvigovanju čuti, da kosour trepeta ali se ziblje, pomeni, da je bila pri njegovi gradnji storjena groba napaka.

    Разлика мед элементом в тетиле

    Tetiva je videti zelo podobna vrvici, a glavna razlika je način namestitve. Tekalna plast je Oblikovana od znotraj in takšna povezava je vezalka, na kateri se drži konstrukcija. Главники нисо изрезани, кот при врвичи, ампак соизбрани, то резкани.

    Od nizov vrvi se razlikujejo po velikostih. Oblika je odvisna od vrste prihodnjih stopnic in stopnje obremenitve. Те действия ni mogoče prezreti, saj imajo pomembno vlogo.По градбеных предписих лахко возможно тэжо до 250 килограммов на лестев.

    Разверстить в vrste

    Играо влого подпоре за стопнице, vrvice podvajajo vrzeli in korak konstrukcije. Elementi so razporejeni vzporedno ali na ustreznih točkah, imenujemo jih tudi gnezda. Че классификация исправления с конструктивнега видика, так:

    • наравность;
    • zdrobljen;
    • vijak.

    Ravne črte imajo prosojnice za stopnice, na lomljenih črtah zavoj do 90 stopinj in ploščad, to je med 1.в 2. надстропьем стопнищи има две разные половичи.

    Vijaki imajo vedno spiralno cliko, vezava se izvaja na osrednji osi, ki je pogosto steber. Če je ojačanje dobro, je ta referenčna os pogojna.

    Platforma je prostor med stopniščnimi stopnicami, ki je vodoravna površina, skozi katero poteka razmejitev med prvo in drugo polovico konstrukcije. Потребно е, кер лахко други стопнище дозе точко, долочено на рисби, хкрати па охраня не ле наклонски кот, темвеч туди размер.Погосто основа стои на двух носильчих али е того везана на навигацию.

    Monokosour stoji na clm nosilcu. Dovoljeno je, da ga namestite na sredino ali na konce tekalne plasti, vendar je v tem primeru nujno element dodatno pritrditi na steno. Posebne zahteve za žarek, ki mora biti odporen proti obrabi, zato je bolje uporabiti jekleno cev. Takšno stopnišče je mogoče postaviti le z dvoljenjem gradbenega nadzora.

    Косоуро лахко разделимо в два велики скупини: стопницы в с кобилико. Slednji so trikotni element, pritrjen na žarek. Na njih so nameščene tekalne Plasti. Заснова веля за комплексно изведбо, продавец найболь занесливо.

    Lesene vrvice imajo svojo klasifikacijo:

    • naravnost;
    • главник;
    • заокрожено.

    При градиенте таких походов, когда используется равн рте, при поставке надземных стопников, он используется главным образом, заоблёни па так идеально за стопніце енаке облике.

    Известные материалы

    Обстоятельства вечных материалов, ки jih lahko uporabimo za ustvarjanje vrvic, ne da bi pri tem motili gradbeno tehnologijo.

    Vrvice iz lesa so lahko lesene, kar jih naredi boljše od tetive, saj se teža znatno zmanjša. Lahko je hlod, palica ali deska. Z majhnim stopniščem je možnost ugodna. Полег леса е треба изпоставить веч врст материалов.

    Ковина

    • profilirana cev;
    • ковинский профиль;
    • I-žarek

    Polimeri

    • plastika, ki vsebuje lesna vlakna;
    • ковинско-пластическая.

    Композитный материал

    • лес-ковина;
    • ковинско-полимерни.

    Armirani beton

    Nizka cena in zanesljivost sta kovino in les najbolj zahtevali pri organaciji stopnic. Комбинированные модели, которые потребуются за обликование заплетеной структуры, кадры проекта ни могут иметь значения за стандарт в ньеговой визуальной привлекательности не заема варных загтев. Jeklene konstrukcije so še povpraševane zaradi svoje trdnosti in zanesljivosti.

    Med zaključnimi Deli nastajajo masivne armiranobetonske konstrukcije. Imajo veliko težo, zato je treba osnovo zanje izračunati v fazi ustvarjanja projekta.Нато бо поставлен вовремя с поставитвийо темельев.

    Strukturni izračun

    Pred postavitvijo stopnišča je treba izračunati основных факторов в этом проекте. Vsekakor morate vedeti:

    • višina stopnic;
    • Ширина в Вишина Одпртин;
    • dolžina, kolikšna je štrlina na tla;
    • вишина движущихся водников;
    • globino, ki jo imajo tekalne plasti;
    • skupno število korakov.

    Skupna višina se določi od tal prvega do tal drugega.Не смэ бити края од 2 метров.

    Projekcija je opredeljena kot dimenzije dodeljenega prostora za stopnišče. За глобино ни посебних захтев, та вредность я обыкновенно полюбна в этой избранной на подлаги осебних желя, главна ствар е, да е упорабнику примерна. Najpogosteje je 25-30 cm.

    Posebno pozornost je treba nameniti višini stopnic, ki ne sme biti večja od 22 cm. Nižja kot je ta številka, manj napora je treba vložiti v drugo nadstropje. Скупно število stopnic pri gradnji lestve se določi ob upoštevanju dolžine vrvi in ​​višine dvižnega voda.

    Če je višina stopnic 250 cm, dolžina 400 cm in globina tekalne Plasti 28 cm, potem lahko število stopnic določimo tako, da dolžino konstrukcije delimo z globino. В теме пример се изкаже 14 косов.

    Višino koraka najdemo tako, da delimo višino s številom dobljenih korakov.

    Должно носилне конструкцие лахко долочите с помочью питагорейскега изрека, к е, да квадрату вишине додате квадрат вишине в добите должно быть великости врвице.

    Занятие косоурья в велики мери одвисна од правильно избранных носильцев, кар задева лес.Само трден лес бо заготовил потребно моч. Obdelovanci morajo biti brušeni. Popolno prileganje:

    Debelina nosilnega nosilca je odvisna od višine stopnic. Tu velja ena zahteva: višja, debelejša.

    Stopničasto vrvico namestimo hitro in enostavno, dovolj je, da naredimo izreze в облики трикотника. Rezultat je projekcija stopnišča.

    Нога трикотника, ки жо е треба резати, боста определения кот вишина движнега вода в глобина профила. Равнило в облики те геометрическая фигура потребно за означевание жара.Гледе на увеличении ознаке с односторонним местом с кровью.

    Лесена врвица сева в вечерние примеры упора с страны. Edina pomanjkljivost je žaganje, saj zmanjšuje debelino nosilnega nosilca, kar negativno vpliva na trdnost okvirja kot celote.

    Ravni / zlomljeni kosour mora imeti naklon 30-45 stopinj, višina stopnic od 15 do 24 cm in tekalne plasti, to je vdolbine od nosilnega elementa na dnu — 25-32 cm.

    Че е подпора изделана из двух али трех носильцев, е вредно посебно позорность наменити концем носилнега днк стопник.Ne smejo jih pritrditi samo na druge stične elemente, temveč tudi med seboj. Takšna povezava ustvarja posameznih delov, zaradi katerega med delovanjem ni popuščanja posameznih delov.

    Število nosilcev v nosilni structure ni vedno enako. На вплива ширина стопник. Če je kazalnik do 1,2 metra, potem zadostuje ena ojačitev, če je višja, vendar do 1,5 m, potem mora biti stopnišče na dvojni podlagi. Трикрат е потребен с ширино стопала веч кот 1,5 метра.

    В складу с градациями предпосылок бо требуется, это е стопнище обсежна конструкция, туди с озкими стопниками, додатно охачати.Upošteva se dodatna pritrditev na steno, strop, zlasti v krajih.

    Območje stika elements na straneh in višina vzpona pri izračunu vijačnih vrvic, saj so osnovne vrednosti vezane na odpiralni kot stopnice. Referenčna dolžina ni ločena od premera vrtenja konstrukcije. Označevanje se uporablja stgo v vodoravni ravnini od točk, ki se nahajajo v sredini in samo vzdolž srednje črte.

    Predelovalne dejavnosti

    Nosilni nosilci lestve se proizvajajo v najrazličnejših različicah.Конструктивно решитев лахко наредите з последними роками али си огледате, кай понуджайо строковняки. Lahko pa izrežete tudi tekoče korake. После того, как я избрана возможна одвисна од осебних желей в зможности.

    Pred dokončno odločitvijo je pomembno ugotoviti, ali se stopnišče prilega predvideni odprtini, šele nato se lahko začne namestitev. e želite to narediti, morate na že izračunano vrednost stopnišča narisati črto drugega nadstropja. V tem trenutku je jasno, da izbranega tipa stopnišča ni mogoče namestiti, zato se morate zateči k spremembam v projektu.

    В часу дела конструкцию lahko zlahka poškodujete glavo, če ni zagotovljena ustrezna razdalja do tal drugega nadstropja. В полни расти осеба своего ворон, ки е стои на третьи стопницы. Раздаля од глав до стропа 2. надстройка не см бити манйша од 20 сантиметров.

    Na kovinskih nosilcih: načini pritrditve korakov

    Možnosti uporabe kovinskih nosilcev vključujejo različne vrste pritrditve. Če je to zložljiva konstrukcija, se pri privarjanju cevi na vrvico uporabi «стекло», na stopnico pa je pritrjen podporni element z osjo, ki je enaka notranjemu premeru cevi.

    Каковостна притрдитев е заготовлена ​​с упорабо вияков. Tako boste lahko nastavili zahtevani obrat za stopnico in njeno višino. Na žalost ima metoda eno pomembno pomanjkljivost — Hitro obrabo med delovanjem. В теме пример того притрдитев користи трайности.

    Притрдитьев, довольна в утору. Če gre za nerazdružljivo Strukturo, je večja стабильность дозы zaradi dejstva, da so spoji nameščeni pod kotom 45 stopinj. Elementi so povezani z varjenjem.

    Iz lesa: zaporedje

    Najboljša možnost za izdelavo lesenega stopnišča je 2 ali 3 nosilna konstrukcija.Oznaka je narejena na deski ali palici, po kateri se naknadno opravi obrezovanje.

    Da bi se utori natančno ujemali, lahko medsebojno pritrdite prazne prostore, nato pa pomanjkljivosti izboljšate po celotni dolžini. Обстоятельство это возможность за поравнаво подпорье. За то, чтобы так приправлены надземные элементы, ки се по обозначению наместио на носилец в преверио складность с врсто склопа.

    Na betonu: sorte

    Opaž je osnova te vrste stopnišč. Izdelati ga je treba vodotesno, tako da betonska mešanica ostane znotraj ustvarjenega lesenega okvirja in ne odteka iz njega.Armatura je položena v notranjost, med seboj povezana v Obliki mrežice in nanjo se vlije samo beton.

    Да би сэ изогнили празнинам, это вредно стиснити цемент. За то, чтобы сесть посебно ородье али па се все дело оправди рочно. Шеле по пополнению улицы Лахко заинтересовано декоративно доделаво. Кораки за наставите типа так изделия в складу с ГОСТ.

    Примеры обликования

    Stopnišče se mora prilegati ustvarjeni notranjosti hiše, saj včasih deluje kot samostojen element in vso pozornost posveča sebi.Zasnova stopnic, ograj je včasih dražja od ustvarjanja structure kot celote.

    • Кот основной грунтовка с лахко спомним классике со стевильными окрашенными элементами. Так что недавно заплетены обликовальские проекты, še посебей, ко грей за лес. Изрезки в фигурни элементов с пользой для себя прилегает к скорости всаки нотранйости; Погосто сэ изкажео кот главная декорация сами по себи.
    • Za tiste, ki imajo raje udobje in preprostost, je vredno razmisliti o podeželskem slogu, v katerem je mogoče izdelati stopnišče.Stopnice so lahko iz keramike ali naravnega kamna, umetno staranje izgleda zelo dobro. Kot glavni okras se uporabljajo cvetlični motivi in ​​gospodinjski predmeti.
    • Это вам все содобен минимализм в обликовании, потем сте искали высокотехнологичные слоган. Превладение велико стекла, ковин в найпрепростейшем облике, ясне равне черте. Спиральна в Срединска стопница так в те заснови видети одлично. Стекло лахко упорабимо в огражах, стопниц али окрашных элементов.

    Выбор материала для получения сведений о предизведении градиентов дель. Вредно это Упоминания Знчельности, Посамезне Знчельности, Название Стопник в Старости Пребивалцев Хише. Kadar so otroci, so na konstrukciji naložene posbne varnostne zahteve.

    Датчане človeška domišljija nima omejitev, dovolj je le razumeti, kaj natančno želite videti na koncu. Ненавадна облика привлеки все больше, предпочтение не изгубля прилюбленности, продавец пословни слог придобива веч позорности.

    Prednost niza stopnišča je v tem, da je popolnoma vidno. Функциональные компоненты этого элемента в целотни нотраньости зачел носити только вечно декоративне обременитве.Постало это приложено притрдитев всакега корака на лочен элемент, ки седи на носилнем носилку. В теме пример, вы можете использовать два косоурья, лахко сторит брез стояки. Pritrditev lesene stopnice poteka s pomočjo samoreznih vijakov, popolnoma nevidnih in zelo zanesljivih. E se sčasoma pojavi napaka, potem samo en Strukturni element zahteva zamenjavo, obnova postane cenejša.

    Kovinske vrvice odpravljajo škripanje med gibanjem. To je zato, ker je okvir trden in trpežen, temelji pa na varjeni palici.Туди при высокой влажности сие ковина не деформирует в оквир з лети не зрахля.

    Stroški takšne lestve se ne razlikujejo veliko od lesene, vendar je mogoče dosči visečo trdnost. Uporabite lahko tanke plošče, saj stopnice nimajo nosilne obremenitve in zato popolnoma podpirajo zahtevano težo.

    Za informacije o tem, kako zgraditi stopnišče za teraso na kosouri, si oglejte spodnji video.

    что это? Лестничный марш. Косоор сталь

    В собственном доме хочется сделать все так, чтобы глаз радовался.Ощущение уюта и комфорта должно присутствовать везде. Поэтому к созданию интерьера нужно подойти со всей тщательностью. А может у вас особняк в несколько этажей? Или у входа в дом красивая лестница, которую скоро нужно будет отремонтировать? Тогда в такой ситуации следует ориентироваться на косоурам. Именно о них и пойдет речь в этом обзоре.

    Что скрывает термин?

    Тем, кому нужен ремонт собственного жилья, можно задать один простой вопрос: косоур — что это? Под этим термином скрывается самый популярный вид опор, который используется при строительстве лестниц.Он имеет вид балки и находится на каждом лестничном марше, фиксируя ступеньки к себе. В целом вся эта конструкция служит опорой для лестницы. Более подробно этот элемент необходимо рассмотреть при ответе на вопрос: «Косоур — что это?»

    Что можно использовать кроме косоура?

    За счет такой детали можно придать красоту и оригинальность всей лестнице. Кроме того, есть еще одна разновидность подобных конструкций. Он носит название тетивы.Он очень похож на косоура, но монтаж проступи происходит изнутри. Связь, фиксирующая всю конструкцию в целом, происходит за счет затяжек.

    Кроме того, косоура от тетивы из дерева различается как по размеру, так и по породе. Эти параметры полностью зависят от форм ступеней, а также от допустимой нагрузки на лестницу. Все эти факторы играют довольно важную роль. При этом следует отметить, что одновременная нагрузка на межэтажную и входную лестницу не должна превышать 250 килограмм.

    Важный этап, связанный с расчетом по части

    Следует основательно подходить к такой процедуре, как рассчитать косоур. В среднем он должен быть не менее 50 мм в ширину. Это если ширина одного марша не превышает одного метра. Если этот параметр равен 1,25 метра, то ширина косоура должна достигать 60 мм. При ширине марша в полтора метра косоур должен быть 70 мм. Здесь также необходимо отметить, что при использовании тетивы ширина пролета ступеней намного больше, чем у косоура.

    Как производится изготовление деревянных элементов?

    Нельзя не упомянуть о способах производства, отвечая на вопрос: «Косоур — что это?» Есть два варианта производства.

    1. С учетом длины марша необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоура, не должны быть слишком большими. Кроме того, создается треугольная форма гребешка (это место, где фиксируются ступеньки). Его размеры следует подбирать в зависимости от ступени подъема.Вы также должны учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в этой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах с помощью клея. В результате всех этих действий получится красивая лестница с изящными косоури. Эта технология позволяет сэкономить на приобретении дорогостоящего материала.
    2. При этом ширина заготовки должна превышать общую ширину самого косоура.Его длина должна соответствовать длине всего марша в целом, а толщина равняться толщине будущего косоура. Поэтому в данной ситуации важно заранее определить, какого размера должно быть конечное изделие. Чтобы точно соблюдать все размеры, стоит воспользоваться такой процедурой, как фрезерование. Эта технология отличается от первой более высокой производительностью.

    Какие виды косоуров можно выделить?

    Следует отметить, что деревянные луки в отличие от тетивы легче.К тому же они занимают меньше места. В связи с этим именно косоури используются во многих особняках, особенно если подъезд небольшой.

    Есть несколько видов деревянных косоуров. Прямые элементы используются при использовании точно таких же маршей. Расческа необходима, если на ней планируется разместить накладные ступеньки. Круглые дужки необходимы, если есть желание придать округлости всей лестнице.

    Какие случаи требуют ограждения?

    Лестницы, в которых используется тетива, могут быть оборудованы ограждением в следующих случаях:

    1. Когда балясина устанавливается непосредственно на тетиву.
    2. Когда большие размеры характерны для балясин, а не для тетив. В этом случае к элементу лестницы крепится лестница, что способствует расширению тетивы примерно на 25 мм. Впоследствии на эту доску крепится и балясина.
    3. Крепление к бокам тетивы, длина которой в этом случае увеличивается. Однако этот прием способствует высвобождению марша по ширине. Дополнительное свободное пространство предоставляется под лестницу.

    Выше были перечислены преимущества, которые характеризуют гору косоуров во многих домах. Считается, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой можно сделать в более короткие сроки.

    Какой параметр является решающим?

    Основная характеристика, которой обладает косоур, — это прочность. И надо отметить, что этот параметр специфический. Необходимо понимать, что этот элемент должен спокойно выдерживать вес людей и товаров, которые человек будет поднимать по лестнице.Однако лишних вибраций быть не должно. Знайте, что косоур, который трясется или раскачивается, не качественный. Скорее всего, где-то была допущена ошибка.

    В последнее время стали использовать популярную лестницу на металлическую лодку. Обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на металлической основе. Их изготавливают методом сварки из швеллера или прямоугольной трубы достаточно большого размера.

    Если нет опыта, лучше довериться профессионалам.

    Чтобы сделать металлический косоур, необходимо иметь опыт работы в этой сфере. В том случае, если вы раньше с ним не работали, не стоит рисковать. Вероятность замужества в такой ситуации довольно высока. Ведь сегодня на строительном рынке есть возможность приобрести абсолютно любой косоур, любого вида и из любого материала.

    Можно ли использовать одну балку в лестничном марше?

    В том случае, если вы планируете использовать один косоур, который будет размещен в центре марша, лучше использовать металл вместо дерева.Сталь Kosour сделает лестницу более устойчивой, чем в случае использования дерева. К тому же ступеньки на концах не провисают. Что плохо в древесине, так это тем, что на нее не удастся установить какие-либо дополнительные системы крепления. В случае с металлом это будет сделано очень просто. Элемент из стали может стать единственным во всей конструкции, а также довольно легко сдерживать всю нагрузку. Для дополнительной устойчивости ступени нужно укрепить специальными пластинами. Хотите увидеть, как в такой ситуации будет выглядеть лестничный марш? Фотографии вам наглядно демонстрируют.

    Металлические элементы изготавливаются из сварных деталей. Также следует использовать двутавр, швеллер или прямоугольную трубу. Кроме того, металлические струны могут быть самых разных типов. Необязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые обвиваются вокруг единой опоры. Шаги выполняются по типу «гусиный шаг».

    Все-таки лучше использовать несколько металлических элементов.

    В крупномасштабных полетах, однако, следует использовать два косоура. Они также положительно влияют на внешний вид, так как легче воспринимаются визуально.В таких ситуациях лестница выглядит проще и воздушнее. Для достижения такого эффекта производители при создании косоуров используют металл определенной текстуры и цвета. К тому же он выглядит элегантнее по дизайну, чем дерево.

    Желание хозяина является решающим при выборе элемента лестницы.

    Выбор такого элемента, как косоур, во многом будет зависеть от вкусов и предпочтений хозяина дома. Красивый дизайн может быть выполнен из дерева или металла. Кроме того, при выборе такого необходимого элемента необходимо руководствоваться целями, ради которых создавалась лестница.Не менее важна его форма. Итак, выбирая косоуры и материал для их изготовления, необходимо проконсультироваться со специалистами. Они посоветуют использовать такой сложный и важный элемент в дизайне.

    Заключение

    Этот обзор был попыткой разобраться в вопросе: косоур — что это? Надеемся, что статья помогла вам понять, что представляет собой этот элемент и какую роль он играет в лестничном марше.

    лестниц. Основные конструктивные элементы

    Современные элементы дизайна многоуровневых жилых или нежилых помещений часто предполагают использование косоуров для лестниц.Что это такое, можно понять, если внимательно рассмотреть различные лестничные конструкции, которые нас окружают практически повсюду. Косоура — это особые элементы конструкции связи между этажами. Они служат несущей основой лестницы, на которую укладываются ступени. Такие модели считаются одними из самых простых, но в то же время очень надежных и долговечных конструкций.

    Основные элементы межэтажной лестницы

    Любая лестница, устанавливаемая в жилом или нежилом помещении, состоит из множества частей, задача которых — выполнять как основные технические функции, так и придавать интерьеру декоративный оттенок.К обязательным элементам лестниц, к которым предъявляются особо строгие требования с точки зрения эргономики, безопасности и долговечности, относятся:

    Типы опорных балок лестницы

    На сегодняшний день существуют монолитные балки, поддерживающие ступени со своих концов, а также несущие опоры, фиксирующие ступеньки снизу. Первый вариант называется тетива. Обычно в плоскости тетивы уже прорезаются специальные пазы, в которых будут крепиться ступеньки. Второй тип основания называется косоурами для лестниц.Что это? Это пилообразная балка. Одна сторона каждого «зуба» пилы будет опорой ступеньки, а подступенок обычно устанавливается с другой стороны.

    Внешний вид косоура

    Основными задачами опорных балок косоуров являются придание жесткости и прочности конструкции лестницы. Традиционно их размещают по бокам ступеней с помощью двух косоуров. Но в последнее время все большую популярность набирают модели лестниц с одной косой, установленной в центре ступеней.

    Иногда эти основные части лестницы могут быть выполнены с декоративными элементами и различными вставками. Тогда конструкция приобретает необычный вид, отлично вписывающийся в интерьер дома. Такие лестницы на косоурах своими руками изготавливают опытные мастера, хорошо разбирающиеся в столярных изделиях.

    Многие фирмы, специализирующиеся на изготовлении изделий из дерева и металла, также предлагают множество очень красивых и оригинальных элементов подобных конструкций, в том числе косоур. Детали бетонной лестницы ни в чем им не уступают.Профессионально выполненные элементы придают изделию легкость и невесомость.

    На самом деле сделать деревянную лестницу на косоурах своими руками может любой желающий. Конечно, для этого придется прочитать много инструкций по сборке. Чтобы сэкономить ваше время, мы постарались собрать в этой статье некоторую информацию, которая позволит вам самостоятельно изготовить и смонтировать конструкцию на косоурах.

    Зачем нужен расчет лестницы

    На косоурах или на тетиве — неважно, какая будет лестница, но все равно необходимо ее рассчитать, потому что обычно самое главное препятствие для их установки конструкции — это недостаток места в комнате.Более того, если конструкция окажется неспособной выдерживать большие нагрузки, это приведет к ее быстрому разрушению. И безопасность пользователей устройства не на последнем месте. Именно поэтому для определения оптимальных габаритных размеров несущих элементов лестницы необходимо провести правильный расчет.

    Общие размеры

    Принятые размеры будущей лестницы условны и согласованы с размерами проема. Тем не менее, в строительстве есть определенные правила, которых следует придерживаться.В первую очередь, речь идет о высоте и ширине проступи, при этом следует помнить, что косоуры для лестниц — это такие элементы, расстояние между которыми можно регулировать в соответствии с размерами лестницы.

    По общепринятым в строительстве нормам высоту проступи обычно принимают не более 15 — 20 сантиметров, а ширина ступеней — не менее 22 сантиметров. При этом оптимальный угол подъема лестничного марша, ширина которого должна быть не менее 90 сантиметров, следует принимать не более 45˚.Эти параметры обеспечивают удобство использования конструкции и безопасность эксплуатации. Если отклониться от этих размеров, могут возникнуть травматические ситуации.

    Итак, одна характеристика, которую мы уже точно знаем, — это высота лестницы H, которая учитывает расстояние между поверхностями перекрытий соседних этажей.

    Расчет ступеней

    Для расчета ширины ступеньки, прежде всего, необходимо установить ее высоту. По строительным нормам берем высоту ступеньки, например, 17 сантиметров.Теперь вы можете посчитать, сколько ступенек будет у нашей лестницы. Если высота подъема, например, 240 см, то после расчета 240/17 получаем количество ступеней равное 14,11 шт. Округлим эту цифру до 14. Таким образом, у нашей лестницы на второй этаж косоура будет 14 ступенек. Зная их количество, мы также знаем количество необходимых подступенков и, чтобы определить их точную высоту, разделите 240 на 14 и определите, что высота ступеньки (или ширина подступенка) составляет 17,14 см. Вы можете поэкспериментировать с этими формулами. : играя по количеству ступеней, можно определить оптимальные размеры конструкции для конкретного помещения.

    Однако здесь не следует забывать об оптимальной ширине проступи: минимальная ширина ступени должна быть не менее 22 сантиметров, но оптимальной для комфортной эксплуатации лестничных клеток считается ширина ступени 27 см.

    Длина лестницы

    Чтобы рассчитать необходимую длину лестницы и узнать, достаточно ли места для ее установки в помещении, нужно выбранную ширину ступеней умножить на их количество. В нашем случае оно может иметь минимальное значение при ширине проступи 22 см (22 * 14 = 308) — 308 см или максимальное значение 14 * 27 = 378 см.Таким образом, минимальная длина марша составит 308 см, а максимальная — 378 см.

    Расчет высоты косоуров для лестницы

    Мы уже разобрались, что это такое. Теперь нужно узнать, достаточно ли места для установки конструкции в проеме. Для этого нужно по рассчитанным значениям габаритов лестницы провести линию пола второго этажа и посмотреть, хватит ли этого расстояния. Иногда на этом этапе становится ясно, что выбранная структура конструкции совершенно не подходит и ее необходимо доработать.

    Чтобы при эксплуатации лестницы не получить травму головы, необходимо определить, имеется ли достаточное расстояние до перекрытия. Уровень второго этажа приходится на третью ступеньку лестницы. В этот момент рост, на котором будет находиться человек, составляет 3 * 17,14 (высота ступеньки) = 51,42 сантиметра. Здесь нужно помнить, что расстояние между головой и перекрытием не должно быть меньше 20 см.

    Расчет длины лестницы

    Как сделать косоур для лестницы, чтобы конструкция оставалась прочной, надежной, безопасной и в то же время простой в использовании? Для этого нужно рассчитать оптимальную длину основания с учетом его угла подъема.Самой простой и надежной считается конструкция с углом лестницы 45˚. В этом случае, чтобы узнать длину косоура, необходимо воспользоваться теоремой Пифагора. Для расчета необходимого размера воспользуемся формулой:

    h² + l² = k², где

    • h² — квадрат расстояния между поверхностями поля двух смежных этажей;
    • л² — квадрат длины лестничного марша;
    • к² — это квадрат длины стрингера.

    Конкретно для нашего случая эта формула будет иметь вид:

    k = √2,40² + 3,78² = 5,76 + 14,29 = √20,05 = 4,47 м,

    , то есть длина каждой косы должна быть не менее 4,47 м, округлим до 4,5 метров. Таким образом, если конструкция лестницы предусматривает использование двух несущих балок, то нужно приобрести два косоура, длиной 4,5 метра. Если у проектируемой лестницы одно основание, то достаточно ограничиться одной косой балкой.

    Почему не учитывается толщина ступеней

    При расчете конструкции по количеству ступеней мы проигнорировали толщину ступеней.Однако, зная, что она остается неизменной каждый раз, высота ступеньки будет увеличиваться каждый раз на одну и ту же величину, за исключением ступени, которая находится в самом начале лестницы. Поэтому высоту первой проступи следует уменьшить на ее толщину, при этом срезая нижнюю часть косоура.

    Способ крепления

    В изделиях с двумя продольными балками основные несущие элементы лестницы должны полностью совпадать, иначе конструкция будет небезопасной для эксплуатации.Поэтому после изготовления первого стрингера его необходимо использовать как шаблон. Каждый протектор необходимо монтировать сразу на обе части. В этом случае несовпадение стрингеров можно сразу исправить.

    Из чего делают косоур

    Помимо традиционной древесины, в последние годы появились и другие строительные материалы … Так, в последнее время особую популярность приобрели лестницы на металлической косоуре. Несмотря на кажущийся тяжелый вес конструкции, такие конструкции выглядят очень элегантно и воздушно.Иногда, когда смотришь на лестницу с одной металлической перекладиной, возникает ощущение, что лестница абсолютно невесомая и будто парит в воздухе.

    Принцип расчета основных размеров металлической основы такой же, как и для деревянной. Однако для изготовления таких элементов лестницы потребуются определенные знания и навыки сварщика, а также специальное оборудование. Поэтому для того, чтобы изготовить и смонтировать стрингер из металла, желательно обратиться к профессионалам.

    Капитальные лестничные конструкции в современных зданиях, чаще всего это конструкции на тетивах или косоурах. Эти элементы необходимы для безопасности и простоты использования лестницы.

    Но не все знают, чем отличаются стрингеры от тетивы. Наша статья подробно ответит на этот вопрос.

    Лестницы на тетивах — особенности и характеристики

    Тетивы — это несущие элементы конструкции, к которым крепятся ступеньки лестницы … Самая главная особенность заключается в том, что ступеньки крепятся к тетивам по бокам, поэтому в таких конструкциях, если смотреть с торца, сами ступени не видны.Хотя бывают исключения, когда тетивы изготовлены из прозрачных (полупрозрачных) материалов. К ним относятся стекло, некоторые виды пластиков и композитов.

    Лестницы рассматриваемого типа в большинстве случаев снабжены двумя тетивами, между которыми находятся ступеньки. Реже встречаются разновидности с одной тетивой — с другой стороны ступеньки крепятся к стене комнаты. Заборы в таких конструкциях монтируются прямо на тетиву.

    Примеров изготовления лестниц на тетивах:

    Отметим основные достоинства тетивных конструкций:

    • Комфорт и удобство;
    • Безопасность в использовании;
    • Устойчивость к высоким и постоянным нагрузкам;
    • Несложный ремонт — вышедшие из строя блоки легко заменить.

    Лестница на косоурах — свойства и преимущества

    Косоура — это своего рода опорные элементы, которые выполняют ту же роль, что и тетивы, но в отличие от последних ступени крепятся на косоурах сверху, а не сбоку. Эти детали хорошо видны с торца конструкции, что часто обыгрывается в дизайнерских и авторских проектах.

    На косоурах можно подняться по лестнице двумя способами. Более популярный способ — использовать по 2 косоура на 2 стороны конструкции.Менее популярный вариант — установка ступеней на один косоур, устанавливаемый ровно по центру конструкции. Этот метод еще называют «центральным».

    Примеры изготовленных лестниц на косоурах:

    Перечислим основные преимущества лестниц на косоурах:

    • Привлекательный внешний вид конструкций — легкий «воздушный» дизайн, подходящий как для современных, так и для классических интерьеров;
    • Компактность — лестницы идеальны для ограниченного пространства;
    • Большой выбор конфигураций;
    • Лестницы рассчитаны на повышенные нагрузки.

    И те, и другие лестницы бывают прямые, поворотные и винтовые. Особенности дизайна зависят от размеров помещения и предпочтений заказчика.

    Правильное решение поможет вам сделать профессионального строителя … Он учтет особенности здания, в котором будет установлена ​​конструкция, и даст полезные советы … Советуем не экономить на качестве материалов. и заказывайте изготовление и установку лестниц только у проверенных компаний.

    Решение заказать межэтажную лестницу вместо самодельной единственно верное: не все модели имеют простую конструкцию … Возможно, ваших столярных навыков недостаточно для изготовления безопасного изделия. выполняется по ранее взятым габаритам с учетом важных параметров. Сложность заключается в выборе самой конструкции, которая оптимальна для использования в небольшом или просторном помещении, внутри или снаружи.

    Распространенные типы лестниц — тетива и косоура.В чем разница, каковы преимущества того и другого, когда деревянную межэтажную лестницу одной модели целесообразнее покупать, а устанавливать другую не рекомендуется.

    Деревянные лестницы с тетивами и косоурами — в чем разница?

    Косоур и тетива — оба термина обозначают несущие элементы конструкции, длина которых равна длине лестничного марша. Они расположены по бокам системы, и разница между ними заключается в способе крепления ступеней:

    • В лестнице на тетивах между ними крепятся ступеньки.Края проступей скрыты и расположены в заранее подготовленных канавках. Проще говоря, тетивы несут в себе ступеньки;
    • В лестнице на косоурах ступени размещаются поверх опорных элементов. Для этого косоур вырезается, придавая вид гребешка.

    Характеристики деревянных лестниц на тетивах

    Модельный ряд

    Inside имеет свою градацию по ряду характерных особенностей … Изготовление деревянных межэтажных лестниц осуществляется с учетом:

    1. Области применения

    Элегантные формы, практичность, возможность моделирования систем с учетом существующего дизайна интерьера, площадь, отведенная под установку, возможна эксплуатация лестницы как в жилых, так и в общественных помещениях.Они востребованы в загородных домах, дачах, офисах, административных центрах.

    1. Особенности конструкции

    Отличительные особенности:

    • Прямые лестницы на тетивах: самый простой и удобный вариант … Выбрав оптимальную ширину марша, создать благоприятные условия для перемещения людей, увеличения проходимости, переноски мебели и других крупногабаритных предметов;
    • Одно- и двухмаршевые виды используются там, где они актуальны. Количество маршей зависит от площади, отведенной под установку;
    • Нестандартные модели: лестницы поворотные с площадкой или с забегом.Угол поворота — любой: 90 0, 180 0;
    • Закругленные формы как изящный элемент дизайна;
    • Открытый и закрытый варианты: в лестницах первого типа подступенки не используются. Между проступями открытое пространство, за счет которого уменьшается вес готового изделия, оно выглядит легче. Второй тип — лестницы с полноценными закрытыми ступенями;
    • На одной или двух струнах: иногда вместо внутренней струны используется стена. В него монтируется один край ступени, второй устанавливается в паз на тетиве.
    1. Виды крепления ступеней к тетивам
    • Классический вариант — нарезание канавок, совпадающих с краями ступеней;
    • Установка ступеней на деревянные доски: фиксируются на одинаковом расстоянии друг от друга. На рейки крепятся ступени. Метод выгоден с точки зрения простоты и экономии времени;
    • Установка ступеней на металлические уголки: аналогично креплению к деревянным брускам.
    1. Виды установки заборов

    Традиционно заборы изготавливают из балясин и перил.Высота стандартная, в среднем 90-100 см. Балясин крепежных:

    • На тетиве, если позволяет толщина;
    • С внутренней лестницы: применяется, если толщина тетивы меньше площади участков балясины или они одинаковы. В этом случае устанавливается подбалансировочная плата, к ней крепятся ограждающие элементы;
    • Рядом с тетивой с внешней стороны: больше подходит для узких пролетов, так как увеличивает ширину лестницы.

    Можно использовать деревянные или кованые декоративные элементы.Балясины ставятся в любом порядке, произвольной ширины (без увеличения оптимально допустимой).

    Изготовление деревянных межэтажных лестниц на косоурах

    Стандартное изделие на косоурах выглядит довольно просто. Если не брать во внимание эксклюзивный декор, дорогие материалы и делать упор на функциональность и безопасность, лестницы на косоурах можно отнести к бюджетному типу, которые к тому же не занимают много времени и просты в установке. В его основе лежат балки (их называют косоурами), к ним крепятся ступеньки, а форма лестницы зависит от геометрии косоура.Для изготовления прямой лестницы берут неразъемные прямые балки. Аналогичная ситуация и с закругленными вариантами.

    Ключевой особенностью является способ крепления ступеней: они как бы накладываются на выступы, сделанные в косоурах. Верхнее расположение ступеней более эффективно с точки зрения увеличения нагрузки. Такая конструкция более надежна, способна выдерживать большой вес, отсюда ее преимущества и расширение области применения.

    Особенности деревянных лестниц на косоурах

    Приобрести деревянную межэтажную лестницу на косоурах нужной конструкции Вам помогут следующие тезисы:

    • Количество маршей: выбирайте в зависимости от отведенной площади.1-3 марша вполне приемлемы для использования дома или в общественных помещениях;
    • Геометрия: прямые, поворотные конструкции с любым углом поворота. Из эстетических соображений и опять же с учетом доступной площади монтируются лестницы с поворотными площадками или забежными ступенями;
    • Эксклюзивные модели с шириной марша более 1,6 м требуют дополнительного усиления. К двум боковым добавлен центральный стрингер;
    • Крепление ступеней осуществляется разными способами: на вырезы, сделанные в стрингерах, или на специальные застежки (кобылки), установленные на стрингерах;
    • Моделирование лестницы осуществляется ступенями разных типов: классический вариант — закрытые конструкции со ступенями и подступенками.Легкий необычный вид — открытая лестница без подступенков;
    • Важно правильно выбрать древесину для лестницы. Он должен придавать ступенькам особую прочность, поэтому на толщине листа экономить не стоит. Попробуйте использовать твердую древесину. При строительстве лестниц также используются сосна и ель, но их мягкость не соответствует прочности и устойчивости к истиранию. Отсюда невысокая цена деревянных лестниц эконом-класса.

    Декор, материалы для обработки, покраска не являются отличительными параметрами при выборе лестницы.Главное, чтобы внешние качества изделия, его дизайн нравились клиенту, а сама конструкция обеспечивала беспрепятственное движение и была максимально безопасной.

    Тетивой и косоуром называют части конструкции лестницы, ее несущие элементы или наклонные балки.

    Тетива и ее особенности

    Тетива — элемент, внутри которого расположены ступеньки. В нем есть специальные пазы, за счет которых и осуществляется крепление.

    На лестнице всегда две тетивы — они расположены по бокам конструкции.Особенность этого типа конструкции в том, что при взгляде сбоку ступеньки не видны.

    Балясины крепятся в зависимости от размера наклонной балки. Если позволяют размеры, их можно установить непосредственно на самой тетиве. В противном случае используется вспомогательная балансировочная плата. Иногда балясины устанавливают и сбоку — в этом случае проход по ступеням становится свободным по всей ширине марша.

    Плюсов лестниц с тетивой:

    • проста в эксплуатации, надежна;
    • сейф;
    • выдерживает большие нагрузки.

    Тетива также выполняет защитную функцию, предохраняя лестницу от загрязнения — например, при уборке дома.

    Kosour и его характеристики

    Косоур — это разновидность балки в виде несущего элемента, на котором закреплены ступеньки. Они расположены поверх самого компонента, на специальной гребенке. Края ступеней хорошо видны с торца.

    Есть два способа крепления стрингеров. Первый предусматривает его установку по краям конструкции, а второй — посередине.В последнем случае косоур называется центральным.

    Для конструкции на косоурах забор монтируется прямо на ступеньки. В зависимости от ширины последнего, а также высоты подступенков рассчитываются параметры косоура — угол его наклона и размеры прорезей гребня.

    Достоинства лестницы со стрингером:

    • выглядят компактными и легкими;
    • не боятся высоких механических нагрузок;
    • можно устанавливать в ограниченном пространстве.

    Оба типа конструкции могут быть спиральными, прямыми или изогнутыми. Это зависит от формы косынки или тетивы.

    В любом загородном доме не обойтись без лестницы, по которой необходимо спускаться в подвал или подниматься на второй этаж. Конструкция сделана из разных материалов, но в основании всегда стоят несущие опоры, которые несут всю нагрузку.

    Чаще всего владельцы загородной недвижимости выбирают лестницу на тетиве на косоурах, а также современное исполнение — болезь.На первый взгляд разница в конструкциях только в способе крепления ступеней, но есть и другие отличия. Рассмотрим конструктивные особенности лестниц в жилом доме, особенности их изготовления, а также чем отличаются друг от друга косоур, засов и тетива.

    Что лучше — лестница на тетиве или на косынке?

    Лестница с косой отличается зубчатым контуром, с тетивой — прямым. Способ обустройства конструкции отличается не только внешним торцом, но и креплением ступеней.Косоур предполагает укладку ступеней на зубья в пазах, при этом концы остаются видимыми снаружи.

    Тетива скрывает пазы на внутренней стороне балки, в которые вставляются перекладины. В некоторых случаях опорный паз отсутствует, и к балке прибивается дополнительная планка.

    Лестница на тетиве

    Стрингер в лестнице может быть одинарным или двойным, а также центральным с двумя дополнительными. В этом случае следует отметить большие размеры лестничного марша.Если выбрана тетива, то ее применяют только попарно, размещая опорные балки с разных сторон.

    Лестница на тетиве на косой балке предполагает разную установку балясин. Косур не может быть их опорой, и они уже на ступеньках. На тетиву можно поставить балясины, но соблюдая достаточную толщину. При необходимости можно закрепить планки на большую ширину, прикрепив к нему столбы через равные промежутки времени.

    Стрингер и тетива в основании межэтажного перекрытия жилого дома занимают другое пространство.Признан более компактный вариант косоура, хотя с эстетической точки зрения этот способ выглядит проще. Установка стрингеров рекомендуется для небольших помещений, в которых установка будет проще.

    В больших комнатах стоит сделать конструкцию с тетивой, которая выглядит более привлекательно и богато за счет расположения балок по бокам. Какой из вариантов дешевле, а какой лучше впишется в интерьер дома — решать хозяину.

    Элегантная лестница на тетиве впишется в любой интерьер.В зависимости от материала изготовления они могут быть стильными или уютными, но за счет конструктивных особенностей займут больше места, чем их косоурные аналоги.

    Тетива при обустройстве лестницы считается самым безопасным вариантом. В его основе массив из массива дерева (толщиной не менее 50 мм) или металлический профиль. Сопряжение несущих балок значительно увеличивает прочностные характеристики конструкций, в отличие от одинарных стрингеров.

    При устройстве лестницы тетивой в расчетах учитывается высота между этажами, так как иногда необходимо дополнительно усилить ступеньки.В этом могут помочь специальные детали — шурупы или шпильки, клинья и другие виды крепежа.

    Внутри тетивы фрезерованы пазы, в которые вставляются подступенки и ступеньки. Чтобы гарантировать бесшумность во время работы, все торцы обрабатываются клеевыми растворами. Ступени внутреннего крепления выполняются стальными уголками или дополнительными брусками, фиксируя каждую планку крепежом.

    Отделка подразумевает установку заглушек на все крепления или их покраску. Альтернативой этому способу являются настилы, на которых ставятся ступени.Этот метод прост в уходе, выдерживает значительные нагрузки и не представляет опасности для хозяина, его детей или домашних животных.

    Лестница на косоурах

    Kosour — опорная балка для укладки ступеней, внешне напоминающая пилу. На каждом зубе такой пилы ступенька, а с другой стороны — подступенок. Основная задача расположения стрингеров — жесткость конструкции и стабильная прочность.

    Лестница на перекладине

    Несущие балки могут располагаться по бокам ступеней или по центру, что делает лестницу легкой и невесомой.В некоторых случаях косоура может быть выполнена с декоративными вставками, подчеркивающими необычность интерьера жилого дома.

    Kosoura может быть изготовлен из бетона или дерева, металла и других материалов, используемых в производстве. Преимущество компоновки с применением косоура — максимальная компактность изделия, его легкость и воздушность при неизменной прочности и надежности в эксплуатации. Деревянный каркас не уступает по прочности металлическому, особенно если выбраны твердые породы дерева.

    Лестница на болтах

    Современный вид лестницы в доме может быть болцевой. Болт (в переводе с немецкого «болт») — уникальное решение для крепления ступеней к стене, благодаря которому достигается ощущение невесомости и парения в воздухе. Такие лестницы иногда называют системными, для которых характерно отсутствие обычных стрингеров или тетив.

    Лестница на болтах

    Болт представляет собой резьбовое соединение, которое надежно прикрепляет конструкцию к стенам.Именно поэтому при расчете лестницы важно учитывать материал стен и его плотность, чтобы использование конструкции с болтами было безопасным. Шаги в этом методе сделаны из стекла, пластика, дерева или полимеров. Крепеж может быть вертикальным или горизонтальным, в зависимости от последовательности установки.

    Самостоятельно собрать изделие на болтах; для этого необходимы навыки работы с простым электроинструментом. Обычно этот вид изготовления выбирают для использования внутри дома, образуя классические прямые несущие, винтовые или модульные конструкции… В большинстве случаев металлический болт, который должен нести всю нагрузку (до 250 кг), имеет продолжение в виде стоек, на которых находятся перила с увеличенной высотой.

    Выбирая лестницу в загородный дом, хозяин может купить готовый проект из металла или дерева, а может сделать это самостоятельно. При установке металлоконструкций не обойтись без навыков сварки, а если каркас деревянный, то особое внимание необходимо уделить качеству покупной древесины.

    Залог долговечности конструкции — выбор хорошо просушенного массива дерева и отсутствие в нем дефектов. Специалисты рекомендуют обратить внимание на сращенные доски лиственных пород, так как массив дерева со временем крошится и требует восстановления или замены.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
