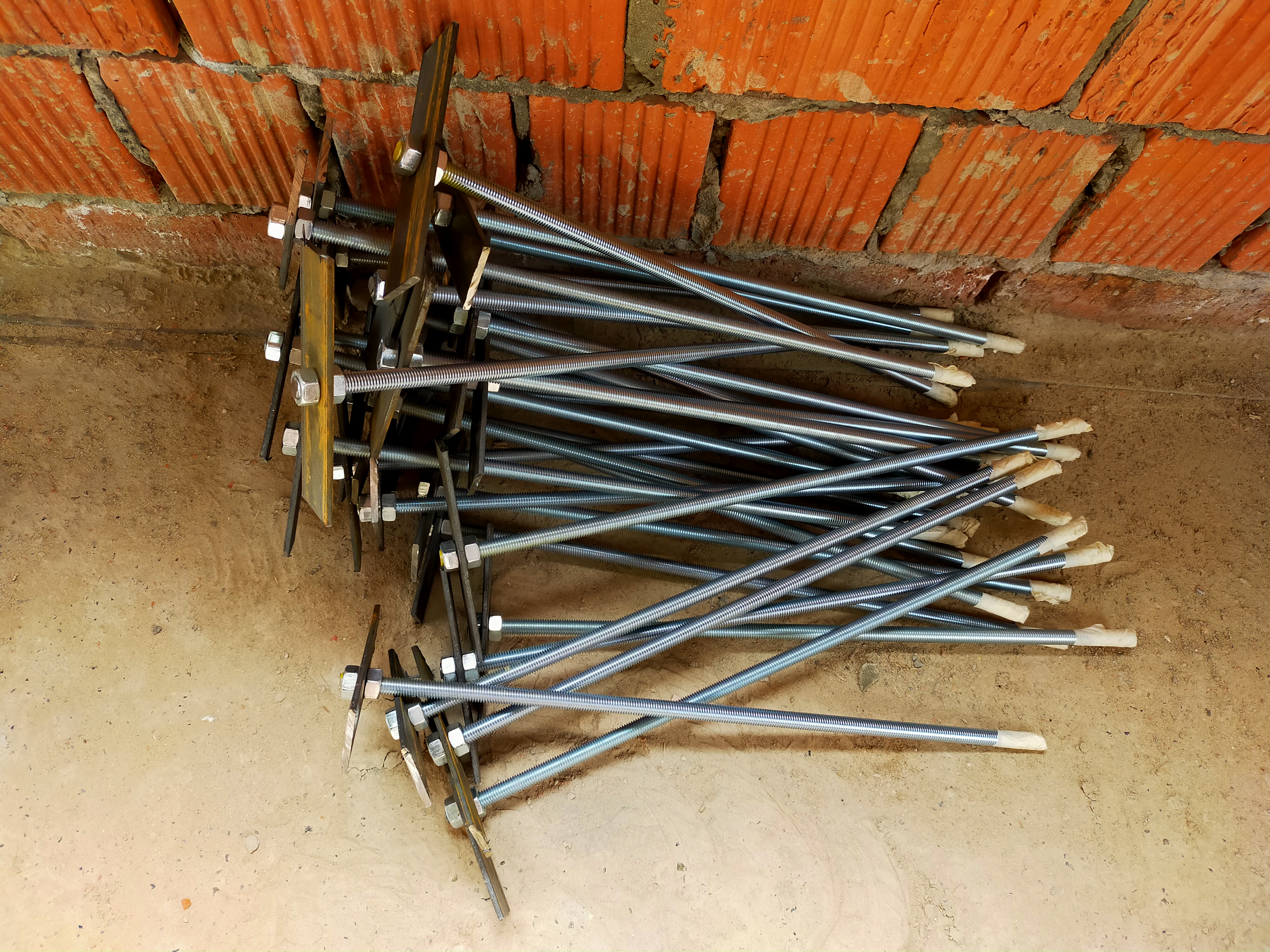

Крепление анкерами мауэрлата: Анкер L для крепления мауэрлата D14х400 мм

Содержание

крепление, размеры, установка, что это такое?

Мауэрлат представляет собой пояс, который служит для укрепления стропил. Его укладывают по всему периметру строения на верхнем торце несущей стены.

Чаще всего для укладки мауэрлата используют древесину. Если будет установлен каркас из металла, то в качестве основы под крышу выступит швеллер, двутавр или другие изделия из металла.

Мауэрлат — что это?

Прежде чем приступать к формированию крыши, необходимо узнать, для чего нужен мауэрлат.

Он является частью стропильной системы. Назначение данной конструкции состоит в равномерном распределении нагрузки стропил по всей поверхности кровли.

Монтаж мауэрлата обязательно должен проводиться в строениях из пенобетона, блоков или кирпича.

Установка мауэрлата выполняется еще по одной причине — с помощью этой конструкции крыша присоединяется к стенам здания.

Вопросы, как и зачем устанавливать систему, нельзя игнорировать, особенно если в данной местности присутствуют сильные ветра.

Если стены выполнены из блоков или кирпича, то по верху стены следует залить армированный пояс из бетона. В нем следует установить анкеры, к которым будет крепиться система.

После застывания бетона в мауэрлате необходимо сделать отверстия, диаметр которых должен быть меньше диаметра анкеров. Это необходимо для более плотного соединения конструкции со стеной.

У строений, выполненных их дерева, в качестве мауэрлата может выступать венец сруба, но если дом каменный, то верхний слой из дерева необходимо закреплять анкерами.

В домах из дерева конструкцию фиксируют деревянными нагелями. Она должна быть единой для всей длины стены, а не состоять из частей.

Если таким способом элемент установить невозможно, то крепление мауэрлата к стене должно выполняться с помощью большего количества креплений.

Специалисты рекомендуют использовать деревянный брус, у которого сечение составляет 100 х 150 мм или 150 х 150 мм.

Перед тем как закрепить мауэрлат, дерево следует обработать антисептическим средством. Оно защитит материал от гниения и негативного влияния насекомых.

Отдельные элементы собираются в единую конструкцию с помощью прямого замка. Его размеры зависят от сечения брусьев. В замок забиваются гвозди, которые соединяют звенья между собой.

В целом система получается достаточно крепкая. Конструкция впоследствии будет служить основой для крепления стропил.

Функции конструкции

Что такое мауэрлат, представить несложно. Каждый дом имеет фундамент, а конструкцию мауэрлата можно считать фундаментом крыши, который объединяет кровлю и стены строения.

Одна из функций конструкции — служить опорой для стропильных ног. Нагрузка от крыши распределяется по всей верхней части стены.

При выборе конструкции крыши следует учитывать погодные условия.

Если в холодное время года выпадает много осадков в виде снега, то рекомендуется делать остроконечную крышу — она будет снижать тяжесть подтаявшего снега.

Его сила будет направлена не на основание крыши, а в сторону. Мауэрлат в таких крышах необходим, ведь кладка стен может разрушиться под давлением распирающей силы, если стропила будут прикреплены к стене.

Стоит помнить о весе кровли. Он также оказывает давление на стены строения. Если есть мансарда, то для нее также необходимо формировать слой тепло- и гидроизоляционного материала.

Часто на крышах закрепляют водонагревательные приборы, антенны, солнечные батареи, которые утяжеляют кровлю. Установленный мауэрлат принимает вес на себя и распределяет равномерно по краям стен.

Еще одна функция конструкции — удержание кровли. Закрепленный мауэрлат располагается по периметру крыши. Ее наклон снижает парусность, но совсем ее не убирает.

По этой причине важно чтобы мауэрлат был достаточно прочным. К стенам конструкция крепится таким образом, чтобы ее невозможно было оторвать.

Видео:

Иногда фронтоны кровли делают кирпичными, как и стены. В этом случае вес кровли разгружается. Мауэрлат для крыши можно установить на боковых стенах и закрепить внутри фронтов.

Стоит уделить внимание материалу, который используется для формирования основы кровли.

Если выбирается древесина, то следует остановить свой выбор на хвойных породах. Материал нужно обязательно обработать специальным средством, который защитит дерево от насекомых и влаги.

Длина деревянной балки должна быть равна длине стены. Если такого элемента нет, то следует взять две балки, равные по длине, так укладываемый мауэрлат будет лучше выдерживать вес кровли.

Для формирования основания под крышу элементы не обязательно должны быть из дерева. Для стропильной системы можно взять швеллер или стальные балки.

Видео:

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

При креплении крыши с помощью анкеров в кладке кирпича необходимо высверлить отверстия для болтов.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю.  Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Как крепят конструкцию к бетонным блокам?

Перед тем как крепить мауэрлат к ячеистобетонным блокам, следует обязательно залить бетонный армопояс.

В опалубку необходимо заложить металлические шпильки, на которых присутствует резьба. Диаметр одной из них должен составить 10 мм или немного больше. Снизу шпильки следует приварить поперечную балку.

Прежде чем устанавливать элементы, необходимо определить их количество. Все крепления следует равномерно распределить по периметру верха стены.

Из армопояса шпильки должны выступать на высоту, равную толщине бруса и плюс несколько сантиметров. Эти дополнительные сантиметры необходимы для затяжки с помощью шайбы и двух гаек.

При разметке бруса следует учитывать расположение стропил. Крепление шпильками должно проходить в центре между двумя стропилами. Нельзя чтобы шпильки находились прямо в месте крепления опоры.

Резьбу на шпильках специалисты рекомендуют обмотать скотчем. В этом случае во время работ с бетоном они останутся чистыми.

После того как армопояс затвердеет, можно укладывать брус. В нем необходимо сделать отверстия, в которые будут устанавливать концы шпилек.

Брус аккуратно вставляют в крепления и затягивают гайками.

Спустя несколько дней гайки надо подтянуть и закрепить контргайкой.

Перед тем как сделать конструкцию, надо обработать брусья специальным составом в несколько этапов. Впоследствии древесина не будет гнить, ее не испортят насекомые и плесень.

Независимо от выбранного способа крепления под брусья надо уложить гидроизоляцию. При установке мауэрлата размеры бревна должны быть четко определены.

Видео:

Длина элементов должна соответствовать длине стены. Сращивать между собой брусья необходимо болтами, винтами или гвоздями. Углы рекомендуется усилить, закрепив скобами.

Как выполняется крепление анкерными болтами?

Если планируется сформировать армированный пояс и закрепить уложенный мауэрлат анкерными болтами, то следует провести предварительные работы.

Специалисты считают, что создание армопояса является правильным решением. Этот элемент способствует укреплению коробки строения.

С его помощью можно сделать венец стен ровным. Вся конструкция становится более жесткой, если армопояс выполнен правильно.

Если мауэрлат необходимо крепить к газобетону, то без формирования армопояса не обойтись. Ведь блоки не отличаются твердостью, в них невозможно вмонтировать анкерные крепления.

Оптимальный вариант формирования армопояса на таком материале — использование блоков, имеющих форму «U».

Их следует установить по периметру строения так, чтобы получился целостный желоб. На блоках, которые установлены по бокам, следует сделать пропил, тем самым устраняя промежутки между элементами конструкции.

После того как блоки уложены, необходимо собрать арматурный каркас. Чаще всего применяют арматуру, сечение которой 12 мм.

Она должна быть перевязана поперечными перемычками. Ее следует уложить в желоб и залить бетоном.

Стоит подготовить такое количество бетонного раствора, чтобы его хватило на весь желоб. Процедуру прерывать не рекомендуется, чтобы конструкция получилась монолитной.

Анкеры закрепляют  с помощью проволоки. Элементы должны устанавливаться ровно, чтобы вся система была более прочной.

Количество анкеров не должно быть меньше количества стропильных ног. Важно предварительно определить, где будут крепиться стропила.

Видео:

Места установки анкеров не должны совпадать с точками соединения стропильных ног.

После того как бетон застынет, анкеры будут надежно закреплены в нем и привязаны к армопоясу.

В мауэрлате необходимо сделать отверстия, которые будут совпадать с расположением анкеров. Конструкция устанавливается на крепления, после чего затягивается двумя гайками и шайбой.

Если есть сомнения в том, как правильно крепить мауэрлат, то следует проконсультироваться с профессиональными мастерами.

Крепление мауэрлата к газобетону своими руками, видео технологии

Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.

Оглавление:

  1. Для чего нужен мауэрлат?
  2. Способы монтажа
  3. Крепление без армирования
  4. Полезные рекомендации

Назначение элемента

Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.

  1. Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
  2. Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
  3. Система стропил собирается из материала, аналогичного конструктивному элементу.

Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.

  • Строители используют два способа: с армопоясом и без него.
  • Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.

Методы закрепления

Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.

1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.

2. Брусья, используемые при монтаже:

  • укладывают по всей стене;
  • обрабатывают антисептиками;
  • при необходимости соединяют и фиксируют.

3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.

4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.

Средство крепежаСпособ примененияПреимущество
Металлическая проволокаАрматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента.Конструкцию можно использовать без армопояса.
АнкерыВ верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. Число анкеров должно соответствовать количеству стропильных ног. После застывания цементного раствора они будут готовы надежно держать брусья. Крепежные приспособления вводят в заранее подготовленные отверстия, крепеж фиксируют гайками.Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли.
ШпилькиИзделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов.Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса.
Капсулы химических реагентовМонтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают.Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края.

Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.

Технология крепежа без армирования

В зависимости от проекта монтаж выполняется с применением:

  • деревянных брусьев сечением от 10х10см и выше;
  • двутавровой балки с Н-образным профилем;
  • металлического П-образного швеллера.

Для правильного расчета размеров мауэрлата необходимо учитывать:

  • сырье, используемое для кровли и стропил;
  • конструктивные особенности кровли;
  • природно-климатические условия;
  • метрические параметры объекта;
  • наличие помещений под крышей.
КреплениеМатериалыТехнология
АнкерКрепеж длиной 30-50 см; рубероид; мауэрлат.Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу.
Жидкий дюбельРеагент; рубероид; мауэрлат; штыри (обрезки арматуры).В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах.
ШпилькиЭлементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус.Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями.
КронштейнКрепеж; анкерные болты или саморезы; рубероид; мауэрлат.Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание.

Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.

Рекомендации по монтажу без армопояса, плюсы и минусы

Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:

  • сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
  • для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
  • проектируемая стропильная система не включает в себя распорные нагрузки.

Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.

  1. Древесина лиственных пород лучше всего подходит для мауэрлата.
  2. Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
МетодПлюсыМинусы
Химические реагентыСрок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов.Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах.
ШпилькиПрименяется при невозможности возведения армированного пояса (брус выполняет его функции).Разрешен только для легкой кровли на небольших объектах.
Кронштейн и анкерСхема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы.В течение нескольких лет происходит усадка и требуется подтягивание.

Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.




Крепление мауэрлата к кирпичной стене: проволокой, шпильками, болтами

  • Чем так важен мауэрлат
  • Как выполняют крепление
  • Способы крепления
    • Обвязка проволокой из стали
    • Строительные шпильки
    • Армопояс и анкерные болты
    • Деревянные пробки

    Обеспечить надежность скатной кровли без такого важнейшего элемента кровельной конструкции, как мауэлат, практически невозможно . Выступая в качестве опоры под стропила, он противостоит и равномерно распределяет усилия, оказываемые кровельным покрытием, снегом и напором ветра.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

  • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
  • привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Из каких материалов его можно сделать


Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.


Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

  • увеличение уровня прочности крыши;
  • обеспечение устойчивости конструкции к переменным нагрузкам;
  • фиксация кровельных опорных элементов;
  • увеличение уровня жесткости конструкции;
  • предотвращение деформации кладки.

Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

  1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.

  2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.

  3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

  • цемент – 1 ведро;
  • песок – 3 ведра;
  • щебень – 4 ведра;
  • вода – 8–10 литров;
  • жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

  • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
  • загиб конца шпильки под углом 90 градусов;
  • накрученная гайка с шайбой;
  • приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.


Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Анкеры

Эффективность этого метода подтверждена многими специалистами, но браться за использование его самостоятельно, без опыта, не рекомендуется, так как он сложен в исполнении. Помимо функции крепления, данный способ имеет другие положительные последствия. К ним можно отнести упрочнение и выравнивание верхней части стен.

При начале заливки бетона в форму в ней закрепляют болты, причем не вразброс по собственному желанию. Перед этим на обычной доске обозначают места, на которых болты будут находиться, иначе ничего не получится. После прикладывают эту доску к нужному участку бруса и проделывают отверстия, на которые и насаживают мауэрлат. Этот способ более дорогой, чем все предыдущие.

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

  • проволоки;
  • скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Предварительные работы

Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

  • брусья из древесины;
  • фиксаторы;
  • бетонная смесь;
  • молоток и гвозди;
  • гидроуровень;
  • дрель;
  • болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

  • Ширина бруса должна составлять третью часть толщины стены.
  • Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
  • Установка мауэрлата происходит на ровной горизонтальной поверхности.
  • Брусья предварительно обрабатывают защитным веществом.
  • Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Руководство по выбору метода крепления и формы конструкции

Важно выбрать форму конструкции и определиться с подходящим вариантом крепления. Если у вас каркасный, панельный дом либо дом, построенный из легкого бетона или облегченной кирпичной кладки, лучше всего обустроить непрерывную систему по периметру строения. Если же ведется работа с более массивной конструкцией, мауэрлат следует установить заподлицо с внутренней частью стены. Снаружи он будет огражден выступом кладки. Для устройства можно использовать отрезки бревна либо бруса длиной от 50 см. Такие отрезки необходимо подкладывать под каждую ногу стропильной системы.

Для домов с небольшой площадью крыши подходит конструкция в виде жесткой рамы. Брусья сращиваются прямым замком и скрепляются друг с другом гвоздями и болтами. После этого рама прикрепляется к пробкам скобами. Для изготовления пробок применяется предварительно обработанная при помощи антисептического состава древесина.

Сами же пробки встраиваются в кладку. Между мауэрлатной рамой и кирпичной кладкой в обязательном порядке укладывается гидроизоляционный слой. Будет вполне достаточно пары слоев рубероида.

Если крыша дома имеет площадь в 200-250 м2 и более, то рассмотренный способ лучше не использовать. Вместо него подойдет другой, в соответствии с которым на стене, где монтируется мауэрлат, устраивается бетонная подушка. В не полностью застывший бетон необходимо вмуровать металлические стержни с резьбой. Устанавливаются они в вертикальном положении. Выбирайте стержни длиной, которая превышала бы толщину мауэрлата на 3-4 см. Устанавливайте их на расстоянии до 2 м друг от друга. В изделии заранее просверливаются отверстия, оно надевается на стержни и притягивается гайками и шайбами.

Стержни можно сделать из обрезков арматуры подходящей длины. Достаточно приварить к ним болты резьбовой частью кверху, предварительно отрезав от них головки.

Некоторые хозяева попросту загибают участки арматуры, которые выступают поверх бруса. Делайте так, как вам кажется более правильным. Чтобы стержни не вырывало из бетона, к их нижней части нужно приварить металлические пластины. Это не позволит стержням «уйти» даже при очень сильных порывах ветра.

При устройстве мауэрлата на крышах площадью до 200 м2 в бетонной заливке нет особой необходимости. Нужно лишь вмуровать арматуру в 3-4 верхних ряда кладки. Важно, чтобы шаг прутков отличался от шага стропил.

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

Строительные шпильки

Это детали, выполненные в форме буквы Г, сделанные из металла и предназначенные для крепления мауэрлата на кровельное покрытие. Закрепляют шпильки с помощью бетона, но здесь существует одно препятствие. При заливке бетоном нельзя задеть резьбовой элемент этих деталей. После застывания к образовавшейся конструкции прикладывают мауэрлат и стучат по нему специальным молотком. Вследствие этого на нем отмечаются места, где необходимо сделать отверстия. При наличии гидроизоляционного покрытия придется делать поправки.

Крепление мауэрлата к кирпичной стене проволокой, шпильками и анкерами

Крыша часто подвергается большим нагрузкам под воздействием внешней среды. Крепление мауэрлата к кирпичной стене способствует увеличению прочности конструкции. В результате все нагрузки на несущие элементы сооружения распределяются одинаково. Мауэрлатный пояс выполняет функцию кровельного основания. После его установки начинают крепление стропил.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

  • увеличение уровня прочности крыши;
  • обеспечение устойчивости конструкции к переменным нагрузкам;
  • фиксация кровельных опорных элементов;
  • увеличение уровня жесткости конструкции;
  • предотвращение деформации кладки.

Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

Вернуться к оглавлению

Предварительные работы

Для проведения работ понадобятся брусья.

Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

  • брусья из древесины;
  • фиксаторы;
  • бетонная смесь;
  • молоток и гвозди;
  • гидроуровень;
  • дрель;
  • болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

  • Ширина бруса должна составлять третью часть толщины стены.
  • Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
  • Установка мауэрлата происходит на ровной горизонтальной поверхности.
  • Брусья предварительно обрабатывают защитным веществом.
  • Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.
Вернуться к оглавлению

Как прикрепить основание?

Для монтажа стропильной системы могут потребоваться ригеля.

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции. Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля. Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Вернуться к оглавлению

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

  1. Подготовить отрезки проволоки необходимой длины.
  2. Положить проволоку перед устройством последних рядов кладки.
  3. Сделать отверстия в деревянном основании.
  4. Протянуть проволоку после высыхания цемента.
  5. Закрутить и зафиксировать.
Вернуться к оглавлению

Крепление шпильками

В роли крепежа для бруса могут быть шпильки.

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

  1. Заложить шпильки в стену на глубину до 0,5 м.
  2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
  3. Надеть на шпильки гидроизоляционный материал.
  4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
  5. Установить мауэрлат.
  6. Зафиксировать брусья гайками на концах шпилек.
Вернуться к оглавлению

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

  1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
  2. Уложить заготовки в кладку на гидроизоляционное покрытие.
  3. Соединить пробки и мауэрлатом, используя металлические скобы.
Вернуться к оглавлению

Крепление анкерами

Анкера нужно монтировать на некотором расстоянии от стропил.

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

  1. Установить опалубку.
  2. Заложить арматурный каркас.
  3. Установить болты.
  4. Залить опалубку с анкерами бетоном.
  5. Снять опалубку после высыхания бетона.
  6. Провести монтаж гидроизоляции.
  7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
  8. Прикрепить мауэрлат на анкер, прижав гайками.
Вернуться к оглавлению

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.
  1. Соорудить опалубку.
  2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
  3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
  4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
  5. Залить бетоном.
  6. Установить мауэрлат после застывания бетонного слоя.
Вернуться к оглавлению

Сращивание мауэрлата

Важно правильно соединять брусья между собой. Это необходимо, если стены длиннее деревянных отрезков. Производят брусья преимущественно длиной 6 м. Два элемента соединяют между собой внахлест, подпилив по высоте. Обязательно фиксируют гайками или скобами. Менее надежный способ — соединение торцевыми сторонами на металлическом основании. Брусья должны иметь одинаковую длину.

Вернуться к оглавлению

Краткий вывод

Установка кровли — завершающий этап возведения здания. Этот процесс требует строгого соблюдения правил и норм. Надежность крыши зависит от физико-технических характеристик мауэрлата. Правильно сконструированные прогоны основания повышают прочность конструкции. Пояс служит связующим элементом между крышей и самим сооружением. Важно правильно выбрать способ монтажа и не навредить чрезмерной нагрузкой или слишком быстрым методом установки.

Крепление мауэрлата к стене из газосиликатных блоков

Крепление мауэрлата мы рассмотрим на примере стены из газосиликатных блоков толщиной 375 мм. В нашем случае стена имеет длину 10,15 м. Также используется монолитный железобетонный пояс размером 200х190 мм с армированием из прутка продольной арматуры класса А III диаметром 12 мм и поперечной арматуры диаметром 6 мм с шагом 20 см. В качестве мауэрлата использовался брус сечением 100х150 мм длиной 11 м (по 42,5 см свисания бруса мауэрлата с каждой стороны).

  1. Необходимые материалы и инструменты
  2. Установка крепёжных элементов (шпилек)
  3. Укладка гидроизоляции
  4. Крепление мауэрлата
  5. Сращивание мауэрлата

Необходимые материалы и инструменты

Чтобы выполнить крепление мауэрлата к стене, вам понадобятся следующие материалы:

  • 4 стержня арматуры класса А ІІІ сечением 12 мм длиной по 11 м каждый;
  • 55 стержней арматуры класса А ІІІ сечением 6 мм длиной по 15 см каждый;
  • деревянная балка сечением 100х150 мм длиной 11 м;
  • 17 оцинкованных шпилек диаметром 12 мм длиной по 33 см с усиленными шайбами;
  • обычные доски для шаблонов;
  • для гидроизоляции: «Бикрост» (рулон  шириной 20 см), битум.


Шпилька для крепления мауэрлата
Крепление мауэрлата к стене невозможно выполнить без помощи следующих инструментов:

  • торцовочная пила;
  • сверлильный станок;
  • уровень строительный;
  • рулетка;
  • карандаш;
  • свёрла.

Стоит упомянуть, что крепление мауэрлата к стене выполняется с использованием 17 шпилек. Такое число связано с тем, что между стропилами будут лежать 16 деревянных балок. Если вы планируете крепить к мауэрлату только стропила, то вам потребуется меньше шпилек.
Конечно, можно установить только 9 шпилек с шагом 1,2 метра, но тут возникают сомнения в прочности крепления, поэтому лучше перестраховаться и использовать большее число крепёжных элементов. Таким образом, мы добьёмся равномерного распределения балок без попадания их на шпильки.
Для подсчёта требуемой длины шпильки используем такую формулу: высота монолитного железобетонного пояса минус 1-2 см, плюс высота бруса мауэрлата, плюс запас в 2-3 см под гайку и шайбу. В нашем случае получаем: 20-1+10+3=32 см. Если взять 2-х метровую шпильку и разрезать на 6 равных частей, получим шпильки длиной по 33 см, что нас вполне устраивает. Хвосты крепёжных элементов после монтажа обрезаем, а торцы закрашиваем специальной антикоррозионной краской, например, Alpina Direkt auf rost.
Также стоит учесть, что после распиливания шпильки крепление мауэрлата было бы сложно выполнить из-за нарушенной резьбы на крепёжном элементе, если бы не одна хитрость. Перед распиливанием шпильки накручиваем на неё гайку, а после её скручивания она выполнит функции плашки и обновит резьбу.  Но крутить гайку на 2-х метровую шпильку – занятие довольно нудное, поэтому можно воспользоваться вторым способом. Торцы распиленных шпилек обрабатываем на точильном камне.
Совет: чтобы крепление мауэрлата к стене было максимально надёжным, конец шпильки, который будет заглублён в бетон, стоит загнуть.

Установка крепёжных элементов (шпилек)

Конечно, можно просто натыкать шпильки в бетон, но тогда крепление мауэрлата будет очень сомнительным. Связано это с тем, что все крепёжные элементы будут находиться в бетоне под разным наклоном. К тому же вставление шпилек в бетон до  его вибротрамбовки вызовет заглубление элементов в бетон. Если шпильки вставлять в бетон после трамбовки, то с ними будет плохое сцепление. В любом случае крепление мауэрлата к криво стоящим шпилькам будет проблематичным.

Доска для шаблона
Чтобы крепление мауэрлата прошло без проблем, необходимо точно выставлять крепёжные элементы (с равным шагом, заглублением и строго по вертикали). Тогда останется лишь просверлить в брусе мауэрлата дырки, соответствующие диаметру шпильки, и надеть брус на них. Как же добиться такой точной установки шпилек?

Шаблон со шпилькой
Здесь нам поможет шаблон, изготовленный из доски:

  1. Доску обрезаем по ширине стены при помощи торцовочной пилы.
  2. Затем в ней (точно по центру) просверливаем отверстие под крепёжный элемент. В сухой доске отверстие можно выполнять сверлом равным диаметру шпильки, во влажной древесине отверстие должно быть немного больше. В нашем случае использовалось сверло диаметром 14 мм.  Чтобы отверстие было строго вертикальным, используем сверлильный станок. Вместо разметки можно воспользоваться упором. Совет: все расстояния между шпильками должны строго соответствовать схеме расстановки балок.


Шаблоны со шпильками в монолитном поясе

Армирующий пояс под мауэрлат

  1. Также сверлим пилотные отверстия под шурупы. Совет: если вы будете использовать деревянную опалубку, то постарайтесь сверлить пилотные отверстия на точно выверенном расстоянии. Так вы облегчите себе задачу крепления к опалубке.
  2. При помощи гайки регулируем глубину установки крепёжного элемента.
  3. Деревянные шаблоны со шпильками устанавливаем в бетон.


Крепление мауэрлата на шпильки в монолитном железобетонном поясе

Крупные раковины в бетоне заделываем раствором
Накрываем бетон плёнкой.

а) –  сечение стены по монолитному поясу; б) – правильная установка шпильки; в) – неправильная установка шпильки; г) – шпилька с шаблоном в монолитном поясе

Укладка гидроизоляции

Через 7 дней, когда бетон затвердеет, снимаем плёнку. Результат: все шпильки стоят строго в вертикальном положении и строго на одной высоте. Погрешность установки в 1-5 мм существенно не повлияет на крепление мауэрлата. Теперь доски шаблонов можно убирать.

После заливки армопояса бетоном его накрывают плёнкой
Если для заливки монолитного железобетонного пояса вы использовали жёсткий бетон, то после удаления плёнки могут образоваться раковины, которые следует замазать раствором.

Подготовка монолитного пояса к монтажу мауэрлата
Прежде чем выполнить крепление мауэрлата, делаем гидроизоляцию:

  1. Вместо двух слоёв рубероида используем слой «Бикроста» с битумом.
  2. Полотно «Бикроста» легко надевается ударом руки на шпильки.
  3. При этом не стоит опускать полотно до самого пояса, иначе образуется волна.
  4. Укладку лучше выполнять вдвоём. Пока один держит рулон на весу и внатяжку, другой – надевает «Бикрост» на шпильки.


Гидроизоляция под мауэрлат

Укладка гидроизоляции на шпильки

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

  1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
  2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
  3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
  4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
  5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.


Крепление мауэрлата
Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона.


Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата
В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

  1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
  2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
  3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

Сращивание мауэрлата

Поскольку длина мауэрлата на стене должна быть 11 метров, а стандартный брус идёт длиной максимум 6 метров, приходится сращивать балки. Конечно, крепление балок мауэрлата между собой можно было выполнить так: состыковать их торцами и затем скрутить при помощи оцинкованных пластин. Но этот способ соединения не отличается надёжностью.

«Зуб» для сращивания балок мауэрлата
Более надёжный способ сращивания балок мауэрлата выполняет так:

  1. В двух соседних балках с торца необходимо прорубить «зуб». Причём место расположения зуба в обеих балках должно приходиться на шпильку.
  2. Затем балки и сам «зуб» обрабатываем составом «Бан».
  3. В «зубе» просверливаем отверстие под шпильку и соединяем балки, как показано на фото.



Сращенные балки мауэрлата

Как видите крепление мауэрлата к стене из газосиликатных блоков можно выполнить довольно надёжным и простым способом. Главное точно следовать нашей инструкции и ваш дом будет прочным и долговечным.

Как крепить крышу к керамзитобетонным блокам


Как крепить мауэрлат к керамзитобетонным блокам без армопояса

Для равномерного распределения на стены нагрузок от ветра, снега и веса самой крыши используют деревянный брус (мауэрлат).

Его монтаж является первым шагом в строительстве любой крыши. Важно, чтобы при проектировании была учтена данная конструкция, поскольку иначе возникающие усилия не будут должным образом передаваться на ограждающие и несущие элементы здания.

Существующие способы крепления

Отказ от использования армопояса в большинстве случаев – необоснованный риск. Именно устройство армированной бетонной ленты по периметру внешних стен дома позволяет добиться надежного крепления и быть уверенным в устойчивости крыш при любых погодных условиях.

Все существующие альтернативные методы не могут должным образом гарантировать долговечность и устойчивость каркаса кровли.

Рассмотрим применяемые методы крепления мауэрлата к стенам из керамзитобетона:

  • при помощи проволоки;
  • с использованием дюбелей и анкеров;
  • с применением химических анкеров;
  • установка металлических шпилек на пластинах в предыдущие ряды.

Крепление при помощи проволоки

Для работ используют пучки стальной проволоки, диаметром не менее 3 мм (пучок состоит из 4 или 3 жил). За 2 последних ряда на раствор укладывают пучки так, чтобы они свисали с обеих сторон на достаточную длину для привязки мауэрлата.

Шаг расстановки проволоки должен соответствовать шагу стропил. Узлы крепления располагают между стропилами.

Последовательность монтажа такова:

  1. На выложенную стену укладывают гидроизоляционный слой.
  2. Брус укладывают поверх этого слоя, выравнивая по горизонтали.
  3. Используя ломик производят затяжку проволоки для плотного прижатия бруса к стене.

Существует мнение, что проволока при больших ветровых нагрузках может нарушить целостность кладки и ослабить крепление мауэрлата.

Дюбели и анкера

Использование этих креплений может вызвать раскалывание керамзитобетонных блоков. Если застройщик все же рискнул использовать дюбели и анкера для фиксации мауэрлата, то следует выбирать изделия длиной от 300 до 500 мм.

Высокая стоимость дюбелей и анкеров такого размера – еще один недостаток такого метода.

Порядок установки при этом методе следующий:

  1. Укладка гидроизоляции (оптимальный вариант – рубероид).
  2. Установка мауэрлата и его выравнивание.
  3. Разметка бруса с целью определения мест опоры стропильных ног и расположения анкеров между ними.
  4. В мауэрлате и стене просверливают отверстия, в которые устанавливают анкер и забивают на всю длину молотком.
  5. С помощью ключа анкера затягиваются до плотного прижатия бруса к стене.

Достоверных данных о надежности монтажа мауэрлата с использованием дюбелей и анкеров нет. Поэтому останавливая свой выбор на этом способе, застройщик действует на свой страх и риск.

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

  1. Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
  2. Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
  3. Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Основная функция пластин – сопротивление выдергивающим усилиям и создание опоры для шпилек. При использовании данного метода в блоках последнего ряда предварительно создают отверстия, затем в них при кладке заводятся шпильки.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы.

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

А как вы знаете как крепить мауэрлат к керамзитобетонным блокам без армопояса? Поделитесь своим опытом в комментариях.

как изготовить керамзитобетонные блоки своими руками

Для возведения небольших построек нужен строительный материал, с помощью которого можно легко и быстро реализовать свои идеи. Для таких целей могут подойти и прочные современные легкие агрегатные блоки. Они легкие, хорошо сохраняют тепло и с их помощью можно быстро построить нужный объект. Мало кто знает, а вот из керамзитобетонных блоков своими руками сделать в домашних условиях вполне реально.

Для непосредственного процесса изготовления этих блоков нужен песок, вода, глина, цемент, вибростанок, стальной лист.Не нужно прилагать больших усилий, производство этих изделий — довольно простой и легкий процесс. В состав бетона входят песок, цемент и гранулы керамзита.

Для начала приготовьте следующие компоненты в правильных пропорциях: три части песка, одну часть воды и одну сухую цементную смесь, шесть частей гранул керамзита. Эту смесь добавить в миксер в определенной последовательности: вода, глина, цемент. Таким образом, легкие агрегатные блоки своими руками сейчас на начальной стадии изготовления.Раствор помешивайте несколько минут, не останавливая процесс ни на минуту. Степень готовности определяется следующим образом: если раствор брать в руки, он должен вытекать из него.

Как видно из вышеизложенного, производство керамзитобетона является абсолютно несложной процедурой, но следует внимательно следить за соблюдением последовательности закладки компонентов в смесителе, чтобы не нарушать технологический процесс изготовления раствора.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Далее с помощью предварительно приготовленного виброформата формируется керамзитовый блок из легкого бетона.Поместите стальную пластину в формовку, заливая приготовленную смесь. После включения моторного блока — верхняя часть станка должна начать активно вибрировать. Это необходимый процесс. Необходимо выпустить лишний воздух и состав будущего блока был равномерно распределен по объему изделия. Не забудьте удалить весь лишний крошечный бетонный раствор. Теперь легкие агрегатные блоки своими руками готовы, нужно лишь поднять плиту вместе с агрегатом. Прокрутите хорошую вибрацию ручки, и тогда блок будет доставлен.

Сейчас начинается завершающий этап производства. Вскоре керамзитовые блоки, сделанные своими руками, отправятся сохнуть. В любом случае не торопитесь и не снимайте стальную пластину раньше времени. Должно пройти не менее двух дней, прежде чем блоки из легкого заполнителя полностью высохнут. Только по истечении этого времени можно будет освободить блок, и только тогда он будет полностью готов к использованию.

Изготовление керамзитобетонных блоков в домашних условиях позволяет сэкономить необходимые деньги. Свободные деньги можно потратить на внутреннюю отделку или другие строительные цели.

.

Расширенное использование керамзита — будущее строительной индустрии

Ожидается, что использование керамзита приведет к революции в строительной отрасли. Его можно добавить в качестве инициативы к шагу, предпринимаемому для сдерживания воздействия глобального потепления. Эта инновационная концепция должна быть направлена ​​на повышение осведомленности людей о преимуществах использования керамзита через увеличение числа поставщиков в конкретном городе или стране.

Поставщики керамзита поставляют керамзитовые шары в соответствии с требованиями заказчика по размеру.

Преимущества керамзитовых шаров

Шарики из керамзитового заполнителя изготовлены из глины, нагретой до одной определенной высокой температуры во вращающейся печи. Причина этого процесса состоит в том, чтобы сделать его долговечным для использования в строительстве, а также в некоторых других областях.При его изготовлении образуется сотовая структура, которая позволяет удерживать воду в гальке, делая ее более прочной, чтобы выдерживать давление.

Есть несколько преимуществ использования шариков из керамзитового заполнителя; некоторые из них указаны ниже:

1. Полностью многоразового использования

Керамзитовые шары можно использовать многократно, что может привести к снижению затрат.

2. Легкий вес

Свойства делают его легким, что, в свою очередь, позволяет легко переносить большие количества за один раз.

3. Высокая прочность на сжатие

Структура шариков из керамзитового заполнителя помогает сегодня в строительной отрасли работать в качестве одного из наиболее поглощающих давление агентов.

4. Сотовая структура соединительных пустот

Его структура привлекает внимание, поскольку она работает как одна из лучших по устойчивости к давлению, огнестойкость, с исключительными тепло- и звукоизоляционными свойствами.

5. Нетоксичный и экологически чистый

Производство керамзита не приводит к выбросу вредных газов, таких как углекислый газ, метан, пропан и т.д., что не приводит к загрязнению атмосферы. Это натуральный продукт, негорючий по своей природе.

6. Хорошее водопоглощение

Водопоглощение делает конструкцию более прочной. Гибкость конструкции делает ее сейсмостойкой.

7. Особо предпочтительный

Использование керамзита является более предпочтительным по сравнению с другими заполнителями, так как он обладает высокой устойчивостью к действию кислот и щелочей. Это приводит к химической стойкости и защите от насекомых.

Меняющееся восприятие строительной отрасли

В отличие от других отраслей, строительная отрасль также движется к концепции Go-Green.Эта отрасль постоянно развивается с постоянными революционными изменениями в строительстве, в которых она несет ответственность за ущерб, нанесенный природным ресурсам на высшей стороне. Осознание этого скорее заставило их принять своевременные меры, и изобретение керамзитового заполнителя — один из таких результатов.

Строительная промышленность в последние годы спроектировала несколько зданий, сделав защиту окружающей среды своим центральным критерием. Специальное уведомление было сделано в отношении выращивания деревьев вокруг возводимого сооружения, а также в помещениях, где это возможно.Ожидается, что эти развивающиеся изменения внесут больший вклад в спасение планеты Земля.

Несколько применений керамзитовых шаров

Использовать керамзитовые шары может быть проще, чем даже предполагалось. В Индии есть компании, производящие керамзитовые шары и экспортирующие их клиентам, а также предприятия в других странах, таких как США, Канада, Великобритания, Сингапур, Австралия, Южная Африка, Дубай и т. Д. Использование керамзитовых шариков стало более популярным. популярность во всем мире.

Как уже отмечалось, использование керамзитовых шаров для нижеперечисленных проектов оказалось рентабельным, чем использование других заполнителей:

  • Звукоизоляция стен
  • Усиление плиты
  • Садоводство
  • Напольные и кровельные панели
  • Противопожарная
  • Устройство озелененных насыпей и др.

Также читают:

Преимущества использования бетононасоса в строительстве

10 советов, которые помогут вам грамотно назначать ставки и выигрывать строительные проекты

.

4 момента, которые следует учитывать при установке кровли из глиняной черепицы

Никлас В. Вигенер и Николас А. Питео

Недавно мы проконсультировались по поводу жемчужины исторической архитектуры — медицинского центра 1920-х годов в Северной Центральной Пенсильвании. Это было оптимистичное время, и первоначальный донор потребовал, чтобы «структура прослужила 300 лет». Его архитекторы использовали самые проверенные временем материалы, которые можно было купить за деньги. Сегодня здание — гранитный квартал, изысканно декорированная терракота и бронзовые окна — выглядит не изношенным.Его крыша покрыта глиняной черепицей, одним из самых старых и прочных строительных материалов.

Конечно, такие сроки намного превышают то, что обещают разумные проектировщики, но многие учреждения по-прежнему ожидают, что их здания прослужат несколько поколений. Крыши из глиняной черепицы, которые могут прослужить 75 лет и более, часто используются на монументальных зданиях. С другой стороны, такие крыши представляют собой значительные первоначальные вложения, которые могут быть быстро разрушены из-за неправильной конструкции, качества изготовления или материалов.Вот несколько основных требований к долговечной кровле из глиняной черепицы.

Материал. Не все глиняные черепицы созданы одинаково, и мы исследовали многие крыши, которые были разрушены морозом вскоре после установки. Как правило, плитки должны иметь успешную репутацию в том климате, в котором они будут установлены (глиняные плитки, которые отлично смотрятся в Лос-Анджелесе, могут развалиться через год в Мичигане). Помимо анализа фактических характеристик, предусмотрительные дизайнеры будут оценивать характеристики материалов с помощью лабораторных испытаний.

Подкладка. Глиняная плитка — это «водоотводящая система», что означает, что некоторое количество воды, как ожидается, попадет под плитку (например, ветер, нанесенный дождем) и должен задерживаться на гидроизоляционной мембране. Самые надежные конструкции будут иметь слой самоклеящейся гидроизоляционной мембраны, которая прилипает к настилу крыши и предотвращает утечку воды, когда вода скапливается за ледяными плотинами, а также герметизирует крепеж крыши. Одно важное предостережение: самоклеящиеся мембраны могут вызывать конденсацию в некоторых зданиях и в некоторых климатических условиях.

Водостоки и планка. Представление о том, что все материалы, объединенные в одну сборку, должны иметь одинаковый срок службы, является элементарным принципом проектирования зданий. Крыши из глиняной черепицы включают важные элементы гидроизоляции по периметру, которые должны быть изготовлены из прочной, толстой меди или нержавеющей стали, а не из алюминия или оцинкованного листового металла.

Приложение. Глиняная черепица должна быть прикреплена к настилу крыши, чтобы предотвратить поднятие ветра и избежать «дребезжания» (шума, возникающего, когда плитки стучат друг о друга при порывах ветра).Ищите коррозионно-стойкие гвозди из меди или нержавеющей стали; По периметру крыши ищите зажимы для носа, которые ограничивают передний край черепицы. Избегайте пенопласта, который иногда используется для крепления глиняной плитки и обеспечивает гораздо менее надежное крепление.

Приравнивается ли долговечность к низкой стоимости жизненного цикла вашей глиняной черепичной крыши? К сожалению нет. Самая дешевая крутая крыша для вашего дома — это битумная черепица. Покойный Карл Кэш, известный специалист по кровлям и руководитель нашей фирмы, исследовал возраст и историю эксплуатационных характеристик сотен крыш и сравнил эти параметры с первоначальной стоимостью строительства.Его несколько неожиданный вывод: асфальтовая черепица сохраняет сухость примерно за четверть стоимости годовой эксплуатации глиняной плитки.

Никлас В. Вигенер — директор, а Николас А. Питео — старший инженер в Вашингтоне, округ Колумбия, в офисе Simpson Gumpertz & Heger Inc. (www.sgh.com) .

.

Крепление ригелей к бетонной фундаментной стене

При прикреплении ригельной доски к каменной стене вам нужно сначала обрезать ригельную доску по размеру и попросить двух помощников удерживать ее на месте, чтобы вы могли просверлить два отверстия через каждые 12 дюймов в древесине, где будут установлены болты. Отметьте эти места на стене карандашом. Теперь вы можете просверлить отверстия в стене в подвал или в подвал, используя перфоратор с каменной коронкой. Затем просто совместите доску с отверстиями в кирпиче и вкрутите крепеж.

При креплении к сплошной кирпичной кладке вам необходимо установить распорные анкеры с минимальным диаметром ½ дюйма и вставить в стену как минимум на 2 ½ дюйма. Пустотелый бетонный блок может легко сломаться при просверливании и не оставляет адекватной опоры для анкеров. Если вы крепитесь к полой кирпичной стене, вы можете заполнить ячейки раствором и использовать распорные анкеры, или вам нужно будет установить эпоксидные анкеры в соответствии с инструкциями производителя по установке на минимальную глубину 4 ¼ ”.

Деталь ригеля для приставки фундамента

Защитите проем, запечатав силиконовую герметизацию как с внутренней, так и с внешней стороны стены или там, где это необходимо. Всегда консультируйтесь со своим местным строительным инспектором, прежде чем пытаться прикрепить гроссбух к кирпичной стене. В некоторых случаях вы можете захотеть избежать хлопот и неопределенности, связанных с прикреплением к каменной стене. Помните, что вы всегда можете установить морозные опоры и стойки рядом с домом, чтобы поддерживать настил, не прикрепляя его к дому.

Отметьте места расположения болтов с помощью рулетки и строительного карандаша. Расположение болтов зависит от длины балки. Болты должны располагаться между балками в шахматном порядке и располагаться на расстоянии 2 дюймов от верхней и нижней части балки.

Временно поддерживать реестр

Временно закрепите опорную планку в правильном месте у бетонной стены с помощью шурупов или временных опор.Использование древесины немного просверлить ½» пилотных отверстий через лицевому борту. Затем, используя конкретный бит, чтобы сверлить в бетонную стену.

Установите анкеры с рукавами

Установите два болта на конце каждой балки. Вбейте анкер-гильзу через решетчатую доску в бетонную стену.

Осторожно затяните болты

Затяните болты вручную с помощью трещотки.Не затягивайте слишком сильно.

Нанесите большую полоску силикона вдоль верхней части балки напротив дома.

.

Как сделать мауэрлат по газобетону с бронепоясом и без, на какие нюансы обратить внимание. В газоблоке нет армопояса Как укрепить мауэрлатный дом из газобетона

Мауэрлат — специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько точным и прочным будет соединение опоры, зависит надежность и долговечность всей конструкции.

Мауэрлат правильно выполнять из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. Если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в дальнейшем необходимо подтягивать один раз в год в течение 5 лет подряд.

Редко разрешается использовать для строительства швеллер или балку, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон значительно возрастает, а в основном нужен армированный крепеж, а стоимость такого проект не впишется во все бюджетные рамки.

Руководство по монтажу

Первоначально, чтобы равномерно распределить давление на каркас здания, устанавливается железобетонная обвязочная лента, чтобы не давить на пенобетон. Представляет собой бетонную ленту размером 20х15 см, идущую по всему периметру газобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Армирование стержнями 10 мм.
  • Установка шпилек с резьбой диаметром 14 мм, ввязанных в арматурный каркас, для надежного монтажа мауэрлата на расстоянии 1 м друг от друга.
  • Заполнение форм бетонным раствором М-200.

Важным моментом в технологии изготовления крепежа является расчет количества шпилек и их расположения. Количество стропильных ног и креплений должно быть одинаковым. Их устанавливают таким образом, чтобы они не пересекались точками соединения мауэрлата со стропильной системой.Высота подбирается с учетом размера штанги плюс 4 см.

Через неделю опалубка снимается и лента готова к дальнейшей работе. Крепежные детали закладываются в бетон, приклеиваются к арматурному каркасу, обеспечивая максимально надежное соединение. На шпильки накладывается планка, на последних ударами кувалды отпечатываются места крепления. Просверливаются отверстия необходимого диаметра. Мауэрлат плотно прилегает к застежкам и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо армирующего ремня собирается так называемая монолитная подушка. Его длина, как правило, составляет не более 40 см, а также содержит арматурный каркас с привязанным анкером, залитый бетонной смесью. Эта особенность характерна в основном для кирпичных стен.

Как правильно смонтировать мауэрлат без бронепояса?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые вполне можно сделать своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • дюбелей.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После ввинчивания элементов в основание, дюбельные части расширяются в ячеистых блоках газобетона, прочно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — используются специальные капсулы с адгезивом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. В этом случае подготовленная лунка должна быть глубиной в 2–3 слоя кладки.

Химический анкер обеспечивает более прочное соединение, чем механический.Они подходят для использования в тонкостенных конструкциях, так как не дают расширения. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность сварки при необходимости из-за разрушения полимерной смолы под воздействием высоких температур.

Лучший вариант крепления без армированного ремня и самый простой — стальная проволока. В этом случае схема действий следующая: 3-4 ряда блоков к краю стены, она складывается пополам и продевается под кирпичи так, чтобы концы выходили свободно.Длина тетивы рассчитывается с запасом, чтобы ее достаточно продеть через просверленные отверстия в планке на расстоянии 25-30 см и максимально плотно скрутить между собой. Количество ремней должно соответствовать количеству стропил.

Анкеровка используется при отсутствии армирующей ленты, но чаще всего используется вместе с ее конструкцией. Тогда технология установки будет отличаться заменой забетонированных штифтов с установкой анкеров гарпунными дюбелями после схватывания раствора или стяжкой в ​​арматурном каркасе.

Крепление шпильками выполняется, когда конструкция и крыша небольшие и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс выполняется с помощью болтов или специальных металлических стержней L-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Такие стальные элементы закладывают в стену 2-3 рядами кладки до верхнего края.

Важно: углубление стержня осуществляется на величину, равную двум высотам мауэрлата.После застывания кладки надевается брусок, который гайками притягивается к газобетону.

Инструкция по закреплению опоры дюбелями подразумевает использование деревянных заглушек, предварительно обработанных влагозащитными средствами. Такие устройства монтируются в стене из газобетона или закрепляются под самим брусом. Мауэрлат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.препятствие деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выравнивание поверхности стен по горизонтали, например, с неровной кладкой;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Выровняйте строгую вертикаль для надежной посадки. Особенно для химического метода отверждения, когда после сверления необходимо тщательно очистить и промыть отверстия для лучшего схватывания реагента.В некоторых случаях конусообразное расширение создается сверлом для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры укладывается гидроизоляция из битумно-полимерного материала. Рубероид в этом случае используют реже, например, полиэтиленовую пленку. Дело в том, что при контакте материалов с древесно-бетонным покрытием происходит активный процесс гниения деревянной детали. По этой причине рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Провести работы по устройству кровельной системы, надежно закрепить конструкцию к газобетонной стене достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такие мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного вверху стеновых конструкций.Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован бронепояс, который также позволяет избежать скольжения и деформации блоков, вызванных неравномерным давлением всего веса.

Что нужно знать

Мауэрлат предназначен для соединения строительной коробки, а также для распределения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант — брус из твердых пород дерева, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было непрерывным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера.Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делают кирпичный парапет, некоторые части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из пенобетона

Для различных условий можно использовать несколько методов:

  • фиксация шпильками, установленными в кладке;
  • анкеровка на базе бронепояса;

В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны выходили наружу.Длина должна быть достаточной для свободного протягивания стержня и последующей затяжки. Количество ремней должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Ремень армированный

Крепление мауэрлата к газобетону с помощью армированного ремня является наиболее предпочтительным, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом перерывов быть не должно. Далее на угловых деталях формируется пропил. Для сборки каркаса используется арматура с поперечными перемычками, затем ее укладывают в желоб с последующим заливкой бетонной смеси.Для обеспечения солидности масса заливается за один прием. Перед этим на армированный пояс фиксируются анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также крепятся к каркасу по линии натянутого шнура в вертикальном положении. Как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо предварительно определиться с оптимальным расположением элементов во избежание их перекрытия точками крепления стропил.

Крепление мауэрлата к газобетону шпильками

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда на крышу и стены отсутствуют значительные нагрузки. Шпильки бывают двух типов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется в несколько рядов до верха, при этом длины должно хватить на стопорную гайку и толщину планок.Процесс аналогичен анкерному методу: брус надевается на шпильки, когда кладка застывает, и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления достигается за счет привязки болтов к каркасу и их дополнительной кирпичной кладки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости крепления мауэрлата к газобетону без армированного ремня используются монолитные заглушки и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если использовать шнур и уровень, работать с жидким бетоном сложнее всего.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью размечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее к стене крепится брус. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежная изоляция. Это необходимо в связи с развитием интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, продеть проволоку, при этом концы скручены таким образом, чтобы получить максимальное соединение стены с мауэрлатом. .

Следует отметить, что их нельзя использовать с шлифовальной машиной, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропил производится после того, как мауэрлат плотно закреплен. Стропильная конструкция может быть навесной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (подвесная или слоистая).

Навесная версия может иметь разное крепление. Самым распространенным является жесткое сопряженное крепление без возможности смещения и поворота. Также используется скользящая сопряженная деталь, позволяющая балке перемещаться и вращаться по отношению к балке. Последний вариант снижает расширение бруса от температурного воздействия и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

Для создания скользящей сопряжения используются три техники:

  • использование специального металлического крепежа для соединения стропил;
  • вынос бруса из стен и закрепление пластиной;
  • Выполнение пропила в стропильной доске и установка его на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Бетонные и деревянные постройки, а также деревянные конструкции редко обходятся без него. В связи с тем, что и каркасные, и бревенчатые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения строительной коробки и кровли существует вероятность появления значительных напряжений, вызывающих повреждение конструкции. стен и стропил. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.штангой должна упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Углы и гвозди устраняют боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при устройстве, таким образом можно избежать проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работ экономить не стоит, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента — мауэрлата.Мауэрлат — это деревянное или металлическое крепление, которое крепится к верху стен. В этом случае он должен быть надежно закреплен.

Если строители используют металлические стропила, то нужен мауэрлат двутавровый. Он крепится к стене из газобетона без армированного ремня и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены здания; К металлическому мауэрлату крепятся стропила
  • .

Подбор строительных материалов

При изготовлении деревянного мауэрлата используются бруски.При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить гвоздями. Это поможет создать прочную деревянную конструкцию. Важно, чтобы ее размер был меньше ширины стены из газобетона. Балку необходимо закрепить на внутренней поверхности таким образом, чтобы между внешним вырезом и креплением оставался зазор в пять сантиметров.Иногда строители используют кирпичи в качестве защитного пояса на внешней стороне стены. Перед началом монтажных работ следует обеспечить гидроизоляцию между стенами и балками.

Типы крепления

Существуют способы, с помощью которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было установлено максимально надежно — это поможет избежать смещения крыши. В строительстве принято фиксировать элемент следующими способами:


Гидроизоляция при установке

Гидроизоляция необходима между мауэрлатом и стеной здания.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такие работы крайне важны при возведении здания, иначе в зоне соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги — завершающий этап монтажа.

Нюансы монтажных работ


В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать конструкцию из массива дерева по периметру поверхности стены.В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в зоне соприкосновения деревянных балок с бетонной поверхностью происходит гниение древесины.Уложенный под конструкцию мауэрлата гидроизоляционный строительный материал поможет избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать рубероид или более дорогие изделия.

Кроме того, следует учитывать, что при использовании шпилек или анкера в поверхности газобетона необходимо заранее проделывать отверстия. Но решить эту задачу сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что при использовании строительного уровня невозможно установить ровное вертикальное положение, особенно в жидкой бетонной смеси.Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. Для этого специалисты используют плоскую деревянную доску. На нем указано точное расположение болтов. Для этого доску прикладывают к крайним болтам и делают отметки там, где должны быть остальные. После этого строители переносят точки прямо на блок, просверливают отверстия по отмеченным точкам. Затем проделайте отверстия на закрепленных болтах и ​​затяните деревянный брусок гайками.С металлической проволокой работать намного проще. Для этого в планке просверливаются 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

Рабочие продевают металлическую проволоку в подготовленные отверстия, закручивая концы.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при установке мауэрлата. Поскольку установка мауэрлата обязательна на зданиях, возведенных из пенобетона, газобетона и так далее, ниже представлен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать крышу на стенах постройки, его необходимо надежно прикрепить к ним.

Мауэрлат можно крепить к газобетону следующими способами:

  • Проволока стальная … При кладке стен в два или три ряда между блоками прокладывают стальную проволоку диаметром 0,6 миллиметра. После этого один конец проволоки проталкивается в отверстие мауэрлата и скручивается другим. Следует учесть, что длина уложенной проволоки должна быть достаточной, чтобы хорошо закрепить мауэрлат.Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки … Такой способ крепления мауэрлата обычно используется на небольших постройках. Суть крепежа такова: одним рядом до конца стены между блоками укладываются шпильки с приваренными к ним металлическими кубиками размером не менее 5х5 сантиметров.
    После этого через отверстия на шпильки устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна равняться толщине бруска мауэрлата плюс не менее 5 см для затяжки гаек и шайб.Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону — один из самых надежных из всех предложенных способов. Поскольку газобетон — хрупкий материал, необходимо соорудить бронепояс для крепления мауэрлата анкерными болтами.
    Армопояс позволит не только изготовить крепеж мауэрлата, но и укрепить и надежно связать стены здания при снятии с них разрывной нагрузки с кровли. Построение бронепояса может быть выполнено двумя способами:
    • С П-образными блоками.
    • С деревянной опалубкой.

В первом и повторном способе используется арматура диаметром не менее 6 мм, которая помещается в построенный желоб и заливается бетоном. Заливку бетона для армированного пояса необходимо производить единовременно без перерыва по всему периметру несущих стен здания.

Перед заливкой бронепояса бетоном к его каркасу необходимо прикрепить анкерные болты.Болты можно скрепить вязальной проволокой или сварочным аппаратом. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки бронепояса, через пару дней, когда бетон окрепнет, можно будет устанавливать мауэрлат.

Ни в коем случае нельзя прерывать армированный пояс, так как его скрепляющий эффект полностью утрачен и он не снимет разрывную нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, так, чтобы они находились посередине планки мауэрлата.Независимо от способа крепления мауэрлата, под него необходимо проложить гидроизоляционный материал.

Расположение армирующего ремня

Для строительства бронепояса потребуются следующие материалы:

  • Песок, щебень и цемент марки М-400 для изготовления бетона.
  • Арматура диаметром от 6 до 12 мм для конструкции каркаса бронетранспортера.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как бетонный раствор вручную не замешать.

Устройство армопояса состоит из следующих этапов:


Если для изготовления бронепояса используется деревянная опалубка, то нижние балки, с помощью которых он крепился к своим стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, поэтому вам не о чем беспокоиться.Бетон для армопояса можно сделать самостоятельно или приобрести готовый — это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные блоки.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Устройство деревянной опалубки под бронепояс осуществляется по следующей схеме:

  • В ширину стен уложено деревянных блока на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним прикрепляют по доски с обеих сторон стены.
  • Верх досок скреплен деревянными брусками также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой при помощи деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В тех случаях, когда строительство бронепояса невозможно, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. Просверливаются отверстия в ранее отмеченных местах на стене.
  2. Готовые отверстия очищены от бетонной стружки специальным насосом.
  3. Клиновые анкеры вставляются в отверстия и затягиваются.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров мауэрлат устанавливается надежно и быстро. Единственным недостатком такого способа крепления мауэрлата является цена анкера примерно от 2500 рублей . часть.

  • Химический способ крепления мауэрлата. Жидкие анкеры (химические анкеры) используются для химического крепления мауэрлата. Химический якорь представляет собой жидкую смесь полимерной синтетической смолы, поставляемую во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент к стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их в хрупких материалах, таких как газобетон, ракушечник и т. д.

Для установки мауэрлата химическими анкерами необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет для капсулы жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки ямы от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать с помощью компрессора, удаляющего всю пыль и грязь сжатым воздухом.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Заполнить отверстие клеевой смесью на 60%, чтобы она не вытекла при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно установить мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Подвести итог

  • Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлата обеспечивает снятие разрывной нагрузки со стен от веса кровли.
  • В тех случаях, когда по заявке армопояс невозможно прикрепить мауэрлат к газобетону, можно произвести механические или химические анкеры.
  • Вне зависимости от вида застежки мауэрлата , промасленной при установке, необходимо укладывать гидроизоляционный материал.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения о необходимости строительства дома из газобетонных блоков.Кто-то утверждает, что они вполне способны выдержать ожидаемую нагрузку. Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, его делают из деревянных балок. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения наилучшего качества сцепления желательно брать материал большего сечения. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, трансформируясь и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердых пород дерева.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат ставят с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы крепления деревянного бруса к стене:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата.

Как закрепить мауэрлат стальной проволокой

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Назад

Где бы вы предпочли жить: в частном доме или квартире?

Назад

Стальная проволока способна достаточно надежно закрепить мауэрлат.Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат. Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкеровка

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на стадии заливки. Их закрепляют в желобе, который с помощью проволоки заполнят бетонной смесью. Убедитесь, что анкера выровнены.Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил. Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов.Они стучат по деревянному материалу молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем балку укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата.При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен быть небольшой запас для затяжки гаек и шайб.

Порядок работ Как прикрепить крышу к дому из газобетона

Для непосвященного в капитальном строительстве пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет при возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — актуальное и очень эффективное решение. Он может помочь решить ряд существенных проблем, которые могут снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армированного пояса, то в этом случае заливается не сплошной армированный пояс, а делают бетонные подушки в нужных местах.Такая приставка для пеноблоков тоже достаточно надежна.

2.3 Металлические шпильки

При наличии домика, а также небольшого давления кровли для скрепления стен из шлакоблока бруском мауэрлата можно использовать облегченный метод — металлические шпильки, врезанные в стену. Это стальные крепления в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении кладки из шлакоблока в стену встраиваются шпильки, их необходимо установить на один или два ряда до верхнего края.Длина шпильки должна быть достаточной, чтобы проходить через планку.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без бронепояса, то подойдет первый вариант — стальная проволока.

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки.Для стропил не требуются распорки и подкосы, что позволяет существенно уменьшить полезный объем мансарды под крышей. При ширине дома с двускатной крышей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными балками, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно отдают предпочтение устройству классических схем распорных стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо иметь жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания или жестко привязанный к единому контуру опорной монолитной железобетонной обвязки контура. Поэтому мы рекомендуем при проектировании и строительстве дома из газобетона во всех случаях на верхнем краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Т- или Г-образные анкеры с резьбой укладываются по внешнему контуру М12 с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который будут опираться стропила.

Такая конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то необходимо обеспечить доступ к горе Мауэрта, чтобы эту гайку затягивайте один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), пока мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил, или в том случае, если вы не знаете, будет ли конструкция стропил дистанционной или не распорной, имеет смысл устроить контрфорс из пиленого газобетонного блока с внешней стороны. укладки мауэрлата (через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене дома из газобетона

Монтаж мауэрлата несложный, но требует определенных навыков и точных расчетов.Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание — на него возлагается важная миссия по возведению кровли. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги — таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата осуществляется тремя способами: шпильками, анкерами или стальной проволокой. Обычно способ зависит от габаритных размеров постройки или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием бронепояса. Тогда конструкция будет в идеале прочной и жесткой, менее подверженной усадке.

Поскольку деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок, их необходимо закреплять максимально эффективно и мощно.В противном случае они не смогут правильно взять на себя часть нагрузки.

Параметры подходящей планки на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер — 10х10, и более — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности скрепляют мауэрлат между собой, равномерно покрывая верх стен.

Важно: бывает, что нужно брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усадки древесины — позаботьтесь о возможность регулировки.Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его — лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армированным ремнем — вместе они образуют
очень прочную и надежную конструкцию.Армопояс — это своеобразный каркас из 12-миллиметровой арматуры, который вставляется в специальный паз.

Что понадобится:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для поперечных пересечений армопояса

  • Марка бетона М-200

    П-образные блоки — они будут приемником для арматуры и бетона

    П-блоки помогут выложить бороздку на поверхности стен, не прибегая к сколам газобетона — достаточно установить блоки по верхнему краю стен.

    У вас должна получиться сплошная «канава» — для этого блоки с распиленными сторонами следует ставить по углам.

    Затем в получившуюся проточку установить армированный ремень.

    Прикрепите к поясу анкер с резьбой, для этого используйте проволоку, а в качестве направляющей натяните леску или толстую нить.

    Теперь все это можно заливать бетоном.

    После высыхания бетона нанести гидроизоляционный слой.

Важно: анкеры должны выступать за бетон — на них вы будете ставить мауэрлат.Заливка бетонной смеси должна происходить без перебоев, так сказать за один прием сразу нужного количества.

Несмотря на наличие других способов крепления к газобетону, использование армированного ремня не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где подходит этот тип крепления

Этот вариант подходит для очень маленьких домов или других построек, где нет сильной нагрузки на стены из пенобетона.Ну или почему-то нет возможности построить бронепояс. В остальных случаях металлические шпильки достаточно непрочные и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших построек.

Этапы работы:

    Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

    Вставьте шпильки SRT 12 в пенобетон.

    Затем шпильку нужно заполнить раствором.

    Перед тем, как поставить мауэрлат на шпильки, установите слой гидроизоляции — можно использовать рубероид, но как уже было сказано выше, лучше использовать более современный материал.

    Уложите брус мауэрлата на изоляцию, надев ее на шайбы.

    Затяните гайки.

    На стыке мауэрлат стягивают скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать.Уложите бруски по краям стен, затем отпилите стропильные ноги — таким образом можно будет перенаправить распорку со стропил на брус.

Крепление мауэрлата проволокой без армированного ремня

Этот способ намного проще первых двух, но менее прочен и прочен — он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых построек. Если в способе со строительными штифтами при необходимости устанавливается армопояс, то все без него в любом случае.Его преимущество в том, что для работы вам понадобится только стальная проволока.

Рабочий процесс:


    На этапе возведения стен при кладке газобетонных блоков нужно протолкнуть проволоку между стыками кирпичей и вклинить. Делать это нужно так, чтобы середина была плотно фиксируется в блоках. Желательно начать монтаж провода где-то за три-четыре ряда до завершения стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно затянуть и закрепить.Таким образом, мауэрлат сможет достаточно уверенно удерживать всю конструкцию стропильной системы, принимая на себя часть нагрузки со стен.

    Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось не менее 5 см свободного пространства.

    Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

    Гидроизоляция — один из важных моментов — если ее не укладывать, то между деревом и пенобетоном образуется влага, которая очень быстро испортит древесину.

    Необработанная древесина разрешена, но должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армированного ремня или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычные застежки не могут удерживать пористый материал. Это особенно важно при установке массивных деталей.Существует несколько вариантов крепления, позволяющих прикрепить мауэрлат к газобетону без армированного ремня.

Назначение мауэрлата

Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки со всех элементов кровли: утеплитель, стропильную систему, обшивку внутренней стороны скатов, кровельное покрытие. Его важность соизмерима с важностью фундамента для здания.

Грузы очень тяжелые. Скаты крыши обладают эффектом разрыва перпендикулярно стенам. Слой ветра и снега увеличивает давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и пенобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торец стены и плотно прилегая к нему.

Наличие мауэрлата также упрощает процесс установки стропильной системы.Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с применением крепежа.

Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается под толщину стены. Между краем бруса и краем стены с двух сторон лучше оставить по 50 мм.Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

Если этот элемент изготовить из бревна, то установка стропильных ног и крепление к основанию может усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшей пробы, без выступающих сучков, перекосов, следов гниения и трещин.

Лучшим выбором будет материал из твердых пород дерева, но не всегда его можно найти.Как вариант, используйте тщательно подобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат изготавливают из стали (двутавра или швеллера).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, верхний ряд стеновой конструкции сыграет свою роль. Бетонные конструкции менее восприимчивы к точечным нагрузкам, поэтому можно обойтись без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

Для крепления мауэрлата к керамзитобетонным блокам без армированного пояса применяется замкнутая схема, подразумевающая возведение каркаса, огибающего здание по периметру.Эта конструкция самая надежная. Если фронтоны тоже будут из газобетона, то выполнить схему установки каркаса не получится. В этом случае необходимо обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов крепления мауэрлата имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без бронепояса и использовать альтернативные виды крепления:

Снижение давления обеспечивается применением подвесных стропил, надежно закрепленных стяжками с горизонтальным расположением.Поворотные стропила с точкой поворота на коньке также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант, в основном применяемый при строительстве кирпичных стен. Пучки стальной проволоки, содержащие по 3-4 жилы диаметром 3 мм, раскладывают между 4-5 верхними рядами. Их концы должны смотреть с обеих сторон стены. Освобождения проволоки должно хватить, чтобы прикрыть планку мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы укладывать между парами стропил.

После подготовки стены нужно на ее конце выложить гидроизоляцию. Поверх конструкции укладывается брус и выравнивается. Далее создается проволочная петля, которая затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Укладка балок под газобетонные блоки производится перед двумя последними рядами. Этот материал более объемный и тяжелый, чем кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

Для анкеров и дюбелей

Пенобетон — довольно хрупкий материал, поэтому при вкручивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации требуются самые длинные анкеры — 300-500 мм. Эти крепления довольно дорогие. Установка мауэрлата с помощью анкеров включает в себя несколько этапов:

Можно наращивать короткие участки бруса с помощью замков типа «полудерево» и «в лапу». Их нужно будет закрепить шпилькой или анкером.Таким же образом выравниваются углы; для лучшей фиксации их можно усилить стальными скобами.

Для стыковки на стене лучше использовать балки одинаковой длины.

С химическими анкерами

Химические анкеры — это новый способ крепления мауэрлата к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры различаются по способу использования. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при вбивании шпильки или якоря в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут в зависимости от температуры воздуха. Такое крепление надежно фиксирует материал и выдерживает большие нагрузки.

Альтернативная форма — полимерная смесь в тубах или картриджах, дозируемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

Материал также имеет недостатки:

  • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев свыше 100 градусов для мауэрлата — большая редкость, поэтому минус несущественный.

Применение закладных шпилек

Закрепить мауэрлат на пенобетон без армированного ремня можно с помощью штифтов, которые выступают из стены и отстоят друг от друга на необходимом расстоянии. Следует отметить расположение закладных креплений на брусе. Для этого сверху укладывается мауэрлат и слегка прижимается.Концы застежек оставят следы на материале.

Затем на шпильки нанизывается гидроизоляционная лента, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами ​​и стягиваются гайками. Мауэрлат плотно прижимается к стене.

Для заделки шпилек при возведении стены необходимо просверлить отверстие в пенобетоне глубиной до 500 мм и диаметром, превышающим размер шпильки на 3-4 мм. Кладочный клей используется для заполнения канала.В композитную массу вставляют булавку до упора и оставляют для полного высыхания.

Другой вариант крепления шпилек — приварить их к металлическим пластинам перпендикулярно. Полосы укладываются в шов перед завершающим рядом газосиликатных блоков. Они обеспечивают фиксацию штифтом и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края блоков керамзита расправляют, чтобы не было перекосов от толщины металлических пластин.

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен.Есть два способа: крепление мауэрлата к газобетону без армопояса и с помощью бронепояса.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции.Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы. Размеры бронепояса зависят от ширины стен, для газобетона ширина бронепояса составляет около 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки. бетонный раствор.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после затвердевания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность зависят от правильного крепления к несущим стенам и стропильной системе здания.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала.Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стеклоомаст. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления с помощью шпилек (справа) и скоб (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит распилом, распилом, распилом, но при этом должно занимать не более 25% древесины. Крепление производится саморезами, болтами, уголками, металлическими пластинами и пенополиуританом.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться при возведении как простых одноэтажных построек, так и вспомогательных построек: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции достаточно высока, однако при большом периметре мауэрлата такой способ будет стоить дорого.
  • Крепление стальной проволокой. Такой способ можно использовать, если на этапе кладки стен между газобетонными блоками была вставлена ​​металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон не является достаточно прочным материалом, и не выдержит дистанционной снеговой нагрузки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • древесина будет усилена металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Крепим мауэрлат к газобетонной стене всеми методами. Как крепить мауэрлат к газобетону без бронепояса? Несколько хитрых советов по мауэрлату для газобетонной стены

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при установке мауэрлата.Поскольку установка мауэрлата обязательна на зданиях, возведенных из пенобетона, газобетона и так далее, ниже представлен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать крышу на стенах постройки, его необходимо надежно прикрепить к ним.

Мауэрлат можно крепить к газобетону следующими способами:

  • Проволока стальная … При кладке стен в два или три ряда применяют стальную проволоку диаметром 0.Между блоками прокладывается 6 миллиметров. После этого один конец проволоки проталкивается в отверстие мауэрлата и скручивается другим. Следует учесть, что длина уложенной проволоки должна быть достаточной, чтобы хорошо закрепить мауэрлат. Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки … Такой способ крепления мауэрлата обычно используется на небольших постройках. Суть крепежа такова: одним рядом до конца стены между блоками укладываются шпильки с приваренными к ним металлическими кубиками размером не менее 5х5 сантиметров.
    После этого через отверстия на шпильки устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна равняться толщине бруска мауэрлата плюс не менее 5 см для затяжки гаек и шайб. Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону — один из самых надежных из всех предложенных способов.Поскольку газобетон — хрупкий материал, необходимо соорудить бронепояс для крепления мауэрлата анкерными болтами.
    Армопояс позволит не только изготовить крепеж мауэрлата, но и укрепить и надежно связать стены здания при снятии с них разрывной нагрузки с кровли. Построение бронепояса может быть выполнено двумя способами:
    • С П-образными блоками.
    • С деревянной опалубкой.

В первом и повторном способе используется арматура диаметром не менее 6 мм, которая помещается в построенный желоб и заливается бетоном.Заливку бетона для армированного пояса необходимо производить единовременно без перерыва по всему периметру несущих стен здания.

Перед заливкой бронепояса бетоном к его каркасу необходимо прикрепить анкерные болты. Болты можно скрепить вязальной проволокой или сварочным аппаратом. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки бронепояса, через пару дней, когда бетон окрепнет, можно будет устанавливать мауэрлат.

Ни в коем случае нельзя прерывать бронепояс, так как его крепежный эффект полностью утрачен и он не снимет разрывную нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, так, чтобы они находились посередине планки мауэрлата. Независимо от способа крепления мауэрлата, под него необходимо проложить гидроизоляционный материал.

Расположение армирующего ремня

Для строительства бронепояса потребуются следующие материалы:

  • Песок, щебень и цемент марки М-400 для изготовления бетона.
  • Арматура диаметром от 6 до 12 мм для конструкции каркаса бронетранспортера.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как бетонный раствор вручную не замешать.

Устройство армопояса состоит из следующих этапов:


Если для изготовления бронепояса используется деревянная опалубка, то нижние балки, с помощью которых он крепился к своим стенам, остаются в бетоне.Этот факт никак не влияет на качество ремня, поэтому вам не о чем беспокоиться. Бетон для армопояса можно сделать самостоятельно или приобрести готовый — это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные блоки.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Устройство деревянной опалубки под бронепояс осуществляется по следующей схеме:

  • В ширину стен уложено деревянных блока на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним прикрепляют по доски с обеих сторон стены.
  • Верх досок скреплен деревянными брусками также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой при помощи деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В тех случаях, когда строительство бронепояса невозможно, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. Просверливаются отверстия в ранее отмеченных местах на стене.
  2. Готовые отверстия очищены от бетонной стружки специальным насосом.
  3. Клиновые анкеры вставляются в отверстия и затягиваются.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров мауэрлат устанавливается надежно и быстро. Единственным недостатком такого способа крепления мауэрлата является цена анкера примерно от 2500 рублей . часть.

  • Химический способ крепления мауэрлата. Жидкие анкеры (химические анкеры) используются для химического крепления мауэрлата. Химический якорь представляет собой жидкую смесь полимерной синтетической смолы, поставляемую во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент к стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и т. д.

Для установки мауэрлата химическими анкерами необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет для капсулы жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки ямы от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет устанавливаться мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать с помощью компрессора, удаляющего всю пыль и грязь сжатым воздухом.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Заполнить отверстие клеевой смесью на 60%, чтобы она не вытекла при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно установить мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Подвести итог

  • Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлата обеспечивает снятие разрывной нагрузки со стен от веса кровли.
  • В тех случаях, когда по заявке армопояс невозможно прикрепить мауэрлат к газобетону, можно произвести механические или химические анкеры.
  • Вне зависимости от типа крепежа мауэрлата переборщить его при установке необходимо укладывать гидроизоляционный материал.

Прикрепить мауэрлат к газобетону довольно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Арматурный пояс — необходимое условие для устройства кровли, если стены выполнены из газобетона или другого подобного материала.

Железобетонная обвязочная лента предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, по всей площади стены.

Расположение армирующего ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • По периметру дома возводится опалубка.Фронтоны необходимо обработать;
  • U-образных блоков образуют железобетонный пояс;
  • рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м. Их диаметр 14 мм;
  • блоки заполнены бетоном марки М-200;
  • через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах. Убедитесь, что количество стропильных ног и шпилек одинаковое.

Подготовка деревянной конструкции

Прутки перед установкой обрабатываются антисептиком предотвращающим гниение древесины.Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если проявитель использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет.В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата на стены из газобетона.

Как правильно прикрепить мауэрлат к газобетону?

Используется анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образные. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 — 1.2м.

Механический тип застежки

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • ввинтить крепежный элемент;
  • зубцы гарпуна плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант с установкой мауэрлата на газобетон имеет только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой метод используется для надежной фиксации мауэрлата в пенобетонных стенах. Понадобится химическая капсула … Стоимость ее намного ниже — 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступить к монтажу стропильной конструкции … Есть два пути.

Первый вариант

  • в досках, выполняют промывку на 1/3 глубины доски;
  • Гвозди
  • и металлические уголки позволят надежно закрепить стропила;
  • гвоздей (2 шт.) Забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • монтажные уголки окончательно закрепляют соединение.

Второй вариант

  • в стропило, пила не выполняется;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбито
  • гвоздей, как в первом варианте.

Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление анкерного стержня возможно только после точных расчетов и закупки качественных материалов. Покупка бруса ненадлежащего качества с высокой влажностью может снизить прочность конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Непосвященные в нюансах капитального строительства кровли люди вряд ли знают, для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прикреплен. Главное подготовить все составляющие: арматурный каркас, крепеж, брус и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат — подробное описание

Конструкция из деревянных балок. Выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по всему периметру стен.

Если обобщить все вышесказанное, то приходим к выводу, что мауэрлат отвечает за две важные задачи:

  • равномерное распределение веса стропил по стенам;
  • крепление стропил к строительной коробке;

Мауэрлат может быть изготовлен не только из деревянных балок, но и из металлического швеллера или балок.

В этом варианте стропильная система тоже должна быть стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

Прочность и надежность кровли зависит от того, насколько надежно крепится мауэрлат к газобетону. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения балок из дерева должны быть не менее 10 × 10 см.опытные мастера и дизайнеры рекомендуют использовать более высокие ставки.


У деревянных бревен для мауэрлата отколоть одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственные. Перед установкой обязательно обработайте антисептиком. Расставьте балки так, чтобы они равномерно покрывали всю верхнюю часть стен. Соседние детали скрепить прямым замком, укрепить гвоздями.

Ширина деревянных балок меньше, чем у пеноблоков, поэтому их необходимо устанавливать, смещаясь к внутреннему краю, не доходя до конца сантиметров на 5.

В конечном итоге должна быть образована цельная конструкция с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных досок перед укладкой

Как уже было сказано, перед установкой мауэрлата на газобетон бруски следует обработать антисептиками.Они предотвратят гниение древесины. Возьмите бревна сечением 100 на 100 мм, а лучше выбрать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этих целей не используется.

Только качественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. Особого внимания заслуживает влажность древесины — она ​​должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду балки), то необходимо обеспечить регулировку анкерной гайки.

Гайку следует подтягивать один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Спустя 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь L- или T-образную форму с размером резьбы M12 или M14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1.2 метра. Особенно это актуально для сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без и с армированным ремнем

Для выполнения этой задачи нужно убедиться, что мауэрлат правильно установлен и не надежно закреплен. Разработчики используют две технологии крепления: с армированным ремнем и без него.


Способ крепления конструкции с наличием бронепояса

Выбирая газобетон для возведения стен, нужно понимать, что короб дома из него не справится с весом возложенной на него кровли.Постройка усиленного пояса поможет ей справиться с этой проблемой.

Размеры армопояса и его назначение

Армопояс — замкнутая железобетонная конструкция, огибающая здание по периметру (то есть вокруг всего здания). Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительная жесткость здания из газобетона;
  • равномерное регулирование нагрузки на все поверхности стен.

Армопояс — это фундамент, предназначенный для кровли дома.Его размеры подбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками наподобие английской буквы U. Также они впоследствии будут выполнять задачу опалубки при заливке бетона.


Армопояс обязательно должен иметь сплошную монолитную конструкцию.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Сначала следует построить опалубку по периметру дома.
  2. Далее изготавливается бронепояс из монолитных блоков.
  3. Затем из арматурных стержней собирается каркас.
  4. Установлены шпильки для крепления.
  5. Теперь все нужно залить бетоном.
  6. Когда она застынет, опалубку нужно снять.

После завершения возведения бронепояса и снятия опалубки можно будет приступить к монтажу мауэрлата.


Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны быть из одних и тех же материалов.

Перед установкой мауэрлата на газобетон необходимо не забыть обработать его антисептическими веществами. Затем оберните слой гидроизоляционным материалом типа: гидроизол, стекломастеластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то закрепить его можно специальными металлическими скобами.

После этого необходимо будет закрепить стропило мауэрлата. Соединение осуществляется резкой, пропилом или распиловкой не более 25% толщины.Крепится болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция армированного железобетонного пояса сможет предотвратить нежелательные пробивки в газобетонных блоках. Способствует равномерному распределению силы тяжести на каркасе дома и влиянию динамических и статических сил, давящих на стены.

Монтажная техника без армопояс

В требованиях СНиП указано, что установка мауэрлата на дом из газобетона без армированного пояса в принципе недопустима.Это разрешено делать только в редких случаях. Это можно объяснить тем, что конструкция из газобетона не справляется с расширяющейся снеговой нагрузкой, динамической и ветровой. Армопояс служит незаменимой защитой от деформации. В виде исключения разрешается крепление мауэрлата к конструкции без бронепояса.

Такой вариант строительства позволит ускорить и удешевить процесс строительства. Но в этом случае следует придерживаться следующих требований:

  • для цоколя выбирается легкий, но более крупный брус сечением не менее 20 см;
  • он должен быть усилен стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, в котором ведется строительство, не суровый, снеговые и ветровые нагрузки незначительные.
  • Мауэрлат следует располагать по отношению к внешнему краю несущих стен на расстоянии 0,5 — 1 см. Мауэрлат крепится химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон , точно подсчитывает количество креплений, а также расстояние между двумя соседними крепежными элементами.


Необходимо понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильности монтажа мауэрлата.И по этой причине нельзя допускать ошибок даже на первый взгляд. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным разработчикам и кровельщикам.

При строительстве небольшого дома из газоблоков с простой скатной крышей особой необходимости заливать арматурную ленту нет, гораздо дешевле и быстрее закрепить мауэрлат к пенобетону без армированного пояса.Технология сокращает необходимое время, строительство идет быстрее, но не облегчает работу, так как такой способ крепления бруса мауэрлата непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армированного ремня

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический метод, с укладкой арматуры и бетонированием Лента.С другой стороны, проблема только в соблюдении технологии, никаких секретов в этом нет, и при должном терпении и аккуратности починить деревянную балку без бронепояса не составит труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без армированного пояса:

  • В конструкции каркаса кровли стропила не должны создавать дополнительную расширяющую нагрузку на верх. край стен;
  • Здание и крыша в первую очередь ориентированы на местность, поэтому ветровые потоки создают минимальное давление на скаты крыши;
  • Уклон кровли выбирается достаточно большим, чтобы зимой сильный снежный покров выдавливал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без бронепояса нужно выбирать до того, как кладут стены. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху рядов укладывается предпоследний слой стеновой арматуры, которым удобно пользоваться для того, чтобы закрепить балку непосредственно на стене из газобетона.

Ситуация со стропилами станет яснее, если взглянуть на схему ниже.

Подвесные стропильные балки после установки и выравнивания на коньке и мауэрлате необходимо соединить и стянуть при помощи турников.

Если многослойный брус укладывается на коньковый прогон с помощью петли, то пятка стропила, которой она опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес кровли оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство бронепояса может решить все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом возводится из крайне непрочного газобетона. Поэтому перенести на стены из газобетона приемы и технологии армопояса, успешно работающего на кирпичных, блочных и бетонных зданиях, невозможно.

Принципиальных возражений против армопояса всего два:

  • Во-первых, при любой схеме изготовления армопояс может крепиться только к верхнему ряду газобетона, поэтому кровлю тоже нужно делать с ограничениями, так как в том случае, когда этого ремня нет.Бетонный каркас хорошо перераспределяет распределяющую нагрузку, но все усилия от бронепояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
  • Закрепить мауэрлат на армированном поясе — значит создать огромные проблемы с мостиком холода в той части кровли, где пенобетон наименее вентилируется. Даже укладка слоя утеплителя из ВПСП не сильно помогает, придется искать способы устроить форточки для отвода конденсата из армопояса.

Третий аргумент против бетонирования связан с затратами. На устройство армирующей ленты уйдет примерно треть от сметы на устройство фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что закрепить мауэрлат и каркас крыши на мауэрлате, жестко связанном с бетонным бронепоясом, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без армированного пояса, но технологически это вполне возможно.

Как прикрепить мауэрлат к газобетону без армированного ремня

Существует несколько надежных и проверенных способов надежно закрепить балку мауэрлата на пенобетонных стенах. Рекомендуемые варианты:

  • Использование шпилек с закладными элементами;
  • Укладка древесины проволокой стальной отожженной;
  • Схемы, позволяющие закрепить брус с помощью химии;
  • Использование дюбелей.

К сведению! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армированного ремня анкерами

Это единственный способ, которым нужно сразу и однозначно отказаться от его использования, без бронепояса лучше не рисковать.

Анкеровка отлично работает на армированном поясе из бетона, кирпича, шлакоблока, но за счет небольшой площади контактной поверхности опорной втулки крепеж можно вытащить из корпуса из пенобетона. первым сильным ветром.

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, каждую из которых придется приклеить дорогостоящим клеем. Стоимость такого крепежа будет не меньше стоимости традиционного бронепояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

Самый простой способ построить здание из газобетона без армирующего пояса — закрепить деревянную балку закладным элементом и шпилькой с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В таком способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить намеченные линии установки будущего резьбового крепления мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приварной гайкой М16.Оставшиеся ряды газобетона выкладываются на стены обычным способом.

Для того, чтобы закрепить стойки в стене, вам потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня заделанной в пенобетон плиты, обычно приходится просверливать дрелью на метровую глубину;
  • Ввинтить резьбовой стержень в гайку с пластиной;
  • Чтобы правильно закрепить штифт, его нужно будет выровнять и вклинить в отверстие;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заполняется бетоном или клеевой смесью.

Через сутки можно класть мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной надежностью. Еще один вариант установки мауэрлата на пенобетон без армированного пояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, и пробить горизонтальные ямы под крепеж просто нет возможности.Если ящик из газобетона небольшой, то закрепить мауэрлат без бронепояса можно столярным способом, при помощи шпилек.

Технология практически не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, штанга прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и стыковать мауэрлат до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается рубероид, после чего под дубовые шпильки просверливаются отверстия 25-30 мм на глубину 70-80 см.Осталось залить клей и закрепить стержни. У стержней отпиливаются вершины, внутрь заворачивается столярный шуруп, позволяющий заклинивать дюбель, и тем самым жестко фиксировать мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если помнить, что большинство срубов собирают с помощью дюбелей.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить балку или доску практически в любом месте стены из пенобетона.Для крепления мауэрлата используются резьбовые анкеры, но они не заворачиваются в корпус из газобетона, а в специальной полости, заполненной быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, и в газобетоне просверливаются отверстия для устройства химических заглушек. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости под заглушку был не менее 35 мм.

Полость для заливки самотвердеющей смолы вырезается с помощью специального инструмента. Косая фреза — это сверло с загнутой под углом 15 ° режущей кромкой. Насадка устанавливается на дрель и последовательно за несколько проходов просверливается полость в газобетоне под коническую пробку.

Перед установкой анкера отверстие продувается воздухом. Можно использовать ручной насос для накачивания шин или подобное устройство. Далее на отверстие необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смешанная с отвердителем смола.

Через 10 минут необходимо ввернуть анкерный болт, выровнять по вертикали и временно затянуть до полного затвердевания пластика. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров — простота технологии и высокая надежность крепления, без использования армированного ремня. Обратной стороной является дороговизна самоотвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15 ° С.

Крепление мауэрлата к газобетону с помощью проволоки

Для крепления мауэрлата к газобетонным стенам не нужны дорогостоящие материалы и специальные инструменты. Достаточно иметь под рукой электродрель с длинной дрелью с насадкой, проволочные ножницы и строительный стержень диаметром 5 мм. Иногда дополнительно для обвязки арматуры используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона укладывали другие мастера, а расположение арматуры неизвестно, то для поиска скрытой проводки также будет нелишним воспользоваться ручным прибором.

Достоинством этого метода является предельная простота процесса. Для того, чтобы закрепить балку мауэрлата на стене, достаточно привязать проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к монтажу, необходимо будет решить две проблемы. Во-первых, вам нужно будет сразу установить на стены толстый и очень тяжелый брус и за один прогон срастить отдельные части мауэрлата.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант — просверлить отверстия ниже уровня последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед установкой мауэрлата проволоку разрезают и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускают через отверстие и наматывают монтировкой на угловой край мауэрлата, оставшиеся усы срезают ножницами.

Некоторые мастера перед креплением бруса надевают на проволоку спиральную пружину, намотанную из кусков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется самодельная трубка, чтобы не порезать материал стены, когда крепеж находится под сильным натяжением. Способ не гарантирует абсолютной безопасности газобетона при неправильной балансировке стропил, но не позволяет проволочной косичке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армированного пояса, особое внимание следует уделять правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно крепеж заворачивают гаечным ключом по диагональному правилу. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор того, как именно крепить мауэрлат к газобетону без армированного пояса, необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани оптимальным вариантом будут крепления на проволоке; для небольшого дачи на даче можно использовать чиманкер или шпильки.Двухэтажные дома лучше строить с армирующим бронепоясом из проката.

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс. Однако некоторые строители-любители, видимо, из соображений экономии времени и материалов, пытаются найти способы крепления мауэрлата на пенобетоне без армированного ремня. Посмотрим, как это возможно, и стоит ли вообще прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человеку, не разбирающемуся в вопросах строительства, это каверзное слово часто вообще ничего не говорит.Между тем, речь идет об одной из важнейших несущих частей конструкции здания.

Наверное, все знают, что такое фундамент. Так что по функциональности мауэрлат можно сравнить с фундаментной лентой. Правда, она отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат отвечает только за те, которые образуются при эксплуатации всей конструкции кровли — стропильной системы, кровли, утеплителя «пирог», внутренней обшивки склонов (если есть) и т. д.


И нагрузки здесь могут быть значительными, и что наиболее опасно, так это иметь направление расширения, перпендикулярное поверхностям стен, то есть работать над их разрушением. Все дело в углах скатов крыши — вот что дает такая разложение векторов приложения сил, как от тяжести самой конструкции крыши, так и под действием внешних нагрузок — снега и ветра.

Такие разрывные точечные нагрузки, передаваемые от стропильных ног, особенно опасны для стен, облицованных штучным материалом — кирпичом или кладочными блоками (в том числе пенобетон).Это значит, что необходимо максимально равномерно распределить падающую нагрузку по всей длине стены. И, опять же, по аналогии с лентой фундамента, с этим справится мощная деревянная балка, плотно упирающаяся по всей своей длине в торец стены.


Второе замечательное качество мауэрлата — это значительная простота монтажных работ при установке стропильной системы. Согласитесь, прикрепить каждую стропильную ногу к основной стене намного сложнее, чем, как говорится, «дерево к дереву».При наличии мауэрлата очень широкие возможности использования различных схем подключения, от «глухих» до подвижных, с использованием самых разных креплений.


В качестве мауэрлата обычно используется деревянный брус сечением 100 × 100 мм и выше (как правило, в зависимости от массивности кровельной конструкции используется еще 100 × 150, 150 × 150, 150 × 200 мм. выбрано). Очень часто опираются на негласное в принципе, но действенное правило — толщина мауэрлата должна быть не менее двух толщин стропильных ног.

Ширина — в зависимости от толщины стены, на которой устанавливается. При этом балку стараются расположить так, чтобы она не падала заподлицо с поверхностью стены ни снаружи, ни внутри. Так будет проще защитить древесину от негативного воздействия внешней среды, утеплить этот агрегат, что довольно сложно с точки зрения обеспечения нормальной теплоизоляции. Это правило не является обязательным, но если читать советы мастеров, то все они практически единогласно советуют оставлять с края не менее 50 мм с каждой стороны.


Изготовить мауэрлат из бревна можно, но такое решение не кажется оптимальным — операции по креплению к стене, а затем и вставке стропильных ног станут намного сложнее и, соответственно, потребуют повышенных навыков столярных работ. .

Понятно, что из-за высокой ответственности этого элемента кровельной конструкции для таких целей стараются выбирать высушенную древесину первого сорта, не имеющую кривизны, выраженной сучковатости, трещин, признаков биологического разложения и прочего. дефекты.


Для мауэрлата обычно рекомендуются отборные лиственные породы. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но лишь подвергая ее очень придирчивому выбору: экономия на качестве в этом случае совершенно недопустима.

Кстати, мауэрлат не может быть деревянным. Например, если вы планируете создать стропильную систему из сборных или сварных металлических ферм, то в роли мауэрлата также будет использоваться стальная балка — обычно швеллер или двутавр.Однако в практике частного строительства к таким решениям прибегают редко — «классикой» остается дерево.

Мауэрлат нельзя использовать на стенах из бруса или бревна (его роль будет выполнять последний ряд — верхняя обвязка), а также на каркасных домах по той же причине. Иногда отказываются от мауэрлата, когда стены возводятся из прочного материала, устойчивого к точечным и расширяющимся нагрузкам (например, бетон), и при этом конструкция крыши подразумевает крепление стропил к внешней пристройке балок перекрытия. .Для стен из штучных материалов без мауэрлата обойтись ни в коем случае не получится.

Понятно, что для того, чтобы мауэрлат полноценно выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами — проще, так как есть много способов надежно закрепить брус в торце стены. Например, при кладке керамического или силикатного кирпича закладки делают из деревянных брусков. Это дает возможность затем использовать для крепления мауэрлата обычные стальные скобы.Но выполнять такие закладки из газобетона — занятие совершенно бесполезное, даже пытаться не надо, так как никакой надежности не будет. Придется искать другие пути, о которых пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутому контуру», то есть в виде каркаса, полностью охватывающего весь периметр здания — так достигается максимальная надежность конструкции. Достигнут.Однако это не всегда возможно — например, в том случае, когда фронтоны выложены из тех же пеноблоков. Это значит, что тем надежнее должно быть крепление бруса к торцу стены.

Как рассчитывается стропильная система фронтона?

В ходе презентации мы уже один раз обращали внимание читателя на размер стропильной ноги — от этого в определенной степени зависит сечение мауэрлата. Но с учетом углов крутизны и всех падающих грузов — читайте в специальной публикации нашего портала.

Как без армированного ремня прикрепить брус мауэрлата к газосиликатной стене?

Прежде всего, строитель, столкнувшийся с подобной проблемой, должен четко ответить для себя на вопрос — «Неужели у меня нет возможности заливать железобетонный пояс, чтобы не было проблем в принципе?» Почему? — да, потому что любой из предложенных ниже вариантов не лишен определенных недостатков. К тому же сама возможность установки мауэрлата без бронепояса весьма сомнительна и принимается с множеством оговорок.


Сколько ни глядишь, вряд ли удастся найти внятные критерии, когда специалисты однозначно скажут — да, на этой газосиликатной стене можно обойтись без бетонного армопояса. Есть только масса всяких «если», в которых вроде бы можно надеяться на успех такой инсталляции.

Газобетон цены

газобетон

  • Если дом или хозпостройка небольшая (увы, критериев оценки нет).
  • Если кровля имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых, например, профнастиле или металлочерепице — все остальные кровельные материалы вместе с их обрешеткой будут тяжелее).
  • Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что погодной аномалии не произойдет?).
  • Если конструкция стропильной системы позволит минимизировать разрывные нагрузки.Этого можно достичь:

— Применение подвесных штабелей, жестко стянутых горизонтальными стяжками.

— Использование многослойных стропил, с обязательной опорой в месте соединения конька, если в месте соединения стропильных ног между собой на коньке предусмотрено шарнирное соединение, а точка крепления к мауэрлату предполагает использование подвижные, скользящие шарниры.


Одним словом, список условий, при которых можно попробовать обойтись без бронепояса (да и то без полной уверенности в успехе), достаточно велик.И вам, наверное, нужно десять раз подумать, прежде чем выбрать именно этот путь.

Тем не менее в Интернете предлагается несколько способов крепления бруса мауэрлата непосредственно на газосиликатной стене без заливки армированного ремня. Попробуем в них разобраться.

Крепление мауэрлата проволокой

Один из простейших способов, который часто применяют при возведении кирпичных стен. При этом примерно за 4 ÷ 5 рядов до конца кладки между рядами укладывают балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в пучке) так, чтобы они смотрели как со стороны снаружи и изнутри стены.Длина выхода этих «косичек» подобрана так, чтобы обеспечивать покрытие стержня мауэрлата, установленного в конце кладки, и позволять без проблем надежно закручивать и затягивать проволочную петлю. Шаг таких поводковых подушек обычно выбирается равным шагу стропил, чтобы точки крепления мауэрлата находились между соседними парами стропил.


Когда стена готова, ее кладут на торец. Затем сверху устанавливается брус, разравнивается, а затем создается и затягивается проволочная петля.Затяжку обычно проводят с помощью лома (крепления), добиваясь максимально плотного прижатия штанги к стене.


Казалось бы, это самое простое решение. Однако присмотритесь повнимательнее: все показанные примеры только на кирпичной стене. Пишут, что этот способ неплохо работает с газосиликатными блоками, только прокладку проволочных «кос» проводят примерно за два ряда до окончания кладки.

Что-то пишут, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами в интернете найти не удалось.

По личным ощущениям — не будет ли провод работать при больших нагрузках, а уж тем более при возможной вибрации, например при сильном ветре, как «ножовка по металлу», постепенно вгрызаясь в газосиликатный блок (которым можно резать ручная ножовка)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене со всеми вытекающими отсюда последствиями.

Одним словом не все так просто …

Крепление бруса анкерами или дюбелями

Казалось бы — самый простой и надежный способ, проверенный практикой и временем.Все верно, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может стать неожиданностью, когда при затягивании анкера или ввинчивании дюбеля образуется трещина или даже скол.

Безусловно, в наше время в продаже можно найти немалый ассортимент крепежа, предназначенного специально для газобетонных стен. Но, видите ли, одно дело — закрепить мебель, предметы интерьера или даже каркас для утепления стен — и совсем другое мощное дело, которое станет основой всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невысокие, анкеры придется покупать максимальной длины — около 300 ÷ 500 мм, чтобы с учетом толщины бруска мауэрлата можно было больше или менее надежно «зацепить» стену. Но стоимость таких длинных мощных анкеров немалая, поэтому это тоже нужно иметь в виду.

Работы по установке мауэрлата на анкеры выполняются примерно в следующей последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надежную гидроизоляцию между газосиликатом и уложенным брусом.В противном случае в месте соприкосновения дерева с другим строительным материалом неминуемо появится очаг сырости и, как следствие, биологическое разложение.
Для гидроизоляционного барьера вполне подойдет полоса качественного рубероида — ее укладывают так, чтобы она полностью закрывала весь торец стены.
Если ввести несколько по бокам, не страшно, так как этот потом легко отрезать.
Полосу можно укладывать всухую, то есть без использования битумной мастики.
После этого на торец стены кладут мауэрлат.
В данном примере для него использована качественная доска размером 50х150 мм, которая, кстати, выглядит немного маленькой по толщине. Но принцип крепления от этого не меняется.
Балка укладывается точно на свое место, предусмотренное проектом, и выравнивается.
Произведена необходимая разметка.
В принципе, в данном случае все сводится к обозначению участков для установки стропильных ног — тогда между ними можно ставить анкеры мауэрлата — и взаимного натяжения не будет.
Намечается место крепления стропильной ноги.
Анкеры можно расположить произвольно, повторив шаг стропил.
Вот он, анкерный болт.
Сразу оговоримся — в данном примере армопояс все-таки насыпается поверх газосиликатной стены, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такое крепление обеспечит требуемую надежность.
Но если нет армопояса, придется устанавливать максимально длинный крепеж — до полуметра.
Далее в сверло устанавливают перьевидное сверло по дереву (в данном случае диаметром 12 мм), а в стержне мауэрлата просверливают сквозные отверстия до конца стены.
Рекомендуется сразу же подметать опилки, чтобы они не упали обратно в канал.
После этого используется перфоратор с 12-дюймовым сверлом.Канал для анкера просверливается прямо через отверстие в древесине в материале стены.
После того, как отверстие будет готово, в него вставляется анкер.
Далее анкер забивается молотком на всю длину до упора шайбы под гайкой в ​​древесину.
И последнее действие — затянуть все анкеры с помощью соответствующего ключа, тем самым плотно прижав балку мауэрлата к торцу стены.

Будет ли такое соединение надежным? С бетоном — однозначно да. Непосредственно с газосиликатом вопрос сложный даже при большой длине анкера. В любом случае ни одного исследования или изучения опыта по этому вопросу в Интернете найти не удалось — ни положительного, ни отрицательного.

Акцентируем внимание еще на одном моменте. Часто длины бруса для того, чтобы уложить мауэрлат на стену цельным куском, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют делать очень интересные и надежные замки, а вот непрофессионалу будет достаточно сделать соединитель полудерево.Обязательное условие: в этом месте необходимо будет установить крепление — анкер или шпильку для затяжки соединения.

Цены на профнастил

гофрокартон


Аналогичный подход и в углах стыка балок соседних стен — замковое соединение с последующей затяжкой выбранным крепежом.

Кроме того, чтобы связать все стороны мауэрлата в максимально жесткий каркас, по углам практикуется усиление соединения стальными скобами.Одна из диаграмм выше это хорошо показывает.

Еще один совет — если вам нужно соединить две части бруса на стене, то вы должны стремиться к тому, чтобы они были примерно одинаковой длины. Например, на стене длинной 8,5 метра, лучше использовать брусья 6 + 2,5 , а, например, 4,2 + 4,3 г.

Технологические инновации — химические анкеры

Десяток лет назад мало кто слышал об этих инновационных методах крепления деталей из различных материалов.Сегодня химические анкеры широко доступны в продаже, однако пока нельзя назвать их общедоступными по цене.

Кстати, многие домашние мастера проводили аналогичные технологии крепления без специальных химических анкеров — речь идет о тех случаях, когда в проделанное отверстие заливалась смесь эпоксидной смолы с отвердителем, а затем вставлялась деталь — после день была получена надежная связь.


Реклама, сопровождающая такие химические анкеры, приписывает им высочайшие прочностные характеристики.Правда, уже сейчас можно встретить жалобы потребителей, хотя, возможно, они связаны с тем, что на рынке много некачественных подделок такой химии. А если говорить об известных производителях подобных материалов, то следует ориентироваться на бренды Sormat, Hilti, Nobex, Fischer, Tox, Tecseal, Tecfix, Technox, KEW и некоторые другие.

Сами по себе химические анкеры могут различаться по принципу применения.

  • Итак, один вид имеет капсульное (ампульное) расположение.

В просверленное под анкер отверстие вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро затвердевать после смешивания и контакта с воздухом.

После укладки ампулы в отверстие вставляется сам якорь (шпилька) и забивается на необходимую глубину. При забивании якорь разрушает ампулу, засасывая заполняет все пространство канала. В том числе между стенками и резьбой шпильки. При нормальной температуре воздуха через 25 ÷ 45 минут состав полностью полимеризуется, затвердевает, обеспечивает надежное удержание и неподвижность анкера даже при значительной нагрузке.

  • Другой вид химических анкеров предполагает использование картриджей (туб) с полимерным составом (обычно двухкомпонентным) и специального пистолета-дозатора. Пистолет похож по конструкции на тот, который мы обычно используем с силиконовыми герметиками или жидкими гвоздями. А некоторые типы химических анкеров предназначены именно для таких простых пистолетов.

Кроме того, в зависимости от материала стены могут использоваться дополнительные устройства. Например, давайте посмотрим, как устанавливается химический анкер, специально разработанный для пористого бетона.

Иллюстрация Краткое описание выполненной операции
На иллюстрации показаны возможные компоненты набора химических анкеров Fisher — это сами картриджи с составами разной степени твердения, пистолеты-дозаторы.
Канал для любого химического анкера всегда нужно тщательно очищать от пыли — для этого есть специально разработанный насос для обдува и откачки, щетки разного диаметра.
Сверло со специальной насадкой позволяет делать конические отверстия (именно то, что нужно для пористого бетона).
И, наконец, различные переходники, направляющие переходники, сетчатые втулки для полых стен и сами анкеры-шпильки различной длины.
В данном случае нас интересует тема статьи, а именно газосиликатная стена — пористый бетон.
Начато бурение анкерного канала.
Для этого используется специальная дрель с круглым упором и сферической насадкой.
Сначала просверливается прямое отверстие — до упора.
Упор упирается в стену, и благодаря сферической форме сопла отверстие становится коническим, как показано на рисунке.
Когда канал готов, сверло кладут прямо и осторожно, чтобы не сломать случайно суженную вершину конуса, вынимают из отверстия.
После этого берут ручной насос — необходимо тщательно очистить канал от пыли.Продувка начинается при полном погружении зонда насоса в отверстие.
Затем зонд насоса постепенно вынимают из канала, не прерывая продувку.
При необходимости пустите в ход круглую щетку подходящего диаметра.
Эту операцию обдува необходимо повторить не менее четырех раз — наличие пыли резко снижает надежность химического анкера.
В идеале вы должны стремиться к тому, чтобы канал был полностью чистым.
После очистки в отверстие вставляется пластиковая втулка.
Он «облагородит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпильки) перпендикулярно поверхности стены.
Химия готовится к работе.
В пистолет вставлен картридж, навинчивается носик миксера.
На любую поверхность производится небольшой выброс состава — нужно следить за тем, чтобы все компоненты были полностью перемешаны — это покажет ровный цвет уходящей смеси.
После этого носик вставляется в гильзу, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на своего объема.
Далее берется анкер-шпилька необходимой длины и аккуратно ввинчивается (в прямом смысле слова) в пластичную массу, заполняющую коническую полость — для этого на данном этапе прилагается усилие пальцев достаточно.
Важно следить за тем, чтобы шпилька занимала положение перпендикулярно стене — в этом поможет направляющая втулка, но все равно не мешает управлению.
Шпилька ввинчивается в стену до упора.
Осталось подождать всего 45 минут — и при нормальной температуре (около +20 ° С) анкер будет готов к нагрузочным испытаниям.

Что еще говорят о преимуществах химических анкеров:

  • Крепление считается высокопрочным, долговечным — срок службы оценивается в 50 лет.
  • Используемый полимерный композит полностью инертен к атмосферным, биологическим и химическим воздействиям.
  • При установке такого анкера внутри пористого бетона отсутствуют разрывные нагрузки, то есть риск появления трещин или сколов практически исключен.
  • При этом проникновение композита в поры газобетона, прилегающие к просверленному каналу, обеспечивает максимальную степень сцепления химического дюбеля с материалом стены.

Ну а теперь — о недостатках. Их немного, судите сами:

  • Стоимость химических дюбелей высока, а крепление мауэрлата обойдется в весьма внушительную сумму.К тому же наша задача требует очень глубоких каналов с их полным заполнением композитом — картриджей потребуется изрядное количество.
  • Химические анкеры не устойчивы к высоким температурам. Понятно, что на мауэрлат температуре выше 100 градусов в принципе некуда взяться, но тем не менее …
  • Достоверных данных о сроках и результатах срабатывания химических анкеров для крепления мауэрлата к газобетону без армированного пояса не выявлено.То есть есть предположения, что все должно получиться, но результаты тестов еще не подведены. Может ты хочешь быть первым?
Видео: Демонстрация работы с химическим анкером Hilti

Крепление мауэрлата на закладные шпильки

Если еще до крепления мауэрлата из торца стены на необходимом расстоянии друг от друга торчат шпильки, то процесс монтажа упрощается до предела.


  • На балку переносятся отметки расположения штифтов — для этого достаточно положить сверху мауэрлат и немного постучать — штифты оставят следы, которые станут центрами сверления отверстий.
  • Далее на эти штыри «накалывается» гидроизоляционная полоса.
  • Затем нанизывается брус с просверленными отверстиями.
  • На шпильки надеваются широкие шайбы, крепятся гайки — и происходит вполне понятная процедура прижатия мауэрлата к торцу стены.

Все очень просто, кроме одного — как врезать шпильки в стену из газобетона. Здесь начинаются трудности.

Есть такие подсказки — в газобетонной кладке просверливается глубокое отверстие, около 500 мм, отверстие диаметром примерно на 3-4 мм больше диаметра шпильки. Затем канал заливается кладочным клеем или цементным молоком. После этого в него вставляют шпильку до упора — и в таком виде оставляют до полного застывания раствора.

Казалось бы несложно, но некоторые мастера, опробовавшие этот метод, явно не в восторге от него — решения могут давать усадку, пустых участков сложно избежать, да и качество такого агрегата все же не самое высокое. Некоторые крепления могут расшататься от динамической нагрузки или вибрации, а это чревато общим ослаблением конструкции, появлением трещин на газосиликатных блоках — со всеми вытекающими печальными последствиями.

Еще один вариант установки шпилек заранее.В этом случае их приваривают перпендикулярно к металлическим пластинам, которые будут помещены в стык кладки перед установкой последнего ряда газосиликатных блоков. Форма тарелок не играет большой роли — например, они могут быть такими, как показано на рисунке.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против тянущей нагрузки. При таком подходе в блоках верхнего ряда заранее просверливаются отверстия, перед установкой их в кладку, затем туда вставляются штифты, при необходимости края блока «распрямляются», чтобы он не перекосился из-за к толщине плиты.После этого кладка сделана — и когда стена готова, сразу идет ряд закладных шпилек для крепления мауэрлата.


Пластины скрываются в швах кладки, а шпильки становятся удобным помощником для надежной фиксации мауэрлата.

И все же максимально надежная установка закладных шпилек обеспечивается только при заливке армированного ремня.

Разумно ли отказываться от заливки армопояса?

А теперь, наоборот, прямой вопрос к читателю — насколько серьезны ваши причины отказаться от этой простой, но очень надежной, проверенной операции по заливке армопояса, гарантирующей прочность создаваемой кровельной конструкции? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принимать окончательное решение.

В процессе заливки армированного ремня ничего сложного!
Иллюстрация Краткое описание выполненной операции
Если посмотреть всевозможные инструкции и руководства по строительству домов из газоблоков, то вопрос крепления бруса мауэрлата к торцу стен без железобетонного пояса даже не рассматривается.
И только где-то в тексте может быть скромное упоминание: в виде исключения, например, на небольших хозяйственных постройках, с крышами небольшой площади, если климатические условия региона не предполагают выраженной снеговой и ветровой нагрузки и т. Д. .
Короче практически на свой страх и риск.
Неужели так сложно набить армопояс, чтобы сразу уйти от этой зависимости — «если»?
Кстати, ничего особо сложного в этом нет, то есть то, что не под силу даже начинающему строителю.
Производители строительных материалов из пенобетона представили в своем ассортименте особый вид блоков, предназначенный специально для последнего ряда кладки.Они имеют характерную форму, за что и получили название U-block (за сходство с этой буквой латинского алфавита).
По сути, это несъемная опалубка заводского изготовления из газобетона для заливки армированной ленты.
Взгляните на рисунок — он показывает различные размеры U-образных блоков AAC.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы — она ​​сделана шире из соображений максимального сохранения теплоизоляционных качеств.
Размеры «швеллера» для самого армированного пояса не такие большие, то есть много бетона не потребуется, да и сделать его для загородного дома средних размеров несложно будет прямо на место работы. Причем заливать ее все равно придется вручную, так как автобетононасос в этом случае не будет помощником — слишком узкая и неглубокая «лента».
Количество бетона для этой операции будет рассмотрено ниже.
Казалось бы, зачем думать о том, как обойтись без бронепояса — не лучше ли сразу начинать его заправлять?
Однако многих останавливает тот факт, что U-образные блоки, которые потребляют меньше материала во время производства, в то же время стоят значительно дороже, поскольку они обычно продаются поштучно.Но оказывается, что такие блоки можно сделать самостоятельно, используя стандартные стеновые блоки, а можно вообще обойтись без них, применив другие технические решения.
Итак, П-образные блоки можно вырезать из стандартных стеновых блоков.
Для начала конечно же проводится разметка — ширина вырезанного фрагмента …
… и его глубина.
Проведены линии, по которым будут сделаны разрезы.
В данном случае мастер принял решение вырезать «швеллер» шириной 120 мм и глубиной 160 мм. Этого будет достаточно для усиленного ремня.
Если стены возводились из газосиликатных блоков, то наверняка у мастера есть инструмент для их распила.
Обычно это мощная ручная пила с большим зубом.
Начинают делать надрезы по намеченным линиям — на глубину созданного «канала».
Чтобы добиться ровности пропила по глубине, брусок распиливают один за другим, достигая желаемого погружения пилы, сначала на одну пилу…
… а потом с другой стороны.
Кстати, рисунка у нас нет, но, судя по заверениям мастеров, такие ровные и равные по глубине пропилы можно сделать циркулярной пилой.
Правда, выпуска пилы может быть недостаточно (ну нужна минимум 100 мм глубины пропила) — наконец, можно работать ручной ножовкой. Разве это не вариант?
Снизу размещен блок с проделанными пазами.
Далее используется перфоратор. В его патрон вставляется сверло — диаметр не так важен (обычно достаточно 8 ÷ 12 мм), но лучше взять большую длину, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока. .
Ряд отверстий просверливается вдоль линии, определяющей дно создаваемого «канала», с расстоянием между их центрами около 15 мм.
Затем блок переворачивают, и аналогичная операция проводится с противоположной стороны.
После этого обычно достаточно легкого удара молотком — и осколок, разрезанный с трех сторон, выпадает из блока.
Кстати, эти фрагменты нельзя выбрасывать, если они не раскололись — они могут еще пригодиться при строительстве.
А для набивки армированного ремня остается вот такой самодельный П-образный блок.
При необходимости оставшиеся неровности можно подрезать стамеской…
… сметать крошки и пыль …
… и отправьте готовый блок на место их хранения перед укладкой.
После того, как будет подготовлено достаточное количество самодельных П-образных блоков, приступайте к кладке последнего ряда стены.
Работа обычно начинается с угла.
Клей для газобетона готовится из сухой смеси.
Блоки раскладываются последовательно.
Все как при обычной укладке — сначала наносится клей слоем необходимой толщины …
… затем этот слой разглаживается и распределяется зубчатым шпателем …
… а затем устанавливается еще один газосиликатный U-образный блок.
Работа продолжается так же, пока не будет выложен весь ряд — пока не образуется «канал» для заполнения армопояса.
Особое внимание уделим углам и местам стыковки стен — здесь придется подумать, как стыковать П-образные блоки, чтобы не прерывался «канал» для армопояса.
Один из вариантов показан на иллюстрации, но другие решения вполне приемлемы.
Некоторым такой подход может показаться чрезмерно трудоемким и, кроме того, сопровождаться большим количеством отходов.
Что ж, в какой-то мере это правда, и вполне возможно применить другие методы создания опалубки для бронепояса. Вот один из них.
Для создания стен такой несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины — их часто называют дополнительными.
Например, для создания внешней стены можно использовать блоки толщиной 100 мм.
Ряд этих блоков наклеивается по внешнему контуру стены (на рисунке показан только пример установки).
Любой бронепояс в силу специфических теплотехнических свойств бетона всегда превращается в мощный «мост холода».
Чтобы уменьшить этот недостаток, целесообразно сразу предусмотреть слой утеплителя — уложить вдоль внешней стены несъемную опалубку (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
На противоположной стороне стенка нашей «опалубки» образована тонким блоком толщиной 50 или 75 мм.
Этот ряд также крепится на газосиликатном клее.
В итоге получается примерно так — канал для дальнейшей заливки армированного ремня (на рисунке показан с уже уложенным арматурным каркасом).
Кстати, можно немного уменьшить глубину «канала», если он окажется слишком большим.На дно, также на клей, можно уложить вырезанные из дополнительных блоков фрагменты так, чтобы глубина была в районе 150 ÷ ​​180 мм — этого вполне достаточно.
Есть еще варианты.
Например, с одной стороны — тот же газосиликатный блок 100 мм и слой утеплителя, а с другой — просто деревянная (или OSB) опалубка, прижатая к поверхности или выставленная ровно по торцу стены.
А вот вариант вообще без использования газосиликатных блоков.С двух сторон установлена ​​деревянная опалубка.
А снаружи по доскам опалубки укладывается полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте созданного «канала» для армопояса.
Вот такой вариант, так сказать живой — с утеплителем, проложенным по внешнему периметру опалубки.
Хотя изоляция в данном случае не требуется, пренебрегать ею не следует — об этом уже говорилось выше.
Но на внутренних стенах он не нужен — если там еще планируется залить армированный пояс, то хватит только деревянной опалубки с двух сторон.
После того, как опалубка (в любом ее варианте) обнажена, приступаем к обвязке арматурного каркаса.
Как правило, бронепояса для мауэрлата не требуется слишком сильного армирования — достаточно четырех стержней периодического профиля (класс A-III) диаметром 10 мм.
Пространственное положение арматурных стержней может быть обеспечено различными способами.
«Классика», конечно же, это хомуты из гладкой или гофрированной арматуры, сечением 6 или 8 мм. — примерно так же, как на ленточном фундаменте.
Но нередко эту схему упрощают — она ​​выглядит «тяжелой» для армопояса наверху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения.
Этот, например, вырезает квадраты из готовой сварной арматурной сетки для стяжки и использует их как своего рода шаблоны зажимов.
Переплет осуществляется обычным способом — стальной вязальной проволокой.
А вот такая картинка после увязки — аккуратная пространственная конструкция из четырех стержней продольной арматуры.
А вот еще оригинальное решение.
Судя по всему, у собственника есть возможность недорого (а то и бесплатно) получить отходы производства металлических изделий. Такому творчеству можно только позавидовать!
Как бы то ни было, но правила вязания арматуры, особенно на участках армирования (продольное соединение стержней, изгибы, участки примыкания), никто не отменял.Поэтому делаются соответствующие загибы, нахлёстки, зажимы и т. Д. — все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса практически не оставляет трудностей для последующего крепления мауэрлата — созревший бетон отлично удержит даже обычные дюбели. И все же перед заливкой бетона можно проделать еще одну операцию — предварительно установить шпильки, привязав их к армированному каркасу.
После того, как пояс застынет, у мастера сразу будет готовый надежный крепеж для бруса.
Также существует несколько вариантов установки шпилек.
Так, например, в нижней части канала просверливается направляющее отверстие, а сам штифт привязывается к перемычке усиливающей конструкции каркаса (как показано на рисунке).
Шпилька также может располагаться со смещением от средней линии армопояса — все зависит от ее ширины и планируемого размещения мауэрлата.
На рисунке показано, как закладная шпилька крепится к продольным стержням арматуры.
Здесь показано, как для экономии средств отрезки стержней с резьбой просто привариваются к зажимам поперечной арматуры. Правда, для этого уже необходимо иметь очень хорошие навыки электросварки.
Если в нижней части шпильки накрутить гайку и надеть широкую шайбу, надежность полученного крепления значительно повысится.
После полного созревания залитой бетонной ленты вытащить такую ​​шпильку будет практически невозможно.
Шаг установки шпилек обычно принимают таким же, как и шаг будущего монтажа стропильных ног.
При этом желательно, чтобы эти точки крепления мауэрлата приходились между стропил — чтобы они не мешали дальнейшим монтажным работам.
После установки и завязывания шпилек рекомендуется верхнюю резьбовую часть вместе с гайкой с наживкой закрыть стрейч-пленкой — чтобы резьба не забивалась при заливке бетона.
Необходимо следить за тем, чтобы стержни арматуры располагались на определенном расстоянии от стен самодельной «опалубки» — чтобы создавался защитный слой бетона.
Для этих целей можно использовать специальные вкладыши — они обеспечат необходимые зазоры как снизу, так и по бокам.
Готовится бетонный раствор.
Как правило, для такого бронепояса достаточно марки бетона М200 (но никак не ниже).
В доме средних размеров для этих целей не требуется большого количества бетона — вполне можно обойтись при самостоятельном изготовлении в бетономешалке.
Далее готовый раствор подается вверх (ведрами), и постепенно он заполняет «канал» армопояса.
Очень важно следить за тем, чтобы во время заливки не оставалось пустых пустот.
Для этого заливаемый бетон аккуратно «штыком», то есть протыкается по всей длине залитого участка куском арматуры или заточенной деревянной рейкой — это позволит выйти пузырькам воздуха.
После «байонетирования» раствор максимально уплотняют кельмой или шпателем, выравнивая при этом поверхность создаваемой ленты.
Так они последовательно движутся по всей длине созданного пояса.
Ремень залит и выровнен.
На этом рисунке показан вариант без шпилек — владелец предполагает использование обычных распорных анкеров для крепления мауэрлата.
Но вариант — со связанными закладными штифтами.
После заливки ремня и его окончательного созревания для мастеров, которые займутся стропильной системой, — готовые крепления.
В любом случае армопоясу нужно дать время для качественного созревания — запускать дальнейшие роботы желательно не ранее, чем через месяц после заливки.

Как и было обещано выше, есть несколько вспомогательных материалов:

Армирование ленточного фундамента — как правильно сделать?

В таблице уже упоминалось, что принципы пространственного армирования осеннего пояса аналогичны фундаментной ленте — особенно в вопросах армирования на пересечении, примыкании и на углах.Подробности читайте в специальной публикации нашего портала. И в другой статье они приведены. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки бронетранспортера и количество комплектующих для его изготовления.

Стены из газоблоков под мауэрлат нет. Как правильно крепить мауэрлат к газобетонной стене? Крепежные элементы, используемые для данного вида работ

Когда дело доходит до обустройства кровли, то, как крепить мауэрлат к газобетону без армированного пояса, начинает интересовать множество будущих домовладельцев, выбравших для стен газосиликатные блоки.Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как довольно трудоемко. И если есть обходной путь без ее оборудования, почему бы не воспользоваться им? Вам просто нужно знать, что делать в первую очередь.

Как крепить мауэрлат к газобетону без армированного ремня, и принимать ли решение на этом этапе, вы можете только точно знать, чем вы рискуете, и насколько безопасным в результате станет ваш дом.А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословным, сначала разберемся в сроках и назначении отдельных элементов конструкции.


Что такое мауэрлат


Люди, довольно далекие от кровельных работ, очень смутно представляют, из чего состоит крыша над головой. Загадочный термин «мауэрлат» практически никому не говорит, кроме профессиональных кровельщиков.Между тем, это своеобразное окружение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей. Его установка преследует 2 основные цели:
  • точечное распределение нагрузки , которое обеспечивается стропильным основанием по всем стенам дома. Без такого распределения тяжесть падения кровельной системы на отдельные участки быстро приведет к проседанию нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в будущем — ее возможному обрушению или обрушению. обрушение самой коробки дома;
  • крепление стропил (а вместе с ними и всей конструкции крыши) с остальной частью здания.Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не составляя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий не может быть и речи.
Традиционно мауэрлат изготавливают из дерева, чаще всего из высушенного бруса (тем более лиственных пород) сечением 10х10 или 15х15 сантиметров. Варианты использования стальных балок или швеллеров допустимы, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы тяжелые.Во-вторых, стропильная система тоже должна будет быть металлической, что опять же нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.


Зачем нужен усиленный ремень?


При всех преимуществах некоторых строительных материалов, как современных, так и известных, они, безусловно, сопровождаются некоторыми недостатками. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток — хрупкость и мягкость.

Если закрепить мауэрлат прямо в них, они быстро начнут разрушаться в местах фиксации. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, отказываться от армопояса не стоит. Специально для тех, чьи дома строятся в сейсмически активных зонах. Из причин, по которым стоит согласиться на его оснащение (пусть и скрипя зубами), можно упомянуть следующее:

  • Усадка характерна не только для деревянных срубов, но и других построек.Для ячеистого бетона он особенно характерен, и часто он неравномерно течет по стенам. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях почвы;
  • Армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
  • если кто не знает, стропила оказывают на стены разрывное давление. Особенно высока она зимой, когда к весу кровли прибавляется дополнительная масса снега и промерзшего льда в виде сосулек (более того, эти осадки могут значительно увеличить вес конструкции).Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
  • И все эти аргументы дополняются возможностью более надежно и просто закрепить кровельные конструкции на стенах.
Чаще всего арматурную ленту делают заливкой бетона в ранее построенную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным.


Как обойтись без бронепояса?


Если нет абсолютно никакого способа оснастить такую ​​полезную прокладку, строители могут предложить только 2 способа, которыми этот шаг можно игнорировать.

Стальная проволока, вплетенная в стены, в значительной степени заменяет армирующую ленту. Рядом из 3-4 к верху стены, по всему периметру между газобетонными блоками заделывают отрезок проволоки. Крепить его следует начиная с середины, а длина рассчитывается таким образом, чтобы брус мауэрлата достаточно подтянуть к верху стены. Для закрепления элемента мауэрлата в планке проделывается отверстие. Количество связок не ограничено, но в большинстве случаев соответствует количеству стропильных ног.


Химический анкер, также называемый клеевым, жидким, а также инъекционным компаундом, признан более прочным. В грубом описании он состоит из 2 частей: металлического стержня и синтетико-полимерной адгезивной массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самим оборудованием. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, а химический проникает в поры газобетона, плотно прикрепляя его к метизам.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний — просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров — даже для работы под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили предпочесть этот метод, как крепить мауэрлат к газобетону без армированного ремня — к химическим анкерам ничего нельзя приварить.Сварка прутка с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ждать от крепежа какой-либо прочности бесполезно.

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычные застежки не могут удерживать пористый материал. Это особенно важно при установке массивных деталей. Существует несколько вариантов крепления, позволяющих прикрепить мауэрлат к газобетону без армированного ремня.

Назначение мауэрлата

Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки со всех элементов кровли: утеплитель, стропильную систему, обшивку внутренней стороны скатов, кровельное покрытие. Его важность соизмерима с важностью фундамента для здания.

Грузы очень тяжелые. Скаты крыши обладают эффектом разрыва перпендикулярно стенам.Слой ветра и снега увеличивает давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и пенобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торец стены и плотно прилегая к нему.

Наличие мауэрлата также упрощает процесс установки стропильной системы. Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене.Это дает возможность делать разные варианты соединений: подвижные или глухие с применением крепежа.

Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается под толщину стены. Между краем бруса и краем стены с двух сторон лучше оставить по 50 мм. Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

Если этот элемент изготовить из бревна, то установка стропильных ног и крепление к основанию может усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшей пробы, без выступающих сучков, перекосов, следов гниения и трещин.

Лучшим выбором будет материал из твердых пород дерева, но не всегда его можно найти. Как вариант, используйте тщательно подобранную сосну. Стропильная система может состоять из металлических элементов.В этом случае мауэрлат изготавливают из стали (двутавра или швеллера).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, верхний ряд стеновой конструкции сыграет свою роль. Бетонные конструкции менее восприимчивы к точечным нагрузкам, поэтому можно обойтись без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

Для крепления мауэрлата к керамзитобетонным блокам без армированного пояса применяется замкнутая схема, подразумевающая возведение каркаса, огибающего здание по периметру.Эта конструкция самая надежная. Если фронтоны тоже будут из газобетона, то выполнить схему установки каркаса не получится. В этом случае необходимо обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов крепления мауэрлата имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без бронепояса и использовать альтернативные виды крепления:

Снижение давления обеспечивается применением подвесных стропил, надежно закрепленных стяжками с горизонтальным расположением.Поворотные стропила с точкой поворота на коньке также могут снизить нагрузку.

С помощью проволоки

Самый простой вариант, в основном применяемый при строительстве кирпичных стен. Пучки стальной проволоки, содержащие по 3-4 жилы диаметром 3 мм, раскладывают между 4-5 верхними рядами. Их концы должны смотреть с обеих сторон стены. Освобождения проволоки должно хватить, чтобы прикрыть планку мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы укладывать между парами стропил.

После подготовки стены нужно на ее конце выложить гидроизоляцию. Поверх конструкции укладывается брус и выравнивается. Далее создается проволочная петля, которая затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Укладка балок под газобетонные блоки производится перед двумя последними рядами. Этот материал более объемный и тяжелый, чем кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

Для анкеров и дюбелей

Пенобетон — довольно хрупкий материал, поэтому при вкручивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации требуются самые длинные анкеры — 300-500 мм. Эти крепления довольно дорогие. Установка мауэрлата с помощью анкеров включает в себя несколько этапов:

Можно наращивать короткие участки бруса с помощью замков типа «полудерево» и «в лапу». Их нужно будет закрепить шпилькой или анкером.Таким же образом выравниваются углы; для лучшей фиксации их можно усилить стальными скобами.

Для стыковки на стене лучше использовать балки одинаковой длины.

С химическими анкерами

Химические анкеры — это новый способ крепления мауэрлата к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры различаются по способу использования. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при вбивании шпильки или якоря в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут в зависимости от температуры воздуха. Такое крепление надежно фиксирует материал и выдерживает большие нагрузки.

Альтернативная форма — полимерная смесь в тубах или картриджах, дозируемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

Материал также имеет недостатки:

  • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
  • Химические анкеры не выдерживают высоких температур. Но нагрев свыше 100 градусов для мауэрлата — большая редкость, поэтому минус несущественный.

Применение закладных шпилек

Закрепить мауэрлат на пенобетон без армированного ремня можно с помощью штифтов, которые выступают из стены и отстоят друг от друга на необходимом расстоянии. Следует отметить расположение закладных креплений на брусе. Для этого сверху кладут мауэрлат и слегка прижимают.Концы застежек оставят следы на материале.

Затем на шпильки нанизывается гидроизоляционная лента, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами ​​и стягиваются гайками. Мауэрлат плотно прижимается к стене.

Для заделки шпилек при возведении стены необходимо просверлить отверстие в пенобетоне глубиной до 500 мм и диаметром, превышающим размер шпильки на 3-4 мм. Кладочный клей используется для заполнения канала.В композитную массу вставляют булавку до упора и оставляют для полного высыхания.

Другой вариант крепления шпилек — приварить их к металлическим пластинам перпендикулярно. Полосы укладываются в шов перед завершающим рядом газосиликатных блоков. Они обеспечивают фиксацию штифтом и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края блоков керамзита расправляют, чтобы не было перекосов от толщины металлических пластин.

Вопрос, как крепить мауэрлат к газобетону без армированного ремня, достаточно редкий, ведь такое соединение в строительстве довольно нонсенс. Чтобы понять это, нужно разобраться, для чего нужен армопояс, а также что такое мауэрлат и его предназначение.

Есть пенобетон?

Но прежде всего отметим, что строительство домов из газобетона находится на пике популярности, и спрос на этот стройматериал растет.Это означает, что многие сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему подвергаться сильным нагрузкам, особенно точечным.

Что касается самого мауэрлата, то это конструкция, которая укладывается на верхние поверхности стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузки с крыши на стены дома. Их делают в основном из деревянных балок минимальным сечением 100х100 мм. Следует добавить, что этот элемент крыши упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь про армопояс. Его основная задача — смонтировать мауэрлат.И если его нет в конструкции возводимого дома, то возникают определенные проблемы, связанные именно с креплением бруса мауэрлата. Есть несколько способов крепления. Их отлично используют строители, если дома строятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, мы ознакомились с основными элементами, на которые указывает вопрос, как крепить мауэрлат к газобетону. Осталось разобраться в способах и понять одну важную идею.И мысль в том, что предложенные варианты крепежа следует принять с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса — мероприятие довольно сомнительное.

И сколько бы вы ни искали технологии, все они оказываются как минимум малопригодными. И при каждом варианте существует огромное количество противопоказаний. И хотя на некоторых порталах очень много информации о том, что можно уложить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

  • вы можете использовать этот метод (без бронепояса), если возводимое здание небольших размеров;
  • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
  • , если в конструкции стропильной системы используются подвесные стропила, которые между собой стягиваются надежными затяжками;
  • при установке многослойных стропильных ног, подпертых по оси коньковой балки.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации.Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли этот процесс проводить без заливки бронепояса.

№ варианта 1

Крепление мауэрлата к газобетону без армированного ремня лучше всего производить стальной проволокой диаметром 4–5 мм, скрученной в 2–4 слоя. Этот метод часто применяется при кладке бруса мауэрлата на кирпичную кладку.Как осуществляется этот процесс. Есть несколько жестких требований:

  • в кладке из газобетонных камней в третьем или четвертом ряду до окончания кладки необходимо проложить проволоку, то есть над проволокой необходимо уложить 3-4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон доходила до уложенного мауэрлата, перекрывала его и закручивала, создавая крепление;
  • Шаг укладки проволоки скрутки равен шагу установки стропильных ног.

Пример крепления бруса мауэрлата проволокой

Перед укладкой мауэрлата без армированного пояса на стены из газобетона необходимо выполнить гидроизоляцию торцов стен. Самый простой способ — расстелить рубероид в два слоя. Затем укладывается сам брус. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Горизонтальное выравнивание обязательно. После этого проволочные косы затягиваются монтировкой. Главное, чтобы стяжка была прочной и плотной.


Пример правильно затянутой проволочной косы с помощью монтировки

Похоже, что это решение проблемы. Но давайте подумаем здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом подрезают блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем больше мауэрлат затянут проволокой, тем быстрее он будет разрезать блоки.

Вариант № 2

Установка бруса мауэрлата без армированного ремня с помощью анкеров и дюбелей. Для крепления предлагается использовать анкер длиной не менее 30 см, лучше 50. Они имеют следующий вид:

Как осуществляется этот процесс:

  1. После гидроизоляции их верхних торцов мауэрлат покрывают мауэрлатом. кладут на стены.
  2. Через каждые 1-1.В нем 2 м, а также одновременно в газобетонных блоках проделываются отверстия дрелью и дрелью, диаметр которых подобран диаметру дюбеля для анкера.
  3. Дюбели забиты.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армированного ремня лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, действительно ли этот метод надежен? Если это касалось армирующего пояса из бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепления сможет выдержать серьезные нагрузки, исходящие от конструкции крыши. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с кровли составляют не одна тонна разных материалов.

Вариант № 3

Крепление мауэрлата к газобетонной стене с помощью шпилек. Здесь используется шпилька диаметром не менее 12 мм.Укладывается поперек стены в кладку из блоков на 2-3 блока ниже последнего ряда. Получается, что концы шпильки с резьбой будут торчать из стены с двух сторон. Поэтому его длина выбирается по ширине газобетонной стены.

В этом случае мауэрлат укладывают на газобетон так же, как и в предыдущих случаях. Но крепление производится скручиванием проволоки. На концах стальной «косички» делают петли, которые надевают на концы шпильки.То есть:

  • сначала надевается одна петля, например, на внешний конец застежки; №
  • затягивается гайкой М12 с проложенной под ней широкой шайбой;
  • витая проволока перекинута через стену соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется монтировка, которая закручивает скрутку по бруску мауэрлата, то есть последнюю притягивают к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом он надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Это означает, что от его скручивания нет нагрузки, которая могла бы его разрезать. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4

Сегодня нужно поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический крепеж, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляют стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают химические дюбели двух видов:

  1. Готовый двухкомпонентный состав в банке, на которую для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам разрывает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, рассмотренную в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав наливается из жестяной банки. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов.Именно их необходимо использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но нет информации, что кто-то им уже пользовался. Поэтому можно только догадываться. Хотя по идее все должно работать.

№ опции 5

Здесь используются все те же шпильки, только они будут устанавливаться вертикально и служить анкерами. К ним привариваются стальные полосы толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе возведения стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпильки. Ориентиром при установке является полоса поперек стены. Лучше использовать вариант, если стены поднимаются из двух блоков, поэтому штыри будут между блоками, не нарушая их целостности.

Неплохой вариант крепления, один из лучших, но с одним условием — масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире полоска в конструкции крепления, тем лучше.

Обобщение по теме

Было предложено несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать расходов. Заполните армопояс и все ваши проблемы сразу решатся.

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению проблем каждого вопроса, мне очень понравилось, поэтому я решила подать заявку!
Значит такой проблемы нет, но есть психологический дискомфорт (об этом чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

  1. Грунт, на котором стоит фундамент — песок с глиной (потому что при бурении свай эта смесь (светлая в виде песка) вышла).
  2. Что касается грунтовых вод, то вода летом составляет около 4 метров (по словам продавца участка), но когда сваи были установлены на глубину около 2,4 м, воды не было; За площадкой был вырыт котлован для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
  3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди гора 300 метров, а за ней 200 метров проходит железнодорожная ветка (трасса на Москву через Пермь), иногда чувствуется небольшая вибрация.
  4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ним), сваи делают через каждые 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматура использовалась 10 »
  5. Заливка была произведена в октябре прошлого года (2012 г.), марка бетона М200 (схема прилагается).
  6. В этом году началось возведение стен (июнь 2013 г.).
  7. Затем выложили рубероид в 2 слоя, цоколь из трех кирпичей М150 (с обдувом, по 2 штуки на комнату).
  8. Далее поехали на газовый блок (600 * 188 * 300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 шт), так как на первом этаже 5 стен, балки располагались следующим образом: задняя часть дома (там, где нет эркера) балки 150 * 150 где- то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100 * 150 на 5 метров, ну один от эркера до перегородки 6 м, все опереться с каждой стороны по 30 см (обернуть толь).
  9. Далее был возведен чердак, боковые стены по 1,2 метра, высотные фронтоны по 2,3 метра.
  10. Блоки поставили на клей.

Вот и сама развязка.
Я стал думать, как поставить крышу монсард, на что ее починить, и полез в интернет почитать, что и как. Вычитали, что нужен был бронепояс (никогда об этом раньше не слышал, думал, что бензоблок кладут как кирпич и поэтому в инет не лазил и строители сказали, что дом будет стоять 100 лет) и соседей не сделал и прикрутил балку к блоку, а вот вам нужен был бронепояс между первым и вторым этажами и на уровне 1.2 от 2 этажа до возведения фронтонов, багажная арматура между рядами газоблока. Какой чудо материал, как над ним трясешься над ребенком. Но уже поздно, все встало. «Вот он, но ты не укусишь». Решила спросить совета. Нет лишних денег, чтобы все сломать и повторить заново.

Это психологический момент. Они пугали меня всякими страшилками. Думал возвести сломанный армопояс (по наклонным поверхностям стен фронтонов) в 3 стеклопластика по 8 арматур с бинтом 1 м, пояс шириной 25 см и высотой 20 см, брус 100 * 150 мм с шагом шпильки 1.5 метров, затем возвести чердак с шагом стропильных ног 600-700 мм (доска 50 * 150). Прилагается вид на стропила и примерный вид на крышу. Что вы можете сказать об этой ситуации, может, что-то нужно усилить, а может и нет? Как построить чердак из газоблока 600 * 188 (высота) * 300 (ширина)?

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стенах здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат.Обычно это специальная планка, которая укладывается по периметру стен. Так как с кровли он принимает на себя серьезную нагрузку, очень важно надежно закрепить мауэрлат к стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как осуществляется крепление мауэрлата к газобетону без армированного ремня, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система металлическая, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливают из следующих материалов:

  • Балки деревянные сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготавливается из твердых пород древесины и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используют деревянную кровельную конструкцию.
  • Реже для этих целей используются катаные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится брус или стальная балка.В этом случае можно использовать разные способы крепления. Далее стропильные ноги упираются в мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, его равномерно распределяет, передает на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушается, перед укладкой мауэрлата рекомендуется возвести монолитный армированный пояс по верху стен.

Однако существуют способы укладки этого элемента конструкции на стены из газобетона без армированного пояса. Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства и облегчит осмотр и ремонт кровельных конструкций.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие устанавливается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежи:

  • проволока стальная;
  • анкерные крепежи закладные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: Анкеры используются для прикрепления опорной балки к армированной ленте или кирпичным стенам.

После установки бруса стропильная нога притягивается к стене с помощью скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки на 6 см ниже планки монтируется стальная коротышка. Вместо этого к плитам перекрытия можно прикрепить проволоку. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, который придаст постройке дополнительную жесткость и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Стальные пластины и кронштейны используются для усиления угловых частей конструкции.

Использование проволоки для крепления бруса

Если для крепления мауэрлата используется проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в кадке стен при выполнении нескольких последних рядов. При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до торца стен между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. В этом случае средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на укладываемую древесину.
  3. Количество используемых проводов должно быть равно количеству устанавливаемых стропил.

Крепление шпильками

Крепление мауэрлата к газобетонной стене шпильками допускается при устройстве легких кровель на небольшие дома.Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в том случае, когда невозможно экипировать армопояс. В такой ситуации сама балка послужит армирующим поясом. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • штифт марки СРТ-12, именуемый «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Просверливаем отверстия в стенах из газоблока с шагом 100-150 см.
  2. Вставляем штифты в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывают два слоя рубероида. В месте расположения штифтов в материале необходимо проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. Таким же шагом, как были установлены шпильки, в мауэрлате просверливаются отверстия подходящего диаметра для шпилек.
  5. Затем на шпильки над гидроизоляцией надевается планка, устанавливаются шайбы и затягиваются гайками.
  6. После установки штанги концы, на которых соединяются отдельные фрагменты штанги, стягивают скобами из кованой стали.
  7. Теперь можно приступить к установке стропильной системы.

Если штыри монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладываются шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к арматурной клетке ремня.Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяется правильность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После застывания подготовленный брус надевается с отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или вклеенным анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: в отличие от других крепежных элементов жидкий дюбель не создает в материале напряжения расширения, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении полимерного дюбеля, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень — стержень с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такого крепежа более 50 лет.
  • Этот способ крепления можно использовать на краю стен, не опасаясь раскола.
  • Крепежные детали обладают достаточно высокой химической стойкостью.
  • Монтаж разрешается проводить на влажный материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно проводить без использования армированного ремня, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, которым необходимо заглубить 2-3 ряда кладки.

Единственный недостаток этого способа крепления — нельзя производить сварку стержнем, прикрепленным к жидкому дюбелю, так как полимерный материал разрушается при нагревании, и прочность крепления снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • дистанционная деталь внешняя;
  • Стержень с внутренней резьбой
  • .

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок — 1 м. Важно постараться, чтобы анкеры были установлены в углах здания и на стыке двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. При этом не допускается делать глубину ввода анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с нитками М 12 или 14.
  5. После этого надевается шайба и плотно накручивается гайка. В результате стальной или пластиковый дюбель разжимается, так что он плотно вдавливается в материал и фиксирует болт в стене.

Выберите подходящий крепеж »Anchor Products LLC

Типы коммерческих крыш и используемых креплений

Кровля — это буквально основа, на которой держится прочность и структурная целостность кровельной системы.При рассмотрении требований к коммерческой крыше очень важен выбор правильного материала. Доступно множество материалов, каждый из которых имеет свои преимущества. Однако кровельный материал — это только одно из соображений при создании звуковой системы — не менее важен тип крепежа, используемого для крепления кровельного материала к настилу. Существует широкий спектр кровельных креплений, из которых можно выбирать — некоторые созданы для универсального использования, а другие — для определенных типов настилов.Наконец, чтобы компоненты работали вместе без ущерба для надежности конструкции и обеспечивали превосходную крышу, которая прослужит долгие годы, вся система должна быть спроектирована и установлена ​​лицензированным специалистом.

Выбор подходящего материала для настила крыши

Настил на крыше должен делать больше, чем просто защищать от дождя. В зависимости от выбранного типа, он также может способствовать тепловым характеристикам сооружения, повышать огнестойкость, обеспечивать уклон для дренажа и улучшать характеристики подъема ветром.Он также должен учитывать движение здания, и используемый материал может также определять способ крепления пароизоляции, изоляции и мембраны. В настоящее время в США чаще всего устанавливаются настилы крыши из дерева, металла и бетона, которые обычно выбираются не только из-за желаемых характеристик соответствующего материала, но и из того, что легко доступно в данном регионе страны. Например, на западном побережье преобладают деревянные настилы, а к востоку от Скалистых гор — металлические крыши.Менее распространенные типы кровельного настила включают гипс или гипсокартон, Tectum (цементные древесно-волокнистые акустические панели) и Insulrock (предварительно изготовленный бетон).

В каждой широкой категории колод есть несколько различных вариантов. Из дерева, например, есть шпунтованная деревянная обшивка, фанера, OSB (ориентированно-стружечная плита) и шип. Бетонные настилы доступны в различных PSI — обычно от 2000 до 5000 PSI, что было бы эквивалентно прочности бетона взлетно-посадочной полосы или автострады.Металлические настилы измеряются в калибрах, причем наиболее распространенные толщины стали 28, 26, 24, 22, 20, 18 и 16. При рассмотрении толщины настила предел текучести металла и предел прочности при растяжении, измеряемый в килограммах на квадратный дюйм (KSI), с одним KSI, равным 1000 фунтов на квадратный дюйм, также являются критическим фактором. Сталь калибра 22, например, доступна в рейтингах KSI, таких как 33, 80 и 102. Кроме того, гофрированные металлические листы доступны в различных профилях и формах с такими обозначениями, как Тип B, Тип F или Тип N, которые добавляют жесткость и прочность.

Определение существующего типа колоды

Прежде чем выбрать правильный тип крепления для существующей крыши, необходимо определить тип настила. Если настил относительно новый и не состоит из нескольких слоев, это может быть так же просто, как посмотреть на нижнюю сторону крыши. В противном случае, в зависимости от размера образца и глубины слоя крыши, существует несколько методов получения образца керна, каждый из которых имеет свои плюсы и минусы. Например, резак CRREL выпиливает легко залатываемое отверстие диаметром 2 дюйма в крыше — затем стержень выталкивается из трубы, чтобы можно было исследовать компоненты.Другие подходы включают вырезание небольшого участка крыши с помощью ножа, изоляционной пилы или сабельной пилы. После того, как образец керна будет взят, его можно проанализировать, чтобы определить:

• Сколько слоев уложено
• Как были нанесены слои
• Тип материала, производитель, толщина и состояние каждого слоя
• Есть ли какие-либо доказательства попадания воды в кровельный материал
• Был ли присутствуют опасные материалы, такие как асбест.

Местные строительные нормы и правила также должны быть проверены, чтобы гарантировать, что текущая крыша и любой запланированный ремонт будут соответствовать стандартам. Например, если у вас более двух слоев кровельной системы, обычно требуется полный демонтаж до уровня кровли.

Для разных материалов подходят разные крепежи

После того, как тип настила определен, пришло время определить, какой крепеж нужно использовать. Крепежные детали имеют рейтинг выдергивания; однако состояние крыши может изменить это значение, т.е.е. фанера, поврежденная водой, может снизить фактическое значение вытягивания по сравнению с рекомендованным производителем. Сторонние испытания с использованием стандартной процедуры полевых испытаний ANSI / SPRI FX-1 для определения сопротивления отсоединению крепежа кровли могут определить оптимальные крепежи на основе значений выдергивания. Если протестированные значения выдергивания отличаются от тех, которые указаны в таблицах производителя, используйте вместо них скорректированное значение.

В значительной степени заменяющий традиционно используемый крепеж № 12, одним из наиболее распространенных является крепеж № 14 HD (для тяжелых условий эксплуатации).Крепеж № 14 HD является универсальным и разработан для крепления изоляции, облицовочных панелей, листов основания и однослойных кровельных мембранных систем к гофрированной стали толщиной от 16 до 22, а также к дереву и бетонным основам. Он имеет головку Phillips №3 и точку самосверления с двойной канавкой №2 с эксклюзивной конической входной резьбой, предназначенной для быстрого пробивания стали и обеспечения исключительной устойчивости к обратному ходу.

Кроме того, существует крепеж практически на любую глубину кровли. Например, имеется застежка №14 длиной от 1-1 / 4 дюйма до 24 дюймов.Однако резьба застежки обычно не выходит более чем на 4 дюйма вверх от низа. Это означает, что если крепежный элемент слишком длинный, его резьба может вообще не входить в контакт с настилом крыши. Это проблема, поскольку большинство производителей требуют минимального проникновения в платформу на 1 дюйм, чтобы обеспечить достаточное крепление. Таким образом, важно обеспечить правильную длину крепежа для конкретной глубины настила крыши. К другим распространенным крепежам с хвостовиками большего размера относятся # 15 и # 21, но важно отметить, что более крупный крепеж не обязательно соответствует более высокому значению вытягивания, поскольку он также делает отверстие большего размера и удаляет больше материала.

Также доступны специализированные решения для удовлетворения особых потребностей. Хотя на бетонной крыше можно использовать крепеж №14, часто используются гвозди с канавками, а также бетонные шипы или анкеры с разъемным приводом, концы которых растягиваются при затягивании. Отрывные заклепки могут использоваться в палубах, которые легкие или были повреждены, или для изоляции каменных стен над металлической палубой. В предварительно просверленное отверстие вставляется заклепка; затем используется установочный инструмент, чтобы подтянуть заклепку вверх, заставляя дно отслаиваться и скручиваться, надежно удерживая его на месте.Наконец, существуют специальные расширительные зажимы для гипсовых настилов, такие как зажимы TL из пластика, которые также могут иметь проволоку внизу для предотвращения поворота и их невозможно удалить.

Не знаете, что выбрать? Обратитесь к экспертам

Из-за множества переменных и опций выбор правильной застежки в лучшем случае может сбить с толку. Это значительно усложняет задачу профессионалам, которые практически ничего не знают о самой кровле.С помощью быстрого телефонного звонка компания Anchor Products не только предложит лучший U-образный анкер для вашего применения, но и подскажет, какой вариант крепежа лучше всего — и мы даже можем поставить крепежные детали и дополнительные аксессуары вместе с вашим заказом. Чтобы сделать ваш следующий проект успешным, обратитесь к Anchor Products сегодня и узнайте, что делает нас отраслевым выбором навесного оборудования для крыш.

Чтобы узнать больше, посетите www.anchorp.com/u-anchors/

Соединение стропильных балок. Варианты крепления стропил к балкам перекрытия


При возведении крыши возникает необходимость надежно закрепить стропила к основанию для передачи возникающих снеговых и ветровых нагрузок.В противном случае может произойти деформация, требующая новых затрат на ремонт.

Как правило, при устройстве легких кровель для загородных построек (бани, дома и т. Д.) Выбирают конструкцию с многослойными или висячими стропилами.

Давайте разберемся, как правильно прикрепить стропила к балкам, чтобы конструкция прослужила долгие годы, надежно защищая постройку от снега, дождя и порывов ветра.


Как крепить стропила

Перед тем, как приступить к возведению кровли, следует произвести тщательный расчет с учетом:

  • Собственный вес конструкций стропильной системы;
  • вес крыши;
  • снеговая нагрузка;
  • ветровая нагрузка.

В состав стропильной системы входят:

  • стропила;
  • пробегов;
  • Стяжек
  • ;
  • стропильных ног.

При этом вся конструкция может поддерживаться мауэрлатом, который представляет собой брус, уложенный сверху по периметру стен и надежно прикрепленный к ним, либо на деревянные балки внахлест.

Оба эти метода имеют свои особенности. Основное отличие — это распределение нагрузки. В случае крепления к планке обвязка (мауэрлат) нагрузки равномерно распределяются по периметру стен.А в случае крепления к балкам без устройства мауэрлата нагрузки концентрируются в точках их приложения.

Устройство стропильной системы без мауэрлата с креплением к балкам перекрытия часто встречается при строительстве срубов. Но для кирпичных стен этот способ совсем не подходит … При опоре стропил на балки, перекрывающие коробку здания, кирпичная кладка со временем может начать портиться в местах приложения нагрузок.

При индивидуальном загородном строительстве сегодня чаще всего используются следующие способы крепления стропил к стенам:

  • приставка к верхнему венцу сруба без мауэрлата;
  • Устройство верхней обвязки и крепления к ней стропильной системы при строительстве каркасных зданий;
  • крепление стропил к балкам перекрытия;
  • крепление к мауэрлату.

Для надежной фиксации стропил используют различные детали, такие как шпильки, треугольники, стержни, подкладки, накладки, затяжки и др.

При возведении стропильной крыши деревянного каркаса используются металлические элементы — хомуты, болты, гвозди, шпильки, уголки. .

Металлические уголки доступны для крепления стропил с пилой и без нее. Они отличаются разной толщиной металла и разным количеством отверстий для шурупов / болтов.

Армированные углы также доступны с ребром жесткости в области изгиба.Ниже показаны основные крепежные элементы (для увеличения щелкните изображение):



Соединение стропил с мауэрлатом

Если в проекте выбран способ возведения крыши из мауэрлата, стропильные ноги крепятся непосредственно к ней несколькими способами.


Крепление может быть жестким или скользящим. При жестком креплении возможно возникновение опасных разрывных нагрузок с повышением влажности воздуха и разбуханием древесины стропильного каркаса.


При скользящем креплении этого можно избежать за счет конструкции специальных скользящих опор. Но такое крепление можно использовать только при установке слоистых стропил, имеющих разгрузку не только на наружных стенах, но и на промежуточных опорах.


Жесткие крепления более распространены и могут быть выполнены разными способами … Как такое крепление может быть выполнено, показано на рисунке ниже:


Все подвесные стропила жестко прикреплены, так как имеют всего две точки опоры.

При этом стропила можно крепить как со специальным вырезом, так и без него.


Применяется также метод крепления «зуб с шипом», когда в стропильной ноге формируется «зуб-шип» и подбирается гнездо в балке по размеру шипа. При уклоне скатов крыши более 35 градусов соединение выполняется одинарным зубом. Для пологих спусков (с уклоном менее 35 градусов) применяется двухзубый пропил.


При выполнении углубления следует помнить, что его размер не должен превышать ¼-1/3 толщины конструктивного элемента, в котором оно выполняется, чтобы он не ослабел.

Двузубый разрез может производиться следующими способами: стопор без шипа, два шипа, стопор с шипом.

Видео установки стропил представлено ниже:


Соединение арматурной подушки

В некоторых случаях используется соединение с использованием армирующей подушки. Вагонка представляет собой брус, уложенный поверх мауэрлата в точках крепления стропил и надежно прикрепленный к нему.

При этом в стропильной ноге делается напиток в виде подкладки для надежного соединения с ней.


Стропила, соединенные с помощью подкладки, могут быть закреплены с помощью натянутой стальной проволоки, прикрепленной к стальному костылю, вбитому в стену.

Также нередко крепление стропил к мауэрлату осуществляется с помощью стальных скоб.

Усиление стропильной системы показано на следующем видео:


Как соединить стропила на коньке крыши

Сегодня при возведении стропильных крыш чаще всего используют два основных способа соединения стропил в верхней (коньковой) части кровли.Это стыковое соединение и приставка к коньковой балке.

Стыковое соединение выполняется путем срезания верхней части стропил под углом и стыковки с противоположной стропильной ногой, непосредственно прилегающей друг к другу. Для выполнения такого соединения удобно использовать шаблон, чтобы при опиливании соблюсти угол. Также можно обрезать его при установке стропил, соединив в верхней части два стропила и сделав пропил сразу по двум брускам.


Для надежного крепления при таком способе соединения используются различные деревянные и металлические планки, закрепляемые на гвоздях, шурупах или саморезах.


Крепление стропил к коньковой балке несколько усложняет конструкцию каркаса, но также применяется довольно часто. В этом случае стропила упираются не друг в друга, а на деревянный брус, называемый коньковым прогоном.


При этом прогон опирается на стойки, установленные на скамейке, которая укладывается на верхней стороне мансардного этажа.


Выбор сечения стропил в зависимости от шага и длины

Для выбора сечения брусьев, из которого предполагается возведение стропильной крыши, можно воспользоваться следующей таблицей:

Шаг стропил, мм

Длина стропил, мм

Крыши зданий представляют собой сложную конструкцию… Основные элементы — стропила и мауэрлат. Такой элемент возводимой кровли, как и мауэрлат, служит своеобразным фундаментом. Он служит опорой для всех несущих элементов конструкции. Поэтому требуется правильно и надежно прикрепить стропила к мауэрлату, а также к балкам перекрытия.

Несколько основных правил крепления стропил к мауэрлату

  • Необходимо обеспечить надежное, долговечное и качественное соединение скрепляемых деталей.
  • В местах стыковки стропил с мауэрлатом необходимо обеспечить высокую точность пропила .
  • Крепежные работы выполняются металлическими уголками, пластинами, скобами, шпильками с резьбой или болтами с гайками.
  • Используйте болты и гайки только с металлическими пластинами или шайбами.
  • Гвозди и шурупы используются как временный вариант крепления. В дальнейшем их меняют на уголки, пластины или болты.

Стропила всегда были важным моментом при возведении кровли.Залогом надежности такой конструкции является не только правильный расчет и выбор материала, но и правильная установка стропил к мауэрлату, а также к балкам перекрытия.

Какие методы крепления стропил используются

При возведении кровли используются два типа стропильных конструкций — это навесные и наклонные стропила. Мы постараемся кратко рассмотреть оба типа таких конструкций и их крепление к мауэрлату.

Для равномерного распределения нагрузок на конструкцию наклонной кровли выбирают дистанционные и бесконтактные способы крепления стропил к мауэрлату.При использовании стропильных ног безупорной конструкции , то между стенами и опорами конструкции отсутствует распорное давление.

Для установки распорной конструкции следует использовать только жесткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимается несущими стенами и опорами. Крепление стропил к мауэрлату производится так:

  • Мауэрлат служит опорой для стропильной ноги.Стропила крепятся по принципу скользящей опоры, а верхняя часть фиксируется на беговой дорожке.
  • Нижняя часть стропильной ноги фиксируется к мауэрлату с помощью бегунка. Вверху стропила соединяются болтовыми соединениями или другими способами.
  • Стропильные конструкции и коньковые балки соединяются в прочную конструкцию, ее еще называют коньковым узлом, с помощью деревянного бруска … Скрепляются гвоздями, которые необходимо забивать с двух сторон параллельно коньку.

Крепление стропильных конструкций к мауэрлату без упора немного отличается от описанного ранее:

В тех случаях, когда конструкция крыши предусматривает устройство подвешивания стропил, но бывает, если в здании нет внутренних опор или столбов, нижний конец стропильной ноги имеет свес и выступает за опорную стену. Вся нагрузка от крыши распределяется по наружным стенам.

Система представляет собой симметричный треугольник, длина стороны которого может составлять от 7 до 12 метров.В его конструкцию входят горизонтальные раскосы из бруса, а также стропильные ноги, которые устанавливаются под наклоном под определенным углом. В пропил устанавливаются верхние концы стропил на коньке. Армирование конструкции осуществляется перекладиной.

Опорные узлы стропил при креплении к мауэрлату

Места крепления стропил называются опорным узлом. Их несколько видов:

О креплении стропильных ног к мауэрлату

На протяжении многих лет кровля подвергалась различным внешним нагрузкам, иногда значительным.Поэтому для обеспечения высокой надежности требуются тщательные конструкторские расчеты и подбор строительных материалов.

Крепление элементов конструкции — важная веха при возведении крыши здания. Поведение кровли при больших нагрузках от падающего снега или сильного ветра будет зависеть от того, как стропильная нога крепится к мауэрлату.

В конструкции кровли используются в основном элементы из дерева, которое способно впитывать влагу, а затем высыхать от воздействия высоких температур… Это говорит о том, что нельзя допускать полностью жесткого соединения всей конструкции во избежание разрывов. Крепить стропила можно двумя способами: жестким и раздвижным.

Тип жесткого соединения

Этот тип соединения полностью исключает любой способ перемещения между элементами конструкции. Для достижения этой цели используются два метода. Это использование уголков с наложенными швами опорных планок и создание прорезей или седел на стропильной ноге.

При использовании первого способа крепления стропило опирается на мауэрлат через опорную планку, длина которой может достигать одного метра. Стропило крепится уголками с двух сторон, что исключает возможность его смещения.

Второй способ чаще всего используется в строительстве. При таком соединении гвозди вбиваются под углом по отношению друг к другу так, чтобы они пересекались в мауэрлате. Третий гвоздь забивают вертикально, что создает очень жесткую точку крепления стропил к балкам перекрытия.

Для страхования с обоими типами жесткого крепления используются дополнительные стропильные соединения. Для этого используются анкеры или проволока.

Тип скользящего соединения

Шарнир скольжения — это шарнир с двумя степенями свободы. Они достигаются возможностью смещения одного из элементов конструкции. Обычно у этого стропила есть способность немного двигаться. Этого можно добиться следующим образом:

Крепление стропил к балкам перекрытия любым из этих способов позволяет стропильной ноге упираться в мауэрлат, но при этом существует небольшая возможность перемещения относительно друг друга.Раздвижные стыки целесообразно использовать при строительстве домов из бревна и бруса. Искажение геометрии стен дома от усадки или усадки не приведет к разрушительным действиям конструкции.

Прочность кровли — это общая прочность и качество всех составляющих ее элементов: стропил, балок, коньковых балок и реек. А также насколько плотно и грамотно эти элементы связаны между собой. Ведь с сечением и расчетом нагрузки на крышу способен справиться практически каждый из нас, но вот как закрепить стропила, чтобы крыша прослужила верой и правдой минимум полвека? Фактически, это целая наука, и у каждого типа кровельного блока есть свои плюсы и минусы, и один и тот же тип крепления может оказывать самые разные влияния на прочность разных крыш… Поэтому подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Есть два вида стропил — слоистые и навесные. Основные конструктивные особенности:

Подвесные стропила отличаются тем, что они всегда опираются верхними концами друг на друга и под их стыком нет опоры. А чтобы уравновесить нагрузку от кровли, в нижней части их стропила соединяют с другим элементом — стяжкой.

Получается правильный треугольник, в котором на растяжение работает только нижний элемент. Еще одна балка в крыше, куда также нужно крепить стропила, называется грядкой. Он горизонтальный и поддерживает гребневой ход.

Типы опорных узлов по уровню жесткости

Опорным узлом называют места крепления стропил к элементам крыши:

Опорный узел далеко не всегда статичен — иногда его приходится делать подвижный, если на какой-либо элемент конструкции действуют непостоянные нагрузки.Это похоже на колесо в машине, которое сжимается, крутится, сжимается и крутится.

Нечто подобное реализовано в опорных узлах, только сама степень свободы в них может быть различной — от нулевой, когда сам узел уже неподвижен, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы . При этом оба конца жестко скрепляются уголками с двух сторон. Стропило на балке или мауэрлат с таким узлом вообще не может двигаться.
  • Петельный узел с одной степенью свободы.В этом случае луч имеет возможность вращаться по кругу.
  • Петельный узел с двумя степенями свободы. Теперь, помимо кругового вращения, есть еще возможность смещения. При этом предусмотрено специальное крепление стропил к мауэрлату или балкам, при этом нужно только установить ползунки или санки.
  • Шарнирный узел с тремя степенями свободы позволяет балке перемещаться как по горизонтали, так и по вертикали. Правда, кругового вращения здесь как может быть, так и не может быть.

Сравнить крепеж

Эти металлические уголки используются для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует два типа таких пластин: гвоздевые и перфорированные.

В перфорированных много отверстий под болты и саморезы, с их помощью такие пластины крепятся к дереву. Преимущество перфорированных плит в том, что они способны соединить необходимые элементы стропильной системы практически под любым углом.Более того, такие плиты легко подрезать под нужный размер … Установить перфорированные пластины с обеих сторон стыков.

Ногтевые пластины сами по себе не имеют гвоздей. Эта застежка используется только в заводских условиях, либо при наличии специального пресса. Дело в том, что такую ​​плиту в стропила молотком не забьешь — нужен грамотный равномерный прижим.

Дополнительные элементы

Иногда, помимо тех же металлических уголков и гвоздей, дополнительно применяют опорные стержни:


И еще так:


Если в узловых соединениях использовать плоский или фасонный стальной крепеж , то:

  • Толщина деревянных элементов должна быть не менее 5 см.Все из-за саморезов.
  • Во-вторых, здесь уже нельзя использовать простые гвозди — только винтовые или щеточные, которые просто так не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е.не полностью просохла, и после высыхания этого материала узловые швы всегда расшатываются.
  • В-третьих, возьмите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • По возможности всегда используйте два стальных уголка на одном узле.Просто расположите их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают в качестве альтернативы затяжке. Чаще всего это происходит при строительстве легких чердаков — так удобнее. Но крепить стропила непосредственно к балкам перекрытия можно только в том случае, если вы уверены в надежности стен дома. Потому что в этом случае нет мауэрлата, и, как следствие, нагрузка на стены распределяется неравномерно — теперь она точечная.И это, конечно, хуже.

Кстати, совсем не обязательно брать для перекрытий толстые балки, достаточно сечения 5х15 см. Ваша основная задача сделать такое крепление, чтобы стропила ни в коем случае не начали скользить по балке.

Между прочим, большая разница, как крепить одинаковые стропила к балкам перекрытия для односкатных и двускатных крыш … Итак, чем больше нагрузка на крышу, тем больше нужно это крепление с двойным зуб, а для односкатных вполне достаточно.Кстати, у двойного зуба обычно два шипа.

Наиболее прочное крепление получается при выполнении пропила и дополнительной шпильки, которая также предотвратит поперечные смещения стропил из-за нагрузок. С другой стороны, важно при этом не расшатывать саму балку. Поэтому вырез под стропила следует делать не ближе 25 см от края (это тоже поможет избежать соколов), а глубиной всего 1 / 3–1 / 4 от толщины самой балки:

Чтобы стропильная нога не соскальзывала с мауэрлата, в нем делают специальный вырез.А в самом мауэрлате иногда делают еще один, ответный — это только надежнее, да и стойкий замок оказывается крепким.

Правда и сам мауэрлат от этого существенно ослабнет — учтите это. Сделать это с ним можно только тогда, когда мауэрлат изготовлен из твердых пород дерева и имеет хорошую прочность.


Стропильные ноги сами по себе не будут удерживать пазы, поэтому дополнительно обязательно используйте металлические крепежи. Если ваше соединение фиксированное, достаточно будет вбить гвозди под углом, а для более ненадежных конструкций использовать зажимные соединения и металлические прокладки.Также поможет кованая проволока, которую для этих целей встраивают в стену.

Другой вид крепления стропильных ног к балкам — болтовым:

  • Шаг 1. На конце выступающей балки делаем треугольный пропил. Гипотенуза пропила должна быть под таким же углом, что и угол стропил.
  • Шаг 2. Под таким же углом распиливаем нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку с пропилом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге просверлите отверстие под болт — сквозное, чтобы через болт можно было войти снизу через вырез в балке.
  • Шаг 5. Надеваем шайбу на болт и плотно фиксируем гайкой всю сборку.

По окончании крепления обязательно проверьте прочность всех соединений.

Крепление стропил к стене

Но не во всех стропильных конструкциях используется мауэрлат. Тогда как крепить стропила к самой стене? Все просто: находим замену мауэрлату и уже работаем с ним.

Например, в каркасном строительстве каркасные балки, на которых делается обшивка, действуют как мауэрлат:


Если по каким-то причинам стропила необходимо крепить прямо к стене, без мауэрлата, тогда вам обязательно нужно его затянуть — доску или брус, которые соединят стропила в одно и возьмут на себя часть нагрузки.

Такое крепление возможно далеко не всегда. Например, пеноблоки и газоблоки плохи не только тем, что легко переносят влагу на деревянные лестницы.У них вообще нет вложений. Такой же гвоздь, забитый в 10-сантиметровый брус, можно легко выдернуть руками — как тогда закрепить стропила? Плюс большое давление стропильной системы на такие хрупкие стены. Поэтому без мауэрлата не обойтись.

Крепим стропила к мауэрлату.

На любой конструкции крыши стропила кладут нижним концом на мауэрлат, а верхние концы соединяют в коньке кровли. Мауэрлат — это особый брус, который укладывают по периметру наружных стен.Он предназначен для опоры несущих стропил.

А теперь разберемся, когда стропила опираются на мауэрлат, а когда — только на стены:

  • Если стены из бетона, кирпича или пеноблока (в принципе, любые материалы, способные переносить влагу) , то на них нельзя опираться стропильными ногами. В противном случае быстро сгниет вся крыша. Поэтому мы используем брус под названием мауэрлат и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и блочных домах мауэрлат для стропил уже не нужен — достаточно сделать пропилы в верхней балке и использовать дополнительные крепления в виде металлических уголков и кронштейнов.

И в зависимости от того, усадится ли дом, производят жесткое и скользящее крепление стропил к мауэрлату.

Метод № 1 — жесткое крепление

Чтобы обеспечить жесткое фиксированное крепление узла, у вас есть два способа. Первый — использовать специальные уголки с подшивкой планок и специальные прорези на стропильной ноге.Стропило здесь закреплено уголками с двух сторон, поэтому больше не может двигаться:

Во втором, более распространенном, способе нужно забивать гвозди под углом друг к другу. В мауэрлате они перекрещиваются, и вы уже вбиваете вертикально третий гвоздь:


Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или использовать вместо гвоздей длинные саморезы:

Способ №2 — крепление с одной степенью свободы

Но в этой конструкции уже допускается определенное движение стропил под давлением всей кровли:

Но сразу отметим, что если мы говорим о возможности горизонтального смещения, мы не говорим о том, что стропила будет буквально «кататься» по балке.Это всего лишь небольшая возможность сдвинуть миллиметры из-за динамической нагрузки и изменений температуры и влажности. Более того, ползунок будет двигаться только при допустимых нагрузках, и обычным глазом такие изменения не увидеть.

Возможность некоторого движения сохраняется даже при креплении узла гвоздями — если их немного. А вот забитые в шахматном порядке с определенной силой стропила уже не дадут сдвинуться.

Наконец, используйте дополнительную проволоку или анкеры, чтобы закрепить жесткое крепление стропил к мауэрлату.Вам просто нужно подумать об этом заранее:

Или вот отличный наглядный пример:

Метод № 3 — скользящее крепление

Раздвижное крепление — это крепление, которое имеет две степени свободы. То есть, говоря простым языком, у одного из двух элементов есть опция смещения:

И это имеет смысл. Так, те стропила, которые упираются в мауэрлат срезом, а друг в друга сверху, равномерно переносят нагрузку с крыши и лежащего на ней снега на стены.А вот те стропила, которые уже поддерживаются горизонтальными прорезями на мауэрлате и на коньковой балке, называются безупорной конструкцией.

Как мы уже говорили, скользящая опора, даже с тремя степенями свободы, на самом деле не означает, что стропила будет раскачиваться вперед и назад на опоре. Все это только для невидимых физических законов.

Способ №4 — крепление с высокой степенью свободы

Это самое редкое на практике крепление стропил к мауэрлату:


Обычно применяется только при серьезных динамических нагрузках на крышу.

Способ №5 — стыковка кобылкой

Для устройства свесов кровли необходимо также изготовить кобылку из досок сечением 50х100 мм и такой длины, чтобы она была равна свесу плюс еще 0,5 м — для стык со стропилами.

Дальше все просто: прибиваешь кобылку к стропильным ногам и вытягиваешь их за крышу. Вам интересно, почему этот стропильный элемент назван так? Просто раньше они были вырезаны в форме лошади — для красоты.Да, и сегодня тоже часто.

При возведении крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого будет зависеть прочность и долговечность всей конструкции, а также от качества используемых материалов. Например, прикрепляя стропила к балкам перекрытия, как выполняются подобные работы? Такая конструкция крыши, где используется такое соединение, встречается не так уж и часто. Но если вам предстоит провести эту операцию, то следует знать все ее нюансы.Об этом и пойдет речь в статье.

Когда это делают

Прежде чем рассматривать, как стропила соединяются с балками, следует разобрать, когда может понадобиться такой способ крепления. Возводя крышу, нужно внимательно относиться ко всем ее элементам. Но самое главное — это вопрос надежности стропильной системы. Именно эта составляющая будет нести все основные нагрузки.

Крепление стропил к балкам перекрытия может производиться как если дом деревянный, так и когда стены кирпичные или блочные (пеноблоки и т. П.).Но в каждом случае такое подключение имеет свои особенности, а именно:

Многие специалисты советуют использовать дополнительную защиту, если дом построен из кирпича или блоков. Если вы решили установить стропила на балки перекрытия, то на верхний ряд стен. Для этого сначала делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором … В этом случае точка упора стропил в балки перекрытия не разрушит стены.

Что может понадобиться

Установка стропил на балки перекрытия — чаще всего вынужденная мера.Как сказано выше, самое лучшее. В этом случае вся нагрузка будет равномерно распределена по периметру стены, что увеличит срок ее службы. Но если крепление стропил все же будет осуществляться к балкам перекрытия, то к этому стоит подготовиться.

В первую очередь следует запастись крепежом. Для таких работ чаще всего используются следующие материалы и элементы: стальные уголки

  • ;
  • саморезы;
  • толстые стяжки;
  • тарелки;
  • болты с гайками;
  • кронштейны WB;
  • крепежные изделия ЛК.
  • разновидностей уголка усиленного КР;
  • Лента монтажная перфорированная ТМ.

При покупке стоит очень внимательно отнестись к своему выбору. Стропила — это важный элемент кровли. Поэтому их крепление должно быть надежным. В связи с этим при выборе устройства и материалов нужно обращать внимание на их качество. Металлические элементы не должны иметь ржавчины. Также крепеж должен быть качественным. Лучше заплатить немного больше, но обзавестись надежным и прочным креплением.

Конечно, не стоит забывать и о самих стропилах. Здесь к выбору материала нужно подойти ответственно. В первую очередь нужно провести, чтобы узнать, какой раздел вам нужен. Для этого можно использовать специальные программы … В них вводятся данные о площади крыши, используемых материалах, нагрузках и так далее. Результатом расчета программ является сечение материалов и примерный чертеж точек крепления стропил.

После этого выбирается материал — это может быть как брус, так и доски.Здесь нужно внимательно «изучить» материал. Доски или древесина не должны иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна быть созревшей. В этом случае в нем будет мало влаги, а значит, стропила со временем не начнут коробиться.

Сложный путь

Крепление стропил к балкам можно выполнить несколькими способами. Один из таких способов крепления называется жестким. Такое крепление стропил к балке осуществляется в следующей последовательности:


Еще одна рекомендация специалистов по креплению стропил к балкам перекрытия.Такие соединения необходимо армировать обмоткой кованой проволокой достаточного сечения. При этом его крепят к стене на заранее установленные анкеры. В этом случае стропильная система крыши будет более прочной и долговечной.

Прикручиваем болты

Способы крепления стропил к балкам довольно разнообразны. Один из них предполагает использование болтового соединения. В этом случае работы по креплению стропил производятся в следующей последовательности:

  • в первую очередь делается треугольный надрез на краю бруса, выступающем за пределы стены.Причем ее гипотенуза должна располагаться под тем же углом, под которым была смыта по низу стропил;
  • Далее происходит сборка соединения. Для этого установите стропила на балку перекрытия в сделанном ранее пропиле. Место крепления армируют гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
  • Для следующего шага вам понадобится сверло и толстое сверло по дереву. Его сечение должно быть немного больше (на несколько миллиметров), чем сечение используемого болта.С помощью дрели проделывается сквозное отверстие. Он располагается под углом девяноста градусов относительно плоскости стропил;
  • После этого в отверстие вставляется болт. В этом случае он должен идти снизу вверх. На него нужно поставить шайбу. Затем болт закрепляется гайкой.

Некоторые специалисты считают такое крепление стропил к балке более надежным. К тому же этот способ проще. В таком креплении необязательно вырезать сложные углубления и выступы в балке и стропиле.

Но здесь есть еще один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, устойчивой к коррозии. Также перед креплением желательно обработать все металлические элементы. специальное покрытие … Можно и проще. Место крепления окрашено.

Какой бы метод вы ни использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

  1. При установке были использованы качественные материалы… И это касается не только самих стропил и балок. Материалы, которые вы используете для крепежа (болты, скобы, зажимы, шурупы и т. Д.), Также должны быть качественными.
  2. Не торопитесь. и их крепление должно осуществляться строго с соблюдением технологии.
  3. Все использованные пропилы нужно делать аккуратно и делать это так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Чтобы облегчить работу, лучше сделать шаблон.Выполняется при прикреплении первого стыка стропил. Далее по этому шаблону все пазы и выступы будут одинаковыми. В результате будет легче застегиваться, а работа пройдет быстрее.

Стоит помнить, что строительство крыши — трудное дело. Здесь важен опыт. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если опыта работы с деревом нет совсем, то стропила по балкам перекрытия лучше доверить профессионалу.В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

Крепление стропил к балкам перекрытия чаще всего осуществляется на легких мансардных крышах … При этом стропильная система может иметь различные конструктивные варианты исполнения.

Крепление стропил к балкам перекрытия в основном выполняется на мансардных крышах.

Некоторые особенности стропильных систем

Выбирая вид изготовления кровли, необходимо сразу на начальном этапе определиться с вариантами стропильных систем.В настоящее время выделяют следующие основные типы стропил:

Подвесные стропила (фермы) используются для устройства легких крыш с небольшой площадью основания. Опорными элементами для таких ферм будут служить капитальные стены здания и другие его несущие части. Армированные стропила имеют более сложную конструкцию и используются на больших площадях, поэтому снабжены дополнительными опорными элементами.

При устройстве кровельной части здания стропильная система может располагаться на мауэрлате.Мауэрлат — это деревянные балки, которые крепятся продольно несущими стенами здания. Часто подобное крепление осуществляется при строительстве каменных домов (кирпич, пеноблоки и др.). В другом варианте основная опора крыши ложится на монолитные бетонные балки, которые будут перекрывать корпус дома в поперечном направлении.

Балки перекрытий — более простой способ строительства крыш. В процессе его выполнения необходимо правильно подобрать толщину используемых балок.Кроме того, нужно знать нагрузки, которые будут приходиться на стропильные ноги. Это поможет максимально равномерно распределить нагрузки, действующие на верх здания. Такой способ распределения сделает здание безопасной эксплуатации.

При проектировании кровли обязательно учитывать, что балка должна выходить за пределы стены на 400-450 мм. На таком же расстоянии должно быть с противоположной стороной … Крепление балок производится по специальным пазам, которые необходимо подготовить заранее.

Вернуться к содержанию

Процесс крепления

Для скрепления стропил и балок между собой можно использовать болтовые соединения с уплотнительной шайбой.

Такое крепление выполняется на выступающей части балки, ее внутренней стороной … Здесь заранее готовится вырез в виде равнобедренного треугольника … В этом случае гипотенуза этого треугольника должна быть расположены под углом, равным уклону стропил. Под таким же углом следует пропилить и стропильную ногу в ее нижней части.

Отрезанная часть фермы устанавливается на балку и предварительно фиксируется гвоздями. Затем в перпендикулярной плоскости к стропильной ноге просверливается отверстие. Он должен быть сквозным и иметь диаметр, равный диаметру болта. Болт нужно вставить снизу, а под гайку положить упорную шайбу.

Изготовление сквозного отверстия в болтовом соединении снижает прочность кровли. Поэтому, чтобы этого избежать, можно использовать другие варианты установки стропил.

Очень популярный метод — прикрепление одиночного зуба. При его использовании необходимо подготовить дополнительные шипы, которые предотвратят поперечный сдвиг стропильной системы под действием различных нагрузок. При таком способе монтажа в брусе готовится гнездо, глубина которого не должна превышать 1/3 его толщины. это необходимое условие, которое не ослабит прочностных характеристик балки. Кроме того, этот пропил следует делать на расстоянии 250-400 мм от края балки.

В том случае, если на крышу будут падать большие нагрузки, лучше использовать крепление с двумя зубьями. При этом глубина первого раструба должна составлять 1/3, а второго — 1/2 толщины балки.

Такие пазы следует армировать металлическими уголками и гвоздями. Для улучшения качества соединения используются хомуты и различные металлические накладки. Кроме того, стропильное соединение фиксируется эластичной стальной проволокой, которая наматывается на анкерный болт, установленный в стене.

При выполнении кровельных работ нельзя экономить на материалах и пренебрегать правильным монтажом.Ведь крыша здания — это не только защитное устройство, предотвращающее попадание атмосферных осадков в жилые помещения, но и обеспечивающее устойчивость всего здания в целом. Это крепежный элемент его верхней части.

Как укрепить мауэрлат дом из газобетона. Как прикрепить мауэрлат к стенке плода? Крепление на анкеры механического типа без армопояш

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс.Однако некоторые строители-любители видимо из соображений времени и материалов пытаются найти способы закрепить Маурилалат на пенобетоне без Армопояса. Посмотрим, насколько это возможно, и стоит ли прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человек, которого настаивали в вопросах строительства, это мудрое слово часто ничего не говорит. Между тем, речь идет об одной из самых важных опорных деталей здания.

Что такое фундамент — знаете, наверное, все. Так что по своим функциональным возможностям Маурилалат можно сравнить с фундаментным поясом. Правда, он отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат — только за те, которые образуются в процессе эксплуатации всей конструкции кровли — стропильной системы, кровли, изоляционного «пирога», внутренней обшивки кровли. кататься (если есть) и ТП


А нагрузки здесь могут быть немалые, и что самое опасное — иметь прогон, перпендикулярный поверхностям стен стен, то есть работать над их разрушением.Все дело в углах кровельных стержней — именно это и дает такое расширение векторов приложения сил, как от тяжести самой конструкции крыши, так и от внешних нагрузок — снега и ветра.

Особо опасные аналогичные точечные нагрузки, передаваемые от стропильных ног для стен, выложенных из кусков — кирпича или каменных блоков (в том числе газобетона). Итак, необходимо максимально распределить падающую нагрузку по всей длине стены.И, опять же, по аналогии с фундаментной лентой, с этим справится мощный деревянный брус, который плотно упирается в всю стену в торце стены.


Второе замечательное качество Maurolalat — это значительное облегчение монтажных работ при установке прочной системы. Согласитесь, крепить каждую стропильную ногу к капитальной стене гораздо сложнее, чем, как говорится, «дерево к дереву». Благодаря наличию Maurolalat, очень широкие возможности применения различных составных схем, от «глухих» до мобильных, с использованием разнообразных застежек.


В качестве мауэрлата обычно применяется деревянный брус сечением от 100 × 100 мм и выше (как правило, в зависимости от массивности конструкции крыши выбирают 100 × 150 × 200 мм, 150 × 200 мм. ). Очень часто в принципе делают ставку на клетчатую, но действенное правило — толщина мауэрлалата должна быть не менее двух толщин стропильных ног.

Ширина — в зависимости от толщины стены, на которую устанавливается. При этом брус старается расположить так, чтобы его не приходилось лететь вместе с поверхностью стены ни снаружи, ни внутри.Так проще защитить древесину от негативного воздействия внешней среды, утеплить это довольно сложно с точки зрения обеспечения нормальной теплоизоляции узла. Это правило не является обязательным, но если вы читаете советы мастеров, то все они практически в один голос советуют оставлять от края не менее 50 мм с каждой стороны.


Можно сделать мауэрилалат и бревна, но такое решение не рассматривается как оптимальное — операция крепления к стене, а затем врезка стропильных ног значительно усложнится и, соответственно, потребует повышенных навыков в столярные изделия.

Понятно, что из-за высокой ответственности этого элемента конструкции кровли для таких целей стараются выбирать наклонную древесину первого сорта, не имеющую кривизны, тяжелой замесы, трещин, признаков биологического разложения. , и другие дефекты.


Для мауэрлата рекомендуется отборная древесина твердых пород. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но лишь подвергая ее очень придирчивому выбору: экономия на качестве в этом случае категорически не допускается.

Кстати, Маурилалат не может быть деревянным. Например, если стропильную систему планируется создать из сборных или сварных металлических ферм, стальная балка будет применяться как мауэрлалат — обычно швеллерная или двухсторонняя. Однако в практике частного строительства такие решения нечасты — «классикой» остается дерево.

Мауэрлат нельзя наносить на стены из бруса или бревна (его роль будет выполнять последний ряд — верхняя обвязка), а на каркасные дома — по той же причине.Иногда отказываются от мауэрлата, когда стены возводятся из прочных, стойких точечных и распиловочных нагрузок материала (например, бетона), а при этом конструкция кровли предполагает крепление стропила к внешнему торцу балки перекрытия. Для стен, сложенных из штучных материалов, без мауэрлата обойтись ни в коем случае не получится.

Понятно, что для того, чтобы мауэрлат полностью выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений.С бетонными, каменными, кирпичными стенами — проще, так как есть много способов надежно закрепить брус на торце стены. Например, при кладке керамического или силикатного кирпича делают закладки из деревянных брусков. Это дает возможность затем использовать обычные стальные кронштейны для крепления Maurolalate. Но выполнять такие закладки из газобетона — занятие совершенно бесперспективное, можно даже не пробовать, так как никакой надежности обеспечено не будет. Необходимо поискать другие пути, о которых пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде каркаса, полностью охватывающего весь периметр здания — достигается максимальная надежность конструкции . Однако это не всегда возможно — например, когда Fronton показывает из тех же пеноблоков. Следовательно, тем надежнее должно выполняться крепление штанги к торцу стены.

Как рассчитывается балочная стропильная система?

В ходе презентации мы уже отправили читателю размер стропильной стопы — от этого в определенной степени зависит сечение мауэрлата.Но с учетом углов крутизны и всех выпадающих нагрузок — читайте в специальной публикации нашего портала.

Как без рукавов прикрепить мауэрлат к стене из газовой смеси?

Прежде всего, застройщик, перед которым возникла аналогичная проблема, должен четко ответить на вопрос — «Неужели у меня нет возможности заливать железобетонный пояс, чтобы в принципе не было проблем?» Почему? — Да, потому что ни один из предложенных ниже вариантов не лишен определенных недостатков.К тому же возможность установки мауэрлата без Армопояса весьма сомнительна и принимается с большим количеством оговорок.


Сколько не ищите, вряд ли удастся найти четкие критерии, когда специалисты внятно говорят — да, на этой газосиликатной стене можно обойтись без армированного бетона. Есть только много всяких «если», в которых вроде бы можно надеяться на успех такой установки.

Цены на газобетон

газовая кнопка

  • Если дом или хозяйственная постройка небольшого размера (критериев оценки, увы, нет).
  • Если крыша имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых из, например, профнастила или металлочерепицы — все остальные кровельные материалы вместе с их обрешеткой будут тяжелее).
  • Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что погодной аномалии не произойдет?).
  • Если конструкция стропильной системы позволит минимизировать распиловочную нагрузку.Это может быть предоставлено:

— Применение подвесных подушек, жестко натянутых горизонтальных сказок.

— с использованием утилизирующих стропил, с обязательной опорой в точке соединения конька, если в месте соединения стропильных ног между собой предусмотрено шарнирное соединение, а монтажный узел к мауэрлату подразумевает использование подвижных, скользящие составы.


Короче говоря, список условий для того, чтобы попытаться обойтись без Армопояса (и без полной уверенности в успехе), достаточно велик.И, наверное, нужно десять раз подумать, прежде чем выбрать этот путь.

Однако в Интернете есть несколько способов установить Maurolala Brusa прямо на газосиликатную стену без заливной брони. Попробуем в них разобраться.

Крепление мауэрлата на проволоку

Один из самых простых способов, который часто применяется при строительстве кирпичных стен. При этом примерно за 4 ÷ 5 рядов до окончания кладки между рядами укладываются балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в балке) так, чтобы они смотрели наружу снаружи и с внутренней стороны стены.Длина выпуска этих «болванок» обеспечивает покрытие мауолалата, установленного на конце кладки, и позволяет без проблем очистить и затянуть проволочную петлю. Шаг перемещения таких выходных закладок обычно выбирается равным шагу рафалинга, чтобы узлы крепления мауэрлата учитывались между соседними быстрыми парами.


По готовности стены на ее торцевую подгонку. Затем брус устанавливается сверху, выравнивается, а затем создается и затягивается проволочная петля.Герметичность обычно осуществляется с помощью ломика (крепления), добиваясь максимально плотного прижатия бруса к стене.


Казалось бы — вот оно, простейшее решение. Однако посмотрите: Все показанные примеры относятся только к кирпичной стене. Написано, что этот метод полностью работает с газосиликатными блоками, только прокладку проволоки «болванками» проводят примерно в два ряда до конца кладки.

Написано написать, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям — не будет провода при больших нагрузках, а уж тем более — при возможной вибрации, например при сильном ветре, работать «ножовкой», постепенно взламывая газосиликатный блок (который может резать ручной ножовкой)? Ведь это нарушение целостности кладки и ослабление фиксации мауэрлата на стене со всеми вытекающими отсюда последствиями.

Короче не все так просто …

Крепление стержня анкерами или дюбелями

Казалось бы — самый простой и надежный способ, проверенный практикой и временем.Все так, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или завинчивания дюбеля образуется трещина или даже озноб.

Конечно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанный именно на газобетонные стены. Но, согласитесь, одно дело смонтировать мебель, предметы интерьера или даже каркас для утепления стен — и совсем другое мощное, которое становится основой всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невысокие, придется приобретать анкеры максимальной длины — около 300 ÷ 500 мм, чтобы с учетом толщины мавролалата можно было «прилипнуть» » через стену. Но стоимость таких длинных мощных анкеров немалая, поэтому об этом тоже нужно помнить.

Работы по установке мауэрлата на анкеры ведутся примерно в такой последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надежную гидроизоляцию между газосиликатным и штабелированным брусом.В противном случае очаг сырости неминуемо появится в месте контакта древесины с другим строительным материалом в результате биологического разложения.
Для гидроизоляционного барьера вполне подойдет шаг из качественного раннероида — его ставят так, чтобы он полностью перекрывал весь торец стены.
Если немного уйдет по бокам — не страшно, так как эта простая потом обрезается.
Укладывать полосу можно сухим способом, то есть без использования битумной мастики.
После этого Маурилалат кладут на стену стены.
В данном примере используется качественная доска 50х150 мм, что, кстати, смотрится заглядыванием в толщину. Но принцип крепления от этого не меняется.
Брус укладывается ровно на свое место, как предусмотрено проектом, выравнивается.
Требуемая разметка выполнена.
В принципе, в данном случае все сводится к очерчиванию участков установки стропильной стопы — тогда между ними могут располагаться анкеры крепления мауэрлата — и взаимного натяжения не будет.
Место крепления стропильных ног намечено. Анкеры
можно располагать произвольно, повторяя шаг стропила.
Вот он анкерный болт.
Сразу в этом примере наверху газиликатной стены Армопуа все еще затоплен, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такое крепление обеспечит требуемую надежность.
Но если Армопояса нет, придется ставить самую длинную застежку — аж до полуметра.
Далее сверлом устанавливают сверло в форме страха на дереве (в данном случае диаметром 12 мм), а в БРУСе Мауэрлала просверливают сквозные отверстия до конца стены.
Рекомендуется сразу укладывать опилки, чтобы они не упали обратно в канал.
Далее идет перфоратор со сверлом на 12.Прямо через отверстие в дереве просверливаем канал для анкера в материале стены.
После того, как отверстие будет готово, в него вставляется анкер.
Далее, якорь молоток забивается обязательно на всю длину, пока шайба под гайку под гайку в дереве.
И последнее действие остается с помощью соответствующего ключа затянуть все анкеры, плотно прижав брус мауэрлата к торцу стены.

Будет ли это соединение надежным? С бетоном — однозначно да. С газосиликатом напрямую — вопрос сложный даже с большой длиной анкера. В любом случае ни одного исследования или результатов изучения опыта по этому вопросу в Интернете найти не удалось — ни положительного, ни отрицательного.

Я сосредотачиваюсь на другом моменте. Часто длины бруса для того, чтобы выложить мауэрлат на стене одним отрезком, не хватает, и приходится прибегать к сращиванию.Опытные плотники умеют выполнить очень интересные и надежные замковые соединения, а непрофессионалу достаточно будет сделать соединительный узел «в Полтереве». Обязательное условие: на этом месте тогда нужно будет предусмотреть — анкер или шпильку для затяжки места соединения.

Цены на профнастил

профессор


Аналогичный подход и в углах стыковки брусьев соседних стен — замковое соединение с последующей затяжкой выбранного крепежа.

Кроме того, чтобы связать все стороны мауэрлата с максимально жестким каркасом, отрабатывают соединение по углам с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет — если на стене две секции перекладины, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, по стене длиной 8,5 метр лучше брусья использовать не 6 + 2,5 , например, 4,2 + 4,3 г.

Технологические новинки — Химические анкеры

Десяток лет назад об этих инновационных методах крепления деталей из различных материалов мало кто слышал. Сегодня химические анкеры широко представлены в продаже, однако назвать их общедоступными по цене — пока невозможно.

Кстати, такие технологии крепления у многих домашних мастеров осуществлялись без специальных химических анкеров — речь идет о тех случаях, когда в отверстие заливалась смесь отвердителя эпоксидной смолы, а затем вставлялась деталь — надежный подключение было проведено.


Реклама, сопровождающая такие химические анкеры, придает им высочайшее качество прочности. Правда, претензии потребителей уже можно встретить, хотя, возможно, они связаны с тем, что очень много некачественных подделок такой химии. А если говорить об авторитетных производителях таких материалов, то вам следует ориентироваться в «Сормат», «Hilti», «Nobex», «Fischer», «Tox», «TecSeal», «Tecfix», «Technox», «Kew». «и некоторые другие.

Сами химические анкеры могут различаться по принципу использования.

  • Итак, один вид имеет капсульное (ампульное) расположение.

В анкер вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро затвердевать после смешивания и контакта с воздухом.

После закладки ампулы в отверстие вставляется сам якорь (шпилька) и забивается на нужную глубину. При движении якорь разрушает ампулу, колбаса заполняет все пространство канала. В том числе между стенками и витками ниток шпилек.При нормальной температуре воздуха через 25 ÷ 45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже при значительной нагрузке.

  • Другой вид химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще — двухкомпонентным) и специального пистолета-дозатора. Пистолет похож по конструкции на тот, который мы обычно наносим с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических якорей рассчитаны прямо на простейшие пистолеты.

Дополнительно могут применяться дополнительные устройства в зависимости от материала стены. Например, давайте посмотрим, как устанавливается химический анкер, разработанный специально для ячеистого бетона.

Рисунок Краткое описание работы
На иллюстрации показаны возможные компоненты комплекта химических анкеров «Фишер» — это сами патроны с разной скоростью застывания составов, пистолеты-дозаторы.
Канал под любой химический анкер всегда нужно беречь от пыли — для этого есть специальный насос для продувки и откачки, щетки разного диаметра.
Сверло со специальной насадкой позволяет проделывать конические отверстия (именно то, что нужно для пористого бетона).
Ну и, наконец, различные переходники, переходные направляющие, сетчатые гильзы под изнашиваемые стенки, а сами анкеры разной длины.
В данном случае интересует тема статьи именно газосиликатная стена — пористый бетон.
Начинается бурение канала под анкер.
Для этого используйте специальную дрель с круглым упором-ограничителем и сферической насадкой.
Сначала просверливается прямое отверстие — до упора в ограничитель.
Ограничитель упирался в стенку, и из-за сферической формы сопла отверстие начинает иметь коническую форму — как показано на рисунке.
По готовности канала Метла ставится ровно и аккуратно, чтобы случайно не сорвать конус, вынутый из лунки.
После этого возьмите ручной насос — необходимо тщательно очистить канал от пыли. Продувка начинается с полного погружения зонда насоса в отверстие.
Затем проходной зонд постепенно удаляется из канала, не останавливая продувку.
При необходимости отпустить перемычку соответствующего диаметра.
Такую операцию продувки следует повторить не менее четырех раз — наличие пыли резко снижает надежность химического анкера.
В идеале нужно стремиться к тому, чтобы канал был абсолютно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Он «улучшит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпилек) перпендикулярно поверхности стены.
Подготовка к работе «Химия».
Патрон вставлен в пистолет, носик-миксер прикручен.
Небольшой тираж состава наносится на любую поверхность — необходимо следить за тем, чтобы все компоненты были полностью перемешаны — это покажет ровный цвет уходящей смеси.
После этого запускается излив в муфту, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ее объема.
Далее берется анкер-шпилька на необходимую длину и аккуратно ввинчивается (в прямом смысле слова) в пластиковую массу, заполняющую коническую полость — для этого на данном этапе имеется достаточное усилие. пальцев.
Важно следить за тем, чтобы штифт занимал перпендикулярное положение стенки — направляющая муфта помогает, но все равно не мешает.
Стойка вкручивается до упора в стену.
Осталось подождать всего 45 минут — и при нормальной температуре (около +20 ° С) анкер будет готов к испытанию нагрузки.

Что еще говорят о преимуществах химических анкеров:

  • Крепление считается высокопрочным, долговечным — срок службы оценивается в 50 лет.
  • Используемый полимерный композит полностью инертен к атмосферному, биологическому и химическому воздействию.
  • При установке такого анкера внутри пористого бетона отсутствуют распиливающие нагрузки, то есть практически исключен риск появления трещин или скола.
  • В то же время проникновение композита в газобетонный канал, примыкающий к ведущему каналу, обеспечивает максимальную степень химического сцепления дюбелей со стеновым материалом.

Ну а теперь — о недостатках.Их немного, но судите по себе:

  • Стоимость химических дюбелей высока, да и крепление мауэрлата обойдется в весьма внушительную сумму. Тем более, что для нашей задачи нужны очень глубокие каналы с их полным заполнением композитом — так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются высокими температурами. Понятно, что при температуре мауэрлата выше 100 градусов в принципе брать негде, но тем не менее …
  • Никаких достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления Мауролалата к газобетону без Армопоя — не выявлено.То есть есть предположения, что вроде бы неплохо — но результатов тестов пока нет. Может ты хочешь быть первым?
Видео: Демонстрация работы с химическим анкером фирмы «HILTI»

Крепление Maurolalat на шпильке

Если еще до монтажа мауэрлата с торца стены выступают на нужное расстояние друг от друга — процесс монтажа упрощается до предела.


  • Маркеры укладки переносятся на брус — для этого достаточно поставить мауэрлат сверху и немного потянуть — от шпилек останутся следы, которые станут центрами сверления отверстий.
  • Далее гидроизоляционная лента «накачивает» эти шпильки.
  • Затем прокатывают пруток с просверленными отверстиями.
  • На шпильки надеты широкие шайбы, гайки голые — и есть вполне понятная процедура лазания мауэрлата до торцевой части стены.

Все очень просто, но кроме одного — а как в газобетонной стене, ударные шпильки. Здесь начинаются трудности.

Есть такие насадки — глубокие, около 500 мм, в пенобетонной кладке будет заброшено отверстие диаметром примерно на 3-4 мм больше диаметра шпильки.Затем канал заливается кладочным клеем или цементным молочком. После этого его вводят в него до упора стилета — и в таком виде оставляют до полного схватывания раствора.

Это было легко, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него — растворы могут давать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепежи можно разделить от динамической нагрузки или вибрации, и это чревато обычным ослаблением конструкции, появлением трещин на газосиликатных блоках — со всеми вытекающими печальными последствиями.

Еще один вариант — инсультная установка. В этом случае их приваривают перпендикулярно металлическим пластинам, которые будут устроены в шве кладки перед установкой последнего ряда газосиликатных блоков. Форма тарелок большой роли не играет — например, они могут быть такими, как показано на рисунке.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против тянущей нагрузки. При таком подходе в блоках верхнего ряда заранее, перед установкой их в кладку просверливаются отверстия, затем там запрягаются шпильки, при необходимости «ритмичные» края блока, чтобы он не попал в пластина из толщины пластины.После этого выполняется кладка — и по готовности стены сразу идет ряд закладных шпилек для крепления мауролалата.


Пластины скрываются в швах кладки, а шпильки становятся удобными помощниками для надежной фиксации мауэрлата.

Тем не менее, максимально надежный монтаж закладных обеспечивается только при заливке армированного пояса.

Разумно ли отказываться от набивки Армопоя?

А теперь, наоборот, прямой вопрос читателю — а насколько серьезны ваши устои, чтобы отказаться от этой простой, но очень надежной, проверенной, гарантирующей прочность созданной конструкции кровли операции по Заливке Армопояса? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принимать окончательное решение.

Процесс набивки армированного ремня — ничего сложного!
Рисунок Краткое описание работы
Если посмотреть всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, то вопрос крепления бруса мауэрлата торцом стен без железобетонного пояса даже не рассматривается.
И только где-то в тексте может быть скромное упоминание: в виде исключения, например, для небольших хозяйственных построек, с крышами небольшой площади, если климатические условия региона не предполагают сильных снеговых и ветровых нагрузок, и т.п.
Одним словом практически на ваш страх и риск.
Неужели так сложно перебить Армопуа, чтобы однажды уйти от этой зависимости — «если»?
Кстати, ничего особо сложного в этом нет, то есть такого, что не смог бы сделать даже начинающий строитель, нет.
Производители строительных материалов из газобетона представили в своем ассортименте особый вид блоков, предназначенный для последнего ряда кладки. Они имеют характерную форму, для которой название U-образное (для сходства с этой буквой латинского алфавита).
По сути, из газобетона в заводских условиях сделали некоординированную опалубку под заливку армированного пояса.
Посмотрите на иллюстрацию — на ней показаны П-образные блоки из пенобетона различных размеров.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы — она ​​выполняется шире из соображений максимального сохранения теплоизоляционных качеств.
Размер «канала» под сам армированный пояс не такой уж и большой, то есть бетона много не понадобится, да и дачному дому средней стоимости будет легко самостоятельно прямо на место работы. Причем заливать его все равно придется вручную, так как автобетононасос в этом случае не будет помощником — слишком узкая и маленькая «лента».
Количество бетона для этой операции будет описано ниже.
Казалось бы, зачем вообще задуматься над способами, как же без Армопоя — не лучше ли сразу начать заливать его в заливку?
Однако многих останавливает то, что П-образные блоки, на которых меньше материала при производстве, в то же время значительно дороже, так как обычно продаются поштучно.Но оказывается, что такие блоки можно делать и самостоятельно, используя стандартные стены, или вообще без них, применяя другие технические решения.
Итак, П-образные блоки можно вырезать из стандартных стен.
Для начала, естественно, проводится разметка — ширина вырезанного фрагмента …
… и его глубины.
Проведенные линии, по которым будут выполнены разрезы.
В данном случае мастер решил вырезать «швеллер» шириной 120 и глубиной 160 мм. Этого для армированного ремня будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастеров есть инструмент для их резки.
Обычно это мощная ручная ножовка с большим зубом.
Начинаем выполнять прорези по очерченным линиям — на глубину «канала».
Чтобы добиться ровности паза по глубине, блок попеременно опускают, добиваясь необходимого пикирования пил сначала одной…
… а потом с другой стороны.
Кстати, рисунка у нас нет, но, судя по заверениям мастеров, такую ​​ровную и такую ​​же по глубине прорезь можно провести циркулярной пилой.
Правда, выпуск пил может быть недостаточным (нужна глубина пропила не менее 100 мм) — Здесь, наконец, можно поработать ручной ножовкой. Что не вариант?
Блок с проделанными пазами ставится «на зад».
Далее перфоратор. В его патрон вставляется машина — диаметр не так важен (обычно скорее 8 ÷ 12 мм), а длину лучше взять побольше, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока.
Линия, определяющая дно «созданного канала», просверливается рядом отверстий с расстоянием между их центрами около 15 мм.
Затем блок переворачивается, и аналогичная операция выполняется на противоположной стороне.
После этого обычно происходит достаточно легкий удар молотка — и осколок выпадает из блока с трех сторон.
Кстати, эти фрагменты, если они не раскололись, выбрасывать не следует — они еще могут пригодиться в процессе строительства.
А для заполнения армированного ремня есть вот такой самодельный U-образный.
При необходимости оставшиеся неровности можно прорезать долотом…
… Жилье Крошево и Пыль …
… и отправьте готовый блок на место их хранения до начала кладки.
После того, как подготовлено достаточное количество самодельных П-образных блоков, переходите к кладке последнего ряда стены.
Работа обычно начинается с угла.
Клей для газобетона готовится из сухой смеси.
Выполняется последовательное отображение блоков.
Все как при обычной укладке — сначала наносим клеевой слой нужной толщины …
… Затем этот слой разглаживается и распределяется зубчатым шпателем …
… а затем устанавливается еще один газосиликатный U-образный блок.
Работа продолжается аналогичным образом, пока не будет выложен весь диапазон — пока не образуется «Канал» под заливкой Армопояса.
Особое внимание на углах и в местах примыкания к стенам — тут придется подумать, как послушать U-блоки, чтобы «канал» для Армопояса не прерывался.
На иллюстрации показан один вариант, но возможны и другие решения.
Кому-то такой подход может показаться излишне трудоемким и к тому же сопровождаться большим количеством отходов.
Что ж, в какой-то мере правильно, и для создания опалубки для Армопоя вполне возможно применить другие приемы. Вот один из них.
Для создания стен из этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины — их часто называют хорошими.
Например, можно применить блоки толщиной 100 мм — для создания внешней стены.
Ряд этих блоков умещается на клей по внешнему контуру стены (на рисунке показан только пример установки).
Любой аркпуп в силу специфических теплотехнических качеств бетона всегда превращается в мощный «мост холода». №
Чтобы уменьшить этот недостаток, желательно сразу предусмотреть слой утеплителя — уложить вдоль внешней стены несъемную опалубку (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
На противоположной стороне стенка нашей «опалубки» образует тонкий блок толщиной 50 или 75 мм.
Эта серия также устанавливается на газосиликатный клей.
В итоге получается вот такая картина — канал для дальнейшего заполнения армированного ремня (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно немного уменьшить глубину «Канала», если он окажется слишком большим.На дно, также на клей, можно положить вырезанные из хороших блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ ​​180 мм — этого вполне достаточно.
Есть еще варианты.
Например, с одной стороны тот же газосиликатный блок 100 мм и слой утеплителя, а с другой — это просто деревянная (или OSP) опалубка, прижатая к поверхности или выставленная ровно до конца со стены.
Но вариант и вообще без использования газосиликатных блоков. Деревянная опалубка устанавливается с двух сторон.
Но снаружи по доскам опалубки уложена полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте созданного для Армопоя «канала».
Этот вариант, так сказать, живой — с уложенным утеплителем по внешнему периметру опалубки.
Хотя утепление не является обязательным в данном случае, пренебрегать им не стоит — об этом уже говорилось выше.
А вот на межкомнатных стенах он не нужен — если там еще планируется заливка армированного пояса, то с двух сторон будет только деревянная опалубка.
После того, как опалубка (в любом ее варианте) выставлена, переходите к стыковке арматурного каркаса.
Как правило, для Аропояса под Маурилалат слишком сильное армирование не требуется — достаточно четырех стержней периодического профиля (класс A-III) диаметром 10 мм.
Пространственное положение арматурных стержней может быть обеспечено различными способами.
«Классик», конечно же, это хомуты из гладкой или гофрированной арматуры сечением 6 или 8 мм. — примерно как на ленточном фундаменте.
Но часто эту схему упрощают — она ​​все равно «тяжелая» наверху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения.
Это, например, нарезанные квадраты из готовой арматурной сетки сварного шва для стяжки — и используются их как своеобразные образцы зажимов.
Тяга производится в обычном порядке — с помощью стальной вязальной проволоки.
И эта картинка получается после увязки аккуратной пространственной конструкции из четырех продольных стержней арматуры.
А вот еще оригинальное решение.
Судя по всему, у собственника есть возможность недорого (или даже задача) получить отходы производства металлических изделий. Такому творчеству можно только позавидовать!
Как бы то ни было, правила стыковки арматуры, особенно в участках усиления (продольное соединение стержней, витков, прилегающих участков), никто не отменяет.Поэтому делаются соответствующие загибы, соенбиты, зажимы и т. Д. — Все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса практически не оставляет трудностей для последующего монтажа Мауролалата — спелый бетон отлично удержит даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию — заранее установить шпильки, прикатав их Армокаркасом.
После того, как ремень замёрзнет, ​​мастер сразу же изготовит готовый надежный крепеж для бруса.
Вариантов установки шпилек тоже несколько.
Например, в нижней части канала просверливается направляющее отверстие, а сама пятка соединяется с усиливающей конструкцией перемычки (как показано на рисунке).
Шпилька может располагаться и смещаться от осевой линии Армопояса — все зависит от ее ширины и планируемого места укладки Мауролата.
На рисунке показано, как закладываются стержни продольной арматуры.
Здесь показано, как для экономии сегментов резьбовых шпилек их просто приваривают к зажимам поперечной арматуры. Правда, владеть навыками электросварки уже очень хорошо.
Если внизу шпильки накрутить гайку и надеть широкую шайбу, надежность полученного крепежа значительно повысится.
После полного созревания бетонной ленты на болтах вытащить такую ​​шпильку будет практически невозможно.
Рулевая ступенька обычно принимается как этап будущего монтажа стропильных ног.
При этом желательно, чтобы эти сборки Мауролалата были стропильными — чтобы они не мешали дальнейшим монтажным операциям.
После установки и соединения шпилек, а верхнюю резьбовую часть вместе с гайкой с газом рекомендуется закрыть стрейч-пленкой — чтобы резьба не задевала при заливке бетона.
Необходимо проследить стержни арматуры для определенного снятия со стен самодельной «опалубки» — для создания защитного слоя бетона.
Для этих целей можно применить специальные вкладыши — они обеспечат необходимый просвет и снизу, и сбоку.
Приготовлен бетонный раствор.
Как правило, для такого аропоя достаточно марки бетона М200 (но не ниже).№
В доме среднего размера большого количества бетона для этих целей не нужно — можно обойтись самостоятельным изготовлением в бетономешалке.
Затем готовый раствор подается наверх (ведра), и постепенно они заполняются «Каналом» Армопоя.
Очень важно добиться того, чтобы при заливке не оставалась пустота.
Для этого залитый бетон тщательно «ощипывают», то есть протыкают по всей длине залитый участок арматуры или остроконечной деревянной рейки — это позволит пузырькам воздуха.
После «пробки» раствор максимально уплотняют кельмой или шпателем, выравнивая при этом поверхность использованной ленты.
Так продолжайте последовательно по всей длине создаваемого ремня.
Ремень затоплен и выровнен.
На этой иллюстрации показан вариант без шпилек — владелец предполагает использование обычных распорных анкерных креплений для крепления мауэрлата.
Но есть вариант со связанной ипотекой.
После набивки пояса и его окончательного созревания для мастеров, которые займутся стропильной системой — уже готовый крепеж.
В любом случае аропоясе нужно дать время для качественного созревания — желательно, чтобы дальше роботы были чем через месяц после заливки.

Как и было обещано выше — несколько вспомогательных материалов:

Армирование ленточного фундамента — как правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осени аналогичны фундаментному поясу — особенно в вопросах армирования в местах пересечения, регулировки и углов.Подробности приведены в специальной публикации нашего портала. И в другой статье приведены. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки арматуры и количество компонентов для его изготовления.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата.Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов. Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие Армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона в один этаж, применении тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закрутки прядения.
  • Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из прутков толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам. Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня.Аналогичные действия повторяются по периметру несущих стен, включая фасадные и перегородки.
  • Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
  • Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя. Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен из мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (используются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просушенной деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию на тему «Как исправить мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по закреплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона — в 2 раза больше высоты блока. Стандартная длина улицы — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — их закладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй — использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы — 2 ряда кладки.

Основным преимуществом Анчоровки является возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, лучшие результаты наблюдаются в самой фиксированной технике, то есть либо закладываемой одновременно с армопоясом, либо фиксируемой с помощью химических составов (в последнем случае сварочные работы запрещены рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

  • Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современной битумно-полимерной мастике, бюджетный вариант — каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
  • Установка анкеров либо слив под углом, соединение ненадежное.
  • Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанного дерева мауэрлат фиксируют гайкой, периодически проверяют надежность креплений, при необходимости подтягивают. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится с целью предотвращения.


Частное и общественное строительство требует использования конструктивных элементов разной сложности.При возведении домов из газобетона используют специальный элемент — мауэрлат. Есть особая технология, описывающая крепление мауэрлата к газобетону без армопояша. Такой способ строительства значительно увеличивает надежность и срок службы будущих объектов.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам — на рынке материалов спрос на газобетонные блоки растет с каждым днем.Особенности строительства домов из этого материала позволяют в кратчайшие сроки провести качественную застройку. Дом из ячеистого бетона обладает хорошими теплоизоляционными характеристиками, а также имеет относительно небольшую конструктивную массу.

Газобетон имеет недостаток, связанный с трудностью крепления элементов конструкции друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные решения.Мауэрлат — это конструктивный элемент, соединяющий стены здания и крышу. Решить проблему помогает армопояс из железобетона, но некоторые домовладельцы применяют метод крепления мауролата к газобетону без армопояса.

Особенность конструкций из газобетона в том, что пористый бетон плохо выдерживает точечное давление устойчивых элементов. Маурилалат — важный элемент конструкции, выполняющий нагрузочную функцию. В отличие от фундамента мауэрлат несет нагрузку только на кровельную часть здания — крышу, внутреннюю часть конька и теплоизоляционные слои.

Работа с металлическим или деревянным мауэрлатом помогает перераспределить давление на стены. Крепление Моэролалат также облегчает монтажные работы, связанные с установкой элементов сплава.

Алгоритм рассчитан

Работы по установке нужного материала могут быть выполнены с использованием следующих модулей:

  • Опоры деревянные;
  • Металлический профиль.

Сечение для деревянного бруса подбирается в формате 10 см * 10 см.Если крыша имеет особо большие размеры, рекомендуется использовать модули большего размера (10 см * 15 см, 15 см * 15 см, 15 см * 20 см). Существует определенная пропорция, в соответствии с которой маурелалат выполняется для эксплуатации — толщина материала должна быть равна 2 толщинам стропильных опор.

Изготовление мауролалы от Breven возможно, но не оправдывает затраченных усилий — сечение бревна затрудняет корректировку конфигурации стропильных элементов.Характеристики древесины, выбранной для работы, также должны соответствовать высоким стандартам. Монтаж Maurolat осуществляется при помощи дерева, проверенного на износостойкость и отсутствие механических повреждений.

Оптимальным вариантом считается древесина лиственных пород высокого качества, обработанная специальными составами. Также возможно использование металлического профиля для работы с креплением на крышу. Проведение таких работ сопровождается применением швеллера или затвора, пропитанного антикоррозийными веществами.

Основные ценности

Специалист, занимающийся установкой Мауролалат без Армопояса, должен произвести правильный расчет основных параметров.При эксплуатации учитываются следующие значения:

  • Застроенная площадь;
  • Тип кровельной системы;
  • Особенности кровельного материала;
  • Зона сейсмической активности;
  • Влияние климата.

Выделяют разные конструктивные формы кровли, но наиболее распространенной является двускатная крыша. В качестве примера выгодно произвести расчет для работы на этом типе кровли. Объем мауселата измеряется по формуле В = п * с, где П. — периметр настила, а S. — сечение бруса или V = N / R , где N. — масса бруса, а R. — плотность дерева.

Способы крепления

Крепление мауэрлата к газобетону без Армопоя может осуществляться по нескольким технологиям. Работы по креплению к газобетонным блокам проводятся с помощью специальных элементов.

Химические анкеры

Этот метод основан на использовании химических смол, обладающих адгезионными свойствами.Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлических профилей. В малогабаритных постройках допускается фиксация уголков с помощью ширм, кронштейнов и саморезов. Анкерное крепление повышает уровень защиты конструкции.

Работа с химическими составами подразумевает следующий перечень действий:

  • Заполнение отверстия клеящей массой;
  • Крепление металлического каркаса;
  • Контроль замороженного состава.

Отмечено, что армированные таким образом уголки отличаются большой прочностью и длительным сроком службы (до 50 лет). Запрещается проводить сварочные работы с неподвижными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Строительные шпильки идеально подходят для небольших зданий, где крепление Maurolalat выполняется для того, чтобы оно выполняло функцию армированного ремня.

Работа со шпильками подразумевает следующий перечень действий:

  • Сверление отверстий на расстоянии 1.5 м;
  • Фиксация шпилек цементным составом;
  • Устройство гидроизоляционного слоя;
  • Установка мауэрлата;
  • Крепление прутка кованое скобами;
  • Устройство кровли поверх конструкции.

Проволока стальная

С помощью стальной проволоки определенной толщины можно добиться аналогичного результата в монтажных работах. Использование такого метода предполагает следующую последовательность действий:

  • Поджаривание витой проволоки в стены дома;
  • Контроль правильного положения проволоки в газобетоне;
  • Контроль свободного прохождения проволоки через штангу;
  • Расчет необходимого количества элементов в соответствии с количеством стропил.

Возможна установка стропил на стены из малогабаритных блоков из ячеистого бетона, которые могут выполняться с помощью специальных укрепленных балок — скоб. Кронштейны металлические с антикоррозийным покрытием. Крепление происходит стяжкой, шурупами, пластинами и перфорированной лентой.

При устройстве кровли одним или несколькими стержнями необходима установка стропильной системы. Однако укладывать стропила прямо на стены нельзя — для этих целей используется мауэрлат, перераспределяющий нагрузку.Если стены здания возводятся из такого пористого материала, как газобетон, проложить армирующий пояс под Мауларлат не всегда возможно. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армопояша различными методами, подробно опишем технологию и тонкости этого процесса.

Что понадобится мауэрлат

Итак, мауэрлат — очень важный элемент конструкции, который берет на себя основную массу стропильной системы и равномерно распределяет ее по плоскости несущих стен.Как правило, он изготавливается из материала, аналогичного стропилам — чаще всего из деревянного бруса. Однако для стальной стропильной системы потребуется Маурилалат из диодеавы или швеллера.

Для изготовления Мауролалата используются такие материалы:

  • Brux из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В этом случае можно взять древесину из твердых пород древесины, прошедшую антисептическую обработку. Барная стойка укладывается по периметру здания.Стыковка бревен замковым методом или гвоздями. Деревянные каркасы для крыш выбрасываются чаще всего в частном строительстве.
  • Прокатные профили — двутавры в форме буквы Н или швеллеры в форме буквы н используются незначительно. При этом высота стальных профилей может варьироваться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он выполняется на поверхности стен. Способов крепления мауэрлата к газобетону может быть несколько. После закрепления этого предмета производится установка стропильных ног.Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает строповочную систему в горизонтальной плоскости.

Поскольку газобетон — достаточно хрупкий материал и плохо переносит повышенную нагрузку, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. Однако для снижения затрат и затрат на трудоустройство существует несколько способов, как починить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат перед Армопоясом, в чем заключаются достоинства и недостатки.

Обращаем ваше внимание, что от перекрытия до верхней грани мауролата должно быть не менее 30-50 см, чтобы пространство под крышей хорошо вентилировалось, а доступ к прорвавшимся конструкциям для предотвращения и ремонта был обеспечен.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену. Его обычно ставят с отступом от внешнего края стены на 5 см.

Элементы можно использовать для укладки и крепления Maurolalat:

  • проволока стальная;
  • анкерных болтов;
  • анкеры химические;
  • шпильки из стали.

Крепление мауэрлата на арматурный пояс или на кирпичную стену осуществляется анкерными болтами.


После того, как брус установлен, его притягивают стропильной ногой и загрунтовывают стальным скрученным сечением 3 мм. На 6 см ниже планки нужно установить короткую, на которой будут закреплены остатки проволоки.Как вариант, для надежной фиксации проволоку можно обернуть вокруг перекрытия плиты.

Если речь идет о кровле сложной конструкции, то крепление бруса мауэрлата к газобетону рекомендуется производить вовсе не на ленточном бетонном поясе. Это обеспечит не только большую надежность конструкции, но и равномерно распределит нагрузку.

Разрывы от Maurolalat фиксируются с помощью косой ленты с последующей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Блокировка мауэрлата с помощью проволочной аппликации

Перед тем как загонять мауэрлат в газобетон с помощью стальной проволоки, его необходимо предварительно закрепить в толще стены. Делать это нужно при кладке последних рядов газоблоков — под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками кладется скрученная из нескольких более тонких проволок, сечением 6 мм.
  2. В толщине кладки в этом случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон кладки. Длина концов должна быть такой, чтобы их хватило на рыхлое облако вокруг перекладины.
  3. Отрезков проволоки должно хватить на стропы для всех рафтинговых опор.

Как крепится на шпильках

Крепление мауэрлата к пенобетону без армопояса на шпильках целесообразно только в тех случаях, когда в небольших квадратных домах планируется использовать легкие кровельные материалы.Следовательно, ожидаемая нагрузка на стены будет небольшой.

Кроме того, в этой ситуации мауэрлат-бар будет выполнять роль Армопояса. Хотя по поводу такого типа монтажа мауэрлата на газобетон существуют противоречивые мнения, все же практика показывает, что он вполне годен для жизни. Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы понадобятся опоры:

  • металлические шпильки СРТ-12, которые еще называют «передним хвостом»;
  • брус сечением 20х30 см — правда, толщина зависит от размеров элемента постройки.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей длине несущей стены в ее верхней части удалить сверло на расстоянии 100-150 см.
  2. В готовые лунки ставятся шпильки для мауэрлата, и они фиксируются неизменяемым раствором или цементным молочком.
  3. На стену из блоков укладывается гидроизоляция из двойного слоя каучукоида. В месте расположения шпилек в материале протыкают отверстия так, чтобы он плотно охватывал поверхность металла.Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате просверливаем углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлированный брус надевается на шпильки и фиксируется гайками с помощью шайб.
  6. После установки штанг заклинившие концевые детали стягивают металлическими скобами.
  7. Далее выполняется установка непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки вмонтировать в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку шпильки устанавливаются под арматурные покрытия с шагом до 1 м.
  2. Закрепите их на каркасе вязанной проволокой или пластиковой стяжкой.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками залита цементным составом.
  5. После полной заливки арматурного ремня на выступающие шпильки надевают брус мауэрлата и затягивают гайками.

Применение химических анкеров

Под химическим якорем подразумевается закачиваемая жидкость на основе полимерной смолы, которая быстро замерзает и прочно фиксирует металлические стержни в толще мауролалата.

Достоинством этого материала является отсутствие возбуждающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали путем нарезания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке просверливают углубление под анкер. Размер выемки должен быть больше, чем под обычный анкерный болт.
  2. Пыль и мусор удаляются из ямки, например, пылесосом.
  3. В отверстие заливается клеевой состав.
  4. Далее вставляется клей металлическим стержнем с резьбой — шпилькой М 12-14 или отрезком фурнитуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20.
  6. Как только клей замерзнет, ​​шпилька будет надежно зафиксирована. Примечательно, что такая застежка прочнее механической.

Установка мауэрлата для кровли на стену из газобетона жидкими дюбелями имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Благодаря полимерной структуре клея этот способ крепления широко применяется на краях стен, где есть опасность разбрызгивания блоков.
  • Химический анкер отличается хорошей химической стабильностью.
  • Даже сырая погода и мокрая поверхность куртки не мешают застегивать эти застежки.
  • Монтаж кровли Maurolalate на газобетонные блоки можно проводить без заливки армоляции, так как надежность крепления химического анкера намного выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей проемы должны быть меньшей глубины, чем у механических анкеров — глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварочные работы проводить нельзя — перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на анкеры механического типа без армопояш

Наконец, последний способ крепления Maurylalat к ячеистому бетону — использование традиционных механических анкерных болтов.

В состав якоря входят:

  • стержень стальной внутренний с резьбой;
  • внешний корпус — распорная часть механизма.


Принцип анкера заключается в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен уложить бруски.
  2. По длине планки с шагом в 1 м проделываются отверстия для крепления болтов. Учтите, что анкеры обязательно задевают углы постройки и расположение двух отрезков бруса.
  3. Специальный коричневый цвет через уложенный мауэлалат в газоблоке проделывается отверстием на глубину входа анкера. При этом глубина проема должна быть не меньше толщины 2-3 рядов кладки.
  4. Анкерный болт вставляется в углубление.Желательно использовать изделия длиной не менее 50 см и резьбой 12-14 м.
  5. В конце болт надевается на шайбу и максимально плотно затягивается гайкой. В результате сжатия корпус анкера сжимается и разрезает материал. Так болт надежно закреплен в толще стены.

При регулировке скатной кровли монтаж стропильной системы нельзя производить непосредственно на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат.Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьезную нагрузку от кровли, очень важно надежно закрепить мауэрлат на стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как же крепление мауэрлата к газобетону без армопояша, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение Мауэрлат.

Обычно для изготовления мауэрлата используется тот же материал, что и для соло-системы. Чаще всего его делают из деревянного бруса. Однако, если стропильная система из металла, то эта конструктивная часть может быть выполнена швеллерной или кучной.

Обычно этот элемент изготавливают из следующих материалов:

  • Доска обрезная деревянная 100×100 мм, 150×150 мм или 200×300 мм. Пиломатериал изготавливается из твердых пород древесины и проходит обязательную антисептическую обработку.Изделие размещается по периметру на стенах конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей используют прокатные профили — серию с П-образным сечением или ворох с П-образным сечением. Высота профиля определяется расчетом и может быть в пределах 70-120 мм.

К стенам крепится пруток или стальная балка.Для этого можно использовать разные способы крепления. Рядом с мауэрлатом разгрузят рафтинг-ноги. У них есть нагрузка на этот элемент, который в свою очередь, равномерно распределяясь, передает ее на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: Так как газобетон выдерживает длительные точечные нагрузки, постепенно разрушается, перед укладкой Мауролалат рекомендуется соорудить монолитный армированный пояс.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армопояса.Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию нижнего белья, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие размещается на расстоянии 50 мм от внешнего края стены. Для крепления Maurolat могут использоваться следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи, вмонтированные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

ВАЖНАЯ ИНФОРМАЦИЯ: Анкеры используются для прикрепления опорной древесины к армированной ленте или кирпичным стенам.

После установки штанги стропильную ногу притягивают к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для закрепления проволоки ниже планки на 6 см монтируется стальная короткая. Вместо этого крепление проволоки можно выполнить к плитам внахлест. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что позволит постройке получить дополнительную жесткость и более равномерно распределять нагрузку с кровли на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию используют косую скобу с последующим приклеиванием гвоздями, шурупами или болтами.Для усиления угловых частей конструкции используются стальные пластины и кронштейны.

Использование проволоки для крепления стержня

Если для крепления будет использоваться проволока, будет использоваться проволока, то нужно позаботиться еще на этапе выполнения кладки стены. Проволоку необходимо укладывать в футбольный мяч стен при выполнении нескольких последних рядов. При этом придерживайтесь такой последовательности действий:

  1. При кладке газобетонных блоков в два-три ряда до конца кладки стен между элементами укладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных более тонких проволок.
  2. В это же время в кладке начинают среднюю часть крепежа. Его концы должны говорить из-за стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно проводить по уложенному брусу.
  3. Количество используемых проволок должно быть равно количеству скрепленных стропил.

Крепление шпильками

Крепление Maurolalat К стене из газобетона с помощью шпилек допускается при креплении легких кровель на небольших домах.Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта методика не подходит в том случае, когда Армопояс не работает. В такой ситуации брус сам будет выполнять функции армирующего пояса. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • шпильки с маркировкой СРТ-12, именуемые «Ласточкин Хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Выполняйте работы в следующей последовательности:

  1. В стенках газоблока просверлить отверстия с шагом 100-150 см.
  2. Вставить пятки в отверстия и зафиксировать цементным молочком или не тонущим раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стену укладываются два слоя каучукоида. В месте расположения шпилек в материале нужно проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, когда были установлены шпильки, в мауэрлате просверливались отверстия, подходящие под диаметр пятки.
  5. Затем брус доводится до шпилек поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа штанги концы, в которых стыкуются отдельные фрагменты штанги, стягивают скобами из кованой стали.
  7. Теперь можно переходить к монтажу стропильной системы.

Если шпильки будут крепиться в Аропоясе, то работа следующая:

  1. Перед заливкой Армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверена правильность установки водосливов по горизонтали и вертикали.
  4. Бетон заливается в опалубку Армопояса.
  5. После замораживания подготовленная древесина продвигается через отверстия на выступающих концах шпилек и притягивает орехи к поверхности.

Химический анкер

Этот продукт еще называют жидким дюбелем, инъекционной массой или приклеенным анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому контуру металлический стержень и основание могут быть надежно закреплены.

Важно: В отличие от других крепежных элементов, жидкий дюбель не создает в напряжении материала, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании шлифовальных усилий и вырезании дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона на значительную глубину и надежно фиксирует стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала просверливает отверстие с помощью анкера. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специального стержня или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене залит специальный химический клеевой состав.
  4. После этого туда вставляется стальной стержень — шпилька с резьбой М 12-14.Также для этих целей можно взять обрезки фурнитуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После замораживания химического состава штанга надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такой застежки — более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может расколоться.
  • Крепежные изделия обладают достаточно высокой химической стойкостью.
  • Крепление допускается производить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Работы по устройству мауэрлата и устройству кровли можно производить без использования армированного ремня, так как химический анкер намного прочнее хрупкого материала, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглушить в 2–3 ряда кладки.

Единственный недостаток данного способа фиксации — со стержнем, прикрепленным к жидкому дюбелю, нельзя приваривать, так как полимерный материал разрушается от нагрева, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • Стержень с внутренней резьбой
  • .

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу конструкция проставки деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в таком порядке:

  1. Подготовленный брус укладывается по периметру стен.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок — 1 м. Важно постараться, чтобы места установки анкеров обязательно заходили в углы постройки и расположение двух концов планки.
  3. После этого с помощью сверла через подготовленные в мауэрлате отверстия в стенах просверливаются отверстия на глубину, равную длине анкера. Не допускается делать глубину установки анкера менее 2-х и даже 3-х рядов кладки.
  4. Анкерный болт установлен в отверстие. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого изнашивается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель сдавливается так, что он плотно вдавливается в материал и фиксирует болт в стене.

Главная »Дизайн» Как укрепить мауэрлат дома из газобетона. Как прикрепить мауэрлат к стенке плода? Крепление на анкеры механического типа без армопояш.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
