Крепление стропил – как сделать надежный крепеж для крыши? + Видео
Одним из главных этапов частного строительства является возведение крыши, а насколько она будет надежна, зависит от того, правильно ли подобрано крепление стропил. Значит, следует уделить этому отдельное внимание.
Что такое стропильная система?
Итак, прежде чем выяснять как крепить стропила, разберемся, что же это за система такая, и какова её роль в устройстве кровли. Безусловно, даже ребенок знает, что крыша должна на чем-то держаться, а не просто висеть в воздухе. Вот именно в качестве этой незаменимой опоры и выступает стропильная система. Она представляет собой совокупность различных конструктивных элементов, таких как обрешетка, стойки, контробрешетка, раскосы и т. д.
Очевидно, что на вышеуказанную систему возлагается весьма ответственная миссия. Ведь она должна не только выдерживать вес кровельного материала (шифера, черепицы и т. д.), но и еще ряд дополнительных нагрузок. Какой бы хорошей и качественной ни была крыша, тем не менее рано или поздно она будет нуждаться в реставрации, тогда придется по ней ходить, устанавливать необходимое оборудование, и весь этот вес она должна свободно выдержать. Кроме того, не стоит забывать о сильных ветрах, ливнях и, конечно же, снеге, который может оставаться на крыше на протяжении нескольких месяцев, в зависимости от климата региона, где вы проживаете.
Виды стропильных систем
Прежде чем разобрать крепление стропил, обсудим их виды. Различаются системы по следующим признакам: материалу и конструкции. По первой классификации они могут быть деревянными либо металлическими. Брусья имеют ряд своих достоинств — это и относительная простота монтажа, и легкость, и дешевизна. Однако такой материал нуждается в предварительной обработке, ведь, как известно, дерево гниет, боится термитов, на нем заводится грибок, и оно отлично горит. Правда, решить все эти проблемы можно особо не напрягаясь, достаточно просто пойти в специализированный магазин и приобрести там средства, которые устранят все вышеописанные недостатки.
А вот металл пока что не имеет конкуренции в плане прочности, кроме того, данный материал абсолютно не боится огня. Но и в этом случае не обошлось без некоторых подводных камней. Во-первых, осуществлять крепление стропил такого типа тяжелее, да и понадобится специальное оборудование, что также к достоинствам никак отнести нельзя. Во-вторых, металл боится коррозии, так что его придется покрывать слоем специальной краски. В-третьих, стоимость такой конструкции будет несколько завышенной. И, в-четвертых, из-за большого веса к самому зданию будут предъявляться особые требования.
Теперь скажем пару слов о конструктивных особенностях стропильных систем. Они могут быть висячими, без использования дополнительных опор. Данный вид актуален, если стены дома облегченные. Следующий тип – наслонные, имеющие дополнительные опоры в средней части. В этой роли отлично выступает средняя несущая стена или же просто промежуточные столбчатые опоры.
Крепление стропил – особенности
Итак, кажется, что проведя все необходимые расчеты и подобрав подходящий материал, можно приступать к делу, однако следует еще определиться и со способом, которым будет осуществляться фиксация стропил. Все элементы фиксируются с помощью всем известных гвоздей, болтовых соединений, саморезов, а также специальных накладок. Дело остается за малым – правильно рассчитать их количество.
Если решили использовать наслонную систему, то крепление стропил может предусматривать распорную конструкцию или же, напротив, безраспорную. В последнем случае на стропильных ногах делаются специальные врубки, имеющие горизонтальную опорную плоскость. А для того, чтобы компенсировать продольные усилия необходимы ригеля. Что же насчет висячей системы, так она встречается только лишь распорного типа.
Крепление стропил различается для висячей и наслонной системы, для последней также имеются свои особенности в зависимости от распорного и безраспорного варианта.
Как крепить висячие стропила?
Получив достаточно информации общего характера, следует перейти к более конкретным случаям. А точнее, узнаем, как же осуществляется монтаж того или иного вида крепления, используемого для установки стропильных систем. В качестве примера рассмотрим, как устанавливается стропильная система висячего типа.
Как крепить висячие стропила — пошаговая схема
Шаг 1: Предварительные работы
Как и в любом ином деле необходимо начинать с подготовки рабочего места. В данном случае речь идет о кровле и некоторых ее элементах, так что, прежде чем забираться на высоту с целью монтажа брусьев, стоит подготовить леса или иное приспособление, по которому вы будете доставлять строительный материал наверх. Также учтите, что приступать к работе по обустройству стропильной системы можно только в том случае, если вы уже установили на стены дома опорный брус — мауэрлат.
Шаг 2: Подготовка элементов
На обеих стропильных ногах делаются выемки, причем осуществить это нужно таким способом, чтобы брус соединялся с упором, так как нахлесточное соединение не сможет обеспечить должной надежности, даже если и будет дополнительно зафиксировано крепежами.
Шаг 3: Непосредственно монтаж
Крепятся стропильные ноги к мауэрлату гвоздями: первая пара с одного края кровли, а вторая – с противоположного. Причем с целью повышения надежности крепления следует использовать и дополнительные элементы – шинки. Далее между ними натягивается непровисающая нить, можно в этом качестве использовать леску. Таким образом можно подгонять точно высоту других стропильных ног. Иногда конструкция нуждается в связывании, а значит, делаем затяжку, стыкуя между собой несколько досок. А чтобы увеличить жесткость, эта конструкция из реек соединяется еще и с коньком стропильной пары.
Крепеж для стропильной системы наклонного типа
Теперь осталось рассмотреть, что же собой представляют наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух типов: безраспорной и распорной. Причем последнюю можно назвать чем-то средним между висячими и наслонными безраспорными стропилами. Ниже приведем особенности, которые имеет каждое крепление.
Безраспорная конструкция №1. С одной стороны конструируются «ползуны», благодаря которым обеспечивается возможность небольшого вращения и сдвига. Второй конец стропил, упирающийся в коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко либо тоже иметь небольшую степень вращения. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.
Безраспорная конструкция №2. В принципе такой способ аналогичен первому, различие заключается в том, что нижняя часть системы фиксируется к мауэрлату посредством предварительно сделанных запилов либо опорной планки. Верхняя часть имеет горизонтальную врубку, которой и упирается в конек.
Монтаж наслонной системы распорного типа также осуществляется несколькими способами, однако, общим для всех них является наличие стропильной ноги, которая компенсирует распирающее давление, приходящееся на стены. Получается, что обе опоры в этом случае закреплены. В принципе, схемы монтажа что безраспорных, что распорных типов стропильных систем аналогичны. Только в последних осуществляется фиксация нижней части не за счет «ползунов», а посредством шарниров, так что получается всего одна степень свободы. Нижняя же опора крепится к мауэрлату.
remoskop.ru
Способы установки стропил двухскатной крыши
Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.
Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия
Пошаговый монтаж двухскатной крыши
Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.
Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.
Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки
Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.
Мауэрлат
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.
В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.
Крепление мауэрлата на шпильки
Способов связки стен и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
- В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.
Установка стропил
Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.
Собирают готовые фермы и потом поднимают на крышу
Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.
В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.
С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.
Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
- Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему
Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Видео по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.
Видео-отчет о том, как сделана двухскатная крыша
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о двух наиболее проблемных типах соединений.
Как определить угол наклона стропил
Полный видео-отчет о сборке стропильной системы
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Устройство стропильной системы двухскатной крыши: сборка и установка
Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.
Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.
Конструкция системы стропил ↑
Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .
Висячая ↑
Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.
Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.
Наслонная ↑
Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.
Наслонная конструкция легче, чем система висячая или комбинированная.
Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .
Установка стропильной системы ↑
Способы монтажа мауэрлата ↑
В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.
Мауэрлат фиксируют к стене:
- посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.
Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.
Коньковый прогон ↑
Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.
- При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.
Дополнительные элементы ↑
- Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.
Порядок монтажа ↑
Стропила можно устанавливать двумя способами:
- собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.
Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.
Сделать подобный шаблон совсем нетрудно.
- Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.
Технология крепежа к мауэрлату ↑
Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.
Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.
Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.
Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.
В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».
Как правильно установить стропила на двускатную крышу
Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.
Особенности конструкции
Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:
- С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
- Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.
Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.
В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.
При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.
Устройство крыши: знакомимся с главными элементами
Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.
К основным составляющим двускатной крыши относятся:
- Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
- Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
- надежно фиксирует нижние концы стропил к балкам;
- выступает в качестве балок для пола мансардных помещений;
- служит основой для потолка нижнего этажа дома.
- Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.
Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.
Виды стропильных систем: выбираем подходящую
Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.
Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.
Параметры крыши
Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.
Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.
Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.
Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.
Угол наклона крыши в зависимости от материала
Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.
От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.
Подготовка и обработка пиломатериала для каркаса
Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.
При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.
При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.
При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.
Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.
В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.
Сборка стропильных ферм
У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.
Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.
Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.
Схема стропильной системы
Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.
На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.
Как правильно поставить стропила на двускатную крышу
Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?
Вначале расчеты
Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:
- Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.
Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.
После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.
Какие элементы еще понадобятся
Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:
- Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
- Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
- Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
- Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
- Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.
Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.
Способы крепления стропильных балок
Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:
- Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
- Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
- Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.
Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.
Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.
Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.
Подготовка к монтажу
Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:
- Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
- Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
- Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.
Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.
Процесс работы
После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.
Приведем пример, как ставить стропила в случае применения наслонной системы:
- Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
- Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
- После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
- Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
- После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.
Видео по теме:
Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.
klub-masterov.ru
Варианты крепления стропил крыши на дачных постройках
Рано или поздно на дачном участке появляются постройки, выполненные кладкой кирпичом или строительными блоками: домик, баня, хозяйственный блок. И вот уже готов фундамент, завершена кладка, настало время заняться крышей.
После кладки
Иногда, в силу особенностей постройки, встает вопрос: как всё же крепить стропила? Вариантов может быть несколько, поэтому остановимся на трех способах крепления.
Через мауэрлат на стенах
Самый распространенный способ – крепление стропил к кирпичной части дома через переходную доску или брус – мауэрлат, под который кладется гидроизоляция. Но для этого и сам мауэрлат должен быть надежно закреплен на несущих стенах, а также (в некоторых конструкциях) и на средней стене. В последнем случае на средний мауэрлат (лежень) ставятся дополнительные деревянные опоры.
Мауэрлат
Сделать это можно разными способами, например, при помощи замурованных в кладке вертикальных шпилек, пропущенных через доску, с последующей подтяжкой доски или с помощью стальной проволоки диаметром от 4 мм, также вмурованной в кладку и пропущенной в нескольких местах по длине стены через доску.
Закрепление мауэрлата на стене проволокой
Затем заранее соединенные затяжкой (горизонтальной доской) стропильные ноги водружают на постоянное место и закрепляют, например, с помощью гвоздей – сначала по фронтонам, с последующим выравниванием по ним по прямой линии коньковой части остальных стропил. Очевидно, что все стропильные конструкции должны быть идентичны и установлены строго вертикально. Для временной фиксации на месте используют распорные доски.
Крепление гвоздями
Для наилучшего контакта стропил и мауэрлата в стропилах можно изготовить пазы, которыми они лягут на мауэрлат. Делать это нужно аккуратно, с точностью рассчитав углы запила. Вся стропильная конструкция может быть как с подконьковым прогоном в виде доски или бруса, так и без него.
Конструкция без подконькового прогона

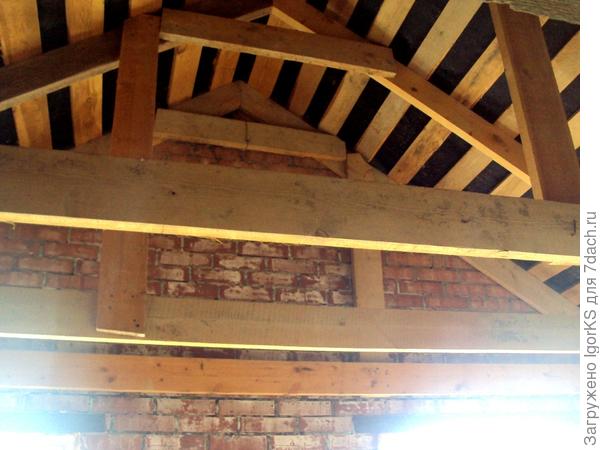

При большой ширине стропильную конструкцию с приподнятой затяжкой можно усилить вертикальными стойками или подкосами.
Усиление вертикальными стойками
Элементы стропильной конструкции можно крепить между собой гвоздями, шурупами и болтами.

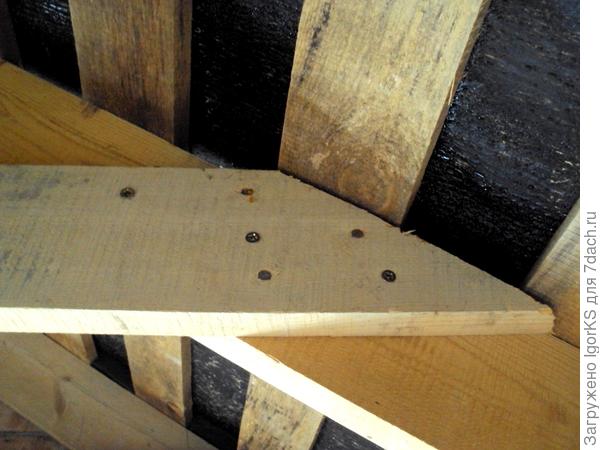

Место соединения
При наложении обрешеточной доски для наилучшего закрепления самого конькового элемента имеет смысл усилить и коньковый узел.
Коньковая часть обрешетки
Принявшие окончательное место стропила дополнительно фиксируют к мауэрлату с помощью металлических уголков.
Заключительное крепление уголками
Выступающая за стену часть стропильной ноги образует карнизный свес. К ней прикрепляют дополнительный элемент из доски, который будет служить нижней горизонтальной частью каркаса карнизного короба. Затем к получившейся карнизной основе по всей длине стены крепятся лобовая и нижние доски. Угол спила законцовочной части всех стропил и горизонтальный выносной размер от стены должны быть одинаковыми, от этого напрямую зависит качество изготовления карнизного короба.

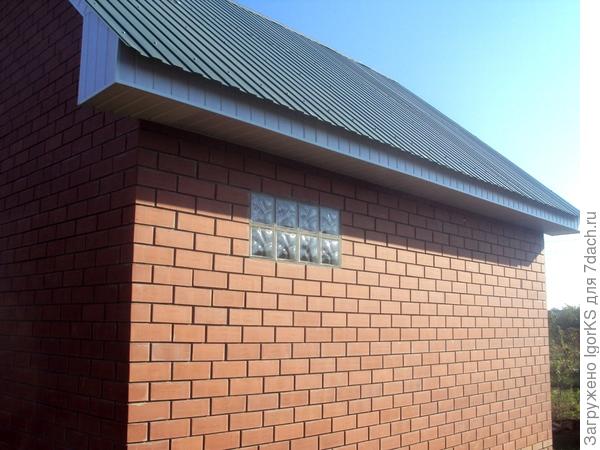

Устройство карнизной части крыши
Всю конструкцию карниза можно сделать полностью деревянной или обшить снаружи пластиковой или металлической вагонкой.
Обшивка пластиковой вагонкой
При нарезке элементов вагонки следует периодически (после набранных 4-5 штук) замерять расстояние между уголковыми элементами W- и F-образного типа, корректируя ширину нарезки наборных элементов. Сами уголки правильнее крепить (крепление производится степлером и саморезами) к лобовой и нижним доскам до их (досок) непосредственной установки на место. Поверхности доски в месте крепления уголков должны быть ровными и прямыми. В этом случае можно добиться наилучшей параллельности уголков друг другу, что упростит процесс обшивки. Вагонка при наборе крепится к доскам степлером через каждые несколько штук. Наборные элементы ни в коем случае не должны входить в пазы уголков враспор.
Через мауэрлат на опорах
Также можно использовать вариант крепления стропил на мауэрлат, зафиксированный на опорах с внутренней стороны кладки. Тогда в качестве этих элементов используется брус размерами 100х100 мм.
Мауэрлат на опорах
Лаги пола второго этажа монтируются в стену.
Лаги пола второго этажа
К ним сверху крепятся вертикальные опоры из бруса, которые дополнительно фиксируются на месте, например, с помощью стальной проволоки, вмурованной в стену.
Вертикальные опоры из бруса
Таких опор по длине стены устанавливается несколько (через одну лагу), а сверху на них закрепляется горизонтальный брус. В этом случае он лежит на опорах жестко и не деформируется при креплении стропил.
Угловая опора
Далее принцип установки стропильной конструкции аналогичен предыдущему варианту.
Крепление на лаги
Такой способ крепления стропил можно использовать для небольших построек, или если второй этаж у вас не имеет стен из кладки, за исключением фронтонов.
Баня с креплением стропил на лаги
В этом случае ноги стропил закрепляются на выносной (карнизной) части лаг второго этажа или чердака, а вся конструкция фиксируется с помощью вмурованной при кладке в стену стальной проволоки диаметром от 4 мм, которая затягивается на выбранных пазах верхней поверхности стропил.
Крепление стропил
Дополнительно при кладке через лаги можно пропустить и вмуровать в стену шпильки или проволоку. Карнизный свес при этом способе получается сам собой, поэтому при напиле и установке лаг следует с точностью выдерживать одинаковый размер их выноса за стены и 90-градусный угол спила.

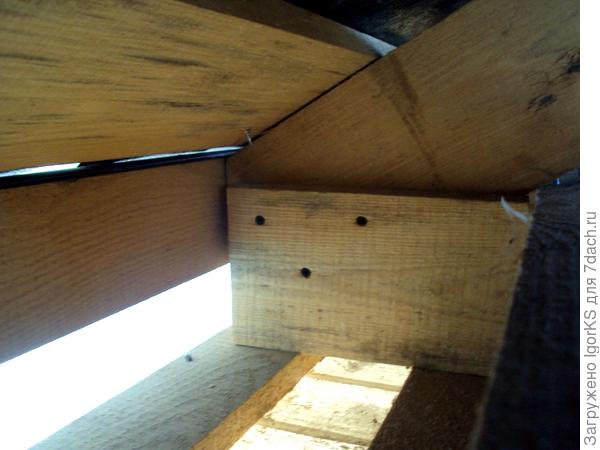

Карнизный узел изнутри постройки
Тогда окончательная обшивка карниза не потребует дополнительных усилий и будет происходить быстро и в удовольствие.
После обшивки вагонкой
То же относится и к торцевым частям обрешетки в момент спила и выравнивания законцовок досок. При аккуратно выполненных спилах обшивка фронтонной части карниза также не доставит неудобств.
Фронтонная часть
Какие бы варианты крепления стропильной конструкции не использовались, правило простое: чем тщательнее подготовительные работы и замеры, тем легче потом работать и красивее результат.
7dach.ru
