Качество и долговечность кровли зависит от множества факторов, в том числе защите ее от влаги и конденсата. Влага проникает в подкровельное пространство из окружающей среды или из внутренней части помещения (в виде водяного пара). Кроме того, мягкая кровля или теплоизоляционные материалы могут накапливать влагу уже на этапе монтажа.

В результате происходит разрушение гидроизоляционных и кровельных материалов, нарушается микроклимат в помещении (воздух становится слишком влажным, появляется запах затхлости, плесень). Утеплитель в таком случае также теряет свои свойства (при намокании 2-3% материала его теплопроводность повышается до 40%, что становится причиной возросших трат на отопление). Выходом из данной ситуации, а также средством ее предотвращения является установка кровельного аэратора.

Что это такое?

Аэратор кровельный – это специальное устройство, предназначенное для вывода конденсата из подкровельного пространства. Внешне оно выглядит как труба, выходящая из крыши и имеющая в верхней части зонтик для защиты от осадков. Диаметр трубы составляет 63-110 мм. В большинстве случаев материалом для изготовления служит полиэтилен. Ее монтаж осуществляется на крыше, при этом ее уклон и тип используемого покрытия не имеют значения.

Функции кровельного аэратора таковы:

• выведение конденсата;
• устранение воздуха повышенной влажности;
• вентиляция подкровельного пространства;
• предотвращение гниения теплоизоляционных и прочих кровельных материалов:
• снижение риска протечки крыши.

Эффективную работу демонстрируют только несколько аэраторов, установленных на крышу. Их вид и требуемое количество рассчитываются, исходя из размеров и состояния кровли, объема влаги в помещении.

Монтаж приспособления может осуществлять как на этапе строительства, так и в процессе эксплуатации здания.

Особенно хорошо зарекомендовали себя данные агрегаты при организации мягкой кровли, частой проблемой которой является вздутие ковра под воздействием влаги и, как следствие, протечка крыши.

Благодаря установке аэратора влажный пар, поднимаемый из помещения, не превращается в конденсат на поверхности кровельного ковра, что позволяет минимизировать избыточное давление в последнем. Как известно, повышенное давление в кровельном ковре приводит к образованию пузырей на поверхности крыши, что снижает срок ее эксплуатации и становится причиной неприглядного внешнего вида.

Необходим аэратор и на кровлю из металлочерепицы, которая, как известно, также боится влаги. Благодаря данному приспособлению влага выводится наружу, а металлические поверхности оказываются защищены от воздействия коррозии.

Наконец, кровля из профнастила также нуждается в подобном «помощнике». Аэратор в этом случае выводит влагу, а с ней и запах затхлости, пыль и газы из вентиляционной подушки, наполняет пространство под крышей свежим воздухом.

Особенности

Для осушения кровли необходимо добиться смешивания наружных и внутренних потоков воздуха. За счет этого можно добиться снижения температуры воздуха в более низких, близких к внутренней части дома, слоях кровли и перемещения влаги к верхним ее слоям.

Это, в свою очередь, приведет к осушению теплоизоляционного материала, а затем и кровельного ковра, элементов крыши. При этом при естественной сушке утеплитель полностью восстанавливает свои свойства.

Аэратор и представляет собой подобный естественный вентилятор, устанавливаемый на крышу. Его работа осуществляется благодаря созданию тяги в трубе устройства. Тяга образуется за счет разницы давления ветровых потоков в окружающей среде и подкровельной зоне.

Аэраторная конструкция состоит из следующих частей:

• труба, диаметр которой от 63 до 110 мм;
• специальный зонтик, накрывающий трубу сверху и защищающий ее от попадания осадков;
• крепежная система, благодаря которой труба с зонтиком надежно и герметично фиксируются на поверхности крыши.

Для изготовления аэратора применяют прочный пластик или сталь- «нержавейку», отличающиеся стойкостью к воздействию мороза, влаги, УФ-излучения, коррозии. Температурный диапазон эксплуатации трубы составляет -50… +90С.

Плюсы и минусы

Главным преимуществом кровельного аэратора является способность выводить влагу наружу, что уберегает повреждение кровельного материала, способствует его долговечности, а также спасает крышу от протекания. Удаляя влагу, вентилятор предотвращает коррозию металлической черепицы, а также способствует сохранению свойств теплоизоляционного материала. Для владельца здания это дает возможность экономить на отоплении.

Вместе с влагой и конденсатом выводится затхлый запах, что способствует формированию благотворного микроклимата в помещении. Это, в свою очередь, позволяет избежать образования плесени, грибка и других болезнетворных микроорганизмов в помещении.

Немаловажно, что устройство подходит для всех типов крыши, сочетается с самыми распространенными типами кровельных материалов. Монтаж осуществляется даже на крыши сложной формы с перепадами высот. Наконец, его можно монтировать на всех этапах строительства или в процессе эксплуатации здания. При этом каких-то специальных навыков или инструментов монтажный процесс не требует.

Недостатками системы является неспособность точечных аэраторов обеспечить вентиляцию всей кровельной поверхности, в связи с чем возникают зоны с застоявшимся воздухом. Что касается использования непрерывных аэраторов, то их монтаж подразумевает демонтаж крыши, поэтому устанавливать их лучше на этапе строительства.

Разновидности

В зависимости от типа используемого кровельного материала выделяют следующие виды аэраторов:

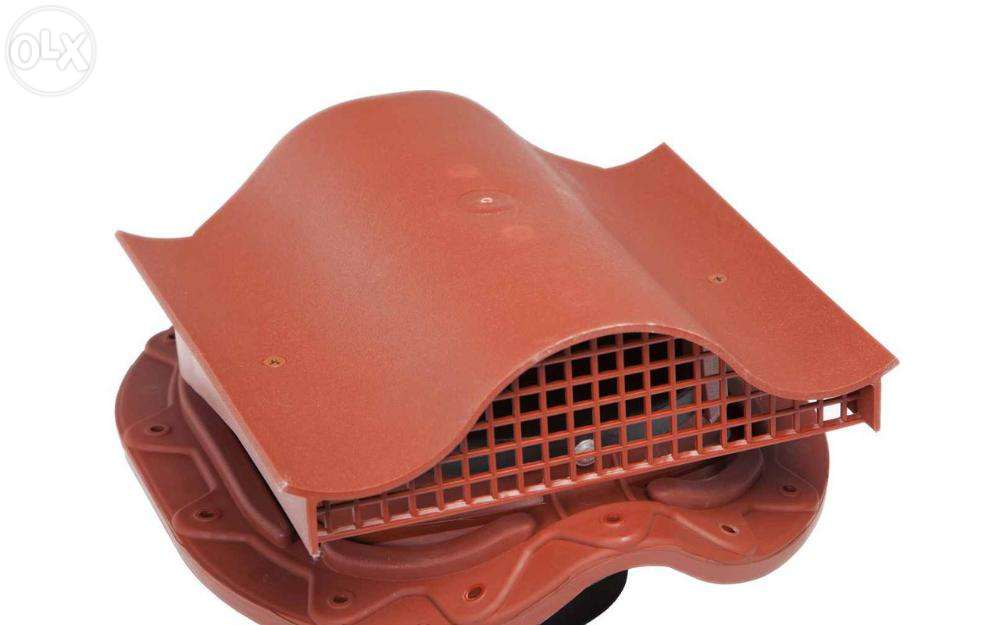

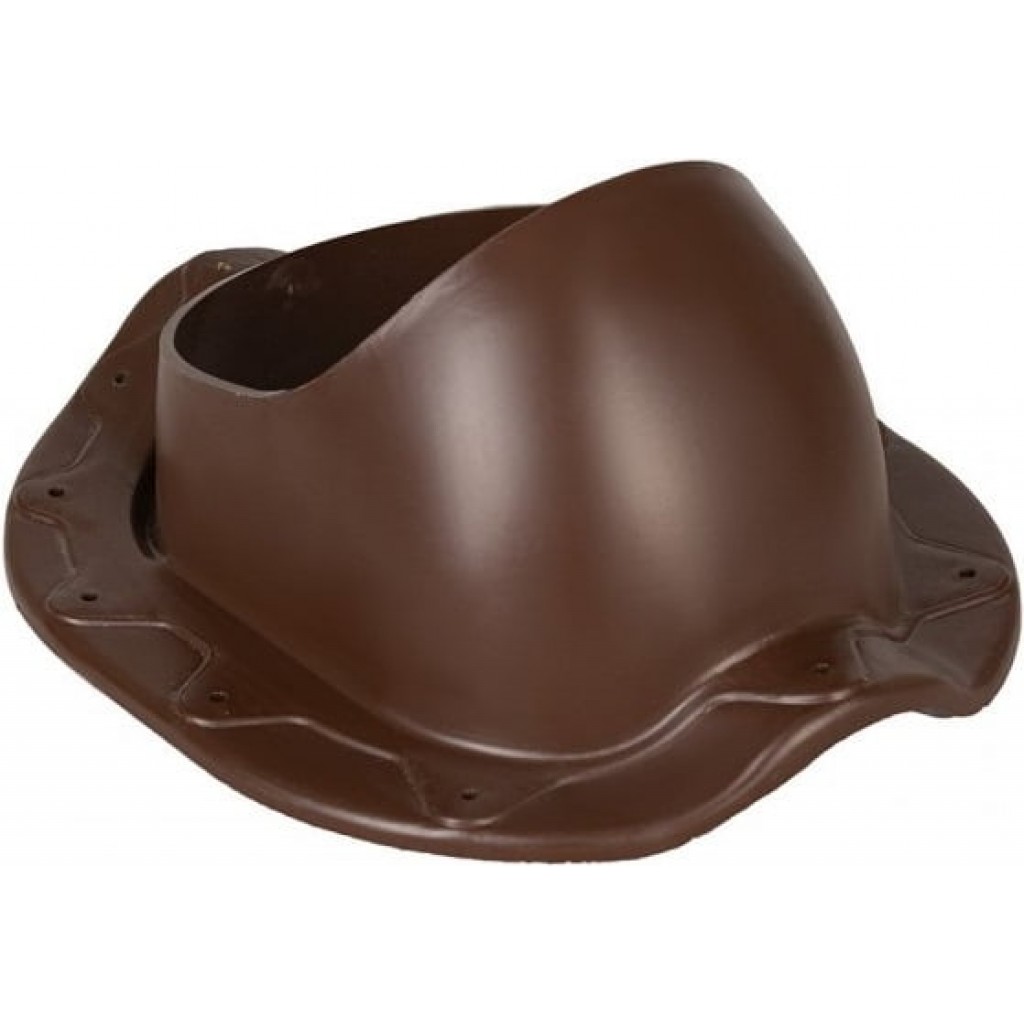

• Для металлочерепицы. Представляют собой трубу из ПВХ повышенной прочности или нержавеющей стали. Эти материалы отличаются стойкостью к температурным изменениям, воздействию прямых солнечных лучей, коррозии. Их монтаж осуществляется в верхней части крыши как можно ближе к коньку.
• Для мягкой кровли. В основе трубы – атмосфероустиойчивый и ударопрочный полипропилен. Монтируется на самых высоких точках кровли по всей ее поверхности, а также в местах стыков плит. Аэратор в данном случае снижает давление кровли, что препятствует образованию на ней пузырей.
• Для профнастила. По своему исполнению и выполняемым функциям аналогичен устройству для мягкой кровли, но монтируется вблизи конька.

Кроме того, сегодня на рынке можно найти вентиляторы для кровли из натуральной черепицы, фальцевой крыши. В зависимости от типа кровли меняется не только материал изготовления и местоположение аэратора, но и тип его крепления.

Все эти виды крыш можно найти в каталоге отечественной продукции «ТехноНиколь». По своим техническим характеристикам и качеству она ничем не отличается от импортных, но при этом дешевле.

В зависимости от количества и типа монтажа выделяют аэраторы:

• Точечные. Применяются для осушения отдельных зон кровли, как правило, для плоской крыши.
• Непрерывные. Представляют собой цепочку устройств, обеспечивающих вентиляцию всей крыши.

Непрерывные конструкции, в свою очередь, делятся на такие виды:

• Скатные. Сфера применения скатной конструкции – участки, на которых требуется усилить перемещение воздушных масс – длинных или сложных скатах, ендове кровли, а также в тех частях, где прерывается вентилируемый зазор.
• Коньковые. Коньковый аэратор чаще всего монтируется на мансарды, имеющие тип утепления «под конек». Благодаря их использованию удается устранить пары влаги по всей коньковой зоне.

Кстати, использование конькового аэратора позволяет не только вывести лишнюю влагу, но и токсичные испарения от битума, который необходим для организации мягкой кровли.

Скатные аэраторы могут быть следующих видов.

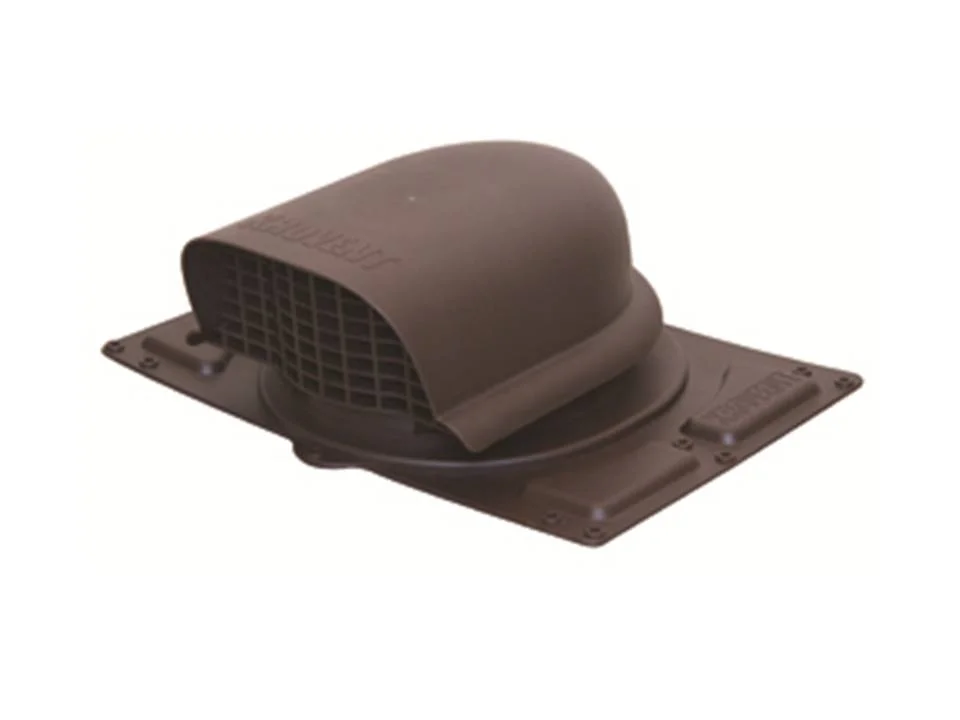

1. Плоские кровельные вентили (или KTV-вентили). Визуально такие устройства похожи на черепицу, имеют сетчатый фильтр, предупреждающий проникновение в подкровельное пространство осадков и насекомых. Сфера их применения – крыши, уклон которых не меньше 25 градусов.

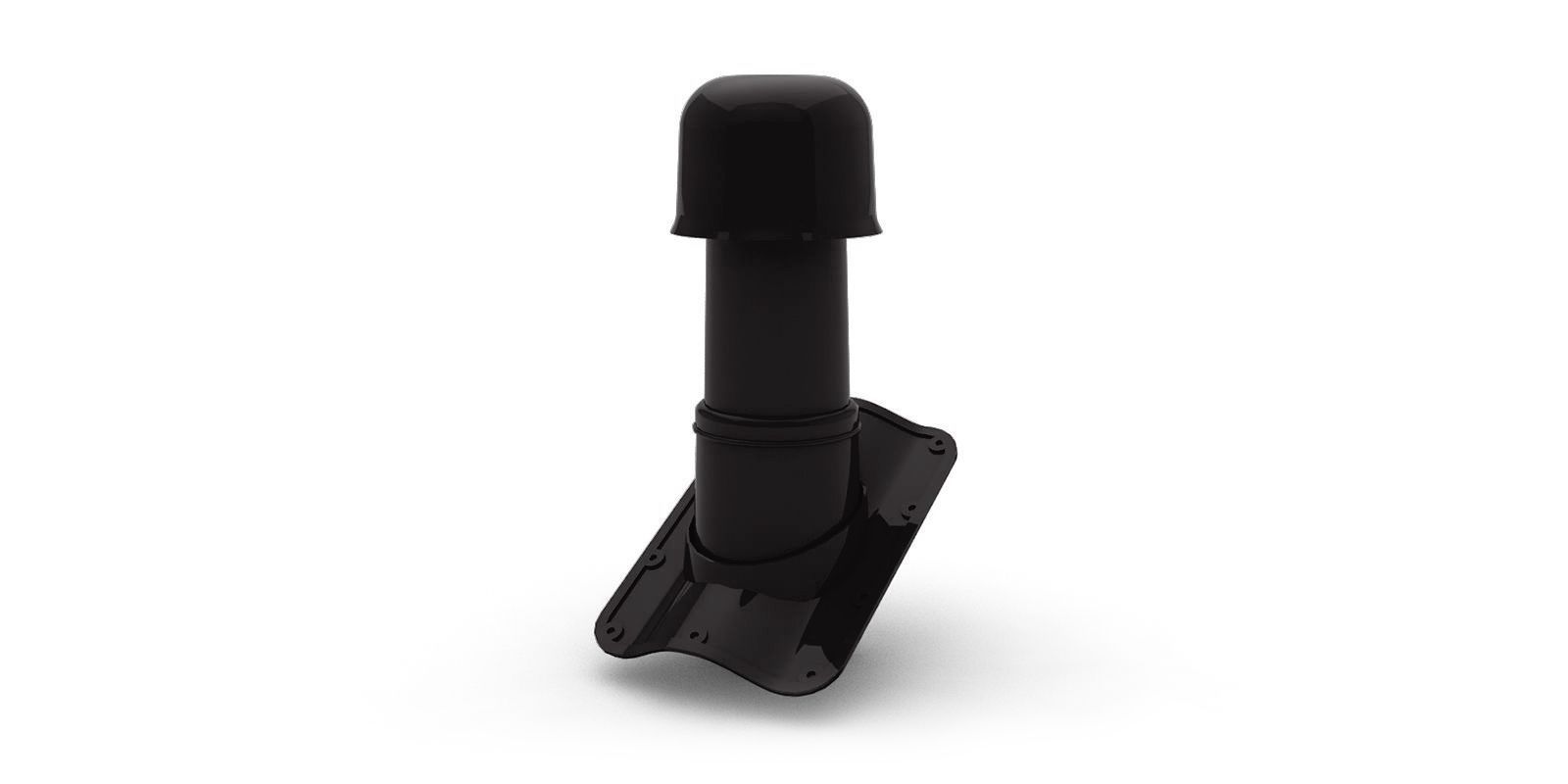

2. Грибковые аэраторы. Применяются на плоских крышах, имеют вид трубы с зонтиком.

Кроме того, существуют скатные турбинные аэраторы, которые также могут быть грибковыми или вида KTV.

Наряду с рассмотренными аэраторами, выделяют еще одну их разновидность – турбинные. Главное их отличие – наличие электровентилятора, благодаря чему процесс вентиляции идет активнее. Турбинные модели подбираются с учетом ската крыши. Наилучший вариант такого аэратора – выполненный из алюминия.

Ошибочным считается мнение, что свесы обеспечивают вентиляцию кровли. Аэроэлемент свеса, скорее, обеспечивает приток воздушных масс, в то время как рассматриваемый вентилятор обеспечивает его вывод совместно с парами воздуха. Иначе говоря, это 2 элемента, обеспечивающие сухость крыши. Так, рулонная кровля с вентилируемым устройством прослужит значительно дольше той, где не предусмотрена установка аэратора. Проблемы с последней могут возникнуть уже спустя 3-5 лет эксплуатации нового дома.

Тонкости эксплуатации

Определенной нормы, согласно которым каждому дому необходимы кровельные аэраторы, не существует. Более того, без них легко можно обойтись в домах старого типа с неотапливаемым чердачным помещением и крышей. В таких конструкциях воздух, поднимаясь из жилых помещений, оказывается на чердаке, где смешивается с холодным воздухом, после чего выводится через неотапливаемую крышу.

В строениях нового типа крышу обычно утепляют для предотвращения теплопотерь здания, нередко на чердаке обустраивают мансардные помещения. Кроме того, в условиях высоких темпов строительства нередко используется недостаточно высушенная стропильная система. В итоге парам влаги не удается «выбраться» наружу и они впитываются в стропильную систему (обычно и без того недостаточно просушенную), а затем и в элементы кровельного пирога. Несомненно, таким строениям необходимы аэроэлементы на кровле.

Подготовка

После того, как вы решили устанавливать аэраторы, нужно определиться с их подходящим видом, местом монтажа и требуемым количеством.

Так, на скатных крышах, покрытых металлической черепицей, устройства ставятся в наивысших точках кровли, при этом их следует удалить от конька как минимум на 50 см. На плоских крышах аэраторы обычно ставятся в местах стыках кровельных плит или на максимально возвышенных участках.

Для двускатной крыши, оснащенной коньком и ендовой, потребуется установка устройств по линии водораздела. Бывают случаи, когда вентилятор монтирует под конек. Как правило, данная установка встречается на фальцевых кровлях.

Расчет

После того, как мастер определится с типом аэраторов, его волнует, на какое количество метров кровельного пространства достаточно 1 вентилятора. Как правило, максимальный шаг монтажа – 12 метров.

Как уже говорилось, на количество труб «с грибком» влияют особенности крыши. Для плоских кровель достаточно 1 аэратора на каждые 100 кв. м поверхности, при этом расстояние между устройствами должно составлять максимум 12 м. При наличии ендовы аэраторы монтируют по линии водораздела.

Монтаж

Установка аэратора подразумевает несколько рабочих этапов.

1. Создание в кровле перфорации, которая доходит до теплоизоляционного слоя. Создаваемое отверстие должно точно соответствовать диаметру аэратора.
2. При обнаружении влажных участков утеплителя его следует заменить сухим.
3. Устройство в нижней своей части обмазывается мастикой, после чего фиксируется к основанию крыши.
4. На кровле с помощью саморезов закрепляется дополнительная юбка патрубка.
5. Внизу патрубка должна быть предусмотрена дополнительная гидроизоляция.
6. Загерметизировать все щели специальным составом для исключения протечки крыши.

Полезные рекомендации

Специалисты рекомендуются задуматься об установке аэраторов еще на этапе планирования строительства. Особенно это касается зданий, характеризующихся повышенной влажностью (кухонь, бассейнов, прачечных). Это позволит провести необходимые расчеты и добиться максимальной эффективности устройств.

Все элементы системы аэратора рекомендуется приобретать одного бренда. Это обеспечит их наилучшую совместимость и упростит процесс замены отдельных деталей конструкции.

При покупке турбинного аэратора важно, чтобы он подходил к углу наклона крыши, на который будет монтироваться. Соответствующие значения можно найти на упаковке устройства. При выборе любого типа аэратора отдавайте предпочтение сертифицированной продукции. На поверхности устройства не должно быть деформаций, царапин, сколов.

При установке вентилятора в мягкой кровле после того, как в утеплителе вырезано отверстие, его нужно заполнить гравием или керамзитом.

Лучшее время года для установки аэратора – лето. Погода должна быть теплой, сухой. Не рекомендуется заниматься монтажом после дождя, это опасно.

Подробнее смотрите далее.
