Кровля из сэндвич-панелей: уклон, узлы, технология, фото

Достаточно часто при строительстве объектов возникает необходимость снижения сроков проведения монтажных кровельных работ. Кровля из сэндвич-панелей — как раз, что нужно в подобных случаях. Сэндвич-панели позволяют за один техпроцесс монтировать кровельный материал и утеплитель, которые выполнены в виде единой плиты со стандартными размерами в заводских условиях. От монтажника требуется только правильно их установить с соблюдением технологии.

Конструктивные особенности панелей

Кровля из сэндвич-панелей представляет собой слоистую структуру, в которой установлены все изоляционные материалы. С двух сторон панели установлена тонколистовая профильная сталь, покрытая защитным слоем, а между ними находится утеплитель: пенополистирол либо минвата. Сталь защищена оцинковкой или декоративным полимерным покрытием. В некоторых случаях производители стараются максимально защитить панели и наносят ещё и слой, обеспечивающий стойкость к агрессивным средам.

Кровля из сэндвич-панелейРисунок 1. Структура сэндвич-панели.

Верхний слой стали имеет высоту профиля 40 мм, а нижний — 1,5 мм. Толщина стали составляет до 3 мм, что обеспечивает одновременную прочность и лёгкость конструкции. Средний вес панели составляет около 40 кг/м².

По форме панели обычно имеют трапецеидальную форму, которая позволяет выдерживать значительные нагрузки без деформаций, в том числе снежные и ледяные покровы. Соединение производится на специальные замки, обеспечивающие высокую степень прочности и герметичности. Размеры по ширине составляют 1 м, а в длину — до 16 м. Толщина варьируется в зависимости от теплоизоляционного слоя (4-16 см).

Определяем уклон скатов кровли

Уклон кровли из сэндвич-панелей полностью определяет срок эксплуатации крыши, так как он должен не только выдерживать нагрузки осадков, а и эффективно их отводить. Если наклона недостаточно, то вода будет задерживаться и застаиваться на крыше, негативно влияя на стыки, особенно в зимний период, когда возможны случаи промерзания герметизации и рост риски его повреждения. Поэтому при выборе угла учитывают особенности климата.

Если климат засушливый, то в таком случае можно выполнять наклон минимальный. Преимуществом такого решения будет минимальный расход материала, а также отсутствие необходимости применения дополнительных креплений к несущим конструкциям.

Согласно действующего СНиП минимальный уклон кровли из сэндвич-панелей составляет всего 5°. Однако при этом нужно выполнить укладку без стыков по длине ската, не выполнять монтаж кровельных конструкций, например, мансардных окон или дымоходов, которые будут создавать препятствие для стока воды. Поэтому на практике обычно делают наклон не менее 7°.

В засушливых регионах уклон скатов делают до 25°, а в остальных — от 26° до 40°. В редких случаях выполняют более крутые углы наклона, но их монтаж существенно усложнён из-за необходимости установки дополнительных креплений и упоров для предотвращения сползания панелей. При этом рекомендованная длина плит должна составлять до 10 м, чтобы упростить их подъём без повреждений и деформаций.

Проектирование крыши

Для правильного проектирования крыши необходимо подобрать угол наклона скатов, а затем составить эскиз или чертёж в определённом масштабе. Для этого нужно измерить периметр обвязки, выполнить чертёж, затем выбрать тип стропильной системы и её размеры. По чертежу определяют какую площадь нужно покрыть сэндвич-панелями и подбирают оптимальную их длину с учётом максимального удобства подъёма и крепления. Оптимальный вариант, если длины одной панели хватает на всю длину ската, так как в таком случае не потребуется выполнение их резки и количество отходов будет минимальным.

Основные нюансы проектирования следующие:

  1. Прогоны должны быть размещены с высокой точностью плоскости.
  2. Ригели и столбы должны быть перпендикулярными.
  3. Расположение скатов подбирается таким, чтобы снизить ветровые нагрузки до минимума.
  4. Количество и надёжность опорных конструкций должны отвечать предполагаемым нагрузкам и иметь достаточный запас прочности.
  5. В зависимости от климата необходимо выбрать толщину утеплителя.
Кровля из сэндвич-панелейРисунок 2. Всё готово для настила кровли.

Затем составляется карта монтажа, а также отдельно выполняются сложные узлы крыши. Фото кровли из сэндвич-панелей приведено на рисунке 1.

Как правильно резать панели?

Сэндвич-панели в любом случае придётся подгонять под необходимые размеры, так как на этапе проектирования удаётся учесть не все факторы. Поэтому для резания необходимо применять пилы с минимальным размером зубов, чтобы получить ровную кромку. Болгарки и другой электрический инструмент с абразивными покрытиями не годится, так как при резании возрастает температура металла и защитное покрытие разрушается. Срок эксплуатации из-за возможных процессов коррозии существенно сокращается.

Резание следует производить на ровном устойчивом месте, а не на крыше. Плёнку, защищающую панели, снимают только после того, как произведён монтаж. Если в панелях используются жестяные листы, то их рекомендуется резать ножницами по металлу. Всегда нужно прокладывать по шву полоску войлока или другой мягкой ткани, чтобы максимально защитить поверхность от царапин. Во время разрезания нужно в обязательном порядке удалять стружку для защиты панелей от возможных повреждений.

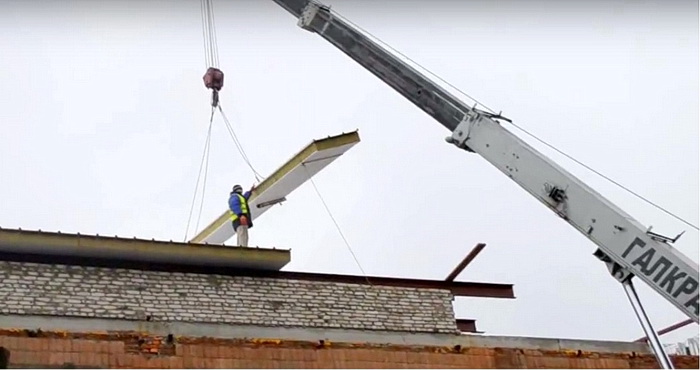

Как обеспечить безопасный подъём сэндвич-панелей на крышу?

Для того чтобы выполнить монтаж кровли из сэндвич-панелей необходимо выполнить правильный подъём их на крышу без повреждений. Обычно данная процедура требует применения специальных грузоподъёмных механизмов (например, струбцин для зажима с резиновыми подкладками и противовеса для поднятия) либо вакуумных присосок. Второй способ является наиболее оптимальным, так как он не повреждает покрытие. Однако для его осуществления потребуется снять защитную плёнку.

Кровля из сэндвич-панелейРисунок 3. Схематическое изображение способа крепления панели при подъёме. Кровля из сэндвич-панелейРисунок 4. Промышленная установка для подъёма панелей.

Процесс подъёма осуществляется по одной панели без допущения случаев накопления их на крыше. Присоединение панели к механизму подъёма осуществляют на весу, так как торцевой частью в месте замкового соединения их ставить на поверхность нельзя. При необходимости зацепления длинных панелей применяют установку креплений через каждые 3-4 метра. Дополнительно потребуется закрепление страховок от перегибов и падений.

Проведение монтажных работ

Технология кровли из сэндвич-панелей относительно проста, но требует особой аккуратности при проведении работ. Панели, которые поэтапно поднимают наверх, прикрепляют к бетонной, деревянной или стальной обрешётке на специальные крепления, рекомендованные производителем. Обычно это саморезы из углеродистой стали с головками под шестигранник, покрытые оцинковкой с длиной 12,5 см и диаметром 6 мм, а также имеющие наконечник в виде сверла. Поэтому специально подготавливать отверстия в панелях под крепления не нужно.

Панели укладывают вдоль скатов от отлива до конька крыши. Для хождения по кровельному материалу нужно одеть обувь с мягкой подошвой. Первая плита выставляется параллельно свесу.

Кровля из сэндвич-панелейРисунок 5. Схема укладки панелей.

Несмотря на простое устройство кровли из сэндвич-панелей, особое внимание стоит уделить технологии выполнения закрепления к прогонам. Для крепления панели на саморезы одевают шайбу и вворачивают в поверхность панели под прямым углом. При этом важно найти оптимальный вариант, когда шайба прижимается с достаточной силой, но не деформирует сэндвич-панель. Количество саморезов определяется углом наклона скатов и ветровыми нагрузками в конкретном регионе. Поэтому по данному вопросу рекомендуется проконсультироваться со специалистами.

Сначала фиксируют саморезом к прогону, идущим после конькового. Затем в краёв выполняется фиксация на три самореза к ещё трём прогонам, чтобы сэндвич-панель зафиксировать в двух направлениях и предотвратить её смещение. После этого приступают к окончательной фиксации.

Кровля из сэндвич-панелейРисунок 6. Схематическая последовательность стыковки двух панелей в ряду.

Вторая панель должна быть обрезана в месте нахлеста, покрыта герметиком и прикреплена к опоре и надёжно состыкована к первой. Крепление выполняют аналогичным образом. Для выполнения герметизации на стыке панелей применяют саморезы третьего типа, которые вкручивают с шагом в 40 см.

Кровля из сэндвич-панелейРисунок 7. Способ крепления панели к несущей балке. Кровля из сэндвич-панелей
Рисунок 8. Укладка панели вблизи конька.

Следующие панели монтируют последовательно вдоль скатов. Если ряд выложен, то приступают к следующему. Работы выполняют в такой же последовательности. Дополнительно фиксируют панели с первым рядом также через 20-30 см при помощи саморезов. Однако на панелях предварительно обрезают стальную обшивку на величину нахлёста с удалением утеплителя. На нижний слой стали наносят герметик силиконовый или бутилкаучуковый. Затем плотно прижимают и фиксируют панель в нужном положении. Примыкание сэндвич-панелей к кровле выполняется аналогично.

Когда все скаты выложены, то производится монтаж коньковой планки с заливкой монтажной пеной пространств между стыками двух скатов. После высыхания пены производится установка поверх панелей полиуретановой прокладки для обеспечения герметизации конька.

Кровля из сэндвич-панелейРисунок 9. Схема стыковки панелей на стыке вдоль конька крыши. Кровля из сэндвич-панелейРисунок 10. Монтаж конька крыши.

Некоторые нюансы монтажа

  1. Узлы кровли из сэндвич-панелей необходимо тщательно уплотнять герметиком. Выступающие гребни должны быть плотно вставлены в соответствующие канавки замков соседних панелей.
  2. Плёнку следует снимать только в местах креплений и соединений до момента окончания работ.
  3. При резании панелей нужно каждый слой отрезать отдельно, так как они отличаются своими механическими свойствами.

Заключение

Монтажные работы по установке сэндвич-панелей отличаются высокой скростью, однако требуют тщательного соблюдения технологий. Поэтому при отсутствии необходимого опыта стоит привлекать опытные бригады, так как повреждённые панели эксплуатировать или использовать в дальнейшем не получится.

Поделиться ссылкой:

Похожее

Минимальный уклон кровли из сэндвич панелей по СНиП



КровляБлагодаря своей простоте, установка кровельных сэндвич-панелей пользуется большой популярностью. Но именно прочность и долговечность материала зависят от того, насколько были правильно выполнены транспортировка и монтажные работы, соблюдались ли полностью особенности технологии установки сэндвич-панелей во время создания кровли.

Особенность материала

Крыша

Идеально подходящие для кровли сэндвич-панели невероятно просты в монтаже. При обустройстве крыши с их помощью заказчик сталкивается с огромным выбором плит, которые разнятся между собой многими факторами.

Теплоизоляционные плиты бывают:

  • пенополиуретановые;
  • пенополистирольные;
  • полиизоциануратовые;
  • из минеральной ваты.

Едва ли не основным преимуществом сэндвич-панелей для кровли является их легкий вес, но главным их предназначением считается выполнение функции окончательного материала покрытия и утеплителя. Самые лучшие показателями по теплоизоляции могут предоставить модели с базальтовой ватой.

Читайте также: Устройство дымохода из сэнодвич-труб через стену или крышу

Весьма тонкий, но прочный листовой материал корпуса покрывается полимерным покрытием, выполняющим не только декоративную, а и дополнительную защитную функции. Сильная защита от коррозии предоставляет еще и возможность выбирать различные цветовые вариации выполнения кровли.

Из чего состоит кровельная сэндвич-панель:

  • оцинкованная сталь с полимерным покрытием – 0,5-0,7 миллиметров;
  • прозрачная полиэтиленовая пленка, выполняющая защитную функцию;
  • вставка трапециевидной формы из пенополистирола;
  • лабиринтообразное соединение замкового назначения, предназначенное для вывода воды от узлов стыков, благодаря чему стыки остаются герметически заизолированы;
  • клей из двух компонентов, полиуретановый, с невероятно высокими показателями адгезивных свойств;
  • ламель, состоящая из минеральной ваты, которая создана на основе базальтовых волокон.

Благодаря всем идеально подобранным компонентам, кровля из сэндвич-панелей – выгодный по всем параметрам выбор.

Выбор правильного угла наклона

СхемаМинимальный уклон при создании кровли используется довольно часто, но все специалисты по монтажу СП должны знать нормы градусов как незыблемые догмы, иначе они из мастеров становятся простыми рабочими.

Важно! Во время создания чертежей крыши и планировки проведения работ необходимо обязательно учитывать будущий уклон кровли, дабы правильно рассчитать количество требуемого материала.

По нормам, установленным СНиП, кровля из СП должна иметь минимальный уклон – 5о.

Эта норма допустима только в таких условиях:

  • монтаж кровли проводился без стыков и в длину сплошными панелями;
  • отсутствуют окна в крыше;
  • нет дополнительных конструкций или декоративных, функциональных элементов, способных повлиять на идеальную целостность окончательного слоя.

В противном случае монтаж будет проведен с нарушением технологии, и это приведет к тому, что крыша долго не прослужит или даст течь.

Если один из пунктов нарушен, минимальный угол кровли, смонтированный из сэндвич-панелей, должен быть не менее 7о.

Планируя конструкцию крыши, под каким углом будет возводиться уклон, в первую очередь учитываются климатические особенности свойственные региону, в котором располагается постройка.

Рекомендации:

  • в местности с частыми дождями уклон крыши под СП должен быть не менее 40о;
  • сухие и жаркие регионы допускают минимальный уклон – от 5-7 до 25о.

Если в местности с повышенной влажностью сделать крыше минимальный уклон, на ней будут скапливаться излишки воды, что негативно скажется на всей кровле в целом. Эти остатки в морозное время становятся льдом, а это способно повредить защитное покрытие и разрушить оболочку.

Уклон, превышающий показатель угла в 15о, обязует к установке дополнительных опор, иначе СП могут съехать вниз.

Особенности монтажа

СхемаВ процессе создания самого маленького угла наклона крыши из СП не используются какие-либо дополнительные элементы крепления основного материала к деревянной, железобетонной или металлической конструкции. В случае укладывания панелей на каркас с градусом наклона выше минимального, дополнительные соединительные крепежи обязательны к установке.

Несмотря на то что СП укладываются по технологии с нижнего угла к верхнему, метод формирования кровли должен проходить не горизонтальной укладкой плит, в вертикальной – вдоль. В ином случае рискует нарушиться целостность кровли. К тому же таким образом проще распланировать ход работы, и используется меньше материала.

Важно! Утеплителем в СП является минеральная вата, что требует обязательного использования респиратора мастером, занимающимся монтажом.

Читайте также: Монтаж сэндвич-панелей

Стоит также обратить внимание, что во время подъема СП на крышу, не рекомендуется ставить плиты на замок, иначе он может деформироваться, что приведет в негодность весь элемент.

Для проведения кровельных работ стоит обращаться лишь к опытным специалистам, компетентным в вопросе монтажа именно сэндвич-панелей, так как этот материал нуждается в индивидуальной технологии укладки.


Кровельные сэндвич панели: виды, характеристики, размеры, монтаж

Сегодня на смену многим традиционным кровельным покрытиям приходят новые технологии, причем значительно отличающиеся по своей сути от старых. Например, вполне надежные утепленные крыши получаются из таких элементов, как кровельные сэндвич-панели. Возможности их очень широки, а потому в России из них активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

При этом современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминает классические кровельные материалы. Но при этом они куда более функциональны, ведь в них соединены сразу три компонента: и кровля, и утеплитель, и даже отделочное покрытие снизу. В общей сложности и в экономическом плане такие сэндвич-панели получаются более выгодными.

Если вас заинтересовала эта технология, рассмотрим ее повнимательнее.

Современная сэндвич-панель представляет собой конструкцию из трех слоев, где утеплитель находится между двумя профилированными металлическими листами:

Рассмотрим сам профиль:

  • с одной стороны, панель имеет ребра жесткости, представленные в виде специальных выступов в форме трапеции, обычно высотой 40 мм.
  • с другой стороны, панель имеет микропрофиль глубиной 1,5 мм.

Переходим к техническим характеристикам сэндвич-панелей. Так, сегодня размеры кровельных сэндвич-панелей варьируют от 1000 до 1120 мм, длина – от 2 до 14 метров, здесь многое зависит от оборудования.

Сами сэндвич-панели отличаются между собой:

  • по месту установки: на кровельные и стеновые, потолочные и универсальные;
  • по возможности нагрузки: на самонесущие или облицовочные;
  • по месту сборки: на те, что можно собрать прямо на стройплощадке, изделия поэлементной сборки и на те, которые изготавливают в заводских условиях и привозят на место строительства уже готовыми.

К слову, самые первые конструкции кровельных панелей имели два типа соединения по кромкам листов: стоячий фальц или шов с внутренними элементами. Конечно же, у таких систем было много минусов.

Например, наружный металлический лист был плоским, с небольшим профилированием, а потому под тяжестью снежной шапки он прогибался, а под жарящими солнечными лучами – деформировался. Из-за чего в углах отгибов появлялись микротрещины.

Официально это называется «малоцикловая усталость» металла. По таким местам невозможно передвигаться, чтобы не повредить наружный лист и сам утеплитель.

Современные панели от них отличаются значительно:

  • Во-первых,  само крепление кровельных сэндвич-панелей теперь другое.
  • Во-вторых, сегодня минимальный уклон кровли из сэндвич панелей это 5-7 градусов, и при этом рекомендовано более 12.
  • В-третьих, сегодня к таким кровельным сэндвич-панелям предъявляются все те же требования, что и к обычному кровельному покрытию.

Сэндвич-панели призваны обеспечивать герметизацию всех стыков, водоотвод и защиту от непогоды. У таких панелей все это реализуется при помощи специального замка.

К слову, сами панели выпускаются целой серией, с самыми разными свойствами:

Минимальный уклон крыши из сэндвич панелей. Как сделать уклон кровли из сэндвич панелей? Нормативы СНиП для сэндвич панелей

Выполнение кровельных работ здания – одна из самых сложных и ответственных операций. Несмотря на материал, из которого выполняется монтаж недвижимости, достаточно быстро можно сделать кровлю из сэндвич панелей. Таким образом, при устройстве кровли из сэндвичей, совсем необязательно здание тоже должно быть выполнено из этого материала. Немаловажной деталью при монтаже является соблюдение технических характеристик и особенностей панелей. Уклон кровли из сэндвич панелей необходимо выполнять согласно расчетным характеристикам и предполагаемой нагрузке.

Разновидности кровельных сэндвич панелей.

Для устройства кровли применяются трехслойные сэндвич панели, основным изолирующим элементом которых является базальтовое волокно или пенополиуретан. В качестве облицовочного материала используется нержавеющая сталь или алюминий.

Невысокая нагрузка на кровлю позволяет выполнять любые манипуляции с использованием панелей. Главное необходимо учитывать погодные особенности региона, где происходит монтаж. Особенно это касается центральных и северных регионов России, где нагрузка снежного покрова на крыши зданий может быть достаточно высока. Рекомендуется выполнять уклон кровли не менее 5 % по отношению к линии горизонта.

Использование сэндвич панелей с определенным видом утеплителя зависит от характеристик строящегося здания. Для повышенных теплоизоляционных свойств зданий применяют панели с наполнителем из пенополиуретана. Кроме того, этот утеплитель обладает намного меньшим весом, в результате чего нагрузка на кровлю существенно снижается. Особенности пенополиуретана позволяют применять сэндвич панели с данным видом наполнителя в помещениях с агрессивными и водными средами при длительной эксплуатации.

Панели с базальтовым волокном в качестве наполнителя рекомендуется применять для устройства помещений повышенной категории пожарной опасности. Такое применение возможно благодаря тому, что волокно относится к негорючим материалам.

Уклон кровли из сэндвич панелей также должен соответствовать региону, в котором происходит монтаж. В данном случае используется следующий принцип – чем больше расчетная нагрузка, тем больше должен быть уклон кровли. Таким образом, обеспечивается естественный сход снежного покрова с крыши здания. В противном случае снег придется убирать дополнительно с помощью рабочей силы. Такое воздействие на кровлю не может не оказывать отрицательного влияния на качественные свойства покрытия кровли, что существенно снижает срок эксплуатации материала.

Особенности монтажных работ.

При использовании сплошных сэндвич панелей уклон кровли не может быть менее 5%. В том случае, если панели соединяются по длине, уклон должен быть не менее 7%.

Если же уклон кровли составляет более 7%, то для крепления продольных соединений необходимо дополнительно устанавливать соединительные винты. Для устранения возможных протечек необходимо во всех места

этапы работ. Продольное соединение кровельных сэндвич-панелей BELPANEL

Сэндвич панели — это современный вариант кровельного материала. Монтаж кровельного покрытия в виде многослойных панелей несложен, так как весит материал немного. Малый вес — это одновременно преимущество и недостаток, так как сильные порывы ветра могут срывать покрытие.

В трехслойных кровельных панелях наружные слои — это профилированный металл (толщина 0,5-0,7 мм), внутри находится теплоизолятор (стекловолокно, минвата, пенополистирол или пенополиуретан). Все слои сэндвич-панели представляют собой единое изделие, соединение слоев происходит с помощью клея или методом прессования.

Преимущества кровельных сэндвич-панелей:

  • Хорошая шумо -и теплоизоляция;
  • Оригинальный внешний вид;
  • Огнеупорность;
  • Срок службы более двадцати пяти лет;
  • Универсальность — есть элементы разных размеров.

Особенности монтажа

Кровля, которую планируют накрыть сэндвич-панелями, должна иметь правильный уклон. Уклон кровли прописан в СНиПах, неправильная конструкция кровли почти вдвое уменьшает срок службы этого кровельного покрытия.

  • Если на крыше есть окна или световые люки, то уклон должен быть больше. В этом случае расчеты осуществляются в индивидуальном порядке.

Проблемы при выборе неправильного уклона кровельных скатов:

  • Быстрый износ материала, ухудшение эксплуатационных параметров;
  • Возникновения застоев воды;
  • Плохая гидроизоляция, протеки кровли;
  • Потеря эстетической привлекательности.
03.04.2016 02:39

Кровельные сэндвич-панели — удобный современный материал для покрытия крыш любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе из-за ряда качеств:

  • Легкость укладки: сэндвич-панели монтируются без лишних физических усилий, и процесс занимает относительно мало времени;
  • Малый вес при большой площади: это одновременно и достоинство и недостаток, потому что панели легко переносить, но и ветер запросто снимает их с места;
  • Хорошая тепло- и шумоизоляция;
  • Огнестойкость;
  • Внешний вид: с сэндвич-панелями дом, гараж, магазин и любое другое здание получают индивидуальность оформления и заставляют прохожих обращать внимание на свой органичный дизайн.

Зачем нужен уклон?

Делать уклон крыши — значит идти на повышение затрат. Чем выше будет заложение, тем больше материала нужно для покрытия площади. Но раз на этом можно сэкономить, то стоит ли вообще делать уклон и тратить лишние средства?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в нормативах СНиП, и их игнорирование будет ошибкой и принесет беды.

Проблемы при возведении неправильного уклона

Игнорирование или незнание правил укладки кровли из сэндвич-панелей принесут хозяевам здания неприятности в виде:

  • Быстрого износа материала и ухудшения качеств;
  • Застойных вод, которые начнут зацветать;
  • Нарушения гидроизоляции;
  • Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается по климатическому окружению здания и особенностям укладки. Для сухого климата с жарким воздухом и постоянным солнечным воздействием, когда крыша выпо

Крыша из сэндвич панелей — технология монтажа. Минимальный уклон кровли из сэндвич панелей Минимальный уклон кровли из сэндвич панелей сп

Выполнение кровельных работ здания – одна из самых сложных и ответственных операций. Несмотря на материал, из которого выполняется монтаж недвижимости, достаточно быстро можно сделать кровлю из сэндвич панелей. Таким образом, при устройстве кровли из сэндвичей, совсем необязательно здание тоже должно быть выполнено из этого материала. Немаловажной деталью при монтаже является соблюдение технических характеристик и особенностей панелей. Уклон кровли из сэндвич панелей необходимо выполнять согласно расчетным характеристикам и предполагаемой нагрузке.

Разновидности кровельных сэндвич панелей.

Для устройства кровли применяются трехслойные сэндвич панели, основным изолирующим элементом которых является базальтовое волокно или пенополиуретан. В качестве облицовочного материала используется нержавеющая сталь или алюминий.

Невысокая нагрузка на кровлю позволяет выполнять любые манипуляции с использованием панелей. Главное необходимо учитывать погодные особенности региона, где происходит монтаж. Особенно это касается центральных и северных регионов России, где нагрузка снежного покрова на крыши зданий может быть достаточно высока. Рекомендуется выполнять уклон кровли не менее 5 % по отношению к линии горизонта.

Использование сэндвич панелей с определенным видом утеплителя зависит от характеристик строящегося здания. Для повышенных теплоизоляционных свойств зданий применяют панели с наполнителем из пенополиуретана. Кроме того, этот утеплитель обладает намного меньшим весом, в результате чего нагрузка на кровлю существенно снижается. Особенности пенополиуретана позволяют применять сэндвич панели с данным видом наполнителя в помещениях с агрессивными и водными средами при длительной эксплуатации.

Панели с базальтовым волокном в качестве наполнителя рекомендуется применять для устройства помещений повышенной категории пожарной опасности. Такое применение возможно благодаря тому, что волокно относится к негорючим материалам.

Уклон кровли из сэндвич панелей также должен соответствовать региону, в котором происходит монтаж. В данном случае используется следующий принцип – чем больше расчетная нагрузка, тем больше должен быть уклон кровли. Таким образом, обеспечивается естественный сход снежного покрова с крыши здания. В противном случае снег придется убирать дополнительно с помощью рабочей силы. Такое воздействие на кровлю не может не оказывать отрицательного влияния на качественные свойства покрытия кровли, что существенно снижает срок эксплуатации материала.

Особенности монтажных работ.

При использовании сплошных сэндвич панелей уклон кровли не может быть менее 5%. В том случае, если панели соединяются по длине, уклон должен быть не менее 7%.

Если же уклон кровли составляет более 7%, то для крепления продольных соединений необходимо дополнительно устанавливать соединительные винты. Для устранения возможных протечек необходимо во всех местах стыковки по ширине панели устанавливать уплотнительные герметизирующие прокладки. При подготовке к монтажу, панели необходимо подготовить, подрезав нижний металлический лист панели и слой утеплителя, на величину стыка начиная со второго ряда панелей.

При определении уклона кровли в зависимости от региона, для устройства в регионах с повышенным выпадением осадков кровля может иметь уклон от 40% и больше. В сухом и жарком климате уклон выполняют от 7 до 25%.

Сборные сэндвич панели , — пояснял начальник строительного участка, — «также могут быть использованы для устройства кровли».

Кровля из сэндвич панелей – новое слово в обустройстве скатных и плоских крыш различной конфигурации и размера. Конструктивные особенности материала позволяют создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж уже готовых кровельных компонентов. На возведение крыш по технологии кровельного «пирога» потребуется до 50% меньше времени, нежели для укладки прочих материалов. О технических параметрах стройматериала, особенностях его монтажа и эксплуатации далее в обзоре.

Что такое сэндвич-панели

Сэндвич-панель представляет собой строительный материал с трехслойной структурой. Составные части кровельной панели плотно скреплены между собой посредством двухкомпонентного клея на основе полиуретана. Верхний и нижний слои трехуровневой системы выполнены из тонколистовой оцинкованной стали с полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5 или 0,7 мм. Стальные листы профилированы ребрами жесткости. Средний слой представлен утеплителем, в качестве которого выступает базальтовая минераловатная, пенополистирольная или же пенополиуретановая плита.

Достоинства кровельного материала:

  • презентабельный внешний вид;
  • долговечность;
  • повышенная огнестойкость;
  • прочность;
  • стойкость к деформациям;
  • небольшой вес;
  • простота монтажных работ;
  • резистентность к агрессивным средам и прочим негативным воздействиям извне.

Характеристики и размеры

Крыша из сэндвич панелей характеризуется хорошей шумоизоляцией, отличными теплоизоляционными качествами и водостойкостью. Кровельное покрытие типа «сэндвич» не пропускает холодный воздух извне и задерживает теплый внутри помещений.

Линейные параметры стандартной плиты составляют:

  • ширина – 1000 мм;
  • длина – от 2500 до 16000 мм;
  • толщина изделия – от 50 до 250 мм.

Основными характеристиками кровельного материала выступают теплопроводность, несущая способность, предел огнестойкости, звукоизоляция и вес. Ключевое влияние на технические параметры изделия оказывает тип утеплителя и толщина панели.

Ориентиром для выбора толщины панели служит показатель теплоизоляции. Чем больше толщина плиты, тем больше теплового воздуха удержится в середине здания.

Показатели сэндвич-панелей с утеплителем из минеральной ваты:

  • звукоизоляция – от 30 до 43 дБ;
  • теплопроводность – 0,05Вт/Мк;
  • предел огнестойкости – EI 30 до EI 180;
  • группа горючести – НГ;
  • плотность – от 120 до 140 кг/м 3 ;
  • удельный вес – от 17,5 до 43,5 кг/м 2 .

Характеристики кровельных плит с полистирольным утеплителем:

  • звукоизоляция – от 25 до 39 дБ;
  • тепло

Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж

Оптимальный вариант для БМЗ — кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.

Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

монтаж кровельных ограждающих конструкций

Уклон кровли из сэндвич-панелей

Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:

  • 5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,
  • 8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Промежуточные опоры

монтаж кровельных ограждающих конструкций

Крайние опоры

монтаж кровельных ограждающих конструкций

Монтаж кровельных сэндвич-панелей: общие рекомендации

Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:

складирование сэндвич-панелей

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

складирование сэндвич-панелей

Подъем панелей на крышу

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

монтаж кровельных сэндвич-панелей ООО «НТК»

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.

Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».

Дом из сэндвич-панелей с односкатной крышей

. Характеристики стеновой панели


Сэндвич-панель из композитных материалов с полифениловыми частицами из силиката кальция представляет собой новый высококачественный материал для легких стеновых панелей, изготовленный с использованием раствора полифениловых частиц в качестве основного материала. картон из силиката кальция в качестве материала поверхностного слоя и соответствующее смешивание летучей золы, шлака и примеси. Размер изделия: длина 2270/2440 мм, ширина 610 мм, толщина 60/75/90/100/120/150/180 мм (саморегуляция).Два поверхностных слоя новой композитной сэндвич-панели изготовлены из высокопрочных водостойких пластин силиката кальция и обладают хорошими водонепроницаемыми характеристиками; а основным материалом является связующий раствор с полифенильными частицами, и характеристики теплоизоляции хорошие; и продукт объединяет теплоизоляцию, структурную функцию и водонепроницаемость, и в основном используется для перегородок здания.

Характеристика стеновой панели

1.Высокая экономическая выгода, снижение стоимости проекта.
Легкая энергосберегающая стеновая плита изготовлена ​​из летучей золы промышленных отходов, панели из силиката кальция, керамзита, силикатного цемента и частиц пенополистирола в качестве основного сырья, производственный процесс прост, стоимость невысока, а экономическая выгода значителен.

2. Продвинутый технологический уровень.
Индустриализация жилищного строительства в этом веке стала необратимой. Согласно анализу развития стеновых материалов в развитых странах, продукт соответствует закону о разработке, который преодолевает недостатки других легких стеновых панелей и имеет уникальные характеристики, и будет лидером среди новых стеновых материалов.

3. Легкие, оптимизирующие конструкции.
A. Традиционный кирпич блок, стена должна быть расположена в вертикальном положении на балке, чтобы принять. Материал стен
B.Zhongjingtai, который может увеличивать расстояние между балками и колоннами, подчеркивает экономическую выгоду добычи материала стен Jingtai.

C. Стену нельзя ограничивать балкой и колонной.

4. Звукоизоляция. Легкие сэндвич-панели
ZJT имеют хорошую звукоизоляцию, это 40 дБ для стены толщиной 90 мм и намного лучше для более толстых панелей, звуковые эффекты в соответствии с национальными требованиями к звуку в жилых помещениях, намного выше, чем другие отговорки кирпичной стены звуковых эффектов.

5.Водонепроницаемость.
Легкую перегородку можно заполнить цементом, чтобы сформировать корпус бассейна без использования водонепроницаемой отделки. Задняя часть световой перегородки может оставаться сухой, не оставлять следов и не будет показывать капельки конденсата во влажном климате. Легкая перегородка — это профессиональная водонепроницаемая плита с хорошими водонепроницаемыми, влагостойкими характеристиками, может применяться на кухне, в уборной, в подвале и других влажных помещениях.

6.Легко построить, транспортировать и сэкономить время.
Кирпичная кладка мощностью 12 человек по восемь часов в день, при использовании стеновых панелей ZJT в строительстве три человека могут завершить строительство за 60 минут, поэтому преимущество в эффективности очень велико.

7. Сильное подвешивающее усилие, возможность прорезания проводки и заглубленной трубы.
При испытании на подвешивание, сила подвешивания в одной точке стеновой панели может достигать 50 кг и выше уровня и полностью соответствовать стенам основных несущих конструкций, таких как установка кондиционирования воздуха, кондоловый ковчег, водонагреватель, фиксированный, мраморная опора каркаса mesa и так далее.
Если вы хотите узнать о других характеристиках, свяжитесь со мной.

Спецификация стеновой панели

1. Стандартный размер, длина x ширина (мм): 2270×610 / 2440×610


2. Толщина (мм): 60/75/90/100/120/150


3. Предлагаемая толщина (мм): внутренняя стенка : 90/100; внешняя стена : 120/150; крыша и пол : 120.

.Дом труда железного каркаса сборного железного каркаса сэндвич-панели крыши

Вб для строительной площадки

Сборный железный каркас рабочего жилого дома для строительной площадки

Технические характеристики продуктов:

ODM / OEM

И ODM, и OEM в порядке

Основная структура

Легкая стальная рама + сэндвич-панель

Крыша

Легкая сталь + сэндвич-панель или сборная стальная плита

Стена

Легкая стальная рама +

Легкая стальная рама +

Толщина сэндвич-панели (мм)

30/50/75/100

Материал двери

Алюминиевый сплав / пластиковая сталь / Спроектированная древесина

/ сэндвич панель

Окно

Окно из алюминиевого сплава / стальное пластиковое окно

Материал пола

Фанера или индивидуальная

Ванная комната

Дополнительно

Кухня

Опция

Срок службы

15 лет

Основные характеристики:

• Аккуратный внешний вид — c ol умн внутри, без тяги, аккуратный внешний и внутренний вид; хорошая воздухонепроницаемость, звуко- и теплоизоляция n

• Простая установка — в среднем от 4 до 5 рабочих могут установить более , чем 70 ~ 100 Модульный дом квадратных метров каждый день

• Простота транспортировки — в один 40-футовый контейнер можно загрузить около 250 квадратных метров модульного дома Т-типа

Энергосбережение и экологичность — многоразовое использование и переработка

Изображения продуктов:

,

Китай Префаб сэндвич-панелей с односкатной крышей дома

1. Что за компания вы?

Мы — производитель стальных конструкций, расположенный в городе Лоян, провинция Хэнань, Китай. Мы завоевали хорошую репутацию среди наших клиентов за профессиональное, теплое и внимательное обслуживание. Потому что мы знаем, что это долгосрочный бизнес, основанный на контроле качества, цене, упаковке, сроках доставки и т. Д.

2. Является ли ваша компания производителем или торговой компанией?
Мы являемся профессиональным производителем в этой области , поэтому вы получите лучшую цену и конкурентоспособные цены.Наша фабрика занимает площадь 11 000 квадратных метров.

3. Какую гарантию качества вы предоставили и как вы контролируете качество?
Установлена ​​процедура проверки продуктов на всех этапах производственного процесса — сырье, обрабатываемые материалы, проверенные или проверенные материалы, готовая продукция и т. Д.

4. Можете ли вы предложить услуги по проектированию?
Нам бы очень хотелось, у нас более 100 инженеров-проектировщиков. Мы можем разработать полные чертежи решения в соответствии с вашими требованиями.Они используют программное обеспечение: Auto CAD, PKPM, MTS, 3D3S, Tarch, Tekla Structures (Xsteel) V12.0.etc.

5. Предлагаете ли вы руководящую установку на месте за границей?
Да, мы предоставляем услуги по установке, надзору и обучению за дополнительную плату. Мы отправим нашего профессионального технического инженера для наблюдения за установкой на месте за рубежом. Кроме того, у нас также есть собственная группа монтажников за рубежом, состоящая из более чем 30 человек.
Они добились успеха во многих странах, таких как Ирак, Дубай, Южная Африка, Алжир, Гана, Габон, Таджикистан, Буркина-Фасо, Панама, Австралия.

.

Китай Производитель сборных домов из сэндвич-панелей с односкатной крышей с маркировкой CE и ISO

Преимущества
Сборные конструкции, короткие сроки строительства — Tetris Space — один из самых сборных продуктов в модульной сфере. После полного документирования и производства на заводе, передается на строительную площадку для механизированной сборки. Производственный цикл намного меньше, чем у традиционных типов зданий, и каждый этап заранее запланирован и предсказуем.

Линейное производство, низкая стоимость — Каждый модуль поступает с производственной линии, поэтому качество строго контролируется, а эффективность производства очень высока, поэтому стоимость производства сводится к минимуму.

Функциональное использование, подходящее для всех — Каждый модуль может быть спроектирован и выполнен как офис, жилое помещение, гостиная, ванная комната, кухня, столовая, тренажерный зал, зона отдыха, клиника, прачечная, складское помещение и другие различные помещения в зависимости от запросов клиентов.

Высокая стабильность, длительный срок службы — Структурные системы были протестированы многими органами, чтобы гарантировать устойчивость и безопасность зданий. Они обладают длительным сроком службы и высокой сейсмостойкостью, стойкостью к раздавливанию, звукоизоляцией, теплоизоляцией, огнестойкостью, водонепроницаемостью и ветрозащитой.В соответствии с различными правилами и потребностями различных областей или запросов, этот продукт может быть выполнен в виде постоянных или полупостоянных зданий.

Различные комбинации, отличная пригодность для жизни — Использование различных способов комбинирования модулей и материалов для создания различных типов архитектурного пространства и внешнего вида фасада. Максимальные размеры одного модуля, которые может производить наша фабрика, составляют 16154 мм в длину, 4600 мм в ширину и 3300 мм в высоту, что покрывает большинство требований к размерам в мире и дает конструкторам большую гибкость.

Встроенный модуль, удобный для транспортировки и сборки — Каждый модуль представляет собой единое целое, которое легко транспортировать автомобильным, железнодорожным или морским транспортом. По сравнению с другими сборными зданиями, у него меньше затрат на упаковку и меньше времени.

Архитектурные, структурные, электрические, дренажные и декоративные работы каждого модуля предварительно производятся на заводе и транспортируются на строительную площадку в виде полных модулей, а затем с помощью крана поднимаются в точное положение для завершения окончательной сборки.Этот продукт широко используется в жилых, промышленных, коммерческих и общественных сферах обслуживания, таких как отели, апартаменты, офисы, супермаркеты, образовательные учреждения, жилые дома в государственных поселениях, туристические места, военные лагеря и т. Д.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
