Крыша двухскатная дома: устройство конструкции, разновидности, чертежи, фото, варианты проектов с различной кровлей

Крыша дома. Виды крыш, их плюсы и минусы.

Что такое крыша здания и ее функции

  Крыша, в полном смысле, — это крытая, стропильная конструкция верхней части здания, выполняющая защитные и конструктивные функции. Роль надежной крыши в любом проекте является значительной, потому стоимость данной конструкции часто превосходит все рассчитываемые ожидания. Одна только завершенная крыша может составлять третью часть расходов на возведение всего капитального задания. И такие затраты обоснованы сложностью конструкции, немалой ценой кровельного материала и стоимостью работ. Удешевить конструкцию можно путем выбора менее затратного конструктива, то есть вида крыши, а также использовав более бюджетный кровельный материал. Заметную наценку на работу оказывает и сложность самой кровли, ведь трудоемкость по возведению двухскатной или четырех скатной крыши сильно отличаются. В настоящей статье подробней рассмотрим достоинства и недостатки наиболее популярных видов крыш.

монтаж стропильной системы крыши

 Существуют два распространенных названий верхней части конструкции дома, которые часто путают — это « крыша» и «кровля». Различия заключаются в том, что кровля — это верхняя, составная часть крыши, которая состоит из верхних настилочных материалов и деревянной обрешетки, на которую крепятся данные материалы. А крыша это цельная и фундаментальная конструкция, верхняя часть коробки дома.

  Чтобы понимать всю важность кровли в проекте здания, разберемся какие же функции выполняет эта часть здания.

Крыша и ее элементы , в состав которых входит и кровля

Функции крыши

 Прежде всего, кровля предназначена для защиты стен дома и верхней его части от разрушительного воздействия осадков, ветровой и снеговой нагрузки, в случае использования огнестойких кровельных материалов, крыша может выполнят еще и огнезащитную функцию. Наличие грамотной кровли, спроектированной под особенности конкретного здания равномерно распределит вес снега по несущим стенам, что поможет предотвратить возникновение микротрещин и просадок у основания дома.

Кроме того, крыша собирает и через отливы выводит дождевые воды, предотвращая подмывание фундамента и чрезмерное скопление жидкости под домом.

крыша защищает дом

  Как известно, основные теплопотери в доме происходят через окна и крышу. Потому качественно сконструированная и утепленная с соблюдением технологий и ГОСТов крыша, значительно сократит или совсем предотвратит потери тепла в верхней части здания. Что позволит снизить расходы на отопление и сделать комфортным проживание в доме в любое время года.

• Препятствует парниковому эффекту

  В жаркое время крыша, как прослойка между прямыми лучами солнца и жилым помещением создает некоторое буферное пространство, которое не дает сильно нагреваться воздуху внутри дома и таким образом, сохраняет комфортную температуру. Температура нагрева поверхности крыши еще зависит от материала, который использовался для настила кровли. Так например обычный шифер, будет значительно меньше создавать парниковый эффект и меньше нагреваться в отличие от таких материалов как поликарбонат или кровельный профнастил

.

• Укрепление верхней части коробки дома

  Такие элементы крыши как мауэрлат, а так же армопояс который заливается в верхней части стен, связывают стены в единую цельную конструкцию, и придает им дополнительную. Затем эта жесткость усиливается и деревянным, суцельным конструктивом стропил и обрешетки.

армопояс мауэрлат укрепляют верхнюю часть стен

Виды крыш

  Выбор того или иного вида крыши зависит от тех задач которые на нее будут возложены, в связи с климатическими условиями местности и особенностями дома. Чтобы остановиться на правильном, в Вашем случае, типе крыши, не нужно глубоко разбираться в мелочах конструкции, достаточно знать ключевые особенности имеющихся разновидностей.

 Все виды крыш можно разделить по трем основным характеристикам:

• по конструкции: с чердачным пространством и бесчердачные
• по скатности: скатный и плоские крыши

  Каждая из классификаций еще имеет свои разновидности и подвиды, в зависимости от многих критериев, в которые могут быть интересны уже мастерам данной сферы деятельности, и не нужны для выбора крыши рядовому застройщику.

Крыши по количеству скатов

  Скат –это одна наклонная плоскость крыши. В зависимости от их количества различают: односкатные, двухскатные, трех, четырех и многоскатные крыши. Рассмотрим функциональность плюсы и минусы каждой из разновидностей.

Односкатная крыша

  Односкатная крыша – это верхняя, стропильная конструкция здания, состоящая из одной наклонной плоскости, закрепленная на стенах здания с разной высотой. Одна из самых распространенных разновидностей крыш, в связи с простотой конструкции и бюджетной стоимостью. Используется как в строительстве жилых жомов, так и для хозяйственных строений: сараев, бытовок и гаражей, практичны как навесы для веранд.

Достоинства односкатной крыши:

• Бюджетность. Одно из основных достоинств «односкатки» — это необходимость использования значительно меньшего количества материала на ее обустройство. Практически в два раза сокращаются расходы на такую крышу в сравнении даже с двускатной кровлей.
• Простота конструкции и монтажа. Простота устройства относительная, конечно возведение любой крыши требует определенных навыков, опыта работы и мастерства. Однако в сравнении многоскатными кровельными конструкциями, монтаж «односкатки» значительно упрощен и быстро выполним. За два-три дня можно полностью перекрыть крышу практически любого частного домовладения.

односкатная крыша

• Ветроустойчивость. Односкатная крыша обычно возводится с учетом ориентации на самую ветреную сторону здания, таким образом, практически пропадает парусность при шквальном ветре.
• Сниженная нагрузка на здание.
  Уменьшенные объемы конструкции, предполагают снижение объемов используемого материала и как следствие уменьшение весовой нагрузки на стены и фундамент дома. В результате можно снизить массивность фундамента и затраты на него.

Недостатки односкатной крыши:

•  Маленькая полезная площадь на чердаке. Объем пространства под кровей, которое можно использовать напрямую зависит от угла наклона ската по отношению к горизонту. Чем выше угол наклона, тем большую площадь чердака можно получить между потолочным перекрытием и кровлей.
• Необходимость усиленного утепления. В связи с тем, что высота чердачного пространства односкатной крыши минимальное в сравнении с другими разновидностями, то и воздушный теплоизоляционный слой между потолочным перекрытием и кровлей значительно меньше. Потому рекомендуется утеплять поверхность крыши материалами с большей толщиной.
• Необходимость очищение от снега. Чистить крышу от снежных осадков придется только если угол наклона ската менее 45 Градусов. В данном случае снег не может под воздействием силы тяжести, без посторонней помощи, ссыпаться с крыши.

односкатную крышу придется чистить от снега

• Сомнительная эстетика. Односкатная крыша не всегда гармонично дополняет внешний вид дома, ее неграмотное сочетание в проекте, может испортить внешний вид жилого строения и сделать его похожим на помещение хозяйственного назначения. Однако, существует множество проектов, где «односкатка» только украшает дом и иной тип кровли был бы в данном случае неуместен. Потому не для каждого домостроения подойдет такая разновидность крыши.

 Как видно из вышеперечисленных пунктов, достоинств у односкатной конструкции крыши значительно больше, чем недостатков и это наиболее оптимальный, долговечный и рабочий вид крыши в условиях экономии.

дом с односкатной крышей

Двухскатная крыша

  Двухскатная крыша – самый популярный вид крыш, потому как объединяет в себе максимальное количество достоинств других видов, при этом эстетично дополняет дизайн дома, практична и имеет доступную стоимость устройства для большинства частных застройщиков.

  Подробно, о разновидностях, достоинствах и недостатках двухскатных крыш можно прочитать в нашей статье: « Двускатная крыша, плюсы и минусы. Виды двухскатных крыш »

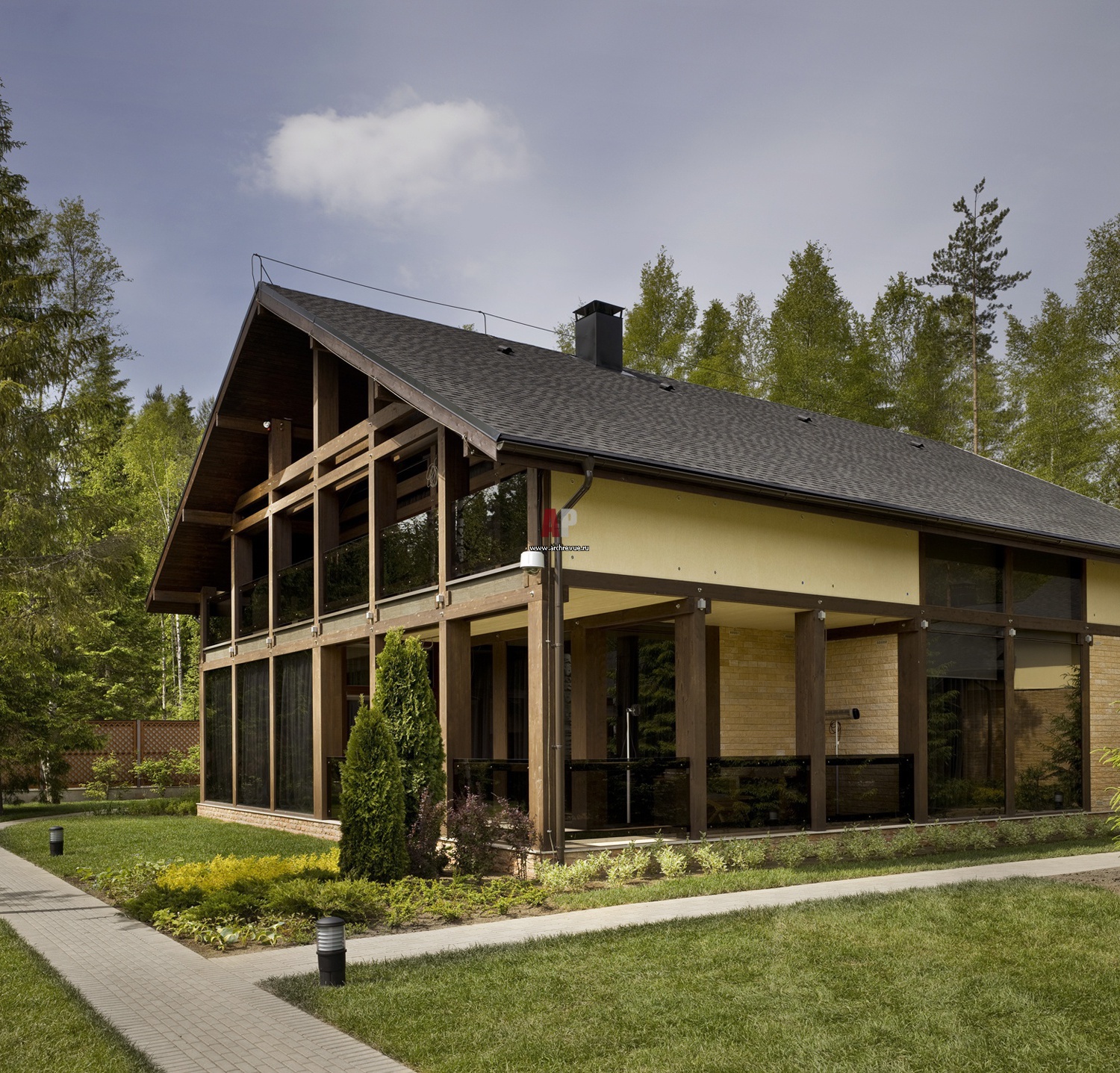

дом с двускатной крышей

  Конструкция такой крыши немного сложней, в отличие от предыдущего вида односкатных крыш и так же требует хорошего опыта, навыков работы для грамотного устройства.

Состоит из двух скатов, которые опираются друг на друга, в верхней части дома, а другими параллельными сторонами опираются на стены дома.

  Устраивается двускатная крыша для покрытия большинства строений: в малоэтажном частном строительстве, для многоэтажных зданий, для хозяйственных построек, складских помещений и гаражей, часто можно увидеть двускатную конструкцию на летних беседках и павильонах.

Четырехскатная крыша

  Четырехскатная или вальмовая крыша – не менее популярный, но более затратный вид крыши, который имеет свои разновидности и вариации в проектировании и монтаже. В классическом варианте, состоит только из четырех скатов в форме равнобедренных треугольников или же из двух одинаковых треугольных скатов и двух скатов в форме трапеции, каждый из которых располагается друг напротив друга.

 Первая разновидность называется состоящая только из равнобедренных треугольников называется шатровой крышей, вторая разновидность полувальмовой крышей.

шатровая четырехскатная конструкция крыши

полувальмовая крыша

Достоинства четырехскатной крыши

• Устойчивость и надежность. Является самой надежной конструкцией крыши, которая равномерно опирается на все четыре или более стен дома. Наиболее устойчива к ветровым и снеговым нагрузкам.
• Долговечность. Прочность конструкции и устойчивость к негативным проявлениям сезонных изменений, к осадкам и ветрам, значительно увеличивают срок службы вальмовой крыши.
• Позволяет обустроить полноценный мансардный этаж. Правильная форма чердачного пространства, при условии оптимальной высоты верхней балки, позволяет увеличить полезную площадь в доме и получить дополнительную комнату.
• Высокий уровень теплоизоляции. Равномерная форма четырехскатного пространства хорошо обеспечивает теплозащитное пространство между кровлей и потолочным перекрытием. Уровень сохранения тепла у данного вида крыш самый высокий.
• Эстетичность. По своей форме подходит под здание любого назначения, красиво вписывается в постройку в весь проект дома вместе с ландшафтным дизайном в целом.

четырехскатная крыша

Недостатки четырехскатной крыши

• Высокая стоимость. Обусловлена большим расходом строительного материала, в четыре раза больше чем у односкатных и в два-три раза больше чем для двускатной крыши. Сложность работ также требует использование труда опытных кровельщиков, работа которых составит заметную сумму.
• Большой вес крыши. Массивная стропильная система, даже при условии использования облегченного кровельного материала, существенно увеличивает нагрузку на фундамент дома, что необходимо учитывать на стадии проектирования и строительства фундамента.
• Сложность монтажа. Заключается в необходимости грамотного проектирования, расчета нагрузки на стены и разработки конструкции в целом под конкретное здание. Для такой крыши рекомендуется привлекать мастеров с опытом работы, поскольку ущерб который может быть причинен проекту и бюджету в случае ошибок в монтаже будет значительным.

сложный стропильный каркас четырехскатной крыши

  По всем критериям, вальмовая (четырехскатная крыша) превосходит все другие разновидности, кроме стоимости. Что является существенным недостатком, не позволяющим остановит выбор на данном типе конструкции.   Более подробно про все виды четырехскатных крыш в статье.

  Ознакомившись, в общих чертах, с функциональностью основных типов крыш, их достоинствами и недостатками, можно сделать вывод, что каждая из конструкций может эффективно выполнять свои задачи, но не каждая полностью подходит под экстремальные климатические условия и конкретные строительные проекты. В таких случаях, для проектирования и монтажа сложной крыши следует привлекать проверенных и квалифицированных специалистов. Более подробно, про все виды крыш и кровли смотрите в рубриках «Кровля» и «Материалы для кровли».

Двухскатная крыша каркасного дома

Вступление

В прошлой статье, мы выбирали оптимальную конструкцию и уклон каркасного дома. Остановились на двухскатной крыше с уклоном 45˚. В этой статье посмотрим, как сделать крышу каркасного дома с кровлей из битумного шифера.

Конструкция двускатной крыши

Крыша каркасного дома конструкция сборная и для разбора её устройства, разумно выделит следующе основные элементы:

• Стропила;
• Кровля;
• Утепление.

В упрощённом описании, стропила образуют остов крыши, кровля это отделка крыши, утепление крыши это её внутренне устройство.

Стропильная система

Напомню, мы смотрим двухскатную крышу каркасного дома. Пожалуй, это простой вариант устройства крыши, однако он в полной мере дает представление, как собирается крыша простого каркасного дома.

Стропильная система крыши это набор стропильных ферм, которые собираются, условно, на земле, после сборки поднимаются на остов дома и устанавливаются с заранее рассчитанным  шагом.

Для крепления стропильных ферм, используются различные решения, но обязательно во всех решениях присутствуют коньковый брус и обрешетка. Коньковый брус он же прогон, связывает вершины ферм, а обрешетка связывает стропильные ноги по всей их длине.

Выбор стропильной системы

О выборе и типах стропильных систем я писал статье тут. Здесь кратко напомню, если пролёт вашего дома более 10 метров, выбирается конструкция крыши называемая наслонной.

Фермы наслонной крыши не имеют опорной балки, стропила упираются в обвязку каркаса, обязательно делается опорная вертикальная стойка, для которой нужна опорная стена в доме. Фермы наслонной крыши собираются по месту.

Висячая крыша состоит из треугольных ферм, которые собираются на земле или фабрике и устанавливаются в собранном виде. Треугольник фермы, условно говоря, кладется на стены дома, отсюда название, висячая конструкция.

Части конструкции двускатных крыш

Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

• Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
• Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
• Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
• Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
• Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
• Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.
• Лежень.  Специальная опорная балка, в которую упираются стойки конструкции;
• Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

Утепление крыши

Утепление крыши делается, если планируется проживание в под крышном (чердачном) пространстве. Как вариант, устройство мансарды. Если мансарда не делается, утепляется только потолок верхнего этажа.

Техника утепления каркасного дома не отличатся от утепления стен. Используются одинаковые материалы, а в случае мансарды, часть понятия крыша и стена весьма условны.

В технике утепления используют или наружное или внутреннее утепление или оба варианта утепления сразу.

Внешнее утепление двухскатной крыши

Внешнее утепление крыши удобно по исполнению, так как утеплитель укладывается на сплошную подшивку из досок, которые прибиваются на внутреннюю сторону стропильных ног. На подшивку укладывается слой пароизолятора. На него один или два слоя  негорючего утеплителя. На него слой  паро диффузионной мембраны. Весь пирог прижимается контр обрешёткой. Завершает конструкцию обрешетка, выбор которой зависит от выбора кровельного материала.  Для мягкой битумной кровли делается сплошной настил из влагостойкой фанеры или плит ОСБ.

Утепление кровли с внутренней стороны

Удобство утепления кровли с внутренней стороны, заключается в последовательности работ. В этом варианте, нужно сначала  покрыть кровлю материалом, а потом её утеплить.  На стропила крепиться слой гидроизоляции, на него делается обрешетка, и покрывается кровельный материал.  Теперь спокойно можно утеплять крышу изнутри.

Этапы работ не меняются. Сначала слой пароизоляции, потом укладка негорючего утеплителя. Утеплитель закрывается пленкой, которую крепят к стропилам стиплером. Отделка крыши делается по желанию: фанера, плиты ОСБ, другой материал.

Вывод

Разобрав устройство двухскатной крыши каркасного дома, хочется завершить статью оптимистичным лозунгом, что эта конструкция самая простая и доступна своими руками. Однако каждый элемент и узел этой «простой» конструкции имеет свои особенности, и собрать даже такую крышу без навыков будет трудно.

Еще статьи



Похожие статьи

Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Двухскатная крыша своими руками

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40^о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45^о – 50^о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

• величина поперечного сечения;
• фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

• коньки и подкосы;

• стропильная система;

• кровельный материал;

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

• мягкая кровля – 5-20°;
• шифер, профнастил, металлочерепица, ондулин – 20-45°.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

• под металлочерепицу – 350 мм;
• под мягкую кровлю настилается сплошная обрешетка;
• под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

1. Карандаш или маркер.
2. Рулетка.
3. Шнурка (отбивка).
4. Молоток.
5. Шпатель.
6. Ножницы для кровельного материала.
7. Нож кровельный.
8. Ножовка.
9. Строительный скотч.
10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

Возможно Вам будет также интерестно:

Несимметричная двухскатная крыша на одноэтажном доме. Двухскатная крыша с разными скатами: непростая и оригинальная

Хотите построить дом с крышей, которая будет не только оригинальной, но практичной и энергосберегающей? Тогда асимметричная крыша – ваш вариант. В отличие от традиционных двускатных крышных конструкций асимметричные системы имеют два ската, расположенные под разным углом наклона или отличающиеся длиной. У таких крыш есть свои преимущества и особенности, о которых мы и расскажем.

Несимметричная крыша в доме появилась не только вследствие погони за оригинальностью и отказа от традиционных решений. Как оказалось, в постройках с такими крышными конструкциями тепло распределяется иным образом. Так, если наиболее короткий скат разместить с южной стороны дома, то помещения под крышей будут лучше прогреваться, а более длинный скат, повернутый в северную сторону, будет лучше защищать постройку от холода. Более того, под удлиненным скатом может находиться часть пространства, которое не используется вообще по причине небольшой высоты. Это будет способствовать дополнительному сохранению тепла в домах, расположенных в северных широтах.

Если же сооружение возводится в регионах с жарким климатом, то скаты можно развернуть наоборот, и тогда асимметричная двускатная крыша будет надежно защищать помещения от жары и палящих лучей солнца. Кроме того, если хотя бы один скат будет установлен под углом более 45°, это способствует существенному уменьшению неиспользуемой площади под крышей.

Важно: на сегодняшний день разноскатные крыши – это вопрос не только красоты, но и энергосбережения и компактности постройки, поэтому все чаще можно встретить проекты с такими крышными системами.

Стоит добавить, что постройки с асимметричной крышей возводятся в том случае, если второй этаж запланирован неполным, например, площадь первого уровня составляет 150 квадратов, а второго только 80. Именно асимметричная крышная система может перекрыть только 2/3 верхнего этажа. При этом под удлиненным скатом на нижнем ярусе можно организовать двухсветную гостиную или холл, когда высота помещения будет выше, чем в другой части дома.

Преимущества

Двухскатная асимметричная крыша дома имеет следующие преимущества:

1. Оригинальный дизайн и уникальность. Такая конструкция всегда смотрится стильно, а тем более в нашей стране, где возведение двускатных щипцовых крыш стало традицией. На их фоне дом с асимметричной кровлей смотрится необычно и притягивает удивленные взгляды.
2. Если вы хотите построить дом с уникальной архитектурой, то с несимметричной крышей это сделать намного проще.
3. Удобство и простота проектирования для архитекторов. Если раньше проектировщику приходилось впихивать в рамки традиционного прямоугольного дома под правильной двускатной крышей все те помещения, которые возжелал иметь заказчик, то теперь он может сначала спроектировать внутреннее пространство, а потом водрузить на него крышу. При этом форма и расположение помещений могут быть самыми разнообразными, ведь скаты можно сделать под любым углом и с любой длиной. Такой конструкцией можно сразу перекрыть дом, гараж и веранду.
4. Дом с разноскатной крышей проще увязать с рельефом и организовать освещение помещений.
5. Появляется возможность сэкономить на обустройстве фундамента, ведь на его 1/3 часть приходится меньшая нагрузка благодаря отсутствию полноценного второго этажа. Кроме этого, за счет того что часть помещений вы можете перенести под высокий укороченный скат крыши, вам не нужно обустраивать широкий фундамент, чтобы получить дополнительную жилую площадь на первом этаже.

Совет: на и под асимметричной крышей очень удобно устанавливать технологическое оборудование, например, солнечные батареи, системы отопления или кондиционирования.

1. Такой вариант идеально подходит для местностей, где преобладают ветра постоянного направления. Тогда очень легко решается проблема с парусностью и снеговыми нагрузками. Для этого крышу достаточно расположить так, чтобы с подветренной тихой стороны находился более крутой скат, а с ветреной стороны – более пологий. Таким образом, мы решаем сразу две проблемы: защищаем конструкцию от сильного ветра и уменьшаем снеговые нагрузки.
2. Мансарда под традиционной щипцовой крышей кажется уютной и удобной только на картинке, на самом деле жить в ней весьма некомфортно по причине нехватки полезной площади и наличия острых углов. Более практичное и удобное помещение получится под асимметричной крышей со смещенным коньком. При этом решении геометрия мансарды будет более удобной для проживания за счет большей площади и ровных стен. Более того, три стены могут быть вертикальными на всю высоту, что намного удобней в плане расстановки мебели. Так вы можете обустроить не просто мансарду, а полноценную жилую комнату.

Виды разноскатных систем

Среди разноскатных асимметричных конструкций можно выделить такие разновидности:

• Обычная несимметричная крыша выполняется в виде двух скатов, расположенных под одинаковым углом наклона, но имеющих разную длину. Причем один из скатов будет значительно длиннее другого. За счет этого постройка смотрится оригинально и необычно. Если же разницу в длине сделать небольшой, то асимметрия будет практически незаметна.
• Частично ломаная конструкция отличается от традиционной щипцовой крыши только тем, что один скат имеет излом для обустройства крыши над пристройкой. Хоть внешне крыша очень похожа на двускатную систему, ее расчет выполняется по-другому.
• Асимметричная конструкция с коньком по центру. Именно этот вариант используют тогда, когда нужно получить полноценное удобное помещение на втором этаже. В этом случае один из скатов имеет не только другую длину, но и отличающийся угол наклона.
• Асимметричная система со смещением конька. Этот вариант похож на предыдущий, разница только в том, что конек смещен в сторону от центральной оси дома. Этот прием используют тогда, когда необходимо получить удобное для проживания пространство под крышей, которое ничем не отличается от полноценного этажа.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Готовые проекты

В сети можно найти множество фото домов с асимметричными крышными конструкциями. Рассмотрим самые удачные из них:

Разная длина и угол наклона скатов крыши в этом проекте позволили не только обустроить удобное жилое пространство на втором этаже, но и накрыть гараж. За счет выступающих боковых свесов более длинного ската под ним удачно разместился балкон и входная группа.

Такая конструкция крыши за счет смещения конька в сторону более крутого ската позволила получить на втором этаже не просто мансарду, а полноценные жилые комнаты. За счет понижения уровня пола некоторых помещений под нижней частью удлиненного ската удалось разместить не только гараж, но и гостиную с удобным балконом.

Этот вариант дачного домика с асимметричной системой и скатами, расположенными под одинаковым углом, но имеющими разную протяженность, понравится тем, кто хочет не только перекрыть дом, но и организовать возле него удобный затененный навес. По сути, сам дом имеет щипцовую крышу и мансардное помещение, но за счет удлиненного одного ската вся постройка смотрится более оригинально и отличается от традиционных дачных домиков.

Учтите, что проектировать и возводить асимметричную крышную систему со скатами разной длины, но расположенными под одним углом намного проще, чем тот же вариант с разными углами скатов. Такие конструкции не только сложно рассчитать, стропила в этих системах намного сложнее крепить к коньку. Поэтому если вы не уверены в своих силах, проектирование и монтаж таких конструкций лучше доверить специалистам.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

• Один из скатов крыши располагался с южной стороны;
• Противоположный скат располагался под другим углом или увеличивался в длине;
• Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

1. Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
2. Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
3. Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
4. Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

1. Одинаковая длина скатов, разный угол наклона . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
2. Одинаковый угол наклона, разная длина скатов . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
3. Разная длина и форма скатов . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
4. Нестандартные конструкции . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
5. Крыша со смещенным коньком . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

• Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
• Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
• Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами : внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.

Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

• Разновидности и качества материалов, которые будут использоваться в кровле;
• Климатические условия;
• Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами

Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.

Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

• Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
• Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
• Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата

Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.

Расчет площади крыши

• Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
• Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
• Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
• От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

31.07.2014

Главная » Баня » Несимметричная двухскатная крыша на одноэтажном доме. Двухскатная крыша с разными скатами: непростая и оригинальная

бразильских домов: 15 проектов с двускатной крышей

бразильских домов: 15 проектов с двускатной крышей

Projeto 03 / Kiko Salomão — © Fran Parente ShareShare

• Facebook

• 02 Twitter

• Whatsapp

• Почта

Или

https://www.archdaily.com/951776/brazilian-houses-15-projects-with-gable-roofs

+ 16

Дом с двускатной крышей — это не только детский рисунок дома, но и одно из самых популярных решений в бразильской жилой архитектуре.Помимо того, что этот тип крыши очень привлекателен и прост в строительстве, он помогает дождевой воде течь по двум скатным поверхностям, которые встречаются на центральной линии, отсюда и название duas águas (буквально две воды) на португальском языке.

Несмотря на то, что он выглядит очень простым, существует бесчисленное множество вариантов планов, материалов и структурных элементов, которые могут добавить значительную изысканность каждому проекту. Мы отобрали 15 бразильских домов, которые это демонстрируют.

Projeto 03 / Kiko Salomão

Projeto 03 / Kiko Salomão — © Fran Parente

Modico House / Atelier Branco Arquitetura

Modico House / Atelier Branco Arquitetura — © Федерико Кайроли

Cavalcante House / BLOCO Arquitetura —

Cavalcante House / BLOCO Arquitetura © Joana França

Жордао Хаус / FGMF Arquitetos

Жордао Хаус / FGMF Arquitetos — © Fran Parente

Maestro Residence / Guelo Nunes Arquitetura

Maestro Residence / Guelo Nunes Arquitetura — © Fran Parenteóópolispole

на португальском языке)

Дом Терезополис / Наталия Лемос + Паула Пупо — © Juliano Colodeti — MCA Estudio

Дом Ибиуна / Estúdio Penha

Дом Ибиуна / Estúdio Penha — © Fran Parente

Красный дом / Königsberger Vannucchi Arquitositos (на португальском языке) Красный дом / Königsberger Vannucchi Arquitetos Associados — © Pedro Vannucchi

GSM House / OTP arquitetura

GSM House / OTP arquitetura — © Guilherme Pucci

Haras House / 24.7 Arquitetura Design

Haras House / 24,7 Arquitetura Design — © Адриано Пачелли

Cabanas / Duda Porto Arquitetura

Cabanas / Duda Porto Arquitetura — Изображение предоставлено Дудой Порто Аркитетура

Tiny House Walden / Alexandradenra 900 (Tiny House Walden / Alexandradenra) / Александра Лима — © Mauro Goulart Fotografia

CPL House / COTA760 + Бруно Стефан (на португальском)

CPL House / COTA760 + Бруно Стефан — © Cris Farhat

Дом из камней / Cuboverde Arquitetura Sustentável (на португальском)

Дом из камней / Cuboverde Arquitetura Sustentável — © Gabriel Guimarães

Северный дом / Nommo Arquitetos (на португальском)

Северный дом / Nommo Arquitetos — © Paula Morais

Загадка фронтонов | СОЗДАТЬ блог

Наш текущий проект предполагает значительную реконструкцию старого дома в районе Королевы Анны Сиэтла.Это странный домик, но, несмотря на то, что его много раз перестраивали за эти годы, он не работает. Как и во многих домах той эпохи, самым большим препятствием для создания функционального дома является линия крыши; и двускатные крыши не позволяют разместить на втором этаже достаточную жилую площадь. Двускатные крыши создают тесные пространства с неудобными комнатками, в которых нельзя стоять прямо. Нехватка окон всегда создает темные интерьеры, похожие на пещеру, а туалеты всегда кажутся на уровне пояса.Они просто не работают.

Это ситуация, с которой мы сталкиваемся достаточно часто при реконструкции, поэтому мы придумали несколько архитектурных стратегий. Вот наш 10 лучших хит-листов важных советов по реконструкции второго этажа домов с двускатной крышей:

1. Придерживайтесь площади существующего дома — фундамент и каркас первого этажа уже есть и в большинстве случаев могут поддерживать второй этаж. В приведенном выше примере рассматриваются 3 различных варианта реконструкции второго этажа, которые работают на одном и том же существующем контуре.

2. Слуховых аппаратов мало — они все еще не обладают атрибутами застройки второго этажа.

3. Держите проем лестницы на уровне — в большинстве случаев весь первый этаж (и, возможно, подвал) организован вокруг места лестницы — смена места может быстро обойтись. Направление лестницы всегда можно отразить с минимальными затратами, если это улучшит циркуляцию, но при этом сохранить его в том же месте.

4. Используйте плоскую крышу или односкатную крышу — это обеспечивает формальную высоту головы внутри и позволяет новой площади пола использовать всю площадь существующего дома.В приведенном ниже примере новый второй этаж поддерживает 3 полноценные спальни и 2 ванные комнаты.

5. Переходите на современный уровень — модернизация дома до такой степени требует иной философии дизайна. В нем задействованы современные материалы и методы; он создает внутри современные жилые помещения. Впоследствии мы считаем важным признать это изменение философии в эстетике. Дом должен быть похож на то, что он делает.

6. По крайней мере, два окна в каждой комнате на разных стенах — на новых стенах должно быть достаточно места для естественного дневного света с разных сторон в каждой комнате, что обеспечивает более качественное внутреннее пространство.

7. Совместите новые окна с существующими окнами на первом этаже — это обеспечивает большое количество естественного света наверху и сохраняет геометрическую форму снаружи.

8. Это еще не все или ничего. — реконструкция второго этажа не требует сноса и замены всей крыши. В приведенном выше примере мы сохранили почти половину существующей крыши, чтобы сохранить размер дома в порядке и немного сэкономить на расходах.

9.Установите более прочную крышу — большинство существующих домов, которые мы рассматриваем, имеют композитную черепицу; они быстро изнашиваются, плохо переносят погодные условия и требуют ухода. Реконструкция — отличное время для установки фальцевой металлической крыши, которая соответствует современным эстетическим требованиям и является чрезвычайно прочной.

10. Улучшение первого этажа — обычно существуют рентабельные возможности для улучшения существующего первого этажа при реконструкции второго этажа. В примере ниже мы используем лестницу с открытыми подступенками, чтобы создать красивый дизайн и придать первому этажу ощущение открытого пространства.

Это всего 10 наименований , это еще много. Мы думаем, что эти старые дома с двускатной крышей являются хорошими моделями, и с небольшой помощью модернизма они могут быть прекрасными резиденциями еще на 50 с лишним лет.

Приветствия от команды BUILD

Двускатная крыша | Дизайн, плюсы и минусы, обслуживание и многое другое

2 сентября 2021 г.

---

Выбор типа крыши для своего дома зависит от множества факторов. Вы должны взвесить плюсы и минусы конструкции двускатной крыши и конструкции.вальмовые крыши и рассмотрите варианты их использования. Даже если вы предпочитаете двускатные крыши, стиль играет важную роль. Например, подходит ли вашему дому лучше скрещенная двускатная крыша или фронтальный двускатный вид будет более привлекательным?

Прежде чем вы примете решение, ознакомьтесь с руководством компании Diversified Roofing по двускатным крышам, их использованию, преимуществам и тому, как они сочетаются с шатровыми крышами.

Что такое двускатная крыша?

Двускатная крыша, также называемая «скатной крышей», представляет собой классический стиль крыши, который встречается в нескольких частях мира.Он особенно популярен в холодном и умеренном климате, например, на севере США. Название относится к треугольному пространству, образованному двумя его плоскостями, наклоненными в противоположных направлениях, которые встречаются в самой высокой точке, образуя конек крыши.

Простой и эффективный дизайн создается с помощью стропил, стропил и прогонов. В каждом регионе есть свой способ отделки двускатных крыш, а используемые материалы зависят от наличия и стилистических предпочтений. Если вы планируете строительство или восстановление кровли с двускатной крышей, вам следует знать следующие важные аспекты.

Материалы и конструкции двускатных крыш

Двускатная крыша может быть изготовлена ​​с учетом ваших предпочтений из материалов. Традиционный асфальт, кедр и металлическая черепица, а также глиняная или бетонная черепица подходят для двускатных крыш. Они также бывают разных стилей. Вот руководство по основным стилям двускатных крыш:

• Фронтальная двускатная крыша: Фронтон — треугольное пространство, образованное скатами — находится в передней части дома, часто над входом.
• Боковые двускатные крыши: Фронтоны расположены по бокам дома.
• Поперечно-двускатная крыша: Поперечно-двускатная крыша объединяет две двускатные секции крыши с гребнями, перпендикулярными друг другу. Этот привлекательный дизайн предлагает больше внутреннего пространства.
• Коробчатая двускатная крыша: Закрытая двускатная стена является треугольным продолжением конструкции здания.
• Голландская двускатная крыша: в этой конструкции используется основание вальмовой крыши с четырьмя боковыми скатами, а сверху расположена двускатная крыша.

Двускатная и вальмовая крыша

Когда люди думают о типах кровли, они часто сравнивают плюсы и минусы двускатной и двускатной кровли.вальмовые крыши. Вальмовые крыши имеют четыре стороны, спускающиеся к наружным стенам. Крутизна склона варьируется, хотя часто крыши имеют пологий уклон, а желоб проходит по всему краю. Шатровые крыши бывают разных стилей, как и двускатные, хотя их зачастую сложнее построить.

Преимущества вальмовой крыши

Diversified Roofing считает сопротивление ветра наиболее значительным преимуществом, которое имеют вальмовые крыши над двускатными крышами. Вальмовая крыша с саморегулирующейся структурой и меньшим количеством диагональных распорок оказывается более устойчивой к сильным ветрам.Это делает его идеальным для регионов, которые страдают от суровых погодных условий, таких как торнадо и ураганы. В частности, скатные вальмовые крыши не поднимаются из-за ветра.

Недостатки вальмовой крыши

Выбор вальмовой крыши для дома имеет определенные недостатки по сравнению с двускатной крышей. Вальмовые крыши требуют больше усилий для проектирования и строительства из-за их более сложной конструкции, что приводит к более высокой стоимости оборудования и увеличению количества рабочих часов. Конструкция со скатами со всех сторон ограничивает чердачное пространство внутри крыши, а это означает, что людям сложнее использовать это пространство.Вальмовые крыши также не пропускают естественный свет без слуховых окон, а пространство труднее проветривать.

Двускатная крыша — за и против

Никогда не бойтесь тем, кто предпочитает стиль двускатных крыш. Двускатные крыши также имеют ряд преимуществ, которые делают их привлекательным выбором при строительстве или замене кровли дома. Недостатки двускатных крыш дадут вам повод принимать во внимание, когда вы продвигаетесь вперед.

Преимущества двускатной крыши

Двускатные крыши подходят людям с ограниченным бюджетом.Простота конструкции двускатной крыши означает, что для нее не требуется такое же количество материалов, как для других конструкций крыш, а их стили различаются, но остаются доступными. У вас также есть больше места, особенно с поперечно-двускатной крышей, для чердака, хранения или комнаты, благодаря только двум наклонным сторонам вместо четырех.

В то время как двускатные крыши нуждаются в дополнительной защите от ветра, они обеспечивают отличный дренаж от дождя и снега и более устойчивы к атмосферным воздействиям, чем плоские крыши. Они также обеспечивают лучшую вентиляцию в вашем доме.Ветер, который проходит через вентиляционные отверстия в двускатной крыше, поможет вашему дому быть более энергоэффективным зимой и летом. Кроме того, окна с двускатной крышей пропускают естественный солнечный свет в ваши внутренние помещения.

Недостатки двускатной крыши

Если вы планируете использовать двускатную крышу, важно понимать, насколько высок риск повреждения двускатной крыши ветром. Двускатная крыша просто из-за своей конструкции больше пострадает от сильных ветров. В Diversified Roofing мы гарантируем, что наши двускатные крыши имеют надлежащую опору и качественные материалы, которые помогают вашей крыше выдерживать погодные условия.Правильная планировка и распорки компенсируют недостаток конструкции двускатной крыши.

Обслуживание крыш

Чтобы продлить срок службы двускатной крыши, вам необходимо проводить ее постоянное обслуживание. Поврежденная, смещенная или изношенная черепица может вызвать утечки внутри вашего дома. Чтобы предотвратить развитие более серьезной проблемы, вы можете периодически проверять состояние вашей крыши и решать любые проблемы.

Желоба также нуждаются в чистке, особенно после штормов и в определенные сезоны.В двускатных крышах желоба жизненно важны для правильного дренажа. Вы должны очистить весь мусор, который скапливается в желобах, и отремонтировать или заменить все участки, на которых видны признаки повреждения.

Если вам нужен справочник по уходу за кровлей, вы можете обратиться к специалистам по кровле. Независимо от того, хотите ли вы знать, как проводить техническое обслуживание самостоятельно или вам нужна помощь, у кровельщиков есть навыки и опыт, чтобы выявлять и решать проблемы до того, как они усугубятся.

Правильный партнер для правильного проекта

Diversified Roofing уже несколько десятилетий предоставляет своим клиентам услуги высочайшего качества для домовладельцев, застройщиков и коммерческих подрядчиков.Мы стремимся развивать позитивные отношения со всеми, с кем работаем, поэтому вы можете быть уверены, что мы будем работать эффективно и четко общаться. Наша опытная и надежная команда сделает все, что в их силах, чтобы успокоить вас и воплотить в жизнь ваше видение. Если вы хотите переоборудовать свой дом, свяжитесь с нами через наш веб-сайт сегодня.

Что такое двускатная крыша и преимущества двускатной крыши?

---

Как первая линия защиты от неблагоприятных погодных условий, крыша служит практической цели защиты вашей собственности и ее содержимого от внешних элементов.Мало того, он также обеспечивает дополнительное пространство и может повысить общую энергоэффективность за счет технологии солнечных панелей и изоляции. Помимо функциональности, крыша может улучшить общий вид собственности независимо от архитектурного стиля.

Благодаря невысокой стоимости, простой конструкции и исключительным водоотводящим качествам двускатная крыша является одним из самых популярных доступных видов кровли. Эта статья поможет объяснить, что такое двускатная крыша и какую пользу может принести вашей собственности установка такой крыши.

Что такое двускатная крыша?

Фронтон — это А-образный участок стены между двумя пересекающимися наклонными сторонами, который может быть одинакового или разных размеров в зависимости от вашей собственности. В некоторых случаях, как правило, для больших домов, два или более фронтона могут быть соединены вместе с более плоскими стилями кровли, чтобы добавить большей глубины собственности.

Каковы преимущества двускатной кровли?

Независимо от того, ремонтируете ли вы свой дом или срок службы нынешней крыши подходит к концу, выбор правильного типа крыши может оказаться довольно сложной задачей.Конструкция двускатной крыши может похвастаться длинным списком преимуществ, помогая защитить вашу собственность от повреждений водой и снегом, сохраняя при этом элегантный внешний вид.

1. Низкая стоимость
Общие затраты на строительство и установку двускатных крыш значительно ниже, чем у более сложных альтернативных вариантов кровли, поскольку они просты в проектировании и дешевле в строительстве / установке.

2. Канализация
Наклонная конструкция двускатной крыши обеспечивает исключительный дренаж воды, так как наклон склона означает, что дождь и снег могут легко соскользнуть с крыши.Это приведет к меньшему количеству утечек, так как устранит скопление воды, что, в свою очередь, обеспечит полную работоспособность вашей крыши дольше.

3. Дополнительное место
По сравнению с альтернативными конструкциями крыш, скатная форма двускатных крыш означает, что они предлагают больше места для чердаков или сводчатых потолков. Мало того, дополнительное пространство также помогает улучшить вентиляцию помещения.

4. Материалы
Когда дело доходит до конструкции крыши, ее универсальность означает, что можно использовать самые разные материалы, в том числе:

• Глиняная плитка
• Бетонная плитка
• Металлочерепица

Итак, в зависимости от ваших требований и внешнего вида вашей собственности, вы можете найти идеальную двускатную крышу, которая органично дополнит ваш дом.

Наши высококвалифицированные кровельщики Morgan Asphalte могут выполнять самые разные работы с черепичными крышами, от ремонта до новых установок. Обладая более чем 45-летним опытом торговли, мы можем предоставить бесплатную оценку вашей крыше, чтобы определить, какие работы необходимо выполнить и сколько именно это будет стоить. Чтобы узнать больше, не стесняйтесь связаться с нашей командой экспертов сегодня.

Как добавить двускатную крышу в свой дом

Добавление двускатной крыши к существующей крыше — отличный способ повысить стоимость вашего дома и окажется экономически эффективным проектом, если вы сделаете это самостоятельно.С некоторыми рекомендациями и несколькими полезными советами ваше новое дополнение может быть успешным.

С чего начать

Во-первых, вам нужен план вашего проекта. Если ваш городской инспектор одобрит это, вам может быть разрешено нарисовать на бумаге запланированный план, но вы должны указать размеры, шаг и материалы, которые вы будете использовать для выполнения работы. Для любых строительных работ вы должны сначала получить разрешение, прежде чем приступить к работе. Затем вам нужно составить список материалов, которые вы получите из строительного инвентаря.

Отвес существующей конструкции, добавить пластину крышки и металлические крепежи

С помощью отвеса, пузырькового уровня и столярного квадрата проверьте существующую стену и линию крыши, чтобы убедиться, что она квадратная и ровная. Затем прибейте 2 х 4 гвоздя по периметру крыши, к которой вы будете добавлять новую конструкцию. Это называется крышкой. На пластине крышки отмерьте и отметьте, где будут совпадать фермы. Фермы должны располагаться на расстоянии 24 дюйма друг от друга. По этим отметкам прибейте металлические фиксаторы, чтобы к ним можно было прибить фермы.

Установка ферм на крышу и закрепление на месте

Вам понадобятся как минимум два помощника (лучше четыре), чтобы поднять фермы на крышу.

Начиная с одной фермы, удерживая ее в перевернутом положении, поднимите на крышу. Как только он поднят, переверните верхнюю часть вверх. Прибейте доски к любым двум вертикальным доскам, наклонив их к земле. Это укрепит его, пока он временно выдерживает вес многих ферм. Теперь вбейте в землю два колья. На двух кольях в конце просверлите отверстие в каждой из них.Также аналогичным образом просверлите отверстия в концах досок, идущие от фермы до земли. Вставьте болт в каждую из двух досок и прикрепите их к двум кольям. Наконец, прибейте ферму к металлическим креплениям на крышке. Поднимите еще несколько ферм и прислоните их к первой.

Примыкание и установка ферм и подготовка хвостовиков стропил

Используя 2 x 4, отмерьте 24 дюйма плюс дополнительные 6 дюймов для свеса и 1 1/2 дюйма для дополнительной панели.Прибейте его к вершине ферм. Продолжайте измерять 2 х 4, чтобы можно было прибить гвозди к каждой ферме, пока не дойдете до конца крыши, и добавьте дополнительные 6 дюймов и 1 1/2 дюйма для этого конца. Затем вырежьте прорези в стропилах так, чтобы планка 2 x 4 находилась заподлицо с ней на крышке. Наконец, вырежьте прорези на нижней стороне каждого стропила заподлицо со стеной с помощью пилы. Этот разрез будет иметь глубину 1 1/2 дюйма, чтобы можно было вставить 2 х 4 в каждую прорезь. Прибейте обшивку к стенам в шахматном порядке и прибейте настил к крыше.Наконец, чтобы он оставался сухим, прибейте к настилу рулонную кровлю.

На этом строительство двускатной крыши завершено. Теперь вы можете покрасить и добавить композицию или металлическую крышу над вашим новым строением. Я надеюсь, что это проливает свет на добавление двускатной крыши к существующей конструкции.

Вальмовая крыша против двускатной крыши — СОВЕТЫ ПО КОНТРОЛЬНОМУ КОНСТРУКЦИИ

Если вы строите свой дом из цоколя или ремонтируете старый дом, вам необходимо учитывать несколько факторов.Здесь мы обсудим два популярных стиля крыши, потому что крыша играет решающую роль в вашем доме.

В моде два известных стиля кровли — вальмовая и двускатная. Что лучше — вальмовая или двускатная крыша? Не могли бы вы проверить плюсы и минусы каждого, чтобы принять мудрое решение?

Но прежде чем перейти к преимуществам и ограничениям как шатровой, так и двускатной крыши, вы должны знать, что они доступны в различных типах.

Вальмовая крыша против двускатной крыши

Вальмовая и двускатная крыша доступны в нескольких вариантах

Типы двускатных крыш

Боковой фронтон

Боковая двускатная крыша — это первичный и прямой скатный тип крыши с двумя равными сторонами или панелями, сходящимися в середине здания.

Поперечный фронт

Поперечный фронтон — это две разные секции крыши, соединенные вместе под прямым углом.

Передний фронтон

Фронтальная двускатная крыша построена у входа в дом, особенно в домах в колониальном стиле.

Голландский фронт

Голландская двускатная крыша — это гибрид вальмовой и двускатной крыши, которую вы устанавливаете наверху укрытия для получения большого эстетического пространства.

Типы шатровых крыш

Простая вальмовая крыша

Простая вальмовая крыша — это стандартный тип вальмовой крыши, имеющий многоугольник с двух сторон и треугольник с двух сторон, которые образуют простой гребень наверху.

Поперечное бедро

Перекрестная вальмовая крыша почти аналогична скрещенной двускатной крыше, в то время как вы можете использовать разные вальмовые крыши в доме с отдельными крыльями, а линия, где две вершины сходятся вместе, называется долиной.

Полу вальмовая крыша

Полу-бедра — это еще один тип, который имеет две короткие стороны для создания карниза.

Вальмовая крыша: за и против

Вальмовая крыша — это наиболее распространенный тип кровли, который спускается к стенам от центрального конька.

Шаг с каждой стороны неглубокий и одинаковый. Основное преимущество вальмовой крыши заключается в том, что все сводится к форме конструкции.

Подходит для любых погодных условий, таких как дождь, ветер и снег. Давайте узнаем больше о таких профессиональных характеристиках вальмовой крыши.

Стабильный вариант

Вальмовая крыша более устойчива, чем традиционная двускатная крыша, имеющая наклон внутрь со всех четырех сторон здания.

Элемент дизайна помогает сделать внешний вид более прочным, когда вы получаете дополнительную устойчивость к осадкам и ветру.

Он предлагает дополнительную поддержку, которая требуется некоторым домам в сложных климатических условиях.

Добавление дополнительного жилого пространства

Шатровая крыша обеспечивает дополнительные жилые помещения, которые выступают в роли комнаты наверху вашего здания.

Крыша выделяется из общего дизайна, но при необходимости может стать доступным дополнительным пространством для вашего дома.

Подрядчики могут установить вальмовую крышу на вершине существующей собственности, прорезать крышу и, при необходимости, подключить электричество или водопровод.

Несколько дизайнов

Различные варианты вальмовой крыши могут дать вам некоторую гибкость при проектировании конструкции.

Можно использовать разновидности черепицы или кровельных материалов с любой фактурой и дизайном.

Здание приобретает безупречный и выдающийся вид, в котором также можно использовать битумную черепицу, глиняную плитку, сланцевую плитку и т. Д.

Воронки осаждают и удерживают желоб

Шатровые крыши могут эффективно справляться с атмосферными осадками, перемещая воду по склону к желобу, собирая все это для дренажа.

Таким образом, он позволяет направлять воду непосредственно в канализацию из дома.

Он хорошо работает, если вы живете в заснеженных районах, поскольку снег спускается с крыши и больше не является причиной стоячей воды.

Обращение к бордюрам

Во многих колониальных зданиях используется форма шатровой крыши, чтобы сделать отель более привлекательным.

Даже в правительственных зданиях и церквях используются вальмовые крыши из-за их привлекательного и эстетичного дизайна, который делает их подходящими для всех, кто хочет сочетать традиционный и современный вид.

И так далее. Шатровая крыша предлагает отличительные особенности для тех, кто хочет сочетать традиционное и современное. Но у него тоже есть несколько ограничений.

Ограничения шатровой крыши

Вальмовые крыши дороже двускатных.

Обеспечение вентиляции затруднено, и это может привести к утечкам.

Габаритная крыша: преимущества и недостатки

Доступны многие типы кровли, где в настоящее время обычно используются двускатные крыши.

Обычно они изготавливаются из дерева или мягкой стали, что делает крышу легкой и прочной. Плюсы двускатной крыши:

.

Дешевле

Основное преимущество двускатных крыш — они дешевле, чем вальмовые. Он имеет две плоскости крыши, что существенно сокращает ваши расходы на кровельный материал. Его не только дешевле установить, но и легко установить.

Вентиляция

Двускатная крыша имеет двускатные вентиляционные отверстия, которые помогают снизить влажность и поддерживать ваш дом и крышу в хорошем состоянии.

Скошенная двускатная крыша обеспечивает хорошую вентиляцию внутри дома, благодаря чему все жилище вентилируется. Чем выше верх, тем прохладнее будет в вашем доме.

Минимальная утечка

Двускатная крыша имеет главное преимущество в предотвращении протечек, потому что эта крыша имеет треугольную форму, которая помогает воде течь вниз.

Таким образом сводятся к минимуму любые утечки из-за застоя воды.

Эффективный и эффективный

Двускатные вентиляционные отверстия практичны для дома, а также полезны, когда вам нужна дополнительная вентиляция для безопасности и здоровья.

Он предотвращает появление избыточной влаги благодаря своим фантастическим возможностям вентиляции. Дополнительно можно создать неповторимые архитектурные стили и украсить комнату, установив двускатную крышу.

Доступен в различных стилях и материалах, от простых до современных.

Чердак

Двускатная крыша предлагает достаточно места для вашего чердака. Если кто-то хочет сделать на чердаке дополнительную спальню или игровую площадку для детей, это идеальный вариант.

Вы можете использовать пространство любым способом и для любых целей. Вы также можете сделать кладовую, тренажерный зал, игровую секцию для детей, гостевую комнату, дополнительную спальню и так далее.

Минусы двускатной крыши

Двускатная крыша сделана из черепицы и каркаса, которые могут легко потрескаться из-за регулярного воздействия дождя и солнечного света.

Может быть повреждена из-за непогоды, но этот тип крыши подходит, если вы живете в стабильном климате.

Двускатная крыша может показаться простой, но ее сложно построить.

Заключительные слова о вальмовой крыше и двускатной крыше

Сравнение вальмовых и двускатных крыш может быть немного сложным. Выбираете ли вы двускатную крышу или шатровую крышу, вы получите преимущества наряду с некоторыми неизбежными ограничениями.

Итак, выбор правильного типа крыши зависит от вашей жилой площади, погодных условий и ваших уникальных требований.

Выберите установку идеальной черепицы, которая лучше всего подходит для вашей собственности.

Двускатная крыша | Двускатная крыша | 5 видов двускатных крыш | Крыша фронтон

Что такое двускатная крыша

?

Двускатная крыша обычно имеет двухсторонних s, имеющих уклон , начинающийся от гребня к концам крыши . Две наклонные стороны , которые встречаются, создают торцевых стен , которые имеют треугольное продолжение , называемое фронтоном .

Это также может называться A-образным участком стены, который находится на между двумя пересекающимися наклонными сторонами.

Дом на крыше Фронтона

Важно отметить, что эти стороны могут иметь различных размеров es в зависимости от собственности и более крупные жилые дома могут иногда иметь два или более фронтонов, чтобы добавить больше структуры и глубины.

---

История двускатной кровли

Двускатные крыши датируются годом раннего древнегреческого периода , когда они использовались в храмах. Он прошел остроконечную крышу и с тех пор считается архитектурным элементом в северной Европе, и Америке. Здание , которое выходит на улицу с его gabl e, называется зданием с фронтоном.

С другой стороны, у двускатного дома гребень параллелен улице и обращен к ней выступом или желобом. В период средневековой готики фасадные здания считались нормой на улицах немецких городов.

В период Возрождения, между XIV и XVII веками, стали популярны здания с остроконечными крышами, на которые оказала влияние итальянская архитектура. В период с начала 19 века до 1920 года в Америке стали популярны дома с фронтоном.

---

Конструкция двускатной крыши

Двускатная крыша имеет две наклонные секции на противоположных сторонах конька крыши. Они размещаются таким образом, чтобы самые высокие горизонтальные края сходились вместе, образуя верхнюю точку или конек крыши.

В конструкции двускатной крыши , шаг и высота желобов могут варьироваться в зависимости от размера собственности. Коньковая доска проходит вдоль самой высокой точки или пика крыши и параллельна внешним стенам.

К коньковой доске прибита верхняя часть общих стропил, эти стропила имеют наклон вниз, где они прибиты к балкам потолка и наружным стенам.

Подробнее: Методы гидроизоляции дома

---

Детали двускатной крыши

Ниже приведены некоторые основные части двускатной крыши,

Хотя концепция двускатной крыши может показаться простой, на самом деле она состоит из нескольких разных частей.Представьте, что вы снимаете крышу с дома — какой у нее формы? По сути, это длинная треугольная призма, верно? У этой конструкции крыши есть три жизненно важных компонента.

Две стороны крыши наклонены под углом. В архитектуре мы говорим, что крыша скатная. Эти наклонные (наклонные) стороны встречаются вдоль центрального гребня, идущего параллельно длине дома. Так что же осталось? Как насчет того вертикального треугольного участка стены, открытого между наклонными сторонами на каждом конце?

Это сами фронтоны , части стены, которые простираются от низа карниза до вершины конька.Фронтоны — это то, что дало название этому стилю крыши.

---

Типы двускатных крыш

следующие типы двускатных крыш,

1. Коробчатая двускатная крыша
2. Передние фронтоны
3. Двускатная крыша
4. Двускатная крыша с односкатной крышей
5. Двускатная крыша в Голландии

1. Двускатная крыша-коробка

Коробчатая двускатная крыша

Коробчатая двускатная крыша имеет треугольные надставки на каждом конце дома с секцией крыши на концах.Эта конструкция очень похожа на стандартную двускатную крышу, но больше отличает треугольную часть конструкции.

---

2. Фронтон передней крыши Передняя двускатная крыша

Фронтальные двускатные крыши просто устанавливаются в передней части дома, а входная дверь обычно размещается под фронтоном. Это обычная черта домов в колониальном стиле, но становится все более популярной в качестве дизайна.

---

3. Поперечно-двускатная крыша

Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом, чаще всего с двумя выступами, расположенными перпендикулярно друг другу.Дома с такой конструкцией часто будут иметь более сложную планировку из-за изменения формы, которую будет иметь двускатная крыша в конструкции дома. Например, дома с поперечно-двускатной крышей могут иметь отдельные флигели, большую веранду или пристроенный гараж.

---

4. Двускатная крыша с пристройкой односкатной крыши

Типичным изменением пристройки к существующей кровельной системе является добавление односкатной крыши к коньку двускатной крыши. Этот гибридный дизайн — популярное решение для владельцев недвижимости, желающих расширить дом, поскольку он дает возможность увеличить высоту и пространство без необходимости полностью изменять структуру и эстетику крыши.

---

5. Голландские двускатные крыши

Голландские двускатные крыши — это гибрид двускатной и вальмовой крыши. В типах крыш, как правило, фронтон размещается на вальмовой крыше, обеспечивая больше места на чердаке. Это популярный дизайн среди многих владельцев недвижимости, который добавляет дому эстетическую привлекательность, а также обеспечивает практическую функцию дополнительного пространства.

Подробнее: Стена полости — конструкция, преимущества и недостатки

---

Как долго может прослужить крыша?

Срок службы крыши зависит от того, насколько хорошо она установлена, и от используемых материалов.В среднем правильно установленная крыша может прослужить 40 лет и даже дольше при условии, что у нее есть соответствующий несущий каркас.

---

Bable Roof Преимущества и недостатки

Плюсы двускатной крыши

1. Канализация

Наклонная конструкция крыши служит надежной системой отвода воды. Угловой уклон означает, что вода и снег могут легко соскользнуть с крыши. Этот аспект крыши сводит к минимуму риск утечек, что, в свою очередь, гарантирует, что крыша останется без повреждений и прослужит дольше.

2. Простота сборки

Крыши

просты и удобны в строительстве. Эти крыши требуют очень простых методов строительства по сравнению с другими альтернативами крыш.

3. Дополнительное пространство

Наклонная или треугольная конструкция кровельной системы предоставляет домовладельцу больше места. Домовладельцы могут получить дополнительное пространство на чердаке, а также лучшую вентиляцию в доме.

4. Доступная опция

Кровельная система — экономичный вариант кровли для тех, у кого есть финансовые ограничения.Поскольку двускатную крышу построить намного проще, чем другие сложные кровельные альтернативы, общие затраты на строительство и установку крыш ниже.

5. Материалы

При строительстве крыш можно использовать различные материалы. В зависимости от требований, металлические листы, глиняная черепица и бетонная черепица могут быть использованы для строительства крыш и дополнения дома.

Подробнее: 10 типов подпорной стены с полной информацией

---

Минусы для двускатной крыши

1. Склонность к урону ветром

Двускатная крыша — не самый удачный вариант для ураганных регионов. Конструкция крыши более подвержена повреждению ветром, поскольку имеет более крутой уклон по сравнению с другими типами крыш. Верхняя часть крыши может легко создать ловушку, способную привлечь ветер. Сильный ветер может оказывать сильное давление на фронтон и может вызвать отслоение крыши.

2. Правильная установка

Хотя двускатные крыши довольно просто установить, их должен устанавливать профессионал.Хорошая двускатная крыша может прослужить долго, если она была установлена ​​с использованием правильных материалов и была надлежащим образом поддержана своим каркасом. Если каркас установлен неправильно, крыша может обрушиться.

---

Стоимость строительства двускатной кровли

Как правило, стоимость строительства составляет от 8 999 до 16 90 100 долларов за квадратный фут. Для крыши площадью 1000 квадратных футов стоит , а будет в среднем от $ 8000 до $ 16 000 .Дополнительные фронтоны и мансардные окна могут увеличить расходы на .

Часто задаваемые вопросы:

Что такое шатровая крыша

Вальмовая крыша — это крыша, имеющая скаты со всех сторон конструкции без вертикальных концов. Это внешний угол, под которым встречаются другие наклонные стороны крыши.

Что такое фронтон?

A Фронтон — это треугольная часть стены крыши в конце гребенчатой ​​крыши. Двускатная крыша обычно имеет две стороны, имеющие уклон, начинающийся от конька к концам крыши.

Бедро и двускатная крыша

Основное различие между двускатной крышей и вальмовой крышей — н.у. наклонных сторон. У шатровых крыш все стороны крыши наклонены вниз над стенами вашего дома. У двускатной кровельной системы есть только две стороны или пики, которые наклонены вниз к вашему дому.

Двускатная крыша

Двускатная крыша обычно имеет две стороны, имеющие уклон, начинающийся от конька к концам крыши. Две наклонные стороны, которые встречаются, образуют торцевые стены с треугольным выступом, называемым фронтоном.

---

Вам также может понравиться

.
