Как собрать вальмовую крышу

устройство и монтаж своими руками пошагово, видео

Автор Анастасия Микитало На чтение 15 мин. Опубликовано 24.08.2017

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Вальмовая крыша: что это такое, виды конструкций, фото

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой.

Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

• молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
• шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
• рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
• карандаш, рулетка, линейка для нанесения разметки;
• уровень и отвес;

  Отвес служит для выравнивания элементов конструкции по вертикали

• электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

  Электролобзиком можно пилить доски толщиной до 50 мм

• электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.

Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

   Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

   Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

   Балки перекрытий (затяжки) можно крепить на мауэрлат

4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

   Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

   Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

   Промежуточные стропила устанавливаются с фронтальной стороны

9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

   Диагональные стропила соединяют коньковый элемент крыши с углами

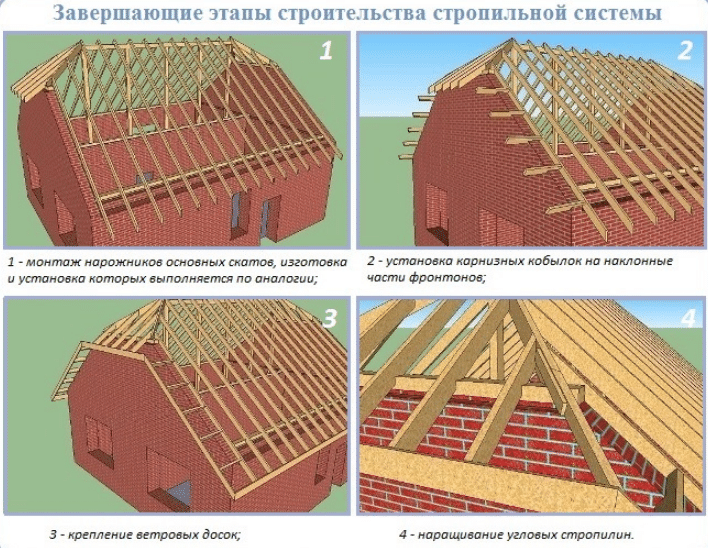

10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
   1. На стропила натягивается и крепится слой пароизоляционной плёнки.
   2. Следующим слоем устанавливается обрешётка.
   3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
   4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

   Строительство крыши начинается с установки конькового бруса на вертикальных стойках

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

   Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

   Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

6. На завершающем этапе работы крепят кровельный материал.

   Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Создание скатных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как создать вальмовые, и двускатные крыши с помощью ручных кровельных инструментов?

ОТВЕТ

Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых ситуациях проще создать крышу вручную.В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

Для создания вальмовой крыши

1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

   Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к вручную нарисованным плоскостям крыши, так и к автоматическим крышам.

3. На панели «Крыша» диалогового окна « Построить крышу »:
   • Установите шаг Шаг (12 дюймов) на желаемое значение.

     В этом примере используется шаг 6 из 12.

   • Здесь также можно установить свес крыши по умолчанию .

     В этом примере используется шаблон по умолчанию 18 дюймов.

   • Нажмите ОК , чтобы закрыть диалоговое окно.
4. Выберите в меню Build> Roof> Roof Plane .
   • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
   • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскости крыши к этой точке.

   • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

   • Повторите этот процесс с тремя оставшимися сторонами здания.




5. Щелкните по верхней плоскости крыши с правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

   • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.




6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединение плоскостей крыши .
   • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.




7. Щелкните по коньку плоскости крыши в правой части плана.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните по правому краю верхней плоскости крыши.




8. Повторите этот процесс для плоскости крыши с левой стороны здания.

Для создания двускатной крыши

1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область.Опять же, в этом примере используется простой прямоугольник.
2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

3. Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.




4. Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок.Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
   • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

   • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона .

   • В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
   • Повторите то же самое для левого края верхней плоскости крыши.




6. При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.

   Программа найдет кромку и привяжет к ней текущую выбранную кромку.

7. Повторите то же самое с противоположной стороны.




.

Как построить вальмовые крыши в SketchUp

2. Программирование
3. Google SketchUp
4. Как построить вальмовые крыши в SketchUp

Автор: Эйдан Чопра

Вы не поверите, но построить вальмовую крышу проще, чем двускатную в SketchUp. Вальмовые крыши не имеют граблей, что значительно упрощает их моделирование. Выполните следующие шаги:

1. Создайте свес крыши.

   У большинства остроконечных крыш есть карнизы, поэтому вам, вероятно, придется создать их для своего здания.

2. 2. Используйте инструмент Транспортир, чтобы создать угловую направляющую в углу вашей крыши.

   Архитекторы и строители часто выражают углы как коэффициент подъема над пробегом. Например, уклон крыши 4:12 (произносится как 4 в 12 ) поднимается на 4 фута на каждые 12 футов, которые она проходит — уклон 1:12 очень пологий, а уклон 12:12 очень крутой. При использовании инструмента «Транспортир» поле «Измерения» в SketchUp понимает углы, выраженные как отношения, так и в градусах.Ввод 6:12 дает наклон 6 дюймов 12.

3. Используйте инструмент «Линия», чтобы нарисовать вертикальный край от средней точки крыши до наклонной направляющей, созданной на шаге 2.

   Точка пересечения кромки и направляющей — это высота конька крыши.

4. Нарисуйте два края от вершины вертикальной линии до углов крыши.

   Это создает две треугольные грани.

5. Сотрите вертикальный край, который вы нарисовали на шаге 3, и направляющую, которую вы нарисовали на шаге 2.

6. Измерьте расстояние от средней точки фронтона до угла крыши.

   Поскольку вальмовые крыши имеют одинаковый скат со всех сторон, вы можете использовать простой трюк, чтобы выяснить, где разместить вальм на вашей крыше. Это намного проще, чем использовать транспортир.

7. С помощью рулетки создайте направляющую расстояние, которое вы только что измерили от конца фронтона.

8. Проведите края от точки на коньке, который вы только что обнаружили, к углам крыши.

   Это делает две вещи: разделяет стороны вашей крыши на две грани каждая и создает новую грань (которую вы пока не видите) под остроконечным концом вашей крыши.

9. Сотрите три края, которые образуют остроконечный конец вашей крыши, открывая «вальмовый» скат под ней.

   Аккуратно, а? Теперь все три стороны вашей крыши имеют одинаковый уклон — именно так, как они должны быть.

10. Если необходимо, повторите процесс на другом конце крыши.

.

Как покрыть крышу вальмовой кровлей | Домой Гиды

Стандартная вальмовая крыша напоминает четырехгранную пирамиду. Классическая конфигурация вальмовой крыши имеет четыре выступа конька, где четыре наклонные стороны сходятся в одну точку. Вальмовая крыша также может иметь пять выступов: два вальмовых выступа и наклонные стороны на обоих концах дома, соединенные гребнем наверху, проходящим между бедрами. Крышка черепицы — также известная как коньковая или остроконечная черепица — это последняя черепица, устанавливаемая на крышу после покрытия кровли рубероидом, гидроизоляцией и черепицей.Изучите эти методы безопасной кровельной черепицы вальмовой крыши.

Безопасность

Наденьте ремень безопасности и привяжите веревку в том месте, где она будет вас поддерживать. В случае падения страховочная веревка должна выдерживать ваш вес и предохранять от удара о землю. Работая на крыше, надевайте перчатки и головной убор, чтобы защитить руки и голову. Если у вас есть рейки, наденьте их на обувь. Держите под рукой много питьевой воды, потому что вы должны работать на крыше, когда она теплая и черепица гибкая.Вытяните меловую линию на 6 дюймов ниже и параллельно коньку вальмовой крыши. Прикрепите его, чтобы создать линию, по которой нужно следовать.

Битумная черепица

Используйте ножницы или универсальный нож, чтобы разрезать черепицу с тремя выступами на три отдельных черепицы, чтобы использовать их в качестве кровельной черепицы для вальмовой крыши. Три пучка черепицы с тремя выступами равны одному квадрату или 100 квадратных футов. Начните с самого нижнего конька бедра на одной стороне крыши и поднимитесь до самого верхнего конька. Поскольку каждая кровельная черепица перекрывает нижнюю, вода проходит через верхнюю часть черепицы и не попадает под черепицу ниже.Установите первую черепицу на гребень так, чтобы она одинаково перекрывала каждую сторону гребня, выровняв одну сторону с линией мела.

Гвозди

Вставьте кровельные гвозди с проволочной спиралью в пневматический кровельный пистолет. Вставьте два гвоздя в черепицу на расстоянии 1 дюйма от концов по обе стороны от выступа черепицы. Язычок находится под следующей установленной черепицей, закрывающей гвозди. Обложите первую черепицу следующей, прибив гвоздями так же, как и первую черепицу.Повторяйте это, пока не дойдете до самого верхнего гребня, а затем повторите для каждого гребня бедра. Когда закончите, укройте самый верхний гребень на вершине каждого гребня бедра. Если у вас четыре бедра, которые доходят до вершины, просто отрежьте последнюю черепицу по размеру пика, прибейте ее и покройте шляпки гвоздями кровельным цементом.

Соображения

Планируйте проект крыши на день, когда будет солнце, но нет ветра. Солнечное тепло прикрепляет каждую черепицу к предыдущей. Не держите всю черепицу на солнце во время работы, так как она прилипнет друг к другу и к крыше.Просто сохраните черепицу, которую вы планируете использовать на время работы. Попросите напарника помочь с меловой линией и принести вам черепицу и принадлежности, когда вы ими пользуетесь.

.

Покрытие вальмовой крыши

Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

Установка черепицы на вальмовую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть шатровую крышу.

ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

Первое, что вам нужно сделать, это закупить необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9. 29 квадратных метров.

Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы можете легко определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

Сметная черепица вальмовая кровля

Вам нужно определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать по ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

Очистка крыши

Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу.Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если вы прибьете черепицу к гнилой доске, гвоздь не выдержит.

Теперь вам нужно уложить асфальт, водостойкую подкладку или фетровую бумагу на крышу. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к укладке черепицы, давайте перейдем к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует с вашей стороны гораздо больше времени и усилий.

Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее по размеру для вашей вальмовой крыши. Причем укладка черепицы предполагает укладку ее по краям.

В идеале вы должны попытаться совместить черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Как покрыть конек вальмовой кровли черепицей, будем делать так:

Первый шаг: добавить защиту

Если вы хотите защитить свою крышу от возможного повреждения водой, вам нужно начать свой кровельный проект с добавления гидроизоляции к гребням и добавления полос жести по краям вальмовой крыши.

Второй шаг: первая черепица

Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и коньком вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

Третий шаг — продолжайте добавлять черепицу

Четвертый шаг — заглушки и клеи

На этом последнем этапе вам нужно прикрепить последнюю черепицу, которую вы положили на вальмовую крышу, с помощью кровельного цемента из асфальта.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

работает над основанием краев вальмовой крыши, используя 2 уложенных друг на друга черепицы. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

Несколько важных советов по кровле

Одна из самых частых причин выхода из строя вальмовой кровли — неправильная установка стартовой черепицы.

Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

Правильная вентиляция поможет поддерживать на чердаке свежую и проветриваемую атмосферу, поэтому вам важно установить вентиляционные отверстия на коньке. Тем не менее, установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы.Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

.

Инструкция по постройке и фото

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Расчет параметров кровли

Габаритный расчет трехскатной крыши дома – это в первую очередь определение расположения центрального конька вальмового ската. Для этого необходимо вычислить разнице между суммой длин стен (параллельно которых он расположен) и длиной всего конька. Полученное значение делят на 2. Получаем центральное расположение конька вальмовых скатов по отношение к боковым стенам.

Аналогичные вычисления необходимо провести для поперечной стены, на которую будет установлен стропильный треугольник. Единственное отличие – измерение длины конька начинают от центра сечения балки. Потом меряется длина стены, полученное значение делится на 2. Теперь можно делать отметку расположения центрального конька на схеме кровли на центральной стене.

Сечение стропильных ног определяется в зависимости от действующих нагрузок (вес кровельного пирога, вес снегового слоя, ветровые нагрузки) и угла наклона кровли.

Важно: запас прочности обязателен! Не менее 1,4.

Расстояние между стропилами также определяется расчетами. Шаг высчитывается в зависимости от пролетов, типа используемых ферм, несущей способности опор.

Важно: количество раскосов (необходимых для разгрузки стропильной системы) и растяжек (призванных сдерживать конструкцию от «разъезжания») должен установить только профессионал – конструктор-проектировщик!

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

выбор типа кровли, пошаговая инструкция

Рисунок 1. Каркасный дом с двухскатной крышей. Строительство в снт «Симагинские высоты». Проект Ладога Д-11

Содержание:

1. Крыша каркасного дома – выбор типа
2. Плоская
3. Односкатная
4. Двухскатная
5. Ломаная (мансардная)
6. Вальмовая
7. С чего начать устройство кровли
8. Правила выбора конструкции кровли
9. Выбор угла уклонов
10. Выбор стропил
11. Строение кровли
12. Кровельные материалы – параметры выбора
13. Утепление – правила сборки «пирога»
14. Необходимые инструменты для самостоятельного монтажа кровли
15. Устройство крыши – пошаговая инструкция
16. Заключение

В малоэтажном каркасном строительстве кровлю здания обычно делают простой формы. Ее устройство не занимает много времени, не требует особых навыков или привлечения спецтехники. Застройщики вполне могут сделать крышу каркасного дома своими руками. Но для этого нужно выбрать правильный тип конструкции, рассчитать уклон скатов, подобрать утеплитель, отделку.

Выбор типа крыши в каркасном доме

Рисунок 2. Каркасный дом с двухскатной крышей. Строительство в дк «Борки». Индивидуальный проект.

На первом этапе строительства кровли каркасного дома выбирают ее тип. В каркасно-щитовых зданиях применяют простые, недорогие конструкции: плоская, односкатная, двухскатная, ломаная, вальмовая. Можно оборудовать крышу и более сложной формы: многощипцовую, коническую или шпилеобразную. Но эти варианты намного дороже и сложнее в монтаже.

Разные типы конструкции отличаются по прочности, удобству, виду, сложности монтажа и обслуживания.

Плоская

Такая форма самая дешевая и простая в монтаже, ее проще всего сделать самостоятельно. Но в частном строительстве ее практически не применяют. Это связано со сложностью обслуживания плоской кровли. На ровной поверхности задерживается снег, остаются лужи после дождя. Ее нужно регулярно очищать, чтобы не допустить протекания кровельных материалов.

При несвоевременной уборке снега возникает риск обвала строительных элементов из-за увеличения весовой нагрузки.

Плоские крыши не позволяют оборудовать чердак, который служит дополнительной теплой зоной и защищает перекрытия от протекания влаги внутрь дома. Обычно их делают для нежилых зданий. При этом выполняют хотя бы минимальный уклон в 2-3° по отношению к горизонту.

Односкатная

Это надежный, простой в монтаже, недорогой тип конструкции. Односкатная крыша выдерживает значительные ветровые нагрузки, по ней легко скатывается снег, град, вода. Для оборудования одного ската нужен минимальный объем комплектующих, а монтажные работы выполняются очень быстро.

Односкатный вариант подходит для компактных зданий, занимающих небольшую площадь в плане. При очень большой поверхности ската и сильных снегопадах зимой крепления могут обрушиться из-за значительного увеличения давления на перекрытия.

Двухскатная

Рисунок 3. Схема двухскатной крыши каркасного дома

Двухскатная крыша каркасного дома встречается на практике чаще всего. Она незначительно сложнее односкатной, но имеет множество плюсов. Это высокая прочность, устойчивость к ветровым и снеговым нагрузкам, функциональность. Такая форма позволяет регулировать угол наклона, поэтому снег не задерживается на здании, а легко соскальзывает вниз под собственным весом.

Кровля с двумя скатами отличается привлекательным, необычным видом, сочетается с разными архитектурными стилями. Пространство под двускатной кровлей приспосабливают под служебное или жилое помещение (мансарду).

Ломаная (мансардная)

Вариант с двумя скатами с изломом наиболее удобен для устройства мансарды – дополнительного жилого помещения в чердачном пространстве. Такие дома относят к полутораэтажным. У ломаной кровли оригинальный, красивый вид. Она хорошо выдерживает давление от осадков.

Среди минусов ломаной конструкции значительный расход строительных материалов, необходимость качественной теплоизоляции поверхности и устройства эффективной системы вентиляции. Без этого кровля станет источником значительных потерь тепла из дома, а деревянные стропила быстро отсыреют, прогниют и утратят прочность.

Вальмовая

Особенность такой формы – наличие конька и четырех скатов. Ее легко узнать по внешнему виду, такой дом выглядит аккуратным, визуально кажется не очень высоким. Расположенные с более длинной стороны дома скаты имеют трапециевидную форму, а торцевые (вальмы) – треугольную. В традиционном варианте вальмы идут от самого конька до карниза. Также встречаются подвиды вальмовой кровли: полувальмовая или шатровая.

Вальмовая конструкция очень прочная, жесткая, устойчивая к деформации. На ней практически не задерживаются осадки, она выдерживает любой ветер. Расположенные со всех четырех сторон свесы надежно защищает верхние углы здания от протекания, что увеличивает их срок службы.

Недостаток этой формы – более высокая цена, чем у двухскатных или односкатных вариантов, сложный монтаж. Построить вальмовую крышу каркасного дома своими руками можно только при наличии опыта. Кроме того, здесь совсем небольшое чердачное пространство. Окна на чердаке можно сделать только мансардного типа. Места их установки требуют более тщательной изоляции, чем для обычных торцевых окон, иначе возможно протекание крыши.

С чего начать устройство кровли

Рисунок 4. Схема ломаной крыши каркасного дома

Перед тем как сделать крышу каркасного дома, определяют такие моменты:

1. Тип – односкатная, двухскатная, вальмовая, ломаная или плоская.
2. Угол уклона скатов.
3. Длина стропил, площадь сечения балок, шаг их установки.
4. Тип утеплителя, его толщина, способ укладки.
5. Вид кровельного покрытия.

Эти вопросы решают при разработке проекта. При этом учитывают климатические параметры региона строительства, конфигурацию дома, бюджет застройщика.

Правила выбора конструкции кровли

Рисунок 5. Схема крыши в двухэтажном каркасном доме

Все крыши каркасных домов состоят из скатов и поддерживающей их стропильной системы. До начала монтажа нужно определить, как они будут располагаться.

Выбор угла уклонов

Важно правильно выбрать наклон скатов. Он должен обеспечить свободное самопроизвольное скатывание осадков и не допустить чрезмерной парусности, увеличивающей ветровую нагрузку на строительные элементы. Расчеты и опыт эксплуатации показывают, что уклон должен быть не менее 10-15° и не более 45-50°.

Лучше всего сделать угол 30-45°. При таком наклоне на поверхности не задерживается снег, по ней можно безопасно передвигаться во время ремонта, а порывы ветра не срывают обшивку.

Скаты с таким наклоном имеют пропорциональный, гармоничный вид. Они обеспечивают достаточное пространство для оборудования функционального чердака или мансарды.

Выбор стропил

Стропильная система – это каркас кровли. От правильности ее монтажа зависит надежность, прочность, долговечность всей конструкции. Типоразмер и шаг расположения деревянных стропил рассчитывают при разработке проекта строительства. А для предварительной оценки расходов при монтаже крыши каркасного дома своими руками его можно определить с помощью специальных онлайн-калькуляторов. Такие программы интуитивно понятны в использовании, они дают достаточно точные результаты.

Выбор сечения пиломатериалов для стропильной системы зависит от таких параметров:

• расчетная снеговая и ветровая нагрузка для конкретного региона строительства – справочная величина;
• тип кровельных материалов – их толщина, габариты, вес;
• общая площадь скатов;
• уклон скатов – нагрузка на стропила увеличивается пропорционально углу наклона;
• длина стропильных досок, шаг их установки – чем они дальше друг от друга, тем больше должно быть сечение.

Длину и сечение стропил определяют на основании исходных данных с помощью расчетов или по сводным таблицам. При этом учитывается общая длина балок, шаг крепления.

Строение кровли

Рисунок 6. Схема крыши полутораэтажного каркасного дома

Крыша каркасного дома состоит из основного набора конструктивных элементов. Это: стропильная система, крепежные элементы, комплектующие «пирога» (утеплитель, гидро- и пароизоляция), финишное внешнее покрытие.

Основанием конструкции являются стропила, из которых формируют кровельный каркас. Стропильная система – это комплект наклонных ферм, соединенных между собой коньком и горизонтальными брусьями обрешетки. Наклонные балки можно собирать самостоятельно или использовать уже готовые фермы.

Стропильную систему двускатного типа собирают из таких элементов:

1. Мауэрлат. Это самый нижний слой, который служит основанием для всей конструкции. Его выполняют из несущих деревянных балок, которые располагают на верхней обвязке каркасного дома.
2. Ноги стропил. Наклонные балки, верхней частью соединяющиеся в коньковом прогоне, а нижней опирающиеся на мауэрлат. Выполняют роль скелета, служат каркасом для утеплителя и кровельного покрытия.
3. Ветровой ригель. Это горизонтальная доска, которой усиливают стропильную систему. Она повышает жесткость и надежность каркаса. Устанавливают ее в верхней части, ближе к коньку. При этом в собранном виде с торцевой стороны дома получается конструкция в виде буквы «А».
4. Продольные (горизонтальные) балки. С их помощью стропила соединяют между собой. Устанавливаются на вертикальные стойки, которые опираются уложенные на верхнее перекрытие лежни.
5. Обрешетка – горизонтальные брусья или доски, закрепляемые с внешней стороны стропил. Нужны для укладки финишного покрытия.

Все элементы соединяют надежными крепежами, длинные балки и опоры дополнительно усиливают укосами. При монтаже важно выдерживать равномерность шага установки стропильных ног, соблюдать одинаковый угол наклона, чтобы создать ровную плоскость ската. Для этого между крайними, торцевыми стропами натягивают бечевку и лишь потом монтируют остальные, промежуточные балки.

Устройство стропильной системы – самый трудозатратный и опасный этап монтажа. Для выполнения этих работ имеет смысл нанять профессиональных монтажников.

В Санкт-Петербурге и Ленинградской области такие услуги оказывает компания ООО «ЭкоБрус», занимающихся строительством каркасных домов. Мы строим здания различной конфигурации, выполняем кровельные работы любой сложности.

Кровельные материалы – параметры выбора

Такие покрытия используют для финишной отделки кровли. Они защищают все элементы здания от воздействия атмосферных осадков, задувания ветра, служат дополнительным слоем утепления, выполняют декоративную роль. При этом покрытия очень отличаются по типу, виду, стоимости.

При выборе кровельных покрытий рекомендуется придерживаться следующих принципов:

1. Подбирайте материал под особенности региона строительства. Если в районе часто идут дожди, он должен быть повышенной влагостойкости. При сильных морозах зимой – устойчивым к отрицательным температурам. В регионах, где бывают грады, ураганные ветры, выбирают жесткие, ударопрочные покрытия.
2. Вид покрытия должно подходить под конфигурацию крыши. Применяют мягкие или жесткие материалы, рулонные, листовые или штучные.
3. Время службы материала должно максимально совпадать с расчетным сроком эксплуатации кровельной конструкции. Это позволит избежать внеплановых ремонтов.
4. Выбирайте грамотное соотношение цены, качества, сложности укладки. Например, в дачном доме простой формы нелогично использовать дорогие стройматериалы. Здесь уместнее выбрать доступные, простые в укладке покрытия.

Рисунок 7. Каркасный дом, с металлочерепичной крышей. Строительство  в поселке «Павловские дачи». Индивидуальный проект

На выбор кровельного покрытия влияет угол уклона скатов. Существуют общие рекомендации по выполнению угла наклона для разных видов покрытий:

• Шифер – рекомендуемый уклон 12-60°.
• Ондулин (или еврошифер) – минимально 6°.
• Профнастил – от 10° и больше.
• Битумная черепица – минимум 12°.
• Полимерно-песчаная черепица – 18-60°.
• Керамочерепица – 18-60°.
• Металлочерепица – минимум 15°.

При выборе покрытий нужно учесть сложность их монтажа и опыт строителей. Для укладки дорогих материалов, требующих наличия определенных навыков, лучше привлекать подрядчиков.

Утепление – правила сборки «пирога»

Рисунок 8. Схема утепления крыши каркасного дома

Теплоизоляция кровли каркасного дома практически не отличается от утепления остальных конструкций здания: внешних стен, пола, чердачного перекрытия. Здесь также собирают послойный «пирог». В качестве утеплителя применяются:

• Рулонная минеральная вата. Материал подходит для разных конструкций, его можно уложить самостоятельно. Минвату нарезают на квадраты, затем плотно располагают между деревянными балками. Вместе с ней обязательно предусматривают укладку ветрозащиты, пароизоляции.
• Эковата. Такая изоляция наносится с помощью компрессора. При этом получается создать ровную поверхность, заполнить все щели. Эковатой можно утеплять конструкции нестандартной формы. Ее минус – сложность нанесения, нужно иметь опыт таких работ.
• Керамзит. Сыпучий материал подходит для теплоизоляции плоских поверхностей. Как и при утеплении пола или межэтажных перекрытий, он хорошо заполняет все пространство между стропильными балками. А наличие воздушного пространства между фракциями керамзита обеспечивает естественную вентиляцию, препятствует скоплению влаги.
• Пенопласт или пенополистирол. Жесткие плитные утеплители также подходят для укладки между стропилами. Но важно тщательно герметизировать стыки, щели.

При самостоятельном выполнении работ чаще всего используют минеральные утеплители – стекловату или базальтовую вату.

Необходимые инструменты для самостоятельного монтажа кровли

Для производства монтажных работ нужно побеспокоиться, чтобы под рукой были все необходимые строительные материалы, а также инструменты. Список самого необходимого включает:

• перфоратор, дрель;
• универсальные инструменты для работы по дереву – топоры, молотки, пилы, гвозди;
• компрессоры, краскопульты;
• измерительные приборы – линейки, угольники, штангенциркули;
• уровень, строительный шнур;
• крепежи, сверла, гвозди.

Еще потребуется древесина (брус для балок, доски, рейки для обрешетки), утеплитель, гидроизоляционные и кровельные материалы, герметики.

Устройство крыши – пошаговая инструкция

Крышу каркасного дома монтируют на верхнем перекрытии здания. Вначале выполняют разметку обвязки. Затем высчитывают геометрические размеры стропильной системы (длину стропил, шаг их установки) и приступают к монтажным работам.

Технологи монтажа включает такие этапы:

1. Монтируют подпирающие стойки для коньковой балки. При установке опор очень важно выдерживать их параллельность. Для этого используют кровельный уровень и натягивают строительную бечевку, по которой равняют стойки.
2. На опоры устанавливают коньковую балку. Это сборной элемент, состоящий из четырех досок. Длина ее обычно составляет минимум 11 м.
3. Устанавливают стропила. Их верхнюю часть закрепляют в коньковую балку, а нижнюю опирают на мауэрлат. Для стропильных ног применяют доски одинакового размера и длины. Сборку выполняют по одному шаблону, также соблюдают параллельность установки.
4. Укрепляют стропила ветровым ригелем.
5. Закрепляют горизонтальные крепежные балки.
6. Укладывают «кровельный пирог». Его можно собирать с верхней или с нижней стороны.
7. Снаружи поверх утеплителя выполняют обрешетку из деревянных досок или реек.
8. Выполняют финишную обшивку кровельным материалом. При использовании мягкой черепицы под нее укладывают мембрану или подкровельный ковер.

Укладку теплоизоляции с минеральной ватой можно выполнить в следующем порядке:

• закрепить изнутри слой мембранной пароизоляции;
• подшить пароизоляционную пленку снизу рейками, досками или фанерой;
• плотно уложить между стропильными досками минвату – это делают в два слоя;
• зашить утеплитель сверху слоем ветрогидрозащиты, уплотнить места стыковки изоляции.

Важно точно придерживаться всех требований проекта на строительство. Необходимо соблюдать проектные размеры, устанавливать все крепления и необходимые усиления. Особенно это касается регионов с сильными ветрами или снегопадами.

При самостоятельном выполнении монтажных работ на высоте важно соблюдать технику безопасности.

Заключение

Рисунок 9. Каркасный дом с вальмовой крышей. Строительство  в снт «Самойловец». Проект Петергоф Д-2

Устройство крыши в каркасном доме – это несложный, но ответственный этап строительства. Нужно выбрать ее тип, рассчитать нагрузки, определить типоразмер строительных элементов. Важно соблюдать этапы монтажа, использовать качественные материалы и сделать эффективную теплоизоляцию. Чтобы избежать ошибок, можно привлечь подрядчиков либо нужно в тонкостях изучить технологию строительства.



Вальмовая крыша из профнастила + видео

Четырехскатные крыши — одни из самых распространенных в нашей стране. Их обустраивают в новых зданиях, они распространены на тех домах, которые эксплуатируются десятилетия. При этом как для новых вальмовых крыш, так и для капремонта старых в качестве покрытия часто применяют современный строительный материал – кровельный профнастил, который стремительно завоевал популярность благодаря целому спектру достоинств. Правильно перекрыть такую крышу несложно, если знать особенности конструкции и отличительные аспекты выполнения работ.

Блок: 1/5 | Кол-во символов: 541
Источник: https://ntkzavod.com.ua/stati/valmovaya-krysha-iz-profnastila-sekrety-pravilnogo-montazha/

Преимущества и разновидности вальмовых крыш из профнастила

Особенностью вальмовой кровли являются четыре ската, наклоненные со всех четырех сторон здания. Устройство такой крыши намного сложнее, чем у односкатной или двускатной кровли, но такая конструкция имеет целый ряд важных достоинств.

Одним из самых главных преимуществ вальмовой крыши из профлиста является ее обтекаемая форма. Это очень важно для регионов с высокими ветровыми нагрузками. У четырехскатной крыши отсутствуют фронтоны, а ведь именно фронтонные свесы односкатной и двускатной кровли чаще всего разрушаются в результате «подрыва» ветром.

Вторым очень важным достоинством вальмовой кровли является то, что ее стропильная система имеет объемную жесткую форму. Вследствие особенностей конструкции стропильной системы, все грани крыши наклонены примерно одинаково. Благодаря этому они равномерно распределяют нагрузку, действующую на кровельное покрытие, на все несущие конструкции здания.

Существует несколько разновидностей четырехскатных вальмовых крыш. Чаще всего для зданий прямоугольной формы используется 4-х скатная кровля из профнастила, у которой длинные боковые грани имеют форму трапеции, а короткие торцевые грани — форму треугольников. Крыши, в которых треугольные вальмы заканчиваются выше карнизов боковых граней, называются голландскими или датскими.

У зданий квадратной формы все четыре грани одинаковы, имеют форму треугольника и сходятся в одной точке. Такая крыша называется шатровой. Все эффектные крыши сложных ломаных форм проектируются именно на основе вальмовой четырехскатной конструкции.

Блок: 2/4 | Кол-во символов: 2037
Источник: http://oprofnastile.ru/krovlja-iz-profnastila/kak-pokryt-chetyrehskatnuju-kryshu-profnastilom.html

Видео о принципах укладки профнастила

Последовательность работ по укладки профнастила на крышу:

Ролик об первом опыте в самостоятельной укладке профнастила:

Народные хитрости в устройстве крыш из профлиста:

Чтобы результат непростых работ не разочаровал и не потребовал внушительных вложений на переделку, нужно знать, как профнастилом правильно покрыть архитектурно сложный объект – четырехскатную крышу. Представленный нами материал окажет действенную помощь самостоятельным кровельщикам. Соблюдение описанных правил гарантирует успех.

Блок: 3/3 | Кол-во символов: 550
Источник: https://KrovGid.com/montazh/chetyrexskatnaya-krysha-iz-profnastila.html

Устройство четырехскатной крыши

Два ската классической вальмовой крыши являются боковыми и подобны тем, которые присутствуют в двухскатной конструкции. Две другие-  вальмы. Боковые скаты соединяются на коньке, а вальмы примыкают чуть ниже (часто в этой зоне делают чердачное окошко).

Блок: 3/5 | Кол-во символов: 290
Источник: https://ntkzavod.com.ua/stati/valmovaya-krysha-iz-profnastila-sekrety-pravilnogo-montazha/

Пошаговая инструкция подготовки к монтажу профлистов

Рассмотрим самый сложный вариант обустройства крыши – теплый.

Схема монтажа профлиста на крышу

Если ширина стропильных ног недостаточна для утеплителя, то к стропилам надо прибить рейки с таким расчетом, чтобы не только помещался утеплительный слой, но и между ним и ветрозащитой было минимум 4–5 см для продуха.

Рейки можно изготовить самостоятельно

Фиксация рейки

В противном случае нарушатся естественные процессы избавления от лишней влаги, минвата отсыреет, потеряет свои первоначальные теплосберегающие свойства. Но и это еще не все негативные последствия. Влажная вата крайне отрицательно влияет на все близлежащие деревянные конструкции стропильной системы. Если пиломатериалы не обрабатывались антисептиками до начала строительства стропильной системы, то эту ошибку нужно исправить.

Практический совет. Качество пропитки намного улучшается, если в раствор добавить колер. Он позволяет обнаруживать пропуски и устранять недоделки.

Пропитка и колер

Колер добавляют прямо в тару с пропиткой

Обработка пиломатериала

Обработка стропил антисептиком

Вначале следует сделать утеплительный пирог, он состоит из нескольких слоев.

Шаг 1. Прибейте степлером с внутренней стороны пароизоляцию, не забывайте делать нахлест примерно 10 см. Стыки обязательно приклеиваются двусторонним скотчем. В качестве пароизоляции можно использовать дорогие современные материалы или обыкновенную дешевую полиэтиленовую пленку. Физический эффект такой же, а экономия денежных средств ощутимая. Пленка имеет еще одно преимущество – большие размеры. Есть рукава шириной 3 м, если их разрезать, то получается 6 м. Такой широкий материал ускоряет процесс монтажа и минимизирует количество стыков. Чем меньше стыков, тем эффективнее защита минеральной ваты от попадания пара.

Пароизоляция

Монтаж пароизоляции

Шаг 2. Прибейте к стропилинам горизонтальные рейки. Они будут держать минеральную вату и обеспечивать естественную вентиляцию между кровлей и финишной отделкой стен чердачных помещений.

Крепление горизонтальных реек

Шаг 3. Уложите минеральную вату. Можно пользоваться как рулонными, так и прессованными видами. Каждый имеет свои особенности укладки, но на эксплуатационных показателях это не отражается.

Минвата

Утеплитель укладывают в 3 слоя с разбежкой стыков

Укладка утеплителя

Совет! В случае вынужденного перерыва в работе либо при неблагоприятной погоде стоит закрывать минвату пленкой

Шаг 4. Прибейте ветрозащиту. Можно встретить различные названия этого слоя: гидрозащита, гидропарозащита, мембранная защита и т. д. Но правильное название – ветрозащита.

Ветрозащита с липким краем

Закреплена ветрозащита, сверху набиты рейки

Она выполняет две задачи.

Первая – не допускает выветривания теплого воздуха из ваты, в противном случае эффективность утепления крыши резко уменьшается. Минвата имеет много положительных характеристик. Есть, к сожалению, и три отрицательные. Первая — стоимость, здесь ничего не поделать. Вторая – продуваемость. Минвата легко пропускает воздух и почти не препятствует естественной вентиляции. А она уносит в атмосферу теплый воздух и подает свежий холодный. Третья – отрицательная реакция на повышение относительной влажности.

Вторая задача ветрозащиты – не допускать повышения влажности ваты, при увеличении влажности теплопроводность резко увеличивается.  Применяется современная мембрана, пропускающая пар, но не дающая возможность ветру удалять теплый воздух, а конденсату скапывать обратно в минеральную вату.

Доска для крепления отливов

Доска для крепления отливов

Совет! Чтобы было легче крепить доски, стоит использовать шаблон — отрезок рейки. Шаблон ставят между двумя горизонтальными досками перед закреплением верхней из них

На фото видео используемый шаблон, уложенный на вертикальную рейку

Схема крепления ветрозащиты на коньке

Фото крепления ветрозащиты на коньке

На этом утеплительный пирог сделан, можно прибивать фронтонные доски и приступать к укладке кровли.

Блок: 5/7 | Кол-во символов: 3973
Источник: https://krysha-expert.ru/kak-kryt-kryshu-profnastilom

Заключение

Строительство вальмовых крыш дело сложное и требует точных расчетов. Если опыта маловато, то лучше на помощь пригласить специалиста хотя бы для возведения стропильной системы.

:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Блок: 4/4 | Кол-во символов: 327
Источник: http://ProRoofer.ru/vidu-krish/valmovaja/valmovaya-krysha-na-dom.html

Перечень необходимых инструментов и приспособлений

Для работы понадобятся измерительные инструменты и приспособления, ножницы по металлу, шуруповерт, молоток, маркер, степлер. Если нужно резать большой метраж листов, то многие кровельщики пользуются болгарками с дисками по металлу.

Резка профлиста болгаркой

Не стоит обращать внимание на предупреждения о появлении ржавчины на месте среза, так пишут некомпетентные «специалисты», которые сами ничего никогда не делали. Почему?

1. Во-первых, срез никогда не располагается на открытом пространстве, он всегда прячется под целыми листами или доборными элементами кровли. Он сухой и очень медленно окисляется.
2. Во-вторых, работать болгаркой намного быстрее и легче, чем ручными ножницами. Это очень важно, тем более если в связи с особенностями крыши приходится подрезать много листов.
3. В-третьих, резать ножницами очень неудобно – руки и ручки упираются о металл, он гнется, пальцы болят. Особенно тяжело работать поперек или под углом к волнам металлического профиля.
4. В-четвертых, перекрытия срезов не менее 10 см, даже если он и начнет ржаветь, то для порчи такой площади требуется несколько десятилетий. Это намного больше, чем гарантия покрытия.
5. В-пятых, если опасения остались, то место среза можно покрыть краской.

Блок: 4/7 | Кол-во символов: 1275
Источник: https://krysha-expert.ru/kak-kryt-kryshu-profnastilom

Особенности укладки профнастила

На односкатных и двускатных крышах укладку профнастила ведут с края ската. Поскольку угловые элементы вальмовой крыши представляют собой «треугольники», «задавать» вертикальность и горизонтальность от них проблематично. Поэтому на вальмовых крышах монтаж начинают с середины вальмы: таким образом можно «симметрично» своими руками покрыть как целые, так и срезанные под нужный угол профлисты. Такое расположение также позволяет уменьшить отход за счет использования отрезанных частей листов на противоположном крае.

В остальном монтаж обычен: с нижнего ряда вверх с перекрытием 150- 200 мм. Крепеж саморезами осуществляется в двух (для больших листов) в трех линиях по каждой волне. Конек и боковые угловые элементы выполняются из плоского металла в цвет профнастила.

Блок: 5/5 | Кол-во символов: 807
Источник: https://ntkzavod.com.ua/stati/valmovaya-krysha-iz-profnastila-sekrety-pravilnogo-montazha/

Практические советы

1. Перед началом работ следует проверить геометрию скатов. Для этого нужно измерить две диагонали каждого ската. Если они одинаковы – отлично. Если есть разбежности, но нужно обязательно их исправлять. После исправления можно по сторонам прямоугольника ската закрепить веревки или отбить линии веревкой с синькой. По этим меткам не только выставляются первые листы, но и постоянно контролируется правильность положения новых. Имейте в виду, что сделать предварительную проверку и разметку скатов намного проще и быстрее, чем несколько раз пытаться выставлять первый ряд листов. Нередко бывают случаи, когда после проверки первого ряда ошибки проявляются на втором, приходится листы демонтировать и все начинать сначала.

   Проверка геометрии скатов

2. Если листы имеют большие размеры, то работать в ветреную погоду не рекомендуется. Большая парусность профнастила создает трудности: он может погнуться, травмировать руки или упасть на землю. Работать следует в мягкой обуви, ходить осторожно и только между волнами, пользоваться рукавицами и защитными очками.

   Ходить по профнастилу нужно осторожно

3. Обязательно удалять специальную защитную пленку перед монтажом. Обращаем внимание, не после, а именно перед.

   Не забудьте удалить пленку с листов

Если все делать не спеша, ответственно и с учетом рекомендаций, то кровля из профилированных листов будет служить долго и надежно.

Видео – Монтаж профнастила

Блок: 7/7 | Кол-во символов: 1424
Источник: https://krysha-expert.ru/kak-kryt-kryshu-profnastilom

Кол-во блоков: 9 | Общее кол-во символов: 11224
Количество использованных доноров: 5
Информация по каждому донору:

1. https://krysha-expert.ru/kak-kryt-kryshu-profnastilom: использовано 3 блоков из 7, кол-во символов 6672 (59%)
2. https://KrovGid.com/montazh/chetyrexskatnaya-krysha-iz-profnastila.html: использовано 1 блоков из 3, кол-во символов 550 (5%)
3. http://oprofnastile.ru/krovlja-iz-profnastila/kak-pokryt-chetyrehskatnuju-kryshu-profnastilom.html: использовано 1 блоков из 4, кол-во символов 2037 (18%)
4. http://ProRoofer.ru/vidu-krish/valmovaja/valmovaya-krysha-na-dom.html: использовано 1 блоков из 4, кол-во символов 327 (3%)
5. https://ntkzavod.com.ua/stati/valmovaya-krysha-iz-profnastila-sekrety-pravilnogo-montazha/: использовано 3 блоков из 5, кол-во символов 1638 (15%)

Источник: m-strana.ru

Обрамление вальмовой крыши

Обрамление вальмовой крыши может показаться трудным, но с помощью представленной здесь информации вы сможете создать простую. После того, как вы научитесь обрамлять двускатную крышу, вы должны быть готовы взяться за простую крышу с шатром.

Как и двускатная крыша, вальма состоят из обычных стропил, вальм и домкратов.

Обрамление бедер дороже, чем остроконечных, из-за дополнительных трудозатрат на обрамление бедер.

Многим нравится внешний вид, и это также делает здание более устойчивым к ветру.

Планировка вальмы

Первый шаг в обрамлении вальмовой крыши такой же, как и фронтона, найти ход обыкновенного стропила. Это позволит вам разместить балки потолка. наряду с обычными и вальмовыми стропилами.

Как и любой другой тип каркаса крыши, существует несколько способов выполнения работы. Следующие шаги я использую.

В качестве примера допустим, что нам нужно создать простую вальмовую крышу для здания 12 ‘X 28’.

Здесь наклон крыши не имеет значения, нас интересует только ход обычных стропил.

Начать найдя точную ширину здания, это измерение будет используется для поиска прогона обычного стропила. Я буду использовать 12 футов в качестве примера для этого сценария.

С помощью калькулятора Construction Master введите 12 футов минус один дюйм, половина (толщина коньковой доски), разделенные на 2, и получится 5 футов 11 и одна четверть дюйма пробега.

Это будучи пробегом обычных стропил, теперь вы можете измерить расстояние от внешние углы здания, где должны располагаться бедра.

После укладки всех обычных стропил теперь можно ставить балки потолка. рядом с местом, где должны быть расположены стропила. В зависимости от поля крыши вы можете оставить торцевую балку потолка открытой до тех пор, пока вальмовые стропила на месте.

Установка вальмовой крыши

Установка коньковой доски — это первый шаг в создании вальмовой крыши. Как только гребень будет установлен, станет известно расположение бедер.

Мне нравится использовать как минимум трех плотников установить коньковую доску на любую крышу.Для установки конька необходимо иметь по крайней мере, шесть общих стропил вырезаны и размещены рядом с их окончательным местоположением.

С двумя плотниками в середине здания у концов коньковой доски треть может передать верхнюю часть общества людям, находящимся посередине.

Некоторые кровельщики любят устанавливать коньковую доску с парой обычных разметка разметки с торца коньковой доски. Это упрощает прибейте бедренные стропила к коньку и королю.

Старт приставив одно стропило к верхней части стены рядом с балкой потолка, плотник посередине держит верхушку примерно место нахождения.Затем перейдите на противоположную сторону здания и повторите процесс. Мужчина посередине теперь может позволить отвесу отдохнуть. вместе, чтобы выдержать вес. Теперь повторите процесс с третьим человеком на другом конце коньковой доски.

г. плотник, который обрабатывал внешние стены, теперь может передать гребень доска для мужчин в середине и помочь им соскользнуть с гребня между общим достоянием и прибиваем его на место.

Вы теперь можно разместить царь-стропила на концах конька доска.Это зафиксирует гребень в его окончательном положении и устранит необходимость во временных скобках.

Теперь можно переходить к установке вальмовых стропил. Если они не очень длинные и тяжелые, для этого потребуется всего два плотника.

Всегда прибивайте сначала нижнюю, а затем верхнюю.

На этом этапе, когда я обрамляю шатровую крышу, я предпочитаю устанавливать остальные элементы, чтобы резчик крыши мог начать работу с хип-домкратами.

Hip Jack Rafters

Перед установкой домкратов необходимо выпрямить вальмовое стропило. с веревкой, прибитой сверху, а затем временной скобкой, прибитой около центр, чтобы держать его прямо.

Стропила Jack должны быть прибиты к противоположным сторонам стропила, чтобы они оставались ровными.

Последний шаг при обрамлении вальмовой крыши — установка облицовки перед нанесением обшивки.

Ссылки на соответствующие страницы Carpentry Pro Framer

---

DIY 16X20 План складского навеса с откидной крышей

Как построить сарай с откидной крышей 16 × 20 за неделю или меньше?

Огромный сарай во дворе может увеличить стоимость вашей собственности. Если у вас есть огромное бунгало и просторные передние и задние дворы, большой навес с шатровой крышей станет прекрасным дополнением к изысканности вашего дома.Звучит заманчиво, но дорого, правда? Но не волнуйтесь, если вы не хотите тратить все эти деньги на найм профессиональных плотников, которые построят для вас сарай.

Добро пожаловать в 3DSHEDPLANS. У нас есть для вас идеальное летнее занятие — построить большой сарай у себя во дворе. Смущенный? Никогда не зарабатывали на питомнике? Это тоже не проблема. Наши профессиональные мастера создают замысловатые планы постройки сарая, фиксируя все размеры и каждую мельчайшую деталь, чтобы вы могли следовать им, и строят сарай самостоятельно без какой-либо профессиональной помощи.

Вот что вам нужно сделать, чтобы построить сарай.

Шаг № 1: Получите необходимые разрешения

Для начала проверьте, нужны ли вам разрешения на расширение собственности. Если вам что-то нужно, свяжитесь со своим окружным прокурором и подготовьте необходимые документы, чтобы вам не пришлось сожалеть о своей тяжелой работе, если власти постучатся к вам в дверь с просьбой о разрешении.

Шаг № 2: Определите, какой тип сарая вам нужен

Навесы бывают трех разных типов

1. Навесы с наклоном: Навесы с наклоном меньше по размеру и лучше подходят, если вы хотите хранить только дрова или вам нужен навес для размещения сада и автомобильных принадлежностей.Он построен у уже возведенной стены.

2. Двускатные навесы: Больше по размеру, чем односкатные навесы, односкатные навесы представляют собой полностью деревянную хижину. Их можно использовать для различных целей, например, для обустройства тренажерного зала или игровой зоны, для создания игрового домика для ваших детей или в качестве небольшого флигеля.

3. Навесы с шатровой крышей: Эти навесы изысканно спроектированы и лучше всего подходят для больших владений. Это сложные конструкции, обычно довольно большие по размеру.Их можно использовать как небольшой склад или даже под гостевой дом.

Вальмовая крыша в основном рекомендуется для навесов больших размеров. Если вам нужен домик у бассейна или тренажерный зал, навес с шатровой крышей 16 × 20 — лучший вариант.

Шаг № 3: Измерения — какие будут размеры?

Навес с шатровой крышей 16 × 20 будет иметь максимальную высоту 13 футов 4 ¾ дюйма. Ширина спереди составляет 16 футов и 1 дюйм, а ширина боковых стенок составляет 20 футов и 1 дюйм.Ширина стен сверху и снизу будет немного отличаться для соответствия конструкциям крыши. Стены 7 футов и 20 дюймов. Вы установите большую дверь-ставень на передней стене с двумя окнами и дверь поменьше на стене с правой стороны. Двери и окна будут куплены отдельно, поэтому исключены из плана.

Шаг 4: Покупка нужных материалов

Для строительства скатной крыши 16 × 20 вам потребуются обработанная под давлением древесина, фанерная обшивка, шпунтовая фанера для пола, асфальтовая черепица, обшивка T1-11 для стен, а также стропила, L-образные соединения, шпильки, поврежденные стыки и т. Д. тарелки.Вам понадобятся основные инструменты, такие как молоток, пила, оцинкованные гвозди и т. Д. Для процесса строительства.

Шаг 5: Постройте фундамент, выровняйте пол

Начните процесс строительства, выстелив время, обработанное давлением, на земле, где вы будете делать фундамент.

• Разместите брус на равном расстоянии и сделайте балки обода.

• Забейте балки вместе оцинкованными гвоздями, а затем приступайте к их креплению к балкам пола.

• После того, как будет завершен каркас салазок, накройте пол фанерой с шипом и пазом, используя те же оцинкованные гвозди.

Шаг № 6: Изготовление стеновых конструкций

Аналогичным образом сделайте конструкции стен, следуя за фундаментом.

• Сначала сделайте конструкции правой и левой стенок, начиная с верхней и нижней пластин. Выровняйте его с помощью королевских шпилек, чтобы получился простой прямой каркас.

• После того, как вы прибили все шпильки вдоль пластины, сделайте прорези для окон и дверей на соответствующих стенах.

• Прикрепите конструкции к фундаменту с помощью угловых соединений, пластин и оцинкованных гвоздей. После возведения стеновых конструкций прибейте оболочки T1-11 к внешним стенам.

Шаг № 7: Сделайте каркас крыши

А теперь самое сложное. Изготовление вальмовой крыши может быть очень сложной задачей.

• Начните с установки основного каркаса на стены.

• Прибейте королевские стропила и обычные стропила с обеих сторон к центральной балке конька.

• Не повреждая основную конструкцию, прикрепите ее к стенам с помощью оцинкованных гвоздей, а затем прибейте оставшиеся стропила к балке.

• Конструкция крыши расширяется до ширины 20 футов 11 дюймов.

Шаг № 8: Покройте крышу фанерой и черепицей

Затем забейте ¾ дюйма фанеры с помощью оцинкованных гвоздей по каркасу крыши. Как только крыша будет полностью покрыта фанерной обшивкой, установите битумную черепицу, чтобы защитить ее от протечек и сохранить прохладу.

Шаг № 9: Установите панели для потолков и фасадов

Завершив сборку крыши, добавьте облицовки потолка, удерживая их заподлицо с крышей. После обшивки на правой и левой стенах снова закрепите облицовочные доски оцинкованными гвоздями. В последнюю очередь устанавливаем потолки.

Шаг № 10: Добавление последних штрихов

Последним этапом завершения вашего сарая будет установка входных и боковых дверей и окон. Обратитесь к руководству производителя дверей и окон, чтобы получить информацию о том, как их установить.Вы можете покрасить сарай или покрыть его лаком и дополнительно утеплить, чтобы предотвратить короткое замыкание.

Вот и все! Ваш навес с шатровой крышей 16 × 20 теперь готов! Хотите более подробные пошаговые инструкции? Загрузите один из наших ПРЕМИУМ-ПЛАНОВ СОВЕЩАНИЯ, в котором есть полный список необходимых материалов и инструментов, пошаговые инструкции и даже профессиональные советы, которые помогут вам легко пройти через этот процесс.

Как покрыть крышу черепицей (90 фото, советы профессионалов, рекомендации)

21 августа 2012 г. | от Итана (электронная почта) |

Пару недель назад мы опубликовали серию из двух частей, показывающих, как местный подрядчик по кровле покрыл крышу архитектурной черепицей.Данное Руководство по проекту представляет собой комбинацию этих двух статей и охватывает замену существующего настила крыши, установку подкладки и защиты ледяной плотины, укладку первого ряда, укладку черепицы в поле, гидроизоляцию, коньковую черепицу и вентиляционные отверстия и многое другое. Это руководство — отличный ресурс для тех, кто хочет покрыть крышу черепицей или лучше понять, чего ожидать от подрядчика по кровельным работам.

Мы хотим поблагодарить таких читателей, как Джефф Уильямс, Рубен, Дэвид П., Майк, Перри и Р.В.Х. за ваши комментарии и электронные письма.Ваши отзывы и идеи помогут сделать эти Руководства по проектам еще более всеобъемлющими. Мы включили несколько предложений по разному подходу к определенным аспектам, чтобы читатели были полностью информированы для достижения наилучших возможных результатов.

Безопасность

Безопасность — очень важный фактор для кровельного проекта, и вы можете прочитать правила защиты от падения OSHA здесь. Чтобы соответствовать требованиям OSHA для проектов кровли с низким уклоном, каждый член бригады должен быть защищен системой ограждений, системой безопасности или индивидуальной системой защиты от падения.Вы могли заметить, что парни на этих фотографиях не связаны, и это опасный риск. Мы рекомендуем следовать инструкциям, чтобы обеспечить безопасное рабочее место.

Шаг 1. Удаление существующей крыши и подкладки

Первоначальный план состоял в том, чтобы сохранить часть существующей крыши, поскольку в черепице еще оставалась жизнь. Однако фанерная обшивка под черепицей начала разрушаться. Поэтому вместо этого сняли всю крышу и заменили настил.

Ребята начали с удаления существующей черепицы и стяжки с существующего дома. Они работали методично, чтобы не бросать гальки и гвозди на землю внизу.

Чтобы удалить черепицу и подкладку, ребята использовали кровельные лопаты, чтобы выкопать их и поддеть гвозди.

Pro-Talk: Подложку часто называют войлочной или гудроновой.

Шаг 2: Удаление обшивки крыши

Это изображение дает вам представление о состоянии существующей фанеры крыши, и вы можете увидеть, как она провисала между стропилами.Кроме того, гуляя по крыше, вы могли почувствовать, как фанера проседает под ногами. Поскольку фанера выходила из строя, домовладельцы решили заменить всю крышу.

Ребята сняли старый настил крыши по частям.

Шаг 3: Установите новую оболочку

Фанера и OSB — единственные два варианта настила крыши, и NRCA рекомендует настил 1/2 ″ (OSB или фанера) для стропил толщиной 16 дюймов или фанеру 5/8 ″ для стропил 24 дюйма.Следует проявлять особую осторожность с OSB, потому что влага может вызвать его расслоение. Если вы используете OSB, постелите фетровую бумагу (а еще лучше, покройте крышу галькой) перед дождем.

Ребята установили зажимы обшивки между стропилами для увеличения опоры.

Они использовали комбинацию гвоздей и скоб, чтобы закрепить OSB, и на фото показан степлер с толстой проволокой.

Прибытие черепицы и материалов

Во время замены обшивки на грузовике прибыла новая черепица, войлочная бумага, вентиляционные отверстия на коньках и многое другое.

Было очень круто видеть, как они устанавливают конвейерную ленту для транспортировки тяжелых пакетов черепицы на крышу.

Разносчики разместили все материалы в стратегических местах по всей крыше и сложили все на выступах. Для этой работы они установят архитектурную черепицу, которая будет соответствовать сараю, построенному ранее в этом году.

Шаг 4: Установите Drip Edge

Команда Стива уже положила фетровую бумагу на пристройку, и кровельщики убрали первую полосу.Так как это вальмовая крыша, по всему периметру установили отлив, перекрывая стыки на несколько сантиметров. Когда придет время, под капельницей появится металлическая облицовка, которая закроет облицовочную доску.

Шаг 5: Уложите герметизирующую подложку

Вместо войлочной бумаги для первого слоя кровельщики уложили Leak Barrier MS300, который создает водонепроницаемое уплотнение, чтобы вода и лед (например, ледяные дамбы) не могли проникнуть под него.

Pro-Tip: Этот тип подложки настоятельно рекомендуется в регионах, где средняя температура января составляет 30 ° F или ниже.

MS300 — это длинный рулон прорезиненной пленки, который приклеивается непосредственно к настилу крыши. Если вы помните, команда Стива накрыла надстройку фетровой бумагой, которая служила временным водонепроницаемым барьером. Несмотря на то, что это не очень хорошо показано на фотографиях, кровельщики удалили первый слой фетровой бумаги и притерли MS300 под на следующем. Это важно, потому что в противном случае вода может проникнуть под подкладку.

MS300 и фетровая бумага были закреплены с помощью степлеров, и, когда черепица укладывается, кровельные гвозди удерживают ее на месте.

Pro-Tip: Этот тип подкладки считается «самовосстанавливающимся», что означает, что он герметизирует застежки и остается водонепроницаемым.

Pro-Tip: В некоторых областях такая подкладка требуется местными строительными нормами и правилами, и ее следует наносить, начиная от карниза крыши и поднимаясь вверх минимум на 24 дюйма от линии внешней стены .

Шаг 6: Укладка подкладки из фетровой бумаги

Войлочная бумага укладывается под черепицу, начиная с самой нижней точки и продвигаясь вверх по направлению к гребню.Каждую полосу перекрывают примерно на 1 дюйм, чтобы вода стекала с толя и не попадала под нее. Подложка выполняет две основные функции: она обеспечивает временную защиту от атмосферных воздействий и действует как вторичный атмосферостойкий барьер, если влага проникает в битумную черепицу.

Шаг 7: Snap Chalk Line

Ребята щелкнули меловой линией, чтобы использовать ее в качестве ориентира для начального курса укладки черепицы.

Шаг 8: Начать начальный курс

В идеале следует использовать изготовленную начальную полосу, размещая клейкую ленту рядом с карнизом и создавая правильный затвор.Если начальная полоса недоступна и используется битумная черепица, рекомендуется отрезать нижнюю часть черепицы, чтобы клейкая полоса могла лучше защитить от сдувания.

Кровельщики установили (необрезанную) черепицу в обратном направлении для гидроизоляции стыков первого ряда черепицы.

Вы можете видеть, что первый слой черепицы установлен заподлицо со стартовым слоем, а швы расположены в шахматном порядке.

Начальная дорожка (а затем и первая) выходит за пределы капельного края примерно на 1 дюйм.

Шаг 9: Укладка черепицы в поле

Битумная черепица имеет две слабые синие полосы, верхняя из которых используется для выравнивания следующего ряда. Опять же, все стыки расположены в шахматном порядке, а соседние черепицы прилегают друг к другу.

На каждую черепицу наносится пять гвоздей, расположенных примерно на равном расстоянии друг от друга, и они размещаются вдоль другой синей линии.

Шаг 10: Обрезка тазобедренного стропила

Вся черепица разрезается вдоль бедра с помощью универсального ножа или, в данном случае, кровельного резака Ridgid.

Шаг 11: Опоясывающий лишай

Кровельщики использовали битумную и коньковую черепицу, которая была уложена в связку, как обычная черепица, но разламывалась на три части.

Каждая черепица перекрывала предыдущую, и они были закреплены двумя гвоздями с каждой стороны.

Первая пара черепиц бедра была обрезана по углу.

Они щелкнули меловыми линиями, чтобы убедиться, что все опоясывающий лишай прямые.

Бедренная черепица продолжалась до самого конька, и последняя черепица была обрезана до такой длины, чтобы не закрывать открытое стропило конька.

После того, как оба бедра были закончены, ребята клали вдоль гребня гальку.

Ребята разрезали вторую черепицу, чтобы она перекрывала заднюю половину первой.

Чтобы черепица была ровной, они отрезали короткий кусок параллельно гребню.

Сгибая и перекрывая эти створки, ребята вставляли еще два гвоздя, чтобы закрепить их на месте.

Вот так ребята закончили каждую линию опоясывающего лишая.

Шаг 12: перепрошивка

Есть несколько категорий гидроизоляции, включая кромку по периметру, проходы, впадины и вертикальные поверхности. Для этой установки кровельщикам нужно было обработать только вертикальные поверхности. Вот как они это сделали.

Шаг гидроизоляции
Эти части ступенчатого гидроизоляции обеспечивают водонепроницаемость углов, где крыша встречается со стеной, и их размер составляет половину ширины черепицы.

После укладки стартового ряда ребята укладывали кусок ступени так, чтобы нижний край не доходил до следующей черепицы.

Они продолжили мерцание ступеньки по всей стене, забивая по одному гвоздю в оба верхних угла (когда не было кирпича). Для большей части этого проекта сайдинг выступает в качестве контрмеры. Там, где этого не происходит, кровельщики использовали металлическую контрлеплю (не на фото), прикрепленную к кирпичу.

Pro-Talk: Контрфигель устанавливается поверх верхнего края гидроизоляции других типов и должен перекрывать как минимум 2 дюйма.

На гребне ребра прорезали прорези на двух частях гидроизоляции и сделали перекрытие сверху, чтобы планка могла огибать гребень.

Дымоход
На фургоне кровельщиков на самом деле был установлен тормоз для выполнения гидроизоляции, и они вырезали / согнули четыре части контрлепласта вокруг дымохода.

Pro-Talk: Разрыв листового металла, иногда называемый тормозом сайдинга или алюминиевым тормозом, используется для резки и гибки планки.

Перед тем, как ребята приступили к установке встречной огибающей, они установили ступеньку по периметру дымохода, вплетенную между рядами черепицы. Из изображения ниже вы можете сказать, что кровельщики выбрали защитную гидроизоляцию на верхней стороне дымохода. Вместо этого мы рекомендуем сверчка, чтобы лучше предотвратить скопление мусора (например, листьев). Чтобы узнать, как построить сверчка на крыше, ознакомьтесь с этим замечательным руководством от Роба в A Concord Carpenter.

Pro-Talk: Сверчок — это коньковая конструкция, предназначенная для отвода воды на крышу.Обычно встречается на высокой стороне дымохода или на переходе от одного участка крыши к другому.

Начиная с самой нижней стороны (самой нижней стороны), они обрезали фартук до желаемой длины.

Pro-Talk: Фартук сверкает на спуске дымохода.

Кровельщики сделали надрезы под углом, которые позволили им обернуть контрфальцовку за угол, и ребята установили контрфигурку на поверхность, забив анкеры кладки в швы раствора.Несмотря на то, что NRCA признало это подходящим подходом, мы предпочитаем, чтобы клин контрзальцовки вставлялся на 1 дюйм в шов раствора и покрывался герметиком.

Далее ребята перебрались в стороны. Они обрезают оба края заподлицо с дымоходом, а также вырезают ступеньки под кирпич.

Наконец, ребята установили защитную планку на верхней стороне склона, и вы можете видеть, что эта часть намного больше остальных. Увеличенная длина объясняется тем, что она скользит под несколькими рядами черепицы.

Опять же, все крепится кладочными гвоздями по краю гидроизоляции.

Углы были обрезаны (как и у первой части) и завернуты по краям.

Установив переплет, ребята прибили несколько рядов черепицы.

Шаг 13: Установите вентиляционные отверстия конька

Затем бригада установит вентиляционные отверстия на гребне, и они начнут с обрезки любой перекрывающейся черепицы и обрезки битумной бумаги, чтобы обнажить гребень.

Затем ребята устанавливают вентиляционное отверстие конька.

Соседние части конькового вентиляционного отверстия «соединяются» путем вставки этих выступов в следующий сегмент. Лишнюю длину отрезали универсальным ножом.

Вентиляционные отверстия конька были прибиты вручную гвоздями 2 дюйма, чтобы проникнуть в настил внизу. Кроме того, ребята аккуратно поместили гвозди в линию, указанную на вентиляционном отверстии.

Начиная с одного конца, ребята прибили черепицу к вентиляционному отверстию.

На самом последнем куске они вырезали черепицу, чтобы она выглядела как зеркальное отражение, и прибили ее на место.

Шаг 14: Самоклеящаяся мембрана

Эта самоклеящаяся мембрана представляет собой модифицированный битумный рулон SBS, и они используются в США с середины 1970-х годов. Эти рулоны можно использовать в качестве всей кровельной системы для приложений с низким уклоном, и бригада кровельщиков использовала их вместо черепицы на кровельной сверчке.Этого сверчка будет очень сложно покрыть галькой, потому что стена надстройки входит под странным углом только на небольшом расстоянии. Кроме того, эта часть крыши не видна с земли, поэтому не будет заметна.

Мембрана приклеилась к крыше, и ребята забили несколько гвоздей в стену прямо по краю, чтобы удержать ее на месте.

Шаг 15: Кровельный герметик

Последнее, что сделали ребята, это обошли крышу и заклеили края (например, вокруг дымохода) и все видимые гвозди.

Завершен

Как установить черепицу на вальмовой крыше: Простое руководство для домовладельцев штата Техас | Подрядчик кровель Техас

Хотите узнать, как установить черепицу на вальмовую крышу?

Вы пришли в нужное место.

В сегодняшнем блоге мы увеличим масштаб кровельных потребностей и поговорим о шатровых крышах вместе со всем, что вам нужно о них знать.

Шатровые крыши

широко распространены среди домов Allen TX из-за их простой и понятной конструкции. Давайте вместе выясним, почему это один из самых популярных вариантов кровельного покрытия жилых домов в США.

Что такое шатровая крыша?

Вальмовая крыша состоит из четырех равных частей. Эти стороны встречаются в углах, образуя гребень. Конструкция представляет собой типичную крышу треугольной формы, поэтому ее иногда называют пирамидальной или павильонной крышей. Обычно это сочетается с домом с квадратным или прямоугольным фундаментом.

Преимущества вальмовой крыши

Давайте посмотрим на сильные стороны этого конкретного типа крыши. Это руководство поможет вам дополнительно узнать шатровую крышу и посмотреть, подходит ли она для ваших нужд.

Повышает привлекательность бордюра

Это прежде всего, так как все мы хотим убедиться, что крыша хорошо выглядит снаружи. Шатровые крыши добавляют отчетливую привлекательность бордюрам, поэтому они использовались в церквях и особняках уже много лет, начиная с раннего колониального периода.

Прочная форма

Вальмовая крыша также может использоваться для гаража (как показано на фото).

Это не только привлекательный внешний вид, но и вальмовая крыша также устойчива и прочна. Стабильность достигается благодаря четырехстороннему уклону, который может эффективно противостоять сильным ветрам. Кроме того, он требует меньше ветровой защиты из-за своей естественной формы, что делает его более экономичным.

Отличная дренажная способность

Поскольку все четыре стороны вальмовой крыши расположены под углом, вода может легко попасть в водосточную систему.Это дает вальмовой крыше преимущество, так как домовладельцам Allen TX не нужно беспокоиться о возможном скоплении воды.

Также подходит для людей, живущих в районах, подверженных метелям. Благодаря его конструкции снег также сможет сразу же соскользнуть с поверхности. В некоторых крайних случаях дополнительный вес, добавленный снегом, может привести к обрушению крыши.

Дополнительное чердак

Вальмовые крыши позволяют домовладельцам творчески подходить к предоставленному им чердачному пространству.Поскольку имеется место на чердаке, вы можете решить, оставить ли его в качестве кладовой или переоборудовать в другое место (библиотеку, игровую комнату, гостевую комнату и т. Д.). Для большинства домовладельцев это дополнительное преимущество, которым они хотят воспользоваться, сделав шатровые крыши лидером, когда дело доходит до функциональности.

Как установить черепицу на вальмовой крыше

Вы прочитали о некоторых из самых удивительных качеств вальмовой крыши. Давайте продолжим и научимся устанавливать черепицу на вальмовой кровле.

Мы делимся этим пошаговым руководством по установке черепицы на вальмовой крыше, чтобы домовладельцы Allen TX получили представление о том, что происходит в процессе установки крыши . Однако мы не рекомендуем лицам, не имеющим лицензии, выполнять эту процедуру без присмотра профессиональных кровельщиков. Это сопряжено с риском для здоровья и опасностями, поэтому людям рекомендуется держаться подальше от крыши как можно дольше.

Если вы остро нуждаетесь в помощи по установке крыши, а также в ремонте, замене или гарантии, обратитесь в лицензированную профессиональную кровельную компанию.

Читайте также: Гарантия на установку крыши: это важно для домовладельцев Allen TX?

Шаг №1 — Очистите область

С помощью кровельной лопаты снимите старую и сломанную черепицу для подготовки к установке черепицы. Не забудьте также удалить окантовки.

В рамках процесса замены кровли профессиональный рабочий должен удалить весь мусор, включая старую и поврежденную черепицу.

Выбрасывайте отходы, мусор, а также старую черепицу во избежание несчастных случаев.

Шаг № 2 — Добавьте защиту от воды

Чтобы поверхность была водонепроницаемой, необходимо добавить окантовки на выступы, а также на другие участки, такие как вентиляционные отверстия, впадины и дымоход. Закрепите оклады на месте, забив кровельные гвозди.

Шаг № 3 — Установите черепицу

Подготовьте черепицу на поверхности крыши. Вы можете расположить их, начиная снизу или по краям. Затем с помощью универсального ножа обрежьте стороны по углам.Начните прибивать черепицу с самых верхних углов. При работе с битумной черепицей в целях безопасности надевайте соответствующие шестерни. (Сюда входят перчатки, шлем и т. Д.)

Выровняйте последующие черепицы соответствующим образом. Плотно закрепите их, снова прибив гвоздь в средней части. Продолжайте тот же процесс, пока не закончите нижний ряд. Продвигайтесь вверх, чтобы покрыть всю поверхность.

Важные напоминания о безопасности: Хотя на первый взгляд они могут показаться простыми, для получения качественной продукции эти методы требуют специальных знаний.Неправильное обращение с инструментами также может вызвать нежелательные несчастные случаи. Отсутствие обучения может привести к другим негативным результатам, например, к большему ущербу имуществу. Поэтому всегда ставьте во главу угла собственную безопасность и вместо этого работайте с экспертами.

Шаг № 4 — Последние штрихи

Когда вы доберетесь до последней черепицы, обязательно прикрепите ее кровельным цементом. Затем тоже прибейте.

Для завершения процесса установки необходимо установить коньковые заглушки. Поместите их у нижнего края гребня и закрепите гвоздями.Тщательно наберите гребешки, пока не дойдете до вершины. При необходимости обрежьте последнюю деталь в соответствии с углом.

Заключение

Вальмовые крыши идеальны для жилых домов благодаря своим уникальным свойствам. Они сразу же источают элегантность, которой вы хотите добиться в своем доме. Более того, они тоже функциональны. Благодаря естественному дизайну вы можете быть уверены, что вода не образует скоплений в нежелательных местах, поскольку может сразу же стекать по краям прямо в желоба. Вальмовые крыши ветроустойчивы, что делает их идеальным вариантом для участков, подверженных сильным ветрам.

Мы также смогли показать вам пошаговый процесс установки черепицы на вальмовой кровле. Напомним еще раз, что наша главная цель — информировать домовладельцев о том, что происходит в процессе. Мы не призываем людей пробовать это самостоятельно, чтобы избежать несчастных случаев и получения некачественных результатов.

Чтобы построить прочную и визуально привлекательную вальмовую крышу, обратитесь к надежной кровельной компании.

Обратитесь к команде StormPros, чтобы узнать больше о вальмовых крышах и других идеальных стилях кровли.Позвоните нам по телефону 214-227-2763 и получите бесплатную консультацию от наших специалистов по кровле.

Как установить крышечки на вальмовые крыши

Пошаговое руководство по правильной установке крышек на вальмовые крыши

Большинство вальмовых крыш выглядят как пирамиды. У них есть несколько гребней, большие уклоны и вершина, образующая точку. Чтобы установить гонтовые колпаки на вальмовую крышу, необходимо сначала ознакомиться с уникальной формой вальмовой крыши вашего дома. Затем вы должны узнать о различных методах, которые вы можете использовать, чтобы убедиться, что ваша крыша установлена ​​правильно.Существует стандартный метод установки крышечной черепицы на вальмовые крыши, но рекомендуется поговорить с подрядчиком по кровельным работам, который знаком с этим типом установки кровли в жилых домах.

Шатровая черепица битумная

Перед установкой битумной черепицы необходимо уложить рубероид. Эта сверхпрочная водонепроницаемая бумага, также известная как кровельная подложка, помогает снизить вероятность поскользнуться при укладке крыши, а также действует как барьер для влаги между кровлей и черепицей.Перед тем, как приступить к этой работе, вы также должны надеть ремни безопасности, дуги крыши и прочные перчатки. Битумная черепица составляет одну треть от черепицы с 3 выступами, поэтому ваш первый шаг — использовать острый универсальный нож или кровельный нож, чтобы разрезать черепицу с 3 выступами на отдельные черепицы. Как только это будет сделано, можно приступать к укладке крыши.

Начните с укладки первой кровельной черепицы на самом нижнем коньке вальмовой крыши. Вы будете двигаться вверх, пока не достигнете верхнего гребня. Каждая дополнительная черепица, которую вы уложите, должна немного перекрывать черепицу под ней, и никакая кровельная битумная бумага, которую вы уложили, не должна быть видна после установки крышек.Как только вы дойдете до самого верхнего гребня, начните укладывать следующий столбик черепицы. Убедитесь, что вы перекрываете каждую черепицу не менее чем на четверть дюйма, и аккуратно уложите каждую черепицу равномерно, чтобы каждая колонна выглядела одинаково.

Укладывая черепицу, вы будете вставлять в нее кровельные гвозди с помощью кровельного пистолета. Следует использовать один гвоздь, чтобы закрепить каждый угол каждой крышки. Если вы ошиблись, вы можете вынуть гвоздь и вставить его заново; однако удаление кровельных гвоздей может быть сложной задачей, поэтому постарайтесь быть максимально осторожными при установке в первый раз.После того, как вы полностью закрыли крышу, вы должны обрезать последнюю черепицу, чтобы она соответствовала пику вашей крыши. Для этой работы вам понадобится кровельный нож. Затем вы должны прибить последнюю шляпочную черепицу. Головки гвоздей на последних заглушках, которые вы устанавливаете, будут видны. Большинство домовладельцев предпочитают покрывать видимые шляпки гвоздей цементом, чтобы повысить эстетическую ценность своей крыши.

Ваши цены на битумную черепицу и стоимость кровли будут зависеть от марки и стиля черепицы, которую вы выберете. Для вашего душевного спокойствия всегда выбирайте бренды, которые предлагают обширную гарантию на кровлю.Если вам нужна смета кровли, QualitySmith может помочь вам найти надежных подрядчиков в вашем районе. Эти подрядчики также могут дать вам дополнительные советы по установке крышек из гонтовой черепицы на вальмовой кровле.

Освоение кровли: оклад, часть 2

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки кровли» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ПЕРЕСЕЧЕНИЯ КРЫШИ И СТЕНЫ

Места пересечения кровли и стен очень распространены. Их называют перегородками и боковинами.

ПЕРЕДНЯЯ СТЕНА

Стена — это ровный стык, где крыша встречается со стеной.

На этом рисунке показан надлежащий оклад в состоянии передней стенки.

Гидроизоляция оголовья должна проходить вверх за наружное покрытие стены и вниз по кровельному покрытию, как вы видите здесь.

Это верно независимо от того, какой кровельный материал установлен.

Гидроизоляция должна перекрывать материал кровельного покрытия, но на крышах из битумной черепицы из эстетических соображений часть гидроизоляции верхней стены, которая простирается вниз по битумной черепице, часто закрывается рядом плиток из битумной черепицы.

Не путайте это условие с высотой потолка, проложенной под черепицей, и не называйте это дефектом.

Минимальные размеры гидроизоляции, применимые к каждому производителю и юрисдикции, не предусмотрены, поэтому вам нужно только убедиться, что гидроизоляция установлена ​​таким образом, чтобы не пропускать воду. Обычные размеры фланца — 4 на 5 дюймов. Примыкание к потолку обычно изгибается под углом 120 ° и может быть довольно легко сглажено для крыш с меньшим уклоном.

Иногда можно увидеть крышу, на которой в качестве гидроизоляции был установлен потолок с углом 90 °.Они плохо изгибаются для крыш с более крутым уклоном, и вы часто будете видеть зазоры под окладом. В эти зазоры может попасть ветер с ветровым потоком, что приведет к протечкам крыши.

Боковая стенка

Боковая стенка — это стык между стеной и наклонной частью крыши.

За исключением кирпичных стен, вертикальная часть гидроизоляции боковой стенки должна выступать за наружное покрытие стены, как и в случае передних стен.

Горизонтальная часть оклада может быть разной в зависимости от типа кровельного покрытия.

Ступенчатый оклад

Боковые стены крыш, покрытых битумной черепицей, деревянной черепицей, тряпками и шифером, должны быть покрыты ступенчатым окладом. , как вы видите здесь.

Ступенчатая гидроизоляция состоит из коротких частей гидроизоляции, каждый из которых устанавливается таким образом, чтобы перекрывать черепицу в нижнем ряду и перекрывать черепицу в верхнем ряду. Все производители черепицы требуют ступенчатой ​​гидроизоляции боковых стенок как для асфальта, так и для дерева и шифера.

Если вы видите непрерывный цельный оклад, подобный этому, который используется в качестве бокового оклада с вибрацией, битумной черепицей или шифером, это значит, что это неисправная установка, независимо от того, как часто вы это видите.

Вот пример кровли из битумной черепицы с установленным сплошным гидроизоляционным слоем.

Это пример неправильной установки, когда крыша из асфальтовой черепицы встречается с каменной стенкой. Вместо установки ступенчатого гидроизоляции между битумной черепицей, гидроизоляция опирается на черепицу.

Нет ничего необычного в том, чтобы увидеть установленный герметик, когда отсутствует накладка на боковину. Герметик со временем высохнет, усадится и потрескается.

Вы увидите, что герметик заменяет оклад на многих различных участках крыш. Когда вы его увидите, вы должны порекомендовать замену с помощью надлежащей оклейки или ежегодный осмотр и повторное нанесение подходящего герметика, если это необходимо.

Плитка требует гидроизоляции. Вероятно, вы сможете поднять заднюю часть самой нижней плитки настолько, чтобы увидеть. Противень — это непрерывный оклад, который имеет выступ на фланце, который проходит под плиткой, так что горизонтальная часть оклада действует как водяной канал.

Размеры ступенчатой ​​планки

Требования к размеру ступенчатой ​​планки различаются в зависимости от производителя.Требования производителей могут варьироваться от 2 дюймов до 10 дюймов, и вы, вероятно, в любом случае не сможете увидеть, как полностью мигает боковина. Вертикальная сторона будет скрыта за материалом наружной облицовки стен.

От вас не требуется подтверждать соответствие требованиям производителя к установке, но вы должны быть в состоянии убедиться, что ступенчатая планка установлена, посмотрев на открытую часть и убедившись, что она выходит за наружный материал покрытия стены.

Боковой зазор

Как в головной, так и в боковой стенке, если внешняя стена не кирпичная, вы должны увидеть зазор не менее 1½ дюйма между нижней частью материала наружного стенового покрытия и верхней частью крыши. — укрывной материал.

Вы часто увидите, что покрытия для наружных стен устанавливают прямо на черепицу. Без зазора наружное настенное покрытие может собирать влагу с крыши. Это может привести к гниению, расслоению, отслаиванию краски и другим проблемам.Это состояние особенно часто встречается на крышах с многослойной черепицей.

Зазор может присутствовать, но его трудно увидеть на черепичных крышах. Вы можете увидеть это на этой фотографии, если посмотрите на основание боковой стенки слева от окончания водосточной трубы.

Посмотрев на ту же область, вы увидите, что несколько плиток обрезаны. Если фартук поддона не является достаточно широким, это может позволить проникнуть внутрь достаточному количеству влаги, чтобы вызвать утечку, и это должно быть упомянуто в вашем отчете о проверке.Вы также заметите плохой монтаж во внутреннем углу и сломанную плитку на коньке.

Вам следует внимательно осмотреть эту область, чтобы оценить вероятность попадания влаги через плитку. Во внутреннем углу фартук, выходящий за плитку, установлен недостаточно высоко.

Если вы не видите зазора, вы не будете рекомендовать исправление, но вы должны указать в своем отчете о проверке, что покрытие внешней стены имеет недостаточный зазор от материалов кровельного покрытия.

Создание вальмовых и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как я могу вручную создать шатровую крышу или двускатную крышу?

ОТВЕТ

В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как вручную рисовать плоскости крыши для создания шатровой крыши и как вручную создавать плоскости крыши для двускатной крыши.

Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать автоматические кровельные инструменты для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.

Создание плоскостей крыши вручную

1. Сначала запустите Home Designer Pro и выберите Файл> Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
2. Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof .
   • Снимите флажок Auto Rebuild Roofs , если он установлен.
   •

   • Установите шаг (дюймы 12) на 6 дюймов.
   • Обратите внимание, что Roof Overhang установлен на 18 дюймов. В этом уроке мы не будем менять это, но это важно помнить для последующих шагов.
3. Выберите Сборка> Стена> Прямая внешняя стена и нарисуйте по часовой стрелке полностью закрытую прямоугольную конструкцию с четырьмя стенами.

   Для целей этого примера наша структура имеет размер 30 футов на 40 футов.

4. Выберите Сборка> Крыша> Плоскость крыши , щелкните и перетащите базовую линию по длине стены.

   Создавая шатровую крышу, убедитесь, что вы не проводите линию по всей длине стены, так как вам понадобится пространство с обоих концов для смежных плоскостей крыши.

5. Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.

6. Щелкните внутри комнаты, чтобы установить край гребня плоскости крыши и завершить первую плоскость крыши.

Двускатная крыша создается двумя противоположными плоскостями крыши, которые встречаются на коньке.

Создание двускатной крыши с помощью ручных плоскостей крыши

1. Используя описанные выше шаги, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.

2. Используйте инструмент Select Objects , чтобы выбрать верхний край нижней плоскости крыши.

3. Нажмите кнопку редактирования Присоединить плоскости крыши , затем щелкните нижний край верхней плоскости крыши, чтобы присоединиться к выбранному краю первой плоскости.

   Примечание. Чтобы использовать инструмент «Соединить плоскости крыши», вы должны сначала определить, какие края плоскостей крыши могут выходить на пересечение конька, перегиба или впадины. Программа будет пытаться соединить две плоскости вдоль линии, где они пересекаются, когда это возможно.



4. Теперь у вас должно получиться две соединенных плоскости крыши.

5. Теперь вытяните стороны каждой плоскости крыши так, чтобы они выходили за внешние стены.

   Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.

6. Нажав на эту размерную линию, мы можем установить расстояние между стороной плоскости крыши и внешней стороной слоя стены с помощью отображаемого встроенного текстового поля.
   • Вынос по умолчанию, который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.
   •

   • Если вылет установлен на 18 дюймов, плоскость крыши будет на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
   • Если мы установим свес на ноль, край свеса будет точно совпадать с внешней стороной стены.
   • Мы хотим измерить 18 дюймов от внешней стороны, поэтому вводим отрицательные восемнадцать дюймов (-18 дюймов) и нажимаем . Введите .
7. Повторите этот процесс для другой стороны верхней плоскости крыши.

8. Вы можете повторить тот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув любой боковой край, выберите ручку Move и перетащите ее, пока она не защелкнется на углу другой плоскости крыши. Обратите внимание на красный индикатор, отмечающий точку привязки.

9. Выберите 3D> Создать камеру перспективы> Полный обзор , чтобы увидеть, что теперь у нас есть законченная, нарисованная вручную двускатная крыша.

Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной в плане, над которой нет другой стены.

Создание вальмовой крыши с помощью ручных плоскостей крыши

1. Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши в нашем плане, выбрав Build> Roof> Delete Roof Planes .
2. Нарисуйте вручную плоскости крыши над каждой внешней стеной плана.

3. Щелкните сбоку одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что у вас выбрана правильная кромка, щелкните инструмент редактирования Соединить плоскости крыши , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.

4. Повторите то же самое для остальных плоскостей крыши.

5. Теперь соедините коньки верхней и нижней плоскостей крыши с помощью инструмента редактирования Соединить плоскости крыши .

6. Чтобы соединить меньшие плоскости боковой крыши, просто перетащите его маркер редактирования, пока он не зафиксируется на пересечении.

7. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть законченная вальмовая крыша.

БОЛЬШЕ ИНФОРМАЦИИ

Более подробную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав меню Help и нажав Launch Help , чтобы отобразить меню справки программного обеспечения.Щелкните вкладку «Содержание» и прокрутите вниз до главы «Крыши», чтобы просмотреть информацию дальше.

.
