Размеры лестницы в плане

Тип лестницы и место ее расположения определяются, исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации будут ли по ней только ходить или потребуется заносить мебель; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера.

Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок.

На рисунке 16 изображены примеры проектирования лестницы с «нормальными» размерами ступеней 150×300 мм, к которым мы привыкли в подъездах наших городских квартир. Высота этажа и толщина перекрытия также приняты по существующим нормам проектирования, что позволяет в ряде случаев «спрятать» две нижние ступени под перекрытием и при этом сохранить расстояние между потолком и ступенями не менее 1,95 м. Рисунки показывают последовательное изменение формы лестницы и изменение размеров проема в перекрытии. Когда ширина прямоугольного проема достигает размера двух лестничных маршей, лестница проектируется двухмаршевой с одно- или двухуровневой междуэтажной площадкой. Дальнейшее уменьшение проема в перекрытии означает отказ от междуэтажной площадки и замену ее забежными ступенями, что делает лестницу менее комфортной, но более компактной. В зависимости от формы лестницы верхний уровень (на рис. номер уровня 18) выполняется либо в виде ступеньки, либо в виде верхней этажной площадки. При изменении высоты этажа в большую сторону, под перекрытие могут «уйти» уже не две, а три и более ступеней, следовательно, проем в перекрытии уменьшается. И наоборот, для той же лестницы при уменьшении высоты этажа — проем в перекрытии должен быть увеличен, вплоть до полного повторения горизонтальной проекции лестницы.

Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в зданиирис. 16.1. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (прямоугольный лестничный проем)

Если лестничный проем выполняется не прямоугольным, а виде буквы Г, то под выступающую консоль перекрытия устанавливают стойку, на которую опирают висящий угол перекрытия. Эта же стойка может служить опорой для ступеней лестничного марша. Для различных вариантов компоновки лестницы пример зависимости изменения размеров и формы лестницы, а также размеров лестничного проема изображены на рис. 16.

Пример проектирования лестницы шириной 900 со ступенями 300×150 ммрис. 16.2. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем)Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм Г-образный лестничный проем, марш с эабежными ступенямирис. 16.3. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем, марш с эабежными ступенями)

2.2.3 Расчет и изображение лестницы в разрезе и плане

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

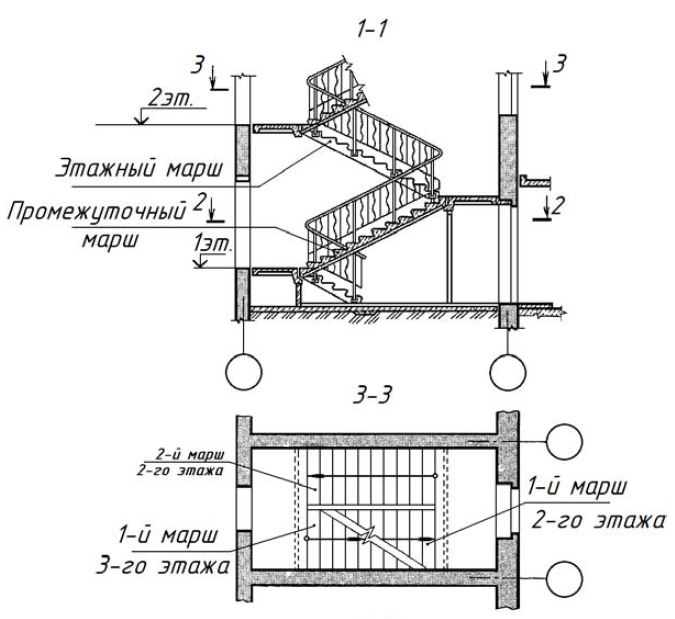

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

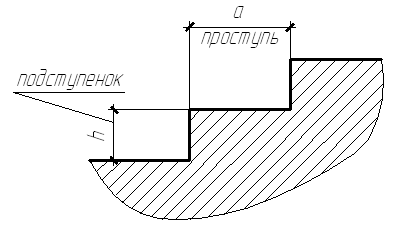

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша

d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеt

лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

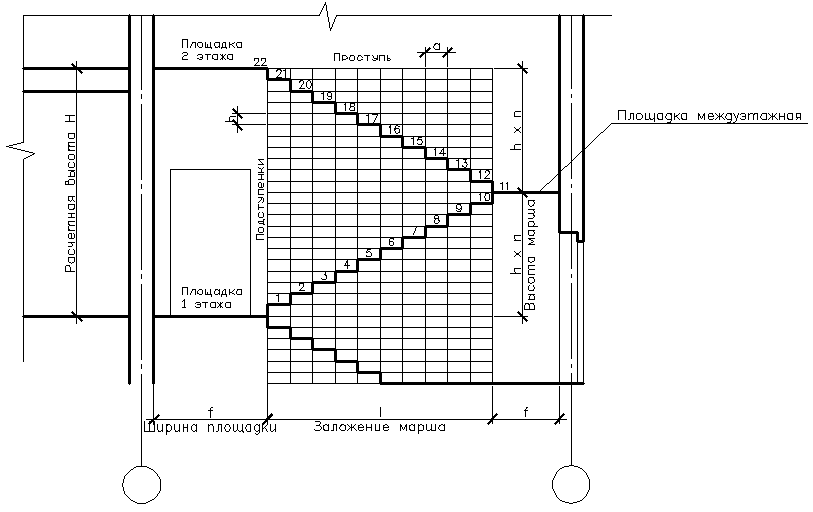

Рисунок 16 – Графическая разбивка лестничного марша

изображения и обозначение лестничной конструкции на схеме (фото и видео)

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план – это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

  • Расположение всех помещений этажа с указанием их размеров.
  • Расположение лестничных клеток и маршей.
  • Расположение оконных и дверных проемов – тоже, разумеется, с размерами.
  • Конструкция здания (включая расположение опор и пролетов перекрытий).
  • Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

  • Главный фасад находится внизу плана.
План этажа коттеджа. Фасад находится внизу.План этажа коттеджа. Фасад находится внизу.
  • Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
  • На плане указывается направление открывания дверей.
  • Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность – ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая – ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас – ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.
Готовые лестницы – особенности современных конструкцийГотовые лестницы – особенности современных конструкций
  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой – больцы.
  • Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина – высокие требования к компактности и низкие – к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бываютЧердачные лестницы – какими они бывают

Элементы

  • Уже упомянутый нами марш – всего лишь прямой участок лестницы.
  • Проступь – горизонтальная поверхность ступени.
  • Подступенок – вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

  • Косоур – опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
  • Если ступени не опираются на балки, а врезаны между ними – балки называются тетивами.
  • Лестничная площадка – горизонтальный участок между двумя маршами.
  • Забежные лестничные ступеньки – альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
  • Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
  • Просвет – говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане – на горизонтальную; в случае вертикального сечения – соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкцииСтупеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх – стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

  • Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии – имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
  • Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
  • Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.
Обозначения некоторых строительных материалов, не вошедших в наш список.Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

  • Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта – от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы – 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

  • При уклоне меньше 23 градусов возможно сооружение пандуса – прямой или криволинейной наклонной площадки.
  • Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.
Достаточно крутая лестницаНа фото достаточно крутая лестница

Основные моменты

  • Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
  • Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
  • Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

  • Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум – 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум – 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома – 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

  • Ширина проступи – от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
  • Высота ступени – от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.
Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.
  • Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 – 64 сантиметра).

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Подписка на дзен канал

фото на второй этаж, своими руками рисунок на плане, разрез и изготовление, размер и планировка

Естественно, лестница – это отличная возможность осуществить доступ к этажам, расположенным выше уровня первого, а помимо этого, грамотное моделирование этой конструкции позволяет отлично продумать интерьер. Перед тем как монтировать конструкцию, нужно сформировать чертежи лестницы, чтобы не допустить ошибок при монтаже и закупе материалов.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Желательно чертить каждый узел в Автокаде, в формате dwg с плагином SketchUp, Googleпоможет найти программу.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Чертеж позволяет правильно рассчитать уклон лестницы, ведущей на второй этаж

Чертеж позволяет правильно рассчитать уклон лестницы, ведущей на второй этаж

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

  1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
  2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

В расчете любой лестницы имеются определенные нюансы, которые отвечают за безопасность жителей. О том, как правильно рассчитать лестницу в зависимости от ее типа, расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/raschet-stupenej-lestnitsy.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

  • Ширину;
  • Высоту;
  • Глубину лестницы.

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

На плане видно каждый элемент лестницы и место, где он должен находиться

На плане видно каждый элемент лестницы и место, где он должен находиться

Комфортная лестница не должна быть похожа на стремянку, так как оптимальным углом наклона считается 35-40 градусов.

Нужно правильно продумать ширину ступеней. Идеальным решением будет создание ширины в 30-35 сантиметров. Минимальным количеством считается 25 сантиметров. Не менее важно грамотно определить площадь, на которой будет установлена лестница.

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

  1. Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
  2. Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

На плане прописаны размеры всех элементов лестницы

На плане прописаны размеры всех элементов лестницы

А именно нужно учесть:

  1. Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции. Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
  2. Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
  3. Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
  4. Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Делая онлайн расчет лестницы, можно за короткое время создать полноценный проект и рассчитать его стоимость. Об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/onlajn-raschet-lestnits.

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

  • Оси;
  • Стена;
  • Пол;
  • Потолок;
  • Элементы лестницы;
  • Габариты конструкции.

Все размеры на чертеже рекомендуется указывать в миллиметрах

Все размеры на чертеже рекомендуется указывать в миллиметрах

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

  1. Отмечается длина площадки на первом этаже.
  2. Чертится противоположная площадка.
  3. Рисуется горизонтальная проекция лестничного марша.
  4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.

Изготовление лестниц своими руками: чертежи

Даже если составление чертежа, проектирование и строительство будет осуществляться именно своими руками, категорически запрещается нарушать инструкцию, стандарты ГОСТ и, естественно, исключать элементы конструкции.

В ней должны присутствовать:

  • Проступи;
  • Подступенки;
  • Марш;
  • Площадка;
  • Балясины;
  • Перила.

Чертеж, выполненный на компьютере, можно распечатать на принтере

Чертеж, выполненный на компьютере, можно распечатать на принтере

Перила также вносятся в чертеж, причем с точными размерами по ширине, высоте и даже по габаритам просветов. Относительно каждой лестницы, а, если быть точнее, то вида и места ее расположения, есть определенные рекомендации и правила, которых стоит придерживаться. А именно, в местах большого скопления детей, перила должны быть высокими, а посередине их высоты должны идти дополнительные поручни.

Если просветы между балясинами слишком большие, то они заделываются экранами для повышения безопасности и исключения чрезвычайных случаев.

В среднем, высота перил составляет 0,9 м, но предпочтительно выбирать 1,20 м, в совершенно любых помещениях и даже частном доме.

Лестницы из лиственницы — красота и долговечность, воплощенная в дереве. Расскажем об изготовлении такой лестницы и обсудим плюсы и минусы на сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-iz-listvennitsy.

Планировка лестниц в доме

Очень часто владельцев частных домов интересует такой момент, как возведение лестницы, и, соответственно, второго этажа, а также то, что можно ли обойтись без помощи квалифицированного специалиста. Ответ однозначно – да. Но, чтобы произвести расчет, одного желания мало, так как нужны хотя бы минимальные базовые знания геометрии и желательно образование инженера. В дополнение можно использовать современные компьютерные технологии, которые найти не так сложно.

Правильный расчет параметров лестницы осуществляется, руководствуясь:

  • Параметрами комнаты;
  • Предпочтениями владельца помещения;
  • Стандартами СНиП.

Планируя лестницу, ее ширину стоит делать такой, чтобы на ней могли свободно разминуться несколько человек

Планируя лестницу, ее ширину стоит делать такой, чтобы на ней могли свободно разминуться несколько человек

Каждый из этих критериев может повлиять на выбор места расположения лестницы, а также на ее габариты, способ монтажа и даже вид, в частности, будет ли она прямой или витой.

Как правило, первоначально для расчетов лестницы используют такие параметры, как:

  • Высоту между этажами;
  • Площадь всей комнаты;
  • Место расположений стен несущих и межкомнатных;
  • Наличие и расположение дверных и оконных проемов.

Таким образом, есть возможность максимально четко определить размер лестницы, а также места под строительство.

Моделирование конструкции очень важно, ведь именно на этом этапе выбирается стиль помещения, вид балясин, материал отделки и даже декор перил. Этот момент особенно важен для тех, кто предпочитает обустраивать свой дом исключительно эстетичными и элегантными предметами интерьера.

Составляем чертежи лестниц (видео)

Самое главное – это не ошибиться в расчетах и не нарушать рекомендаций специалистов. Только таким образом в доме или общественном здании будет качественная лестница, безопасная и пригодная для эксплуатации. Построить такой объект непросто, но вполне возможно. Изделие будет на протяжении долгого времени радовать своим внешним видом и отличными техническими характеристиками.

Подробно: лестница и чертеж (фото примеров)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
