Лестница на косоурах фото: что это такое, сооружение на металлической балке и на центральном монокосоуре, расчет конструкции на одном элементе из металла и крепление ступеней

что это такое, сооружение на металлической балке и на центральном монокосоуре, расчет конструкции на одном элементе из металла и крепление ступеней

Красивый дом – это прежде всего правильно спроектированные детали. Уют и комфорт должны присутствовать в каждом уголке пространства, вот почему к созданию интерьера стоит подходить основательно, продумывая каждую мелочь.

Лестница должна не только соответствовать в таком доме требованиям строительных норм, но и быть привлекательной. Вот почему косоурам уделяется особое внимание в ее конструкции.

Из чего состоит сооружение?

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов.

Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Деталь помогает создать особый стиль, наделить оригинальностью простую лестницу. Зачастую этот элемент используется в конструкции вместо тетивы, но выполняемая функция у них одна. Именно косоуры помогают визуально уменьшить лестницу, делают ее не такой крупногабаритной.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Отличие элемента от тетивы

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, как в косоуре, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

Классификация и виды

Играя роль опоры для лестницы, косоуры дублируют промежутки и шаг конструкции. Элементы располагаются параллельно или в соответствующих точках, их еще называют гнездами.

Если рассматривать классификацию с конструктивной стороны, то они могут быть:

• прямыми;
• ломаными;
• винтовыми.

У прямых есть накладки для ступеней, на ломаных поворот до 90 градусов и площадка, то есть между 1 и 2 этажами лестница имеет две разные половины.

Винтовые всегда имеют спиралеобразную форму, привязка осуществляется на центральной оси, в качестве которой нередко выступает столб.

Если усиление хорошее, такая опорная ось является условной.

Площадка – это пространство между лестничными маршами, которая представляет собой горизонтальную поверхность, посредством которой происходит разграничение между первой и второй половиной конструкции. Она необходима, поскольку за счет нее второй лестничный марш может выйти на заданную по чертежу точку, при этом сохраняя не только угол наклона, но и пропорции. Нередко основа стоит на двух балках или имеет жесткую привязку к вертикали.

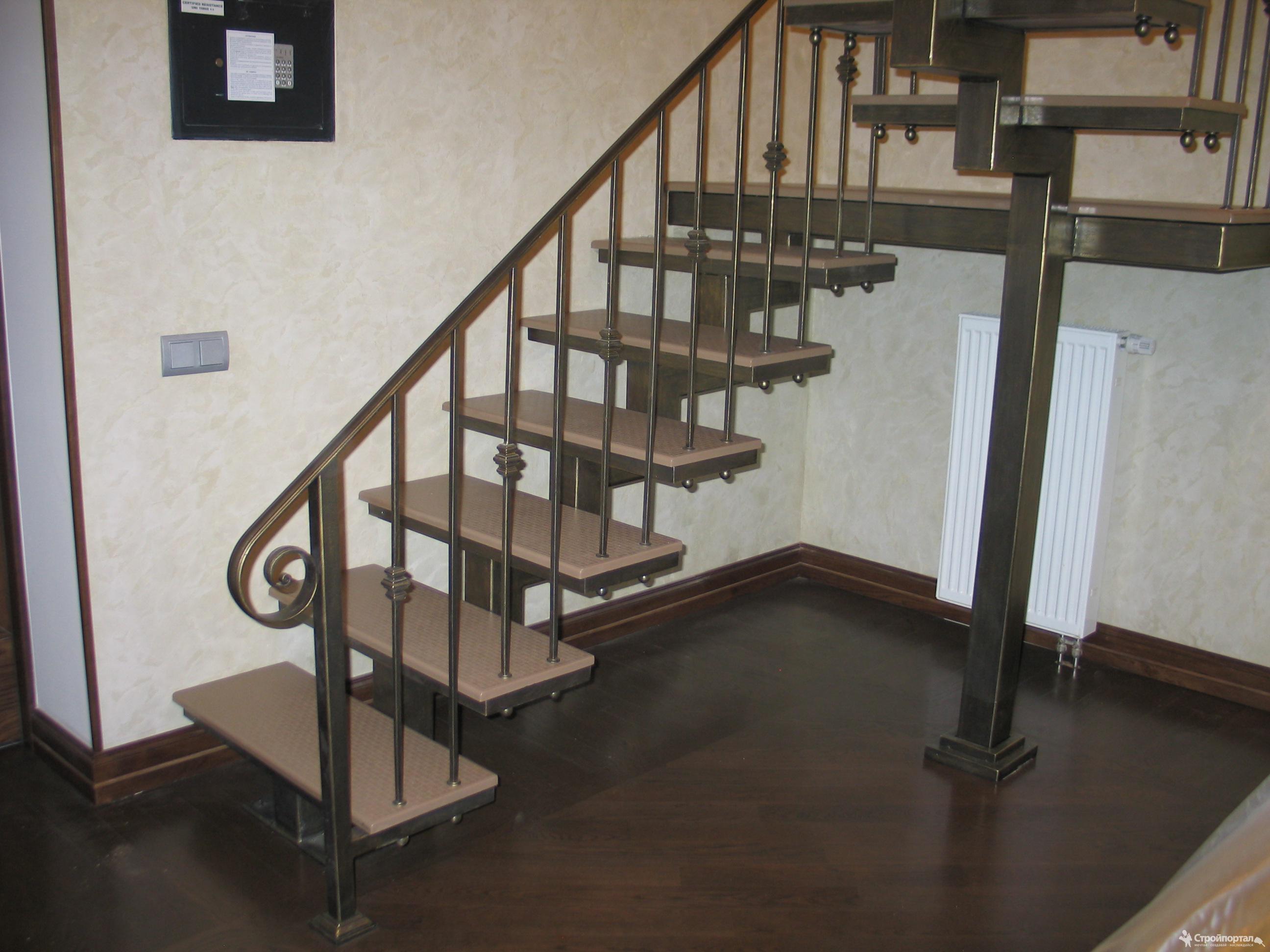

Монокосоур стоит на одной балке. Его допустимо устанавливать к центру или торцам проступей, но в этом случае обязательно дополнительно закреплять элемент к стене. Особые требования к балке, которая должна быть износостойкой, поэтому лучше использовать стальную трубу. Возводить такую лестницу можно только с разрешения надзора по строительству.

Косоуры можно поделить и на две большие группы: ступенчатые и с кобылками.

Последние представляют собой треугольный элемент, прикрепляемый к балке. На них производится установка проступи. Конструкция считается сложной в исполнении, но наиболее надежной.

Деревянные косоуры имеют собственную классификацию:

• прямые;
• гребенка;
• округлые.

Прямые используются в конструкции подобных маршей, при возведении накладных ступеней применяют гребенку, а округлые идеально подходят лестнице этой же формы.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

Металл

• профилированная труба;
• металлопрофиль;
• двутавр.

Полимеры

• пластик, в составе которого находится древесное волокно;
• металлопластик.

Композитный материал

• дерево-металл;
• металл-полимер.

Железобетон

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Массивные конструкции из железобетона формируются во время отделочных работ. Они обладают большим весом, поэтому основание под них необходимо рассчитать еще на этапе создания проекта. Впоследствии оно будет размещено параллельно тому, как закладывается фундамент.

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

• высоту лестницы;
• ширину и высоту проемов;
• длину, сколько составляет проекция по полу;
• высоту подступенков;
• глубину, которую имеют проступи;
• общее количество ступеней.

Общая высота определяется от пола первого этажа, до пола второго. Она не должна быть менее 2 метров.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка.

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

От высоты лестницы зависит толщина несущей балки. Здесь действует одно требование: чем выше, тем толще.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Если опора изготовлена из двух или трех балок, стоит обратить особое внимание на торцы несущего основания лестницы. Они должны не только крепиться к другим контактирующим элементам, но и между собой. Такое соединение создает особое усилие, благодаря которому в процессе эксплуатации нет разбалтывания отдельных частей.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Примеры дизайна

Лестница обязана вписываться в созданный интерьер в доме, поскольку она иногда выступает отдельным элементом, принимая все внимание на себя. Оформление ступеней, перил иногда более затратное дело, чем создание конструкции в целом.

• В качестве основного примера можно вспомнить классику с многочисленными элементами декора. Это всегда сложные дизайнерские проекты, особенно если речь заходит о дереве. Резьба и фигурные элементы безупречно вписываются практически в любой интерьер, они нередко сами по себе оказываются главным украшением.
• Для тех, кто предпочитает уют и простоту, стоит подумать над стилем кантри, в котором может быть изготовлена лестница. Ступени возможно сделать из керамики или натурального камня, очень хорошо смотрится искусственное состаривание. Как основное украшение, используют цветочные мотивы и предметы домашней утвари.

• Если нравится современный минимализм в дизайне, тогда стиль хай-тек – это то, что вы искали. В нем преобладает много стекла, металла и самые простые формы, четкие прямые линии. Прекрасно смотрятся в этом исполнении винтовые и маршевые лестничные конструкции. Стекло можно использовать в перилах, ступенях или элементах оформления.

Выбор материала необходимо начать еще до того, как будут проводиться работы по возведению конструкции. Стоит учесть особенности, индивидуальные характеристики, назначение лестницы и возраст жильцов дома. Там, где есть дети, к конструкции предъявляются особые требования безопасности.

Сегодня нет предела человеческой фантазии, достаточно только понять, что именно хочется увидеть в конце. Необычная форма все больше привлекает, изысканность не теряет популярности, но деловой стиль завоевывает больше внимания.

Преимущество лестницы на косоуре в том, что она прекрасно просматривается. Кроме функциональной составляющей, такой элемент стал все больше нести декоративную нагрузку в общем интерьере. Стало популярно закреплять каждую ступень на отдельном элементе, который находится на опорной балке. В данном случае, если уложить два косоура, можно обойтись без подступенков. Крепление деревянной ступени происходит посредством саморезов, совсем незаметно и очень надежно. Если со временем появляется дефект, то замены требует только один элемент конструкции, реставрация становится менее затратной.

Металлические косоуры избавляют от скрипа при движении. Все потому, что каркас жесткий и прочный, в основе находится сварной стержень. Даже при повышенной влажности металл не деформируется, а каркас не расшатывается с годами.

Стоимость такой лестницы несильно отличается от деревянной, но можно добиться повешенной прочности. Можно использовать тонкие доски, поскольку ступени не испытывают несущей нагрузки, а поэтому прекрасно выдерживают необходимый вес.

О том, как построить лестницу для террасы на косоурах, смотрите в видео ниже.
