Правила устройства лестниц в доме

Лестница необычной формы не требует дополнительных украшений

Междуэтажная лестница необходима для связи помещений дома, имеющего несколько уровней. Она должна быть прочной, безопасной и удобной. Кроме того, лестница — важнейший элемент дизайна интерьера, ее нельзя спрятать или замаскировать.

О расположении, конфигурации и конструкции лестницы в ломе следует подумать в самом начале проектирования, ведь от этого нередко зависит планировка здания. С учетом особенностей этого элемента располагают холлы этажей и входы в комнаты. Свободная зона перед лестницей и вокруг нее, удобное расположение «старта» лестницы и ее «финиша», освещение подъема — важнейшие условия комфорта и гармонии интерьера. Кроме того, безопасность лестницы напрямую связана с ее удобством.

Правила устройства лестниц в доме

Проектируя дом, учитывают необходимую величину проема для лестницы в перекрытии между этажами и способ ее опирания. Бетонная, мраморная или стеклянная конструкция может весить до 2 т, поэтому необходимо учесть дополнительную нагрузку на перекрытие.

Бетонные лестницы — конструктивная составляющая дома, и их возводят на этапе строительства. В небольшом здании их обычно встраивают между капитальными стенами, ограничивающими лестничное пространство.

Легкие лестницы — деревянные, металлические — монтируют на конечном этапе отделочных работ. Их можно превратить в эффектный элемент интерьера, расположить в любом месте дома, сделать полностью открытыми.

Проектируя лестницу, владельцу нередко приходится выбирать между ее удобством и полезной площадью дома. Создать удобную, экономичную и безопасную конструкцию под силу только специалисту. Размер проема в перекрытии второго этажа зависит от формы лестницы и высоты этажа. Для самых экономичных, одномаршевых конструкций потребуется проем минимум 100 х 250 см, для винтовых минимальный диаметр проема — 120 см. Иногда экономичностью можно пожертвовать ради эффекта — например, увеличить проем, чтобы с верхнего лестничного холла просматривалась часть первого этажа.

Просторный холл — лучшее место для лестницы





Но всегда следует помнить об удобстве и безопасности лестницы. Их обеспечат:

  • правильное соотношение параметров: угла подъема и спуска, ширины прохода по лестнице, поворотных участков;
  • достаточное свободное пространство над головой поднимающегося человека — минимум 2 м;
  • надежное ограждение лестницы и лестничной площадки;
  • достаточное освещение — лучше, естественное, а если это невозможно, желательно обеспечить светлые лестничные холлы.

Лестница у двери обеспечивает максимальную автономность второго этажа



Расположение лестницы в доме

Лестницу лучше расположить ближе к геометрическому центру дома, чтобы сэкономить на длине коммуникаций. Надо обеспечить удобный подход к ней, а вокруг — свободное пространство, чтобы два человека могли разминуться. Чаще всего лестницу располагают в холле или прихожей — это обеспечивает автономность помещений и позволяет подняться на второй этаж прямо от входа в дом. Иногда лестницу располагают в гостиной и эта многоуровневая конструкция служит украшением комнаты. Холл второго этажа можно сделать в виде галереи, открытой в гостиную или прихожую.

Лестница расположена в гостиной так, что не нарушает уюта



Винтовая лестница с галереей

Этот тип лестницы чаще располагают в гостиной. Она менее удобна для подъема, чем маршевая, и предполагает ограниченное использование, например, ведет на антресоль.

Винтовая лестница с галереей



Лестница в холле

Лестница в холле удобна тем, что связывает между собой специальные коммуникационные помещения и обеспечивает автономность всех комнат. Под ней можно устроить подсобные помещения.

Лестница в холле



Лестница в гостиной

Лестница, расположенная в гостиной, всегда привлекает внимание. Она должна иметь выразительный дизайн. Но для нее придется пожертвовать свободным местом и покоем в общей комнате.

Лестница в гостиной



Элементы лестницы

Лестница состоит из несущей конструкции, ступеней и ограждения. Конструкция должна быть прочной, а опираться она может на стены или перекрытия. Удобство лестницы зависит от угла подъема и связано с соотношением высоты и ширины ступеней (их рассчитывают исходя из среднего шага человека). Ограждение состоит из перил и заполнения между ними и ступенями. В первую очередь важны прочность и высота ограждения, а во вторую — его декоративность.

Широкие первые ступени приглашают начать подъем и обеспечивают поворот



Лестничная терминология

Лестничный марш — подъем с определенным количеством ступеней (желательно не более 17) между лестничными площадками или от пола одного этажа до пола другого. Оптимальный наклон марша — 30-40°, но не более 45°, а его оптимальная ширина для частного дома — 80-90 см.

Лестничная площадка — горизонтальная площадка между маршами, ширина и длина которой не меньше, чем у марша. Обычно служит для поворота лестницы на 90-180°.

Проступь — ширина ступени, соразмерная со стопой человека. Обычно 25-30 см, но не менее 22 см.

Подступенок — высота ступени. Оптимальная высота — 15-18 см, но не более 20 см. Высота всех ступеней должна быть одинаковой.

Забежные ступени — ступени, сужающиеся к внутреннему и расширяющиеся к наружному краю лестницы. Служат для ее поворота. Ширина забежной ступени по центру должна быть не менее 22 см. Лестницы, состоящие только из забежных ступеней, называют винтовыми.

Балясины — элементы ограждения лестницы: вертикальные столбики, расположенные между ступенями и перилами и ограничивающие лестницу, площадку, галерею. Они обеспечивают безопасность и украшают лестницу. Расстояние между балясинами не должно превышать 10 см, а высота ограждения с перилами должна быть 96-98 см, но не мене 90 см.

Больцы — элементы несущей конструкции лестницы: вмонтированные в стену болты, на которые крепится лестничная ступень.

Косоур — элемент несущей конструкции лестницы: наклонная балка (или пара балок), к которой крепят ступени. Ее делают из дерева, металла, бетона и опирают на перекрытия этажей.

С лестничной площадки, как с балкона, — приятно бросить взгляд на гостиную





Типы и конфигурации лестниц

Конфигурация лестницы зависит от планировки этажа, отведенной для этого элемента площади, стиля интерьера, конструкции и материала. При правильном расчете параметров любая конфигурация лестницы будет удобной. При этом чем больше количество маршей и наклон конструкции, тем больше она займет места, зато будет безопаснее, презентабельнее и легче для подъема.

Лестница в минималистском стиле

Оригинально, но спуск по такому «каскаду» потребует осторожности

Лестница с забежными ступенями короче двухмаршевой. А винтовая занимает меньше места, чем другие, но по ней трудно ходить, поэтому лучше не использовать ее как основную.

Лестница необычной формы не требует дополнительных украшений



Конфигурация и площадь лестницы шириной 0,9 м при высоте этажа 2,75 м (17 ступеней)



Маршевые лестницы

Маршевые лестницы

1. Одномаршевая прямая (3,78 м²) 2. Двухмаршевая прямая с промежуточной площадкой (4,59 м²) 3. Двухмаршевая Г-образная (4,59 м²) 4. Двухмаршевая П-образная с промежуточной площадкой (5,61 м²) 5. Трехмаршевая с двумя площадками (5,51 м²)



Лестницы с забежными ступенями

Лестницы с забежными ступенями

6. Одномаршевая с забежными ступенями и поворотом на 90° (4,23 м²) 7. Одномаршевая с забежными ступенями и поворотом на 180° (4,32 м²) 8. Одномаршевая с забежными ступенями и поворотом на 180° (3,75 м²) 9. Одномаршевая только с забежными ступенями и поворотом на 180° (3,54 м²)



Винтовые лестницы

Винтовые лестницы

10. Винтовые лестницы (3,14 м²) и (2,54 м²)



Удобная лестница: соотношение размеров ступеней

Соотношение размеров ступеней



О безопасности лестниц

Лестницу должен проектировать специалист. Следует уделить особое внимание ее безопасности и не пренебрегать следующими правилами:

  • начиная с высоты 1 м лестничные марши, площадки и галереи должны иметь ограждение высотой не менее 90 см;
  • просветы между элементами ограждения не должны быть более 10 см по ширине или диаметру;
  • перила должны иметь форму, удобную для обхвата рукой;
  • все ступени должны быть одинаковой высоты;
  • ступени не должны скользить;
  • на верхней площадке к лестнице надо обеспечить свободный проход от всех помещений.

Классическая, четко выверенная винтовая лестница

Плавный поворот по всей длине — и красиво, и удобно

Чем проще форма и чем меньше у лестницы поворотов, тем она удобнее

Изящно и удобно, но лучше, когда перила расположены справа

Классическая прямая лестница с удобным поручнем вдоль стены





Материалы лестниц

Несущие конструкции лестниц делают из дерева, металла, стекла и бетона. В качестве отделочных материалов используют керамику, камень и мозаику. При отделке ступеней учитывают, что они должны противостоять истиранию. Если ступени облицованы скользким материалом, наносят шероховатые полосы на плоскости проступей или стелют ковровое покрытие. Ограждение и облицовку лестниц согласуют с дизайном интерьера. Наиболее популярны деревянные лестницы: они подходят для интерьеров любого стиля, а сталь и стекло — атрибуты современной обстановки.

Деревянные лестницы особенно востребованы в частных домах, отличаются разнообразием, прочны, экологичны и красивы. Для конструкции используют массив дерева или клееную древесину

Деревянные лестницы традиционно украшают резными балясинами и перилами, а также деревянными скульптурами. Конструкцию из любого материала делают эффектной кованые перила и ограждения, а также стеклянные элементы. Для дизайна лестницы важна входная площадка с несколькими начальными ступенями. Она может быть овальной, с необычно оформленными перилами.

Стеклянные лестницы делают из триплекса (нескольких слоев закаленного, стекла), для не сущей конструкции используют металл. Лестницы из стекла могут иметь сложную пространственную конфигурацию и эффектны. Ограждения делают из триплекса, стали, латуни

Металлические лестницы делают из металлических профилей, труб, арматурной стали и стальных листов. Они позволяют придать конструкции любую конфигурацию.

Бетонная лестница может быть сборной или монолитной. Бетон позволяет создавать представительные лестницы сложных, пластичных, изогнутых форм. Поверхность лестницы облицовывают камнем, мозаикой, керамикой. Ограждения делают из камня, кованого металла, стали, реже — из дерева



Освещение лестниц

Если лестница темная или освещена неправильно, пользоваться ею опасно. Чем сложнее форма конструкции и чем она длиннее, тем внимательнее надо отнестись к освещению лестничных маршей и подходов к ним.

Светлая отделка лестницы — залог безопасности

Если лестница расположена возле наружной стены, необходимы окна. А используя мансардные окна, естественный свет можно обеспечить и для конструкции, расположенной в глубине дома.

В затененном помещении самым светлым местом должна быть лестница

Желательно добиваться естественного света на лестнице

Искусственный свет прежде всего должен хорошо освещать ступени. Их ночная подсветка и удобна, и эффектна. Светлая отделка окружающих лестницу стен также сделает пространство светлее и комфортнее.

Подсветка ступеней — одно из практичных решений проблемы безопасности









Что бы еще почитать?

Межэтажные лестницы в частном доме

Те, кто решил построить себе дом с двумя и более этажами, понимают, что выбор лестницы является очень важной задачей. Она должна быть не только красивой, но еще и безопасной, удобной, функциональной и хорошо вписывающейся в интерьер. В этой статье вы узнаете про существующие виды лестниц в частном доме и сможете оценить их дизайн на 29 фото.

Виды лестниц в частном доме: различаем по материалу и конструкции

Межэтажные лестницы, как правило, различают по форме (типу конструкции) и материалу. Форма лестницы непосредственно влияет на дизайн интерьера в частном доме и то, сколько места она будет в нем занимать. Когда важно максимально выгодно использовать существующее пространство, лестницу располагают в углу помещения и комбинируют со встроенной мебелью, например, шкафом или полками под лестницей.

Также читайте: Идеи для дизайна и планировки 2-го этажа в частном доме

Материал, из которого изготовлена лестница на второй этаж, также влияет на дизайн интерьера, а еще на вес и стоимость конструкции. Далее в этой статье мы рассмотрим металлические, деревянные и бетонные лестницы в частном доме с примерами интересного современного дизайна на фото.

Металлическая лестница на второй этаж в частном доме (+7 фото)

Металлические лестницы в частном доме — самые надежные. Из-за широких возможностей дизайна они отлично вписываются в любой интерьер и выглядят очень респектабельно, преображая внутренний дизайн дома. Благодаря компактности таких конструкций они не занимают много места, что, несомненно, является огромным плюсом.

Различают следующие виды металлических лестниц в частном доме:

  1. Модульная лестница из металла будет замечательно смотреться даже в самом маленьком частном доме и легко впишется в абсолютно любой дизайн: от хай-тека до классики. Представляя собой своеобразный конструктор, она является очень удобной в сборке и может быть установлена за считаные часы.

2. Винтовая лестница имеет вид изысканной спирали, что позволяет вписывать её не только в угол, но и центр комнаты. Тонкие металлические ступени и перила выглядят очень легкими и современными по сравнению с деревянными винтовыми лестницами.

3. Маршевая — самый распространенный вид лестниц в частных домах. Может состоять из одного или нескольких маршев с лестничными площадками между ними. Эти площадки позволяют упростить пусть наверх при очень большой высоте лестницы, а также придают интерьеру частного дома шикарный и элегантный вид.

4. Комбинированная конструкция может иметь свои уникальные параметры, которые каждый выбирает на свой вкус. Нет определенных «черновиков» такого типа лестниц и изготавливаются они, как правило, на заказ.

Кроме того, отличают также сварные и кованые металлические лестницы для частного дома. Если модульные покупаются в готовом виде, после чего собираются и разбираются, как конструктор, то сварные и кованые лестницы устанавливать и демонтировать намного сложней, хотя они надежней и долговечней по своей сути.

Больше фото оригинальных лестниц из металла и других материалов вы можете оценить в нашей статье Красивый дизайн лестницы на второй этаж.

Деревянные лестницы в частном доме (+ 11 фото)

Межэтажные лестницы из дерева обладают деревенской теплотой и очарованием старины, благодаря чему их выбирают для интерьера частного дома, даже несмотря на высокую стоимость по сравнению с металлическими и бетонными аналогами. Для снижения расходов на материалы и установку деревянные лестницы часто имеют металлическую или бетонную основу и только перила со ступенями изготавливаются из дерева.

Консольные лестницы из дерева сегодня являются одними из самых популярных в частных домах. У лестниц такого вида нет основания — они крепятся к несущей стене при помощи анкеров, что обеспечивает им безопасность и прочность. В итоге кажется, будто ваши ступени на второй этаж просто парят в воздухе. Дизайн интерьера с такой лестницей смотрится очень оригинально и впечатляюще.

Винтовая деревянная лестница выглядит очень уютно и элегантно, однако для нее важно подобрать крепкие перила, которые не будут расшатываться с течением времени, а также шероховатое покрытие для ступенек (ковер или т.п.). Само по себе гладкое лакированное дерево является очень скользким и небезопасным.

Также читайте: 25 самых необычных и креативных лестниц в интерьере

Стоит отметить, что даже самые простые маршевые межэтажные лестницы из дерева способны преобразить и украсить собой дизайн интерьера частного дома. Доказательства — на фото.

Также читайте: Как красиво обставить интерьер зала в частном доме

Бетонная лестница между этажами и её фото в частном доме

Изготовление лестницы из бетона не требует больших затрат на материалы, а также каких-либо специальных навыков. Главное, перед началом ее строительства составить правильный чертеж и учесть максимально допустимый вес конструкции. Несколько примеров бетонных лестниц в доме представлены вам на следующих фото. Заметьте, что довольно часто их украшают деревянными и металлическими деталями (покрытие степеней, перила), окрашивают краской, покрывают плиткой и вообще отделывают самыми разными способами.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210235910270°202,5°
2352601011300°225°
2602851112330°247,5°
2853101213360°270°
3351314390°292,5°
3353601415420°315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

[5]

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

[6]

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Комбинированные лестницы на видео.

Возводя в частном доме лестницы на второй этаж, комбинированным конструкциям предпочтение отдается так же часто, как и лестницам, построенным из однородного материала с единым типом креплений. Среди самых распространенных конструкций, монтируемых своими руками, выделяют модульные лестницы и инженерным объекты, крепящиеся на больцах (больших болтах).

На этой странице представлено описание и особенности монтажа модульных лестниц и конструкций на больцах.

Монтаж сборной модульной лестницы на второй этаж своими руками (с видео)

Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.

Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.

Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.

Видео удалено.

Видео (кликните для воспроизведения).

Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.

Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.

С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.

Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:

Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.

Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.

Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:

Расчет и установка межэтажной модульной лестницы на каскадной балке

Перед тем как приступать непосредственно к установке модульной лестницы, следует выполнить расчет ее параметров. Для этого необходимо измерить длину и ширину лестничного проема, высоту этажа и толщину перекрытия. При расчете размеров забежных ступеней модульной лестницы, которые формируют поворот лестницы, нужно воспользоваться графическим методом пропорций. Затем необходимо начертить макет на миллиметровой бумаге в нужном масштабе.

Главной деталью в конструкции каскадной балки являются две трубы, вставленные друг в друга. Они должны быть подобраны таким образом, чтобы внутренний диаметр одной из них был равен внешнему диаметру другой.

Для возведения модульной межэтажной лестницы предпочтительнее выбирать трубы диаметром не менее 100 мм. При сборке нужно обратить внимание на то, чтобы они с предварительной смазкой плотно входили одна в другую без нагревания, при этом не должен образовываться зазор. Высота трубы меньшего диаметра составляет не больше двух высот трубы большего диаметра, которая равна высоте подступенка. После того как трубы будут подобраны, их необходимо сварить между собой. Унифицированные узлы, из которых монтируется несущая каскадная балка, называются модулями.

Посмотрите на фото – ступени модульной лестницы на второй этаж должны быть зафиксированы с помощью болтов через стальную пластину, которая приваривается к трубе модуля:

Вместо стальной пластины можно использовать уголки или другие профили. Гнезда под болты рекомендуется закрыть деревянными пробками на клею.

После предварительной сборки каскадной балки модульной лестницы можно рассмотреть разные варианты кривизны лестничной конструкции. Независимо от того, на какой угол будет повернуто сооружение, средняя линия движения останется прежней. Но следует учитывать, что во время подъема по криволинейной лестнице происходит отклонение идущего от центральной линии. Для этого используют трапециевидные ступени, сохраняя необходимые размеры ширины проступи в узкой и широкой части ступени. Чтобы придать лестнице статическую стабильность, после сборки элементов каскада модули рекомендуется скрепить между собой с помощью болтов, специальных шпилек или с применением сварки.

Как собрать легкую самонесущую модульную лестницу

Легкие самонесущие конструкции из различных труб «произошли» от лестниц на тетивах, несущим элементом в которых частично выступали перила. В загородном доме такие модульные лестницы могут использоваться как вспомогательные, а в дачных домах — как основные. Они просты в изготовлении, быстро и легко собираются, демонтируются и переставляются на любое другое место.

Чтобы избежать скручивания поворотных лестниц при внешних нагрузках, необходимо подпирать междуэтажную площадку с помощью стоек или осуществлять крепеж непосредственно к стене дома. Узлы нижнего и верхнего закрепления лестницы также следует выполнять индивидуально. Для этого рекомендуется воспользоваться стойками либо прикреплять детали с помощью болтов к балкам перекрытия этажей.

Модули косоура лестниц различаются по качеству используемых при их производстве материалов. Применение низкокачественного металла, например, может привести к прогибанию лестницы в процессе эксплуатации. Высококачественные металлические детали должны быть достаточной толщины, а деревянные элементы конструкции не должны иметь каких-либо трещин или сколов.

Как же собрать легкую самонесущую модульную лестницу? Сборка такой конструкции, как правило, начинается сверху. Сначала необходимо произвести крепление финишного модуля к балке перекрытия. При этом следует учитывать все отступы, которые напрямую зависят от выбранной ширины ступени, подходящей высоты ее подъема и параметров перекрытия пола. Если толщина перекрытия достаточная, то можно осуществлять крепеж на один подъем ниже уровня пола верхнего этажа. Если же перекрытие тонкое, то монтаж следует производить вровень с уровнем пола верхнего этажа.

При устройстве модульной легкой лестницы не стоит забывать о соблюдении уровня. Крепежные элементы должны использоваться по разметке, а выбирать их следует в зависимости от свойств перекрытия, стены или другого места, куда будет производиться крепление пятки модуля. Это могут быть, например, обычные распорные анкеры или другие крепежные изделия.

После закрепления финишного модуля можно переходить к соединению с остальными модулями. Через отверстие следует вставить элемент и на нужной высоте поджать болты. Необходимо следить за тем, чтобы крепежные зажимные болты находились на одном уровне с отверстием. Поджимать болты лучше всего неполностью, так как в процессе монтажа может возникнуть необходимость внесения коррективов. Не стоит забывать о выравнивании по уровню.

На данном этапе сборки штифтами можно пока не заниматься или выборочно осуществлять их зажим. Все будет зависеть от конкретной ситуации. Например, производить зажим необходимо, если будет уходить наклон или пропадать уровень. Таким образом, поэтапно получится выстроить и поджать модули по выбранной траектории. Необходимо помнить и о соблюдении уровня, выбранной высоты подъема ступени, а также отступов. Для создания обязательного зазора ступени дополнительный отступ от стены должен составлять примерно 10-15 мм. Если лестница имеет забежные ступени, рекомендуется воспользоваться шаблонами, чтобы накладывать их на модули. Это обеспечит правильную дальнейшую фиксацию ступеней на пятку крепления модуля.

Далее следует прикрепить стартовый модуль к полу с использованием анкеров.

Затем необходимо перейти к поджиму модулей между собой. При этом лучше всего использовать четыре болта модуля и пару штифтов.

После поджима модулей можно приступать к установке опор. Они, как правило, монтируются или в процессе работы, или после выстраивания и поджима всех модулей. В местах, определенных согласно чертежу или плану, следует установить и закрепить опоры. Столб, представляющий собой опору, должен быть подрезан на необходимую высоту и закреплен на 3-4 анкера через пятку крепления в пол.

Для установки локтя-опоры нужно сначала произвести примерку, вытянуть колено до необходимого размера, закрепить к стене на четыре крепежных элемента, затем поджать штифты. Локоть при этом следует монтировать с небольшой натяжкой к модулю. Во время установки опор обязательно нужно перепроверять уровень модуля, связанного с опорой.

Таким образом, локоть и модуль будут являться единым элементом, а любые прогибы практически исключены.

Если в это время будет заметно отсутствие уровня или уход наклона на любом из модулей, то следует применять все шесть точек зажима каждого элемента. Возможно, понадобится произвести ослабление или, наоборот, пережатие до максимума какого-либо из зажимов.

Далее можно переходить непосредственно к установке ступеней, начиная или с верхнего модуля, или с забежной ступени.

В случае начала монтажа с верхней ступени рекомендуется ориентироваться именно на нее, сохраняя уровень для остальных нижних ступеней. Крепеж необходимо производить на саморезы, предназначенные для кровли.

Из-за дополнительной усадки каркаса в ходе установки ступеней модульной сборной лестницы возможен уход уровня. Поэтому при использовании крепежных уголков нужно следить за уровнем. Для правильного крепежа уголков необходимо сначала произвести примерку к ступени, затем зафиксировать и закрепить уголок к стене анкерами, после чего следует зажать все остальные крепления.

Если все этапы сборки были осуществлены правильно, то расположение нижнего модуля должно соответствовать тому, что показано на плане.

Заключительным этапом является замер ограждения. Оно должно просчитываться отдельно, после монтажа каркаса и ступеней.

Ограждение может быть любым как по форме, так и по материалам — все зависит от выбранного дизайна.

На этом видео показана сборка такой модульной лестницы:

Возведение лестниц на больцах на второй этаж своими руками

Комбинированные лестницы на больцах идеально подходят для жилых интерьеров в стиле хай-тек. Название такого вида лестницы произошло от основного конструктивного элемента: по-немецки слово «больц» означает «болт».

Полностью открытая лестница на второй этаж на больцах без подступенков отличается легкостью и «прозрачностью». В отличие от конструкций с внешним косоуром, у лестниц на больцах система крепежа ступеней незаметна. Каркас как таковой здесь отсутствует. В его роли выступают ступени и больцы, поэтому создается впечатление, что лестница как будто парит в воздухе. Большим преимуществом лестниц на больцах является то, что они пригодны для ремонта. Каждую из ступеней можно демонтировать и заменить, практически не затрагивая соседних.

Количество возможных вариантов комбинированных лестниц на больцах огромно. Выбор во многом определяется не только предпочтениями в дизайне, но и особенностями расположения внутренних стен и планировкой помещения. Лестницы на больцах отличаются конструкциями. Они бывают полностью с опиранием ступеней на больцы, с опиранием одной стороной на больцы, а другой на тетиву, косоур или стену.

Обратите внимание на фото – при возведении лестниц на больцах можно использовать комбинированные варианты, когда в начале конструкции ступени опираются на тетиву или косоур, а затем переходят в марш без косоуров:

Чаще всего одна сторона ступеней крепится на больцах к поручню ограждения лестницы, а другая опирается на тетиву или косоур, который располагается вдоль стены.

Есть вариант лестницы на больцах, возводимой своими руками, и с опиранием ступеней на стену с использованием специального крепежа, также именуемого больцами. Опирать эту сторону деревянных ступеней непосредственно на стену не рекомендуется, так как в этом случае возникнет необходимость в защите от увлажнения с целью предотвращения загнивания.

Замоноличивание ступеней в стену приводит к акустической однородности конструкции. Ударная звуковая волна будет переходить на стены, и в ночное время гул шагов будет слышен по всему Дому.

Первым этапом при строительстве лестницы на больцах с пристенной тетивой является изготовление самой тетивы. Для того чтобы правильно определить размеры частей тетивы графическим способом, на прочерченных разрезах лестницы необходимо соединить линией точки а, b, с, d, е, f. Рядом с образовавшимися новыми линиям следует провести параллельные линии к нижним кромкам ступеней. Далее тетивы нужно измерить и перевести в необходимый масштаб.

С помощью данного метода можно спроектировать тетиву, которая располагается заподлицо к ступеням. Если, согласно дизайнерской задумке, возникнет необходимость в выступании тетивы выше ступеней, то ее ширину рекомендуется увеличить на соответствующее расстояние.

Затем следует провести разметку частей тетивы под ступени. Главным отличием лестницы на больцах и тетиве от лестниц на двух тетивах заключается в том, что в первом варианте возможно боковое смещение ступеней — выпадение их из пазов тетивы.

Чтобы этого избежать, ступени лестницы необходимо жестко прикреплять к тетиве. После разметки, сборки и установки тетивы на место можно переходить к монтажу опорных балясин. Опорные стойки должны быть очень прочно и надежно закреплены, так как именно они примут на себя половину веса лестницы и передвигающихся по ней людей.

Чаще всего деревянные опорные стойки крепят с помощью металлических кронштейнов к балкам перекрытия. Если же перекрытия бетонные, то стойки должны быть зафиксированы с помощью закладных болтов или кронштейнов, которые предварительно нужно забетонировать либо засверлить в перекрытие.

Далее можно переходить к установке поручня и больцев (металлических стержней с резьбовыми концами).

Между двумя стойками следует проложить поручень, который будет являться опорой для подвешиваемых на нее больцев. К ним, в свою очередь, будут крепиться ступени. Поручень работает на изгиб и принимает на себя нагрузку второй половины лестницы. Он должен быть изготовлен из металла и затем облицован деревом. Также поручень может быть сделан из клееной древесины с поперечным сечением.

Существует несколько способов крепления ступеней к больцам. Но правило в любом случае одно: передний край верхней ступени должен обязательно опираться на задний край нижней ступени через стойку из обрезка трубы, которая надета на больц. Сами больцы следует пропустить сквозь отверстия в ступенях (или через стальную пластину) и зафиксировать с помощью декоративных гаек с широкими шайбами.

Чаще всего подмости для выполнения лестницы не требуются. Сборку конструкции начинают с нижней ступени, прикрепив ее к больцам и косоуру (или к стене). Первая ступень нуждается в креплении не только к больцам, но и к опорной стойке. Часто это происходит потому, что первая ступень оказывает большое влияние на жесткость всего сооружения.

Вторая ступень в консольной части опирается передней кромкой на заднюю часть первой ступени. Для этого на стойку ограждения, идущую от задней кромки первой ступени, следует надеть распорную металлическую или деревянную втулку. Ее длина должна полностью соответствовать высоте подступенка. Чтобы соединение было неподвижным, рекомендуется воспользоваться контргайкой, накрученной на стойку со стороны верхней плоскости второй ступени. Задняя часть второй ступени должна быть подвешена к поручню на одном или нескольких больцах. Если все действия будут выполняться правильно, то опора получится надежной и противодействующей опрокидыванию ступени. Монтаж следующих ступеней нужно проводить в аналогичной последовательности до самого верха лестницы.

Если лестницу планируется возводить без тетивы, то в стену рекомендуется вставить эластичные прокладки и специальные больцы, на которые будут монтироваться ступеньки. Прокладки необходимы для уменьшения передачи ударной звуковой волны на стену.

Такое крепление имеет ряд преимуществ. Оно практически незаметно, а уровень шума, передаваемого на стены здания, значительно снижается. Благодаря отсутствию трущихся деревянных частей не возникает скрипа.

Крепление ступеней с помощью специальных больцев можно осуществлять не только к капитальным стенам, но и к перегородкам, а также тетиве. При монтаже с врезанием опорной части специального больца в ступень она должна быть рассчитана на скол древесины.

В противном случае рекомендуется использовать наружное крепление специального больца — под ступенью.

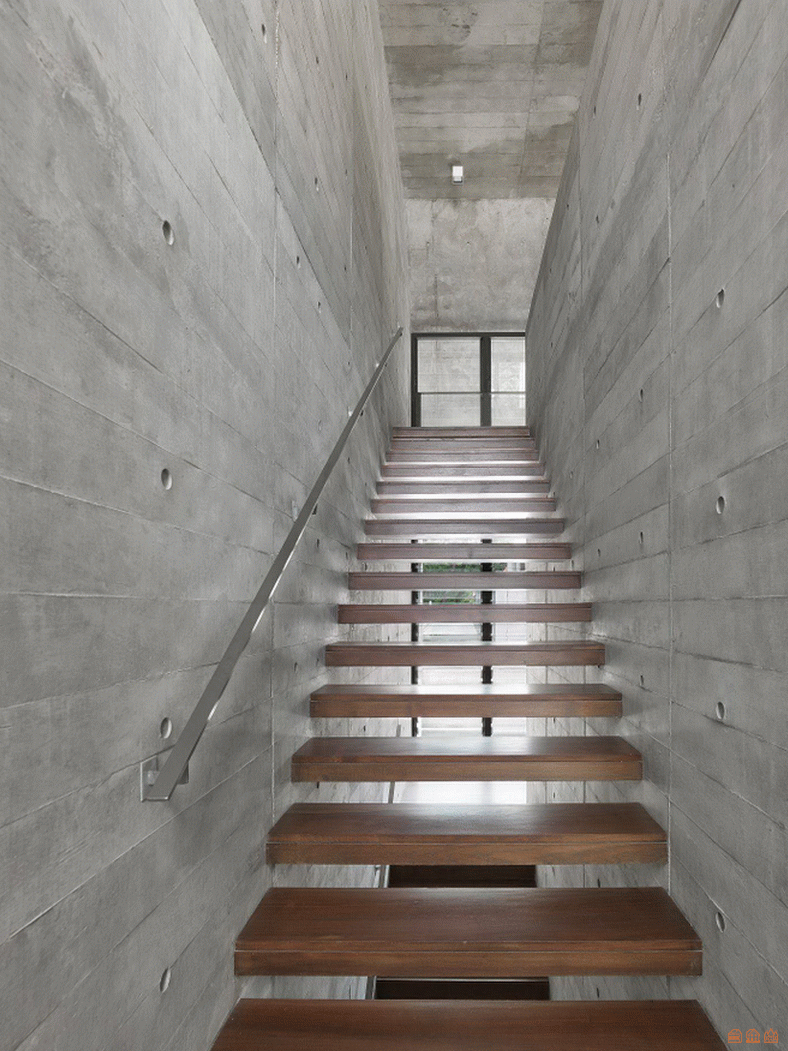

Самые красивые комбинированные лестницы показаны на этих фото:
