Утепление стен снаружи минеральной ватой. Пошаговая инструкция

Утепление стен дома снаружи минеральной ватой

Утепление стен дома снаружи минеральной ватой

По статистике, теплопотери, которые происходят из-за плохо утепленных или не утепленных стен дома, составляют 25-30%. Чтобы дом стал более комфортным и теплоэффективным его нужно утеплить. Очень желательно при этом правильно подбирать материалы для утепления дома и соблюдать рекомендуемую толщину утеплителя в зависимости от климатических условий.

Чтобы было проще провести расчет толщины утеплителя стоит воспользоваться калькулятором расчета толщины теплоизоляции. У многих производителей теплоизоляционных материалов есть такой калькулятор:
калькулятор расчета теплоизоляции Isover;
калькулятор расчета теплоизоляции Ursa;
калькулятор расчета теплоизоляции Rockwool;
калькулятор расчета теплоизоляции Penoplex;
расчет параметров теплоизоляции от Технониколь.

Далее, в пошаговой инструкции, наружное утепление стен дома выполнили с помощью минеральной ваты Isover Классик плюс.

Стена дома: брус, кирпич или блок.
Необходимые материалы и инструменты:

  • универсальная теплоизоляция Isover Классик плюс;
  • деревянные бруски 50х50 и 20х50 мм;
  • гидро-ветрозащитная мембрана Isover HB;
  • строительный скотч;
  • строительный степлер;
  • шуруповерт;
  • шурупы;
  • скобы для строительного степлера.
Шаг 1. Монтаж вертикальной обрешетки

К стене крепят вертикальную деревянную обрешетку из брусков 50х50 мм, с шагом в 600 мм. Толщину брусков варьируют в зависимости от толщины утеплителя. Расстояние в 600 мм между брусками обрешетки обеспечивает установку плиты утеплителя Isover Классик плюс враспор без дополнительного крепежа. Упругость утеплителя обеспечивает плотное прилегание к стене и обрешетке, исключая щели и зазоры. При установке теплоизоляции с иным шагом обрешетки, плиты утеплителя обрезаются ножом на необходимую ширину с припуском 10-20 мм.

Утепление стен снаружи минеральной ватой

Монтаж вертикальной обрешетки

Шаг 2. Укладка утеплителя

Для наружного утепления стен рекомендуется применять минеральную вату в плитах Isover Классик Плюс или Isover Оптимал. В зависимости от необходимой толщины теплоизоляции, утеплитель устанавливается в 1 или в 2 слоя. При утеплении в 2 слоя, второй слой утеплителя укладывается с разбежкой швов во второй вертикальной или горизонтальной обрешетке, что позволяет избежать образования «мостиков холода».

Утепление стен снаружи минеральной ватой

Укладка утеплителя

Шаг 3. Установка горизонтальной обрешетки (утепление в 2 слоя)

При утеплении в 2 слоя, крепится горизонтальная обрешетка поверх вертикальных брусков и первого слоя утеплителя. Параметры горизонтальной обрешетки аналогичны вертикальной: бруски 50х50 мм, с шагом 600 мм.

Утепление стен снаружи минеральной ватой

Установка горизонтальной обрешетки (утепление в 2 слоя)

Шаг 4. Укладка утеплителя (утепление в 2 слоя)

Второй слой теплоизоляции укладывается с разбежкой швов в горизонтальную обрешетку.

Утепление стен снаружи минеральной ватой

Укладка утеплителя (утепление в 2 слоя)



Шаг 5. Монтаж гидро- и ветрозащиты

Поверх установленной теплоизоляции закрепляют трехслойную гидро-ветрозащитную мембрану Isover HB. Мембрана крепится к стойкам обрешетки внахлест 100-150 мм с помощью строительного степлера.

Утепление стен снаружи минеральной ватой

Монтаж гидро- и ветрозащиты

Стыки мембраны заклеиваются строительным скотчем.

Утепление стен снаружи минеральной ватой

Монтаж гидро- и ветрозащиты



Шаг 6. Устройство вентилируемого зазора

Для формирования вентилируемого зазора поверх мембраны Isover HB закрепляются бруски вертикальной обрешетки 20х50 мм, которые, в том числе, являются основой для крепления фасадной облицовки.

Утепление стен снаружи минеральной ватой

Устройство вентилируемого зазора

Шаг 7. Монтаж фасадной облицовки

Фасадная облицовка, в данном случае виниловый сайдинг, устанавливается в соответствии с инструкцией по монтажу компании изготовителя.

Утепление стен снаружи минеральной ватой

Монтаж фасадной облицовки









Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Обрешетки и отделка для вентилируемого фасада

Вентилируемый фасад выгодно отличается тем, что при его создании нет мокрых процессов. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разобрать, переделать… Для сборки не требуется особая квалификация отделочника-штукатура. Все работы могут быть выполнены своими руками.

Для фасадной отделки собирается поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно закрепляется к несущей стене.

Чаще применяется податливый утеплитель минеральная вата. При этом выравнивание стены не требуется, достаточно чтобы обрешетка была сделана в одной плоскости.

Набирает популярность другой паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения зазоров между ним и стеной необходима выравнивание стены и наклейка утеплителя. Газобетон отличается большей долговечностью по заявлениям производителей, но проверкой временем этот утеплитель еще не прошел.

Обрешетки для вентилируемого фасада могут быть различных конструкций. Тяжелые и долговечные панели для фасадной отделкой комплектуются металлическими обрешетками со специальными крепежными элементами, в том числе предусматривается и слой утеплителя на стене. Но чаще применяется экономичный вариант — обрешетка из сухих деревянных брусьев.

Тройная деревянная обрешетка для вентфасада

Брусья набиваются в три слоя — сначала вертикальная обрешетка, затем горизонтальная, и снова вертикальная.
Несмотря на кажущуюся громоздкость, это наиболее универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате по экономической целесообразности необходим слой утеплителя толщиной 100 — 150 мм. Такую толщину набирают из плит утеплителя в 2 или 3 слоя укладки.

Типично применение плит утеплителя толщиной 50 мм. 2 слоя размещаются сначала между вертикальной обрешеткой, один слой — между горизонтальной обрешеткой. Следующая вертикальная контрообрешетка служит для формирования вентиляционного зазора над утеплителем толщиной 40 — 50 мм.

Брусья верхней вертикальной обрешетки размещаются с шагом необходимым для крепления панелей, — 30 — 80 см. Например, для винилового сайдинга, необходимо закрепление почаще, через каждые 30 — 40 см, а требуемая ширина деревянных планок — 60 – 80 мм.

Брусья нижних обрешеток устанавливаются с шагом по оптимальному размещению утеплителя, ширина плит которого обычно 60 см. Поэтому между брусами выбирается расстояние в 59 — 60 см, чтобы не допускались неплотности при установке враспор.

Размеры брусьев

Высота применяемых брусьев:
— нижняя вертикальная — 50 или 100 мм в зависимости от количества слоев утеплителя;
— горизонтальная — 50 мм, — на один слой утеплителя;
— вторая вертикальная — 35 — 50 мм по величине вент зазора.

(утеплитель может быть подобран и в соответствии с расчетом, например толщиной 80 или 120 мм, соответственно этому подбирается и высота брусьев, как рассчитать толщину утеплителя для стены )

Ширина брусьев минимальная — 40 – 50 мм. Они крепятся стальными дюбелями диаметром от 6 мм пропускаемыми сквозь брус.

Расстояние между точками закрепления по длине бруса – не более 800 мм.

Брусья первой обрешетки выравнивают в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают кусочки фанеры.

На углах здания, на откосах окон и дверей, на различных проемах, фронтонах устанавливаются по периметру обычно более широкие прочные брусья – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен должны применяться плиты минеральной ваты плотностью не менее 60 кг/м куб.
Утеплитель с плотностью более 80 кг/м куб (верхний слой утеплителя) может применяться без ветрозащитной мембраны.

Рекомендуется применять только утеплители с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно применяется или минеральная вата или газобетон низкой плотности. Наилучшее осушение стены способствует большему сроку ее службы.

Должно обеспечиваться беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между брусьями контробрешетки. Недопустимо выпячивание утеплителя или мебраны.

Снизу и вверху зазоры ограждаются нержавеющей пластиковой или металлической сеткой для предупреждения проникновения насекомых и грызунов.

Закрепление теплоизоляционных плит

Уложенные между обрешетками слои минеральной ваты прижимают к стене пластиковыми тарельчатыми дюбелями – от 5 шт. на метр кв.
Расклинивающиеся пластиковые дюбеля заводят в тяжелые материалы на глубину не менее 5 см, а для поризованных легких материалов применяют вкручивающиеся крепления на глубину не менее 9 см.

Ветрозащитная диффузионная мембрана применяется на минераловатных утеплителях небольшой плотности, для предупреждения продувания слоя утеплителя и разноса микроволокон. Она пристегивается степлером к брусьям и прижимается дюбелями вместе с утеплителем.

Важно соблюсти сплошность слоя утепления, не допускаются мостики холода, в том числе и на границах, в местах стыковки утеплений стены и кровли, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких поризованных материалов (газобетон, поризованная керамика…) обычно по экономической целесообразности достаточно слоя утеплителя в 3 – 7 см. Соответственно утеплитель может быть уложен в один – два слоя.

Тогда предыдущий вариант обрешетки под вентилируемый фасад может быть упрощен, — применяется только горизонтальная обрешетка, на которую набиваются вертикальные брусья обеспечивающие вент. зазор и закрепление отделки.

Горизонтальная обрешетка целесообразней, — она препятствует сползанию, смятию утеплителя, с ней можно применять менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусьев

При толщине утеплителя до 100 мм можно применять самый экономичный вариант обрешетки – один ряд вертикальных брусков, которые закрепляются дюбелями сквозь них.

Но расстояние межу брусьями придется выбирать, — либо оптимальное под фасадные панели, либо по ширине цельной плиты утеплителя. Сверху на бруски набивается контрообрешетка формирующая вентиляционный зазор.

Столь высокую одинарную обрешетку рекомендуется использовать, если наружная облицовка выполняется жесткими прочными материалами, которые бы придавали жесткости всей конструкции, препятствовали бы искривлениям, которые особенно значимы при использовании брусков больших размеров. Например, к жестким фасадным панелям можно отнести профнастил, металлосайдинг, деревянную вагонку и т.п.

Брусья на подвесах

Еще вариант – установка более тонких деревянных брусьев на подвесах из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивать плиты утеплителя подвесами, которые устанавливаются на стену первыми. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утепления – не более 100 мм.

Первый слой утеплителя обычно размещается под брусом сплошным покрытием, чем устраняются мостики холода. Второй слой чаще размещают между обрешеткой. После установки двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, набивается контробрешетка для вентиляционного зазора.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и наружной отделки из-за отсутствия силы трения между брусами и стеной. Рекомендуется брусья упирать внизу в цоколь или отмостку с помощью выступающих кирпичей, забуренных в цоколь арматурных прутьев….

Тем не менее, из-за своей экономичности данный вариант обрешетки под вентилируемого фасада наиболее часто используется в регионах с не слишком холодным климатом.

Панели для вентилируемого фасада — популярные варианты

Для отделки фасада чаще применяются следующие панельные материалы.
Но этот перечень не может быть полным, так как постоянно появляются новые материалы и их сочетания.

  • Виниловые и пластиковые панели. Виниловый сайдинг. Наиболее часто встречающаяся отделка фасада, которая отличается приемлемой долговечностью при скромной цене.
  • Металлический сайдинг — более дорогой и эстетичный вариант.
  • Плоский металлический лист, — вариант сайдинга, но в панельной конфигурации. Применяется металл с полимерным покрытием, долговечный надежный вариант отделки
  • Профилированный металлический лист, — профлисты с волнообразной конфигурацией, весьма популярный строительный вариант. При установке вертикально, не требуют создания вентиляционного зазора с помощью обрешетки, так как достаточно пространства для движения воздуха за счет конфигурации самого материала.

Еще отделка вентфасада

  • Композитные материалы, — например, полимер-металлические изделия…
  • Фиброцементные плотные панели, которые имитирую различную отделку, — камень, гранит, кирпич, дерево…., — относительно новые варианты отделки фасада.
  • Керамогранитные или керамические плиты, — тяжелая и недешевая отделка, с которой обычно поставляются и специальное крепление, комплект прочных направляющих с подвесами.
  • Плиты из натурального гранита,- вариант отделки натуральными материалами, закрепляемыми механически без приклейки, — наиболее не бюджетный эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад может быть образован и кирпичной кладкой. Подробней о создании теплых трехслойных стен

Но при этом возникают некоторые недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка является неразборной, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен как можно более долговечный а значит и дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

Обрешетка для утеплителя. Каркас под утеплитель

Обрешетка под утеплитель или каркас для утеплителя выполняет важную функцию в системе вентилируемого фасада. В этой статье мы расскажем для чего нужна обрешетка и как ее монтировать.

Функции обрешетки утеплителя:

  1. Для того, чтобы утеплитель плотно прилегал к стене и друг к другу, чтобы не сползал вниз, не создавал лишнее давление на нижние слои утеплителя. Чтобы не было мостиков холода.
  2. Для того, чтобы крепить кронштейны к обрешетке, и не разрезать гидроизоляцию.

Монтаж обрешетки под утеплитель:

Необходимо закрепить бруски на фасаде с шагом на 1-2 см меньше ширины самого утеплителя. Если вы будете утеплять фасад в два слоя, то сначала устанавливаем вертикальную обрешетку и утепляем стену, затем переходим к горизонтальной обрешетке и утепляем второй слой. Если вы будете утеплять фасад в один слой, то сразу устанавливайте горизонтальную обрешетку.

Для того, чтобы вам было проще осуществить монтаж, подготовьте брусок в ширину шага (на 1-2 см меньше ширины утеплителя). Сделайте разметку для первого бруска, закрепите его. После установки первого бруска с помощью уже подготовленного бруска под размер утеплителя устанавливайте следующие ряды.

После подготовки каркаса, помещайте в него утеплитель, плотно, немного в распор, чтобы он мог надежно стоять в каркасе.

После утепления дома обязательно защитите утеплитель гидро-ветрозащитной пленкой и пароизоляцией.

В нашей компании можно заказать утепление дома под ключ в Иркутске, Ангарске и Усолье-Сибирском, мы можем приехать к вам на участок по всей Иркутской области. Так же у нас можно купить утеплитель, пароизоляцию и гидроизоляцию.

Обрешетка под эковату. Разметка. Расчет количества комплектующих. Изготовление и установка каркаса.

  • » win2 return false > Печать

Перед началом устройства обрешетки есть повод заду­маться об утеплении стен. Утепление стен под сайдингом можно решить как минимум четырьмя (рис. 1) способами.

Рис. 1. Утепление стен: а — рулонным утеплителем; б — межкаркасное в один слой; в — то же, в два слоя; г — бескаркасное в два слоя; 1 — обрешетка; 2 — рулонный утеплитель; 3 — вертикальный каркас; 4 — плитный утеплитель; 5 — грибок; 6 — горизонтальный каркас; 7 — коротыши

Б юджетный вариант. Во всех строительных магазинах сейчас есть рулонные утеплители, производимые различ­ными фирмами. Их толщина от 3 до 20 мм. Утеплитель рас­катывают и наклеивают на стену, а затем прямо по нему ус­траивают обрешетку под сайдинг. Нельзя сказать, что это будет хорошее утепление, но все же это лучше, чем ниче­го. Во всяком случае, от сквозняков оно избавит.

Вариант второй, межкаркасное утепление. Утепли­тель — жесткую минераловатную плиту или жесткие пено-полистирольные либо полиуретановые плиты вставляют между решетинами. Толщина брусков обрешетки делается больше толщины плит утеплителя на 2-5 см. Толщина утеп­лителя подбирается по расчету в зависимости от региона строительства и материалов конструкции стены. Утепли­тель в межкаркасном пространстве прикрепляется к стене клеем или мастикой, и (или) шурупами и специальными распорными виниловыми «грибками» (самый надежный способ). Утеплитель вместе со стеной просверливается дрелью, в полученное отверстие вставляется распорный грибок и в него вворачивается саморез. Таким образом, саморез, распирая грибок, не дает ему вывалиться из сте­ны, а шляпка грибка держит утеплитель.

Вариант третий, утепление по перекрестному каркасу. Самое дорогое и самое правильное утепление. Сначала делаем второй вариант утепления, вставляем утеплитель в межкаркасное пространство, с единственным различи­ем — каркас под горизонтальный сайдинг тоже располага­ем горизонтально. Затем на этот каркас устанавливаем второй каркас, но уже правильно, то есть вертикально и вставляем в него второй слой утеплителя. Дополнитель­ное крепление утеплителя делаем, как и во втором вариан­те, то есть, крепим его на клею и (или) грибках. При каркасно-перекрестном утеплении второй слой утеплителя пере­крывает стыковочные швы утеплителя первого слоя, а вме­сте с ними и деревянный каркас первого слоя, таким обра­зом, из системы удаляются все «мостики холода». Метод хороший, но требует много пиломатериалов.

Вариант четвертый. На стену прибиваются деревянные коротыши от досок, которые могли бы пойти на вертикаль­ный и горизонтальный каркас во втором и третьем вариан­тах утепления. На стену в один или два слоя крепится утеп­литель. Там, где примыканию утеплителя к стене мешают коротыши, утеплитель подрезается. Утеплитель крепят к стене и клеем, и грибками. После установки утеплителя к коротышам прибиваются деревянные рейки обрешетки под сайдинг. Хотя, при этом варианте утепления, неплохо вписывается и стальная обрешетка.

Немного об утеплителе. Утеплитель должен обладать следующими свойствами: являться долговечным, негорю­чим, устойчивым к старению материалом; быть биологиче­ски стойким; иметь стабильную форму; монтироваться сплошным слоем, исключая возникновение «мостиков хо­лода»; обладать высокими теплоизолирующими характеристиками; позволять водяным парам и влаге беспрепят­ственно попадать в воздушную прослойку, предотвращая образование и скопление на конструкциях разрушающего их конденсата; быть устойчивым к ветровому потоку; быть неагрессивным к металлам.

В качестве утеплителя наиболее доступна минеральная вата, хотя используют и стекловату. Эти материалы явля­ются неблагоприятной средой для образования плесневых и других грибков, а также обладают высокими тепло- и шумопоглощающими свойствами. Минеральная вата значи­тельно снижает риск возникновения стоячих звуковых волн внутри ограждающей конструкции, тем самым усиливая изоляцию воздушного шума. Звукопоглощающие свойства материала увеличивают затухание акустических волн и значительно снижают звуковой уровень помещения.

Изоляционные материалы из минеральной ваты отлича­ются высокой химической стойкостью. Более того, мине­ральная вата является химически пассивной средой и не вызывает коррозию контактирующих с ней металлов. Теп­лоизоляционные и механические свойства изделий из ми­неральной ваты сохраняются на первоначальном уровне в течение десятков лет.

В зависимости от области применения и технических характеристик выпускают теплоизоляционные материалы из минеральной ваты различных марок. Изоляция стен включает в себя как мягкие плиты и маты для применения в каркасных конструкциях, так и жесткие и полужесткие плиты, используемые там, где изоляция находится под воздействием нагрузок.

Достоинства минераловатных материалов дополняет легкость выполнения монтажа. Все минераловатные изде­лия на основе базальтовых горных пород — экологически безопасны. Мягкие изделия легко режутся ножом, а более плотные — ножовкой.

При утеплении по второму варианту лучше использо­вать двухслойную минераловатную плиту: более плотный слой устанавливается на наружной стороне фасадных кон­стр

Особенности плитных утеплителей и правила их монтажа

Рубрика: Статьи

Достоинства и недостатки плитных утеплителей

Плитные теплоизоляционные материалы наиболее популярны благодаря простоте укладки и отличным теплоизоляционным свойствам.

Плитный утеплитель на основе пенополиуретана или пенополистерола наилучшим образом сохраняет тепло. Устойчив к гниению.Имеет отличные гидроизоляционные характеристики.

Однако у него есть один недостаток — он практически не обладает шумопоглощающими свойствами. Кроме того, все пенопласты горят, выделяя в воздух ядовитые вещества.

Утеплитель на основе минваты считается одним из лучших для наружных стен за счет отличных характеристик по паропроницаемости. Базальтовая вата к тому же практически не поддается деформации на протяжении всего срока эксплуатации и не поддается коррозии.

Минвата имеет высокие звукоизоляционные свойства и относится к классу негорючих материалов. Больше того, ее используют для пожарозащиты. Вот почему именно минвата наиболее часто используется в качестве утеплителя в деревянных домах из бруса, каркасных домах и зданиях с деревянной отделкой (имитация бруса, вагонка, блок-хаус и др.).

Монтаж плитных утеплителей

Плитный утеплитель довольно часто используется при оборудовании навесных вентилируемых фасадов, к которым относится и отделка имитацией бруса.

Он эффективен как при внутреннем, так и при  наружном утеплении стен. Однако есть некоторые отличия в порядке укладки теплоизоляционных слоев.

Наружное утепление стен

Считается наиболее эффективной защитой от суточных перепадов температур, атмосферных осадков, образования наледи. Именно эти природные факторы наибольшим образом влияют на целостность конструктивов здания, под их воздействием нередко раскрываются швы, образуются трещины и сколы.

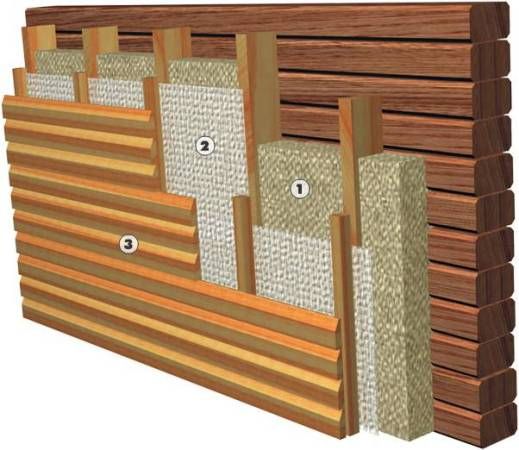

Порядок монтажа утеплителя под блок-хаус снаружи
Порядок монтажа утеплителя под блок-хаус снаружи
1. Стена
2. Пароизоляция
3. Обрешетка
4. Утеплитель
5. Ветро-защитная пленка
6. Второй слой обрешетки
7. Блок хаус
8. Места крепления блок хауса Плюсы наружного утепления
  • Теплоизоляционный слой  переносит точку росы с поверхности стен на утеплитель, благодаря чему  сами стены в холодное время года остаются совершенно сухими. Наружная теплоизоляция устраняет так называемые мостики холода, которые могут образовываться при строительстве, если используются материалы с разным уровнем теплопроводности.
  • Благодаря наружному  утеплителю,  колебания температуры воздуха во внутренних помещениях от нагрева внешних сторон солнцем и охлаждения их ветром сводятся к нулю.
  • Дополнительный плюс — декоративная функция: наружные теплоизоляционные системы прячут возможные дефекты стен.

Однако для того, чтобы утепление стен под блок-хаусом или другой деревянной обшивкой дома выполняло все эти функции, необходимо строго соблюсти технологию укладки теплоизоляционных материалов.

Шаг 1.

Подготовка стен. Перед началом работ по утеплению необходимо завершить все «мокрые» операции: шпаклевку, штукатурку. Убрать мешающие выступающие части, возможно, закрепленные на стене приборы и оборудование (антенны, термометры, сигнализация и др.).

Шаг 2.

На подготовленную стену уложить пароизоляционный слой. Пароизоляция  — это полиэтиленовая пленка большой прочности в виде рулонов или плит. При изоляции поверхностей большой площади  чаще используют именно рулонный материал. Так получается меньше стыков.

Рулоны разворачиваются не вертикально, а горизонтально и крепятся строительными скобами  либо на двухсторонний алюминиевый скотч  по направлению снизу вверх. Каждая новая полоса укладывается внахлест  на 5-10 см. А стыки и места соединения со стенами тщательно проклеиваются  двусторонним самоклеящимся скотчем из бутилкаучука.

Шаг 3.

Поверх пароизоляционного слоя делаем обрешетку брусом или  — в целях экономии —  некондиционной древесиной. Можно использовать и алюминиевый профиль, однако дерево предпочтительнее. Крепеж выполняют распорным дюбелем, если стена бетонная или кирпичная, и обычными гвоздями, если деревянная.

Толщина обрешетки должна быть равна толщине теплоизоляционного материала. Для деревянной обшивки, имитации бруса, вагонки, как правило, используется утеплитель  50 — 100 мм. Длина шага — 600 мм (стандартная ширина плиты утеплителя).

Шаг 4.

Укладываем теплоизоляционные плиты

Укладываем теплоизоляционные плиты. Они  не должны иметь вмятин, сгибов и других дефектов. Укладывать их нужно как можно плотнее друг к другу в секции обрешетки.

Если вы укладываете плиты в 2 слоя, стыки должны располагаться в шахматном порядке. Обычно их дополнительно укрепляют шляпными дюбелями. Однако, в случае с блок-хаусом, это не обязательно.

Укладываемый поверх утеплителя гидроизоляционный слой надежно прижимает плиты.

Шаг 5.

Укладка гидро-ветрозащитного слоя. Крепится к обрешетке по периметру стены скобами. Все стыки проклеиваются, как и в случае с пароизоляцией.

Шаг 6.

Укладывается вторая деревянная обрешетка, на которую крепится собственно имитация бруса. Кроме того, вторая обрешетка обеспечивает необходимый вентиляционный зазор для циркуляции воздуха.

Шаг 7.

Монтаж имитации бруса по принципу шпунт-паз. Крепеж к обрешетке выполняется при помощи саморезов.

Наружное утепление стен

Внутреннее утепление стен

Преимущества выполнения внутреннего утепления стен в том, что работы можно проводить в любое время года, не зависимо от погодных условий. Минус — уменьшается площадь помещения.

Если есть необходимость в утеплении именно внутренних стен, следует учесть некоторые моменты:

  1. Для предотвращения образования конденсата на поверхности стены толщина утеплителя должна быть не менее 5 см.
  2. В отличие от наружного утепления, вентилируемый зазор, который необходим при навесных фасадах, оставляют между стеной и утеплителем.
  3. Парозащитный слой укладывается поверх утеплителя, непосредственно под имитацией бруса.
Порядок монтажа утеплителя под имитацию бруса изнутри
Порядок монтажа утеплителя под блок-хаус снаружи
1.Теплоизоляционный материал.
2.Пароизоляционный слой.
3.Деревянная обшивка.

В остальном принципы укладки утеплителя внутри помещения идентичны тем, что описаны для наружного утепления стен.

Правильно выполненная теплоизоляция фасадов до 20 раз увеличивает способность дома сохранять тепло.

В следующей статье вы можете подробно узнать об укладке эковаты под имитацию бруса. Особенности монтажа этого утеплителя сухим и «мокрым» способами, вручную и с помощью специального оборудования. Чем отличается наружный «пирог» от внутреннего.

Обрешетка в каркасном доме (и контробрешетка тоже)

Обрешетка и контробрешетка в каркасном доме

А теперь к обрешетке в каркасном доме.

Обрешетка и контробрешетка в каркасном доме — очень важные элементы, без которых ни внешняя, ни внутренняя отделка не обходятся, да и конструктивные элементы тоже часто в них нуждаются.

Что такое обрешетка?

Обрешетка — это доска обычно небольшого сечения, которая формирует зазор между двумя элементами и располагается перпендикулярно главной конструкции (стойкам, стропилам, лагам).

Что такое контробрешетка?

Контробрешетка в каркасном доме — это то же самое, что и обрешетка, но она идет параллельно каркасным конструкциям.

Во многих местах каркасного дома без обрешетки не обойтись — она создает зазор для различных нужд — для прокладки коммуникаций, для вентилирования, а также помогает выровнять покрытие для обшивки.

Обрешетка стен снаружи.

Обрешетка стен фасада делается в случае, если фасад будет закрываться вертикальной обшивкой (доской или сайдингом). Обрешетка в таком случае идет по контробрешетке (см. пункт «Контробрешетка стен снаружи»).
Типичное сечение обрешетки: 90-100×25мм, а ее шаг — 500-630 мм (под утеплитель).

Обрешетка стен изнутри.

Обрешетка стен изнутри делается обычно для того, чтобы проложить в ней дополнительный перекрестный слой утепления. Также в этой обрешетке удобно вести коммуникации: трубы отопления, электропроводку.
Типичный шаг такой обрешетки 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 50×50мм или 40×50мм

Обрешетка потолков

Обрешетка потолков нужна для того, чтобы стропила (а следовательно и балки перекрытия) можно было размещать с шагом 600 мм и более, а не с 400 мм (как в Канаде).



Но по балкам с таким шагом нельзя сразу прикручивать ГКЛ (гипсокартон), поэтому обрешетку делают с меньшим шагом и к ней уже крутят ГКЛ.
Типичный шаг такой обрешетки: 400 или 600 мм, смотря как потом будет по ней ставиться гипсокартон (вертикально или горизонтально).
Типичное сечение обрешетки: 90-100×25мм (на фото выше) или 50×50мм (если шаг стропил больше 700мм, на фото ниже).

Обрешетка пола

В случае с полом обрешетка скорее выполняет роль дополнительных лаг или контрлаг пола. Она используется, чтобы дополнительно утеплить лаги пола сверху или снизу. Например, 150 мм лаги + 100 мм обрешетка или 200 мм лаги + 50 мм брусок. Также с помощью обрешетки пола можно сделать перекрытие более «монолитным». Например, лаги 200×50 с шагом 600, а по ним лаги 100×50 с шагом 400 мм. Такое перекрытие будет в разы крепче.
Типичный шаг такой обрешетки: 300-400 мм.
Типичное сечение обрешетки: 50×50, 100×50, 150×50.

Обрешетка стропил

Обрешетка стропил дополнительно скрепляет стропила между собой, а также нужна для крепления к ней кровельного покрытия (металлочерепицы, гибкой черепицы и т.п.)
Типичный шаг такой обрешетки: 350 мм — под металлочерепицу или 200 мм — под ОСП-3 и мягкую черепицу.
Обрешетка стропил бывает также и сплошная, в таком случае она выступает как плитная обшивка. Обычно ее делают только под фальцевую металлическую кровлю.
Типичное сечение обрешетки: 100-150×25мм.

Контробрешетка стропил

Контробрешетка стропил нужна, чтобы создать вентиляционный зазор между утеплителем (в случаем мансарды) и обрешеткой под кровельный материал или между антиконденсантной пленкой и обрешеткой. Шаг контробрешетки = шагу стропил.
Типичное сечение контробрешетки 25×50мм или 25×40мм.

Контробрешетка стен снаружи

Снаружи дома с помощью контробрешетки создают зазор для вентилирования фасада, поэтому такие фасады называются вентилируемыми. Обычно контробрешетка ставится по плитной обшивке стены, если же плитной обшивки нет, то она приколачивается к самим стойкам каркаса, а между ними ставится ветрозащитная пленка.
Шаг контробрешетки обычно 400 мм, а ее типичное сечение: 40на50 или 50на50мм.
Если обшивка фасада будет проводится вертикально, то после контробрешетки — ставится обрешетка.

Контробрешетка пола

См. пункт обрешетка пола, ибо это то же самое, только параллельно лагам. При этом каждая контрлага находится над каждой основной лагой.
Типичное сечение контробрешетки: 50×50, 100×50.

Надеюсь, что этот пост был для вас полезен. Если остались какие-то вопросы, задавайте их в комментариях, найдем ответы вместе на все ваши вопросы.

Если вам нужна хорошая бригада для постройки каркасного дома, рекомендую посмотреть в наш каталог бригад со всей России, где только проверенные строители.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
