Как сделать обвязку фундамента арматурой

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.  В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной  статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Содержание

1. Функциональное предназначение арматурного каркаса
2. Разновидности арматурных каркасов в зависимости от типа фундамента
3. Основные правила обвязки фундамента арматурой
4. Материалы для обвязки фундамента арматурой: что предпочесть?
5. Наиболее популярные способы обвязки арматуры: пошаговое руководство
6. Сварка каркаса: нюансы, которые должен знать каждый



Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является  местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»:  образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

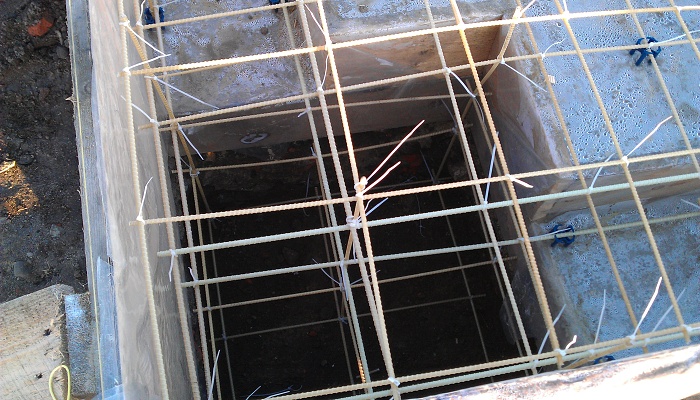

Обвязка фундамента арматурой фото

Основные правила обвязки фундамента арматурой

• Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.

• Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.
• В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.
• В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость. Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Важно! Если вы выполнили обвязку фундамента арматурой в соответствии со всеми правилами, результатом вашей работы должен стать жесткий пространственный каркас, который способен выдержать человеческий вес. Чтобы каркас смог реализовать все поставленные перед ним задачи, для его монтажа должны использоваться арматурные стержни, диаметр и количество которых подбирается в соответствии с предварительными расчетами, учитывающими не только вес конструкции и геологические характеристики подлежащего грунта, но и возможные нагрузки, возрастающие в связи с происходящими деформационными изменениями.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Важно! Если после приобретения вязальной проволоки вы с удивлением отметили, что она плохо гнется,  не торопитесь ее возвращать обратно. Возникшее недоразумение может быть легко исправлено, если вы прогреете ее на костре в течение получаса, а затем охладите на воздухе.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса  также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

• Более высокая скорость осуществления обвязки и ее простота;
• Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Важно! Если в процессе обвязки фундамента арматурой вы используете пластиковые хомуты, после заливки конструкции ее необходимо оставить в покое до полного затвердевания бетона.

Важно! Благодаря особенностям материала, из которого изготавливается пластиковая стяжка (хомуты), данный материал обеспечивает достаточную жесткость и фиксацию каркаса. Несмотря на то, что ее стоимость несколько выше, она не подвержена коррозии, что обуславливает ее более длительный эксплуатационный срок.

Обвязка фундамента арматурой схема

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью:  они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

• Возьмите проволоку в руки и сложите ее пополам;
• Далее изогните ее вокруг пальца не более чем на одну треть от петли;
• Наложите ее на арматуру и вставьте крючок в петлю;
• Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;
• Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.
• Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

• Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;
• Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;
• После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.
• Данный способ предполагает более надежное крепление проволоки.

Важно! Наиболее распространенной ошибкой, которую совершают мастера в процессе вязки арматуры, являются чрезмерно длинные скрутки. Чтобы предотвратить это, подгибание проволоки необходимо осуществлять перед непосредственным вращением крючка. Делать это необходимо таким образом, чтобы он успел сделать не более 3-4 оборотов.

Вариант № 3: пошаговая инструкция

• Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;
• Заводят ее снизу и крючком захватывают петлю;
• «Хвост», оставшийся от проволоки, перегибают через крючок;
• Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

• Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;
• В это же время проволоку необходимо загнуть вниз, через крючок;
• Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Важно! Несомненным плюсом данного способа является то, что левая рука остается свободной, и ее можно использовать для того, чтобы придерживать арматуру.

Важно! Обвязка фундамента арматурой может осуществляться не только вручную, но и с помощью специального пистолета. Их конструкция устроена таким образом, что они способны закручивать проволоку в течение секунды и с определенной силой натяжения. Это позволяет избежать чрезмерно слабой вязки или разрыва проволоки.

Сварка каркаса: нюансы, которые должен знать каждый

Если вы осуществляете монтаж фундамента, предназначенный для обустройства тяжелой, многоэтажной постройки, специалисты рекомендуют отдать предпочтение сварке каркаса, которая осуществляется в исключительных случаях. Чтобы осуществить сборку армирующей решетки для того основания, используют достаточно крупногабаритные арматурные прутья, диаметр которых составляет 12 мм и более.

Сборка такого каркаса выглядит следующим образом:

• На дно вырытого котлована необходимо уложить арматурные прутья, соблюдая заданный шаг между ними. Поверх уложенных прутьев монтируют первый от края поперечный прут;
• Используя сварочный аппарат дуговой сварки, точечными прихватами соединяют продольно уложенные прутья и первый поперечно расположенный элемент;
• Аналогичным образом необходимо соединить и последний поперечный прут с продольными элементами нижнего каркаса;
• После того, как вы осуществили фиксацию продольных элементов, на них укладывают поперечные прутья с заданным шагом, прихватывая их точечными швами;
• После того, как осуществили монтаж нижней решетки, аналогично данному способу проведите сборку верхнего армирующего каркаса;
• После этого, используя калибрующие вставки, роль которых выполняют деревянные бруски, разделяют верхнюю и нижнюю решетки. После этого, начиная от углов, в противоположные узловые элементы необходимо вварить штыри, называемые распорками.
• После того, как вы закончили с распорками, необходимо удалить деревянные калибрующие элементы и покрыть проваренные узлы антикоррозийным составом. После того, как вы осуществили все описанные мероприятия, монтируемый каркас считается полностью готовым к использованию.
• Конечно, описанный способ вязки арматуры является наиболее трудоемким, однако использование данной методики гарантирует, что арматурный каркас, изготовленным таким образом, обеспечивает фундаменту наибольшую несущую способность.

Обвязка фундамента арматурой видео



strport.ru

Как выполнить обвязку фундамента арматурой?

Как сделать обвязку фундамента арматурой Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее. В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить.

В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Функциональное предназначение арматурного каркаса Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью.

Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более.

Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм).

Благодаря такому подходу, срабатывает эффект «двойной защиты»: образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса. Разновидности арматурных каркасов в зависимости от типа фундамента Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

Основные правила обвязки фундамента арматурой Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании.

Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой. !!Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.!! Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю.

По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики. В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции.

Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их. В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость.

Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Материалы для обвязки фундамента арматурой: что предпочесть? В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?» Стальная проволока: особенности материала Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации.

Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи. Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм.

Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной. Пластиковые хомуты: преимущества и недостатки Обвязка точек сопряжения арматурного каркаса также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа.

Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны: Более высокая скорость осуществления обвязки и ее простота; Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала. На сегодняшний день существуют пластиковые хомуты нескольких разновидностей.

Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны. Наиболее популярные способы обвязки арматуры: пошаговое руководство Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками.

Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы.

Некоторые мастера пользуются следующей хитростью: они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше. Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста.

В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную.

При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку.

Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них. Вариант № 1: пошаговая инструкция Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?» Возьмите проволоку в руки и сложите ее пополам; Далее изогните ее вокруг пальца не более чем на одну треть от петли; Наложите ее на арматуру и вставьте крючок в петлю; Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки.

Другой конец, при этом, необходимо тянуть на себя; Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать. Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике.

Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов. Вариант № 2: пошаговая инструкция Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам; Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя; После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.

Данный способ предполагает более надежное крепление проволоки. Вариант № 3: пошаговая инструкция Так же, как и в предыдущих двух вариантах, проволоку складывают пополам; Заводят ее снизу и крючком захватывают петлю; «Хвост», оставшийся от проволоки, перегибают через крючок; Петлю, которая образовалась в процессе данной манипуляции, закручивают. Способ № 4, получивший наибольшее признание Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках; В это же время проволоку необходимо загнуть вниз, через крючок; Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.

В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается.

Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса.

Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном.

Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»: образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

Основные правила обвязки фундамента арматурой

Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры.

Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

!!Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.!!

Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.

В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.

В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость.

Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей.

Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

Более высокая скорость осуществления обвязки и ее простота;Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки.

Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью: они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры.

Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю.

Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

Возьмите проволоку в руки и сложите ее пополам;Далее изогните ее вокруг пальца не более чем на одну треть от петли;Наложите ее на арматуру и вставьте крючок в петлю;Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.

Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.

Данный способ предполагает более надежное крепление проволоки.

Вариант № 3: пошаговая инструкция

Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;Заводят ее снизу и крючком захватывают петлю;«Хвост», оставшийся от проволоки, перегибают через крючок;

Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;В это же время проволоку необходимо загнуть вниз, через крючок;

Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Дата: 19-07-2015Просмотров: 2064Рейтинг: 28

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

сварочный аппарат;арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматурутаким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней.

На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой — это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков.

Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется.

Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Еще один способ вязки — это ручной. Для его проведения используется следующее:

вязальная проволока;специальные крючки;арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали.

Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматурыследует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей.

Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент.

Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки.

Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундаментаобычно осуществляется следующим образом.

Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки. Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента.

Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал.

На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

Вернуться к оглавлению

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет возможность сделать каркас необходимой высоты, отрезав лишние куски арматуры.Учтите, что величина диаметра прутьев влияет на прочность каркаса, чем она больше, тем долговечнее получится сетка.Для создания горизонтального армирования используйте стержни с рифлением или ребрами, тогда их сцепление с бетоном будет происходить намного лучше.

От применения гладкого лучше отказаться. Такие прутья обеспечивают некачественное сцепление, что негативным образом скажется на эксплуатационных характеристиках готового фундамента.При применении скоб для вязки арматуры можно дополнительно использовать специальный пистолет. Он позволит провести работы по созданию сетки намного быстрее.Перед тем как использовать металлические прутья, обязательно произведите их тщательный осмотр.

Они должны иметь идеальную форму, которую при необходимости можно подправить молотком. Кроме того, на стержнях не должна присутствовать грязь, ведь тогда обвязку для фундамента получить качественной не удастся. Поэтому ее нужно убирать металлической щеткой.

Вот таким образом можно произвести обвязку для фундаментов при помощи арматуры.

Из представленной информации ясно, что она может быть сформирована в форме каркаса либо выложена горизонтально на подготовленное основание. Такая подготовка фундаментаявляется обязательной. Ведь только так удастся сделать основание для строения с высокими эксплуатационными характеристиками.

Выполнив обвязку фундамента своими руками, вы можете быть уверены в том, что он получится надежным и будет отличаться длительным сроком службы. Поэтому не стоит пренебрегать такой работой. Успехов в строительстве!

Источники:

• ok.ru
• remont-samomy.ru
• moifundament.ru

blog-potolok.ru

Обвязка арматуры для фундамента

Основополагающим свойством бетонного фундамента, влияющим на технические характеристики, является правильность расположения арматуры. Когда вы готовитесь приступать к заливке фундамента, не стоит забывать о необходимости обвязки в нем арматуры, ведь стальные прутки не позволяют ему изменять положение в пространстве во время заливки и застывания.

По этой же причине арматуру категорически запрещено сваривать друг с другом, дальше пойдет речь о том, как правильно связывать арматуру друг с другом и перечень всего необходимого для данного вида работ.

Содержание статьи

Назначение каркаса из арматуры

Только поддержкой и опорой для бетона функция каркаса не исчерпывается. Основное его предназначение – это предотвращать разрушительное воздействие нагрузок, вызывающих растягивание всего фундамента, при том, что бетон может сопротивляться только сдавливающему воздействию.

Что бы выполнить обвязку, необходима арматура, продающаяся в виде стержней, содержащих в поперечном диаметре 6-8 миллиметров (в зависимости от условий и качества основания диаметр может увеличиваться до 16 мм и выше), устанавливая стержни вертикально и горизонтально с размером ячеек 30-50 см, придается форма будущему фундаменту. Ребра, присутствующие на арматуре, обеспечивают хорошее «прилипание» бетона, что придает целостность всей конструкции.

Какие каркасы подходят для разных типов фундаментов?

Для ленточного фундамента в большинстве случаев применяют каркас из арматуры, состоящий из пары поясов и горизонтальных прутков для их соединения. Фундамент плитного типа укрепляется армированной сеткой. А стержни из арматуры, скрепленные проволокой, применяются для укрепления фундамента, в котором за основу взяты сваи.

Ключевые моменты выполнения обвязки

В первую очередь следует учесть, что сварное соединение для фундаментной арматуры не подходит, при сварке снижаются прочностные характеристики металла, и он становится хрупким. Вот поэтому наилучшим материалом для обвязки служит проволока.

Далее необходимо сделать для себя заметку про то, что вертикальную арматуру ни в коем случае нельзя ставить прямо на землю, чтобы после заливки бетоном металл не соприкасался с внешней средой, и не началась коррозия. По технологии горизонтальная арматура ставится на подставки, а вертикальная прикручивается к верхней, которая предварительно изгибается определенным образом.

Еще нужно помнить, что самая верхняя горизонтальная арматура должна обвязываться только с внутренней стороны, чтобы при наполнении бетоном вся конструкция не разошлась.

Какие материалы используются для обвязки?

В качестве основных материалов стоит рассматривать традиционную вязальную проволоку или, вошедшие недавно в моду, пластиковые хомуты. Низкоуглеродистая сталь, используемая в первом случае, отличается низкой стоимостью и простотой использования, благодаря своей мягкости. Второй же вариант предлагает нам простоту и скорость выполнения работ, при низкой (но все же выше), чем в первом случае стоимости.

Методы обвязки фундаментной арматуры

Для связывания стальных прутков вам понадобятся особые инструменты, некоторые из которых можно сделать самостоятельно. Самый простой крючок состоит из трехмиллиметровой стальной проволоки, вместо которой можно взять электрод или обыкновенный гвоздь, ей придается форма крючка для одежды, а для ускорения работы — это приспособление можно сделать в виде насадки под шуруповерт или дрель.

Сама обвязка делается достаточно просто: нужно разместить прутки арматуры под углом 90 градусов и зафиксировать их с помощью, предварительно изготовленного, деревянного станка, и можно приступать к фиксированию конструкции проволокой.

Способ первый: проволока складывается пополам, на треть оборачивается вокруг пальца, накладывается на арматуру и в получившуюся петлю вставляется крючок. После этого выполняется поворот крючка так, чтобы одно окончание проволоки оказалось захвачено, в то время как второй конец тянется на себя. Дальше крючок извлекается, концы проволоки загибаются и обрезаются. Количество витков для затягивания проволоки каждый определяет для себя сам.

Способ второй: аналогичен предыдущему способу, только проволока не оборачивается вокруг пальца, а накладывается на стержень арматуры и загибается на себя. Дальше точно также затягивается с помощью крючка.

Способ третий: похож на первые два, но только после того как проволоку сложили вдвое, ее заводят под арматуру, вставляют крючок в петлю и свободные концы, также оборачивают вокруг крючка.

Способ четвертый: крючок нужно продеть через петлю и взяв окончание, находившееся у вас в руках, загнуть проволоку вниз через крючок. После чего его тянут к себе, при этом поворачивая и скручивая проволоку.

postroimdomsami.ru

Вязка арматуры под ленточный фундамент

При строительстве дома на этапе заливки фундамента наступает такой момент, как армирование. Для его осуществления нужно уметь вязать арматуру. Есть возможность заказать готовую конструкцию, но такой фундамент будет дороже на 10%.

Проще самому научится вязать арматуру, чем переплачивать лишние денежные средства, но для этого нужно знать, как правильно вязать арматуру для ленточного фундамента. Но на этом этапе всегда возникает много вопросов, ответы на которые и будут даны в данной статье.

Почему не рекомендуется сваривать арматуру

Начальный этап закладки арматуры можно начать со сваривания элементов, но только методом прихватки на небольшом токе. Это ускорит процесс создания армопояса, но потом со всеми стыками должна быть произведена вязка арматуры под ленточный фундамент механическим или же ручным способом.

Важно! Полное сваривание армопояса запрещено, так как получившиеся швы будут весьма хрупкими и более подвержены коррозии.

Например, металл, который имеет класс А3 вообще нельзя сваривать, так как внутри у него есть ребра жесткости, которые запросто можно повредить, тем самым уменьшив несущую способность основания.

От сварки можно не сильно сэкономить на материалах и времени, а вот качественные характеристики фундамента будут нарушены, чего ни в коем случае нельзя допускать.

Варианты вязки арматуры

Вязка арматуры помогает элементам двигаться относительно друг друга, то есть она не имеет целью полностью жесткую конструкцию. Вязка должна производиться только по технологии, так как неправильно проведенный процесс приведет к тому, что во время заливки бетона прутья могут разойтись и подвергнуть ремонту такой участок будет довольно сложно.

 На данный момент известно о нескольких способах, которые показывают, как вязать арматуру для ленточного фундамента и других оснований:

1. При помощи электроинструмента. Этот процесс вязки проходит с использованием вязальной машинки. Они помогают проделать работу с наибольшим комфортом и качеством. Для этого нужно купить специальный пистолет для обвязки армопояса и проволоку с сечение от 0,8 до 1 мм.

   Один стык арматуры можно связать за 2 минуты. Так как пистолет имеет аккумулятор, то его зарядки вполне хватит на 450 стыков, в зависимости от мощности. Полностью зарядить аккумулятор можно за 30 минут.
   Использование таких пистолетов намного ускоряет время работы по вязке арматуры, а также помогает сделать данный процесс приятным. Агрегат часто можно взять просто в аренду, а не покупать его. Так как вязальной машинкой вполне можно связывать пруты с сечение до 19 мм, то самостоятельное изготовление ленточного фундамента затруднений не вызовет.
2. Вручную вязальным крючком для арматуры. Такой способ является ручным. Вязальный крючок можно приобрести в специализированном магазине вместе с обвязочным материалом, а можно изготовить вручную. Некоторые, наиболее смелые мастера, ускоряют этот процесс, вставив вязальный крючок в шуруповерт, тем самым достигая качества вязального пистолета.

3. При помощи пластиковых ленточных хомутов. Этот способ подойдет для тех, кто возводит небольшую конструкцию при малых объемах работ.

4. При помощи пластиковых или стальных зажимов и скоб.


По какому принципу ведется обвязка арматуры

После того, как работы по подготовке к заливке фундамента завершены, приходит время обвязки армопояса. Для создания качественной конструкции, нужно, чтобы вязка соответствовала строительным нормам:

• Шаг каркаса определяется в зависимости от той нагрузки, которая будет исходить от здания.
• Пруты арматуры выкладываются на расстоянии от 20 до 40 см.
• Для поперечной арматуры шаг равен половине высоты опалубки, но не более 30 см.
• Армопояс монтируется на слое кирпичей в 5 см.
• Каркас нужно заглубить на 5 см относительно верха фундамента.
• Оптимальная проволока для вязки имеет сечение от 8 до 14 мм.
• Стержень арматуры для армопояса должен быть длиной от 60 см.
• Стержни, которые в результате обвязки требуют загибки, заглубляются в стену не менее, чем на 4 см.
• Углы каркаса не требуют такой частой вязки, как прямые части.
• Стержни, находящиеся по углам, фиксируются в двух плоскостях.

Технологии вязки арматуры

Для того чтобы знать, как связать арматуру для фундамента ленточного типа тем или иным способом, нужно точно знать технические характеристики дома, его назначение и размеры, а также какие типы вязки применяются для соответствующего основания. Существует несколько видов монтажа армопояса:

• Ручная вязка. Процесс начинается с отматывания проволоки и сгиба ее пополам. Далее подготовленный кусок проволоки наматывается на палец, приблизительно на одну треть петли. Далее в нее нужно вставить крючок после того, как на каркас наложен арматурный прут. При вращении крючка захватывается обвязывающая проволока с обратной стороны и подтягивается на себя. После всех манипуляций крючок нужно извлечь из петли, а свободные концы подрезать, если они слишком длинные. Обычно для большей надежности скручивание повторяют на одном и том же месте около 5 раз, в противном случае связка может разойтись.

• Короткое скручивание. Проволока также сгибается пополам, концы при этом прижимаются к каркасу. После этого вставляется крючок и делается вращение, оставшиеся концы подрезать. Скрутки должны получиться наиболее короткими. В процессе скручивания нужно сделать 4 оборота, чтобы это получилось, необходимо загибать проволоку.

• Подхват снизу. Процесс этого варианта очень простой: проволока, как и раньше, сгибается в 2 раза, крючок заводится снизу и захватывает петлю. Остатки проволоки формируются в виде петли и скручиваются. Таким образом, без особого труда получается качественный арматурный каркас с приложением минимума усилий.
• Одной рукой. Этот вариант является самым простым для обвязки арматуры, который можно выполнить своими руками. Готовится петля, также, как в предыдущих случаях. В нее продевается крючок и захватывается второй конец проволоки. Параллельно этому действию должен выполняться прогиб, который поможет подхватить проволоку. Конец проволоки тянется на себя и скручивается примерно два-три раза. Таким образом, получается, что все действия выполняются только одной рукой. С помощью этого варианта можно в кратчайшие сроки изготовить армирующую ленту.


Помимо представленных разновидностей вязки арматуры, есть еще два, которые хорошо подходят для вязки арматуры для ленточного фундамента:

• Плоский – представляет собой фиксацию арматурных прутьев в одной плоскости, которая горизонтальна.
• Пространственный – применяется именно для обвязки армопояса для ленточного фундамента. В результате появляется пространственная сетка, которая может выдержать значительные нагрузки.

Вязка арматуры для ленточного фундамента

На этом этапе делается много ошибок, поэтому для начала следует с ними ознакомиться, чтобы в дальнейшем не повторять:

• Прямые прутья в углах соединяются перехлестом.
• Каркас стоит на вертикальных стержнях.
• В сечении основания видно, что присутствие арматуры там меньше, чем 0,1%.
• Нет бокового защищающего слоя, а прутья иногда соприкасаются с опалубкой.

Для верного армирования ленточного фундамента, нужно учитывать все особенности такого основания:

1. Если монтируется мелкозаглубленный тип фундамента, то арматурный каркас может быть связан прямо внутри опалубки.
2. Заглубленный фундамент требует связки арматурного пояса еще до монтажа опалубки.
3. Каркасы могут быть изготовлены и на участке, но после их укладывания в опалубку, нужно дополнительное усиление анкерами в углах.
4. Нижний защитный слой для арматурного каркаса можно выполнить с помощью пластиковой подставки.
5. Для наращивания продольных прутков нужно обеспечить нахлест от 20 до 25 см.
6. Минимальный процент содержания арматуры в сечении фундамента составляет 0,1%.

Заключение

Изготовление армированного каркаса – сложный с первого взгляда процесс, но когда получены теоретические навыки, применить их на практике гораздо проще. Некоторые типы фундаментов не требуют обвязки с применением арматуры, например свайный, где используется часто обвязка брусом. Обвязка арматуры для ленточного фундамента может быть осуществлена и самостоятельно, без помощи профессионалов. После прочтения данной статьи, все вопросы по данной теме уйдут сами собой.

bouw.ru

Как правильно вязать арматуру для ленточного фундамента

Фундамент является опорой любой конструкции, но и у него есть свои элементы придающие прочность. Речь идет об арматурном каркасе, который проходит внутри любого сооружения из бетона. Построить бетонное основание своими руками довольно просто, но вот о том, как правильно вязать арматуру для ленточного фундамента, знают далеко не все.

Стоит отметить, что существует довольно много различных типов фундамента, для постройки которого используется заливка бетоном. Но если бетонный раствор примерно одинаков для всех типов, то арматурный каркас и его обвязка могут принципиально отличаться друг от друга.

Наиболее простым для изготовления является ленточный фундамент. Помимо надежной основы для дома, этот фундамент требует минимум времени, сил, а также финансовых вложений для его создания. Единственным существенным недостатком такой конструкции, считается ее проседание в процессе эксплуатации. Чтобы избежать деформации или максимально оттянуть сроки ее проявления необходим создать максимально качественный каркас из арматуры.

Особенности армирования ленточного фундамента

В отличие от любого другого типа, в ленточном фундаменте максимальные перегрузки приходятся не на бетонную основу, а на арматурный каркас. Это обусловлено тем, что деформация фундамента идет по типу продавливания. Соответственно вязка арматуры для ленточного фундамента наиболее актуально в верхнем и нижнем слое. В середине при продавливании бетон сжимается, а показатели по сжатию у бетона более чем хороши.

Немаловажную роль в этом процессе играет правильно подобранная арматура. Все типы арматуры маркируются специальным обозначением и помогают определиться с выбором, так маркировка большой буквой «К» говорит о том, что арматура покрыта специальным антикоррозийным составом. Это не особо важный аспект для арматуры, которая используется в каркасе фундамента, так как она полностью заливается бетонном. Более актуальная маркировка буквой «С», говорящая о том, что арматуру можно сваривать, а не только обвязывать проволокой.

Низкокачественная арматура не маркируется в принципе, но для фундамента на этом элементе не стоит экономить, так как именно от него зависит прочность и эластичность всей конструкции в целом, а также эксплуатационные сроки будущей постройки.

Вернуться к содержанию

Элементы необходимые для армирования фундамента

Отвечая на вопрос, как правильно вязать арматуру для ленточного фундамента, важно определиться со списком необходимых материалов и инструментов для проведения этого процесса.

1. Самое важное это арматура, обычно она продается длиной в 3 и 6 метров. Размеры сечения, впрочем, как и длина арматурного прутка определяется индивидуальными особенностями будущего фундамента. Минимальный диаметр арматуры 10-12 мм, такой материал используют для создания небольших построек типа гаражей, сараев.
2. Обвязочная проволока. Ее выбирают из металла с низким содержанием углерода, кроме того, для придания большей эластичности такая проволока прокаливается на огне. Она не должна быть слишком толстой, так как гнуть ее будет тяжело. В то же время, слишком тонкая проволока не даст достаточной прочности и ее придется складывать в несколько слоев, что существенно усложнит работу. Если проволока плохо поддается сгибанию ее можно еще раз прокалить над огнем в течение 20-30 минут.
3. Обвязочный крюк. Это нехитрое устройство можно купить практически в любом строительном магазине, кроме того его можно изготовить самостоятельно из прочной, негнущейся проволоки или из рукоятки от старого мастерка, шпателя.
4. Болгарка с набором отрезных дисков для нарезания арматуры.

Чтобы качественно подготовить каркас для заливки фундамента, сил и стараний одного человека будет недостаточно, нужен как минимум еще один помощник, который будет придерживать всю конструкцию пока обвязываются отдельные элементы. В идеале вязка арматуры под ленточный фундамент проводится силами трех людей. Третий помощник будет особенно необходим в момент переноски готовых конструкций в короба опалубки.

Вернуться к содержанию

Основные этапы, методы и правила армирования

Для того, чтобы понять как правильно вязать арматуру для фундамента, необходимо определиться с нагрузками, которые он будет испытывать. От этого напрямую зависит толщина и размеры всего фундамента.

Арматуру можно обвязывать тремя способами:

1. Сварка. При наличии сварочного аппарата и некоторого опыта процесс обвязки арматуры упрощается, но качество такого каркаса на порядок хуже, так как в местах сварки метал утончается, а значит становится более хрупким. Такое соединение не способно выдерживать длительные механические и физические нагрузки, особенно если они связаны с вибрацией.
2. Внахлест. Отдельные элементы арматуры стыкуются не поперек, а вдоль, с выпуском отдельных концов не менее чем на 10-15 см, которые впоследствии обматываются проволокой.
3. Вязка проволокой -это самый эффективный способ создания надежного каркаса. Такой метод позволяет создавать практически любые фигуры с неограниченным количеством углов. Важно соблюдать геометрию углов при стыковке всех элементов и стараться делать их максимально прямыми (под 90 градусов).

При строительстве небольших зданий вместо проволоки можно использовать пластиковые хомуты, которыми стягивают соединения арматуры. Этот вариант не хуже проволочного соединения, единственное он менее устойчив к нагрузкам и хуже переносит критические перепады температуры. От мороза пластик становится ломким, а также может лопнуть.

Вернуться к содержанию

Процесс обвязки

Чтобы собрать каркас необходимо рассчитать размеры опалубки. В идеале каркас плетется так, чтобы на 5 см сверху и снизу не доходил до края опалубки. В короб он укладывается на кирпичные обломки, а верхний край заливки отмечается на опалубке. Современные строительные магазины предлагают специальные пластмассовые компенсаторы, на которые также можно уложить готовую конструкцию.

Схема вязки арматуры, зависит от опалубки, которую необходимо заливать. В процессе соединения отдельных элементов, прутки арматуры ставятся под углом 90 градусов и связываются отрезком проволоки. На одну обвязку берут примерно 20-30 см проволоки, которая складывается, пополам образуя на конце петлю. Свободные концы пропускают через петлю и затягивают, тем самым образуя узел. Оставшуюся проволоку обматывают вокруг стыка, или хорошо зафиксировав узел, обрезают лишнее.

Вязальный крючок необходим для вытягивания проволоки из петли, без него руки быстро устают, а кроме того есть риск получить травму. Помимо крючка можно использовать более современное автоматическое оборудование, правда, пистолет для вязки стоит достаточно дорого, и покупать его на один раз не рентабельно, зато можно поискать магазины, где дают оборудование напрокат.

Прочность фундамента зависит от целостности арматуры при вязке каркаса. Поэтому важно рассчитать максимальную прямую протяженность фундамента и исходя из этого, подбирать отдельные прутья. По необходимости от основного каркаса для фундамента вертикально вверх выводят ответвления, чтобы в будущем к ним привязать стены дома.

Вертикальные ответвления вяжутся по той же технологии что и каркас для фундамента, а затем выводятся как минимум в каждом из углов будущего здания. В идеале вертикальные части конструкции выводят под оконными проемами, а также в середине глухих стен.

Вернуться к содержанию

Советы

Помимо знаний о том, как правильно вязать арматуру для ленточного фундамента, может пригодиться еще несколько секретов, о которых распространяются далеко не все профессиональные мастера. В частности это:

Укладывая каркас из арматуры ее необходимо тщательно очистить при помощи металлической щетки от загрязнений и возможного налета ржавчина. В противном случае не гарантируется сцепка металлического каркаса с бетонным раствором.

При необходимости согнуть длинный арматурный прут использовать нужно только молоток, а также прямоугольную форму по которой будет сгибаться прут.

Для создания горизонтального каркаса используют арматуру с ребристой поверхностью, а для вертикальных конструкций лучше подходят гладкие прутки, по которым заливаемый бетон без проблем стекает вниз не оставляя пустот с небольшими пузырьками воздуха.

Вернуться к содержанию

Заключение

В целом, обвязка арматуры для создания каркаса бетонного ленточного фундамента совсем несложный процесс, который сможет выполнить каждый, особенно если изготовить нужно простой, в плане геометрии каркас. Стоит отметить, что и стоимость подобных работ у профессионалов оценивается совсем в небольшие деньги. Порой, даже целесообразнее заплатить за обвязку арматуры для фундамента, чем тратить собственное время, учитывая необходимость помощи нескольких человек.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Как вяжут арматуру для фундамента? Вязка арматуры для фундамента :: SYL.ru

Фундамент — основная часть любого дома. От того, каким будет основание, во многом зависит его эксплуатационный срок, а значит, комфортное проживание его жильцов. Возвести прочный и надежный дом можно, только зная, как вязать арматуру при строительстве основания постройки.

Для чего нужен металлический каркас

Все взаимосвязано. Основание служит базисом и гарантом безопасности строения, а каркас из арматурных прутьев — это главная составляющая крепости и долголетия фундамента. Она связывает своими элементами основание из железобетона.

Железные прутья рабочей арматуры выполняют функцию сопротивления нагрузкам, которые направлены на растяжение, и увеличивают усилия зон сжатия. Монтажная арматура скрепляет рабочие прутья каркаса.

Главная задача арматурного каркаса — недопущение растрескивания и деформации бетона под весом строения и воздействием сил пучения грунта, а это значит — предотвращение разрушения основания и постройки. Из написанного выше следует, что вопрос о том, как вяжут арматуру для фундамента, совсем не праздный.

Какой бывает арматура и из чего она производится

Что собой представляет арматурный прут для основания? Это стержни из металла, длина которых составляет 6 и более метров, сечением от 6 мм. Величина сечения прутьев арматуры определяет ее прочность — чем она больше, тем крепче каркас.

Стержни могут быть гладкими или иметь ребра, грани, различные насечки. Они усиливают соединение металла с бетонным раствором. С гладким стержнем оно вдвое меньше, чем с рифленым.

При возведение строений, требующих сверхпрочного основания, идеально подходят жесткие каркасы, состоящие из швеллеров или уголков из металла.

Соединение арматурных прутьев

Чтобы стержни арматуры не меняли размеры шага крепления, рассчитанного по технологии, они закрепляются между собой.

Обвязка прутьев арматуры производится ручной вязкой или при помощи сварки. Вопрос о том, как вяжут арматуру для фундамента, является одним из основоположных при сооружении основания здания.

Электрическая сварка

Этот метод — основной для соединения стержней арматуры, хотя он имеет ряд серьезных недостатков:

1. При воздействии высокой температуры сварки прочность арматурного прута снижается.

2. При заливке бетонного раствора и его уплотнении существует риск нарушить сварные соединения.

3. При строительстве больших объектов потребуется нанять нужное количество сварщиков, обладающих определенным опытом.

Ручная обвязка

Вязка арматуры для фундамента возможна и вручную. Осуществляется она стальной проволокой, имеющей диаметр 0,8-1,2 мм.

Обвязка плоскогубцами

Самый доступный способ. Проволокой, сложенной вдвое, в точке пересечения прутьев стягивают их соединение, используя плоскогубцы. Затем фиксируют ее концы.

Вязка шуруповертом или крючком

Существует два основных способа вязки: соединения внахлест с помощью одной петли и стык при помощи двух петель. На практике все соединения вяжутся с помощью одной петли. Петля привлекает простотой и надежностью, а также возможностью обучиться этому способу в течение короткого промежутка времени.

Как вязать арматуру специальным крючком, написано ниже. Проволоку складывают вдвое, ее петля надевается на крючок, концами закрепляется точка соприкосновения прутов, затем они закладываются на крючок. При его вращении происходит закручивание проволоки.

Крючок вращается вручную. Чтобы ускорить работу, его можно вставить в патрон шуруповерта. При его включении крючок начинает вращаться и закручивать проволоку.

Обвязка стержней арматуры хомутами и скобами

Пруты арматуры можно обвязывать скобами, сделанными из круглой проволоки. Работа выполняется руками, но при этом такой способ имеет ряд преимуществ:

• В сравнении с ручной вязкой, скорость выполнения работы увеличивается в 3 раза.

• Высокая стабильная плотность соединения.

• Работу может выполнять любой неподготовленный человек после короткого изучения процесса.

• Простой расчет нужного материала.

Неплохо зарекомендовала себя вязка арматуры с помощью пластиковых хомутов. Этими методами пользуются при возведении оснований коттеджей, дачных домов, бань. Вот и готов ответ дачным застройщикам на вопрос о том, как вязать арматуру под фундамент.

Обвязка при помощи вязального пистолета

На больших строительных объектах, чтобы ускорить и облегчить выполнение работ, применяют вязальные пистолеты.

Пистолет наводится и устанавливается в нужное место, кнопка нажимается, происходит автоматическая вязка стержней арматуры с предельной плотностью. Существуют устройства, работающие на аккумуляторе, а есть механические. Проволока в обоих подается из катушки, которая меняется по ее окончании.

Преимущества работы с пистолетом:

1. Легкость и удобство в работе.

2. Соединение происходит за 1-2 секунды.

3. Отсутствуют отходы проволоки для вязания.

4. Облегчение процесса.

Существуют и определенные минусы при работе с пистолетом:

1. Возрастают общие затраты строительства из-за высокой цены пистолета и расходных материалов для него.

2. Требуется обученный работник для работы с пистолетом.

3. Невозможность применения инструмента в малодоступных местах каркаса.

Как применять различные методы обвязки

Как вязать арматуру, чтобы каркас основания был крепким и надежным? Если для армирования фундамента используются пруты с диаметром не больше 25 мм, то они скрепляются с помощью проволоки, скоб или точечной сварки. Дуговая сварка применяется, если диаметр стержней превышает 25 мм.

Как вязать арматуру ленточного фундамента? Очень просто. Там, где пруты арматуры образовывают между собой угол в 90°, их обхватывают проволокой и скручивают при помощи кусачек. Там, где стержни налагаются друг на друга, их скручивают проволокой в трех местах.

Каркас для ленточного основания лучше вязать на месте, так как проволока может растянуться при механическом воздействии. Соединено должно быть не меньше 50% пересечений арматурных стержней. Правильно выполненные работы гарантируют долговечность и прочность ленточного фундамента.

Арматура плиты

Как вязать арматуру для плиты, чтобы она выдержала все нагрузки, действующие на нее (а их несколько, и направлены они вдоль и поперек нее)? На плиту могут действовать скручивающие нагрузки. Они давят на нее в разных направлениях.

Чтобы не допустить перелома стержня или расхождения соединения, сваркой лучше не пользоваться. Поэтому соединять арматурные пруты надо с помощью проволоки. Прутья обвязываются двойной проволокой в месте соединения и затягиваются плоскогубцами или вязальным крючком.

Как вяжут арматуру для фундамента, вы уже знаете. А какой способ лучше выбрать?

Варить или вязать арматуру?

Арматура — это набор деталей, соединенных друг с другом. Вкупе с бетоном она используется во всех железобетонных постройках.

Все-таки чаще стержни арматуры вяжут, а не варят. Сварка приводит к изменению состава стали, а это ослабляет места соединения прутов арматуры. При объемных работах соединения сваркой удлиняют сроки выполнения окончания задания, по сравнению с механической вязкой.

Для выполнения сварочных работ требуется опытный сварщик. Молодой работник, не обладающий нужными навыками, может только навредить.

Механическая вязка — простой метод соединения стержней арматуры между собой. От работника, выполняющего это задание, не требуется специальных навыков. И вязка, и сварка выполняют одну и ту же функцию, только достигается результат разными способами.

Главное, чтобы после обвязки или сварки соединений и заливки бетонного раствора прутья арматуры оставались на положенных им местах. От их присутствия прочность фундамента не увеличивается, она обеспечивается целостностью бетонного основания, а вот здесь арматура играет не последнюю роль.

Вывод

Как вяжут арматуру для фундамента, чтобы она обеспечила целостность и долголетие основания здания, написано в этой статье. Каким методом воспользоваться, решает каждый застройщик самостоятельно. Главное — придерживаться всех правил и рекомендаций и строго выполнять их. В итоге получится прочное и надежное железобетонное основание.

www.syl.ru

Как правильно связать арматуру для фундамента: обвязка проволкой, хомутами, сварка

Большинство доморощенных строителей не имеют ни малейшего представления о том, как вязать арматуру для фундамента. Между тем, такой пробел в знаниях может отразиться и на качестве самого фундамента, и даже на эксплуатационных характеристиках всего строения.

Ведь несущая способность основания, зависит не только от характеристик бетона, но и от качества внутреннего каркаса, на которое, в свою очередь, влияет качество вязки составляющих армирующей решетки.

Поэтому в данной статье мы расскажем нашим читателям о технологических приемах, используемых в процессе обвязки фундамента арматурой. Кроме того, в этом материале мы коснемся и общих правил обустройства армирующих каркасов. Эта информация пригодится каждому начинающему строителю, решившему обустроить фундамент согласно технологии монолитной заливки в несъемную или съемную опалубку.

↑

Обвязка фундамента арматурой: общие правила

Процедура вязки арматурного каркаса необходима для обеспечения жесткости подобной конструкции. Поэтому эту работу (вязку) нужно выполнять очень тщательно. Ведь от перекосившегося каркаса не будет никакого толка (уменьшится несущая способность фундамента).

Для вязки каркаса используют особую проволоку, приобретаемую на метраж, из расчета: 30 сантиметров проволоки на одно сопряжение арматурных прутов.

Кроме того, вязка арматуры фундамента выполняется еще и с помощью сварки. Только в этом случае на строительство каркаса расходуют особую арматуру, маркируемую литерой «С». Арматура  иного типа под воздействием сварки просто потеряет расчетную жесткость.

Впрочем, для обвязки точек сопряжения арматурного каркаса можно использовать и обычный хомут из полимера, который хорошо знаком всем сборщикам компьютеров и коммуникационных сетей – им фиксируют жгуты проводов внутри корпуса или коммутационного шкафа. Только в этом случае после заливки фундамента его нужно оставить в покое на 10-14 дней – до полной трансформации раствора в цементный камень.

Для вязки каркаса нужны, как минимум, два специалиста. Ведь габаритные пруты очень сложно удержать в нужной позиции силами только одного человека. И, разумеется, чем больше людей будет на стройплощадке, тем быстрее завершится этап формирования каркаса. Хотя более четырех человек (две пары) выделять на эту операцию не стоит – остальные «вязальщики» будут лишь мешать друг другу.

↑

Как прочно связать арматуру для фундамента?

Как уже говорилось выше, существует всего три способа фиксации армирующего прута в каркасе: проволочная вязка, точеная сварка и сборка на хомуты. В итоге, техника вязки зависит от конкретной разновидности техники фиксации армирующего каркаса. И далее по тексту мы рассмотрим все три варианта техники фиксации арматуры.

↑

Вязка проволокой

Эта техника фиксации предполагает обмотку узла сопряжения особой вязальной проволокой. Причем в данном процессе используется ручной (самодельный) или автоматический крюк для вязки арматуры.

Ну а сам процесс фиксации элементов каркаса происходит по следующей схеме:

• 30-сантиметровый отрезок вязальной проволоки складывается вдвое.
• Сложенная проволока оборачивается вокруг сопряжения (вдоль диагонали крестообразного пересечения прутов).
• Вязальный крюк вводят в петлю и цепляют уступом инструмента скрученный конец проволоки.
• После этого нужно вращать крюк в одну сторону, затягивая проволочное кольцо вокруг обвязываемых прутов.

Такая операция проводится у каждого углового и узлового сопряжения арматурного каркаса. Причем при наличии вертикальных элементов – стоек каркаса – обвязку начинают с нижнего уровня, затем собирают верхний. После этого в узловые точки монтируют вертикальные стойки, разделяющие верхнюю и нижнюю решетки.

↑

Вязка хомутами

Эта техника реализуется намного проще, ведь для фиксации сопряжения на хомуты не нужно ни заготавливать 30-сантиметровые отрезки вязальной проволоки, ни производить малопонятные манипуляции с вязальным крюком.

Ну а сама вязка на хомуты выглядит следующим образом:

• Пруты каркаса накладывают друг на друга.
• Хомут подводят под нижний прут, загибая края стяжки вдоль диагонали крестообразного пересечения.
• Край хомута вставляют в П-образный нарост на другом конце изделия и, протягивая ребристый участок сквозь скобу, фиксируют стяжку.

Разумеется, перед тем, как начать обвязку нужно озаботиться покупкой достаточного количества хомутов. Поэтому, в данном случае нужно заранее подсчитать: сколько арматуры потребуется для фундамента и сколько угловых сопряжений будет в арматурном каркасе.

Сборка многоярусного каркаса осуществляется по стандартным правилам: монтаж нижней сетки, монтаж верхней сетки, монтаж распорок.

Следует отметить, что при должном обращении пластиковая стяжка (хомут) обеспечит достаточно жесткую фиксацию каркаса. К тому же, такая стяжка не подвержена коррозии, хотя и стоит дороже, чем 30-сантиметровый кусок проволоки.

↑

Сварка каркаса

Сварку каркаса проводят только в том случае, если фундамент основания будет подводиться под очень тяжелую, многоэтажную конструкцию. Армирующую решетку таких оснований собирают из достаточно габаритных прутьев (от 12 миллиметров в диаметре).

При этом сам сборочный процесс выполняется следующим образом:

• На дно котлована укладывают, с заданным шагом продольные прутья, поверх которых монтируют первый от края поперечный прут.
• Сварочным аппаратом дуговой сварки соединяют точечными прихватами продольные прутья с первым поперечным элементом каркаса.
• Такую же операцию проделывают и последним поперечным прутом, соединяя его с продольными элементами нижней решетки.
• Далее, по зафиксированным  продольным прутам укладывают поперечные элементы, прихватывая их точечными швами.
• Собрав нижнюю решетку, аналогичным образом собирают верхнюю плоскость армирующего каркаса.
• Далее нижнюю и верхнюю решетку разделяют калибрующими вставками – деревянными брусками и, начиная от углов, вваривают в противоположные узловые элементы вертикальные штыри (распорки).

Закончив с распорками, из тела каркаса удаляют деревянные калибры и покрывают проваренные узлы антикоррозийным составом. После этого каркас считается готовым к использованию

Разумеется, такой способ вязки является самым трудоемким, но именно эта технология позволяет создавать очень прочные арматурные каркасы, гарантирующие фундаменту самую высокую несущую способность.

opalubok.ru
