Окна в кровле: Разновидности окон в крыше, выбор конструкции и советы по монтажу

Если мансардные окна для крыши частных домов можно устанавливать после того, как здание было возведено, то слуховые окна желательно закладывать сразу в момент строительства дома, иначе придется переделывать стропильную систему крыши.

как правильно называются, зачем нужно слуховое окошко в кровле, чертежи оптимальной конструкции для дома, установка и монтаж

Даже нежилое чердачное помещение нужно оборудовать окнами. Это помогает упростить его использование и сэкономить на электричестве. Но выбирать и устанавливать подобные конструкции следует максимально тщательно, чтобы исключить малейшие ошибки.

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна.

Виды

Слуховое окно – это такой своеобразный «домик» с парой внешних скатов. Мансардные проемы располагаются на одном уровне со скатом и не прикрываются навесами, что позволяет им пропускать максимум света. Для направленных вертикально слуховых окошек обязательно нужно формировать особый каркас. Как правило, их делают треугольными, не утапливая участок со стороны фронтона внутрь, а выставляя в той же плоскости, что и фасад. В остроугольной кровле фронтоны иногда оснащают крупными рамами, дополняют нетипичными деталями, позаимствованными у храмовой архитектуры.

Кровельные смотровые окна могут быть установлены и на односкатную, и на двускатную, и на ломаную крышу.

Любые виды кровельных конструкций могут быть объединены с проемами различной величины и геометрии. Ставить ли такие проемы на поверхности кровли или на фронтоне – решают исключительно домовладельцы. Никаких технических препятствий для того и другого решения обычно нет. Если окнами оснащается плоская крыша, водосток иногда приходится дополнять новыми желобами со скатом от 5 до 15 градусов.

Люк для выхода на крышу необходим не в меньшей, а подчас и в большей степени, чем простое окно.

Выход наружу из него куда удобнее, особенно если требуется осматривать и чинить расположенные высоко или в труднодоступных местах:

• антенны;
• кондиционирующие системы;
• водостоки;
• коньки;
• молниеотводы.

Даже при отсутствии подобных элементов наверху без люка по правилам может эксплуатироваться только крыша, площадь которой не превышает 100 кв. м. При выходе из люка может быть установлена наружная либо раздвижная лестница. Довольно часто монтируют стремянки вплотную к стенам, а также кровельные трапы. Стремянки обычно ставят перпендикулярно горизонту в плоскости внешней стены. Любая лестница обязательно должна быть защищена от коррозии и выполнена таким образом, чтобы пользоваться ею было абсолютно безопасно. На плоскую кровлю удобнее подниматься по наружной лестнице, которую основательно прикрепляют к стенам.

Возвращаясь к окнам, нельзя не сказать про их потолочные варианты. Такие конструкции выполняются в самом разном стиле, могут отличаться по форме. Роль их не ограничивается простой подсветкой помещения мансарды – нередко лишь такой прием позволяет сформировать легкую и романтическую атмосферу в жилище. Совсем не обязательно пользоваться простой прямоугольной или квадратной системой: круглые окошки смотрятся даже лучше.

Дополнить необычное ощущение помогает установка витражных стекол.

Зенитные окна составляют уверенную конкуренцию привычным осветительным элементам и витражам. Собирать их должны квалифицированные специалисты, поскольку сделать все качественно вне конкретной технологии невозможно.

Их никогда не делают плоским, у потребителей есть выбор между такими формами, как:

• срезанный конус;
• полукруг;
• купол;
• трапеция.

Благодаря особенной конфигурации и тщательно продуманной сборке рассеивание света полностью реализует замысел разработчиков. При создании зенитных фонарей, кроме стекла, может использоваться поликарбонат; более того, простые стеклянные элементы не могут выдержать требуемой нагрузки в большинстве случаев. При помощи фонарей удается осветить залы и мансарды, которые не получается оборудовать требуемым количеством окон. Именно такой способ подсветки используется в зданиях большой площади, когда требуется осветить помещение, протянувшееся на 20-30 метров в длину.

Чтобы открыть зенитное окно, потребуется несколько нажатий на кнопки.

Более того, часть таких сооружений оборудуют системами, автоматически открывающими выход на крышу в случае возгорания или иной чрезвычайной ситуации. В жилых зданиях такой подход практикуется лишь изредка, в основном, там зенитные фонари вносят ощущение роскоши и повышают общую декоративность внешнего вида строения. Электронное оборудование, если оно предусмотрено, монтируется вместе с механикой. Перед окончательным закреплением стекла либо поликарбоната их положение тщательно регулируют.

Треугольное окно в кровле устанавливается, когда обустраивают основную систему стропил. Несмотря на отличия готовой формы, выходные проемы должны быть в виде стандартного прямоугольника. Потом ставят вертикальные формы стропил, выводя края треугольной конструкции за контуры главного проема. Коньковый брус связывает балки перекрытий с наивысшей точкой треугольника и идет строго по горизонтали. В большинстве случаев хватает бруса сечением 10х5 см.

От обычного стенного окна такое изделие отличается присутствием наплава – выступа, внутри которого расположен уплотнитель; к выступу и прижимают смонтированный стеклопакет. В большинстве случаев остекление производится не напрямую на раму, а на особые подкладки, благодаря которым сокращается риск появления сколов и деформаций. Улучшить эстетические свойства системы помогают шпроссы, то есть особые переплетения внутренних деталей стеклопакетов. Чтобы закрепить пакет, применяются штапики. Чаще всего размер фиксирующих профилей для конкретного типоразмера рамы варьируется, поскольку нужно соблюсти баланс между удержанием стекла и сохранением его целостности.

Глухое световое окно не предназначено для вентиляции или выхода наружу. Часто полагают, что составление подобных конструкций всего из нескольких деталей позволяет устанавливать их без лишних затруднений. Но это не совсем так хотя бы потому, что существуют только частично глухие окна. Они позволяют сберечь деньги и радикально сократить нагрузку на части фурнитуры. Чем меньше подвижных элементов, тем она меньше, а потому окно в целом проработает больше времени.

Чаще всего глухие окошки делают из профиля ПВХ, который дополнительно упрочняется.

Глухое остекление предпочтительно уже потому, что оно позволяет сберегать деньги заказчиков. Исключение профиля створок и специальной фурнитуры сразу уменьшает плату на 30 – 40%. Если даже окно поломается, ремонтировать его будет проще, быстрее и дешевле, чем конструкцию с открывающимися частями. Заменять все сразу требуется лишь при полном разрушении, а оно бывает не так часто. Основная масса дефектов ликвидируется заменой стеклопакета, не затрагивая профиля.

Глухие окна гораздо эффективнее открывающихся в плане сбережения тепла, потому что штапик неизменно плотнее самой крепкой и устойчивой фурнитуры. Что немаловажно, единственным ограничением при монтаже является прочность стеклопакета. А если есть створки, нужно учитывать еще величину фурнитуры и допустимую нагрузку на петли, что лимитирует размеры конструкции. Не говоря уже о том, что закрытая рама занимает только пространство проема и позволяет полнее использовать внутренний объем мансарды.

Отсутствие доступа воздуха – самое очевидное из затруднений при использовании глухих окон.

Обычно эта проблема решается за счет вентиляции, но не всегда и не везде такая альтернатива приемлема. Чем больше стеклопакет, тем выше риск, что он будет разбит. Профилактические меры (бронирование) частично устраняют опасность, но тогда и об экономии средств придется забыть. Очень трудно мыть герметичное окно, нередко такая работа оканчивается падениями с высоты; затрудняется и эвакуация при ЧП, так что все это нужно учесть.

Материалы

При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

• в середине;
• наверху;
• на 2/3 по высоте.

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж. Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков.

Особым типом кровельных окон является «балкон».

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Как сделать самостоятельно?

Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.

Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.

Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

• прижимающие планки;
• мембраны;
• стойкие к погодным процессам герметики на основе силикона.

Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.

Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.

Жалюзи и шторы почти никогда не поставляются в комплекте, поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

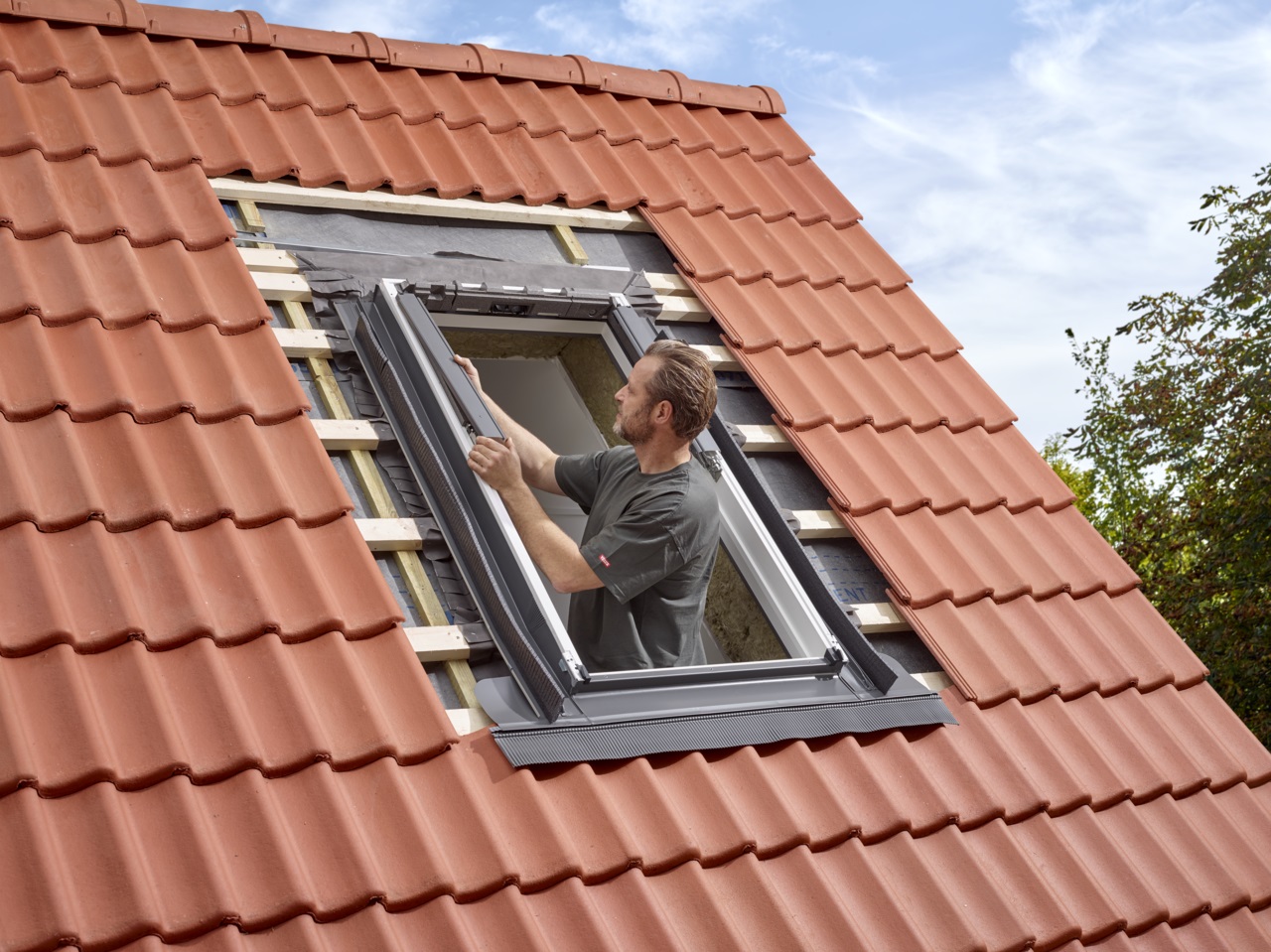

Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

Крепление рамы от различных производителей не может производиться одинаково.

Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.

Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

Этот фартук последовательно присоединяют к:

• верхней обрешетке;
• раме;
• подпирающему брусу;
• стропилам.

Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

Процесс монтажа мансардного окна ждет вас в следующем видео.
