Наружные откосы из металла своими руками быстро и просто + видео

Любое окно или дверь выглядят завершенными, если имеют наружные откосы из металла. Это не только декоративный элемент, но и защита конструкций от воздействия неблагоприятных погодных условий.

Нужны ли наружные откосы из металла?

Сегодня все больше людей приходят к решению сменить двери или старые деревянные окна, вид которых не вызывает приятных ассоциаций, на современные конструкции, для изготовления которых используется металлопластик, металл или другие материалы. Как правило, установленные новые окна и двери требуют соответствующей отделки снаружи, произвести которую можно, используя разные материалы – цементно-песчаный раствор с последующей окраской масляными красками, пластиковые панели, сэндвич-панели.

Делать металлические наружные оконные откосы необходимо прежде всего потому, что при установке в оконный или дверной проем конструктивного элемента по их периметру образуются пустоты, которые заделываются монтажной пеной или специальным уплотнительным материалом. Но и пена, и уплотнительная лента со временем под воздействием ультрафиолетовых лучей, ветра и мороза теряет свои качества теплоизолятора. Если, как советуют некоторые мастера, эти материалы покрасить, то процесс разрушения приостановится на некоторое время, но ненадолго. Да и вид такой отделки не будет красивым.

Если производится штукатурка откосов, то со временем все равно образуется щель между стеной и конструкцией окна или двери, и убрать ее не получается никакими способами. Пластиковые панели не переносят резкого понижения окружающей температуры, становятся хрупкими и могут легко ломаться при малейшем механическом воздействии. Поэтому наружные откосы из металла являются единственно правильным вариантом. Кроме этого, при качественном утеплении наружные металлические откосы на окна перекрывают доступ холодного воздуха внутрь помещения, защищают от проникновения влаги, которая губительно действует на конструкции окон, препятствуют образованию конденсата.

Подготовка к отделке наружных откосов металлом

Прежде чем начинать обрамление окна металлическими элементами, необходимо произвести их замер и подготовить детали. Замерять окно следует по внешнему контуру на уровне стены и внутреннему. Таким образом, узнается ширина и длина всех элементов обрамления. Эта работа очень важна, и сделать ее необходимо с большой точностью. Поэтому, если вы сами не можете понять, что и где замерять, то лучше обратиться к специалистам. По полученным размерам из гладкого листа металла вырезаются боковые, верхние и нижние элементы обрамления окна. Своими руками сделать такие детали не у каждого получится, так как требуется сгибать металл на специальном станке. Подобную работу можно заказать в специализированном предприятии или у частного лица.

Цвет обрамления чаще всего выбирается белый, так как это придает окну большие визуальные размеры и эстетичный вид. А вот нижняя деталь, называемая отливом, будет смотреться лучше, если будет иметь цвет аналогичный цвету кровли. Сам металл выбирается с декоративным защитным покрытием – пурал, полиэстер или других видов.

Для монтажа наружных откосов из металла потребуются инструменты и материалы – гладкий лист, саморезы, подходящие по цвету, шуруповерт, ножницы по металлу, герметик в тубе и пистолет для его нанесения, измерительные приспособления, маркер. Вместо саморезов можно использовать специальные заклепки. Саморезы лучше, если детали обрамления впоследствии потребуется демонтировать.

Перед тем как устанавливать металлические откосы на окна, нужно проверить, насколько качественно заполнены стыки между окном и стеной и при обнаруженных огрехах залить их монтажной пеной. Это больше утеплит стыки, в результате чего уменьшится риск промерзания окон.

Установка наружных откосов из металла

Непосредственно перед монтажом деталей каждую из них с обратной стороны промазывают силиконовым герметиком в том месте, где она будет соприкасаться с рамой окна. Это защитит от проникновения влаги под металлическое обрамление и сохранит утеплитель стен дома, если таковой укладывался, от потери теплоизолирующих свойств. Также необходимо подрезать все места, где монтажная пена выступает буграми, после чего тщательно очистить все поверхности оконного проема от грязи, пыли и остатков строительного мусора.

В первую очередь устанавливается нижняя часть (отлив) с выравниванием его по горизонтальному уровню. Для того, чтобы во время дождя или града шум был менее слышным, нужно проложить под отлив шумопоглощающий мягкий материал. Если вы собрались устанавливать отлив на предварительно нанесенную монтажную пену, то после установки отлива его необходимо нагрузить по всей поверхности равномерным грузом, чтобы он не поднялся кверху вследствие расширения пены. После этого можно начать установку боковых деталей. Как правило, верхняя и нижняя части оконного проема выполняются с наклоном от внутренней стороны к внешнему краю. Поэтому верх и низ каждой боковой детали подрезается в зависимости от угла скоса.

Чтобы не испортить заготовки, необходимо сделать пробные резы на бумажном макете, если вы делаете все своими руками и в первый раз.

Если все сделано правильно, то деталь должна легко вставляться на боковую сторону оконного проема без образования щелей на стыках. После этого производится крепление саморезами к раме окна в нескольких точках. Точно также поступают и с верхней деталью – делают боковые срезы и крепят к окну. Более подробно технологию крепления можно увидеть на видео.

Важно при монтаже всех деталей оконного обрамления постоянно пользоваться строительным уровнем, чтобы геометрия оконного проема оставалась правильной.

Оцените статью: Поделитесь с друзьями!

Наружные откосы из металла со скрытым крепежом — ДомПласт

Металлические откосы – важный элемент наружной отделки окон, отвечающий за защиту проема и оконной конструкции от разрушения и внешнего воздействия. Также внешние откосы отвечают за сохранение тепла в доме и придают качественный эстетический внешний вид фасаду здания.

В нашей компании наружние откосы производятся из оцинкованной стали с полимерным покрытием различных цветов толщиной от 0,5мм до 0,7мм, которая придает необходимый цвет готовым изделиям.

Если выбрать пластиковый или шпаклевочный вариант, то придется приложить больше усилий для сохранения таких покрытий. ПВХ быстро теряет первоначальный вид из-за воздействия ультрафиолета и загрязняется. Шпатлевка (штукатурка) подвержена разрушению, что приводит к ежегодному обновлению поврежденных участков.
У металлических откосов недостатков практически нет, а достоинств много:

  • Характеристики материала таковы, что он способен выдерживать все воздействия окружающей среды. Любые капризы будут ему нипочем. Также важно учитывать, что металл не испытывает разрушения из-за механического воздействия. Это особенно важно в регионах с суровым климатом и частым выпадением града.
  • Уход не составляет особого труда. Выбирая такой вариант, можно быть уверенным, что изделие будет служить долгие годы. Его необходимо лишь изредка очищать от скопившейся грязи и протирать тряпочкой.

Варианты откосов:

1. Откос для простого фасада (кирпич, штукатурка)

Минусами данного типа откосов является наличие видимых крепежей, а так же слабая защищенность примыкания верхней панели откосов от затекания воды при обильных осадках.

2. Откос для вентилируемого фасада (керамогранит, сайдинг)

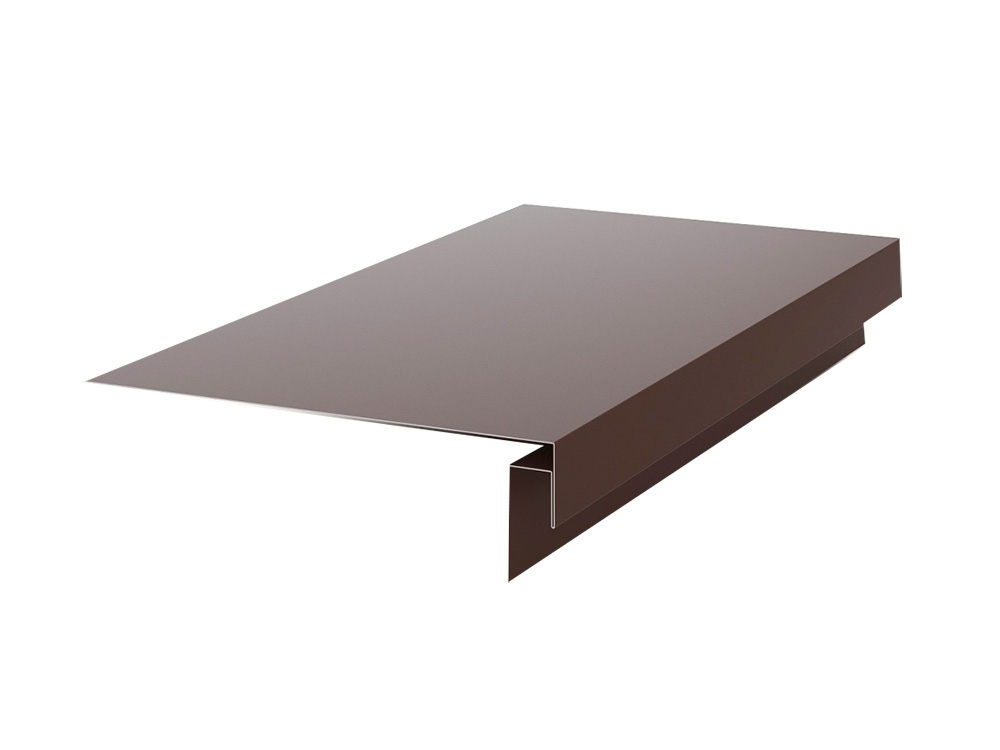

3. Откос со скрытым крепежом («франкфуртские откосы»)

Данный тип откосов, является самым эстетичным и продуманным в техническом плане. Он лишен всех недостатков которыми обладают обычные наружные откосы из металла. Благодаря своей конструкции он не имеет видимых креплений на оконной раме, а сложная составная верхняя панель (панель + наличник) при грамотном монтаже исключает малейшую возможность затекания воды по стене сверху.

Компания «Домпласт63» производит изготовление и профессиональный монтаж внешних «франкфуртских» откосов скрытого крепления. Стоимость , сроки изготовления и монтажа  наружных откосов скрытого крепления вы можете узнать позвонив нам по телефонам или через форму обратной связи указанным на сайте.

Сопутствующие товары и информация:

Вас может заинтересовать:

отделка окон снаружи своими руками

Наружные откосы из металла – это устоявшийся и простой вариант отделки оконных проемов снаружи. Технология такова, что справиться с ней сможет даже человек, который не имеет строительных навыков. Главное, четко соблюдать немногочисленные этапы и быть предельно аккуратным. Ведь именно эта часть оконной конструкции определяет внешний вид в целом.

Функции металлических откосов

Металлические откосы на окна выполняют ряд важных функций, а именно:

  1. Придание оконному проему окончательной законченности и привлекательности. Действительно, данный элемент позволяет создать отличный декоративный вид. Необходимо учитывать, что помимо стандартных вариантов, существуют такие, которые отличаются внешним видом и цветовой палитрой.
  2. Защита швов, в частности монтажной пены. Воздействие окружающего пространства (ветер, осадки, солнечные лучи) приводит к разрушению данного материала. Поэтому отделка окон должна выполняться своевременно.
  3. Герметизация поверхности и дополнительная теплозащита дома. Если оставить откосы без облицовки, то они начнут быстрее разрушаться.
    Начнется образование многочисленных трещин, нарушится теплозащита.
Металлические откосы выполняют не только декоративную, но и защитную функцию

Достоинства и недостатки использования металлических откосов

Металлическими откосами оформляются оконные участки наиболее часто, независимо от того делается ли это для пластиковых окон или деревянных конструкций.  Поэтому следует внимательно отнестись к их достоинствам:

  • Характеристики материала таковы, что он способен выдерживать все воздействия окружающей среды. Любые капризы будут ему нипочем. Также важно учитывать, что металл не испытывает разрушения из-за механического воздействия. Это особенно важно в регионах с суровым климатом и частым выпадением града.
  • Уход не составляет особого труда. Выбирая такой вариант, можно быть уверенным, что изделие будет служить долгие годы. Его необходимо лишь изредка очищать от скопившейся грязи и протирать тряпочкой.
Откосы из металла не требуют особого ухода, достаточно лишь иногда протирать их

На заметку! Если выбрать пластиковый или шпаклевочный вариант, то придется приложить больше усилий для сохранения таких покрытий. ПВХ быстро теряет первоначальный вид и загрязняется. Шпатлевка (штукатурка) подвержена разрушению, что приводит к ежегодному обновлению поврежденных участков. С металлом намного проще, даже если произойдет отслоение красочного слоя, его легко восстановить (это дает возможность изменять внешний вид).

  • Форма изделия создает отличную объемную рамку. Важно знать, что при необходимости можно изготовить любой вариант. Затруднения могут возникнуть лишь с арочными конструкциями.

Недостатков у материала практически нет. Существует лишь необходимое условие – оклейка уплотнительной лентой. Она играет роль шумоизоляции. Если игнорировать такую особенность, то первый дождь заставит задуматься о переделке.

Установка откосов из металла

Установка металлических откосов на окна своими руками – процедура несложная, но требующая аккуратности и внимательности. Для работы понадобится минимальный набор инструментов:

  1. Шуруповерт с набором бит.
  2. Рулетка и угольник.
  3. Ножницы по металлу.
  4. Молоток.
  5. Строительный нож (канцелярский вариант).
  6. Шпатель (если требуется дополнительная подготовка).
  7. Строительный пистолет.
Инструменты, необходимые для установки металлического откоса

На заметку! Наиболее быстрым получается процесс установки тогда, когда работы выполняются в новом доме, где не было окон из дерева. В противном случае нужно предусмотреть комплекс подготовительных мероприятий.

Необходимо учитывать, что работы снаружи выполняются в кратчайшие сроки. Нельзя выжидать долгий период времени после монтажа оконных рам. Многие ошибочно полагают, что в летний период можно отсрочить выполнение работ. Но итогом такого бездействия становится разрушенная монтажная пена и микроскопические трещины, которые вобрали в себя много влаги.

Работы по монтажу внешних откосов необходимо проводить сразу же после установки оконных конструкций

Этап первый – замеры

Проведение тщательных замеров – это гарантия того, что каждая деталь займет свое место словно влитая.

Важной особенностью такого мероприятия является то, что каждый участок замеряется индивидуально. Некоторые мастера ошибочно советуют мерить верхнюю часть откосов по отливу. Такая позиция приводит к тому, что возникают проблемы с размером элементов, они могут быть больше или меньше необходимого показателя.

Работы выполняются с помощью рулетки. Размеры сразу переносятся в подготовленную тетрадь. Это особенно актуально, если сразу выполняется отделка нескольких окон.

Этап второй – подготовка

Тщательная подготовка необходима для оконных проемов, прилегающие стены которых выполнены из кирпича или бетонных плит. Такие конструкции подвержены многочисленным осыпаниям и покрыты трещинами. Выполняются следующие манипуляции:

  1. Срезается монтажная пена. Ее удаляют вровень с оконной коробкой. Это делается посредством строительного ножа.
  2. Оценивается общее состояние всех поверхностей. Если требуется, то щели и дыры замазываются шпаклевкой.
  3. Нельзя допускать образования пустот между устанавливаемыми элементами и основой.
  4. Поверхность и швы дополнительно обрабатываются герметиком. Бетонные и кирпичные поверхности лучше всего пропитать антисептиком, это позволит избежать появления плесени.

Необходимо дать некоторое время, чтобы нанесенные материалы просохли.

Перед установкой металлических откосов требуется восстановить целостность покрытия

Этап третий – установка

Размеры переносятся на металлические планки, которые имеют необходимые загибы. Каждый элемент вырезается с помощью ножниц по металлу. Технология такова:

  • Отделывать откосы начинают с отлива. Данную деталь вырезают по размеру оконной рамы или меньше на один сантиметр. Внешняя часть обрезается по заданному размеру проема с учетом припуска на стену. Боковые части делают с припуском в один сантиметр – их нужно будет подогнуть. Конструкция должна быть наклонена от окна.
  • Отлив устанавливается на свое место. Получается, что он хорошо облегает поверхность, боковыми стенками заходя на вертикальные участки.
    К раме он прикручивается на саморезы.
  • Далее, устанавливаются боковые стойки. Их ставят вертикально, они должны закрывать загнутые отрезки отлива. Притягиваются шурупами.
  • Последней вставляется верхняя часть. Ее подгоняют под установленные боковые планки и выравнивают по внешним углам. Закрепляется саморезами.
  • Теперь можно наносить герметик, который должен надежно закрыть все прилегающие места данной конструкции.

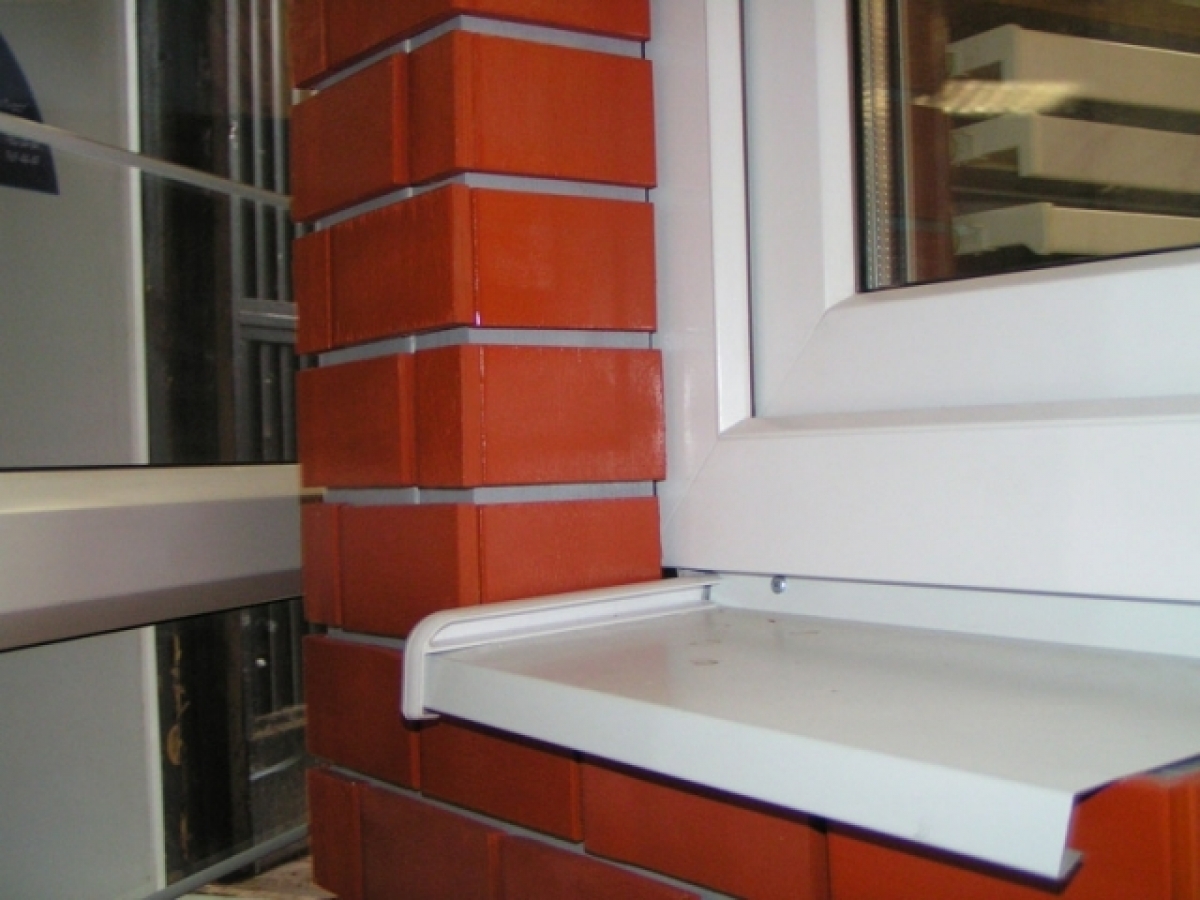

Монтаж металлических откосов начинают с установки отлива

Нужно помнить, что предварительно приклеивается уплотнительная лента.

Таким образом, на окнах появляется красивая и надежная облицовка, которая будет играть не только декоративную роль, но и защищать поверхность от разрушения.

Металлические откосы. Монтаж металлических откосов и отливов

Металлические откосы. Монтаж металлических откосов и отливов

Металлические откосы

Отделка металлическим откосом – комплекс работ по установке вспомогательных элементов, предназначенных для продления срока службы всей конструкции и улучшения ее функциональности. Откосы также закрывают дыры между рамами и перегородками дома. Установку подобных откосов в зависимости от вида относят к внешней или внутренней отделке квартиры.

В зимний период откос не пропускает холод и задерживает тепло, создавая комфортный микроклимат в доме. Такая деталь проема изолирует швы и закрывает микротрещины, улучшая герметизацию квартиры. Это особенно важно с учетом того, что полиуретановая пена довольно легко и быстро разрушается. Такие же функции выполняют, кстати, и внутренние откосы, которые обладают влагостойкостью, если помещение вентилируется или в нише подоконника есть батарея.

В настоящее время особенно популярными являются откосы из стали для окон и дверей в частных домах, а также на цокольных этажах офисов и многоэтажек.

Размеры и конструкция

Поскольку откосы делают в индивидуальном порядке, замеряя каждый оконный либо дверной проем, параметры изделия бывают самыми разными. Это же касается и уровня сложности конструкции. Впрочем, откос из металла – всегда цельный и точно подходит под замеры, поэтому гарантируется высокая защита швов от воды и солнца.

Необычной конструкцией могут отличаться откосы следующих типов:

  • Для вентилируемого фасада или фасада из сайдинга. В таком случае у откосов будут выступающие элементы и полочки для крепежа.
  • Для кирпичного фасада. Откос будет иметь Z-образную форму.

Откосы для разных фасадных окон, например, могут иметь ширину 2-60 см. Длина варьируется от 10 до 300 см. Стандартные показатели длины – 125 см, 200 см и 300 см. Толщина металла изменяется от 0,4 до 0,8 мм.

Достоинства / недостатки

Металлические откосы обладают огромной популярностью на рынке, поскольку пластины не трескаются как штукатурка, не набухают как гипсокартон и не выгорают как пластик. Если основная часть материалов годится только для создания внутренних откосов, то с металлом возможно также изготовление откосов внешнего типа. К основным преимуществам стальных откосов стоит отнести следующие характеристики изделия и самого материала:

  • Качественная герметизация. Хорошие откосы на базе металла защищают монтажные швы от природных осадков, а также саму внутреннюю часть стен от сырости и плесневых процессов.
  • Длительный эксплуатационный период. Достаточно вложить финансы в установку оконных откосов один раз, и можно будет наслаждаться их качеством несколько десятилетий подряд.
  • Высокая прочность. Откосы на окна или двери, сделанные из металла, прекрасно преодолевают негативное влияние внешней среды, будь то повышенная влажность, ультрафиолетовое воздействие, сильные ветра или температурные перепады.
  • Простые правила использования и ухода. Чтобы откос из металла сохранял красивый внешний вид и привычный блеск, достаточно изредка протирать его влажной салфеткой. В отличие от других материалов, металл не нужно регулярно подкрашивать.
  • Украшение дома. Лаконичные и стильные откосы для дверей и окон дополняют общий дизайн квартиры и становятся декоративной рамкой для каждого проема, ведь они имеют особую объемную форму. В настоящее время существуют разные цветовые решения для откосов из стали, поэтому можно подобрать деталь под любой интерьер. Самыми распространенными являются белые откосы для пластиковых окон и дверей и коричневые – для рам, имитирующих древесину.

Металлические наружные откосы своими руками. Инструкция, как установить наружные конструкции своими руками

Теперь пошагово расскажем, как установить металлооткосы на пластиковые или иные окна, что для этого надо сделать. После всей подготовительной работы и замеров – процесс делится на несколько этапов:

  1. Если откосы вырезаются самостоятельно, то все замеры, сделанные ранее, переносятся на лист металла, контуры вырезаются специальными ножницами.
  2. Подготовка проема к монтажным работам:
    • Срезать излишки пены малярным ножом.
    • Очистить проем от пыли и грязи, обработать его антисептиком, для предотвращения появления плесени и грибка.
    • При необходимости все трещины заделать штукатуркой (как заделать швы и трещины при установке откосов штукатуркой и другими способами узнайте тут ).
    • Далее все швы покрываются герметиком.
  3. Самый ответственный этап – установка отлива и уголков. Как их поставить и крепить:
    • Первым делом устанавливается нижняя деталь – отлив. Его выравнивают с помощью уровнемера. Чтобы металл не издавал сильного грохота во время дождя, следует положить под деталь шумоизолирующий материал (шумопоглощающую ленту или тонкий слой монтажной пены).

      Важно

      Если монтажная пена, которая наносится на нижнюю часть отлива и немного на основание оконной рамы, начинает приподнимать конструкцию, надо равномерно придавить отлив чем-то тяжелым по всей его длине. После деталь привинчивается к оконной раме саморезами.

    • Следующими крепятся боковые откосы. Следует помнить, что верхняя и нижняя часть имеют наклон от внутреннего края к внешнему, поэтому края детали срезаются в соответствии с углом прилегания к отливу и углам проема.

      При этом грамотные замеры и аккуратный срез предотвратят образования щелей, и все откосы встанут на свое место. После точной установки боковые детали крепятся к оконной раме саморезами с прессшайбой.

    • Последним устанавливается внешний элемент облицовки, который крепится также саморезами. Для лучшей теплоизоляции все щели заполняются монтажной пеной (о том, как правильно работать с монтажной пеной при установке оконных откосов, на что обратить внимание при выборе пены, узнайте в этой статье).
  4. Внимательный осмотр всех стыков и щелей, которые дополнительно заполняются герметиком (как и чем заделать швы после установки откосов?).

Металлические наличники на пластиковые окна. Виды наличников на окна

Разновидности пластиковых наличников для окон

Наличники, в том числе и пластиковые, предназначены для перекрытия монтажного шва, который остается открытым при некоторых типах установки. Обрамленный таким образом оконный (или дверной) блок приобретает законченный вид, а стык между проемом и наружной рамой получает дополнительную защиту от внешних воздействий.

Положительные качества пластиковых наличников

  • Доступность и дешевизна . Полимерные материалы, применяемые для изготовления пластикового наличника, стоят гораздо дешевле, чем металл или древесина. Существенно удешевляют процесс современные технологии обработки. Например, конечная стоимость изделий, изготовленных экструзией, будет заметно меньше, чем у фрезерованного деревянного декора.
  • Особенности пластика . Прочностных характеристик ПВХ или полиуретана (наиболее распространенные материалы для изготовления) с запасом хватает для нагрузок, которым подвергаются наличники. Срок службы, как правило, не менее 50 лет, при этом практически полностью сохраняются функциональность и внешний вид.
  • Внешний вид . Пластик изготавливают в основном белого или темно-коричневого цвета, но есть возможность пигментации полимера и в другие тона. Возможна оклейка профиля фактурной пленкой, имитирующей ценные породы древесины, металл или камень.Это позволяет сделать обрамление блока, гармонирующим с любыми стилистическими решениями интерьера или фасадной части здания.
  • Простота в уходе . ПВХ наличники легко моются, не требуют периодической покраски или какого-либо специфического обслуживания, как например, деревянная продукция.
  • Стойкость к атмосферным воздействиям . Наличник, изготовленный из полимера, не подвержен деформациям при эксплуатации в условиях повышенной влажности или при регулярных перепадах температуры.
  • Небольшой вес . Даже изделия, изготовленные из монолитного профиля, имеют меньшую массу, чем деревянные или металлические аналоги. Это облегчает монтаж и уменьшает нагрузку на несущие элементы.
  • Возможность скрытой прокладки коммуникаций . Некоторые модификации наличника состоят из нижнего профиля и лицевой крышки. Пустота между этими двумя деталями может использоваться для размещения проводки.

Наружные откосы окон из металла своими руками. Почему именно металлические оконные откосы?

Привести оконные проемы в приличный вид можно, применив следующие материалы: штукатурку, краску, гипсокартонные плиты, пластиковые панели. Но не один из данных материалов не идет ни в какое сравнение с металлическими оконными откосами.

Оштукатуривание откосов снаружи имеет одно достоинство — дешевизну. Любая штукатурка со временем трескается. Между штукатурной смесью и рамой ПВХ появляется щель. Такой недостаток приводит к образованию конденсата, а потом и плесени.

Традиционная отделка откосов гипсокартоном возможна только с внутренней стороны помещения. Гипсокартон не выдерживает повышенной влажности. Он разбухает, деформируется и теряет изначальные характеристики.

Пластиковые панели теряют прочность от резкого понижения температуры. При определенном механическом воздействии они могут легко сломаться.

Наружные металлические откосы для окон изготавливаются из оцинкованной стали, покрытой защитным слоем декоративного полимерного покрытия. Данный слой защищает металл от коррозии, откосы не ржавеют, имеют достойный внешний вид.

Преимущества наружных откосов из металла
  • Высокая устойчивость к коррозии.
  • Длительный срок эксплуатации с сохранением первоначальных характеристик.
  • Не требуется периодическая окраска.
  • Легкий монтаж и последующий уход.
  • Достойный внешний вид.
  • Устойчивость к любым атмосферным явлениям.

Наружные металлические оконные откосы имеют два основных цветовых решения: белый цвет — для белых металлопластиковых конструкций, коричневый — для ламинированных под дерево рам. Но возможны индивидуальные заказы в любой цветовой гамме.

Металлические откосы дороже всех остальных вариантов, но они выигрывают в долговечности и простоте монтажа. Металл легко покрывается краской, оттенок всегда можно поменять по желанию.

Еще одним из интересных вариантов является отделка окон сайдингом своими руками . Подробно эта технология описана в отдельной статье.

Как сделать откосы на окна снаружи. Как сделать наружные откосы своими руками?

  • Инструменты и материалы
  • Как отделать наружные откосы, пользуясь штукатуркой?
  • Особенности использования гипсокартона
  • Отделка пластиком оконных проемов

Расстояние от окна до поверхности стены называется откосом. Другими словами, это самый обыкновенный оконный проем, который бывает наружным и внутренним. Очень важно, чтобы отделка откосов делалась аккуратно и грамотно. Под собой они прячут все оставшиеся огрехи ремонтных работ, когда устанавливаются или меняются окна. При помощи откосов установочные швы получают надежную защиту от влаги. От них зависит звукоизоляция и утепление помещения. Большое количество компаний, занимающихся установкой окон, к вопросу отделки откосов подходят поверхностно, а стоимость такой услуги устанавливают высокую. Имея дома необходимый инструмент, небольшой опыт, можно установить наружные откосы своими руками .

Наружные откосы обеспечивают защиту окна от влаги.

Первый способ известен сотни лет. Это очень трудоемкий и долгий процесс. Подобные откосы имеют самый маленький срок эксплуатации, они недолговечны. С течением времени они начинают трескаться, им необходим постоянный ремонт. Еще одной негативной стороной является холод, так как у них нет утепления. В результате на окнах появляется конденсат. Внешние откосы обладает только одним преимуществом, у них низкая стоимость.

Инструменты для монтажа откосов.

Более современным и не очень пыльным вариантом считаются гипсокартонные откосы. Чтобы их изготовить, необходимо иметь достаточно большой опыт. Работа требует много времени, так как необходимо будет грунтовать, и красить поверхность. Такие откосы можно устанавливать только в сухих помещениях, гипсокартон не любит влаги.

Современные пластиковые откосы, пожалуй, самые лучшие из всех вариантов. Они легко обслуживаются, изготавливаются из материала, который используется для профиля окна. Поэтому такие откосы, точно так же как и окна, реагируют на скачки температуры. У них никогда не появляются трещины, не происходит никакой деформации. Для установки таких откосов потребуется несколько часов, а служить они будут много десятилетий.

Отделка окон снаружи металлопрофилем. Облицовка пластиковых окон снаружи

Отделка окон снаружи

Прочность и долговечность здания зависит от многих факторов, в том числе, и от качественной отделки оконных откосов. Облицовка придает красивый вид не только окнам, но и всему зданию в целом.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz .

Отделка пластиковых окон снаружи — не только эстетическая потребность, она позволяет значительно снизить теплопотери окон и стен. Откосы, помимо декоративной, выполняют еще и защитную функцию — они оберегают окна от губительного атмосферного воздействия, попадания влаги, препятствуют возникновению грибка или плесени на окнах, а также увеличивают изоляционные свойства пластиковых окон. Благодаря утеплению откосов, можно полностью исключить вероятность возникновения влаги на поверхности окна. Каждая из существующих технологий утепления окон позволяет воспользоваться всем спектром современных, высококачественных материалов, которые не только имеют доступную цену, но и отличные рабочие характеристики.
Если вы недавно установили пластиковые окна, не затягивайте с их отделкой, так как не облицованные откосы сделают проемы негерметичными, монтажная пена быстро разрушается под влиянием дождей, ветра и солнечных лучей. После установки окон следует позаботиться о качественной отделке откосов снаружи. Качественно сделанные откосы защищают пластиковые окна от негативного воздействия атмосферных явлений и возможных деформаций (перекоса) в процессе эксплуатации.

Видео наружные металлические откосы для окон

Наружные откосы из металла: отделка своими руками

Наружные откосы из металла получают все большее распространение не только при отделке новых пластиковых окон, но и в защите деревянных рам, которые уже давно стоят в доме.

Разнообразие применяемых в современном строительстве материалов делает затруднительным выбор среди возможных вариантов, чтобы установить защитные покрытия на окнах снаружи.

Самые распространенные из них – цементный раствор или стандартные пластиковые панели. Это проверенные, не требующие особых затрат способы облагородить и обезопасить оконные проемы снаружи, защитить свое жилище от попадания влаги и пыли.

Возможные варианты

Металлические откосы долговечны

Все больше людей выбирают более дорогие, но качественные металлические откосы, руководствуясь их долговечностью, устойчивостью к природным воздействиям, способностью сохранять цвет десятилетиями, если на металл нанесен полимерный слой. Это экономит время, придает окнам снаружи относительно новый вид и служит надежной защитой. Металлические откосы на сегодняшний день – самый оптимальный выбор при наружном обустройстве окна.

Довольно высокая стоимость современных новых окон не всегда включает в себя монтаж и установку, а если и включает, то редко бывает качественной, поэтому после отъезда мастеров, которые привезли обновку для квартиры, хозяин с ужасом обнаруживает, что в квартире погром, стыки и дыры заделаны кое-как, а снаружи и вовсе остались щели, кое-как задутые монтажной пеной.

При монтаже старайтесь не оставлять щелей

Если дело обстоит летом, это еще полбеды, придется только потерпеть пыль и перебить комаров. Но если на улице холод и непогода, и в оставшиеся промежутки задувает ледяной ветер, попадает дождь, то внешние откосы с их защитной функцией становятся просто насущно необходимыми.

Высокая стоимость нового окна и полное при этом невыполнение им своего назначения отравляют все удовольствие от приобретенного новшества. Подобно старым они точно также не обеспечивают ни шумоизоляционной, ни воздухонепроницаемой, ни эстетической функции, а поскольку их приобретение уже изрядно истощило бюджет стоит подумать о том, чтобы сделать наружные откосы своими руками. Это сэкономит не только средства, но и время, затраченное на поиски умельцев, которые захотят заниматься такой мелочью.

Если оставить окно без откосов, монтажная пена со временем начнет разрушаться

Прежде чем идти на строительный рынок, нужно определиться с материалом, из которого будут намечены гипотетические наружные откосы. В процессе выбора имеет значение все: и возраст, и качество окон, и стена, в которой они установлены, и наличные средства, которые можно на это безболезненно выделить.

Самые беззаботные хозяева так и оставляют монтажную пену, которая со временем разрушается, крошиться, и образуются щели, в которые начинает захаживать пыльный ветер. Если не закрыть окна снаружи сразу, через несколько лет придется подумать об их замене.

Пластиковые панели легко резать и монтировать

Самыми распространенными вариантами являются:

  • пластиковые, которые можно самостоятельно вырезать из листов, приобретенных в строительном магазине;
  • штукатурные – проще этого ничего и не придумать;
  • сайдинговые, для которых потребуется обрешетка, зато гарантированно не останется никаких щелей;
  • металлические откосы, самые стойкие и прочные, которые делают с цветным полимерным покрытием или из оцинкованных листов;
  • деревянные, уместные при соответствующем материале окна, а еще лучше – в уютном частном домике в глубине сада.

Чтобы непредвзято оценить свои возможности, следует не только заглянуть в кошелек, но и проверить наличествующий в доме инструментарий, оценить, что из необходимого для работ есть в наличии, здраво взглянуть на собственные умения и навыки.

Выбирая материал, из которого будут изготовлены наружные откосы на окна, следует руководствоваться не только функциональностью, но и надежностью, эксплуатационными свойствами, эстетической и декоративной составляющей.

Особенности монтажа

Поскольку окна повсеместно устанавливаются металлопластиковые, наружные пластиковые откосы – самый бюджетный, простой и банальный вариант. Откосы из пластика не потребуют никаких замысловатых приспособлений, и при их установке можно обойтись подручными средствами.

Главное, не забыть при покупке пластикового профиля, подкупить нужное количество необходимых шурупов и деревянных реек.

Все что потребуется для производства изделия из стойкого полимера, у рачительного хозяина найдется и дома:

  • острый ножик или ножницы по металлу;
  • дрель или перфоратор;
  • степлер;
  • шуруповерт или простая отвертка.

С рынка необходимо принести шурупы, нетолстые деревянные рейки, лист пластикового профиля, или П-образные профили из ПВХ, планки с особым сечением. С установкой не придется долго возиться, в особенности, если имеется шуруповерт. О том, как сделать окосы, если вы живете в многоэтажке, смотрите в этом видео:

Рейки монтируются по периметру окна, на них шурупами крепятся стартовые профили, после чего собирается вся конструкция. Значительно надежнее, в смысле звуко- и теплоизоляции, так называемые сэндвич-панели. Этот материал состоит из двух пластиковых слоев с размещенной между ними пенополиуретановой прослойкой.

Отделка наружных откосов обычно оплачивается отдельно и иногда удивляет непомерностью запроса. Но если человек никогда не занимался подобной деятельностью, то, возможно, лучше прибегнуть к помощи специалиста.

Металлические откосы и их преимущества

Металлические откосы с полимерным покрытием не подвержены коррозии

Наружные металлические откосы все больше входят в моду и стали относительно новым трендом в обустройстве окон жилых помещений. Ранее их использовали, в основном, для офисных и торговых зданий.

Привычное утверждение в рекламных проспектах о преимуществах откосов из пластика стало неактуальным, после того, как многие наглядно убедились в его способности приходить в негодность от механических повреждений.

Некачественные производители подорвали доверие к этому функциональному материалу, не вкладывая в него необходимые компоненты, из-за чего пластик стал желтеть от ультрафиолетовых лучей.

Металлические, изготовленные со специальным покрытием, откосы оказалось возможным не только длительно эксплуатировать, не опасаясь, что они придут в негодность, но и красить в нужный цвет по мере надобности.

Декоративные составляющие тоже сыграли в растущей популярности металла немалую роль, а когда оказалось, что монтаж металлических откосов не представляет особых сложностей, люди стали делать выбор в пользу более надежного и функционального материала. Тем более, что у металла в истории человечества гораздо более длинная история применения.

Рекламный слоган о том, что откосы из металла – на века, содержит совсем немного преувеличения.

Тщательно делайте замеры, чтобы не оставлять щелей

Главное в установке такого изделия – правильные, очень точные замеры и профессиональный расчет материала. Специалисты рекомендуют во избежание просчетов даже вырезать предварительно необходимые элементы из бумаги и примерить их к наружной части окна. Отлив устанавливается на монтажную пену и привинчивается к раме.

При правильно проведенных замерах щелей не должно быть, но, даже если они образовались, их можно заполнить герметиком и пеной. Необходимых инструментов потребуется не так уж много. Подробное описание наружной отделки окна откосами смотрите в этом видео:

Металлические откосы, установленные на внешней части фасада – не только надежная и долговечная защита от всевозможных повреждений, но и способ придать оригинальность и своеобразие отделке фасада в частном доме или стандартной квартире.

Советы и рекомендации

Металические откосы не единственный выбор, при желании проем окна можно оформить декоративным камнем, лепниной, деревянными панелями

Установка откосов своими руками – дело похвальное, но длительное и неблагодарное, если человек не занимался ничем подобным. Существуют специальные фирмы, занимающиеся мелкими строительными работами. Эти конторы выполняют их весьма качественно, и заботятся о своей репутации. Это не поставщики окон, у которых все делается как можно быстрее.

Пластик, металл, гипсокартон, сайдинг, стандартная штукатурка – это проверено и надежно, и выбор материала остается за хозяином. Он основывается на личных пристрастиях и финансовых возможностях владельца, особенно, если события развиваются в стандартной многоэтажке.

Если же дело касается собственного частного дома, любовно возводимого на десятилетия, можно придумать нечто оригинальное, вроде собственноручной лепки, натурального камня или резных деревянных панелей. Самое простое, дешевое и функциональное выбирают люди, которые не заботятся ни о чужом мнении, ни о собственном ощущении красоты жилища, в котором проходит жизнь. Утешать себя тем, что это на время, не стоит. Лучше сделать качественно, прочно и красиво. Пусть немного дольше и дороже, но зато надолго.

Металлические откосы к пластиковым окнам в Оренбурге

Металлические откосы в Оренбурге

Фирма «РемонтОкон 56» сотрудничает с ООО «Жестянщик»- фирмой, которая занимается установкой металических откосов. После того, как пластиковое окно будет установлено, мастера ООО «Жестянщик» могут приехать и замерить наружные откосы.

Почему среди разнообразных способов отделки мы рекомендуем именно металлические откосы?

Потому что металлические откосы обладают рядом неоспоримых преимуществ:

• такие откосы украсят любой экстерьер дома и подчеркнут индивидуальность строения;

• металлические откосы долговечны- они изготавливаются исключительно из высокопрочного металла, толщина которого не должна опускаться ниже 0,5 микромикрон;

• обладают большим выбором в цветовой гамме- цвет откосов можно сочетать не только с вашим окном, но так же с цветом кровли, фасада и так далее, металл может ламинироваться и краситься в нужный цвет;

• металлические откосы высокоустойчивы к любому климату и любым погодным условиям — к дождю, снегу, палящему солнцу и сильному ветру;

• они обладают герметизирующими свойствами — способны защитить все швы и малейшие трещинки от продувов и пыли;

• откосы изготавливаются индивидуально по размерам вашего окна, любого размера и любой сложности;

• являются дополнительной шумо- и теплоизоляцией  пластиковых окон.

Оставлять окно без наружной отделки нельзя. Необходимо скрывать пенный шов от прямых солнечных лучей для того, чтобы окно прослужило свой срок эксплуатации без продуваний, промерзаний и т.п.

Несколько лет назад оконные компании практически всегда при продаже окон предлагали только внутренние откосы. Каким бы ни было ваше окно дорогим и качественным, без наружной отделки оно теряет эстетичный вид, не имеет вида завершенности.

Наружные откосы это не только повышение технических характеристик окна, но и красивый внешний вид.

Если сделать откос из материала для внутренней отделки, то это будет не надежно. Сэндвич- панель, используемая при отделке внутренних откосов, предназначена только для эксплуатации в помещении.

Нельзя назвать практичным вариантом и отделку наружных откосов виниловым сайдингом, так как он будет выгорать и желтеть, и, помимо этого, лопаться на морозе при малейшем прикосновении к нему.

Использование металлических откосов при отделке пластиковых окон

Вы здесь

» »

Металлические откосы

Отделка откосов – неотъемлемая часть работ по монтажу окон. Варианты отделки оконных откосов могут быть самыми разными: профиля для боковых поверхностей проема могут быть гипсокартонными, пластиковыми, металлическими и другими. В настоящее время особым спросом пользуются металлические откосы.

Преимущества использования металлических откосов при отделке окон

Почему же наружные откосы, изготовленные из металла, так популярны среди специалистов?

Прежде всего, нужно отметить удобство их монтажа и выгодность использования с экономической точки зрения.

Кроме того, наружные металлические откосы:

  • прочны;
  • выглядят элегантно и престижно;
  • устойчивы перед воздействием коррозии;
  • невосприимчивы к резким перепадам температуры и воздействию атмосферных осадков;
  • отличаются долгим периодом эксплуатации, сохраняя в течение всего срока службы свои первоначальные характеристики;
  • не представляют опасности для здоровья, так как при их изготовлении используется точно такие же материалы, как при производстве пластиковых окон.

Основным материалом, служащим для производства металлических откосов, служит оцинкованная сталь, которая дополнительно покрывается полимерным слоем, обеспечивающим дополнительную защиту.

Существуют металлические откосы, при монтаже которых используются такие элементы, как панели ПВХ, краска, штукатурка и пр., что позволяет снизить стоимость изделия. Если сравнивать долговечность подобных откосов и тех, что сделаны из металла без применения дополнительных материалов, то качество последних будет на порядок лучше.

Обслуживаем города, станицы и поселения

Противоскользящие металлические пандусы | SlipNOT®

Металлические пандусы, соответствующие ADA

Перед установкой металлической рампы согласно Закону об американцах с ограниченными возможностями (ADA) должны быть соблюдены следующие правила.

  • Любая часть доступного маршрута с уклоном более 1:20 считается пандусом.
  • Максимальный уклон в новом строительстве должен составлять 1:12, а максимальный подступенок — 30 дюймов.
  • Минимальная ширина пандуса в свету должна составлять 36 дюймов.
  • Пандусы должны иметь ровные площадки внизу и вверху каждого спуска.
  • Если подъем на рампе превышает 6 дюймов или горизонтальный выступ более 72 дюймов, то с обеих сторон должны быть поручни.
  • Поперечный уклон поверхностей аппарелей должен быть не более 1:50.
  • Поверхности земли и пола вдоль доступных маршрутов и в доступных помещениях и пространствах, включая полы, проходы, пандусы, лестницы и пандусы, должны быть устойчивыми, прочными и устойчивыми к скольжению.
  • Пандусы и площадки с обрывом должны иметь бордюры, стены, перила или выступающие поверхности, предотвращающие соскальзывание людей с рампы. Бордюры должны быть высотой не менее 2 дюймов.
  • Наружные пандусы и подходы к ним должны быть спроектированы таким образом, чтобы вода не скапливалась на поверхностях для ходьбы.

Slip NOT® — это продукты, устойчивые к скольжению, соответствующие требованиям ADA, которые могут быть заменены на существующие металлические пандусы для создания поверхности с высоким сцеплением или могут быть построены заново.Продукты, соответствующие требованиям ADA, предлагаемые Slip NOT®, состоят из сплошной пластины, решетки на высоком каблуке или перфорированной пластины диаметром ¼ дюйма.

Все сплавы Slip NOT® (сталь, оцинкованная сталь, нержавеющая сталь и алюминий) были тщательно протестированы, оценены и одобрены агентствами, муниципалитетами и компаниями по всей стране. Slip Продукция NOT® также сертифицирована Underwriters Laboratories (UL) и более чем вдвое превышает требования UL к нескользящим материалам.ADA требует коэффициента трения 0,80 для наклонных поверхностей, а продукты Slip NOT® превышают требования OSHA и ADA с минимальным коэффициентом трения 0,85. Slip NOT® имеет твердую поверхность напильника от 55 до 63 по шкале Роквелла «С» и прочность сцепления не менее 4000 фунтов на квадратный дюйм.

Указания по коэффициенту трения

Агентство Рекомендация
ADA Плоские поверхности 0.60 COF
ADA Наклонные поверхности 0,80 COF
OSHA 0,50 COF
NFPA 0,68 COF

Неокрашенные металлические аппарели могут привести к скольжению, спотыканию и падению, если они намокнут. Выбор Slip NOT® в качестве противоскользящего решения для пандусов, соответствующих требованиям ADA, может значительно снизить количество аварий. Slip NOT® внутренние и внешние металлические пандусы используются во многих областях, таких как пандусы для инвалидных колясок, пандусы для вилочных погрузчиков, пандусы для напольных весов и пандусы для морозильных камер. Slip NOT® — это прочная и долговечная поверхность по сравнению с окрашенными или приклеенными лентами продуктами.

Терминология по металлической кровле: знайте, прежде чем делать покупки

Примечание: Очень важно понимать терминологию любого предмета, по которому вы хотите получить практические знания. Мы перечислили специальные слова и их определения ниже, а также включили рисунки, чтобы проиллюстрировать многие из этих терминов.

Стили крыш

Условия кровли

Batten: Также называется Purlins, см. Purlin или Purloin.Рейка или обрешетка могут быть деревянными полосками 1 ″ x2 ″ x4 ′, прибитыми к крыше или стропилам, на которых крепится кровля. В некоторых случаях они также представляют собой стальные отрезки шириной около дюйма или около того, с приподнятой серединой, к которой крепится металлическая кровля. Иногда его называют «шляпным каналом» из-за его формы. Рейки или прогоны прикрепляются к настилу крыши, чтобы обеспечить надежное основание для крепления кровельных материалов, потому что многие OSB (листы ДСП, похожие на фанеру) не удерживают винты должным образом.

Герметик: Для заполнения шва мастикой или асфальтобетонным цементом для предотвращения утечек.
Меловая линия: линия, нанесенная на крыше натянутой веревкой или шнуром, посыпанным мелом. Используется для выравнивания.

Класс «A»: Наивысший рейтинг огнестойкости для кровли. Указывает, что кровля способна противостоять сильному воздействию огня, исходящего от источников за пределами здания.

Класс «B»: Рейтинг огнестойкости, который указывает, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников вне здания.

Класс «C»: Класс огнестойкости, который указывает на то, что кровельные материалы способны выдерживать световое воздействие огня, исходящего от источников за пределами здания.

Манжета / пыльник: Предварительно сформированный фланец, размещенный над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Также называется трубным пыльником.

Встречная планка: Та ​​часть гидроизоляции, которая прикреплена к вертикальной поверхности для предотвращения миграции воды за основание гидроизоляции.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Палуба: Также известна как Decking. Поверхность, устанавливаемая над несущими элементами каркаса здания. Это структурная «кожа» кровли, поверх которой применяется кровля. В большинстве новых домов настил из фанеры. Существует четыре основных типа настилов, обычно используемых в проектах кровли жилых домов:

  • Фанера: Фанера прочная, долговечная и легкая.Он бывает разных сортов с оценками от A до D. Для настила используйте только фанеру для наружных работ. Толщина фанеры зависит от шага стропил.
  • OSB: Ориентированно-стружечная плита (OSB) дешевле фанеры, но не так прочна, как фанера, и не удерживает гвозди так же хорошо, как фанера. Одна сторона имеет противоскользящее покрытие и должна быть обращена вверх.
  • Язычок и паз 2 на 6 : Если крыша будет видна изнутри (потолок не установлен), используется шпунт и паз.Это деревянный настил, обеспечивающий отличную изоляцию без дополнительной жесткой изоляции крыши в умеренном климате. Также доски могут быть окрашены или окрашены изнутри в тон интерьеру.

Слуховое окно: Оконный блок в раме, выступающий через наклонную плоскость крыши.

Капельная кромка: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода могла стекать с подстилающей конструкции. Некоторые элементы карниза имеют встроенную водосточную кромку.

Триммер, который здесь идет, называется «капельным триммером».

Карниз: Горизонтальный нижний край скатной крыши.

Отделка, которая идет на этих участках, называется «отделкой карниза», «гидроизоляцией карниза» или иногда «кромкой водостока». (Мы используем термин «обшивка карниза»).

Войлок: Гибкий лист, пропитанный асфальтом и используемый в качестве подложки, иногда называемый «битумной бумагой».

Оклад: Кусочки специальной отделки, используемые для предотвращения просачивания воды в здание вокруг любого пересечения или выступа в крыше, например, вентиляционные трубы, дымоходы, прилегающие стены, слуховые окна и впадины.

  • Гидравлический клапан (см. Воротник / пыльник): Гидравлический клапан предотвращает попадание дождевой воды в отверстия, вырезанные для труб в крыше. Этот оклад продается в соответствии с размером вентиляционной трубы и углом крыши. Поверх оклада укладывается рубероид.
  • Ступенчатый оклад: метод нанесения окладов, используемый там, где вертикальная поверхность пересекается с плоскостью покатой крыши.
  • Дорожный оклад: Этот оклад используется на открытых участках кровли. Чаще всего утечки обнаруживаются в перекрытиях долины из-за того, что гидроизоляция плотно прибита к настилу или панелям, которые не обрезаны достаточно далеко от гидроизоляции.

Гидроизоляционный цемент: При использовании металлических кровель в качестве гидроизоляционного цемента обычно используется прозрачный силиконовый герметик (приобретайте самый лучший из имеющихся марок). Это используется для дополнительной герметизации любых потенциальных утечек, обычно в тех областях, где применялась гидроизоляция. Небольшая полоска цемента для гидроизоляции там, где она соприкасается с вертикальной стеной, является хорошей идеей.

Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на коньке скатной крыши.

Накладка, которая идет на этой части крыши, называется «двускатной или грабельной отделкой». Мы используем термин «двускатная отделка».

Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька. На каждом конце есть фронтоны.

Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. На каждом конце есть фронтоны.

Hip: Наклонный внешний угол, образованный пересечением двух плоскостей наклонной крыши.Идет от конька до карниза.

Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Этот тип крыши не имеет фронтона (ов).

Ледяная плотина: Ледяная плотина возникает при таянии снега около коньков теплых крыш (крыш без надлежащей вентиляции). Когда вода стекает с крыши к свесу, она охлаждается и замерзает. Если снег будет продолжать этот процесс таяния и замерзания, может образоваться ледяная плотина, которая может просочиться под черепицу, через настил и внутрь дома.Это, конечно, может вызвать серьезные протечки на крыше — даже при отрицательных температурах.

Лучшая защита от ледяных плотин — это хорошо вентилируемая (прохладная) крыша. Дополнительную защиту для вашей крыши можно использовать с помощью водонепроницаемой водонепроницаемой мембраны. Мембрана устанавливается поверх настила, под рубероид. Временное предотвращение образования ледяных плотин также может быть выполнено с помощью электрических кабелей вдоль карниза крыши (там, где обычно образуются дамбы). Однако новые ледяные дамбы могут образовываться над кабелями и по-прежнему вызывать серьезные повреждения.Еще одно аварийное решение для ледяной плотины — наполнить носок или нейлон хлоридом кальция. Положите чулок вертикально поперек ледяной плотины. Хлорид кальция растопит лед и выпустит воду, чтобы она могла стекать наружу, а не внутрь вашей крыши.

Приточная вентиляция: Часть системы вентиляции, используемая для забора свежего воздуха. Обычно вентиляционные отверстия устанавливаются в потолке или вдоль карниза здания.

Наклонная крыша: Односкатная крыша, пристроенная к более высокой стене.

Применение на небольших уклонах: Метод укладки кровельного материала на скатах кровли от одного до двух дюймов на фут.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Крыша этого типа не имеет фронтонов.

Металлический отлив: Это относится к отделке, обычно фронтона и карниза, которая имеет небольшой изгиб по краю, который способствует стеканию воды в сторону от здания.Все наши отделки карнизов и фронтонов содержат эту особенность.

Открытая долина: Метод кровельного покрытия, при котором кровельный материал с обеих сторон долины обрезается по меловой линии, разрезанной на каждой стороне долины, оставляя свет в долине незащищенным. Металлическая кровля всегда имеет такую ​​особенность.

Свес: Та ​​часть конструкции крыши, которая выходит за внешние стены здания.

Шаг: Угол, также известный как «уклон», определяет степень «крутизны» крыши.Например, если крыша имеет уклон 4/12, крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального пролета. Уклон крыши является важным фактором, определяющим виды материалов, которые можно использовать, и долговечность крыши. Обычно более крутая крыша (более высокий уклон) прослужит дольше из-за ее лучших дренажных свойств.

Purlin: Горизонтальные отрезки материала (дерева или металла), которые прикрепляются к крыше и к которым прикрепляется готовый кровельный материал.

Purlins могут быть деревянными полосками (1 x 2 дюйма) или металлическими банками, и обычно это 1-дюймовый материал основы, предпочтительно оцинкованная сталь.Поскольку прогоны слегка приподнимают новую крышу, они также способствуют тому, чтобы ваша новая кровля имела воздушный поток, который может помочь снизить температуру в дневную жару.

Иногда необходимо использовать прогоны над старой крышей, так как прогоны дают возможность сделать некоторое «выравнивание» за счет использования опорных полос или прокладок между прогонами и неровностями поверхности старой крыши.

Вот иллюстрация плана обрешетки, показывающая размещение прогонов на крыше:

Стропила: Опорный элемент каркаса непосредственно под настилом с уклоном от конька до карниза.

Грабли: Наклонный край скатной крыши над стеной от карниза до конька. Эти два склона встречаются на вершине или гребне. Триммер, который идет на этих склонах, называется «триммером с фронтоном или граблями». Обычно мы используем термин «двускатная отделка».

Re-cover (overlay): Установка новой кровельной системы поверх существующей системы без удаления существующей системы.

Перекрытие кровли: Установка новой кровельной системы на не новое здание.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.
Накладка, закрывающая эту область, называется «коньковой крышкой».

Подъем: Расстояние по вертикали от линии карниза до конька.

Пробег: Горизонтальное расстояние от карниза до точки непосредственно под коньком. Половина пролета.

Обшивка: См. Обрешетку. Доски для наружных работ, используемые в качестве материала настила крыши.«Ступенчатая обшивка» используется отдельно или в сочетании со сплошной обшивкой при укладке плитки или встряхивания. Ступенчатая обшивка позволяет воздуху циркулировать под плиткой за счет использования досок 1 на 6 или 2 на 6, которые равномерно расположены так, чтобы воздух мог перемещаться под плиткой или встряхиваться.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость. Не имеет бедер, гребней, впадин или фронтонов.

Наклон: Степень наклона крыши, выраженная как отношение подъема в дюймах к длине подъема в футах.Также называется «шаг».

Наклонные покрытия: Разделенные на три категории кровельные материалы для кровли в зависимости от ее уклона или уклона. Эти три категории известны как «применение на крутых склонах», «применение на обычных уклонах» или «применение на пологих уклонах».

  • Применение на крутых склонах: Метод укладки кровельного материала на крышах с уклоном более 21 дюйма на фут.

  • Нормальный уклон: Метод укладки кровельного материала на кровлю с уклоном от 4 до 21 дюйма на фут.

  • Применение на небольших уклонах: Метод установки кровельных материалов на скатах кровли от двух до четырех дюймов на фут.

Софит: Готовая нижняя сторона карниза.

Пролет: Горизонтальное расстояние от карниза до карниза.

Площадь: Единица измерения крыши, покрывающая 100 квадратных футов.

Дегтярная бумага: См. «Войлок»

Tear off: Удаление существующей кровельной системы.

Телеграфирование: Искажение, которое может возникнуть, когда новая крыша укладывается на неровную поверхность.

Подложка: Мы рекомендуем синтетическую кровельную подстилку. Он изготовлен из тканого черного полипропилена с полимером. Она устойчива к ультрафиолетовому излучению, мембрана является самоуплотняющейся в местах, где в нее проникали гвозди для целей крепления, и она устойчива к скольжению. Синтетическая подложка намного превосходит старую войлочную бумагу и рекомендуется для использования под металлическими кровлями.

Долина: Внутренний угол, образованный пересечением двух плоскостей наклонной крыши для обеспечения стока воды. Обрезка, которая идет в этой области, называется «обрезкой долины».

Вентиляционное отверстие: Любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или труба. Любое устройство, установленное на крыше, фронтоне или потолке с целью вентиляции нижней стороны настила крыши.

Вентиляционная втулка: См. Воротник / сапог.

Садовые ступеньки и пандусы: совмещение с наклонным садом

Изменение уровня сада всегда способствует более интересной и динамичной композиции — они позволяют блокировать или открывать виды, увеличивая визуальную драматичность. Ступеньки и Пандусы — две основные альтернативы для работы с изменением уровня в саду.

ступеней

Ступеньки — наиболее эффективное средство изменения уровня, но многие люди по ошибке используют измерения ступеней в помещении на открытом воздухе, где шкала сильно отличается.

Ступеньки состоят из «подступенка» — вертикальной поверхности ступени — и «ступени» — горизонтальной поверхности, на которой вы стоите.В помещении, где нам нужно лазить в более ограниченном пространстве, типичные размеры — высота подступенка 17-18 см и глубина проступи 22-24 см. На улице эти измерения будут казаться подлыми и опасными, создавая ощущение падения вперед, когда человек спускается по лестнице. Обратный путь, особенно в крутых садах, может оказаться трудным и утомительным. Внутренние размеры действительно работают только в ограниченных пространствах, например, в небольших городских садах, где с террасы или балкона требуется выход на уровень сада.

Общее практическое правило для садовых ступеней — максимальный подступенок 15 см и минимальная глубина проступи 30 см.Это соотношение обеспечивает более свободный угол подъема или спуска, в результате чего ступени лучше соотносятся с большим наружным масштабом.

Полезно рассматривать сами ступени как конструктивную особенность, а не просто как средство доступа. На широкой террасе должны быть широкие ступени, желательно такой же ширины, как и терраса. Он подчеркнет горизонтальные поверхности и придаст саду ощущение простора. Аналогичным образом, если ширина дорожки составляет 1,5 м, сделайте ступеньки такой же ширины, а не создавайте препятствия для легкого передвижения.

Индивидуальные ступени также могут быть больше минимально 30 см. Если позволяет пространство, ступени могут быть глубиной 1 м и более, создавая гораздо более элегантный «ход», а также предоставляя места для демонстрации скульптур или контейнеров.

Соображения безопасности

Если вы сделаете шаги неправильно, они потенциально опасны. Они также могут быть трудными для людей с ограниченными возможностями. Хорошо продуманные шаги не обязательно должны представлять угрозу безопасности, но есть несколько основных соображений. Один шаг опасен, если люди не видят изменения уровня.Если это неизбежно, подумайте о смене материала по краю ступеньки, чтобы отметить ее местоположение. Также можно добавить освещение, чтобы обозначить ступеньку сбоку.

Более тонкая альтернатива — это углубление светодиодных лент под протекторным покрытием, чтобы светить вниз по лицевой стороне подступенка. Для этого необходим выступ на протекторном покрытии 40 мм или около того — выступающий брусок также будет давать теневую линию при дневном свете, которая снова отмечает ступеньку. Балюстрады и поручни не являются юридическим обязательством для садовых ступенек, но могут помочь любому, кто не уверен в своей опоре.

Надежные пандусы

Пандусы

представляют собой гораздо более безопасный вариант, обеспечивающий плавное изменение уровня. К сожалению, для создания плавного градиента им требуется гораздо больше места, чем ступенек. Принятый уклон для пандуса составляет 1:12 (один из 12), что означает, что на каждые 12 м, пройденных по горизонтали, уровень изменяется на 1 м. Это создает рабочий градиент для использования в инвалидной коляске. В садах с более крутыми склонами пандус становится основным элементом дизайна, который может доминировать в пространстве, оставляя мало места для посадки растений.Учитывая повышенное внимание к мобильности в саду и доступу всех в наши дома, мы увидим, что пандус становится все более распространенным явлением.

Маневренность инвалидной коляски определяет ширину пандуса и площадку . Ширина должна быть не менее 1,2 м, так как обычная инвалидная коляска имеет ширину 90 см. Требуются площадки со ступенями и пандусами, чтобы обеспечить пространство для передышки, а также в качестве эффективных мест, чтобы прервать падение или изменить направление движения. Перед тем, как ввести плоскую площадку, выполняйте посадку через каждые 8-10 ступеней и используйте пандусы длиной не более 10-12 м.

Материалы

При выборе материалов подумайте о сцеплении — это приоритет при проектировании пандусов, так как влажные или обледенелые условия могут быть опасными. Рассмотрите текстурированные материалы, такие как крупнозернистый гравий на связующей смоле или бетон с открытым заполнителем. Камень может быть текстурирован пламенем для создания искусственно шероховатой поверхности. Осушение пандусов и ступеней также уменьшит лужи и скользкость в гололедицу.

Ступени должны иметь небольшой уклон 1:60 или 1: 100, с дренажными участками, часто называемыми отсечными стоками, поперек дорожек и пандусов для отвода излишков воды.Сам слив должен быть закрыт решеткой, которая должна быть заподлицо с мощеной поверхностью.

Возможные проблемы

Типичная опасность возникает, когда ступени с твердым покрытием используются в сочетании с дорожками или террасами с рыхлым гравием. Гравий имеет тенденцию перемещаться или оседать при использовании, оставляя мощение для верхней ступеньки гордо стоящим, создавая потенциальную точку спотыкания. Гораздо лучше создать фартук или широкую площадку мощения, возможно, глубиной 1-1,2 м или более, которая включает в себя верхнюю ступеньку.

Древесина часто используется для изготовления ступенек в загородных или лесных садах, но она может оказаться довольно скользкой, особенно в тени. Железнодорожные шпалы больше не доступны из-за высокого содержания в них креозота, но вместо них теперь производятся новые шпалы.

Гранитные гарнитуры могут оказаться лучшим решением, и предоставление деревянных балюстрад или поручней будет важным дополнением.

ОСНОВНЫЕ МОМЕНТЫ, КОТОРЫЕ СЛЕДУЕТ ИЗБРАТЬ
  1. Старайтесь не усложнять шаги, поскольку люди должны быть уверены в том, что они стоят на ногах.Кроме того, изогнутые или спиральные ступени могут выглядеть романтично, но их строительство сложнее и дороже.
  2. Высота подступенка не более 15 см и глубина ступени не менее 30 см являются хорошими практическими измерениями. Альтернативная формула: два подступенка + одна ступенька = 63 см. Это даст 33-сантиметровый протектор для 15-сантиметрового подступенка. Чтобы получить точное количество необходимых шагов, рассчитайте изменение уровня в вашем саду и затем разделите его на 15 см. Высоту подступенка можно немного отрегулировать, но убедитесь, что все ступеньки одинаковой высоты.
  3. По мере увеличения глубины ступенек высота подступенка должна уменьшаться. Для проступи 45 см предпочтительна высота подступенка 9-10 см. Это можно сделать для ступеней глубиной до 1 м.
  4. Обеспечьте легкий дренаж ступеней и пандусов. Лучше не строить боковые стены выше высоты ступеньки, так как это может препятствовать эффективному дренажу и оставлять воду на ступенях.
  5. Если вы планируете ступеньки в своем саду, возьмите с собой рулетку и фотоаппарат и проверьте размеры ступенек, которые вам нравятся или которые вам удобны при посещении других садов.
  6. Большинство ступеней построено на бетонном фундаменте. Конструкции с более крупными ступенями потребуют стальной арматуры для предотвращения растрескивания.
Полезные ссылки
  • Руководство садовода автор Розмари Александер и Ричард Снисби (Конран Осьминог, 2005). Широкое обсуждение садоводства, включая информацию о мощении и ступенях, расчетах и ​​размерах.
  • Детализация ландшафта Объем: поверхности Майкл Литтлвуд (Architectural Press, 1993).Справочник, содержащий советы и иллюстрированные детали для ступеней, пандусов и материалов для мощения.
  • www.pavingexpert.com — Информация о конструкции и конструкции ступени

Ознакомьтесь с другими «Дизайнерскими решениями» на нашем сайте

Топографический аспект влияет на восстановление растительности и искусственное качество почвы на скальных склонах, восстановленных путем посева наружным опрыскиванием почвы.

  • 1.

    Ян, Й., Янг, Дж., Чжао, Т., Хуанг, X. и Чжао, П. Экологическое восстановление уклона автодороги путем засыпки соломенной циновкой и посева травяно-бобовой смесью. Ecol. Англ. 90 , 68–76 (2016).

    Артикул Google Scholar

  • 2.

    Хуанг, З. и др. . Текстура, структура и доступность питательных веществ искусственной почвы на вырубленных склонах, восстановленных с помощью OSSS – Влияние времени восстановления. J. Environ. Управлять. 200 , 502–510 (2017).

    Артикул PubMed CAS Google Scholar

  • 3.

    Лю С. и др. . Фрагментация лесов и изменение связности ландшафта, связанные с расширением дорожной сети и расширением города: тематическое исследование в долине реки Ланканг. Ecol. Инд. 36 , 160–168 (2014).

    Артикул Google Scholar

  • 4.

    Ли, Дж. У., Парк, К. М. и Ри, Х. Восстановление растительных остатков разложившихся гранитных вырубок в Корее: разработка экскаватора, оценка экономической эффективности и определение размеров отверстий для бурения, виды восстановления растительного покрова и обработка мульчированием. Деграда Земли. Dev. 24 , 591–604 (2013).

    Артикул Google Scholar

  • 5.

    Chen, S. et al. . Физико-химические свойства и структурные характеристики искусственного грунта для восстановления вырубленных склонов в Юго-Западном Китае. Sci. Отчет 6 , 20565 (2016).

    ADS Статья PubMed PubMed Central CAS Google Scholar

  • 6.

    Шао, К., Гу, В., Дай, К. Ю., Макото, С., Лю, Ю. Эффективность геотекстильных мульч для восстановления склонов в полузасушливых районах северного Китая. Catena. 116 , 1–9 (2014).

    Артикул CAS Google Scholar

  • 7.

    Матесанц, С., Валладарес, Ф., Тена, Д., Коста-Тенорио, М. и Ботэ, Д. Ранняя динамика растительных сообществ на озелененных склонах автомагистралей на юге Испании: всегда ли нужен гидропосев? Рестор.Ecol. 14 , 297–307 (2006).

    Артикул Google Scholar

  • 8.

    Хименес-Морера, А., Синога, Дж. Д. и Серда, А. Воздействие хлопкового геотекстиля на почву и потери воды с богарных сельскохозяйственных земель Средиземноморья. Деграда Земли. Dev. 21 , 210–217 (2010).

    Артикул Google Scholar

  • 9.

    Chen, F., Xu, Y., Ван, К. и Мао, Дж. Влияние содержания бетона на прорастание семян и укоренение проростков в бетонной матрице растительности при восстановлении склонов. Ecol. Англ. 58 , 99–104 (2013).

    Артикул CAS Google Scholar

  • 10.

    Liu, YJ, Wang, TW, Cai, CF, Li, ZX & Cheng, DB Влияние растительности на образование стока, выход наносов и прочность почвы на сдвиг на склонах дороги при имитационном испытании дождя в Район водохранилища Три ущелья, Китай. Sci. Total Environ. 485 , 93–102 (2014).

    ADS Статья PubMed CAS Google Scholar

  • 11.

    Чау, Н. Л. и Чу, Л. М. Папоротниковый покров и важность свойств растений в снижении эрозии на крутых склонах почвы. Catena. 151 , 98–106 (2017).

    Артикул Google Scholar

  • 12.

    Юань, Z. Q. и др. . Влияние интродукции бобовых культур на растительность и развитие питательных веществ в почве на заброшенных пахотных землях в полузасушливой среде на Лессовом плато, Китай. Sci. Total Environ. 541 , 692–700 (2016).

    ADS Статья PubMed CAS Google Scholar

  • 13.

    Лян, Т., Кнаппетт, Дж. А., Бенго, А. Г. и Ке, Ю. Х. Маломасштабное моделирование корневых систем растений с использованием 3D-печати с приложениями для исследования роли растительности в оползнях, вызванных землетрясениями. Оползни . 1–19 (2017).

  • 14.

    Гао, Дж. Дж., Юань, Дж. Г., Хан, Р. Х., Синь, Г. Р. и Ян, З. Ю. Характеристики оптимального сочетания синтетических почв по растениям и свойствам почвы, используемым для восстановления скальных склонов. Ecol. Англ. 30 , 303–311 (2007).

    Артикул Google Scholar

  • 15.

    Ай, Ю. и др. . Фрактальные характеристики синтетической почвы для восстановления растительного покрова скошенных склонов в районе Пурпурных почв Китая банка. J. Почвоведение. 92 , 277–284 (2012).

    Артикул Google Scholar

  • 16.

    Чен, З. и др. . Влияние различных грунтов обратной засыпки на качество искусственной почвы для восстановления растительного покрова откосов: структура почвы, эрозия почвы, удержание влаги и запас углерода в почве. Ecol. Англ. 83 , 5–12 (2015).

    Артикул Google Scholar

  • 17.

    Гао, Г., Ли, З. и Хан, Р. Статистическая оценка опрыскиваемых синтетических почв с добавлением четырех добавочных факторов, используемых на крутых склонах и скальных склонах. Environ. Англ. Sci. 34 , 281–290 (2017).

    Артикул CAS Google Scholar

  • 18.

    Чен, Дж. и др. . Влияние состава почвы и электрохимии на коррозию сеток откосов, вырубленных в скалах, вдоль железнодорожных линий в Китае. Sci. Rep. 5 , 14939 (2015).

    ADS Статья PubMed PubMed Central CAS Google Scholar

  • 19.

    Бенни, Дж., Хантли, Б., Уилтшир, А., Хилл, М. О. и Бакстер, Р. Склон, аспект и климат: пространственно явные и неявные модели топографического микроклимата на меловых пастбищах. Ecol. Модель. 216 , 47–59 (2008).

    Артикул Google Scholar

  • 20.

    Гонг, X. и др. . Аспект склонов влияет на продуктивность и видовой состав холмистых пастбищ в бассейне реки Силинь, Внутренняя Монголия, Китай. J. Arid Environ. 72 , 483–493 (2008).

    ADS Статья Google Scholar

  • 21.

    Баят, Х., Шеклабади, М., Морадхасели, М. и Эбрахими, Э. Влияние аспекта склона, выпаса скота и положения отбора проб на кривую сопротивления проникновению почвы. Геодерма. 303 , 150–164 (2017).

    ADS Статья Google Scholar

  • 22.

    Méndez ‐ Toribio, M., Meave, JA, Zermeño ‐ Hernández, I. & Ibarra ‐ Manríquez, G. тропический сухой лес. J. Veg Sci. 27 , 1094–1103 (2016).

    Артикул Google Scholar

  • 23.

    Хуанг, Ю. М., Лю, Д. и Ан, С. С. Влияние аспекта склона на азот почвы и микробные свойства в китайском регионе Лесса. Catena. 125 , 135–145 (2015).

    Артикул CAS Google Scholar

  • 24.

    Ай, З. и др. . Наклонный аспект влияет на неструктурные углеводы и стехиометрию C: N: P Artemisia sacrorum на Лессовом плато в Китае. Catena. 152 , 9–17 (2017).

    Артикул CAS Google Scholar

  • 25.

    Цинь, Ю., Фэн, К., Холден, Н. М. и Цао, Дж. Изменение содержания органического углерода в почве по склонам в середине гор Цилянь в верхнем бассейне реки Хэйхэ, Китай. Catena. 147 , 308–314 (2016).

    Артикул CAS Google Scholar

  • 26.

    Сапата-Риос, X., Брукс, П. Д., Трох, П.А., Макинтош, Дж. И Го, К. Влияние рельефа местности на водоразделение, структуру растительности и озеленение растительности в высокогорных водосборах на севере Нью-Мексико. Экогидрология. 9 , 782–795 (2016).

    Артикул Google Scholar

  • 27.

    Kobler, J., Zehetgruber, B., Jandl, R., Dirnböck, T. & Schindlbacher, A. Влияние склона и высоты участка на сезонную динамику углерода почвы в водосборе леса в австрийском известняке Альпы.В Тезисы докладов Генеральной Ассамблеи EGU . 19 (2017).

  • 28.

    Лозано-Гарсия, Б., Паррас-Алькантара, Л. и Бревик, Э. С. Влияние топографического аспекта и растительности (естественные и восстановленные районы) на баланс органического углерода и азота в почвах в природных зонах Средиземноморья. Sci. Total Environ. 544 , 963–970 (2016).

    ADS Статья PubMed CAS Google Scholar

  • 29.

    Кимбалл, С., Э. Лулоу, М., Р. Балаз, К. и Хаксман, Т. Е. Прогнозирование засухоустойчивости на основе предпочтений склонов в восстановленных растительных сообществах. Ecol. Evol. 7 , 3123–3131 (2017).

    Артикул PubMed PubMed Central Google Scholar

  • 30.

    Риксон, Р. Дж. Контроль наносов в источнике: оценка геотекстиля для контроля эрозии. Earth Surf. Proc. Формы суши. 31 , 550–560 (2006).

    ADS Статья Google Scholar

  • 31.

    Броник, К. Дж. И Лал, Р. Структура почвы и управление: обзор. Геодерма. 124 , 3–22 (2005).

    ADS Статья CAS Google Scholar

  • 32.

    Лю Дж. И Даймонд Дж. Окружающая среда Китая в глобализирующемся мире. Природа. 435 , 1179–1186 (2005).

    ADS Статья PubMed CAS Google Scholar

  • 33.

    Топп, Г. К. и Ферре, П. А. Методы измерения содержания влаги в почве: термогравиметрический с использованием конвективной сушки в печи. Методы анализа почвы. Часть 4 , 422–424 (2002).

    Google Scholar

  • 34.

    Qu, L., Huang, Y., Ma, K., Zhang, Y. & Biere, A. Влияние растительного покрова на свойства ризосферы и межзаводской почвы в семиаридной долине, на юго-западе Китая . Soil Biol. Biochem. 94 , 1–9 (2016).

    Артикул CAS Google Scholar

  • 35.

    Смит, Дж. Л. и Доран, Дж. У. Измерение и использование pH и электропроводности для анализа качества почвы. Методы оценки качества почвы. Американское общество почвоведов (SSSA). Специальная публикация, 49 (1996).

  • 36.

    Йоманс, Дж. К. и Бремнер, Дж. М. Быстрый и точный метод рутинного определения органического углерода в почве 1. Сообщество почв. План. 19 , 1467–1476 (1988).

    Артикул CAS Google Scholar

  • 37.

    Олсен, С. Р., Коул, К. В., Ватанабе, Ф. С., Дин, Л. А. Оценка доступного фосфора в почвах путем экстракции бикарбонатом натрия. Министерство сельского хозяйства США; Вашингтон (1954).

  • 38.

    Бао, С. Д. Анализ химии почвы и сельского хозяйства. China Agriculture Press, Пекин (на китайском языке) (2000).

  • 39.

    Конвей А. Физико-химический анализ почвы. Нанкинский институт почвоведения, Шанхай, Китай, 76–78 (на китайском языке) (1978).

  • 40.

    Zhang, C., Xie, G., Fan, S. & Zhen, L. Изменение структуры растительности и свойств почвы, а также взаимосвязь между подлеском и экологическими переменными в различных лесах Phyllostachys pubescens в юго-восточном Китае . Environ. Управлять. 45 , 779–792 (2010).

    ADS Статья PubMed CAS Google Scholar

  • 41.

    Ху, Х. Ф. и др. . Влияние сбросов горнодобывающих сточных вод на загрязнение тяжелыми металлами и ферментативную активность почвы рисовых полей. J. Geochem. Explor. 147 , 139–150 (2014).

    Артикул CAS Google Scholar

  • 42.

    Gao, X. et al. . Изменчивость влажности почвы на трансектах хорошо развитого оврага на Лессовом плато, Китай. Catena. 87 , 357–367 (2011).

    Артикул Google Scholar

  • 43.

    Li, R. et al. . Влияние различных типов восстановления растительности на основные параметры, структурные характеристики и индекс качества искусственной почвы. Обработка почвы. Res. 184 , 11–23 (2018).

    Артикул Google Scholar

  • 44.

    Сюй, Г., Ли, З. и Ли, П. Фрактальные характеристики гранулометрического состава почвы и общего распределения азота в почве в типичном водоразделе в районе истока средней реки Дан, Китай. Catena. 101 , 17–23 (2013).

    Артикул CAS Google Scholar

  • 45.

    Инохоса, М. Б., Каррейра, Дж. А., Гарсия-Руиз, Р. и Дик, Р. П. Влияние предварительной обработки влаги на активность ферментов как индикаторов загрязненных тяжелыми металлами и мелиорированных почв. Soil Biol. Biochem. 36 , 1559–1568 (2004).

    Артикул CAS Google Scholar

  • 46.

    Искьердо, И., Каравака, Ф., Альгуасил, М. М., Эрнандес, Г. и Рольдан, А. Использование микробиологических индикаторов для оценки успешности восстановления почв после восстановления растительного покрова на горнодобывающей территории в субтропических условиях. Прил. Soil Ecol. 30 , 3–10 (2005).

    Артикул Google Scholar

  • 47.

    Чен, Н., Ма, Т. и Чжан, X. Реакция процессов эрозии почвы на изменения земного покрова на Лессовом плато Китая: тематическое исследование бассейна реки Бейлуо. Catena. 136 , 118–127 (2016).

    Артикул Google Scholar

  • 48.

    Фехми, Дж. С. и Конг, Т. М. Влияние типа почвы, количества осадков, соломенной мульчи и удобрений на укоренение, рост и разнообразие полузасушливой растительности. Ecol. Англ. 44 , 70–77 (2012).

    Артикул Google Scholar

  • 49.

    Wu, G. L., Zhang, Z.Н., Ван, Д., Ши, З. Х. и Чжу, Ю. Дж. Взаимодействие неоднородности содержания влаги в почве и структуры видового разнообразия в полузасушливых степях на Лессовом плато Китая. J. Hydrol. 519 , 1362–1367 (2014).

    ADS Статья Google Scholar

  • 50.

    Xiong, Y., Zeng, H., Xia, H. & Guo, D. Взаимодействие между опадом листьев и органическим веществом почвы на минерализацию углерода и азота в шести системах лесная подстилка-почва. Почва для растений. 379 , 217–229 (2014).

    Артикул CAS Google Scholar

  • 51.

    Angst, Š. и др. . Стабилизация органического вещества почвы дождевыми червями связана с физической защитой, а не с химическими изменениями органического вещества. Геодерма. 289 , 29–35 (2017).

    ADS Статья CAS Google Scholar

  • 52.

    Рен, К. и др. . Временные колебания активности ферментов в почве после облесения на Лессовом плато, Китай. Геодерма. 282 , 103–111 (2016).

    ADS Статья CAS Google Scholar

  • 53.

    Baldrian, P. et al. . Реакция активности внеклеточных ферментов в лиственных лесах на температуру почвы и сезонность, а также на потенциальные последствия изменения климата. Soil Biol.Biochem. 56 , 60–68 (2013).

    Артикул CAS Google Scholar

  • 54.

    Жан, Дж. И Сан, К. Ю. Развитие микробных свойств и активности ферментов в пустошах медных рудников во время естественного восстановления. Catena. 116 , 86–94 (2014).

    Артикул CAS Google Scholar

  • 55.

    Сун, З., Чжан, К., Лю, Г., Цюй Д. и Сюэ С. Фрактальная характеристика гранулометрического состава в ризосферах и насыпных почвах во время естественного восстановления на Лессовом плато, Китай. PloS one. 10 , e0138057 (2015).

    Артикул PubMed PubMed Central CAS Google Scholar

  • 56.

    Вэй, X., Li, X. & Wei, N. Фрактальные особенности гранулометрического состава почвенных частиц в слоистых отложениях за двумя контрольными дамбами: последствия для Лессового плато, Китай. Геоморфология. 266 , 133–145 (2016).

    ADS Статья Google Scholar

  • 57.

    Гао, Г. Л. и др. . Характеристика распределения почвенных частиц по размерам с помощью фрактальной модели в опустыненных регионах Северного Китая. Acta. Geophys. 64 , 1–14 (2016).

    ADS Статья Google Scholar

  • 58.

    Мартинес-Тринидад, С., Котлер, Х. и Круз-Карденас, Г. Индикатор стабильности агрегатов для оценки пространственно-временных изменений почвы в сухой тропической экосистеме. J. Soil Sci. Завод орех. 12 , 363–377 (2012).

    Артикул Google Scholar

  • 59.

    Альварес-Мосос, Дж. и др. . Оценка геотекстиля для борьбы с эрозией на крутых склонах. Часть 2: Влияние на становление и рост растительности. Catena. 121 , 195–203 (2014).

    Артикул Google Scholar

  • 60.

    Гелау, А. М., Сингх, Б. Р. и Лал, Р. Органический углерод и азот, связанные с агрегатами почвы и размерами частиц при различных видах землепользования в Тыграе, Северная Эфиопия. Деграда Земли. Dev. 26 , 690–700 (2015).

    Артикул Google Scholar

  • 61.

    Регелинк И.С. и др. . Связь между агрегатным образованием, пористостью и химическими свойствами почвы. Геодерма. 247 , 24–37 (2015).

    ADS Статья CAS Google Scholar

  • 62.

    Халворсон, А. Д., Снайдер, К. С., Блейлок, А. Д. и Дель Гроссо, С. Дж. Азотные удобрения с повышенной эффективностью: потенциальная роль в сокращении выбросов закиси азота. Агрон. J. 106 , 715–722 (2014).

    Артикул CAS Google Scholar

  • 63.

    Everaert, M. et al. . Слоистые двойные гидроксиды Mg – Al с фосфатным обменом: новое фосфатное удобрение с медленным высвобождением. САУ. Поддерживать. Chem. Англ. 4 , 4280–4287 (2016).

    Артикул CAS Google Scholar

  • 64.

    Йилмаз, Э. и Сёнмез, М. Роль поправки на органические / биофертилизаторы в агрегированной стабильности и содержании органического углерода в различных агрегатных масштабах. Обработка почвы. Res. 168 , 118–124 (2017).

    Артикул Google Scholar

  • 65.

    Аткинсон, К. Дж., Фицджеральд, Дж. Д. и Хиппс, Н. А. Потенциальные механизмы достижения сельскохозяйственных выгод от применения биоугля на почвах умеренного пояса: обзор. Почва для растений. 337 , 1–18 (2010).

    Артикул CAS Google Scholar

  • 66.

    Razaq, M., Shen, H. L., Sher, H. & Zhang, P. Влияние biochar и азота на морфологию тонких корней, физиологию и химию Acer mono. Sci. Отчет 7 , 5367 (2017).

    ADS Статья PubMed PubMed Central CAS Google Scholar

  • 67.

    Мартинес-Руис, К., Фернандес-Сантос, Б., Путвейн, П. Д. и Фернандес-Гомес, М. Дж. Естественное и антропогенное восстановление растительного покрова на отходах горнодобывающей промышленности: изменения во флористическом составе во время ранней сукцессии. Ecol. Англ. 30 , 286–294 (2007).

    Артикул Google Scholar

  • 68.

    Де Онья, Дж., Феррер, А. и Осорио, Ф. Эрозия и растительный покров на откосах дорог, засеянные осадком сточных вод. Транспорт. Res. D-TR. E. 16 , 465–468 (2011).

    Артикул Google Scholar

  • 69.

    Thomas, C., Sexstone, A. & Skousen, J.Биохимические свойства почв бурых и серых шахтных почв с гидропосевом и без него. Почва. 1 , 621–629 (2015).

    Артикул CAS Google Scholar

  • Влияние наклона крыши и направления ветра на распределение ветрового давления на крыше малоэтажного пирамидального здания квадратной формы с использованием моделирования

    В настоящем исследовании моделирование CFD проводится для различных моделей зданий с пирамидальной крышей с одинаковыми форма плана, но разные углы крыши и разные направления ветра.Основная цель этого исследования — наблюдать за изменением распределения давления ветра на поверхностях крыш с различными уклонами в зданиях пирамидальной формы.

    Горизонтальная однородность профиля скорости при моделировании CFD

    Горизонтальная однородность профиля скорости — это изменение скоростей в области на наветренной стороне модели здания, помещенной внутри области. Из строк с номерами 22–30 было создано в общей сложности девять вертикальных точек на расстоянии 100 мм каждое, чтобы наблюдать горизонтальную однородность профиля скорости, как показано на рис.5а. На рис. 5б показаны профили скорости по высоте области в разных точках. Наблюдается, что наверху здания скорость ветра составляет почти 11 м / с, подтверждая профиль скорости, полученный при моделировании CFD.

    Рис.5

    Однородность профиля горизонтальной скорости с наветренной стороны

    Кроме того, наблюдается, что на линии 29, которая находится близко к зданию, помещенному в область, профиль скорости ниже, чем у линии 28. Это происходит из-за препятствия, вызванного положением здания, которое заставляет линии тока скорости смещаться. сливаются друг с другом.

    Видно, что профиль скорости в вертикальных точках рядом с моделью здания на наветренной стороне постепенно уменьшается по сравнению с линиями рядом с входным отверстием, как показано на рис. 5. Профиль скорости, представленный белым, соответствует входному местоположению, а желтый — возле модели здания. На высоте здания величина скорости на 15% ниже скорости на входе. По мере увеличения высоты от дна величина скорости аналогична другим профилям скорости.

    Коэффициенты давления на поверхность крыши здания

    Для более детального анализа влияния наклона крыши на коэффициент давления на поверхность крыши здания, на рис.{2} _ {\ text {Ref}}}}, $$

    (4)

    , где P — статическое давление, P 0 эталонное статическое давление, ρ = 1,225 кг / м 3 — плотность воздуха и U ref — ветер набегающего потока. скорость на высоте здания ( U ref = 9,81 м / с при z = 0,11 м). Изолинии коэффициента давления для разных уклонов кровли и для разных направлений ветра были построены с помощью Ansys Fluent.Для уклонов крыши 0 °, 10 °, 20 ° и 30 ° и для угла падения ветра 0 °, 15 °, 30 °, 45 °, 60 ° и 75 ° контуры показаны на рис. 6a – d. Крыша разделена на четыре части: поверхность A, поверхность B, поверхность C и поверхность D. Сторона A находится в наветренном направлении, а поверхность C противоположна поверхности A и находится с подветренной стороны, случай 0˚ угла падения ветра. . Грань B и грань D являются боковыми гранями крыши и параллельны потоку ветра, когда угол падения ветра равен 0˚.

    Рис. 6

    Контуры коэффициентов давления для a 0 °, b 10 °, c 20 °, d 30 °; уклоны крыш и для различных направлений ветра от до от 0 ° до 75 ° с интервалом 15 °

    На рис.6а, крыша плоская, и из всех углов падающего ветра максимальный коэффициент давления составляет -0,4, что меньше, чем максимальный коэффициент давления -0,9 по результатам экспериментального исследования в аэродинамической трубе и максимальный коэффициент давления -0,98 по данным Исследование моделирования CFD на плоской крыше без открытия, как описано Roy et al. (2012a, 2012b) и максимальный коэффициент давления — 0,8 на наветренной поверхности крыши здания с плоской крышей с \ (\ frac {h} {w} \ le \ frac {1} {2} \), как указано в ИС: 875 (часть-3) (2015).

    На рис. 6b крыша имеет уклон 10 °, и из всех углов падающего ветра максимальный коэффициент давления составляет как -0,57, что меньше максимального коэффициента давления -0,98 по экспериментальным данным в аэродинамической трубе. исследование и максимальный коэффициент давления — 0,91 по результатам моделирования CFD на пирамидальной крыше с уклоном крыши 10 ° без проема, как описано Roy et al. (2012a, b) и максимальный коэффициент давления — 1,4 на наветренной поверхности крыши здания с 10 ° двускатной крышей с \ (\ frac {h} {w} \ le \ frac {1} {2} \) как Упоминается в ИС: 875 (часть-3) (2015).

    На рис. 6c крыша имеет наклон крыши 20 °, и из всех углов падающего ветра максимальный коэффициент давления составляет -1,5, что больше, чем максимальный коэффициент давления -1,1 по экспериментальным данным в аэродинамической трубе. исследования и меньше, чем максимальный коэффициент давления -1,6 при исследовании моделирования CFD на пирамидальной крыше с уклоном крыши 20 ° без открытия, как описано Roy et al. (2012a, b) и максимальный коэффициент давления — 1,2 на наветренной поверхности крыши здания с двускатной крышей 20 ° с \ (\ frac {h} {w} \ le \ frac {1} {2} \) как упомянуты в IS-875 (Part-3): 2015 (IS: 875 (part-3) 2015).

    На рис. 6d крыша имеет наклон крыши 30 °, и из всех углов падающего ветра максимальный коэффициент давления равен -1,5, что больше, чем максимальный коэффициент давления -1,1 по экспериментальным данным в аэродинамической трубе. исследования и меньше максимального коэффициента давления -1,6 по результатам моделирования CFD на пирамидальной крыше с уклоном крыши 20 ° без проема, как описано Roy et al. (2012b) и максимальный коэффициент давления — 1,2 на наветренной поверхности крыши здания с двускатной крышей 20 ° с \ (\ frac {h} {w} \ le \ frac {1} {2} \), как указано в ИС: 875 (часть-3) (2015).

    Из рис. 6a – d видно, что коэффициенты ветрового давления меняются от коэффициента отрицательного давления к коэффициенту положительного давления по мере увеличения уклона крыши от 0 ° до 30 °. Кровля с уклоном 0 имеет отрицательные коэффициенты давления из-за ее плоской формы. Крыша с уклоном крыши 10 ° и 20 ° также имеет коэффициенты отрицательного давления на большей части поверхности, так как они также напоминают плоскую крышу. На рис. 6d коэффициенты положительного давления с максимальным значением 0,3 наблюдаются для уклона крыши 30 ° при направлении ветра 45 °, но для здания с двускатной крышей 30 ° он равен 0 и 0.3 для здания с двускатной крышей под углом 45 ° с \ (\ frac {h} {w} \ le \ frac {1} {2} \), как указано в IS: 875 (часть 3) (2015).

    Из Рис. 7, где взвешенные по площади коэффициенты давления были представлены графически, можно заметить, что величина отрицательного давления или всасывания непрерывно изменяется в зависимости от направления ветра. Из всех графиков ясно, что, когда поверхность будет перпендикулярна направлению ветра, будут более высокие коэффициенты давления по сравнению с коэффициентами давления на параллельных поверхностях.

    Рис.7

    Изменение коэффициентов среднего давления, взвешенных по площади ( C p ) при изменении уклона крыши ( α ) для разных направлений ветра ( ϴ )

    Также заметно, что когда соединение двух поверхностей будет перпендикулярно направлению ветра, тогда вся поверхность крыши будет иметь низкое ветровое давление, это из-за распределения ветра, поскольку соединение двух поверхностей разделяет ветер на две части. и влияние ветра на поверхность крыши становится меньше.

    Подробное изменение коэффициентов давления со значениями на всех четырех сторонах крыши, т. Е. На стороне A, стороне B, поверхности C и стороне D, для направления ветра 0–75 ° с интервалом 15 ° для всех уклонов крыши, т. Е. 0 °, 10 °, 20 ° и 30 ° показано на рис. 8.

    Рис. 8

    Коэффициенты средневзвешенного давления по площади ( C p ) на разных внешних поверхностях крыши с a 0 ° , b 10 °, c 20 ° и d Наклон крыши 30 ° для угла падения ветра от 0 ° до 75 ° с шагом 15 °

    Из рис.8 видно, что взвешенные по площади коэффициенты давления непрерывно изменяются с изменениями углов падения ветра. В большинстве случаев сторона, перпендикулярная направлению ветра с наветренной стороны, испытывает самое высокое отрицательное давление или всасывание. Наивысший коэффициент отрицательного давления оказался равным -0,540 для уклона крыши 10 ° с углом падения ветра на поверхность A 0 °.

    Чтобы узнать изменение давления при изменении уклона крыши, было проведено сравнение между средними значениями. коэффициенты давления (средневзвешенные по площади) и рис.9 показано это сравнение общих коэффициентов давления, взвешенных по максимальной площади, для различных уклонов крыши.

    Рис.9

    Максимальные коэффициенты давления (средневзвешенные по площади) для разных уклонов кровли

    Из рис. 9 видно, что наивысший максимальный взвешенный коэффициент давления отрицательной площади соответствует уклону крыши 10 °. Для уклона крыши 0 ° и 30 ° он примерно одинаков, а для уклона крыши 20 ° максимальный взвешенный по площади коэффициент давления является самым низким.

    Сравнение коэффициентов давления в здании с пирамидальной крышей с отверстиями и без них

    Проемы в здании оказывают значительное влияние на коэффициенты ветрового давления.Для детального изучения этого эффекта коэффициенты давления из нашего настоящего исследования были сопоставлены с результатами Roy et al. (2012a), как показано на рис.10 a, b. В своем исследовании они провели исследование модели пирамидального здания с уклоном крыши от 0 ° до 30 ° с интервалом 5 ° с уклоном крыши до 20 °, а модели зданий с уклоном крыши от 15 ° до 20 ° были рассмотрены. @ 1 ° из-за меньшего всасывающего воздействия на скат крыши от 15 ° до 20 °. Наблюдалось изменение давления на крыше (обозначенное как A, B, C и D), и были рассмотрены максимальные значения всасывания, которые могут определять конструкцию элементов кровли.Показаны максимальные значения всасывания, и это необходимо для понимания природы ветровых воздействий на крышу с изменением наклона крыши и углов падения ветра.

    Рис.10

    a Изменение максимальных коэффициентов средневзвешенного давления по площади (C p ) на пирамидальной крыше без отверстий с уклоном крыши от 0 ° до 30 ° для угла падения ветра от 0 ° до 45 °, @ С шагом 15 ° (Рой и др. 2012b) и b сравнение между взвешенными по площади коэффициентами среднего давления для направления ветра 15 ° с отверстиями и без них

    Путем сравнения значений давления можно сделать вывод, что модель пирамидального здания с уклоном крыши от 15 ° до 20 ° имеет больше шансов выжить, чем другие уклоны крыши.

    Проемы в здании влияют на распределение ветрового давления на его стены и крышу. Наше настоящее исследование обнаружило большую разницу в коэффициентах давления для моделей зданий с отверстиями и без отверстий. Эти результаты показаны на рис. 10. Было замечено, что коэффициенты давления для моделей зданий без отверстий почти в два или три раза превышают коэффициенты давления моделей с отверстиями.

    Линии обтекания скорости

    Точное моделирование ветрового поля вокруг крыши здания и понимание аэродинамики обрывистых тел обеспечивают структурную безопасность и надежность при ветровых нагрузках (Fernando 2013; Li et al.2018). Мельбурн (1980) предоставил некоторую справочную информацию о механике турбулентных потоков с применением ее в области ветроэнергетики. Он рассмотрел эффекты турбулентности, в том числе влияние масштаба на поток над обтекаемыми телами и возникающие в результате давления и силы.

    Линия скорости потока — это путь, по которому движется частица в потоке жидкости. На рисунке 11 показано сечение обрывистого тела (то есть зданий и других инженерных сооружений, погруженных в атмосферный пограничный слой), погруженного в поток со скоростью V.Поток будет создавать локальные давления P над телом в соответствии с уравнением Бернулли и оставаться постоянным вдоль линии тока.

    Рис. 11

    Уравнение Бернулли и поток ветра вокруг прямоугольного здания (Статопулос и Баниотопулос, 2007)

    В идеальных условиях застоя В 1 = 0; P 1 = P + 1/2 ρV 2 и если V 2 < V , P 2 > P ; это подразумевает действующее внутрь давление (называемое избыточным давлением или просто давлением).Однако, если V 2 > V, P 2 C P ) и определяется согласно формуле. 4. Основные характеристики устойчивого обтекания простого прямоугольного здания или башни показаны на рис. 11. Наличие обрывистых тел заставляет поток ветра разделяться и формировать зону следа в подветренном направлении.Ветровой поток отделяется от тела на двух передних кромках и образует две области: внешний поток, где нет эффекта вязкости, и внутренний поток, то есть область следа. Внешний поток отделен от внутреннего потоком областью с высокой завихренностью, называемой «слоем сдвига».

    Области отрыва потока и следа для квадратных и прямоугольных цилиндров, погруженных в поле течения, показаны на рис. 12а, б.

    Рис. 12

    Уравнение Бернулли и поток ветра вокруг прямоугольного здания (Simiu and Yeo, 2019)

    Объединение давлений над телом дает результирующую силу и момент. {2} B}}, $$

    (7)

    , где B — типичный базовый размер конструкции.{2}}}. $$

    (8)

    На рис. 13 показаны линии тока скорости в плоскости XY на высоте карниза, как показано на рис. 5, с уклоном крыши 0 °, т.е. модели плоских крыш с различными направлениями ветра. Поскольку модели зданий имеют квадратный план и моделируются для малоэтажных зданий, следует ожидать поля потока вокруг них с разделением линий тока и точкой присоединения согласно схеме, показанной на рис. 11. Однако из-за наличия отверстий в В модели здания различия в схемах течения значительны и зависят от изменения направления ветра.

    Рис.13

    Линии скорости тока для скатов крыши 0 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    Из рис. 7 и 8 видно, что максимальные средневзвешенные по площади коэффициенты среднего давления ( C p ) выше для углов падения ветра 0 °, 15 ° и 30 ° из-за простого присоединения линий тока скорости, наблюдаемых с подветренной стороны, тогда как при углах падения ветра 45 °, 60 ° и 75 ° значительная зона рециркуляции видна с подветренной стороны.На лица A и B действуют более высокие коэффициенты давления, взвешенные по площади (всасывание), по сравнению с другими поверхностями.

    На рисунке 14 показаны линии тока скорости в плоскости XZ на центральной линии здания, как показано на рисунке 5, с уклоном крыши 0 °, то есть модели плоской крыши с различными направлениями ветра. Было замечено, что зона торможения больше при углах падения ветра 0 °, 15 ° и 30 ° по сравнению с углами падения ветра 45 °, 60 ° и 75 °. Далее зона рециркуляции постепенно увеличивается при углах падения ветра 0 ° и достигает максимума при 75 °.

    Рис. 14

    Линии скорости тока для скатов крыши 0 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    На рис. 15 показаны линии тока скорости в плоскости XY на высоте карниза, как указано на рис. 5, для моделей с уклоном крыши 10 ° при различных направлениях ветра.

    Рис. 15

    Линии скорости тока для скатов крыши 10 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    И снова отверстия вызывают уменьшение образования зоны следа по сравнению со зданиями без отверстий, как показано на рис.11. За исключением углов падения ветра 0 °, все остальные углы ветра показывают образование зоны рециркуляции с подветренной стороны.

    На рисунке 16 показаны линии тока скорости в плоскости XZ на центральной линии здания, как показано на рисунке 5, с уклоном крыши 10 ° при различных направлениях ветра. Было замечено, что зона торможения больше при углах падения ветра 0 ° и 75 ° по сравнению с углами падения ветра 15 °, 30 °, 45 ° и 60 °. Кроме того, зона рециркуляции такая же для углов падения ветра 0 ° и 75 ° и выше для углов падения ветра 15 °, 30 °, 45 ° и 60 °.Это наблюдение также отражается более высокими коэффициентами давления (всасывания), взвешенными по площади, на поверхности A и B для углов падения ветра 0 ° и 75 °. Опять же, для этой модели крыши на поверхность A и поверхность B влияют более высокие коэффициенты давления, взвешенные по площади (всасывание), по сравнению с другими поверхностями, как показано на рис. 7 и 8.

    Рис. 16

    Линии тока для крыш с уклоном 10 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    Линии тока скорости в плоскости XY на высоте карниза, как показано на рис.5, с различными направлениями ветра для моделей с уклоном крыши 20 °, показаны на рис. 17. Подобно моделям 10 °, в этой модели, кроме углов падения ветра 0 °, все другие углы ветра показывают образование зоны рециркуляции с подветренной стороны. боковая сторона. Взвешенные по площади коэффициенты давления (всасывания) на стороне A для угла падения ветра 0 ° выше, поскольку на подветренной поверхности не образуется зона рециркуляции, которая видна для всех других углов падения ветра.

    Рис. 17

    Линии тока для крыш с уклоном 20 ° ( α ) и для различных углов падения ветра, т.е.е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    Зона рециркуляции появляется около грани D при углах падения ветра 15 °, 30 ° и 45 ° и наблюдается около грани C при углах падения ветра 60 ° и 75 °. Это может привести к усилению всасывания на прилегающей стене. Очень резкое изменение схемы потока линий тока может быть из-за отверстий, поскольку отверстия принимают поток ветра по-разному для разных направлений ветра.

    На рис. 18 показаны линии тока скорости в плоскости XZ на центральной линии здания, как показано на рис.5, с уклоном крыши 20 ° при различных направлениях ветра. Было замечено, что зона торможения больше при углах падения ветра 0 ° только по сравнению с другими углами падения ветра 15 °, 30 °, 45 ° и 60 °. Кроме того, зона рециркуляции меньше для углов падения ветра 0 ° и больше для других углов падения ветра. Это наблюдение также отражается более высокими коэффициентами давления (всасывания), взвешенными по площади, на поверхности A только для углов падения ветра 0 °. В этой модели крыши только на поверхность A влияют более высокие коэффициенты давления, взвешенные по площади (всасывание), по сравнению с другими поверхностями, как показано на рис.7 и 8.

    Рис. 18

    Линии скорости тока для скатов крыши 20 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    Линии тока скорости в плоскости XY на высоте карниза, как указано на рис. 5, с различными направлениями ветра для моделей с уклоном крыши 30 °, показаны на рис. 19.

    Рис. 19

    Линии тока скорости для уклона крыши 30 ° ( α ) и для различных углов падения ветра, т. Е.( ϴ ) от 0 ° до 75 ° с шагом 15 °

    Заметно значительное изменение зоны рециркуляции по сравнению с другими моделями крыш. В этих моделях также углы падения ветра 30 ° и 45 °, испытывающие 2–3 количества больших зон рециркуляции по сравнению с другими углами ветра на подветренной стороне вблизи поверхностей C и D.

    Коэффициенты давления (всасывания), взвешенные по площади на Грани C и D для углов падения ветра 30 ° и 45 ° выше, как показано на рис.7 и 8. Зона рециркуляции появляется около грани D при углах падения ветра 60 ° и наблюдается около грани C при угле падения ветра 75 °. Это может привести к более сильному всасыванию на поверхностях крыши, грани D и C.

    На рисунке 20 показаны линии тока скорости в плоскости XZ на центральной линии здания, как показано на рисунке 5, с уклоном крыши 30 ° при различных направлениях ветра. . Было замечено, что зона застоя видна над лицевой стороной C поверхности крыши при всех углах падения ветра.Кроме того, зона рециркуляции выше при углах падения ветра 30 ° и 45 °. Это наблюдение также отражено более высокими коэффициентами давления (всасывания), взвешенными по площади на грани C для этих углов падения ветра, как показано на рис. 7 и 8.

    Рис. 20

    Линии тока для крыш с уклоном 30 ° ( α ) и для различных углов падения ветра, т. Е. ( ϴ ) от 0 ° до 75 ° с шагом 15 °

    После обсуждения скоростных линий тока для разных уклонов крыши и для различных углов ветра было замечено, что зона рециркуляции и зона застоя являются важными параметрами при рассмотрении коэффициента давления на поверхности крыши.

    Ограничения и будущие исследования

    Двумя основными целями этого исследования зданий с пирамидальной крышей были

    (1) оценить влияние угла наклона крыши и (2) оценить влияние углов падения ветра.

    В стенах здания имелись отверстия, как для нормального угла падения ветра ( α = 0 °). Были оценены четыре угла наклона крыши (0 °, 10 °, 20 ° и 30 °). Важно отметить ограничения текущего исследования, которые могут быть рассмотрены в будущих исследованиях:

    • В данном исследовании рассматривается упрощенное здание с одной зоной.Необходимо изучить влияние других параметров здания, таких как карниз и внутренняя планировка.

    • Исследование выполнено для изолированного здания. Следует учитывать эффекты помех, чтобы лучше понимать изменения давления на крыше.

    • В исследовании основное внимание уделяется углам падения ветра в направлении 0–75 ° с интервалом 15 °.

    • В этом исследовании все случаи имеют одинаковую высоту здания, а отношение высоты к ширине здания указано в IS-875 (Часть-3): 2015 [60].

    • Требуются дополнительные исследования для изучения влияния площади стены над и под впускным отверстием, а также для лучшего понимания ее влияния на зону следа, зону рециркуляции и зоны застоя, создаваемые в разных местах здания из-за набегающего потока.

    • По всем контурам коэффициентов давления и скоростных линий тока были проанализированы эффекты уклона кровли, направления ветра и раскрытия. Было обнаружено, что влияние проемов на распределение ветрового давления и поведение ветрового потока вокруг моделей зданий больше, чем направление ветра и уклон крыши. Настоящее исследование может быть продолжено путем анализа моделей зданий для других уклонов крыши и других типов проемов.

    Основные сведения о компонентах металлической крыши

    Металл — один из самых прочных и долговечных материалов на рынке, когда речь идет о кровельных решениях. Ожидается, что металлические крыши прослужат от 40 до 70 лет, могут противостоять даже самым суровым условиям и доступны во многих различных профилях. Важно понимать все компоненты, которые делают металлические крыши такими прочными.

    Металлические панели

    Самая большая (и наиболее очевидная) часть металлической крыши — это сами металлические панели.Панели — это куски металлических рулонов / листов, которым придана желаемая форма и которые готовы к стыку вместе, чтобы сформировать крышу. Когда дело доходит до выбора, какой профиль панели лучше всего подходит для вашего дома, вы должны учитывать среду, в которой вы живете, и типичные погодные условия, которым вы подвергаетесь. Если вы испытываете чрезвычайно высокие температуры, возможно, вам подойдет холодная кровельная система. Если вы живете в районе с частым градом, лучше всего подойдут гофрированные или туфовые ребрышки. В районах с большим количеством осадков можно рассмотреть возможность использования панелей с механическим замком.Вам следует поговорить с одним из специалистов по продукции компании Bridger Steel , чтобы узнать больше о различных типах доступных металлических панелей и о том, как найти ту, которая лучше всего подходит для вашего региона.

    Крепежные детали и зажимы

    Крепежные элементы могут быть скрытыми / скрытыми или открытыми, если речь идет о металлической крыше. Крепеж относится к широкому спектру оборудования, используемого для крепления и сборки различных частей крыши вместе. Он может включать гвозди, шурупы, зажимы, планки и болты.Скрытые застежки используются с панелями, такими как стоячий шов, и закрепляются под панелью, поэтому они не видны. Открытые застежки используются с панелями, такими как наша серия «Гофрированный», и закрепляются на верхней части панелей, поэтому они «открыты» для элементов.

    Зажимы — это еще один металлический компонент, который крепится к основанию здания. Они прикрепляют друг к другу два куска металла. Системы зажимов используются в панельных профилях, таких как стоячий шов, и могут быть фиксированными или плавающими.Эти системы обычно требуют немного больше опыта для установки, но получаются красиво с плавными, непрерывными линиями.

    Подложка

    Одним из важнейших элементов металлической кровли является подстилка. Подложка — это слой материала под панелями. Он обеспечивает слой защиты от влаги, льда, экстремальных температур и многого другого. Под всеми металлическими крышами требуется подкладка, даже если вы решите оставить старую черепицу или другие материалы на месте при замене кровли.

    Герметик Герметик

    — еще один важный компонент защиты вашего дома от влаги. Он используется в процессе установки для защиты от воды, грязи, ветра и других предметов, которые могут попасть в небольшие помещения. Это помогает сделать крышу максимально водонепроницаемой. Герметик не предназначен для использования в качестве клея, а скорее как дополнительная линия защиты от проникновения воды.

    Накладка

    Чтобы ваш проект выглядел аккуратно и законченно, отделка является важным элементом эстетики вашей крыши.Обрезка помогает оживить профиль и может дополнить другие материалы в здании / доме. Металлическую отделку можно использовать для добавления тонких деталей или текстуры, чего другие материалы просто не могут. Это также помогает предотвратить просачивание влаги в места соединения панелей или стыковки под углом.

    Заглушки

    Затворы для панелей и вентиляционная пена — ключевые элементы, защищающие от насекомых и других животных. Они жизненно важны для правильной вентиляции вашего дома. Затворы подгоняются под ваши конкретные панели и являются важным аксессуаром, который способствует успешной установке.

    Все эти компоненты составляют основные части большинства металлических кровельных систем. Конечно, есть исключения, лишние детали и другие требования, которые могут отличаться от одного типа панели к другому. Однако самые простые и распространенные кровельные системы требуют этих компонентов для полной и успешной установки. После того, как ваша металлическая крыша установлена, также важно понимать различные части вашей металлической кровельной конструкции. Они следующие:

    • Настил — Настил крыши — это поверхность, устанавливаемая над каркасом крыши, на которую наносится рубероид.Думайте об этом как о (обычно) фанерном основании или фундаменте, к которому крепятся стяжка и металлические панели.
    • Soffit — Панели или материал, которые соединяют свес крыши со стороной здания.
    • Долина — впадина металлической крыши — это внутренний угол, образованный пересечением двух наклонных плоскостей, обеспечивающих сток воды.
    • Шаг — Шаг относится к наклону плоскости крыши. Он измеряется делением высоты крыши на ее длину.Крутые склоны относятся к любому углу больше 3:12. Низкие уклоны относятся к любому шагу менее 1,5: 12.
    • Карниз — Часть или края крыши, которые выступают за несущую стену или выступают за нее. Обычно карниз выступает за пределы здания.
    • Конек — Конек относится к самой высокой верхней части крыши. Здесь сходятся по крайней мере два ската крыши и обычно образуют горизонтальную линию.
    • Фасция — это планка прямо под крышей, которая проходит по периметру здания или строения.Как правило, это бордюр для кровельных систем с низким уклоном, который предотвращает попадание воды в конструкцию и может даже обеспечить водонепроницаемость внутренних частей здания или дома.
    • Гидроизоляция — Другой способ обеспечить герметичность, гидроизоляция — это тонкий кусок металла, используемый для обеспечения водонепроницаемости и герметизации различных частей кровельной системы, включая впадины, дымоходы и т. Д.
    • Бедро — Бедра — это внешние выступающие углы, образованные двумя пересекающимися плоскостями наклонной крыши.Они бегут с конька на карниз.
    • Фронтон — относится к краю крыши, который проходит от карниза до конька. Фронтон представляет собой треугольную часть стены между краями пересекающихся скатов крыши.
    • Капельный край — Капельный край — это кусок металла, размещенный на карнизе крыши. Он используется для защиты подкладки и карниза, направляя воду в нужном направлении. Он направляет воду в желоб подальше от фасции.

    Этот список не является исчерпывающим из всего разнообразия различных частей, из которых состоит металлическая кровельная система.Детали, требования к установке и другие необходимые аксессуары могут отличаться в зависимости от выбранного профиля панели. Вы можете найти полный список терминологии, используемой в отрасли, в виде глоссария здесь . Если вы когда-либо неуверенны в выборе термина, обязательно обратитесь к нему, так как он поможет вам принять более обоснованное решение.

    Вам также всегда следует поговорить со специалистом по продукту о вашей металлической крыше. Наша команда экспертов может помочь вам выбрать правильный профиль панели, толщину и цвет / покрытие, наиболее подходящие для вашей крыши.Они также могут помочь вам узнать больше о металлической кровле и дать советы и рекомендации о том, как обеспечить успешную установку металлической кровли.

    Полное руководство по коммерческим системам и материалам плоской кровли

    Как найти лучшие варианты для вашего коммерческого кровельного проекта

    Несмотря на простоту и практичность, главная цель кровельной системы — поддерживать водонепроницаемость здания и сохранять его содержимое сухим. Сегодняшнее разнообразие вариантов коммерческих кровель с плоским или низким уклоном (уклон крыши от: 12 до 3:12) уже непросто и значительно выросло за последние 50 лет.

    Цель этой статьи — помочь владельцам зданий, архитекторам и подрядчикам решить, какие коммерческие варианты кровли подходят для каждого уникального проекта. Вы можете спросить: «Почему у здания плоская крыша?» Отличный вопрос! Плоские крыши не являются чем-то новым, как и некоторые из проверенных материалов, которые покрывают эти часто расширяющиеся крыши, такие как те, которые используются на заводах, складах, больших и маленьких коробчатых магазинах, многоквартирных домах, крупных общественных зданиях и школах / университетах. Конструкция плоской крыши одновременно эффективна и экономична.Давайте рассмотрим следующие темы, связанные с основными системами кровли с низким уклоном:

    • Характеристики, преимущества и отличия продукта
    • Варианты навесного оборудования
    • Общее обслуживание и гарантии

    После недавнего обзора Руководства по системам для низкоскатных крыш * (далее именуемого Руководство ), в этой статье будут ссылки на это руководство. Первоначально написано в 1970 году кровельными экспертами Р.Л. (Диком) Фрикласом и К.W. Griffin, это одно из наиболее полных письменных руководств по коммерческой плоской кровле.

    Национальная ассоциация кровельных подрядчиков (NRCA) предлагает надежный веб-сайт и ресурсы, предназначенные для подрядчиков, обо всем, что связано с кровлей. На их удобном для навигации сайте представлен полный обзор материалов, приложений, курсов и других ресурсов для подрядчиков и специалистов в области строительства. На микросайте NRCA «Каждому нужна крыша» владельцы зданий и профессионалы могут узнать больше о важности правильных кровельных материалов и применений, найти подрядчиков и даже задать вопросы экспертам обо всех компонентах кровли.

    Обзор рынка NRCA 2015-2016 http://www.nrca.net/2016-market-survey показывает, что типы кровельных систем в США продолжают отражать последние тенденции в области применения коммерческих кровельных покрытий с низким уклоном. Результаты опроса показывают, что TPO является лидером рынка пологих зданий, занимая 40 процентов рынка нового строительства и 30 процентов рынка ремонта кровли. Следом идет EPDM, который занимает 22 процента рынка нового строительства и 26 процентов рынка ремонта кровли.На третьем месте Mod Bit — 12,4% рынка нового строительства и 14% рынка ремонта кровли. Доля рынка для этих и других системных решений представлена ​​в процентах на диаграмме ниже:

    КРОВЕЛЬНАЯ СИСТЕМА

    Отсюда мы рассмотрим эти варианты кровельных систем с низким уклоном в таблице, от самых маленьких до самых больших.

    Группа менее 10 процентов

    Кровельные системы из жидкой и распыляемой пены
    Как указано в Руководстве, жидкая мембранная кровля включает горячий и холодный полимер-модифицированный асфальт, однокомпонентный асфальт или уретан, наполненный каменноугольной смолой, и двухкомпонентный уретановый эластомер.Жидкие мембранные системы требуют тщательной подготовки основания, которое должно быть сухим и непыльным с заделанными трещинами.

    Покрытия, наносимые жидкостью, обладают высокой эластичностью, самовоспламенением и легко наносятся на фасонные поверхности, но при этом обладают низкой проницаемостью и требуют одинаковой толщины. NRCA предлагает онлайн-курс «Основы проектирования кровли: кровельные мембраны с жидким покрытием», в котором подробно рассматриваются варианты кровельных мембран с жидким покрытием.

    Металлические кровельные системы
    Металлическая кровля, одна из старейших в мире кровельных систем, началась с таких материалов, как бронзовая черепица древнего Пантеона Рима.Свинцовая кровля позже присоединилась к бронзе как популярный выбор для соборов и замков по всей Европе в средние века. Многие из современных металлических крыш с низким уклоном сделаны из гофрированной оцинкованной стали — стального листа, покрытого цинком. Медь, алюминий, нержавеющая сталь и олово также используются в коммерческих металлических кровлях. Преимущества металлической кровли, включая долговечность, долговечность и термостойкость. Кроме того, металлические крыши могут противостоять сильным ветрам и в значительной степени ударопрочны. Тем не менее, инвестиции в решение для металлической кровли, вероятно, будут намного выше, чем в другие решения для плоской кровли.

    Ассоциация металлических конструкций (MCA) предлагает ресурсы для тех, кто хочет больше узнать об использовании металла в качестве кровельного покрытия с низким уклоном. MCA рекламирует металл как предпочтительное кровельное покрытие с низким уклоном для коммерческих, институциональных и промышленных зданий из-за его способности защищать от элементов, позволять воде стекать с поверхности крыши и сохранять содержимое здания и жителей сухими. Чтобы помочь профессионалам в строительстве, MCA проводит многочисленные технические исследования и исследовательские проекты в партнерстве с членами и отраслевыми партнерами.Эти бесплатные ресурсы включают бюллетени, официальные документы, руководства и отчеты.

    Новая металлическая кровельная система. Применения:
    Металлическая кровля с низким уклоном, широко известная как кровля со стоячим фальцем, состоит из соединяющихся друг с другом панелей, которые проходят вертикально по поверхности крыши. Эти панели обычно имеют окрашенную фрезерованную или прозрачную акриловую отделку. Некоторые металлические кровли, используемые на низких уклонах, требуют механической фальцовки во время установки для обеспечения водонепроницаемости.Закаточный аппарат просто прокатывают по панелям, чтобы загибать швы панелей вместе.
    Конструкция со стоячим фальцем обеспечивает адекватный дренаж от дождя и снега, эффективно устраняя скопление воды, утечки и связанные с ними проблемы. Наконец, металлические крыши с низким уклоном не подвержены разрушению, которое испытывают некоторые органические материалы, что позволяет этим крышам лучше противостоять элементам. Это может привести к увеличению срока службы и снижению годовых эксплуатационных расходов.

    Реставрация металлической крыши Применения:
    В проектах по модернизации система подрамника прикрепляется к существующей плоской поверхности крыши, чтобы обеспечить минимальный уклон крыши ¼: 12.Варианты восстановления поверхности металлической крыши включают акриловые покрытия из полимеров, которые при отверждении образуют прочную непрерывную эластомерную мембрану на поверхности металлической крыши и могут быть добавлены в металлические кровельные системы для удовлетворения конкретных потребностей вашего здания в отношении гидроизоляции, ржавчины. и УФ-защита. Эти акриловые покрытия предназначены для приклеивания практически к любой металлической поверхности и образования бесшовного водонепроницаемого уплотнения по всей крыше. Акриловые покрытия на водной основе, негорючие и не выделяют токсичных паров.Эти системы могут противостоять наиболее распространенным типам опасностей для кровли, включая ультрафиолетовое излучение, экстремальные температуры, плесень, нормальное пешеходное движение и движение зданий.

    Вегетативные кровельные системы
    Следует упомянуть другую кровельную систему — растительную или «зеленую» крышу, хотя она не входит в список с точки зрения доли рынка. На этих крышах есть живые растения, которые обычно устанавливают в системах лотков на поверхности плоской крыши. Растительные крыши могут эффективно служить эффективным средством борьбы с ливневыми водами.Имейте в виду, что кровельная мембрана как основа системы жизненно важна для поддержания целостности и водонепроницаемости кровли. Для получения дополнительной информации о системах растительной кровли обязательно посетите «Зеленые крыши для здоровых городов».

    Основы систем асфальтовых кровельных покрытий

    Наряду с рядом других известных производителей, IKO Industries предлагает полную линейку коммерческих кровельных систем на основе асфальта. Асфальт, который давно является надежным выбором для кровли с низким уклоном, делится на три основные категории: застроенная кровля, модифицированный битум и гибридные системы (комбинация Mod Bit и BUR).От SBS до APP и BUR, асфальтовые мембранные системы IKO включают в себя базовые листы, защитные листы и самоклеящиеся мембраны.

    Системы застроенной кровли (BUR)
    Популярные в Северной Америке более 100 лет системы застроенной кровли (BUR) состоят из чередующихся слоев битума (асфальта) и тканей, называемых рубероидом. Войлок армируется либо стекловолоконными матами, либо органическими матами (многослойными листами) и при соединении с битумом образует прочную кровельную мембрану.Количество «слоев» на крыше подразумевает количество слоев, то есть «четыре слоя» обозначают четырехслойную мембранную систему плоской кровли.

    Системы

    BUR являются избыточными, то есть в случае выхода из строя одного уровня несколько оставшихся уровней обеспечивают немедленную защиту. Эти системы также обладают высокой устойчивостью к строительным напряжениям и устойчивостью к тепловому удару, высокой устойчивостью к проколам и выдающейся прочностью и ударной вязкостью мембраны для доказанной долговечности.

    Системы

    BUR могут включать SBS, стекловолокно или органический войлок и предлагают множество вариантов для удовлетворения различных потребностей здания.Ключ к этой системе — повторяющиеся слои. BUR также известен своей превосходной огнестойкостью от внешнего пламени. Также доступны варианты светоотражающей поверхности, обеспечивающие максимальную защиту мембраны, превосходную устойчивость к проколам и высокую устойчивость к пешеходному движению и механическому обслуживанию.

    Благодаря стандартным процедурам нанесения, системы IKO BUR обеспечивают надежную защиту современных зданий и доступны в традиционном четырехслойном исполнении. Опции продукта включают следующее:

    Базовые листы — Пропитанные войлоки или войлок с покрытием, размещенный в качестве первого слоя в некоторых системах кровли с малым уклоном.

    Войлок — Армирующие ткани также называются рубероидом или слоистыми листами. Кровельные материалы армируются либо стекловолоконными, либо органическими матами.

    Насыпной асфальт — проверенный гидроизоляционный материал, подходящий для использования в отдельных гидроизоляционных и гидроизоляционных материалах.

    Системы модифицированного битума (Mod Bit)
    Системы Mod Bit включают в себя слои асфальта заводского изготовления, которые «модифицированы» с использованием резины или пластика для повышения гибкости и в сочетании с армированием для дополнительной прочности и стабильности.Битум (или асфальт) представляет собой липкую, черную и вязкую жидкость или полутвердую форму нефти. Он содержится в природных отложениях или может быть очищенным продуктом и используется как для дорожных покрытий, так и для кровли. Битум приобретает термопластичность при нагревании.

    В модифицированном битуме сегодня используются два основных модификатора: АПП (атактический полипропилен) и СБС (стирол-бутадиен-стирол). APP и SBS относятся к типу полимеров, добавляемых в асфальт. С асфальтом используются различные армирующие материалы, в том числе маты и холсты из стекловолокна и полиэстера.Холст — это армирующая ткань из непрерывной филаментной пряжи с открытой сеткой.

    Мембраны

    Mod Bit обычно устанавливаются в виде двух- или трехслойной (многослойной) системы. Тип используемого модификатора может определять метод укладки листа: протирание горячим асфальтом или термосварка для плавления асфальта так, чтобы он стекал по основанию. Швы заделываются по такой же технике. Мембранную систему можно удерживать на крыше, полностью приклеивая базовый лист, механически прикрепляя базовый лист или используя балласт.

    Высокопроизводительные модифицированные битумные кровельные и гидроизоляционные системы быстро монтируются, просты в обслуживании и экономичны. Мембраны Mod Bit обычно протираются горячей шваброй, как традиционные BUR, но также могут применяться в качестве факела. В Руководстве указаны некоторые важные моменты, которые следует учитывать при каждом методе установки, в том числе:

    • Горячая швабра обычно безопаснее и быстрее, чем горелка.
    • Если для других кровельных работ требуется горячий асфальт для приклеивания изоляции или основного листа, вероятно, более экономично будет протереть и защитный лист горячей шваброй.
    • Тепловая сварка (также называемая «опусканием горелки») может привести к испарению поверхностной влаги из области склеивания.
    • При тепловой сварке материал предварительно нагревается и размягчается, что дает преимущества в холодную погоду.

    Варианты систем Mod Bit:

    Термосварные кровельные системы

    Термосварные кровельные системы IKO включают в себя как основные, так и покрывающие листы в гранулированной или гладкой форме. Предлагается множество специально разработанных систем термической сварки, включая листы для термической сварки Armourplast ™ APP, линейку листов PrevENt ™ с огнестойкостью и мембраны Torchflex ™ SBS как в основании, так и в листах крышки.Кровельная система IKO Torchflex, предназначенная для сокращения трудозатрат и времени на установку, может обеспечить многолетнюю защиту больших офисных зданий и коммерческих складов.

    Полностью приклеивается

    Полностью приклеенные кровельные системы IKO включают те, которые приклеиваются горячим асфальтом, чтобы обеспечить соединение мембраны с основанием. Крыши считаются полностью приклеенными, если они укладываются непосредственно на настил крыши или изоляцию.От листов PrevENt ™ Fire Rated для тяжелых условий эксплуатации до крышек Modiflex ™ и базовых листов Modiflex — эти прочные, полностью приклеенные продукты добавят прочности и долговечности вашей кровельной системе.

    с механическим креплением

    Механически прикрепляемые кровельные системы IKO известны своей стабильностью и долговечностью и включают те, которые крепятся с помощью системы креплений непосредственно в несущую конструкцию здания. Проверенные продукты, такие как листы основания Fast-N-Stick ™, обеспечивают безопасную и надежную кровельную систему, на которую подрядчики могут положиться.

    Противопожарный Противопожарные кровельные системы

    IKO предназначены для работы при экстремальных температурах и уменьшения пожара. Линия покрытий PrevENt ™ премиум-класса SBS предлагает улучшенные характеристики с использованием графитовой технологии для наивысшего рейтинга огнестойкости (класс A), доступного для плоской кровельной мембраны. Графит наносится на верхнюю поверхность армирующего мата во время изготовления покрывающего листа и действует как антипирен, быстро расширяясь при воздействии высоких температур.В случае пожара графит перекрывает подачу кислорода к пламени.

    Светоотражающие и экологически чистые

    IKO Reflective и Eco Roofing Systems обладают отражающими свойствами, предназначенными для защиты от разрушительного воздействия солнца и ультрафиолетового излучения. От ArmourCool ™ до нового огнестойкого Carrara ™ ArmourCool HD, эти мембранные системы устанавливаются как стандартные колпачки, усилены и рассчитаны на длительный срок, что вносит существенный вклад в улучшение энергетических характеристик здания и экономию затрат для владельца здания.

    Композитный материал для тяжелых условий эксплуатации

    Композитные кровельные системы IKO Premium Heavy-Duty (HD) — это превосходные мембраны для самых требовательных строительных приложений, обеспечивающие стабильность размеров и устойчивость к проколам. Предлагаемые для всей линейки асфальтовых систем, эти мембранные продукты HD включают мембраны Fast-N-Stick, Torchflex и PrevENt, а также новую экологичную Carrara ArmourCool HD. Композитные системы Premium Heavy Duty устанавливаются как стандартные заглушки, и подрядчики могут рассчитывать на лучшую «плоскую» тенденцию с повышенной общей прочностью.

    Холодное нанесение

    Кровельные системы холодного нанесения IKO включают в себя клеи холодного нанесения, которые подходят для использования с замедлителями парообразования, а также с основанием и покровными листами Modiflex. Эти системы холодного нанесения также предназначены для приклеивания модифицированных битумных мембран IKO Modiflex к крутым и вертикальным поверхностям.

    Самоклеящаяся

    Самоклеящиеся кровельные системы IKO включают линейки мембран Armourbond ™ и Armourvent ™.Эти мембраны служат отличной основой для применения сваренного при нагревании листа крышки или в качестве гидроизоляционной детали, предназначенной для использования в зонах, чувствительных к возгоранию. IKO S.A.M. Адгезивные и адгезивные продукты LVC обеспечивают быстросохнущую подготовку поверхности для установки этих мембран.

    Бит мода приложения

    Прочные, усиленные и простые в установке, модифицированные битумные кровельные системы IKO APP покрыты с обеих сторон битом APP Mod Bit для защиты от утечки воды и экстремальных погодных условий.Модифицированные битумные мембраны IKO Armourplast Classic и Armourplast Granular APP могут быть установлены в качестве защитного или основного листа, в зависимости от области применения.

    Гибридные системы Mod Bit / BUR Гибридные системы

    включают очень небольшую специализированную категорию коммерческих кровельных систем с низким уклоном, использующих комбинацию Mod Bit и BUR. Эти гибридные системы предназначены для определенных ситуаций и обычно состоят из двух или трех протертых горячим способом стекловолоконных фетров, за которыми следует модифицированный битумный защитный слой.Подрядчики IKO предпочитают семейство листов Modiflex и крышки.

    однослойный 101

    Однослойные мембранные системы
    Рынок однослойных кровельных систем за последние 40 лет вырос в геометрической прогрессии. Однослойные кровли, считающиеся надежными в коммерческих целях, имеют увеличенный срок службы и требуют относительно низких затрат на обслуживание. Во многих случаях на коммерческие однослойные кровельные системы распространяется гарантия производителя.

    В Руководстве представлена ​​подробная история создания современных кровельных систем, а также рассматриваются материалы и исследования, которые являются частью этой истории.Авторы заявляют, что сочетание экономических и технологических факторов привело к тому, что они называют «однослойной революцией», в том числе:

    • Быстрый рост цен на нефть во время энергетического кризиса 1970-х годов
    • Разочарование по поводу обычных битумных кровель вызвало у владельцев зданий и архитекторов желание попробовать что-то новое.
    • Долгосрочные тенденции к заводскому производству благоприятствовали менее трудоемкой установке новых, более легких материалов в полевых условиях по сравнению с тяжелыми полевыми работами, необходимыми для обычных систем.

    Промышленность однослойных кровельных материалов (SPRI) классифицирует однослойные промышленные кровельные мембраны как гибкие листы из композитных синтетических материалов, которые производятся на заводе в соответствии со строгими требованиями контроля качества.Однослойные кровельные системы обеспечивают прочность, гибкость и долговечность. Неотъемлемыми преимуществами этих готовых листов являются неизменное качество производимых продуктов, универсальность методов их крепления и их более широкое применение.

    Есть две основные категории однослойных мембран: термореактивные и термопласты.

    Термореактивные мембраны изготовлены из резиновых полимеров. Наиболее часто используемый полимер — это EPDM или этилен-пропилен-диеновый мономер.EPDM — это прочное резиновое покрытие для кровли, доступное как в черном, так и в белом цвете. Термореактивные мембраны успешно используются в качестве кровельных материалов из-за их доказанной способности противостоять потенциально разрушительному воздействию солнечного света и большинства обычных химикатов, обычно встречающихся на крышах. Ассоциация кровель из EPDM (ERA) предлагает подробную информацию о ресурсах кровли из EPDM.

    Термопластические мембраны изготовлены из полимеров, которые размягчаются при нагревании и затвердевают при охлаждении.Эти заводские листы укладываются на стройплощадке с использованием одного из стандартных методов установки систем листовых мембран (полностью приклеенных, механически прикрепленных или с балластом). Этот процесс повторяется при условии, что материал не нагревается выше точки, при которой происходит разложение. Мембраны можно сваривать вместе с использованием тепла или растворителей, и при сварке они развивают прочность сцепления, которая равна прочности основного материала или превосходит ее. Поливинилхлорид (ПВХ), смеси или сплавы ПВХ и термопластичных полиолефинов (ТПО) являются наиболее распространенными типами термопластичных кровельных мембран.

    Выбор наилучшего варианта для однослойной системы зависит от нескольких факторов, включая стоимость. Однако решение не должно основываться только на стоимости. Другими важными факторами являются высота здания, воздействие ветра, ожидаемое движение крыши и эстетика. В любом случае учитывайте послужной список производителя и репутацию подрядчика кровли.

    Способы однослойного крепления
    Проект и ситуация помогут определить лучший метод крепления.Если настил крыши может выдержать вес, лучшим вариантом может быть балластированная (рыхлая) крыша. Но если уклон крыши больше 2:12, то эта система может не подойти. Другие ограничения на использование балластной системы могут включать высоту крыши, близость к береговой линии и другим зонам сильного ветра, а также наличие балласта.

    Настил, который легко принимает крепежные детали, такие как сталь или дерево, является хорошей основой для механически закрепляемой мембраны. Эти системы могут быть спроектированы так, чтобы обеспечивать необходимое сопротивление известным силам ветра и не подлежат ограничениям на уклон.

    Другой метод крепления — это полностью приклеенная система, при которой мембрана прикрепляется к основанию с помощью специального клея. В зависимости от мембраны клей может быть на основе растворителя, воды или асфальта. Готовая поверхность клееной кровли гладкая. Могут использоваться цветные мембраны, которые могут придать зданию привлекательный эстетический вид.

    Значение изоляционных и пароизоляционных средств

    Изоляция — жизненно важный компонент кровельных систем, выполняющий несколько вспомогательных функций в дополнение к основной цели энергосбережения, что часто приводит к снижению затрат на отопление и охлаждение.Изоляционные материалы предназначены для уменьшения потока тепла из здания или внутрь здания и обычно устанавливаются либо чуть ниже, либо непосредственно над кровельной мембраной, в зависимости от используемой кровельной системы. Типы изоляции включают жесткие или полужесткие плиты или панели из экструдированного или пенополистирола, полиизоцианурата, ДВП, стекловолокна и различных композитных изоляционных материалов.

    Полиизоцианурат (полиизо) — это изоляция из жесткого пенопласта с закрытыми порами, используемая для сборки крыш и стен коммерческих и жилых зданий всех типов.Благодаря своим высоким тепловым характеристикам, это продукт, который выбирают энергосберегающие архитекторы, проектировщики, строители, владельцы зданий, подрядчики и потребители. Как один из наиболее широко используемых, доступных и экономичных изоляционных продуктов в Северной Америке, Polyiso был отмечен Агентством по охране окружающей среды США за его ответственное воздействие на окружающую среду. Например, изоляционные и защитные плиты IKOTherm имеют стабильные размеры и совместимы с различными кровельными системами.

    Хотя изоляция является важной частью кровельной системы, она может увеличить вероятность улавливания воды внутри конструкции крыши. Эта угроза конденсации создает возможную потребность в другом компоненте кровельной системы: пароизоляции или пароизоляции. Замедлители образования пара предназначены для перехвата потока водяного пара в изоляцию, что может снизить тепловое сопротивление изоляции, образовать источник протечки воды и, возможно, разрушить саму изоляцию.Modified Vapor Protector IKO MVP — это замедлитель паров, который создает ловушку для влаги, предотвращая выход пара вниз во внутреннее пространство здания при изменении погоды.

    Прочие важные замечания

    Техническое обслуживание
    Регулярный осмотр и техническое обслуживание кровельной системы имеют первостепенное значение для ее долговечности. Тщательный осмотр должен проводиться профессионалом-кровельщиком не реже одного раза в год. Дополнительные проверки необходимы после любого крупного погодного явления.Имейте в виду, осмотры могут указать на необходимость ремонта. Убедитесь, что этот ремонт соответствует гарантии производителя и произведен лицензированным подрядчиком по кровельным работам.

    Отремонтировать или заменить?
    Как узнать, когда нужно заменить коммерческую кровельную систему? Обязательно наймите лицензированного подрядчика по кровельным работам или инспектора для оценки вашей существующей системы. Специалист по кровле осмотрит крышу на предмет повреждений в зависимости от использования здания, климатических требований, строительных норм и правил, требований к энергии и может предложить возможные варианты ремонта или замены в зависимости от возраста и состояния кровельной системы.

    Гарантии — зачем они мне нужны и что они предоставляют?
    На большинство коммерческих кровельных систем распространяется ограниченная 10-летняя гарантия. Гарантия, безусловно, может варьироваться в зависимости от производителя. Хотя понимание деталей кровельной системы важно, есть несколько факторов, которые вам нужно знать о гарантиях и почему они важны. Имейте в виду, что при покупке новой кровельной системы необходимо учитывать две гарантии: первая — это гарантия производителя.Как правило, эти гарантии покрывают дефекты при изготовлении кровельной мембраны. NRCA настоятельно рекомендует всем строительным профессионалам изучить варианты гарантий на кровлю. После завершения проекта убедитесь, что подрядчик предоставит вам сертификат для ваших записей. Во-вторых, кровельный подрядчик должен предоставить гарантию на качество своей работы. Как правило, это касается установки и связанных с ней вопросов и должно содержать информацию о том, какие элементы покрываются и что их аннулирует. Многие подрядчики предлагают один или два года страхового покрытия, однако отраслевых стандартов не существует.

    Как мне принять окончательное решение по коммерческой кровельной системе?
    Если вы зашли так далеко в обзоре, вы прочитали о бесчисленном множестве вариантов систем для коммерческих крыш. Хотя вариантов много, вы, возможно, сузили его до того, что лучше всего соответствует потребностям вашего проекта и бюджета. Как упоминалось ранее, микросайт NRCA Everybody Needs a Roof предоставляет отличный обзор для персонала предприятия и владельцев зданий, чтобы помочь им понять характеристики и различия между мембранами для крыш с малым уклоном.

    Дополнительные ресурсы:

    • Ассоциация производителей асфальтобетонных покрытий (ARMA) — это торговая ассоциация, представляющая североамериканские компании-производители кровельных покрытий и их поставщиков сырья. В ассоциацию входят многие североамериканские производители битумной черепицы и асфальтобетонных мембранных систем с низким уклоном.
    • Канадская ассоциация кровельных подрядчиков (CRCA) состоит из компаний, активно работающих в Канаде в сфере кровельного и связанного с ним подрядного производства листового металла, а также компаний, занимающихся производством или поставкой материалов и услуг, используемых в любой отрасли кровли и листового металла. металлургическая промышленность.
    • Cool Roof Rating Council — Cool Roof Rating Council (CRRC) — это независимая организация, которая разработала систему для предоставления органам строительного кодекса, поставщикам энергоуслуг и архитекторам / разработчикам точных данных о поверхности крыши, чтобы помочь повысить энергоэффективность здания.
    • Кровельная ассоциация EPDM — Кровельная ассоциация EPDM, известная как ERA, является торговой ассоциацией, представляющей производителей кровельной продукции из EPDM и их поставщиков.
    • Ассоциация производителей полиизоциануратов (PIMA) PIMA — это торговая ассоциация, представляющая производителей и поставщиков полиизоцианурной изоляции по всей Северной Америке.
    • RCI — RCI, Inc., Институт специалистов по кровельным, гидроизоляционным и строительным ограждениям, представляет интересы профессии консультанта по кровле и обеспечивает профессиональное развитие своих членов, чтобы донести точку зрения консультанта до представителей кровельной промышленности и общественности. .
    • RedVector.com Red Vector предлагает онлайн-обучение для профессионалов в области проектирования, архитектуры, дизайна интерьера, строительства, землеустройства, инспекции зданий и ландшафтной архитектуры.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
