Печи для дома из кирпича схемы и конструкции: Схемы отопительных печей из кирпича для дома своими руками

Содержание статьи

Если все-таки решено произвести подобную работу самостоятельно, то необходимо определиться с моделью — со знанием дела, обратив внимание не только на внешний вид и конструкцию печи, но и на ее обогревательные способности применительно к помещению, которое она должна будет отапливать.

При выборе печи по размеру нужно учитывать, что боковые ее стенки отдают больше тепла, чем передняя и задняя. Этот фактор необходимо предусмотреть, планируя установку печки в том или ином месте.

Печи подразделяют не только по функциональности, но и по ее форме. Они могут быть прямоугольными, Т-образными, с выступом в виде лежанки или кухонной плиты и другими.

Печи могут быть использованы только для обогрева жилых комнат и устанавливаться, например, между гостиной и спальней, выполнять несколько функций и служить разделительной стеной между жилыми помещений и кухней.

Для помещений с небольшой площадью не стоит выбирать слишком массивные строения. Хотя многие из них многофункциональны, но при этом займут слишком много полезного места, которое может быть использовано для других нужд.

Естественно, большую роль играет и месторасположение обогреваемой комнаты в доме, а также степень утепления всего здания.

Таблица выбора печи в зависимости от отапливаемой площади и расположения комнат:

Площадь помещения, м²	Поверхность печи, м²
	Не угловое помещение, внутри дома	Помещение с одним внешним углом	Помещение с двумя внешними углами	Прихожая
8	1. 25	1.95	2.1	3.4
10	1.5	2.4	2.6	4.5
15	2.3	3.4	3.9	6
20	3.2	4.2	4.6	—
25	4.6	6.9	7.8	—

Все эти критерии должны быть заранее определены, и, опираясь на них, следует делать выбор в пользу одной или другой модели.

Как уже говорилось выше, конструкция печей может быть разной — и весьма сложной для возведения, и достаточно простой. Самые известные из моделей — это «голландка», «шведка», «русская». Широкой популярностью пользуются модификации, названные именами их конструкторов. Так, весьма распространены печи Быкова, Подгородникова, Кузнецова и других мастеров.

Возможно, вам будет интересна информация о том, как возвести печь Кузнецова своими руками порядовка

Печь, выполняющая только отопительные функции

• Существуют отопительные печи, не имеющие варочной плиты и других элементов, а состоят только из стен, в которых проходят дымоотводные каналы, топки, поддувальной и очистных камер.

Пример отопительно-варочной печи

• Отопительно-варочные печи имеют в своей конструкции плиту для приготовления пищи, иногда — духовку, водогрейный бак и сушильную камеру.

Печь-камин

• Еще одним видом отопительного строения является печь-камин, которая имеет в своей конструкции две топки — каминную и печную. Эту модель можно использовать, протапливая только одну из топок или обе одновременно.

Многофункциональная кирпичная печь с лежанкой

• Существуют и печи, включающие в себя весь комплекс, необходимый для жизнедеятельности человека как в летний, так и в зимний период. Нередко они оснащены обогреваемой лежанкой, которая вполне может служить основой для кровати.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Цены на готовые отопительные печи

отопительные печи

Немаловажно предусмотреть и правильное место установки печи. Оптимальным местом является перекрестье стен дома. Если он не имеет большой площади, то такой печкой можно обогреть все комнаты одновременно. Желательно, чтобы сооружение находилось недалеко от входа в здание, так как тепло, исходящее от него, будет создавать преграду для холодного воздуха, идущего от входной двери. Кроме этого, если дверца топки выходит в прихожую, то проще доставлять к ней топливо, не пронося его через весь дом.

Где лучше всего разместить печь?

При выборе места, нужно учесть и еще несколько факторов, имеющих важное значение для эксплуатации печи:

• Строение должно быть установлено таким образом, чтобы был свободный доступ к любой из его стенок — это необходимо учесть для беспрепятственного контроля за целостностью стен и для очистки камер.
• При возведении печи необходимо предусмотреть для нее отдельный фундамент, не соединенный с основанием дома.
• Дымоходная труба должна проходить между балок чердачного перекрытия и не наткнуться на них при ее поднятии — это предусматривают при постройке дома, а если печь возводится в готовом здании, то до закладки фундамента под нее.
• В целях пожаробезопасности, на полу перед топочной дверцей должен обязательно располагаться жаростойкий настил из металлического листа или керамической плитки.

Основные элементы кирпичной печи

• Топливная камера предназначена для закладки и сжигания топлива. Она отделена от поддувальной камеры колосниковой решеткой и соединена с внутренними каналами, по которым следует дым и горячие газы через всю печь, перенаправляясь в трубу дымохода.
• Поддувальная камера обеспечивает регулируемую подачу воздуха в топку и является сборником золы от сгоревшего топлива, поэтому требует периодической очистки.
• Духовой шкаф, варочная плита и бак для нагрева воды — эти элементы встраиваются в отопительно-варочные печи.
• Очистные камеры необходимы, так как в них собирается сажа, которая осыпается со стенок дымоходных каналов, проходящих внутри печи. С помощью их и производится периодическая очистка печи для поддержания нормальной тяги.

Пример внутренних каналов кирпичной печки

• Дымоходные каналы, проходящие внутри печи, могут иметь различную конфигурацию в разных моделях. Горячие газообразные продукты сгорания , проходя по ним, нагревает стены печи, которые отдают тепло в комнату.
• Каналы направляют дым с продуктами горения в дымоходную трубу, расположенную в самом верху печи и выходящую затем наружу здания.

Одним из важнейших условий эффективной работы печи является хорошая тяга, которая достигается качественной кладкой с соблюдением схемы-порядовки и периодической очисткой в сооружения в процессе эксплуатации. Кроме этого, необходимо соблюсти необходимую высоту дымоходной трубы и правильное ее расположение на крыше.

Возможно, вас заинтересует информация о том, почему плохая тяга в дымоходе дровяной печи

Важным вопросом для долговечного функционирования печи является выбор качественных материалов для ее кладки, поэтому не стоит на них экономить.

• Красный огнеупорный кирпич, количество которого определяется выбранной моделью. Нужно помнить, что это материал достаточно хрупкий, поэтому его транспортировку и выгрузку нужно проводить крайне аккуратно.
• Шамотный кирпич используется для кладки топочной камеры, непосредственно контактирующей с огнем. Его потребуется от 40 до 200 штук, но точное количество можно узнать из схемы выбранной модели. Этот вид кирпича способен выдержать температуру в 1450–1500°, он долго держит тепло, постепенно отдавая его стенам печи.
• Не обойтись в поднятии печи и без раствора для кладки кирпича, который изготавливается на основе глины. Печники советуют применять боровичевский состав раствора — он достаточно пластичен в процессе кладки и огнеупорен при эксплуатации.
• Чугунные элементы — это дверцы для топки, поддувала и очистных камер, задвижки и колосник. Если поднимается отопительно-варочная печь, то потребуется одно— или двухконфорочная плита, духовой шкаф и бак для нагрева воды, предусмотренные конструкцией.

Базовый набор чугунных элементов печки

• Стальная проволока для закрепления чугунных элементов в кладке.
• Асбестовый шнур или лист — для прокладки между кирпичом и металлическими деталями.

Возможно, вас заинтересует информация о том, как распилить чугунную ванну, чтобы сделать из нее чугунную печь

Теперь, познакомившись с некоторыми нюансами постройки печи, можно рассмотреть несколько моделей, которые должны быть доступны для кладки даже новичкам.

Кирпичные печи для дома чертежи с порядовками

Эта печь предназначена только для отопления, так как в ней не предусмотрена установка плиты или духовки. Однако, несмотря на это, она достаточно популярна для домов, имеющих небольшую площадь, так как она компактна – занимает мало места, но при этом способна обогреть даже три комнаты.

Так внешне выглядит отопительная печь Быкова

Размер строения составляет 510 × 1400 мм, при его высоте без трубы в 2150 мм. Если брать размер в кирпичах, то он составляет 2 × 5½ кирпича.

Печь достаточно проста в кладке, так как не имеет сложных внутренних конфигураций. На внешний вид она вообще напоминает толстую стенку, поэтому сам конструктор назвал ее «толстой теплой стеной». Теплоотдача от всего строения составляет 2400 ккал/ч, но при этом на боковые стены приходится по 920 ккал/ч, а на переднюю и заднюю ее часть всего по 280 ккал/ч. Сечение дымоотводного канала составляет 130 × 260 мм.

Благодаря своей малой ширине, печь прекрасно вписывается между двумя комнатами, выходя передней частью в третью, например, в прихожую, и является не только разделителем для двух помещений, но и источником тепла для них.

Схема печи в сборе

Вся конструкция этой модели разделяется условно на два отделения — это верхнее газоотводящее и нижнее — топочное. В нижней части проходят два канала — восходящий и нисходящий. Они помогают нагревать топочную часть печи и выравнивать температуру во всем строении, предотвращая его перегревание.

Разрез печи Быкова

Верхняя часть печи выполнена в виде колпака, разделенного, на пять вертикальных, нисходящих и восходящих каналов, которые на ⅔ перекрываются горизонтально уложенными в кладку кирпичами. Они создают своеобразное сито, задерживающее выход тепла напрямую в трубу. Стенки каналов не только направляют нагретый воздух в нужном направлении, но и значительно увеличивают внутреннюю площадь поверхности печи. Эти факторы повышают КПД отопительного строения, что приводит к большей теплоотдаче. Ей же способствует устанавливаемая в верхней части строения задвижка, которая регулирует выход теплого воздуха в трубу.

Для этой модели печи понадобятся следующие материалы:

• Красный огнеупорный кирпич — 407 шт.
• Белый шамотный кирпич ША-8 — 197 шт.
• Топочная дверца 210×250 мм — 1 шт.
• Поддувальная дверца 140×140 мм — 1 шт.
• Дверцы прочистки 140×140 мм — 2 шт.
• Колосниковая решетка 250×252 мм -1 шт.
• Дымоходная задвижка 130×250 мм -1 шт.
• Металлический лист для настила перед топкой, размером 500×700 мм -1 шт., вместо листа может быть уложена керамическая плитка.

Цены на готовые топки для кирпичные печей

Топка для кирпичных печей

Кладка печи происходит на подготовленный для нее фундамент, который должен иметь размер больший основания печи на 100 ÷120 мм в каждую сторону. Фундамент по высоте должен быть ниже чистового пола на два ряда кладки. Перед началом кладки он простилается слоем гидроизоляции – рубероида.

Порядовка	Описание работ
	По данной схеме представлены два нулевых ряда, которые находятся ниже уровня чистового пола. Для каждого из рядов потребуется 22 красных кирпича.
	Кладка, расположенная на одном уровне с чистовым полом, а также вмонтированный перед топкой металлический лист. Поверхность пола вокруг печи облицовывается жаростойкой керамической плиткой.
	1 ряд — формируется поддувальная камера. На входе в нее устанавливается стесанный кирпич, что облегчает выборку отходов сгорания. Для кладки этого ряда нужен 21 кирпич.
	2 ряд — при его кладке устанавливается дверца поддувала и продолжает формироваться сама камера. Для кладки этого ряда потребуется 20 кирпичей.
	3 ряд — продолжает формироваться поддувальная камера. Проволока, закрепленная на ушках дверцы, вмуровывается в швы кладки. Для ряда будет нужно 19 целых кирпичей и 2 по ⅓ кирпича, которые укладываются около установленной дверцы.
	4 ряд — кирпичами перекрывается передняя часть поддувальной камеры вместе с установленной дверцей. В задней части конструкции начинает формироваться основание поворотного колодца. На этот ряд уйдет 12 целых, 6 в ¾ и 2 в ½ кирпича.
	5 ряд — над поддувальной камерой из шамотного кирпича формируется основание топливной камеры. В передней и задней части основания укладываются стесанные кирпичи, по которым отходы горения будут соскальзывать в зольно-поддувальную камеру через устанавливаемую на этом же ряду колосниковую решетку. Между ней и кирпичами должен обязательно оставляться зазор в 5 мм. На этом же ряду монтируется дверца топливной камеры. Потребуется 17 целых и два по ⅓ кирпича.
	6 ряд — начинают формироваться стенки топливной камеры, продолжает выкладываться дымоотводный колодец. Используется 11 штук шамотного кирпича.
	7 ряд — дымоотводный колодец разделяется надвое двумя кирпичами. Кирпичи над колодцем должны быть стесаны. В результате кладки образуется основание двух вертикальных каналов — восходящий и нисходящий. В данном ряду использовано 11 целых, 2 в ½ и 4 срезанных наискось по всей ширине шамотных кирпича.
	8 ряд укладывается по схеме, повторяя предыдущий, отличием является только направление кирпича. На ряд уйдет 15 кирпичей.
	9 ряд — двумя кирпичами перекрывается дверца топливной камеры. На этот ряд потребуется 16 шамотных кирпичей. Задняя часть печи кладется по схеме.
	10 ряд — кирпичи укладываются по схеме с соблюдением их направления. На этот ряд нужно 16 кирпичей.
	11 ряд — кирпич на задней стенке топки и на входе в ниспадающий канал должен быть стесан сверху, в остальном работа ведется по схеме. На ряд потребуется 12 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
	12 ряд — идет объединение ниспадающего дымоотводного канала и топливной камеры. Для ряда нужно 13 целых и 2 в ½ шамотных кирпича.
	13 ряд кладется, согласно представленной схеме, и в нем используется 10 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
	14 ряд тоже укладывается по схеме, потребуется 10 целых и 6 в ¾ кирпича.
	15 ряд — используя подготовленные кирпичи, размером ¾, устраивается сужение топливной камеры, объединенной с нисходящим каналом. Общее количество используемых кирпичей 7 целых и 14 штук в ¾.
	16 ряд — кирпичами полностью перекрываются объединенный нисходящий канал и топливная камера. Этот и следующий ряд делят строение на две части — газовоздушную верхнюю и топливную нижнюю. Для ряда используется 17 целых, 4 в ¾ и 2 в ½ кирпича.
	17 ряд выкладывается из красного кирпича. В нем оставляется отверстие восходящего канала, по его краям монтируются стесанные наискосок кирпичи. Используется 14 целых, 6 в ¾ и 2 в ½ кирпича.
	18 ряд — формируется горизонтальный канал печи, он является основой для монтажа пяти каналов, которые будут идти вертикально. На этом же ряду устанавливается дверца прочистной камеры. Для ряда необходимо 8 целых, 2 — ½, 2 — ¼ и 4 в ¾ кирпича.
	19 ряд — идет формирование первого вертикального канала, верхней части строения. Он будет продолжением восходящего канала нижней топочной части печи. Кирпичи, формирующие этот канал, нужно снизу стесать наискосок. Используется 11 целых и 4 в ¾ кирпича.
	20 ряд — начинает формироваться второй вертикальный канал таким же образом, как и первый. Между первым и вторым каналами монтируется полкирпича. Эта часть в этом ряду и в последующих имеет двойное назначение — является основой для следующего ряда и формирует в кладке окошки для теплообмена со стенами и поддержания нормальной тяги. В ряду используется 7 целых, 3 в ½ и 8 в ¾ кирпича.
	21 ряд — в нем формируются третий, четвертый и пятый каналы. Кирпичи, укладываемые в основание разделяющих каналы стенок, снизу стесываются, как и в предыдущих случаях. Для ряда понадобится 11 целых, 5 в ½ и 4 в ¾ кирпича.
	22 ряд кладется по схеме с соблюдением формирования каналов. Для ряда нужно 11 целых и по 4 штуки ½ и ¾ кирпича, в общей сложности 17 штук.
	23 ряд тоже кладется по схеме и для него нужно подготовить 12 целых, 4 в ½ и 4 в ¾ кирпича.
	24 ряд — на этом ряду завершается кладка стенки между вторым и первым вертикальными каналами. Верхний кирпич в стенке стесывается с двух верхних сторон наискосок. Для ряда потребуется 9 целых, 3 в ½ и 8 в ¾ кирпича. В общей сложности нужно использовать 18 кирпичей, некоторые из которых разделяются надвое.
	25 ряд — в нем завершают кладку стенки между вторым и третьим вертикальными каналами. Верхний кирпич в стенке сверху стесывается с двух сторон. Для кладки потребуется 10 целых, 4 в ¾ и 5 в ½ кирпича.
	26 ряд — завершение кладки стенки между третьим и четвертым вертикальными каналами. Верхний кирпич стенки также стесывается с двух сторон. Нужно подготовить 10 целых, 4 в ¾ и 4 в ½ кирпича.
	27 ряд — работа идет по схеме, и для нее требуется 9 целых, 4 в ¾ и 4 в ½ кирпича.
	28 ряд — в нем используются кирпичи, изготовленные в ¾ от цельного кирпича — ими формируется горизонтальный канал для дымовых газов, который и называют колпаком. Для ряда используется 4 целых,14 штук — ¾, 4 стесанных наискось по всей толщине.
	29 ряд — в нем сформированный в предыдущем ряду канал перекрывается полностью, за исключением проема, оставляемого для дымоходной трубы. Для его кладки потребуется 17 целых, 4 — ¾ и 2- ½ кирпича.
	30 ряд также выкладывается сплошным, по схеме, кроме проема для дымохода. В нем используется 6 целых и 20 в ¾ кирпичей.
	31 ряд выкладывается по схеме и для него подготавливается 17 целых, 4 в ¾ и 2 в ½ кирпича.
	32 ряд — начинает выкладываться первый ряд дымоходной трубы, для него понадобится 5 целых кирпичей.

Далее, идет кладка шейки и «выдры» трубы.

Достаточно популярна, благодаря своей эффективности, отопительно-варочная печь типа «шведка». Ее конструкция способствует быстрому нагреву помещений и позволяет не только отопить дом, но и приготовить обед.

Внешний вид «шведки» Рязанкина

Такую печь обычно устанавливают между кухней и жилой зоной дома, располагая ее таким образом, чтобы варочная плита и духовка были повернуты в сторону кухни. В некоторых конструкциях «шведки» со стороны, предназначенной для обогрева гостиной или спальни, предусмотрен камин. Именно этот вариант и стоит рассмотреть, так как он отлично подойдет как для просторного, так и небольшого строения, а, как известно, многие владельцы частных домов мечтают о камине в одной из жилых комнат.

Передняя и задняя стенки печи

Эта модель печи отапливается дровами, имеет размер 1020 × 890 мм по периметру и 2170 мм в высоту без учета трубы. При этом нужно предусмотреть и то, что портал камина будет выступать за пределы строения на 130 мм. Фундамент должен быть больше размеров основания печи и составлять 1040 × 1020. Мощность «Шведки» достигает 3000 ккал/час.

Для возведения этой модели печи потребуются следующие материалы:

• Красный кирпич, без учета кладки трубы — 714 шт.
• Поддувальная дверца 140×140 мм — 1 шт.
• Дверца для топочной камеры 210×250 мм — 1 шт.
• Дверца для прочистных камер 140×140 мм — 8 шт.
• Духовой шкаф 450×360×300 мм — 1 шт.
• Двухконфорочная чугунная плита 410×710 мм — 1 шт.
• Колосниковая решетка 200×300 мм — 1 шт.
• Задвижка на дымоход 130×250 мм — 3 шт.
• Стальной уголок 50×50×5×1020 мм — 2 шт.
• Стальная полоса 50×5×920 мм — 3 шт.
• Стальная полоса 50×5×530 мм — 2 шт.
• Стальная полоса 50×5×480 мм — 2 шт.
• Решетка для камина, ее можно изготовить самостоятельно из арматурных прутьев.
• Металлический лист для настила перед топкой 500×700 мм — 1 шт.
• Асбестовый лист или шнур для укладки между металлическими элементами и кирпичом кладки.

На представленных схемах подробно показано расположение всех чугунных элементов печи-камина, а описание кладки поможет избежать ошибок на некоторых, достаточно сложных, этапах работы.

Расположение основных элементов печи

Опытные мастера-каменщики рекомендуют выполнить кладку всей печи для начала насухо, то есть без раствора, придерживаясь схемы и разбираясь в конфигурации каждого из рядов. Особенно этот процесс важно провести новичкам, которые едва знакомы с работой печника.

Еще одной хитростью опытных мастеров является предварительная подгонка и кладка каждого из рядов без раствора в процессе работы. Любой ряд сначала выкладывается, и, если есть необходимость, отдельные кирпичи срезаются или подтесываются, а затем уже производится их кладка на раствор.

Такой подход несколько замедлит работу, но позволит выполнить ее намного качественнее, без ошибок, способных негативно повлиять на создание нормальной тяги.

Выполняя кладку, под рукой нужно держать не только схему каждого из рядов, но и чертеж печи в разрезе. Он также будет в помощь – позволит представить все проходящие внутри каналы и конструкцию топок.

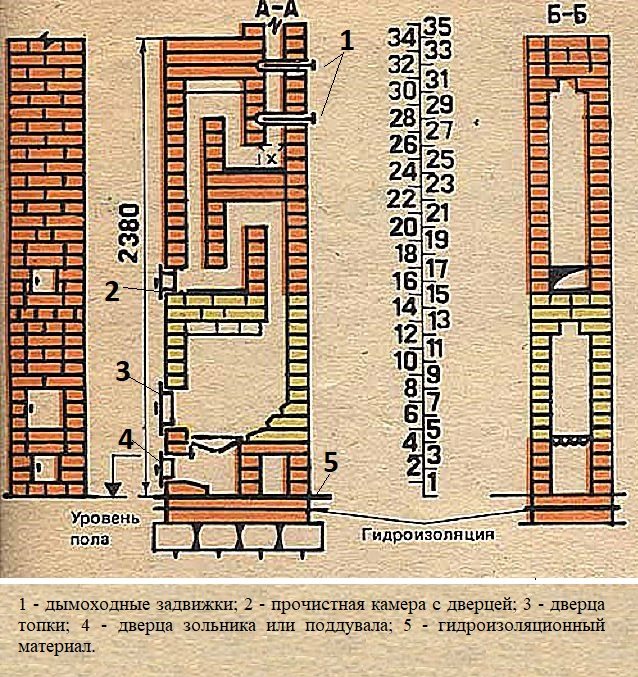

Разрезы и схема движения газов

Итак, кладка производится следующим образом:

Порядовка — с 1 по 6 ряд

• Первый, сплошной ряд печи, укладывается на настеленный на готовый фундамент рубероид. Очень важно выложить ряд идеально ровно и правильно, так как от него будет зависеть качество кладки всей конструкции. Поэтому сначала стоит полотно рубероида разметить с помощью линейки, угольника и мела, вычертив на нем форму основания печи, соблюдая размеры. Затем, опираясь на схему и соблюдая конфигурацию укладки кирпича, производится сборка первого ряда насухо, а затем – кладка на раствор.
• 2 ряд. В нем закладываются металлические элементы, состоящие из отрезков арматуры, на которые в дальнейшем будет зафиксирована с помощью сварки каминная решетка, или же этот декоративный элемент вмуровывается полностью. Остальная кладка осуществляется по схеме.
• 3 ряд. На этом этапе монтируются дверцы первой очистной и поддувальной камеры, предварительно обмотанные асбестовой веревкой или обложенные отрезками асбеста. Для фиксации дверец на местах используется проволока, которую продевают в специальные петли-ушки чугунной рамы. Далее, проволоку располагают в швы кладки, где она закрепляется раствором и прижимается верхним рядом кирпичей. Временно, до окончательного закрепления, дверцы с двух сторон подпираются кирпичами.

Так устанавливаются чугунные дверцы

• 4 ряд. Работа идет по схеме, но ряд примечателен тем, что дверцы с двух сторон фиксируются кладкой, которую нужно вывести идеально ровно. Швы в этой области могут быть на два — три миллиметра шире, из-за вмурованной в них проволоки.
• 5 ряд рекомендовано выкладывать с применением шамотного огнестойкого кирпича, так же, как и все стенки топочной камеры. На этом же ряду монтируется колосниковая решетка и коробка духовки, которую обматывают или обкладывают асбестом, во избежание ее преждевременного прогорания.

Асбестовые прокладки на металлических элементах

• 6 ряд. На этом ряду устанавливается топочная дверца, обвернутая асбестовым шнуром, и с зафиксированными в ней отрезками проволоки.

Порядовка с 7 по 12 ряд

• 7 ряд. Кладка производится по схеме, над выложенными стенками камина монтируется стальная полоса, которая послужит опорой для следующего ряда кладки. Ее укладывают ровно или в виде полуарки, заранее придав ей нужную форму.
• 8 и 9 ряды выкладываются согласно представленной схеме.
• 10 ряд. Укрепляется передняя стенка печи, так как далее в этой части строения будет монтироваться чугунная варочная плита. На стенку с помощью двух проволочных крючков закрепляется стальной уголок, затем на место монтажа плиты укладываются отрезки асбестового листа, и устанавливается сама плита. В этом же ряду закрепляется дверца еще одной очистной камеры.
• 11 и 12 ряды выкладываются по схеме без установки металлических элементов. На двенадцатом ряду идет перекрытие дверцы очистной камеры.

Порядовка — с 13 по 24 ряд

• С 13 по 15 ряды кладутся по разработанной схеме, строго придерживаясь конфигурации кладки кирпича.
• 16 ряд. Завершается устройство стенок камеры, расположенной над варочной плитой, которая перекрывается металлическими полосами. Они послужат основой для кладки кирпичей следующего ряда.
• 17 и 18 ряды укладываются по схеме.
• 19 ряд. На этом этапе монтируются еще две дверцы очистных камер, которые закрепляются так же, как предыдущие.
• 20, а также 21 ряд кладется по схеме.
• 22 ряд. Производится монтаж еще двух дверец очистительных камер.
• 23 ряд. Кладка идет по схеме.
• 24 ряд. Производится монтаж дымоходной задвижки, раму которой устанавливают на раствор.

Порядовка с 25 по 33 ряд

• 25 ряд. Рядом с первой, на соседний канал дымохода, монтируется вторая дымоходная задвижка.
• 26 ряд. Производится монтаж дверцы очистной камеры.
• С 27 по 30 ряды выкладываются по схеме.
• 31 ряд. На этом этапе устанавливается третья, последняя дымоходная задвижка.
• 32—33 ряды. В этой области конструкции происходит переход на выкладывание трубы, которая поднимается до потолка.

При проводке трубы через чердачное перекрытие, необходимо изолировать от нее горючие материалы конструкции. Для этого вокруг дымохода устраивается металлический короб с бортами высотой больше толщины перекрытия на 100 ÷ 120 мм. Эта «разница» остается в чердачном помещении.

Если стены печи не будут покрываться декоративным материалом, то при произведении кладки кирпича еще влажный раствор в швах расшиваются специальным инструментом, то есть ему придают аккуратную выпуклую или вогнутую форму.

Печь—«шведка» может быть дополнена теплой лежанкой. Этот интересный проект представлен на видео.

Возможно, вам будет интересна информация о том, как возвести печь из кирпича для дачи

И в завершение статьи — еще один добрый совет. Прежде чем решиться на самостоятельную постройку печи, не имея достаточного опыта в этой работе, рекомендовано, для начала потренироваться в обычной кладке кирпичей на раствор. Поверьте, этот процесс не так прост, как кажется на первый взгляд. Котлы отопления на дровах длительного горения вы можете узнать по ссылке.

схемы и порядовки + пошаговое руководство

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

• Материалы для строительства кирпичной печки
• Порядовки в помощь самостоятельным печникам
  • Вариант #1 – печка с одноконфорочной панелью
  • Вариант #2 – печь для отопления смежных комнат
  • Вариант #3 – печка со щитком и низким топчаном
• Выводы и полезное видео по теме

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображенийФото из Строительство кирпичной печи позволяет избавиться от ряда существенных проблем дачной жизни: получить тепло для обогрева и приготовления пищи Для обустройства дач, на которых проживают исключительно в летнее время, вполне достаточно варочной печки с конфорками Если планируется только обогревать дачу, то сооружают отопительную печь. В ее конструкции нет варочной плиты и духового шкафа При дополнении отопительного агрегата лежанкой части печной конструкции сообщается функция мебели, да еще и с лечебным эффектом Если в кирпичном сооружении есть варочная чугунная плита с конфорками и дымообороты, увеличивающие теплоотдачу, ее относят к разряду универсальных Одним из ярчайших представителей универсальных печных конструкций является русская печь. У нее обычно две топки, варочная панель и духовка для выпекания хлеба Из кирпича выкладывают печки-каменки в дачных банях. Они служат дольше и лучше сохраняют тепло, чем металлические конструкции При оснащении кирпичной печи баком из алюминия или стали на даче можно устроить автономную систему ГВС и независимое отопление Кирпичная печь для решения дачных проблемВарочный агрегат для летних домиковОтопительная кирпичная печкаОтопительное сооружение с топчаномУниверсальная варочно-отопительная печьРусская печка в дачном интерьереКирпичная печка каменка в обустройстве бревенчатой баниМеталлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

• Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
• Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
• Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображенийФото из В большинстве порядовок, представленных для строительства печи, приведены только схемы сооружения массива печи К массиву относится корпус агрегата, топливник с колосниковой решеткой, камеры для прочистки, дымообороты и каналы для отвода дыма В порядовках указаны места устройства камер для прочистки, перекрытий для установки духовки, место для укладки варочной плиты В массиве печки все кирпичи кладут с перевязкой. Только облицовка топливника не должна быть связана с массивом из-за разного коэффициента расширения шамотных и красных полнотелых кирпичей Сооружение массива печи из кирпичаКолосниковая решетка на дне топливникаВарочная плита с одной конфоркойФутеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

• Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
• Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
• Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
• Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображенийФото из В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь Полнотелый красный кирпичПечной кирпич с нестандартной лицевой сторонойОгнеупорный шамотный кирпичНевозгораемые изоляционные материалыФигурный керамический кирпичЧугунная дверца камеры поддувалаДверца топливника и металлический уголокВарочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

• Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
• Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
• Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
• Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
• Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображенийФото из В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор Мягкопластичная красная глинаПесок карьерный без включенийОгнеупорная кладочная смесь для печей и каминовЦементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображенийФото из Конструкцию и отделку кирпичной печки для дачи надо продумать заранее. Ведь их перекладывают через несколько десятилетий Теплоемкость печи должна быть равна потерям тепла. То есть агрегат обязан покрывать утечки, но не превышать их. В установке на даче слишком большой печи нет смысла В дачных домах, сооруженных из материалов с хорошими теплоизоляционными свойствами можно установить небольшую компактную печь В немалой степени на теплоемкость печки влияет число и протяженность дымооборотов — каналов внутри массива, по которым перемещается дым на пути к дымоходу. Чем дольше дым движется по ним, тем больше нагреваются кирпичные стенки Кирпичная печь с коваными приборамиБольшие теплоемкие печкиНебольшой отопительный агрегатПечь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в этом материале.

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Источник sovet-ingenera.com

выбор конструкции, чертежи с порядовками, кладка печи

Современный потребитель имеет возможность приобрести множество разнообразных устройств для отопления, наподобие газовых котлов, булерьяна и пр. Однако даже это никак не мешает оставаться востребованной кирпичной печи. Объяснить такую популярность этого традиционного для наших предков прибора обогрева можно его достоинствами.

Печь, сложенная из кирпича, не только обладает способностью дышать, но и может выполнять одновременно функцию отопительного прибора и устройства для варки пищи. Есть даже такие модели, которые не создают трудностей при самостоятельной сборке, а также имеющие очень низкий расход топлива.

Планировка дома

Еще на этапе разработки проекта дома владелец должен включить в него печь. Уже тогда ему стоит задуматься о том, какие варианты кладки он может использовать для будущего обогревательного прибора. Однако процесс ее возведения достаточно сложный и требует учета важных нюансов:

• Если вы выбрали проект печи с функцией плиты, которая будет состоять из 500 и более кирпичей и предусматривает в конструкции дымоход, то вам придется предусмотреть независимый фундамент, который должен располагаться отдельно от фундамента основного строения.
• Есть печи, например, невысокая большая по ширине варочная плита, оснащенная отопительным щитком, рассчитанная на нагрузку не менее 250 кг/м², которые могут быть установлены без предварительного устройства фундамента. Правда, придется провести другие обязательные работы — качественную теплоизоляцию и добавить на пол дополнительные лаги.
• При устройстве дымохода нужно учесть, что он не должен контактировать с потолочными балками, а труба, предназначенная для вывода дыма, должна располагаться выше конька крыши не менее, чем на 0,5 м, При этом сами они должны быть удалены друг от друга на расстояние, равное не менее 1,5 м.

Если исходить из практики, то для большинства печей приходится тратить порядка 1-1,5 тыс. кирпичей. Из этого следует, что обойтись без отдельного фундамента никак не получится. Исключить из проекта его можно лишь в том случае, если при строительстве основного здания был выбран вариант с секционным ленточным фундаментом.

Возможен вариант, когда в плане дома выбирается место для возведения фундамента печи в точке пересечения лент, которая располагается под внутренними стенами. Однако основание должно располагаться на удалении не менее 1,2 м от остальных частей основного фундамента.

Печь своими руками

Было время, когда ни один дом нельзя было представить без этого отопительного прибора. В наши дни печь многими воспринимается в качестве некоего элемента национального колорита. Однако сомнений в функциональности и удобстве этой вещи быть не может. Ведь она может не только использоваться в качестве отопительного устройства, но и выполнять функцию варочной поверхности, духового шкафа и теплой лежанки, не говоря о том, что сама по себе может стать достойным украшением интерьера.

При желании печь можно оформить изразцовой плиткой или кафелем. Тогда она сможет играть значительную роль в выбранной дизайнерской концепции дома. И, вопреки распространенному мнению, изготовить такую печь может любой домашний мастер самостоятельно.

Порядовки — подробная схема кладки печей из кирпича

Прежде чем начать строительство кирпичной печи своими руками, вам потребуется порядовка, найти ее вы сможете без труда. И когда это будет сделано, можете считать, что задача наполовину решена. Любой специалист может сказать, что без порядовки очень трудно выполнить качественно кладку печи, поскольку она представляет собой точную инструкцию для размещения каждого отдельного кирпичика.

Однако чтобы вам было не стыдно показать результат своей работы друзьям или соседям, то вам не помешает иметь хотя бы минимальный опыт каменщика. Но, думается, если вы проживаете в частном доме, то наверняка вам не раз приходилось выполнять работы, связанные с кладкой кирпича. Например, в процессе строительства стен, сарая или мангала. И теперь настало время заняться печью.

Главная задача, которую должен решить каждый владелец в процессе строительства печи из кирпича с функцией плиты — сделать все возможное, чтобы она хорошо грела. А для этого вам необходимо определить, какими характеристиками теплоотдачи должна обладать строящаяся печь, чтобы в помещении было тепло. Главным параметром является мощность печи, именно она позволит после нескольких часов прогрева помещения сохраниться в нём теплу до следующей топки.

Даже если вы имеете опыт сооружения других объектов, связанных с кладкой кирпича, это не означает, что и с печью у вас всё получится. Ведь конечный результат зависит от того, насколько правильно были выполнены расчеты. Поэтому, чтобы сделать все с минимумом ошибок, советуем воспользоваться готовой схемой И. В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи.

К примеру, печь с функцией плиты размерами 1,5 X 1,5 x 2,5 м сможет хорошо прогревать помещение площадью до 100 м ². Зная эти параметры, вам будет легко определить размеры вашей будущей печи.

Выбираем конструкцию печи

Выполнив необходимые расчёты размеров печи, следует решить еще одну важную задачу — подобрать варианты кирпичной печи с чертежом, которую вы будете класть. Даже если вы не представляете, какой она должна быть, эта проблема легко решается. В сети можно найти немало сайтов, на которых представлено множество подробных схем русских печей. Среди них наиболее популярные — колпаковые печи Кузнецова и так называемые «голландки» или «шведки».

Высокая популярность кузнецовки связана с ее уникальной конструкцией, благодаря которой теплые и холодные газы циркулируют в ней таким образом, что печь способна обеспечивать КПД на уровне 90-95%. Еще одним важным моментом является то, что кирпичная печь этой конструкции практически не образует сажи и требует минимум времени и сил на поддержание ее в рабочем состоянии. Достаточно хорошо распространенные «шведки» некоторые владельцы называют «голландками», хотя это является ошибкой. Правильно их называть именно «шведками», под которыми понимаются самостоятельные отопительно-варочные печи. Что же касается «голландок», то это устройства, которые используются исключительно в качестве отопительного дополнения.

Шведки обладают множеством достоинств, и главным среди них стоит назвать универсальность:

• ее используют для приготовления пищи;
• в целях обогрева;
• может быть оборудована духовым шкафом.

Печка голландка своими руками

Если вы оценили свои возможности и решили заняться изготовлением «шведки» с функцией плиты своими руками, то вам после составления чертежа необходимо подготовить набор обязательных инструментов:

• Кирка.
• Кельма. Она вам поможет наносить раствор в процессе кладки кирпичей.
• Уровни пузырьковые и гидравлические.
• Отвесы.
• Правило.
• Строительный треугольник.
• Шнурок для кладки.
• Кисть для затирки швов.

Из материалов у вас должно быть в наличии следующее:

• Керамический и шамотный кирпич.
• Кладочный печной раствор.
• Металлические элементы. В зависимости от выбранной вами модели печи вам потребуются варочные поверхности, дверцы, колосник и пр.
• Рубероид, песок, цемент для строительства фундамента.

Пошаговое описание возведения «шведки» своими руками

Хотя для этой печи вы сможете легко раздобыть порядовки и чертежи, однако вы должны иметь четкое представление, как именно нужно работать с каждым рядом.

• Первый ряд. Ему необходимо уделить особое внимание, так как от правильности его кладки будут зависеть и остальные. Кирпичи следует размещать строго по уровню, а для выдерживания правильности углов следует использовать специальный строительный угольник. Ровно выложенный первый ряд является гарантией того, что и все прочие ряды будут аккуратно располагаться в пространстве конструкции печи. Впереди следует обустроить поддувало. Для этих целей вам понадобится трехчетвертной кирпич. Рекомендуется стесать кирпич по направлению камеры. Это заметно упростит для вас операцию по удалению золы.
• Второй ряд. На этом этапе кладки устанавливают дверки поддувала, а затем приступают непосредственно к размещению кирпичей второго ряда.
• Третий ряд. Кирпичи следует располагать согласно порядовке. Здесь так же, как и на первом этапе, кирпичи нужно стесывать с обеих сторон. Это поможет создать правильное поддувало. По завершении кирпичи укладываются до уровня дверок поддувала.
• 4 ряд. Кирпичи начинают класть с левой стороны кладки, причём в самом начале нужно установить дверку для чистки. Что же касается дверки поддувала, то ее закладывают сверху. Зольнику необходимо придать форму квадрата, а для этого кирпичи скалывают согласно размеру отверстия.
• 5 ряд. Здесь все действия полностью аналогичны предыдущему за исключением того, что отверстие зольника начинает сужаться.
• 6 ряд. На этом этапе кладки применяют огнеупорный кирпич. На порядовке у него имеется пометка в виде специальной штриховки. Дойдя до колосника, кирпич скалывают, это заметно облегчит закладывание топлива на колосниковую решетку. Ее необходимо установить таким образом, чтобы она опиралась на кирпичи 5 ряда. На этом этапе важно выдержать оптимальное расстояние между кладкой шестого ряда и колосником, которое должно составлять 1-1,5 см. Это пространство заполняют водой или песком. На него возлагается функция компенсатора на случай расширения металлической решетки.
• 7 ряд. Во время этого этапа выкладывают перекрытие П-образного углубления, вместо которого должно появиться три канала. На этом этапе выполняется монтаж топочной дверки, снование которой опирается на 6 ряд.
• 8 и 9 ряды. Их кладка выполняется по одинаковой схеме, однако 9 ряд должен дойти до уровня дверок топки. Используемые на этом этапе кирпичи, которые будут уложены между левым каналом и топкой, обязательно стесывают с обеих сторон. Это позволит газам плавно переходить из топочной камеры в этот канал.
• 10 ряд. В соответствии с порядовкой, здесь опять используют огнеупорный кирпич. Помимо этого, необходимо обращать внимание на то, чтобы кирпичи располагались строго вертикально, при необходимости кладку корректируют с помощью строительного уровня. Впоследствии это позволит создать место для установки варочной поверхности. Во время кладки этого ряда обустраивается место для топочной дверки, которая располагается сверху.
• 11 ряд. Его укладывают керамическим кирпичом, обязательно выполняется работа по изготовлению варочной поверхности, которая должна перекрывать топку. В том месте, где кирпичи будут контактировать с варочной поверхностью, необходимости стесать кромку таким образом, чтобы обеспечить расстояние между этими элементами, равное 2 см. На этом же этапе производится установка большой дверцы для варочной камеры. Основание будет располагаться на кирпичах предыдущего ряда. В этом случае мы получим варочную камеру, которая может выполнять функцию духовки. Эта дырка может быть изготовлена в виде рамы с заслонкой, которая вставляется в неё.
• 12 ряд. Он соединяет два левых канала, образуя единую прямоугольную форму. Во время кладки 13 ряда эти каналы будут снова разделены.
• 14 ряд. Все действия полностью аналогичны предыдущему за исключением одного нюанса — дополнительно производится установка заслонки, благодаря которой варочная поверхность сможет работать отдельно от печи. Это даст возможность пользоваться ею летом. Если оставить заслонку открытой, то печь сможет использоваться в качестве отопительного прибора.
• 15 ряд. На этом этапе укладывают кирпичи, которые перекроют заслонку.
• 16 ряд. На этом этапе происходит перекрытие дверок варочной камеры. С левой стороны между варочной и передней левой камерой устанавливается дверца вентиляции, благодаря которой во время приготовления пищи будут выводиться запахи и пары.
• 17 ряд. На этом этапе выполняется перекрытие дверцы вентиляции, на уровень выше варочной камеры в кладку вставляют два металлических прута, которые впоследствии помогут ее перекрыть.
• 18 и 19 ряды. Происходит перекрытие варочной камеры, в результате должно остаться свободными только два левых канала.
• 20 ряд. Для него берут два кирпича, размещаемые методом «на ребро» по месту перекрытия варочной камеры. Располагать эти кирпичи необходимо на расстоянии 4 см от задней стенки. Еще необходимо установить две дополнительные дверцы — одну для самоварной трубы, а другую — для чистки.
• 21 ряд. Выполняется по той же схеме, что и предыдущий.
• 22 ряд. На этом этапе происходит перекрытие всех дверок, здесь вновь получаем два квадратных канала. На уровне выше варочной камеры образуются три вытянутых канала, из которых крайний имеет размер 11 см, а средний — 5 см.
• 23 ряд. Выполняется перекрытие двух длинных каналов, для этого создается кладка «на ребро».
• 24 ряд. Кладка делается в точности по той же схеме, что и предыдущий ряд.
• 25 и 26 ряды. Действия полностью повторяют те же, что и на 22 ряду.
• 27 ряд. Основная задача заключается в установке трех кирпичей «на ребро» таким образом, чтобы они были равноудалены друг от друга и от печных стенок. По этой же схеме выполняется и 28 ряд. Особенно нужно быть внимательным со швами.
• 29 ряд. Кладка выполняется в точности, как указано в порядовке, из квадратных каналов свободным остается только один. Спереди вплотную к стенке размещают два кирпича таким образом, чтобы они вошли в кладку наполовину и опирались на кирпичи, установленные на ребро.
• 30 ряд. Здесь происходит полное перекрытие всех каналов за исключением дымового. В него вставляют задвижку.
• 31 и 32 ряды. Заключительные этапы кладки. Кирпичи формируют в три ряда над тепловой камерой, соблюдая тем самым требование в плане пожаробезопасности.

Дымоход. Завершающим действием является устройство обязательного элемента для любой печи — дымохода.

Заключение

Каким бы опытом в строительстве ни обладал домашний мастер, перед изготовлением печки из кирпича своими руками, ему необходимо обязательно подготовить порядовку. Она ему поможет максимально правильно выполнить кладку печи, что является гарантией ее надлежащей работы. Поэтому, если это ваш первый опыт изготовления печки из кирпича своими руками, то желательно воспользоваться готовой порядовкой и в точности выполнять все этапы работ.

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Источник sovet-ingenera.com

выбор конструкции, чертежи с порядовками, кладка печи

Современный потребитель имеет возможность приобрести множество разнообразных устройств для отопления, наподобие газовых котлов, булерьяна и пр. Однако даже это никак не мешает оставаться востребованной кирпичной печи. Объяснить такую популярность этого традиционного для наших предков прибора обогрева можно его достоинствами.

Печь, сложенная из кирпича, не только обладает способностью дышать, но и может выполнять одновременно функцию отопительного прибора и устройства для варки пищи. Есть даже такие модели, которые не создают трудностей при самостоятельной сборке, а также имеющие очень низкий расход топлива.

Планировка дома

Еще на этапе разработки проекта дома владелец должен включить в него печь. Уже тогда ему стоит задуматься о том, какие варианты кладки он может использовать для будущего обогревательного прибора. Однако процесс ее возведения достаточно сложный и требует учета важных нюансов:

• Если вы выбрали проект печи с функцией плиты, которая будет состоять из 500 и более кирпичей и предусматривает в конструкции дымоход, то вам придется предусмотреть независимый фундамент, который должен располагаться отдельно от фундамента основного строения.
• Есть печи, например, невысокая большая по ширине варочная плита, оснащенная отопительным щитком, рассчитанная на нагрузку не менее 250 кг/м², которые могут быть установлены без предварительного устройства фундамента. Правда, придется провести другие обязательные работы — качественную теплоизоляцию и добавить на пол дополнительные лаги.
• При устройстве дымохода нужно учесть, что он не должен контактировать с потолочными балками, а труба, предназначенная для вывода дыма, должна располагаться выше конька крыши не менее, чем на 0,5 м, При этом сами они должны быть удалены друг от друга на расстояние, равное не менее 1,5 м.

Если исходить из практики, то для большинства печей приходится тратить порядка 1-1,5 тыс. кирпичей. Из этого следует, что обойтись без отдельного фундамента никак не получится. Исключить из проекта его можно лишь в том случае, если при строительстве основного здания был выбран вариант с секционным ленточным фундаментом.

Возможен вариант, когда в плане дома выбирается место для возведения фундамента печи в точке пересечения лент, которая располагается под внутренними стенами. Однако основание должно располагаться на удалении не менее 1,2 м от остальных частей основного фундамента.

Печь своими руками

Было время, когда ни один дом нельзя было представить без этого отопительного прибора. В наши дни печь многими воспринимается в качестве некоего элемента национального колорита. Однако сомнений в функциональности и удобстве этой вещи быть не может. Ведь она может не только использоваться в качестве отопительного устройства, но и выполнять функцию варочной поверхности, духового шкафа и теплой лежанки, не говоря о том, что сама по себе может стать достойным украшением интерьера.

При желании печь можно оформить изразцовой плиткой или кафелем. Тогда она сможет играть значительную роль в выбранной дизайнерской концепции дома. И, вопреки распространенному мнению, изготовить такую печь может любой домашний мастер самостоятельно.

Порядовки — подробная схема кладки печей из кирпича

Прежде чем начать строительство кирпичной печи своими руками, вам потребуется порядовка, найти ее вы сможете без труда. И когда это будет сделано, можете считать, что задача наполовину решена. Любой специалист может сказать, что без порядовки очень трудно выполнить качественно кладку печи, поскольку она представляет собой точную инструкцию для размещения каждого отдельного кирпичика.

Однако чтобы вам было не стыдно показать результат своей работы друзьям или соседям, то вам не помешает иметь хотя бы минимальный опыт каменщика. Но, думается, если вы проживаете в частном доме, то наверняка вам не раз приходилось выполнять работы, связанные с кладкой кирпича. Например, в процессе строительства стен, сарая или мангала. И теперь настало время заняться печью.

Главная задача, которую должен решить каждый владелец в процессе строительства печи из кирпича с функцией плиты — сделать все возможное, чтобы она хорошо грела. А для этого вам необходимо определить, какими характеристиками теплоотдачи должна обладать строящаяся печь, чтобы в помещении было тепло. Главным параметром является мощность печи, именно она позволит после нескольких часов прогрева помещения сохраниться в нём теплу до следующей топки.

Даже если вы имеете опыт сооружения других объектов, связанных с кладкой кирпича, это не означает, что и с печью у вас всё получится. Ведь конечный результат зависит от того, насколько правильно были выполнены расчеты. Поэтому, чтобы сделать все с минимумом ошибок, советуем воспользоваться готовой схемой И. В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи.

К примеру, печь с функцией плиты размерами 1,5 X 1,5 x 2,5 м сможет хорошо прогревать помещение площадью до 100 м ². Зная эти параметры, вам будет легко определить размеры вашей будущей печи.

Выбираем конструкцию печи

Выполнив необходимые расчёты размеров печи, следует решить еще одну важную задачу — подобрать варианты кирпичной печи с чертежом, которую вы будете класть. Даже если вы не представляете, какой она должна быть, эта проблема легко решается. В сети можно найти немало сайтов, на которых представлено множество подробных схем русских печей. Среди них наиболее популярные — колпаковые печи Кузнецова и так называемые «голландки» или «шведки».

Высокая популярность кузнецовки связана с ее уникальной конструкцией, благодаря которой теплые и холодные газы циркулируют в ней таким образом, что печь способна обеспечивать КПД на уровне 90-95%. Еще одним важным моментом является то, что кирпичная печь этой конструкции практически не образует сажи и требует минимум времени и сил на поддержание ее в рабочем состоянии. Достаточно хорошо распространенные «шведки» некоторые владельцы называют «голландками», хотя это является ошибкой. Правильно их называть именно «шведками», под которыми понимаются самостоятельные отопительно-варочные печи. Что же касается «голландок», то это устройства, которые используются исключительно в качестве отопительного дополнения.

Шведки обладают множеством достоинств, и главным среди них стоит назвать универсальность:

• ее используют для приготовления пищи;
• в целях обогрева;
• может быть оборудована духовым шкафом.

Печка голландка своими руками

Если вы оценили свои возможности и решили заняться изготовлением «шведки» с функцией плиты своими руками, то вам после составления чертежа необходимо подготовить набор обязательных инструментов:

• Кирка.
• Кельма. Она вам поможет наносить раствор в процессе кладки кирпичей.
• Уровни пузырьковые и гидравлические.
• Отвесы.
• Правило.
• Строительный треугольник.
• Шнурок для кладки.
• Кисть для затирки швов.

Из материалов у вас должно быть в наличии следующее:

• Керамический и шамотный кирпич.
• Кладочный печной раствор.
• Металлические элементы. В зависимости от выбранной вами модели печи вам потребуются варочные поверхности, дверцы, колосник и пр.
• Рубероид, песок, цемент для строительства фундамента.

Пошаговое описание возведения «шведки» своими руками

Хотя для этой печи вы сможете легко раздобыть порядовки и чертежи, однако вы должны иметь четкое представление, как именно нужно работать с каждым рядом.

• Первый ряд. Ему необходимо уделить особое внимание, так как от правильности его кладки будут зависеть и остальные. Кирпичи следует размещать строго по уровню, а для выдерживания правильности углов следует использовать специальный строительный угольник. Ровно выложенный первый ряд является гарантией того, что и все прочие ряды будут аккуратно располагаться в пространстве конструкции печи. Впереди следует обустроить поддувало. Для этих целей вам понадобится трехчетвертной кирпич. Рекомендуется стесать кирпич по направлению камеры. Это заметно упростит для вас операцию по удалению золы.
• Второй ряд. На этом этапе кладки устанавливают дверки поддувала, а затем приступают непосредственно к размещению кирпичей второго ряда.
• Третий ряд. Кирпичи следует располагать согласно порядовке. Здесь так же, как и на первом этапе, кирпичи нужно стесывать с обеих сторон. Это поможет создать правильное поддувало. По завершении кирпичи укладываются до уровня дверок поддувала.
• 4 ряд. Кирпичи начинают класть с левой стороны кладки, причём в самом начале нужно установить дверку для чистки. Что же касается дверки поддувала, то ее закладывают сверху. Зольнику необходимо придать форму квадрата, а для этого кирпичи скалывают согласно размеру отверстия.
• 5 ряд. Здесь все действия полностью аналогичны предыдущему за исключением того, что отверстие зольника начинает сужаться.
• 6 ряд. На этом этапе кладки применяют огнеупорный кирпич. На порядовке у него имеется пометка в виде специальной штриховки. Дойдя до колосника, кирпич скалывают, это заметно облегчит закладывание топлива на колосниковую решетку. Ее необходимо установить таким образом, чтобы она опиралась на кирпичи 5 ряда. На этом этапе важно выдержать оптимальное расстояние между кладкой шестого ряда и колосником, которое должно составлять 1-1,5 см. Это пространство заполняют водой или песком. На него возлагается функция компенсатора на случай расширения металлической решетки.
• 7 ряд. Во время этого этапа выкладывают перекрытие П-образного углубления, вместо которого должно появиться три канала. На этом этапе выполняется монтаж топочной дверки, снование которой опирается на 6 ряд.
• 8 и 9 ряды. Их кладка выполняется по одинаковой схеме, однако 9 ряд должен дойти до уровня дверок топки. Используемые на этом этапе кирпичи, которые будут уложены между левым каналом и топкой, обязательно стесывают с обеих сторон. Это позволит газам плавно переходить из топочной камеры в этот канал.
• 10 ряд. В соответствии с порядовкой, здесь опять используют огнеупорный кирпич. Помимо этого, необходимо обращать внимание на то, чтобы кирпичи располагались строго вертикально, при необходимости кладку корректируют с помощью строительного уровня. Впоследствии это позволит создать место для установки варочной поверхности. Во время кладки этого ряда обустраивается место для топочной дверки, которая располагается сверху.
• 11 ряд. Его укладывают керамическим кирпичом, обязательно выполняется работа по изготовлению варочной поверхности, которая должна перекрывать топку. В том месте, где кирпичи будут контактировать с варочной поверхностью, необходимости стесать кромку таким образом, чтобы обеспечить расстояние между этими элементами, равное 2 см. На этом же этапе производится установка большой дверцы для варочной камеры. Основание будет располагаться на кирпичах предыдущего ряда. В этом случае мы получим варочную камеру, которая может выполнять функцию духовки. Эта дырка может быть изготовлена в виде рамы с заслонкой, которая вставляется в неё.
• 12 ряд. Он соединяет два левых канала, образуя единую прямоугольную форму. Во время кладки 13 ряда эти каналы будут снова разделены.
• 14 ряд. Все действия полностью аналогичны предыдущему за исключением одного нюанса — дополнительно производится установка заслонки, благодаря которой варочная поверхность сможет работать отдельно от печи. Это даст возможность пользоваться ею летом. Если оставить заслонку открытой, то печь сможет использоваться в качестве отопительного прибора.
• 15 ряд. На этом этапе укладывают кирпичи, которые перекроют заслонку.
• 16 ряд. На этом этапе происходит перекрытие дверок варочной камеры. С левой стороны между варочной и передней левой камерой устанавливается дверца вентиляции, благодаря которой во время приготовления пищи будут выводиться запахи и пары.
• 17 ряд. На этом этапе выполняется перекрытие дверцы вентиляции, на уровень выше варочной камеры в кладку вставляют два металлических прута, которые впоследствии помогут ее перекрыть.
• 18 и 19 ряды. Происходит перекрытие варочной камеры, в результате должно остаться свободными только два левых канала.
• 20 ряд. Для него берут два кирпича, размещаемые методом «на ребро» по месту перекрытия варочной камеры. Располагать эти кирпичи необходимо на расстоянии 4 см от задней стенки. Еще необходимо установить две дополнительные дверцы — одну для самоварной трубы, а другую — для чистки.
• 21 ряд. Выполняется по той же схеме, что и предыдущий.
• 22 ряд. На этом этапе происходит перекрытие всех дверок, здесь вновь получаем два квадратных канала. На уровне выше варочной камеры образуются три вытянутых канала, из которых крайний имеет размер 11 см, а средний — 5 см.
• 23 ряд. Выполняется перекрытие двух длинных каналов, для этого создается кладка «на ребро».
• 24 ряд. Кладка делается в точности по той же схеме, что и предыдущий ряд.
• 25 и 26 ряды. Действия полностью повторяют те же, что и на 22 ряду.
• 27 ряд. Основная задача заключается в установке трех кирпичей «на ребро» таким образом, чтобы они были равноудалены друг от друга и от печных стенок. По этой же схеме выполняется и 28 ряд. Особенно нужно быть внимательным со швами.
• 29 ряд. Кладка выполняется в точности, как указано в порядовке, из квадратных каналов свободным остается только один. Спереди вплотную к стенке размещают два кирпича таким образом, чтобы они вошли в кладку наполовину и опирались на кирпичи, установленные на ребро.
• 30 ряд. Здесь происходит полное перекрытие всех каналов за исключением дымового. В него вставляют задвижку.
• 31 и 32 ряды. Заключительные этапы кладки. Кирпичи формируют в три ряда над тепловой камерой, соблюдая тем самым требование в плане пожаробезопасности.

Дымоход. Завершающим действием является устройство обязательного элемента для любой печи — дымохода.

Заключение

Каким бы опытом в строительстве ни обладал домашний мастер, перед изготовлением печки из кирпича своими руками, ему необходимо обязательно подготовить порядовку. Она ему поможет максимально правильно выполнить кладку печи, что является гарантией ее надлежащей работы. Поэтому, если это ваш первый опыт изготовления печки из кирпича своими руками, то желательно воспользоваться готовой порядовкой и в точности выполнять все этапы работ.

Кирпичные печи для дома своими руками — Postroyka-Dom.com

Кирпичные печи для дома – это зачастую единственный способ обустроить отопление дома, на даче или в коттедже. В кирпичных отопительных печах максимальное значение КПД достигает 85%: это является следствием того, что их конструкция не включает в себя «потребители тепла», которые отнимают много тепловой энергии.

Оглавление:

• Кирпичные печи для дома
• Схема кладки печи для дома
• Кирпичные печи для дома — видео инструкция

Кирпичные отопительные печи достаточно просто изготавливаются и эксплуатируются. Причиной этих качеств, служит узкая область применения – для обогрева помещений, (они не предусмотрены для готовки еды, т.п.).

Кирпичные печи для дома, так же иногда называют «голландками».

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

•  в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент.
Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

Кладку каменной печки можно осуществлять следующими способами:

• 1. вподрезку;
• 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича.
Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Кирпичные печи для дома — видео инструкция

Конструкции кирпичных отопительных печей

Отопительные печи можно разбить на две группы: печи устаревших конструкций и современные печи. Взамен устаревших, несовершенных конструкций, внедряются в жизнь новые, более совершенные образцы отопительных печей. Эта замена, однако, происходит не сразу, а в течение довольно продолжительного времени. Грамотный мастер-печник, внедряющий в жизнь новые типы печей, должен отчетливо представлять себе недостатки еще сохранившихся старых образцов, уметь их ремонтировать и переделывать; для этого он должен быть знаком с основными образцами не только новых, но также и устаревших конструкций. Голландская печь (голландка) (рис. 67).

Большой топливник с глухим подом без поддувала занимает весь низ этой печи. Через хайло в своде топливника, газы поступают в вертикальные дымообороты печи, расположенные в последовательном порядке, т. е. один за другим по ходу дыма. Из топливника газы поднимаются по каналу (обороту) 1, переваливают под перекрышей печи в оборот 2 и, опустившись по нему, попадают в оборот 3; под перекрышей печи они попадают в оборот 4, опускаются по нему к обороту 5, снова поднимаются под перекрышу, где переваливают в оборот 6; опустившись, газы через соединительный патрубок уходят в дымовой стенной канал. Таким образом, газы, последовательно поднимаясь и опускаясь, проходят все шесть оборотов печи.

Горизонтальные разрезы сделаны: по верхним перевалам дымооборотов (Г—Г), по стоякам (В—В) и по нижним подверткам (Б—Б). Стрелкой на этих разрезах показано последовательное движение из стояка в стояк.

Для уяснения хода дыма по оборотам внутри печи на рис. Эти дымообороты представлены отдельно от кладки печи. Порядковые номера дымооборотов те же, что на разрезах и по ним легко проследить ход дыма. Большой топливник голландской печи может вместить много топлива, однако горение происходит в плохих условиях, так как из-за отсутствия .колосниковой решетки и поддувала воздух попадает в топливник только через топочную дверцу. В первый дымоход газы входят с высокой температурой, двигаясь далее по оборотам, они постепенно остывают и к последнему обороту (иногда число оборотов доходит до 10) подходят заметно охлажденными. А отсюда следует, что и прогрев массива печи также неравномерен.

Неравномерный нагрев массива ведет к неравномерной теплоотдаче печи и к появлению трещин в кладке. Через трещины в помещение попадают дым и угар. Путь газов по дымооборотам удлинен, поэтому необходима сильная тяга. Если высота трубы невелика и атмосферные условия неблагоприятны, то печь начинает дымить и дрова медленно, с потерями тепла от химического недожога, сгорают. На кладку голландской печи нужно много материала; печь занимает большую площадь в помещении и не отвечает своему назначению.

Печь системы Утермарка. Это — печь старого типа, напоминающая голландскую, заключена в железный футляр круглой формы (рис. 69).

Система дымооборотов последовательная, многооборотная; топливник не имеет колосниковой решетки и поддувала. Дым из топливника поднимается в дымооборот 1, переваливает под перекрышей в дымооборот 2, опускается и подвертывается в дымооборот 3; из него переваливает в дымооборот 4; опускается и подвертывается в дымооборот 5; поднявшись по нему и перевалив в дымооборот 6, дым опускается по нему вниз и уходит в стенной дымоход.

По своим качествам эта печь почти ничем не отличается от голландки, но применение железного футляра позволяет делать стенки печи более тонкими (до 1/4 кирпича), что улучшает теплоотдачу печи.

Именно поэтому печи Утермарка получили в свое время большое распространение и, несмотря на то, что в дальнейшем усовершенствовались, продолжали называться утермарко-вс ким и. Позднее эти печи стали оборудовать колосниковой решеткой и поддувалом; длину дымооборотов значительно сократили, выполняя их не последовательными, а параллельными. 90 Борьба за экономию топлива привела к тому, что стали появляться все новые и новые конструкции печей. В настоящее время их насчитывается значительное количество. Каждый начинающий печник при обучении должен не только понять, но и освоить устройство печей новых типов.

Современные конструкции теплоемких печей. Печи новых типов весьма разнообразны по форме и системе дымооборотов, но все они имеют общие свойства.

К числу этих свойств относятся:
а) малооборотная система дымооборотов;
б) устройство топливника с поддувалом и колосниковой решеткой;
в) небольшое газовое сопротивление печи;
г) меньшая массивность кладки по сравнению с печами старых типов;
д) высокий коэффициент полезного действия, достигающий 70—85%;
е) простота кладки печи и ее внешней отделки.

Печь теплотехнического института. Конструкция ее проста (рис. 70).

Размеры печи 100 x 85 x 217 см. Топливник — шахтного типа, предназначен для сжигания каменного угля. Дымовые газы по каналу 1 поднимаются под перекрышу печи и попадают в два боковых канала 2. По ним они опускаются до самого низа печи, где по сборному каналу подводятся к дымовому стояку 3 и при открытой домовой задвижке 4 уходят в атмосферу. Толщина стенок дымооборотов неодинакова. Первый из них. идущий от топливника, так называемый жаровой канал, имеет толщину наружной стенки в три четверти кирпича. Толщина стенок остальных каналов .полкирпича. Печь не имеет железного кожуха и очень проста в кладке. Коэффициент полезного действия достигает 75—80%.

Недостатком печи является перегрев верхней части, куда направляются самые горячие газы; они достигают низа печи уже остывшими, поэтому прогрев нижней части отстает. Часть горячих газов из топливника через шурупы 5 попадает в баковые каналы и до некоторой степени усиливает прогрев наружных стенок нижней части печи. Для очистки дымооборотов от сажи имеются чистки 6. Колосниковая решетка может выдвигаться, чем облегчается уход за топкой и спуск шлака в зольник печи, или в стальную коробку, располагаемую под колосниковой решеткой. Дым отводится в насадную трубу.

Печь проф. В. Е. Грум-Гржимайло (рис. 71) бесканальной системы совершенно не имеет дымооборотов. Печь круглой формы заключена в футляр из листовой стали. Газы движутся в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести, вследствие чего остывшие более тяжелые газы опускаются вниз, а более горячие, и следовательно, более легкие, поднимаются наверх.

Печь состоит из двух частей. Нижнюю часть занимает топливник. В перекрыше топливника — небольшое хайло для прохода дымовых газов в верхнюю часть, которая представляет собой камеру без дымооборотов и похожа на опрокинутый колпак (вроде стакана). Поэтому печи такого типа называют бе с канальными или колпаковыми.

Нагретые дымовые газы не уходят из хайла а в дымоходы б; они поднимаются сначала под перекрышу печи и, остывая, опускаются по стенкам до самого основания печи. Здесь они попадают в дымовую трубу и уже под влиянием тяги уносятся в атмосферу. Вертикальный разрез А—А дан поперек топливника, а разрез Б—Б вдоль него. Горизонтальные разрезы даны по рядам кладки с 1-го ряда по 9-й. На разрезе 9—9 видны так называемые контрфорсы. Это — вертикальные ребра (в четверть кирпича), идущие вдоль стенок печи от перекрытия свода до перекрыши печи. Они образуют насадку печи и устраиваются для увеличения внутренней поверхности теплопоглощения с целью большего восприятия печным массивом тепла от отходящих газов. Нагретые газами ребра позволяют печи дольше сохранять тепло.

Печь конструкции Грум-Гржимайло использует около 80% тепла сжигаемого топлива. Железный футляр дает возможность делать стенки печи толщиной в четверть кирпича, благодаря чему печь быстро нагревается. Кладка печи несложна. Достоинством печи является еще то, что в случае неплотно закрытой дымовой задвижки на трубе печь в верхней своей половине не охлаждается от проникающего в топливник холодного воздуха. Этот воздух, попадая через щели в топливной и зольниковой дверцах в топливник, поднимается через хайло, но будучи более тяжелым, чем горячие газы колпака, переливается сразу в боковые каналы б и уходит в дымовую трубу. Таким образом вся часть печи под хайлом (весь колпак) не подвергается охлаждению. Такая особенность колпаковых печей — не пропускать внутрь колпака холодный воздух — называется в печном деле «газовой вьюшкой».

Недостатком печи является преимущественный прогрев верхней части печи. Для уменьшения его, в пятом ряду кладки, в стенах топливника, устраивают шпуры. Печь хорошо работает на тощих каменных углях и антраците. Если печь топится дровами (особенно сырыми), щели между контрфорсами зарастают сажей. Очистка сажи затруднена, так как прочистные дверцы расположены в 8-м ряду и не дают возможности попасть во все промежутки контрфорсов. Дым отводится в коренную трубу.

Бесканальные печи по принципу свободного движения газов могут быть квадратными или прямоугольными и выполняться как в металлическом футляре так и без него; в последнем случае стенки колпака утолщаются до 1/2 кирпича. Малооборотная печь (0—2 Гипроавиапрома) (рис. 72).

Форма печи прямоугольная, с двухоборотной системой внутренних дымоходов. Труба насадная. Дымовые газы последовательно проходят каналы 1, 2 и уходят в атмосферу через трубу 3. Печь проста в кладке и имеет хороший нижний прогрев. Верхняя часть печи прогревается несколько больше со стороны наиболее горячего канала 1. Для уборки сажи из подвертки устанавливается прочистная дверца 4. Чтобы достичь большей герметичности отключения печи от дымового стояка после протопки, печь снабжена двумя дымовыми задвижками 5. Печь хорошо работает на любом виде твердого топлива. Печь с преимущественным нижним прогревом (рис. 73).

Размеры ее 115 x 56 X 231 см; теплоотдача — 2640 ккал/час. По системе дымооборотов печь может быть отнесена к комбинированным канальным печам с нижним прогревом. Дымовые газы опускаются из топливника печи, затем стояком поднимаются к перекрыше, откуда двумя параллельными ходами опускаются до уровня 16 — го ряда кладки. Отсюда они уходят в последний подъемный стояк, переходящий в дымовую трубу. Конструкция печи проста и весьма рациональна. Она обеспечивает хороший прогрев нижней части и обладает саморегулируемостью движения газов в двух опускных каналах верхней части, которая может рассматриваться как колпак с насадкой.

Принцип «газовой вьюшки» позволяет воздуху проходить по низу колпака (показано пунктиром), не остужая его.Печь отличается простотой кладки и может быть расположена в перегородке; передняя стенка и топливная дверца выходят s коридор. Печь имеет насадную трубу; может эксплуатироваться и на дровах и на каменном угле.

Квадратная печь с нижним прогревом (рис. 74) имеет комбинированную (смешанную) систему дымооборотов. Размеры печи 102x102x238 см; теплоотдача ее 4200 ккал/час. Топливник печи сравнительно большой высоты, боковые симметрично расположенные отверстия а (по два с каждой стороны) служат для выхода газов в боковые камеры б у наружных боковых стен печи (разрезы А—А и Г—Г). Затем газы опускаются по камерам, соединенным каналом под топливником, сзади зольниковой камеры. Из каждой боковой камеры газы через нижние подвертки попадают в стояки в (разрез Б—Б), через которые поднимаются в боковые верхние камеры г, совместно образующие верхний колпак, состоящий из трех полостей П-образной формы.

Полости расположены параллельно. Горячие газы задерживаются вверху задней и средней полостей колпака, а охлажденные — переходят по нижней части через отверстия в переднюю полость, соединенную вверху с насадной дымовой трубой, и уходят в атмосферу. Таким образом печь как бы составлена из трех колпаков: две большие камеры и верхний колпак. В печи можно сжигать любой вид твердого топлива. Если печь будет работать на каменном угле или антраците, то стенки топливника надо выкладывать из огнеупорного кирпича.

Угловая печь (рис. 75) применяется сравнительно редко. Установленная в углу, она занимает немного места. В этом ее преимущество, но теплоотдача печи ухудшается, так как две стенки, обращенные к стенам помещения, используются только для нагрева воздушных прослоек между ними. Нормально работает только одна передняя стена, выходящая непосредственно в помещение. Полная теплоотдача происходит, если печь обогревает три смежных помещения. Угловая печь с теплоотдачей в 5500 ккал/час является примером конструкций с нижним прогревом.

Газы из топливника выходят двумя боковыми ходами 1 (разрез А—А и кладка 11 — го ряда), опускаются вниз до 4 — го ряда и через подвертки 2 выходят к подъемным стоякам 3, расположенным на лицевой стороне печи, идущим до верхней части печи. Попав в верхнюю камеру через отверстия 4 (разрез А—А), газы опускаются через подвертку в дымовую насадную трубу 5. Печь оборудована тремя прочистными дверцами 6 и двумя дымовыми задвижками 7.

Для дополнительного нагрева служат две камеры 8 с душниками 9. Ниша отверстий 10 предназначена для сушки одежды, рукавиц, перчаток и т. п. Печь может работать на любом твердом топливе. Двухъярусная печь прямоугольной формы (рис. 76).

Она состоит из двух печей, стоящих одна на другой. Размеры каждой печи 165 X 51 X 238 см. Теплоотдача нижней печи 3200 ккал/час, верхней — 2600 ккал/час. Печи разделены кирпичной выкладкой с пустотами 1 для облегчения веса печи и экономии кирпича. Выкладка, заполняющая пространство между нижней и верхней печью, служит последней основанием.

Конструкция верхней и нижней печи одинакова. Система дымооборотов бесканальная. Из топливника газы поступают в верхний колпак 2, имеющий насадку. Остывая газы опускаются и на уровне дна топливника через подвертку 3 уходят в дымовую насадную трубу 4. Дымовая труба нижней печи проходит в массиве верхней, поэтому поверхность нагрева последней несколько меньше. Верхняя печь имеет отдельную дымовую трубу. Печь отличается простотой кладки и схемы движения газов. Прочистка нижней печи производится через дверцу в задней стенке и через дверцу в боковой стенке — для верхней. Печь работает на каменном угле или на антраците. Обе трубы оборудованы двумя дымовыми задвижками.

В двухъярусных печах верхняя часть пустот часто перекрывается сплошной железобетонной плитой, что способствует прочности и устойчивости всей конструкции массива. Кладка столь значительного объема печи должна вестись особенно тщательно, так как кроме того, что печь должна быть прочной, ремонт ее сильно затруднен. Также тщательно должна быть выложена дымовая труба нижней печи. Если в кладке есть неплотности, то стена, разделяющая обе трубы во втором этаже, может пропускать тепло от верхней печи, даже если обе дымовые задвижки закрыты.

В общий массив могут быть объединены печи любой конструкции, имеющие прямоугольную или квадратную форму, работающие на любом виде топлива.

Схемы кладки кирпичных печей |

Основные типы и устройство кирпичных печей

1. Задвижка;
2. Чугунная плита;
3. Прочистная дверка;
4. Духовой шкаф;
5. Дверка топки;
6. Дверка поддувала.

Существует два основных типа кирпичных печей:

1. Отопительные печи. Схема кирпичной кладки печи отопительной очень проста, из-за чего укладка не занимает много времени. Предназначаются только для обогрева помещения.
2. Самый распространенный и востребованный тип печей – отопительно-варочные. Они позволяют, как обогревать дом, так и готовить еду.

Существует множество схем кирпичной кладки печей. Основными элементами конструкции любой печи являются:

• Топливник – куда загружается топливо, используемое для обогрева дома. Размеры топливника зависят от того, какое топливо будет использоваться. Для его укладки используется только огнеупорный кирпич, так как он находится в прямом контакте с огнем.
• Дымоход – предназначается для выведения дыма и газов, которые образуются в процессе горения. Его конструкция не должна иметь большого количества изгибов, по возможности, лучше сделать его полностью вертикальным. Чем меньше изгибов, тем лучше обогревается помещение.
• Камера зольника или поддувало – также одна из важных частей конструкции печи. В зольник скапливается зола – продукт горения дров и угля. Через поддувало в топливник поступает воздух, вследствие чего улучшается тяга, а значит и качество обогрева жилища. Камера зольника находится под топливником, и имеет отдельную дверцу, для удобства вычищения золы.

Для конструкции отопительно-варочной печки характерно наличие варочной поверхности или даже духового шкафа.

Банная печь: особенности кладки

Чертежи банных печей из кирпича обычно составляются для конкретных случаев. Размеры таких печей напрямую зависят от размеров помещения, в котором будут установлены.

Отличительной особенностью конструкции печи для бани является наличие каменки. Это специально отделение в печи, с крышкой, через которую подается вода и идет закладка камней. Порядовка кладки печей своими руками должна быть оговорена с профессионалом, ведь для банных печей безопасность, прежде всего

1 — кирпичная печь на отдельном фундаменте,
2 — топливник, 3 — котел с водой, 4 — засыпка из валунов (каменка), 5 — задвижка, 6 — дверка для поддачи, 7 — полки, 8 — протекающий деревянный пол (дощатый, бревенчатый) по водозащищенным балкам.

При выборе проекта необходимо учитывать некоторые особенности в устройстве банных печей:

1. Топливник в банной печи обязательно нужен большого размера. Дверца поддувала и оно само должны быть большими, чтобы обеспечить хороший приток воздуха в топливник.
2. Колосники нужно укладывать вдоль канала поддувала, для лучшей тяги. Но из-за проблематичности приобретения длинных колосников, чаще всего приходится покупать небольшие колосники и укладывать поперек.
3. Если легко воспламеняющиеся конструкции в помещении бани не защищены огнеупорными материалами, расстояние от них до печи должно быть больше 30 см.
4. Если каменка располагается над топкой, высота последнего должна быть минимум 55 см. Это нужно для лучшего нагревания камней.
5. Перед кладкой кирпичной банной печи на раствор, лучше выложить сначала ряды насухо. И только после их выравнивания, использовать смесь для кладки.
6. Горизонтальность и вертикальность кладки можно проверять при помощи уровня. Если обнаружатся минимальные отклонения в кладке, их нужно исправить.
7. Все дверцы должны быть качественно закреплены. Для этого при установке используется стальная проволока, которая крепится в специально проделанные углубления в кирпичах.
8. В месте, где труба дымохода проходит через потолок или стену, должна быть изоляция из огнеупорного материала.
9. При замешивании смеси для кладки используются только качественная глина и мелкий песок.

Печь квадратная с нижним прогревом

Печь квадратная с нижнем подогревом

Отличительной особенностью конструкции квадратной печи с нижним прогревом, является то, что высота топливного отдела является относительно высокой. По обе стороны от топливника симметрично расположены две пустоты для вывода газов в камеры, находящиеся сбоку, в наружных стенках печи. Из этих камер газы поступают в стояки и потом поднимаются вверх, где из полостей образован верхний колпак, состоящий из трех полостей П-образной формы. Данные камеры расположены параллельно друг к другу.

В верхнем отделе задней и средней полостей задерживается разогретый воздух, а остывшие продукты сгорания топлива выводятся через специальные отверстия в полость, которая соединена с дымоходом. После чего выводятся на улицу.

Для отопления помещения печью данного устройства можно применять любой вид угля и дров. Но, при использовании каменного угля и антрацита, стенки топки нужно укладывать из огнеустойчивого кирпича.

Схема кладки печи с нижним прогревом складывается из 3 колпаков: верхний отдел и 2 полости большого размера.

Кладка и особенности конструкции печи В. Е. Грум-Гржимайло

Печь конструкции В.Е. Грум-Гржимайло.

Особенностью устройства печи В. Е. Грум-Гржимайло, является то, что она имеет форму цилиндра и заключена в стальной футляр. В ней не происходит оборота газов. Движение газов в такой печи происходит под воздействием силы тяжести, а не при помощи тяги. Тяжелые холодные газы опускаются вниз, а легкие нагретые поднимаются вверх.

Конструкция данной печи состоит из двух частей:

1. Верхняя камера, в которой не происходит оборот дыма. Она схожа с перевернутым стаканом или колпаком. Поэтому данные печи называются бесканальными и колпаковыми.
2. Нижний отдел это топка, в перекрыше которой есть отверстие (хайло), для вывода дыма и газов в верхний отдел.

Нагретые дымовые газы не перемещаются из хайла в дымоход, они доходят до перекрыши, а после того как остынут, опускаются вниз, до основания топливника. Оттуда они попадут в дымоход и выведутся наружу.

Кирпичная кладка данной печи своими руками является достаточно простой. Преимуществом печи В. Е. Грум-Гржимайло является то, что она долго охлаждается и использует 80% тепла, которое вырабатывает топливо при горении.

Для печи конструкции В. Е. Грум-Гржимайло наиболее подойдут в качестве топлива антрацитный и каменный тощий уголь. При использовании деревянного топлива, щели между контрфорсами забиваются копотью. Чистка сажи достаточно сложный процесс, ведь через дверцы для прочистки трудно доставать во все щели.

Двухъярусная печь для дома: кладка и особенности

Схема выкладки двухъярусной печи для дома. Типовая.

Двухъярусная печь, по сути, представляет собой две абсолютно одинаковые печи, расположенные одна над другой. Для облегчения конструкции и экономии материалов, между печами производится выкладка с пустыми камерами. Кладка, заполняющая промежуток между двумя конструкциями, служит основанием для верхней.

Труба дымохода печки, которая находится внизу, проходит через верхнюю, поэтому у нее площадь нагрева, немного меньше. Дымоход верхней печки выведен отдельно. Укладка двухъярусной печи достаточно проста в исполнении. Дверцы для прочистки печей от сажи находятся: сзади – в нижней, и в боковой стене – в верхней конструкции. Как топливо, лучше всего использовать антрацитный или каменный уголь.

При перекрытии верхней части пустых камер часто используют железобетонную плиту. Благодаря чему, уровень прочности и устойчивости конструкции возрастает. Кладка кирпича для печи должна производиться очень аккуратно. Ведь, в случае неисправности, ремонт будет затруднен.

Печь двухъярусная идеально подойдет для двухэтажного загородного дома. Для её конструкции можно использовать схемы печей, которые выполнены в виде квадрата или прямоугольника.
Видео инструкция по кладке двухъярусной печи

Что лучше использовать для кладки: материалы и инструменты

Инструменты для кладки печей: а — мрлоток-кирочка;
б — печной молоток; в — правило; г — деревянная лопата;
д — строительный уровень; е — мочальная кисть; ж — плоскогубцы;
з — цикля; и — стукальце; к — чертилка; л — рашпиль;
м — угольник; н — отвес; о — кувалда; п — зубило;
р — кельма; с — расшивка

Для выкладки печей в большинстве случаев используется огнеупорный шамотный кирпич. Главным его преимуществом перед остальным кирпичом, является то, что он, хоть и долго нагревается, но очень долго держит тепло. Что позволяет помещению прогреваться равномерно и поддерживает постоянную температуру в нем.

При кладке шамотного кирпича, главное обращать внимание на качество материала. Если кирпич слишком сильно обожжен, его огнеупорность и качество снижается. Такой кирпич лучше всего использовать для выкладки основания печи. Для топливника он не очень подойдет, так как теплообмен будет нарушен.

Но, шамотный кирпич лучше всего подойдет для выкладывания частей, которые непосредственно контактируют с огнем. В качестве облицовочного материала подойдет керамический кирпич.

Для укладывания конструкции нельзя использовать силикатный кирпич. Он не держится на растворе, и при тепловых нагрузках впитывает в себя влагу.

Технология кладки кирпича не является сложной. Достаточно хорошо изучить эту тему, чтобы суметь сложить печь самостоятельно, или попросить помощи у специалиста.

Глина, кирпич и песок, используемые для кладки, должны быть очень качественными. Ведь печь, это устройство, которое создается на долгие годы, и её использование не должно быть огнеопасным.

Инструменты, которые понадобятся для кладки кирпичной конструкции:

1. Мастерок, для выкладывания строительного раствора.
2. Молоток-кирка, для выравнивания и раскалывания кирпича, если это понадобится.
3. Лопата для замешивания строительного раствора.
4. Разделки для выравнивания выпуклых и вогнутых швов.
5. Инструмент-порядовка, для проверки ровности выкладывания рядов кирпича.

Основные принципы кладки кирпичных конструкций:

• Кирпичи необходимо класть только по одному. Неопытным лучше выложить ряд без раствора и только потом использовать смесь.
• Каждый кирпич тщательно очищается от пыли и крошки с помощью щетки.
• Для лучшего приставания раствора керамический кирпич окунают ненадолго в воду.
• Кирпич шамотный мочить водой нельзя ни в коем случае!
• После укладывания, кирпич двигать и подстукивать нельзя, поэтому класть его нужно одним уверенным движением.
• Если не получилось уложить кирпич сразу, то его снимают и очищают раствор.
• Раствор, который счистили, использовать больше нельзя.

Сейчас все больше людей делают свой выбор в пользу печей в своих домах. Связано это, прежде всего, с экономичностью такого способа обогрева. Именно в погоне за экономией топлива и лучшей теплоотдачей, создаются все новые схемы конструкций печек. Самое главное, тщательно изучить и выбрать схему, которая подойдет для конкретного дома.

Минусом печи является необходимость постоянно поддерживать горение или тление в топке. Но, при использовании качественных материалов и выборе правильной схемы, которая подходит для дома, потребность в постоянном подкидывании топлива значительно снижается. Еще один минус, это невозможность использования печки летом для приготовления еды.

Для наглядного раскрытия темы, предлагаем к просмотру видео по кладке типовой печи своими руками:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Подписывайся на наши новости Вконтакте!

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз животных, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, выделяемые огнем, пробегали длинный лабиринт из кирпича.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам положить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самая заметная вещь в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я сам замесил большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который и так почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду комнатная температура за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

При разжигании горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, поскольку пожар только начинается и еще не набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и красивее, потому что его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Как украсить дровяную печь кирпичом | Домой Гиды

Кирпич — один из старейших основных строительных материалов, известных человечеству.Кирпич — это не только один из самых прочных и долговечных материалов, с которым вы можете работать, он также придает богатую текстуру, узор и цвет дизайну комнаты. Кирпичная рамка для дровяной печи обеспечивает негорючую поверхность, улучшая внешний вид комнаты.

Характеристики кирпича

Как и любой другой строительный материал, кирпичи будут различаться по внешнему виду и качеству в зависимости от способа их изготовления и материалов, из которых они изготовлены. Внутренние кирпичи не должны быть такими же прочными, как те, что используются для наружных работ.Поэтому акцент следует делать на цвете, форме и фактуре. Цвета могут варьироваться от светло-бежевого и кремового до коричневого, желтовато-коричневого и коричневого. На более темной стороне вы также найдете различные оттенки красного, ржавого, бордового, пурпурного, синего и черного. Естественные вариации каждого оттенка придают характер. Текстура также будет варьироваться от гладкой до песчаной, грубой, волнистой, пористой и шероховатой. Небольшие вариации по высоте и длине добавляют дизайну интереса.

Выбор типа кирпича

Тип кирпича, который вы выберете, существенно повлияет на внешний вид комнаты.Если стиль комнаты рустикальный, используйте грубую или грубую текстуру кирпича, фактуру больше похожую на натуральный камень. Это дополнит деревянную мебель с деревенской отделкой или деревенские металлы, такие как кованое железо. Кирпич с гладкой текстурой хорошо сочетается с лакированной деревянной отделкой и блестящими поверхностями или предметами интерьера из стекла и металла. Если вы хотите, чтобы кирпич выделялся, выбирайте контрастный оттенок по отношению к стенам и полу. Кирпич темного цвета будет выделяться на фоне светлых стен и пола, а кирпич кремового или желтого цвета будет выделяться на фоне темных стен и полов.

Окружающий дизайн

Под печью должен выступать не менее 18 дюймов с каждой стороны печи. Использование здесь более крупного кирпича добавит визуального интереса окружению. Другой вариант — это бордюр, состоящий из другого материала, такого как натуральный камень, по цвету, форме и фактуре, который дополняет кирпич. Кирпич за печью может доходить до потолка или, по крайней мере, до середины стены. Полка для мантии — хорошее дополнение и платформа для демонстрации произведений искусства и предметов коллекционирования.

Методы затирки

Затирка, также называемая строительным раствором, — это материал, который удерживает кирпичи на месте, и существуют различные методы его использования. Техника затирки, используемая для установки кирпичной кладки, будет иметь большое влияние на ее внешний вид. При стандартной технике затирки раствор утопляют, делая края каждого кирпича четко очерченными, поскольку они выступают над раствором. В технике затвердевания раствор перекрывает лицевую сторону кирпичей, благодаря чему каждый кирпич выглядит встроенным в материал.При методе затирки швов жидкий раствор фактически просачивается из швов между кирпичами, как если бы было использовано слишком много раствора. Техника заливки швов валиком похожа на технику пропитки, за исключением того, что она выглядит намного чище, так как выступающая затирка имеет более однородную форму и внешний вид.

Кирпичный шпон

Менее дорогой вариант кирпичной облицовки — это кирпичный шпон. Кирпичный шпон имеет множество преимуществ перед традиционной кладкой. Помимо стоимости, облицовка из кирпича намного менее трудозатратна и может быть установлена ​​большинством домовладельцев, сделавших это своими руками.Кирпичный шпон также можно укладывать на стены, которые не выдерживают обычного кирпича. Кирпичный шпон можно использовать на внутренних и наружных стенах, он неотличим от обычного кирпича. В отличие от обычной кирпичной стены, облицовка из кирпича не считается огнестойкой. Вам нужно будет использовать цементную плиту под облицовкой, чтобы стена была безопасной и соответствовала нормам.

Источники

Ресурсы

Биография писателя

Мишель Рэдклифф в течение восьми лет владела розничным бизнесом по продаже товаров для дома.Рэдклифф предлагает советы по декорированию в своем блоге Home Decorating News, регулярно пишет на сайте LoveToKnow.com о дизайне интерьеров и в 2013 году получила сертификат декоратора интерьеров в колледже Пенн Фостер.

Введение:

Более десяти лет назад я встретил Криса Хеддерсона из компании Rocky Mountain Environment Technologies возле выставки бревенчатых домов в Денвере. У Криса была внешняя будка с каменной печью (модульный комплект огнеупоров), которая разжигалась внутри большой палатки.Хотя это был очень холодный уик-энд, я помню, как жарко было жарко в этой палатке. Я сохранил его визитную карточку и после долгих поисков понял, что однажды я установлю свою собственную печь.

Я так и сделал прошлым летом. Этот информационный бюллетень является продолжением моей предыдущей публикации, озаглавленной «Варианты дровяного отопления для бревенчатых и деревянных домов».

В последней главе этого информационного бюллетеня я пишу о своем личном опыте обогрева и приготовления пищи с помощью каменной печи в нашей хижине на берегу озера.

Определение:

Каменная печь представляет собой отдельно стоящий камин-накопитель тепла.
Это очень эффективное нагревательное устройство, которое быстро сжигает древесину из-за большого притока воздуха.

Часовой огонь нагревает массу кладки, которая мягко излучает тепло в жилое пространство в течение от 12 до 24 часов, в зависимости от того, насколько хорошо дом изолирован, температуры наружного воздуха и конструкции дома. Лучистое тепло поглощается всей массой дома. В свою очередь, стены, пол и мебель нагревают воздух, поэтому нет необходимости устанавливать вентиляторы, двигатели или воздуховоды.Отказ от электричества — еще один шаг к «самодостаточности». Бревенчатые дома особенно подходят для использования каменных печей, поскольку бревенчатые стены являются огромным пассивным накопителем тепла.

Каменные печи потребляют лишь небольшую долю топлива по сравнению с другими печами, поскольку их эффективность сгорания составляет более 90%!

История:

Более двух тысяч лет назад римляне изобрели гипокауст (тепло снизу) для обогрева каменных общественных бань и полов частных домов, направляя дым от единственного дровяного камина с одной стороны комнаты в дымоход с другой стороны. .

Рождение современной каменной печи датируется 17-18 веками как прямой ответ на острый энергетический кризис, вызванный чрезмерным использованием древесины для строительства и отопления.

Европейские правительства приказали своим мастерам разработать топливосберегающие печи. Шведские, финские, русские, немецкие и австрийские каменные печи используют одну и ту же идею — посылать горячий, быстрый огонь по длинному пути через каменную массу, которая поглощает тепло. Затем задержанное тепло медленно высвобождается.

Сегодня финское правительство поощряет строительство каменных печей для всех новых домов. Благодаря щедрым налоговым льготам около 90% новых домов в Финляндии отапливаются дровяными каменными каменками, что снижает спрос на электроэнергию, нефть и газ. Это снижает зависимость страны от иностранных источников энергии.

Дизайн:

Как дизайнеры домов из бревна / бруса, мы почти всегда включаем в дизайн камин или дровяную печь.
К сожалению, распространенной причиной добавления дровяного камина в новые дома является его стоимость при перепродаже и его использование только в особых случаях.

Немногие будущие домовладельцы планируют регулярно использовать дровяной обогреватель как для обогрева, так и для визуального удовольствия.
Каменная печь одновременно является обогревателем и благодаря большой стеклянной двери сегодня может стать центром семейных развлечений. Он может вернуть очаг как жизненно важный центр дома и семейной жизни.
Для наших предков не было дома, семьи, жизни без огня.

Вместо того, чтобы сделать камин дополнительным элементом дизайна, небрежно повешенным на внешней стене в нашей гостиной, мы можем вернуть «волшебное тепло и гипнотический танец огня» в центр нашего основного жилого пространства, таким образом объединяя всю семью вокруг это вечный источник комфорта и безмятежности.

Каменная печь может быть больше, чем обогреватель. В нем может быть печь для выпечки хлеба, пиццы или запеканок… теплая скамейка, спроектированная в пределах ее массы, или даже кровать наверху, конструктивная особенность, столь распространенная в Восточной Европе.
Каменный обогревательный комплекс становится сердцем дома, и планировка комнаты нашего дома может вытекать наружу из этого центра…

Строительство:

Конструкция и работа каменной печи на удивление просты.
Поскольку топка представляет собой каменную кладку, огонь горит до 1500 градусов по Фаренгейту или более, обеспечивая полное сгорание газов, содержащихся в древесине.
Тепловая энергия, производимая при полном сгорании древесины, состоит из 1/3 твердых частиц и двух третей газов.
Эффективность сгорания измеряет тепловую энергию, произведенную для полного сжигания древесного топлива (например) с минимальным загрязнением воздуха или без него.

Эффективность отопления измеряет, насколько быстро тепло, выделяемое при пожаре, попадает в жилое пространство.
Стальные дровяные печи, столь распространенные в Северной Америке, имеют низкую эффективность сгорания, поскольку они недостаточно нагреваются (около 500 градусов), чтобы сжечь все газы, содержащиеся в древесине, что приводит к образованию креозота и необходимости регулярно чистить дымоходы.Однако они действительно достигают высокой эффективности теплопередачи, поскольку металл передает тепло в течение нескольких минут после розжига огня.

Моя каменная печь начинает нагревать нашу каюту через 15 минут после включения, в основном через переднюю стеклянную дверь. Холодная тепловая масса печи для первого сезона огня начнет казаться теплой на ощупь после двух часов горения.

Комплект для каменного камина (изготовленный из литого огнеупорного кирпича вторичной переработки), который я купил у Криса, весит более 2000 фунтов.Внешний слой кирпичной кладки и дымохода составляет еще 2000 фунтов при общей нагрузке более 4000 фунтов, что требует прочной бетонной опоры с арматурой в подползине для структурной поддержки.

Воздух поступает извне и направляется через ползун по стальной трубе диаметром 8 дюймов к воздушной заслонке непосредственно перед входом в основание камина. Я полностью открываю воздушную заслонку во время горения и закрываю ее, когда огонь погас, чтобы холодный наружный воздух не попал в печь и не охладил ее.Свежий воздух поступает в топку снизу через длинную прорезь шириной 2 дюйма, которая служит каплей золы. Я планирую ежегодно очищать небольшое количество золы, производимой печью, путем доступа к дверце для очистки золы, расположенной в подвесном пространстве.

На сборку набора для кладки, включая печь для выпечки, и установку заслонки дыма «бабочка» в основании топки ушло шесть часов. Затем я накрыл внутреннюю сердцевину картоном перед тем, как приступить к укладке внешнего кирпичного слоя, чтобы внешний слой никогда не касался внутренней сердцевины и не приклеивался к ней.

Это важный шаг, так как внутреннее ядро ​​сильно нагревается и расширяется под действием теплового стресса. Внешний слой кирпича или камня никогда не бывает слишком горячим, чтобы дотронуться до него даже во время сильного пожара, что делает каменный обогреватель намного безопаснее, чем стальные печи.

Я переработал старые кирпичи, чтобы построить оболочку вокруг внутреннего ядра. Поскольку у меня не было предыдущего опыта работы с каменной кладкой, мне потребовались недели, чтобы завершить эту работу и построить дымоход до 17 футов в высоту, минимума, необходимого для сильной вытяжной тяги.
В рамках проекта дверца для очистки дымохода установлена ​​в основании дымовой трубы на уровне дымовой заслонки, так что я могу видеть сквозь заслонку-бабочку всю нижнюю часть каменки для будущего осмотра.Чтобы обеспечить создание тяги в дымоходе при первом розжиге холодной печи, мы используем этот дверной доступ к дымоходу, чтобы вставить скомканный комок бумаги и зажечь его, чтобы нагреть столб холодного воздуха, застрявшего в дымоходе. Это создает сильный поток вверх, а затем мы зажигаем верхнюю часть дров в печи, закрываем дверь и наслаждаемся огнем, который оживает почти мгновенно, без дыма, просачивающегося в жилое пространство.

Я использую только хорошо выдержанную древесину.Я собираю древесину, разрезаю ее до нужной длины и приправляю на год под укрытием. Затем я раскалываю дрова на более мелкие куски, от 4 дюймов в диаметре до размера растопки, и даю ему выдержать еще год, чтобы убедиться, что оно высохло и готово дать мне сильный огонь. Зеленая или мокрая древесина для каменки неэффективна! На самом деле энергия расходуется на нагревание и испарение воды, содержащейся в зеленом дереве.
Чтобы разжечь огонь продолжительностью один час, используйте метод верхнего горения, положив в печь около 40 фунтов дров.
При сжигании одного фунта древесины образуется около 7000 БТЕ.

40 фунтов высвободят около 280 000 БТЕ. Поскольку полость сгорания каменной печи превышает 90%, она может производить около 250 000 БТЕ от одного полностью загруженного костра!

Кусочки большего размера от 3 до 4 дюймов сначала укладываются крест-накрест в нижней части топки. Используйте кусок дерева меньшего размера, поскольку штабель становится выше. Мелкая растопка и кора или бумага завершают стопку. Освещение груза сверху позволяет топке нагреться и значительно снижает дымовыделение.Я вижу дым, выходящий из трубы только в первые семь минут розжига огня. После этого во время остальной части обжига видимого дыма не будет.
Когда огонь подходит к концу, мы начинаем частично закрывать выхлопную заслонку, пока видны только небольшие желтые огоньки.

Я закрываю дымовую заслонку на 90%, когда нет видимого пламени и остается только красный янтарь. Затем я закрываю заслонку свежего воздуха, чтобы уловить все накопленное тепло в тепловой массе кладки. Когда красные угли ушли, я полностью закрываю выхлопную заслонку.

Эти шаги увеличивают эффективность печи, сводя к минимуму количество тепла, уходящего через дымоход.

Каменная печь и ваша безопасность:

A- Каменки не горят на ощупь, за исключением металлической и стеклянной дверцы в передней части топки. Они намного безопаснее стальных печей для детей, так как к кирпичной или каменной отделке всегда безопасно прикасаться.

B- Каменные камины достигают такой высокой внутренней температуры, что сжигают креозот прямо в топке.На внутренних каналах и стенах дымохода нет скоплений креозота. Пожары в дымоходах не являются проблемой, поэтому, как известно страховым компаниям, каменные обогреватели представляют собой низкую пожароопасность.

Каменная печь и ваше здоровье:

Каждый раз, когда я разжигал огонь в обычной стальной дровяной печи или открывал дверь для перезагрузки, дым проникал в наше жилое пространство, создавая сильное загрязнение в помещении.

Этого просто не бывает с каменной печью. После многих десятков разжиганий нашей печи я так и не увидел и не почувствовал запаха дыма, когда мы разжигаем огонь или во время работы.
Каменные печи приносят баллы LEED за качество воздуха в помещении в системе рейтинга домов по системе LEED Совета по зеленому строительству США.

Выбросы твердых частиц (загрязнение окружающей среды) составляют от 1 до 2 граммов / час, что относится к категории сверхнизких выбросов. Агентство по охране окружающей среды США (EPA) не требует сертификации каменных утеплителей.
Каменные печи обогревают дом излучением, а не конвекцией. Воздух в помещении не нагревается, поэтому он не теряет свою влажность, что приносит пользу жителям, комнатным растениям и даже мебели.Печи с принудительной подачей воздуха нагревают и продувают воздух, не только осушая воздух, но фактически вызывая эффект «охлаждения ветром». Более теплый воздух поднимается вверх, а более холодный воздух проходит мимо ваших ног.

Техническое обслуживание:

Как уже упоминалось, чистка дымохода не требуется, так как не накапливается креозот.
После стольких разжиганий нашей печи я с изумлением заметил, что стены топки такие же чистые, как и в первый раз, когда я зажег печь .. Я понимаю, что высокая температура, достигаемая в топке, сжигает любые черные пятна, которые появляются на ней. начало стрельбы.
При правильном сгорании остается мало золы. Его можно очищать каждые несколько недель через чистую дверь в приподнятом очаге.

Благодаря конструкции дверцы для мойки воздуха от печи RME Technologies стекло дверцы остается идеально чистым. Этого не было с любыми стальными дровяными печами, которые я использовал в прошлом. Мне приходилось периодически чистить стекло специальным очистителем, предназначенным для этой цели, если я хотел полностью рассмотреть огонь.

Последние слова… из личного опыта.

Поскольку я построил свою печь из переработанного кирпича и керамических дымоходов из старого кирпичного камина, я потратил 5000 долларов.00 для завершения этого проекта.

Мои расходы включают набор для кладки, доставленный компанией Rocky Mountain Environmental Technologies в Эдмонтоне, Альберта, воздушную заслонку, зольную дверь в подвесном пространстве и множество мешков с цементом для кладки типа «S».
Если бы я нанял профессионального каменщика, чтобы построить его и купил бы кирпичи и керамические дымоходы, я оценил бы стоимость, вероятно, до $ 14000.00

Как видно на приложенных фотографиях цикла обжига, моя печка выглядит по-деревенски-дилетантски. Профессиональный каменщик намного лучше укладывал бы кирпичи…

Я экспериментировал с выпечкой, используя как топку для высокотемпературного приготовления после того, как огонь погас, так и духовку для медленного приготовления запеканок с восхитительным успехом.

Как построить ракетную печь: 7 планов

ОБНОВЛЕНИЕ: Только что обновил этот пост впервые за четыре года — теперь у нас есть семь планов ракетных печей на этой странице. Самый новый — самый простой… проверьте!

Только что вернувшись из поездки на выходные в экодеревню Танцующего кролика и в перерывах между заседаниями правления, смогла принять участие в ежегодных днях открытых дверей и деревенской ярмарке. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск, где продавали попкорн, приготовленный на ракетной плите.

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виньярски. Печь была разработана для экологически чистой готовки в развивающемся мире (где костры из древесного дыма вызывают миллионы смертей, а также вносят огромный вклад в вырубку лесов), но мне кажется заманчивым проектом для мастеров-мастеров (даже с ограниченными навыками — стреляйте , Я даже подумываю попробовать это). Вернувшись домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи наблюдается своего рода движение за «открытый исходный код»: многие люди поделились своими проектами этих суперэффективных и сверхчистых дровяных печей.

Ищете альтернативу традиционному уличному грилю для барбекю или даже для обогрева вашего дома (хотя бы частично). Во время раскопок я натолкнулся на ряд планов, которые выглядят в высшей степени практичными для мастерицы на выходных.

1. Очень, очень простая ракетная печь из 16 кирпичей.

Для этого нужно всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (из-за изоляционных свойств). Создатель печи, доктор Винярски, собирает ее.

2. Немного более активная однокорпусная ракетная печь.

Для этого вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все еще довольно просто…

3. Ракетная печь Big Brick

Если вас интересует что-то более близкое к Внешний вид обычного гриля для барбекю, этот план, разработанный людьми из Root Simple, может быть просто билетом. Это немного сложнее, чем складывание кирпичей, но, вероятно, все же в рамках большинства наших навыков.

4. Стальной барабанный обогреватель для ракетной печи.

Сварка определенно выше моих возможностей, но если у вас есть фонарик (или вы знаете кого-то, кто знает), обратите внимание на эту ракетную печь, сделанную своими руками для отопления помещений. Конечно, обязательно соблюдайте авторские меры предосторожности при эксплуатации и примите во внимание его предположение, что такая плита может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

5. Индивидуальный план ракетной печи.

База Rocket Stove Design содержит интерактивный инструмент (который, по-видимому, работает только в браузере Firefox), который позволяет вам вводить элементы печи, которую вы хотите построить, и выдает план вашей печи в формате PDF.

6. Ракетная печь из жестяных банок (01.10.11)

Ага, все еще оглядываясь, наткнулся на еще один очень простой план ракетной печи, сделанной из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями и еще одно (более короткое), посвященное некоторым вопросам безопасности, связанным с созданием этой конкретной печи.

7. Ракетная печь «4 блока» (07.11.2015)

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад ) стоит чуть более 5 долларов.Хотите постоянную печь на заднем дворе, на строительство которой уйдет пять минут? Это тот план, который вам нужен…

Знаете другие практические планы самодельных ракетных печей? Сообщите нам о них в комментариях.

Изображение предоставлено: wsssst на Flickr под лицензией Creative Commons

15 трендовых цветов фасадной краски на 2021 год

Как и многие из вас, мы больше, чем когда-либо, думали об улучшении дома. Мы всегда придумываем и придумываем планы по обновлению модного виртуального экстерьера, которые сделают дома наших клиентов свежими и привлекательными.Часть процесса проектирования включает в себя прогнозирование тенденций. Хотя мы не можем заглянуть в будущее на самом деле, мы работаем в этом бизнесе достаточно долго, чтобы сделать довольно точные прогнозы относительно того, какие стили в тренде. и обладают устойчивостью. Эти лучшие цвета фасадной краски на 2021 год вдохновляют нас на то, чтобы приступить к проектированию. Честное предупреждение: эта статья может предложить вам взять кисть и рисовать в эти выходные.

Компания Brick & Batten предлагает специализированные услуги по внешнему дизайну виртуального дома.Если вы хотите заняться проектом самостоятельно или привлечь местных подрядчиков, мы можем помочь. Узнав ваши личные предпочтения и цели проекта, мы спроектируем внешний вид вашего дома с реалистичной визуализацией и предоставим полезный список покупок, чтобы вы точно знали, что вам нужно, чтобы воплотить его в жизнь.

15 трендовых цветов окраски кузова на 2021 год

# 1 // теплые кремово-белые оттенки

Вы впервые услышали это здесь. Off-white — один из модных цветов окраски кузова, и он останется в силе в 2021 году.Тем не менее, чтобы действительно соответствовать этой тенденции, выберите теплый кремово-белый цвет. Мы особенно любим Swiss Coffee и Seapearl Бенджамина Мура. Оба эти цвета — теплые, не совсем белые, но Swiss Coffee немного ярче, чем Seapearl. Обычно мы никогда не предлагаем абсолютно чистый белый цвет для наших виртуальных дизайнеров, поэтому видеть эти теплые белые в сочетании с деревянными акцентами — определенная тенденция, которой нужно следовать.

# 2 // Бледно-серый

Мы, со своей стороны, очень рады, что серый постепенно начинает разнообразить улицы, поскольку он представляет собой альтернативу бежевому.Хотя в 2020 году мы увидели снижение яркого серого с более холодными оттенками, начинайте думать о серых тонах с теплыми оттенками и оттенками зеленого. Repose Grey от Sherwin Williams имеет теплый оттенок, но при определенном освещении, например, в пасмурные дни, он может казаться прохладным. Это создает такой дзен-образ, и кто не хочет чувствовать себя так, когда приходят домой?

# 3 // Бежевый (Да, вы правильно прочитали)

Если вы думали, что мы раньше отклонялись от бежевого, подумайте еще раз. Красивый бежевый цвет сложно превзойти! Бежевый цвет 2021 года по-прежнему теплый, но не желтеет.Он тонкий и почти не совсем белый при разном освещении. По этой причине мы будем рекомендовать доступный бежевый в 2021 году в качестве перехода к цвету. И когда вы прокручиваете Instagram, вы можете заметить, что почти каждый блогер сейчас использует теплый бежевый фильтр. Совпадение? Мы думаем, что нет.

# 4 // Бледно-голубой и зеленый как акцентный цвет

Мы наблюдаем рост популярности бледно-голубого и зеленого цветов в качестве акцента. Что-то в Boothbay Grey успокаивает, но при этом интересно.и мы, безусловно, здесь ради этого. Используйте этот сладкий оттенок на своих ставнях или двери и сочетайте его с кремово-белыми и топиариями.

# 5 // Бронза, детка!

Хотя на самом деле невозможно залить металлик в бутылки, мы думаем, что Шервин Уильямс неплохо справляется с этим с Urbane Bronze. Этот модный цвет кузова выглядит еще лучше, если сочетать его с настоящими бронзовыми металлическими акцентами, такими как бронзовые светильники на крыльце или садовая мебель.

# 6 // Двухцветный

В последнее время наблюдается рост многоуровневого, ранчо и современного дизайна.Прогнозируемая тенденция указывает на дизайн с двумя дополнительными цветами. Подумайте о двух тонах, которые хорошо сочетаются друг с другом … может быть, один сверху и один снизу, или один сбоку и один посередине. В 2021 году вы увидите, что больше домов будут соответствовать этому образу.

# 7 // Темно-серый

В последнее время наблюдается рост темно-серых, почти черных, экстерьеров домов. Кто не поклонник темного, угольного, угрюмого серого? Этот модный цвет пользуется успехом, но он также является классикой.Некоторые из наших любимых темно-серых оттенков — это кованое железо от Бенджамина Мура и с голубым оттенком Bracken Slate от Бенджамина Мура.

# 8 // Черный как акцентный или основной цвет

Хотя использование черного в качестве акцентного цвета, конечно, не новая тенденция, он все еще популярен. Однако некоторые из более смелых домовладельцев начинают использовать его в качестве основного цвета своего дома. В приведенном выше доме использована темно-серая и черная цветовая палитра: Iron Mountain от Бенджамина Мура на кирпичном и вибрационном сайдинге, Onyx от Benjamin Moore на вертикальном сайдинге и Black от Benjamin Moore на отделке и лицевой панели.Если потемнеть снаружи вашего дома, это даст вам преимущество над соседями.

# 9 // Идеальное олово

Не каждый может сразу представить, как выглядит цветная оловянная плитка, но мы думаем, что после 2021 года это может измениться. Этот цвет начинает становиться одним из самых популярных цветов окраски кузова. Хотя мы не знаем, что вызвало его внезапный рост популярности, мы знаем, что он отлично смотрится с акцентами из натурального дерева, которые тоже никуда не денутся. В приведенном выше доме используются два типа сайдинга Джеймса Харди, оба из Aged Pewter.

# 10 // Я возьму дерево

Не поймите неправильно, краска меняет правила игры; однако, если вы можете протереть или добавить немного дерева для экстерьера своего дома, определенно сделайте это! В 2021 году будет толчок в сторону землистых оттенков и природных элементов. Дерево — идеальный способ, в больших или малых дозах, вписаться в эту тенденцию.

# 11 // Белая отделка

Ищете способ добавить немного чутья в 2021 году? Добавьте немного дополнительной рамки вокруг ваших окон и покрасьте их в красивый белый цвет.Мягкая белая отделка может великолепно смотреться в доме темного цвета или даже более светлого цвета для более монохромного вида. Не бойтесь использовать этот взгляд вокруг белых или черных окон.

# 12 // Сланцево-синий

Когда сливаются синий и серый, происходят великие дела. Сланцево-синий цвет умиротворяет и читается как уникальный нейтральный. Этот цвет идеально подходит для домовладельца, который хочет проявить немного индивидуальности, не отходя слишком далеко от традиционных нейтральных тонов. Сланцево-синий — один из тех цветов, которые бывают самых разных разновидностей, поэтому мы настоятельно рекомендуем проверить несколько вариантов образцов.Обратите внимание на то, как сланцевые краски выглядят в разное время дня и при разном уровне облачности.

# 13 // темно-синий

Так же, как и сланец, темно-синий — один из тех цветов, которые широко варьируются. Некоторые из них кажутся более синими и даже выходят на территорию королевских синих цветов. Для экстерьера мы предлагаем темно-синий, более нейтральный, например, Hale Navy от Бенджамина Мура. Он работает как в прибрежных бунгало, так и в исторических коттеджах и современных домах середины века.При работе с хорошим темно-синим цветом действительно не так много правил!

# 14 // Землисто-зеленый

Зеленый — это цвет, который требует некоторого предвидения перед принятием решения, поэтому мы предлагаем нанять виртуального дизайнера экстерьера, например, кирпича и обрешетки, чтобы создать реалистичную визуализацию того, как будет выглядеть ваш дом с этим оттенком, вдохновленным природой. Землисто-зеленый цвет особенно хорошо подходит для использования в качестве акцентного цвета, но мы также видели, что некоторые дома применяют его на теле. Джеймс Харди усовершенствовал внешний вид с помощью Neighborhood Green выше.

# 15 // Красочная дверь

Для клиентов, которые хотят показать немного индивидуальности в экстерьере своего дома, розовый и зеленый кажутся модными цветами для входных дверей. В последнее время мы наблюдаем, как все больше домовладельцев выбирают розовый цвет дверей, а не желтый или красный. Если вы предпочитаете зеленый цвет, мы настоятельно рекомендуем такой цвет, как Greyhound Бенджамина Мура, изображенный на двери выше.

Просто поразительно, как краска может изменить внешний вид дома! Если вы хотите обновить внешний вид своего дома, воспользуйтесь нашей услугой по дизайну экстерьера, чтобы раскрыть весь потенциал своего дома.Мы поможем вам выбрать модные цвета фасадной краски, которые останутся вне времени, а затем предоставим вам полезный список покупок, чтобы начать ваш проект. Мы будем рады изменить внешний вид вашего дома!

Мастерская по строительству каменных обогревателей, Курс народной школы Северного дома

Обзор курса

Каменные обогреватели возникли в Северной Европе, где зимы были холодными, а топлива не всегда было в изобилии. Естественный ответ? Создайте атмосферу дровяной печи, которая одновременно была невероятно эффективной и очень привлекательной, способной генерировать много тепла и идеально подходящей для приготовления пищи / выпечки.Обогреватели для каменной кладки построены из огнеупорных кирпичей и используют их большую массу для излучения тепла в течение 12-24 часов, что означает, что их нужно топить только один или два раза в день. Каждый студент этого курса создаст свою собственную уменьшенную версию классической финской каменной каменки, что позволит каждому получить практический опыт на каждом этапе процесса. Приемы, изученные при построении этой небольшой печи, можно будет перенести на строительство каменной печи большего размера с другим набором планов, доступных для покупки после урока.Кирпичи будут выложены из глины, а не из раствора, так как в конце урока утеплитель разбирают. Студенты будут испытывать и обсуждать готовую конструкцию нагревателя, варианты размеров, выбор кирпича, интеграцию с духовкой, установку дверцы и оборудования, особенности кода и использование инструментов. Будут обсуждены варианты отделки кирпича, камня, плитки, лепнины и глиняной штукатурки, а также более крупные обогреватели, способные обогревать помещения площадью до 2500 кв. Футов, и каменные плиты. Помимо строительства и отделки, учащиеся научатся зажигать обогреватели для максимальной эффективности и будут экспериментировать с каменной печью, построенной учащимися, расположенной в кампусе Народной школы Северного дома.Плата за материалы включает в себя полный пакет ресурсов (позволяющий студентам вернуться домой подготовленными для начала своего собственного проекта) и ресурсы, используемые во время занятий для процесса строительства. Обратите внимание: внутренняя конструкция ядра топки, размеры и каналы кратко обсуждаются, но из-за высокотехнологичного характера работы не рассматриваются полностью. Этот класс готовит студентов к созданию обогревателя в соответствии с набором планов, а не к проектированию внутренней части.

История каменных обогревателей насчитывает более 1000 лет.Красивые и очень функциональные, они построены в самом сердце дома, где их солидное и теплое присутствие служит идеальным местом для сбора. Гибкость конструкции каменных обогревателей позволяет им быть частью домов многих размеров и включать такие функции, как подогреваемые скамейки, печи для выпечки или нагрев горячей воды для бытового потребления.

Как построить ракетный нагреватель массы: 11 шагов (с изображениями)

Есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи.Во-первых, сгорание, которое имеет место в RMH, намного более полное из-за увеличенной тяги и изолированной камеры сгорания. Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к уменьшению количества золы и дыма.

Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются. Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода).Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара. Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.

К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома.Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!

Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию. Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой мы привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло длится намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.

В общем, он обошелся нам в 150 долларов, хотя саманевый был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.

Данный RMH основан на дымоходе диаметром 6 дюймов.Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов. Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.
