Дымоход является неотъемлемой частью печного отопления или камина. С его помощью все продукты сгорания выводятся наружу, кроме того, в доме на поверхностях не остается черный налет сажи. Для устройства используется специальный кирпич для дымоходов. Несмотря на внешнюю простоту, дымоход имеет достаточно непростую конструкцию и должен возводиться по определенной технологии. Только соблюдение всех правил и рекомендаций станет залогом качественного результата.

Для строительства дымохода рекомендуется использовать полнотелый кирпич.

Возведение дымохода — обязательный этап при монтаже камина или печного отопления. На сегодняшний день дымовые трубы могут быть выполнены из разного материала: керамики, кирпича, металла, полимеров. Традиционный и самый распространенный вариант — использование кирпича. Стоит отметить, что для этой цели нужен специальный дымоходный кирпич, который отвечает всем требованиям.

Выбор строительного материала

Характеристики кирпича.

Печь может работать на разном топливе. Если она рассчитана на дрова, дымоход нужно делать кирпичный. Это обусловлено тем, что во время сгорания древесина выделяет газ, температура которого при выходе превышает 700°С. Именно по этой причине большинство дымоходов на крыше частных домов именно из кирпича.

Кроме того, такой вариант дымовой трубы может быть соединен с топкой на любой высоте, а в процессе кладки допускается отклонение от вертикали, если надо обогнуть какое-либо препятствие. Сооружать трубу для отвода дыма можно непосредственно на перекрытии над печкой или камином.

Существуют строительные нормы и правила, согласно которым возведение отводной трубы должно осуществляться из красного кирпича обычного обжига. Оштукатуривать внутреннюю поверхность трубы категорически запрещается, так как штукатурка может со временем отслоиться, отвалившиеся куски закроют проем и станут причиной несчастного случая.

Вернуться к оглавлению

Разновидности кирпича

Виды кирпича.

К выбору кирпича для дымохода важно подойти со всей ответственностью. Нужно понимать, какую нагрузку испытывает конструкция. Например, резкий перепад температур внутри и снаружи трубы, особенно в зимнее время, может быстро разрушить некачественный материал.

Также не стоит исключать такие факторы, как влияние снега и дождя, ветра и солнечных лучей. Именно поэтому для дымохода важно выбрать подходящий строительный материал и экономить на нем нельзя.

Рекомендуется выбирать дымоходный кирпич, который отвечает ГОСТу 8426-75. Именно он предназначен для строительства труб в частном доме или котельной. Чтобы уберечься от подделок, при покупке стоит запросить паспорт серии, в котором указаны данные производителя и нормы соответствия государственным стандартам.

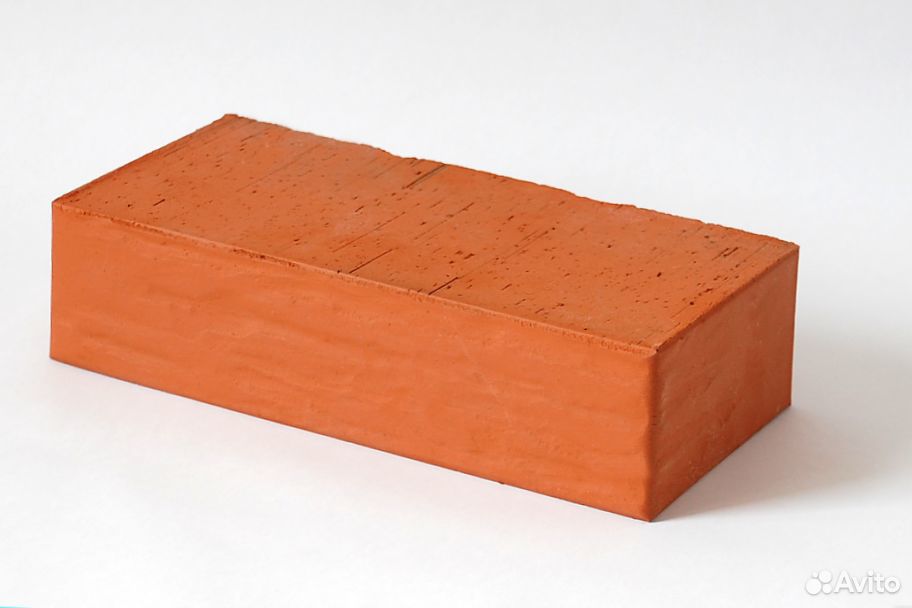

Чаще всего для строительства дымохода используется полнотелый кирпич.

Кроме того, он должен быть хорошо пропечен. Состав такого кирпича исключает любые примеси извести, камней и других посторонних ингредиентов.

В готовом виде каждый кирпич должен быть идеально ровным и гладким, с самыми высокими техническими характеристиками.При покупке полнотелый кирпич можно проверить на качество самостоятельно. При постукивании будет слышен металлический чистый звук. Пустотелый же кирпич при ударе звучит глухо. Можно проверить качество и другим методом. При падении с высоты полнотелый качественный кирпич максимум расколется пополам, но на мелкие кусочки не рассыпется. Визуально на кирпиче не должно быть никаких трещин и прожилок черного цвета.

Вернуться к оглавлению

Кладка дымохода

Схема кладка дымохода из кирпича.

Кроме качественного кирпича, для кладки дымохода нужно позаботиться о качественном растворе. Он также играет очень весомую роль. Обычный раствор для возведения дымохода совершенно не подходит. В нашем случае пропорции должны быть следующими:

• цемент — 1 часть;
• известь — 0,5 части;
• песок — 2,5 части.

Пропорции соблюдать очень важно, поскольку под воздействием высокой температуры, факторов окружающей среды и отходов сгорания некачественный раствор начнет рассыпаться.

Высота дымоходной трубы будет напрямую зависеть от конструкции крыши и отопительной системы в целом. Труба должна выходить за пределы крыши, но делать ее слишком высокой не стоит: это приведет к значительному увеличению расхода топлива. Холодная непрогретая труба может стать причиной образования конденсата, который негативно скажется на тяге.

Вернуться к оглавлению

Поэтапное строительство дымохода из кирпича

Схема врезки в дымоход.

Перед тем как приступить к строительству, необходимо ознакомиться с чертежами и в дальнейшем строго им следовать. Лучше всего при самостоятельном возведении выбирать самые простые решения. Первым этапом строительства является заливка фундамента. Он имеет простую прямоугольную форму и должен быть на 15 см больше дымохода.

Независимо от здания высота трубы должна быть не менее 5 метров, иначе тяга будет очень плохой. Чтобы конструкция получилась долговечной и максимально прочной, стоит делать швы как можно тоньше. Оптимальным показателем считается размер 1,5 см.

Толщина стены дымовой трубы должна быть минимум 10 см, это обеспечит высокий уровень пожаробезопасности. Во время строительства не стоит забывать об отверстиях для чистки. Внутренняя поверхность трубы должна быть идеально гладкой. На неровных поверхностях сажа оседает намного быстрее.

Если дымовая труба располагается возле дома, очень важно скрепить ее со стеной. Для этой цели используются анкера, которые располагаются по всей высоте через каждые 30 см. Часть трубы, которая прилегает к потолку и крыше, необходимо изолировать с помощью асбестовой ткани. Она предотвратит возгорание.

Если кирпичный дымоход возведен выше крыши, снаружи рекомендуется отделать его облицовочным кирпичом. Он также должен отвечать существующим нормам и стандартам и быть устойчивым к воздействию высоких и низких температур.

Вернуться к оглавлению

Ключевые моменты, на которые стоит обратить внимание

1. Очень важно контролировать ровность всех рядов, особенно горизонтали. Для этой цели стоит использовать обычный строительный уровень. Горизонталь проверяется после каждого выложенного ряда, вертикальная плоскость — через несколько рядов.
2. Толщина раствора не должна превышать 10 мм. Более толстый слой не позволит выстроить прочную конструкцию. Через некоторое время раствор начнет крошиться и высыпаться.
3. Стоит уделить должное внимание и отделке швов. Никаких просветов быть не должно, поскольку через них могут проникнуть искры и спровоцировать возгорание.
4. Выполняя кладку дымохода, необходимо использовать только качественные цельные кирпичи. Если применяется часть кирпича, слой раствора между ним и другим кирпичом должен быть минимальным. Делить кирпич на части необходимо только при помощи болгарки.
5. Правильно приготовленный раствор — залог надежной конструкции.

https://www.youtube.com/watch?v=SQxPah55sWo

Сделав дымоход своими руками, соблюдая все рекомендации и технологии, можно обеспечить себя конструкцией, которая будет выполнять все свои функции на протяжении длительного времени.

Технология кладки дымохода из кирпича

Технология кладки дымохода из кирпича сама по себе довольно-таки проста и понятна, так как, в отличие от самой кирпичной печи, труба обычно не имеет сложных по конфигурации внутренних каналов. Однако, несмотря на относительную незамысловатость конструкции, нельзя не учитывать колоссальную значимость этого отдела печи, так как от него напрямую зависят качество отопления дома и безопасность как самого строения, так и людей, проживающих в нем. Поэтому для того чтобы вся работа увенчалась успехом, необходимо подойти к ней с максимальной аккуратностью, с опорой на рекомендации опытных мастеров и на разработанные и опробованные схемы конструкции.

Технология кладки дымохода из кирпича

Возводя дымоотводную трубу, следует помнить, что ровность внутренних стенок канала не менее важна, чем эстетичность наружной кладки. От этого обстоятельства зависит не только устойчивость необходимой тяги в печи, но и длительность эксплуатации дымохода без очистки, так как дым, поднимающийся по трубе, оставляет на гладких стенах, без выступающего раствора и углубленных швов, гораздо меньшее количество отходов горения топлива, и канал зарастает намного медленнее.

Какие бывают кирпичные дымоходы?

Содержание статьи

Дымоходы печей из кирпича могут иметь разные типы, в зависимости от места их установки, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

• Насадные дымоходы. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.

Насадной дымоход – это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы

Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

• Коренные дымоходы. Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.

Коренной дымоход позволяет провести подключение к нему металлических печей.  А также нескольких отопительных приборов, расположенных на разных уровнях здания.

Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты – только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три — четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов.  Ответом на вопрос, почему нет тяги в печи причины могут быть различные.

• Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.

Стенной дымоход, смонтированный по внешней поверхности наружной стены дома.

Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой).

Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.

Параметры кирпичных дымоходов

Основные отделы кирпичной дымоходной трубы

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы.

Схема отделов традиционного кирпичного дымохода

1 – Оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный «козырек», как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.

2 – Шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.

3 – «Выдра» имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка «выдры» нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности – в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.

4 – Металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.

5 – «Распушка» — эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки «распушки», как и «выдры», имеют большую толщину, чем другие ровные участки дымохода – это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.

6 – Конструкция кровельного покрытия.

7 — Стояк – это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от «распушки» до «выдры».

8 – Чердачное перекрытие.

9 – Сверху оголовка очень часто закрепляется колпак-зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.

Возможно, вас заинтересует информация о том, что собой представляет кровельная проходка

Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально «в трубу» вылетать выработанное ею тепло. Одним словом, во всем нужна «золотая середина».

Неровности на стенках внутреннего канала кирпичного дымохода – это прямой путь к его быстрому зарастанию сажей

Сечение канала дымохода

Для выбора правильных параметров сечения канала дымохода, нужно учитывать мощность печи, а также размер топочной камеры. Дымоотводные каналы будут дольше оставаться чистыми, если их внутренние стенки сделать гладкими, без выступов и наплывов раствора.

По этой причине во время кладки кирпича выступившие в швах излишки кладочного раствора необходимо счищать не только с наружных, но и с внутренних стенок. Некоторые собственники домов, оснащенных каминами или печами, используют и другой способ добиться гладкости стен канала – внутрь кирпичного дымохода устанавливают керамическую трубу, называемую вкладкой.

Преимущество такой конструкции состоит не только в том, что вкладка имеет абсолютно гладкие внутренние стенки. Она – круглая в сечении, то есть не имеет углов, а это значит, что дымовые потоки не будут встречать на своем пути препятствий и при этом не будет создаваться ненужных завихрений и эффекта «обратной тяги».

Схема, иллюстрирующая движение потока газообразных продуктов сгорания в канале дымохода

Справа на иллюстрации изображено «идеальное» перемещение потока горячих газов, которые в трубе круглого сечения закручиваются в правильную спираль и не встречают сопротивления.

В трубе квадратного сечения эта спираль окружена «паразитными» завихрениями, неизбежно появляющимися по углам (на рисунке – слева). Это уже несколько нарушает, притормаживает нормальное течение газов, и показатели ровной, устойчивой тяги падают. Очевидно, что еще хуже дело обстоит в каналах дымоходов с прямоугольным сечением.

Кроме этого, нужно учесть и то обстоятельство, что дымоходы, имеющие большую ширину, которые до сих пор установлены в старых домах, часто обладают плохой тягой. Это происходит вследствие того, что нагретый в печи воздух в большом пространстве внутри трубы, быстро остывает, что приводит к образованию конденсата, способствующему понижению тяги, также задымлению помещений, быстрому зарастанию канала сажей. Чтобы натопить печь с такой конструкцией дымоотводной трубы, потребуется использовать слишком много топлива. Поэтому наиболее рационально будет их исправить, демонтировав широкую верхнюю часть дымохода, затем сузив шахту и установив в нее круглую или квадратную со скругленными углами, керамическую, металлическую или асбестовую вставку.

Широкая кирпичная труба, зауженная керамическими и металлической вставками требуемого сечения

Теперь от формы – к линейным параметрам. Размер внутреннего сечения дымоходного канала является одной из важнейших характеристик, так как от этого напрямую зависит эффективность работы печи. Обязательно должно быть соблюдено правильное соотношение мощности отопительного прибора и размеров сечения трубы. Еще одним ориентиром для определения правильности размера канала может стать проем поддувальной дверцы – сечение трубы в любом случае не должно быть меньше поддувального отверстия.

Сечение шахты дымохода, относительно размеров окна топочной камеры, можно определить так. Для каминов, имеющих открытую топку, размер отверстия дымохода составляет в среднем 1:10. Однако, в зависимости от формы сечения и высоты трубы этот показатель может варьироваться в ту или иную сторону. Примерные значения площади сечения канала (в процентах) приведены в таблице ниже.

Соотношение f/F в % (f – площадь сечения канала дымохода; F – площадь окна топочной камеры)



Высота трубы, м	Форма сечения внутреннего канала дымоходной трубы
	КРУГЛОЕ	КВАДРАТНОЕ	ПРЯМОУГОЛЬНОЕ
5	11.2	12.4	13.2
6	10.5	11.6	12.3
7	10	11	11.7
8	9. 5	10.5	11.2
9	9.1	10.1	10.6
10	8.7	9.7	10.2
11	8.9	9.4	9.8

Понятно, что кроме размеров топочного окна, отталкиваться необходимо и от разумной высоты трубы – совершенно нелепо будет смотреться, к примеру, огромная 10-метровая труба на крыше небольшого приземистого загородного дома.

Расчет сам по себе — несложен. По таблице, на основании высоты трубы и форме ее внутреннего канала, определяется оптимальное соотношение f/F. Затем, исходя из площади топочного окна, не составит труда определить и площадь канала дымохода. Ну а потом, с использованием геометрических формул, останется только привести полученное значение к линейным размерам – диаметру для круглой трубы или длине сторон для прямоугольника.

Этот алгоритм расчета реализован в расположенном ниже калькуляторе:

Калькулятор расчета линейных параметров сечения канала дымохода

Перейти к расчётам

Обратите внимание, что значение рекомендуемого сечения для круга или для квадрата дается в миллиметрах – диаметр или длина стороны. Для прямоугольного сечения возможны варианты, то есть удлинение одной стороны за счет укорочения другой, но с таким расчетом, чтобы площадь сечения была приблизительно равна (не меньше), чем рекомендуемое значение «В» (указано в квадратных сантиметрах).

Другой способ, которым можно воспользоваться при определении сечения канала кирпичного дымохода – исходить от тепловой мощности печи. Он более упрощённый, но зато реально «привязан» к размеру кладочных кирпичей.

Данная таблица поможет выбрать размер сечения (без учета толщины швов, которая может составлять от 6 до 10 мм), в зависимости от теплоотдачи печи:

Теплоотдача от печи при двух топках в сутки, кВт (ккал в час)	Минимальное сечение канала
	— в миллиметрах	— в частях кирпича
до 3,5 (3000)	130×130	½×½
3,5÷5,2 (3000÷4500)	130×190	½×¾
5,2÷7,0 (4500÷6000)	130×260	½×1
свыше 7,0 (6000)	190×260	¾×1

Чтобы теплоотдача соответствовала заявленной в проекте, нужно придерживаться выше представленных расчетов.

В соответствии с рассчитанным по этой методике сечением и проводится кладка кирпичной печи. Ниже в таблице показаны варианты кладки, с учетом перекрытия швов кладки, то есть с чередованием четных и нечетных рядов:

Высота трубы дымохода

Вкратце о высоте дымоходной трубы уже упоминалось выше – она участвовала в качестве одного из параметров для расчета сечения канала. Теперь же необходимо более пристально посмотреть – а какой же должна быть оптимальная высота?

• Во-первых, чем дольше нагретый воздух будет находиться внутри дымохода и самой печи, тем больше тепла будет передано в помещения. Поэтому, если высота трубы будет выбрана правильно, это нормализует тягу и поспособствует максимальному сохранению тепла внутри печи на более длительный срок.
• Во-вторых, если дымоход будет слишком высокий, то это приведет к повышенной тяге, поэтому тепло, что называется, будет «вылетать в трубу», а печь не будет успевать полноценно прогреваться. В этом случае для того чтобы хорошо обогреть дом потребуется значительно большее количество топлива.
• В-третьих, недостаточно высокая труба может поспособствовать возникновению в шахте трубы ненужных завихрений и, как результат образование обратной тяги, что приведет к задымлению помещений дома с риском получить отравление от угарного газа.

Существует требование, согласно которому высота дымоходной трубы не может быть менее 5 метров. При этом отсчет высоты начинается от уровня колосниковой решетки топочной камеры и заканчивается обрезом оголовка, но без учета колпака, флюгарки, искрогасителя или и иного приспособления, размещённого сверху трубы.

Важным параметром всегда является высота поднимающегося над кровлей участка трубы, в зависимости от его месторасположения относительно конька, имеющихся на крыше пристроек и от угла ската стропильной системы. Если рассчитать высоту этого участка неверно, то также может закончиться недопустимым снижением тяги. Кроме того, необходимо обезопасить и кровельное покрытие от возможного попадания на него не прогоревших до конца искр.

На этот счет имеются специальные рекомендации, основанные на специальных расчетах, которых и следует придерживаться при возведении кирпичной дымоходной трубы. Внимание на схему:

Схема правильного соотношения высоты дымоходной трубы в зависимости от расположения на кровле

• Если дымоход выходит через кровельное покрытие на расстоянии L1, не превышающем 1500 мм от конька (при измерении по горизонтали), то его верхний торцевой обрез быть поднят над коньком не менее, чем на 500 мм.
• Дымоходная труба, проходящая через крышу на расстоянии от 1500 до 3000 мм от конька (L2 на схеме), должна быть как минимум на уровне конька.
• Дымоход, установленный от конька больше, чем на 3000 мм (L3), должен своим верхним обрезом расположиться на условной линии, проведенной через точку конька под углом в 10 градусов к горизонтали.

В любом из перечисленных случаев, независимо от расстояния до конька, высота трубы над кровельным покрытием не может быть меньше 500 мм. Это в полной мере относится и ко всем плоским кровлям.

В завершение темы параметров дымохода – важная ремарка. Самостоятельные расчеты – это замечательно, однако роль правильно спроектированного и сложенного дымохода настолько велика (и для эффективности отопления, и для обеспечения безопасности), что оптимальным вариантом всегда будет проведение профессионального проектирования. Самодеятельность в столь ответственных вопросах – дело очень рискованное.

К слову, большинство опубликованных разработчиками схем выкладки кирпичных печей и каминов заканчиваются выходом на дымоходную трубу, с уже просчитанным и проверенным сечением. Ни заужать, ни расширять его не следует – работа печи будет наиболее эффективной и безопасной именно с таким, просчитанным и уже проверенным практикой дымоходом.

Возможно, вас заинтересует информация о том, как строятся дровяные печи

Материалы для кладки кирпичной дымоходной трубы

Как выбрать оптимальный кирпич для кладки дымохода?

Для кладки дымохода важно приобрести качественный кирпич, так как именно эта часть печной конструкции подвергается экстремальным испытаниям целого комплекса внешних факторов, в который входят перепады сезонных температур воздуха, ветер, атмосферные осадки и влажность, ультрафиолетовые лучи, к которым прибавляется воздействия высоких температур во время топки и  агрессивных по химическому составу продуктов сгорания топлива.

Дымоход на крыше подвергается экстремальным внешним воздействиям, и поэтому должен выкладываться исключительно из качественного кирпича

Поэтому трубы дымоходов должны возводиться из качественного полнотелого обожженного кирпича. Особенно это касается открытых, расположенных над крышей участков.

Необходимо знать, что не весь обожжённый красный керамический кирпич одинаков, так как его подразделяют на три сорта, которые в основном определяются интенсивностью проведенного обжига.

Необходимо выбирать кирпич первого сорта – труба, сложенная из него, будет максимально долговечной

• Первый сорт керамического красного кирпича отличается высоким качеством и умеренным обжигом. Он имеет следующие характерные особенности:

— высокая плотность глины, то есть готовый кирпич практически не имеет пор;

— кирпич издает звонкий звук при постукивании по нему молотком;

— для него характерны ровные ребра, без крошения и выбоин, а поверхности — без трещин, углублений и других изъянов;

— максимально высокая морозостойкость;

— в основном, материал имеет красный или оранжевый яркий цвет.

• Второй сорт — это недожженный кирпич, который характеризуется следующим образом:

— при постукивании по нему можно услышать короткий глухой звук;

— кирпич пористый, поэтому плохо подходит для кладки дымохода – у него низкая плотность и морозоустойчивость;

— поверхности могут иметь задиры, а ребра частично выкрошены, что значительно затрудняет кладочный процесс;

— цветовой окрас – ненасыщенный бледно-охристый или светло-оранжевый.

• Третий сорт – пережженный строительный материал, имеющий следующие характерные особенности:

— при постукивании по кирпичу молотком он издает очень звонкий звук;

— структура материала пористая, но вместе с тем – плотная;

— кирпич имеет низкую морозоустойчивость, но высокую теплопроводность, что для дымоходной трубы на открытых участках вовсе не является благом;

— пережженный кирпич хрупкий, поэтому не выдерживает высоких нагрузок, может треснуть или расколоться;

— поверхности могут иметь сколы, а ребра — повреждения;

— цветовые оттенки могут варьироваться от глубокого красного до темно-коричневого.

Для дымоотводной трубы идеально подойдет только первый сорт кирпича, относящегося к марке прочности М150÷200.

Если же по каким-то либо причинам приходится возводить дымоход из второго сорта недожженного кирпича, то наружные стенки трубы, расположенные выше кровельного настила, придется хорошенько оштукатурить, иначе под влиянием влаги и низких температур кирпич начнет быстро разрушаться.

Нередко прибегают к оштукатуриванию кирпичной трубы – чтобы повысить ее стойкость к внешним атмосферным воздействиям

У каждого печника – своя техника кирпичной кладки. Некоторые из мастеров предпочитают замачивать кирпич перед началом работ, другие – укладывают его сухим. Процесс замачивания используется для того, чтобы кирпич, особенно если он второго сорта, не впитывал из кладочного раствора влагу, а постепенное просыхание швов происходило естественным образом. Если применяется такой способ кладки, то она обычно получается гораздо прочнее, чем при использовании сухого кирпича.

На этой иллюстрации показаны поверхности кирпича и их принятые названия

Еще одна информация, которую необходимо знать начинающим каменщикам об этом строительном материале, чтобы говорить «на одном языке» — это термины, которыми обозначаются поверхности кирпича. Они пригодятся для понимания описания кладочного процесса.

Какой из растворов применяют для кладки дымохода?

Печное искусство имеет свои секреты в отношении подбора и применения различных материалов для работы. Не является в этом плане исключением и раствор для кладки.

Чрезвычайно много зависит от правильно подобранного кладочного раствора

Особенно важно подобрать оптимальный состав раствора для кладки тех частей дымохода и печи, которые будут находиться на открытом воздухе, а также соприкасаться с открытым огнем, так как на них выпадают самые большие нагрузки различного характера. Поэтому, при высыхании смеси, она должна создавать герметичные и надежные швы, способные выдержать влияние различных по своей природе факторов.

На представленной ниже иллюстрации показано разделение строения печи с насадной дымоходной трубой на различные зоны, в которых может быть применено до трех разных кладочных растворов.

Различные отделы печи требуют и особого подхода к выбору кладочного раствора

В рамках настоящей публикации есть смысл подробно рассмотреть кладочные работы по возведению самого дымохода и его связи с каналом, выводящим продукты горения из топочной камеры. Поэтому далее будет идти речь о зонах № 7, 8, 9, 10 и 11. Кроме этих областей, необходимо разобраться и с отделом № 3, в том случае, если выбран коренной дымоход, который укладывается от фундамента.

• Отдел № 7 – это начало кладки дымохода вокруг отверстия, оставленного на последнем, всплошную перекрывающим печь ряде. Эта зона называется истоком, и она испытывает достаточно высокие температурные нагрузки, составляющие 360÷400 градусов, поэтому для кладки в этой области применяют глиняно-песчаный раствор.
• Отдел № 8 называется «распушкой» и может состоять из 2÷4 рядов. Иногда она находится только в помещении, как, например, на представленной иллюстрации. Тогда она служит для установки металлического короба, заполняемого изоляционным материалом (здесь он показан под зоной №9). В других вариантах «распушка» начинается в комнате и проходит через всю толщину чердачного перекрытия, до чистого пола чердака. Эта зона дымохода имеет более толстые стенки, и предназначена для надежной изоляции горючих элементов потолка и чердачного перекрытия от жара, доходящего также до 360÷400 градусов, который образуется внутри дымоходного канала во время топки печи. Кирпичи здесь выкладываются также на глиняно-песчаный раствор.
• Отдел № 9 – отдел термоизоляции в виде короба. Разделка изготавливается из металлического листа, и закрепляется вокруг трубы в области ее прохода через чердачное перекрытие. Заполняется металлический короб негорючим материалом. Это может быть керамзит, асбест, вермикулит, минеральная вата и другие негорючие материалы с низким коэффициентом теплопередачи.
• Отдел № 10 – это часть называется шейкой трубы. Одна ее часть находится на чердаке, чаще всего неотапливаемом, а вторая – возвышается над кровельным покрытием. Эта зона подвергается различным внешним воздействиям, поэтому для кладки в этой области необходимо использовать надежный раствор, способный выдержать любые испытания. Такая кладочная смесь состоит из песка и глины, но уже с добавлением определенной доли цемента. Такой же раствор применяется и для «выдры», если она предусмотрена в конструкции трубы.
• Отдел № 11 – оголовок дымохода для него используется тот же раствор, что и для зоны № 10.
• Отдел № 3 будет необходим при установке коренного варианта дымохода, так как его устанавливают на фундамент, рядом с печью. Эта зона подвергается высоким механическим нагрузкам, так как на нее будет оказывать давление кладка всей конструкции трубы. Для этих двух рядов кладки применяют раствор, изготовленный из цемента и песка, в пропорциях 1:3 или 1:4. Некоторые мастера для пластичности и для продления времени схватывания раствора добавляют в него ½ часть извести.

Растворы для возведения печи, например, глиняный раствор для кладки печей пропорции, можно изготовить самостоятельно, если есть возможность раздобыть песок и качественную глину. С песком – понятно, а вот очищенную глину можно приобрести в строительном магазине – специально для печных работ.

Упаковка очищенной глины для приготовления кладочного печного раствора

Цены на печную глину

печная глина





Кроме этого, производители строительных материалов сегодня предлагают и готовую сухую смесь для печных работ, составленную из очищенных компонентов в уже необходимых сбалансированных пропорциях. При желании выполнить кладку быстро, можно воспользоваться и этим вариантом, но обойдется такой раствор, конечно, несколько дороже.

Очень удобный вариант – воспользоваться готовым кладочным печным раствором, продающимся в виде сухой строительной смеси

Если планируется добыть материалы для изготовления раствора самостоятельно, то необходимо помнить, что над ними придется хорошенько поработать. Прежде всего, ингредиенты должны быть хорошо очищены от примесей и инородных растительных включений. Кроме этого, глину нужно уметь подобрать по правильной жирности.

Цены на жаростойкие смеси для кладки печей

жаростойкие смеси для кладки печей



В таблице ниже приведено несколько «рецептов» печного кладочного раствора

№ раствора	Составляющие ингредиенты растворов (части от общего объема)
	глина	цемент М400	известь	гипс	песок	асбестовые волокна № 6-7	шамотная глина
1	1	—	—	—	2	0. 1	—
2	1	—	1	—	2	0.1	—
3	—	—	2	1	1	0.2	—
4	1	1	—		2	0.1	—
5	1	—	—	—	4	—	1

Чтобы с раствором было легко работать, его нужно правильно изготовить, особенно в том случае, если составлять придется самостоятельно. И очень важно вымесить до совершенно однородного состояния.

Раствор для кладки печных сооружений требует особого подхода для кладки

Важность правильно составленного кладочного раствора – сложно переоценить. Много полезной информации по этому вопросу читатель получит, если перейдет по ссылке. Откроется специальная публикация нашего портала, посвящённая именно растворам для кладки печей.

Процесс кладки дымоходной трубы из кирпича

Так как самой используемой конструкцией является насадная труба, то ее возведение и будет рассмотрено далее.

Как уже говорилось выше, порядовка этого отдела намного проще, чем схема дымоотводных каналов внутри печи. Тем не менее, эта работа требует ничуть не меньшей аккуратности и серьезности подхода, как и любая из зон, так как от качества кладки зависит безопасность и эффективность эксплуатация.

Существуют различные модели дымоходов, поэтому они имеют несколько отличающиеся порядовки и количество отделов, но перевязка рядов практически всегда производится одинаково.

Несмотря на разнообразие вариантов, общие принципы кладки кирпичного дымохода сохраняются

При проведении кладки хорошо вымешанный раствор наносится на кирпичи толщиной в 8÷ 10 , а при его прижатии верхним рядом он должен образовать шов в 6÷7 миллиметров. Если же кладка производится под расшивку, и швы должны иметь одинаковую ширину, то можно использовать шаблоны в виде деревянных реек или металлических прутков, которые временно закладываются между рядами. Но в этом случае, придется очень аккуратно заделывать швы, чтобы они были полностью заполнены раствором.

Ниже приведена таблица, демонстрирующая последовательность кладки насадного дымохода, начиная от верхнего ряда уже выложенной печи.

Иллюстрация	Описание работ по возведению насадной дымоходной трубы
	В насадной конструкции дымохода шейку трубы начинают выкладывать сверху последнего перекрывающего печь ряда, вокруг оставленного в нем отверстия дымоотводного канала. Показанный на иллюстрации вариант конструкции состоит из 4 кирпичей, так как имеет квадратную форму. Шейка прямоугольных конструкций дымоходов могут выкладываться из 5÷6 кирпичей. Размер дымоходного канала выбирается в зависимости от параметров печи (об этом подробно рассказывалось выше), но он должен оставаться одинаковым на протяжении всей высоты конструкции.
	Высота шейки дымохода будет зависеть от высоты печи и потолка комнаты. Обычно этот отдел состоит из трех-семи рядов, но должен заканчиваться за два — три ряда до его прохода через чердачное перекрытие.
	Доведя шейку до нужной высоты, переходят к кладке «распушки». Этот отдел дымохода необходим для обеспечения пожаробезопасности, так как делает стенки трубы толще, таким образом, защищая горючие материалы, находящиеся вокруг нее, от перегревания. В целях утолщения стенок первый ряд «распушки» выдвигается наружу, за пределы основного внешнего периметра трубы, на 30 мм. В данном случае для его кладки использовалось 4 целых кирпича, 4 фрагмента шириной в 60 мм и 4 — в 30 мм и толщиной 60 мм для обкладки внутреннего отверстия дымоходного канала, которые компенсируют сдвиг кирпичей наружу.
	Второй ряд распушки выступает наружу еще на 30 мм, относительно первого ее ряда, образуя ступеньку. Для кладки потребуется 4 целых и 4 половинки кирпича, а также 4 фрагмента по 60 мм шириной и толщиной, они используются для обкладки внутреннего отверстия. Таким образом, на этом этапе толщина стенок трубы увеличивается до 180÷185 мм. Далее может быть выложен еще один (или больше) такой же ряд, но только со смещением кирпичей, чтобы обеспечивалось перекрытие (перевязка) швов – все зависит от толщины чердачного перекрытия. Эти ряды обычно приходятся на самую толщу перекрытия и поднимают «распушку» на уровень чистого пола чердака. При этом рекомендуется между кирпичом и материалом перекрытия оставлять зазор порядка 10 мм, куда укладываются полоски асбеста – для пущей гарантии пожаробезопасности.
	Если предполагается, что распушка будет состоять из трех ступеней, то третья из них должна подниматься до нижнего уровня перекрытия. Этот ряд также выкладывается с выступом наружу на 30 мм. Для его кладки потребуется 5 целых, два ¾ кирпича и два фрагмента по 60 мм, а также 4 фрагмента по 90 мм для обкладки внутреннего канала. В результате толщина стенки уже будет составлять 210÷220 см, в зависимости от ширины шва.
	Кладка утолщенного участка распушки ведется до выхода на уровень поверхности чердачного пола. Не будет большой проблемой, если уровень кладки будет и чуть выше поверхности пола – иногда так и поступают, чтобы последний ряд на высоту кирпича выходил наружу: уровень безопасность от этого только выиграет. На этой картинке представлен вид выхода последнего ряда распушки через отверстие в чердачном перекрытии.
	Далее, сверху распушки производится кладка стояка, то есть ровной части трубы, проходящей через чердак на всю его высоту, до конструкции стропильной системы. Внешний периметр стояка приводится к первоначальному размеру дымохода, то есть в показанном примере каждый его ряд вновь будет состоять из 4 кирпичей.
	Если труба выкладывается после того, как был уложен кровельный материал, то с помощью отвеса на кровле определяется место будущего проема, через которое труба будет проходить на улицу. Чтобы это окошко было удобно выпиливать, лучше это сделать до поднятия стояка.
	Далее, до кровельной системы поднимается стояк. Его высота, то есть и количество выкладываемых рядов, будет зависеть от высоты крыши.
	Когда стояк будет поднят до нижнего края отверстия в крыше, начинает формироваться отдел, который называется «выдрой». «Выдра» может иметь различную конфигурацию, но на демонстрируемом примере показан один из самых простых ее вариантов. Первый ряд «выдры» выступает на ⅓ часть кирпича с передней (обращённой в сторону карниза) стороны дымохода. Для этого ряда потребуется 5 целых и половина кирпича. Этот выступ должен находить козырьком на кровельный материал, закрывая зазор между ним и стенкой дымохода.
	Второй ряд «выдры» начинают выкладывать с передней части трубы. На стенку, заподлицо с нижним рядом монтируются два кирпича, которые должны выступать с левого и правого края на 60÷65 мм. Остальные кирпичи этого ряда укладываются вровень с нижним периметром трубы. Для кладки потребуется 6 целых и ¼ кирпича.
	Следующий, третий ряд «выдры» выкладывается заподлицо с передней частью трубы. Кирпичи, выходящие на переднюю сторону конструкции, укладываемые на боковые стенки, монтируются заподлицо с нижним рядом и укладываются тычком вперед. Поэтому их ложок будет выступать в сторону на те же 60÷65 мм, что и передние кирпичи предыдущего ряда, а с боковых сторон трубы они вместе образуют ступеньку. Для кладки этого ряда потребуется 5 целых, один ¾, один ¼ длины кирпича, а также ½ ширины кирпича.
	Кладка следующего ряда осуществляется заподлицо с передней стороной трубы и боковыми ступеньками двух предыдущих рядов, поэтому сзади кирпичи будут выступать за пределы основного периметра дымохода на 60÷65 мм. Внутреннее отверстие обкладывается фрагментами, отрезанными от целого кирпича. Для кладки нужно будет подготовить 6 целых, два фрагмента размером 60×80×60 мм и два фрагмента 30×80×60 мм кирпича.
	На этой картинке показано, как выглядит сбоку эта самая несложная по конструкции «выдра». Образовавшиеся ступеньки как бы нависают над кровельным покрытием, повторяя его уклон. Последний, самый широкий ряд выдры может быть повторен и выше (естественно, с перевязкой швов), на один или даже несколько рядов – просто для обеспечения ее прочности и необходимой высоты. Выше выдры обычно опять возвращаются к «базовому» периметру трубы. Последние один или два ряда могут выкладываться вновь со ступенчатым уширением на 30–50 мм – так формируется оголовок трубы.
	Сверху трубы обязательно нужно установить металлический колпак, который защитит дымоход от попадания в него атмосферной влаги и различного мусора.
	Очень важно хорошо гидроизолировать область прохода кирпичной трубы через кровельное покрытие. Такая операция может быть осуществлена различными способами, и для этого в специализированном магазине подыскивают наиболее подходящий к конкретному случаю материал. Например, это может быть металлический сборный фартук, который монтируется в комплексе с эластичным материалом, приклеиваемым на битумную мастику. Подобная система в некоторых случаях настилается под кровельное покрытие или же закрепляется сверху него.
	Для волнового кровельного материала хорошо подойдет эластичная водонепроницаемая гидроизоляция. Она отлично сгибается и принимает форму волн, создавая надежную защиту зазору, образовывающемуся на стыке кирпичной стенки трубы и кровельного материала. Этот материал обычно монтируется на битумную мастику и кровельные саморезы.
	По завершении работ по возведению и гидроизоляции дымовой трубы, она должна иметь примерно такой вид.

Берясь за проведение работ по возведению кирпичного дымохода, необходимо быть точно уверенным в том, что эта задача окажется посильной для самостоятельного выполнения. При всей кажущейся простоте, утверждать, что с этим справится каждый – было бы преувеличением. Если удачный результат собственноручного выполнения все же вызывает сомнения, и нет возможности заручиться помощью опытного советчика и помощника, то будет целесообразнее доверить возведение трубы специалистам. Мало того что необходимо иметь опыт кладки кирпича – работы проводятся на высоте, что также накладывает свой отпечаток к их сложности.

Но и это – не главная причина обратиться к опытному печнику. Слишком уж много обстоятельств напрямую зависят от качества выполненных работ – начиная от корректной работы печи и заканчивая безопасностью, здоровьем и даже жизнью всех членов семьи.

В завершение – хороший видеопример качественной кладки кирпичной печной трубы. Печь чугунная отопительная вы найдете ответ по ссылке.

Видео: мастер-класс по возведению печной кирпичной трубы

Кирпич для дымохода

Кирпич для дымохода

Дымоход — устройство для удаления продуктов горения топлива. Дымоход — это такой строительный элемент, который при строительстве дома требует повышенного внимания. Наиболее часто используемым материалом для строительства дымовых труб дымохода является керамический кирпич. Однако, не каждый его вид в данном случае является соответствующим его предназначению. Чтобы обеспечить оптимальную герметичность кровли, а также защитить кирпичный дымоход от разрушения, Вы должны выполнить дымоход из полнотелого кирпича по всей его длине. Полнотелый кирпич, используемый для строительства дымохода, должен быть без содержания известковой глины, мергеля, камней, с прямыми и гладкими боковыми поверхностями. Такой полнотелый кирпич должен быть прочным, с высокими техническими характеристиками. Как правило при строительстве дымоходов используется полнотелый строительный кирпич марки М150 и выше, который в дальнейшем по желанию можно облицевать отделочным материалов по вкусу заказщика. Существует также кирпич, который можно применять при монтаже дымоходных систем, но этот кирпич не требует дополнительной финишной отделки. К таким полнотелым кирпичам относятся: кирпич LODE, кирпич ЛСР/RAUF, кирпич Пятый Элемент и кирпич МАГМА, которые полностью соответствуют повышенным требованиям к строительным материалам при строительстве дымоходных систем. Трубы дымоходов не строят из силикатного кирпича , ячеистого бетона, для этого не подходит поризованная керамика и щелевой кирпич. Из этих материалов можно делать только вентиляционные каналы. Кирпичный дымоход устанавливается на фундамент глубина заложения и размер которого зависит от размера и веса дымохода. Размеры дымохода всегда пропорциональны ширине кирпича, который составляет 120 мм плюс 1 см шва. Это позволяет создать канал сечением 14×14 см, 14×27 см или 27×27 см, минимальная внешняя ширина дымохода составляет 38 см. Дымоходы могут быть сделаны одноканальные или двухканальные при том, что второй вариант требует очень тщательного планирования потребления каналов, чтобы не произошло их смешения. Размеры каналов дымохода должны быть приспособлены к энергопотреблению установленных устройств, но чаще всего каналы для отвода дыма должны иметь размеры не меньше, чем 14×14 см. При строительстве дымохода из кирпича, нужно соблюдать правила правильной кладки полнотелого кирпича для дымохода. Для кладки используется крепкий цементно-известковый раствор или в случае клинкера — специальные растворы. В целом, применение полнотелого кирпича, плотное заполнение швов и правильное связывание кирпича в кладке — это основные принципы строительства кирпичного дымохода.

Почему рассыпается труба на крыше? | Сергей Печник

Многие думают что кирпичные трубы разрушаются из за некачественного кирпича.

Но чаще всего эти разрушения всего лишь ошибка печника или истопника.

Физика разрушения кирпича на трубе.

• Вода пропитывает кирпич.
• Мороз превращает влагу внутри кирпича в лёд.
• При замерзании вода увеличивается в объёме.
• Увеличившийся объём разрывает кирпичную кладку изнутри.

Почему рассыпается труба на крыше?

Откуда вода в кирпиче?

Влага внутри кирпича дымохода бывает внешняя и внутренняя.

Внешняя влага приходит с осадками, а внутренняя с конденсатом.

1. Влага с улицы.

Важно понимать, для напитывания кирпича водой мало просто дождя.

Чтобы в кирпич проникло достаточное, для разрушения кладки, количество влаги необходимо оставить кирпич в воде на продолжительное время.

Только при погружении в воду кирпич будет пропитываться.

Тогда вопрос:

Как вода пропитывает кирпич на трубе?

Секретный компонент в этом процессе это снег.

Именно снег подтаивая пропитывает водой кирпичную трубу, дождь на это не способен.

Как избежать разрушения трубы над крышей.

Защита трубы от влаги снаружи.

Важный элемент дымохода – оголовок.

Оголовок с зонтом и капителью надёжно защищают завершение дымохода от пропитывания водой.

Оголовок на кирпичный дымоход.

Оголовок на кирпичный дымоход.

Но помимо завершения нужно защитить и остальную видимую часть трубы.

Важным конструктивным элементом печной трубы является выдра с тумбой.

На полочку тумбы ложится и задерживается снег, поэтому именно в этом месте чаще всего начинается разрушение.

Разрушение дымохода.

Разрушение дымохода.

Скат для стока воды с тумбы дымохода.

Делаем над расширением тумбы скат для снега и воды с достаточным углом.

Самый простой и распространённый способ ската – отмазать цементно песчаной смесью и зажелезнить чистым цементом.

Такой способ убережёт тумбу на несколько лет, но со временем эта отмазка часто разрушается и приходится повторять операцию вновь.

Результат гораздо надёжнее если вместо железнения цементом использовать кровельные герметики.

Металлическая юбка на тумбу дымохода.

Второй способ защиты тумбы это юбка из металла.

Юбка для кирпичного дымохода.

Юбка для кирпичного дымохода.

Юбка ставится под углом к трубе, таким образом обеспечивая сток воды с тумбы.

Гидрофобизаторы.

Для гарантии сохранности трубы печнику необходимо исключить все возможности пропитывания влагой кирпичной кладки.

Сегодня существует много составов для защиты кирпичной кладки от влаги.

В своей работе я использую гидрофобизаторы.

Гидрофобизатор предназначен для придания водогрязеотталкивающих свойств кирпичу, бетону, штукатурке, пенобетону, шиферу и другим строительным материалам.
Подходит для предотвращения появления высолов на фасадах кирпичных домов.

Обработанная гидрофобизатором поверхность не впитывает влагу.

Обработанная гидрофобизатором поверхность не впитывает влагу.

Гидрофобизатор проникает внутрь обрабатываемого материала на глубину до 20 мм и создает водоотталкивающий паропроницаемый слой.

Таким образом гидрофобизатор увеличивает морозостойкость кирпичной кладке.
Так же придает обработанному материалу коррозионную стойкость и препятствует загрязнению поверхности.

Эти средства действительно помогают.
На моей практике, был опыт остановки начавшегося разрушения с помощью пропитки кирпичной кладки гидрофобизатором.

2. Конденсат внутри дымохода.

Конденсат неизбежно приведёт к разрушению дымохода.

Причина та же что и со снегом.

Конденсат пропитает дымоход и при замерзании разорвёт льдом кладку.

Причины возникновения конденсата в печном дымоходе.

Считается, что для нормальной работы кирпичной печи у дыма на выходе из печи в дымоход должна быть температура не менее 250 градусов Цельсия.

При такой температуре дымовых газов на входе в дымоход, на верхнем срезе трубы будет температура около 100 градусов Цельсия. (при грамотно спроектированном дымоходе)

Такой температурный режим позволяет избежать конденсирования дымохода.

Если температура ниже 60 конденсат неизбежен.

Про конденсат в дымоходе и способы борьбы с ним читай здесь.

Разрушение от конденсата.

Разрушение от конденсата.

Дымоход на фото выше труба рассыпается именно из за конденсата, это видно по характеру разрушений.

При конденсате разрушения происходят по всей трубе, а при пропитывании наружной водой разрушения более локальны.

+++++++++++++++++++++++++++++

Спасибо за поддержку и интерес к каналу и печам.

Жми лайк, добавь кармы автору!

Больше информации о каминах и печах на сайте печника: petropech.ru

Печная труба из кирпича: основные этапы строительства

Основные этапы и особенности строительства печной трубы

Печная труба из кирпича помогает не только усилить тягу и отвести продукты горения как можно выше, она еще и придает дому красоту. Выкладывать ее можно по рейке, шпагату или ребру обрезной доски, закрепленными от крыши до потолка в отвесном положении. Большинство печных труб стоят двумя-тремя стенами на стенках печи, поэтому при ее кладке необходимо использовать только качественный кирпич.

Схема расчета расположения печной трубы.

Самой надежной считается печная труба из хорошо обожженного красного кирпича, сложенная с использованием известкового раствора. Так трубы не потеют внутри, в отличие от труб, сложенных на цементно-песчаном растворе. При отсутствии извести в раствор можно добавить глину.

Печную трубу нельзя класть над полупустыми местами. В этих местах необходимо закладывать железобетон, металл или делать арочное перекрытие. Газоходы трубы не следует делать слишком узкими, ведь от них зависит количество оседающей в трубе сажи. При сгорании топлива выделяется большое количество дыма, который должен выводиться на улицу через достаточно широкий газоход. Трубу, находящуюся над потолочным перекрытием, кладут на более жестком растворе. Труба в каждом доме имеет определенную высоту.

Схема расположения трубы из кирпича.

Итак, для того чтобы построить печную трубу из кирпича, потребуются следующие материалы и инструменты:

• красный шамотный кирпич;
• известково-песчаный или глино-песчаный раствор;
• мастерок;
• молоток-кирка;
• правило;
• отвес;
• уровень;
• емкости для приготовления раствора;
• листовое железо.

Вернуться к оглавлению

Расширение трубы в потолочном проеме

До начала расширения (разделки) трубы необходимо проверить горизонтальность кладки, определить количество оставшихся до потолка рядов с учетом высоты разделки и осадки дома. В новых домах, учитывая их вероятную осадку, разделку следует начинать на расстоянии не менее 7 см ниже потолка. Следует учитывать, что каждый материал имеет разную осадку. Разделка должна начинаться на на несколько сантиметров ниже или выше в зависимости от высоты дома и печи.

Если вы точно не знаете осадку дома, разделку лучше делать ниже потолка.

Расширение трубы удобнее делать в четыре напуска до 3 см по шаблону, начиная класть угловые кирпичи и выравнивая сбоку и сверху ряда правилом. Газоход в разделке должен иметь тот же размер, что и в начале кладки, поэтому первый ряд изнутри делается из четвертей заподлицо с газоходом. Иногда рекомендуют делать напуски 6 см, однако при этом кирпич может просто вывернуться из кладки под давлением сверху.

Схема утепления кирпичной трубы.

Во втором ряду кладка связывается с серединой трубы. Следующие 2 ряда лучше начать от газохода, в таком случае кирпичи вокруг него соединятся с нижним рядом, и будет проще класть наружные кирпичи, однако напускную часть кладки все же лучше поддерживать несколько секунд до впитывания влаги в кирпич. Разделка делается в целях пожарной защиты, поэтому швы должны быть достаточно тонкими. Отколотая или тесаная часть кирпича должна быть отшлифована наждачным камнем. Перед тем как отламывать часть уже отколотого кирпича, необходимо выровнять место предыдущего откола. В первых трех рядах напуски должны быть по 32 мм. Это позволяет делать постепенное расширение дымохода со всех сторон в полкирпича. Кладка 4 ряда начинается от газохода из целого кирпича.

Во втором ряду имеется 6 швов от края разделки до газохода. Этот ряд находится ниже потолочных перекрытий, поэтому эти швы не несут опасности. Однако если эта кладка будет делаться в середине деревянных перекрытий, то при неполных швах существует опасность возникновения пожара. Во избежание этого возле сгораемых частей потолка разделка делается кольцами (3-6 ряды) таким образом, чтобы швы от газохода перекрывались серединой кирпича второго внешнего кольца. Кладку заканчивают так, как указано в обычных порядовках. Сверху последнего ряда разделки начинается труба, закрепляющая ее кладку. Ровный стояк трубы кладется до крыши.

Вернуться к оглавлению

Отверстие для печной трубы в кровле

Схема трубы из кирпича.

Здесь важен точный расчет размера отверстия в кровле. Иначе после кладки печи вам придется воспользоваться услугами кровельщика. Лучше позаботиться об этом заранее. После того как труба будет построена до уровня крыши, при помощи отвеса, гвоздя и молотка перенесите размеры трубы на кровлю. Это делают из чердачного помещения, пробивая гвоздем отверстия в крыше по разметке. Соединяя карандашом эти отверстия на верхней части кровли, получают прямоугольник, являющийся проекцией горизонтального сечения трубы на плоскость крыши. После этого отступают на 7-10 см от каждой стороны прямоугольника и строят еще один, меньший прямоугольник. Если в местах выхода трубы находятся швы, их можно прибить к крыше.

Углы получившихся фигур нужно соединить, вырезать маленький прямоугольник и разрезать кровлю по линиям, соединяющим углы. Полученные полосы отгибают по прислоненному бруску так, чтобы они имели чуть наклонное положение. Так кровельное железо плотно прижмется к стенкам трубы. Оставшиеся пустоты между бортиками в углах дымохода заделывают цементным раствором изнутри, а снаружи штукатурят.

Вернуться к оглавлению

Кладка трубы над кровлей

Схема кирпичного дымохода.

В месте выхода печной трубы на крышу ее необходимо опоясать кровельным материалом во избежание попадания влаги под крышу. Для этого над крышей со всех сторон дымохода делают выдру – углубление, в котором к трубе подводят кровельное железо. Углубление делается при помощи напусков рядов кладки со всех сторон трубы. Напуск должен быть не менее 25 мм. По количеству рядов в распушке делаются выступы напуски. Из-за того, что каждая крыша имеет свою крутизну ската, точный чертеж порядовки распушки сделать невозможно.

Кладку проще вести по опалубке из обрезной доски шириной 10 см. Такая опалубка обычно ставится на обрешетку крыши. Вся труба сверху крыши кладется на растворе, устойчивом к воздействию осадков, на один ряд ниже кровли. Если подъем крыши позволяет, первый ряд напускают на три стороны так же, как второй. Остальная кладка 1-го ряда ведется заподлицо со стояком. Все напуски должны быть по 3 см. Со второго ряда начнутся напуски над боковыми стенками. Высота напусков над кровлей должна быть не менее 5 см.

Третий ряд строится поверх 2-го с соблюдением перевязки. Напуски над боковыми стенками удлиняются, делаются внутренние выступы на боковых стенах для расширения газохода. Размер газохода увеличивается с каждым рядом в местах, имеющих напуски. После этого продолжают кладку с постоянным напуском из неполного кирпича. 4-5 ряды будут последними перед напуском над задней стеной. Они находятся выше кровли местом, где будет делаться железный воротник в задней части трубы. Для увеличения срока службы воротника в этих двух рядах рекомендуется сделать длиннее на 3 см одну из боковых стенок.

Схема кладки трубы из кирпича.

Задняя стенка строится наискось. У этой стенки после кладки один из углов в кровле будет выше, а вокруг трубы образуется желоб с наклоном, мусор из которого будет смываться дождем. Кладка задней стенки при этом несколько усложняется, так как необходимо стесывать прямые части кирпича на косые. Строить эту часть печной трубы можно и обычным способом – без удлинения стенки, тогда желоб получится без наклона. На 6-м ряду заканчивается кладка напусков над задней стенкой. Следующий делается точно по предыдущему. 8-й ряд напускается внутрь дымохода над газоходом. Начиная отсюда, кладку делают отвесно по стояку. Начинается постройка шейки трубы из пяти кирпичей в ряду до нужной высоты.

Кирпичная труба заканчивается оголовком с двумя напусками из 3 рядов – 13-15 ряды. Эта часть дымохода обычно подвергается воздействию газов, морозов и осадков. Мокрые швы зимой замерзают, а весной оттаивают, поэтому кладка может разрушаться. Постройка оголовка предполагает использование четвертинок кирпича с толстыми швами. Они могут намокать и расширяться от мороза, что делает их слабыми и приводит к высыпанию раствора. Для продления срока службы кирпичного дымохода необходимо сократить количество используемых четвертинок и сделать вертикальные швы более тонкими.

На выступах оголовка и тумбы делают наклонную набивку из цементного раствора, присыпая ее сухим цементом и приглаживая мастерком для большей прочности. Она необходима для ската осадков. Шейка дымохода будет иметь острые углы, поэтому при желании можно стесать фаску на углах по 4 см. Если стесать меньше, то не будет четко видна красота кирпичной кладки. Кладка в этом случае может производиться по порядовкам. Углы дымохода подвержены сильным дуновениям ветров. Толщина ее стенок около 12 см, а в местах стесывания она будет не менее 14 см.

Стесывание угла начинается в 11-м ряду с отступом от нижней части угла на 2 см. 12-16 ряды выполняются с одинаковой перевязкой и кладутся из кирпичей со стесанными углами. В 17 ряду делается стесывание, подобное тому, что делалось в 11-м, с отступом на 2 см от верхней части угла. Оставшиеся в этом ряду 2 см сделают углы красивее и создадут для напускаемых рядов оголовка лучшую опору и большую прочность кладки. Шейка трубы будет иметь 8 рядов, однако для большей высоты трубы кладку можно продолжить. Следующие 2 ряда кладутся так же, как 13-15 в варианте без стесывания углов. Углы будут стесанными, а оголовок-колпак получит два напускающих ряда.

Перед кладкой оголовка нужно разложить насухую 20 ряд так, чтобы кладку можно было поделить на половинки кирпича. Шов должен быть 5 мм. Если поверх полученной конструкции положить последний, 21 ряд из пяти кирпичей, должен получиться выступ 6 см. Эти 6 см нужно разделить на 2 части, в результате получается, что в каждом ряду необходимо делать напуск 3 см. Кладка верхнего напускающего ряда делится на половинки и целые кирпичи, что значительно упрощает ее. Напуски делаются по заранее разложенной схеме.

Иногда от оштукатуренной трубы может отваливаться кирпич. Это происходит из-за того, что плотная штукатурка не пропускает воздух, что приводит к скоплению конденсата из-за разности температур. Конденсат разрушает и кирпич, и штукатурку, поэтому трубу необходимо покрывать только раствором, в состав которого входит гашеная известь.

Кирпичные дымовые трубы( расчет,порядовки, роза ветров) – КЛАДКА ПЕЧЕЙ

Очень часто заказывая кладку печи у мастера покупатель не серьезно относиться к фундаменту под печь и дымовой трубе, считая их простейшими элементами которые он и сам лехко сделает. На деле не все так просто кладка печной дымовой трубы требует определенного набора знаний, без которых нормальной работы печи ему не видать. В этой статье мы постараемся подробно разобрать все интересующие нас моменты, такие как высота трубы относительно конька, кладка распушки и выдры, выбор сечения трубы и многое другое.

osnovaremonta.ru

Итак основной задачей дымовой трубы являеться создание стабильной и достаточной тяги дымовых газов от работающей печи, недопускающей задымления помещений(обратной тяги).  Основным ее показателем являеться высота и площадь дымового канала. Так для расчета сечения трубы у камина мы пользуемся “Шведской формулой“, для слабых печей мощностью до 3,5 Квт используем дымовой канал в пол кирпича(130х130 мм) , для боее мощных печей в 1 кирпич (130х250мм) , при кладке больших “Русских печей” в два кирпича (250х250 мм)-данные размеры приведены для труб средней длины около 4-5 метров.

Обычно печная труба состоит из 12-13 элементов из которых наиболее сложными и важными являються распушка и выдра.

osnovaremonta.ru

Кладка трубы на всем протижении выкладываеться с одинаковым сечением дымового канала, внутреняя поверхность канала должна быть максимально кладкой, без соплей и сколов, швы кладки заполняються без пустот. Я рекомендую всю часть трубы начиная от чердачного помещения до колпака вести на цементно-песчаном растворе . В местах соприкосновения распушки с чердачным перекрытием необходимо проложить огнестойкую разделку например из асбеста.

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

В целом клддка кирпичных труб не требует отдельных порядовок и кладеться везде примерно одинаково с соблюдением общих принципов .

osnovaremonta.ru

Как видно на схеме при кладке распушки мы добовляем на каждом ряду по 4 см кладки, при этом диаметр дымового канала на всем протяжении имеет одинаковй размер 140х270 мм.

Роза ветров и обратная тяга

При выборе длины дымовой трубы не стоит забывать об направлении ветра в области крыши, и для ее расчета использовать простую формулу приведенную ниже на рисунке.

osnovaremonta.ru

Данная формула достаточна условна и дает нам основной вывод что верхний край трубы находящийся не дальше полутора метров от конька должен быть не ниже тово самого конька, требование это являеться обязательным и пересмотру не подлежит.

Защита выдры трубы от снега и воды.

Это серьезная достаточно серьезная проблема и на 100% редко бывает осуществима. Для ее защиты чаще всего используют кровельное железо  и герметики как показано на фотографии ниже, но при особенно снежных зимах когда высота снежного покрова достигает 50-70 см , а так же при тепловом расширении метала при смене погоды, частичного намокания массива кирпичной трубы не избежать.

osnovaremonta.ru

Помимо всего сказоного хотелось бы напомнить читателю что при температуре дымовых газов на выходе из трубы ниже 90% цельсия (чаще всего встречаюющегося при отоплении дома газом) происходит частичная конденсации паров содержащихся в продуктах сгорания. Что в свою очередь вызывает медленное разрушение кладки, в таких случаях рекомендуеться весь массив трубы защищать кровельным железом, чаще всего тем же из которого сделана сама крыша.

Ремонт кирпичного дымохода своими руками

Как бы качественно ни была выполнена работа по кладке дымохода, время делает свое дело, и даже самые надежные постройки не в силах устоять перед его влиянием.

Ремонт кирпичного дымохода

Если появились первые патологические признаки деформации, осыпания, растрескивания, лучше всего сразу принять меры по их устранению, иначе далее произойдет фатальное разрушение трубы, и тогда придется строить ее заново. Иначе говоря, ремонт кирпичного дымохода становится остро актуальной задачей.

Работы по ремонту дымоходов могут быть разнообразны — от заделывания небольших трещин и до демонтажа всей конструкции и возведения новой.

Причины и последствия разрушения трубы дымохода

К искусственным разрушениям можно отнести: некачественную безграмотную кладку; низкосортные материалы, использованные при работе; недолжная эксплуатация; низкую квалификация мастера-печника; несоблюдение правил и схем возведения конструкции.

Такой дымоход уже требует ремонта

При неправильно проведенных работах в дымоходной трубе может образовываться конденсат, а при перепадах температур и замерзании воды лед будет разрывать раствор в кладке и разрушать кирпичи. После таких процессов не исключено нарушение тяги, а значит, будет невозможно топить камин или печь, так как дым не будет уходить в трубу, а направится в помещение.

Явное расслоение низкокачественного кирпича

При использовании некачественного или незакаленного кирпича, он может быть испорчен искрами или воспламенением газов, исходящих из топки. В дальнейшем эти разрушения могут привести к порче всей системы печного отопления или даже к пожару.

Ремонт дымохода из кирпича производится в и случаях его порчи по иным причинам – например, из-за последствий стихийных проявлений или механического воздействия, приведших к нарушению целостности и монолитности кладки.

Фатальное воздействие времени и природы

К естественным причинам разрушений относят вышеупомянутое длительное использование, и, как следствие, общее старение сооружения.

Виды ремонтных работ

Работы по ремонту дымоходов достаточно трудоемки, если учесть, что часть процессов необходимо проводить на достаточно большой высоте, в довольно сложных условия.

Технология проведения ремонта может быть различной:

• Демонтаж, а затем – восстановление пришедшей в негодность кирпичной кладки.
• Установка гильз, выполненных из специальных материалов, в канал дымохода.
• Внутренняя обмуровка существующих каналов;

Каждый из этих процессов имеет свои особенности и сложности.

Восстановление кладки

Если кладка разрушена частично, то возможно замена испорченных кирпичей. Их аккуратно освобождают от раствора и вытаскивают из ряда. Далее очищают место и укладывают на свежий раствор новый качественный кирпич.

Если кирпичи дымохода разрушены больше, чем на 15—20%, его необходимо демонтировать полностью и заняться строительством нового. Демонтаж производят до полностью целого ряда, и от него производят новую кладку.

При больших разрушениях и невозможности произвести ремонт, дымоход разбирается до основания и поднимается заново из нового кирпича. Если же этого сделать не представляется возможным, дымоход устраивают из стальной трубы.

Установка гильзы

Другим возможным вариантом ремонта дымохода является его голосование, т.е. установка в канал гильзы, изготовленной из металла или керамики.

Металлическая гильза

Иногда этот процесс производится сразу во время возведения печи, а в других случаях — в реконструкционных целях.

Один из видов керамических гильз

Положительные стороны установки гильзы:

• Гильзы для дымоходных труб изготавливаются круглой формы или квадратной с скругленными внутренними углами. Такие формы благоприятно влияют на эффективный отвод продуктов горения, и не позволяют собираться конденсату. В отличие от круглых труб, кирпичные очень часто собирают сажные отложения и конденсат в своих углах.
• Кроме этого, являясь еще одним слоем дымохода, гильза сокращает тепловые потери печи, так как она увеличивает герметичность дымовой трубы.

Подготовка к работе

Прежде, чем начинать установку, необходимо провести ревизию дымохода:

• Проверить состояние кладки.
• Убедиться в надежности конструкции и отсутствии препятствий в канале, куда будет устанавливаться гильза.
• Далее следует определиться с размером сечения трубы, чтобы рассчитать, какого диаметра гильза для нее понадобится.
• При наличии препятствий в канале, придется разбирать часть трубы в высоту, чтобы можно было легко установить гильзу;
• Освободить место для работы.

Установка

Когда все будет подготовлено, можно приступать к процессу установки.

• Первое, что предстоит сделать, это произвести разборку кладки, освободив канал для установки гильзы.
• Устанавливаемый элемент должен иметь размерные параметры, соответствующие не только сечению трубы, но и ее высоте. Кроме этого, нужно предусмотреть дверцу, которая позволит без труда очистить участок дымохода.
• Если гильза устанавливается через верх, ее по частям опускают вниз. Сначала нижнюю ее часть закрепляют на канаты и опускают до нужного уровня. Далее в опущенную часть гильзы, необходимо вставить следующий ее отдел. В месте их соединения должна быть разобрана кладка, для их лучшего скрепления. Таким образом, собирается вся конструкция, проходя через весь канал дымохода.

Примерная схема гильзования

• Между стенками дымохода и устанавливаемой гильзой, должно образоваться небольшое пространство, которое заполняется негорючими теплоизолирующими материалами.
• После завершения работ, на оголовок трубы сверху надевают металлический зонтик, защищающий дымоход от попадания грязи и влаги.
• Последним этапом идет заделка кирпичной кладки в тех местах, где она была разобрана для соединения частей гильзы.

Обмуровка каналов

Обмуровка — это обработка внутреннего канала дымохода специальными смесями, если сказать проще — оштукатуривание внутренних стенок. С помощью этого процесса возможно привести разрушенные стенки в порядок, сделав их достаточно гладкими, и восстановить работоспособность дымохода.

Дымоход до и после внутренней обмуровки

Обмуровка проводится смесями «Масан» и «Mordax», которые способны очень быстро, без трудоемкой разборки кирпичной кладки, привести канал в функциональный вид. Преимуществом этой технологии можно считать то, что сечение дымохода не становится меньше, и вся работа проводится за несколько часов. Негорючий состав смесей имеет хорошую адгезию с любыми поверхностями и выдерживает температуры, доходящие до 900 и выше градусов.

• «Масан»— это российская разработка, ее изготавливают на основе перлита. За весь период ее применения (начиная с 2005 года), она показала себя только с наилучшей стороны.
• Смесь «Mordax», производителем которой является Финляндия, изготовлена на основе гранитной крошки. Она огнеупорна и хорошо ложится на поверхность. Готовится раствор разведением водой до требуемой консистенции сухого композита «Mordax», смешанного с известью и цементом.

Работы производятся следующим образом:

• Сначала необходимо закрыть поверхность вокруг дымохода, чтобы обмуровочными смесями не забрызгать кровлю.
• Далее идет очистка канала дымохода с помощью железной щетки, от отслоившихся частей кирпича и сажи.
• Очистив канал, его необходимо увлажнить.

Специальная щетка для обмуровки

• Далее, используя специальную щетку и лебедку, производят обмуровку.
• По ходу движения щетки на стенки канала распределяется обмуровочная смесь.
• Процесс движения щетки повторяется трижды, и после каждого покрытия необходимо дать нанесенному слою возможность слою высохнуть.

Нужно уточнить, что, возможно, понадобится не одна, а две щетки, так как дымоход может иметь разное сечение на всем своем протяжении, а щетка должна иметь размер, который соответствует размеру канала.

Видео — Дымоход из кирпича. Ремонт

Видео — Замена и установка печной трубы

Все эти способы ремонта хороши, если есть возможность их осуществить. Но если объем ремонтных работ слишком велик или дымоход имеет неисправимые повреждения, то лучшим вариантом будет его полная замена дымохода. И самым верным решением будет пригласить для выполнения этого работ опытного, квалифицированного мастера.

Что делать, если в дымоходе растрескивается кирпич

Независимо от того, используете ли вы камин для эстетики, согрева или и того, и другого, вы должны быть уверены, что он в хорошем состоянии. Неспособность сделать это может стоить вам больше, чем просто денег. Неисправные камины и дымоходы могут быть смертельными.

Что такое отслаивающийся кирпич?

Когда вода попадает в кирпич, она может заставить поверхность отслаиваться, выскакивать и отслаиваться. В конце концов, это может даже заставить кирпич рассыпаться.

Что вызывает растрескивание кирпича?

Как правило, отслаивание кирпича происходит, когда раствор, изготовленный с неправильной степенью сжатия, используется при нагревании.Строительный раствор предназначен для поглощения расширения кирпичей в таких тяжелых условиях, как процесс замораживания и оттаивания. Если раствор не держится, он не впитывает влагу во время циклов замораживания и оттаивания. Это означает, что он может буквально сдавливать кирпич, а не наоборот (как обычно должно быть).

Наряду с тем, что раствор может быть не самого лучшего качества или просто слишком старым, вот некоторые вещи, которые могут вызвать растрескивание кирпича или, по крайней мере, могут ускорить процесс, когда раствор плохого качества:

• Архитектурная конструкция вашего дома снаружи может способствовать растрескиванию.Если он слабый или заставляет кирпич подвергаться воздействию погодных условий, это, безусловно, может вызвать нагрузку как на раствор, так и на кирпичи.
• Состояние кирпичей снаружи вашего дома может способствовать растрескиванию кирпичей для дымохода. Вся конструкция вашего дома зависит друг от друга, поэтому любая слабость может вызвать проблему, которая может привести к растрескиванию.
• Климат играет огромную роль в растрескивании. В сырую или морозную погоду раствор разбухает и выделяется. Этот компромисс может вызвать нагрузку на кирпичи и очень легко вызвать проблемы.Это наиболее частая причина появления сколов во влажном и холодном климате.
• Утилизированный кирпич более подвержен воздействию влаги, чем кирпич высшего качества.
• Конструкция дымохода может быть причиной растрескивания кирпича. Плохая конструкция не позволит раствору и кирпичам работать должным образом.
• Мойки высокого давления часто используются для хорошей очистки кирпича. Но они также могут повредить их, что приведет к их растрескиванию. Пескоструйная очистка может иметь такой же негативный эффект.
• Если ваша крыша не поддерживает надлежащий дренаж, это может привести к ухудшению состояния кладки из-за того, что раствор и кирпичи остаются влажными слишком долго.
• Трещины в короне дымохода довольно распространены и могут легко привести к растрескиванию кирпича, поскольку это приводит к насыщению кирпича и раствора.

Проблема с отслоенным кирпичом

Когда дело доходит до дымохода, регулярное техническое обслуживание жизненно важно для поддержания его хорошего вида и правильной работы. Треснувший кирпич — один из первых признаков того, что дымоход нуждается в нежном заботливом внимании.Взломанные кирпичи обнажают пористую внутреннюю часть, что приводит к повреждению водой, что в конечном итоге может разрушить вашу кладку.

Другие повреждения, которые могут возникнуть из-за растрескивания кирпича:

• Задержка воды может вызвать плесень. Плесень представляет серьезную опасность для здоровья и к тому же неприглядна.
• Может быть нарушена конструкция вокруг кирпичей. Гипсокартон, доски и каркас могут быть повреждены.
• Вся дымовая труба может прогнуться, если кирпичи станут очень слабыми.Такое событие могло быть опасным и даже смертельным.
• Сколотые кирпичи могут ослабить другие кирпичи вокруг них, потому что они не выполняют свою работу. Это похоже на эффект домино.

Что делать, если вы раскололи кирпич?

Что можно сделать с растрескавшимися кирпичами, как правило, определяется масштабом проблемы. Несколько кирпичей или большинство? Решение проблемы — это первое, что вам нужно сделать.

Если у вас не так много отслоившихся кирпичей, вот как вы можете заменить их самостоятельно:

Для начала вам понадобятся:

• Долото холодное
• Сверло
• Молоток
• Острый шпатель
• сверло по камню 6-8 мм
• Кирпич сменный
• Миномет
• Вода

Шаг 1. Проанализируйте проблему

Первое, что вам нужно сделать, это хорошенько и внимательно осмотреть кирпичи.Определите, почему существует проблема, и постарайтесь устранить ее корень. У вас есть утечка? Если да, устраните утечку, иначе она, скорее всего, повторится снова.

Кроме того, проверьте, сколько кирпичей вам нужно заменить. Помните, что важно снимать со стены не более 3–4 кирпичей за один раз. Если вы обнаружите, что поврежденных кирпичей больше, чем вы думали, обратитесь к профессионалу.

Шаг 2: Замена правильным кирпичом или кирпичом

Конечно, вы захотите убедиться, что кирпичи, которые будут использоваться при замене, совпадают с теми, которые вы кладете рядом.Вы также захотите использовать тот же стиль наведения. Это практика фиксации стыков раствора между кирпичами.

Велика вероятность, что оставшиеся кирпичи изношены и обесцвечиваются, поэтому не всегда легко подобрать новые, так что просто постарайтесь.

Шаг 3: Вырезание отслоенного кирпича

Используйте долото и молоток, чтобы вытащить кирпич после того, как вы соскоблили раствор вокруг кирпича. Если это не сработает, просверлите в кирпиче отверстия сверлом по камню.

Затем с помощью молотка и зубила раскрошите кирпич, чтобы вы могли легко вытащить его.

Шаг 4: Работа с минометом

Раствор, скорее всего, является виновником того, что кирпич, который вы заменяете, в первую очередь раскололся, поэтому убедитесь, что вы правильно применили новый раствор. Вы можете использовать строительный раствор на цементной основе или смесь песка и извести, с чем вам может помочь местный магазин товаров для дома.

Шаг 5: Фактическая замена

После того, как раствор будет готов к работе, вам нужно смочить ремонтируемый участок чистой водой.Острым шпателем нанесите раствор на соответствующие стороны и основание по горизонтали.

Толщина слоя должна составлять около 10 мм. С большой осторожностью вставьте кирпич в отверстие. Делайте это, пока он не совпадет с кирпичной кладкой, которая его окружает. Используйте ручку шпателя, чтобы соединительный раствор, который вы фиксируете, выглядел как можно ближе к оригиналу, чтобы в итоге получился однородный вид.

Избавьтесь от отслаивающегося кирпича на дымоходе

Если у вас есть камин с дымоходом, вы несете ответственность за его обслуживание.Это означает, что когда вы замечаете, что кирпичи трескаются, вы должны немедленно найти решение, иначе вы подвергнете опасности всех. Отслаивание кирпича приводит к дальнейшим проблемам с дымоходом и даже с другими частями вашего дома. Плюс ко всему, сколотый кирпич — это просто глазная боль. С помощью полезной информации и инструкций, приведенных выше, вы сможете решить вашу проблему и восстановить дымоход в кратчайшие сроки.

Если у вас возникли проблемы с дымоходом, лучше всего позвонить в отдел обслуживания вертикального дымохода.Мы являемся экспертами по дымоходам в Чикаго с 1985 года. Мы проверим ваш дымоход на наличие проблем и, если у вас есть трещины в кирпиче, проведем исправление дымохода.

Свяжитесь с нами сегодня и не допустите, чтобы кирпичи разрушили внешний вид и функциональность дымохода.

Bricks 101 — Дымоходы и кладочная

Кирпич 101

Кирпичи существуют уже много лет. На протяжении многих лет их использовали для самых разных целей. Много лет назад для мощения дорог использовали кирпич.В настоящее время его больше используют для украшения. Эти искусственные камни используются для всего: от создания дорожек на заднем дворе до образования камина в семейной комнате и красивого внешнего вида дома.

Благодаря своей однородности кирпичи идеально подходят для плоской укладки и склеивания цементом, что увеличивает его прочность. Большинство кирпичей делаются размером 8 на 4 дюйма. Несмотря на их общий размер, есть много разных типов кирпича, из которых можно выбирать, когда дело доходит до кирпичной кладки.

Если вы хотите купить кирпичи для своего проекта по благоустройству дома, важно знать разницу между ними.

Обычный обожженный глиняный кирпич
Кирпич этого типа получают путем прессования в формы и обжига в печи. Они используются больше для функциональности, чем для эстетики. При использовании требуют штукатурки или штукатурки.

Известковые кирпичи
Известковые кирпичи изготавливаются из смеси песка, летучей золы и извести (отсюда и название).Они образуются с помощью химического процесса, называемого мокрым перемешиванием. Затем он сжимается с давлением, образуя традиционную форму кирпича. Этот тип кирпича обычно серый, а не красный. У них также более гладкая поверхность, не требующая штукатурки, и они невероятно прочные, что позволяет им быть несущими элементами.

Engineering Bricks
Этот кирпич создается при очень высоких температурах. В результате получается плотный прочный кирпич, способный выдерживать водопоглощение.Инженерный кирпич отлично подходит для несения нагрузки из-за его прочности, влагостойкости и способности противостоять химическим веществам.

Бетонные кирпичи
Эти кирпичи сделаны из твердого бетона. Они создают отличный эстетический вид, поэтому их часто используют в заборах и фасадах. Бетонные кирпичи могут быть разных цветов, так как при производстве используются пигменты.

Кирпич из зольной пыли и глины
Зола и глина являются ингредиентами этого типа кирпича.Они сделаны при температуре 1000 градусов Цельсия. Когда они подвергаются воздействию воды и влаги, они имеют тенденцию расширяться, что необходимо учитывать перед использованием.

Какой бы тип кирпича вы ни выбрали, вы оцените его высокую прочность на сжатие, пористость, звукоизоляцию и противопожарную защиту. Не уверены, какой тип кирпича выбрать для своего следующего проекта? Дайте нам крик. Мы будем рады поделиться с вами нашими экспертными заключениями.

Что вызывает падение кирпичей в дымоходе и что с этим делать?

Выкрашивание — это общий термин, используемый в индустрии обслуживания дымоходов для описания кирпичей дымохода, которые начали гнить и разваливаться.Старые дымоходы часто показывают признаки растрескивания — как и новые дымоходы, когда определенные события привели к повреждению. Вот что вам нужно знать, если в некоторых частях дымохода есть трещины в кирпичной кладке.

Почему происходит скалывание кирпича

Выкрашивание может происходить по разным причинам, в том числе:

Возраст дымохода: Старость в сочетании с сезоном за сезоном экстремальных погодных условий может вызвать гниение кирпича и раствора.

Дешевый раствор: Если дымоход был построен с использованием некачественного раствора, кирпичи будут склонны к растрескиванию во время циклов замораживания / оттаивания, когда погодные условия заставляют их расширяться.

Ущерб от воды: Влага от дождя и снега может проникать в кирпичи и вызывать разложение различной степени.

Неправильная конструкция дымохода: Наряду с дешевым раствором дымоход, который был построен неправильно, также может вызвать растрескивание кирпича. (Это случается чаще, чем вы думаете.)

Жилой дом: Каждый раз, когда ваш дом оседает, это может повлиять на крышу и дымоход. На это могут уйти годы, но в конечном итоге на кирпичах дымохода могут появиться признаки повреждения.

Кирпичи со свалок: Старые утилизированные кирпичи никогда не идеальны для строительства дымохода. Они уже дожили до преклонного возраста и гораздо более склонны к растрескиванию.

Чтобы определить точную причину растрескивания кирпича, обратитесь к лицензированному сертифицированному инспектору дымохода.

Наихудшие сценарии выкрашивания дымоходных кирпичей

Повреждение дымохода — это хорошо. Но гниющие кирпичи могут привести к очень серьезным заболеваниям, в том числе к этим трем:

Проникновение воды / негерметичный дымоход: Взломанные кирпичи пропускают воду в систему.Как только вода попадает внутрь, трещины увеличиваются, кладка выпадает, и вся система дымохода может стать угрозой безопасности.

Обрушившийся дымоход: Дымоход сильнее карточного домика, но физика аналогична: когда части кирпичей начинают крошиться, весь дымоход может обрушиться.

Повреждение дома: В зависимости от того, где и сколько воды пропускают отслаивающиеся кирпичи, строительные материалы в доме, прилегающем к зоне дымохода, могут сгнить, заплесневеть и в целом небезопасно.

Как определить, есть ли в дымоходе растрескивание или повреждение водой

Ищите эти знаки:

• Высолы (белые пятна) на наружной кладке
• Крошащийся мусор на крыше возле дымохода
• Кирпич рыхлый на ощупь
• Вода в топке
• Заслонка, которую трудно открывать и закрывать (возможно, ржавчина)
• Стены и потолок возле дымохода кажутся влажными
• Зловонный запах камина

Сертифицированный ремонт кладки при скалывании кирпича

Если на кирпичах вашей дымохода появляются признаки гниения, обратитесь в местную компанию по обслуживанию дымоходов, которая имеет национальный сертификат Американского института безопасности дымоходов.После тщательного осмотра дымохода ваш технический специалист может решить проблему выкрашивания несколькими способами.

Гидроизоляция: Если повреждение незначительное, водостойкий герметик может предотвратить дальнейшее разложение кирпича и раствора.

Tuckpointing: Этот процесс добавляет свежий новый раствор в участки дымохода, где отсутствует кладка.

Восстановление дымохода: Когда повреждение слишком велико для того, чтобы его можно было использовать, может потребоваться частичное или полное восстановление дымохода для восстановления безопасности конструкции.

Волшебный трубочист горы Фредерик, штат Мэриленд, готов решить любую проблему, связанную с отслаиванием кирпича, которая может у вас возникнуть. Мы сертифицированы CSIA и обладаем многолетним опытом при выполнении любых проектов по ремонту дымоходов. Поговорите с экспертом сегодня по телефону (301) 695-6991 .

типов дымоходных кирпичей — Charlotte NC

Основное назначение дымохода — вывод дыма из камина. Его можно считать очистителем, так как он избавляется от дыма, газа и грязи, создаваемых огнем в камине.Соответственно, неудивительно, что кирпичи, из которых состоит дымоход, должны быть твердыми и термостойкими. Эти кирпичи должны соответствовать следующим критериям:

• Выдерживает высокие температуры
• Обладают хорошей термостойкостью
• Обладают высокой температурой плавления

Для разных типов зданий требуются разные типы кирпичей. Радиальные кирпичи предпочтительны для больниц, школ, заводов и зданий с более старыми конструкциями. Радиальные кирпичи бывают прочными и изогнутыми.Форма играет важную роль, так как она может создавать округлые дымоходы. Многие люди предпочитают круглые дымоходы, и это становится преимуществом радиальных кирпичей, которые придают форму и прочность.

Кирпичи, из которых делают облицовку дымоходов, обладают химической стойкостью. Необходимо, чтобы облицовка дымохода была кислотоупорной, а также поглощала термические удары. Следовательно, эти кирпичи являются идеальным выбором, чтобы противостоять горению и его кислотным побочным продуктам. Есть еще один вид — глиняный кирпич. Эта разновидность используется для изготовления кладки дымоходов, которые возводятся одновременно со строительством домов.Обычно они красного цвета, но иногда могут быть окрашены иначе.

Каждый тип здания имеет свой тип дымохода, поскольку группа пользователей постоянно меняется. Следовательно, сырье, необходимое для постройки дымохода, также меняется. Чтобы дымоход был прочным и долговечным, необходимо позаботиться о кирпиче, составляющем основу дымохода. Эти кирпичи страдают от дождя, жары, штормов, кислотных побочных продуктов, влажности, дыма и грязи. Следовательно, рекомендуется минимизировать износ этих кирпичей.

Использование водоотталкивающего средства для защиты кирпичей от сильных ударов дождя может быть разумным шагом. Регулярная чистка дымохода помогает продлить срок службы кирпича, если дымоход используется регулярно. Иногда раствор между кирпичами дымохода может рассыпаться, поэтому его необходимо пополнить. Ситуации, приводящие к замене дымоходных кирпичей, также не редкость. Он обеспечивает структурную поддержку дымохода, а также улучшает общий вид здания.

Кирпич для дымохода — это кирпичики, из которых строится красивый теплый прибор.Итак, о нем нужно хорошо заботиться.

Что делать, если дымоход начинает крошиться?

Выкрашивание — это название, используемое для описания кирпичей дымохода, которые начали трескаться, расшатываться или иным образом разлагаться. Дымоход, полный отслаивающихся кирпичей, может быть бельмом на глазу, но, что более важно, он может быть опасным сооружением для использования и проживания.

Почему в дымоходе растрескиваются кирпичи

Кирпичи начинают разлагаться в результате различных событий. Вот некоторые из наиболее распространенных:

Старость: Как и все остальное, кирпичи для дымохода и соединяющий их раствор имеют срок службы.Более старые кирпичи с большей вероятностью разлагаются просто из-за старости, а также из-за причин, перечисленных ниже.

Ущерб, нанесенный водой: Вода и кирпичи не смешиваются. Вода разъедает кирпичи, и если в кладке дымохода есть трещины, вода может просочиться и расшириться, когда температура воздуха упадет ниже нуля. Результатом часто является значительный ущерб. К сожалению, существует не так много способов уберечь кирпичи дымохода от воды и талого снега.

Герметик, не пропускающий воздух. При правильном выполнении гидроизоляция — это единственный способ защитить кирпичи от внешних повреждений водой.Но убедитесь, что используется воздухопроницаемый герметик, иначе влага, которая останется между покрытием и кирпичами, вызовет ту самую проблему, которую вы пытаетесь избежать.

Удары молнии: Само собой разумеется, что хороший удар молнии может вызвать растрескивание кирпича в конструкции дымохода.

Обустройство дома: Обычное заселение домов на протяжении многих лет может привести к растрескиванию кирпичей дымохода и раствора, особенно если дымоход был построен неправильно.

Дешевые кирпичи и строительный раствор: При неправильном строительстве дымохода используются некачественные кирпичи и строительные растворы. Например, утилизированные кирпичи известны тем, что имеют более короткий срок службы и получают повреждения раньше, чем высококачественные кирпичи.

Опасность, с которой сталкиваются домовладельцы из-за повреждения дымохода

Повреждение кладки дымохода может привести к разного рода нежелательным сценариям. Чаще всего растрескавшийся кирпич пропускает воду в дымоходную систему, что может привести к дальнейшему ухудшению ситуации, а также к возможному повреждению облицовки дымохода, заслонки камина и прилегающих участков дома, таких как потолки, стены и балки.

Часто этот ущерб, причиненный водой, остается незамеченным до тех пор, пока не возникнет серьезная угроза здоровью или безопасности. Это особенно верно в отношении очагов плесени за стенами и на чердаках, которые большую часть времени остаются закрытыми. Помимо поддающихся ремонту структурных повреждений дымохода и его компонентов, а также самого дома, отслаивание кирпича может привести к обрушению дымохода. Когда это происходит, части крыши и предметы во дворе под дымоходом могут быть разрушены. При обрушении дымохода люди и домашние животные могут получить серьезные травмы.

Как решить проблему отслаивания кирпича

Какими бы ужасными ни были последствия игнорирования трещин в кирпичах, решить проблему обычно не составляет труда. Идея в том, чтобы поймать это пораньше. Это достигается посредством ваших собственных периодических проверок внешнего вида дымохода, а также ежегодных плановых проверок дымохода сертифицированным специалистом по дымоходам.

Ремонт дымохода, часто рекомендуемый при раскалывании кирпича, включает:

Гидроизоляция воздухопроницаемым герметиком

Вытягивание для замены отсутствующих участков кладки новым прочным строительным раствором

Частичное или полное восстановление дымохода для восстановления безопасности и работоспособности конструкции

Ремонт или замена компонентов, поврежденных в результате выкрашивания кирпича, включая заглушку и венец дымохода, облицовку дымохода, кровлю, заслонку, кирпичи топки и т. Д.

У вас в дымоходе растрескивается кирпич? Компания Fluesbrothers Chimney & Fireplace из Канзас-Сити, штат Канзас, готова помочь.Наши сертифицированные специалисты по ремонту дымоходов могут решить проблемы с растрескиванием кирпича и любой сопутствующий ущерб, а также сделать ваш дымоход снова безопасным. Позвоните нам сегодня по телефону (913) 236-7141 .

Что вызывает падение кирпичей в дымоходе и что с этим делать?

Различные вещи могут повлиять на состояние кирпичей и раствора в дымоходе и сделать дымоход небезопасным. Распространенная проблема, которую мы обнаруживаем при осмотре дымохода, — это растрескивание кирпича. Оставленные без присмотра треснувшие кирпичи могут привести к дорогостоящему и сложному ремонту.При раннем обнаружении решения довольно просты.

Что такое скалывание кирпича?

Выкрашивание — это термин, используемый для описания кирпичей, которые начали крошиться и сдвигаться. Обычно первым признаком является повреждение внешней поверхности кирпича.

Что вызывает растрескивание кирпича?

Повреждение кирпича может быть вызвано несколькими причинами:

Нижний раствор: Дешевый или неправильно нанесенный раствор, используемый для строительства дымохода, может «сдавливать» кирпичи во время циклов замораживания / оттаивания и вызывать растрескивание.

Старость: Очень старые кирпичи склонны к растрескиванию после многих лет износа и ослабления.

Проблемы с домом: Обычное заселение дома, а также заселение из-за структурных проблем с кирпичными стенами дома может привести к растрескиванию.

Утилизированные кирпичи: Повторно использованные кирпичи более подвержены повреждениям, чем новые высококачественные кирпичи.

Плохо сконструированный дымоход: Если дымоход плохо сконструирован, кирпичи и раствор могут не выдержать воздействия циклов замораживания / оттаивания.

Трещению кирпича могут способствовать и другие факторы. Сертифицированный осмотр дымохода — единственный надежный способ узнать, в чем проблема.

Результат рыхлого и поврежденного кирпича

Большой проблемой для трубочистов при взгляде на поврежденный дымоход является продолжающаяся инфильтрация воды. Чем больше воды может попасть в кирпичи и раствор, тем больше повреждений вы можете ожидать в будущем.

Негерметичные дымоходы могут позволить воде попасть в дымоход и начать цикл внутреннего разложения.Сломанные кирпичи улавливают и удерживают влагу, что легко может привести к росту опасной плесени, грибка и бактерий.

Кроме того, значительная протечка дымохода может вызвать распространение воды в уязвимые места дома и привести к гниению и разложению стеновых панелей, изоляции, потолков и т. Д.

Наконец, если оставить без присмотра, раскалывание кирпичей может привести к тому, что дымоход начнет наклоняться в одну сторону и в конечном итоге обрушится.

Как определить признаки повреждения дымохода кирпичом и водой

Рекомендуется периодически проверять конструкцию дымохода на наличие сколов кирпичей.В некоторых случаях признаки проникновения воды обнаружить легче, чем повреждение кирпича.

Обратите внимание на признаки негерметичного дымохода:

• Вода в топке
• Заслонка ржавая
• Белое окрашивание (высолы) на внешней кладке
• Сырость на стенах и потолке у дымохода
• Сильный запах плесени, исходящий от камина

Ремонт выкрашивания

После сертифицированного осмотра дымохода технический специалист поймет масштабы проблемы с отслаиванием кирпича и найдет лучший способ исправить ситуацию.

При незначительных повреждениях кирпича / раствора можно нанести водостойкий герметик, чтобы предотвратить попадание большего количества воды в трещины. Это не исправит существующие повреждения кирпича, но предотвратит попадание воды в систему.

Процесс, называемый tuckpointing, часто бывает полезен при ремонте дымоходов, в которых отсутствуют части кирпичей и раствора. Ремонт дымохода включает добавление нового прочного раствора на открытые участки для восстановления структурной прочности дымохода. Если имеются значительные повреждения кладки, может потребоваться восстановление частей дымохода или всей конструкции.В этих случаях специалисты по обслуживанию дымоходов могут порекомендовать более тщательный осмотр дымохода, чтобы понять степень повреждения кладки и самого дома.

Если в вашей дымовой трубе есть отслаивающиеся кирпичи, немедленно позвоните в Chimney Solutions из Alpharetta, GA. Мы проверим ваш дымоход и поможем быстро и правильно решить проблему. Позвоните сегодня по телефону (770) 691-6707 .

Осмотр и ремонт дымохода при растрескивании кирпича

Вы замечали, что кирпичи на дымоходе треснуты или крошатся? Если да, это означает, что в дымоходе возникла проблема с растрескиванием.«Отслаивание» или разрушение кирпичной кладки — распространенная проблема, которая возникает, когда влага проникает в кирпичи и раствор. По мере того, как влага внутри кладки расширяется и сжимается, она разрушает ее, заставляя ее трескаться и крошиться. Если эту проблему не решить, она может поставить под угрозу всю конструкцию дымохода.

Условия, способствующие выкрашиванию

В то время как влага является основной причиной растрескивания, существуют дополнительные факторы, которые делают его более вероятным.

— Жизнь в холодном климате, где влага в кирпичах может замерзать и таять

— Протекающие водостоки, окна или крыша, через которые влага проникает в структуру вашего дома

— Использование старых кирпичей для постройки дымохода, потому что старые кирпичи, как правило, более пористые

— Очистка кирпичной кладки вашего дома пескоструйным аппаратом или аппаратом для мытья под давлением, удаляющим гидроизоляционный герметик

Обработка сколов

Решение основной проблемы, заключающейся в том, что влага проникает в кладку, является наиболее важным шагом в борьбе с отслаиванием.Если повреждение устранено до того, как будет решена основная проблема, в вашем дымоходе по-прежнему будет возникать скалывание. Вот почему первым шагом к устранению сколов является осмотр дымохода сертифицированным трубочистом. Квалифицированный трубочист осмотрит дымоход и кирпичную кладку, чтобы определить, как вода попадает в кладку, и оценить масштаб проблемы. Он порекомендует лучшие шаги для лечения на основе осмотра.

Обработка будет варьироваться в зависимости от того, как вода поступает в кладку и какой ущерб был нанесен.Вы должны следовать рекомендациям сертифицированного трубочиста, который проверяет дымоход и дымоход в вашем доме.

Вот общее описание типов лечения, которые могут быть рекомендованы:

— Лечение ранней стадии выкрашивания

Если отслоение обнаружено на ранних стадиях, когда в кладке есть только небольшие трещины, вполне вероятно, что решением будет обработка кирпичной кладки и коронки гидроизоляционным герметиком. Также может быть установлена ​​новая заглушка дымохода.

— Лечение поздней стадии выкрашивания

Если отслоение обнаруживается на поздних стадиях, когда кладка уже значительно испортилась, кирпичную кладку необходимо отремонтировать или заменить. Объем необходимых кладочных работ будет зависеть от степени повреждения. В лучшем случае потребуется заменить только швы раствора и несколько кирпичей. В худшем случае дымоход придется перестраивать, чтобы не допустить его обрушения.После того, как новая кладка будет завершена, ее следует обработать гидроизоляционным герметиком и установить новую заглушку дымохода.

Защита от выкрашивания

Вы можете предотвратить растрескивание, закрыв кирпичную кладку в вашем доме гидроизоляционным средством, установив качественную заглушку дымохода, подходящую по размеру для вашего дымохода, и запланировав ежегодный осмотр дымохода. Ежегодные осмотры — отличная профилактическая мера, потому что профессиональные трубочисты обучены обнаруживать потенциальные пути попадания влаги в дымоход.Устранение этих путей может предотвратить растрескивание.

Если вам нужно запланировать ежегодный осмотр дымохода или решить проблему выкрашивания, позвоните нам! Chimney Specialists, Inc с 1977 года обслуживает домовладельцев в трех штатах Юго-Западный Висконсин, Северный Иллинойс и Восточная Айова.
