Монолитное перекрытие по профнастилу: расчет и технология

В современном строительстве сочетаются самые разнообразные технологии, новейшие материалы последнего поколения и приемы работ. Все чаще при возведении тех или иных конструкций строители и заказчики отдают предпочтение листам из металла, элементам из профиля, и стальным каркасам, которые прошли оцинковку. Не меньшую популярность получил и профнастил, его смело можно применять, как качественный кровельный материал, облицовку для стен, фасадов, возведения заборов.

Монолитное перекрытие из профилированных листов

Также в последнее время можно все чаще услышать о такой технике, как монолитное перекрытие по профнастилу. Что это такое, какими могут быть конструкции, перекрытие по профлисту по такому типу, как правильно рассчитывать материал и добиться того, чтобы такое перекрытие прослужило вам долгую службу, было устойчивое.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Перекрытия – спецсооружения, при помощи которых здания делятся на этажи или секторы. Не трудно догадаться, что они должны быть прочными, надежными и долговечными. Эти три основных требования, которые обязательно должны выполняться, ведь от их соблюдения зависит, насколько надежным и прочным будет все здание.

Еще до недавнего времени при строительстве многоэтажных домов использовались только бетонные плиты. Они очень много весили, поэтому работа с ними требовала просто титанических усилий со стороны рабочих, а также задействования в рабочем процессе спецтехники – кранов. Но все изменилось с тех пор, как появилась монолитная плита перекрытия по профнастилу.

Профнастил представляет из себя гофрированные стальные листы, которые прошли процесс оцинковывания. Такие материалы могут иметь специальные покрытия, которые защитят его от коррозии и прочих разрушений, а также повысят эстетический вид конструкции. Применяются профлисты достаточно широко. Есть несколько видов таких профилированных листов, каждый из которых имеет свои условные обозначения:

С – используется для возведения стен
НС – стен и настилов

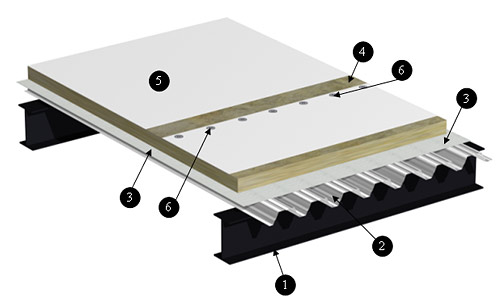

Н – применяется для монолитных перекрытий профнастилом и в кровельных работах

При этом последний вид (Н) имеет большую несущую способность.

Такие профили максимально высоки и имеют разные обозначения, к примеру, Н35-1000-0,7. Где Н – тип материала, 35 – профильная высота в мм, 1000 – ширина в мм, 0.7 – высота в мм.

Требования к материалу

К монолитным перекрытиям всегда выдвигается два самых главных требования, которым материал должен обязательно соответствовать. Во-первых, профлисты должны быть высоконадежными. Во-вторых, особо прочными.

Требования к профлистам, используемых для перекрытий

Профиль обязательно должен выдержать вес жидкой бетонной смеси (когда она высохнет и станет прочной, она сама будет удерживать свой вес).

Профлисты не слишком хорошо сцепляются с бетонной смесью, поэтому в монолитном перекрытии они практически не участвуют. С целью усиления сцепления по профилю производится выполнение «рифов» — специальных насечек, благодаря которым бетон и профлисты станут одним целым, а металл возьмет на себя роль внешних арматур.

Для перекрытий выбираются профлисты, на которых есть дополнительные ребра жесткости. По высоте профиля и можно определить эту самую жесткость. Так, чтобы сделать работу, подойдут листы, высота волн которых не менее 60 мм, толщина листов – от 0.7 мм.

Выбирая листы для монолитного перекрытия профнастилом, учитывайте, для каких целей оно будет служить. Например, чердачному перекрытию придется испытывать меньшую нагрузку, нежели межэтажному, поэтому в первом случае подойдут профили, которые имеют меньшие показатели жесткости и прочности.

Достоинства профлистов

На сегодняшний день профлисты являются оптимальным вариантом для перекрытий. Ведь его невозможно деформировать нагрузкой, на него не воздействует агрессивная внешняя среда. Несомненным «плюсом» такого материала является его относительно невысокая стоимость. Да и ассортимент довольно широк, как в отношении размера, так и расцветки. Кроме того, материал легко монтировать, он легок, прочен, удобен при транспортировке, отличается долгим сроком службы, неприхотлив в уходе и абсолютно универсален.

При помощи профлистов мы легко получаем ребристые сечения перекрытий, что делает их еще более прочными.

При использовании данной технологии перекрытия нагрузки на основания остаются равномерными. Как мы знаем, нагрузки любого здания приходятся на фундамент. Как сделать его более прочным? Вы можете залить больше бетона. А можете поступить еще мудрее и применить в качестве перекрытия профлисты. Таким образом будет устроен не ленточный фундамент, а колонный, где каждая колонна получит нагрузку только от своего металлического каркаса.

Немаловажным фактором сегодня для всех, кто занялся строительством, является время, за которое возводится здание. Чем быстрее оно будет возведено – тем лучше. Профлисты очень просты в плане монтажа. Чтобы работать с ними, вам не понадобятся серьезные оснащения строительных площадок специальной техникой. А это – несомненное достоинство: выполнить работу можно за несколько дней, что существенно сократит конечный срок сдачи здания в эксплуатацию.

Устройство монолитного перекрытия по профнастилу

Монолитное перекрытие по профлисту отличается от других по целому ряду параметров. Но начнем с того, что, делая перекрытие (не важно, из какого материала), крайне важно спроектировать конструкцию и работы. В первую очередь это важно потому, что именно от проектирования зависит безопасность всего будущего сооружения. Далее проводятся расчеты необходимых материалов. Только после этого можно приступать к работе.

Устройство монолитного перекрытия из профнастила

При выборе профлистов следует особое внимание обращать на их виды, учитывать толщину, длину, сечение арматурных прутов. Уже на начальных этапах, при выборе материала, вы заметите существенные отличия профлистов от других материалов. Главная их характеристика – применение опалубочной системы, которая дает возможность получения готового потолка, который имеет внешний вид и не требует отделки или дополнительных доработок.

Устройство подобного монолитного перекрытия профнастилом иногда сравнивают с пирогом, в котором слоями выступают балки, профлисты, гибкие арматуры, вертикальные стержневые анкеры и арматурные сетки. Сверху конструкцию заливают бетоном. При этом бетонной смеси для этой цели требуется на порядок меньше, нежели при заливке перекрытий из другого материала. Кроме того, профнастил обеспечивает конструкцию дополнительной жесткостью и надежностью.

Нельзя не вспомнить и о легкости профнастила: материал весит относительно мало, однако это ни коим образом не влияет на его прочность.

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Армирование перекрытия — с ним конструкция будет обеспечена необходимой несущей способностью

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.

Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Совет. Бетонировать лучше каждый пролет по отдельности, ведь за один день вам все равно не успеть залить бетоном всю площадь.

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Запомните! При создании арматурного каркаса использование сварки недопустимо!

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.

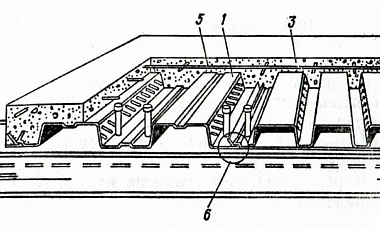

Плита перекрытия по профлисту – типовая конструкция

Распространенная конструкция монолитного железобетонного перекрытия по стальному профилированному настилу заслуживает внимания, как очень эффективная и рациональная. Это комбинированная конструкция, стальной настил не только играет роль неснимаемой опалубки, но и работает, как конструктивный элемент.

Монолитное перекрытие по профнастилу

Типовая плита перекрытия по профлисту выполняется после сооружения опорных участков. Специфика такой плиты заключается в том, что она требует равномерного опирания. Такую плиту нельзя установить с опиранием на колонны, она должна покоиться на прогонах или стенах. Естественно, перекрытие объекта осуществляется в направлении меньшего пролета.

После того, как профнастил установлен в проектное положение, в нижнюю часть нижних волн укладываются арматурные прутья – по одному на волну. Частота и диаметр прутьев уточняются расчетом, обычно это стержни диаметром 10 мм. В верхней зоне выполняемой плиты размещается сварная сетка с ячейкой 100 х 100 мм, после чего укладывается и вибрируется бетон. Необходимый класс прочности бетона –не менее В25.

Такая монолитная плита перекрытия по профлисту делается при высоте волн листа не менее 75 мм. Главные преимущества этого технологического приема такие:

несущая способность выше, чем у обычного профнастила
идеальные условия твердения бетона и рациональная работа всех элементов конструкции
аккуратная и ровная нижняя поверхность – оцинкованный стальной профнастил
малый для полученных параметров собственный вес и простота производства работ.

Как и обычные перекрытия из монолитного железобетона, плита перекрытия по профлисту имеет естественные ограничения пролета, превышающие величину в 3 метра. Оптимальные результаты получаются именно при устройстве таких перекрытий на пролетах до 3 метров. Соответствующее архитектурно-дизайнерское решение позволяет оставить видимой волнистую нижнюю поверхность такого перекрытия.

Монолитное перекрытие по профнастилу в частном доме, пример расчета, чертежи

В строительстве малоэтажных зданий широко применяется технология изготовления монолитного перекрытия по профнастилу. Опирание осуществляется на несущие стены или металлические балки в продольном направлении. Современные способы устройства позволяют ускорить процесс установки и снизить показатели трудоемкости.

Оглавление:

Описание конструкции
Правила расчета
Технология монтажа

Что представляет собой перекрытие?

Его изготовление требует проведения обработки поверхности, при том, что профнастил практически исключает этот этап. По факту монолит обустраивается по методу несъемной опалубки, что также помогает сэкономить трудозатраты на демонтаже щитов. Технология привлекательна тем, что это нестандартное решение эффективно при возведении гаражей, хозпостроек или террас.

Лист имеет такую форму, которая позволяет создать бетонную систему повышенной прочности. Она будет лучше сопротивляться деформациям, что обеспечивает надежность всего здания. Нижняя часть перекрытия приобретает ребристую форму с ребрами жесткости. На практике такой способ снижает расход арматуры и смеси, однако это не вредит прочностным характеристикам.

Несмотря на то, что конструкция получается относительно нетяжелой, ее устройство возможно только для зданий с кирпичными или блочными стенами. Перед ее изготовлением следует провести соответствующие расчеты по размерам и использованию материалов. Рекомендуется доверить этот этап профессионалу, так как от этого зависит надежность и долговечность создаваемого элемента дома.

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

Передвижным или стационарным бетононасосом.
Ленточным транспортером.
Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Бетонирование перекрытий по профнастилу смета

Работы по монтажу несъемной опалубки из профлиста

Осуществляется реконструкция промышленного объекта. Междуэтажные перекрытия по существующим балкам выполняются монолитными с опалубкой из профнастила. Мы предложили для определения затрат на монтаж несъемной опалубки из профнастила применить расценку ТЕР 09-04-002-1 «Монтаж кровельного покрытия из: профилированного листа при высоте здания до 25м». Проверяющий нашу смету эксперт считает, что более правильной будет расценка ТЕР 06-01-087-2 «Монтаж и демонтаж: крупнощитовой опалубки перекрытий» с коэффициентом на несъемную опалубку из п. 3.8 приложения 6.5 Технической части Сборника 6.

Какая расценка наиболее полно соответствует работе по монтажу несъемной опалубки из профлиста?

Ответ

Если при подборе нужной расценки рассматривается только два варианта расценок: 09-04-002-1 «Монтаж кровельного покрытия из: профилированного листа при высоте здания до 25 м» и 06-01-087-2 «Монтаж и демонтаж: крупнощитовой опалубки перекрытий» с коэффициентом на несъемную опалубку, то наиболее близко по технологии устройства несъемной опалубки из профлиста по существующим балкам подходит расценка 09-04-002-1.

Дополнительно сообщаем, что в Справочнике инженера-сметчика «Сметные нормы и расценки на новые технологии в строительстве» часть V, 2014 г. опубликована справочная информация, нормы и расценки на устройство железобетонных перекрытий толщиной от 100 мм до 250 мм по профилированным настилам с использованием автобетононасоса (приведены ниже). В качестве несъёмной опалубки монолитных перекрытий применяются новые современные типы профилированного настила из профилей СКН 90Z-1000 и СКН 50Z-600. Указанные профили, по сравнению с обычным профлистом, имеют большую толщину металла, за счет специального профиля достигнута большая жесткость, на стенках профилей имеются специальные выштамповки для лучшего соединения с бетоном. Применение таких профилей в качестве несъемной опалубки имеет существенные преимущества по сравнению с традиционными железобетонными и монолитными перекрытиями.

Таблица ЭСН 06-01-042 Устройство железобетонных перекрытий по профилированным настилам с использованием автобетононасоса

Состав работ:

01. Укладка профилированного настила. 02. Сверление отверстий под самонарезающие винты. 03. Установка самонарезающих винтов. 04. Сверление отверстий под заклепки. 05. Установка заклепок. 06. Установка заглушек. 07. Установка анкерных болтов. 08. Установка арматурных сеток с фиксаторами. 09. Устройство и разборка опалубки. 10. Укладка бетонной смеси. 11. Уход за уложенным бетоном (укрытие пленкой, полив водой).

Измеритель: 100 м² перекрытий

Устройство железобетонных перекрытий по профилированным настилам типа СКН 50Z-600 с использованием автобетононасоса, толщиной перекрытия:

06-01-042-1 до 100 мм

06-01-042-2 до 150 мм

06-01-042-3 до 200 мм

06-01-042-4 до 250 мм

Устройство железобетонных перекрытий по профилированным настилам типа СКН 90Z-1000 с использованием автобетононасоса, толщиной перекрытия:

06-01-042-5 до 150 мм

06-01-042-6 до 200 мм

06-01-042-7 до 250 мм

В электронном виде разработанные нормы и расценки переданы разработчикам сметных программ.

smetnoedelo.ru

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

kladembeton.ru

Монолитное перекрытие по профнастилу: расчет, устройство

Преимущества монолитного перекрытия по профлисту

Конструктивные особенности

Расчет перекрытия

Монолитное перекрытие по профнастилу своими руками

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

балки;
профнастил;
гибкая арматура, выложенная по волне;
установленный вертикально стержневой анкер;
арматурная сетка;
стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
Геометрическая форма и размеры у них могут быть практически любыми.
Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
Монтаж системы довольно прост, и справиться с ним сможет и новичок.
За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
Монтаж занимает значительно меньше времени.
Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
Профнастил для перекрытия может различаться по разновидности и марке.
Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

Ребристые, в свою очередь, могут быть:

с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.

В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

рассчитать усилия на основе точных размеров будущей постройки,

Важно

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Рекомендуем

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Рекомендуем

Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

stylekrov.ru

Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы

В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.

Преимущества перекрытия с профнастилом

Перекрытие по профнастилу характеризуется следующими плюсами:

Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
Завершить монтаж системы сможет даже неопытный новичок.
Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.

При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия. Монолитный элемент фиксируется на легком несущем каркасе, что снижает расходы на формирование оснований и покупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Раствор бетона заливают на профнастил без применения сложной опалубки.

Если соблюдать основные правила эксплуатации и вовремя обслуживать конструкцию, она будет демонстрировать лучшую прочность и устойчивость к негативным воздействиям.
Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.
Материал удобен в эксплуатации и легко транспортируется.
Расчет перекрытия
Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.
Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.
С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.
Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.
Устройство монолитного перекрытия
Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.
Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.
Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.
В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.
При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.
Основные этапы монтажа
Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.
На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать. При выборе безбалочного крепления необходимо учитывать некоторые нюансы.
В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.
Крепление профиля
Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.
Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.
Армирование
Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.
В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.
Заливка перекрытий
Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.
Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.
Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.
Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:
Стационарный или передвижной бетонный насос.
Ленточный транспортер.
Строительную бадью, для поднятия которой используется кран.
Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.
Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.
При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.
Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.
Выравнивание
Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.
Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.
В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.
1beton.info
Перекрытие по профнастилу монолитное: расчет и монтаж
Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.
Инструменты и материалы для работ
В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:
Основание из профиля
цемент;
песок;
емкость;
бетономешалка;
лопата;
профнастил;
саморезы;
арматура;
опалубка;
мастерок.
Что такое профнастил и где он применяется?
Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.
Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:
тип С – профиль для стен;
тип НС применяется для настила и строительства стен;
Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.
Несущий профлист
Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.
Специфика расчёта материала
При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.
Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.
Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).
Проектирование конструкции
Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.
Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.
Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.
После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.
Устройство монолитного перекрытия по профнастилу
Готовый потолок – вид снизу
Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.
Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.
Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.
Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.
Основные этапы монтажа
Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.
Крепление профиля
Фиксация профиля с помощью саморезов
Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.
Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.
Армирование
Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.
Укрепление конструкции
Заливка перекрытий
Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).
Заливка раствора
Выравнивание
После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.
Советы по работе с бетоном
Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.
Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.
Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.
domzastroika.ru
Монолитные перекрытия по профнастилу: технология несъемной опалубки
Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.
Из какого профнастила делают перекрытия?
Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.
Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н-57, 60 по ГОСТ) и 0,7 мм (Н-75, 114).
Преимущества бетонных перекрытий по профнастилу
Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады, промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.
Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.
Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.
Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.
Технология несъемной опалубки
В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила
1 этап. Расчет перекрытия по профнастилу и смета
Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.
Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).
Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.
2 этап. Монтаж профнастила для опалубки перекрытий
Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.
Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.
3 этап. Армирование перекрытия по профнастилу
Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.
4 этап. Заливка перекрытия по профнастилу
Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.
При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.
После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».
Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.
В следующих видео показана заливка бетона и его выравнивание виброрейкой:
Где используют перекрытия из профнастила?
Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.
В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.
astprof.ru
Монолитное перекрытие по профнастилу: технология, расчет, чертежи
Железобетонное перекрытие – это практически незаменимая технология при строительстве. Предлагаем рассмотреть, как выполнить монолитное перекрытие по профнастилу, его технологию, чертежи и расчет.
Преимущества перекрытия с профнастилом
На заливку потолка в любом помещении, подсобного или жилого характера, тратится большое количество времени, во многом из-за того, что после окончания основных работ необходимо переходить к отделочным. Но, используя профнастил, эта часть рабочего процесса отпадает сама собой. Кроме того, гофра профильного листа помогает придать конструкции жесткости и прочности.
Фото — Перекрытие по профнастилу
Долговечность конструкции;
Относительная дешевизна. В любом случае, это гораздо доступнее, чем установка бетонного перекрытия на деревянные опалубки;
Высокая прочность и низкий вес.
Из-за того, что бетонный раствор ложится не по всей плоскости железного листа, а только в промежутки между ребрами, обеспечивается значительная экономия строительного материала, арматуры и прочих необходимых деталей, в сравнении со сплошным покрытием.
Единственное замечание, нужно использовать только кровельные листы, они идеально подходят под бетонную заливку.
Видео: Монолитное ребристое перекрытие

Особенности конструкции
В нашем случае монолитное перекрытие представляет собой несъемный опалубок из профильного настила, на который укладывается цементный раствор, вся конструкция опирается на специальные несущие опоры (каркасные сооружения), которые состоят из прочных и жестких металлических колонн, балок, лаг. Таким образом, основная нагрузка от перекрытия из профнастила подается на эти опоры, а не на стены, благодаря чему можно не бояться того, что материал и конструкция стен не выдержит такого тяжелого «соседства сверху». Такая система позволяет соорудить стены даже из очень легкого материала, типа ракушника, пеноблоков и прочих.
Также данная опорная система позволяет вместо очень затратного, дорогого и сложного ленточного фундамента первого этажа, установить более экономный и простой вариант – стаканный тип опоры дома. Каждый такой «стакан» будет удерживать определенную колонну, благодаря чему не будет общей нагрузки на пол, кроме того, Вы получите огромную экономию строительного материала. Нужно отметить, что под стены все равно придется сделать ростверк, он может выполнять практически по всей толщине стены, но учитывайте небольшое отклонение.
Расчет
Чтобы рассчитать монолитное перекрытие из профнастила для коттеджа или частного дома, нужно воспользоваться услугами профессионала. Конечно, сейчас существует множество программ (Автокад, СолитВоркс, Компасс), которые могут помочь Вам в этом деле, но нет гарантии, что их подсчет и смета точно будут соответствовать действительности, у программы ведь нет системы «один лист сломался», или «мешок цемента смешали с большим количеством песка».
В свою очередь мы хотим дать несколько рекомендаций по подсчету затрат на монолитку:
Вам понадобятся точные размеры помещения, которое перекрывается, для этого нужно подготовить чертеж, можно в формате dwg, размеры которого полностью соответствуют реальным данным. Кроме того, необходимо использование технологической карты, это поможет дисциплинировать процесс;
Фото — Технологическая карта
Безбалочное перекрытие подойдет только для небольших конструкция или помещений с прочными стенами, у которых высокие показатели жесткости. Несмотря на его низкую стоимость, оно не отличается прочностью. В таком случае нужно работать металлическим профнастилом с большими ребрами жесткости – от 20 мм. Это кровельные марки: НС35, НС100 и т.д.
Далее нужно рассчитать нагрузки от перекрытия, этот показатель может быть не точным, но допускается погрешность в 0,5 кг. Исходя из этого показателя, Вы сможете подобрать необходимые размеры поперечных сечений балок;
Чаще всего специалисты используют квадратные и круглые трубы для сооружения колонн, и швеллеры, и двутавры для перекрывающих балок. Конечно, Вы можете самостоятельно подобрать по своим потребностям размеры сечений;
Далее нужно проанализировать вид используемого профнастила. Если Вы применяете кровельный профнастил с высокой гофрой, то расстояние между балками будет большое. В том случае, если Вы используете стеновой материал для создания перекрытия, то нужно сделать маленькое расстояние между балками;
Также огромную роль играет толщина профнастила, от этого показателя напрямую зависит несущая способность материала, к примеру, если нужно перекрыть поверхность, где у балок шаг 3 метра, нужно использовать профильный лист толщиной около 0,8 или 0,9 мм. Проектированию на этом этапе нужно уделить особое внимание, иначе при неправильном подборе длины и ширины, настил начнет изгибаться под давлением бетонного раствора и силы тяжести, впоследствии он деформируется, возможно, даже обрушиться;
У многих строителей возникают вопросы касаемо крепления листов, ведь считается, что саморезы подходят только для установки профильного листа как материала для покрытия крови. Это не совсем верно. В любом случае мы не советуем использовать в работе гвозди, т.к. они негативно влияют на несущие способности, понижают геометрическую точность и нарушают целость профиля, что последствии может стать причиной ускоренного разрушения перекрытия. Чтобы не допустить прогиб, нужно применять заклепки и строительные шурупы через каждые 20 см. Если Ваше перекрытие шириной около 10 метров, то понадобится устанавливать крепежные детали чаще;
Стандартное крепление профиля осуществляется при использовании усиленных саморезов, чаще всего с геометрическими показателями 5,5х32 (еще их называют «буровые», «бронебойные», «жесткие»). Эти детали помогают прочно установить профнастил своими руками, гарантировать жесткость и точность монтажа, кроме того, они могут просверливать отверстие без сверла.
Крепление осуществляется по волнам, т.е. во впадинах профильного листа. Это помогает обеспечить высокую жесткость и фиксировать расположение профильных оснований. Вам в любом случае нужно будет создать узлы (стыки листов), в данном случае делается нахлест в 40-60 мм, монтаж осуществляется при помощи саморезов длиной в 25 мм, а диаметром шапочки – 5,5. Шаг крепления – 40 см;
Устройство монолитного перекрытия по профнастилу не обходится без армирования, цена которого зачастую выше, чем монтаж всей кровли. Специалисты советуют использовать арматуру с данными А 400С, диаметром сечения 10,8 мм. Такая толщина является достаточной для того, чтобы обеспечить перекрытию технологическую несущую прочность и жесткость.
Монтаж арматуры на профильный лист отличается особой технологией: трубы устанавливаются в каждое углубление. После они фиксируются специальными строительными зажимами, крепится к ребрам жесткости. Эти строительные арматурные скобы можно сделать самому из той же арматуры, только понадобятся специальные приспособления для гибки металла и шаблоны, по которым нужно создавать определенную форму.
Фото — Армирование перекрытия
Самое важное замечание – нужно заливать бетоном арматуру таким образом, чтобы между листами было 2-4 см раствора, только так Вы обеспечите нужную несущую способность перекрытия.
Заливка бетона
Очень важно бетонное покрытие, его показатели являются основными в создании перекрытия профнастила. Нужно отметить, что минимальное покрытие бетоном железобетонных конструкция на основе профнастила, должно составлять не меньше 7 см. Заливка осуществляется по горизонтальным балкам, изначально покрываются впадины профильного листа, после заливается вся площадь.
Фото — Схема перекрытия профнастила
Помните, что работать желательно в ускоренном темпе, т.к. профильный лист очень быстро нагревается, и сушит бетонное покрытие, как говорит строительный форум, это значительно усложняет течение работ.
28 Март 2014 Автор: Владимир Бакаев
www.proprofnastil.ru
монолитное перекрытие по профлисту- опалубке
Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.
Отличительные характеристики
Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:
система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
заливка рабочего раствора менее трудоемкая;
конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
более сжатые сроки работ;
готовая плита не уступает по прочностным характеристикам остальным аналогам;
возможность использования различных разновидностей и марок профиля;
огнестойкость.
Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ
Монолитное перекрытие по профнастилу — подготовка
Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.
Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:
расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
расчет материалов;
для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.
Рекомендации по проектированию
Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:
расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
запас прочности должен превышать проектное значение на треть;
установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.
Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.
Технология
Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:
размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
строительство без поддерживающих балок.
Ведение работ
Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками
Укладка профнастила на поддерживающие балки:
согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
реализуется заливка;
карманы или закладные замоноличиваются;
спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:
на закладные или в карманы опираются двутавры;
на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.
Установка без поддерживающих балок
Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.
Последовательность действий:
лист фиксируется на закладных анкером по металлу;
арматура приваривается к закладным и колоннам во всех точках соприкосновения;
перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
как залить перекрытие? Рекомендовано заливать бетон за один раз.
Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию
Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.
Выбираем материал
Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.
В продаже могут быть представлены материалы с указанной маркировкой:
«Н» — несущий профлист для кровли и перекрытий;
«НС» — несущий для настилов и стен;
«С» — для стен.
Расшифровка маркировки осуществляется указанным образом.
Для товара Н35-1000-0.7:
«Н» — тип профлиста:
35 – высота профиля (волны или трапеции), мм;
7 – толщина металла, мм;
1000 – ширина (рабочая/полезная), мм.

Для строительства монолитных перекрытий выбор должен быть следующим:
маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
если длина пролета менее 5.50 м, минимальная толщина принимается, как 0.80 мм;
если длина пролета более 5.50 м – 0.90 мм;
арматурный пруток d0-12.0 мм;
бетон не ниже М300;
саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
для технологии монтажа на несущих металлических балках – двутавр 12.
Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.
Цена
Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:
облегченные конструкции – от 4 т.р/м²;
сплошной монолит 0.25 м – от 5 т.р/м².
Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений
Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.
Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.
Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:
Книги по теме:
obetone.com

Монолитное перекрытие по профнастилу (профлисту)
При строительстве каркасных зданий одним из способов устройства межэтажного перекрытия или покрытия — является монолитное перекрытие по профнастилу. Суть его заключается в том, что по готовым балкам этажа укладывается профилированный лист, на который монтируется арматурный каркас, в который заливается бетон. В этом случае профнастил для перекрытия выступает в роли несъемной опалубки. Понятие «несъемная» говорит само за себя, после набора прочности бетоном – опалубка не снимается, а остается в конструктиве каркаса здания.
Профилированный лист как опалубка
Для опалубки целесообразно использовать профлист высотой волны (гофры) не менее 44 мм с дополнительными ребрами жесткости в верхней части волны, так называемый несущий. Маркируется такой профлист буквой Н, что означает, что он предназначен для горизонтального монтажа и монтажа под углом. Общая маркировка профилированного листа, с высотой волны 75 мм — Н75, где «Н» — несущий, 75 — высота волны. Для несъемной опалубки применяют профилированный лист в пределах от Н44, до Н156. Существует еще профилированный лист маркировки «С» — стеновой, который монтируется только вертикально, и «НС» — универсальный. Кроме функций несъемной опалубки, несущий профнастил для перекрытий, за счет своей геометрической формы, является дополнительным усилением, арматурного каркаса перекрытия из профнастила. Он воспринимает усилия на прогиб, которые удерживает арматура, и частично их компенсирует. Это позволяет уменьшить сечение арматуры, и толщину бетона, по сравнению с конструкцией плиты из съемно-переставной опалубки. Чем больше высота гофры профилированного листа, тем расстояние между несущими балками этажа, выступающими в качестве основания, на которое опирается перекрытие по профнастилу, может быть больше. Все эти параметры должен определять предварительный расчет, в зависимости от нагрузок на плиту, и ее участии в устойчивости каркаса всего здания. Также в производственных зданиях, складах, цехах, где планируется выполнить монолитное перекрытие по профнастилу, декоративное покрытие профилированного листа, уложенное окрашенной стороной вниз, может служить финишной отделкой потолка. Это существенно снижает затраты на внутреннюю отделку помещений.
Проектная документация
Перекрытие по профлисту одна из важнейших и ответственных конструкций всего здания. Выполнение строительно-монтажных работ по бетонированию таких конструкций недопустимо без разработанных рабочих чертежей, со всеми сопутствующими расчетами. Вообще расчет каркаса зданий очень ответственный момент в проектировании, от которого будет зависеть прочность, долговечность и главное — безопасность возводимых сооружений. Расчет перекрытия по профнастилу достаточно сложный и трудоемкий процесс. Поэтому если вы хотите получить на выходе качественную конструкцию, быть уверенным что в один «прекрасный» момент она не обрушится, и при этом не понести лишних затрат, лучше обратиться в специализированное архитектурное бюро. Также нелишним будет попросить их показать соответствующие разрешительные документы на работы по проектированию, свидетельство СРО. Основными нормативными документами, регламентирующими расчет и проектирование данной конструкции, являются СНиП II–23–81 «Стальные конструкции» и СНиП 2.03.01–84 «Железобетонные и бетонные конструкции». Для того чтобы ускорить расчет, конструкторы применяют специализированные компьютерные программы, позволяющие также свести к минимуму ошибки в них. Одним из таких программных продуктов является система САПр — система автоматизированного проектирования. Окончательный комплект рабочих чертежей перекрытия из профнастила должен включать в себя:
опалубочный чертеж — в котором указывается метод и узлы крепления опалубки;

арматурный чертеж — с размерами и диаметром арматур;

спецификации — с указанием общего количества применяемых материалов.

Также перед началом разработки проекта производится технико-экономический расчет, который показывает насколько экономически эффективно применять монолитное перекрытие по профнастилу, общая стоимость которого немного больше, чем у обычной монолитной плиты, с переставной опалубкой, за счет стоимости профлиста. Но если сделать расчет стоимости каркаса всего здания, с учетом того, что перекрытие из профнастила, за счет несущей способности профилированного листа, легче своего аналога, бетонируемого в обычной опалубке, и соответственно уменьшает нагрузку на основание, то сам каркас и фундамент для здания можно сделать облегченными. В итоге это может дать существенную экономию стоимости строительства. Кроме того, нужно учитывать возможность применения стандартной щитовой опалубки. Если для бетонных работ стандартная опалубка не подходит и нужно изготавливать индивидуальную, то монолитное перекрытие из профнастила будет идеальным вариантом. Решение о применении именно такого типа конструкции принимается с учетом всего комплекса различных параметров.
Последовательность работ
После возведения каркаса нижнего этажа, монтируется опалубка перекрытия из профнастила. При этом направление волны профлиста должно быть перпендикулярно балкам каркаса. Профилированный лист укладывается с нахлестом на другой лист в одну или две волны. Листы скрепляются между собой заклепками, и закрепляются к несущим балкам, на которые они опираются. Следующим этапом производится монтаж каркасов из арматуры. Прежде всего, на опалубку для перекрытия из профнастила выставляется торцевая доска, на высоту расчетной толщины перекрытия по профнастилу, препятствующая растеканию бетона. Затем вяжется и укладывается в проектное положение арматурный каркас. Для выдерживания толщины защитного бетонного слоя между арматурой и опалубкой на каркас укладываются предназначенные для этого пластмассовые фиксаторы. Если бетонируемое перекрытие из профнастила большое по площади, и его не удается выполнить непрерывно за один раз, в арматурный каркас закладываются отсекающие сетки для устройства рабочих швов. Устройство рабочего шва выполняется строго перпендикулярно горизонтальной плоскости плиты. Затем следует укладка бетона. Этот процесс производится с помощью бетононасосов, передвижных на базе грузовых автомобилей, либо стационарных. Бетон требуемой пластичности, рассчитанной и указанной в проекте, из бетононасоса подается по стальному бетонопроводу, и посредством гибкого шланга равномерно распределяется по площади бетонирования. Возможен вариант укладки бетона при помощи специальных бадей, так называемых туфелек. Такое название они получили из-за своей формы, где задняя часть бадьи открыта для загрузки бетона, а передняя, из которой производится подача бетона закрыта, и на торце оборудован открывающийся шибер, с подающим лотком. В этом случае бетон выгружается в эти бадьи, подается в место укладки, краном, после чего бетонщиком открывается шибер и производится непосредственно бетонирование. Когда площадь перекрытия из профнастила большая, чтобы равномерно распределить нагрузку на опалубку, бетонирование производится в шахматном порядке. Если верно рассчитаны все нагрузки, правильно подобраны тип и сечение арматуры, марка бетона, соблюдена технологическая последовательность работ и последующий уход за бетоном, то на выходе получается нужная вам конструкция, со сбалансированными затратами, готовая к длительной и безопасной эксплуатации.
Заливка перекрытия по профнастилу
Оглавление статьи:
Перекрытие из бетона по профлисту
Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.
Преимущества перекрытия с профнастилом
Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.
Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.
При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.
Расчет перекрытия
К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.
Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.
Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.
Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.
Устройство монолитного перекрытия
Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.
В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.
Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.
При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.
Монтаж перекрытий из профнастила
Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.
На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.
Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.
Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 – 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 – 60 мм). Стыки прокручиваются саморезами через 2 см.
Армирование
Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.
Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.
Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.
Заливка перекрытий по профнастилу
По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.
Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.
Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 – 14 суток при 20 град.).
В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.
Вывод
Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.
Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала
Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:
Что такое монолитное перекрытие по профилированному листу.
Технология устройства сталежелезобетонных перекрытий.
Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.
Монолитное перекрытие по профилированному листу
Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.
Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.
Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.
Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:
Снижение количества стали на балки – на 15 %.
Сокращение трудозатрат – на 25-40 %.
Сокращение массы плиты – на 30-50 %.
Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
Упрощение проводки коммуникаций – размещение магистралей в гофрах.
Отсутствие деревянной опалубки – увеличение скорости работ.
Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:
слабоагрессивная и неагрессивная среда эксплуатации;
влажностный режим до 75 %;
температура в помещении не выше +30⁰С;
используемый бетон без хлористого калия и других, хлорсодержащих, добавок.
То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.
Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.
Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.
Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.
Перекрытие по профлисту
Особенности
Подбор материалов
Расчет перекрытия
Монтаж
Создание перекрытий на основе профнастила на сегодняшний день является крайне популярным и довольно востребованным. Причина – материал имеет большое количество сильных сторон и преимуществ, если проводить сравнение с аналогичными решениями. К примеру, с профлистами легко работать. Их масса будет меньше, чем у иных конструкций. Они отличаются долговечностью и могут быть применены для разных частей постройки – для формирования кровли, установки ограды, как перекрытие второго этажа дома.
Особенности
Бетонное перекрытие по профнастилу не может обойтись без заливания и использования опалубок. Но оно позволяет за короткий срок сформировать монолитную конструкцию из бетона для потолка без каких-либо дополнительных работ отделочного типа или доработок.
Опорными элементами подобной цельной плиты, забетонированной на профнастиле, могут являться различные материалы, среди которых бетон, стены из кирпича, каркас, что выполнен из стали или железобетонное покрытие. Добавим, что монолитные системы такого типа часто имеют разное устройство. Обычно они бывают:
Первая категория делается с использованием сплошной плиты, опирающейся на колонны. А вот вторая категория обычно делится на две группы.
С плитами по профнастилу. Тогда каркасом будут балки с опорой на колонны. Обычно пролет имеет размеры 4-6 метров. Толщина плиты полностью варьируется от нагрузок, что будут оказываться, и габаритов.
Но обычно речь идет о показателе в диапазоне 6-16 сантиметров.
С балками второстепенного типа, помимо плит. Тут плитная толщина будет не больше 12 сантиметров. Стоимость монолита, естественно, будет выше. Да и затрат времени и труда на обустройство тут будет больше.
Профнастил сам по себе имеет немало плюсов.
Невысокая стоимость. Его считают одним из наиболее доступных стройматериалов.
Устойчивость к коррозионному воздействию. При создании листов их покрывают специальным составом против коррозии. Благодаря этому их долговечность повышается до 30 лет.
Небольшая масса. Вес профлиста составит не более 8 кг, что серьезно снижает нагрузку на несущие конструкции.
Материал хорошо подвергается обработке, и его крайне легко устанавливать.
Имеет отличный предел огнестойкости, не выделяет каких-либо неприятных запахов и опасных веществ.
Отличный внешний вид. Можно подобрать профилированный оцинкованный лист любых габаритов и цветовой гаммы, что дает возможность сделать его гармоничным элементом экстерьера.
Механическая и поперечная прочность. Такой материал, как профнастил, выдерживает довольно серьезную нагрузку, что крайне актуально при создании кровли.
Материал довольно устойчив к воздействию природных и атмосферных факторов, перепадам температур, а также воздействию кислот и щелочи.
Профлисты отличаются универсальностью и применяются в разных сферах промышленности и жизни.
Удобная перевозка и хранение. Перевозить профнастил легко и удобно, а хранить его можно довольно длительное время.
Подбор материалов
Если говорить о подборе материалов с использованием профлистов, то обычно к ним выдвигают два основных требования. Первое – высокая надежность профлистов. Второе – их максимальная прочность. Следует понимать, что профиль должен быть таким, чтобы после заливки жидкого бетонного раствора он мог выдержать ее массу. Когда он подсохнет и наберет прочность, то уже будет удерживать собственную массу.
Отметим, что профлисты не очень хорошо демонстрируют сцепку с бетоном и поэтому в монолитном перекрытии практически участия не принимают. Для улучшения сцепки по профилю осуществляется нанесение рифов. Так называют спецнасечки, что позволяют профлисту и бетону стать единым целым, а металл при этом будет выступать арматурой внешнего типа.
Для перекрытий должны применяться профлисты, где присутствуют дополнительные ребра жесткости. Определить этот параметр можно по профильной высоте. Для рассматриваемых целей можно применять листы, где волновая высота не меньше 6 см, а толщина – от 0,7 миллиметра.
При подборе материалов подобного вида для монолитных перекрытий требуется принимать в расчет, каким образом изделие будет применяться. Если это будет перекрытие для чердака, то оно испытывает меньшую нагрузку, нежели межэтажное. Поэтому для чердака можно применить профили, что имеют более низкие прочностные и жесткостные характеристики.
Расчет перекрытия
Что касается расчета, то к проекту обязательно должны быть составлены чертежи, которые выполняют профессиональные технологи. Следует принимать во внимание размеры постройки, шаг монтажа балок поперечного характера, их габариты, колонны, нагрузочные характеристики, показатели профлиста несущего типа. Важно учесть, что каждое изделие вдоль собственной длины должно иметь 3 опорные балки. При понимании нагрузки проводится расчет плитной высоты и арматурного сечения.
Толщину плиты следует определять, опираясь на пропорцию 1: 30, что будет зависеть от пространства между балками поперечного типа. Монолитная плита из бетона может отличаться толщиной 7-25 сантиметров. Исходя из массы монолитного перекрытия осуществляется расчет вида и количества колонн из металла, характеристики фундаментного основания, тип балок, показатель нагрузки на 1 колонну. Глубина волн листа профиля обуславливает частоту монтажа балок из-за увеличения веса бетонного состава в профильных углублениях.
Снижение пролетного шага дает возможность избежать возможного прогиба листов. Следует также учитывать массу дополнительной полезной нагрузки, которую может принимать перекрытие межэтажного типа.
Из этого показателя проводится расчет балочной длины и поперечного сечения. В основном на сегодня все эти расчеты проводятся с применением специального программного обеспечения на компьютере.
Технология обязательно предусматривает, что расчет перекрытия должен быть максимально точным, вплоть до миллиметров. А также необходимо учитывать нагрузки, что формируются перекрытием по профлисту.
Монтаж
В процессе монтажа колоннами тут могут выступить трубы из металла, имеющие сечение квадратного либо круглого вида. А для балок берут швеллеры из металла и двутавровые изделия. Крайне тщательно необходимо отнестись к подбору профнастила для перекрытий. Исходя из категории подбираются приемлемое балочное сечение и шаг укладывания. То есть меньший шаг необходим для металлопрофилей с большей высотой. А для высокоточного расчета межбалочного шага можно поговорить с работником компании-производителя профнастила.
Можно даже показать пример проведения верных расчетов. Например, межбалочный шаг укладывания – 300 сантиметров. Был куплен профнастил типа ТП-75 с листовой толщиной 0,9 миллиметра. Для поиска необходимой длины материала следует принять в расчет его опору на 3 балки. Это даст возможность избежать листового прогибания.
Осуществлять закрепление листов с балками лучше 32-миллиметровыми саморезами, которые еще именуют бронебойными. Подобные крепления отличаются наличием бура усиленного типа, что позволит сделать швеллеры без необходимости привлечения дрели. Крепления выполняются на стыке балки с профлистом. Если осуществляется укладка изделия на 3 балки, то оно должно закрепляться к ним в 3-х точках, а если на 2 – то в 2-х точках соответственно. Тут возможно применить вышеупомянутые бронебойные саморезы, но 25-миллиметровые. Шаг между их размещением должен составлять 400 мм. Это будет последний шаг процесса опалубки.
Следующий этап – армирование плиты. Этот процесс даст возможность усиления одного материала за счет другого, что имеет большую прочность. Армирование профнастила осуществляется проволокой. Подобный каркас, который будет располагаться внутри конструкции, позволит бетону выдерживать большие нагрузки. Структура объемного типа формируется прутьями продольного типа с толщиной 12 миллиметров. Их укладывают по каналам профлистов.
А вот элементы каркасного типа обычно соединяются проволокой из стали. Иногда это даже делают с применением сварки, но такой способ встречается сравнительно нечасто.
После проведения армирования можно спокойно начинать укладывание бетона. Не следует делать толщину заливания более 80 миллиметров. Лучше всего будет использовать состав марки М-25 или М-350. Но перед заливкой требуется произвести подготовку профнастила. А точнее, требуется смонтировать под него доски, чтобы не допустить просадки под тяжестью бетонного состава. Подобные опоры следует убирать сразу, как бетонная масса высохнет.
Следует добавить, что бетонирование лучше произвести за одну попытку. Но если площадь работ очень велика, и нет уверенности, что за сутки можно с этим справиться, то тогда лучше осуществлять заливку по пролету.
Время высыхания бетонной массы будет зависеть от погоды и температурных показателей. Если погодные условия хорошие, и довольно тепло, то процесс займет не более 10 дней. Кстати, если стоит жара, то требуется постоянное увлажнение бетона. Если работы проводятся в холодное и сырое время года или зимой, то срок процесса высыхания увеличивается до 4-х недель.
Как делать перекрытие по профлисту, смотрите в видео ниже.
Перекрытие из профлиста и бетона
Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.
Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.
В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу
Основные сведения
Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.
Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.
Достоинства профнастила
Планируя использовать профнастил для перекрытий конструкций, следует ознакомиться с характеристиками данного материала, а именно:
широкий спектр применения. Профилированные листы используются как облицовочный, кровельный материал, а также с целью обустройства ограждений;
устойчивость к коррозии. Технология производства профнастила предусматривает нанесение специального антикоррозионного покрытия, увеличивающего срок эксплуатации до 25 лет;
Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами
малый вес. Масса профлиста не превышает 8 килограмм, что уменьшает нагрузку на силовую конструкцию;
обрабатываемость и технологичность. Листы материала легко крепятся, поддаются резке;
увеличенная прочность. Профнастил выдерживает повышенные усилия;
приемлемая цена. Низкая стоимость превратила его в материал, доступный широким массам;
эстетичность. Различная цветовая гамма листов профнастила позволяет гармонично вписать их в экстерьер;
транспортабельность. Малый вес и компактные габариты позволяют легко транспортировать материал;
экологичность;
устойчивость к природным факторам. Профнастил не подвержен влиянию погодных условий. Обладает повышенной устойчивостью к щелочной и кислотной среде.
Особенности монолитной конструкции
Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.
Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом
Достоинства:
возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
уменьшение количества материала для армирования;
увеличение прочности основания;
снижение массы конструкции;
равномерное перераспределение нагрузки;
возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.
Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.
Один из отличительных моментов – возможность сооружения колонного фундамента конструкции, заменяющего традиционный ленточный. Нагрузка, которую воспримет каждая колонна, передается только конкретной частью каркаса.
Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.
Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии
Подготовительный этап
Для того чтобы качественно залить бетонное перекрытие по профнастилу, важно технически грамотно подойти к начальной стадии работы. Рассчитайте усилия с учетом точных размеров постройки. Чтобы не допустить ошибку при выполнении расчётов, уточните эксплуатационные характеристики профилированных листов у производителя.
Подготовительный этап играет определяющую роль, требует специального подхода, инженерных знаний и умения выполнять необходимые расчеты. До начала монтажа следует:
Выполнить расчет материала, необходимого для изготовления каркаса, обладающего необходимым запасом прочности.
Подобрать вид профильного листа, определить размеры листа и толщину материала.
Рассчитать сортамент арматуры, предназначенной для изготовления несущего каркаса.
Расчетная часть позволяет определить сортамент, номенклатуру колонн и металлических балок. Базовый материал, применяемый для колонн, – стальные трубы профильного сечения. Балки изготавливаются из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.
Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам
Советы по монтажу опалубки
Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.
В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.
Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами – 40 сантиметров.
После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.
Специфика армирования
Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.
Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования
Рекомендации по бетонированию
Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:
До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.
Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.
Возможные риски
Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:
увеличенный расход бетонного раствора;
недостаточная жесткость конструкции перекрытия;
срыв сроков строительных мероприятий;
непредвиденное увеличение сметной стоимости строительства объекта.
Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.
Нюансы
Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.
Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.
Как сделать несъёмную опалубку из профлиста самому
Профлист — многофункциональный материал. Из него монтируют крыши и заборы, им обшивают стены и цоколь. Самый рельефный и прочный профнастил выбирают для бетонных перекрытий — из него делают несъёмную опалубку.
О том, что такое несъёмная опалубка из профилированного листа, мы расскажем в статье. Также вы узнаете:
какие ещё виды опалубки бывают;
где используют несъёмную опалубку в частных домах;
как самому изготовить перекрытия и плиты для фундамента из профлиста и бетона;
какие преимущества у бетонного перекрытия на основе профлиста.
Что такое несъёмная опалубка?
Для начала разберёмся, что такое несъёмная опалубка и для чего она нужна.
Несъёмная опалубка — это каркас для заливки строительного раствора. После заливки и высыхания раствора такую опалубку не снимают, она становится частью получившейся конструкции (монолитной плиты).
Несъёмная опалубка выполняет следующие функции:
не позволяет смеси растекаться и «задаёт» ей определённую форму;
усиливает получившуюся конструкцию.
Помните, как в детстве мы лепили фигурки из сырого песка с помощью пластиковых формочек? Пластиковая форма здесь играет роль опалубки. Если мы её не будем снимать, это будет несъёмная опалубка.
То есть мы монтируем опалубку, в которую заливаем бетон. Он высыхает и принимает форму опалубки. У нас получается монолитная плита, которая дополнительно усилена профлистом. Она хорошо переносит горизонтальные нагрузки.
В качестве несъёмной опалубки чаще всего используют несущий профлист. Он выдерживает вес бетонной заливки. А дерево для такой опалубки не годится — оно недостаточно долговечное и прочное.
Также опалубка может быть съёмной. Она выполняет только одну функцию — придаёт определённую форму бетонному раствору. Когда бетон высохнет, опалубку снимают. Её можно использовать неоднократно.
Но в этом случае профнастил почти не используют, потому что с ним много сложностей. Перед монтажом его надо смазать специальным составом, чтобы материал не прилип к бетону. Снимать его тоже надо аккуратно — если вы его повредите, опалубка получится одноразовой.
Где используется несъёмная опалубка
Если вы строите частный дом, несъёмная опалубка из профлиста — практически идеальный вариант. С её помощью вы сможете изготовить монолитные плиты перекрытия — межэтажные или на фундамент.
Самое главное — их можно сделать своими руками прямо на стройке. Это сэкономит ваши деньги и время. Если, например, вы закажете плиты на заводе, вам придётся заплатить за доставку материалов и аренду подъёмного крана — это дорогое удовольствие, ценник может оказаться «космическим».
А может, участок со всех сторон окружён застройкой и к нему невозможно подъехать? Или он маленький и негде разместить подъёмный кран? Тогда оптимальным решением будет монтаж плит перекрытия из профнастила и бетона на месте строительства.
Какой взять профлист для несъёмной опалубки
Для изготовления несъёмной опалубки используйте только несущий профлист с высотой волны не менее 60 мм и дополнительными рёбрами жёсткости. Если вы возьмёте менее рельефный профнастил, он прогнётся под весом бетонной заливки и перекрытие получится неровным.
Для несъёмной опалубки выбирайте профнастил следующих видов (все эти варианты есть в «Металл Профиль»):
Цифра в названии марки профлиста означает высоту волны: 60, 75 или 114 мм. Буква «Н» сообщает, что профнастил несущий, т. е. он может выдерживать большой вес.
Эти марки профлиста производятся из стали увеличенной толщины — от 0,5 до 1 мм. Для опалубки выбирайте материал толщиной от 0,6 мм.
Заливаем межэтажное перекрытие по профнастилу: порядок действий
Предположим, что каркас из металлических балок — основных опор — готов. Рассказываем, как сделать межэтажные перекрытия из профнастила и бетона:
Между металлическими балками монтируем временные деревянные подпорки из бруса 100х50 мм. Они не позволят профлисту деформироваться.
На балки укладываем профнастил поперёк пролёта. Широкие гофры материала направлены вниз. Листы монтируем на 1-2 волны внахлёст.
Фиксируем профнастил на несущих балках анкерами, которые для надёжности привариваем к каркасу. Листы скрепляем между собой саморезами или заклёпками.
По периметру опалубки ставим деревянные доски-ограничители — они не позволят бетонной смеси перелиться. Если между досками есть щели — заделываем их монтажной пеной.
Укладываем на профлист арматуру и арматурную сетку. Толщину и количество металлических стержней выбираем на этапе проектирования.
Сначала укладываем арматуру вдоль «подошв» волн профлиста. Используем пластиковые подпорки — они приподнимают стержни примерно на 20 мм и не позволяют им сдвигаться.
Внимание: на 1 «подошву» волны используем 1 стержень арматуры.
На верхние волны профлиста укладываем сетку из арматуры с ячейками 200х200 мм. Её можно купить или сделать самостоятельно из арматуры толщиной не менее 3 мм. Стыки стержней свариваем либо скрепляем проволокой.
Внимание: сетку укладываем на пластиковые подпорки высотой более 15 мм.
Очищаем от грязи и пыли профлист и арматуру.
Заливаем опалубку бетоном с помощью бетононасоса или вручную — «проходимся» вдоль каждого прогиба профлиста. Заливка должна перекрывать армирующую сетку и быть выше волны профнастила на 50 мм или более — в зависимости от проекта.
Заливку осуществляем за один заход — старый бетон не должен смешиваться со свежим, иначе между ними образуется «шов», который снижает прочность монолита.
Внимание: бетонировать опалубку рекомендуется при температуре выше +5 о . При более низкой температуре надо использовать противоморозные добавки, а это приведёт к лишним расходам.
Выравниваем бетон гладилкой.
Уплотняем бетон виброрейкой — удаляем из него пузырьки воздуха.
Дожидаемся, пока бетон «схватится». В зависимости от погоды, это может занять 2-4 часа.
Внимание: чтобы бетон высох равномерно и в стяжке не было трещин, его надо увлажнять. Когда на его поверхности образуется корка, начинаем поливать бетон водой. Насколько часто и как долго это нужно делать — указано в нормативном документе для конкретной марки бетона.
Ждём, пока бетон наберёт прочность (обычно это занимает 28 дней).
Убираем временные подпорки и деревянную опалубку по краям.
Если поверхность высохшего бетона неровная, обрабатываем её шлифмашиной.
У нас получилась монолитная плита. Так она выглядит в разрезе:
Её верхняя часть будет полом, а нижняя — потолком. Сверху мы плиту отшлифовали, но снизу видны волны профлиста. Такой потолок в жилом доме будет выглядеть слишком индустриально.
Как сделать его более эстетичным? Всё просто: обшейте профлист гипсокартоном либо сделайте натяжной потолок.
Изготавливаем монолитную плиту на фундамент
Если мы делаем монолитную плиту из профлиста и бетона на фундамент — технология практически не отличается. Разница только в начале работ: заливаем фундамент, ждём, пока строительный раствор высохнет, шлифуем бетон. Дальше всё так же: укладываем на готовый фундамент профнастил, фиксируем листы и т. д.
В итоге у нас получится монолитный пол с несъёмной опалубкой из профлиста.
Преимущества монолита с несъёмной опалубкой
Если мы говорим о частном строительстве, то монолитная плита из бетона с профлистом выгоднее, чем железобетонная. Объясняем, почему:
Нужно меньше бетонной заливки и арматуры.
Монолитная плита легче, а значит, не надо усиливать фундамент.
Трудозатраты уменьшаются, а скорость работ увеличивается.
Монолитная плита дешевле железобетонной, её легче монтировать, при этом она более устойчива к горизонтальным нагрузкам.
Мы убедились, что монолитные конструкции с несъёмной опалубкой из профлиста — функциональный современный материал. Узнали, как сделать перекрытие из профлиста с бетоном самостоятельно. Это несложно, главное — правильно рассчитать на этапе проектирования количество арматуры и толщину заливки.
Просто следуйте нашим рекомендациям — и у вас всё получится!
Как делают бетонное перекрытие по профнастилу — 4 этапа работ
Монолитное перекрытие из профлиста и бетона — это несущая и отграничивающая конструкция, поскольку она одновременно выступает потолком ниже расположенного помещения и полом для комнаты выше. Требования к ее возведению высокие, она отвечает за безопасность всего здания в целом. Перекрытие представляет собой цельный монолит, состоящий в разрезе из балки, профнастила, арматурной сетки и бетонной стяжки. Выполнение такого межэтажного перекрытия оправдано в индивидуальном строительстве и доступно для реализации начинающему работнику.
Профнастил — это оцинкованный, собранный в гофру лист стали.
Преимущества бетонного перекрытия по профнастилу
Снижение затрат
Подготовка и расчет
Выбор компонентов
Монтаж профнастила
Особенности армирования
Заливка бетоном
Преимущества бетонного перекрытия по профнастилу
К достоинствам выбора такого типа межэтажных конструкций можно отнести следующие:
Готовая монолитная плита по своим характеристикам не уступает другим вариантам перекрытий.
Пожаробезопасность.
Актуальность для зданий с каркасом из металла.
Каждая составляющая такого перекрытия может подбираться отдельно, а толщина плиты — варьировать в зависимости от преследуемых целей.
Профнастил выполняет функцию основы арматурного скелета.
Снижение затрат
Подготовка и расчет
Установку можно начинать после тщательной разработки проектной документации. Она основывается на правилах СНиП 11—23—81 и СНиП 2.03.01—84*, Стандартах организации 0047—2005, где изложены требования к бетонным, железобетонным и стальным конструкциям. Чертежи и расчет достаточно сложны, поэтому рекомендуют обращаться к профессиональным проектировщикам, а те, в свою очередь, пользуются специальными компьютерными программами.
Основные моменты, которые учитываются в проекте при расчетах включают следующие:
Создавая план монолитного перекрытия необходимо рассчитать толщину плиты и ширину шага.
Толщина плиты перекрытия (Н) вычисляется по формуле: H = L:30, где L — длина пролета. Например, для пролета длиной 3 метра бетон заливают слоем не менее 10 см.
Прочность перекрытия должна быть выше рассчитанной нагрузки в проекте на 1/3.
Просчитывание несущей способности учитывает габариты сооружения, ширину шага, эксплуатационную нагрузку (вес перегородок, оснащения помещения).
Исходя из нагрузочных прикидок подбирают и рассчитывают стройматериалы — тип профнастила, глубина его волны, диаметр сечения арматуры.
В чертежах должны быть обозначены карманы, закладные ниши в стенах для профлиста.
Выбор компонентов
Межэтажное перекрытие из профлиста требует использования тяжелого бетона марки не менее М300 с классом прочности на сжатие В22,5. Смесь замешивают с мелкофракционным щебнем (до 5 мм). Необходима арматура с диаметром прута до 1,2 см, саморезы для фиксации несъемной опалубки на несущих опорах. Если в качестве несущего элемента используется металлическая балка, то нужен двутавр 12. Профнастил имеет маркировку. После буквенного указания типа профлиста идут числа, обозначающие высоту волны, толщину металла, рабочую ширину листа в миллиметрах. Эти характеристики подбираются в проекте на основе расчетов. Маркировка показывает:
Н — для перекрытий и кровли;
С — для стен;
НС — универсальные.
Монтаж профнастила
Этапность действий и необходимые материалы зависят от вида опор, на которых размещают перекрытия. Это могут быть:
бетонные балки;
металлический каркас;
двутавр, установка на внутреннюю полку;
монтаж без опорных балок.
Укладывая профлисты, надо учесть, что для одного листа требуется 3 точки опоры, иначе не исключено его прогибание. Ту же цель преследует уменьшение длины пролетов. Способ крепления листов обеспечивает надежность профнастила как опалубки. Листы фиксируют в точках прилегания к балке с шагом в 40 см и в нахлестах с промежутками в 25 мм, используя саморезы меньшего диаметра.
С целью ускорения работ мастера советуют применять дрель или шуруповерт для заглубления саморезов.
Особенности армирования
Этот процесс включает формирование внутреннего скелета путем укладки прутьев в углубления профлиста и наружного — по верхушкам волн, перпендикулярно нижним стержням. Таким образом получается объемная сетка из арматуры. Места пересечения вертикально связывают проволокой или сваривают. Металлические концы приваривают к опорам. Существуют и другие варианты армирования. Через просверленные перфоратором сквозные отверстия на верхушках волн профлиста проводится проволока с шагом в 1 метр. Затем сверху устанавливается арматурная сетка и вяжется с проволокой.
Заливка бетоном
Профлист укрепляют подпорками снизу, в центре пролетов, предотвращая их провисание при заливке бетонного раствора. Заливаемая поверхность очищается от мусора, смывается водой и дается время на просушку. Бетонирование проводят поэтапно — 1 пролет в день, но если площадь невелика, то — одномоментно. Вибрирование раствора в процессе заливки обязательно, используют глубинный вибратор. Подача смеси осуществляется шлангом из труб или бетоноводом. Укладку производят в шахматном порядке. Уплотнение завершают после проявления на поверхности цементного молочка. Далее приступают к выравниванию поверхности гладилками или методом железнения. По окончании работ перекрытие накрывают брезентом, периодически увлажняя в течение 1—2 недель (до 60% прочности). Через месяц бетон полностью окрепнет, тогда можно удалять подпорки.
0 0 голоса
Рейтинг статьи

Перекрытие из бетона по профлисту
Блок: 1/5 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/7603
Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE
Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:
Что такое монолитное перекрытие по профилированному листу.
Технология устройства сталежелезобетонных перекрытий.
Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.
Блок: 2/5 | Кол-во символов: 991
Источник: https://www.forumhouse.ru/articles/house/7603
Основные сведения
Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.
Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.
Блок: 2/10 | Кол-во символов: 721
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Инструменты и материалы для работ
В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:
Основание из профиля
цемент;
песок;
емкость;
бетономешалка;
лопата;
профнастил;
саморезы;
арматура;
опалубка;
мастерок.
Блок: 2/7 | Кол-во символов: 226
Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html
Преимущества монолитного перекрытия по профлисту
Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
Геометрическая форма и размеры у них могут быть практически любыми.
Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
Монтаж системы довольно прост, и справиться с ним сможет и новичок.
За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
Монтаж занимает значительно меньше времени.
Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
Профнастил для перекрытия может различаться по разновидности и марке.
Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
Блок: 2/5 | Кол-во символов: 2082
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html
Расчет перекрытия
Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.
Блок: 4/5 | Кол-во символов: 1611
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html
Пример расчета монолитного перекрытия
Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.
Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.
Нюансы расчета размеров:
На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Железобетонные и бетонные конструкции».
Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.
Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.
Технология устройства перекрытия
Основывается на выполнении следующих этапов:
Создание опалубки из профнастила.
Сооружение пространственного каркаса из арматуры.
Заливка смеси.
Уход.
1. Установка опалубочной системы.
Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.
2. Монтаж арматурного каркаса.
Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.
Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.
Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.
3. Бетонные работы.
Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:
Передвижным или стационарным бетононасосом.
Ленточным транспортером.
Бадьей, которая подается на определенную высоту при помощи стрелового крана.
Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.
Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:
В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.
4. Уход.
Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.
Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.
Блок: 2/2 | Кол-во символов: 6268
Источник: http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html
Технология устройства сталежелезобетонных перекрытий
В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.
Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.
Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.
Блок: 4/5 | Кол-во символов: 1318
Источник: https://www.forumhouse.ru/articles/house/7603
Устройство монолитного перекрытия
Возможные схемы расположения листов для монолитного перекрытия по профнастилу.
Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.
В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.
Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.
При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.
Вернуться к оглавлению
Блок: 4/8 | Кол-во символов: 1535
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
Монтаж монолитного перекрытия
Монолитное перекрытие по профнастилу собирается следующим способами:
технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.
Схема стандартного профнастила.
Профнастил уложенный на поддерживающие балки:
в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
затем сетка из арматуры с ячейками 150-150 мм.;
чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;
проводится заливка бетонной смесью;
карманы в стене также замоноличиваются;
после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.
Монтаж профлиста на внутреннюю полку двутавра:
так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
для набора прочности выдерживают, как минимум, 4 недели.
Блок: 4/6 | Кол-во символов: 1596
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Монолитное перекрытие без поддерживающих балок
Схема часторебристого сборно-монолитного перекрытия.
Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.
В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.
Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.
Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.
Расчет нагрузок на межэтажное перекрытие
Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:
при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
нахождение мебели и другого домашнего скарба;
передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.
Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.
Блок: 5/6 | Кол-во символов: 1690
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Стадии контроля и приемки этапов строительных работ
Схема утепленного перекрытия.
Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:
провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.
последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.
Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.
Блок: 6/6 | Кол-во символов: 1800
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Советы по монтажу опалубки
Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.
В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.
Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами – 40 сантиметров.
После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.
Блок: 6/10 | Кол-во символов: 809
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Советы по заливке бетона
Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:
Блок: 6/6 | Кол-во символов: 631
Источник: https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu
Специфика армирования
Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.
Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования
Блок: 7/10 | Кол-во символов: 584
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Вывод
Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.
Блок: 8/8 | Кол-во символов: 302
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
Рекомендации по бетонированию
Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:
До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.
Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.
Блок: 8/10 | Кол-во символов: 1050
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Возможные риски
Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:
увеличенный расход бетонного раствора;
недостаточная жесткость конструкции перекрытия;
срыв сроков строительных мероприятий;
непредвиденное увеличение сметной стоимости строительства объекта.
Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.
Блок: 9/10 | Кол-во символов: 583
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Нюансы
Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.
Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.
Блок: 10/10 | Кол-во символов: 449
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Кол-во блоков: 25 | Общее кол-во символов: 32356
Количество использованных доноров: 8
Информация по каждому донору:
https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html: использовано 2 блоков из 7, кол-во символов 1226 (4%)
http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html: использовано 2 блоков из 5, кол-во символов 3693 (11%)
https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html: использовано 2 блоков из 8, кол-во символов 1837 (6%)
https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html: использовано 5 блоков из 6, кол-во символов 9011 (28%)
https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu: использовано 1 блоков из 6, кол-во символов 631 (2%)
https://www.forumhouse.ru/articles/house/7603: использовано 4 блоков из 5, кол-во символов 5494 (17%)
http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html: использовано 1 блоков из 2, кол-во символов 6268 (19%)
https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/: использовано 6 блоков из 10, кол-во символов 4196 (13%)

Типы и применение композитных и опалубочных профилей
У вас есть работа, требующая использования металлических настилов для бетона? Вас может удивить то, что выбор правильного металлического настила для вашего проекта зависит от множества факторов. При установке неправильного типа металлического настила здание может обрушиться.
К счастью, вам не нужно угадывать, какой металлический настил использовать для бетонной плиты. Инженер укажет тип металлического настила пола и правильную толщину.Где вы вступаете в игру? Вам нужно знать, где смотреть в планах и что сказать поставщику металлических настилов, когда вы заказываете стальные настилы.
В Western Metal Deck мы продаем композитный металлический настил уже тридцать с лишним лет. Поскольку нас регулярно спрашивают о стальных опалубках и композитных настилах пола, мы знаем, что, возможно, вы задаетесь этим вопросом. Вместо того, чтобы разговаривать с продавцом или чувствовать, что вы потерялись в темноте, мы хотели провести тщательный анализ композитного настила пола, чтобы вы могли убедиться, что вы устанавливаете правильный тип для вашей работы.
В этой статье мы рассмотрим:
Характеристики металлических настилов
Настил композитный
Виды композитного настила пола
Профнастил металлический
Виды профнастила
Виды бетона
Датчики металлического настила пола
Стоимость настила металлического пола
Характеристики металлического настила
Перво-наперво, технические характеристики металлического настила — это раздел строительных чертежей, в котором инженер указывает, какой металлический настил будет использоваться. Если у вас есть работа с металлическим настилом, но вы не знаете, какой тип металлического настила использовать, то вам сюда.
Здесь вы найдете тип металлического настила, толщину, отделку и многое другое. Вы не обязаны спроектировать работу и предотвратить обрушение здания. Это ответственность инженера. Все, что вам нужно сделать, это предоставить правильный материал, который был указан для проекта.
Теперь вы, вероятно, задаетесь вопросом, где в планах находятся спецификации, что еще есть в спецификациях, можете ли вы изменить спецификацию или исключить элементы.Мы ответим на все эти вопросы в этой простой для понимания статье.
Каковы спецификации металлических настилов?
Что такое металлический настил для бетона?
Металлический настил — это гофрированный листовой металл, поддерживаемый стальными балками или балками. Затем поверх металлического настила заливается бетон, и он становится либо системой композитного настила пола, либо настилом из стальной формы.
Что такое гофрированный металлический настил?
Гофрированный металлический настил — это просто еще один термин для обозначения настила из стальной опалубки или композитного настила пола.Это просто гофрированный металл, на который наливают бетон.
Что такое композитный настил пола?
Настил композитный настил представляет собой гофрированный металлический настил с выемками в канавках металлического настила. По мере застывания бетонной плиты металлический настил и бетон соединяются вместе, образуя композитный металлический настил пола.
Это наиболее распространенный вид настилов пола из металла. Основным преимуществом настила пола из композитного металла является то, что он увеличивает прочность пола без увеличения веса.
Для более глубокого погружения в композитный настил пола мы рекомендуем:
Что такое композитный металлический настил пола и как он работает?
Типы композитных стальных настилов и систем бетонного пола
Существует три основных типа настилов из композитной стали. Торговые наименования и производители композитного настила пола будут различаться в зависимости от того, где находится ваш проект. Однако, независимо от производителя, составная дека будет 1.5 дюймов, 2 дюйма и 3 дюйма в глубину.
Сочетание глубины настила пола и толщины стали определяет прочность панели и технические характеристики. Настил пола с большей глубиной и большей толщиной будет прочнее, чем металлический настил меньшей или меньшей толщины.
Например, композитный настил 3 дюйма прочнее, чем настил 2 дюйма при той же толщине.
B Композитный настил пола — глубина 1,5 дюйма
Этот тип настила металлического пола — 1.5 дюймов в высоту и довольно часто обозначается как «B» или «тип B». Это композитный настил с самым низким профилем, обеспечивающий самые короткие пролеты.
Композитный настил пола 2 дюйма
Каждый производитель называет 2-дюймовую композитную настилу пола по-своему, но обычно вы видите цифру «2» где-нибудь в описании. Например, Verco Decking называет свой стальной настил W2 Formlok.
2-дюймовый композитный настил пола
может работать с более толстыми бетонными плитами и перекрывать большие расстояния по сравнению с 1.Металлический настил пола 5 дюймов.
3-дюймовая композитная напольная платформа
3-дюймовый композитный настил пола — это самый глубокий композитный настил пола, который доступен на рынке. Это самый прочный металлический настил пола, который может преодолевать самые большие расстояния. Вы также можете залить более толстую бетонную плиту по сравнению с настилом пола 1,5 или 2 дюйма.
Другие типы композитных полов
Подавляющее большинство металлических настилов с бетонной плитой будет одним из трех типов, упомянутых выше.Однако есть случаи, когда вам нужно пролететь дальше и выдержать большую нагрузку, чем может выдержать обычный настил пола.
Существует специальный тип композитного настила пола, известный как Deep Deck. Этот тип металлической деки доступен в трех размерах: 4,5 дюйма, 6 дюймов и 7,5 дюйма. Это очень дорогой продукт, который требует длительного времени.
Что такое профнастил из металла?
Профнастил металлический — это гладкий гофрированный металлический лист, не имеющий рельефа в канавках панели.Он действует как фиксируемая форма, которая поддерживает влажный бетон и не требует удаления после того, как бетон затвердеет.
Металлический настил не является композитным металлическим настилом пола. Он не приклеивается к бетону. Это всего лишь форма, которая выдержит вес бетона и не увеличивает прочность пола.
Для более глубокого погружения в колоду из металла мы рекомендуем:
Что такое профнастил? Типы и применение стальной опалубки
Типы профнастила
Существует два основных типа профнастила из металла.Они носят разные названия и даже имеют немного разную глубину. Как правило, они будут иметь глубину примерно ½ дюйма или 1 дюйм.
На западном побережье используются два типа опалубки: 9/16 дюйма или 1 5/16 дюйма.
Опалубка 9/16 ”- неглубокий Vercor
Shallow Vercor — это настила с самым низким профилем, способная выдержать наименьший вес. Это самый дешевый вид профнастила.
Палуба формы 1 5/16 дюйма — Deep Vercor
Deep Vercor — колода повышенной формы.Он способен увеличивать пролеты и выдерживать больший вес. Потому что это обычно более толстая сталь и стоит больше, чем Shallow Vercor.
Металлический настил Бетонные плиты
Для металлических настилов бетонных плит обычно используется конструкционный бетон. Этот вид бетона добавит прочности конструкции. Он доступен как бетон нормального веса, 145-155 фунтов на кубический фут, или легкий бетон, 110 фунтов на кубический фут. Инженер определит, какой тип будет использоваться в вашем проекте.
Для более глубокого погружения в бетон под металлический настил мы рекомендуем:
Виды бетона для металлических профилей: Конструкционный Vs. Неструктурная изоляция
Толщина металлического настила
Калибр относится к толщине стали. Чем меньше число, тем тяжелее становится толщина металла. Например, металлический настил 20-го калибра тяжелее стального настила 22-го калибра.
Композитный настил пола — доступен в размерах 22, 20, 18 и 16.
Профнастил из металлической формы — доступен в размерах 26, 24, 22 и 20.
Для более глубокого погружения в толщину металлических настилов мы рекомендуем:
Какой калибр у металлических настилов? Обычная толщина металлической деки
Цены на металлический настил
Металлический настил пола будет стоить от 2,50 до 5 долларов за квадратный фут. Цена будет варьироваться в зависимости от следующих факторов:
Тип металлической палубы
Калибр
Объем работы
Если вам требуется более подробное объяснение стоимости металлических настилов, мы рекомендуем:
Сколько стоит металлическая колода (ставки, факторы и сборы)
Где купить металлический настил для бетона?
После того, как вы определились с типом настила металлического пола, который требуется для вашей работы, вы увидите, что найти металлический настил нелегко.В каждом регионе есть всего несколько предприятий, которые ее предлагают.
Если вы хотите купить металлический настил, у вас есть два варианта. Покупайте прямо на сталелитейном заводе или воспользуйтесь дистрибьютором металлических настилов. Если у вас еще нет отношений со сталелитейным заводом, они редко позволяют вам покупать продукцию напрямую с завода. Вместо этого они направят вас к дистрибьютору металлических настилов.
Мы сэкономим вам время на поиск в Интернете и отправим товар в любую точку США. Если вам нужен металлический настил быстро, у нас есть все необходимое. У нас есть композитные и опалубочные террасы на складе и мы обеспечиваем немедленную доставку на вашу строительную площадку.
Если вы еще не приобрели металлический настил, позвольте нам дать вам бесплатное предложение. У нас есть огромный выбор опалубки, настила крыши и пола, калибров и длины листов.
Узнайте, как приобрести металлический настил:
Поставщики металлических настилов + другие варианты для покупки металлических настилов
Если вы хотите узнать больше о металлических настилах, посетите наш блог или канал на YouTube.
Как построить бетонный пол под крыльцом
Я планирую построить крыльцо с 14-футовым полом. на 18 футов бетонный пол. Крыльцо будет иметь фундамент из бетонных блоков, поддерживающий настил из гофрированной стали, покрытый 4-дюймовым бетоном. Какой толщины должен быть гофрированный настил и должна ли быть промежуточная опора для стального настила?
— Джон Монтелин, Locust Grove, GA
Джон Ла Торре мл., Генеральный подрядчик по строительству в Туолумне, Калифорния, отвечает: Бетон становится популярным материалом для отделочных полов, и не зря.Бетон — доступный материал, и декоративных бетонных полов можно обрабатывать и окрашивать для создания уникальных узоров и цветов.
Пол крыльца — выполнимый проект, если вы хорошо понимаете, как использовать бетон . Например, важно знать , как заказать бетонную смесь летом по сравнению с зимой. Если ваше понимание бетона ограничено, начните с общего исследования. Затем, когда вы будете готовы, вы можете подумать о том, как залить пол крыльца, что, как вы отметили, вы сделали бы со стальным настилом.
Стальной настил (также называемый панельным настилом) имеет глубокие ребра, обеспечивающие жесткость для поддержки бетона во время заливки. Эти ребра также укрепляют затвердевший бетон. Стальные панели, обычно шириной 3 фута, необходимо сваривать точечной сваркой. Я покупаю настил в Verco Manufacturing (602-272-1347; www.vercodeck.com ), и их каталог включает диаграммы пролета и нагрузки.
Чтобы охватить 14 футов, вы можете использовать 16-ga. оцинкованный настил с ребрами высотой 3 дюйма и толщиной бетона 3 дюйма над ребрами для общей глубины плиты 6 дюймов.Во время заливки потребуется временная опора. Если вы включите постоянную центральную опору, пролет будет всего 7 футов, и вы можете использовать более легкие 22-го калибра. настил с ребрами высотой 2 дюйма и 2 дюйма бетона над ребрами.
Бетон должен быть армирован сварной проволочной сеткой минимум 6-6-10 раз. Я предпочитаю использовать 1/2 дюйма. арматуру, потому что ее легче подвесить в центре бетона над ребрами жесткости. Арматурный стержень можно согнуть в стенку опорного блока для усиления стыка.
Если вам нужен водонепроницаемый пол на крыльце, можно покрыть стальной настил жидкой резиной (EPDM Coatings LLC; 866-311-3736; www.liquid-roof.com ) перед заливкой бетона.
Хотя вы можете спроектировать бетонную площадку, используя схемы в каталоге производителя, я рекомендую вам нанять инженера. Если вы не знакомы с такой конструкцией, простая ошибка (например, недостаточное подключение к дому) может привести к катастрофе.
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
×
(PDF) Экспериментальные исследования гофрированной железобетонной композитной плиты
Građevinar 3/2015
233
GRAĐEVINAR 67 (2015) 3, 225-233
Экспериментальные исследования гофрированной железобетонной композитной плиты
[3] Джонсон, Р.: Составная конструкция из стали и бетона: Балки,
плиты, колонны и каркасы для строительства, Blackwell Scientific
Публикация, 1 (1994).
[4] Крисинел М., Маримон Ф .: Новый упрощенный метод проектирования
композитных плит, Journal of Constructional Steel Research, 60
(2004), стр. 481-491., DOI: http://dx.doi.org/10.1016/S0143-
974X (03) 00125-1
[5] Бернет, М., Олерс, Д.: Ребристые соединители сдвига в композитных профилированных плитах
, Журнал Исследование конструкционной стали, 59 (2001), стр.385-
403., doi: http://dx.doi.org/10.1016/S0143-974X(01)00038-4
[6] Чен, С .: Несущая способность композитных плит с различными
ограничения конца, Journal of Construction Steel Research, 59
(2003), стр. 385-387., DOI: http://dx.doi.org/10.1016/S0143-
974X (02) 00034-2
[7] Патрик, М., Бридж, Р .: Расчет соединения с частичным сдвигом для
композитных плит
, Engineering Structures, 16 (1994) 5, стр. 304-322.
[8] Велькович, М .: Способность композитных плит к продольному сдвигу,
Nordic Steel Construction Conference 95, Malmo, Sweden, 1995.
[9] Tenhovuori, A., Leskela, M .: Сопротивление продольному сдвигу
Композитная плита
, Журнал исследований конструкционной стали, 46
(1998), 1-3, стр. 228., DOI: http://dx.doi.org/10.1016/S0143-
974X (98) 00169 -2
[10] Бернет, М.: Анализ композитной стали и бетона на изгиб
элементов, которые демонстрируют частичное соединение сдвигом, докторская диссертация,
Университет Аделаиды, Австралия, (1998).
[11] Макелайнен П., Сан Ю. Продольное поведение нового листового профиля из стали
для композитных плит перекрытия, Journal of Constructional
Steel Research, 49 (1999), стр. 117-128. , doi: http: //dx.doi.
org / 10.1016 / S0143-974X (98) 00211-9
[12] Каликсто, Дж., Лавалл, А .: Поведение и прочность композитных плит
с ребристым настилом, Journal of Constructional Steel Research, 46
(1998) 1-3, стр. 211-212.
[13] Райт, Х., Эванс, Х., Хардинг, П .: Использование профилированного листа
в конструкции полов, Journal of Constructional Steel Research,
7 (1987), стр. 279-295., Doi: http: // dx. doi.org/10.1016/0143-
974X (87) -4
[14] Портер, М., Экберг, Ч .: Рекомендации по проектированию стального настила перекрытия
, Журнал структурного подразделения, 102 (1976) ) (СТ 11), с. 21-35.
[15] Портер, М., Экберг, К., Грейманн, Л., Эллеби, Х .: Анализ сцепления при сдвиге
армированных плит стального настила, Журнал структурного подразделения, 102
(ST 12), ASCE (1976), стр.2255-2268.
[16] Портер, М., Экберг, Ч .: Исследование холодногнутых стальных перекрытий
железобетонных плит перекрытия. В: Yu W-W, редактор. Первая специальность
конференция по холодногнутым металлоконструкциям. Ролла: Университет
Миссури-Ролла, (1971), стр. 179-85.
[17] Еврокод 4. Проектирование композитных стальных и бетонных конструкций —
, часть 1.1: Общие правила и правила строительства, EN 1994-1-1: 2001,
Проект № 3, Европейский комитет по стандартизации, Брюссель ,
2001.
[18] Онг, KCG, Мансурт, Массачусетс: Сдвиговая способность композитных плит
, изготовленных с профильным листом, Международный журнал
цементного композита и легкого бетона, 1986, 8 (4), стр. 231-
237., doi: http://dx.doi.org/10.1016/0262-5075(86)
-3
[19] Абдулла, Р., Истерлинг, WS: Новая процедура оценки и моделирования
для соединение с горизонтальным сдвигом в композитных плитах, Журнал исследований конструкционной стали
, 65 (2009), стр.891-899., DOI: http: //
dx.doi.org/10.1016/j.jcsr.2008.10.009
[20] Портер, М., Экберг, Ч .: Рекомендации по проектированию стальной палубы
плит перекрытия, Журнал структурного подразделения, Труды, Американское
Общество инженеров-строителей, Том 102, № ST11, ноябрь (1976), стр.
2133-2136.
[21] Гектор, К., Фернандо, М .: Экспериментальное исследование поведения композитных плит
, связанного с сдвигом, в соответствии с Еврокодом 4, Журнал
Исследования конструкционной стали
, 82 (2013), стр.99-110.
[22] Шен, Г .: Оценка эффективности новых гофрированных тиснений
для композитного настила, MSc. Диссертация, Политехнический институт
Вирджинии и государственный университет, Блэксбург, Вирджиния (2001 г.).
[23] Тремблей, Р., Роджерс, К., Жиньяк, П., Дегранж, Г.: Переменные
, влияющие на сопротивление сдвигу композитного настила пола
Системы
, Труды 16-й международной специализированной конференции
по холодногнутым стальным конструкциям, Орландо-Флорида, стр.663-676,
(2002).
[24] Цалкатидис, Т., Авделас, А .: Задача одностороннего контакта в композитной плите
: экспериментальное исследование и численная обработка,
Журнал исследований конструкционной стали, 66 (2010), стр. 480-486.
[25] Холомек, Дж., Байер, М .: Экспериментальное и численное исследование
композитного действия железобетонной плиты, Стальные конструкции и
мостов, 40 (2012), стр. 143-147.
[26] Мистакидис, Э., Димитриадис, К .: Сопротивление изгибу композитных плит
, изготовленных из тонкостенных стальных листов с углублениями или рельефов
, Тонкостенная структура, 46 (2008), стр. 192-206., Doi:
http: //dx.doi.org/10.1016/j.tws.2007.08.001
[27] Мохаммед, Б., Аль-Ганад, М., Абдуллахи, М .: Аналитические и
экспериментальные исследования композитных плит с использованием пальмы масляный клинкер
бетон, Construct build mater, 25 (2011) 8, стр. 3550-3560.
Металлический гофрированный настил VS.Палуба на крыше
При работе с металлическим настилом важно понимать разницу между гофрированным металлическим настилом пола и настилом крыши. Они могут показаться похожими по стилю, но на самом деле это две совершенно разные вещи. Мы кратко рассмотрели различия между ними в другом нашем посте, но здесь мы более подробно рассмотрим различия, сходства и цели, которым служат эти два.
Что такое настил пола?
Настил пола, также известный как композитный металлический настил, представляет собой ребристый металлический лист, специально разработанный для поддержки бетона.Он содержит ямки в металле, которые удерживают рельефные рельефы, которые дают бетону то, за что можно цепляться. Металлический настил пола используется только для поддержки бетона на настиле пола. При заливке бетона на металлический настил легче получить ровную поверхность, а вероятность растрескивания бетона снижается. Использование металлического настила пола также дает возможность вылить настил большего размера из-за поддержки, которую он оказывает.
Что такое настил на крыше?
Настил крыши — это гладкий металлический лист, не предназначенный для бетона.На нем нет рельефа, поэтому он не может оказывать такую же поддержку, как настил пола. В нем все еще есть углубления, которые вы видите в настиле пола. В основном настил крыши используется для покрытия крыш коммерческих зданий, но его также можно использовать для сайдинга, ограждений, крышек мусорных контейнеров или даже платформ.
Сравнение настила пола из гофрированного металла и настила крыши
Настил пола используется исключительно для укладки бетона в качестве опоры, тогда как настил крыши не может обеспечить такую опору.Настил пола имеет только одно единственное назначение, а настил крыши можно использовать для разных целей. Сходство этих двух вещей заключается в том, что они оба сделаны из одних и тех же материалов, легкие и имеют одинаковый дизайн, за исключением тиснения.
Хотя эти два продукта выглядят почти одинаково и имеют похожие названия, вы можете видеть, что они очень сильно отличаются. Они преследуют разные цели, и их смешение может привести к радикальному финалу.
Технология изготовления легких полов на основе профнастила
Как обойтись без тяжелых железобетонных перекрытий и организовать легкий и надежный пол на чердаке с деревянными балками? О технологии изготовления легких потолков на основе профнастила читайте в этой статье.
Нередко по тем или иным причинам застройщик отказывается от тяжелых и дорогих железобетонных перекрытий, отдавая предпочтение обычным деревянным балкам. А вот классическая ситуация: вы купили недостроенный дом с частичной внутренней отделкой, где чердак вообще не планировался. Но высота позволяет организовать здесь одну-две комнаты. Не тратьте те же свободные квадратные метры. Основная задача в таких случаях — сделать пол.
Была бы солидная опора, а остальное дело техники.И перегородки из гипсокартона организовать и обогрев натянуть, в общем как ни крути, но начинать нужно с перекрытия.
На деревянных балках чаще всего применяют перекрытия двух типов. Это полы из дерева и полы из профнастила. Дерево обойдется застройщику почти вдвое дешевле (1 м ^{2 сосновой доски} толщиной 40 мм будет стоить около 200 рублей, а 1 м профнастила ² около 350 рублей), но утюг намного легче (1 м ^{). 2 профнастила} Н60 весит 10 кг, а сосна даже сухая от 18 кг) и тверже.Именно эти два качества определяют чаще всего выбор в пользу фундамента из профнастила.
Оценка ситуации
Перед началом работы необходимо оценить ситуацию и наметить общий план мероприятий.
В идеале (чтобы обойтись без демонтажных работ) у нас должна быть «голая» система балок, установленных между несущими стенами с интервалом 90 см. Конечно, такое положение вещей нас не устраивает. Так что задачей номер один будет построить самолет на чердаке..
Достижение нуля и нахождение наивысшей точки
Для этого нам сначала нужно определить самую низкую и самую высокую точки в нашей существующей балочной системе. Задачу, конечно, сильно упростит наличие лазерного уровня, но если его нет, можно обойтись и обычным гидроуровнем. Для этого к крайним балкам прикручиваем «флажки», вертикально установленные рейки высотой 50–80 см. «Флаги» устанавливаются с интервалом 1,5–2 м, и именно на их поверхности мы отбиваем ноль.Протяните малярную нить между нулевыми отметками противоположных «флажков» и снимите с нее мерки. Место с наименьшим расстоянием между резьбой и стержнем будет наивысшей точкой основания балки, а место с наибольшим значением — наименьшим.
Задержка установки
На основании полученных данных монтируем лаги. В качестве последнего используем обрезную доску толщиной 50 мм.
Начинаем установку с предпоследних балок (на последней мы установили «флажки», которые нам еще нужны).С помощью рулетки и нулевую точку, которую мы сбили в сторону бруса, прикручиваем к саморезам доску обрезную с учетом того, что она на 2 см выше высшей точки балок (перестраховываем себя в случае, если наивысшая точка находится между «флажками»). Ту же операцию проделываем с перекладиной и в противоположном конце комнаты. Чтобы проверить получившуюся плоскость, воспользуемся обычной малярной нитью. Шнурки, натянутые крест-накрест между противоположными концами закрепленных лагов, не должны касаться друг друга и не давить друг на друга.Если все верно, крепим лаги более тщательно болтовым соединением. То есть сверлом через доску и балку просверливаем сквозные отверстия диаметром 10–12 мм. Используемый болт должен быть одного диаметра и плотно входить в отверстие. Шаг крепления 70–100 см. Когда бревна закреплены, можно натянуть шнуровку между ними и обнажить остальные доски. Последние — установить лаги на крайние балки. Для этого удалите уже ненужные «флажки» и, опираясь на правило на построенной плоскости, установите обрезную доску вровень с ней.
Важно: чтобы облегчить монтаж обрезных досок, сначала монтируем их на саморезы и только потом тщательно затягиваем болтовым соединением.
Монтаж профнастила
Следующим этапом изготовления нашего пола будет установка профнастила. Профнастил следует брать только подшипниковый оцинкованный, марок Н60, Н75, Х214. Желательная толщина 0,8 мм и более. Укладываем утюг поперек бревна, внахлест.Прикрепляем к обрезной доске с помощью пресс-шайб. Производим установку в каждую волну касаясь бревна.
В местах перекрытия полезно скрепить листы железа «блохами», это облегчит монтаж OSB в будущем.
Монтаж OSB
Перед установкой OSB накройте профнастил пленкой из вспененного полиэтилена (Gemafon) толщиной 5 мм, это делается в целях звукоизоляции.
Выбираем листы ОСП с номинальной обшивкой толщиной 11.1–11,9 мм в качестве чернового покрытия. Этот бренд специально разработан для такого рода работ ..
Монтаж осуществляется по принципу укладки ламината, остаток последнего листа первого ряда будет началом второго ряда. Если лист ложится без остатка, следующий ряд начинается с половины листа. Укладываем OSB по волнам профнастила и крепим к последнему саморезами по металлу 25 × 3,5. Шаг между винтами должен составлять 15–20 см. Монтаж осуществляется в каждую волну.Ни в коем случае не укладываем листы плотно, между ними должен быть зазор в 2-3 мм. А между щитом и стеной — 4–5 мм. Пирог OSB состоит из 2-х слоев. Если первый слой монтировали, например, вдоль комнаты, то второй лежит поперек. Для крепления второго слоя используем саморез по дереву 3,5 × 25.
На такой черновой пол можно легко смонтировать стены из гипсокартона, уложить на него линолеум или ламинат, а при необходимости такое перекрытие легко утеплить, заложив «подушку» из минеральной ваты под профнастил.
Промежуточные этажи: бетонные полы — плавающие перекрытия
Эффективный плавающий пол имеет как толстый верхний слой, так и мягкий нижний слой. Каменная вата PAROC под бетонные плиты толщиной не менее 50 мм — оптимальное решение для плавающих полов. Убедитесь, что бетонная плита поверх изоляции полностью отделена от окружающих стен. При заливке используйте кусок утеплителя, чтобы образовался необходимый зазор между стеной и плитой перекрытия.

Напольное покрытие
Плавающая бетонная плита
Звукоизоляция ступеней: PAROC SSB 1
Несущая конструкция: бетон
Потолок
Таблица ниже: Приблизительные данные по изоляции от воздушного и ударного шума различных бетонных полов, с плавающим полом и без него:
Гипсокартон 2 * 13
+
бетон 50 мм Доска пола деревянная
+ +
50 мм PAROC SSB1 25-мм PAROC SSB 2
+ +
Бетонный пол Бетонный пол Бетонный пол Бетонный пол
Плотность кг / м ³ R ‘_w / L’ _nw дБ / дБ R ‘_w / L’ _nw дБ / дБ R ‘_w / L’ _nw дБ / дБ
300 (130 мм) 50/80 55/50 53/58
400 (175 мм) 55/75 60/45 58/53
600 (260 мм) 60/70 65/40 63/48
R ‘_w + C _50-3150 может быть на 0 — 3 дБ ниже
L ‘_nw + CI _50-2500 может быть на 0 — 3 дБ выше
Найдите ниже подходящее решение для различных типов плавающих полов.Сначала выберите необходимый уровень звукоизоляции, затем проверьте слои конструкции, необходимые для достижения этого уровня. Уровень основан на местных строительных нормах. В двух последних столбцах вы также можете найти значения изоляции воздушного шума для этих типов полов.

Звукоизоляция от воздушного шума без корректировок Эта структура: Спрос:
L´ _w Структура Описание R´ _w R´ _w
60 Гипсокартон 2 x 12,5 мм
17 мм PAROC SSB 2t
HD / F 120/20 56 49
64 ДСП, 22 мм
25 мм PAROC SSB 2t
HD / F 120/20 55 44
66 ДСП, 22 мм
17 мм PAROC SSB 2t
HD / F 120/20 54 49
68 Любой плавающий пол на любом бетонном промежуточном перекрытии
40
Примечание. Приведенные выше значения действительны для конструкций в здании, включая боковую передачу и другие факторы.Изолированная структура, измеренная в лаборатории, может дать лучшие значения.

Асбест и старый бетон | Журнал Concrete Construction
Центр мезотелиомы Асбест использовался в качестве арматуры в бетоне.
Вопрос : У меня есть работа по сносу внутренних строений в здании завода с 1935 года. Возник вопрос, нужно ли нам беспокоиться об асбесте в бетоне или в некоторых клеях, используемых для полов.Снаружи есть старая цементная штукатурка. Является ли асбест проблемой для чего-либо из этого?
A : В то время как асбест когда-то использовался в ряде промышленных продуктов в качестве изолятора, он также использовался в бетонных смесях для уменьшения растрескивания.
Джейми Фарни из Портлендской цементной ассоциации (PCA) говорит: «В прошлом асбестовые волокна использовались в некоторых бетонных изделиях». В книге PCA «Бетон, армированный волокном» говорится, что это была преобладающая форма фиброцементного композита, когда он был разработан в начале 1900-х годов.Упомянутые продукты — это плоский и гофрированный лист, напорные трубы и огнестойкие плиты. Волокна асбеста использовались для получения обычных преимуществ, хотя некоторые испытания показали, что на самом деле они не привели к значительным улучшениям. Они огнестойкие и могут принести пользу в этом отношении. Волокна асбеста также могли быть добавлены в штукатурки или строительные растворы.
Фейт Франц, автор материалов Центра мезотелиомы, говорит: «Сборщики железобетонных изделий добавляли асбест в изделия, чтобы сделать их менее проницаемыми и менее склонными к растрескиванию.Асбест считался хорошим армирующим волокном, поскольку он был недорогим, легкодоступным и легко добавлялся в смесь ». Когда строители столкнулись с асбестоцементным бетоном на крыше правительственного здания, проект был приостановлен до тех пор, пока не были сняты кровля и слой мягкого бетона. Было обнаружено, что бетон содержит от 2% до 10% асбеста по весу, и строительная компания должна была соблюдать методы удаления асбеста OSHA. Франц отмечает, что аналогичный процесс следует применять для любого проекта, в котором используется асбестобетон.
Обнаружение асбеста в бетонных изделиях может быть затруднительным. Поскольку волокна были равномерно распределены по бетонной смеси и теперь закреплены в затвердевшей матрице, их нельзя увидеть невооруженным глазом. В отличие от плитки или стеновых плит, которые могут демонстрировать тонкие волокна асбеста при распаде, бетонные изделия не имеют асбеста при разрыве. Перед выполнением любых строительных работ на бетоне, потенциально загрязненном асбестом, необходимо провести профессиональные испытания для подтверждения наличия (или отсутствия) асбеста.
Когда при ремонте старого здания требуется удаление асбестосодержащего бетона, рабочие сталкиваются с повышенным риском вдыхания или проглатывания волокон. Несмотря на то, что волокна асбеста запечатаны внутри матрицы, сколы или иным образом разрыв асбестосодержащего бетона может привести к выбросу волокон в воздух. Если асбест переносится по воздуху (особенно на закрытых строительных площадках), рабочие сталкиваются с повышенным риском развития заболеваний, связанных с асбестом. Если обнаружено, что бетонный объект содержит асбест, любая конструкция, которая может выделять волокна в воздух, должна выполняться в соответствии со Строительным стандартом безопасности и гигиены труда 29 CFR 1926.1101 (г). Для получения дополнительной информации об асбесте и его опасностях посетите сайт www.asbestos.com.
Этот ответ предоставили Джейми Фарни из Портлендской цементной ассоциации и Фейт Франц, автор материалов Центра мезотелиомы.
.
