Петля для люка в полу: видео и чертежи крепления скрытого механизма

Содержание

видео и чертежи крепления скрытого механизма


При изготовлении люка для подвала основная проблема – выбор петель и подъемного механизма. Детали должны обеспечить исправное открывание дверцы, справляясь с нагрузками от ее веса. Если установить ненадежные петли для люка в подвал, со временем они расшатаются и выйдут из строя.

Вместе с петлями на люк установлены газоподъемные механизмы Вернуться к оглавлению

Содержание материала

Типы петель для люка

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Вид петли, фото: Описание:

Накладная петля

Простой вариант – петли накладного типа, как на обычных дверях. Состоят из двух пластин, соединенных на оси в виде металлического штыря. Прикручиваются на саморезы к перекрытию и к крышке люка.

Дешевые, просто смонтировать, но есть недостаток – без утопления в толщу материала получается заметная щель, да и сами петли остаются на виду, и даже могут выпирать за плоскость пола.

Их устанавливают в обычно в утилитарных зданиях и помещениях, где требования к эстетике минимальные.

Скрытые петли для люка в подвал

Еще один простой вариант, но монтируется изнутри. Форма бывает разная,  одна из них имеет отверстия, в которые вставляется штырь (ось вращения), а у другой есть кронштейн, который за счет этого штыря удерживается.

Конструкция дает возможность откидывать люк под 90 градусов кверху.

Внимание! Такой угол открывания крышки — нормальный для многих скрытых петель. Важно предусмотреть механизмы для предотвращения произвольного закрытия.

Петлю используют с легкими крышками люка из дерева.

Петля-кронштейн потайная

Модификация предыдущего варианта. Состоит из широкой части, выгнутой в виде знака вопроса, и маленького основания, которое прикручивается или приваривается к перекрытию или внешней металлической раме конструкции.

Можно закидывать люк за выступающую за край проема отделку, не цепляя ее. Используют почти на всех люках скрытого типа.

Петля-ножницы для напольного люка на шарнирах

Применяют для самодельных люков. На фотографии автомобильный кронштейн от капота ЗИЛа. Конструкция в форме ножниц позволяет скрыть механизм внутри.

Петли прочны и работают хорошо. Пружина облегчает закрывание и открывание.

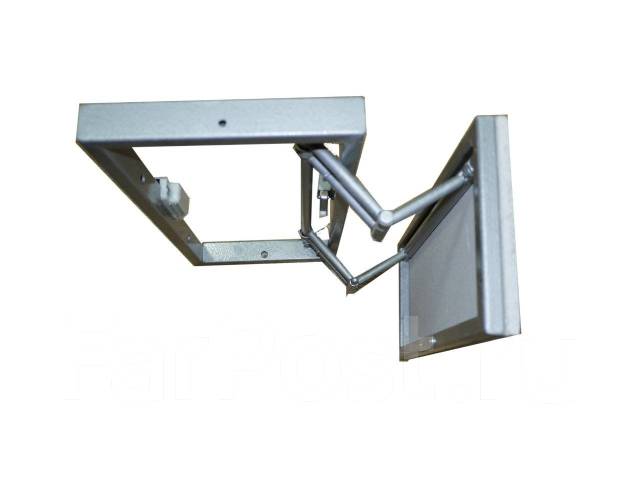

Петля пантограф

Эти петли напоминают предыдущие, но строение подвижных частей иное.

В начале подъема люк сначала движется вверх, потом начинается откидываться в сторону. Это позволяет без проблем преодолевать слои отделки пола, не повреждая их.

Хорошее решение для скрытого люка с отделкой плиткой.

Вернуться к оглавлению

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Дополнение, фото: Описание:

Электропривод для люка

Когда дверца люка очень тяжелая, справиться с ее поднятием могут не все. Петли дополняют приводами обычно на электрической тяге. Управление  привода через кнопки и выключатели или пультом дистанционного управления. Стоит немалых денег, но надежное.

Привод играет еще и роль ограничителя и фиксатора.

Газовые упоры

Газлифты — амортизаторы, доводчики, которые постоянно давят на крышку люка снизу. Облегчают открывание крышки, а при ее опускании сопротивляются движению, что позволяет захлопнуть люк плавно, без сильного удара.

Важно! Любая тяжелая крышка должна оснащаться этим оборудованием, даже когда установлен электрический привод, которому не помешает помощь.

Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками.

Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит.

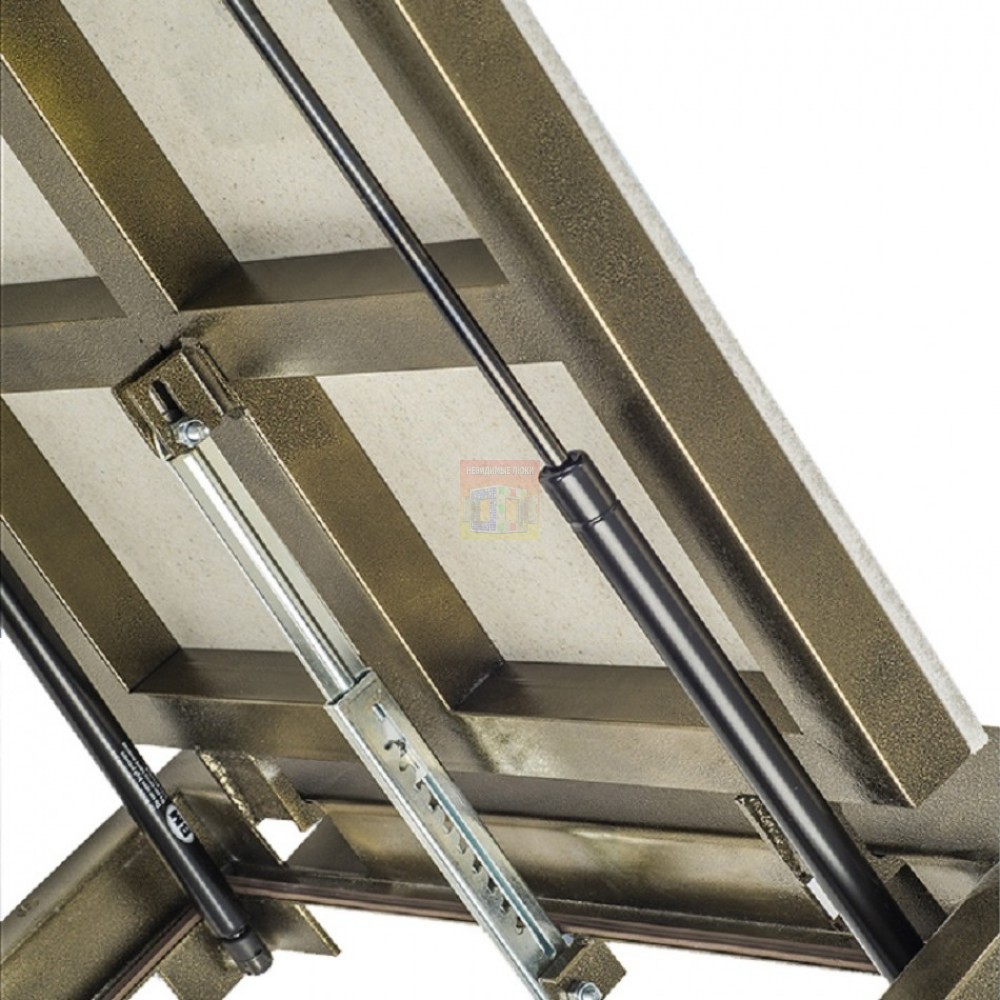

Ступенчатые фиксаторы

На тяжелые металлические люки устанавливают и такие фиксаторы. При открывании крышки механизм по щелчкам раскрывается, затем получает надежный упор на подвижную перемычку, которая за счет встроенного механизма может быть убрана, когда люк нужно затворить.

Винтовой фиксатор

Назначение, ка и у предыдущего, только работает он по-иному. Когда люк открыт, фиксирующий винт с удобной пластиковой головкой затягивается и зажимает направляющую пластину, чего хватает для подстраховки газлифта.

Петля для люка с фиксатором

В магазине есть и петли с фиксирующими механизмами. Не самое удобное решение, так как для фиксации приходится дотягиваться до петель.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Вернуться к оглавлению

Какие петли лучше для подвального люка

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Декоративная кованая петля для люка

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера.

Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Не стоит покупать товары, сделанные из слишком тонких пластин – толщина металла должна составлять минимум 2 мм, если это сталь.

Вернуться к оглавлению

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

  1. Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.

    Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.

    Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки

  2. Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
  3. Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.

    Отрезной круг по металлу

  4. Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.

    Форма макета, повторенная кусками металлической трубы

  5. Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
  6. Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
  7. Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
  8. Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.

    Практически готовые петли для люка

  9. Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото. Предварительный монтаж петли для люка

    Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом

  10. Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
  11. Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
  12. Далее полноценная установка люка.

    Установленный люк в открытом состоянии

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

Чертежи и схемы установки петель для подвального люка

Вернуться к оглавлению

Видео: изготовление петель для крышки подвала


Вернуться к оглавлению

Заключение

Вариантов самодельного изготовления петель существует много. Всегда можно найти наиболее подходящие чертежи петель для люков в подвал, и не только их, но и подробные инструкции по изготовлению.

При покупке магазинных люков, петли уже установлены. Они отличаются технологичностью, прочностью и аккуратным внешним видом. Если нет хороших навыков работы с металлом, предпочтение стоит отдать им, либо подобрать подходящие петли в хозмагах.

Как встроить петли для люка в подвал своими руками

Если в доме или гараже есть подвал, вход в него нужно обязательно заблокировать в целях безопасности, а также для того, чтобы в помещение не попадал холодный воздух. Проще всего закрыть вход откидным люком. Его можно сконструировать из вагонки или стальных листов и при необходимости утеплить. Также можно прикрепить петли для напольного люка в подвал соими руками.

Существует несколько видов петель, из них требуется выбрать наиболее подходящие по конструкции. Для этого нужно рассмотреть, как сделать петли для люка в подвал.

Варианты петель

В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

  1. Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
  2. Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
  3. Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
  4. Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
  5. Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

Моменты которые стоит учесть

Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

  1. Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
  2. Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
  3. Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
  4. Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
  5. Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

Установка петель

Чтобы установить петли для люка, требуется выполнить следующие шаги:

  1. Определить сторону, куда будет открываться крышка подвала, и подобрать соответствующий механизм.
  2. Разметить места для монтажа карандашом или мелом.
  3. Подготовить поверхность. Если крышка деревянная, этот шаг можно пропустить, поскольку ее сразу следует прикрутить саморезами. Если люк представляет собой металлическую конструкцию, отверстия для крепления нужно сделать заблаговременно.
  4. Установить дверцу, подложив под ее торец планку, толщина которой будет равна необходимому зазору между дверью и полом.
  5. Механизм нужно раскрыть на 90°, приложить к намеченным местам и закрепить саморезами или шурупами.
  6. Устройство подвального люка в полу нужно отрегулировать. Для этого требуется несколько раз медленно открыть и закрыть дверцу, находя положения, в которых она начинает заклинивать. После этого отрегулировать крепления таким образом, чтобы убрать клин. Если этого не удается достичь методом подкручивания креплений, петли придется снять и установить заново.

Смазывать петли рекомендуется 1 раз в полгода литолом или маслом для швейных машин. Если дверца активно используется, может понадобиться более частая обработка, поскольку смазочный материал имеет свойство вырабатываться. Для выполнения такого обслуживания в большинстве механизмов имеются специальные технические отверстия.

Понравилась статья? Поделиться с друзьями:

как сделать скрытую петлю своими руками

Обустройство

Обустройство

Время на чтение: 4 минуты

АА

34205

Отправим материал вам на:

Люк из внутренней части дома закрывает спуск в подвальное помещение, подполье или погреб. Крышку прячут под покрытие пола в комнате, отделывая теми же материалами, что и по всему дому.

Устройство работает довольно просто и надёжно, если все элементы конструкции установлены правильно.

Обустройство петель – один из важных этапов монтажа люка в подвал. От их стабильной работы зависит прочность механизма и плавность открытия крышки.

Определение дверной петли и её назначение

Петлей называется механизм, который обеспечивает открытие любого люка, двери, рамы или иной плоскости относительно неподвижной части. Помимо открывания, петля удерживает всю массу полотна и крепит её к проему двери или окна.

 Загрузка …

Для эффективности работы механизм должен обеспечить:

  • Надежное и прочное соединение с коробом необходимо из-за большого веса крышки или двери. Петли обычно делают из стали или металлических сплавов, которые отличаются высокой прочностью;
  • Качество поворотного механизма, что достигается за счет минимального люфта между подвижными элементами конструкции. Это обеспечит отсутствие заклинивания;
  • Доступность при обслуживании, для чего в петлях делают отверстия для смазки маслами;
  • Удобство монтажа за счет потайных головок шурупов. Это снижает нагрузку на механизм при закрытии;
  • Эстетическая привлекательность петель, обработанных гальваническим методом под бронзу, медь или никель. К тому же, это дополнительная защита от коррозии.

Виды петель

Возможно несколько вариантов петельного механизма:

Накладные петли.

Особенности такого типа петель заключается в креплении не к торцу, а к видимой плоскости поворачиваемого полотна. Как правило, эти навесы делают необычной формы с узором или с имитацией кованых элементов.

Врезная конструкция

Под петли обустраивается выборка, толщиной в створку. Этот типа используется чаще всего, поскольку отличается надежностью и легкость установки. Простая конструкция таких петель легко разбирается и дает возможность демонтажа поворачиваемого полотна.

Петли дверные скрытые

Скрытую петлю такого типа абсолютно не видно при закрытом положении устройства.  Это довольно сложно сделать конструктивно, что увеличивает стоимость, но лучше смотрится с точки зрения декоративности.

Петли ввертного типа

Одна из частей петли крепится к наличнику или неподвижной части, а другая-  в торец поворачиваемой части.  Дверь не должна быть установлена вровень с коробкой. Такие механизмы можно регулировать, хотя есть и нерегулируемые конструкции.

Конструкция барных петель.

Конструкция отличается открытием в обе стороны. Это становится возможным благодаря шарнирному обустройству механизма. Дополняют его пружинами, которые возвращают крылья пружины в исходное состояние.

Нестандартный вариант петель. Как сделать люк в подвал незаметным?  Сделать потайной люк. Это вполне возможно, если крышку отделать материалом напольного покрытия, совместив рисунок отделки.

Для того, чтобы ход был неразличим, нужно убрать все зазоры. Крышка должна открываться легко, а если зазора не будет, то произойдет зацепка боковых поверхностей. Есть особая петля для люка в подвал — пантограф.

Он сделан так, чтобы сначала подать крышку вверх, а уже потом в сторону. Снаружи петли не видны. Дополнить поднятие люка можно, используя пневматические подъёмники от багажника автомобиля.

Самодельные петли

Петли в подвал своими руками делаются очень легко. Стоит подумать о целесообразности таких работ, поскольку они недороги и не бывают дефицитны. Но в случаях, когда необходима временная дверь или крышка, делают быстро петли самостоятельно. Чаще делают из резины.

Для резиновых петель подойдут покрышки, из которых вырезают две полосы 10*30 см. одну наверху, а вторую сверху крепят к двери. Вторые части фиксируют в местах проема.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Рейтинг автора

Написано статей

Навесы для люка в подвал своими руками. Требования к скрытым люкам в погреб

Навесы для люка в подвал своими руками. Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

  1. Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
  2. Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
  3. Погреб надо обустроить простым и удобным механизмом открывания.
  4. При весе дверцы более 10 кг люк желательно обустроить электроприводом.
  5. Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
  6. Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
  7. Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
  8. Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Люк в подвал со скрытыми петлями. Устанавливаем петли для люка в подвал

Если в доме или гараже есть подвал, вход в него нужно обязательно заблокировать в целях безопасности, а также для того, чтобы в помещение не попадал холодный воздух. Проще всего закрыть вход откидным люком. Его можно сконструировать из вагонки или стальных листов и при необходимости утеплить. Также можно прикрепить петли для напольного люка в подвал соими руками.

Существует несколько видов петель, из них требуется выбрать наиболее подходящие по конструкции. Для этого нужно рассмотреть, как сделать петли для люка в подвал.

Варианты петель

В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

  1. Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
  2. Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
  3. Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
  4. Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
  5. Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

Моменты которые стоит учесть

Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

  1. Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
  2. Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
  3. Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
  4. Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
  5. Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

Установка петель

Чтобы установить петли для люка, требуется выполнить следующие шаги:

  1. Определить сторону, куда будет открываться крышка подвала, и подобрать соответствующий механизм.
  2. Разметить места для монтажа карандашом или мелом.
  3. Подготовить поверхность. Если крышка деревянная, этот шаг можно пропустить, поскольку ее сразу следует прикрутить саморезами. Если люк представляет собой металлическую конструкцию, отверстия для крепления нужно сделать заблаговременно.
  4. Установить дверцу, подложив под ее торец планку, толщина которой будет равна необходимому зазору между дверью и полом.
  5. Механизм нужно раскрыть на 90°, приложить к намеченным местам и закрепить саморезами или шурупами.
  6. Устройство подвального люка в полу нужно отрегулировать. Для этого требуется несколько раз медленно открыть и закрыть дверцу, находя положения, в которых она начинает заклинивать. После этого отрегулировать крепления таким образом, чтобы убрать клин. Если этого не удается достичь методом подкручивания креплений, петли придется снять и установить заново.

Смазывать петли рекомендуется 1 раз в полгода литолом или маслом для швейных машин. Если дверца активно используется, может понадобиться более частая обработка, поскольку смазочный материал имеет свойство вырабатываться. Для выполнения такого обслуживания в большинстве механизмов имеются специальные технические отверстия.

Петли для люка невидимки своими руками. Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

  • На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
  • Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
  • Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
  • При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
  • После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Источник: https://doma-na-veka.ru/stati/lyuk-v-podval-svoimi-rukami-trebovaniya-k-skrytym-lyukam-v-pogreb

Петли для люка под плитку. Разновидности и фото люков под плитку

Существует несколько разновидностей люков под плитку:

1. Люки под плитку сдвижного типа.

Данный вариант люка состоит из:

  • рамы;
  • дверцы;
  • замка;
  • наружного отделочного слоя;
  • петель, которые соединяют его со стеной;
  • регулировочных механизмов.

В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.

Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.

Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.

Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.

Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.

Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:

  • люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
  • люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.

2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.

Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.

Конструктивные особенности такого люка включают такие элементы:

  • сварную раму;
  • дверную раму;
  • плиту из гипсоволокна;
  • отверстия для установки дюбелей и саморезов;
  • петли, соединяющие конструкцию наружной рамы с дверцей.

Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.

3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.

В соотношении с техническими конструктивными особенностями такие люки состоят из:

  • стальной рамы, закрепляемой в проеме с помощью саморезов;
  • рамы для дверцы, которая отделана гипсоволокном;
  • двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
  • запорных механизмов.

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.

В соотношении с местом расположения люков они бывают:

  • настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
  • люки напольные под плитку более сложны в обустройстве и эксплуатации;
  • потолочные — применяют крайне редко, хотя их обустройство также возможно.

Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.

Источник: https://cabel-electro.ru/stati/lyuk-v-podpole-pod-plitku-kak-sdelat-lyuk-dlya-pogreba-svoimi-rukami

Видео петли люка в подвал «Дива» без щелей в полу, оцените!

Комплект №4 для напольного люка под плитку своими руками (Петли 139 НЖ + гайка забивная с болтом)

Комплект предназначен для изготовления напольного люка невидимки своими руками.
В комплект входят скрытые петли Трансформер PTdSL.139-79-52-190.НЖ из нержавеющей стали (нержавейки) 2.0 мм без пружины, 2 шт., гайка усовая (забивная М8) с болтом 1 шт.

При помощи данного комплекта возможно изготовить самостоятельно напольный люк невидимку в подвал, который может установливться «заподлицо» в проемы в полу.

ВНИМАНИЕ!
1. Максимальная толщина дверцы с отделкой не должна превышать 40 мм. Максимальное выступание двери, со стороны петель, за край петли, которым она крепиться к проему не более 25 мм. Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери.

2. В наполном комплекте в петлях пружины не устанавливаются.
Диаметр сверления в дверце под забивную гайку 9.0 мм.

Пример использования:


Инструкция по монтажу:


Схема движения петли:









ВНИМАНИЕ!

ГАРАНТИЯ
1. Продавец гарантирует, что:
— поставленный Товар полностью соответствует условиям Договора;
— Товар, поставляемый по настоящему Договору, соответствует Паспорту на изделие если таковой прилагается или описаниям и фотоизображениям представленным на вебсайте продавца.

2. ВНИМАНИЕ!
Указанная гарантия НЕ распространяется на изделие, которое было изготовлено покупателем или иным лицом, по поручению покупателя, с использованием комплектующих, деталей и узлов, поставленных покупателю по данному договору для изготовления изделия «своими руками», то есть самостоятельно. Ответственность за качество данного изделия, его должного функционирования полностью лежит на покупателе.

3. Так же, гарантия не распространяется на детали, подвергающиеся естественному износу.

4. Дефекты, возникающие из-за чрезмерной нагрузки, использование неподходящих материалов, неправильной эксплуатацией, неудовлетворительным техобслуживанием, ошибочным обслуживанием, химическим, электромагнитным или электрическим воздействием или иным использованием не по назначению и т. п., не попадают под правила гарантии.

5. За другой косвенный или непосредственный ущерб Продавец никакой ответственности на себя не принимает.

6. Гарантийная ответственность и/или предоставленные прочие гарантии полностью теряют силу при ошибочном монтаже, или ошибочном вводе в эксплуатацию Покупателем или третьими лицами, или в случае осуществления Покупателем или третьими лицами изменений или ненадлежащих ремонтов.

7. Гарантийное обязательство действует только по отношению к Покупателю. Оно теряет силу, если товар Покупателем продается третьим лицам.


комплект скрытый люк в погребок для деревянного пола

Скрытые петли правая и левая совмещенные с кронштейном под амортизатор для изготовления самоподъемных лючков для погреба. К кронштейну, разработанному с оптимально подобранным углом атаки, крепиться амортизатор. По причине возможного перекоса люка не рекомендуем использовать только один амортизатор. Скрытые петли для напольных люков — их преимущества:



Преимущества:       (+)
  • Сталь, покрытая порошковой краской.
  • Уникальная траектория петли.
  • Готовые крепежные отверстия.
  • Ограничение при открытии на 95 градусов.
  • Толщина напольного покрытия до 15 мм.
Скрытая центральная петля без кронштейна — используется для изготовления люка в подвал без амортизаторов или при монтаже длинных (по петлевой стороне), но легких крышек лючков, в случае нехватки опорной точки как центральная петля.



Преимущества:       (+)
  • Сталь, покрытая порошковой краской.
  • Уникальная траектория петли.
  • Готовые крепежные отверстия.
  • Ограничение при открытии на 95 градусов.
  • Толщина напольного покрытия до 15 мм.
Кронштейн под газовый амортизатор (нижний). Применяется в широких или тяжелых люках, для крепежа дополнительных амортизаторов. (При невозможности монтажа дополнительной скрытой петли совмещенной с кронштейном).
Газовые амортизаторы. Малый и Большой. Необходимы для облегчения подъема крышки напольного люка в подвальное помещение. Если ширина крышки до 700мм – мы рекомендуем приобрести Малый. При лёгкой и маленькой крышке, данные амортизаторы могут не пригодиться.

Мы расскажем вам как рассчитать и подобрать амортизатор для люка в подвал или погреб. Звоните!

(Пример: 700*700, вес крышки 21-25кг, 2шт*500Н) (Пример: 800*800, крышка из доски 40мм = 18-22кг, 2шт*500Н) (Пример: 1200*800, вес крышки 17-22кг, 2шт*500Н)

*Приведённые примеры — действительны для наших кронштейнов и угла атаки, под которым смонтирован амортизатор.



Характеристики:       (+)
  • Усилие на штоке:                 500 Н  Малый,     700 Н   Большой.
  • Ход поршня:                        170мм Малый,     240 мм Большой.
  • Длина в сжатом состоянии:  280мм Малый,     360 мм Большой.
Кронштейн для крепления амортизатора к люку. Крепиться к предварительно установленному на «петлю-кронштейн» амортизатору и к деревянной крышке при выдвинутом штоке, обычно в момент ее полного открытия.
Замок с ответной частью – для удерживания крышки люка в закрытом состоянии.
Пластина монтажная под замок – несет функцию крепления замка и в нее вкручивается съемная ручка для подъема лючка.
Потайная, скрытая, утопленная ручка для люка в полу. Подпружиненная и нет. Нержавеющая сталь.
При необходимости, добавьте нужную ручку в корзину, перейдя по ссылке в категорию аксессуары.
(Подробнее)
Комплект ключей для открытия и подъема. Комплект: ключ для замка и съемная подъемная ручка. (Комплект полностью идентичен ключам напольных люков с амортизаторами серии Титан).

Люк напольный в подвал: оборудование, чертеж, установка, советы специалистов

Оборудование

Производственная база должна располагать парком оборудования: резка и гибка металла, штамповка, сверлильный станок, сварочный пост, шлифовальная машина, покрасочная камера.





Материалы

Что нужно для изготовления люка на напольное отверстие:
1. Петли дверные.
2. Замок с защелкой под четырехгранный ключ.
3. Уголок для рамы.
4. Труба на каркас крышки.
5. Листовой металл для сварки петель.
6. Пруток для изготовления Т-образной съемной ручки-ключа.
7. Лист гипсокартона на крышку.
8. Автомобильные амортизаторы.
9. Гайки для крепления амортизаторов к крышке и основанию.


Все эти материалы нужно найти в разных местах и купить в розницу штучно с запасом, если с первого раза не получится. Эту номенклатуру цеха по сварке металлоконструкций на складе не держат, будут искать или поручат вам. ГКЛ продается листами, а металл – хлыстами! Остатки материалов вы получите с готовым изделием и, скорее всего, выбросите за ненадобностью.


Чертеж и расчет размеров люка

Вы можете найти  чертежи напольных люков в интернете и доработать самостоятельно, если у вас есть реальные навыки проектирования и прочностного расчета нагрузок металлоконструкций. Когда вы придёте на производство, специалисты подскажут, какие узлы понадобится доработать, с точки зрения их опыта и ваших пожеланий.





Люк «Стандарт» с петлей



Гарантию исправной работы люка на объекте после установки в ближайшем цеху металлообработки никто не даст. Вам изготовят и покрасят металлоконструкцию по вашему техническому заданию. Открывается? Открывается! Сколов на корпусе нет? Нет! Спасибо за заказ, приходите ещё!При выходе за ворота предприятия вся ответственность за качественную работу люка на объекте ложится на вас.


Установка

Ваши строители устанавливают люк, как умеют. Чертежи и монтажные схемы из интернета могут помочь, но нужно учитывать особенности «ручной работы» изделия, которое у вас получилось.




Советы специалистов: На что обращать внимание при изготовлении напольного люка в подвал своими руками?


Если вы решили самостоятельно сварить люк в напольное отверстие или заказать металлоконструкцию в ближайшей мастерской, рекомендуем вам обращать внимание на следующие моменты:


1. Выбранный вами уголок для рамы должен быть достаточно прочным, чтобы выдерживать нагрузку и сохранять геометрию при эксплуатации. Оптимально использовать уголок толщиной 4-5 мм.


2. Мощность амортизаторов – крышка не должна резко вылетать во избежание травматических последствий, а если амортизаторы не будут справляться с выталкиванием крышки, дверца люка просто не откроется. Ваша цель: легкое и плавное поднятие крышки при повороте ручки в замке. Количество и мощность амортизаторов необходимо определять на стадии испытаний конструкции изделия.





3. Правильное расположение амортизаторов относительно рамного основания конструкции и крышки люков. Амортизаторы должны быть закреплены так, чтобы их полная разгрузка поднимала крышку на угол 90 градусов. Иначе газовый пневмоподъмник может просто вырвать из втулки за счет инерции хода тяжелой дверцы.





4. Расположение гипсокартонной панели крышки относительно плоскости основания рамы по высоте. Низко заглубленная крышка не будет открываться с плиткой. Высокая крышка хорошо открывается с плиткой, но не выставляется в уровень чистового пола. Ищите баланс.





5. Скрытая конструкция петли, моделирование открывания петли с напольной плиткой на крышке. Скрытые петли часто применяются во входных дверях. Но на вертикальных дверях нет облицовочного покрытия толщиной до 15 мм. Нужно учесть требование минимального зазора. Это требует дополнительной конструкторской проработки конфигурации петли и проверки технологической выполнимости узлов изделия перед сборкой готового люка.





6. Зазоры межплиточных швов со стороны петли должны обеспечивать бесконтактное открывание крышки без заломов и сколов кромки плитки в зоне петли. Хорошо сделанная скрытая петля должна обеспечить умный зазор с равными межплиточными расстояниями по всему периметру дверцы. Идеально добиться конструкции фронтально-распашного открывания, когда крышка сначала поднимается вверх, а потом откидывается. Это высший пилотаж!




Как это выглядит у производителей готовых люков в подвал?

Признаем, что люк в подвал, как и котлету для Макдоналдс, может сделать каждый производитель металлоконструкций на заказ, а вот конструкторская документация с расчетами нагрузок есть в России у нескольких признанных производителей.





Стабильно высокое качество изделий выдают те, кто проектирует и серийно производит люки в подвал горизонтальной установки. Такие нишевые предприятия в России можно пересчитать по пальцам. Они накопили бесценный опыт и, с учетом эксплуатации изделий, создали конструкторскую документацию практически на каждый размер люка.


Отметим всё же, что при всей внешней легкости конструкции узлов люка в основе лежит глубокая технологическая проработка механизмов и подготовка производства. Поэтому простые попытки воспроизвести металлоконструкцию порой приводят к неудачным результатам или серии переделок в готовом интерьере после ремонта в жилом помещении. Реальный пример — приходилось вваривать дополнительные крепления для установки третьего амортизатора.


Какие преимущества вы получаете как покупатель готового напольного люка?

Отраслевые предприятия заплатили за ошибки производства высокую цену. Получен гигантский опыт с учетом реальной эксплуатации люков в подвалах и на погребах домов и гаражей по всей России.





Инженеры этих производств точно знают, когда механизмов открывания нужно 3, а когда достаточно и двух газлифтов для сохранения цены изделия.





Проверено на практике, какой мощности нужны амортизаторы — 700 или 1000 ньютонов, чтобы люк плавно открывал отверстие в полу, а не выстреливал вместе с плиткой.


Конструкторами предприятия четко определены параметры применения уголка или трубы квадратного сечения, чтобы рама люка выдерживала заявленную нагрузку.


Регламентирована необходимость устройства дополнительных крепежных элементов для сохранения геометрии рамы и исключения скручивания элементов корпуса.



Рассчитана универсальная высота расположения крышки относительно рамы для правильного открывания облицованной крышки без сколов.
Выданы рекомендации по количеству ребер жесткости в дверце, чтобы она выдерживала заявленную нагрузку и гарантировала плавный ход в полу при равномерной нагрузке короба дверцы на амортизаторы.


Завод по производству люков получает нужные материалы тоннами и километрами. К тому же потоковое производство позволяет минимизировать отходы. Как вы думаете, у кого дешевле закупочная цена?


Все-таки, варить самому или купить готовый люк?

Казалось бы, что сложного сделать такой люк в подвал своими руками? Есть петли, амортизаторы, замки, но простое копирование конструкции не всегда приводит к желаемому результату. То крышка не поднимается, то щель между плитками у петли с палец шириной. То закрытая крышка гуляет в полу, когда наступишь на неё, что, кстати, приводит к слому язычка в замке.


Застрахуйте себя от этих проблем раз и навсегда! Закажите надежный люк в подвал заводской сборки у признанного производителя в России. Серийное производство гарантирует совместимость узлов и механизмов, сварка по наборным шаблонам выполняется без застывших брызг и наплывов металла.







P.S.

1. Если у вас есть время и инженерная мысль не дает вам покоя, уверен, вы справитесь с задачей изготовления стального люка своими руками или на заказ в соседнем цеху металлообработки.


2. При желании купить готовое изделие под ваш размер, разместите заказ на специальном предприятии.
Специализированные производители люков в пол предлагают вам не просто металлоконструкцию, но, в первую очередь, бесценный опыт по проектированию, производству и эксплуатации изделий в реальных условиях. Мы заплатили большую цену за ошибки производства и довели конструкцию практически до совершенства учетом мнения потребителей. Реализуйте идею легкого и невидимого спуска в подвал с готовыми напольными люками!





Салон люков «Горячая Линия»
Нижний Новгород, ул. Бекетова, 13А
Стройцентр «Бекетов», 1-й этаж
тел.: (831) 269-77-99, 269-77-88
www.gorlinia.ru



Откидной люк в полу 24 x 24 дюйма, утопленный 1 дюйм для керамической плитки

Технические характеристики продукта:

Лучшие дверные двери Распашные двери в полу с выемкой для бетона 1 дюйм BA-HFRC-1

Двери доступа Best с гордостью представляют наш фаворит в отрасли — распашные двери в пол с выемкой в ​​1 ”для бетона, модель BA-HFRC-1, которая позволяет быстро и быстро простое решение для ваших нужд доступа!

Эта распашная напольная дверь BA-HFRC-1 с выемкой для бетона 1 дюйм легко стала одной из самых популярных среди профессионалов в области строительства, поскольку она изготовлена ​​из холоднокатаной стали 16 калибра и оснащена петлями со скрытым штифтом. На дверях высотой или шириной более 24 дюймов предусмотрена сплошная фортепьяно для предотвращения провисания и деформации самой панели.

Распашная напольная дверь BA-HFRC-1 с выемкой 1 дюйм для бетона — это алюминиевая дверь и рама, которая также Петли и фурнитура из нержавеющей стали. Дверь представляет собой усиленную алмазную пластину диаметром 1/4 дюйма, которая может выдерживать нагрузку до 300 фунтов / кв. фут. Она имеет угловую раму со встроенным 1-дюймовым анкерным фланцем. BA-HFRC- 1 оснащен защищенными от взлома болтами и гайками из нержавеющей стали.Можно дополнительно нанести битумное покрытие на внешнюю раму.

Помимо различных функций, эта модель BA-HFRC-1 может непосредственно способствовать достижению проектом сертификации LEED в новом строительстве и капитальном ремонте, школах и коммерческих помещениях. Это алюминиевая дверь и рама с петлями и фурнитурой из нержавеющей стали.

Предпочитаете другой тип запирающего / защелкивающегося механизма? Больше не волнуйтесь, эта модель имеет множество настраиваемых опций! От кулачковой защелки с ключом до замка с врезным ригелем (с цилиндром или без — решать вам!) Запорно-защелкивающийся механизм BA-HFRC-1 не имеет себе равных. Мы также предлагаем защелки с кольцевым ключом / ключом и сдвижные защелки для облегчения доступа и прохождения.

Мы предлагаем все стандартные размеры для ваших коммерческих, промышленных и жилых проектов и готовы к отправке. Нужна дверь нестандартного размера или нестандартного размера? Не стесняйтесь отправить нам свой запрос сегодня по электронной почте или по горячей линии — ваша панель будет отправлена ​​в течение 5 рабочих дней!

Больше не ждите! Обсудите ваши конкретные потребности в дверных дверях с нашим отделом продаж мирового класса и службой поддержки клиентов сегодня! Мы будем рады помочь вам от начала вашего проекта до его завершения, гарантируя, что вы получите лучший продукт и лучшую цену!

Позвоните нам в любое время по телефону 1-800-483-0823 или напишите нам по адресу sales @ bestaccessdoors.com. Мы с нетерпением ждем возможности реализовать ваш строительный проект!

Чтобы получать больше обновлений продукта, ставьте лайки и подписывайтесь на наши страницы в социальных сетях. Следите за нашими обновлениями в Instagram, Twitter и YouTube.

Приложение
Разработано для внутренних и внешних применений, где требуется отверстие для доступа, которое будет сливаться с окружающим материалом пола.

Характеристики продукта
Встраиваемый 1 дюйм для размещения керамической плитки / бетонного пола.

Дверная панель оснащена заподлицо алюминиевой ручкой и автоматическим удерживающим рычагом.

Характеристики напольной двери:
Материал: алюминиевая дверь и рама;
Дверь: гладкая алюминиевая пластина 1/4 дюйма, усиленная для динамической нагрузки 300 фунтов / кв. Фут. Экструдированная кромка приварена к дверной панели, обеспечивая выемку 1/8 дюйма.
Рама: Угловая рама, изготовленная из алюминиевого профиля с интегралом 1 дюйм. анкерный фланец с трех сторон и приварные анкерные ремни на стороне петель.
Петля: Петли из экструдированного алюминия приварены к внутренней стороне дверной панели и шарнирно закреплены на шпильках из нержавеющей стали. Удерживайте открытый рычаг с красной виниловой ручкой для автоматического открывания.
Устройство открывания: дверная панель открывается на 90 градусов, блокирует дверь в открытом положении и позволяет легко управлять при закрытии дверной панели. Торсионы из нержавеющей стали обеспечивают поддержку подъема.
Стандартная защелка: защелка из нержавеющей стали с фиксированной внутренней ручкой, съемной внешней ручкой и съемной резьбовой заглушкой
Поверхность: фрезерованная, с битумным покрытием снаружи рамы

Напольная дверь WAPT с утопленной крышкой, заподлицо

Запрос предложения: Люк на крыше RHT

Запрос предложения: Люк на крыше RHT с лестницей

Запрос предложения: Люк на крышу RHT с ножничной лестницей

Запрос предложения: Люк на крыше RHT с электрическими ножничными лестницами

Запрос коммерческого предложения: кровельный люк RHT с ножничной лестницей EI-60

Запрос коммерческого предложения: кровельный люк RHT с фиксированной лестницей GS50

Запрос коммерческого предложения: кровельный люк RHT с фиксированной лестницей GS55

Запрос коммерческого предложения : Люк на крыше RHT с фиксированной вертикальной лестницей

Запрос предложения: Люк на крышу RHTG

Запрос предложения: Люк на крышу RHTG с фиксированной лестницей GS50

Запрос предложения: Люк на крышу RHTG с фиксированной лестницей GS55

Запрос предложения: RHTEI люк на крыше

Запрос предложения: Люк на крышу RHTEI с лестницей

Запрос предложения: Люк на крышу RHTEI с ножницей st airs

Запрос предложения: Люк RHTEI с фиксированной лестницей

Запрос предложения: Люк RHTEI с фиксированной вертикальной лестницей

Запрос предложения: Люк RHTEP

Запрос предложения: Люк RHTEP с лестницей

Запрос предложение: Люк RHTEP с ножничной лестницей

Запрос предложения: Люк RHTEP с фиксированной лестницей

Запрос предложения: Люк RHTEP с фиксированной вертикальной лестницей

Запрос предложения: Люк RHTX

Запрос предложения: Крыша RHTX люк с лестницей

Запрос предложения: Люк RHTX с фиксированной лестницей

Запрос предложения: Люк RHTX с фиксированной вертикальной лестницей

Запрос предложения: WA Напольная дверь заподлицо

Запрос предложения: WAPT Встраиваемая крышка двери в пол

Запросить предложение: WAEI Межкомнатная дверь, противопожарная, заподлицо

Запросить предложение: WAG gl напольная дверь задница

Запрос предложения: OP Напольная дверь для установки на поверхность

Запрос предложения: U Стеновая дверь Universal

Запрос предложения: B Стенная дверь с огнестойкостью

Запрос предложения: EXW Взрывоотводчик

Данные люка

Напольные двери Data

Настенные и потолочные двери Data

Указанные размеры:

Максимальные размеры: 6000 x 7000 мм

Введите высоту пола ниже .Измеряется от верхней части готового пола до верхней части незаконченной крыши.

Введите ниже высоту потолка . Измеряется от верха готового пола до нижнего (нижнего) потолка.

Ваши данные

Тип TER-Архитектурные покрытия

Тип ТЕР, ТРД (двухстворчатый)

  • Разработан с помощью подъемника для плавного и легкого управления дверью одной рукой независимо от размера
  • Автоматический фиксатор в открытом положении фиксирует крышку в открытом положении для безопасного выхода.
  • Изготовлен из коррозионно-стойких материалов, чтобы обеспечить безотказную и надежную работу в течение многих лет.
  • Прочная конструкция и надежный фиксирующий механизм помогают предотвратить несанкционированный доступ
  • Доступен в нескольких стандартных и специальных размерах для удовлетворения любых требований.

  • Материал: алюминиевая крышка 1/4 дюйма (6 мм) и рама из экструдированного алюминия.
  • Покрытие: Гладкая пластина, армированная для динамической нагрузки 150 фунтов на квадратный фут (732 кг / м2).Крышка разработана с заполняемым поддоном 1 дюйм (25 мм) для полевой укладки архитектурного напольного материала (укажите материал напольного покрытия, включая тип, толщину и вес).
  • Рама: Рама из экструдированного алюминия со встроенным анкерным фланцем по периметру.
  • Петли: Петли для тяжелых условий эксплуатации из нержавеющей стали марки 316.
  • Защелка: Защелка из нержавеющей стали типа 316 с фиксированной внутренней ручкой и съемной внешней ручкой поворота / подъема.Открытие защелки защищено заподлицо съемной резьбовой заглушкой с уплотнением.
  • Подъемная система: приводы пружин сжатия заключены в телескопические трубы. Автоматическая фиксация в открытом положении с разблокировкой рукоятки.
  • Поверхность: алюминий с битумным покрытием, нанесенным на внешнюю поверхность рамы.
  • Фурнитура: Петли из нержавеющей стали тип 316. Все остальное оборудование оцинковано / запломбировано хроматом.

ПРЕДУПРЕЖДЕНИЕ: Штат Калифорния считает, что этот продукт может вызывать рак, врожденные дефекты или другие вредные эффекты.Для получения дополнительной информации, пожалуйста, посетите Для получения дополнительной информации посетите: www.p65warnings.ca.gov/

Моя люковая дверь в подвал

Меня все время спрашивают, как мы создали люк в полу в нашем последнем доме, когда мы ремонтировали кухню. Поэтому я подумал, что напишу здесь объяснение, чтобы облегчить себе и вам жизнь! Однако, прежде чем я начну, я понятия не имею, является ли это решение кодом.Итак, где бы вы ни жили, если вы хотите попробовать это, вы можете сначала проконсультироваться с инспектором.

Я не могу выразить, насколько гениальной была идея убрать часть стены, которая отделяла лестницу от подвала, и создать люк. Я уже говорил об этом в предыдущих постах, но, Боже мой, все получилось так плавно, что мне пришлось посвятить этому пост. Это отличная идея для людей, у которых действительно ограниченное пространство, как у меня. Этот дом имеет ширину 12 футов 2 дюйма — такова ширина кухни и участка, где была сделана стена в подвал, около 9 дюймов.5 футов шириной. Позвольте мне показать вам несколько фотографий до. Это решение было принято на полпути к этапу сноса, поэтому я не стал специально делать фотографии этого района раньше. Ниже приведены некоторые из них, которые у меня уже были (и один я пробрался во время демонстрации, когда решал, что делать).

Уход от стены означал, что кладовку нужно было разместить ближе к двери в мой офис, а с холодильником там, что сделало бы дверной проем очень плотным. Тогда, когда обеденный стол находится посередине помещения, вам пришлось бы смещаться в сторону, чтобы добраться до стола, или вместо этого мне пришлось бы использовать небольшой стол на 4 человека.Вот пара фотографий, которые я сделал во время рено.

Внизу мой готовый хэтчбек. Гений Говорю вам — ГЕНИЙ !! Стоит каждой копейки. И мне нравится, что в моем доме, в котором раньше не было НИКАКИХ архитектурных элементов, теперь есть что-то немного причудливое, и это не просто прямая скучная стена. Конечно, отверстие в люке предназначено для того, чтобы кошки могли спуститься туда и использовать ящики для туалета.

Мы использовали амортизаторы для крышки тонны пикапа.Они стоили 50 долларов за штуку, но это именно то, что я хотел. Это позволяет двери почти пружиной открываться и закрываться (я держусь за нее, чтобы она не делала это слишком быстро), и это также означает, что мне не нужна защелка, как мы изначально думали. Просто нужно немного потянуть, чтобы открыть, и немного надавить, чтобы плотно закрыть. ПОРАЗИТЕЛЬНЙ!!

Вот несколько (ужасных) фотографий, сделанных мужем, с деталями использованных нами ударов:

И немного подробностей от мужа по амортизаторам и петлям:

Использованы амортизаторы tonneau cover (крышка кузова пикапа).Я не знаю, сколько они длинны, но я бы сказал, что в полностью развернутом виде они около 36 дюймов. Я пошел на вес в магазине автозапчастей и по виду кронштейнов, поставляемых с амортизаторами. Подрядчик сказал мне, что люк весил около 50 фунтов. У меня есть амортизаторы по 60 фунтов каждый, поэтому я знал, что они сработают. Я искал L-образные кронштейны на концах амортизаторов. На каждом конце амортизатора есть L-образный кронштейн, который я мог прикрепить к полу и к люку. Я вырезал дерево так, чтобы кронштейны вошли заподлицо.Мне также пришлось вырезать часть люка, чтобы удары не попадали в дерево, когда он будет закрыт. Амортизаторы устанавливаю при полностью открытом люке. Вот место, где я купил амортизаторы — http://www.actiontrucks.com/.
Мы использовали петлю рояля в задней части люка. Я бы хотел изменить это на что-то другое (возможно, петли капота автомобиля), потому что петля пианино несколько нестабильна. Но пока это нормально, так как амортизаторы довольно тяжелые.

Амортизаторы устанавливаются в середине люка, а затем на расстоянии 16 дюймов от конца отверстия в полу.Я не проводил измерений, но провел тесты, чтобы увидеть, где я могу установить амортизатор, чтобы он мог быть полностью выдвинут, плотно закрывался и все еще удерживал люк в открытом состоянии.

USFFAB

Для использования на насосных станциях, технических хранилищах и очистных сооружениях люки серии ASG обеспечивают защиту от падения, при этом позволяя проводить плановые осмотры без открытия решетки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дверь для доступа в пол должна быть модели ASGS (одинарная дверь или ASGD (двойная дверь) серии 300, произведенная U.С.Ф. Fabrication, Inc размером, указанным на планах. Дверное полотно представляет собой алюминиевую алмазную пластину толщиной 1/4 дюйма со встроенной защитной решеткой, усиленной защитой от падения для 300 P.S.F. комбинированная временная нагрузка. Защитная решетка состоит из алюминиевой решетки с отверстиями 4 x 6 дюймов, которая вращается на шарнирах, приваренных к раме люка. Защитная решетка должна быть покрыта порошковой краской безопасного оранжевого цвета. Решетка безопасности должна автоматически фиксироваться в полностью вертикальном положении с помощью удерживающего рычага из нержавеющей стали 316.Защитная решетка будет включать скобу для навесного замка, позволяющую замку заблокировать решетки в их закрытом положении. Рама должна быть изготовлена ​​из алюминия толщиной ¼ дюйма. Дверь для доступа в пол должна быть оборудована ручкой для заподлицо, которая не выступает над крышкой, и удерживающим рычагом из нержавеющей стали 316 с красной виниловой ручкой, которая автоматически фиксирует крышку в открытом положении на 90 градусов. Дверь должна иметь шарнирные штифты из нержавеющей стали 316 и болты / контргайки из нержавеющей стали с защитой от несанкционированного доступа.

Установка должна производиться в соответствии с прилагаемыми инструкциями производителя. Дверь должна быть изготовлена ​​и собрана в США. Производитель гарантирует дверь от дефектов материалов и изготовления в течение 10 (десяти) лет.

ДОСТУПНЫЕ ОПЦИИ

  • Рама желоба (слива)
  • Битумная краска
  • Рельсы для гаек
  • Противоскользящее покрытие крышек
  • Анодированное покрытие
  • Юбка в оправе
  • 16K загрузка
  • Конструкции с двойным и множественным листом

СТАНДАРТНЫЕ РАЗМЕРЫ
доступны нестандартные размеры

ПРОЗРАЧНОЕ ОТКРЫТИЕ
24 ″ x 24 ″
[610 мм x 610 мм]
30 ″ x 30 ″
[762 мм x 762 мм]
30 ″ x 36 ″
[762 мм x 914 мм]
36 ″ x 36 ″
[914 мм x 914 мм]
42 ″ x 42 ″
[1067 мм x 1067 мм]
30 ″ x 54 ″
[762 мм x 1372 мм]
48 ″ x 48 ″
[1219 мм x 1219 мм]

Петли — Marine Industries West Products

SS-0010
Петля для деки из нержавеющей стали
Петли для тяжелых условий эксплуатации из полированной нержавеющей стали.5 дюймов в длину на 5 1/2 дюймов в ширину. Подходит для болтов с потайной головкой 1/4 дюйма. Продаются отдельно.
SS-0025
Разборная петля из нержавеющей стали — левая
Петли Take-Apart имеют центральную точку шарнира, которая раздвигается для облегчения снятия люка.Изготовлен из полированной нержавеющей стали 316. 3 1/2 дюйма в длину на 2 дюйма в ширину.
HG-0010
Длинные петли люков (пр)
Петли с длинными рукавами из заготовок из алюминия изготавливаются на станке с ЧПУ из заготовок алюминия и доступны в полированном, порошковом и анодированном исполнении.3 5/8 дюйма в длину на 2 7/8 дюйма в ширину. Продается парами.
HG-0015
Скрытые петли для одного рычага (шт.)
Заготовки алюминиевые скрытые петли предназначены для установки под люком двигателя.Доступен в полированном, порошковом и анодированном исполнении. Включает опорную пластину для люка двигателя. Продается индивидуально.
HG-0020
Двусторонние скрытые петли (шт.)
Заготовки алюминиевые скрытые петли предназначены для установки под люком двигателя.Включает опорную пластину для люка двигателя. Доступен в полированном, порошковом и анодированном исполнении. Продается индивидуально.
HG-0016
Скрытая крышка петли
Эта накладка на заготовку предназначена для закрытия вырезов ствола в местах, где ранее использовался скрытый шарнир.Продается индивидуально.
HG-0030
Петля люка для тяжелых условий эксплуатации (шт.)
Петля люка из алюминия для тяжелых условий эксплуатации.5 дюймов в длину на 5 1/2 дюймов в ширину. Этот шарнир имеет низкопрофильный дизайн с шарнирным штифтом из нержавеющей стали 1/4 дюйма. Компоненты шарнира собраны с прецизионными тефлоновыми шайбами ​​для обеспечения бесперебойной работы. На секции шарнира можно установить (4) крепежа с плоской головкой 1/4 дюйма с каждой стороны . Доступны полированные, анодированные и порошковые покрытия. Продается индивидуально.
HG-0045
Петля пулевого типа (шт.)
Заготовки алюминиевые петли типа «пуля».Сверхпрочная алюминиевая конструкция, 9 дюймов в длину и 1 1/4 дюйма в ширину. Этот шарнир оснащен поворотным штифтом из нержавеющей стали 5/16 дюйма с прецизионными тефлоновыми шайбами ​​для обеспечения бесперебойной работы. В местах крепления глухих отверстий просверлены отверстия и нарезаны резьбы для крепления (5) болтов 5/16 дюймов -18. Доступны в полированном, порошковом и анодированном исполнении. Продается индивидуально.
HS-0010
Угол опоры люка
Если люк двигателя провисает и нуждается в дополнительной структурной опоре, наши опорные углы добавят прочности и косметической ценности вашему моторному отсеку.Изготовленные из алюминиевых заготовок, они имеют размеры 1 1/2 «x 1 1/2» x 3 «. Они доступны в полированном, порошковом и анодированном вариантах. Продаются индивидуально.
HS-0015
Угол опоры люка с тефлоном (комплект)
Если люк двигателя провисает и нуждается в дополнительной структурной опоре, наши опорные углы добавят прочности и косметической ценности вашему моторному отсеку.Изготовленные из алюминиевых заготовок, они имеют размеры 1 1/2 «x 2» x 3 «. Этот набор включает (1) угол вывода без тефлона и (1) угол вывода с тефлоном. Они доступны с полированной, порошковой и анодированной отделкой. .Продается наборами.
HH-001
Запасной палец шарнира
Сменные шпильки из нержавеющей стали для петель HG-0010.Диаметр 1/4 дюйма с длиной захвата 1 дюйм. Разрезные кольца продаются отдельно.
HG-0025
Пластины настила для скрытых петель (комплект)
Эти алюминиевые опорные пластины из заготовок предназначены для установки на верхнюю часть люка двигателя.Они имеют шипы для установки скрытых петель DMP на нижней стороне люка двигателя. Доступен в полированном, порошковом и анодированном исполнении. Продается парами.
HG-0012
Ножничный шарнир, короткий рычаг с газовым амортизатором (PR)
Ножничные шарниры из алюминиевых заготовок с газовыми амортизаторами доступны в полированном, порошковом и анодированном исполнении.Включает газовые амортизаторы номиналом 35 фунтов. Можно заменить более тяжелые газовые шоки, до 80 фунтов. Продается парами.
HG-0035
Длинный рычаг шарнира ножничного типа с газовым амортизатором (PR)
Ножничные шарниры из алюминиевых заготовок с газовыми амортизаторами доступны в полированном, порошковом и анодированном исполнении.Включает газовые амортизаторы номиналом 35 фунтов. Можно заменить более тяжелые газовые шоки, до 80 фунтов. Продается парами.
HG-0014
Петля ножничная двойная с газовыми амортизаторами
Ножничные шарниры из алюминиевых заготовок с газовыми амортизаторами доступны в полированном, порошковом и анодированном исполнении.Включает газовые амортизаторы номиналом 35 фунтов. Можно было заменить более тяжелые газовые шоки, до 80 фунтов.
HG-0040
Ножничная петля X-Large Arm (PR)
Алюминиевые скрытые ножничные петли из заготовки собираются с прецизионными тефлоновыми шайбами ​​и усиленными болтами с буртиком из нержавеющей стали.Включает опорные пластины из нержавеющей стали с шипами для люка двигателя. Доступен в полированном, порошковом и анодированном исполнении. Продается парами.
PH-0010
Dana Power Hinges — Боковое крепление в стволе
Петли Marine Industries West Power Hinges — это самая передовая система подъема люков на рынке.Эти петли новой конструкции изготовлены из алюминиевых заготовок 6061-T6 и устанавливаются на задней стороне каждого ствола. Стандартная грузоподъемность 125 фунтов с пластиковыми стропами. С дополнительным полным комплектом линии из нержавеющей стали и модернизацией насоса грузоподъемность увеличивается до 160 фунтов. Эти петли доступны в полированном, порошковом и анодированном исполнении. Комплект Power Hinge состоит из (2) Power Hinges, (1) гидравлического насоса, (2) монтажных кронштейнов, (1) перепускного клапана, набора пластиковой линии и всех необходимых латунных фитингов.Смотрите видео о продукте в нашем разделе видео.

Как установить опоры люков с газовыми стойками

Многие лодки поставляются с газовыми стойками для поддержки откидных люков в открытом положении, когда вы складываете предметы внутри или получаете доступ к ним. Это освободит обе руки и предотвратит захлопывание крышки люка на ваших пальцах рук или ног.Тем не менее, некоторые лодки старых моделей не включали их. Вы можете добавить газовые амортизаторы (также известные как газовые пружины или амортизаторы), но для этого потребуется немного инженеров, чтобы распорка работала должным образом. Воспользуйтесь нашим руководством по установке газовой стойки ниже.

За рекомендациями мы обратились к Крису Ярсевичу, инженеру по качеству компании Taylor Made Products — лидера морского рынка газовых амортизаторов — который предлагает обратиться к профессионалу в области тяжелых люков, таких как моторные отсеки. Для этого проекта мы устанавливаем одинарную распорку на относительно легкий люк размером 6 на 24 дюйма, шарнирно закрепленный на длинной стороне.

Taylor Made предлагает стойки, изготовленные из нержавеющей стали 316, а также модели с трубами из оксидированной стали и стальными валами с нитридным покрытием. Версии из нержавеющей стали могут стоить на 150 процентов дороже, но обеспечивают превосходную долговечность в соленой воде. Совместите стойки из нержавеющей стали с монтажными кронштейнами и крепежными деталями из нержавеющей стали.

Как установить газовые амортизаторы

1. Взвесьте люк лодки
Важно знать общий вес люка. Вместо того, чтобы гадать, открутите люк от петель и используйте точные весы для определения веса.Подойдут весы для ванной или цифровые весы, используемые для взвешивания рыбы. В данном случае наш люк весил 20 фунтов. Перед выполнением следующего шага снова прикрепите люк к петлям. Журнал для плавания 2. Определите верхнюю точку крепления
Откройте люк до точки, в которой он должен поддерживаться. Отметьте точку крепления верхнего кронштейна пневматической пружины на нижней стороне крышки на расстоянии от трети до середины от петли до противоположной стороны люка — в данном случае мы выбрали 2 дюйма от петли.Угол установки газовой стойки имеет важное значение. Магазин для плавания 3. Отметьте нижнюю точку крепления
Нижняя точка крепления часто находится чуть ниже верхней точки крепления. Имейте в виду, что стойка не обязательно должна быть идеально вертикальной. Прежде чем отмечать нижнюю точку крепления, убедитесь, что она расположена в области, в которой достаточно места для монтажного кронштейна или шарового пальца. Журнал для плавания 4. Измерение газовой стойки
При открытой крышке измерьте расстояние от верхней точки крепления до нижняя точка крепления.Это подскажет вам, какая длина стойки вам понадобится, когда она будет увеличена. Для сжатой длины измерьте под тем же углом от нижней точки крепления до края отсека; затем измерьте расстояние от верхней точки крепления до нижнего края крышки. Сложите их. Журнал Boating Magazine 5. Рассчитайте необходимое усилие распорки
Используйте эту формулу для определения требуемого усилия распорки: Вес крышки (фунты) x Расстояние от От петли до центральной линии люка (дюймы) —————————————————— Расстояние (дюймы) от шарнира до точки крепления стойки на люке Ответ равен 30, что означает, что для поддержки этого люка в открытом состоянии требуется распорка с усилием в 30 фунтов, которая также позволит ему легко закрываться.Выберите из ассортимента Taylor Made стойку, которая соответствует как размерам, так и силе, указанным в этой формуле. Журнал Boating 6. Используйте правые кронштейны для установки
Газовая стойка Компания Taylor Made Products предлагает выбор угловых и плоских кронштейнов для широкого диапазона конфигураций установки. У каждого кронштейна есть шариковая шпилька диаметром 10 мм, на которую защелкивается опора газовой стойки (имеющая гнездо на каждом конце). Если возможно, закрепите кронштейны сквозными болтами, но если доступ сзади невозможен, используйте не менее трех No.10 саморезов из нержавеющей стали для крепления каждого кронштейна. Всегда устанавливайте газовую стойку так, чтобы конец узкой тяги был ниже, чем газонаполненный ствол. Распорка удлинена, что упрощает установку газовых амортизаторов с открытой крышкой. Журнал Boating Magazine

Газовые стойки Инструменты и расходные материалы

· Газовая стойка Taylor Made Products · Кронштейны крепления газовой стойки Taylor Made Products · Рулетка · Маркировочный карандаш · Буровой двигатель и долота · Набор отверток · Набор накидных / рожковых ключей · Крепеж из нержавеющей стали

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
