Петля дверная бабочка фото: установка дверных петель. Как правильно их снять и смазать?

Содержание

Что такое петля-бабочка. Преимущества и недостатки петель-бабочек. Отзывы

Накладные карточные петли-бабочки получили довольно широкое распространение. Причина проста — эти петли относятся к классу безврезных петель, что подразумевает их относительно легкую установку, если сравнивать ее с монтажом классических врезных вариантов петель.

Большинство межкомнатных дверей продаются с установленными петлями, поэтому вопрос установки в таких случаях не стоит на первом плане — более важным представляются особенности пользования дверей с петлями-бабочками. Для людей, предполагающих самостоятельную установку петель, не менее важны особенности установки. Все моменты будут рассмотрены — давайте разбираться, что к чему.

Что такое петли «бабочки»

Петля-бабочка относится к классу петель, установка которых не требует врезки — вырезать пазы в дверном полотне и коробке не требуется. Карты (стороны) петель в развернутом виде напоминают крылья бабочки, что и послужило названием. В сложенном виде одна половинка петли вкладывается в другую, за счет чего зазор между дверью и дверной коробкой получается небольшим.

Петли-бабочки могут быть в исполнении как для дверей без притвора, так и с притвором (четвертью) — у последних есть дополнительный изгиб (см. рис.). Конструкция петель-бабочек НЕ ПРЕДУСМАТРИВАЕТ СНЯТИЯ дверей — петли придется выкручивать, что во время ремонта или переноса мебели радости не доставит. Особенность достаточно серьезная, чтобы не обращать на нее внимания.

Особенности установки петель-бабочек

Во всех описаниях говорится о легкости установки петель-бабочек. Это бесспорно, но у легкости есть обратная сторона медали — даже небольшое отклонение в плоскости (из-за конструктивных особенностей либо дефектов петель или дверного полотна) может привести к тому, что дверь не закроется до конца. Понять, о чем идет речь, помогут изображения.

На левом рисунке внутренняя часть петли прикручена к полотну и видно, что карты петель не входят полностью друг в друга — мешает дверное полотно. Если оставить все как есть и прикрутить дверь к коробке, то полотно будет вырывать шурупы, а дверь будет пружинить — «играть», как говорят многие мастера установки.

Во врезных петлях такой недостаток легко устранить, углубив в нужной точке посадочное место, но ведь нам нельзя нарушать целостность дверного полотна. В этом случае принято использовать разного рода подкладки (из плотного картона, к примеру), которые приподнимут петлю над полотном, обеспечив ее полное складывание (на правом рисунке та же петля установлена на прокладке).

Сложенная петля на прокладке —
все в порядке
Петля со смещением сторон,
не требующая прокладок

Использование прокладок не облегчает установку, и если вы считаете это существенной проблемой, то стоит поискать петли-бабочки, в которых за счет небольшого развода сторон обеспечивается гарантированное полное складывание безо всяких прокладок.

Отзывы о петлях-бабочках

В сети интернет достаточно часто возникают вопросы об отзывах и пользовательских характеристиках петель-бабочек.

Не вдаваясь в подробности, можно с полной уверенностью заявить, что отзывы делятся примерно поровну — с одной стороны мастера, владеющие многими инструментами, с другой — люди, владеющие только отверткой. Нетрудно догадаться, кто на какой стороне. Мнения зачастую переходят в споры — одни утверждают, что петли-бабочки проигрывают в красоте классическим петлям и используя их, двери нельзя снять с петель. Оппоненты чаще всего в качестве контраргумента приводят легкость установки — единственное, пожалуй, достоинство петель-бабочек.

Красота — важная вещь, хоть и субъективная величина. Легкость установки — также важный аргумент, но не менее важным является и прочность, с которой петли удерживают дверь. Странно, что на этот момент никто не обращает внимание, а был просмотрен не один форум. Между тем, даже неискушенному в технике человеку видно, что классические петли предполагают более прочное соединение — количество отверстий и расстояние между ними больше, чем в петлях-бабочках. Найти сведения или отзывы об отрыве петель найти не удалось, возможно потому, что профессиональные мастера, что ни говори, предпочитают классические варианты петель.

И напоследок выводы. Если двери изготовлены из цельного массива, обладают большим весом, то стоит подумать об использовании все-таки классического варианта петель. Если же у вас легкие двери и нет желания возиться с монтажом петель, то бабочки в этом случае будут оптимальным и единственным вариантом.

Все про дверные петли бабочки: особенности, установка и размеры

Карточные петли бабочки в последнее время стали достаточно популярны. Причиной такой распространенности является то, что им не нужна врезка. Устанавливать их намного проще, чем традиционные врезные конструкции. Как правило, межкомнатные двери поступают в магазины с предварительно установленными петлями, поэтому вопрос их монтажа становится не актуальным.

Но в некоторых ситуациях возникает необходимость выполнить все работы своими руками. А установка двери на петли бабочки довольно проста. Для этого нужно всего лишь приложить их на выбранное место, а затем зафиксировать при помощи саморезов.

Отличительные особенности

Смонтированная петля-бабочка

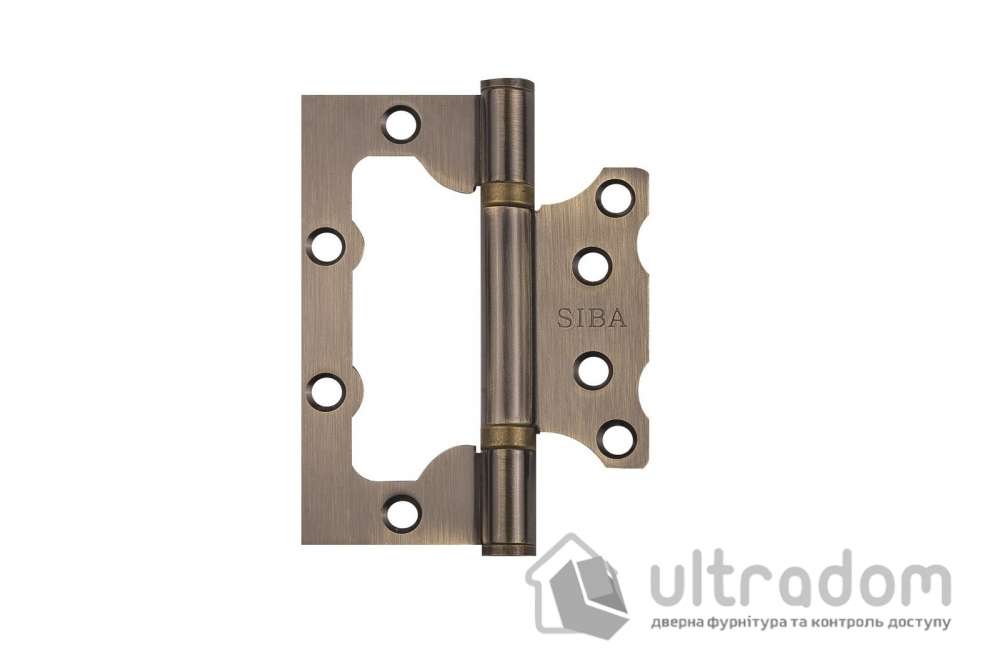

Вид петли-бабочки

Для того чтобы установить двери на петли бабочка, не нужно в дверной конструкции, а также в коробке вырезать специальные пазы. В полностью развернутом виде боковые стороны конструкции имеют сходство с крыльями бабочек, вследствие чего они получили такое название. Если ее, сложить, то можно заметить, что одна половинка вкладывается в другую, что в свою очередь обеспечивает минимальный зазор между полотном и коробкой.

Также продукции данного типа могут выпускать с дополнительным изгибом, который предназначен для дверей с притвором. Однако следует помнить, что конструкцию, оснащенную петлями бабочками, довольно сложно снять, поэтому их придется выкручивать. И хотя это считается значительным недостатком, все же изделия обладают и неоспоримыми преимуществами:

элегантный внешний вид.
невысокая стоимость.
надежность.
возможность монтажа, как на левую, так и на правую сторону.
хорошо подходят для межкомнатных дверей.

Петля для двери бабочка изготавлена из латуни, цинка или нержавеющей стали. Самым надежным материалом является латунь, поскольку данный металл наиболее устойчив к разнообразным негативным воздействиям окружающей среды. Также продукция из такого материала имеют высококачественное декоративное покрытие.

Как видно на фото, изделия из стали выглядят привлекательно. Они способны выдержать перепады температур и повышенную влажность, вследствие чего их можно использовать даже для установки входных конструкций. Модели из цинка или сплавов являются самыми недорогими, поскольку подвержены коррозии металла и не обладают необходимой износостойкостью.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета.Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Накладные карточные петли выпускаются двух основных размеров. Их высота составляет 100 мм (4 дюйма) и 125 мм (5 дюймов), ширина – 30 мм, а толщина может колебаться от 2,5 до 3 мм. Иногда профессионалы, занимающиеся монтажом межкомнатных дверей, называют петли бабочки в зависимости от размеров «четверками» и «пятерками». Стоит отметить, что четырехдюймовых изделия имеют по четыре отверстия под саморезы, а пятидюймовые – пять. Выбор размера карточной модели будет зависеть, прежде всего, от веса дверной конструкции. Для очень тяжелых полотен рекомендуется использовать три петли большого размера, а для легких хорошо подойдут изделия поменьше.

Отзывы о накладных петлях-бабочках

Перед тем, как приобрести продукцию, многие предпочитают ознакомиться с отзывами об изделиях.

Пользователей интересует не только то, как устанавливать петли бабочки своими руками, но и их технические характеристики, надежность, долговечность. Мнения разделились приблизительно поровну, и дискуссии по этому поводу часто перерастают в споры. Некоторые хвалят легкость монтажа этих изделий, что позволяет с легкостью выполнить установку даже неопытному человеку. Но мастера часто критикуют петли-бабочки, аргументируя это тем, что дверь впоследствии невозможно снять и не гарантируют достаточно прочное соединение.

Монтаж петель без врезки

Установка петель бабочка на межкомнатные двери считается несложным процессом, так как не требует выполнения трудоемких работ по созданию паза. Установка дверных петель бабочка включает в себя следующие этапы:

Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна.Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Установка петли бабочки на видео поможет лучше разобраться в том, как выполнить монтаж данных изделий своими руками. Они хорошо подойдут в тех случаях, если двери изготовлены из легкого материала. Кроме того, установка не потребует много сил, специальных знаний или навыков. Накладные петли-бабочки помогут облегчить проведение ремонтных работ, не прибегая к помощи мастеров. Но если установлены двери из цельного массива древесины, которые имеют достаточно большой вес, то стоит остановить свой выбор на классическом варианте врезных петель.

Петля дверная бабочка фото

Что такое петли без врезки (петли бабочки). Плюсы и минусы этих петель, по мнению наших мастеров

Врезка петель – один из важнейших этапов при установке новой двери, требующий не только специального инструментария, но и навыков работы с материалом. Самый лучший способ при необходимости установить дверь – не экспериментировать, а вызвать мастера. Даже если речь идет о таких, казалось бы, простых в монтаже конструкциях, как петли-бабочки или петли без врезки. Несмотря на новизну петель, вокруг них уже разгорелись споры – кто-то утверждает, что петли-бабочки хороши всем – и просты в монтаже, и надежны, и долговечны.

Другие же специалисты откровенно бракуют их. Так кто же прав, и стоит ли останавливать свой выбор на «бабочках»? Петли-бабочки получили свое название благодаря оригинальной форме – одна из пластин такой петли выполнена в форме крыла бабочки и вкладывается в полость соответствующей формы на второй пластинке. Отличительная особенность таких петель – отсутствие необходимости врезки. Петли просто накладываются на дверной торец и закрепляются саморезами, отсюда и их второе название – петли без врезки. Они получили распространение там, где нужно быстро установить дверное полотно, и где нет особых требований к качеству установки – к примеру, в дачных домиках. Начинающие мастера и любители неизменно высоко отзываются о петлях-бабочках, а вот серьезные профессионалы зачастую их не жалуют. Основные достоинства петель бабочек, которые выделяют наши мастера следующие:

основное преимущество петель-бабочек – отсутствие необходимости врезки, что позволяет значительно сократить время, затрачиваемое на монтаж двери. Да и усилий тратится не в пример меньше, и количеств специального инструментария сокращается до пары отверток,
петли-бабочки оптимальны при установке легких дверных полотен весом менее 35 кг. Только в этом случае они могут обеспечить надежную работу дверного механизма и гарантировать хорошее крепление двери. Для более тяжелых дверных полотен петли-бабочки не годятся,
петли без врезки хороши при монтаже межкомнатных дверей и дверей дачных домиков – словом, везде, где к дверному полотну не предъявляются высокие требования по качеству защиты помещения. Стоит сказать, что петли-бабочки действительно способны выдерживать постоянные открывания-закрывания двери в течение длительного срока, но – опять же, только если дверное полотно достаточно легкое.

Недостатки, которые отмечают мастера при установке петель-бабочек, следующие:

невозможность снятия дверного полотна с петель после установки с применением «бабочек»,
петли-бабочки проигрывают по эстетическому критерию классическим петлям,
надежность крепления дверного полотна оставляет желать лучшего – для сравнения, классические врезные петли позволяют добиться более прочного соединения за счет большего количества крепежных отверстий и большего расстояния между ними,
ограниченная сфера применения (только легкие дверные полотна).

Мы предлагаем большой выбор фурнитуры для дверей, который можно купить в нашем интернет-магазине или по адресу г. Екатеринбург, ул. Гурзуфская 44, 2 этаж. Также наши специалисты могут проконсультировать по выбору фурнитуры для дверей в офисе или по телефону +7 (343) 361-14-61.

Петля накладная бабочка

Дверная фурнитура за последнее время обзавелась множеством различных форм и конструкций, среди которых можно встретить как простые петли без всяких хитростей, так и более сложные, с функцией автоматической доводки и другими опциями, а также дверные петли бабочка, которые нашли широкое распространение в быту. Эта фурнитура отличается множеством достоинств, а ее установка не вызывает сложностей даже у неопытных в этом деле людей. Если вы захотели себе на двери петли бабочка, важно не только правильно установить эту фурнитуру своими руками, но и выбрать подходящий комплект, который удовлетворит ваши требования по всем параметрам.

Установка петель бабочек на дверь

Достоинства и недостатки петель бабочек

Дверные петли-бабочки – это накладная фурнитура. которая может похвастаться убедительными достоинствами, такими как:

Возможность установки непосредственно на полотно без предварительной подготовки.
Плотное прилегание двери к дверной коробке благодаря особой конструкции петель.
Длительный срок службы, который при правильной эксплуатации длится десятилетиями.
Простой монтаж, который требует минимального количество времени и оборудования.

К сожалению, у петель-бабочек есть и недостатки, которые покажутся таковыми не для всех:

Совместимость только с дверьми небольшого веса (не для входных).
Для установки требуется очень ровная поверхность.
Петли неразъёмные, в связи с чем дверь снять не так просто.

Несмотря на недостатки, универсальная петля-бабочка пользуется большой востребованностью, и, если вы тоже захотели установить себе такую фурнитуру, не помешает знать о ее выборе.

Схема функционирования петель бабочек

Правильный выбор фурнитуры

На выбор петель-бабочек должны влиять несколько факторов, определяющих характеристики:

Материал. Стальные петли отличаются очень высокой устойчивостью к нагрузкам, а также практически не износятся даже при активной эксплуатации. Также можно приобрести петли из латуни – они не только прослужат долгий срок, но и не заржавеют со временем.

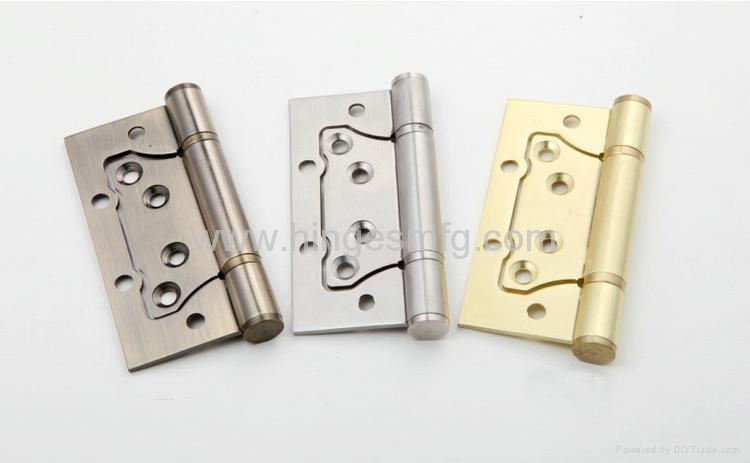

Петли бабочки из различных материалов

Количество. В большинстве случаев достаточно двух петель, однако в зависимости от параметров двери (масса и высота) количество фурнитуры может варьироваться от двух до пяти петель, которые устанавливаются равномерно по всей длине поверхности.
Производитель. Немаловажный параметр, так как покупка петель от неизвестного производителя, как правило, ничем хорошим не заканчивается – фурнитура быстро выходит из строя, что приводит к перекосу двери и другим опасным ее деформациям. Берите петли только от надежных, известных и проверенных производителей.

При выборе фурнитуры в магазине вы можете посоветоваться с продавцом по поводу того, какие именно петли бабочки подойдут к вашему случаю. Не помешает прислушаться к его мнению.

Не забудьте перед покупкой петель проверить, какие вам нужны – правые или левые. Неподходящий комплект попросту не встанет как надо, и вы впустую потратите деньги.

Начинаем работу по установке

Перед тем, как установить петли бабочки, необходимо правильно организовать свое рабочее место.

Петли бабочки с шурупами для крепления

Для этого следует разместить поблизости следующие необходимые приспособления:

Непосредственно устанавливаемые петли-бабочки.
Длинная линейка (желательно от 25 сантиметров длины).
Строительный уровень, необходимый для измерения положения.
Простой карандаш, необходимый для разметки двери и полотна.
Дрель, шуруповерт и набор шурупов для крепления фурнитуры.
Набор деревянных клиньев.

После того, как указанные инструменты найдены и подготовлены, можно приступать к самому монтажу фурнитуры, который условно разделяется на несколько последовательных этапов.

Разметка поверхностей

Установка дверных петель-бабочка обязательно предполагает предварительную разметку мест под монтаж фурнитуры. Для этого действия потребуются только карандаш и линейка.

Отсчитайте от верхнего края 25 сантиметров вниз и поставьте отметку карандашом – это место для размещения центра верхней накладной петли.

Повторите шаг 1 для нижнего края, наметив тем самым место для монтажа нижней петли.

Если есть дополнительные петли помимо крайних, их надо устанавливать по центру между крайними, все расстояния должны быть строго одинаковыми.
Установите дверь в проем и закрепите ее при помощи деревянных клиньев, проверяя правильность расположения двери при помощи строительного уровня.

Отметьте центры монтажа петель ровно напротив тех, которые намечены на торце двери.

На этом разметка двери и коробки считается завершенной, а дверь можно вынуть из проема.

После того, как разметка будет завершена, еще раз проверьте все расстояния от петель до краев двери, а также расстояния между соседними петлями (если их больше двух).

Устанавливаем фурнитуру

Установка петель бабочек на межкомнатную дверь – весьма простое занятие, с которым можно справиться всего за полчаса. В таблице приведен нужный порядок действий.

Приложите верхнюю петлю к двери на отмеченном месте, просверлите дрелью отверстия при помощи дрели.

После этого проверьте правильность положения, закрепите петлю, используя шуруповерт. Затягивайте шурупы постепенно, не допуская перекоса фурнитуры.

Указанные в первом шаге действия повторите со всеми остальными петлями на двери.

Установите дверь в проем и закрепите ее деревянными клиньями, проверив положение полотна при помощи строительного уровня (как на этапе разметки дверной коробки). Повторите шаг 1 для всех петель, одновременно следя за тем, чтобы дверь не повело.

Также советуем просмотреть видеоинструкцию о том, как правильно устанавливать петли-бабочки.

Теперь вы знаете, как установить двери на петли-бабочка. После того, как петли будут установлены, рекомендуется смазать и правильно отрегулировать их, чтобы предотвратить преждевременное появление скрипов. Смазывание дверных петель-бабочек необходимо проводить регулярно. Если нет острой необходимости, достаточно одного технического обслуживания в год. Для смазывания можно использовать любое моторное масло.

Дверные петли «бабочка»: советы по установке

Комплектация межкомнатных дверей не обходится без соответствующей фурнитуры. Наряду с ручками, цепочками, глазками и различными вставками изготовители прилагают к наборам петли. Пожалуй, это главный элемент дверного комплекта, от которого зависит качество фиксации полотна в проеме. Обычно используются традиционные модели петель, устройство которых предполагает врезку в массив – для этого формируется специальный паз.

Развитие технологических способов изготовления и монтажа дверей привело к разработке петли «бабочка», которая не требует врезки. Новая фурнитура имеет и другие принципиальные отличия, которые характеризуются как плюсами, так и минусами. Правильная установка позволит сохранить достоинства и минимизировать недостатки готовой дверной конструкции.

Особенности конструкции

Главным отличием петель-бабочек, которое влияет и на особенности монтажа с дальнейшей эксплуатацией, является прилегание к дверной поверхности. Такая фурнитура не требует создания пазов для вставки – петельная карта накладывается на поверхность и также закручивается. Стороны крепления устроены так, что одна часть при закрытии дверей встраивается в другую, чем и обусловлено название «бабочка». Количество саморезов различно в зависимости от комплекта, но в среднем соответствует классическим наборам врезных петель.

Процесс монтажа

Чтобы понять, как установить петлю-бабочку правильно, необходимо подробнее рассмотреть ее конструкцию. Технология установки накладных моделей, как и отмечалось выше, обусловлена спецификой их работы. Отсутствие необходимости формирования пазов является весомым преимуществом таких петель, в остальном же ход монтажа соответствует обычной методике.

Сначала размечается местоположение петель. Желательно их прикладывать внутренней стороной, после чего фиксировать точки сверления. Промежуток от краев полотна должен составлять не меньше 200 мм – среднестатистический отступ не только для петли «бабочка», но и для обычных версий данной фурнитуры. Затем делаются аккуратные отверстия для саморезов, которые обычно поставляются в комплекте с петлями. Финальным штрихом станет непосредственное прикручивание сторон «бабочки» к дверной коробке и полотну.

Нюансы установки

Внешняя легкость процесса установки и в особенности отсутствие необходимости создания ниш в массиве многих подкупает. Но все преимущества, которыми обладают дверные петли «бабочка», на этом и заканчиваются. Лишь после установки можно оценить, насколько неоднозначна такая фурнитура.

Дело в том, что получить надлежащий эффект от использования петель без врезки можно только при условии безукоризненной установки. По сравнению с традиционными моделями, «бабочки» не предоставляют широкого поля для доработки. Во-первых, стороны должны идеально складываться, иначе образуется неровность – дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт. И еще один неприятный момент, который также характеризует дверные петли «бабочка» и конструкцию без врезки как таковую, – это невозможность снятия дверного полотна без выкручивания шурупов.

Как устранить ошибки?

Избавиться от всех перечисленных последствий применения столь оригинальных петель невозможно, однако минимизировать их влияние на удобство в эксплуатации можно. Среди важнейших задач, которые решают мастера в ходе установки петель-бабочек, является обеспечение равномерности при схождении карт. Обычно нестыковки ликвидируются путем создания подкладок. Для этого используется картон, тонкие щепки, бумага и подобный материал – подкладывать необходимо в части, противоположной стороне, которая не накладывается.

Кроме этого, петли для дверей «бабочка», в силу конструкционных особенностей, не обеспечивают высокую степень надежности. Конечно, все зависит от изделия, но петлям врезного типа они значительно проигрывают. Поэтому важно максимально качественно выполнить саму фиксацию шурупами – отсутствие выглядывающих шляпок и наклонов при врезке отразится в надежности.

Еще одной сомнительной особенностью является расположение саморезов на карте. На одной стороне они располагаются тесно, а на другой – поодаль друг от друга. Конфигурацию нельзя исправить, но можно исключить вероятность повреждения двери, на которую планируется крепить петли «бабочка». Установка выполняется на твердых и надежных участках – то есть подходящих для закручивания.

Для каких дверей подходят?

Определить сегмент оптимально подходящих дверей под конструкцию петель-бабочек можно исходя из прочности крепления. Данный нюанс уже был рассмотрен, и вполне закономерно, что дополнять такими системами тяжелые модели нежелательно. Все-таки операция внедрения в массив добавляет надежности креплению, в то время как наружная фиксация без страховки кажется весьма рискованной при монтаже 40-киллограмового полотна.

И напротив, дверные петли «бабочка», установка которых осуществляется максимально гладко и чисто, идеально подходят для легких дверей, не предполагающих особых усилий в монтаже. В частности, представители шпонированной категории сочетаются с «бабочками» не только технически, но и визуально. Модели, изготовленные из массива, рекомендуется оснащать врезной фурнитурой – сложность установки компенсируется их надежностью.

Декоративный эффект

Накладная система крепления петли «бабочка» обусловлена и эстетическими соображениями. Какой бы аккуратной ни была врезка, мастер не сможет в той же мере сохранить целостность и декоративную завершенность двери. Обойдя все сложности установки таких петель, можно достичь непревзойденного результата. Поскольку нет потребности вмешиваться в капризную ламинированную поверхность, двери с петлями-бабочками стоит рассматривать как оптимальный вариант для гостиных, спален, кабинетов и других помещений, где важна стилистическая гармония.

Накладные петли сложно назвать наилучшим выбором для дилетантов и новичков, которые могут рассчитывать на простой монтаж без создания врезки. Некоторые риски исключаются, но возникают другие. Тем не менее — при условии строгой разметки и выверенного схождения карт — петли «бабочка» обеспечат результат в виде эстетичных межкомнатных дверей с оригинальной конфигурацией крепления.

Напоследок стоит обратиться к врезным моделям, которые все же остаются наиболее востребованным решением для фиксации дверей. Этот выбор стоит делать, если нужна прочная и надежная конструкция, правда, придется пожертвовать декоративностью. Все же топорный принцип внедрения таких петель несравним с деликатной накладкой без повреждения древесины.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Накладные дверные петли без врезки

Карточные дверные петли появились не так давно, но уже завоевали признание как у покупателей дверей, так и у мастеров установки. Это объясняется тем, что петли-бабочки не требуют врезки в места установки, отчего монтаж получается легким и простым. Нужно лишь приложить и зафиксировать входящими в комплект саморезами. Из статьи вы узнаете о достоинствах и недостатках изделия, а также о способе установки.

Накладные петли

Считается, что дверные накладные петли ненадежны и пригодны только для легких межкомнатных полотен. Однако сегодня при их изготовлении применяются самые передовые и надежные материалы: сплавы стали, латунь, нержавеющая сталь, которые расширяют сферу их применения. Для того чтобы достигнуть плавности открывания полотна, а также для увеличения срока службы, в изделии может находиться от двух до четырех шариковых подшипников.

Петля-бабочка проходит обработку качественным гальваническим покрытием. Выпускается в следующих цветах: бронза, медь, хром, матовый. После установки приобретают вид обычных петель. Но все же некоторые серьезные профессионалы относятся к подобным нововведениям настороженно и предпочитают традиционные накладные петли с дверной врезкой.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Данная установка без врезки обеспечивается рядом нюансов.

При закрывании двери обе половинки изделия должны приводить к плотному прилеганию торца двери к лутке. Данная конструкция пластин позволяет это сделать. Обычные модели имеют прямые и цельные поверхности, из-за чего их требуется углублять в материал. Петля-бабочка представляет собой две части одной пластины, при закрывании двери одна входит в другую, не оставляя зазоров, напоминает пазл.

Преимущества петель без врезки:

Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
Не делятся на правые и левые модели, являются универсальными.
Эстетический вид без следов манипуляций с древесиной.
Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
Дешевизна и широкое распространение.
Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
Со временем не исключены перекосы, которые являются препятствием движению двери.
Подобные изделия пригодны только для легких дверных установок.
Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Поэтому в связи с перечнем недостатков некоторые предпочитают все же врезные модели. Если вы новичок в установке дверного полотна, тогда накладной вариант именно для вас.

Как же крепятся подобные изделия? Чтобы произвести монтаж петель-бабочек вам потребуются следующие инструменты:

Сначала требуется выбрать место крепления. Для этого с помощью рулетки нужно отмерить около 20-25 см от верхнего и нижнего края полотна. Это станет отправной точкой для каждой петли. Чтобы снизить давление на верхнюю петлю, крепите нижнюю дальше от края.

Так как монтаж производится без врезки, сразу приложите пластину к торцу двери и наметьте будущие отверстия шилом. После этого, осторожно просверлите их, это нужно для того, чтобы в полотно можно было без усилий закрутить саморезы.

Затем нужно определиться с местом крепления пластин на коробе двери. Для этого приложите дверь и примерно наметьте их расположение. После этого открутите петли и более точно отметьте точки сверления.

Все отверстия готовы, значит, настало время для прикладывания полотна к проему с фиксацией обеих пластин саморезами. Проверьте движение двери. ведь в некоторых случаях возникают дефекты, их, впрочем, несложно устранить.

Возможные проблемы и методы их устранения

Так как качественную установку петель без врезки можно произвести только в условиях ровного полотна и прямой лутки, поэтому в процессе монтажа могут возникнуть некоторые недочеты. Самой распространенной проблемой является образование пространства между пластиной и коробом. Это приведет к тому, что дверь не сможет плотно закрыться, со временем же вся конструкция расшатается и станет затирать порог.

Чтобы устранить подобную проблему, понадобится прокладка, она изготавливается из картона, резинки или спички. Естественно, это немного повлияет на качество соединения, но зато петли примут нужное положение.

Важно! Некоторые накладные петли продаются с дополнительной деталью, которая обеспечивает смещение сторон изделия для плотного смыкания двух половинок пластины.

Второй способ заключается в доработке конструкции. превращая накладную модель в полунакладную. Другими словами, одну часть нужно будет врезать, обычно для этого выбирают большую пластину на коробе. Произвести такой маленький срез очень непросто, особенно если учесть форму модели.

Правильная установка обеспечит дверям бесшумное движение и плотное закрытие. В противном случае лучше обратиться к старому проверенному варианту врезных петель.

Накладная система крепления без врезки обуславливается эстетическими соображениями. Как бы аккуратно мастер ни совершил манипуляции, ему не удастся в полной мере сохранить целостность и декоративную составляющую двери. Поскольку исключается потребность вмешиваться в капризную ламинированную поверхность, полотно с подобным креплением целесообразно рассматривать для спален, гостиных, кабинетов и других помещений, где важен стилистический подход.

Сегодня врезные модели все еще остаются наиболее востребованными. Этот выбор стоит сделать, если двери слишком массивные и требуется более прочная и надежная конструкция, при этом не важна декоративность. Все же топорная работа при внедрении таких петель не сравнима с тонкой и деликатной накладкой петель без повреждения древесины.

Данилко Степан Игоревич

Источники: http://furni-info.ru/dvernye-petli-babochka.html, http://fb.ru/article/185089/dvernyie-petli-babochka-sovetyi-po-ustanovke, http://vhod.guru/furnitura/petli/nakladnye-dvernye-petli-bez-vrezki.html

Дверные петли бабочка

Особенности конструкции

Процесс монтажа

Нюансы установки

Как устранить ошибки?

Для каких дверей подходят?

Декоративный эффект

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Как установить петли-бабочки: особенности монтажа накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Главная » Фурнитура » Петли » Все про дверные петли бабочки: особенности, установка и размеры

Все про дверные петли бабочки: особенности, установка и размеры

Отличительные особенности

элегантный внешний вид.
невысокая стоимость.
надежность.
возможность монтажа, как на левую, так и на правую сторону.
хорошо подходят для межкомнатных дверей.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета. Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Отзывы о накладных петлях-бабочках

Перед тем, как приобрести продукцию, многие предпочитают ознакомиться с отзывами об изделиях. Пользователей интересует не только то, как устанавливать петли бабочки своими руками, но и их технические характеристики, надежность, долговечность. Мнения разделились приблизительно поровну, и дискуссии по этому поводу часто перерастают в споры. Некоторые хвалят легкость монтажа этих изделий, что позволяет с легкостью выполнить установку даже неопытному человеку. Но мастера часто критикуют петли-бабочки, аргументируя это тем, что дверь впоследствии невозможно снять и не гарантируют достаточно прочное соединение.

Монтаж петель без врезки

Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна. Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Добавить комментарий

Источники: http://fb.ru/article/185089/dvernyie-petli-babochka-sovetyi-po-ustanovke, http://dvervdome.ru/furnitura/ustanovka-petel-babochek.html, http://1prodveri.ru/furnitura/petli/dvernye-petli-babochki

Что такое петля-бабочка. Преимущества и недостатки петель-бабочек

Что такое петли «бабочки»

Петли-бабочки могут быть в исполнении как для дверей без притвора, так и с притвором — у последних есть дополнительный изгиб (см. рис.). Конструкция петель-бабочек НЕ ПРЕДУСМАТРИВАЕТ СНЯТИЯ дверей — петли придется выкручивать, что во время ремонта или переноса мебели радости не доставит. Особенность достаточно серьезная, чтобы не обращать на нее внимания.

Особенности установки петель-бабочек

Сложенная петля на прокладке — все в порядке
Петля со смещением сторон, не требующая прокладок

Отзывы о петлях-бабочках

В сети интернет достаточно часто возникают вопросы об отзывах и пользовательских характеристиках петель-бабочек. Не вдаваясь в подробности, можно с полной уверенностью заявить, что отзывы делятся примерно поровну — с одной стороны мастера, владеющие многими инструментами, с другой — люди, владеющие только отверткой. Нетрудно догадаться, кто на какой стороне. Мнения зачастую переходят в споры — одни утверждают, что петли-бабочки проигрывают в красоте классическим петлям и используя их, двери нельзя снять с петель. Оппоненты чаще всего в качестве контраргумента приводят легкость установки — единственное, пожалуй, достоинство петель-бабочек.

Красота — важная вещь, хоть и субъективная величина, легкость установки — также важный аргумент, но не менее важным является и прочность, с которой петли удерживают дверь. Странно, что на этот момент никто не обращает внимание, а был просмотрен не один форум. Между тем, даже неискушенному в технике человеку видно, что классические петли предполагают более прочное соединение — количество отверстий и расстояние между ними больше, чем в петлях-бабочках. Найти сведения или отзывы об отрыве петель найти не удалось, возможно потому, что профессиональные мастера, что ни говори, предпочитают классические варианты петель.

Как выбрать дверные петли бабочки

Раскрытая петля похожа на крылья бабочки

Многим из тех, кто предпочитает самостоятельно справляться с не глобальными ремонтными работами по дому, часто не хватает опыта и некоторых инструментов. Покупать их ради одного раза просто невыгодно, поэтому домашние умельцы стараются искать выход и обходиться тем, что есть. Например, чтобы установить межкомнатную дверь, имея в наличии только отвертку, нужно купить особые накладные петли – бабочки.

Из данной статьи вы узнаете все об этой фурнитуре.

Особенности петель-бабочек

Обычные накладные петли нужно врезать – углублять в дверной торец и коробку, чтобы между ними не оставалось зазора. Совсем другое дело – бабочки. В сложенном виде это как бы одна карта с фигурной прорезью. А в раскрытом положении средняя часть разворачивается, оставляя в центре карты отверстие.

Будучи установленной на место, такая петля не образует зазоров между дверью и коробкой, так как одна часть вкладывается в другую, а не накладывается на неё.

Фото

Главное достоинство такой фурнитуры – простота монтажа и отсутствие необходимости в каких-либо инструментах, кроме отвертки или шуруповерта.

Какими бывают «бабочки»

Отличаются они по нескольким параметрам. Основной – конструктивный. Они могут быть плоскими – для дверей без притвора, и с изгибом – с ним.

Изделие для двери с притвором

Также они могут быть:

Левыми;
Правыми;
Универсальными – пригодными для установки на дверь с любой стороной открывания.

Совет. Перед покупкой всегда обращайте внимание на этот момент, иначе рискуете приобрести неподходящую фурнитуру.

Немаловажное значение имеет и материал, из которого изготовлены бабочки. Чем он прочнее и устойчивее к нагрузкам, тем дольше прослужит изделие.

Чаще всего петли делают из стали или латуни. И дополнительно защищают от коррозии и повышенной влажности каким-либо покрытием.

Это может быть:

Гальваническое покрытие хромом, цинком или никелем;
Полимерно-порошковое покрытие, которое помимо надежной защиты металла от ржавчины позволяет придать петлям практически любой оттенок для гармоничного сочетания с цветом дверного полотна.

Окрашенная порошковой краской

Соответственно, отличаются они и по цвету.

Среди изделий с гальваническим покрытием чаще всего встречаются имитации таких металлов и сплавов, как:

Медь;
Бронза;
Хром;
Золото;
Серебро.

Они могут быть блестящими или матовыми.

Ещё один важный параметр – марка. Качественные петли можно найти только у известных производителей дверной фурнитуры. Цена на них выше, зато они служат десятилетиями.

Для справки. Судя по отзывам, наилучшим качеством среди российских марок обладает фурнитура Апекс.

Плюсы и минусы

К достоинствам описываемой фурнитуры можно отнести:

Простота установки: врезка бабочки не требуется, поэтому устанавливается она без предварительной подготовки полотна и коробки;

Под обычные изделия нужно выбирать паз

Плотное, без щелей, прилегание полотна к дверной коробке;
Оригинальный внешний вид;
Достаточно длительный срок службы при условии качества самого изделия и правильности его монтажа.

Есть у них и недостатки, о которых необходимо помнить, если вы собираетесь вешать двери своими руками.

Вес дверного полотна должен быть небольшим, так как петли не рассчитаны на серьезную нагрузку.

Обратите внимание. Чаще всего рекомендованный вес полотна составляет не более 25-30 кг. То есть, речь идет только о межкомнатных дверях из легких материалов.

Поверхность для монтажа должна быть идеально ровной, иначе карты не сойдутся или будут располагаться в разных плоскостях.
Чтобы снять дверь с таких петель, из них придется выкручивать саморезы, так как бабочки – неразъемные.

Профессионалы предпочитают бабочкам обычные врезные элементы. Тем не менее, они пользуются большой популярностью, особенно у домашних мастеров.

Как навесить дверь на петли-бабочки

Прежде чем рассказать, как установить дверные петли бабочка, хочется посоветовать определиться с их количеством. Как правило, для стандартной межкомнатной двери из МДФ и подобных материалов достаточно двух петель. Но их может быть и больше, если вес полотна превышает 25 кг, а высота 2 м.

Кроме самих петель вам потребуются:

Шурупы дли их крепления, которые часто идут в комплекте;
Шуруповерт или отвертка;
Уровень;
Простой карандаш;
Рулетка или длинная линейка;
Любые прокладки или клинья для фиксации полотна в коробке при разметке.

Инструкция по установке приведена в таблице:

Изображение	Описание
Разметка верхней	С помощью линейки отмерьте от верхнего края полотна 20-25 см и поставьте карандашом метку.
Разметка нижней	То же самое повторите с другой стороны, отметив центр нижней петли. В случае, если петель больше двух, разбейте на равные отрезки расстояние между двумя крайними метками для остальных элементов.
Разметка на коробке	Установите полотно в коробку и зафиксируйте его в нужном положении с помощью прокладок. Обязательно используйте уровень для проверки горизонтального и вертикального положения сторон. Перенесите метки с торца полотна на коробку
Разметка точек крепления	Приложите петлю к двери, совместив её центр с меткой, и карандашом отметьте точки крепления сквозь отверстия внутренней карты.
Сверление отверстий	В намеченных точках просверлите отверстия для шурупов.
Дверная бабочка – установка на полотно	Закрепите на торце внутреннюю карту петли. При этом старайтесь не затягивать шурупы сразу, делайте это равномерно, без перекосов детали.
Обе петли закреплены на местах	Точно так же закрепите остальные петли.
Внешняя карта не прилегает к плоскости	Убедитесь, что в закрытом положении внешняя карта ровно ложится на плоскость торца. Если это не так, перекрутите внутренние карты, подкладывая под них где нужно кусочки картона.
Разметка точек крепления	Временно снимите петли и повторите все, начиная с разметки отверстий, на дверной коробке. После чего окончательно закрепите обе половинки петель каждую на своей стороне.

Как видите, все достаточно просто. Но если дверь потребуется снять, придется снова выкручивать шурупы.

Заключение

В том случае, когда вам нужно установить в квартире легкие межкомнатные двери самостоятельно, самым оптимальным вариантом для качественного монтажа станут петли дверные бабочки. С ними справится даже новичок.

Но помните, что они не подходят для входных дверей и тяжелых полотен из натурального массива дерева. Их нужно вешать на классические петли. Подробнее изучить процесс монтажа можно, посмотрев видео в этой статье.

Виды дверных петель

По принципу действия и способу установки

1. КЛАССИЧЕСКИЕ/ПРЯМЫЕ КАРТОЧНЫЕ.

Самый распространенный тип дверных петель, представляет собой две пластины (карты, крылья), которые соединены стержнем. Каждое крыло имеет отверстия под саморезы .Крылья петли крепятся к дверному полотну и дверной коробке. Карточные петли бывают двух основных размеров — пять и четыре дюйма, соответственно 12,5 и 10 см, ширина петли составляет 7 см, толщина 2,5-3 мм. Стоит отметить, что пятидюймовые петли имеют по пять отверстий под саморезы на каждой карте, а четырехдюймовые четыре.

Универсальная петля/неразъемная петля. Эта петля самая простая по своей конструкции. Состоит из двух неразъемных частей . Составляющие элементы таких петель нельзя заменить. Для того чтобы снять дверь, универсальную петлю необходимо откручивать от дверной рамы. Преимущество таких петель высокая надежность и универсальность( возможность установки на любую дверь, независимо от ее сторонности).

Универсальные петли в свою очередь по типу крепления делятся на:

врезная петля

Требуют врезки. Крылья такой петли утапливаются внутрь коробки и дверного полотна, отверстия под петли делаются с помощью специального оборудования. Установка требует специальных навыков и точности, используются в основном для входных дверей и дверей с большим весом

накладная петля/бабочка

Не требуют врезки. Их не нужно утапливать, достаточно прикрутить к поверхности дверного полотна и коробочного бруса. Накладные петли легко устанавливать, специальный инструмент не требуется. Применяются во всех типах дверей любого веса.

накладные (наружные) петли/декоративные петли

Это самый древний вид петель.

Эти петли появились в тот момент , когда человек только постиг таинство ковки. Они являлись частью конструкции двери и должны были обеспечить удерживание массивных дверей. Сейчас такие петли носят больше декоративный характер и активно используются при строительстве загородного жилья, бань и других построек стилистической направленности.

Съемная/разъемная петля

Позволяет снять дверь с рамы, не откручивая петли — это основное преимущество этого вида. Разъемные петли представлены одним типом – с врезкой. Стоит знать , что та часть петли, которая крепится на полотне и имеет штырек, называется «мальчик» («папа»), а другая, которая насаживается на первую, – «девочка» («мама»). Эти терминологию стоит запомнить, у всех производителей и во всех странах она одинаковая.

В зависимости от того, куда открывается дверь (влево или вправо, внутрь или наружу) съемные петли принято делить на:

левая петля
правая петля

Схема определения левой и правой петли

2. КАРТОЧНЫЕ УГЛОВЫE

Такие петли подходят для дверей с притвором, в них на торце полотна выбрана часть древесины, что обеспечивает плотный притвор двери. Угловые петли отличаются от классических прямых формой, их планки представляют собой угол в 90⁰.

3. ВВЕРТНЫЕ/ВВОРАЧИВАЕМЫЕ

Этот тип петель используется также для дверей с притвором. Такие петли имеют несколько штырьков с резьбой на каждой части петли. Одна часть вворачивается в дверное полотно, другая в дверную коробку, а затем первая насаживается и опирается на вторую .Отличаются такие петли только количеством штырьков. Для легких дверей используются двухштырьковые петли, для более тяжелых-с тремя, четырьмя штырьками. Такие петли помогают улучшить тепло- и звукоизоляцию помещения.

4. СКРЫТЫЕ/ГАРМОШКА

Этот тип петель состоит из двух неразъемных частей, которые не видны при закрывании двери. Петля складывается (раскладывается) в тот момент , когда дверь открывается или закрывается, особенности такого устройства позволяют спрятать все части петли, делая ее незаметной. Используя данный вид петель дверное полотно можно регулировать в трех плоскостях. Монтируются такие петли путем врезки одной части в дверную коробку, второй в само дверное полотно. Установку скрытых петель лучше доверить профессионалам.

5. БАРНЫЕ /ПРУЖИННЫЕ

К этому типу петель можно отнести петли барные, пружинные, маятниковые, дверные петли метро, но всех их объединяет одно -конструкция данных петель позволяет двери открываться как внутрь, так и наружу .Такого типа петли чаще всего применяются в общественных помещениях, барах, кафе, ресторанах, метро, гостиницах- там, где необходим доступ в помещение без использования рук.

Свое название пружинная петля получила из-за присутствия в ее конструкции пружины, которая позволяет петле работать как доводчик, закрывая дверь в обе стороны. Подобно доводчику эта петля регулируется, позволяя увеличивать или уменьшать скорость хода петли. Такие петли не рассчитаны на высокие нагрузки.

6. ИТАЛЬЯНСКИЕ ПЕТЛИ

Этот тип петель крепятся не как все остальные. «Итальянские петли» монтируются сверху и снизу дверного полотна. В момент установки можно выбрать любую сторону открывания двери. Петли могут быть переустановлены в процессе эксплуатации, а отверстия от них остаются практически не заметны. Но установить эти петли на дверное полотно российского производителя, увы, невозможно.

7. ПРИВАРНЫЕ ПЕТЛИ

Такие петли предназначены для тяжелых металлических дверей и гаражных ворот. Крепление петли к двери производится при помощи сварки.

Приварные петли делятся на:

петли с подшипником

Самый распространенный тип петель для металлических дверей. В конструкции этих петель есть простейший подшипник, обычный шарик, который вложен между половинками петель. Именно подшипник позволяет использовать такие петли для дверец практически любой массы, обеспечивая легкий и свободный ход дверного полотна.

Существует два подвида петель с подшипником:

Обыкновенные цилиндрические петли на подшипнике
Каплевидные петли

Разница этих петель состоит только в удобстве их установке. Обычные цилиндрические перед установкой привариваются к пластинам, чтобы был небольшой зазор между петлей и дверью, для каплевидных это не нужно делать, т.к. этот зазор образуется за счет формы петли.

скрытые петли/внутренние

Их главное преимущество-полная защита от срезания. Если обычные приварные петли легко срезаются болгаркой, то со скрытыми такой фокус не пройдет. Когда дверь находится в закрытом состоянии, петли как бы прячутся внутри дверного полотна и коробки. При этом скрытые петли надежно защищены от атмосферных воздействий. Но существует и минус таких петель-неполное открывание двери, максимальное открытие 95⁰.

По материалу изготовления

1. СТАЛЬНЫЕ

Стальные петли порой внешне мало чем отличаются от своих латунных собратьев, но все, же уступают им по износостойкости и качеству покрытия. Изготавливаются методом штамповки, что делает конструкцию таких петель менее надежной. Стальные петли не стоит устанавливать в помещениях с повышенной влажностью.

2. ЛАТУННЫЕ

Петли изготавливаются методом литья, целиком из латуни . Латунь –сплав меди и цинка, примерно 60% меди и 40% цинка. Этот материал прочный и в тоже время ,довольно пластичный и хорошо подвергается обработке, в результате получается изящное изделие. Заглушка на таких петлях изготавливается также из латуни и выглядит аккуратнее, чем на петлях из других материалов. Латунные петли могут быть отполированы или покрыты хромом, преимуществом латунной петли, является большая коррозионная устойчивость , особенно это актуально при установке дверей в помещениях с повышенной влажностью (баня, туалет, душ, сауна и т.д.) Латунные петли способны выдерживать большие нагрузки, чем стальные, поэтому устанавливаются на дорогие тяжелые двери (массив, шпон).

Способность латунных петель выдерживать больший вес, обусловлена отличным от стальных петель способом изготовления. Карта стальной петли механически загибается вокруг штифта, а латунная изготовляется способом «литья». На фото хорошо видно «уязвимое» место стальной петли.

3. СПЛАВНЫЕ/ЛАТУНИРОВАННЫЕ/Ц.А.М.

Изготавливаются на основе цинковых сплавов, где основным элементов является цинк с примесью алюминия, магния меди. Сверху такие петли покрываются тонким слоем латуни, для лучшего скольжения ее частей и защиты от коррозии. Имеют различные цвета, вследствие покрытия эмалью различных расцветок, имитирующих позолоту, серебро, бронзу, хром.

4. ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Петли обладают большим набором достоинств: прочностью, твердостью, износоустойчивостью, а также превосходят латунные петли по устойчивости к коррозии. Единственный минус таких петель- единственное цветовое исполнение. Петли из нержавеющей стали редко используют на межкомнатные двери. Чаще всего их можно встретить в общественных местах.

5. ЧУГУННЫЕ

По месту установки:

1. ДЛЯ МЕЖКОМНАТНЫХ ДВЕРЕЙ

2. ДЛЯ ВХОДНЫХ ДВЕРЕЙ

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Одна из приятных особенностей межкомнатной двери – относительно малый вес полотна и отсутствие необходимости в сложных запорных механизмах. А это означает, что ставить здесь можно самую простую фурнитуру, а, самое главное, такие модели, которые не требуется врезать.

Установка

Установка петель-бабочек на межкомнатные двери – наиболее доступный и простой вариант.

Что это такое?

К наиболее распространенным из всех видов дверных петель относятся накладные, поскольку установка их наиболее проста. Остальные варианты – карточные, двухсторонние, требуется врезать, то есть, делать в торце полотна и коробке пазы.

Бабочку врезать нужды нет. Карты петли как бы вырезаны из одной пластины и при закрывании створки меньшая карта укладывается точно в паз большей карты. Толщина пластины составляет всего 2,5 мм, так что в обычный технический зазор для притвора – 3–4 мм, она прекрасно помещается.

Карты фурнитуры так напоминают крылья бабочки, что дверные петли, так и стали называть. Без врезки установить их своими руками не составляет никакого труда.

Однако такая конструкция имеет и недостаток. Бабочка неразъемная, то есть закреплять ее нужно одновременно и на полотне, и на стояке коробки. Согласно отзывам это не совсем удобно. Также возникает вопрос, как снять створку с петель при выносе мебели, например, или ремонте. К сожалению, здесь есть трудность: фурнитуру придется выкрутить, так как иначе дверное полотно не снять.

Преимущества и недостатки модели

Установка петель-бабочка для межкомнатных дверей своими руками придаст створкам определенные преимущества:

установить фурнитуру можно на полотно без всякой подготовки;
бабочка обеспечивает плотное прилегание створки к коробке;
навесить петли можно за пару часов;
фурнитура отличается длительным сроком эксплуатации.

У изделия имеются и недостатки:

такой вариант годится только для легких дверей, поскольку при большой тяжести полотен есть риск несовмещения карт;
снять полотно с петель непросто, как показывают отзывы, придется демонтировать фурнитуру;
чтобы установить бабочки, укладывать коробку со створкой можно только на ровную поверхность.

Выбор фурнитуры

Отзывы про петли-бабочка для межкомнатных дверей свидетельствуют, что очень важным оказывается не только правильно смонтировать устройство, но и правильно его выбрать.

Материал – наибольшей долговечностью обладают модели из стали. Металл очень прочен и выдерживает большую нагрузку. Отлично подходит и латунь: стоимость ее выше, но зато этот сплав совершенно не подвержен коррозии. Мягкие сплавы использовать нельзя. На фото – латунная фурнитура.
Количество – обычно требуется 2 петли, однако при большом размере створки или большом весе, лучше перестраховаться и закрепить больше – до 5.

Производитель – без специальных знаний оценить реальное качество изделия не так уж и легко. Известный производитель по меньшей мере дает гарантию на фурнитуру.
Перед тем как покупать и ставить петли, нужно точно выяснить, какие нужны – правые или левые, поскольку они не взаимозаменяемы.

Как установить петли-бабочки на межкомнатную дверь

Навесить фурнитуру своими руками довольно просто. Главную сложность здесь представляет совмещение во время работы стояка коробки и дверного полотна. Сам же процесс прост и специальных инструментов не требует: нужны нож, линейка, дрель и шуруповерт.

На дверном полотне отмечают места крепления бабочки – как правило, расстояние от верхнего и нижнего края составляет 20–25 см. Если нужно ставить промежуточные крепления, то их размещают равномерно между верхним и нижним.
Если устанавливают петли на полу, то створку вкладывают в дверную раму – с учетом зазора между верхним краем и горизонтальной перекладиной. Если монтаж производится на уже установленной двери, то створку фиксируют в вертикальном положении с помощью деревянных клиньев. Уровнем проверяют вертикальность.
На стояке коробки отмечают центры крепления бабочки. Затем вынимают створку своими руками.
На торце полотна прикладывают петлю на отмеченный участок, просверливают отверстия для крепления. Затем проверяют правильность положения и фиксируют изделие шурупами с помощью шуруповерта. Точно так же ставят вторую петлю.
Вновь полотно вкладывают в раму или фиксируют вертикально. Карту прикладывают к стояку, просверливают отверстия и закрепляют шурупами. Операцию повторяют со всей остальной фурнитурой. Затягивать шурупы нужно аккуратно, чтобы не допустить перекосов.

После установки фурнитуру регулируют и смазывают моторным маслом, например. Особенного ухода изделия не требуют, так что смазывать 1 раз в год достаточно.

Установка петель-бабочка на межкомнатные двери, на видео рассматривается во всех подробностях.

Смотрите также:

Какие петли лучше бабочки или врезные?

Врезные петли или бабочки?

Особенности накладной фурнитуры

Специалисты по монтажу называют петли-бабочки «карточными». Скорее всего это происходит потому, что они имеют способность складываться. Основная особенность этой детали фурнитуры заключается в том, что ее смежные части при закрывании имеют способность скрываться в друг друге. Это позволяет монтировать данный элемент на дверную коробку, ответные части при том накладываются на плоскость полотна. Стоит выделить преимущества такого вида петель:

Они позволяют провести монтажные работы в ускоренном порядке;
Не нужно производить врезку паза. Достаточно сделать разметку и прикрутить «крылышки»;
Даже если дверь нестандартная, легко провести установку с помощью подобных петель;
Для монтажных работ не требуется применять специальное оборудование. Достаточно иметь под рукой отвертку, строительный карандаш и линейку;
Стоимость этой фурнитуры ниже, чем традиционных вариантов петель.

Что немаловажно, существует огромное количество вариаций петель-бабочек. Они производятся различных размеров, оттенков, отличаются по используемому металлу и плотности. Важная особенность этой фурнитуры — встроенные подшипники. Этот факт сразу говорит о том, что в отличии от обычных петель, бабочка прослужит значительно дольше. Главное — смонтировать ее правильно. Тем мне менее, не стоит возлагать на эту фурнитуру большие надежды, потому что недостатки также присутствуют:

Первое, что нужно знать о петле-бабочке – это то, что она предназначена для легких дверных конструкций. С ее помощью легко провести установку пластиковой или деревянной двери, а вот изделие из металла или другого тяжелого материала – нет. Одна петелька способна выдержать не более 15 кг веса, значит, полотно более 20 кг необходимо устанавливать на две или три бабочки;
Если в будущем человек захочет демонтировать полотно, то саморезы придется выкручивать, что повлечет повреждение дверного проема и потребуется косметический ремонт;
При монтаже должен быть идеальный короб и проем: если есть хоть малейшая деформация, то устройство не встанет на место должным образом. В последствии такая конструкция будет работать недолго. Именно потому стоит проверять ровность углов до начала работы.

Отзывы специалистов противоречивые. Некоторые утверждают, что при соблюдении уровня, петля-бабочка – универсальная деталь, а другие говорят, что лучше сделать пазы и поставить дверь на традиционные петли, чтобы быть уверенным в том, что устройство прослужит несколько десятков лет. Единое мнение только по одному пункту: если дверное полотно не тяжелое, то использование «бабочки» более чем целесообразно.

Установка петли-бабочки

Перед началом работы нужно подготовить необходимый инвентарь и дверной проем. Для монтажа достаточно иметь карандаш, отвертку и линейку. Убедившись в том, что все углы проема ровные, стоит несколько раз сделать замеры того места, где будет проводиться установка. Проверка своих же данных позволит исключить ошибки. Если монтаж пройдет наспех, а деталь будет плохо установлена, конструкция сломается через несколько дней или от одного сильного хлопка дверью.

Разметка

Чтобы точно определить место, где будет находиться петля-бабочка, требуется сделать точные отметки. Нужно с помощью линейки отмерить от края около 250 мм по обеим сторонам: сверху и снизу. На соединении этих линий нужно поставить точку. Именно отсюда будет начинаться петля. После этого нужно посмотреть на саму петлю. Взяв ее в руки, можно понять, что она разделяется на две части: маленькую и большую. Первая прикладывается к дверному полотну, а вторая сторона монтируется на короб.

После того, как «примерка» прошла успешно, необходимо сделать отметки под саморезы. Лучше всего для этого задействовать шило. Поставив отметки, можно переходить к креплению конструкции.

Крепление петли

Отметки сделаны, теперь нужно точно попасть саморезами в выделенные отверстия. Лучше высверлить дырки, но если нет инструмента, то можно вкрутить вручную. Делать это нужно очень аккуратно. Если есть дрель, то необходимо использовать сверло в 1 мм, чтобы потом вошел стандартный шуруп 3,5 мм. После этого нужно вкрутить саморезы до упора и откинуть ответную планку, чтобы провести замеры зазоров. Расстояние от края петли и дверью должно быть одинаковое.

Требуется повторная разметка и крепление внутри короба. Нужно проигнорировать зазоры и с внутренней стороны крепить устройство вплотную к стене. Дальнейшие действия идентичны предыдущему шагу: нужно сделать отметки, просверлить отверстия и закрепить «крылышки» саморезами. После того, как работа произведена, можно приступать ко второй петле.
После этих мероприятий следует проверка зазора. Если все нормально, то осуществляется окончательная фиксация саморезов.

Петля-бабочка с притвором

Петли бабочки для межкомнатных дверей, которые оснащены притворами, более надежны. Об этом сообщают многочисленные отзывы мастеров. Данные петли имеют несколько вариаций. Они бывают:

Левые;
Правые;
Универсальные.

Последняя из перечисленных может крепиться на любую дверь, а с другими все сложнее. Чтобы понять, какую петлю выбрать, нужно стать лицом к дверному проему: если изделие должно крепиться по левую руку, то нужно покупать «правые» бабочки, а если на правую, то «левые».

Чаще всего петли изготавливаются из латуни или стали. Нерадивые продавцы могут уверять, что их товар очень надежный, но не стоит верить на слова. Стоит выбирать петлю с напылением, которое дополнительно будет защищать предмет от коррозии.

Обращать внимание следует также на толщину изделия. Петельный элемент должен быть не тоньше, чем 3 мм. Самая оптимальная длина бабочки варьируется от 100 до 125 мм. Кроме того, присутствуют отверстия в петле: их может быть от двух до пяти. Нужно выбирать изделие с 4-5 отверстиями, чтобы крепеж прослужил дольше.

Распространенные ошибки

Несмотря на то, что установка петли-бабочки не занимает много времени и не требует глубоких познаний в слесарном деле, большинство людей, которые проводят установку самостоятельно, совершают одни и те же ошибки. Чтобы этого не происходило, необходимо рассмотреть следующие рекомендации специалистов:

Ни в коем случае нельзя делать отступ от края более 25 мм, но и размещать петлю слишком близко к краю будет также ошибкой. Подобные действия не только могут испортить внешний вид, но также станут причиной деформации полотна. Дверь не будет открываться/закрываться в плавном режиме, а может и возникнуть серьезный скос.

Как писалось выше, бабочка состоит из двух частей и именно их часто путают мастера. Стоит запомнить, что маленькая часть – это внутренняя сторона петли, соответственно, она должна крепиться строго на коробку. В свою очередь более широкая сторона считается внешней и она устанавливается в дверной проем. Если перепутать и провести установку изделия наоборот, то оно не будет работать правильно и через некоторое время сломается.

Все отверстия нужно делать в нескольких миллиметрах от края. При этом вкручивание самореза нужно проводить аккуратно. Если он пойдет немного в сторону, то острие пробьет дверное полотно и шуруп выйдет наружу. Это не только испортит внешний вид двери, но и последующий демонтаж крепежа сделает конструкцию более хлипкой. Есть риск, что от двери может отвалиться кусочек материала и тогда придется покупать другое полотно.

Внутренняя часть не крепится к самому коробу, он потом отдельно фиксируется анкерными болтами. Также немаловажно проверять отверстия, которые намечены для высверливания под саморезы. В идеале они должны быть строго параллельны относительно друг друга. Небольшой скос позволителен, но если он будет очень большой, то пойдет перекос полотна по вертикали или горизонтали и это приведет к тому, что дверь начнет деформироваться под собственным весом.

Подводя итоги вышесказанного, стоит отметить, что «петли-бабочки» — очень удобный элемент дверной фурнитуры, который значительно облегчает работу мастерам. Если следовать инструкции и устанавливать все по всем правилам, то дверное полотно на петлях-бабочках будет смотреться красиво и прослужит долгие годы. Лучше приобретать эти приспособления с притвором из стали или латуни, с толщиной не менее 2 мм.

Источник: https://o-dveryah.ru/furnitura/petli-babochki-dlya-mezhkomnatnykh/

Конструктивные особенности, плюсы и минусы

Данная установка без врезки обеспечивается рядом нюансов.

Преимущества петель без врезки:

Главным плюсом дверного изделия без врезки является простота монтажа, нужно лишь разметить их местоположение и с помощью самореза произвести крепление.
Не делятся на правые и левые модели, являются универсальными.
Эстетический вид без следов манипуляций с древесиной.
Изготавливаются из качественных материалов, поэтому им практически не грозит истирание.
Дешевизна и широкое распространение.
Надежность при длительной эксплуатации.

Стоит учесть при этом и недостатки, которые заключаются в следующем:

Полотно не снимается с шарнира. Если возникнет такая необходимость, петли придется полностью выкручивать, то есть, по сути, производить демонтаж.
Со временем не исключены перекосы, которые являются препятствием движению двери.
Подобные изделия пригодны только для легких дверных установок.
Для монтажа петли-бабочки требуют идеально ровной поверхности дверей и короба.

Возможные проблемы и методы их устранения

Данилко Степан Игоревич

Особенности изделия, преимущества и недостатки

двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
со временем могут возникать перекосы, препятствующие движению полотна;
данные модели подходят только для установки легких дверей;
для их монтажа требуется идеально ровная поверхность.

Методика установки

Последовательность установки петли-бабочки

Возможные проблемы и способы их решения

При соблюдении правил монтажа дверь будет плотно прилегать

Разновидности петель по типу конструкции

По типу конструкции выделяют следующие виды дверных петель:

Рассмотрим более подробно каждую конструкцию.

Накладные и врезные дверные петли

Образно выражаясь, ГОСТ 5088-2005 не делает различия между накладными и врезными петлями. Как это видно из приведенного ниже рисунка, основные детали накладных и врезных петель одни и те же:

Обе модификации представляют собой карточные петли, которые прикручиваются к дверному полотну и коробке. Разница лишь в способе предварительной подготовки поверхностей двери и проема:

для накладных моделей подготовка не требуется;
для врезных моделей необходимо в торце двери и в коробке вырезать углубление, чтобы в нем утопить пластину карты.

Накладные петли известны еще с древних времен, их изготовление поручали только искусным кузнецам, которые из стальной полосы могли отковать красивое и одновременно прочное изделие. Той симметрии, которая в наше время навязана массовому потребителю условиями современных конвейерных технологий, ручная работа не допускала. Петли ковались очень больших размеров, им придавалась разнообразнейшая форма.

Процесс трансформации дизайнерских концепций в сторону стиля ретро затронул и дверные петли. В стилизованных под старину интерьерах загородных домов и городских квартир находится место художественной ковке современных кузнецов либо изделиям, по форме напоминающим петли старых построек.

Владельцам дверей с накладными петлями импонирует простота монтажных работ при их установке, когда петли прикручиваются шурупами, а дверь без проблем выставляется в проектное положение при помощи примитивных подручных средств.

Интересным конструкторским решением для ставшей уже традиционной плоской карты накладной петли, является накладная петля, получившая в обиходе название «петля-бабочка». Такая петля способна складываться до толщины одной карты благодаря вырезу замысловатой формы, напоминающей крыло бабочки. А в результате под эту модель навесов нет нужды делать выборку ни на створке, ни в проеме на коробке.

В соответствии со сложившейся практикой съемные врезные петли принято называть врезными навесами, а универсальные – врезными петлями.

Главное отличие накладных разъемных петель от универсальных состоит в жесткости конструкции универсальной петли, позволяющей ей при меньшем размере выдерживать большую весовую нагрузку. При использовании универсальных петель меньше вероятность несанкционированного провисания в проеме.

Другим принципиальным отличием для этих двух модификаций накладных петель состоит в разделении разъемных навесов на право- и левосторонние механизмы. Для универсальных петель такого разделения нет. Их устанавливают, не беспокоясь о направлении открывания створки.

Ввертные (или вкручиваемые) дверные петли

Ввертные конструкции дверных петель представлены двумя симметрично расположенными частями цилиндрической формы с отверстиями для крепежных шурупов. Так называемые «бочонки» являются функциональными аналогами плоских карт. Один «бочонок», то есть цилиндрическое крыло шурупами крепится на коробке, другой – на створке двери.

Ввертные петлевые механизмы являются универсальными, не нужно подбирать правые или левые петли. Дверь на ввертных петлях уже не снять, что можно считать как достоинством, так и недостатком.

Это важно! Ввертные навесы применимы только на дверях с европритвором (так называемые двери с четвертью). Обычное дверное полотно наших стандартов на такие петли закрепить невозможно.

Двери с четвертью.

Угловые дверные петли (угловые карточные навесы)

Внешнее отличие угловой петли от накладной или врезной – крепление к осевому стержню не двух плоских пластин-крыльев, а двух профильных уголков. Угловая форма карт позволяет их монтировать на дверях с притвором. Крепление к торцу двери выполняется врезным способом на шурупы. Петли удобно размещаются в проеме, но они заметны на фоне всей дверной конструкции.

Скрытые (потайные) дверные петли

Скрытые петли занимают особое место благодаря эстетичному виду дверного проема (при закрытой двери потайных петель совершенно не видно) и импозантности исполнения. Они универсальные, не придется ломать голову, какие петли правые, какие – левые. В секторе элитных межкомнатных конструкций им отводится почетное место.

Конструкция скрытых (потайных) петель предполагает наличие как минимум трех поворотных осей. Установка скрытых петель является сложным технологическим процессом, для реализации которого целесообразней привлекать специалистов.

Двухсторонние дверные петли

Двухсторонние петли относятся к категории карточных навесов. Их главное предназначение – обеспечение беспрепятственных открытий/закрытий створок в обе стороны – либо наружу, либо вовнутрь. В обычных квартирах их устанавливают чрезвычайно редко, их применение там просто не логично.

Различие петель по материалу изготовления и покрытию

Материалы изготовления дверных петель не отличаются широким разнообразием.

Стальные изделия возвращают свою былую востребованность. Столетия назад кузнецы изощрялись в изготовлении стальных кованых накладных петель, но развитие производства сплавов алюминия и латуни отодвинуло на задний план применение стали для художественных дверных петель. В советскую эпоху сталь использовалась для изготовления заурядного ширпотреба унылого вида без всякого декоративного или антикоррозионного покрытия.

Сейчас уже установка таких навесов на межкомнатных дверях не практикуется, их больше используют на уличных оградах или в нежилых помещениях. Для установки в квартирах современный рынок дверной фурнитуры предлагает кованые петли «под старину» либо навесы из нержавеющей стали. Главное преимущество стальных изделий – высокие показатели механической прочности и не стираемости. Петли из нержавейки устойчивы к негативному воздействию влаги и перепадам температур, поэтому их охотно используют для входных дверей.

Благодаря стараниям дизайнеров по интерьеру жилища широкое распространение получили навесы, покрытые эмалями или специальными составами «под золото», «под бронзу», хромированные или покрытые латунью. Их основой являются сплавы алюминия, меди, цинка или стали, которые потом покрываются с антикоррозионными и декоративными целями.

Ведущие мировые бренды по производству дверной фурнитуры вместо латунированных петель изготавливают их целиком из латуни. Такие изделия легко полируются и долго сохраняют свои декоративные качества. По износостойкости латунные изделия не уступают стальным аналогам.

Нельзя не упомянуть о материалах контрафактной продукции, наводнившей рынок дверной фурнитуры. Петли, внешне имитирующие популярные бренды, но ничего общего с ними не имеющие, изготавливаются из материалов, получаемых порошковыми и другими технологиями. Контрафактные петли могут непредсказуемо разрушиться в любой самый неподходящий момент, создавая прямую угрозу нанесения травмы окружающим при внезапном проседании створки.

Источник: http://gorodverey.ru/kakie-petli-luchshe-vreznye-ili-nakladnye.html

Дверные петли бабочка – виды, технические параметры и установка за 4 шага

Вам нужно навесить межкомнатные двери, а из инструмента в доме один шуруповерт да кое-какая мелочевка, не расстраивайтесь дверные петли бабочка, будут хорошим решением. Но вначале давайте разберемся, чем хороши эти петли, как их правильно выбрать, а главное как установить петлю бабочку на дверь своими руками.

Петли бабочки это хорошее решение для домашнего мастера.

Профессионалы такую петлю именуют карточной, а свое народное название петля для двери бабочка получила за схожесть с крыльями бабочки.

Отличительная особенность данной фурнитуры в том, что ее смежные части при закрывании прячутся друг в друга, соответственно вам не нужно утапливать их в полотно и дверную коробку, ответные части просто накладываются на плоскость.

Накладные петли не врезаются в массив, а лишь прикручиваются к дверям.

Плюсы и минусы накладных петель

Первым и едва ли не главным плюсом является простая и быстрая установка карточных дверных петель. Вам не нужно вырезать паз, просто разметили, прикрутили и пользуйтесь;

Под традиционные дверные петли необходимо вырезать паз.

Для монтажа требуется минимум инструмента, в крайнем случае, можно обойтись отверткой, карандашом и линейкой;
Цена накладной фурнитуры ниже, чем стоимость традиционной;
Ассортимент петель бабочка впечатляет. Сейчас их можно выбирать по цвету, по размеру, по виду металла и даже по толщине карты, не говоря уже об имени производителя;
Большинство моделей «бабочек» имеют встроенные подшипники, что значительно увеличивает их срок службы, в то время как далеко не все традиционные петли могут похвастаться этим достоинством.

Накладная фурнитура со встроенными подшипниками.

Но наряду с такими ощутимыми плюсами накладная петля для двери бабочка имеет ряд серьезных недостатков:

Бабочки изначально создавались для легких пустотелых дверей, по словам специалистов 1 петля может выдержать не более 15 кг веса, соответственно полотно, навешиваемое на 2 петли не должно быть тяжелее 30 кг;
Карточная фурнитура относится к классу неразъемных петель, проще говоря, если вам нужно будет снять дверное полотно, то придется выкручивать крепежные саморезы;
Петли бабочки очень требовательны к качеству основы, на кривой короб или деформированное полотно они не станут. Даже если вам удастся их туда прикрутить, проживет такая фурнитура максимум месяц;

По отзывам бывалых мастеров, даже очень хорошие и качественные петли бабочки значительно проигрывают обычным навесным моделям (папа-мама). Такую фурнитуру есть смысл устанавливать либо на легкие пустотелые двери, либо как временный вариант.

Естественно кроме карточных петель существует еще ряд других навесов и каждый из них хорош по своему, информацию о наиболее распространенных вариантах дверных петель можно найти «здесь».

Виды накладных петель

Прежде всего, такие петли выпускаются для дверей без притвора и с притвором. В первом случае это прямые карточки, а во втором петля имеет ступеньку под притвор.

Ступенчатая карточная петля для дверей с притвором.

Есть петли левые, правые и универсальные. С универсальными все понятно, их можно ставить на любую сторону, а чтобы определить правые вам нужны петли или левые, станьте лицом дверям и представьте, что вы их открываете на себя. Если планируется крепить полотно справа, значит, нужны правые, а если слева, значит левые.

Петли бабочки бывают левые, правые и универсальные.

Если говорить о действительно качественных моделях, то они делаются из 3 металлов:

Обычная сталь;
Нержавеющая сталь;
Латунь.

Если вам предлагают петли из какого-то «фантастического» сплава за смешную цену, причем с уникальными характеристиками, знайте, вас обманывают и долго такой навес не прослужит.

Карточные навесы могут идти вообще без покрытия, зачастую так выпускают петли из нержавейки или латуни. Кроме того металл может быть хромированным и никелированным. Также широко применяется гальваническое покрытие цинком и порошковое окрашивание.

Порошковое окрашивание хорошо защищает сталь от коррозии.

Если вы хотите сделать явный акцент на дверных петлях, то выбирайте блестящие или чисто белые модели, матовое покрытие менее заметно, зато царапины и мелкие дефекты на нем практически не видны.

Существуют четырех и пятидюймовые петли (в простонародье четверки и пятерки). Длина четырехдюймовых моделей 100 мм, пятидюймовых 125 мм, ширина, как правило, везде одинаковая – 30 мм. Толщина карты колеблется в пределах 2 – 3 мм.

Определить вид бабочки можно по количеству отверстий, четверки имеют 4 крепёжных отверстия на каждой стороне, пятерки 5. Также встречаются петли с двумя и тремя отверстиями, но они больше рассчитаны на мебель, нежели на межкомнатные двери.

Легкие петли предназначены для мебели.

Пару слов о выборе

Первое на что нужно смотреть это вес. Петли из латуни, стали и нержавейки не могут быть легкими;
Сейчас продаются петли с двумя и четырьмя подшипниками, естественно, чем больше подшипников, тем надежней конструкция;
Возьмите петлю в руки постарайтесь расшатать ее в горизонтальной плоскости, как показано на фото ниже. Наличие люфта говорит о низком качестве и плохой подгонке деталей между собой. Дальше этот люфт будет только увеличиваться, меньше его сделать невозможно.

Проверьте чтобы не было люфта в районе подшипника.

Устанавливаем бабочку за 4 шага

Закрепить такую петлю действительно не сложно, но бабочки очень чувствительны к ошибкам при монтаже, плохо установленный механизм очень быстро сломается.

Шаг № 1. Разметка

Сначала нам нужно разметить место установки петли. Абсолютно все петли для межкомнатных и входных дверей устанавливаются на расстоянии 200 – 250 мм от края, причем как сверху, так и снизу. Берем рулетку и на полотне отмечаем карандашом точку, где будет начинаться петля.

Размечаем место установки петли.

Запомните: внутренняя (маленькая) часть петли всегда крепится к дверному полотну, а наружная монтируется на короб.

Дальше нужно поставить метки под саморезы. Карандашом размечать неудобно, лучше для этих целей использовать шило, в этом случае вы как бы накерниваете точку и саморезу уже сложнее уйти в сторону. Вначале намечаете 2 крайние точки, если петля сместиться вы сможете все исправить за счет 2 средних отверстий.

Начальная разметка шилом.

Шаг № 2. Крепление петли к дверному полотну

Загонять саморезы сразу в двери крайне не желательно, вначале под них высверливаются небольшие отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра самореза, стандартный саморез 3,5 мм, значит, сверло берем 2,5 мм.

Высверливаем отверстия под саморезы.

Теперь ставим на место петлю, вкручиваем оба самореза и откидываем ответную планку, чтобы замерить зазоры между краями петли и дверным полотном, они должны быть одинаковыми.

Проверяем зазор.

Если обнаружена ошибка, как в нашем случае, то один из саморезов выкручивается и петля регулируется.

Регулируем зазоры между петлей и полотном.

Дальше ошибку мы будем исправлять за счет средних отверстий. Точно также мы накерниваем шилом одно из средних отверстий, после чего высверливаем и загоняем в него саморез.

Фиксируем петлю после регулировки.

Если петля стоит ровно, то можно засверлить оставшиеся отверстия, загнать в них саморезы и переходить к следующему шагу.

Шаг № 3. Разметка на коробе

В идеале установка петель делается еще до монтажа дверного короба, но если короб уже врезан, то вам придется вставлять в него дверь и регулировать ее положение при помощи клиньев.

Когда все совмещено, отмечаем на коробе точки монтажа петель, причем если вы купили петли такие же, как на фото, то верхнюю и нижнюю шляпки минусуем потому как они выступают за пределы пластины. После чего убираем двери и прорисовываем разметку на коробе.

Разметка на коробе.

Шаг № 4. Крепление петли к коробу

Если к полотну петля крепилась с небольшими зазорами по краям, то к коробу она крепится вплотную. В остальном технология абсолютно такая же:

Крепление петли к коробу.

Прикладываете и накерниваете шилом 2 крайних отверстия;
Высверливаете отверстия под саморезы и загоняете в них саморезы;
Проверяете правильность установки и если все в порядке, загоняете 2 оставшихся самореза.

Установленная петля бабочка.

Не забывайте, что установка петель это только часть дела, за ними еще нужно правильно ухаживать, а главное вовремя смазывать, обо всех тонкостях этого процесса можно узнать «здесь».

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим

Петли

Butterfly — Metamorphisis

Петли Butterfly, также называемые петлями для поверхностного монтажа или петлями типа «ласточкин хвост», прикрепляются к внешней стороне дверцы шкафа, поэтому петля полностью видна, когда дверца закрыта. Петли-бабочки названы так из-за их декоративных, зеркальных листьев или крыльев. Петли типа «бабочка» использовались во всем, от шкафов до ставен и багажника — практически в любом приложении с дверью или крышкой — для обеспечения функциональности декоративного открывания и закрывания.

Петли Butterfly широко используются с конца 19-го, ^{-го и}-го века, и существуют свидетельства того, что они существовали еще в средневековой Англии. С появлением скрытых петель для шкафов в начале 20 ^— годов популярность петель для шкафов-бабочек снизилась на несколько десятилетий, прежде чем они снова стали использоваться на сегодняшних кухонных шкафах, особенно среди домовладельцев, ищущих винтажные украшения и стиль.

Hinge Outlet — ведущий поставщик дверных петель и фурнитуры, предлагающий широкий выбор петель для шкафов-бабочек для вашего проекта:

HingeOutlet.com предлагает петли для шкафов-бабочек в самых разных стилях, от ар-деко до деревенского.
Наши петли для шкафов-бабочек доступны в черном матовом цвете, отделке из кованого железа, антрацита и латуни.
Наш ассортимент петель-бабочек разработан для дверей шкафов как заподлицо, так и со смещением.
Все заказы на сумму свыше 50 долларов доставляются быстро, бесплатно и имеют право на возврат в течение 30 дней после покупки.

Уже более десяти лет компания HingeOutlet.com поставляет дверные и мебельные петли высочайшего качества по самым выгодным ценам. Мы предлагаем самый большой выбор дверных петель в Интернете, а также дверную фурнитуру, такую как шурупы, упоры дверных петель, шариковые фиксаторы, болты для заподлицо и многое другое. В дополнение к нашему ассортименту продуктов премиум-класса от ведущих производителей петель, HingeOutlet.com производит специальную линейку дверных петель. Присоединяйтесь к нашему списку рассылки, чтобы первыми узнавать о новых предложениях продуктов и получать VIP-доступ к распродажам и специальным предложениям.

Петли-бабочки, идеально подходящие для модернизации шкафа

Петли-бабочки

Названные в честь своих декоративных зеркальных листьев или крыльев, петли-бабочки на протяжении веков позволяли всему, от шкафов до ставен и сундуков, — все, что есть дверцы, откидные створки или крышки, изящно открываться и закрываться. «В то время как эти петли пользовались пиком популярности с 1870-х по 1930-е годы, некоторые формы можно проследить до средневековой Англии, а в последнее время — до колониальной Америки», — говорит историк оборудования и консультант по архитектуре Бо Салливан.Сегодня они представляют собой быстрый способ придать кухонным шкафам и другим встроенным элементам декоративный импульс и привнести винтажный стиль. Вот 10, которые мы осветили, которые обязательно понравятся.

Зубчатые края

Эндрю МакКол

Hardware Hut 2,23 долл. США за пару

Изготовлен из: Сталь с отделкой масляной бронзой

Размер: 2⅜ «Ш x 2¼» В

Особенности: Эта декоративная крылатая форма — классика.

В точку

Эндрю МакКол

Дом антикварной фурнитуры 4,29 долл. США за пару

Изготовлен из: Сталь с бронзовым покрытием

Размер: 3¾ «Ш x 1¾» В

Основные характеристики: Удлиненные листья придают этому точному воспроизведению готический оттенок.

Кованый вид

Эндрю МакКол Аппаратное обеспечение для подписи

$ 5.95 штук

Изготовлен из: Чугун

Размер: 2⅛ «Ш x 3⅜» В

Основные моменты: Этот красивый стиль, уходящий корнями в средние века, может похвастаться драматическими скульптурными линиями.

Изысканное обращение

Эндрю МакКол

Дом антикварной фурнитуры 7,09 $ за пару

Изготовлен из: Лакированный чугун

Размер: 2⅛ «Ш x 1¼» В

Основные характеристики: Флер-де-лилия этой петли выполнена в викторианском стиле.

В квадрате

Эндрю МакКол

Реставраторы Van Dyke’s 7,07 долл. США за пару

Изготовлен из: Сталь с отделкой под антично-медь

Размер: 2⅜ «Ш x 1¾» В

Особенности: Этот угловатый стиль подойдет для интерьера Мастера.

змеевик

Эндрю МакКол Аппаратное обеспечение для подписи

$ 7.95 штук

Изготовлен из: Кованое железо с отделкой под эбеновое дерево

Размер: 1 5⁄8 ”Ш x 2¾” В

Особенности: Эта петля в готическом стиле имеет вид кованого металла.

Примитивное обращение

Эндрю МакКол

Реставраторы Van Dyke’s по 4,86 долл. США за штуку

Изготовлен из: Сталь с отделкой под старинную ржавчину

Размер: 3⅜ «Ш x 2» В

Особенности: Этот стиль ремешка идеально подходит для деревенского стиля.

Крылатая красавица

Эндрю МакКол

Дом антикварной фурнитуры 4,89 долл. США за пару

Изготовлен из: Сталь, покрытая матовым черным лаком

Размер: 2 дюйма Ш x 2 дюйма В

Основные характеристики: Этот простой расклешенный дизайн напоминает ручную работу кузнецов колониальной эпохи.

Размер пинты

Эндрю МакКол

Реставраторы Ван Дайка 5 долларов.35 за пару

Изготовлен из: Сталь с отделкой под антично-медь

Размер: 2 «Ш x 1 7⁄16» В

Особенности: Эта изящная модель прекрасно дополнит небольшую дверь.

Sharp Lines

Эндрю МакКол

Hardware Hut 3,03 долл. США за пару

Изготовлен из: Сталь с отделкой масляной бронзой

Размер: 2½ «Ш x 2» В

Основные особенности: Остроконечные листья добавляют изюминку этой модели примерно 1900 года.

Upcycled Hinge Butterfly — Salvaged Living

Этот пост может содержать партнерские ссылки.

Вы когда-нибудь задумывались, что делать со старой дверной петлей? Эта переработанная петля-бабочка — ответ! Эти милые бабочки идеально подходят для того, чтобы позволить летать по вашему двору, комнатным растениям или дому. Надеюсь, вам понравится рисовать этих крылатых существ.

Я сидел, и мой взгляд находился на петлях двери, и они казались мне просто бабочками! Я сумасшедший? Разве эти хлопающие тарелки не умоляют нарисовать как крылья? Мне буквально не терпелось вытащить кисть после того, как я это прицелила.

Лучшее, что можно сделать, если вы хотите создать бабочку на дверных петлях, — это посмотреть фотографии бабочек в Интернете или в книге, чтобы увидеть, как выглядит настоящая бабочка. Конечно, вы всегда можете пойти на мошенничество и просто сделать бабочку — в рисовании петель нет никаких правил. 😜🤣

Чтобы подготовить бабочку, отрежьте несколько отрезков проволоки (чем прочнее, тем лучше) и проденьте их в отверстия для петель. Закрутите их с нижней стороны, чтобы закрепить каждую пару ножек.К вашему сведению — у бабочки 6 ног, если вам интересно! Затем проделайте то же самое, но снизу вверх, чтобы создать антенну! Игольчатые плоскогубцы — ваш друг, используйте их, чтобы плотно обернуть проволоку. Вы можете намотать проволоку на носок плоскогубцев, чтобы получилась фигурная антенна.

Мне потребовалось несколько попыток, чтобы придумать, как лучше всего рисовать этих бабочек, и как только я выбрал стиль, это было так расслабляюще, чтобы создать красивое искусство двора. Видео проведет вас через процесс, но вот несколько советов, которые помогут вам трансформировать и бабочку с петлями, подвергнутую апциклированию.

Советы по рисованию бабочки

Выберите изображение бабочки, которое хотите скопировать, или придумайте его в своей голове.
Начните с однотонного основного цвета и просушите между слоями.
Используйте кисть с мягкой щетиной и акриловую краску для творчества. Я использовал эти краски специально.
Мелкими мазками нарисуйте свой цвет как перышко. Вам нужно будет наложить краску слоем. Это может означать, что дать ему высохнуть и вернуться к нему. Добавьте немного черного или белого, чтобы разнообразить оттенок.
Я закрасил оранжевый цвет металлическим золотом для дополнительных бликов.

Наконечник ручки кисти может стать вашим другом! Окуните его в черную краску и используйте как ручку, чтобы нарисовать линии на крыльях.
Вернитесь к черному с оранжевым и золотым, чтобы смягчить его.
Опять же — используйте конец кисти, смоченный в краске, чтобы нарисовать маленькие точки и круги на основе рисунка бабочки, который вы рисуете.

Ниже я сделал еще один дизайн бабочки, который идеально подходит для вашей первой попытки.У меня есть мои новые друзья, которые сейчас болтаются на заднем дворе, заправленные в горшке с растением и на внешнем сундуке. Вы можете прибить этих бабочек на петлях к забору, повесить или поставить на журнальный столик. Они создают красивый декор и отличную беседу. Надеюсь, вам понравится это ремесло upcycle. Я хотел бы увидеть ваши творения в виде бабочек!

ПОЖАЛУЙСТА, ПИН-код ПОЗЖЕ:

Подключите больше здесь:

Text Me / Подписка на электронную почту / Магазин / Pinterest / Facebook / Instagram / Развивайте свой творческий бизнес

10 самых распространенных типов дверных петель

Петли — это важная фурнитура, которая позволяет дверям поворачиваться с одной стороны при открытии и закрытии.Они встречаются практически на всех дверях в доме, от главной входной двери до двери аптечки в ванной и ворот на ландшафтном заборе. Петли также можно найти на различных сундуках, декоративных ящиках и других декоративных контейнерах. Есть много разных типов петель, предназначенных для разных целей. Некоторые из них представляют собой прочные элементы оборудования, которые должны выдерживать тяжелый вес большой входной двери, которая открывается и закрывается тысячи раз в течение срока службы двери. Другие петли встречаются на декоративных предметах и используются лишь изредка, но они должны соответствовать стилю сундука или шкафа.

Существуют сотни стилей и разновидностей петель, но вот 10 основных категорий, о которых вам следует знать.

Петли стыковые

Петли встык — наиболее распространенный тип петель, используемых на входных и проходных дверях, а также на дверях некоторых шкафов. Петля состоит из двух пластин, одна из которых прикреплена к краю двери, а другая — к дверному замку. Листовые пластины собираются вместе и скрываются между дверью и рамой, когда дверь закрыта, так что единственное, что видно, — это цилиндр петли, содержащий штифт, который удерживает листовые пластины петли вместе.Этот тип петли также известен как врезная петля из-за того, что две листовые пластины утоплены в пазы, вырезанные на краю двери и дверном косяке. Для использования внутри помещений стыковые петли обычно изготавливают из стали; для наружных дверей и наружного применения требуется нержавеющая сталь.

Петли заподлицо

Петля заподлицо — это особый тип стыковой петли, в котором одна листовая пластина входит в вырез на другой монтажной пластине. Следовательно, требуется, чтобы в двери или дверной коробке был прорезан только один паз, что обеспечивает экономию места.Обычно он используется для легких дверей, например, для шкафов или декоративных ящиков.

Пружинные петли

Пружинный шарнир — это еще один вариант стыкового шарнира, в котором листовые пластины снабжены пружинным металлом, который автоматически закрывает шарнир. На больших дверях их часто устанавливают группами по три, чтобы обеспечить достаточное усилие закрывания двери.

Петли для ремня

В отличие от стыковых петель, петля для ремешка имеет листовые пластины, которые полностью открываются при закрытии двери.Одна створка крепится к лицевой стороне двери со стороны шарнира, другая — к лицевой стороне кожуха. Этот тип петель часто используется в коммунальных службах, например, в дверях навесов и гаражей, хотя декоративные петли также доступны для использования на декоративных ящиках и сундуках. Менее распространенная форма петли для ремешка известна как Т-образная петля, когда одна из лямок спрятана в пазу на внутренней стороне косяка.

Петли-бабочки

Петля-бабочка — это разновидность петли для ремня с листовыми пластинами, имеющими декоративную форму, напоминающую крылья бабочки.Они всегда устанавливаются на поверхность. Часто они изготавливаются из латуни или другого декоративного металла и чаще всего используются на декоративных шкатулках или шкафах.

Петли для ворот

Это еще одна вариация ремешка на петлях, но здесь листовые пластины разного размера. В шарнире ворот одна листовая пластина узкая и предназначена для крепления к лицевой стороне стойки ворот. Другая листовая плита представляет собой длинную надставку, которая прикрепляется к горизонтальной направляющей на деревянных воротах.

Петли ствольные

Бочкообразная петля — это особый тип скрытых петель, обычно используемых в легких условиях, таких как петли на дверях небольших шкафов и сундуков.Он назван так в честь двухствольных штифтов, которые утоплены в кромке двери и раме. Шарнирное соединение между штифтами поворачивается, позволяя двери открываться и закрываться.

Петли для фортепиано

Петля для фортепиано, также называемая непрерывной петлей , представляет собой длинный шарнир, предназначенный для обеспечения непрерывной опоры по всей длине двери. Обычно он используется для крышек больших сундуков или ящиков для игрушек или для крышек пианино, приложения, которое дало этому шарниру свое название.Петли для пианино могут быть либо врезаны в крышку и раму, чтобы их можно было спрятать при закрытии крышки, либо они могут быть установлены на поверхности в виде петли для ремешка.

Петли шарнирные

Шарнирная петля часто используется для накладок на двери шкафов или развлекательных центров, в которых одна рука петли устанавливается на внутренней раме двери, а другая — на внутренней поверхности шкафа. Единая точка поворота позволяет петле открываться и закрываться. Эти петли обычно продаются парами: одна устанавливается внизу двери, а зеркальная петля — вверху.Двери кафе используют другой тип шарнирных петель.

Петли европейского типа

Петли европейского типа — это особая форма шарнирных петель, используемых для накладных дверей, где петли полностью скрыты. В некоторых стилях одна пластина петли содержит углубление, врезанное в дверь. Другая половина петли крепится к боковой стенке шкафа. В закрытом состоянии шарнирный механизм петли помещается в паз, позволяя дверце идеально прилегать к корпусу шкафа.

Типы петель и материалы для петель

Примеры петель

Изображение предоставлено: Parilov / Shutterstock.com

Петли — это простые механические подшипниковые устройства, которые используются для соединения двух частей и позволяют им вращаться относительно друг друга вокруг фиксированной оси. В зависимости от используемого типа компоненты могут перемещаться (чаще всего) в пределах ограниченной дуги или со свободой 360 °.

Эти устройства используются для различных целей, включая двери, ворота, оконные ставни, крышки и т. Д.Чтобы удовлетворить различные требования этих приложений, доступны петли с широким спектром технических характеристик продукта, такими как декоративное и функциональное назначение, внешнее и внутреннее размещение, стиль монтажа, полное или половинное врезание, ограниченное пространство, грузоподъемность и т. Д. • Исходя из этих конструктивных характеристик, доступно множество различных типов и стилей петель.

Петли ствольные

Изображение предоставлено: MZinchenko / Shutterstock.com

Петли для бочек состоят из двух бочкообразных компонентов, соединенных шарниром.Как правило, эти типы петель используются для скрытого крепления в шкафах и мебели.

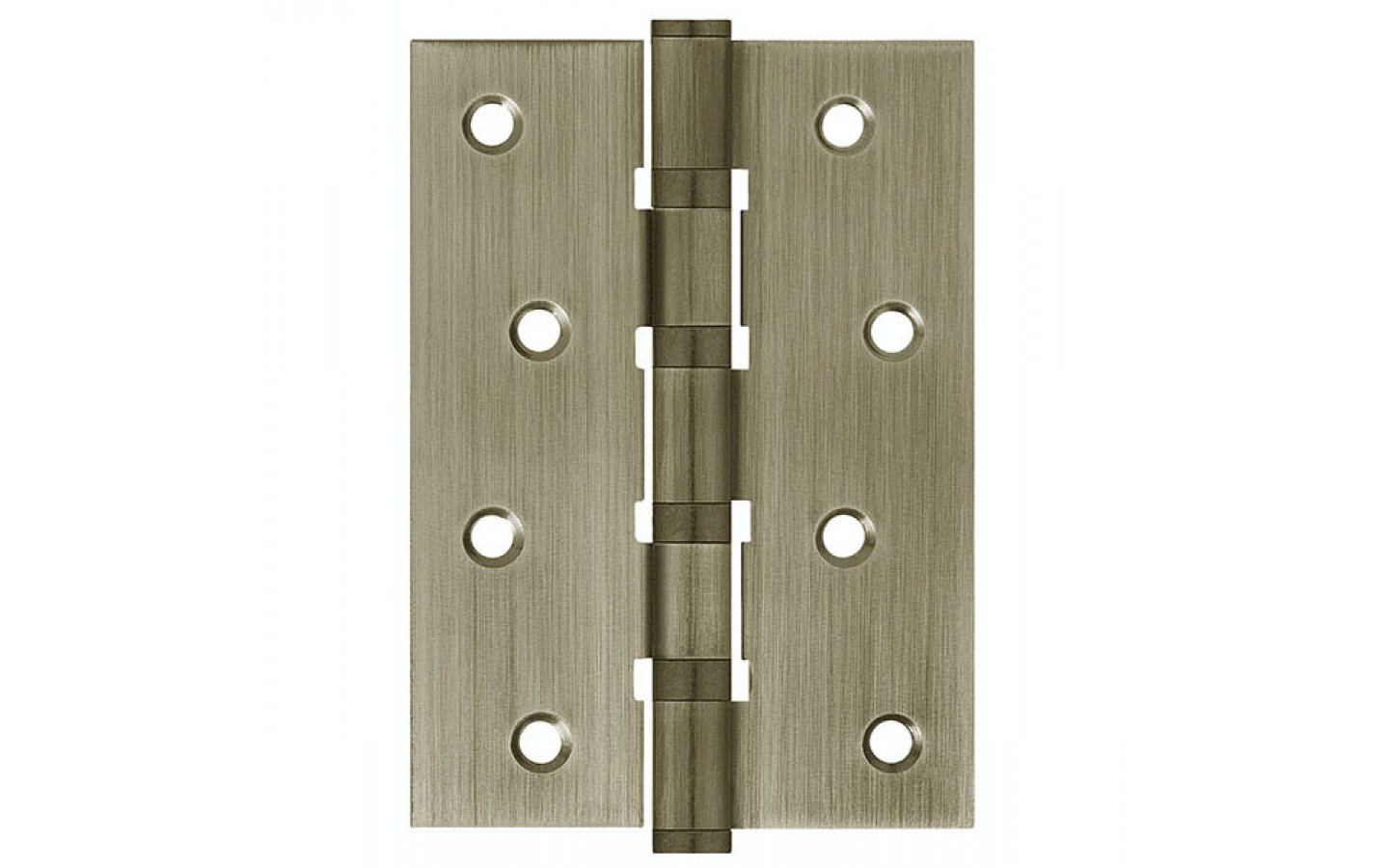

Петли стыковые

Изображение предоставлено: InkheartX / Shutterstock.com

Один из наиболее часто используемых типов петель, стыковые петли (также известные как врезные петли), состоят из двух пластин — т. Е. Листов — с соединяющимися друг с другом наборами петель, т. Е. Суставов, скрепленных вместе центральным направляющим штифтом или стержнем для образования гибкий сустав. Обычно используемые парами или множеством, размещенными с интервалами вдоль внутренней части соединения, эти типы петель используются для множества применений, включая прикрепление дверей, окон, панелей и крышек к их соответствующим рамам, так что в закрытом состоянии два компоненты установлены заподлицо друг с другом.

Петли-бабочки и футляры

Изображение предоставлено: paha1205 / Shutterstock.com

Подобно стыковым петлям, петли-бабочки и петли корпуса сконструированы с учетом функционального и декоративного дизайна. Более изысканный дизайн этих петель делает их подходящими для внешнего размещения, например, на шкатулках для драгоценностей и портфелях.

Петли сплошные

Изображение предоставлено: VDB Photos / Shutterstock.ком

Также известные как петли для фортепиано, неразрезные петли состоят из компонентов, аналогичных компонентам стыковых петель. Однако они длиннее и уже, и, как правило, один проходит по всей внутренней длине соединения, образованного между двумя прикрепленными объектами, такими как столы, сундуки, душевые и, как показано на изображении выше, пианино.

Петли европейские

Изображение предоставлено: romchik911 / Shutterstock.com

Европейские петли

обычно используются как в безрамных, так и в лицевых шкафах, поскольку они расположены внутри и позволяют полностью скрыть аппаратный компонент, когда дверь закрыта.Эти типы петель предлагают множество функций (например, мягкое и бесшумное закрывание) и подходят для широкого диапазона стилей дверей, от плоских врезных до угловых. Эти петли также позволяют регулировать положение дверцы шкафа относительно рамы шкафа с помощью набора регулировочных винтов, расположенных на каждой петле.

Петли для флагов

Изображение предоставлено: Jefco Manufacturing Inc.

Петли для флажков имеют фиксированный штифт, вставленный в один из прямоугольных элементов створки.Конструкция этих типов петель позволяет вращать их на 360 °, а также легко разбирать их при необходимости.

Петли заподлицо

Изображение предоставлено: Suncor Stainless, Inc.

Как следует из названия, скрытые петли спроектированы так, чтобы плотно прилегать друг к другу, чтобы занимать меньше места; это достигается без выемки, вставляя одну створку внутрь другой. Как правило, эти типы петель используются для более легких приложений.

Петли с четырьмя стержнями

Изображение предоставлено: Ади Чи / Shutterstock.com

Петли с четырьмя стержнями, также называемые петлями с несколькими стержнями, состоят из нескольких стержней, которые позволяют прикрепленному компоненту перемещаться наружу, когда он открывается, чтобы избежать удара о край рамы. Эти типы петель подходят для створчатых, выступающих и параллельно открывающихся окон и панелей.

Петли с крючком и проушиной

Петли с крючком и проушиной состоят из L-образного крючка и петли или винта в форме глаза.Эти типы петель обычно используются для наружных работ, например, ворот.

Петли шарнирные

Изображение предоставлено: Moore Industrial Hardware

В основном используется для дверей, шарнирных петель, которые поворачиваются или поворачиваются вокруг одной точки поворота. В отличие от большинства петель (например, стыковых петель), эти типы петель обычно размещаются на некотором расстоянии от края рамы над и под дверью, а не по бокам рамы, что позволяет скрыть оборудование и, в некоторых случаях дверь перемещается в обе стороны.

Пружинные петли

Изображение предоставлено: Moore Industrial Hardware

Пружинные петли

разработаны со встроенным пружинным компонентом, что делает их пригодными для приложений, требующих, чтобы дверь, крышка или панель находились в открытом или закрытом положении. Пружинные петли двойного действия используются во внутренних помещениях, поскольку их конструкция позволяет перемещаться в обоих направлениях.

Петли для ремня

Изображение предоставлено: Suncor Stainless, Inc.

Петли с ремешком — это более короткие петли с более длинными створками, которые используются для поддержки дверей, ворот и других панелей. Эти типы петель, используемые парами или множеством, обычно не предназначены для скрытия при использовании и часто доступны с учетом как функции, так и украшения.

Материалы и отделка петель

Петли должны выдерживать нагрузку при постоянном открытии и закрытии в зависимости от области применения, в которой они применяются.Чтобы выполнить это требование, многие петли изготовлены из нержавеющей стали, поскольку прочность стальных материалов позволяет оборудованию выдерживать тяжелые компоненты, а характеристики нержавеющей стали предотвращают ржавчину и коррозию. Последнее важно, потому что петли, используемые для наружных работ, особенно вблизи океана или соленых озер, могут быстрее уставать и выходить из строя из-за воздействия влаги и соли в окружающей среде.

Нержавеющая сталь, однако, не всегда поддается отделке.В результате нержавеющая сталь чаще используется для скрытых петель, а петли из латуни, бронзы, а также петли с латунным и бронзовым покрытием более распространены для более заметного размещения. Латунь и бронза — оба сплава на основе меди — являются прочными металлами, которые могут противостоять экстремальным погодным условиям, включая дождь, соленый воздух, смог, и могут образовывать более толстые петли, чем нержавеющая сталь. В то время как латунь требует дополнительной обработки поверхности, чтобы выдерживать воздействие соленой воды, бронза по своей природе устойчива к атмосферным воздействиям и подходит для использования в морских приложениях.Оба материала также хорошо поддаются отделке, поэтому на них можно наносить широкий спектр цветов, чтобы дополнить множество различных слоев краски. Эти варианты отделки включают:

Медь: Изготавливает основной металл из твердых сплавов бронзы и латуни, а также материалы, используемые для покрытия бронзы и латуни.
Цинкование: Процесс электрохимической обработки, при котором сталь покрывается для защиты от ржавчины
Japanning: Европейская техника отделки, 17 ^th Азиатское тиснение лаком
Воронение: Процесс пассивации, придающий стальному материалу голубоватый оттенок.

Выбор подходящего материала

Атмосферостойкость и эстетическая привлекательность — не единственные важные факторы при выборе материала для петли. При принятии осознанного решения важно учитывать стоимость.Уравновешивание требований к окружающей среде и конструкции петли со стоимостью может привести к использованию различных типов материалов.

Например, если атмосферостойкость не является решающей для конструкции петли (например, для использования во внутренней среде), сталь с покрытием является более дешевой альтернативой по сравнению с латунью, которая по-прежнему имеет некоторую эстетическую ценность и способна выдерживать нагрузки, связанные с прикреплением. Однако, если прикрепленный компонент будет находиться в прямом контакте с внешней средой, дополнительные расходы на латунь могут окупить вложения для большей устойчивости к атмосферным воздействиям и долговечности.

Обращение за помощью к изготовителю петель или даже в местный магазин бытовой техники может помочь в принятии окончательного решения.

Сводка

Это руководство дает общее представление о петлях, включая доступные типы, а также некоторые соображения по материалам и отделке.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники

https://bonito.in/2014/various-types-of-hinges-and-where-to-use-them/
https://kitchencabinetkings.com/glossary/butt-hinge/
https://www.builder-questions.com/construction-glossary/barrel-hinge/
https://www.4feldco.com/articles/door-hinge-types/
http://www.woodworkbasics.com/hinges.html
https://kitchencabinetkings.com/glossary/pivot-hinge/
https://www.dwmmag.com/aama-releases-volvention-specification-for-multi-bar-hinges-in-window-applications/

Петли прочие изделия

Прочие «виды» изделий

Еще из оборудования

10 различных типов дверных петель и их применение (с изображениями)

Дверные петли — очень часто используемый, но редко принимаемый во внимание аспект повседневной жизни почти каждого человека.Эти небольшие элементы оборудования будут присутствовать на многих предметах, которые мы регулярно используем, включая шкафы, подъезды, ворота, кухонные шкафы, камины и даже холодильники. Почти все, что связано с дверью, будет иметь петли. Узнайте все о различных типах дверных петель здесь.

Петли межкомнатные двери

Петли этого типа предназначены для использования на межкомнатных дверях, включая входы в комнаты, а также на дверях шкафов и шкафов. Они предлагают различные преимущества, но все они имеют одну общую черту: они не могут удерживать тяжелые двери.

Петля дверная бабочка

Петли этого типа очень популярны для межкомнатных дверей, поскольку они просты в установке и имеют красивый декоративный вид. При просмотре этого шарнира становится очевидно, как он получил свое название, поскольку он выглядит как набор крыльев бабочки. «Крылатая» часть этих петель может различаться по дизайну: от декоративных и детализированных до более простых. Если вы ищете декоративную петлю для внутренней двери, то дверная петля-бабочка — идеальный вариант.Эти типы петель не используются для наружных дверей, поскольку они не способны выдерживать вес более тяжелых дверей и поэтому лучше всего подходят для стандартных межкомнатных дверей, которые имеют легкий вес.

Петля с пружиной двойного действия

Проверить цену Amazon

Эти петли позволяют внутренней двери открываться в обоих направлениях, поэтому их также называют петлями для салонов и кафе. Пружинное действие означает, что после открытия двери она автоматически возвращается в закрытое положение.Это делает его идеальным для сценариев, когда вы хотите, чтобы дверь закрывалась за кем-то после того, как она была пройдена. Эти типы петель чаще всего используются в коммерческих целях, например, в дверях магазинов или ресторанов.

Дверь кухни, через которую обслуживающий персонал получает доступ за кулисами в кафе или ресторан, обычно будет иметь пружинный шарнир двойного действия, чтобы персонал мог опереться на дверь в любом направлении и пройти внутрь, пока их руки заняты переносом тарелок или напитков.Это также означает, что дверь автоматически закрывается за персоналом, так что клиенты не могут видеть кухню более секунды или двух. Эти петли также могут быть полезны в жилых домах, особенно там, где проживают люди с ограниченными возможностями, потому что возможность открывать дверь в любом направлении может значительно облегчить использование инвалидной коляски.

Петля Take Apart

Проверить цену Amazon

Эти петли сконструированы таким образом, что дверь можно легко снять и снова прикрепить.Это может быть полезно для узкого дверного проема, где вам, возможно, придется регулярно снимать дверь, чтобы вставлять и вынимать мебель. Чтобы снять дверь со своего места, все, что вам нужно сделать, это удалить центральный штифт петли, и дверь можно будет свободно откладывать в сторону. Чтобы заменить дверь, просто прижмите ее к петле и замените центральный штифт.

Петля двойного сложения

Проверить цену Amazon

Это еще один тип петель, который позволяет двери открываться в разные стороны.Он использует четыре точки поворота, что позволяет ему более свободно перемещаться. Эти петли не очень распространены, но они полезны в определенных ситуациях. Они хорошо подходят для угловых дверных блоков для шкафов или кухонных шкафов, где дверь складывается вперед и назад, обеспечивая доступ к внутреннему шкафу. Они также используются на дверях-перегородках, где дверные панели открываются с эффектом гармошки.

Скрытая петля

Скрытые петли также известны как невидимые петли.Они спроектированы таким образом, чтобы быть полностью закрытыми для просмотра, когда дверь просматривается снаружи. Они особенно популярны на дверях шкафов и кухонных шкафов, особенно в гладких современных конструкциях, где очевидное присутствие петли будет мешать бесшовному виду дверей. Скрытые петли состоят из двух основных компонентов; кронштейн и шарнир. Каждая часть прикрепляется к двери и дверной коробке, а затем защелкивается. Эти петли позволяют двери идеально прилегать к раме, незаметно для нее.Они также имеют широкоугольное отверстие, что означает, что они могут открываться на угол до 90 градусов.

Петли для наружных дверей

Эти типы петель лучше всего подходят для наружного применения, хотя их также можно использовать для внутренних работ. Когда дело доходит до наружных петель, наиболее важными факторами являются то, что петли являются прочными, безопасными и способны выдерживать приличный вес, поскольку внешние двери, как правило, намного тяжелее внутренних дверей.

Петля стыковая

Это один из наиболее распространенных типов петель, используемых для наружных дверей, поскольку он способен выдерживать большой вес, что делает его идеальным для тяжелых дверей из стали или стекловолокна.Эти петли имеют простую конструкцию, состоящую из двух створок, соединенных посередине вращающимся цилиндром.

Одна створка ввинчивается в дверную коробку, а другая — на узкий край двери, при этом цилиндрический механизм позволяет двери открываться и закрываться. Эти петли недорогие и практичные. Существуют различные варианты стыковых петель, которые могут подойти в определенных ситуациях. Например, стыковая петля на шарикоподшипниках предназначена для использования с очень тяжелыми дверьми.Стыковые петли способны выдерживать больший вес, чем большинство других типов петель для наружных дверей.

Петля для корпуса

Петли для чемоданов получили свое название от того факта, что они были разработаны для использования в портфелях и чемоданах. Они работают почти так же, как и шарниры приклада, но имеют гораздо более декоративный дизайн. Это означает, что они обладают стабильностью и несущей способностью приклада, но с упором на стиль. Это делает их идеальными для наружных дверей, петли которых должны быть функциональными и привлекательными.Петли для корпусов изготавливаются в самых разных исполнениях и подходят к разным стилям.

Петля больничная

Петли для больниц работают так же, как и стыковые, но они меньше по размеру. У них более узкие листья и более короткий ствол. Чаще всего они используются в больницах, медицинских учреждениях, тюрьмах и психиатрических учреждениях. Цилиндр на петле для больниц будет наклонен вверху и внизу, что не позволит кому-либо повесить предметы на петле и ослабить ее.Больничные петли также были разработаны с учетом уязвимых пациентов и обладают аспектами безопасности, которые не позволят кому-либо снять части петли, чтобы использовать их для преднамеренного вреда себе или другим.

Петля заподлицо

Петля заподлицо — это тип стыковой петли, которая была разработана для экономии места. Монтажная пластина имеет выемку, в которую может складываться противоположная створка, когда дверь закрыта, что обеспечивает экономию места. Этот тип петли компактен и довольно прост в установке, но, к сожалению, не обладает такой грузоподъемностью, как другие типы стыковых петель.Его не следует использовать с очень тяжелыми внешними дверями, так как давление веса может привести к поломке петель.

Шарнирный шарнир

Проверить цену Amazon

Петли на шарикоподшипниках — популярные петли, которые используются в коммерческих целях, например, для дверей магазинов, ресторанов и больших офисных помещений. Это потому, что это прочные и долговечные петли, устойчивые к износу. Шарнир на шарикоподшипнике не следует путать с шарниром на шарикоподшипнике, так как они немного отличаются.

В шарнире на шарикоподшипниках между центральными поворотными кулаками установлен шарикоподшипник, который снижает трение. Это означает, что дверь может открываться и закрываться более плавно, а также предотвращает повреждение петли, что может быть проблемой для других типов петель. По этой причине шарниры на шариковых подшипниках обычно выбираются для наружных дверей, которые подвергаются интенсивному использованию, поскольку они могут справиться с дополнительным использованием и прослужат дольше, чем петли стандартного типа.

Поворотный шарнир

Проверить цену Amazon

Поворотные петли прикрепляются к верхней и нижней части двери, а не сбоку, как стыковые петли.Остальные части петли устанавливаются в пол и в верхнюю часть дверной коробки с помощью штифтов, которые позволяют двери открываться и закрываться при повороте или повороте. Эти петли обычно используются в ситуациях, когда дверь должна открываться, опираясь на нее, например, в ресторане.

Петли позволяют двери открываться в обоих направлениях, что также делает их пригодными для использования в магазинах и других общественных зданиях, куда люди часто приходят и уходят.Эти типы петель подходят для наружных дверей или тяжелых внутренних дверей, потому что тот факт, что они прикреплены к полу, придает им дополнительную устойчивость по сравнению с петлями, которые свешиваются сбоку от дверного проема.

Петля для тяжелых условий эксплуатации

Проверить цену Amazon

Петли для тяжелых условий эксплуатации, что неудивительно, предназначены для тяжелых условий эксплуатации. Эти петли будут очень толстыми и громоздкими, что сделает их исключительно прочными и прочными. Чаще всего они встречаются в коммерческих или промышленных помещениях, например, на заводских дверях.Они идеально подходят для использования на больших, чем обычно, дверях или исключительно тяжелых дверях.

Петля для ремня

Проверить цену Amazon

Петли для ремешка короче по высоте, чем петли большинства других типов, которые крепятся сбоку двери; однако они более заметны, потому что створки петли намного длиннее. Более длинная петля обеспечивает лучшую устойчивость петли и, следовательно, позволяет ей выдерживать больший вес, что делает петли идеальными для использования на входных дверях.Их также часто можно увидеть на широких воротах. Петли для ремешка бывают различных декоративных дизайнов и отлично подходят, если вы хотите сделать из своих дверных петель особый элемент. Они обеспечивают хороший уровень поддержки и поэтому подходят для тяжелых дверей.

Петля Olive Knuckle

Проверить цену Amazon

Эти петли представляют собой петли для тяжелых условий эксплуатации, которые позволяют плавно открывать большие или тяжелые двери. Когда они находятся в открытом положении, шарнир на оливковом суставе будет иметь форму буквы «H», соединенной посередине поворотным кулаком, который выглядит как оливковый.Когда эти типы петель закрыты, единственная часть петли, которая будет видна, — это поворотный кулак.

Одним из преимуществ этих петель является то, что они равномерно распределяют вес, что делает их удобными для дверей большого размера. Еще одна причина, по которой вы можете выбрать оливковые шарниры, заключается в том, что вы часто ремонтируете свой дом, потому что эти петли можно снять с рамы, просто подняв, когда дверь находится в закрытом положении, что может значительно упростить покраску дверей и рам.

Петля для флага

Проверить цену Amazon

Петли для флажков называются так потому, что пластина и стержень петли имеют форму двух небольших квадратных флажков на флагштоке, соединенных в центре вращающейся бочкой.Один «флажок» будет прикреплен к двери, а другой — к дверной раме, а центральный цилиндр — это то, что позволяет движение самой двери. Это очень популярный тип наружных петель, и они чаще всего встречаются на современных дверях из ПВХ, хотя их также можно использовать на металлических дверях или дверях из твердых пород дерева. Их популярность зависит от того, насколько они прочные и безопасные, обычно изготавливаются из прочного металла, хотя их часто можно увидеть с пластиковым покрытием, поэтому они лучше сочетаются с внешним видом дверей из ПВХ.

Петли для флажков подходят для больших и тяжелых дверей, а также для более легких или узких дверей. Размер петли для флажков часто отражает их грузоподъемность, при этом петли для флажков большего размера предназначены для выдерживания веса более тяжелых дверей.

Петли для бабочек и фортепиано — Апрель 2018 г., выпуск PWM

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

В апрельском номере журнала Popular Woodworking Magazine будет справочная статья о восьми типах широко используемых петель.Описание использования и установки стольких разновидностей петель занимает много места, оставляя мало места для иллюстраций используемых петель. Редакторы и я согласились, что серия связанных сообщений была бы идеальным способом дополнить эту функцию. Более подробная информация будет доступна в журнале; проверьте мои сообщения в блоге на наличие похожих изображений.

Впервые в этой серии я предлагаю петли-бабочки и петли для фортепиано.

Нелетная бабочка: разновидность петли ручной ковки от Horton Brasses

Бабочка (https: // en.wikipedia.org/wiki/Lycaenidae)

1. Вставные двери

Одной из моих работ в 2006 году была реконструкция кухни, которая повлекла за собой строительство новых шкафов и работу с клиентом, чтобы включить некоторые утилизированные материалы. Для хранения специй мы решили сделать простой шкаф, утопленный в стене справа от печи. У нее была створка окна из свинцового стекла, которую она надеялась использовать как дверцу шкафа для специй. Я построил простую раму и обработал ее так, чтобы она максимально соответствовала оригинальной древесине, а затем повесила ее на три петли, за которые она держалась, пока ждала подходящий проект.Здесь также подошел бы любой из множества других типов петель, но клиенту они понравились за их смелое декоративное дополнение к шкафу для специй.

Петли в виде черных бабочек на этом шкафу были куплены бывшими в употреблении, но вы можете найти аналогичные петли в Horton Brasses.

Хозяйственные постройки начала 20-го века часто имели двери из бисерного картона, подвешенные на петлях типа «бабочка». Вот часть стены из краснодеревщика, вдохновленная теми ранними примерами.

В стене встроенного шкафа в спальне двери подвешены на утилизированных петлях-бабочках.(Полное раскрытие: это в нашей спальне. Петли устанавливаются с помощью несовпадающих винтов в качестве временной меры, так как я планирую построить более красивую мебель в один из этих лет.)

2. Двери полунакладные

Петли

Butterfly и откидные петли, которые я включу здесь как подмножество этого жанра, также доступны для приложений с половинным наложением. Они широко использовались в кухонных шкафах в 1920-х и 30-х годах и особенно распространены на шкафах Hoosier.

Шкаф Hoosier с полуналоженными дверцами, подвешенными на петлях типа «бабочка».Я купил скан оригинальной рекламы обложки моей книги The Hoosier Cabinet in Kitchen History . Изображение требует внимательного изучения; происходит гораздо больше, чем кажется на первый взгляд. Домохозяйка снимает рабочий фартук, показывая, что она закончила работу по дому. Шкаф, на который она с любовью смотрит, помог ей завершить повседневную работу в рекордно короткие сроки; за окном заснеженный зимний пейзаж, еще яркий. Это рано! — по крайней мере, в регионах, где регулярно выпадает снег.Также обратите внимание, что она принесла на кухню модное кресло Windsor — комнату, которая в то время использовалась исключительно для работы, а не для удовольствия. И, по-видимому, она поставила стул лицом к шкафу, чтобы она могла сесть и расслабиться, любуясь своим помощником.

Петли, защелки и ручки типа Sellers Napanee на этом шкафчике Hoosier, который я сделал из утилизированного вяза, были получены от Kennedy Hardware.

Крупный план офсетной петли Sellers / Napanee от Kennedy Hardware

Дизайн этого встроенного в нашу бывшую кухню из трех частей был вдохновлен расписными шкафами Hoosier 20-х и 30-х годов.Я повесил полуприкрытые двери на откидные петли от Kennedy Hardware. (Фото: Кендалл Ривз, Spectrum Studio)

Крупный план петли складывания продавца: здесь дверная створка прикрепляется к дверной стойке, затем дверь устанавливается на место в проеме (обратите внимание, что это наполовину наложенная петля, поэтому дверь будет сидеть на установленных прокладках). под нижним пазом, а не под самой нижней частью нижней направляющей). Отверстия для винтов для створки шкафа полностью открыты, когда петля закрыта, что делает этот тип петли исключительно простым в установке.

Эти шкафы были сконструированы так, чтобы соответствовать оригинальному набору 1930 года. В 1990-х годах, когда я выполнял эту работу, производители оборудования для воспроизведения еще не производили утилитарные петли, основанные на петлях эпохи ар-деко. Чтобы подобраться как можно ближе, я использовал петли от небольшого набора шкафчиков, который купил в магазине старомодных. (Сегодня я, вероятно, не стал бы снимать петли с их оригинальных шкафов, но тогда я намеревался найти что-то близкое к оригинальному кухонному оборудованию.) Через несколько лет после того, как я сделал эту кухню, она была опубликована в рубрике Fine Woodworking. Вскоре стали воспроизводиться подобные петли, например, от Rejuvenation.

3. Петля для фортепиано

Я использовал петли для пианино, чтобы быстро и грязно сделать дверную раму из мягкой древесины, чтобы скрыть нишу для телефона (да, это стационарный телефон) в ванной комнате моего магазина.
