Кровельный пирог под мягкую кровли

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

  1. Гибкая черепица RUFLEX
  2. Подкладочный ковёр RUFLEX
  3. Основание под черепицу (ОСП-3, ФСФ)
  4. Обрезная доска, либо брус с шагом расчитанным по проекту
  5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
  6. Супердиффузионная мембрана (гидроизоляция)
  7. Утеплитель (плотностью 30-140 кг/м3)
  8. Стропильная балка
  9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить «мостики холода»
  10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
  11. Пароизоляционная пленка
  12. Доска (каркас для создания воздушного зазора 2-5 см)
  13. Подшивка
Примечание:
  1. Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п. 3)
  2. Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

  1. пропитка стропильной конструкции антисептиком
  2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
  3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
  4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
  5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
  6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
  7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов.
    Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах — поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства. Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек.

Наружные работы

  1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации — 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
  2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
  3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
  4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
  5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX — универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

  • доступная стоимость
  • безотходность монтажа
  • малый вес
  • высокая устойчивость к атмосферным воздействиям
  • отсутствие влагопоглощения
  • отличная звуко- и теплоизоляция
  • простота укладки
  • долговечность (от 35 лет)
  • широкая цветовая гамма
  • шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки.

Устройство кровельного пирога важно знать перед началом строительства — это позволит рационально закупать материалы, необходимые для монтажа крыши.



Кровельный пирог под мягкую кровлю: устройство и монтаж

Битумная черепица – универсальный кровельный материал, который применяют в строительстве крыш любой формы. Под крышей можно сделать теплую мансарду или холодный чердак.

Кровельный пирог под мягкую кровлю — это многослойная конструкция, которая обеспечивает защиту подкровельного пространства от неблагоприятных факторов: конденсата, влаги, потери тепла.

Все слои связаны между собой, и любое нарушение технологии отразится на защитной способности крыши, и здесь важно грамотно провести монтаж, учитывая последовательность установки каждого слоя.

  1. Гидроизоляция — защищает подкровельное пространство от влаги и конденсата. Пленка укладывается горизонтально на стропила и фиксируется брусками, которые крепят с небольшой разбежкой, чтобы воздух мог беспрепятственно двигаться.
  2. Обрешетку под мягкую черепицу делают из сухой доски толщиной 25-30 мм.
  3. Сплошной настил из досок, влагостойкой фанеры или ориентированно-стружечной плиты укладывают на обрешетку. ОСП считается лучшим вариантом: в ее состав входят специальные защитные смолы, спрессованная под давлением стружка меньше страдает от влаги.
  4. Подкладочный ковер на основе битума с полимерной крошкой выравнивает основание и дополнительно защищает от влаги. Производители рекомендуют класть подкладочный ковер по всему периметру крыши.
  5. Утеплитель укладывают со стороны помещения в пространство между стропил.
  6. Пароизоляционную пленку крепят поверх утеплителя для защиты от влажных паров, со стороны помещения.

Все эти материалы необходимы лишь при устройстве утепленной мансарды. Если под крышей будет холодный чердак, утеплитель и паробарьер не устанавливают.

Последовательность монтажа

Все деревянные изделия кровельного пирога желательно обработать защитным составом от жучков.

  • Монтаж начинается с укладки поперек стропил гидроизоляционной пленки. Полосы укладываются снизу-вверх, внахлест 10 — 15 см, для фиксации используют строительный степлер.
  • Далее прямо по стропилам набиваются деревянные рейки размером 50х50 мм или 50х60 мм. Это контробрешетка, которая создает вентиляционный зазор между слоем утеплителя и кровельным материалом.
  • Затем набивается горизонтальная обрешетка, на которую прибивают листовой материал: влагостойкая фанера или листы ОСБ. Сверху с помощью строительного степлера фиксируется подкладочный ковер.
  • Следующий этап – монтаж мягкой черепицы в соответствии с рекомендациями производителя. На этом внешние работы закончены.

Такой кровельный пирог, можно использовать для летних мансард. Если чердачное помещение будет использоваться как полноценная комната, ее придется утеплить.

Ширина утеплителя должна быть чуть больше, чем расстояние между стропильными ногами. Это делается для того, чтобы теплоизоляционный материал плотно входил в пространство между стропилами.

Между элементами кровельного пирога не должно оставаться щелей, которые могут стать мостиками холода. Для этого утеплитель укладывают в несколько слоев, каждый ряд кладут со смещением относительно другого, для перекрытия стыков.

Последний этап – монтаж пароизоляционной пленки. Она так же, как и гидроизоляция, укладывается поперек стропильной системы снизу-вверх. Полосы пленки располагают внахлест, стыки проклеиваются специальной лентой. Крепление производится металлическими скобами или гвоздями.

Читайте также: как сделать вентилируемый конек для мягкой кровли.

Кровельный пирог под мягкую кровлю — устройство и монтаж (видео, фото)

Мягкой кровлей называют обширную группу рулонных и плиточных кровельных материалов, которые используются в частном и производственном домостроении. Они обладают высокой устойчивостью к влаге, гибкой, эластичной структурой, которая значительно упрощает монтаж покрытия. Однако, чтобы кровельный материал «заработал», необходимо позаботиться о качественном кровельном пироге, строение которого усилит положительный качества битумной черепицы и минимизирует отрицательные.

Устройство крыши из мягких материалов представляет собой многослойную конструкцию, от правильности расположения слоев в которой зависит эффективность и долговечность покрытия. В этой статье мы расскажем, как сделать кровельный пирог под мягкую кровлю, чтобы она прослужила дольше.

Содержание статьи

Характеристики мягкой кровли

Мягкой кровлей чаще всего называют битумную черепицу или гонт, современный кровельный материал. Она изготавливается из стеклоткани, пропитанной тугоплавким битумом или синтетическим каучуком и обсыпанной минеральной крошкой. Гонт обладает высоким декоративным потенциалом, благодаря разнообразию расцветок и текстур. Достоинствами этого материала считают:

  • Устойчивость к погодным и атмосферным явлениям. Гибкая черепица обладает высокой устойчивостью к влаге, она выдерживает температурные воздействия в диапазоне -50/+110 градусов. Она не подвергается гниению, не покрывается мхом.
  • Долговечность. Срок службы мягкой кровли составляет 25-30 лет при условии грамотно организованного кровельного пирога, что превосходит показатели даже более дорогих материалов.
  • Бесшумность. Материал обладает высокой шумопоглащающей способностью, поэтому битумную черепицу используют без дополнительной шумоизоляции.
  • Удобство монтажа. Форма выпуска и способ крепления мягких кровельных покрытий позволяет выполнять монтаж даже в одиночку. Кроме того, они оптимально подходят для крыш сложной формы.

Обратите внимание! Мягкую кровлю рекомендуется применять, если крыша имеет уклон в диапазоне от 15 до 45 градусов. Если уложить битумную черепицу на более пологие конструкции, не избежать протечек и застаивания воды. А с крутых крыш в жаркую погоду битум может просто стечь.

Характеристики мягкой черепицы

Состав мягкой кровли

Состав кровельного пирога

Кровельный пирог под мягкую черепицу имеет сложное устройство, так как эти покрытия для крыши обладают жесткими требованиями к подготовке основания, которое должно обеспечивать механическую прочностью, но не затруднять циркуляцию воздуха. Для этого используются специальные материалы, которые подбираются под конкретное кровельное покрытие. В состав мягкой кровли входят следующие элементы:

  1. Пароизоляция, обеспечивающая защиту утеплителю и стропильному каркасу крыши от влажного воздуха и конденсата.
  2. Термоизоляционный материал, сохраняющий температуры внутри помещения.
  3. Гидроизоляция, защищающая стропильный каркас и утеплитель от проникновения атмосферной влаги из вне и конденсата.
  4. Обрешетка, обеспечивающая ровное, прочное основание, распределяющее вес кровельного материала между стропилами, на которое настилают гибкую черепицу.
  5. Подкладочный ковер, который предотвращает механическое повреждение мягкой кровли, обеспечивает дополнительную гидроизоляцию, ветрозащиту.
  6. Кровельное покрытие, которое является финишным слоем пирога кровли, придающим законченный внешний вид, а также защиту от атмосферных явлений.

Состав кровельного пирога

Учтите, что от соблюдения рекомендаций производителя при сооружении кровельного пирога зависит срок службы, надежность и эффективность мягкой черепицы. Использование неподходящий материалов или отсутствие одного из слоев приводит к протечкам, отсыреванию утеплителя и загниванию деревянных элементов стропильного каркаса.

Требования к обрешетке

По сравнению с металлочерепицей или другими покрытиями на основе металла, мягкая кровля обладает более низкой механической прочностью. Несмотря на легкий вес материала, битумную черепицу укладывают на сплошную обрешетку, которую изготавливают из обрезной доски и ДСП, пропитанных антисептическим препаратом. Основание готовят в 3 этапа:

  • Сначала параллельно стропилам, на которые уложена гидроизоляционная пленка, прикрепляют контробрешетку. Она изготавливается из брусков хвойных пород толщиной 3-4 см для организации между слоями кровельного пирога вентиляционного зазора.
  • Затем на контробрешетку приколачивают дополнительную обрешетку из обрезных досок хвойных пород размером 150х20 мм. Дополнительная обрешетка крепится перпендикулярно стропильным ногам с шагом 30-50 см.
  • На дополнительную обрешетку настилают сплошное основание, на которое укладывают подкладочный пирог, а затем битумную черепицу. Оно изготавливается из влагостойкой фанеры.

Важно! Сучки, зазубрины и сколы на древесине повреждают нижнюю поверхность мягкой кровли, поэтому основание под нее должно быть идеально гладким и ровным. Если сплошная обрешетка изготавливается не из фанеры, а из обрезной доски, то ее необходимо обстрогать и ошкурить.

Требования к обрешетке

Требования к гидроизоляции

В устройство кровельного пирога под гибкую черепицу обязательно включают гидроизоляцию. Она крепится на стропильные ноги с помощью строительного степлера. Гидроизоляционный материал укладывают полосами с небольшим провисанием перпендикулярно стропилам с нахлестом 10-15 см. Для этого используют:

  1. Гидроизоляционную пленку. Гидроизоляционные пленки производятся из полиэтилена, они обладают низкой прочностью, а также становятся хрупкими под воздействием ультрафиолета.
  2. Гидроизоляционную мембрану. Мембрана – особый вид гидроизоляционной пленки, изготавливаемой из более совершенных полимеров. Структура этого материала обладает одной особенностью – воронковидными порами, которые могут пропускать пар только в одну сторону, но вода через них проникнуть не может. Существуют мембраны с антиконденсатным эффектом, на которых, благодаря адсорбирующему слою, не оседает конденсат.

Опытные кровельные мастера рекомендуют для настила мягкой кровли использовать паропроницаемые гидроизоляционные материалы. В противном случае конденсат, образующийся из-за нагревания поверхности крыши, оседает на стропильном каркасе. Непапопроницаемая гидроизоляция не помогает, а создает парниковый эффект.

Требования к гидроизоляции

Требования к кровельному пирогу

Не всегда кровельный пирог для битумной черепицы состоит из всех вышеописанных слоев. Он может сокращаться за счет элементов, которые не нужны в данной конструкции. Устройство мягкой кровли зависит от следующий факторов:

  • Тип сооружения. Для определения состава кровельного пирога следует выяснить к какому типу относится здание: производственному, жилому или хозяйственному.
  • Характер использования. В домах, используемых только в теплое время года, не предусматривается отопление, поэтому из состава пирога исключается утеплитель.
  • Наличие отапливаемой мансарды. Если дом оснащается жилой мансардой, то в состав мягкой кровли обязательно включают термоизоляцию.
  • Климатические условия в зоне строительства.

Важно! Укладывая битумную черепицу, нужно учитывать совместимость материалов, входящих в состав кровельного пирога. Нужно следовать рекомендациям производителей в вопросе выбора термоизоляции, гидроизоляции и обрешетки, принимая все данные о конструкции дома, чтобы крыша служила долго и надежно.

Конструкция мягкой кровли

Видео-инструкция

общие принципы устройства от профи

Непосвященному в тонкости строительства человеку кровля представляется в виде доступного взору покрытия, защищающего его домочадцев от погодных невзгод. На деле это непростая конструкция, каждый элемент которой обязан безупречно выполнять порученную ему работу. Составляющие укладываются слоями наподобие кулинарного изделия, поделившегося названием с кровельной системой.

Настилаются слои с определенной очередностью, нарушение которой грозит ощутимым снижением потребительских характеристик. От того, насколько правильно сооружен кровельный пирог под мягкую кровлю, зависят сроки службы крыши и теплотехника дома в целом.

Кровельный пирог – обобщенный технический термин, объединяющий ряд конструкций с аналогичной «слоистой» структурой. Совокупность слоев должна защищать владельцев дома от атмосферных нападений и оберегать внутреннее наполнение пирога от преждевременной порчи.

Стандартная структура кровельного пирога включает следующие обязательные компоненты:

  • Пароизоляция. Предотвращает проникновение испарений из внутреннего пространства дома и конденсацию влаги на использованных в сооружении крыши стройматериалах;
  • Теплоизоляция. Способствует сохранению тепла, защищает от поступающего извне шума, ветров, холодных температур;
  • Гидроизоляция. Препятствует проникновению дождевой воды и растаявших зимних осадков и в кровельную конструкцию, и в здание;
  • Декоративное покрытие, выполняющее одновременно работу ветрозащиты.

Категория мягких кровель включает в себя материалы, обладающие превосходными гидроизоляционными качествами. В их числе битумные рулонные представители, штучные аналоги, мастики и новое поколение мембран. Пару-тройку десятилетий назад они выполняли только функцию барьера от воды, а теперь еще и с успехом играют роль декоративных покрытий. Виной тому облагороженная внешняя поверхность и разработка способов укладки, позволяющих крепить супертонкие материалы к любому типу основания.

Совмещение изоляционных и декоративных свойств позволило сократить количество основных слоев в кровельном пироге до 3-х, если для обустройства крыши применяется один из видов рулонных материалов.

При укладке битумной черепицы от гидроизоляции не отказываются полностью. Однако настилается она в качестве дополнительной водозащитной прослойки и покрывает крышу либо полностью, если наклон скатов не превышают 18º, либо частично полосами вдоль свесов, по коньку и ендовам, вокруг труб и на примыканиях на крышах со скатами крутизной выше 18º.

У приведенного списка основных кровельных слоев характер общих рекомендаций. По факту он дорабатывается путем сокращения или добавления функциональных элементов, потому что на схему формирования идеальной кровельной конструкции влияет ряд значимых обстоятельств, таких как:

  • тип и назначение обустраиваемого объекта, т. е. жилое это здание или бытовая постройка;
  • использование временное или постоянное, определяющее применение или отказ от теплоизоляции;
  • форма крыши и крутизна ее скатов, напрямую связанные с выбором материалов для устройства кровли;
  • тип основания под устройство пирога и укладку мягкой кровли;
  • наличие эксплуатируемой или неэксплуатируемой мансарды;
  • региональные климатические особенности, согласно которым определяется толщина теплоизоляции;
  • совместимость слоев конструкции, т.к. в случае несовместимости потребуются разделительные или миграционные прослойки.

Грамотно устроенный пирог для мягкой кровли сооружается с учетом всего спектра перечисленных условий. Без сведений о конкретике проекта точных рекомендаций не даст никто, но с принципом сооружения стоит ознакомиться, независимо от того, своими руками будет устраиваться пирог или его укладкой займутся наемные кровельщики.

Рассмотрим наиболее распространенные схемы пирога под мягкую кровлю, применяемые в частном строительстве. Плоские и низко-скатные кровельные конструкции над малоэтажными домами сооружают редко. Однако находятся приверженцы строгих кубических форм стиля техно или хай-тек, и численность их неуклонно растет. Чаще всего плоские крыши возводятся над эркерами, пристроенными террасами, бытовыми отсеками здания, гаражами и т.д. Покрывают их битумно-полимерными материалами или мембраной, укладывают на железобетонные перекрытия или основу из оцинкованного профилированного листа.

Наиболее популярна в частном строительстве битумная черепица, применяемая в обустройстве скатных крыш крутизной от 12º и более. Используют ее в основном для покрытия стропильной системы, возводимой и над дачами, и над загородными домами. С нее и начнем.

Кровельный пирог под гибкую черепицу

Мягкой черепицей покрывают строения с холодными чердаками и дома с утепленными мансардами, в конструкциях которых, безусловно, есть радикальные различия. В первом случае нет необходимости в использовании утеплителей, во втором – теплоизоляция является обязательной составляющей. Оба варианта требуют устройства сплошной обрешетки из обработанной антисептиком доски, листов влагостойкой фанеры или ориентированно-стружечных плит ОСП-3.

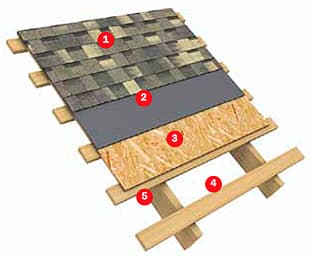

Простейший неутепленный вариант

Схема укладки мягкой кровли над неутепленным чердаком предельно проста:

  • к стропильным ногам прибивается устанавливаемый поперек контрбрус. Рекомендованный размер бруска 50×50, крепится он двумя ершенными гвоздями к каждой стропильной балке. Шаг установки контрбруса зависит от шага между стропилами. Если расстояние стандартное 0,7-0,9м, брусок прибивают через 30см;
  • плиты сплошной обрешетки укладываются на контрбрус в разбежку так, чтобы не было крестообразных соединений между ними. Края плит должны опираться на элементы контробрешетки. Крепят плиты через 15см ершенными гвоздями к бруску;
  • настилается самоклеящийся гидроизоляционный ковер, укладка которого производится в зависимости от крутизны скатов. При наклоне 18º и более гидроизоляцией покрываются только скаты, конек, ендовы, зоны примыканий и проходов труб через крышу. Менее крутые кровли полностью укрываются изоляционным ковром;
  • поверх гидроизоляционного барьера монтируется мягкая черепица.

Если сплошную обрешетку сооружают из доски, то необходимость в устройстве контробрешетки отпадает автоматически. Крепят доски сразу к стропильным ногам, укладывают с зазором между элементами в 3мм.

Устройство утепленной крыши

Пирог для утепленной кровли гораздо сложнее. Его конструкцию дополняет теплоизоляция. А раз она есть, то потребуется пароизоляционный материал, защищающий утеплитель от скопления влаги. Результатом увлажнения становится снижение изоляционных характеристик и сопутствующие ему процессы гниения с последующим разрушением. Еще нужна вентиляция, призванная удалять конденсат из-под кровельного покрытия, неспособного пропускать опасные для древесины капли самостоятельно.

Схема укладки слоев кровельного пирога для утепленной скатной крыши, предполагающей эксплуатацию мансарды, такова:

  • с внутренней стороны стропильной системы непосредственно к стропилам степлером крепится пароизоляционная мембрана. Укладывается параллельно свесам полосами снизу вверх. В единое полотно полосы соединяются двусторонним скотчем;
  • по устроенной пароизоляции опять же с внутренней стороны сооружается контробрешетка из бруска, шаг установки которого зависит от материала запланированной внутренней обшивки мансарды. Например, под обшивку гипсокартоном бруски обрешетки желательно располагать на расстоянии 40 или 60см;
  • с наружной стороны крыши между стропильными балками монтируются вспомогательные распорки. Требуются они для удерживания плит утеплителя. Располагают распорки с шагом на 2-3см меньшим, чем высота теплоизоляционной плиты. Так нужно, чтобы теплоизоляция жестко зафиксировалась в созданных для нее отсеках, «расправившись» после легкого сжимания в процессе установки;
  • в получившееся подобие сот помещается теплоизоляционный материал, толщина которого должна быть на 3-5см меньше толщины стропильных ног. Это необходимое условие для правильной вентиляции кровельного пирога;
  • снова сооружается контробрешетка. Прибивается к стропильным ногам вдоль их направления, чтобы сформировались вентиляционные каналы – кровельные продухи;
  • к наружной контробрешетке крепится сплошная обрешетка, поверх которой настилается дополнительный гидроизоляционный ковер;
  • укладывается мягкая черепица.

Для устройства теплой крыши с мягкой черепицей в северных регионах порой бывает маловато толщины минераловатного утеплителя в 15 см — общепризнанного стандарта для средней полосы. Тогда с наружной стороны монтируется сначала поперечный стропилам ярус контрбруса для укладки второго слоя утеплителя, затем брусок вдоль стропильных ног под установку сплошной контробрешетки.

Если уложить битумную черепицу планируют поверх низких скатов, сооруженных из ж/б плит или устроенных посредством разуклонки с заливкой сверху цементно-песчаной стяжки, пароизоляция укладывается на бетонную либо цементно-песчаную поверхность. Поверх пароизоляции на ребро устанавливается доска с шагом до 90см, а потом необходимое количество ярусов контробрешетки.

Кровельному пирогу с деревянными элементами нельзя вплотную примыкать к дымоходным трубам. Положенный по нормам отступ от стенок трубы можно найти в СНиП 41-01-2003. Пустое пространство заполняется невозгораемым минераловатным материалом, а снаружи вокруг труб устанавливается фартук из оцинкованного или ламинированного металла.

Этапы и принципы устройства кровельного пирога под мягкую черепицу представит видео:

Кровельный пирог под рулонные материалы

Для обустройства крыш с незначительным углом наклона скатов, с разбросом этак от 1º до 12º, применяются битумно-полимерные материалы или кровельные мембраны. Просто в укладке штучных гонтов на них нет особого смысла. Да и узорная эстетика гибкой черепицы на плоских и почти плоских крышах будет радовать только пернатых.

Особых отличий в наборе слоев под штучный и рулонный материал не наблюдается. Последовательность аналогична: пароизоляция → утеплитель → гидробарьер – он же декоративное покрытие и ветрозащита. Однако в монтаже кровельного пирога есть собственная специфика. Не используется сплошная обрешетка и контрбрус. Слои настилаются без вспомогательных деревянных элементов на бетонные перекрытия, цементно-песчаные стяжки, профлист, сборные выравнивающие конструкции. Поэтому внимание мы акцентируем не на последовательности монтажных действий, а на особенностях в укладке.

Принципы устройства пароизоляции

Пароизоляционным слоем под укладку рулонных материалов служат такие материалы, как:

  • битумная и битумно-полимерная пароизоляция, наплавляемая на бетонное или цементно-песчаное основание, в том числе на цементно-песчаное утепление с вермикулитом, керамзитом, перлитом в виде заполнителя в случае уклона скатов свыше 6º. Если уклон меньше, битумная пароизоляция может укладываться без приклеивания или наплавления на основу.;
  • полиэтиленовая армированная или неармированная пароизоляция, настилаемая свободно вдоль гофр профилированного листа либо приклеиваемая к нему в случае наклона скатов свыше 6º.

В сооружении мягкой кровли по сборным стяжкам из фанеры или ОСП плит может быть использован любой тип пароизоляционного материала, но рекомендованным вариантом является битумно-полимерная пароизоляция с основой из полиэфирного полотна. Впрочем, на бетонную поверхность тоже не запрещено класть полиэтилен, но перед этим следует устроить разделительную прослойку из пергамина.

Пароизоляционный слой укладывается в виде своеобразного поддона с заходом на вертикальные плоскости примыкающих стен и парапетов. Высота бортиков поддона рассчитывается так: толщина теплоизоляционного слоя плюс 3-5см. Аналогичные бортики устраиваются вокруг пересечения крыши дымоходными трубами и прочими коммуникациями.

Оба пароизоляционных варианта обязаны соединяться в сплошное полотно. Полосы битумного и битумно-полимерного материала укладываются с нахлестом в 8-10 см по бокам и 15 см в торцевых соединениях и свариваются газовой горелкой. Соединение полиэтиленовых полос производится с помощью скотча.

Правила укладки теплоизоляции

Утеплять мягкую кровлю с рулонным покрытием можно буквально любым материалом, но приоритетными считаются минераловатные плиты и вспененный полистирол. На бетонные основания и цементно-песчаные стяжки система утепления укладывается в один ярус, на профнастил в два так, чтобы стыки элементов верхнего ряда не располагались над стыками нижнего пласта.

Жесткость минеральной ваты для однослойного утепления 40 кПа при сжимаемости 10%. Для сооружения двухъярусной теплоизоляции необязательно использовать плиты с равнозначной жесткостью. Нижний ряд можно сложить материалом с показателями прочности 30 кПа, верхний 60 кПа.

Если в качестве гидроизоляционного и декоративного кровельного покрытия используется полимерная мембрана, между ней и полистирольной теплоизоляцией должен быть уложен разделительный слой из стеклохолста или геотекстиля. Иначе мембрана раньше гарантированного производителем срока утратит потребительские качества из-за постепенной миграции пластификаторов в соседний материал. Разделительный слой также требуется при устройстве инверсионной балластной кровли, если полимерное покрытие стелется на битумный пароизоляционный слой.

Укладка минераловатных плит на профнастил без предварительного сооружения сборной стяжки из фанеры или листов ОСП может производиться, если толщина теплоизоляции в два раза больше, чем расстояние между соседними гофрами. Если реальность не соответствует данному условию, перед укладкой утеплителя сооружается сборная стяжка.

Устройство теплоизоляции под рулонное покрытие требует соблюдения следующих правил:

  • теплоизоляционный материал крепится отдельно от настилаемого сверху покрытия;
  • при механическом способе крепления каждая плита теплоизоляции и отдельная ее часть фиксируется в двух точках. Крепление утеплителя к профлисту производится стальными саморезами с пластиковой втулкой в форме грибка. Пластиковые втулки не используются, если уклон скатов больше 10º. К бетонной основе в любом случае крепят саморезами с дюбелями и металлическими пластинами;
  • приклейка плит утеплителя производится на битумно-полимерную мастику. Приклеивание возможно, если площадь «посаженной» на клеящий состав поверхности составит по минимуму 30% от площади утепляющей плиты;
  • плиты утеплителя укладываются с обязательной разбежкой швов, чтобы слабые участки распределились равномерно. Элементы второго яруса, если он имеет место быть, смещаются относительно первого минимум на 20см как по боковым, так и по торцевым линиям;
  • швы в утепляющем ковре шириной больше 5мм должны заполняться теплоизоляционным материалом.

Использование жестких утеплителей оправдано экономически и технологически. Оно позволяет не устраивать сверху утеплителя стяжку, что в обязательном порядке требует засыпная теплоизоляция.

При необходимости соорудить кровельный уклон для полноценного освобождения поверхности от атмосферной воды и грязи, теплоизоляцию дополняют уклонообразующими приспособлениями. Чаще всего их делают из клиновидных плит минеральной ваты или из аналогичных пенополистирольных деталей, реже из засыпных утеплителей с последующей заливкой цементной стяжки. Разуклонку по бетонному основанию можно сделать и посредством цементно-песчаной заливки, недопустимой для формирования уклона на основе из профилированного листа.

Дополнительные слои кровельного материала

Дополнительный барьер от атмосферной воды укладывается в зонах повышенной нагрузки. Настилается полосами вдоль конька, свесов и примыканий с сооруженными заранее галтелями, в ендовах, вокруг проходок и точек внутреннего водостока. Устраивают его либо из полос кровельного битумно-полимерного покрытия, либо из специального самоклеющегося гидробарьера.

Сооружение кровельного пирога завершает укладка рулонного покрытия и фиксация его путем наплавления, приклеивания или крепления саморезами с втулками или пластинами.

В представленных схемах сооружения кровельного пирога нет точных рекомендаций. Мы привели общие правила, учет которых обеспечит безупречную работу и долгую службу крыши в средней полосе. В случае строительства в северных широтах предложенные варианты требуют доработки.

Устройство кровельного пирога для мягкой кровлиСтройкод

Мягкая кровля – один из основных типов покрытий, применяемых для крыши. Материалы для кровельного пирога под мягкую кровлю имеют большое количество положительных характеристик: огромный выбор формы, цвета, легкость установки, продолжительный срок эксплуатации и пр. Все перечисленные качества возможны только в случае правильного обустройства кровельного пирога.

Кровельный пирог – это основание, на которое укладывается кровельный материал. В принципе это основная часть перекрытия крыши, кроме некоторых элементов системы стропил, внутренней отделки. В кровельный пирог входят: стропила, утеплительный материал, обрешетка, подкладка, прочие элементы зависимо от конструкции и предназначения чердачного помещения. Каждый слой пирога выполняет свои функциональные обязанности. Последовательность их расположения также имеет немаловажное значение.

Виды мягких кровель

  • Мягкая рулонная кровля
  • Битумный настил
  • Битумная черепица
  • Мембранное покрытие

Структура кровельного пирога

  • Пароизоляция. Пароизоляционный слой выполняет защитную функцию от испарений, поступающих из помещений дома, и образования конденсата на элементах кровельной конструкции.
  • Теплоизоляция. Этот слой несет функцию сохранения тепла внутри здания, защищает от внешних шумовых волн, отрицательных температур, ветра.
  • Гидроизоляция. Гидроизоляционный материал предотвращает проникновение внутрь постройки воды, попадающей на крышу вследствие дождей, таяния снега.
  • Декоративное покрытие. Данный слой обеспечивает эстетичность конструкции и параллельно защищает от ветра.

Основные критерии, влияющие на конструкцию мягкой кровли

  • Тип конструкции здания. Материалы для кровельного пирога подбираются в зависимости от типа самого здания, которое может быть жилым, хозяйственным или промышленным.
  • Характер эксплуатации постройки. Например, в структуру кровельного пирога дачных коттеджей, которые используются только в летний сезон, и в них отсутствует система отопления, может не входить утеплительный материал.
  • Наличие жилой мансарды, отапливаемой в холодный период года. В данном случае в структуру кровельного пирога обязательно входит термоизоляционный слой.
  • Преобладающий климат в регионе, где строится дом.

Преимущества мягкой кровли

  • Хорошая устойчивость к воздействиям природной среды. Мягкая кровля отличается высокой стойкостью к влаге, не покрывается мхом, не гниет, способна выдержать температуру от «минус 50º» до «плюс 110º».
  • Продолжительный срок службы. При условии правильного обустройства кровельного пирога эксплуатационный период мягкой кровли может достигать 30 лет.
  • Повышенный уровень шумопоглащения. Материалы для мягкой кровли отличаются высокими показателями поглощения шумовых волн, поэтому такая крыша не требует обустройства дополнительного шумоизоляционного слоя.
  • Легкая схема монтажа для мягкой кровли. Мягкая кровля идеально подходит для крыш сложной конструкции.

Структура кровельного пирога в случае перекрытия крыши дома гибкой черепицы

Гибкая черепица, изготавливаемая на основе битума, является наиболее подходящим вариантом для перекрытия загородных коттеджей, мансард.

Гибкая битумная черепица имеет достаточно привлекательный внешний вид, устойчива к атмосферным осадкам, сильным морозам, не выгорает от солнечных лучей, не трескается, сохраняет свой первоначальный вид достаточно продолжительный период. С таким кровельным материалом очень легко работать, его можно легко обрезать под любые геометрические формы.

Кровельный пирог под мягкую кровлю из черепицы может быть двух вариантов:

  • теплый;
  • холодный.

В первом случае он предназначен для жилых домов ежедневного использования, отапливаемых в холодный период года.

Его структура:

  • Гибкая черепица
  • Ковер-подкладка
  • Мембрана супердиффузионная
  • Утеплительный материал
  • Слой пароизоляции
  • Настил из деревянных плит
  • Обрешетка разреженная
  • Контрбрус для обустройства вентиляции
  • Ноги стропильной системы
  • Обрешетка шаговая для укладки утеплительного материала
  • Мансардная подшивка

Во втором случае – для дачных коттеджей, хозяйственных строений, которые не требуют дополнительного утепления, используются только в летний период.

Структура пирога значительно упрощена:

  • Гибкая черепица
  • Ковер — подкладка
  • Деревянное основание
  • Обрешетка разреженная
  • Ноги стропильной системы

Установка стропил

Стропильная система является самым нижним слоем пирога кровли. Важно при выполнении кровельных работ надежно закрепить стропильные ноги, конструкция должна легко выдерживать значительный вес самой черепицы, и дополнительные нагрузки, создаваемые снегом. Для изготовления стропил лучше всего подходит лиственница и сосна. Материал предварительно подвергается обработке специальными составами против возгорания и гниения.

Пароизоляция

После завершения монтажа стропильной системы осуществляется укладка пароизоляционного материала, который необходим для выведения влаги, защиты от конденсата. Пароизоляционная пленка укладывается изнутри чердачного помещения, чтобы защитить несущие элементы конструкции, выполненные из древесины.

Крепление материала производится горизонтальными брусками к стропилам, при этом выдерживается шаг 0,6 метров. В местах нахлеста отдельные куски пароизоляционной пленки проклеиваются двусторонним скотчем. Впоследствии к брускам, которыми крепится материал пароизоляции, можно будет крепить гипсокартонные плиты при выполнении отделки чердачного помещения.

Утепление кровли

Далее поверх пароизоляционной пленки укладывается утеплительный материал, затем ветрозащитная пленка, которая дополнительно выполняет функцию супердиффузионной мембраны и способствует выведению с утеплителя паров воды.

Для крепления ветрозащитного слоя используется контрбрус, на который кладется обрешетка разреженная. Между обрешеткой и супердиффузионной мембраной должен получиться пяти сантиметровый вентиляционный зазор. В результате влага будет выводиться наружу здания через конек, не нанося ущерб кровельной конструкции.

Деревянный настил

На следующем этапе обустройства кровельного пирога на обрешетке обустраивается деревянное основание, для чего может использоваться фанера из дерева или плиты ОСП.

Для производства ФСФ — фанеры используется шпон, который склеивается отдельными слоями фенолформальдегидной смолой, повышающей прочность и водостойкость стройматериала. Для мягкой кровли рекомендуется использовать фанерные листы, изготовленные из древесины хвойных деревьев.

Толщина фанерного листа должна составлять не менее 1 см. Также рекомендуется перед укладкой ФСФ обработать материал специальными водоотталкивающими, огнестойкими средствами.
ОСП плиты для использования в качестве основания являются более надежным и прочным стройматериалом, так как они изготавливаются из качественной древесины методом прессования под высокой температурой и давлением, закрепляются специализированной смолой.

При укладке плит между ними нужно предусматривать зазор до 0,5 см для возможного расширения материала под воздействием высоких температур. Также рекомендуется для обеспечения нормальной вентиляции основание укладывать не до самого конька приблизительно на 7 см.

Подкладочный ковер

Ковер-подкладка под мягкую черепицу обустраивается по всей площади крыши (на ендовах, карнизных свесах) при любом наклоне ската. Для этого чаще всего используется специальный самоклеящийся материал. Вдоль ендовы рекомендуется обустраивать сплошной ковер. Но, если такая возможность отсутствует, тогда материал кладется полосками шириной в 1 метр с нахлестом 0,3 метра, швы тщательно проклеиваются.

Для предупреждения протеканий в карнизной зоне постройки, подкладочный ковер вдоль карнизного свеса должен обустраиваться на величину равную карнизному вылету плюс дополнительные 60 см от внутренней поверхности внешней стены внутрь здания. Остальная часть кровельного ската покрывается подкладочным ковром с механическим креплением.

Монтаж осуществляется снизу вверх, в поперечном направлении делается нахлест 15 см, в продольном – 10 см. Крепление материала к основанию выполняется оцинкованными гвоздями через каждые 20-25 см. Участки нахлеста обрабатываются мастикой.

Заключение

Устройство кровельного пирога для мягкой черепицы – это достаточно сложный строительный этап при возведении дома, но вполне реализуемый даже недостаточно опытной строительной бригадой. Здесь важно правильно подобрать стройматериал, и придерживаться последовательности монтажа отдельных слоев конструкции.

Кровельный пирог для битумной черепицы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
