Подвесы для гипсокартона для потолка – прямой и удлиненный вариант для ГКЛ, плавающие подвесы и модель-бабочка, П-образный и пружинный, на каком расстоянии их ставить

Расстояние между подвесами на потолке и стенах из гипсокартона

Прочность каркаса под гипсокартон зависит от многих факторов, одни из которых является количество точек крепления. Расстояние между подвесами определяет, насколько жесткой и устойчивой будет конструкция. Однако такая деталь основания под ГКЛ бывает нескольких видов и используется в двух типах конструкций потолочных и стеновых. Зависимо от этого расстояние между ними может быть различным. Что стоит знать о таком элементе каркаса, как подвес и правилах его монтажа?
Так выглядят подвесы для монтажа каркаса под гипсокартон

Пример крепления подвеса на потолок
Вернуться к оглавлению

Полное содержание материала

Подвесы на потолке и стене

Существует несколько типов подвесов, которые используются при сборке каркаса под гипсокартон. Для стен и потолка во время ремонта в частных квартирах и домах применяют прямой вид этой детали. Если называть правильно по классификации П-образный подвес.

Внешне — это металлическая пластинка толщиной 0,6–1 мм, различной длиной и с перфорацией по поверхности. Особенность такой детали в том, что ей можно придать форму буквы «П», вершина которой крепится к несущим стенам или потолкам, а свободные концы соединяются со стоечными профилями.

Использование этого простого элемента позволяет размещать каркас на расстоянии от несущих поверхностей. В образовавшееся пространство при этом закладывают утеплитель или шумоизоляцию прегородки, прокладывают линии коммуникаций.
Пример монтажа утеплителя на потолок через подвесы

Схема с размерами для монтажа потолка из гипсокартона

Размеры прямого подвеса разные, ширина 60 мм, а вот длина может отличаться и варьируется от 75 мм до 250 мм. Несущая способность такой «пластинки» от 30 до 50 килограмм, что позволяет создавать довольно тяжелые многоярусные конструкции на стенах, в особенности на потолке.

Чертеж с размерами прямого подвеса
Существуют и другие типы таких деталей для каркаса. Например, регулируемые типы подвесов: стержневые и с тягой. Последний вариант с тягой длиной до 1 метра применяют очень редко в жилищном строительстве, а вот регулируемые подвесы со стрежнем могут устанавливать при сборке потолка армстронг.

И еще одним из разновидностей подвесов являются детали со звукоизолирующими элементами, способными поглотить практически все звуковые вибрации. Стоит также упомянуть, что иногда мастера во время сборки каркаса под гипсокартон могут изготовить самодельные подвесы из направляющего UD–профиля.


Для этого отрезают нужный по длине кусок, подрезают боковые полки и изгибают его под прямым углом. Такой элемент в обиходе имеет название «Сапог». Оттого насколько часто располагают подвесы на стенах и потолке, будет зависеть жесткость и прочность всей конструкции, а также ее несущие способности. Итак, какие расстояния выдерживаются при сборке стеновых и потолочных каркасов?

Вернуться к оглавлению

Стеновой каркас

Такие типы оснований можно разделить на два типа — собственно сам стеновой вдоль несущих поверхностей дома и межкомнатные перегородки. Чтобы каркас был прочно зафиксирован, используется самый обычный п-образный прямой подвес требуемой длины. Вершиной он закрепляется на прочной несущей стене дюбелями-гвоздями, а в свободные концы заводят стойку каркаса и крепят с использованием «блошек» или пресс шайб.
Пример крепления подвесов на стену



По общепринятым стандартам считается, что прямые подвесы должны располагаться на стойке каркаса с шагом 700–800 миллиметров. Обычно это 3–4 штуки на одну стойку.
Схема с размерами для крепления подвеса
Схема крепления подвеса к стене

Некоторые мастера могут добавить еще один пятый подвес, то есть шаг между ними будет составлять в таком каркасе порядка 500–600 миллиметров. Для создания прочной и надежной конструкции достаточно выдерживать расстояние между прямыми подвесами как в первом варианте (70 см).

С конструированием стеновых оснований используется такой вариант. Такой же принцип соблюдается и при сборке на стене каркасов для сайдинга. Но если на фасад монтируется более тяжелый металлосайдинг, шаг между прямыми подвесами можно участить до 500–600 мм.

Вернуться к оглавлению

Потолочный каркас и потолок армстронг

Подвесные гипсокартонные конструкции обладают определенным весом, значит, требования к прочности такого каркаса будут выше. Определяющими факторами для расстояния между подвесами на потолке из гипсокартона будут следующие:
Расстояние между подвесами на потолке

Чертеж и размеры отступов между подвесами на потолке

1. Толщина гипсокартона и наличие дополнительных ярусов.
2. Толщина использующихся для сборки каркаса металлических профилей.
3. Подвеска на потолок элементов, увеличивающих его вес – светильников и люстр.

Какое расстояние должно выдерживаться между прямыми подвесами с учетом этих факторов?
Мастера рекомендуют на потолке монтировать эти детали с шагом в 600 миллиметров. Если используется более дешевый (тонкий) профиль, то шаг учащают, располагая подвесы на расстоянии 400–500 мм. То же делают и при запланированном многоярусном подвесном потолке. В видео показан процесс крепления каркаса потолка на подвесы.

Вернуться к оглавлению

Потолок армстронг

Потолок типа армстронг представляет собой подвесной тип каркаса, который крепится к несущему перекрытию на регулируемых подвесах. Роль обшивки играют специальные плиты, изготовленные из различных материалов. Как легких минеральных, так и тяжелых металлических плит.

Расстояние между подвесами при монтировании потолка армстронг зависит от запланированного веса и качества профилей. Общепринятым стандартом является шаг 1000–1200 мм, но если перекрытие будет тяжелым, этот параметр уменьшают.

Схема для крепления подвесного потолка армстронг
Расстояния между подвесами для крепления потолка армстронг

При креплении регулируемых подвесов в потолках типа армстронг к несущему перекрытию, стоит внимательно подойти к выбору дюбелей. Они должны соответствовать материалу перекрытия и обеспечить надежность фиксации. Несмотря на то, какой каркас монтируется — потолочный или стеновой, важно внимательно подходить к выбору качества подвесов и их количества. Не стоит экономить на прочности, лучше перестраховаться лишним креплением, чем потом ликвидировать последствия.

Вернуться к оглавлению

Подборка фото с существующими расстояниями между подвесами

своими руками, без каркаса, видео, цена за работу, м2, одному, подвесного потолка, профиля, светильников

Чтобы оформить потолочное пространство, часто используют гипсокартон. Такой материал создает ровную поверхность, пригодную для дальнейшего декорирования. Установка гипсокартона на потолок не вызывает сложностей, поэтому подобную отделку может выполнить самостоятельно даже начинающий мастер. Главное – ознакомиться с алгоритмом фиксации листов.

Преимущества и недостатки гипсокартона

Гипсокартон – материал, состоящих из пары листов картона, между которыми располагается гипсовый состав. Иное название продукта – сухая штукатурка. Материал имеет ровную поверхность, поэтому продукт используют для выравнивания строительных оснований, установки межкомнатных перегородок, а также обустройства навесного потолка.

Достоинства гипсокартона:

1. приемлемая стоимость;
2. небольшой вес, что облегчает транспортировку и установку материала;
3. простота монтажа – с установкой изделия справится даже непрофессионал, если внимательно изучена инструкция;
4. экологичность, поскольку в составе материала отсутствуют вредные химические соединения – это делает гипсокартон пригодным для применения даже в детских комнатах;
5. огнеупорность – продукт препятствует распространению огня;
6. гибкость и прочность, поэтому материал используют для создания сложных декоративных элементов;
7. маскирует провода и иные коммуникации.

Однако, несмотря на массу достоинств, гипсокартон также имеет и недостатки:

• не обладает влагостойкостью, что не позволяет использовать продукт для отделки в помещениях с повышенной влажностью;
• подвержен воздействию плесени и грибка.

Подвесной потолок из гипсокартона рекомендуется обустраивать в сухих и хорошо отапливаемых помещениях с высокими потолками, поскольку монтаж материал существенно сокращает потолочное пространство.

Необходимые материалы и инструменты

Для работы требуются следующие инструменты и материалы:

• гипсокартон;
• маркер и карандаш для разметки;
• болгарка и ножницы по металлу, если для обустройства подвесного потолка будет использоваться каркас;
• шуруповерт и шурупы;
• молоток для надежной фиксации дюбелей;
• лазерный или водяной уровень – предпочтительней, простой уровень – в качестве альтернативы;
• стремянка;
• профили;
• подвесы прямые, анкерные и тяги;
• крабы;
• саморезы разных видов;
• серпянка для швов;
• праймер;
• кисточки или валик для нанесения грунтовки;
• шпатель для нанесения шпаклевки;
• мелкозернистая наждачная бумага Р 80 – Р 100;
• правило;
• нож для резки гипсокартона;
• шпаклевка;
• герметик;
• перфоратор или дрель для выполнения отверстий в бетонном основании.

Расход материалов

Онлайн калькулятор расчета гипсокартона потолка.

Чтобы подготовить необходимое количество материалов, необходимо выполнить расчет каждого из них:

• количество лисов гипсокартона равно площади потолка +5% на непредвиденные расходы – рекомендуется использовать материал, толщиной 9,5 мм, поскольку он имеет меньший вес, что облегчает монтаж продукта;
• профиль из оцинкованного металла для фиксации листов – длина всех изделий равняется длине периметра с небольшим запасом;
• подвесы – их количество высчитывается из расчета установки по всей площади потолка на расстоянии 100 см друг от друга;
• крабы для соединения профиля – для расчета количества таких изделий общую длину профиля делят на 0,6;
• дюбели и саморезы – такие крепления фиксируются на расстоянии 40-50 см друг от друга, исходя из этого, выполняют расчет платежей.

Подготовка помещения

Перед началом работ рекомендуется освободить помещение от предметов меблировки и всего, что загромождает пространство. Далее демонтируют старое покрытие со стен и потолка. Перед установкой гипсокартона рекомендуется выровнять стены с помощью штукатурки и шпаклевки. Поверхность должна быть подготовлена к чистовой отделке. После этого прокладывают инженерные коммуникации, которые должны быть замаскированы навесным потолком.

Техника изготовления подвесного потолка

Начинающему мастеру без опыта, выполняющему работу своими руками, рекомендуется внимательно ознакомиться с каждым этапом оформления потолочного пространства листами из гипсокартона.

Разметка

После подготовки помещения выполняют разметку:

1. С помощью любого из видов уровней на стене ниже потолка проводят ровную горизонтальную линию. Если все сделано правильно, то в одной точке линии точно сойдутся.
2. Выполняют разметку сетки на потолке. Работу начинают с центра строительного основания, двигаясь к стенам. Рисуют квадраты, размером 0,5х0,5 или 0,6х0,6 м. Такая сетка позволит правильно зафиксировать профили и избежать провисания листов гипсокартона.
3. На основании помечают места прокладки инженерных коммуникациях. В этих областях устанавливают люки, чтобы в случае поломки не пришлось разбирать всю конструкцию.
4. Ориентируясь на линию уровня, выполняют разметку высоты потолка. Для стандартной конструкции от линии потолка отмеряют 50 мм. Разметку делают по всему периметру помещения. Далее, ориентируясь на уровень, чертят горизонтальную линию так, чтобы две разметки шли параллельно друг другу. На пометки на стене при этом можно не обращать внимание. Установка встроенных светильников требует увеличения размера навесного потолка до 60-70 мм. При наличии объемных коммуникаций потолок опускают на уровень 150-250 мм.

Монтаж каркаса

Перед монтажом каркаса рекомендуется нанести шпаклевку на стыки и швы. Зазоры между стеной и потолком заделывают герметиком. После этого на строительное основание наносят антисептическое средство. Такие манипуляции предотвратят возникновение агрессивной биологической среды, а также помогут избавиться от уже имеющейся плесени и грибка. Далее монтируют каркас:

• на потолке по разметке выполняют отверстия под дюбели для подвесов и с помощью молотка фиксируют их;
• саморезами монтируют подвесы;
• к материалу крепят профили и соединяют их между собой специальными крабами.

Если работа выполнена правильно, конструкция будет надежно зафиксирована на потолке. Если какие-то части или все сооружение шатается, каркас рекомендуется переделать.

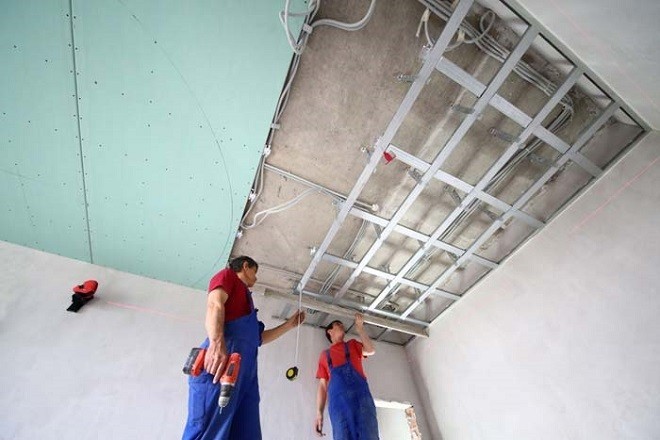

Фиксация гипсокартона

Одному установить гипсокартон на потолок очень сложно. Чтобы справиться с этой работой, рекомендуется воспользоваться услугами помощника. Если нет возможности привлечь к монтажу материала третьих лиц, можно воспользоваться следующими вариантами:

• Приобрести подъемник. Такое приспособление поднимает листы на нужную высоту, после чего материал вручную фиксируется на профилях. Достоинство способа – удобства монтажа гипсокартона. Недостаток – высокая стоимость механизма. Устройство нецелесообразно приобретать для однократного применения. Прибором, как правило, пользуются профессиональные мастера. Для однократного использования рекомендуется взять подъемник в аренду.

• Из деревянных брусков возвести Т-образное сооружение, высотой до профилей. Такая конструкция будет надежно удерживать листы гипсокартона, что облегчит монтаж. Недостаток – сложно самостоятельно поднять материал на нужный уровень.

Непосредственно монтаж гипсокартона делают так:

• Лист размещают короткой стороной вдоль короткой стены на расстоянии 2 мм от основания. Длинная сторона при этом располагается посередине центрального осевого профиля. После этого материал фиксируют на каркас с помощью саморезов. Расстояние между креплениями должно составлять 15-20 см. Лист фиксируют саморезами как на продольные, так и на поперечные перемычки. Все саморезы должны «утонуть» в гипсокартоне на 1 мм.
• Следующий лист короткой стороной прикладывают к короткой стороне зафиксированного материала. После этого гипсокартон также крепят с помощью саморезов. Манипуляцию выполняют до конца потолка, чтобы материал был закреплен на одной сетевой линии. От последнего листа отрезают кусок нужной длины. Материал крепят заводской стороной к установленному гипсокартону и подрезанной стороной к стене.
• Крепление следующего ряда начинают от противоположной короткой стены помещения. Это необходимо сделать для того, чтобы не совпадали стыковочные швы. Иными словами – конструкция выполняется в шахматном порядке.

Черновая отделка

Сразу после установки гипсокартона декорирование поверхности не выполняют. Даже такой ровный материал нуждается в подготовке к финишному покрытию. Требуется маскировка стыковочных швов и шляпок саморезов. Черновую отделку делают так:

• шляпки крепежей заделывают шпаклевкой – достаточно одного мазка шпателем, чтобы скрыть несовершенства;
• на стыковочные швы фиксируют серпянку – для удобства выполнения работ рекомендуется использовать ленту с клеящей поверхностью;
• на армирующую сетку наносят шпаклевку тонким слоем;
• делают перерыв для высыхания раствора – время застывания состава указано на упаковке;
• шпаклевку обрабатывают наждачной бумагой, чтобы избавиться от следов шпателя;
• поверхность обеспыливают и обрабатывают праймером – грунтовку наносят в два слоя, делая между ними перерыв для высыхания состава.

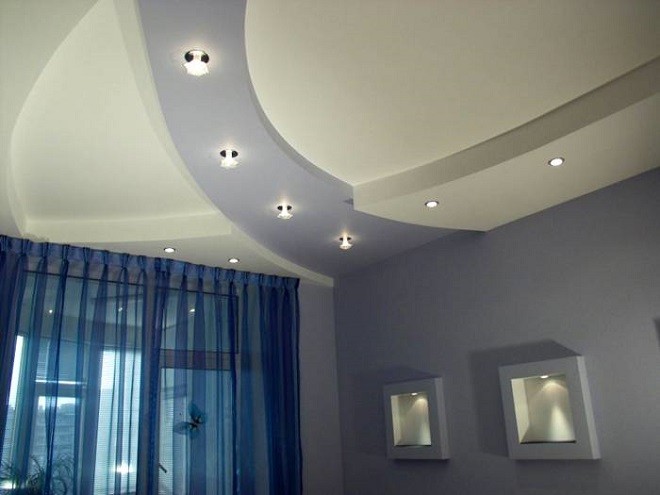

Установка светильников

Оформление потолочного пространства будет неполным без установки осветительного прибора. Традиционно в домах и квартирах используют люстры. К подвесному потолку их можно приделать двумя методами. Если прибор весит до 20 кг, то действуют так:

• на стадии подготовки поверхности в том месте, где будет располагаться люстра, фиксируют кусок фанеры круглой или квадратной формы, толщина которого составляет не менее 2 см, а габариты – 250х250 мм;
• крюк с толстой винтовой нарезкой фиксируют на подготовленном участке;
• на листе гипсокартона, на котором будет располагаться люстра, выполняют отверстие для крючка;
• на крепленье фиксируют осветительный прибор;
• если люстра подвешивается не на крючок, то ее прикручивают к фанере с помощью самореза прямо через лист гипсокартона, главное – подобрать крепление соответствующего размера.

Осветительные приборы, весом от 20 кг, фиксируют непосредственно на бетонном строительном основании. Если высота натяжного потолка превышает 150 мм, то участок для фиксации люстры готовят заранее до установки гипсокартона. Если размер менее 150 мм, то место для подвешивания осветительного прибора можно подготовить уже после монтажа материала.

Люстру, весом более 20 кг, подвешивают к потолку следующим образом:

• в листе гипсокартона, где будет размещаться люстра, делают круглое отверстие, диаметр которого составляет 50 мм;
• с помощью перфоратора в потолке сверлят отверстие, глубиной 80 мм;
• на крюк, диаметром 8 мм, фиксируют разжимной анкер;
• устройство вставляют в отверстие, заворачивают и забивают с помощью молотка для надежности фиксации.

После выполненных манипуляций и декоративной отделки подвешивают люстру.

Как повесить люстру на бетонный потолок, способы крепления.

Если для освещения помещения используется легкая люстра, то таких сложных действий можно не совершать. Единственное устройство, которое потребуется в этом случае – разжимной анкер. В месте крепления люстры на гипсокартоне делают отверстие круглой формы. Его диаметр не должен превышать 8 мм. Далее анкер заживают и помещают внутрь конструкции через проделанное отверстие. После этого устройство должно открыться и при этом края анкера ложатся на лист гипсокартона. Далее затягивается гайка и фиксируется осветительный прибор, но только после декорирования поверхности.

Декоративные работы

После завершения черновой отделки переходят к декорированию гипсокартона. Профессионалы рекомендуют выполнить окрашивание или оклейку обоями. Можно также зафиксировать декоративную плитку из ПВХ, но это еще больше сократит потолочное пространство. Профессионалы не рекомендуют использовать декоративную штукатурку для нанесения на гипсокартон. Раствор готовят с использованием воды, которая губительно воздействует на материал. По этой причине от использования декоративной штукатурки рекомендуется воздержаться.

Установка гипсокартона без обрешетки

Если потолок выполнен из дерева, то гипсокартон можно установить без каркаса, то есть зафиксировать непосредственно на основании. Главное условие – ровная поверхность. Для удерживания листов под потолком также потребуется помощник, подъемник или Т-образные подпорки из брусков. Материал поднимается на нужный уровень и фиксируется к потолку с помощью шуруповерта и саморезов. Манипуляции похожи на действия, что и при установке листов на каркас, но в этом случае гипсокартон крепят к потолку.

Стоимость работ

Выполнять подвесной потолок из гипсокартона не обязательно самостоятельно. Можно нанять профессионалов, если позволяет бюджет. У каждой бригады мастеров установлены свои расценки. Как правило, цена за работу по установке подвесного потолка из этого материала находится в пределах от 300 до 550 за 1 м2. Сюда входит стоимость материалов и услуг профессионалов.

Видео монтажа гипсокартона на потолок

На видео мастера демонстрируют правила установки гипсокартона на потолок.

Чтобы установить гипсокартон на потолок самостоятельно, рекомендуется внимательно изучить правила монтажа материала. Только в этом случае можно рассчитывать на то, что получится качественный подвесной потолок, который прослужит в течение продолжительного периода без необходимости реконструкции сорружения или отдельных частей.

Подвесные потолки из гипсокартона своими руками: инструкция по монтажу каркаса

Потолки из гипсокартона можно сделать с наименьшими потерями высоты помещения в 10 см, если использовать специальные металлические профили. При этом есть возможность утеплить потолок, если квартира находится на верхнем этаже здания, а так же усилить звукоизоляцию. Ещё большая экономия места возможна, если крепить ГКЛ не к профилю, а к обрешетке, сделанной из прочных деревянных реек. Делая подвесные потолки из гипсокартона своими руками, необходимо заранее подготовить материалы и инструменты.

Чтобы точно знать расход ГКЛ, подвесов, поперечных элементов, надо провести разметку потолка. Этот подготовительный момент позволит не ошибиться в расчетах.

Разметка потолка и приобретение расходных материалов

Разметка начинается с расположения продольных подвесных элементов. Для того чтобы каркас не уходил в сторону, необходимо измерить длину противоположных стен. Если их длина у потолка одинакова, то с очерёдность проведения продольно разметки проблем нет. Её можно начать, отступив см 20-30 от стены.

Совет! Если разница есть, тогда надо найти середину комнаты. Для этого потребуется отметить середину на противоположных стенах и соединить их прямыми линиями. На пересечении отрезков будет середина помещения.

Относительно середины в обе стороны по долевой откладываются отрезки по 60 см + ширина профиля. Подобным образом размечаются места поперечных элементов каркаса. Шаг между ними 50 см. Соответственно, расстояние между профилями должно быть строго 60 см. Возможны и другие варианты размеров ячеек.

Гипсокартон материал не лёгкий, поэтому размер ячеек не может быть большим. Частота пересечений металлических подвесов влияет и на жёсткость каркаса.

Подвесные профили лучше взять с запасом, чтобы не кроить продольные элементы из обрезков. Большие остатки пойдут на поперечные элементы. Замеры длины стен позволят определиться с размерами направляющих.

Потребуются для работы саморезы, болты и гипсокартон. Расход основного материала рассчитывается по площади необходимого покрытия. Чем меньше маленьких элементов, тем аккуратнее получится плоскость, значит, отделочные работы позволят создать видимость монолитной плиты потолка.

Инструменты для проведения работ

Большинство рабочих инструментов взаимозаменяемы. Составляя список необходимого, лучше исходить из имеющегося дома, собственного инструмента:

•  Для разметки потолка потребуются рулетка, маркер, длинная ровная палка, строительный уровень.
•  В подготовке отверстий под крепежи каркаса требуется перфоратор. В крайнем случае, можно использовать ударную дрель. Свёрла по бетону с победитовыми наконечниками (нужного диаметра) необходимо иметь в запасе.
•  В работе будут использоваться шурупы для металла и для гипсокартона. Не обязательно их головки будут совпадать. Потребуется шуруповёрт с набором бит.
•  Для резки гипсокартона потребуется ножовка с мелким зубом и строительный нож.
•  Для обработки срезов пригодятся обычная мелкая тёрка и мелкая наждачная бумага.
•  Для проведения отделочных работ придётся запастись гипсовой шпаклёвкой и малярной лентой.

Совет! Чтобы своими руками сделать потолки из гипсокартона, нужно запастись терпением и заручиться помощью друга или родственника. В одиночку провести все работы невозможно.

Инструкция по монтажу каркаса

Самый необходимый элемент каркаса – направляющие, крепятся они на стене. К их монтажу необходимо подойти с особой ответственностью. Они должны располагаться строго горизонтально, это обязательное требование, чтобы установить подвесной потолок без перекосов. Для этого разметка стен производится при помощи лазерного уровня.

Можно произвести разметку и при помощи обычного строительного уровня и отвесов, но это будет дольше и сложнее для неопытного мастера. Поэтому, если вы беретесь за данную процедуру не имея практики, то для верности действий стоит не только прочесть информацию по теме, но и не лишней станет пошаговая инструкция с видео уроками.

Закрепив на стене металлические направляющие, можно приступать к монтажу подвесов. Это могут быть «П»-образные металлические скобы с несколькими уровнями крепёжных отверстий, спицы с резьбой на концах или прочная металлическая проволока, закрепляемая на крюках, вкрученных в потолок.

Последний вариант относится, к самодельной конструкции гипсокартонного потолка, как нельзя лучше. В процессе работы эта конструкция смотрится жутковато, но именно проволока даёт лучшие результаты по подгонке высоты профиля для подвесного потолка из гипсокартона. Главное, чтобы скрутка была надёжной.

Конечно, сделанные в заводских условиях специальные крепления для профилей смотрятся привлекательнее, но они хороши для потолков, не имеющих больших перепадов по высоте. А если дом дал неравномерную осадку, то о ровной плоскости потолка и речи быть не может. Жёсткие крепления не помогут скрыть перекос. Резьбовая спица даёт лучший эффект.

Как установить на свой потолок подвесы, и какого вида они должны быть каждый решает самостоятельно. Интересный вариант с двумя вариантами регулировки высоты состоит из резьбовых крюков с дюбелями, к которым крепится толстая алюминиевая проволока.
После закрепления в подвесах всех элементов продольного профиля, наступает черёд крепления коротких поперечных элементов. Выравнивание профилей по высоте производится при помощи строительного уровня.

Важно! Если при измерении на всех направлениях капля уровня остаётся на середине, значит, каркас установлен максимально точно. Можно приступать к следующему этапу – обшивке гипсокартоном.

Как сделать потолки тёплыми

Утепление гипсокартонных потолков производится после закладки каркаса, до финишной обшивки. Лучшим материалом для проведения этого этапа работ служит минеральная вата. Особенность укладки состоит в том, чтобы максимально заполнить ею ячейки каркаса, но избежать деформации. Для этого нужно очень точно раскроить материал. Крепится минвата к бетонной плите зонтичными гвоздями. Проще резать и крепить пенопласт, но он не глушит ударных звуков, которые появляются при падении предметов, ходьбе в шлёпанцах.

Чаще всего в многоэтажных домах хорошая слышимость. Часть звуков поможет заглушить минеральный утеплитель, в дополнение к ней можно использовать специальный фольгированный материал, который будет отражать тепло внутрь помещения и глушить ударные звуки от соседей сверху. Этот материал устанавливается в момент крепления подвесов. Условие, при котором материал даст максимальный эффект – это отсутствие накладных швов. Он должен стыковаться вплотную, но без нахлёста. Его крепление на шве производится специальным звукоизолирующим скотчем.

Двухъярусный подвесной потолок из гипсокартона

Двухъярусный потолок из гипсокартона своими руками предполагает выполнение начальных этапов по той же технологии, по которой собирается одноярусный. Но в этом случае без специальных «П»-образных подвесов обойтись трудно. Они служат не только для удерживания профилей, но и для крепления подвесов второго яруса.

На видео: инструкция по монтажу двухуровневого потолка с переходом на стену.

Если вторым ярусом должен стать выступ с округлым выступом, тогда потребуется внешний профиль, имеющий соответствующий изгиб. Он так же крепится на подвесах, служит для удержания боковой стенки яруса.

Внутренние срезы листов крышки и боковой стенки производятся под углом 45°, это нужно для того чтобы проще можно было скрыть место стыка. Руководство по ремонту любого потолка предполагает установку потолочного плинтуса. Устанавливая плинтуса из пенопласта, можно скрыть неровности стыков линии потолка и стен. Их так же просто покрыть водоэмульсионной краской, как сам гипсокартон.

Обшивка каркаса

Для подвесных потолков из гипсокартона своими руками лучше все элементы вырезать сразу. Это позволит вынести из комнаты стол, на котором производилась разметка листов, вымести ненужные в работе остатки материала, удалить гипсовую пыль.

Гипсокартон режется в три приёма:

•  Разметка производится с одной стороны листа. По этой линии делается глубокий надрез. Основная задача состоит в том, чтобы прорезать картон насквозь.
•  Теперь та же процедура проводится на второй стороне листа.
•  Если резка производилась на большом столе, а надрез получился глубоким, то лист можно сломать по разметке сильным резким нажимом на край. В противном случае лучше использовать ножовку. Так дефектов по краю будет значительно меньше.

Совет! От небольших сколов гипсовой начинки не избавит никакой инструмент. Чтобы придать срезу округлую форму потребуется мелкая тёрка. Для шлифовки используется мелкая наждачка. Надфили, рашпили, напильники использовать не рекомендуется, их рабочая часть быстро забьётся гипсовой пылью.

Теперь остаётся закрепить ГКЛ на каркасе. Для этого потребуются два помоста, расставленных на расстоянии равном длине листа. Наиболее удобно работать шуруповёртом. Можно по-старинке, крутить саморезы ручной отвёрткой. Неудобно только удерживать тяжёлый лист. Начинать обшивку лучше от угла стены с окном.

Технические характеристики гипсокартона таковы, что при перемене погоды, соответственно, и влажности внутри помещения, материал впитывает влагу и расширяется.

Такая гигроскопичность приводит к тому, что соседние листы могут выдавить друг друга, либо под давлением боковых элементов потолка средний получит повреждения, которые невозможно скрыть косметическим ремонтом. Его можно будет только заменить.

Чтобы такого не происходило, следует помнить одно простейшее правило – между стеной и ГКЛ должен быть зазор 5-6 мм. Между соседними листами расстояние не может быть меньше 2-5 мм. Изготовление потолочного полотна с равномерным швом по всей длине помогут сделать обыкновенные спички, вставленные между соседними листами.

Как скрыть зазоры на потолке

Для того чтобы потолок казался монолитным, потребуется шпаклёвка, шпатель, малярная лента с мелкими ячейками. При её отсутствии можно воспользоваться бинтом. Зазоры у стены шпаклевать не нужно. Заполняются гипсовым раствором только швы между листами. Излишки гипса убираются шпателем вдоль шва. Поверх тонкого слоя шпаклёвки накладывается лента. Она необходима для того, чтобы хрупкий гипс не получил трещин. Так потолок дольше не потребует ремонта.

Заключительный тонкий слой шпаклёвки накладывается поверх малярной сетки. После его окончательного высыхания можно приступать к отделочным работам. На установленный гипсокартонный потолок можно нанести слой водоэмульсионной краски. Так же гипсокартонная основа подходит для установки натяжного потолка.

Совет! Оставшиеся у стен зазоры скроет потолочный плинтус. Технология установки потолочного плинтуса зависит от материала, из которого он изготовлен, ширины, необходимости сделать комнату выше или шире (визуально) и многих других факторов.

Монтаж гипсокартона на потолок. Первый уровень — 1 видео



Разновидности подвесных потолков из гипсокартона — 37 фото

Скорее всего вам будут интересны статьи:

Каркас для гипсокартона на потолок: разметка, обрешетка, монтаж

Большинство мастеров-облицовщиков согласятся с утверждением о том, что качество потолочной отделки напрямую зависит от того, насколько грамотно уложен каркас из гипсокартона на потолок. От этого зависит, появятся ли трещины на потолочной отделке, насколько прочной и долговечной окажется декоративная облицовка. Как и в любом деле, в установке каркаса есть свои нюансы и секреты, о которых будет полезно узнать более подробно.

Конструкции из гипсокартона на потолке

Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.

Но использование металлического каркаса позволяет решить сразу четыре проблемы:

• Скрыть дефекты на потолочной поверхности;
• Компенсировать существующие уклоны на потолке;
• Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
• Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.

Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.

Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы — это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.

Важно! Установка отделки потолка на каркасе — это единственный способ закрепить гипсокартон на потолке идеально точно, без риска обрушения и растрескивания облицовки.

Виды обрешетки под гипсокартон на потолок

Надежно закрепить гипсокартонные листы на потолочной поверхности — это еще полдела, далее необходимо добиться идеального выравнивания обрешётки, чтобы исключить появление на гипсокартоне выступающих кромок и швов, или образование провалов или провисов. Все перечисленное зависит от качества несущего металлопрофиля и от того, насколько правильно собрана несущая конструкция.

Под укладку гипсокартона используют три типа обрешетки:

• Одноуровневый каркас из металлического П-профиля;
• Двухуровневую решетку или «клетку» из двух взаимоперпендикулярных рядов монтажного профиля;
• Деревянную решётку, собираемую как в одном уровне, так и в двухуровневом варианте, в зависимости от веса гипсокартона и особенностей чернового потолочного перекрытия.

Для большинства потолочных конструкций подойдёт однорядная схема, при условии, что потолки в помещении достаточно ровные, а само здание уже давно прекратило усадку. Такой каркас не спасет от развития трещин, если отделку гипсокартоном планируют в относительно новом многоэтажном здании с монолитными или панельными стенами.

Двухрядный каркас считается наиболее прочным и надежным, его используют достаточно широко для отделки потолков гипсокартоном в новостройках, и в ситуациях, когда, казалось бы, «вылечить» бетонный потолок практически невозможно.

Важно! В двухуровневой системе поверх первого ряда монтажного профиля укладывается второй ряд, между которыми устанавливаются металлические замки — сцепки. Регулируя количество точек крепления в замке, можно сделать каркас более эластичным или более жёстким, в зависимости от веса гипсокартона и поведения потолочного перекрытия.

Обрешётки из деревянных реек используются преимущественно в частных домах с деревянными перекрытиями потолков. Если потолок не утепляется, то каркас может быть построен из одного ряда брусов. На утепляемых или оборудованных звукоизоляцией потолках деревянная обрешетка более удобна, так как металл хорошо проводит и звук, и тепло.

Как сделать обрешетку на потолок под гипсокартон

Изготовление каркаса начинается с измерения высоты потолков в различных точках. Опытные мастера выполняют промеры по периметру и в центре помещения, на входе в комнату и в районе оконных проемов. Если речь стоит об отделке гипсокартоном потолка в одноэтажном здании, то измерение высот выполняют в непосредственной близости к стенам, на которых лежат балки перекрытия или бетонные плиты.

Схема каркаса для гипсокартона на потолок

Устройство основы под укладку гипсокартонных листов приведено на схеме ниже.

Конструктивно однорядный каркас состоит из:

• Направляющего профиля, с помощью которого выравнивается плоскость будущего каркаса;
• Несущего или монтажного профиля, который укладывается на направляющую рейку. Шаг профиля для гипсокартона на потолке выбирается в зависимости от веса будущей облицовки и наличия фигур, вставок, коробов и ниш;

• Горизонтальных перемычек. Это короткие отрезки, отрезанные от базового профиля, монтируемые между главными металлическими прогонами каркаса. В результате получается достаточно жесткая и одновременно легкая решётка, способная выдержать до 20 кг на м²;
• Ленточные подвесы и стыковочные замки, или “крабы”. С помощью первых обеспечивается закрепление несущего профиля к потолочной поверхности, вторыми выполняют соединение несущих реек.

В двухуровневом каркасе, который должен быть в два-три раза прочнее обычного, дополнительно используются замки, соединяющие верхний и нижний уровни конструкции. Если второй уровень каркаса удален от потолка на расстояние больше 15 см, то для профиля могут использоваться регулируемые проволочные подвесы, компенсирующие прогиб обрешетки в наиболее нагруженных точках.

Разметка потолка под каркас гипсокартона

Прежде чем нанести контуры, необходимые для установки стартовых профилей каркаса, необходимо определиться с высотой, на которой будет монтироваться будущая облицовка из гипсокартонных листов. Обычно заказчики ориентируются на усредненные справочные сведения о снижении высоты потолка из гипсокартона на 7-10 см относительно плит перекрытия.

На практике усредненные сведения о толщине каркаса могут сильно отличаться от реальных величин. Для расчета высоты и нанесения разметочной линии берется самая нижняя точка на потолке, при этом перепад между максимумом и минимумом на потолочной поверхности может достигать 10-18 см.

К выбранной точке добавляют 3-4 см, чтобы в дальнейшем можно было установить подвесы и крабы без каких-либо затруднений.

Совет! Высоту подвесов каркаса, а также линии прохождения потолочного несущего профиля, нужно будет зафиксировать на эскизе или на плане. Данная информация будет очень полезной при планировании установки на гипсокартон встроенных источников света.

Далее через проекцию ранее выбранной точки на ближайшую стену проводят горизонтальную линию разметки стартового направляющего профиля. Данную операцию можно выполнить с помощью малярного шнура, или использовать более современный лазерный уровень. Следующим этапом на потолок наносят рекомендуемые линии монтажа подвесов для несущих профилированных прогонов.

Потолочный каркас из профиля для гипсокартона

Для сборки несущей основы потребуется два вида металлической профилированной рейки:

• Несущий профиль ПН 60х27 мм;
• Направляющий профиль-рейка, сечением 27х28 мм.

По внешнему виду материалы для сборки каркаса очень похожи на рейки, используемые при облицовке стен. Отличить потолочный материал достаточно просто, на поверхности несущего ПН-профиля, используемого в каркасах для потолков, имеются несколько рядов штампованных ребер жесткости, а на вертикальных бортах кромки загнуты вовнутрь.

Тогда как металл стенового профиля тоньше, на бортах нет загнутых кромок, и вместо профилированных ребер жесткости выполнены два продольных центровочных паза.

Важно! Материал для изготовления каркаса, неважно, фирменный ли это профиль, или купленный на ближайшем рынке, должен обладать идеальной геометрией, не иметь дефектных участков, а толщина стали должна быть не менее 0,55 мм.

И хотя многие мастера- отделочники утверждают, что для сборки каркаса подойдет любой, даже стеновой профиль, лучше всего строго придерживаться технологии укладки на потолок по технологии КНАУФ. Только в этом случае облицовка простоит на потолке пару десятков лет без ремонта.

Как сделать деревянный каркас для гипсокартона на потолке

Конструктивно сборка несущей основы из бруса и реек ничем не отличается от сборки каркасной системы из металлопрофиля. В данном случае каркас формируется из двух уровней.

Единственным важным условием будет подбор материала, в качестве профиля брус сечением 40х40 мм, второй ряд каркаса, на который непосредственно будет крепиться гипсокартон, выбирают сечением 60х30 мм.

Первый ряд крепят к потолку на дюбелях, второй на столярных саморезах. На местах пересечения используют подкладочные шайбы и куски ДВП, с помощью которых удобно выравнивать положения бруса во втором ряду, добиваясь точного соответствия горизонтальной разметке.

Использование деревянного каркаса под гипсокартон удобно, если черновое потолочное перекрытие выполнено из дерева или плит на его основе. В остальных случаях использование древесины для каркаса считается неэффективным, так как гипсокартон и дерево на перепады температуры и влажности реагируют по разному.

Монтаж каркаса под гипсокартон на потолок

Если есть возможность, то лучше всего использовать для обеспечения разметки и контроля лазерный уровень. Каркас из тонкостенного металлического профиля постоянно играет, и ручное измерение размеров или использование традиционных шнуров не дает такого уровня качества, как лазер.

Подготовка поверхности потолка

Бетонную плиту потолочной основы необходимо освободить от остатков старой побелки и краски. Делается это для того, чтобы увидеть трещины на потолке и своевременно их обозначить, и при необходимости заделать ремонтной смесью. Возможно, это не пригодится при сборке каркаса, но случается, что точка крепежа подвеса, а их будет установлено на потолке несколько десятков, попадет в трещину, и будет неприятно, если гипсокартон своим весом вытащит дюбель.

Крепежи и соединительные элементы

Помимо ленточных подвесов и крабов, для сборки каркаса используются три типа крепежных элементов:

• Дюбель-саморезы для сборки стартовой рейки и подвеса;
• «Блохи» или «клопы», короткие винты-саморезы со сверлом на конце;
• Стандартные саморезы по металлу 25 мм для крепления гипсокартона.

С помощью дюбель гвоздей крепят стартовый профиль. Приложив рейку к стене, через готовые выштампованные дыры в металле пробивают отверстия под установку пробки.

Далее остается лишь уложить пластиковые элементы и завернуть крепеж шуруповертом. Таким же способом крепят подвесы.

С помощью «клопов» соединяют и сращивают отдельные куски металлопрофиля между собой.

Расстояние между профилями под гипсокартон на потолке

Направляющие U-образные планки крепят к стене дюбелями с шагом в 60 см. Если гипсокартонная отделка получается очень тяжелой, то шаг можно сократить до 50 см.

Потолочные подвесы крепят на расстоянии 70-80 см. Обычно шаг для крепежа каркаса на потолке подбирают и подстраивают уже после укладки несущих профилей. Расстояние между главными рейками металлопрофиля в ходе сборки каркаса под гипсокартон приходится регулировать и подгонять, поэтому потолочный крепеж чаще всего выполняют во вторую очередь.

Монтаж профилей под гипсокартон на потолок

После того как были собраны настенные рейки, можно приступать к выкладке несущего профиля. В среднем расстояние между отдельными прогонами выбирают равным 60 см, поэтому для расчета необходимого количества отрезков делят ширину комнаты в сантиметрах на 60 см, к полученному числу добавляют еще один.

Прогоны укладывают на стеновой профиль и равномерно распределяют по всей ширине потолка. Материал фиксируют «клопами» на направляющих, после чего можно ставить крабы и врезать перемычки. Последним этапом включают лазерный уровень, выравнивают каркас в одной плоскости и фиксируют на потолочных подвесах.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Важно! Для фиксации ленточных подвесов используют резиновые или силиконовые прокладки, укладываемые в промежуток между металлом и бетоном. Это позволяет снизить влияние деформаций бетонной плиты на каркас и облицовку из гипсокартона.

Заключение

Собрать каркас для гипсокартона на потолок относительно несложно, если придерживаться технологии сборки КНАУФ и следовать рекомендациям специалистов. Примерно 60% проблем с гипсокартоном на потолке возникает по причине неправильной сборки обрешетки, и лишь 35-40% поломок происходит из-за низкого качества материала.

Отправить комментарий

Комплектующие для монтажа гипсокартона: собираем потолок и стены

Монтаж гипсокартонных листов  чаще всего производится на каркас. Комплектующие для гипсокартона – это и есть все те элементы, которые необходимы для сборки каркасной конструкции: профили, составляющие его основу, соединительные элементы, крепеж, необходимый для фиксации частей каркаса и монтажа ГКЛ. Важно правильно подобрать гипсокартон и комплектующие, чтобы создать надежную конструкцию.

Виды профилей

Скелет каркаса под гипсокартон составляют профили, изготовленные из оцинкованного стального листа. Каркас получается простым – стойки, закрепленные в направляющих. Конструкции бывают потолочные и перегородочные, и для каждой из них используются соответствующие металлопрофили. В зависимости от способов соединения элементов создаются разные варианты перегородок, подвесных потолков, отделки стен, коробов и ниш.

Существующие разновидности профилей:

1. ПНП (UD) – потолочный направляющий или стартовый. Создает основание и выравнивает каркас, крепится по периметру помещения. В скобках указана маркировка «Кнауф».
2. ПП (CD) – несущий (стоечный) потолочный. Создает целостную каркасную конструкцию. Применяется также для обшивки стен. Стойки предназначены для монтажа гипсокартона.
3. ПН (UW) – направляющий (стартовый) профиль для перегородок. Является основой для установки каркаса. Его крепят к потолку и к полу.
4. ПС (CW) – стоечный для перегородок и облицовки стен. Подбирается по длине под высоту помещения.
5. ПУ (UA) – усиленный для создания прочных конструкций.
6. ПА (CD) – арочный, для сооружений, где есть изгибы. Профиль ослаблен для большей гибкости.
7. ПУ – угловой профиль, имеет малую толщину, повышает прочность углов и выравнивает их.

Толщина металла составляет 0,4–0,8 мм. Необходимая прочность каркаса достигается при использовании элементов толщиной от 0,55 мм. Слишком тонкие стойки отличаются недостаточной жесткостью и в них плохо держатся саморезы.

Длина изделий составляет 2,75–4 м. Стандартные размеры профилей дают возможность создавать каркасы для конструкций из ГКЛ практически без отходов.

Дополнительные элементы

В комплектующие для ГКЛ входят также подвесы и разнообразные соединители, саморезы и дюбели. Применяются следующие вспомогательные элементы.

1. Прямой подвес для CD. Деталь крепится к потолку или стене на саморезы или дюбели. Подвес изгибают буквой «П». Длина изделия составляет 7,5, 12,5 и 30 см.
2. Соединитель двухуровневый («бабочка») применяют для крепления CD друг к другу крест-накрест. Деталь сгибается буквой «П» и крепится саморезами по металлу к профилям, по одному на краях.
3. Соединитель одноуровневый («краб») служит для закрепления профилей на одном уровне. При нагрузке до 20 кг для крепления не нужны саморезы: достаточно просто защелкнуть соединитель.
4. Удлинитель продольный применяют для наращивания CD. Его вставляют с торца внутрь и крепят двумя саморезами.
5. Соединитель угловой обеспечивает Т-образное соединение на одном уровне наподобие «краба».

Самодельные подвесы и соединители

Из остающейся обрези можно делать соединительные элементы, не уступающие и даже превосходящие по прочности стандартную фурнитуру. Можно заняться изготовлением подвесов своими руками из потолочного профиля следующим образом.

1. «Сапог». Берется кусок подходящего размера и у него подрезаются грани сбоку. Его складывают под прямым углом и просекают, получая жесткий уголок, называемый сапогом. Если 2 таких устройства установить вплотную друг к другу на потолок, получится очень прочный подвес для ПП.
2. При большом расстоянии от перекрытия профиль сгибают, придавая ему П-образную форму. Подвес крепят подошвой к потолку, а нижними ушками — к профилю.
3. Часть спинки у куска профиля вырезают, после чего боковушки отгибают и крепят на дюбели к потолку, а нижнюю часть – к ПП.

Представленные варианты самодельных подвесов гораздо надежней проволочных подвесов, удерживающих подвесной потолок только двумя загнутыми пружинными полочками. От действия нагрузки соединение проскальзывает, а повторную регулировку часто сделать невозможно, поскольку конструкции являются неразборными.

Когда количество соединений небольшое не хватает соединителей, можно заменить крабы самодельной конструкцией. Для этого профиль берут на 10 см длиннее. В планке делают продольные прорези, после чего края отгибают в стороны и крепят к другому профилю саморезами. Чтобы облегчить работу, в отогнутых планках заранее сверлят отверстия.

Для получения длинномерных изделий профили наращивают, вставляя внутрь куски ПС и соединяя саморезами. Чтобы они подходили по размеру, следует немного поджать полку.

Если оптимально использовать металлопрофили и отходы, цена материалов будет снижена, а качество конструкции нисколько не ухудшится.

Крепеж для ГКЛ

Элементы каркаса скрепляются между собой сверлящими (LB) или прокалывающими (LN) саморезами по металлу («клопами»). Длина самого короткого самореза составляет 9 мм. Его трудно закрутить, а шляпка мешает прилеганию ГКЛ к профилю.

Гипсокартон обычно крепится к каркасу саморезами типа TN длиной 25 мм. Длина 35–40 мм берется, если обшивка делается в несколько слоев.

Для крепления направляющих к стене используются нейлоновые дюбели с саморезами, дюбель-гвозди.

Производители

Лидером на рынке строительных материалов, изготавливающим  гипсокартон и комплектующие, является немецкая компания «Кнауф». Во многих городах России построены заводы, производящие изделия по технологии «Кнауф»: Кнауф-профиль и фурнитура для Кнауф-профиля. В последнее время появились изделия отечественного производства, не уступающие по качеству импортным и выигрывающие по стоимости, например, марка «Петрович». Производство профиля освоено практически на всех ведущих металлургических предприятиях России.

Несколько советов по выбору комплектующих

При выборе металлопрофиля нужно обратить внимание на следующие моменты:

• Металл должен быть достаточной толщины, профиль должен иметь точные размеры.
• На изделии не должно быть следов ржавчины.
• Обильная смазка на профиле может маскировать некачественное покрытие.
• Элементы будущего каркаса не должны быть деформированы, на них не должно быть заусениц.

Заключение

От того, насколько правильно выбраны гипсокартон и комплектующие, зависит прочность, долговечность и внешний вид конструкции.

монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Содержание:

Сборка каркаса для потолочной конструкции из гипсокартонных плит является ответственным процессом, для выполнения которого требуется особая внимательность, поскольку от правильности монтажа зависит прочность создаваемого покрытия и его внешний вид.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

• применяемый материал;
• количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

1. Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
2. Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

1. Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
2. Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

1. Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
2. Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Делая расчет требуемого количества материалов, следует помнить, что профили, подвесы и соединительные элементы нужно приобретать с запасом, составляющим 10 – 20%. Наличие резерва позволяет немедленно заменить испорченное или бракованное изделие.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

• шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
• саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Подвесы и каркас из металлопрофилей прикрепляют к потолочному перекрытию с использованием дюбелей или шурупов в зависимости от материала, из которого сделано черновое основание. Если подвесную конструкцию устанавливают в деревянном доме, то применяют саморезы, которые намного больше «клопов», соединяющих ее элементы.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

1. Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры. Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
2. Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
3. Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции. При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
4. Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
5. На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
6. Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
7. На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
8. Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
9. Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
10. Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Подготовка потолочной поверхности

Прежде, как сделать каркас для гипсокартона на потолок, следует подготовить перекрытие к монтажу подвесной системы:

1. Черновое основание очищают от остатков старых отделочных материалов.
2. Сначала снимают люстру и другие навесные предметы.
3. Поверхность очищают от разных загрязнений. Имеющиеся щели и трещины заделывают шпаклевкой. Основу грунтуют и потом обрабатывают антисептическим составом.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того, как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеющимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

1. На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
2. В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
3. Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
4. Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
5. Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
6. С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.
