Покрытие стен пеной: Стены из пены – как лучший способ утепления дома, плюсы и минусы, виды пены, особенности нанесения

Содержание

Надежное утепление стен пеной – подготовка к теплоизоляции ППУ, рекомендации по напылению и эксплуатации пенополиуретана

Строительство энергоэффективного дома невозможно без дополнительного утепления стен. К сожалению, сами строительные материалы не располагают теплоизоляционными характеристиками, достаточными для эффективного сохранения тепла внутри. Но эта проблема решается путем утепления стен пеной. Выбор MoTeplo – пенополиуретан, именно с этим материалом работают наши специалисты, потому что он лучший из утеплителей, предложенных сегодня на мировом рынке. При утеплении стен пенополиуретан не только защищает дом от охлаждения, он также обеспечивает отличную защиту от влаги и шума, считаясь самым экологичным изоляционным материалом при правильной эксплуатации.

Именно стены отдают больше всего тепла, поэтому их утепление является первоочередной задачей. В MoTeplo практикуется индивидуальных подход, который делает возможным эффективное ППУ утепление стен как новостроя, так и заселенных, обжитых домов.

В зависимости от состояния постройки, применяются разные подходы к нанесению пены.

Виды утепления стен ППУ

Существует два основных вида утепления стен с помощью пенополиуретана:

  • Наружное напыление – пена для утепления стен наносится снаружи фасада
  • Внутреннее утепление – ППУ наносится на внутреннюю сторону стен

Чаще всего практикуется именно наружное напыление, а внутреннее используется только тогда, когда первый способ не представляется возможным. Утепление стен пенополиуретаном снаружи избавляет от необходимости разрушать интерьер, а также жертвовать пространством помещений. К тому же, утепленный снаружи фасад несколько эффективнее борется с потерями тепла, так как представляет собой монолитное защитное покрытие.

Подготовка стен к утеплению ППУ

Независимо от того, внутри или снаружи наносится пенополиуретан, утепление стен начинается с подготовительных работ. Поверхность стены должна быть сухой, очищенной от грязи и жира. На примере в видео показывается очистка стен от старой штукатурки:

Так как ППУ подразумевает защиту от ультрафиолета, после утепления фасада ППУ следует покраска либо закрытие сайдингом. Внутренняя отделка комнат после утепления стен пеной обычно заключается в штукатурке с последующей покраской или поклейкой обоев.

Определитесь с видом отделки до начала утепления, чтобы мастера смогли подготовить стены должным образом. Если планируется отделка сайдингом, на стену устанавливаются профили высотой на 1-2 см больше толщины слоя ППУ. Они необходимы для крепления декоративных панелей. Если вы собираетесь штукатурить или красить теплоизоляционное покрытие, возможен вариант установки армирующей сетки из стекловолокна уже поверх слоя ППУ.

Рекомендации по ППУ утеплению стен

Очень важно правильно подобрать смесь ППУ и рассчитать толщину слоя. Не пренебрегайте правильной подготовкой стен, потому что именно чистота и сухость поверхности определяет качество адгезии, т.е. то, насколько прочно пенополиуретан «ляжет» на стену. При утеплении стен пенополиуретан наносится в несколько слоев, что обеспечивает более прочный, гладкий слой утеплителя и максимальную его долговечность.

Совет от профессионала

Ни в коем случае не пытайтесь выполнить утепление стен ППУ с помощью самодельных автоматов или маломощных аппаратов низкого давления. При таких условиях химическая реакция между компонентами проходит не до конца, что значительно ухудшает экологичность утеплителя.

Мастера MoTeplo используют установки, специально разработанные для качественного смешивания компонентов смеси и получения высокодисперсной пены для утепления стен с максимальным числом закрытых ячеек. В результате вы получаете абсолютно химически инертное и экологически безопасное утепление с превосходными изоляционными характеристиками.

Как продлить срок службы ППУ-утеплителя

Долговечность утепления стен из пенополиуретана зависит от правильности технологии напыления и последующей защиты слоя ППУ от единственного его врага – ультрафиолета. MoTeplo гарантирует соблюдение первого фактора успеха, в то время как вам придется позаботиться о втором. Для надежной защиты ППУ от УФ-лучей достаточно всего лишь штукатурки и покраски. ППУ не боится влаги, высоких температур и прочих разрушающих факторов внешней среды. Кроме того, утепление стен пенополиуретаном защищает и саму конструкцию дома от термических и механических повреждений, изолирует от влаги, что значительно продлевает жизнь постройки. При правильном нанесении и надежной УФ-защите ППУ-утепление прослужит минимум 50 лет.

Ремонт фасада: пена, штукатурка и герметик


Сегодня в нашей статье ответ на прямой вопрос читателя: что выбрать для заделки монтажной пены на улице?

Эдуард спросил через форму «Напишите нам»:

Скажите, есть ли у вас 5 кг шпаклевки или штукатурки для применения на улице, атмосферостойкая. Основа монтажная пена. Толщина шпаклевки 1 см. Что можно выбрать, порекомендуйте?

Чтобы этот текст было полезным для многих, рассмотрим разные варианты отделки поверх монтажной пены.

Сама пена — отличный материал для ремонта, особенно для заполнения достаточно тонких и глубоких стыков. Самый подходящий для этого случая способ: пена расширяется, заполняет все пустоты, которые в другом случае было бы трудно заделать, и твердеет. В большинстве случаев запенивают щели между стеной и коробкой окна, или двери. Используется она также и для теплоизоляции.

При этом монтажную пену нужно защитить от внешних воздействий. Под действием ультрафиолета (прямых лучей солнца) и влаги пена разрушается, и прослужит недолго. Посмотрим, в каком случае для покрытия подойдет герметик, фасадная штукатурка, а когда потребуются дополнительные материалы.

Полезным для срезания излишков пены будет стек-петля: нож с лезвием из проволоки или полосы металла.

Обычно ими пользуются скульпторы, но и нам вот этот замкнутый контур позволит быстро и чисто удалять столько пены, сколько нужно.



Общий совет по ремонту фасадов, особенно сейчас, осенью: температура, при которой наносятся и сохнут все смеси, должна быть не ниже +5°С. Это рекомендуемый всеми производителями нижний температурный порог. Иначе стройматериалы не обретут полностью нужных свойств, и скоро их придется заменять. Конкретные условия применения обязательно указаны на упаковке — следуйте этим инструкциям.

До начала отделки нужно дождаться полного застывания пены. Иначе потом она продолжит расширяться, что явно не пойдет на пользу внешнему покрытию. Для затвердения большого объема может потребоваться и несколько недель. Ускоряет процесс влажный воздух.

Герметик

Герметик подойдет, если нам нужно закрыть шов с пеной небольшой толщины — от одного до нескольких сантиметров.

Для наружного применения не стоит использовать силикон. Он плохо окрашивается, может давать пигментацию под влиянием погоды, и со временем отходит от недостаточно пористых поверхностей. Под влиянием деформаций силикон отрывается по месту контакта.

Лучше подойдет герметик на основе акрила. Он дает жесткое соединение. Единственное ограничение — акрилом мы закрываем только неподвижные швы, которые потом не будут расширяться и сжиматься.

Но от солнца и холода именно это и происходит с фасадом. Нужно учитывать температурные колебания здания. Для компенсационных швов, которые гибко меняют свои размеры, применяют каучуковые герметики, сополимеры, а самый лучший вариант здесь — полиуретан.

1. Готовим поверхность шва: она должна быть прочной, без высыпающегося материала, достаточно ровной, сухой.

2. Убираем излишки пены, снимаем ее столько, чтобы шов был нужной глубины.

3. Малярным скотчем закрываем поверхность вокруг, чтобы не испортить отделку, и чтобы потом у шва получилась ровная граница.

4. Обрабатываем шов грунтовкой — для того, чтобы не было пыли, и для лучшего контакта.

5. Наносим герметик с излишком.

6. Разравниваем герметик шпателем

7. Удаляем скотч.

Фасадная штукатурка

Если нужно закрыть поверхность с пеной размером больше, чем шов, — от пары до десятка сантиметров, — используем фасадную штукатурку. Причем для наружных работ не годятся составы из гипса. Дело в том, что они хорошо поглощают влагу, а в условиях улицы вода может замерзнуть, и повредить фасад. Поэтому нам здесь нужна цементная или полимерная штукатурка.


1. Срезаем излишки пены, выравниваем поверхность. Обратите внимание, чтобы штукатурка сверху в итоге получилась не тонкой: чтобы она держалась прочно, толщина нужна от нескольких миллиметров и больше.

2. Удаляем пыль.

3. Пену грунтуем. Делаем это акриловой грунтовкой.

4. Можно укрепить раствор штукатурки: установить поверх пены сетку, или добавить в смесь армирующие волокна.

5. Наносим штукатурку, разравниваем ее мастерком и правИлом.

6. До того, как раствор окончательно затвердеет, осторожно выравниваем его наждачной бумагой или шлифовочной сеткой.

Штукатурка — это самый прочный, но и грубый (по структуре) вид отделки. Ее можно покрыть финишной шпатлевкой и затем покрасить.

Листовые стройматериалы

При ширине пены больше десятка сантиметров имеет смысл закрыть ее сверху плотными листами: пенопласта, дерева, фанеры, прессованных стружечных листов или МДФ, и т.д. Просто фасадная штукатурка на такой площади будет уже непрочной — она должна опираться на твердую поверхность, а не на мягкую пену.

1. Удаляем неровности пены, углубляем ее настолько, чтобы потом поместился лист, а внешняя отделка оказалась вровень с остальной стеной.

2. Избавляемся от пыли, грунтуем поверхность.

3. Приклеиваем лист к пене с помощью герметика.

4. В зависимости от состава герметика, нанесенного объема, и условий (температуры, влажности) дожидаемся его затвердения через сутки или двое.

5. Грунтуем уже наш лист стройматериала, и укладываем на него финишную отделку.


Утепление стен дома пеной — цены на работы по эффективной теплоизоляции стен дома пеной (изнутри, снаружи)

Если вы хотите заняться вопросом термоизоляции стен в вашем частном доме, то утепление с помощью пены является быстрым и недорогим способом обеспечить тепло и комфорт любого здания. Стоит обратить внимание, что данный вид утеплителя  является одним из наиболее современных и эффективных способов утеплить дом. Пеноизоляция обладает превосходными свойствами, по которым этот материал превосходит множество других.

А самое главное, укладка материала выполняется монолитным слоем, что обеспечивает защиту не только от холода, но и от влаги. После проведения работ по напылению теплоизоляции вы получаете абсолютно цельное покрытие высокой прочности, которое не будет со временем разлагаться и выделять токсичные вещества.

Характеристики пены, ее монтаж и использование

В первую очередь, помните, что использование напыляемой пены для утепления стен – это хороший способ обеспечить тепло и комфорт в вашем доме. Немаловажным является то, что монтаж пены не требует установки и использования специальных каркасов, что позволяет значительно сэкономить. Просто распылите утеплитель на поверхности и дайте ему просохнуть.

Утепление стен напыляемой пеной защитит от внешней среды и поможет сохранить тепло и уют в вашем доме. Стоит обратить внимание, что пена – это достаточно простой и недорогой материал, обладающий многими преимуществами.

Заказывая монтаж и проведение утеплительных работ, обратите особое внимание на такие аспекты, как:

  • спектр предоставляемых услуг;
  • условия оформления заказа;
  • время на устройство термоизоляции с использованием пены;
  • расценки на выполнение работы.

Приняв во внимание все указанные нюансы, вы обеспечите качественную установку теплоизоляция в вашем доме и любом жилом помещении.

Особенности проведения монтажных работ по утеплению помещения напылением

Обращаясь за помощью к специалистам, обратите внимание на:

  • стоимость заказа;
  • качество монтажа и установки оборудования;
  • особенности утепления необходимого помещения.

Все это поможет вам получить качественно выполненные утеплительные работы. При этом вы можете быть уверены, что устройство всего необходимого оборудования будет выполнено по приемлемой цене и в удобные сроки.

Поиск и подбор компаний, производящих утепление помещений, с помощью Юду

На сегодняшний день существует огромное количество компаний и индивидуальных исполнителей, которые специализируются на выполнении утеплительных работ различной сложности. Значительное количество лучших из них представлено на сервисе Юду.

На сайте Юду вы можете ознакомиться с профилями любых интересующих вас компаний или рабочих. Платформа Юду представляет такую информацию, как условия выполнения работы, особенности оформления заказа, стоимость проведения утепления.

Немаловажным является то, что все исполнители, зарегистрированные на сайте Юду, гарантируют высокий уровень выполнения всех предоставляемых услуг.

Утеплитель пенополиуретан. Новые технологии утепления дома пенополиуретаном и обзор характеристик ППУ


характеристики и инструкция по утеплению дома своими руками

Пенополиуретан – это строительный материал класса пенопластов, был получен немецкими учеными путем синтеза еще в 1937 году. Благодаря высоким теплоизоляционным свойствам и пористой структуре, в строительстве он применяется в качестве утеплителя. Материал популярен, так как производится прямо на месте путем смешения жидких компонентов и может быть нанесен в труднодоступные места. Пенополиуретан производят двумя способами – напылением на поверхность и заливкой в формы.

ППУ применяют в автомобилестроении, мебельной промышленности, а также при ремонте зданий и сооружений в том числе:

  • для теплоизоляции чердака и мансарды;
  • в качестве утеплителя фасада для старых, утративших теплоизоляционные свойства домов из любых материалов, в том числе, дерева;
  • для теплоизоляции пола;
  • для утепления балконов, лоджий, террас;
  • для создания теплоизоляционного слоя между двумя слоями кладки;
  • с целью утепления и гидроизоляции фундамента.

Утепление ППУ чердачного помещения

В строительстве используют пенополиуретан повышенной жесткости.

Возможность утепления связана с характеристиками пенополиуретана, такими как:

  • теплопроводность – минимальная, от 0,019 до 0,035 вт/м*К;
  • шумопоглощение – зависит от жесткости каркаса, эластичности и толщины изоляционного слоя;
  • взаимодействие с химическими средами – устойчив к воздействию химических паров, спиртов, бензина и масел, защищает от ржавчины;
  • поглощение влаги – 1-3% от общего объема в сутки, в зависимости от плотности;
  • плотность – 30-80 кг/куб. м, зависит от технологии производства утеплителя;
  • долговечность;
  • низкая степень горючести;
  • устойчивость к плесени и грибкам.

Теплоизоляционные свойства ППУ в сравнении с другими материалами

Производители утверждают, что срок службы пенополиуретана составляет 20-30 лет, но фактически это значение намного больше. Разбирая здания, установленные в 1970-х годах, строители обнаружили в стенах утеплитель. Эксперты проверили образцы материала и выяснили, что его ключевые свойства, структура и способность сохранять тепло остались неизменными.

По степени горючести пенополиуретаны подразделяют на три класса:

  • трудносгораемые;
  • самозатухающие;
  • тяжело воспламеняющиеся.

Для усиления огнеупорных свойств утеплителя в состав добавляют соединения фосфора или галогены, изменяя его начальную формулу.

Существуют две технологии ППУ-утепления – напыление и заливка. Для напыления пенополиуретана исходные ингредиенты – полиол и изоцианат, смешивают с воздухом в пеногенераторных установках. Полученная смесь вспенивается, подается в распылитель под давлением и наносится на поверхность, требующую утепления. Напыление ППУ внешне напоминает работу с краскопультом.

Преимущества технологии:

  • высокий уровень звукоизоляции;
  • утепление без швов и стыков;
  • не образуются точки росы, где может конденсироваться влага;
  • состав затвердевает за 2-3 секунды после нанесения;
  • высокий уровень сцепления материала с утепляемой поверхностью.

Напыление смеси с наружной стороны стен

Заливка ППУ производится аналогично напылению, но при смешении исходных компонентов к ним не добавляют воздух. В результате получается цельная струя, которую впрыскивают в ограниченную полость для образования формы. Методом заливки производят пенополиуретановые плиты, сэндвич-панели и элементы облицовки стен, а также утепляют труднодоступные части зданий и сооружений.

Оборудование для нанесения пенополиуретана

Выбор оборудования для пенополиуретана производят в зависимости от технологии утепления.

Существует две категории установок для ППУ:

  • высокого давления;
  • низкого давления.

Распылительный пистолет

Первые подходят для работы с любыми полимерами, в состав которых входят два компонента. Если вы планируете при строительстве использовать материалы кроме ППУ, выбирайте агрегаты высокого давления.

Покупая установку для нанесения пенополиуретана своими руками, обратите внимание на следующие функции:

  • Автоподогрев исходного сырья. Температура компонентов для нормального смешивания должна быть не менее +20°C, иначе расход материала увеличивается, а сцепление с обрабатываемой поверхностью ухудшается. Появляется риск загустения пенополиуретана внутри установки.
  • Производительность. Установки с повышенной производительностью применяют для покрытия горизонтальных поверхностей, когда проще контролировать толщину напыляемого слоя. В остальных случаях используют оборудование средней продуктивности.
  • Мобильность. Важная характеристика, если вы планируете работать на высоте, используя строительные леса.

Изоляция фундамента

Популярные производители установок для ППУ:

  • «Факел»;
  • «РосТеплоИзоляция»;
  • «НСТ»;
  • ГК «Промышленные технологии»;
  • «Форатек»;
  • «РуПена»;
  • «Бизон».

Техника безопасности при работе с распылителем:

  1. Наденьте одежду, которую не жалко испачкать, – ППУ невозможно удалить даже ацетоном.
  2. Прикройте глаза от попадания жидких компонентов смеси, надев защитные очки.
  3. Наденьте респиратор, а лицо прикройте плотной тканью (маской).

Теплоизоляция фасада перед ремонтом

При строительстве домов пенополиуретаном проводят теплоизоляцию стен, пола, подвальных помещений, стыков бетонных плит. Также материал используют для утепления холодных помещений: складов, ангаров, гаражей, бытовок.

Напыление пены на поверхность пола ↑

Напыление ППУ своими руками на стены и пол провести несложно – производители предлагают установки с двумя баллонами для исходного сырья и защитными устройствами в комплекте.

Установка для напыления

Порядок нанесения пенополиуретана для пола:

  1. Подготовьте поверхность пола: уберите мусор и удалите краску при наличии.
  2. Откройте коробку с установкой. В соответствии с цветовой маркировкой присоедините шланги к баллонам, закрутив накидные гайки.
  3. Другие концы шлангов прикрепите к распылительному пистолету.
  4. Наденьте защитные перчатки, очки и респиратор.
  5. Проверьте, находится ли стопор пистолета в закрытом положении.
  6. Откройте краны на баллонах, возьмите пустую тару и выполните пробный впрыск, чтобы проверить равномерность смешения компонентов.
  7. Смажьте сопло пистолета силиконовой смазкой и наденьте на него головку с распылителем. Дождитесь высыхания смазки.
  8. Расположите баллоны в удобном месте и направьте пистолет на утепляемую поверхность на расстоянии 600 мм от нее.
  9. Постепенно перемещая пистолет, покройте поверхность тонким слоем утеплителя. Будьте внимательны – пена быстро увеличивается в объемах.
  10. Через 20 минут оцените степень утолщения и при необходимости нанесите второй слой.

Пол, залитый пенообразным составом

Обработку поверхностей пенополиуретаном обычно начинают с труднодоступных мест и «мостиков холода» – перекрытий, металлических элементов и прочих.

Теплоизоляция фасадов и стен изнутри ↑

Стены зданий можно покрывать ППУ после монтажа, но удобнее делать это в процессе строительства.

Теплоизоляция изнутри

Последовательность утепления стен пенополиуретаном методом напыления:

  1. Очистите рабочую поверхность и установите вертикальные направляющие балки на расстоянии 0,5-1 м друг от друга.
  2. Подготовьте пеногенератор, согласно инструкции выше, и тонким слоем нанесите пенополиуретан на первый пролет сверху-вниз. Через 20 секунд пена начнет разрастаться и заполнит объем.
  3. Аналогичным образом утеплите последующие пролеты. Уделите внимание расщелинам и стыкам.
  4. При необходимости срежьте излишек материала и выполните финальную обшивку.

Утепление фасада дома

Заливка жидкой смеси внутрь стен ↑

Залить утеплитель под обшивку готовых стен не сложнее, чем выполнить напыление пенополиуретана своими руками. Главное – рассчитать расход материала. Порядок расчета:

  1. Определите ширину заполняемого пространства между стеной и обшивкой в метрах. Например, толщина 10 см равняется 0,1 м.
  2. Вычислите площадь стены. Для комнаты 6х6 м при высоте потолков 3 м площадь одной стены равняется 18 кв. м.
  3. На упаковке найдите значение плотности утеплителя. К примеру, 35 кг/куб. м.
  4. Перемножьте между собой значения, полученные в предыдущих трех пунктах. В примере получается 0,1х18х35 = 63 кг (1,8 л) – расход исходного сырья для покрытия одной стены.
  5. Аналогично можно рассчитать расход ППУ на квадратный метр: 0,1х1х35 = 3,5 кг (0,1 л).

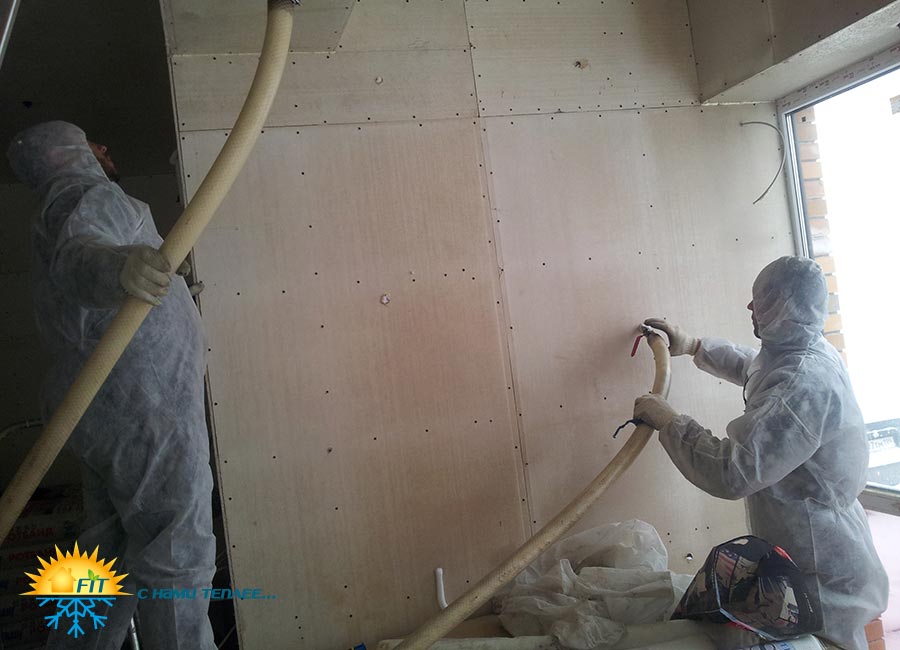

Утепление готовой стены через отверстия

Рассчитав объем пенополиуретана, приступайте к заливке утеплителя внутрь стены:

  1. Отмерьте расстояние 60 см от нижнего края стены и просверлите отверстие диаметром 16 мм.
  2. От отверстия отмерьте такое же расстояние вправо и просверлите второе отверстие.
  3. Выполнив нижний ряд, вернитесь к первому отверстию и отмерьте от него 60 см вверх. Аналогичным образом высверлите второй ряд отверстий, третий и так далее, до верхней части стены.
  4. Подготовьте установку для ППУ и вставьте сопло пистолета в первое отверстие (слева снизу). В соответствии с рассчитанным объемом заполните полость внутри стены тонким слоем пены и подождите 20 секунд.
  5. Когда пена расширится, залейте новый слой ППУ во второе отверстие нижнего ряда.
  6. Повторите действие для каждого ряда отверстий.

При заливке стен пенополиуретаном используйте утеплитель малой плотности – от 10 до 20 кг/куб. м. Материал переуплотняется при переизбытке, что исключает риск выдавливания стены при расширении и затвердевании пены.

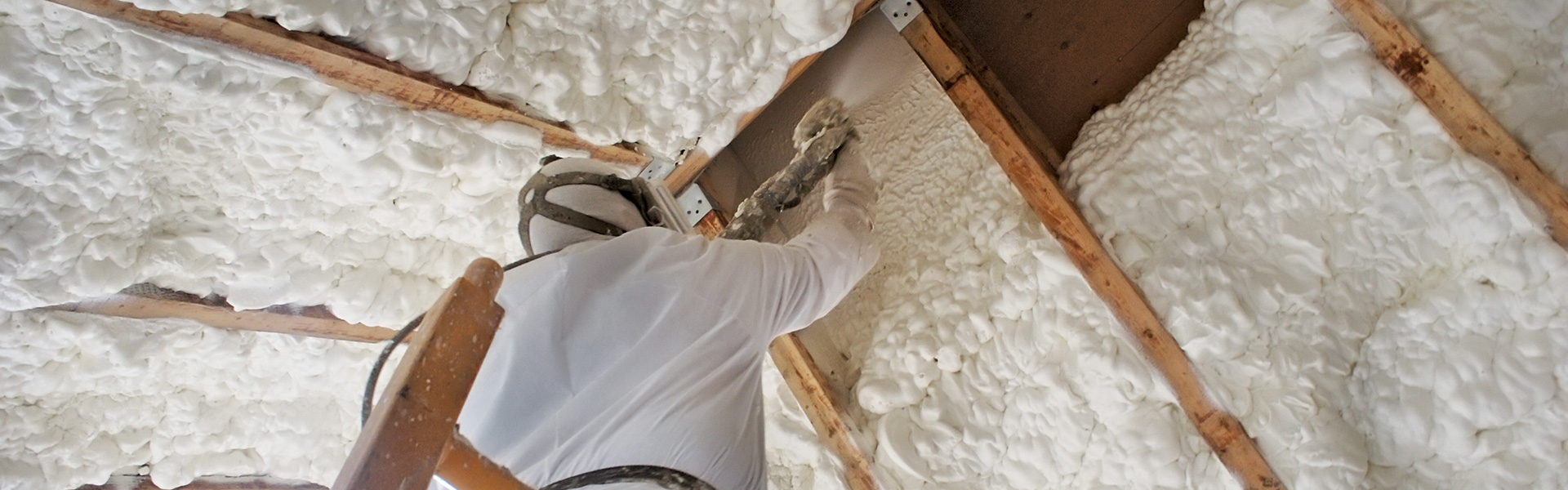

Работа на чердаке

Особенности теплоизоляции крыши ↑

Утепление крыши полиуретаном проводят как с внешней, так и с внутренней стороны. При нанесении ППУ на внешнюю поверхность слой застывшей пены обязательно защищают от воздействия солнечного света красками или специальными покрытиями (типа «жидкой резины»). Внешнюю обработку проводят для плоских и скатных кровель, а изнутри утепляют чердаки и мансардные помещения. При внешнем напылении используют ППУ плотностью не ниже 50-60 кг/куб. м. Помимо утепления, такой слой обеспечивает надежную гидроизоляцию.

Порядок теплоизоляции кровли ничем не отличается от обработки полов и стен. Подробнее познакомиться с процессов можно в видеоролике.

Видео: технология утепления ППУ кровли

Утепление пенополиуретаном имеет свои плюсы и минусы. Преимущества ППУ перед другими материалами:

  • Высокая адгезия – способность сцепления с другими материалами. ППУ не требует предварительного обезжиривания и подготовки поверхности перед нанесением. В момент затвердения он «намертво» прикрепляется даже к вертикальной стене, не требуя дополнительных креплений.
  • Экономичность и легкость транспортировки. Пользуясь пенополиуретаном для утепления, вы избавляетесь от необходимости перевозить громоздкие плиты урсы или хрупкого пенопласта. А низкий расход исходного сырья позволяет сэкономить на строительстве.
  • ППУ не утяжеляет обрабатываемые поверхности, но упрочняет их – это свойство актуально при утеплении кровли.
  • Материал устойчив к образованию грибков и не привлекает грызунов.
  • Наносится без стыков и швов, плотно облегая конструкцию здания и сцепляясь с ней. Соответственно, отсутствует риск смещения утепляющих элементов относительно друг друга и образования расщелин.
  • Устойчив к перепадам температур.
  • Универсален для утепления пространств сложных форм.

Панели, соединенные ППУ

Недостатки утеплителя ППУ:

  • Неустойчив к воздействию ультрафиолета – разрушается от прямого попадания солнечных лучей. Защитить материал от света можно с помощью краски, штукатурки или обшивки здания.
  • Подвержен воздействию чрезмерно высоких температур. Материал трудновозгораемый, но при длительном нагреве начинает тлеть, а затухает только при охлаждении.

В России утепление пенополиуретаном только набирает популярность. Поэтому, несмотря на убедительные технические характеристики и бытовые свойства, с ним связано множество домыслов:

  1. ППУ изобретен недавно. На самом деле, материал синтезирован немецким ученым еще в 1937 году, а с 1940 года используется в авиации и строительстве промышленных сооружений.
  2. Утеплитель непрочный и ломкий. Ошибочное мнение связано с внешним видом после застывания – он напоминает хрупкую монтажную пену. Фактически, по затвердевшему пенополиуретану плотностью от 25 кг/куб. м можно ходить даже в обуви без каблуков. А если вы все же повредите покрытие, достаточно удалить обломок и нанести новый слой ППУ на место излома.
  3. Жесткий пенополиуретан впитывает влагу. Утеплитель относится к классу газонаполненных пластмасс и по типу может быть жестким и мягким. Влагу впитывает последний – он действительно похож на поролон. Жесткий ППУ используют для теплоизоляции корпусов морских судов.
  4. Материал токсичен и небезопасен для здоровья. В жидком виде – да. Но исследования подтверждают безопасность ППУ после застывания. Производители получают гигиенические сертификаты и продают материалы, соответствующие санитарным нормам.
  5. Насекомые питаются пенополиуретаном. Утеплитель не растворяется под воздействием соляной кислоты – ни один грызун не сможет переварить даже маленький кусочек.
  6. Монтажная пена утепляет не хуже ППУ. Чтобы развенчать миф, сравните теплопроводность: для ППУ она составляет 0,019-0,035 вт/м*К;, а для пены – 0,033-0,040 вт/м*К. Пенополиуретан – пористая структура с количеством закрытых ячеек от 97%, а пена – от 50%. Внутри ячеек монтажной пены находится углекислый газ, а в ППУ — газ с меньшей, чем у воздуха теплопроводностью.

Мягкий ППУ используют при производстве матрасов

Заключительный миф связан с дороговизной утеплителя. Действительно, стоимость исходного сырья и пеногенератора превышает стоимость пенополистирольных плит и других материалов. Но утепление ППУ снижает энергозатраты в помещении минимум на 25%, позволяя экономить на отоплении, и служит более 30 лет.

Перед началом работы подсчитайте стоимость напыления пенополиуретана своими руками с учетом покупки установки и сравните ее с предложениями компаний. Возможно, обращение к специалистам обойдется даже дешевле.

strmnt.com

Утепление дома пенополиуретаном | Строительный портал

Сфера применения пенополиуретана достаточно широкая, но чаще всего он применяется в процессе утепления дома. Существует несколько технологий, по которым удается утеплить дом с помощью данного материала. Об особенностях каждой из них поговорим далее.

Оглавление:
  1. Утепления дома пенополиуретаном: особенности и преимущества материала
  2. Утепление фасадов пенополиуретаном: технология и особенности процесса
  3. Самостоятельное утепление стен пенополиуретаном
  4. Способы утепления кровли пенополиуретаном
  5. Как утеплить дом пенополиуретаном: проведение расчетов
Утепления дома пенополиуретаном: особенности и преимущества материала

Пенополиуретан называют самым высокоэффективным теплоизоляционным материалом, из-за его положительных физических характеристик. Сфера использования пенополиуретана достаточно обширная. Он применяется при производстве холодильного оборудования, элементов фурнитуры и даже в автомобильной отрасли. Кроме того, широко распространено использование пенополиуретана в строительстве. Материальные расходы на его монтаж, окупаются уже после трех лет эксплуатации.

Среди основных преимуществ пенополиуретана выделим:

  • хорошая адгезия с любым типом и формой поверхности;
  • наличие возможности попадания в любую емкость;
  • быстрота и легкость в проведении работ;
  • образование целостного покрытия, на котором отсутствуют стыки, приводящие к образованию мостиков холода;
  • в процессе заливки пенополиуретана происходит образование плотного однородного слоя;
  • высокая длительность эксплуатации, которая составляет минимум 35 лет, при соблюдении всех требований и норм по пенополиуретана применению;
  • широкий температурный режим работы, от -50 до 140 градусов Цельсия;
  • наличие очень низкого коэффициента теплопроводности;
  • стойкость перед грибком, плесенью, насекомыми и разного рода биологическими организмами;
  • пожарная безопасность объясняется стойкостью материала перед возгоранием;
  • пенополиуретан обладает низким поглощением влаги, так как на его поверхности, после засыхания происходит образование защитной пленки;
  • правильное нанесение пенополиуретана позволяет обеспечить высокий и длительный период адгезии, особенно актуально в процессе утепления трубопроводов;
  • материал обладает высокой стойкостью перед механическими повреждениями;
  • пенополиуретан является нетоксичным и безопасным материалом;
  • данный утеплитель устойчив перед разного рода кислотами и щелочами.

Если сравнивать плюсы и минусы пенополиуретана, то в процессе его утепления присутствует большее количество преимуществ, чем недостатков. Кроме всех перечисленных достоинств данного материала, он является отличным звукоизолятором, обладает высокой прочностью и индивидуальной манерой нанесения. Данный материал отличается высокой адгезией с металлом, бетоном, деревом, пластиком и камнем. Он способен заполнить самые мелкие части поверхности. С помощью напыления из полиуретана удается защитить стальные участки дома от коррозии. Утеплитель является непоедаемым для крыс, мышей и прочих насекомых.

Для покрытия всех поверхностей дома, как с наружной, так и с внутренней сторон, достаточно одного дня. Несмотря на это, существуют и недостатки использования пенополиуретана в качестве утеплителя. Самый первый из них — достаточно высокая стоимость утепления деревянных, кирпичных или каркасных зданий. Возможен вариант самостоятельного проведения работ, без привлечения специалистов, однако, оборудования для нанесения пенополиуретана, все же следует приобрести или арендовать.

Самостоятельное проведение работ требует знаний технологии нанесения пенополиуретана и особых навыков работы с ним.

Пенополиуретан фото:

После нанесения пенополиуретана на стену, следует обезопасить его от прямого ультрафиолетового излучения, так как под его воздействием происходит его разрушение.

Кроме того, после нанесения пенополиуретана на стену, на ней невозможно установить сайдинг или другой тип отделки, которая требует фиксации на стене с помощью крепежей. Если будет произведена установка сайдинга, то дюбели или саморезы разрушат целостность отделки стен, а значит, в них появятся мостики холода, приводящие к повышению тепловых потерь и образованию конденсата.

После нанесения пенополиуретана снаружи, чаще всего используют штукатурку или обустраивают вентилируемых фасады. Учтите, что все вышеперечисленные преимущества пенополиуретана актуальны лишь в случае соблюдения тонкостей его установки. Работа с непрофессиональным оборудованием отрицательно сказывается на качестве утепления.

Утепление фасадов пенополиуретаном: технология и особенности процесса

Качественная теплоизоляция фасада дома позволяет значительно снизить расходы на его отопление, поэтому проведению данного процесса следует уделить особое внимание. Пенополиуретан достаточно распространен при утеплении фасадов, прежде всего из-за своей прочности и надежности. Использование теплоизоляции на основе пенополиуретана позволяет избежать таких неприятностей как сырость, излишняя влага, грибок и плесень. Технология утепления фасада пенополиуретаном состоит прежде всего в его равномерном нанесении на поверхность и распределении на ней. Поэтому, материал наносится с использованием определенного рода устройств, позволяющих равномерно распределить его на поверхности.

После нанесения материала происходит его быстрое увеличение в объеме, все трещины или пустые участки мгновенно заполняются слоем утеплителя. Кроме того, происходит формирование ровного, бесшовного покрытия. Пенополиуретан обладает высочайшей адгезией с большинством современных строительных материалов, поэтому им утепляют разного рода фасады: деревянные, стальные, бетонные, кирпичные и т. д.

Учтите, что время на выполнение работ, по сравнению с другими типами утеплителей, достаточно небольшое. Кроме того, материал очень быстро застывает, что позволяет уже на следующий день проводить отделку фасада.

После теплоизоляции рекомендуется сразу же проводить отделочные работы, так как материал неустойчив перед ультрафиолетовым излучением. Возможен вариант отделки с помощью кирпича, камня, фасадной краски, штукатурки и других материалов.

Пенополиуретан на поверхности фасадов способен прослужить от 20 до 30 лет, поэтому использование его в качестве утеплителя позволит получить качественное, надежное, долговечное покрытие, обеспечивающее надежную теплоизоляцию.

Самостоятельное утепление стен пенополиуретаном

Процесс утепления стен с помощью пенополиуретана бывает двух видов:

  • утепление внутреннее;
  • наружное утепление.

Первый вариант широко распространен в процессе утепления стен квартир в многоэтажных домах. Чаще всего пенополиуретан наносится на такие проблемные зоны, как углы, комнаты, с сильным на них воздействием шума и холода, лоджии и т.д.

Утепление кухни или ванны с помощью пенополиуретана также возможно, ведь данный материал имеет отличные влагостойкие характеристики. Хотя о наличии пароизоляции, в таком случае, стоит побеспокоиться. Поверх покрытия из пенополиуретана устанавливается пароизоляция с наличием фольгированного покрытия, сторона из фольги должна находиться внутри помещения. Высокое качество работы данной системы обеспечивается также наличием правильной вентиляционной системы в помещении.

Кроме того, с помощью пенополиуретана утепляют мансарды, лоджии и балконы. В данном случае он является отличным материалом для снижения тепловых потерь. Наружное утепление пенополиуретаном характерно для малоэтажных зданий, а процедура его проведения состоит из таких элементов:

  • очистка и подготовка основания для нанесения утеплителя;
  • проведение пенополиуретанового напыления;
  • установка армирования с помощью специальной стяжки;
  • выполнение отделки.

Первый этап предполагает проведение очистки стен от грязи, пыли, старых покрытий. Данная процедура позволит значительно улучшить адгезию между стеной и теплоизоляционным материалом. Учтите, что теплоизоляция пенополиуретаном не нуждается в предварительно выравнивании стен, в отличии от других теплоизоляционных материалов.

Напыление пенополиуретаном производится на подготовленные стены. Толщина слоя зависит от типа стен и предварительных расчетов по теплопотерям. Кроме того, даже если стены были неровными, их выравнивание обеспечивается пенополиуретаном. Далее стены покрывают армирующим слоем в виде стекловолоконной сетки, на которой имеются небольшие отверстия.

Минимальная толщина армирующего слоя составляет 5-6 см. Учтите, что при проведении работ нужно соблюдать особую осторожность, так как пенополиуретан, попадая на посторонние предметы, практически не отмывается, даже при помощи разбавителя.

Способы утепления кровли пенополиуретаном

Перед тем как изучить технологию утепления кровли с помощью пенополиуретана, предлагаем ознакомиться с основными его разновидностями, применяемыми в процессе выполнения работ. Существует два варианта пенополиуретана, используемого при утеплении крыши:

  • пенополиуретан эластичной структуры;
  • жесткий материал.

Первый вариант имеет пористую структуру, внутри которой находится кислород или углекислый газ. Данный материал имеет небольшую плотность. Выбор данного материала позволяет обеспечить не только теплоизоляцию, но и звукоизоляцию здания.

Во втором варианте имеется закрытоячеистая структура, в трех процентах материала содержится плотное вещество, а в остальном составе — газ. Материал имеет высокую плотность и широко распространен в строительной отрасли.

Чаще всего в процессе утепления кровли используются плиты на основе пенополиуретана, их применение отличается такими преимуществами:

  • отсутствие деформации при воздействии оптимальных нагрузок;
  • влагостойкость — защита кровли от влаги;
  • снижение общего значения тепловых потерь здания;
  • экологическая безопасность и безвредность для здоровья;
  • снижение расходов на отопление здания;
  • удобство и легкость монтажа;
  • хорошие звукоизоляционные свойства;
  • небольшой вес материала способствует снижению давления на стены и фундамент.

Кроме того, утепление крыши пенополиуретаном не нуждается в полном разборе всей конструкции. Так как для нанесения материала достаточно небольшого участка, через который он под давлением попадет на всю утепляемую поверхность.

Не нужно проводить предварительные работы по подготовке поверхности к утеплению. Материал обладает высокой адгезией с утепляемой поверхностью. Для нанесения состава используется установка для пенополиуретана, поэтому необходимость в подрезке, состыковке материала отсутствует.

Существует два способа выполнения утепления кровли с помощью пенополиуретана:

  • напыление;
  • заливка.

Для выполнения первого способа необходимо наличие специального оборудования и навыков работы с ним. Именно данный агрегат распыляет пенополиуретан на крыше. Таким образом, удается нанести материал на поверхность, плотностью от 33 до 60 килограмм на кубометр. Если есть необходимость, проводится повторное нанесение пенополиуретана с более высокой плотностью. Данный метод двойного напыления применяется в процессе утепления кровли сложной конфигурации. Кроме того, таким образом, удается обеспечить надежную степень защиты кровли от внешних воздействий.

Возможен еще один вариант — заливки пенополиуретана предварительного прошедшего вспенивание. Для этого, следует проделать отверстие, а в него подавать материал, до того момента пока отверстие полностью не будет заполнено.

Данный способом пользуются в процессе утепления пенополиуретаном деревянных домов. В таком случае, утепление производится на мансарде, с помощью подачи вспененного теплоизолятора удается надежно теплоизолировать кровельный пирог. В итоге, получается конструкция с высокими тепло- и звукоизоляционными характеристиками.

Метод заливки подходит для обработки любых поверхностей, в том числе и сложных форм. Заливка способна теплоизолировать разного рода ниши, выступы, арки, колонны и другие конструкции. Пенополиуретан в данном случае, самый удобный для утепления материал. Кроме того, данный способ подходит для реставрации крыш старых зданий. Пенополиуретан способен проникнуть в самые мельчайшие трещины и предотвратить теплопотери, осуществляемые через них. Кроме того, толщина слоя регулируется вручную.

Как утеплить дом пенополиуретаном: проведение расчетов

Для того, чтобы рассчитать стоимость материала и работ по утеплению, следует сначала определиться с количеством пенополиуретана. Для этого следует рассчитать толщину слоя, которым он будет наноситься.

Например, чтобы утеплить крышу, площадь которой составляет около 45 квадратных метром, потребуется нанести пенополиуретан слоем в 6-10 см. Если площадь утепляемой поверхности более 50 квадратных метров, то толщина слоя будет меньшей от 3 до 7 см.

В процессе утепления дома следует учесть также теплопотери, наличие энергосберегающих стеклопакетов, количество окон и дверей, материал из которого сделаны стены.

Пенополиуретан видео:

strport.ru

плюсы и минусы, цена за кв. м.

Среди всех утеплительных материалов пенополиуретан обладает самым лучшим коэффициентом теплопроводности, что позволяет для получения тех же результатов использовать более тонкий его слой.

Для центральной России, согласно расчетам, для полной теплоизоляции помещения условная стена из минваты должна иметь толщину не менее 250 мм, из пенополистирола – не менее 150 мм, тогда как из пенополиуретана – всего 100 мм. А это позволяет сократить расходы на устройство несущих конструкций, сэкономить площадь. Кроме того, адгезия и проникающая способность пены практически не оставляет шансов для образования пустот.

Многие не очень хорошо знакомы с данным видом утепления, хотя сам материал известен давно и используется в ином виде абсолютно всеми.

Что такое пенополиуретан (ППУ), его свойства

Пенополиуретан – это одна из разновидностей пенопласта (газонаполненной пластической массы), в которой этот самый газ занимает до 98%. Благодаря этому он обладает крайне низкой теплопроводностью – коэффициент теплопроводности составляет 0,019 – 0,03 Вт/(м*С) и зависит от плотности материала.

Наиболее распространен данный материал низкой плотности с открытоячеистой структурой и известен нам под названием поролон.

О его теплоизоляционных свойствах много говорить не приходится – жгуты и полосы поролона уже давно используют для герметизации и утепления старых оконных рам. Из пенополиуретана же делают автомобильные сидения, губки и мочалки и много других полезных вещей.

А вот как строительный материал он донедавна был известен в основном специалистам, а применялся преимущественно в производстве холодильных камер, судостроении.

Как получают ППУ?

Пенополиуретан получается в результате интенсивного смешивания двух компонентов: полиола и изоцианата:

В строительстве для этого существуют 2 типа аппаратов для нанесения:

аппарат низкого давления;

аппарат высокого давления.

Конечно, вторые эффективнее. Они бывают разных размеров и мощности, от которой зависит производительность. Температура активизирует процесс, поэтому в более технологичных аппаратах подогреваются как емкости для компонентов, так и подающие шланги. Сами аппараты – дозирующие и подающие устройства, приготовление же пенополиуретана происходит в пистолете. Для аппаратов высокого давления это довольно дорогое и конструктивно сложное устройство.

Еще бывают стационарные установки, при помощи которых производят заливку в формы.

С их помощью делают скорлупы для труб, сидения автомобилей, декоративные отделочные элементы и пенополиуретановые блоки и панели, в чистом виде используемые в строительстве для утепления по такой же технологии, как и для более распространенного пенополистирола.

Также при помощи таких станков делают готовые облицованные стеновые панели.

Где и в каком виде ППУ используется в строительстве

Всем знакома монтажная пена в баллонах, применяемая для установки окон и дверей — это и есть пенополиуретан. Для ее выдувания из баллона чаще всего в него закачивается пропан-бутан, а перед нанесением баллон энергично встряхивается для лучшего смешивания компонентов. Правда бывает она как однокомпонентная, так и состоящая из двух компонентов.

Жидкий ППУ чаще всего применяется в каркасном домостроении вместо традиционных утеплителей. Им заполняют полости каркаса.

Хотя абсолютно ничто не мешает простому нанесению пенополиуретана на стены из кирпича, бетона и других строительных и конструкционных материалов, и не только их.

Для просмотра картинок нажмите на миниатюры справа

Утепление ППУ может производиться и методом заливки в закрытые полости. Для этого в ограждающем материале делаются заливные отверстия, а сама пена, после смешивания в пистолете, подается через трубку. После расширения и полимеризации пена заполняет все свободное пространство.

А вот так это происходит на практике:

Утепление пенополиуретаном, цена за кв.м.

Сейчас достаточно много фирм в различных регионах России предлагает утепление зданий ППУ. Как же сориентироваться в стоимости таких работ?

На нее влияет не только стоимость сырья, зарплата рабочих, прибыль фирмы и амортизационные отчисления на оборудование. Значительную роль играет плотность материала. ППУ плотностью от 8 до 12 кг/м3 имеет открытоячеистую структуру, достаточно мягок и не может использоваться без защиты на фасадах зданий. Напыление 5-сантиметровым слоем такого материала на сегодня стоит 450 – 500 руб/кв.м. Но наиболее востребованным является ППУ плотностью 30 – 40 кг/м3, имеющий зарытую ячейку, и укладка 10-сантиметрового слоя такого материала обойдется вам в 1500 – 1800 руб/м2, в зависимости от разницы в цене сырья разных производителей.

Эти цены актуальны для Москвы и не сильно отличаются в регионах. Различные условия, усложняющие процесс напыления, как то: высотность, нанесение на потолок, обрезка и. т.п., добавят к этой цене некоторую цифру.

Существуют пенополиуретаны плотностью до 100 кг/м3, их используют в основном для гидроизоляции, и цена на такую услугу оговаривается в каждом отдельном случае.

Варианты нанесения ППУ и сопутствующие виды работ

Есть несколько приемов работы при нанесении ППУ, кроме описанных выше.

Возможен вариант отделки нанесенного слоя полиуретана без дополнительной подготовки. При этом на поверхности пены сохраняется довольно твердая корочка, хорошо защищающая ее от ультрафиолета и механических повреждений. Такую поверхность можно окрашивать и забыть об отделке на долгие годы.

Пена должна быть при этом плотностью не ниже 40 кг/м3, а для окраски использовать лучше гибридную полимочевину или безрастворительные полиуретановые компаунды, покрываемые УР лаком для лучшей защиты от УФ-излучения.

Кстати, для нанесения полимочевины чаще всего используется то же оборудование, что и для напыления ППУ, поэтому эту услугу сможет оказать та же фирма, что производила утепление. Причем наружное утепление более эффективно с точки зрения физики, и позволяет более рационально использовать потенциал стен в качестве аккумуляторов тепла.

Все вышесказанное относится и к утеплению ППУ крыш.

При достаточной плотности пены по такой крыше можно смело ходить, очищать ее от снега. А если пересчитать стоимость замены покрытия кровли и сопоставить с подобным ремонтом с одновременным утеплением, то получится даже сэкономить. У нас такой практики почти нет, зато за рубежом такой вид ремонта кровель выполняется уже давно.

Если наружное утепление ППУ производится по обрешетке, и предусматривает последующую финишную отделку какими либо стеновыми панелями, то после его нанесения нужно произвести обрезку выступающего полиуретана. Это производится специальными электроинструментами.

Или вручную длинными двуручными ножами.

Возможен вариант нанесения ППУ путем создания небольших передвижных полостей из щитов.

Для этого поверхность переставляемого щита покрывают полиэтиленовой пленкой, к которой адгезия пены хуже. А еще ее можно смазывать каким-нибудь маслом или сбрызгивать силиконовой смазкой.

Утепление пенополиуретаном: плюсы и минусы

О положительных свойствах ППУ в данной статье сказано много. Стоит добавить только удобство хранения и транспортировки на объект, ведь сами компоненты его хранятся в бочках, в них же и транспортируются к месту нанесения. Из двух 200-литровых бочек ППУ плотностью 40 кг/м3 выйдет примерно 10 кубометров готовой пены, а легкой – до 40 м3.

Из недостатков же самым главным является стоимость сырья и дороговизна нанесения.

Есть еще один: пена боится открытых солнечных лучей, особенно, если поверхностная корочка срезается, поэтому требует обязательной защиты. Также без этой корочки легкие пены – с низкой плотностью, становятся гидрофильными – впитывают влагу.

Утепление пенополиуретаном своими руками

Утепление полиуретаном своими руками больших площадей, без приобретения дорогостоящего оборудования, нереально, поэтому об этой работе мы говорить не будем. А вот утеплить ППУ свою лоджию или небольшую пристроечку вполне по силам и самостоятельно.

Для этого существуют разовые наборы различного объема ППУ с пистолетами, шлангами и насадками. Их производит несколько фирм, в т.ч. и российская «ППУ XXI век», под названием «Penoglas».

Для совсем небольших объемов можно использовать пистолет для напыления баллонной монтажной пены при помощи компрессора.

Или сделать его самому из краскопульта. Но об этом мы уже писали.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Утепление стен пенополиуретаном своими руками

Пенополиуретан, как говорят почти все отзывы, самый популярный современный материал как для утепления зданий своими руками изнутри, так и для проведения наружных работ. Благодаря ему, хозяева могут сэкономить не только на отоплении: весь ремонт обойдется недорого. ППУ готовят прямо перед нанесением на поверхность, а значит не нужно тратить деньги на транспортировку этого полимера до дома.

Пенополиуретан по полочкам

Технология утепления стен пенополиуретаном довольно простая.

Утепление пенополиуретановым напылением – это создание слоя теплоизоляции.

При этом такой метод можно использовать практически на самых разных поверхностях: гладких, рельефных или имеющих необычную форму.

Наносится материал, как правило, распылением, но возможна и заливка. В особом устройстве смешиваются два полимера в жидкой фазе: полизоционат и полиол. В то же время происходит их вспенивание засчет углекислого газа и нагревание до довольно высокого уровня.

Вся эта смесь подается в распылительный пистолет или смеситель, которым наносится под большим давлением на элементы утепляемой конструкции. Заливку же пенополиуретаном производят в формы, в которых материал застывает перед использованием.

Достоинства пенополиуретана

Пенополиуретан легко наносится на поверхность стен.

ППУ обойдется хозяевам дешевле, чем простой экструдированный пенополистирол. Но основную роль играет не только его цена: снижение расходов осуществляется засчет отсутствия сложной транспортировки.

Также технология нанесения пенополиуретана напылением на поверхность, утепление которой необходимо осуществить, дает возможность значительно сэкономить время работ своими руками. Кроме того, нет необходимости в использовании клеящих масс: ППУ жестко крепится сам.

Таким образом, можно отметить следующие преимущества этого утепляющего материала:

Использую для утепления стен ППУ вы экономите денежные средства.

Теплопроводность пенополиуретана колеблется в районе 0,023 Вт на один кубический метр: это почти в полтора раза меньше показателя экструдированного пенополистирола. Более того, плотность материала и его теплоизоляционные свойства таковы, что слой толщиной в 50 мм эквивалентен слою того же пенопласта в 80 мм слою минваты в 150 мм.

Пожаростойкостью ППУ так же превосходит практически все утеплители: его возгорание возможно только при близком контакте с огнем, а затухание этого открытого пламени ведет к прекращению горения теплоизолирующего слоя.

Теплоизоляция пенополиуретаном

Утепление своими руками стен дома пенополиуретаном можно производить как снаружи, так и изнутри. Также подобные работы можно производить непосредственно при строительстве дома или независимо – во время ремонта. Кроме того, ППУ подходит для утепления как всей конструкции, так и отдельных ее элементов. Но в каждом из этих случаев хозяева должны учитывать все факторы, связанные с климатическими условиями района проживания, уровнем влажности изнутри помещений, толщиной несущих балок и стен и так далее.

Внутреннее утепление стен построек пенополиуретаном

Изнутри при помощи пенополиуретана, как правило, утепляются квартиры в городских многоэтажках. Чаще всего осуществляют теплоизоляцию лишь наиболее подверженных шуму и холоду с улицы комнат. Как правило, это угловые части помещений, зоны около лоджий, стены, разделяющие две квартиры или обращенные снаружи к дороге.

Также нередки случаи, когда хозяева решают своими руками изнутри утеплить кухню или ванную комнату пенополиуретаном.

Важно! При этом необходимо создание пароизоляции, которое опускается обычно, если утепление производят при помощи пенополиуретана.

Пленку устанавливают на теплоизоляционный слой, чтобы блестящая (фольгированная) сторона была изнутри. Помимо этого, комнате требуется качественная вентиляционная система.

Утепление стен снаружи

Утеплить стены дома снаружи пенополиуретаном можно своими руками.

Самые положительные отзывы оставляют об утеплении пенополиуретаном мансард, лоджий и балконов. Также проведение наружных работ рекомендуется для теплоизоляции стен жилых построек в один этаж и проектов промышленного или административного пользования. Утепление стен дома снаружи при помощи пенополиуретана включает в себя следующие этапы:

  • подготовка поверхности стен;
  • пенополиуретановое напыление;
  • армирование специальной стяжкой;
  • заключительные отделочные работы.

Подготовительные работы для работ с пенополиуретаном снаружи – это всего лишь очистка стен дома от старого покрытия: краски, штукатурки или обоев. Это необходимо для наиболее качественного и надежного сцепления пенополиуретана. Выравнивать стены так, как требует этого утепление своими руками изнутри, не нужно.

На очищенную поверхность производится напыление ППУ. Толщину теплоизоляционного слоя можно менять по мере надобности, выравнивая все дефекты поверхности. После этого на стены наносят армирующее покрытие. Для этого этапа утепления требуется стекловолоконная сетка с небольшими отверстиями. Такая защита не может быть меньше 60 мм, иначе может не получиться уложить поверх какой-либо отделочный материал: сайдинг, плиты, вагонку или ДСП.

Важно! И при наружном утеплении дома, и при работах изнутри, следует следить, чтобы капли пенополиуретана не попадали на другие поверхности: отчистить его практически невозможно даже ацетоном.

Во время работ, выполняемых своими руками, нельзя забывать, что даже самое надежное утепление снаружи или внутри комнат может оказаться бесполезным, если не заменить все старые окна и двери. При этом жидким пенополиуретаном тоже можно пользоваться, так как он отлично может покрыть труднодоступные области вокруг проемов.

utepleniedoma.com

Утепление домов пенополиуретаном своими руками: преимущества, недостатки (видео)

При наружном утеплении домов самым лучшим считается материал, устойчивый к действию влаги и с хорошей паропроницаемостью. Именно таким можно считать открытоячеистый пенополиуретан (ППУ), который позволяет быстро и качественно утеплить ваш дом.

Схема утепления фундамента пенополиуретаном.

Преимущества пенополиуретана

ППУ имеет свои преимущества при сравнении с другими утеплителями.

Он является универсальным тепло-, паро- и гидроизолирующим средством, не требующим использования других стройматериалов и креплений, что довольно упрощает работу.

Пенополиуретан наносится на любые поверхности путем распыления, не образуя швов и заполняя любые стыки и пустоты. Пенополиуретан — прекрасный звукоизолятор. Этот материал особенно незаменим при ремонте межпанельных швов («мостиков холода»). Небольшой вес и прочность данного материала позволяют наносить любую толщину слоя. Данный полимер отлично прилипает к любому материалу и затвердевает всего за считанные секунды (от 5 до 40) с момента распыления. ППУ достаточно устойчив к щелочам и кислотам и не поддается действию микроорганизмов и грызунов, а также может выдерживать большие механические нагрузки и перепады температур. Пенополиуретан способен сохранять такие свойства в течение 30 лет эксплуатации.

Итак, неоспоримые преимущества ППУ:

Схема утепления стен пенополиуретаном.

  • очень низкая теплопроводность;
  • утепление пенополиуретаном гарантирует полную непродуваемость: нет швов, щелей, стыков;
  • отсутствие межпанельных швов, так называемых «мостиков холода»;
  • утепление напылением ППУ возможно на конструкциях любой сложности;
  • продукт экологически чист;
  • способен долго удерживать тепло;
  • водонепроницаем;
  • хорошо изолирует от шума;
  • не восприимчив к действию химических соединений;
  • после застывания достаточно тверд;
  • имеет малый вес;
  • утепление пенополиуретаном долговечно (может прослужить 30 лет и более).

Не удивительно, что этот материал привлекает потребителей. Он лидирует по своим качественным характеристикам. На данное время никакой другой материал не сможет лучше утеплить ваш дом.

Вернуться к оглавлению

Недостатки пенополиуретана

Но, есть у него и недостатки: пенополиуретан подвергается воздействию прямых лучей солнца. Под их воздействием покрытие ППУ желтеет и разрушается, поэтому снаружи его надо закрывать каким-нибудь облицовочным материалом, например, сайдингом. Еще один недостаток, наверно, самый существенный: утеплить дом снаружи пенополиуретаном могут только профессионалы со специальной установкой. Если есть опыт в этом деле и доступ к установке для распыления ППУ, то пробуйте, обезопасив себя средствами защиты (маска, специальный костюм) и пригласив опытного помощника.

Общая схема потери тепла.

Вообще-то, почти никто не берется своими руками делать утепление пенополиуретаном. Обычно для такой работы приглашают специалистов с высокотехнологичным оборудованием. Нанесение пенополиуретана — достаточно сложный процесс и зависит от подбора компонентов, правильности технологии, оборудования и т.д.

Также качество ППУ зависит от качества исходного сырья. В России много его производителей, и сырье по качеству сильно отличается друг от друга.

Для образования пенополиуретана нужна химическая реакция двух компонентов, которые хорошо смешиваются в соотношении 1:1. В случае несоблюдения этих условий страдает качество пенополиуретана. Избыток одного вещества делает ППУ мягким и недолговечным, теряется теплопроводность. Избыток другого компонента делает его хрупким и жестким. Поэтому строго соблюдать соотношение компонентов очень важно.

Затем эти компоненты, пеногенераторы, под высоким давлением перемешивают, вследствие чего получается очень мелкая смесь, напоминающая туман. Именно благодаря высокому давлению можно получить высококачественный пенополиуретан. Пеногенераторы с низким давлением не достигают нужного соотношения компонентов и их равномерности в смеси.

Третий фактор — это специальное оборудование для напыления пенополиуретана. Оно довольно сложное и технологичное, работает под высоким давлением, выше 140 атм. Для подключения такого оборудования нужен трехфазный счетчик. Так что своими руками утеплить дом пенополиуретаном вряд ли возможно. И это, наверно, самый большой его недостаток.

Вернуться к оглавлению

Причины роста популярности пенополиуретана

Схема соотношения толщины и теплопроводности разных материалов.

И все же популярность ППУ растет, и обусловлена она рядом веских причин: быстротой нанесения утеплителя, экологичностью этого материала и его способностью «дышать».

Быстрота нанесения утеплителя связана с тем, что никакие сложнейшие работы по очистке стен делать не придется. Достаточно будет хорошо очистить стены, что позволит пенополиуретану быстро сцепиться с основанием. Ровнять тоже нет необходимости. После очистки стен проводится напыление пенополиуретана, который вспенивается, увеличивается в объеме и получается нужная толщина. Затем крепят армостяжку и приступают к отделочным работам.

Бывает, если утепление не слишком сложное, можно обойтись и без сетки. Однако если это фасад дома, то надо побеспокоиться об отделке. Как раз для этого сетка и нужна, чтобы качественно облицевать ППУ нужными материалами. В этом случае выбор не ограничен. Хотите, покройте утеплитель обычной краской или прикрепите к нему какие-нибудь панели. Можно воспользоваться сайдингом или гипсокартоном.

Пенополиуретан свободно может проникать в любые труднодоступные места. И это большое преимущество, так как при выполнении утеплительных работ оконные и дверные проемы тоже не следует обделять вниманием. Без этого любая теплоизоляция теряет смысл. Утепление дома снаружи пенополиуретаном позволяет сэкономить уйму времени, что невозможно ни с каким другим материалом. Тот объем работы, который с другими утеплителями вы будете делать неделю, с ППУ делается за один день.

Ошибочно мнение, что пенополиуретан не лучше пенопласта. ППУ имеет преимущество: его не нужно наклеивать на стены и контролировать ровность укладки. Смесь просто распыляется и, как строительная пена, буквально на ваших глазах увеличиваясь в объеме, превращается в утеплительный слой.

Конечно, теплоизоляция дома при помощи ППУ обойдется вам немного дороже привычных способов утепления, но выгоду вы ощутите уже в первые 2-3 года. Пенополиуретановое утепление, несмотря на немалые первоначальные затраты, окупит себя на протяжении двух отопительных сезонов.

Утепление пенополиуретаном — перспективная альтернатива в области экономии тепла, это ультрасовременный подход к теплоизоляции домов.

На данном этапе популярность ППУ растет и его все более широко начинают применять для теплоизоляции как в промышленности, так и в частных жилых домах. Все чаще потребители делают свой выбор в пользу ППУ, в пользу экономии тепла и времени.

Планируя долго жить в своем доме, выбирайте утепление дома пенополиуретаном (ППУ). Слой данного утеплителя не растрескивается и не поддается деформации или усадке. вы не будете беспокоиться о теплоизоляции вашего дома довольно длительное время, лет 30, а то и больше. Никакой другой утеплитель не дает такой гарантии и не выгоден так, как этот.

Напыляемая теплоизоляция — это достижение 21 века. Данная технология привлекает застройщиков тем, что надежно защищает любое помещение от потерь тепла, от влажности и экономит время. К этому утеплителю растет интерес и строительных организаций, и владельцев частных домостроений.

1poteply.ru

отзывы, характеристики, преимущества и недостатки, цены

Пенополиуретан (ППУ) используется для утепления и защиты как внутренних, так и наружных поверхностей любых строительных конструкций. Его эксплуатационные характеристики позволяют при меньшей толщине достигать равных показателей по шумопоглощению, паро- и теплоизоляции, прочности и биологической устойчивости с традиционными изоляционными материалами. Утепление фасадов зданий и внутренних стен производится пенополиуретаном с различной степенью структурной плотности.

Оглавление:

  1. Обзор свойств и технических показателей
  2. Использование плит
  3. Нанесение жидкого ППУ
  4. Что говорят покупатели?
  5. Плюсы и минусы
  6. Обзор цен

Технические характеристики

ППУ — легкий полимерный состав, представляющий собой вспененную инертным газом полиуретановую пластмассу, полученную при смешивании полиола и изоционата. Почти 90 % его структуры содержит воздушные полости, которые обуславливают низкий вес пенополиуретана и уникальные возможности по утеплению.

Параметры Единицы измерения Значения
Плотность Кг/м³ 18–300
Стойкость к сжатию МПа 0,15–1,0
Устойчивость к изгибанию 0,35–1,9
Теплопроводность Вт/м·К 0,019–0,03
Водопоглощение % 1,2–2,1
Горючесть Класс Е (трудногорючие)
Закрытость пор % 85–95
Долговечность Лет 25–30

Чаще всего теплоизоляция стен пенополиуретаном проводится снаружи. В этом случае покрытие не занимает полезный объем помещения и предохраняет несущие элементы от влияния агрессивной среды. Утепление с внутренней стороны выполняют при невозможности или нерентабельности внешней изоляции. Благодаря прекрасной совместимости жидкого пенополиуретана, он способен защитить любой материал: газобетон, кирпич или дерево.

Варианты применения

Утепление зданий ППУ производится с использованием трех основных технологий: облицовки плотными плитами, заполнения пустот в стенах жидким составом, напыления пены на поверхности. Теплоизоляция жесткими панелями относится к наружным видам строительных работ, поэтому выполняется в жаркую и сухую погоду. Для ее реализации понадобятся:

  1. Пенополиуретановые плиты.
  2. Алюминиевые профили.
  3. Клей.
  4. Армирующая сетка.
  5. Декоративная штукатурка и краска.

Правильно закрепленные на стенах пенополиуретановые плиты долговечны, со временем не меняют свою структуру, сохраняют неизменными эксплуатационные характеристики, за что заслуживают положительные отзывы специалистов по утеплению. Они хорошо выдерживают как высокие, так и низкие температуры (диапазон применения от +150 до -60 °С). ППУ устойчив к воздействию осадков, не гниет и не создает условий для размножения микроорганизмов и грызунов. Кроме того, эти плиты мало весят и чрезвычайно просты в монтаже, так как оснащены крепежными замками.

Утепление жидким пенополиуретаном

Производится двумя способами: инъекционным и напылением. Для обоих необходимо использовать дорогостоящее профессиональное оборудование. Инъекционная теплоизоляция кроме устройства, смешивающего и распыляющего ППУ, требует применение тепловизора, позволяющего обнаружить скрытые в стенах пустоты. Сквозь предварительно просверленные отверстия в них нагнетается жидкий пенополиуретан. Увеличиваясь в объеме и постепенно затвердевая, он обеспечивает надежную защиту.

Наиболее популярным является пенополиуретановый утеплитель для стен, который подразумевает напыление. Его с одинаковым эффектом можно применять как для внутренних, так и наружных работ. При этом не требуются дополнительные крепежные элементы (клеевые составы, дюбели), так как жидкий пенополиуретан обладает отличной адгезией и прекрасно сцепляется с любыми материалами. После нанесения утеплителя на внешнюю рабочую зону, следует покрыть его финишным слоем, защищающим от разрушительного влияния ультрафиолета. Особенно эффективна такая теплоизоляция при обработке поверхностей со сложной геометрией.

Отзывы

«Построил баню и решил утеплить ее стены пенополиуретаном. Специалистов не приглашал, использовал пистолет с однокомпонентными аэрозольными баллончиками. Одного баллона хватало для утепления примерно 1 м², поэтому менять их приходилось часто. Но, благодаря жидкости для очистки пистолета, процесс продвигался быстро, а расходы на теплоизоляцию оказались ниже предполагаемых. В бане стало намного комфортнее, больше не нужно топить печку на полную мощь, чтобы нормально попариться».

Артем Гулиев, Волгоград.

«Хотел закрыть стены загородного дома эковатой, но не самые лучшие отзывы о ней убедили выбрать пенополиуретан. Стоимость профессиональной заливки поначалу показалась привлекательной, но в прайсе компании была указана цена лишь за работу, без расходных материалов и электроэнергии. Купил пенополиуретан в бочках, арендовал оборудование для утепления и справился сам. Немного волновал резкий запах ППУ, но он улетучился через день. В целом — остался доволен, 3 года прошло, а покрытие по-прежнему эффективно работает».

Михаил Ножкин, Казань.

«Попробовал провести утепление небольшого складского помещения (300 м²) пенополиуретановой пеной. Выбрал сухой, теплый пасмурный день и пригласил специалистов с техникой. Удивительно, но нанесение качественной жидкой теплоизоляции на стены и кровлю заняло менее 5 часов. Думаю, что для крупных площадей это самая оптимальная методика организации защиты».

Василий Нерчик, Екатеринбург.

«Со временем понадобилось сделать утепление кирпичного гаража, так как в его стенах образовались трещины и пустоты, поэтому в зимнее время машина постоянно замерзала. Хорошие отзывы знакомых, занимающихся пенополиуретановым напылением, склонили к мысли провести утепление этим методом. Благо, у них было и оборудование, и необходимый опыт. Теплоизоляция стен прошла на удивление быстро. Теперь даже при 30-градусном морозе снаружи машина в гараже заводится без проблем».

Никита Рыбак, Томск.

Сильные и слабые стороны

Главные достоинства, которыми обладает утеплитель пенополиуретан:

  • Безопасность и экологичность.
  • Низкая теплопроводность, влаго- и паропроницаемость.
  • Долговечность.
  • Прекрасная звукоизоляция.
  • Биологическая стойкость.
  • Бесшовная структура слоя пенополиуретана при использовании технологии жидкого напыления, а также возможность применения на поверхностях со сложной конфигурацией.
  • Отличная адгезия и совместимость утеплителя с любыми материалами.
  • Прочностные характеристики.

К недостаткам относят сравнительно высокую стоимость, жесткие условия применения, необходимость в защитных средствах и низкую устойчивость к влиянию ультрафиолета.

Расходы

Стоимость пенополиуретанового утепления зависит от варианта его использования, технических параметров, толщины материала и площади покрытия. Для жидкого и напыляемого ППУ:

Тип изоляции Плотность утеплителя (кг/м³) Толщина слоя пенополиуретана (см) Цена (руб/м²)
Наружная 29-32 2,5 490
5 760
Внутренняя 9-10 5 400
10 490
15 730
20 970

Для твердых пенополиуретанов:

Толщина плиты (мм) Плотность утеплителя (кг/м²) Цена (руб/м²)
20 40-45 380
30 500
40 560
50 680
60 780
80 1100
100 1330



termoframe.ru

виды, применение, фото, видео, инструкция как утеплить своими руками, монтажная пена, пеноизол, пенополиуретан, эковата, пенобетон

Большое внимание заслуживает такой материал, как пена для утепления стен. Обычно вопрос о приобретении возникает во время строительства собственного дома. Но и людям, которые решили заделать угловые стены своих квартир, также следует знать, чем утеплить стены лучше.

На сегодняшний день существует много различных видов утеплителей. Это может быть и жидкий утеплитель для стен, и в виде пены. Также можно производить утепление стен минеральными плитами. Целесообразно рассмотреть все основные варианты, чтобы было легче сделать правильный выбор.

Утепление стен пеной

Технические характеристики монтажной пены

Рассмотрим, что представляет собой монтажная пена. Этот материал считается одним из лучших для утепления газобетона и прочих поверхностей. Пена такого типа имеет как достоинства, так и недостатки, которые могут проявляться и во время работы, и в дальнейшем.

Как правило, основным компонентом пены являются специальные комбинации полимеров. Изначально они находятся в жидком состоянии, но после нанесения на поверхность при взаимодействии с воздухом пена почти моментально застывает, заполняя поры и образуя очень плотный и надежный слой.

Положительные свойства

Рассмотрим основные плюсы применения монтажной пены для утепления стен. Их довольно много, что и объясняет такую высокую степень востребованности материала среди строителей и людей, затеявших утепление стен.

Утепление окна монтажной пеной
  1. Очень высокая степень звукоизоляции. Как правило, пена сегодня даже лучше, чем экструдированный пенополистирол, изолирует помещение от посторонних звуков. Это касается как внешнего утепления, так и внутреннего. В обоих случаях эффект будет достигнут. Соперничать по звукоизоляции с пеной может только натуральный пробковый материал.
  2. Абсолютная степень экологичности. Данное свойство позволяет использовать монтажную пену для любых целей, даже для заделывания трещин в стенах в детской комнате. Пена не выделяет никаких токсических веществ даже при воздействии на нее внешних факторов.
  3. Монтажная пена относительно устойчива к негативным факторам окружающей среды, это негорючий утеплитель. Она практически не боится ни дождя, ни ветра, ни сильной жары. Полимерная композиция дает монтажной пене большую устойчивость, особенно высокую, если поверх нее нанести защитный слой штукатурки.
  4. С монтажной пеной довольно легко работать. Она обладает хорошей адгезией — отлично сцепляется практически с любой поверхностью, ее можно наносить даже на панели металлические. Имеет свойство расширяться в несколько раз. В итоге небольшим количеством жидкой пены можно заполнить даже большую трещину.
  5. Степень теплопроводности пены считается одной из минимальных среди остальных материалов для утепления стен в доме. Это позволяет ей сохранять тепло в помещении, не пропускать воздух и влагу. А огнестойкость защищает дом от пожара.

Недостатки монтажной пены

Но есть и минусы в применении монтажной пены. Конечно, их не настолько много, как достоинств, но все же они должны быть учтены. Это позволит избежать ошибок и сделать правильный выбор.

Заделка трещин пеной
  1. Монтажная пена неустойчива к воздействию ультрафиолетового излучения. Как правило, после заделывания ей щелей и трещин следует поверх наносить дополнительно другие материалы или производить отделку плитами. Это защитит пену от попадания на нее солнечных лучей, провоцирующих разрушение полимеров в структуре.
  2. Еще один недостаток — это стоимость. Сейчас на рынке строительных материалов можно отыскать множество разновидностей пены, которые отличаются друг от друга по своим характеристикам. Но обычно даже маленький баллон пены стоит недешево. А при работе с поврежденными стенами и большими площадями придется покупать сразу много пены.

Итак, если внимательно взвесить все плюсы и минусы, то можно выбрать хорошую монтажную пену, которая будет служить долго и прочно защитит внутреннюю часть дома. Учет всех вышеописанных тонкостей не позволит ошибиться.

Другие виды утеплителей для стен

Один из используемых в ремонте и в строительстве материалов — пеноизол. Он часто продается не в жидком виде, а в качестве готовых затвердевших панельных листов, похожих на базальтовый утеплитель для стен. Это достаточно надежный материал для утепления газобетона, он характеризуется быстрым временем затвердевания (примерно 3 дня), если используется в виде жидкого раствора. Готовые же листы не требуют затвердевания.

Но следует понимать и то, что пеноизол обладает определенной степенью опасности для здоровья человека, как и экструдированный пенополистирол. Если он используется в листах, то там присутствуют вредные формальдегиды, которые выделяются при высоких температурах. Использовать данный пенный материал внутри жилых комнат не рекомендуется.

Утепление стен эковатой

Пенополиуретан — еще один негорючий утеплитель. Этот материал двухкомпонентный, но вреда для человека он не несет. Главное — соблюдать правильную технологию монтажа на поверхность стен. Как правило, пенополиуретан очень хорошо изолирует помещение, в том числе от воздуха.

По этой причине следует заранее позаботиться о достаточном притоке воздуха в комнаты из вентиляции. В противном случае помещение не будет отличаться нормальным микроклиматом. Именно пенополиуретан способен увеличиваться в 2-3 раза больше, чем обычная монтажная пена. Это делает расход материала для заделки щелей намного меньшим. Но обязательно следует поверх пенополиуретана использовать штукатурку.

Часто используется еще эковата или пенобетон. Какой утеплитель лучше — сложно утверждать. Эти материалы неплохие по своему качеству, но в плане пожарной безопасности они очень горючие. Особенно это касается эковаты. Работать с такими утеплителями не так уж легко, кроме того, они тяжелые.

Несколько важных советов

Прежде чем остановить свой выбор на этом материале и начать утепление стен пеной, следует принять во внимание полезные советы по выбору и работе с утеплителем.

Рассмотрим, в каких случаях и чем лучше утеплить стены.

Для работы с трещинами на внешних стенах дома отлично подойдет пенополиуретановый тип пены. Его же можно использовать для утепления пола, если это открытая веранда, а еще для утепления чердака. Но если принято решение из чердака сделать комнату, где планируется проводить много времени, или окна выходят на солнечную сторону, то и там пенополиуретан применять не рекомендуется.

Если предполагается заполнить пеной большое пространство, сделать заливку, то незаменимым будет использование пеноизола. Но не забываете о приобретении специального аппарата для распыления, т.к. обычного баллона будет мало.

Если необходимо заделать трещины и другие дефекты в стене или произвести теплоизоляцию на небольших участках, то лучше утеплить дом монтажной пеной в баллонах. Этот негорючий утеплитель экологически чист и становится достаточно плотным после окончательного застывания.

Есть еще один совет по поводу нанесения пены. Если требуется заделать внешние дефекты, то технология нанесения пены прямым способом — при помощи баллона или специального аппарата. Но если дефекты обнаруживаются в толще, то необходимо использовать длинный шланг для проталкивания пены. Только перед этим следует просверлить в стене пару отверстий.

Заключение по теме

Итак, выбор пены для утепления стен — очень важный и ответственный шаг. Как правило, выбор правильного теплоизолятора, который подходит для утепления газобетона и других материалов и обладает высокой огнестойкой способностью, позволяет своими руками добиться качественного результата. Именно утеплители на основе пены подходят даже для панельных домов и стен из блоков.

Но засыпной утеплитель использовать категорически не рекомендуется. Это связано с его высокой степенью горючести и неудобством при проведении работ. Засыпной утеплитель хорошо использовать только для пола, но и там необходимо учитывать много важных факторов. Поэтому лучше утеплить дом пеной.

Мифы звукоизоляции

«Строительная акустика – сложная штука. В ней существует очень много неявных выводов, которые трудно или невозможно объяснить обычным жизненным опытом» А. Смирнов

Эта фраза объясняет причины многочисленных заблуждений, которые прочно засели в голове у обычных людей и, к сожалению, у многих строителей, занимающихся ремонтом. Последние, часто пытаются проводить аналогии между звукоизоляцией и теплоизоляцией, хотя физические процессы у них в корне различны. А многие даже не пробуют вникнуть в суть процесса шумоизоляции и найти научное подтверждение свои решений, приводя нелепый аргумент: “Мы всегда так делали”.

1. Бесполезные материалы для звукоизоляции:

В списке приведены материалы, применение которых для звукоизоляции бесполезно!

Пробка. Звукоизоляция

Встречается заблуждения, приписывающее пробке сильную звукоизоляцию. На деле же звукопоглощение у пробки очень слабое, в чем легко убедиться, изучив график:

Из графика видно, что индекс NRC у пробки равен 0,1, что безумно мало! Даже обычная теплоизоляция типа URSA или ISOVER будет обладать NRC = 0,3–0,4. Напомним, что у специальных звукопоглощающих плит NRC > 0,85.

Поэтому звукоизоляция пробкой невозможна. Наклеивание пробки на стены или в качестве заполнителя каркасных звукоизолирующих облицовках лишено всякого смысла. Тем более бессмысленно обклеивать пробкой стены в надежде улучшить звукоизоляцию!

Яичные лотки. Звукоизоляция

В народе есть оригинальный способ «увеличения» звукоизоляции – использование лотков из под яиц. На самом деле яичные лотки (аналогия с пробкой) вообще никак не повлияют на шумоизоляцию комнаты.

Звукоизоляция пенопластом, ППЭ, монтажной пеной

Звукоизоляция  пенопластом – еще один очень распространенный миф!

По незнанию многие люди использует пенопласт для звукоизоляции потолка и стен, а также как заполнитель в гипсокартонных перегородках.

Такое необдуманное использование пенопласта не только не увеличит звукоизоляцию от соседей, но и заметно снизит ее!

Пенопласт (и его разновидности ППЭ, монтажная пена) очень легкий и имеет закрытую ячеистую структуру, поэтому не обладает ни отражающими, ни поглощающими свойствами.

Напомним, что звукопоглощающие материалы должны быть продуваемыми, а звукоотражащие массивными. Очевидно, что пенопласт не относится ни к тем, ни к другим. По его легкому и в то же время жесткому скелету отлично передаются вибрации. Пенопласт легко заводится, поэтому конструкции с пенопластом начинают резонировать на частоте лежащей аккурат посередине бытовых шумов (около 500 Гц), резонанс ведет к резкому снижению звукоизоляции.

К сожалению на российском рынке звукоизоляции много псевдо материалов на основе пенопласта и экструзионного пенополистирола: Ruspanel, Пеноплекс

Написанное выше справедливо и для монтажной пены. Если для вас важна звукоизоляция не запенивайте щели, а используйте цементные растворы или герметики. Подробнее…

Керамзит. Звукоизоляция

Часто строители предлагают клиентам увеличить звукоизоляцию пола подушкой из керамзита. Керамзит акустически очень жесткий материал и не может быть эффективным материалом для звукоизоляции пола. Для высокой звукоизоляции под стяжкой (не важно “сухой” или “мокрой”) необходимы материалы с низким значением динамического модуля упругости (Ед).

  • Ед керамзита = 15 мПа
  • Ед специальной минваты = 0,3–0,6 мПа

Видно, что у керамзита динамический модуль упругости в десятки раз выше, чем у специальных акустических материалов. Поэтому керамзит НЕ может быть использован для шумоизоляции!

Акустический поролон

Поисковые системы при запросе “звукоизоляция” выдают картинки акустического поролона, создавая еще один миф о возможности его использования для шумоизоляции. На деле же акустические пирамидки используются в студиях звукозаписи для снижения гулкости в помещении – открытые поры вспененного полимера “съедают” эхо. При этом шум извне акустический поролон убрать не способен, поэтому его использование в качестве звукоизоляции лишено всякого смысла!

2. Направленность эффекта при звукоизоляции.

“Звукоизоляция эффективна лишь “от источника шума” – наружу. Если Вы сами надеетесь защититься от внешних источников шума – ничего не выйдет ни за какие деньги или это будут – аферисты (коих немало)”.

Это пример стандартного заблуждения о направленности звукоизоляции (взято с одного из форумов), согласного мифу изолироваться от шума соседа можно только выполнив звукоизоляцию с его стороны (т.е. со стороны источника шума). Конечно на деле это не так: звукоизоляция полностью симметрична относительно ограждения, и не важно с какой стороны стенки мы будем возводить дополнительные звукоизолирующие конструкции – эффект будет одинаковый!


3. Звукоизоляционная штукатурка.

Зачем городить многослойные облицовки, если в интернете предлагают сделать звукоизоляцию стен штукатуркой? Шумоизоляция под штукатурку тоньше и проще в монтаже! Наверное, такой вопрос задает себе каждый человек, столкнувшийся с шумом от соседей.

Каждому хочется выполнить шумоизоляцию подешевле и потоньше, было бы идеально оштукатурить стену, а еще лучше, просто наклеить на стену шумоизоляционные обои или пленку и получить тишину. Но нужно быть реалистами: если бы такие тонкие схемы действительно давали бы эффект, не существовало бы проблемы звукоизоляции как таковой!

Штукатурка со звукоизоляцией – еще один распространенный миф строительной акустики.

Если посмотреть, как делается звукоизоляция в студиях звукозаписи или кинотеатрах, то везде мы увидим конструкции с чередованием мягких звукопоглощающих и твердых звукоотражающих материалов. Законы физики везде одинаковы, поэтому для звукоизоляции квартир используют тот же принцип многослойного сэндвича, пусть и с меньшей толщиной.

Было бы чудесно если бы шум устранялся звукоизолирующей штукатуркой, но факт остается фактом – никакая тонкая звукоизоляция (пусть дорогая и зарубежного производства) не устранит шум от соседей. Не ведитесь на маркетинг и желание продавцов заработать на Вас!

4. Использование автомобильной шумоизоляции в квартирах.

Это заблуждение схоже с предыдущим мифом о тонких конструкциях. Обычно приводится аргумент: “В машинах-то работает!”. Действительно, материалы для шумоизоляции автомобилей довольно тонкие (обычно толщина составляет всего несколько миллиметров) и на самом деле работают: в машинах становится заметно тише! Возникает большой соблазн использовать подобные материалы и для квартиры: звукоизоляции потолка, стен и пола.

Однако, то, что работает в машинах не будет работать в квартире. Причина простая: в автомобиле шум создает вибрирующий лист металла толщиной меньше миллиметра, а в квартире источником шума является массивная толстая стена или перекрытие толщиной 15–20 см (а то и больше).

И механизмы борьбы с шумом от тонкого листа металла и от толстой массивной стены в корне различны! Если в первом случае достаточно просто задемпфировать металл любой вязкой мембраной (масса и толщина которой в несколько раз превышают аналогичные параметры металла), то в квартирах звукоизоляцию реально увеличить только многослойными обшивками, а это определенная толщина.

5. Шумоизоляция натяжными потолками.

Многие надеются увеличить звукоизоляцию при помощи натяжных потолков. Простой монтаж и недорогая стоимость делает такой вариант весьма привлекательным для клиентов. Да и сами фирмы, занимающиеся монтажом, активно пропагандируют подобные решения, обещая серьезную звукоизоляцию.

На деле же звукоизоляция натяжным потолком – это распространенный миф! Снизить шум сверху при помощи натяжных потолков не получится! Более того натяжные потолки из винила могут даже ухудшить звукоизоляцию, поскольку над потолком образуется замкнутый объем воздуха который может резонировать, тем самым усиливая шум. Нечто подобное происходит в барабанах.

Звукоизоляция увеличится только если над натяжным потолком разместить профессиональные звукопоглощающие материалы, при этом сам натяжной потолок должен быть продуваемым: тканевым или акустическим с микроперфорацией.

В таком случае мы, во-первых, устраняем нежелательные резонансы над потолком (см. выше), а, во-вторых, получаем эффективный слой звукоизоляции, который приглушает гулкость комнаты и тем самым не дает звуку гулять по комнате, накапливаться и усиливаться. За счет того, что соседский шум быстрее затухает в комнате становится тише.

6. Шумоизоляция пола. Подложки под ламинат.

Нашим клиентам важно понимать, что не существует материалов, которые можно положить непосредственно под ламинат и добиться при этом хоть какого-либо увеличения звукоизоляции. Это распространенный миф, за который цепляются люди, в надежде улучшить звукоизоляцию “малой кровью”. Более подробное разоблачение мифа и конкретные действия по звукоизоляции пола тут.

7. Звукоизоляция ковром.

Звукоизоляция ковром на стене еще один излюбленный миф людей в нашей стране. Все помнят ковры, висящее на стене у дедушек и бабушек. Ковер на стене выступал в качестве украшения комнаты, наподобие картины. Ковры показывали достаток и богатство в доме, передавались по наследству. Также ковер помогал сэкономить на дефицитных в прошлом обоях, за ковром их можно было не клеить обои и не обновлять их. Кстати, также было и с традиционной мебельной стенкой на всю стену. Мягкий ковер приятнее на ощупь по сравнению с масляной краской, широко используемой в то время.

При всех достоинствах ковров их нельзя считать эффективной звукоизоляцией: голоса соседей не убрать ковром на стене, можно лишь немного приглушить их. Поскольку ковры ворсистые, они в определенной степени поглощают звук, но не очень эффективно и, в основном, на высоких частотах (которые и так проблемы не представляют). Опять таки что делать если сверху мешают, повесить ковер на потолок? Используя ковры можно снизить гулкость в комнате, убрать эхо. Этим приемом часто пользуются в студиях звукозаписи и даже в обычных квартирах для создания комфортной акустики.

Приобрести модные, простые в сборке стеновые панели из пенопласта Вдохновляющие коллекции

О продуктах и ​​поставщиках:
 Alibaba.com предоставляет вам захватывающую возможность украсить свои внутренние стены модными, трехмерными и самоклеящимися.  стеновые панели из пенопласта . Эти ПВХ. Стеновые панели из пенопласта   уникальны по дизайну, подходят для любого вида декора и, что наиболее важно, защищают ваши стены от нескольких аспектов. Файл. Стеновые панели из пеноматериала   изготовлены из прочного ПВХ и обладают рядом функций, таких как защита от плесени, водонепроницаемость и многое другое.

Если вы дизайнер интерьеров или любите часто украшать свой дом современным дизайном, то эти. Стеновые пенопластовые панели определенно то, за что вам нужно поручиться. Эти красивые. Стеновые панели из пенопласта имеют виниловое покрытие и могут превратить даже самые скучные стены в нечто красивое и уникальное по эстетическому виду. Эти. Стеновые панели из пеноматериала могут быть изготовлены по индивидуальному заказу и являются влагонепроницаемыми, чтобы предотвратить накопление влаги в стенах любого типа. Они имеют конкурентоспособные цены и, следовательно, доступны для всех типов клиентов.

Alibaba.com предлагает множество. Стеновые панели из пеноматериала , которые могут вписаться в любую категорию настенного декора, и чернила, используемые для их печати. Стеновые панели из пенопласта экологичны. Эти продукты доступны во многих формах, размерах и цветах, и в довершение ко всему, они очень прочные, что помогает им долго оставаться на стенах. Вы можете использовать это. Стеновые панели из пеноматериала , чтобы покрыть поврежденные стены или вдохнуть в них новую жизнь с помощью этих фантастических дизайнов.

Посетите Alibaba.com и воспользуйтесь широким ассортиментом. стеновые панели из пенопласта , которые подходят как вашим финансам, так и требованиям. Эти продукты могут быть индивидуализированы при упаковке, и вы можете размещать OEM-заказы по запросу. Делайте покупки из широкой коллекции и выбирайте лучшее для себя.

Как украсить стену из пенополистирола с тканевым покрытием | Home Guides

Пенополистирол доказал свою универсальность далеко за пределами использования, предназначенного для изоляции или амортизации предметов во время транспортировки; его легкий вес делает его жизнеспособной конструкцией для различных настенных ковров, не требуя мощных анкеров для крепления к стене.Отходы декоративной ткани могут быть прикреплены к пенопласту либо временно с помощью булавок или скоб, либо, что более длительно, с помощью специального клея, предназначенного как для ткани, так и для пенопласта.

Крупномасштабные панели

Крупномасштабные стеновые панели позволяют покрыть большую площадь стены, полностью меняя общий вид этой области. Несколько больших прямоугольных листов пенополистирола, таких как панели шириной 3 фута и высотой 5 футов, все одного размера, являются панельными конструкциями. Оберните один лист ткани вокруг передней и боковых сторон каждой панели, как будто оборачивают подарочную витрину для витрины выставочного зала, где нет необходимости в закрытии задней части.Приклеивающие булавки удерживают ткань на панелях, поэтому ткань можно легко поменять, если вам нужен свежий вид. Использование одной и той же ткани на всех панелях создает целостный вид или выбирайте однотонные внешние панели в сочетании с привлекательной тканью с принтом посередине. Создайте образ омбре с помощью ряда узких панелей, каждая из которых немного светлее или темнее ткани, или выберите радужный вид, используя различные цвета.

Венки

Формы венков из пеноматериала как в форме кольца, так и в форме сердца служат опорой для венка, покрытого тканью.Оберните полоски обрезков ткани, одинаковые или разные, чтобы ребенок мог сделать венок достаточно просто. Бант или сосновые шишки, прикрепленные к венку, добавляют дополнительного украшения. Для разнообразия накройте шары из пенополистирола из ремесленного магазина полосками ткани, приклеенными на место, чтобы каждый мяч выглядел по-разному. Горячий клеевой пистолет или длинные булавки прикрепляют шарики к форме венка.

Вырезанные формы

Особые формы, такие как любимая гитара подростка или силуэт семейной собаки, превращаются в трехмерные настенные рисунки, если их нарисовать и вырезать из тонких листов пенополистирола.Обведите изображение с бумаги на поролоне, затем вырежьте его ножом для рукоделия. Оберните все творение декоративной тканью, чтобы придать настенный вид силуэту изюминку. Создайте сцену, сделав, например, яркое желто-оранжевое солнце и серию подсолнухов и бабочек из ткани и поролона. Двусторонняя съемная лента для плакатов удерживает предметы на стене.

Art Scene

Панель из пенопласта заменяет художественный холст для художественного оформления на основе ткани. Оберните всю панель спереди и по бокам одним куском ткани, чтобы создать фон для художественной сцены.Вырежьте такие фигуры, как ветка и листья дерева, птица, сидящая на ветке, или дирижабль, летящий над горизонтом в стиле стимпанк. Клей для ткани закрепляет отдельные клочки ткани на заднем фоне, покрытом пенопластом. Один или два гвоздя, торчащих из стены, удерживают пену на стене, как только вы надавите ее на шляпки гвоздей.

Ссылки

Ресурсы

Писатель Биография

Кэти Адамс — отмеченная наградами журналистка и писатель-фрилансер, которая путешествовала по миру, выполняя многочисленные обязанности для музыкальных исполнителей.Она пишет советы по путешествиям и бюджету, а также путеводители по направлениям для USA Today, Travelocity и ForRent, а также других. Ей нравится исследовать иностранные регионы и путешествовать по проторенным тропам в США, фотографируя дикая природа и природа вместо селфи.

5-Pack Peel and Stick 3D Wall Panel для внутреннего декора стен, самоклеящиеся обои из пеноблочного кирпича

Трехмерные стеновые панели из пеноблочного кирпича, состоящие из 5 частей, покрывают площадь 28,8 кв. Футов. Настенная плитка под кирпич для столешниц, легко сделать своими руками, без инструментов и без затирки.

Параметр продукта

Код дизайна: A06004P5
Бренд: Art3D
Размер плитки: 30,3 х 27,3
Толщина: 0,3 дюйма
Метод установки: Самоклеящийся
Материал: Полимер
Масса брутто: 2 фунта
Стандартная упаковка: Картонная коробка в упаковке, 5 плиток в одной упаковке
Настройка: Доступен для заказа площадью более 29 квадратных футов
Примечания: Узоры, фотографии и рисунки служат только для иллюстрации.Конечная продукция может отличаться.

Характеристики продукта

Art3d TM Наклейка на фартук — это кухонный фартук Peal and Stick, это упрощенный и экономичный материал для стен, который относительно легко отделать настенное покрытие в любое время почти мгновенно. Наклейка на фартук Art3d TM имеет сверху защитный слой из пластика, который помогает предотвратить попадание пыли при установке.

Руководство по установке

Его очень легко установить, подробное руководство по установке и видео-руководство можно найти в руководстве по установке наклейки на заднюю панель

Как будет отправлен мой заказ?

Мы отправим ваш заказ самым быстрым, безопасным и надежным способом.Таким образом, мы установили прочные отношения с некоторыми из лучших компаний по доставке по всей стране. Каждый продукт на нашем сайте был тщательно отобран для доставки с использованием определенного способа доставки, чтобы обеспечить вам оптимальную доставку. Когда ваш заказ будет отправлен, мы сообщим вам об этом по электронной почте. Номер отслеживания можно найти в пользовательском интерфейсе. Мы рекомендуем вам отслеживать свою посылку онлайн или по телефону с оператором связи. Большинство компаний могут указать предполагаемую дату доставки.Обязательно свяжитесь с нами, если что-нибудь покажется необычным в процессе доставки. Обратите внимание, что мы не можем отправить товар по адресу P.O. Ящики или военные АПО.

Какая политика возврата?

Возврат товара — это всегда неудобно, дорого и неинтересно для всех участников. Вот почему мы стараемся избежать возврата, следя за тем, чтобы наши клиенты с самого начала понимали, что они заказывают.

Пожалуйста, внимательно прочтите описания товаров, вспомогательную информацию и часто задаваемые вопросы.Мы предлагаем уникальные продукты и стараемся заранее предоставить нашим клиентам максимально подробное описание. Воспользуйтесь нашими примерами продуктов.

Пожалуйста, посетите http://www.art3d.com/return-policy/ для получения подробной информации.

Какой способ оплаты?

Мы принимаем оплату через PayPal. Поддерживает Visa, Master card, American Express, Discover и другие, это более быстрый и безопасный способ оплаты.

Кроме оплаты через Paypal, мы также принимаем переводы TT, West Union Transfer, Alipay и Wechat, при необходимости свяжитесь с нами.

Мултиколор конструированное кирпичом заволакивание стены пены, 80 рупий / квадратные футы Ак Интернешнл


О компании

Год основания 1978

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

IndiaMART Участник с июля 2010 г.

GST19AALFA5707h2ZC

Основанная в году 1978 , мы приобрели опыт в производстве, экспорте, оптовой продаже, розничной торговле и распространении последних разработок:

  • Ковер
  • Напольные покрытия
  • Жалюзи
  • Солнцезащитная пленка
  • Обои
  • Коврик для ног

Наша широкая гамма включает Loopile Carpet, Cutpile Carpet, Non-wooven Carpet, Janamaz Carpet, Grass Carpet, Vinyl Flooring, Wooden Laminate Flooring, Hardwood Floor, Sports Flooring, Reflective Glass film, Non-светоотражающую стеклянную пленку, Непрозрачную стеклянную пленку , Дизайнерские обои, фотообои, коврики (мягкие и твердые) .Удовлетворяя разнообразные требования наших клиентов, у нас также есть вертикальные жалюзи , жалюзи на роликах, жалюзи для цыплят, римские шторы, венецианские жалюзи и шторы «зебра» . Весь предлагаемый нами ассортимент разработан и произведен с использованием качественного сырья и доступен в ярких цветах, размерах и дизайнах для украшения дома, офисов, коммерческих помещений, клубов, ресторанов и отелей.
С помощью нашей хорошо развитой инфраструктуры мы способны выполнять оптовые заказы наших уважаемых клиентов в установленные сроки.Качество, являющееся основной областью нашей заботы, строго проверяется нами на протяжении всего процесса, чтобы предлагать нашим уважаемым клиентам продукцию высочайшего качества. Кроме того, с помощью нашей высококвалифицированной и опытной команды мы можем разрабатывать и предлагать наши продукты в соответствии с текущими тенденциями, преобладающими на рынке. Эффективная упаковка и складские помещения помогли нам собрать огромную клиентуру на национальном рынке.

Видео компании

10 простых и дешевых способов облицовки стен

Иногда уродливые стены действуют на последний нерв.Вы не можете больше смотреть на это, но и не можете это исправить. Может, у тебя нет денег на переделку стены. У вас могут быть планы на будущее в отношении этого места, и вам просто нужно краткосрочное исправление. Или, как и многие другие, вы арендуете и не можете вносить постоянные изменения. Тогда как же можно прикрыть эти стены до того, как одно зрелище сведет вас с ума?

Ниже мы нашли для вас несколько отличных решений. Вот десять доступных способов покрыть стены, которые можно сделать за короткое время.

  1. Пенопласт
  2. Большая репродукция
  3. Настенное покрытие из накрахмаленной ткани
  4. Стены / занавески из неплотной ткани
  5. Гобелен настенный
  6. Наклейки на стены виниловые
  7. Обои с пленкой и наклейкой
  8. Зеркала
  9. Пробковые панели
  10. Доска

Прочтите подробную информацию о проекте, материалы, которые вам понадобятся, и среднюю стоимость.Стоимость варьируется от $ (50 долларов или меньше), $ (150 долларов или меньше) или $ $ (более 150 долларов) и предполагает стоимость установки на стене размером восемь на десять футов. Кроме того, если вы все же решите закрасить все, мы поможем вам выяснить, какая краска лучше всего покроет неровности стен, а также альтернативные методы замены стен.

1. Пенопласт

Это один из самых универсальных способов покрыть стену, когда на самом деле вы не можете покрасить стену. Просто используйте пенопласт, чтобы создать новую поверхность для стены, а затем накройте пену любым покрытием, которое вы хотите положить на стену!

Пенопласт можно покрыть обоями, тканью, декупажем или картинами, чем угодно.Пена в основном дает вам чистый лист для всего, что вам нравится.

Вы можете установить пенопласт как отдельные панели, вставляя по одной панели за раз. Или вы можете соединить их вместе и покрыть новым материалом (как если бы вы сделали стену). Если вы хотите установить его как одну большую деталь, убедитесь, что размер поролона немного больше, чем площадь, которую он покрывает. Это помогает ему плотно прилегать к стене. Вы также можете использовать кнопки, чтобы прикрепить его к стене.

Стоимость: от $ (более вероятно) до $ $$ (фактическая стоимость будет варьироваться в зависимости от того, какой материал вы используете для покрытия пенопласта.)

2. Крупные репродукции искусства

Попробуйте использовать несколько больших произведений искусства, которые покрывают стену и украшают комнату.

Нажмите здесь, чтобы увидеть это произведение на Amazon.

Это, вероятно, самый дорогой вариант, так как большинство произведений искусства стоит недешево. Однако, если цель состоит в том, чтобы сэкономить деньги, определенно есть более дешевые варианты.

Стоимость: $ — $$$, из-за разницы в стоимости произведений искусства.

3. Настенное покрытие из накрахмаленной ткани

Самый простой способ сделать тканевое покрытие для стен — использовать ткань из 100% хлопка в вашем любимом узоре или дизайне.Обрежьте ее так, чтобы она покрывала желаемую область. Нанесите крахмал и прогладьте его утюгом на стене.

Необязательно покрывать всю стену — таким образом можно добавить интересные фокусные элементы. Например, вы можете вырезать дерево, бабочку или даже имя ребенка для их комнаты.

Стоимость:

долларов

4. Настенное покрытие из свободной ткани

Это очень похоже на идею выше, однако ткань не приклеивается непосредственно к стене. Ткань можно закрепить на кнопках или повесить на карниз.

Шторы или плоские простыни подойдут одинаково хорошо. Плоские листы часто встречаются дешевле и являются наиболее доступным вариантом. Например, этот лист можно найти на Amazon более чем в 20 цветах. В зависимости от необходимого размера и количества листов это может быть очень дешевый вариант.

Щелкните здесь, чтобы просмотреть эту страницу на Amazon.

Стоимость:

долларов

5. Гобелен настенный

До сих пор вы думали о том, чтобы вешать большие произведения искусства и вешать простую ткань.Но что, если бы вы могли объединить два? Что ж, с гобеленом можно. Это проще всего сочетать с богемным декором, так как большинство гобеленов имеют современный, необычный художественный стиль. Стоимость: около $ 20

Щелкните здесь, чтобы увидеть этот гобелен на Amazon.

Стоимость:

долларов

6. Виниловые наклейки на стены

Виниловые наклейки на стены можно наносить без длительного повреждения стены. Просто приклейте их к стене в любом месте и снимите, когда закончите. Вы можете получить версии, которые не покрывают всю поверхность стены, за около 20 долларов.Другие варианты, такие как приведенный ниже, предназначены для нанесения по всей поверхности, по одной наклейке за раз. Поскольку они покрывают большую площадь, материалы также более дорогие.

Нажмите здесь, чтобы увидеть эти наклейки на Amazon.

Стоимость: от $ (для вариантов, которые не покрывают всю стену) до $ $ (при полном покрытии большой стены).

7. Пилинг и приклеивание обоев

Так же, как и наклейки, обои можно удалить, не повредив стены.Однако обои поступают в продажу. Его устанавливают в несколько больших секций, чтобы закрыть стену, что упрощает выбор для больших площадей.

Нажмите здесь, чтобы увидеть эти обои на Amazon.

Стоимость: $$$

8. Зеркала

Для большой стены попробуйте установить широкое прямоугольное зеркало. Для небольших участков можно просто использовать такие зеркальные наклейки. Это не самое дешевое настенное покрытие, но выглядит стильно. Застряли в взятом напрокат автомобиле и не можете установить зеркала в стену? Попробуйте: Как поставить зеркало на стену без гвоздей

Нажмите здесь, чтобы увидеть зеркальные наклейки на Amazon.

Стоимость: $$$

9. Пробковые панели

Накройте стену этими самоклеящимися пробковыми панелями. Тогда ваша стена не только станет лучше выглядеть, но и станет функциональной!

Щелкните здесь, чтобы увидеть эти пробковые панели на Amazon.

Стоимость: $$$

10. Доска

Накройте стены белой доской, например этой:

Щелкните здесь, чтобы увидеть эту доску на Amazon.

Это отличная идея для детской или игровой площадки.Это также может помочь с организацией, особенно если вам нужно только небольшое пространство.

Стоимость:

$

Как скрыть неровные стены?

Если неровные стены отвлекают вас, а покрытие их одним из предыдущих способов не работает, возможно, вам придется принять решительные меры. Они могут включать текстурирование стены, закрашивание или полную замену.

Текстура Стена

Для этого метода вы покрываете стену фактурной штукатуркой.Текстурирование стен уменьшит любые очевидные неровности.

Щелкните здесь, чтобы увидеть гипс на Amazon.

Нанести валиком на поверхность. Это придаст стене характерный вид и скроет любые проблемные места. Если все сделано правильно, стена может стать особенным акцентом. Вы также можете использовать текстурированную краску для подобного эффекта.

Закрасить

Чтобы закрасить неровную стену, понадобится несколько необычных приемов. В первую очередь выбирайте краски, скрывающие недостатки.Затем есть несколько техник, которые вы можете использовать для рисования. Промывка цвета, протирание, глазирование и нанесение губки — все это может быть использовано для того, чтобы любые дефекты казались преднамеренной частью окраски. Ниже смотрите демонстрацию техники использования губки:

Какие цвета краски скрывают недостатки на стенах?

Хотя нанесение губки и другие связанные с ней техники — лучший способ скрыть недостатки, вам все равно нужно использовать подходящую краску. Всегда придерживайтесь плоской отделки.Глянцевые краски обнаруживают неровные пятна и недостатки.

Темные цвета также поглощают, а не отражают свет. В результате любые недостатки менее заметны. Однако вам все равно нужно быть осторожным, чтобы не выбрать слишком темный цвет. Темные цвета делают пространство маленьким, тесным и подавляющим. Выбор цвета, который является золотой серединой (темный, но не слишком темный), является ключом к хорошему дизайну.

Заменить стену

Это именно то, на что это похоже. Это непросто, но иногда это просто необходимо сделать.Если ваши стены слишком далеко ушли для любого другого вмешательства, то их можно полностью заменить. Вам придется выбить старую стену и положить новый гипсокартон или другой подходящий материал.

Есть ли что-нибудь дешевле гипсокартона?

Фанера — самая дешевая альтернатива гипсокартону. Если вас беспокоит, что конечный продукт может выглядеть дешево или некачественно, попробуйте использовать листы с обработанной поверхностью. Выглядит немного лучше, но по-прежнему доступен по цене. ДВП средней плотности или ДВП высокой плотности также могут быть подходящими, в зависимости от того, где они установлены.Например, они плохо себя чувствуют во влажных помещениях, таких как ванная комната.

Пробковая или перфорированная плита не обязательно дешевле гипсокартона. Однако они превращают стены во что-то более функциональное. Если это полезно в космосе, то их стоит рассмотреть.

Вкратце

Если вы не можете позволить себе переделывать стены в данный момент, вам не нужно каждый раз смотреть на них с чувством стыда и вины. Есть приятные идеи, которые все же позволяют дешево изобретать пространство.Единственным ограничением идей для облицовки стен является ваше собственное творчество. Ткань, пенопласт, а также варианты кожуры и наклеек могут помочь преобразовать пространство. Удачи и счастливого украшения!

Если вам понравилось, прочтите:

25 замечательных идей обшивки стен из дерева

Стоит ли каменный шпон? Каменные внутренние стены за и против

Лучшие звукоизоляционные обои 2021 года

Если вам нравится расслабляющая гостиная или тихая спальня, то вы захотите узнать обо всех звукоизоляционных обоях, панелях и плитке, доступных в Интернете.Панели из искусственного кирпича Arthome 3D — идеальный вариант для людей, которые ищут сочетание простоты нанесения, эффективного шумоподавления и стиля.

Лучшие обои для шумоподавления 2020 года

Art3d 11-Pack 3D стеновые панели Peel and Stick 3D

B07F3WBWZ8

Посмотреть на Amazon

Стеновые панели Art3d 11-Pack Peel and Stick 3D могут быть мягкими, но они удивительно прочны. Они идеально подходят для домов с маленькими детьми, так как ребенку не повредит случайно наткнуться на панели.Кроме того, материал является водонепроницаемым, и его можно легко очистить тряпкой, если на него что-то пролилось или по нему поцарапали.

Будьте уверены, что пена обеспечивает хорошую изоляцию. Панели имеют толщину 8 мм или длину мизинца. Он достаточно толстый, чтобы хорошо изолировать, а прочная пена является отличным звукоизоляционным материалом.

Установка выполняется быстро и безболезненно. Панели поставляются с собственным клеем, поэтому все, что вам нужно сделать для их установки, — это отклеить их от клейкого листа и приклеить к стене.

Панели также легко настраиваются. Поскольку материал такой мягкий, его можно разрезать, чтобы он соответствовал форме вашей комнаты. Также можно покрасить пенопласт, чтобы он выглядел как настоящий кирпич.

Вы можете приобрести стеновые панели в упаковке по 5, 11 или 20 штук. Упаковки из 11 штук достаточно для части стены или небольшой стены, например, в спальне. Пакет 20 необходим для средних или больших стен, например, в гостиной.

Burton Acoustix Series 9 Звукоизолирующие панели сверхвысокой плотности

Посмотреть на Amazon

При толщине около 9 мм эти панели Burton Acoustix могут показаться не слишком звукоизолирующими, но не позволяйте их размеру вводить вас в заблуждение.Эти панели были спроектированы звукорежиссерами как очень плотные, что придает им невероятную звукоизоляционную способность. Панели могут блокировать до 25 децибел шума.

Эти блоки не содержат опасных химикатов, таких как формальдегид, поэтому они подходят даже для самых уязвимых мест, например, в детской комнате.

Burton Acoustix также обещает простую установку даже для ремонтников дома-любителя.

Способность приглушать шум имеет свою цену. Панели имеют мраморно-серый цвет, который имеет тенденцию выглядеть немного унылым.Возможно, вам придется закрасить их, чтобы сделать их ярче и эстетичнее.

Кроме того, имейте в виду, что в каждой упаковке всего 5 панелей. Каждый блок составляет всего 144 квадратных дюйма, поэтому вам, вероятно, придется покупать несколько упаковок. Это значительно повысит цену.

В целом, эти звукоизоляционные панели хорошо разработаны для людей, серьезно относящихся к уменьшению шума в помещении. Тусклый дизайн может отпугивать некоторых людей, и стоимость покупки нескольких пакетов панелей быстро увеличивается.Эти панели идеально подойдут вам, если положительные стороны перевешивают недостатки.

Акустические звукоизоляционные стеновые панели BUBOS

Посмотреть на Amazon

BUBOS, вероятно, предлагает больше вариантов рисунков для акустических панелей, чем любая другая онлайн-компания.

Панели бывают забавных цветов и ярких узоров. Если это не ваш стиль, есть также приглушенные варианты, имитирующие натуральные материалы, такие как дерево или мрамор.

Конечно, стеновые панели также сделаны из высококачественного плотного полиэфирного волокна, которое при правильной установке блокирует шум из любого помещения.

Они также предлагают некоторые другие полезные функции. Панели огнестойкие, что может повысить безопасность в случае пожара. Помимо звукоизоляции, панели также обеспечивают теплоизоляцию, которая может быть отличным способом согреться в холодные зимние месяцы.

Следует отметить, что блоки не содержат клея, поэтому вам придется покупать клей или ленту отдельно.

Панели немного дорогие, учитывая, что вы получаете только 6 панелей размером 12 на 12 дюймов в упаковке.Для любого вашего проекта, скорее всего, потребуется как минимум два пакета. Однако некоторые модели, которые продает компания, обычно более доступны, чем другие.

Burdurry 50 Pack Акустические панели из пеноматериала

Посмотреть на Amazon

Эти пенопластовые панели Burdurry — идеальный выбор для людей с ограниченным бюджетом, серьезно относящихся к звукоизоляции. Панели профессионального качества — одно из лучших предложений, которые вы можете найти в Интернете, поскольку вы получаете 50 панелей размером 12 на 12 дюймов. В то время как большинство поставщиков требуют, чтобы вы приобрели несколько пакетов, вы вполне можете завершить свой проект, используя только 1 пакет этих панелей.

Они эффективно звукоизолируют комнаты, а также помогают уменьшить эхо и повысить громкость голоса. Панели из пеноматериала отлично подходят для студий звукозаписи для музыки, подкастов и многого другого.

При толщине в 1 дюйм эти панели толстые и громоздкие. Они также имеют рифленую текстуру для лучшего захвата звуковых волн. Несмотря на то, что такая конструкция делает их отличными звукоизоляционными, они выглядят немного некрасиво.

Панели из-за своего внешнего вида лучше всего подходят для домашних студий, домашних кинотеатров и т. Д.Вероятно, вы не захотите размещать их в гостиной, из-за их унылого вида.

Эти панели не выделяют вредных химикатов и безопасны для использования в любом помещении. Если вы купите их, вам не придется беспокоиться о снижении качества воздуха в жилом помещении.

Art3d Искусственная кожа 3D шестиугольная настенная плитка

Посмотреть на Amazon

Эти настенные плитки Art3d придадут неповторимый вид любой комнате. Тот факт, что они трехмерные и шестиугольные, делает комнату очень динамичной и изысканной.

Более того, они сделаны из мягкого пенопласта внутри и кожи снаружи, что придает им хорошие звукоизоляционные свойства.

У них есть все функции безопасности, которые вам нужны в настенной плитке. Они огнестойкие, водонепроницаемые и не выделяют вредного формальдегида.

Несмотря на свою красоту, существенным недостатком этих плиток является то, что они очень быстро становятся дорогими. В каждой упаковке 20 плиток со стороной 4 с половиной дюйма. Этого достаточно, чтобы покрыть лишь небольшую площадь.

Если вы просто хотите расставить акценты на стене, это может быть для вас отличным приобретением. Однако, если вы хотите покрыть значительную часть стены или ищете серьезную звукоизоляцию, вы можете поискать в другом месте.

Cosaving 3D Панели для обоев из дерева и кожуры

Посмотреть на Amazon

Эти деревянные панели обоев Cosaving бывают разных цветов в зависимости от того, какой внешний вид вы хотите создать. Белые деревянные панели выглядят современно, а серые и желтые деревянные панели делают комнату более деревенской.

Тот факт, что на панели нанесен клей, отлично подходит для начинающих ремонтников дома. Все, что вам нужно сделать, это снять панель с клейкой ленты и приклеить ее к стене.

Плитка «под дерево» универсальна и будет хорошо смотреться практически в любой комнате, от гостиных до спален и кухонь. Чтобы добавить к этой универсальности, более опытные реставраторы могут легко разрезать панели на полосы, чтобы обеспечить более реалистичный вид. Панели также можно красить.

Как вы, вероятно, надеетесь, панели Cosaving звукоизолированы и уменьшат шум или эхо в любой комнате.Они не так шумоподавляющие, как некоторые более серьезные конкуренты, но они отлично справятся со своей работой для случайного снижения шума.

Дополнительные функции включают в себя толстую мягкую пену, предотвращающую болезненные столкновения, и водонепроницаемый материал.

Панели также легко чистить влажной тканью в случае попадания пятен, пятен или царапин.

Каждая панель имеет длину чуть более 2 футов, а упаковка включает 5 панелей. Скорее всего, вам придется приобрести несколько пакетов панелей, даже если у вас небольшой проект.Для некоторых это будет недостатком, так как стоимость пакетов панелей может резко возрасти.

QIHANG Толстый узор дерева Звукоизоляционные обои в рулоне

Посмотреть на Amazon

Эти обои QIHANG темные и сдержанные, которые придают элегантный вид любому помещению. Бумага толстая и плотная, что дает ей хорошие возможности шумоподавления.

Помимо создания тишины в комнате, обои обладают всеми другими функциями, которые вам могут понадобиться. Он водонепроницаем для легкой очистки и пожаробезопасен в качестве меры безопасности.

Компания предлагает широкий ассортимент рисунков обоев, поэтому рекомендую просмотреть все их варианты, прежде чем останавливаться на одном варианте.

Обратите внимание, что клей для обоев не входит в комплект обоев, поэтому вам придется покупать его отдельно.

В качестве дополнительного бонуса обои являются экономичным выбором, так как каждый рулон покрывает 57 квадратных футов. Вам может понадобиться только один рулон этих обоев, если ваш проект относительно простой.

QIHANG 3D Rose Обои

Посмотреть на Amazon

Еще один солидный вариант от QIHANG — это минималистичные обои с розами.Его трехмерный эффект придает изысканную текстуру любому жилому помещению. Внешний вид стильный, но при этом достаточно сдержанный, чтобы его можно было использовать практически в любой комнате.

Конечно, он также помогает звукоизолировать комнату и поглощать звуки.

Обладает другими удобными функциями. Например, его легко очистить с помощью хлопчатобумажной ткани и воды. Вам не нужно беспокоиться о просачивании воды, потому что обои влагонепроницаемые.

Важнейшим элементом безопасности является огнестойкость бумаги.Кроме того, он не выделяет в воздух агрессивных химикатов.

Как и предыдущий вариант, эти обои не имеют клея, поэтому вам придется использовать его самостоятельно.

Рекомендации по покупке обоев

Как и следовало ожидать, внешний вид и функциональность являются двумя важными факторами при покупке обоев или стеновых панелей.

Внешний вид

Важно продумать, какое пространство должно быть звуконепроницаемым. Это гостиная, детская или домашняя студия? От вашего ответа на этот вопрос будет зависеть внешний вид материала, который вы решите приобрести.

Поскольку гостиные обычно являются наиболее густонаселенными комнатами в доме, крайне важно, чтобы обои хорошо подходили к комнате. Стеновые панели с текстурой под кирпич и дерево придают стильный вид большинству жилых комнат.

Плотные звукоизоляционные обои отлично смотрятся в спальнях и детских комнатах. Они обеспечивают хорошее подавление шума, не выглядя унылыми или подавляющими, как некоторые панели профессионального качества.

Студии и звукозаписывающие комнаты — это, как правило, места, где эстетика имеет наименьшее значение.Поскольку эти пространства предназначены для одной цели, нельзя ожидать, что комната будет выглядеть определенным образом. В этом случае подумайте о покупке стеновых панелей, которые обещают лучшее снижение шума и являются наиболее экономичными.

Функциональность

Конечно, для большинства людей функциональность важнее, чем кажется. Если вы специально ищете звукоизолирующие обои, тогда для вас важна тихая комната.

Как правило, самые толстые и плотные материалы обеспечивают лучшее шумоподавление.Громоздкие профессиональные стеновые панели сделают вашу комнату самой тихой, но компромисс в том, что они, как правило, выглядят непривлекательно.

Следующим лучшим вариантом являются стеновые панели с текстурой 3D. Некоторые общие текстуры, которые вы можете увидеть, — это дерево и кирпич. Они достаточно толстые, чтобы обеспечить хорошую звукоизоляцию, а также улучшить внешний вид комнаты.

Панели

3D также имеют другие полезные функции, такие как мягкий материал, предотвращающий столкновения, и теплоизоляция.

Последний и самый слабый вариант — толстые звукопоглощающие обои.Обои, безусловно, могут обеспечить некоторое снижение шума, но, вероятно, этого будет недостаточно для снижения шума днем ​​и ночью.

Преимущества обоев заключаются в том, что они обычно дешевы, поскольку в них меньше материала, чем на панелях, и на обоях можно напечатать практически любой узор. Это делает его чрезвычайно универсальным, и вы можете найти идеальный узор, подходящий для вашей комнаты.

Часто задаваемые вопросы

Как сделать комнату как можно тише?

Самыми тихими стеновыми панелями в этом списке являются акустические панели Burdurry и стеновые панели Burton Acoustix.Любой из этих вариантов обеспечивает звукоизоляцию профессионального качества.

Есть и другие меры, которые вы можете предпринять помимо акустических стеновых панелей, которые помогут сделать комнату звукоизоляцией. Например, уплотнитель под дверью может стать отличным способом заглушить шум из комнаты.

Если в вашей комнате твердый пол, попробуйте положить коврики, чтобы заглушить звук шагов и другие шумы.

Наконец, шумозащитные шторы могут помочь звуконепроницаемым окнам, которые обычно игнорируются, когда дело доходит до снижения уровня шума.

Какие материалы лучше всего подходят для звукоизоляции?

Лучшие звукопоглощающие материалы мягкие, но плотные. Такие материалы, как специализированная пена и полиэфирные волокна, являются лучшими звукопоглотителями. Ищите варианты, которые рекламируют высокую плотность, чтобы увеличить шансы того, что панели будут иметь желаемый эффект подавления шума.

Однако эти материалы могут иногда выделять вредные химические вещества, такие как формальдегид, что может снизить качество воздуха в помещении. Убедитесь, что вы покупаете стеновые панели без формальдегида.Все варианты в этом списке не содержат таких вредных химикатов.

Как установить стеновые панели, если я никогда раньше этого не делал?

Для первичной установки панелей вы можете рассмотреть возможность покупки панелей, которые отслаиваются и прилипают. Они приклеиваются к полосе, и все, что вам нужно сделать, это снять их с полосы и приложить плитку к стене. Стеновые панели Arthome — это красивый и простой вариант отделки и наклеивания, но вы также можете настроить их, покрасив «кирпичи» или разрезав их на полосы.

Обязательно заранее проделайте много подготовительной работы. Это может включать снятие крышек выпускных отверстий и измерение пространства, которое вы планируете покрыть, чтобы вы могли купить нужное количество материала.

Вам также может потребоваться закрепить электрическую пилу, если вам нужно вырезать какие-либо отверстия в акустических панелях для крышек розеток или обрезать панели, чтобы они поместились в ограниченном пространстве.

Заключительное слово

Не нужно быть профессионалом, чтобы установить эстетичные, но эффективные акустические панели в своем доме.Эти звукоизоляционные материалы могут быть самых разных форм, от обоев до блоков и плитки.

Вы также можете найти панели для любого жилого помещения. 3D-панели из дерева и кирпича могут фантастически выглядеть в гостиных и кухнях, а плитка может сделать вестибюль вневременным и стильным. Обои и панно с более забавными узорами, как правило, отлично смотрятся в спальнях.

Акустические панели Burdurry лучше всего справляются с шумоподавлением, хотя они выглядят просто и не поддаются индивидуальной настройке.

Обои от QIHANG самые приятные на вид, они представлены во множестве узоров и стилей. Однако недостатком является то, что обои являются наименее эффективным материалом для звукоизоляции из-за своей тонкости, хотя они все же должны обеспечивать заметное снижение уровня шума. Еще один недостаток заключается в том, что обои не имеют клея, поэтому вам придется покупать и наносить его отдельно.

В целом, стеновые панели Art3d 11-Pack Peel and Stick 3D являются лучшим вариантом благодаря сочетанию доступности, индивидуальной настройки и эффективности для звукоизоляции помещений.Вы можете оставить их как чистый чистый холст или раскрасить так, чтобы они соответствовали эстетике любой комнаты.

Патент США на структуру стен из пенопласта (Патент №10,370,849, выданный 6 августа 2019 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА СООТВЕТСТВУЮЩИЕ ЗАЯВКИ

В данной заявке испрашивается преимущество даты подачи предварительной заявки США сер. № 61 / 883,312, поданная 27 сентября 2013 г., озаглавленная «Конструкция стен из пенопласта».

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Область изобретения

Настоящее изобретение в целом относится к системам стен и, в частности, к конструкции стен из пенопласта.

Описание предшествующего уровня техники

Изолированные стеновые панели обеспечивают теплоизоляцию жилых домов и зданий. R-ценность стеновой панели — это ее способность препятствовать тепловому потоку. Чем больше способность препятствовать тепловому потоку, тем выше значение R. С годами стандарты изоляции стали более строгими, требуя более высоких значений R и непрерывной изоляции на внешней стороне изолированных стеновых панелей. Текущие рыночные решения для этих более строгих требований включают (1) сборные стеновые панели, которые включают изоляцию на строительной площадке, и (2) структурные изолированные панели (SIP).

Сборные стеновые панели с изоляцией на строительной площадке являются наиболее широко используемым решением на рынке. Однако сборные стеновые панели с высококачественной изоляцией на строительной площадке требуют отдельного субподрядчика для установки на месте стекловолоконного ватина, который, как известно, имеет неоптимальные R-значения. Стекловолокно не является воздушным барьером и допускает проникновение воздуха, что увеличивает вероятность конденсации и роста плесени в стеновых системах.Кроме того, для отделки стены необходим дополнительный материал (например, плиты с ориентированной стружкой (OSB) и обшивка дома), и общая продолжительность процесса строительства увеличивается, тем самым увеличивая возможный риск конфликтов при планировании торговых операций, установка изоляции на месте также приводит к потенциальным рискам. несоответствия в установке изоляции, производительности, рисках и использовании.

Второе решение, SIP, также имеет ряд недостатков. В SIP обычно используется изоляция из пенополистирола (EPS), помещенная между двумя плитами OSB, которые обеспечивают только тепловые характеристики около R-4 на дюйм.

Кроме того, текущие SIP в основном используются строителями небольших домов с высоким уровнем настройки дома.

Таким образом, существует потребность в изолированной конструкции стены, которая удовлетворяет строгим отраслевым требованиям к изоляции и может быть изготовлена ​​без чрезмерных материальных и трудовых затрат.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на конструкцию стены из пенопласта, содержащую:

a) раму, содержащую:

    • первый элемент;
    • ,
    • — второй элемент, отстоящий от первого элемента; и

два боковых элемента, проходящие между первым и вторым элементами, причем каждый из первого элемента, второго элемента и двух боковых элементов имеет переднюю поверхность и заднюю поверхность, которые образуют переднюю поверхность рамы и заднюю поверхность рамы рама;

b) по меньшей мере один первичный опорный элемент, расположенный между двумя боковыми элементами и проходящий между первым и вторым элементом, при этом первичный опорный элемент определяет переднюю основную опорную поверхность и противоположную заднюю основную опорную поверхность, соответствующую передней поверхности рамы, и задняя поверхность рамы;

c) плита из полиизо, имеющая переднюю поверхность и заднюю поверхность, и облицовочный материал, прикрепленный по меньшей мере к части по меньшей мере одной из передней и задней поверхности, при этом плита из полиизо-панели прикреплена к по меньшей мере, часть передней поверхности рамы и, необязательно, передняя первичная опорная поверхность по меньшей мере одного первичного поддерживающего элемента, так что полиизо-плита, первый и второй элементы, два боковых элемента и по меньшей мере один первичный поддерживающий элемент определяют одна или несколько пустот в кадре;

d) слой вспененного материала, входящий по меньшей мере в часть одной из пустот внутри каркаса, при этом слой вспененного материала прилипает по меньшей мере к части полиизоплаты.

Настоящее изобретение также включает способ изготовления конструкции стены из пенопласта, включающий:

a) обеспечение рамы, по меньшей мере, одним основным опорным элементом, содержащим:

    • i) первый элемент;
    • ii) второй элемент, отделенный от первого элемента;
    • iii) два боковых элемента, проходящие между первым и вторым элементами, рама определяет переднюю поверхность рамы и противоположную заднюю поверхность рамы, причем каждый из первого элемента, второго элемента и двух боковых элементов имеет переднюю поверхность и заднюю поверхность которые образуют переднюю поверхность рамы и заднюю поверхность рамы рамы; и

iv) по меньшей мере один основной опорный элемент, расположенный между двумя боковыми элементами и проходящий между первым и вторым элементом, при этом основной опорный элемент определяет переднюю основную опорную поверхность и противоположную заднюю основную опорную поверхность, соответствующую передняя поверхность рамы и задняя поверхность рамы;

а) предоставление плиты из полиизо-картона;

c) ориентацию передней поверхности рамы по полиизо-плите таким образом, чтобы передняя поверхность рамы была по существу параллельна задней поверхности плиты из полоизо-плиты;

г) прикрепление плиты полиизо к лицевой поверхности рамы;

д) укладка пеноматериала в раму; и

f) позволяя вспененному материалу расширяться, по меньшей мере, в части рамы.

Настоящее изобретение также относится к конструкции стены из пенопласта, изготовленной в соответствии с описанными здесь способами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

ФИГ. 1 — вид спереди в перспективе рамы согласно одному варианту осуществления настоящего изобретения;

РИС. 2 — вид сзади в перспективе рамы, показанной на фиг. 1 согласно одному варианту осуществления настоящего изобретения;

РИС. 3 — вид спереди в перспективе конструкции стены из пенопласта согласно одному варианту осуществления настоящего изобретения;

РИС.4 — вид сзади в перспективе конструкции стены из пенопласта, показанной на фиг. 4 согласно одному варианту осуществления настоящего изобретения;

РИС. 5 — вид спереди рамы с окном согласно одному варианту осуществления настоящего изобретения;

РИС. 6 — вид спереди рамы с дверью согласно одному варианту осуществления настоящего изобретения;

РИС. 7 — вид сверху в разрезе конструкции стены из пенопласта, показанной на фиг. 4 согласно одному варианту осуществления настоящего изобретения;

РИС.8A — вид сбоку в разрезе конструкции стены из пенопласта, показанной на фиг. 4 согласно одному варианту осуществления настоящего изобретения;

РИС. 8B — вид сбоку в разрезе конструкции стены из пенопласта, показанной на фиг. 4 согласно одному варианту осуществления настоящего изобретения;

РИС. 9 — вид спереди в перспективе конструкции стены из пенопласта согласно одному варианту осуществления настоящего изобретения;

РИС. 10 — вид сзади в перспективе конструкции стены из пенопласта, показанной на фиг. 9 согласно одному варианту осуществления настоящего изобретения;

РИС.11 — вид сверху в разрезе конструкции стены из пенопласта, показанной на фиг. 9 согласно одному варианту осуществления настоящего изобретения;

РИС. 12A — вид сбоку в разрезе конструкции стены из пенопласта, показанной на фиг. 9 согласно одному варианту осуществления настоящего изобретения;

РИС. 12B — вид сбоку в разрезе конструкции стены из пенопласта, показанной на фиг. 9 согласно одному варианту осуществления настоящего изобретения;

РИС. 13 — вид сверху в разрезе конструкции стены из пенопласта согласно одному варианту осуществления настоящего изобретения;

РИС.14 — вид сверху в разрезе вспененного материала, укладываемого в раму, согласно одному варианту осуществления настоящего изобретения;

РИС. 15 — вид сверху в разрезе вспененного материала, укладываемого в раму, согласно одному варианту осуществления настоящего изобретения;

РИС. 16 — вид сверху в разрезе вспененного материала, укладываемого в раму, согласно одному варианту осуществления настоящего изобретения; и

ФИГ. 17 — вид сверху в разрезе вспененного материала, укладываемого в раму, согласно одному варианту осуществления настоящего изобретения.

РИС. 18А — вид спереди в перспективе угловой детали согласно одному варианту осуществления настоящего изобретения;

РИС. 18B — вид в разрезе угловой детали по линии 18 B- 18 B согласно одному варианту осуществления настоящего изобретения;

РИС. 19А — вид спереди в перспективе угловой детали согласно одному варианту осуществления настоящего изобретения;

РИС. 19B — вид в разрезе угловой детали по линии 19 B- 18 B согласно одному варианту осуществления настоящего изобретения;

РИС.20А — вид спереди в перспективе угловой детали согласно одному варианту осуществления настоящего изобретения;

РИС. 20B — вид в разрезе угловой детали по линии 20 B- 18 B согласно одному варианту осуществления настоящего изобретения;

РИС. 21А — вид спереди в перспективе угловой детали согласно одному варианту осуществления настоящего изобретения;

РИС. 21B — вид в разрезе угловой детали по линии 21 B- 18 B согласно одному варианту осуществления настоящего изобретения;

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Различные варианты осуществления описаны и проиллюстрированы в данном описании, чтобы обеспечить полное понимание структуры, функции, работы, производства и использования раскрытых продуктов и процессов, при этом понятно, что описанные различные варианты осуществления и проиллюстрированные в этом описании не являются ограничивающими и не исчерпывающими.Таким образом, изобретение не ограничивается описанием различных неограничивающих и не исчерпывающих вариантов осуществления, раскрытых в этом описании. Напротив, изобретение определяется исключительно формулой изобретения. Признаки и характеристики, проиллюстрированные и / или описанные в связи с различными вариантами осуществления, могут быть объединены с признаками и характеристиками других вариантов осуществления. Предполагается, что такие модификации и вариации включены в объем данной спецификации. Таким образом, в формулу изобретения можно вносить поправки, чтобы излагать любые особенности или характеристики, явно или по сути описанные в данной спецификации или иным образом прямо или по существу поддержанные ею.Кроме того, заявитель оставляет за собой право вносить поправки в формулу изобретения, чтобы утвердительно отрицать свойства или характеристики, которые могут присутствовать в предшествующем уровне техники. Следовательно, любые такие поправки соответствуют требованиям 35 U.S.C. § 112, первый абзац, и 35 U.S.C. § 132 (а). Различные варианты осуществления, раскрытые и описанные в этом описании, могут включать, состоять из: или состоят, по существу, из функций и характеристик, по-разному описанных в данном документе.

Любой патент, публикация или другой раскрывающий материал, указанный в данном документе, включен в данное описание в качестве ссылки во всей его полноте, если не указано иное, но только в той степени, в которой включенный материал не противоречит существующим определениям, заявлениям или другим материалам раскрытия, явным образом изложены в этой спецификации.Как таковое, и в той степени, в которой это необходимо, явное раскрытие, изложенное в данном описании, заменяет любой противоречивый материал, включенный сюда посредством ссылки. Любой материал или его часть; который, как говорят, включен в данное описание посредством ссылки, но который противоречит существующим определениям, утверждениям или другому раскрывающему материалу, изложенному в данном документе, включен только в той степени, в которой не возникает конфликта между этим включенным материалом и существующим раскрывающим материалом.Заявитель оставляет за собой право вносить поправки в эту спецификацию, чтобы в явной форме излагать любой предмет или его часть, включенные сюда посредством ссылки.

Ссылка в данном описании на «различные неограничивающие варианты осуществления» или тому подобное означает, что конкретная особенность или характеристика может быть включена в вариант осуществления. Таким образом, использование фразы «в различных неограничивающих вариантах» и т.п. в этом описании не обязательно относится к общему варианту осуществления и может относиться к различным вариантам осуществления.Кроме того, конкретные признаки или характеристики могут быть объединены любым подходящим способом в одном или нескольких вариантах осуществления. Таким образом, конкретные признаки или характеристики, проиллюстрированные или описанные в связи с различными вариантами осуществления, могут быть объединены, полностью или частично, с признаками или характеристиками одного или нескольких других вариантов осуществления без ограничения. Такие модификации и вариации предназначены для включения в объем настоящего описания. Таким образом, различные варианты осуществления, описанные в этом описании, не являются ограничивающими и не исчерпывающими.

В данном описании, за исключением случаев, когда указано иное, все числовые параметры следует понимать как предваряемые и модифицированные во всех случаях термином «примерно», в котором числовые параметры обладают характеристикой изменчивости, присущей используемым базовым методам измерения. для определения числового значения параметра. По крайней мере, и не как попытка ограничить применение доктрины эквивалентов к объему формулы изобретения, каждый числовой параметр, описанный в настоящем описании, должен, по крайней мере, толковаться в свете количества сообщенных значащих цифр и применяя обычные методы округления.

Кроме того, любой числовой диапазон, указанный в данном описании, предназначен для включения всех поддиапазонов, входящих в указанный диапазон. Например, диапазон «от 1 до 10» предназначен для включения всех поддиапазонов между указанным минимальным значением 1 и указанным максимальным значением 10 (включительно), то есть имеющим минимальное значение, равное или превышающее 1 и максимальное значение, равное или меньшее 10. Любое максимальное числовое ограничение, указанное в данном описании, предназначено для включения всех более низких численных ограничений, включенных в него, и любое минимальное численное ограничение, указанное в данном описании, предназначено для включения всех более высоких численных ограничений, включенных в него.Соответственно, заявитель оставляет за собой право вносить поправки в эту спецификацию, включая формулу изобретения, чтобы прямо указать любой поддиапазон, входящий в диапазоны, прямо указанные здесь. Предполагается, что все такие диапазоны по своей сути описаны в этой спецификации, так что внесение поправок в однозначное перечисление любых таких поддиапазонов будет соответствовать требованиям 35 U.S.C. § 112, первый абзац, и 35 U.S.C. § 132 (а).

Грамматические артикли «one», «a», «an» и «the», используемые в данном описании, предназначены для включения «по меньшей мере один» или «один или несколько», если не указано иное.Таким образом, артикли используются в данном описании для обозначения одного или более чем одного (то есть «по крайней мере, одного») грамматических объектов статьи. В качестве примера «компонент» означает один или несколько компонентов, и, таким образом, возможно, предполагается более одного компонента, и они могут использоваться или использоваться в реализации описанных вариантов осуществления. Кроме того, использование существительного в единственном числе включает множественное число, а использование существительного во множественном числе включает единственное число, если контекст использования не требует иного.

Как указано, в некоторых вариантах реализации настоящее изобретение направлено на конструкцию стены из пенопласта 10 , которая включает в себя каркас 11 , по меньшей мере один основной опорный элемент 17 , плиту из полиизоплит 70 и слой пенопласта 30 . В определенных вариантах осуществления, как показано на фиг. 1-2, рама 11 может определяться первым элементом 12 , вторым элементом 14 , расположенным на расстоянии от первого элемента 12 , и двумя боковыми элементами 16 , проходящими между первым элементом 12 и второй член 14 .В некоторых вариантах реализации первый элемент 12 , второй элемент 14 и два боковых элемента 16 имеют переднюю поверхность 12 a, 14 a, 16 a и a задняя поверхность 12 b, 14 b, 16 b , которые определяют поверхность передней рамы 11 a и поверхность задней рамы 11 b, соответственно.

Рама 11 может иметь различную форму в зависимости от предполагаемого использования. В определенных вариантах осуществления, как показано на фиг. 1-2, рама 11 может быть сконструирована как стандартная прямоугольная или квадратная рама 11 . Например, как показано на фиг. 1-2, первый элемент 12 и второй элемент 14 могут быть разнесены и проходить параллельно друг другу, а два боковых элемента 16 могут проходить перпендикулярно первому элементу 12 и второму элементу 14 на прямоугольную или квадратную рамку 11 .Форма и конструкция рамы 11 не ограничены этим и могут иметь любую желаемую форму. Как правило, форма и конструкция каркаса 11 конструируется в соответствии с поэтажными планами, разработанными для конкретного дома или здания.

Как показано на фиг. 1-4, в некоторых вариантах реализации по меньшей мере один основной опорный элемент 17 может быть расположен между двумя боковыми элементами 16 . Основные опорные элементы 17 могут проходить между первым элементом 12 и вторым элементом 14 .Основные опорные элементы 17, могут определять переднюю основную опорную поверхность 17 a и заднюю основную опорную поверхность 17 b. Как показано на ФИГ. 3 4 , в некоторых вариантах осуществления передняя основная опорная поверхность 17 a и задняя основная опорная поверхность 17 b соответствуют передней поверхности рамы 11 a и задней поверхности рамы 11 б рамы 11 .

Снова обратимся к фиг. 3-4, в некоторых вариантах осуществления первичные опорные элементы 17 могут быть разнесены для образования полостей 18 . Полости 18 могут быть определены областью, образованной внутри рамы 11 между основными опорными элементами 17 , боковыми элементами 16 , первым элементом 12 и / или вторым элементом 14 . Размер каждой полости 18 будет варьироваться в зависимости от размера рамы 11 , расстояния между последовательно расположенными первичными опорными элементами 17 и количеством присутствующих первичных опорных элементов 17 .

Кроме того, основные опорные элементы 17 , боковые элементы 16 , первый элемент 12 и / или второй элемент 14 могут содержать одну или несколько пластин, досок, балок и т.п. Например, как показано на фиг. 1-4, первый элемент 12 может включать в себя две пластины.

В некоторых вариантах реализации два боковых элемента 16 и / или основные опорные элементы 17 жестко сцеплены с первым элементом 12 и вторым элементом 14 .Например, в некоторых вариантах реализации два боковых элемента 16 и / или основные опорные элементы 17 жестко сцеплены с первым элементом 12 и вторым элементом 14 с помощью застежек. Подходящие крепежные детали, которые можно использовать с настоящим изобретением, включают, но не ограничиваются ими, гвозди, скобы, болты, винты и заклепки. Первый элемент 12 , второй элемент 14 , два лонжерона 16 и основные опорные элементы 17 могут быть изготовлены из различных материалов.Например, первый элемент 12 , второй элемент 14 , два боковых элемента 16 и основные опорные элементы 17 могут быть изготовлены из дерева, металла, стекловолокна, пластика или их комбинации. Первый элемент 12 , второй элемент 14 , два лонжерона 16 и первичные опорные элементы 17 могут быть изготовлены из одного или разных материалов.

Кроме того, размеры первого элемента 12 , второго элемента 14 , двух лонжеронов 16 и основных опорных элементов 17 будут варьироваться в зависимости от предполагаемого использования рамы 11 .Первый элемент 12 , второй элемент 14 , два лонжерона 16 и основные опорные элементы 17 могут иметь любой размер. В некоторых вариантах реализации первый элемент 12 , второй элемент 14 , два боковых элемента 16 и основные опорные элементы 17 имеют одинаковые размеры. Например, первый элемент 12 , второй элемент 14 , два боковых элемента 16 и основные опорные элементы 17 могут иметь одинаковые размеры по ширине и высоте.В одном неограничивающем варианте осуществления первый элемент 12 , второй элемент 14 , два боковых элемента 16 и первичные опорные элементы 17 имеют номинальные размеры по ширине и высоте 2 × 4 дюйма. В другом неограничивающем варианте осуществления первый элемент 12 , второй элемент 14 , два боковых элемента 16 и первичные опорные элементы 17 имеют номинальные размеры по ширине и высоте 2 × 6 дюймов.

В некоторых вариантах реализации первый элемент 12 , второй элемент 14 и два боковых элемента 16 имеют одинаковые размеры, которые отличаются от размеров основных опорных элементов 17 .Например, первый элемент 12 , второй элемент 14 и два боковых элемента 16 могут иметь одинаковые размеры ширины и высоты, а основные опорные элементы 17 могут иметь размеры ширины и высоты, которые отличаются от первый элемент 12 , второй элемент 14 и два лонжерона 16 . В одном неограничивающем варианте осуществления первый элемент 12 , второй элемент 14 и два боковых элемента 16 имеют размер по ширине и высоте номинально 2 × 6 дюймов, а основные опорные элементы 17 имеют размер ширина и высота номинально 2 × 4 дюйма.

В дополнение к вышесказанному и как показано на фиг. 5-6, можно использовать один или несколько вторичных опорных элементов 20 и / или третичных опорных элементов 22 . Вторичные опорные элементы 20 и третичные опорные элементы 22 могут содержать одну или несколько пластин, досок, балок и т.п. Вторичные опорные элементы 20 и третичные опорные элементы 22 могут быть встроены в раму 11 для обеспечения структурной поддержки, образования пространств для окон, дверей и т.п.Кроме того, вторичные опорные элементы 20 и третичные опорные элементы 22 могут иметь размеры, такие же или отличные от размеров первичных опорных элементов 17 , лонжеронов 16 , первого элемента 12 и / или второго член 14 . В одном варианте осуществления вторичные опорные элементы 20 и третичные опорные элементы 22 имеют большую длину, чем основные опорные элементы 17 , лонжероны 16 , первый элемент 12 и / или второй элемент 14 .

Как показано на фиг. 5-6, вторичные опорные элементы 20 могут иметь переднюю вторичную опорную поверхность 20 a и заднюю вторичную опорную поверхность (не показана), которые соответствуют передней и задней поверхности рамы 11 a, 11 b и передняя и задняя первичные опорные поверхности 17 a, 17 b. Аналогично, третичные опорные элементы 22 могут иметь переднюю третичную опорную поверхность 22 a и заднюю третичную опорную поверхность 22 b (показаны на ФИГ.17), которые соответствуют передней и задней поверхности рамы 11 a, 11 b и передней и задней основной опорной поверхности 17 a, 17 b.

В некоторых вариантах реализации вторичные опорные элементы 20 проходят между первичными опорными элементами 17 и прикрепляются к ним, или, альтернативно, вторичные опорные элементы 20 проходят между первичными опорными элементами 17 и прикрепляются к ним. лонжерон 16 .В звуковых вариантах осуществления третичные опорные элементы 22 проходят между двумя вторичными опорными элементами 20 или между вторичным опорным элементом 22 и первым элементом 12 и / или вторым элементом 14 .

В некоторых вариантах реализации вторичные опорные элементы 20 , третичные опорные элементы 22 , первичные опорные элементы 17 , лонжероны 16 , первый элемент 12 и / или второй элемент 14 образуют вторичная полость 26 .Как показано на фиг. 5-6, вторичная полость 26 может использоваться как пространство для окна, двери или любого другого проема. Например, в некоторых вариантах реализации могут быть сконструированы вторичные опорные элементы 20 , третичные опорные элементы 22 , первичные опорные элементы 17 , лонжероны 16 , первый элемент 12 и второй элемент 14 . как стандартная прямоугольная или квадратная стеновая панель, имеющая окно, дверь или любой другой проем.Например, как показано на фиг. 5, прямоугольная или квадратная стеновая панель, имеющая окно, может быть сформирована следующим образом: первый элемент 12 и второй элемент 14 могут быть разнесены и продолжаться параллельно друг другу; два боковых элемента 16 могут проходить между первым элементом 12 и вторым элементом 14 в направлении, перпендикулярном первому элементу 12 и второму элементу 14 ; первичные опорные элементы 17 могут располагаться между боковыми элементами 16 и проходить между первым элементом 12 и вторым элементом 14 в направлении, перпендикулярном первому элементу 12 и второму элементу 14 ; два вспомогательных опорных элемента 20 могут быть разнесены и проходить между основными опорными элементами 17 в направлении, параллельном первому элементу 12 и второму элементу 14 ; и два третичных опорных элемента 22 могут быть разнесены и проходить между двумя второстепенными элементами 20 в направлении, перпендикулярном второстепенным опорным элементам 20 и первому элементу 12 и второму элементу 14 .Кроме того, первичные опорные элементы 17 могут также проходить между вторичными элементами 20 и первым элементом 12 и / или вторым элементом 14 . Как показано на фиг. 5, вторичная полость 26 образована между вторичными опорными элементами 20 и третичными опорными элементами 22 . Полученное прямоугольное или квадратное стеновое панно можно использовать в жилом доме или здании. Форма и конструкция конструкции стены из пенопласта 10 не ограничены этим и могут принимать любую желаемую форму и дизайн.

В некоторых вариантах реализации могут также использоваться дополнительные опорные элементы и конструктивные элементы в зависимости от предполагаемого использования пенопластовой конструкции стены 10 . Например, как показано на фиг. 5 и 6, заголовок 28 может использоваться для обеспечения дополнительной поддержки двери или окна. Другие дополнительные опорные элементы могут использоваться для структурных целей, целей проектирования и т.п.

Ссылаясь на фиг. 7-8 плита из полиизо 70 прикреплена, по меньшей мере, к части передней поверхности рамы.Под «полиизо-картоном» (или PIR) подразумевается лист, плита или секция пенополиуритана, модифицированного полиизоциануратом. По сравнению с пенополиуретаном, пенополиизоцианат имеет гораздо более высокое содержание изоцианата. Благодаря использованию определенных катализаторов изоцианат может реагировать с самим собой, образуя кольцеобразную структуру, которая очень стабильна в условиях эксплуатации шин. Такие полиизо-плиты обычно имеют толщину, которая варьируется в зависимости от области применения. В некоторых вариантах реализации полиизоплит будет иметь толщину от примерно 1/2 дюйма до примерно 3 дюймов, предпочтительно от примерно дюйма до примерно 2 дюймов.Доска из полиизо может иметь переднюю и заднюю стороны.

Плиту из полиизо можно прикрепить к лицевой поверхности рамы различными способами. В одном варианте осуществления панель из полиизо прикреплена к передней поверхности каркаса с помощью застежек. Крепежные детали, используемые для прикрепления панели из полиизо к передней поверхности рамы, не обязательно должны быть такими же, как застежки, используемые для зацепления первого и второго элементов, как описано выше. Подходящие крепежные элементы могут включать гвозди, скобы или шурупы, хотя при использовании шурупов необходимо проявлять осторожность, чтобы не повредить полиизо-плиту.

В альтернативном варианте осуществления панель из полиизо прикреплена к передней поверхности рамы с помощью одного или нескольких клеев. Клеи могут быть выбраны из клеев на основе латекса, реактивных термоклеев, полиэфирных клеев, полиамидных клеев, акриловых клеев, однокомпонентных клеев на основе эпоксидной смолы, однокомпонентных клеев на основе полиуретана и двухкомпонентных клеев на основе полиуретана. Как описано ниже, в одном варианте осуществления в качестве клея можно использовать вспененный материал. В этом варианте осуществления тонкий слой пенопласта может быть нанесен на полиизо-плиту, переднюю поверхность рамы или на то и другое перед приклеиванием полиизо-плиты к передней поверхности рамы.

Плиты Polyiso обычно производятся с облицовками с обеих сторон, которые могут быть одинаковыми или разными. Для кровельных пен эти облицовочные материалы обычно представляют собой стеклянные маты, заполненные переработанным картоном и окрашенные сажей. Пенопласты для стен обычно используют непроницаемые облицовочные материалы, такие как фольга или композиты фольга / стекло. В одном варианте осуществления полиизо-плита может иметь облицовочный материал (не показан на чертежах), прикрепленный, по меньшей мере, к части передней поверхности и / или задней поверхности. Предпочтительно облицовочный материал будет покрывать всю поверхность по меньшей мере одной из передней и задней поверхности.В одном варианте облицовочный материал будет покрывать по существу всю поверхность как передней, так и задней поверхности. Облицовочный материал предпочтительно представляет собой волокнистый материал, который может помочь защитить переднюю и / или заднюю поверхность полиизопленки. Облицовочный материал может преимущественно способствовать адгезии вспененного слоя 30 к полиизопленке 70 . Подходящие материалы для облицовочного материала, используемого в настоящем изобретении, включают стекловолоконный солод, фольгу и композиты фольга / стекло или полиолефиновые пленки (такие как коммерчески доступный TYYEK от DuPont или TYPAR, доступный от Fiberweb, Inc.). Как упомянуто выше, облицовочный материал на передней поверхности может быть таким же, как облицовочный материал на задней поверхности, или может отличаться от него.

В одном варианте осуществления полиизо-картон 70 производится в виде нескольких секций, которые соединяются вместе лентой, герметиком или однокомпонентным пенополиуретаном с образованием полиизо-картона 70 .

В некоторых вариантах реализации вспененный материал может быть нанесен на раму 11 . Используемый здесь термин «пеноматериал» относится к веществу, которое образуется в результате захвата карманов газа в жидкости или твердом теле.В некоторых вариантах реализации вспененный материал представляет собой пену с закрытыми ячейками. Используемый здесь термин «пена с закрытыми ячейками» относится к пене, которая содержит дискретные, не соединяющиеся друг с другом ячейки. Неограничивающие примеры вспененного материала, который можно использовать с настоящим изобретением, включают материалы, изготовленные из полиуретана, полиизоцианурата (также называемого полиизо) и их смесей.

В некоторых вариантах реализации вспененный материал может быть по существу свободным, может быть по существу свободным и может полностью не содержать галогенсодержащих добавок, замедляющих горение.Термин «галоген» относится к галогеновым элементам, которые включают фтор, хлор, бром и йод, а термин «галогенсодержащие антипиреновые добавки» относится к веществу, которое может использоваться для подавления или противодействия распространению огня и которое содержит галогенные группы, такие как фтор, хлор, бром и / или йод. Кроме того, термин «практически не содержит» в данном контексте означает, что пеноматериал содержит менее 1000 частей на миллион (ppm), «практически не содержит» означает менее 100 ppm, а «полностью не содержит» означает менее 20 частей на миллиард. (ppb) галогенсодержащих антипиреновых добавок.

Как показано на фиг. 3-4 и 7-8, вспененный материал может быть уложен в раму 11 , так что вспененный материал образует слой вспененного материала 30 внутри, по меньшей мере, части рамы 11 между передней поверхностью рамы 11 a и задняя поверхность рамы 11 b и приклеивается к плите полиизо 70 .

Ссылаясь на фиг. 7 и 11, слой пенопласта 30 может иметь такие размеры, чтобы расширяться до положения между передней поверхностью ha рамы и поверхностью задней части 11 b, , тем самым образуя зазор или отверстие 40 в структуре стены из пенопласта 10 между слоем пенопласта 30 и задней поверхностью рамы 11 b. ФИГ. 4 и 10 дополнительно показано, что этот зазор 40 может использоваться как область для размещения компонентов 42 домашнего хозяйства, таких как электрические провода, шнуры, трубы отопления и охлаждения, а также сантехнические приборы. Эти компоненты бытовых коммуникаций могут быть вставлены в зазор 40 , расположенный между слоем пенопласта 30 и задней поверхностью рамы 11 b , таким образом, чтобы компоненты инженерных сетей не окружали или не контактировали со слоем пенопласта 30 , в некоторых случаях В вариантах реализации изобретения зазор 40 составляет по меньшей мере два дюйма при измерении между слоем вспененного материала и задней поверхностью 14 рамы.

В некоторых вариантах реализации, когда вторичные опорные элементы 20 и / или третичные опорные элементы 22 используются с пенопластовой стеновой структурой 10 для образования вторичной полости 26 , вторичная полость 26 может быть свободной. пены. Например, в некоторых вариантах реализации слой пенопласта 30 не выходит за пределы и поверх передних вторичных опорных поверхностей 20 a вторичных элементов 20 , передних третичных опорных поверхностей 22 a из третичные опорные элементы 22, и / или за ними и над по меньшей мере частью передних поверхностей других элементов, которые помогают формировать вторичную полость 26 .ИНЖИР. 13 показан вид сверху в разрезе со слоем пенопласта 30 , не выходящим за переднюю третичную опорную поверхность 22 a третичных элементов 22 согласно одному варианту осуществления. В таких случаях в плите полиизо 70 предпочтительно имеются соответствующие отверстия.

Кроме того, слой пенопласта 30 может быть сформирован на месте во время производственного процесса. Термин «сформированный на месте в процессе производства» относится к формированию слоя пенопласта 30 , как описано в данном документе, во время изготовления конструкции стены из пенопласта 10 за пределами объекта на предприятии, удаленном от строительной площадки или вдали от строительной площадки. .По существу, слой пенопласта 30 может быть сформирован не на строительной площадке, как того требуют традиционные методы.

Слой вспененного материала способен заполнять узкие пространства и зазоры, невидимые невооруженным глазом. Слой пенопласта 30 также действует как паро- и теплоизоляционный барьер, который снижает потребление энергии в зданиях и жилых домах, когда настоящее изобретение используется в качестве стеновой панели. Кроме того, слой пенопласта 30 обеспечивает структурную стабильность конструкции стены из пенопласта 10 , такую ​​как повышенная прочность стеллажа на стенку.Используемый здесь термин «стойкость к стеллажу» относится к способности конструкции стены сохранять свою форму под давлением.

Настоящее изобретение также включает угловые элементы, показанные на фиг. 18A, 18B, 19A, 19B, 20A, 20B, 21A и 21B. Угловые элементы облегчают соединение двух или более стеновых конструкций из пенопласта, образуя комнату или часть комнаты. Ссылка сделана на фиг. 18A и 18B, иллюстрирующие один вариант осуществления угловой детали 100 , в которой угловая деталь предназначена для использования в качестве внешнего угла (т.е.е., «угол» указывает в сторону от внутреннего пространства комнаты).

Угловой элемент 100 содержит верхний элемент 180 и нижний элемент 190 , которые могут быть едиными элементами, образованными из цельного куска материала или образованными путем скрепления двух отдельных элементов вместе под желаемым углом.

Угловая деталь 100 дополнительно содержит два или более угловых опорных элемента 110 и 120 , проходящих между верхним элементом 180 и нижним элементом 190 и прикрепленным к ним.Угловые опорные элементы , 110, и , 120, скреплены между собой предпочтительно под прямым углом с образованием, как правило, L-образной детали. Угол, под которым соединяются угловые опорные элементы, определяет внутренний угол угловой детали. Как будет понятно специалистам в данной области техники, предпочтительным является прямой угол, хотя могут использоваться другие углы, как больше, так и меньше 90 градусов, в зависимости от желаемого угла угловой детали. Если желателен угол, отличный от 90 градусов, угловые опорные элементы , 110, и , 120, могут быть соединены вместе с использованием комбинации застежек и клиньев.В этом варианте осуществления угловой опорный элемент 130 может также проходить между верхним элементом 180 и нижним элементом 190 и прикрепляться к ним, а также прикрепляться к угловым опорным элементам 110 и 120 .

Угловая деталь 100 дополнительно содержит два угловых опорных элемента 140 , расположенных на конечных концах угловой детали 100 и проходящих между верхним элементом 180 и нижним элементом 190 и прикрепленным к ним.Угловые опорные элементы 110 , 120 , 130 и 140 вместе с верхним элементом 180 и нижним элементом 190 ориентированы так, чтобы образовывать внешнюю поверхность угловой детали 100 . В одном варианте осуществления одна или несколько плит полиизоплит 170 прикреплены к внешней стороне угловой детали , 100, , как показано на фиг. 18A и 18B. Предпочтительно полиизо-плита 170 покрывает практически всю внешнюю поверхность угловой детали 100 .

Угловой элемент , 100, предпочтительно может быть прикреплен к одной или нескольким стеновым конструкциям из пенопласта 10 (стеновая конструкция 10 , как показано на фиг. 3-12). В одном варианте осуществления угловые опорные элементы , 140, выровнены и прикреплены к боковым элементам 16 конструкции стены 10 .

В варианте осуществления, показанном на фиг. 18A и фиг. 18B, угловые опорные элементы 110 , 120 , 130 и 140 вместе с верхним элементом 180 , нижним элементом 190 и полиизо-платой 170 определяют по крайней мере одну полость внутри часть углового элемента 100 .В некоторых вариантах реализации вспененный материал может быть помещен в полость угловой детали 100 , так что вспененный материал образует слой пенопласта 165 внутри по меньшей мере части угловой детали 100 , прилегающей к полиизопленке 170 и опорным элементам 110 , 120 , 130 и 140 .

Следует отметить, что в этом варианте осуществления угловые опорные элементы , 140, ориентированы таким образом, что полиизо-плита 170 покрывает практически всю по меньшей мере одну сторону углового опорного элемента 140 таким образом, что любые внешние крепления, такие как сайдинг или облицовка) производятся непосредственно на полиизо-плиту 170 (с такими креплениями, проходящими через полиизо-плиту 170 к одному или нескольким угловым опорным элементам 110 , 120 , 130 и 140 ), и практически никакая часть угловых опорных элементов , 140, не выходит на внешнюю поверхность угловой детали , 100, .

РИС. 20A и 20B показан другой вариант выполнения угловой детали 100 . В этом варианте осуществления различные компоненты, описанные в варианте осуществления, показанном на фиг. 18A и 18B используются и ориентированы одинаково. Однако в варианте осуществления, показанном на фиг. 20A и 20B, угловые опорные элементы 140 ориентированы так, что полиизо-плита 170 закрывает только часть по крайней мере одной стороны углового опорного элемента 140 таким образом, что любые внешние крепления (такие как сайдинг или облицовка ) могут быть выполнены непосредственно на плите полиизо 170 и непосредственно на угловом опорном элементе 140 (с такими креплениями, проходящими через плиту полиизо 170 к одному или нескольким угловым опорным элементам 110 , 120 , и 130 ).

Альтернативный вариант угловой детали показан на фиг. 19A и 19B, в которых угловая деталь предназначена для использования в качестве внутреннего угла (т.е. «угол» указывает в направлении внутрь комнаты).

Угловой элемент 200 содержит верхний элемент 280 и нижний элемент 290 , которые могут быть едиными элементами, образованными из единого куска материала или образованными путем скрепления двух отдельных элементов вместе под желаемым углом.

Угловая деталь 200 дополнительно содержит два или более угловых опорных элемента 210 и 220 , проходящих между верхним элементом 280 и нижним элементом 290 и прикрепленным к ним. Угловые опорные элементы 210 и 220 скреплены вместе предпочтительно под прямым углом, чтобы образовать, как правило, L-образную деталь. Угол, под которым соединяются угловые опорные элементы, определяет внутренний угол угловой детали.Как будет понятно специалистам в данной области техники, предпочтительным является прямой угол, хотя могут использоваться другие углы, как больше, так и меньше 90 градусов, в зависимости от желаемого угла угловой детали. Если желателен угол, отличный от 90 градусов, угловые опорные элементы 210 и 220 могут быть соединены вместе с использованием комбинации застежек и клиньев. В этом варианте осуществления угловой опорный элемент 230 также может проходить между верхним элементом 280 и нижним элементом 290 и прикрепляться к ним, но не прикрепляться к угловым опорным элементам 210 и 220 .

Угловая деталь 200 дополнительно содержит два угловых опорных элемента 240 , расположенных на конечных концах угловой детали 200 и проходящих между верхним элементом 280 и нижним элементом 290 и прикрепленным к ним. Угловые опорные элементы 210 , 220 и 240 вместе с верхним элементом 280 и нижним элементом 290 ориентированы так, чтобы образовывать внешнюю поверхность углового элемента 200 .В одном варианте осуществления одна или несколько плит полиизоплит 270 прикреплены к внешней стороне угловой детали 200 , как показано на фиг. 19A и 19B. Предпочтительно полиизо-плита 270 покрывает практически всю внешнюю поверхность угловой детали 200 .

В варианте осуществления, показанном на фиг. 19A и фиг. 19B, угловые опорные элементы 210 , 220 , 230 и 240 , вместе с верхним элементом 280 , нижним элементом 290 и полиизо-платой 270 определяют по крайней мере одну полость внутри часть углового элемента 200 .В некоторых вариантах реализации вспененный материал может быть размещен в полости угловой детали 200 , так что вспененный материал образует слой пенопласта 265 внутри, по крайней мере, части угловой детали 200 , прилипающей к полиизопленке . 270 и опорным элементам 210 , 220 , 230 и 240 .

Следует отметить, что в этом варианте осуществления угловые опорные элементы , 240 ориентированы таким образом, что полиизо-плита 270 покрывает практически всю по меньшей мере одну сторону углового опорного элемента 240 таким образом, что любые внешние крепления (такие как в качестве сайдинга или облицовки) изготавливаются непосредственно на плиту из полиизо 270 , и практически никакая часть угловых опорных элементов 240 не выходит на внешнюю поверхность угловой детали 200 .

РИС. 21A и 21B показан другой вариант выполнения угловой детали 200 . В этом варианте осуществления различные компоненты, описанные в варианте осуществления, показанном на фиг. 19A и 19B используются и ориентированы одинаково. Однако в варианте осуществления, показанном на фиг. 21A и 21B, угловые опорные элементы 240 ориентированы так, что полиизо-плита 270 закрывает только часть по крайней мере одной стороны углового опорного элемента 240 таким образом, что любые внешние крепления (такие как сайдинг или облицовка ) могут быть выполнены непосредственно на плите полиизо 270 и на угловом опорном элементе 240 (с такими креплениями, проходящими через плиту полиизо 270 к одному или нескольким угловым опорным элементам 210 , 220 и 230 ).

Угловой элемент 200 предпочтительно может быть прикреплен к одной или нескольким стеновым конструкциям из пенопласта 10 . В одном варианте осуществления угловые опорные элементы 240 выровнены по дуге и прикреплены к боковым элементам 16 конструкции стены 10 (конструкция стены 10 , как показано на фиг. 3-12).

Настоящее изобретение также направлено на способы изготовления конструкции стены из пенопласта 10 . В некоторых вариантах осуществления способ изготовления конструкции стены из пенопласта 10 включает в себя сначала создание каркаса 11 , имеющего, по меньшей мере, один основной опорный элемент 17 .Рама 11 , имеющая по меньшей мере один основной опорный элемент 17 , может быть сконструирована в соответствии с любым из вариантов осуществления, раскрытых в данном документе. Обращаясь к фиг. 14-17, после создания рамы 11 , по крайней мере, с одним основным опорным элементом 17 , поверхность передней рамы 17 a может быть ориентирована по жесткой поверхности 50 , так что передняя поверхность рамы 11 a расположен параллельно или, по меньшей мере, по существу, параллельно жесткой поверхности 50 «Жесткая поверхность» относится к любой поверхности, которая способна принимать раму 11 без изгиба, изгиба или перемещения.В некоторых вариантах реализации, как показано на фиг. 14-17, жесткая поверхность 50 имеет ширину, равную или превышающую ширину передней поверхности рамы 11 a , и длину, равную или превышающую длину передней поверхности рамы 11 а. В одном неограничивающем примере жесткая поверхность 50 является по существу горизонтальной.

После ориентирования передней поверхности рамы 17 a по жесткой поверхности 50 в раму 11 можно поместить вспененный материал.Пеноматериал можно укладывать в раму 11 с помощью автоматического устройства подачи. В качестве альтернативы, пена может быть нанесена на раму 11 с использованием различных других устройств, включая, помимо прочего, пистолет для дозирования пены, которым управляет и переносит индивидуальный пользователь. В одном варианте осуществления, как показано на фиг. 14-17, пеноматериал укладывается в раму 11 с помощью автоматической установки для дозирования пены 60 , которая может быть откалибрована для дозирования заранее определенного количества пены.Установка для дозирования пены 60 может включать в себя одно или несколько сопел 62 . Форсунки 62 могут быть расположены над рамой 11 конструкции стены из пенопласта 10 , так что каждая форсунка 62 распыляет или выливает пену в полости 18 , расположенные внутри рамки 11 , такие как полости 18 , показанный на ФИГ. 3. Установка для дозирования пены 60 с множеством сопел 62 позволяет дозировать пену быстро и эффективно.В определенных вариантах реализации сопла 62 могут перемещаться в разные положения.

Ссылаясь на фиг. 14-17, в некоторых вариантах реализации вспененный материал может быть нанесен на раму 11 , так что вспененный материал контактирует с жесткой поверхностью 50 . Как показано на фиг. 14, материал может быть нанесен так, чтобы слой пены 30 выходил за пределы передних первичных опорных поверхностей 17 a и передней поверхности рамы 11 a.

Как показано на фиг. 16, в некоторых вариантах реализации вспененный материал укладывается в раму 11 , так что слой вспененного материала 30 не выходит за пределы передней поверхности рамы 11 a. Соответственно, в некоторых вариантах реализации вспененный материал осаждается в раме 11 так, что образуется слой вспененного материала 30 , который находится заподлицо или удерживается между передней поверхностью рамы 11 a и задней поверхностью рамы 11 г.

Как показано на фиг. 15-16, вспененный материал может быть размещен в раме 11 , так что слой вспененного материала 30 может расширяться до положения между передней поверхностью рамы 11 k и задней поверхностью рамы 11 b. Таким образом, между слоем пенопласта 30 и задней поверхностью рамы 11 b может быть образован зазор или отверстие 40 для включения компонентов бытовых коммуникаций 42 , таких как электрические провода, шнуры, трубы отопления и охлаждения, и сантехнические приспособления, как видно на фиг.4 и 10. Как показано на фиг. 16, вторая форма 72 может быть расположена между соседними первичными опорными элементами 17 для предотвращения расширения вспененного материала 30 в нежелательные области. Форма 80 может быть размещена по периметру рамы 11 для удержания рамы, в то время как пена 30 размещается внутри рамы 11 .

Как показано на фиг. 15, в другом неограничивающем варианте осуществления поверхность 11 a передней рамы может быть размещена на жесткой поверхности 50 без подъема рамы 11 .Как показано на фиг. 15, вспененный материал может быть нанесен на раму 11 таким образом, что образуется слой вспененного материала 30 , проходящий над передними первичными опорными поверхностями 17 a , а не на передней поверхности рамы 11 a. По существу, слой пенопласта 30 образует поверх передних первичных опорных поверхностей 17 a и располагается заподлицо или находится между передней и задней поверхностями рамы 11 a, 11 b.

Как указано, структура стены из пенопласта 10 может также включать вторичные опорные элементы 20 и третичные опорные элементы 22 , которые образуют вторичную полость 26 внутри рамы 11 . Соответственно, в определенных вариантах осуществления способы, описанные в данном документе, включают в себя создание рамы 11 , имеющей один или несколько вторичных опорных элементов 20 и третичных опорных элементов 22 . В некоторых вариантах реализации, чтобы предотвратить попадание вспененного материала во вторичную полость 26 , размеры вторичных опорных элементов 20 и / или третичных опорных элементов 22 имеют большую высоту, чем размеры первичных опорных элементов 17 .ИНЖИР. 17 показан вид сверху в разрезе процесса осаждения пены в раму 11 с третичными опорными элементами 22 , имеющими большую высоту, чем основные опорные элементы 17 .

После того, как слой пенопласта 30 расширился, сформированная структура стены из пенопласта 10 может быть удалена с жесткой поверхности 50 и отправлена ​​непосредственно на стройплощадку для использования в качестве стеновой панели. Соответственно, настоящее изобретение также направлено на сборную стеновую панель, изготовленную в соответствии с описанными здесь способами.Стеновая конструкция из пенопласта 10 может быть установлена ​​без каких-либо дополнительных шагов, тем самым сокращая количество субподрядчиков, необходимых для завершения установки стены на строительной площадке. Кроме того, конструкция стены из пенопласта 10 не требует дополнительных материалов, таких как обшивка, плиты OSB и обертка дома, которые обычно используются в современной практике жилищного строительства. Следовательно, затраты на установку уменьшатся. Настоящее изобретение также снизит общую стоимость квадратного фута на R-значение.

Одно из преимуществ настоящего изобретения состоит в том, что, хотя дополнительные материалы, такие как плиты OSB, не требуются, при желании они могут быть использованы при желании. Например, плиты OSB или фанера могут быть прикреплены к лицевой стороне плиты полиизо 70 . В таком варианте осуществления дополнительные материалы могут способствовать прикреплению облицовки к внешней стороне пенопластовой конструкции стены 10 . При отсутствии плит OSB или фанеры облицовочный материал на лицевой стороне полиизо-плиты предпочтительно является материалом, обеспечивающим защиту от атмосферных воздействий.Такой материал предпочтительно представляет собой традиционную фольгу или композитный материал фольга / стекло. Облицовочный материал поверх полиуретановой или полиизо-картонной плиты должен соответствовать требованиям, описанным в ASTM D226 (Стандартные технические условия для асфальтонасыщенного органического войлока, используемого в кровельных и гидроизоляционных покрытиях) или ASTM E2556 (Стандартные технические условия для паропроницаемых гибких листовых водостойких барьеров, предназначенных для Механическое крепление) или иным образом квалифицироваться как водостойкий барьер в соответствии с IRC 703.2.

Стеновая структура из пенопласта 10 также обеспечивает более высокую прочность стенового стеллажа и улучшает тепловые характеристики по сравнению с существующими стеновыми решениями за счет введения слоя пенопласта 30 с непрерывной поверхностью из пеноматериала 31 . Кроме того, конструкция стены из пенопласта 10 поможет соответствовать будущим отраслевым стандартам R-ценности, которые, как ожидается, будут расти в некоторых регионах, при сохранении нынешних конструкций стен. С нынешней изоляцией из стекловолокна строителям придется преобразовать конструкции стен на основе 2 × 4 в конструкции стен на основе 2 × 6, чтобы обеспечить достаточную емкость стеновой полости для дополнительной изоляции, чтобы соответствовать таким более высоким стандартам.

Описанные здесь методы также улучшают последовательность установки изоляции и упрощают установку электрических и сантехнических компонентов в щели или проемы 40 стеновой панели. Настоящее изобретение также снизит общую стоимость квадратного фута на R-значение.

Стеновая конструкция из пенопласта 10 не ограничена для использования в новых домах и может использоваться для модернизации жилой внешней изоляции. Соответственно, другим аспектом настоящего изобретения является замена стеновых панелей в старых домах и зданиях на пенопластовую стеновую конструкцию 10 , описанную здесь.

ПРИМЕРЫ

Исследование было проведено Исследовательским фондом Национальной ассоциации домостроителей (NAHB) с целью определения критериев эффективности для сопротивления стеливанию. Тестирование проводилось в соответствии с ASTM E-72. Исследовательский фонд разработал ряд рекомендаций / критериев приемлемости конфигураций наружных стен, которые могут выдерживать стеллажную нагрузку. Стены должны выдерживать максимальную нагрузку в 3600 фунтов, или в три раза превышающую расчетную ветровую нагрузку.

Стены, описанные в следующих примерах, используют этот критерий «годен / не годен».

Пример 1 Конструкция стены в соответствии с настоящим изобретением

Два дюйма полиизо-панели в качестве непрерывной изоляции на внешней стороне каркасной стены.

Стеновая конструкция в соответствии с настоящим изобретением была сконструирована путем размещения двух деревянных стоек размером 2 × 4 между двойной верхней пластиной из пиломатериалов размером 2 × 4 и одной нижней пластиной из пиломатериалов размером 2 × 4 на расстоянии 24 дюймов от центра.Размерный брус 2 × 4 имеет толщину 1,5 дюйма и ширину 3,5 дюйма. Шпильки прикрепляли как к верхней пластине, так и к нижней пластине с помощью гвоздей 16d длиной около 3 дюймов в соответствии с требованиями ASTM E-72. Лист наружной обшивки толщиной 2 дюйма, полиизоплит типа II класса 2 согласно ASTM C-1289 был прикреплен к каркасу стены таким образом, чтобы закрыть полость стойки на одной стороне каркаса стены. Плита из полиизо была прикреплена к каркасу стены с помощью винтов длиной 6,2 дюйма, соответствующих стандарту ICC AC05.

Пенополиуретан (Bayseal © CC, доступный от Bayer MaterialScience LLC, Питтсбург, Пенсильвания) был напылен в полость стойки до толщины в расширении примерно 1 дюйм, оставляя примерно 2,5 дюйма пространства для модификации электрических или водопроводных систем. Слой аэрозольной пены «рамка для картины» служил первым слоем пены, контактирующим со стеновыми стойками, а также с верхней и нижней пластинами.

Стеновая конструкция была испытана в соответствии со стандартными методами испытаний ASTM E-72-05 для проведения испытаний на прочность панелей для строительных конструкций, раздел 14, Стеллажная нагрузка — оценка материалов обшивки стандартного деревянного каркаса.Этот метод испытания измеряет устойчивость панелей к нагрузке стеллажа, например, от ветра, дующего на стену, ориентированную под углом 90 ° к панели.

Стеновая конструкция была нагружена, а затем разгружена до 790 фунтов, 1570 фунтов и 2360 фунтов, а затем нагружена до разрушения (записана как предельная нагрузка). Отклонение при 790 фунтах-силах составило 0,016 дюйма, при 1570 фунтах-силах — 0,041 дюйма и при 2360 фунтах-силах — 0,061 дюйма. Предельная нагрузка составляла 5100 фунтов силы. Конструкция стены соответствовала критериям, установленным Национальной ассоциацией строителей жилья (NAHB).Этот пример иллюстрирует конструкцию стены по настоящему изобретению, которая может выдерживать чрезвычайно высокие нагрузки.

Характеристики стеновой конструкции улучшатся только при использовании внутренней обшивки. Удивительный результат прочности этой стены не зависит от типа внутренней обшивки, которая может быть включена.

Пример 2 Высокие характеристики, хорошо изготовленные с помощью системы застежки-молния R-Sheathing Хубера

Была построена конструкция стены, как описано в Примере 1, за исключением того, что внешний непрерывный изоляционный слой представлял собой оболочку R-оболочки Zip System R-оболочки Huber с 1 дюймовым полиизо, приклеенным к ориентированно-стружечная плита.Изоляционные плиты были прикреплены к каркасу гвоздями 16d, расположив их на расстоянии 3 дюйма по краям и 6 дюймов в поле. Полость, образованная каркасом и R-оболочкой, была покрыта пенополиуретаном до толщины около 1 дюйма. Пенополиуретан, распыляемый в полостях стенок стойки, действует как герметик, клей и изоляция.

Атмосферостойкое барьерное покрытие, которое входит в состав защитной оболочки Huber Zip System R-Sheathing на внешней поверхности OSB, обеспечивает дополнительный слой защиты от проникновения воды и повреждений.

Стеновая конструкция была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Стенная конструкция была нагружена, а затем разгружена до 790 фунтов, 1570 фунтов и 2360 фунтов, а затем нагружена до разрушения (записанная как предельная нагрузка). Отклонение при 790 фунтах-силах составило 0,19 дюйма, при 1570 фунтах-силах — 0,436 дюйма и при 2360 фунтах-силах — 0,738 дюйма. Предельная нагрузка составляла 4500 фунтов силы. Характеристики стеллажа этой конструкции легко соответствуют требованиям NAHB.

Пример 3 OSB (сравнительный)

Была построена конструкция стены, как описано в Примере 1, за исключением того, что конструкция была обшита ориентированно-стружечной плитой толщиной 7/16 дюйма вместо изоляционных плит из полиизо.Никакая изоляция не была применена к полостям стен стойки, и ничего не использовалось для покрытия конструкции внутренней стены.

Образец конструкции стены был нагружен, а затем разгружен до 790 фунтов, 1570 фунтов и 2360 фунтов, а затем нагружен до разрушения (записано как Предельная нагрузка). Отклонение при 790 фунтах-силах составило 0,022 дюйма, при 1570 фунтах-силах — 0,115 дюйма и при 2360 фунтах-силах — 0,232 дюйма. Предельная нагрузка составляла 5000 фунтов силы. Конструкция стены соответствует критериям, установленным Национальной ассоциацией строителей жилья (NAHB).

Следующие две стены имеют новую угловую конфигурацию.

Пример 4 EPS

Стеновая конструкция, описанная в Примере 1, была построена за исключением того, что полиизо-плита была заменена изоляционными плитами из пенополистирола (EPS).

Конструкция стены была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Результаты были неприемлемыми. Предельная нагрузка, требуемая исследованием NAHB, не была выдержана стеной из пенополистирола.

Пример 5 XPS

Стеновая конструкция, описанная в Примере 1, была построена за исключением того, что полиизо-плита была заменена изоляционными плитами из экструдированного полистирола.

Стеновая конструкция была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Результаты были неприемлемыми. Предельная нагрузка, требуемая исследовательским исследованием NAM, не была выдержана стеной из экструдированного полистирола.

Пример 6 Минеральная вата как сплошная наружная изоляция

Стеновая конструкция, описанная в Примере 1, была построена за исключением теплоизоляционной плиты из минеральной ваты. Пенополиуретан (Bayseal © CC, доступный от Bayer MaterialScience LLC, Питтсбург, Пенсильвания.) был напылен в полость стойки до толщины в расширении около 1 дюйма, оставляя около 2,5 дюймов пространства для модификации электрических или водопроводных систем. Был нанесен слой аэрозольной пены «рамка для картины», так как первая пена должна контактировать со стойками стены, а также с верхней и нижней пластинами.

Стеновая конструкция была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Результаты были неприемлемыми в соответствии с требованиями исследования NAHB, приведенного в Примере 1.

Следующие два примера испытаний изделий из полиизокартона с фольгированной облицовкой для сравнения с изделиями из пеноматериала, изготовленными с облицовочными стеклами с покрытием.На облицовке из фольги, использованной в примере 7, также нанесено тиснение для придания прочности, что также обеспечивает хорошую поверхность для нанесения напыляемой полиуретановой пены. Облицовка полиизо в примере 8 является гладкой, что отрицательно сказывается на адгезии распыляемой пены.

Пример 7 Thermax

Конструкция стены, описанная в Примере 1, была построена за исключением того, что полиизоплит ASTM C-1289 Тип II, Класс 2 был заменен изоляционными плитами Thermax (ASTM C-1289 Тип I, Класс 2).

Конструкция стены была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14.Результаты по прочности стеллажа ASTM E-72 были очень хорошими. Структура соответствовала требованиям NAHB.

Пример 8 Tuff-R (сравнительный)

Стеновая конструкция, описанная в Примере 1, была построена за исключением того, что полиизо-плита была заменена изоляционными плитами Tuff-R.

Конструкция стены была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Эта стена не прошла испытание в соответствии с требованиями NAHB.

Пример 9 Ремонтные пластины

Стеновая конструкция, описанная в Примере 1, построена с использованием ремонтных пластин вместо креплений.Ремонтные пластины обычно используются при строительстве стропильных ферм из-за более высокой скорости сборки по сравнению с гвоздями или шурупами.

Пенополиуретан (Bayseal © CC, доступный от Bayer MaterialScience LLC, Питтсбург, Пенсильвания) распыляли в полость стойки до толщины в расширении примерно 1 дюйм, оставляя примерно 2,5 дюйма пространства для модификации электрических или сантехнических устройств. Был нанесен слой аэрозольной пены «рамка для картины», так как первая пена должна контактировать со стойками стены, а также с верхней и нижней пластинами.

Структура стены была испытана в соответствии с методом испытаний ASTM E-72-05, раздел 14. Результаты были неприемлемыми в соответствии с требованиями исследования NAHB, приведенного в Примере 1.

Пример 10 Вставка из пеноматериала

Этот стеновой комплект имеет повышенную прочность, так как края пенопластовых изоляционных панелей защищены рамой 2 × 6 вокруг стоек 2 × 4.

Стеновая конструкция в соответствии с настоящим изобретением была сконструирована путем размещения двух деревянных стоек размером 2 × 4 между двойной верхней пластиной из пиломатериалов размером 2 × 4 и одной нижней пластиной из пиломатериалов размером 2 × 4 на расстоянии 24 дюймов от центра.Размерный брус 2 × 4 имеет толщину 1,5 дюйма и ширину 3,5 дюйма. Шпильки прикрепляли как к верхней пластине, так и к нижней пластине с помощью гвоздей, как описано в методе испытаний ASTM E-72. Каркас был построен вокруг стены 2 × 4 из бруса размером 2 × 6. Лист внешней обшивки толщиной 2 дюйма. Полиизоплит типа II класса 2 согласно ASTM C-1289 был прикреплен к каркасу стены таким образом, чтобы закрыть полость стойки на одной стороне каркаса стены, и таким образом поверхность пенопласта была заподлицо с внешним краем 2 × 6 обрамление.Плита из полиизо была прикреплена к каркасу стены с помощью гвоздей 16d длиной 6,2 дюйма в соответствии с ICC AC05.

Пенополиуретан (Bayseal © CC, доступный от Bayer MaterialScience LLC, Питтсбург, Пенсильвания) был распылен в полость стойки до толщины в расширении примерно 1 дюйм, оставляя зазор примерно 2,5 дюйма между стойками стены, а также верхней и нижней пластинами.

Добавить комментарий

Ваш адрес email не будет опубликован.
