Пол на винтовых сваях в доме: Пол в каркасном доме на винтовых сваях: утепление, конструкция, устройство, фото

Важно: при использовании минеральной ваты необходимо помнить, что это очень гигроскопичный материал, и, любое намокание ведет к существенному ухудшению теплопроводных свойств.

Пенофол теплоизоляционный материал, состоящий из вспененного полиэтилена, покрытый с одной или двух сторон алюминиевой фольгой. Выпускается в рулонах. толщина от трех до десяти миллиметров. Такие свойства пенофола, как высокая пожаробезопасность, экологичность и гидрофобность делают его очень привлекательным для утепления полов в каркасных домах.

Рекомендуемый способ применения — вместе с другими изоляционными материалами в «пироге», как дополнительная паро-теплоизоляция. Коэффициент теплопроводности 0,037 Вт/м*К.

Керамзит производится путем вспучивания глиняных пород. Представляет собой прочные пористые глиняные гранулы размером от трех до пятидесяти миллиметров. Обладает хорошими звукопоглощающими свойствами, устойчив к воздействию химических и биологических веществ, абсолютно огнеустойчив.

Для утепления пола в каркасном доме целесообразно использовать слой керамзита в 10 — 15 сантиметров, что довольно много, поэтому используется, в основном, при наличии ленточного фундамента.

Благодаря производству из природных материалов, обладает исключительной экологичностью. При длительном воздействии влаги, теряет свои изоляционные свойства. Керамзит изготавливается по ГОСТ 9757-90. Требуйте сертификат у продавца.

Кромочная лента. Основная задача — компенсировать нагрузки, возникающие при сопряжении пола и несущих или ограждающих поверхностей.

Еще одно назначение — это тепло-влагоизоляция между стенами и полом. Представляет собой ленту из вспененного полимера, толщиной от двух до десяти миллиметров, которую растягивают по периметру стен на уровне финишной стяжки будущего пола.

Кромочная лента — самоклеющаяся. Перед заливкой пола необходимо точно измерить уровень, на котором будет находится лента, затем аккуратно наклеить. После этого можно заливать пол. После высыхания, излишки ленты нужно подрезать.

Утепление цоколя свайно-винтового фундамента

Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.

Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.

В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.

Как обустроить пол в каркасном доме на свайном фундаменте?

Выбирая материал, который лучше всего подойдет для процедуры обустройства полов в каркасном доме на свайном основании, стоит уделить внимание не только характеристикам его прочности, но и показателю массы. Специалисты рекомендуют отдать предпочтение материалам, имеющим малый вес. Такой подход позволит избежать возникновения избыточных нагрузок на основание здания. Одним из хороших вариантов является применение натурального дерева, причем лучше выбирать породы из разряда хвойных, а также дуб или осину. Древесина должна быть качественно просушенной и не иметь визуальных изъянов.

В каркасных домах рекомендуется начать процесс монтажа пола непосредственно после того, как будут закончены работы по обустройству свайного фундамента и элементов его обвязки первого этажа. Для пола из дерева лучше подойдет ростверк из того же материала. Сечение бруса должно составлять 10*10 сантиметров. Лучше выбрать древесину хвойных пород. При расстояниях между отдельными элементами свай более 3-х метров правильно будет установить вспомогательные стойки в центре пролета.

На закрепленные балки производится монтаж лаг с соблюдением расстояния между ними в 58 сантиметров. Сечение данных элементов должно составлять 10*25 сантиметров, тогда толщина утеплителя будет 25 см. Для перекрытия не слишком больших пролетов (под помещением коридора или санузла) можно применять брусья с меньшим сечением, например, 5*25 сантиметров. Сам ростверк для увеличения скорости работ по монтажу лаг нужно разместить согласно размерам шага между брусьев. Под их ширину необходимо оснастить обвязочные элементы местами под посадку лаг. Они укладываются в заранее сделанные пропилы, а с материалом основания их связывают саморезами, шурупами или гвоздями.

Пропитка жидкостью, содержащей в составе антисептик, позволит сформировать надежный защитный слой против вредоносных насекомых и проникновения воды. Снизу лаги необходимо оббить досками с параметрами 100*30 миллиметров. Если вы хотите дополнительно укрепить конструкцию полов, можно прибегнуть к монтажу вспомогательных перемычек. Их обустраивают поверх самих лаг на расстоянии 150 сантиметров друг от друга. Такие мероприятия будут полезны в том случае, если в дальнейшем планируется обустройство внутри дома на каркасе «теплого пола» с функцией подогрева на основе бетонной стяжки. В других ситуациях работы по теплоизоляции полов могут вестись обособленно.

Особенности фундамента из винтовых свай

Чаще всего в нашей стране каркасные дома ставят на свайный фундамент. Это связано с тем, что при довольно невысокой стоимости, он подходит для большинства типов грунтов. Также он может быть обустроен собственными руками владельца.

Главный принцип такого фундамента состоит в том, что по линии будущих перегородок конструкции забывают сваи длины, которая соответствует типу грунта на участке. Главный принцип подбора длины сваи — она должна заходить на полметра глубже расположения горизонта с устойчивыми грунтами.

Оптимальным считается расстояние между сваями, составляющее два метра. Этого вполне достаточно, для того, чтобы нормально стоял двухэтажный дом средней площади. В некоторых случаях расстояние уменьшают. Максимально же оно не должно превышать трёх метров.

Сваи делают из нержавеющей стали. Их диаметр должен быть не меньше 108 мм — в таком случае они способны выдержать нагрузку до 9 тонн. Бывают и более толстые сваи, но обычно их применяют для каменных, монолитных сооружений.

Прежде, чем приступать к забивке свай, необходимо хорошо подготовить участок к работам. Для этого, его необходимо расчистить от растений и мусора. Если есть кривизна — выровнять.

Также, надо нанести разметку, которая соответствует планировке будущего дома.

Ввинчивание свай в грунт зачастую не требует применения специальной техники, поскольку на их конце есть специальная резьба. Для их установки достаточно применения механической силы двух человек, один из которых должен удерживать сваю в вертикальном положении.

Как сделать правильный бетонный пол в деревянном или каркасном доме

В деревянном или каркасном доме обычно делают полы первого этажа на деревянных лагах. Деревянные лаги пола опирают на грунт или концы лаг (балок) висят на стенах фундамента или цоколя дома.

Деревянные полы первого этажа менее долговечны, боятся влаги, недостаточно устойчивы к механическим воздействиям, обладают низкой звукоизолирующей способностью. На таких полах сложно сделать полноценный теплый пол. Имеются проблемы при устройстве полов во влажных помещениях деревянного или каркасного дома — ванной комнате, котельной и т.п.

Устройство же цокольного железобетонного перекрытия выгодно только для дома с подвалом.

Для частного дома без подвала самой выгодной конструкцией пола первого этажа является устройство бетонного пола по грунту. При выборе такой конструкции для деревянных и каркасных домов существует  предубеждение, что близость грунта к нижним венцам и брусьям деревянных стен, отсутствие в этих узлах достаточной вентиляции будут способствовать накоплению влаги и гниению деревянных деталей.

По указанной выше причине застройщики,  которые строят дом для себя, испытывают определенные трудности при выборе конструкции узла сопряжения пола по грунту, с фундаментом (цоколем) и деревянными стенами дома.

Ниже на рисунке предлагается вариант устройства бетонного пола по грунту для деревянного (бревенчатого, брусового) или каркасного дома.

Деревянный или каркасный дом с бетонными полами по грунту. Фундамент дома мелкозаглубленный, с защитой пучинистого грунта от промерзания

Здесь конструкторы постарались сделать максимально открытый и проветриваемый узел. Кроме того, в зоне контакта дерева с цоколем обеспечивается тепловой режим, исключающий выпадение в этом месте конденсата.

Для дома выбран мелкозаглубленный теплоизолированный фундамент. Теплоизоляция защищает грунт под подошвой фундамента от промерзания. В результате на фундамент не действуют силы морозного пучения грунта.

Фундамент ленточный из монолитного бетона. Между лентой фундамента и стеной дома устроен кирпичный цоколь.

Применение кирпича для устройства цоколя обусловлено двумя причинами:

• Кирпич имеет более низкую теплопроводность по сравнению с бетоном.
• В цоколе имеется термовкладыш из экструдированного пенополистирола. Выполнить кладку с вкладышем проще и удобнее, чем заделывать его в бетон.

Для защиты грунта в основании фундамента от промерзания служит вертикальная и горизонтальная теплоизоляция. Отличительной особенностью узла является то, что слои теплоизоляции расположены изнутри и под лентой фундамента. Размеры теплоизоляции, указанные на рисунке, выбраны для условий климата региона

На рисунке ниже представлена тепловая карта этого узла, на которой видно распределение температур в толще грунта и в конструкциях дома в расчетном режиме.

Как выполнить сам бетонный пол по грунту можно узнать из другой статьи — бетонный пол по грунту в частном статья:

Нужен ли теплый пол в частном доме

Предыдущая статья:

Как правильно сделать стяжку пола в частном домеЕще статьи на эту тему

Утепление цоколя свайно-винтового фундамента

Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.

Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.

В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.

Обустройство пола

При выборе подходящего материала для пола в каркасное здание на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на массу. Желательно, чтобы она была максимально небольшой, что избавит опоры здания от излишних нагрузок. Наиболее подходящим вариантом является древесина (желательно отдавать предпочтение осине, дубу или хвойным породам). Она должна быть хорошо высушенной и не содержать видимых повреждений.

Основание пола должно начинаться с качественной древесины – ему нужно выдерживать большую нагрузку Источник

Обустройство пола каркасного здания начинают сразу после возведения свайного основания и укладки ростверка. В комбинацию с деревянным полом при сооружении обвязки рекомендуется использовать балки сечением 10х10 см из хвойного дерева. Если расстояние между отдельными опорами под балки превышает 3 м, по средине пролета устанавливают дополнительные стойки.

Поверх закрепленных балок монтируются лаги: шаг их укладки – 50 см. Рекомендуемое сечение лаг – 10Х25 см. Небольшие пролеты (под ванной или коридором) разрешается перекрывать брусом 5х15 см. Чтобы ускорить укладку лаг, обвязка предварительно маркируется разметкой по размеру шага. Элементы обвязки оснащаются посадочными местами под ширину лаг. Уложенные в пропилы бруски скрепляют с основой при помощи шурупов, гвоздей или саморезов.

Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитывают антисептической жидкостью. По нижнему срезу лаги обшиваются доской 30х30 мм. Чтобы сделать конструкцию пола прочнее, в отдельных случаях применяются дополнительные перемычки, набиваемые поверх лаг с шагом 150 см. Это обычно требуется при использовании внутри каркасного дома бетонной стяжки с подогревом. Во всех остальных случаях утепление пола проводят отдельно.

Перемычки добавят определенной прочности полу Источник

Смотрите также: Каталог компаний, что специализируются на утеплении загородных домов.

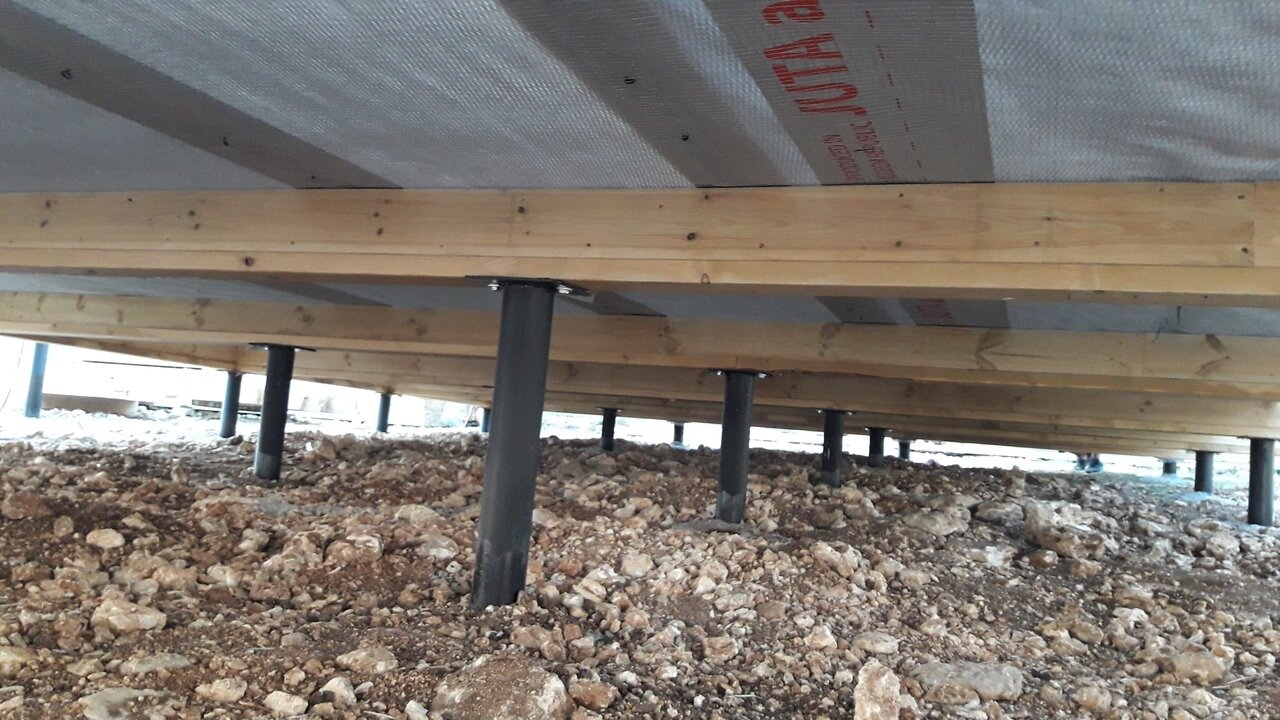

Теплоизоляция пола при стальной или деревянной обвязке свай фундамента каркасного здания

Стальной ростверк свай, выполняющий роль нижней обвязки фахверка, очень популярен при возведении небольших домов. Он позволяет удешевить и ускорить завершение нулевого цикла. В зданиях с небольшими нагрузками применяют и деревянную раму, монтируемую на столиках, приваренных к верхнему срезу свай.

Стальная обвязка свай.

Технология устройства пола по грунту или лагам при этом нерациональна, так как из-за малой высоты сечения ростверк не может выполнять функции цоколя. Перекрытие первого этажа можно выполнить из балок, опирающихся концами на стальную раму или закреплённые на ней деревянные элементы основания каркаса.

Конструкция утепления пола по балкам перекрытия.

Утеплитель закладывается между прогонами на закреплённый в уровне нижнего среза фальшивый пол или настил по пароизоляционной мембране. Максимального эффекта можно достичь, используя вспененные полимеры в виде листов или напыления, а также мягкую минеральную вату. В качестве насыпного утеплителя хорошо подойдёт эковата, однако, следует учитывать вероятность снижения её теплотехнических показателей в процессе эксплуатации. Толщина теплоизоляционного слоя лимитируется высотой сечения балок перекрытия.

Как выбрать материал для утепления?

Слоем для изоляции тепла могут служить разные материалы для строительства. В брусовом доме важно учесть, может ли выбранный тип изолятора эксплуатироваться при высокой влажности. По мнению специалистов, выбирать следует один из следующих утеплительных материалов:

Стекловата или минвата

Минеральная вата имеет значительный список преимуществ, к которым можно отнести:

• Негорючесть, т.е. пожаробезопасность.
• Низкие показатели теплопроводности.
• Не повреждается биологическими организмами (мыши, крысы, насекомые).

Не лишен материал и недостатков. При попадании влаги на поверхность минеральной ваты она подвергается значительной усадке и в немалой мере утрачивает свои теплоизоляционные качества. Сравнивая данный вид теплоизолятора с другими материалами, нельзя не отметить и достаточно высокий уровень цен на данный утеплитель.

Выпускают минвату как в форме рулонов, так и в виде плит. Для тепловой изоляции полов в домах, стоящих на свайно-винтовом основании, рекомендуется применять изолятор, имеющий форму плит. Это связано с тем, что данная форма отличается более высокими показателями жесткости.

По типу сырья, используемого при производстве, различают следующие типы минеральной ваты:

• стекловата;
• каменная вата;
• шлаковата.

При работах с любым из вышеозвученных материалов нужно использовать индивидуальные защитные средства. К ним относятся маска или респиратор, специальный костюм или комбинезон, а также рукавицы или перчатки.

Пенопласт

Отличается невысокой стоимостью в сочетании с высокими теплозащитными качествами. При укладке материала необходимо учесть тот факт, что сочетание высокого уровня влажности и отрицательной температуры воздуха способно превратить плитный материал в разрозненные небольшие шарики.

Данный тип повреждения способен в значительной степени нарушить тепловой барьер внутри здания, поэтому плиты пенопласта необходимо надежно защищать от влаги.

Экструдированный пенополистирол (ЭППС)

Многим этот утеплитель знаком под названием «Пеноплекс». По внешнему виду он весьма схож с пенопластом, но при этом отсутствуют характерные для него недостатки. Этот материал практически не способен впитывать влагу, а также отличается повышенным уровнем прочности. Значит, низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола включаются особые добавки, предотвращающие его горение.

Показатели теплозащиты всех рассмотренных типов утеплителей находятся приблизительно на одинаковом уровне.

Керамзит

Является недорогим материалом, который можно применять в работах по теплоизоляции полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые рассматривались ранее, но цена его является очень демократичной. Изолятор негорюч, и монтаж его предельно прост.

Материал по сути является гранулами глины, прошедшими высокотемпературную обработк, имеет округлую форму.

Примеры используемых материалов

Минераловатный утеплитель

При выборе материалов для утепления нужно внимательно ознакомиться с их характеристиками, особенно показателями ветрозащиты, гидроизоляции и пароизоляции.

Минераловатный утеплитель

Минвата обладает большим количеством преимуществ, основные из них – отменные теплоизоляционные характеристики, негорючесть. Материал не подвержен биологическим воздействиям. Однако если на вещество попадет даже небольшое количество влаги, оно просядет и частично утратит свои свойства. В сравнении с другими видами строительного материала, минераловатный утеплитель имеет высокую стоимость.

Выпускают сырье в виде плит и рулонов. Пол на сваях лучше утеплять плитами, поскольку им свойственна большая жесткость. В зависимости от исходного сырья различают шлаковую, стеклянную и каменную вату.

При работе с минеральной ватой нужно использовать индивидуальные средства защиты: маску, перчатки и спецодежду.

Пенопласт

Пенопласт для утепления

Пенопласт – самый распространенный утеплитель. Обусловлено это отменными показателями теплозащиты и приемлемой стоимостью. При покупке важно учитывать, что при воздействии высокой влажности в сочетании с низкими температурами пенопласт может рассыпаться на мелкие шарики. Структурные изменения неизбежно приведут к нарушениям теплозащиты здания.

Если владельцы дома решили использовать для утепления пола пенопласт, стоит дополнительно позаботиться о его защите от проникновения влаги.

Экструдированный пенополистирол

Экструдированный пенополистирол

Утепление пола в деревянном доме на винтовых сваях часто проводится с использованием экструдированного пенополистирола – «Пеноплекса». Визуально он напоминает пенопласт, но обладает лучшими характеристиками.

Сырье имеет более низкое водопоглощение в сочетании с высокой прочностью. Благодаря этим особенностям можно не переживать за разрушение структуры материала при продолжительном воздействии низких температур. Состав экструдированного пенополистирола обогащен специальными добавками, которые позволяют ему относиться к группе негорючих материалов.

Теплозащитные характеристики перечисленных утеплителей практически идентичны.

Существует еще один материал – керамзит. По теплоизоляционным показателям он уступает остальным минвате, пенопласту и пенополистиролу, но при этом имеет низкую цену, прост в монтаже и негорюч.

Варианты фундамента для «каркасника» и его утепление

Качественное утепление пола, должно в каркасном доме начинаться с изоляции и защиты фундамента от негативных факторов внешней среды.

Ленточный фундамент

Утепление ленточного фундамента необходимо, если грунт на земельном участке сильно промерзает в холодное время года. Использование современных материалов позволяет уменьшить теплопотери и значительно снизить расходы на обогрев всего дома. Лента утепляется как изнутри, так и снаружи.

Свайный фундамент

Свайный фундамент получил широкое распространение по всей России, ведь его использование допускается даже в тех ситуациях, когда установка любых других оснований невозможна. Утепление свай также должно выполняться не только внутри, но и снаружи, для максимального эффекта вся конструкция по периметру дома обшивается доской и отделочными материалами.

Водяной теплый пол на свайном фундаменте

Теплый пол на водяном контуре является отличным способ сэкономить на обогреве каркасного дома. Нагрев такого теплого пола осуществляется с помощью внешнего теплоносителя: газового или твердотопливного котла.

До недавнего времени водяной контур монтировался исключительно в бетонную стяжку, что делало невозможным его применение в свайно-каркасных строениях, однако, сегодня для этих целей используется несколько иная технология, которая позволяет выполнять монтаж без необходимости обустройства цементного основания.

Столбчатый фундамент

Утепление столбчатого фундамента в каркасном доме во многом схоже с работами, которые проводятся для теплоизоляции свай. Современные изоляционные утеплители надежно защищают столбы от промерзания и преждевременного разрушения.

Как утеплить свайный фундамент деревянного дома: лучшие способы

Перед тем как утеплить свайный винтовой фундамент собственного деревянного дома, необходимо изучить технологию выполнения работ и необходимые материалы. Конструкция цоколя в здании выполняет сразу несколько функций:

• декоративная и эстетическая;
• защита подполья от влаги и ветра;
• повышение температуры под конструкциями дома.

Последний пункт позволяет получить сразу несколько преимуществ. В первую очередь это уменьшение толщины теплоизоляции в перекрытии. Пирог конструкции при этом становится больше, не съедается высота помещений первого этажа.

Второе положительное свойство утепления заключается в уменьшении последствий такого явления как морозное пучение. Утепление свайно-винтового фундамента при деревянном строительстве поможет частично предотвратить подвижки грунта в зимний период.

Нужно ли утеплять

В настоящее время в строительной сфере уделяется большое внимание работам по утеплению стен, цоколя и других конструкций дома. Это вызвано тем, что энергетически ресурсы ограничены, а стоимость их достаточно высока. Для повышения энергоэффективности здания необходимо тщательно продумать утепление.

Варианты утепления цоколя дома на свайном фундаменте

Затраты на отопление могут составлять до 40% от семейного бюджета. И эти расходы постоянны. Зная расходы на коммунальные платежи и объем работ по утеплению можно легко подсчитать, когда окупятся принятые меры.

Также важно помнить, что хорошо утепленная конструкция защищена от конденсата. Влажность становится главной причиной появления плесени и грибка. Также можно легко столкнуться с другими микроорганизмами. Утепление свайного фундамента позволит сохранить здоровье обитателей дома, а также сократить частоту проведения ремонтов и замен напольного покрытия на первом этаже.

Варианты утепления

Облицовка цоколя может быть нескольких видов. Решение, какой из них использовать принимается на основе эстетических соображений, финансовых возможностей, а также квалификации рабочих, которые будут выполнять отделку.

Утепление цоколя может осуществляться двумя способами:

1. по отдельной ленточной конструкции;
2. по обрешетке, которая крепится к сваям.

Ленточная конструкция

Первый вариант сложнее, а также имеет ряд ограничений. Ленточная конструкция мелкозаглубленного типа может быть из бетона или кирпича. Чаще всего она опирается на землю или свой небольшой монолитный фундамент (подробнее об устройстве мелкозаглубленного ленточного фундамента).

Но при строительстве на пучинистых грунтах настоятельно не рекомендуется использовать такой вариант. Особенно если речь идет о кирпичном цоколе. В этом случае земля в зимний период приподнимается (вспучивается). Причем процесс происходит неравномерно.

Откопав конструкцию цоколя от снега, в определенный момент придется увидеть наклонные трещины, которые говорят о повреждении морозным пучением.

Оформление фундаментной забирки

При сооружении стен каркасного дома с опорой на элементы свайного фундамента отсутствует такой привычный элемент основания, как цоколь. В данном случае подполье может закрываться декоративной имитацией цоколя, так называемой «забиркой», не воспринимающей нагрузки от силового каркаса и стен строения.

Правильное оформление такой забирки предполагает обустройство снаружи «отмостки», изготавливаемой с применением специальной (отсечной) гидроизоляции.

Забирка свайно винтового фундамента может быть оформлена декоративной имитацией цоколя

Независимо от способа декорирования подпольной части каркасного строения в её конструкции необходимо предусмотреть небольшие отверстия («продухи»), обеспечивающие естественную циркуляцию воздуха в границах проветриваемых пространств.

Отделка цоколя, как фактор утепления пола

Отделка цоколя наиболее сложная задача, так как любые огрехи этих работ будут заметны.

При отделке цоколя дома на винтовых сваях часто используют кирпич или блоки, аргументируя это тем, что утепляется подпол. Это, безусловно, неверное заявление. Каркасный пирог полностью изолирует тепло дома. Сам подпол никак не отапливается и будет всё равно промерзать. Но, укладывая плотную кирпичную стенку вокруг цоколя, полностью перекрывается доступ воздуха в это пространство. Это приводит к переувлажнению, к выпадению конденсата, развитию грибка и вспучиванию пола.

Цоколь обязательно должен быть вентилируемым. Если выбор материала для обустройства цоколя все же выпал на кирпич или бетон, то необходимо предусмотреть достаточное количество вентиляционных отверстий.

Но лучше установить фальш – цоколь. Сейчас выпускается много красивых, долговечных и экологичных материалов для этого – сайдинг или специальные панели с имитацией камня, кирпича, дерева и других фактур. Установка фальшцоколя не только легче монтируется, но и может демонтироваться при необходимости.

Ситуации бывают разные – высокая вода весной и нужно просушить подпол, животное забралось сквозь вентиляционные отверстия и не может выбраться, возникла необходимость провести дополнительные коммуникации и тому подобное.

Хоть цоколь и не добавляет теплоизоляции, но он выполняет другую практическую функцию – защита подпола от проникновения воды снаружи (дождь, талые воды). Для этого герметизируют стыковочный узел между фальш – цоколем и отмосткой с помощью рулонной гидроизоляции.

Отмостка здания может заливаться из бетона, может укладываться тротуарная плитка и любые другие материалы. Но, во-первых, отмостка должна иметь обязательный уклон от здания, и, во-вторых, быть герметизирована от подполья и фальш – цоколя.

Отделка цоколя

Утепление пола каркасного дома на сваях несложный технологически процесс, но от качества выполнения работ будет зависеть удобство проживания в нем. Еще до начала работ нужно тщательно изучить нюансы, не экономить на выборе материалов, аккуратно и правильно смонтировать их – и теплый пол будет долгие годы радовать обитателей дома.

Используемые источники:

• -poly-na-svayakh/
• -pola-v-karkasnom-dome
• -pol/

Цоколь – еще один вариант утепления

Обустройство цоколя в доме на сваях Пространство под полом дома, обустроенного на сваях, лучше закрыть цоколем. Сделать это быстрее и проще, чем утеплять пол. Также обустройство цоколя может стать дополнительной теплозащитой.

Не обязательно делать полноценный цоколь в доме на винтовых сваях, можно обустроить декоративный вариант, имитацию – забирку. Этот элемент не только украсит дом, он обеспечит дополнительную теплоизоляцию, защитит пространство под полом от снеговых заносов, ветра и сквозняков. Кроме того, возведение забирки поможет немного сэкономить на стоимости утеплителя: его понадобится меньше, можно будет сделать тонкий слой.

Декоративный цоколь делают двумя методами:

1. С помощью каркасных конструкций. Сделать такую забирку легко, быстро. Достаточно смастерить обрешетку из дерева или листов оцинковки, прикрепляя их на сваи. Следующим слоем располагают рубероид, а закрывают сверху ПВХ листами (можно купить изделия, которые имитируют по рисунку каменную стену, кирпичную кладку). Листы ПВХ монтируют при помощи гвоздей (если обрешетка из деревянных досок) или саморезов (в случае, когда каркас выполнен из металлических листов).
2. Выполняя кирпичную кладку. Строят ложный цоколь в половину кирпича. Сначала следует тщательно утрамбовать песок, сделав из него подушку. Чтобы защитить такой цоколь от дождя, его покрывают слоем рубероида. Вместо кирпича подойдут пеноблоки или газоблоки, они имеют высокие теплоизоляционные показатели. Ложный цоколь из пеноблока нуждается в обязательном слое штукатурки, которая защитит стройматериал от осадков и разрушения.

Забирка защищает подпольное пространство под полом от холода, но это пространство должно быть вентилируемым. Иначе там быстро будет скапливаться влага, начнет образовываться плесень. Поэтому в цоколе дома на винтовых сваях устраивают два вентиляционных отверстия на противоположных сторонах (углах). Они обеспечат циркуляцию воздуха.

Утеплить пол помещения, построенного на сваях, не сложно. Это можно сделать, не имея специальных строительных навыков. Комплексный подход обеспечит комфортное проживание в доме, увеличит срок его эксплуатации.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
2. На оголовки настелить гидроизоляцию, например, рубероид.
3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
4. Саморезами прикрепить балки к оголовкам.
5. Выполнить врезку остальных брусьев внутри периметра.
6. Стальными скобами дополнительно соединить детали обвязки.
7. Проверить горизонтальность размещения балок.

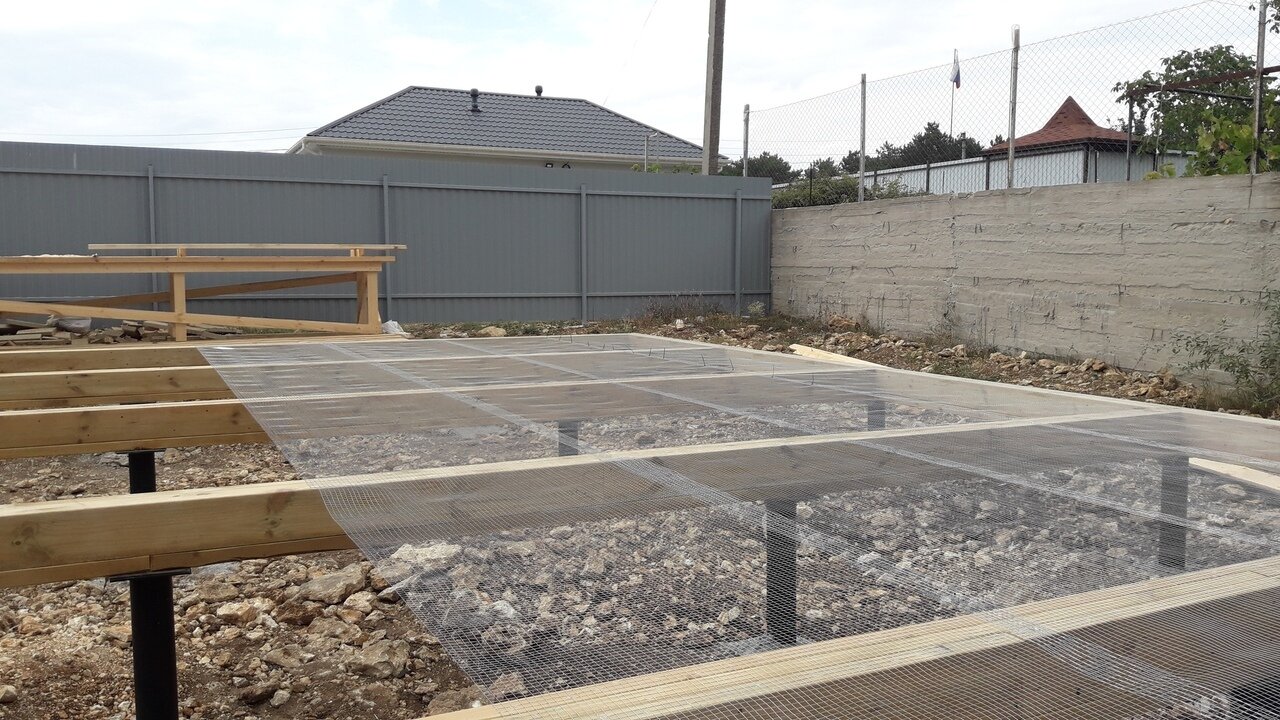

8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Полезное: Быстрое строительство дома: секреты и ловушки

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

После подготовки чернового пола приступают к его изоляции:

1. Застелить основание гидроизоляционной пленкой.
2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия.

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.

Особенности полов, опирающихся на ростверк

Точечные фундаменты, к которым относятся сваи, хороши тем, что позволяют без особых затрат на земляные работы поставить дом на пересечённой местности, дают возможность получить надёжное основание на участках со слабой почвой или близким с положением грунтовых вод. Они могут быть трубно-монолитными, забивными железобетонными, но в частном строительстве сваи обычно используют металлические винтовые.

Чтобы была возможность опереть стены, по их осям к оголовкам приваривается швеллер с широкой полкой (если будет вестись кладка), либо просто делают деревянную обвязку, если дом брусовой или каркасный.

Деревянный ростверк на металлических винтовых сваях К ростверку крепятся балки обвязки, а к ним – стойки стенового каркаса

Но в каркасном доме может быть, к примеру, предусмотрена кирпичная облицовка, поэтому металлический ростверк, который послужит основанием для пола, может предусматриваться и для него (о строительстве фундамента с ростверком читайте в статье).

Металлический ростверк

Полы дома на сваях имеют схожий конструктив с каркасными стенами. Однако, здесь требуется защита не от ветровых нагрузок, которым по максимуму подвергается фасад, а от намокания, так как высокие зимние сугробы могут вплотную подходить к днищу строения. Вариантов защиты много — решение зависит от свойств применяемого в напольном сэндвиче утеплителя.

Как утеплить пол в доме на винтовых сваях изнутри и снаружи

Из чего состоит пол в каркасном доме

Строительство таких домов не требует много денежных затрат, поэтому каркасные дома очень популярные. Экономия начинается уже во время укладки верхней обвязки из брусьев, которая является еще и лагами. Пол каркасного дома включает в себя:

1. Черновой пол – это база всей конструкции, которая состоит из обрешетки и нижней подшивки (ДСП, фанера и т.п.).
2. Гидроизоляция – в данном случае лучше всего использовать перфорированную мембрану либо пленку.
3. Утеплитель – это может быть базальтовая вата, пенополистирол или керамзит.
4. Подоснова – выбор материала зависит от напольного покрытия. Если это ламинат или паркет, то лучше всего использовать многослойную фанеру. Если же будет уложен кафель или линолеум – сухая стяжка.

Принципы утепления

Для связки винтовых свай практически всегда применяю материалы из дерева. Надо знать, что опоры излишне нагружать нельзя, ввиду чего обшивку по массе выбирают как можно легче. Конструкция должна защищать от внешних факторов (ветер и влага и т.п.).

Материал для нижней обшивки я использую следующий:

• ОСБ – доступный, прочный материал, однако не терпит воздействия воды. Перед установкой необходимо обработать дерево специальным составом, а соединительные швы покрываю герметиком.
• ДСП – простой в сборке материал, но разрушается при попадании на него влаги. В отличии от ОСБ он более экологичный.
• Многослойная фанера – использую только материалы, с пометкой ФК и ФСФ, в их структуре имеются формальдегидные смолы. Благодаря им обшивка устойчива к внешним разрушительным воздействиям.

Можно использовать и материал из обычных деревянных досок с поперечным разрезом 5*10 см. Это дорогостоящий вариант, но более прочный и экологичный.

Для чего нужен утеплитель

Как уже упоминалось, между землей и полом есть свободное пространство, через которое возможна потеря тепла. В холодное время года ветер будет свободно забирать все тепло из помещения, тем самым увеличивая расход теплоэнергии. Помимо этого, каркасные дома на сваях, в основном, возводят в болотистых местностях. Поэтому, помимо холода, на постройку будет воздействовать еще и влага. А это приведет к уменьшению срока эксплуатации дома.

Если пол не утеплить, то:

1. Увеличатся финансовые расходы на теплоэнергию, особенно, в холодное время года.
2. На поверхности пола начнет появляться конденсат.
3. Деревянные части пола начнут гнить и покрываться плесенью.

Наружное утепление

Отделка пола снаружи

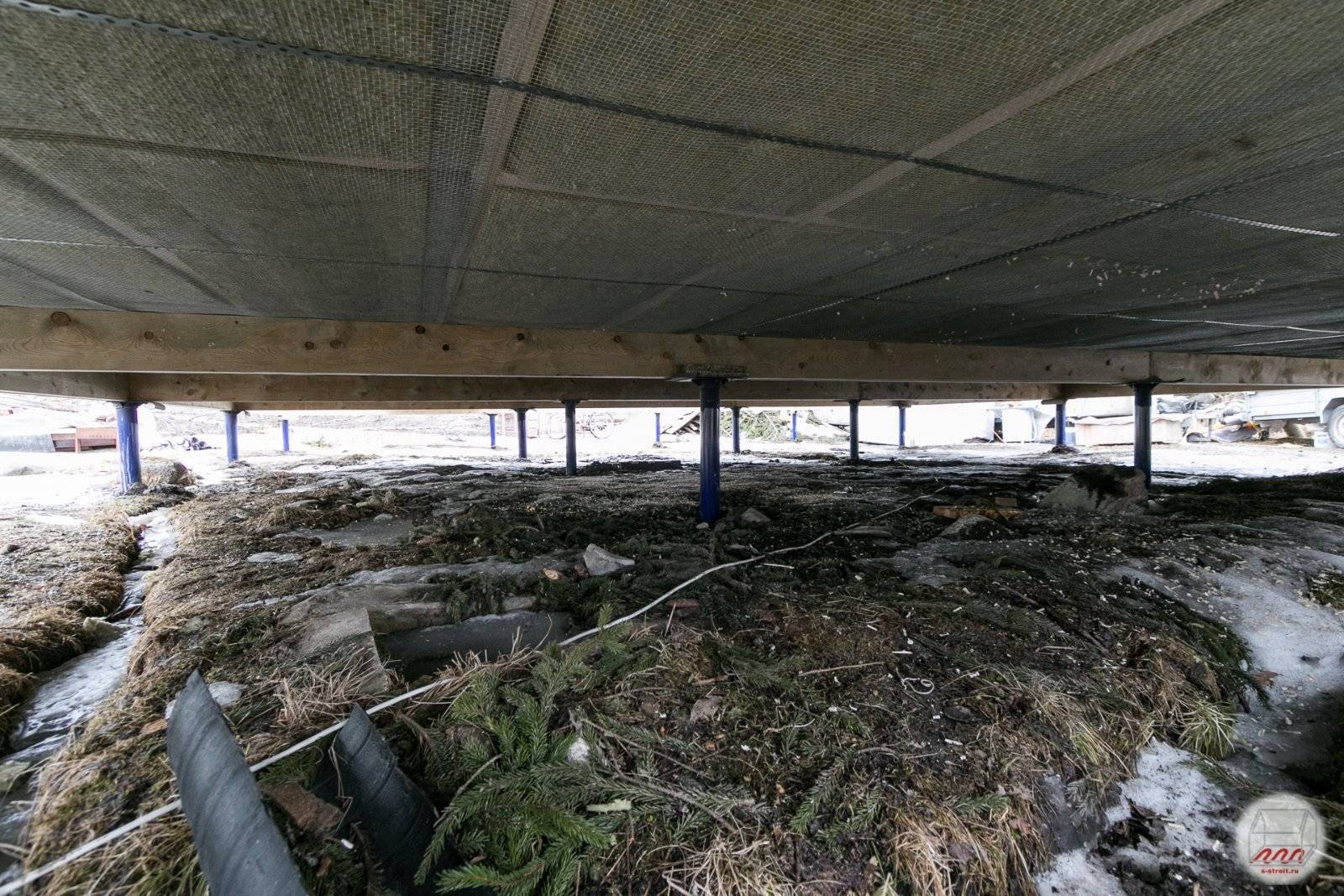

Если дом на сваях уже построен, то придется выполнить наружную теплоизоляцию пространства под полом.

Слои укладывают в таком порядке:

1. На лаги крепится пароизоляционная пленка, обязательно внахлест не менее 10 см. Проще всего закрепить ее при помощи строительного степлера, можно приклеивать.
2. Устанавливается слой утеплителя. Его прикрепляют саморезами к деревянному основанию.
3. Шар утеплителя важно защитить слоем ветровой мембраны, она пропускает воздух и капли влаги лишь в одном направлении (от теплоизоляционного материала наружу).

Для большей защиты следует обшить пол с наружной стороны досками и возвести декоративный цоколь. Утепление пола в доме на высоких сваях сыграет роль потолка при сооружении подвала или обустройстве цокольного помещения.

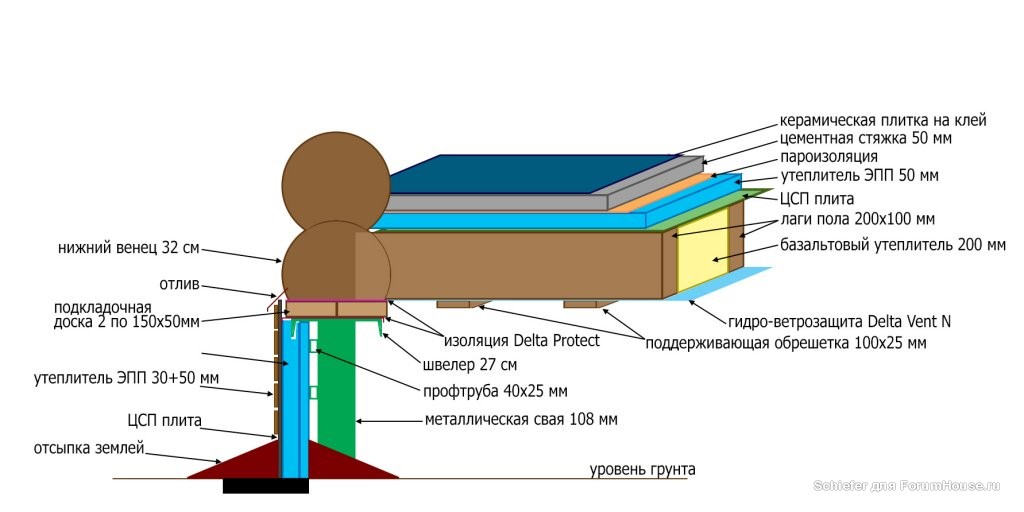

Схема утепления

При строительстве дома на свайном фундаменте используется следующая схема утепления пола:

1. Лаги.
2. Черепные бруски – прикрепляются саморезами или гвоздями с нижней стороной балки.
3. Доски для черного пола – помогает заполнить пространство между лагами. Для этого используется обрезная доска, фанера, ДСП и пр.
4. Гидроизоляция – в данном случае используется рубероид, пленка ПВХ и пр.
5. Утеплитель – базальтовая вата или пенополистирол.
6. Пароизоляция – предотвращает попадание влаги конструкцию пола. Для этого используется мембрана или пленка.
7. Контррейка для вентиляции.
8. Дощатый пол.
9. Звукоизоляция – это может быть минеральная вата, фанера или уже готовые варианты шумоизоляции от КНАУФ и прочих производителей.

Чтобы постройка была более долговечной и прочной, в строительстве свайного фундамента мы используем забивку. Его предназначение состоит в имитации цокольного этажа, который не несет никакой нагрузки на каркас здания.

Многие утепляют такой цокольный этаж, мы таким методом не пользуемся, так как это напрасно выброшенные деньги. Ведь утеплитель лишь сохраняет тепло, но никак его не вырабатывает. Если фальш-цоколь не имеет источника обогрева, значит, утеплитель не будет ничем прогрет, и температура от этого выше не станет.

Как выбрать утеплитель

В правильном утеплении, самое главное, это выбрать материал для теплоизоляции. Его разделяют по степени влагостойкости:

1. Утеплители – имеют высокий уровень влагостойкости.
2. Гидроскопичные – для защиты от влаги необходимо использование специальной пленки. Если этот момент не будет учтен, то все металлические конструкции в скором времени покроются ржавчиной, а это приведет к разрушению теплоизоляции.

По данным критериям можно выделить следующие виды утеплителя:

• минеральная вата;
• пенопласт;
• пенополистирол;
• керамзит.

Пенопласт

Данный материал отлично удерживает тепло, так как обладает пористой структурой. Его особенности состоят в:

1. Простоте установки.
2. Высокой скорости работ.
3. Невысокой стоимости.

Есть и минусы: скопившаяся в нем влага, при низких температурах, замерзает, что приводит к его разрушению. Данный материал должен использоваться в комплекте с хорошей влагозащитой.

Пенополистирол

Этот вид утеплителя считается самым лучшим. Его небольшой вес, простота монтажа, надежная фиксация позволяют выделить среди подобных материалов. Пенополистирол обладает низкой влагопроницаемостью, что позволяет хорошо переносить повышенную влажность и низкие температуры. Материал надежен отличными огнестойкими качествами, в его состав входит антипирен. Однако этот вариант утеплителя считается одним из самых дорогих.

Минеральная вата

Это доступный и хороший вариант для утепления пола в каркасном доме. Он обладает высокими теплоизоляционными качествами. Вата не боится огня и иных неблагоприятных воздействий. Однако материал имеет и недостатки:

1. Плохо переносит влагу – попадая на его поверхность, влага приводит к оседанию материала и снижение его теплопроводности.
2. Высокая стоимость, которая выше, чем пенополистирол.

Приобрести данный материал можно в виде рулона или плит. Для свайного фундамента лучше всего подойдет рулонная вата.

Керамзит

Имеет невысокие теплоизоляционные характеристики, поэтому редко используется в утеплении свайного фундамента. Используя его для утепления пола в каркасном доме на сваях, мы укладываем несколько слоев данного материала, что значительно увеличивает стоимость конструкции, а также ее вес. Единственным плюсом является легкость его укладки.

Чем утеплить пол дома на сваях?

Утепление пола на сваях
Выбор материалов для изолирования пространства под деревянным домом на сваях не мал. Главным условием является стойкость продукции к повышенной влаге. Наиболее популярными утеплителями являются: пенопласт, керамзит, минеральная вата, пеноплекс.

У каждого из них есть свои «плюсы» и «минусы»:

1. Пенопласт. Материал легкий, недорогой, его несложно и удобно монтировать. Но при одновременном воздействии на него воды и морозов, полимерный материал начинает крошиться, рассыпаться. Поэтому при утеплении подпольного пространства пенопластом важно подумать о хорошей изоляции от воды.
2. Керамзит. Также не самый дорогой материал. Утеплить подпольное пространство керамзитом сможет любой, даже начинающий строитель. Материал натуральный (вспененная глина), абсолютно не горючий, не тяжелый. Но керамзит имеет не самые высокие теплоизоляционные свойства.
3. Минвата. Этот материал еще больше боится воды, чем пенопласт. При намокании она теряет свои теплоизоляционные свойства, просушить намокшую минвату невозможно. Зато материал очень устойчив к появлению грибка или плесени, в нем не заводятся насекомые или мыши. Еще одно важное свойство минеральной ваты – она совершенно негорючая. Технология монтажа утеплителя несложная, продается минвата как в плитах, так и в рулонах. Лучше покупать в плитах, у нее больше плотность. Базальтовая вата отлично поглощает шум, не создает большой дополнительной нагрузки по весу на сваи.
4. Пеноплекс. По сравнению с пенопластом пенополистирол имеет более высокую прочность, повышенную влагостойкость. Поэтому более высокая цена на данную продукцию вполне оправдана его изоляционными характеристиками и надежностью. Листы этого материала легкие, резать и монтировать их не составит труда. Пеноплекс не гниет, не поражается плесенью.

Кроме утеплителя, следует позаботиться и о дополнительных материалах для обустройства пола. Для защиты напольного покрытия от ветра и влаги лучше потратить больше денег, но приобрести современные специальные мембраны. Укладывать их не сложно. Для монтажа пароизоляционного слоя подойдет обычная полимерная пленка. Также понадобится антисептическая (противогрибковая) пропитка для всех деревянных деталей конструкции.

Для возведения дома в сложных местах, например, на склонах или на пучинистых почвах широко используется технология винтового фундамента. В этой статье рассмотрим как утеплить пол в таком доме. Особенностью дома на винтовых сваях является высокий цоколь, что одновременно относится к преимуществам и к недостаткам этого типа фундамента.

Как уже отмечалось, к преимуществам относится возможность возвести дом практически в любом месте: от крутых склонов до вечной мерзлоты. Минусом свайного фундамента является продуваемое ветром пространство под домом, что негативно сказывается на температуре полов. Полностью решить эту проблему можно только комплексным подходом к теплоизоляции дома на винтовых сваях: утеплить пол и фундамент.

Утепление пола

Теплоизоляция полов в доме с винтовым фундаментом производится в два этапа: на стадии строительства методом утепления по лагам и в процессе эксплуатации с наружной стороны. Давайте рассмотрим оба варианта утепления пола более подробно.

Теплоизоляция полов является довольно сложным и трудоемким процессом. Но без качественно выполненных теплоизоляционных работ трудно представить настоящий комфорт в доме. В этой статье рассмотрим, как правильно произвести утепление пола в доме, поставленном на винтовых сваях.

Преимуществом такой конструкции из свай и металлических балок является возможность возвести дом практически в любом месте: на пучинистых почвах, склонах и глубоко промерзающем грунте. Такой фундамент надежно защищен от деформации и подтопления, а основная нагрузка от веса строения приходится на нижние плотные слои грунта.

К сожалению, минусом такого дома является фактическое отсутствие закрытого фундамента. Открытое пространство между основанием дома и почвой приводит к продуванию и промерзанию полов при сильных ветрах и морозах. Эту проблему необходимо решать комплексно: сразу после окончания строительства дома на винтовых сваях необходимо произвести утепление фундамента и пола.

Теплоизоляция пола

К утеплению пола дома на винтовых сваях нужен особый подход и правильно подобранный утеплитель. Особенностью теплоизоляции является тот факт, что все работы производятся снаружи. Давайте подробно рассмотрим технологию проведения таких работ:

• Прежде всего, необходимо очисть наружную поверхность, на которую будет крепиться утеплитель от грязи и строительного мусора.
• Следующий шаг – обработка всех стропил и лаг антисептической грунтовкой для деревянных поверхностей.
• После высыхания грунтовки, необходимо закрепить пароизоляцию – непременный атрибут наружного утепления деревянных строений. Пароизоляционный материал можно закрепить строительным степлером или при помощи клеящей смеси.
• Теперь можно устанавливать утеплитель. Для теплоизоляции дома на винтовых сваях правильно будет использовать листовой материал. Его необходимо максимально плотно закрепить к поверхности при помощи саморезов с широкими шляпками.
• Все швы между плитами теплоизолятора необходимо заделать монтажной пеной или заклеить фольгированным скотчем.
• После этого утеплитель необходимо закрыть специальной мембраной, которую часто называют ветровой защитой. Этот материал пропускает воздух только в одном направлении – от утеплителя, что позволяет теплоизоляционному слою дышать, не впитывая при этом влагу из наружного воздуха.

Для более надежной защиты теплоизоляционного материала от воздействия окружающей среды, его можно накрыть досками, которые прибиваются к деревянным стропилам основания.

Утепление пола на винтовых сваях необходимо производить, учитывая особенности конструкции дома. Тогда пребывание в жилом помещении будет комфортным. Без изоляции подпольное пространство станет источником существенных теплопотерь.

Дом на сваях

Иные материалы для гидроизоляции и ветрозащиты

Для защиты от ветра и влаги используются винтовые сваи. Самое главное, их нельзя перегружать. Для этого можно использовать:

• ОСБ – прочный, но не влагостойкий материал. Перед его установкой следует обработать специальным материалом, который защитит от неблагоприятного воздействия. Стуки плит мы обязательно покрываем герметиком, чтобы не нарушалась целостность строения.
• ДСП – данный материал также плохо переносит влагу, но легок в использовании.
• фанера – важно, чтобы она была влагостойкая. В составе должны быть формальдегидные смолы.

Также потребуется:

1. Черепной брус.
2. Гидроизоляция – пергамин, полиэтилен и пр.
3. Пароизоляция.
4. Звукоизоляция.

Монтаж утепления пола в каркасном доме

Весь процесс состоит из установки:

1. Черепного бруса – для его крепления потребуются шурупы или гвозди.
2. Черного пола – потребуются гвозди или саморезы.
3. Гидроизоляции – это может быть пленка или рубероид. Он препятствует попаданию влаги в конструкцию пола.
4. Утеплителя – укладывается плотно, в три слоя, особое внимание следует уделить стыкам и углам.
5. Пароизоляции – она препятствует попаданию влаги и конденсата в теплоизоляции.
6. Звукоизоляции – защитит помещение орт шума.
7. Чистого пола – в данном случае используются плиты или доски.

Перед тем, как начинаем работать, все деревянные поверхности обрабатываем антисептиком. Это позволяет защитить их от неблагоприятного воздействия и продлить срок эксплуатации.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Современные технологии позволяют использовать для обогрева различные виды электрических полов, а именно:

• Кабельные;
• Инфракрасные маты;
• Кабельные маты;
• Инфракрасная пленка.

Каждая из данных разновидностей отличается определенными особенностями, которые следует учитывать в процессе монтажа. Аналогично водяному, кабельный пол может оборудоваться с использованием технологии, предусматривающей погружение в бетонную стяжку, либо путем укладки на настил из дерева. Отличным вариантом является использование инфракрасных теплых полов, для эксплуатации которых не требуется погружение в бетонный раствор, а достаточно просто уложить элементы на чистовое покрытие.

Одним из преимуществ использования электрических полов является простота управления и выставления необходимой температуры посредством терморегулятора. Его размещают на стене в специально подготовленном месте, где им будет удобно пользоваться. От пола он должен быть удален не менее, чем на 30 сантиметров.

В самой стене на месте крепления будущего терморегулятора проделывается округлое отверстие, ниже которого проделываются каналы для прокладки кабеля. При планировании эксплуатации теплых полов в помещении, характеризующемся чрезмерной влажностью, целесообразно терморегулятор выводить за его пределы, чтобы получаемые данные были максимально точными.

Предлагаем ознакомиться Хамам в фитнес клубе правила посещения

На черновую поверхность пола укладывается полиэтиленовая пленка с обязательным напуском на стены, а также теплоизоляционный слой, сверху на который укладывается армирующая сетка. На последнюю уже крепится кабель, чтобы не происходило смещения. После этого целесообразно соединить кабель с терморегулятором, чтобы была уверенность в рабочем состоянии системы. В завершение по аналогии с водяным полом производится установка маячков и заливка стяжки.

Укладка греющего кабеля может выполняться непосредственно на лаги , под которыми должен быть слой гидроизоляции и теплоизоляции с фольгированной основой. В местах, где планируется прохождение кабеля, лаги пропиливаются. Укладка кабеля по лагам должна производиться исключительно змейкой.

Сверху на термоизоляционный слой монтируется армирующая сетка, а в предварительно сделанные пропилы укладывается фольга с кабелем, который крепится к сетке посредством хомутов.

Если предпочтение отдано кабельным или инфракрасным матам, то их укладка выполняется непосредственно на чистовой пол. Поверх матов можно использовать керамогранитную плитку, однако делается это с обязательным увеличением нормы расхода клея. При использовании инфракрасной пленки целесообразно предварительно накрыть ее фанерными листами.

Перед укладкой теплого пола обязательно следует производить расчеты, учитывая при этом исключительно полезную площадь помещения, то есть без учета тех областей, где будет располагаться мебель и бытовая техника. С одной стороны, теплый пол может сам навредить технике и отдельным мебельным элементам, с другой же, тяжелые предметы могут повредить электрические кабели и вызвать выход из строя всей системы.

Чтобы защитить деревянные элементы, а также продлить срок эксплуатации здания, я использую антисептики и антипирены. Это специальные составы, которые защищают дерево от грызунов, насекомых, а также гниения, покрытия плесенью и др. Делать это необходимо еще до монтажа изделий.

1. Для начала на опорах винтового фундамента проделываю четыре отверстия, затем настилаю слой гидрозащиты, закрепляю. По кругу конструкции раскладываю балки и соединяю их между собой.

2. При помощи саморезов устанавливаю балки к оголовкам, креплю к оголовкам остальные брусья. Беру стальные скобы и соединяю между собой детали обвязки.

3. Строительным уровнем проверяю ровность установки балок.

4. Снизу брусьев устанавливаю обрешетку, именно она будет служить базой для крепления подосновы.

5. Затем приступаю к черновой отделке и прокладке теплоизоляции:

• Вначале основание пола застилаю гидроизоляционной пленкой, которая не даст влаге попасть внутрь утеплителя.
• Между лагами закладываю теплоизоляцию. С каждой стороны предусматриваю запас по 0,5 см, чтобы материал плотно прилегал друг к другу.

• Поверх нее кладу пароизоляцию. Ее следует класть внахлест, чтобы предотвратить образование мостиков холода.

Свайно-винтовой фундамент предусматривает обязательную забивку цоколя. Делать это можно одним из следующих способов:

• Кирпичная – основанием здесь является подсыпка из щебня и песка. Затем закладываю саму забивку в полкирпича, арматуру здесь применять необязательно. Кирпич посоветую керамический и клинкерный.
• Из профнастила – основой для установки профлиста служат пролеты, которые прикрепляю к буронабивным столбам.
• Из ДСП – материал монтирую аналогично профнастилу.

Нельзя забывать о естественной вентиляции, которая не позволяет образовываться влаге в конструкции. Отмостку я выкладываю из тротуарной плитки или брусчатки или заливаю бетонную стяжку. Важно соблюдать угол наклона 4 градуса от дома. Место примыкания облицовки и отмостки заделываю герметиком, это препятствует скапливанию влаги и иных осадков под основанием дома.

Как производится утепление

Для утепления пола мы проделываем следующие действия:

1. Устанавливаем гидроизоляцию ростверка и нижнюю часть стены. Между ними закладываем влагостойкий материал.
2. Далее устанавливаем саму гидроизоляцию нижней части постройки до нижних частей ростверка.

В качестве гидроизоляции мы используем рубероид, который обрабатывается влагостойкой мастикой.

После этого приступаем к обустройству чернового пола. Для этого к лагам прикрепляем деревянный брус. Он будет служить опорой конструкции. Если материал для утепления — пенопласт или пенополистирол, то в качестве черного пола лучше использовать сетку.

После укладки чернового пола приступаем к пароизоляции, которая препятствует попаданию влаги. Затем устанавливаем теплоизоляция, а сверху опять пароизоляция. Важно не оставлять зазоров между плитами данного материала. Это не позволит холоду проникнуть в помещение и качественно утеплить полы в каркасном доме.

На следующем этапе укладываем пол. Это может быть плита, половая доска, фанера или другие материалы. Важно не забыть о ложном цокольном этаже.

Вопрос # 5 В чем особенность конструкции пола в доме на свайно-винтовом фундаменте

Каких-либо отличий от технологии устройства пола в деревянном доме монтаж полового пирога в строении на сваях не имеет. Конечно же, необходим черновой пол. Между ним и финишным покрытием укладывается теплоизолятор. Обязательный этап – пароизоляция. С внешней стороны выполняется обшивка влагостойким материалом. А для уменьшения ветровой нагрузки поддомовое пространство по периметру закрывается декоративным цоколем.

Конечно, тем для обсуждения относительно грамотности устройства полов в разы больше. Но, я считаю, что непрофессионалов не стоит загружать чрезмерно специфической информацией. Поэтому другие проблемные моменты рассмотрим в следующий раз.

Монтаж забирки

Установка забирки зависит от метода обшивки постройки:

1. Листовая.
2. Кирпичная.
3. Каркасная.

Забирка при использовании листовых материалов

Каркасные дома декорируются сайдингом, вагонкой, панелями и прочими материалами. В таких случаях, цокольный этаж выводим с помощью каменной кладки. Для этого проделываем такие действия:

1. Устанавливаем каркас – к трубам свай крепим горизонтальные пояса.
2. Крепим подоснову – лучше использовать плоский шифер или ЦСП.
3. Крепим гидроизоляцию – лучше использовать в виде рулонов. Он должен проходить под отмосткой, при этом загибаем на ЦСП до верха.
4. Крепим облицовку – камень, клинкер, керамогранит.
5. Устанавливаем отмостку – это может быть тротуарная плитка, брусчатка и др.

Забирка при использовании кирпичных материалов

Этот способ кладки является наиболее дорогостоящим. Чтобы сэкономить материалы, для цоколя мы используем половина кирпича. Первый ряд кладем на песчаную подушку. В качестве гидроизоляции используем ленту из рубероида, которую укладываем под кладку и под отмостку.

Забирка при использовании каркасных материалов

Это самый экономный и простой способ имитации цокольного этажа. Это аналог вентилируемого фасада, в котором мы обрешетку крепим не к стенам, а к сваям. Процесс создания следующий:

1. Создаем каркас по сваям – для этого устанавливаем две горизонтальные балки по периметру.
2. Кладем слой гидроизоляции – это вертикально установленный на обрешетке рубероид, который у земли загибается на весь периметр отмостки.
3. Устанавливаем цокольный сайдинг – это листы ПВХ, с изображенной каменной или кирпичной кладкой. Материал крепим кляммерами, саморезами к металлическому профилю или гвоздями к дереву.
4. Устанавливаем отмостку – это любой материал, которым декорируется тротуар.

Используя такой вид отместки, мы может установить в нее ливневки, лотки, которые отводят воду в канализацию.

Выбор материалов и требования к древесине

Наиболее распространенным материалом для пола являются хвойные породы – ель и сосна. Брусья и доски из них получаются прочными, надежными и легкими, а содержащаяся в волокнах смола надежно защищает от гниения. К тому же, стоимость материала относительно невысока.

Предлагаем ознакомиться Смесь для обкладки печи в бане

Но при достаточном бюджете я все же рекомендую использовать твердые породы. Доски и брусья из дуба или осины, пусть тяжелее, но намного прочнее и долговечнее. Дуб необходимо использовать для строительства тяжелых и больших каркасных домов.

Для удобства восприятия информации в таблице приведены важнейшие критерии оценки материалов для пола и рекомендации по их эксплуатации.

Установка продухов

Продухи – это отверстия, через которые проходит вентиляция. Это позволяет испаряться влаге в конструкции пола, а также продлевает срок его эксплуатации. Отверстия могут иметь квадратную, круглую или иную форму. Обычно их количество рассчитываем следующим образом: 1 отверстие на каждые 2 метра. Оптимальный их размер – 10 или 15 см. в диаметре.

Если забирку мы делаем из кирпича, то на необходимой высоте между кирпичами оставляем свободное пространство. В случае с деревянной забиркой, такие отверстия выпиливаем.

Если мы заливаем монолитную ленту, то все действия будут следущие:

1. На необходимой высоте устанавливаем трубу с песком внутри. Ее диаметр должен быть равен диаметру продуха.
2. После этого заливаем ленту, снимаем опалубку и убираем песок.
3. На фундамент, где проделаны отверстия, крепим решетки. Они препятствуют попаданию внутрь птиц или животных.

Устройство отмостки по периметру

Отмостка – это полоса, которая проходит вокруг всей постройки. Она должна быть прочной, водоотталкивающей и утепленной. Основная цель такой полоски состоит в защите постройки от осадков. Процесс создания отмостки следующий:

1. После того, как был вырыт котлован, отсыпаем и трамбуем выравнивающий слой.
2. Устанавливаем гидроизоляцию примыкания и всю отмостку.
3. Производим настил и укладку утеплителя.
4. Ставим арматурную сетку и заливаем слой бетона (80% от всего количества).
5. После того, как бетон затвердел, с помощью специальных реек, которые крепятся к опалубке, производим разметку уклона отмостки.
6. Остальной бетон делаем более густым, и выкладываем по размеченным рейкам.

Угол наклона контролируется с помощью уровня, даже после установки гидроизоляции и теплоизоляции он сохраняет свой уклон.

Утепление пола в каркасном доме на винтовых сваях играет большую роль. Такие постройки не отличаются долговечностью, поэтому нужно сделать все возможное, чтобы этот срок продлить. Утеплять нужно все поверхности, в том числе и пол, особенно, если используется свайный фундамент. В качестве материала для утепление предпочтение отдается более прочным и подходящим к типу местности.

Для строительства каркасных домов предлагаем обращаться в нашу компанию. С нашим опытом мы смонтируем для вас теплый и комфортный каркасный дом, который будет радовать вас и вашу семью

Цоколь – еще один вариант утепления

Обустройство цоколя в доме на сваях
Пространство под полом дома, обустроенного на сваях, лучше закрыть цоколем. Сделать это быстрее и проще, чем утеплять пол. Также обустройство цоколя может стать дополнительной теплозащитой.

Не обязательно делать полноценный цоколь в доме на винтовых сваях, можно обустроить декоративный вариант, имитацию – забирку. Этот элемент не только украсит дом, он обеспечит дополнительную теплоизоляцию, защитит пространство под полом от снеговых заносов, ветра и сквозняков. Кроме того, возведение забирки поможет немного сэкономить на стоимости утеплителя: его понадобится меньше, можно будет сделать тонкий слой.

Декоративный цоколь делают двумя методами:

1. С помощью каркасных конструкций. Сделать такую забирку легко, быстро. Достаточно смастерить обрешетку из дерева или листов оцинковки, прикрепляя их на сваи. Следующим слоем располагают рубероид, а закрывают сверху ПВХ листами (можно купить изделия, которые имитируют по рисунку каменную стену, кирпичную кладку). Листы ПВХ монтируют при помощи гвоздей (если обрешетка из деревянных досок) или саморезов (в случае, когда каркас выполнен из металлических листов).
2. Выполняя кирпичную кладку. Строят ложный цоколь в половину кирпича. Сначала следует тщательно утрамбовать песок, сделав из него подушку. Чтобы защитить такой цоколь от дождя, его покрывают слоем рубероида. Вместо кирпича подойдут пеноблоки или газоблоки, они имеют высокие теплоизоляционные показатели. Ложный цоколь из пеноблока нуждается в обязательном слое штукатурки, которая защитит стройматериал от осадков и разрушения.

Забирка защищает подпольное пространство под полом от холода, но это пространство должно быть вентилируемым. Иначе там быстро будет скапливаться влага, начнет образовываться плесень. Поэтому в цоколе дома на винтовых сваях устраивают два вентиляционных отверстия на противоположных сторонах (углах). Они обеспечат циркуляцию воздуха.

Утеплить пол помещения, построенного на сваях, не сложно. Это можно сделать, не имея специальных строительных навыков. Комплексный подход обеспечит комфортное проживание в доме, увеличит срок его эксплуатации.

Пирог пола каркасного дома на винтовых сваях

• как утеплить пол в доме на сваях;
• как утеплить цоколь дома на винтовых сваях.

Материалы для утепления

Для утепления цоколя и пола используются различные материалы. Самыми популярными из них являются:

• каменная (базальтовая) вата, имеет высокие звуко-, теплоизолирующие и пожаробезопасные свойства;
• керамзит — дешевый, сыпучий материал;
• пенопласт, надежен и прочен, но горюч;
• пеноплекс (пенополистерол), хорошо сохраняет тепло.

Базальтовая вата

Каменная, точнее, базальтовая вата — действенный утеплитель для пола. Хаотичное расположение внутренних волокон придает ему хорошие шумоподавляющие, теплоизоляционные и ветрозащитные свойства. Базальтовая вата обладает высокой эластичностью и паропроводностью.

Керамзит

Керамзит изготавливается из глины, служит очень долго. Теплопроводность слоя керамзита в 10 см равна теплопроводности доски 25 см в толщину или кирпичной стены в 100 см.

Керамзит не подвержен воздействию кислотной среды. Устойчив к воздействию химических соединений и органических разрушителей, к сильным морозам и возгоранию.

Пенопласт

Пенопласт дешев, прост в монтаже, влагостоек, отличается низкой теплопроводностью и легкостью. Этот материал не требуют устройства дополнительных поддерживающих конструкций. Его легко обрабатывать и просто монтировать. Работы с его использованием занимают мало времени, что ускоряет ввод дома в эксплуатацию. Минусы пенопласта — хрупкость и горючесть.

Пеноплекс

Пеноплекс — усовершенствованная разновидность пенопласта — признанный лидер среди теплоизоляторов. Он имеет легкий вес, высокую прочность и низкую паропроницаемость.

Пеноплекс долговечен, устойчив к износу, влажности и перепадам температур. В отличие от пенопласта он, не крошится и не горит. Устойчив к продольным и поперечным нагрузкам. Плиты из пеноплекса монтируются так же, как из пенопласта.

Все перечисленные свойства делают пеноплекс незаменимым в утеплении цоколя и пола.

Утеплители и их свойства

Пол, как и внешние стены, это ограждающая конструкция, так как отделяет теплые комнаты дома от грунта. Соответственно, на него тоже распространяются правила о необходимости закладки эффективной теплоизоляции, защищённой противодиффузиоными прослойками.

Основная схема утепления
В отличие от вертикальных конструкций, для утепления пола могут применяться не только рулонные маты или плиты, но и сыпучие либо рыхлые материалы (о способах утепления каркасного дома подробно написано в нашей статье). Только нужно помнить, что они должны быть лёгкими, так как конструкция не имеет возможности опираться на грунт. Поэтому такой, достаточно весомый материал, как керамзит, в данном случае применять нельзя.

Предлагаем ознакомиться Доска для потолка в деревянном доме

А что же можно? Надеемся, что в выборе подходящего утеплителя поможет следующая глава.

Использование рулонного мягкого утеплителя либо более жёстких прямоугольных блоков, является традиционным вариантом теплоизоляции пола.

Разнообразие материалов
К таковым материалам относятся:

1. Минеральные ваты (ГОСТ 4640-2011), производимые либо из расплава габбро-базальтовых пород, либо из вулканических или металлургических шлаков. Плюс этих ват не только в необходимом для этой конструкции коэффициенте теплопроводности, но и в практически абсолютной негорючести. По стандарту температурным пределом для них диапазон от -180 до 700 градусов (об утеплении каркасного дома минеральной ватой читайте в статье).

Базальтовая плита

Нарезной мат из шлаковаты

Стекловата в рулоне

1. Пенопласты (ГОСТ 15588-2014). Под этим термином могут скрываться плиты из вспененных пластических масс, два вида которых активно применяются в строительстве. Один из них — полистирол, а другой – полиуретан. Последний тоже формуется в плиты, но из-за более высокой цены в такой форме он менее популярен в народе. Если его и применяют, то чаще в виде пены, а вот пенополистирол очень востребован. Плиты ППС бывают трёх типов: наиболее дешёвый тип «Р», который режут из одного большого блока, имеет выраженную зернистую структуру, и «Т», формуемый пневматическим, вакуумным или комбинированным способами. И тот и другой варианты могут содержать графит, который добавляется для улучшения теплоизоляционных характеристик.

ЭППС с графитом

Экструзионный полистирол, тип «Т»

Полистирол тип «Р»

На заметку: плиты из полистирола могут иметь отформованную в четверть кромку. Но здесь этого не требуется, так как плиты не стыкуются между собой, а укладываются между лагами. Поэтому для утепления пола внутри каркаса нужно брать вариант с обычной прямоугольной кромкой. Размеры у таких плит разные, как и вариации толщины.

1. Эковата (ГОСТ 16381-77). Этим термином принято называть целлюлозный утеплитель, содержащий антипиреновые и биоцидные добавки, но согласно стандарту, по виду используемого сырья эковаты могут отличаться. То есть, их могут изготавливать не только из неорганических веществ, но и из органики или их комбинации. Так что не стоит уповать на абсолютную экологичность этого материала, которую так пропагандируют его продавцы. Однако, для утепления пола он вполне подходит, особенно если это не рыхлая вата, которая может терять объём, а плиты или маты.

Предлагаем ознакомиться Сагус отбеливатель для древесины инструкция по применению

Плита из эковаты

Утепление цоколя свайно-винтового фундамента

Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.

Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.

В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.

Типы утеплителей для полов каркасного дома

В практике, чтоб построить дом под ключ используются различные утеплители для полов. Кроме минеральной ваты часто используют насыпные материалы – керамзит. Он обладает худшими характеристиками, чем минеральная вата, но зато имеет низкую цену. В качестве утеплителя используют иногда пенополистирол (пенопласт). Обладая хорошими теплоизолирующими характеристиками, этот материал при низких температурах разрушается, также негативно на нем сказывается влага. Лучшими характеристиками обладает модификация пенополистирола – экструдированный пенополистирол, он невосприимчив к влаге, выдерживает без изменений параметров теплосопротивления низкие температуры и не горюч. Недостаток – высокая цена.

Утеплить пол каркасного дома на сваях можно любым из этих материалов, но предпочтение отдают минеральной или базальтовой вате. Минеральная вата обладает хорошими теплоизолирующими характеристиками, экологически безопасна, пожаробезопасна. При монтаже лаг на обвязку дома принимают шаг укладки лаг, равный стандартной ширине минеральной ваты в продаже на рынке. Такая технология укладки утеплителя уменьшает объем работ, снижает расход минеральной ваты и уменьшает количество стыков в утеплителе.

Как утеплить цоколь дома на винтовых сваях

До утепления цоколя следует произвести гидроизоляцию ростверка и свай. Для этого используйте рубероид и мастику на битумной основе. Сваи утеплять не надо.

Существует несколько способов термоизоляции фундамента на сваях. Один из них показан ниже.

Схема наружной теплоизоляции свайного фундамента.

Этот вариант предусматривает установку на сваи поддерживающей конструкции, на которую крепят облицовочный материал. Если необходимо усилить утепление, используют цементно-стружечную плиту и утеплитель (базальтовую вату или пеноплекс).

Другой вариант подразумевает использование в качестве утеплителя кирпичной кладки. Снаружи на кладку крепят облицовочные панели, декоративную обшивку или сайдинг. Если необходима термоизоляция изнутри, на внутреннюю сторону кирпичной стены наклеивают пеноплекс толщиной 3 см и укладывают его в заглубленный грунт.

Третий вариант — сооружение стен цоколя из пеноплекса. Учитывая превосходные свойства этого материала, термоизоляционные работы с его использованием проводятся быстро. Результат получается качественным и надежным. Устанавливать конструкцию для поддержания стен в данном случае не требуется.

Перед сооружением стен из пеноплекса необходимо вырыть по периметру цоколя неглубокую траншею для их заглубления. Плиты пеноплекса плотно приставляют друг к другу. Швы между ними заделывают монтажной пеной. Для дополнительного утепления делают подсыпку керамзитом. В противоположных углах цоколя для устранения влаги вырезают продухи — отверстия для вентиляции.

Стены цоколя из пеноплекса необязательно закрывать декорированной облицовкой. Но снаружи необходимо обтянуть металлической сеткой, чтобы в цоколь не проникли грызуны. В завершение утепления фундамента эту сетку закрывают облицовочным материалом.

Надо помнить, что второй и третий варианты утепления цоколя лучше реализовывать в процессе возведения дома. Так как после постройки коробки и подведения коммуникаций цоколь становится труднодоступным. Но при значительной высоте цокольного пространства утепление можно сделать и после возведения коробки.

Последовательность работ при утеплении пола

Пошаговая укладка материалов
Начинать следует со сборки черновой конструкции. Для этого к лагам прибивают брусья из дерева, они послужат опорой. Далее, к ним прикрепляют доски в настил. Элементы из древесины обязательно нужно обработать антибактериальной пропиткой.

Если в качестве утеплителя планируется укладывать пенопласт или пенополистирол, то черновой пол допустимо делать из сетки. Но она должна быть достаточно прочной, чтобы выдержать массу утеплителя.

Следующий слой – это гидроизоляция ростверка. Она должна надежно защитить утеплитель от попадания в него влаги. Для такой защиты подойдет рубероид, мембранная или полиэтиленовая пленка. Ее располагают внахлест, не оставляя зазоров, с легким провисанием между лагами. Стыки пленки необходимо проклеить. Далее наступает черед утеплителя. Щелей между его листами или полосами быть не должно.

Поверх утеплителя снова укладывают слой пленки для изоляции от пара. Эта прослойка обеспечит защиту от конденсата и влаги, поступающей изнутри дома. Проще всего зафиксировать пленку строительным степлером, укладывать обязательно внахлест.

После всего этого приступают к обустройству чистового пола. Его можно делать из деревянных досок или листов фанеры, подойдут плиты ДСП.

Доступным по стоимости материалом является сосна. Более дорогие виды древесины – дуб, осина. Эти породы дерева отличает надежность, прочность и долговечностью. Важно, чтобы древесины была сухой, имела влажность не выше 20%. Иначе при высыхании досок в напольном покрытии начнут появляться трещины. Для дополнительной изоляции и декорирования пол покрывают линолеумом с утеплителем, ковролином, ламинатом на пробковой подложке. Полы в ванной и туалете декорируют плиткой. Можно обустроить систему теплых полов во всем доме.

Утепление пола в каркасном доме на сваях

Пол в основании каркасного дома утепляется в процессе строительства. Утепление пола помогает предотвратить:

• появление конденсата на поверхности перекрытий;
• загнивание древесины при повышенной влажности;
• существенные потери тепла в доме.

Базовые элементы конструкции утепленного пола:

• черновой пол;
• гидро- и ветрозащита;
• утеплитель;
• пароизоляция;
• чистовой пол.

Этот теплозащитный пирог обеспечивает комфортное проживание, и продляет срок эксплуатации отдельных конструктивных элементов дома и здания в целом.

Как утеплить пол в каркасном доме на винтовых сваях

К устройству теплого пола приступают после того, как на, вкрученные в грунт, сваи установлен брус ростверка 150×200 или 200×200 мм в сечении.

К брусу ростверка крепятся лаги из обрезной доски сечением 50×150 мм с промежутком в 50 — 60 см. К нижней стороне лаг из обрезной доски 100×25 мм пришивается черновой пол. Важно, чтобы доски чернового пола примыкали вплотную друг к другу и лагам.

Получившаяся конструкция обрабатывается антисептиком. На черновой пол между лагами, внахлест на них укладывается гидро- и ветрозащита, на которую ложится утеплитель. Утеплитель покрывают пароизоляцией и зашивают половой рейкой.

Устройство пола каркасного дома на винтовых сваях.

Если вы хотите утеплить фундамент и пол своими руками

Действия по утеплению вашего пола могут несколько отличаться от вышеприведенной схемы. Если дом одноэтажный, используйте брус ростверка меньшего сечения. Если под домом большая влажность, обшейте черновой пол со стороны цоколя влагозащитной пленкой.

От климата вашей местности будут зависеть размеры используемого утеплителя, а, следовательно, и объем пространства между лагами вашего дома. Чистовой пол может быть изготовлен не только из половой рейки, но и из ламината, который укладывается на ориентированно-стружечную плиту и подложку.

Если вы делаете утепление фундамента и пола на винтовых сваях своими руками, используйте Строительный калькулятор. Он поможет определить материалы и размеры элементов конструкции цоколя и пола первого этажа. При этом помните, что консультация со специалистом никогда не будет лишней.

Требуемые материалы

Перед началом рабочего процесса по обустройству пола необходимо определиться с правильным подбором материала. Для того чтобы выбрать правильный тип древесины, предназначенной для устройства несущих элементов пирога пола, следует ориентироваться на климатические условия местности, интенсивность использования здания, финансовые возможности и предназначение каждого индивидуального помещения.

Когда дом построен на винтовых сваях, в формировании каркаса первого этажа применяются такие виды древесины, как:

• Хвоя – недорогая, долговечная, прочная. Прекрасно выполняется устройство небольших помещений;
• Осина или дуб – обладают повышенными показателями, нежели прочие породы, отличны для оборудования жилых помещений, таких как детская или спальня.

Помимо выбора породы, очень важно обратить внимание на качество просушки материала, ведь очень влажная древесина, высыхая, формирует щели.

Доски должны быть без пятен, трещин и прочих изъянов.

Важно: чтобы устройство напольного покрытия в доме на винтовых сваях было выполнено идеально, следует приобретать древесину 1-го сорта, влажность которой не более 20%.

Совет: В качестве самого оптимального варианта для данного типа дома лучше выбрать обрезную шпунтованную доску, которая не нуждается в окончательной шлифовке.

Дабы избежать несхожести по цвету и текстуре, следует брать доски из одной партии.

Количество материала должно соответствовать площади помещения, плюс 10%.

Утепление пола на сваях — стоимость работ по устройству эффективной теплоизоляции пола на винтовых сваях

В холодном загородном доме не может быть по-настоящему уютно. Тем людям, которые проживают на первом этаже многоквартирного или частного дома, отлично известно, что холодный воздух в помещение проникает снизу через напольное покрытие. Поэтому следует очень ответственно подойти к вопросу утепления пола на винтовых сваях. Утеплительные работы должны проводиться максимально эффективно и профессионально, потому что от этого зависит комфорт проживания хозяев в зимний период.

Варианты утепления пола на сваях

Сразу надо сказать, что утеплению и термоизоляции подлежит лишь верхняя часть винтовых свай, которая называется ростверком. Прежде чем начинать процесс теплоизоляции пола на винтовых сваях, нужно удостовериться в том, что материалы, которые будут использоваться для утепления, не содержат влаги. Также при установке материала обязательно нужно соблюдать все предписанные нормы и законодательные требования.

Для теплоизоляции фундамента на сваях можно использовать самые разные материалы. Их стоимость будет зависеть от определенных факторов. Это:

• толщина;
• физические параметры;
• фирма-изготовитель;
• качество и так далее.

Также надо заметить, что существует несколько вариантов утеплить пол на сваях в частном доме. Это может быть:

• утепление с использованием минеральной ваты;
• утепление древесно-волокнистыми щитами или линолеумом с функцией термоизоляции;
• использование системы «Теплый пол»;
• утепление плитами ДВП.

Устройство утепления пола проводится в три этапа:

• гидроизоляция ростверка с использованием влагостойкого материала;
• установка теплоизолятора, которая осуществляется от нижних деталей свай;
• проверка качества проведенных работ.

Теплоизоляцию пола можно назвать процессом достаточно непростым, особенно если нужно утеплить пол на сваях. Поэтому заказать услуги по укладке теплоизоляционного материала можно у профессиональных строителей, которые знают устройство свайного фундамента и могут все сделать относительно недорого.

Во время проведения работ по утеплению напольного покрытия нужно подождать одну неделю после укладки теплоизоляционного материала. За это время он успеет:

• подсохнуть;
• улечься;
• приобрести нужную форму.

В крайнем случае, если бюджет не позволяет приобрести дорогой утеплитель, можно просто засыпать фундамент землей по всему периметру. Однако в этом случае не стоит надеяться на эффективную защиту от холода.

У кого заказать недорогие услуги по утеплению пола на сваях в загородном доме

Утепление пола на сваях, как и установка фундамента, требует наличия определенных навыков. Поэтому для выполнения таких работ часто нанимают специалистов.

Лучших мастеров можно найти на сайте Юду. Здесь зарегистрированы только проверенные исполнители, которые могут оказать услуги по утеплению пола по доступной цене. Тем не менее, расценки у каждого специалиста отличаются, так что о стоимости нужно договариваться в частном порядке.

домов на свайном фундаменте — The House Designers

Качество вашего дома начинается с его фундамента. Крайне важно выбрать правильную стартовую базу для вашего дома, но некоторые люди находят варианты сложными и трудными для понимания. Мы здесь для того, чтобы немного упростить процесс, продемонстрировав вам множество замечательных преимуществ фундамента на винтовых сваях. Это может быть именно то, что вам нужно!

Фундамент на винтовых сваях универсален

Дома на основе свайного фундамента гибки и зачастую очень удобны в строительстве.Имея так много преимуществ, которые трудно найти в других фондах, подумайте о том, чтобы поговорить со своим дизайнером или консультантом по планированию дома о том, что может предложить фундамент с винтовой сваей.

Большинство планов дома включают плиту, подвал или фундамент подвала, но варианты выходят за рамки этого. Фундамент на основе винтовых свай, который обычно называют «спиральным», состоит из нескольких больших металлических опор, надежно вбитых в землю. Эти столбы служат опорой и основанием для дома.

Как правило, фундаменты на винтовых сваях, используемые в небольших зданиях, не вредят окружающей среде и позволяют экономить деньги. Вы можете получить дом своей мечты, не разбивая банк! Проведите небольшое исследование на ранней стадии, чтобы увидеть, сработает ли это для вашей строительной площадки, потому что выбор правильного фундамента также помогает обеспечить своевременную и эффективную сборку. Вы можете обнаружить, что фундамент на винтовых сваях подходит для многих ваших любимых домов.

Винтовые сваи могут снизить воздействие на окружающую среду

Многие домовладельцы любят фундаменты из винтовых свай, потому что они уменьшают воздействие постройки на окружающую среду.Другие фундаменты требуют рытья, что приводит к разрушению почвы. В некоторых крайних случаях это может привести к усилению эрозии и стока почвы, что нанесет ущерб окружающей экосистеме.

Из-за своей простоты фундаменты на винтовых сваях минимально инвазивны для почвы и прилегающих территорий. Вам даже не нужно ввозить тяжелую технику. Для установки винтовой сваи требуется только небольшая машина, которая помещает опорные стержни в землю. И в качестве дополнительного преимущества этот тональный крем помогает сохранить естественную красоту вашего участка, так что позже вам может не понадобиться так много ландшафтного дизайна.

Для многих домов вокруг пляжей и водно-болотных угодий требуется фундамент из винтовых свай. Идеально подходящий для мест, подверженных эрозии или паводку, такой фундамент позволяет вам построить дом своей мечты там, где другие фундаменты не выдержат. Итак, создавайте дизайн на пляже своей мечты! Знание винтовых свайных фундаментов позволит вам опередить все и приблизиться к идеальной конструкции.

Берега озер — еще одно обычное место, где можно найти дома с фундаментом на винтовых сваях из-за песчаной почвы и более высокого уровня грунтовых вод.THD-1429 (вверху) может стать прекрасным домом для озера или пляжа благодаря спиральному фундаменту. Здесь достаточно места для семьи и гостей, так что это отличный выбор как для круглогодичного проживания, так и для отдыха.

• Второй уровень
• Третий уровень
• Первый уровень

Для того, чтобы залить бетонный фундамент и дать ему застыть, требуется несколько дней или даже недель. Этот процесс может казаться вечным при лучших обстоятельствах; плохая погода может вызвать дальнейшие задержки.Если вы хотите избежать этой головной боли, фундамент на винтовых сваях можно установить и построить за считанные дни.

Как только стержни находятся в земле, они сразу же могут выдерживать весовые нагрузки. Так что вместо того, чтобы ждать, ваш строитель может сразу приступить к работе! Вы можете сэкономить время и деньги и быстрее заселиться.

Фундаменты на винтовых сваях обычно небольшие и компактные. Каждый «винт» имеет установленную производителем нагрузку, которую он может выдержать.Обязательно поговорите со своим строителем о выборе правильной конфигурации для винтового фундамента. Модульная конструкция многих домов с этим типом фундамента позволяет очень легко добавлять и расширять дома как сейчас, так и в будущем.

Фундамент на винтовых сваях — надежный метод жилищного строительства, выдержавший испытание временем. На самом деле они являются основным выбором для многих строителей и разработчиков. При всех этих преимуществах нетрудно понять, почему!

Пока вы будете искать свой идеальный дом, подумайте о выборе типа фундамента, которому доверяют дизайнеры и строители в вашем районе, но не забудьте спросить о фундаменте на винтовых сваях! Если у вас есть какие-либо вопросы или вы хотите узнать больше о процессе поиска и строительства дома, дайте нам знать.Нам не терпится помочь осуществить вашу мечту.

Следите за нами и ставьте лайки:

Винтовые опоры (или винтовые сваи)

Винтовые опоры можно использовать вместо обычных пней при укладке полов.

Что такое винтовые опоры?

Винтовые опоры (также известные как винтовые сваи) — отличная альтернатива использованию традиционных пней. Опоры представляют собой длинные стальные трубы с головкой винта на одном конце, который вкручивается в землю. Другой конец — выступающая часть — увенчан круглой площадкой, на которую опирается каркас дома.Винтовые опоры можно установить быстро и эффективно, так как они не требуют предварительно вырытых отверстий или бетонирования, а это означает, что вы можете установить каркас сразу после того, как опоры будут перекрыты. Это может обеспечить значительное сокращение времени и затрат на установку, а также означает, что опоры легче отрегулировать, как только они будут на месте.

Из чего сделаны винтовые опоры?

Высокопрочная сталь — предпочтительный материал для винтовых свай. Они не только должны быть чрезвычайно прочными, чтобы удерживать дом, но также должны быть очень прочными, чтобы предотвратить их коробление или скручивание при установке.

Есть ли вариации?

Базовая конструкция винтовых опор в строительной отрасли более или менее одинакова, но у разных производителей существуют различия в стилях опор. Как правило, все они устанавливаются одинаково и служат одной основной цели.

Как устанавливаются винтовые опоры?

Установка выполняется очень быстро: большинство стандартных работ можно выполнить примерно за четыре-пять часов.Сайт сначала помечается в соответствии с тем, где должен быть каждый пост. Затем пирс бурится в земле с помощью гидравлического приводного двигателя, подключенного к экскаватору. Головка винта на опоре представляет собой поршневой винт, и, как шуруп по дереву в доске, он очень мало трогает почву. Это оставляет окружающую землю плотно прижатой к опоре, удерживая ее устойчивой.

Важно отметить, что головка винта не может попасть в коренную породу, но она подходит практически для любого другого типа почвы.Попав внутрь, опоры затем измеряются с помощью лазера, чтобы они оставались ровными, вырезаются по размеру и заканчиваются небольшой круглой крышкой платформы, которая прикручивается к опоре. Затем раму можно опустить, чтобы она стояла сверху, где ее можно было прикрепить болтами к опорам. При необходимости можно уложить плиту на землю у подножия опор, чтобы придать им дополнительную устойчивость и защиту от влаги.

Где используются винтовые опоры?

Благодаря универсальности типов почвы, в которых они могут использоваться, простоте и скорости установки и, как следствие, устойчивости, винтовые опоры можно использовать практически везде, где подходит экскаватор.Они особенно популярны в сборных домах со стальным каркасом из-за простоты конструкции и небольшого количества необходимых уборок.

Плюсы и минусы нестандартных фондов

Хотя мало кто тратит время на размышления об фундаменте дома, простой факт заключается в том, что это один из самых важных элементов дома.Как и крыша, фундамент — несущая конструкция, поддерживающая дом, — не является популярным предметом для разговоров с потенциальными домовладельцами.

Типы фундаментов различаются — в зависимости от таких факторов, как архитектурный стиль, географическое положение, климат, почвенные и влажностные условия, а также очень важный бюджет для жилищного строительства. В дополнение к обычным вариантам — вроде полноценных, выходных или дневных подвалов; пространства для обхода; и бетонные плиты — с которыми мы знакомы или, по крайней мере, слышали, и которые работают в различных климатических условиях и потребностях, есть также необычные фундаменты, которые особенно важны на побережье, на берегу моря, на береговой линии и подверженные наводнениям районы.

Поскольку не каждый дом построен на одинаковом фундаменте, важно понимать другие варианты. Итак, давайте сосредоточимся на различных типах возвышений, таких как опоры, свайные и винтовые сваи.

Этот 1,5-этажный дом в современном прибрежном стиле площадью 1619 квадратных футов, построенный на фундаменте приподнятого этажа, имеет просторную веранду, три спальни, две ванные комнаты, большие окна и отдельную спальню на верхнем этаже. (План 116-1085)

По практическим или эстетическим причинам потенциальные покупатели жилья заново открывают для себя фундамент с фальшполом.По сути, приподнятый фундамент предназначен для поднятия жилого пространства дома над землей, чтобы изолировать его от насекомых и влаги и защитить от сильного дождя и штормов. Визуально фундамент фальшпола дома работает как пьедестал и усиливает привлекательность бордюра.

Возможно, наиболее заметным из приподнятых фундаментов дома является фундамент из опор и балок, или сваи, обычно встречающийся в прибрежных районах, на берегах, а также на горных или холмистых участках, где сложно установить традиционный фундамент из-за типа почвы. , периодическое вторжение воды или наводнение, крутой склон и т.п.Обычно поднятый на высоте от двух до десяти футов над землей поднятый фундамент состоит из кирпичных, каменных, деревянных или бетонных опор и деревянных или стальных балок, которые выдерживают вес дома. Пространство под домом полностью открыто, за исключением ряда вертикальных столбов, прикрепленных к балкам, поддерживающим конструкцию.

Это создает пространство под домом, обеспечивающее достаточную естественную вентиляцию. У домовладельцев также есть возможность покрыть пространство внешними стенами или использовать их для гаража / навеса для машины или складского помещения, если оно достаточно высокое.

В этом сказочном двухэтажном доме в прибрежном стиле изображен фундамент из опор и балок. Построенный на узком участке, дом состоит из четырех спален, в том числе двухкомнатных люксов с гардеробными на втором этаже и четырех ванных комнат. Открытый нижний уровень предоставляет много места для гаража, подсобных помещений и складских помещений (план № 196-1061).

На этом простом рисунке показан способ установки фундамента из опор и балок: бетонные вертикальные столбы, приподнятые над землей, увенчанные деревянными балками, обеспечивающие встроенное пространство для доступа для размещения водопроводных и электрических систем (источник : Basement Guides ) .

Поскольку они расположены на возвышении, дома, построенные на основе балок и опор, менее подвержены затоплению, что устраняет проблему попадания воды в основное жилище и отрицательного воздействия на него. Есть и другие преимущества.

• Более легкий доступ к водопроводу, проводке, воздуховодам и другим электрическим деталям
• Небольшое количество плесени и гнили или их отсутствие из-за вентиляции под конструкцией
• Может быть более экономичным, чем другие фундаменты
• Ремонт проще и дешевле, чем плитный фундамент
• Переезд дома проще — при необходимости

К недостаткам можно отнести:

• Может быть подвержен заражению насекомыми и вредителями, вызывающими повреждение проводки и элементов конструкции.Чтобы избежать этого, полы должны быть хорошо изолированы от насекомых
• Энергоэффективные и более холодные полы зимой без надлежащей теплоизоляции
• Скрип и скрип половиц возможны из-за того, что фундамент из балок имеет меньшую опору, чем полы, лежащие на бетонной плите
• Возможна влажность, в зависимости от высоты фундамента, которую можно исправить, установив дренаж или канализацию для отвода воды по периметру фундамента
• Значительное повреждение всего фундамента возможно из-за незначительного повреждения столба или опоры

Свайный фундамент, описанный как серия колонн или длинных цилиндров из прочного материала, построенных или вкопанных в землю / грунт, действует как устойчивая опора для построенных на нем конструкций. Фундаменты такого типа могут выдерживать более высокие нагрузки, чем сплошные опоры. Они переносят нагрузки от конструкций на твердые породы, камни или почву; и поддерживайте конструкцию, оставаясь прочно уложенной в почву.

Свайные фундаменты особенно полезны в районах с неустойчивым верхним слоем грунта, который может быть плохим для больших зданий и обычно устанавливается, когда грунтовые условия недостаточны для выдерживания расчетной нагрузки или когда ожидается не вертикальная нагрузка.

В этом сказочном трехэтажном доме в прибрежном стиле изображен свайный фундамент. Построенный на узком участке, дом состоит из шести спален, в том числе двух главных люксов на втором этаже, пяти ванных комнат и дамской уборной. На третьем этаже есть большая комната с видом на крытую террасу. Открытый нижний уровень предоставляет много места для гаража и складских помещений (план №130-1093).

Существует несколько типов свайных фундаментов в зависимости от их функции и состава материалов.Фундаментные сваи классифицируются по назначению:

• Сваи с торцевыми опорами — когда нижний конец сваи опирается на слой особо прочного грунта или породы. Нижний конец опирается на поверхность, которая действует как пересечение слабого и сильного слоев, при этом нагрузка проходит в обход слабого слоя и передается на более прочный слой.
• Фрикционные сваи — Здесь нагрузка передается на почву по всей высоте сваи… вся поверхность цилиндрической сваи работает, чтобы перенести вес на почву.Количество нагрузки, которую может выдержать свая, прямо пропорционально ее длине.
• Сваи для теста забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

Сваи могут быть из дерева , бетона и стали.

На этом информативном эскизе показаны различные формы свайных фундаментов и материалы, использованные для их изготовления ( источник: Школа PE ),

• Бетонные сваи бывают двух видов . Это сборный железобетон, которому придают определенную форму в месте, отличном от здания, выдерживают на литейном дворе, а затем транспортируют на место работы. Заливка на месте или заливка на месте означает, что стандартный бетон транспортируется на площадку, а затем помещается в необходимое место, в самосвал или насос.

• Древесина. Поскольку деревянные сваи используются для поддержки зданий в районах со слабым грунтом, необходимы деревья с исключительно прямыми и длинными стволами.Деревья должны быть не менее 20 метров в длину, потому что два ствола нельзя соединить вместе в одну кучу.

• Стальные сваи — это тяжелые колонны, сделанные из стали, а не из бетона, и предназначены для работы с тяжелыми конструкциями, такими как небоскребы, автомобильные мосты и вертикальные башни. Прочность и долговечность стали позволяют забивать сваи глубже в землю и преодолевать плотный слой твердого гравия.

Давайте начнем с процесса сборного железобетона, который предварительно подготавливает сваи в соответствии с желаемой / необходимой длиной, что сокращает время завершения.

• Фундамент подходит для всех размеров собственности и может быть установлен на большой площади и очень большой длине.
• Сваи можно использовать там, где не требуется бурение.
• Сваи очень аккуратные и чистые.

Вот несколько недостатков, которые следует учитывать:

• Склонен к повреждениям при движении по камням и валунам, а также к атакам морских бурильщиков
• Трудно заранее узнать фактическую требуемую длину
• Вибрации распространены — и влияют на соседние конструкции — при забивании свай в грунт
• Для работы требуется тяжелая техника
• Нет низкого дренажа

Этот фундамент, также известный как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, был введен в действие в 1836 году. Открытые, разработанные и запатентованные в 1833 году слепым ирландским инженером Александром Митчеллом, винтовые сваи успешно использовались в качестве фундаментов для маяков и мостов. , и пирсы.

Митчелл добился известности, построив первый маяк на винтовых сваях — Маяк Маплин-Сэндс в устье реки Темзы.Строительство маяка началось в 1838 году и впервые было зажжено в 1841 году. Маяк на винтовых сваях стоит на сваях, которые ввинчиваются в песчаное или илистое морское или речное дно.

Винтовые сваи — это стальные ввинчивающиеся сваи и система анкерного крепления к грунту, используемые для строительства глубоких фундаментов. Их описывают как «трубы из оцинкованного железа со спиральными ребрами», которые устанавливаются глубоко в землю для прочной поддержки конструкции.

Фундаменты на винтовых сваях распространены в крошечных домах, загородных домах, террасах и небольших приусадебных участках.

Рендеринг первого маяка на винтовых сваях — Маяк Маплин-Сэндс на Темзе — показывает стальные трубы, закрепляющие конструкцию (кредит изображения : Public Domain ).

Вверху: Очень уютный дом в современном стиле площадью 456 квадратных футов с одной спальней, одной ванной, камином в гостиной и крытой верандой с дровяной печью — идеальная модель для небольшого жилого дома, где фундамент на винтовых сваях — привлекательный вариант. Внизу: На плане этажа показано расположение винтовых свай и балок, закрепляющих конструкцию. Как мы видим, фундамент небольшой и компактный и позволяет легко добавлять и расширять дом (план № 116-1013).

Основная причина, по которой в промышленности используются фундаменты на винтовых сваях, — это экономическая эффективность. Фундамент на винтовых сваях — экономичная альтернатива традиционным методам глубокого фундамента.Другие преимущества:

• Универсальность и множество возможностей

• Сокращение сроков выполнения проекта

• Простота установки и гибкость круглогодичной установки

• Удобство доступа

• Уменьшение выбросов углекислого газа / уменьшение воздействия на окружающую среду. Забивание винтовых свай в грунт означает меньшее смещение грунта. В этом случае нет необходимости вывозить излишки почвы с участка, что позволяет сэкономить на транспортных расходах и сократить углеродный след проекта.

• Легкость снятия, когда фундамент больше не требуется

• Снижение риска для персонала

• Минимальное нарушение шума и вибрации прилегающих конструкций

Вверху: Этот прибрежный дом площадью 2318 квадратных футов поддерживает 5 спален, в том числе две главные апартаменты, четыре ванные комнаты, дамскую комнату и большое открытое жилое пространство с камином на свайном фундаменте. Внизу: На плане этажа на уровне земли показаны места, где будут размещаться опорные винтовые сваи, с использованием квадратных ящиков с крестиками на них. Обратите внимание на пространство, где могут быть размещены 3 машины, а также кладовая, спальня и ванная для тех, кто не хочет или не может легко подниматься по лестнице (план № 130-1045)

Недостатки винтового свайного фундамента

С другой стороны, есть недостатки у винтового свайного фундамента.

• Минимальное воздействие шума и вибрации на прилегающие конструкции
• Трудно проникающие в особо твердые несущие слои
• Возможно повреждение спиралей при прокладке через слои (например, твердые каменистые слои)
• Требуемое время производства
• Возможны дополнительные расходы, связанные с некачественными и трудно прогнозируемыми почвенными условиями.

Довольно распространено в Калифорнии, Техасе, на северо-западе, юге и в районах, подверженных землетрясениям и наводнениям, стволовая стена представляет собой несущую конструкцию, соединяющую фундамент здания с вертикальными стенами, возведенными поверх фундамента.Стенка ствола короткая — примерно на высоту ползания — и передает нагрузку конструкции на опору, которая распределяет вес на более широкую площадь. Кроме того, этот фундамент обеспечивает приподнятую площадку для стен.

Как строятся стволовые стены? На уровне земли заливается нижний колонтитул, затем кладутся цементные блоки, чтобы создать стену, которая возвышается над отметкой перекрытия. Иногда их называют «фундаментами с двумя заливками» в отношении первой заливки фундамента, а затем самих стен.

Часто построенные из кирпичной кладки — шлакоблоков — или из бетона, стволовые стены также могут быть сделаны из обработанной консервантом древесины (так называемые «стены пони»). Бетонные стены ствола более прочные и необходимы в зонах затопления и в районах с сильными ветрами.

После того, как бетонная плита установлена, вокруг нее можно построить стену ствола. Сталь часто используется для крепления стены к фундаменту.

Этот очаровательный двухэтажный дом площадью 2 401 квадратный фут в традиционном стиле с примесью побережья имеет приподнятый фундамент, который подчеркивает его привлекательность.Прекрасная резиденция имеет открытый дизайн и включает в себя четыре спальни, 3,5 ванных комнаты, крытую веранду, патио, солярий, кухню с уголком для завтрака (план № 168-1113).

Неудивительно, что фундамент стеновой ствола популярен, поскольку он дает возможность построить подвал или подвал. Другие преимущества…

• Прочный и прочный фундамент, который передает нагрузку от дома на фундамент и распределяет вес на большую площадь.
• Фундамент защищает пол от затопления и непогоды.
• Обеспечивает легкий доступ к водопроводу, электропроводке и механическим системам.
• Пригодность для большинства почвенных условий
• Фундамент добавляет эстетику дому.

К минусам относятся большие усилия и расходы и дополнительные посещения инспекторов, высокий уровень заморозков, который может вызвать проблемы, и необходимость надлежащей изоляции для повышения энергоэффективности и защиты от вредителей.

Поскольку фундамент — это не предложение « , универсальный для всех», подумайте о стоящей перед вами захватывающей задаче, потратив время на обдумывание и понимание вариантов, которые лучше всего подходят к дизайну вашего дома, образу жизни. стиль, ваши потребности, географический район, климат и бюджет.

Доступное и эффективное решение для домовладельцев на берегу Джерси

Владелец решения Ram Jack Foundation Solutions Рик Сайкс объединяется с Ram Jack Corporate для разработки «Sandy Bracket» для строительства домов на берегу Джерси в соответствии с положениями FEMA

Чуть больше года назад Super Storm Sandy прорвался через берег Нью-Джерси, опустошив жизни и дома многих жителей Нью-Джерси.С тех пор некоторым домовладельцам пришлось полностью перестроить, а другим пришлось перенести капитальный ремонт. Наряду с ремонтом домовладельцы ищут доступные способы значительно поднять высоту своих домов, чтобы соответствовать федеральным правилам страхования от наводнений и предотвратить ущерб от наводнения от другого шторма, такого как Сэнди.

Домовладелец на Джерси-Шор, Ким Скотт Хайнле, слишком много знал об этом процессе, поскольку он и его жена искали доступное решение для ремонта и подъема своего дома.Работая с местной архитектурной фирмой, семья Хайнле сначала изучала традиционные методы подъема дома, но затем поняла, что стоимость и логистика перемещения дома и установки новых свай не представляются приемлемым вариантом.

Затем архитектора познакомили с новым приложением Ram Jack для подъема домов, построенных на деревянных сваях, и он быстро понял, что это решение было правильным для поднятия фасада дома Хайнле в соответствии с директивами FEMA http: // www.fema.gov/. Ключевым компонентом этого подъемного решения является ультрасовременный и запатентованный Ram Jack Sandy Bracket. Кронштейн был совместно спроектирован и разработан г-ном Риком Сайксом, владельцем Ram Jack Foundation Solutions www.ramjackusa.com в Северной Каролине, и Ram Jack Manufacturing в Аде, Оклахома www.ramjack.com В отличие от традиционных методов подъема, уникальная система Рам Джека. позволяет снимать дома с существующих круглых деревянных свай, на которых построены многие дома в стиле Джерси-Шор.

Ram Jack Foundation Solutions of North Carolina объединяется с г-ном Скоттом Маккеем, владельцем Ram Jack Tri States, чтобы сделать это важное решение реальностью для домовладельцев на Джерси-Шор. Маккей является экспертом по ремонту фундаментов и ремонтирует фундаменты домов в районе Нью-Джерси более тринадцати лет. Он рад, что может предоставить это инновационное решение для поднятия дома своим клиентам и соседям.

«Нам посчастливилось найти доступное решение, которое устранило необходимость переноса дома на новый фундамент», — сказал г-н.- прокомментировал Хайнле. «Что еще более интересно, мы смогли сохранить дом на существующих 33 деревянных сваях и поднять пол дома с пристроенным гаражом почти на семь футов!»

Рам Джек смог одновременно поднять дом Хайнла с 7 футов 7 дюймов над уровнем моря до 12 футов 2 дюймов над уровнем моря, установив винтовые сваи на среднюю глубину 20 футов параллельно 33 существующим деревянным сваям. Используя инновационное крепление для свай «Sandy Bracket», Рам Джек смог медленно поднять дом, подталкивая деревянные сваи вверх на несколько дюймов за раз.

«Это было совершенно потрясающее зрелище. Представьте, что вы видите, как ваш дом поднимается из-под земли прямо у вас на глазах — словно по волшебству, — воскликнул мистер Хайнле!

Подобные приложения использовались Рам Джеком в Серфсайде, штат Техас, для ремонта домов после урагана Айк в 2008 году.

«Некоторые дома на свайном фундаменте уцелели, но были сильно подорваны. Из-под некоторых домов было вымыто от пяти до шести футов песка, но система Ram Jack использовалась для возведения домов вместо того, чтобы сносить и восстанавливать их », — сказал Рик Сайкс.

Маккей и Сайкс готовы использовать это уникальное и эффективное приложение для подъема большего количества домов на берегу Джерси, чтобы домовладельцы могли иметь уровень защиты от будущих штормов и обеспечить возможность страхования домов на основе новой базовой высоты наводнения (BFE). установлен FEMA.

Для получения дополнительной информации о Sandy Bracket посетите: www.ramjack.com/sandy

Должен ли я собирать вещи в доме до начала фундаментальных работ?

Размещено: 28 августа 2020 г. Автор: Майк Малина

Спросите у зарегистрированного профессионального инженера Серия

Автор: Дональд Дж. Клейтон, ЧП — Регистрационный №TX37112

«Я должен все упаковать»

«Мы с мужем подписали договор на ремонт фундамента. Меня очень беспокоит повреждение фотографий и предметов на стенах и полках. Должен ли я спрятать все в безопасном месте до начала работы? »

Как хозяйка дома, я знаю, что вы хотите, чтобы ваш дом был восстановлен, как когда он был новым. Ваше беспокойство по поводу того, что ваши важные вещи будут потревожены во время ремонта фундамента, понятно.После многих лет разработки планов ремонта фундамента, написания спецификаций, проверки работ по ремонту фундамента и фактического надзора за реставрацией я ни разу не видел, чтобы какие-либо декоративные элементы падали со стены или падали с полки или мантии.

На самом деле, типовой ремонт и восстановление фундамента проходит довольно легко и гладко. Если у вас есть ценные вещи, которые для вас бесценны, вы можете полностью защитить их, упаковав или переместив. Однако, пожалуйста, знайте, что предметы в вашем доме в безопасности.

Давайте поговорим о ремонте фундамента

Большинству домовладельцев никогда не приходилось сталкиваться с ремонтом фундамента. Поэтому понятно, что вы испытываете некоторый страх перед незнакомым вам процессом строительства.

В нашем сегодняшнем обсуждении мы сконцентрируемся на изготовленных стальных опорах. Сегодня на рынке существует множество различных методов ремонта, а также множество различных ценовых категорий. Кроме того, есть компании, предлагающие недорогой ремонт, который может оказаться эффективным или неэффективным в долгосрочной перспективе.Инженеры не рекомендуют такой ремонт для долгосрочной поддержки.

Обсуждение здесь будет сосредоточено на инженерно-технических системах фундамента, которые устанавливаются в соответствии с опубликованными спецификациями и тестируются во время установки. Это обеспечивает соответствующую несущую способность опоры и подтверждает, что основание выдержит нагрузку, превышающую силу, необходимую для жизни и восстановления пола.

Now — отличная возможность для вас узнать о каждом этапе процесса создания фундамента и о том, как выполняется восстановление утраченного фасада этажа.

Инженеры часто готовят письменные спецификации для выполнения фундаментных работ. Хотя каждый подрядчик по ремонту, проектированию и ремонту фундамента отличается, шаги, необходимые для выполнения качественного восстановления фундамента, очень похожи.

Ниже приводится пример того, что инженерное сообщество ожидает от подрядчика по ремонту фундамента. Хотя могут быть различия, здесь объясняется каждый этап процесса, чтобы помочь вам понять, как работает процесс ремонта фундамента и как восстанавливается потерянный этаж.Следуйте инструкциям, чтобы узнать, чего ожидать, прежде чем начнутся работы в вашем доме!

Земляные работы

Фундаменты перекрытий, опор и балок

В домах, построенных на железобетонных плитах или на фундаментах, построенных с подпольем под полом (фундаменты для опор и балок), грунт будет вынут из грунта, чтобы получить доступ к бетонной опорной балке, прежде чем можно будет начать установку опоры. Для этих типов фундаментов требуется только небольшое отверстие для доступа, вырытое вручную в том месте, где в плане ремонта указана опора.

Добросовестный установщик аккуратно уберет дерн или декоративные растения возле дома, где указан каждый раскоп. Ландшафтный материал будет сохранен и защищен. Кроме того, почва, удаленная во время раскопок, будет помещена на пластик или другой материал, чтобы сохранить почву. После завершения работ почва и растительный материал будут возвращены на прежние места. Мало того, что после работы ваш ландшафт будет выглядеть так же, как и на участке, он будет чистым и аккуратным.

Фундамент подвала

Когда в доме есть подвал, есть два варианта доступа к фундаментной балке. Выбранный метод будет зависеть от конструкции, фундамента и строительной площадки. При ремонте устоявшегося фундамента доступ к низу фундаментной балки затруднен, чем на плитном фундаменте. В любом случае, после завершения земляных работ подвала, оставшаяся часть процесса установки и восстановления опоры остается прежней.

ВНЕШНИЙ ДОСТУП — Для доступа снаружи требуется глубокая выемка грунта от уровня земли до нижней части бетонного фундамента.Для выемки грунта обычно требуется мини-экскаватор. Удаленный грунт будет храниться для замены. Глубокие выемки могут потребовать установки опор (подпорок) для безопасности рабочих.

ДОСТУП В ИНТЕРЬЕР — Доступ изнутри подвала — еще один метод, используемый для установки высококачественной стальной основы. Подрядчик прорежет небольшие отверстия в цокольном этаже, чтобы получить доступ к подстилающей почве для выемки грунта. К сожалению, резка и удаление бетона вызовут шум и пыль.Отверстия для доступа, вырезанные в бетонном полу, обычно имеют размер примерно три на три фута.

После удаления битого бетона отверстие для доступа, необходимое для установки опоры, выкапывается вручную. Опять же, вынутый грунт надежно хранится до тех пор, пока не придет время его замены.

Подготовка фундамента

Как только нижняя часть бетонной фундаментной балки обнажена, бетон должен быть подготовлен для установки стального фундаментного кронштейна.Стальной кронштейн используется для переноса веса дома с разрушающегося грунта на систему стальных опор. Подготовка к установке кронштейна часто включает сглаживание шероховатой неровной вертикальной поверхности бетонной балки, а также выравнивание нижней части фундаментной балки. Это связано с тем, что бетонный фундамент обычно закладывают в траншею, вырытую в земле, и этот метод выемки не всегда бывает гладким или ровным. Это приводит к тому, что стороны и нижняя часть бетонной балки становятся неровными и шероховатыми.Процесс выравнивания и выравнивания необходим для правильной передачи нагрузки от птичника к кронштейну и от кронштейна к опоре.

Подрядчик тщательно подготовит бетон в месте крепления с помощью механических и ручных инструментов. После приготовления бетона кронштейн опоры аккуратно выравнивается по вертикальной грани и выравнивается под балкой. Стальной фундаментный кронштейн можно навсегда прикрепить к фундаменту болтами сейчас или позже. Резка бетонной плиты подвала и сверление отверстий для крепления кронштейнов может вызвать звук внутри дома во время работы, но при этом не будет ощущаться и замечаться никакого движения фундамента или заметных вибраций.

Установка основы

После того, как места размещения опор будут выкопаны и подготовка фундаментного кронштейна завершена, можно начинать установку опор. Опять же, тип подкладочного продукта определяет метод установки. Независимо от того, какой из производимых опорных изделий указан, установка будет плавной и без вибрации. Жильцов и предметы на стенах или полках не будут беспокоить.

Стальные опоры сопротивления

Все оборудование для пирса с сопротивлением из стали и изделия для пирса легко помещаются в тачку.Не нужно беспокоиться о тяжелом оборудовании в доме или вокруг него. Стальные опоры сопротивления изготавливаются из высокопрочных конструкционных труб. Опоры осторожно продвигаются в почву с помощью переносного гидравлического насоса и гидроцилиндра. Звук гидравлического насоса не сильно отличается от звука бензиновой газонокосилки. Процесс плавный и без каких-либо вибраций.

Винтовые сваи винтовые

Винтовая свая устанавливается иначе, чем стальная опорная опора.Винтовая свая — это что-то вроде шурупа по дереву. Он похож по внешнему виду и способу установки.

В процессе установки используется плавно работающий гидравлический мотор-редуктор, который вращает вал сваи и продвигает стальные винтообразные пластины в почву. Установка продолжается до тех пор, пока винтовые пластины на валу винтовой сваи не достигнут подходящего грунта, несущего нагрузку, на заранее определенной глубине. В зависимости от типа конструкции и веса дома для установки может потребоваться ручной редукторный двигатель, а также газовый гидравлический насос.Более тяжелые конструкции требуют более прочной сваи, поэтому сваи большего размера обычно необходимо устанавливать с помощью редукторного двигателя, прикрепленного к небольшой машине, такой как мини-экскаватор.

Опять же, установка винтовых свай происходит без вибрации, поскольку гидравлический мотор-редуктор вращается с очень низкой скоростью, обычно менее 10 оборотов в минуту.

По мере продвижения сваи в грунт, грузоподъемность контролируется. Это достигается путем измерения скручивания вала при продвижении сваи в почву.

Передача нагрузки и подъем фундамента

Это увлекательная часть процесса! После того, как опоры будут полностью установлены, проверена грузоподъемность, и монтажное оборудование снято с площадки, строительные работы завершены! Конфигурация оборудования, используемого для равномерного и плавного подъема пола на уровень, теперь установлена.

Гидравлические домкраты расположены на каждом кронштейне опоры. Все эти гидравлические домкраты соединены между собой серией гидравлических шлангов и ручных насосов или небольшого гидравлического насоса с электрическим приводом.Каждый шланг имеет отсечной клапан, расположенный между гидравлическим домкратом и насосом.

Руководитель организует восстановление изнутри конструкции. Они будут постоянно следить за корректировкой высоты этажа и выравнивания дверей и окон.

Фундамент поселения начинается где-то внутри дома. Осадка пола обычно увеличивается по мере приближения к внешней стене. Работа супервизора состоит в том, чтобы обратить вспять оседание конструкции, тщательно контролируя высоту подъема пола на каждом гидравлическом домкрате.Это означает, что домкраты, расположенные ближе всего к точке начала уклона пола, будут поднимать пол очень мало, в то время как домкраты, расположенные ближе всего к точке наибольшего оседания, поднимутся больше всего. Когда пол начинает возвращаться на уровень, супервизор закрывает клапаны на определенных домкратах и ​​записывает окончательное гидравлическое давление. Реставрация продолжается медленно и осторожно с последующим закрытием клапанов по мере того, как пол становится все более и более ровным. Обычно это начинается с домкратов возле того места, где начинается склон, и заканчивается в месте с наибольшим заселением.При этом фундамент поднимается миллиметр за миллиметром, чтобы медленно и аккуратно восстанавливать пол до максимально близкого уровня, насколько позволяет конструкция.

После выравнивания уровня воды и закрытия всех гидравлических клапанов каждая опора крепится гайками и болтами к крышке опоры на каждом кронштейне. Домкраты, шланги и насосы отсоединяются и снимаются. На этом этапе вес дома был успешно перенесен с разрушенного грунта под фундаментом на структурные крутые опоры опор.Кроме того, восстановлена ​​утраченная высота.

Тестирование, осмотр и очистка

Тест сантехники

В зависимости от проекта может быть рекомендована проверка сантехники. Если рядом с местом реставрации пола проложены водопроводные трубы, во время подъема могла произойти трещина или отслоение трубы. В этой ситуации также рекомендуется проверить систему водоснабжения и канализации. Утечки легко определить, когда раскопки пирса еще открыты.

Проверки

В некоторых муниципалитетах перед приемкой работ требуется осмотр здания. Инженерная инспекция иногда требуется, если проект был установлен в соответствии с проектом и спецификацией зарегистрированного инженера.

Очистить

Котлованы засыпаны и утрамбованы. Заменен ландшафтный дизайн, и вся рабочая площадка очищена и оставлена ​​как можно ближе к состоянию, предшествующему строительству.

Документация

Инженерная опора фундамента устанавливается в соответствии со спецификациями производителя.Часто опоры также устанавливаются по техническим условиям инженера. В обоих случаях подрядчик внимательно отслеживает и измеряет все аспекты проекта. По завершении работ инженер, если применимо, и домовладелец должны получить следующие документы:

Журнал установки пирса

СТАЛЬНЫЕ ПРОКЛАДКИ

Журнал установки сваи — это запись силы, необходимой для проталкивания трубы сваи через грунт. Измерения обычно записываются с интервалами 3-1 / 2 фута во время установки с записью глубины до несущей способности.Как только стальная опорная опора достигает подходящего грунта, несущего нагрузку, на каждой опоре проводится испытание под нагрузкой в ​​полевых условиях. Контрольная нагрузка записывается. Испытание на контрольную нагрузку проверяет несущую способность опоры и гарантирует, что она выдержит силу, превышающую вес конструкции дома.

ВИНТОВЫЕ СВАИ

Бревно винтовой сваи сообщает о кручении вала, которое произошло на разных глубинах во время установки сваи. После достижения заданной глубины конечное кручение определяется путем усреднения кручения вала в течение последних трех футов установки.Это значение конечного кручения используется для точного и эмпирического определения предельной грузоподъемности винтовой сваи. Эмпирическая грузоподъемность должна быть выше нагрузки, прикладываемой конструкцией к свае при подъеме. Это обеспечивает запас прочности на случай будущих расчетов и долгосрочную стабильность.

Протокол восстановления

Подрядчик предоставит журнал окончательного усилия, приложенного к каждому гидравлическому подъемному домкрату во время восстановления. Измерение величины подъема фундамента регистрируется в каждом месте опоры.Многие подрядчики также предоставляют план восстановленного участка с указанием окончательных отметок. Этот план полезен, если в будущем появится какое-либо движение пола.

Гарантии

Подрядчик должен предоставить гарантию качества монтажа и обслуживания вместе с гарантией производителя на дефекты материалов или изготовления сваи.

Ваш опыт может отличаться

Информация, представленная здесь, и описанные выше процедуры являются шаблоном, чтобы познакомить вас с процессом, связанным с опорой на фундамент, и с тем, как восстанавливать потерянную отметку этажа.Имейте в виду, что у каждого проекта есть несколько ключевых отличий, например:

• Структуры архитектурно разные
• Конфигурации участков не совпадают
• Качество строительства варьируется
• Сумма и степень урегулирования различаются
• Подрядчики фундамента имеют разный опыт
• Базовые продукты не все одинаковы

Теперь вы иметь информацию, чтобы иметь возможность задавать разумные вопросы о предлагаемых фундаментных работах.Если вы имеете дело напрямую с подрядчиком по строительству фундамента, попросите его или ее предоставить подробное объяснение работы и оборудования, которое будет использоваться для нашей конкретной работы. Если вы решите установить опору из высококачественной стали, вам следует запросить сертификаты о прохождении заводского обучения, подтверждающие, что руководитель и другие рабочие прошли заводское обучение и сертифицированы для продуктов, с которыми они работают.

Кроме того, вам следует запросить адрес веб-сайта производителя подкрепления.На их веб-сайте вы сможете узнать о базовом продукте, просмотреть истории успеха завершенных проектов, ознакомиться со спецификациями продуктов и гарантиями.

Чтобы защитить себя и свою собственность, убедитесь, что у подрядчика есть страхование ответственности и страхование компенсации работнику. Спросите подрядчика и / или Департамента строительной инспекции, требуется ли разрешение для проведения работ в вашем доме.

Все это возвращает нас к вопросу о повреждении декоративных элементов на стене или полках.Обладая теперь знаниями, вы должны быть уверены, что в доме не будет толчков или сотрясений во время ремонтных работ или во время подъема пола.

Home Leveling Slidell | Винтовые сваи, подъем дома и переезды домов Подрядчик

Мы в Patterson Shoring в Слайделле — уважаемая компания, занимающаяся перемещением домов, с многолетним опытом в области перемещения конструкций, опор и установки винтовых свай.В нашей компании по перевозке зданий работает преданная своему делу и опытная команда грузчиков, которые неустанно трудятся над тем, чтобы предложить уникальные, инновационные и структурно надежные решения для каждого строительного проекта. Мы понимаем, сколько усилий и усилий уходит на то, чтобы сделать дом домом, поэтому мы обеспечиваем безопасное и надежное структурное перемещение всех типов жилья. В дополнение к нашим проверенным решениям по перемещению конструкций, мы также имеем опыт работы в качестве компании по ремонту фундаментов и компании по опалубке конструкций в Слайделле.Осуществляем восстановление после урагана, в том числе установку винтовых свай для анкеровки и опоры фундамента дома. Как подрядчик со спиральными сваями, Patterson предлагает лучшие и экономически эффективные меры по восстановлению устойчивости жилья после стихийного бедствия. Фундамент дома — это скала, на которой он стоит. Наши винтовые сваи, изготовленные по индивидуальному заказу, в Slidell создают в вашем здании грамотно установленный глубокий фундамент, который продлевает срок службы и повышает устойчивость вашего дома.

Patterson также является опытной компанией по выравниванию домов, работающей в Slidell, которая может разобраться в корнях всех проблем с фундаментом вашего дома.Если у вас затонувший дом, мы предлагаем качественную диагностику и выравнивание дома в Slidell, чтобы гарантировать, что проблемы с затонувшим фундаментом не приведут к серьезным и долгосрочным повреждениям конструкции вашего дома. Как компания, занимающаяся ремонтом и строительством домов, мы предлагаем широкий спектр сопутствующих услуг, которые помогают защитить ваш дом от воздействия наводнений и ураганов. Будь то ремонт структурной целостности или меры предосторожности, мы предлагаем обширные услуги по возведению домов с фальшполами на ваш вкус.Поднимая дом, наша команда опытных подъемников может надежно обезопасить ваш дом. Для всех ваших квалифицированных вмешательств по повреждению имущества водой, включая установку дома с фальшполом, выравнивание дома, фасад дома и фасад дома в Слайделле, Паттерсон делает все возможное, чтобы обеспечить максимальную целостность здания и защиту от наводнений. Ваш дом — это ваша инвестиция, и это важно для нас.

Выравнивание фундамента дома и модернизация домов на случай землетрясений

Ремонт землетрясения в Новой Зеландии

пр.

Устранение проблем с проседанием, вызванных землетрясениями, и выравнивание пола дома в соответствии с требованиями строительных норм.

Проблема

Дом по адресу 12A Chardale St. в Крайстчерче, Новая Зеландия, находится в жилом районе, построенном на разжиженной земле. За последние пять лет в этом районе произошли сотни землетрясений, и почва сдвинулась, просела и поднялась из-под земли.

Когда в июле 2014 года начались работы, бетонная плита под домом была наклонена более чем на три дюйма (85 миллиметров). Это выходит за рамки требований строительных норм, но подлежит ремонту.Это хорошая новость для пожилых владельцев дома, но, к сожалению, не все их соседи жили так хорошо. Пришлось снести около половины домов в этом районе.

Энтони Хаммонд из Pile-Master в Крайстчерче, Новая Зеландия, объясняет слишком знакомую ситуацию. «В основном дом стоит на старом болоте. У нас здесь высокий уровень грунтовых вод; Я думаю, что это примерно на метр ниже поверхности. У нас есть песок и влага под землей, и если вы все хорошо встряхнете, вы смешаете их вместе, и они станут жидкими.Вес дома создает нисходящую силу, а землетрясение создает движение вверх и вниз. В результате дом проседает, а песчаная почва поднимается на поверхность ».

Несмотря на то, что город был основан более 150 лет назад, сооружения все еще строились в течение 1990 года, мало заботясь об уязвимости к землетрясениям. Строители в районе уже пять лет занимаются этой проблемой. Первое сильное землетрясение в этом районе произошло 4 сентября 2010 года.Он был мощным, но из-за времени и местоположения эпицентра нанес лишь незначительный ущерб. Шесть месяцев спустя, 22 февраля 2011 года, менее мощное, но гораздо более смертоносное землетрясение сровняло с землей большую часть центра города Крайстчерч, унесло жизни 185 человек и нанесло большой ущерб.

Четыре года спустя стратегии ремонта все еще развиваются.

Решение

Ограничено 1,5 ярда доступного рабочего пространства, требуется установка переносного оборудования

Хаммонд объясняет: «Некоторые подрядчики просто заливают цементный раствор под дома, чтобы выровнять их, но вы должны быть осторожны, потому что это увеличивает вес поверх податливой почвы.Итак, мы уходим от использования затирки в качестве единственного решения. Теперь мы лучше понимаем систему винтовых свай CHANCE. Это лучшее решение ». Дома теперь опираются на винтовые сваи и медленно выравниваются по мере заливки раствора под фундаментную плиту.

Pile-Master установила винтовые сваи за 10 дней, но общий проект занял в общей сложности 12 недель, прежде чем домовладельцы смогли вернуться в дом. Для начала бригады разобрали дом и удалили внешнюю облицовку из кирпича.Каменную дорожку вдоль одной стороны дома также пришлось убрать, чтобы обеспечить доступ к фундаментной плите. После первой инъекции раствора вручную были вырыты ямы вокруг трех сторон дома, и кронштейны были прикреплены к плите, а затем соединены с установленными спиральными сваями.

Из-за ограниченного рабочего пространства винтовые сваи CHANCE были установлены с помощью гидравлического приводного двигателя. «Из-за ограниченного пространства нам пришлось многое сделать вручную. Уверяю вас, это было нашей главной задачей. Мы выполнили несколько коммерческих проектов, используя маленькую Bobcat, но в этом случае нам пришлось запустить гидравлические линии, подключенные к двигателю с гидравлическим приводом.

Двигатель был разработан для установки на конце небольшого экскаватора, но мы разработали стабилизатор крутящего момента и другое оборудование, чтобы он работал », — объясняет Хаммонд.

Следуя инженерному проекту Д.О. Дэвиса Огилви, компания Pile-Master установила в общей сложности 16 винтовых свай CHANCE SS5 со спиральными пластинами диаметром 8, 10 и 12 дюймов вокруг трех нижних сторон дома. Каждый был установлен в несущий грунт на глубине 3 метра, обеспечивая от 5400 до 7000 фунтов силы (от 24 до 32 кН) поддержки каждый.

Усложнением работы стал гараж. Залитый на отдельную плиту, а также наклонный из-за смещающейся почвы, сам гараж не нужно было выравнивать, но необходимо было сохранить необходимый шаг до дома на 2,4 дюйма (60 мм). После установки винтовые сваи были прикреплены к кронштейнам, установленным на фундаментной плите, и дом медленно подняли до уровня. После заливки на место дом и экстерьер были восстановлены.

Ключевые преимущества

Винтовые сваи не только являются лучшим и более стабильным решением, но и экономичны в этой ситуации.«Это менее затратный вариант для страховых компаний. Например, этот дом, вероятно, оценивается примерно в 450 000 новозеландских долларов.
