Порядовка банной печи: руководство для самостоятельной работы

рис.1. Порядовка кирпичной печи для бани.

На этапе планирования постройки бани должна быть составлена  порядовка банной печи. При этом надо помнить, что каждый тип печи имеет своё определённое число рядов кирпича. В саму конструкцию печи должны войти:

• зольник;
• топка;
• поддувало;
• хайло;
• колосник;
• дверца.

Порядовка печи кирпичной для бани имеет свои нюансы.

рис.2 Каменка банная печь -порядовка.

Раствор готовим из глины, взятой с глубины более 1-1,5 м, отчищаем от примесей путём размачивания и просеивания через мелкую сетку. Перед просеиванием глина должна хорошо размокнуть 2-3 дня. То же касается и песка: его просеиваем, избавляясь от мусора и комков. Смешивание производим с соотношением 1:1 (глина к песку), допускается смешивание 1:2, проверяем раствор, пробуя его нанести на ровную поверхность. Раствор должен быть эластичным и ложиться ровно без разрывов, сохраняя целостность наносимого слоя. Только в этом случае мы добьёмся хорошего сцепления, а главное, герметичности рядов и самой печи. Толщина слоя может варьироваться в пределах

3-6 мм.

рис.3 Вид с боку и спереди: печь банная, порядовка.

На рис.3 показано, какую высоту имеет печь для бани и какова её порядовка, где легко можно посчитать количество рядов. Каждое деление равняется 10 см, у этой печи для бани порядовка рассчитана на потолок 2.6 м. Поэтому всухую выкладываем саму печь со всеми элементами. Нарисуйте схему порядовки для себя, тогда вы будете в курсе дальнейших действий и не будете стоять и раздумывать перед  началом каждого ряда. У каждого хозяина своё помещение, и стандартные порядовки не всегда подходят, поэтому всегда подбирается порядовка индивидуально. Лучше, когда вы сделаете схему вашей порядовки, показать её специалисту для одобрения или корректировки. Когда возводят банные печи, порядовка рассчитывается и начинается с нулевого ряда, то есть с самого основания. При начальной укладке кирпич желательно всегда мочить в воде и выдерживать 5-10 минут для его пропитки. Дело в том, что кирпич сделан из глины, и в качестве раствора тоже используется глина или смеси на глиняной основе, практически это однородный материал. Поэтому сцепление будет достаточно прочным и герметичным. После наложения слоя раствора кладем кирпич и, слегка пристукивая киркой, подгоняем на место. Края поддувала начинают вырисовываться со 2-3 ряда. Порядовка, показанная на рис. 3,5, предназначена для печи каменки.

Пошаговый комментарий к порядовке  для печи с каменкой с разъяснениями по каждому ряду.

• 0. Кирпич укладывается сплошняком, лишь оставляется полуокошко сбоку (это будет служить и поддувалом для дополнительной тяги, и окошком для очистки шахты дымохода).
• 1. Первый ряд повторяет второй, только кирпич кладется перевязкой на нулевой ряд.
• Перевязка — это смещение последующего ряда кирпичной кладки на 50-30% для устойчивости и крепости конструкции (пирамидка). Каждый ряд на рис.5 накладывается на другой в последовательности 0,1,2,3,4,5 и т.д. При укладке рядов часто нужны будут половинки и четвертинки, их не надо раскалывать киркой, лучше воспользоваться болгаркой с алмазным диском и срезать необходимую часть, чем колоть кирпич, производя ненужные трещины. При распределении рядов кладки печи старайтесь, чтобы половинки находились внутри самой печи, но ни в коем случае не в шахтах дымоходов. Стены шахты должны быть из гладкого кирпича и не должны выпирать внутрь шахты или быть шероховатыми. При неоднократном использовании сажа забивается в неровности, увеличиваясь со временем в размерах. Это не страшно и функции свои дымоход будет выполнять, но придётся чаще чистить шахты дымохода.
• 2. Кладется в точности как и нулевой, только оставляем окно — это начало шахты основного дымохода.
• 3. Устанавливаем заслонку и начинаем укладывать зольник и дверки. Вообще на этих рисунках 3,5 печь используется для нагрева воды и приготовления пищи и как печь для бани. Как мы знаем, топочная часть обычно находится в предбаннике, и если предбанник достаточно вместительный, то обычно это служит и столовой для посиделок после баньки или в промежутках. Поэтому здесь две независимые топки, но с одним дымоходом. Плита и топки находятся в предбаннике, а сама каменка – в центре бани, то есть, в парилке. Здесь нужно отметить, что это индивидуальная порядовка — можно исключить плиту и ряды 4-5, уменьшив отделение для камней, и убрать ещё 2 ряда, оставив нулевой, начиная с 3 ряда продолжать порядовку. Путём допустимых исключений мы снизили конструкцию печи на 60 см. В итоге печь получилась высотой 2 м.
• 4. Следующий ряд закрывает заслонку, шахта укладывается поперёк и ставится дверка (через эту дверку производится выборка сажи при чистке шахты). Шахты чистят сверху, и сажа со стен опадает на дно нашего дымохода, где на порядовке 4 стоит дверка. При окончании чистки дымохода открываем дверку и выбираем упавшую сажу. Как мы видим, дверки 2-х основных поддувал ещё не накрываются, они находятся на один ряд ниже.
• 5. Этим рядом мы закладываем сверху дверки поддувала и переходим к топочной части. Устанавливаем 2 перемычки из 3 мм пластины на каждую топку (это делается для укладки кирпича и его устойчивости над пустотами). Стрелочкой показана основная шахта дымохода, она на этом ряду сохраняет свою форму.
• 6. Этот ряд делит основную шахту на два окна, одно — основное, второе будет шахтой плиты. Укладываем низ топочной части из огнеупорного шамотного кирпича и в середину укладываем колосник (через который осыпается зола и мелкие угли в процессе горения). При укладке кирпича не забывайте про перемычки полоски в 3 мм. Чтобы кирпич не висел у вас в воздухе, а был положен на основании.
• 7. Следующий этап — сама топочная камера. Кирпичи, как вы видите на порядовке 7, уложены ложком (набок), и устанавливаются дверки топки. Дымоход на этом ряду остаётся такой же формы.
• 8. Повторяется без изменений.
•  При установке дверей снизу привязываем 2 проволоки и сверху 2 шт. В процессе укладки и установки дверей проволоку кладём в раствор между кирпичами для фиксации и дверок.
• 9. Практически повторяет 7,8 ряд, но ставим перемычку на топочную часть над дверками. Здесь не показано, что перемычку надо ставить и на второй топке, но лучше подстраховаться и поставить, лишним не будет, а запас прочности будет надёжный — это главное в любом деле. Перемычки ставим, как и в 5 ряду, из пластины в 3 мм, но только над дверкой ниша топки ещё не закончена.
• 10. Закрываем верх дверки, остальные элементы остаются неизменны. Если положенный на ложок кирпич торчит из ряда, как уже было сказано ранее, обрезаем болгаркой с алмазным диском. Все элементы кладки должны лежать свободно, без торчащих кирпичей.

Площадка для каждого последующего ряда, должна быть ровной, не забывайте про уровень вертикали и горизонтали при укладке порядовки.

• 11.  На этом ряду заканчивается топочная часть, как показано стрелочкой на этом ряду, кирпича в этом месте быть не должно, проходим этот ряд и устанавливаем плиту сверху одной топки. На второй с боков не ставим шамотный кирпич. Это будет у нас с двух сторон (при укладке короба под камни) шахты дымохода. Где показана стрелочка, можно поставить дверку вместо кирпича для очистки этой части дымохода, как ни как 8 рядов шахты надо чистить, и на этой порядовке нет этого окошка. Единственный способ, как прочистить дымоход, — снимать плиту,чтобы сажа упала вниз, и через дверку убрать её из шахты.

Шахты чистить надо все сразу.

• 12. Далее собирается каменка: устанавливается короб для камней и закладываем одну из шахт, оставляя основную шахту. Плита обкладывается только с боков.
• 13.14. Ряды кладутся без изменений.
• 15. На этом ряду ставим дверку для чистки сажи и расширяем проход основной шахты. Основной ряд остаётся без изменений.

• 16. Ряд без изменений, ставим лишь перемычки (пластины в 3 мм) на основную шахту.
• 17. Так же как и на ряду 6, половиним основную шахту и устанавливаем 2 перемычки над плитой по контуру.
• 18. Весь ряд без изменений, только ставятся перемычки над плитой на следующем ряду, верх над плитой полностью закладывается, образуя крышу. На этом ряду ставится дверка для чистки дымохода, но если основной дымоход прямой, то это делать необязательно, чистку можно производить одним разом сверху дымохода, т.е. с крыши.
• 19.20. Как говорилось ранее, закладываем верх над плитой, всё остальное остаётся без изменений.
• 21. Повторяет приблизительно ряды с 12-14, но только 2 шахты остаются.
• 22.23. Шахта над коробом для камней объединяется с шахтой, где стоит крестик, и сужается. При сужении обязательно зарезаем края, как показано на рис.4, внутри шахты не должно быть торчащих предметов и при желании прямых углов.

рис.4 Показано, как зарезать кирпич при сужении.

• 24. Шахта, где установлен короб для камней, закладывается полностью, над плитой образовалась ниша для сушки обуви, сверху кладутся перемычки. Основная шахта остаётся.
• 25.26. Остаётся лишь основная шахта дымохода. Дальше уже выкладывается только сам дымоход.

рис.5 Порядовка: кирпичная печь для бани, один из вариантов.

Когда строится печь в баню, допускается порядовка со снижением лишь в случае низких потолков. . Чем больше печь с каменкой для бани, тем больше тепла она даёт и сохраняет в себе при остывании. Все вышеперечисленные элементы должны быть встроены в печь для бани герметично и строго по размерам в соотношениях друг к другу. При устройстве печи для бани порядовка может предполагать уменьшение или увеличение топочной или поддувальной части, что несёт с собой изменение размеров других элементов печи. Кирпич должен быть из обожженной шамотной глины с малой пористостью. Пустотелый, силикатный кирпичи однозначно не подходят: со временем дым будет просачиваться сквозь поры кирпича, и помещение будет напоминать коптильню.

Вы, конечно, не угорите, но запах копоти будет присутствовать всегда, и избавиться от него можно лишь переложив печь заново и другим мелкопористым кирпичом. Фундамент под печь делается стандартный, желательно с применением арматуры хотя бы в один слой.

Для справки: при строительстве любых элементов, будь то кирпичная кладка, порядовка, банная печь, стена, штукатурка или потолок, должен присутствовать запас прочности — это строго обязательно. У каждого материала есть свой запас прочности на нагрузки. Хуже не будет, если вы превысите этот запас прочности, зато будете уверены, что ваша работа будет стоять не 10 лет, а 200-300 без трещин и разрывов.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

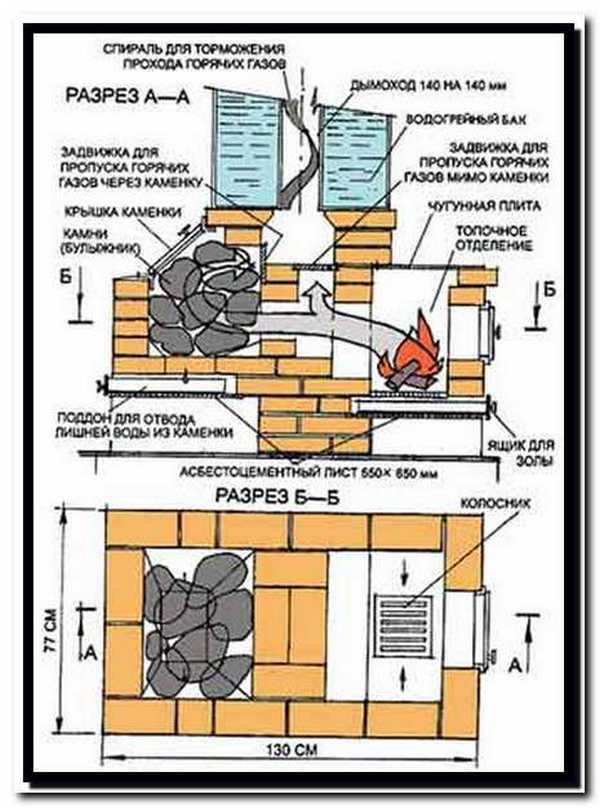

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и п

как сделать порядовку банной печи, фото и видео примеры

Содержание:

1. Виды печей из кирпича
2. Выбор кирпичей для строительства печи
3. Этапы порядовки печи для бани

Несмотря на то, что в последнее время в продаже появились металлические печки, кирпичные печи для бани до сих пор пользуются большим спросом. И все благодаря тому, что они быстро прогревают помещение, долгое время поддерживают высокую температуру и экономичны. Помимо этого, они могут стать настоящим украшением бани, ведь с помощью кирпичей можно воплотить в жизнь самые необычные дизайнерские задумки.

Если нет возможности доверить порядовку печи для бани профессионалам (такая работа стоит недешево), то можно попытаться выполнить кладку самостоятельно (детальнее: «Самодельные печи для бани — изготовление по размерам»). Но при этом нужно в точности следовать инструкции, так как несоблюдение правил может стать причиной неприятностей.

Порядовка банной печи своими руками должна строго соблюдаться – в противном случае конструкция получится ненадежной и долго не прослужит. Но в целом, для строительства агрегата не требуется особых навыков, и с этим делом может справиться любой человек, любящий что-то мастерить своими руками.

Виды печей из кирпича

Чтобы получилась банная печь порядовка должна соблюдаться в точности. Но прежде чем приступить к выбору схемы кладки, следует разобраться с видами печных конструкций.

Они бывают:

• серые;
• черные;
• белые;
• совмещенные с плитой.

Черные печи не имеют дымохода. Это самый древний вариант, который существует уже не одно столетие. С их помощью можно получить большое количество пара, но у них есть существенный недостаток – нужно дождаться полного прогорания топлива.

Серые топки строят с дымоходом. Такие печи экономичны, для обогрева помещения достаточно небольшого количества топлива. Но они имеют аналогичный недостаток, что и черные топки – необходимо ждать, пока полностью прогорят дрова.

Белые печи долго прогревают помещение, но в то же время, в воздух не попадают продукты сгорания. Камни нагреваются на раскаленной металлической плите, поэтому в парилке длительное время сохраняется тепло.

Печи с плитой в настоящее время являются самыми распространенными, их используют и для обогрева частных домов. Их преимущество заключается в том, что они могут применяться не только для отопления, но и для приготовления пищи. Они экономичны и не выбрасывают в помещение продукты сгорания.

Простые конструкции вполне можно сделать самостоятельно. Сначала размещается нагревательный бак и камни. Емкость для воды обшивают со всех сторон кирпичом, это позволяет длительное время сохранять температуру в помещении. При этом важно в точности следовать схеме порядовки банных печей (подробнее: «Порядовки печей из кирпича своими руками»). Камни размещают непосредственно под дымоходом – это важно с точки зрения безопасности.

Выбор кирпичей для строительства печи

Для банных печей подходит самый обычный кирпич среднего качества. При использовании недорогой продукции нужно учитывать, что их размеры не всегда до миллиметра соответствуют стандарту. Из-за этого швы могут получиться неаккуратными и неоднородными. При строительстве дома эти недочеты незначительны, но при кладке печей такое недопустимо. В связи с этим специалисты советуют при необходимости подравнивать кирпичи.

Этапы порядовки печи для бани

Печная конструкция, сделанная своими руками – это предмет гордости мастера. Порядовка печи для бани не так уж сложна, но нужно делать все поэтапно и в точности следовать инструкции. Схему укладки можно посмотреть на фото.

1. Создание основания. Сначала делают гидроизоляцию фундамента из железобетона. Он должен быть прочным, а размеры его несколько превышать габариты печи.
2. Подготавливается состав для скрепления кирпичей. Для того, чтобы печь получилась долговечной, нужно брать глину, добытую на глубине более 50 сантиметров и не содержащую посторонних примесей. Перед началом работ ее обязательно вымачивают в течение минимум 5 суток. Таким же образом подготавливают и песок. Глину и песок берут в пропорции 2:1.
3. Чертеж, на котором указана порядовка банной печи, должен находиться под рукой. Также для работы потребуются: угольник, плоскогубцы, совок с веником, наждачный круг (для обработки кирпича). Во время кладки печи все зазоры тщательно заделываются раствором.
4. Устанавливается промышленный или сварной бак.
5. Прикрепляется колосник. При этом нужно следить за тем, чтобы решетка не упиралась в стенки топки, в противном случае она будет давить на стенки кладки, расширяясь при нагревании.
6. Создается пятый ряд кладки, закрепляется дверца печной камеры, обработанная в целях пожарной безопасности асбестом.
7. Закладываются три последующих ряда.
8. После десятого ряда устанавливается плита. Часто углы печи на этом этапе закругляют, чтобы придать изделию более интересный вид.
9. На двенадцатом-тринадцатом ряду размещают настил для чугуна, который перекрывает топочный отсек. Читайте также: «Как правильно установить печку в бане».

Детально о порядовке печи для бани на видео:

Такая порядовка печи для бани – далеко не единственный вариант. Самостоятельная кладка хороша тем, что при желании можно создать абсолютно уникальный дизайн. Но выбирая схему, рекомендуется рассматривать самые простые варианты, если нет опыта в печном деле.

Кирпичная печь для бани своими руками чертежи схемы

Кирпичная печь для бани своими руками, чертежи, схемы, рекомендации и спецификация используемых материалов для кладки конструкции.

На рисунке показана печь конструкции Е.Я. Коломакина, в разрезе по двум сечениям.

1. Красный печной кирпич, 65 х120 х 250 (мм).

2. Огнеупорный (шамотный) кирпич, 65 х 114 х 230 (мм).

3. Печная поддувальная дверка.

4. Печная топочная дверка.

5. Колосниковая решетка.

6. Секции отопительного чугунного радиатора.

7. Толстостенные трубы из нержавеющей стали.

8. Дверца для выхода пара.

9. Металлическая рамка перекрытия.

10. Задвижка.


Печь каменка для бани ставится на мощный фундамент с двойной гидроизоляцией. Первый ряд кирпича кладется на уровне пола помещения. Топливо – дрова лиственных пород сжигаются на колосниковой решетке. Камни кладутся на толстостенные трубы из нержавеющей стали. Для полива воды на камни и выхода пара имеется дверка. Нагрев воды происходит в секциях отопительных чугунных радиаторов за счет теплообмена.

На рисунке показан чертеж печки.

Зазор между красными печными кирпичами и огнеупорными составляет 15…20 (мм). Кладка из жаропрочного кирпича находится внутри кладки из красного кирпича. Такое решение позволило снизить тепловую нагрузку на кладку красного кирпича.

Спецификация материалов:

• кирпич красный – 271 (шт.)

• кирпич тугоплавкий или огнеупорный – 65 (шт.)

• глина обычная – 90 (кг)

• глина тугоплавкая или огнеупорная с шамотом – 32 (кг)

• песок – 42 (кг)

• дверца топочная – 250 х 205 (мм)

• дверца поддувальная – 250 х 135 (мм)

• дверца для полива камней в парном отделении – 250 х 275 (мм)

• колосниковая решетка – 250 х 252 (мм)

• секции отопительного чугунного радиатора – 4…6 (шт.)

• труба толстостенная из нержавеющей стали – Ø 50…60, L = 1320 (мм)

• уголок металлический 35 х 35 х 5 (мм) – L = 2620 (мм)

• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)


Кладка печи для бани конструкции Е.Я. Коломакина.

1-й ряд. Кладку кладут из цельного кирпича на уровне пола или выше.
2-й ряд. Ставят дверцу поддувала и соблюдают строгую перевязку кирпича.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала, кирпичом грани у которого срезаны под углом.
5-й ряд. Ставят колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают секции чугунного радиатора.

Справка:
На нечетные ряды кладки красного кирпича кладем полосу из квадратной металлической сетки.
На углах, полосу из сетки сгибаем под углом 90°, не разделяя ее.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки кирпичом, грани у которого срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й и 14-й ряд. Согласно порядовке.
15-й ряд. Ставят дверцу для полива камней в парном отделении.
16, 17, 18-й ряд. Согласно порядовке.

19-й ряд. Закладывают дверцу для полива камней в парном отделении кирпичом, грани у которого срезаны под углом.
20-й ряд. Устанавливают металлическую рамку перекрытия из металлических уголков.

21-й ряд. Укладывают на металлические уголки.
22-й ряд. Согласно порядовке.
23-й ряд. Ставят дымовую задвижку.
24-й ряд. Закладывают дымовую задвижку.

После того, как кирпичная кладка застынет, аккуратно кладем на нержавеющие трубы камни для бани. Покрупнее – снизу, помельче – сверху.

Печь для бани конструкции Е.Я. Коломакина, нагревает камни в нижней зоне до 1000…1200 °С, в верхней зоне – до 500…600 °С. Время нагрева воды и камней составляет 150…180 (мин.)

Справка:
Вес камней должен составлять 35…45 (кг) на один кубический метр парильного помещения.

Заказать чертеж

Поделитесь с друзьями!

Порядовка печи для бани, подготовительные работы и технология укладки

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

• серая печь;
• чёрная;
• печь по-белому;
• каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Расчёт печи и подбор материалов

Прежде, чем начать кладку печи, производят её расчёт под то или иное помещение. Обычно его выполняют, исходя теплоотдачи в ккал/час. При этом задача расчета постараться обеспечить условия для того, чтобы поддержать температуру в помещении до следующей топки.

Расчёт печей – это сложная процедура, и большинство домовладельцев выполнить её не в состоянии. Конечно, существует метод И.В. Кузнецова, основанный на усреднённой тепловой мощности единицы поверхности. Однако лучше не рисковать и доверить проведение всех расчётов опытному печнику.

После того, как печь для бани из кирпича рассчитана, и выбирается порядовка, необходимо будет заняться подбором материала для кладки. Дело в том, что именно от схемы кладки полностью зависит приобретение того или иного материала и расходников для кладки печи. Так, основным материалом необходимым для её кладки является печной кирпич.

Стоит выбирать кирпич красный М-150, который отлично подойдёт для кладки русской печи. Дело том, что он может выдержать температуру до 800 °C и отлично противостоит механическим повреждениям. При этом топочные части выкладывают из шамотного кирпича, который может долго держать тепло и выдерживает температуру в 1600 C.

При этом основными признаками качества любого кирпича считаются его мелкозернистая структура и отсутствие видимых глазом включений и пор. Другой метод проверки – выстукивание лёгким молоточком. Если в процессе проведения данной процедуры раздаётся звонкий или же чёткий отрывистый звук, то кирпич качественный, а если же глухой растянутый – это брак.

В том случае, когда по звуку понять ничего не удалось, кирпич проверяют на спайность, то есть роняют его с высоты или же разбивают. При этом некачественный кирпич должен раскрошиться, а хороший – расколоться на крупные куски с зернистым изломом. При этом всегда стоит помнить о том, что использовать силикатный кирпич при кладке любых частей печи нельзя, поэтому всегда старайтесь приобрести печной кирпич или шамот с запасом. В некоторых случаях, правда, можно использовать клинкерный кирпич, но никак не силикатный.

В том случае, когда выкладывается кирпичная печь для бани своими руками, а также самостоятельно выполняется порядовка, стоит запомнить, что шамотный кирпич используется для этого полномерным, в 3/4 длины, а также четвертями и половинками. Именно так они отмечаются на всех схемах кладки.

Что же касается раствора, а также печных приборов, то их лучше всего купить готовыми. Конечно, можно намешать раствор самому, но лучше просто взять готовую смесь и приготовить ее по инструкции. В этом случае вы получите прочную кладку и не потеряете много времени на замешивание раствора.

Порядовка банных печей

Порядовка печей для бани подбирается исключительно, исходя из её конструкции. Например, существуют варианты, когда печка работает непрерывно, а есть варианты, когда она протапливается периодически и должна определённое время сохранять тепло в помещении. В принципе, печь для бани и порядовка, выполненные своими руками, не так уж сложны в исполнении. Однако для этого нужно хорошо изучить схему кладки и чётко следовать инструкции, прилагаемой к ней.

Кроме того, вам может весьма пригодится чертеж порядовки печи из кирпича для бани, снабжённый фото, что же касается порядка выкладки печи, то она следующая:

• Возведение фундамента и основания. Если ваша баня небольшая, то для печи вполне будет достаточно обычного ленточного фундамента, но в обязательном порядке вам нужно будет выполнить хорошую гидроизоляцию.

• Подготовка раствора и инструмента. Если вы будете готовить его самостоятельно, глину для него вымочите в обязательном порядке в течение 5 суток. После этого смешайте с цементом и песком в пропорции 2:1.
• При этом, когда выкладываются кирпичные печи для бани, чертежи с порядовками должны быть всегда под рукой. Дело в том, что с ними постоянно нужно будет сверяться, чтобы не допустить ошибки.
• Кладка печи начинается с нулевого ряда, в котором начинает формироваться вентиляционный канал. При этом она ведётся послойно со строгим соблюдением схемы расположения кирпичей. Кроме того, во время работы необходимо периодически проверять горизонтальность и вертикальность каждого ряда, а также отслеживать правильность углов.
• Все печные приборы устанавливаются на своём ряду, так, например, заслонка монтируется на 3 ряду, в 8 ряду устанавливают дверцы топки, а в 12 – металлический короб для камней каменки.
• Далее кладка идёт, согласно схеме, при этом особое внимание нужно будет уделить выкладке дымоходов и пустот в печи, так как от этого зависит качество её тяги.
• Оканчивается выкладка печи обычно 27 рядом, на котором выполняют дымоход на нужную вам длину.

Естественно, что каменная печь для бани своими руками и порядовка для неё других конструкций имеют свои особенности, поэтому стоит заранее внимательно изучить строение, например, той же голландки, которую иногда выкладывают в бане.

В том случае, когда вы плохо разбираетесь в печном деле, имеет смысл пригласить на строительную площадку опытного печника, который может дать вам весьма полезные консультации по выкладке вашей печи. Так, например, существуют некоторые правила пожарной безопасности, которые стоит соблюдать при обустройстве печного топления.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом. Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань.

Так, пожарные требуют безусловного соблюдения следующих правил:

1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.
