Пошаговая инструкция кладки печи: Кирпичная печь для дома своими руками: пошаговая инструкция

Кладка печи своими руками «всухую» – без раствора

Любой настоящий мастер, впервые столкнувшись с незнакомой конструкцией печи, сначала построит печь своими руками насухо, без использования раствора. Этот метод позволяет аккуратно и безопасно выложить печку, попутно разобравшись в расположении дымоходных каналов, и, следовательно, не допустить ошибок в процессе окончательной кладки на раствор.

Насухо строится вся печка, до самого потолка. Каждый ряд укладывается строго в соответствии с инструкцией-порядовкой. При этом необходимо соблюдать толщину швов между кирпичами, как при кладке на раствор. Для этого можно использовать деревянные рейки толщиной 0.5 см. С вертикальными швами будет сложнее, но в горизонтальные швы рейки подкладывать необходимо, так как это позволяет увидеть настоящую высоту конструкции.

В процессе сухой кладки печи из кирпича очень важно правильно разобраться в расположении дымоходного канала, через который дым будет поступать из топки в дымоход. Если проход построить неправильно, придется демонтировать и переделывать часть печи, а может и всю конструкцию целиком. Неправильно устроенный дымоходный канал может стать причиной обратной тяги, когда дым тянет не в дымоход, а в помещение.

После того как печь полностью построена всухую, до дымоотводной трубы, ее можно разбирать. Если для кладки использовался не только целый кирпич, но и кусочки, имеет смысл каждый ряд уложить отдельной стопкой, и пронумеровать их. Так можно сильно упростить и ускорить работу – весь материал уже подобран и разложен по порядку. Останется только поочередно замачивать и укладывать кирпичи.

Раствор для кладки печи своими руками

Песчано-глиняный раствор

Для кладки топки, а часто и для стен печи используется песчано-глиняный раствор. Это простейшая строительная смесь, для приготовления которой не понадобится много времени. Нужны только глина, песок и чистая вода. Песок перед приготовлением раствора нужно просеять. Глину для раствора замачивают за сутки до начала работ. Готовая глина по своей консистенции должна напоминать густую сметану. Песок добавляют, постоянно размешивая раствор, пока он не станет достаточно густым для кладки.

По правилам печного дела, глиняный раствор не используют для кладки первого ряда и для строительства дымохода, так как в этих местах накапливается влага. Глина очень неустойчива к воздействию влаги, раствор может набухать, трескаться и разрушаться. Поэтому для  кладки печи в таких местах используют известковый раствор.

Известковый раствор

Готовят его следующим образом:

• Необходимее материалы: негашеная известь, песок и вода. Известь разбавляют водой в соотношении 3:1. Воду в порошок добавляют постепенно, постоянно помешивая раствор. При этом нужно защитить дыхательные пути респиратором или маской, а руки перчатками.
• Как только известь загустеет и станет напоминать по консистенции тесто, ее следует раскрошить и хорошенько просеять, чтобы удалить крупные фрагменты. В просеянный раствор добавляют песок в соотношении 1 часть извести 3 части песка, после чего раствор замешивают с водой. Иногда для крепости мастера добавляют немного цемента, на свое усмотрение.

Более качественная и дорогая альтернатива известковому и глиняному раствору – цементный раствор. Его желательно использовать для кладки стенок печи из кирпича отопительного типа, духовок и дымоходов.

Цементный раствор

Для приготовления цементного раствора нужен, собственно, цемент, песок и вода. Соотношение песка к цементу – 3:1. Сначала перемешивают цемент с песком насухо, воду добавляют до достижения нужной консистенции. После этого можно приступать к кладке печи своими руками. Единственный недостаток цементного раствора – он быстро схватывается, смесь нужно полностью использовать в течение часа. Такой раствор не подходит для новичков, так как работать нужно быстро.

Кирпичная печь своими руками – простейший вариант

У новичка строительство печи может занять несколько дней, опытный мастер вполне может управиться за один день.

Первый ряд кладки – самый важный, он сплошной, без полостей и отверстий. Для проверки горизонтали, вертикали и углов нужно использовать уровень и угольник. После того как первый ряд готов, его проверяют отвесом, конец которого крепят на потолок.

Второй ряд выполняют из огнеупорного шамотного кирпича. Это перевязочный ряд печи из кирпича, нужен для укрепления конструкции. Главное – не делать в этом ряду швы толще 8 мм.

На третьем и четвертом ряду кирпичей формируется поддувало. Четвертый ряд – начало топки. Эти два ряда кладут с учетом размера дверцы поддувала.

Пятый ряд и шестой ряды должны перекрыть дверцу поддувала. Кладку печи делают соответственно порядовке.

Начиная с седьмого ряда, используют только огнеупорный кирпич. Кирпич кладут на глиняный раствор. На этом ряду делают дверцу в топку.

Восьмой и девятый ряды кирпичной печи кладут просто, проверяя уровень и углы кладки. Поверхность должна быть ровной, так как на десятый ряд укладывается варочная поверхность. При этом между варочной поверхностью и кирпичом должен соблюдаться  зазор не менее 2 см.

Следующие ряды кладут просто, один за другим, вплоть до 33 ряда, на котором частично перекрывают тепловую камеру. Оставшееся место используется для установки задвижки плиты. Три ряда – 31, 32, 33 кладут с небольшим смещением относительно шамотного кирпича, для предотвращения пожара.

Последний этап строительства печи своими руками – возведение дымохода. Строгих правил здесь нет, достаточно соблюдать вертикаль и следить за углами. Размеры свободные, подбираются соответственно конструкции печи.

Читать дальше – пошаговая инструкция кладки печи Проскурина (отопительно-варочная печь с сушильной камерой).

кладка печки из кирпича, сложить и правильно построить, пошаговая инструкция, для дома

Построить простую печь своими руками несложно, с чем прекрасно справится каждыйКирпичная печь своими руками – идеальное оборудование для обогрева. Очень удобно также то, что на ней можно готовить пищу. Многие из моделей печей отлично сочетают в себе функциональность и экономичность в кладке и использовании. Благодаря печи помещение не только отапливается. Она также способствует регулированию влажности воздуха. Этому способствует пористая структура кирпича: нагреваясь, он отдает влагу, а во время остывания забирает ее назад.

Самостоятельная кладка печи: что нужно учесть

Кирпичная печь всегда считалась функциональным и экономичным вариантом для отопления дома. Кирпич – практичный материал, который обладает множеством положительных качеств. Кирпич обладает «дышащей» структуре, благодаря которой воздух в помещении не теряет влажности. Именно поэтому печное отопление считается безопасным для здоровья.

Работать кирпичная печь может на любом виде твердого топлива: угле, дровах, пеллетах и т.д.

КПД некоторых печей достигает показателей от 80 до 90 процентов, что говорит о том, что печь может посоревноваться в экономичности с булерьянами. Выполнить кладку печи можно самостоятельно. Помещение должно предусматривать печную кладку. Кладка может быть выполнена по-разному.

Что нужно учесть при самостоятельной кладке печи:

• Печь следует укладывать на независимый фундамент, если она будет состоять из 500 кирпичей и иметь свой дымоход. Важно, чтобы фундамент печи не был связан с фундаментом дома. Его нужно располагать на определенном расстоянии.
• Невысокая печь, которая отличается большой шириной варочной плиты, имеющей отопительный щиток, может быть установлена без кладки фундамента. Важно только выполнить теплоизоляцию и укрепить пол там, где находятся добавочные лаги.
• Важно следить за тем, чтобы потолочные балки не касались дымохода. Дымовую трубу следует располагать выше конька крыши.

Для укладки стандартной печи понадобится 1 или 1,5 тысячи кирпичей. Если в доме секционный ленточный фундамент, то печной фундамент закладывают в специально отведенном месте, желательно, под внутренними стенами. Раньше укладку печи делали в каждом доме. В наше время ее можно скорее считать экзотикой.

Печка своими руками: типы конструкций

Кирпичная печь отличается удобством в использовании и функциональностью. Она выступает в роли приспособления для отопления дома, оборудована варочными поверхностями, духовым шкафом и лежанкой. Дизайн печи может быть очень разнообразным и оригинальным.

Обычно кирпичные печи облицовывают плиткой или кафелем, превращая ее в настоящее произведение искусства.

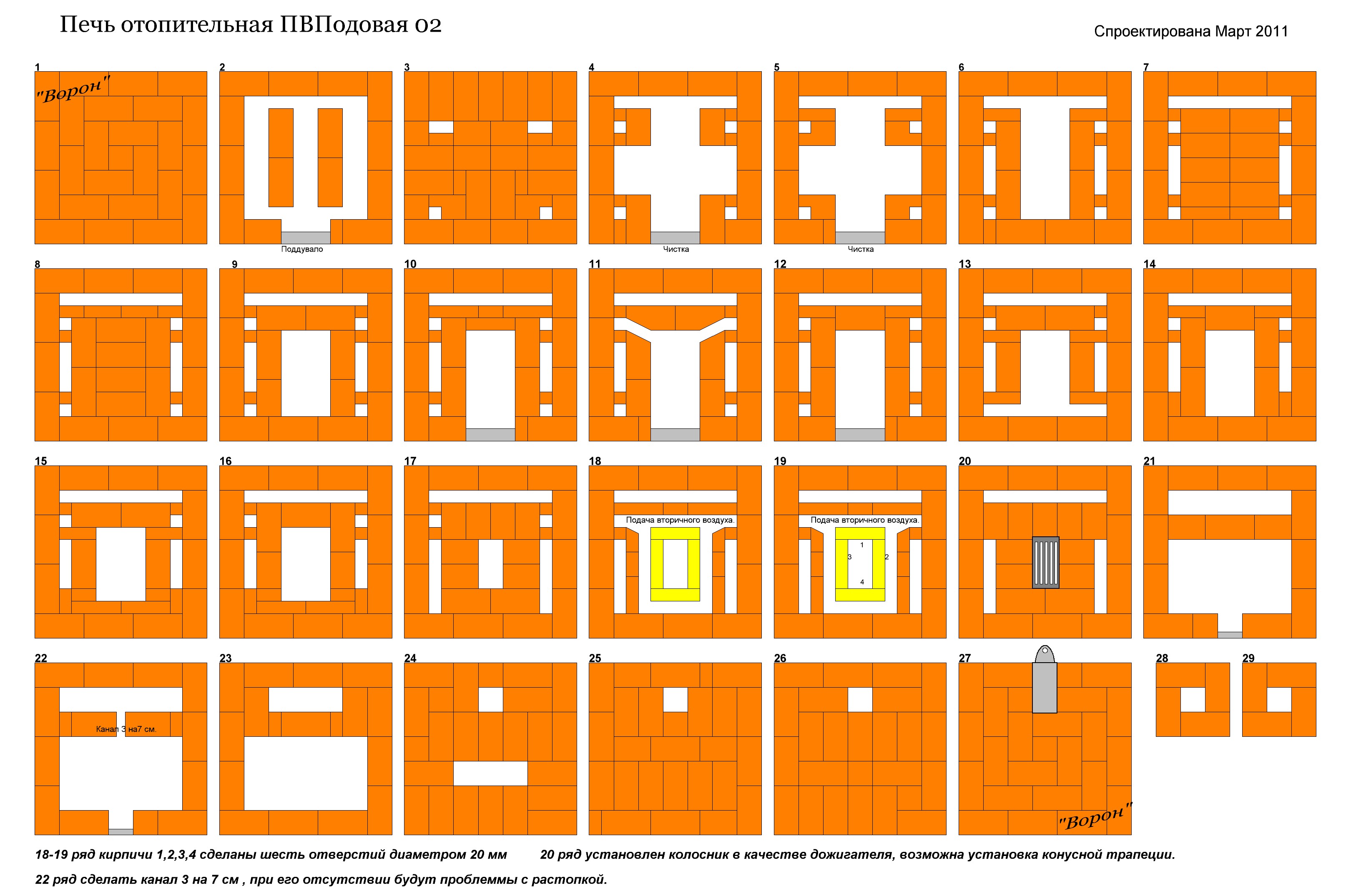

Своими руками печь кладут, следуя инструкциям порядовок, которые сегодня можно легко найти в интернете. Порядовка показывает, как и где расположить каждый кирпич. Конечно, хорошо, если вы имеете опыт каменщика, так как кладку кирпича нужно выполнять по особой схеме. Перед началом укладки важно правильно рассчитать количество кирпичей и определиться с конструкцией печи. Для этого очень важно учитывать особенности конкретного помещения.

Существует несколько типов конструкций печей, выбирать которую можно самостоятельно на свое усмотрение

Типы конструкций печей:

• Русская. Может иметь самые разнообразные размеры, славится высоким КПД.
• Голландка и столбянка. Конструкция печи такова, что движение газов по ней способствует достижению КПД от 90 до 95 процентов. В печи почти отсутствует сажа, что сводит к минимуму ее чистку.
• Шведка. Разновидность отопительно-варочной печи. Ее используют для приготовления пищи, обогрева помещения. Также в нее модно встроить духовой шкаф.

Каждая из печей имеет свои особенности, которые следует учитывать при выборе типа конструкции. Чтобы правильно рассчитать количество материала для укладки печи, необходимо определиться со схемой будущей конструкции. Обычно для укладки печи используют несколько видов кирпичей: керамический и огнеупорный.

Как сложить печь из кирпича своими руками

Чтобы правильно сделать кладку шведки, нужно сначала скачать чертежи конструкции в интернете. Самым важным считается кладка первого ряда. Важно следить за тем, чтобы кирпичи укладывались ровно: для этого нудно использовать уровень. Углы кладки контролируют с помощью строительного угольника.

Важно понимать, что именно первый ряд кирпичей влияет на правильную укладку остальных рядов.

Первую часть печи оснащают поддувалом, для укладки которого используют кирпич в три четверти. Укладку второго ряда начинают с монтажа дверей поддувала. Третий ряд выкладывают, следуя порядовке.

Пошаговая инструкция:

1. В четвертом ряду занимаются установкой двери для чистки.
   Чтобы зольник был квадратным, кирпичи скалывают, исходя из размеров отверстия. Пятый ряд выполняется также, но отверстие зольника имеет суженую конструкцию.
2. Для укладки шестого ряда используют огнеупорный кирпич. Перед укладкой возле колосника, делают скалывание кирпичей. Делают это для удобства закладки топлива. Важно, чтобы решетка упиралась на задний ряд кирпичей. Не следует забывать о дополнительном расстоянии между шестым рядом кладки и колосником: эта пустота будет служить для сбора золы и песка.
3. В седьмом ряду выполняют установку топочной дверки. Восьмой и девятый ряд выкладывают похоже, но кирпичи последнего необходимо стесать с обеих сторон: это позволит газам плавно перетекать из камеры для топки в канал.

Для укладки десятого ряда используют огнеупорный кирпич. Укладку кирпича нужно строго регулировать, так как она должна ложиться строго вертикально. Для этого нужно использовать строительный уровень. В этом ряду закладку топочной дверцы выполняют сверху. Для укладки одиннадцатого ряда пользуются керамическим кирпичом. В этом ряду настилают варочную поверхность, которой перекрывают топку. В этом же ряду производят установку большой двери для варочной камеры. Продолжение инструкции можно найти в следующем разделе.

Пошаговая инструкция: как сложить печку своими руками

В двенадцатом ряду каналы объединяют, так чтобы они соответствовали прямоугольной форме. В четырнадцатом ряду занимаются установкой заслонки, которая способствует автономной работе варочной поверхности, при этом печь не нагревается полностью. Благодаря заслонке печь можно использовать летом для приготовления пищи.

Пятнадцатый ряд используют для перекрытия заслонки, а шестнадцатый перекрывает дверки варочной камеры.

Между камерой и левой камерой спереди размещают вентиляционную дверку: она помогает выводить пар и запах во время приготовления пищи. Семнадцатый ряд перекрывает вентиляционную дверку. А над варочной камерой в кладку вставляют пару стальных прутьев, которые используют для укладки следующего перекрытия.

Для того чтобы правильно сложить печку своими руками, можно следовать пошаговой инструкции или мастер-классу

Последующие ряды:

• Восемнадцатым и девятнадцатым рядом выполняют перекрытие варочной камеры. План оснащен только двумя левыми каналами.
• В двадцатом ряду кирпичи укладывают «на ребро» там, где происходит перекрытие варочной камеры. Задняя стенка находиться на расстоянии 4 см от кирпичей.
• Двадцать второй ряд перекрывает все двери, оснащается двумя квадратными каналами.
• В двадцать третьем ряду выполняют перекрытие двух длинных каналов, укладывая кирпичи «на ребро». Двадцать четвертый ряд укладывают аналогичным способом.
• Укладка двадцать пятого и шестого рядов схожа с укладкой двадцать второго ряда.

Особо внимательно следует отнестись к укладке двадцать девятого ряда. Его оснащают только одним каналом. На передней стенке выполняют укладку двух кирпичей. Их утапливают наполовину и опирают на кирпичи, уложенные на ребро. Остальные ряды кладут согласно схеме.

Советы: как построить печь

Строительство печи длительного горения следует выполнять, следуя специальной инструкции, которую можно сказать в интернете.

Каменные домашние печи отличаются высоким КПД и функциональностью, если их строение выполнено по всем правилам, поэтому при самостоятельной укладке необходимо прислушиваться к советам печника. Важно делать все качественно, тогда груба прослужит долгие годы. Если печь используют долгие годы, и она стала работать неисправно, грубу можно переложить, а не строить заново.

Советы по укладке печи:

• Если мы строим печь в доме, важно, чтобы для нее был изготовлен отдельный фундамент.
• Постройка печи должна быть заранее продумана. Очень важно учесть особенности помещения и заранее определиться с местом расположения печи.
• Правила и некоторые секреты укладки печи от профессиональных мастеров можно найти в интернете.

Угольную печь можно положить в доме с любой площадью, главное – правильно рассчитать ее размеры. Отопительные проекты лучше готовить еще до окончания строительства дома. Чтобы создать в доме теплую атмосферу, кладем подтопок. Именно им может быть дополнена русская или украинская печь. Для украшения печи и подтопка используют плиту.

Как сложить печь своими руками: пошаговая инструкция (видео)

Укладка печи – дело не сложное, если строго следовать инструкции. Важно внимательно отнестись к укладке топки и других важных составляющих печи. Собрать печь можно из 750 или 1100 кирпичей. Их количество зависит от размеров помещения. Для укладки голландки можно использовать колотый кирпич. Одной из самых распространенных схем для укладки печи является схема «колодцы».

Добавить комментарий

чертежи, схема, пошаговая инструкция укладки + фото

Несмотря на то, что современными производителями предлагается большой выбор различных металлических печей и котлов, простая печка из кирпича не теряет своей популярности. При обустройстве загородного дома, квартиры или дачи без отопления не обойтись. Пользуясь советами и рекомендациями опытных мастеров, можно соорудить печь своими руками.

Виды печей и выбор места

Все кирпичные печи принадлежат к одному из трех типов: варочные, отопительные и варочно-отопительные. Приняв решение поставить подобную конструкцию в доме или в бане, стоит определиться с ее назначением. Варочные обычно небольшого размера, имеют чугунную поверхность и предназначены для приготовления еды. В основном используются в маленьких домах и на даче.

Отопительно-варочный тип печей предусматривает большое число вариантов. Кроме плиты, в них можно встроить бачок для нагрева воды, духовку, ниши-печурки для сушки вещей и даже лежанку. Отопительные печи занимают довольно мало места и используются только для обогрева помещения. Выбрав назначение конструкции, необходимо подумать, какая модель подойдет для самостоятельного строительства.

Самые популярные из них следующие:

1. Голландские печи, которые занимают мало места и неплохо греют. Топливо сжигается в них медленно, на уровне тления, поэтому особо качественный и дорогой кирпич здесь не нужен.
2. Шведские дровяные также не требуют много места, но более взыскательны к качеству материала и не очень просты в изготовлении. Они хорошо обогревают жилище, на плитах можно готовить пищу, сушить овощи и фрукты или одежду в нишах-печурках, а в духовке, которая располагается рядом с топкой, можно печь пироги и различные вкусности.
3. Русские печи используются все реже, преимущественно в деревне, потому что очень громоздки и сложны в эксплуатации, хотя тепла помещению отдают много. Более того, сложить ее новичку очень трудно, справится только профессионал.
4. Колпаковые печи Кузнецова с КПД до 90%. Максимальная теплоотдача и полное сжигание топлива происходит за счет особого устройства. Отличительной чертой является их чистый выхлоп, поэтому снижаются затраты по уходу.

После выбора модели необходимо определить место, где она будет находиться. Не стоит заниматься строительством около внешней стены, так как тепло будет уходить на улицу. Размещение печи должно быть рациональным: чтобы плита выходила на кухню, а стороны отдавали тепло жилой зоне.

Не стоит забывать о том, что даже самая теплоемкая печка не спасет от холода, если дом плохо утеплен. В этом случае потребуется дополнительное топливо и финансовые расходы. Также очень важно подобрать для печного сооружения правильную форму. Если в обогреве нуждаются две комнаты, стоит остановиться на узкой и длинной печи, которая может быть встроена в стену между ними.

Подробнее о печи с вентиляцией:

Материалы для работы

В зависимости от сооружаемой конструкции требуется различное количество и качество материала.

Прежде всего, необходим кирпич разного качества:

1. Красный строительный. Самые нижние ряды, подтопочная часть выкладываются именно им, а также часть дымохода с низкой температурой.
2. Красный огнеупорный М 150. Необходим для сооружения топочной (жаровой) поверхности.
3. Шамотный кирпич может выдержать температуру до 1600 градусов. Им делается кладка внутри топки. Этот материал, сочетая в себе высокую теплоемкость и столь же высокую теплопроводность, является самым эффективным в печном производстве.

Но полностью выкладывать им печь нельзя, так как она будет быстро нагреваться и также моментально остывать. По этой причине верхний слой должен быть выложен обыкновенным печным кирпичом.

Эти два вида очень похожи, и внешне их отличить трудно. Одно из отличий шамотного — в нем нет пор и никаких посторонних частиц. При ударе металлическим предметом издается четкий звон, а при падении он раскалывается на большие куски. Кирпич низкого качества при простукивании издает глухой звук, а при падении крошится в песок.

При строительстве отопительных сооружений применяют разные виды раствора:

• цементно-песчаный;
• глиняный.

Цементно-песчаный используется при кладке частей из обыкновенного печного кирпича. Применяется в тех случаях, когда печь не собираются топить регулярно, так как обычный раствор при недостаточном прогреве раскисает. Для глиняного нужен горный песок, в котором нет никаких органических соединений.

В этом видео вы узнаете как выбрать кирпич для печи и камина:

Необходимые инструменты

Чтобы построить домашнюю печку из кирпича своими руками, нужны смекалка и опыт, схема печи и инструкция. Важен и инструмент, который при этом используется.

Для практичной кладки понадобятся следующие приспособления:

• печной молоток;
• молоток-кирочка;
• кельма;
• расшивки, лопата и уровни;
• угольник, шнур, правило;
• метр и рулетка.

Печной молоток необходим для раскалывания и тески кирпичей, а также для уничтожения выплывшего из швов раствора. От него внешне отличается молоток-кирочка. Он больше по размеру и гораздо тяжелее, применяется для тех же работ, но им очень легко пробивать отверстия. Печники советуют выбирать кирку с деревянной ручкой, ею удобнее пользоваться.

Чтобы зачерпнуть, уложить и распределить раствор на кирпичи, применяется кельма. Часто после нее приходится распределять раствор руками, так как, к примеру, внутренние каналы с ее помощью недостать. С использованием другого инструмента — расшивки — неаккуратным швам придается декоративный вид. Растворная лопата — это обычная совковая, только шире и с короткой ручкой. Она нужна для перемешивания раствора и его распределения по кладке.

При помощи уровня проверяются ряды кладки и точность при установке рамок приборов. Данный инструмент представляет собой корпус из пластика или алюминия до 120 см длиной, в середине которого находится капсула с рисками и воздушным пузырьком. Особо тонкая работа проверяется водяным уровнем, который является более точным и легким в использовании.

Для определения прямых углов нельзя обойтись без угольника, с помощью которого проводится проверка правильности кладки углов фундамента и печки. Шнуром-причалкой обеспечивается прямолинейность горизонтальных рядов и одинаковая толщина швов. Метром и рулеткой измеряется расстояние.

Как сделать печь своими руками:

Кладка пошагово своими руками

Построить печь своими руками можно, если соблюдать правила и очередность работ, которые должны быть расписаны в пошаговой инструкции и в чертеже к печи. Начинается все с рытья котлована. Дно его разравнивается, закладывается фундамент, который можно выполнить из кирпича, бутового камня или бетона. При сухом грунте кладку можно вести с помощью известкового раствора, а если в почве много влаги, то необходимо использовать цемент.

Первый ряд выполняется из щебня или камня, плотно утрамбовывается и заливается раствором. Затем правильными рядами укладываются кирпичи с перевязкой швов.

Сверху кладется гидроизоляция, которая состоит из нескольких слоев:

• 2-3 слоя рубероида;
• лист картона из базальта или асбеста;
• кровельное железо;
• картон или войлок, пропитанный раствором для кладки.

Работу по установке печи начинают тогда, когда верхний слой присохнет к железу. Вначале перед печью сооружается покрытие из несгораемых материалов. Обычно это лист железа или асбеста, один край которого прижимает первый ряд кирпичей, остальные прибиваются к полу.

Сооружение фундамента не должно перевязываться с кладкой стены, иначе он потеряет форму и перекосится. Кирпичи, необходимые для работы, должны быть одинакового размера и хорошо обожженными. Толщину стены выбирают в соответствии с конструкцией и назначением печи.

Чтобы подогнать кирпич под нужный размер, его необходимо положить на ладонь, сделать насечки со всех сторон, затем одним резким ударом разбить на части. После того как кирпичи подобраны и подогнаны, их укладывают на раствор, слой которого должен быть не больше 5 мм. Каждый выложенный ряд проверяется уровнем, шнуром и угольником. Стальные полосы, которые нужны для перекрытия каналов внутри печи, кладутся свободно, без раствора, чтобы при нагревании металла общая кладка не разрушилась.

При сооружении дымохода кирпич кладется особенно аккуратно, постоянно швабруется влажной тряпкой, чтобы стенки были гладкими и ровными.

Размеры проемов и газоходов обычно длиннее кирпича, поэтому их перекрывают сверху каждого ряда напуском. Над топкой делаются сажечистки. Своды и арки делают с перевязкой соседних рядов толщиной в половину кирпича для ликвидации сквозных швов.

Пошаговая инструкция кладки печи:

устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством. А ещё — с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что огонь её простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
• Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
• Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
2. Печурка — холодная ниша для хранения посуды.
3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
8. Вертикальный газоход над шестком
9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
10. Задвижка дымовой трубы.
11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки

Чертёж русской печи с нижним подогревом

Чертёж русской печи с варочной плитой

Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

• Пара разноразмерных мастерков из нержавеющей стали.
• Расшивка для швов, если планируется такой вид отделки.
• Молоток-кирка каменщика.
• Резиновая киянка.
• Угловая шлифмашина (болгарка) с отрезным кругом.
• Электрическая дрель с набором свёрл.
• Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
• Ножницы для работы по металлу.
• Ёмкости для смешивания раствора.
• Сетка для просеивания глины и песка.
• Рулетка.
• Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

• Кирпич красный (марка не ниже М-150) – 1900 шт.
• Песок — 300 кг.
• Глина (как можно более жирная) – 250 кг.
• Картон базальтовый или другой негорючий уплотнитель.
• Рубероид для влагоизоляции фундамента.
• Варочная панель двухконфорочная размерами 400х700 мм.
• Топочные дверцы размерами 250х210 мм и 250х180 мм.
• Колосниковая решётка 200х280 мм — 2 шт.
• Колосниковая решётка 250х380 мм.
• Дымовая задвижка 180х260 мм.
• Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
• Поддувальная дверца — 250х150 мм.
• Заслонка горнила — 380х450 мм.
• Бак водогрейный 120х280х500 мм.
• Уголок стальной с полкой 60 мм — 1. 5 м.
• Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

В нашем следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать несколько советов, которые сделают работу более простой, а построенное сооружение — безопасным.

1. Используйте только качественный кирпич, в теле которого нет трещин.
2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
3. Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине. Во время сушки он будет обезвоживаться одновременно с раствором, что будет способствовать лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого схему распечатывают на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

1. Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании или же сначала произвести пробную укладку насухо. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заполняют его согласно схеме порядовки.

   Кладка 1-го ряда выполняется всплошную

2. Вторым рядом начинают формировать стенки, прочистные каналы и низ зольника.

   Кладкой 2-го ряда начинают формировать внутренние камеры

3. Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке помогут отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.

   Приступая к 3-му ряду устанавливают чугунные дверцы

   Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.

4. Четвёртый ряд закрывает полости, расположенные у стенок, и формирует перекрытие подового канала.

   Кладка 4-го ряда

5. Начиная пятый ряд, устанавливают колосники и начинают формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая располагается ниже подового канала.

   5-й ряд: монтаж колосниковой решётки и топочной дверцы

6. На шестом ряду выкладывают топку и монтируют водонагреватель.

   Установка водогреющего бака в 6 ряду

7. Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этом части топливника, примыкающие к внешним стенкам, выполняют с зазорами для улучшения теплоотдачи.

   Особенности кладки 7-го ряда

8. Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.

   Кладка 8 и 9-го ряда

9. В десятом ряду соединяют своды обеих топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекрывают бак для воды.

   10-м рядом формируют днище горнила

10. На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.

    11-й ряд: монтаж варочной плиты

11. 12-й и 13-й ряд — формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которой будет перекрываться канал между главной камерой и дымоходом.

    12-ый и 13-ый ряд

12. 14-м рядом начинают обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и выполняют отверстие под задвижку.

    14-й ряд: формируем канал для отвода продуктов сгорания

13. С 15 ряда начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.

    В 15-м ряду начинают формировать основание свода горнила

14. На 16 ряду боковые стенки печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.

    Особенности кладки 16-го ряда

15. 17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.

    Работы, которые проводят при кладке 17-го ряда

16. На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.

    Арочный свод 18-го ряда

17. В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.

    Крепление металлической полосы в 19-м ряду

18. 20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.

    После укладки 20-го ряда наружную сторону свода печи засыпают песком

19. 21-й ряд формирует перекрытие печи. Здесь же начинают сужать перетрубье.

    21-й ряд: перекрытие, закрывающее печную засыпку

20. Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.

    Особенности сооружения печи в 22-м ряду

21. В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.

    23-й ряд: начало дымового канала и обустройство прочистки дымохода

22. Начиная 24-й ряд, устанавливают задвижку для регулировки тяги.

    24-й ряд: монтаж задвижки

23. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядовки 25 и 26-го ряда

24. С 27-го по 29-й ряд объединяют перетрубье и дымоход.

    Последние ряды печи объединяют перетрубье с дымоходом

После этого работу по сооружению печи считают завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

• Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
• В месте перехода из потолка в чердак труба должна утолщаться.
• Нижнюю часть дымохода кладут на такой же раствор, как и печь.
• Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
• Выше кровли дымоход сооружают на растворе с добавлением цемента.
• Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

• расшивкой кирпичной кладки;
• оштукатуриванием;
• отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать её керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлическую сетку. Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
3. Закрывать вьюшку можно только после полного прогорания дров.
4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Видео: создаём русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь не только обеспечит помещение комфортным теплом, но ещё и создаст неповторимый самобытный стиль, настолько родной и близкий, что любой гость будет навсегда очарован и покорён интерьером вашего дома. Если же вы ещё и будете использовать отопительный прибор для готовки, то в полной мере сможете ощутить вкус и аромат настоящих русских пирогов, суточных щей или ароматной томлёной каши.

Уличное барбекю из кирпича своими руками для дачи фото пошаговая инструкция

Если  есть сад, или дачный участок, то можно построить кирпичное барбекю, которое будет  служить нам в течение многих лет. Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.

Сделать уличное барбекю из кирпича можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.

Для начала, необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра. Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.

Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, а остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента, которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками

Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда. Первый ряд нужно обязательно положить очень ровно, от этого зависит всё дальнейшее строение, исправить потом будет невозможно.

Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.

Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это могут быть куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.

При помощи молотка и уровня, точно выставляем ровность поверхности.

Для кладки кирпича подойдёт обычная смесь цементная кладочная, так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда раствор начинает схватываться, распорные клинья следует удалить.

После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.

Когда доходим до ряда, где должна быть топка, то размещаем временную поддержку, используя ДСП или фанеру.

Далее в следующем ряду кирпич ставим перпендикулярно предыдущему слою, более длинные стороны к центру будущей решётки.

Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.

Дальше укладываем армирующие полосы под будущие висящие кирпичи, при этом опять распорками выдерживаем толщину шва.

Установка заднего ряда с армирующими полосами.

Вот так должна выглядеть топка с временными поддержками.

Между последовательными слоями кирпичей, размещены КАНАЛЫ — направляющие решетки. Подобные каналы расположены (временно) на задней стенке и определяют ширину шва.

Дальше куском арматуры проверяем, как будет двигаться наша решётка по этим рельсам.

Когда раствор схватился, убираем все вспомогающие элементы.

Далее выкладываем пол, клинкерным кирпичом, или любым другим, можно даже и плитку положить.

Для набивки швов снаружи для красоты, используем специальный узкий шпатель.

И так внизу у нас будет ходить лист металла, который необходимо вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.

Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке. Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого барбекю зависит от решётки, на которой будет лежать мясо для жарки, поэтому перед началом строительства нужно приобрести решётку для жарки из нержавеющей стали.

И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.

Конечно, это самая простая конструкция, но её запросто можно сделать самому. Существует много более серьёзных барбекю с мангалом и печью, их делают профессионалы. Вот некоторые из них.

Смотрите далее и выбирайте строительные материалы для дачи и барбекю.

схема, порядовка, пошаговые инструкции с фото и видео и прочее

Шведская печь представляет собой довольно сложную конструкцию. Новичок с её возведением вряд ли сможет справиться. Нужно иметь хотя бы минимальный опыт каменщика, чтобы создать такое сооружение. По КПД она не многому уступает русской печи, зато значительно быстрее нагревается и занимает меньше места. Её любят как минимум за эти два качества, которыми она не ограничивается. Рассмотрим детально, что из себя представляет шведская печка и как её построить.

Описание модели «шведка»

Печь шведка — это своего рода современный вариант отопительного оборудования. Эту отопительно-варочную конструкцию обычно устанавливают в стене между спальней или гостиной и кухней. Со смежной с кухней стороны комнаты на усмотрение хозяина можно пристроить удобную лежанку, которую можно приспособить под кровать, сэкономив тем самым место, или камин. Выделяют 3 основные модели шведок: отопительно-варочная, не предусматривающая других элементов; печь-камин и «шведка», которая имеет удобный тёплый лежак, незаменимый в зимнее время. Считается, что если простудился, то нужно поспать на тёплых кирпичах, и простуду как рукой снимет. Так же полезно будет полежать на такой печи тем, у кого больные суставы и поясница. В зависимости от свободной площади можно выбирать ту или иную модель постройки.

Некоторые могут подумать, что печи — это давно забытое прошлое. Однако это не так. Всё чаще владельцы загородных жилищ устанавливают себе это сооружение. Всё потому, что кирпичная печь экологически безопасна для дома в первую очередь. Также это экономичный теплоисточник. И, в конце концов, это ведь так красиво!

Фотогалерея: разновидности шведских печей

Шведская печь с лежанкой

Шведка с камином

Варочная часть шведки с духовкой и местом для сушки фруктов

Шведская печка не только полезная, но и красивая вещь. Возводя её можно применять для украшения арочные своды, фигурные кирпичи. Можно дополнительно отделать её, например, плиткой.

Достоинства и недостатки (таблица)

Принцип действия и устройство печки

В любой шведке есть металлический духовой шкаф, предназначенный не только для выпекания. До неё не доходит пламя, но жар быстро раскаляет металл и при открытой дверце она начинает выделять тепло. Таким образом в топочной части сжигаются дрова, а тепло идёт по каналу до духового шкафа и оттуда распространяется по кухне. Духовка расположена ниже топки, но каналы печки устроены так, что по ним тепло спускается и обогрев печки происходит от пола. Наверху печи есть вместительная ниша, куда можно положить и обсушить верхнюю одежду. Также в ней есть ниша над плитой, которая закрывается деревянной крышкой. Она нужна для того, чтобы ставить туда приготовленные блюда, там они долго будут хранить тепло.

В шведке нет выходного отверстия между топкой и дымооборотом. Вместо этого под духовкой сделан переток, что экономит финансы, и делает изделие проще.

Помните про вьюшку! Её обязательно нужно закрывать в момент, когда всё топливо сгорело и остались только тлеющие угли. Сделаете это раньше, и угарный газ пойдёт в помещение; забудете закрыть — тепло быстро уйдёт.

Существует два способа постройки печных каналов: вертикальные и горизонтальные. Ранее говорилось от том, что подогрев идёт снизу вверх. Подогрев идёт от тлеющих углей и второго жара. При установке вертикальной системы каналов низ прогревается слабее, но идёт меньшее накопление сажи. Горизонтальная система даёт лучший подогрев печи, но её нужно регулярно чистить.

Схемы вертикальной и горизонтальной кладок каналов

Чтобы изделие прослужило долго и как следует необходимо использовать только качественные материалы и не скупиться на них, соблюдать все размеры, правила и порядовку при кладке не просто нужно, а обязательно!

Некоторые тонкости постройки

1. Качество обогрева зависит от размеров топки.
2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

• Плита должна быть 71х41 сантиметр.
• Топка — 330х356х506 миллиметров.
• Духовое отделение — 305x381x506 миллиметров.
• Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
• Плита должна быть сделана из литого чугуна или специальной стали.

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

Кладка печи

Кладка осуществляется по схеме-порядовке.

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

• Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
• На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
• Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
• 5-й ряд — установка дверей топки и кладка колосниковой решётки.
• 6-й ряд — монтируется духовка.
• 7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
• 8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
• 11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
• 12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
• На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
• 18–26-й ряды выкладываются строго по схеме.
• Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
• Последний этап — возведение трубы дымохода.

Видео: строительство шведки с лежанкой

Шведка с камином: этапы строительства

Как и в предыдущем случае, для строительства печи с камином ни в коем случае нельзя скупиться на хороший материал. Если строить, то строить качественно! Приобретая материалы будет лучше, если вы закупите кирпичи и раствор с запасом в 15%.

Материалы (таблица)

Размер будущего сооружения составит 102х890х217 см + топка камина, которая будет отступать на 13 см.

Кладка печи

Фундамент возводится также, как и в предыдущем варианте печи. Так же как и со шведкой с лежанкой необходимо чётко следовать плану порядовке. На фотогалерее снизу представлен подробный план кладки такой конструкции.

Порядовка шведки с камином (фотогалерея)

После 32-го ряда выкладывается дымоход размер которого напрямую зависит от размера потолка здания. На видео ниже можно ещё раз подробно изучить схему кладки.

Видео: создание печи с камином своими руками

Как сделать отопительно-варочную печь (видео)

Как и было упомянуто ранее, самостоятельное возведение такой сложной махины — дело сложное, требующее специальных навыков, терпения и кропотливости. Расцените свои силы правильно, подумайте, стоит ли браться за столь сложную работу самостоятельно или лучше пригласить профессионалов. Если вы всё же решились на такой шаг, то проработайте все нюансы досконально, изучите подробно всю предоставленную информацию. Только если вы будете уверены на 101% в своих силах, начинайте работать. Иначе можно всё только испортить. Удачи!

пошаговая инструкция и порядовка, схемы

Стандартный вид конструкции Голландки – это прямоугольная печь, реже встречается квадратная или круглая. Кладка последнего типа схемы порядовки возможна лишь специалистом, имеющим большой опыт работы в этой сфере, самому ее возводить не рекомендуется. Раньше Голландка состояла только из топки и задвижки, сейчас же строится с поддувалом, колосником, прочистными дверками. Все это вместе делает отопительную печь более удобной для эксплуатации и улучшает ее тепловые характеристики. Применяется для обогрева помещений площадью до 60 м2.

Оглавление:

1. Преимущества Голландки
2. Инструкция по монтажу и порядовка
3. Советы от специалистов

Главное отличие от других способов – длинные дымоходные каналы. Проходя по ним, дым отдает все свое тепло стенам, в итоге ближе к выходу он уже становится холодным. Помимо обычного типа схемы кладки пользуются популярностью печки с варочной поверхностью (плитой), духовкой, баком для обогрева воды.

Особенности

Преимущества Голландки:

1. для ее строительства необходимо в 2 раза меньше материалов, чем для русской;

2. компактные размеры и эстетичный внешний вид;

3. теплоотдача не ухудшается из-за изменения размеров, поэтому ее легко подстроить под любой стиль помещения;

4. шамотный кирпич можно использовать только для топки, для отделки – любой другой;

5. не подвержена возникновению деформаций из-за резких скачков температуры;

6. конструкция позволяет протягивать дымоходные каналы на несколько этажей;

7. для обогрева требуется малое количество топлива, так как она быстро нагревается и медленно остывает;

8. при соблюдении всех правил эксплуатации срок службы может достигать 25 лет.

Ко всему этому возможный минимальный размер 50х50 см, благодаря чему она прекрасно подходит для зданий с маленькой площадью. После длительного простоя, Голландку можно сразу же растоплять с полной загрузкой (не требуется медленный прогрев печки), трещины появляться из-за этого не будут. Прогревается абсолютно вся ее конструкция.

К недостаткам относят низкий КПД – не превышает 40%, но его можно увеличить за счет установки варочной поверхности. Зимой топить приходится не менее двух раз в сутки. Также для отопления необходимы определенные типы топлива: уголь, дрова. Опилки и мусор для голландской печки не используют, чтобы дымоход не засорялся сажей.

Руководство по шагам

Прежде чем начать работу, стоит сделать схему и подробный чертеж, чтобы не допустить грубых ошибок. Для возведения Голландки технология обязательно требует прочное основание и оно не должно соприкасаться с фундаментом дома. По габаритам – больше на 20 см, чем печка. Монтируют своими руками либо из кирпича, либо так же, как и основу для здания – заливкой бетонного раствора с арматурой. Второй вариант для Голландки предпочтительнее, так как является более надежным и способен выдерживать большие нагрузки. В любом случае перед кладкой печи из кирпича надо дождаться полного его просыхания.

После этого фундамент покрывают слоем гидроизоляции (толь, пергамин, рубероид, мастика, битум). Далее подготавливается раствор для укладки кирпичей. Смешивают глину, песок и воду в соотношение 1:1:4, по консистенции должен быть похож на густую сметану. Затем насыпается песок толщиной до 5 см и поливается водой. Для строительства печки используются полнотелый керамический и шамотный (огнеупорный) кирпичи. Последний обязательно применяется для формирования топки и мест, подвергающихся значительному нагреву и воздействию огня, так как обычный не способен переносить высокие температуры.

Подробная пошаговая инструкция порядовки Голландки с варочной плитой и духовкой, расположенных сбоку:

1. Укладывается сплошным слоем 1-ый, 2-ой и 3-ий ряды печки из обычных кирпичей. Все время следует проверять ровность порядовки и вертикальность углов. Для этого по технологии монтажа отопительной печи рекомендуется использовать вместе строительный уровень и отвес.

2. В 4-ом и 5-ом рядах размещается дверца для поддувала, в 6-ом ее закладывают, причем кирпичом, распиленным вдоль. На этом же этапе порядовки Голландки готовится место для колосника. Для этого в блоках вырезается углубление на 5 мм длиннее, чем колосниковая решетка, чтобы было пространство для термического расширения металла.

3. В 7-ом ряду проводится монтаж дверцы топки Голландки с плитой. На 8-ом и 9-ом продолжают класть все так же, как и раньше.

4. В 10-ом перекрывают топочную дверцу печи Голландки и делают углубления в кирпичах для плиты. После установки ее края необходимо обязательно закрыть металлическим уголком. Благодаря ему блоки не будут подвергаться каким-либо повреждениям.

5. С 11-го по 14-ый этап порядовки Голландки формируют зону над варочной поверхностью. Причем в последнем монтируется второй уголок таким же образом, как и первый. На него будут размещаться следующие ряды.

6. На 16-ом и 17-ом проводится установка дверцы для прочистки дымоходных каналов Голландки, а также ставятся кирпичи для духовки. На 18-ом она перекрывается.

7. В 21-ом рекомендуется положить металлические полосы, чтобы было удобнее закладывать кирпич над духовкой. На 22-ом этапе порядовки она перекрывается.

8. В 23-ем монтируется задвижка для дымохода Голландки, для этого следует подпилить кирпичи в зависимости от ее размеров.

9. 24-ый ряд печки для отопления с варочной поверхностью делается большего размера, чем остальные (должен выступать не меньше чем на 3 см). Следующий этап укладывается стандартно.

10. С 26-го ряда начинается строительство дымохода.

Печка с 3-мя каналами

Занимает мало места, так как она длинная и узкая – 77 х 51 х 230 см. При этом высоту всегда возможно менять, добавляя или убирая ряды. 1-ый слой кирпича укладывается как обычно, во 2-ом и 3-ем проводится установка дверцы для поддувала, а 4-ый закрывает ее и монтируется колосниковая решетка. С 5-го по 10-ый формируется зона топки, а с 11 по 30 накладываются 3 дымоходных канала, с помощью которых и производится отопление Голландкой помещения. 4-11 этапы выкладываются полностью шамотом. В 10-м и 15-м топку нужно сузить, для этого снизу от кирпича отрезают часть под углом в 45°. После формирования дымоходных каналов 31 ряд делают выступающим на 3 см, 32 – на 6, а 33 – на 3 см.

Следующие 3 этапа (34,35,36) в печи – как обычно, но с установкой двери для прочистки дымохода. Дальше формируется проход через потолок. Принцип работы такого типа печи Голландки очень прост. Во время горения дров или угля выделяется сильно нагретый дым, который начинает двигаться вверх по 1-ому каналу, отдавая при это стенкам свое тепло. Доходя до самого верха, он остывает и оседает во 2-ом проходе, где при приближении к топке снова нагревается и идет дальше в 3-ий, обогревая другую сторону печи. После чего выводится наружу через дымоходную трубу. Количество каналов может достигать 6. Такая конструкция намного дольше способна удерживать тепло.

Рекомендации и возможные ошибки

Многие специалисты советуют сделать сперва монтаж печки с плитой сухим методом. По инструкции полностью собирается вся конструкция, так можно избежать ошибок и заранее подготовить все материалы и отрезки кирпичей. Прежде чем начать возведение печи Голландка своими руками, следует проверить качество раствора. Если он вытекает при надавливании на кирпич, значит, приготовлен правильно. Слой должен быть от 5 до 8 мм для более надежной кладки и его экономии. Перед установкой кирпич нужно окунуть в воду, чтобы он хорошо ее впитал, так сцепление будет максимально прочным.

На протяжении всего времени монтажа проверяется ровность всех рядов как по горизонтали, так и по вертикали. Для этого отлично подходит обыкновенный деревянный брус. Очищать все каналы Голландки, отводящие дым, рекомендуется не реже 2-х раз за 1 сезон отопления. После завершения кладки печи своими руками необходимо оставить ее для просыхания, лучше, если этот процесс пройдет в естественных условиях. Но если Голландка строилась зимой, то нужно топить ее самостоятельно, сначала бумагой, а потом щепой. Причем время отопления не должно быть больше получаса. После окончательного прогорания топлива в печи всегда закрывается дымовая задвижка, иначе через каналы в дом начнет поступать холодный воздух с улицы.

Главное во время строительства Голландки – всегда следовать заранее составленным схеме и чертежам, а также руководству поэтапной порядовки. Благодаря этому, вполне возможно провести правильный монтаж печи с плитой или без нее своими силами.

Установка дровяной печи

В сотрудничестве с Arada

Когда мы впервые переехали в наш дом, нам предстояло провести столько ремонтных работ, что сначала он определенно не чувствовал себя как дома. За последние несколько месяцев мы вырвали, удалили и отслоили слои старого и постепенно заменили его новым, и постепенно он, наконец, начинает больше походить на место, которое мы можем назвать своим. На сегодняшний день единственная вещь, которая заставила его чувствовать себя как дома больше, чем что-либо еще, что мы сделали, — это установка дровяной печи.

Дровяная печь была в самом верху нашего списка желаний для нового дома. Они служат центром внимания, создают ощущение гостеприимства и просто как-то по-настоящему вселяют в дом сердце, но когда мы впервые подумали о том, чтобы установить такой, у нас было много вопросов. Каковы были правила их использования в населенных пунктах? Какую работу нужно проделать с дымоходом и очагом, чтобы печь можно было безопасно установить? Где найти квалифицированного специалиста, который сделает это за нас и сколько это будет стоить?

Нам также было известно, что в последнее время в средствах массовой информации появилось много историй о контроле за загрязнением воздуха и новых правилах, регулирующих использование дровяных печей, поэтому мы хотели убедиться, что, если мы подойдем к одной из них, мы выберем модель, которая вызовет минимальное количество загрязнения и было разработано с учетом всех будущих экологических норм, которые могут вступить в силу.

Я читал об ассортименте Arada Farringdon в рамках моих первоначальных исследований по установке печи. Помимо того, что мне нравится чистый минималистичный стиль, все печи серии Farringdon также готовы к экологическому дизайну, что означает, что они разработаны в соответствии со строгими экологическими стандартами, которым должны будут соответствовать дровяные печи, когда вступит в силу новое законодательство, поэтому я был обрадовался, когда Арада проявил интерес к сотрудничеству со мной и предложил поставить одну из их прекрасных печей.Нашу новую печь установили незадолго до Рождества, и она действительно стала сердцем нашего дома. В последнее время температура резко упала (вчера вечером здесь, в Уорикшире, было -5), и я так счастлив, что у нас есть такой. Если вы думаете о том, чтобы установить его у себя дома, вот пошаговое руководство по некоторым из основных моментов, которые вам необходимо учесть.

Если в вашем доме уже есть старый камин, первое, о чем вам нужно подумать, это подготовка проема.

12 этапов подготовки к установке дровяной печи

Основным источником тепла в моем доме почти 40 лет была дровяная печь. Я также построил две дровяные печи и установил их обе.

На основе опыта установки дровяных печей и проведенных исследований по этой теме я составил список того, как установить систему дровяной печи для отопления дома. (Надеюсь, это сэкономит вам время, силы и деньги при установке системы сжигания дров.)

Шаг 1. Прочтите NFPA 211

Если вы планируете установить свою собственную систему дровяной печи, шаг 1 должен заключаться в том, чтобы прочитать стандарты NFPA211 и следовать им. Это стандарт, опубликованный Национальной ассоциацией пожарной безопасности для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива.

Стандарт, опубликованный NFPA, и есть стандарт. Стандарт — это не закон, а свод правил пожарной безопасности с 1896 года. Это долгая история.

Стандарты обычно принимаются другими организациями, такими как OSHA или правительства штата или местного самоуправления. Эти правила необходимо соблюдать в качестве правил техники безопасности или для получения разрешения на строительство или завершение строительства.

Стандарт NFPA211 использует данные за годы прошлого опыта и тестирования. Соблюдение этого стандарта обеспечивает безопасное строительство и установку камина или твердотопливного устройства (дровяной печи).

Шаг 2 — Выбор дровяной горелки

Чтобы соответствовать требованиям EPA, производители теперь должны строить дровяные печи, которые выбрасывают гораздо меньшее количество твердых частиц или твердых частиц, чем печи, построенные в прошлом.Эти стандарты выбросов соблюдаются за счет строительства печей одного из двух типов.

Стандартная дровяная печь

Печи бывают каталитическими или некаталитическими. Каталитические печи используют устройство, подобное автомобильному каталитическому нейтрализатору, для повторного сжигания дыма и уменьшения выбросов из печи.

В некаталитических печах используется перегородка перед выходом дыма из печи и ввод предварительно нагретого воздуха для повторного сжигания дыма и опускания выходящих через дымоход ТЧ.

Каталитическая плита, как правило, более эффективна, когда она новая, но каталитический нейтрализатор необходимо очистить, и его потребуется заменить через 2-5 лет в зависимости от размера.

Печи на пеллетах

Горит печь на пеллетах, пеллеты! Эта новейшая версия печей на пеллетах имеет несколько преимуществ и недостатков.

Во-первых, они используют дымоход или вентиляционную трубу гораздо меньшего размера и с более низкой температурой, чем в традиционной системе сжигания древесины. Их дымоходная система дешевле, меньше в диаметре и, как правило, ее проще установить.

Во-вторых, пеллеты хранятся и продаются в различных магазинах. Это включает в себя магазины товаров для дома с большими коробками, магазины товаров для фермы и магазины, где продаются дровяные печи.Это делает поиск и покупку запаса топлива удобным и поддерживает стабильную цену.

Пеллетные печи имеют бункер, заполненный пеллетами. Этот бункер обычно нужно наполнять только один раз в день. Это также удобнее, чем дровяная печь, которую нужно заливать 3-4 раза в день.

Наконец, гранулы чище, чем древесина, которую вывозят из леса. В них нет грязи, насекомых или мусора, который может попасть в жилую зону дома.

Минус в том, что для работы требуется электричество. Это не годится при отключении электроэнергии, если у вас нет генератора для резервного копирования вашей системы. Стоимость пеллет значительно выше стоимости дров. Это может быть компенсировано отсутствием необходимых работ (распиловка, раскол и штабелирование) для создания годового запаса дров.

Шаг 3 — Размещение домашней печи

После того, как вы выбрали печь, следующим решением будет ее размещение.Центральное расположение идеально. Если у вас многоэтажный дом или здание, чем ниже его расположение, тем лучше. Жара поднимается!

Вентилятор на плите отводит нагретый воздух от плиты, но не вниз. Горячий воздух движется только вверх.

В моем доме я смог найти дровяную печь на стене рядом с моей пропановой печью. Это позволило мне подключиться к моей системе отопительных каналов в доме, чтобы продувать теплый воздух из дровяной печи через дом.

Другой вариант — разместить дровяную горелку рядом с вентиляционным отверстием для возврата холодного воздуха.Тепло от печи можно направить в канал возврата холодного воздуха и распределить по дому с помощью существующего канала и вентилятора печи.

Найдите место как можно ближе ко входу. Будет много выездов на улицу за дровами, чем ближе к двери, тем лучше. Опять же, в моем доме я смог установить небольшую дверь в стене подсобного помещения в качестве прохода для дерева. У меня есть деревянный ящик, который стоит снаружи дома по другую сторону двери.

И последнее, но самое главное, это место для дымохода.Дымоход может выходить через боковую стену и подниматься вверх по внешней стене. Для этого также потребуется несколько поворотов трубы дымохода на 90 градусов.

Чем прямее труба, тем лучше, дымоход, направленный прямо вверх и наружу, является идеальной ситуацией для дымовой трубы. Это обеспечивает наилучшее вытягивание дыма, наименьшее количество отложений в дымоходе и самые простые условия для чистки.

Шаг 4 — Напольное покрытие

Пол под печью должен иметь огнестойкую / жаропрочную поверхность.Следует использовать кирпич или модульную поверхность. Доступно множество вариантов разных размеров, форм и цветов.

Убедитесь, что пол перед печью закрыт на несколько футов от двери. При добавлении дров и чистке перед печью будут выпадать раскаленные угли и стреляющие искры.

Шаг 5 — Защитите стены позади

Стену за дровяной печью необходимо защитить от жары. За печью следует укладывать кирпич, камень или термостойкий материал, чтобы защитить стены от чрезмерно высоких температур.

Требуемое расстояние от стены за печью и рядом с ней указано в NFPA211. Производитель печи также должен предоставить инструкции в руководстве по установке.

Шаг 6 — Установка дымохода

Дымоход — важнейшая часть системы сжигания дров. Правильно установленный и безопасный дымоход важен, потому что именно там происходит большинство пожаров в дровяной печи.

Выбор местоположения дымохода ограничивает тип используемого дымохода.В существующем доме дымоход из каменной кладки обычно можно было добавить только на внешней стене.

Каменный дымоход представляет собой внутреннюю облицовку дымохода из глины или глазурованной плитки. Затем слой блока окружает дымоход для устойчивости. Внешний вид выполнен из кирпича или камня для законченного вида и изолирует дымоход от элементов. Завершает каменный дымоход венец, защищающий его от непогоды.

Дровяная горелка может быть подключена к существующему каменному дымоходу, если размер дымохода соответствует требованиям печи.Дымоходная вставка может быть вариантом, но в любом случае дымоход должен быть осмотрен специалистом по дымоходу.

Двустенная или трехстенная дымоходная система является вариантом, если дымоход устанавливается прямо вверх и через крышу. Обе системы требуют потолочного опорного ящика при установке системы через потолок. Одностенная труба соединяет печь с потолком. От потолка до крыши требуется двустенная или тройная труба.

Кровельный оклад должен использоваться для отвода воды с крыши.Тогда труба дымохода должна выступать как минимум на три фута над пиком крыши. Сверху нужно установить заглушку, чтобы птицы не попадали в теплый дымоход, а искры не выходили из дымохода при горении.

Существуют десятки принадлежностей для двустенных и тройных дымоходов, включая тройники, очистители, хомуты, стенные ремни и опоры для крыши. Приобретайте эти детали и детали по мере необходимости. Просто планируйте заранее и имейте все необходимое при установке.

Следует тщательно спланировать трассу дымохода.Необходимо соблюдать надлежащее расстояние до любых горючих поверхностей.

Установка уличной дровяной горелки

Выбор места для уличной печи, вероятно, является самым важным элементом безупречной установки. Вот факторы, которые следует учитывать.

Так как вы будете сжигать гораздо большее количество дров, поместите печь рядом с местом, где вы храните дрова. Перемещение и штабелирование древесины два или три раза может быть утомительным и утомительным, если это не делается с помощью фронтального погрузчика.Вы также будете нагружать плиту 3-4 раза в день. Тщательно обдумайте это!

Линии подачи и возврата воды необходимо будет заглубить. Вы не хотите пересекать: трубы септической системы, линии электропередач, водопроводные или канализационные линии. Всего этого следует избегать, если возможно, или при необходимости переместить. Позвоните по номеру 811 или на местную горячую линию «позвоните, прежде чем копать».

Линии подачи и возврата обычно подключаются к теплообменнику, который будет установлен в вашей существующей печи.Затем печь будет использоваться как кондиционер. Он пропускает холодный воздух (возвратный) через теплообменник, обеспечивая теплый воздух, который распределяется по дому.

Убедитесь, что путь для труб подачи и возврата воды имеет открытый проход к существующей печи.

В некоторых домах имеется система отопления с горячей водой, к которой можно подключить систему. Это была бы более эффективная система, но она также потребовала бы значительного планирования прокладки трубопровода от печи до существующей системы водопровода.

Дополнительные соображения:

Перед тем, как установить дровяную печь, нужно учесть множество вещей. Некоторые из этих вопросов были затронуты в статье, но действительно нуждаются в отдельной строке, чтобы убедиться, что вы потратили некоторое время на размышления. Это элементы, которые я усвоил с течением времени из практического опыта и допущенных мною ошибок. Это значит, что вы не делаете то же самое.

Шаг 7 — Поставка древесины

Каковы ваши запасы древесины? У вас есть долгосрочные запасы древесины, например, ваш собственный лес или семья с лесом.Недостаток (и это случилось со мной) в том, что это не может длиться вечно. Эти леса можно было продать или превратить в сельхозугодья. Убедитесь, что у вас есть варианты. Даже источник от триммера для деревьев для краткосрочного ремонта, если ваш запас высыхает.

Шаг 8 — Склад древесины

Где вы планируете хранить древесину? В некоторых общинах не разрешается доставлять большие грузовики или большие груды дров (они рисуют варминтов). Убедитесь, что у вас есть доступ и разрешение на хранение древесины.

Шаг 9 — Транспортировка

Если вы планируете поставлять свою древесину, у вас есть автомобиль или прицеп, способный перевозить тяжелые грузы? Т-грузовик столкнется в лесу.Вмятины на кровати и царапины на боковых панелях. Это некрасиво. Будь готов. Если вы используете прицеп, он должен быть рассчитан на перевозку древесины, которую вы собираетесь перевозить. Менять шину на полностью загруженном прицепе — неинтересно. Опыт!

Этап 10 — Транспортировка пеллет

То же самое и с транспортировкой пеллет без беспорядка и разбитого грузовика. Поддон с пеллетами весит одну тонну. Полутонный пикап справится с грузом, но вы должны уметь и желать выгружать тонну гранул.Кроме того, имейте место в сухом месте для их хранения.

Шаг 11 — Очистка дымохода

Очистка дымохода — необходимость. Добраться до пика скатной крыши 12 x 12 не весело и небезопасно, если у вас нет надлежащих средств защиты. Обратитесь в службу чистки дымоходов и узнайте их расценки, если вам не нравится эта задача. Содержание дымохода в чистоте — самая важная задача из этого списка. Чистый дымоход обеспечивает безопасную систему сжигания древесины.

Шаг 12 — Очистка от пепла

Что вы собираетесь делать с остатками пепла? Если у вас есть сад, это лучшее место, где зимой можно выбрасывать сгоревший пепел.Весной они хорошо разойдутся по почве и помогут скорректировать pH-баланс почвы. Если у вас нет сада, то следует подумать о другой утилизации. Помните, что пепел может оставаться горячим от 36 до 48 часов после того, как вынесли его из печи. Дайте им сначала остыть.

Заключение

Устанавливаете ли вы дровяную печь в помещении, пеллетную горелку или уличную котельную печь, планирование чрезвычайно важно для успешного завершения проекта. От выбора правильного типа печи для дома до розжига первого в сезоне костра необходимо продумать и принять множество решений.

Уважаемый местный продавец печей с положительными отзывами может помочь вам в этом процессе. Большинство из них сможет завершить установку за вас, если процесс покажется вам слишком сложным.

Если вы собираетесь завершить установку самостоятельно, спланируйте установку от начала до конца и будьте готовы отрегулировать, когда появится препятствие. Что-то случится, и вы сможете с этим справиться; в конце концов, вы «легко приспосабливаетесь к самостоятельной работе».

DIY: Как установить газовую плиту | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Не пора ли заменить газовую плиту или установить новую духовку? Вы можете установить свою газовую плиту духовку самостоятельно, следуя советам экспертов по установке DIY.

Если вы ремонтировали газовую плиту слишком много раз, вероятно, пора ее заменить. Наем профессионала для установки вашей газовой духовки может обойтись вам в несколько сотен долларов, но вы можете сэкономить на этих расходах, сделав это самостоятельно. Следуйте приведенным ниже инструкциям, чтобы безопасно заменить и установить газовую плиту, и вы быстро вернетесь к жарке бекона.

СТОП: Перед тем, как приступить к замене газовой плиты, ознакомьтесь с местными правилами и постановлениями, чтобы убедиться, что установка домовладельца разрешена.

Материалы:

• Гибкий гофрированный газовый патрубок
• Гаечный ключ
• Желтая тефлоновая соединительная лента для труб
• Детектор утечки газа или жидкое мыло

Шаг 1: Купите правый разъем газовой плиты

Совет по безопасности: Когда вы устанавливаете газовую плиту, вы никогда не захотите повторно использовать разъем. Поэтому, прежде чем начать, сходите в домашний центр или хозяйственный магазин и купите новый разъем. Покупка подходящего разъема — самый важный шаг к безопасной установке.Ищите эти вещи:

• Убедитесь, что на нем четко обозначен «диапазон».

• Купите соединитель с необходимыми концевыми фитингами. Обычно газопровод имеет диаметр 1/2 дюйма. труба с черной резьбой, и соединение с печью будет наружным (внешняя резьба) или внутренней резьбой (внутренняя резьба) 1/2 дюйма. примерка. Если вы не можете найти соединитель с необходимыми концевыми фитингами, используйте черный газовый патрубок на линии для установки концевых фитингов.

• Приобретите соединитель достаточной длины, чтобы у вас было место для работы между плитой и стеной.

Шаг 2. Вытяните диапазон

Вытяните диапазон и закройте газовый кран (он отключается, когда рычаг находится под прямым углом к ​​трубе). Запорная арматура будет расположена либо за полигоном, либо в подвале чуть ниже. Если у вас нет выключателя, это лучшее время, чтобы добавить его для вашей безопасности.

Шаг 3: Намотайте трубную резьбу

Оберните желтую тефлоновую ленту для стыков труб дважды вокруг резьбы по часовой стрелке. 1/2 дюйма. x 3/4 дюйма муфта вмещает 3/4 дюйма.концевой фитинг соединителя, так как соединители с 1/2 дюйма. концевые фитинги на обоих концах не всегда доступны.

Шаг 4. Присоедините разъем к газовой линии

Снимите концевой фитинг соединителя, оберните нескошенный конец тефлоновой лентой и прикрутите его к газовой линии. Совет по безопасности: ВСЕГДА используйте оба концевых фитинга и НИКОГДА не привинчивайте соединительные гайки к черным газовым фитингам или трубам, иначе вам будет гарантирована утечка. Кроме того, будьте осторожны, чтобы не перегибать разъем и не допускать резких изгибов.

Шаг 5. Используйте колено для улицы

Винт 1/2 дюйма. x 1/2 дюйма уличный локоть в газовый порт диапазона. Затем ввинтите другой концевой фитинг соединителя в уличный колено. Используйте тефлоновую ленту на каждом фитинге и будьте осторожны, чтобы не перетянуть.

Шаг 6: Затяните гайки

Затяните гайки соединителя на двух концевых фитингах соединителя, удерживая трубку прямо напротив фитинга. Совет по безопасности: НЕ используйте тефлоновую ленту для этой резьбы, так как она может повлиять на уплотнение.

Шаг 7. Проверьте герметичность

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда проверяйте свою работу на предмет утечек. Откройте газовый кран (вертикальное положение) и зажгите конфорки плиты примерно на минуту, чтобы выпустить воздух из газовой линии. Затем опрыскайте все стыки детектором утечки газа (продается в домашних центрах). Вы также можете использовать теплую мыльную воду. Если вокруг стыка есть пузырьки, это указывает на утечку. Для дополнительной безопасности вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

Шаг 8: Установите новую печь на место

Если утечек не обнаружено, вставьте новую печь на место и убедитесь, что все выровнено.Когда все готово, пора готовить!

Источники:
https://www.familyhandyman.com/project/how-to-install-a-gas-stove-without-dangerous-leaks/
http://www.diyonline.com/servlet/GIB_BaseT /diylib_article.html?session.docid=1483

Установка дровяной или газовой плиты в юрте

Юрты — отражение красоты и простоты природы. Их округлая структура, яркое освещение из окна в крыше и ощущение открытости — все это позволяет нам лучше соприкоснуться с окружающей природой.Но зимой нельзя отрицать, что нужно держаться подальше от погоды. К счастью, при хорошем отоплении юрты эти красивые строения тоже могут быть удивительно уютными.

Есть несколько способов установить отопление юрты; можно использовать практически любой традиционный метод. Многие из наших клиентов предпочитают дровяные печи, другие выбирают пеллетные или пропановые печи, некоторые используют центральное отопление или электрические обогреватели, а некоторые даже устанавливают теплый пол. Если для какого-либо отопительного решения требуется воздуховод, его можно установить под полом юрты.

В этом посте мы хотели бы предложить несколько советов экспертов по установке одного из наиболее популярных решений для обогрева юрт: печи. Дровяные печи очень распространены среди владельцев юрт, но и газовые плиты тоже подойдут. Мы рекомендуем проконсультироваться со специалистом по отоплению при установке любого отопительного прибора и проверить местные нормы перед началом работы.

Большая качественная герметичная печь обеспечивает равномерное тепло в течение длительного периода времени. Владельцы юрт сходятся во мнении, что юрточная печь должна быть больше, чем рекомендуется для обычного помещения такого же размера.Причина этого в том, что юрта может иметь немного более высокую скорость потери тепла, чем обычное здание, а юрты имеют высокий потолок, что дает больший кубический объем.

Этапы установки печи-юрты

Основание: Всегда устанавливайте печь на огнеупорном основании, следуя инструкциям производителя печи по определенным расстояниям от горючих поверхностей. При необходимости подпиточный воздух для дровяной печи может подаваться через вентиляционное отверстие в полу рядом с печью.

Stovepipe Vent: Мы настоятельно рекомендуем прокладывать трубу для юртовой печи через стену, а не через потолок.На то есть несколько причин:

• Обеспечивает легкий доступ к дымоходу для регулярной чистки и ухода.
• Он сводит к минимуму попадание сажи или золы на крышу, что снижает потребность в уходе за самой юртой.
• Это означает, что печь можно разместить вдоль любой стены и сохранить открытую концепцию.
• Уплотнение легко достигается с помощью нашего набора для окладов.

Основные действия по добавлению вытяжной вентиляции:

1. Выберите такое место сбоку от юрты, где преобладающий ветер уносит дым и пепел с крыши.В идеале это место для дровяной печи находится не слишком далеко от двери, поэтому для внесения дров не требуется пересекать внутреннюю часть юрты с грязными ногами, мусором и лишними ступенями. Затем разрежьте решетчатую стену с помощью ручной пилы, оставив отверстие в форме ромба в решетчатой ​​стене.

2. Отцентрируйте шестигранную внутреннюю планку над выходным отверстием. Карандашом нарисуйте центральное отверстие планки на боковой крышке (или изоляции боковой стенки) и удалите планку. Здесь утепленная дымовая труба будет проходить сквозь стену.Используя этот круг в качестве ориентира, нарисуйте больший круг с радиусом на 2 дюйма больше. Здесь будет разрезана боковая крышка, чтобы ни один материал не находился ближе 2 дюймов от изолированной дымовой трубы. Если в вашей юрте есть комплект Snow and Wind, вам может потребоваться отрегулировать круг влево или вправо, чтобы сохранить расстояние 2 дюйма от опор для стропил.

3. Острыми ножницами вырежьте и удалите (больший) круг ткани.

4. Прикрепите внутреннюю планку к решетчатой ​​стене с помощью прилагаемых винтов.Обязательно сначала просверлите направляющие отверстия, чтобы избежать раскола рейки.

5. Прикрепите (прямоугольную) внешнюю планку таким же образом, ввинтив боковую крышку (сначала просверлив пилотные отверстия) в решетчатую стенку, убедившись, что проем точно совмещен с отверстием внутренней планки. Верхнюю часть гидроизоляции следует подложить под верхнюю обшивку (свес крыши), чтобы она действовала как черепица для защиты от протечек.

Труба: Дымовая труба, проходящая через стену, и любые внешние трубопроводы должны быть трубой из металлического беста или эквивалентной изолированной трубой, рассчитанной на расстояние 2 дюйма от ближайшей горючей поверхности.Система Metalbestos должна иметь хорошие опоры и иметь зазор всего в несколько дюймов от боковой крышки. В верхней части дымохода следует использовать искровой экран.

Внешний вид: Внешний дымоход, сделанный из изолированной дымовой трубы, обычно поддерживается двумя стойками 4 × 4, установленными рядом с юртой. Они должны находиться на расстоянии 14–16 дюймов от стены и 8 дюймов. Выкопайте яму достаточно глубокой, чтобы обеспечить устойчивость, отрегулировав высоту столбов, состояние почвы и морозное пучение, и установите стойки в бетон.Тройник для очистки представляет собой секцию трубы под углом 90 градусов, которая имеет доступ для очистки. Это будет поддерживаться комплектом опор для стены дымохода, который представляет собой полку из листового металла, которая крепится болтами непосредственно к стойкам 4×4. Присоедините прямые секции дымохода к тройнику для прочистки. В верхней части трубы должна быть заглушка дымохода. Стеновая лента представляет собой металлическую ленту, которая крепится вокруг дымовой трубы и прикручивается болтами к стойкам 4 × 4, чтобы закрепить верхнюю часть дымохода, достаточно высокой, чтобы ее можно было прикрепить к самой верхней части трубопровода.

Трубопровод газовой плиты с прямым отводом воздуха: Процедура установки газовой плиты такая же, как и дровяная, за исключением того, что внешний дымоход не требуется. Вместо тройника для очистки газовая плита будет иметь заглушку, которая крепится непосредственно на наружную плиту.

Чтобы завершить любую систему отопления, многие владельцы юрт рекомендуют потолочные вентиляторы для циркуляции тепла внутри юрты. Чтобы сохранить тепло в холодное время года, мы предлагаем утепленные оконные накладки и рекомендуем установить изоляцию под полом и плинтуса по периметру платформы.

Для удобства и руководства каждая Pacific Yurt поставляется с подробными инструкциями по вентиляции печи. Хотя мы любим предлагать эти советы по нагреванию юрт и другие инструкции по установке нашим клиентам и друзьям, важно отметить, что наши технические характеристики являются лишь рекомендациями. Вы можете позвонить нам, чтобы обсудить любые проблемы, которые у вас есть, но мы часто рекомендуем также связаться с местным пожарным комиссаром и дилером печей.

Нажмите здесь, чтобы скачать чек-лист установки юрты

Как установить печь на гранулах

Установка печи на гранулах, если это разрешено местными нормами, требует лишь скромных навыков самостоятельного приготовления.В этой статье описаны требования и даны пошаговые инструкции для самостоятельного изготовления.

Поскольку печь на гранулах, как и камин, является привлекательным дополнением к комнате, ее лучше всего разместить там, где семья может ею наслаждаться, и где она будет наиболее полезна в качестве источника тепла.

Но еще несколько соображений необходимо учитывать, когда вы решаете, где поставить новую печь на гранулах.

В большинстве случаев центральное расположение лучше всего подходит для отдельно стоящей печи на гранулах, потому что это позволяет ее лучистому теплу охватывать все окружающее пространство.

[

Требования к установке печи на гранулах

Чтобы печь на гранулах отапливала весь дом, дом должен иметь открытую планировку с небольшими препятствиями для движения тепла. В помещениях, удаленных от печи, потребуются средства распределения теплого воздуха, такие как канальная система обогрева с принудительной подачей воздуха. Кроме того, печь должна иметь вентилятор. Топливная печь на пеллетах © Дон Вандерворт, HomeTips

При таком типе установки печь может быть размещена рядом с первичным отводом холодного воздуха для системы воздушного отопления, чтобы подавать теплый воздух втягивается в систему и распространяется по различным комнатам в доме.По крайней мере, это является хорошим дополнением к существующей системе отопления и сокращает потребление газа или масла.

(Имейте в виду, что нагретый воздух будет распределяться только при работающем нагнетателе системы отопления.)

Другой вариант, если вы хотите отапливать весь дом пеллетным топливом, — это печь на пеллетах или бойлер. Это может заменить или дополнить вашу газовую или масляную печь или котел. Эта печь для всего дома на пеллетах будет обогревать весь дом так же, как это делает обычная система воздушного отопления.Napolean

Поскольку для большинства печей на гранулах не требуется дымоход того же типа, что и для обычной дровяной печи или камина, у вас обычно есть больше вариантов, где ее можно разместить. Правильная вентиляция абсолютно необходима для безопасности. Для большинства печей вам нужно будет спланировать 3-дюймовый дымоход, выходящий через заднюю или верхнюю часть печи, проходящий через стену, а затем поднимающийся вверх за карниз дома.

Внешние поверхности печи на гранулах не так сильно нагреваются, как поверхности дровяных печей или каминов, поэтому большинство из них можно разместить ближе к горючим материалам — обычно на расстоянии 3 дюймов от стен по бокам и 1 дюйм от задней стены.

Большинство из них должны стоять на негорючих поверхностях, таких как камень или плитка, толщиной не менее 3/8 дюйма. Обязательно соблюдайте все требования производителя относительно зазоров.

Пошаговая установка печи на гранулах

Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. Если вы устанавливаете топку для камина на гранулах, которая подходит к камину, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и крышку дымохода наверху.

Продавцы печей часто предлагают установку по разумной цене, а местные нормы могут потребовать от вас обратиться к профессионалу. Но, если у вас есть возможность, установка отдельно стоящей печи на гранулах — это работа, доступная мастеру своими руками.

Пеллетные печи очень тяжелые. Если вы покупаете большой блок, у вас могут возникнуть проблемы с его перемещением даже с одним или двумя помощниками и тяжелой ручной тележкой. Проконсультируйтесь со своим дилером. Лучше всего сначала установить подушку очага и вырезать отверстие для вентиляционного отверстия, а затем попросить продавца доставить печь на место.

Если вы нанимаете профессионального установщика, убедитесь, что вентиляция печи осуществляется в соответствии с рекомендациями производителя и требованиями местных норм. Установщик может захотеть просто вытолкнуть вентиляционное отверстие в стене, но это может быть небезопасно, и печь будет работать лучше, если вентиляционное отверстие повернется вверх и будет выступать над карнизом.

Запуск вентиляционного отверстия — самая сложная часть установки, поэтому спланируйте вентиляционный путь перед тем, как начать. Самый распространенный метод — вывести вентиляционное отверстие через внешнюю стену.Если это невозможно, вы можете пропустить вентиляционное отверстие через крышу. В этом случае вы можете нанять кровельщика, чтобы он установил сертифицированный кровельный домкрат, через который будет проходить труба. Домкрат необходимо установить и прошить, чтобы не было утечек.

Печь на гранулах обычно устанавливается на расстоянии 1-2 дюйма от задней стены, но при желании ее можно установить и дальше. Вентиляционное отверстие может выходить из задней части печи через стену, делая ее незаметной, если не почти невидимой.

Установите утвержденную нормативными документами негорючую подкладку пода, на которую будет опираться плита.Прокладка должна выступать как минимум на 6 дюймов перед плитой и на несколько дюймов с каждой стороны. Вы можете сделать подушку самостоятельно, положив бетонный задник, покрытый плиткой, или положив большую каменную плиту. Или вы можете купить готовую подушку для очага в Интернете или у поставщика печи. Подушку можно установить прямо на пол.

Обратитесь к документации по продукту, чтобы определить правильную высоту отверстия для вентиляционного отверстия. Используйте прибор для поиска шпилек, чтобы убедиться, что отверстие проходит между шпильками.В большинстве случаев вам нужно будет вырезать отверстие диаметром 10 дюймов.

Используйте универсальный нож и / или ножовку, чтобы сначала прорезать внутреннюю часть гипсокартона, а затем с помощью сабельной пилы или лобзика прорезать наружную обшивку.

Установите вентиляционную насадку — втулку, через которую будет проходить вентиляционное отверстие — в отверстие.

Подсоедините 3-дюймовую вентиляционную трубу с двойными стенками (или трубу, рекомендованную производителем) к печи и пропустите ее через наперсток наружу. Комплект для вентиляции 3-дюймовой камеры на гранулах типа L удаляет дымовые газы.Selkirk Corp.

Снаружи установите очиститель вентиляционной трубы для удаления золы и установите колено, чтобы вентиляционная труба могла поворачиваться и проходить вертикально над карнизом. Используйте ремень, чтобы прикрепить вентиляционное отверстие к карнизу, и добавьте дождевик.

Просто подключите устройство к стандартной розетке на 120 В, и оно готово к использованию.

Рекомендуемый ресурс: Получите предварительно протестированную местную установку на гранулах Pro

О Доне Вандерворте

Как установить пеллетную печь [Полное руководство по установке]

Если вы заинтересованы в покупке печи на древесных гранулах, чтобы сэкономить на отоплении, то размышления об установке могут вызвать у вас головную боль.Прочтите наше простое руководство о том, как правильно выполнить установку.

Поскольку ожидается, что цены на топливо, используемое для отопления, будут продолжать расти, вы можете быть обеспокоены этим, когда мы приближаемся к зиме, и поверьте нам, вы не одиноки.

Многие люди ищут альтернативы с целью экономии денег.

Одним из лучших решений на данный момент является идея, которая, на удивление, до сих пор не считается основной — небольшая печь на древесных гранулах.

Независимо от того, изучали ли вы этот эффективный и экономичный вид отопления раньше или нет, в следующем посте мы обсудим важную информацию, например, сколько это на самом деле стоит, а также рассмотрим весь процесс установки.

Сколько это будет стоить на самом деле?

Это, очевидно, одна из главных вещей, которые вы захотите узнать, поскольку одна из причин, по которой вы рассматриваете установку печи на гранулах, заключается в том, что вы хотите сэкономить.

Есть несколько важных факторов, влияющих на затраты, в том числе:

• Где вы его устанавливаете? Правильный выбор места для установки позволит снизить расходы на отопление в будущем.
• У вас уже есть камин? Если вы это сделаете, вам, возможно, не придется покупать полную печь, так как вы, вероятно, можете просто купить топку на гранулах.
• Пеллетная горелка какого типа и размера вам нужна?

Наконец, нужно также подумать, собираетесь ли вы устанавливать печь самостоятельно или нанимать профессионала.

Если вы все же решили купить печь на пеллетах и ​​планируете выполнять работы самостоятельно, то это руководство для вас.

Рекомендуемая литература: Откройте для себя самые эффективные пеллеты для вашей горелки, поскольку мы перечисляем наших любимых производителей.

Лучшее место для установки

Теперь вы приобрели новую плиту и хотите использовать ее, чтобы сэкономить на отоплении.

Теперь вам нужно решить, где вы собираетесь установить горелку на древесных гранулах.

Расположение печи имеет решающее значение для безопасности и эффективности.

Чтобы помочь вам определиться, мы рассмотрим различные возможные места, где вы можете хранить один.

• Рядом с внешней стеной — Установка печи на гранулах рядом с внешней стеной всегда является хорошим вариантом, потому что это снизит стоимость вентиляции. Как правило, печь на гранулах устанавливается на расстоянии примерно 1–3 дюймов от стены (см. Инструкции по установке), чтобы вентиляционное пространство проходило от задней части печи к задней стене. Это также поможет скрыть вентиляционную трубу печи, чтобы она не отвлекала от декора вашего дома
• Рядом с лестницей — Еще одно идеальное место для установки печи — рядом с лестницей, потому что она будет более эффективно нагревать всю собственность, когда она поднимается вверх.Разместив его рядом с лестницей, открытое пространство позволит теплу беспрепятственно распространяться. Однако для этого типа обогревателя потребуется вентилятор и какая-то система отопления с теплым воздухом.
• Внутри адекватно изолированного подвала — Размещение горелки в хорошо изолированном подвале — еще один отличный вариант по той же причине, что и установка рядом с лестницей, поскольку тепло будет легче распределяться по мере его подъема. Это также отличное дополнение, если вы проводите время в подвале, будь то стирка или работа по дому.

Точно так же, размещая его рядом с вашей лестницей, вам придется вложить деньги в вентилятор или печь с функцией вентилятора и какую-то систему отопления с теплым воздухом.

Где не устанавливать

Худшее место, где вы могли бы установить печь на гранулах или почти любую горелку, — это ваша спальня.

Почему? В большинстве городов и городов не разрешается использовать его здесь.

Даже если это нормально, они могут быть довольно громкими при полной работе и, следовательно, не идеальны для размещения в той же комнате, где вы будете спать.

Наконец, большинство страховых полисов не выплачиваются, если печь вызывает пожар.

Рекомендовано: Далее узнайте, как чистить печь на гранулах.

Оборудование и инструменты, необходимые для установки

Планируя установить горелку для пеллет самостоятельно, убедитесь, что у вас есть необходимое оборудование и инструменты.

Для установки, например, трубы пеллетного камина вам потребуется:

• Строительный клей
• Шлифовальный станок с алмазным диском
• Аккумуляторная дрель и сверло
• Универсальный нож
• Головоломка
• Поиск шпильки
• Стремянка

Очевидно, это увеличит стоимость вашей установки, если у вас еще нет многих из этих элементов.Также может потребоваться приобретение подвижной тележки, если печь особенно тяжелая и громоздкая.

Обязательно проверьте условия гарантии, прежде чем устанавливать его самостоятельно. По некоторым гарантиям для его установки может потребоваться профессионал.

: пошаговое руководство

Итак, теперь у вас есть все необходимые инструменты и оборудование, и вы знаете, где вы собираетесь разместить печь. Что дальше?

В этом разделе мы шаг за шагом рассмотрим процесс установки.

Во-первых, положите негорючую подушечку для сердца, одобренную кодексом, на которую можно поставить плиту. Прокладка должна выступать примерно на шесть дюймов перед плитой и на пять-шесть дюймов с каждой стороны.

Затем, , вам нужно проконсультироваться с руководством пользователя, прилагаемым к вашей плите, чтобы определить правильный диаметр отверстия, а затем вырезать его соответствующим образом.

Теперь, воспользуйтесь поиском шпилек, чтобы убедиться, что вы можете установить вентиляционное отверстие, не задевая препятствие, такое как существующая проводка или трубопровод.Используйте свой универсальный нож, чтобы прорезать внутреннюю стену, а затем лобзиком вырежьте наружную обшивку.

После этого в можно установить так называемую вентиляционную насадку. Вентиляционный наперсток — это специальный рукав, который можно вставить в созданное вами отверстие.

Затем вам необходимо установить трубу для пеллетной печи, рекомендованную производителем печи, и пропустить ее через наперсток за пределы территории.

После этого необходимо установить вентиляционную трубу снаружи, чтобы убедиться, что вы можете очистить печь от золы от гранул.Инструкции для этого выделены ниже.

Установка отвода воздуха из печи на гранулах

Чтобы установить печь, вам нужно начать сначала с внутренней стороны, вставляя короткую горизонтальную часть трубы в стену до тех пор, пока ее конец не окажется примерно в двух-трех дюймах от стены.

Теперь вам нужно нанести немного клея, убедившись, что у вас есть строительный клей, на плоскую часть воротника, которая должна быть прикреплена к стене, а затем надеть его на пант и прижать к стене.

Теперь поместите нижний конец вертикальной секции на фланец, выходящий из верхней части печи. Затем присоедините открытый конец колена к внутреннему концу вентиляционной трубы, защелкнув их вместе.

Затем вы можете прикрепить нижний конец вертикальной трубы к фланцу к фланцу, используя три винта, продвигая один через передний край трубы, а два других — с каждой стороны.

После этого вы можете перейти на внешнюю стену. Снова используя клей, поместите его на плоскую часть хомута, наденьте хомут на горизонтальную трубу и плотно прижмите к стене, чтобы он был ровным и ровным.

Наконец, прикрепите круглую горизонтальную заглушку к концу трубы, защелкнув их вместе.

Настройка резервного источника питания

Чтобы у вас был резервный источник энергии, вы можете использовать батарейное устройство для сторожевой печи в качестве резервного или что-то подобное. Поместите интерфейс устройства между розеткой переменного тока и плитой.

Дозор печи подключается к аккумулятору, розетке переменного тока и печи. Если переменный ток, питающий печь, отключится, то включится часовой и предотвратит остановку печи.

Дополнительные советы и меры предосторожности

Теперь вы знаете, как правильно установить печь на гранулах. Однако мы еще не закончили, так как есть некоторые меры предосторожности при установке, которые необходимо учитывать, прежде чем выполнять приведенные выше инструкции.

Во-первых, вам необходимо убедиться, что вы собираетесь регулярно осматривать печь, чтобы убедиться, что она работает правильно. Это включает проверку камеры сгорания и вентиляционного отверстия на предмет повреждений или коррозии.

Во-вторых, вы должны использовать только древесные гранулы, рекомендованные руководством пользователя и производителем печи. Это обеспечит постоянную эффективную работу печи. Вы поймете, что он работает не так эффективно, как должен, когда он выделяет больше дыма, чем обычно.

В-третьих, вы должны убедиться, что вы безопасно утилизируете золу, поместив ее в контейнер с металлической крышкой. Никогда не кладите их в мусорное ведро или рядом с легковоспламеняющимися предметами. Всегда храните их на улице и как можно дальше от дома.

N.B. — Убедитесь, что у вас есть необходимое расстояние до ближайших стен и препятствий (см. Руководство) и не нарушайте какие-либо местные нормы и правила. Помимо дорогостоящих штрафов и других юридических проблем, это может привести к аннулированию вашей страховки жилья.

Печи на древесных гранулах в конечном итоге приносят отличную окупаемость инвестиций, поэтому, даже если начальная цена на установку может показаться довольно высокой, ваши затраты на электроэнергию и отопление в долгосрочной перспективе резко снизятся.

Следуя нашим инструкциям по установке печи на гранулах и вентиляции печи на гранулах, вы получите эффективный и действенный способ обогрева вашего дома.

Заходите к нам на Facebook и Pinterest, чтобы ежедневно видеть больше подобных!

Как подготовиться к установке газовой плиты

Установка газовой плиты — важный процесс, который необходимо выполнять более осторожно, чем установка электрической плиты.И снятие старой печки, и установка новой. Газовая варочная панель имеет больше, чем просто вилку питания, вам также необходимо подготовить и подключить газовую линию. Если вы впервые устанавливаете газовую плиту, вы не одиноки. Тысячи людей ежегодно впервые заменяют газовую плиту, устанавливают газ в своих домах или строят новый дом с газовой плитой в конструкции.

В большинстве случаев вам придется заменить существующую плиту, предположительно газовую. Итак, мы начнем с этого.Следуйте инструкциям, чтобы подготовиться к установке газовой плиты, а затем перейдите к новой, надежно подключенной газовой плите.

Закрыть газопровод

Первый шаг — отключить газ. Это абсолютно необходимая мера предосторожности. Разъем от газовой линии к плите некоторое время будет открыт, поэтому клапан, который питает этот разъем, должен быть закрыт. Если прямо перед разъемом у вас нет аварийного клапана, самое время его установить. Вы можете добавить новый соединитель (вам понадобится новый неиспользованный соединитель) после закрытого клапана.

Отсоедините и выбросьте соединитель газовой линии

При закрытой газовой линии откройте и выбросьте соединитель газовой линии. Используйте пару гаечных ключей, один для удержания, а другой для поворота, чтобы освободить плотный соединитель.

Удалить старую печь

Теперь, когда плита отсоединена от газовой линии, отсоедините ее от стены и снимите старую плиту. Работайте осторожно с партнером и, мы рекомендуем, тележкой для бытовых приборов, чтобы безопасно вынести плиту из дома.Отсюда вы можете решить, как использовать плиту. Если он не работает, вы можете утилизировать его. Если она действительно работает, вы можете использовать ее в другом доме, продать или подарить плиту.

Вымойте пол и стены

Пол под бытовой печью — всегда самое грязное, никогда не убираемое пространство в доме. На стене позади, вероятно, также присутствуют остатки пищи и скопившаяся грязь. Это ваш шанс полностью очистить это пространство до того, как в него войдет новая печь.Опередите годы скрытой скопившейся грязи, вымыв, вычистив и, возможно, даже перекрасив пространство печи, когда плита не занята.

Осмотр, очистка и обслуживание вытяжного кожуха

Это еще и уникальная возможность получить доступ к вытяжке. Лучшие практики обслуживания советуют вам воспользоваться этой возможностью, чтобы полностью очистить, вычистить и осмотреть вытяжку. Если есть металлический фильтр, снимите его и промойте горячей водой. Убедитесь, что вентилятор работает.

Замените лампочку. Любые съемные части можно смочить в мыльной воде, чтобы удалить слои аэрированного кулинарного масла.

Очистите выпускное отверстие и газовую линию

Посмотрите на разъемы. Очистите розетку и прилегающую территорию с помощью очистителя для всех поверхностей. Вы можете быть удивлены, сколько грязи уходит. Затем протрите пыль и очистите газовую линию, не повреждая клапан.

Принесите новую печь

Теперь, когда ваше пространство полностью чистое и подготовленное, принесите новую газовую плиту.Поверните его задней стороной к стене, но оставьте себе достаточно места для работы, подключив плиту.

Подключить и открыть газовую линию

Получите новый соединитель газовой линии «диапазона» и добавьте его к газовой линии, используя полоску тефлоновой ленты поверх резьбы для герметизации соединения. Затем подключаем печку к разъему и используем еще одну полоску тефлоновой ленты. Когда разъемы будут полностью закрыты и зафиксированы, открутите газовую линию от ближайшего аварийного клапана. Если вы закрыли газ на более высокой точке, откройте его и там.

Испытание на утечку газа

Каждый раз, когда вы меняете или настраиваете газовое соединение, очень важно проверить на утечку газа, прежде чем уходить. Есть несколько способов сделать это. Первый — это детектор утечки газа. Это липкая жидкость, которую вы намазываете на каждое газовое соединение, и ее можно заменить средством для мытья посуды. Если жидкость пузырится, значит, утечка.

Второй метод — это ручной детектор утечки газа, используемый в непосредственной близости от разъема. Это портативный электронный химический анализатор.

Подключите плиту

Убедившись, что газовое соединение надежно и безопасно, вставьте вилку в розетку. Это делает вашу плиту полезной. Вы должны увидеть свидетельство своего успеха в мигании 00:00 на цифровых часах печи.

Выровняйте плиту

Прежде чем вернуть плиту на место, найдите время, чтобы выровнять все четыре ножки. Возьмите пузырьковый уровень и поместите его на плиту. Проверьте передний, задний, левый и правый края варочной панели.Убедитесь, что пузырек находится в центре. Если пузырек наклоняется, выдвиньте или втяните регулируемые ножки духового шкафа, пока духовка не выровняется полностью.

Вставьте плиту на место

Теперь вы готовы поставить плиту в подготовленный уголок. Осторожно направьте шнур питания и газовую линию, чтобы они не были зажаты при маневре. Поработайте с другом, чтобы установить вашу новую газовую плиту на место. Если у вас есть способ прикрутить или закрепить его на стойке, сделайте это.

Проверьте свой успех

Поздравляем! Вы только что установили свою новую газовую плиту, возможно, после замены предыдущей газовой плиты на том же месте.У вас есть чистая, свежая, хорошо подключенная установка, готовая к приготовлению вашей первой еды. Так что готовьте! Проверьте каждую горелку на прочность, соосность и легкость зажигания. Приготовьте что-нибудь на каждой конфорке по легкой сковороде, чтобы прочувствовать вашу новую плиту. Когда вы готовите, на всякий случай воспользуйтесь ручным детектором утечки газа еще раз возле задней части плиты. Если вам нужны дополнительные советы по изготовлению газовой плиты или профессиональные услуги по поводу вашей газовой плиты, свяжитесь с нами сегодня!
