Трещины в стене дома: причины и устранение
Получите экспертное решение по дальнейшей эксплуатации дома в день выезда, проведя экспертизу трещин.
Анастасия Шишлянникова
Провела 892 строительных экспертизы,
94 судебных экспертизы
Трещины в стенах зданий могут появиться внезапно, и не только в старых домах, но и новостройках, панельных и кирпичных. Это, конечно, не норма, но и паниковать по этому поводу не стоит. Лучше здраво оценить масштабы и разобраться, насколько опасно разрушение, чтобы определить, как его устранять. Все трещины делятся на два типа:
- Пассивные – если растрескивание произошло одномоментно, и дальше не идет, в этом случае устранить недостаток можно самостоятельно;
- Активные – если трещина в стене дома со временем расширяется или удлиняется, есть риск обрушения стены или здания, в этом случае нужно вызывать специалистов из профильной службы, которые и будут принимать решение.
Причины трещин в стенах
Существуют десятки причин, по которым происходит деформация здания, и как следствие, проявление разломов, серьезных, или «паутинки». Их вызывают различные факторы, но самый частый – проблемы с фундаментом. Он же является самым опасным и сложным, так как в некоторых случаях приходится переделывать все заново, или как-то укреплять основание, а это часто непросто.
Итак, разбираемся подробно, почему появляются трещины на стенах в различных зданиях, стоит ли волноваться, и как их заделывать.
Почему трещины в стене так часто возникают в новых домах?
Растрескивание новостроек – явление довольно привычное. 9 из 10 домов через несколько лет, вследствие усадки, могут трескаться, но, как правило, трещины на стенах в новом доме небольшие и пассивные, и после заделки проблем не возникает.
Специалисты не рекомендуют делать серьезный ремонт в первый год-полтора, а если ваша квартира находится на нижних этажах, и сверху многие будут делать ремонт, стоит выждать еще немного дольше. Дело в том, что все соседи сверху еще «добавят» конструкции веса штукатуркой и отделкой, а значит, дом будет усаживаться еще заметнее.
Небольшие трещины на стенах в новом доме вроде бы и не страшные, но могут привести к отпаданию плитки, деформации обоев и подобным проблемам. Лучше подождать с отделкой, чем потом переделывать все заново. К тому же, мелкая «паутинка» под обоями не будет заметна, а желательно заделать ее сразу, как она появится.
Почему пошла трещина в стене дома, который уже не усаживается?
В более обжитых и казалось бы, крепких домах, трещины могут появиться совершенно неожиданно, и обычно именно они больше всего пугают жителей. Причины в таком случае могут быть самыми разными.
- Нарушение технологии строительства, при котором была неправильно выполнена перевязка кладки кирпичной стены. Долгие годы все в порядке, а потом возникает разлом, который еще и сложно заделывать.
- Нарушение технологии прокладки коммуникаций.
- Фундамент может осесть и сам по себе, например, из-за неправильно рассчитанной нагрузки или недостаточно грамотного проектирования без специализированных расчетов. От этого часто страдают владельцы частных домов, которые не проводят геодезические изыскания, не изучают особенности грунта, выбирают неверный тип фундамента. К причинам трещин в стенах также можно отнести неправильно уложенный песок под фундаментом, или неучтенные при строительстве подземные воды.
Почему пошла трещина по стене старого дома?
В старых домах, которые десятилетиями стоят без проблем, внезапные растрескивания могут возникать из-за ведущегося вблизи нового строительства, разрытия рядом котлована, появления вибраций при установке свай или перекладке дороги. Часто проблемы возникают из-за неудачной, непродуманной перепланировки, когда новый владелец сносит несущие опоры, или незаконного устройства подвалов и подполов, в результате чего смещается нагрузка и страдает фундамент. Трещина наружной стены дома возникает и из-за того, что раствор может раскрошиться со временем, а если к дому пристраивались этажи, или его удлиняли, проблема может стать критичной.
Проблема с трещиной в несущей стене в основе здания
Еще один частый ответ на вопрос, почему появляются трещины на стенах? – непродуманные перепланировки, особенно на цокольном и первом этажах. Так бывает, когда жилые квартиры переводят в нежилой фонд, устраивая магазины или заведения сферы услуг, и при этом задевают несущие стены. Нагрузка на оставшиеся получается больше, и дом разрушается изнутри, причем первыми проблему обычно замечают жильцы верхних этажей.
Решить вопрос с владельцами помещений обычно не получается, поэтому если появились трещины на внутренних стенах, и при этом внизу имеются офисы или торговые помещения, необходимо обращаться в соответствующие органы для проверки состояния здания.
Виды трещин в стенах
- Вертикальные трещины. В средней части здания могут возникать от температурной деформации, если есть проблема с температурными швами. В местах опор и балок – из-за перегрузки стен (это очень опасно). Причиной может быть и непрочный фундамент, в результате чего одна часть здания оседает по-другому.
- Горизонтальные трещины на стене дома могут быть вызваны проседанием фундамента в центральной его части, и попаданием влаги в стены и основу. Они менее опасны для строения в целом, но необходимо проверить качество изоляции. Причины горизонтальных трещин в стене обычно менее опасны, и здание разрушается медленнее, чем при вертикальных. Но и скреплять конструкцию при этом сложнее, возможно, потребуются серьезные мероприятия для исправления ситуации.
- В углу стены разрушение может происходить из-за подтопления фундамента, так часто бывает, когда в этот угол капает влага с крыши. Микротрещины, как правило, неопасны, хотя и сложнее в заделывании.
В любом случае, если пошла трещина в стене дома, следует вызвать специалистов, которые и определят причину и масштаб проблемы.
Какие трещины в стенах дома являются опасными
Мелкая паутинка трещин, как правило, не является опасной, независимо от того, где она расположена. Но в любом случае, лучше этот процесс проконтролировать.
Для определения опасности, то есть, будущего расхождения стены, используются различные маячки. В бытовых условиях для контроля трещины стены внутри дома можно воспользоваться бумагой или гипсом, которые накладываются на разлом на разных его концах, возможно – и посредине. Если линия ломаная, потребуется наложить маяки на все участки. Обязательно запишите рядом дату установки.
Бывает, что нет возможности установить маяк на наружную стену самостоятельно, если разлом происходит на высоких этажах. К тому же, гипс и бумага просто не выдержат погодных условий, а гипсовый маячок вообще способен треснуть от перепада температур. Существуют и другие варианты маяков, которые есть у профильных специалистов, и подходят для наружного контроля.
Если на протяжении 8-12 месяцев трещина наружной стены дома или внутри его не изменилась и не увеличилась, ее можно считать пассивной, стабильной, и заделывать.
Если
Трещина в стене дома: что делать и как заделать
Существует много способов решения проблемы, и выбор конкретного из них зависит от особенностей разлома и его развития. Имейте в виду: если большая трещина в стене быстро расходится, и маяки разрушаются, вы вряд ли справитесь своими силами, возможно, придется скреплять дом металлическими пластинами, приподнимать строение для корректировки фундамента, укреплять его, ставить подпорки вместо несущих стен и т.д.
Трещина в наружной стене
Мелкие стабильные трещины зачищают от штукатурки и отделки, наносят грунтовку глубокого проникновения, и закрывают всю трещину шпаклевочной сеткой, так, чтобы она надежно перекрывала края.
Трещины в кирпиче заделываются с помощью металлической сетки для штукатурки, которую закрепляют болтами. На нее наносят слой раствора (цемент + песок).
Большая трещина в стене заливается монтажной пеной, при этом сначала нужно ее расширить и зачистить, возможно, промыть водой и высушить, чтобы больше раствора попало внутрь. Есть различные насадки на баллоны, так что можно заделать даже сложные изгибы.
Разломы в бетоне также зачищаются, задуваются монтажной пеной и заделываются цементно-песчаной смесью.
Трещина в углу стены
Особенно часто возникает на стыках плит, а если это угол дома, то из него может ощутимо дуть. Заделывается либо монтажной пеной и далее штукатурится, либо используется система из металлических пластин, может быть стянут весь дом, если проблема серьезная, или его часть.
В многоэтажных домах приходится все делать изнутри, или заказывать утепление вместе с заделкой трещин. Если разлом большой, его необходимо углубить и качественно очистить, желательно строительным пылесосом, или хотя бы кисточкой, а пена наносится на еще не высохшую грунтовку.
Трещины стен внутри дома
Мелкую паутинку, которая образовалась вследствие усадки новостройки, можно легко замазать: понадобится шпаклевочная сетка и грунтовка глубокого проникновения. На очищенную стену с удаленным покрытием наносится грунтовка, накрывается сеткой, и заделывается шпаклевкой. Затем, после высыхания, поверхность можно затереть и покрасить, или оклеить обоями. Лучше подождать немного, чтобы убедиться, что проблема не повторилась.
Если пошла трещина по стене бетонного дома, ее нужно расширить, создав углы под 45 градусов, и хорошо загрунтовать. Заделка осуществляется или бетонным раствором, или герметиком. Герметик подходит лучше, так как он немного «резиновый», а значит, будущее подвижки скомпенсируются и трещина не будет расширяться. Не используйте герметик на силиконовой основе, так как к нему ничего не пристает, и потом будет сложно его закрасить или заклеить обоями. Трещину в стене дома можно также заделывать любыми смесями на основе цемента, например, клеем для плитки, или штукатуркой. Можно использовать эмульсию, в которую добавляют цемент, или же есть еще более бюджетный вариант – клей ПВА и цемент. Наносить такую смесь можно шпателем, а для герметика используются специальные пистолеты, помогающие выдавить его из тюбика. Остатки смеси снимаются шпателем вровень со стеной.
Трещины в стене из гипсокартона обычно появляются из-за избыточной влажности, сырости, или неправильного монтажа. Если произошло затопление, листы нужно менять, в других случаях можно спасти ситуацию с помощью специальной шпаклевки для гипсокартона, или использовать акрил (продается в таких же тюбиках, как герметик). Еще один вариант – наклеить стеклохолст, это надежнее, хотя и дороже, и трудозатратнее. Все эти способы можно применять только в случае качественного крепления гипсокартонного листа к стене, если он не шатается, иначе нужно менять сам лист.
Вертикальные и горизонтальные трещины на стене дома из кирпича заделываются различными способами, в зависимости от глубины и характера разлома. В любом случае, если трещина активная, заделывать ее простыми способами нет смысла, так как она будет расти и дальше. Ремонт имеет смысл только тогда, когда разлом остановился и стабилен на протяжении нескольких месяцев. Небольшие трещины на внутренних стенах из кирпича заделываются цементным раствором, если же разлом больше 7-10 мм, нужно расширить его молотком (для лучшего сцепления раствора) и заделать смесью цемента и песка. Трещина больше 10 мм требует профессионального вмешательства, независимо от того, расширяется она или нет.
Трещина в стене дома: что делать, если стена несущая?
Заделывать разломы самостоятельно можно лишь в том случае, если трещина небольшая и не расширяется. В этом случае используются те же технологии, что и при заделке небольших повреждений в кирпичной стене. Но важно понимать, что разлом в несущей стене может привести к обрушению всего здания, поэтому стоит обратиться к специалистам. Они проверят состояние здания, и выяснят, почему трещины в стене вообще возникли: возможно, соседи где-то сделали перепланировку, или случилось что-то в подвале здания, и нужно его срочно укреплять, откачивать воду, поднимать крышу и снижать нагрузку.
Трещина в несущей стене всегда очень опасна, так что затягивать с этим не стоит, особенно, если она активна и расширяется. Определить опасный разлом можно уже за день-два, поставив простейший гипсовый или бумажный маячок, и проконтролировав его сохранность и отсутствие деформации. В любом случае, лучше перестраховаться.
Сквозные трещины в стенах
Самый опасный вид растрескивания, при котором здание может быть признано аварийным. Причин у такого явления много, но чаще всего – проблемы с фундаментом или пристройкой, или ведущимися рядом строительными работами.
Для заделки сквозных трещин в стенах используется известково-цементный раствор, если разлом большой, в него могут добавлять осколки кирпича. Может понадобиться опалубка для фиксации раствора до его полного застывания.
Иногда применяют стягивание металлическими пластинами из прочного материала, причем понадобится минимум три полоски, иногда больше. Закрепляют их болтами с дюбелями. После фиксации требуется решение специалиста – если появилась трещина в стене дома, значит, проблема уже достаточно серьезная. Изнутри разлом можно заделать монтажной пеной, но в любом случае, нужно устранять причину.
Вывод
Если появилась трещина в стене дома – оцените ее трещина растет, визуально (в случае трещинок-«паутинки») или с помощью маячка. Для заделывания разных видов стен используются различные материалы и технологии, но в случае, если трещина растет или сама по себе большая, лучше проконсультироваться со специалистами. Мелкий ремонт можно выполнять самостоятельно, но только в том случае, если разлом стабильный и нет предпосылок полагать, что в дальнейшем трещины в стенах зданий могут привести к аварийной ситуации.
10 октября 2017
Автор: Анастасия Шишлянникова
В вашем доме обнаружена трещина?
Не откладывайте проблему. Успейте воспользоваться бесплатным осмотром до 31 августа!
Статьи по теме:
трещины в кладке стены
Приглашаем учиться к нам в «школу строительства» Распродажа блоков Ytong-постоянно действующие акции по снижению цены блоков смотреть здесь Малоэтажные проекты любой сложности из газобетонных блоков Итонг с расчетом фундаментов на основании ИГИ
Проект ландшафтного дизайна вашего участка можете заказать нам.
Трещины в стенах
Добрый день посетитель нашего сайта.
В этой статье я попробую довести до вас основные причины возникновения трещин в кладке стен, перегородок и основные технические способы профилактики трещин в стенах и перегородках
Сам факт наличия трещин в стенах не должен пугать застройщика, собственника коттеджа. Любые каменные стены из любого каменного материала, включая кирпич любого типа и газобетонный блок любого производителя, имеют трещины, здесь важно понять причины появления трещин в стенах, а дальше варианты:
1- понять причину возникновения трещин в стенах и оставить как есть, если это не угрожает прочности газобетонных стен или кирпичных стен.
2-понять причину возникновения трещин в стенах и провести мероприятия инженерные мероприятия по недопущения их дальнейшего распространения.
А для этого надо знать:
Основные причины появления трещин в стенах может быть :
1- неравномерное температурное воздействие на кладку стены, приводящее к возникновению напряжений. Пример-какая-то часть стены теплая, а какая-то холодная ( пример природного нагрева поверхности стены солнцем)на границе тепла и холода возникают напряжения и если они окажутся больше прочности кладки стены, произойдет разрыв материала и возникнет трещина. А если адгезия раствора или клея к кирпичу или блоку окажется меньше температурных напряжений разрыв произойдет по раствору с образованием трещины в стене.
2- Влажностная усадка, проще говоря усушка материала, да не смотря что стена из каменного материала, кирпича ли пенобетона, газобетона она реально усыхает и есть нормы усушки. Опять же при не равномерной сушке возникают напряжения в стене и если они превышают прочность стенового материала в кладке стены, возникают трещины. ( природный пример нагрева поверхности стены солнцем, поверхность наружная активно сохнет, внутренние слои не очень активно- результат по границе сухо/не сухо напряжения)
3- Локальные напряжения в кладке стены возникающие, как правило от неравномерной толщины раствора кладки, клея кладки стены. Ведь при кладке получается по сути омывание стенового материала раствором или клеем со всех сторон. (При чем надо помнить вертикальные швы при расчете вертикальной нагрузки фактически не работают.) И если шов оказывается очень тонким, возникает контакт кирпича с кирпичом или Газобетонного блока блока с газобетонным блоком, в результате чего, в месте контакта кирпича или газобетонного блока нет равномерного распределения нагрузки через постель раствора или клея на всю поверхность блока, нагрузка получается точечной, отсюда повышенное напряжение в месте контакта кирпича или газоблока и соответственно в стене появляется трещина.
Локальные напряжения также могут возникнуть к примеру от деревянных балок, если ни выступают на наружный край стены, от влаги дерево разбухает увеличиваясь в объеме и рвет стеновой материал по блоку или кирпичу или по шву из клея или раствора.
Локальные напряжения могут возникать также от применения к примеру длинных металических балок, железобетонных балок, которые при нагревании линейно удлиняются и давят на кладочный материал стен, разрушая их. .
4-Напряжения в кладке стены возникают и в результате деформаций основания фундамента на котором построена несущая стена или перегородка. Это может быть фундамент, балка перекрытия, плита перекрытия и т.д.
5-Трещины в кирпичных или газобетонных перегородках возникают за счет увеличения нагрузки на перегородку, которую перегородка не может выдержать – это происходит как правило при возникновении прогиба перекрытий выше лежащих этажей.
6- Трещины в кирпичных или газобетонных перегородках возникают и за счет концентрации напряжений в местах изменения сечения кладки стены за счет проемов в стенах.
Основные технические способы профилактики трещин в стенах и перегородках:
1- армирование кладки стен и кладки перегородок в местах возможной концентрации напряжения. При армировании, арматуру надо заводить за точки концентрации напряжений на 50 диаметров арматуры.
2-Армировать кладку кирпичных стен и перегородок, а также кладку газобетонных стен и газобетонных перегородок можно и композитными сетками на основе базальтового волокна, стекловолокна, углеродного волокна и даже полипропиленовые сетки. Но при их использовании надо помнить, в работу они включаются уже при возникших трещинах, но своей последующей работой они приостанавливают раскрытие трещины. Поверхностное армирование целесообразно проводить в углах проемов и углах стен и перегородок
2- Поверхностное армирование кладки стен в местах концентрации напряжений при отделке газобетонных и других каменных стен, существенно увеличивают трещиностойкость газобетонных стен и газобетонных перегородок, а также кладки кирпичных стен и кладки кирпичных перегородок .
3- Резко повышает трещиностойкость применение податливого к деформациям клея-это на сегодняшний день полиуретановый клей, разрешенный к применению в кладке газобетонных стен из газобетонных блоков. При его применении жесткость кладки на сдвиг уменьшается, что приводит к снижению напряжений в кладке стен.
4- формирование вертикальных деформационных швов при длинных стенах и перегородках повышает трещиностойкость кладки каменных стен из газобетонных блоков и кирпича.
5-формирование горизонтальных скользящих деформационных швов по поверхности основания на котором стена или перегородка строится.
6- при армировании кладки из газоблоков , в целях профилактики возникающих трещин с использованием арматуры закладываемой в штрабу:
При работе с клеем на основе цемента глубина и ширина шрабы -30мм.
При работе с раствором ширина и глубина штробы -50мм. Это связано с тем, что у клея адгезия лучше, чем у кладочного раствора и соответственно поверхность сцепления клея с ГСБ может быть меньше чем для раствора. Арматура в штрабу закладывается от края стены на 60мм.
Устранение трещин в кирпичной кладке
Опубликовано:
25.03.2021
Любая старая кирпичная стена может рано или поздно покрыться трещинами. Происходит это по самым различным причинам, но если дефекты обнаружены, то необходимо начинать предпринимать меры, чтобы кладка не разрушалась дальше. Устранение трещин нельзя откладывать, надо в срочном порядке устранять причины подобного казуса.
После появления трещины в первую очередь нужно выявить причину ее появления.
Причины деформаций стен
Признаки того, что в стенах начали образовываться разрывы, могут быть самыми различными, рассмотрим их более подробно:
Не стоит откладывать ремонт трещин в фундаменте, даже самые маленькие могут в дальнейшем стать большим разломом.
- конструктивные ошибки. Технология возведения кирпичных стен была нарушена. В данном случае это неправильно заложенный или слишком мелкий фундамент, неравномерная осадка здания, неправильно рассчитанная нагрузка на стены, ошибки при организации балочного перекрытия, использование для кладки теплых растворов с повышенной зольностью, нарушение пространственной жесткости;
- неправильная эксплуатация стен из кирпича;
- производственные ошибки;
- низкое качество проектирования, то есть нарушения, включающие в себя неправильное распределение нагрузок, увеличение этажности без производимых расчетов и прочее.
Аналитические работы
Если не соблюдается технология возведения стен, то в скором времени можно наблюдать появление различных дефектов, включая образование трещин. Чтобы устранить следы разрушения, необходимо проведение специальных работ.
- ремонт начинается с обязательного визуального осмотра, установки границ распространения дефекта, ширины раскрытия, глубины. Выполняется такой осмотр при помощи различных специализированных инструментов, которые включают в себя штангенциркули, толщиномеры, лупы;
- глубину появившихся дефектов и разрывов надо замерять ультразвуковым импульсным методом, чтобы правильно определить, какой именно ремонт необходим. Такой способ позволяет определить глубину с точностью до 1 мм;
- если даже визуально определяется нарушение стены, то требуется выполнение новой кладки, при этом технология возведения и укрепления должна в точности соответствовать всем требованиям.
Основные способы устранения
Схема усиления кирпичной кладки: 1 – трещина;
2- инъекционные шпуры;
3 – инъекционные патрубки;
4 – цементно-песчаный раствор;
5 – трещина, заполненная цементным раствором
Технология возведения стен из кирпича должна соблюдаться в точности, в противном случае начнут появляться трещины, влияющие на прочность и долговечность конструкции. Причины образования дефектов различны, но все сводится в итоге к тому, что состояние здания крайне неблагополучное. Через такие трещинки проникает влага, а тепло легко покидает здание, сами стены становятся менее прочными, что сказывается на долговечности всего строения. Чтобы разрушение стен либо дальнейшее образование трещин не происходило, необходимо предпринимать меры по их ремонту.
Ремонт дефектов начинается с тщательного осмотра состояния конструкции, оценки уже имеющихся трещин и зазоров. Стоит убедиться, что стене не грозит дальнейшее разрушение.
Для осуществления контроля над текущим состоянием необходимо использовать специальные геодезические устройства и приспособления, маяки из стекла, бетона либо другой конструкции.
Методов ремонта кирпичных стен множество, но все они должны начинаться с осмотра поверхности, очистки от грязи, старой штукатурки, кладочного раствора. Трещинки надо промыть при помощи воды, просушить, определить их глубину. Только после этого можно приступать к установке маяков (ставить их на грязную или неочищенную поверхность категорически нельзя). Маяки из гипса должны иметь ширину в 5-6 см, длину – в 20 см. Длина часто зависит от того, какой характер имеют уже образовавшиеся на поверхности стен трещины.
На каждом установленном маяке необходимо написать дату и номер. В журнале наблюдений, в котором фиксируется проведенный ремонт, надо отобразить дату, место установки маяка, материал его изготовления, номер, первоначальные характеристики каждого дефекта стен. Если смонтированный маяк разрывается (особенно важно это в первые 3-4 недели после установки), то необходимо начинать предпринимать меры по предотвращению разрушения стен здания. Если маяки не разорвало, то деформация прекратилась, можно приступать к заделке трещин в кирпичной кладке.
Цементация и разборка кладки
Трещину в кирпичной стене можно исправить с помощью нового раствора цемента.
Ремонт заключается в том, что все мелкие дефекты надо очистить от пыли, остатков растворов, после чего тщательно затереть при помощи смеси, состоящей из портландцемента марки 400 или 500.
Если же конструкция из кирпича ослаблена, то придется организовать цементацию кладки. Технология возведения в данном случае включает в себя следующий спектр работ: в кладке надо проделать несколько отверстий, после чего установить инъекторы, далее внутрь нагнетается раствор при помощи специальных растворонасосов либо шприцев. В этом качестве используются обычно газовые трубы которые имеют диаметр от 1,25 до 1,87 см, резиновые уплотнители.
Если повреждения в кладке более серьезные, то есть ширина их составляет более 20 см, то придется организовать более сложные работы. Подобным большим трещинам в кирпичной кладке простое инъецирование уже не поможет, рекомендуется разборка поврежденного фрагмента, выполнение новой кладки. В длинных и широких зазорах надо установить специальные замки «с якорем», выполняемые из прокатного профиля. Такие замки крепятся анкерами, ставятся они с той стороны, где наблюдается расширение. После выкладки надо выполнить обвязку швов.
Если при обследовании стены обнаружены разрывы в углах и на местах сопряжения, то в этом случае ремонт предполагает использование стальных полос. Концы таких накладок надо загнуть в сторону кирпичной стены, они фиксируются при помощи болтов.
Если повреждения значительные и наблюдаются смещения стен, то необходимо использовать стальные скобы, которые монтируются на всю толщину стены. После этого отверстия заделываются дополнительно раствором.
Применение металлических шпонок
Данный метод позволяет избежать серьезных затрат на ремонт. Но есть и минусы, среди которых необходимо отметить достаточно большие трудности при проведении расчетов несущей конструкции стен с такими трещинами. В данном случае размер растягивающего напряжения будет зависеть от массы здания, а ее как раз определить не так легко.
Этапы работ по устранению трещин
При трещинах выше 2 мм применяются металлические накладки, их следует крепить с внешней и внутренней стороны трещины.
Приведем итоговый краткий инструктаж по устранению трещин в стене. Чтобы полностью устранить трещины в кирпичной кладке, необходимо провести комплекс работ, включающий в себя:
- обследование поверхности стены. При обнаружении трещины ее необходимо очистить от мусора. Использовать для этого надо обычное слесарное зубило. С краев трещины полностью удаляются все старые следы штукатурки;
- далее поперек образовавшейся трещины надо на глубину в 300-500 мм выполнить штробы, то есть гнезда, которые заглубляются непосредственно в кирпич. Прямоугольные каналы можно проделать электромолотком либо отбойным молотком. Количество таких канавок зависит от того, какова глубина трещин в кирпичной стене. Как правило, такие отверстия проделываются в начале и конце трещины, но если размеры ее довольно значительные, то рекомендуется пробивать штробы и по середине;
- в полученные отверстия под прогоны надо заложить мелкозернистый бетон, который следует армировать при помощи стальных волокон;
- прогоны можно изготовить из швеллера либо металлических уголков. Все они закладываются в канавки, проделанные в кирпичной стене;
- зазоры надо соединить стальными шпонками;
- в последнюю очередь ремонт предполагает затирку уложенного раствора, для дальнейшего его твердения.
Трещины в кирпичной кладке могут возникнуть по самым различным причинам, чаще всего это ошибки при строительных работах. Чтобы избавиться от таких дефектов, придется провести целый комплекс работ, включающий очистку всех обнаруженных трещин, определение требуемых мер, использование методов заделки всех дефектов.
Дефекты кирпичной кладки
Обследование технического состояния стен производственного здания в связи с наличием вертикальных трещин
Конструкция наружных и внутренних стен
Стены здания – кирпичные. Наружные продольные стены, толщиной 380мм, перевязаны с пилястрами. Поперечная стена по оси А/В-4, толщиной 380мм.
Наружное оформление (наличие штукатурки, облицовка плитками, кладка в пустошовку, кладка с расшивкой швов и пр.)
- Кирпичная кладка с расшивкой швов.
- Цоколь оштукатурен.
Материалы стен, столбцов, качество бетона, металла и т.п. (горизонтальность рядов кладки, толщина швов, полнота заполнения швов раствором. Тщательность перевязки рядов кладки, однородность бетона и отсутствие его сортировки, связь инертного заполнителя с цементным камнем и т. п.)
- Кирпич керамический (цоколь, карниз)
- Кирпич силикатный (стены)
- Раствор ц/п.
Перемычки
Общее состояние стен по их наружному виду
В соответствии с СП 13-102-2003 техническое состояние пилястр, соответствует ограниченно – работоспособному состоянию.
Показатели прочности кирпичной кладки.
- Прочность цементно-песчаного раствора – 5,3 МПа, что соответствует марке М50.
- Прочность силикатного кирпича –7.2 МПа, что соответствует марке М50.
- Расчётное сопротивление кладки из глиняного кирпича сжатию по СНиП II-22-81* равно 10кгс/см2.
Классификация дефектов кирпичной кладки, выявленных при обследовании
1. В стенах здания зафиксированы деформационные трещины. По характеру распространения трещин установлено:
- Трещины расположены в месте заделки железобетонных стропильных балок в кладку и металлических перемычек (рядовых и длинной более 2-х метров), имеют дугообразную форму в месте заделки перемычек и распространены в вертикальном и диагональном направлении над оконными проёмами. Длина трещин – более 60см. Причина появления трещин – температурные деформации. (рис 11 а)
- Отдельные трещины в кладке, длиной 15-18см, возникающие вследствие перегрузки конструкций постоянными, временными и особыми (случайными) нагрузками (рис. 9 а)
- Вертикальные трещины, длиной ½ высоты стены, с наибольшим раскрытием в верхней части, в месте пересечения продольных и поперечных несущих стен. Причина появления трещин – разная величина вертикальных перемещений стен из однородных материалов, в местах сопряжения разнонагруженных стен. Сквозные вертикальные осадочные трещины в продольных стенах с расположением по одной оси. Длина трещин по цоколю и ,далее, на всю высоту здания. Трещины, в пересечении несущих стен и в продольных стенах, нарушают пространственную жёсткость, и разделяют здания на несколько отдельных объёмов.
Рис. 9. Степень повреждения вертикальными трещинами каменных и армокаменных конструкций
а – отдельные трещины, длиной 15-18 см, б – трещины через 25-30 см, длиной 30-35 см, в – трещины через 20-25 см, длиной 60-65 см, г – трещины через 15-20 см, длиной, более 65 см
Рис. 11. Напряженное состояние ( s у ) и повреждения кладки опор перемычек и балок при изгибе ( g ) и внецентренном сжатии (е)
а – при заделке в кладку, б – то же, при опирании
Рис. 12. Образование трещин сдвига (среза) d т в стенах
а – в местах сопряжения разнонагруженных (разнодеформируемых) стен, б – в местах нависания кладки (а), t – касательные, sу – нормальные напряжения
2. Вследствие наличия деформационных трещин от горизонтальных и вертикальных температурных и осадочных деформаций, несущая способность стен и пространственная жёсткость коробки здания снижена. Необходимо предусмотреть усиление стен стальными обоймами, а также проведением противоаварийных мероприятий, путём стягивания коробки здания в уровне перекрытий стальными тяжами (по обе стороны от стропильных балок), с заделкой в стены (см. Приложение №1)
3. В соответствии с СП 13-102-2003 техническое состояние стен соответствует – ограниченно-работоспособному состоянию.
Физический износ стен в соответствии с ВСН 53-86(р) соответствует 50%.
Физический износ перегородок в соответствии с ВСН 53-86(р) соответствует 40%.
Выписка из ВСН 53-86(р) «Правила оценки физического износа зданий»
Обследование кирпичной кладки
При обследовании кирпичной кладки выявлены слеующие дефекты:
- На отдельных участках кладки из керамического кирпича цоколя здания зафиксированы трещины на поверхности кирпича, отбитости углов и ребер, превышающие допустимые (фото 1, 2),
Выявленные, при обследовании кирпичной кладки, трещины являются недопустимыми по ГОСТ 530-95. Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
- На участках кладки из керамического кирпича (фото 3) зафиксирована толщина:
- горизонтальных швов до 50 мм,
- вертикальных швов до 30 мм.
Согласно «СНиП 3.03.01-87 Несущие и ограждающие конструкции» приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей.
п.7.6: «толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов – 10 мм»
- Некачественное заполнение горизонтальных и поперечных вертикальных швов кладки из керамического кирпича (фото № 4, 5, 3).
Заполнение горизонтальных и поперечных вертикальных швов кладки из керамического кирпича раствором не соответствует требованиям СНиП 3.03.01-87, п. 7.20, согласно которым « горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором, за исключением кладки в пустошовку» .
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
- Кирпичная кладка не имеет перевязки, кладется повсеместно из не полнотелого кирпича, с отклонениями от горизонтальной плоскости (фото 4, 1).
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
- Цоколь выполнен из керамического кирпича со вставками из блоков фундаментных стеновых. Вставки выполнены из ФБС разного типа, причем установка ФБС выполнена на блоке меньшего типа. Кирпичная кладка по блоку имеет свес по краям. Армирующая сетка не обрезана, находится в стадии активной коррозии (фото 6, 7).
- Отсутствие ½ ряда кладки по причине нарушения геометрии цокольной части и отклонения от горизонтальной плоскости (фото 8, 9).
- Грунт под перекрытием цоколя обильно насыщен влагой, как и нижние ряды кирпичной кладки. Кирпичная кладка имеет проявления высолов (фото 5, 10, 11, 2), что говорит о недостаточной гидроизоляции фундаментных конструкций или отсутствии ее.
Фото 11
- Обследование комнаты № 2 – Обследование комнаты на наличие плесени
- Обследование мастичной кровли – Обследование мастичной кровли
- Экспертиза монтажа и прокладки системы труб водоснабжения – Экспертиза прокладка трубопровода в здании
- Обследование торгового помещения – Определение технического состояния несущих конструкций после пожара
- Выявление причин протечек с составлением дефектной ведомости – Выявление причин протечек, определение влажности, выявление наличия/отсутствия грибка в результате протечек, с составлением дефектной ведомости для предоставления в судебные органы
- Соответствуют ли объемы выполненных работ условиям контрактов, техническому заданию – Соответствуют ли объемы выполненных работ условиям контрактов, техническому заданию и сметам в рамках каждого контракта? Предоставить сметную стоимость выполненных/невыполненных работ в рамках каждого контракта.
- Обследование железобетонных конструкций – Обследование железобетонных конструкций здания
- Осмотр несущего каркаса – Наружные ограждающие и несущие конструкции. Наружные ограждающие конструкции здания выполнены из железобетонных стеновых панелей
- Экспертиза протечки квартиры – Определение причины протечек в квартиру
ДЕФЕКТЫ И ПОВРЕЖДЕНИЯ КАМЕННОЙ КЛАДКИ СТЕН
Автор: admin · Опубликовано 07.12.2017 · Обновлено 09.10.2018
Некачественная перевязка швов каменной кладки
При сжатии в каменной кладке, как и в других материалах, возникают поперечные деформации, которые приводят к образованию вертикальных трещин, затем делению кладки на отдельные столбики и последующему их разрушению. Некачественная перевязка провоцирует раннее образование таких трещин (рис.1, а, вид сбоку) и снижает несущую способность на величину до 25%.
Рис.1. Некачественная перевязка кладки.
Качество перевязки, к сожалению, не всегда можно проконтролировать простым осмотром поверхности стен.
В стенах толщиной 2 кирпича и более при хорошем внешнем виде может полностью отсутствовать внутренняя перевязка, что обнаруживается только тогда, когда стены уже находятся в аварийном состоянии.
Еще опаснее забутовка из половняка и кирпичного боя, что редкостью на стройках, к сожалению, не является.
Поэтому при выполнении кладочных работ необходимо систематически осуществлять не только приёмочный (выходной), но и операционный контроль качества.
Утолщение горизонтальных швов в каменной кладке
При толщине швов более 20 мм прочность кладки снижается на 10…20% в зависимости от марки раствора. Для такого снижения прочности достаточно 3-4-х утолщенных швов на 1 м высоты, при большем их количестве прочность снижается еще больше.
Плохое заполнение вертикальных швов в каменной кладке
Приводит не только к резкому снижению теплозащитных свойств наружных стен, но и к снижению прочности кладки не менее чем на 10%, поскольку незаполненные вертикальные швы — это «инициаторы» вертикальных трещин.
Для качественного заполнения швов кирпич следует укладывать методом «впритык» или «вприсык».
Многие каменщики предпочитают более простую «технологию»: раскладывают кирпич и поливают его сверху раствором. К сожалению, брак этот (особенно у иностранных рабочих) стал настолько массовым, что на него перестали обращать внимание не только мастера и прорабы, но и контролирующие службы.
Одна из причин слабого контроля состоит в том, что плохое заполнение вертикальных швов можно обнаружить только в процессе работы, а не на боковых поверхностях уже готовой кладки (там швы всегда замазаны).
Проектировщикам же можем только порекомендовать: не закладывать в проекты 100%-ное использование расчетного сопротивления кладки сжатию — по крайней мере, до тех пор, пока на стройках в этом вопросе не будет наведен порядок.
Некачественное армирование каменной кладки
Сетчатое армирование сдерживает поперечные деформации кладки и, тем самым, повышает ее прочность при сжатии (максимально — в 2 раза).
Рост прочности зависит не только от диаметра стержней и размеров ячеек арматурных сеток, но и от того, с каким шагом по высоте они установлены.
Если расстояние между соседними сетками хотя бы в одном месте оказалось больше проектного, то прочность всего элемента определяется прочностью этого слабого участка, а если хотя бы в одном месте расстояние превышает 400 мм (или 5 рядов кладки из стандартного кирпича), то проку от армирования нет вообще.
Между тем именно несоблюдение шага сеток (пропуски) является весьма распространенным браком в работе каменщиков, в результате которого несущая способность стен и простенков резко снижается.
Причина здесь, однако, не только в нерадивости рабочих, но и в психологическом барьере: для каменщика это дополнительная операция, отвлекающая его от более привычных — проверки размеров кладки, ее вертикальности, перевязки швов, горизонтальности рядов и т.п.
Не зря поэтому нормы проектирования рекомендуют использовать армированную кладку только в тех случаях, когда другие меры исчерпаны. К сожалению, проектировщики далеко не всегда следуют этой рекомендации.
Кладка кирпича на обледенелую поверхность
Прочность кладки определяется не только прочностью кирпича и раствора (при соблюдении прочих требований), по и сцеплением между ними.
Если прерванную кладку продолжать по обледенелой поверхности (а это часто происходит, когда накануне шел дождь, а ночью подморозило), то сцепление свежеуложенного раствора со старой кладкой будет отсутствовать — даже при последующем оттаивании наледи.
Столь же негативный результат — и при использовании обледенелого кирпича.
Прочность такой кладки настолько резко снижается, что может привести к разрушению колонн и простенков при действии нагрузок, далеко не достигших расчетных значений (известно немало таких случаев).
Именно этой причиной объясняется известное технологическое требование: при перерыве в работе, когда появляется риск образования наледи, горизонтальную поверхность кладки необходимо укрывать рубероидом, пленкой или др. водонепроницаемым материалом. Понятно, что одновременно надо укрывать и поддоны с кирпичом.
Снижение марки кирпича и раствора на прочность кладки
Марка кирпича влияет на прочность кладки сильнее, чем марка раствора. Причем, чем выше марка раствора, тем ее влияние слабее.
Например, снижение марки кирпича со 100 до 75 снижает прочность кладки на 16…17%, а аналогичное снижение марки раствора — всего на 5…6%. Поэтому для большинства каменных конструкций марку раствора выше 75 не назначают.
Однако, если в проекте заложен раствор невысокой прочности, то снижение его марки заметно снизит не только расчетное сопротивление кладки, но и упругую характеристику, от которой зависит устойчивость сжатых элементов, а сама кладка может перейти в более низкую группу, для которой многие расчетные требования ужесточаются.
Следует также иметь в виду, что чем ниже марка раствора, тем у него более рыхлая структура, тем ниже его морозостойкость, следовательно, тем ниже и долговечность самой кладки. Последнее особенно касается стен подвала, цоколей и карнизов.
«Подмолаживание» раствора
На строительном жаргоне «подмолаживание» означает повторное разведение водой загустевшего цементного раствора. Операция эта столь же распространенная, сколь и недопустимая.
В результате нее раствор резко теряет свою прочность, что опасно для несущих элементов кладки, становится рыхлым и легко размораживается (выветривается), что опасно для конструкций, эксплуатируемых на открытом воздухе.
Недостаточная глубина опирания элементов перекрытий (покрытий) на каменные стены, пилястры и колонны.
Чем меньше глубина (площадь) опирания конструкций, тем выше напряжения смятия в каменной кладке. Если глубина опирания недостаточна, напряжения превышают прочность кладки на смятие, в ней образуются опасные трещины, которые вызывают скол кладки и обрушение опирающейся конструкции – фермы, балки, плиты, перемычки.
К сожалению, этот опаснейший дефект является распространенным и нередки случаи, когда он приводит к гибели людей.
Обследование повреждений кирпичной кладки многоэтажного жилого дома
Цель проведения обследования:
Определение причин возникновения имеющихся повреждений по облицовочной кладке из кирпича и выдача рекомендаций по дальнейшей эксплуатации. Обследованию полежит лицевая кирпичная кладка наружных стен в местах повреждений в пределах первого и второго этажей.
Объемно-планировочные и конструктивные решения обследуемого здания
Здание жилого дома прямоугольной формы в плане, 18-ти этажное, с подвалом.
Размеры здания в плане составляют 52,6х18,6 м (в осях). Высота этажей от пола до потолка составляет 3,0 м. Общая высота здания составляет 59,3 м.
Здание выполнено каркасно-монолитным. Устойчивость здания обеспечивается совместной работой колонн, диафрагм жесткости и жестких дисков перекрытий.
Наружный слой выполнен из кирпича силикатного лицевого декоративного одинарного.
Внутренний периметр наружных стен выполнялся из фибропенобетонных блоков, γ=500 кг/м3 с размерами 280х300 (h), класс прочности В1, F25, длиной 500 мм (ТУ 5741-001-719397-2004) на пластичном цементно-песчаном растворе марки 100.
Теплоизоляционный слой между наружным слоем из кирпича и ж.б. колоннами, ж.б. диафрагмами выполнялся из пенополистирольных плит (ГОСТ 15588-86) типа ПСБ-С-25 толщиной 70 (50) мм.
Обследование лицевой кирпичной кладки
При визуальном обследовании установлено следующее:
Лицевая кирпичная кладка в пределах обследуемых этажей (первого и второго) выполнена из кирпича керамического лицевого коричневого. Кладка из кирпича силикатного лицевого декоративного одинарного желтого начинается после третьего этажа.
За время эксплуатации здания по отдельным участкам лицевой кладки появились повреждения в виде трещин и разрушений наружного слоя кирпича. Данные дефекты в основном проявились по кирпичной кладке в уровне перекрытий первого и второго этажей.
Все имеющиеся повреждения можно разделить на следующие основные группы:
- трещины в средней части пролета над оконными проемами,
- характерное разрушение наружного слоя облицовочного кирпича в уровне перекрытий.
- характерные вертикальные трещины (в основном по углам здания) по лицевой кирпичной кладке.
Трещины в средней части пролета над оконными проемами вызваны прогибом стального уголка, по которому уложена кирпичная кладка над оконным проемом. Данные трещины по большей части волосяные.
Характерное разрушение наружного слоя облицовочного кирпича в уровне перекрытий представляют собой трещины по наружной грани облицовки и (или) отслоение лицевой поверхности кирпича.
Характерные вертикальные трещины по лицевой кирпичной кладке в общем случае представляют собой трещины шириной раскрытия до 2 мм (ориентировочно), идущие около угла кирпичной кладки или в местах изменения сечения облицовки (под или над оконным или дверным проемом).
При осмотре примыкания кирпичной кладки к плите перекрытия установлено, что в месте вскрытия имеет место примыкание кирпича лицевой кладки к плите перекрытия первого этажа без зазора (см. фото).
Исходя из наличия повреждений, общее техническое состояние облицовки наружных стен можно охарактеризовать как ограниченно-работоспособное .
Анализ требований действующих нормативных документов
В составе настоящего визуального обследования, для определения причин возникновения обнаруженных повреждений лицевого слоя кладки был произведен анализ требований нормативных документов по каменным конструкциям и выявлены несоответствия с ними чертежей рабочей документации и фактически выполненных работ.
- В соответствии с п. 9.34 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”: “не допускается в построечных условиях приклеивать на наружный торец плиты перекрытия декоративные элементы. Устройство декоративной отделки следует выполнять до заливки плиты бетоном с заведением в плиту анкеров”.
По факту, торец плиты отделывался пиленым кирпичом после бетонирования плиты.
В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
“горизонтальные деформационные швы в наружных ненесущих стенах (заполнениях каркаса при поэтажном опирании слоев) должны выполняться в уровне нижней грани междуэтажных плит перекрытий на всю толщину стены”.
А также в соответствии с п. Д.4 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
“горизонтальные швы устраиваются в несущих многослойных стенах со средним слоем из эффективного утеплителя – в облицовочном кирпичном слое, в ненесущих стенах – по всей толщине стены.
Горизонтальные деформационные швы во внутреннем и наружном слоях ненесущих многослойных стен следует выполнять в уровне опорных конструкций (между вышележащей конструкцией и верхним рядом кладки)”.
По факту, при том, что в месте вскрытия выявлено сопряжение кирпичной кладки с плитой без зазора, можно констатировать, что горизонтальные деформационные швы в наружном лицевом слое стены не выполнены.
В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
“толщину горизонтальных деформационных швов в лицевом слое многослойных стен следует принимать из расчета допустимых прогибов вышележащих конструкций, но не менее 30 мм (СП 20.13330)”.
По факту, – не выполнено.
В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
“в конструкции шва следует предусматривать упругие прокладки, эффективный утеплитель (во внутреннем слое) и нетвердеющие атмосферостойкие мастики.
Не допускается попадание в шов кладочного раствора и боя кирпича”.
По факту – заполнение всех швов кирпичной кладки выполнено цементно-песчаным раствором и кирпичом, а не упругим материалом .
В соответствии с п. 9.84 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
“вертикальные температурные швы в лицевом слое многослойных наружных ненесущих стен (в том числе заполнения каркасов) должны назначаться по расчету на температурно-влажностные воздействия, инсоляцию и солнечную радиацию из условия обеспечения прочности и трещиностойкости кладки при условии выполнения требований, указанных в приложении Д.
Расстояния между вертикальными температурными швами и их положение должны назначаться в проекте с учетом указаний приложения Д и конструктивных требований к шагу их расположения.
По факту вертикальные деформационные швы в наружном лицевом слое стены не выполнены.
Отсутствие горизонтальных и вертикальных деформационных швов в лицевом слое стены приводит к его защемлению между дисками перекрытий смежных этажей и, в дальнейшем, – к разрушению кирпича в наиболее нагруженных местах – на контакте с дисками перекрытий, в местах изменения сечения кладки стены (верх или низ проема в стене).
На обследованных участках стен жилого дома отсутствие горизонтальных швов приводит к разрушению лицевого кирпича в уровне перекрытий – трещины и отслоения наружного слоя кирпича. Отсутствие вертикальных швов приводит к возникновению вертикальных трещин по углам здания, а также в местах расположения края проемов в стенах.
Рекомендации
Для устранения выявленных в ходе обследования повреждений лицевой кирпичной кладки необходимо произвести ее ремонт. При ремонте, для предотвращения в дальнейшем аналогичных повреждений, рассмотреть возможность устройства деформационных швов в соответствии с требованиями СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”.
Для предупреждения возникновения дефектов, выявленных в ходе обследования, на аналогичных объектах, необходимо при разработке проектной и рабочей документации, а также при производстве работ учитывать требования СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”, в частности – указания по поводу устройства вертикальных и горизонтальных деформационных швов в лицевом слое кладки.
Трещины в кирпичных стенах зданий. Диагностика, ремонт, усиление
Автор: В.М. Шварц, В.В. Иванников, А.Г. Николаев, О.Б. Рябов, В.Н. Степанов (ОАО «НОРЭ»).
Опубликовано в журнале Химическая техника №10/2015
Наибольшее количество дефектов и повреждений при проведении обследований промышленных зданий и сооружений, построенных до начала 80-х годов прошлого столетия, приходится на кирпичные стены. Немалую часть этих дефектов составляют трещины в кирпичной кладке.
Изучение трещин, выявление причин их возникновения и динамики развития является ответственным этапом при обследовании кирпичных стен зданий. Наличие трещин снижает конструктивную надежность здания, его эксплуатационные качества, а значительные трещины в несущих стенах создают угрозу разрушения здания.
Особенно сильно снижение несущей способности проявляется при наличии горизонтальных трещин в простенках и вертикальных трещин в конструкциях над проемами стен. Наличие трещин в кирпичной кладке является также предвестником более серьезных разрушений стен в связи со свойствами кирпичной кладки хорошо сопротивляться сжатию, но значительно хуже растяжению. В результате этого на растянутой поверхности кладки трещины появляются задолго до ее разрушения.
Надлежащий уход за кирпичной кладкой, своевременный ремонт и заделка трещин в кирпичных стенах дают возможность существенно увеличить прочность, надежность и продолжительность службы всего здания.
Виды трещин в кирпичных стенах и причины их возникновения
Трещины в кирпичных стенах (рис. 1) классифицируются по следующим основным признакам: а) в зависимости от причин возникновения: деформационные, конструктивные, температурные, усадочные, возникшие вследствие износа кладки, б) по направлению развития: вертикальные, горизонтальные, наклонные, в) по очертанию: прямолинейные, криволинейные, замкнутые (не доходящие до края стен или проемов в них), г) в зависимости от глубины: поверхностные, сквозные, д) по состоянию развития: стабилизированные (пассивные), не стабилизированные (прогрессирующие), е) по величине раскрытия: волосяные – до 0,1 мм, мелкие – до 0,3 мм, развитые – 0,3–0,5 мм, большие – до 1 мм и более, ж) по степени опасности: трещины неопасные, ухудшающие только качество лицевой поверхности, опасные трещины, вызывающие значительное ослабление сечений, развитие которых продолжается с неослабевающей интенсивностью, трещины промежуточной группы, которые ухудшают эксплуатационные свойства, снижают надежность и долговечность конструкций, но не способствуют полному их разрушению.

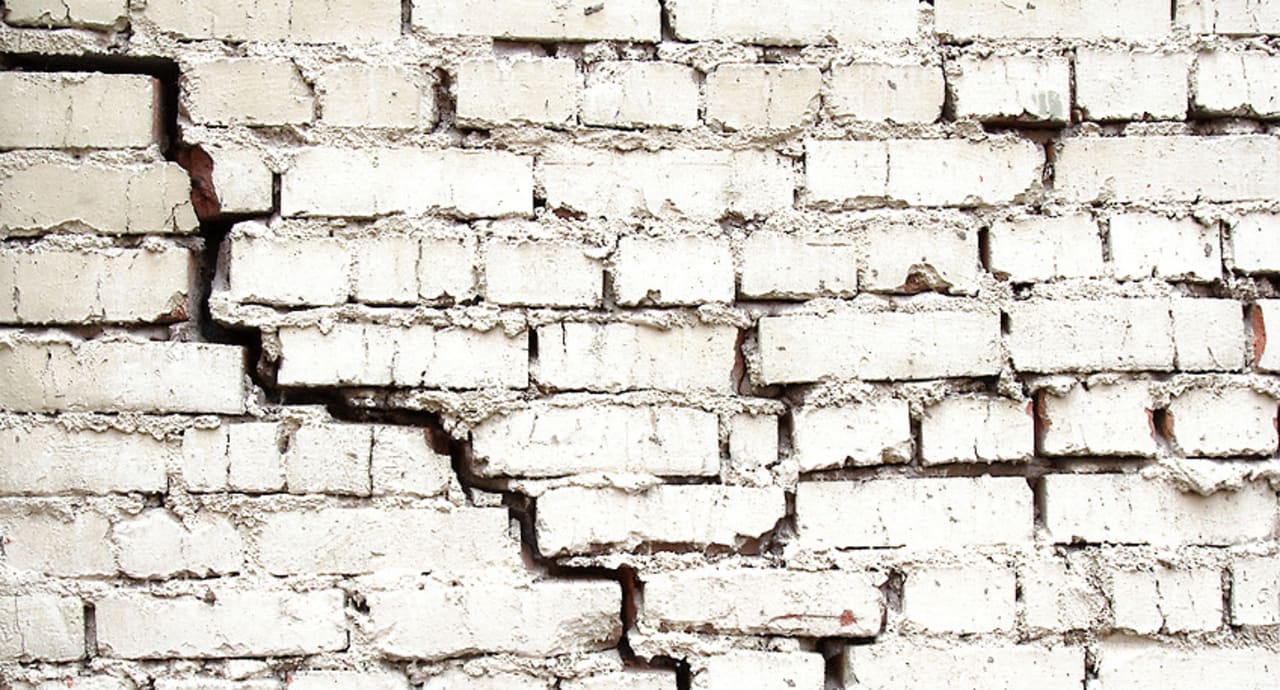

Рис. 1. Вертикальные трещины в кирпичной кладке в результате неравномерной осадки фундаментов продольных и поперечных стен
Исходя из опыта проведения обследований зданий и сооружений, можно сделать вывод, что основными причинами возникновения трещин является неравномерная осадка фундаментов, которая приводит к изменению напряженно-деформированного состояния надземных конструкций и в итоге к повреждению кирпичных стен.

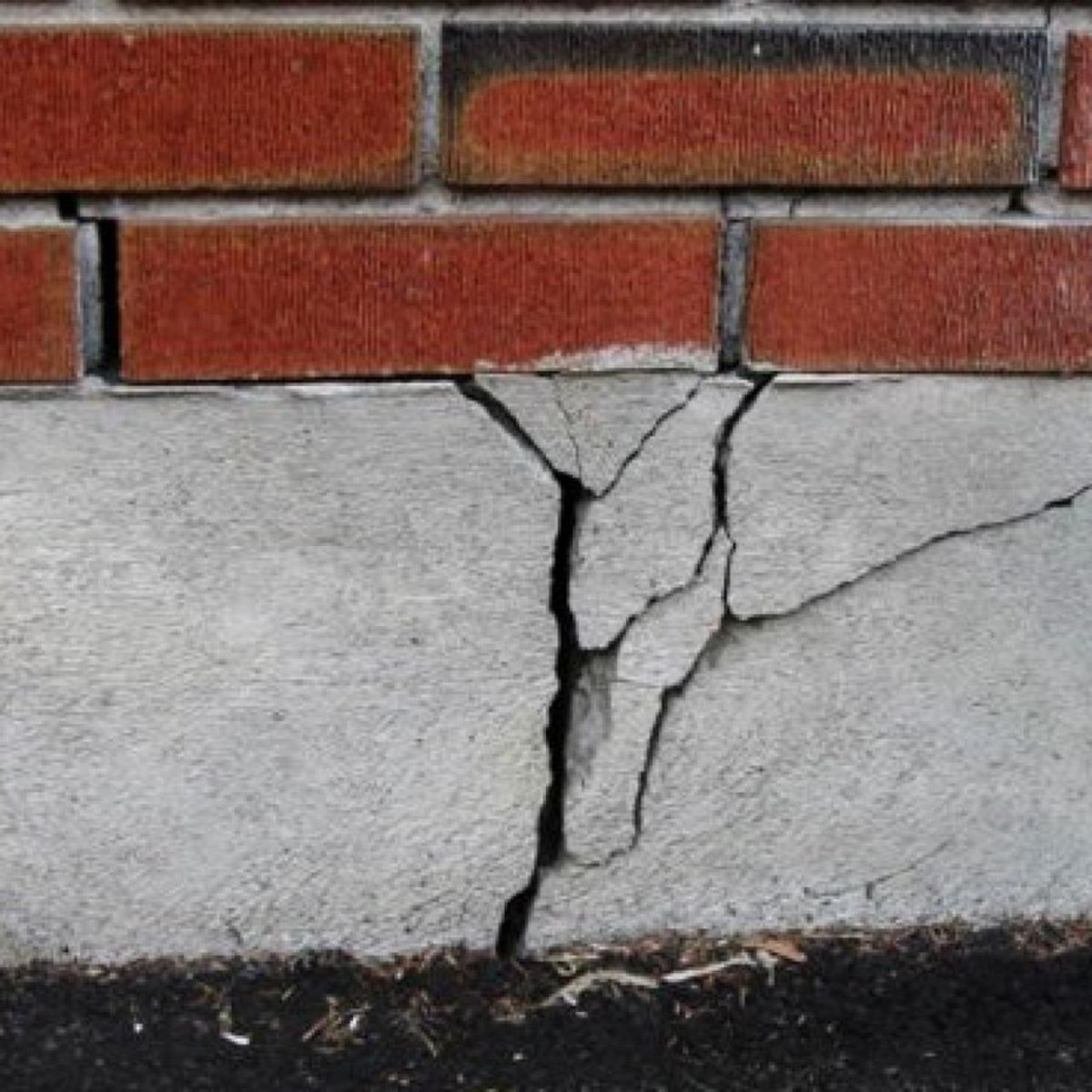

В зависимости от причин возникновений осадка фундаментов меняется и характер трещин, направление их развития, протяженность, глубина и ширина раскрытия.
Кроме того, возникновение трещин в кирпичных стенах может быть вызвано не связанными с осадками фундаментов причинами:
- отсутствие температурных швов при большой протяженности стен: трещины возникают в средней части здания, имеют общее вертикальное направление,
- перегрузка стен в месте опирания плит, ферм и балок: трещины вертикальные замкнутые, чрезвычайно опасные внезапным разрушением одного простенка, а затем по цепной реакции – всех остальных. В таких случаях требуются немедленные мероприятия – удаление людей, устройство ограждения, закладка проемов и др.,
- отсутствие перевязки кладки: вертикальные трещины, совершенно прямолинейные, с постоянным раскрытием по всей длине. Такие трещины, как правило, не опасны,
- физический износ кирпичной кладки стен: температурно-влажностные колебания воздуха постепенно сказываются на состоянии кирпичных стен. Со временем в местах разрушений кладки появляются мелкие трещины. Они неглубокие, раскрываются к поверхности стены. При достаточно массивных стенах не опасны,
- механическое воздействие: нередко стены повреждаются от воздействия машин и механизмов. Трещины разнонаправленные, берут начало от места повреждения, как правило, совпадают со швами кладки и не затрагивают кирпич.
Факторами, ускоряющими износ стен и способствующими образованию трещин, являются:
- низкое качество кладки (несоблюдение перевязки, толстые растворные швы, забутовка кирпичным боем),
- недостаточная прочность кирпича и раствора (трещиноватость кирпича, высокая подвижность раствора и т.п.),
- совместное применение в кладке разнородных по прочности и деформативности каменных материалов (глиняный и силикатный кирпич, глиняный кирпич и шлакоблоки),
- использование каменных материалов не по назначению (например, силикатный кирпич во влажной среде),
- низкое качество работ в зимнее время (использование обледенелого кирпича, применение смерзшегося раствора),
- агрессивное воздействие внешней среды (кислотное, щелочное и солевое), попеременное замораживание и оттаивание.
Обследование трещин
В зависимости от напряженного состояния кладки различают четыре стадии ее работы. Первая стадия – напряженное состояние, не создающее в кладке повреждений, вторая стадия – появление незначительных волосяных трещин в отдельных кирпичах, третья стадия – при увеличении нагрузки трещины, объединяясь друг с другом и с вертикальными швами, расслаивают кладку на отдельные швы, четвертая стадия – разрушение кладки. В связи с этим очень важно уже на первых двух стадиях установить причины появления трещин в кладке. Трещины выявляют путем визуального осмотра поверхностей, а также выборочного снятия с конструкций защитных или отделочных покрытий. Следует определить положение, форму, направление распространения по длине, ширину раскрытия, глубину, возраст, а также установить, продолжается или прекратилось их развитие.
Визуальное обследование заключается в осмотре трещин. Высоко расположенные трещины рассматривают в бинокль. Чистая поверхность разрыва свидетельствует о недавнем происхождении трещины, загрязненная – о длительном. Особое внимание следует уделить выявлению трещин, совпадающих со швами кирпичной кладки, так как их достаточно трудно обнаружить.
Для определения раскрытия и глубины трещин в настоящее время существует ряд приборов, из которых наиболее удобным в полевых условиях является набор щупов, предпочтительно игольчатого типа (или шаблонов с нанесенными штрихами соответствующей толщины), а также более сложные приборы – щелемеры и трещиномеры (рис. 2).
Рис. 2. Щелемер механический трехосевой (а) и струнный (б)
Важными показателями являются время появления трещин и внешние обстоятельства, которые могли быть причинами деформации здания. Картина повреждений стен значительно усложняется при возникновении трещин от разных причин и в разное время, поэтому для их анализа необходимо иметь материалы по инженерно-геологическим условиям, истории проектирования, строительства и эксплуатации здания, по расположению подземных сетей.
Результаты обследования трещин необходимо представлять наглядно. Трещины наносятся на схемы фасадов, стен внутренних помещений, развертки стен.
Для наглядности схема может быть выполнена в аксонометрии. Трещины нумеруются, указывается их длина, размеры (ширина раскрытия, глубина), засекается их начало на данный момент времени, указываются места и номера прилагаемых фотографий. При длительных наблюдениях в месте наибольшего развития трещины устанавливаются деформационне марки (маяки).
Маяк представляет собой пластину длиной 200… 250 мм, шириной 40…50 мм и высотой 6…10 мм, наложенную поперек трещины (рис. 3). Предпочитаемый материал маяка – гипс или цементно-песчаный раствор.
Рис. 3. Гипсовый маяк
В качестве маяка используют также две стеклянные или металлические пластинки, закрепленные одним концом каждая с разных сторон трещины, или рычажную систему. Разрыв маяка или смещение пластинок по отношению друг к другу свидетельствует о развитии деформаций. В сухих помещениях допускается установка маяков из бумажных полос.
Маяк устанавливают на основной материал стены, удалив предварительно с ее поверхности штукатурку.
Рекомендуется размещать маяки также в предварительно вырубленной штрабе. В этом случае штрабу заполняют гипсом или цементно-песчаным раствором.
Расположение трещин схематично наносят на схему развертки стен, отмечая номера и дату установки маяков.
Осмотр маяков производят через неделю после их установки, а затем не реже одного раза в месяц. При интенсивном трещинообразовании обязателен ежедневный контроль. При наблюдении за развитием трещины по длине концы трещины во время каждого осмотра фиксируют поперечными штрихами. Рядом с каждым штрихом проставляют дату осмотра. В журнале наблюдений фиксируют номер и дату установки маяка, место и схему расположения, первоначальную ширину трещины, изменение со временем длины и глубины трещины. В случае деформации маяка рядом с ним устанавливают новый, которому присваивают тот же номер, но с индексом. Маяки, на которых появились трещины, не удаляют до конца наблюдений.
Если в течение 30 суток изменение размеров трещин не будет зафиксировано, их развитие можно считать законченным, маяки можно снять и трещины заделать.
Ремонт трещин и усиление кирпичной кладки
Ремонт. Прежде чем производить ремонт трещин, необходимо устранить причину их образования. Важное значение имеют работы по подготовке трещин к ремонту. Их следует очистить от мусора и смочить внутренние поверхности. Для очистки можно пользоваться щетками, ручными шлифовальными машинками, сжатым воздухом. Для обеспечения лучшего сцепления раствора с кирпичами края трещины рекомендуется сбить с помощью молотка.
Инъекцию трещин с раскрытием до 4 мм выполняют нагнетанием цементного или цементно-полимерного раствора строительными шприцами (пистолетами).
При раскрытии трещин более 4 мм заделку трещин раствором можно выполнять с помощью растворонасосов, пневмонагнетателей или пакеров. В качестве вяжущего применяют портландцемент марки М400 или М500 с тонкостью помола не менее 2400 см3/г. Цементное тесто должно быть нормальной густоты в пределах 20–25 %.
Заделка (зачеканка) цементным раствором рекомендуется только для небольших одиночных трещин.
Зачеканку цементным раствором М100 производят на глубину 2…4 см с каждой стороны после расчистки и промывки трещины водой.
Крупные трещины (разломы) с раскрытием более 5 см закладывают кирпичом на растворе М50-100 с перевязкой или без перевязки с основной кладкой или трещины заделывают бетоном (раствором) В3,5-7,5 на легких заполнителях.
При ремонте трещин, имеющих ширину раскрытия более 10 миллиметров, применяют метод частичной разборки кладки. Кладку в зоне трещины разбирают на ширину не менее одного кирпича и в глубину на полкирпича, устраивая через каждые четыре ряда штрабы глубиной в полкирпича. Борозды в кладке тщательно очищают и закладывают раствором с перевязкой швов – простой «замок». Середина трещины заливается жидким цементным раствором.
Залицовку трещин и разломов стен выполняют, когда необходимо сохранить лицевую фактуру кладки из кирпича, камней или облицовки. При этом кладку стены по длине трещины разбирают на глубину в полкирпича и ширину не менее одного кирпича (камня) с последующей закладкой штрабы новым кирпичом в перевязку со старым. В стенках и перегородках толщиной 25 см и менее разборку поврежденной кладки в зоне трещины и ее замену производят на всю толщину стены.
При ремонте трещин под опорами балок и прогонов перекрытий и покрытий производят местную замену участков кладки либо подводят распределительную железобетонную подкладочную плиту («подушку»). До ее установки под балки подводят временные крепления, которые ставят на всех этажах строго по вертикали.
В настоящее время начинает широко применяться современный способ ремонта кирпичных кладок, где обычный портландцемент заменяется полимерцементным раствором, превосходящим по адгезионным и когезионным свойствам аналогичные показатели кирпичной кладки. Такой способ дает возможность увеличить несущую способность кирпичных кладок на 60%, не увеличивая при этом их массу и не изменяя габариты стен. Преимуществом этого способа является также значительная экономия материалов и низкие трудозатраты.
Усиление. Надежным способом восстановления целостности кирпичной стены является ее усиление. Основными способами усиления на данный момент являются усиление обоймами и усиление тяжами. Существуют также такие методы усиления, как установка внутренних анкеров, устройство железобетонных поясов, установка поэтажных связей, установка контрфорсов, но эти методы применяются редко. Выбор способа усиления в каждом конкретном случае индивидуален и зависит от множества факторов: размеров трещин, назначения кирпичной стены, мест расположения трещин и т.д.
Вместе с тем работам по усилению должна предшествовать заделка трещин в кирпичной кладке, а также другие восстановительные операции. Производство работ по усилению производится в соответствии с рабочими чертежами и проектом производства работ.
Усиление с помощью обойм. В настоящее время усиление кирпичных кладок производится с помощью армированных растворных, железобетонных, композиционных и стальных обойм. Усиление стен с помощью таких обойм позволяет полностью восстановить их несущую способность.
Армированные обоймы могут изготавливаться из арматурных стержней или железобетонных пилястр.
Для этого выбранный материал крепится с помощью шпилек или анкеров на одной или на обеих сторонах стены. Улучшение физико-механических характеристик достигается благодаря нанесению на обойму цементно-песчаного раствора.
Усиление железобетонной обоймой обеспечивается с помощью прочной стальной арматуры и мелкозернистой бетонной смеси. Такой пояс способен принять на себя значительную долю нагрузки, приходящейся на кирпичную кладку.
Композиционные обоймы, изготавливаемые из высокопрочных волокон (стеклои углеволокно), являются наиболее эффективными для усиления кирпичных стен.
Особенность обойм данного типа состоит в том, что с их помощью увеличивается прочность вертикальных конструкций на сжатие, а также повышается прочность поперечных сечений на срез или сдвиг.
Стальная обойма позволяет значительно повысить несущую способность кирпичной кладки. Она собирается из толстых арматурных стержней, полосовой стали, стальных прокатных профилей (швеллеров, уголков, двутавров). Такая обойма укрывается металлической сеткой, на которую наносится слой цементного раствора.
Однако следует помнить, что обоймы имеют большую массу, что существенно увеличивает нагрузку на фундамент здания. Так, при устройстве двусторонней железобетонной обоймы с толщиной слоя 5 см дополнительная масса на 1 м2 усиливаемой стены составляет 250 кг.
К недостаткам этих способов можно отнести также их высокую материалоемкость, трудоемкость, уменьшение внутренних размеров помещения и т.д.
Усиление тяжами. Усиление напрягаемыми стальными тяжами и поясами поврежденных трещинами стен проводят в целях восстановления или повышения монолитности, пространственной жесткости зданий и прочности и устойчивости стен, прекращения развития деформаций стен из плоскости (наклонов, выпучивания), уменьшения или прекращения развития трещин в стенах при неравномерных осадках фундаментов, температурно-влажностных воздействиях и при разной жесткости и нагруженности сопряженных стен.
Тяжи должны иметь натяжное устройство (муфты, гайки) или напрягаться термонагревом с помощью паяльных ламп или автогена. Усиление натяжения должно составлять 30…50 кН. Натяжение контролируют специальными приборами (тензометрами, тензодатчиками, индикаторами) или простукиванием (при ударе напряженный тяж должен издавать звук высокого тона). Натяжение проводят одновременно по всему контуру здания после заделки трещин цементным раствором под давлением.
Расстояние между тяжами рекомендуется принимать 4…6 м с таким расчетом, чтобы на один тяж приходилась площадь стены не более 20 м2.
При усилении каменных стен снаружи поясами тяжи укладывают на поверхности стен в штрабы сечением 70×80 мм, вырубленные в кладке, которые после натяжения тяжей заделывают цементным раствором М100…150.
Концевые упоры тяжей выполняют в виде металлических пластинок 10×10…15×15 см толщиной 10…12 мм или из отрезков швеллеров. Концы стержней (тяжей) должны иметь нарезку с гайкой (рис. 4).
Рис. 4. Усиление стены тяжами
При отсутствии перевязки или образовании вертикальных трещин в местах сопряжения наружных и внутренних стен монолитность кладки можно восстановить установкой в уровне верха перекрытий напрягаемых хомутов из стержней диаметром 20…24 мм и длиной 1,5…2 м. Хомуты анкерят в поперечные стены с помощью отрезков уголков или швеллеров. Натяжение хомутов производят закручиванием гаек. Трещины или зазор между стенами заделывают цементным раствором под давлением.
Местное усиление поврежденных трещинами углов зданий и отдельных участков стен может выполняться двусторонней накладкой (обвязкой) металлических полос сечением 6×80…10×100 мм или швеллеров №14×20, стянутых болтами диаметром 16…20 мм.
К вопросу об образовании температурных трещин в кирпичных стенах Текст научной статьи по специальности «Строительство и архитектура»
К ВОПРОСУ ОБ ОБРАЗОВАНИИ ТЕМПЕРАТУРНЫХ ТРЕЩИН
В КИРПИЧНЫХ СТЕНАХ
TO A QUESTION ON FORMATION OF TEMPERATURE CRACKS
IN BRICK WALLS
А.Г. Паушкин A.G. Paushkin
ГОУ ВПО МГСУ
На реальных примерах анализируются некоторые причины образования температурных трещин в стенах современных кирпичных зданий. Проводятся расчеты, учитывающие конструктивные особенности зданий и состав стен.
Some reasons of formation of temperature cracks in brick walls of modern buildings on real examples are analyzed. The calculations considering design features of buildings and structure of walls are carried out.
Как известно, кирпичные стены наиболее чувствительны к изменениям напряженного состояния и возникающие в них сквозные трещины, как правило, связаны с деформациями фундамента. Однако в ряде случаев во внешних стенах кирпичных зданий появляются трещины различной направленности, не связанные с неравномерными осадками или изгибом фундамента. Возникают эти трещины в отапливаемых кирпичных зданиях зимой при низких наружных температурах. Длина и ширина раскрытия таких трещин изменяется в зависимости от температуры внутри и снаружи здания. Появление этих трещин обусловлено некоторыми конструктивными особенностями, как самих зданий, так и составом и конструкцией кирпичных стен.
Так, например, при обследовании недавно построенного 4-х этажного кирпичного гаража были выявлены сквозные вертикальные трещины в самонесущих кирпичных торцевых стенах по центральной оси вблизи оконных проемов, в перемычках и над воротами. Раскрытие трещин неодинаково и достигло 0,5 см.
Здание гаража имеет форму прямоугольника, вытянутого в плане. Высота здания составляет 16 м, размеры в плане 84×31,5м. Высота этажей 3 м. Конструктивная схема здания — бескаркасная. Несущими являются три продольные стены. С торцов здания расположены самонесущие поперечные кирпичные стены. Между продольными и поперечными стенами по четырем углам здания выполнена перевязка. Стены не армированы. Кирпичные стены опираются на ленточные фундаменты. С внешней стороны здания к стенам примыкают лестничные клетки. Стены здания выполнены из силикатного кирпича марки М-100 на растворе М-100. Толщина стен 51 см (в 2 кирпича).
К конструктивным особенностям междуэтажных перекрытий следует отнести большую их длину — 15 м (суммарную длину перекрытия можно принять 30 м). Плиты перекрытия, выполненные из монолитного железобетона, опираются на несущие продольные стены.
ВЕСТНИК 4/2010
Наличие длинных мощных железобетонных перекрытий и жесткое соединение продольных и поперечных стен приводит к тому, что вблизи торцевых стен более теплые перекрытия (которые находятся во внутренней отапливаемой зоне) стремятся расшириться в поперечном направлении здания, а в тоже время, охлаждаемые наружным морозным воздухом торцевые самонесущие стены стремятся уменьшить свою длину, но им препятствует это сделать перевязка между внешними продольными и поперечными стенами, которая не дает торцевым стенам свободно деформироваться в горизонтальном направлении от температуры.
В зимний период, когда температура наружного воздуха достигает минус 30оС, а внутри здания поддерживается температура плюс 15°С, в торцевой стене возникают в горизонтальном направлении значительные растягивающие температурные напряжения.
Найдем расчетные характеристики кирпичной кладки из силикатного кирпича. Для кладки из кирпича М-100 на растворе М-100 по табл. 2 [1] расчетное сопротивление сжатию кладки Я = 1,8 МПа. Модуль упругости определим в соответствии с п.3.20-3.23 [1]. Определяем временное сопротивление сжатию кладки Ям=£Я=2-1,8=3,6МПа. С учетом коэффициента ползучести, принимаемого для силикатного кирпича равным трем, получаем значение модуля упругости: Е = 0,5Е0/3 = =0,5аЯм/3 = 0,5-750-3,6/3 = 450 МПа. Примем в дальнейших расчетах, что модуль упругости при растяжении равен модулю упругости при сжатии.
Определим приближенно величины напряжений и деформаций, которые возникают в торцевой кирпичной стене при условии полного запрещения в ней температурных деформаций (жестко защемленная по концам плита). Коэффициент линейного расширения кладки из силикатного кирпича по табл. 16 [1] а, = 1-10-5 град»1. При разности температур торцевой стены и плит перекрытий в 45°С в торцевой самонесущей стене в горизонтальном направлении возникают растягивающие напряжения о^Еа/^450-1-10^-45 = 0,20 МПа, величина которых превышает расчетное сопротивление кирпичной кладки при растяжении, равное 0,18 МПа (по табл. 11 [1]). Вблизи концентраторов напряжений (в углах оконных и дверных проемов) и по ослабленным сечениям может произойти разрыв кладки. После появления трещин нормальные напряжения в торцевой стене становятся равными нулю, а величина раскрытия трещин, при длине плиты перекрытия Ь = 30 м может достигать значений 5 = о-Ь/Е = 2,0-3000/4500 = 1,33 см. Конечно, трещины таких размеров отмечены не были, что можно объяснить тем, что полученный результат основан на предположении абсолютно жесткого соединения продольных и поперечных стен (что не совсем верно), к тому же обследование проходило, когда перепад температур уже не был таким большим (трещины закрылись).
На появление трещин в торцевых стенах влияет еще и тот факт, что центральная внутренняя продольная стена длиной 84 м, более теплая, чем две продольные наружные стены, расширяясь в продольном направлении, давит по оси на самонесущие торцевые стены, сдерживаемые по концам перевязкой. В результате этого воздействия они выгибаются наружу, образуя растянутую зону с внешней стороны.
Другим примером возникновения трещин от температурных воздействий является появление горизонтальных и вертикальных трещин во внешнем слое трехслойной кирпичной стены коттеджа в г. Болшево. 2-х этажный коттедж имеет размеры в плане 10,5×14,7 м. Конструктивная схема — бескаркасная, с внешними и внутренними стенами. Фундамент — свайный из железобетонных забивных свай, объединенных ленточным ростверком. Внешние несущие стены — облегченные, трехслойные, центральная
часть кладки заменена утепляющим материалом. Внутренний слой стены выложен в один кирпич из полнотелого глиняного кирпича, а внешний слой, толщиной в У кирпича — из семищелевого кирпича. Стены удовлетворяют новым повышенным требованиям к энергосбережению при относительно небольшой толщине. Для данного здания была использована колодцевая кладка, в которой две продольные стенки соединены между собой вертикальными диафрагмами (перевязка через ряд: пять ложков, один тычок, следующий ряд — кладка цепная без перевязки). Через десять рядов по вертикали имеется горизонтальная перевязка с прокладкой металлической сеткой. Диаметр арматуры сетки 2,5 мм с ячейкой 50 мм. Колодец между стенками имеет ширину 14 см и заполнен перлитом. Перекрытия выполнены из пустотных железобетонных плит, опирающихся на стены и на металлические двутавровые балки, передающие нагрузку на стены.
При визуальном осмотре обнаружены трещины в штукатурке внешнего слоя стены 2-го этажа и во внешнем слое стены 1-го этажа в ноябре, когда начался отопительный сезон. Трещины имеют преимущественно горизонтальное и вертикальное направление, проходят по всему периметру здания, включая его углы на уровне середины оконных проемов 2-го этажа. Ширина раскрытия горизонтальных и вертикальных трещин не превышает 0,2 см. Они стали заметны благодаря светлому штукатурному слою, нанесенному на внешнюю стену.
Рассмотрим, как могли появиться горизонтальные и вертикальные трещины. В процессе кладки температура с 2-х сторон стены была одинаковая, в то время как в отопительный сезон разница температур внутри и снаружи здания может достигать 60°С. При этом перепад температур совершается неравномерно, скачкообразно. Внешний слой стены, отделенный слоем теплоизоляции, промерзает полностью, а внутренний слой стены по всей толщине практически имеет температуру внутреннего помещения. При этом оба слоя жестко связаны горизонтальной и вертикальной перевязкой.
Определим величины температурных напряжений во внешнем слое стены при температуре с внешней стороны t = -35°С. Если принять, что температура внутри здания составляет +25°С, то перепад температур с внешней и внутренней стороны стены составит 60°С.
Примем марку кирпича М-100, марку раствора М-100. Тогда по табл. 2 [1] расчетное сопротивление сжатию кладки Я = 1,8 МПа. Модуль упругости определим в соответствии с п.3.20-3.23 [1]. Определяем временное сопротивление сжатию кладки Ям=£Я=2Т,8=3,6МПа. С учетом коэффициента ползучести, принимаемого равным 2,2, получаем значение модуля упругости: Е = 0,5Е0/2,2 = 0,5аЯм/2,2 = 0,5-1000-3,6/2,2 = =820 МПа. Примем в дальнейших расчетах, что модуль упругости при растяжении равен модулю упругости при сжатии.
Относительные температурные деформации наружного слоя стены в вертикальном и горизонтальном направлениях при полной возможности их реализации составили бы е = = 0,5’10″5-60 = 3,0’10-4. Если их запретить, то во внешнем слое стены возникнут растягивающие напряжения о = Ев = 820’3,0Т0″4= 0,25 МПа.
В соответствии с [1] (табл. 11) для марки кирпича М-100 расчетное сопротивление растяжению кирпичной кладки Я = 0,18 МПа. Температурные напряжения превышают расчетное сопротивление. Условие прочности не выполняется.
На самом деле внутренняя стена не полностью блокирует температурные деформации внешней стены, так как она обладает определенной податливостью, т.е. может сама деформироваться от действия внутренних сжимающих сил. Приближенную оценку напряженно-деформированного состояния трехслойной кирпичной стены мо-
ВЕСТНИК МГСУ
4/2010
жет дать решение статически неопределимой задачи, схема которой представлена на рис. 1. Внутренний слой (1) соединен с наружным слоем (2) посредством жестких связей по концам. Приравнивая их удлинения, получаем равенство N1l/EA1 + = N2l/EA2 + а,,21. Используя условие равновесия, записанное для вырезанной горизонтальным сечением нижней части N[+N2 =0, получаем растягивающее усилие в слое (1)
Еа, (г2 — О 4 4
©
©
i
N
©
®
Рис. 1
N =-
A + A
Такое же усилие, только сжимающее, имеет место во внутреннем слое (2).
В нашем случае площадь сечения слоя (2) оказывается примерно в четыре раза (учитывая пустоты в кирпиче наружного слоя) больше площади сечения слоя (2). При A2 = 4A1 растягивающие напряжения во внешнем слое будут равны 4/5 напряжений, которые были бы при полном запрещении температурных деформаций, т.е., а = N /А1= (4/5) EaAt = (4/5)- 820’0,5Т0~5’60 = 0,197 МПа. Однако и эта величина оказывается больше расчетного сопротивления кладки при растяжении. Условие прочности не выполняется.
Таким образом, возникающая в зимнее время разность температур внутри и снаружи кирпичного сооружения может привести при определенных условиях к развитию значительных температурных напряжений, результатом которых является образование трещин.
Литература
1. СНиП II-22-81 Каменные и армокаменные конструкции.
The literature
t
l
2
1. SNiP II-22-81 Kamennye i armokamennye konstrukcii.
Ключевые слова: трещины, кирпичные стены, температура, напряжения, деформации, внутренние усилия
Key words: Cracks, brick walls, temperature, stresses, deformations, internal efforts
129337, Москва, Ярославское ш., 26, МГСУ, тел. 8-905-556-28-20,
e-mail: [email protected]
Рецензент: Акимов Павел Алексеевич, д.т.н. профессор ГОУ ВПО Московского государственного строительного университета
Причины возникновения трещин в бетоне и способы устранения
Трещина это снятие внутренних напряжений, возникших в материалах или конструкциях по тем или иным причинам, а также может показать общую степень повреждения или проблемы большей величины. Такие напряжения могут воникать при колебаниях температурных условий, отклонениях от проектных значений нагруженности конструкций. Почти всегда трещины являются причиной протечек в подвале.
Кроме того, трещины могут представлять критическое структурное расстройство, отсутствие долговечности или они могут влиять только на внешний вид. Важность трещин зависит от характера трещин и типа конструкции.
Причины появления трещин в здании:
- Проницаемость бетона
- Тепловое движение
- Ползучесть
- Коррозия арматуры
- Инфильтрация влаги
- Плохая строительная практика
- Неправильный проект и технические характеристики
- Плохое обслуживание
1. Проницаемость
Необходимость способности конструкций из любых материалов противостоять влиянию атмосферы, химическому воздействию или любому процессу разрушения продиктована тем, что процесс износа начинается с проникновения различных агрессивных веществ. Следовательно, низкая проницаемость является ключевым фактором для прочности бетона.Существует ряд факторов, контролирующих проницаемость бетона, таких как водоцементное соотношение, использование добавок, отверждение, пустоты в воздухе из-за недостаточного уплотнения, микротрещины из-за нагрузки, циклическое воздействие тепловых колебаний и возраст.Первые три фактора связаны с прочностью. Проницаемость цементной матрицы является функцией водоцементного соотношения при условии хорошего качества материалов, удовлетворительного дозирования и хорошей строительной практики. Проницаемость бетона является прямой функцией пористости и взаимосвязи пор цементной матрицы.Приведенное выше утверждение предлагает изыскать подходящие меры для снижения проницаемости бетона и, следовательно, трещин.
2. Температурные деформации
Температурные деформации являются одними из наиболее существенных причин появления трещин в зданиях. Все материалы, даже бетон, более или менее расширяются при нагревании и сокращаются при охлаждении. Изменения температуры окружающей среды и потеря тепла гидратации в части структуры с различной скоростью приводят к колебаниям температуры и последующему тепловому движению.Тепловое движение в компоненте зависит от ряда факторов, таких как колебания температуры, размеры, коэффициент теплового расширения и некоторые другие физические свойства материалов.
Тепловые изменения во внутренних стенах -перегородках отностительно невелики и поэтому не вызывают растрескивания. В основном это внешние стены, подвергающиеся влиянию прямого солнечного излучения, и кровля, которые подвержены значительным тепловым колебаниям и склонны к образованию трещин.
Обратить внимание!
Температурные швы должны быть учтены во время проектирования и устроены должным образом. Например, компенсационные швы, конструкционные соединения и т.д.
3. Ползучесть
Постепенная и медленная, зависящая от времени деформация бетонной конструкции под действием постоянных нагрузок известна как ползучесть. Ползучесть бетона может вызвать чрезмерное напряжение и привести к развитию трещин. Ползучесть увеличивается с изиенением содержания воды и цемента, водоцементного отношения и температуры.
Кроме того, примеси, некачественные наполниели для бетона и повышенное содержание пуццоланов в вяжущем увеличивают ползучесть. Изменение температуры в арматуре также может увеличить ползучесть.Однако, ползучесть уменьшается с увеличением влажности окружающей атмосферы и возраста материала во время загрузки.
4. Коррозия арматуры
Усиленная коррозия приводит к образованию оксида и гидроксида железа на поверхности стальной арматуры, следовательно, ее объем увеличивается.Это увеличение объема вызывает большие радиальные разрывные напряжения вокруг арматурных стержней и приводит к локальным радиальным трещинам. Эти расщепляющие трещины приводят к образованию продольных трещин, параллельных стержню.Коррозия арматуры будет происходить, если она не защищена должным образом. Стальная арматура может быть защищена путем обеспечения адекватного непроницаемого бетонного покрытия. Это предотвратит попадание влаги и других агрессивных элементов.Коррозия арматуры также не будет происходить, пока окружающий ее бетон имеет щелочную природу с высоким значением рН. Как остановить коррозию в бетоне?
- Используйте низкопроницаемый бетон
- Обеспечить достаточную толщину покрытия арматуры
- Убедитесь, что адгезия бетон-арматура является настолько хорошей, насколько это возможно. Это потому, что один бетон не способен противостоять растягивающим силам, которым он часто подвергается.
5. Инфильтрация влаги
Большинство строительных материалов с порами в их структуре в виде межмолекулярного пространства расширяются при поглощении влаги и сжимаются при сушке.Эти движения имеют циклический характер и вызваны увеличением или уменьшением внутрипорового давления при изменении влажности.Усадка может быть пластичной или сухой. Факторы, вызывающие усадку цемента или раствора, включают чрезмерное количество воды и количество цемента; богатые цементном смеси страдают от большей усадки.Как предупредить и исключить инфильтрацию воды?
- Использовать минимально возможное количество воды для гидратации цемента
- Провибрировать. Тщательно вибрированный бетон имеет меньшую усадку по сравнению с уплотненным вручную.
- Избегайть использования чрезмерного количества цемента.
6. Строительные ошибки
Существует широкий спектр причин, которые приводят к растрескиванию бетона. Как правило, ошибкочные методы строительства происходят из-за невежества, жадности или небрежности.Основные причины плохой строительной практики:
- Неправильный подбор рецептуры.
- Выбор некачественных дешевых материалов.
- Неадекватное и неправильное дозирование компонентов смеси бетона, раствора и т.д..
- Неадекватный контроль на различных этапах производства бетона, таких как дозирование, смешивание, транспортировка, укладка, отделка и отверждение.
- Строительные перегрузки, вызванные во время строительства, часто могут быть более серьезными, чем те, которые возникают во время эксплуатации.
- Неадекватный контроль и надзор за качеством вызывают большие пустоты (поры) и трещины, что приводит к утечкам и, в конечном итоге, к более быстрому износу.
- Неправильные строительные соединения между последующими заливками или между бетонным каркасом и каменной кладкой.
- Добавление избыточной воды в бетонные и растворные смеси.
- Уход — увлажнение.
Корректирующая мера
- Правильно контролировать процесс строительства.
- Используйте качественные материалы во время строительства.
7. Неправильное проектирование и технические характеристики
Некоторые проблемы могут возникнуть из-за ошибок проектирования, детализации и спецификаций.Ошибки, которые могут возникнуть на этом этапе, включают недостаточную толщину, недостаточное армирование, неправильную геометрию, использование материалов.Проблемы, возникающие из-за этих ошибок, включают растрескивание из-за недостаточного усиления, чрезмерного дифференциального перемещения из-за неправильной конструкции фундамента, повышенной концентрации напряжений и т.д.Кроме того, крайне важно, чтобы проектировщик учитывал условия окружающей среды, существующие вокруг строительной площадки.Чтобы избежать растрескивания и последующего износа конструкций необходимы:
- Правильная спецификация для бетонных материалов и бетона.
- Надлежащее качество и толщина бетонного покрытия вокруг арматурной стали.
- Планирование правильного расположения арматуры и детализация того же в тонких конструкциях.
8. Плохое обслуживание
Сооружение необходимо обслуживать по истечении определенного периода с момента завершения строительства.Некоторым конструкциям, возможно, понадобится очень рано начинать разбираться с проблемами их износа, в то время как другие могут очень хорошо себя показывать в течение многих лет в зависимости от качества проектирования и строительства.Кроме того, регулярная внешняя окраска здания в некоторой степени помогает защитить здание от влаги. Водонепроницаемые и защитные покрытия на арматурной стали или бетоне — все это вторая линия защиты, и успех их защиты будет в значительной степени зависеть от качества бетона.Необходимо как можно раньше устранить протечки, прежде чем начнется коррозия стали внутри бетона и произойдет откалывание бетона. Наконец, важно не только восстановить поврежденный бетон, но и предотвратить попадание влаги и агрессивных химических веществ в бетон.
Как предупредить появление трещин в бетоне?
Чтобы потом не думать как укрепить дом, избавиться от трещин в фундаменте при строительстве:
- Используйте минимально возможное количество воды.
- Обеспечьте вибрацию при укладке
- Избегайте демонтажа опалубки в раннем возрасте.
Любое копирование текстов или фрагментов текста, картинок без согласия автора запрещено авторским правом.
Горизонтальные трещины в кирпичной кладке причины. Трещины в доме – причины появления, методы устранения
На стене дома в любой момент может появиться трещина и владельцы строения сразу же задаются вопросом, насколько это явление опасно. Специалисты различают два типа трещин – пассивные и активные. И если в первом случае рассматриваемый дефект можно «убрать» своими руками, то во втором придется привлекать к работе профессионалов. Но сначала нужно понять, какие факторы провоцируют появление трещин.
Оглавление: — —Причины трещин в доме
Считается, что в первые пять лет после постройки дома на стенах в 90% случаев появляются трещины – у специалистов это называется естественной усадкой, которая не представляет никакой опасности. Но бывает и так – дому уже много лет, он вполне обжитый, регулярно ремонтируются все конструкции, а трещины все-таки появились. В чем причина этого явления?
Во-первых, трещины в доме могут появиться из-за допущенных нарушений в технологии возведения самих стен. Например, если перевязка кладки из кирпича велась неправильно.
Во-вторых, рассматриваемое явление на стенах дома может быть вызвано несоблюдением последовательности проведения строительных работ. Например, часто проводят коммуникационные системы (водопровод, канализация) уже после постройки дома – приходится делать обкопку фундамента, что сказывается негативно на его качественных характеристиках.
В-третьих, часто происходит осадка фундамента – например, по причине сжатия грунтов основания или слишком большого давления дома на фундамент. Такое возможно, если строительство фундамента проводилось без предварительных расчетов и проектирования. Самые частые ошибки :
- при строительстве фундамента геодезические изыскания не проводились, характер грунта не изучался;
- принятое за основу сопротивление грунта было ошибочным, сильно завышенным;
- геодезические изыскания на строительной площадке проводились летом – не был просчитан уровень подъема грунтовых вод;
- была допущена ошибка при выборе типа фундамента – например, вместо столбчатого был проложен линейный;
- не были произведены расчеты глубины основания фундамента, его толщины – обычно за основу этих параметров берутся данные на прошлых строительных объектах;
- нарушения технологии укладки песчаной подушки под фундаментом – например, недостаточная толщина слоя или некачественная трамбовка песка.
Обратите внимание: трещины в доме старой постройки могут возникнуть и по причине конструктивных изменений в здании. Часто владельцы обустраивают подпол в непредназначенном для этого фундаменте, а результатом будет смещение/усадка основания фундамента.
При обнаружении даже небольшой трещины возникает основной вопрос – опасна ли она? Проверить это достаточно просто – нужно установить контрольный маячок и наблюдать за «поведением» трещины длительное время. Профессионалы такие контрольные маячки ставят специальные – пластинчатые, которые обязаны быть зарегистрированными в надзорных органах. В домашних же условиях, при самостоятельном решении проблемы можно воспользоваться одним из нижеуказанных способов :
- на трещину наклеить полоску бумаги с указанием даты установки;
- приготовить гипсовый раствор и положить полоску его на трещину.
А потом остается только ждать и периодически проверять состояние контрольного маячка. Возможно, пройдет несколько месяцев, прежде чем можно будет сделать какие-то выводы – специалисты утверждают, что нужно контролировать трещину на протяжении 8-12 месяцев.
Насколько она опасна, покажет разрыв контрольного маячка – если есть такое явление, то нужно будет применять сложные технические решения для устранения проблемы, если разрыва в маячке нет, то не стоит вообще беспокоиться.
Методы устранения трещин в доме
Разные трещины устраняются определенными способами – нужно сначала определить уровень проблемы.
Обратите внимание: если контрольный маячок показал быстро расширяющуюся трещину, то никакие способы устранения трещин своими руками не помогут – они окажут лишь кратковременный эффект. Обязательно пригласите специалистов для решения проблемы, иначе последствия будут самые страшные – обвал стены или всего строения!
Как устранить трещину в доме с внутренней стороны
Если обнаружены мелкие трещинки на стене внутри дома, то устранить их проще простого. Понадобится только грунтовка и специальная шпаклевочная сетка. Действовать же нужно по нижеприведенной инструкции:
- очищаем поверхность от стройматериалов, отделки – стена должна получиться идеально чистой;
- используем грунтовку глубокого проникновения (именно с такой маркировкой!) – покрываем всю очищенную поверхность;
- приклеиваем шпаклевочную сетку на всю подготовленную поверхность;
Обратите внимание: специальной сеткой необходимо закрыть всю площадь повреждений на стене – не должно выступать за ее пределы даже небольших отрезков трещин.
- на сетку наносим небольшой слой шпаклевки и оставляем до полного высыхания.
Только после полного высыхания шпаклевочного слоя можно приступать к затирке поверхности и поклейке обоев или других отделочных материалов.
Устранение трещины в доме с наружной стороны стены
В случае появления маленьких трещин снаружи дома, следует действовать по тому же принципу, что и в вышеуказанном варианте. Порядок действий :
- зачищается место трещины от штукатурки или мусора;
- наносим слой грунтовки глубокого проникновения и клеем на нее шпаклевочную сетку;
- накладываем шпаклевку. Но! В случае устранения трещины на наружных стенах целесообразно использовать специальную шпаклевку, армированную – она устойчива к негативному воздействию атмосферных изменений.
Если же трещины на наружной стороне стен дома пошли не только по штукатурке, но и распространяются на кирпичную кладку, то придется приложить гораздо больше усилий. И в таком случае алгоритм действий будет следующим :
Обратите внимание: металлическая сетка должна покрывать всю поверхность, предназначенную для накладывания нового слоя штукатурки. Таким образом расплываться новая штукатурка не будет, что позволит безупречно нанести и отделочные материалы.
Такая ситуация означает только одно – необходимо срочно предпринимать кардинальные меры по устранению такой проблемы. Если проигнорировать все рекомендации специалистов, ограничиться лишь вышеописанными вариантами ремонта, то результатом станет обвал всего дома. Но с работой по устранению таких сложных активных трещин может справиться и новичок – главное строго придерживаться следующих указаний :
- Вся штукатурка со стены в месте нахождения трещины сбивается – обязательно выдержите расстояние в 50 см с каждой стороны от трещины.
- Трещина очищается от раствора и грязи – сделать это можно металлическим шпателем.
- Очищенная трещина заливается монтажной пеной.
- Крепление металлических пластин, которые будут стягивать трещину, не давая ей дальше распространяться. При этом необходимо учитывать следующие моменты :
- пластину нужно выбирать из толстого, качественного металла;
- для получения оптимального результата понадобится стянуть трещину минимум 3 пластинами, а если трещина длинная, то может понадобиться и 4, и 5 металлических пластин;
- крепятся пластины с помощью саморезов, но с применением дюбелей.
После наложения скрепляющих металлических пластин можно продолжать работу по привычному алгоритму – грунтовка/фиксация армирующей сетки/нанесение новой штукатурки.
Но учтите – такие мероприятия служат временной мерой, так как без специфического образования определить причину появления активных трещин выяснить не получится. Чаще всего в будущем придется проводить коррекционные работы по фундаменту – его либо усиливают/укрепляют, либо приподнимают стены/крышу дома и проводят полную замену основания.
Профилактика появлений трещин в доме
Чтобы не приходилось бороться с трещинами в доме, стоит ознакомиться с профилактикой такого явления.
Во-первых, если только проектируется дом, нужно учитывать несколько моментов :
- проведение геодезических изысканий должно пройти обязательно – это поможет определить вид почвы, место расположения водоносных слоев, глубину залегания грунтов вод;
- еще на стадии составления проекта нужно предусмотреть возможность строительства подпола/погреба под домом – это повлечет за собой серьезные конструктивные изменения;
- обязательно нужно ознакомиться с глубиной промерзания грунта – от этого будет зависеть глубина фундамента.
Во-вторых, при покупке старого дома обращайте внимание на уже имеющиеся стены, пригласите специалистов для оценки их состояния – часто за незначительными размерами трещин скрываются серьезные проблемы в устойчивости/надежности всего строения. Еще один момент – вокруг всего дома должна быть отмостка – это предотвратит попадание влаги в фундамент, а следовательно, послужит профилактикой его разрушения.
Если появилась трещина в стене дома, к этому совершенно нельзя халатно относиться. Ведь это все из-за того, что при возведении фундамента, или стены здания была допущена технологическая ошибка! Но, заметив такую неприятность и вовремя разобравшись, в чем дело, можно устранить проблему до того, как начнутся серьезные негативные последствия.
Причины трещин в стене дома, и что делать?
Когда основание здания сделано правильно, оно будет стоять крепко, несмотря на движения грунтовых пластов в разные стороны. А вот если на стенах появятся трещинки, значит с фундаментом что-то не так…
К тому же, существуют и другие причины, из-за которых может появиться трещина в стене кирпичного дома, или панельного. Например, из-за того, что конструкция всего строения абсолютно несовершенна, или же были допущены ошибки в проектировании, а может и недочеты в процессе строительных работ.
Первым делом стоит сказать о неоднородности почвы, находящейся под фундаментом. А самое интересное, что через временные промежутки плотность почвы меняется!
Ну а прежде чем делать ремонт трещин в стенах дома, нужно понять, откуда они появились.
Как понять причины образования трещин на стенах домов
Обязательно зафиксируйте в данный период, каков температурный режим и количество осадков. Желательно этот учет вести целый год.
Чтобы наглядно было видно, какие происходят изменения, на трещине нужно прикрепить алебастровые комочки, предварительно их размочив. Они будут напоминать пластилин по консистенции. С промежутком в 1 метр необходимо установить маячки по всей трещине. Ну а, проверяя такие меточки с определенным промежутком, Вы определите причину:
- Естественно, если метка треснет, а может и вовсе, отвалится, трещина разрастается. Исходя из зазора сделаете выводы, насколько быстро происходит увеличение трещин.
- Метка может треснуть, при этом не останется зазора, на стену производятся динамичные нагрузки, а в материале нет напряжений и дальнейших расхождений.
- Метка целая, и в стене нет никакого напряжения. Значит и трещинка появилась в результате того, что усадка произошла разово.
В то же время, самостоятельно может быть довольно-таки сложно определить причины появления трещин. Поэтому во многих случаях все же стоит обратиться к профессиональным мастерам. Ведь дело довольно-таки серьезное.
Безусловно, самым опасным случаем является именно тот, когда трещина растет. Это значит, что либо фундамент, либо стены будут разрушены в любом случае. Конечно, выход найдется всегда. Например, перестраивать заново аварийный участок дома. Но, если Вы заметили проблему вовремя, то можно будет спастись и таким вариантом, как обтяжка.
В целом, это достаточно несложный процесс:
- Нужно установить уголки из стали по наружным уголкам, они должны быть с полками 10 см.
- По стенам, на костылях необходимо проложить хотя бы пару гладких арматурных линий (вверху и внизу).
- На всех стержнях нарежьте резьбу, а на арматуру накрутите гайки, привариваемые к уголкам из стали.
- Сбоку от стержней арматуры, на расстоянии 1 м, следует приварить небольшие прутья для передачи вращения при помощи обыкновенного разводного ключа.
- Когда стягивание завершается, двоим необходимо одновременно крутить прутки, при этом натяжение постепенно нужно увеличивать.
В таком случае, трещин можно сразу же избежать и их даже видно не будет.
Для усиления стены в проблемных местах, необходимо использовать:
- Армирование с внешней стороны при помощи сетки из стали или углеволокна.
- Крепления анкеров, каркасы из металла.
- Закладные армирующие элементы по штробам.
- Метод инъекций.
Чтобы заделывать любую трещину, нужно ее полностью очистить и расширить до 1.5 см. Далее зазор нужно злить раствором.
Если же появились трещины в стенах панельного дома, кирпичного или в фундаменте, необходимо обязательно, и как можно скорее принимать необходимые меры по их устранению. К примеру, возможно, Вам понадобится усилить фундамент. Это можно сделать при помощи винтовых свай, а также боковых или нижних подливок. Только после того, как будет проведена строительная экспертиза, Вы сможете определять способы усиления фундамента, да и вообще, устранения проблемы появления трещин.
10 фото трещин в стене дома
еобходимость в выполнении обогрева водопровода, в большей части случаев, появляется, если нельзя выполнить сети на требуемой глубине, что не позволит…
Строительство исконно русской бани Кто из нас не любит посидеть в бане, попариться или просто расслабиться укутавшись клубами пара? Как здорово был…
Спецтехника. Ножничные подъемники для оптимизации производства На сегодняшний день одним из распространенных видов грузоподъемного оборудования стали механизмы ножничного типа. Такое оборудование стало незаменимым…
Спортзал, для многих, является предметом обожания. Вне всякого сомнения, работа над собой – это всегда огромная мотивация. Лишь будучи уверенным в себ…
В последнее время на рынке наблюдается тенденция к объединению функций различный устройств в одном. Стоит отметить, что это практически главный тренд…
Долговечно и стильно — пластиковые двери балконные К оформлению балконного сооружения необходимо подходить внимательно, от его качества зависит микро…
Трещины в стенах — один из наиболее страшных дефектов строения, свидетельствующий о том, что несущие элементы стали двигаться. Существуют 3 основных причины трещин в стенах , вызывающие это — развал, завал либо же отделение пристройки.
Развал
Отклонение стен наружу от вертикальной плоскости принято считать развалом. Возможной является и волнообразная деформация либо отклонение по всей плоскости. Зачастую при развале над окнами и дверьми образуются трещины.
Развал по степени охвата может быть полным либо частичным. Для профилактики используется стяжка, которая должна наноситься по периметру всего дома, во избежание подвижности иных стен.
Условно можно выделить три типа развалов: легкий, средний и сильный.
Легкий развал
При легком развале заметны деформации на стенах, высотой в треть высоты самой стены. В каждом втором случае возникают трещины по углам проемов.
Главные причины трещин в стенах :
Полное отсутствие, либо слабость армпояса;
Перегрузки кровли;
Строительство по старым стенам мансард.
Наиболее эффективное средство борьбы — стальная монообойма, монтируемая на опоры углового типа. Требуемые инструменты:
4 метра уголка из стали;
Метровая труба диаметром дюйм;
4 метра шпилек, резьбой 20мм, а также гайки и шайбы к ним;
20-мм прут из стали, располагающийся по периметру здания;
Сварочный аппарат, краска.
Важно! Использовать арматуру нежелательно, ввиду ее неприспособленности и подверженности коррозии.
К уголку, длина которого должна на 20% превышать расстояние от верха стены к верху окон, привариваются 150-мм отрезки трубы. Всего таких упоров необходимо сделать 4.
Порядок монтажа:
Путем сваривания прутьев получаются плети на каждую стену, оставив по 20см зазора для затяжки;
К каждому концу плети необходимо приварить шпильки, с длиной свободного конца 20см;
Шпильки располагают в трубках, плети между собой сваривают;
Сборка всего каркаса на земле и последующая фиксация высоты;
Затягиваются гайки.
Важно! Не забывайте, что подобная конструкция будет только удерживать стену. Не нужно пытаться с ее помощью вернуть стену в начальное положение.
Средний развал
Признаки аналогичны легкому развалу, но распространяются на половину высоты стен. Трещины над проемами проявляются в каждых 4 из 5 случаев.
Основные причины — ослабленный армпояс, перегрузки, слабая связка углов.
Для защиты используется сплошная угловая обойма, похожая на монообойму. Однако она распространяется на всю высоту стены, а также включает в себя сразу три пояса стяжки.
В качестве альтернативы кругу может быть использована стальная полоса 10х40мм.
Важно! Из-за высокой предполагаемой нагрузки, сварные швы необходимо сделать максимально качественно.
Сильный развал
Для него характерны признаки двух предыдущих типов, но с увеличенным в два раза уровнем. Возможно появление на стене либо фундаменте глубоких трещин.
Основная причина — деформированное основание в совокупности с признаками, характерными для остальных развалов.
Ремонт осуществляется путем монтажа угловой обоймы в совокупности с подпорой либо целым подпорным поясом.
Подпора должна иметь половину толщины слоя фундамента, однако это значение должно превышать 400мм. Желательно, чтобы они находились в одной горизонтальной плоскости. При этом под землей должна находиться третья часть длины подпора.
Порядок монтажа:
Необходимо очистить фундамент на поврежденном участке;
В его стене проделываются 18-мм с глубиной и шагом в 200мм;
В эти отверстия вбиваются 16-мм штыри, длина которых на 160мм превышает толщину подпорной стенки;
К штырям привязывается арматура;
Из нее же изготавливаются хомуты П-образной формы, соответствующие по размерам основанию балки;
Монтируется опалубка;
Укладывается уплотненный бетон;
Через 72 часа опалубка демонтируется, вместо нее наносится гидроизоляционный слой;
Фундамент засыпается грунтом.
Завал
В таком случае стены полностью либо частично заваливаются вовнутрь строения.
Полный завал
Главный признак — завал трех и больше стен вовнутрь строения.
Основные причины — слабость армпояса, нарушения в процессе строительства.
Для противодействия полному завалу стен используется стальная обойма самонесущего типа, имеющая сквозное крепление.
Требуемые материалы и инструменты:
Последовательность монтажа:
Рассчитываем периметр требующих усиления стен;
Разбиваем стену на участки с шагом около 600-700мм, отступ от угла — полшага;
Используем перфоратор для бурения сквозных отверстий;
На пластины под прямым углом наваривается арматура, длиной на 100мм превышающей толщину стен;
В просверленные отверстия вставляются анкера пластиной наружу;
Осуществляем разметку швеллера под отверстия;
С помощью сварки делаем в швеллере отверстие под арматуру;
Грунтуем внешнюю сторону швеллера;
Монтируем его к штырям;
Осуществляем обваривание штырей;
Аналогичным способом монтируется продолжение швеллера;
После монтажа по всему периметру швеллер сваривается по стыку. Сверху него располагаем накладки из арматуры;
Занимаемся усилением углов.
Для дополнительной защиты обоймы можно использовать подвесной потолок, в противном случае шина закрывается при помощи короба.
Частичный завал
Наблюдается при завале одной либо двух стен. Происходит из-за чрезмерной близости к улице с оживленным движением, либо из-за подмыва атмосферными осадками.
Для устранения используется частичная обойма, которая изготавливается в схожей со сплошной манере. Длина прерванного угла рассчитывается как 1/3 стены, если это значение превышает полтора метра.
Отделение пристройки
Главный признак — трещина в стене, появившаяся на стыке пристройки, что сопровождается развалом средней либо сильной степени.
В большинстве случаев такая ситуация возникает из-за того, что пристройка не привязывается к стене главного здания.
Для устранения проблемы следует воспользоваться комбинацией подпорной стены и сквозной, полусквозной либо анкерной обоймы.
Для обустройства любого из представленных видов обойм можно воспользоваться вышеизложенными советами.
Трещины в кирпиче [типы и форма]
Появление кирпичных трещин в кирпичных стенах очень часто встречается в любом строительстве, где кирпичные стены построены как стены с заполнением или как несущие стены.
Так как кирпичные стены не армированы и не подвержены растяжению и сдвигу, они подвержены растрескиванию.
В основном есть три типа трещин в кирпиче.
- Вертикальные трещины
- Горизонтальные трещины
- Диагональные трещины
Это основные типы трещин, которые появляются в кирпичных стенах.
Давайте подробно обсудим каждый тип трещин в кирпиче.
Вертикальные трещины в кирпичной стене
В зависимости от внешнего вида эти трещины можно разделить на две категории. Они следующие.
Эти типы вертикальных трещин в кирпичных стенах образуются через стену также при растрескивании кирпича. На следующем рисунке показано образование трещин.
- Зубчатые вертикальные трещины в кирпичной стене
Эти типы также являются трещинами в кирпиче, которые образуются вертикально.Это образование могло быть из-за слабых мест в моторной пасте или из-за прочных кирпичей, мощность которых больше, чем у раствора.
Причины вертикальных трещин в кирпичной стене
В основном есть три основные причины, которые приводят к трещинам в кирпичной стене.
- Колебания температуры
- Движение фундамента
- Движение влаги в кирпичах
Давайте подробно обсудим каждую причину для лучшего понимания.
Трещины в кирпичных стенах, вызванные колебаниями температуры
Термические трещины в стенах чаще всего возникают в кирпичных стенах в середине окон.
Первоначально микротрещины выглядят как термические трещины, а затем развиваются до 0,3–0,5 мм.
Кроме того, эти типы трещин будут появляться снова даже после их устранения, если тепловое движение в стене не прекратится.
Обсудим, образуются термические трещины в кирпичных стенах.
Образование термических трещин в кирпичных стенах
- Когда кирпичная стена подвергается воздействию прямых солнечных лучей, она расширяется. Эти типы расширения сдерживаются поперечными стенами, плитами, фундаментом, перемычкой , и т. Д.
- Определенное сжимающее напряжение в стене будет развиваться в стене по вышеуказанной причине.
- Это сжимающее напряжение будет выше в окнах, поскольку площадь стены относительно меньше.
- Стены кладки укорачиваются из-за ползучести при сжатии.
- Сжатая стена расширяется ночью, когда температура стены падает и достигает своего первоначального состояния.
- В этом процессе в кирпичной стене создается растягивающее напряжение, и растягивающее напряжение будет максимальным в окне, таким же, как и сжимающее напряжение.
- Сжатие и напряжение в стене будут появляться ежедневно при воздействии прямых солнечных лучей и прохлады ночью.
- Стена потрескается в процессе, если растягивающее напряжение превышает предел прочности стены.
Вертикальные трещины в кирпиче из-за расширения фундамента
Давайте кратко обсудим эти типы трещин.
- Обычно эти трещины шире в верхней части здания, и они уменьшились до основания. На уровне фундамента эти трещины становятся микротрещинами.
- На двух противоположных сторонах здания будет одна трещина.
- В основном эти типы трещин кирпича возникают в усадочной глинистой почве.
- В засушливое время года почвы в районах усыхают и набухают.
- Это расширение и сжатие почвы вызывают трещины в здании.
Вертикальные трещины из-за движения влаги
- В основном такие трещины возникают, когда кирпич впитывает влагу и расширяется.
- Это расширение вызывает движение стены, соединенной с конкретной стеной. Это движение вызывает трещины.
- Кроме того, неправильные кирпичи или нестандартные кирпичи также вызывают эту проблему и приводят к трещинам в кирпиче.
Горизонтальные трещины в кирпичных стенах
В стенах возникают следующие типы горизонтальных трещин в кирпичной кладке.
- Горизонтальные трещины под плитой
Эти типы трещин возникают из-за теплового воздействия. Разные напряжения, вызванные тепловым воздействием, растрескивают кирпич.
Эти трещины могут быть связаны со сползанием кирпичной кладки.
- Горизонтальные трещины над плитой
- Горизонтальные трещины на скатных крышах на каждом уровне
Диагональные трещины во внешних стенах
- Диагональные трещины, вызванные смещением грунта при усадке
Глинистые почвы, которые подверженные усадочным движениям вызывают эти типы трещин в стенах.
Когда эти типы грунтов высыхают, их объем уменьшается, что приводит к оседанию части конструкции.
Кроме того, высыхание почвы ближе к середине здания минимально, поскольку эти участки не подвергаются воздействию окружающей среды. Поэтому усадка чаще всего происходит по периметру здания.
Таким образом, трещины в кирпиче возникают по углам здания.
- Диагональные трещины из-за пучения грунта
Трещины этого типа также встречаются в усадочных грунтах.
При высыхании сильно усаживается. Когда вода добавляется во время слива, она расширяется. Это расширение поднимает здание, что приводит к диагональным трещинам в здании.
- Диагональные трещины в окнах
Эти трещины образуются из-за неравномерного распределения напряжений в стенах. Причина неравномерного напряжения из-за уменьшения площади стены у окна. Эта область несет меньшую нагрузку.
Диагональные трещины в каменных стенах чаще встречаются на несущих стенах, и эти трещины не так широки и выглядят как микротрещины.
- Диагональные трещины из-за теплового расширения
Тепловое движение стены приводит к растрескиванию кирпичных стен.
Когда внутренние растягивающие напряжения в стене превышают предел прочности на разрыв, в стене появляются трещины.
Эти типы трещин могут появляться в разных местах, как указано ниже.
- Трещины между окном и плитой.
- Окна и фундаментная плита или фундаментная плита
Для получения дополнительной информации, связанной с отказами балок, можно также сослаться на статью «Причины отказов балок» .
Трещины в кладке стен — типы, причины и ремонт трещин
🕑 Время чтения: 1 минута
В кирпичных стенах здания возникает несколько типов трещин, которые могут быть незначительными и незначительными, некоторые требуют дорогостоящего ремонта, а в некоторых крайних случаях единственным решением является полный снос стены. Причиной появления трещин в кладке стен может быть движение здания, вызывающее оседание и проседание. Распространенные причины трещин в стенах кладки Осадка и просадка стен здания показана на рисунке ниже.Рис.1: Оседание и просадка каменной кладки
Осадка кирпичной стены происходит из-за давления вниз от нагрузок на стену, а проседание происходит из-за удаления земли под фундаментом. Осадки обычно легко устраняются с помощью косметического ремонта, тогда как ремонт проседания может оказаться трудным и дорогостоящим. Возникает ситуация, когда оседание стен может вызвать проседание. Если водостоки, соединенные со зданием, сдвигаются или трескаются из-за оседания, последующая утечка может вызвать просадку из-за вымывания грунта.Все здания оседают, когда они построены; Хитрость заключается в том, чтобы поддерживать урегулирование на бесконечно низком уровне. Другие причины движения и растрескивания связаны с плохой конструкцией, плохими методами строительства или плохим обслуживанием. Для наглядности схемы показаны в кирпичной кладке; однако трещины в каменной кладке образуются аналогичным образом.Рис.2: Трещины в кирпичной кладке
Типы трещин в кирпичных стенах и их причины 1. Расширяющиеся трещины в кирпичной стене Причины расширяющихся трещин Стены подвержены изменению температуры и влажности.Материалы могут страдать от первоначальной усадки и / или последующего расширения и сжатия. Это движение вызывает расширение трещин в кирпичной кладке. Трещина, показанная на рисунке, показана вертикальной, что часто бывает. Однако трещина иногда идет по линии наименьшего сопротивления и может в конечном итоге ступенчатой.Рис.3: Расширяющиеся трещины в кирпичной стене
Широкие трещины часто видны над оконными и дверными проемами, где сам проем разгружает трещину. Этот тип трещин имеет постоянную ширину, и это отличает их от других более серьезных трещин. Ремонт Расширяющие трещины Расширяющаяся трещина не имеет реального структурного значения, хотя она может пропускать воду в полость в кирпичных домах и, как следствие, вызывать ухудшение стяжек стен. Поэтому рекомендуется заполнить трещину мастикой или герметиком. Однако для более сильного растрескивания рекомендуется формировать компенсационный шов. Это будет вырезано в стене, заполнено сжимаемым материалом с водонепроницаемой пробкой снаружи.В некоторых современных зданиях они образуются на этапе строительства и затем скрываются за водосточными трубами. 2. Трещины над отверстиями в кирпичной кладке Причины Четыре причины появления трещин над проемами в кирпичной кладке:- Удаление окон или дверей с недостаточной подпоркой,
- Несоответствующие подшипники,
- Нагрузки, приложенные непосредственно к проему,
- Перемычек нет.
- Горнодобывающая деятельность
- Негерметичность подземного дренажа
- Активность корней дерева
- Пик недр
- Глиняный грунт
- Песок бегущий
трещин в стенах — что их вызывает и как их исправить?
Нашли дом своей мечты в локации своей мечты, но ваш инспектор по строительству обнаружил трещины в стенах? Некоторые трещины в стене при осмотре здания могут быть определены как признаки серьезного и симптоматического разрушения конструкции, другие — не столь серьезные и чисто косметические.
Трещины в стенах неприглядны, но они также могут указывать на серьезные структурные проблемы в доме. Итак, как вы можете определить, превратится ли неприглядная маленькая трещина в большую щель в стене вашей гостиной со временем? Свежеокрашенные стены, которыми вы восхищались на открытии для осмотра, могли скрывать потенциальную трещину в Большом каньоне.
Важно знать, можно ли легко исправить трещину в стене с помощью небольшого количества стратегически размещенного шпатлевки и капельки краски или требуется ли дорогостоящий структурный ремонт вашего дома.Недооценивайте серьезность трещин в стенах, и вы можете оказаться без крыши над головой.
Указывают ли трещины в стене на проблему конструкции?
Не все трещины указывают на серьезную структурную проблему — некоторые небольшие микротрещины могут быть устранены чисто косметическим путем с помощью шпатлевки и краски. Однако большие зияющие трещины могут указывать на более дорогостоящие структурные проблемы или проблемы с фундаментом, которые требуют вмешательства инженера-строителя. В вашем отчете об осмотре здания будет представлена оценка серьезности и вероятной причины трещин в ваших стенах, некоторые из которых более подробно рассматриваются ниже.
Виды трещин в стенах
Трещины в стенах делятся на три основные категории:
- Трещины в внутренних стенах, например трещины в гипсокартоне или гипрококтейле;
- Трещины в наружных стенах, такие как трещины в кирпичной кладке, поверхности или штукатурке внешних стен;
- Трещины в фундаментных стенах.
Все три могут быть серьезными и симптоматичными для разрушения конструкции. Насколько серьезна проблема, можно оценить, только посмотрев на:
- Местоположение трещины в стене;
- Будь то зубчатая, горизонтальная или вертикальная трещина в стене;
- Есть ли разделение материалов, из которых изготовлена стена, или разделение стены и каркаса;
- Причина трещины в стене;
- Продолжается ли эта причина и / или существует ли вероятность рецидива.
Зазорванные трещины — хороший индикатор серьезной структурной проблемы. Зигзагообразные трещины или ступенчатые трещины, следующие по линии раствора в кирпичных стенах вашей собственности, могут указывать на структурный дефект в вашей собственности.
Проблема может быть особенно серьезной, если у вас есть полное разделение раствора или цемента между кирпичами. Если вы видите сквозь трещину, или если сломанный кирпич можно пошевелить или вынуть, пора в первую очередь обратиться к специалистам.
Что вызывает трещины на внутренних стенах?
Небольшие микротрещины в штукатурке на стенах могут быть чисто косметическими и вызваны небольшим сжатием и расширением деревянного каркаса дома во время сезонных изменений. Другие трещины во внутренних стенах могут быть индикаторами более серьезных основных проблем, таких как просадка, плохой первоначальный дизайн или структурные и фундаментальные дефекты, которые обсуждаются ниже. Трещины в стене при осмотре здания могут потребовать вмешательства специалиста, которое может быть дорогостоящим и не всегда покрывается страховкой.
Что вызывает горизонтальные трещины в зданиях?
В то время как тонкие горизонтальные трещины в штукатурке могут быть вызваны просто усадкой в штукатурке, другие горизонтальные трещины более серьезны. Горизонтальные трещины в стене, выявленные при осмотре здания, обычно вызваны несбалансированным давлением грунта на фундаментные стены из бетонных блоков. Другие горизонтальные трещины в стенах могут быть вызваны давлением разрушающейся стены или указывать на проблемы с несущей способностью и представляют собой проблему безопасности.
Причины появления трещин в стенах
Выявление причины или причин трещин в стенах — это первый шаг в оценке серьезности и стоимости ремонта трещин в стенах. Вероятные причины могут включать некоторые из следующих.
Оседание и проседание
При строительстве дома обычно требуется некоторая степень выемки почвы. Объем выполненных земляных работ зависит от типа вашего дома. Некоторые типы домов требуют большего разрушения почвы, чем другие, в процессе строительства.Нарушенная почва со временем уплотняется и оседает, вызывая трещины в стене. Этот процесс может занять месяцы или даже годы. Естественное оседание часто вызывает узкие вертикальные трещины, а не большие зазубренные трещины.
Незначительное урегулирование — это нормальный процесс, который происходит с течением времени. Однако значительное движение грунта вниз (проседание) под стеной может привести к структурным нарушениям. Значительное проседание может произойти, когда почва смывается (например, из-за постепенной утечки или внезапного затопления), слишком плотно уплотняется или разрушается.Раковины — яркий тому пример.
Реактивные почвы
Реактивная почва — это тип почвы, которая резко расширяется при влажном состоянии и сжимается при высыхании. Глина — лишь один из примеров реактивного грунта. К инертным типам грунта относятся песок и гравий. Тестирование почвы может помочь определить, является ли ваша почва реактивной и может ли она способствовать образованию трещин в стене.
Климат и сезонные изменения
Климатические и сезонные изменения, такие как засуха и наводнение, могут вызвать резкое сжатие и расширение почвы или изменения уровня грунтовых вод намного ниже участка земли, ведущие к растрескиванию стен.
Земляные и строительные работы в вашем районе
Если вы живете в таком районе, как новый жилой массив, или в непосредственной близости от строительной площадки или карьера, вы можете столкнуться с растрескиванием стен. Использование тяжелой техники, вибрации, чрезмерного механического уплотнения почвы или взрывных работ (использование взрывчатых веществ для выемки грунта) может привести к растрескиванию стен. Если в вашей стене появляются трещины после строительства в вашем районе, вам следует срочно проверить наличие трещин и получить юридическую консультацию.
Точно так же подземные толчки и землетрясения, хотя и довольно редко случаются в Австралии, также могут способствовать появлению трещин в стенах.
Плохой исходный проект или плохо построенные пристройки
Растрескивание стены также может произойти в обстоятельствах, когда ваша собственность или ее часть (например, пристройка) были плохо спроектированы или построены. Слишком большой вес на несущей стене может способствовать появлению трещин в стене. Плохие, дефектные или дефектные строительные материалы или непродуманная конструкция фундамента также могут способствовать появлению трещин в стенах.
Ущерб от воды
Забитые желоба, повреждения от наводнения, садовые оросители, заблокированные или протекающие трубы — все это может вызвать трещины в стенах, а также может привести к насыщению или даже смыванию почвы.
Деревья в непосредственной близости от объекта
Деревья часто имеют инвазивные корневые структуры, которые также могут способствовать растрескиванию стен. Вы должны убедиться, что у вас нет ничего, кроме небольших кустов или кустов в непосредственной близости от ваших стен. Помимо разрушительных корней, деревья также могут способствовать растрескиванию стен, удаляя воду из почвы и влияя на ее влажность.
Удаление большого дерева из области, которая находится в непосредственной близости от ваших стен, может вызвать растрескивание, потому что это может дестабилизировать почву в пространстве, ранее занятом корневой системой. Это также может привести к изменению уровня влажности почвы или ее оседанию со временем.
Деградация строительных материалов
Ничто не вечно, и строительные материалы не являются исключением из этого правила. Гравитация, погодные условия, гниение или плохое обслуживание могут сказаться на строительных материалах.Когда строительный материал начинает разрушаться, его структурная целостность может быть подорвана, что приведет к его разрушению под действием силы тяжести. Это может привести к появлению трещин в стенах. Рак бетона — еще один возможный виновник растрескивания стен. Это происходит, когда стальная арматура в бетоне начинает ржаветь и разрушаться под воздействием влаги и соли.
На моей стене серьезные трещины?
Расположение, направление и серьезность трещин являются хорошими индикаторами серьезности ваших трещин в стенах.Может быть полезно сделать фотографии и измерить трещины, чтобы отслеживать развитие любых трещин с течением времени. Некоторые трещины в стене могут указывать на очень серьезную угрозу безопасности для вас и вашей семьи. Если трещины сопровождаются лопанием гвоздей, шурупов и скручиванием, наклоном или прогибом стен, это следует рассматривать в срочном порядке, поскольку это может указывать на неизбежное обрушение стены. Квалифицированные инспекторы по строительству могут помочь вам определить, серьезны ли трещины в ваших стенах, и дать оценку возможной стоимости ремонта.
Когда беспокоиться о трещинах в стенах
Как узнать, когда стоит беспокоиться о трещинах в стене? Расположение, направление и протяженность трещин в стенах являются хорошим показателем их серьезности. Часто трещины в стенах сопровождаются и другими контрольными признаками более серьезной проблемы.
Изменения в функциональности дверей и окон — хороший индикатор серьезной структурной проблемы. Если ваши двери и окна заедают, их нельзя открыть или закрыть, и это не из-за лакокрасочного покрытия или других более благоприятных причин, возможно, у вас есть структурная проблема.
Выскакивание гвоздей или видимые гвозди или шурупы, появляющиеся в стенах, также являются признаком того, что все не в порядке. Трещины в таких местах, как потолок, где потолок встречается со стенами, или даже в плите, также являются поводом для беспокойства.
Неровный пол должен вызывать тревогу. Если вы катите мяч по полу, но он не движется по прямой линии, линия пола может наклоняться.
Скручивание стены или ее наклон или изгиб — это факторы, которые могут указывать на проблему или, в крайних случаях, на неизбежное обрушение стены.Вам следует срочно отнестись к нему, поскольку это может представлять значительный риск для безопасности вашей семьи.
Ремонт и заделка трещин в стенах
Есть много вариантов ремонта трещин в стенах. Относительно легко скрыть трещины в стенах, если они тонкие. Небольшие косметические трещины можно отремонтировать или заделать шпатлевкой и краской.
Однако, если трещины в стене вызваны внутренним дефектом конструкции, ремонт может быть гораздо более дорогостоящим, трудоемким и неудобным.Чем дольше вы ждете, тем дороже становится проблема. Варианты ремонта значительных трещин в стенах требуют экспертной оценки основной причины трещины, которую необходимо устранить в первую очередь. В процесс ремонта могут входить:
- Повторное блокирование или повторная заделка: это включает замену изношенных стальных, бетонных или деревянных пней на новые пни, где исходные пни могли сгнить, подвергнуться нападению термитов или подвергнуться коррозии.
- Выравнивание и опора: Под опорой подразумевается стабилизация фундамента вашего дома.Этот процесс может включать выкопку фундамента и заливку или закачку нового бетона на участок или под фундаментную стену, чтобы довести его до исходного уровня.
- Разборка и реконструкция: В некоторых крайних случаях разборка и восстановление стены может быть лучшим решением для устранения причин растрескивания стены там, где имеется серьезный основной структурный дефект.
Только эксперт может посоветовать вам лучшие варианты. Для этого также может потребоваться участие нескольких торговцев, включая строителей, сантехников или сучкорезчиков деревьев.
Стоимость растрескивания стен
Ремонт трещин в стенах может быть очень дорогим, если есть структурные проблемы. Однако если не обращать внимания на трещины в стенах, затраты могут быть намного выше; вы можете оказаться в доме, который станет совершенно непригодным для проживания или даже заброшенным.
Ваш страховой полис не всегда может покрывать расходы на ремонт трещин или устранение основных причин. Вы можете столкнуться с расходами на переезд и аренду альтернативной недвижимости сверх существующих обязательств по ипотеке.Устранение трещин в стенах и их основных причин, как только вы заметите их, сэкономит вам деньги в долгосрочной перспективе.
Трещины в стенах — что дальше?
Будьте осторожны с трещинами в стенах. Задокументируйте их, сделав фотографии и поместив линейку в рамку фотографии, чтобы вы могли сравнивать и отслеживать развитие любых трещин с течением времени. Убедитесь, что устранены очевидные причины.
Обратитесь к квалифицированному строительному инспектору для оценки серьезности и вероятной причины трещин в ваших стенах.Они могут помочь вам составить план атаки и дать оценку вероятной стоимости ремонта. Защита безопасности вашей семьи и ваших финансовых вложений имеет первостепенное значение.
Беспокоитесь о трещинах в стенах? Свяжитесь с Action Property Inspections , чтобы обсудить ваши проблемы сегодня по телефону 1800 642 465.
Горизонтальные трещины в стенах несущих конструкций
Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL, ведущей консалтинговой фирмы в области дизайна, имеющей сильное национальное присутствие.Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.
Этот пост также доступен на: हिन्दी (хинди)
В традиционном строительстве каменные стены играют важную роль в поведении и характеристиках дома.На горизонтальные трещины в стенах большое влияние оказывают расширение и сжатие плиты, прогиб плиты и тепловые эффекты.
В течение срока службы дома дефект типа трещин в кирпичных стенах увеличивает стоимость ремонта дома. Кроме того, это также увеличивает психологическое напряжение домовладельцев, и они часто теряются в
Что вызывает трещины в кирпичных стенах в моем доме?
Это нормальные трещины?
Пора волноваться?
Не паникуйте.Мы уже обсуждали причины возникновения трещин в зданиях и горизонтальных трещин в стенах каркасных конструкций из ЖЦК. Здесь мы обсуждаем причины возникновения горизонтальных трещин в стенах несущей конструкции и профилактические меры по их устранению.
Горизонтальные трещины в стенах несущих конструкций 01. Наружные трещины в поперечных стенах на уровне потолка:В несущей конструкции, когда плита крыши поочередно расширяется и сжимается.Это происходит из-за поступления тепла от солнца и потери тепла излучением в открытое небо. В поперечных стенах на уровне потолка могут возникать горизонтальные трещины из-за расширения и сжатия плиты RCC.
Горизонтальные трещины в стенах могут быть очень опасными, если ближайшая тяжелая конструкция сдерживает одностороннее движение плиты. Горизонтальные трещины также будут более опасными, если толщина утеплителя или защитного покрытия на верхней части кровельной плиты недостаточна.
На наш взгляд, домовладельцам необходимо предотвратить такую возможность еще на этапе строительства.
Вот превентивные меры, чтобы остановить трещины в стенах на уровне потолка:
- Обеспечьте изоляционные материалы, которые обладают хорошей теплоизоляционной способностью наряду с хорошо отражающей поверхностью. Это снижает тепловую нагрузку на верхнюю часть кровельной плиты. В Индии люди используют технику китайской мозаики или кирпичную летучую мышь с IPS. который частично также заботится о гидроизоляции.
Кроме того, прочтите наш пост о важности гидроизоляции для вашего дома!
- Обеспечьте скользящее соединение на опоре плиты RCC и всей несущей стены, а также плиты и поперечной стены, чтобы уменьшить горизонтальные трещины из-за расширения и сжатия плиты RCC.
- Обеспечьте внутри штукатурки канавку шириной от 10 до 12 мм, чтобы штукатурка стен и потолка была прерывистой.
Внешние горизонтальные трещины ниже уровня плиты возникают из-за прогиба плиты и подъема края несущей плиты. В то же время горизонтальное перемещение плиты из-за усадки также влияет на горизонтальные трещины в стенах самого верхнего этажа ниже уровня плиты.Горизонтальные трещины более серьезны, если плита имеет большой пролет.
Эти трещины чаще всего возникают на верхнем этаже дома из-за небольшой вертикальной гравитационной нагрузки на стену. Таким образом, конец плиты поднимается, не испытывая особых ограничений. В нижних этажах поднятию углов препятствует вертикальная нагрузка верхних этажей. Следовательно, трещины сдерживаются, поскольку движение переобучается.
Вот превентивные меры, чтобы остановить трещины в стене, появляющиеся в углу самого верхнего этажа ниже уровня плиты:
- В случае плиты с большим пролетом, увеличьте глубину плиты и балки, чтобы она увеличилась жесткость.Кроме того, более толстая плита также будет менее непроницаемой. Таким образом, это помогает обоими способами. Обычно увеличивайте глубину такой же верхней плиты минимум на 1/2 дюйма или 12 мм и, возможно, на 1 дюйм или 25 мм. Это также уменьшит количество стали. Следовательно, не будет большой эффективной стоимости.
- Используйте специальную опорную конструкцию, например, скользящее соединение на опоре плиты RCC.
- Сделайте бороздку в штукатурке на стыке стены и потолка, чтобы она уменьшала трещины.
Горизонтальные трещины появляются в кладке на уровне основания парапета из-за горизонтального напряжения сдвига, возникающего на стыке двух различных материалов.Кроме того, в плите происходит дифференциальное расширение и сжатие из-за термического эффекта и усадки. Наконец, это вызывает горизонтальное напряжение сдвига, и, следовательно, в основании парапета на верхнем этаже развиваются внешние трещины. Этот тип трещин в стенах также развивается, поскольку термический коэффициент и усадка при высыхании кирпичной кладки и бетона не одинаковы.
Такие горизонтальные трещины в кирпичной кладке чаще всего возникают на уровне парапета или балкона. Они также встречаются на стойке перил безопасности из кирпича и железа над консольной плитой RCC.Фактически, парапет и балкон сильно подвержены солнечному свету и, следовательно, подвержены широкому диапазону колебаний температуры. Кроме того, парапет и перила безопасности не обладают большим собственным весом, чтобы противостоять горизонтальной поперечной силе на их опоре.
Домовладельцу необходимо принять профилактические меры для устранения трещин в стенах кладки.
Следуйте указаниям во время строительства, чтобы предотвратить горизонтальные трещины в парапете:
- Для заливки перекрытий используйте бетон с низкой усадкой и низкой оседанием.
- Начинать кладку парапета не позднее, чем через месяц. За это время бетон подвергнется некоторой усадке при высыхании перед возведением парапетной стены.
- Для кирпичной кладки используйте раствор CM 1: 6 и убедитесь в надлежащем сцеплении кирпичной кладки с бетоном.
- Оштукатурить как минимум через месяц после возведения стены. Сделайте V-образный паз в штукатурке на стыке кирпичной кладки и бетона, чтобы сделать его прерывистым на стыке.
- Обеспечить беспорядок на стыке кирпичной кладки и бетона.
- Заменить кирпичную кладку стеной ПКК в случае ограждения из кирпича и железа.
Этот тип внешних горизонтальных трещин в стенах возникает из-за усилия, прилагаемого к стене плитой самого верхнего этажа. Тяговое усилие на стену является результатом усадки при высыхании и термического сжатия. Подобные трещины в кирпичных стенах возникают также при больших пролетах окон и комнат.
Используйте превентивные меры для остановки трещин в стенах на уровне перемычки / подоконника в верхнем этаже дома:
- Обеспечьте скользящее соединение между плитой / балкой верхнего этажа и опорными стенами.
- Обеспечьте ленту RCC достаточной толщины на пороге и перемычке. Выровняйте по всей длине стены.
Трещины этого типа появляются, когда угол плиты поднимается вертикально вверх из-за отклонения плиты в обоих направлениях.На нижних этажах поднятию угла плиты препятствует вертикальная нагрузка верхнего этажа. Следовательно, трещины возникают только в верхнем углу дома.
Используйте превентивные меры для устранения горизонтальных трещин в стенах в углах самых верхних этажей дома:
- Обеспечьте надлежащее усиление углов в плитах.
Горизонтальные трещины в кирпичных стенах на уровне карнизов обнаружены внутри дома с деревянной скатной крышей.Горизонтальные трещины возникают, когда дом становится очень старым. Также они возникают, когда глиняная черепица или шифер используются в качестве кровельного материала при строительстве дома. Иногда древесина скатной крыши становится слабой из-за сухой гнили или грибкового поражения и т. Д. Следовательно, появляются внешние трещины из-за удара наружу от стропильной фермы к стене, которая поддерживает деревянную стропильную конструкцию.
Используйте следующие превентивные меры для устранения трещин в доме с деревянной скатной крышей:
- Используйте легкие материалы для кровли, такие как G.Листы I, листы переменного тока и т. Д.
- Обеспечивает противогрибковую обработку деревянных изделий.
- Обеспечьте стальную стяжку на внешней стене, которая поддерживает ферму.
Трещины такого типа появляются через два или три года строительства. Горизонтальные трещины возникают, когда швы раствора ослабляются из-за воздействия сульфата.
Нет эффективных лечебных средств против этих трещин, кроме использования сульфатостойких материалов во время строительства.
08. Горизонтальные трещины в перегородках кирпичных стен:Прочтите наш пост о трещинах в стенах толщиной в половину кирпича и мерах по устранению таких трещин. Он расскажет вам о горизонтальных трещинах в перегородках и мерах профилактики.
Напоследок запомните, внутренние или внешние трещины — всегда головная боль для людей. В заключение, очень важно знать точные причины появления горизонтальных трещин, чтобы снизить стоимость ремонта.Если домовладельцу необходимо отремонтировать трещины в стенах, прочитайте также лучший способ исследования и ремонта трещин в кирпичной кладке.
Также читайте:
Горизонтальные трещины в стенах каркасной конструкции из RCC
Признаки проблем с фундаментом в ваших домах
Определите риск коррозии стали в бетонной конструкции
Махадев Десаи — основатель и генеральный директор gharpedia.com и SDCPL — ведущая консалтинговая фирма в области дизайна с сильным национальным присутствием. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы.Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он заядлый читатель, отредактировал 4 книги и пионер движения за чтение книг в Гуджарате, Индия.
Устранение трещин — Masonry Magazine
Рис. 1. Трещины в кирпичной кладке из-за домкратов из-за коррозии углов полок.Моя стена треснула — мне беспокоиться?
Ну, это зависит от ее характера, потому что не все трещины одинаковы.Растрескивание вызывает визуальную тревогу, но часто оказывает незначительное влияние на стабильность конструкции. Прежде чем обсуждать наиболее частые причины появления трещин в кирпичной кладке, необходимо понять, почему трещины так важны. Трещина — это наиболее частое свидетельство нарушения работоспособности кладки и признак того, что в здании потенциально могут быть структурные проблемы. Трещины и открытые швы считаются основным источником проникновения воды в каменные стены выше уровня земли, и их присутствие может привести к проблемам проникновения влаги, таким как коррозия, пятна, высолы и т. Д.Если вы заметили трещину в стене, не игнорируйте ее: поговорите со своим инженером и попросите провести оценку. Помните, все трещины необходимо осматривать.
Чаще всего основная причина трещин в кирпичных зданиях попадает в одну из следующих трех категорий: движения, перегрузка и разрушение материала. Не секрет, что трещины часто возникают по-разному от движений. В этом случае наличие трещин является признаком того, что здание в какое-то время подвергалось вынужденному движению со стороны внешней среды, например, движению грунта или тепловому движению.Сдвиги грунта часто вызываются изменениями влажности почвы по периметру фундамента, плохо уплотненной насыпью, прилегающими выемками, корнями деревьев и т. Д.
Температурные движения вызываются реакцией данного материала на тепловые колебания с течением времени. Когда кладка подвергается повышенным температурам — представьте, что стена, выходящая на юг, становится теплее в течение дня — она расширяется. С другой стороны, воздействие понижающихся температур приведет к сокращению.Когда наружная кладка подвергается воздействию температурных циклов горячего-холодного с течением времени, она расширяется и сжимается. Строительные материалы также могут перемещаться самостоятельно из-за своих физических свойств. Усадка, которая, проще говоря, представляет собой усадку изделий на основе цемента с течением времени, влияет на бетонные блоки, раствор и раствор. С другой стороны, глиняный кирпич со временем необратимо расширяется.
Трещины также могут возникать в результате различного движения на границе раздела между разнородными материалами, например, в полосе глиняного кирпича в бетонном фасаде из кирпичной кладки.Поскольку невозможно полностью предотвратить тепловые движения и усадку в кирпичных зданиях, проектировщики стараются учесть движения и контролировать растрескивание с помощью контрольных швов, компенсационных швов и армирования швов.
Когда элементы конструкции подвергаются большей нагрузке, чем они могут выдержать, они треснут из-за перегрузки. К этим трещинам следует относиться очень серьезно, поскольку они могут привести к структурной нестабильности и разрушению, если не решить проблему перегрузки. Попросите инженера оценить трещину в кирпичной кладке, чтобы определить, не вызвана ли она структурной перегрузкой.
Рис. 2. Трещины в каменном парапете из-за различного движения глиняного кирпича, который со временем расширяется, и бетона, который со временем усаживается.
Коррозия закладного металла в кладке, такого как стяжки, арматура стыков, конструкционная сталь, перемычки и т. Д., Также может вызывать трещины в окружающей кладке. Когда металл подвергается воздействию влаги, активируется процесс окисления, заставляя материал расширяться. Когда происходит сильная коррозия, окисленный металл может расширяться в 7-10 раз от своего первоначального объема и вызывать интенсивные силы разрыва в окружающей кладке, которая в конечном итоге треснет и расколется.
Очень сложно определить причину трещины, просто взглянув на нее. Учитывая сложность проблемы и отсутствие стандартизированных руководств, диагностика трещин может оказаться сложной задачей. По крайней мере, расследование должно состоять из двух этапов: документирования и интерпретации. Хорошее практическое правило — собрать как можно больше информации, чтобы определить причину. Как минимум, местоположение трещины, узор (горизонтальный, вертикальный, диагональный и т. Д.) И размеры (длина, ширина и глубина) должны быть записаны с помощью фотографий и эскизов.Хотя в большинстве случаев это сложно, следует попытаться определить возраст трещины.
Как правило, старые трещины легче определить, и обычно следует искать следующие признаки: трещины, покрытые краской; наличие грязи и / или биологического разрастания в трещине; старый ремонт. С другой стороны, чистые края указывают на недавнюю трещину. Если вам повезет, владелец здания за эти годы уделил достаточно внимания, чтобы рассказать вам об истории появления трещин. И если вам действительно повезет, он также записал на стене точную дату появления трещины.
Самое главное, расследование должно определить, активна или неактивна трещина. Почему это важно? Активная трещина является признаком того, что основная причина отказа кладки все еще в работе; эту причину необходимо устранить, прежде чем можно будет устранить трещину.
Рис. 3. Какой удачный день: не так часто можно найти даты, записанные рядом с существующей трещиной. В этом случае вертикальная трещина с сентября 1959 года по февраль 1961 года выросла только на один ход, прежде чем остановилась: эта трещина определенно бездействует!
Есть несколько методов, которые можно использовать, чтобы определить, активна или неактивна трещина.Самый простой — залатать небольшой участок трещины безусадочной штукатуркой или строительным раствором и регулярно осматривать заплатку, чтобы увидеть, есть ли трещина. Другой относительно недорогой подход — контролировать движение трещин путем измерения ширины трещины с помощью портативного компаратора трещин. Сравнивая измерения, сделанные с течением времени, этот метод также дает полезную информацию об основном направлении движения трещины, то есть открытии или закрытии.
Трещины также можно отслеживать, установив двухкомпонентный монитор трещин, который имеет красный крест на калиброванной системе сетки: горизонтальные и вертикальные движения трещин становятся четкими, когда красный крест скользит по системе сетки.Для более продвинутого мониторинга электронные датчики трещин, подключенные к регистратору данных, обеспечивают непрерывную регистрацию движения трещин. Система также может быть соединена с метеостанцией для регистрации переменных окружающей среды, таких как температура и скорость ветра. Хотя этот подход более сложен и дорог, чем другие методы, он дает более точные результаты и потенциально может связать движение трещины с тепловыми или ветровыми нагрузками.
Рисунок 4. Мониторинг трещин. По часовой стрелке сверху-слева: пластырь; портативный компаратор трещин; двухкомпонентный монитор трещин; электронный датчик.
Второй этап диагностики трещин — это интерпретация данных, собранных с помощью визуальных наблюдений, измерений и мониторинга. На этом этапе мы должны были собрать достаточно полезных данных, чтобы определить вероятную причину наших трещин и иметь возможность выбрать подходящий метод ремонта. Как вы понимаете, выбор метода ремонта нетривиален и во многом зависит от характера трещины. Устранение бездействующих трещин может варьироваться от простого перенаправления до замены блоков и локальной реконструкции, в зависимости от степени повреждения кладки.Перед устранением активных трещин необходимо решить основную проблему — например, требуемые действия могут включать стабилизацию фундамента для предотвращения движения грунта; проектирование и строительство новых деформационных швов, позволяющих кладке расширяться и сжиматься без растрескивания. Структурные трещины также могут потребовать установки стальной арматуры и / или инъекции раствора для восстановления первоначальной несущей способности конструкции. Как видите, спектр широк: не игнорируйте трещину и поговорите со своим инженером.
Слова и фотографии любезно предоставлены MCAA
Диагностика проблем кирпичной кладки стен
Диагностика проблем кирпичной кладки стен
13 марта 2015 г.
Эрин Коллинз-Сесил
Кирпич — прочный материал для кладки стен, который при правильном строительстве и уходе может прослужить столько же, сколько и здание. Однако некачественные методы строительства могут привести к дефектам в виде трещин, высолов и отслаивания, а дефекты могут возникнуть как в старом, так и в новом строительстве.К счастью, визуальная оценка кирпичных стен может предоставить ценную предварительную информацию о целостности кладки и структуры, стоящей за ней. В этой статье будут рассмотрены характеристики кирпича, типичные дефекты и их причины.
1. Характеристики кирпича
Кирпич, как материал, со временем естественным образом расширяется. Было обнаружено, что кирпичи, взятые непосредственно из печи и помещенные в контролируемую среду без колебаний влажности и температуры, больше всего расширяются в течение первого месяца установки, а затем примерно со стабильной скоростью.0006% в год через пять лет (п. 5). Кроме того, кирпич расширяется и сжимается при изменении температуры и влажности. Следующие элементы значительно повлияют на величину изменения размеров, которую кирпич и сборка кирпичной стены испытают в течение срока службы:
- Тип глины, из которой изготовлен кирпич. Производители должны иметь возможность указать коэффициент расширения для своей продукции.
- Расположение кирпичной стены. Ориентация и экспонирование кирпичных стен по сторонам света повлияет на количество солнечного света (тепла), которое будет поглощаться стеной.Стены, находящиеся на открытом воздухе, имеют больше шансов на тепловое расширение и сжатие и удержание влаги, чем стены, расположенные в помещении или на защищенных территориях.
- Удержание влаги. Кирпичные стены пористые и впитывают влагу как через кирпичи, так и через стыки раствора. В отличие от теплового расширения и сжатия, изменение размеров кирпича из-за влаги необратимо.
Кирпичные стены относительно жесткие по сравнению со всем зданием, которое движется из-за ряда факторов.Изменение размеров стен из-за используемых глиняных материалов, температурных изменений, удержания влаги и способности стены перемещаться вместе с конструкцией или независимо от нее требует тщательного проектирования и монтажа. Расширительные и регулирующие швы, разделительные швы между разнородными материалами и специальные системы анкеровки обеспечивают механизмы для предотвращения дефектов кирпичной стены из-за расширения, сжатия и незначительного движения здания. Кроме того, каменные стены должны включать систему дренажа, гидроизоляции и дренажных дренажных систем, чтобы вода, которая проникает через поверхность кирпича, выходит наружу.
2. Образцы дефектов
2,1 Растрескивание
В кирпичных стенах могут образовываться различные трещины. Возраст здания и тип его конструкции, например, полость или каменная стена, деревянный каркас, бетонный каркас или стальная каркасная конструкция, помогут в диагностике причин трещин в кирпиче. В приведенном ниже списке описаны несколько распространенных моделей трещин и их причины:
- Вертикальные трещины во внутренних углах здания: Вертикальные трещины во внутренних углах часто возникают в результате теплового расширения прилегающих стен по направлению друг к другу.Этот тип растрескивания обычно указывает на то, что при строительстве здания не было предусмотрено условий расширения.
- Вертикальные трещины на внешних углах здания и горизонтальные трещины на линиях пола : Вертикальные трещины на внешних углах, типичные для старых массовых каменных конструкций, указывают на подвижность конструкции. В более старом строительстве стальные колонны, расположенные по углам зданий, часто облицовывались кирпичом. Вода, которая мигрирует через кирпич, попадает в сталь, которая затем начинает окисляться (ржаветь).Давление, оказываемое сталью, называют подъемным механизмом окисления. Давление может достигать уровней, способных оттолкнуть кладку от здания, вызывая вертикальное растрескивание кирпича. Это явление также может происходить по горизонтали вдоль линий пола, когда окисленный подъем стальных перемычек выталкивает кирпич из плоскости.
( Фото слева ) Кирпич, ранее замененный по углу этого здания, имел новую форму вертикальной трещины. ( Правая фотография ) Окисленный домкрат из стальной колонны, заключенной в кирпичную кладку в углу, вынудил кирпич отойти от конструкции
В более новых конструкциях с полыми стенами вертикальные трещины на внешних углах здания могут указывать на отсутствие установленных компенсаторов.Как и при вертикальном растрескивании внутренних углов, две пересекающиеся стены будут расширяться и сжиматься с разной скоростью, вызывая вращение кирпича и возможное растрескивание. Исследования показали, что для стен без установки контрольных швов минимальное расширение кирпича от 2 до 4 мм вызывает вертикальные трещины в углах здания (ссылка 5).
- Вертикальное растрескивание над оконными перемычками: Отклонение, вызванное перемычкой меньшего размера, может вызвать прогиб кладки в центре оконного проема и образование вертикальной трещины.Трещины, скорее всего, будут сужаться, так как трещина будет шире у перемычки, но будет уменьшаться в ширину по мере продвижения трещины вверх от окна.
- Диагональные трещины и трещины в области кирпичной стены : Неравномерная осадка фундамента здания может вызвать диагональные трещины (иногда называемые ступенчатыми трещинами из-за трещин, следующих по пути швов раствора по горизонтали и вертикали) в оконных проемах (окнах). и двери), так и в области кирпичной стены.
Ступенчатое растрескивание кирпича из-за неравномерной осадки здания.
- Трещины в бетонном фундаменте: Бетонная и кирпичная кладка расширяется и сжимается с разной скоростью. Если разделительные приспособления, такие как разрыв соединения или гидроизоляция, не установлены между бетоном и кирпичом, трещины, возникающие в бетонном фундаменте, могут продолжаться сквозь кирпич или трещины могут возникать на стыке кирпича и бетона.
2.2 Выцветание:
Выцветание — образование белого кристаллического вещества на лицевой стороне кирпича. Это вызвано чрезмерным количеством влаги внутри стены, которая просачивается через кладку и выходит из нее. Когда вода проходит через швы раствора, соли собираются и переносятся на поверхность кирпича, где затем кристаллизуются. Выцветание может часто появляться в кирпиче новостроек. Выцветание в таком состоянии часто можно легко удалить, протерев пораженные участки водой.Тем не менее, высолы, которые возникают вскоре после завершения строительства, обычно указывают на то, что большое количество влаги проникло за кирпич и не может эффективно стекать обратно наружу. Это происходит из-за многих факторов, которые могут включать засорение дренажей или закупорку стен кирпичных полостей осадками строительного раствора. Оба эти условия препятствуют или ограничивают способность влаги стекать наружу.
Выцветание, указывающее на неправильный отвод влаги за кирпичом.
2.3 Выкрашивание:
Отслаивание — это отслаивание части кирпича от основной части кирпича. Иногда сколы могут быть очень большими частями исходного кирпича. Причин, по которым может происходить растрескивание кирпича, несколько. Выкрашивание может быть вызвано укладкой кирпичных покрытий, не позволяющих кирпичу «дышать» (влага в виде пара не может проникать через кирпич наружу). Когда это происходит и усугубляется отсутствием дренажа, влага, оставшаяся за внешней поверхностью кирпича, замерзнет и окажет давление в материале кирпича, достаточное для того, чтобы отломить часть от остальной части кирпича (скол).Выкрашивание может также происходить из-за того, что кирпичи изготовлены из мягкого глиняного материала, который легко впитывает влагу, которая может замерзнуть внутри кирпича, что приведет к растрескиванию. Третья причина выкрашивания может быть связана с перемещением конструкции. Движение может оказывать достаточное давление на отдельный кирпич, который разрушает кирпич. Последнее явление наиболее часто встречается у структурных перемычек в зданиях.
3. Заключение
Визуальная оценка кирпичной кладки стен на предмет трещин, высолов и отслаивания может дать полезную информацию о структуре и установке кирпичной стены.Наблюдение за этими типами проблем может дать наблюдателю хорошее представление о том, как работает конструкция и кирпич. Визуальная оценка также определит необходимость дальнейшего тестирования.
Образцы трещин, указывающие на движение здания, требуют определения причины, чтобы определить, продолжает ли здание двигаться или неподвижно. Простой способ определить, продолжается ли движение здания, — это наложить штукатурку на трещину. Если трещина снова появляется в штукатурке, движение здания все еще происходит, и его следует исследовать на предмет причины движения.Другой способ исследования трещин — использование электронных или ручных измерителей трещин. Измерители трещин точно измерит величину изменения ширины трещины за длительный период времени. Возможно, потребуется провести инвазивное тестирование, включающее удаление кирпича, чтобы раскрыть основную структуру, чтобы определить, является ли основная структура прочной.
Компания Berman & Wright наблюдала, документировала и диагностировала проблемы с кирпичной кладкой стен в старом и новом строительстве. Часто обнаруживалось, что причиной проблем были неправильная конструкция компенсаторов, деформации конструкции и отсутствие отвода воды.Сочетание визуальной оценки, установки измерителей трещин и инвазивных испытаний позволило нам определить точные причины проблем и их влияние на соседние элементы здания.
Дополнительную информацию о кирпичных стенах и рекомендации по правильному строительству можно найти на веб-сайте Ассоциации производителей кирпича www.gobrick.com. Кроме того, Международный Строительный кодекс ссылается на ACI 530 / ASCE 5 / TMS 402 Требования Строительного кодекса для каменных конструкций.Перед проектированием и строительством кирпичных стен следует проконсультироваться с обоими источниками, чтобы убедиться, что стены сохранят свою целостность в течение всего срока службы здания.
Артикул:
- Almherigh, Mohamed Abdalla. (2014). Распространенные причины трещин в стенах кладки. Диагностика и устранение. Международный научный журнал: фундаментальные и прикладные исследования. (том 14), стр. 25-33.
- Супренант, Брюс А. «Оценка трещин» Строительство кладки: N.стр., 1990. Web. 05 марта 2015.
- «Технические примечания к кирпичному строительству 18: изменения объема — анализ и влияние движения». Дом ассоциации кирпичной промышленности. Ассоциация кирпичной промышленности, октябрь 2006 г.
- «Технические примечания к кирпичному строительству 18A: расширение кирпичной кладки». Дом ассоциации кирпичной промышленности. Ассоциация кирпичной промышленности, ноябрь 2006 г.
- Тейлор, Питер Дж. Расширение кирпичной кладки Тейлор Лаудер Bersten Pty Ltd.Март 2009г.
Трещины в кирпиче нормальные? Профи объясняют, как сказать
Трещины в кирпиче — это необычное явление, и их не следует воспринимать как нормальное явление, если у вас есть кирпичный дом в Алабаме. Трещины в кирпичной внешней стороне вашего дома, подпорных стенах или любой другой стене могут сигнализировать о том, что что-то не так с фундаментом дома — это самая важная, хотя и редко встречающаяся, часть вашего дома.Здесь мы объясняем, почему кирпичи трескаются и что могут означать различные типы растрескивания кирпича.
Кирпич — это пористый, но прочный строительный материал, который со временем естественным образом расширяется и сжимается. Температура и влажность (влажность) влияют на скорость расширения и сжатия. Расположение кирпича (например, воздействие прямых солнечных лучей) и целостность окружающих строительных материалов также играют роль. Кирпичи начинают трескаться, когда им либо не хватает места, чтобы «сделать свое дело», либо внешняя сила прикладывает неравномерное давление.
Различные типы трещин в кирпиче
В Alabama Foundation Repairs and Home Improvement мы адаптируем наш ремонт в соответствии с вашими потребностями. Каждый дом и каждый домовладелец уникален и рассматривается как таковой! Далее следует краткий обзор того, о чем может свидетельствовать трещина в кирпиче, а также о возможном ремонте.
Трещина ступеньки в кирпичном доме
Трещины от ступенек имеют соответствующие названия и являются наиболее распространенным типом трещин в кирпиче, на который ссылаются домовладельцы.Трещина ступеньки — это диагональная трещина под прямым углом, которая проходит через раствор, окружающий кирпич, поскольку раствор не такой прочный, как кирпич. Образовавшаяся трещина выглядит как лестница, идущая вверх и вниз. Трещина ступеньки лестницы обычно указывает на опускающуюся или оседающую зону фундамента.
Трещины ступенек в кирпиче часто возникают из-за неравномерного оседания фундамента из-за влажности. Ниже приведены два примера ступенчатых трещин на подоконнике дома в Алабаме.
Лестничные кирпичные трещины на внешней стороне дома, указывающие на оседание фундамента из-за влажности.
Горизонтальная трещина в кирпичной стене
Горизонтальные трещины могут возникать в результате сочетания факторов, некоторые из которых связаны с фундаментом, а некоторые нет.Горизонтальная трещина может появиться по следующим причинам:
- Грязь или ветер толкают кирпичную стену.
- Влага растет из-за забитых желобов или нерешенных повреждений от наводнения.
- Почва под фундаментом слабая.
Вы видите горизонтальные трещины на одной из стен фундамента в подвале или подвале? Если да, то звоните немедленно. Давление грунта может вызвать прогиб фундамента, а горизонтальная трещина может сигнализировать о надвигающемся обрушении.Горизонтальные трещины в кирпиче говорят о том, что стена вскоре может дать трещину.
Вертикальное растрескивание (внешнее)
Вертикальные трещины в экстерьере кирпичного дома могут быть внешним признаком просадки фундамента. Вертикальные трещины будут различаться в зависимости от материала вашего фундамента (подвал, подъезд, бетонная плита на грунте и т. Д.). Небольшие тонкие вертикальные трещины в кирпиче могут появиться сразу после постройки дома и прослеживаться до некоторой первоначальной осадки фундамента.Хотя обычно эти трещины незначительны, их все же должен осмотреть профессионал. С другой стороны, широкие вертикальные трещины в кирпиче являются серьезным признаком проблемы с фундаментом. Широкие трещины в кирпиче часто могут отличаться по ширине от одного конца до другого.
Вертикальные трещины в углах или швах стен (внутренние)
Допустим, у вас дома есть кирпичная стена.Он выглядит красиво, стильно и шикарно, как фермерский дом… пока вы не заметите вертикальную трещину в одном из внутренних углов стены. Ой.
Вертикальное растрескивание обычно происходит из-за расширения кирпича (помните, что кирпичи пористые и впитывают / выделяют влагу, как губка). Кирпичи могут увеличиваться в размерах под воздействием влажности. По мере роста кирпичей они могут вызывать трещины в швах стен.
