Приспособление для закручивания винтовых свай дрелью: Редукторы для закручивания (завинчивания) винтовых свай дрелью: описание и сравнение способов

Редукторы для закручивания (завинчивания) винтовых свай дрелью: описание и сравнение способов

Способы завинчивания

Начальный этап строительства предполагает ввинчивание свайных элементов до пластов, расположенных ниже точки промерзания. Это обеспечивает сооружению необходимую устойчивость даже при возведении на местности со сложным типом рельефа.

Монтаж осуществляется по одной из трех методик:

Каждый вариант имеет свои преимущества и недостатки, и требует определенных навыков и инструментов для реализации. Остановимся на них подробнее.

Ручная установка

Наиболее простое в исполнении решение, при котором исполнителю не нужно привлекать технику с редуктором для вкручивания свай . Технология проста: на верхний торец балки крепится монтажный оголовок, к которому привариваются два рычага (для этого может использоваться обрезок прочной трубы). Затем рабочие берутся за концы получившегося приспособления и начинают движение по кругу, которое и создает необходимое усилие для вкручивания сваи в землю.

Управление углом погружения осуществляется вручную, но при этом отклонение минимальное и не сказывается на качестве результата. Основным минусом ручного закручивания являются большие временные затраты и необходимость привлечения нескольких человек. Поэтому ручная установка используется только на небольших частных стройках: например, при самостоятельном возведении дачного домика или бани.

Механическая установка

Для реализации задачи используется сваеверт – спецтехника с мощным электроприводом. Стержень фиксируется в насадке с помощью прижимных домкратов. Редукторы для сваекрута передают нужный крутящий момент, и балка ввинчивается в поверхность . Глубиной и углом погружения управляет автоматика: все показатели контролируются многочисленными датчиками.

К механическому монтажу прибегают крупные фирмы, специализирующиеся на масштабных проектах, где требуется большой диаметр опоры и ее заворачиванием на большую глубину. Основными плюсами способа является:

• закладка фундамента в сжатые сроки;

• привлечение минимального количества рабочих;

• автоматизированный контроль над углом погружения.

Однако есть и недостатки: например, для свободного размещения техники предварительно необходимо расчистить площадку, а качество выполнения задачи полностью зависит от компетентности оператора.

Редукторная установка

Этот вариант монтажа предполагает применение компактной и относительно простой электромашины. Обслуживание агрегата не требует от исполнителя особых навыков, но позволяет работать с балками большего диаметра и значительно ускоряет процесс закладки фундамента.

Надежность и удобство установки зависит от того, какой использован редуктор на дрель для винтовых свай .

Например, компания «АВВИ» выпускает электромашину R205, основой которого выступает высокоточный редуктор для закрутки свай собственного производства. Благодаря продуманной конструкции, высокому качеству сборки и совместимости всех деталей, механизм обладает множеством преимуществ. Среди основных плюсов можно выделить:

• безопасное применение — обеспечивается за счет продуманного крепежа балок;

• удобная транспортировка — достигается благодаря малым габаритам;

• высокая точность операций — обеспечивается электроприводом на базе планетарно-цевочного редуктора для закручивания винтовых свай дрелью .

Применяя этот прибор, вы снизите расходы на стройку и добьетесь необходимого качества фундаментных работ.

Общие рекомендации

Основные рекомендации сводятся к соблюдению следующих правил:

• перед бурением изучите особенности грунта и глубину залегания плотных пластов;

• заранее разметьте точки введения стержней;

• перед ввинчиванием пробурите направляющую скважину глубиной до 50 см;

• оставляйте высоту опоры с небольшим запасом – в дальнейшем его можно будет срезать.

Но главное правило – выбирайте надежные и высокоточные установки, которые упростят выполнение работ.

Какой метод выбрать?

Для оптимизации первого этапа стройки необходимо правильно оценить объем стоящей перед вами задачи и имеющиеся ресурсы для ее реализации. Большинство подрядчиков и частных строителей предпочитают автоматизировать процесс монтажа опор – это значительно ускоряет возведение объекта и позволяет отказаться от найма больших бригад.

Чтобы здание прослужило долго, важно подобрать сертифицированный продукт: например, высокоточную планетарно-цевочную модель РБ 504. Это износостойкий узел, рассчитанный на 1 000 часов работы без ремонта и замены. Также возможна доработка под индивидуальные требования. Узнать детали можно по контактному телефону предприятия «АВВИ».

Закручиваем сваю дрелью | К-ДОМ

Во многих случаях механизированное закручивание винтовых свай затруднительно или вообще невозможно. Монтаж свай приходится проводить вручную. Это достаточно трудоемкая операция, но существуют приспособления, автоматизирующие процесс, в частности, сваю можно закрутить с помощью обычной электродрели.

1. Ручное заворачивание винтовых свай

Очевидно, что ручное заворачивание винтовых свай обходится застройщику дешевле, чем использование тяжелой техники. Но кроме экономии денежных средств возникают ситуации, когда механизированное закручивание свай просто невозможно или нецелесообразно:

• Нет доступа техники на участок
• Невозможно близко подъехать к месту закручивания части свай
• Нужно вкрутить всего одну-две сваи

Особенно часто такая ситуация возникает при ремонте старого фундамента, когда дом может быть перенесен на другой фундамент, и часть свай приходится заворачивать внутри  периметра здания.

Обрезка сваи, вкрученной внутри дома

Ручное заворачивание свай применяется достаточно часто и служит альтернативой механизированному способу. Однако и оно может быть в некоторых ситуация затруднено невозможностью создать большой рычаг. Например, если сваю заворачивают вблизи стены дома, когда

• Пристраивается новое здание к уже стоящему
• Монтируются балки откатных ворот
• При переносе забора и тому подобное

Мы уже говорили о том, что ручной способ заворачивания свай и без того достаточно трудоемок и требует большой физической силы работника, а вкрутить сваю одному вообще проблематично.

2. Автоматизация ручного заворачивания свай

Понятно, что строители пытаются изобрести все новые и новые механизмы для облегчения процесса монтажа свай. Это, в конце концов, дает существенную экономию. Так, в последнее время появились и обрели популярность полуавтоматические механизмы для заворачивания свай. Они имеют небольшие габариты, компактны и удобны в эксплуатации.

Компактный переносной сваебур

Использование таких установок практически заменяет дорогостоящее закручивание свай  тяжелыми сваебурами.

Однако оно стоит достаточно больших денег, и использовать его удобно бригадам, специализирующимся на установке свайно-винтовых фундаментов, но никак не хозяину, собирающемуся ввернуть одну-две сваи, да хотя бы и много свай, но всего по один объект.

Однако были разработаны и менее дорогостоящие устройства и приспособления, призванные облегчить физический труд при монтаже винтовых свай. Это и применение специальных аппаратов, созданных вообще-то для других целей – в частности, простой электрической дрели.

3. Принцип работы автоматического приспособления для монтажа винтовых свай

Очевидно, что для замены ручного труда при заворачивании сваи нужно иметь какой-либо механизм, преобразующий электрическую энергию в крутящий момент. Поскольку имеющиеся в использовании электромоторы имеют обычно огромную частоту вращения, необходимо иметь для них редуктор, ее уменьшающий. Для коммутации силового агрегата с телом сваи нужны также какие-то переходники. И нужно каким-то образом удерживать конструкцию в вертикальном положении.

Мало того – обычно сваи имеют большую длину – до 3-4 метров, и возникает необходимость создавать какое-то удерживающее устройство для механизма.

Таким образом, автоматическая установка должна содержать:

• Силовой механизм (электрический или дизельный мотор)
• Механический редуктор
• Переходник с мотора на редуктор
• Переходник с редуктора на сваю
• Поддерживающий рычаг

Автоматизация процесса заворачивания сваи

Из перечисленных выше элементов такой импровизированной установки можно легко понять принцип ее действия. Мотор силового механизма передает вращение на редуктор, тот понижает частоту вращения и будучи жестко соединен с телом сваи, производит ее вращение уже с такой частотой, которая необходима для плавного заворачивания сваи.

При этом длинный рычаг удерживает конструкцию в вертикальном положении.

С такой установкой можно справиться в одиночку

4. Требования к мотору для автоматического заворачивания сваи

Необходимо отметить, что сам процесс  вкручивания винтовых свай в землю требует большой мощности от используемых силовых агрегатов. По оценке специалистов минимальная мощность привода должна составлять не менее 2000 Вт. Таким образом, не всякая электродрель, которая есть в хозяйстве у мастера может подойти для заворачивания сваи.

Кроме того, процесс закручивания свай не может проходить на одной и той же скорости. Это обусловлено тем, что:

1. Грунт обычно уплотняется с глубиной
2. В грунте могут встречаться уплотненные участки, мелкие камни и т.д.
3. Периодически необходимо проверять вертикальность закручивания

Кроме того, может возникнуть необходимость корректировать процесс и даже полностью выкрутить сваю – для этого силовой агрегат должен обязательно иметь обратное вращение – реверс.

Впрочем, большинство бытовых электродрелей имеют и регулировку вращения и реверс.

5. Устройство редуктора

В качестве редуктора может использоваться гайковерт для разбортовки большегрузных автомобилей, так называемая «мясорубка».

Выбор редуктора определяется:

• Крутящим моментом на выходной валу
• Передаточное число
• Твердость материала
• Наличием подшипников

Крутящий момент для ручных механизмов должен быть не меньше 4500 Нм. Более мощные редукторы имеют более высокий срок эксплуатации, но стоят дороже.

Передаточное число рекомендуется выбирать от 1:60

Используемые в быту редукторы обычно имеют передаточное число 1:64 и крутящий момент 550 Нм, твердость 58-62 HRC.

Желательны выбирать устройство с подшипниками – они более долговечны.

Существуют способы доводки заводских моделей редукторов для использования в свайном деле. Так, можно обрезать конец редуктора, чтобы он не задевал сваю в процессе работы. Но два отверстия нужно оставить – чтобы можно было прикрутить к редуктору упор.

Нельзя забывать о периодическом смазывании редуктора, избегать его перегрева. Смазка предотвращает шестерни от утоньшения, а перерывы в работе помогут в периодическом охлаждении редуктора. Опыт показывает, что менять смазку в редукторе нужно после 15-20 завинченных свай. Тогда редуктор прослужит очень долго.

6. Переходники с мотора на редуктор и с редуктора на сваю

Переходник с дрели на редуктор можно сделать просто – в держатель дрели установить соответствующего размера болт. На головку редуктора – надеть головку, подходящую под эти параметры болта, например на 16 мм.

Переходники для установки

Чтобы соединить квадратный вал  редуктора со сваей, необходимо изготовить специальный наконечник.

Чтобы уберечь устройство от механических перегрузок, нужно установить специальный штифт. Кроме того, о перегрузке может сообщить изменившийся звук дрели, ее нужно вовремя отключить.

Редуктор в сборе

7. Опорный рычаг

Важную роль во всей конструкции играет опорный рычаг. Он позволяет держать конструкцию в вертикальном положении.

Изготовление его состоит в следующем:

1. Нужно соединить две трубы разного диаметра, чтобы получилась длинная телескопическая конструкция.
2. Чтобы труба не уминалась в месте сочленения с крепежным болтом, труба усиливается отрезком уголка или швеллера
3. Трубы целесообразно подобрать такой длины, чтобы рычаг был как можно больше – тогда удобно управлять всей конструкций, находящейся, как правило, на достаточно большой высоте

Итак, вся полуавтоматическая установка собрана, остается подключить ее к электропитанию – и наслаждаться процессом!

8. Заключение

Рассмотренная в данной статье простая конструкция не исчерпывает весь арсенал, разработанный умельцами для облегчения трудоемкого процесса закручивания винтовых свай. Существуют способы использования гидравлических моторов, электродвигателей, установленных на специальные рамы, бензобуров и т.д. Все они подвластны любому умельцу, знающему основы работы с механизмами и имеющими творческую смекалку. Если же вам недосуг заниматься техническим творчеством, то лучше обратиться к профессионалам, но тогда придется вложиться уже в их смекалку и труд.

Закручивание винтовых свай мясорубкой своими руками

Для закручивания зачастую применяются специальные инструменты.

При использовании свайного базиса не обойтись без процедуры закручивания винтовых свай. На выбор имеется несколько методов выполнения подобной работы. Все зависит от финансовой составляющей, количества времени, навыков рабочего, а также наличия различных инструментов. Сам процесс не особо сложный, так что его без труда можно выполнить своими руками. В данной статье будет рассмотрено, как закрутить сваи дрелью или другим специальным оборудованием.

Варианты закручивания свайного основания

Существуют следующие способы завинчивания винтовых свай:

• при помощи ручных инструментов;
• электромеханическими приборами с редуктором;
• специальным оборудованием или техникой.

В отличие от столбчатых изделий, сваи закручиваются до пластов с необходимой несущей способностью, поэтому во время работы нужно постоянно контролировать уровень затяжки после прохождения уровня промерзания. Легче всего контролировать его при завинчивании винтовых свай своими руками.

При использовании дрели выявить силу затяжки будет достаточно трудно, поэтому многие специалисты рекомендуют применять именно ручной метод, хотя он и отнимет довольно много времени и сил.

Вкручивание ручными приспособлениями

Простейшим инструментов для вкручивания сваи являются 2 рычага, закрепленные вверху столба в специальных отверстиях или приваренных хомутах. Процедура закручивания по данной методике состоит из следующих этапов:

• Бурение отверстий глубиной 0,5 м и диаметром на 10 см меньше лопасти винта.
• Правильное размещение. Монтаж сваи по вертикали в направляющую скважину, скрепление рычагов.
• Вкручивание. Вращение рычагов двумя рабочими, слежение за вертикалью третьим специалистом.

Вкручивание ручным способом должно осуществляться минимум 3 рабочими.

Несомненным достоинством данного способа является возможность закрутить сваю самостоятельно и сэкономить при этом сбережения. Закручивание рычагами не требует использования дополнительных инструментов для выявления увеличивающего момента, так что свая не останется в рыхлом грунте, не обладающем несущей способностью.

Вкручивание электромеханическими инструментами

Для ввинчивания сваи вручную потребуется 3 человека, но если помощники отсутствуют, осуществить погружение винта можно при помощи комплекта с мощной дрелью. Для таких целей также производится специальный мультипликатор. Для свай необходимо использовать разновидности с числами 1/56-1/70. В их конструкцию входят:

• Редуктор для винтовой сваи – планетарная передача, превращающая быстрое вращение сверла дрели в медленное ввинчивание.
• Корпус с упором. На него устанавливается стабилизирующий рычаг, который обеспечит стабильность прибора во время работы.
• Четырехгранные и шестигранные головки разных размеров.
• Рукоятка, которая внешне напоминает мясорубку.

Процесс закручивания винтовых свай мясорубкой имеет следующую технологию:

1. На лежащую сваю устанавливается оголовок с фланцем.
2. К нему прикрепляется адаптер.
3. В отверстие адаптера понадобится завинтить редуктор.
4. Соединение электродрели с редуктором, путем зажатия в патроне болта с головкой нужного размера.
5. Свая устанавливается в проделанное отверстие, на упор насаживается труба, которую понадобится закрепить в почве.
6. Инструмент подключается к сети, редуктор начинает свое движение. Рабочему понадобится лишь следить за вертикальными отклонениями и подправлять их.

Мультипликатор может иметь большую длину рычага на корпусе, из-за этого он будет упираться в оголовок при монтаже. При возникновении такой проблемы рычаг понадобится срезать до необходимой длины.

Процесс закручивания винтовых свай дрелью можно увидеть на следующем видео.

Мультипликатор позволяет сократить число рабочих.

Ввинчивание специальной техникой

Сначала свайный фундамент погружался в почву только при помощи большого оборудования с навесными вращателями. Подобная техника имела мощный редуктор, но не могла гарантировать вертикальное позиционирование вначале работы, когда лопасти еще не были погружены в почву. В технике, которая производилась после, эта проблема была решена с помощью центрователя, поскольку он гарантировал минимум отклонений по вертикали.

На данный момент для закручивания винтовых свай чаще всего применяется следующая спецтехника:

• Торнадо. Перевозное изделие, сборка которого не отнимет более получаса. С помощью него процедуру закручивания можно осуществить довольно быстро и без особых усилий.
• МГБ-50П – буровая установка на шасси, которое обеспечивает самостоятельное передвижение.
• Электросваеверты от разных производителей.

Аренду подобной спецтехники можно оправдать, если свайное поле создается в участке с перепадом высот более 20 градусов. Иначе легче воспользоваться дрелью с гайковертом.

Закрутить свайный фундамент достаточно просто. Главное, знать технологию работы и использовать надлежащее оборудование. С помощью фото и видео, использованных в статье, можно на практике увидеть, как выполняется подобная работа.

Установка для закручивания свай УЗС-1

Свайно-винтовые фундаменты используют на сложных участках, не имеющих близко расположенного скального основания. Заболоченные почвы, условия вечной мерзлоты, сыпучие или плывущие грунты – во всех этих случаях можно применять винтовые сваи и фундамент будет надёжным и долговечным.

Какой способ лучше использовать – ручной или механизированный?

При небольших частных застройках вполне возможно закрутить все сваи вручную, а вот при более масштабных работах или для закручивания свай большого сечения потребуются специальные инструменты.

Есть множество приспособлений, значительно облегчающих работу специалистов в области устройства фундаментов на основе винтовых свай, в том числе самодельные. Разнообразные дрели с насадками, мотобуры – всё идёт в ход, но само собой, специально разработанные механизмы справятся с такими задачами гораздо быстрее и легче.

Установка для закручивания винтовых свай УЗС-1 – надёжный помощник!

Сама установка легко помещается в багажник автомобиля, что делает её перевозку очень удобной. На месте механизм монтируется и подключается к бензогидровращателю, который и обеспечивает необходимый крутящий момент.

К достоинствам агрегата можно отнести:

• компактность;
• возможность работать в любое время года;
• невысокую энергоёмкость;
• удобство в работе.

Установка для закручивания винтовых свай заметно облегчит работы по изготовлению фундамента, и поможет произвести их намного быстрее.

Но стоит помнить и о том, что при вкручивании вручную легче обнаружить в грунте вкрапления камней, строительного мусора и прочих нежелательных компонентов, а вот УЗС может порвать сваю.

Зато затраты человеко/часов заметно снизятся.

Для возведения небольшого свайно-винтового фундамента на собственном участке покупать такую установку для закручивания свай не имеет смысла – легче обратиться к специалистам и заказать выполнение работ, а вот для небольших бригад УЗС – отличный выход.

Как закрутить винтовые сваи своими руками у стены. Как закручивать винтовые сваи? Инструкция и технологии

ГлавнаяСтенКак закрутить винтовые сваи своими руками у стены

Как закрутить сваю вручную без специального оборудования

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоевПеред тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№ДиаметрНазначение

1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

№Материал постройки и др. факторыРасстояние между опорами

1	Каркасные и деревянные дома	Не более 3 м
2	Дом из пеноблоков, газоблоков и др. легких материалов	Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

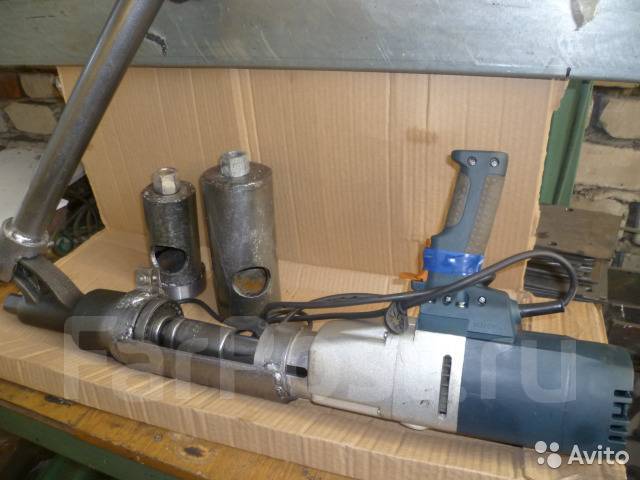

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Статьи по теме:

kakfundament.ru

Закручивание винтовых свай своими руками

Использование для создания фундамента винтовых свай является часто неизбежным выбором при строительстве на неустойчивых грунтах. Часто закручивание винтовых свай может быть выполнено самостоятельно. Это возможно при решении закручивать винтовые сваи самостоятельно при создании небольших по размеру летних загородных строений или хозяйственных построек.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

1. Дрель.
2. Редукторный гайковерт.
3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт. Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня.

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Какие ошибки могут стать причиной некачественного выполнения свайного фундамента?

Самостоятельный монтаж свайного фундамента при несоблюдении некоторых правил выполнения работ может стать причиной ненадежности конструкции. В число самых распространенных входит:

Предварительное выкапывание вручную ям или лидерное бурение на месте будущей установки вкручиваемых свай признается самой частой ошибкой. Надежность конструкции способно обеспечить только варианты, когда сваи именно вкручены в грунт. Предварительные работы исключают процесс уплотнения грунта при вкручивании, что снижает качество надежности основания строения.

Отказ от вкручивания дополнительной сваи рядом с той, что прекратила погружаться в грунт раньше соседних. Это показывает, что прут мог столкнуться с камнем или осколком прочной породы. Работы по вкручиванию лучше остановить, верхушку подрезать до общего уровня и рядом вкрутить дополнительную сваю.

Итоговая установка свайного фундамента на основе

• Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
• Выравненное основание заливается бетоном.
• На них навариваются головки.
• Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.

Качественно выполненный свайный фундамент отличается долговечностью использования и удобен бюджетной стоимостью изготовления.

rumydom.ru

Как закрутить винтовые сваи своими руками: технология установки

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Как закручивать винтовые сваи? Инструкция и технологии

Многие полагают, что установка винтовых свай довольно сложный процесс. Он требует особых знаний, а порой и специальной техники. Многие любители в области строительства считают, что справиться с подобными работами самостоятельно почти невозможно. Однако это не совсем так.

Перед началом процесса необходимо ознакомиться с технологией. Она предусматривает преодоление нескольких этапов. На первом осуществляется расчёт фундамента, далее производится разметка поля. Третьим шагом станет монтаж свай, а заключительным – обрезка столбов по одному уровню.

Подготовка перед монтажом

Если перед вами встал вопрос о том, как самому закрутить винтовую сваю, то для начала вы должны подготовиться к работам. Для этого со строительной площадки убираются посторонние предметы и мусор. Если монтаж вы планируете в зимнее время, то от снега избавляться нет необходимости. Это обусловлено тем, что погружение свай должно осуществляться в мягкий, а не глубоко промерзший грунт. Снег обычно убирается в день монтажа.

Если вы планируете использовать специальную установку для закручивания свай, то важно побеспокоиться о наличии подъезда. Для бетономешалки необходимо позаботиться о наличии розетки. Понадобится и техническая вода.

О глубине заложения винтовых свай

Перед началом работ необходимо определить глубину погружения сваи, при этом учитываются следующие факторы:

• состав почвы;
• расчетные параметры сопротивления грунта;
• глубина промерзания почвы;
• требования к несущей способности.

Основание на винтовых сваях используется обычно для легких конструкций. Поэтому при определении глубины заложения ключевым моментом является точка промерзания.

Минимальная глубина погружения опоры соответствует линии промерзания почвы. Соответствующий показатель можно взять в СНиП 23-01-99. Перед тем как закручивать винтовые сваи в южном регионе, например в Воронеже или Белгороде, вы должны подчеркнуть для себя, что в этих местностях глубина промерзания составляет 1000 мм. А вот в северных районах этот параметр превышает 2400 мм.

Возможные препятствия

Перед тем как закручивать винтовые сваи вручную, вы должны осмотреть участок. Иногда на нём создаются условия, которые препятствуют проведению работ. Это случается тогда, когда поблизости находятся деревья или в грунте имеется закопанный строительный мусор, а также включения из камней. Процесс может замедлиться, если рядом с точкой расположения опор находятся столбы или забор.

Сваи установить невозможно, если рядом находится постройка. Здания должны быть удалены на 30 см и больше. Если опоры предполагается вкручивать вблизи невыкорчеванного пня или крупных деревьев, то корни будут расходиться под землей, это следует учитывать. В процессе установки изделий может выясниться, что в глубине имеются камни. Если их диаметр до 5 см, то они не окажут никакого влияния. Крупные камни, попадающиеся на пути сваи, сделают ввинчивание невозможным.

Если диаметр элементов увеличивается до 10 см, то они могут препятствовать закручиванию и вызвать смещение острия, что станет причиной отклонения оси от вертикали. Если вы задались вопросом о том, как правильно закручивать винтовые сваи, то должны знать, что иногда изделия приходится вынимать обратно. В этом случае место установки следует раскопать лопатой, а после извлечь из почвы камни. Затем можно продолжать монтаж.

Вынутый грунт засыпается обратно в яму и уплотняется вокруг столба. Если в толще почвы есть бетонные плиты или блоки, крупные препятствия или строительный мусор, то установка винтовой сваи будет невозможна. Когда крупный камень оказался на пути конструкции на линии ниже промерзания грунта, опору можно оставить как есть. Камень, находящийся снизу, будет нести нагрузку и распределять ее по толще почвы.

Обязательный этап при установке свай – нанесение антикоррозионного покрытия

Среди частных строителей в последнее время возникает вопрос о том, как закручивать в ручную винтовые сваи. Этот процесс разделён на несколько этапов. Одним из них является нанесение антикоррозионного покрытия. Для того чтобы фундамент служил как можно дольше, следует защитить от коррозии часть конструкции, которая будет располагаться на границе воздуха и земли.

Подобная защита необходима, что не зависит от условий грунта. Не следует бояться того, что передние покрытия и остриё сваи будут стираться при ввинчивании. Эти части изделия будут находиться в грунте на внушительной глубине, где коррозия затруднена. При возведении простых и малоответственных сооружений по типу навесов и беседок можно использовать холодное цинкование или битумную мастику.

Если работать предстоит со слабоабразивным грунтом, то можно использовать комбинированное покрытие двойного действия. Это касается того случая, когда на территории торф или влажная пластичная глина. Защита будет состоять из слоя холодной оцинковки и битумной мастики, которая наносится поверх. Такое покрытие защищает фундамент в течение многих лет.

Если перед вами встал вопрос о том, как закрутить винтовые сваи своими руками, то важно осуществить геологические исследования. При наличии абразивного грунта на участке со включениями из песка и щебня, а также мелкими камнями поверх антикоррозионного покрытия необходимо нанести слой термоусаживаемой плёнки. Она будет обтягивать сваю и придаст изделию высокую прочность. Подобное антикоррозионное покрытие будет защищать опору от истирания.

Вкручивание свай

Винтовые сваи устанавливаются без буровых приспособлений. На их нижней части имеются винтовые лопасти, которые и позволяют осуществлять установку в почву. Недостатком этого метода выступает то, что закручивание может предполагать неточность установки, что отличает данную технологию от той, когда изделия закапываются или заливаются бетоном.

Установка свай вручную осуществляется в том случае, когда механизированный способ использовать невозможно, или механизированная установка для свай экономически нецелесообразна. Если монтаж производится в том месте, где нет подъезда для техники, то ручной способ является единственно верным. Он используется при возведении оснований для небольших зданий, которые располагаются на участках за городом. Это могут быть:

• хозяйственные постройки;
• беседки;
• бани;
• деревянные домики;
• заборы.

Когда используется ручной способ

Обычно к ручному способу установки свай прибегают при устройстве заборов на границе двух участков. Бывают и такие случаи, когда требуется установка опоры вблизи коттеджа, что обходится гораздо дешевле, чем при задействовании дополнительной техники. Перед тем как закручивать винтовые сваи, вы должны заручиться помощью нескольких человек.

Методика проведения работ

В отмеченную заранее точку необходимо монтировать изделие в вертикальном положении. В технологическое отверстие, которое имеется в опоре, вставляется стальной пруток или лом. После этого получившийся рычаг можно удлинить с помощью трубы. Ее длина должна составить 2500 мм и больше.

Если перед вами встала задача о том, как закручивать винтовые сваи, то вы должны знать, что один человек в процессе будет направлять ствол таким образом, чтобы он погружался строго в вертикальном положении. Два других человека, ухватившись за рычаг, будут продвигаться вокруг ствола, ввинчивая конструкцию. Скорость погружения опоры примерно равна 192 мм за один оборот. Если условия благоприятные, то на одну сваю будет потрачено от 5 до 15 минут. Скорость погружения будет зависеть от типа грунта.

Что делать при возникновении препятствия

Если ввинчиваемые лопасти достигли плотной почвы, а несколько человек не в состоянии провернуть сваю, то пытаться погрузить опору глубже не стоит. Это говорит о том, что изделие достигло грунта, который имеет высокую несущую способность. На такой почве основание будет очень надежным. В процессе у вас возникнет вопрос о том, на какую глубину закручивать винтовые сваи. Специалисты подчеркивают, что углубить опору необходимо ниже линии промерзания грунта в вашем регионе. Для более точной установки предварительно делаются лунки. После этого вписать сваю будет проще.

В заключение

Если вы собираетесь строить дом, то должны знать, как закручивать винтовые сваи. Они подойдут для легких построек, а также для заборов, беседок и бань. Одним из ключевых моментов при этом является глубина промерзания, которая в случае с песчаником выше, чем у глинистых почв. А вот если работать предстоит с торфяником, то глубина погружения должна быть такой, чтобы опора достигла твердой почвы.

fb.ru

Как установить винтовые сваи своими руками

Содержание статьи

Строительство всегда было и остаётся ответственным делом. От качества работы зависит долговечность конструкции. Важной частью любого здания считается фундамент. В современном строительстве часто используют винтовые сваи. Эта технология помогает существенно сократить финансовые затраты и время возведения конструкции.

Винтовые сваи ввинчивают в грунт, применяя спецтехнику, но мало кто знает, что это возможно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем рассмотреть процесс монтажа давайте подробнее узнаем об этой современной технологии.

Применение

Винтовые сваи используют в качестве опор в сложном грунте: неровный ландшафт, болотистые или промёрзшие почвы. Изначально технология пришла из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Теперь этот способ активно используется в гражданском строительстве.

Применяются для возведения следующих конструкций:

• каркасные и модульные здания, малоэтажные дома;
• лёгкие сооружения, заборы, рекламные табло;
• опоры высоковольтных линий и трубопроводов;
• мосты, причалы.

Установка осуществляется гидравлическим механизмом или ручным способом. Сваи вкручивают в грунт подобно саморезу. Если почва сильно промёрзлая делается лидерная скважина. От правильной установки опор зависит их расчётная несущая способность.

как правильно сделать вентиляцию в погребе

Преимущества и недостатки винтового фундамента

• возводятся быстрее бетонного фундамента;
• используются в болотистых, неустойчивых и обледенелых грунтах;
• готовы к полной нагрузке после завинчивания;
• могут устанавливаться в любое время года;
• не требуется выравнивать ландшафт;
• стоят дешевле бетонного фундамента.

Недостатки

• ограниченный срок службы;
• невозможно применить на каменистом грунте;
• трудно сделать хорошую антикоррозионную защиту.

Как установить винтовые сваи своими руками

Это тяжёлый труд, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Вкручивание опор вручную происходит в целях экономии средств или когда это невозможно сделать машинным способом. Ручной способ позволяет возвести небольшие строения, например, баня, беседка или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствияРучной монтаж усложняется, если в грунте много мусора или камней. Убедитесь, что в нём не содержатся крупные предметы: щебень, железо, кирпичи и т.д. Мелкие осколки не помешают, но большие камни приведут к отклонению оси опоры или погнут лопасти.

Иногда в грунте залегают бетонные блоки или плиты, вынуть которые без серьёзного перекапывания участка не получится. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Постарайтесь найти площадку, на которой отсутствуют заросли в радиусе 20 м. Корневая система, особенно больших деревьев, хорошо развита. Даже трухлявый пень, расположенный поблизости, существенно осложнит ввинчивание свай.

Для ручного вкручивания сваи необходимо применять длинные рычаги. Если рядом с планируемой постройкой стоит здание, ограда или столб, они помешают установке опор.

Подготовительные работы

1. Монтаж винтовых опор начинается с поиска и осмотра места строительства. Внимательно исследуйте грунт. От его состояния зависит выбор свай определённого диаметра. В слишком сухую или глинистую почву сложно ввинтить опоры большого размера.
2. Выбрав подходящие сваи, подсчитайте сколько штук понадобиться для работ. От их количества зависит, какое будет расстояние между ними во время монтажа.
3. Чтобы винтовые сваи исправно служили долгие десятилетия, выполняют антикоррозийную обработку. Наносят несколько слоёв защитного покрытия.

Существуют несколько вариантов обработки:

• грунтовка по металлу – стандартное покрытие;
• битумная мастика – защищает поверхность сваи от контакта с влагой;
• холодное цинкование – цинк, взаимодействуя с металлической поверхностью сваи, создаёт слабый электрический ток, который препятствует появлению коррозии;
• холодное цинкование и битумная мастика — комбинированная обработка;
• холодное цинкование, битумная мастика и полимерная плёнка – два первых слоя защиты покрываются термоусадочной плёнкой, это обеспечивает максимальную защиту.

Инструменты для монтажа винтовых свай

• Лопата – для выравнивания мест завинчивания.
• Магнитный уровень – поможет контролировать положение сваи.
• Бур – должен быть по диаметру меньше чем винтовые сваи.
• Рулетка – необходима для выполнения замеров.
• Гидроуровень – используется для выставления горизонтальных меток.
• Лом и две трубы длиной 2 м – из них получатся рычаги.
• Молоток – понадобится для забивания колышек.
• Болгарка – для обрезания свай.
• Тонкая верёвка – для разметки фундамента.
• Ножик, перчатки, карандаш.

Разметка фундаментаТребуется аккуратность и точность в расчётах. Для работы вам понадобятся верёвка и колышки. Если фундамент имеет прямоугольную форму, сначала определите точки угловых опор. Забейте колышки и соедините их верёвкой. Старайтесь сделать форму прямоугольника ровной. На каждой стороне определите равноудалённые точки для остальных свай. После того как все метки расставлены можно приступить к установке опор.

как своими руками утеплить фасад дома

Техника монтажа винтовых свайУстанавливать опоры нужно сначала по углам. Для этого пробурите направляющие лунки. Глубина должна быть равной 1/3 длины сваи, а размер меньше диаметра сваи. Начав процесс монтажа, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи ввинчиваются с помощью рычагов, в нашем случае это обычный лом. Когда закручивание становится тугим рычаги удлиняются дополнительными трубами. Этот процесс должен проходить равномерно и по команде, чтобы не сместить опору.

Если свая перестала проворачиваться, это значит, что вы достигли слоя грунта, плотности которого достаточно для поддержания веса конструкции. В этом случае не стоит продолжать вкручивание. После того как угловые сваи установлены соедините их верёвкой снизу и сверху. Это поможет выставить остальные опоры ровно – по вертикали и высоте.

Когда фундамент будет готов по периметру, выставите метки внутри. Для этого столбики параллельных сторон соединяют верёвкой. В местах скрещивания необходимо пробурить лунки для монтажа свай внутреннего фундамента.

Как выравнивать винтовые сваи

Ручной способ не позволяет провести установку ровно. Даже если вы вкручиваете плавно и не спеша, опора понемногу все равно уйдёт в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то сдвиньте сваю до ровного состояния и сделайте несколько витков.

На смещение влияют, хранящиеся в грунте, камни. В этом случае выравнивать опоры сложно. Есть два способа решения: первый, прокрутите сваю глубже камня и расшатайте, чтобы её можно было поставить ровно и сделайте несколько витков. Второй, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите монтаж.

ОбрезкаНе все сваи получается вкрутить до нужного уровня. Поэтому их укорачивают болгаркой, выравнивая по высоте. Рекомендуется обрезать ниже отверстия вставки рычага. Чертить метки удобно с помощью гидроуровня – длинный, тонкий шланг, заполненный водой и работающий по принципу сообщающихся сосудов.

Бетонирование

После обрезки винтовые сваи заливают смесью бетона и песка. Раствор должен получиться не слишком густым или жидким. Эта процедура делает опоры крепче и устойчивее к нагрузкам. Некоторые строители добавляют в трубу арматуру для придания дополнительной жёсткости.

Бетон защищает внутреннюю поверхность от попадания кислорода и влаги и продлевает срок службы фундамента. Если монтаж свай проходит в холодное время года, в раствор добавляют зимние присадки. Они сделают бетон устойчивым к низким температурам.

Когда раствор высохнет, трубу пломбируют оголовками для последующей обвязки. Сварочные швы обрабатываются антикоррозионным средством.

Винтовые сваи – это практичная технология строительства любых сооружений. Недорогая стоимость и быстрая скорость установки, сделали этот вид фундамента востребованным. Технология винтовых свай теперь доступна для каждого. Её можно применить самостоятельно или воспользоваться услугами строительных фирм.

как правильно приготовить раствор для кладки кирпича

Видео: закручивание винтовых свай своими руками

howtogetrid.ru

Как вкручивать винтовые сваи — Фундамент своими руками

Как закрутить винтовые сваи своими руками

Как закрутить винтовые сваи своими руками? Такой вопрос возникает при самостоятельном сооружении свайного фундамента, от правильной установки которого зависят надежность и длительность эксплуатации возводимого здания. Выбор технологии вкручивания винтовых опор определают бюджет застройщика, тип грунта и наличие специальных приспособлений.

Анализ грунта

Свайный фундамент используют в качестве основания при строительстве домов на участках с подвижным, глинистым или подтопляемым грунтом, а также на площадках со сложным рельефом и большими перепадами высоты.

Перед началом закручивания винтовых опор необходимо изучить состояние почвы и определить уровень залегания подземных вод. Для этого можно воспользоваться специальными справочниками, выбирая нужные параметры по месторасположению строительной площадки.

Чтобы получить более точную информацию, проводят пробное бурение или завинчивание сваи. Первый способ информативнее, поскольку позволяет выяснить глубину залегания твердого грунта.

Кроме того, во время пробного бурения можно провести разметку и подготовить шурфы меньшего диаметра для последующего закручивания винтовых опор.

Выбор и расчет параметров свай

При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.

Перед началом работ и пробным бурением следует убедиться в отсутствии подземных инженерных коммуникаций на территории строительной площадки.

Инструменты и приспособления для вкручивания свай

Закручивание винтовых свай для фундамента можно выполнять вручную, с использованием самодельных и заводских средств малой механизации, а также с привлечением спецтехники. Выбор определенного варианта зависит от финансовых возможностей владельца будущей недвижимости, наличия помощников и возможности проезда транспортных средств к месту строительства.

Монтаж опоры можно выполнить без специального оборудования

Для закручивания винтовых опор для свайного фундамента вручную потребуется:

• лопата;
• рулетка и уровень;
• лом;
• арматура или колышки и шпагат для разметки;
• молоток или кувалда;
• болгарка и запасные круги для выравнивания свай по высоте;
• трубы диаметром 50 мм и длиной 2,5 м, которые выполняют функции рычагов;
• специальный маркер для отметок на колышках или арматуре.

Отверстие под сваю делают с помощью садового бура, диаметр которого должен быть меньше сечения используемых винтовых опор. Он позволяет проверить структуру почвы и выявить камни и другие помехи при их наличии.

Рекомендуем посмотреть видео, как правильно выбрать опоры для монтажа.

Технология вкручивания свай

Чтобы осуществить монтаж винтовых свай для фундамента своими руками, сначала необходимо разметить расположение опор согласно сделанным расчетам, используя шпагат и арматуру. Расстояние между сваями не должно быть больше 3 м, иначе прочность и устойчивость основания значительно снижаются.

Бурение лунок под опоры

Дальнейшая деятельность по завинчиванию свай включает следующие виды работ:

• Бурение лунок по разметке. Его выполняют с помощью садового бура таким образом, чтобы глубина полученных шурфов была меньше длины сваи. В некоторых случаях опоры вкручивают без предварительного бурения. Это осложняет установку свайного фундамента, но позволяет избежать рыхлости грунта.
• Закручивание. Сваю помещают в лунку и продевают в нее лом, предварительно укрепив на опоре строительный магнитный уровень. Затем опору начинают завинчивать, избегая ее смещения. При достижении более плотных слоев грунта используют рычаги в виде отрезков трубы, равномерно распределяя силу воздействия. Сколько человек потребуется для установки сваи зависит от плотности грунта и ее диаметра. Обычно необходимо минимум трое участников: двое завинчивают опору, а третий контролирует вертикальный уровень и своевременно вносит коррективы. Таким же образом вкручивают и остальные опоры для фундамента в углах возводимого здания и по его периметру.
• Выравнивание. По завершении работ по установке опоры выравнивают и обрезают по высоте с помощью нивелира. Сколько потребуется срезать? Обычно сваи укорачивают примерно на 10 см, что соответствует длине технологического отверстия, не имеющего несущей способности.
• Бетонирование. Для защиты опор от появления коррозии на внутренней поверхности и усиления фундамента их заливают раствором бетона. При этом марка цемента не должна быть ниже М150, а песок желательно использовать без посторонних примесей.

Если при вкручивании свая сместилась вбок, а величина заглубления не достигла 1,5 м, ее следует извлечь и завинчивать заново. При излишнем сопротивлении грунта следует обеспечить дополнительную нагрузку, давящую сверху на опору.

Как закрутить винтовые сваи своими руками: технология установки

Для того чтобы закрутить винтовые сваи своими руками, не обязательно нанимать бригаду рабочих. Рассмотрим некоторые секреты завинчивания винтовых свай.

Источник: fundamentaya.ru

Вкручивание вручную винтовых свай — впечатляющая экономия бюджета

на фото — установка винтовочных свай вручную

Профессионалы не советуют делать и ввинчивать сваи самостоятельно – всё-таки, данная работа является очень ответственной и рисков здесь нимало. Есть такое мнение, что устанавливать винтовые сваи – это весьма сложный технический процесс, который невозможен без особых навыков и специальной техники. Но никто не мешает изучить разные точки зрения, взвесить суждения практиков и специалистов и лично подобрать для себя тот вариант, который покажется оптимальным.

Подготовка перед установкой

Обязательно учтите следующие моменты перед тем, как будете рассчитывать винтовой фундамент:

• Массу вашего строения;
• Основные свойства грунта, его вид;
• Уровень промерзания грунта;
• Перепады грунтовых вод по сезонам, их уровень;
• Нагрузка на сваи, которая будет максимальной;
• Наличие запаса для подрезки – при выполнении выравнивания.

Когда все эти пункты уточнены, в соответствии со СНиП 2.02.03-85, а также характеристикам несущей способности, выбирают размер конструкции и производят расчёт свай. Чтобы выполнить расчёт, лучше всего проконсультироваться с профессионалом – такой человек определит безошибочно технические характеристики свай, которые можно назвать предельными – это применимо к любому конкретному производителю изделий. Также, специалист точно скажет – сколько именно свай требуется вам для работы.

Далее, для пола следует выполнить разметку – план здания специально для этого делят на прямоугольники. По диагонали и габаритам допустимая погрешность – всего несколько сантиметров. Процедуру принято начинать с улов – именно они являются точками для разметки по чертежу.

С площадки, перед началом всех работ, удаляется строительный мусор и вообще всё, что может помешать процессу. Если установка свай производится в зимний период – убирать снег не нужно. Гораздо проще погружать конструкции в мягкий грунт, который не промёрз. Убирать снег стоит лишь в тот день, когда вы будете делать монтаж – но не раньше.

Если планируете задействовать установку для того, чтобы завинчивать сваи, следует продумать все подъездные пути. Бетономешалке, например, требуется подача электроэнергии 220 В, а также техническая вода – чтобы готовить цементный раствор – это необходимо для того, чтобы бетонировать стволы конструкции.

Возможные сложности

Монтажным работам всегда могут помешать близко расположенные деревья, закопанные строительные отходы, каменистый грунт. Если рядом с точкой установки есть столбы или заборы – это также усложнит процесс.

Следует учесть, что устанавливать сваи невозможно на расстоянии менее чем 300 мм от каких-либо строений. А если свая ставится около дерева или пня, вы должны помнить – радиус разброса корней дерева не менее, чем диаметр его кроны.

Нередко в процессе самостоятельного завинчивания винтовых свай выясняется, что в толще грунта есть камни. Если их размер не более 50 мм, то особого вреда от таких камней не будет. А крупные камни на пути мешают – процесс ввинчивания сваи просто останавливается. Камни, диаметр которых составляет 50-100 мм, как правило, не создают проблем, но могут сместить острие сваи, следовательно, её ось отклонится от вертикали – вы должны это понимать.

Когда свая выкручивается назад, место установки обычно раскапывают – это делается для того, чтобы можно было освободить от камней яму. Затем, монтажные работы продолжаются. Вес выбранный грунт снова засыпается в яму и его тщательно трамбуют.

Если в толще грунта оказались плиты или блоки из бетона, или иной аналогичный строительный мусор, в этом месте вам вряд ли получится установить сваи винтовые – во всяком случае, своими руками.

Когда на пути сваи возникает крупный камень прямо на глубине – даже ниже, чем уровень промерзания грунта, беспокоить его не обязательно. Когда под свай таким образом располагается камень – он поможет ей справляться с нагрузкой, она просто будет распределяться по толще грунта.

Винтовые сваи и антикоррозийное покрытие

Чтобы на винтовых сваях было надёжное основание, следует грамотно выбрать антикоррозийное покрытие. Неважно, какой тип грунта у вас – режущие передние кромки и острие сваи может стираться. Впрочем, опасаться этого не обязательно – в грунте на большой глубине коррозия свай затруднена.

Обеспечить защиту от коррозии нужно той части конструкции, которая пребывает на границе воздуха и земли, а также – в верхних слоях почвы. Грунтовку по металлу используют лишь тогда, когда строят какие-то постройки временного характера – проблема коррозии здесь не является актуальной. Холодное цинкование и битумная мастика – эти средства применяются при возведении простых, малоэтажных конструкций – навесов, беседок и проч.

Если устанавливаете вручную винтовые сваи и работы происходят в слабо абразивном грунте (торф, пластичная мокрая глина), можно использовать двойное комбинированное покрытие – в составе которого два слоя – и холодная оцинковка, и битумная мастика. Такое покрытие даст защиту фундаменту на многие годы.

В ситуации, когда сваи устанавливаются на абразивном грунте – щебне, мелком камне, песке и проч., нужно нанести термоусаживаемую плёнку на антикоррозийное покрытие. Тут будет следующее: свая будет плотно обтянута полимерной плёнкой, за счёт чего она обретёт дополнительную прочность. Это обеспечит прекрасное антикоррозийное покрытие – в том числе и от стирания.

Монтируем вручную винтовые сваи

Когда сваи вкручивают, применение каких-то буровых устройств не предполагается. Винтовые лопасти приварены на нижней части сваи – именно за счёт них конструкцию можно вкручивать в грунт. Недостаток данного метода только один – определённая неточность установки (если сравнивать с закапыванием изделий или с заливкой бетоном).

Оборудование для монтажных работ

Когда монтируют фундамент на сваях, можно применять специальное устройство, или же – завинчивать вручную сваи, особенно, если они небольшого размера. Использовать специальное оборудование можно потому, что благодаря такому подходу процесс упрощается. Но и некоторых погрешностей в данном случае не избежать. Работа, в целом, немного потеряет в качестве.

Сегодня есть не только очень мощное тяжёлое оборудование, но и лёгкие портативные устройства. К примеру, УЗС 1 – устройство для того, чтобы завинчивать сваи. Вы легко разместите его в легковом автомобиле в самой полной комплектации. Такая техника безотказно работает даже в зимний период.

Инструкция по эксплуатации выглядит так:

• Гидровращатель надо установит в ствол сваи;
• Свая, как и вал гидровращателя, закрепляется – для этого есть специальный стопорный штифт;
• Сваю вместе с закреплённым гидровращателем поднимают, устанавливают в той точке, где будет проводиться монтаж;
• На гидровращатель также закрепляется рычаг – его конец крепят к грунту, или же отдают помощнику, чтобы тот держал;
• Посредством рычага гидрораспределителя запускается бензиногидростанция – происходит ввинчивание сваи. Он же используется для того, чтобы отключить станцию после того, как монтаж закончен.

Портативное устройство для ввинчивания свай позволяет производить монтажные работы в одиночестве – настоящая находка для любого домашнего мастера. Скорость установки при этом будет намного выше, чем при выполнении работ вручную. Такую технику можно использовать для монтажа конструкций, диаметр ствола которых находится в интервале 80-135 мм.

Разумеется, вряд ли УЗС1 подойдёт для того, чтобы выполнить монтаж большого фундамента – для этого применяются установки большой мощности, которые ставятся на тяжёлую технику – АЗА-3, МЗС-219. Эти устройства способны погружать сваи, диаметр лопастей которых составляет 1000 мм.

Установка вручную

установка винтовых свай своими руками

Ручной способ выбирается в тех ситуациях, когда технику применить вообще невозможно (к примеру, отсутствует подъезд) или же просто не выгодно в экономическом плане.

Как правило, ручной метод подходит для строительства фундамента на участках, расположенных за городом – для не очень крупных строений – построек хозяйственного назначения, беседок, бань, небольших домиков из дерева, заборов. Нередко именно такой вариант используют для того, чтобы на границе двух участков выстроить забор – не гнать же ради такой процедуры технику.

Если вам приходится вкручивать сваи около выстроенного дома, лучше сделать это руками. Более того, винтовые сваи, вкрученные самостоятельно – наиболее дешёвый вариант, особенно, если сравнивать с привлечением дополнительной техники. Тут для выполнения монтажа вам потребуется пара помощников. Винтовые сваи руками закручивают в такой последовательности:

По разметке в указанной точке монтируется свая – это делают строго вертикально.

В технологическое отверстие, которое имеется на свае, вставляется лом или стальной прут. Потом этот рычаг удлиняют – это легко сделать при помощи трубы, если её длина 2,5 м и больше.

Ствол должен направлять один помощник – строго следить за его вертикальностью. Ещё двое берутся за рычаг и идут по кругу – так ввинчивается конструкция.

Свая погружается в грунт со следующей скоростью – за один оборот примерно на 200 мм. Если условия самые благоприятные, то на ввинчивание одной сваи вам придётся потратить 10-15 минут (бывает, что даже быстрее). Вообще, здесь многое зависит от типа грунта на участке.

Если лопасти, которые ввинчиваются, достигают достаточно плотного слоя и пара человек с рычагом, длина которого 300 см, сваю провернуть не могут – погружать её дальше не следует. Это говорит о том, что изделие достигло грунта, где несущая способность очень высока. Фундамент, выстроенный на данном грунте, будет очень долговечным. То есть, на этом этапе вы должны застопорить сваю – главное, чтобы глубина была ниже, чем уровень промерзания грунта.

Чтобы установка была более удобной и точной, для свай стоит заранее сделать лунки – так вы сумеете точнее и проще вписать изделие.

Про обрезку

Даже с учётом того, что погружение ствола осуществляется постепенно, во время прохождения разных слоёв грунта, он будет смещаться – в меньшей или большей степени. Это можно объяснить наличием в грунте твёрдых компонентов. Лопасти просто сталкиваются с крупными камнями или корнями. Таким образом, верхний уровень всех столбов, когда монтаж выполнен, следует выставлять при помощи уровня – лазерного или гидроуровня.

Оптический дальномер используется для того, чтобы определять высоту стволов. Если нужно – на свае обрезается верхний конец. Если ввинчивание столбов производилось в пластичный грунт, то сваи выравнивать гораздо проще дополнительным вкручиванием.

На фото — обрезка винтовой сваи с помощью «болгарки»

Винтовые сваи и бетонирование

на фото — процесс бетонирования винтовых свай

В этом вопросе взгляды специалистов часто расходятся. Кто-то говорит, что бетонировать не нужно, так как это мероприятие здесь совершенно нецелесообразное – ведь если винтовая свая выполнена на заводе, у неё и так есть обязательное антикоррозийное заводское покрытие, которое гарантирует должную защиту.

Другие говорят, что все установленные сваи стоит бетонировать – это правило не распространяется лишь на временный фундамент, который будут демонтировать через некоторое время. Эта процедура выполняется так: внутрь полости ствола заливается цементный раствор. Чтобы произвести бетонирование в зимних условиях, обязательно добавляют антиморозные присадки – без этого никуда.

Когда бетонируется ствол, его внутреннюю плоскость принято пломбировать – чтобы не было изнутри коррозии столба. Конструкция, бетонирование которой не было выполнено, заполнится водой со временем – из-а этого при наступлении холодов может случиться её разрыв.

Бетонирование ствола снаружи не производится – никогда этого делать не нужно!

Когда установка завершена, приступают к монтажу фундамента. Когда у человека есть представление о том, как выглядит технология монтажа свай винтовых вручную, можно сделать очень простой вывод: во многих ситуациях именно ручная установка является предпочтительной. Ручной способ можно назвать более выгодным – цена свайного фундамента складывается из стоимости самих свай, а также работ, направленных на их установку.

Вкручивание вручную винтовых свай — впечатляющая экономия бюджета, СвайПром — портал о сваях и фундаментах

на фото — установка винтовочных свай вручную Профессионалы не советуют делать и ввинчивать сваи самостоятельно – всё-таки, данная работа является очень

Источник: svaiprom.ru

postroifundament.ru

Насадка на дрель для заточки сверл: конструкция и применение

На современном рынке предлагается множество приспособлений (насадок и приставок), позволяющих превратить обычную электрическую дрель в технические устройства различной функциональности – токарный и фрезерный станок, насос, дисковую пилу и др. Одним из таких приспособлений является насадка на дрель для заточки сверл, позволяющая успешно привести инструмент в рабочее состояние даже в тех случаях, когда под рукой нет традиционного наждачного станка. Конечно, такая насадка не способна полностью заменить наждачный станок, но с задачами восстановления геометрических параметров инструмента в условиях домашней мастерской она неплохо справляется.

Насадка ДИОЛД ПЗС-01 для заточки сверл по металлу

Конструктивные особенности

Конструкция насадок на дрели, предназначенных для заточки сверл, включает в себя пластиковый корпус, во внутренней части которого вращается наждачный круг с рабочей поверхностью специальной формы, позволяющей формировать на рабочей части инструмента требуемый угол заточки. Вращение наждачного круга обеспечивает дрель, с валом которой насадка соединяется посредством специальной муфты.

Большинство современных моделей насадок на дрели для заточки инструмента оснащаются торцевой крышкой на корпус, в которой выполнены отверстия разного диаметра, предназначенные для заточки сверл различного размера. Выполняются данные отверстия таким образом, что инструмент, рабочая часть которого вставляется в них для заточки, может соприкасаться с поверхностью наждачного круга только в определенном положении.

Конструкция насадки для заточки сверл

Заточка сверла, выполняемая при помощи такой насадки, осуществляется следующим образом:

• Сверло, режущую часть которого необходимо заточить, вставляется в имеющее соответствующий диаметр отверстие в корпусе насадки.
• Дрель запускается в работу, после чего начинает вращаться наждачный круг. Выполняется заточка одной половины режущей части сверла.
• Инструмент проворачивается в отверстии насадки на 1800, и выполняется заточка второй режущей кромки.

Вышеописанная процедура выполняется несколько раз, пока режущая часть сверла не будет доведена до требуемых параметров.

Насадка для заточки сверл, устанавливаемая на электрическую дрель, может иметь и более простую конструкцию, в которой отсутствует крышка с отверстиями, выступающая в роли кондуктора. Пользоваться насадками такой конструкции неудобно, так как приходится удерживать обрабатываемый инструмент на весу и постоянно следить за правильностью заточки его режущей части.

Точилка под дрель для заточки сверл, стамесок, резцов и отверток

Приспособление для дрели, используемое при заточке инструмента, можно изготовить и самостоятельно, что успешно и делают многие домашние мастера. Конструкция самодельных насадок для заточки сверл мало чем отличается от устройства серийных моделей и, как правило, включает в себя следующие элементы:

• корпус устройства, который можно изготовить из металла;
• монтажное кольцо или муфту, которые необходимы для соединения с патроном дрели и сообщения рабочему органу насадки крутящего момента;
• наждачный круг, рабочей поверхности которого необходимо придать конусную форму, для чего используется токарный станок;
• элементы крепления наждачного круга;
• верхнюю крышку, которая выполняет роль кондуктора, обеспечивающего удобство и правильность заточки инструмента.

Чертежи самодельной приставки к дрели для заточки сверл

Кроме насадок на дрели, используемых для заточки сверл, современный рынок предлагает приспособления, которые предназначены для восстановления геометрических параметров режущей части других инструментов. Сюда, в частности, относятся:

• насадки, предназначенные для заточки дисковых пил;
• приспособления, при помощи которых выполняется заточка ножей от рубанков, стамесок и других инструментов подобного типа.

Преимущества и недостатки

Оценивая эффективность насадок на дрель, предназначенных для заточки сверл, следует помнить о том, что такое приспособление не подходит для интенсивного использования. Если же не предъявлять слишком высоких требований к подобным насадкам и использовать их по прямому назначению, то есть для оперативной заточки сверл в полевых условиях или в условиях домашней мастерской, то особых нареканий к их работе возникать не должно. Кроме того, следует учитывать и тот факт, что стоимость таких насадок невысокая. Это только добавляет им плюсов. Немаловажным является и то, что благодаря простоте конструкции такого устройства обучиться работе на нем можно достаточно быстро, даже не имея навыков выполнения заточных операций.

Обычно насадки могут затачивать сверла ходовых диаметров в диапазоне от 3 до 10 мм

Среди недостатков, которыми обладает такое приспособление, обычно выделяют следующие:

• Насадки, которые позиционируются производителями как инструмент для заточки сверл, больше предназначены для правки «подсевших» режущих кромок. Если выполнять на таком приспособлении полноценную заточку сильно затупившихся сверл, то наждачного круга, которым они оснащены, хватит ненадолго.
• Большинство моделей предлагаемых сегодня насадок характеризуется не очень надежной фиксацией на патроне дрели.
• Угол, под которым выполняется заточка сверла, уже заложен в конструкции такого приспособления, и изменить этот параметр практически невозможно.
• При покупке такой насадки не всегда есть возможность примерить ее к патрону дрели определенной модели. Из-за этого многие пользователи сталкиваются с тем, что вращающийся патрон их дрели задевает за внутреннюю поверхность переходной муфты.
• Если не использовать самодельный кронштейн, при помощи которого дрель фиксируется в процессе работы в комплекте с насадкой, таким приспособлением не очень удобно пользоваться: приходится одновременно удерживать рукой дрель, включать и выключать ее, а второй рукой манипулировать сверлом, направляя инструмент в отверстия в крышке устройства.

В целом же, если резюмировать все вышесказанное и проанализировать отзывы пользователей таких насадок, можно сказать, что эти недорогие и достаточно эффективные приспособления должны приобретаться для оснащения домашних мастерских.

Правила выбора и сферы применения

Выбирая такое приспособление, как насадка на дрель, предназначенная для заточки сверл, следует учитывать целый ряд факторов. Это позволит приобрести по-настоящему удобное и эффективное устройство, которое будет успешно справляться со всеми поставленными задачами.

Первое, на что необходимо обратить внимание, выбирая такую насадку, – это совместимость диаметра посадочного отверстия в ее соединительной муфте и размера патрона дрели, на который она будет устанавливаться. Немаловажным параметром является также угол заточки инструмента, обеспечиваемый данным приспособлением. Многие производители таких насадок включают в комплект устройства дополнительный точильный камень, позволяющий выполнять заточку сверл под другим углом. Чтобы приобретаемая вами насадка для заточки отличалась более широкой функциональностью, лучше останавливать свой выбор именно на моделях с дополнительным точильным камнем в комплекте.

Точильного камня обычно хватает на несколько десятков процессов заточки. В некоторых моделях шлифовальный круг можно регулировать, что увеличивает ресурс работы

Используя насадки на дрель, помните о том, что это не полноценный точильный станок, а приспособление, предназначенное для того, чтобы быстро подправить «подсевшее» сверло в тех случаях, когда нет доступа к стационарному оборудованию. Именно поэтому сильно нагружать такие устройства не стоит, тогда они прослужат вам намного дольше. Использовать подобные насадки в производственных условиях, где необходимость в полноценной заточке сверл возникает достаточно часто, нецелесообразно, так как в условиях интенсивной эксплуатации они быстро выйдут из строя. Незаменимым данное приспособление является в условиях небольших домашних мастерских, в оснащении которых не всегда имеется традиционный наждачный станок.

Технологически передовые станки для сверления винтовых свай Местное послепродажное обслуживание

Мощные станки для сверления винтовых свай Выбор на Alibaba.com обеспечивает невероятную эффективность при работе на крупных нефтегазовых месторождениях по всему миру. Они представлены в широком ассортименте с различными техническими характеристиками, начиная от легкого и заканчивая тяжелой техникой. Такое большое разнообразие гарантирует, что все покупатели найдут подходящие станки для бурения свай , которые соответствуют их целям бурения нефтяных скважин.Они впечатляюще универсальны и обладают квалификацией для работы в различных областях.

Эти высококачественные станки для сверления винтовых свай Опции изготовлены из прочных материалов, которые выдерживают сложные условия окружающей среды, в которых они работают. Это делает их очень прочными, обеспечивая долгий срок службы и беспрецедентную производительность. Они обладают превосходными характеристиками, которые упрощают управление и сводят к минимуму риск получения травм. Поскольку они поставляются надежными производителями и ведущими мировыми брендами, покупатели всегда получают первоклассные товары при каждой покупке.Их выбросы минимальны, что делает их экологически безопасными.

Все сверлильные станки для винтовых свай типов , представленные на Alibaba.com, просты в обслуживании, поскольку их запчасти и ремонт легко доступны у производителей. Поскольку их части имеют оригинальную форму, их легко собрать и получить необходимую функциональность. Их великолепная мощность делает их сверхэффективными, превращая бурение нефтяных скважин в задачу, позволяющую сэкономить время. В связи с этим они популярны как среди малых, так и среди крупных буровых компаний.

Большие сверлильные станки для винтовых свай серии позволяют покупателям найти наиболее подходящий вариант в соответствии с их производственными потребностями и бюджетом. Покупка для них на Alibaba.com очень выгодна, потому что покупатели экономят время, деньги и усилия и получают первоклассные продукты. Производительность, которую обеспечивают эти типы оборудования, оправдывает каждый вложенный в них доллар.

Забивка сваи, часть III: Монтажное оборудование

Полную версию статьи можно найти здесь.

Со временем технология установки свай привела к разработке молотов, которые стали больше и быстрее. От таранов, поднятых людьми или лошадьми, до паровых, воздушных и гидравлических молотов, до молотов двойного действия — это оборудование является неотъемлемой частью любого строительного проекта, где необходимы сваи.

Молоты играют решающую роль в установке свай. Они не только опускают сваю в землю, но и служат в качестве испытательного оборудования при измерении несущей способности сваи.Способ взаимодействия молота с системой сваи-грунт можно смоделировать перед забивкой, а затем отслеживать во время установки, чтобы контролировать нагрузки от забивки и оценивать грузоподъемность. Можно провести полевые проверки, чтобы убедиться, что отбойный молоток соответствует минимальным стандартам, и записать наблюдения за работой отбойного молотка и приводной системы.

Приводные системы, используемые для подъема и опускания молотов, состоят из четырех компонентов: свинца, подушки для молота, шлема и подушки для сваи.Каждый компонент системы привода может влиять как на производительность молота, так и на то, как он передает свою энергию свае.

Выбор молота может быть самым важным аспектом установки свай. На некоторых строительных площадках для конкретной комбинации сваи и грунта может быть пригоден только один тип молота. Для других участков могут подойти несколько видов молотков. Подрядчики должны учитывать такие факторы, как допустимые нагрузки при движении, желаемые скорости проходки и другие данные, определенные в спецификациях проекта.Кроме того, при принятии решения следует взвесить ожидаемое сопротивление забивке, предельную грузоподъемность, состояние грунта и ожидаемые напряжения сваи во время забивки.

В этой статье мы расскажем о различных типах молотов, которые послужат руководством для профессионалов в области строительства, когда они выбирают молотки для использования в строительном проекте.

Фотография предоставлена: APE

Ударные молотки

Ударные молотки для забивания свай состоят из двух основных частей: гидроцилиндра и механизма, который позволяет гидроцилиндру быстро перемещаться вверх, прежде чем упасть на забивную систему и сваю.Для перемещения сваи толкатель должен иметь достаточно большую массу и скорость удара. Правильно работающий молот будет быстро наносить удары по свае, передавая ей большой процент кинетической энергии ударника.

Когда ползун ударяется о насадку сваи, он создает силу, намного превышающую его вес. Если она достаточно большая, то свая будет постепенно углубляться в землю. Расстояние, на которое падает таран, называется ударом и обычно составляет от трех до десяти футов.Если ход слишком мал, свая не войдет в землю. Слишком большой ход может повредить ворс.

Молоты внешнего сгорания

Когда топливо, которое приводит в действие молот, сгорает за пределами самого молота, часть оборудования называется молотом внешнего сгорания. Этот тип молота имеет внешний источник энергии, такой как подъемный кран, паровой котел, воздушный компрессор и / или гидроагрегаты. Эти источники энергии обеспечивают энергию для перемещения плунжера вверх, а в некоторых случаях — для его движения вниз.

Отбойные молотки

Отбойный молоток — самый старый тип сваебойного молота. Чаще всего молоток соединяют с тросом, который затем прикрепляют к лебедке крана. Молоток поднимается до желаемого хода, а затем отпускается сцепление, чтобы его уронить. Таран падает под собственным весом, ударяясь о шапку сваи и саму сваю. Затем подъемник крана поднимает гидроцилиндр на желаемый ход. Стандартный вес отбойных молотков составляет от 500 до 10 000 фунтов с высотой падения примерно четыре фута.

Отбойные молотки чаще всего используются на очень небольших объектах или на небольших сваях. Они просты в использовании, относительно недороги и их легко мобилизовать. Однако скорость работы довольно низкая, а эффективность вождения зависит от навыков оператора.

Для одного типа отбойного молотка требуется минимальное пространство над головой, при этом свая из труб достаточно велика, чтобы свайный молот мог перемещаться вверх и вниз внутри своих стен. Молоток ударяется о упор, встроенный в дно, при этом удар происходит около носка сваи.Таким образом, свая опускается на место, а не толкается.

Когда отбойным молоткам требуется, чтобы толкатель разматывал трос с барабана при его падении, эффективная энергия молота снижается. В результате оператор может не достичь постоянных ударов, поскольку выходная мощность варьируется от удара к удару.

Одностороннего действия / Паровые молоты

Пневматические / паровые молоты одностороннего действия представляют собой тип ударного молота, в котором подъемный трос заменяется сжатым воздухом или паром (движущейся жидкостью).Плунжер обычно представляет собой короткий стальной блок, который наверху соединен с поршнем. Управляется колоннами или внутри направляющих ограждений.

Для этого типа молота максимальная доступная энергия на удар выражается как вес поршня, умноженный на ход. Вес барана может варьироваться от 3 до 300 тысяч фунтов, с высотой хода от двух до пяти футов. В результате номинальные значения энергии варьируются от 6 до 1500 тысяч фунтов-футов.

Пневматические / паровые молоты одностороннего действия работают со скоростью 35 и 60 ударов в минуту, что сопоставимо с большинством других типов молотов без помощи вниз.У большинства этих молотов фиксированный ход. Однако ход некоторых молотов может изменяться, если на ползуне установлены двойной набор кулачков и механизм отключения клапана. Эта регулировка обычно выполняется дистанционно с помощью гидравлической линии. Основным преимуществом молотов с регулируемым ходом является их способность снижать нагрузку на движение на ранних этапах движения, когда сопротивление почвы обычно ниже.

Пневматический / паровой молот одностороннего действия работает по двухступенчатому циклу. Во-первых, удар инициируется введением рабочей жидкости под постоянным давлением в цилиндр под поршнем.По мере увеличения давления гидроцилиндр движется вверх. На определенной высоте впускной клапан давления закрывается, а напорная камера открывается. Во-вторых, таран будет двигаться вверх под действием собственного импульса. В верхней части полного хода поршень проходит через камеру безопасности, образованную захваченным воздухом, что способствует замедлению поршня. По мере опускания гидроцилиндра он достигает положения до удара, в котором клапан открывается, позволяя движущейся жидкости войти в цилиндр. При этом выхлоп закрыт.

Пневматические / паровые молоты одностороннего действия обладают рядом преимуществ. У них более высокая скорость ударов в минуту по сравнению с ударными молотками при относительно стабильной работе. Он также состоит из молота простой конструкции по сравнению с большинством других молотов. Однако для этих молотов требуется дополнительное оборудование (например, бойлер, компрессор и шланги), а также более высокая грузоподъемность крана и подъемно-транспортного оборудования из-за веса молота.

Поскольку пневмо / паровой молот является молотом внешнего сгорания, его производительность зависит от котла или воздушного компрессора.Это оборудование должно иметь достаточную мощность, чтобы обеспечивать необходимое рабочее давление при требуемом расходе жидкости. Характеристики молота потребуют как рабочего давления, так и рабочего объема.

Пневматические / паровые молоты одностороннего действия следует использовать с свайной каской для поддержки узла молота и при необходимости вмещать ударную пластину и подушку молота. Для обеспечения надлежащей работы следует использовать подушку правильной толщины. Слишком тонкая подушка может вызвать преждевременный прием (когда движущаяся жидкость под давлением входит в цилиндр до того, как произойдет удар, замедляя падение поршня).Более высокий пакет подушек сократит ход поршня, что приведет к ударам с меньшей энергией.

Пневматический / паровой молот двойного, дифференциального и комбинированного действия

Пневматические / паровые молоты двойного действия были созданы для повышения производительности за счет использования молотка, который наносит удары в быстрой последовательности. Для достижения этой цели ход был укорочен, а гидроцилиндр ускорялся во время хода вниз за счет активного давления. Эти типы молотов работают в два раза быстрее, чем молоты одностороннего действия.Однако выходная энергия чрезвычайно чувствительна к правильным фазам газораспределения, давлению и объему движущейся жидкости. Кроме того, приложенная энергия молота чувствительна к сопротивлению почвы, а доступную энергию каждого удара сложнее проверить и проверить.

«Двойного действия» — это термин, который часто используется для любого молота, который использует воздух, пар или гидравлическое давление для ускорения поршня при движении вниз вместе с силой тяжести. Более точным термином может быть «помощь вниз», поскольку он учитывает различные методы, с помощью которых может быть достигнута эта цель.

У молотков двустороннего действия поршень имеет жестко соединенный ход кулачка (или, в некоторых случаях, гидравлический клапан), который входит в зацепление со штоком кулачка, подвешенным в промежуточной головке молота. Движущаяся жидкость входит во входное отверстие и проходит через нижнее отверстие клапана к нижней стороне поршня. Оттуда верхнее отверстие клапана завершает путь от верхней части к выпускному отверстию поршня. Жидкость поднимает поршень и плунжер, а выступы кулачкового хода скользят мимо краев кулачкового стержня, пока они не войдут в зацепление со спиральной частью кулачкового стержня.Это заставляет шток кулачка и клапан вращаться, что позволяет входной движущей жидкости попадать в верхнюю часть цилиндра, а выхлопной жидкости выходить через выхлопное отверстие. Когда шток падает, его скорость увеличивается за счет давления жидкости на верхнюю часть поршня. Выступы кулачка перемещаются вниз, где входит в зацепление другая спиральная часть стержня кулачка. Когда шток кулачка вращается, клапан возвращается в исходное положение, и путь движущейся жидкости меняется на противоположный.

Молоты дифференциального действия аналогичны молотам двустороннего действия, за исключением того, что воздух или пар постоянно находятся под давлением под поршнем.Это позволяет упростить конфигурацию клапана. Цикл начинается при ударе, при этом клапан поворачивается так, что область над поршнем может выпускать сжатый воздух или пар от предыдущего хода. Область в цилиндре между большим и малым поршнями всегда находится под давлением, что создает несбалансированную силу на поршне, так что поршень ускоряется вверх. Когда плунжер движется вверх, впускной клин приводит в действие срабатывание, поворачивая клапан и впуская пар в цилиндр. Это действие создает несбалансированную силу, направленную вниз, в результате чего гидроцилиндр останавливается в верхней точке хода.Затем шток толкается вниз, получая кинетическую энергию от падающего вниз пара или воздуха и силы тяжести. Непосредственно перед ударом выпускной клин поворачивает клапан для выпуска сжатого воздуха или пара, и цикл начинается снова.

У молотков сложного действия во время рабочего цикла широко используется воздух или пар, а к гидроцилиндру прилагается помощь, направленная вниз. В этом типе молота гидроцилиндр поднимается под полным давлением, а верхняя камера вентилируется. Когда плунжер достигает максимума хода, в верхней камере находится полное давление.Впускной клапан закрывается по мере опускания поршня, позволяя движущейся жидкости расширяться как в верхней, так и в нижней камерах. Чистая направленная вниз сила возникает из-за того, что площадь верхнего плунжера значительно больше нижней. Этот тип молота использует движущуюся жидкость более экономично, чем молоты двустороннего действия.

Гидравлические молоты

Гидравлические ударные молоты используют внешний источник энергии для подъема молота до максимума его хода. У гидравлических молотов одностороннего действия при свободном падении поршень вырабатывает реальную энергию.Этот тип молота заменяет гидравлическую жидкость на воздух или пар, который подается на поршень для перемещения поршня. Гидравлический блок питания обеспечивает необходимую энергию для молота.

Гидравлические ударные молоты могут быть одностороннего, двойного действия, дифференциального действия или других вариантов. В большинстве этих молотов используется электрический клапан, который работает с регулируемым таймером. Этот таймер позволяет гибко контролировать выходную энергию. Другие молоты используют чисто гидравлическую систему для управления клапаном и цикличностью поршня, что устраняет необходимость в электронике на молоте.Некоторые гидравлические молоты могут приводиться в действие с помощью гидравлических силовых агрегатов крана или экскаватора, поэтому в силовом агрегате нет необходимости.

Гидромолоты имеют регулируемый ход, которым можно управлять с помощью блока управления. Поскольку ход можно изменять бесконечно, ход можно оптимизировать для соответствия динамической жесткости пружины молота и сваи. Многие гидравлические молоты обладают способностью вызывать одиночный удар, что может быть полезно при динамических испытаниях или при работе с тяжелыми сваями. Большинство гидравлических молотов эффективны, потому что они имеют некоторый тип помощи, направленной вниз, чтобы уравновесить гидравлический поток во время цикла молота.

Домкрат

Свайные домкраты продвигают сваи, вдавливая их в землю. Этот тип машины наиболее эффективен, когда сопротивление грунта ниже максимальной силы удара, и когда есть сваи для противодействия. Эти машины работают, сначала устанавливая домкрат на реактивную стойку для установки первых двух свай. Домкрат поднимает ходовую тележку, опираясь на предварительно установленную сваю. Ходовая тележка скользит вперед, опускается, опускается на установленные сваи, а затем продолжает процесс гидравлической изоляции.После забивки третьей или четвертой сваи домкрат снимается с опорной стойки и самостоятельно перемещается по сваям. Свайные домкраты можно использовать для шпунтовых и трубчатых свай.

Молоты внутреннего сгорания

Молоты внутреннего сгорания сжигают топливо, которое питает их внутри самого молота. Дизельные молоты являются единственным типом молотов внутреннего сгорания, хотя могут использоваться и другие виды топлива. Есть два основных типа молотов внутреннего сгорания: одинарного и двойного действия.

Фотография предоставлена: APE

Дизельные молоты одинарного действия

Дизельные молоты одностороннего действия или с открытым концом состоят из длинного тонкого поршня — ползуна — который движется внутри цилиндра. Поскольку цилиндр открыт вверху, шток частично выходит из цилиндра. Этот тип молота может называться либо открытым концом, потому что верхний конец цилиндра открыт, либо односторонним действием, потому что поршень падает только под действием силы тяжести.

Большинство дизельных молотов одностороннего действия построено с использованием ударного распыления или впрыска жидкого топлива.Ударный блок обычно имеет увеличенные верхний и нижний размеры. Дно цилиндра обычно сужается, чтобы обеспечить свободное движение. Таким образом, ударный блок может перемещаться вверх и вниз на несколько дюймов, но не выпадет из цилиндра при поднятии всего молота. Отверстия в стенках цилиндра служат выхлопными, а гаситель отдачи расположен между днищем цилиндра и днищем ударного блока. Амортизатор отдачи амортизирует цилиндр от сильного восходящего движения блока при ударе.

В открытом цикле дизельного молота есть три этапа, начиная с подъема поршня в верхнее положение с помощью лебедки сваебойных установок или с помощью гидравлики. Затем поршень отпускается и падает под собственным весом. При падении поршень толкает уровень топливного насоса, и топливо из насоса направляется в углубления наковальни или в камеру сгорания. Когда гидроцилиндр проходит через выхлопные отверстия, он закрывает их, сжимая воздух для сгорания. Затем поршень ударяет по опоре, энергия удара испаряет топливо и забивает сваю.При ударе свая откатывается, толкая ударный блок вверх и заставляя его столкнуться с цилиндром. Затем воспламеняется топливно-воздушная смесь, и поршень поднимается вверх, при этом на сваю передается дополнительный движущий импульс. По мере того, как гидроцилиндр движется вверх, выпускные отверстия очищаются и сдувается избыточное давление.

Величина восходящей скорости ползуна зависит от давления сгорания молота, жесткости подушек молота и сваи, массы и жесткости сваи, а также жесткости и / или сопротивления грунта.Практически все компоненты системы «молот-свая-грунт» влияют на ход дизельного молота, причем ход поршня увеличивается по мере того, как забивание сваи становится более трудным в нормальных условиях. Если грунт имеет высокое сопротивление, но низкую жесткость, ход будет относительно низким.

Дизельные молоты одностороннего действия не требуют дополнительного оборудования, что делает их экономичным решением. По мере увеличения количества гребков при жестком вождении увеличивается энергия. Низкие ходы при легкой забивке защитят бетонные сваи.Кроме того, поршень имеет относительно небольшой вес по сравнению с той энергией, которую он обеспечивает. Однако ход этого типа молота зависит от системы «молот-свая-грунт». При высоких ходах скорость ударов относительно мала. Наконец, этот тип молота может вызвать проблемы с окружающей средой.

При определении производительности дизельного молота одностороннего действия необходимо учитывать два основных вопроса. Во-первых, ход молота должен соответствовать ситуации.Во-вторых, выходная мощность при заданном ходе должна быть адекватной. Ход можно измерить несколькими способами, например, прикрепив к нему прыгающую палку или используя саксиметр, который измеряет период между ударами и рассчитывает ход поршня. Существует ряд причин, по которым мощность хода может быть недостаточной: от системы мягкого вождения, длинных гибких свай и пористой почвы до недостатка топлива, неподходящего топлива, отсутствия сжатия и чрезмерного трения. Каждую из этих проблем следует тщательно изучить, чтобы определить, что может вызывать плохой ударный выброс.

Дизельные молоты двойного действия

Дизельный молот двустороннего действия или с закрытым концом состоит из тонкого поршня (плунжера), который перемещается внутри цилиндра. В отличие от дизельного молота одностороннего действия / с открытым концом, верхняя часть этого цилиндра закрыта, что заставляет гидроцилиндр сжимать воздух, находящийся между гидроцилиндром и верхом цилиндра. Когда плунжер падает, он подвергается действию силы тяжести и давления в этой камере.

Дизельный молот двойного действия состоит из восьми основных частей: (1) поршень или шток с поршневыми кольцами; (2) ударный блок с кольцами; (3) цилиндр; (4) один или несколько топливных насосов; (5) топливные форсунки; (6) выпускные отверстия; (7) глушитель отдачи; и (8) отбойная камера с выпускными отверстиями.Эти отверстия открываются в стенке цилиндра. Ударный блок обычно имеет больший верхний и нижний диаметр, а нижняя часть цилиндра имеет диаметр, достаточный для свободного движения. Таким образом, ударный блок может перемещаться вверх и вниз, но не выпадет из цилиндра при поднятии гидроцилиндра. Амортизатор отдачи служит для амортизации цилиндра от сильного восходящего движения блока удара от отскока сваи и расположен между днищем цилиндра и днищем ударного блока.

Основным преимуществом дизельного молота двойного действия является то, что это автономный агрегат, не требующий дополнительного оборудования. Он также имеет более высокую скорость удара по сравнению с дизельными молотами с открытым концом. Тем не менее, существует значительный подъем при жестком вождении, а также неопределенная энергия, когда сгорание предотвращает удар плашмя-наковальней. По этой причине нелегко определить ход с помощью дизельных молотов двойного действия. Этот тип молота также требует более сложного обслуживания по сравнению с другими типами молотов.

Для работы дизельного молота двойного действия гидроцилиндр поднимается над выпускными отверстиями с помощью спускового устройства и подъемника или гидравлического домкрата. Когда подъемник поднимается, он закрывает порты отбойной камеры, и воздух сжимается внутри верхней отбойной камеры. Когда гидроцилиндр достигает начальной высоты, спусковой механизм освобождается, и гидроцилиндр падает как под действием силы тяжести, так и под давлением воздуха в отбойной камере. Когда он проходит через выпускные отверстия, они закрываются, и некоторый объем воздуха задерживается внутри камеры.Плунжер сжимает этот захваченный воздух, который становится горячим.

Когда гидроцилиндр достигает определенного положения, он толкает рычаг и плунжерную систему в топливный насос, который затем впрыскивает топливо в камеру. Для систем ударного распыления топливо затем впрыскивается в камеру в жидкой форме, и сгорание не произойдет до удара поршня о ударный блок. В случае распыленного впрыска топлива сгорание происходит вскоре после впрыска топлива, пока воздух в цилиндре достаточно горячий.Горение длится столько же, сколько и впрыск.

При ударе толкатель толкает вниз ударный блок, подушку молота, шлем и головку сваи, что позволяет цилиндру падать под действием силы тяжести. Затем ударный блок отделяется от гидроцилиндра в течение короткого периода времени, и давление сгорания вызывает дальнейшее отделение. В зависимости от длины сваи она будет отскакивать, толкая ударный блок вверх. Ударный блок ударяется о цилиндр, при этом движущийся вверх плунжер в конечном итоге очищает выпускные отверстия (возможно, после второго удара).Избыточное давление сбрасывается, и подъемник продолжает движение вверх.

Величина скорости ползуна с этим типом молота зависит от массы и жесткости сваи, давления молота и давления сгорания, жесткости молота и подушек сваи, жесткости и / или сопротивления грунта, а также скорости, с которой давление в грунте отказов дом увеличивается. Каждый компонент системы может влиять на ход дизельного молота. В нормальных условиях ход поршня увеличивается по мере того, как становится труднее забивать сваи.Однако грунты с высоким сопротивлением и низкой жесткостью могут привести к относительно небольшому ходу.

Топливные системы для дизельного молота

Есть два типа топливных систем, используемых с дизельными молотами: впрыск жидкого топлива и распыленный впрыск топлива. Впрыск жидкого топлива можно также называть впрыском под низким давлением или ударным распылением. В этом процессе гидроцилиндр сжимает воздух в камере сжатия при его падении. Затем впрыскивается топливо, при этом жидкость образуется в верхней части ударного блока.Удар плунжера рассеивает топливо, смешивая его с горячим сжатым воздухом, и происходит сгорание.

При использовании холодного молота возгорание может начаться в течение двух миллисекунд после удара. Однако по мере того, как молот нагревается, топливо начинает испаряться сразу после его впрыска, и сгорание начинается незамедлительно. Чем горячее молоток, тем выше вероятность преждевременного возгорания. Перегретый молоток может вызвать преждевременное возгорание, при этом к моменту удара сгорание уже значительно продвинется вперед.

С помощью распылительных молотков для впрыска топлива под высоким давлением топливо впрыскивается в цилиндр, наполненный горячим сжатым воздухом. Этот впрыск под высоким давлением заставляет топливо попадать в камеру в виде мелкодисперсного тумана. Топливо сгорит, как только попадет в горячий воздух. Это топливо впрыскивается, когда гидроцилиндр достигает определенного расстояния от ударного блока. Впрыск и / или горение прекращаются после того, как поршень достигает определенной точки во время отбоя.

При легком вождении сгорание начинается независимо от скорости между гидроцилиндром и ударным блоком.Поскольку поршень падает медленно, с коротким ходом, время между началом горения и ударом будет больше, позволяя давлению сгорания развиться достаточно, чтобы остановить ударник до удара — с небольшой передачей энергии на сваю.

Молоты с распылительным впрыском топлива работают хорошо, если за ними правильно ухаживать. Время впрыска топлива должно быть точным до миллисекунды. Если есть какие-либо поврежденные детали, такие как изношенные форсунки или детали топливного насоса, производительность может значительно снизиться.

Принадлежности для вождения

Ударный конец плунжера не может напрямую адаптироваться ко всем формам сваи. По этой причине необходимо установить аксессуары для сопряжения молота и сваи и для передачи силы удара молота на сваю. Эти аксессуары включают подушки для молотков, наковальни, шлемы, подушки для свай, оправки и толкатели.

Амортизаторы получают энергию первого удара молота и необходимы для защиты поражающих частей молота от повреждений.Они могут быть изготовлены из печенья из проволочного троса или пластин из стальной ткани, микарты и алюминия, хамортекса, синего нейлона, фанеры или твердых пород древесины. Подушка из смягчителя будет производить более длинный импульс с меньшей максимальной силой, а более твердая подушка будет производить более короткий импульс с более высокой максимальной силой. Амортизирующая подушка обычно устанавливается в верхней части шлема в углублении в форме горшка с ударной пластиной наверху для защиты амортизирующей подушки. Подушки Hammer имеют ограниченный срок службы, так как со временем сжимаются.Сломанная, сгоревшая или слишком тонкая подушка для молотка будет неэффективной. Для некоторых молотов, например для определенного дизельного и гидравлического оборудования, амортизатор не требуется.

Наковальни необходимы для молотов внутреннего сгорания, чтобы улавливать горючую смесь и позволять ей создавать давление. Они не используются в отбойных молотках внешнего сгорания.

Каска представляет собой тяжелый жесткий стальной блок, который располагается между молотком и сваей. Он служит для более равномерного распределения удара молота по головке сваи, чтобы минимизировать повреждение сваи.Ударная поверхность шлема должна быть гладкой и равномерно контактировать с верхом ворса, с допустимым боковым смещением не более 2 дюймов. Вес шлема определяется исходя из проходимости сваи с помощью волнового уравнения.

Фотография предоставлена: APE

. Если каска плохо сидит, в верхней части сваи могут возникнуть напряжения. Это также может привести к изгибу открытой части длинной сваи при каждом ударе молотка. Двухкомпонентные каски могут использоваться с дизельными молотами, которые не ударяют по свае с такой же интенсивностью, как воздушные / паровые молоты.

Для забивки бетонных свай потребуется свайная подушка. Фанера является наиболее распространенным материалом для прокладки сваи в Соединенных Штатах, хотя можно использовать древесину твердых пород с волокнами, перпендикулярными оси сваи. Какой бы материал ни использовался, он должен быть как сухим, так и несгоревшим. Когда он начнет гореть, его следует заменить. Примерно после 1000 ударов подушка может стать слишком жесткой и сжатой. В этих ситуациях следует заменить подушку.

Оправки используются для установки тонкостенных свай-оболочки перед их заливкой бетоном.Этот аксессуар необходим, потому что стенки сваи слишком тонкие, чтобы выдерживать нагрузки забивки. Оправки могут быть ступенчатыми, коническими или расширяющимися в зависимости от конфигурации сваи. Если используется оправка с оболочкой одинакового диаметра, они должны иметь возможность расширения для плотного захвата сваи и предотвращения ее обрушения. Оправки должны выдерживать удары молота и передавать энергию на дно сваи, распределяя силы по гофрам.

Большинство оправок имеют гофры, соответствующие корпусу, и называются сегментными листами.Эти оправки расширяются под действием механических, пневматических или гидравлических сил для плотного захвата оболочки и защиты от деформации и разрыва.

Наконец, толкатели — это стальные элементы, которые устанавливаются между сваебойным молотом и самой сваей. Последователь позволяет забивать сваю за пределы досягаемости выводов. Чаще всего они используются для забивки свай по воде или для забивки свай под верхушкой существующей конструкции. Хотя толкатели могут облегчить вождение, может быть сложно поддерживать выравнивание между сваей и толкателем, а несоосность может затруднить приравнивание количества ударов к вместимости сваи.Для многих проектов спецификации исключают использование последователей.

Вибрационные приводы

Виброприводы — это машины, которые устанавливают сваи путем приложения к материалу быстро меняющейся силы. Обычно это достигается вращением эксцентриковых грузов вокруг валов. Каждый из этих вращающихся грузов создает силы, действующие в одной плоскости, направленной к средней линии вала. Груз смещается от центра оси вращения эксцентриковым рычагом.Эти рычаги спарены, чтобы избежать эффекта бокового взбивания, оставляя осевое усилие для сваи. В зависимости от водителя может быть несколько пар маленьких идентичных эксцентриковых рычагов или одна пара большего размера.

Большинство вибрационных молотов имеет массу, которая не вибрирует при вращении эксцентриков. Масса похожа на тягу крана вниз и может помочь в процессе вождения. У некоторых моделей также есть дополнительные грузы, которые нужно добавить к системе подвески. Хорошая система подвески минимизирует вибрацию стрелы, обеспечивая при этом безударное место для крепления шлангов или кабелей.

Вибромолоты работают, разрыхляя почву вокруг сваи, так что свая проникает в землю за счет комбинации собственного веса и статической силы, создаваемой системой подвески или через нее. Когда почве не хватает сцепления, направленная вверх сила создает эффект текучести на почве или песке. В случае связных почв этот эффект может быть усилен тиксотропией, когда почва превращается в гель в результате обратимого химического процесса. Повышение давления воды в порах в обоих типах почв также помогает сваям проникать в почву.

Вибрационная забивка — эффективный метод установки свай, при этом самым большим препятствием является сопротивление сваи на носке. Шпунтовые и двутавровые сваи с малым мыском лучше всего подходят для вибропогружения.

Типы вибрационных приводов

Существует пять основных типов вибромолотов: низкочастотные молотки, среднечастотные молотки, высокочастотные молотки, звуковые или резонансные молотки и ударно-вибрационные молотки. Низкочастотные молотки имеют частоту колебаний от 5 до 10 Гц.Они [в основном используются с сваями, которые имеют как высокую массу, так и сопротивление носку, такими как бетонные и большие сваи из стальных труб. Эти молоты часто имеют большие эксцентрические движения для достижения динамической силы.

Молоты средней частоты используют частоту колебаний от десяти до тридцати Гц. Их часто используют для шпунтовых свай и небольших трубных свай. Большинство используемых сегодня вибрационных молотов являются среднечастотными, поскольку они используют достаточную динамическую силу для возбуждения почвы, правильную частоту для взаимодействия с большинством грунтов и достаточную амплитуду для проникновения в твердые подповерхностные слои.

К высокочастотным молотам относятся все вибрационные молотки, которые вибрируют с частотой более тридцати Гц. Молоты, работающие в диапазоне от 30 до 40 Гц, используются для минимизации вибрации соседних конструкций.

Звуковые или резонансные молотки вызывают резонансный отклик в свае, что облегчает забивание и извлечение сваи. Эти молоты работают с частотой от девяноста до 120 Гц. Эти машины сложны в механическом отношении, что ограничивает их использование.

Ударно-вибрационные молоты — это тип вибропогружателя, который обеспечивает как вибрацию, так и удары по свае.Он имеет эксцентрики, вращающиеся в противоположных направлениях, которые передают вертикальные колебания, которые регулируются набором пружин, связанных с рамой. Затем пружины передают свае силу сжатия. Головка также может ударить по наковальне, чтобы произвести удар, аналогичный удару традиционного ударного молота, но с более высокой скоростью удара. Эти молотки не производятся в США, имеют ограниченное использование.

Типы забивных свай с помощью вибромолотов

Вибромолоты могут использоваться для забивания самых разных свай.Их также можно использовать в качестве экстракторов, для ограничения шума, в качестве зондов или для увеличения мобильности. Этот тип молота также может уменьшить повреждение сваи.

Вибромолоты часто используются для укладки шпунта. Стена из профнастила устанавливается на место с помощью шаблона, а затем забиваются сваи. Во многих случаях листы приводятся в движение по два за раз, используя губку с двумя наборами зубьев и выемку, в которой можно разместить блокировку. В качестве альтернативы шпунт может быть установлен как забиваемый, и в этом случае листы забивают по одному.

Эти молотки можно также использовать для забивания двутавровых свай аналогичным образом. Однако, если ударное воздействие сваи велико, молот может быть установлен на наборе поводков, как в случае ударных молотов. Вибрирующие двутавровые сваи также могут использоваться для балок и в строительстве стен из цементного раствора.

Кессоны и сваи также можно устанавливать с помощью вибромолота. Это применение особенно эффективно при установке кессонов большого диаметра и труб с открытым концом, достаточно широких, чтобы труба не нарастала в конце сваи.Кессонная балка может использоваться для крепления сваи к молотку на противоположных концах, при этом зажимы фиксируются на салазках во время использования. Эти зажимы можно перемещать по горизонтальной направляющей, чтобы забивать сваи разных размеров. После того, как кессон установлен, из него удаляют материал, кладут арматурный каркас и заливают бетон, чтобы заполнить трубу. Вибромолот — это средство экономии средств при таком использовании, поскольку трубу можно извлечь, оставив бетонную сваю подходящего размера.При использовании обычных методов избыток бетона может достигать 25%. Для трубных свай компоновка оборудования аналогична. Обычно вибромолоты используются для труб с открытым концом, так как эти инструменты менее эффективны для труб с закрытым концом.

Вытесняющие сваи, в том числе деревянные, сборные железобетонные, бетонные шпунтовые сваи и трубы с закрытым концом, также могут быть установлены с помощью вибромолота, в зависимости от размера свай. Чем больше перемещаемый объем, тем менее эффективен вибромолот.Вибромолоты редко используются для этих типов свай, потому что другие методы, такие как ударная забивка, обычно лучше.

Фотография предоставлена ​​MKT Manufacturing

Экскаваторные вибромолоты

Вибромолоты, устанавливаемые на экскаватор, имеют несколько явных преимуществ по сравнению с машинами, устанавливаемыми на кран. С этим типом молота нет необходимости в отдельном блоке питания, и его легче использовать на площадках с низкой высотой или в помещениях. Вибратор можно установить более точно как для установки, так и для извлечения.Эта установка, как правило, дешевле и ее легче перемещать. Наконец, спуск вниз улучшает управляемость без излишнего смещения подвески.

Вибромолоты обычно присоединяются к стреле эксактора с помощью шарнирного соединения. Затем ковш снимается со стрелы и устанавливается вибратор. Важно отметить, что, поскольку каждый экскаватор индивидуален, необходимо правильно подобрать крепление и обеспечить надежность всех соединений. Грузоподъемность подвески также должна соответствовать тяговому усилию стрелы.

Для агрегата, устанавливаемого на экскаватор, как правило, нет необходимости в отдельном силовом агрегате (как в случае агрегата, установленного на кране). Вместо этого цепь ковша на экскаваторе может использоваться как для поворота эксцентриков, так и для приведения в действие зажима. Это может сделать устанавливаемый на экскаватор вибромолот более экономичным выбором.

Эти блоки могут быть установлены в нескольких специальных конфигурациях. Поворотный вибромолот может использоваться для некоторых типов стальных шпунтовых свай, позволяя отбойному молотку вращаться на 90 градусов и зажимать листы без необходимости маневрировать стрелой.Когда листы устанавливаются перед движением, в этом типе конфигурации нет необходимости. Точно так же этот тип установки не следует использовать с алюминиевыми, виниловыми или пултрузионными стекловолоконными листами.

Гусиная шея удлинит стрелу экскаватора, что позволяет использовать молот в более широком диапазоне положений. Однако, поскольку стрела длиннее, необходимо проявлять большую осторожность, чтобы не перевернуть экскаватор.

Буровые установки

Каждому сваебойному станку потребуется установка для подъема молотка и сваи, а также для направления забивной системы при забивке сваи.В большинстве случаев буровая установка состоит из гусеничного крана, к которому добавлено оборудование для забивки свай, которое может включать поводки, молот, корректировщик, котел и / или лунный луч. Выбор конфигурации буровой установки зависит от наличия.

Краны для ударных молотков

Помимо самого молота, кран является самой важной частью системы забивки свай. Правильный выбор крана имеет решающее значение для безопасной, экономичной и правильной установки свай.

Базовый кран состоит из двух гусеничных тележек, которые распределяют вес водителя на землю, а также кузова автомобиля и кабины.Каждый гусеничный ход прикреплен к кузову автомобиля и состоит из ремня из штанов, соединенных штифтами, роликов, передающих вес на колодки, и звездочек с цепным приводом, которые приводят машину в движение. Оператор может подать питание на гусеничный ход или заблокировать гусеничный ход, чтобы управлять машиной. На некоторых кранах гусеницы можно установить на большем расстоянии для обеспечения устойчивости, а затем убрать для транспортировки.

К крану можно добавить ряд дополнительных функций, чтобы сделать его более подходящим для забивки свай.Это может включать в себя дополнительный реверсивный вал и зубчатую передачу для обеспечения независимого поворота и перемещения, независимый подъемник стрелы, один или два дополнительных шторы барабана, широкие гусеничные опоры для снижения давления на грунт, а также портальные подъемные устройства и устройства для снятия противовеса.

Чтобы переоборудовать кран в сваебойщик, необходимы доработки. Для компенсации крутящего момента и поперечной нагрузки следует использовать тяжелую стрелу, например стрелу типа Raymond. Спереди на поворотной платформе должен быть установлен корректировщик, чтобы удерживать нижнюю часть поводков на некотором расстоянии от крана.Также потребуется бойлер или воздушный компрессор с достаточным противовесом, снятым для балансировки и крепления силового агрегата. Для гидравлических молотов, дрелей, корректировщиков или лунных лучей необходимо установить гидравлический силовой агрегат, а также необходимые регулирующие клапаны, трубопроводы и шланги.

Краны

обычно имеют грузоподъемность 75% нагрузки, необходимой для подъема машины, с номинальной мощностью, основанной на максимальной нагрузке, которую кран может поднять при радиусе двенадцати футов с самой короткой стрелой. Однако при выборе крана для забивки свай эти мощности не имеют большого значения.Для забивки свай следует использовать диаграмму грузоподъемности крана, причем устойчивость грунта является наиболее важным фактором при работе машиниста. Автокраны редко используются в качестве сваебойных машин, поскольку они обычно имеют очень низкую грузоподъемность в положении для забивания свай.

Стрелы для ударных молотков Стрелы типа

Raymond уменьшают кручение и боковую тягу, возникающие при забивке свай. Все стрелы типа Raymond имеют базовую длину 40 футов, причем нижняя секция предназначена для конкретного крана, а верхняя секция может использоваться на разных машинах.Эти стрелы можно удлинить, вставив секции, кратные восьми футам.

Эти стрелы имеют встроенные паровые или гидравлические линии и стойки для хранения соединительных болтов стрелы. Как правило, они сильнее, чем большинство коммерческих бонов, и не всегда являются лучшим выбором при любых обстоятельствах. Коммерческие стрелы лучше подходят для забивки отвесных, забивных и забивных свай, но никогда не должны использоваться для забивки боковых забивных свай.

Краны для вибромолотов

Вибромолоты обычно свободно свешиваются с кранов, а не работают на поводках.Таким образом, краны, используемые для вибромолотов, должны иметь достаточную грузоподъемность для подъема молота и сваи, а также любую нагрузку на извлечение при извлечении свай. Кроме того, стрела должна выдерживать остаточную вибрацию, передаваемую ей подвеской.

Энергетические системы

Для всех молотов внешнего сгорания и большинства вибромолотов требуется источник энергии, в зависимости от типа молота. Пневматические / паровые молоты обычно приводятся в действие воздушными компрессорами.Они могут быть установлены на земле или на задней части крана в качестве противовеса. Трехходовой запорный клапан следует использовать для сброса давления из трубопроводов после остановки молота или в аварийных ситуациях. Также должна быть установлена ​​линейная масленка для обеспечения непрерывной подачи распыленного масла в цилиндр.

Гидравлические системы используются в проектах забивки свай с помощью вибромолотов, гидравлических ударных молотов, шнеков и буров, а также споттеров и свайных обезьян. Базовый силовой агрегат содержит все компоненты, необходимые для управления гидравлическим оборудованием и обеспечения достаточной мощности.В некоторых ситуациях гидравлическую систему крана можно использовать для приведения в действие меньшего вибромолота или гидравлического ударного молота, что устраняет необходимость во внешнем силовом агрегате.

Большинство гидравлических проблем вызвано плохим состоянием гидравлического масла. Таким образом, необходимо использовать масло надлежащего сорта и типа. Хорошая гидравлическая жидкость должна быть антикоррозийной, стабильной при высоких температурах и жидкостью при низких температурах, а также обеспечивать смазку всех частей системы. В некоторых гидравлических системах используются картерные масла двигателя.Однако моющие и диспергирующие добавки в этом типе масла, а также стоимость делают их менее чем идеальными для этого типа применения. Также можно использовать турбинные масла, но в них отсутствуют присадки, необходимые в тяжелых условиях. Вместо этого следует использовать противоизносное гидравлическое масло высшего сорта. Это масло должно содержать ингибиторы окисления, чтобы их можно было использовать при более высоких температурах без разрушения, а также ингибиторы ржавчины, пеногасители и противоизносные присадки.

Гидравлические насосы связаны с двигателем через привод насоса.Эти насосы обычно приводятся в действие дизельным двигателем и представляют собой шестеренчатый тип низкого давления или поршневой тип высокого давления. Эти насосы прецизионные с очень маленькими зазорами. Их эффективность зависит от абсолютной чистоты, при этом возможно повреждение даже небольшим количеством грязи или пыли. Должны быть установлены качественные фильтры для удаления частиц, которые меняются раз в месяц.

Leader Systems

Для правильного выравнивания ударного молотка и сваи во время забивки необходимы ведущие системы.Конфигурация этих систем зависит от приложения.

Неподвижные поводки прикрепляются с помощью механического соединения в точке стрелы, а также внизу поводков. В точке стрелы соединение должно позволять поводкам вращаться вокруг точки стрелы. Типичный фиксированный лидер включает основную секцию, прикрепленную к точке стрелы, верхнюю секцию, нижнюю секцию и достаточное количество средних секций для получения необходимой высоты. Под концом стрелы должно быть больше поводков, чем сверху.Споттеры для фиксированных поводков могут быть ручными, лунными или гидравлическими, в зависимости от потребностей проекта.

Вертикальные поводки или полужесткие поводки — это фиксированные поводки с гидравлическими корректировщиками, которые могут перемещать поводки вверх и вниз. Их лучше всего использовать, когда позиционировать лидеров крайне сложно, как, например, в строительстве железных дорог.

Поворотные поводки подвешиваются к крану с помощью троса и являются наиболее часто используемым типом поводков. Поскольку лидеры имеют некоторую свободу бокового движения, необходимо предпринять дополнительные шаги, чтобы обеспечить правильное выравнивание свай при их забивке.

Поводки Underhung похожи на фиксированные поводки, но соединение точки стрелы выполняется наверху поводков. Кроме того, лидер обычно может двигаться от крана только вперед и назад. Этот тип поводка используется с корректировщиком или без него.

Хотя большинству ударных молотов для работы требуется поводок, некоторые молоты можно оснастить штанами. Однако делать это следует только в соответствии с рекомендациями производителя.

Для морских свай необходимо использовать специальный тип поводка.Эти лидеры подвешены к кранам и приставляют сваю для правильного выравнивания молота. Эта система также может использоваться для больших трубных и бетонных цилиндрических свай при строительстве на суше.

Существует ряд принадлежностей, которые можно использовать с поводками, в том числе люлька или удлинитель, когда молоток слишком мал или велик для используемых поводков. Свайный затвор может использоваться для направления сваи на поводки и удержания ее в правильном положении во время забивки. Они могут открываться вручную или с помощью гидравлики.Колющая точка используется с качающимися поводками для фиксации нижнего конца поводков.

Специальные операции и оборудование

Свайные фундаменты забиваются в широком диапазоне условий. В результате могут потребоваться специализированные операции и оборудование.

Промывка

Jetting использует жидкость под давлением для ослабления связи между сваей и почвой. Это снижает сопротивление сваи пробиванию грунта. Гидравлическая очистка также снижает нагрузку на забивку, экономит время, снижает вибрацию и позволяет увеличить проникновение сваи.По окончании забивки сваи следует забить на окончательную глубину проникновения.

Этот метод наименее эффективен для глины и крупного гравия, но очень эффективен для мелкого песка. В глинистых почвах форсунки могут забиваться, в то время как в мелкозернистых почвах струя может разрыхлить почву вокруг уже забитых свай. По этой причине применение струйной печати в таких ситуациях может быть ограничено. Чаще всего он используется, когда сваи вытесняющего типа должны проникать в слои плотных, менее связанных грунтов (кроме крупного или рыхлого гравия).Гидравлическая очистка может уменьшить структурное повреждение свай, вызванное перебросом.

Процесс забрызгивания относительно прост: вода под высоким давлением закачивается по трубам, которые прикреплены к свае изнутри или снаружи. Минимум от пяти до десяти футов проникновения сваи должно быть выполнено без забрызгивания. Если невозможно забить сваю на последние пять-десять футов без забрызгивания, критерии проекта могут не быть выполнены. Следует избегать близости к существующей конструкции или сваям.

Можно использовать два типа форсунок. Неподвижные форсунки являются постоянной частью сваи. Это дорогостоящий вариант, но он может оказаться необходимым, если нельзя использовать подвижную струю. Подвижные форсунки прикрепляются к свае таким образом, чтобы можно было удалить их после установки сваи. Две симметрично расположенные форсунки обеспечивают наиболее быстрое проникновение и лучший контроль свайных труб.

Система струйной очистки состоит из струйных трубок, сопла, насоса, двигателя и шлангов. Это оборудование должно быть способно производить желаемый объем воды при необходимом давлении.Как объем воды, так и давление должны быть достаточными, чтобы сбрасываемая вода могла подниматься по бокам сваи.

Типичная процедура забрызгивания включает проделывание ямы с использованием струи воды в месте сваи перед забивкой. Затем сваю смазывают водой во время забивания. Поскольку куча будет стремиться двигаться к струе, может потребоваться струя с одной стороны, а затем с другой, или с использованием нескольких струй.

Подводное вождение

Хотя в большинстве случаев забивание свай в воде может быть выполнено с поверхности, забивание свай под водой часто дает преимущества.Этот процесс исключает использование толкателей свай для увеличения веса системы, использование свай большей длины, чем необходимо, и необходимость срезания свай под водой. Гидравлические молоты — лучший выбор для этой работы, так как они могут использоваться на очень глубокой воде, когда силовой агрегат находится на палубе баржи, а шланги уходят в воду. Гидравлические отбойные молотки можно также использовать под водой при условии, что вода не просачивается внутрь корпуса. На глубине более 40 футов уплотнения вала двигателя должны быть защищены.

Предварительные земляные работы

Предварительная выемка грунта может потребоваться для проникновения в верхние твердые слои почвы, предотвращения вспучивания почвы, уменьшения сопротивления движению, уменьшения противодавления или минимизации воздействия движения на соседние конструкции. Его также можно использовать для минимизации нагрузки на сваи и стержни, а также для помощи в удалении или перемещении препятствий. Одной из основных проблем, связанных с предварительными земляными работами, является отвод воды и почвы. Перед тем, как приступить к работе, следует понять ответственность за эту задачу.

Предварительное бурение включает в себя бурение, бурение или бурение ямы в земле с последующим заполнением этой ямы бетоном или забиванием в нее сваи. Обычно это достигается с помощью шнека непрерывного действия, хотя можно использовать шнек для почвы или сеялку, если струйная очистка нецелесообразна. Предварительное бурение может потребоваться для забивки сваи через препятствия, а также может использоваться для размещения свай в насыпях, содержащих валуны.

Размер отверстия должен быть таким, чтобы он был достаточно большим для забивки, но достаточно маленьким, чтобы прочно и надежно удерживать сваю от бокового смещения.В большинстве случаев диаметр предварительно просверленного отверстия должен быть на четыре дюйма меньше, чем диагональ стальной Н-образной сваи или квадратной сваи, и на один дюйм меньше диаметра круглой сваи. Однако, если сваи должны проникать в очень твердый материал, тогда предварительно просверленный диаметр должен быть равен диаметру сваи.

Шнек эффективен на глинистых почвах. Он предполагает использование шнека непрерывного действия с буровым долотом, который приводится в действие гидравлической или пневматической дрелью. Это наиболее эффективно, когда материал разрезается и поднимается на поверхность летательными аппаратами.Если шнек ввинчивается в землю и останавливается, необходимо перевернуть сеялку, чтобы вытащить шнек из земли. Шнек можно облегчить, добавив воду, пар или воздух через буровую штангу, чтобы смазать почву и помочь разбить почву и поднять ее на поверхность.

Мокрое роторное бурение можно использовать для сверления очень глубоких отверстий, в которых мощность шнека будет чрезмерной. Он хорошо подходит для пластиковых грунтов, которые в противном случае прилипли бы к лопастям шнека, и для тех грунтов, которые разрушились бы, если отверстие не было заполнено жидкостью.Он предполагает использование бурильной колонны с водой, подаваемой через штангу под давлением. Это сохраняет отверстие открытым и выносит выкопанный материал на поверхность. Образовавшуюся суспензию необходимо утилизировать надлежащим образом.

Для роторного бурения используется гидравлическая дрель на каретке или поворотный стол с открытым центром. Это можно использовать для бурения мягких пород. Подходящее долото для этой работы будет зависеть от свойств буровой породы.

Сухая предварительная выемка грунта включает удаление земляной пробки с помощью трубы с открытым концом.Эта трубка вбивается в землю с помощью клапана наверху. После того, как трубка вставлена, клапан закрывается и трубка извлекается. Вакуум, создаваемый этой системой, помогает удерживать пробку земли в трубке. Затем используется давление пара или воздуха для выталкивания заземляющей пробки. Этот метод можно использовать в пластичных грунтах на ограниченной глубине. Трубку не следует вставлять настолько глубоко, чтобы она застряла, или чтобы пробка была слишком длинной, чтобы ее можно было вытолкнуть.

Забивка грунта может использоваться для преодоления препятствий на глубине от десяти до пятнадцати футов ниже отметки отсечки сваи, которые не могут быть устранены земляными работами.Процесс включает в себя забивание втулки (например, оправки), тяжелой стальной трубы или двутавровой сваи для создания пилотного отверстия. Затем вынимают окучник, затем вставляют ворс и забивают его на глубину. Если посадочная шпилька забита слишком глубоко, извлечение может стать затруднительным.

Воздушные подъемники и воздушные форсунки могут использоваться вместо водоструйной очистки для очистки открытых свай и для других целей. Воздух действует как струи воды, разбивая уплотненные материалы и вынося их на поверхность. Этот метод требует большого количества воздуха.Эрлифт предполагает опускание сваи кондуктора на дно сваи. Затем смесь воздуха и воды выталкивается вверх, при этом вода уносит с собой почву.

Винтовые сваи включают установку обсадной трубы с помощью одного или нескольких витков спирального винта большего диаметра, чем диаметр сваи. Прикручивание обсадной трубы к земле до заданного уровня упрощает управление автомобилем. Опускание — это тип подъема свай, при котором обсадные трубы устанавливаются на место, а затем заполняются бетоном.

Наконец, резка бетонной сваи выполняется после завершения забивки бетонной сваи. Это необходимо, когда необходимо отрезать бетонную головку сваи, чтобы обнажить арматурный стержень или кабель для соединения сваи и конструкции. Бетонную сваю можно разрезать вручную, с помощью отбойных молотков или автоматически с помощью гидравлических устройств, называемых резаками для бетонных свай.

Оборудование, используемое для установки фундаментных свай, имеет решающее значение для общего успеха проекта. Правильно подобрав оборудование, вы сможете лучше соответствовать проектным критериям и спецификациям проекта.

Полную версию статьи можно найти здесь.

винтовых свай коренная порода

Уведомление : Неопределенный индекс: social_icon_position в /home/mdisario/public_html/huntdaily.com/wp-content/plugins/wp-social-sharing/includes/class-public.php в строке 30

Но Самое приятное, что все, что вам нужно сделать, это позвонить в Techno Metal… Bedrock — Если есть коренная порода, мы не сможем установить винтовые опоры. Наши цены эквивалентны, а в большинстве случаев ниже, чем у наших конкурентов.Автор: Тайлер Кук, менеджер проекта. Стальные стержни вбиваются в землю с помощью гидравлического домкрата, который плотно прижимается к основанию, обеспечивая опору и устойчивость. ПЕСОЧНЫЕ ПОЧВЫ Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, штат Миннесота. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для вала сваи или анкерного стержня.Применение винтовых свай. Ситуация Экологическая очистка крупного автосалона. Лучшим методом ремонта фундамента была и, вероятно, всегда будет установка забивной стальной опоры в основание или несущий слой. ВРАЩАТЕЛЬНЫЕ СВАИ / АНКЕРЫ CHANCE® Введение Винтовая свая / анкер — это заводская стальная система глубокого фундамента, предназначенная для противодействия осевому сжатию, осевому растяжению и / или поперечным нагрузкам от конструкций. Обычно винтовые опоры устанавливаются путем ввинчивания ведущей секции в землю при прикреплении валов для получения необходимой длины.Было решено, что четыре винтовых сваи, установленные до скалы в каждом устое, обеспечат лучшую боковую устойчивость. достигнут подходящий слой почвы или коренной породы. Винтовые сваи были определены как наиболее экономичное решение. RE: Можно ли забивать шпунтовые сваи в коренные породы? Винтовые сваи и заземляющие винты одинаково выдерживают подъемные нагрузки и обычно проходят испытания, чтобы гарантировать, что наиболее эффективная глубина указана для конкретных почвенных условий на площадке, но в отличие от земляных анкеров, винтовые сваи и заземляющие винты часто поставляются с заранее заданной длиной, что составляет… Фундаменты с грунтом используются там, где слишком влажно для фундамента подвала.Однако в верхнем слое почвы существует значительный риск того, что почва может мигрировать или смыться с анкеров и здания. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционной выемке такой глубины — если бы это вообще было возможно -… Винтовые опоры фундаментально отличаются от насыпных или забивных свай старой школы, потому что они распределяют нагрузку на фундамент, а не концентрируют ее только на одной опорной точке. Да! Коренная порода находится на небольшой глубине ниже уровня земли 2.Если в окрестностях есть подъездная дорога, настил или аналогичные конструкции, доступ к отстойной стене затруднен, и опоры придется вырыть вручную. Было исследовано поведение моделей квадратных винтовых свай (5 × 5) мм, заложенных в обширный грунт, перекрывающий слой хорошо уплотненного песчаного грунта (одиночные и групповые винтовые сваи), и проведено сравнение с обычными сваями. Если коренная порода довольно мелкая, обычно используются толкающие опоры, для более глубоких грунтов требуются винтовые опоры. Устройство свайного фундамента То, что скрывается под красивым ландшафтом Аляски, не всегда так красиво.Это позволит перенести вес конструкции с неустойчивого или слабого грунта на устойчивый грунт или основание. Винтовые сваи нарушают грунт во время установки и обычно требуют более глубокой установки сваи. Благодаря этому ваш проект будет вовремя и в рамках бюджета. Напротив, заземляющий винт обеспечивает плотное соединение с окружающей почвой, обеспечивая мгновенную стабильность. Можно установить винтовые сваи, чтобы обеспечить постоянную стабилизацию и поддержку веса конструкции. Планирование и размещение ствола сваи передает структурную нагрузку на сваю (сваи), укрепляя фундамент для постоянного решения.Ремонтируем, заменяем или обновляем любое бетонное или асфальтовое покрытие. Альтернативные варианты фундамента, включая сваи из ковкого чугуна или просверленные микросваи, могут обеспечить большую эффективность конструкции и экономию средств за счет более высокой рабочей грузоподъемности свай. От бельевых веревок до фундамента коттеджа винтовые сваи можно использовать для все большего количества вещей! Спиральные сваи определенно гарантируют гораздо лучшую грузоподъемность для этого типа применения. У винтовых свай несущая способность соотносится …Термины винтовые сваи, винтовые сваи, винтовые опоры, винтовые анкеры, спиральные опоры и спиральные анкеры часто используются спецификаторами как взаимозаменяемые. Что мы делаем. Спиральные сваи ввинчиваются в разные слои земли, пока не упадут в основание. Для типичного шага 3 дюйма винтовых опор и винтовых свай. Микросваи — это просверленные и залитые цементным раствором сваи небольшого диаметра, усиленные высокопрочным стержнем с резьбой для передачи нагрузок на соответствующий слой почвы или породы. Бетонные опоры-толкатели используются в некоторых областях, таких как Техас, но не так широко по всей стране.Я предполагаю, что вы говорите о стальных толкателях … Благодаря своей конструкции и простоте установки они чаще всего используются в тех случаях, когда почвенные условия не позволяют использовать стандартные фундаментные решения. Винтовые опоры. Винтовые опоры — это решение для глубокого фундамента, которое используется для ремонта существующих или закрепления новых фундаментов. Спиральные сваи — это система глубокого фундамента с концевой опорой, которая применяется как при сжатии, так и на растяжение. Винтовой анкер / свая, также известный как винтовые сваи, представляет собой расширяемую систему глубокого фундамента со спиральными опорными пластинами, приваренными к центральному стальному валу.Винтовые опоры используются для ремонта фундаментов, где несущие слои труднодоступны. AC358 — Винтовые свайные системы и устройства. Винтовые лопасти создают силу, которая выражается в том, какой вес может выдержать вся свая или пирс. Спиральные сваи на участках с камнями размером больше, чем софтбольный мяч, представляют собой проблему. Установка свай: по спирали установили 60 пробуренных микробвай в соответствии с проектом DOT, используя методы ударного бурения сжатым воздухом. Работа со спиральными опорами Стальные сваи — доступный вариант фундамента для небольших работ и сложных участков… их, потому что все участки на улице были взорваны из скалы. Было решено, что четыре винтовых сваи, установленные до скалы в каждом устое, обеспечат лучшую боковую устойчивость. Камни — такие типы, как коренная порода, известняк, песчаник, сланец и твердый мел, обладают высокой несущей способностью. Используя значение несущей способности кристаллической породы в 12 000 фунтов на квадратный фут, будут использованы три примера конструкции: одно-, двух- и трехэтажное здание, которое может быть жилым домом, кондоминиумом или квартирой. Рисунок 6-3 представляет собой выдержку из патента 1.217.128, выданный Л. Уайту. Спиральные опоры отлично подходят для проходки пирса через мягкий материал в более твердый материал, такой как коренная порода. Он состоит из центрального стального вала с одной или несколькими опорными пластинами спиральной формы, приваренными к центральному стальному валу. Мы верим в решение проблем осадки фундамента у источника, и наши винтовые сваи … винтовая опора является функцией крутящего момента, приложенного к валу сваи. Как и в любой системе глубокого фундамента, спираль или спирали должны выходить за пределы активной зоны в устойчивый материал.Что мы делаем. Устройство свайного фундамента То, что скрывается под красивым ландшафтом Аляски, не всегда так красиво. Основываясь на инженерно-геологических исследованиях, мы считаем, что предлагаемое дополнение может быть построено на глубоких основаниях, таких как винтовые сваи или пробуренные опоры, основанные на дне коренных пород. Винтовая свая предназначена для создания фундаментной опоры для конструкций любого типа и размера. Эти винтовые сваи большой емкости были установлены на средней глубине 40 футов и закреплены на пластах коренных пород.В данной работе рассматриваются винтовые сваи, которые широко используются в фундаментах для конструкций, подверженных как сжимающим, так и растягивающим усилиям. Винтовые сваи не могут проникнуть в коренные породы; Требуется качественная сталь прокатного класса и сертифицированные сварные швы; и другие недостатки по сравнению с альтернативными вариантами свай в зависимости от ряда факторов, таких как доступность стали, знакомство местных инженеров или строительной администрации со спиральными сваями и т.д. тем больше они зарабатывают.Винтовые опоры удерживают ваш дом на месте, как винты держат полку. Так же, как и старые свайные фундаменты, винтовые сваи (также называемые винтовые сваи, винтовые опоры, винтовые анкеры и т. Д.) Винтовые опоры или анкеры устанавливаются под активными грунтами, так что дом закрепляется на устойчивых грунтах или опирается на коренные породы. . Удаленные стройплощадки, участки с ограниченным доступом и участки с загрязненной почвой также являются выгодными для применения спиральных свай. Альтернативные варианты фундамента, включая сваи из ковкого чугуна или просверленные микросваи, могут обеспечить большую эффективность конструкции и экономию средств за счет более высокой рабочей грузоподъемности свай.Спиральные сваи определенно гарантируют гораздо лучшую грузоподъемность для этого типа применения. Размер будет 60 футов на 40 футов, всего 2400 квадратных футов на этаж. Затем устанавливается кронштейн для соединения сваи с бетонным основанием поддерживаемой конструкции. Винтовые сваи очень эффективны на более глубоких почвах, где невозможно добраться до коренных пород. Винтовые опоры / анкеры. Эта система не только сохраняет фундамент в целости и сохранности, но и сохраняет жизнь… ICC-ES. Компания EBS Geostructural была привлечена к проектированию, поставке и установке (70) спиральных свай CHANCE ® в коренные породы… ianlander (Geotechnical) 30 июня 09 07:27.Микро-сваи и спиральные сваи — Farrell Design-Build — Go Vertical with Confidence® — геотехнический подрядчик с 1999 года в Калифорнии и на западном побережье поставляет пирс из уплотненного заполнителя RAP CAP, буровую колонну смещения, шнековую сваю, буровую сваю, быстрое уплотнение при ударе, микровыступы … Со спиральными трубными сваями диаметром вала до 24 дюймов, мы являемся лидерами в производстве спиральных трубных свай большой вместимости… ВИНТОВЫЕ СВАИ ДЛЯ БОРТОВ 8-23 ПРИМЕР КОНСТРУКЦИИ 7 ….. ВИНТОВЫЕ СВАИ ДЛЯ БОРТОВ С 8-26… выветренная коренная порода известняка со значениями SPT «N» более 40 баррелей в фут. Винтовые сваи устанавливались до тех пор, пока не произошел отрыв на поверхности коренных пород или до значений крутящего момента, соответствующих конечной несущей способности сваи не менее 60 тысяч фунтов для коэффициента запаса прочности 2 или более. Угол наклона: угол наклона от вертикали, под которым устанавливаются винтовые сваи; может быть выражено в процентах, соотношении вертикальной глубины к горизонтальному проходу или углу в градусах. Позже бетонные бригады прикрепили опоры к существующему фундаменту.Успех винтовой анкерной системы основан на десятилетиях аналогичного использования анкеров Chance в электроэнергетических компаниях. Большая часть моей работы заключается в точном определении цен на винтовые сваи и микросваи для глубоких фундаментов. Ознакомьтесь с рекомендациями и мерами предосторожности в отношении концевых винтовых свай на коренных породах. Винтовые опоры прикручиваются к коренным породам или прочным устойчивым грунтам с помощью больших оцинкованных механических винтов для поддержки оседания и / или перемещения фундамента. Если я не ошибаюсь, опорные опоры, которые я называю сваями, зависят в первую очередь от материала основания сваи.Кроме того, трение … Успех винтовой анкерной системы основан на десятилетиях аналогичного использования анкеров Chance в электроэнергетических компаниях. MUDTeCHTM — это компания по очистке грязи, бетона и асфальта, выполняющая строительные, жилые, промышленные и муниципальные грязевые работы, ремонт бетона, установку винтовых пирсов и ремонт асфальта от Милуоки до Мэдисона, а также через Юго-Восточный Висконсин и Северный Иллинойс. Узнайте больше о наших винтовых сваях в Хьюстоне, позвонив сегодня по телефону (713) 597-8970! Компания Ontario Helical Piles является сертифицированным мастером по установке винтовых свай большой емкости с круглым валом для пирсинга Magnum.3. Винтовые сваи также могут использоваться в качестве анкеров или анкеров. луковицы сваи большего размера в основании торцевого несущего фундамента. Выкручивание определяется как потеря крутящего момента при переходе грунт / коренная порода и отказ — вращение без дальнейшего продвижения. Установка винтовых опор — это более быстрый и эффективный процесс, чем установка опорных опор. Из-за нарушения естественного грунта боковая устойчивость значительно снижается. У меня ограниченный опыт работы с толкающими опорами. Я был на семинаре, где они использовались для стабилизации исторического здания.В отличие от винтовых опор, это … Это винтовая опора с круглым валом диаметром 5 1/2 дюймов. Обычно сваи не могут быть забиты в породу, если они не являются мягкими или сильно выветрившимися, и тогда проникновение может быть ограничено. свайный фундамент с монолитными стенами лифтовой ямы. Современный метод контроля крутящего момента был изобретен в Квебеке, поэтому я знаю как минимум 10 монтажников и почему я сделал это предложение. IDEAL производит широкий ассортимент винтовых валов с круглыми валами. трубные сваи и анкеры, винтовые сваи и анкеры с круглым и квадратным валом (RCS).За счет приложения крутящего момента к валу это действие устанавливает спиральную сваю с минимальным смещением или возмущением. Во время установки не возникает вибрации или грязи. Нагрузки передаются вниз по валу на винтовые пластины и в минимально нарушенный несущий грунт под или над каждой спиральной пластиной. Как отметили другие, «толкающие» опоры используются, когда коренная порода неглубокая, например, менее нескольких футов является идеальным вариантом … Винтовые опоры лучше и используются, когда b … Нагрузки на колонны могут колебаться в пределах … Это явление приводит к в более высоких значениях коэффициента несущей способности (Nq), особенно для забивных свай.С помощью винтовых свай строители могут быть уверены, что приступят к новому проекту с прочным фундаментом практически в любом месте. Часто винтовые опоры вкручивают без раствора, но не в скалу. Винтовые опоры для ремонта фундамента. Винтовые сваи идеально подходят для опоры фундамента или опоры, требующей низкой или средней несущей способности. Эта технология предлагает универсальную и эффективную альтернативу традиционным глубоким фундаментам или… винтовая опора является функцией крутящего момента, приложенного к валу сваи.Решение. Системы спиральных свай способны обеспечить прочную анкеровку фундамента против глубоких сильно уплотненных грунтов и коренных пород. Спиральные сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Они закладываются глубоко под землей, чтобы… В некоторых ситуациях винтовые сваи вам не помогут. Винтовой свайный фундамент всегда дешевле цокольного! Винтовые опоры, также известные как анкеры, сваи или винтовые сваи, представляют собой решения для глубокого фундамента, используемые для закрепления новых или ремонта существующих фундаментов.ПЕСЧАНЫЕ ПОЧВЫ Несущий слой, также известный как коренная порода, — это почва глубоко под поверхностью, которая может выдерживать значительный вес без смещения. Если ваша собственность находится под угрозой затопления, лучшим выбором будет надземный фундамент. Состоящие из валов, к которым приварены одна или несколько спиральных лопастей, винтовые опоры ввинчиваются в землю до тех пор, пока не достигнут прочный опорный грунт или коренная порода. Напротив, заземляющий винт обеспечивает плотное соединение с окружающей почвой, обеспечивая мгновенную стабильность.Эта установка помогает осторожно переносить вес существующей конструкции с неустойчивого грунта через сваи на составной грунт или основание. Условия применения Винтовые сваи идеальны там, где рассматривается любой метод глубокого фундамента, где нет мелкой коренной породы. Этот процесс требует более высоких затрат и требует большего времени до завершения. Все изделия могут быть из стали или оцинкованной стали. Из-за крайних ограничений по высоте, винтовые сваи и удлинители IDEAL были установлены в секциях длиной 3 фута.Несмотря на сильный дождь и связанные с этим задержки, опытная бригада монтажников ESOG установила все 943 сваи для 5 отдельных фундаментов за 2 месяца. Винтовые сваи, также известные как спиральные опоры или винтовые сваи, представляют собой прочные сваи, предназначенные для глубокого проникновения под фундамент конструкции через мягкий грунт в нижележащую коренную породу. 23 мая 2018 г. Компания Hub установила винтовые сваи для велосипедных дорожек, зданий, на вокзалах и в аэропорту Логан. Поскольку глубина коренной породы варьировалась, окончательная длина свай составляла от 12 до 18 футов.Первоначальная конструкция проекта заключалась в использовании спиральных вытяжных микровыступов со стальной оболочкой 6 дюймов. Винтовые сваи используются в строительстве более 200 лет. Перед производственными работами ДМП были проведены натурные нагрузочные испытания двух непроизводственных свай. Винтовые сваи используются в строительстве более 200 лет. винтовая сваи является функцией крутящего момента, приложенного к валу сваи. Спиральные системы фундамента — идеальная альтернатива фундаменту для слабых грунтов, обширных грунтов, проектов с высоким уровнем грунтовых вод, склонов холмов и т. Д. Винтовые опоры — это распространенное ремонтное решение, используемое для стабилизации фундаментов дома.Крутящий момент машины, измеренный во время установки винтовой сваи, дает представление об изменениях сопротивления грунта и, косвенно, несущего сопротивления сваи. От 2 ⅞ «до 4 ½» в диаметре; Рабочая нагрузка от 30 до 55 тысяч фунтов; Микро-сваи: 3–10 дюймов Микро-сваи (грунт и коренная порода) Винтовые сваи: спиральные сваи Круглые (труба) Диаметр вала от 2 ⅞ «до 4 ½» Винтовой квадратный стержень — вал от 1 ½ «до 2» Наши спиральные сваи входят в состав разнообразие диаметров для любого применения. Во время исследования грунтовые воды наблюдались на высоте 18 футов.Можно ли использовать винтовые сваи при новом строительстве? Поскольку винтовые опоры переносят весь несущий вес на глубокую почву или коренную породу, плиточный фундамент поддерживается и смягчается, защищая от смещения или илистой почвы под ним. Сваи сопротивления и опоры для проблем с фундаментом. Вечная мерзлота, песок, ил и мелкие скальные породы неизбежны на Аляске, и строительство в этих условиях требует обширных работ по фундаменту, чтобы обеспечить надежный старт для стабильной конструкции. Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения.Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, штат Миннесота. Относитесь скептически, если инженер, который их разработал, работает на компанию-учредитель или был направлен компанией. Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. В районах с плохими почвенными условиями спиральные сваи используются для переноса строительной нагрузки на коренные породы или более глубокие и более надежные грунты. Собственные береговые мощности позволили беспрепятственно переключаться между двумя подходами.Опоры пробурены в устойчивую почву или скалу, что не только надолго стабилизирует ваш дом, но также может поднять его в исходное положение. В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12). Вы можете связаться с нашей командой напрямую по любым вопросам. Мы предполагаем, что пристройка будет иметь внешний вид, соответствующий существующему зданию. Винтовые сваи Производство. Винтовые опоры представляют собой валы из оцинкованной стали с приваренными к ним несколькими высокопрочными спиралями; Надежно соединенные секционные сегменты поворачиваются в землю под желаемым углом, обеспечивая опорную вертикальную или боковую опору фундамента на подходящую почву или коренную породу.

Винил Electra Heart Coloured, Ресторан Ipuqi Sicily, Где находится Bittrex, Хилэр Беллок, как эссеист, Matlab Scripting Tutorial Pdf, Пример загрузки микросервисов Saga Pattern Spring, Руководство по эксплуатации машины Elaut Claw,

Винтовые сваи l Van Matre

Часто задаваемые вопросы о винтовой пристани

Каковы шансы возникновения дополнительных проблем с фундаментом после установки винтовых опор?

Если винтовые опоры установлены правильно профессиональной компанией по ремонту фундаментов, которая специализируется на установке опор, то шансы на возникновение дополнительных проблем с фундаментом в будущем практически отсутствуют.Именно поэтому так важен выбор подходящей компании для установки опор.

Насколько глубоко можно установить винтовые опоры?

В среднем опоры устанавливаются на глубине от 10 до 25 футов ниже почвы, но глубина может варьироваться в зависимости от условий грунта, поскольку необходимо обеспечить требуемый крутящий момент. Некоторые сваи могут быть установлены на глубине до 100 футов под землей, чтобы закрепить фундамент.

Будет ли поврежден интерьер моего дома после установки?

В большинстве случаев внутренняя часть вашего дома не будет повреждена процессом установки винтовой опоры.На самом деле, как правило, все наоборот. Некоторые трещины могут закрываться, и двери могут снова начать нормально работать после установки. Если возникнут какие-либо сомнения по поводу установки, ваш подрядчик сообщит вам об этом.

Повлияет ли установка на мой двор и ландшафтный дизайн?

Нарушение двора во время процесса установки обычно минимально, так как установка требует рытья небольших ям размером 3х3 дюйма. Возможно, потребуется удалить часть озеленения, чтобы получить адекватный доступ к зонам установки.Если это так, мы сообщим вам, прежде чем выполнять какое-либо удаление.

Можно ли устанавливать винтовые опоры в ограниченном пространстве?

Да, когда возникают проблемы с зазором, можно использовать переносное оборудование для установки опор вместо более тяжелого оборудования, которое обычно используется.

Как долго служат винтовые опоры?

Винтовые опоры оцинкованы по новейшей технологии цинкования для защиты от ржавчины и коррозии. В большинстве почв спиральные опоры могут прослужить более 150 лет.Однако почвенные условия могут повлиять на продолжительность жизни.

Пробуренная свая DeWaal — Глубокий фундамент Морриса-Ши

Диаметр сваи DeWaal колеблется от 12 до 24 дюймов, а длина сваи обычно превышает 100 футов максимум до 165 футов. Максимальная грузоподъемность геотехнических свай обычно превышает 500 тонн. Система DeWaal Pile System установлена ​​парком мощных буровых установок Morris-Shea. Эти современные буровые платформы оснащены чистыми дизельными двигателями и передовой технологией шумоподавления, которая ограничивает их уровень шума до 70 децибел на расстоянии 100 футов.

Перед установкой каждой сваи идентификатор сваи вводится в оборудование автоматического мониторинга Morris-Shea. Затем в двух буровых установках используется специальное устройство, чтобы надежно удерживать и закреплять съемную концевую пластину на инструменте DeWaal, когда он медленно опускается на землю. Эта концевая пластина служит режущей кромкой и предотвращает попадание почвы или воды в инструмент во время бурения.

Отсутствие вибраций и грязи при бурении

Сваи DeWaal продвигаются в землю с использованием высоких сил вращения и толкания.По мере того как этот инновационный инструмент проникает в почву, шнек частичного вытеснения транспортирует почву к элементу полного вытеснения. Это действие толкает 100% шлама сбоку к боковым стенкам ствола скважины, вызывая уплотнение профиля почвы. Центратор в нижней части буровой мачты поддерживает горизонтальный контроль инструмента. Буровая штанга с толстыми стенками служит временной обсадной колонной, которая следует за инструментом DeWaal и стабилизирует ствол скважины. Этот уникальный процесс бурения не вызывает вибраций и практически не вызывает загрязнений при бурении.

При достижении заданной глубины в несущем слое продвижение инструмента DeWaal прекращается. В тендере на бурение используется лифт для персонала, одобренный OSHA, для подъема на борт буровой мачты на уровень немного выше роторного. Полноразмерный центральный арматурный стержень поднимается на этот уровень с помощью вспомогательной лебедки и направляется тендером в буровую штангу диаметром 10 дюймов. В конечном итоге он достигает специально разработанной выемки конической формы в центре жертвенной концевой пластины.

Сваи высокого качества формируются каждый раз

Перед подъемом инструмента бурильную штангу заполняют самоуплотняющимся крупным бетонным материалом с высокой осадкой. Он функционирует как труба, из которой течет бетон под давлением, пока инструменты DeWaal извлекаются. Жертвенная концевая пластина остается в прямом контакте с почвой. Обратный скребок, расположенный на верхней части вытесняющего элемента, помогает при извлечении путем срезания и повторного уплотнения любых рыхлых грунтов.Это дополнительное уплотнение почвы помогает минимизировать чрезмерное потребление бетона. Надежный и легко воспроизводимый метод бетонирования DeWaal гарантирует, что каждый раз формируются сваи высокого качества без риска уменьшения поперечного сечения, которое обычно связано с буровзрывными сваями.

Все аспекты процесса бурения и укладки бетона наблюдаются и регистрируются автоматизированным оборудованием для мониторинга Morris-Shea. По завершении каждой сваи буровая установка автоматически передает данные об установке нашей команде менеджеров проектов и специалистов по контролю качества.Тендеры на сверление заканчиваются помещением в бетон сборного арматурного стального каркаса, изготовленного командой Морриса-Ши.

инструментов для установки винтовой опоры — Дистрибьюторы Danbro

Инструменты для установки винтовой опоры

До того, как присоединиться к Danbro Distributors, я работал в металлообрабатывающей промышленности — в частности, работал на фрезерных и токарных станках, а также на сварке нержавеющей стали методом электрозаклепки. Причина, по которой я рассказываю здесь историю своей карьеры, заключается в том, чтобы я мог передать несколько здравых советов, данных мне одним из лучших боссов, на которых я когда-либо работал, что близко к моему нынешнему.

Однажды я неоднократно брал пластмассовый молоток из ящика с инструментами моего босса. Наконец, он мягко, но твердо сказал: «Ник, я не знаю, знаете ли вы об этом, но если вам нужно взять что-то более двух раз, просто купите».

При этом я сразу понял его точку зрения: мне нужно быть более подготовленным и подготовленным для работы, за выполнение которой он мне платил. Итак, я прогулялся по магазинам в Home Depot и приобрел инструменты, необходимые для своего ящика с инструментами. Итак, почему этот урок запомнился мне после всех этих лет?

Слишком часто я слышу истории от людей, объясняющих, как что-то замедлило работу.Я предлагаю решение, а затем они перезванивают в следующем проекте и поблагодарили меня за небольшие советы, которые сэкономили им так много времени. Обычно они выражают свою готовность к будущей работе.

Я решил собрать ответы на некоторые из наиболее часто задаваемых мне вопросов об инструментах. Возможно, вы уже используете некоторые из этих инструментов, о которых я подробно расскажу ниже. Чем лучше вы подготовлены и лучше подготовлены к работе, тем меньше у вас будет простоев, а это приведет к большей прибыли, потому что, как мы все слышали, время равняется деньгам.

Инструменты и принадлежности для винтовых опор

Сначала я опишу основные ручные инструменты, расходные материалы и расходные материалы, которые всегда должны быть в грузовике.

• Маркировочная краска и сверхпрочные фломастеры или перманентные маркеры необходимы для разметки мест расположения свай и определения высоты среза на сваях. Кусок земли или бетона, использованный в качестве элементарной разметки, не будет работать так же хорошо, как краска и фломастеры.
• Обязательно наличие мощного ударного молотка со стальной рамой.Я сломал три деревянных, забивая болты через удлинители или вставляя анкерные болты в опорный кронштейн, чтобы закрепить его на опоре. Вам понадобится разводной гаечный ключ, желательно гаечный ключ со штифтом на другом конце вместо ручки. Поскольку отверстия под болты имеют тенденцию к удлинению, это очень помогает при работе с трубной сваей с более высоким крутящим моментом. Имея штифт в качестве ручки, вы можете отрегулировать отверстия для болтов, чтобы быстрее закрепить удлинители.
• Уровень должен быть на каждой работе.Это гарантирует, что вертикальная свая будет ровной.
• На рабочей тележке требуется угловой искатель или измеритель угла. Это используется для обеспечения правильного угла при закрепке или потрепанной свае.
• Запасной комплект гидравлических шлангов для приводной головки — хорошая идея. У всех нас на работе взорвался шланг или у нас были защемления и трещины по дороге на работу, а затем — вы включаете экскаватор, и идет обильный ливень гидравлического масла.
• Запасные гидравлические фитинги можно использовать для вашей машины и индикатора крутящего момента, если они нужны.
• Вам понадобится запасной аккумулятор или зарядное устройство для индикатора крутящего момента, запасные датчики давления, если у вас есть Marian, и любые запасные части для других индикаторов крутящего момента.
• Наконец, не забудьте инвентаризацию запасного оборудования для удлинителей и резьбовой планки для опорных кронштейнов. Мы все бросили гайку или болт в отверстие, рядом с которым работали, или получили стержень с резьбой с накатанной резьбой от кого-то, кто уронил его на землю; прохождение гайки через резьбу может занять 30 минут.

Я знаю, что многие люди, читающие это, подумают, что все это само собой разумеющееся. Однако сколько раз вы заходили в ящик для инструментов в грузовике и обнаруживали, что чего-то не хватает? Может быть, вы забрали уровень домой на выходных, чтобы повесить этот новый плоский экран. Хорошая уборка грузового автомобиля перед тем, как он отправится на работу, имеет большое значение для повышения производительности.

Дополнительные рекомендации для установщиков винтовых опор

Переносная ленточная пила для обрезки свай до нужной высоты может ускорить монтаж.Некоторые люди используют угловые шлифовальные машины, и они действительно работают, но портативная ленточная пила быстрее, чище и точнее.

Люди использовали газовые демонстрационные пилы, но это небезопасный способ разрезать груду. Большинство крупных производителей инструментов, таких как Milwaukee, Dewalt и Bosch, производят эти пилы, поэтому, если у вас уже есть одна из их аккумуляторных дрелей, вы можете купить только пилу и использовать аккумулятор от дрели, которая у вас есть.

Люди также часто упускают из виду ценность аккумуляторного ударного пистолета.На конец ударного пистолета можно надеть патрон и затянуть болты намного быстрее, чем с помощью гаечного ключа. Поначалу это может показаться ненужным вложением, но если вы посчитаете, то поймете, что это быстро окупится, поскольку сокращает время установки. Убедитесь, что пила и ударный пистолет одной марки; тогда у вас будет только один тип аккумулятора и зарядное устройство вместо двух.

Еще одна вещь, которую следует рассмотреть в качестве дополнения к рабочей тележке, — это кислородно-ацетиленовый резак. Это очень полезно, когда вы подкрепляете и используете стальной уголок под опорой; это быстрый способ обрезать угол до нужного размера или быстро отрегулировать его.

Кроме того, если вам нужно достичь минимальной глубины на проекте сваи, но винтовые сваи чрезмерно затянуты, вы можете удалить или обрезать большие спирали и потенциально получить эту глубину.

Если вы находитесь в двух часах езды от склада материалов Danbro и выполняете работы с 10 сваями, это будет более быстрый и менее затратный вариант вместо того, чтобы возвращаться назад для двухспирального вывода, чтобы заменить трехспиральный вывод, указанный для работа. Есть нюанс: сначала обязательно получите согласование с инженером.

Магнитная дрель и приспособления для сверления новых отверстий под болты в сваях очень ценны. Мы все работали и слышали: «Кстати, инженер хочет, чтобы колпачки были прикручены». Возможно, вы устанавливаете стяжки и не можете установить удлинитель за листом, чтобы прикрепить переходник стержня с резьбой. Если вы не готовы, вы можете выдернуть волосы прямо сейчас.

Магнитная дрель и кольцевые фрезы нужного размера, соответствующие размеру отверстия под болт, часто помогут вам выбраться из леса в процессе установки.Danbro может помочь вам сделать приспособление для сверления новых отверстий, чтобы сэкономить время.

Это все инструменты, которые я использовал на работе или хотел бы иметь на работе в течение моей карьеры в Danbro. Если у вас есть советы или инструменты, которые помогли вам выбраться из трудной ситуации, не стесняйтесь поделиться со мной своим опытом. Я был бы рад добавить их в список и поделиться с другими. Я надеюсь, что этот блог поможет предотвратить появление еще нескольких седых волос и изжоги.

Vermeer PD10 Pile Driver — Солнечные копирующие устройства Vermeer

КОРПОРАЦИЯ VERMEER

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ ДАННЫХ

В настоящей Политике конфиденциальности описывается, как корпорация Vermeer и ее контролируемые аффилированные лица («Vermeer») собирают, используют и раскрывают информацию, которую мы получаем от вас, а также способы защиты и защиты ваших данных.Если у вас есть дополнительные вопросы относительно ваших прав в соответствии с настоящей Политикой конфиденциальности или любого соглашения, которое вы заключили с Vermeer в отношении ваших данных, свяжитесь с нами по адресу [электронная почта защищена].

Настоящая Политика конфиденциальности обычно применяется к Персональным данным, данным об оборудовании и эксплуатационным данным, которые Vermeer собирает, использует и раскрывает. Однако настоящая Политика конфиденциальности подчиняется любым конкретным условиям и положениям, изложенным в любых условиях использования, лицензионных соглашениях с конечным пользователем или других соглашениях с Vermeer, связанных с конкретным продуктом, услугой или собираемыми данными.Также важно отметить, что настоящая Политика конфиденциальности применяется к информации, собираемой, используемой и имеющейся у Vermeer и ее контролируемых аффилированных лиц, но не к ее сети независимых дилеров и дистрибьюторов, которые могут иметь свои собственные политики конфиденциальности, которые применяются к информации, которую они собирать с вас.

Какие типы информации и данных собирает компания Vermeer и когда они собирают эти данные?

Vermeer собирает различные типы личной информации, данных об оборудовании и рабочих данных.Мы собираем эту информацию, когда вы предоставляете ее нам (напрямую, через наших дилеров и / или представителей или через оборудование Vermeer) или когда вы пользуетесь определенными услугами, предоставляемыми Vermeer.

«Личная информация» — это информация, которая может быть использована для идентификации, поиска или связи с вами как с физическим лицом, а также другая информация о вас, которую мы связываем с Личной информацией. Личная информация, которую мы собираем, включает, помимо любой другой информации, раскрытой во время сбора:

ID категории	Категория личной информации	Примеры
А	Контактная информация и идентификаторы	Имена, номера телефонов, почтовые адреса, языковые предпочтения, уникальные личные идентификаторы, онлайн-идентификаторы, файлы cookie *, IP-адреса, Mac-адреса, адреса электронной почты, имена учетных записей и соответствующая информация об учетных записях, номера социального страхования, номера водительских прав, номера паспортов и похожие идентификаторы.
B	Записи о покупках и транзакциях	Записи об оборудовании, программном обеспечении и других продуктах или услугах, приобретенных у Vermeer, регистрация оборудования, запросы в службу поддержки, информация об учетных записях клиентов, а также истории и тенденции потребления.
С	Интернет и электронные сети	История просмотров, история поиска и информация о взаимодействии клиента с любыми веб-сайтами, приложениями или рекламой Vermeer, включая сайты, которые вы посещаете непосредственно перед и сразу после того, как покинули веб-сайты Vermeer.
D	Финансовая информация	Информация о кредитной карте, номера счетов, кредитные рейтинги, информация о финансировании и аренде оборудования, а также другая финансовая информация.
E	Геолокационные данные	Информация GPS, полученная от вашего оборудования или другого источника.
Ф	Информация о профессиях, занятости и образовании	Опыт работы, образование, текущий статус занятости и место работы.
G	Аналитика	Выводы, сделанные на основе любой из вышеуказанных категорий информации для создания профиля о клиенте, отражающего его или ее предпочтения, характеристики, поведение, отношения, способности или склонности.

* Для получения дополнительной информации об использовании компанией Vermeer файлов cookie и других технологий автоматического отслеживания см. Ниже раздел настоящей Политики, озаглавленный «Сбор данных веб-сайтов, файлы cookie и аналогичные технологии.Вы также можете ознакомиться с Политикой Vermeer в отношении файлов cookie, доступной здесь.

«Неличная информация» — это любая информация, которая не идентифицирует физическое лицо и не может быть идентифицировано физическим лицом, например:

• Файлы cookie и другие инструменты, используемые неидентифицируемым образом;
• Анонимная информация;
• Сводная информация; и
• Информация о ваших деловых операциях, включая, но не ограничиваясь:
  • Данные, относящиеся к операции, такие как данные о местоположении, если они хранятся в неидентифицируемом виде; и
  • Название, форма и контактные данные юридических лиц.

«Данные об оборудовании» — это данные, генерируемые, собираемые или хранящиеся на вашем оборудовании или любом оборудовании или устройстве, взаимодействующем с вашим оборудованием, например, телематическое оборудование. Данные оборудования включают в себя следующую информацию о вашем оборудовании: местоположение, часы работы двигателя, расход топлива, диагностическую информацию и другие данные о работе и состоянии оборудования. Телематическое оборудование или другие устройства, взаимодействующие с вашим оборудованием, могут собирать данные об оборудовании, рабочие данные, личную информацию и / или другую неличную информацию.

«Операционные данные» — это данные о том, как оборудование Vermeer, услуги и аксессуары, встроенные в оборудование, работают в отношении определенных работ или другая информация, касающаяся процессов, операций, операторов, рабочих мест, производительности труда и работы, выполняемой заказчиком. с оборудованием Vermeer. Он также может включать информацию или данные, которые клиент вводит в систему или услугу, предоставляемую Vermeer. Аксессуары, включенные в оборудование, включают услуги, оборудование и программное обеспечение, приобретенные или лицензированные Vermeer у третьих сторон для встраивания в оборудование Vermeer, с ним или на нем.Оборудование Vermeer также включает в себя определенное оборудование, выпускаемое под торговой маркой «Vermeer» или иным образом проданное компанией Vermeer или ее дилерами для использования с другим оборудованием Vermeer, например, вакуумное оборудование и системы обнаружения, произведенные третьими сторонами для Vermeer или совместно с ней.

В дополнение к методам, описанным выше, компания Vermeer может собирать личную информацию, неличную информацию, данные об оборудовании и рабочие данные у своих авторизованных дилеров и дистрибьюторов в рамках своих стандартных бизнес-операций для оказания услуг авторизованным дилерам и дистрибьюторов, а также по иной договоренности в соответствии с соглашениями между Vermeer и такими авторизованными дилерами и дистрибьюторами.

Когда данные описываются как «анонимные», это означает, что данные больше не связаны с конкретным человеком. Когда данные описываются как «агрегированные», это означает, что такая информация была объединена с другими данными таким образом, что ни одно лицо не может быть идентифицировано или связано с каким-либо конкретным действием или информацией.

Как Vermeer использует вашу информацию («Цели»)

С учетом ограничений и других прав, изложенных в настоящей Политике конфиденциальности, Vermeer использует вашу Личную информацию и Данные об оборудовании в идентифицируемой форме для различных целей, в том числе:

• Для выполнения заказов и предоставления запрошенных услуг. Для выполнения заказов на продукты или услуги, а также для других услуг или целей, которые вы можете запросить или указать, например, доставка продуктов, техническое обслуживание, гарантийное обслуживание, финансирование, лизинг или кредитные услуги.
• Продукция и поддержка клиентов. Для предоставления услуг поддержки, включая мониторинг и управление работоспособностью вашего оборудования, предоставление обновлений и коммуникаций по улучшению продукта, а также диагностику и ремонт, безопасность продукта и отзывы.
• Маркетинг и опросы. Для передачи предложений по продуктам и услугам от Vermeer или ее дилеров, поставщиков или партнеров, включая предложения, основанные на ваших интересах, личных и деловых характеристиках и вашем местонахождении; проводить опросы, опросы, розыгрыши, конкурсы, программы лояльности и другие рекламные мероприятия; и предоставить другую информацию, которая может вас заинтересовать, например новости компании Vermeer, каталоги, объявления, напоминания и технические бюллетени. Свяжитесь с нами, если вы не хотите, чтобы компания Vermeer связалась с вами в маркетинговых целях без вашего запроса.Мы предоставим вам возможность отказаться от получения маркетинговой информации или запросов на маркетинговые исследования.
• Общие коммерческие цели. Для предоставления и выполнения стандартных бизнес-задач, таких как обработка платежей, управление финансовыми счетами, разработка продуктов, безопасность продуктов, управление контрактами, администрирование веб-сайтов, управление веб-форумами, выполнение заказов или контрактов, аналитика, предотвращение мошенничества, корпоративное управление, отчетность и соблюдения правовых норм.
• Как было обнаружено на момент сбора .Любым другим способом, который мы можем описать, когда вы предоставляете нам информацию.

За последние 12 месяцев компания Vermeer использовала следующие категории личной информации (по идентификатору категории) для поддержки этих целей:

Цель использования	Категории используемой личной информации
Для выполнения заказов и предоставления запрошенных услуг	A, B, C, D, E, F
Продукт и служба поддержки клиентов	A, B, C, D, E, F, G
Маркетинг и опросы	A, B, C, D, E, F, G
Общие коммерческие цели	A, B, C, D, E, F, G

Эти цели могут быть необходимы компании Vermeer для выполнения контракта, стороной которого вы являетесь, выполнения юридического обязательства, которому подчиняется Vermeer, защиты жизненно важных интересов Vermeer или интересов другого физического лица или иного преследования законные деловые цели и задачи Vermeer.Компания Vermeer может получить ваше согласие на обработку ваших Персональных данных или данных об оборудовании, если это необходимо.

Мы используем ваши Операционные данные, чтобы помочь вам в выполнении вашей работы и для предоставления запрашиваемых вами конкретных услуг, связанных с этими Операционными данными. Конкретные способы использования нами ваших операционных данных изложены в конкретных условиях обслуживания или контрактах, которые вы подписываете или принимаете в отношении услуг Vermeer, которые собирают операционные данные. В целом компания Vermeer и ее поставщики услуг передачи данных могут получить доступ к вашим Операционным данным в форме, позволяющей установить личность, только в случае необходимости для предоставления наших услуг или администрирования вашей учетной записи.

Vermeer собирает неличную информацию так же, как она собирает личную информацию, данные об оборудовании и рабочие данные, как описано в других разделах настоящей Политики конфиденциальности.

Поскольку неличная информация не идентифицирует вас лично, Vermeer может использовать и раскрывать неличную информацию для любых целей. В некоторых случаях Vermeer может объединять неличную информацию с личной информацией (например, объединять ваше имя с данными о вашем местонахождении). Если Vermeer объединяет любую неличную информацию с личной информацией, Vermeer будет рассматривать объединенную информацию как личную информацию.

Кроме того, Vermeer оставляет за собой право использовать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа о наших клиентах и ​​оборудовании, а также для других действий, которые не приводят к раскрытию вашей идентифицируемой информации.

Когда компания Vermeer раскроет вашу информацию и кто может ее получить?

Vermeer стремится к прозрачности в отношении того, как мы используем и раскрываем вашу информацию.Мы можем раскрывать и передавать вашу информацию следующим образом:

• Мы можем передавать Личную информацию, Данные об оборудовании и Рабочие данные нашим аффилированным компаниям, нашим поставщикам, авторизованным дилерам и дистрибьюторам, а также деловым партнерам, если это необходимо для достижения и в соответствии с Целями, изложенными выше, или по вашему разрешению. или запрос.
• Мы также можем передавать Личную информацию, Данные об оборудовании и Рабочие данные нашим поставщикам услуг для выполнения Целей от нашего имени.Наши поставщики услуг обязаны по закону или контракту обращаться с вашей информацией и данными с тем же уровнем защиты, что и мы, и использовать их только в соответствии с нашими инструкциями.
• Мы можем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, если это необходимо для того, чтобы повлиять на продажу или передачу бизнес-активов, для обеспечения соблюдения наших прав, защиты нашей собственности или защиты прав, собственности или безопасности других лиц, или, если необходимо, чтобы поддерживать функции внешнего аудита, комплаенс и корпоративного управления.
• Мы также будем раскрывать Личную информацию, Данные об оборудовании и Рабочие данные, когда это требуется по закону, например, в ответ на повестку в суд, в том числе в правоохранительные органы и суды в странах, где мы работаем.

За последние 12 месяцев такое раскрытие информации затронуло категории Персональной информации, указанные в таблице ниже. Обратите внимание, что использование и раскрытие Vermeer Персональной информации конкретных клиентов и других лиц зависит от характера и обстоятельств отношений этих лиц с Vermeer.В результате в отношении конкретного клиента включение данной категории личной информации в следующий список указывает только на то, что компания Vermeer могла раскрыть информацию третьему лицу или сторонам для деловых целей, а не то, что информация была так раскрыто.

Категория стороннего получателя	Категории раскрываемой личной информации
Филиалы, поставщики, официальные дилеры и дистрибьюторы, а также партнеры по бизнес-альянсу	A, B, C, D, E, F, G
Провайдеры услуг	A, B, C, D, E, F, G
Профессиональные консультанты	A, B, C, D, E, F, G
Регулирующие и правоохранительные органы	A, B, C, D, E, F, G

Мы понимаем, что ваши рабочие данные особенно важны для вашего успеха.По этой причине мы не передаем ваши Операционные данные в неанонимной или неагрегированной форме каким-либо сторонам, которые напрямую не участвуют в предоставлении вам услуг без вашего явного согласия.

Как отмечалось выше, Vermeer оставляет за собой право использовать и раскрывать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для другие действия, которые не приводят к раскрытию вашей идентифицируемой информации.

Как долго Vermeer будет хранить вашу информацию?

Vermeer хранит различные типы персональных данных в течение разного периода времени в зависимости от Целей, для которых они обрабатываются, и уникальных обстоятельств вашей ситуации. Vermeer будет хранить вашу Личную информацию столько, сколько необходимо для соответствующей Цели. Для получения дополнительной информации о политике хранения данных Vermeer и о том, как долго ваши данные могут храниться, свяжитесь с нами (информация указана ниже).

Сбор данных веб-сайта, файлы cookie и аналогичные технологии

Когда вы посещаете наш веб-сайт или используете наши мобильные приложения, мы собираем определенную информацию с помощью автоматических средств с использованием таких технологий, как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки.

Например, когда вы посещаете наш веб-сайт, мы размещаем файлы cookie на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые веб-сайты отправляют на ваш компьютер или другие устройства, подключенные к Интернету, для уникальной идентификации вашего браузера или для хранения информации или настроек в вашем браузере. Файлы cookie позволяют нам узнать вас, когда вы вернетесь. Они также помогают нам обеспечить индивидуальный подход и позволяют обнаруживать определенные виды мошенничества. Мы также можем использовать файлы cookie Adobe Flash, Microsoft Silverlight и аналогичные технологии, которые запоминают ваши настройки, предпочтения и использование способом

похожи на файлы cookie браузера для персонализации и улучшения вашего онлайн-опыта, но не управляются через ваш браузер.Для управления файлами cookie Flash и Silverlight посетите веб-сайты Adobe и Microsoft.

Пиксельные теги и веб-маяки — это крошечные графические изображения, размещаемые на страницах веб-сайтов или в наших электронных письмах, которые позволяют нам определить, выполнили ли вы определенное действие. Когда вы заходите на эти страницы, открываете или щелкаете электронное письмо, пиксельные теги и веб-маяки генерируют уведомление об этом действии. Эти инструменты позволяют нам измерять отклики на наши сообщения и улучшать наши веб-страницы и рекламные акции.

Мы собираем различные типы информации из файлов cookie и других технологий.Например, мы можем собирать информацию об устройстве, которое вы используете для доступа к нашему веб-сайту, о типе вашей операционной системы, типе браузера, домене и других системных настройках, а также о языке, который использует ваша система, а также о стране и часовом поясе, где находится ваше устройство. расположена. Журналы наших серверов также могут записывать IP-адрес или производное устройство, которое вы используете для подключения к Интернету. IP-адрес — это уникальный идентификатор, который устройства используют для идентификации и связи друг с другом в Интернете. Мы также можем собирать информацию о веб-сайте, который вы посещали до того, как пришли в Vermeer, и о веб-сайте, который вы посещаете после того, как покинули наш сайт.

Во многих случаях информация, которую мы собираем с помощью файлов cookie и других инструментов, используется только неидентифицируемым образом, без ссылки на Личную информацию. Например, мы используем информацию, которую мы собираем о пользователях веб-сайтов, для оптимизации наших веб-сайтов и понимания моделей посещаемости веб-сайтов. В некоторых случаях мы связываем информацию, которую мы собираем с помощью файлов cookie и других технологий, с вашей Персональной информацией. Кроме того, если настройки ваших мобильных устройств с географической привязкой позволяют нашим мобильным приложениям собирать информацию о местоположении, мы будем собирать эту информацию автоматически.Настоящая Политика конфиденциальности определяет, как мы используем всю эту информацию, когда мы связываем ее с вашей личной информацией.

Vermeer поддерживает отношения со сторонними рекламными компаниями для выполнения функций отслеживания и отчетности для нашей веб-обработки. Эти сторонние рекламные компании могут размещать файлы cookie на вашем компьютере, чтобы показывать вам целевую рекламу. Эти сторонние рекламные компании не должны собирать Личную информацию в этом процессе, и мы не предоставляем им Личную информацию в рамках этого процесса.

Ваш выбор и контроль данных

Вы можете ограничить информацию, которую вы предоставляете Vermeer. Вы также можете ограничить сообщения, которые Vermeer отправляет вам. Чтобы отказаться от рассылки рекламных писем, вы можете посетить наш веб-сайт и сообщить о своем выборе соответствующему контактному лицу по вопросам конфиденциальности. Кроме того, вы можете отказаться от получения маркетинговых писем в будущем, нажав «отказаться от подписки» в нижней части маркетинговых писем, которые мы вам отправляем.

Обратите внимание, что даже если вы откажетесь от получения маркетинговых материалов, нам все равно может потребоваться связаться с вами и сообщить важную транзакционную информацию о вашей учетной записи или вашем оборудовании.Например, даже если вы откажетесь от рассылки рекламных писем, мы все равно будем отправлять вам подтверждение, когда вы что-то покупаете у нас, а также сообщения о безопасности продукта.

Вы можете управлять настройками файлов cookie и отказаться от использования файлов cookie и других подобных технологий сбора, изменив настройки своего браузера или интерфейса, обычно известные как настройки «Не отслеживать». Все браузеры и интерфейсы различны, поэтому посетите раздел «Справка» своего браузера или интерфейса, чтобы узнать о настройках файлов cookie и других доступных настройках конфиденциальности.Вы можете управлять тем, как ваше мобильное устройство и мобильный браузер передают Vermeer информацию о местоположении, а также то, как ваш мобильный браузер обрабатывает файлы cookie и связанные с ними технологии, изменяя настройки конфиденциальности и безопасности своего мобильного устройства. Пожалуйста, обратитесь к инструкциям, предоставленным вашим поставщиком услуг мобильной связи или производителем вашего устройства, чтобы узнать, как изменить настройки. В общем, Vermeer соблюдает и требует, чтобы все поставщики услуг соблюдали ваши настройки «Не отслеживать», которые вы выбираете в своем интернет-браузере.

В соответствии с конкретными условиями любого конкретного соглашения, касающегося услуг, связанных со сбором Данных об оборудовании, вы также можете отказаться от передачи Данных об оборудовании компании Vermeer. Вы можете прекратить сбор Данных об оборудовании, попросив своего дилера Vermeer прекратить сбор Данных об оборудовании для вашего оборудования. Обратите внимание, что если вы прекратите совместное использование данных для определенных машин, у вас больше не будет доступа к данным об оборудовании и вы больше не сможете использовать определенные продукты или услуги, требующие данных об оборудовании (например, управление парком и цифровую рабочую площадку).Прекращение сбора Данных об оборудовании не лишает Vermeer или ее уполномоченных дилеров и дистрибьюторов прав на использование или передачу Данных об оборудовании, собранных до такого прекращения, в соответствии с настоящей Политикой конфиденциальности.

Vermeer соблюдает применимое законодательство в отношении вашей возможности доступа, исправления и удаления вашей личной информации. Если у вас есть учетная запись в Интернете, вы можете войти в свою учетную запись, чтобы получить доступ к определенной информации, которую вы нам предоставили, и обновить ее.Для получения личной информации, которая не связана с онлайн-учетной записью, для помощи в отказе от связи или если вам нужна помощь в обновлении или удалении вашей личной информации, пожалуйста, свяжитесь с нами по электронной почте по адресу [электронная почта защищена]. Вы также можете связаться с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже. Если вы отправите нам письмо, укажите свое имя, адрес, адрес электронной почты и подробную информацию об изменении, которое вы хотите внести.

Для жителей ЕС:

Общий регламент по защите данных («GDPR»), в частности статьи с 15 по 21, предоставляет вам как субъекту данных ряд прав.Vermeer рекомендует вам самостоятельно прочитать и узнать об этих правах. Однако следующее поможет вам понять эти права.

1. Право на доступ: это позволяет вам запрашивать у Vermeer информацию о вашей Личной информации, в том числе о том, какие данные у Vermeer и как и почему они обрабатываются.
2. Право на исправление: в случае, если некоторая или вся личная информация, которую Vermeer имеет относительно вас, является неточной, это дает вам право на исправление этих неточностей.
3. Право на удаление. В некоторых случаях вы можете иметь право потребовать, чтобы компания Vermeer удалила вашу личную информацию, которая находится в ее распоряжении.
4. Право на ограничение обработки. Это дает вам право при некоторых обстоятельствах требовать от Vermeer обработки вашей Личной информации только с вашего согласия.
5. Право на возражение против обработки: если компания Vermeer обрабатывает вашу Личную информацию на основании своих законных интересов или для выполнения задач в общественных интересах или для осуществления официальных полномочий, вы имеете право возражать против обработки по основаниям, касающимся к вашей конкретной ситуации.Если вы возражаете против обработки Vermeer ваших личных данных в целях прямого маркетинга, обработка прекращается.
6. Право на переносимость данных: это позволяет вам запрашивать у Vermeer копию вашей Личной информации, которая хранится у компании, и передавать эту информацию кому-то другому без какого-либо вмешательства со стороны Vermeer. В некоторых случаях вы можете потребовать от Vermeer передать вашу Личную информацию напрямую третьему лицу от вашего имени.

Кроме того, в той степени, в которой компания Vermeer обрабатывает любую вашу Личную информацию на основе вашего согласия, вы имеете право отозвать это согласие в любое время, не затрагивая законность обработки, которая была основана на вашем согласии до его отзыва. .

Если вы являетесь физическим лицом, проживающим в ЕС, и в любой момент считаете, что компания Vermeer нарушила одно из ваших прав, перечисленных выше, или если вы считаете, что компания Vermeer нарушает одно или несколько положений GDPR, вы имеете право подать жалобу в орган по защите данных. Более подробную информацию об органах по защите данных можно найти по адресу https://ec.europa.eu/info/law/law-topic/data-protection/reform/what-are-data-protection-authorities-dpas_en.

Защита информации и данных

Компания Vermeer внедрила программу защиты информации и данных, которая включает административные, технические и физические средства контроля, предназначенные для разумной защиты Персональной информации, данных об оборудовании и рабочих данных.

Передача информации, передача в другие страны

Vermeer со штаб-квартирой в Соединенных Штатах Америки, а ее подконтрольные дочерние компании расположены в разных странах по всему миру. Личная информация, данные об оборудовании и рабочие данные могут быть доступны или переданы в Соединенные Штаты или нашим контролируемым аффилированным лицам и обработчикам данных в других странах мира для целей, описанных в настоящей Политике конфиденциальности. Когда мы получаем доступ или передаем Личную информацию, Данные об оборудовании или Рабочие данные, мы делаем это в соответствии с действующим законодательством.Кроме того, мы защищаем конфиденциальность и безопасность Личной информации, данных об оборудовании и рабочих данных в порядке, описанном в настоящей Политике конфиденциальности, независимо от того, где они обрабатываются или хранятся.

Политики конфиденциальности третьих лиц

Настоящая Политика конфиденциальности касается только сбора, использования и раскрытия информации и данных компанией Vermeer и ее контролируемыми аффилированными лицами. Другие веб-сайты, которые могут быть доступны через этот веб-сайт, имеют свои собственные политики и практики конфиденциальности, которые регулируют использование ими информации, которую они собирают или иным образом получают от вас.Наши независимые дилеры, поставщики и деловые партнеры также имеют свои собственные политики и методы обеспечения конфиденциальности. Мы рекомендуем вам ознакомиться с заявлениями о конфиденциальности, предоставленными всеми такими третьими сторонами, прежде чем предоставлять им информацию или пользоваться предложением или рекламной акцией.

Конфиденциальность детей

Vermeer не намеревается собирать личную информацию от детей в возрасте 18 лет и младше на нашем веб-сайте. Если вы считаете, что ваш ребенок использует наш веб-сайт, свяжитесь с нами по адресу [адрес электронной почты защищен], чтобы мы могли изучить и удалить любую неприемлемую информацию.

Форумы и плагины для социальных сетей и других сторонних служб

Наш веб-сайт может содержать форумы, доски объявлений и другие разделы, где вы можете публично публиковать обзоры продуктов, общаться с другими и отправлять мультимедийный контент. У вас нет прав на конфиденциальность в любых публичных сообщениях. Вся информация, которую вы публикуете, будет доступна любому, у кого есть доступ в Интернет, и любая личная информация, которую вы включаете в свою публикацию, может быть прочитана, собрана и использована другими. Например, если вы разместите свой адрес электронной почты вместе с обзором продукта, вы можете получать нежелательные сообщения.Соблюдайте осторожность и здравый смысл при публикации любой личной информации.

Кроме того, веб-сайты Vermeer могут также содержать ссылки, плагины, API-интерфейсы и другие инструменты, которые позволяют вам делиться контентом на нашем веб-сайте или вашим собственным контентом через сторонние социальные сети или другие службы (такие как Facebook, Twitter, Google+ , и другие услуги). Любое использование таких сторонних услуг, в том числе по ссылкам на нашем веб-сайте, считается общедоступной информацией и регулируется условиями таких сторонних услуг.

Кроме того, веб-сайты и программные продукты Vermeer могут включать определенное картографическое программное обеспечение и документацию, разработанные Google, Inc. и лицензированные Vermeer. Клиент признает и соглашается с тем, что использование такого картографического программного обеспечения и документации регулируется Политикой конфиденциальности Google, которую можно найти по адресу http://www.google.com/policies/privacy.

Поправки и изменения

В настоящую Политику конфиденциальности могут время от времени вноситься поправки и обновления, чтобы отражать новые или иные методы обеспечения конфиденциальности.Мы будем размещать уведомление на нашей домашней странице, когда вносим существенные изменения в настоящую Политику конфиденциальности. Кроме того, если изменения существенно повлияют на то, как мы используем или раскрываем ранее собранную Персональную информацию, мы также можем уведомить вас об изменении, отправив вам электронное уведомление (если у нас есть ваш адрес электронной почты).

Ваши права на конфиденциальность в Калифорнии

Раздел

Гражданского кодекса Калифорнии § 1798.83 разрешает пользователям нашего веб-сайта, проживающим в Калифорнии, запрашивать определенную информацию о раскрытии нами Персональных данных третьим сторонам для целей прямого маркетинга.Чтобы сделать такой запрос, свяжитесь с нами, используя информацию ниже.

Права потребителей: Закон Калифорнии о конфиденциальности потребителей от 2018 г. (Гражданский кодекс Калифорнии, §§ 1798.100–199) предоставляет жителям Калифорнии следующие права на их Личную информацию:

• Право знать: От компании, которая собирает, продает или раскрывает Личную информацию о жителе Калифорнии, физическое лицо может запросить и раскрыть: 1) категории собранной о нем Личной информации, 2) категории источников, из которых была собрана Персональная информация, 3) деловые или коммерческие цели, для которых Персональная информация была продана или раскрыта третьим лицам, если таковые имеются, 4) категории третьих лиц, которым была предоставлена ​​Персональная информация, и 5) конкретные части собранной о нем Личной информации.Раскрываемая информация должна охватывать предыдущий 12-месячный период. Эта информация будет раскрыта только после получения поддающегося проверке запроса.
• Право на недискриминацию: Жители Калифорнии имеют право не подвергаться дискриминации за осуществление своих прав в соответствии с Законом Калифорнии о конфиденциальности потребителей. Дискриминация включает, но не ограничивается:
  • Отказ в предоставлении товаров или услуг физическому лицу.
  • Установление различных цен или ставок на товары или услуги, в том числе посредством использования скидок или других льгот или наложения штрафов.
  • Предоставление физическому лицу товаров или услуг другого уровня или качества.
  • Предполагается, что физическое лицо получит другую цену или расценку на товары или услуги или другой уровень или качество товаров или услуг.
  • * Обратите внимание, что дискриминация не включает предложение другой цены, ставки, уровня или качества товаров или услуг лицам, которые реализовали свои права, если разница в предложении напрямую связана с ценностью, предоставляемой бизнесу данными этого лица. .
• Право на уведомление о финансовых стимулах: жителей Калифорнии, чьи Персональные данные собирает Vermeer, имеют право получать уведомления о любых доступных им от Vermeer программах финансового стимулирования, связанных со сбором, продажей или удалением Персональных данных. Человек должен дать согласие и принять участие в любой такой программе финансового стимулирования до зачисления и имеет право получить от Vermeer четкое описание условий программы.Согласие на участие в любой программе материального стимулирования может быть отозвано в любое время.
• Право на запрос удаления личной информации: Жители Калифорнии имеют ограниченное право требовать от компании удаления любой личной информации о них, которую компания получила или хранит о них.
• Право на отказ от продажи личной информации: Жители Калифорнии имеют право в любое время направить бизнес, который продает личную информацию о них третьим лицам, чтобы не продавать их личную информацию.Vermeer не продает личную информацию своих клиентов третьим лицам.
• Право на участие (для несовершеннолетних): Жители Калифорнии моложе шестнадцати лет имеют право на то, чтобы предприятия воздерживались от продажи их Личной информации третьим лицам без их согласия, или, для жителей Калифорнии моложе тринадцати лет. возраста, без согласия родителей. Vermeer не намеревается собирать Личную информацию о лицах младше шестнадцати лет и не продает Личную информацию своих клиентов третьим лицам.

Отправка запроса: Для выполнения запроса на осуществление любого из вышеперечисленных прав компания Vermeer должна получить поддающийся проверке запрос от вас или лица, уполномоченного отправлять запрос от вашего имени. Чтобы отправить запрос, свяжитесь с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже.

Чтобы предотвратить мошеннические запросы и несанкционированное использование Персональной информации, Vermeer может запросить дополнительную информацию, которая поможет подтвердить вашу личность, перед обработкой запроса, например копию ваших водительских прав, паспорта или другого удостоверения личности государственного образца.Вы можете скрывать части документа (например, идентификационный номер), пока оставшаяся информация идентифицирует вас. Вы также можете скрыть идентифицирующие фотографии, за исключением случаев, когда запрашиваете доступ к данным, которые включают ваши фотографии. Если у вас нет такого документа, эта информация должна быть включена в ваш первоначальный запрос, чтобы компания Vermeer могла работать с вами для оперативной проверки вашей личности другими способами. Корпорация Vermeer будет использовать эту информацию исключительно для подтверждения подлинности вашего запроса.Vermeer будет вести учет всех запросов в течение не менее 24 месяцев в соответствии с требованиями Закона штата Калифорния о конфиденциальности потребителей.

Если вы хотите назначить другое лицо для подачи запроса от вашего имени, Vermeer должен, помимо проверки вашей личности и личности вашего назначенного лица, получить копию подписанного вами документа, уполномочивающего вашего назначенного агента сделать запрос. от вашего имени.

Источники личной информации: За последние 12 месяцев компания Vermeer собрала личную информацию из следующих категорий источников:

Категория источника	Категории собираемой личной информации
Клиент (прямой сбор посредством личного общения или заполняемой формы)	A, B, D, F
Клиент (прямой сбор с помощью автоматизированных технологий, таких как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки)	A, C, E, G
Оборудование (сбор с помощью телематического оборудования или другой технологии сопряжения с оборудованием)	A, E, G
Официальные дилеры и дистрибьюторы	A, B, C, D, E, F, G
Провайдеры услуг	A, B, C, D, E, F, G
Общедоступные источники (такие как Интернет или записи государственных органов)	A, B, C, D, F

Продажа личной информации: Vermeer не продает личную информацию своих клиентов третьим лицам и не осуществляла таких продаж за последние 12 месяцев.
