Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков.

И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м

3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха


Схема организации перетока в вентилируемом пространстве

1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним.

Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.


Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.


Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).


Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м

2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна


Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах


Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери


Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.


Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.


Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.


Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.


Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.


Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.


Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).


Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.


Виды вентиляционных каналов

а — размещение вентканалов в кирпичной стене;

б — вентиляционные приставные каналы;

в — подвесной вентиляционный короб;

г — вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.


Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.


Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.


Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.


Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.


Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).


Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).  Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?


Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.


Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.


Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка


Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Вентиляция в частном доме своими руками

Если при строительстве многоквартирных домов наличие вентиляционной системы с естественным побуждением является необходимым условием ввода жилья в эксплуатацию, то в индивидуальном строительстве о вентиляции зачастую вспоминают лишь при обнаружении плесени на стенах и появлении неприятных запахов в доме.

Между тем современное индивидуальное строительство основано на широком использовании новейших отделочных и строительных материалов, применение которых делает дом практически герметичным. В этом случае бессмысленно надеяться на приток воздуха извне при закрытых окнах и дверях и уповать на самостоятельное «дыхание» дома через поверхность якобы «дышащих» строительных материалов. Это миф, развеять который можно, попытавшись дышать через поверхность любого строительного материала, например, дерева или кирпича. Вряд ли у вас это получится.

Остается добавить, что нормального самочувствия человека в помещении в течение часа должно поступать в среднем 30м3 свежего воздуха, обогащенного кислородом, что возможно только при наличии вентиляционной системы в доме. В идеале считается, что высокий уровень комфорта в доме возможен только при кратности воздухообмена равном 1. Иными словами весь объем воздуха в доме в течение часа должен быть замещен свежим воздухом, что полностью соответствует требованиям СНиП.

Какому типу вентиляции отдать предпочтение?

Существует два вида вентиляционных систем:

Вентиляционные системы с естественным побуждением эффективны только при наличии притока свежего воздуха в помещение извне и условия для его направленного движения к вентиляционному каналу внутри помещения.

Как правило, забор воздуха осуществляется через окна и форточки, а его удаление происходит через вентиляционные каналы, выходы которых располагают в ванной комнате, туалете и на кухне. Для обеспечения движения воздуха между полом и дверным полотном оставляют щель не менее 25 мм.

Любое отклонение от этих требований влечет за собой прекращение циркуляции воздуха и прекращение работы вентиляционной системы.

Механическая вентиляция может быть 3 видов:

  1. приточная, обеспечивающая приток свежего воздуха извне
  2. вытяжная, удаляющая отработанный или загрязненный воздух из помещения
  3. приточно-вытяжная, создающая воздухообмен в помещении.
  • Вытяжная вентиляция

Вытяжная механическая вентиляция может быть представлена вытяжным вентилятором, вмонтированным в вытяжной канал. По сути, она является аналогом естественной вентиляции, но более эффективна и может использоваться в случае необходимости. Как правило, вытяжные вентиляторы устанавливают на кухне, в туалете, в ванной комнате и в гараже.

Объем удаляемого воздуха зависит от мощности вентилятора, но эффективно такая вентиляционная система может работать только при наличии притока воздуха извне, что возможно при открытых форточках или вентиляционных клапанах. При этом наружный воздух поступает в дом без предварительного подогрева. Зимой это может негативно сказаться на комфорте и создать дополнительную нагрузку на систему отопления.

  • Приточная вентиляция

В системах приточной вентиляции воздух извне подается в помещение с помощью нагнетающего вентилятора, в конструкции которого может использоваться нагревательный элемент. Удаление воздуха осуществляется через вентиляционные каналы естественной вентиляции.

Производительность приточной вентиляционной системы ограничена пропускной способностью вентиляционных каналов. К тому же приточная вентиляционная система не экономична с точки зрения энергетических потерь. Дело в том, что с уходящим воздухом теряется немалое количество тепловой энергии, а восполнять потери приходится, нагревая потоки воздуха, поступающего снаружи.

  • Приточно-вытяжная вентиляция

В приточно-вытяжной вентиляционной системе приток воздуха осуществляется с помощью нагнетающих вентиляторов, а удаление отработанных воздушных масс осуществляется с помощью вытяжных вентиляторов. В примитивных приточно-вытяжных вентиляционных системах воздух, поступающий извне в холодное время, может подогреваться, а удаляемый воздух просто вбрасывается в окружающую среду. Такие системы, безусловно, обеспечивают необходимый воздухообмен в помещении, но их эксплуатация требует немалых денежных затрат.

Поэтому в последнее время наблюдается постоянный рост интереса к приточно-вытяжным вентиляционным системам с рекуперацией тепла, использование которых позволяет не только обеспечить требуемый воздухообмен в помещении, но и в значительной мере снизить затраты на отопление.

В вентиляционных системах с рекуперацией тепла нагрев поступающего в помещение воздуха производится за счет тепловой энергии, содержащейся в отработанном воздухе. Для этого воздушный поток из вытяжного вентилятора пропускается через теплообменник и лишь после выбрасывается в атмосферу.

Полученная при этом тепловая энергия используется на нагрев свежего воздуха, подаваемого в дом.

Эффективность вентиляционных систем с рекуперацией тепла

Эффективность вентиляционных систем с рекуперацией тепла во многом зависит от теплообменника, применяемого в них. Для оценки процесса теплообмена между холодным и теплым воздухом используется коэффициент рекуперации, показывающий, какое количество тепловой энергии пошло на нагрев поступающего снаружи воздушного потока.

На сегодняшний день лучшими считаются роторные рекуператоры, коэффициент рекуперации которых находится в интервале от 75 до 85%.

Не секрет, что многие производители вентиляционных систем указывают более высокие коэффициенты рекуперации, вплоть до 99%, но при этом основываются на лабораторных испытаниях, проведенных в условиях, далеких от реальных. В реальных условиях эксплуатации, в мороз, при высокой влажности и сильном ветре для получения коэффициента рекуперации 85 % нужно использовать только действительно качественное оборудование.

В жаркую погоду вентиляционная система с рекуперацией тепла работает в обратном режиме и осуществляет охлаждение приточного воздуха удаляемым воздушным потоком.

Подведем итоги

Для комфортных условий жизни в частном доме необходимо обеспечивать воздухообмен, кратность которого равна единице.

В частном доме можно использовать естественную вентиляцию, аналогичную вентиляционным системам, монтируемым в многоквартирных домах. Однако лучший результат можно получить только при использовании вентиляционных систем с рекуперацией тепла, в которых свежий воздух подогревается (летом охлаждается) за счет тепловой энергии уходящих воздушных потоков.

Остается добавить, что хорошая вентиляционная система не может стоить дешево, но однажды сделанная, она на долгие годы обеспечит отличные условия проживания в вашем доме.

Видео — как самостоятельно сделать вентиляцию в доме

Вентиляция для частного дома — виды и схемы

Собственникам многоквартирных домов (МКД), переселяющихся в летний период на садовый участок в частные дома, не всегда получается насладиться отдыхом. Могут возникать разного рода неисправности инженерных систем.

Здесь нет ЖКХ специалистов, обслуживающих дома. Обычная неисправность вентиляции создаёт неудобства: запотевание окон, нет выхода испарений и затхлого воздуха из помещения, нет доступа свежего воздуха внутрь здания. Открывать, закрывать окна не всегда правильное мероприятие. Оно хлопотное, не даёт полной вентиляции комнат.

Поэтому необходимо провести монтаж вентиляционной системы в доме. Это не блажь, а необходимость – без правильного воздухообмена проживание в частном доме будет приносить определенного рода проблемы.

Если Вам нужно спроектировать и установить вентиляционную систему – обращайтесь!

Определяем неисправность вентиляции

Если у вас уже проложена вентиляция – проверьте ее функциональность. Если системы вентиляции у вас еще нет – можете пропустить этот пункт

Первое явление неисправности вентиляции во встроенном воздуховоде появляется при разности температур в помещении и на улице. Определить неисправность несложно:

  • Запотевают окна в доме
  • Скапливаются неприятные запахи (не пропадают)
  • Становится трудно дышать (не хватает свежего воздуха)

Это наиболее яркие признаки. В результате жильцы могут испытывать головные боли, головокружение и общую слабость – о каком отдыхе может идти речь в таких условиях?

Требуется выявлять причину неисправности вентиляционного дымохода, наличие, работоспособность. Потребуется организовать нормальную вентиляцию, сделать качественный обмен воздуха приусадебного дома. 1 из причин сужение сечения, попадание постороннего предмета, внутренне обрушение, закрытие прохода дождевым колпаком.

Типы вентиляции в частном доме

Системы воздухообмена работают в два этапа:

  1. Воздух забирается из помещения сверху
  2. Приток свежего уличного воздуха поступает вниз

Такая система вентиляции для притока и удаления газовоздушной смеси предотвращает на 99,99%: сырость стен, запотевание окон, отвод влаги, гнилость, грибок, плесень (дерева).

Стандартные типы вентиляции:

  • Естественная вентиляция воздухообменная
  • Приточная система типовая + вытяжная многократного вентилирования (до 4 кратного цикла)
  • Комбинированная вентиляция (естественная + приточно-вытяжная)

Естественная

Циркулировать газовоздушную смесь заставляет разность плотностей холодного воздуха, тёплого нагретого до комнатной температуры и угарного газа. Создаётся разность давлений естественного вентилирования. В шахту устремляется меньшей плотностью массы, его выталкивает холодный тяжёлый наружный воздух.

Эффективность вентиляции достигается путем соблюдения следующих факторов:

  • Выдерживание параметров (температура, плотность, давление) на наружной стороне и внутреннем вентиляционном окне. Тяга станет увеличиваться при повышении высоты вытяжной трубы, дымохода, канала
  • Соблюдение величины температуры наружного воздуха, газовоздушной смеси внутри помещения в районе вентиляционного окна конкретной комнаты. Холодный воздух тяжелее, он устремится вниз, станет выдавливать легкую газовоздушную смесь с нижней части комнаты. Весь поток смеси будет стремиться в отводной канал
  • Степень насыщенности влагой помещения. Пару лучше выходить, он менее плотный относительно холодного воздуха. Он беспрепятственно удалится по каналу из помещения. Длительность цикла будет продолжаться до полной замены

Наряду с отмеченными методами, причинами, на комфортное состояние в помещении влияют атмосферные факторы погодных условий. Основные параметры:

  • атмосферное барометрическое давление
  • влажность
  • температура

Принудительная (приточная)

Принудительная система работает просто. Вытяжкой и притоком занимается вентилятор с электроприводом. Схемы метода обмена воздуха великое множество. Существуют распространенные, они основные 1-очередные, примеры:

  • Приток посредством brizer, управляется смартфоном. Ставится в каждой изолированной дверьми комнате. Brizer снабжает комнаты озонированным кислородом, ароматом уличного лесного воздуха. Экономит электропотребление. На чердак ставят 1 вытяжной вентилятор. Он удаляет 100% газовоздушной смеси наружу
  • Во все помещения ставят раздельные приточно-вытяжные аппараты с встроенным рекуператором в стене снаружи здания
  • Воздухообменом занята центральная сплит система. Аппарат делает очистку воздуха, увлажнение, нагрев, охлаждение, приток внутрь помещения. Параметры воздуха зависят от летнего или зимнего периода. Приток и выход воздуха осуществляются через вентиляционные каналы. Функции рекуперации настраиваются индивидуально
  • Микроклиматом в помещении занимается устройство фанкойл – калорифер, греющий холодный и остужающий нагретый воздух. Теплообменники работают на ГВС газовых горелок, котлов. Хладагенты находятся в холодильной машине

Комбинированная

Дополнительно к существующей естественной вентиляции дома добавляются электрические вентиляторы в наиболее не вентилируемых местах.

Применяется 2 метода:

  • Наружный воздух поступает от приточных устройств, удаление делается по вертикальному каналу естественным путём
  • Установка в вытяжной шахте маломощного электрического вентилятора для удаления газовоздушной смеси с помещения. Притоком воздуха занимается специальный клапан, устанавливаемый на выходе из стены

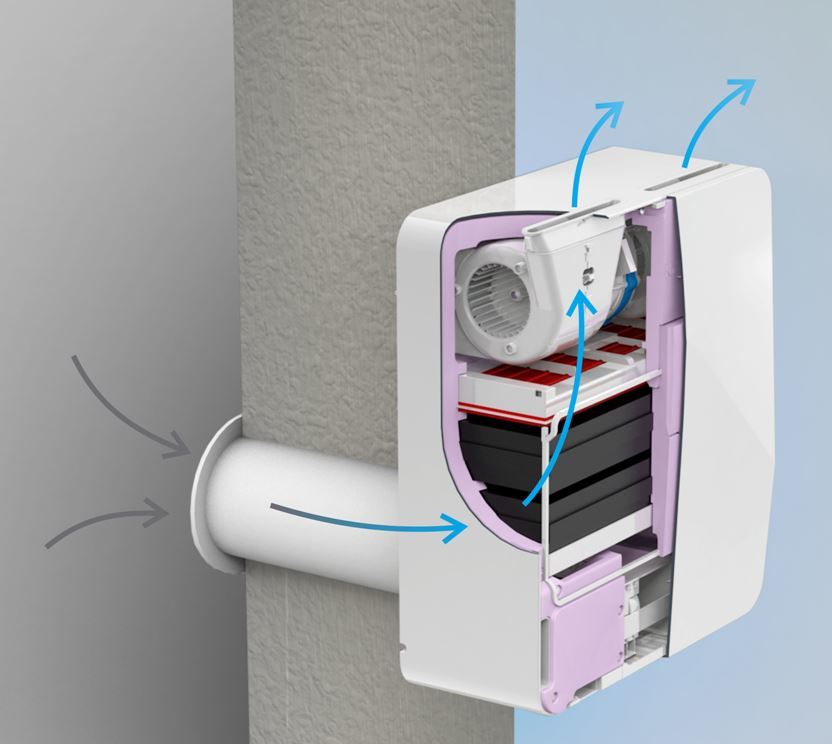

Притоком занимается, например, brizer. Монтируется в толщу стены. Установкой осуществляется фильтрация наружного воздуха. В холодный период года наружный воздух подогревается электрическими обогревателями.

Объёмы воздухообмена и нагрев воздуха регулируются 2 способами:

  • Ручной режим
  • Автоматический цикл

Комбинированная вентиляция пригодна для любого здания (кирпич, каркасный тип, газобетонные блоки, сэндвич панели). При установке вентилятора в вытяжку, подогрев притока возлагается на систему отопления.

Схемы вентиляции

Строительные работы вентиляционных систем здания выбираются от конструктивного исполнения, используемых материалов. На степень оснащённости влияют:

  • стоимость аппаратуры
  • затраты на сооружение каналов
  • монтажные работы

Отвода воздуха на крышу

Отвод на крышу обеспечит лучший обмен воздуха, больший приток в помещение за счёт высокого подпора. Менее затратный способ. Используется обычно естественная вентиляция.

Нет нужды приобретать дорогостоящих устройств, оборудования. Достигается лучший результат создания комфортного микроклимата. В данном виде вентиляционного устройства дома достаточно добавить небольшой вентилятор. Он станет отводить газовоздушные смеси. Монтаж защитного козырька крыши отводного, приточного канала защитит рабочую среду в любую погоду. Утепление каналов улучшит микроклимат помещений.

Эффективная естественная вентиляция работает на высокой трубе (канале). Сила тяги зависит от размера канала. Значение размера канала определяется просто. Норматив скорости воздуха по каналу: 3 м/сек. Снижение высоты канала выше потолочного пространства даёт предпочтение прямоугольному воздуховоду. Сечение круглого воздуховода Ф 0,16 м адекватное прямоугольному каналу 0,20×0,10 м.

Нет нужды искать советы проектировщиков, строителей, которые могут по ошибке дать неверный совет. Для самостоятельного решения быта, уюта останется понять, откуда отводить некомфортные газы с мест скопления.

Есть смысл позаботиться об отдельной вытяжке из следующих помещений и в следующих случаях:

  • Санузлы, кухня, спальня, гостиная, жилые комнаты частного дома. Нормальное требование не объединять в 1 отводном и приточном канале, не спасает перегородка. Она со временем может повредиться станут возникать некомфортные условия с запахами
  • Малая производительность вытяжки. В частном случае ниже показателя 500 м³/час, а также с недостаточной высотой канала от пола до верхней границы на крыше дома
  • Возникновение обратной эффективности вытяжки при неправильном выборе мест строительства вентиляционного канала
  • Не утеплённые вентиляционные каналы чаще обмерзают изнутри, насыщаются влагой, отпотевают при изменении погодных условий

С выходом в стену

В частных домах расположение вентиляционного выхода в стену позволяет экономить высоту шахты в 1,2 раза. Создаёт удобство обслуживать, делать очистку каналов изнутри помещения, удалять шлам, жировые отложения, влагу, улучшать тягу. При наладке такой отвод канала позволяет проверить параметры тяги.

В частных домах модификации вытяжных клапанов с вентилятором позволяют делать мобильной вентиляцию. Условием служит вставка в конструкции монтажной муфты. Она помогает создавать разные сечения канала под разнообразные вентиляторы.

Применение накладных вентиляторов позволяет находить неплохие варианты крепления на внутренней стене помещения. С красочной решёткой и интересной конструкцией устройства создаётся прекрасный интерьер помещения, не нарушается стиль.

В расчётах тяги вытяжных конструкций вентиляторов делают поправку на приёмистость устройства, сопротивление потоков газовоздушной массы в каналах. Декоративная решётка и клапаны уменьшают скорость воздушных потоков в 3-5 раз, отдельных конструкций – в 10 раз.

Нельзя подбирать маломощные агрегаты с меньшим проходным сечением, приводной мощностью, токовой нагрузкой. В нестандартных режимах произойдёт:

  • нагрев статора
  • повреждение обмотки двигателя
  • выход из строя при постоянной вытяжке

Полезную величину расхода воздуха вентиляторов выбирают с запасом на сопротивление, потерю мощности в клапанах, решётках, сужение каналов. Отработка газовоздушной смеси смежных комнат добавляет:

  • нагрузку двигателя
  • расход рабочей среды
  • увеличивает в разы вытяжку из изолированных комнат

Перед монтажом устройств вентиляции, вытяжных клапанов подбирается приемлемое направление, близкое к каналу вертикального воздуховода. Рисуется эскиз на бумаге в масштабе, кратчайший путь воздуховода.

Это влияет на подпор с высоким коэффициентом запаса надёжности, объёма. Позволяет максимально обеспечивать отдалённые комнаты свежим воздухом (спальня, гостиная). Когда нет такой возможности, делают удачную конструкцию приточной вентиляции в окно отдалённых комнат.

Вытяжная вентиляция делается и подходит для кухни, помещений санузлов. Она напрямую удаляет отработку, отводит запахи, избыток влаги, прочие вредные вещества жилого помещения.

Проёмы установок вытяжных клапанов монтируют в верхней части стен. Размечается окно, высверливается по периметру с напуском внутрь, равняется кромка выводного канала. Инструменты: перьевое сверло, насадки с алмазным напылением, дрель, крупный напильник, шабер, перфоратор.

Выбор системы вентиляции

Строительство вентиляционных коробов в частных домах основывают на системах естественной вытяжки вместе с комбинированной схемой.

Аргументы в пользу естественной и комбинированной вентиляции:

  • Выигрыш в плане финансов, монтажа, сборки, эксплуатации
  • Меньшее электрическое потребление. Вытяжка с вентиляторами комбинированной схемы цикличного типа: суммарное потребление 0,1 – 0,2 кВт/час. Приточка + подогрев воздуха +0,5 кВт/час на 1 помещение
  • Вентиляционные схемы естественного воздухообмена справляются с объемом 1-этажного, 2-этажного здания (коттеджа)
  • Нет нужды тратить полезный объём дома на строительство вентиляционных вертикальных, горизонтальных шахт, каналов, выводов, отводов
  • Нет затрат на эксплуатацию, ТО машин, механизмов, оборудования, фильтров, каналов годовой, квартальной периодичностью работ

Помните про главное правило. Даже если вы собираетесь проводить монтаж вентиляционной системы самостоятельно – взвесьте все “за” и “против”. Профессиональный монтажник сэкономит вам не только время, но и скорее всего и деньги вместе с нервами. Отсутствие проектировщиков, классных мастеров не даст хорошего результата, получится вентиляция «авось пронесёт». Это неприемлемо.

Смотрите также

Система вентиляции частного дома | Строительный портал

Как ни странно, сегодня почти нет домов, в которых грамотно сделана система вентиляции, а ведь от этого напрямую будет зависеть качество воздуха внутри жилища. Немногие могут похвастаться присутствием вентиляционных каналов в жилой зоне, а не только на кухне и в санузле. А если учитывать широкое распространение герметических окон ПВХ и металлических дверей, то можно с уверенностью утверждать, что воздуху просто неоткуда взяться. Помните, что система вентиляции частного дома должна состоять из приточных и вытяжных каналов, что расположены во всех комнатах.

Содержание:

  1. Необходимость вентиляции в частном доме
  2. Естественная вентиляция в частном доме
  3. Принудительная вентиляция в частном доме
  4. Рекомендации при обустройстве вентиляционной системы

Необходимость вентиляции в частном доме

Итак, потребность в вентиляции в жилом доме обуславливается увеличением герметичности конструкций, расположенных в современных зданиях. Безусловно, хорошо утепленное здание позволит экономить хорошие деньги на отоплении. Однако в нашей стране до сих пор действуют строительные нормы советского образца, согласно которым в доме вентиляция осуществляется естественным путем через негерметичные двери, окна и другие щели в конструкции, поэтому предусматривается на каждый квадрат жилплощади 100-200 Вт тепла при возможных 30-40 Вт в качественно утепленном доме.

Вентиляция частного дома необходима, потому что человек в замкнутом помещении быстро перерабатывает кислород, выделяя углекислый газ. К тому же отделка комнаты впитывает различные загрязнители и запахи. Отсутствие вентиляции будет ещё больше способствовать накоплению таких веществ. Свой вклад вносят и домашние животные. Также следует обратить внимание, что все окружающие нас вещи в доме медленно разрушаются, рассыпаются на маленькие частички, которые оседают вокруг и в одно мгновение попадают в воздух.

Грамотная вентиляция в частном доме не позволяет подобному мусору попасть в наши легкие. Частые проветривания и уборки — это выход, но для получения стабильной чистоты воздуха необходимо убирать после каждой смены одежды и белья, а также проветривать комнату, находясь там. Поэтому вы уяснили, что качественная система вентиляции в доме нужна.

Сразу стоит огласить, что систему обмена воздуха рекомендуется подбирать под каждый определенный проект дома. Стандартные схемы вентиляции дома не во всяком случае могут быть приемлемыми. Многие люди используют в целях экономии естественную вентиляцию, которая вполне оправдана в некоторых регионах нашей страны. При этом нужно запомнить, что температура воздуха снаружи и внутри дома должна отличаться между собой примерно на 15 градусов. Иначе в холодное время года существенно возрастут расходы на отопление, поскольку внутрь будет поступать холодный свежий воздух.

С другой стороны, в частном доме система вентиляции кроме вышеупомянутого варианта бывает и такой:

  1. Принудительная вытяжка и естественный приток воздуха;
  2. Естественная вытяжка и принудительный приток воздуха;
  3. Принудительная приточная вентиляция в доме и вытяжка.

Последний вариант на сегодняшний день получает все больше признания среди застройщиков, которые возводят частные дома и особняки. Справедливости ради необходимо отметить, что данный способ вентиляции требует существенных изначальных вложений и больших средств на обслуживание и сопровождение.

Естественная вентиляция в частном доме

Естественная вентиляция жилого дома представляет из себя вертикальные каналы, которые берут начало в вентилируемой комнате и выше конька крыши заканчиваются. Движение воздуха по каналам вверх осуществляется под действием тяги, вызванной разностью температуры воздуха на выходе и входе канала, так теплый воздух внутри дома легче холодного за окном.

Кроме того, на силу тяги влияет и ветер, который её усиливает и уменьшает, высота и сечение вентканала, наличие поворотов и сужений, а также теплоизоляция канала. Каналы естественной вентиляции по строительным нормам должны обеспечивать нормативный воздухообмен, когда температура наружного воздуха достигает плюс 12 градусов по Цельсию, не учитывая воздействие ветра.

Летом, когда на улице температура воздуха увеличивается выше, чем указанная, воздухообмен будет ухудшаться, вплоть до абсолютного прекращения циркуляции воздуха внутри частного дома. Зимой, чем холоднее за окном, тем тяга становится сильнее, а потери тепла, соответственно, увеличиваются с воздухом, уходящим на улицу. Через систему естественной вентиляции дома потери тепла в зимнюю пору могут доходить до 40% от всех теплопотерь.

Каналы естественной вентиляции в домах обычно выходят из кухни, гардеробной, котельной и санузлов. Дополнительные каналы могут обустраиваться для вентиляции пространства под полом и подвала. Жилые комнаты в подобной системе недостаточно вентилируются, поэтому приходится открывать форточки. В случае использования в доме герметичных конструкций окон, принято устанавливать для притока свежего воздуха специальные приточные клапаны – в окнах или наружных стенах.

Система естественной вентиляции частного дома имеет существенные недостатки. Все эти отверстия-клапаны в окнах и стенах, открытые форточки, щели в дверях служат причиной возникновения сквозняков, выступают источником уличной пыли, уменьшают звукоизоляцию помещений. К тому же невозможно контролировать и регулировать количество подаваемого и удаляемого воздуха из помещений.

Зачастую при естественной вентиляции в деревянном доме наблюдается повышенная влажность воздуха, конденсат на окнах, грибок и плесень, так как вентиляция не справляется со своими задачами. В других домах в зимнюю пору воздух наоборот очень сухой с влажностью меньше 30%, хотя её комфортный показатель составляет 40-60%.

Это свидетельствует о том, что слишком много воздуха уходит через вентиляцию, а поступающий в жилье морозный сухой воздух насытиться влагой не успевает и сразу уходит в вентиляционный канал, как впрочем и тепло. В этом случае принято на входе в вентиляционный канал устанавливать автоматический клапан, который управляется датчиком влажности. Работа клапана позволяет уменьшить теплопотери в зимнее время примерно на 30%.

Для улучшения функционирования естественной вентиляции рекомендуется устанавливать кухонные вытяжки и электровентиляторы. Однако они являются пригодными исключительно для кратковременной вентиляции помещений во время значительных загрязнений и выделений влаги. В любом случае работа вентилятора приводит только к возрастанию тяги в вентиляционных каналах и к падению влажности в помещениях, но он не может препятствовать потерям тепла и излишней сухости воздуха зимой.

Принудительная вентиляция в частном доме

Верным решением при обустройстве вентиляции в панельном доме является система принудительной приточной и вытяжной вентиляции с рекуперацией теплоты. Основой данной системы выступает блок вентиляции, который оснащен вентиляторами, рекуператором тепла (теплообменником), фильтрами и устройствами управления.

Рекуператор теплоты позволяет экономить примерно до 25% энергии, которая расходуется на отопление частного дома, по сравнению с вентиляционной системой без рекуператора. Из помещений дома к блоку вентиляции подходят два воздуховода. Загрязненный воздух через вытяжной воздуховод забирается из комнаты и выводится в дефлектор, расположенный на крыше.

С улицы свежий воздух поступает через воздухозаборник в блок вентиляции и попадает оттуда в дом. В зимнюю пору два потока воздуха, холодный снаружи и теплый из помещений, встречаются в теплообменнике, но не смешиваются. Теплый уходящий воздух теплоту отдает воздуху, что входит в дом. Свежий подогретый воздух попадает в помещения.

Как правило, блок вентиляции оборудуется разными устройствами для подготовки воздуха перед подачей в дом. Фильтры способны очищать воздух от пыли, различных микрочастиц и аллергенной пыльцы растений. При этом воздух, что подается в дом, может увлажняться, охлаждаться или подогреваться. Система принудительной вентиляции жилого дома поддается автоматизации контроля и управления её режимами работы и исправности.

Забор воздуха в систему принудительной вентиляции воздуха зачастую производят посредством использования грунтового теплообменника. Это труба, что проложена в земле ниже уровня промерзания (1,5 – 2 метра). Один конец трубы присоединяют к воздухозаборнику блока, а другой открытый конец выводят выше поверхности земли. Проходя по трубе подобного аппарата, воздух в зимнюю пору подогревается теплотой земли, а в летнюю — наоборот охлаждается. Затраты на кондиционирование и отопление дома с грунтовым теплообменником снижаются еще на 25%.

Стоимость обустройства системы принудительной вентиляции с наличием рекуператора тепла больше минимум в 4 – 5 раз, чем расходы на создание естественной системы вентиляции. Самым дорогим элементом системы считается блок рекуперации. Подобная система будет постоянно расходовать электроэнергию для работы вентиляторов. Также затраты приходятся на периодическую чистку и замену фильтров.

Но сбережение теплоты и экономия денежных средств на отоплении окупают все понесенные расходы. Причем, чем климат суровее и отопительный сезон длительнее, тем система окупится быстрее. К тому же чего-то стоит повышенный комфорт жизни, ведь современный энергосберегающий дом напоминает все больше герметичный контейнер.

Однако и здесь не все так гладко. Воздух закачивается в дом посредством вентилятора, предварительно пройдя очистку с помощью встроенного фильтра. Уже через пару циклов работы на нем начинает оседать пыль и органические отходы, и он станет подходящим местом для размножения бактерий и микробов, которые потом попадут в комнату вместе с воздухом. Воздух будет проходить сквозь грязный фильтр, еще больше загрязняясь. Поэтому уделите этому вопросу должное внимание и меняйте фильтры, соответственно инструкции.

Свои особенности имеет и организация приточной вентиляции своими руками в доме, где имеется печь или камин. Для их нормальной работы необходимо воссоздать хорошие условия для сгорания топлива и удаления веществ сгорания. Одно из условий полного сгорания состоит в наличии в достаточном количестве окислителя, то есть кислорода, иначе топливо будет сгорать не полностью, выделяя вместе с этим угарный газ. В таком случае для обеспечения приточной вентиляции следует к камину или печи подвести под полом специальную трубу.

Рекомендации при обустройстве вентиляционной системы

Перед тем, как обустроить систему вентиляции в частном доме, необходимо обратить внимание еще на стадии проектирования на такие советы:

  1. При обустройстве вентиляции в частном доме необходимо правильно рассчитать количество приточного воздуха, которое зависит от назначения помещения. Санитарные нормы замены в помещении воздуха следующие: для жилых комнат – 3 метра кубических в час на 1 метр квадратный площади; для санузлов – близко 50 м3 в час на метр квадратный; для раздельных санузлов – около 25 м3 в час на квадратный метр. Это стандартные нормы для комнат, воздух в которых не особо загрязнен.
  2. При расчете вентиляции дома помните, что свежий воздух должен поступать во все жилые комнаты (холл, спальня), особенно при присутствии металлопластиковых окон, а отработанный должен удаляться через кухню или прочее подсобное помещение посредством вентилятора.
  3. На кухне обычно принято создавать комбинированную систему вентиляции: принудительную вытяжку над плитой и под потолком канал естественной вентиляции. Дополнительная приточная вентиляция требуется и при наличии печей и каминов. Верхние этажи частного дома не должны оставаться без вентиляции.
  4. Нельзя заменить каналы вентиляции обыкновенными отверстиями в стенах. Только монтаж специального вытяжного и приточного вентиляционного оборудования способен предотвратить негативные последствия, когда отсутствует вентиляция в частном доме.
  5. С другой стороны нельзя непродуманно между собой соединять смежные комнаты единым вентиляционным каналом, так как грязный воздух вместо того чтобы удалиться, будет перемещаться по всему дому, нарушая тем самым все санитарные и гигиенические нормы.
  6. Не стоит герметично закрывать межкомнатные двери, так как они не должны препятствовать циркуляции воздуха внутри дома. Для этого при монтаже рекомендуется устанавливать в нижней части двери решетку, что имеет площадь 80 — 200 сантиметров квадратных.
  7. После того, как сделали вентиляцию в доме, в районе выходных отверстий не допускайте промерзание вентиляционных каналов. При отсутствии утепления, когда наблюдается охлаждение каналов, может возникать нежелательный конденсат.
  8. Не стоит укорачивать канал вентиляции, что выводится над крышей частного дома. В короткой трубе тяга будет ослабляться завихрениями ветра, возникающими у поверхности крыши и вокруг здания. Чтобы поддержать эффективность работы вентиляционной системы частного дома, следует устанавливать на трубу вытяжной вентилятор, что поддерживает необходимую тягу.

Плохая вентиляция в частном доме создает отличную среду для размножения грибка, плесени и болезненных микроорганизмов, а поэтому и для развития недугов в жильцов дома. Для обеспечения циркуляции воздуха в помещениях нужно грамотно создать в доме приточно-вытяжную вентиляцию, обеспечивающую наличие во всех помещениях дома свежего воздуха, что является залогом создания комфортного микроклимата и хорошего самочувствия домочадцев.


Вентиляция и кондиционирование в доме из клееного бруса

Качество воздуха – качество жизни. И задача вентиляции это качество обеспечить, подавая не менее 30 кубометров свежего воздуха в час на одного человека, согласно СНиП 41-01-2003.

Система вентиляции состоит из двух частей:

● Приточная обеспечивает приток свежего, насыщенного кислородом воздуха с улицы в дом

● Вытяжная удаляет старый, наполненный углекислым газом и лишней влагой воздух из дома на улицу

Вентиляция может быть естественной, искусственной и смешанной. В первом случае приток и вытяжка обеспечиваются за счет естественной тяги, во втором – при помощи механического побуждения, а третий вариант является комбинацией первых двух (естественный приток плюс механическая вытяжка или наоборот).


Естественная вентиляция

В доме с естественной вентиляцией приток воздуха с улицы обеспечивается преимущественно окнами, а отток – вытяжкой, состоящей из двух вентиляционных шахт: одна выходит из кухни, вторая – из санузла. Воздух попадает в шахту через вентиляционную решетку и под действием тяги выходит на улицу через установленный на крыше грибок. Тяга создается за счет разницы в плотности воздуха на уровне вентрешетки и на уровне грибка.

Проблема домов с естественной вентиляцией – в недостаточном притоке свежего воздуха. Современные окна герметичны, в закрытом состоянии они не пропускают воздух. А часто ли их открывают? Наверное, нет, ведь на улице шумно, пыльно и холодно. Если окна постоянно закрыты, то воздух в доме застаивается, накапливает влагу и углекислый газ. Повышенная влажность способствует появлению сырости, плесени, размножению болезнетворных микроорганизмов. Избыток CO2 ослабляет иммунитет, вызывает слабость и головную боль. Старым воздухом дышать неприятно и вредно.

Как же обеспечить естественный приток свежего воздуха?

● Держать окна открытыми в режиме проветривания

● Установить на окна приточные клапаны

● Установить настенные клапаны инфильтрации воздуха

Каждый из этих способов неидеален. Окно в режиме проветривания впускает не только воздух, но также шум и холод. К тому же постоянно открывать и закрывать окно неудобно. Забудешь открыть – будет душно.

Оконные клапаны лучше проветривания. Они имеют хорошую звукоизоляцию, сравнимую со звукоизоляцией герметично закрытого окна, и холода они пропускают меньше. Естественно, в комнате станет чуть холоднее, вы ведь впускаете воздух с улицы.

Клапаны отличаются друг от друга как внешним видом, так и способом действия, но главное, на что надо смотреть, – это производительность. Хороший показатель – 30-40 м3/ч. Если у вас семья из трех человек и три таких окна, то теоретически этого должно хватить. На практике же всё несколько сложнее.



Клапан не сам засасывает воздух внутрь дома:

● Воздух засасывается, когда есть тяга из вытяжки

● Тяга есть, когда есть перепад давлений

● Перепад давлений возникает из-за разной плотности воздуха внутри и снаружи здания

● Плотность воздуха разная при разной температуре

Зимой, когда температура уличного воздуха намного ниже комнатного, тяга особенно сильная. Летом, когда на улице жарче, чем дома, тяги вообще нет. Поэтому не исключен вариант, что летом даже при наличии клапанов придется открывать окна настежь, чтобы воздух входил и выходил через них.

Настенный клапан работает по тому же принципу, поэтому летом он не тянет, а зимой из него дует. Конструкционно настенный клапан инфильтрации воздуха являет собой чудо инженерной мысли – дырку в стене, закрытую крышкой. Внутри находится фильтр грубой очистки воздуха от влетающих в дырку мух.

Очистка воздуха, точнее, ее отсутствие – это общая проблема всех систем естественной вентиляции. Поступающий воздух не очищается никак – какой есть воздух на улице, таким и дышите. Хорошо, если за окнами лес; плохо, если там оживленная магистраль.

Естественная вентиляция капризна и малоэффективна. Она зависит от погоды, от планировки жилища (в удаленных от вентиляционных шахт помещениях воздухообмен хуже) и даже от межкомнатных дверей ­– под ними должен быть зазор 2,5 см для свободного прохождения воздуха.

Естественная вентиляция в чистом виде морально устарела. Тем же приточным клапанам для нормальной круглогодичной работы нужна механическая вытяжка, которая будет искусственно создавать тягу.




Смешанная вентиляция

Система смешанной вентиляции – это сочетание:

● Естественного притока с механической вытяжкой

  или

● Искусственного притока с естественной вытяжкой

Кухонные вытяжки над плитой сегодня есть у всех. Поэтому, казалось бы, первый вариант должен быть самым распространенным. Но ведь никто не держит вытяжку включенной 24/7, да и не все модели рассчитаны на это.

Есть вытяжки с функцией интервального включения – они автоматически включаются раз в час на малых оборотах, чтобы проветрить помещение. Большой вопрос, достаточно ли этого для обеспечения нормального воздухообмена во всем доме.

По факту такая «смешанная» система большую часть времени работает как обычная естественная вентиляция.



Второй вариант более интересен. В качестве поставщиков свежего воздуха здесь выступают:

● Проветриватели

● Бризеры

● Аэрогиверы

● Эйрбоксы, аэропаки и др.

Названий много – каждая фирма придумывает что-то свое. На что надо смотреть при выборе такого устройства:

● Производительность не менее 30 м3 на человека в час

● Наличие климат-контроля

● Тип фильтров

Функция климат-контроля автоматически поддерживает температуру подаваемого воздуха на заданном уровне. Многие из этих устройств умеют греть поступающий в комнату воздух, но не все умеют поддерживать постоянную температуру.

Допустим, на вашем бризере есть климат-контроль. Вы задаете температуру – скажем, 24°C – и бризер круглосуточно поддерживает ее, автоматически увеличивая и уменьшая мощность нагрева. Если же климат контроля нет, то мощность вы регулируете вручную. Выставили вечером 24°C, а ночью похолодало, и мощности стало не хватать – в результате похолодало и дома.

Фильтры грубой очистки воздуха G1-G4 (по европейской классификации E1-E4) задерживают пух, сажу, крупную пыль. Фильтры тонкой очистки F5-F9 (E5-E9) задерживают средние частицы пыли, аллергены и споры плесени. Фильтры эффективной (h20-12) и высокоэффективной очистки (h23-14) очищают воздух от мельчайшей пыли, вирусов и бактерий. Угольные фильтры поглощают запахи и выхлопные газы. Кроме того, существуют фильтры сверхвысокой эффективности очистки (U15-17), но вряд ли они попадутся вам в домашних бризерах.

Естественная вытяжка плохо работает в летний период, но использование бризеров и аэрогиверов может нивелировать этот недостаток – новым порциям поступающего воздуха просто некуда станет деваться, и они пойдут в вытяжку.

Организация вентиляции своими руками в частном доме и в подсобных помещениях

Хорошая вентиляция внутри жилых помещений состоит из принудительных и естественных компонентов. Важно правильно выполнить схему приточно-вытяжных элементов для механической очистки воздуха и рассчитать естественные механизмы воздухообмена.

Обзоры, примеры, отзывы и услуги

  • Монтаж вентиляции в частном доме

Кроме естественных факторов загрязнения воздуха, пылью и продуктами жизнедеятельности, существуют — газовые (котельная, канализация), мокрые (ванные, бассейны) и подвально-чердачные (кровля, погреб, фундамент) помещения, требующие отдельного подхода к их вентиляции.

Как сделать вентиляцию в частном доме разумно?

Вентиляция бани

С наступлением лета люди вспоминают о проблемах вентиляции. Многие пытаются решить её «малой кровью». Самый дешевый способ монтажа системы воздухообмена для частного дома – это установка микроклиматического оборудования своими руками. Элементарная схема очистки воздуха – естественный приток и вытяжка атмосферных масс.

  1. Удобные фрамуги и форточки
  2. Пвх с приточной вентиляцией
  3. Вытяжной вентилятор

Это 3 основные компонента микроклимата в частном доме.

Автономная загородная вентиляция своими руками

Деревянный дом летнего назначения способен обеспечить обитателей свежим воздухом. Естественная вентиляция через стыки бревен, оконные рамы, вытяжку печки (камина) и дверные проемы достаточно легко справится с бытовым воздухообменом. Проблема возникает в жаркую погоду (ставшую обычной для средней полосы РФ) и при неожиданных заморозках, регулярно посещающих загородные дома в дачный сезон.

Многие огородники вкладывают материальные средства в рассаду. Гробят здоровье и личное время на выращивание своих (натуральных) овощей. Неожиданный заморозок может поставить крест на мечте о собственном огороде. Недорогие автономные обогреватели обеспечат надежную вентиляцию теплицы для овощей. Использование системы отопления в холода и кондиционирования в жару, обеспечат садоводов богатым урожаем.

Приточно-вытяжная вентиляция частного дома

Частный дом для круглогодичного проживания с герметическими пластиковыми окнами, противопожарными дверями, гидроизоляцией и огнезащитой потребует комплексной системы монтажа приточно-вытяжной вентиляции, отопления и кондиционирования. Необходимо рассчитать проект с учетом СНиП норм воздухообмена. Составить смету на климатическое оборудование и элементы:

  • Воздуховодов (для притока чистых наружных атмосферных масс)
  • Калориферов (для подогрева зимнего холодного воздуха)
  • Кондиционеров (для осушения и охлаждения горячего летнего воздухопотока)
  • Вентиляторов (для перемешивания внешних и внутренних воздушных масс)
  • Вытяжек (для вывода отработанной загрязненной атмосферы из помещения)
  • Электрики автоматизации и контроля (для идеального комфорта в доме, бане, гараже и в ванной комнате)

Организация механической вентиляции частного коттеджа своими руками требует инженерных знаний и солидных капиталовложений. Профессиональная консультация специалистов монтажа кондиционирования и вентиляции в частных помещениях не повредит владельцам коттеджей, таунхаусов и загородных резиденций. Комфорт чистого воздуха должен сопровождать хозяина элитного жилья в любом помещении: бане, ванной и даже в покрасочной камере (для художников и дизайнеров).

Услуги компании СтройИнжиниринг

Большой ассортимент типовых проектов эффективной вентиляции помещений на любой вкус. Современные сплит системы для высокопроизводительного кондиционирования офисов и квартир с недорогой установкой.

Тщательная проверка и профессиональный монтаж радиаторов системы отопления для офисных и административных зданий. Наиболее аттрактивные цены на монтаж климатического оборудования в загородных коттеджах, частных домах, на дачах.

Положительные примеры выполненных работ по вентиляции цехов, покрасочных, трансформаторных, аккумуляторных, лабораторий и пр. промышленных помещений. Высокие эксплуатационные качества наших систем воздухообмена в гаражах, автосервисах, на автостоянках. Научно-популярные статьи и отзывы заказчиков вентиляции складов алкогольной и овощной продукции, винных погребов и подвалов.

Крупным заказчикам — ТСЖ, ЖКУ, владельцам бизнес-центров, застройщикам из Москвы и Подмосковья предоставляются оптовые цены на техническое оснащение климатических систем. Выполнение проектных монтажных и эксплуатационных работ производится на любой стадии строительства и обслуживания объекта!


Устройство микроклимата, каких систем и сооружений потребуется при грамотном строительстве
  • Расчет вентиляции подвала, погреба
  • Схема вентиляции ванной комнаты
  • СНиП вентиляция бассейна
  • Правильная вентиляция бани

Может ли руководство HVAC помочь предотвратить передачу COVID-19?

Эта статья написана совместно представителями Advanced Industries Practice. Среди авторов — Стефани Балджеман, Бен Мейгс, Стефан Мор, Арвид Нимеллер и Паоло Спранци.

Хотя многое остается неизвестным о COVID-19, ученых установили, что коронавирус очень заразен и передается по воздуху. Исследования показывают, что он в первую очередь распространяется, когда инфицированные люди кашляют, чихают или разговаривают — это действия, при которых из дыхательных путей выделяются капли, содержащие частицы коронавируса в сочетании со слизью или слюной.Если эти капли приземляются или вдыхаются другими людьми поблизости, они могут передавать коронавирус. Прикосновение к дверным ручкам, экранам компьютеров или другим поверхностям, на которые попали капли, также может привести к заражению. Эти наблюдения отражены в общепринятых ныне правилах ношения масок и физического дистанцирования — обычно оставаясь на расстоянии шести футов от других.

Однако остаются вопросы о том, могут ли крошечные частицы коронавируса размером около 0,1 микрона переноситься по воздуху и перемещаться на большие расстояния.Хотя тяжелые капли размером от пяти до десяти микрон обычно проходят менее одного метра, прежде чем осесть, более мелкие капли могут испаряться, оставляя частицы вируса, называемые аэрозолями, взвешенными в воздухе. Недавнее исследование показало, что частицы коронавируса могут быть активными до трех часов после их выпуска. Хотя Всемирная организация здравоохранения (ВОЗ) изначально считала, что коронавирус не может распространяться через аэрозоли, недавно она изменила свою позицию.В рекомендациях ВОЗ теперь говорится, что воздушная передача коронавируса возможна в помещении, особенно для людей, которые проводят длительные периоды в переполненных, плохо вентилируемых помещениях. Решение ВОЗ изменилось после того, как организация получила открытое письмо от 293 ученых с просьбой пересмотреть свою позицию в отношении передачи вируса воздушным путем.

Принимая во внимание озабоченность по поводу передачи вируса воздушно-капельным путем, руководители зданий, эксперты по безопасности и другие могут принять меры для оптимизации вентиляции и воздушного потока в помещении и ограничения распространения вирусов.Могут помочь несколько простых приемов (см. Врезку «Низкотехнологичные стратегии предотвращения передачи вируса по воздуху»). Но это также может быть хорошим временем, чтобы подумать об улучшении качества воздуха в зданиях путем значительного изменения систем отопления, вентиляции и кондиционирования (HVAC) или внесения физических изменений для управления воздушными потоками в помещении.

Изменения настроек управления и обновления систем отопления, вентиляции и кондиционирования воздуха

HVAC системы потенциально может распространять вирус по комнатам, когда воздух с высокой скоростью проходит мимо инфицированного человека к другим, что было показано при тяжелом остром респираторном синдроме в 2004 году.Если воздушно-капельная передача коронавируса также возможна, несколько изменений в настройках контроля и обновлений могут помочь снизить риск распространения через этот путь. Если управляющие зданиями предпримут такие действия, они могут помочь своим арендаторам чувствовать себя более комфортно в условиях неопределенности по поводу коронавируса (см. Врезку «Заслужить доверие арендаторов»).

Один из шагов, который могли бы предпринять технические специалисты, — это настройка систем вентиляции и кондиционирования воздуха для увеличения скорости обмена свежим свежим воздухом из-за пределов здания, чтобы уменьшить рециркуляцию.Также может помочь изменение настроек. Например, вместо того, чтобы отключаться на ночь или в выходные, система отопления, вентиляции и кондиционирования воздуха могла бы работать без перебоев, чтобы увеличить замену воздуха и минимизировать скорость воздушного потока.

В зданиях со старыми или негибкими системами технические специалисты могут рассмотреть возможность модернизации оборудования HVAC. Вот некоторые из наиболее важных:

  • замена двигателей вентиляторов с фиксированной скоростью на двигатели с регулируемой скоростью для улучшения управления воздушным потоком и обеспечения минимальной настройки, обеспечивающей более низкую скорость воздушного потока
  • представляет сложные системы управления воздушным потоком, например, чувствительные к давлению, чтобы обеспечить более плавную регулировку воздушных потоков.
  • установка высокоэффективных систем очистки воздуха, как описано в следующем разделе

Опции для очистки воздуха

Очистить воздух можно с помощью множества технологий.Фильтрация — наиболее распространенный и, как правило, наиболее эффективный метод для систем отопления, вентиляции и кондиционирования воздуха (Иллюстрация 1). Другие технологии, включая облучение и термическую стерилизацию, инактивируют биологические частицы в воздухе, не удаляя их. Системы HVAC могут также включать ионные очистители, генераторы озона и другие устройства для очистки воздуха.

Приложение 1

Мы стремимся предоставить людям с ограниченными возможностями равный доступ к нашему сайту.Если вам нужна информация об этом контенте, мы будем рады работать с вами. Напишите нам по адресу: [email protected]

Фильтры в жилых или коммерческих системах отопления, вентиляции и кондиционирования воздуха обычно устанавливаются либо на входе или выходе воздуха, либо в центральной установке кондиционирования воздуха. Поскольку внешний воздух, поступающий в систему отопления, вентиляции и кондиционирования воздуха, может быть загрязнен, особенно в городских районах, где здания находятся в непосредственной близости, технические специалисты иногда устанавливают предварительный фильтр для входящего воздуха.

Механические фильтры в системах отопления, вентиляции и кондиционирования воздуха имеют спутанные волокна, которые задерживают частицы, слишком большие, чтобы пройти через отверстия. Механические фильтры имеют разные рейтинги в зависимости от процента удаляемых ими частиц, причем самый высокий рейтинг обычно используется в хирургических или чистых помещениях. На Таблице 2 показаны выбранные фильтры и их рейтинги от организаций из США. Стандарты рейтингов в других странах могут отличаться.

Приложение 2

Мы стремимся предоставить людям с ограниченными возможностями равный доступ к нашему сайту.Если вам нужна информация об этом контенте, мы будем рады работать с вами. Напишите нам по адресу: [email protected]

Высокоэффективные воздушные фильтры для твердых частиц (HEPA) наиболее эффективны при удалении мелких частиц. Чтобы соответствовать этой квалификации в соответствии с рейтинговой системой США, фильтры должны удалять 99,97% частиц размером 0,3 микрона. Фильтрам с минимальным отчетным значением эффективности (MERV) присваиваются рейтинги в соответствии с их способностью отфильтровывать крупные частицы (от 0.Размером от 3 до 10,0 мкм). Фильтры MERV с рейтингом 17 или выше сопоставимы с фильтрами HEPA и могут упоминаться этим термином. Как и системы кондиционирования воздуха в большинстве домов, коммерческие здания обычно имеют фильтры с рейтингом MERV 12 или ниже. Только некоторые кондиционеры могут содержать фильтры HEPA, и технические специалисты должны правильно их настраивать и регулярно заменять.

Модернизация систем отопления, вентиляции и кондиционирования воздуха путем включения фильтров более высокого качества может быть очень дорогостоящей и не всегда осуществимой.Более того, даже фильтр HEPA не устранит всех опасений по поводу передачи по воздуху. Хотя исследование НАСА задокументировало, что фильтры HEPA могут задерживать частицы размером до 0,1 микрона — приблизительный размер коронавируса, — другие прямые исследования ограничены, и официальная система рейтингов США указывает их эффективность только для частиц размером 0,3 микрона. Необходимы дополнительные исследования, чтобы окончательно определить минимальный рейтинг фильтрации, который устранит инфекционные частицы коронавируса из воздуха.

Управление воздушным потоком

Хотя исследования того, как коронавирус распространяется по воздуху, все еще продолжаются, данные свидетельствуют о том, что меры по изменению схемы воздушного потока в помещении могут сыграть роль в сокращении передачи. Применяются три основных принципа:

  • поощряет вертикальный ламинарный, а не турбулентный поток воздуха
  • обеспечивает медленную, устойчивую скорость воздуха
  • отвод потенциально загрязненного воздуха из помещений и от людей

Расход воздуха в помещении

Всемирная организация здравоохранения недавно признала, что некоторые данные о передаче инфекции в помещениях вызывают беспокойство.Кроме того, после анализа случая передачи вируса в ресторане в Китае Центры США по контролю и профилактике заболеваний (CDC) пришли к выводу, что бессимптомный пациент передал вирус семьям за двумя соседними столиками (Иллюстрация 3). Основываясь на планировке ресторана, расположении сидений и образцах мазков из входных и выходных отверстий кондиционеров, CDC обнаружил, что коронавирус, вероятно, передавался, когда сильные воздушные потоки от ближайшего кондиционера распространяли большие капли от инфицированного человека.Эти капли прошли более одного метра — больше, чем обычно, но меньше, чем обычно могут перемещаться аэрозоли.

Приложение 3

Мы стремимся предоставить людям с ограниченными возможностями равный доступ к нашему сайту. Если вам нужна информация об этом контенте, мы будем рады работать с вами. Напишите нам по адресу: [email protected]

Изменение схемы воздушного потока для создания ламинарного вертикального воздушного потока — воздух, движущийся с той же скоростью и по прямому пути — может эффективно предотвратить перенос частиц коронавируса по воздуху.Этот принцип уже используется для предотвращения распространения частиц в нескольких настройках. Например, чистые комнаты и операционные в больницах сводят к минимуму загрязнение с помощью сложных систем, позволяющих направлять воздух от потолка к полу с ламинарным потоком. На коммерческих самолетах системы вентиляции настроены так, чтобы обдувать воздух вертикально от потолка до пола, чтобы уменьшить распространение загрязненного воздуха в салоне.

Хотите узнать больше о нашей передовой практике в области электроники?

Создание потоков воздуха, близких к ламинарным, потребует гораздо большего, чем просто изменение настроек HVAC.Например, в новом строительстве строители должны предусмотреть достаточное количество воздуховыпускных отверстий. В существующих структурах техническим специалистам может потребоваться модернизировать розетки в системах отопления, вентиляции и кондиционирования воздуха, например, добавив несколько розеток в пространстве, обеспечиваемом подвесными потолками. В некоторых случаях техники могут заменить крышки выпускных отверстий, которые обычно предназначены для смешивания и распределения воздуха, на крышки, создающие ламинарные потоки. Как для новых, так и для существующих зданий размещение воздуховодов имеет решающее значение и должно основываться на запланированной занятости, архитектуре помещения, размещении мебели и других факторах, влияющих на потоки воздуха.

В некоторых случаях руководители зданий могут захотеть добавить физические барьеры, такие как перегородки, разделяющие открытое пространство, для управления воздушными потоками внутри помещений. Они также могут установить стерилизаторы в комнатах, чтобы уменьшить вирусное заражение. концентрации, но они увеличивают турбулентность и поэтому рекомендуются в первую очередь для офисов, занятых только одним человеком.

Межкомнатный воздушный поток

Некоторые руководители зданий и другие могут захотеть принять меры для предотвращения заражения между комнатами — это может произойти, если будет обнаружено, что коронавирус распространяется воздушно-капельным путем.Перед установкой новых устройств или модернизацией систем отопления, вентиляции и кондиционирования воздуха технические специалисты должны определить, как воздух проходит через помещения. Их оценки могут включать в себя испытание на дверце воздуходувки, которое включает создание откалиброванного давления в комнате с последующим мониторингом потока и утечки.

Несколько вариантов, некоторые из которых включают модернизацию HVAC, а другие — более простые изменения, могут решить любые обнаруженные проблемы. Эти решения могут включать установку дверей или воздушных завес, создание избыточного давления над подвесными потолками и герметизацию любых зазоров в них (Иллюстрация 4).

Приложение 4

Мы стремимся предоставить людям с ограниченными возможностями равный доступ к нашему сайту. Если вам нужна информация об этом контенте, мы будем рады работать с вами. Напишите нам по адресу: [email protected]

Индивидуальная защита

На некоторых рабочих местах трудно избежать тесного физического контакта, что повышает риск передачи вируса. Однако на сегодняшний день нет коммерческих продуктов, защищающих воздушные потоки внутри отдельных рабочих станций, таких как как конкретное место рядом с конвейером или столом сотрудника.Новаторы могут предложить некоторые решения для индивидуальной защиты, такие как те, которые включают в себя адаптацию принципов от блоков управления воздушным потоком или вытяжных шкафов, особенно если доказательства передачи коронавируса воздушным путем продолжают расти.


По мере возобновления экономического роста во всем мире у чиновников здравоохранения есть все основания опасаться второй волны COVID-19. Офисы традиционно вмещали большое количество людей и были спроектированы так, чтобы способствовать взаимодействию и сотрудничеству.Производственные цеха иногда требуют, чтобы сотрудники работали в непосредственной близости. Школам с их исторически ограниченными бюджетами будет особенно трудно отделить учащихся друг от друга и от преподавателей. Больницы отложили на несколько месяцев многие плановые процедуры и некритические операции и могут начать принимать больше пациентов в непосредственной близости.

Правительства, торговые группы, производители систем отопления, вентиляции и кондиционирования воздуха, инженеры-строители и регулирующие органы могут захотеть рассмотреть возможность оптимизации воздушных потоков, когда это возможно.Изменения в системах вентиляции, очистки воздуха и управления воздушными потоками, вероятно, будут в центре их работы в этой области.

Заявление об ограничении ответственности: в документе кратко излагается предварительное представление о передовых методах работы, потенциальных концепциях проектирования и подходах к вентиляции и вентиляции, которые могут ограничить распространение вирусов в зданиях. В настоящее время необходимы дополнительные исследования воздушной передачи COVID-19 и лучших мер по предотвращению распространения вируса. Ссылки на конкретные продукты или организации служат исключительно для иллюстрации и не являются одобрением или рекомендацией.

Air Flow House / UID Architects

Air Flow House / UID Architects

© Hiroshi Ueda
  • Area Площадь этого архитектурного проекта Площадь: 279 м² Площадь: 279 м²
  • Год Год завершения данного архитектурного проекта Год: 2008 г. Год: 2008 г.
  • Фотографии Фотографии: Хироши Уэда Фотографии: Хироши Уэда, предоставлено UID Architects

+ 17

Поделиться
  • Facebook

  • Twitter

  • Pinterest

Или

https: // www.archdaily.com/285010/air-flow-house-uid-architects

Текстовое описание предоставлено архитекторами. Эта резиденция расположена в тихой пасторальной местности с видом на внутреннее море Сето в префектуре Хиросима, в районе Тюгоку. Меня попросили придумать дизайн, который вписался бы в сельский пейзаж, поэтому я представил резиденцию с двускатной крышей.

© Hiroshi Ueda

Для наружных стен, внутренних стен и потолков был выбран красный кедр, обладающий большой долговечностью.Было использовано много дерева, например японский кедр для полов и вишня для дверей встроенных шкафов. Установлены карнизы шириной 1,4 м, и изначально планировалось использовать дерево для крыши, но для обеспечения прочности его заменили на стальную пластину Galvalume.

© Hiroshi Ueda

Вход был построен примерно в середине горизонтально вытянутого здания. На южной стороне, обращенной к океану, расположены терраса, гостиная и столовая, кухня полуоткрытого типа и ванная комната, а весь проем застеклен, так что вид может быть получен из любой точки дома.С северной стороны — комнаты для трех сыновей, отдельный кабинет и подсобное помещение за коридором.

© Hiroshi Ueda

На восточной стороне входа находится личное пространство, такое как главная спальня для пары, кабинет и гардеробная. Между этой восточной стороной и общественным пространством западной стороны была устроена терраса. Эта терраса умеренно сохраняет хорошее расстояние между ними и придает дому ощущение открытости. Вышеупомянутый японский кедр отбрасывает тень на стену террасы и наполняет интерьер выразительностью.Кроме того, была установлена ​​система центрального отопления PS, которая отапливает весь дом за счет излучаемого тепла. Для всех окон использовались стеклопакеты, а изоляционный материал был должным образом заполнен, чтобы учитывать тепловую среду в помещении.

Предоставлено UID Architects

Улучшение вентиляции в вашем доме для предотвращения COVID-19 »OccuMed Occupational HealthWorks

Поскольку люди делают все возможное, чтобы защитить себя от COVID-19 и ограничить его распространение, они чаще, чем когда-либо, оказываются дома.Но есть случаи, когда заражение вирусом может произойти, особенно если посторонние посетители заходят в ваш дом. Подобно тому, как многие предприятия и общественные здания предприняли шаги по увеличению вентиляции, чтобы предотвратить застаивание потенциально загрязненного воздуха, есть способы улучшить воздушный поток в собственном доме, как для собственного комфорта, так и для тех случаев, когда кто-то член вашей семьи должен войти внутрь.

С веб-сайта CDC

Подача свежего воздуха в ваш дом, возможно, является наиболее важным способом предотвратить накопление частиц COVID-19 в вашем доме.Открытие окон и дверей поможет циркулировать и перемещать свежий воздух внутрь, предотвращая скопление вируса. Однако не всегда можно открыть окна и двери настежь, но даже если одна из них слегка приоткрыта, это поможет. Не открывайте окна и двери, если это представляет угрозу безопасности для вас или окружающих, особенно если присутствуют домашние животные или маленькие дети, или открытие двери или окна повлечет за собой проблемы со здоровьем.

Если открывать окна и двери нельзя, есть другие способы, чтобы воздух циркулировал по всему дому.Печи и ванные комнаты — два общих места, где может быть вытяжной вентилятор. Их включение помогает вывести потенциально загрязненный воздух наружу и создать некоторый воздушный поток. Хотя некоторые вытяжные вентиляторы не выводят воздух наружу, они все же могут перемещать потенциально загрязненный воздух и предотвращать его концентрацию в одном месте. Традиционные вентиляторы также полезны для вентиляции вашего дома и улучшения воздушного потока. Размещение переносного вентилятора как можно ближе к открытому окну, направленным наружу, может помочь вывести любые вирусные частицы, которые могут находиться в вашем доме, на улицу.Убедитесь, что вентиляторы направлены в сторону от людей, поскольку это может потенциально направить загрязненный воздух прямо на них. Даже если окна не открыты, переносные и потолочные вентиляторы помогают улучшить воздушный поток, поэтому используйте их как можно чаще.

Системы фильтрации очень полезны для очистки воздуха в вашем доме. Если в вашем доме есть система центрального отопления или кондиционирования воздуха, вы можете предпринять несколько шагов, чтобы улучшить воздушный поток. Если вы управляете своей системой с помощью термостата, установите вентилятор в положение «включено», а не в положение «авто».

С веб-сайта CDC

Это позволяет вентилятору обдувать и перемещать воздух по всему дому во всех точках, а не только во время работы системы. Убедитесь, что все фильтры установлены и правильно подогнаны, и подумайте об использовании гофрированных фильтров для улавливания большего количества частиц. Следуйте всем инструкциям производителя относительно замены фильтра, а также регулярно проверяйте свою систему, чтобы убедиться, что она работает должным образом.

Портативные высокоэффективные воздушные фильтры для улавливания твердых частиц, более известные как HEPA-фильтры, являются отличным вариантом, если у вас нет системы центрального отопления или кондиционирования воздуха, или если вам просто нужна дополнительная фильтрация.Эти эффективные фильтры улавливают частицы повседневной пыли и грязи, а также любые частицы, которые люди могут выдыхать при разговоре, кашле или чихании. Только обязательно учтите размер помещения, где будет размещен фильтр. Воздушные фильтры HEPA разработаны с учетом размера комнаты, чтобы обеспечить эффективную очистку, поэтому выясните, какой размер лучше всего подходит для пространства, в котором они будут размещены.

Эти шаги полезны для предотвращения передачи COVID-19 в вашем доме, но сами по себе они не предотвратят его полностью.Если кто-то, кроме члена вашей семьи, должен войти в ваш дом, убедитесь, что все соблюдают традиционные меры общественного здравоохранения, такие как ношение маски и практика социального дистанцирования. Это касается даже тех, кто живет в доме в присутствии посетителя. Ограничьте количество посетителей в своем доме и сделайте посещения как можно короче, а также сделайте все возможное, чтобы принимать посетителей на больших площадях, чтобы у всех было пространство.

Если у вас есть опасения по поводу вашей рабочей силы и коронавируса, свяжитесь с нами сегодня, чтобы узнать о шагах, которые вы можете предпринять, чтобы защитить себя, свою семью и своих сотрудников.Мы предлагаем следующие варианты услуг по обеспечению безопасности COVID-19:

COVID-19 Consulting Bundle: письменная директива / политика по требованиям, которые могут быть либо корпоративной политикой, либо политикой для конкретного сайта.

Тренинг по COVID-19 (веб-семинар по инфекционному контролю): мы предлагаем классы открытого приема и классы, спонсируемые частными компаниями, которые доступны в удобное для вас время.

Тестирование на COVID-19: доступны услуги тестирования на COVID-19 для колледжей, университетов, частных компаний и государственных учреждений.Теперь мы предлагаем тестирование на COVID-19 при получении / сдаче в нашем офисе в Кантоне, Массачусетс.

Источник

https://www.cdc.gov/coronavirus/2019-ncov/prevent-getting-sick/Improving-Ventilation-Home.html

теплообменников воздух-воздух для более здоровых энергоэффективных домов — Публикации

Конденсация на окнах и другие проблемы с влажностью вероятны в доме с повышенной атмосферой без воздухообменников.Это проблема как для людей, так и для дома. Подача наружного воздуха и отработанного воздуха в помещении (вентиляция) разбавляет или удаляет загрязнители и влагу из помещения. Возникает вопрос: как удалить влагу и загрязняющие вещества, сохранив при этом нагретый или охлажденный воздух? Теплообменник воздух-воздух решит эту проблему. Воздухообменники передают тепловую энергию воздуха в помещении поступающему свежему воздуху, позволяя отводить влагу и загрязняющие вещества, но сохраняя тепло. В этой публикации описаны причины использования теплообменников воздух-воздух, технология теплообменников, преимущества их установки и некоторые советы по выбору теплообменника, подходящего для вашего дома.

Почему вентиляция вызывает беспокойство?

Раньше энергия была дешевле, чем изоляция, и строители меньше заботились об утеплении дома. По мере того, как время шло и цены на энергию росли, домовладельцы начали сокращать расходы, утепляя чердаки, стены и подвалы, что остановило крупномасштабную передачу тепла.

В последнее время из-за высоких затрат на электроэнергию и лучших материалов домовладельцы и строители устраняют небольшие утечки воздуха вокруг дверей, окон, водопровода и даже пластин выключателя света.В некоторых домах эта естественная инфильтрация воздуха теперь заменяет внутренний воздух каждые 4-10 часов, по сравнению с каждые 30 минут 40 лет назад. К сожалению, такое уменьшение поступления наружного воздуха в конструкцию может привести к проблемам с качеством воздуха в помещении. Двумя наиболее распространенными проблемами качества являются избыточная влажность
и загрязняющие вещества.

Относительная влажность — это отношение количества водяного пара в воздухе к максимальному количеству водяного пара, которое воздух может удерживать при определенной температуре.Точка росы — это температура, при которой относительная влажность составляет 100 процентов и образуется конденсат.

Теплый воздух может удерживать больше водяного пара, чем холодный. В теплый летний день температура может составлять 85 градусов по Фаренгейту (° F) с уровнем относительной влажности 50 процентов, что делает точку росы 71 ° F.

По мере охлаждения воздуха температура приближается к точке росы или точке, где водяной пар начинает оседать из воздуха. Например, когда воздух охлаждается при температуре 85 ° F, относительная влажность увеличивается, а при температуре 70 ° F на прохладных поверхностях образуется конденсат.Воздух при температуре 70 ° F и относительной влажности 40% имеет относительную влажность около 80% при охлаждении до 50 ° F. Воздух при температуре 20 ° F и относительной влажности 90% имеет относительную влажность 23% при нагревании до 60 ° F. Грубо говоря, падение температуры на 20 ° F снижает водоудерживающую способность вдвое и удваивает относительную влажность.

В тесных домах деятельность человека, такая как душ, сушка одежды и приготовление пищи, повышает относительную влажность до проблемного уровня, что приводит к конденсации на окнах и высокой влажности, что может привести к росту плесени.Рекомендуемая относительная влажность для людей составляет около 50 процентов, чтобы свести к минимуму кровотечение из носа, сухость кожи и другие физические недуги. Северный климат не может поддерживать такой уровень влажности зимой. Когда теплый влажный воздух соприкасается с холодными поверхностями, на поверхности конденсируется влага, если она ниже точки росы.

Так же, как вода конденсируется в стакане с ледяной водой, конденсат образуется на холодных поверхностях дома. Это может произойти на окнах, дверях, полах и даже внутри стен.Устойчивые влажные условия могут вызвать повреждение конструкции и связанные с этим проблемы с гнилью и плесенью. Идеальная влажность для северных равнин зимой составляет от 30 до 40 процентов, что является компромиссом между идеальными условиями для людей и строениями, в которых они обитают.

Измерение влажности в доме

Используйте гигрометр (Рисунок 1) или измеритель относительной влажности, чтобы проверить конструкцию на относительную влажность. Гигрометры могут иметь циферблат или цифровой индикатор. Цифровые гигрометры не всегда точнее.В продаже имеются более дорогие модели, которые обычно должны иметь более высокую степень точности. Более дорогие гигрометры обычно имеют точность в пределах 5 процентов от фактической относительной влажности. Все гигрометры требуют калибровки для повышения уровня точности. При покупке гигрометра проверьте рабочий диапазон, потому что электронные гигрометры могут иметь минимальный уровень относительной влажности, который они могут считывать, например 20 процентов.

Рисунок 1.Примеры измерителей относительной влажности, также известных как гигрометры.
(Фото Карла Педерсена)

Для калибровки гигрометра возьмите воздухонепроницаемую емкость, по крайней мере, в три раза превышающую размер гигрометра. Примеры включают полиэтиленовый пакет с застежкой-молнией, контейнер для хранения продуктов с плотно закрывающейся крышкой или банку из-под кофе с оригинальной крышкой. Поместите чашку с водой в герметичную емкость вместе с глюкометром на четыре-шесть часов или до тех пор, пока капли воды не станут видны на внутренней поверхности емкости.Когда капли начинают скапливаться на краю запечатанного контейнера, это указывает на уровень относительной влажности 100 процентов. Показание гигрометра должно быть не менее 95 процентов, а лучше 100 процентов, Рисунок 2 . Обратите внимание на чтение.

Рис. 2. Калибровочный тест, влажность 100%.
(Фото Карла Педерсена)

Теперь добавьте поваренную соль в чашку с водой, помешивая, пока вода не перестанет растворять соль.На дно чашки должна лежать соль. Затем поместите чашку обратно в герметичную емкость с глюкометром и оставьте на два-три часа. Соль снижает способность воды к испарению и, следовательно, уровень влажности. Солевой раствор должен обеспечивать показание влажности 75 процентов, но допустимы показания от 70 до 80 процентов, Рисунок 3 .

Рис. 3. Калибровочный тест солевого раствора, влажность 75%.
(Фото Карла Педерсена)

Сравните два показания.Если они оба различаются на одинаковую величину, вы можете повторно откалибровать гигрометр на эту величину. Обратитесь к руководству пользователя для получения конкретных инструкций по калибровке вашего устройства. Если ваш прибор не имеет возможности калибровки, то вы можете мысленно скорректировать показания.

Загрязняющие вещества в домах

Различные загрязнители существуют на разных уровнях в разных домах. Примеры включают диоксид углерода и монооксид из газовых приборов, газ радон из почвы, окружающей фундаменты, формальдегид из строительных материалов и твердых частиц, таких как плесень и табачный дым. В таблице 1 перечислены некоторые основные источники загрязняющих веществ внутри и вне помещений. Некоторые из наиболее распространенных загрязнителей заслуживают обсуждения по поводу их происхождения и возможных проблем со здоровьем человека.

Двуокись углерода и окись углерода, образующиеся при сгорании топлива, могут вызвать серьезные проблемы со здоровьем. Старые приборы обычно выделяют самый высокий уровень окиси углерода из-за неправильного сгорания, утечек и недостатка свежего воздуха для полного сгорания. Хотя углекислый газ вызывает проблемы только на высоких уровнях, его присутствие обычно указывает на присутствие окиси углерода.Высокий уровень углекислого газа вызывает сонливость и указывает на плохую вентиляцию. Окись углерода вызывает головные боли и усталость при низких уровнях и может вызвать потерю сознания или смерть при высоких уровнях. Обеспечение притока наружного воздуха к любому топочному устройству и регулярный воздухообмен решают проблемы.

Радон проникает в конструкцию через отверстия для трубопроводов, трещины в полу и другие отверстия в почву и возникает в результате разложения естественных радиоактивных материалов в почве. Радон может вызвать рак легких на высоких уровнях.Проветривание подвальных помещений и подвалов свежим воздухом может уменьшить проблему, но предпочтительным методом является удаление слоя гравия под цокольным полом (рис. 4) . Для определения уровня радона необходимо провести тест на радон.

Рисунок 4. Отвод радона .

Другие бытовые опасности, переносимые воздухом, возникают из-за строительных материалов и чистящих средств. Формальдегид, обычное промышленное химическое вещество, присутствует во многих строительных материалах и предметах домашнего обихода.Газообразный формальдегид может покидать материалы и попадать в окружающую среду в течение всего срока службы материала, но большая часть газа уходит в течение первого года. Формальдегид вызывает раздражение слизистых оболочек носа, горла и глаз. Он должен быть выведен наружу. Сегодня использование формальдегида в строительных материалах ограничено.

К твердым частицам относятся более крупные частицы, переносимые по воздуху, такие как споры плесени и табачный дым, упомянутые ранее. Также сюда входят вирусные и бактериальные организмы, перхоть домашних животных, пыль и многое другое.Из-за большого разнообразия предметов физические недуги варьируются от простуды до аллергии и заболеваний легких. Некоторые частицы могут быть отфильтрованы, а другие — только наружу.

Эксплуатация и строительство теплообменника воздух-воздух

Одним из способов минимизировать проблемы с качеством воздуха и влажностью в доме, не открывая окна, является установка системы механической вентиляции с использованием теплообменника воздух-воздух. Теплообменник воздух-воздух приводит в тепловой контакт два воздушных потока разной температуры, передавая тепло от выходящего внутреннего воздуха входящему наружному воздуху в течение отопительного сезона.Типичный теплообменник показан на рис. 5 .

Рис. 5. Типичные характеристики воздухо-воздушного теплообменника.

Летом теплообменник может охлаждать и, в некоторых случаях, осушать горячий наружный воздух, проходящий через него в дом для вентиляции. Теплообменник воздух-воздух удаляет избыточную влажность и вымывает запахи и загрязняющие вещества, образующиеся в помещении.

Теплообменники обычно классифицируются по тому, как воздух проходит через агрегат.В противоточном теплообменнике потоки горячего и холодного воздуха проходят параллельно в противоположных направлениях. В устройстве с поперечным потоком воздушные потоки проходят перпендикулярно друг другу. В блоке с осевым потоком используется большое колесо. Воздух нагревает одну сторону колеса, которая передает тепло потоку холодного воздуха, когда оно медленно вращается. Блок с тепловыми трубками использует хладагент для передачи тепла. Другие блоки доступны для специализированных приложений. В небольших сооружениях, таких как дома, обычно используются противоточные или перекрестно-проточные теплообменники.

Большинство теплообменников воздух-воздух, устанавливаемых в условиях северного климата, представляют собой вентиляторы с рекуперацией тепла (HRV). Эти агрегаты регенерируют тепло из отработанного воздуха и возвращают его в здание. Последние достижения в области технологий также увеличили использование вентиляторов с рекуперацией энергии (ERV). В прошлом ERV в основном использовались в климате с более высокой влажностью, где охлаждение было тяжелее, чем тепловая нагрузка.

Основное различие между ними состоит в том, что HRV рекуперирует только тепло, тогда как ERV рекуперирует тепло и влажность.У ERV были проблемы с более низкой эффективностью из-за перенасыщения внутренних осушающих колес в течение более длительных периодов высокой влажности, но при правильной установке и обслуживании они могут создать более здоровое жилое пространство и большую экономию энергии. Кроме того, большинство продаваемых сегодня ERV представляют собой ERV пластинчатого типа, которые не содержат осушающего колеса. Проконсультируйтесь с подрядчиком по отоплению / охлаждению, чтобы определить, будет ли HRV или ERV наиболее выгодным в ваших обстоятельствах.

В общей конструкции теплообменника воздух-воздух используется ряд пластин, называемых сердечником, уложенных друг на друга вертикально или горизонтально.Идеальная плита обладает высокой теплопроводностью, высокой устойчивостью к коррозии, способностью поглощать шум, невысокой стоимостью и небольшим весом. Обычные материалы пластин включают алюминий, различные типы пластиковых листов и современные композиты.

Изначально в теплообменниках использовались алюминиевые пластины. Возникли проблемы с коррозией во влажной среде, вызванной конденсацией, и плохими звуковыми характеристиками. Пластмасса решила проблему коррозии и некоторые проблемы со звуком, но проводимость была не такой, как у алюминия, а стоимость была выше.В современных высокотехнологичных теплообменниках используются композитные материалы, отвечающие всем критериям.

Помимо сердечника, агрегат состоит из изолированного контейнера, средств управления размораживанием для предотвращения замерзания влаги на сердечнике и вентиляторов для перемещения воздуха. Все теплообменники нуждаются в изоляции для повышения эффективности и уменьшения образования конденсата снаружи агрегата. Для управления процессом размораживания доступны различные типы механизмов размораживания с датчиками внутри блока. Вентиляторы перемещают воздух, чтобы обеспечить необходимый воздушный поток и интенсивность вентиляции.

Противоточные теплообменники состоят из плоских пластин. Как показано на рис. 6 , воздух поступает на любой конец теплообменника. Тепло передается через пластины более прохладному воздуху. Чем дольше воздух проходит в агрегате, тем больше теплообмен. Процент рекуперации тепла — это КПД агрегата. Эффективность обычно составляет около 80 процентов. Обычно эти устройства бывают длинными, неглубокими и прямоугольными, с воздуховодами на любом из длинных концов.

Рисунок 6.Противотеплообменник: потоки воздуха идут в противоположных направлениях.

В теплообменниках с перекрестным потоком также используются плоские пластины, но воздух течет под прямым углом (Рисунок 7) . Блоки занимают меньше места и могут даже уместиться в окне, но теряют некоторую эффективность противотока. КПД обычно не превышает 75 процентов. Эти блоки часто имеют форму куба со всеми соединениями на одной стороне куба. Подавляющее большинство теплообменников, используемых в жилых помещениях, используют конструкцию с поперечным потоком.

Рис. 7. Теплообменник с перекрестным потоком: потоки воздуха проходят под прямым углом друг к другу.
(RenewAire Ventilation)

Выберите модель, которая наилучшим образом соответствует вашим потребностям. Следует учитывать такие характеристики, как доступное пространство для установки, необходимый обменный курс и желаемый КПД. К сожалению, почти у каждого производителя есть разные способы сообщить эти цифры. Например, интенсивность вентиляции зависит от сопротивления воздушному потоку.Вентилятор с расходом воздуха 150 кубических футов в минуту (куб. Фут / мин) на самом деле может создавать этот поток только при очень низком давлении. Аналогичным образом, блок может иметь заявленную эффективность 85 процентов, но не может быть лучше, чем блок с эффективностью 80 процентов, в зависимости от температуры испытания.

Чтобы стандартизировать заявления производителей об эффективности, Институт домашней вентиляции (HVI) испытывает воздухо-воздушные теплообменники и другое вентиляционное оборудование. Испытания используются для составления спецификации теплообменника воздух-воздух.Этот лист, показанный на рис. 8 , нормализует теплообменники к заданному набору давлений и температур, позволяя сравнивать эффективность и скорость воздушного потока между моделями. Показатели эффективности вентиляции соотносят скорость воздушного потока с заданным давлением, в то время как энергоэффективность связывает набор заданных температур наружного воздуха с различными типами эффективности.

Рисунок 8. Лист технических данных на проектирование рекуперации тепла.
(Институт домашней вентиляции)

Наиболее важной эффективностью является ощутимая эффективность рекуперации, поскольку большая часть теплообмена происходит во время этого типа процесса.Ощутимая эффективность рекуперации обеспечивает КПД агрегата при определенных расходах воздуха (куб. Фут / мин) и температурах. Эти числа можно сравнивать от одного устройства к другому, чтобы обеспечить правильное сравнение при аналогичных расходах воздуха.

Стоимость

Недорогой теплообменник может стоить всего 500 долларов. Топовая модель может стоить более 2000 долларов. Хотя некоторые из более дорогих теплообменников имеют более высокий КПД, это не всегда так. Большая часть увеличения стоимости происходит из-за потребительских функций, таких как легко очищаемые сердечники, усовершенствованные средства управления размораживанием и датчики для включения и выключения устройства.Эти особенности обычно не влияют на общую эффективность, но могут быть полезны для простоты эксплуатации.

Стоимость установки может составлять 500 долларов и выше, в зависимости от размера дома и требований системы. Монтаж может варьироваться от сращивания с оригинальной системой до полного воздуховода конструкции. В конструкции, уже использующей воздуховоды для отопления и / или охлаждения, скорее всего, уже есть воздуховоды, чтобы весь воздух проходил через теплообменник. Может быть, все, что потребуется, — это просто прикрепить систему к источнику питания.

Во многих домах есть плинтусы с электроприводом или водяное отопление. Добавление теплообменника воздух-воздух к этим типам систем отопления требует некоторого размышления. Самая распространенная ошибка при самостоятельной установке — это неправильная вентиляция всего дома (Рисунок 9) . Проблему можно увидеть в верхнем левом углу Рисунок 9 . Воздушный поток от приточного к обратному каналу никогда не попадает в большинство трех помещений. Свежий воздух постоянно циркулирует в одной части дома, повторно используя эту часть дома без обмена воздухом в другой части дома. На рис. 10 показана более полная система вентиляции, обслуживающая все жилое пространство.

Рис. 9. Простая система воздуховодов для теплообмена воздух-воздух не обеспечивает надлежащую вентиляцию всей конструкции.

Рис. 10. Несколько приточных и вытяжных вентиляционных отверстий обеспечивают полную вентиляцию всей конструкции.

Воздухо-воздушные теплообменники также могут быть установлены в различных местах. Рисунок 11 показывает установку на чердаке, соединяющуюся с обширной системой воздуховодов, забирающей несвежий воздух из кухни, ванной и подсобного помещения и распределяющей теплый наружный воздух в спальни и гостиные. Рисунок 12 показывает установку, установленную в подвале, снова подключенную к системе воздуховодов.

Рисунок 11. Установка воздухообменника на чердаке.
(внутренний NDSU)

Рисунок 12. Установка воздухообменника в подвале.
(внутренний NDSU)

Техническое обслуживание теплообменника

Для обеспечения правильной работы HRV необходимо проводить регулярное техническое обслуживание. График технического обслуживания будет зависеть от конкретного установленного агрегата; конкретные инструкции см. в руководстве пользователя.

Перед выполнением любого обслуживания убедитесь, что питание устройства отключено. Начнем с фильтров. Очищайте или меняйте фильтры каждые один-три месяца, в зависимости от рекомендаций производителя.Моющиеся фильтры следует чистить в соответствии с рекомендациями производителя.

При замене фильтров пропылесосьте область вокруг фильтров. После очистки фильтров проверьте воздухозаборники на улице, чтобы убедиться, что ничто не блокирует экраны и кожухи. Осмотрите поддон для конденсата и сливную трубку. Чтобы убедиться, что трубка ничем не закупорена, налейте немного воды в поддон рядом со сливом. Если вода не сливается, необходимо очистить трубку.

Не реже одного раза в год очищайте сердцевину теплообменника.Обязательно следуйте инструкциям в руководстве пользователя по правильной очистке и техническому обслуживанию сердечника. Еще раз убедитесь, что питание отключено, прежде чем выполнять какое-либо обслуживание. Не реже одного раза в год необходимо чистить вентиляторы, помимо сердечника. Начисто протирайте лезвия и смазывайте двигатель только в том случае, если это рекомендовано производителем.

Воздухо-воздушный теплообменник рециркулирует тепло от вентилируемого внутреннего воздуха для нагрева поступающего свежего наружного воздуха, необходимого для поддержания здоровья жителей здания.Опасные уровни загрязняющих веществ, таких как химические вещества, твердые частицы, радон и даже избыточный водяной пар, которые могут вызвать структурные повреждения и проблемы со здоровьем, удаляются. Существуют различные типы теплообменников для удовлетворения многих требований домовладельцев, будь то установка, экологические или энергетические соображения.

В более плотных домах, построенных сегодня, чрезмерная влажность, ведущая к конденсации на окнах и другим проблемам с влажностью, вероятно, без теплообменника. Теплообменники обеспечивают прямую и быструю окупаемость инвестиций и уверенность в том, что свежий воздух всегда доступен для дыхания.

Рисунок 13-A. Типовая установка теплообменника.
(Фото любезно предоставлено Ширли Неймайер, Университет Небраски, Линкольн).

Рисунок 13-B. Фильтры в теплообменнике.
(Фотографии любезно предоставлены Ширли Неймайер, Университет Небраски, Линкольн).

Рентабельность теплообменников

Простой метод окупаемости, при котором за счет экономии энергии оплачиваются покупка и установка в течение расчетного периода времени, показывает рентабельность добавления системы.

В качестве руководства следующая система уравнений показывает рентабельность теплообменника воздух-воздух, установленного в доме с низким уровнем инфильтрации в Фарго, Северная Дакота. Для расчета выборки существуют следующие условия:

Площадь этажа: 1500 квадратных футов ( 2 )
Количество спален: 3
Скорость инфильтрации: 0,1 воздухообмена в час (ACH) или 10 часов для полного воздухообмена
Стоимость мазута за галлон 3 долл. США.80
• Стоимость электроэнергии за киловатт-час (кВтч): 0,10 доллара США

Стандартные рекомендуемые скорости вентиляции были установлены Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (стандарт ASHRAE 62.2-2007). Эти стандарты не принимают во внимание особые обстоятельства, такие как особая чувствительность или хобби, которые создают проблемы с качеством воздуха. Стандарты различаются в зависимости от здания, его использования и количества людей (стандарт ASHRAE 62.2-2007).

Преимущества включают удаление влаги, снижение вероятности повреждения конструкции, устранение вредных загрязнителей и снижение затрат на энергию.Любая установленная система также увеличит стоимость здания при перепродаже.

Для частного дома количество спален определяет типичное количество жителей.

В этом примере в доме с тремя спальнями уровень жильцов равен четырем, или количество спален плюс одна. Для определения расхода приточного воздуха используется следующая формула:

Рекомендуемая интенсивность вентиляции = (0,01 x площадь пола, квадратных футов) + 7,5 (количество спален + 1)

Скорость вентиляции в примере = (0.01 x 1500 кв. Футов) + 7,5 (3 спальни + 1) = 45 кубических футов в минуту

Скорость воздушного потока при вентиляции часто выражается в кубических футах в минуту или кубических футах в минуту.

Рекомендуемая скорость вентиляции для этого примера дома составляет 45 кубических футов в минуту.

Использование теплообменника для нагрева этого воздуха до температуры в помещении позволяет компенсировать затраты на отопление, связанные с нагревом холодного воздуха до комнатной температуры. Точное количество энергии, конечно, зависит от разницы температур между наружным и внутренним воздухом.

Мерой этого является градусо-день нагрева (HDD).

Обычно жесткий диск рассчитывается как средняя разница между 65 ° F и средней дневной температурой. Различные агентства погоды по всему штату имеют таблицы обычных жестких дисков для данной области. В этом примере используется Фарго, Северная Дакота, с жестким диском 9000.

Уравнения для определения количества сэкономленной энергии (Btu) в год используют куб.футов в минуту, HDD, рейтинг эффективности теплообменника (EF) и константу для удельной теплоемкости и удельного веса воздуха (25.92). Формула выглядит следующим образом:

Ежегодная экономия тепла (британских тепловых единиц) = куб. Футов в минуту x HDD x EF x 25,92

BTU — британские тепловые единицы

кубических футов в минуту — скорость вентиляционного потока в кубических футах в минуту

ГНБ — градус нагрева сутки

EF — КПД теплообменника

25,92 — постоянная для удельной теплоемкости и веса воздуха

При использовании 45 кубических футов в минуту и ​​9000 жестких дисков экономия тепловой энергии за счет использования теплообменника с КПД 70% составит:

Экономия тепловой энергии = 45 x 9000 x 0.70 х 25,92

Экономия тепловой энергии = 7 348 320 БТЕ в год

Как упоминалось ранее, теплообменник нуждается в контроле размораживания, чтобы предотвратить образование льда. Размораживание обычно выполняется с помощью электрического резистивного нагревателя. Эту стоимость электроэнергии необходимо вычесть из стоимости экономии энергии. Стоимость может быть определена по следующей формуле:

Стоимость размораживания = мощность, потребляемая устройством размораживания x часы работы x стоимость электроэнергии

Предполагая, что нагреватель мощностью 70 Вт (Вт), 500 часов работы в год при температурах ниже нуля и $.10 за кВт · ч, затраты на электроэнергию для работы обогревателя после преобразования ватт в киловатты (кВт) составляют:

Стоимость = 70 Вт x 500 часов в год x 1 кВт / 1000 Вт x 0,10 долл. США / кВт-ч = 3,50 долл. США в год

Для анализа экономии топлива необходимо знать энергосодержание топлива и эффективность устройств, использующих топливо.

Для получения дополнительной информации об энергии в службе расширения NDSU

Рецензенты

Laney’s Inc., Fargo, N.D.
Home Heating, Fargo, N.D.
RenewAire LLC, Madison, Wis.
One Hour Heating & Air Conditioning, Fargo, N.D.

Фотографии на обложке любезно предоставлены Агентством по охране окружающей среды США ENERGY STAR Program и RenewAire Ventilation из Мэдисона, штат Висконсин.

Заявление об ограничении ответственности

Отчет был подготовлен как отчет о работе, спонсируемой агентством правительства США. Ни правительство США, ни какое-либо его ведомство, а также ни один из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой раскрытой информации, оборудования, продукта или процесса. , или заявляет, что его использование не нарушит права частной собственности.Ссылка в данном документе на какой-либо конкретный коммерческий продукт, процесс или услугу по торговому наименованию, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства США или любого его агентства.

Взгляды и мнения авторов, выраженные в данном документе, не обязательно отражают или отражают точку зрения правительства США или любого его ведомства.

Автором этой публикации являются Кеннет Хеллеванг, специалист по расширению, и Карл Педерсен, бывший преподаватель энергетики

.

(май 2018 г.)

Как коронавирус заразил некоторых, но не всех, в ресторане

В январе в ресторане в Гуанчжоу, Китай, одна закусочная, инфицированная новым коронавирусом, но еще не почувствовавшая себя плохо, по-видимому, распространила болезнь на девять человек.По всей видимости, один из кондиционеров ресторана разбросал вирусные частицы по столовой.

В тот день на том же этаже пятиэтажного ресторана ели еще 73 человека, и хорошая новость заключается в том, что они не заболели. То же самое и восемь сотрудников, которые работали в цехе в то время.

Китайские исследователи описали этот инцидент в статье, которая будет опубликована в июльском выпуске журнала Emerging Infectious Diseases, опубликованного Центрами по контролю и профилактике заболеваний.Полевое исследование имеет ограничения. Исследователи, например, не проводили экспериментов по моделированию передачи по воздуху.

Эта вспышка иллюстрирует некоторые проблемы, с которыми столкнутся рестораны, когда они попытаются снова открыться. Системы вентиляции могут создавать сложные схемы воздушного потока и удерживать вирусы в воздухе, поэтому просто поставьте столы на расстоянии шести футов друг от друга — минимальное расстояние, на которое C.D.C. советует держаться от других людей — может быть недостаточно для защиты посетителей ресторана.

Социальный характер обеда вне дома может увеличить риск.Чем дольше люди задерживаются на зараженной территории, тем больше вирусных частиц они могут вдохнуть. Принятие пищи также является занятием, которое невозможно выполнить в маске. Капельки, содержащие вирус, могут выбрасываться в воздух при дыхании и разговоре, а не только при кашле и чихании.

Как C.D.C. теперь советует: «Избегайте больших и малых собраний в частных и общественных местах, например, в доме друга, в парках, ресторанах, магазинах или других местах».

С другой стороны, все люди, заболевшие в китайском ресторане, сидели либо за одним столом с инфицированным, либо за одним из двух соседних столов.Тот факт, что люди, живущие дальше, оставались здоровыми, является обнадеживающим намеком на то, что коронавирус в первую очередь передается через более крупные респираторные капли, которые выпадают из воздуха быстрее, чем более мелкие капли, известные как аэрозоли, которые могут плавать часами.

«Я считаю, что это хорошо проведенное исследование, но с ограничениями на полевые условия», — сказал Вернер Э. Бишофф, медицинский директор по профилактике инфекций и эпидемиологии системы здравоохранения Медицинской школы Уэйк Форест в Северной Каролине.Доктор Бишофф не участвовал в исследовании.

24 января семья пошла пообедать в ресторан в Гуанчжоу, большом мегаполисе на юге Китая, расположенном в 80 милях от Гонконга.

Семья покинула Ухань, расположенный в 520 милях к северу и являющийся горячей точкой первоначальной вспышки коронавируса, за день до того, как китайские власти наложили блокировку на город и прилегающую провинцию Хубэй, чтобы замедлить распространение болезни.

За обедом пять членов семьи, обозначенные в статье как Семья А, выглядели здоровыми.Но позже в тот же день у одной из них, 63-летней женщины, поднялась температура и начался кашель, и она обратилась в больницу, где у нее был положительный результат на коронавирус.

В течение двух недель еще девять человек, которые обедали в тот день на том же этаже ресторана Гуанчжоу, также дали положительный результат. Четверо были родственниками первой инфицированной женщины. Они могли заразиться вне ресторана.

Но для остальных пяти ресторан, похоже, был источником вируса.

Стол семьи А находился на западной стороне столовой площадью 1500 квадратных футов, между столами, за которыми обедали две неродственные семьи, B и C.Семья Б и семья А накладывались друг на друга в течение 53 минут, и трое из ее членов — супружеская пара и их дочь — заболели. Семья C сидела рядом с семьей A за другим соседним столом на той же стороне комнаты, перекрывая друг друга в течение 73 минут, и двое из ее членов — мать и ее дочь — заболели.

Кондиционер воздуха рядом с семьей C продувал воздух в южном направлении через все три стола; часть воздуха, вероятно, отскочила от стены в направлении семьи С.

Поскольку коронавирус еще не распространился широко за пределы Ухани, чиновники здравоохранения смогли отследить недавние контакты семей B и C и определить, что ресторан был единственным вероятным местом, где они могли бы пересечься с вирусом.

Исследователи не указали в документе, были ли другие посетители, не заразившиеся коронавирусом, членами трех затронутых семей или все они были посетителями за 12 другими столиками. 73 человека были помещены в карантин на 14 дней, и у них не появилось никаких симптомов.

«Мы пришли к выводу, что во время этой вспышки капельная передача была вызвана вентиляцией с кондиционером», — пишут авторы. «Ключевым фактором заражения было направление воздушного потока».

Харви В. Файнберг, возглавляющий Постоянный комитет по возникающим инфекционным заболеваниям и угрозам здоровью в 21 веке при Национальной академии наук, инженерии и медицины, назвал отчет «провокационным и открывающим глаза».

Он сказал, что рестораны должны учитывать направление воздушного потока при расстановке столов.Доктор Файнберг сказал, что бактерицидные ультрафиолетовые лучи также могут быть установлены для уничтожения плавающих вирусных частиц. Выводы статьи могут иметь значение не только в ресторанах.

«Это говорит о том, что нам нужно постоянно изучать, когда мы пытаемся сконфигурировать безопасные рабочие места», — сказал д-р Файнберг. «Не только безопасный ресторан и развлекательные заведения, но и место, куда вы ходите на работу».

[ Ставьте лайк на странице Science Times на Facebook. | Подпишитесь на информационный бюллетень Science Times. ]

Что такое помещения с отрицательным давлением?

Комнаты отрицательного давления, также называемые изоляционными комнатами, представляют собой тип больничной палаты, в которой пациенты с инфекционными заболеваниями или пациенты, восприимчивые к инфекциям от других людей, находятся вдали от других пациентов, посетителей и медицинского персонала.

Изображение предоставлено: Chokniti Khongchum / Shutterstock.com

Они являются распространенным методом инфекционного контроля и используются для изоляции пациентов с инфекционными заболеваниями, передающимися воздушно-капельным путем, такими как корь, туберкулез, SARS, MERS и COVID-19.

Как работают комнаты отрицательного давления?

Они называются помещениями с отрицательным давлением, потому что давление воздуха внутри помещения ниже, чем давление воздуха вне помещения. Это означает, что при открытии двери потенциально загрязненный воздух или другие опасные частицы изнутри комнаты не будут выходить наружу в незагрязненные зоны.

Вместо этого незагрязненный отфильтрованный воздух будет поступать в комнату с отрицательным давлением. Загрязненный воздух отсасывается из помещения с помощью вытяжных систем, которые оснащены фильтрами, очищающими воздух перед тем, как выкачать его за пределы медицинского учреждения.

Существует несколько способов управления воздушным потоком в помещении.

Эти методы включают:

  • Контроль количества и качества воздуха, подаваемого в помещение и из него
  • Регулировка давления воздуха между соседними помещениями или зонами
  • Разработка конкретных схем воздушного потока для определенных клинических ситуаций или процедур
  • Разбавление инфекционного воздуха или частиц большим количеством чистого воздуха
  • Фильтрация воздуха фильтрами HEPA, среди прочих.

Некоторым комнатам с отрицательным давлением требуется прихожая, которая представляет собой воздушный шлюз, который предоставляет медицинским работникам безопасную зону для переодевания или снятия защитной одежды, переноса или подготовки оборудования и материалов, а также может защитить другие комнаты от загрязнения в случае потери давления. в помещении с отрицательным давлением.

Необходимо контролировать температуру и влажность в помещении с отрицательным давлением, поскольку повышенный воздухообмен в помещении может создавать сквозняки, которые могут быть неудобными для пациента.

Комнаты отрицательного давления не обязательно должны быть отдельными комнатами для одного пациента одновременно. Обычная среда с отрицательным давлением в больницах может включать зоны ожидания, туалеты и зоны сортировки, где легко распространяются инфекции.

Различные типы изоляторов

Есть четыре типа изоляторов, два из которых являются помещениями с отрицательным давлением.

Класс S

Изоляционные помещения

класса S — это помещения с нейтральным или стандартным давлением воздуха, в которых используется обычное кондиционирование воздуха.Они используются для изоляции контактов, которая представляет собой тип инфекционного контроля, требующий использования перчаток, халатов и масок, чтобы никто не вступал в прямой контакт с пациентом с инфекционным заболеванием. Помещения класса S могут использоваться для других целей, когда они не используются для пациентов, нуждающихся в изоляции.

класс P

Помещения класса P — это помещения с положительным давлением. Пациенты с ослабленным иммунитетом защищены от заражения потенциально опасными частицами от других пациентов, посетителей или медицинского персонала.

Класс N

Помещения

класса N — это помещения с отрицательным давлением, в которых люди, находящиеся за пределами помещения, защищены от любых инфекционных частиц, переносимых по воздуху внутри помещения. Палаты класса N должны располагаться в передней части стационарного отделения, чтобы пациенты, входящие в палату, не проходили мимо других пациентов в разных частях отделения.

Помещения

класса N оборудованы вытяжной системой, которая удаляет больше воздуха, чем снабжается помещение. В помещениях класса N не всегда нужны прихожие.

Класс Q

Помещения

класса Q — это помещения с отрицательным давлением, которые включают дополнительные меры инфекционного контроля, такие как прихожая, и используются в ситуациях, требующих карантина.

В помещениях класса Q приняты более строгие меры предосторожности, включая сигнализацию для предупреждения персонала о потере давления в помещении, самозакрывающиеся двери, отдельную ванную комнату для пациента и систему вентиляции, которая не позволяет отработанному воздуху возвращаться в помещение. комната.

Фильтры

HEPA следует использовать для отработанного воздуха для контроля загрязненного воздуха, попадающего в окружающую среду за пределами медицинского учреждения, а также можно использовать системы связи, чтобы помочь персоналу безопасно координировать движения внутри и за пределами помещения.

Существуют также кабинеты давления класса А, но они больше не встраиваются в новые медицинские учреждения и не рекомендуются для использования в существующих учреждениях. Помещения класса А — это помещения с переменным давлением, которые могут использоваться как помещения с отрицательным или положительным давлением. Однако это увеличивает риск человеческой ошибки при настройке воздушного потока для комнаты, что может вызвать очень серьезные осложнения для борьбы с инфекциями.

Как можно проверить и контролировать давление в помещении?

Несмотря на то, что Центры по контролю и профилактике заболеваний дают рекомендации по надлежащему мониторингу и поддержанию инфекционного контроля в медицинских учреждениях, нет установленных руководств по мониторингу кабинетов острого отрицательного давления.

Чтобы проверить давление в комнате с острым отрицательным давлением, можно провести тест на дым или ткань.

Для проведения этих испытаний дымовую капсулу или салфетку помещают на дно двери помещения с отрицательным давлением. Если дым или ткань затянутся под дверь, можно увидеть, что в комнате создается отрицательное давление.

Несмотря на то, что это простой и экономичный тест, он не обеспечивает постоянного контроля за помещениями с отрицательным давлением. Он также не показывает, находится ли в помещении избыточное или пониженное давление, а только то, что в помещении до некоторой степени отрицательное давление.

Электронные мониторы, размещенные в изолированном помещении и за пределами помещения, обеспечивают непрерывный мониторинг давления в помещении. Они оснащены сигнализацией, которая сработает, если в комнате будет неправильно герметизировано давление.

Однако существует риск того, что электронные мониторы могут быть загрязнены и давать ложные показания. Кроме того, они дороги, и медицинский персонал должен быть обучен их использованию.

Изображение предоставлено: Сухарас Вонгпет / Shutterstock.com

Список литературы

Дополнительная литература

Конверт и воздушный поток | Сохранение тепла: как устроен ваш дом по Guides

Неконтролируемый поток воздуха (т. Е. Утечка) через кожух может быть основным источником потерь тепла и может привести к другим проблемам. Поскольку теплый воздух может переносить большое количество водяного пара, воздушный поток также является основным средством, с помощью которого влага переносится в оболочку.

В зимних условиях внутренний воздух вытесняется через оболочку здания, унося тепло и влагу, в то время как поступающий замещающий воздух приносит сквозняки и сухой зимний воздух.Чтобы воздух переместился с одной стороны оболочки здания на другую, в оболочке должны быть отверстия и разница в давлении воздуха внутри и снаружи. Разница в давлении воздуха может быть результатом любого сочетания ветра, разницы температур, создающей эффект стека в доме, а также приборов для сжигания или вытяжных вентиляторов.

  • Эффект ветра: Когда ветер дует против дома, он создает зону высокого давления с наветренной стороны и нагнетает воздух в дом.На подветренной стороне (а иногда и на других сторонах) есть зона низкого давления, из которой вытесняется внутренний воздух.
  • Эффект стека: В отапливаемом доме менее плотный теплый воздух поднимается и расширяется, создавая область с более высоким давлением в верхней части дома. Воздух выходит через отверстия в потолке, трещины в стенах и вокруг окон верхних этажей. Сила поднимающегося воздуха создает более низкое давление около дна дома, что втягивает наружный воздух через трещины и отверстия (например,грамм. окна подвала и межбалочное перекрытие). Эффект накопления увеличивается в результате более высокой скорости утечки, более высоких высот зданий и большей разницы между температурой внутри и снаружи.
  • Эффект горения и вентиляции: Топливным приборам, например тем, которые работают на древесине, масле, природном газе или пропане, необходим воздух для поддержания горения и создания тяги в дымоходе.

Добавить комментарий

Ваш адрес email не будет опубликован.
