Проектирование деревянных лестниц для дома

   Проектирование деревянной лестницы – важный момент в постройке современного дома. В наши дни лестница  является не только необходимым элементом интерьера, но главное требование она должна быть комфортной, удобной и максимально безопасной.  По этой  причине следует наперёд учесть и  продумать всевозможные нюансы и определённые проблемы в будущем. Проектирование и расчет деревянных лестниц заранее помогает собственнику жилья ещё на начальном этапе стройки не допускать серьёзных ошибок и просчётов, которые в дальнейшем могут существенно ухудшить потребительские качества изделия.



                             Угол наклона лестницы при проектировании



   Проектирование лестниц для домов напрямую связано с техническими характеристиками материалов, размерами и формой помещения, расположением коммуникаций и технических средств, а также пожеланий и личных предпочтений хозяев. Такой подход позволяет окончательно определить пространственное положение лестницы  и даёт возможность максимально точно рассчитать её отдельные элементы. В большинстве случаев архитекторы и проектировщики строительных компаний для расчёта и проектирования лестниц для дома пользуются специальными программами для проектирования лестниц. Наиболее популярны программные продукты StairCon, SkethUp, SolydWork.

                           Программа StairCon на мониторе ПК



   Для определения конкретного места под лестницу нет специальных документов и нормативов, это выбор напрямую зависит от пожеланий собственников дома. Однако, как показывает практика, планирования помещений на первом этаже традиционно располагаются прихожая или коридор. По этой причине именно с  этих помещений и осуществляется подход к домовой лестнице. Не последнюю роль на расположение лестницы играют ванная комната и туалет. При условии расположения ванной на втором этаже наиболее разумным решением будет планировать лестницу в прихожей, что значительно сократит расстояние ко входу, после приёма водных процедур.

Но при наличии ванной комнаты на первом этаже, лучшим местом для размещения лестницы станет коридор. Касательно санузла расположенного на первом этаже, то лестница согласно правилам проектирования, должна находиться в помещении, из которого входят в туалет.

   Существуют и ещё некоторые варианты размещения лестницы, но они менее удачные. Например, возможно расположение будущей лестницы в общей комнате, но сразу это помещение превращается в проходную комнату. По ряду причин при проектировании обязательно стоит учитывать следующее:

Вход в помещение должен располагаться в максимальной близости к лестнице;

Конструкция лестницы должна быть компактной и не забирать много полезной площади помещения;

Лестничные ступени следует располагать, в направлении к входу, в помещение, где установлена лестница;

Лестница, ведущая в подвал должна располагаться в непосредственной близости к главной домовой лестницы и входу в жилище.

Безусловно, прямые маршевые лестницы считаются самыми удобными и практичными, а винтовые — максимально компактными.

   Чтобы лестница соответствовала требованиям безопасности и уровню комфортности следует не только оптимально выбирать месторасположение, но и учитывать  нормы проектирования маршевых деревянных лестниц:

  1. Максимально допустимая ширина марша для зданий общественного назначения – 2400 мм, для жилых помещений не более 1400 мм. Ширина марша минимальная для зданий общественного назначения 1300 мм, а жилых многоэтажных зданий – 1050 мм, для зданий не более двух этажей – 900 мм, для квартирных лестниц ширина составляет 800 мм.
  2. Минимальная ширина площадки для лестниц не допустима меньше 1200 мм.
  3. Ширина лестничного марша винтовой лестницы из дуба и лестницы выполненной из других материалов (бук, ясень, клён, граб и т.д.) допустима не менее 1 метра.
  4. Маршевые лестницы, состоящие из двух и более маршей должны быть одинаковой ширины на протяжении всех участков.
  5. Зазор лестниц, марши которых, направлены друг к другу, должен соответствовать 50 и более миллиметров.
  6. При проектировании лестницы не допускается наличие больше 16 ступеней, но и минимальное количество ступеней должно быть не менее 3-х.
  7. В целях наибольшего комфорта при подъёме и спуске количество ступеней должно быть обязательно чётным.
  8. Оптимальный уклон лестницы следует планировать в пределах 22 – 28 градусов к нормали.
  9. Высота ступеней на марше не допустима более 200 мм., но и минимальные показатели должны соответствовать не менее 120 мм.
  10. Ступени на протяжении одного марша не должны различаться более 5 мм. по высоте.
  11. Высота ограждений межэтажных лестниц не допустима менее 0,9 м. При суммарной высоте 12 м. и более высота ограждения  увеличивается до 1,1 м.
  12. Оптимальное расстояние между балясинами допускается не более 120 мм, при высоте лестницы от уровня пола более 1,5 метра.
  13.  В целях безопасности первая и последняя ступени марша должны иметь достаточное освещение.

Калькулятор деревянной лестницы онлайн — Рассчитать лестницу из дерева

Для проведения расчетов при строительстве дома мы сделали удобный калькулятор лестницы онлайн, который поможет просчитать параметры подъема с учетом многих характеристик.

Вы можете заранее составить план. Калькулятор способен рассчитать деревянную лестницу онлайн всего за несколько минут. И уже до начала строительства вы определитесь с ее видом и стоимостью.

Как пользоваться калькулятором лестниц

В программу рассчета деревянных лестниц задайте необходимые параметры: внешний вид, материал, особенности конструкции, высоту и другие указанные характеристики.

Прежде чем выполнить онлайн-расчет лестницы из дерева на второй этаж, нужно определиться с ее формой. Наш калькулятор позволяет сделать расчет:

  • прямой лестницы;
  • лестниц с поворотом на 90°;
  • лестницы с поворотными ступенями на 180°.

Для выбора отметьте соответствующую позицию, нажав на ту или иную картинку. Уточнить, как проводится расчет лестницы с забежными ступенями на 180 градусов или расчет лестницы с площадкой 180°, вы можете связавшись с нашими мастерами. Если принцип работы программы расчета лестниц не понятен, обратитесь за бесплатной консультацией.

Также наши сотрудники помогут произвести расчет винтовой лестницы.

После выбора формы, укажите породу дерева. В онлайн-калькулятор внесен список возможных материалов, отметьте флажком желаемый материал лестницы. Это может быть дуб, ясень, лиственница. Окончательный расчет деревянной лестницы происходит в зависимости от материала. Вы можете:

  • рассчитать лестницу на косоурах онлайн;
  • выполнить на тетиве.

После этого определите, как будут выглядеть ступеньки. Лестничный калькулятор учитывает, будут ли они выполнены без подступенников, или необходимо дополнить проект данными элементами.

Проводя расчет лестницы на второй этаж, необходимо указать высоту в метрах. После этого будет вычислена длина всех пролетов, количество ступеней и другие детали. После заполнения всех полей вы сможете увидеть, как будет выглядеть деревянная лестница, и ее цену. Чтобы оформить заказ, заполните таблицу со своими контактными данными и отправьте заявку. Обязательно заполните контактную информацию для обратной связи и укажите дополнительные пожелания, если таковые имеются.

Калькулятор онлайн-расчета лестницы определяет ориентировочную стоимость заказа. В дальнейшем вы сможете проконсультироваться с мастерами нашей компании для уточнения всех деталей.

как определить размеры элементов своими руками (фото и видео)

В настоящее время довольно редко встречаются одноэтажные дачные или загородные дома, как правило, это двухэтажные и трехэтажные сооружения. В данной ситуации возникает необходимость выполнить наиболее оптимальное передвижение между этажами.

Идеальным решением этой проблемы будет изготовление деревянной лестницы, обеспечивающей комфортный подъем и транспортировку тяжелой техники или мебели. В рамках данной статьи мы детально рассмотрим вопрос о том, как выполнить расчет деревянных лестниц.

Фото деревянного изделия

Последовательность расчета

Перед тем, как рассчитать деревянную лестницу, необходимо выбрать наиболее предпочтительный вариант конструкции, ориентируясь на удобство месторасположения, используемое пространство, подъем и конфигурацию, а также эстетические соображения.

Определение числа ступеней и высоты подступенка

Итак, в первую очередь следует рассчитать своими руками количество ступеней, а также величину подступенка:

  1. Чтобы определить размер конструкции, необходимо замерить расстояние от основания отметки чистового пола 1-го этажа до отметки чистового пола 2-го этажа. В случае если чистовой пол еще не оборудован, его размеры рекомендуется заложить приблизительно. Это связано с тем, что монтаж лестницы осуществляется исключительно на чистовой пол;
  2. В данном случае условно принимаем:
    • Расстояние от потолка до пола – 250 см;
    • Толщина перекрытия между этажами с учетом пола – 35 см;
    • В итоге получаем – 285 см;
  3. Подсчеты нужно выполнять, ориентируясь на размер подступенка. В большинстве случаев стандартная величина пребывает в диапазоне 15,2 – 19,2 см. Данная высота считается наиболее предпочтительной для удобства использования;
Величина подступенка
  1. Большая длина чересчур сложна для спуска и тяжела для подъема. Меньшая же, в свою очередь, будет сбивать шаг. Учитывая данный интервал, принимаем среднее значение (допускается использовать любое) – 17 см;
  2. Итак, на данном этапе расчет деревянных лестниц осуществляется следующим образом:
    • Высота/высоту подступенка = число ступеней;
    • 285/17=16,76;
  3. В связи с тем, что число ступеней должно быть целым числом, округление производится в большую сторону, то есть в результате получилось 17 штук;
  4. В данном случае возможны следующие варианты:
  • Первая забежная ступень лестницы делается небольшой, а последующие с подступенком в 17 см;
  • Пересчитать и получить более точный, но, к сожалению, неровный вариант. С этой целью высота лестницы делится на число ступеней: 285/17=16,76;
  • Выполняется 17 ступеней одинакового размера, с высотой подступенка 16,76 см.
Основные элементы

Определение ширины проступи

Как правило, наиболее целесообразная ширина проступи составляет 22 см, максимально возможная – 37-40 см. Если расстояние будет больше, то начнет сбиваться шаг, если меньше – будет трудно спускаться.

Для более точного определения существует следующая зависимость:

  • a+b =47 см;
  • 2a+b =67 см.

где, высота поступенка – a, ширина проступи – b.

Попробуем посчитать по первой формуле: 47-16,7=30,3 см. Данная ширина вполне приемлема, поэтому ее допускается округлить до 30 см.

Выполним действие по следующей формуле: 2a+16,7=64, в результате a=23,65. Эта ширина чересчур мала, поэтому необходимо воспользоваться данными, которые были получены из первой формулы.

Ширина проступи

Определение ширины марша

В принципе, ширина лестничного марша не имеет каких-либо жестких ограничений, при этом количество маршей напрямую связано с местом предполагаемого расположения.

В большинстве случаев минимальная удобная ширина составляет 80 см. Если длина будет меньше, могут возникнуть проблемы с проносом мебели или с проходом полных людей. Наиболее предпочтительный вариант – ширина в диапазоне от 100 до 140 см.

Важно!
Чтобы конструкция смотрелась в целом органично, ширина марша должна быть кратна ширине проступи.

Итак, в нашем случае получается – 60, 90, 120 и 160 см.

Длина лестницы

Чтобы произвести расчет и построение деревянных лестниц потребуются два значения, которые были рассчитаны ранее — это количество ступеней и ширина проступи:

  1. Количество*ширину = длина. То есть 16*30=480 см;
  2. 480 см – величина довольно большая, которая впоследствии займет много пространства;
  3. В случае если нет возможности обустроить подобное прямое сооружение в один марш, потребуется заменить ее на двухмаршевую конструкцию лестницы с поворотом на 180˚;
  4. При этом можно выполнить поворотные ступеньки или разделительную площадку.

Важно!
Данные подсчеты целесообразней осуществлять с помощью специальных программ, они позволят наглядно увидеть месторасположение элементов будущей конструкции, а цена на постройку будет более точная.

Величина просвета над ступенями

В большинстве случаев начало марша располагается под потолком, таким образом, над головой идущего производится уменьшение свободного пространства.

Важно еще на этапе проектирования грамотно определить высоту от наиболее высокой ступени, которая находится под потолком, до потолка. При этом минимально допустимое значение, обеспечивающее удобный заход даже самым высоким людям, находится в диапазоне 195-200 см.

Величина просвета

Определение длины косоура

Данную величину необходимо считать по теореме Пифагора.

Инструкция по определению размера косоура:

  • Высота лестницы2+длина лестницы2 = длина косоура2.
  • 4802+2582.
  • 23040+81225.
  • В результате величина косоура составит 558,23 см. В данном случае необходимо брать с запасом, к примеру, 560 или 580 см.

Специализированные программы

На сегодняшний день существуют специализированные программы, они представляют интерес не только для дизайнеров, но и для людей, которые заинтересованы в проектировании собственного будущего жилища и готовы самостоятельно произвести математический расчет.

Программы для расчета конструкций являются одними из них.

Им характерны следующие преимущества:

  1. Они позволяют выполнять расчеты конструкций, располагаемых в домах, промышленных помещениях или объектах, а также межэтажных деревянных сооружений;
  2. Появляется возможность не только определять размеры будущих конструкций, но и производить их просмотр в вариантах 2Dи 3D;
  3. Данная программа универсальна тем, что выбор элементов дизайна, будущего материала, формы и величины ступеней, а также прочих необходимых составляющих, можно производить здесь же;
  4. Возможность создания нестандартных площадок, проектировка спиральных, маршевых, винтовых и других типов конструкций;
Винтовое изделие
  1. Завершенный проект, можно вывести на печать в обычном формате;
  2. В программу, как правило, входит калькулятор расчета деревянной лестницы и её элементов.

Итоги

Расчет и проектирование деревянных лестниц – это довольно важные работы по обустройству дома. Специализированные программы позволяют определить оптимальную форму сооружения, наиболее вписывающуюся в интерьер.

Они в процессе монтажа позволяют избежать возможные ошибки. А видео в этой статье, в свою очередь, поможет разобраться в методике грамотного проведения расчета деревянных конструкций.

Расчет деревянной лестницы онлайн: проводим самостоятельные расчеты материала

Содержание статьи

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в конструировании и подборке правильных размеров и материалов.

В наше время в строительстве частных домов зачастую предусматривается место для лестницы. Как правило, такие сооружения могут выполнять несколько функций — это подъем с одного этажа на другой либо спуск в подвальное помещение.

Существует достаточно большое разнообразие лестниц, но качество зависит от выбранных вами материалов, конструкции и геометрии. Прежде чем приступить к строительству, необходимо хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите самостоятельно все сделать, тогда вам понадобится специальная программа, с помощью которой вы сможете сделать расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому можно с легкостью произвести расчет и получить все необходимые данные для строительства желаемой лестницы.

Стоит попробовать разобраться и понять, как необходимо производить расчет и какие материалы для этого потребуются.

Что необходимо учесть при строительстве

Существует несколько правил при строительстве лестницы, таких как:

  • В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров, и не всегда желаемый вариант подходит под выбранную площадь.
  • Следует учитывать, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, тогда лучше подбирать более безопасный и некрутой вариант лестницы.
  • Установка такого сооружения обычно делается впритык к стенке. В этом случае вам необходимо пустое пространство без препятствий. Немаловажным считается высота комнаты, в которой будет находиться конструкция, так как от этого будет зависеть количество пролетов.

  • Выбор вашей лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут вас обезопасить от травмы.
  • Если ваш дом находится на стадии строительства, вам необходимо учесть расстояние лестницы, исходя от конечного покрытия пола. Ведь если вы не покрыли финишной отделкой, но замеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена до этого, будет напрасной.
  • Не стоит экономить на материалах, ведь готовую конструкцию не так уж легко сменить. Старайтесь выбирать высококачественные материалы, тогда лестница прослужит вам долгие годы.

Краткое рассмотрение программы для расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как и с помощью чего это делается. Но благодаря новейшим инновациям это вполне возможно, для этого к вам на помощь придет специальная онлайн-программа для проектирования лестниц. Воспользоваться можно абсолютно любым приложением, так как они практически идентичны между собой.

В таких программа предусмотрены основные функции, которые помогут определиться в следующих моментах:

  • с чего начинается проектирование;
  • необходимые параметры при проектировании лестниц;
  • подборка необходимых материалов и текстур для возведения;
  • предоставление различных форм и изгибов ступеней;
  • окончательный вид, который можно рассмотреть в 3D формате.

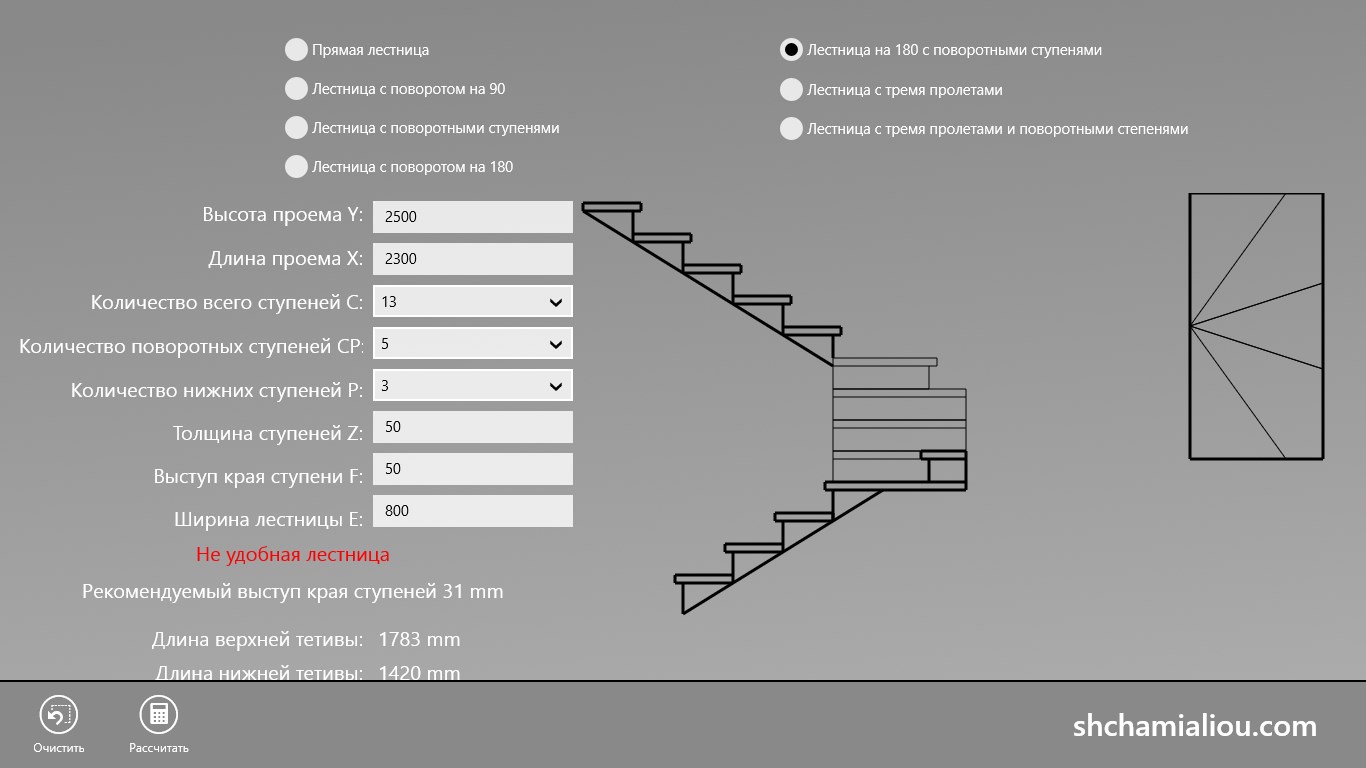

Эти программы удобны тем, что с легкостью в несколько нажатий мышкой произведут расчет, и при этом вы внесете туда желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

  • длина проема занимаемой лестницы;
  • высота, которая измеряется от пола первого этажа до уровня пола второго этажа;
  • желаемое количество ступеней;
  • выступ края ступеней;
  • толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для проектирования, которые будут созданы онлайн без всяких бумаг, карандашей, линеек и прочих сложностей. Стоит заметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, тогда можно распечатать чертежи и приступать к строительству. Если по каким-то причинам у вас не выходит создать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

Существует несколько шагов, как рассчитать деревянную лестницу:

  1. Необходимо взять длину проема и разделить на ширину ступенек, и получим количество ступеней безопасной и удобной лестницы. К примеру: проем равен 60 см, делим на ширину ступней, и получим необходимое количество ступенек, равное 20 шт.
  2. Дальше берется высота просвета, приблизительно равная 20 см, и к нему прибавляется толщина проема перекрытия. Если, например, возьмем 3 см, получим расстояние 23 см, на него нужно опуститься в конце проема и потом разделить на количество ступенек, и получим высоту 1 ступени.
  3. Если вы при расчете получили превышение предельно допустимой высоты, необходимо увеличить количество ступней в пролете на 1 шт. и сделать новый расчет. Повторять расчет необходимо до тех пор, пока не выйдете на предельно допустимые нормы. Допустимая норма 23 см, если все получилось, тогда вы не упретесь в потолок при спуске.
  4. Дальше нужно рассчитать ступени. Для этого измеряем расстояние между 2 уровнями пола, и делим на полученную высоту ступени. После выявления количества ступеней, откорректируйте высоту ступени.

Стоит отметить, что все приведенные выше размеры не подойдут для вашего проекта, ведь у каждого здания своя высота стен.

После того как вы произвели расчет, можно приступать к строительству лестницы, а необходимыми материалами в этом деле послужат:

  • молоток;
  • электролобзик;
  • дрель и диск — шлифок;
  • доски различных размеров;
  • гвозди, шурупы;
  • финишный лак.

Исходя из вышеуказанных пошаговых инструкций и советов, вы с легкостью построите лестницу, ведь это под силу каждому. К тому же данные навыки смогут пригодиться в других домашних проектах, которые вы захотите осуществить самостоятельно.

калькулятор и как рассчитать на второй этаж, программа для дома, правильная формула

Выполнить расчет лестницы можно с помощью специальных программ, которые можно использовать совершенно бесплатно

Использовать онлайн-калькулятор для расчета лестниц совсем не сложно, если разобраться с инструкцией по эксплуатации и правильно ввести нужные параметры. Рассчитать лестницу на второй этаж, используя калькулятор очень просто, причем сделать это можно с любого устройства с выходом в интернет, например, планшета, компьютера и тому подобных.

Содержание материала:

Определение размеров лестницы при расчете

Лестница должна быть прочная, устойчивая и правильно продуманная. Для того чтобы определить размер лестницы в частном доме, стоит учитывать пространство между этажами или другими словами толщину межэтажной плиты. Первоначально нужно определиться с формой конструкции. Обустроить сооружение для подъема вполне возможно своими руками, но при отсутствии особых профессиональных навыков, стоит выбрать самый обычный вариант прямой лестницы.

Она будет надежной, удобной, и строительный процесс не займет много средств и времени. В среднем такая лестница подойдет для помещений с высотой потолков в 2,5-3,5 м.

Определить оптимальные размеры будущей лестницы можно благодаря таблице

Для удобства данного предмета интерьера, нужно чтобы лестничный марш располагался на стойках, а под ним было свободное пространство. Таким образом, можно задействовать квадратные метры под полочки, размещение темнушки и тому подобных объектов. Чтобы сделать расчет правильно и самостоятельно, нужно воспользоваться простой и удобной формулой или другими словами просто взять оптимальную пропорцию – 2/1 относительно длины лестничного марша и высоты комнаты. К примеру, если высота лестницы составляет 3 м, то длина должна быть 6.

Для расчета параметров крутизны нужно опираться только на личные предпочтения. Специалисты предлагают выбирать наиболее оптимальные углы наклона – 30 и 40 градусов. Если крутизна будет меньше, то размер длины будет очень большой, а в высоту она будет смотреться короткой.

Что представляет собой калькулятор лестницы онлайн

Сейчас многие стали использовать компьютерный способ расчета параметров лестницы в режиме online. Программа может быть установлена на андроид смартфона или же на ноутбук с любой оперативной системой. Пример перерасчета есть в каждом приложении совместно с инструкцией по использованию программы.

В целом разработка достаточно удобная, функциональная и не нужно слишком много времени, чтобы вычислить необходимое количество материала, ширины, в том числе определить уклон.

Таблица калькулятора содержит различные столбцы и строчки, каждая из которых обладает определенным предназначением. Существует калькулятор, который проектирует сооружение. В частности, внося определенные данные в таблицу и нажав на нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Онлайн калькулятор позволяет выполнить расчет лестницы без необходимости скачивания программ

Рисунок будет состоять из:

  • Вида сбоку и сверху;
  • Чертежа ступеней;
  • Чертеж тетивы;
  • Исходные данные.

Используя калькулятор можно открыть для себя множество новых возможностей, которые существенно упростят разработку проекта. Можно рассчитывать и моделировать лестницу на тетивах, провести самые точные высчитывания деталей конструкции, получить схему лестницы в лучшем виде и высчитать необходимое количество материалов.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

  • Габаритов будущего сооружения;
  • Интерьера и общей стилистики комнаты;
  • Использование конкретного вида материалов;
  • Нагрузку;
  • То, в каком направлении будет осуществляться движение;
  • Надобность монтажа дополнительной опоры.

Определять размер лестницы следует в зависимости от высоты потолков и конструкционных особенностей помещения

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Ключевые параметры калькулятора лестницы

Благодаря современным техническим разработкам намного проще стало строить дома, определять расположение труб и лестниц в подъезде и не только. Теперь каждый желающий может самостоятельно сделать моделирование в формате 3Д и рассмотреть будущую лестницу практически изнутри.

Именно посредством компьютера можно:

  • Исключить допущение ошибок при расчете;
  • Правильно построить лестницу, учитывая нормы и стандарты СНИП;
  • Сделать лестницу комфортной и удобной еще на этапе строительства.

Программ существует огромное множество и у каждой свой вид интерфейса, особенности ввода параметров и тому подобные характеристики. Стоит заметить, что усовершенствованные модели приложений помогают просчитать даже такие мелочи, как количество крепежного материала.

В калькуляторе можно указать размер каждого элемента лестницы

Перед тем, как применить калькулятор для расчета лестницы, а также для формирования ее чертежа требуется определиться:

  • С местом расположения конструкции в доме;
  • С видом лестницы;
  • С материалом.

В целом, если проект простой, то для расчета не понадобится много сил и времени, ведь, прямое сооружение может быть установлено в любом месте помещения.

Нормативы для конструкции самые простейшие, среди которых должны быть учтены:

  • Безопасность;
  • Надежность;
  • Удобство;
  • Комфорт.

Даже возводя лестницу в частном доме, стоит учитывать, что на нее будет оказываться большое воздействие. К примеру, будет подниматься мебель, строительные и отделочные материалы и банально будет подниматься большое количество людей, могут бегать дети и так далее. Именно потому лестницу стоит делать максимально устойчивой и желательно с дополнительными подпорками.

Для сжатых пространств и для экономии квадратуры в помещении можно использовать винтовую лестницу.

Стоит заметить, что есть еще лестничные сооружения, которые делятся на двухмаршевые и одномаршевые. Они обладают большими габаритами и не предназначены для маленьких комнат. Обязательно должно быть продумано не только основание и середина строения, но и выход на второй этаж. Место выхода или расположения люка должно быть удобное, чтобы не было никаких нависающих конструкций. К примеру, наклонной кровли мансарды. Это может стать причиной получения серьезной травмы головы и более серьезных последствий. Желательно наверху обустроить площадку с перилами, что оградит спуск и сделает его более комфортным.

Правила пользования программой: как рассчитать лестницу правильно

Расчет подъема наверх должен быть самым правильным независимо от того, какой будет лестница: прямой, угловой, вертикальной.

Чтобы правильно выполнить проектирование лестницы, стоит посмотреть обучающее видео

Также не столь важны другие параметры, например:

  • Какой входной площадкой она будет оборудована;
  • Удобно ли в дальнейшем будет проводиться мытье конструкции;
  • Использование, какого массива будет проводиться при строительстве;
  • Будет ли конструкция деревянной или с использованием металлических щитов.

Самое главное – это то, что сооружение должно быть безопасным и комфортным, так как это может повлиять на здоровье тех, кто будет пользоваться конструкцией.

К примеру, слишком крутая лестница и скользкие ступени могут стать причиной травмирования.

Именно для того, чтобы не испортить будущее строение для подъема наверх стоит использовать специальные программы, в которых учитываются все нюансы и том числе величина марша, высота проема и тому подобные параметры.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут иметь оборот в 180 градусов.

Эти конструкции:

  • Стильные;
  • Красивые;
  • Компактные.

Чтобы винтовая лестница была удобной и безопасной, ее расчет следует выполнять согласно формуле

Именно винтовая лестница является эргономичным и практичным способом, посредством которого можно попасть на второй этаж с первого. Помимо этого такие сооружения нередко выбирают из-за их эстетического вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Для вычисления диаметра винтовой лестницы нужно умножить такие параметры, как ширина марша на 2, а далее прибавить размер диаметра основания.

Чтобы определить радиус подъема, нужно поделить величину ширины марша на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально комфортной, не стоит делать ее менее 800 мм. Таким образом, можно будет перемещаться без проблем. Что касаемо количества и высоты ступенек в винтовой лестнице, их нужно рассчитать так, чтобы один человек мог свободно подняться/спуститься и при необходимости развернуться на ней. Высота подступенного пространства рассчитывается из сложения среднего роста человека – 180 см и средней глубины проступи – 20 см. Далее все это делится на то, сколько ступеней имеет один виток. Затем высота лестницы делится на то значение, которое получилось.

Программа расчета лестницы

Формула расчета лестниц зависит от вида конструкции, высоты, ширины, количества ступеней и материала. Для частного дома можно выбирать лестницы различного вида. В частности, криволинейные, например, винтовые, угловые и из разного материала. Это может быть металл, дерево, а также пластик, но на деревянной или металлической основе. Как уже было сказано ранее, винтовые сооружения компактные по размерам и добавляют интерьеру эстетичности. Также на расчет лестницы влияет помещение и его особенности.

Среди популярных программ для расчета лестниц стоит отметить StairCon

В частности:

  • То, для чего оно используется;
  • Какими параметрами он обладает;
  • Какой в нем интерьер;
  • Сколько нужно поворотных площадок;
  • Какой должна быть конфигурация ступеней;
  • Где будет расположение лестницы.

Расчет лестницы (видео)

Самостоятельное возведение лестницы – очень интересное занятие, ведь можно подключить фантазию, сделать не просто металлическую конструкцию, а оригинальную кованую модель. Вариантов отделки и строительства может быть огромное множество, но главное выбирать способы расчета только проверенные. Например, специальный онлайн калькулятор.

Онлайн проектирование лестниц в 3d бесплатно

Лестница является одним из самых сложных элементов конструкции здания. Она содержит большое количество элементов, от габаритов которых зависит не только удобство эксплуатации, но и безопасность пользователя. Однако используя предложенный сервис вы сможете значительно облегчить работу по ее проектированию.

Выбирая данное проектирование лестницы онлайн, вы можете получить чертежи конструкции с указанием всех необходимых размеров. При этом программа производит расчет нужного количества материалов и даже дает определенные рекомендации. Это очень сильно экономит время, поскольку такая конструкция как лестница является сложным элементом здания, требующий точности и основательного подхода.

Однако эта программа не производит проектирование лестницы онлайн 3d. Для этого существуют другие приложения, способные создавать графические модели.

Входные данные

Сразу необходимо сказать о том, что пользователю необходимо иметь первоначальные данные. Поэтому прежде чем приступать к работе нужно произвести определенные замеры непосредственно по месту монтажа. Узнать, какие именно параметры вам нужны можно после того, как вы выберете тип конструкции.

Например, если меня интересует бесплатное проектирование лестниц из древесины, то я выбираю соответствующий пункт, в котором будет раздел «Методика расчета деревянной лестницы». В нем и указаны необходимые мне параметры.

Важно понимать, что некоторые данные предполагают использование величин, которые пользователь берет самостоятельно, ориентируясь на личные предпочтения. Поэтому в программе предусмотрена справка, которая должна помочь пользователю.

Производим расчет

  • Чтобы получить проект лестницы онлайн бесплатно нужно ввести все имеющиеся данные в специальные поля программы. При этом очень важно обращать внимание на единицы измерения, чтобы полученные результаты вас не повергли в шок.
  • После этого стоит произвести дополнительную проверку, сверяясь с инструкцией. Небольшие расхождения с ней допустимы, поскольку место монтажа может иметь свои уникальные особенности.
  • Запускаем процесс нажатием кнопки «рассчитать».

Получаем результат

Принято считать, что онлайн проектирование лестницы на второй этаж довольно мощный сервис, хотя в некоторых случаях без проектировщика обойтись нельзя. Поэтому ее выходные данные могут послужить основой для создания полноценного чертежа.

Прежде всего, после расчета стоит обратить внимание на пункт «рекомендации». В нем указываются недостатки конкретной конструкции и предлагается вариант их устранения.

Если результат вас не устраивает, то лучше сразу внести коррективы во входящие данные и произвести расчет заново. В случае если этого сделать невозможно имеет смысл выбрать другой тип лестницы.

В виде результата, онлайн проект лестницы на второй этаж предлагает нам чертежи конструкции. Они предоставляются в нескольких проекциях.

Также можно получить и другие данные, которые понадобятся в работе.

Стоит отметить, что работать с данными в таком виде не очень удобно. Поэтому их можно конвертировать несколькими способами, которые предлагаются в левом верхнем углу окошка с чертежами.

  • Первый предполагает открытие в новом окне и принципиально ничего не меняет.
  • Нажатие на второй слева значок переведет все чертежи в удобный формат.
  • Третий значок сделает закладку, по которой вы всегда сможете посмотреть свои расчеты.
  • Если же вам нужно отправить результат по почте, то нажмите на изображение конверта.
  • Последний значок конвертирует данные в формат PDF, и даст возможность скачать готовый файл.

Использование такой программы значительно облегчает труд проектировщика. Это дает ему представление о том, что желает получить заказчик. Однако основную работу должен выполнять человек. Дело в том, что лестница является элементом повышенной опасности и при ее проектировании необходимо учитывать и другие факторы, которые программа не может воспринимать.

Онлайн калькулятор лестницы

Расчет лестницы в онлайн-калькуляторе: возможности и принципы работы

Сегодняшним дачникам, желающим построить лестницу в своем доме очень повезло: им в помощь появились современные инструменты, позволяющие рассчитать параметры будущей лестницы самостоятельно. Самодеятельному строителю не нужно изучать стопку книг с инструкциями или искать логарифмическую линейку для расчетов – для расчета лестницы и построения ее рабочих чертежей достаточно открыть онлайн-калькулятор лестниц.

Предлагаем изучить возможности и принципы работы калькулятора дял расчета лестниц.
На входе вы увидите следующую картину (рис.1): Для начала работы в онлайн-конструкторе лестниц необходимо выбрать тип лестницы из предложенного списка (шаг 1).

Рассчитаем для примера «Дачную лестницу». Это типовая Г-образная деревянная лестница с упрощенным алгоритмом – специально для расчета лестницы обычным дачником. Введем следующие размеры (рис.1, шаг 2): высоту вашего помещения, ширину и длину проема, отведенного под лестницу. Жмем внизу «Рассчитать» (шаг 3) – и в окошке справа получаем результат: чертеж лестницы (вид сверху), которая идеально впишется в ваш дом. Проверяем результаты и если все верно – жмем кнопку «Чертеж» (шаг 4).

Рисунок 1. Он-лайн расчет типовой Г-образной деревянной лестницы.

Программой рассчитывается и открывается в отдельном окне полный чертеж рассчитываемой онлайн лестницы (рис. 2) – со всеми установочными размерами, высотой ступенек, наступной шириной лестницы и прочими параметрами, необходимыми для изготовления лестницы своими руками.
Полученные чертежи лестницы можно сразу распечатать (жмем Ctrl+P) и использовать при изготовлении или заказе будущей лестницы.

Рисунок 2. Схема и чертеж лестницы при расчете с помощью онлайн калькулятора.

С помощью онлайн калькулятора можно расчитать и более сложные вариант лестниц для дома. Для примера рассчитаем П-образную лестницу (рис.3). Выбираем в калькуляторе тип лестницы – «П-образная лестница». Здесь алгоритм расчета немного сложнее: вам нужно вводить параметры не помещения, а самой лестницы (рис.3, шаг1): ее высоту, ширину прохода лестницы; в сочетании с любым количеством ступеней (программа сама сразу подсчитывает высоту подъема каждой ступени). Указав параметры, нажимаем кнопку «Рассчитать» и получаем в правом окне результат – вид лестницы сверху. Вы можете добавить ограждение к лестнице – справа или слева, ограждение всей лестницы внутри ее поворота, снаружи, либо ограждение только одного ее пролета.

Рисунок 3. Расчет П-образной лестницы с помощью онлайн калькулятора.

Жмем на кнопку «Дизайн» (рис. 3, шаг. 2) и выбираем цвет будущей лестницы, дизайн балясин лестницы, заходных столбов и поручней (под знаком «?» можно посмотреть картинки-подсказки) (рис. 4). Особое значение для стоимости будущей лестницы играет материал, из которого будут изготавливаться детали лестницы. Вы можете выбрать, например, ступеньки из дуба, а все остальные детали лестницы – из более экономичных материалов (сосны или березы). Выбрав нужный дизайн, материал, цвет лестницы, жмем «Рассчитать» и кнопку «Чертеж».
Распечатываем полученные чертежи будущего изделия со всеми размерами, вид 3D и подробное описание всех деталей вашей лестницы.

Рисунок 4. Выбор материала для лестницы с помощью онлайн калькулятора.

Онлайн-калькулятор лестниц позволяет рассчитать и более сложные виды лестниц: например, винтовую лестницу (рис.5). Вы можете «поиграть» с различными параметрами лестниц сами. Например, чем больше «закрутить» винтовую лестницу (например, до 270°, а лучше до 360°), то лестница  получится более удобная – с широкими ступенями. Расчет винтовой лестницы аналогичен всем остальным типам лестниц.

Рисунок 5. Он лайн расчет винтовой лестницы с помощью калькулятора.

Особо хочется заострить внимание читателей на расчете прямой лестницы (рис. 6). Здесь алгоритм расчета упрощен и аналогичен дачной лестнице. Вам достаточно ввести параметры своего помещения – а программа сама рассчитает лестницу, которая идеально впишется в такой дом.

Рисунок 6. Расчет прямой лестницы с помощью онлайн калькулятора.

Более того, если проем слишком мал (см. рис.7: длина проема всего лишь 2м 30 см), то программа предложит вам установить «лестницу с гусиным шагом» как самую малогабаритную. Введя свои параметры, не забывайте жать на кнопку «Рассчитать лестницу» и далее на «Чертеж лестницы», чтобы увидеть результат. Полученные чертежи можно распечатать (Ctrl+P) и  использовать при изготовлении или заказе будущей лестницы.

Рисунок 7. Расчет лестницы «гусиный (утиный) шаг» с помощью онлайн калькулятора.

Особенность калькулятора лестниц состоит в том, что он разработан для расчета именно деревянных лестниц и учитывает все детали конструктива (место под тетиву лестницы, ее ограждение; конструктив забежных ступеней из дерева и т.д.). В отличие от него другие онлайн-инструменты рассчитают лестницу независимо от материалов: будь это лестницы из бетона либо металлические лестницы.

Даже если у вас нет опыта столяра-лестничника, но вам нужно рассчитать, какая лестница хорошо станет в доме или вы даже хотите изготовить ее сами – онлайн-калькулятор лестницы позволит в считанные минуты учесть все параметры и даже распечатать чертежи. Вам остается только заказать ее у производителей лестниц или изготовить лестницу самому.

Бесплатный калькулятор расчета лестницы.

Приложение для расчета проступей и подступенков

А бесплатная программа САПР лестниц хороша?

Является ли демо-версия StairDesigner полезным бесплатным калькулятором дизайна лестницы?

Что вы действительно можете сделать с бесплатной демо-версией StairDesigner?

Вы можете скачать бесплатную демонстрационную версию программного обеспечения для лестниц StairDesigner здесь.

Но вы, наверное, спрашиваете себя, ну и что?

— Что я могу сделать с демонстрационной версией этого программного обеспечения для лестниц?
— Могу ли я рисовать планы лестниц?
— Является ли демонстрационная версия действующим калькулятором расчета лестницы?
— Могу ли я получить перспективный чертеж лестницы?
— Могу ли я использовать StairDesigner в качестве калькулятора лестницы?
— Показывает ли StairDesigner, как рисовать лестницу?
— И, вероятно, на ум придет еще много вопросов.

В этой серии статей мы попытаемся дать вам более четкое представление о возможностях демонстрационной версии этого программного обеспечения для лестниц и основных различиях между демонстрационной версией и полной версией DXF.

Прежде всего, большое преимущество демонстрационной версии этой версии программного обеспечения для лестниц заключается в том, что это бесплатный калькулятор лестницы.

Демо-версия будет делать почти все, что делает полная версия, кроме печати и экспорта файлов для CAD / CAM. Итак, вы спросите, если я не могу напечатать, какая мне от этого польза?

Демо-версия StairDesigner бесплатно сделает для вас очень полезную работу!

Например: вы хотите просто рассчитать лестницу.Допустим, вам нужен прямой пролет длиной 3 м 50 и шириной 800 мм для высоты от пола до пола 2 м 60.

Сначала настройте рабочие единицы.
Откройте «меню» опций, затем щелкните «единицы».
Для нашего примера выберите рабочие единицы в мм.
Откройте меню «Файл — Новая лестница — Многопролетная обмотка», чтобы открыть панель инструментов «Параметры лестничного колодца».

Этот калькулятор лестниц выполнит вычисления за вас.

Для прямых лестниц просто введите длину марша в поле «Длина».
Например, в нашем примере 3500 мм.
Затем введите ширину «ступеньки приземления» (последняя ступенька заподлицо с 1-м этажом) для нашего примера 100 мм.
Введите высоту пола, в нашем примере — 2600 мм.
Вы увидите, что StairDesigner дает по умолчанию количество шагов, равное 16. Панель инструментов должна выглядеть следующим образом:

Нажмите «обновить», чтобы рассчитать лестницу с вашими параметрами.

StairDesigner дает «высоту подступенка» как 162,500, ширину ступени как 226,667 и линейку лестницы как 551.667.
Кнопка «ОК» красного цвета, чтобы сказать, что лестница не укладывается в пределы контроля.
Если вы нажмете кнопку «контроль», вы увидите панель инструментов управления, которая определяет пределы контроля.
Чтобы спроектировать лестницу с параметрами управления, нажмите кнопку «Помощь».
StairDesigner показывает фактические параметры и предлагает изменить количество подступенков до 14.

Вы должны увидеть это:

Щелкните «ОК».

StairDesigner заменяет 16 подступенков на 14, и кнопка «ОК» теперь зеленая.

Щелкните «ОК».

StairDesigner рассчитывает лестницу и рисует ее, давая всю информацию о высоте, подъеме, ширине и т. Д.

Нажмите кнопку 3D, и StairDesigner покажет лестницу в реальном 3D!

Это всего лишь краткий обзор того, как рисовать лестницу в демо-версии. В следующем посте мы добавим новые стойки и доработаем поручни.

Чтобы увидеть, насколько быстро и легко проектировать лестницу с помощью StairDesigner, посмотрите это видео!

Загрузите бесплатную демонстрационную версию StairDesigner, чтобы начать работу.

Калькулятор стрингеров палубы

для подъема и спуска

Инструкции к калькулятору

Палубная лестница

Какие части террасной лестницы?

Знание жаргона деталей, из которых состоит лестница, может иметь большое значение для точных измерений и упрощения процесса.

Ключевые компоненты набора ступеней настила:

  • 1 Ступени горизонтальные доски, которые создают опору для каждой ступеньки
  • 2 Подступенки доски, покрывающие расстояние по вертикали между ступенями лестницы
  • 3 Стрингеры доски, которые идут по диагонали по обе стороны лестницы.К этим стрингерам прикреплены ступени и подступенки для создания устойчивой конструкции лестницы.
  • 4 Посадочная площадка является необязательной частью лестницы вашей палубы. Если ваша лестница находится прямо над плоской поверхностью из бетона или гравия, вам может не понадобиться строить посадочную площадку.
Совет профессионала:

Более короткий подъем может быть более комфортным для подъема с более глубоким спуском.Точно так же более высокий подъем может лучше работать с более коротким бегом. Проверьте свои местные строительные нормы и правила на предмет допустимого подъема и бега.

Используйте калькулятор, чтобы добавить размеры вашей колоды для:

  • 5 Общий рост (высота от верха вашей деки до земли, которая учитывает расстояние по вертикали между ступенями каждой ступеньки)
  • 6 Шаговый бег (глубина ступени по горизонтали) для каждой лестницы
  • 7 Тип протектора (используете ли вы одну доску или две доски поменьше для создания ступени лестницы)
  • 8 Тип крепления стрингера (планируете ли вы использовать внешнюю рамку или скрытую рамку)
Расчет балок лестницы

Наличие устойчивой и прочной лестницы, ведущей на вашу площадку и обратно, является одной из наиболее важных и сложных частей процесса построения колоды.Чтобы рассчитать длину стрингера, используйте эту формулу:

(бег) 2 + (подъем по лестнице) 2 = [корень квадратный из вашей суммы]

EZ Stairs Калькулятор бесплатных лестниц

Необходимые крепежные детали

Винт Тип Кол. Акций
Кронштейн Стрингер
Подъемник
Протектор
Внешний вид
Одинарный протектор Винты деки 2 1/2 «# 8
При использовании пиломатериалов, подвергнутых обработке давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Внешний вид
Две половинчатые ступени Винты деки 2 1/2 «# 8
При использовании пиломатериалов, подвергнутых обработке давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Интерьер
Ковровое покрытие Винты деки 2 1/2 «# 8

Примечание: Заказчик должен выбрать метод, тип и количество винтов для крепления подъема и протектора.

Заявление об ограничении ответственности: Все характеристики, указанные в этом калькуляторе, являются приблизительными. Используйте по своему усмотрению.

Калькулятор лестниц 3D Online — Расчет деревянных лестниц БЕСПЛАТНО.





Программа «Калькулятор лестниц», расчет произвольной ступеньки и тетивы.

Программа расчета ступеней лестницы предоставит вам данные не только о количестве требуемых ступеней, но также о длине косоура лестницы, углу наклона лестницы, высоте ступени, глубине ступени и высоте ступеньки.Калькулятор шагов может порекомендовать вам уменьшить или увеличить количество шагов. А также онлайн-калькулятор лестниц даст вам сводку «удобных» или «некомфортных» лестниц по указанным вами параметрам.

На удобство лестницы влияет сразу несколько параметров, например, угол наклона лестницы, высота ступеньки, глубина ступеней лестницы, в некоторых случаях даже ширина лестничной клетки. Идеальный размер шага — гарантия безопасности. Глубина ступеней (ступени) должна быть около 28-30 см (под размер стопы взрослого человека), а высота — 15-18 см.Желательно, чтобы количество шагов было неравномерным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Поднявшись на лестницу правой ногой, можно подняться правой ногой по лестничной площадке и наоборот, что действительно удобнее.

Высота перил лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте оптимальная высота перил 90 — 120 см. Оптимальный угол наклона прямой деревянной лестницы в пределах 30 — 36 градусов.Если угол наклона трапа меньше 20 градусов, лестница переходит в категорию пандусов, если больше 45 градусов в категорию проходимости складывающаяся, где спуск осуществляется только назад вперед, такие ступени не могут называться удобными, а тем более не рассчитанными на повседневное использование.

Простой онлайн-калькулятор рассчитает точное количество строительных материалов, необходимых для деревянной лестницы. Начни свой расчет прямо сейчас!

Помимо всех расчетов по стройматериалам, программа нарисует чертеж вашей деревянной лестницы.Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо определиться с параметрами лестницы еще на этапе проектирования загородного дома и выделить достаточно места для постройки прямой лестницы.

В сети есть множество онлайн-калькуляторов, которые облегчат задачу расчета лестницы и быстро решат все проблемы.

Основой программ для онлайн-калькуляторов являются требования к лестничным конструкциям и стандарты, регламентированные ГОСТом.Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, максимальная ширина стрингера, а также направление подъема и ориентация первой ступени относительно этаж 2 этажа получить:
— чертеж лестничной клетки;
— длина верхнего стрингера;
— угол наклона конструкции;
— размер шага между выемками под ступеньки на косоуре;
— высота и глубина ступеней;
— высота ступени; глубина ступени; высота ступеньки под проступью;
— рекомендации по изменению параметров для повышения комфортности лестницы.

Еще один бесплатный онлайн-калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого достаточно выбрать тип лестницы, ввести требуемые размеры и данные о ступенях, все остальное калькулятор выполнит сам.

КАЛЬКУЛЯТОР ЛЕСТНИЦЫ [с графиком живого плана лестницы]

Построить лестницу для террасы, патио или сада — невероятно сложная задача.

Перед тем, как разложить инструменты и приступить к работе, необходимо убедиться, что все ступени идентичны по размеру и форме.

Для этого необходимо учесть множество параметров и измерений при расчетах.

Мы покажем вам, как это легко сделать.

Наш онлайн-калькулятор лестниц может облегчить эту задачу.

Просто введите значения для общего пробега и подъема, а также некоторые измерения для отдельных ступенек, чтобы рассчитать планировку вашей лестницы!

Как рассчитать лестницу

Чтобы использовать наш калькулятор лестниц, вам необходимо ввести как минимум следующие размеры:

  • Общий пролет — общая горизонтальная длина косоура лестницы
  • Общий подъем — Высота по вертикали между низом первой ступеньки и верхом последней ступеньки в косоуре лестницы
  • Ширина стрингера — общая диагональ между краем ступеньки и линией спинки
  • Количество необходимых шагов

Используя эти значения, наш калькулятор вычисляет вертикальное увеличение высоты каждой отдельной ступеньки с дробью:

$$ Повышение = {Всего \, Число подъемов \ по \, из \, Шагов} $$

Кроме того, наш калькулятор позволяет выбирать между стандартным и скрытым креплением.

Решение использовать одно крепление поверх другого будет зависеть от вашей индивидуальной ситуации и проекта DIY.

При перемещении по статье и объяснению эти формулы довольно абстрактны и сложны.

Чтобы помочь вам понять нас, мы приведем рабочий пример.

Это предназначено для облегчения выполнения расчетов, формул и пояснений.

Пример расчета

  • В обоих приведенных ниже примерах мы представляем, что хотим иметь 17 ступенек, ведущих к площадке с общим подъемом высоты по вертикали 120 дюймов и общим горизонтальным пробегом 180 дюймов
  • Допустим, у нас толщина протектора 2 дюйма
  • Протектор внахлест 2 дюйма
  • Подступенок толщиной 1 дюйм
  • И стрингер шириной 12 дюймов

Мы рассмотрим примеры расчетов сначала для стандартного крепления, а затем для набора лестниц для скрытого монтажа.

При этом рассчитаем размеры ступеней и лестницы.

Кроме того, мы покажем вам, как калькулятор лестницы вычисляет высоту подъема, пролета, угла и длины косоура, что позволит вам эффективно спланировать планировку предполагаемой лестницы.

Выполните эти расчеты или просто воспользуйтесь калькулятором, чтобы сделать свой DIY-проект на одном дыхании!

Хороший звук?

Расчеты стандартных креплений

Сначала мы вычисляем высоту подъема каждой ступеньки по вертикали:

$$ Повышение = {Всего \, Число подъемов \ больше \, из \, Шагов} = {120 \, дюйм \ более 17} = 7.06 \, в $

Теперь при использовании лестницы со стандартным креплением высота ступенек по вертикали будет на одну ступень меньше, чем при установке заподлицо, потому что последняя ступенька будет занята настилом. Таким образом, рассчитываем:

$$ Подъем \, из \, ступеней = Всего \, Подъем — Подъем = 120 \, дюйм — 7,06 \, дюйм = 112.94 \, дюйм

Теперь, если мы включаем толщину протектора (толщину протектора на каждой ступеньке), мы должны вычесть и это. Таким образом, вычислитель ступенчатой ​​лестницы рассчитывает:

$$ Бег \, из \, шагов = Всего \, Бег — (Проступь \, Перекрытие + Подступенок \, Толщина) = 180 \, дюйм — (2 \, дюйм + 1 \, дюйм) = 177 \, дюйм $ $

Таким образом, наш калькулятор настиловой лестницы может вычислить общее расстояние по горизонтали между краями каждой ступеньки (не забывая, что последняя ступень — это настил!):

$$ Run = {Run \, of \, steps \ over Number \, of \, steps} = {177 \, in \ over 16} = 11.o = 12,12 \, дюймы

Наконец, калькулятор объединяет вычисленные выше значения, чтобы вычислить общую длину стрингера ступеней:

$$ Stringer \, Длина = C_3 + B_3 + (Число \, из \, ступеней — 1) × (B_1 + C_2) = 9,33 \, дюйм + 2,72 \, дюйм + (16-1) × (3.8 \, в + 9,32 \, в) = 208,88 \, в $$

Расчеты при установке заподлицо

Расчет подъема, спуска, угла и длины стрингера для скрытого монтажа очень похож на расчет стандартного крепления.

Мы просто помним, что последний шаг ведет нас на настил.

Как и раньше, рассчитываем высоту подъема по вертикали:

$$ Повышение = {Всего \, Число подъемов \ больше \, из \, Шагов} = {120 \, дюйм \ более 17} = 7,06 \, дюйм

В отличие от стандартного размера крепления, где мы вычитали последнюю ступеньку из подъема, с креплением заподлицо мы имеем это:

$$ Подъем \, из \, шагов = Всего \, Подъем = 120 \, дюйм

Однако на верхней ступеньке у нас не будет проступи (потому что последняя ступень — это сам настил!) Таким образом, мы преобразуем приведенные выше формулы, чтобы получить интервал вертикального подъема:

$$ Подъем \, из \, ступеней = Всего \, Подъем — Протектор \, Толщина = 120 \, дюйм — 2 \, дюйм = 118 \, дюйм

Как и прежде, с учетом проступи с учетом пробега ступеней дает:

$$ Бег \, из \, шагов = Всего \, Бег — (Проступь \, Перекрытие + Подступенок \, Толщина) = 180 \, дюйм — (2 \, дюйм + 1 \, дюйм) = 177 \, дюйм $ $

Таким образом, наш калькулятор вычисляет общее расстояние по горизонтали между краями каждой ступеньки. {- 1} {120 \, in \ over 177 \, in} = 34.o = 11,52 \, дюймы

Наконец, калькулятор вычисляет общую длину стрингера, как и раньше:

$$ Стрингер \, Длина = C_3 + B_3 + (Число \, из \, ступеней — 1) × (B_1 + C_2) = 8,62 \, дюйм + 2,84 \, дюйм + (17-1) × (3.96 \, в + 8,62 \, в) = 212,72 \, в $$

Будьте осторожны! ⚠️

Убедитесь, что вы не округлили свой ответ перед окончательным расчетом. Эти небольшие ошибки округления могут иметь большое значение для окончательного ответа!

Мы понимаем, что уследить за этим довольно сложно! Будьте уверены, если вы этого не понимаете, не волнуйтесь.

Калькулятор делает все это за вас, перенося внимание и беспокойство с вас на технологию.

Часто задаваемые вопросы

  • Какие правила или нормы мне нужно учитывать при планировании строительства лестницы?

Мы рекомендуем вам знать все строительные нормы и правила в вашей стране.

Наш калькулятор запрограммирован так, чтобы давать точные измерения в соответствии с указаниями Совета американских строительных чиновников и Международного совета кодексов.

  • Какие объекты недвижимости должны соответствовать строительным нормам моей страны в отношении лестниц и лестниц?

Чтобы получить точный ответ, обратитесь к строительным нормам вашей страны.

Тем не менее, хорошим ориентиром является то, что любой бизнес или церковь, организация, офис или коммерческая недвижимость должны соответствовать стандартам лестницы, установленным в вашей стране.

Будьте осторожны — вы можете подвергнуться серьезным штрафам, если не соблюдаете стандарты лестницы.

Воспользуйтесь нашим калькулятором, проведите небольшое исследование и следуйте приведенным выше примерам, чтобы убедиться, что вы их встретили, прежде чем начать!

  • Что делать, если мои размеры лестницы указаны в других метрических или британских единицах измерения?

Ответ очень простой! Наш калькулятор может работать с множеством разных единиц одновременно.

Оценщик выполняет преобразование за вас, используя следующие коэффициенты:

$$ 1 \, фут = 12 \, дюймы = 0,33 \, ярды = 30,48 \, сантиметры = 0.3048 \, метров $$

Это так просто! 🙂

  • Должна ли моя домашняя лестница соответствовать местным нормам?

Нет! Как правило, стандарты строительных лестниц применимы к коммерческой недвижимости с постоянными лестницами, а не к обычным домашним, временным или переносным ступеням для личного пользования.

  • Есть ли какие-либо указания или советы относительно длины моей лестницы?

Хорошие рекомендации даны Советом американских строительных чиновников и Международным советом по кодексам.

Эти правила рекомендуют, чтобы высота подъема по лестнице составляла не более 7,75 дюйма (17,78 см), а длина шага — не менее 10 дюймов (25,4 см).

Не забывайте, это для коммерческой недвижимости.

Это может быть непрактично или непрактично для вашего дома, где ваша лестница не должна соответствовать тем же коммерческим стандартам, но их следует использовать в качестве ориентира.

  • Где я могу найти дополнительную информацию о стандартах лестниц для коммерческой недвижимости?

В Интернете можно найти много информации.

Мы рекомендуем этот веб-сайт как отличную отправную точку: https://codes.iccsafe.org/content/IBC2018P4/chapter-10-means-of-egress#IBC2018P4_Ch20_Sec1011. Раздел 1011 содержит много информации из Международного строительного кодекса 2018 года.

Как рассчитать размеры и конструкцию лестницы

Как рассчитать размеры и конструкцию лестницы

© Хосе Томас Франко ShareShare
  • Facebook

  • Twitter

  • Twitter

  • Pinterest

    Почта

Или

https: // www.archdaily.com/892647/how-to-make-calculations-for-staircase-designs

Этот вопрос может быть основным, и вы можете знать ответ, но всегда полезно помнить о некоторых элементарных расчетах, которые помогают нам упростить процесс проектирования.

Как известно, лестница в основном состоит из ступеней , которые, в свою очередь, состоят из ступени (горизонтальная часть, на которую будет опираться ступня) и подступенка (вертикальная часть). Хотя он может различаться по своей конструкции, каждая ступенька также должна иметь одну или несколько площадок , поручней и маленькую ступеньку .Последняя выступает из проступи над нижней ступенькой, что позволяет увеличивать ее размер, не прибавляя сантиметров к габаритным размерам лестницы.

Ознакомьтесь с эффективной формулой, разработанной французским архитектором Франсуа Блонделем, которая позволяет вам определить правильные размеры удобной и эффективной лестницы в зависимости от ее использования.

© José Tomás Franco

2

Подступенка + 1 протектор = 63-65 см

Необходимое пространство для достижения этих оптимальных размеров не всегда доступно, но рекомендуется максимально приблизиться к ним.

Схематический пример крутой и малопролетной лестницы

(2 x 21) + (1 x 21) = 63 см 21×21 см / Схематический пример. Изображение © José Tomás Franco

Схематический пример оптимальной лестницы

(2 x 18) + (1 x 28) = 64 см 28×18 см / Схематический пример. Изображение © José Tomás Franco

Схематический пример свободной лестницы, предпочтительно для наружного использования

(2 x 13) + (1 x 39) = 65 см 39×13 см / Схематический пример.Image © José Tomás Franco

Пример расчета лестницы высотой 2,60 метра

1. Рассчитайте необходимое количество ступенек

Учитывая идеальный подступенок 18 см, высоту пространства делят на высота каждой ступеньки. Результат всегда следует округлять в большую сторону:

260/18 = 14,44 = 15 ступеней

2. Вычислите высоту каждого подступенка

Высота помещения делится на количество ступеней, которое мы только что получили:

260/15 = 17.Высота 33 см для каждого подступенка

3. Рассчитайте ширину проступи

Примените формулу Блонделя:

(2 x 17,33 см) + (1 ступень) = 64

Размер каждой ступени будет 29,34 см

* Полученная лестница будет иметь 15 ступенек с протектором 29,34 см и подступенком 17,33 см.

Схематический пример. Image © José Tomás Franco

FAQ

Как определить ширину лестницы?

В зависимости от использования и местных норм, рекомендуется для лестниц в односемейных домах минимальной шириной 80 см и больше 1.00 метров в общественных зданиях , с учетом ориентировочного количества людей, которые будут им пользоваться. Для справки, согласно традиционной книге Эрнста Нойферта «Данные архитекторов», по лестнице высотой 1,25 метра два человека могут подниматься и спускаться одновременно, а на одной из 1,85 метра это могут делать 3 человека одновременно. с одним подходящим расстоянием 55 см между человеком и поручнем.

Через сколько ступеней нужно включить площадку?

В идеале лестница не должна иметь более 15 ступенек в ряду .Через 15 шагов следует предусмотреть приземление. Рекомендуется, чтобы размер посадки был как минимум такой же, как у 3 ступеней.

Какая идеальная высота между лестницей и потолком?

Высота между ступеньками и потолком должна составлять 2,15 метра минимум . По словам Эрнста Нойферта, вы можете достичь минимум 2,00 метра. Высота поручня может варьироваться от 80 до 90 см от каждой ступеньки.

Как изменить пропорции проступи и подступенка?

Лестницы могут принимать различные формы и конфигурации, но отношения между проступью и подступенком должны оставаться неизменными на протяжении всего маршрута , чтобы не вызывать дисбаланса у пользователя, который уже привык подниматься или спускаться по лестнице в определенных условиях. способ.

Эта формула поможет вам правильно спроектировать лестницу. Однако при расчетах всегда следует учитывать специфику каждого проекта, а также местные нормативные акты в районе, где расположен проект.

Материал лестницы плюс калькулятор затрат

Этот калькулятор рассчитает материал, необходимый для набора лестниц с закрытыми подступенками, и стоимость деревянной части для этих лестниц. Не включает стоимость шурупов и клея.

Вы можете поиграть с этим калькулятором, пробуя различные варианты количества подступенков и размера прохода.Если вы измените значение, нажмите кнопку «Рассчитать», и результат будет пересчитан. Нажатие кнопки отдыха полностью очистит форму.


Расчет
  1. общий подъем (высота от пола до пола в футах и ​​дюймах)
  2. количество стояков
  3. пробег (глубина пробега агрегата в дюймах)
  4. ширина лестницы
  5. количество стрингеров, которые вы используете для лестницы
  6. длина материала, используемого для одного стрингера (длина в футах.Длина должна быть достаточной для стрингера) плюс линейная стоимость стопы для этого материала.
  7. длины доски, используемой для ступеней (длина в десятичных футах, общая длина для вырезания отдельных ступеней), плюс линейная стоимость ступни для этого материала.
  8. длины доски, используемой для закрытия подступенков (длина в десятичных футах, общая длина для резки отдельных подступенков) плюс линейная стоимость футов для этого материала.
  9. Стоимость материала, используемого для усиления стрингеров, за погонный фут
Результаты
  1. общий подъем, пересчитанный в дюймы
  2. высота одного подступенка
  3. уклон лестницы в градусах
  4. пролет лестниц
  5. длина одной стрингера
  6. Общая длина б / у стрингеров
  7. Подступенки
  8. : сколько кусков можно вырезать из одной длины.Сколько таких отрезков вам понадобится. Стоимость этого материала с учетом остатков
  9. проступи: сколько кусков можно вырезать из одной общей длины. Сколько таких отрезков вам понадобится. Стоимость этого материала с учетом остатков
  10. Стоимость стрингеров в зависимости от материала, из которого они изготовлены
  11. Суммарная стоимость древесины, используемой в вашей лестнице
  12. тюбиков с клеем или часть трубки (на основе большой трубки склеивается все, что можно склеить)
  13. # маленьких шурупов, используемых для прикручивания подступенков. (по 2 на каждый подступенок на стрингер)
  14. # средних винтов (используются для прикручивания проступей (по 3 для каждой ступени на стрингер, включая винты для крепления стрингеров к системе пола с помощью фанеры 3/4 дюйма)
  15. # количество больших шурупов, которые можно использовать для крепления стрингеров к стене и прикрепления усилителя горловины к стрингеру вместо использования гвоздей

Калькуляторы обрамления

Колоды
Калькулятор лестниц
Уклоны и уклоны
Посетите нас на

Если у Вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами

© 1998, VmNet.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
