Электропроводка для бани. Выбираем кабель по правилам

Автор Alexey На чтение 5 мин. Просмотров 417 Опубликовано 07.12.2016 Обновлено 07.12.2016

Любой хозяин, имея частный дом или хороший дачный участок, мечтает о бане хоть небольшой, но достаточно уютной. При постройке и оборудовании данного сооружения стоит учитывать, что оно достаточно небезопасно и правильно выбранный провод убережет от возгорания в помещении.

Зоны в бане

Самым небезопасным местом в бане является парилка. В этом помещении размещают обычную или электропечь и температура может достигать отметки в 130 градусов Цельсия, и при этом у влажности тоже высокие показатель примерно 90%. Учитывая эти факторы, любой может сделать вывод, что агрессивная среда легко повредит верхние оболочки проводов.

Первым делом нужно разобраться в зонах, на которые разделена парная в бане или сауне по ГОСТу Р 50571.12-96. Согласно этому документу помещения с наибольшими рисками возгорания электропроводки разделяют на четыре зоны, они отмечены на рисунке.

Функциональные зоны в бане

• первая зона предназначена только для установки печей любых типов;
• вторая зона характеризуется тем, что особых требований по влаго- или термостойкости не имеет;
• третья зона повышает свои запросы, и здесь электроприборы должны хорошо работать при температуре выше 120 С, а проводка справляться с нагревом больше чем 170 С;
• если в парилке установлена электропечь, то в четвертой зоне должно размещаться только оборудование по управлению этой печью или автоматические датчики выключения. Никаких других электроприборов в этом месте быть не должно.

Последние две зоны самые опасные поэтому сюда нужно подбирать максимально изолированные и термостойкие провода. Отечественные производители предлагают следующие варианты:

1. провод РКГМ, ПРКА, ПРКС, ПВКВ, который имеет множество медных проволочек внутри, он достаточно гибкий и может выдерживать температура до 180 градусов;
2. провод ПМТК может состоять как из одной, так и из многих проволок, тоже хорошо сгибается, но при этом выдерживает до 200 градусов.

Другие помещения в бане не столь опасны и тут подойдет провод ВВГнг-LS. Не стоит забывать и сечении кабеля, это значение для проводов парилки должно составлять не меньше 2,5 кв. мм, а для других помещений – 1,5 кв. мм.

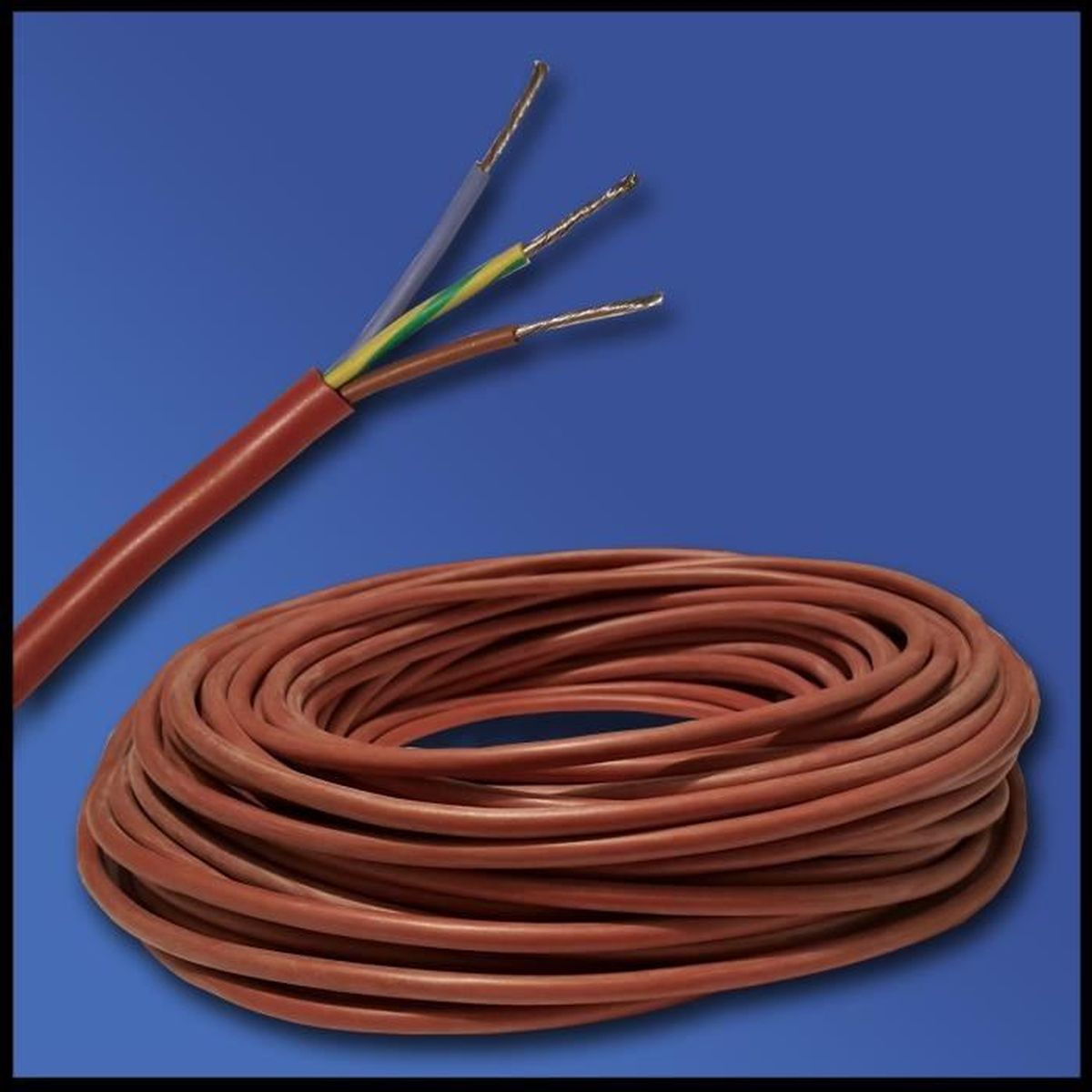

Термостойкий кабель для сауны и бани.

Рассмотрим подробнее маркировки термостойких проводов и пройдемся по характеристикам, разберемся насколько они надежны и практичны.

Начнем с РКГМ

Этот провод сверху покрыт кремнийорганической резиной (РК), которая выступает в роли изолятора, внутри голые проводки меди (ГМ). Он имеет также стекловолоконную обмотку, которая находится между изоляцией и самими проводками. Данная обмотка позволяет кабелю марки РКГМ не реагировать на внешние раздражители такие как повышенная температура (до 180) и влажность (до 100%).

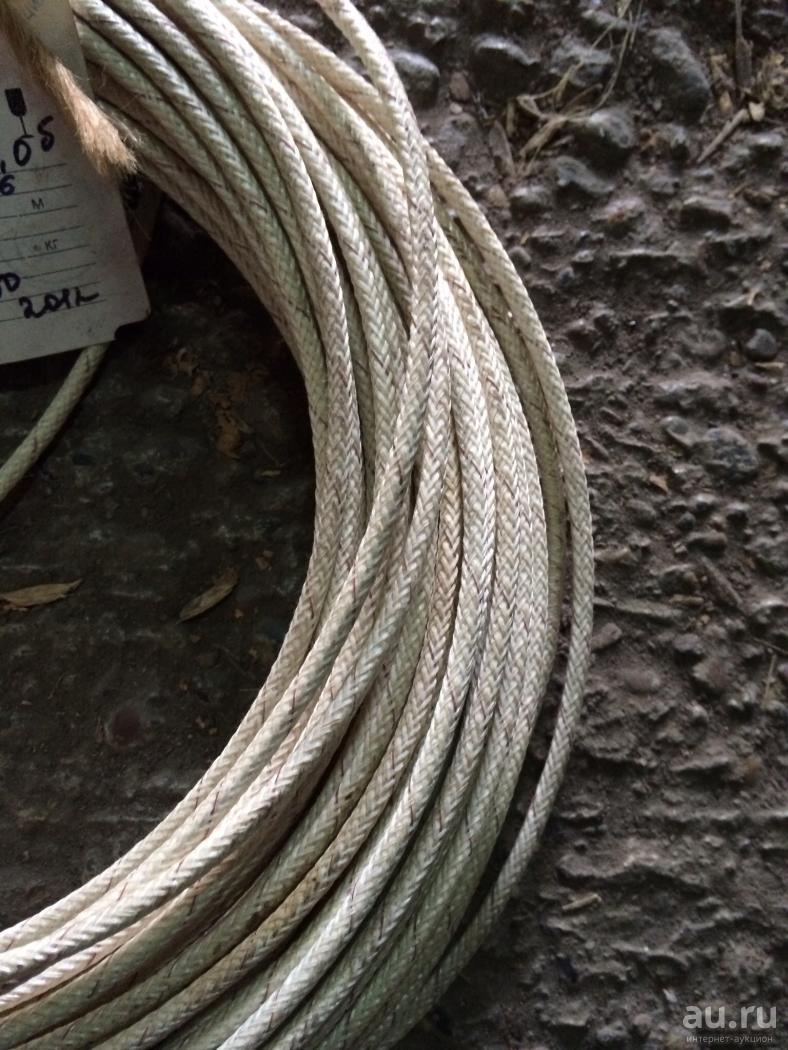

Провод РКГМ

При возникновении пожара провод не горит, плесень также ему не страшна. Благодаря прочной изоляции, хорошо выдерживает удары и механические повреждения. Учитывая все выше перечисленное можно с уверенностью сказать, что провод РКГМ отлично подходит для любой зоны в парилке бани или сауны.

ПРКА

Данная марка тоже имеет покрытие из кремнийорганической резины (РК), имеет повышенную твердость (А). Буква П означает «провод». Отлично работает при повышении температуры до 1700С-1800С, и достаточно высокой влажности до 90%.

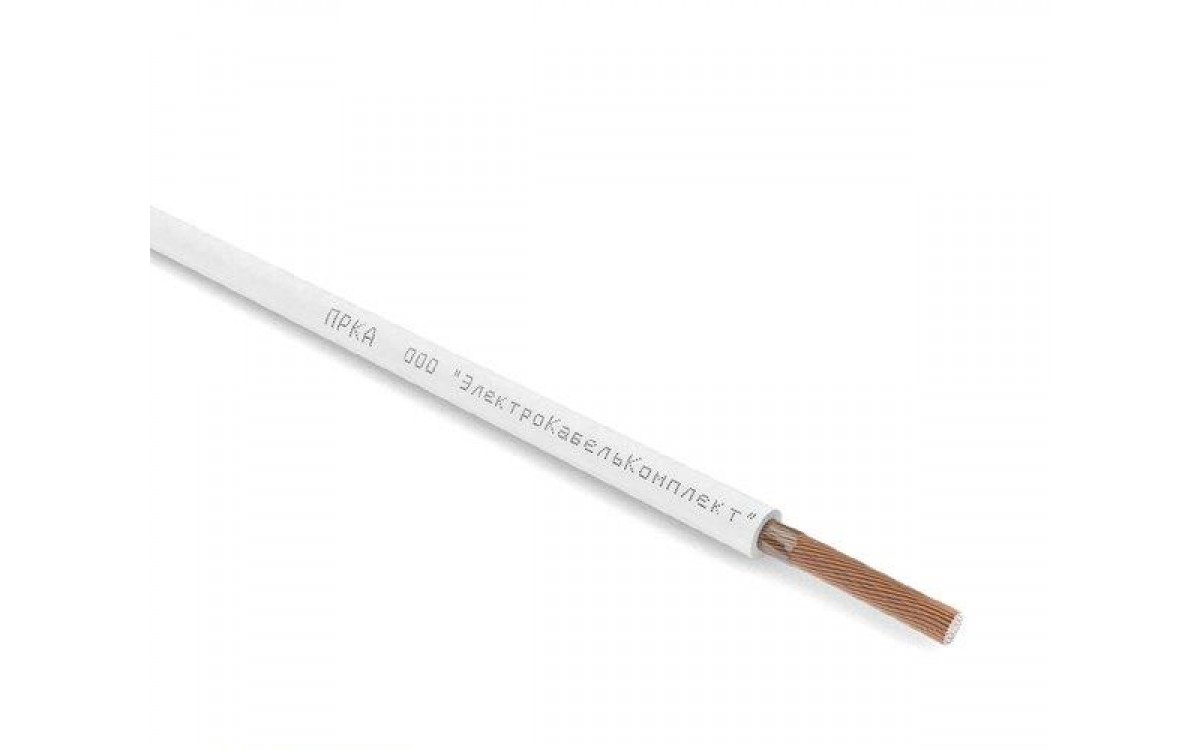

Провод ПРКА

Плохо горит, но при возгорании выделяет мало дыма, не ломается если при монтаже возникают множественные изгибы, не поражается плесенью. Хорошо подходит для бань и саун.

Следующий провод ПРКС

Данный кабель внутри может состоять из нескольких жил, от двух до пяти. Их обмотка разных цветов, но одна обязательно должна быть синего или голубого цвета. Жила такого оттенка всегда идет на ноль. Если в проводе больше двух жил, то присутствует заземление, которое обозначают зеленым цветом.

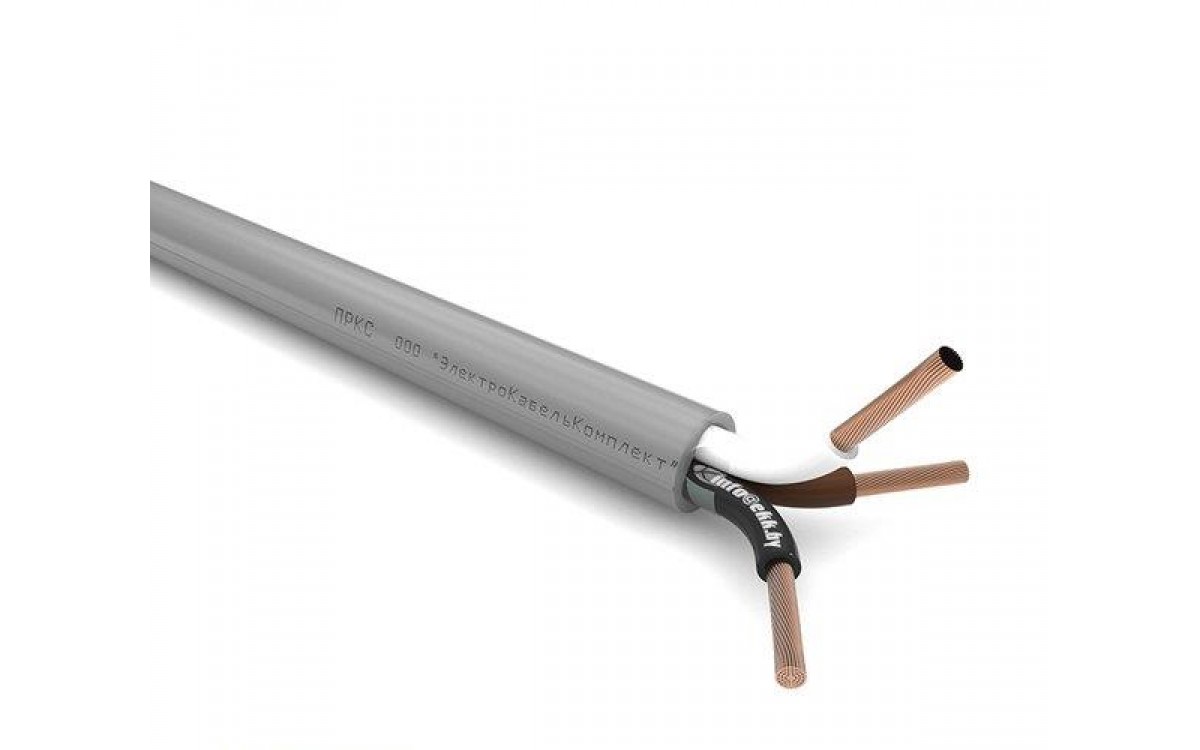

Провод ПРКС

Это провод (П) изолирован кремнийорганической резиной (КР) для соединения (С). Может выдерживать нагрев до 2500С. При значительном перегреве не выделяет токсических веществ, а также не поддается деформации в условиях повышенной влажности.

Данный кабель для бани подходит прекрасно.

Дальше ознакомимся с проводом ПВКВ

Провод ПВКВ

Провод (П) предназначен для выводов обмоток (В), имеет изоляцию, представленную кремнийорганической резиной в два слоя (КВ). Неплохо переносит нагрев окружающей среды даже до 200 градусов, и повышение показателей влажности до 90%. Плесень и механические воздействия никак не влияют на работоспособность данного кабеля.

ПМТК

Монтажный провод (ПМ), имеет высокие термостойкие (Т) характеристики, как и все термостойкие, изолирован кремнийорганической резиной.

Провод ПМТК

Может быть, как одножильным, так и многожильным. В многожильном варианте, каждая жила маркируется отдельным цветом, как и у провода марки ПРКС. Стойкий к высоким температурам, но плохо переносит сильное понижение до -250С. Максимальный уровень влажности не имеет негативного влияния на провод.

Последний кабель, который подходит для монтажа проводки в бане ВВГнг-LS

Это медный кабель, который состоит из нескольких жил. Внешняя изоляция, как и отдельная изоляция каждой жилы сделана из поливинилхлоридной резины. Он плохо горит, но при возгорании выделяет совсем мало дыма, что дает возможность скорее покинуть помещение при возникновении опасной для жизни ситуации. Неплохо работает в условиях с повышенной влажностью, по не выдерживает нагрева свыше 50. В парилке использовать нельзя, зато отлично подойдет для других помещений в бане.

Провод ВВГнг-LS

Ознакомившись с некоторыми представителями термостойких проводов, можно сделать некоторые выводы. Все они имеют кремнийорганическую обмотку, которая помогает медному проводу выдерживать повышенные температуры внешней среды, высокие показатели влажности воздуха, и как например РКГМ, не поддаваться воздействию плесени.

Термостойкий кабель: для бани, сауны, кабель-канал

Одним из важнейших этапов возведения бани или сауны являются электромонтажные работы: установка распределительного щитка, прокладка проводки, подключение розеток, осветительных приборов, электропечей. При этом для подключения светильников, светодиодных лент, розеток, нагревательных конвекторов и других электроприборов используют как обычный, так и специальный термостойкий кабель.

Кабель для бани термостойкий

Чем кабель для бани отличается от обычной проводки

Любые виды полимерной изоляции, в отличие от неорганических материалов, обладают высокой чувствительностью к нагреву, даже самому незначительному. Тот же мягкий и гибкий поливинилхлорид, который применяется для 99% бытовой алюминиевой и медной проводки, при нагреве до 45-50оС всего за неделю превращается в крошащуюся массу.

К устройству кабеля в бане предъявляют особые требования:

• Термическая стойкость изоляции в течение всего срока эксплуатации, независимо от периодичности внешнего нагрева. Термостойкий кабель для бани в нагретом состоянии должен выдерживать на пробой изоляции те же 400В, что и для обычных условий;
• Сохранение механических свойств, гибкости и пластичности изоляции термостойкого кабеля даже в условиях повышенной влажности или при непосредственном контакте с разогретой поверхностью внутренней облицовки бани.

Понятно, что специально кабель для бани и сауны не изготавливают, как бы не убеждали в противоположном менеджеры строительных салонов и электроматериалов. Для электропроводки в банных заведениях используются кабеля защищенного типа для электропечей, станков, греющих установок, для оборудования электроосвещения в жаровых и сушильных камерах.

Совет! Не стоит приобретать и устанавливать термостойкий кабель для сауны разработки какой-нибудь частной компании или зарубежного производителя с обозначением «для бани», «для сауны», «silikone cable». Зачастую это всего лишь рекламный трюк для привлечения внимания и увеличения продаж электрического кабеля.

Особенно часто подобный трюк проделывают с низкосортными термостойкими турецкими, китайскими и арабскими изделиями.

Вывод

В предложенном видео в этой статье можно получить более подробную информацию об электропроводке в саунах. При этом на основании текста, который предложен выше, можно сделать вывод о том, что к этому вопросу необходимо подходить очень ответственно ориентируясь на технические условия конкретного помещения. Особенно это относится к выбору проводов и приборов (узнайте здесь, почему в бане холодный пол и как утеплить его правильно).

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Гарантированная защита

Свойства и структура термостойкого кабеля для работы в особых условиях точно определены существующими государственными стандартами. Мало того, такая продукция подлежит:

• Обязательной маркировке в соответствии с правилами обозначения жил и изоляции;
• Сертификации по существующим ГОСТ и отраслевым стандартам;
• Получению гигиенического сертификата на изделие.

Понятно, что не все марки термостойкого кабеля пригодны для укладки внутри бани или парилки. Даже если мастера – подрядчики, занимающиеся строительством бани, предлагают уложить свой термостойкий кабель для сауны, объясняя свое предложение тем, что «всем устанавливали, стоит в парилке годами», не стоит сразу соглашаться на предложение. Будет правильным первоначально посмотреть на маркировку и определить характеристики кабеля, и уж потом принимать решение.

Совет! Если есть возможность, то лучше всего сразу предусмотреть изготовление в стенах здания металлического термостойкого кабель — канала для бани.

Укладка полудюймовых металлических шлангов или труб обойдется дороже, чем простая прокладка в гофре, но зато такое решение гарантированно избавит владельца сауны от риска отравления выделяющимися из изоляции химикалиями или огнестойкими пропитками.

Различие по прочности

Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.

Варианты термостойкой кабельной продукции

Выбирая кабель для парной в баню, нужно знать, что в данной категории для оборудования помещения бани проводкой предлагается несколько типов изделий с повышенной стойкостью к нагреву. Обычно к категории термостойких относят три вида проводниковой продукции:

• Высокотемпературный кабель с изоляцией из модифицированных органических полимеров;
• Силовая многожильная проводка с изолирующим слоем на основе силикона;
• Комбинированный жаростойкий кабель для бани с негорючим изолирующим слоем;
• Огнестойкие и пожаробезопасные типы электропроводки с изоляцией в виде засыпки термостойких, газообразующих и водоотталкивающих соединений и минералов.

Сфера применения и цена на кабельную продукцию сильно отличается между собой. Засыпные модели термостойкого кабеля для бани используют только в общественных помывочных заведениях при подключении нагревательных мощностей от 30 кВт и выше. Для домашней бани подобный тип провода считается слишком дорогим и избыточно защищенным, тем более что для его укладки потребуется специальное оборудование.

Проводка для предбанника и подсобки

В помещении бани парилка или ее наиболее горячая часть с электрокаменкой занимают от силы третью часть полезного пространства. Остальная территория — это комната отдыха, моечная, предбанник и раздевалка, где нет высокой температуры, поэтому нет особой необходимости в использовании термостойкой электропроводки.

Если парное отделение бани отапливается дровами, то основную проводку в помещении для освещения и вентиляции можно сделать кабелем ПВС с четырьмя жилами, сечением более 2,0 мм2 каждая. Поливиниловая изоляция меди и дополнительная черная бутил-стирольная оболочка позволяют эксплуатировать проводку при температурах до 40оС.

Немного по-другому выглядит схема при оборудовании в бане электропечи и каменки. Понятно, что внутри помещения для сауны используется термостойкий кабель, но как правильно подвести электроэнергию к жаростойкому кабелю нагревателей? ПВС нельзя использовать для высоконагруженных проводок. Из-за большой нагрузки по току многожильная медь разогревается до температуры почти в 80оС и буквально проплавляет поливиниловую изоляцию.

В этом случае для подключения электропечи участок от входного распределительного щита до коробки подключения термостойкой проводки внутри парилки выполняют кабелем NYM.

Данный кабель выгодно отличается от ПВС:

• Вместо многожильной структуры используются цельнотянутые медные жилы, сечением 2-15 мм2;
• В оболочке используется дополнительный промежуточный слой из термостойкой резины с меловым наполнителем.

Укладка силового участка из провода NYM считается несложной, для подключения печи используется цельный отрезок, без скруток и соединений, а внутри канала обязательно делают термокомпенсирующие петли. Эксплуатационный потолок для NYM ограничен 40оС, поэтому в качестве заменителя жаростойкого кабеля он не пригоден.

Размеры

В зависимости от того, где будет производиться разводка электрических проводов, необходимо правильно подобрать тип термостойкой гофры. К примеру, для проводки систем слаботочки (телефон, компьютерная сеть, сигнализация и видеонаблюдение) используются шланги диаметром 16 мм.

Для проводки электрических кабелей между распределительными коробками лучше использовать трубки с диаметром 20-25 мм. Для подключения кабеля к электрическому распределительному щиту – 32 мм. Если проводится межэтажная разводка с прокладкой нескольких кабельных участок в одной термостойкой гофре, то не ниже 40 мм.

Специалисты не рекомендуют проводить закладку проводов в один гофрированный шланг. Между ними возникает магнитное поле, которое приводит к их нагреву. Поэтому в таких шлангах лучше всего укладывать многожильные провода и кабели со специальной изоляционной термостойкой оплеткой.

Термостойкие провода для саун и парилки

Для обустройства проводки внутри парного отделения используют кабель, изоляция которого способна выдерживать нагрев до 180оС и влажность воздуха более 90%:

• Марка ПРКА, многожильной структуры, из упрочненной медной проволоки, с изоляцией из термостойкого кремнийорганического полимера;

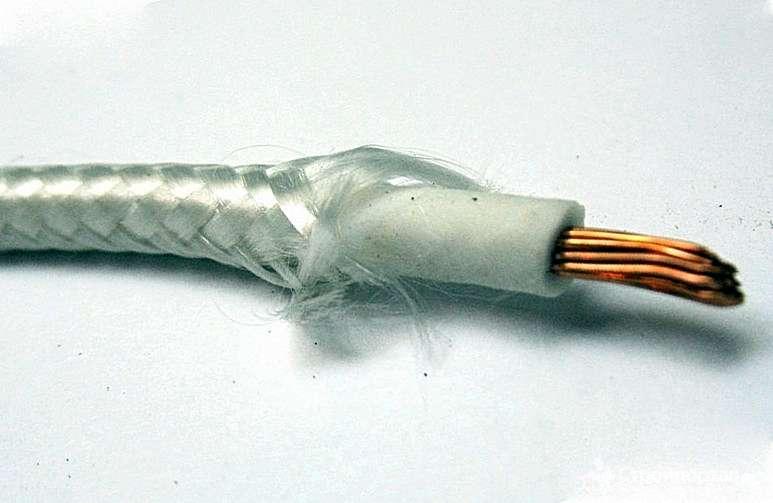

• Термостойкий кабель РКГМ имеет дополнительную наружную оплетку из стекловолокна;

• Провод ПВКВ имеет две оболочки из термостойкой резины с наполнителем из кремния, обладает хорошей гибкостью, идеально подходит для переувлажненных помещений русской бани.

Все перечисленные марки термостойкого материала могут монтироваться как под облицовкой парилки, так и, при желании, поверх нее в термостойком стальном гофре. Благодаря многожильной структуре жаростойкий кабель для сауны легко согнуть под любым углом. Наиболее мягкий ПВКВ можно легко обернуть кольцом на трубе в 6 см диаметром.

Совет! При выборе термостойкого кабеля для парилки в баню обращайте внимание на маркировку «не содержит галогенов». Изоляция жил не должна содержать хлора.

При сильном нагреве до 120-150оС обычный полихлорвинил выделяет продукты разложения полимера с большим содержанием хлора, поэтому для изоляции термостойких кабелей используют модифицированный поливинил.

Базовые характеристики

Провод РКГМ отличается следующими характеристиками:

1. Номинальное переменное напряжение — до 660 В.
2. Сечение многопроволочной жилы — от 0,75 до 120 квадратных миллиметров.
3. Класс гибкости — от 4 и больше.
4. Наименьший радиус изгиба при установочных работах — двойной
5. Диапазон рабочих температур — от минус 60 до плюс 180 градусов по Цельсию. Температура прокладки не должна быть меньше 15 градусов мороза.
6. Гарантийный срок эксплуатации — 8 лет.
7. Устойчив к воспламенению.

В таблице ниже представлена номенклатура проводов РКГМ по сечениям, массе и диаметру.

Сечение, кв.мм	Масса провода, кг/км	Наружный диаметр, мм
0,75	18,4	3,5
1	21	3,6
1,5	27	3,9
2,5	41,7	4,6
4	58,9	5,4
6	86,1	6,3
10	128	7,6
16	199	9,2
25	301	10,9
35	403	12,2
50	549	14,1
70	755	16,5
95	1018	18,6
120	1252,8	21,3

Наиболее жаростойкие марки кабеля для сауны

Самым горячим местом в парилке остается электрокаменка, если в помещении под потолком температура воздуха достигает 120оС, то непосредственно рядом с разогретым металлом градус поднимается до 200-250оС.

Поэтому для подключения нагревателей на последнем метре проводки применяют наиболее жаростойкий кабель для бани марки ПМТК. В отличие от предыдущих термостойких марок, в этом жилы покрыты силиконовым лаком, да и сама проводка залита термостойкой кремнийорганической резиноподобной субстанцией. Прочность такой изоляции невелика, но при этом не выгорает и не деградирует даже при длительном нагреве до 220оС в условиях бани. Таким проводом можно подключать практически любые нагреватели и печи, при условии укладки электропроводки в изолирующий металлический канал.

Кроме ПМТК, для бани используется провод марки ПАЛ, с асбестовой засыпкой медной жилы. Для домашней бани его применяют редко из-за асбеста, но при условии закладки в стальную трубу проводка может работать не хуже фирменных марок.

Технология монтажа

Электромонтаж, в котором используются термостойкие гофрошланги, имеет специфичные нюансы, неведомые начинающим электрикам. Поэтому стоит в них подробно разобраться.
В первую очередь необходимо по проекту или чертежу определиться с участками прокладки проводов и их размерами в плане длины шлейфа. Металлическая негорючая гофра для кабеля подрезается по длине ножовкой, а пластиковая – острым ножом.

Если внутри шланга проложена протяжка, то ее откусывают кусачками. Обратите внимание, что тросик находится в состоянии натяжки, поэтому при отрезке его надо придерживать пальцами, а затем загнуть.

Далее надо прочно соединить между собой протяжку и устанавливаемый электрический провод и потянуть за тросик с противоположной стороны. Таким способом кабель оказывается внутри полости термостойкой гофры.

Если для прокладки в одном направлении используется несколько проводов, тогда их концы надо соединить изолентой из поливинилхлорида, потому что у нее гладкая поверхность, которая не создаст преград для прохождения внутри полости шланга.

Если длина шлейфа достаточно большая, то вставкой кабеля в термостойкую гофру занимается два человека: один тянет протяжку, другой с противоположной стороны подталкивает провод внутри шланга.

При этом надо проводить работу на прямолинейном участке без загибов и поворотов. Здесь важно не торопиться и не тянуть сильно, потому что всегда присутствует вероятность, что скрутка между тросиком и проводом разойдется.

Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. При этом сама термостойкая гофра будет повреждена.

Итак, если протягивание закончилось успешно, остается лишь уложить собранное изделие в штробы или между плоскостями несущих конструкций строго по проекту и с учетом требований техники безопасности.

Чем можно заменить термостойкий кабель

У фирменного жаростойкого провода есть одно преимущество, его можно уложить в бане в пластиковом гофре просто по потолку и стенам парилки. Влажность и высокая температура ему не помеха.

В том случае, если нет возможности купить дорогостоящий жаростойкий материал, то можно использовать в качестве альтернативы толстый многожильный кабель в изоляции из белой, кремнийнаполненной резины. Такая проводка применяется для монтажных работ для мощных электродвигателей.

Проводку разделяют на две или четыре самостоятельные нитки, каждую пакуют в самодельную оболочку из стеклоленты, пропитанной эпоксидным компаундом. При соблюдении технологии самодельный термостойкий вариант проводки работает в бане не хуже материалов заводского изготовления.

Проводка в помещениях со стандартным температурным режимом

В подобных помещениях рекомендуется использовать следующие разновидности кабелей:

Каждый из вышеперечисленных видов кабелей может быть монтирован поверхностным или скрытым способом. Единственным условием для их использования является тщательная изоляция кабелей, поскольку само по себе строение бани или сауны возводится из древесины. Используются для изоляции: поливинилхлорид, сшитый полиэтилен и прочие полимерные материалы.

Для подключения осветительных приборов подойдут:

Сечение проводов для подключения розеток должно иметь площадь в 2,3 квадратных миллиметра.

Что выбрать из существующих предложений

Рынок аксессуаров и оборудования для парилок и бани перенасыщен предложениями кабельной продукции жаростойкого и термостойкого класса. Наиболее дешевый и доступный в монтаже РКГМ или его аналог SIF. Провод достаточно простой в укладке и одновременно недорогой, цена не превышает 40-50 центов за метр, правда, реализация происходит преимущественно бухтами по 100 м.

Для работ внутри бани также используют термостойкие провода российского производства ПМТК, ПРКС, ПВКВ. Очень хорошей репутацией пользуется Olflex Heat, Heluflon, Multitherm.

У термостойких проводов «Мультитерм» медные жилы имеют покрытие из никелевого сплава, а изоляция изготовлена из стекловолокна с пропиткой силиконовым маслом. Благодаря этому электропроводка способна выдерживать без деградации рабочую температуру до 400оС.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем. Повышенная важность и температура приведут к скорому выходу из строя данных элементов.

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).

Монтируя осветительную систему необходимо учитывать, что освещение парилок не должно быть слишком ярким. Обычно используются матовые плафоны с вкрученными лампочками мощностью по 60 ватт.
