Устройство любого конструктивного строения, в том числе и лестницы, начинается с расчетов. Лучше потратить время на бумажную работу, чем затем тратить средства на исправление ошибок и недочётов в уже готовом сооружении. Правильно выполненные расчеты не только сэкономят выделенный на строительство бюджет, но и ускорят проведение работ.

Расчёт лестницы состоит из следующих этапов:

  1. Подготовка исходных данных для расчета лестницы Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
  2. Определение количества ступеней лестницы
  3. Определение высоты расположения и ширины промежуточной площадки
  4. Определение ширины ступеней
  5. Промежуточные итоги расчета Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
  6. Определение размеров лестничного проема

Г- образная лестница с промежуточной площадкой для проема 300х150 см: Начало расчета

Как уже говорилось в первой части статьи «Устройство и расчёт межэтажной лестницы частного дома. Лестница Г- образной формы с промежуточной площадкой», расчет лестницы должен быть выполнен до начала строительства здания. Для расчета потребуются определённые данные нормативных документов, которые помогут проконтролировать правильность его выполнения.

Расчет лестницы проводим, учитывая ограничения пространства для её установки. Например, из-за длины и ширины несущих стен дома нет возможности сделать межэтажный проем более 300 сантиметров длиной и 150 сантиметров шириной. Длина помещения 450 сантиметров (по стене с проёмом), ширина 340 сантиметров (по стене, перпендикулярной к проёму).

Примечание:

Расчет самого межэтажного проема опущен, но, в конце данного материала, будет рассмотрен и способ определения размеров межэтажного проема.

С первого взгляда может показаться, что длина проёма в 300 сантиметров вполне достаточна для устройства безопасной и комфортной лестницы. Так ли это и предстоит проверить с помощью ниже приведённых расчётов, которые и помогут узнать, какая именно получится лестница.

Определение количества ступеней в лестнице

Что бы определить необходимое количество ступеней, используется следующая вспомогательная таблица, в которой приведена высота ступеней в зависимости от их количества и высоты этажа:

Таблица 1. Соотношение высоты этажа с количеством ступеней лестницы.

Высота этажа здания составляет 295 сантиметров с учётом перекрытия (по таблице 1 ориентируемся на 3000 мм), судя по таблице, оптимальным количеством ступеней для такой лестницы будет 15-16 шт., при высоте подъёма ступеней 18-20 сантиметров. При этом, следует заметить, что необходимо выбирать такое количество ступеней, что бы при этом обеспечивалась ширина ступеней (ширина проступи), удобная при передвижении по лестнице, именно это количество и будет оптимальным.

Последняя (фризовая) ступень верхнего этажа будет расположена на уровне чистового пола второго этажа. Следовательно, определяя число ступеней, необходимо учесть и толщину материала, который пойдёт на их изготовление – в данном случае равную четырём сантиметрам. Чтобы узнать высоту подъема ступеней проведем следующие расчеты:

(295 – 4 (высота помещения – толщина материала)) / 15 ступеней = 19,4 сантиметра

Приняв за оптимальное число ступеней – 15 штук, в дальнейших расчетах необходимо убедиться в том, что этот выбор действительно оптимален.

Рис. 1. Угол наклона одномаршевой лестницы.

На рисунке 1 показана схема расчета количества ступеней для комнаты шириной 450 сантиметров с проемом длиной 300 сантиметров. Из схемы ясно видно, что длины проема не достаточно для устройства одномаршевой лестницы, из-за того, что угол наклона превысит 50°! По этой причине и применена Г-образная лестница с промежуточной площадкой, позволяющая изменить угол поворота, если расположить её по перпендикулярной стене и подняв на определенную высоту площадку, изменить и угол наклона лестницы.

Как проводится расчет

Для проведения расчёта необходимо взять лист бумаги стандартного формата А4 и составить схему помещения, расположив в одной плоскости обе стены, как это показано на рисунке 3 (см.

ниже по тексту). Как и на рисунке 1 наносится схема высоты ступеней, затем необходимо определиться с шириной площадки, которая одновременно является и шириной лестницы и высотой, на которой она будет располагаться, учитывая все остальные параметры помещения.

Внимание — важно! Все схематичные размеры рекомендуется прорисовывать в масштабе, это позволит наглядно увидеть и оценить полученный результат. Очень удобно для выполнения такого рода чертежей использовать специальную бумагу с нанесённой на неё миллиметровой сеткой.

Определение высоты расположения и ширины промежуточной площадки

Продолжая расчет, необходимо определить ширину промежуточной площадки, которая одновременно является и шириной лестницы. Необходимо взять во внимание то, что пространство для установки лестницы имеет ограниченные размеры, что может привести к тому, что лестница, имеющая рекомендованную для частных домов ширину 90-120 сантиметров, будет неприменима. По какой причине?

Рис. 2. Влияние ширины лестницы на угол её наклона.

Помимо того, что существует ограничение по высоте расположения площадки от уровня пола, угол наклона лестницы будет тем круче, чем шире промежуточная площадка и соответственно лестница. Необходимо решить две задачи – во-первых: угол наклона не должен превысить 42°; во-вторых: ширина площадки не должна быть менее 80 сантиметров.

На рисунке 2 показана схема изменения угла наклона в зависимости от ширины лестницы и высоте уровня расположения площадки 95-100 сантиметров, из которой видно, что ширина лестницы и площадки не должна превышать 80 сантиметров.

Теперь известно, как влияет ширина промежуточной площадки и лестницы на угол наклона. Далее нужно определить, на какую высоту можно поднять промежуточную площадку. Рекомендованная величина просвета в критичной точке подъема между ступенью и перекрытием равна 200 сантиметров.

Для расчета применяется следующая формула:

200 см (размер просвета) / 19,4 см (высота ступеней) = 10,3 ступеней (округляем до 10).

Из полученного результата можно сделать вывод, что в лестничный проем длиной 300 сантиметров войдет верхний лестничный марш из 10 ступеней с промежуточной площадкой шириной 80 сантиметров. Оставшиеся пять ступеней разместятся в нижнем лестничном марше, соответственно площадка будет располагаться на уровне пятой ступени первого лестничного марша.

Для дальнейшего расчёта используется формула для определения высоты уровня расположения площадки:

(295 см (высота помещения с учетом перекрытия) – 4 см (толщина материала ступеней) — 10 ступеней х 19,4 см (высота подъема ступеней)) = 97 см (с учетом толщины материала ступеней – 101 см).

Рис. 3. Определение высоты расположения и ширины промежуточной площадки.

Перенос расчетов на схему

Все полученные расчеты наносятся на схему помещения, как это сделано на рисунке 3. Как уже говорилось выше, для составления схемы будет удобно использовать бумагу с миллиметровой сеткой, что облегчит её вычерчивание в определённом масштабе, например, 1:10. Стены А и Б на схеме располагаются в одной плоскости. На стенах отмечается ширина площадки равная 80 сантиметров. Между лестницей и поверхностью стен необходимо оставить промежуток в 5 сантиметров. От уровня пола отмеряется четыре сантиметра (толщина материала ступеней) и проводится горизонтальная линия (Х).

Далее, от линии (Х) отмеряется расстояние 19,4 сантиметра и проводится следующая горизонтальная линия, и так наносится разметка с промежутком 19,4 сантиметра до поверхности пола. Все ступени разделяются горизонтальными линиями, как это показано на рисунке 3.

Затем, от верхней фризовой точки нужно отсчитать 10 ступеней, которые по стене А войдут в лестничный проем. Когда все горизонтальные линии проведены, можно перейти к определению точки критичности подъема: по стене Б замеряется расстояние от пересечения межэтажного перекрытия с началом лестничного проема до критичной точки прохода (Y) (рисунок 3, справа), где ширина проема составляет 150 сантиметров. Наглядно видно, что с учетом толщины материала 4 сантиметра (в красном круге) от уровня третьей ступени в точке критичности подъема получается расстояние 207,7 сантиметров.

Эта цифра больше чем рекомендованные 200 см, следовательно, весь расчет и выбор высоты расположения площадки выполнен без ошибок.

Определение ширины ступеней

Теперь, имея контрольную точку максимальной высоты для установки промежуточной площадки, необходимо продолжить проектирование лестницы, вычерчивая её на схеме. Следующей задачей является определение ширины ступеней.

Рис. 4. Схема расчета проступи

В проем вошло десять ступеней и промежуточная площадка шириной 80 сантиметров. Ширина ступеней определяется по формуле:

215 см (расстояние от т. A до площадки) / 10 ступеней = 21,5 см (ширина ступени)

От точки A вправо (указано стрелкой) необходимо отмерить 21,5 см и провести вертикальную линию разметки. Полученная величина и даст ширину ступени, таким же образом надо отмерить и провести остальные вертикальные линии, так, как это показано на рисунке 4.

От точки пересечения линий разметки ширины и высоты ступеней до площадки необходимо провести диагональную линию, обозначающую ось наклона лестницы, полученный угол наклона должен быть около 42°. Если все размеры выполнены в определённом масштабе, угол наклона можно проверить, измерив его транспортиром. Синим цветом, выделена линия наклона.

Далее, выделяем красным цветом ступени лестницы и соединяем Г-образной линией линии разметки по ширине и высоте ступени (разделенный по диагонали квадрат). На рисунке 4 видно, что получилось 15 ступеней и промежуточная площадка. Верхний марш содержит 10 ступеней, нижний марш — 5 ступеней.

Получилась ширина ступени равная 21,5 сантиметров, что недостаточно для безопасного и удобного передвижения по лестнице. Устраивая ступени, обеспечивающие безопасность передвижения, используют простую формулу: ширина + высота ступени = 45 см ± 2 см (43…47 см), по расчёту получено: 21,5 см (ширина ступени) + 19,6 см (высота ступени) = 41,1 см.

Способ нависания ступеней

Для данного случая проще всего воспользоваться таким способом увеличения ширины проступи, как нависание ступеней, одной над другой, на величину 1-5 см. Такой вариант обычно используют в тех случаях, когда другим способом увеличить ширину ступеней не получается.

Чтобы определить оптимальную ширину ступени для данного случая, необходимо определиться, с величиной напуска ступени над ступенью. Для этого проводится несложный расчет по формуле:

45 см – 19,6 см (высота ступени) = 25,4 см (округлённо — 25,5 см) — это и будет ширина ступени с напуском, при этом величина напуска составляет:

25,5 см – 21,5 см = 4 сантиметра

Следовательно, для устройства ступеней понадобится материал шириной не 21,5 сантиметров, а большей — 25,5 сантиметров. Итоговый расчёт по формуле, определяющей безопасные параметры ступеней лестницы, даёт:

25,5 см + 19,6 см = 45,1 см – значение, соответствующее показателю формулы для расчета пропорциональных параметров ступеней, оптимизированных для безопасного перемещения по лестнице. После этого, необходимо отразить на схеме увеличение ширины ступеней, а одновременно с этим, прорисовать толщину материала ступеней, равную четырём сантиметрам.

Рис. 5. Схема, показывающая увеличение ширины ступеней

Горизонтальная разметка толщины ступеней, начиная с верхней фризовой ступени, учитывающая толщину материала четыре сантиметра, наносится на схему так, как показано на рисунке. Затем наносится вертикальная разметка, обозначающая добавочную ширину ступеней, также равную четырём сантиметрам, её нанесение начинается от той же верхней фризовой ступени. Жёлтым цветом на рисунке 5, выделена ширина ступеней, 21,5 см, полученная при расчете, красным цветом обозначена добавочная ширина 4 см. В конечном счёте, получаются ступени толщиной 4 см и шириной 25,5 см.

Рекомендуемые соотношения между шириной и высотой ступеней

Теперь необходимо обратимся к таблице, содержащей рекомендуемые соотношения ширины и высоты ступеней:

Таблица 2. Соотношение размеров ступеней лестницы.

В таблице 2 зелёным цветом выделены соотношения размеров, удобные для комфортного передвижения. Удобные для передвижения соотношения размеров выделены жёлтым цветом, а для относительно удобного — синим цветом. Размер ступеней 25,5 см х 19,6 см, полученный в результате вышеприведённых расчётов, соответствует нормативным требованиям, но, так как ширина ступеней получена путем их увеличения за счет нависания с выпуском четыре сантиметра друг над другом, это делает лестницу удобной только для подъема, для спуска она является относительно удобной.

Промежуточный итог расчета лестницы Г- образной формы с промежуточной площадкой для проема размерами 300х150 сантиметров

Промежуточный итог

Подводя промежуточные итоги полученных результатов расчета можно сказать, что полученные в ходе проектирования размеры лестницы, соответствуют нормативным требованиям, но лестница, тем не менее, получается лишь относительно удобной, в связи с тем, что имело место ограничение размеров межэтажного проема:

Рис. 6. Пример подъема и спуска по спроектированной лестнице

Получен максимально допустимый угол наклона лестницы, равный 42°.

Ширина ступеней за счёт напуска величиной четыре сантиметра делает ступени лестницы относительно удобными для спуска. Это связано с тем, что при спуске из-за нависания на четыре сантиметра ступени над ступенью, их рабочая ширина будет не 25,5 см, а 22,5 см (рисунок 6), то есть, теряется, как минимум, 3 сантиметра рабочей ширины ступеней.

Рис. 7. Общий чертеж лестницы Г- образной формы с промежуточной площадкой.

На общем чертеже проекции лестницы Г- образной формы с промежуточной площадкой подведены итоги проведенных ранее расчетов. Чертёж позволяет взглянуть на результаты расчётов в объемном формате и получить ясное представление о результатах выполненной работы.

Рис. 8. Лестница Г- образной формы с промежуточной площадкой. Вид сбоку.

Рис. 9. Лестница Г- образной формы с промежуточной площадкой. Вид сверху.

На рисунках 8 и 9 показаны результаты расчетов в объемном формате. Видно, что еще нет балясин, поручней, ограждений и прочего. Всё это ещё только предстоит просчитать и, кроме того, разработать дизайнерское решение лестницы – какие сделать косоуры, выбрать материал для изготовления ступеней и много другого. Таким образом, пройдено только около половины пути, но, уже и теперь можно увидеть ту лестницу, о разработке проекта которой шла речь в этой и предыдущей статьях.

Теперь можно провести разбор полученных результатов и выяснить, почему лестница получилась условно-удобной. Ответ лежит в размерах межэтажного проема, ограниченного длиной 300 сантиметров. По существующим правилам расчет лестницы начинают с того, что выясняют длину необходимого для неё проёма или, говоря проще, проем подгоняют под лестницу, а не лестницу под него.

Вернёмся обратно к уже спроектированной лестнице и попробуем рассчитать её заново:

Расчет был основан на ограничении размеров межэтажного проёма, что привело к необходимости устройства 15 ступеней высотой 19,4 сантиметра. При таком устройстве лестницы уменьшить высоту подъема не получится. Теперь необходимо рассчитать, каким должно быть устройство удобной лестницы, если отбросить ограничения.

Определение необходимых параметров лестничного проема

Для этого нужно вернуться к таблице 2 этой статьи и взять для расчета длины проема два других показателя параметров ступеней – те, где лестница имеет удобные, как для подъема, так и для спуска параметры ступеней, например: 19х26 сантиметров (15 ступеней) или 17х28 сантиметров (17 ступеней).

Расчёт проводится по простой формуле:

ширина ступеней Х количество ступеней = длина проема.

Подставив числовые значения, получаем следующие значения для длины проёма:

26 см х 15 = 390 сантиметров или 28 см х 17 = 476 сантиметров

Из полученных значений видно, что наиболее оптимальным вариантом будет устройство 15 ступеней, и ширина проёма для устройства удобной лестницы этом случае составит 390 сантиметров. Отсюда вывод, подтверждающий сказанное ранее – сначала проектируется лестница, а лишь затем рассчитываются параметры проема, но не наоборот. Конечно, этот классический метод применим только в том случае, когда в наличии имеется идеальный вариант, при котором площадь и планировка дома и позволяют проделать расчёты в таком порядке, а не так, как в вышерассмотренном случае с ограничением размеров лестничного проёма.

Ограниченные размеры проема

В случае с ограничением размеров проема, также можно сделать более удобную лестницу Г- образной формы с промежуточной площадкой. Для этого необходимо изменить способ, по которому лестница крепится к межэтажному проему. Ранее рассматривался вариант конструкции, в котором верхняя фризовая ступень располагается заподлицо с уровнем чистового пола второго этажа, в новом варианте сможем уменьшить необходимое количество ступеней, если опустить, ниже уровня пола второго этажа верхнюю фризовую ступень и вместо торцевого крепления лестницы к межэтажному проему применить потолочное. Необходимо отметить, что такое изменение способа крепления лестницы к межэтажному перекрытию вызовет необходимость в повторном проведении всех расчётов.

При таком варианте конструкции, который далее будет называться второй вариант устройства лестницы, возможно, придется устанавливать подступенки, при этом практически вся лестница получится закрытой, что также может дать определённые преимущества. То, как проводится расчёт лестницы Г- образной формы с промежуточной площадкой с ранее заданными параметрами лестничного проёма и помещения по второму варианту будет рассмотрено в следующей статье.

После расчетов второго варианта конструкции лестницы Г- образной формы с промежуточной площадкой, в следующей статье пойдёт речь о дальнейшем устройстве лестницы – балясинах, поручнях и других, сравнительно небольших, но важных деталях. Работа над расчетами ещё не закончилась, но уже надо задуматься и об её окончательном завершении – разработке оригинального дизайнерского решения лестницы, которое сделает её чем-то большим, чем просто функциональной конструкцией, обеспечивающей доступ ко второму этажу здания.

Расчет п образной лестницы из металла

В случае, когда при установке Г-образной лестницы в помещении, возникла необходимость создать экономию места, придется сэкономить на площадке и взамен сделать ступени, которые называются «забежные». Это также отобразится на размерах лестничного проема, который тоже претерпит изменения в сторону уменьшения.
Компактность лестниц с поворотными ступенями очевидна в сравнении с лестницей, на которой есть межлестничная площадка, однако это единственный плюс, так как количество недостатков превалирует, и в основном это из-за закругленной формы ступенек. Но, при правильном расчете и определенном мастерстве можно избежать всех тех негативов, которые могут присутствовать при строительстве таких типов лестниц. Их можно сделать удобными и безопасными в пользовании.Основные требования к безопасности данного типа лестниц

Для того, чтобы свести на нет все недостатки данной лестницы, для начала нужно правильно сделать проект, в котором, выполняя определенные требования, получится рассчитать «забежные» ступени, используемые в поворотных лестницах.
— Глубина ступени в самой узкой части не должна быть менее 10 сантиметров, а в широкой не более 40 сантиметров;
— середина всех ступенек должна быть не менее 20 сантиметров, и глубина у них всех должна быть одинакова;
— средняя высота ступеней должна быть в диапазоне от 12 сантиметров до 22 сантиметров;
— не более, чем на 4 сантиметра может выступать край проступи;

формула удобства: e — j = 12 сантиметром
формула безопасности: e + j = 46 сантиметров
формула шага: 2 j + e = 62 (60-64) сантиметров

здесь: e — глубина ступени, j — высота подступенка

— при строительстве лестницы угол поворота, которой составляет 180°, дистанция между ступенями должна быть не меньше 25% от ширины ступеньки. Если, не соблюсти это условие, то в самой своей узкой части ступень получится чересчур малой, не дотягивая до положенных десяти сантиметров;
— обязательное расстояние между перекрытием и началом лестничного марша должно составлять от 200 сантиметров или более, в зависимости от проекта;

Пример расчета лестницы (видео):

После просмотренного видеоролика, будет не сложно произвести собственные расчеты для поворотной лестницы, правильно сконфигурировав ее и узнать правильное количество ступенек.

Расчет П-образной лестницы

Для начала нужно отметить точку «А», которая будет являться центром дуги, и будет совпадать с радиусом внутри лестницы. Далее нужно узнать сколько будет поворотных ступеней. Для себя необходимо отметить, что чем больше «забежных» ступеней, тем будет наболее комфортнее, так как угол их поворота будет меньше.
Допустим, что включая седьмую ступень — они будут «забежными». Значит, отрезок DE пересечет восьмую ступеньку в самом начале. Прямая линия AB разделит П-образную лестницу на две части — правую и левую.
Через середину марша пройдет кривая ac, которая пройдет по линии движения. По этой же линии проляжет участок, который равен половине b (ширина ступеньки). Таким образом, получаем точку, под номером 1 и от нее чертим отрезок, равный ширине ступени (b). Таким же способом, через одинаковые интервалы находим и остальные точки на данном чертеже: 3, 4, 5, 6, 7.

Обозначенные точки (1, A) соединяются с отрезком DE, чертим отрезок через (2, A). На прямой DE, в процессе проведенных манипуляций, созданы две точки 1, 2. Далее прямую DE необходимо разделить на участки равные 1 и 2 и маркируем их от 3 до 7.
А, сейчас нужно соединить две точки (3), находящиеся на линиях ac и DE, далее таким же образом соединяются точки — соответственно с 4 по 7. В свете этих нехитрых расчетов на бумаге, постепенно появляются будущие ступени.
Чтобы провести расчет для правой части П-образной лестницы, смотрим выше и делаем по аналогии.

Поворотная лестница 90°

В данном случае можно воспользоваться расчетами П-образной лестницы, сначала определить точку «А», а далее провести отрезок AC.
Для того, чтобы расположить ступени, можно воспользоваться двумя вариантами:
— разделить угловую ступеньку наполовину при помощи отрезка AC;
— или примкнуть к отрезку AC две ступени их краями.

Проводя аналогию с расчетом П-образной лестницы, во втором варианте чертится отрезок ac, а на поворотном участке проводятся прямые равные ширине ступеней (b). Далее высчитываются ступени («забежные»). Допустим, что это будут ступени от 1 до 4, значит в конце четвертой ступеньки откладывается отрезок EB, где точка B ставится на пересечении отрезков CA и EB, прямая AD будет «идти» от A, на которой устанавливаются метки от 2 до 4, так чтобы линия A2 была разделена на две равные части. Линия 2-3 делится на три, а 3-4 на четыре. Измерения равны единице равной или сантиметрам или дециметрам.

Далее необходимо соединить две точки между собой — это B и 4. Параллельно прямой B4, проводим два отрезка от 2 и 3, которые должны пересечься с AB, и в результате полученных новых точек на AB их соединяют с прямой ac. Вот такими замысловатыми расчетами можно подобрать будущий контур ступеней («забежных»).

Если, отрезок AC разделил ступень на «двое», то выполнить расчет можно по методике, описанной выше.

Наглядно, как можно рассчитать поворотную лестницу с двумя маршами под 90° можно увидеть на рисунке ниже.
Данные для расчета:
1. общая длина лестничного проема — 2 метра 294 миллиметра;
2. его ширина — 930 миллиметров;
3. высота перекрытия — 2 метра 294 миллиметра.
Длинный марш имеет восемь ступенек, при этом верхняя примыкает к площадке 2-го этажа, нижний марш — две ступени, далее 3 ступени («забежные»), их угол заворота соответствует 30°. Материал изготавливаемой лестницы — дерево.

Поворотная лестница (материал — дерево), рассчитывается и устанавливается при помощи двух косоуров (50×300×3000) миллиметров. Один из них крепится в опорный столбик с параметрами (100×100×2500) миллиметров, а другой непосредственно в стену. Далее, заранее подготавливается сама площадка с размерами (900×900×40) миллиметров и ступени (900×300×40) миллиметров, из которых затем вырезаются «забежные» ступени и, конечно балясины.
При изготовлении данной лестницы, работу необходимо выполнять в несколько этапов.

Косоуры — их изоготовление

Первоначально надо сделать шаблон в виде треугольника с прямым углом, его два катета должны быть равны — один (высота подступенка), другой (глубине проступи). Далее, сам подготовленный шаблон (треугольник) установит на направляющей (см. рис.) и разметить косоур и удалить лишнее при помощи циркулярки. Ширина косоура в самой узкой его части должна быть пятнадцать или более сантиметров, но никак не меньше.

При установке опорного столба, необходимо в нем подготовить паз, в который будет вставляться готовый косоур.

Далее, сымпровизировав, надо будет установить конструкцию (опорную), которая будет служить основанием для ступенек «забежных» и одновременно в качестве распорки самого косоура.
Вверх можно закрепить, используя уголки из металла.

В результате проделанной работы — наглядно можно увидеть полученный результат:

Для того, чтобы ступеньки были расположены правильно, то есть горизонтально, необходимо внимательно производить замеры при помощи уровня. Во избежание ошибок, надо понимать, что ступени не должны быть параллельны полу, который не является эталоном, и по нему горизонтальность не может быть выведена точно. В данном случае обязательно применение уровня.

Изготовление деревянной лестницы (видео):

«Забежные ступени» — изготовление

Как было указано выше, изготовление «забежных» ступенек производится из деревянных заготовок — доска размерами 900×900×40 миллиметров. Поворотная лестница на 90° может вполне обойтись тремя ступенями. Для изготовления «забежной» ступени, заготовку распилить на 3 части, по прочерченным линиям, идущим из одного угла доски, а далее уже необходимо ступеньки подогнать до необходимой длины.

Далее нужно покрыть лестницу лаком. Надо отметить, что сами ступеньки нужно «пройти» три раза, предварительно дав высохнуть лаку.

Сборка лестницы

В предварительно вырезанные пазы столба, крепятся подготовленные ступеньки «забежные», их высота должна быть немного меньше толщины (заготовки), из которой делалась ступень. За счет этого будет плотное фиксирование ступеней изнутри, а снаружи нужно правильно доделать удерживающую конструкцию, для правильной выкладки «забежных» ступенек.

При вставке ступеней изнутри в пазы, для большей надежности нужно воспользоваться обычным клеем ПВА, предварительно размешав в нем опилки. Снаружи «забежные» ступеньки однозначно нужно «прихватить» саморезами к лестничному маршу.

Затем, используя длинные саморезы, прикрутить обычные ступени к лестнице. Тетива будет использована для того, чтобы спрятать углы, которые будут от «забежных» ступенек.

Для правильной установки входного столба, в конце тетивы нужно ее обрезать под углом 90° основательно пола.

Установка балясин
При установке балясин, желательно использовать «шканты» для того, чтобы правильно позиционировать скрепляемые детали. Крепление при помощи самрезов сквозь ступени лучше исключить в виду ненадежности.
В самой ступени сделать отверстие под «шкант», углубление сделать по диаметру чуть меньше диаметра «шканта», далее залить клей. Точно также просверлить в балясине (важно: выдержать центровку) и состыковать при помощи «шканта» (цилиндрический стержень с фасками или закруглениями по краям)
В случае прямоугольной формы балясины, центр находится в точке пересечения двух прямых, проходящих по диагонали. Высверливание отверстия должно быть строго правильным (вертикальным), так как от этого зависит правильное крепление балясин.
Для установки перил или поручней, между первой и последней устанавливается веревка (в струну, без провисаний), для того, чтобы отметить, где именно нужно срезать верхушки балясин. После этого по отмеченным меткам срезается часть верха балясин под заданным углом.
Перила или поручни крепятся обычными (потайными) саморезами, места их крепления желательно замазать и зашпатлевать.В результате всех проделанных работ, начиная от выбора места, расчета, подготовки необходимого материала и инструмента, на выходе можно получить поворотную лестницу, которая имеет один марш.

При изготовлении такого вида лестницы есть один существенный изъян. Нижняя «забежная» ступенька будет подвергаться высокой нагрузке из-за того, что волокна дерева расположены продольно по отношению к ней. Для такой ситуации можно специально для этой ступени установить подпорку, что бы снять нарастающую нагрузку и избежать негативных последствий.

Похожие статьи:

расчет и монтаж своими руками

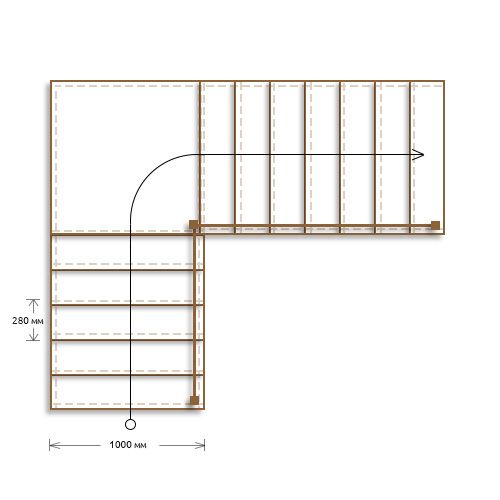

Лестница г-образная с площадкой обеспечивает поворот на 90 гр. в месте соединения маршей. Обустройство поворотной конструкции способствует экономии пространства. Размещение подобных решений обычно производится вдоль стены с установкой специальных креплений в несущей конструкции. В качестве альтернативы, рассматриваются варианты с поворотом на 180⁰. На повороте изделия монтируются площадки и забежные ступени.

Внимание! Предельный уклон сооружения составляет 45°.

Лестничное сооружение поворотного типа с площадкой

Особенности установок

Г-образная лестница с угловой промежуточной площадкой характеризуется внушительным, массивным исполнением, что внешне идеально подходит для оснащения помещений в стиле кантри, рустик, классик и даже Прованс. Исключительное удобство заключается в возможности перемещения крупных предметов и мебели. Установки характеризуются простотой сборки и «съедают» больше свободного пространства. Размещение установок производится в крупногабаритных помещениях. Если площадка является обязательной, можно сделать более крутой уклон.

Внимание! Лестница г-образная с площадкой своими руками производится из дерева, металла или бетона. Для осуществления процесса, можно воспользоваться указанными ниже формулами.

Поворотные ступени позволяют сэкономить пространство и обеспечивают угол поворота на 180 гр. П-образные установки монтируются с использованием 6-ти ступенек с разной шириной проступи.

Лестничная установка поворотного типа с площадкой

Та сторона, которая размещена ближе к опоре, образует сужение до 10 см. Линия передвижения, которую можно провести по центральной части всех ступеней, необходима для соблюдения ширины средней части поступи в 20 см. Крайняя сторона установки составляет 40 см.

Размеры марша

Расчет г-образной лестницы с площадкой осуществляется самостоятельно или с помощью специальных программ. Для создания проекта по индивидуальным параметрам, потребуются регламентированные показатели основных параметров лестничного сооружения:

  • Н – промежуток между перекрытиями, рассчитываемый, исходя из наличия чистового покрытия. Его параметр варьирует в пределах 245 – 330 см. Наиболее часто встречаются дома с высотой потолков в 280 см.
  • Оптимальный угол наклона 27 гр.
  • Ширина ступеней составляет 22 – 30 см.
  • Шаг установки опор для перил равен 15 см. Для увеличения уровня безопасности, его можно сократить до 10 см.
  • Высота ограждений равна 90-110 см.
  • Число ступенек в марше насчитывает 3 – 18 элементов.
  • Высота свободного пространства по вертикали – 200 см.
  • Подступенок имеет параметр 15 – 22 см.

Поворотные ступени с промежуточным участком

Ширина лестничной установки:

  • 1250 мм для обустройства изделий повышенного уровня комфорта.
  • 1100 мм для устройств, размещенных между двумя стеновыми перекрытиями.
  • 900 мм при наличии двух ограждений или примыкании одной стороной к стеновой поверхности.
  • 800 мм, если имеется одно ограждение и не предусмотрено перемещение габаритных изделий.
  • 70 см для хозпостроек и дачных домиков.

Марш с поворотными ступенями и площадкой

Основные вычисления

Новые требования к наклону сооружения позволяют подобрать установку в пределах от 23 до 37°.

Ширина и высота ступенек определяется путем подстановки данных в общепринятые формулы:

2a+b=60-64 см,

где

a – подступенок. Оптимальным показателем, используемым в расчетах, считается размер 15 см. Среди выбора наиболее удобных вариантов можно подобрать конструкцию в диапазоне 14 – 22 см.

b – проступь. Допустимый предел 32 см, минимальный параметр составляет 20 см.

Лестничная конструкция на 90 гр

Забежные ступени рассчитывают по центральной оси линии передвижения по маршу. Размер 60-64 см определяется средним шагом человека. Высота подступенка и ширина проступи определяется и другим путем:

a+b = 45-46 см

Пример:

  • a=15 см, тогда b=30 -31 см

Графическое построение изделия в масштабе обеспечивается с учетом высоты этажа.

Возможно образование ситуации, когда высота этажа не соответствует заданным пределам и не кратна 3. В таком случае, округление ступенек производится с точностью до 1 мм. Все погрешности в расчетах отобразятся в нижней фризовой ступени. Оставшиеся элементы подъема будут обладать равной высотой.

Поворотные ступени с площадкой

Внимание! Среди рассматриваемых приемов, относительно выравнивания поверхности, выступает опускание уровня чистого пола или создание пандуса в виде этажной площадки.

Если принято решение соорудить лестничную конструкцию самостоятельным путем, специалисты рекомендуют сделать предварительный модуль из картона. В выборе опорной балки, можно остановиться на косоуре или тетивы.

Вконтакте

Facebook

Twitter

Google+

Межэтажная лестница частного дома: Устройство и расчёт | AllRemont59.ru

Устройство любого конструктивного строения, в том числе и лестницы, начинается с расчетов. Лучше потратить время на бумажную работу, чем затем тратить средства на исправление ошибок и недочётов в уже готовом сооружении. Правильно выполненные расчеты не только сэкономят выделенный на строительство бюджет, но и ускорят проведение работ.

Расчёт лестницы состоит из следующих этапов:

  • Подготовка исходных данных для расчета лестницы Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
  • Определение количества ступеней лестницы
  • Определение высоты расположения и ширины промежуточной площадки
  • Определение ширины ступеней
  • Промежуточные итоги расчета Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
  • Определение размеров лестничного проема

Г- образная лестница с промежуточной площадкой для проема 300х150 см: Начало расчета

Как уже говорилось в первой части статьи «Устройство и расчёт межэтажной лестницы частного дома. Лестница Г- образной формы с промежуточной площадкой», расчет лестницы должен быть выполнен до начала строительства здания. Для расчета потребуются определённые данные нормативных документов, которые помогут проконтролировать правильность его выполнения.

Расчет лестницы проводим, учитывая ограничения пространства для её установки. Например, из-за длины и ширины несущих стен дома нет возможности сделать межэтажный проем более 300 сантиметров длиной и 150 сантиметров шириной. Длина помещения 450 сантиметров (по стене с проёмом), ширина 340 сантиметров (по стене, перпендикулярной к проёму).

Примечание:
Расчет самого межэтажного проема опущен, но, в конце данного материала, будет рассмотрен и способ определения размеров межэтажного проема.

С первого взгляда может показаться, что длина проёма в 300 сантиметров вполне достаточна для устройства безопасной и комфортной лестницы. Так ли это и предстоит проверить с помощью ниже приведённых расчётов, которые и помогут узнать, какая именно получится лестница.

Определение количества ступеней в лестнице

Что бы определить необходимое количество ступеней, используется следующая вспомогательная таблица, в которой приведена высота ступеней в зависимости от их количества и высоты этажа:

Таблица 1. Соотношение высоты этажа с количеством ступеней лестницы.

Высота этажа здания составляет 295 сантиметров с учётом перекрытия (по таблице 1 ориентируемся на 3000 мм), судя по таблице, оптимальным количеством ступеней для такой лестницы будет 15-16 шт., при высоте подъёма ступеней 18-20 сантиметров. При этом, следует заметить, что необходимо выбирать такое количество ступеней, что бы при этом обеспечивалась ширина ступеней (ширина проступи), удобная при передвижении по лестнице, именно это количество и будет оптимальным.

Последняя (фризовая) ступень верхнего этажа будет расположена на уровне чистового пола второго этажа. Следовательно, определяя число ступеней, необходимо учесть и толщину материала, который пойдёт на их изготовление – в данном случае равную четырём сантиметрам. Чтобы узнать высоту подъема ступеней проведем следующие расчеты:

(295 – 4 (высота помещения – толщина материала)) / 15 ступеней = 19,4 сантиметра

Приняв за оптимальное число ступеней – 15 штук, в дальнейших расчетах необходимо убедиться в том, что этот выбор действительно оптимален.

Рис. 1. Угол наклона одномаршевой лестницы.

На рисунке 1 показана схема расчета количества ступеней для комнаты шириной 450 сантиметров с проемом длиной 300 сантиметров. Из схемы ясно видно, что длины проема не достаточно для устройства одномаршевой лестницы, из-за того, что угол наклона превысит 50°! По этой причине и применена Г-образная лестница с промежуточной площадкой, позволяющая изменить угол поворота, если расположить её по перпендикулярной стене и подняв на определенную высоту площадку, изменить и угол наклона лестницы.

Как проводится расчет

Для проведения расчёта необходимо взять лист бумаги стандартного формата А4 и составить схему помещения, расположив в одной плоскости обе стены, как это показано на рисунке 3 (см. ниже по тексту). Как и на рисунке 1 наносится схема высоты ступеней, затем необходимо определиться с шириной площадки, которая одновременно является и шириной лестницы и высотой, на которой она будет располагаться, учитывая все остальные параметры помещения.

Внимание — важно! Все схематичные размеры рекомендуется прорисовывать в масштабе, это позволит наглядно увидеть и оценить полученный результат. Очень удобно для выполнения такого рода чертежей использовать специальную бумагу с нанесённой на неё миллиметровой сеткой.

Определение высоты расположения и ширины промежуточной площадки

Продолжая расчет, необходимо определить ширину промежуточной площадки, которая одновременно является и шириной лестницы. Необходимо взять во внимание то, что пространство для установки лестницы имеет ограниченные размеры, что может привести к тому, что лестница, имеющая рекомендованную для частных домов ширину 90-120 сантиметров, будет неприменима. По какой причине?

Рис. 2. Влияние ширины лестницы на угол её наклона.

Помимо того, что существует ограничение по высоте расположения площадки от уровня пола, угол наклона лестницы будет тем круче, чем шире промежуточная площадка и соответственно лестница. Необходимо решить две задачи – во-первых: угол наклона не должен превысить 42°; во-вторых: ширина площадки не должна быть менее 80 сантиметров.

На рисунке 2 показана схема изменения угла наклона в зависимости от ширины лестницы и высоте уровня расположения площадки 95-100 сантиметров, из которой видно, что ширина лестницы и площадки не должна превышать 80 сантиметров.

Теперь известно, как влияет ширина промежуточной площадки и лестницы на угол наклона. Далее нужно определить, на какую высоту можно поднять промежуточную площадку. Рекомендованная величина просвета в критичной точке подъема между ступенью и перекрытием равна 200 сантиметров.

Для расчета применяется следующая формула:

200 см (размер просвета) / 19,4 см (высота ступеней) = 10,3 ступеней (округляем до 10).

Из полученного результата можно сделать вывод, что в лестничный проем длиной 300 сантиметров войдет верхний лестничный марш из 10 ступеней с промежуточной площадкой шириной 80 сантиметров. Оставшиеся пять ступеней разместятся в нижнем лестничном марше, соответственно площадка будет располагаться на уровне пятой ступени первого лестничного марша.

Для дальнейшего расчёта используется формула для определения высоты уровня расположения площадки:

(295 см (высота помещения с учетом перекрытия) – 4 см (толщина материала ступеней) — 10 ступеней х 19,4 см (высота подъема ступеней)) = 97 см (с учетом толщины материала ступеней – 101 см).

Рис. 3. Определение высоты расположения и ширины промежуточной площадки.

Перенос расчетов на схему

Все полученные расчеты наносятся на схему помещения, как это сделано на рисунке 3. Как уже говорилось выше, для составления схемы будет удобно использовать бумагу с миллиметровой сеткой, что облегчит её вычерчивание в определённом масштабе, например, 1:10. Стены А и Б на схеме располагаются в одной плоскости. На стенах отмечается ширина площадки равная 80 сантиметров. Между лестницей и поверхностью стен необходимо оставить промежуток в 5 сантиметров. От уровня пола отмеряется четыре сантиметра (толщина материала ступеней) и проводится горизонтальная линия (Х).

Далее, от линии (Х) отмеряется расстояние 19,4 сантиметра и проводится следующая горизонтальная линия, и так наносится разметка с промежутком 19,4 сантиметра до поверхности пола. Все ступени разделяются горизонтальными линиями, как это показано на рисунке 3.

Затем, от верхней фризовой точки нужно отсчитать 10 ступеней, которые по стене А войдут в лестничный проем. Когда все горизонтальные линии проведены, можно перейти к определению точки критичности подъема: по стене Б замеряется расстояние от пересечения межэтажного перекрытия с началом лестничного проема до критичной точки прохода (Y) (рисунок 3, справа), где ширина проема составляет 150 сантиметров. Наглядно видно, что с учетом толщины материала 4 сантиметра (в красном круге) от уровня третьей ступени в точке критичности подъема получается расстояние 207,7 сантиметров. Эта цифра больше чем рекомендованные 200 см, следовательно, весь расчет и выбор высоты расположения площадки выполнен без ошибок.

Определение ширины ступеней

Теперь, имея контрольную точку максимальной высоты для установки промежуточной площадки, необходимо продолжить проектирование лестницы, вычерчивая её на схеме. Следующей задачей является определение ширины ступеней.

Рис. 4. Схема расчета проступи

В проем вошло десять ступеней и промежуточная площадка шириной 80 сантиметров. Ширина ступеней определяется по формуле:

215 см (расстояние от т. A до площадки) / 10 ступеней = 21,5 см (ширина ступени)

От точки A вправо (указано стрелкой) необходимо отмерить 21,5 см и провести вертикальную линию разметки. Полученная величина и даст ширину ступени, таким же образом надо отмерить и провести остальные вертикальные линии, так, как это показано на рисунке 4.

От точки пересечения линий разметки ширины и высоты ступеней до площадки необходимо провести диагональную линию, обозначающую ось наклона лестницы, полученный угол наклона должен быть около 42°. Если все размеры выполнены в определённом масштабе, угол наклона можно проверить, измерив его транспортиром. Синим цветом, выделена линия наклона.

Далее, выделяем красным цветом ступени лестницы и соединяем Г-образной линией линии разметки по ширине и высоте ступени (разделенный по диагонали квадрат). На рисунке 4 видно, что получилось 15 ступеней и промежуточная площадка. Верхний марш содержит 10 ступеней, нижний марш — 5 ступеней.

Получилась ширина ступени равная 21,5 сантиметров, что недостаточно для безопасного и удобного передвижения по лестнице. Устраивая ступени, обеспечивающие безопасность передвижения, используют простую формулу: ширина + высота ступени = 45 см ± 2 см (43…47 см), по расчёту получено: 21,5 см (ширина ступени) + 19,6 см (высота ступени) = 41,1 см.

Способ нависания ступеней

Для данного случая проще всего воспользоваться таким способом увеличения ширины проступи, как нависание ступеней, одной над другой, на величину 1-5 см. Такой вариант обычно используют в тех случаях, когда другим способом увеличить ширину ступеней не получается.

Чтобы определить оптимальную ширину ступени для данного случая, необходимо определиться, с величиной напуска ступени над ступенью. Для этого проводится несложный расчет по формуле:

45 см – 19,6 см (высота ступени) = 25,4 см (округлённо — 25,5 см) — это и будет ширина ступени с напуском, при этом величина напуска составляет:

25,5 см – 21,5 см = 4 сантиметра

Следовательно, для устройства ступеней понадобится материал шириной не 21,5 сантиметров, а большей — 25,5 сантиметров. Итоговый расчёт по формуле, определяющей безопасные параметры ступеней лестницы, даёт:

25,5 см + 19,6 см = 45,1 см – значение, соответствующее показателю формулы для расчета пропорциональных параметров ступеней, оптимизированных для безопасного перемещения по лестнице. После этого, необходимо отразить на схеме увеличение ширины ступеней, а одновременно с этим, прорисовать толщину материала ступеней, равную четырём сантиметрам.

Рис. 5. Схема, показывающая увеличение ширины ступеней

Горизонтальная разметка толщины ступеней, начиная с верхней фризовой ступени, учитывающая толщину материала четыре сантиметра, наносится на схему так, как показано на рисунке. Затем наносится вертикальная разметка, обозначающая добавочную ширину ступеней, также равную четырём сантиметрам, её нанесение начинается от той же верхней фризовой ступени. Жёлтым цветом на рисунке 5, выделена ширина ступеней, 21,5 см, полученная при расчете, красным цветом обозначена добавочная ширина 4 см. В конечном счёте, получаются ступени толщиной 4 см и шириной 25,5 см.

Рекомендуемые соотношения между шириной и высотой ступеней

Теперь необходимо обратимся к таблице, содержащей рекомендуемые соотношения ширины и высоты ступеней:

Таблица 2. Соотношение размеров ступеней лестницы.

В таблице 2 зелёным цветом выделены соотношения размеров, удобные для комфортного передвижения. Удобные для передвижения соотношения размеров выделены жёлтым цветом, а для относительно удобного — синим цветом. Размер ступеней 25,5 см х 19,6 см, полученный в результате вышеприведённых расчётов, соответствует нормативным требованиям, но, так как ширина ступеней получена путем их увеличения за счет нависания с выпуском четыре сантиметра друг над другом, это делает лестницу удобной только для подъема, для спуска она является относительно удобной.

Промежуточный итог расчета лестницы Г- образной формы с промежуточной площадкой для проема размерами 300х150 сантиметров

Промежуточный итог

Подводя промежуточные итоги полученных результатов расчета можно сказать, что полученные в ходе проектирования размеры лестницы, соответствуют нормативным требованиям, но лестница, тем не менее, получается лишь относительно удобной, в связи с тем, что имело место ограничение размеров межэтажного проема:

Рис. 6. Пример подъема и спуска по спроектированной лестнице

Получен максимально допустимый угол наклона лестницы, равный 42°.

Ширина ступеней за счёт напуска величиной четыре сантиметра делает ступени лестницы относительно удобными для спуска. Это связано с тем, что при спуске из-за нависания на четыре сантиметра ступени над ступенью, их рабочая ширина будет не 25,5 см, а 22,5 см (рисунок 6), то есть, теряется, как минимум, 3 сантиметра рабочей ширины ступеней.

Рис. 7. Общий чертеж лестницы Г- образной формы с промежуточной площадкой.

На общем чертеже проекции лестницы Г- образной формы с промежуточной площадкой подведены итоги проведенных ранее расчетов. Чертёж позволяет взглянуть на результаты расчётов в объемном формате и получить ясное представление о результатах выполненной работы.

Рис. 8. Лестница Г- образной формы с промежуточной площадкой. Вид сбоку.

Рис. 9. Лестница Г- образной формы с промежуточной площадкой. Вид сверху.

На рисунках 8 и 9 показаны результаты расчетов в объемном формате. Видно, что еще нет балясин, поручней, ограждений и прочего. Всё это ещё только предстоит просчитать и, кроме того, разработать дизайнерское решение лестницы – какие сделать косоуры, выбрать материал для изготовления ступеней и много другого. Таким образом, пройдено только около половины пути, но, уже и теперь можно увидеть ту лестницу, о разработке проекта которой шла речь в этой и предыдущей статьях.

Теперь можно провести разбор полученных результатов и выяснить, почему лестница получилась условно-удобной. Ответ лежит в размерах межэтажного проема, ограниченного длиной 300 сантиметров. По существующим правилам расчет лестницы начинают с того, что выясняют длину необходимого для неё проёма или, говоря проще, проем подгоняют под лестницу, а не лестницу под него.

Вернёмся обратно к уже спроектированной лестнице и попробуем рассчитать её заново:

Расчет был основан на ограничении размеров межэтажного проёма, что привело к необходимости устройства 15 ступеней высотой 19,4 сантиметра. При таком устройстве лестницы уменьшить высоту подъема не получится. Теперь необходимо рассчитать, каким должно быть устройство удобной лестницы, если отбросить ограничения.

Определение необходимых параметров лестничного проема

Для этого нужно вернуться к таблице 2 этой статьи и взять для расчета длины проема два других показателя параметров ступеней – те, где лестница имеет удобные, как для подъема, так и для спуска параметры ступеней, например: 19х26 сантиметров (15 ступеней) или 17х28 сантиметров (17 ступеней).

Расчёт проводится по простой формуле:

ширина ступеней Х количество ступеней = длина проема.

Подставив числовые значения, получаем следующие значения для длины проёма:

26 см х 15 = 390 сантиметров или 28 см х 17 = 476 сантиметров

Из полученных значений видно, что наиболее оптимальным вариантом будет устройство 15 ступеней, и ширина проёма для устройства удобной лестницы этом случае составит 390 сантиметров. Отсюда вывод, подтверждающий сказанное ранее – сначала проектируется лестница, а лишь затем рассчитываются параметры проема, но не наоборот. Конечно, этот классический метод применим только в том случае, когда в наличии имеется идеальный вариант, при котором площадь и планировка дома и позволяют проделать расчёты в таком порядке, а не так, как в вышерассмотренном случае с ограничением размеров лестничного проёма.

Ограниченные размеры проема

В случае с ограничением размеров проема, также можно сделать более удобную лестницу Г- образной формы с промежуточной площадкой. Для этого необходимо изменить способ, по которому лестница крепится к межэтажному проему. Ранее рассматривался вариант конструкции, в котором верхняя фризовая ступень располагается заподлицо с уровнем чистового пола второго этажа, в новом варианте сможем уменьшить необходимое количество ступеней, если опустить, ниже уровня пола второго этажа верхнюю фризовую ступень и вместо торцевого крепления лестницы к межэтажному проему применить потолочное. Необходимо отметить, что такое изменение способа крепления лестницы к межэтажному перекрытию вызовет необходимость в повторном проведении всех расчётов.

При таком варианте конструкции, который далее будет называться второй вариант устройства лестницы, возможно, придется устанавливать подступенки, при этом практически вся лестница получится закрытой, что также может дать определённые преимущества. То, как проводится расчёт лестницы Г- образной формы с промежуточной площадкой с ранее заданными параметрами лестничного проёма и помещения по второму варианту будет рассмотрено в следующей статье.

После расчетов второго варианта конструкции лестницы Г- образной формы с промежуточной площадкой, в следующей статье пойдёт речь о дальнейшем устройстве лестницы – балясинах, поручнях и других, сравнительно небольших, но важных деталях. Работа над расчетами ещё не закончилась, но уже надо задуматься и об её окончательном завершении – разработке оригинального дизайнерского решения лестницы, которое сделает её чем-то большим, чем просто функциональной конструкцией, обеспечивающей доступ ко второму этажу здания.

Дизайн лестниц

| Г-образная лестница

Как спроектировать ящик L-образной лестницы


Если форма лестницы похожа на L, она называется лестницей L-типа.В этом типе лестницы угол наклона остается 90 градусов. Этот тип лестницы поддерживается площадкой и двумя стенами на уровне земли и первом этаже. Высота от уровня цоколя до первого этажа должна быть сохранена. Есть необходимость в стояке.

Максимальный размер стояка = 7 дюймов (дюйм)

Минимальный размер подступенка = 4 дюйма (дюйм)

Максимальный размер протектора = 12 дюймов (дюйм)

Минимальный размер протектора = 10 дюймов (дюйм)

Посадка принята = 3 ’3”

Протектор принят равным 10 ”

Подступенок = 7 ”

Высота

10 футов 6 дюймов эквивалентна 10.5 дюймов

Подступенок 7 дюймов / 12 = 0,5833 фута [1 фут = 12 дюймов]

Протектор 0,8333 фута равен 10 «/ 12

Количество ступеней, идентичных высоте / подступенку = 10,5 / 0,5833 = 18 ступеней

Длина площадки 3 фута 3 дюйма равна 3,25 фута

Ширина 3 фута 3 дюйма = 3,25 фута

Длина лестницы идентична общей лестнице-1 = 18-1 = 17

Проступи габаритные = 17 — Посадочные = 16

Общая длина ступени = 16 x 0.8333 [одна ступенька] = 13,3328 футов

Посадка включает = длина ступени + длина посадки + ширина = 13,3328 + 3,25 + 3,25 = максимальная длина лестницы = 19,8328 футов.

Зеленая архитектура — Лестница

Лестница

Лестница занимает больше места, чем думает большинство людей. сами лестницы и места для лестничных площадок на обоих этажах. Тебе следует помните, что на обоих этажах есть лестница, поэтому какое бы пространство она ни занимала на одном этаже общая площадь используется вдвое.Потому что пространство уже используется, при наличии нескольких этажей лестница должна быть сделана на друг над другом. С точки зрения эффективности использование прямой лестницы требует занимает минимум места на любой лестнице, соответствующей кодексу, но также создает самый длинный барьер.

Большинство строительных норм и правил 1 не позволяют строить лестницы, которые слишком крутой или слишком мелкий. Средняя высота лестницы составляет около 7-1 / 2 дюйма и 11 дюймов шириной (обычно называется подъем и бег). Шаги менее 7-1 / 4 дюйма кажутся немного мелкий, более 7-3 / 4 дюйма кажется немного крутым.Большинство строительных норм 2 не позволит вам выйти за пределы 8 дюймов. Точно так же ширина менее 10-1 / 2 дюйма может кажутся немного узкими, а шириной более 11-1 / 2. Коды в целом не допускает ничего менее 10 дюймов в ширину. Обратите внимание, что 10-дюймовая пробежка приведет к в протекторе 11 дюймов, так как протектор выступает на 1 дюйм. Общее практическое правило: подъем + бег = 17–18 дюймов. Идея состоит в том, что чем короче шаги, тем длиннее нога. качели, чем более высокие, но код не обязательно этого требует.

Некоторые люди предпочитают более короткие 7-дюймовые ступеньки, но общая проблема в том, что такие лестница занимает большую площадь и, следовательно, более крупное здание.Его вероятно, можно с уверенностью сказать, что вряд ли когда-либо будет достигнуто общее согласие по тема. Весь вопрос в ограничении конструкции лестницы так, чтобы она учитывает наименьший общий знаменатель уровня физической подготовки и ловкости довольно обидно для некоторых, и на самом деле нетрудно найти более старый дом с подъем более 8 дюймов.

Количество ступеней всегда будет на единицу меньше количества подступенков, так как верхний этаж служит последней ступенькой. Чтобы рассчитать общий рост, вы необходимо добавить толщину пола, которая будет от 8 до 12 дюймов.Для восьмифутового потолка обычно получается 14-15 подступенками и 15-16 для девятифутового потолка. Часто бывает так, что не каждый шаг точно так же (т.е. пространство не делится равномерно), и в этом случае пара ступеней обычно на 1/8 дюйма выше или ниже остальных: на самом деле большинство строительных норм и правил ограничивают разницу между двумя соседними ступенями до 1/8 дюйма, и разница между самым высоким и самым низким до 1/4 «. Вы как правило, на каждом этапе необходимо обеспечивать зазор для головы не менее 6 футов 8 дюймов.

Пример лестницы. Перечисленные Требуемая площадь указана для каждого этажа, включая начальную площадку 3×3. На каждом этаже две зоны не совпадают: верхний этаж. (штриховая область) смещена от нижней. В крайнем правом углу поперечное сечение лестницы с частично открытыми стенами на обоих этажах. На первом этаже площадка находится справа, а на верхнем этаже — площадка слева. Второй этаж открыт над фактическим площадь лестницы, хотя с потолком высотой восемь футов, вы обычно можете использовать пространство над первыми двумя лестницами и оставьте требуемые 80 дюймов обогревать комнату.Масштаб: 10 пикселей = 1 фут

При этих параметрах прямая лестница из 14-15 ступеней занимает около 35SF для лестницы вдоль и еще минимум 9SF на каждом из этажей для площадки: эти площадки могут быть частью комнаты или холла, но где какими бы они ни были, их все равно нужно держать в чистоте, чтобы пространство нельзя было использовать для чего-то еще, поэтому, по сути, лестница будет занимать не менее 44SF на каждом этаж, или 88SF общ. Лестницы других форм, например, L-образная или раздельная, занимают еще больше места. потому что теперь одна лестница заменена площадкой, которая добавляет около 6.5SF в каждый этаж. Лестница U-образной формы имеет площадку 3×6 (что часто больше как 3×6,5), также заменяя только одну ступеньку, так что это еще на 9SF больше чем «L». Если пространство на верхнем этаже достаточно мало (типично менее 250 квадратных футов) а не спальню, в большинстве юрисдикций разрешается забегать по лестнице вместо посередине посадки, уменьшая штраф за пространство до 8SF на этаж. Хотя эти нелинейные устройства занимают больше места, они создают множество больше способов разместить лестницу в общей планировке и, в конечном итоге, сэкономить место в целом, если установка линейной лестницы заставляет другие комнаты расти.

Также имейте в виду, что лестница часто заставляет примыкать к соседним коридорам. Типичный сценарий — это рядный дом с лестничной клеткой на севере. стена — вы выходите по лестнице либо на восток, либо на запад, но затем вам понадобится коридор вдоль по лестнице, чтобы попасть на другую сторону здания, поэтому лестница 44SF занимает 88SF, когда вы включаете параллельный коридор. В этом случае вы можете рассмотреть конфигурацию 60SF U.

Если вы назовете верхнее пространство на плане чердаком, вы можете использовать очень крутая лестница — такая же крутая, как лестница, которая в зависимости от ширины и угла наклона занимает всего 4-6SF жилой площади.В этом случае Строительный код, по-видимому, в порядке, что только люди с подвижным телом могут его использовать. А винтовая лестница кажется хорошим решением, но Ступени шириной 36 дюймов — это все еще около 28SF, а для ступеней шириной 30 дюймов — около 20SF, так что экономия не так уж велика. Плюс удачи с установкой мебели и вниз на один. Излишне говорить, что если вам не нужно создавать код уступчивые лестницы, вы можете разместить их на меньшем пространстве: просто не забудьте убедитесь, что вы можете достать мебель и пожилых людей вверх и вниз по ним.

Пять способов расположения лестницы. Масштаб: 10 пикселей = 1 фут

Поскольку лестницы занимают довольно много места, их нельзя разместить просто в любом месте. Для линейной лестницы они обычно образуют кромку. либо вдоль стены, либо сами лестницы являются стеной. «L» фигурная лестница также будет проходить вдоль стены, но в углу, а не по край. Если места недостаточно, U-образную лестницу можно размещается так, как если бы это была сама маленькая комната или как часть большей комнаты.

Лестницы часто служат переходом между уровнями интимность, например, выступая в качестве моста между помещениями общего пользования и спальни. Их полное закрытие может сделать их темными и немного клаустрофобия. Лучше всего, если в них будет попадать дневной свет, который может быть достигнуто с помощью окна лестницы или просто открыв стены наверху и дно, которое также открывает их, как воронку. Имейте в виду, что чем больше они открыты, тем больше шума будет между ними. полы, но и более легкий теплый воздух будет выходить для охлаждения с эффектом стеклопакета, так что здесь есть компромисс.

Лестница может быть самостоятельным пространством, функционирующим как место для сидения, если низ достаточно широкий, но увлечься этим можно. Эти великие лестницы могут выглядеть впечатляюще, но это все пространство, которое обычно не использоваться.

Лестница в контексте

Хотя желательно уменьшить пространство, занимаемое лестницей, важно учитывать, как лестница влияет на общую планировку — нет точка экономии места, если это портит планировку комнат.Ключ учтите, что комнаты обычно от 10 до 15 футов, с 11-13 являются наиболее распространенными. Если после размещения лестницы остается пространство, всего 8 футов или, может быть, 17 футов, тогда вы должны подумать о том, как вы могли бы использовать это меньше общего пространства — некоторые комнаты, такие как ванна и прачечная, могут уместиться в 8 ‘, но спальня не поместится в это очень удобно. Также учтите, что лестница являются важной границей, которую нельзя пересечь, поэтому обычно вы хотите разместить лестница либо на внешней стене, либо в каком-либо центральном месте, где есть в любом случае будет стеной.

Итак, процесс:

  • Выберите тип лестницы
  • Найдите место для этого
  • Добавьте любые коридоры, необходимые для циркуляции
  • Заполните комнаты в оставшемся пространстве, повторите этот процесс, если они не подходит

Банкноты

1: код лестницы раздражающе сложен и, как и любые другие коды, к местным вариациям, поэтому воспринимайте это обсуждение только как общее руководство.

2: Высота коммерческих зданий ограничена 7 дюймов, а высота жилых домов ограничена. на 8 дюймов, 7-3 / 4 или 7 дюймов в зависимости от того, какой базовый код упоминается. Судя по всему, на лестницах происходит много серьезных аварий, и код лестницы многое изменилось, чтобы отразить это. С другой стороны, одно исследование, которое я обнаружил, подразумевает что на самом деле было больше аварий, когда было всего 1 или 2 ступеньки (которые не требуют перил и не контролируются лестницей code) — в основном потому, что люди не обращали внимания. Из этого следует для меня такая небольшая смена уровня между комнатами, как правило, не очень хорошая идея. Что касается более высоких лестниц, я довольно скептически отношусь к изменениям кода. окажет большое влияние на аварийность: когда-нибудь будут актуальные данные.

Длина лестницы для потолка 8, 9, 10, 11 и 12 футов

Длина лестницы для потолка высотой 8, 9, 10, 11 и 12 футов | Длина лестницы для 8-футового потолка | Насколько велика лестница для 10-футового потолка | Длина лестницы для потолка высотой 12 футов.

Лестница — самая важная часть здания, такого как жилое, коммерческое, фабричное, общественное, больничное и т. Д. Она помогает людям легко добраться до разных этажей здания. Когда вы думаете о проектировании и строительстве лестницы для вашей новой задачи, длина лестницы, общий пролет, высота потолка, размер подъема и пролета или ступени являются важными факторами, обеспечивающими хороший дизайн и обеспечивающие комфортный перелет с одного этажа на другой.

Длина лестницы для потолка 8, 9, 10, 11 и 12 футов

Лестница может быть прямой, L-образной, U-образной, спирально изогнутой консольной, раздельной и забежной. Лестница может быть в виде прямого пролета, ведущего с одного этажа на другой без поворота или изменения направления, она может менять направление на пролет, связанный с приземлением под углом 90 градусов, а в многоэтажном или многоэтажном здании — поворот на 180 градусов.

Лестница состоит из множества компонентов, таких как подступенок, ступенька, марш, площадка, уклон и т. Д.Ступень — это горизонтальная часть лестницы, на которую мы сначала ставим ногу для перехода с первого этажа на верхний. Глубина протектора измеряется от задней части одного протектора до задней части следующего, а их ширина измеряется от одной стороны до другой. Подступенок — это вертикальная часть между каждой ступенью на лестнице, она может отсутствовать на открытой лестнице, высота подступенка измеряется от нижней части каждой ступени до следующей верхней ступени, или высоту подступенка также можно назвать вертикальным расстоянием между двумя ступенями.

Длина лестницы или длина лестничного марша равна сумме всей длины ступени или суммарного пробега в одном марше и ширины площадки.Обычно длина лестницы зависит от высоты потолка, высоты подступенка и ширины ступени. В большинстве домов лестница состоит из двух пролетов и одной площадки, обычно длина лестничного марша составляет от 9 до 12 футов. Многие кодексы предполагают, что высота подступенка составляет около 6 дюймов, ширина ступени — около 10 дюймов, а посадочная ширина — около 42 дюймов или 3,5 фута.

Как рассчитать длину лестницы

Чтобы определить длину лестницы, сначала разделите высоту потолка на высоту подступенка, в результате получите номер подступенка, разделите число.подступенка на 2, чтобы получить количество подступенков в пролете, нет. подступенка _ 1 дает нам количество ступеней или проходов в марше, умножение количества ступеней на ширину ступени дает нам общий пробег и прибавляет общий пробег к ширине площадки, что дает длину лестницы или длину лестничного марша.

Например: — длина лестницы для потолка высотой 10 футов

1) нет. подступенка = 10 × 12 ″ ÷ 6 ″ = 20
2) шт. подступенка в марше = 20 ÷ 2 = 10
3) кол-во ступеней = 10_1 = 9
4) общий пролет = 9 × 10 ″ = 90 ″
5) длина лестницы = 90 ″ + 42 ″ = 132 ″ или 11 ′

Длина лестницы для 8-футового потолка : — в большинстве домов или жилых зданий длина лестницы или общая длина лестничного марша для 8-футового потолка составляет приблизительно 9 футов в длину.Математический расчет такой как: — 1) нет. подступенка = 8 × 12 ″ ÷ 6 ″ = 16, 2) шт. подступенка в марше = 16 ÷ 2 = 8, 3) кол-во ступеней = 8_1 = 7, 4) общий пролет = 7 × 10 ″ = 70 ″ и 5) длина лестницы = 70 ″ + 42 ″ = 112 ″ или 9,33 ′.

Длина лестницы для 9-футового потолка : — в большинстве домов или жилых зданий длина лестницы или общая длина лестничного марша для 9-футового потолка составляет приблизительно 10 футов. Математический расчет такой как: — 1) нет. подступенка = 9 × 12 ″ ÷ 6 ″ = 18, 2) шт.подступенка в пролете = 18 ÷ 2 = 9, 3) кол-во ступеней = 9_1 = 8, 4) общий пролет = 8 × 10 ″ = 80 ″ и 5) длина лестницы = 80 ″ + 42 ″ = 122 ″ или 10,16 ′.

Длина лестницы для 10-футового потолка : — в большинстве домов или жилых зданий длина лестницы или общая длина лестничного марша для 10-футового потолка составляет приблизительно 11 футов в длину. Математический расчет такой как: — 1) нет. подступенка = 10 × 12 ″ ÷ 6 ″ = 20, 2) шт. подступенка в марше = 20 ÷ 2 = 10, 3) кол-во ступеней = 10_1 = 9, 4) общий пролет = 9 × 10 ″ = 90 ″ и 5) длина лестницы = 90 ″ + 42 ″ = 132 ″ или 11 ′.

Длина лестницы для 11-футового потолка : — в большинстве домов или жилых зданий длина лестницы или общая длина лестничного марша для 11-футового потолка составляет приблизительно 12 футов. Математический расчет такой как: — 1) нет. подступенка = 11 × 12 ″ ÷ 6 ″ = 22, 2) шт. подступенка в марше = 22 ÷ 2 = 11, 3) кол-во ступеней = 11_1 = 10, 4) общий пролет = 10 × 10 ″ = 100 ″ и 5) длина лестницы = 100 ″ + 42 ″ = 142 ″ или 11,83 ′.

Длина лестницы для 12-футового потолка : — в большинстве домов или жилых зданий длина лестницы или общая длина лестничного марша для 12-футового потолка составляет приблизительно 13 футов.Математический расчет такой как: — 1) нет. подступенка = 12 × 12 ″ ÷ 6 ″ = 24, 2) шт. подступенка в марше = 24 ÷ 2 = 12, 3) кол-во ступеней = 12_1 = 11, 4) общий пролет = 11 × 10 ″ = 110 ″ и 5) длина лестницы = 110 ″ + 42 ″ = 152 ″ или 13 ′.

График гибки стержней лестницы с деталью одиночного армирования

График изгиба стержня лестницы, Армирование перил, Формула расчета BBS, Лестница с изгибом, прошу вас изучить основы графика изгиба стержня

Для расчета графика изгиба стержня лестницы | Усиление перил | Формула расчета BBS | Лестница с загнутыми ногами , прошу вас изучить график Основы гибки стержней , а также компоненты лестницы

Лестница: —

Лестница обеспечивает доступ на разные этажи здания.Лестница состоит из ряда ступенек с площадками с соответствующими интервалами. Промежуток между двумя посадками называется полетом. Пространство, в котором предусмотрена лестница, называется лестницей. Арматура перил

Чтобы облегчить понимание, я вычисляю количество лестницы, разделяя ее на составляющие.

Компоненты лестницы: —

Поясная плита: Поясная плита — это плита лестницы, которая наклоняется от плиты перекрытия к плите приземления.

Рейс: Серия ступенек между полом и площадкой.

Посадка: Уровень пола между полетами.

Ступень: Ступенька состоит из подступенка и ступени.

Протектор: Протектор — это плоская часть, на которую вы наступаете.

Подступенок: Подступенок — это вертикальная (верхняя и нижняя) часть между каждой ступенью лестницы.

ДРУГИЕ ЗАПИСИ:

ГРАФИК ИЗГИБА СТЕРЖНЯ ЛЕСТНИЦЫ RCC: План лестницы

Поперечное сечение лестницы

Определение фактической длины поясной плиты: —

Шаги для расчета арматуры, необходимой для лестницы с собачьими ногами: —

1.Найдите длину стержня X и стержня Y
2. Найдите количество стержней X и стержня Y
3. Оцените общую длину стержней X и стержня Y
4. Определите общий вес требуемой стали. Основы схемы гибки стержней

Как видно из рисунка выше, лестница состоит из двух поясных плит 1 и 2. Поскольку количество армирования варьируется в зависимости от поясной плиты 1 и 2, давайте рассчитаем количество индивидуально. Помните, что вышеупомянутые шаги одинаковы для обеих плит. Лестница с собачьими ногами

Перед тем, как погрузиться в расчетную часть, убедитесь, что вы безупречно рассчитываете бетонное покрытие. Если не? Следуйте за первым постом ниже

Поясная плита-1: — (диаметр 8 мм @ 100 мм) Элемент армирования поясной плиты 1

Арматура лестницы, присоединенная к балке цоколя

Поясная плита-2: — (Диаметр 8 мм @ 100 мм) Элемент армирования поясной плиты 2

Посадка-1: — (Диаметр 8 мм @ 100 мм) Прутки Лендинга-1

X связаны арматурой Плиты.следовательно, нет необходимости в дальнейшем расчете стали, необходимой для Посадки-2.

Х-бары Лендинга-1. уже добавлены и рассчитаны в Waist slab. Теперь рассчитайте стержни Y для приземления-1.

Бетонное покрытие было вычтено из длины Y-образного стержня с обеих сторон. Формула расчета BBS

Стержни L-образного типа для лестниц: — (Приспособлены стержни диаметром 6 мм)

Количество ступеней = 20

Ступенчатое армирование L-типа

Поручень: — (Диаметр 8 мм @ 100 мм) Арматура поручня

АННОТАЦИЯ УКРЕПЛЕНИЯ ЛЕСТНИЦЫ: —

Вывод:

Полная статья по схеме изгиба стержня лестницы с усилением перил | Формула расчета BBS | Лестница с загнутыми ногами .Благодарим вас за полное чтение этой статьи на платформе « The Civil Engineering » на английском языке. Если вы найдете этот пост полезным, то помогите другим, поделившись им в социальных сетях. Для получения более подробной информации, пожалуйста, просмотрите вышеуказанный видеоурок. У вас есть какие-либо вопросы по статье, пожалуйста, сообщите мне в комментариях

Уведомление Facebook для ЕС! Вам необходимо войти в систему, чтобы просматривать и оставлять комментарии в FB!

Типы лестниц, используемых в строительстве

Ниже приводится подробная информация о различных типах лестничных конструкций, которые можно построить в вашем доме или в любом здании по разумным ценам.

Прямая лестница: эти типы лестниц чаще всего встречаются как в жилых, так и в коммерческих помещениях. Эта лестница содержит одну ступеньку без каких-либо поворотных точек. Он прикрепляет наземную часть к верхней части здания. Это похоже на лестницу.

Преимущества:

• Эти лестницы очень недорогие.
• Эти лестницы кажутся простыми, но содержат несколько вариантов дизайна с различными типами материалов, чтобы добавить элегантный вид прямой лестнице.
• Этой лестницей можно безопасно пользоваться.

• Конструкция перил и поручней легко вписывается в эти лестницы.
• Эти лестницы гибки и легко настраиваются согласно требованиям клиентов.

L-образная лестница: L-образная лестница представляет собой разновидность прямой лестницы с точкой изгиба после нескольких ступенек лестницы. Ее также называют четвертью лестницей, так как она обеспечивает угол 90 градусов между четвертью ступенями в зависимости от инфраструктуры зданий.

Преимущества: —

• Эти типы лестниц содержат точку уединения между двумя этажами в семьях.
• Визуализация этой L-образной лестницы очень увлекательна.
• Эти лестницы позволяют снизить уровень шума с одного уровня на другой, поскольку они построены внутри стен.
• Эти лестницы фиксируются при падении с лестницы с точкой поворота по отношению к прямой лестнице.
• Эта лестница идеально подходит для пожилых людей, так как имеет точку отдыха.
• Эту лестницу также можно поставить на углу в зависимости от дизайна вашего интерьера.

U-образная лестница: U-образная лестница также называется полуповоротной лестницей, которая создает два угла 90 градусов в эквивалентном положении в пределах полуоборота. Эти лестницы обычно используются в больших жилых или коммерческих помещениях.

Люди находят этот тип лестницы полезным, так как между ступенями есть большой поворот для отдыха.

Преимущества: —

• Архитектурный дизайн этих лестниц может быть легко выполнен любой строительной компанией.
• Эти лестницы имеют превосходный внешний вид в здании.
• Лучшее место для лестницы в углу здания.

• Эта лестница содержит точку уединения между двумя или более этажами.
• Это также называется задней лестницей с переключением между ступенями.

Для получения более подробной информации о других типах конструкций щелкните следующую ссылку civil4m.com

Как рассчитать лестницу — StairsIdeas.com

При проектировании прямой лестницы, четвертной лестницы приземления или полу лестницы мы справляемся с прямыми маршами, и, вообще говоря, нетрудно создать расчет установки, а также расстановку мер в полете.

Пример расчета лестницы с прямым пролетом

Опишем методику расчета лестницы, например, с прямым маршем.

Допустим, мы строим лестницу с этажа на второй этаж. Высота от пола до пола равна 2600 миллиметрам. Следовательно, мы хотели бы получить лестницу со значением высоты подступенка и перемещения 17/29 (вы можете прочитать, как подобрать соотношение высоты подступенка и перемещения из области Как построить лестницу). Чтобы оценить количество подступенков, мы должны разделить высоту этажа на высоту этажа от высоты подступенка, которую мы берем из значения высоты подступенка и перемещения 2600 мм ÷ 170 мм = 15.29. Поскольку количество подступенков будет много, округляем полученное значение в меньшую сторону и получаем 15 подступенков. Теперь, чтобы узнать точное значение высоты подступенка, мы разделим высоту этажа на высоту этажа из количества подступенков, то есть 2600 мм ÷ 15 = 173,33 мм. Мы должны округлить полученное значение до 173 миллиметра, так как невозможно измерить значение 173,33 миллиметра вручную.

Но сегодня, если мы умножим 173 миллиметра на 15 подступенков, мы получим 2595 мм.Как вы уже поняли, точность размеров имеет решающее значение. Игнорирование даже десятых долей после десятичной точки на том же шаге приводит от совокупности к промежутку между этажом до высоты этажа и отметкой лестницы. В случае, установленном выше, значение 5 миллиметров может быть оплачено, если вы немного выровняете лестницу, или когда вы увеличите высоту последнего подступенка. Однако лучше всего избегать таких ситуаций.

Размещая ступеньки и выбирая значение высоты подступенка и направления к вашей лестнице, вы всегда будете учитывать размеры имеющегося проема и помнить о высоте лестницы и ее минимальных размерах.

С этой целью размеры имеющегося проема наносятся на конструкцию лестницы. Затем решаем, на каком измерять край проема и перекрытие лестницы. Затем вычтите полную высоту ступеней до перекрытия из высоты от пола до потолка.

Как видите, редко удается получить конкретное соответствие значений значимости высоты подступенка и перемещения, приведенное в разделе «Как построить лестницу». Получить их можно только в том случае, если межэтажное перекрытие делится даже на высоту подступенка.Следовательно, мы должны округлить полученные значения в пользу этих соотношений.
Вы отмечаете полученные значения на замкнутой строке или открытой серии в направлении вверх и в сторону и не забывайте придерживаться параллельного и вертикального выравнивания мер.

При проектировании лестниц с одинарными забегами или лестницами с двойными забегами вычислить и определить форму ступеней по маршу довольно сложно. Форма ступеней забежных ступеней не может быть выбрана случайным образом. Для обеспечения безопасности, удобства использования и обеспечения гармоничного изгиба марша, особое внимание следует уделять равномерному увеличению толщины протекторов протектора с наиболее узким верхом и переходом к другому квадратному протектору в марше.При выходе наиболее значительной ступени намотки на расстоянии 305 мм от границы не будет превышать перемещение самой маленькой ступени намотки более чем на 10 мм. Центральный маршевый протектор, то есть протектор с наиболее узким проходом, должен располагаться симметрично оси, проходящей от вершины угла переворота марша до ступени, составляющей середину закругления внутренней области марша. Минимальный ход любого протектора в самом узком месте составит 152 мм по американским стандартам и 120 мм по европейским стандартам.
Для обеспечения гармонического изгиба и соблюдения минимальных размеров, упомянутых ранее, количество ступеней забежных ступеней на марше должно быть от 7 до 9.

Рейтинг и данные магазинов для приложения

Stairs-X Pro Stairs Calculator

Stairs-X Pro — это мощный и удобный калькулятор лестниц и проектирования лестниц, полезный для быстрых вычислений и конструкция для стандартных лестниц и ступеней повышенной сложности. После расчета вы можете увидеть лестницу на 2D-чертеже, как именно вам это нравится, и у вас есть возможность отправить свой расчет вместе со всеми чертежами по электронной почте на будущее распечатки.

Введите ИМПЕРИАЛЬНЫЕ и МЕТРИЧЕСКИЕ единицы и рассчитайте с использованием дюймовых долей.
Ваши чертежи лестниц представлены в режиме реального времени в большем количестве видов сбоку, сверху и в подробностях.

Stairs-X Pro очень гибкая и разработан для использования каждым человеком в мире, прост и понятен.
Stairs-X Pro — это все, что вам нужно для простых лестниц, винтовых лестниц, деревянных лестниц, ступенек на косоурах или лестниц с поворотом на 90 или 180 градусов, от дерево, металл или бетон — быстро и легко.

Универсальный калькулятор лестниц идеальный инструмент для домашнего использования, строительства и визуализация в 2D, лучший калькулятор лестниц. Очень полезно для строителей, разнорабочих, подрядчиков, архитекторов, и др.
Детальные чертежи и точный расчет проступей и подступенков, прямой лестницы, винтовой лестницы, лестницы на L и разворот.

Вы можете рассчитать:
— Простая лестница
— Полукруглая лестница
— Лестница на косоурах
— Лестница на тетива
— Лестница на тетиве L
— Лестница на U-образной тетиве
— Лестница с поворотом на 90 градусов
— Лестница на повороте на 180 градусов
— Лестница на косоурах Поворот на 90 градусов Z-образная форма
— Лестница на косоурах C-образной формы
— Спираль лестница
— Винтовая лестница
— Винтовая лестница на косоурах с поворотом на 90 °
— Винтовая лестница на косоурах с поворотом на 180 ° поворот
— Забежная лестница на стрингере Z-образной формы
— Забежная лестница на стрингере C-образной формы
— Угловая забежная лестница U форма
— Лестница с промежуточной площадкой
— Лестница зигзагообразная (с проступью на косоурах) или (с ступенькой между стрингеры)
— Лестница зигзагообразная с промежуточной площадкой (с проступью на стрингерах) или (с проступью между стрингами)
— Лестница зигзагообразная L-образная (с проступью на косоурах) или (с проступью между косоурами)
— Зигзагообразная ступенька U-образной формы (с проступью) на стрингерах) или (с проступью между стрингами)
— Зигзагообразная лестница Z формы
— Зигзагообразная форма C
— Зигзагообразная Зубчатая лестница L-образная
— Зигзагообразная забежная лестница U-образная
— Зигзагообразная забежная лестница Z-образная форма
— Зигзагообразная забежная лестница C форма

Рассчитать глубину ступеней, высоту подъема, количество ступеней, длину стрингера и угол быстро и легкий.

Добавить комментарий

Ваш адрес email не будет опубликован.
