Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных характеристик должно быть гарантированно достаточно для того, чтобы конструкция крыши могла противостоять всем выпадающим на нее нагрузкам.

Калькулятор расчета нагрузки на стропила для определения их оптимального сеченияКалькулятор расчета нагрузки на стропила для определения их оптимального сечения

Чтобы определиться с этим параметром, придется провести некоторые вычисления. Посильную помощь сможет оказать калькулятор расчета нагрузки на стропила для определения оптимального сечения пиломатериала для их изготовления.

Цены на крепления для стропил

крепления для стропил

Необходимые пояснения по проведению расчетов будут приведены ниже.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Перейти к расчётам

Алгоритм проведения расчета сечения стропильных ног

Работа будет строиться в два этапа. Вначале с помощью калькулятора будет определена распределенная нагрузка на 1 погонный метр стропильной ноги. Затем, по приложенной таблице, можно будет подобрать оптимальный размер бруса для изготовления стропила.

Шаг первый – расчет распределенной нагрузки на стропильные ноги

Калькулятор расчёта запросит следующие значения:

  • Угол уклона ската. Эта величина напрямую связана с уровнями внешних нагрузок на кровлю – снеговую и ветровую.

С крутизной ската и, соответственно, с высотой конька (конькового узла) поможет разобраться специальный калькулятор, к которому ведет ссылка.

  • Тип планируемого кровельного покрытия. Естественно, что различные покрытия имеют собственную массу, которая предопределяет статическую нагрузку на стропильную систему. В калькуляторе уже учтены не только весовые характеристики различных покрытий, но и материалы обрешетки и утепления кровли.
  • Необходимо указать зону своего региона по уровню возможной снеговой нагрузки. Ее несложно определить по расположенной ниже карте-схеме:
Карта-схема для определения своей зоны по уровню снеговой нагрузкиКарта-схема для определения своей зоны по уровню снеговой нагрузки
  • Аналогичным образом определяется и зона по уровню ветрового давления – для этого существует своя карта-схема.
Карта-схема для определения зоны по степени ветрового воздействия на кровлюКарта-схема для определения зоны по степени ветрового воздействия на кровлю
  • Необходимо учесть особенности расположения здания на местности. Для этого нужно оценить его «окружение» и выбрать одну из трех предлагаемых зон, «А», «Б» или «В».

При этом есть нюанс. Все естественные или искусственные преграды для ветра могут приниматься в расчет только в том случае, если они расположены на расстоянии от дома, не превышающем величины 30×Н, где Н – это высота здания по коньку. Например, для здания высотой 7 метров получается круг с радиусом 210 метров. Если преграды расположены дальше, то это будет считаться открытой местностью.

  • Наконец, потребуется внести высоту дома в метрах (по коньку).
  • Последнее окно калькулятора – шаг установки стропильных ног. Чем чащи они устанавливаются – тем меньше будет распределенная нагрузка, выпадающая на каждую из них, но при этом, естественно, увеличивается их количество.  Можно «поиграть» значением шага, чтобы проследить динамику изменения распределенной нагрузки – так появится возможность выбрать оптимальное значение для дальнейшего определения сечения стропил.
Шаг второй – определение сечения стропильной ноги

Итак, имеется значение распределённой нагрузки, выпадающей на погонный метр стропильной ноги. Наверняка, заранее была рассчитана и длина стропила (если нет, то рекомендуется перейти к соответствующему калькулятору). С этими данными уже можно войти в таблицу для определения сечения бруса.

Таблица для определения оптимального сечения бруса для изготовления стропильных ногТаблица для определения оптимального сечения бруса для изготовления стропильных ног

Есть еще один нюанс. Если стропила получаются слишком длинными, то для повышения их жесткости часто предусматриваются дополнительные усиливающие элементы системы – стойки (бабки) или подкосы. Они позволяют уменьшить расстояние «свободного пролета», то есть между соседними точками опоры. Именно это значение и будет необходимо для вхождения в таблицу.

На иллюстрации стрелками показан пример определения сечения стропила для распределенной нагрузки в 75 кг/погонный метр и с расстоянием между точками опоры в 5 метров. В левой части таблицы можно взять любое из предлагаемых значений, которое покажется удобнее: доски или брусья с минимальными сечениями: 40×200; 50×190; 60×180; 70×170; 80×160; 90×150; 100×140. Кроме того, можно использовать и бревно с диаметром 140 мм.

OLYMPUS DIGITAL CAMERAСтропила – основные несущие элементы конструкции крыши

От их качества и правильности расчета зависят долговечность и надежность всей кровельной конструкции в целом. Много важной информации по этому вопросу содержит статья нашего портала

«Стропила своими руками».

stroyday.ru

Расчет стропильной системы калькулятор — Всё о кровле

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
  • К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил — Длина каждого стропила от конька до основания ската
  • М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Расчет стропил: методика выполнения, примеры, автоматизация

Ни одно здание себе невозможно представить без крыши.

Красивой и надежной.

А что является основой любой крыши?

От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько крыша будет прочной и надежной.

Поэтому еще на стадии составления проекта здания выполняется отдельный расчет стропильной системы.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

  1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
  2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
  3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Определение нагрузки на стропила

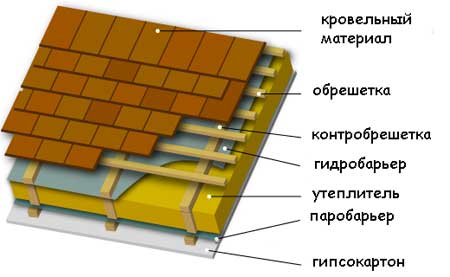

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

  1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
  2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
  3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
  4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

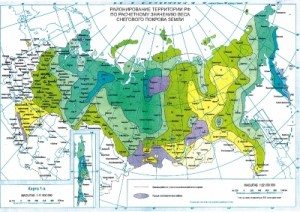

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Об уклоне плоской кровли по ссылке. Зачем нужен плоской крыше уклон и какова его минимальная величина.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

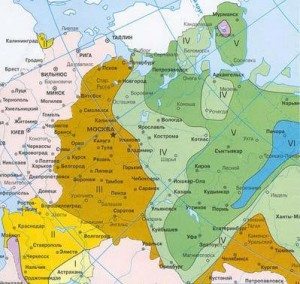

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Рассчитываем деревянные стропила

Длина стропил

Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.

Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

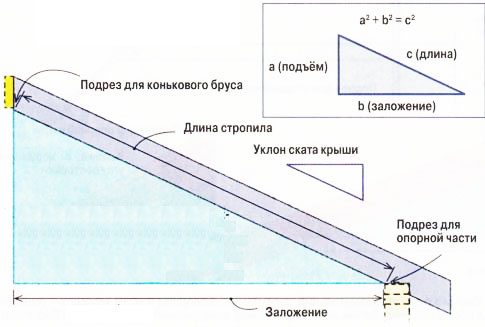

Чтобы расчет был более понятным, посмотрите на рисунок ниже.

Нам известны два расстояния:

— а – это высота от нижней до верхней точки внутренней части стропил.

— b – это величина, равная половине ширины крыши.

— с – это гипотенуза треугольника.

Та самая стропильная нога. длину которой мы ищем.

Дальше в соответствии с теоремой Пифагора

Теперь надо получить корень квадратный из 13.

Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.

Получаем 3.6 метра.

К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.

Рассчитываем и подбираем сечение элементов стропильной системы

Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.

Для простых конструкций используют таблицу типовых размеров и сечений доски.

Если конструкция очень сложная, то лучше использовать специальные программы.

Рассчитываем шаг и количество стропильных ног

Шагом стропил называется расстояние между их основаниями.

Специалисты считают, что минимальное расстояние должно составлять 60 см.

А оптимальным расстоянием является 1 метр.

Выполняем расчет расстояния между стропилами:

  • выполняем измерение дины ската по карнизу;
  • затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
  • затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
  • общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра.

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 1216=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Также может быть использована таблица, о которой говорилось раньше.

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м)

Расчет стропил односкатной крыши

Односкатная крыша – самый простой вариант кровли.

Но такой вариант подходит не для каждой постройки.

И расчет стропил требуется в любом случае.

Расчеты односкатной кровли начинаются с определения угла наклона.

А зависит он от того, в первую очередь, какой материал вы планируете использовать для крыши.

Например, для профнастила минимальный угол равняется 8 градусов.

А оптимальный – 20 градусов.

Калькуляторы и онлайн-калькуляторы

Да, рассчитать параметры стропильной системы не так просто.

Очень много факторов должно быть учтено при таких расчетах.

И все следует посчитать без малейшей ошибки!

Чтобы точность расчетов была близка к идеальной, были придуманы специальные калькуляторы, которые автоматически выполняют расчет параметров.

От человека требуется только занести данные в определенную форму.

Все остальное компьютер сделает сам.

На сегодняшний день такие калькуляторы – это лучшие помощники при обустройстве крыши!

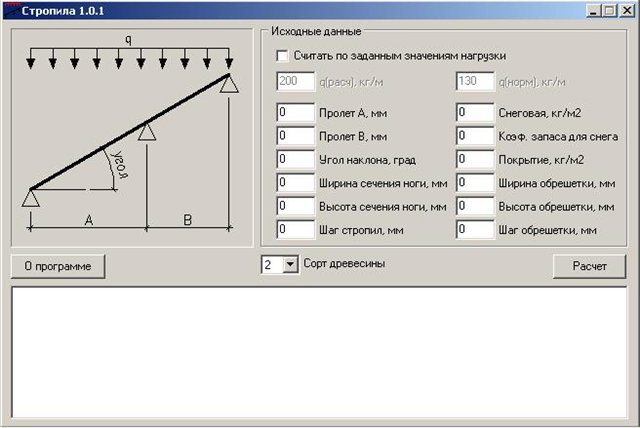

Расчетные программы

Если онлайн-калькуляторы выполняют несложные расчеты, то специальное программное обеспечение способно посчитать все, что вам нужно.

И таких программ довольно много!

Самыми известными из них являются 3D Max и Автокад.

У таких программ всего два недостатка:

  • чтобы ими пользоваться, необходимо обладать определенными знаниями и опытом;
  • такие программы платные.

Существует ряд бесплатных программ.

Она прекрасно рассчитывает параметры стропильной системы.

Большинство программ можно скачать на свой компьютер.

Или пользоваться ими онлайн.

Видео о расчете стропил.

Что еще почитать по теме?

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь .

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов. что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал. пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2. Общее значение площади – 82 м 2. т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://proroofer.ru/montaz/stropilnye-sistemy/raschet-stropil.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

krovlya-mp.ru

Калькулятор расчета удлинения стропил для формирования карнизного свеса

При проектировании крыши нельзя забывать о том, что по периметру дома необходимо обеспечить карнизный свес кровли, с тем расчетом, чтобы максимально защитить стены от прямого попадания атмосферных осадков и организовать систему водостока. Один из самых распространённых вариантов – это предусмотреть вынос стропил наружу за мауэрлат на определённую длину.

Калькулятор расчета удлинения стропил для формирования карнизного свесаКалькулятор расчета удлинения стропил для формирования карнизного свеса

Так как стропила обычно изготавливаются из качественного бруса достаточно большого сечения, то такое удлинение не всегда бывает оправданным. Значит, напрашивается аналогичный, но более экономный подход – это наращивание длины стропил кобылками, специальными деталями системы, на которые может пойти уже более тонкий и короткий пиломатериал. Ниже расположен калькулятор расчета удлинения стропил для формирования карнизного свеса. Следует правильно понимать, что он подойдет и для определения рабочей длины кобылок, без учета монтажного участка для соединения со стропилами.

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Перейти к расчётам

Краткие пояснения по проведению расчета

На нашем портале имеются калькуляторы для расчета длины основных (центральных) и накосных стропильных ног, а также для вычисления длины укороченных стропил — нарожников. И в том, и в другом случае расчет проводится только до точки соединения стропила с мауэрлатом. А как найти нужное удлинение для карнизного свеса? Это хорошо показано на схеме ниже:

Принцип определения удлинения стропила для формирования карнизного свесаПринцип определения удлинения стропила для формирования карнизного свеса

Исходными данными будут являться планируемая ширина карнизного свеса k (расстояние по горизонтали от стены до края кровли) и угол крутизны ската α. В калькуляторе заложена необходимая тригонометрическая функция для расчета. Полученное значение ΔL в одинаковой степени справедливо для всех стропил односкатной или двускатной крыши, для центральных стропил и всех нарожников вальмовой и шатровой крыши.

Цены на крепления для стропил

Шуруповерты крепления для стропил

Удлинение накосной стропильной ноги будет несколько отличаться размерами, но и это учтено в калькуляторе — пользователь может выбрать любое из направлений расчета.

2016-08-13_195417Простота расчета и монтажа, минимум материалов – односкатная стропильная система.

Если возводится гараж, сарай, беседка, хозяйственная постройка, навес для машины, то часто самым удачным решением будет применение самой доступной схемы. Стропильная система односкатной крыши несложна в расчетах и монтаже – читайте о ней в специальной публикации нашего портала.

stroyday.ru

Калькулятор расчета длины накосного стропила многощипцовой крыши

Нельзя не согласиться с тем, что многощипцовая крыша, с разнонаправленными пересекающимися скатами, и смотрится очень красиво, и значительно расширяет возможности полезного использования чердачного помещения. Эти обстоятельства часто становятся решающими, когда хозяева выбирают конструкцию стропильной системы.

Калькулятор расчета длины накосного стропила многощипцовой крышиКалькулятор расчета длины накосного стропила многощипцовой крыши

Но чтобы построить подобную крышу собственными руками, вначале придется засесть за некоторые вычисления. Даже самый простой вариант – трехщипцовая крыша, по типу той, что показана на иллюстрации выше, требует тщательно подгонки всех деталей. Отличительная особенность такой конструкции – это наличие внутреннего угла по линии пересечения двух скатов. Именно здесь устанавливается так называемая накосная стропильная нога, к которой будут крепиться укороченные стропила-нарожники обеих скатов, и по которой в дальнейшем станет оборудоваться ендова. Правильно определиться с параметрами этой детали конструкции поможет калькулятор расчета длины накосного стропила многощипцовой крыши.

Расчет – несложен, но все же требует некоторых комментариев, которые будут приведены ниже.

Калькулятор расчета длины накосного стропила многощипцовой крыши

Перейти к расчётам

Пояснения по проведению расчетов

Предлагаемый алгоритм вычисления соответствует конструкции крыши, когда все отделы стропильной системы, над основным зданием и над пристройкой, имеют равную высоту конька и общую линию карнизного свеса, примерно так, как показано на схеме ниже.

Примерная схема трехщипцовой крыши с равной высотой отделов стропильной системыПримерная схема трехщипцовой крыши с равной высотой отделов стропильной системы

Необходимо определиться с длиной накосной стропильной ноги – на иллюстрации она выделена красным цветом.

Цены на крепления для стропил

крепления для стропил

Приблизим этот фрагмент схемы, чтобы понять принцип расчёта:

Накосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитатьНакосная стропильная нога является гипотенузой прямоугольного треугольника, длины катетов которого несложно промерить или рассчитать

Итак, очевидно, что накосная стропильная нога (красная линия) в таком случае является гипотенузой прямоугольного треугольника с катетами:

  • Синий отрезок – это расчетная длина основного стропила крыши. Значение обычно уже известно из предварительных расчетов.

2017-03-26_185432Как определиться с длиной основных стропил крыши?

Здесь поможет тригонометрическая зависимость от ширины здания, угла уклона скатов и высоты конька. Для того чтобы быстро произвести необходимые вычисления, воспользуйтесь предлагаемыми калькуляторами: первый – соотношение высоты конька и угла крутизны кровли, второй – расчет длины основных стропил системы.

  • Зеленый отрезок – очевидно, что он равен половине ширины пристройки к зданию.

Имея исходные значения, несложно применить Теорему Пифагора для точного определения длины гипотенузы – накосной стропильной ноги.

Полученное при расчетах значение будет необходимо не только для определения необходимого количества материалов для последующего монтажа, но и для точного вычисления общей площади кровли трехщипцовой крыши – к соответствующему калькулятору ведет рекомендуемая ссылка.

stroyday.ru

Калькулятор расчета нагрузки на стропила для определения оптимального сечения при проектировании

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При установке стропильных балок используются пиломатериалы подходящих размеров, способные выдержать прилагаемые нагрузки на крышу. Сечение элементов должно определяться с учетом всех факторов, влияющих на эксплуатационные характеристики конструкции. При использовании нашего калькулятора можно сделать процесс расчетов гораздо проще.

Толщина и ширина стропил соответствует предполагаемой нагрузке

Толщина и ширина стропил соответствует предполагаемой нагрузке

Содержание статьи

Ознакомление с алгоритмом вычисления

Всю работу можно разделить на две основные стадии. На первой из них с применением представленной программы рассчитывается нагрузка на один погонный метр. Далее с помощью специальной таблицы определяется приемлемое сечение бруса, применяемого в качестве стропильной ноги.

Стадия №1: получение результата в виде распределенной нагрузки

В поля калькулятора требуется ввести определенные параметры.

Вспомогательная карта для определения нагрузки, создаваемой снежным покровом

Вспомогательная карта для определения нагрузки, создаваемой снежным покровом

  • Угол крутизны ската указывается в первую очередь, чтобы понять, какую нагрузку будут оказывать внешние факторы в виде снега и ветра. Оптимальный уклон в обязательном порядке подбирается с учетом применяемого покрытия для кровли и других характеристик.
  • Необходимо указать вид кровельного материала, ведь масса покрытий может существенно колебаться. Таким образом, удается узнать статическую нагрузку, которая будет оказываться на стропильные ноги. Представленная программа уже содержит весовые показатели разных материалов, причем не только кровельных.
  • В специальном поле следует выбрать и зону региона, соответствующего определенной снеговой нагрузке. Для ее определения применяется специальная карта.
  • Точно так же узнается и вводится показатель давления, оказываемого ветром. Для этого используется соответствующая карта.
  • Особенности расположения строения должны тоже учитываться. Предлагается оценить и отметить один из вариантов. Здание может находиться на открытой местности, в лесистых участках или в плотной городской черте. При выборе пункта нужно брать в расчет наиболее приемлемый вариант. Все искусственные и природные преграды для ветра должны рассматриваться, если они находятся на определенном расстоянии. Чтобы определить, в какой зоне располагается строение, следует 30 метров умножить на его высоту (от земли до конька). Полученный результат будет являться радиусом для проведения окружности. Если основные препятствия находятся вне круга, то здание стоит в открытой местности.
  • Высота строения в метрах должна быть указана в специальном поле исходных данных. Необходимо отразить расстояние до самой высшей точки, которой обычно является конек.
  • Завершающий пункт – шаг установки стропил. При частой установке распределенная нагрузка падает. При необходимости можно изменять расстояние между ними, чтобы посмотреть на значение усилия, передаваемого на каждый погонный метр элемента.
Представлена специальная карта для определения нагрузки, создаваемой ветром

Представлена специальная карта для определения нагрузки, создаваемой ветром

Стадия №2: определение сечения применяемых балок для стропильной системы

Когда распределенная нагрузка, воздействующая на каждый метр балки, получена, можно по таблице узнать подходящие размеры для каждого конкретного случая. Также должна быть определена длина стропильной ноги. Имея такие данные, можно обратиться к таблице, помогающей подобрать сечение.

Нужно учитывать еще один момент. Если балки являются сравнительно длинными, то для улучшения прочностных качеств используются специальные элементы вроде стоек или подкосов. Они дают возможность сократить расстояние пролета непосредственно между опорными точками.

Предлагается взглянуть на таблицу, определяющую сечение стропил

Предлагается воспользоваться таблицей для определения сечения стропил

Если нагрузка, распределенная между стропилами, составляет 75 кг на метр длины, а шаг между местами опор равен 5 метрам, то после изучения таблицы можно понять, что для проведения работ подойдут определенные сечения.

Калькулятор расчета нагрузки на стропила

Немного о выборе пиломатериалов

Если предполагается возводить жилое строение, то для стропил можно применять сосновую древесину. Для бань, где горячий воздух поднимается вверх, можно приобрести пиломатериалы из лиственницы или других влагостойких пород. На поверхности балок не должно быть каких-либо трещин или слишком больших сучков.

Влажность используемых пиломатериалов должна быть в пределах 18-22 процентов, в противном случае возможны деформационные изменения в системе, что обязательно скажется на долговечности конструкции. Кроме того, плохо просушенные балки быстро подвергаются гниению. Сырые элементы создают сложности при установке. Их поднимать на высоту гораздо сложнее, чем сухие, так как существенную долю веса составляет вода.

Предлагается взглянуть на таблицу, определяющую сечение стропил

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Расчет длины стропил: онлайн-калькулятор и методика

Ни одно здание себе невозможно представить без крыши.

Красивой и надежной.

А что является основой любой крыши?


Стропильная система.

От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько крыша будет прочной и надежной.

Поэтому еще на стадии составления проекта здания выполняется отдельный расчет стропильной системы.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

  1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
  2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
  3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

И это верно!

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

Итак:

  1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
  2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
  3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
  4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Это очень мало.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

S = Sg х µ.

В этой формуле:

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Еще о том, как определить угол наклона крыши..

Об уклоне плоской кровли по ссылке. Зачем нужен плоской крыше уклон и какова его минимальная величина.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

W=Wo х k.

Где

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Рассчитываем деревянные стропила

Длина стропил

Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.

Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

Чтобы расчет был более понятным, посмотрите на рисунок ниже.

Нам известны два расстояния:

— а – это высота от нижней до верхней точки внутренней части стропил.

Первый катет;

— b – это величина, равная половине ширины крыши.

Второй катет.

— с – это гипотенуза треугольника.

Та самая стропильная нога, длину которой мы ищем.

Дальше в соответствии с теоремой Пифагора

с²=a²+b².

То есть,

с²=(2 х 2)+(3 х 3).

Итого с²=4+9=13.

Теперь надо получить корень квадратный из 13.

Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.

Получаем 3.6 метра.

К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.

Рассчитываем и подбираем сечение элементов стропильной системы

Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.

Для простых конструкций используют таблицу типовых размеров и сечений доски.

Если конструкция очень сложная, то лучше использовать специальные программы.

Рассчитываем шаг и количество стропильных ног

Шагом стропил называется расстояние между их основаниями.

Специалисты считают, что минимальное расстояние должно составлять 60 см.

А оптимальным расстоянием является 1 метр.

Выполняем расчет расстояния между стропилами:

  • выполняем измерение дины ската по карнизу;
  • затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
  • затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
  • общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра.

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 1216=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Также может быть использована таблица, о которой говорилось раньше.

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м) 2.0 2.5 3.0 4.0 4.5 5.0 6.0
0.6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1 75х150 100х150 100х175 125х200 150х200 150х200 175х250

Если же требуется более точный расчет, то пользуются калькулятором Романова.

Расчет стропил односкатной крыши

Односкатная крыша – самый простой вариант кровли.

Но такой вариант подходит не для каждой постройки.

И расчет стропил требуется в любом случае.

Расчеты односкатной кровли начинаются с определения угла наклона.

А зависит он от того, в первую очередь, какой материал вы планируете использовать для крыши.

Например, для профнастила минимальный угол равняется 8 градусов.

А оптимальный – 20 градусов.

Расчетные программы

Если онлайн-калькуляторы выполняют несложные расчеты, то специальное программное обеспечение способно посчитать все, что вам нужно.

И таких программ довольно много!

Самыми известными из них являются 3D Max и Автокад.

У таких программ всего два недостатка:

  • чтобы ими пользоваться, необходимо обладать определенными знаниями и опытом;
  • такие программы платные.

Существует ряд бесплатных программ.

Большинство программ можно скачать на свой компьютер.

Или пользоваться ими онлайн.

Видео о расчете стропил.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП

расчет стропил Ни один дом невозможно построить без крыши, и ни одну кровлю невозможно возвести без несущей конструкции. Любое строительство начинается с проектирования и расчетов. Рассмотрим, как выполняется расчет стропил.

Проведение таких расчетов чрезвычайно важно. Недопустимо строить стропильные системы «на глазок» или «приблизительно». Необходимо учесть все нагрузки, которые будут оказывать действие на кровлю. Они делятся на:

  • Постоянные. Это собственный вес покрытия, гидроизоляции, обрешетки и прочих составных частей «пирога». Если на крыше планируется установка какого-либо оборудования, то необходимо учесть и его вес.
  • Переменные. К этому типу нагрузок относят массу попадающих на кровлю осадков и прочие воздействия, которые не постоянно действуют на кровлю.
  • Особые. В сейсмически опасных районах или в местностях, в которых регулярно бывают ураганные ветры необходимо закладывать дополнительный запас прочности.

Как рассчитать вес кровельного пирога?

расчет стропилаСхема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

  • Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
  • Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
  • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
  • Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

Совет! Опытные строители рекомендуют опираться именно на эту цифру, хотя она является явно завышенной для большинства кровельных покрытий. Но зато, если через несколько десятилетий хозяева дома захотят поменять кровлю, то им не придется менять все стропила – расчет был произведен с солидным запасом.

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

Как произвести расчет снеговых нагрузок?

стропила расчетКарта снеговых нагрузок России

Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

Чтобы подсчитать этот параметр, можно воспользоваться формулой:

S=Sg x µ.

В этой формуле:

  • S – это снеговая нагрузка,
  • Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип  — стропильные системы.
  • µ — это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

180 x 0,7 = 126 кгс/кв. м.

Это расчетная снеговая нагрузка на кровлю.

Как рассчитать ветровые нагрузки?

расчет длины стропилКарта ветровых нагрузок центральной России

Чтобы произвести расчет нагрузки на стропила применяется формула:

W = Wo x k

  • Wo – это нормативный показатель, который определяется по таблицам, в зависимости от района страны.
  • k – это поправочный коэффициент, который позволит определить изменение ветровой нагрузки в зависимости от типа местности и высоты здания.
Высота дома, измеряемая в метрах А Б
20 1,25 0,85
10 1 0,65
5 0,75 0,85

А – это открытые местности: степи, побережье моря или озера;

Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив.

Пример расчета. Рассчитать ветровую нагрузку для дома высотой5 метров, расположенного в лесистой местности в Подмосковье.

Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м.

Поправочный коэффициент в нашем примере составит 0,5

23 x 0,5 = 11,5 кгс/ кв. м.

Это значение ветровой нагрузки.

Как рассчитать сечения стропил и других элементов кровли?

расчет деревянных стропилРасчет сечения стропил компьютерной программой

Чтобы произвести расчет длины стропил, требуется знать, какой кровельный материал планируется использовать, а также из чего сделаны чердачные перекрытия (деревянные балки  или плиты из железобетона).

Стандартные стропила, которые поступают в продажу, имеют длину 4,5 и6 метров. Но, в случае необходимости, длина стропил может быть изменена.

Сечение бруса, который идет на изготовление стропил, зависит от следующих факторов:

  • Длина стропил;
  • Шаг установки стропил;
  • Расчетные величины нагрузок.

Данные в представленной таблице являются рекомендательными, их нельзя назвать полноценной заменой расчетам. Поэтому расчет фермы стропильной является необходимостью для определения несущей способности кровли.

Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона.

Шаг, с которым

устанавливаются

стропила (см)

Длина стропил (метры)
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215 100х150 100х175 100х200 100х200 100х250 100х250
175 75х150 75х200 75х200 100х200 100х200 100х200 100х250
140 75х125 75х175 75х200 75х200 75х200 100х200 100х200
110 75х150 75х150 75х175 75х175 75х200 75х200 100х200
90 50х150 50х175 50х200 75х175 75х175 75х250 75х200
60 40х150 40х175 50х150 50х150 50х175 50х200 50х200

Сечения бруса для изготовления других элементов кровли:

  • Мауэрлат – 100х100, 100х150, 150х150;
  • Для ендов и изготовления диагональных ног – 100х200;
  • Прогоны – 100х100, 100х150, 100х200;
  • Затяжки — 50х150;
  • Ригели – 100х150,100х200;
  • Подкосы – 100х100, 150х150;
  • Доски подшивочные – 25х100.

Определившись с сечением и длиной, а также с шагом расположения стропил, несложно произвести расчет количества стропил, ориентируясь на длину стен дома.

При проектировании, помимо расчета на прочность, конструктор должен выполнить расчет на прогиб.

То есть, нужно не просто гарантировать, что стропила не сломаются под оказываемой нагрузкой, но и выяснить, насколько балки могут прогибаться.

К примеру, расчет деревянной стропильной фермы для строительства мансардной крыши должен быть выполнен так, чтобы величина прогиба не превышала 1/250 часть от длины участка, на который оказано давление.

Таким образом, если использованы стропила длиной5 метров, то максимальный допустимый прогиб может достигать20 мм. Данная величина кажется совсем незначительной, однако при ее превышении, деформация кровли будет заметна визуально.

Требования к качеству материала

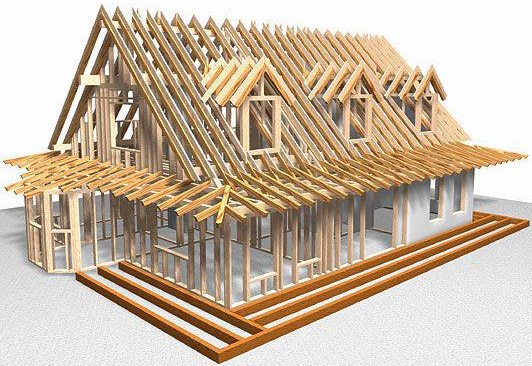

стропильная система снипПроект кровли для расчета количества деревянных стропил

Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала.

Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород.

Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86. Среди них:

  • Допускает наличие сучков в количестве не более трех на метровый участок, размер сучков не должен превышать30 мм.
  • Допускается наличие несквозных трещин, не превышающих ½ длины;
  • Влажность пиломатериала не должна быть выше 18% при измерении влагометром.

При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны:

  • Данные о производителе;
  • Номер стандарта и название изделия;
  • Размер изделия, влажность и использованная порода древесины;
  • Количество отдельных элементов в упаковке;
  • Дата выпуска данной партии.

Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий.

К защитным  мероприятиям относят:

  • Обработку древесины антисептиками для предотвращения преждевременного загнивания;
  • Обработку древесины антипиреновыми пропитками для защиты от возгорания;
  • Обработку биозащитными составами для защиты от насекомых-вредителей

К конструктивным мероприятиям можно отнести:

  • Установка гидроизоляционных прокладок в месте соприкосновения кирпича и деревянных конструкций;
  • Создание гидроизоляционного слоя под кровельным материалом и пароизоляционного – со стороны помещений перед слоем утеплителя;
  • Оборудование вентиляции подкровельного пространства.

При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта.

Программы для проектирования и расчета стропильных систем

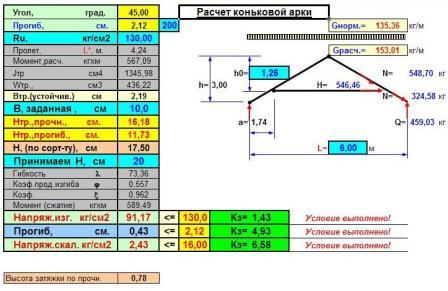

расчет фермы стропильнойРасчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Выводы

Выполнение расчетов при проектировании – важный этап создания крыши. Его выполнение необходимо поручать профессионалам. Но предварительные расчеты можно провести и самостоятельно, это поможет лучше разобраться в готовом проекте.

krovlyakryshi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
