Размеры автоматический выключатель: Автоматические выключатели Easy9 Schneider-Electric

Содержание

Автоматические выключатели Easy9 Schneider-Electric

Перегрузка возникает при подключении к цепи нагрузки, больше расчетной. Это приводит к чрезмерному нагреву проводов, а как следствие повреждению изоляции и последующему короткому замыканию.

Короткое замыкание (КЗ), чаще всего, возникает при повреждении изоляции и не редко по вине персонала, обслуживающего электроустановку (пресловутый «человеческий фактор»).


Основные особенности автоматических выключателей Easy9:

  • Сплошная лицевая панель надежно защищает человека, находящегося перед аппаратом, от выхода раскаленных газов при слишком больших токах КЗ в случае деформации автомата;

  • Высокопрочный корпус из высококачественного пластика скреплен шестью клепками.

    Продуманный единообразный дизайн всей модульной линейки Easy9 от Шнейдер Электрик придает автоматам эстетичный внешний вид;

  • Удобная двухпозиционная защелка делает монтаж/демонтаж автоматического выключателя гораздо проще, удобнее и быстрее, чем монтаж обычного автомата даже одной рукой;

  • Простая, логичная и крупная маркировка позволяет идентифицировать автоматический выключатель Easy9 среди подобных по

    референсу, номинальному току, напряжению и отключающей способности;

  • Механизм быстрого (безынерционного) взведения позволяет мгновенно замкнуть контакты при взведении автомата. Скорость замыкания контактов не зависит от механической скорости взвода рукоятки. Это позволяет свести к минимуму возможное возникновение дуги, искрения, а как следствие, и подгорание контактов, а это означает что автоматический выключатель Easy9 служит в разы дольше обычных автоматов;

  • Расширенный температурный диапазон позволяет производить монтаж и работу с автоматами Easy9 при температуре -25 °С.


Технические характеристики автоматических выключателей Easy9:

Наименование параметра Значение параметра
Основные характеристики
Номинальное напряжение (U
ном.
)
230/400 VAC
Рабочая частота 50 Гц
Подвод питания Сверху или снизу
Степень защиты Открытый аппарат IP20
В модульном шкафу IP40
Температура эксплуатации От -25 до +60 °C
Температура хранения От -40 до +85 °C
Подключение
Жесткие медные кабели 6…25 А 1…25 мм2
32…63 А 1…35 мм2
Гибкие медные кабели 6…25 А 1…16 мм2
32…63 А 1…25 мм2
Длина снятия изоляции с кабеля 16 мм
Характеристики силовых контактов
Ток отключения L/N при 230 VAC 4,5 кА
L/L при 400 VAC 4,5 кА
Износостойкость Электрическая 4000 циклов
Механическая 10000 циклов

Кривые отключения для авт. выключателей Easy9


Таблица выбора автоматических выключателей Easy9:

Параметры Значение
Фото
Номинальный ток (In) 1 полюс 2 полюса 3 полюса 4 полюса
Кривая C Кривая B Кривая C
Кривая B
Кривая C Кривая B Кривая C Кривая B
6 А EZ9F34106 EZ9F14106 EZ9F34206 EZ9F14206 EZ9F34306 EZ9F14306 EZ9F34406 EZ9F14406
10 А EZ9F34110 EZ9F14110 EZ9F34210 EZ9F14210 EZ9F34310 EZ9F14310 EZ9F34410 EZ9F14410
16 А EZ9F34116 EZ9F14116 EZ9F34216 EZ9F14216
EZ9F34316
EZ9F14316 EZ9F34416 EZ9F14416
20 А EZ9F34120 EZ9F14120 EZ9F34220 EZ9F14220 EZ9F34320 EZ9F14320 EZ9F34420 EZ9F14420
25 А EZ9F34125
EZ9F14125
EZ9F34225 EZ9F14225 EZ9F34325 EZ9F14325 EZ9F34425 EZ9F14425
32 А EZ9F34132 EZ9F14132 EZ9F34232 EZ9F14232 EZ9F34332 EZ9F14332 EZ9F34432
EZ9F14432
40 А EZ9F34140 EZ9F14140 EZ9F34240 EZ9F14240 EZ9F34340 EZ9F14340 EZ9F34440 EZ9F14440
50 А EZ9F34150 EZ9F14150 EZ9F34250 EZ9F14250 EZ9F34350 EZ9F14350 EZ9F34450 EZ9F14450
63 А EZ9F34163 EZ9F14163 EZ9F34263 EZ9F14263 EZ9F34363 EZ9F14363 EZ9F34463 EZ9F14463
Кол-во модулей Ш=18 мм 1 2 3 4

Габаритные размеры и вес автоматических выключателей Easy9:


Выбор автоматического выключателя в зависимости от тока нагрузки, сечения провода/кабеля и способа прокладки ГОСТ Р 50345−2010 (МЭК 60364−5-52):

Ном. ток автоматического выключателя Однофазная цепь Трёхфазная цепь
Сечение кабеля (мм2) 1.5 2.5 4 6 10 16 25 35 1.5 2.5 4 6 10 16 25 35
Тип установки Макс. номинальный ток (А) используемого автоматического выключателя
А: в кабелепроводе или непосредственно в теплоизолированной стене, молдинге, наличнике, оконной раме
Одножильный кабель 10 16 25 32 40 50 80 80 10 16 20 25 40 50 70 80
Многожильный кабель 10 16 25 32 40 50 70 80 10 16 20 25 32 50 50 80
В: в кабелепроводе в стене, в кабельном жёлобе или канале в стене, в пустотелом элементе здания
Одножильный кабель 16 20 32 40 50 70 100 125 10 20 25 32 50 63 80 100
Многожильный кабель 16 20 25 32 50 50 80 80 10 20 25 32 40 63 80 80
С: непосредственно в стене, подвеска под потолком, в неперфорированном кабельном лотке, в кирпичной стене
Одножильный или многожильный кабель 16 25 32 40 63 80 100 125 16 20 32 40 50 70 80 100
D: в кабелепроводе в земле
Многожильный или одножильный кабель 20 25 32 40 50 70 80 80 16 20 25 32 50 63 80 80
D: непосредственно в земле
Многожильный или одножильный кабель 20 25 32 40 63 80 100 125 16 20 32 40 50 70 80 100
Е: на открытом воздухе, на кабельной лестнице, в перфорированном лотке
Многожильный кабель 20 25 40 40 70 80 100 125 16 25 32 40 50 80 100 125

Автоматический выключатель 1-полюсный S201 B20 ABB 2CDS251001R0205



ABB S201 B20 Автоматический выключатель 2CDS251001R0205, однополюсный, номинальный ток 20А тип B 6кА

  • тип B
  • выбор профессионалов
  • высочайшая надежность
  • соответствие европейским стандартам

Автоматический выключатель S201 B20 предназначен для защиты электрических цепей от перегрузок и коротких замыканий.

Это однополюсный автомат рассчитанный на номинальный ток 20А. Токовременная характеристика B. Рекомендовано использовать для защиты протяженных линий в системах заземления TN и IT.

Характеристики

  • Номинальное напряжение: 230/400В
  • Тип: B
  • Номинальная максимальная отключающая способность: 6кА.
  • Номинальный ток (In): 20А
  • Температура окружающей среды: -25 +55°С
  • Клеммы:
    • Шинопровод 10 / 10 мм2
    • гибкий с наконечником 0.75 … 25 мм2
    • гибкий 0.75 … 25 мм2
    • жесткие 0.75 … 35 мм2
    • многожильный 0.75 … 35 мм2
  • Положение при монтаже: любое
  • Число полюсов: 1P

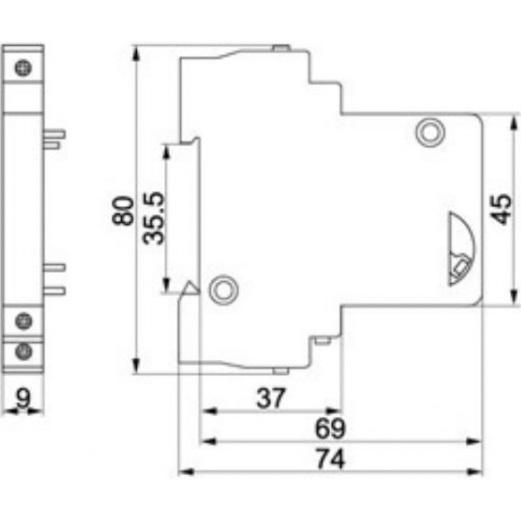

Габаритные размеры:

Габаритные размеры с нижними вспомогательными контактами

Автоматические выключатели ABB S200

В серию S200 входят модульные автоматические выключатели различных номиналов. Автоматы S200 производятся по европейским стандартам, и предназначены для использования на жилых, коммерческих и промышленных объектах.

  • Надежные, конструкция автоматов продумана до мельчайших деталей. Качественные материалы, жесткий контроль на всех этапах производства, стопроцентное соответствие заявленным характеристикам, и стандартизация в ведущих европейских лабораториях.
  • Безопасные, продукция соответствует международным и российским стандартам качества и безопасности, что подтверждается соответствующими сертификатами.
  • Удобные, быстрый монтаж, удобное управление, реализованные инновации в конструкции. Самые современные технические решения и многолетний опыт ABB реализованы в данных устройствах.
Автоматические выключатели ABB S200, узнайте больше про серию

System pro M compact®

Комплексное предложение модульных устройств. В ассортименте System pro M представлен полный ассортимент первоклассных современных продуктов

  • модульные автоматические выключатели
  • устройства дифференциального тока
  • устройства защиты от перенапряжений
  • устройства управления
  • измерительные приборы
  • аксессуары для контроля, сигнализации и измерения и другое оборудование.

Применение устройств System pro M compact® обеспечивает простоту и безопасность монтажа, а также гарантирует экономию времени.

Почему ABB?

  • ABB предлагает самый полный ассортимент оборудования для всех сегментов рынка.

  • Имеет более чем 90-летний опыт инноваций в электротехнической отрасли, и обеспечивает наиболее высокое качество продукции.

  • Вся продукция АББ поставляется со всеми необходимыми разрешениями и сертификатами, и подходит для установки в любой точке мира.

Автоматический выключатель 1-полюсный S201 B20 ABB
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Автоматический выключатель 1-полюсный S201 B20 ABB — цена, фото, технические характеристики. Для того, чтобы купить Автоматический выключатель 1-полюсный S201 B20 ABB в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Автоматический выключатель 1-полюсный S201 B20 ABB оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • в наличии Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Номинальный ток, А 20
Количество полюсов 1 полюсные (однополюсные)
Тип расцепителя Тип B
Откл. способность, кА 6

Автоматические выключатели ВА-9 мм | Электротехническая Компания Меандр

Параметр Ед.изм. ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4
Номинальное рабочее напряжение Ue В AC230/400
Номинальный рабочий ток Iн А 6, 10, 16, 20
Номинальная частота тока сети Гц 50/60
Напряжение постоянного тока на один полюс, не более В 48
Наибольшая отключающая способность, не менее кА 4,5
Класс токоограничения   3
Электрическая износостойкость, не менее циклов 6000
Механическая износостойкость, не менее циклов 15000
Число полюсов шт. 1, 2, 3, 4

Диапазон рабочих температур

⁰C

-40…+50

Температура хранения

⁰C

-40…+70

Степень защиты по клеммам в соответствии с ГОСТ 14254-96   IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Максимальное сечение провода, присоединяемого к зажимам мм² 16
Характеристика теплового расцепителя   по ГОСТ Р 50345-99
Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже ⁰C 30
Характеристика срабатывания электромагнитного расцепителя (см. рисунок ниже)   B, C (tср<0,1с)
Относительная влажность воздуха % до 80 (при 25 ⁰C)
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры мм (9хN)х73х80
Масса одного полюса, не более кг 0,052
Наличие драгоценных металлов (серебро), на полюс г 0,3…0,5

Автоматический выключатель размеры на схеме

Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.

Условные обозначение электрических элементов и виды схем

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, – проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

Обозначение автоматического выключателя на схеме

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:

  • Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
  • Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
  • Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
  • Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
  • Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
  • Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.

Пример реального проекта

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

  • освещение комнаты, прихожей и кухни;
  • свет и розетки в туалете;
  • розетки в жилой комнате;
  • розетки в коридоре и кухне;
  • электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – , или трехфазная – \. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

  • A – реагирующие на утечку переменного или постоянного пульсирующего тока;
  • AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
  • B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них – страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* «Графические символы для диаграмм» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.
У однополюсного автомата их три:

– Замыкающее коммутационное устройство

Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Согласно ему автоматы на схемах обозначаются символами – QF :

Q – Выключатели и разъединители в силовых цепях

F – Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

В чем отличие 4,5кА, 6кА, 10кА в модульной автоматике

← Звукоизоляционные электромонтажные коробки Kaiser   ||   Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети →

В чем отличие 4,5кА, 6кА, 10кА в модульной автоматике

Повсеместно при защите электрической сети, особенно бытовой, применяется модульная автоматика. Такие приборы характеризуются сравнительно небольшими предельными токами (до 125А), стандартными (модульными) корпусами небольших размеров и устанавливаются на DIN-рейку.

Устройства этого типа отличаются простотой установки, подбора и эксплуатации. Их ассортимент очень широк – от простых автоматических выключателей до многофункциональных устройств автоматики. Стандартные размеры позволяют устанавливать самые различные приборы в унифицированные пластиковые и металлические боксы, которые различаются только по количеству устанавливаемых в них модулей.

Если модульная серия Eaton PL6 популярна в Беларуси более десяти лет, то ее младшая сестра, серия PL4 стала известна совсем недавно благодаря демократичной цене и надежности, сопоставимой с 6-й серией. В чем же все-таки их отличие? Автоматические выключатели, защищающие подключенную к ним электропроводку от перегрузки и коротких замыканий, которые могут привести к перегреву и возгоранию провода, имеют серийное обозначение PL. Автоматы PL4 имеют стандартную для Беларуси, но ниже стандартов в Европе выключающую способность – 4,5кА. Такие автоматы выпускаются на номинальные токи 6…63А. Автоматы серии PL6 обладают стандартной для Европы электрической прочностью 6кА и чаще всего применяются в настоящее время. Их выпускают на номинальные токи 2…63А. Если требуется обеспечить повышенный электрический запас прочности, используют автоматы PL7 (на 10кА). Их номинальный ток находится в пределах 0,16…63А.

Автоматические выключатели, предназначенные для защиты человека от поражения током при случайном касании оголенного провода, а также для предотвращения самовозгорания кабеля со старой изоляцией, выпускаются тоже в сериях PF4 (4,5кА), PF6 (6кА), PF7 (10кА) и носят название УЗО (устройств защитного отключения). УЗО, предназначенные для защиты человека, имеют номинальные токи утечки 10 и 30мА, для защиты от самовозгорания – 100 и 300мА. Последние, как правило, ставятся на ввод – сразу после вводного автомата.

Автоматические выключатели, конструктивно объединяющие УЗО и обычный автомат, носят название дифференциальных автоматов и выпускаются в серии PFL. Аналогично предыдущим модульным приборам они имеют отключающую способность 4,5кА (PFL4), 6кА (PFL6) и 10кА (PFL7). Приборы комплектуются дополнительными контактами, дистанционными расцепителями, и т.д.

Все вышеописанные серии модульной автоматики Eaton отличаются только одной важной характеристикой – выключающей способностью. В чем отличие характеристики 4,5кА, 6кА, 10кА? Выключающая способность, указывает на максимальный ток короткого замыкания, при котором автоматический выключатель не выгорит, а сработает на отключение. Производители изготавливают выключатели с одинаковым номинальным током, но с разной выключающей способностью. Например, у Eaton это автоматические выключатели PL4-C16 (4,5кА), PL6-C16 (6кА) и PL7-C16 (10кА). Необходимость установки той или иной серии зависит от места подключения их в цепи по отношению к источнику электроэнергии: электростанции, ТЭЦ и т.д. На трансформаторных подстанциях устанавливают выключатели с характеристикой 10кА, в электрощитовых многоквартирных домов и вводных щитах коттеджной постройки рекомендовано ставить автоматические выключатели не ниже 6кА. Уже в самих квартирах и коттеджах потребитель может устанавливать автоматы с любой характеристикой — 4,5кА, 6кА, 10кА, учитывая то, что чем выше выключающая способность, тем выше «запас прочности» автоматического выключателя, но, соответственно и выше его цена.

Эти модульные приборы, а также автоматические выключатели, УЗО, электротехнические щиты, реле, таймеры, розетки и выключатели вы сможете приобрести у нас по безналичному расчету и в розницу со склада в Минске. На нашем сайте www.eplan.by доступна услуга доставки во все регионы Республики Беларусь.

Автоматические выключатели ВА 47-29 (ВА47-29)



ЦЕНА на ВА 47-29 ИЭК

 Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.



Автоматические выключатели ВА 47-29 — современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.

Выключатели выпускаются с защитными характеристиками B, С, D.







Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003







Принцип действия ВА47-29:

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину.



При нагреве пластина изгибается и воздействует на рычаг свободного расцепления.



При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.



В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.





Габариты и размеры ВА47-29





Технические характеристики ВА47-29



Технические
характеристики

Значение

Номинальное рабочее напряжение Ue, В

~230/400

Номинальный рабочий ток In, А

0,5; 1,6; 2,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63

Номинальная частота тока сети, Гц

50

Напряжение постоянного тока на один полюс, не более, В

48

Наибольшая отключающая способность, не менее, кА

4,5

Электрическая износостойкость, циклов включения-выключения(В-О), не менее

6000

Механическая износостойкость, циклов, не менее

20000

Число полюсов

1, 2, 3, 4

Степень защиты по ГОСТ 14254-96

IP 20

Максимальное сечение провода, присоединяемого к зажимам, мм2

25

Характеристика теплового расцепителя

по ГОСТ Р 50345-99

Температура настройки, оС *

30

Характеристика срабатывания электромагнитного расцепителя

B, C, D   tср<0,1c

Масса одного полюса, не более, кг

0,103

Диапазон рабочих температур, оС

-40 ÷ +50

Наличие драгоценных металлов (серебро), г/полюс

0,3 ÷ 0,5



* при использовании выключателей в другом температурном диапазоне необходимо пересчитывать характеристику в соответствии с кривой, изображенной на рисунке.



Графики







Обеспечим выгодные цены. Пишите  [email protected]

Наименование

Ед. изм.

Цена с НДС

Автоматический выключатель ВА 47-29 1п C 0.5А 4.5кА ИЭК MVA20-1-D05-C

Штука

140,58

Автоматический выключатель ВА 47-29 1п C 1А 4.5кА ИЭК MVA20-1-001-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 1.6А 4.5кА ИЭК MVA20-1-D16-C

Штука

140,58

Автоматический выключатель ВА 47-29 1п C 2А 4.5кА ИЭК MVA20-1-002-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 2.5А 4.5кА ИЭК MVA20-1-D25-C

Штука

140,58

Автоматический выключатель ВА 47-29 1п C 3А 4.5кА ИЭК MVA20-1-003-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 4А 4.5кА ИЭК MVA20-1-004-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 5А 4.5кА ИЭК MVA20-1-005-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 6А 4.5кА ИЭК MVA20-1-006-C

Штука

90,46

Автоматический выключатель ВА 47-29 1п C 8А 4.5кА ИЭК MVA20-1-008-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 10А 4.5кА ИЭК MVA20-1-010-C

Штука

90,46

Автоматический выключатель ВА 47-29 1п C 13А 4.5кА ИЭК MVA20-1-013-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 16А 4.5кА ИЭК MVA20-1-016-C

Штука

86,35

Автоматический выключатель ВА 47-29 1п C 20А 4.5кА ИЭК MVA20-1-020-C

Штука

90,46

Автоматический выключатель ВА 47-29 1п C 25А 4.5кА ИЭК MVA20-1-025-C

Штука

86,35

Автоматический выключатель ВА 47-29 1п C 32А 4.5кА ИЭК MVA20-1-032-C

Штука

90,46

Автоматический выключатель ВА 47-29 1п C 40А 4.5кА ИЭК MVA20-1-040-C

Штука

90,46

Автоматический выключатель ВА 47-29 1п C 50А 4.5кА ИЭК MVA20-1-050-C

Штука

113,72

Автоматический выключатель ВА 47-29 1п C 63А 4.5кА ИЭК MVA20-1-063-C

Штука

113,72

Автоматический выключатель ВА 47-29 2п C 1А 4.5кА ИЭК MVA20-2-001-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 2А 4.5кА ИЭК MVA20-2-002-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 3А 4.5кА ИЭК MVA20-2-003-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 4А 4.5кА ИЭК MVA20-2-004-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 6А 4.5кА ИЭК MVA20-2-006-C

Штука

181,20

Автоматический выключатель ВА 47-29 2п C 4.5кА ИЭК MVA20-2-005-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 8А 4.5кА ИЭК MVA20-2-008-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 10А 4.5кА ИЭК MVA20-2-010-C

Штука

181,20

Автоматический выключатель ВА 47-29 2п C 16А 4.5кА ИЭК MVA20-2-016-C

Штука

180,95

Автоматический выключатель ВА 47-29 2п C 20А 4.5кА ИЭК MVA20-2-020-C

Штука

180,95

Автоматический выключатель ВА 47-29 2п C 25А 4.5кА ИЭК MVA20-2-025-C

Штука

180,95

Автоматический выключатель ВА 47-29 2п C 32А 4.5кА ИЭК MVA20-2-032-C

Штука

180,95

Автоматический выключатель ВА 47-29 2п C 40А 4.5кА ИЭК MVA20-2-040-C

Штука

180,95

Автоматический выключатель ВА 47-29 2п C 50А 4.5кА ИЭК MVA20-2-050-C

Штука

227,52

Автоматический выключатель ВА 47-29 2п C 63А 4.5кА ИЭК MVA20-2-063-C

Штука

227,52

Автоматический выключатель ВА 47-29 3п C 1А 4.5кА ИЭК MVA20-3-001-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 2А 4.5кА ИЭК MVA20-3-002-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 3А 4.5кА ИЭК MVA20-3-003-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 4А 4.5кА ИЭК MVA20-3-004-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 5А 4.5кА ИЭК MVA20-3-005-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 6А 4.5кА ИЭК MVA20-3-006-C

Штука

271,86

Автоматический выключатель ВА 47-29 3п C 8А 4.5кА ИЭК MVA20-3-008-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 10А 4.5кА ИЭК MVA20-3-010-C

Штука

271,86

Автоматический выключатель ВА 47-29 3п C 13А 4.5кА ИЭК MVA20-3-013-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 16А 4.5кА ИЭК MVA20-3-016-C

Штука

271,43

Автоматический выключатель ВА 47-29 3п C 20А 4.5кА ИЭК MVA20-3-020-C

Штука

271,43

Автоматический выключатель ВА 47-29 3п C 25А 4.5кА ИЭК MVA20-3-025-C

Штука

259,06

Автоматический выключатель ВА 47-29 3п C 32А 4.5кА ИЭК MVA20-3-032-C

Штука

271,43

Автоматический выключатель ВА 47-29 3п C 40А 4.5кА ИЭК MVA20-3-040-C

Штука

271,43

Автоматический выключатель ВА 47-29 3п C 50А 4.5кА ИЭК MVA20-3-050-C

Штука

340,29

Автоматический выключатель ВА 47-29 3п C 63А 4.5кА ИЭК MVA20-3-063-C

Штука

340,29

Автоматический выключатель ВА 47-29 4п C 6А 4.5кА ИЭК MVA20-4-006-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 10А 4.5кА ИЭК MVA20-4-010-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 16А 4.5кА ИЭК MVA20-4-016-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 20А 4.5кА ИЭК MVA20-4-020-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 25А 4.5кА ИЭК MVA20-4-025-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 32А 4.5кА ИЭК MVA20-4-032-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 40А 4.5кА ИЭК MVA20-4-040-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 50А 4.5кА ИЭК MVA20-4-050-C

Штука

488,24

Автоматический выключатель ВА 47-29 4п C 63А 4.5кА ИЭК MVA20-4-063-C

Штука

488,24

Автоматический выключатель ВА 47-29 1п B 1А 4.5кА ИЭК MVA20-1-001-B

Штука

119,35

Автоматический выключатель ВА 47-29 1п B 2А 4.5кА ИЭК MVA20-1-002-B

Штука

119,35

Автоматический выключатель ВА 47-29 1п B 3А 4.5кА ИЭК MVA20-1-003-B

Штука

119,35

Автоматический выключатель ВА 47-29 1п B 4А 4.5кА ИЭК MVA20-1-004-B

Штука

119,35

Автоматический выключатель ВА 47-29 1п B 5А 4.5кА ИЭК MVA20-1-005-B

Штука

119,35

Автоматический выключатель ВА 47-29 1п B 6А 4.5кА ИЭК MVA20-1-006-B

Штука

95,32

Автоматический выключатель ВА 47-29 1п B 10А 4.5кА ИЭК MVA20-1-010-B

Штука

90,46

Автоматический выключатель ВА 47-29 1п B 16А 4.5кА ИЭК MVA20-1-016-B

Штука

90,46

Автоматический выключатель ВА 47-29 1п B 20А 4.5кА ИЭК MVA20-1-020-B

Штука

95,32

Автоматический выключатель ВА 47-29 1п B 25А 4.5кА ИЭК MVA20-1-025-B

Штука

90,46

Автоматический выключатель ВА 47-29 1п B 32А 4.5кА ИЭК MVA20-1-032-B

Штука

98,47

Автоматический выключатель ВА 47-29 1п B 40А 4.5кА ИЭК MVA20-1-040-B

Штука

98,47

Автоматический выключатель ВА 47-29 1п B 50А 4.5кА ИЭК MVA20-1-050-B

Штука

89,91

Автоматический выключатель ВА 47-29 1п B 63А 4.5кА ИЭК MVA20-1-063-B

Штука

119,35

Автоматический выключатель ВА 47-29 2п B 1А 4.5кА ИЭК MVA20-2-001-B

Штука

238,54

Автоматический выключатель ВА 47-29 2п B 2А 4.5кА ИЭК MVA20-2-002-B

Штука

238,54

Автоматический выключатель ВА 47-29 2п B 3А 4.5кА ИЭК MVA20-2-003-B

Штука

238,54

Автоматический выключатель ВА 47-29 2п B 6А 4.5кА ИЭК MVA20-2-006-B

Штука

190,47

Автоматический выключатель ВА 47-29 2п B 10А 4.5кА ИЭК MVA20-2-010-B

Штука

190,47

Автоматический выключатель ВА 47-29 2п B 20А 4.5кА ИЭК MVA20-2-020-B

Штука

190,47

Автоматический выключатель ВА 47-29 2п B 16А 4.5кА ИЭК MVA20-2-016-B

Штука

190,47

Автоматический выключатель ВА 47-29 2п B 25А 4.5кА ИЭК MVA20-2-025-B

Штука

190,47

Автоматический выключатель ВА 47-29 2п B 32А 4.5кА ИЭК MVA20-2-032-B

Штука

196,89

Автоматический выключатель ВА 47-29 3п B 2А 4.5кА ИЭК MVA20-3-002-B

Штука

356,97

Автоматический выключатель ВА 47-29 3п B 6А 4.5кА ИЭК MVA20-3-006-B

Штука

285,77

Автоматический выключатель ВА 47-29 3п B 10А 4.5кА ИЭК MVA20-3-010-B

Штука

285,77

Автоматический выключатель ВА 47-29 3п B 16А 4.5кА ИЭК MVA20-3-016-B

Штука

285,77

Автоматический выключатель ВА 47-29 3п B 20А 4.5кА ИЭК MVA20-3-020-B

Штука

285,77

Автоматический выключатель ВА 47-29 3п B 25А 4.5кА ИЭК MVA20-3-025-B

Штука

285,77

Автоматический выключатель ВА 47-29 3п B 32А 4.5кА ИЭК MVA20-3-032-B

Штука

295,35

Автоматический выключатель ВА 47-29 3п B 40А 4.5кА ИЭК MVA20-3-040-B

Штука

295,35

Автоматический выключатель ВА 47-29 3п B 50А 4.5кА ИЭК MVA20-3-050-B

Штука

356,97

Автоматический выключатель ВА 47-29 3п B 63А 4.5кА ИЭК MVA20-3-063-B

Штука

356,97

Автоматический выключатель ВА 47-29 1п D 1А 4.5кА ИЭК MVA20-1-001-D

Штука

131,32

Автоматический выключатель ВА 47-29 1п D 2А 4.5кА ИЭК MVA20-1-002-D

Штука

131,32

Автоматический выключатель ВА 47-29 1п D 3А 4.5кА ИЭК MVA20-1-003-D

Штука

131,32

Автоматический выключатель ВА 47-29 1п D 4А 4.5кА ИЭК MVA20-1-004-D

Штука

131,32

Автоматический выключатель ВА 47-29 1п D 6А 4.5кА ИЭК MVA20-1-006-D

Штука

117,46

Автоматический выключатель ВА 47-29 1п D 10А 4.5кА ИЭК MVA20-1-010-D

Штука

117,46

Автоматический выключатель ВА 47-29 1п D 16А 4.5кА ИЭК MVA20-1-016-D

Штука

117,46

Автоматический выключатель ВА 47-29 1п D 20А 4.5кА ИЭК MVA20-1-020-D

Штука

117,46

Автоматический выключатель ВА 47-29 1п D 25А 4.5кА ИЭК MVA20-1-025-D

Штука

117,46

Автоматический выключатель ВА 47-29 1п D 32А 4.5кА ИЭК MVA20-1-032-D

Штука

117,46

Автоматический выключатель ВА 47-29 2п D 4А 4.5кА ИЭК MVA20-2-004-D

Штука

261,67

Автоматический выключатель ВА 47-29 2п D 10А 4.5кА ИЭК MVA20-2-010-D

Штука

235,83

Автоматический выключатель ВА 47-29 2п D 16А 4.5кА ИЭК MVA20-2-016-D

Штука

235,83

Автоматический выключатель ВА 47-29 2п D 25А 4.5кА ИЭК MVA20-2-025-D

Штука

235,83

Автоматический выключатель ВА 47-29 2п D 50А 4.5кА ИЭК MVA20-2-050-D

Штука

261,67

Автоматический выключатель ВА 47-29 3п D 1А 4.5кА ИЭК MVA20-3-001-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 2А 4.5кА ИЭК MVA20-3-002-D

Штука

368,36

Автоматический выключатель ВА 47-29 3п D 3А 4.5кА ИЭК MVA20-3-003-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 4А 4.5кА ИЭК MVA20-3-004-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 5А 4.5кА ИЭК MVA20-3-005-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 6А 4.5кА ИЭК MVA20-3-006-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 8А 4.5кА ИЭК MVA20-3-008-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 10А 4.5кА ИЭК MVA20-3-010-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 13А 4.5кА ИЭК MVA20-3-013-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 16А 4.5кА ИЭК MVA20-3-016-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 20А 4.5кА ИЭК MVA20-3-020-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 25А 4.5кА ИЭК MVA20-3-025-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 32А 4.5кА ИЭК MVA20-3-032-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 40А 4.5кА ИЭК MVA20-3-040-D

Штука

353,24

Автоматический выключатель ВА 47-29 3п D 50А 4.5кА ИЭК MVA20-3-050-D

Штука

391,19

Автоматический выключатель ВА 47-29 3п D 63А 4.5кА ИЭК MVA20-3-063-D

Штука

391,19



Весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

Типы характеристика классификация виды автоматических выключателей. Устройство автоматического выключателя: маркировка, токи, обозначение

Типы автоматических выключателей

Автоматический выключатель – защитный прибор, срабатывающий от короткого замыкания или тепловой перегрузки линии к которой подключен.
Типы:
Основные типы или виды автоматических выключателей:
– Модульный автоматический выключатель. Устройство стандартного, модульного типа с установкой в электрический щиток на din-рейку. Применяется для защиты в бытовых целях, а так же в коммерческих и промышленных сетях энергораспределения.
– Промышленные автоматические выключатели в корпусе. Предназначены для защиты распределительных сетей 50/60 Гц с напряжением до 660 В, рабочим током до 1600 А. Применяется в больших щитовых подстанциях и на производстве используются для подключения мощного оборудования или как главный вводной автоматический выключатель.
– Автоматические выключатели для защиты электрических двигателей.
Все вышеперечисленные типы автоматических выключателей имеют свои характеристики для определенных параметров срабатывания.
Остановимся более подробнее на модульном автоматическом выключателе. Это основной элемент защиты в электрораспределении для жилищных, коммерческих помещений.
Сразу обозначим, что внешний вид модульных автоматических выключателей одного и того же производителя будет одинаков, характеристики срабатывания на внешний вид не влияют.
Различают автоматические выключатели по характеристике срабатывания:
Характеристика срабатывания это настройка магнитного расцепителя, более простыми словами – настройка чувствительности на ток короткого замыкания.

Токи автоматических выключателей

Для бытовых условий электрораспределения (в жилом доме, квартире) применяются номинальные токи автоматических выключателей от 0,5 до 63 Ампер. Такие параметры автоматических выключателей являются достаточными для обеспечения защиты и правильного распределения электрических линий. Если, в жилом доме, возникает потребность установки автоматического выключателя на токи выше 63 Ампера, то такие приборы так же существует, но уже в промышленных сериях. Устанавливая в доме такой мощный автомат, убедитесь что сечение вводного кабеля позволяет устанавливать автоматический выключатель на такой ток. К примеру, для автоматического выключателя на ток 100 Ампер сечение кабеля, которого он защищает должно быть не менее 16 mm² медного проводника или же 25 mm² алюминиевого. Более точное определение номинального тока автомата защиты к сечению кабеля зависит от ряда таких факторов, как длина токоведущей линии, количество жил в проводнике (одножильный, двухжильный, трехжильный провод и т.д) и способ прокладки кабеля. Приняв во внимание потерю мощности, от длины линии, и условие охлаждения от способа прокладки кабеля вы сможете правильно подобрать номинальный ток автоматического выключателя для надежной и безопасной работы.

Технические характеристики автоматического выключателя:

Рассмотрим самые востребованные время-токовые характеристики автоматических выключателей в бытовых сериях:

Классификация автоматических выключателей:

Итак, время-токовая характеристика автоматических выключателей, такая характеристика дает возможность индивидуального подбора защиты к каждому прибору или линии. – Кривая «B». В автоматическом выключатели такого типа срабатывания настройка магнитного расцепителя установлена в пределах 3÷5 Iноминального значения автомата. Автоматические выключатели с характеристикой отключения B, способны защищать от тока короткого замыкания с малым значением и подойдут для установки практически во всех случаях, где на линии нет устройств с большими пусковыми токами. Защита освещения, бойлеров, нагревательных приборов, электрочайника, тостера, бытовых электрических плит и других электроприборов за исключением электроприборов где присутствуют электродвигатели, насосы.
Кривая «C». Автоматический выключатель характеристики отключения у которого тип С — настройка 5÷10 от Iноминального значения. В современных квартирах и домах, практически везде стоят автоматические выключатели с такой характеристикой. Это обусловлено тем, что автомат с такими настройками способен надежно защищать линии практически со всеми электроприборами, включая те приборы, где при старте включения появляются большие пусковые токи (приборы в конструкции которых есть электродвигатели, большое количество дросселей и пр.). Например, бытовые электроприборы с большими пусковыми токами: стиральная машина, пылесос, холодильник, блендер и т.п.
Кривая «D». Категория автоматических выключателей с характеристикой D предназначена для защиты электрических двигателей в однофазной и трёхфазной сети. Это устройства защиты с более грубыми настройками чувствительности к токам короткого замыкания: в пределах от 10 до 20 Iноминального значения.
Автоматические выключатели характеристики которых мы не упомянули в этой статье («MA», «A», «K», «Z») относятся к промышленным сериям и о них мы расскажем в отдельной статье.
Напишем немного о том, зачем такая градация по типам срабатывания.
В электрораспределительных щитах, при распределении с большого количества потребителей, для правильной работы системы, необходимо соблюдение селективности. Селективность автоматического выключателя — можно назвать словом «избирательность».
Селективность — согласование работы установленных последовательно защитных аппаратов, таким образом, чтобы в случае перегрузки или короткого замыкания (к.з.) отключалась только та часть установки, где возникла неисправность.

Маркировка автоматических выключателей

– Расшифруем основные показатели бытового, модульного автоматического выключателя по маркировке. Обращаем ваше внимание на то, что у фирменных, оригинальных устройств защиты, маркировка выполнена четко и нестирающейся краской. Бывают случаи когда вам предлагают автоматический выключатель маркировка которого не четкая, цифры напечатаны расплывчатой краской или вовсе стертые, знайте это подделка! На корпусе изделия должно быть все обозначение автоматических выключателей, даже такие технические характеристики, как отключающая способность автоматического выключателя и характеристика отключения. Например, напечатанный символ «C», рядом с номиналом, указывает на то, что автоматический выключатель С типа.

Каталог автоматических выключателей

Интернет-магазин «Электрика-Шоп» — это специализированный магазин электрики. В каталоге наших товаров вы найдете самые популярные, надежные, проверенные временем и практикой, автоматические выключатели европейских брендов. Например, автоматические выключатели Schneider Electric, считаются одними из самых лучших средств защиты от короткого замыкания и тепловой перегрузки. В каждой карточке товара автомата защиты Шнайдер Электрик можно скачать каталог автоматических выключателей Schneider Electric.
Автоматические выключатели Moeller / Eaton – еще один качественный, надежный, а главное доступный по цене бренд автоматов защиты. Производитель Moeller / Eaton предлагает несколько серий для бытового и коммерческого сектора, подробнее о продуктах можно ознакомиться перейдя по ссылке – Автоматические выключатели Moeller

Устройство автоматического выключателя

Мало кому приходилось разбирать автомат и исследовать устройство автоматических выключателей. Для общей информативности, мы решили показать вам, как должно выглядеть это защитное устройство изнутри, и как на практике выглядят разобранные автоматы оригинального фирменного бренда и обычный китайский (из дешевого ценового сегмента).
Предлагаем фото и схему этих автоматических выключателей в разрезе с краткими комментариями.
Клеммы подключения у фирменного автоматического выключателя это два полноценных винтовых зажима, а у китайского одна верхняя клемма для подключения провода с нормальным креплением и одна нижняя с явной халтурой, зачем делать экономию на зажимах проводов мы не знаем, но даже такой ньюанс может повлиять на продолжительность работы автомата. Не будем подробно описывать достоинства и недостатки конкретно этих автоматических выключателей, но в результате увиденного, сделаем такое описательное заключение, что при разборке двух автоматов защиты (фирменного и с категории «подешевле») механические части, такие как подвижный и неподвижный силовой контакт, крепление гибкого проводника, плавность хода ручки управления и клеммы подключения даже визуально имеют явное отличие качества. Мы не тестировали тепловой и электромагнитный расцепитель автомата китайского, дешевого образца, но не идеальное качество применяемых деталей показал даже визуальный осмотр устройства этого автоматического выключателя.

Как найти автоматический выключатель подходящего размера? CB Calculator

Как рассчитать размер автоматического выключателя? Калькулятор размера выключателя с решенными примерами

Согласно NEC (Национальный электротехнический кодекс), IEC (Международная электротехническая комиссия) и IEEE (Институт инженеров по электротехнике и электронике), автоматический выключатель надлежащего размера является обязательным для всех. электрические цепи, то есть проводка в жилых помещениях, а также промышленные или коммерческие установки для предотвращения поражения электрическим током, опасного пожара и защиты подключенного электрического оборудования и приборов.

Для максимальной безопасности и надежной работы электрических машин рекомендуется использовать автоматический выключатель правильного и подходящего размера в соответствии с током, протекающим через него. Если мы не используем автоматический выключатель правильного размера.

В случае использования автоматического выключателя другого (большего или меньшего) размера вместо автоматического выключателя правильного размера, цепь, кабели и провода, даже подключенное устройство, могут нагреться, а в случае короткого замыкания оно может начать дымиться и гореть. Вот почему для бесперебойной работы необходим автоматический выключатель правильного размера.

В этом посте мы покажем, как выбрать автоматический выключатель правильного размера для монтажа и проектирования электропроводки с учетом соответствующего уровня напряжения, потребляемой мощности и разницы в% к нагрузке цепи и допустимой нагрузке по току выключателя.

Что такое автоматический выключатель?

A Автоматический выключатель (CB) — это устройство управления и защиты, которое:

  • Управляет (замыкает или размыкает) цепь вручную или с помощью дистанционного управления в нормальных и аварийных условиях.
  • Автоматическое размыкание цепи при возникновении неисправности (например, перегрузка по току, короткое замыкание и т. Д.).

Автоматический выключатель используется для механизма переключения и защиты системы.

Автоматический выключатель — это переключающее, а также защитное устройство, используемое для включения / выключения цепи, а также предотвращения поражения электрическим током. Для точной работы и защиты используются даже сложные конструкции с автоматическими выключателями, такими как предохранители, реле, переключатели, заземление и т. Д.

Как работает автоматический выключатель?

В нормальных условиях, когда номинальный ток цепи ниже, чем номинальный ток автоматического выключателя, работа цепи нормальная, и ее можно изменить вручную. В случае неисправности или короткого замыкания, когда значение тока превышает ток автоматического выключателя, он автоматически сработает, т. Е. Отключит цепь от основного источника питания.

Например, автоматический выключатель на 30 А сработает при 30 А, независимо от того, постоянная или прерывистая нагрузка.Вот почему мы должны выбрать номинал тока для автоматического выключателя на 20-25% больше, чем ток, протекающий в кабелях и проводах к подключенному устройству.

Если мы используем автоматический выключатель на 100 А для цепи 30 А, он не защитит схему от токов короткого замыкания и может сжечь и повредить устройство, поскольку ток более 30 ампер не отключит автоматический выключатель. Короче говоря, мы должны использовать автоматический выключатель правильного размера в соответствии с устройством, то есть ток выключателя не должен быть ни ниже, ни выше, а должен составлять 125% от тока цепи.

Связанные сообщения:

Калькулятор размера автоматического выключателя

Следующий калькулятор размеров автоматического выключателя покажет разницу в% к нагрузке, уровень напряжения в разных странах и точный размер выключателя в амперах.

Связанные калькуляторы:

Расчет размера автоматического выключателя для однофазного источника питания

Определение подходящего размера автоматического выключателя для однофазного питания зависит от множества факторов, таких как тип нагрузки, материал кабеля, температура окружающей среды и т. Д.

Общее практическое правило состоит в том, что размер автоматического выключателя должен составлять 125% допустимой токовой нагрузки кабеля и провода или цепи, которая должна быть защищена автоматическим выключателем. Давайте посмотрим на следующие решенные примеры:

Пример 1:

Предположим, провод 12 калибра используется для цепи освещения 20 ампер с однофазным питанием 120 В. Какой автоматический выключатель лучше всего подходит для этой цепи на 20 А?

Решение:

Ток цепи: 12A

Размер автоматического выключателя:?

Размер выключателя должен составлять 125% тока цепи.

= 125% x 20A

= 1,25 x 20A

Размер автоматического выключателя = 25A

Пример 2:

Какой размер автоматического выключателя подходит для 2000 Вт, однофазного источника питания 120 В?

Решение:

  • Нагрузка: 2000 Вт
  • Напряжение: 120 В (однофазное)

Ток цепи:

Согласно закону Ома

  • I = P / V
  • I = 2000 Вт / 120 В
  • I = 16.66 A.

Размер автоматического выключателя:

Просто умножьте 1,2 или 1,25 на ток нагрузки.

1,2 x 16,66 A

Размер автоматического выключателя = 20 A

Пример 3:

Какой размер автоматического выключателя подходит для однофазной цепи нагрузки 230 В, 1840 кВт?

Решение:

  • Ток = мощность / напряжение
  • I = 1840 Вт / 230 В
  • I = 8 A

Минимальный номинальный ток автоматического выключателя должен быть 8 А.

Рекомендуемый размер автоматического выключателя должен быть

= 8A x 1,25

= 10

Расчет размера автоматического выключателя для трехфазного источника питания

Чтобы определить размер автоматического выключателя для трехфазного напряжения питания, мы должны знать точный вид нагрузки, так как на ток нагрузки влияет множество факторов. Другими словами, одно и то же правило не будет применяться к различным типам нагрузок, то есть к легкой, двигательной, индуктивной или емкостной нагрузке, поскольку двигатель изначально потребляет очень большой ток во время процесса запуска, а также влияет на коэффициент мощности.Для использования в жилых помещениях мы можем использовать ту же формулу, что и выше для однофазной сети, взяв √3 (1,732) из-за формулы трехфазной мощности.

Полезно знать: для той же нагрузки размер выключателя в трех фазах меньше номинала выключателя, используемого в однофазных цепях переменного тока.

Давайте подберем автоматический выключатель правильного размера для трехфазных цепей следующим образом.

Пример 1: Автоматический выключатель какого размера необходим для трехфазной нагрузки 480 В мощностью 6,5 кВт?

Решение:

Трехфазное питание: P = V x I x √3

Ток: P / V x √3

  • I = 6.5 кВт / (480 В x 1,732)… (√3 = 1,732)
  • I = 6,5 кВт / 831,36
  • I = 7,82 A

Рекомендуемый размер автоматического выключателя:

1,25 x 7,82 A = 9,77 A

Следующий ближайший стандарт выключателя — 10A .

Пример 2: Найти выключатель подходящего размера для 3-фазной нагрузки 415 В, 17 кВт?

Решение:

  • Ток = мощность / (напряжение x √3)
  • I = 17000 Вт / (415 В x 1.732)
  • I = 23,65 A

Рекомендуемый размер автоматического выключателя: 1,25 x 23,65 A = 29,5 A . Следующее ближайшее значение — 30A .

Расчет размеров автоматического выключателя для длительной и неконфликтной нагрузки

Поскольку автоматические выключатели (CB) и устройства защиты от перегрузки по току (OCPD) рассчитаны на 100% номинальный ток, то есть автоматический выключатель на 30A может безопасно выдерживать точный ток 30A, но NEC предлагает 80% в качестве безопасного предела тока по сравнению с номинальным током выключателей.Это связано с тем, что все нагрузки не одинаковы, т.е. некоторые нагрузки являются одновременными (непрерывными), а другие — неодновременными (прерывистыми).

В случае спорных нагрузок в течение трех и более часов ток нагрузки не должен превышать 80% номинального тока автоматического выключателя и OCPD.

80% автоматического выключателя на 30 А составляет 24 А. Таким образом, цепь на 30 А можно безопасно использовать для цепи на 24 А.

Другими словами, для цепи нагрузки 24 А соответствующий размер выключателя будет:

24 А / 0.8 = 30А.

Пример 1: Размер выключателя для неконфликтной нагрузки 30 А

  • Точный 100% номинал для автоматического выключателя 30 А может использоваться для прерывистой нагрузки 30 А.

Пример 2: Размер CB для конфликтной нагрузки 28A

  • В случае непрерывной нагрузки применяется коэффициент 125%.
  • 1,25 x 28 A = 35A

Пример 3: Размер CB для неконфликтной нагрузки 30A и конфликтной нагрузки 28A

  • = 125% непрерывной нагрузки + 100% прерывистой нагрузки
  • = (1 .25 x 28A) + (30A)
  • = 75A

Связанное сообщение: Разница между реле и автоматическим выключателем

Полезно знать:
  • Слишком большой выключатель, используемый для защиты, может повредить воду обогреватель или другая подключенная техника даже приводит к возгоранию из-за перегрева.
  • Выключатель меньшего размера или такой же номинал с выключателем тока нагрузки может отключать и сбрасывать цепь снова и снова. Используйте прерыватель правильного размера.
  • Однофазный автоматический выключатель нельзя использовать для трех уровней напряжения питания.
  • Трехполюсный автоматический выключатель может использоваться в трехфазной системе с 2 или 3 полюсами.
  • Трехполюсный автоматический выключатель можно использовать только в однофазной системе и только в том случае, если это обозначено маркировкой или указано в руководстве пользователя.
  • 30A прерыватель и провод 10 калибра можно использовать с питанием 240 В переменного тока.
  • Выключатель не может быть больше, чем допустимая нагрузка на провод, за исключением некоторых нагрузок, например, большего количества нагрузок.

Кроме того, автоматический выключатель, рассчитанный на:

  • 120 В, можно использовать только для 120 В.
  • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
  • 120–277 можно использовать для 120, 240 и 277 В.
  • 120 В нельзя использовать в цепи 240 В и наоборот.
  • 15A, 120V нельзя использовать в цепи 20A, 120V.

Связанное сообщение: Как узнать номинальное напряжение и ток выключателя, вилки, розетки и розетки

Размер автоматического выключателя,% и диаграммы ампер

Максимальный безопасный предел тока составляет 80% от номинального размера выключателя, за исключением некоторых моторы.Имейте в виду, что размер выключателя не должен увеличивать максимальную номинальную силу тока кабеля и провода. Ниже приведена диаграмма, показывающая% от максимального номинального тока номинала выключателя для различных типов токов нагрузки.

18
Тип нагрузки Максимальный размер автоматического выключателя,% от тока
Резистивные нагрузки, тепло, плиты, тостеры, водонагреватель и т. Д. 125%
Освещение нагрузки %
430-152 Двигатели с герметичным уплотнением *, кондиционеры и тепловые насосы 175%
Сварщики 200%
Выключатели MCP для двигателей 125% или более крупного размера

* Двигатели, кроме герметичных 00-250% NEC

На следующих двух диаграммах показаны подходящие размеры автоматического выключателя с калибром проводов и различным уровнем напряжения.

Связанные сообщения:

Каковы общие размеры автоматических выключателей?

Существуют автоматические выключатели различных размеров; каждый со своими достоинствами и недостатками. Вы можете увидеть различные размеры печатных плат, если заглянете внутрь главного центра нагрузки с электрическими цепями, питающими ваши фонари. Автоматические выключатели стандартных размеров часто используются для питания цепей на 120 вольт. Однако тип автоматического выключателя в цепи определяется расположением розетки, ожидаемым использованием розетки и электрическим оборудованием, которое они будут питать.Отдельные приборы обычно питаются от 240-вольтовой цепи и обычно имеют размер в соответствии с требованиями к силе тока прибора, для которого они предназначены.

Минимальный размер

Цепи, питающие жилые помещения жилых домов, часто защищаются автоматическими выключателями на 15 А. Электрические приборы, такие как радиоприемники, телевизоры, компьютеры и осветительные приборы, которые можно найти в таких местах, обычно имеют гораздо более низкие требования к силе тока. Даже если вы включите несколько таких электрических устройств одновременно, они, скорее всего, не перегрузят 15-амперный автоматический выключатель.

Большой размер

В соответствии с Национальным электротехническим кодексом, кухни, гаражи, прачечные и другие указанные зоны должны быть защищены автоматическими выключателями не менее 20 А. Рекомендуется использовать мощные инструменты и электроприборы в местах, которые потребляют более высокий ток от электрической розетки в вашем доме.

Мега-размер

Использование в домашних условиях автоматических выключателей больше 20 ампер является необычным. Однако вы можете заранее знать требуемую силу тока в вашем доме или комнате при изменении проводки, реконструкции или строительстве.Это дает вам достаточно времени для обновления вашей схемы, если это необходимо.

220 Цепей

Мощное электрическое оборудование, такое как обогреватели, плиты, кондиционеры и водяные насосы, часто индивидуально защищено автоматическими выключателями различных размеров от 20 до 60 ампер в зависимости от размера соответствующего устройства. Кроме того, отдельные гаражи или мастерские в вашем доме, которые питаются от вашего основного центра нагрузки, обычно защищены автоматическими выключателями от 60 до 100 А, которые разбивают электричество на более мелкие блоки в удаленном здании.

Типы неисправностей

Электрические неисправности делятся на две основные категории: перегрузки и короткие замыкания. Перегрузки могут быть вызваны ударами молнии или другими источниками скачков напряжения. С другой стороны, короткое замыкание возникает, когда происходит отклонение электричества от того, что было задумано. Опасная черта электричества в том, что оно следует кратчайшим путем к земле. Электрические токи найдут путь, даже если это всего лишь крошечное отверстие в шнуре, что приведет к утечке электричества.

Цепь

Как только электричество поступает в ваш дом или офис, оно распределяется по всем цепям за вашими стенами для питания электрических приборов и подключенных устройств. Автоматический выключатель часто находится на коробке автоматического выключателя, висящей на стене вашего подвала, гаража. , или шкаф. Коробка автоматического выключателя состоит из различных переключателей, очень похожих на те, которые вы используете для включения света. Электроэнергия, которая поступает в ваш дом, распределяется между всеми цепями в здании.Основная роль автоматических выключателей — остановить обычный поток электричества в случае сбоя в электросети, чтобы предотвратить повреждение ваших электроприборов, травмы или возгорание.

Почему размеры корпуса имеют значение для автоматических выключателей в литом корпусе

Автоматические выключатели в литом корпусе (MCCB) являются критически важными строительными блоками для многих электрических панелей. Но производителей панелей можно простить за то, что они иногда относились к этим устройствам как к товару. Однако физическая конструкция этих продуктов может иметь большое значение в том, насколько эффективно производители панелей могут выполнять свою работу, потому что когда дело доходит до MCCB, меньший размер может быть лучше.

Начиная с самого начала, MCCB — это автоматические выключатели, в которых все токоведущие части, механизмы и расцепляющие устройства объединены в литой корпус, изготовленный из изоляционного материала. Предназначенные для защиты подключенных цепей в низковольтных распределительных сетях, автоматические выключатели состоят из двух основных компонентов:

  • Рама — считается корпусом выключателя. Это формованный изолированный корпус, изготовленный из стеклопластика, термореактивной композитной смолы или термопласта из стекловолокна.
  • Расцепитель — это мозг выключателя. Он активирует рабочий механизм при коротком замыкании или длительной перегрузке по току. Самые современные расцепители защиты на сегодняшний день являются электронными и предлагают гибкие варианты монтажа в зависимости от области применения.

Системы распределения электроэнергии в зданиях включают несколько автоматических выключателей в централизованные электрические панели. Сборка этих панелей — сложный процесс. Обеспечение долговечных электрических соединений, устранение возможных потребностей во вспомогательных цепях, соблюдение требований по утечке на землю и предоставление возможности для будущих обновлений — все это может быть частью одного и того же задания.

Эти проблемы множатся, если принять во внимание критически важный элемент пространства. В промышленных и небольших коммерческих помещениях, особенно на стенах, может быть ценная недвижимость, поэтому минимизация размеров панелей также может быть целью заказчика. Но монтаж панели меньшего размера может означать, что строители потратят больше времени, так как регулировка становится все труднее.

Например, автоматические выключатели ComPact NSX решают проблемы, связанные с недвижимостью щитовой платы, путем включения защиты от утечки на землю в выключатели.Расцепители в этих выключателях взаимозаменяемы, поэтому со временем их можно модернизировать, чтобы включить в них более продвинутые функции измерения и сигнализации. Даже при меньшей занимаемой площади эти автоматические выключатели имеют отключающую способность до 100 кА при 690 В. Посмотрите видео ниже, чтобы узнать больше!

Теперь компактные выключатели ComPact NSXm могут сделать сборку панелей еще проще. Эти устройства рассчитаны на отключающую способность до 70 кА при 415 В, а также имеют защиту от утечки на землю.Кроме того, сборщики панелей получают выгоду от:

  • Разъемы EverLink ™, которые позволяют легко подключать кабели с помощью запатентованного подпружиненного механизма, который также поддерживает постоянное давление на подключенные кабели с течением времени.
  • Вспомогательные устройства одним щелчком, которые просто защелкиваются на месте и могут быть установлены на месте и видимы снаружи.
  • Встроенные DIN-рейки, поэтому эти выключатели просто встают на место.

Чтобы получить дополнительную информацию об обеспечении защиты электропитания, загрузите нашу техническую документацию «Как обеспечить безопасное и долговечное подключение к электросети для вашей электрической установки.«Кроме того, не забудьте зарегистрироваться на нашем портале для конструкторов панелей, чтобы найти еще больше способов упростить и повысить эффективность работы конструкторов панелей.

% PDF-1.4 % 2909 0 объект > эндобдж xref 2909 75 0000000016 00000 н. 0000001855 00000 н. 0000002036 00000 н. 0000002094 00000 н. 0000002136 00000 п. 0000002192 00000 н. 0000002250 00000 н. 0000003396 00000 н. 0000003644 00000 п. 0000003714 00000 н. 0000003845 00000 н. 0000003928 00000 н. 0000004040 00000 н. 0000004115 00000 п. 0000004268 00000 н. 0000004423 00000 н. 0000004497 00000 н. 0000004596 00000 н. 0000004696 00000 н. 0000004770 00000 н. 0000004879 00000 н. 0000004952 00000 н. 0000005074 00000 н. 0000005147 00000 н. 0000005219 00000 н. 0000005293 00000 п. 0000005392 00000 п. 0000005492 00000 п. 0000005566 00000 н. 0000005703 00000 п. 0000005777 00000 н. 0000005851 00000 п. 0000005893 00000 н. 0000005980 00000 н. 0000006102 00000 п. 0000006224 00000 н. 0000006346 00000 п. 0000006468 00000 н. 0000006590 00000 н. 0000006712 00000 н. 0000006834 00000 н. 0000007062 00000 н. 0000007119 00000 н. 0000007143 00000 н. 0000008601 00000 п. 0000008625 00000 н. 0000010085 00000 п. 0000010109 00000 п. 0000011564 00000 п. 0000011588 00000 п. 0000012977 00000 п. 0000013001 00000 п. 0000014462 00000 п. 0000014486 00000 п. 0000014595 00000 п. 0000014684 00000 п. 0000015922 00000 п. 0000016016 00000 п. 0000017482 00000 п. 0000017506 00000 п. 0000018906 00000 п. 0000018929 00000 п. 0000019008 00000 н. 0000019088 00000 п. 0000020134 00000 п. 0000021137 00000 п. 0000059650 00000 п. 0000059722 00000 п. 0000059795 00000 п. 0000059868 00000 н. 0000059942 00000 н. 0000060016 00000 п. 0000060090 00000 п. 0000002293 00000 н. 0000003373 00000 н. трейлер ] >> startxref 0 %% EOF 2910 0 объект > эндобдж 2911 0 объект > эндобдж 2912 0 объект [ 2913 0 руб. 2914 0 руб. ] эндобдж 2913 0 объект > / F 2 0 R >> эндобдж 2914 0 объект > / Ж 158 0 Р >> эндобдж 2915 0 объект > эндобдж 2982 0 объект > транслировать HS] lU> 3] Zw & Jld_; c; Cr? KV ֵ RkRZЊ 봥 RB «EZZhvw [4>` CbY> r; 9f

% PDF-1.4 % 153 0 объект > эндобдж xref 153 80 0000000016 00000 н. 0000003144 00000 п. 0000003279 00000 н. 0000003315 00000 н. 0000003882 00000 н. 0000003997 00000 н. 0000004137 00000 п. 0000004274 00000 н. 0000004413 00000 н. 0000004550 00000 н. 0000004687 00000 н. 0000004824 00000 н. 0000004961 00000 н. 0000005098 00000 н. 0000005235 00000 п. 0000005372 00000 н. 0000005509 00000 н. 0000005646 00000 н. 0000007555 00000 н. 0000008926 00000 н. 0000009072 00000 н. 0000009379 00000 н. 0000009652 00000 п. 0000010035 00000 п. 0000010120 00000 п. 0000011479 00000 п. 0000013222 00000 п. 0000014951 00000 п. 0000015287 00000 п. 0000016663 00000 п. 0000018451 00000 п. 0000019807 00000 п. 0000020100 00000 н. 0000020212 00000 п. 0000020326 00000 п. 0000020389 00000 п. 0000021572 00000 п. 0000022762 00000 п. 0000022933 00000 п. 0000024120 00000 н. 0000025308 00000 п. 0000026684 00000 п. 0000027873 00000 п. 0000028729 00000 п. 0000029410 00000 п. 0000029965 00000 н. 0000030518 00000 п. 0000031076 00000 п. 0000031633 00000 п. 0000031795 00000 п. 0000032103 00000 п. 0000032360 00000 п. 0000033656 00000 п. 0000043863 00000 п. 0000044311 00000 п. 0000054906 00000 п. 0000065349 00000 п. 0000075475 00000 п. 0000075530 00000 п. 0000075613 00000 п. 0000075843 00000 п. 0000075991 00000 п. 0000088227 00000 п. 00000

00000 п. 0000091496 00000 п. 0000094488 00000 н. 0000100200 00000 н 0000104336 00000 п. 0000104394 00000 н. 0000104454 00000 п. 0000104514 00000 н. 0000104574 00000 н. 0000104634 00000 н. 0000104695 00000 п. 0000104756 00000 п. 0000104817 00000 н. 0000104878 00000 н. 0000104939 00000 н. 0000105000 00000 н. 0000001896 00000 н. трейлер ] / Назад 503109 >> startxref 0 %% EOF 232 0 объект > поток hb«e« Ab, 4 [? h«0e.»L: VyW

Какой размер провода для моего выключателя мне нужен?

Независимо от того, есть ли у вас выключатель на 30 или 40 ампер, размер провода имеет большое значение. Вот как определить, какой размер провода вам нужен для вашего выключателя.

Проволока

продается по нескольким причинам. Самая важная часть, которая будет рассмотрена здесь, — это калибр, иногда называемый AWG (American Wire Gauge).

Калибр

— это измерение провода, в частности его диаметра. AWG — это стандартизированная система этого измерения.Калибр провода измеряется от большего к меньшему, при этом более высокие числа означают меньший размер провода.

Точный размер провода очень важен для автоматических выключателей, поскольку он помогает определить, сколько электрического тока может протекать через него и какое сопротивление он имеет. В приведенной ниже таблице вы найдете примерный размер провода, необходимый для той мощности, которая будет проходить через линию.

Обратите внимание, что информация в этой статье предназначена только в качестве общих рекомендаций.По любым вопросам всегда обращайтесь к сертифицированному электрику, а также к местным электротехническим нормам и правилам.

Таблица допустимой нагрузки сечения проводов

В приведенной ниже таблице мы указываем, какой калибр вам нужен для максимальной силы тока или силы электрического тока. Обратите внимание, что калибр иногда может варьироваться между алюминиевыми и медными проводами. Ниже указан калибр для наиболее часто используемых медных проводов.

Максимальный ток 7 10 15 20 30 40 55 70 95
Калибр (размер провода) 18 16 14 12 10 8 6 4 2

Вот еще несколько подробностей о некоторых наиболее популярных значениях силы тока.Помните, что когда вы используете прибор, всегда сначала проверяйте требования к усилителю. Вы можете рассчитать это, разделив ватты на вольты.

Размер провода 10 А

Для максимального тока 10 ампер вам понадобится сечение провода 16. Обычные приборы, которым требуется около 10 ампер, включают в себя: тостер, фен, пылесос, радиатор, стиральную машину, посудомоечную машину и холодильник.

30 AMP Размер провода

Для максимального тока 30 ампер вам понадобится провод сечением 10.Наиболее распространенным предметом домашнего обихода, для которого требуется цепь на 30 А., является центральный кондиционер. Часто люди, живущие в домах на колесах, используют системы на 30, а иногда и на 50 А. для запуска всех приборов в автомобиле.

40 AMP Размер провода

Для максимальной силы тока 40 ампер вам понадобится сечение провода 8. Многим электрическим кухонным приборам, например, электрическим плитам, требуется сила тока 40 ампер.

50 AMP Размер провода

Для максимальной силы тока 50 ампер вам понадобится калибр провода 6. Автоматические выключатели на 50 ампер чаще всего используются для питания самых разных устройств.Однако одной кухонной духовке может потребоваться 50 ампер. Для многих электрических сушилок также требуется автоматический выключатель на 50 А.

Считывание этикеток на кабелях

Вы часто покупаете провода в кабеле, но важно знать, как правильно читать этикетки на продуктах, чтобы купить правильный продукт. Вот что нужно запомнить:

  • Во-первых, вы часто можете увидеть AWG провода (ов) в кабеле. Таким образом, для провода калибра 14 будет цифра «14».

  • Далее вы можете увидеть дополнительный номер.Его можно читать в любом из этих двух форматов: «14-2» или «14/2». Это число обозначает количество служебных проводов или проводников в кабеле.

  • Тогда вы можете увидеть «G» или «w / G». Оба означают, что кабель поставляется с заземляющим проводом, который не учитывается в общем количестве проводов, уже указанном на этикетке.

Автоматические выключатели

При обновлении прибора или кондиционера важно правильно определить потребляемый ток.

Если ваш автоматический выключатель на 20 ампер, вы не можете установить продукт, который требует 30 ампер. Это не так просто, как просто заменить автоматический выключатель. Электропроводку к прибору тоже нужно поменять.

Хотя, когда происходит обратное, решение проще. Например, предположим, что вы использовали прибор, требующий 30 ампер. Если вы замените это новым прибором, который требует только 20 ампер, вам нужно будет заменить автоматический выключатель и розетку, но вам не нужно менять провод.Это связано с тем, что провод может безопасно переносить меньшую мощность, чем было рассчитано, без каких-либо потенциальных проблем. Однако провод не может выдерживать большую мощность, чем была рассчитана, в противном случае он может нагреться и создать опасность возгорания.

Другие аспекты, которые следует учитывать

Длина провода:

При определенных обстоятельствах может потребоваться провод большого сечения, даже если ваши требования к усилителю не оправдывают этого. Переходите к следующему по размеру проводу, если длина вашей трассы превышает 100 футов, внутри кабелепровода или вместе с другими проводами, где рассеивание тепла может быть затруднено.Как и при любых электромонтажных работах, по любым вопросам, касающимся особых обстоятельств, проконсультируйтесь со специалистом.

Материал проволоки:

Если вы используете провод, который не сделан из меди, латуни или серебра, вам нужно будет проверить, нужен ли вам другой размер. Алюминиевые провода гораздо менее распространены, чем медные, и они также отличаются от них по требованиям: они обеспечивают 61% проводимости медных проводов, но имеют только 30% веса меди.

Что произойдет с проводом неправильного размера?

Невероятно опасно использовать провод меньшего сечения, чем необходимо.Проволока может перегреться и расплавиться. Это может привести к повреждению выключателя или прибора и стать причиной возгорания.

Использование провода большего сечения, чем необходимо, не опасно. Это может доставлять неудобства, поскольку проволока большего размера обычно тяжелее и жестче, но это не создает никаких потенциальных опасностей.

Выбор правильного сечения провода — важный шаг к любому электрическому проекту или установке автоматического выключателя. Особенно важно помнить, что речь идет не только о количестве — не забывайте учитывать все возможные факторы, когда дело касается калибра провода.Информация в этой статье является только руководством — мы настоятельно рекомендуем вам проконсультироваться со своим электриком и проверить свои местные и национальные электрические правила перед покупкой и установкой проводов.

Типоразмер автоматического выключателя

Orange County


Расчет автоматического выключателя

Определите общую электрическую нагрузку, необходимую для схемы, которую вы выбираете. Все электрические приборы и оборудование указывают рабочую нагрузку, которая им необходима для правильной работы где-нибудь на компоненте, обычно на прикрепленной наклейке или табличке.Например, если вы планируете использовать холодильник на 8 ампер, тостер на 6 ампер и микроволновую печь на 6 ампер в одной цепи, вам понадобится прерыватель, который будет безопасно выдерживать нагрузку 20 ампер.

Рассчитайте размер автоматического выключателя, необходимый для безопасного переноса нагрузки. Автоматические выключатели чаще всего встречаются на 15, 20 и 30 ампер. Для рассчитанной выше нагрузки, 20 ампер, наименьший автоматический выключатель, который вы можете установить, будет 20-амперным. Однако, следуя правилу 80 процентов NEC, правильный выключатель для этого приложения будет рассчитан следующим образом: 20 (ампер) умножить на 1.25 (125 процентов) = 25 (ампер). Для этого приложения требуется автоматический выключатель на 25 А.

Устройство автоматического выключателя

Автоматический выключатель (CB) разработан и рассчитан на то, чтобы выдерживать 100% номинального тока в течение неопределенного периода времени при стандартных условиях испытаний. Эти условия в соответствии с UL 489, стандартом Underwriters Laboratories по безопасности для автоматических выключателей в литом корпусе и кожухов автоматических выключателей, включают установку выключателя на открытом воздухе (без корпуса), где температура окружающей среды поддерживается на уровне 40 ° C или около 104 ° F.В этих условиях автоматические выключатели в литом корпусе не должны срабатывать при номинальном токе.

Однако автоматические выключатели чаще всего используются в оборудовании на 80% от его номинального тока в соответствии с NEC Sec. 384-16 (с). Если вы понимаете, почему существует это требование, вы сможете правильно применять автоматические выключатели.

Поскольку путь тока, как автоматический выключатель, так и провод, реагирует на нагрев, общая рабочая температура оборудования становится фактором при выборе автоматического выключателя в корпусе.Наши электрики в округе Ориндж могут установить и проверить любые электрические проекты, которые могут у вас возникнуть.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
